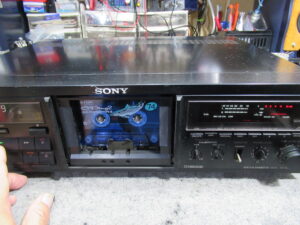

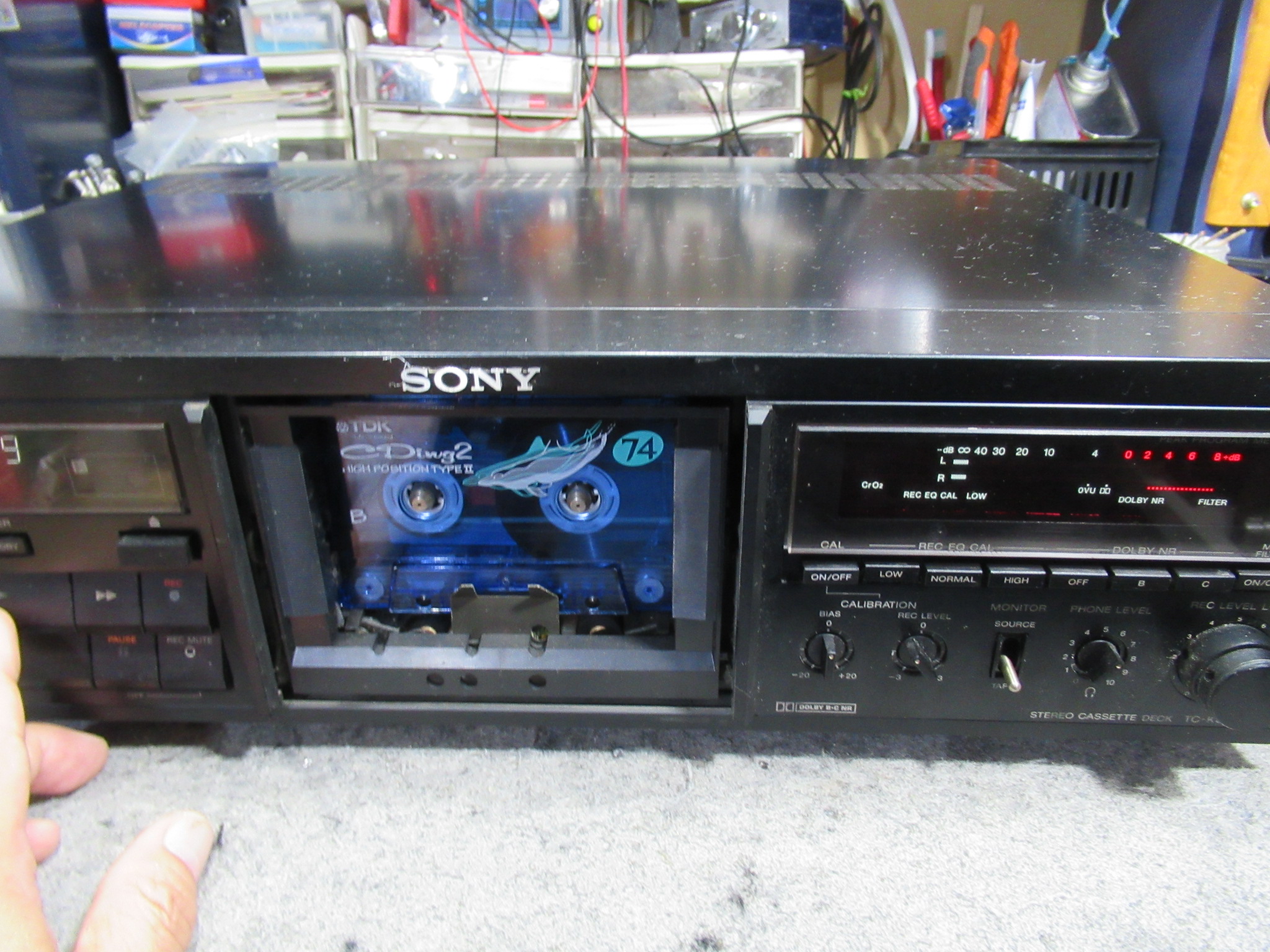

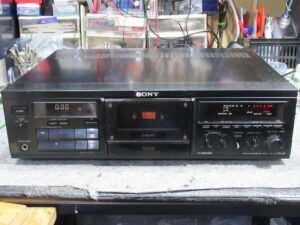

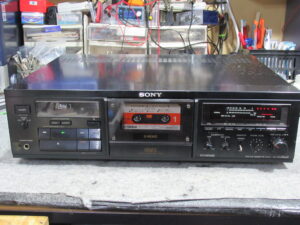

SONYのTC-K555ESXです。
下位機種の333ESXと外観は似ていますが、リモコンとキャリブレーションシステムが搭載されています。

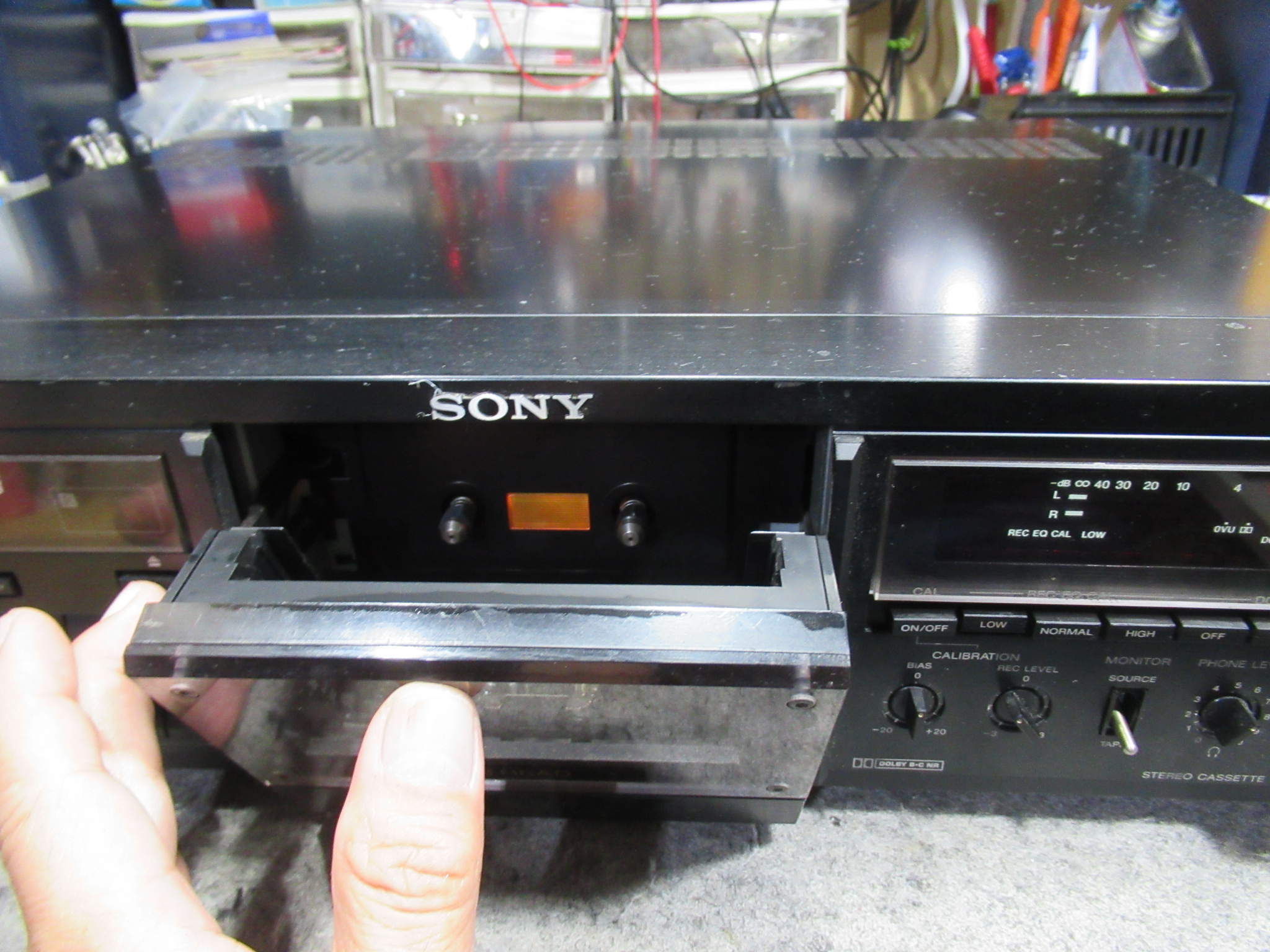

不具合は大きく２点です。定番のロケットオープンと、
テープ走行が１・２秒で停止するというものです。

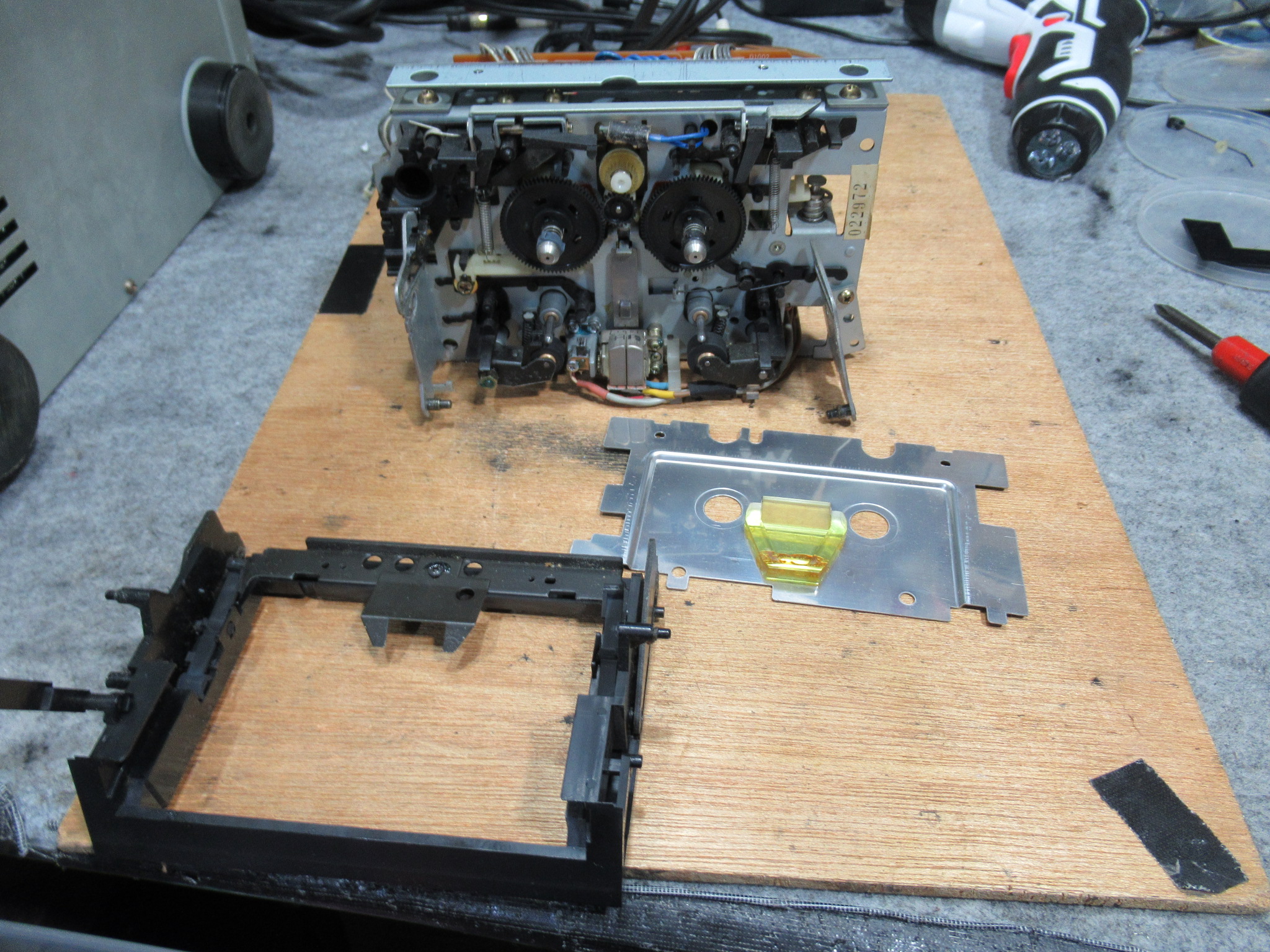

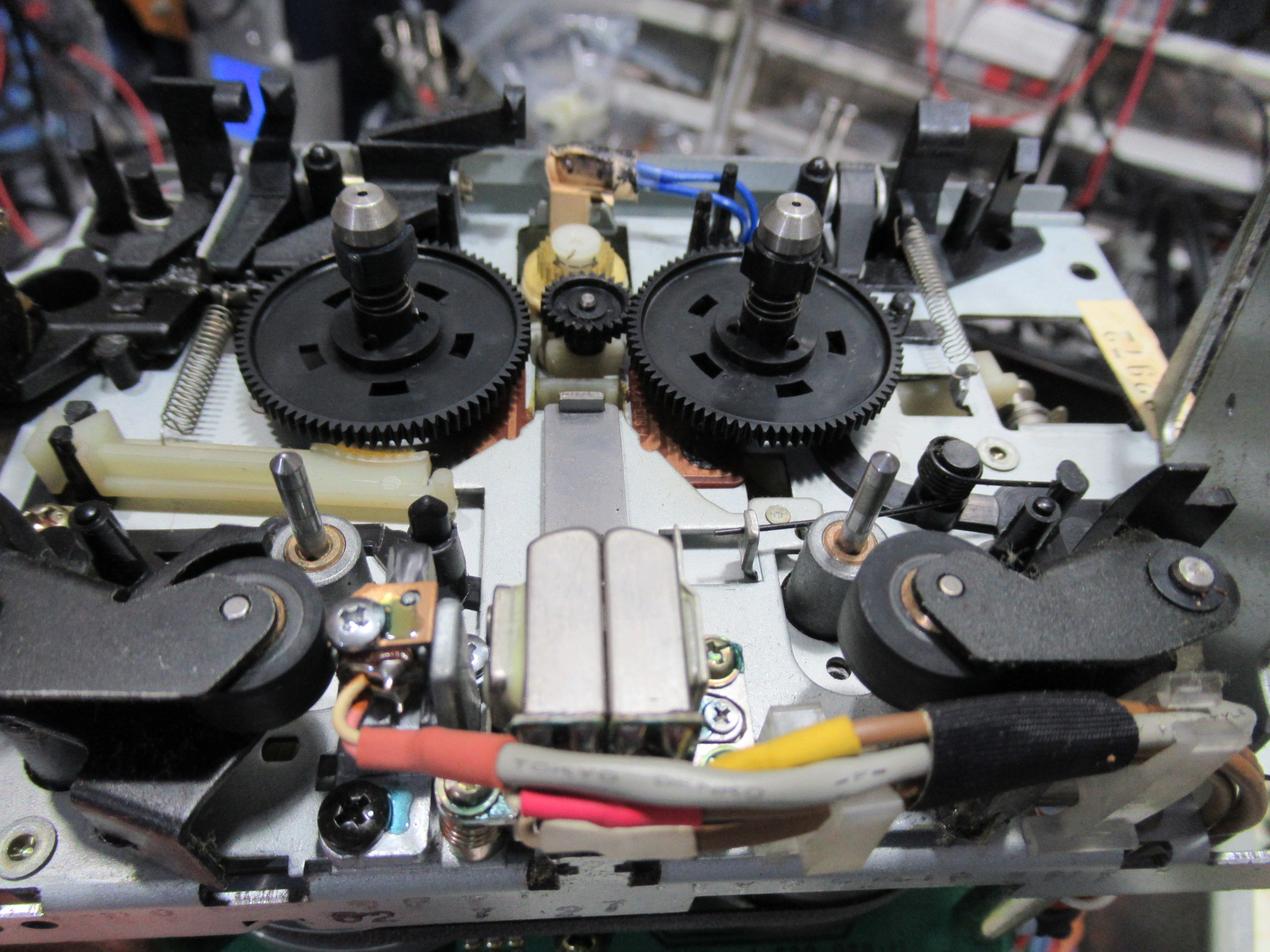

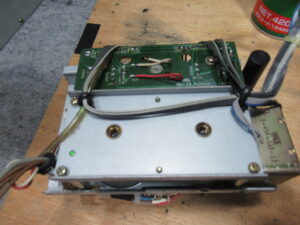

メカを降ろしてカセットホルダーと化粧パネルを取り外します。

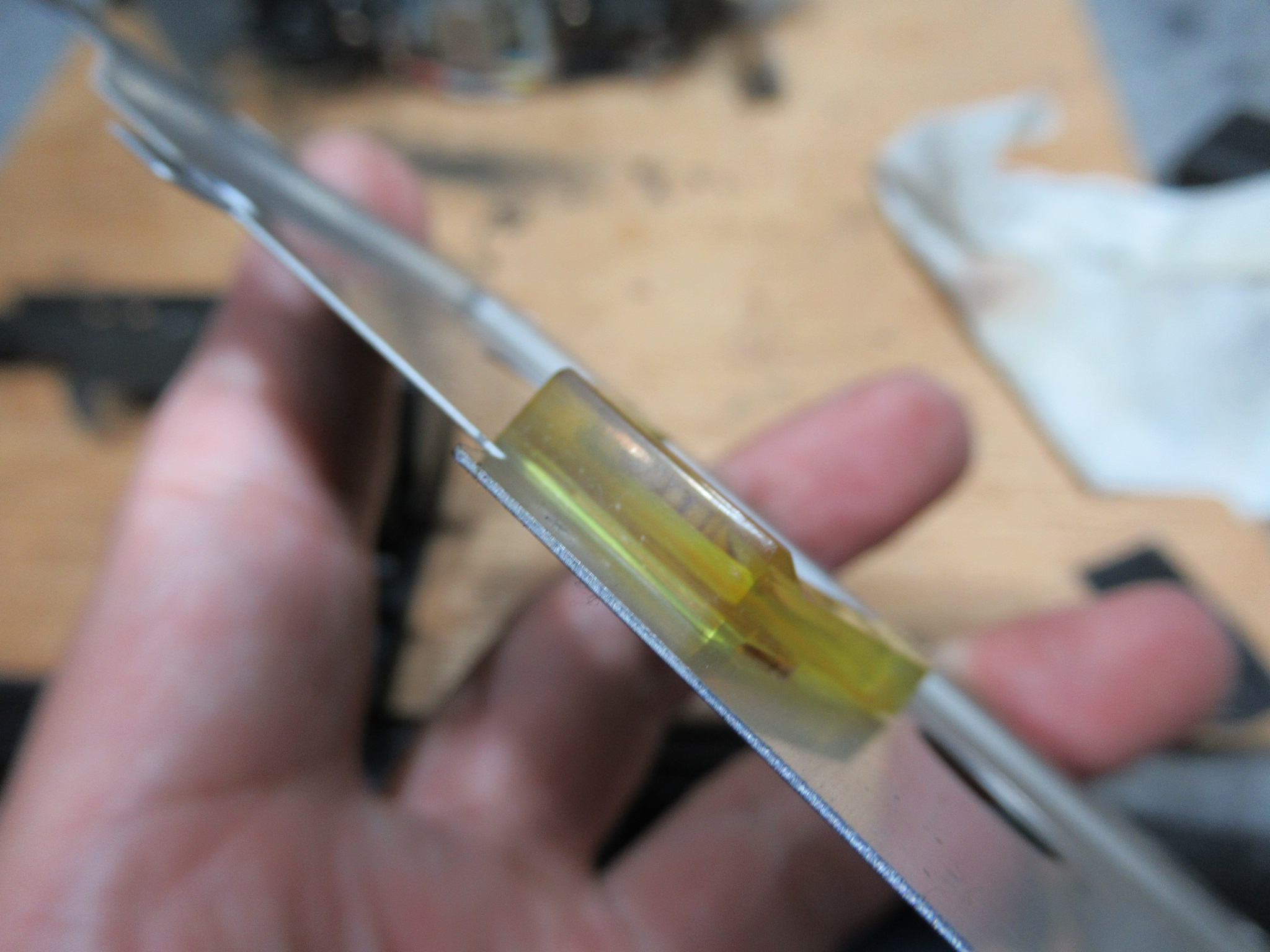

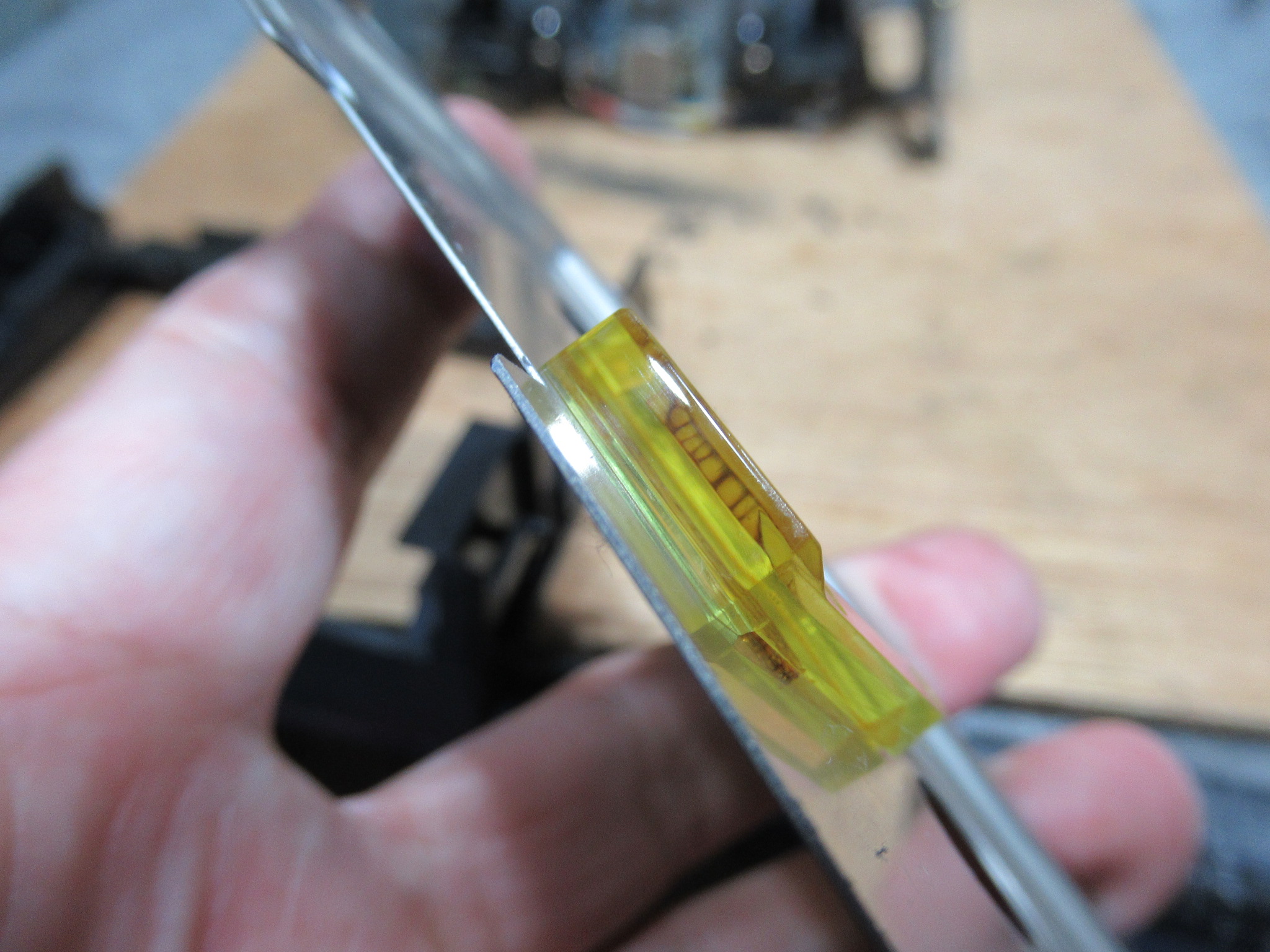

オートシャットオフは、回転センサーの信号により動作しますが、回転センサーは、このプリズムからの光に反応して働きます。プリズム表面が曇っていましたので清掃します。

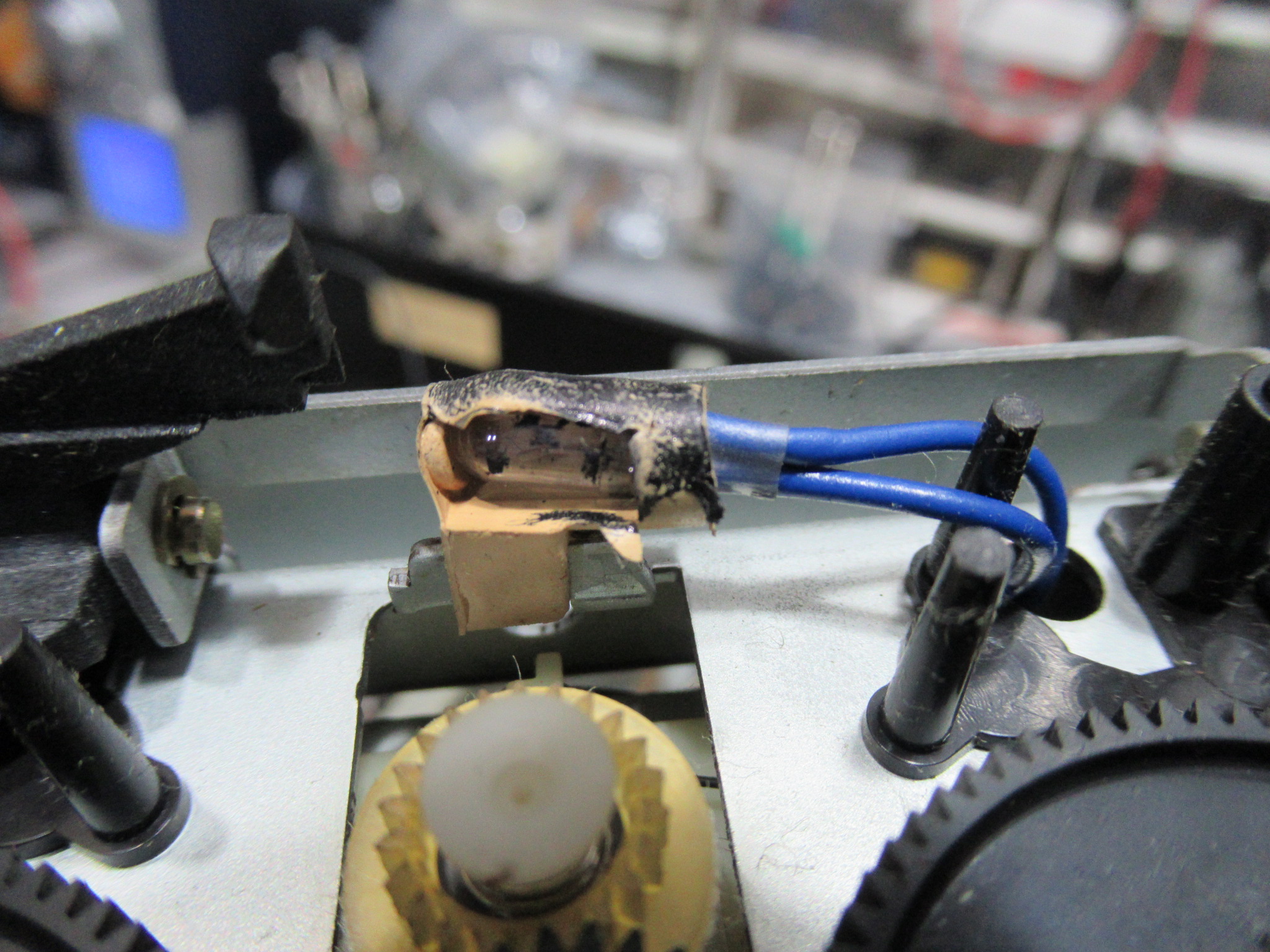

また、プリズムに光を当てるランプ表面が汚れていましたので清掃します。

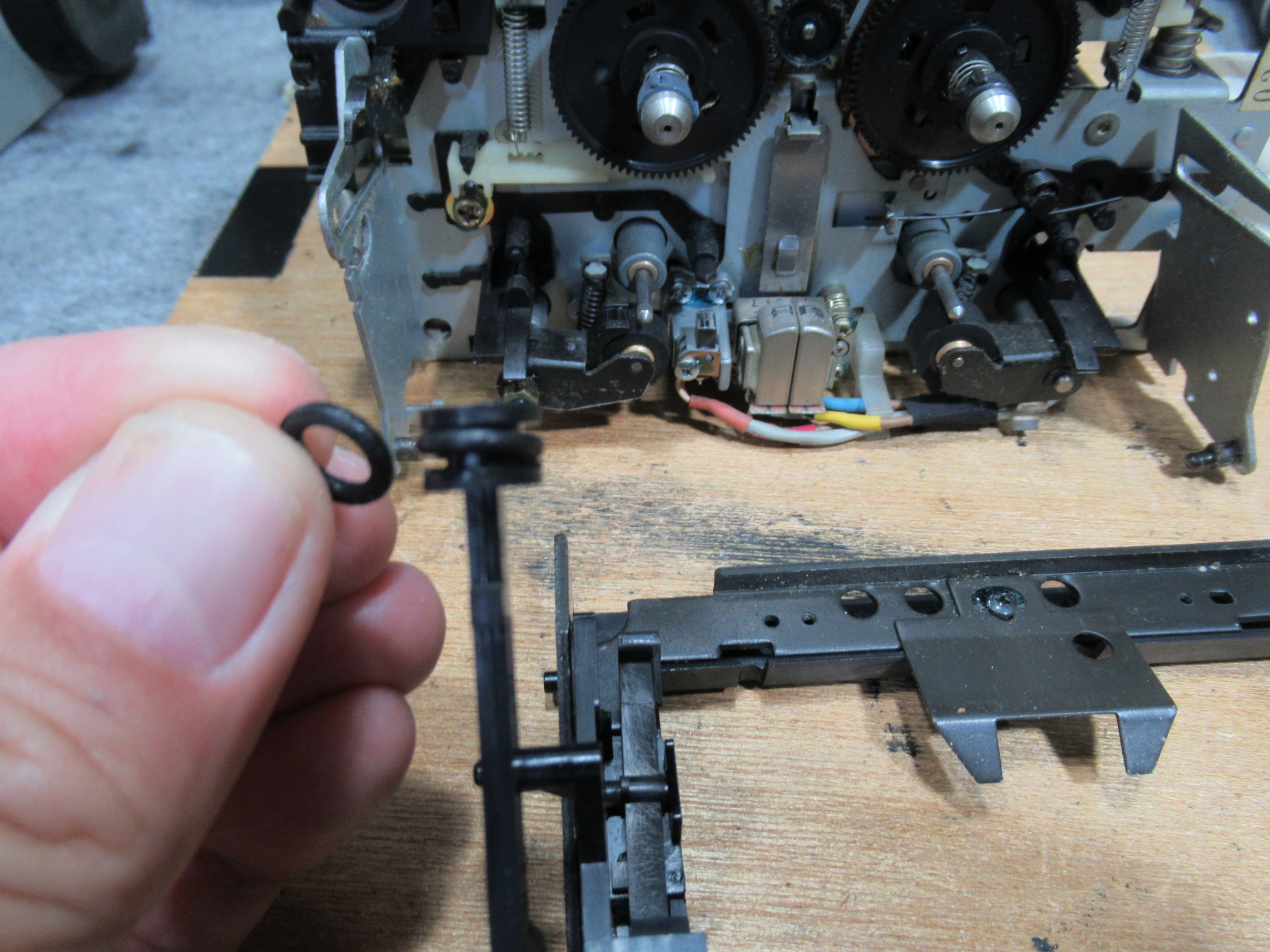

ロケットオープンの原因となったダンパーゴムを交換します。

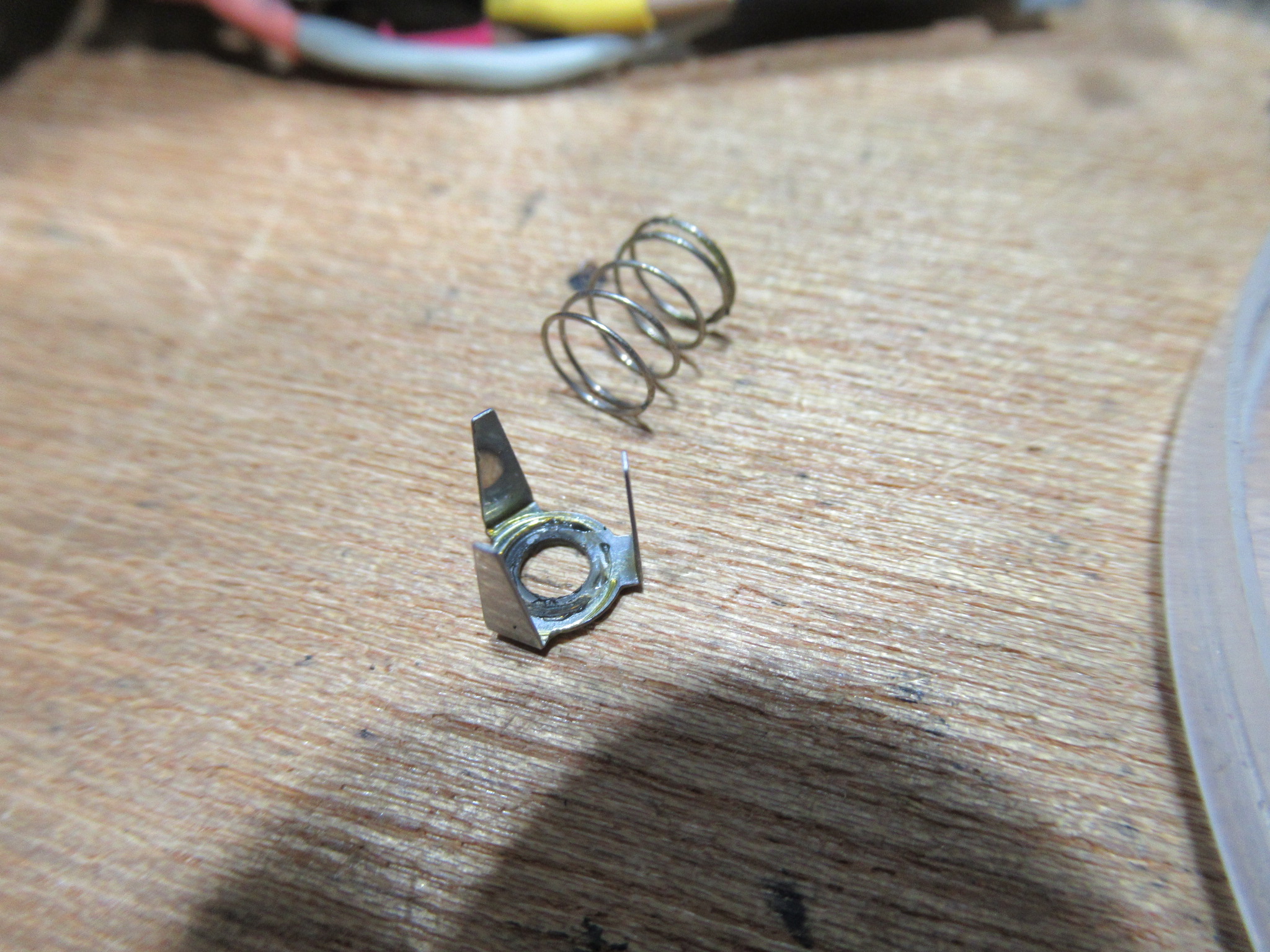

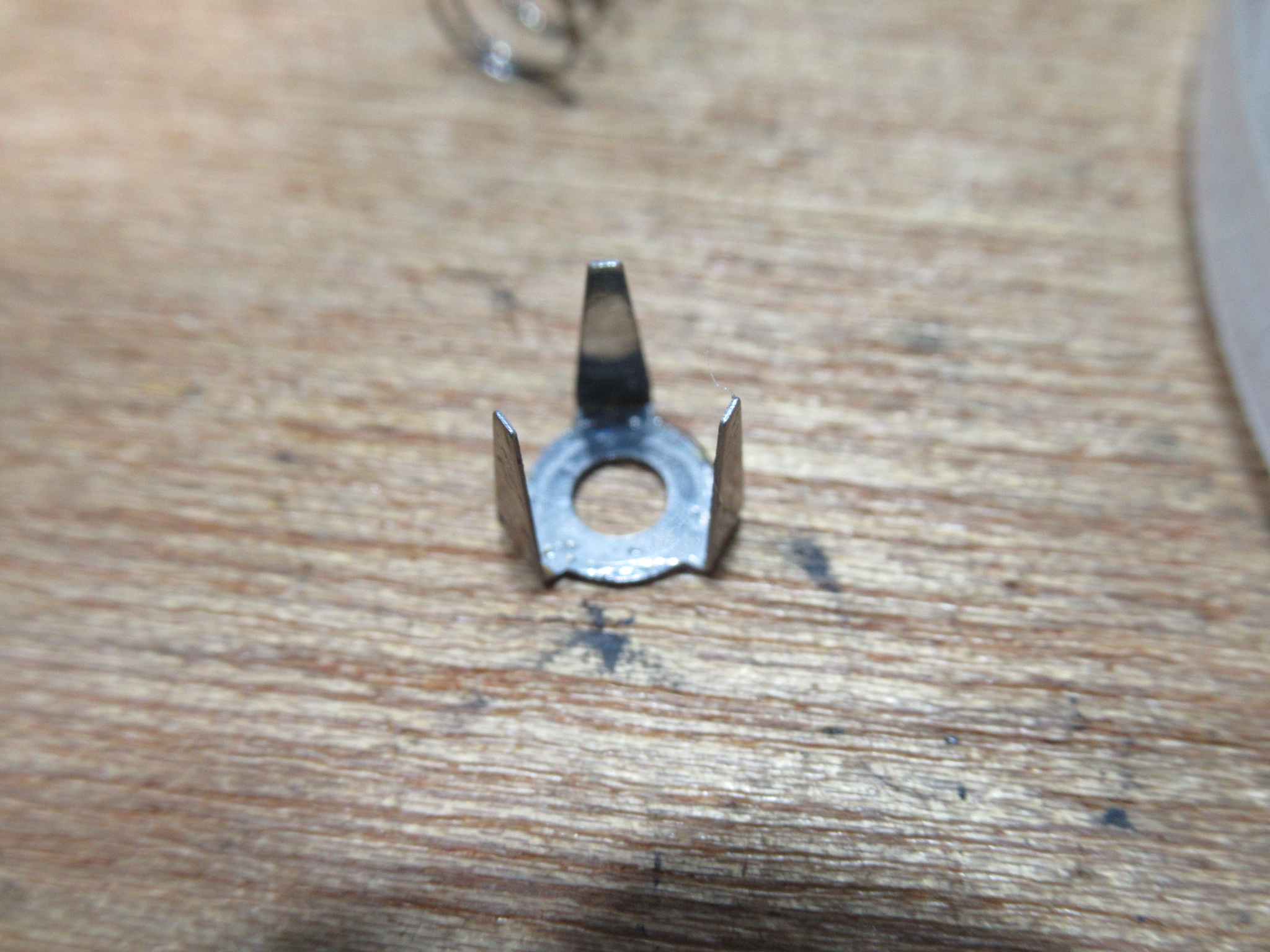

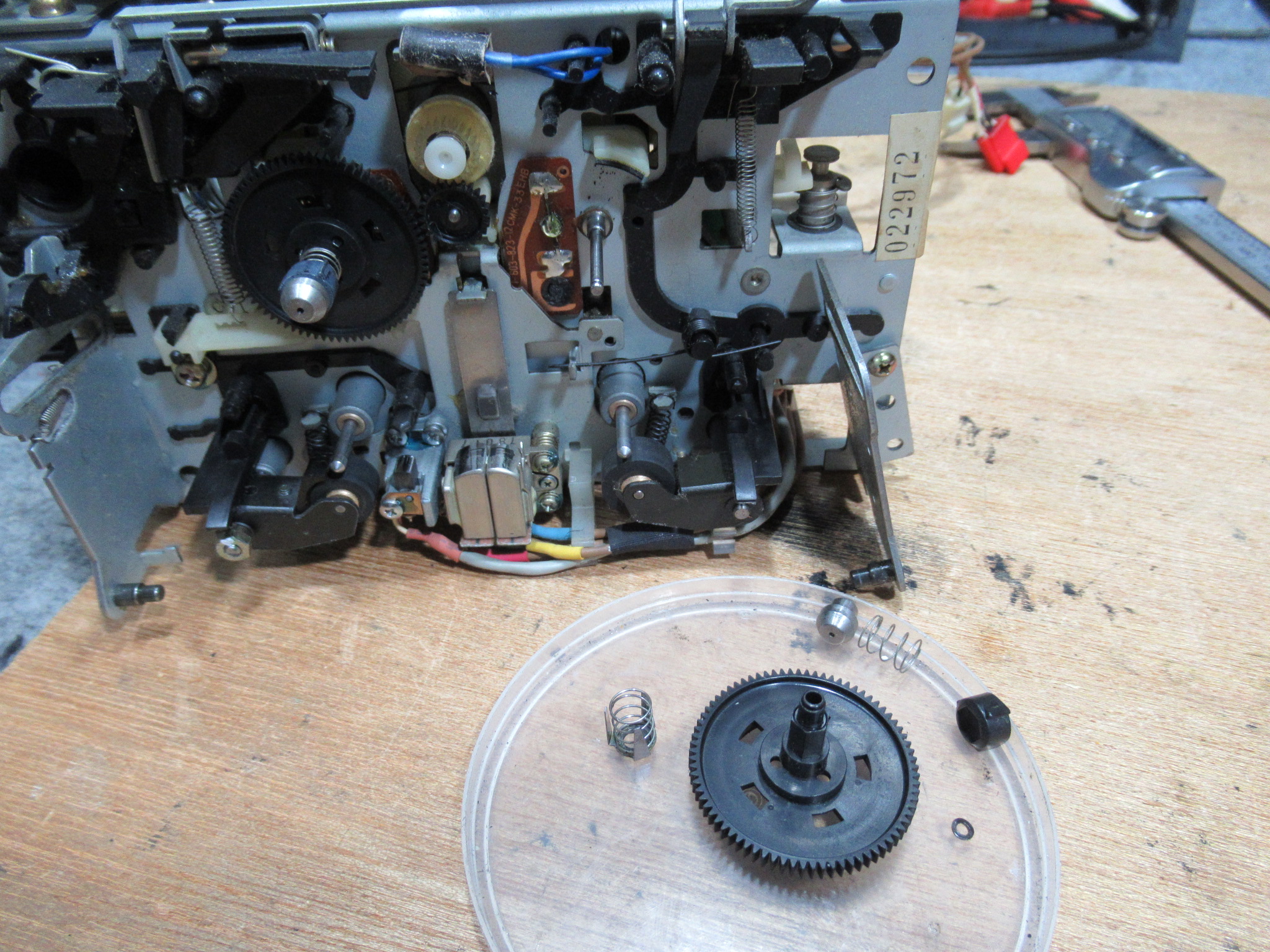

リールを分解します。
早送りと巻き戻しの回転が遅いときは、ここに塗られたグリスが固まっていることが原因ですので、拭き取って再グリスします。

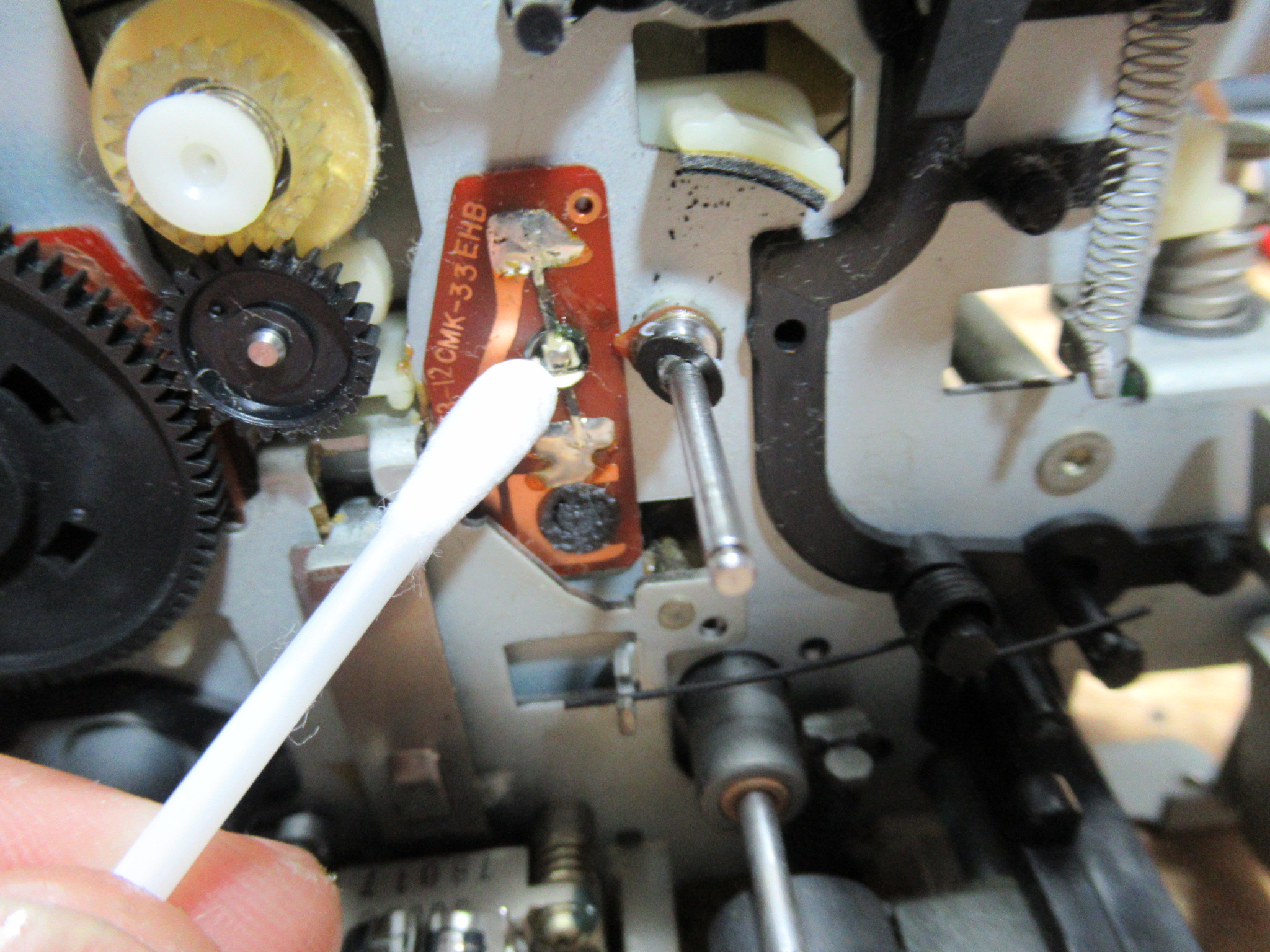

回転センサー表面を清掃します。

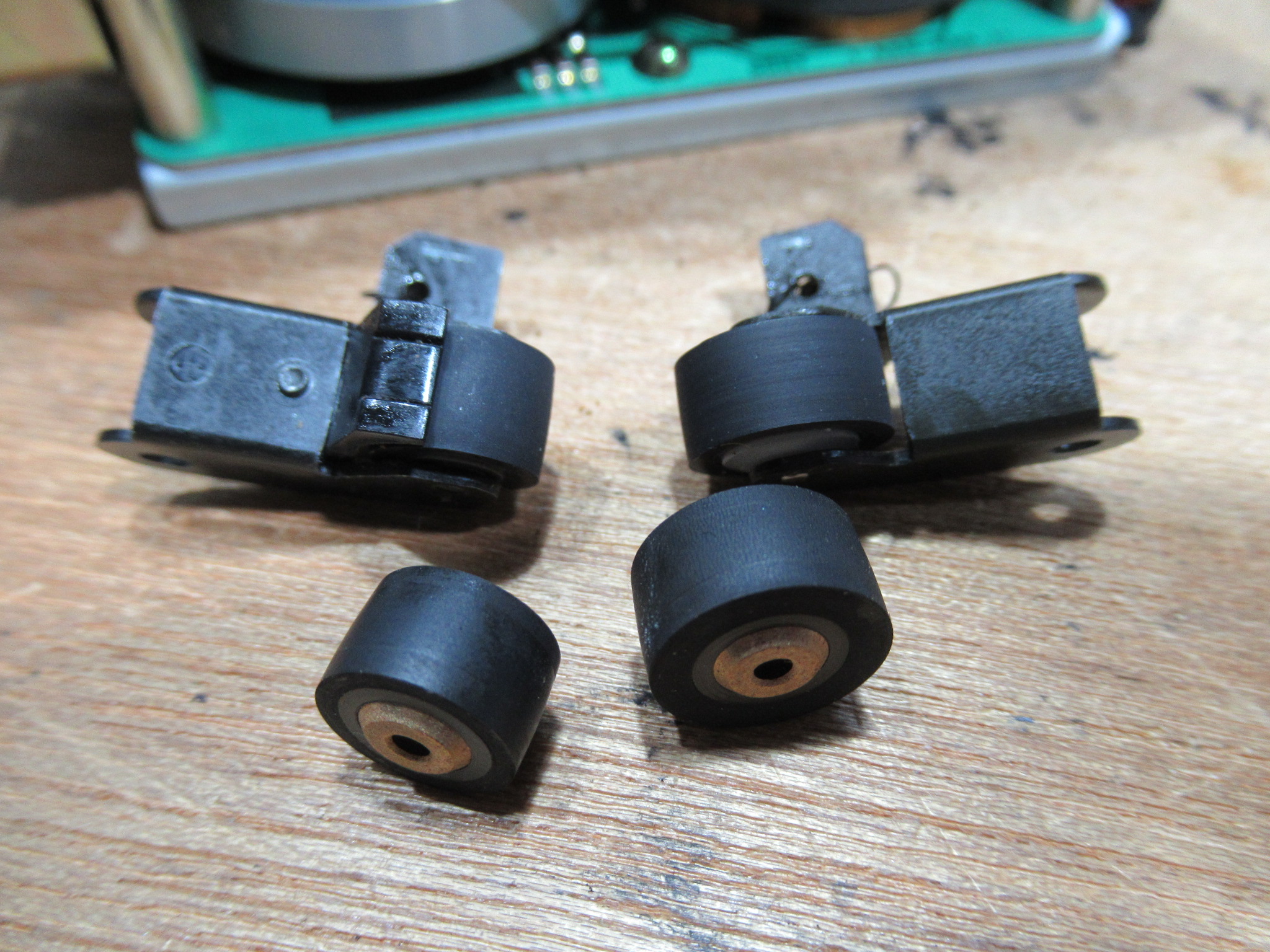

ピンチローラーを交換します。

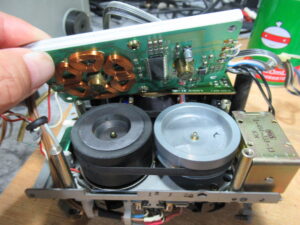

キャプスタンモーター基板を取り外します。

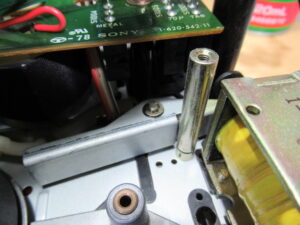

ヘッドを持ち上げるレバーの支点部に注油します。

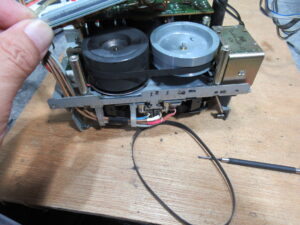

ベルトを交換します。

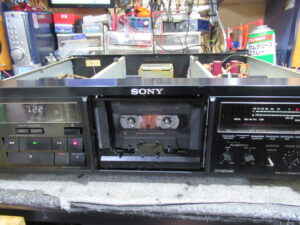

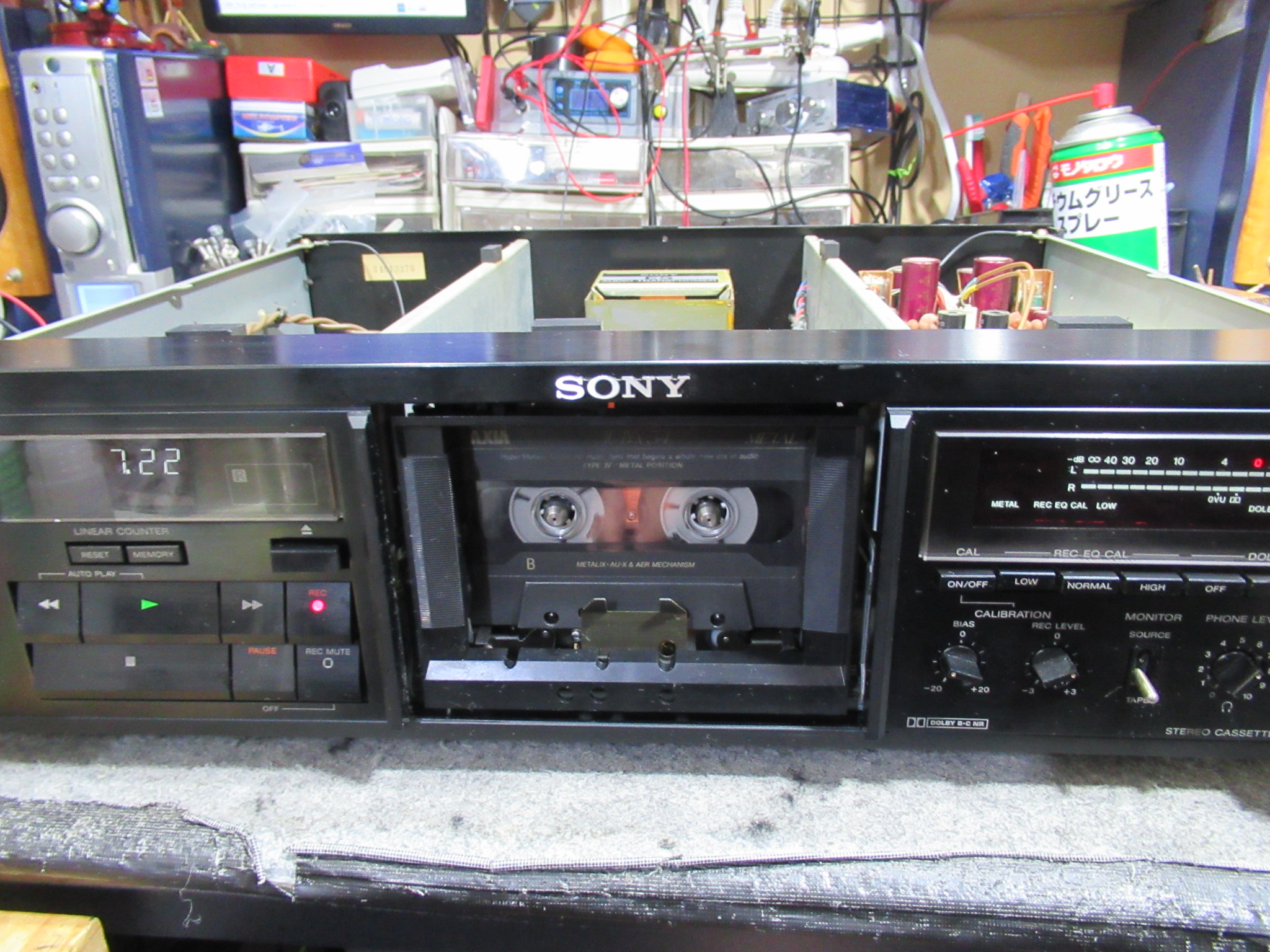

本体に組み込んで動作確認を行います。

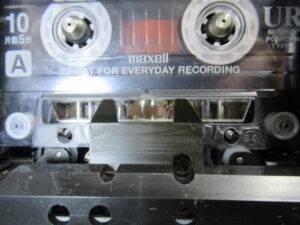

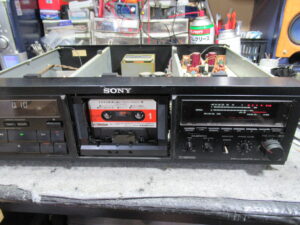

ミラーカセットを用いてテープの走行状態を目視点検します。

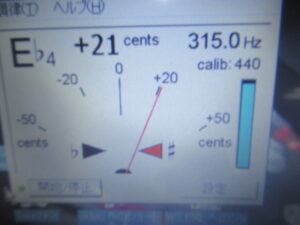

315Hzの信号が記録されたテープを再生し、速度が許容範囲内にあることを確認します。

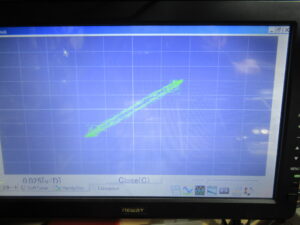

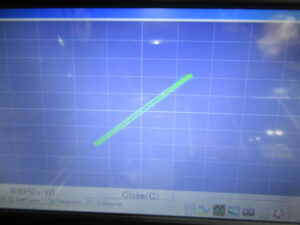

再生ヘッドと録音ヘッドのアジマス調整を行います。

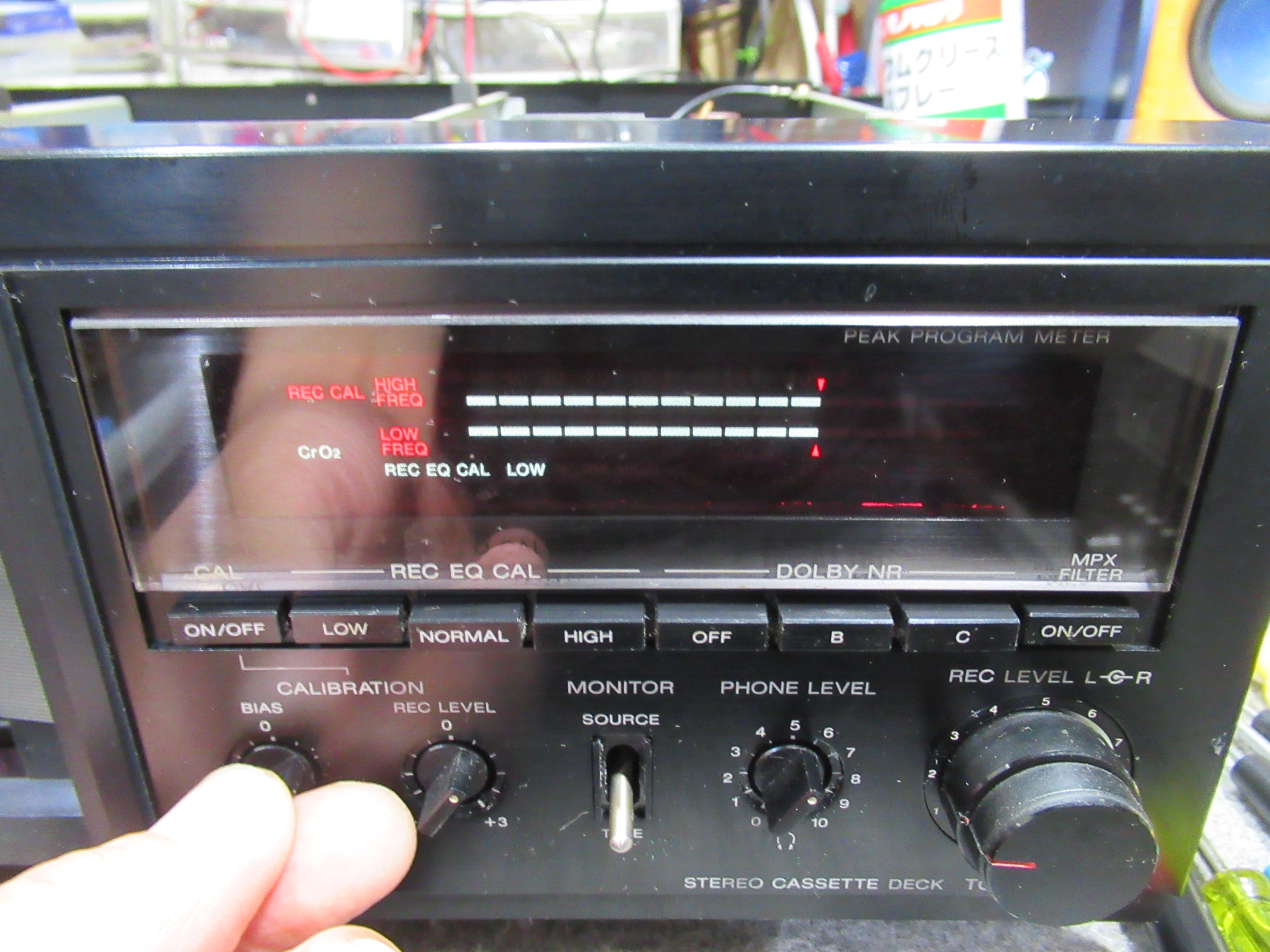

バイアスキャリブレーション後に録再バランス調整を行います。
テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
