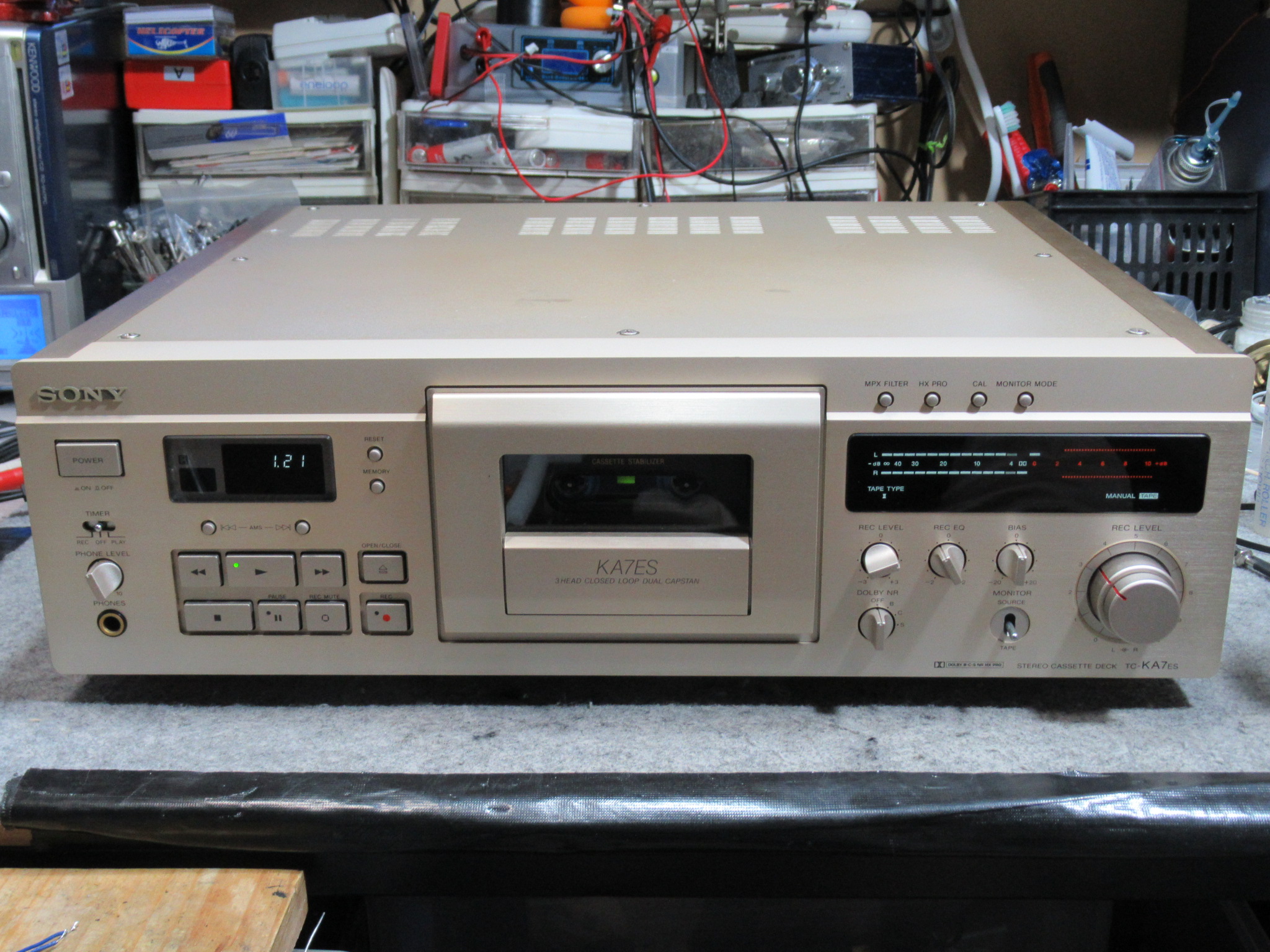

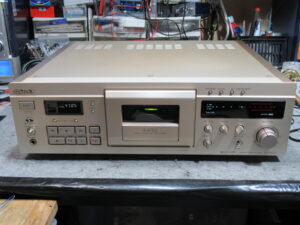

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-KA7ESです。
最近入手されたということですが、メタルポジションでのバイアスキャリブレーション、及び調整後の音質に難があるということです。

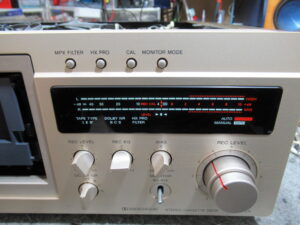

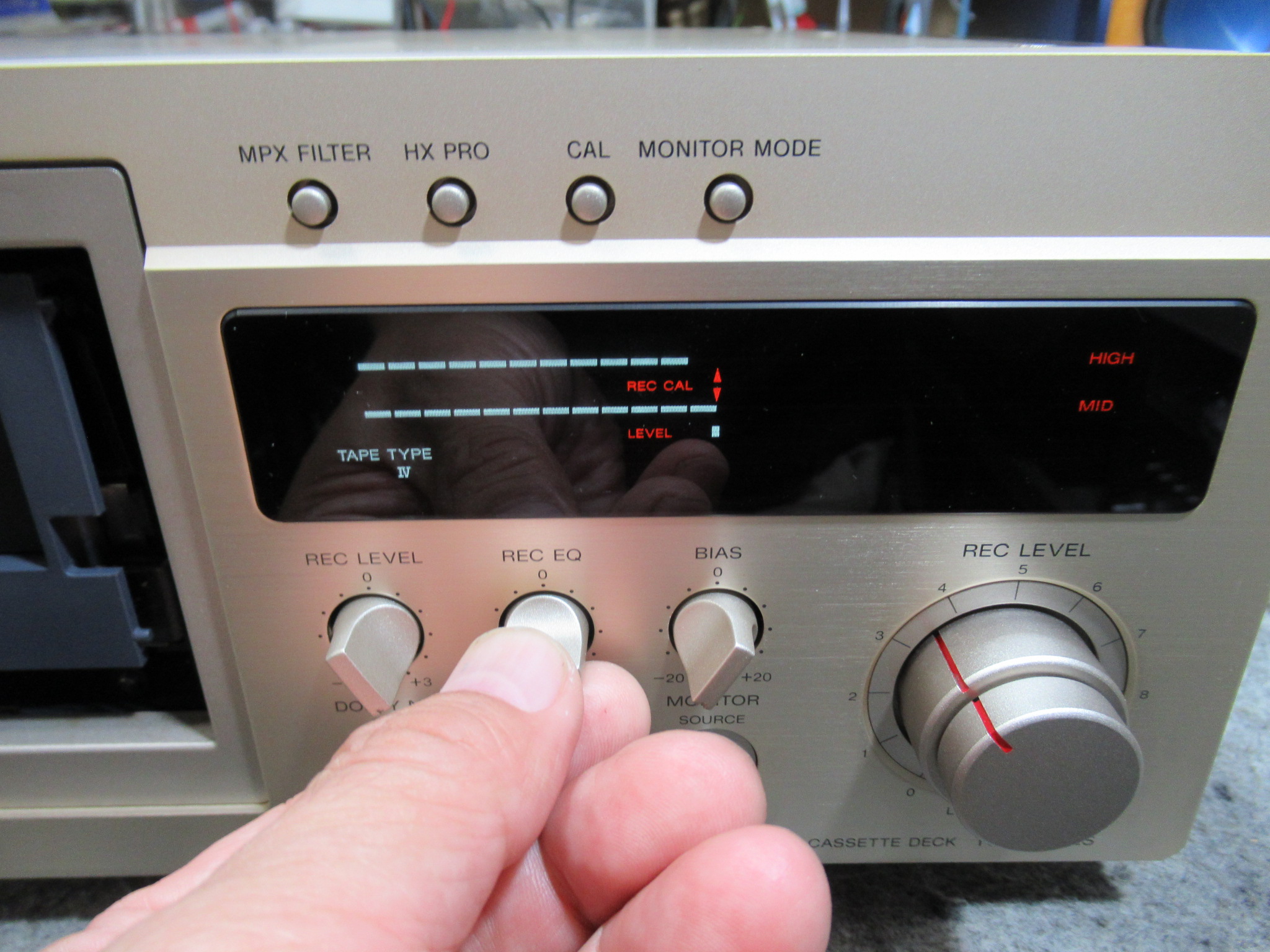

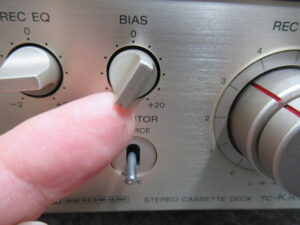

メタルテープをセットし、キャリブレーションを開始します。メーターが写真の位置までしか調整できません。そのときのバイアスツマミは反時計回り一杯です。この状態では、録音を行うと音質が悪くなるのは当然です。この状況はこれまで数多く経験していますが、録音ヘッドの性能低下により、適正バイアス量とメーターが不一致になっていることが原因と考えられます。ただし、良好なヘッド入手の関係から、根本的な修理は現状では難しい状況ではありますが、もう少し状態を確認したいと思います。

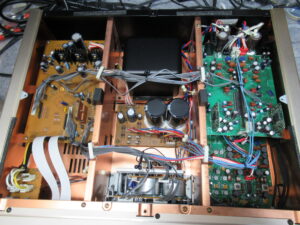

カバーを開けます。まずは、キャリブレーションメーターの調整を行います。

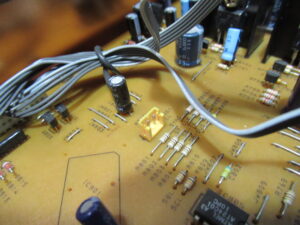

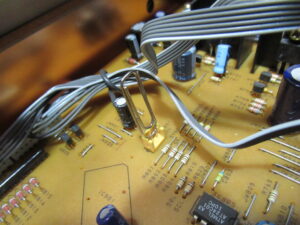

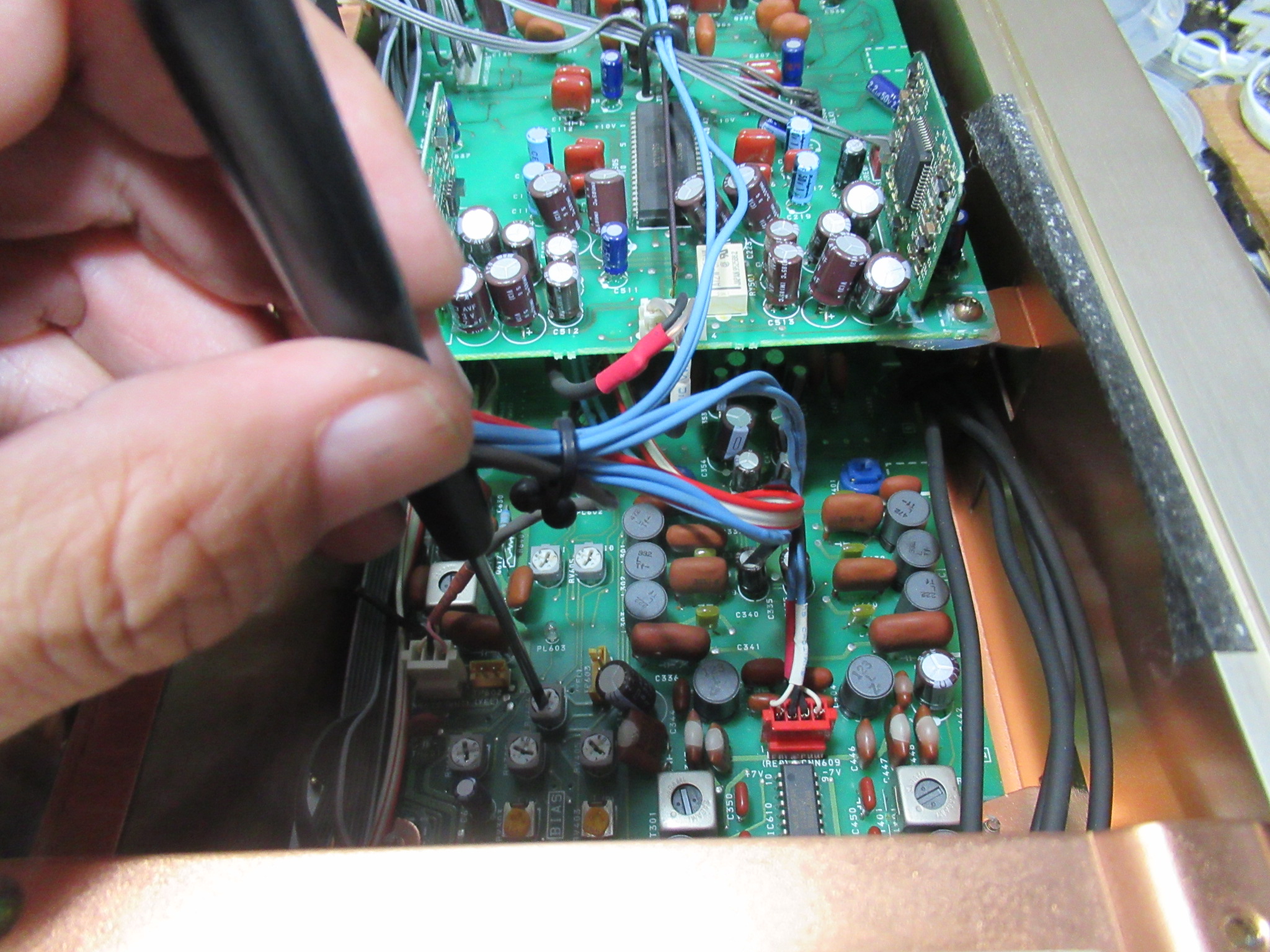

コントロール基板のサービス端子をショートさせ、電源をONにします。すると、メーターが全点灯し、テストモードになります。
キャリブレーションスイッチをONにすると、メーターが振れます。
HIGH、MID、LOWすべてが所定の位置になるよう調整します。これでメーターの調整が完了しました。

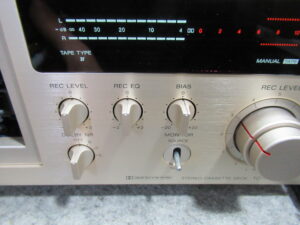

キャリブレーションツマミをすべてセンター位置にし、メタルテープをセットします。

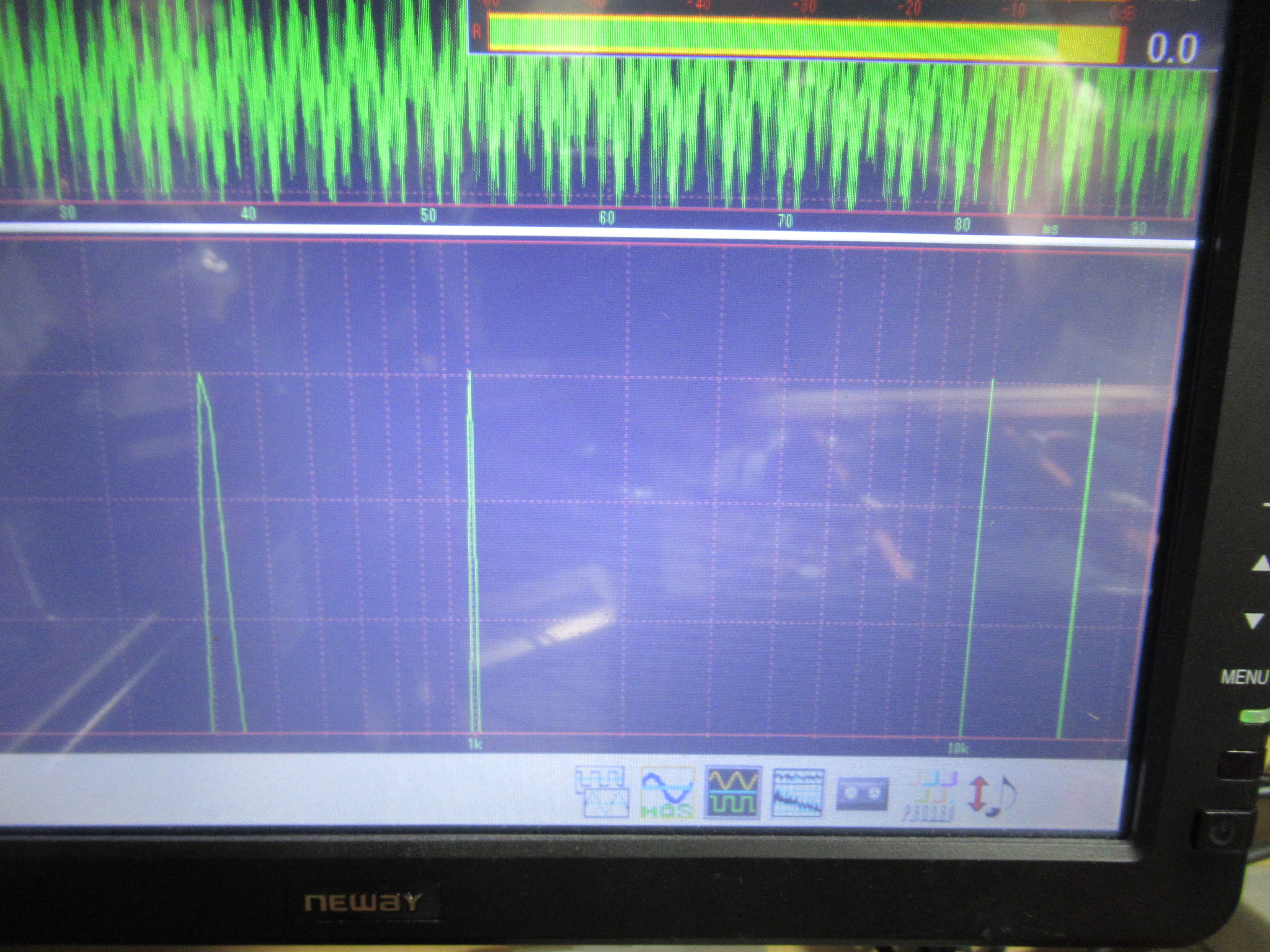

315Hz、1000Hz、10000Hz、16000Hzの信号を入力し、それを録音再生します。左は入力、右は再生後の状態です。16000Hzではやや減衰していますが、ほぼ問題無い状況です。
ただし、キャリブレーションメーターは写真のような状態です。決してメーターが故障している訳ではなく、ヘッドの周波数特性に問題があり、メーターが上手く動作しないという状態です。つまり、「メーター表示は無視」「ツマミをセンター位置で録音」「モニター再生でバイアス等を微調整する」ことで、良好な音質での録音が可能になります。なお、ノーマルポジションはほぼ問題はありませんが、クロムポジションはメタルと同様です。
以上、オーナー様にお知らせし、このままメンテナンスを続けることとなりました。

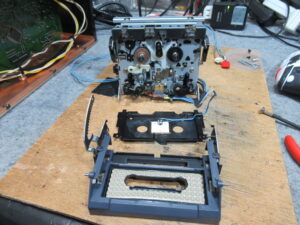

メカを降ろします。

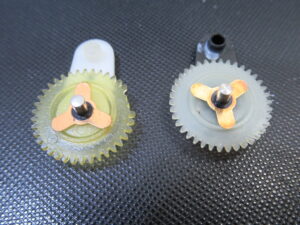

オーナー様から「割れやすいギヤがあるようだが点検して欲しい」とご依頼があった件です。右が本機のもので、左は歯が欠けてしまったものです。このギヤには２種類の材質のものが存在しており、やや黄色みががっているタイプが欠けやすいタイプですので、本機は問題はありません。

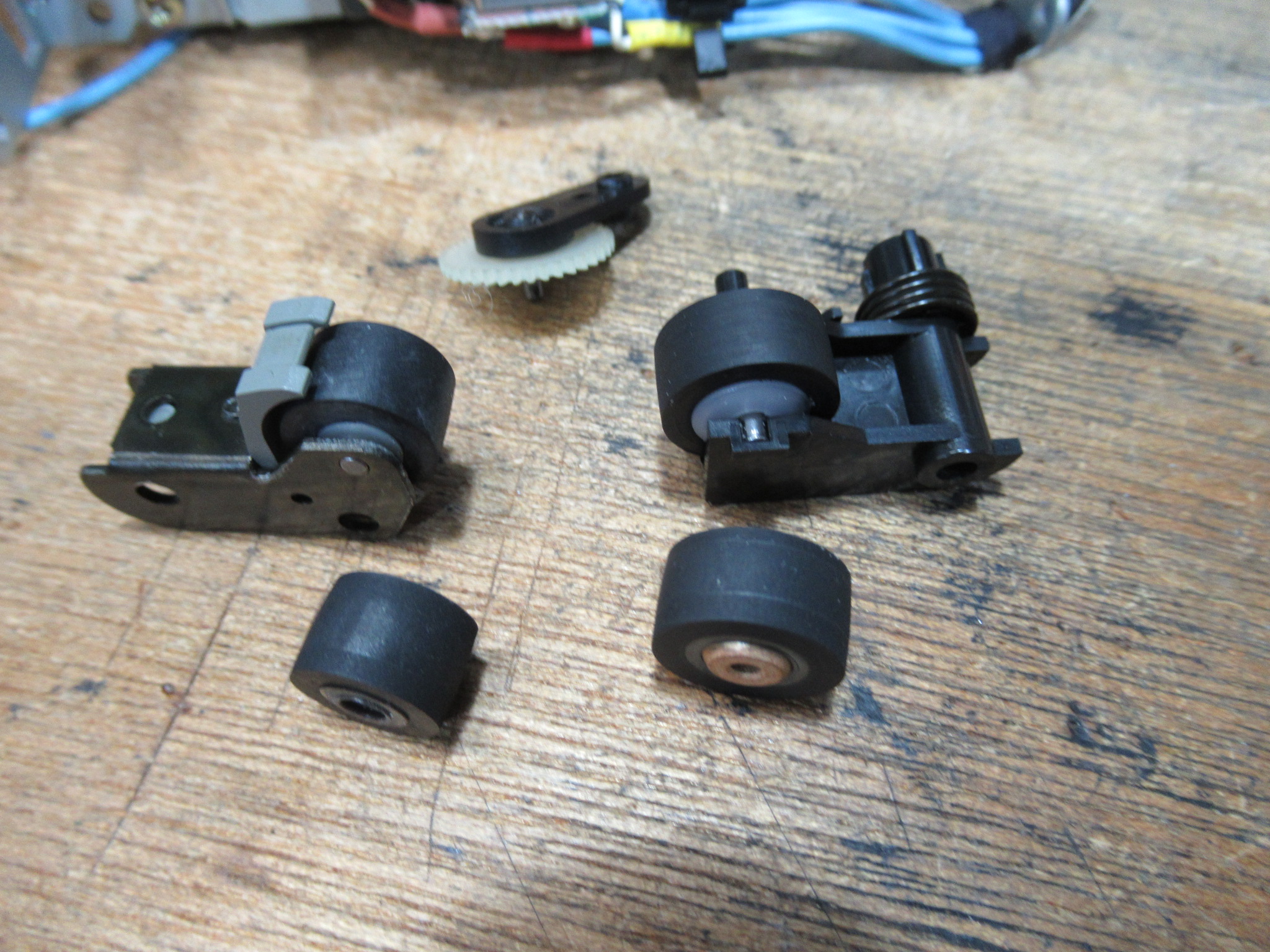

ピンチローラーを交換します。

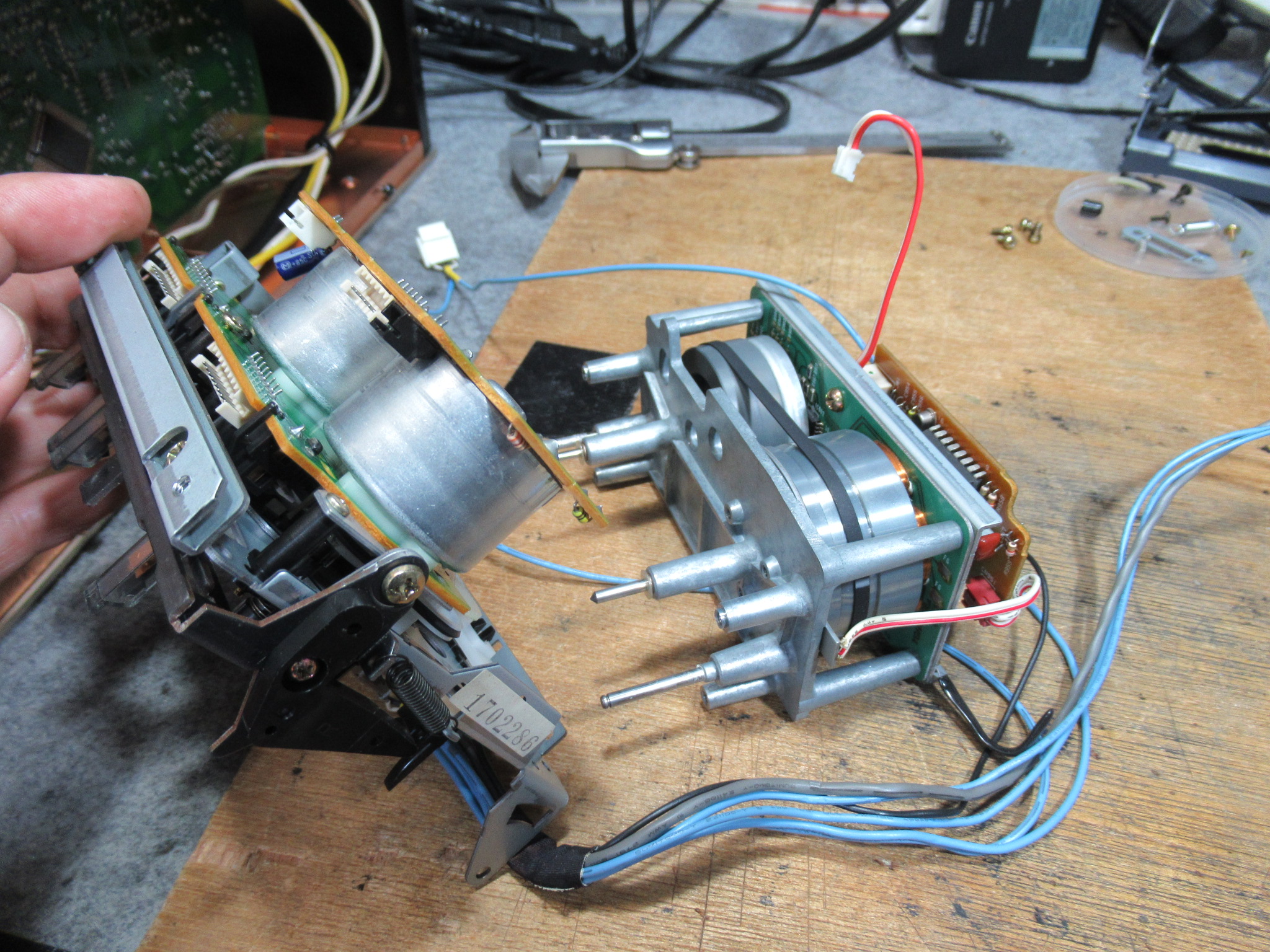

分解を進めます。

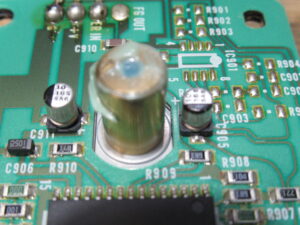

モーター基板の電解コンデンサーを交換します。

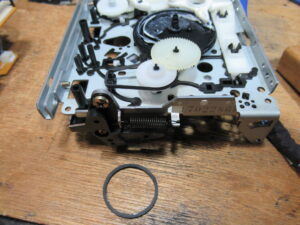

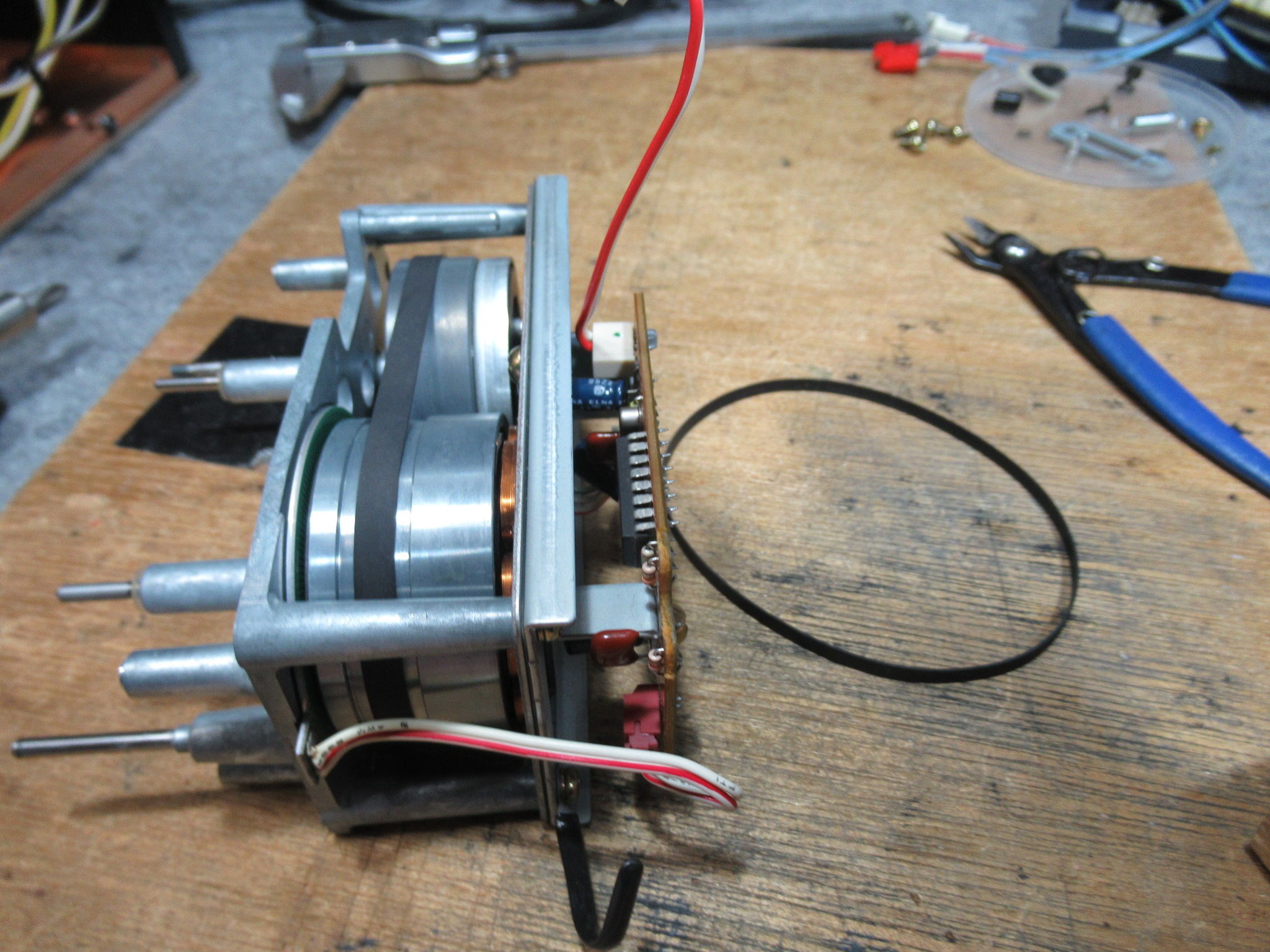

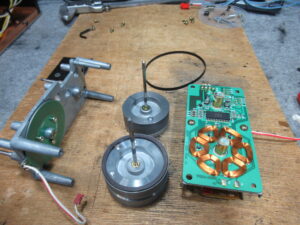

ベルトを交換して組み立てます。

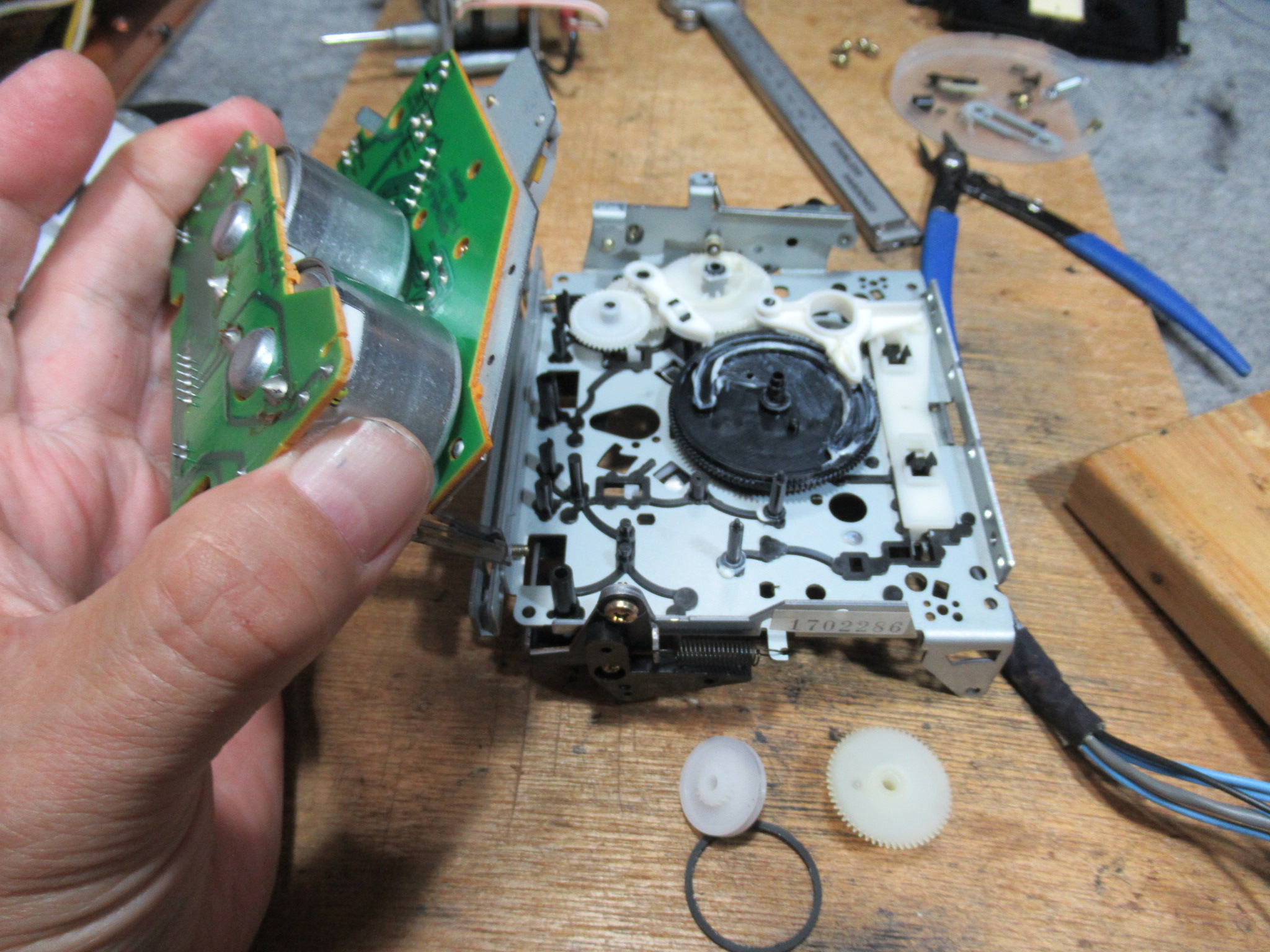

モードベルトを交換します。

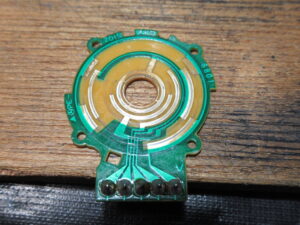

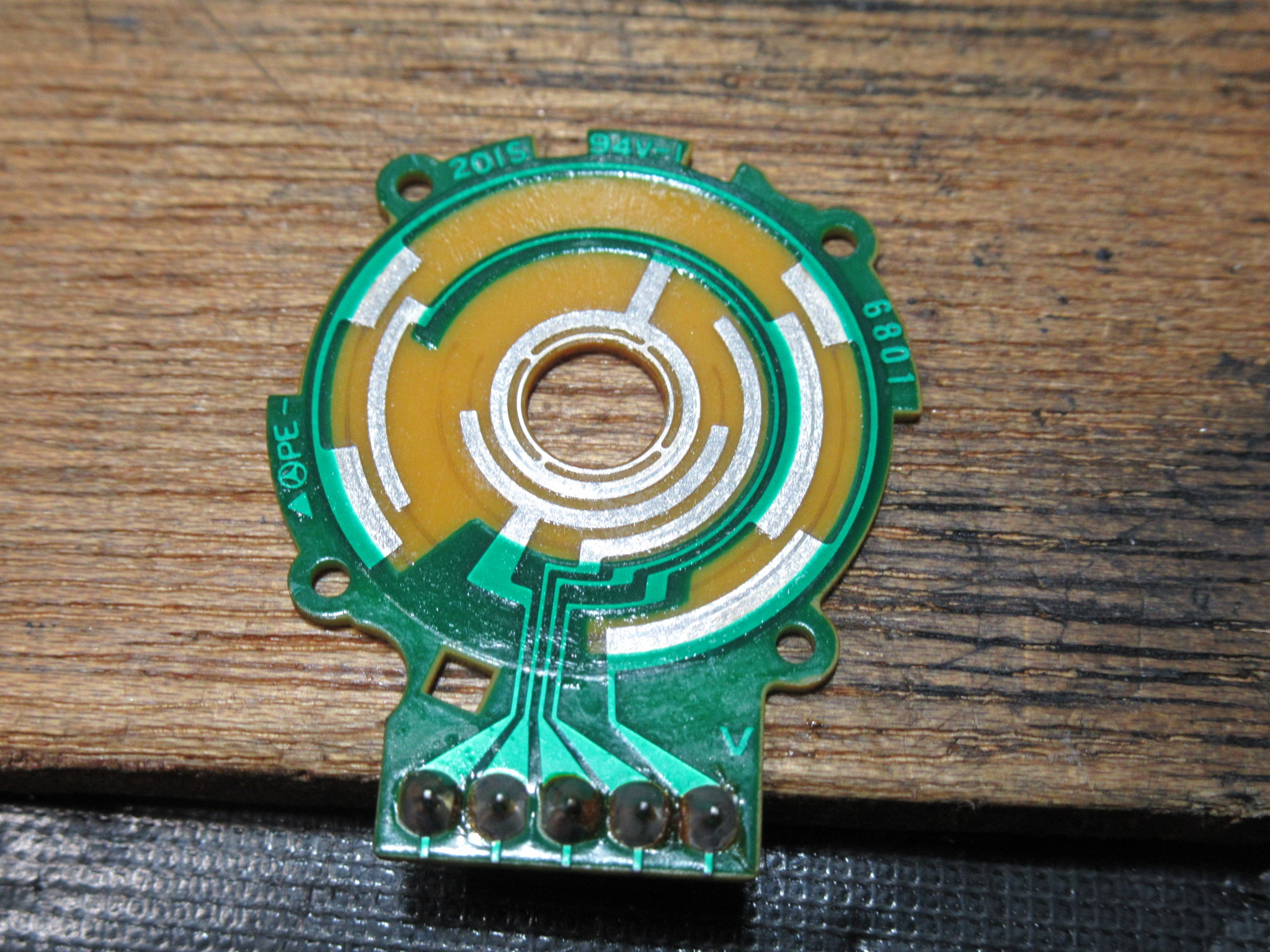

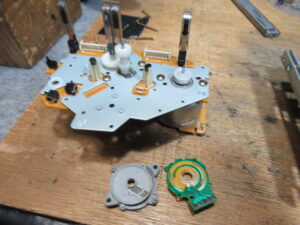

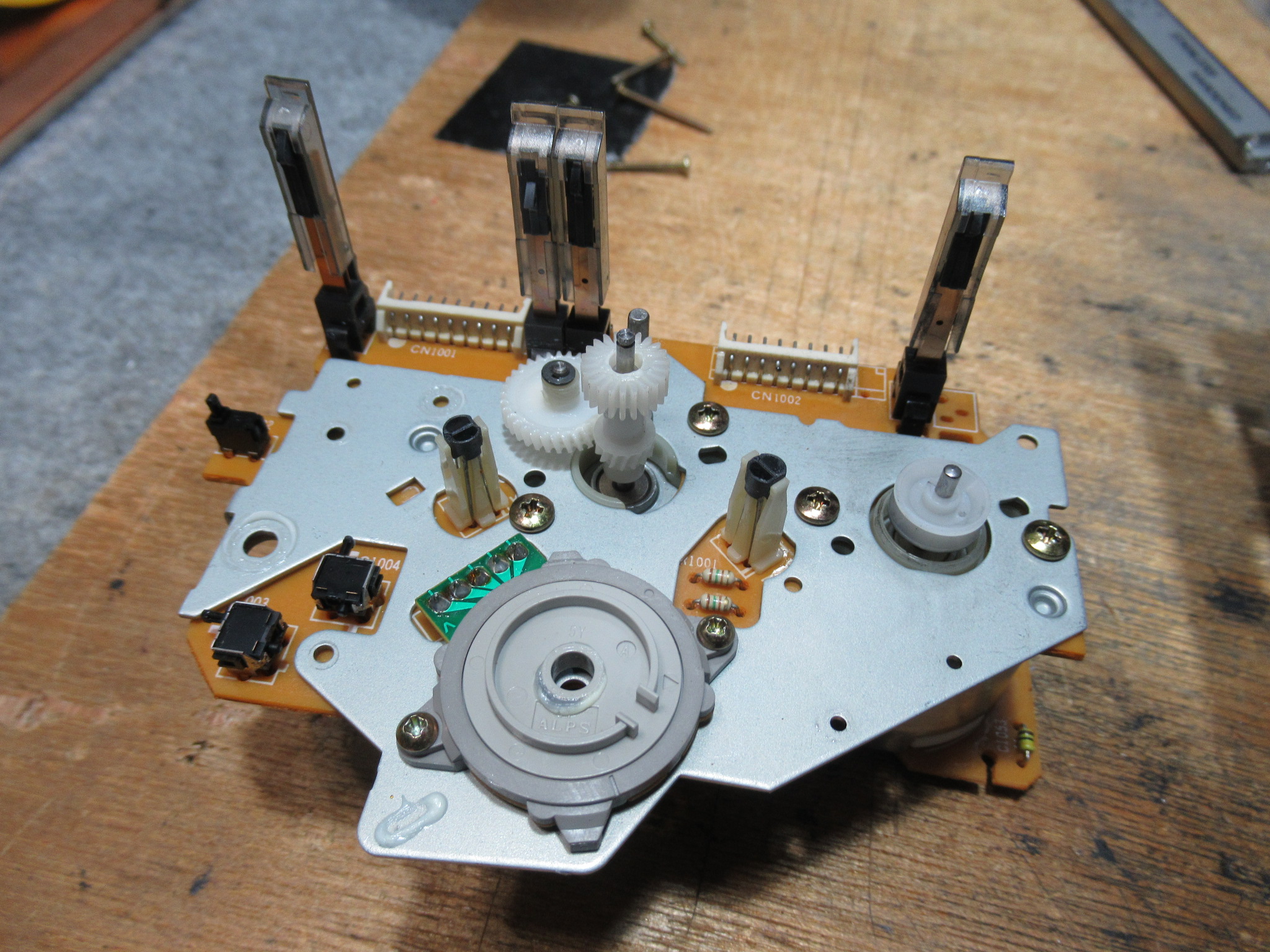

ロータリーエンコーダーを分解します。
接点を研磨清掃し、スライド接点専用グリスを処置します。

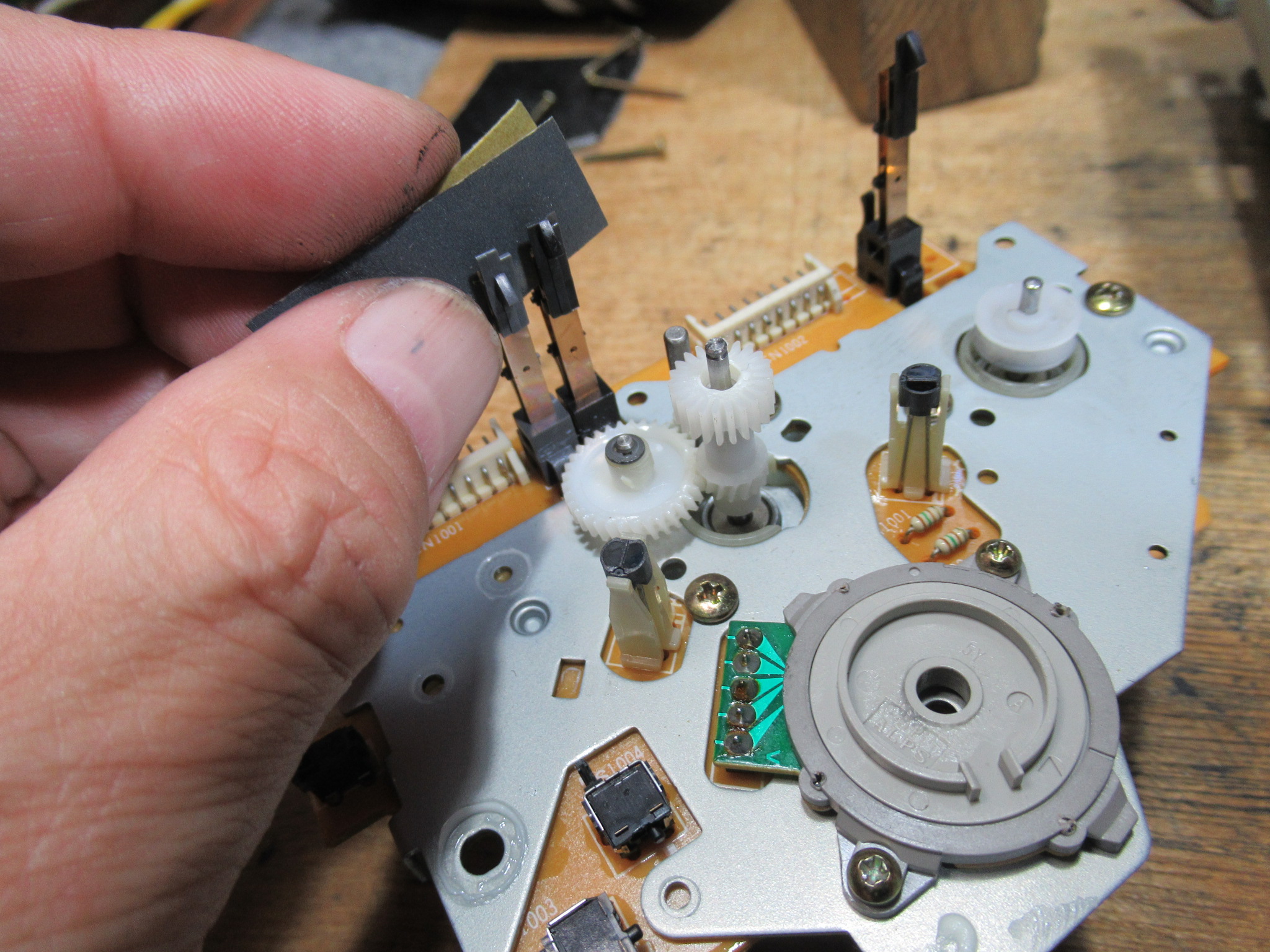

オートセレクタ用スイッチ接点を磨きます。

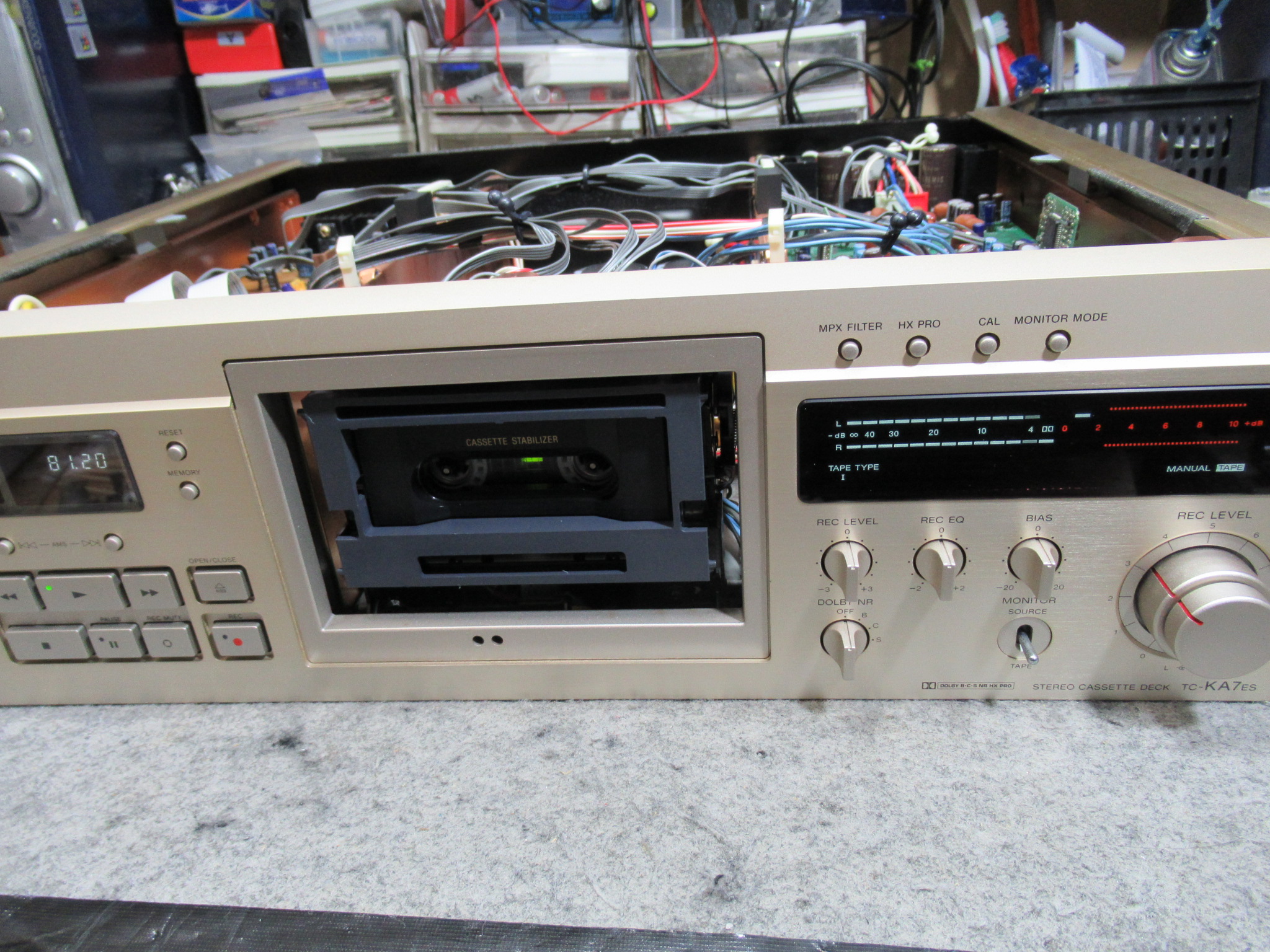

本体に戻して動作確認を行います。

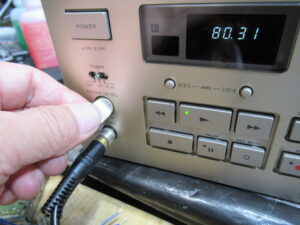

ヘッドホンVOLのガリに接点復活剤を処置します。

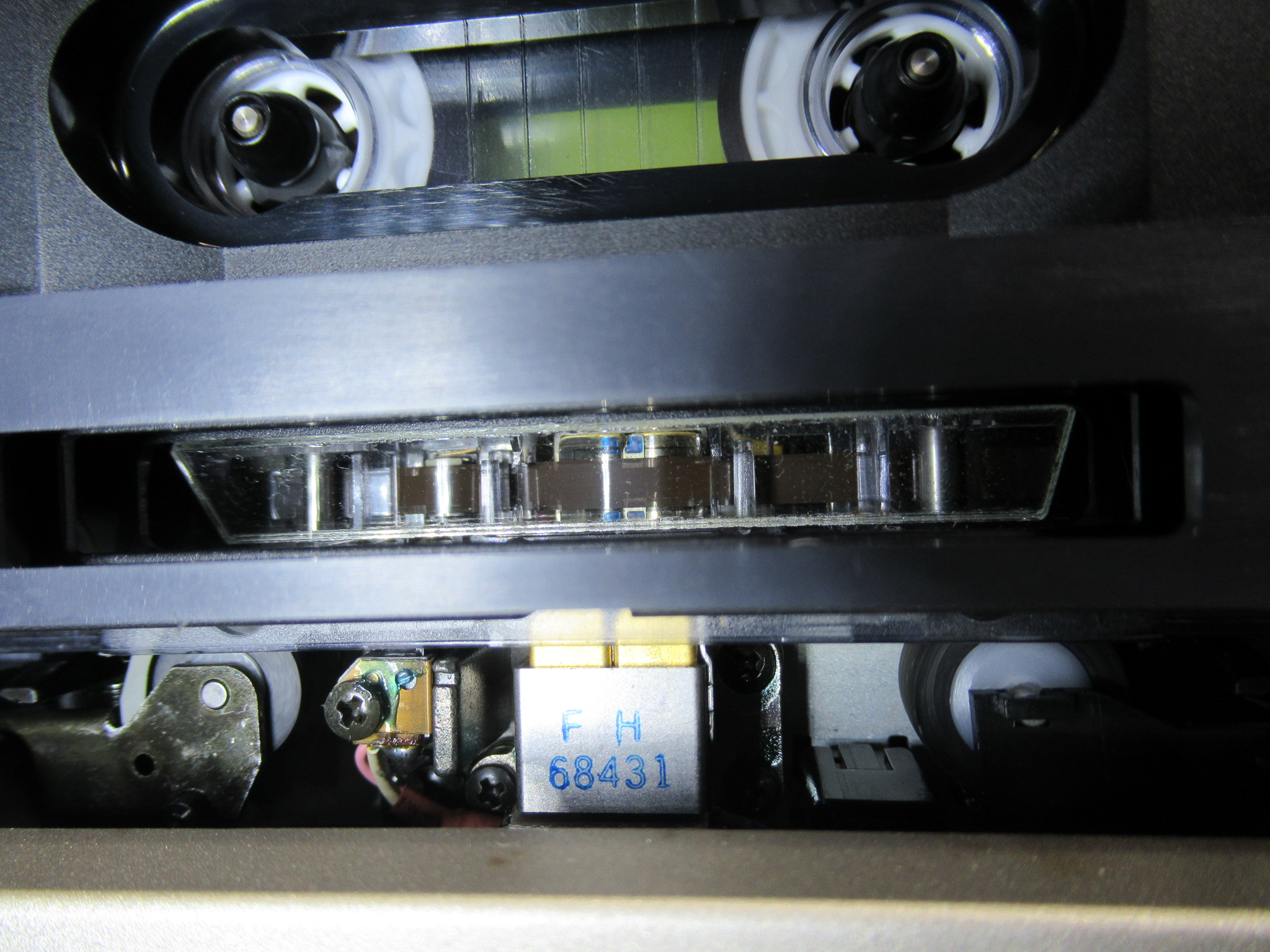

ヘッドの消磁、テープパス点検を行います。

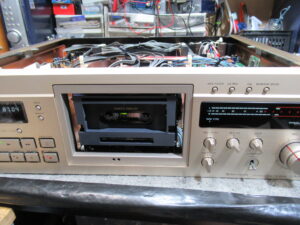

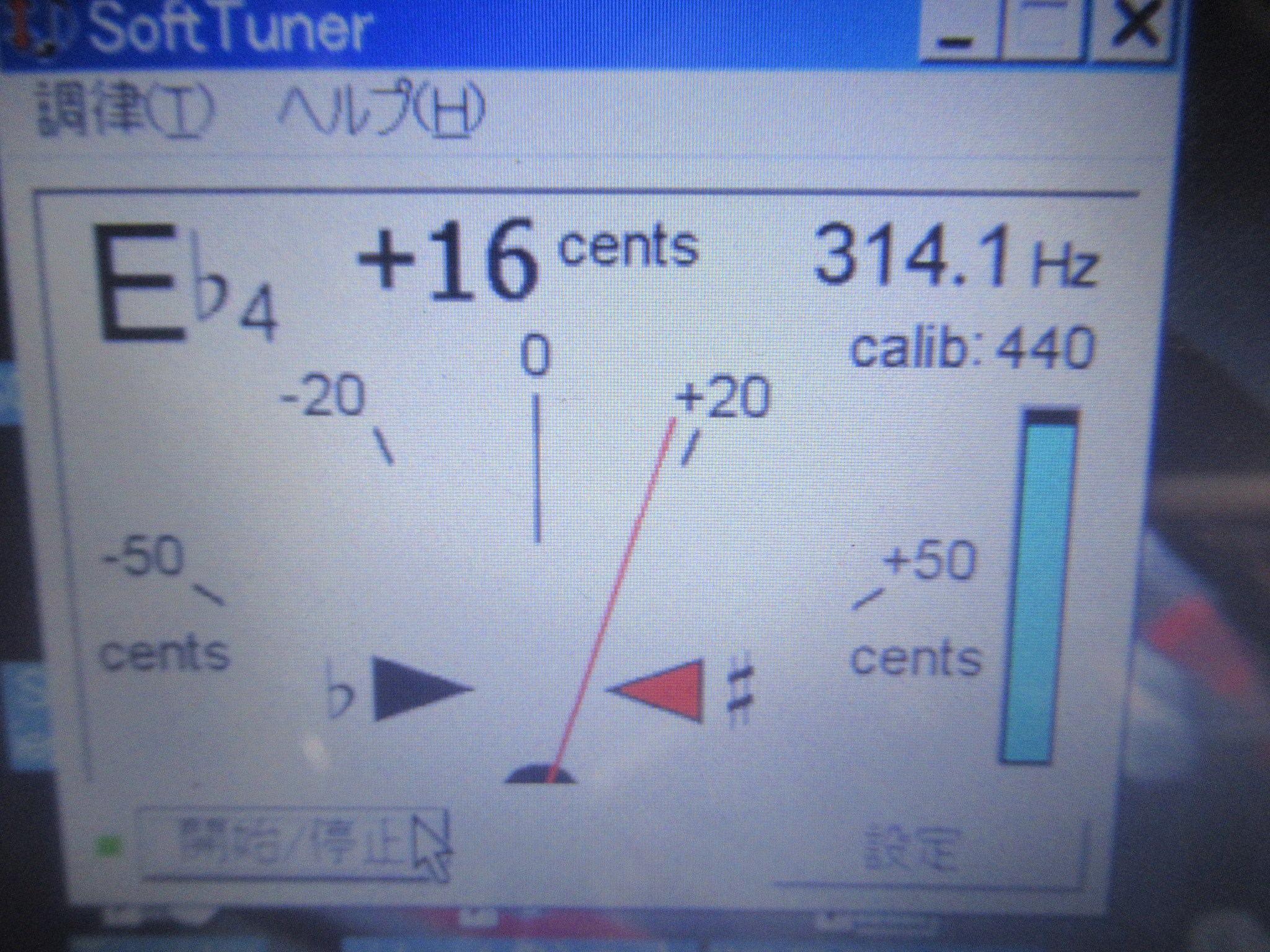

315Hzの信号が記録されたテープを再生し、速度が許容範囲内にあることを確認します。

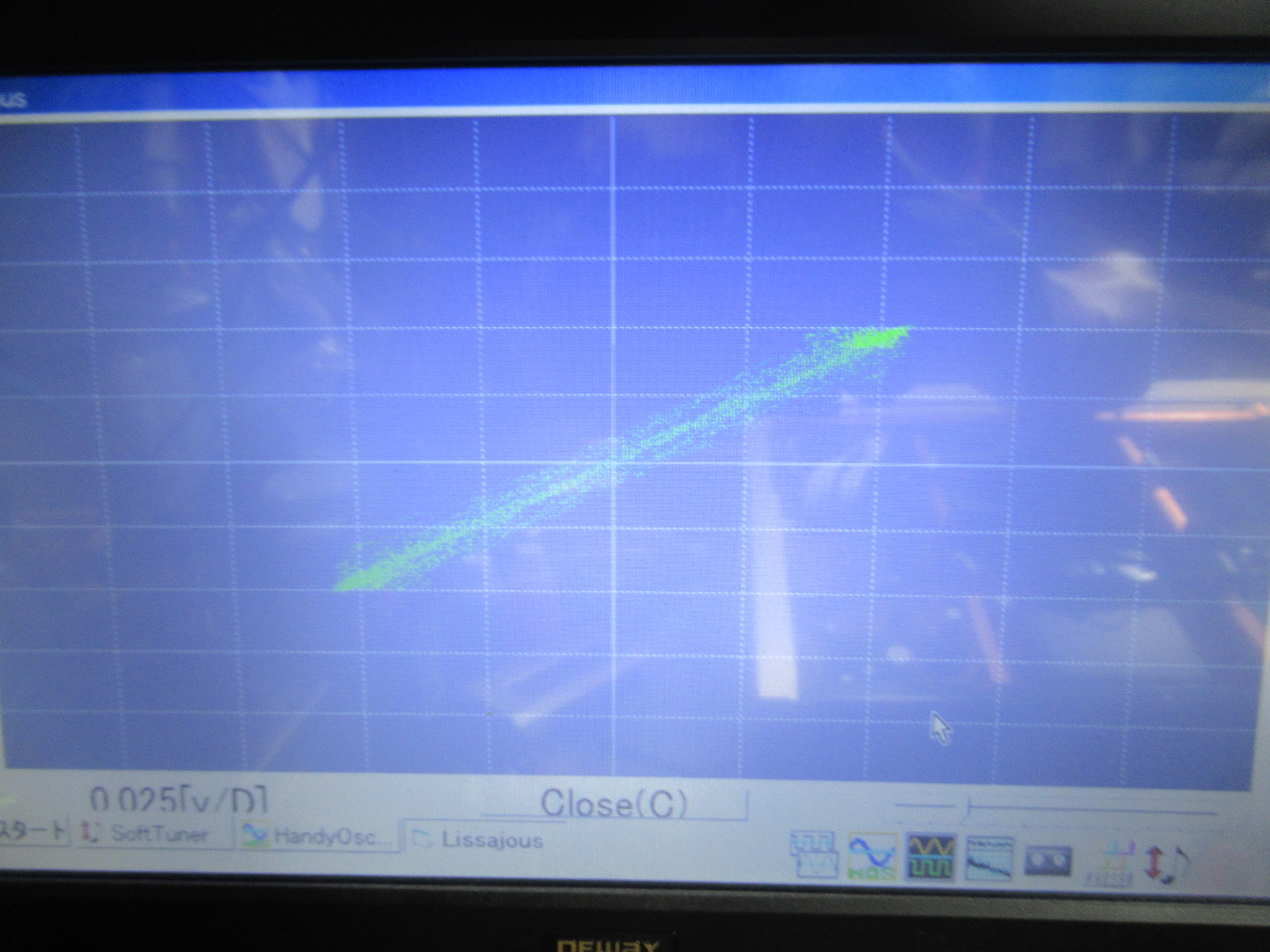

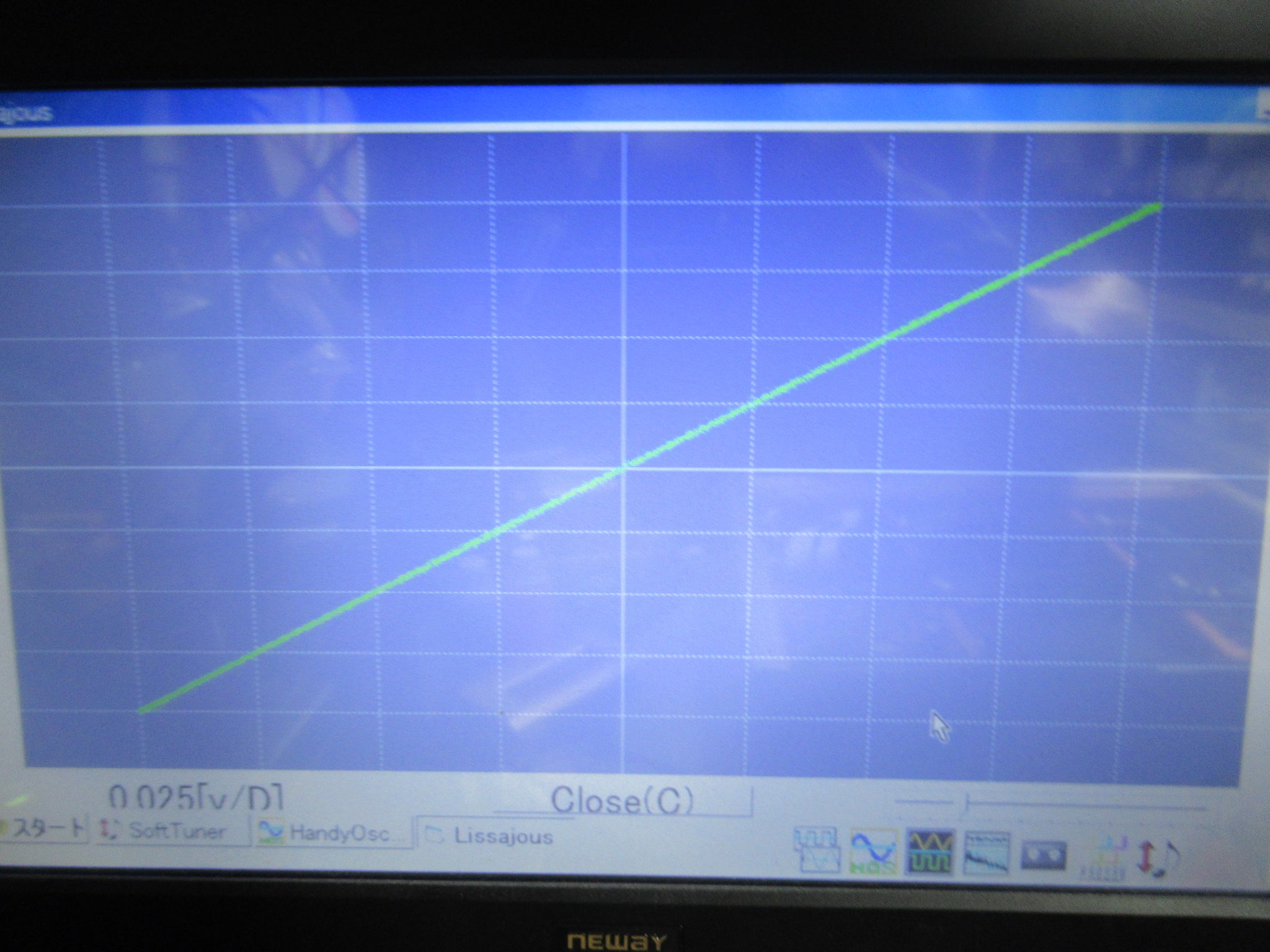

ヘッドアジマスの調整を行います。
ノーマルポジションでバイアスキャリブレーション後に録再バランス調整を行います。
録再テストを経て、修理完了です。
