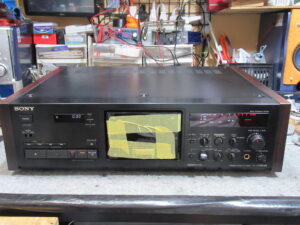

SONYのTC-K555ESGです。
DIY修理の途中からバトンタッチをいただきました。

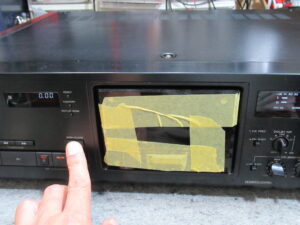

操作ボタンに反応がありません。
この機種では、オーディオ回路のELNA社製ケミコンに液漏れが発生することがありますので、まずはそれを点検します。問題はありません。

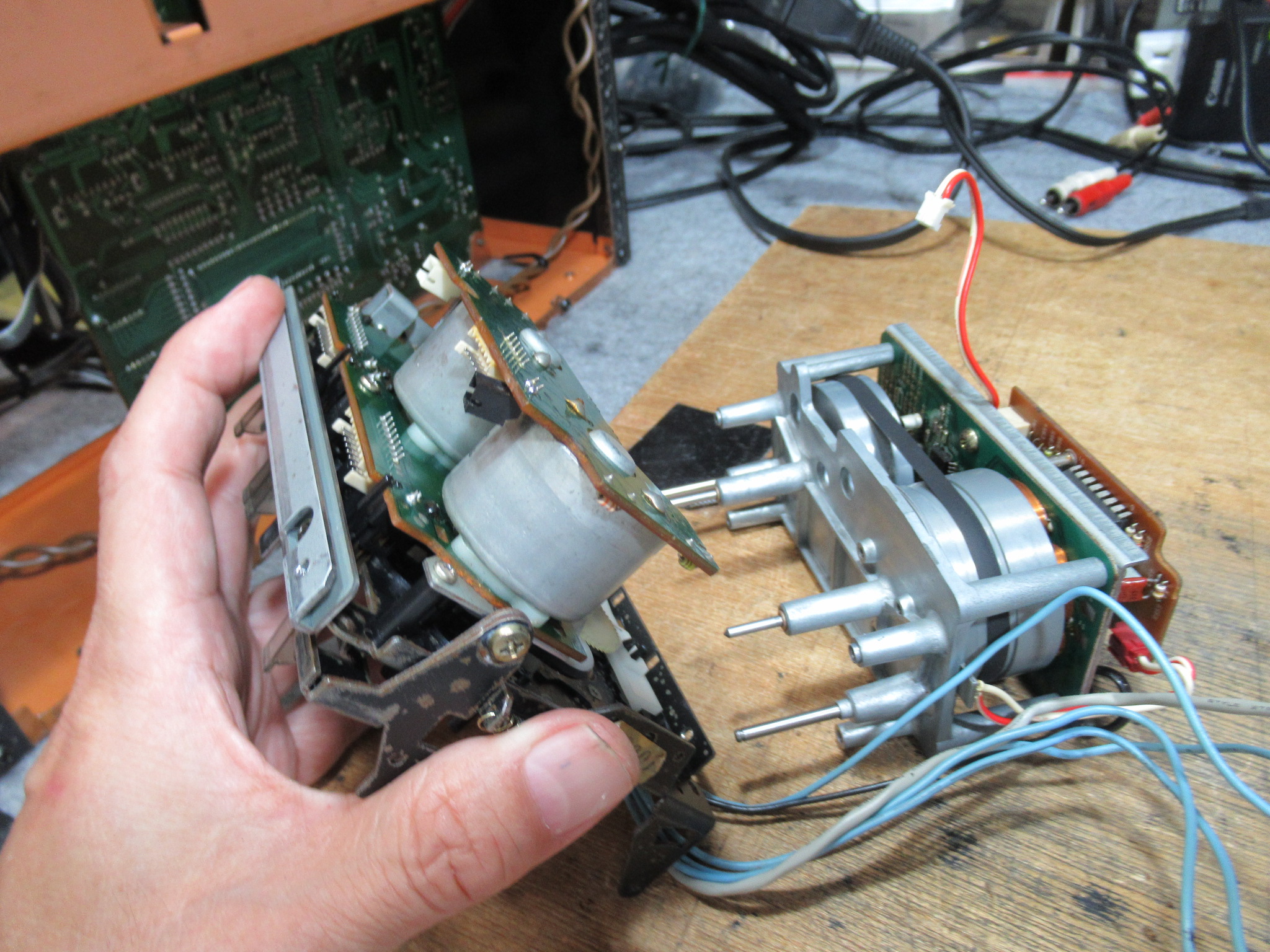

メカを降ろして分解を進めます。

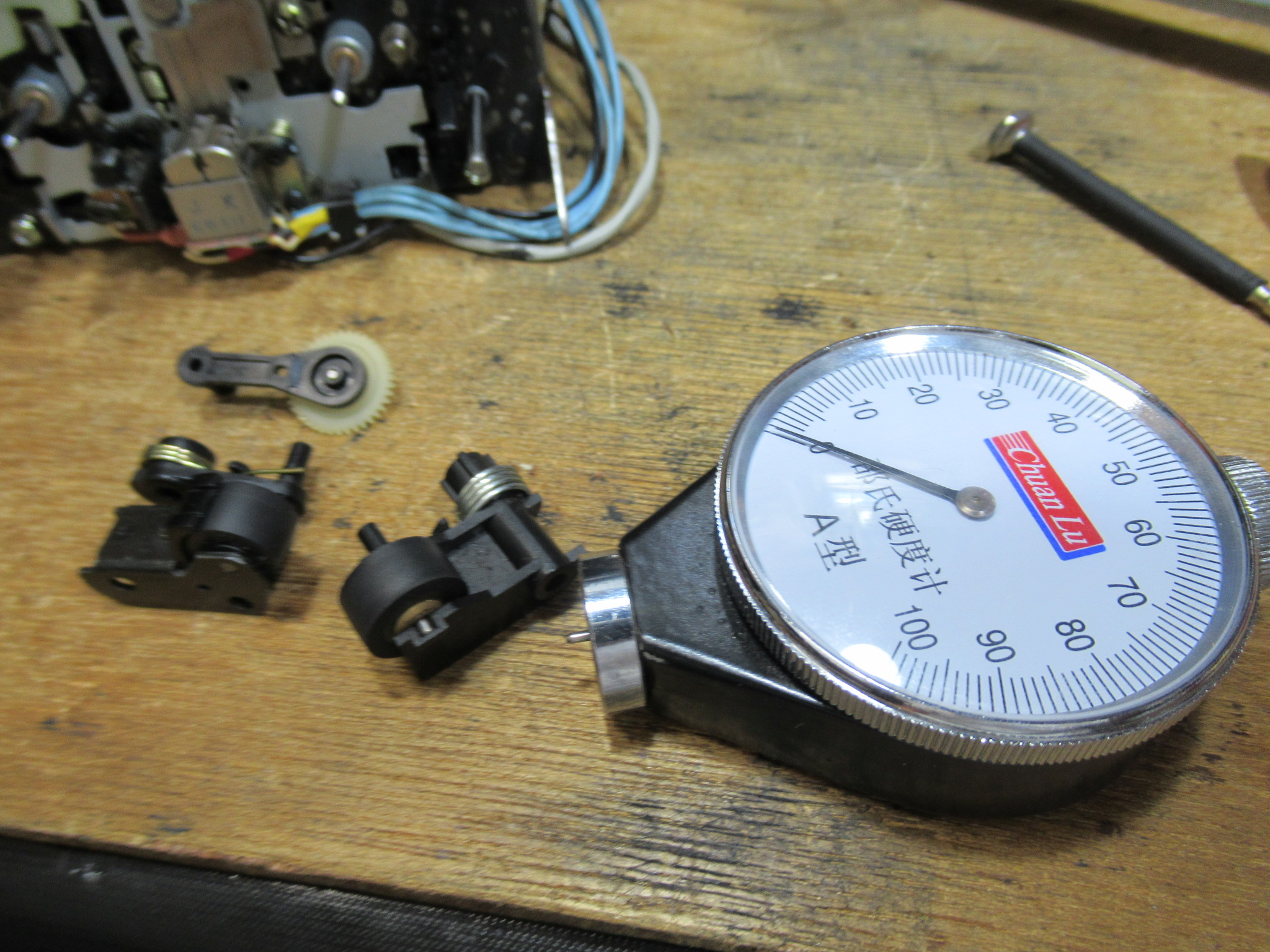

ピンチローラーは弾力がありますので再利用します。

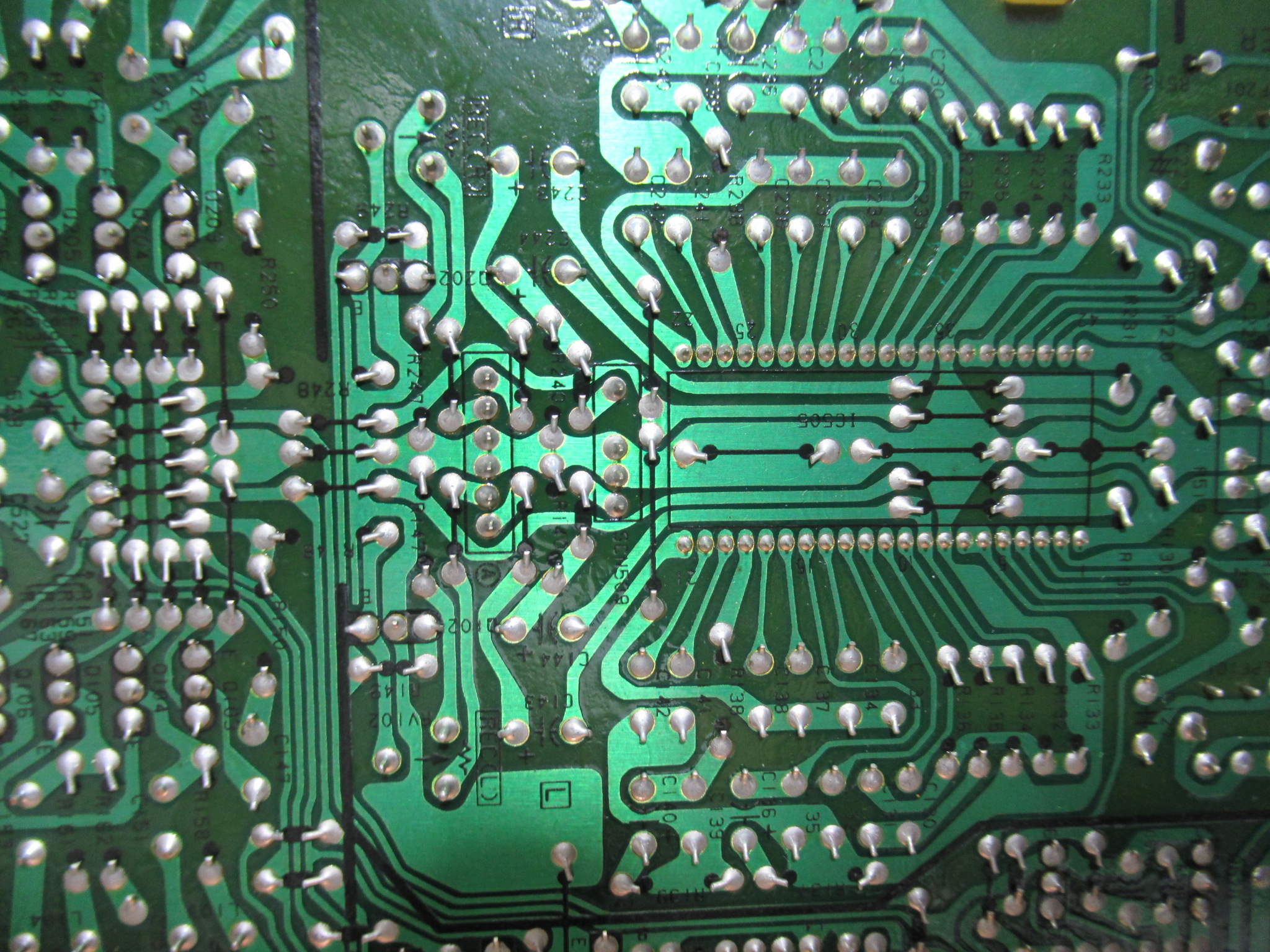

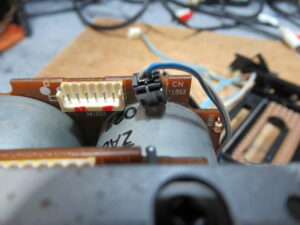

小さなコネクタの取り付け部に半田クラックが見られますので再半田します。
分解を進めます。キャプスタンベルトも状態は良好です。

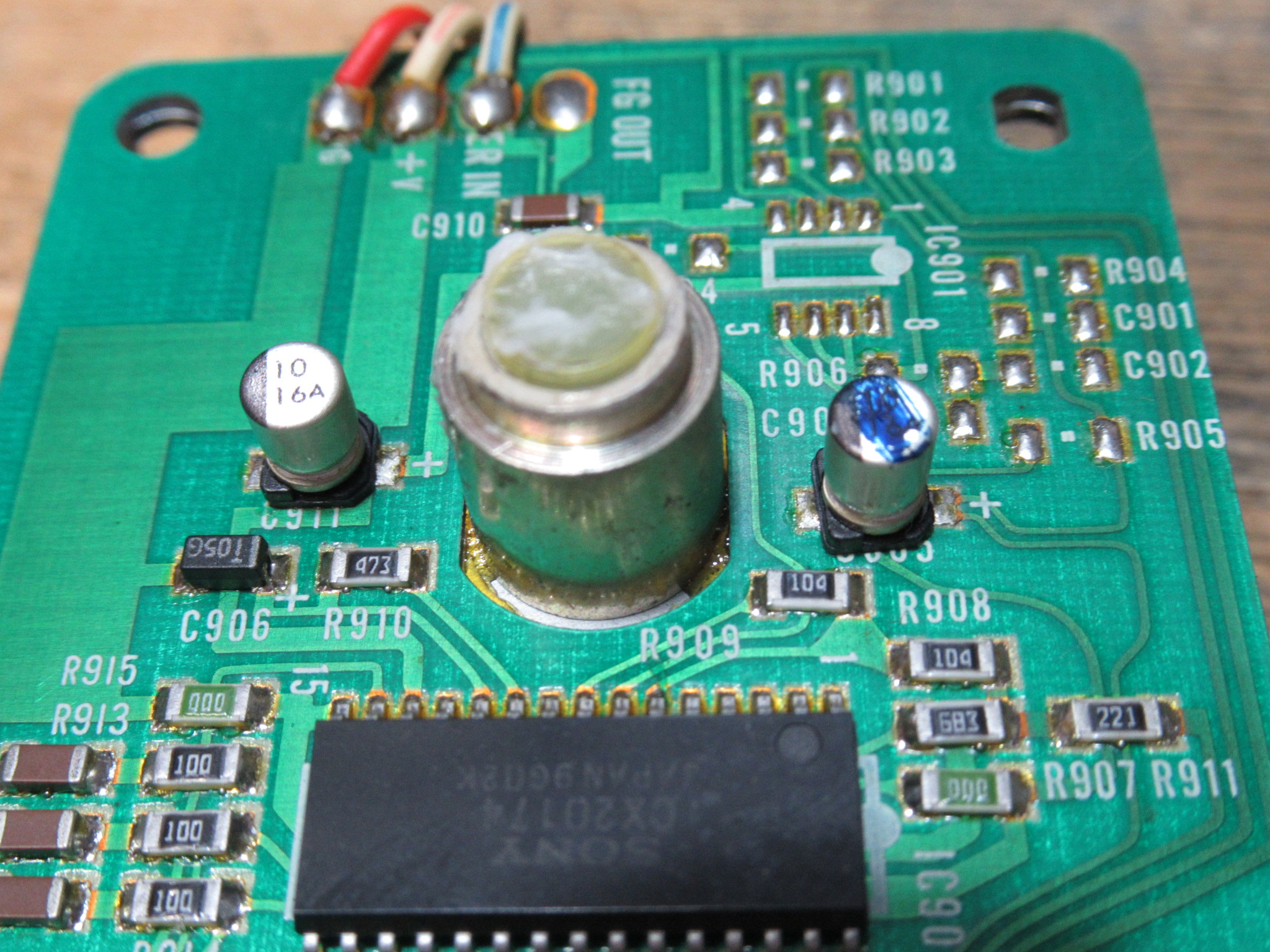

モーター基板面の電解コンデンサーを交換します。

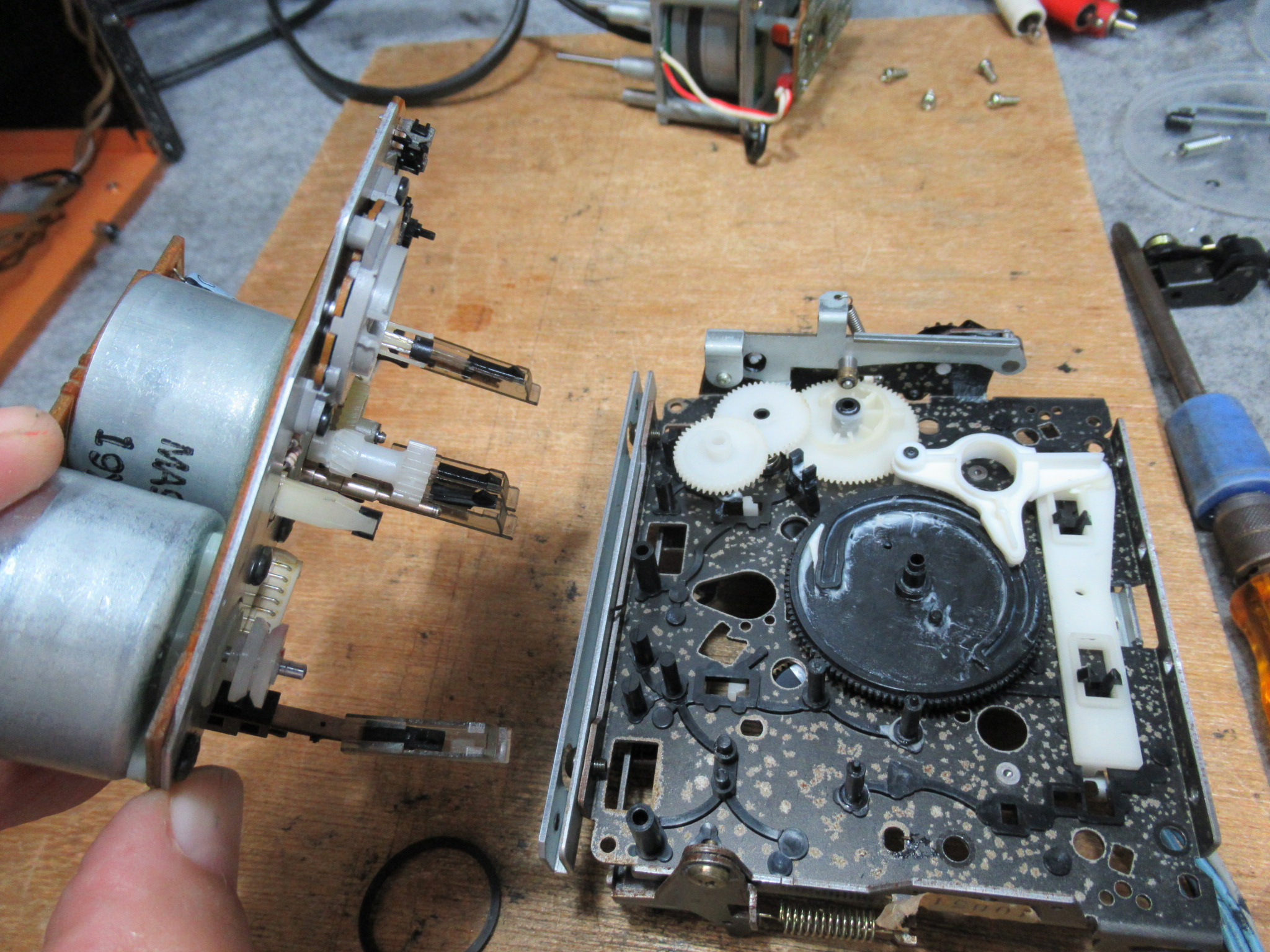

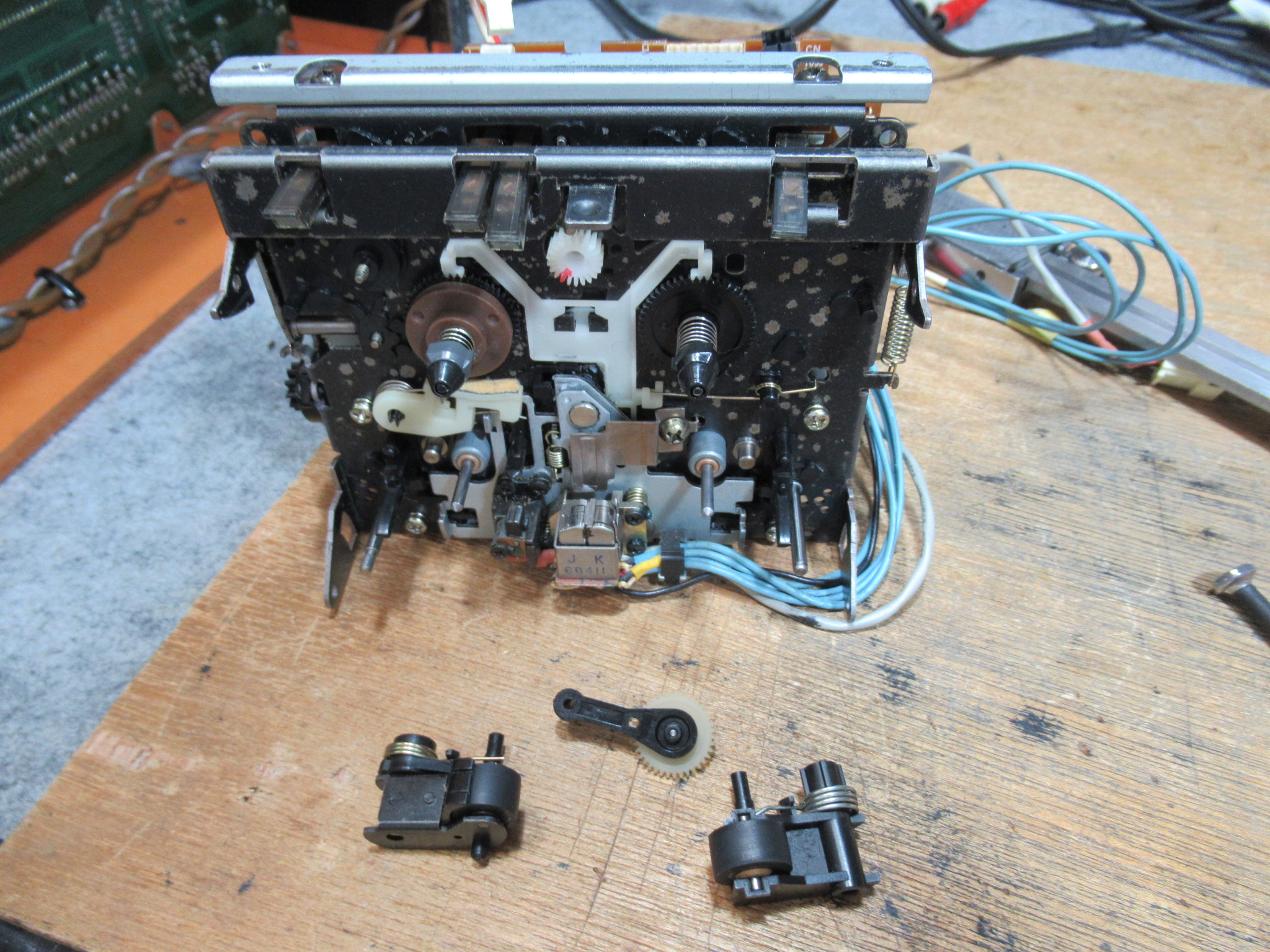

分解を進めます。

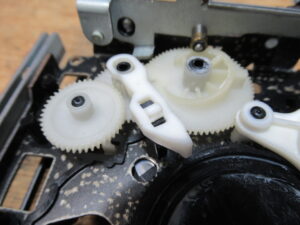

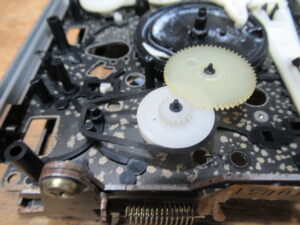

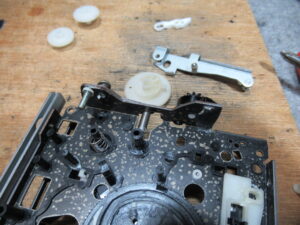

ギヤの組み間違いがあります。分解し組み直します。
モードベルトを交換します。

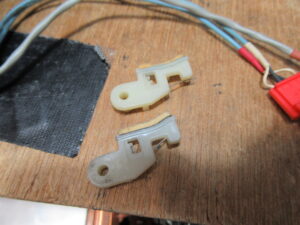

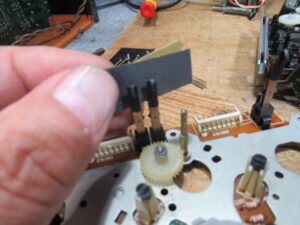

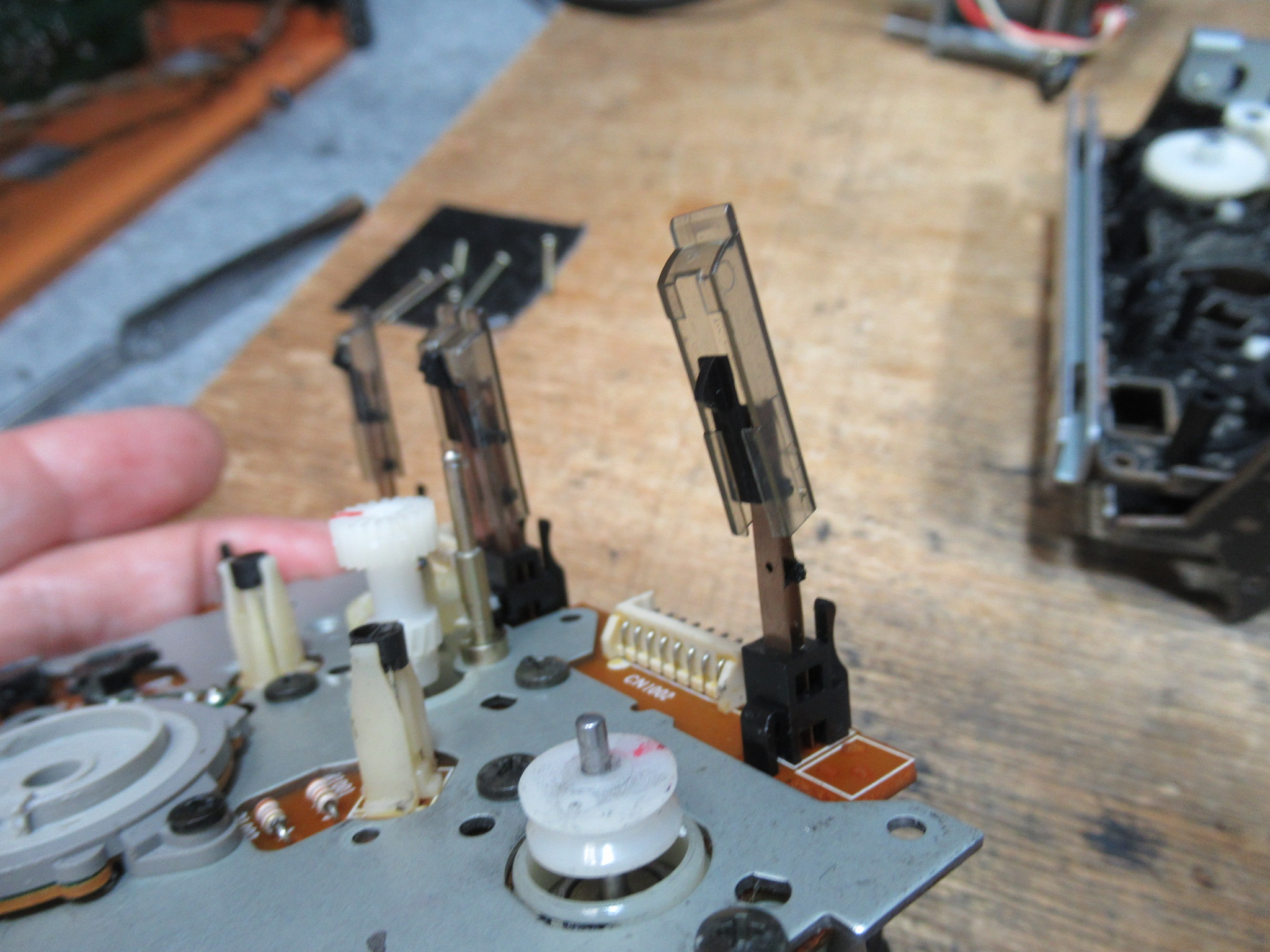

オートセレクタ用のスイッチが変形し、カバーを固定する爪も破損しています。

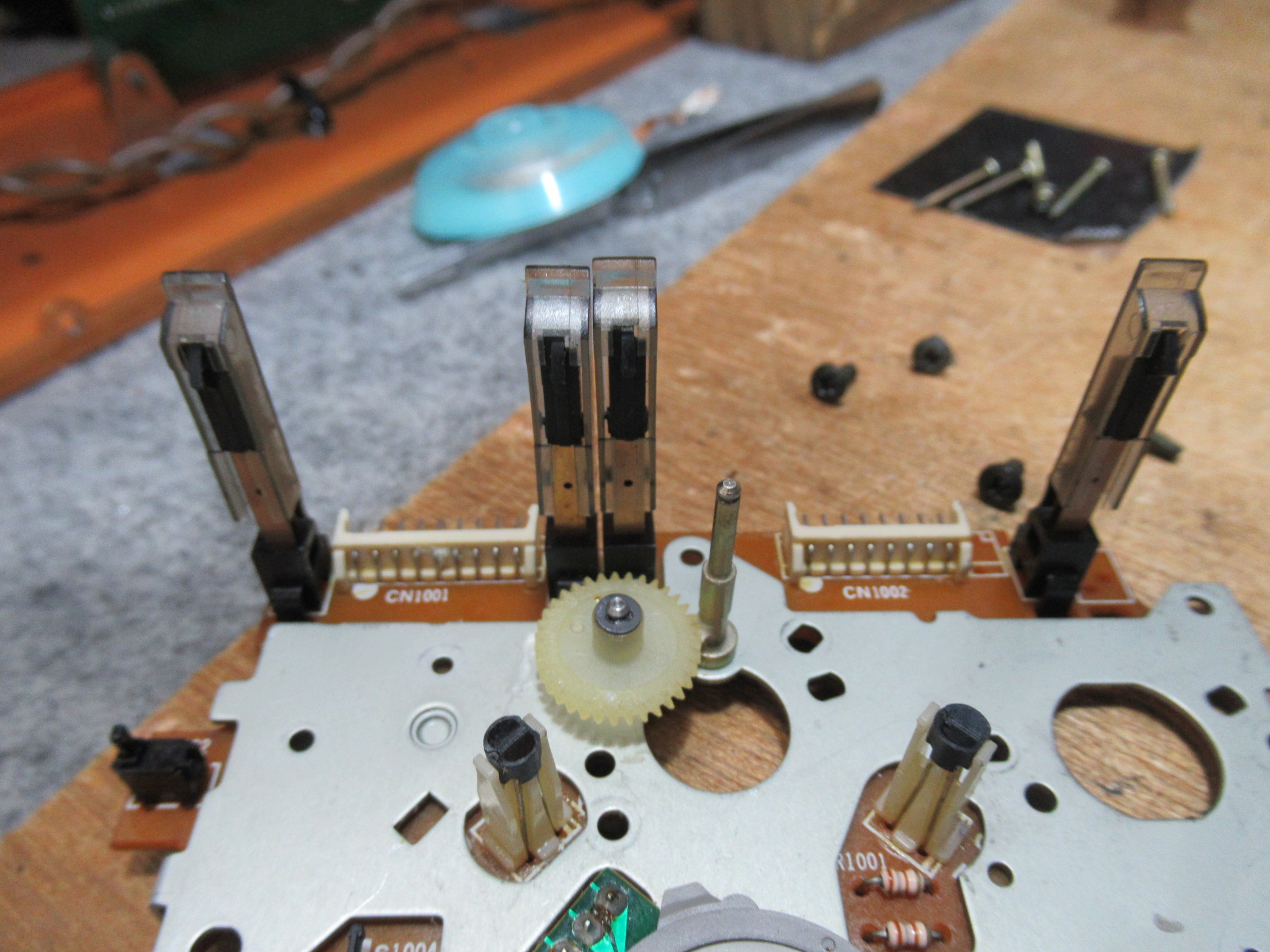

交換します。

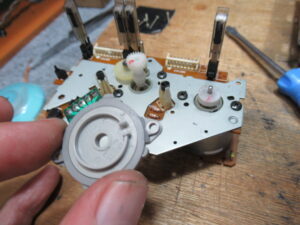

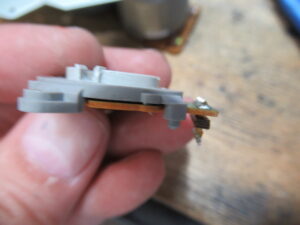

ロータリーエンコーダーもメンテされたようですが、隙間が開いて接触不良が起こりやすい状態です。
接点の表面を軽く研磨し、スライド接点専用グリスを処置します。

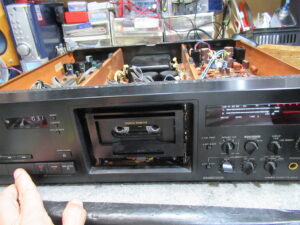

本体に組み込んで動作確認しましたが、イジェクトボタンに反応がありません。また、キャプスタンが回っていません。回路の故障でしょうか？

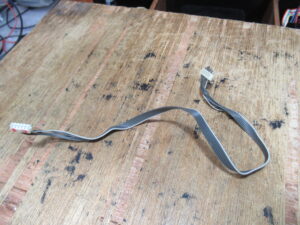

電源ラインの点検を進めると、コントロール基板のコネクタが破損していることがわかりましたので、交換を行います。
これで動作しましたが、酷い音揺れです。一難去ってまた一難です。点検を行うと、バックテンションが非常に強くなっていました。

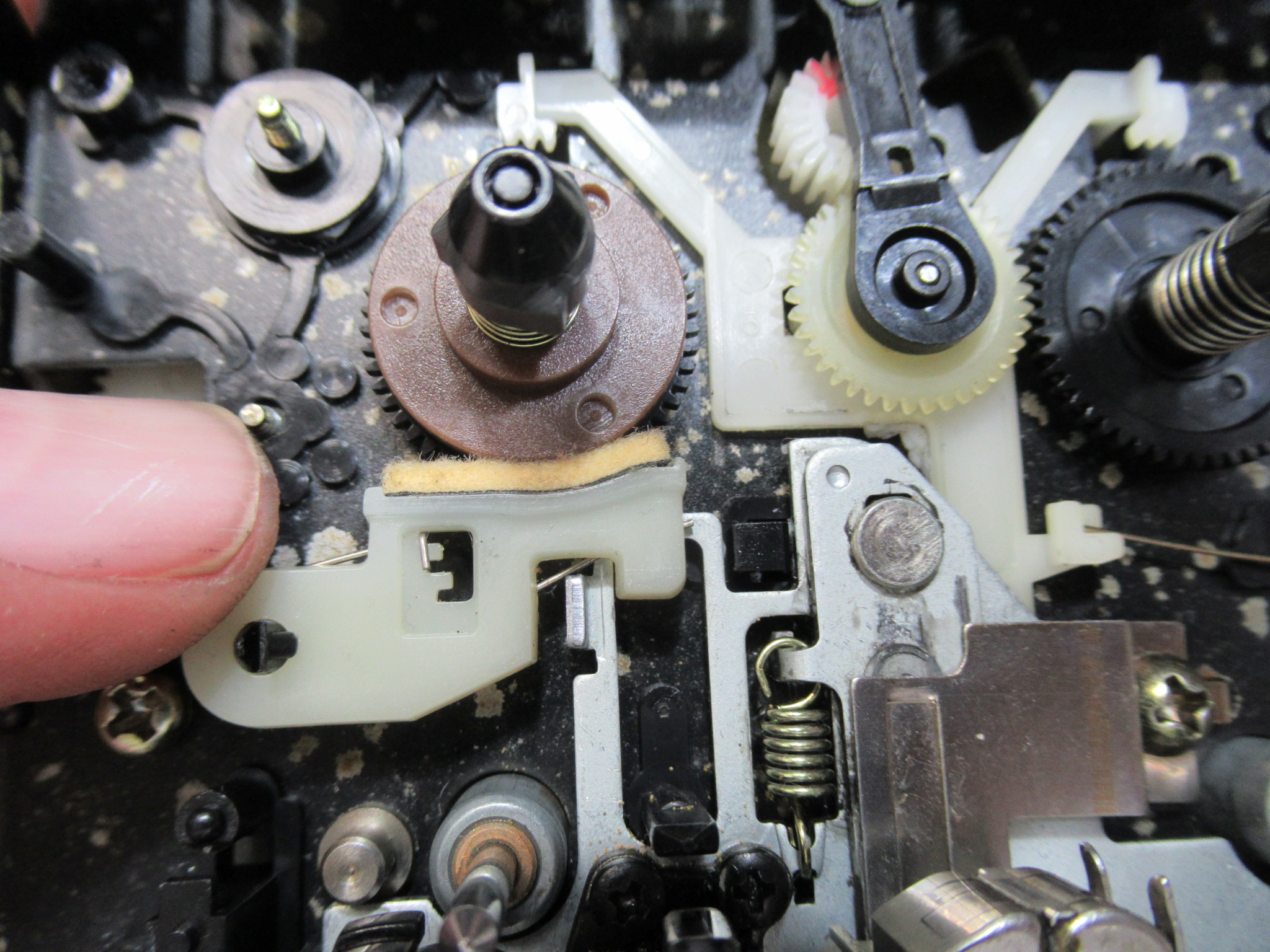

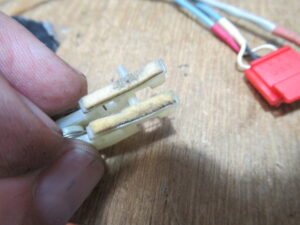

指先がバックテンション用のパーツです。
パッドが劣化して横に広がって、リールのギヤ部分にブレーキが掛かっていましたので交換します。
ようやく正常に動作するようになりました。

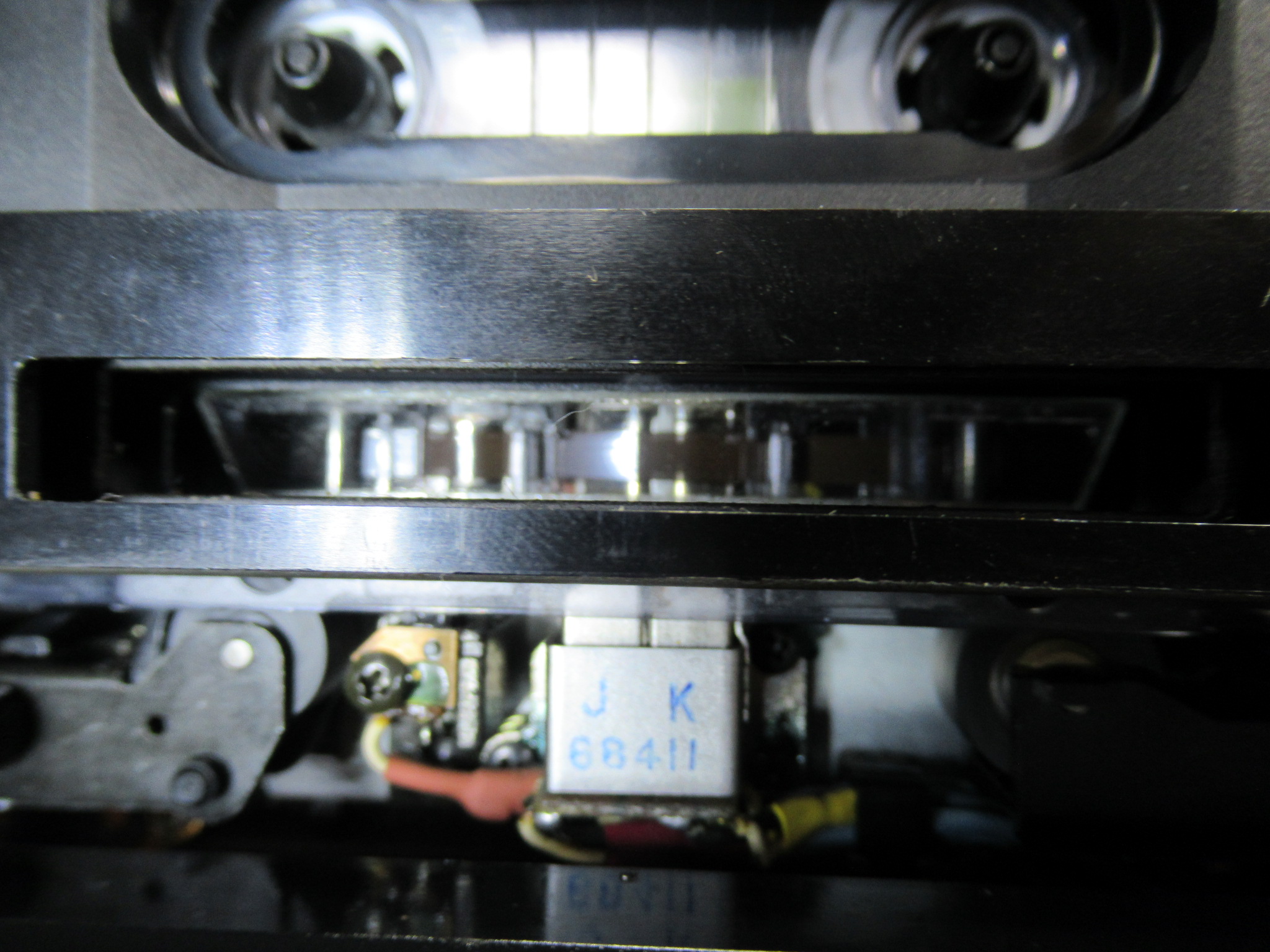

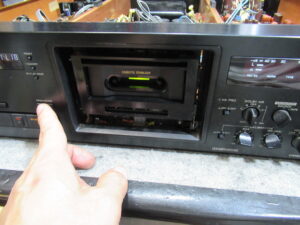

調整等に移ります。ミラーカセットを用いてテープの走行状態を目視で点検し調整します。

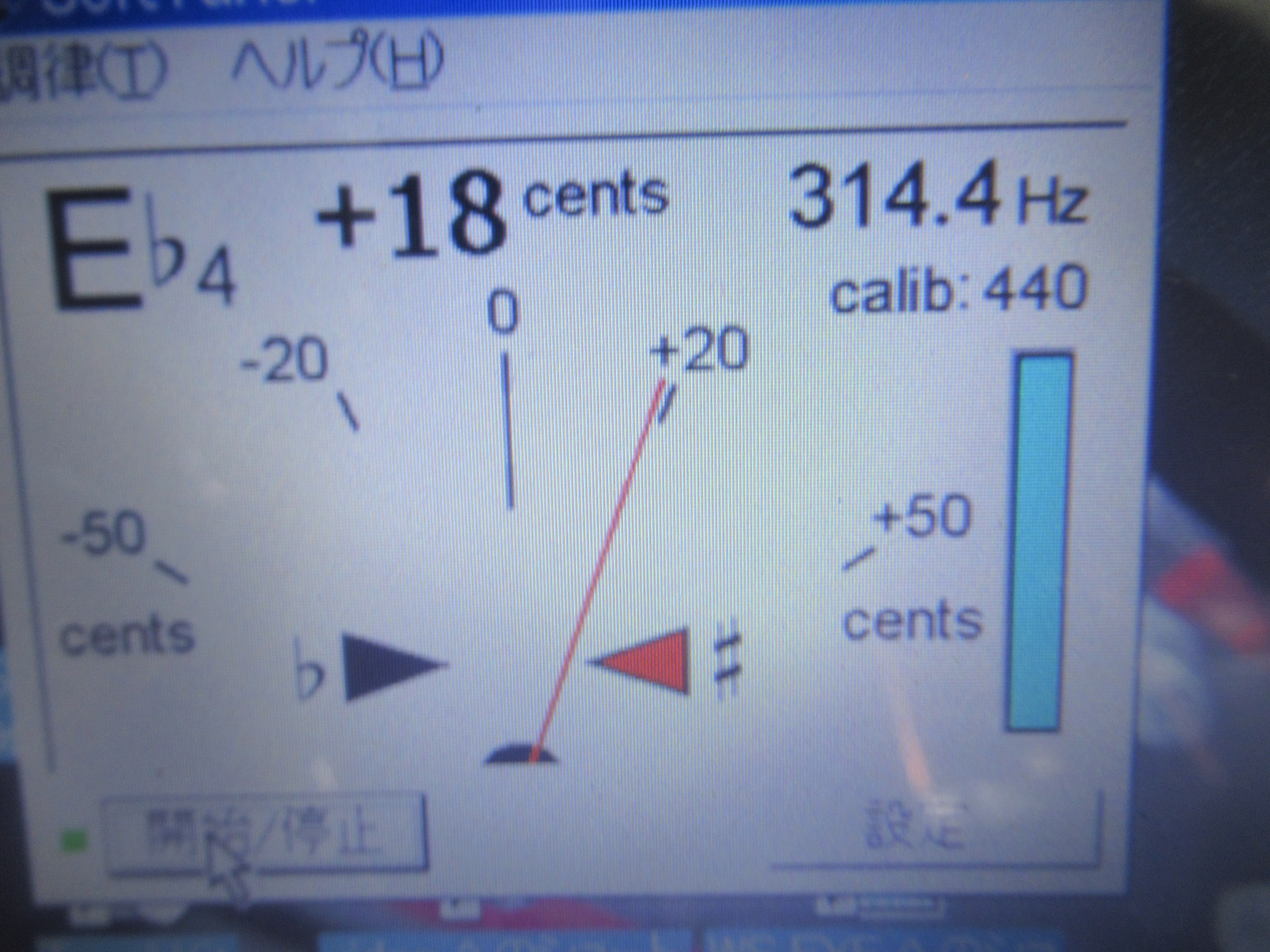

315Hzの信号が記録されたテープを再生し、速度が許容範囲内にあることを確認します。

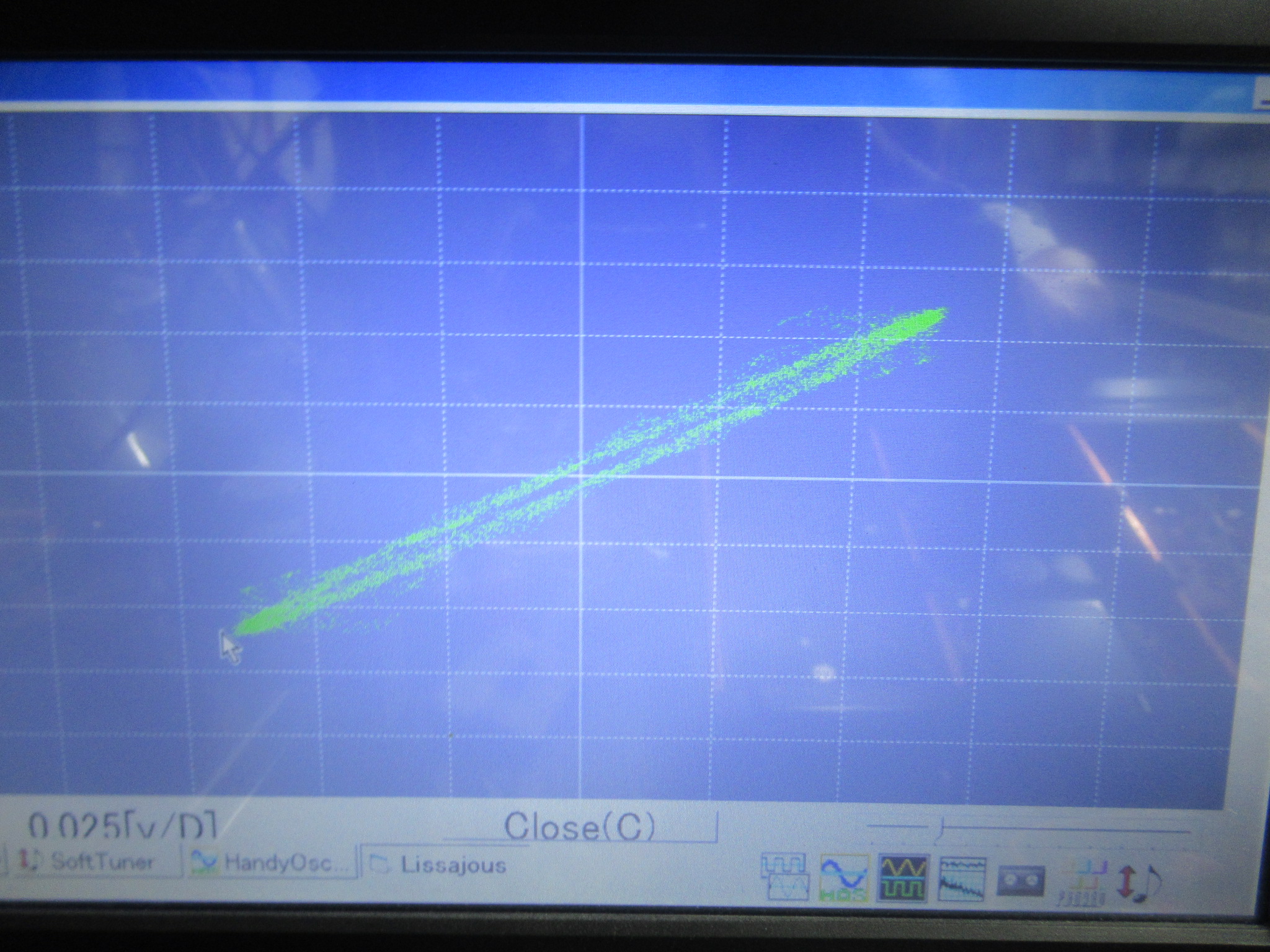

ヘッドアジマスの調整を行います。

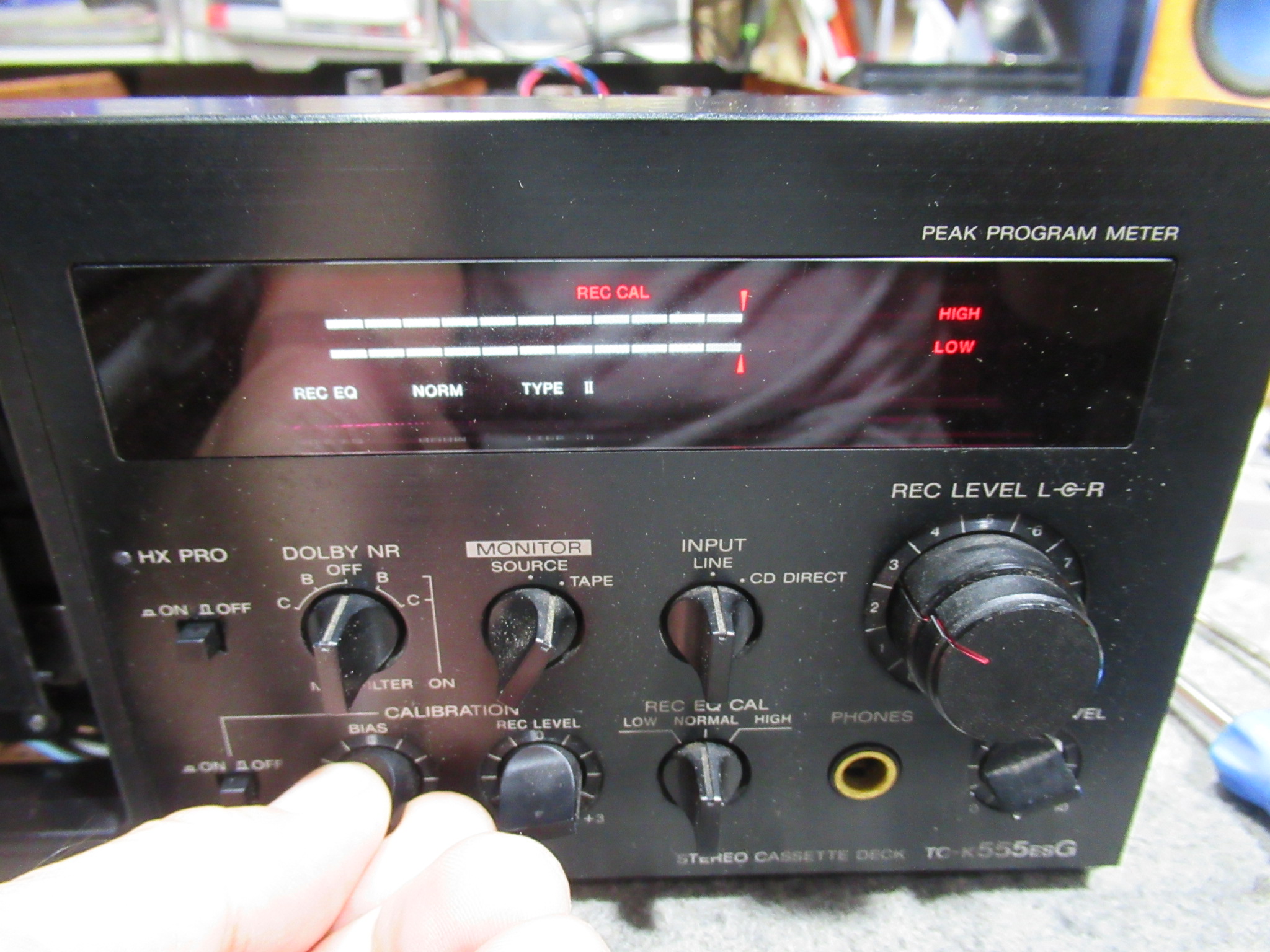

バイアスキャリブレーション後に録再バランス調整を行います。
テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
