SONY　DTC-ZA5ES

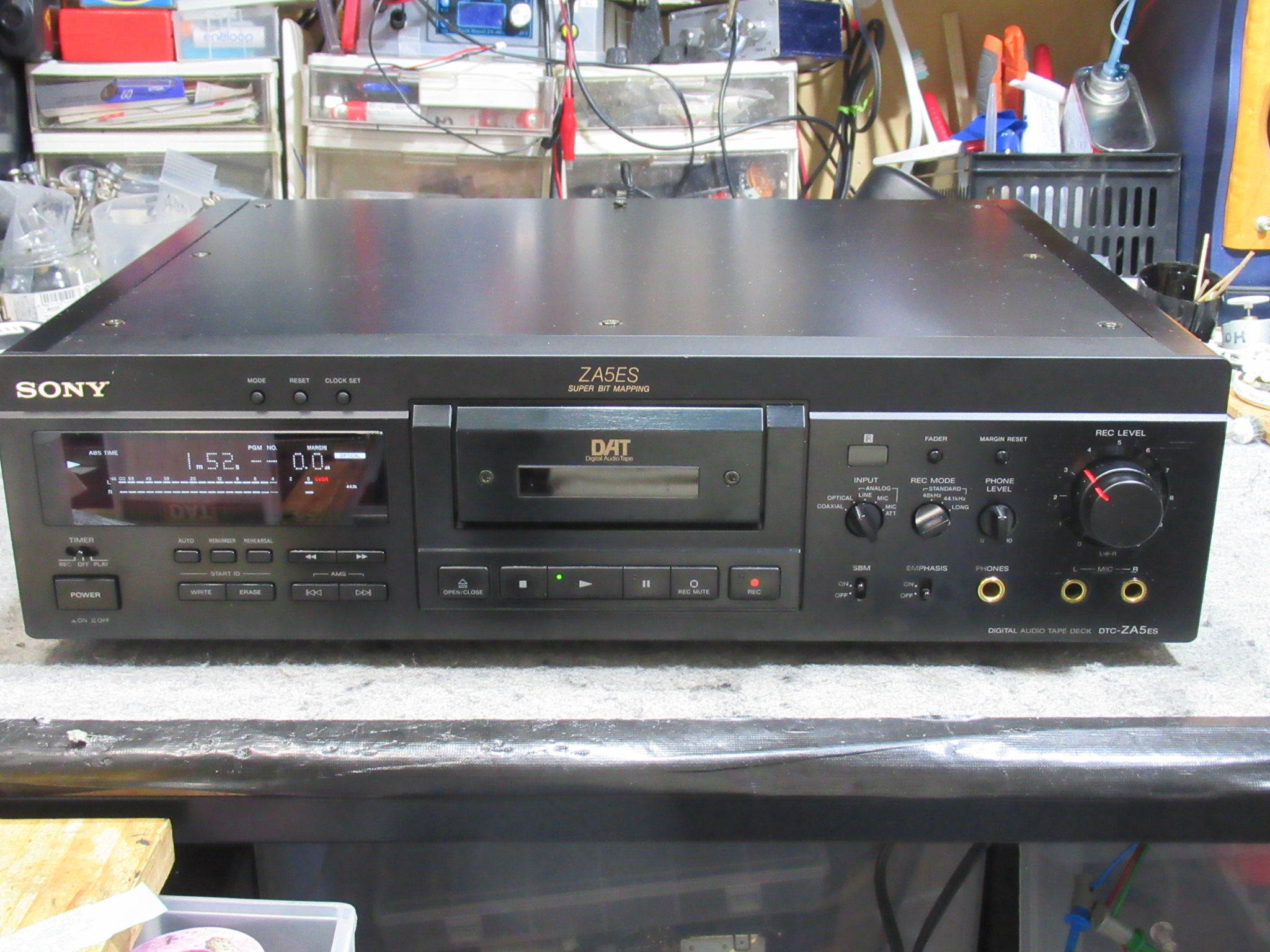

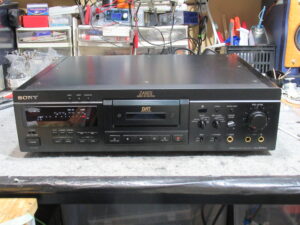

SONY製DATデッキ、DTC-ZA5ESです。

ローディング不良ということです。

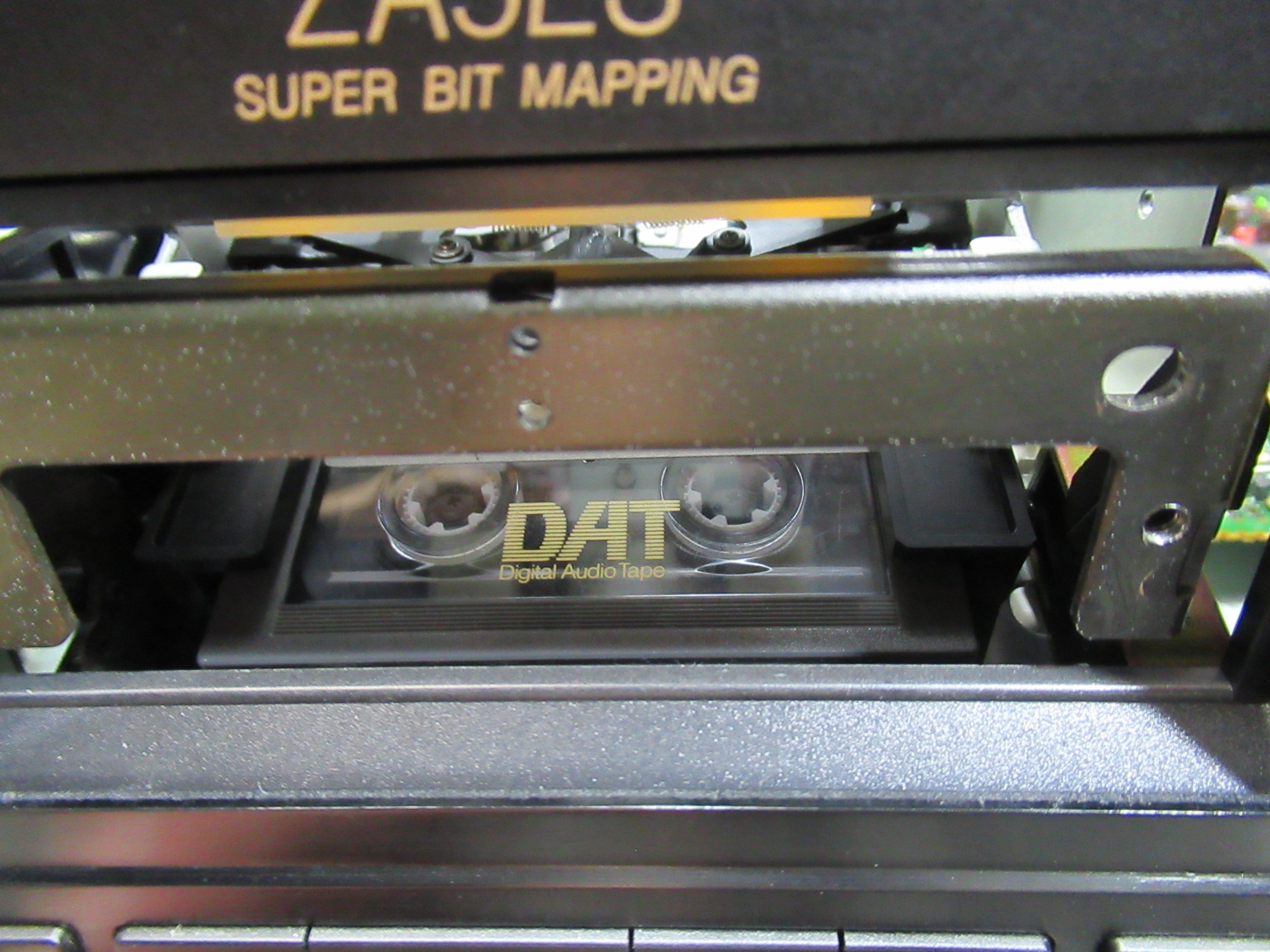

動作確認を行います。片側のリールが回らないことが不具合の原因です。

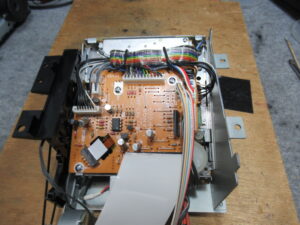

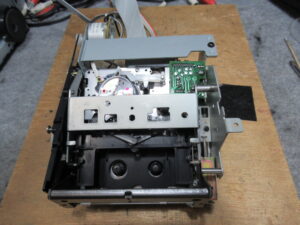

メカを降ろして底面から分解します。

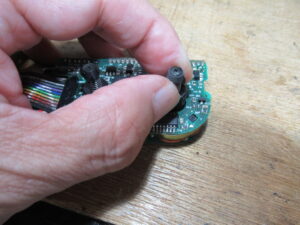

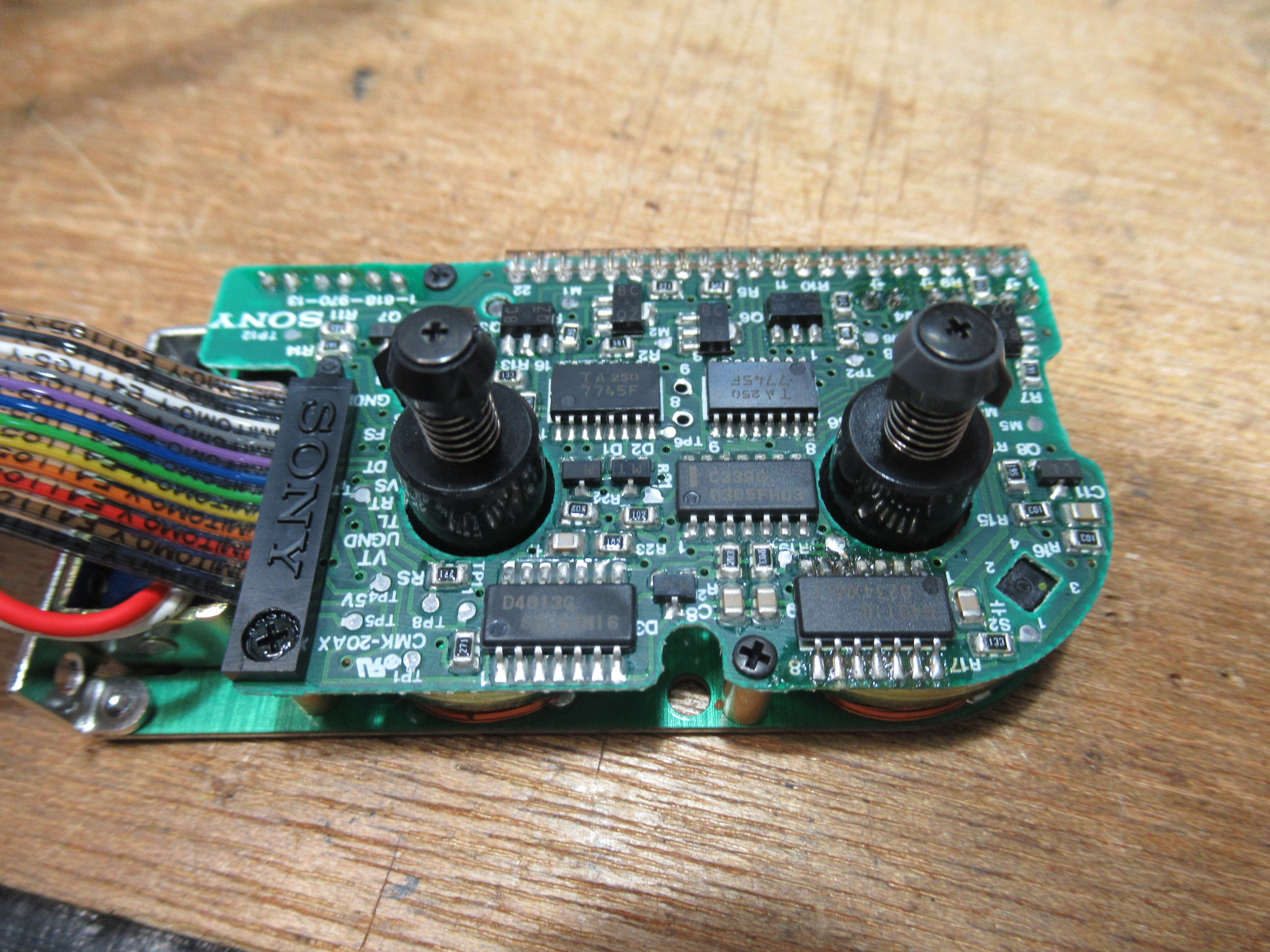

リールユニットを取り出しました。リールが固着しています。

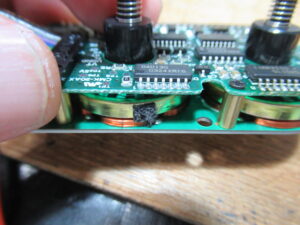

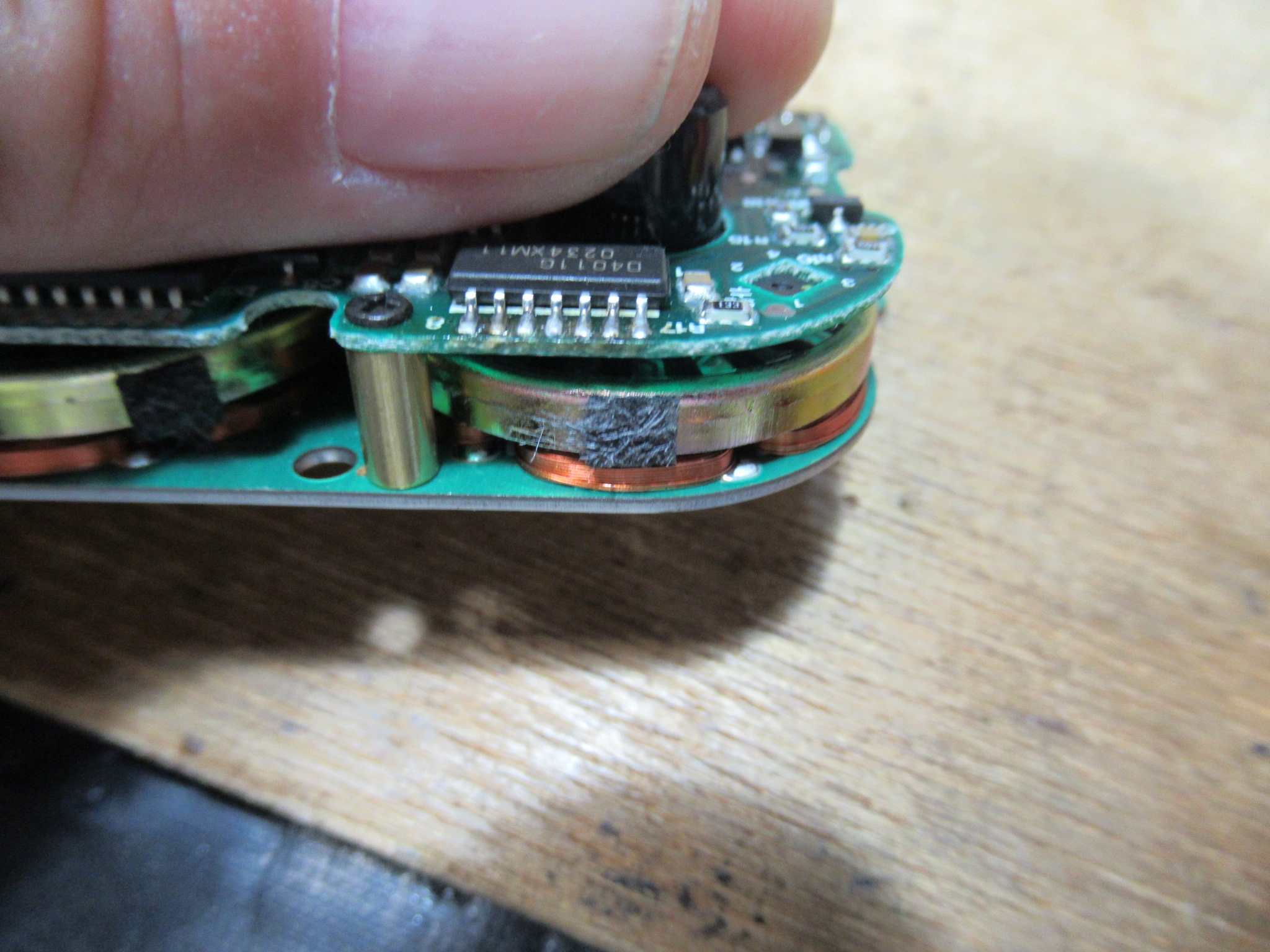

強く回すと、スルッと回転するようになりました。破損したブレーキパッドがリールのマグネット部に貼り付いています。

反対側も同じです。

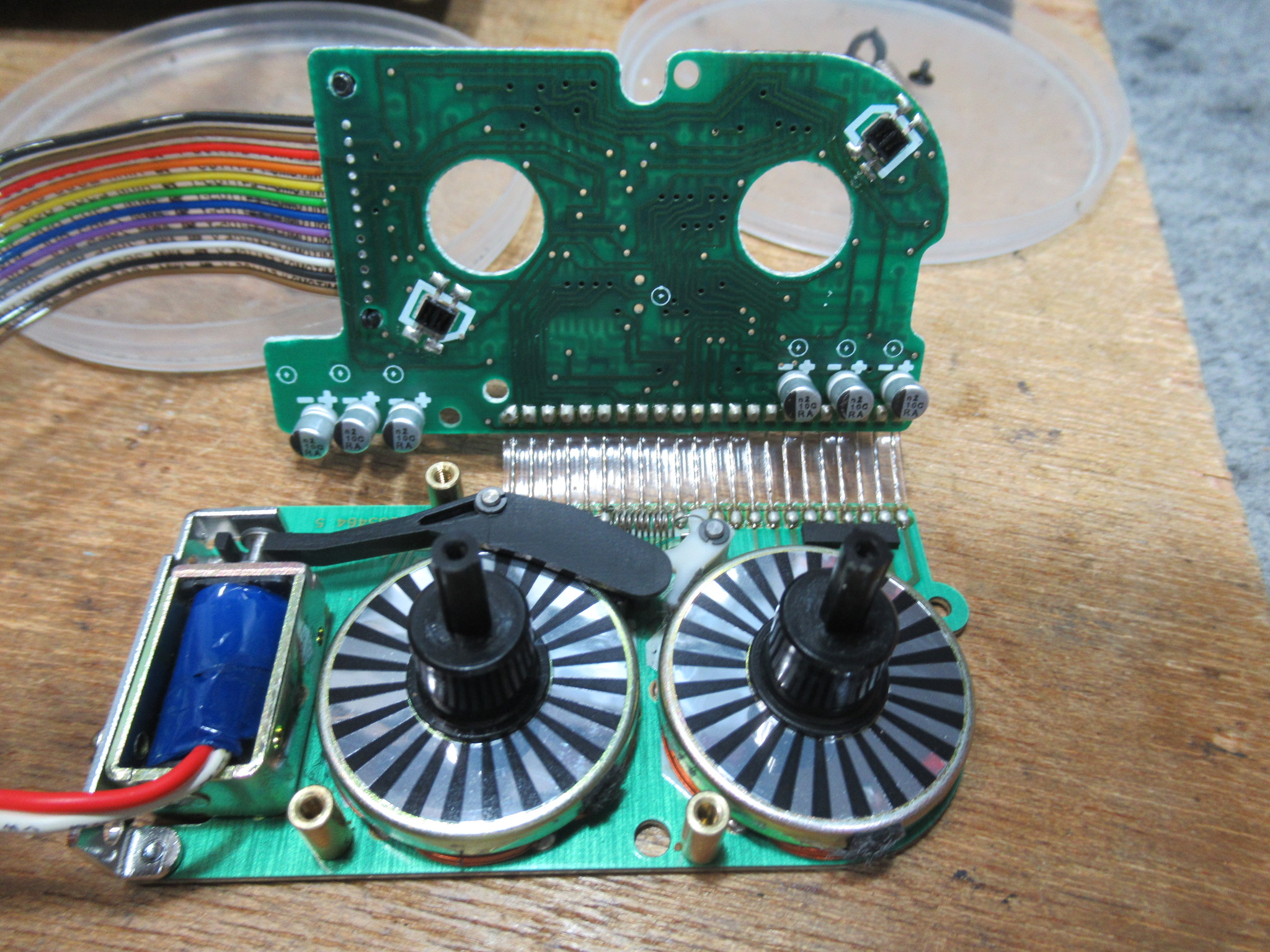

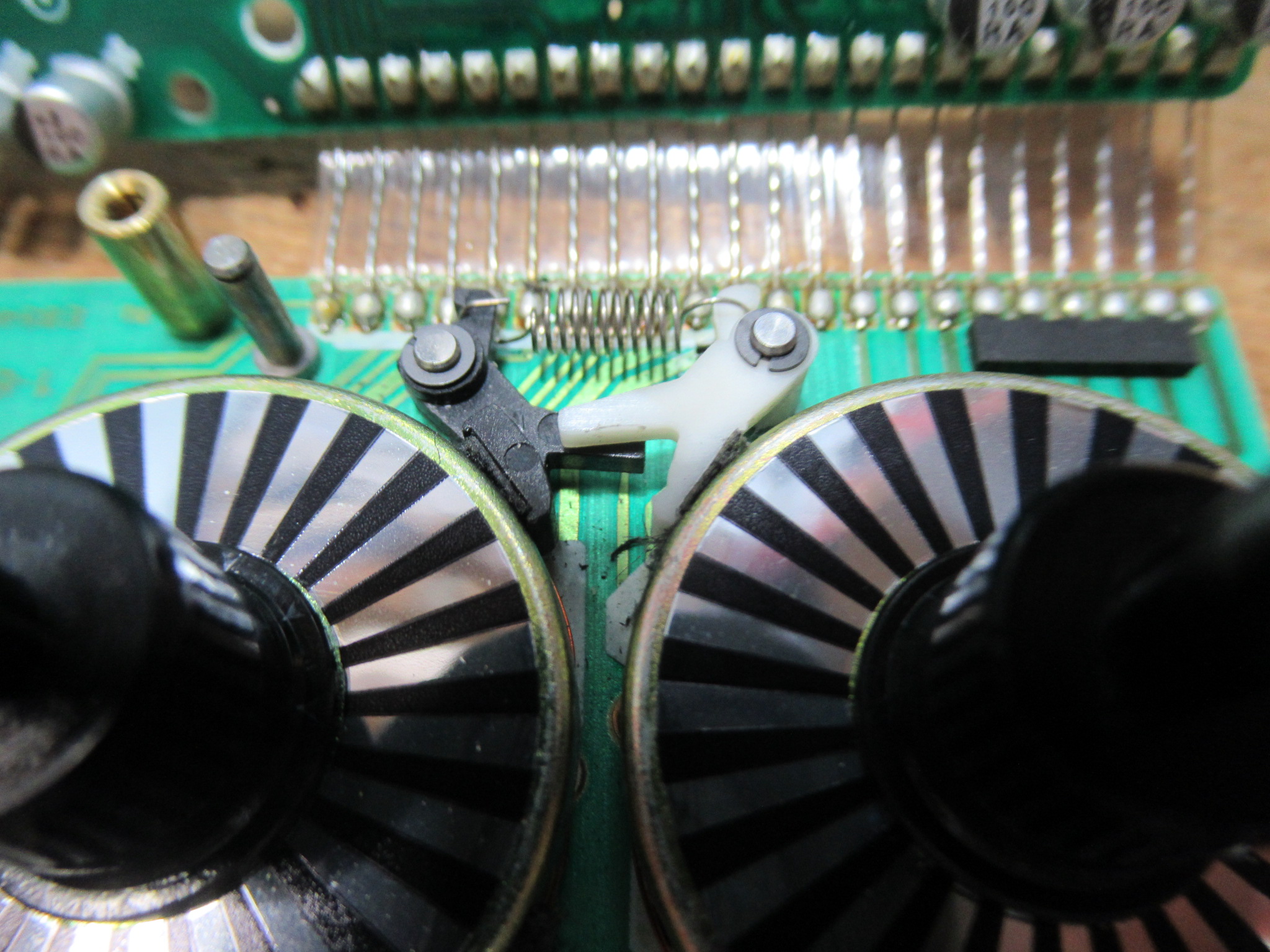

分解します。右写真中央部がブレーキです。

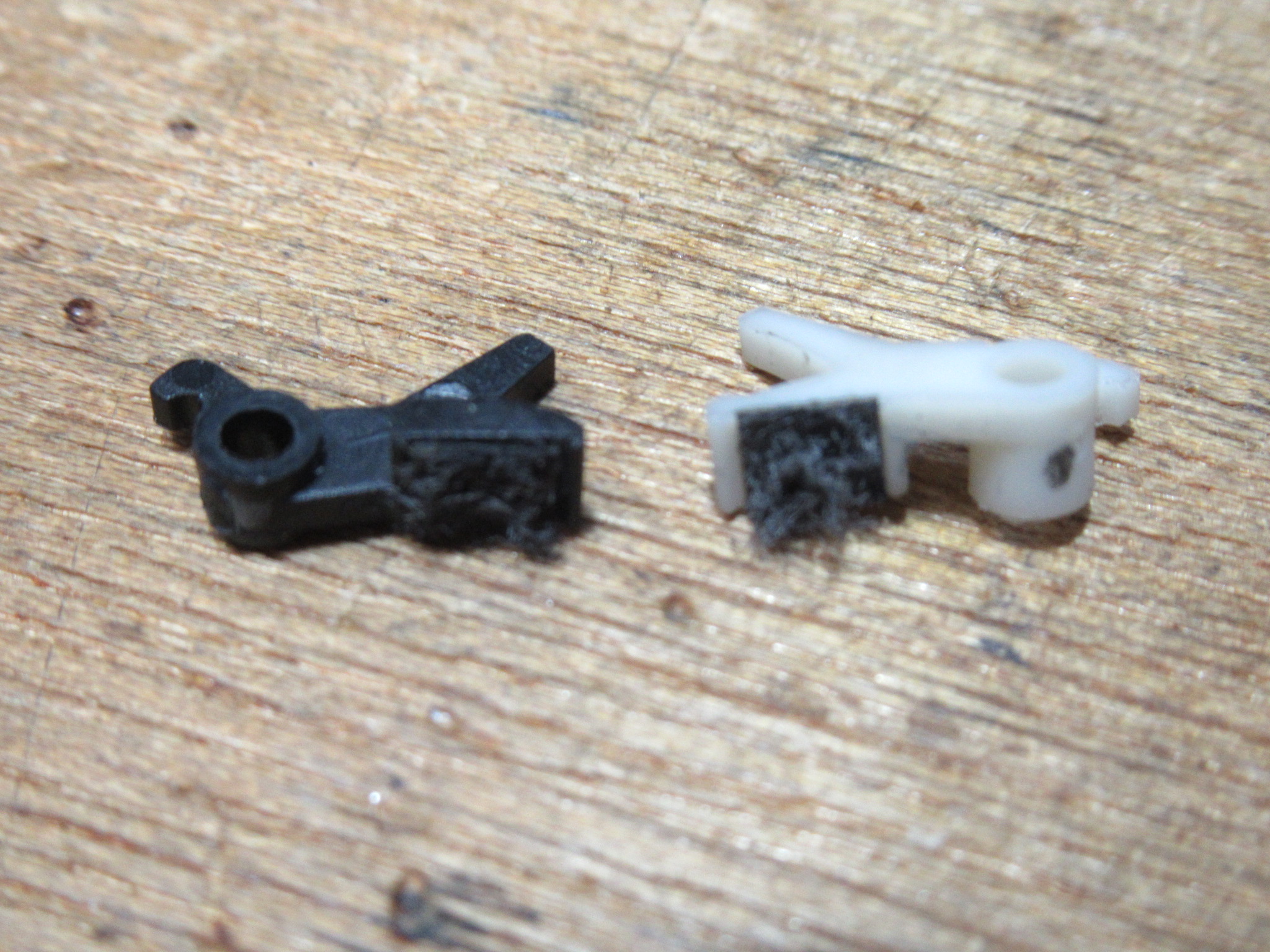

ブレーキレバーを脱着してパッドを張り替えます。

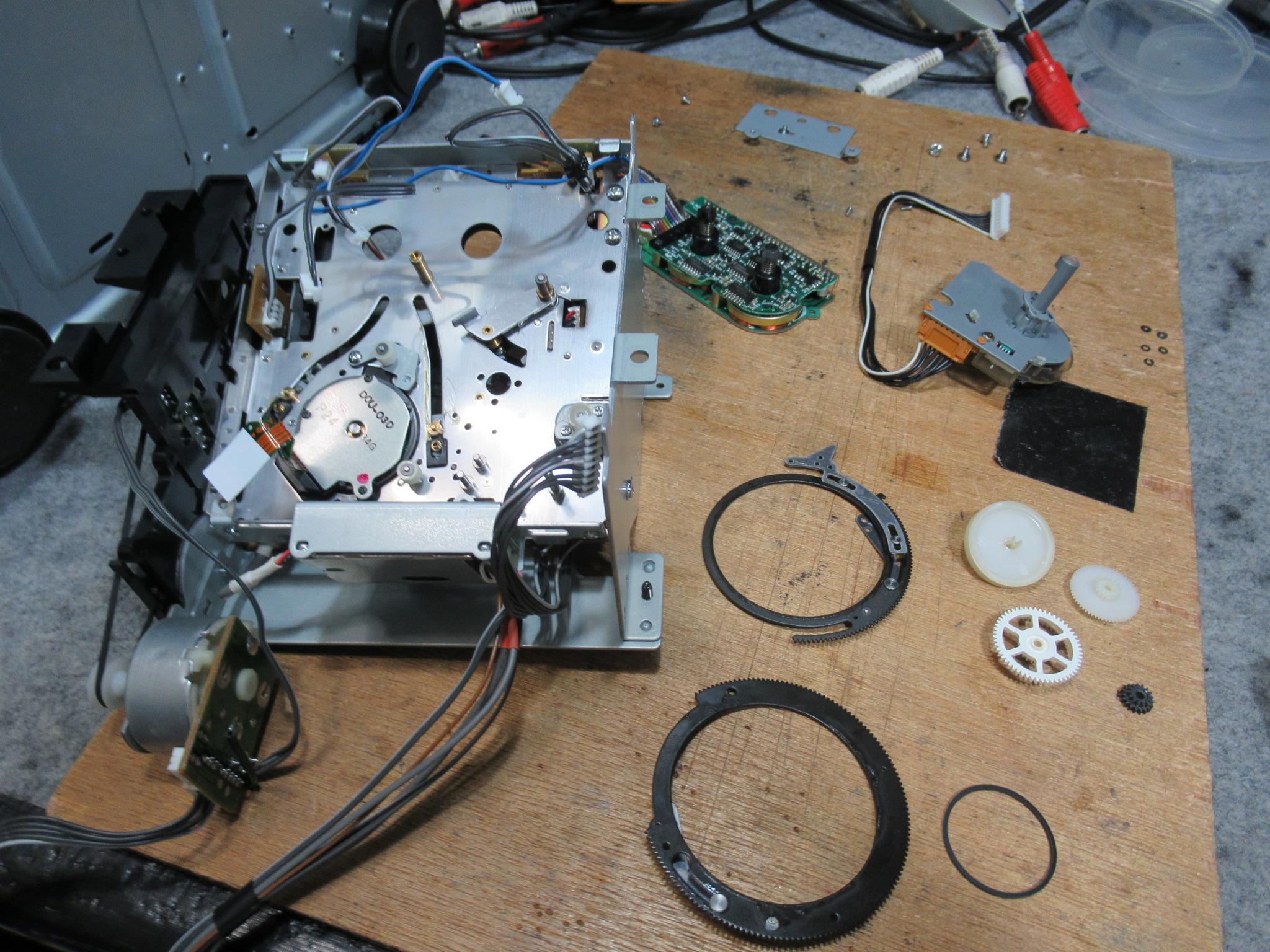

ギヤ類を取り外します。

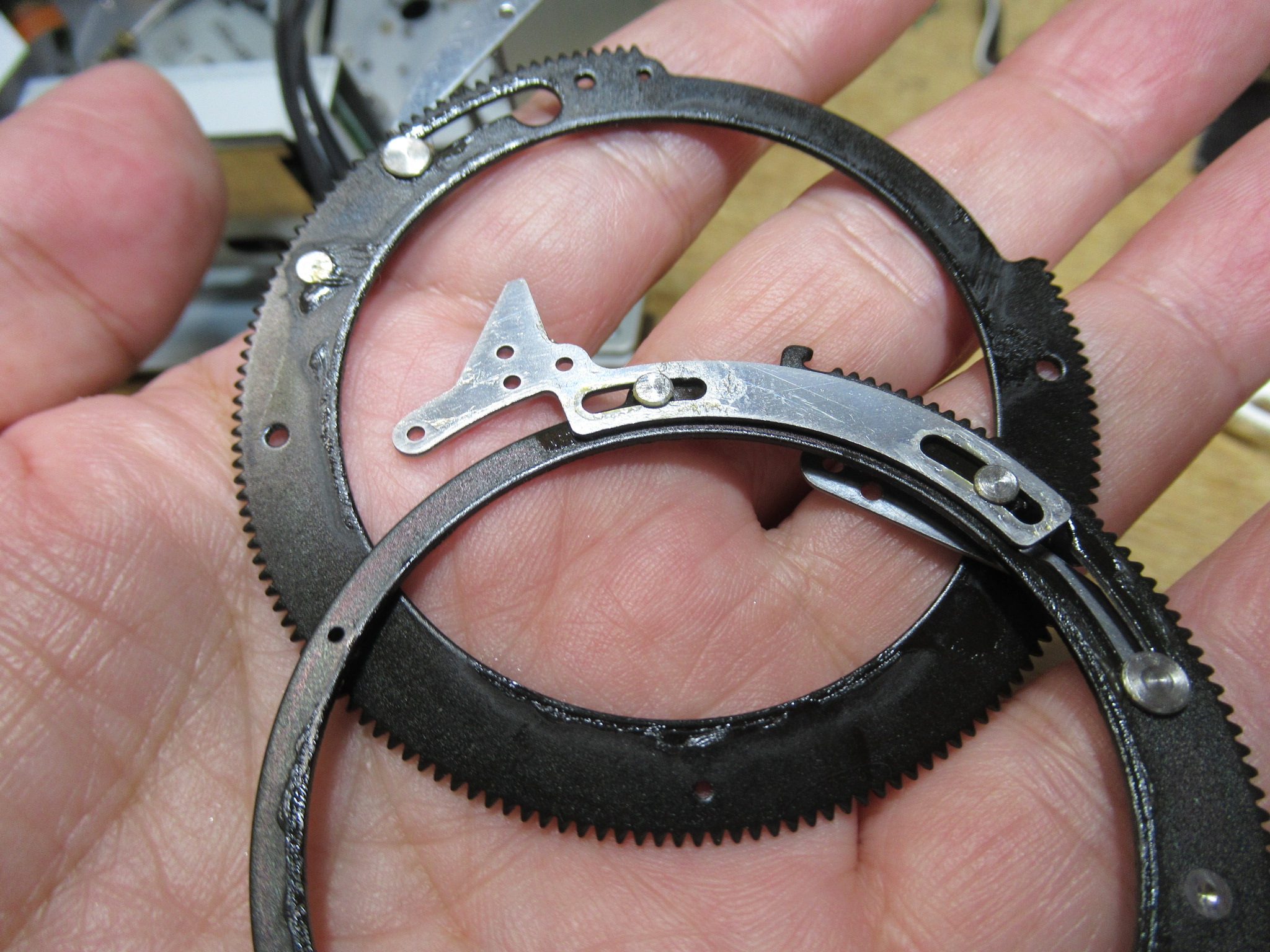

テープガイドを駆動するリングギヤです。製造時に処置されたと思われるグリスが固まりかけていますので、除去清掃し注油します。

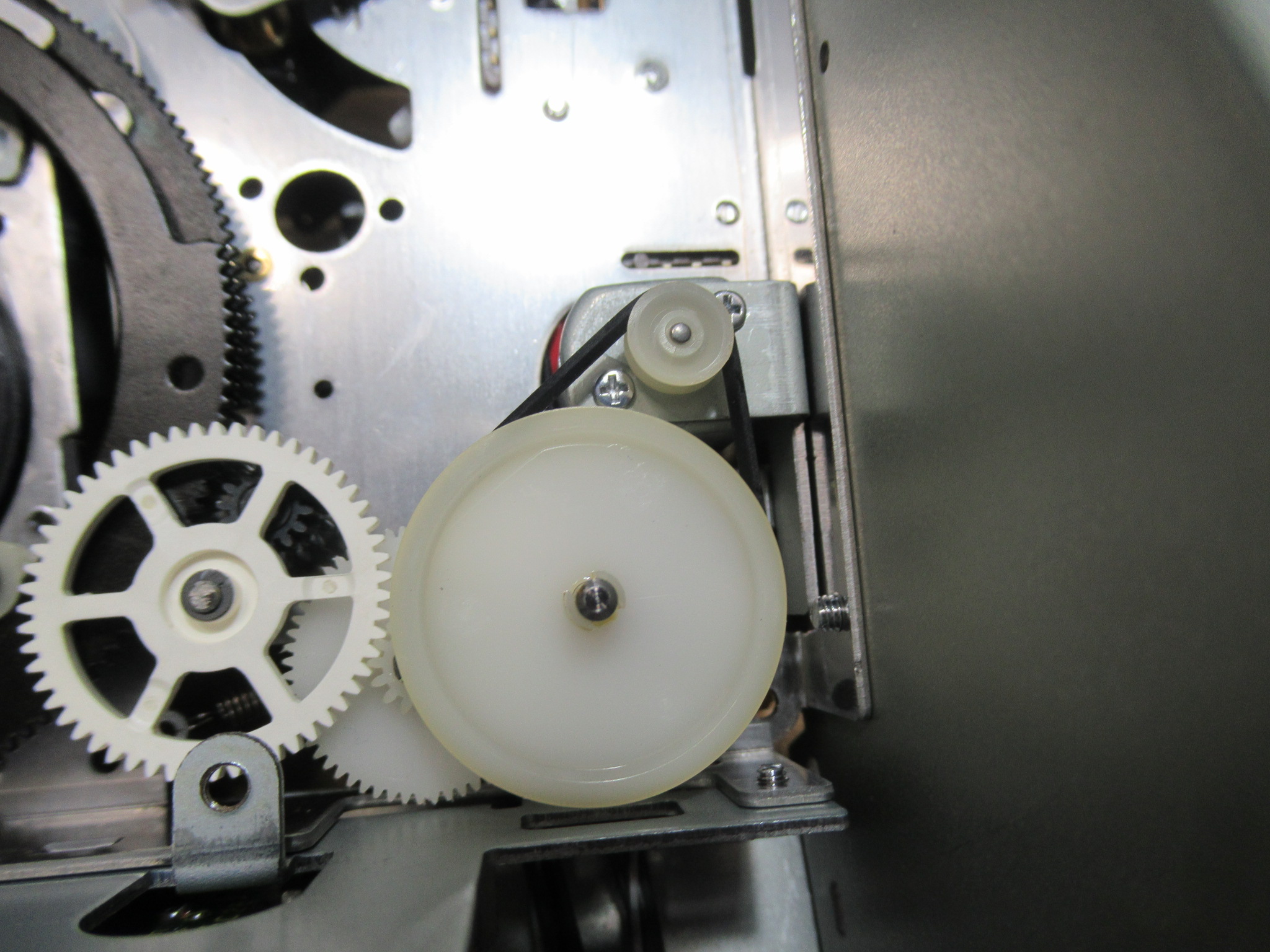

ギヤ類のシャフト部にグリスアップし、モードベルトを交換します。

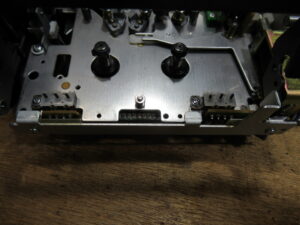

カートリッジホルダーを取り外します。

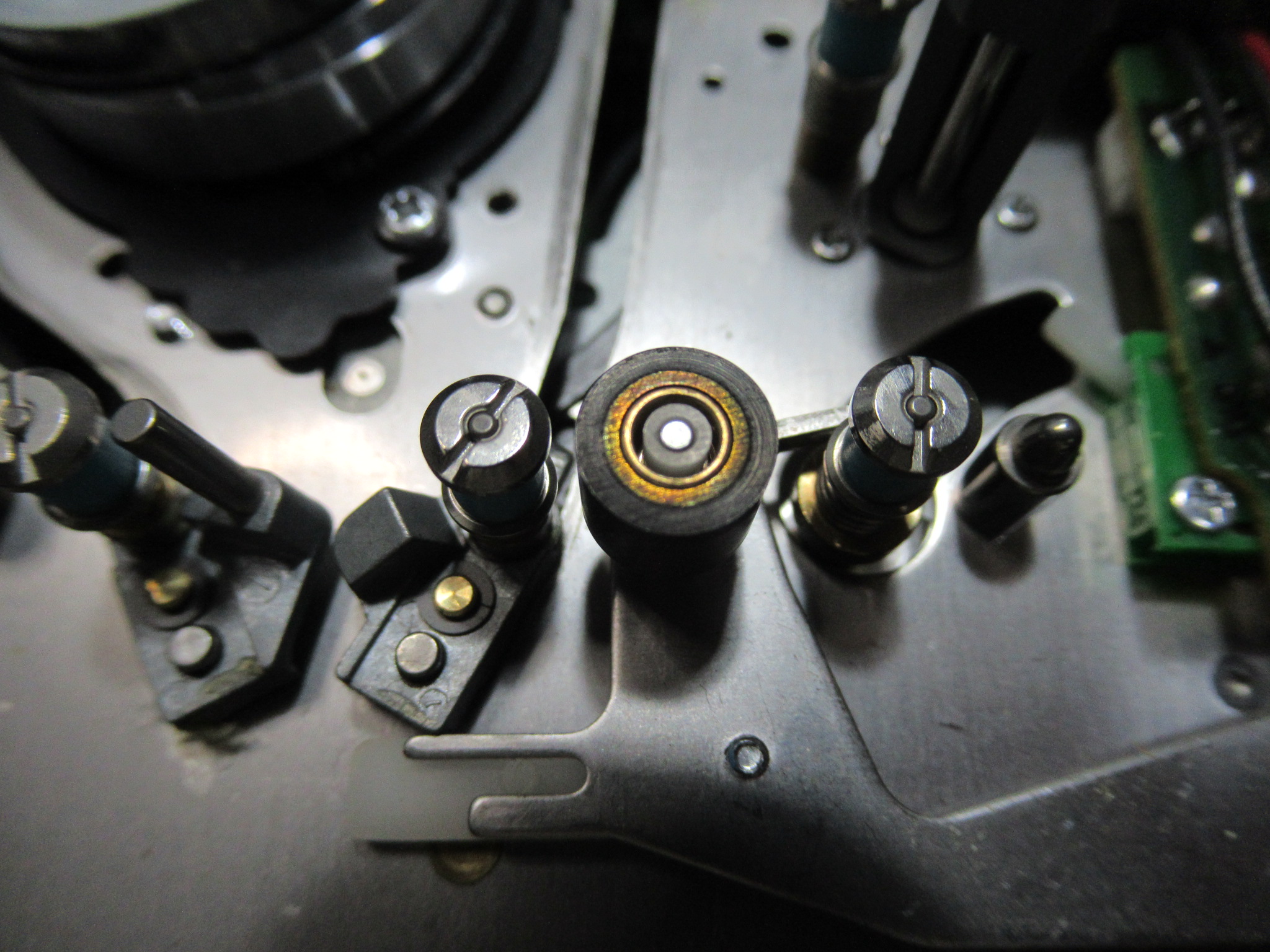

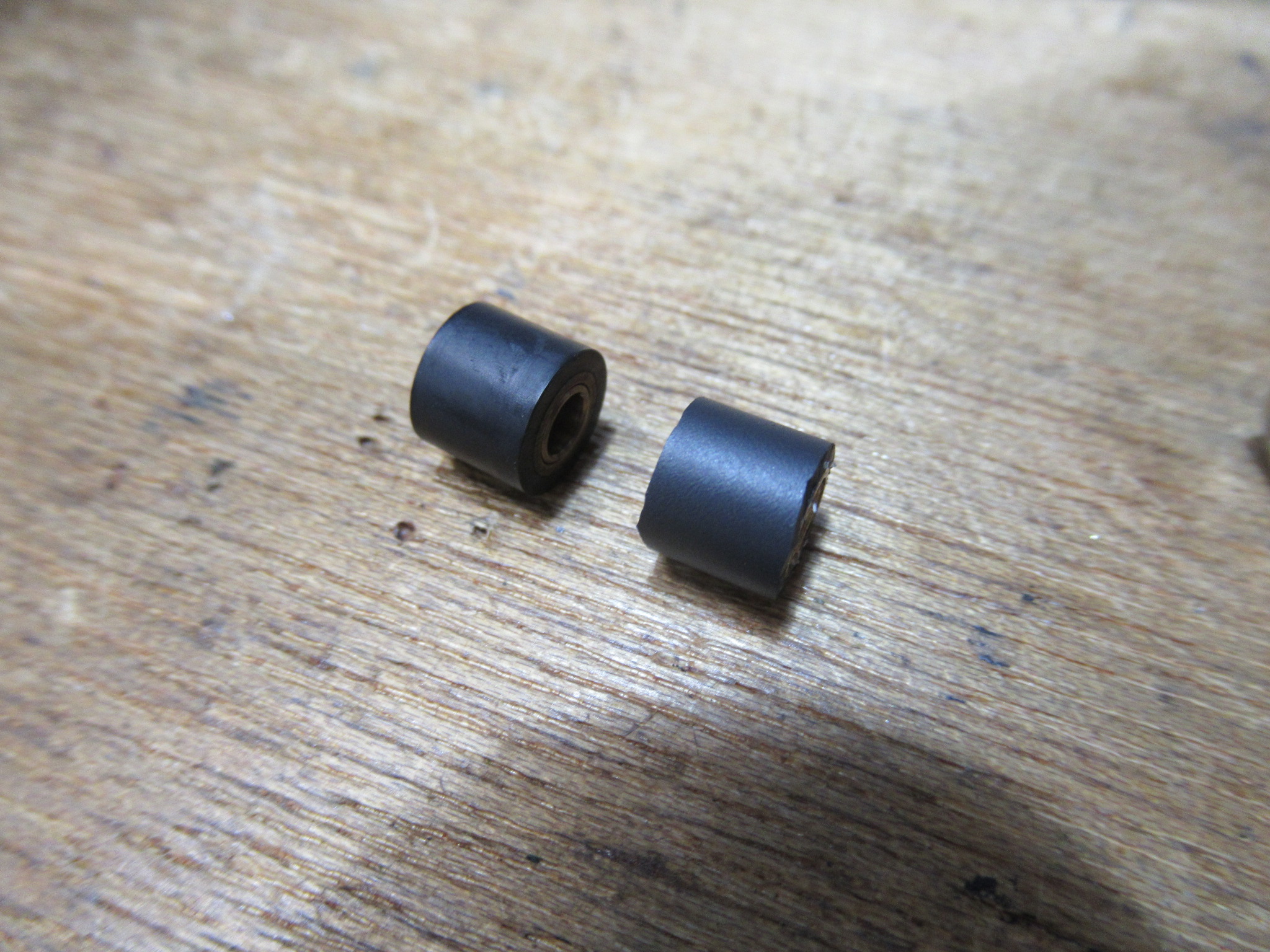

カチカチに固まっているピンチローラーを交換します。

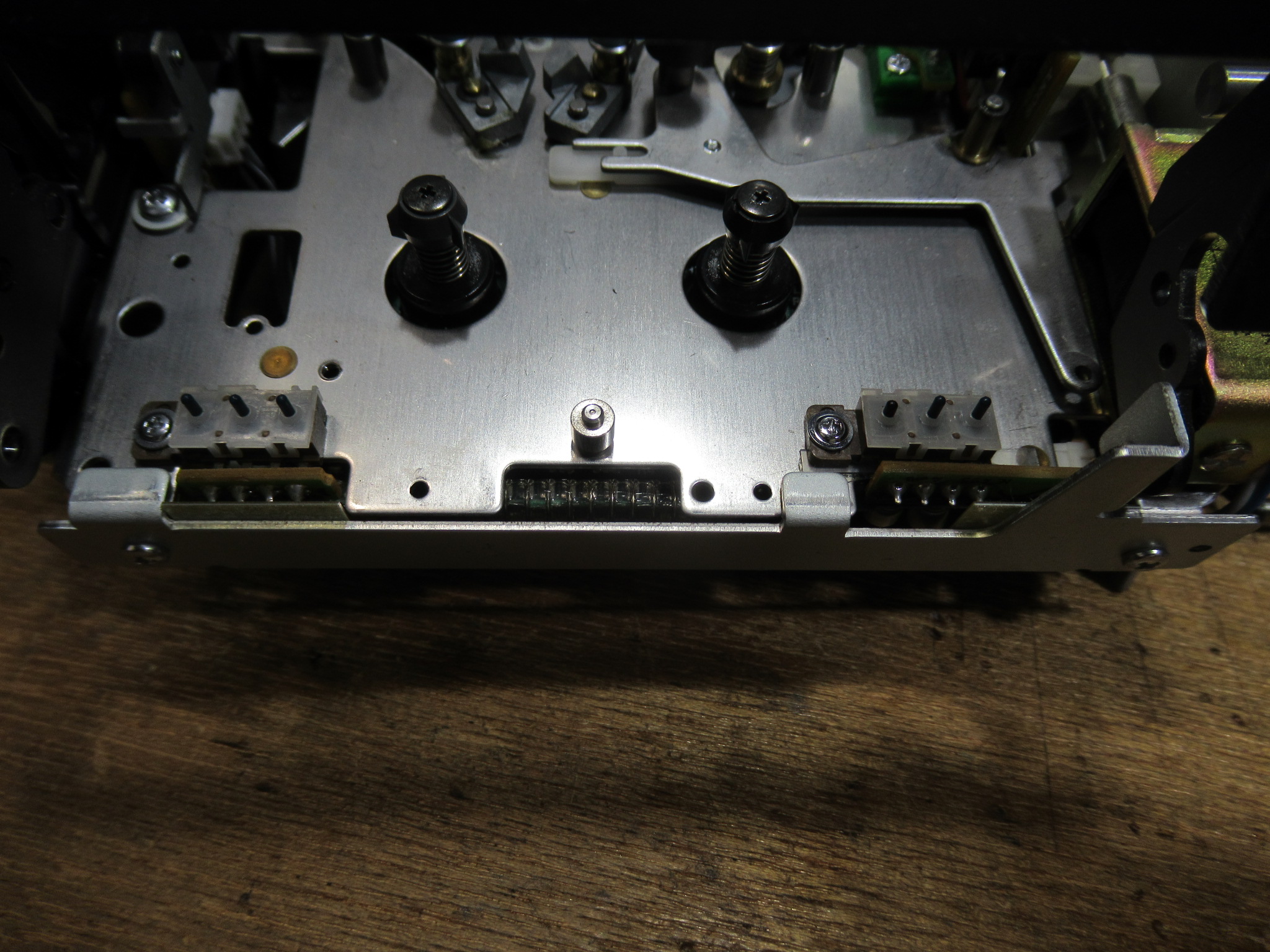

カートリッジ検出スイッチに接点復活剤を処置します。

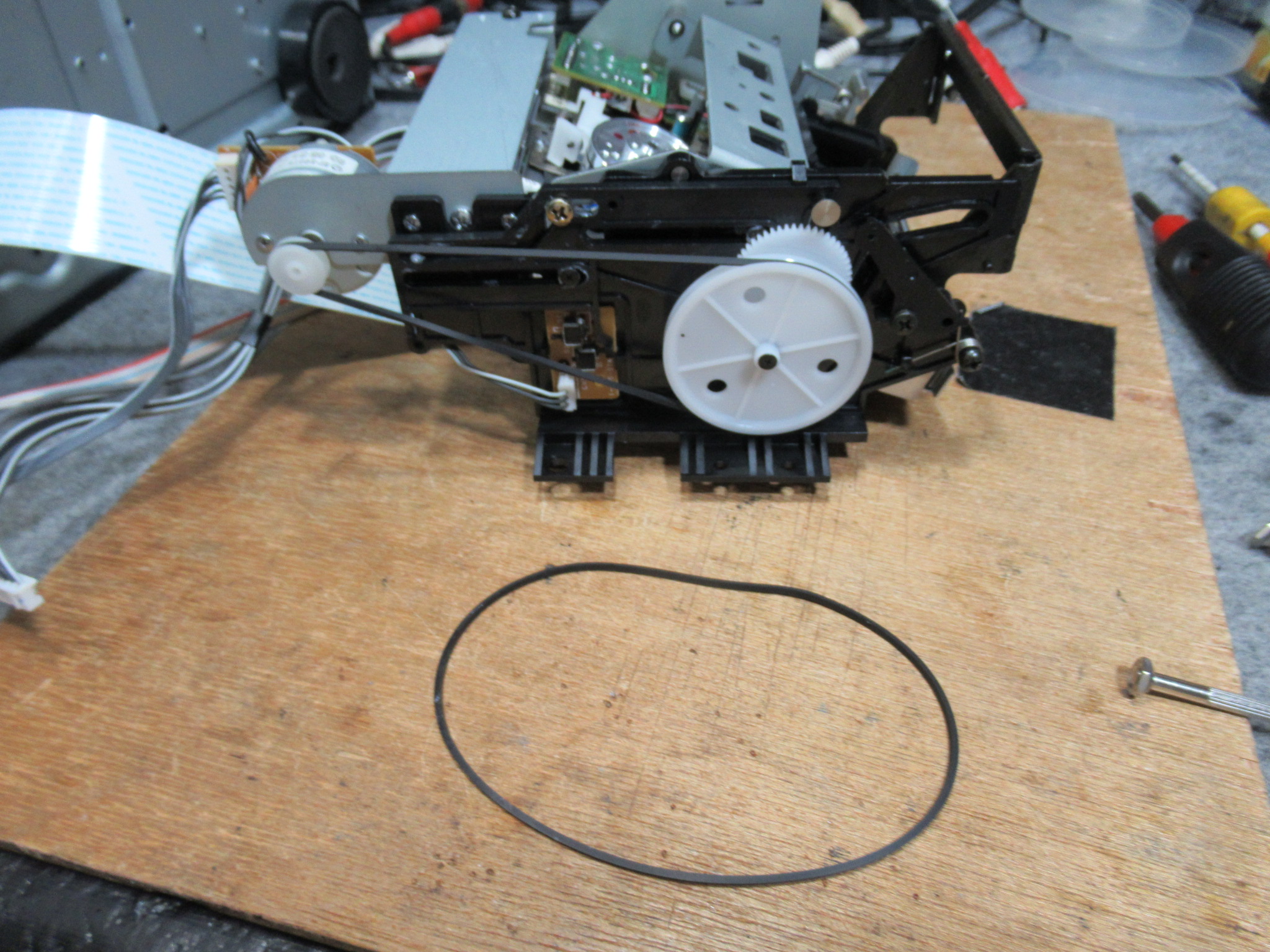

ローディングベルトを交換します。

本体に戻して動作確認を行います。

モード別、入出力別の録再状況を確認し、修理完了です。
