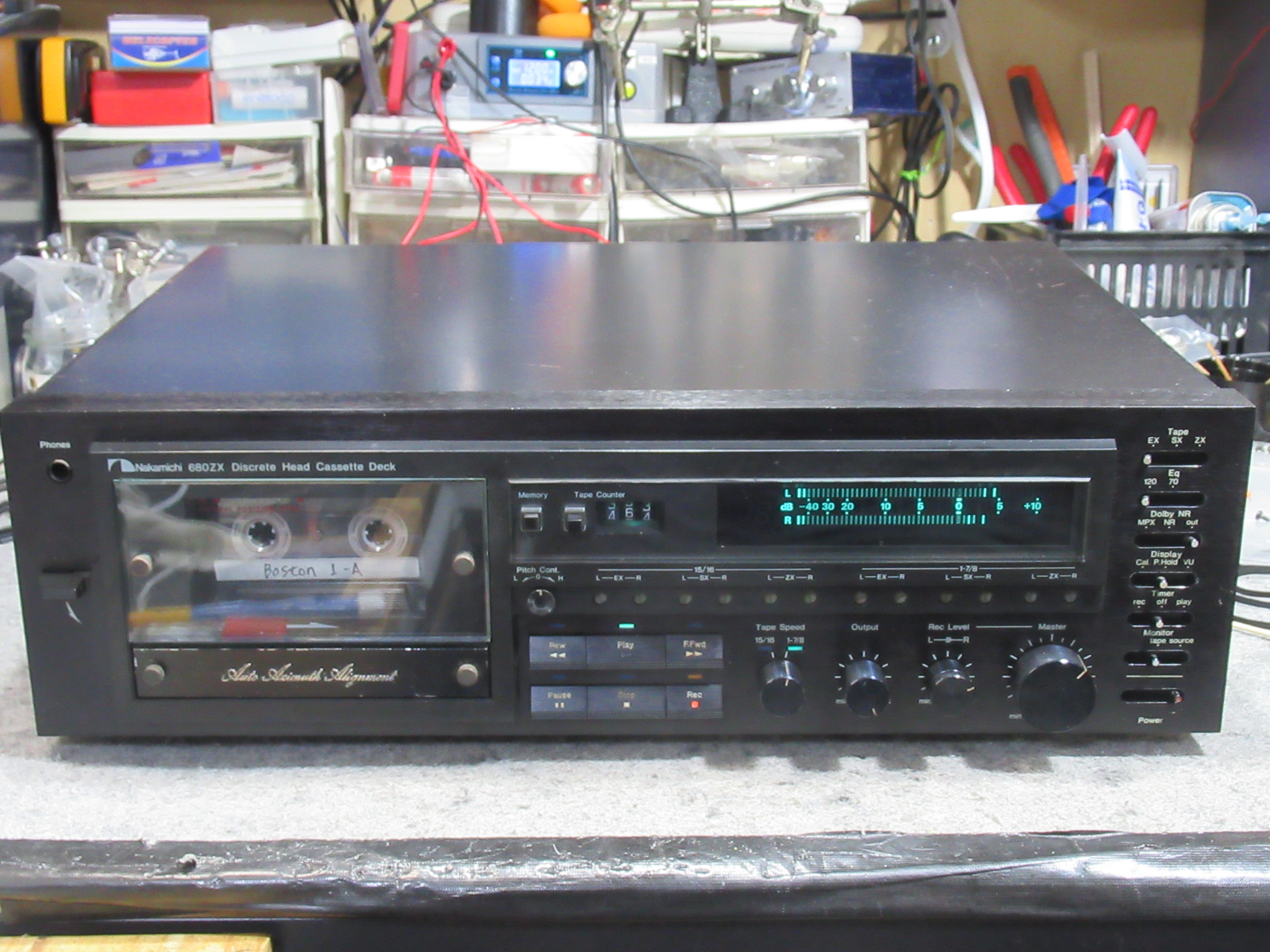

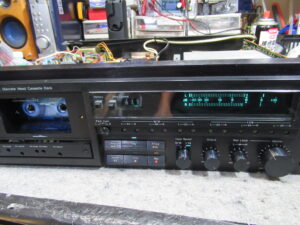

ナカミチの680ZXです。
録音ヘッドアジマスの自動調整や１/２倍速再生が可能という珍しい機能を搭載しています。

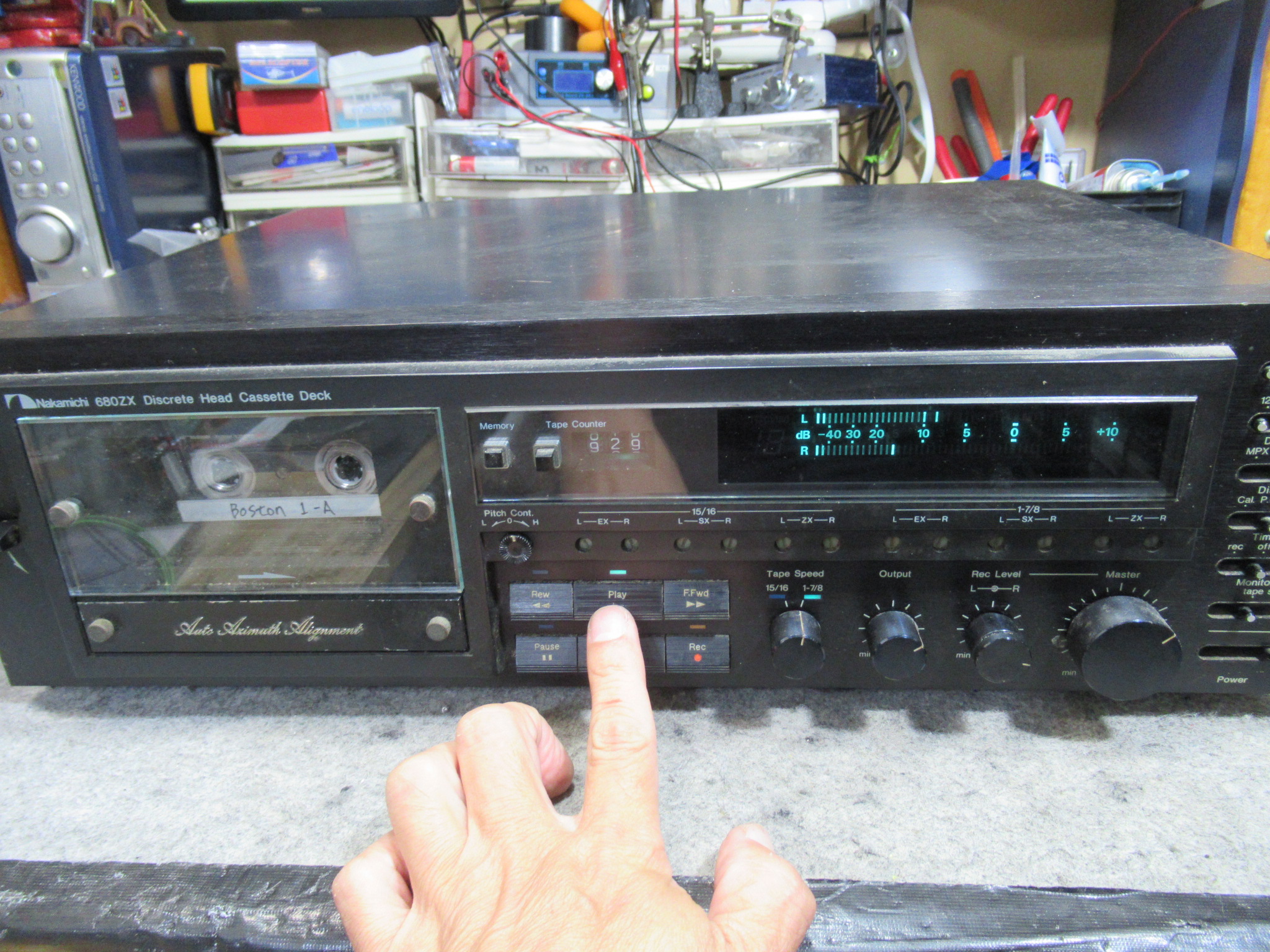

再生を開始しました。音は出ますが、酷い音揺れです。また、再生中も常にコントロールモーターが回転している音が鳴っています。

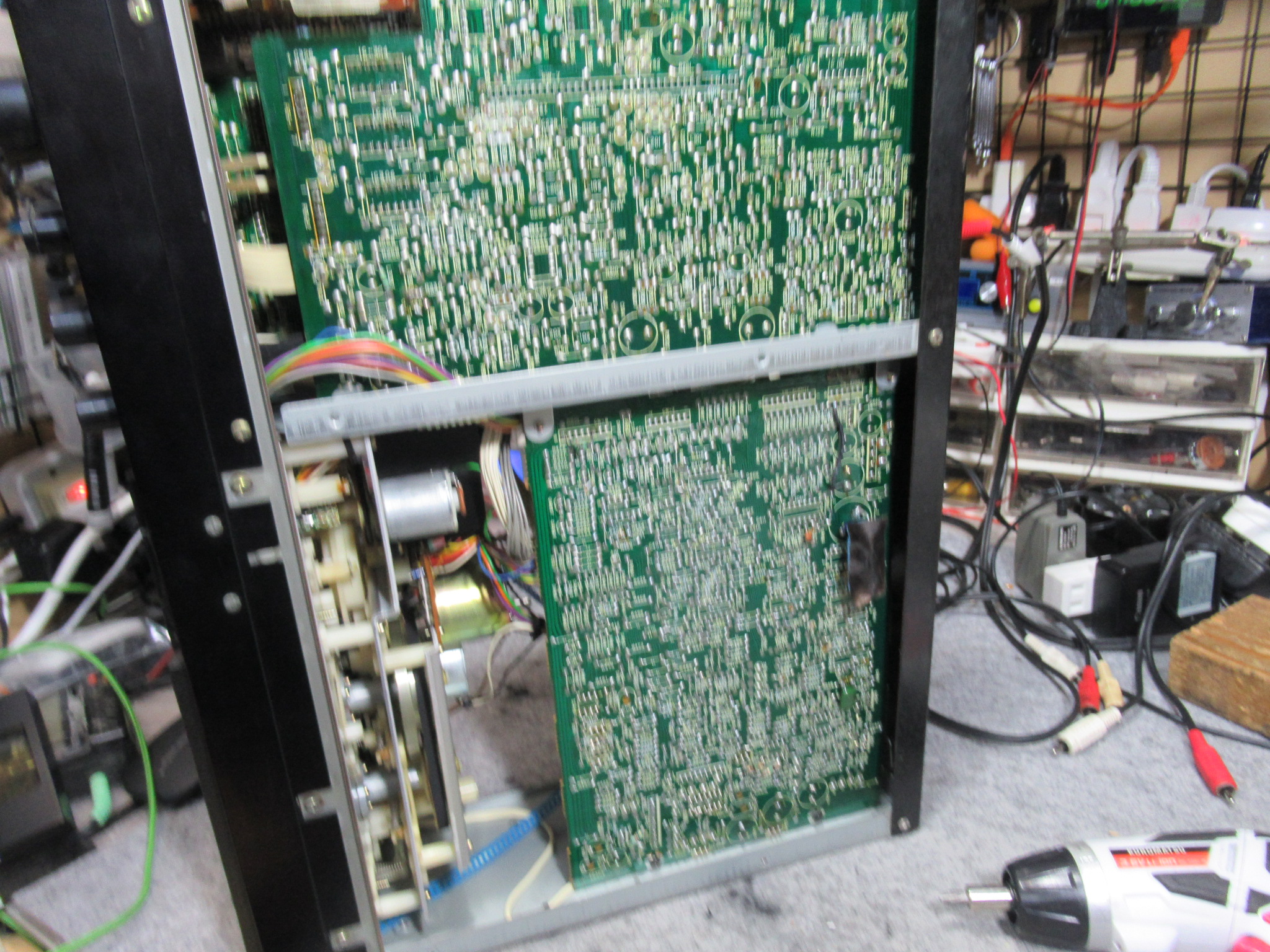

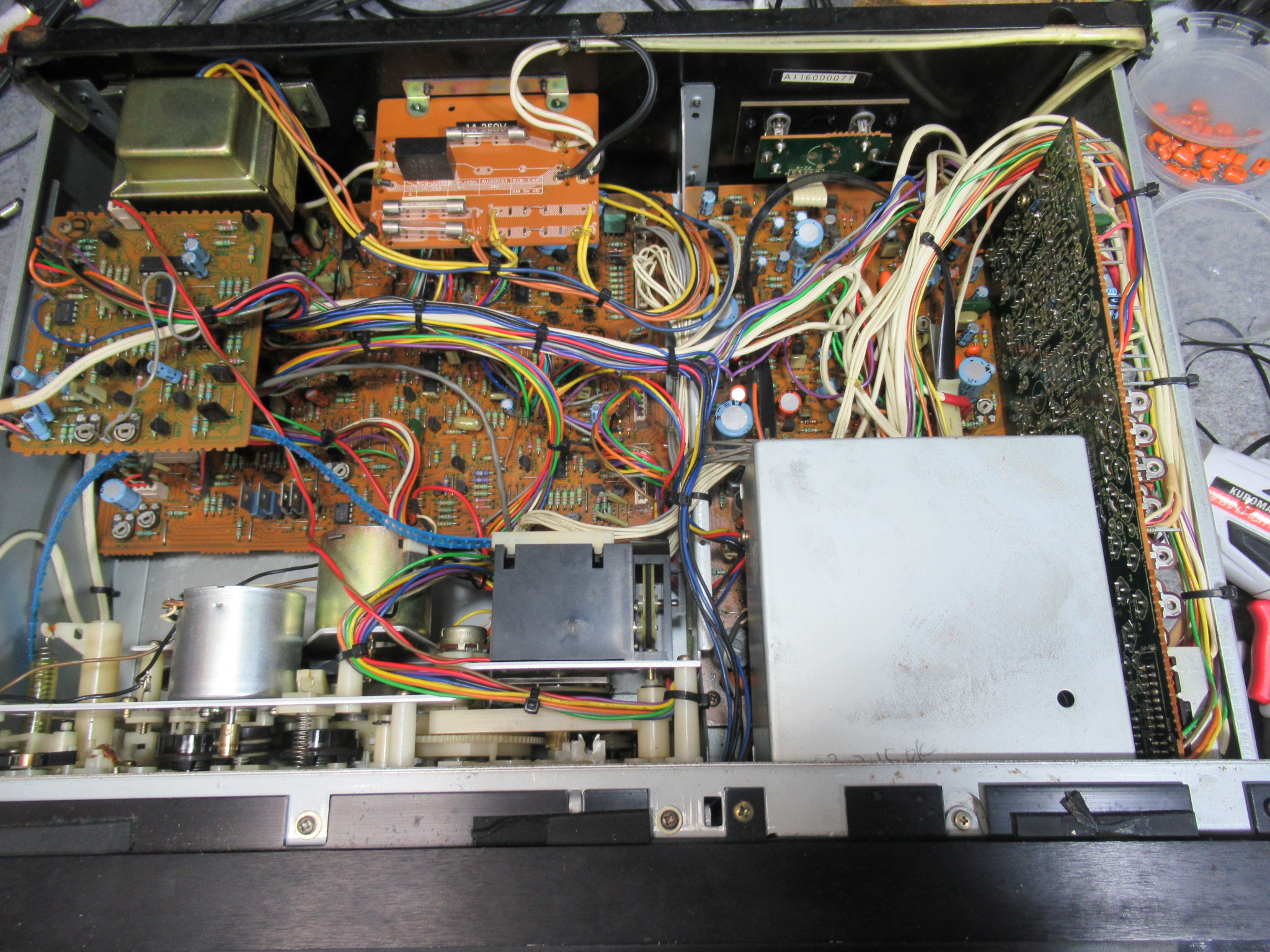

カバーと底板を取り外します。

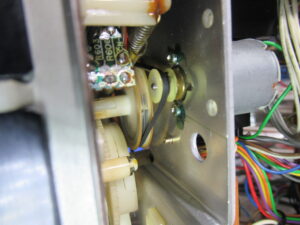

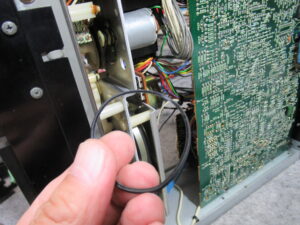

モードベルトがスリップしているため、ヘッドとピンチローラーを最後まで持ち上げることができないようですので、ベルトを交換します。
不具合は解消されました。
リールのトルクは十分ですので、アイドラーゴムの交換は必要ありません。

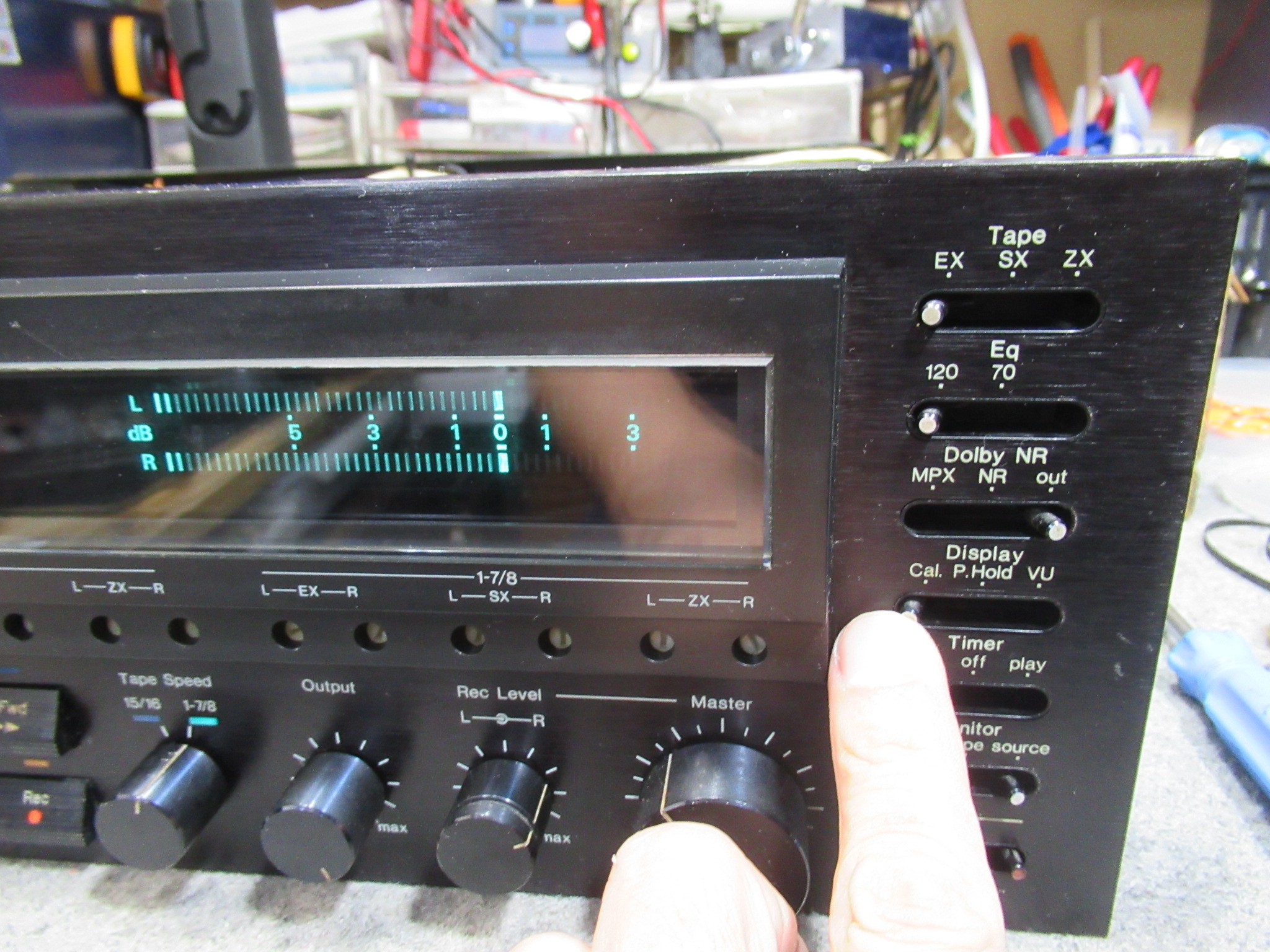

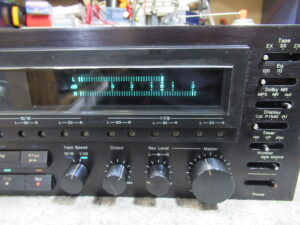

メーターをキャリブレーションに切り替えると、RCHが振り切ります。スイッチの接触不良が原因ですので、接点復活剤を処置します。タイマースイッチやモニター切替スイッチにも接触不良が見られましたので、同様の処置を行い、100％とは言えませんがおおむね改善は見られました。

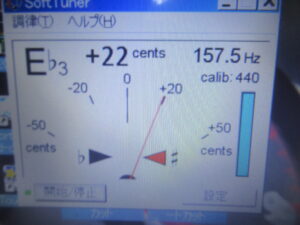

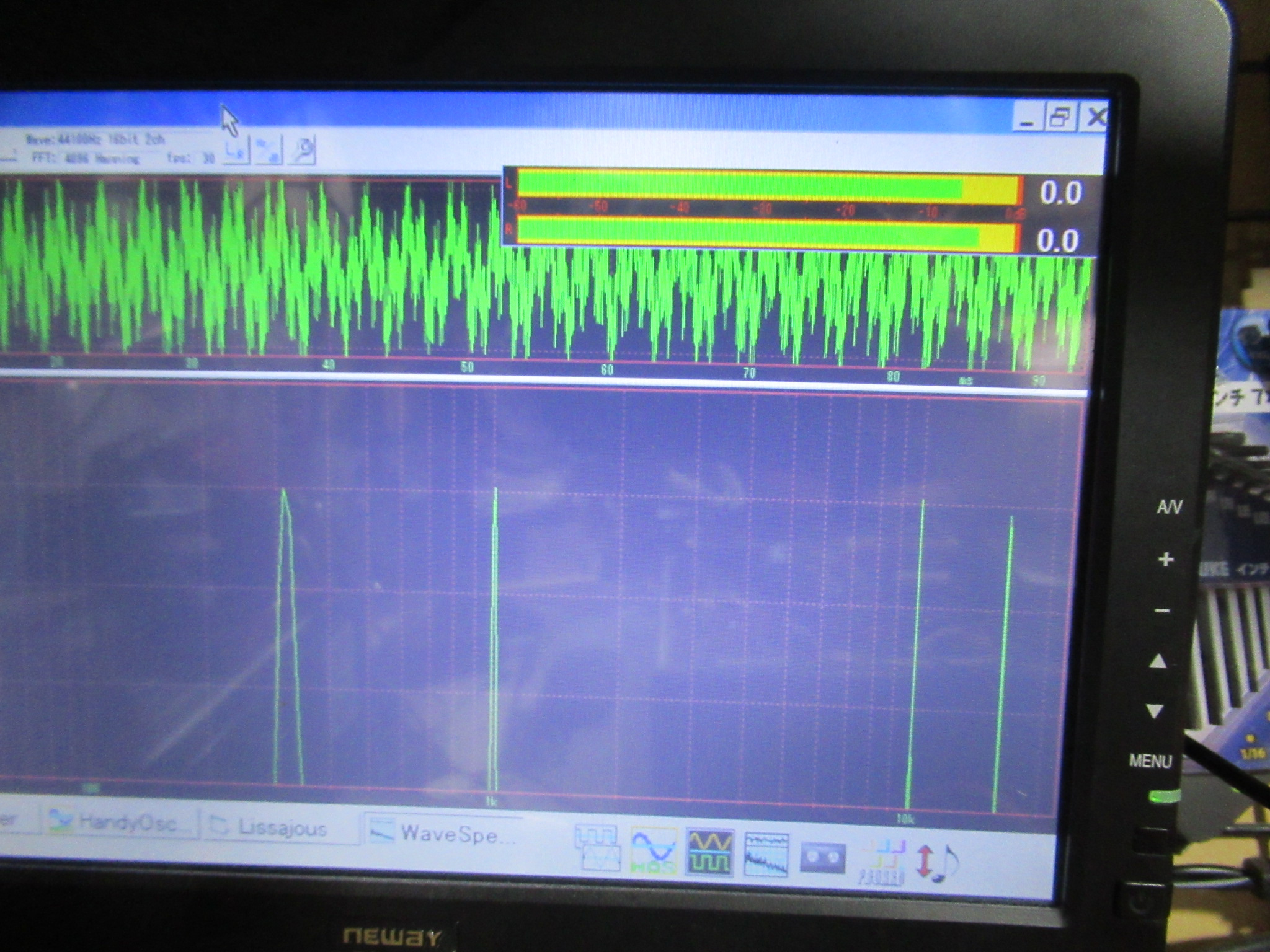

テストトーンの調整を行います。

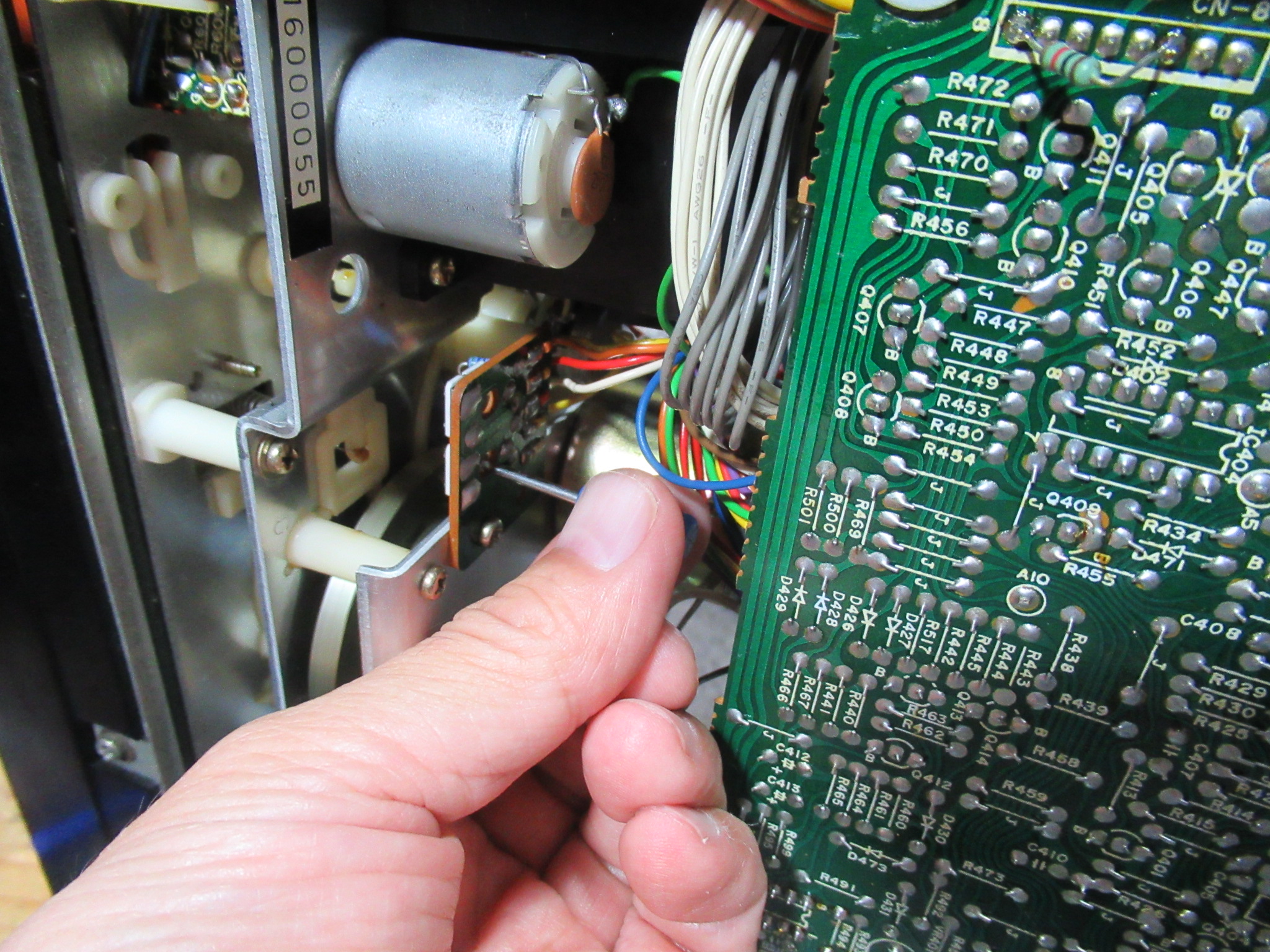

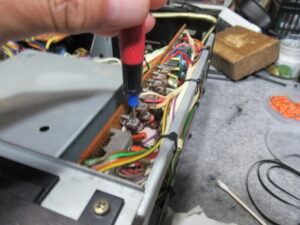

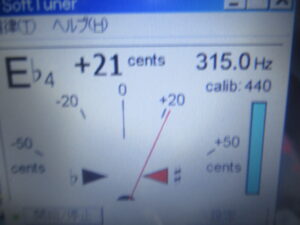

速度調整はメカ下部の半固定抵抗を回します。

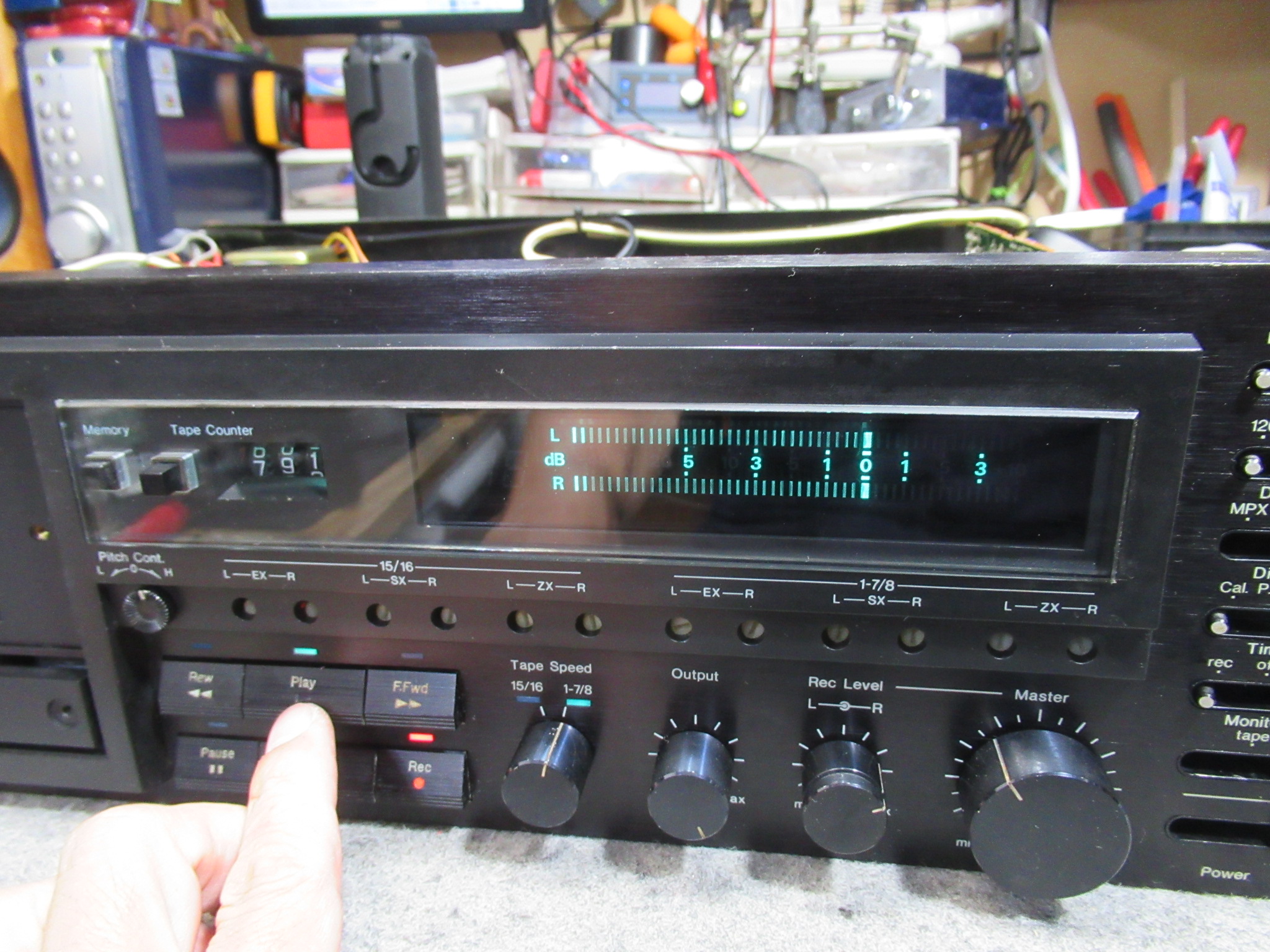

ノーマルスピードと1/2倍速です。

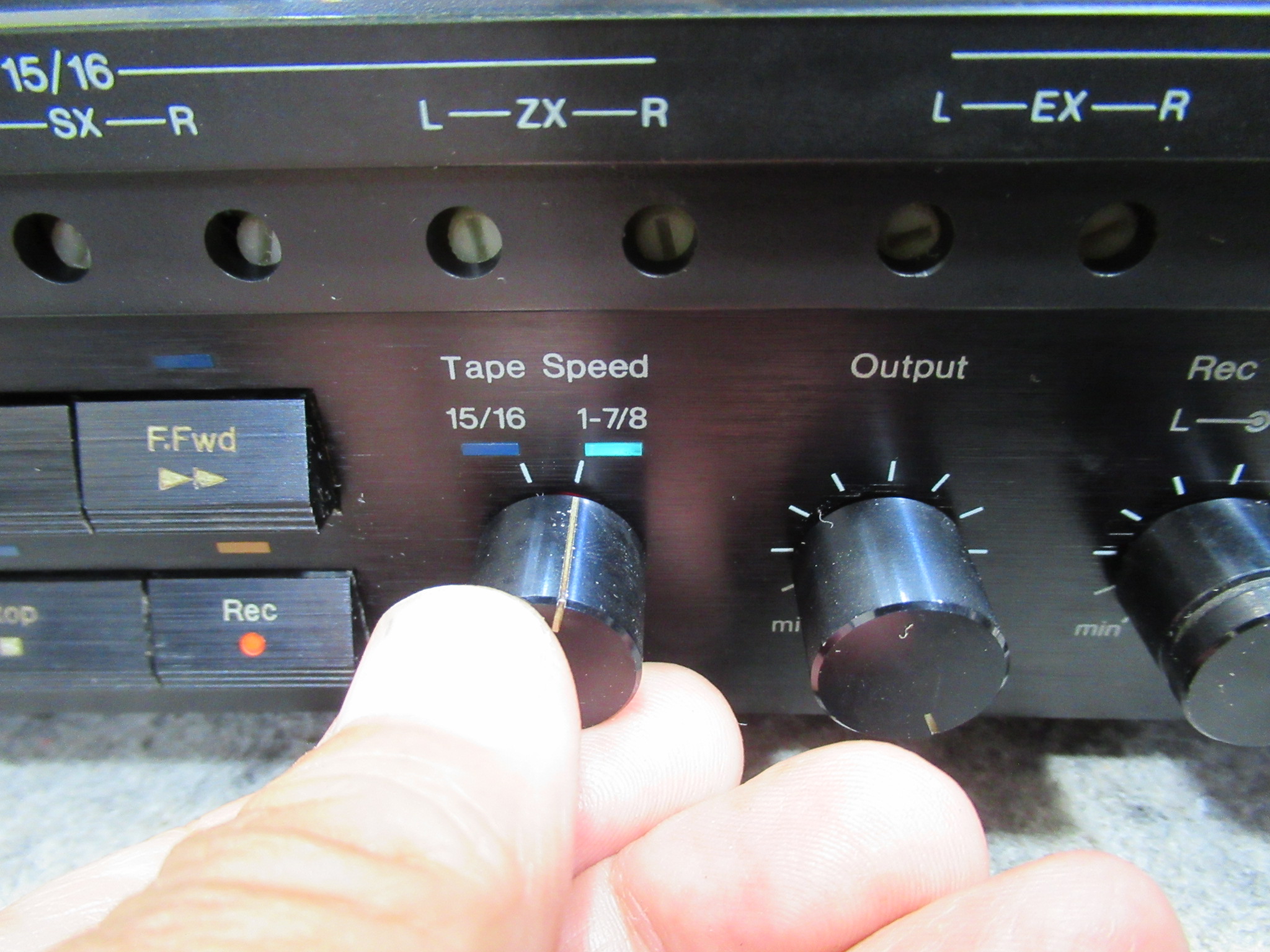

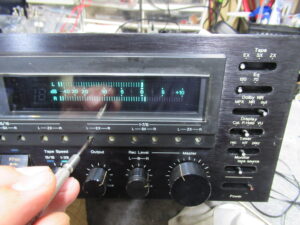

ツマミがバカになっていますので、接着補修します。

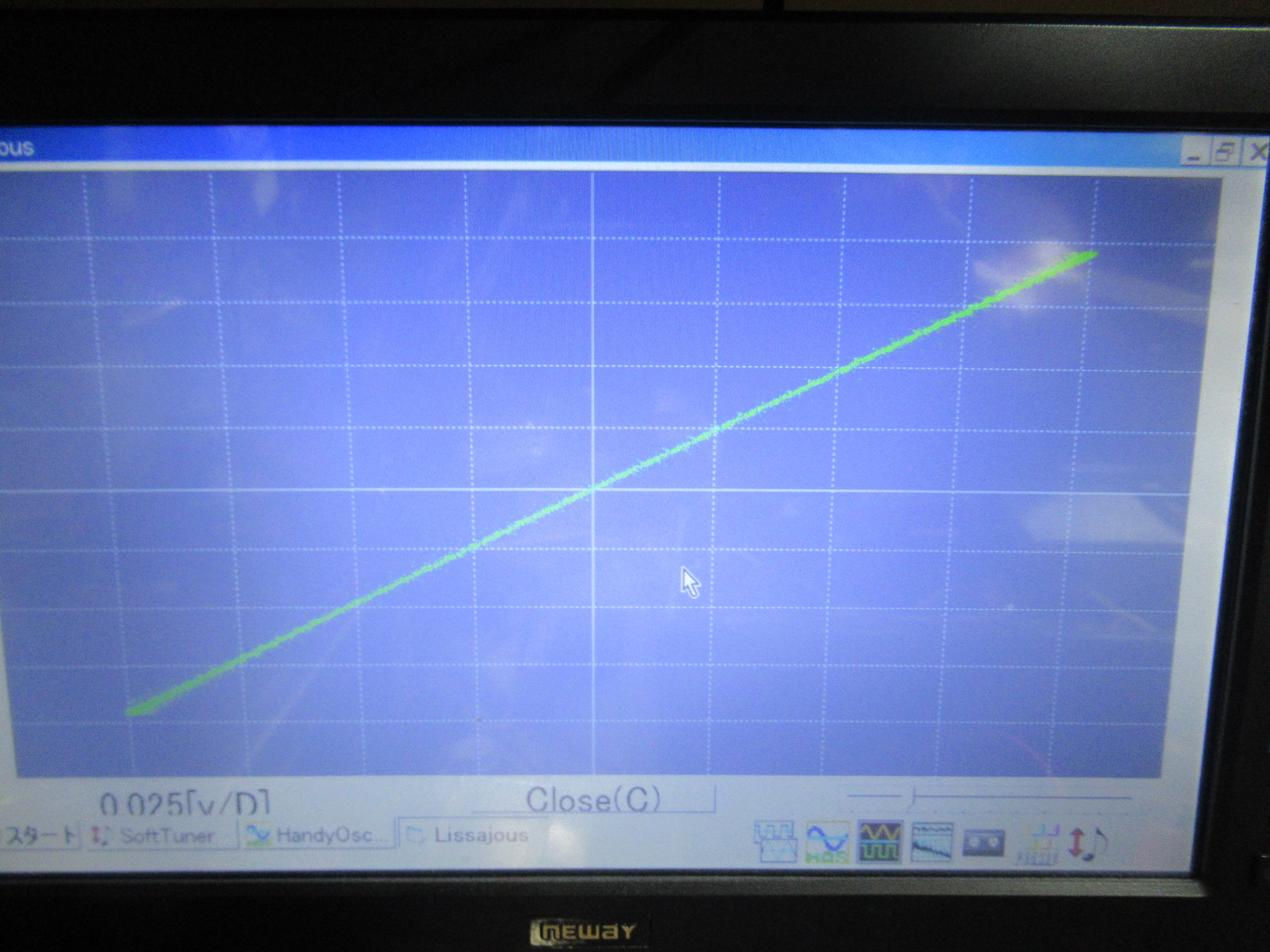

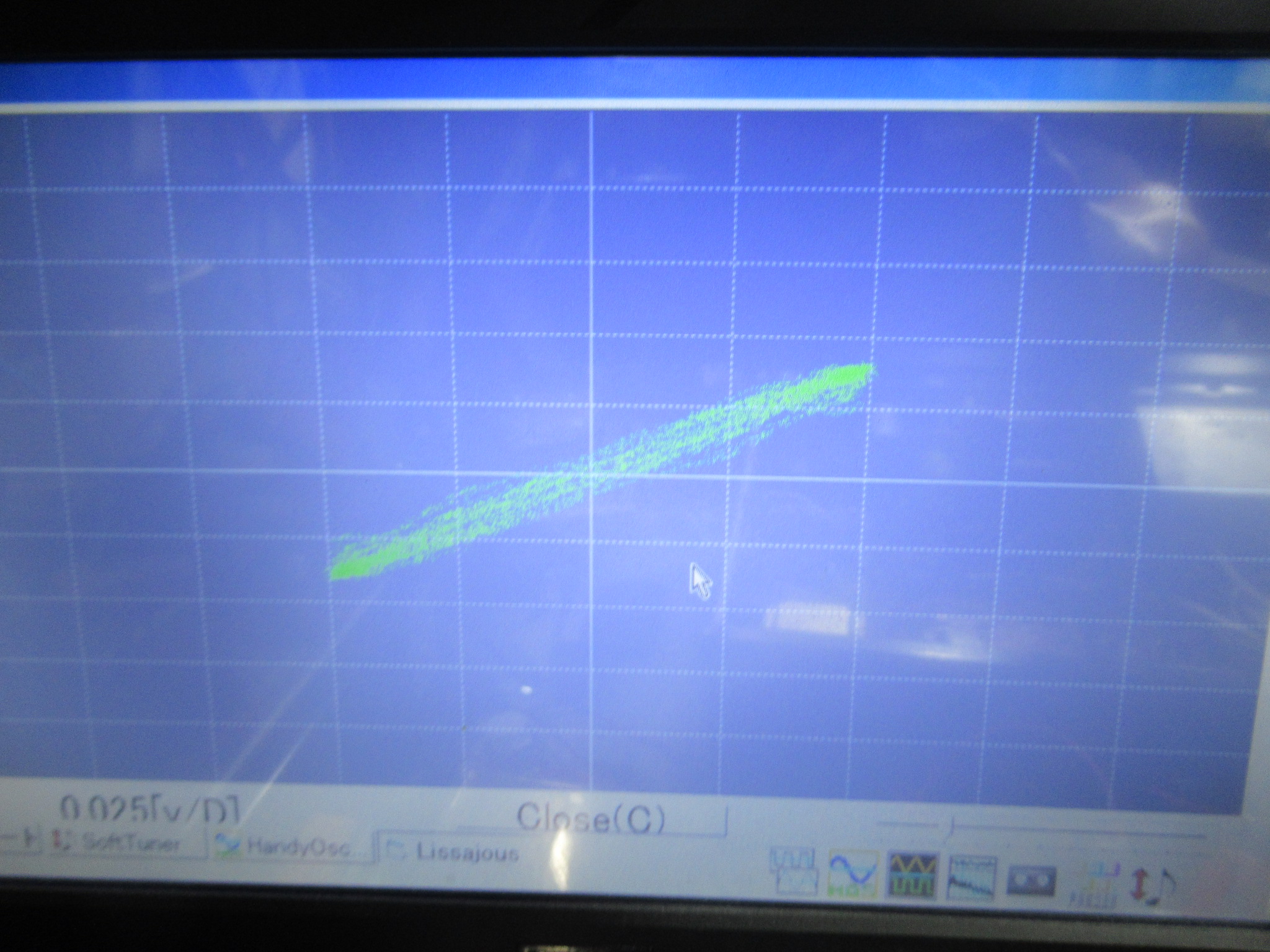

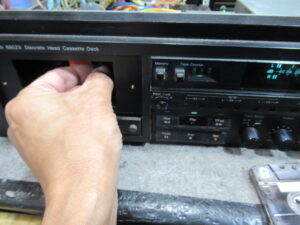

再生ヘッドのアジマスの調整を行います。
録音ヘッドのアジマスは自動調整になりますので作動状況の点検のみ行います。
テープポジション別に録再バランス調整を行います。
元々がハイ上がりのセッティングでしたので、バイアス調整を行います。

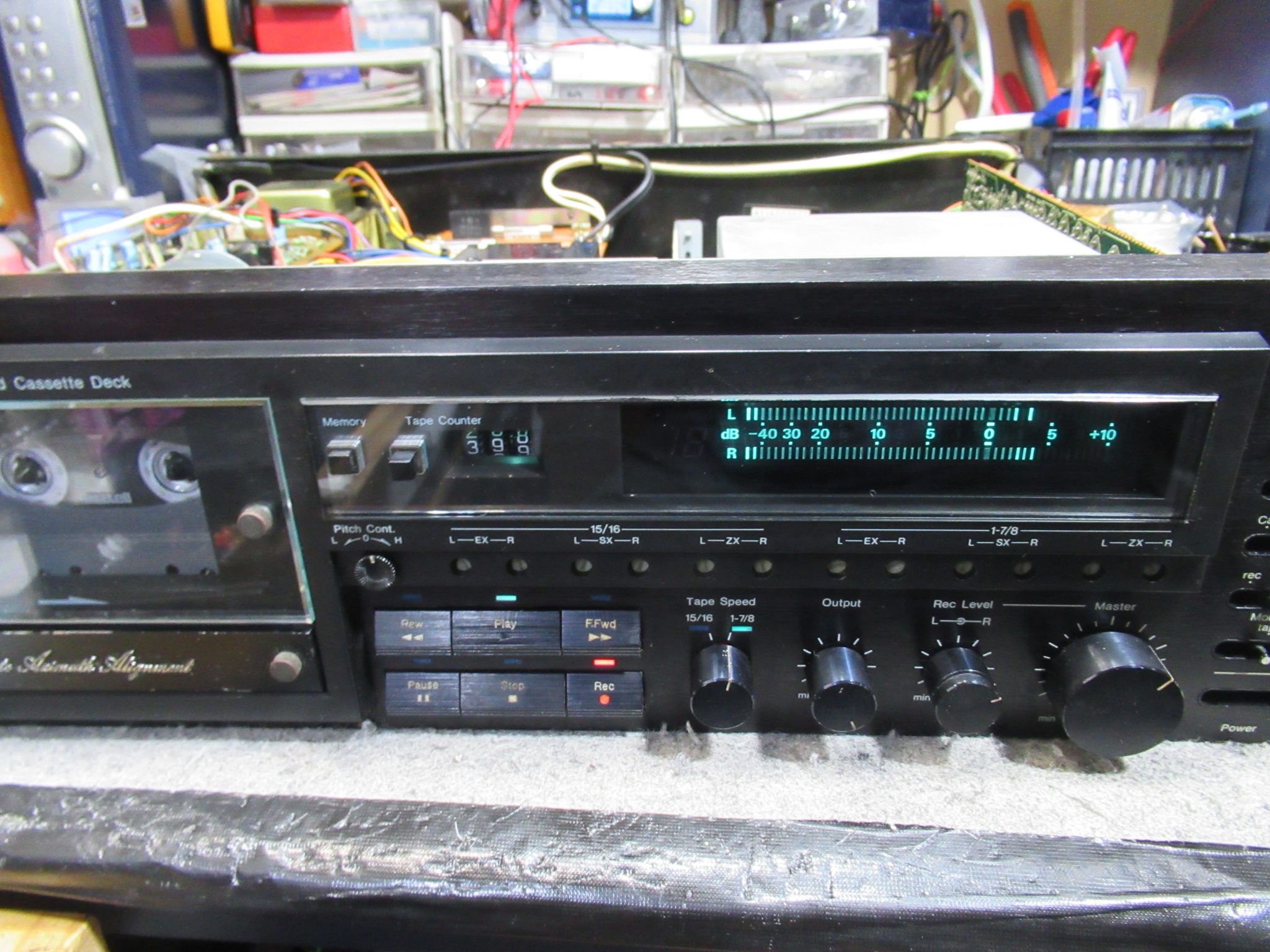

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
