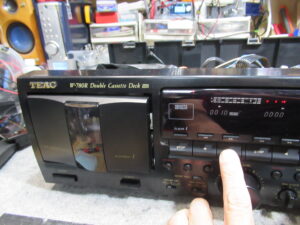

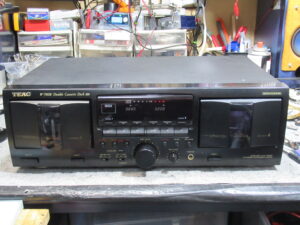

TEACのダブルデッキ、W-780Rです。
この機種は、デッキ１は再生専用、デッキ２は録再機です。ただし、メタルポジションの録音は非対応です。

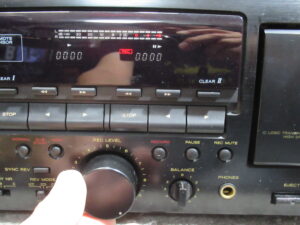

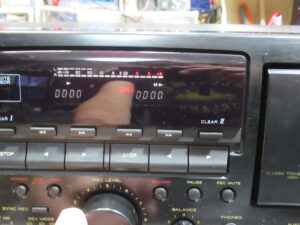

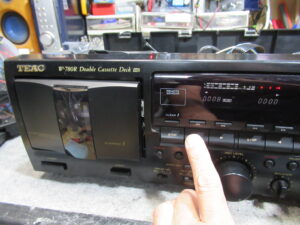

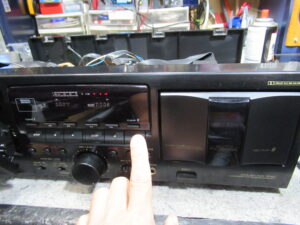

録音スタンバイ状態ですが、左CHのレベルがかなり低い状態です。ただし、ツマミをMAXまで回すと大きく振れます。

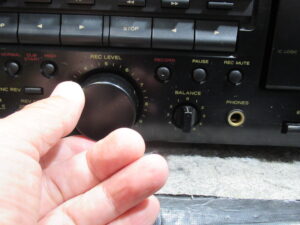

ツマミを揺するとレベルが変化しますので、VOLの接触不良が疑われます。
メカの動作自体に問題は無いようです。

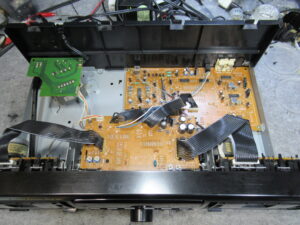

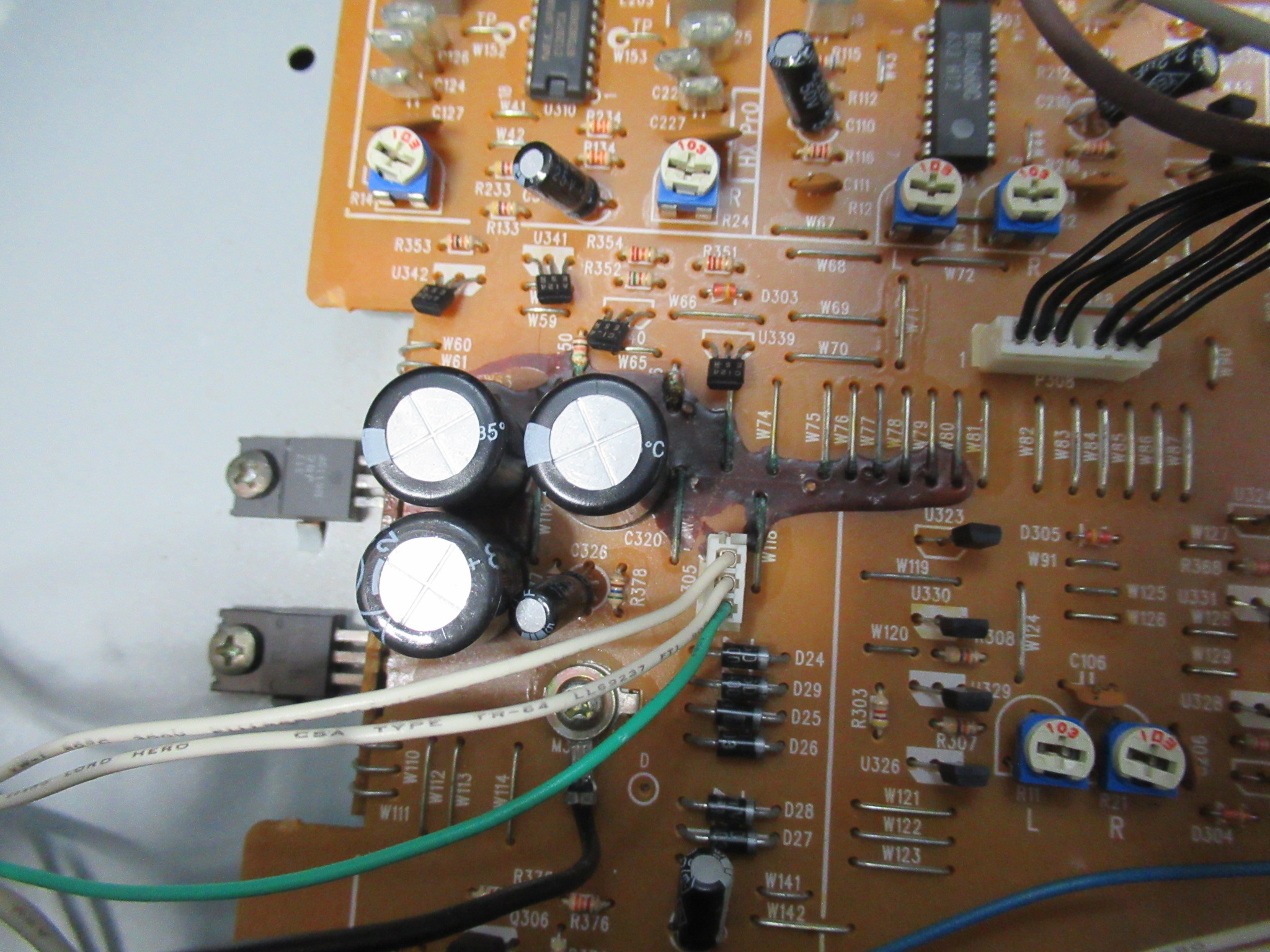

カバーを開けます。電源の電解コンデンサーに液漏れが見られます。

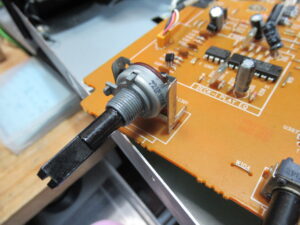

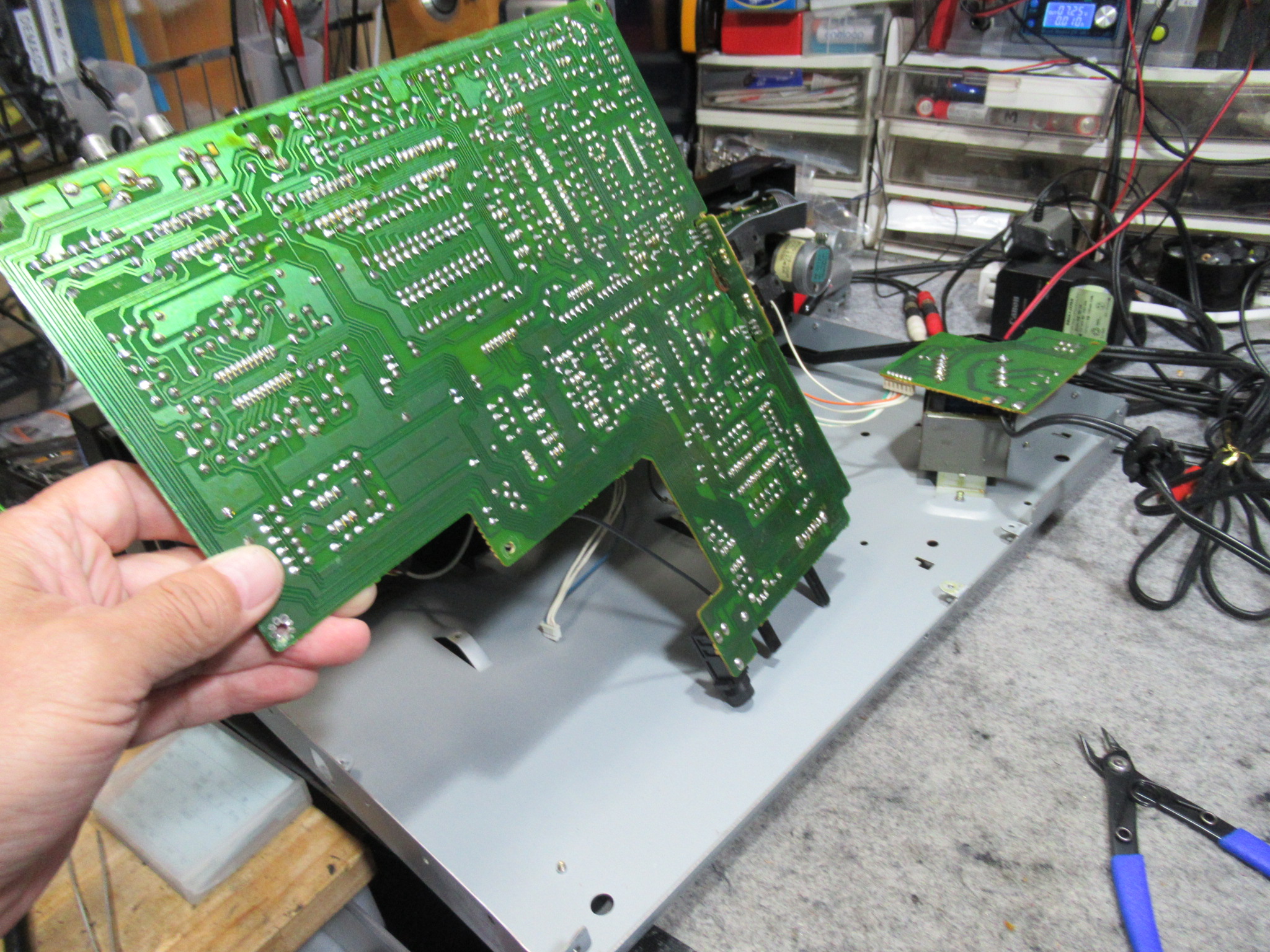

メイン基板を取り外してRECVOLの点検を行います。特殊なタイプのため、新品は入手できません。

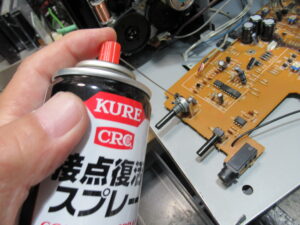

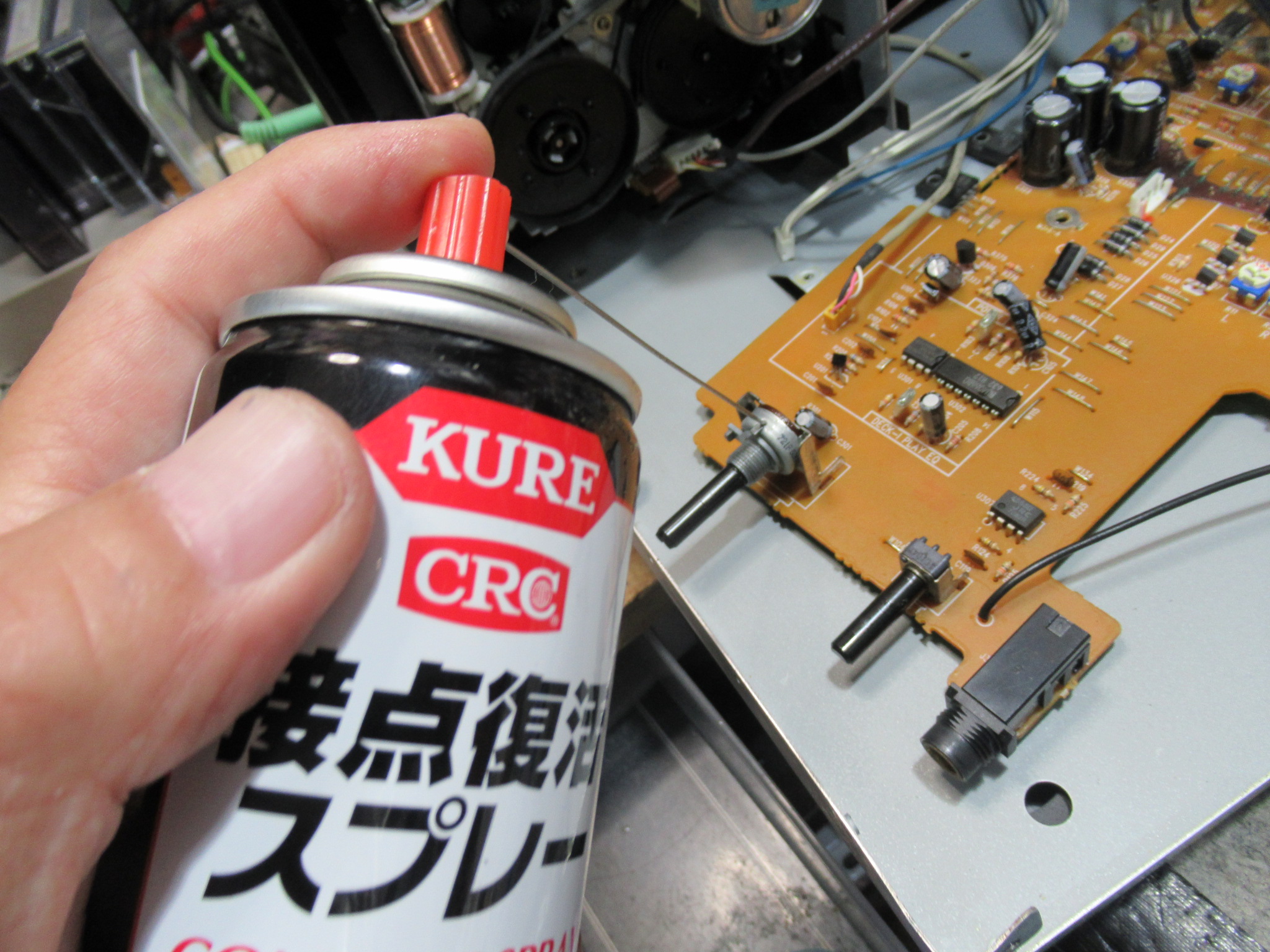

半田割れは見られません。隙間から接点復活剤を処置しましたが、改善は見られませんでした。

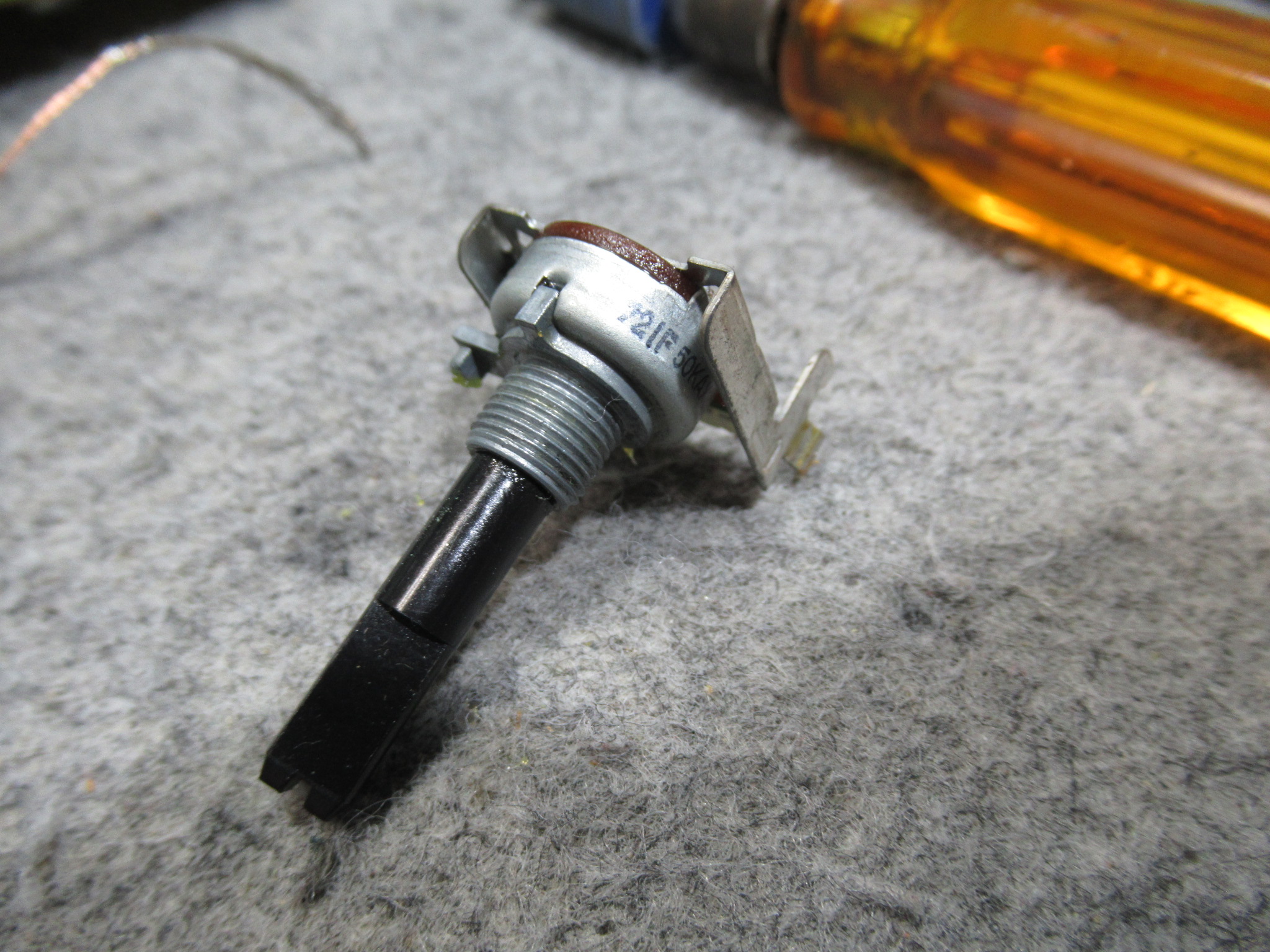

取り外して分解します。

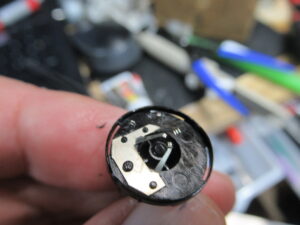

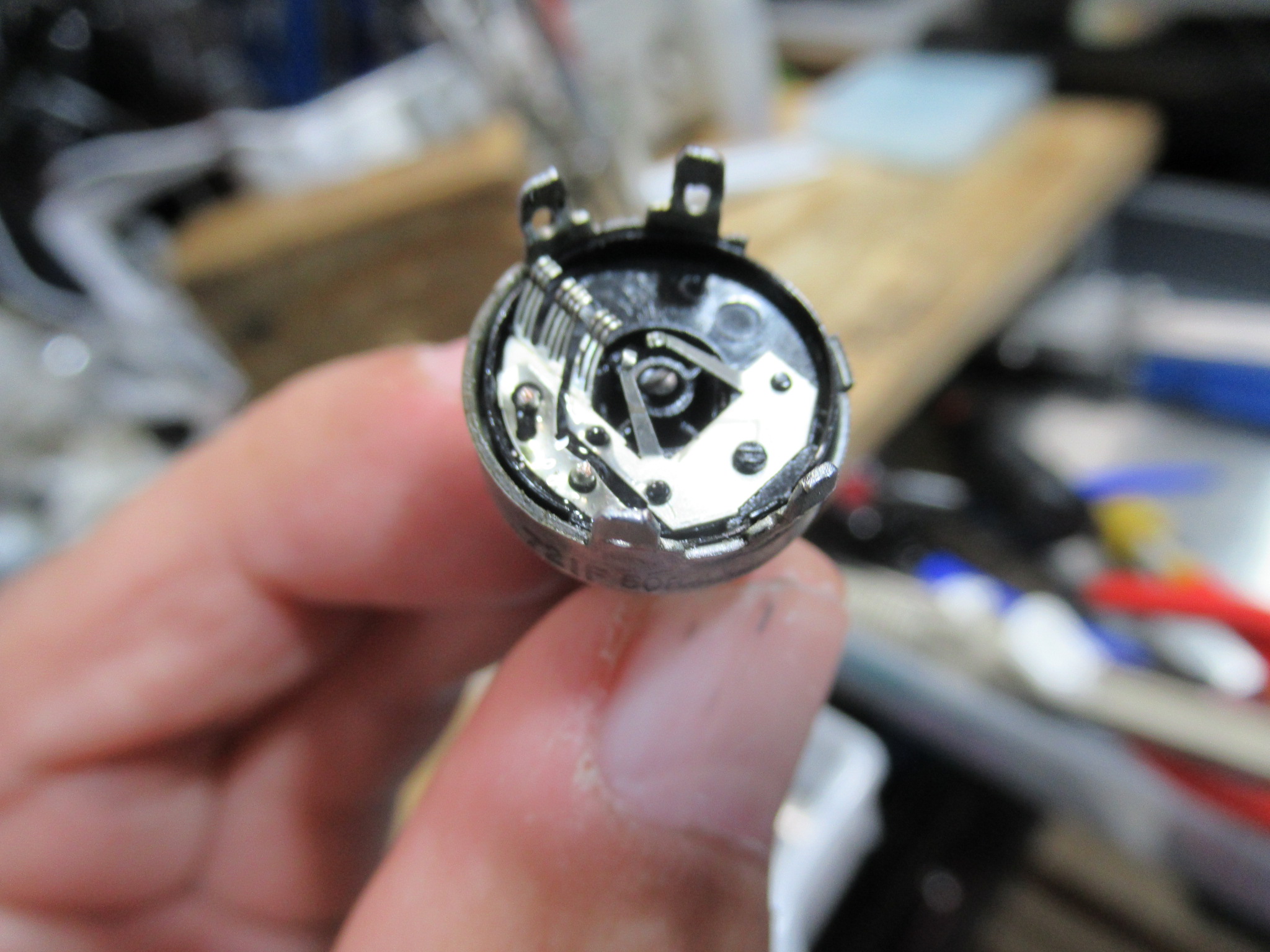

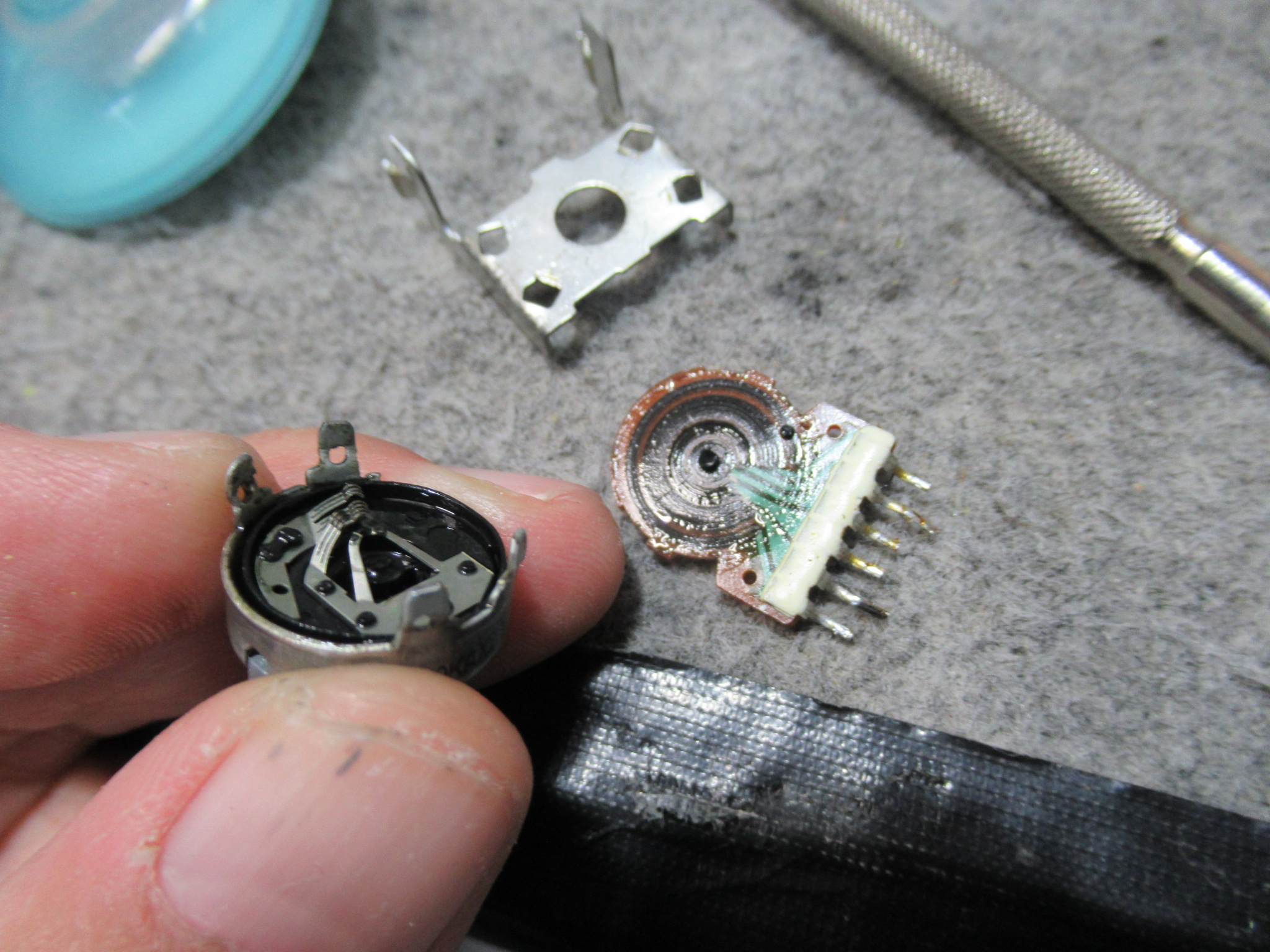

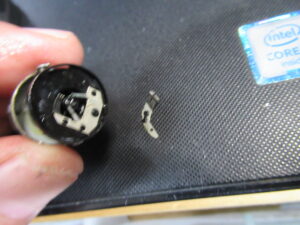

内部の接点が脱落しています。
端子を固定していたプラスチックが破損していますので、ズレ留めとして0.5ｍｍ程のワイヤを埋め込んで端子を接着固定します。

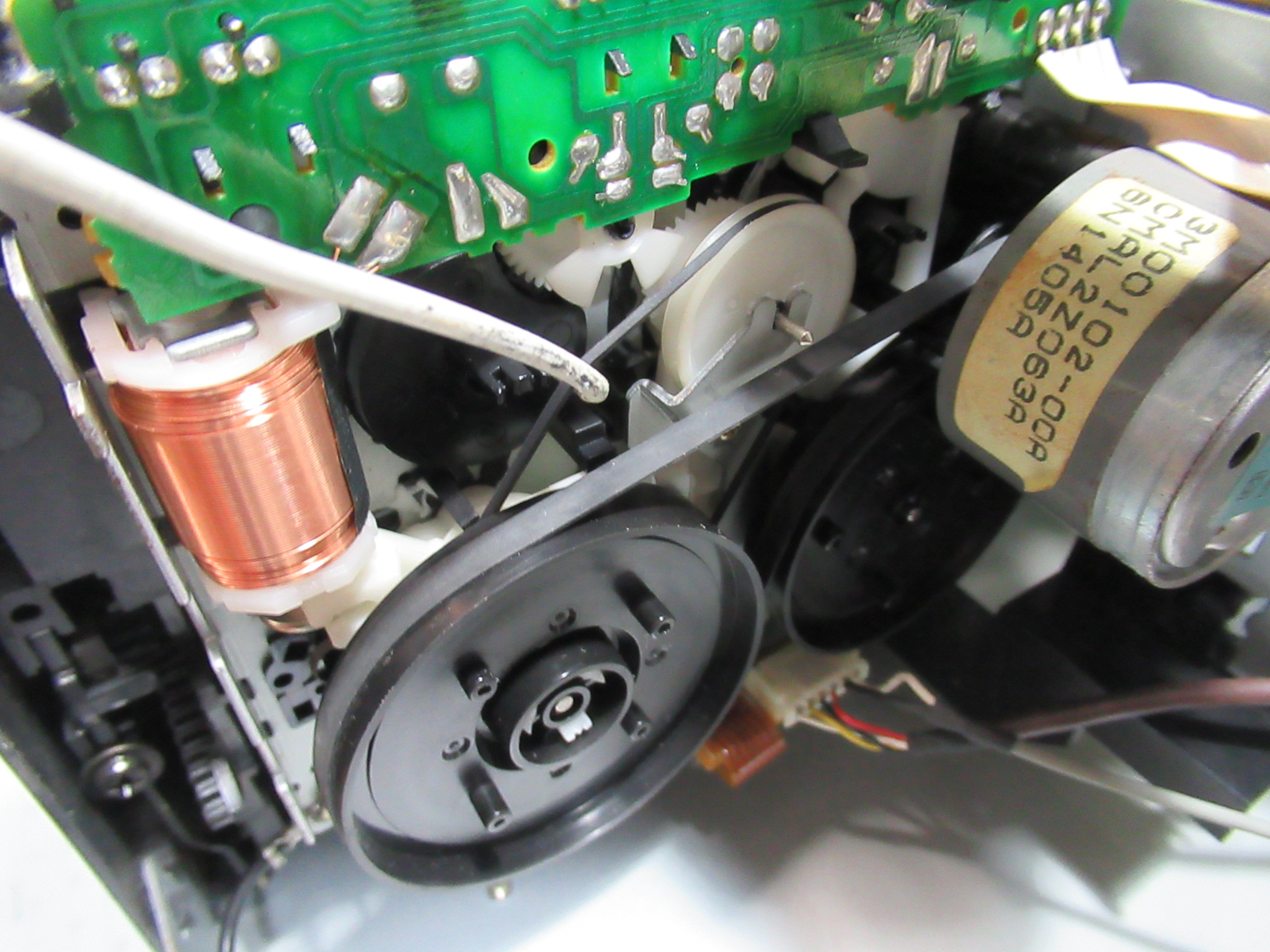

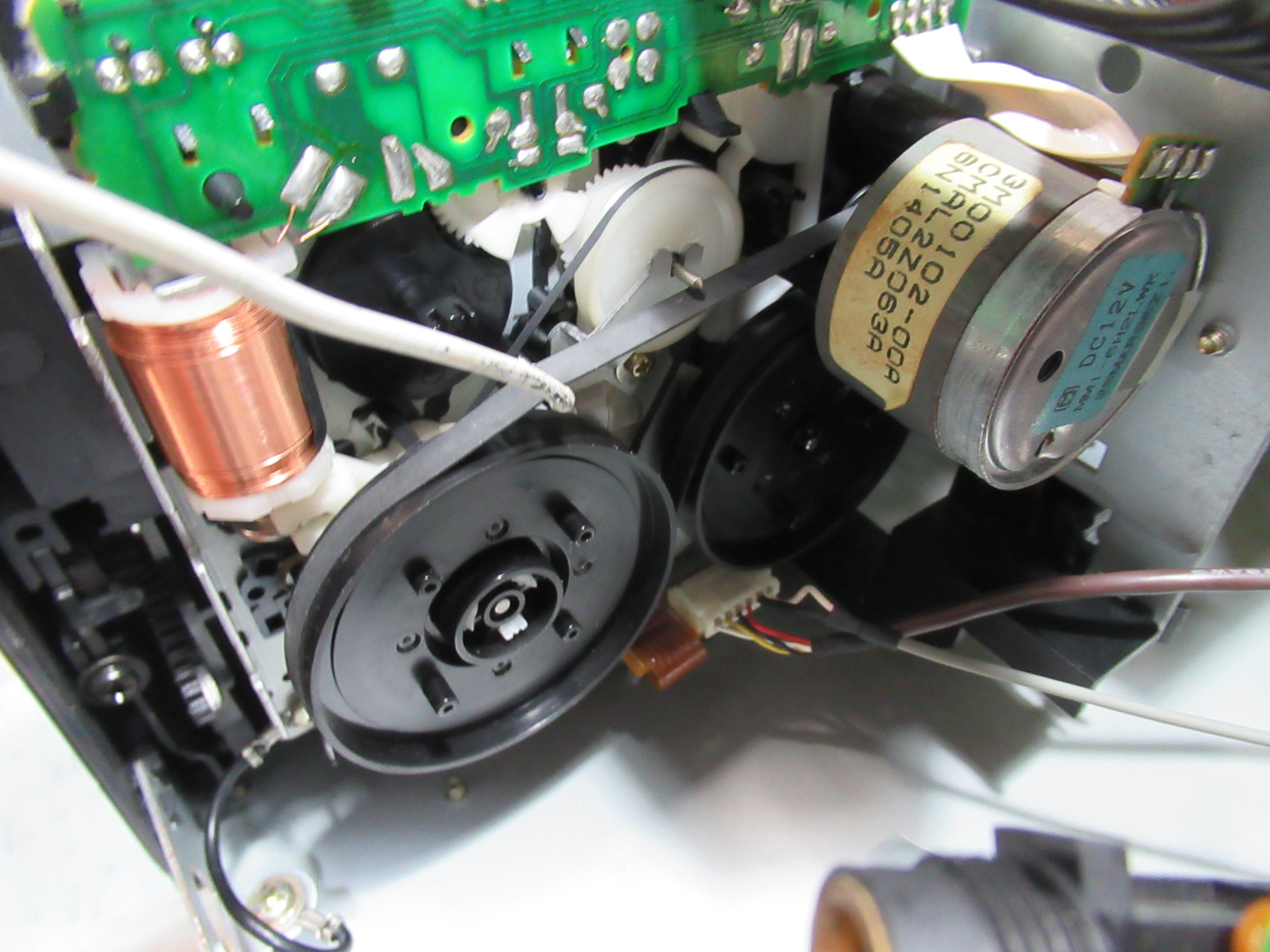

接着が完了するまでの間、ベルト等の点検を行います。異状ありません。

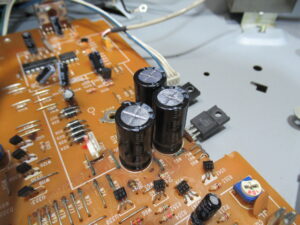

電解コンデンサー3ケを交換します。

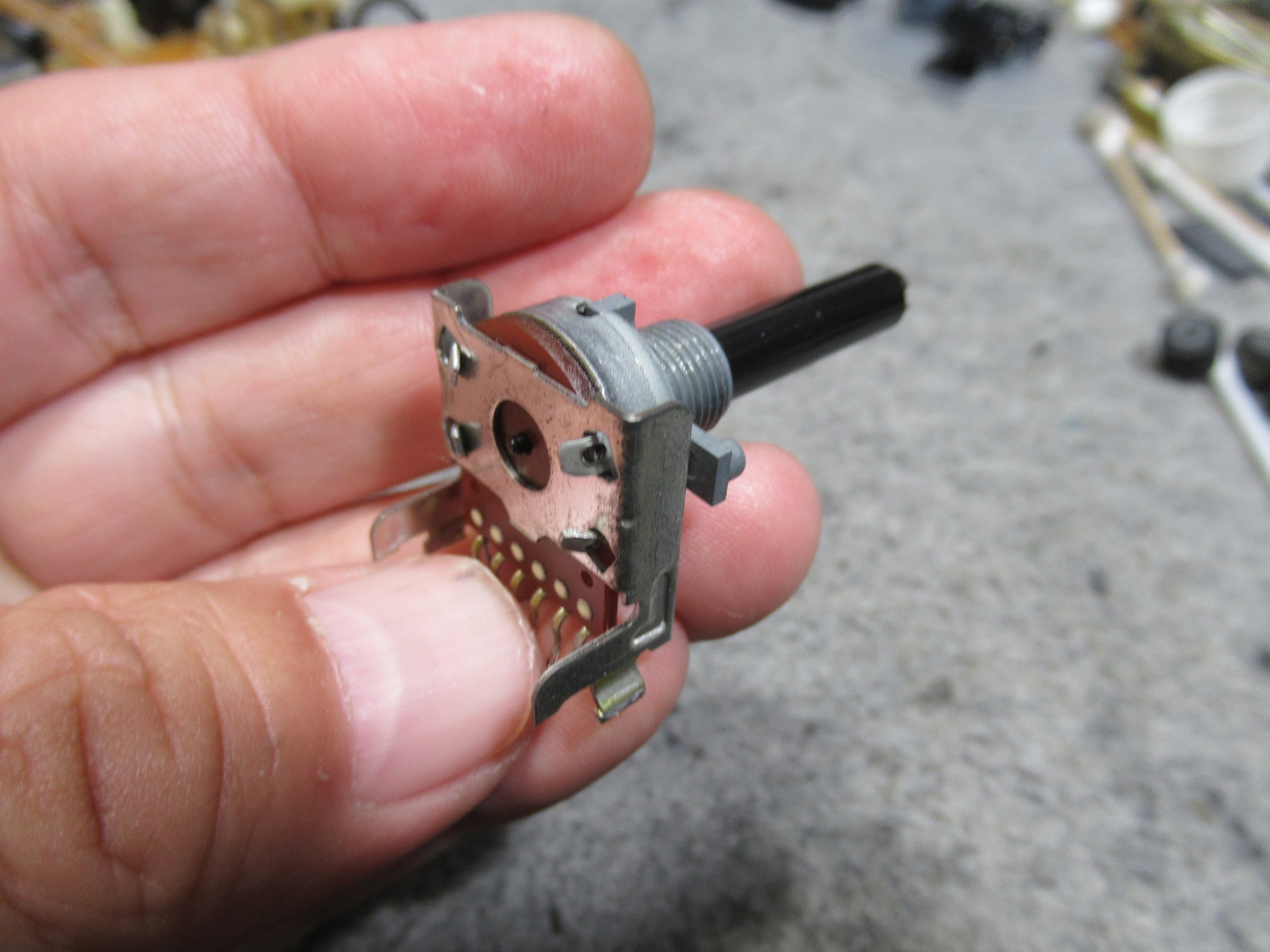

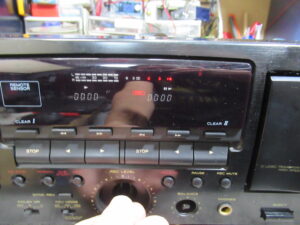

VOLを元通り組み立てて動作確認を行います。無事復旧しました。

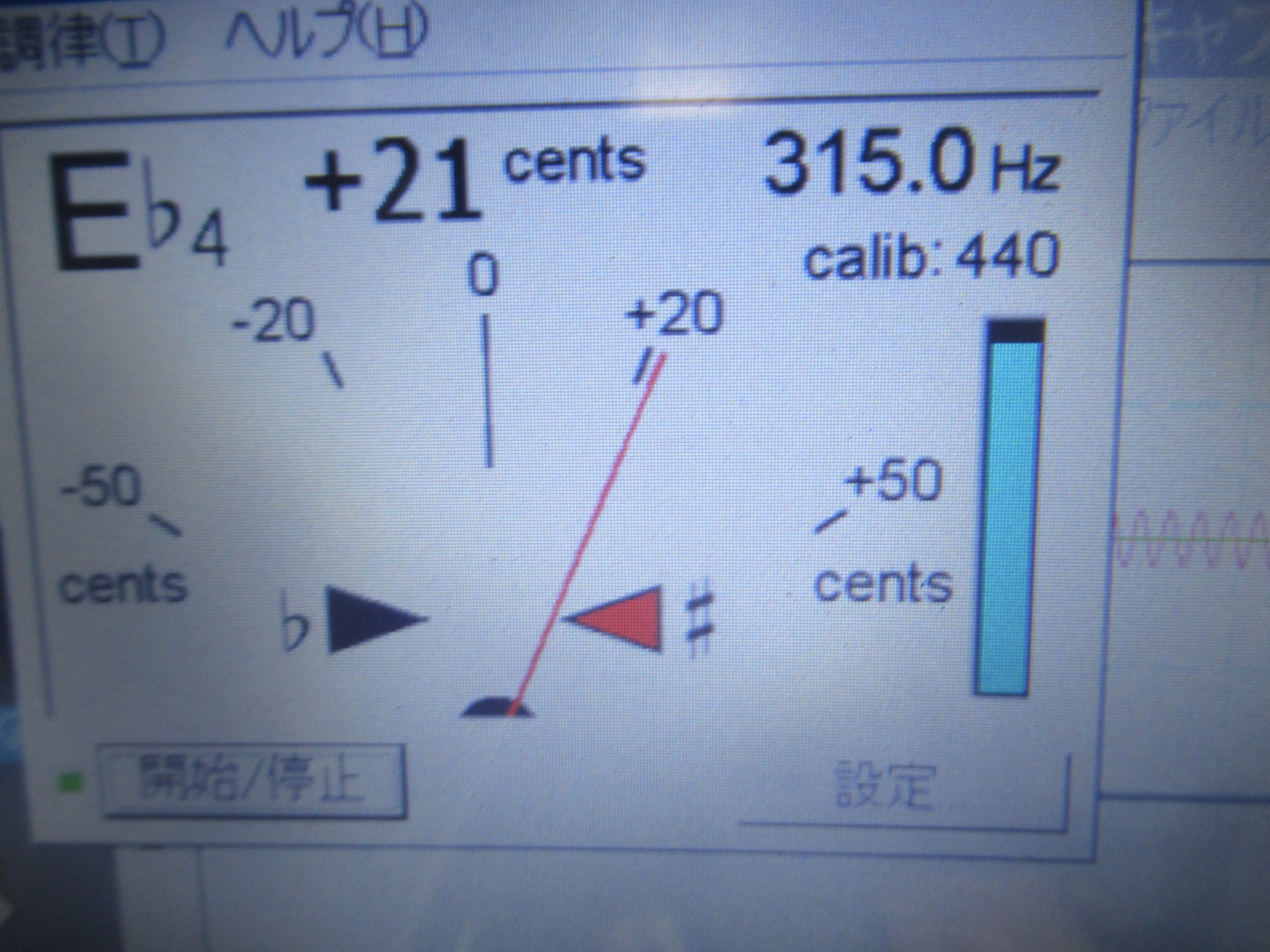

315Hzの信号が記録されたテープを再生し、ノーマルとハイスピードの速度調整を行います。デッキ２も同様です。

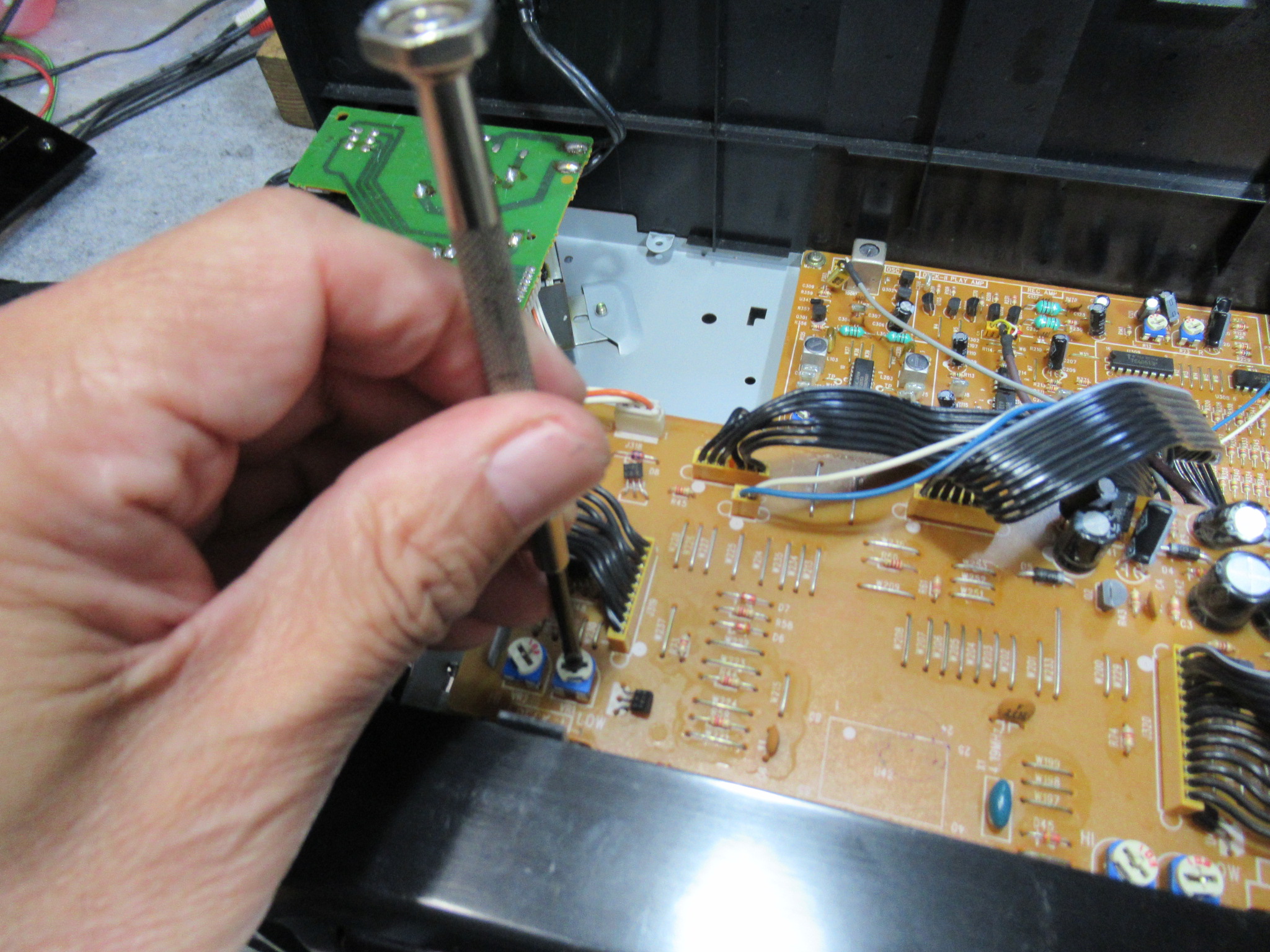

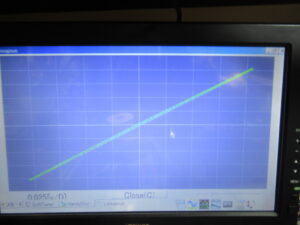

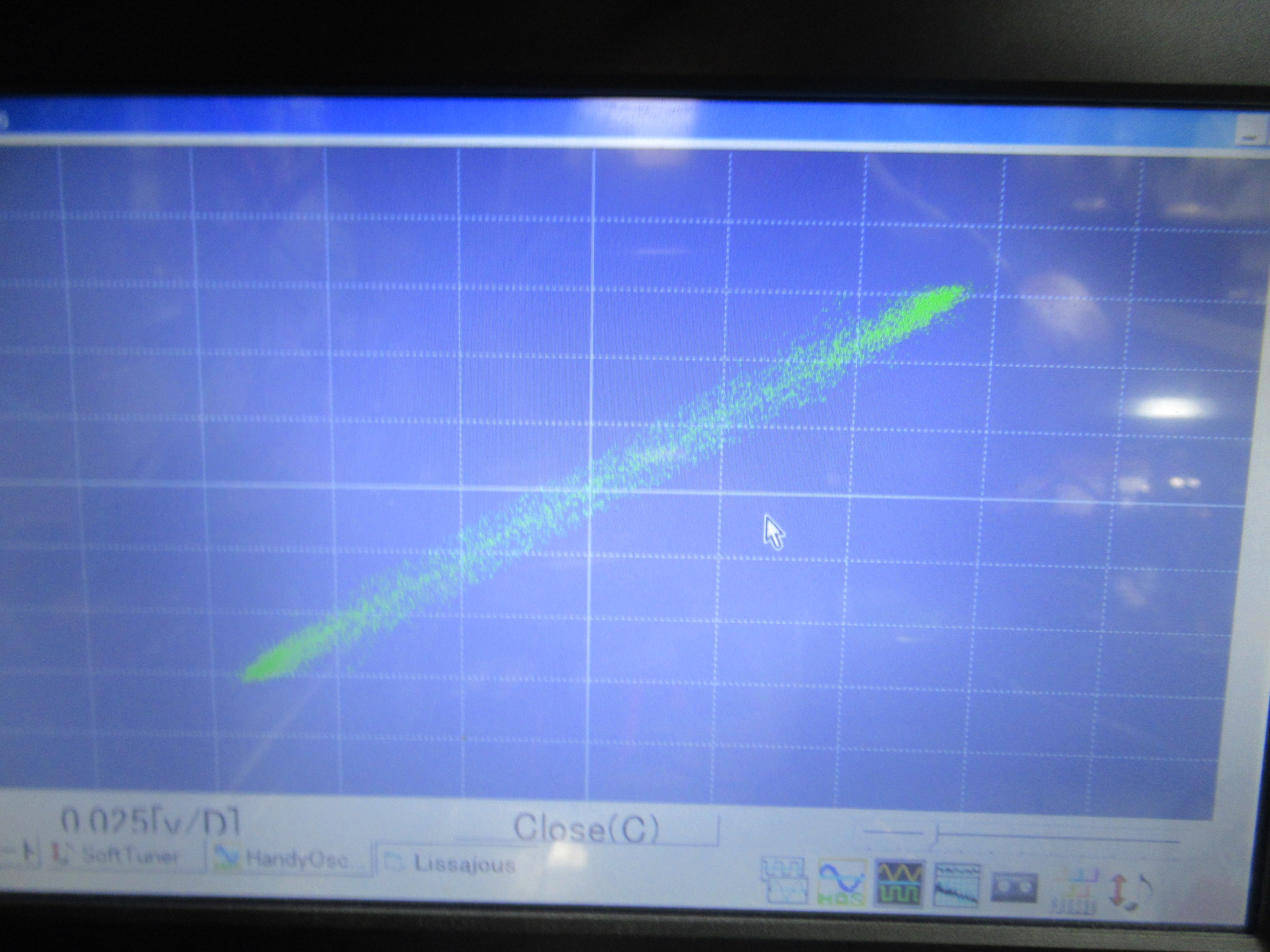

ヘッドアジマスと録再バランス調整を行います。

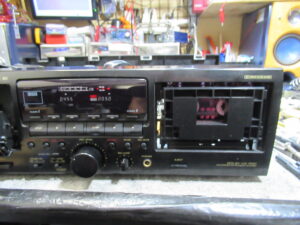

録再状況を確認し、修理完了です。
