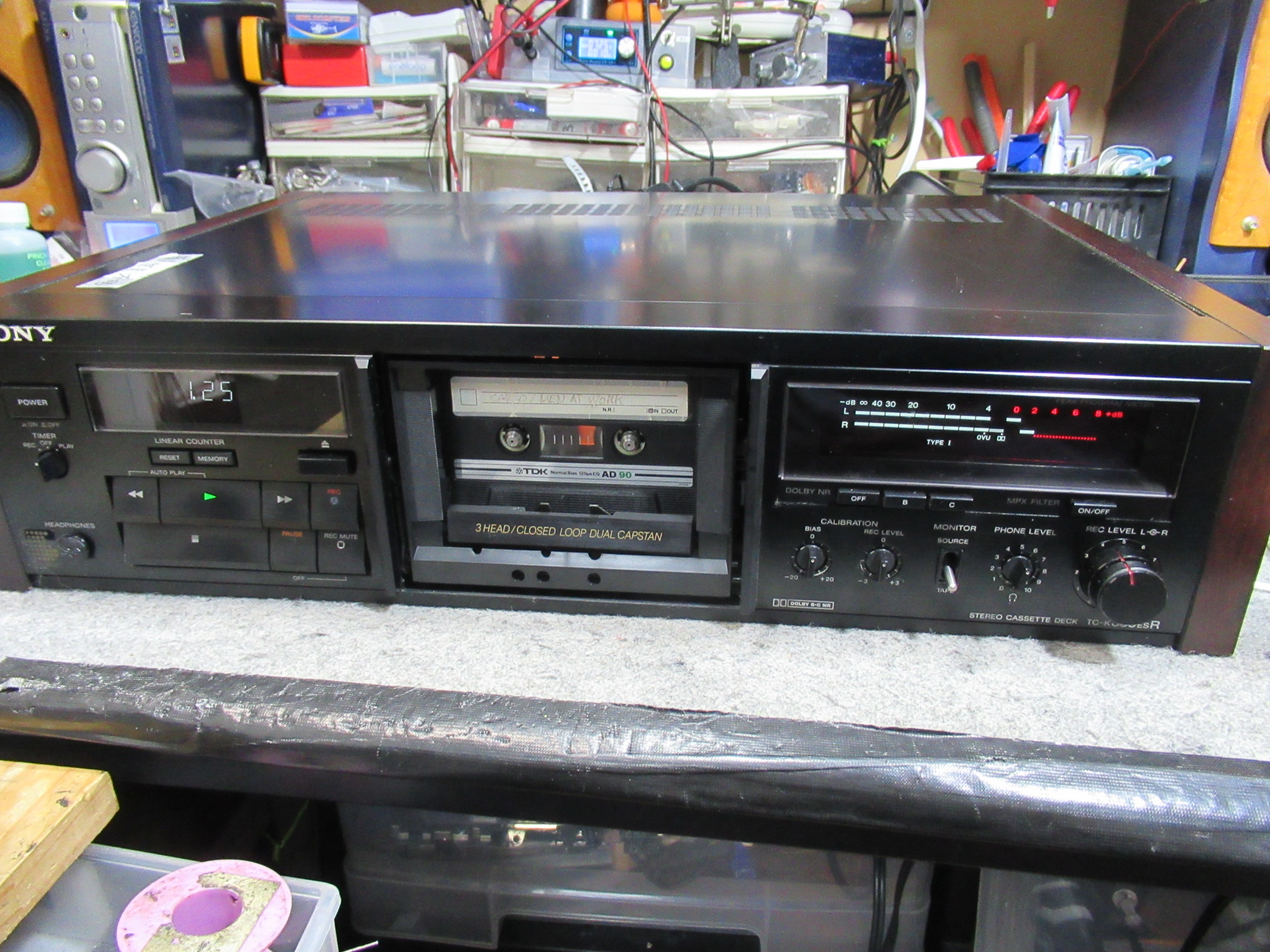

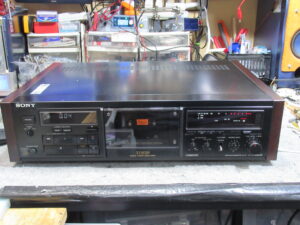

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K333ESRの修理依頼をいただきました。
再生中に突然、音が出なくなり早送り状態になったということです。

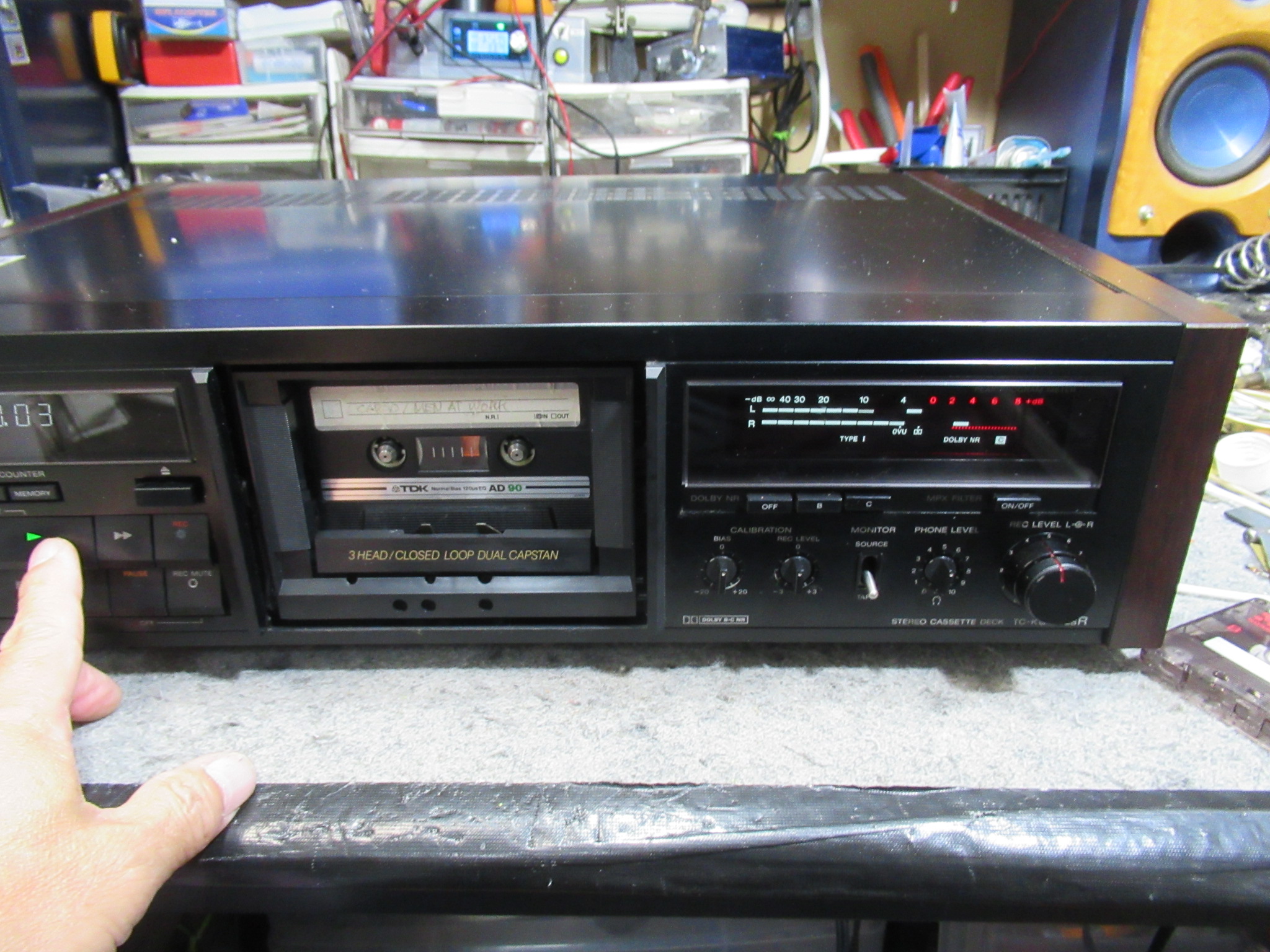

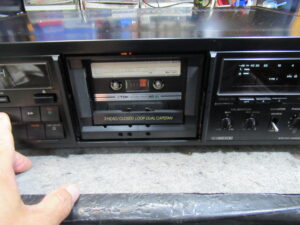

動作確認を行います。正常に再生が始まりましたので、？と思いましたが、少しして「ガチャ」という音がしてヘッドとピンチローラーが下がり、早送りになってしまいました。ただし、早送りといってもブレーキを引きずっているような重い回転です。一度電源を切って再度試すと、最初は正常に動作しましたが、先ほどと同様、すぐに再生できなくなってしまいます。
この状態から、ヘッドとピンチローラーを持ち上げるソレノイドと、ブレーキ解除用のソレノイドに十分な電力が供給されていないと考えられます。
この機種ですぐに思いつくのは、写真の放熱板が取り付けられたトランジスタです。

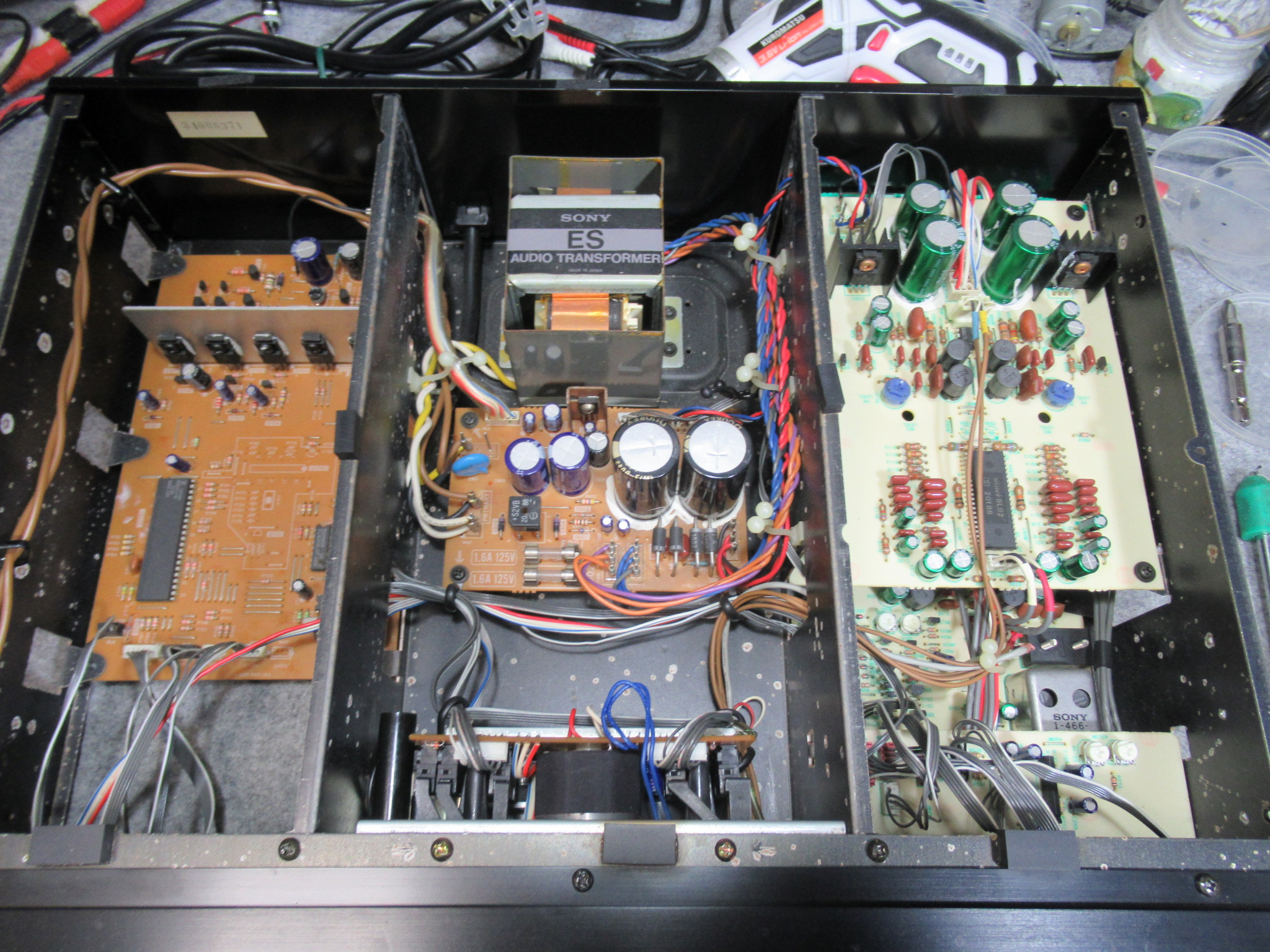

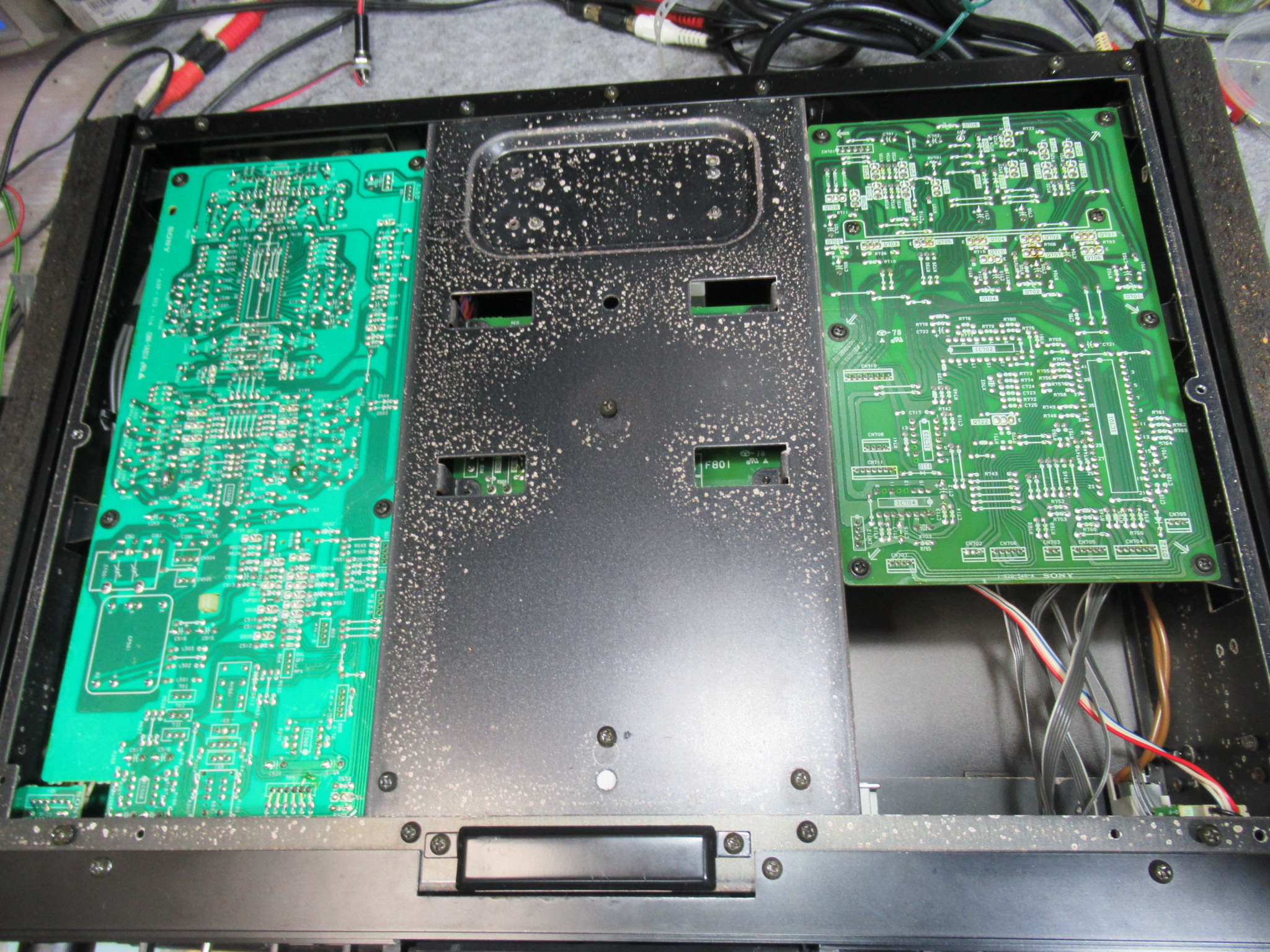

底板を取り外します。

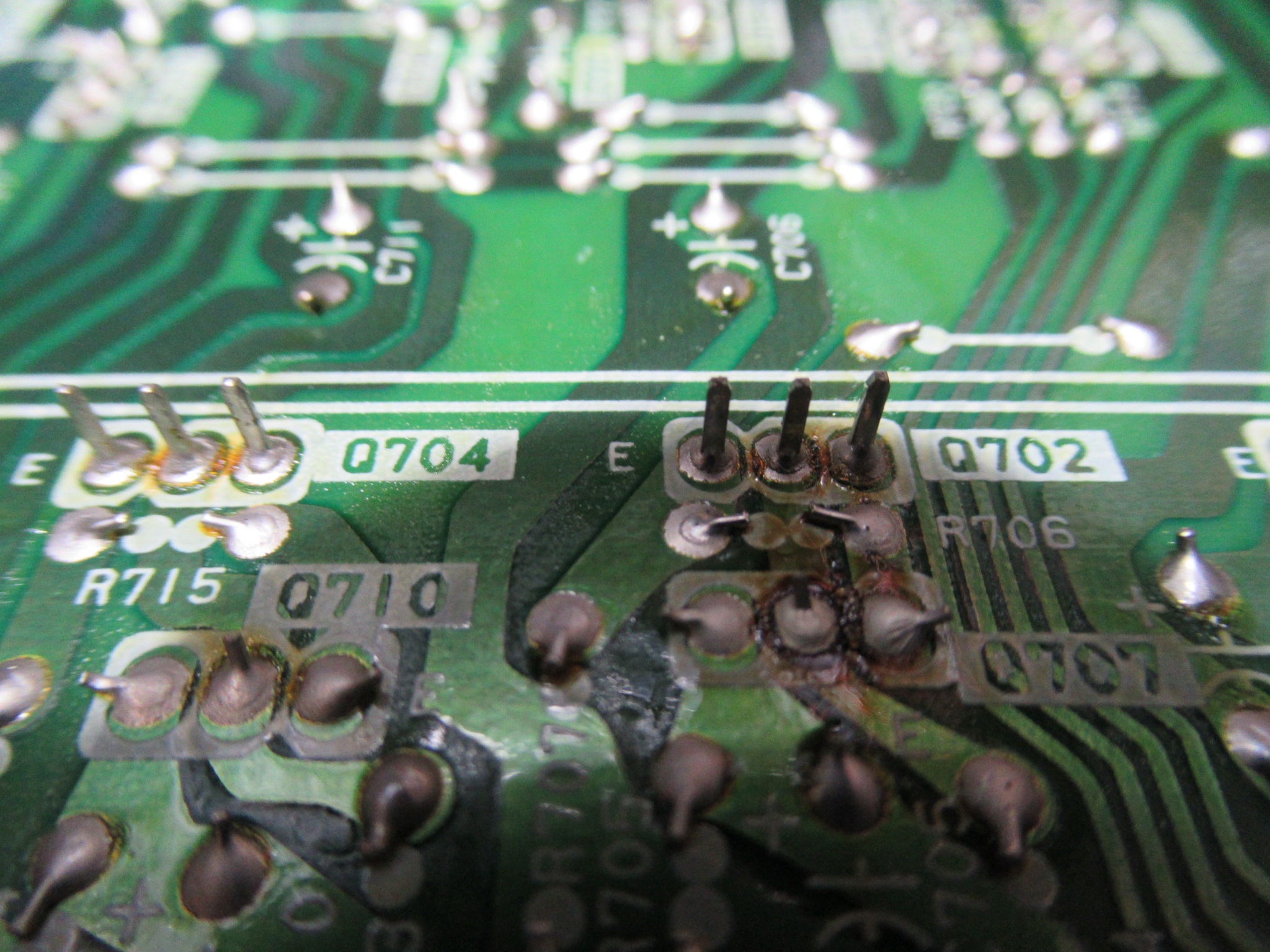

予想どおり、端子部に半田割れが生じていましたので、トランジスタ５ケすべてに再半田します。
不具合は解消されました。今回のように、放熱するパーツ周辺は、長年の熱による膨張と冷却時の収縮によってクラックが入りやすい箇所です。

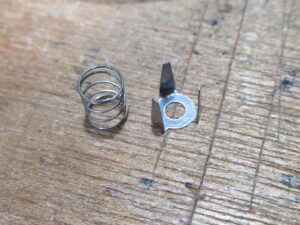

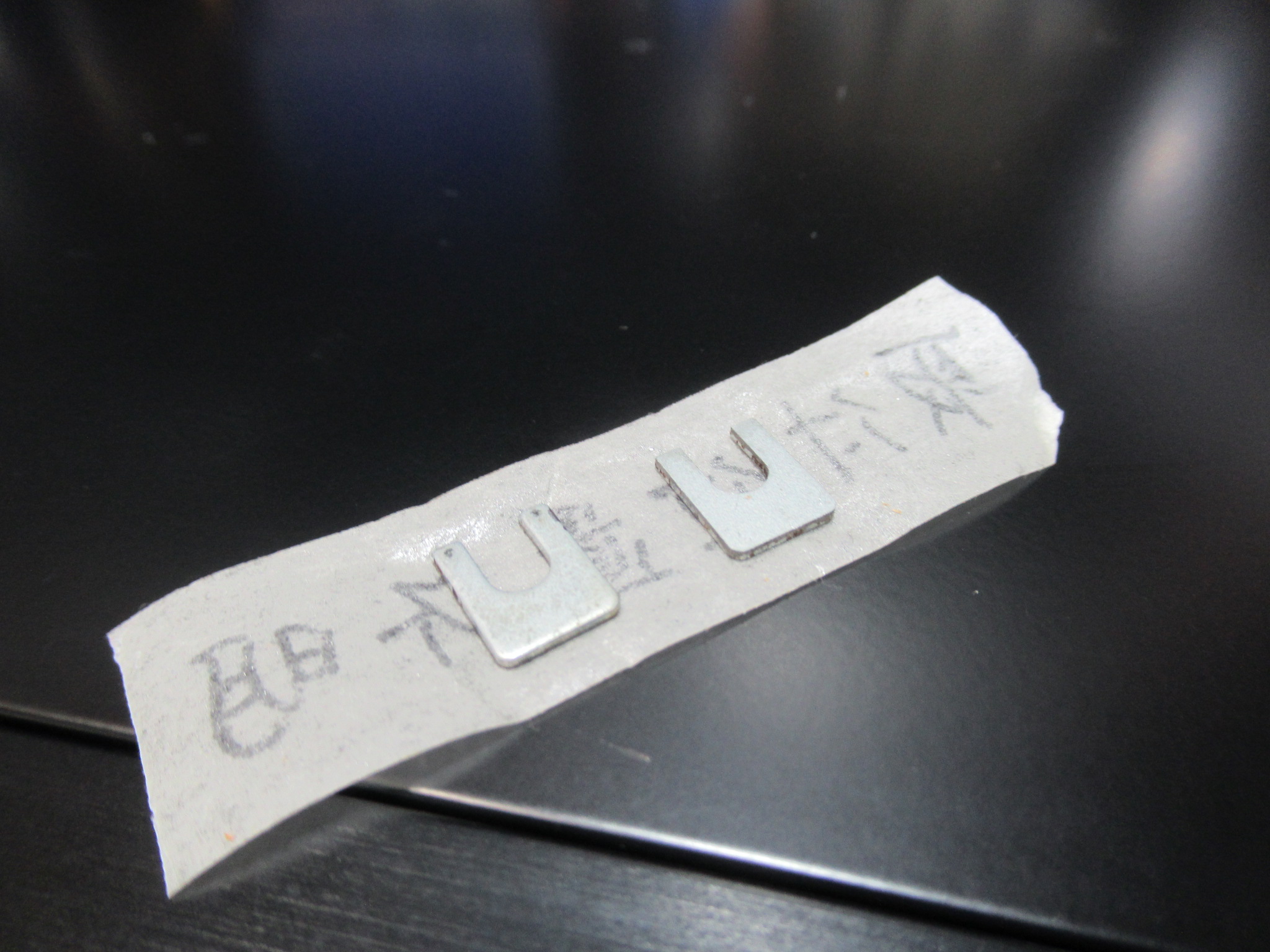

見覚えのあるパーツが同梱されていました。

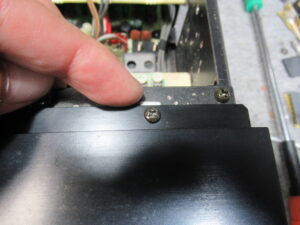

これは、フロントパネルと本体間のスペーサーです。

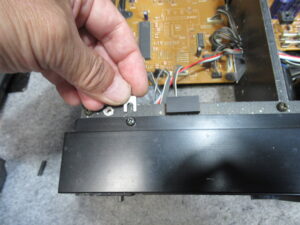

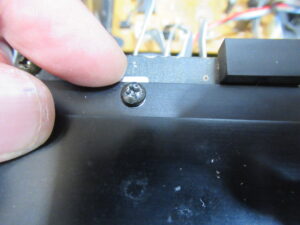

反対側にも取り付けます。なお、これは無くても特に大きな問題は起こりません。

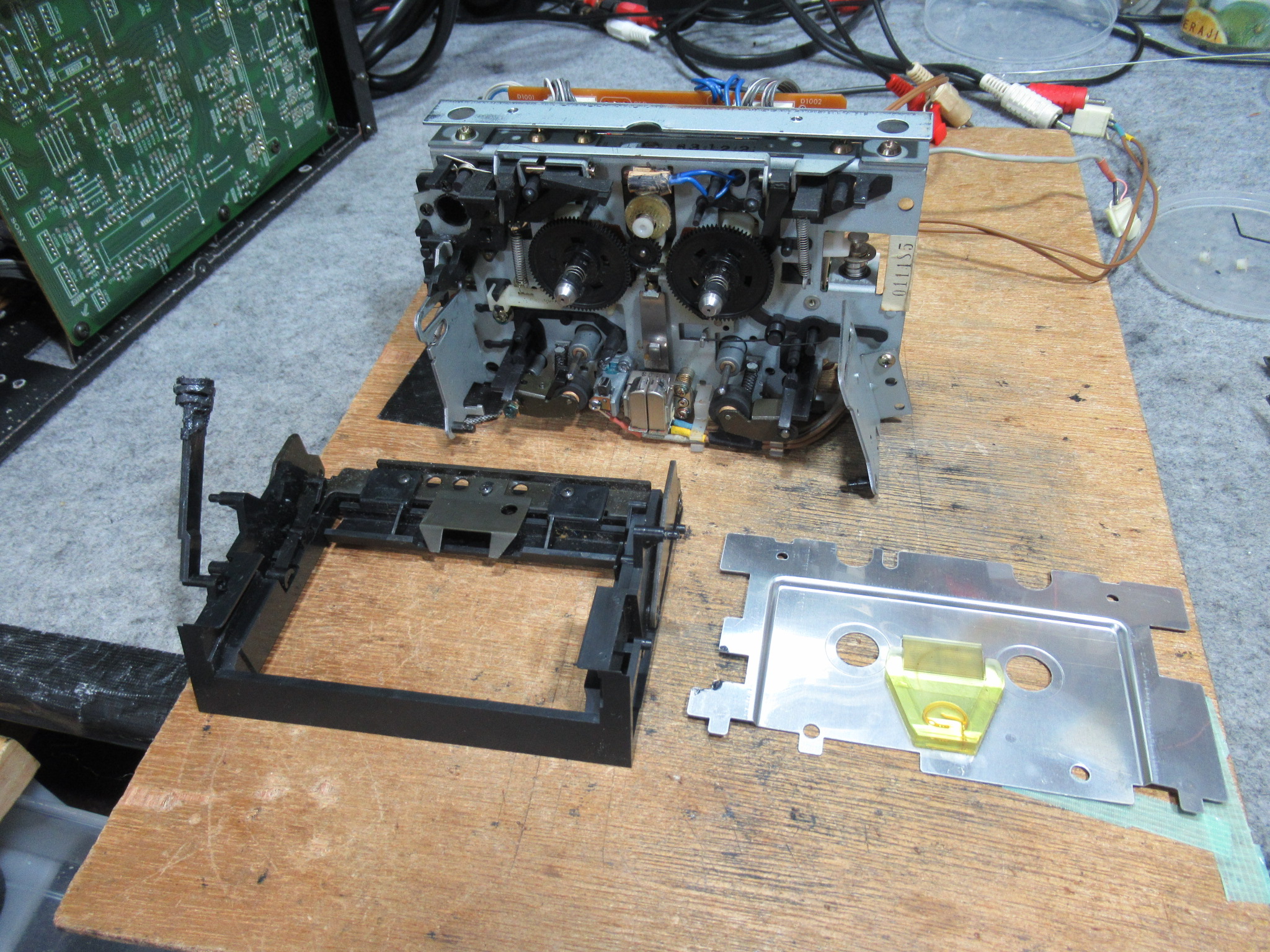

メカのメンテナンスに移ります。ホルダーと化粧パネルを取り外します。

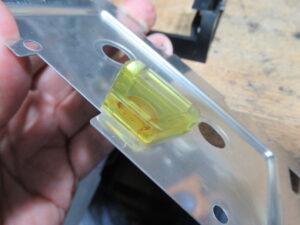

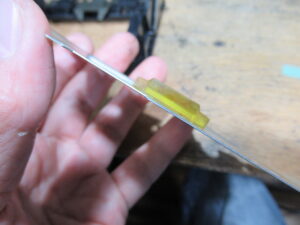

化粧パネル裏側に取り付けられているプリズム表面を磨きます。ここが曇ると回転センサーが誤作動します。

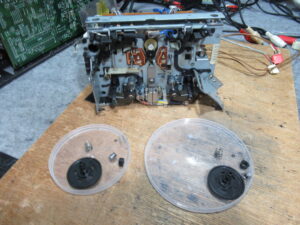

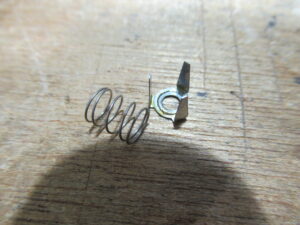

左右リールを分解し、回転部の固まったグリスを除去し再グリスします。

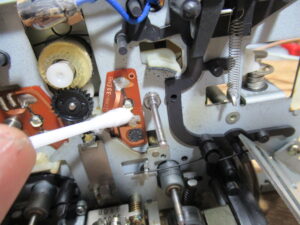

回転センサーの受光部を清掃します。

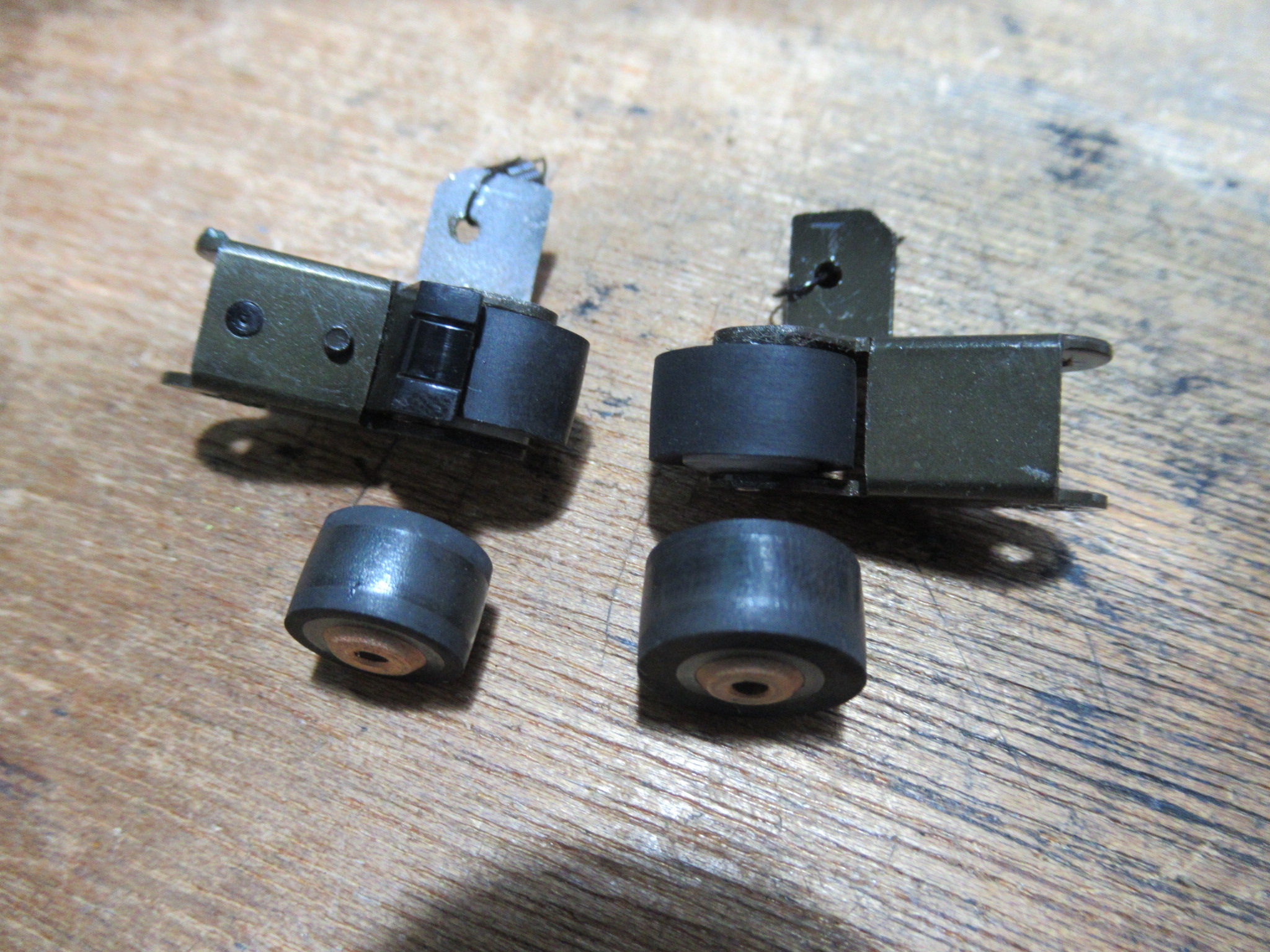

劣化したピンチローラーを交換します。

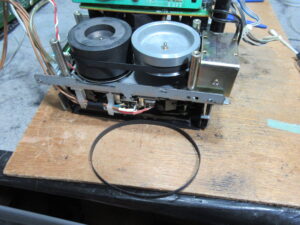

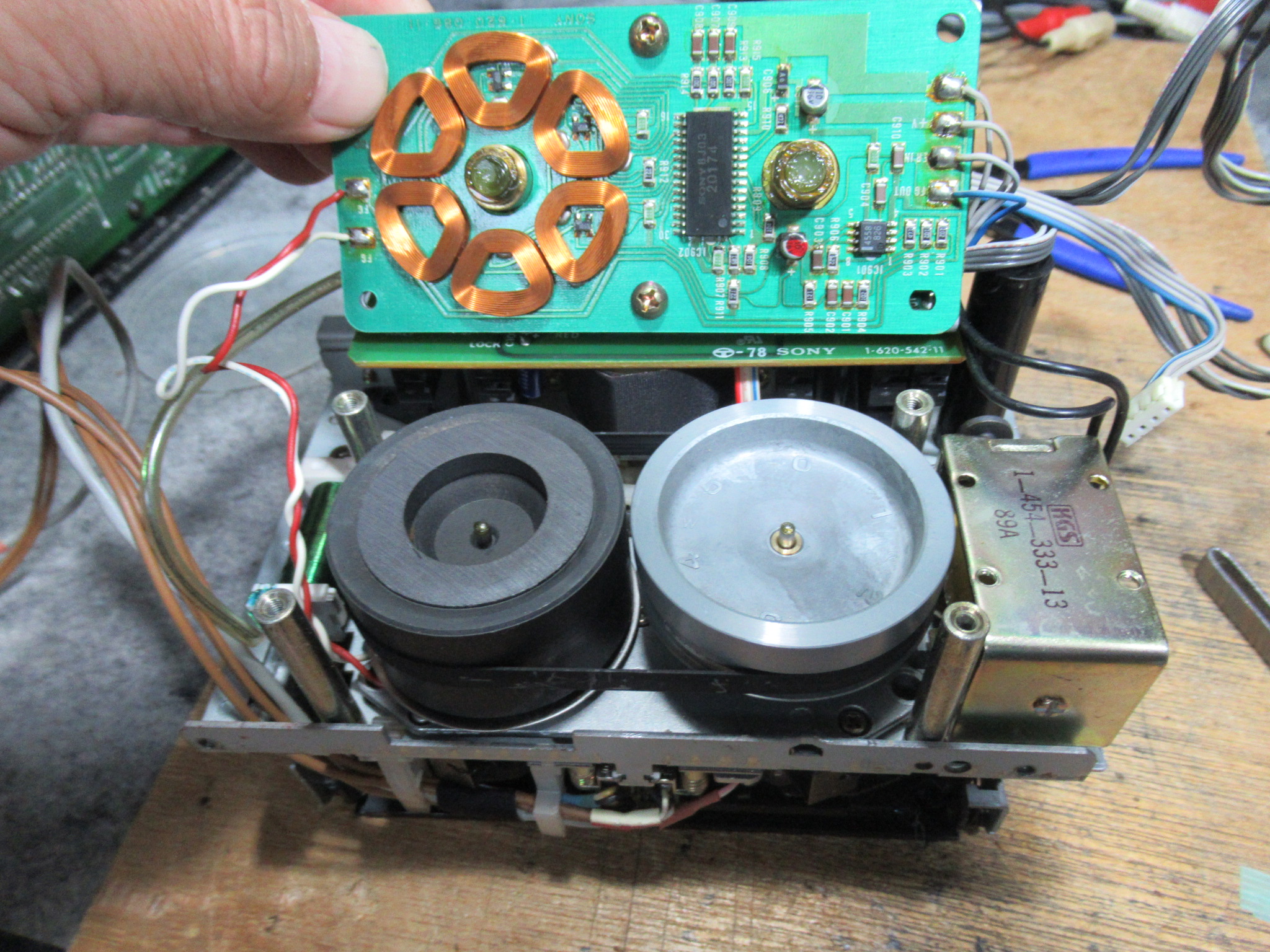

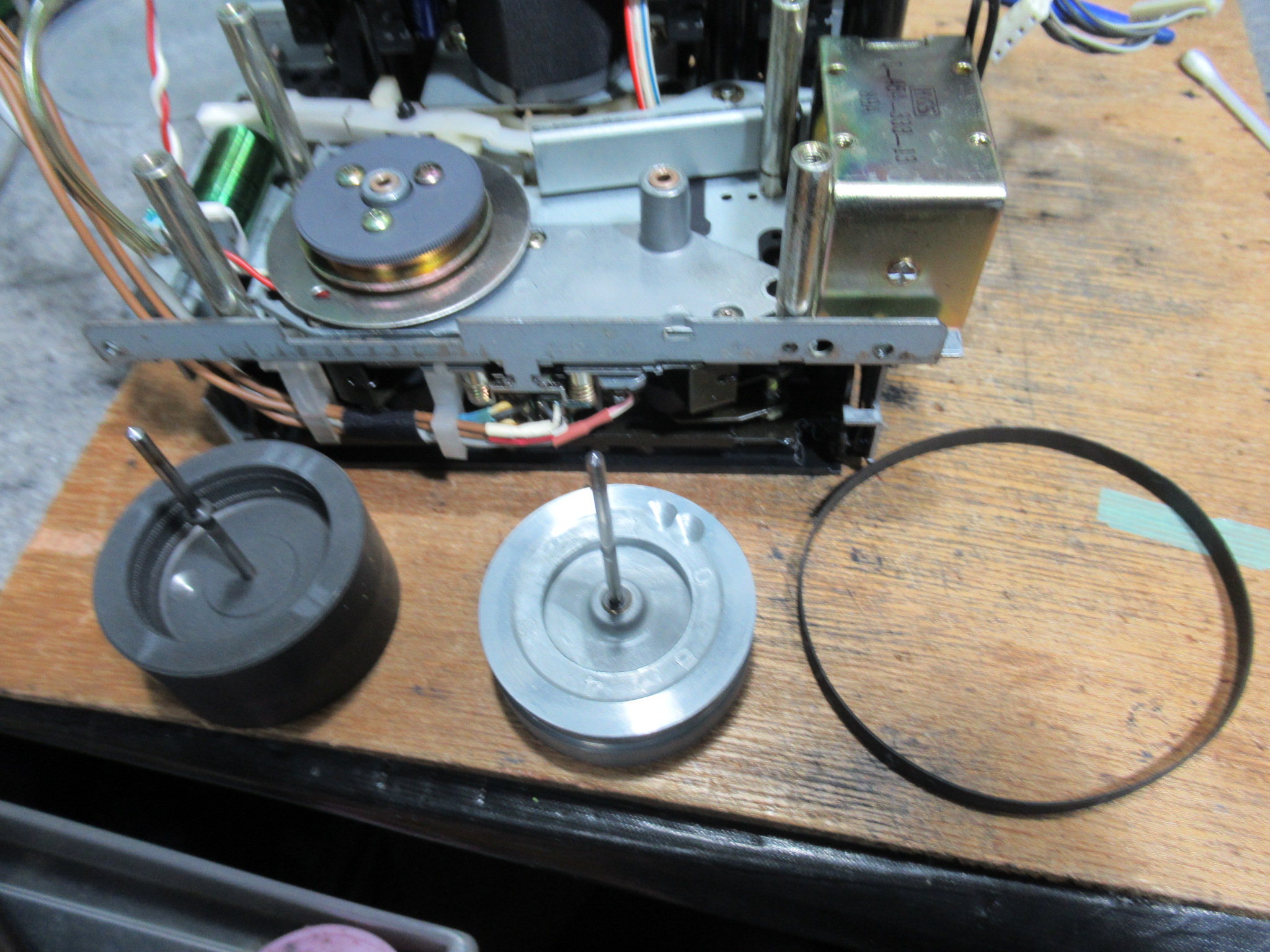

モーター基板を取り外し、キャプスタンのシャフト部にグリスを処置するとともに、新しいベルトに交換します。

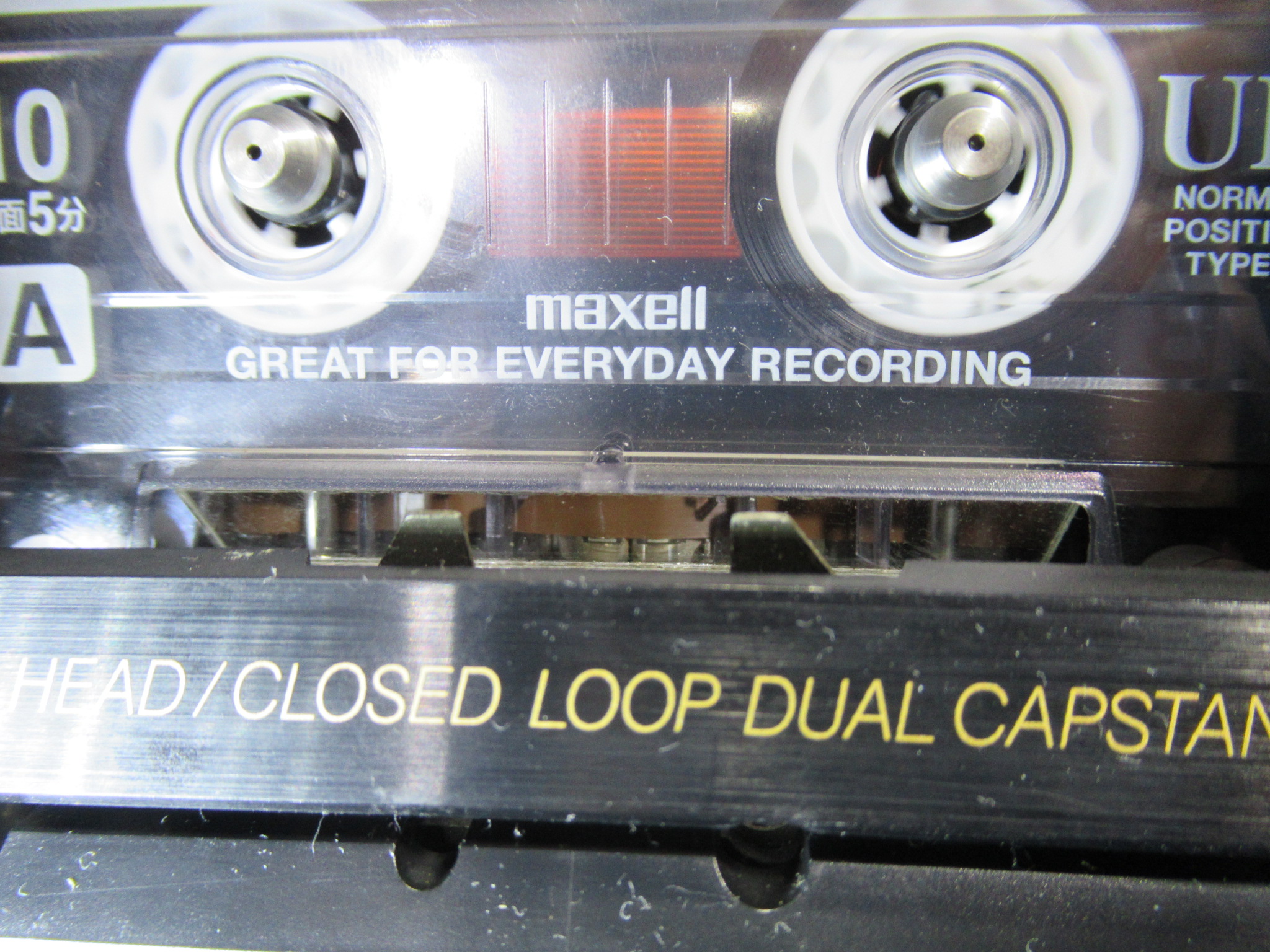

ミラーカセットを用いてテープの走行状態を目視点検します。

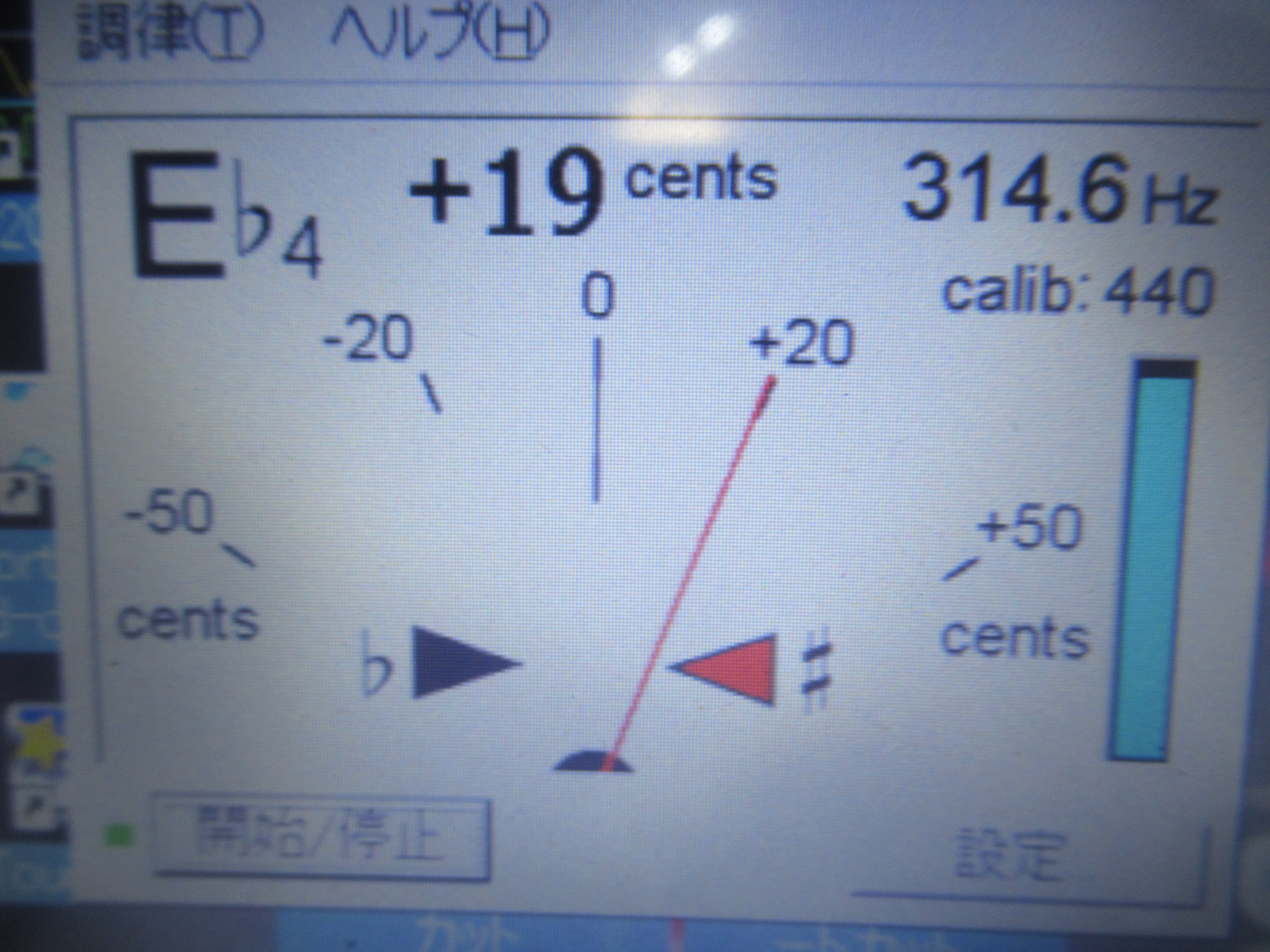

315Hzの信号が記録されたテープを再生し、速度が許容範囲内にあることを確認します。

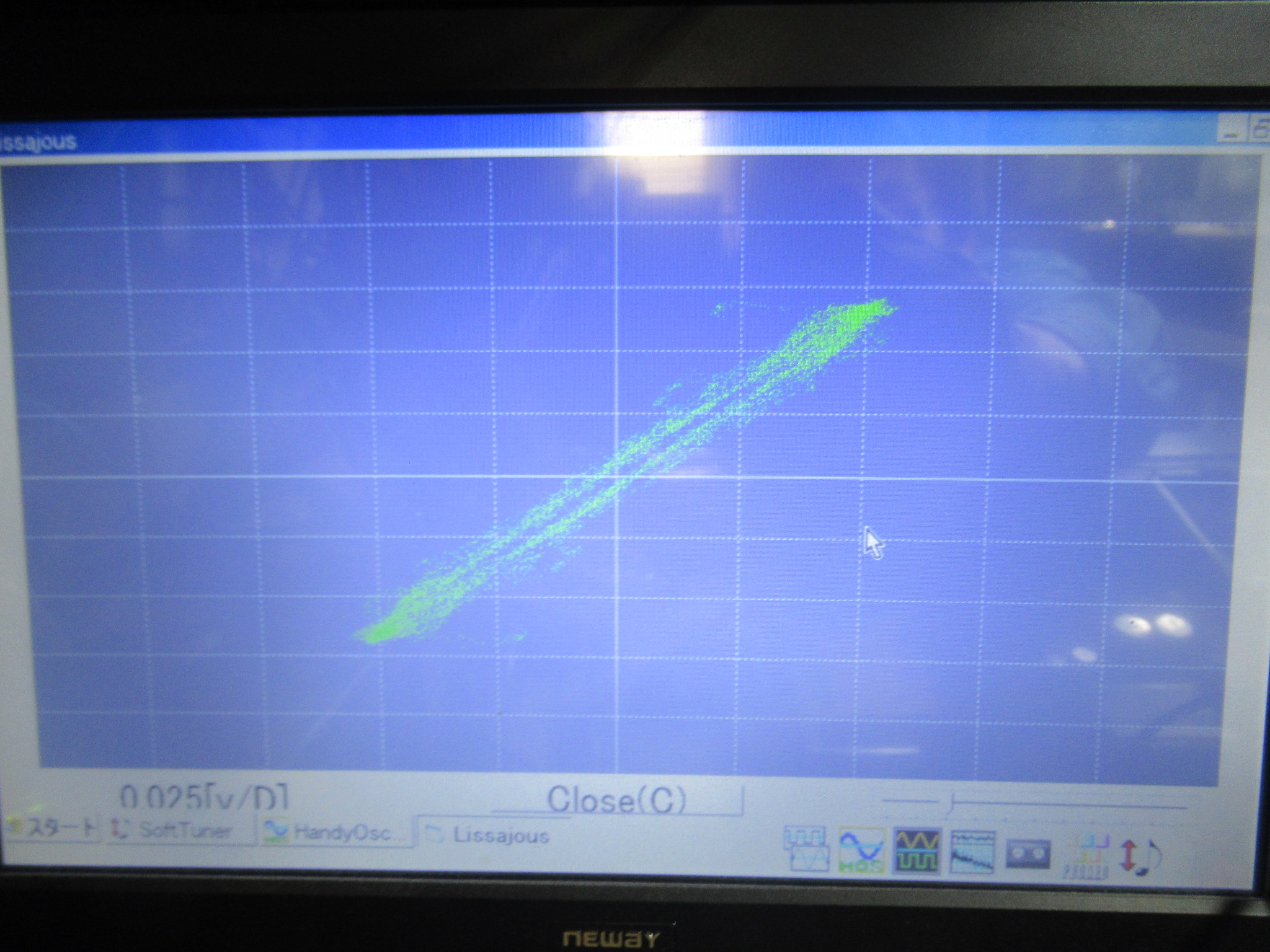

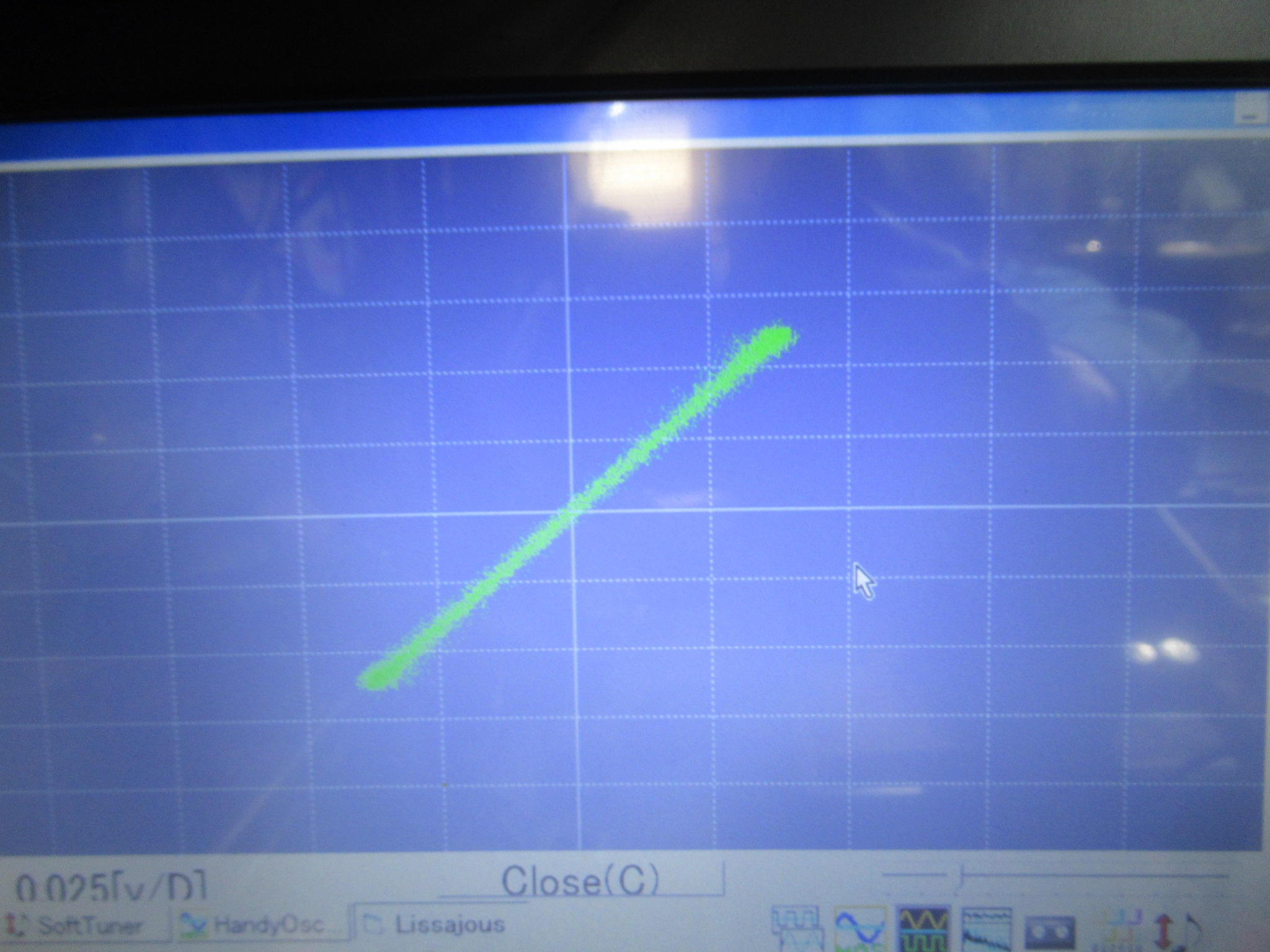

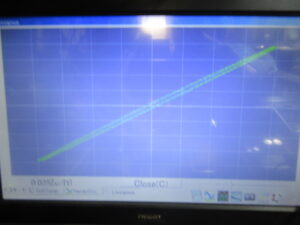

再生ヘッドと録音ヘッドのアジマスの調整を行います。
録再バランス調整を行います。

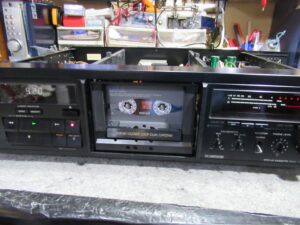

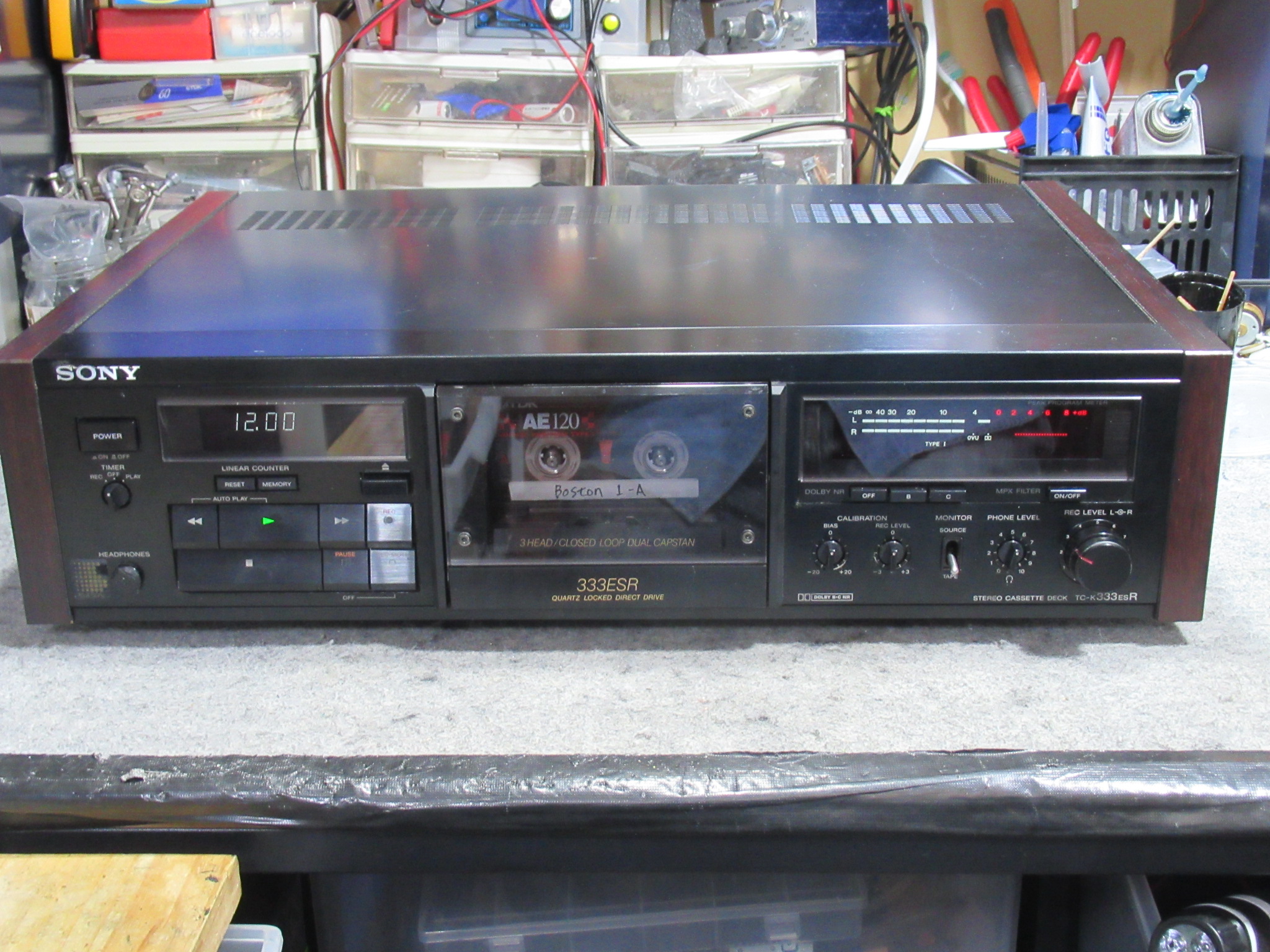

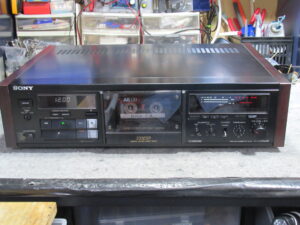

」テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
