A&D　GX-Z6300EV

A&D製３ヘッドデュアルキャプスタンカセットデッキ、GX-Z6300EVの修理依頼をいただきました。

30年ほど保管状態にあったという機器です。

再生不可、早送り巻き戻し可です。

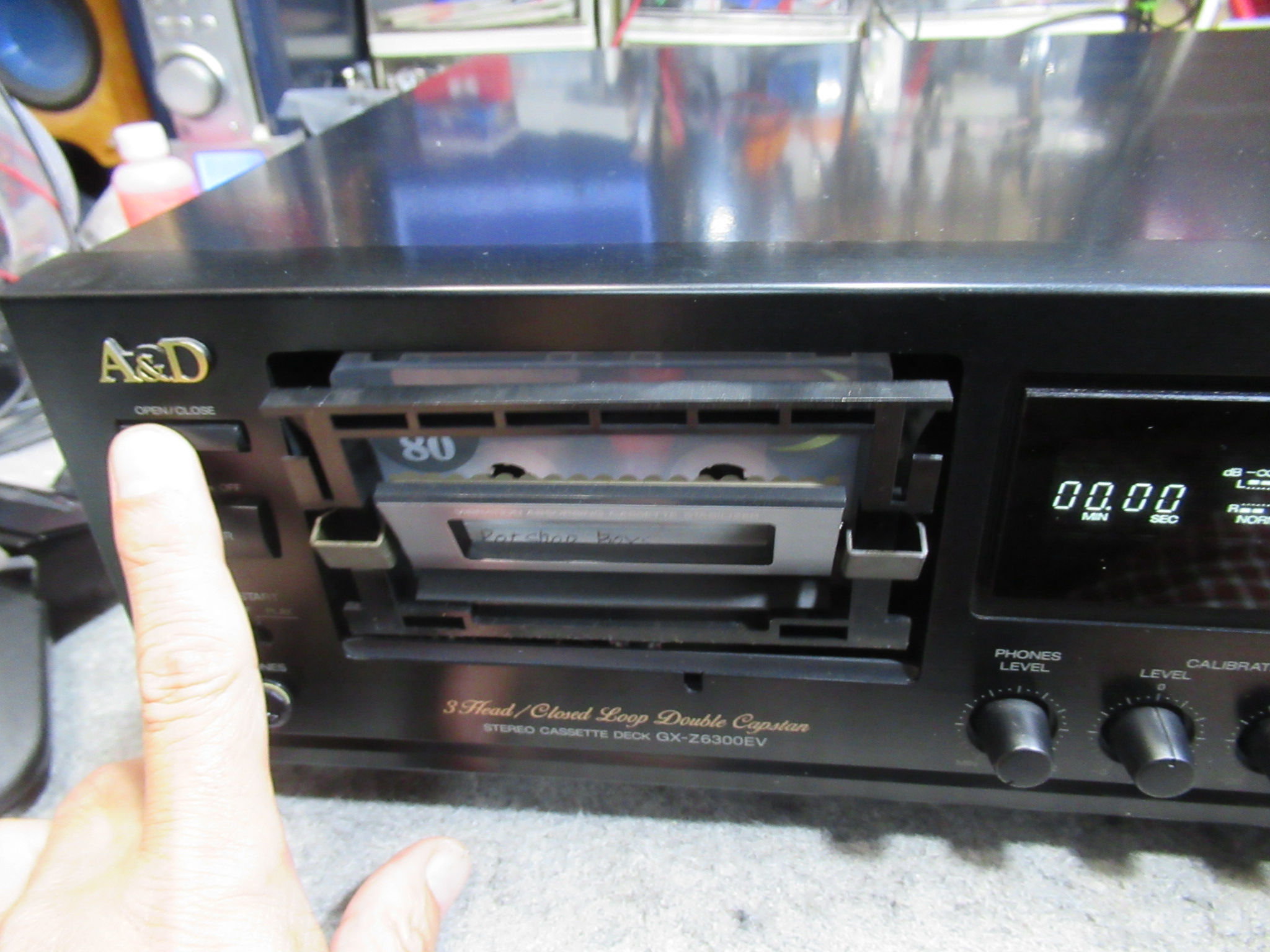

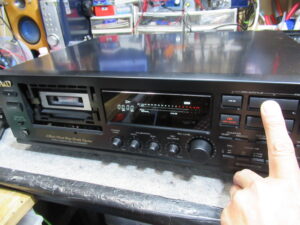

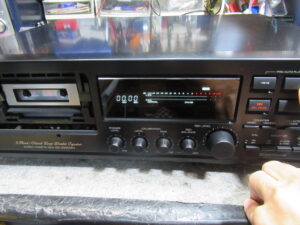

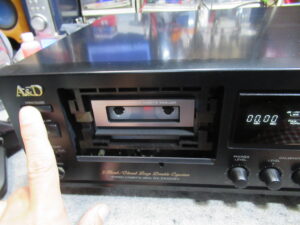

なお、電動トレイが不調で、途中まで開いてすぐに閉まってしまいます。そのため、途中で手でアシストして開いてやらないとテープを出し入れできません。

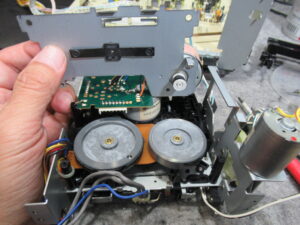

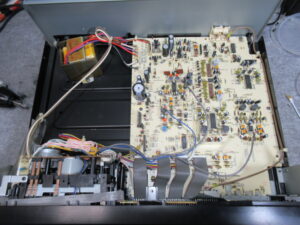

カバーとフロントパネルを取り外し、メカを取り出します。

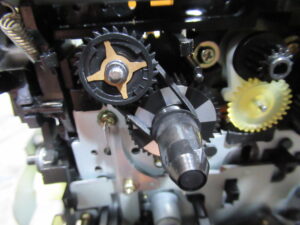

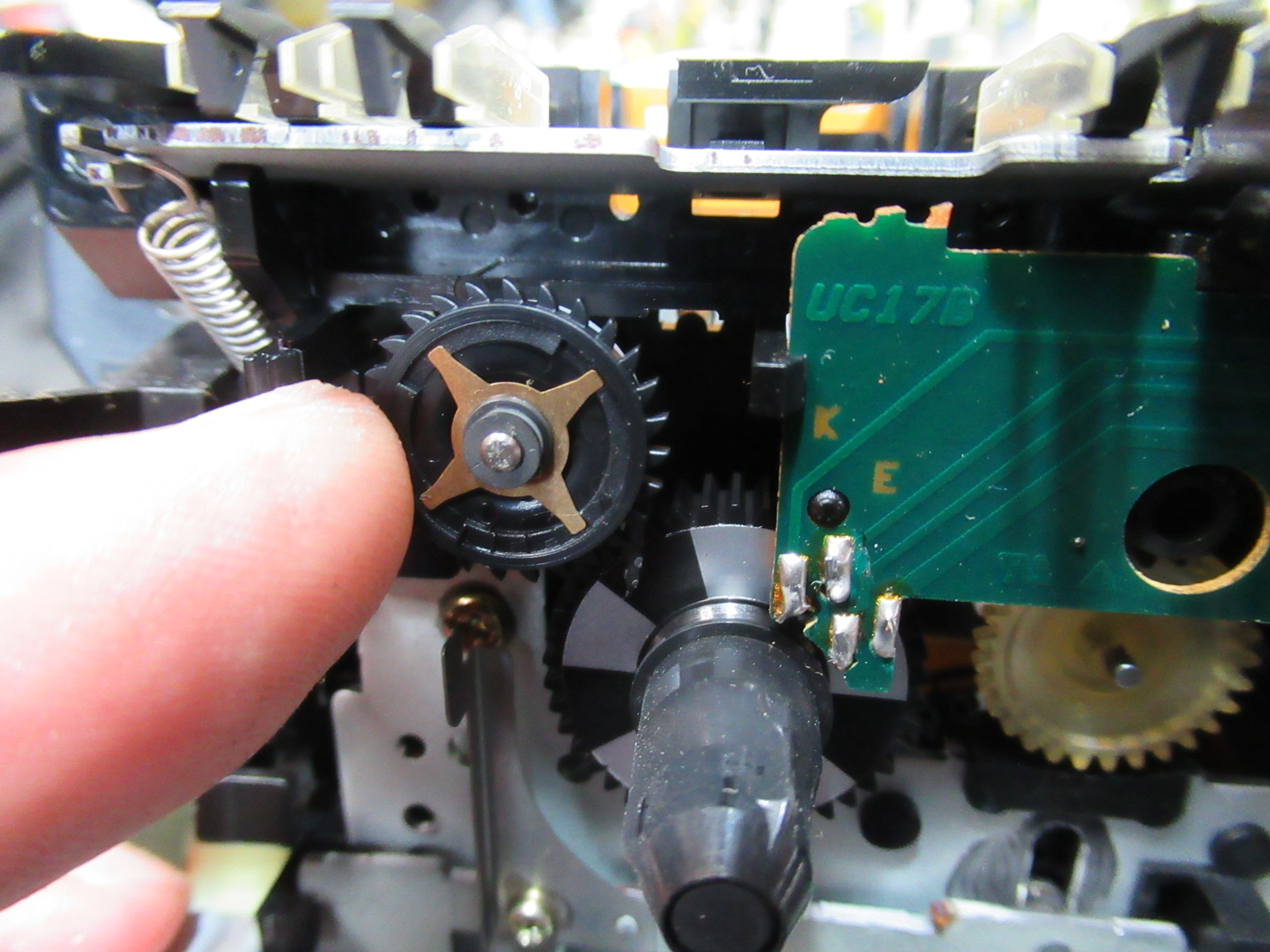

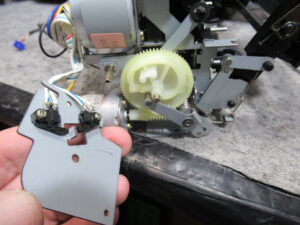

電動トレイのカムギヤを脱着してグリスアップします。

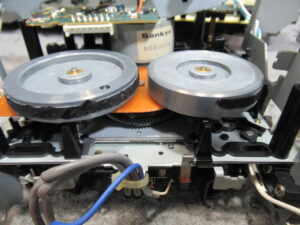

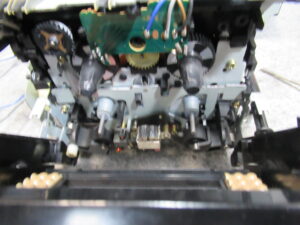

メカを観察します。バックテンション用のベルトがありません。

加水分解で溶けて周辺に絡みついていましたので、清掃して新しいベルトを取り付けます。

背面のモータープレートを取り外します。

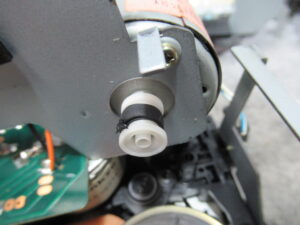

キャプスタンベルトも溶けていました。

綺麗にふき取って新しいベルトを取り付けます。

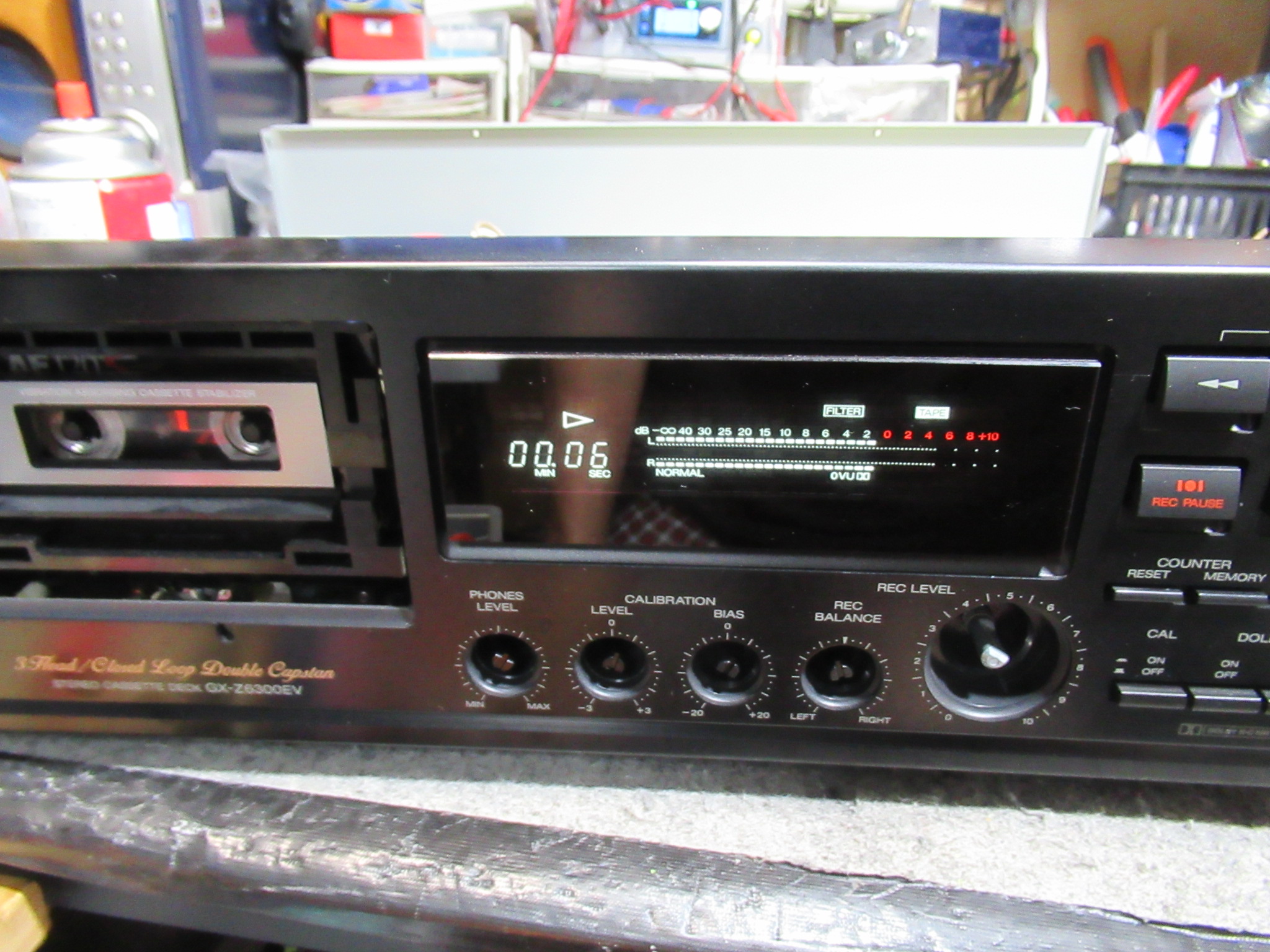

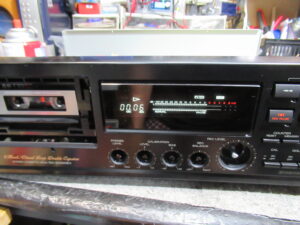

本体に戻して動作確認を行います。

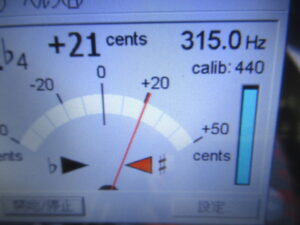

315Hzの信号が記録されたテープを再生し、速度を調整します。

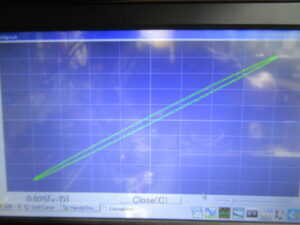

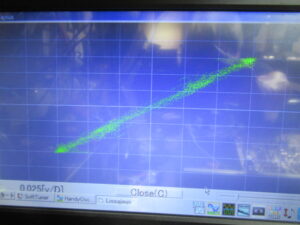

ヘッドアジマスの調整を行います。

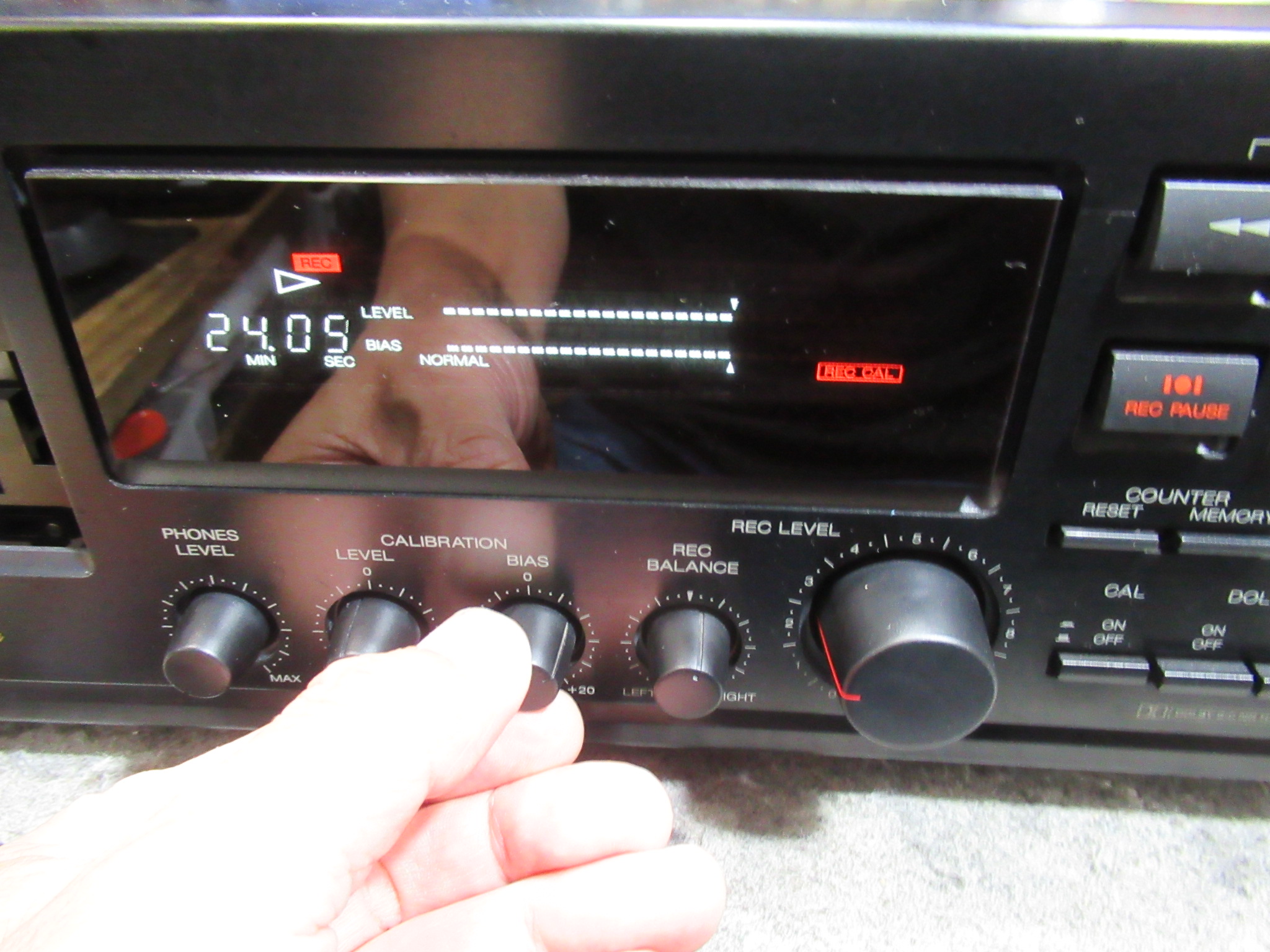

キャリブレーション後に録再バランス調整を行います。

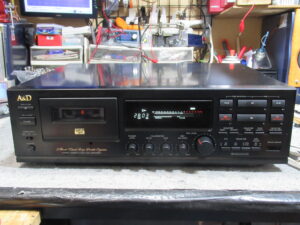

テープポジションの異なる数種類のテープで録再状況を確認し修理完了です。
