AIWA社製XK-009です。AMTSが動作しないという珍しい故障です。

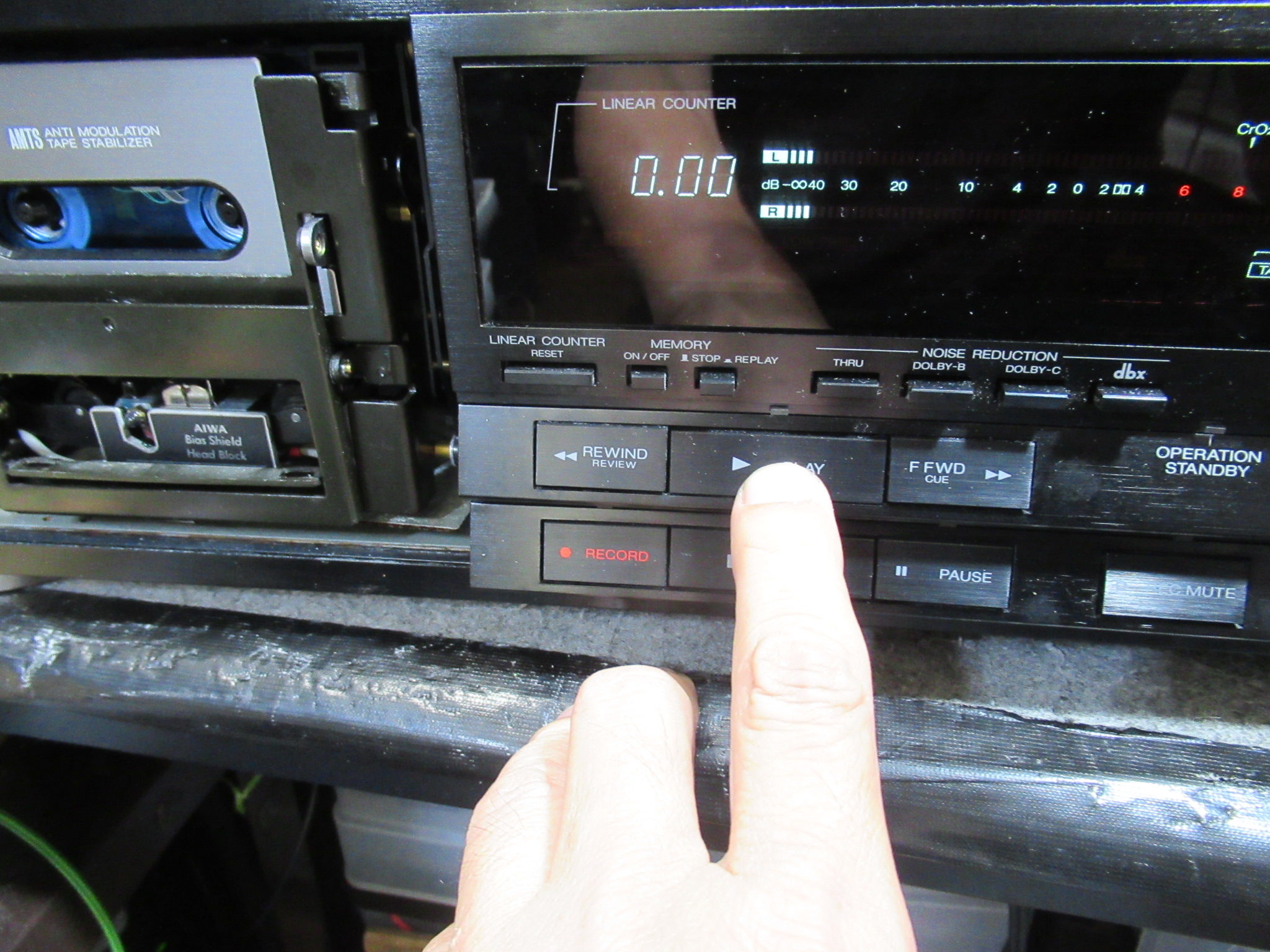

それ以外は正常ということでしたが、当店での動作テストでは、テープ走行も不可でした。なぜでしょう？

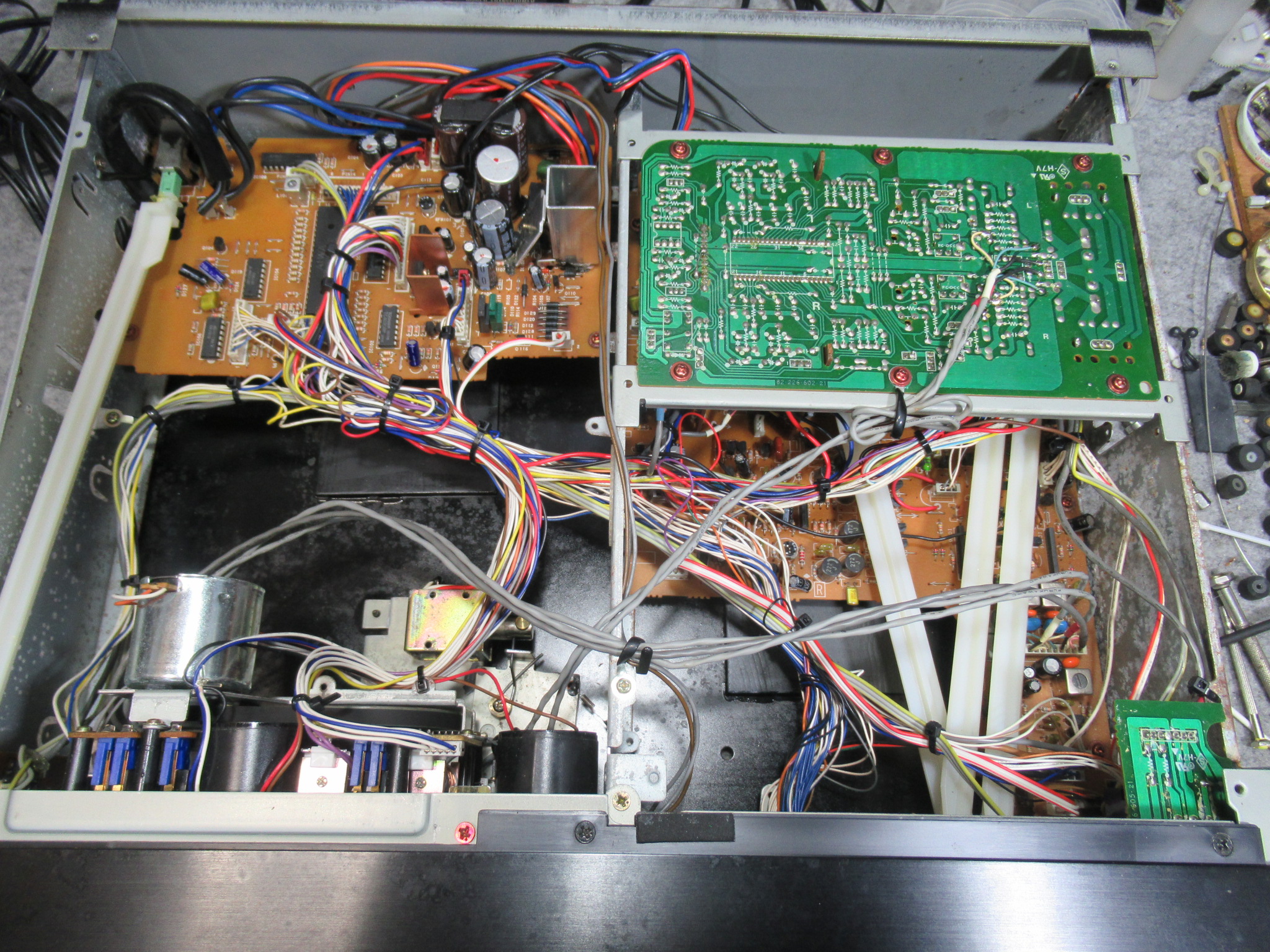

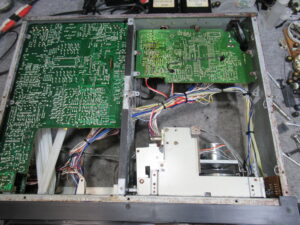

カバーを開けます。AMTSの動作自体は、スイッチとトランジスタ、ソレノイドの組み合わせという簡単な回路ですが、テープ走行もしないということになると話が違います。

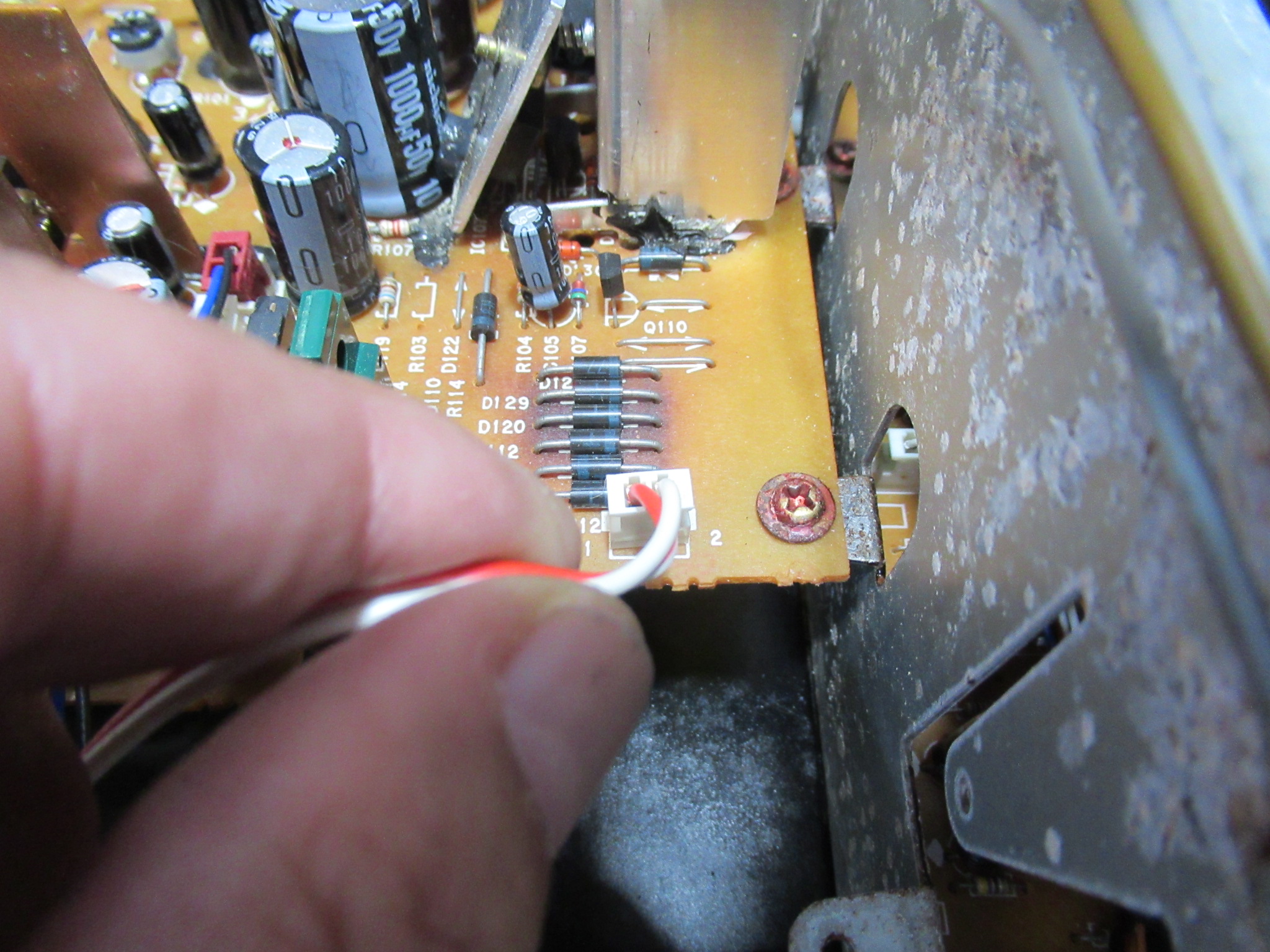

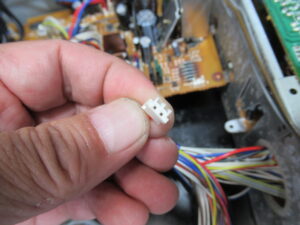

過去に機器底面が浸水した経緯があるということでしたので、AMTSのソレノイドのコネクタを抜いて導通を確認しましたが正常でした。回路図を眺めていると、メカをコントロールしているICの故障の可能性があると思い、そのICの取り付け箇所を探すことにしました。

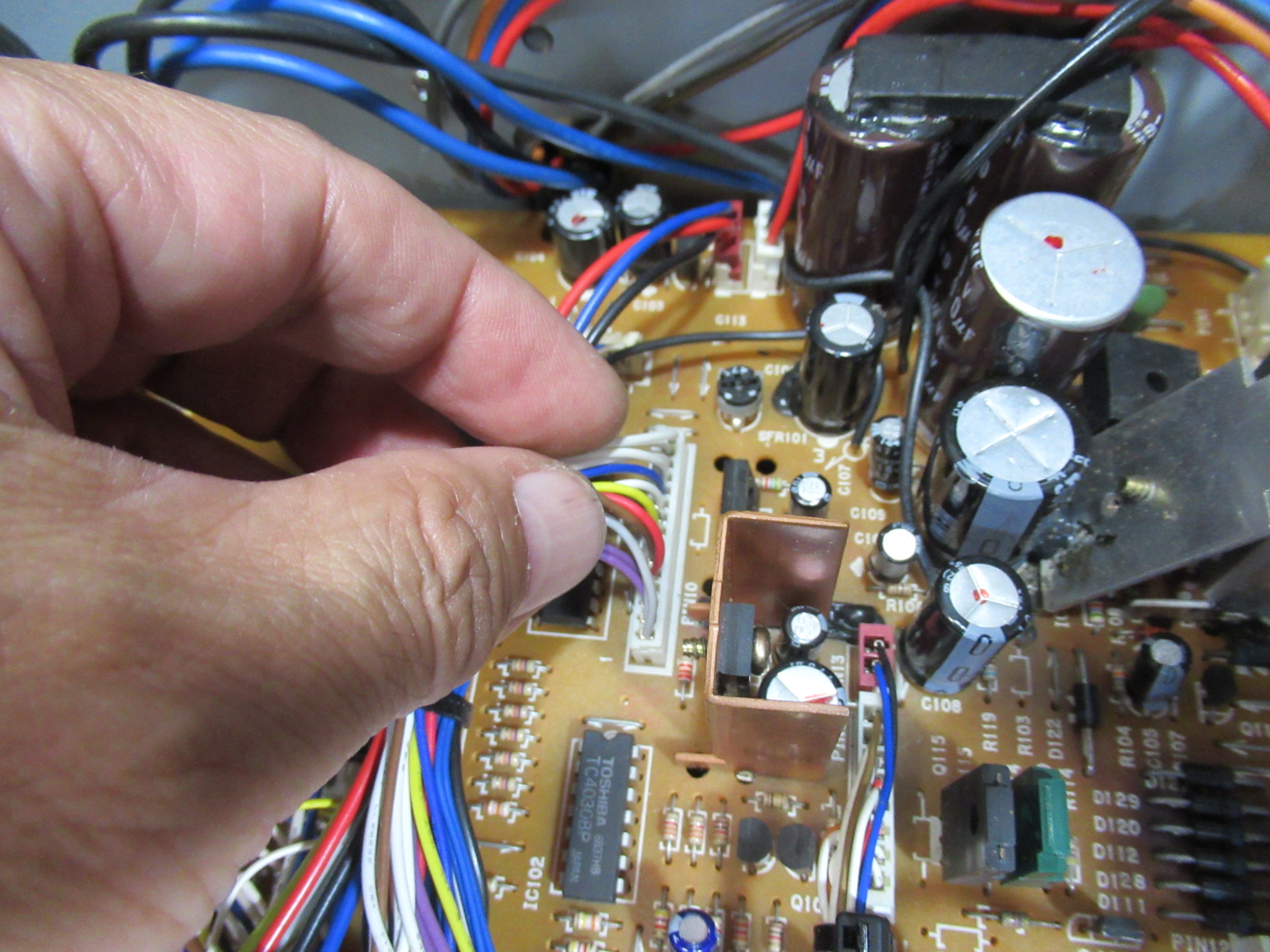

すると、メカに接続されているコネクタに触れたところ、「ガチャン！」というビックリするような音が鳴りました。少し慌てましたが、AMTSが作動したときの音でした。どうやら、コネクタに接触不良が起きているようです。
底板を取り外して基板の半田部分を点検します。

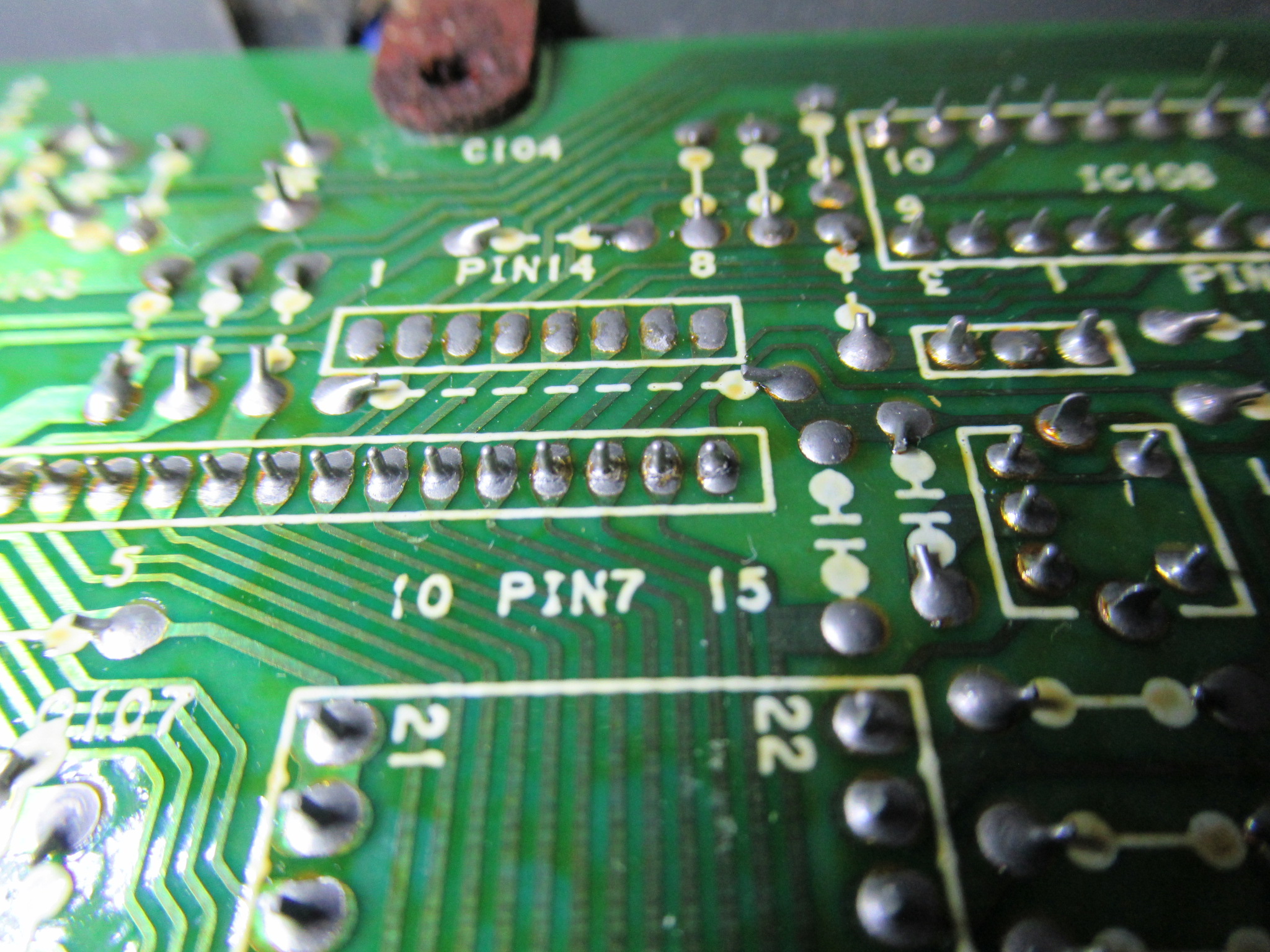

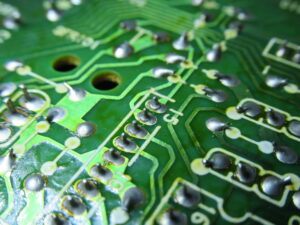

ありました。半田クラックが数か所見られますので、再半田しました。当店での動作テストでテープ走行しなかったのは、数か所ある半田割れの微妙な接触不良によるものと思われます。

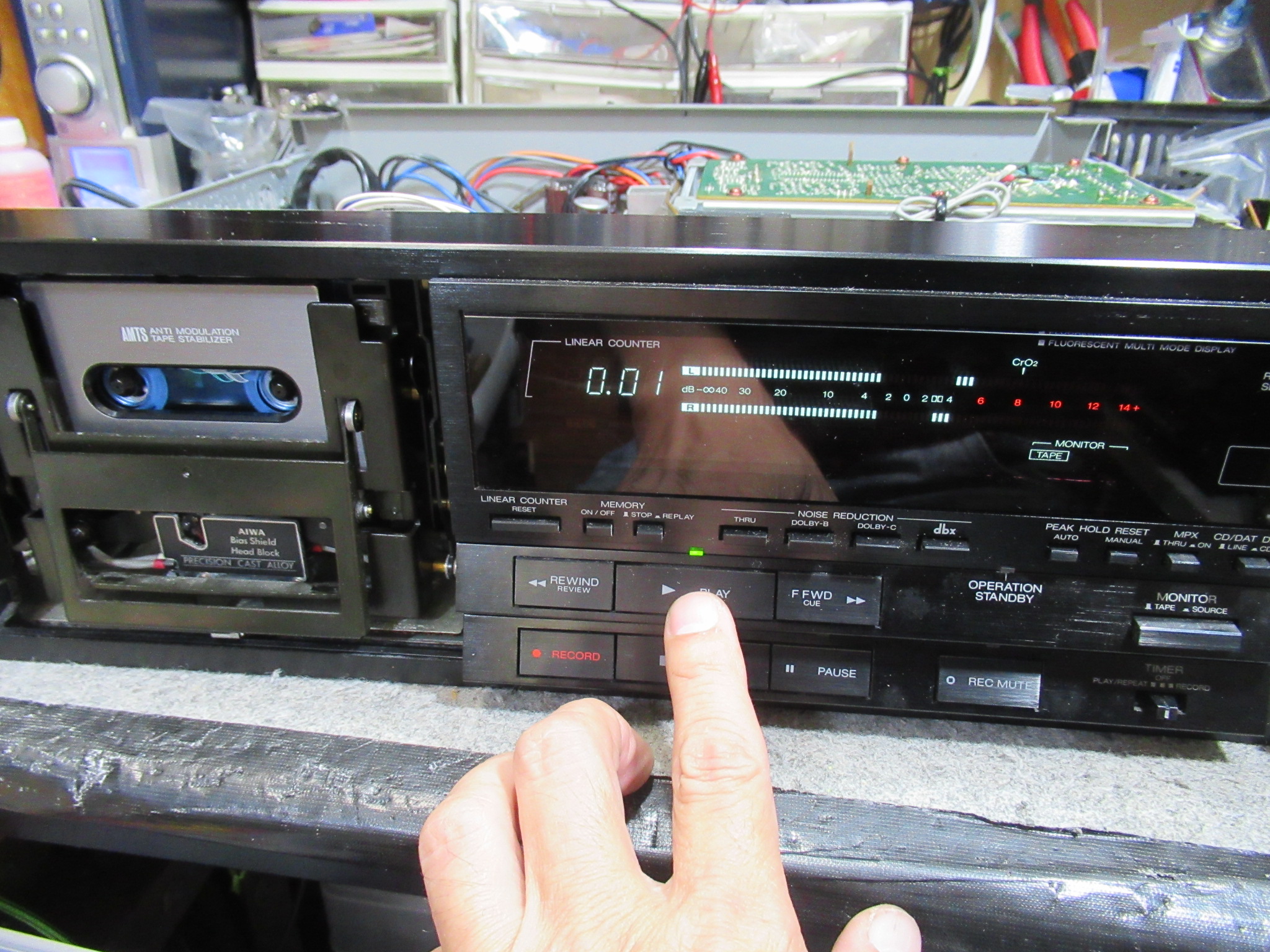

無事復旧しました。今回は以上です。
