ナカミチのCR-70の修理依頼をいただきました。
テープの巻き込みが起こった後、動作不良となったということです。

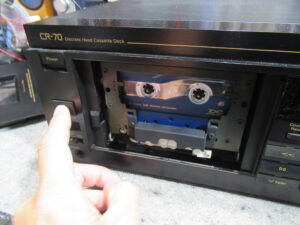

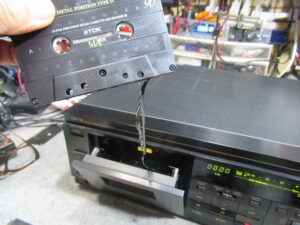

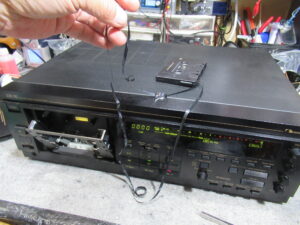

当店で電源を入れたところ、「ガチャガチャ」といって操作可能になりましたので、閉じ込められていたテープを救出しました。

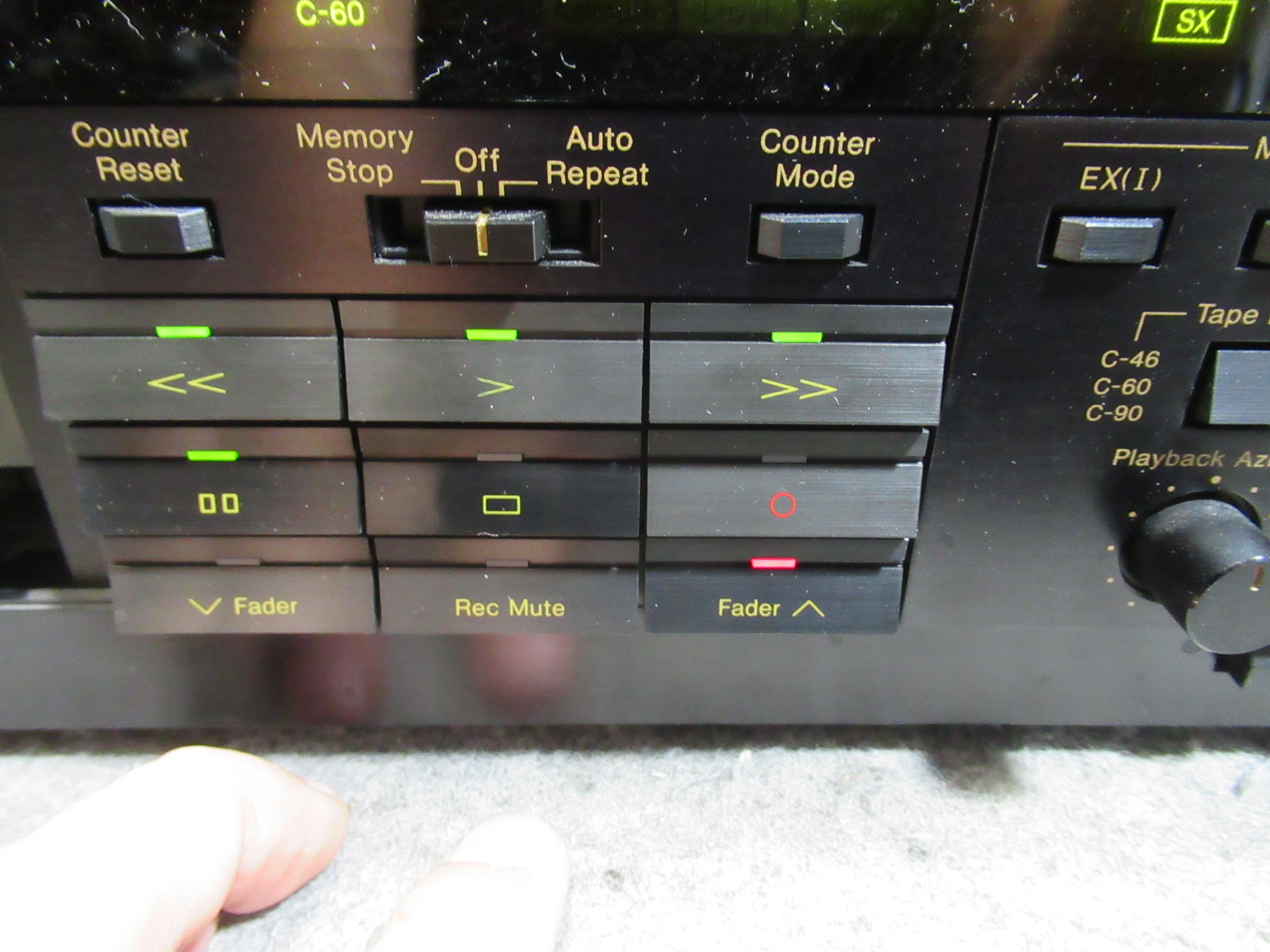

しかし、手持ちのテープをセットしたところ、ボタンのランプが全点灯し、イジェクトできなくなってしまいました。
カバーを開けます。

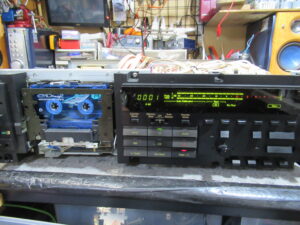

メカを取り出しました。向かって右側のユニットは、再生ヘッドのアジマスを電動で調整するためのものです。
化粧パネルを取り外します。

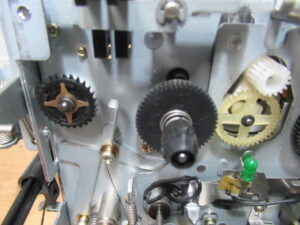

バックテンションベルトが加水分解によって溶け切れて、下に落ちています。

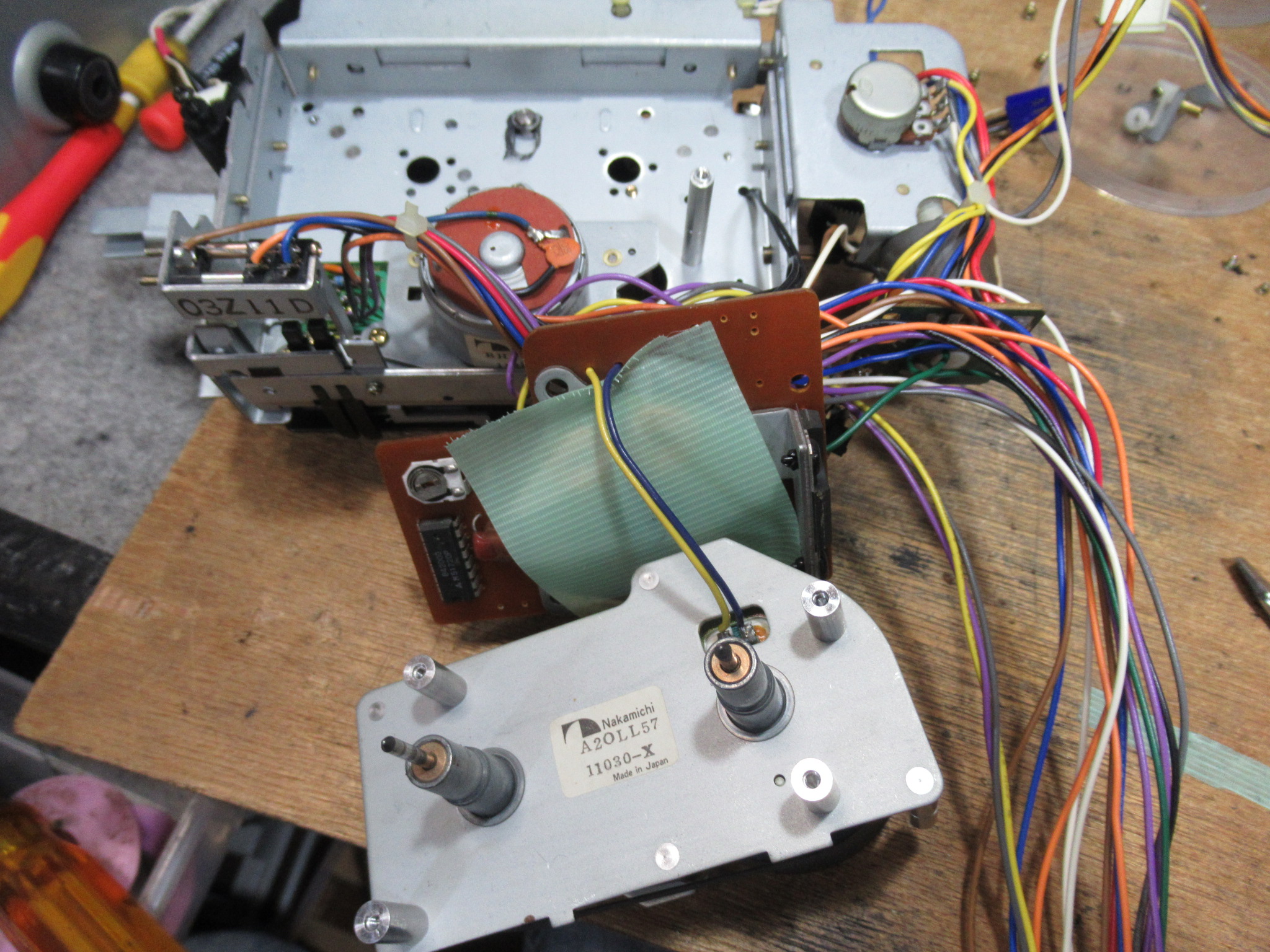

コントロールモーターユニットを取り外します。
酸化しているスイッチ接点を磨きます。

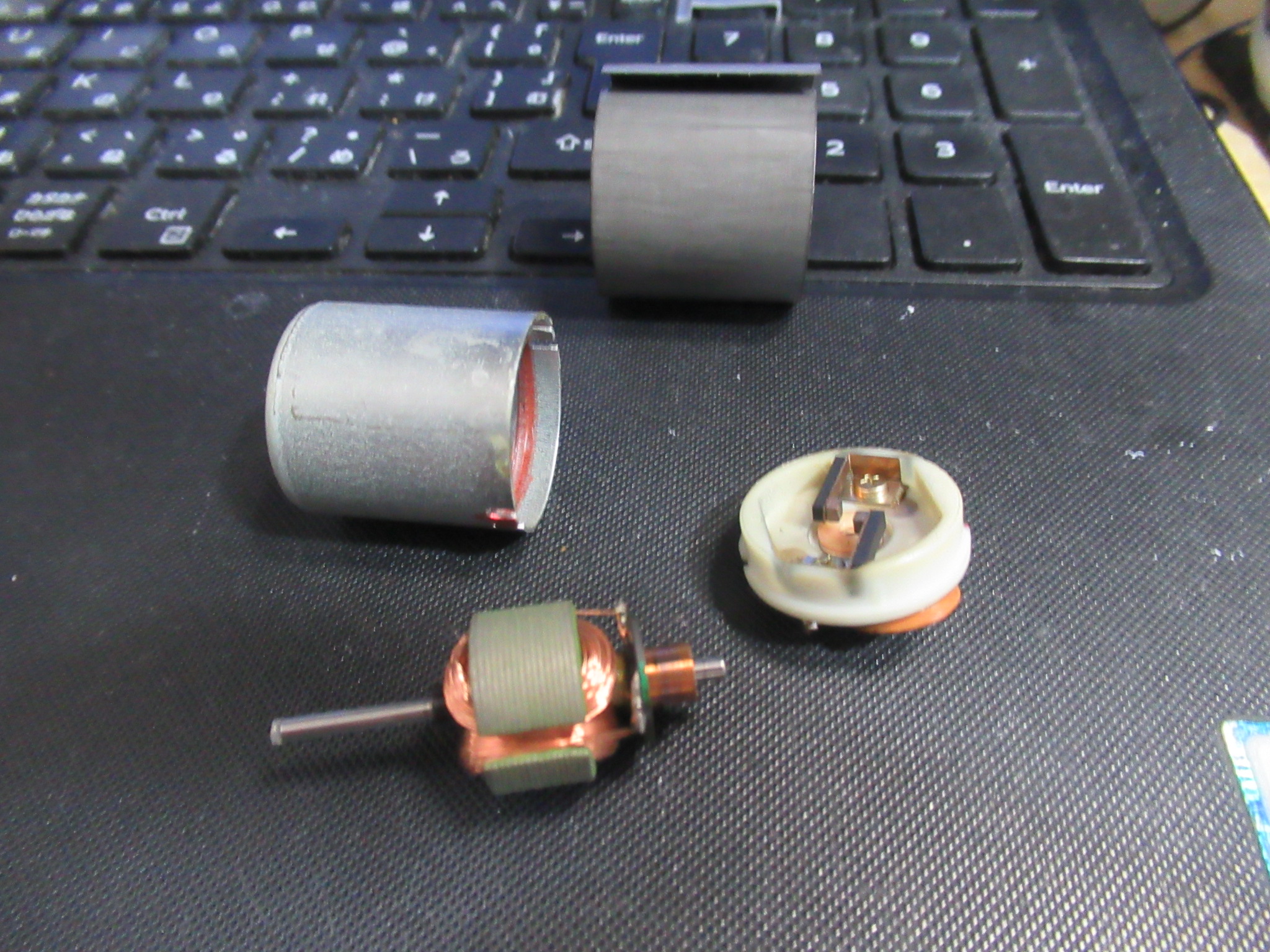

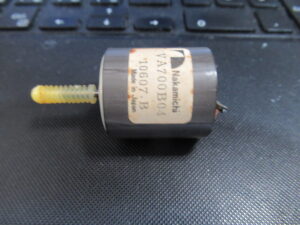

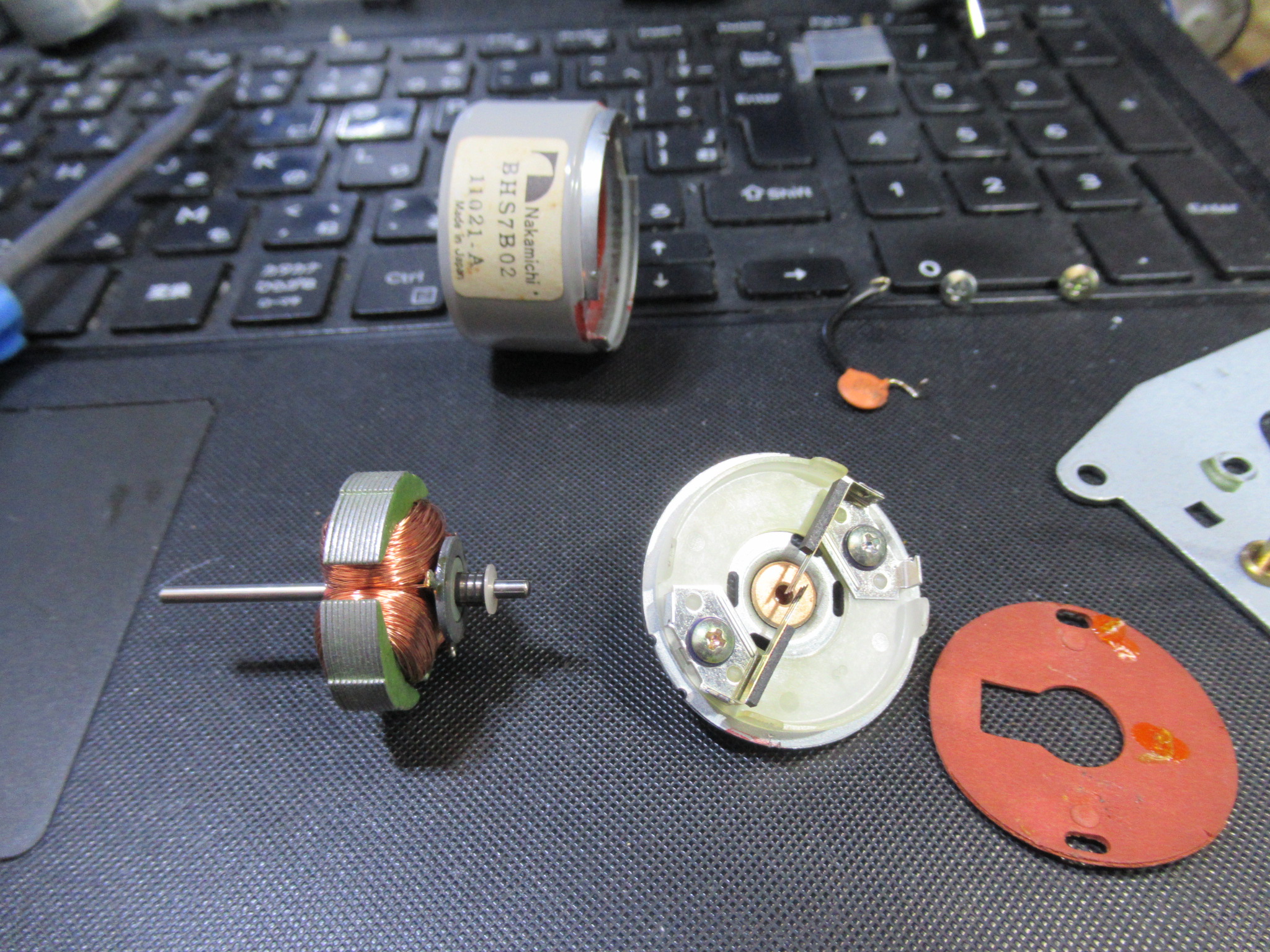

モーターを分解してブラシと整流子を磨き、元通り組み付けて慣らし運転を行います。

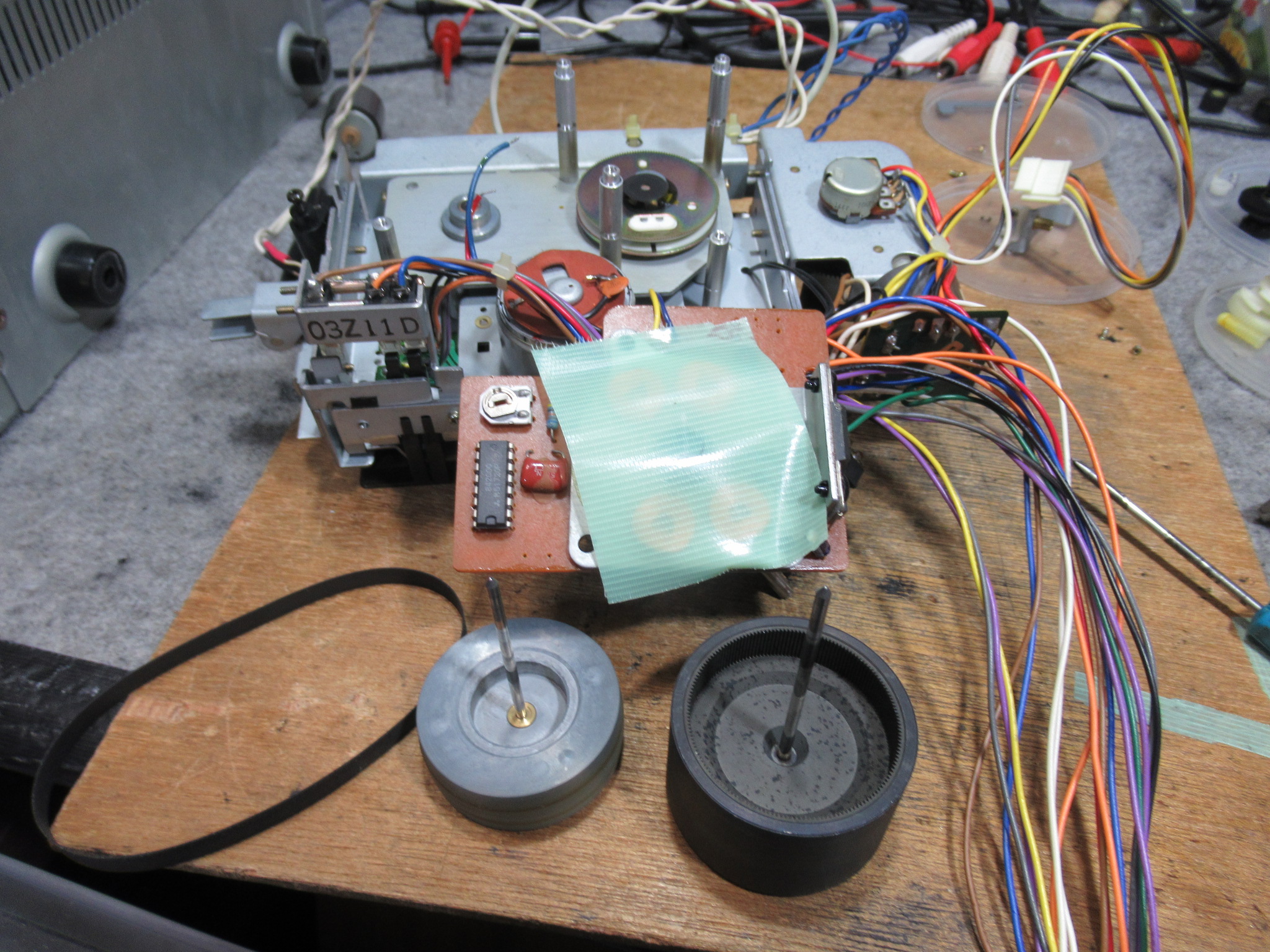

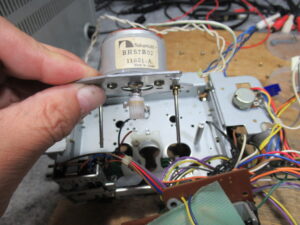

キャプスタンモーターユニットを取り外し、リールユニットを取り出します。
先ほどと同様、モーターをOHします。
キャプスタンにグリスアップし、新しいベルトを掛けて組み立てます。

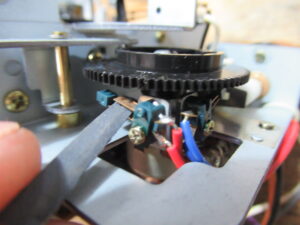

アジマス調整ユニットのリミットスイッチ接点を磨きます。

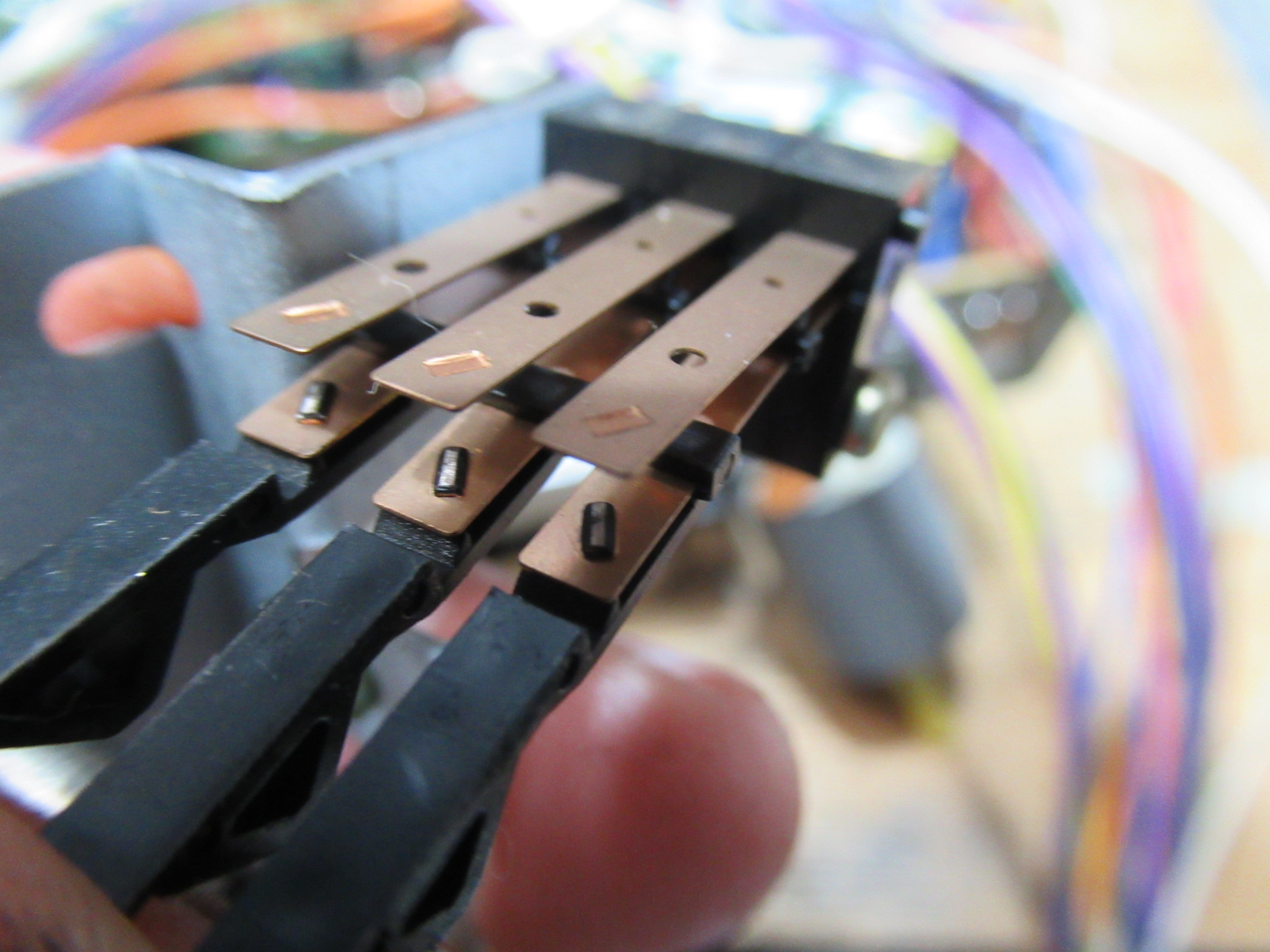

カセットホルダー開閉を検知するスイッチ接点を磨きます。

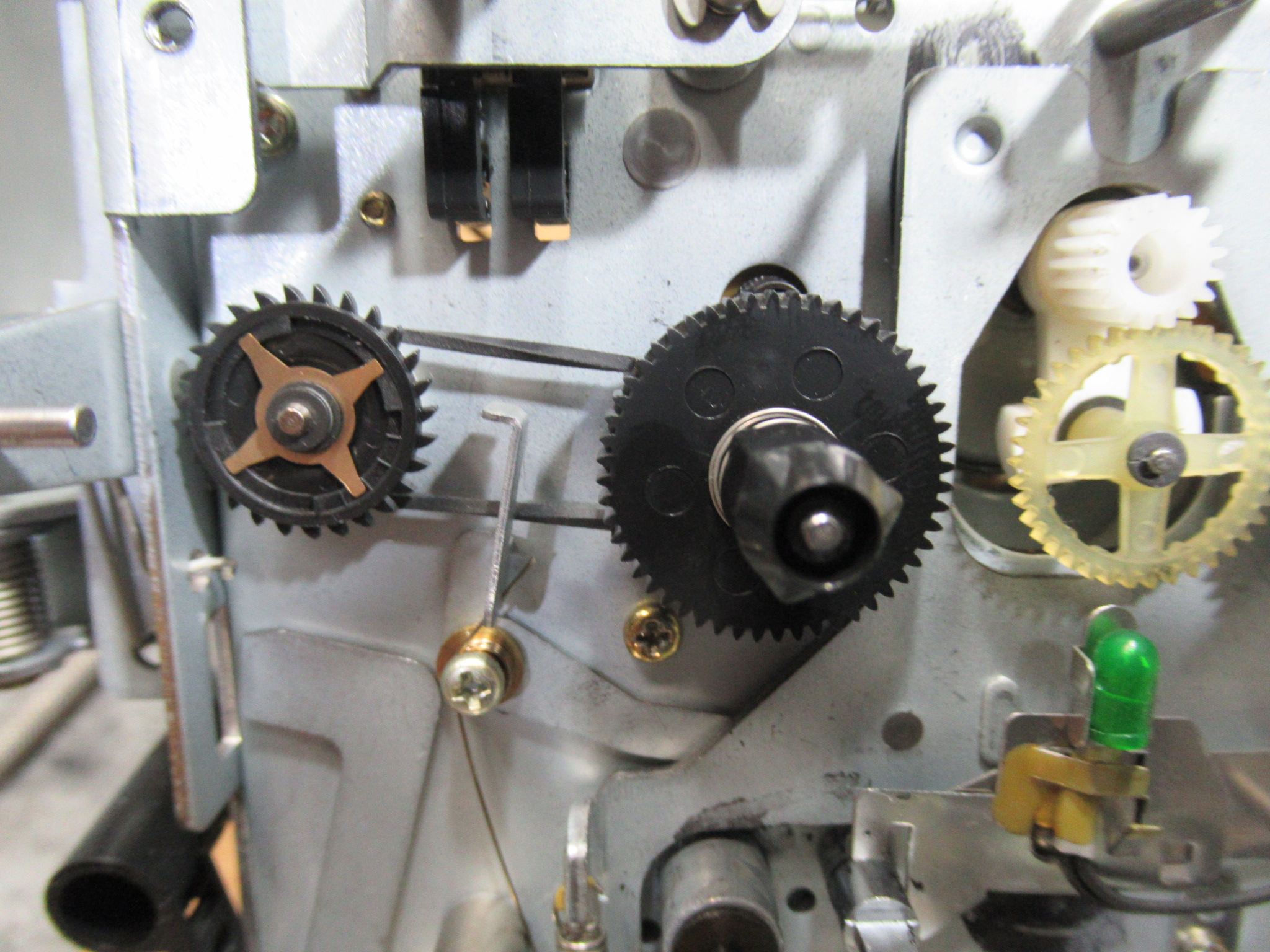

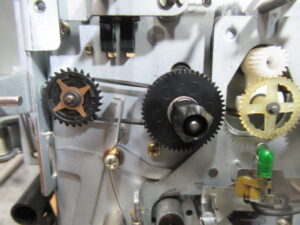

バックテンションベルトを取り付けます。
元に戻して動作確認を行います。

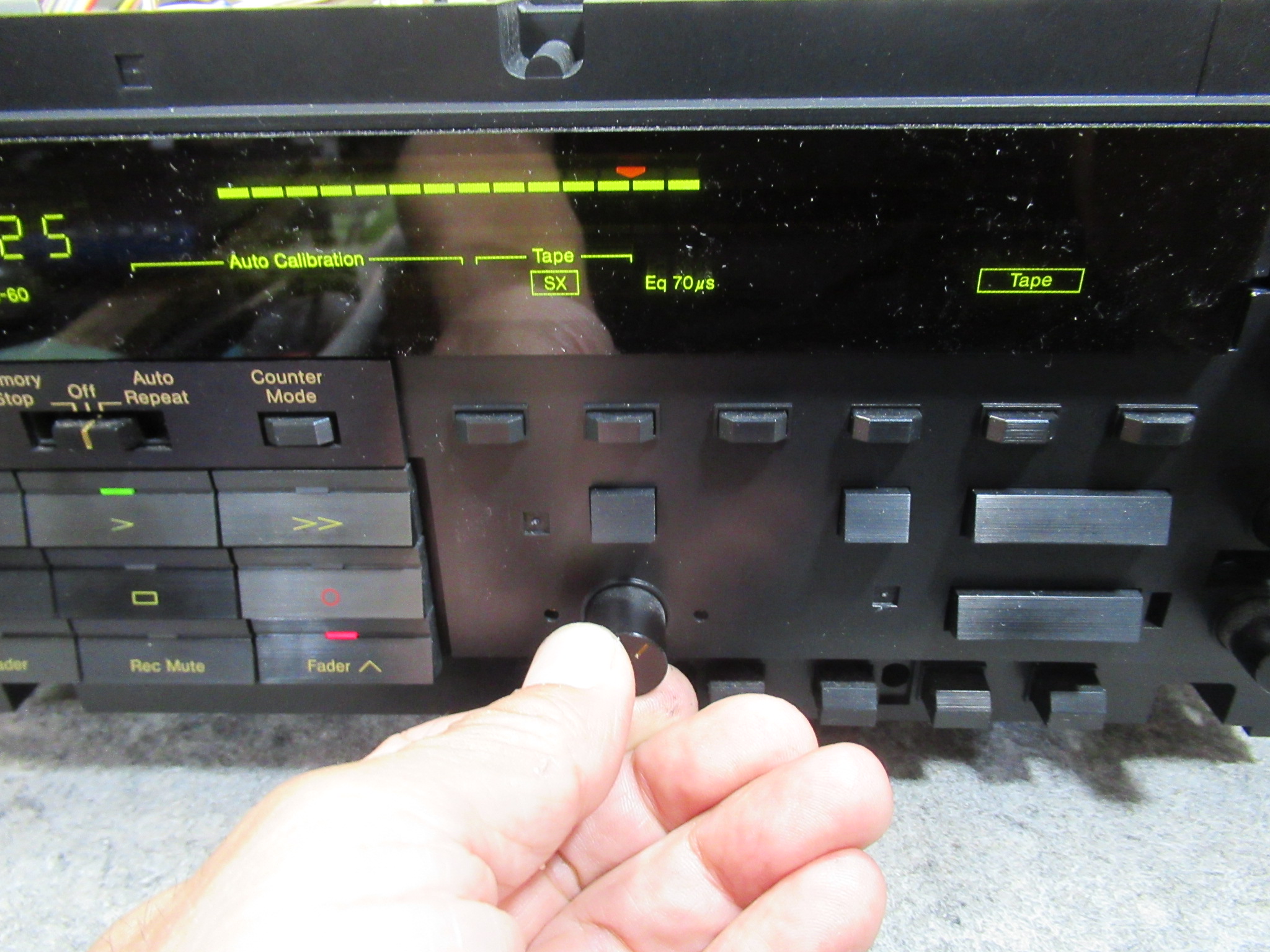

アジマス調整ツマミを回しましたが、メーターの動きがギクシャクします。調整VOLの接触不良が原因ですので、フロントパネルを分解し、調整VOLに接点復活剤を処置します。
続いてオレンジキャップの交換を行います。コントロール基板、

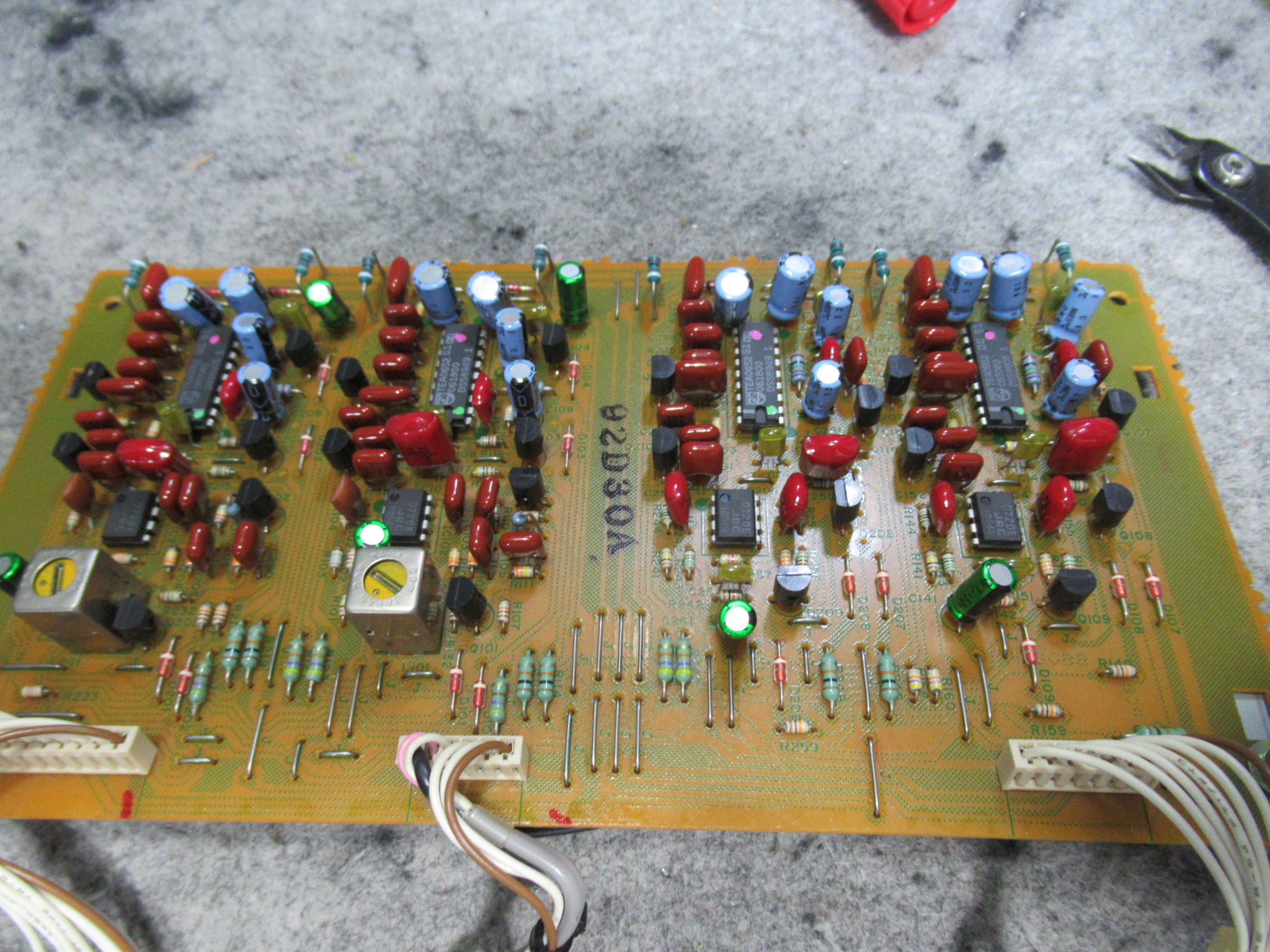

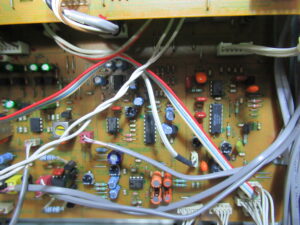

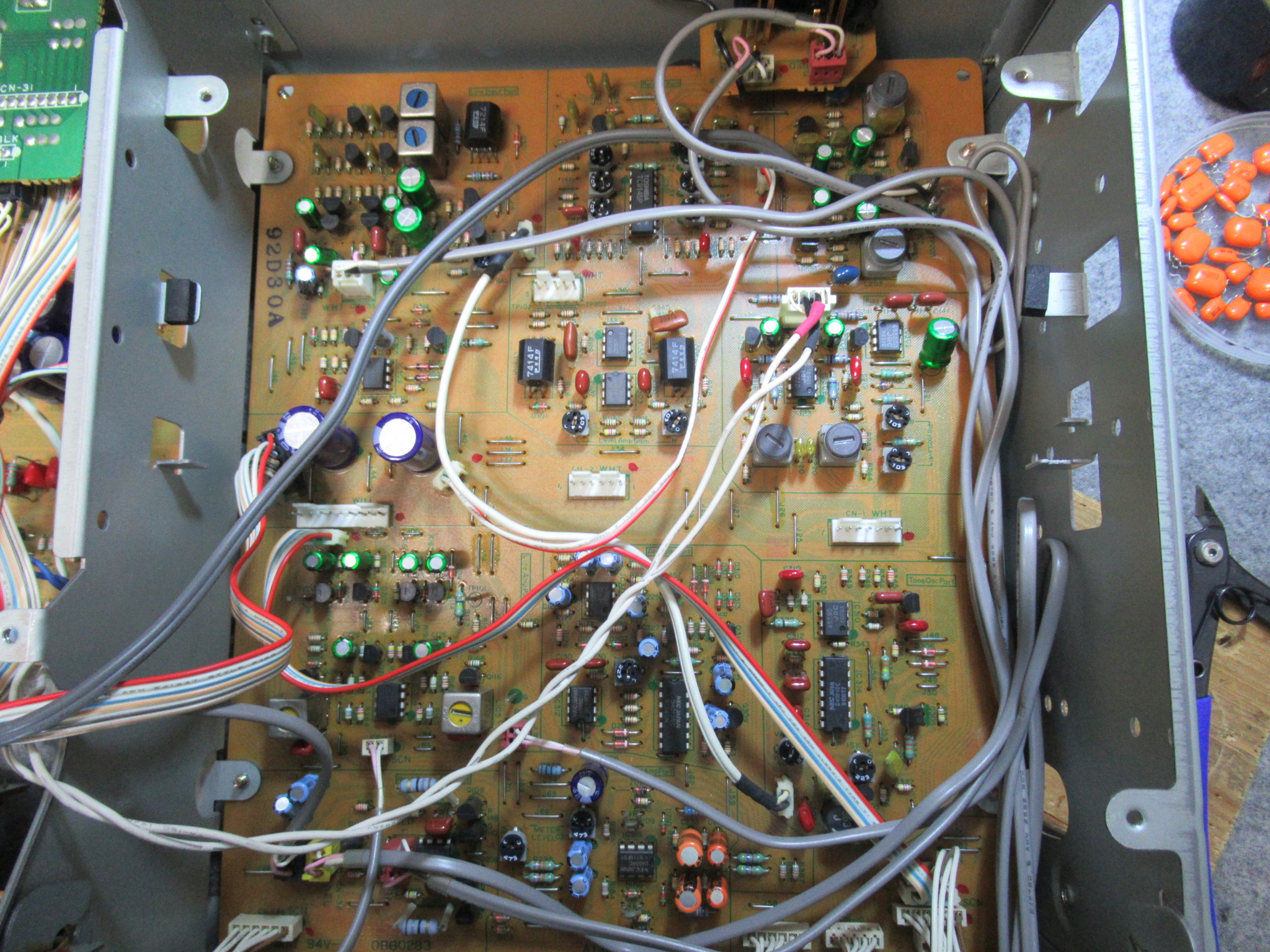

ドルビー基板表面、

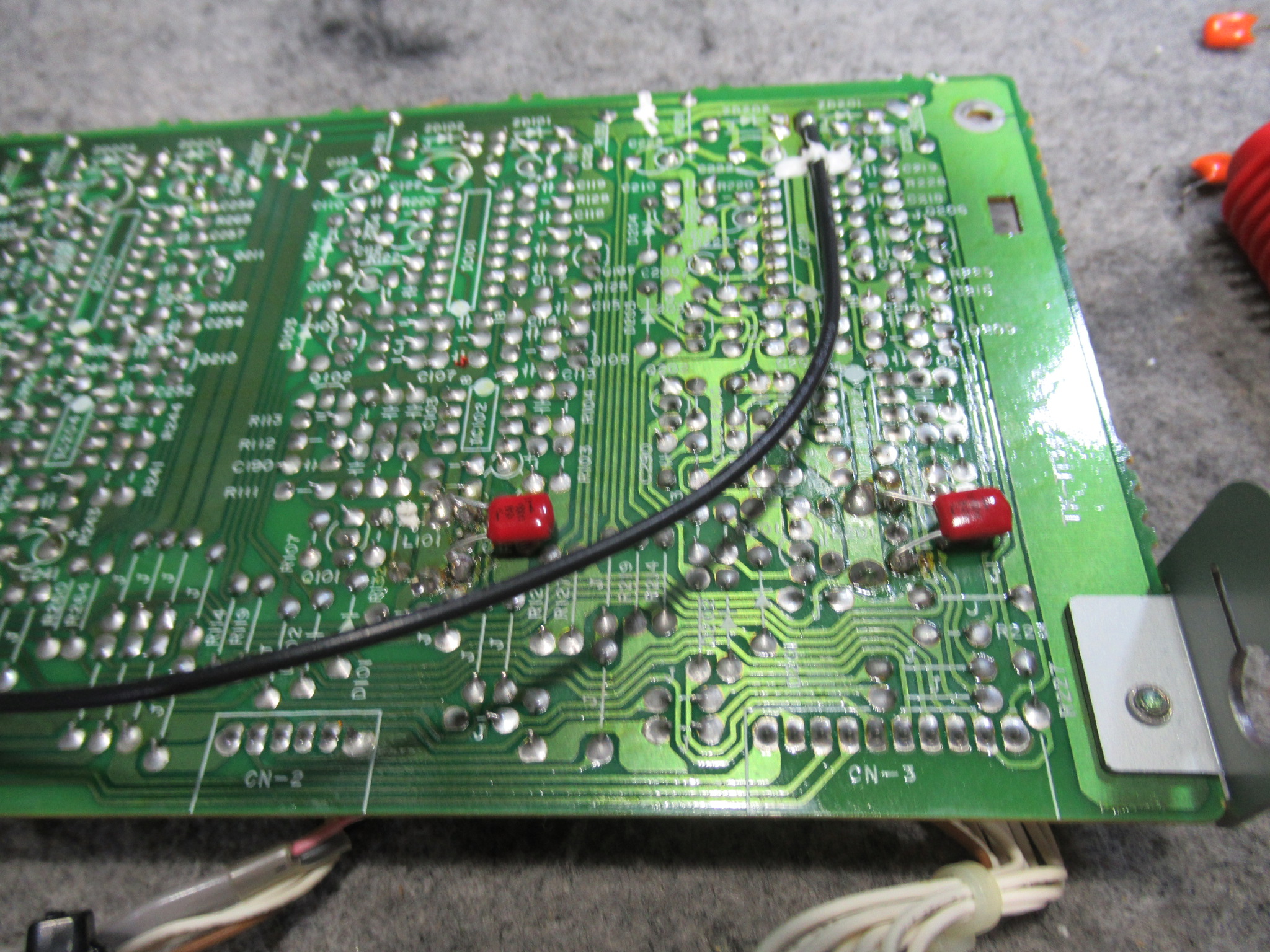

ドルビー基板裏面、

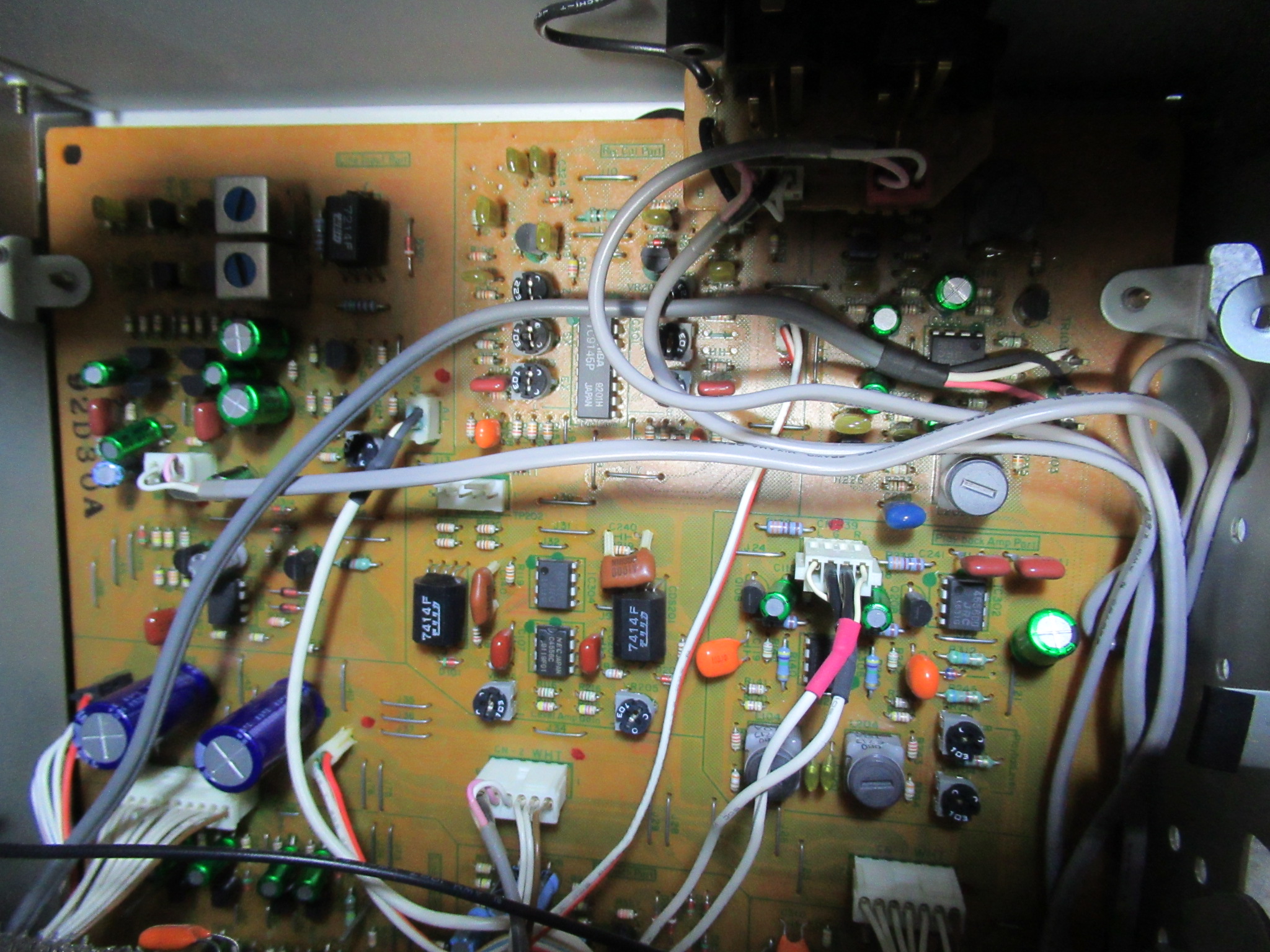

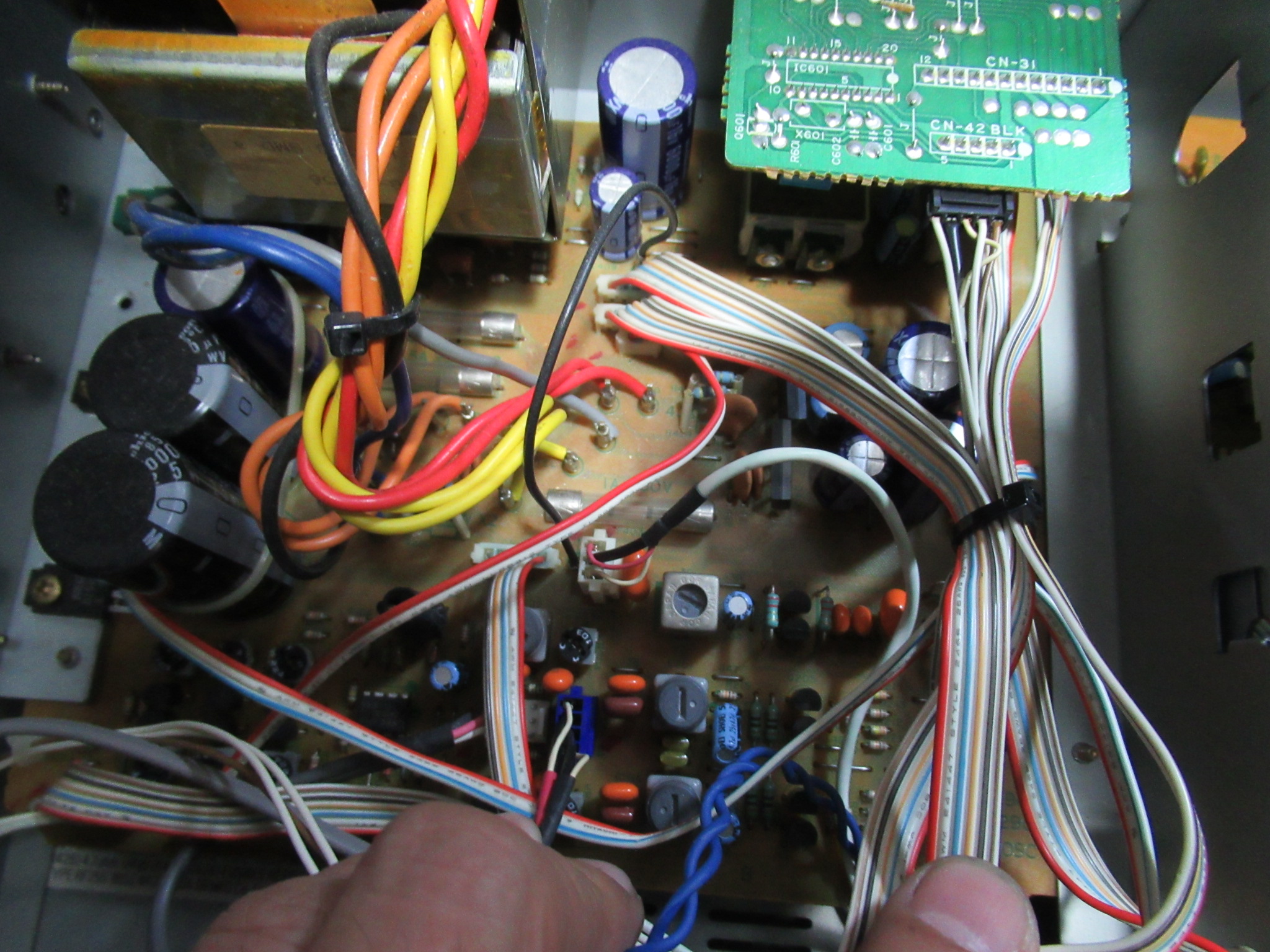

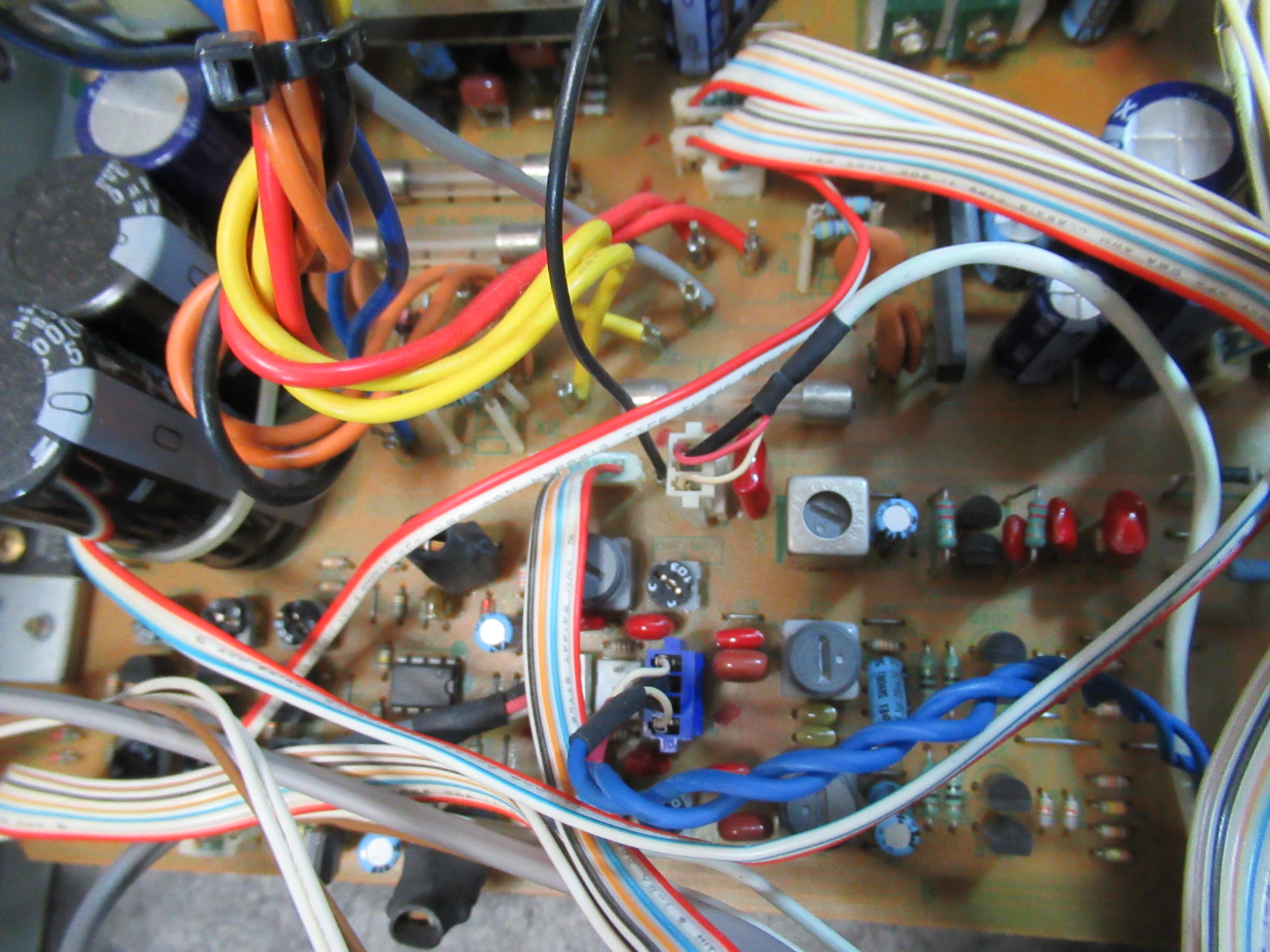

メイン基板です。

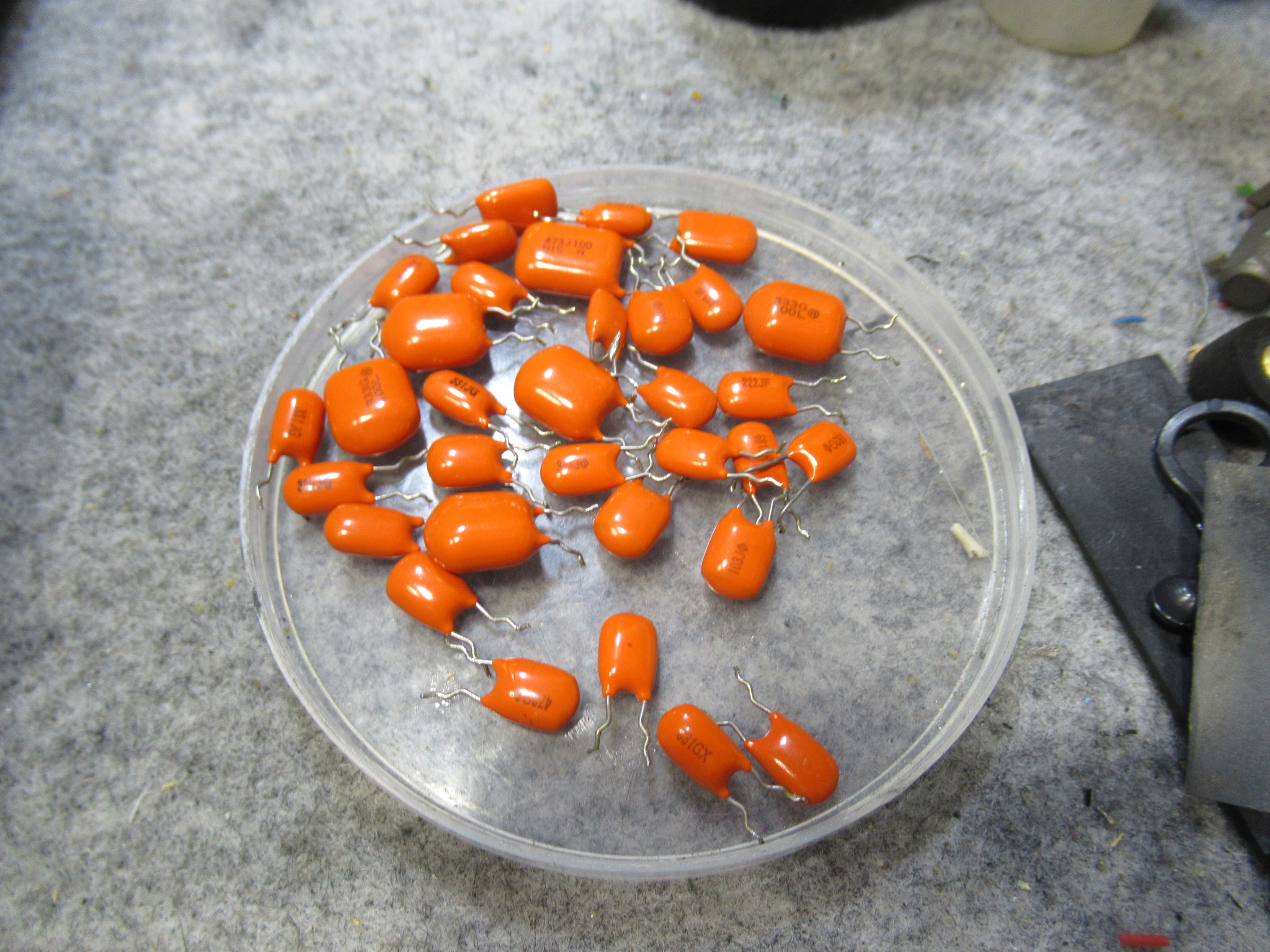

これが取り外したオレンジ色のフィルムコンデンサー、いわゆる「オレンジキャップ」です。一般的にフィルムコンデンサーは、電子部品の中でも劣化しにくい部類に入りますが、このタイプは非常に劣化しやすく、ノイズが発生したり、音質が低下したりと、かなりのトラブルメイカーです。

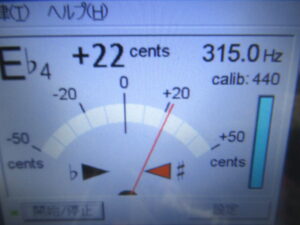

調整に移ります。315Hzの信号が記録されたテープを再生し、速度を調整します。

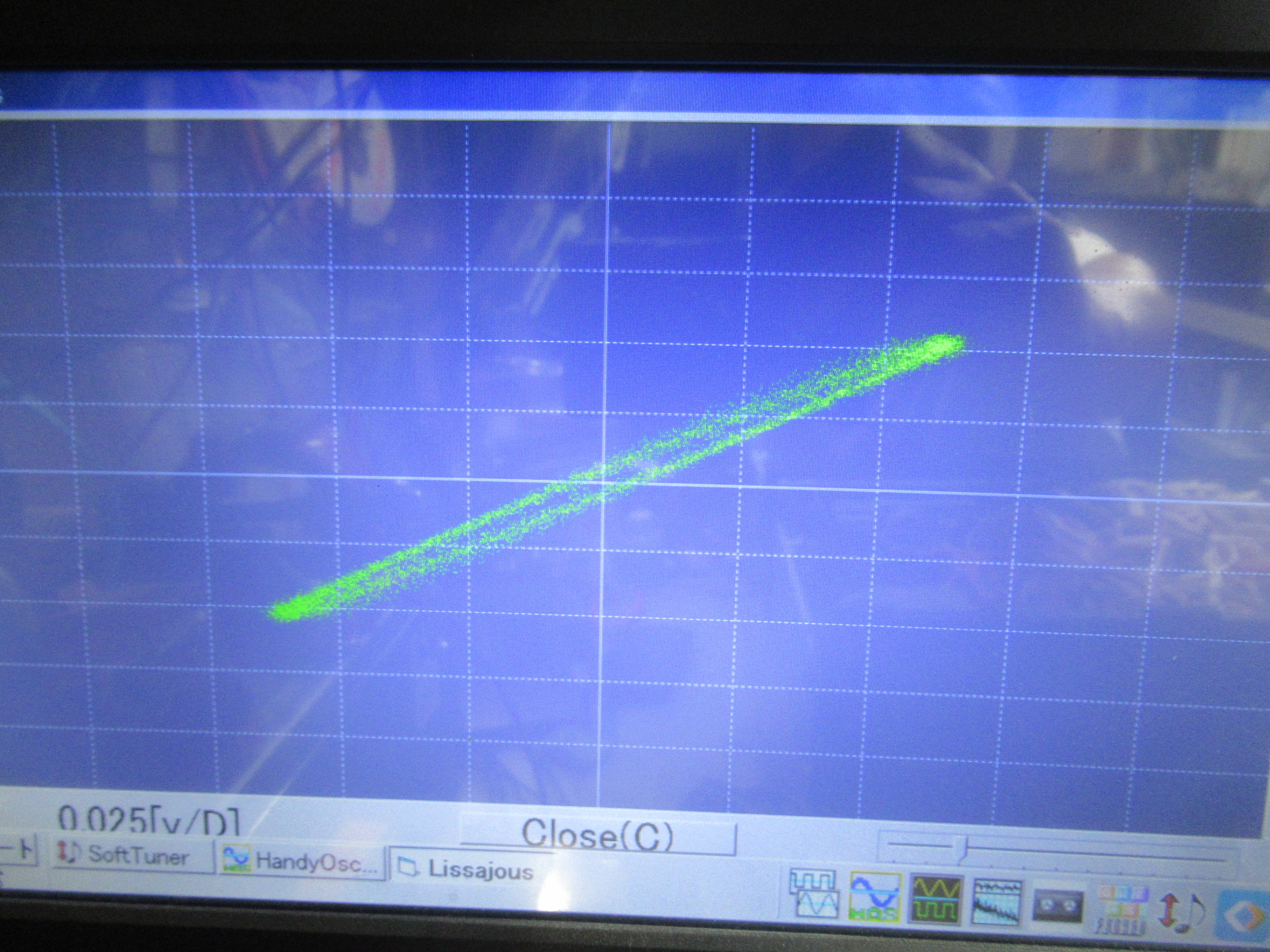

ツマミがセンター位置での再生ヘッドのアジマス調整を行います。

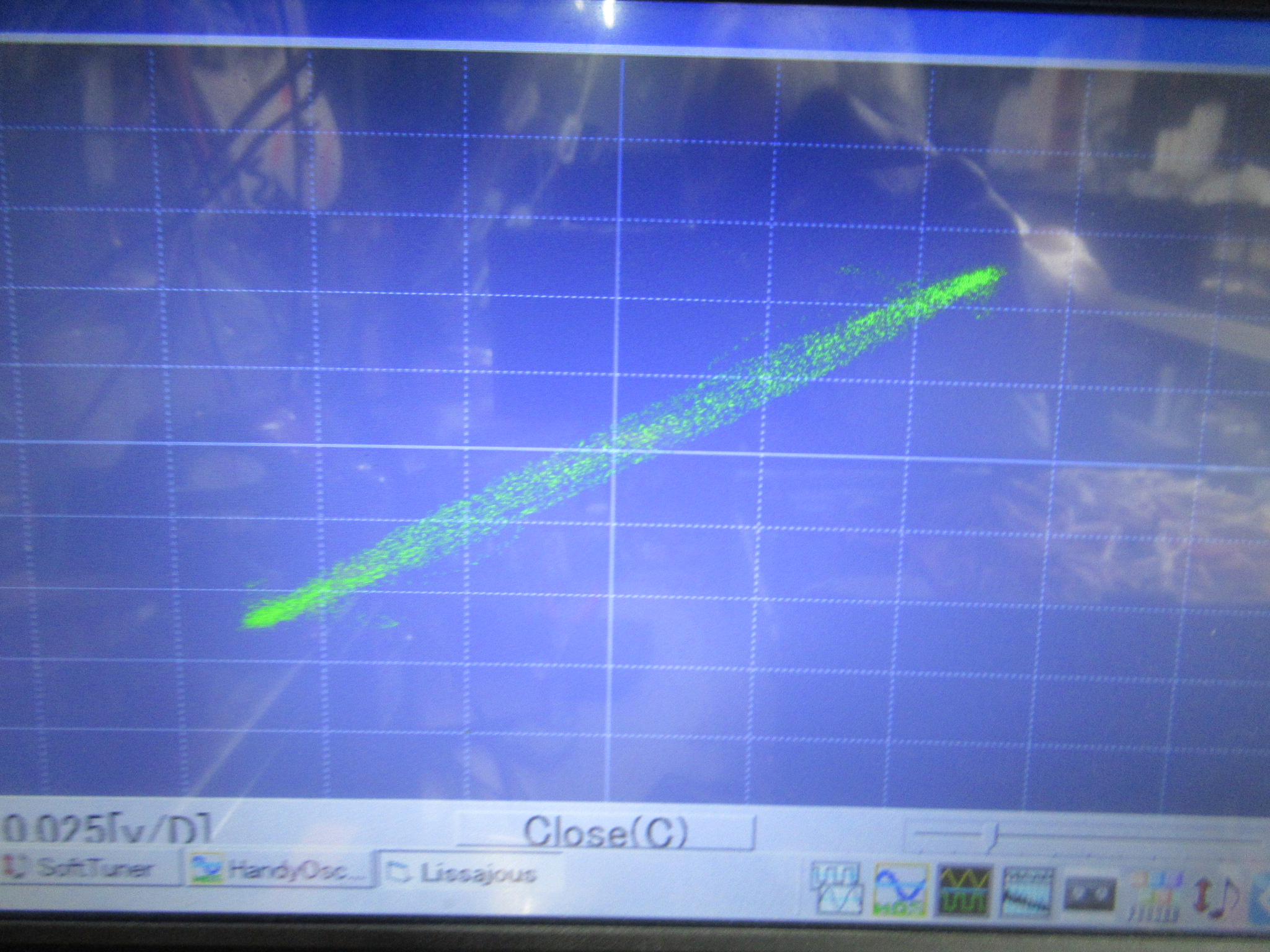

録音ヘッドのアジマス調整を行います。

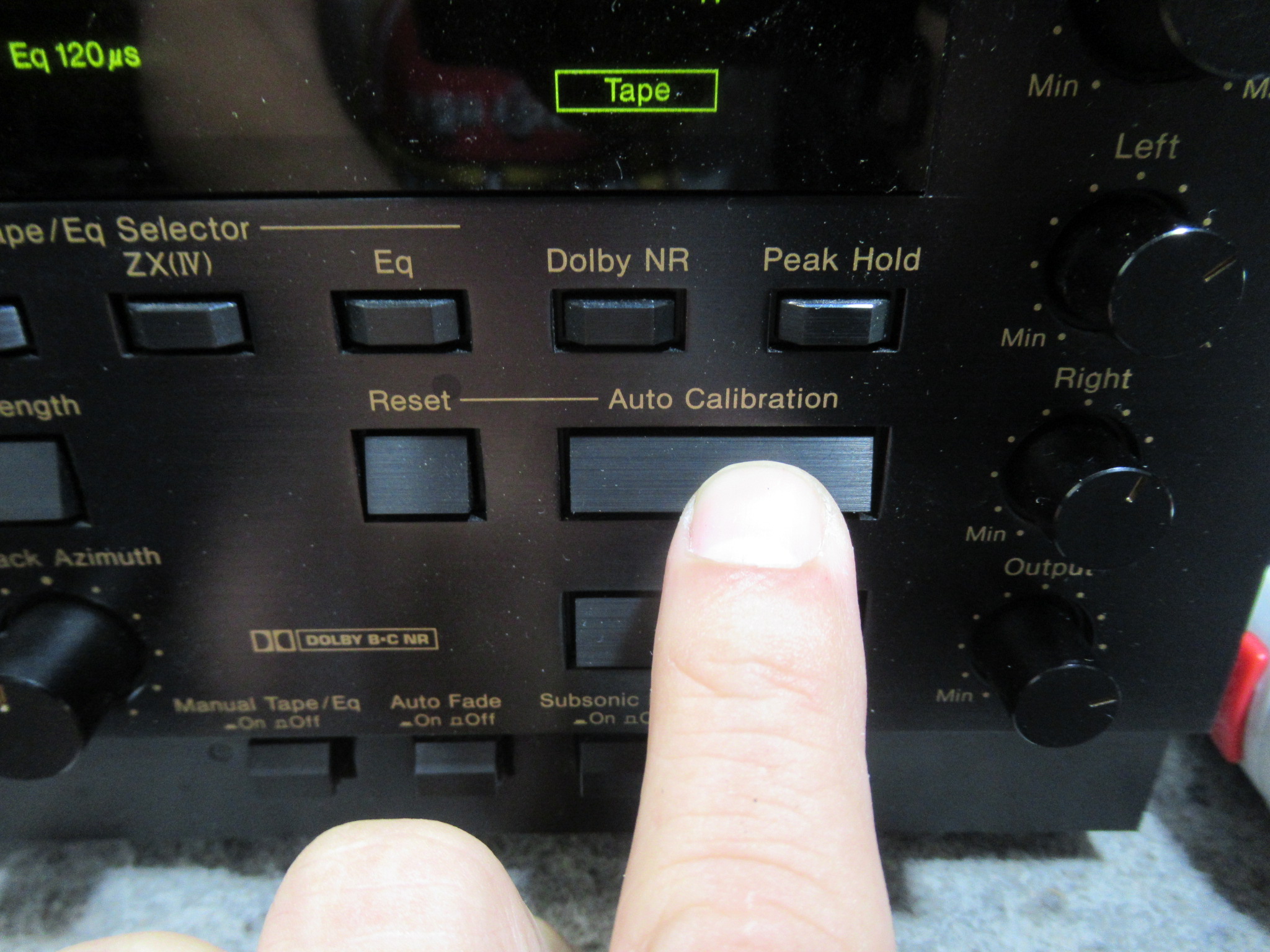

オートキャリブレーションを作動させます。
バランスとレベルが適正であることを確認します。

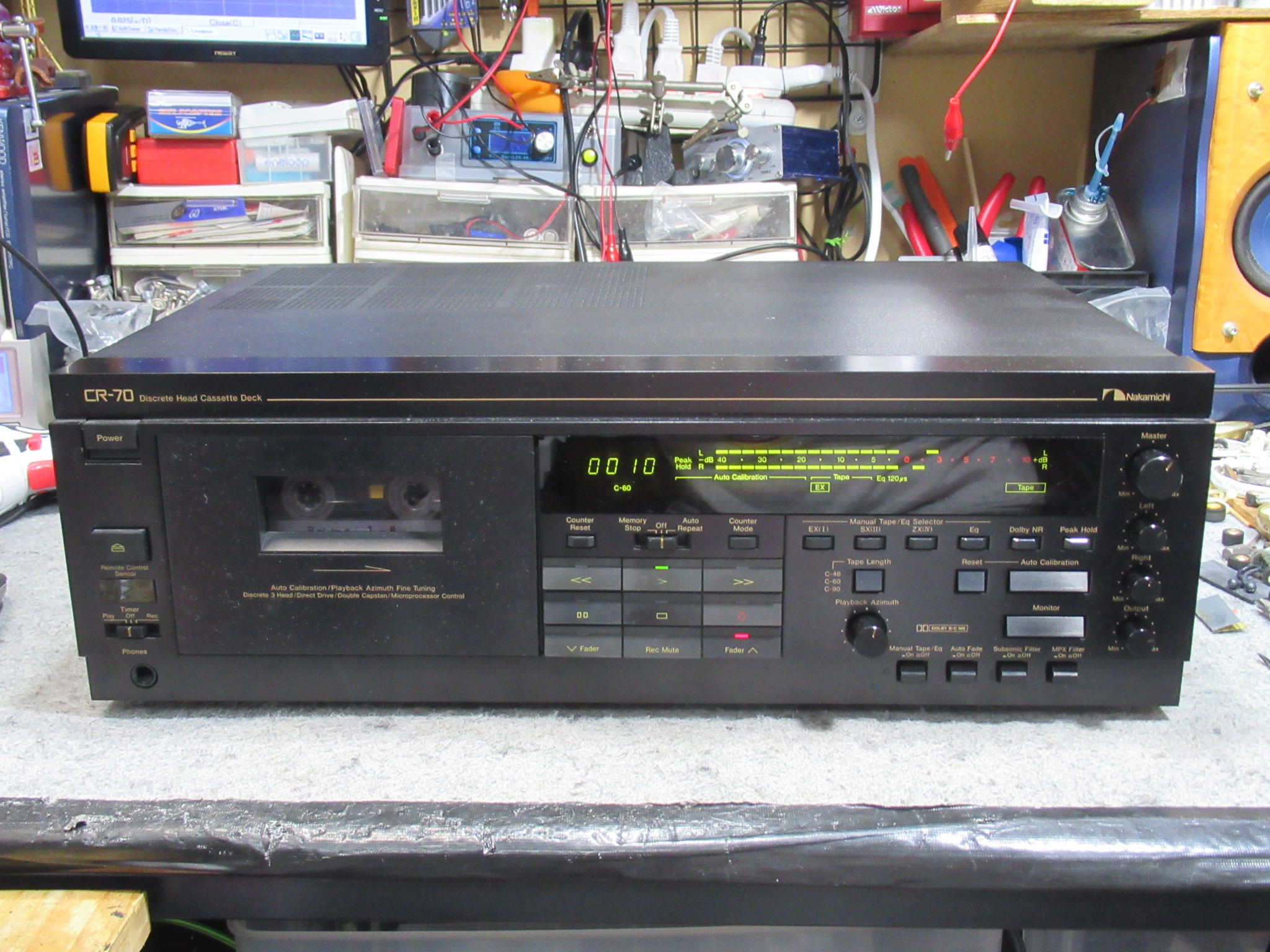

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
