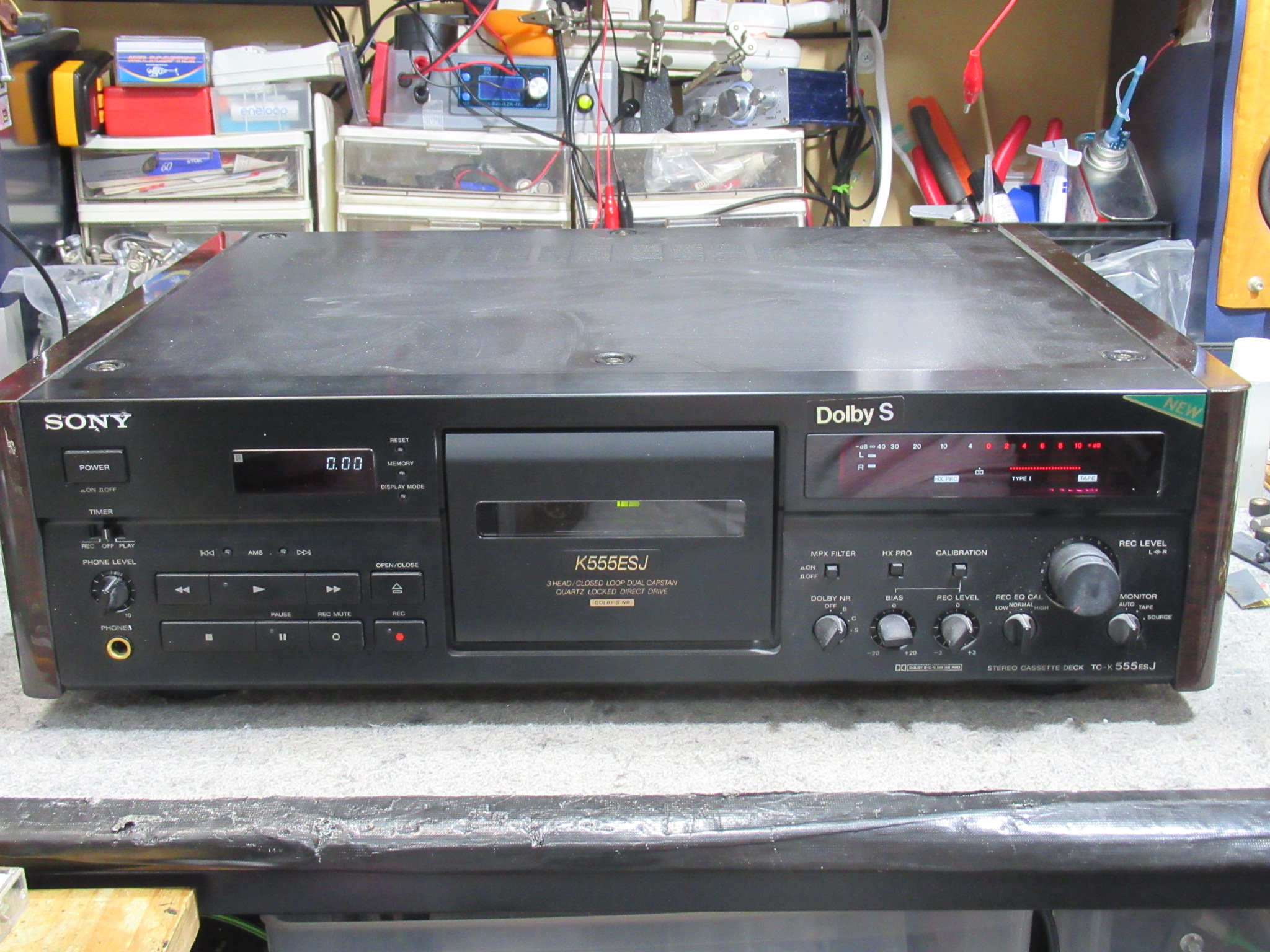

SONY　TC-K555ESJ

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K555ESJの修理依頼をいただきました。

5年ほど前に故障したということです。

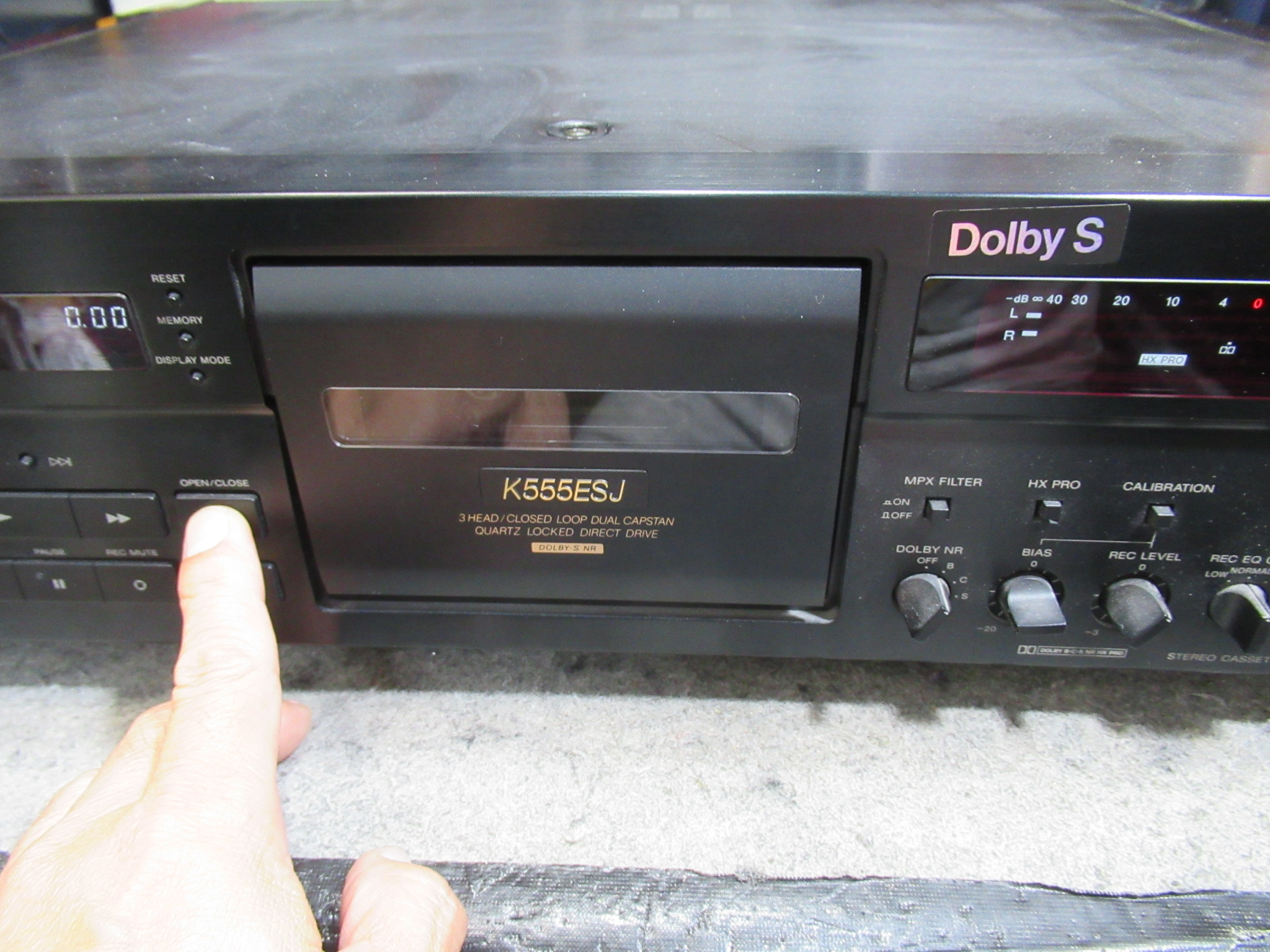

イジェクトが効きません。

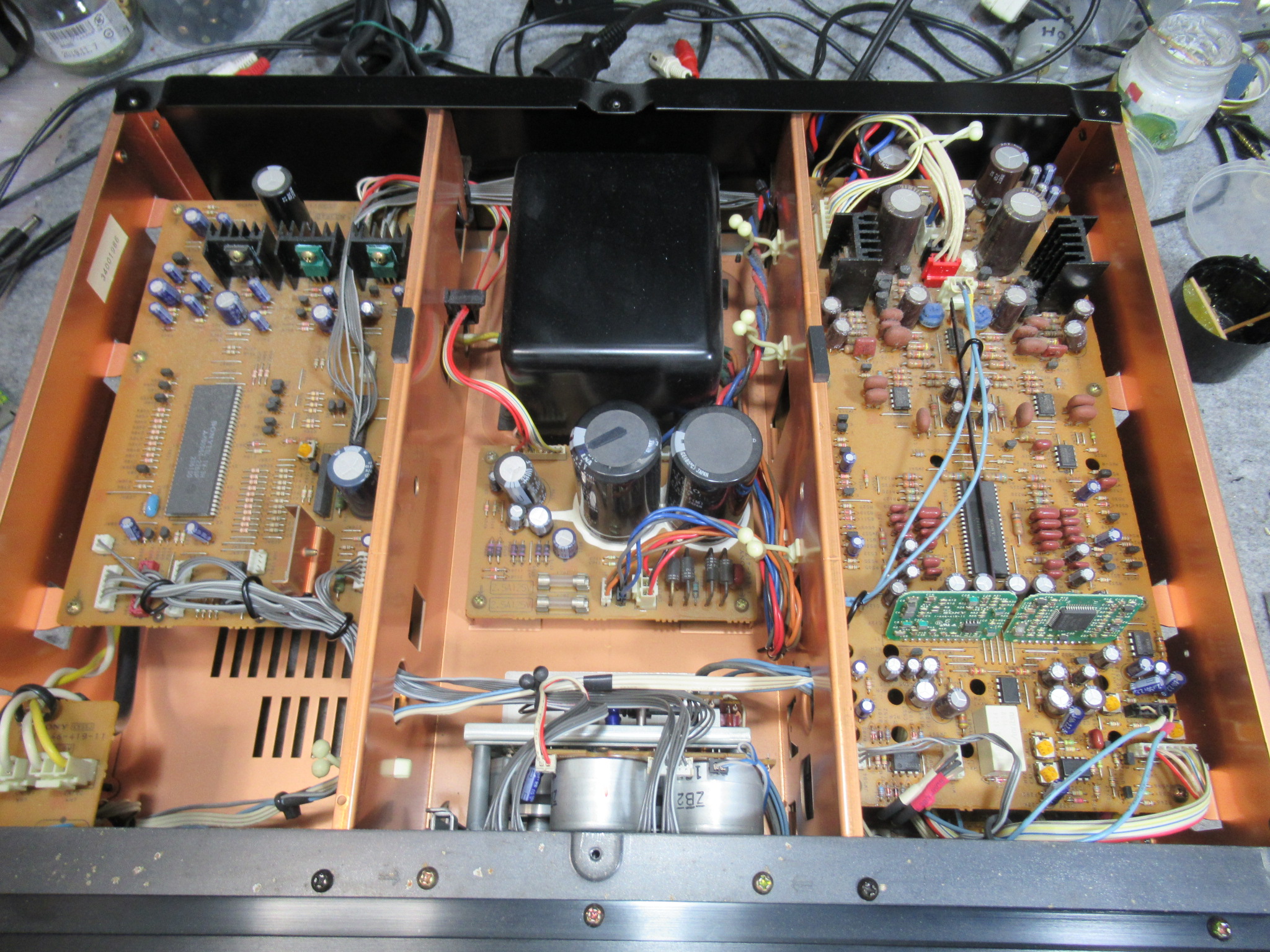

カバーを開けてメカを取り出します。

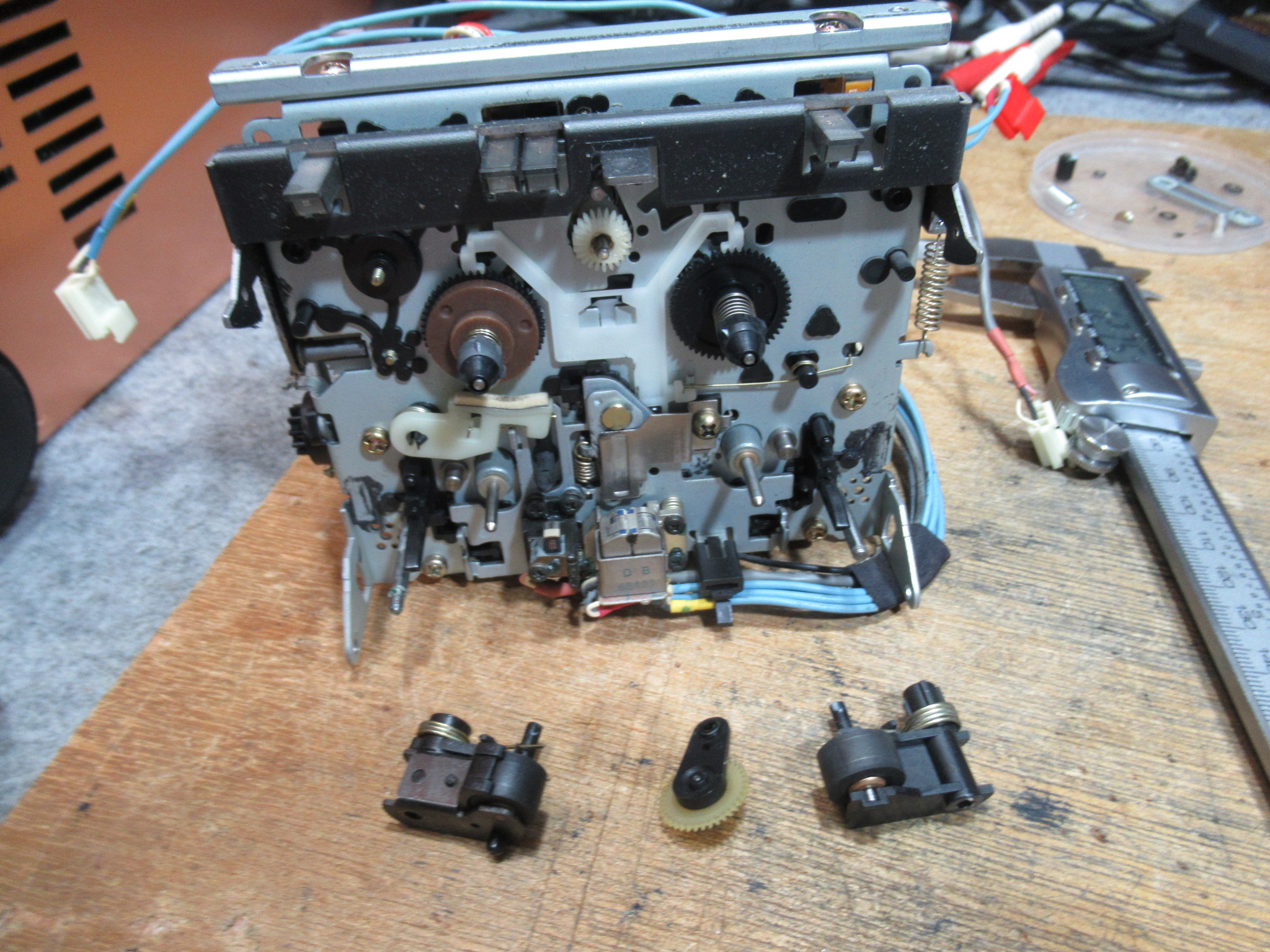

分解を進めます。

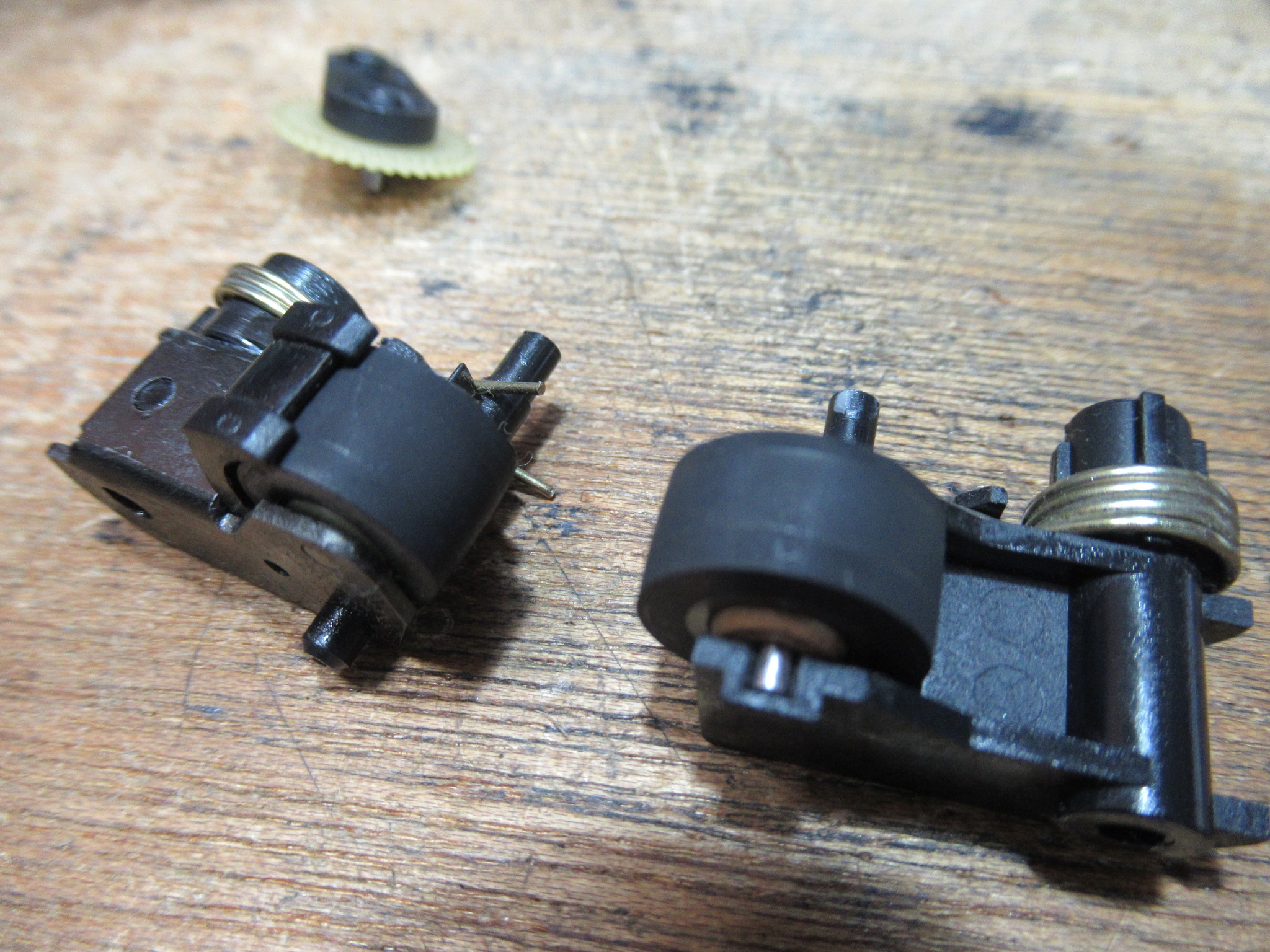

ピンチローラーは状態が良好でしたので再利用します。

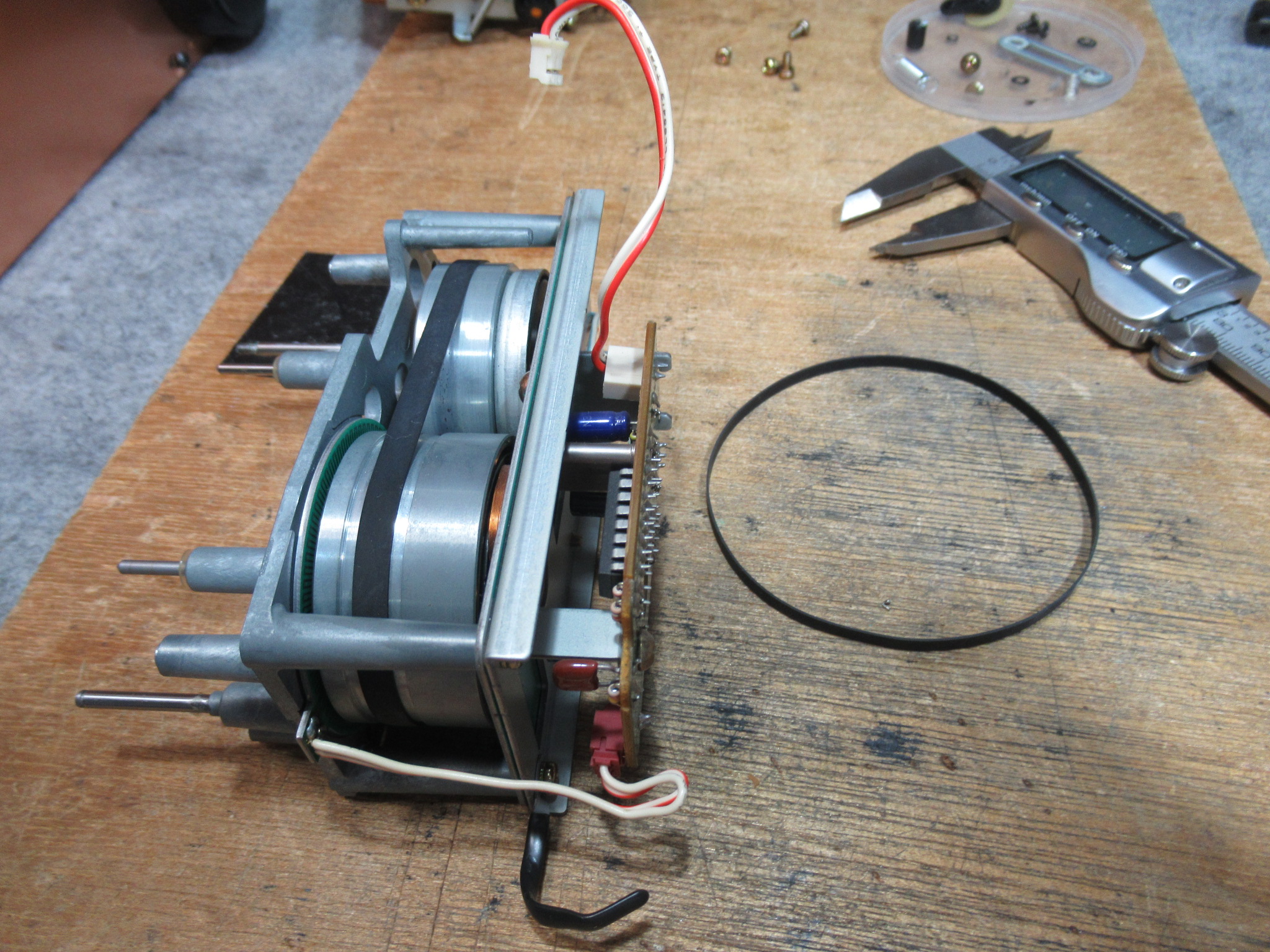

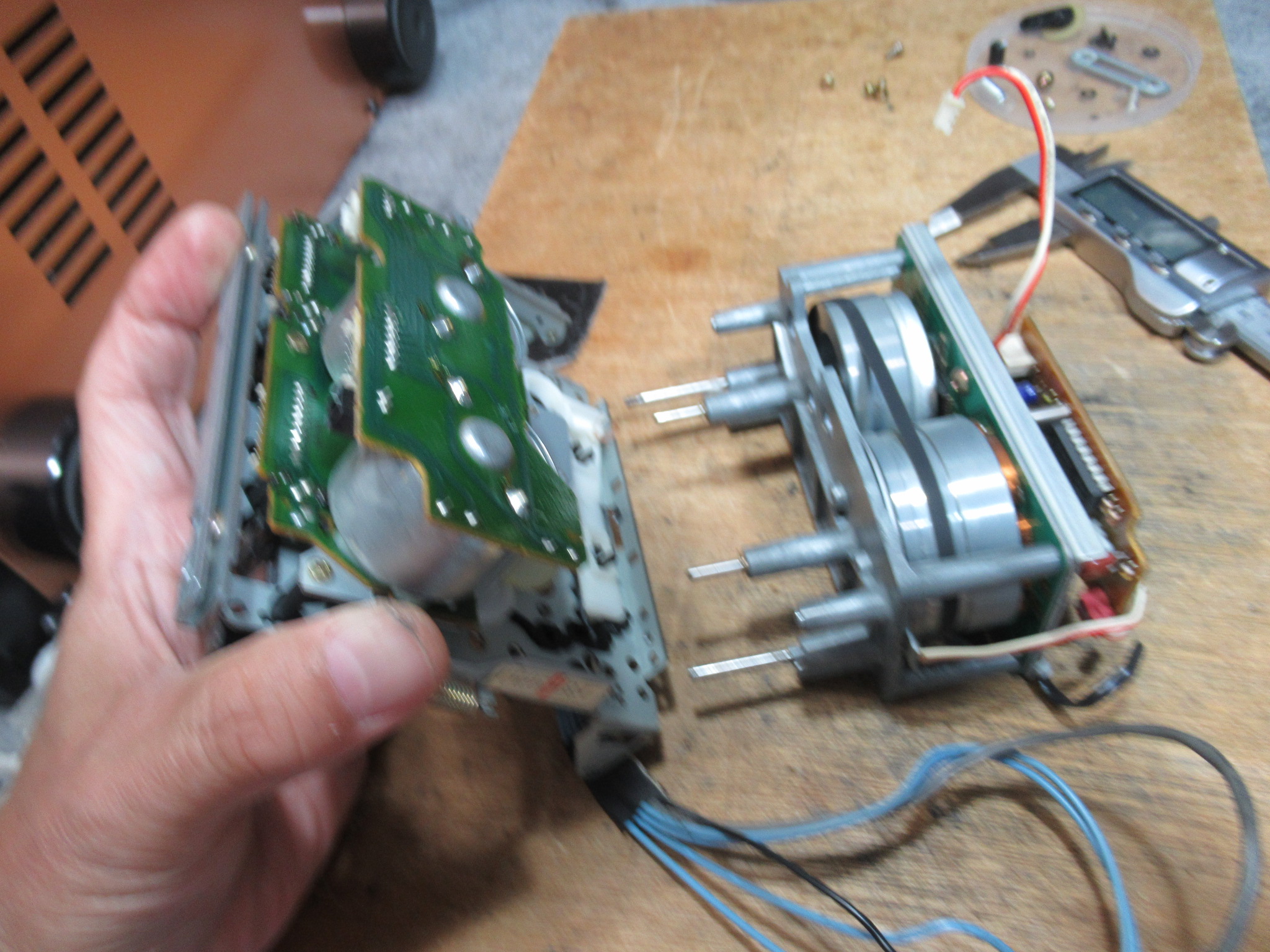

キャプスタンモーターユニットを分解します。

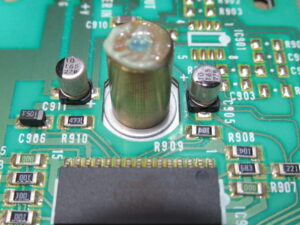

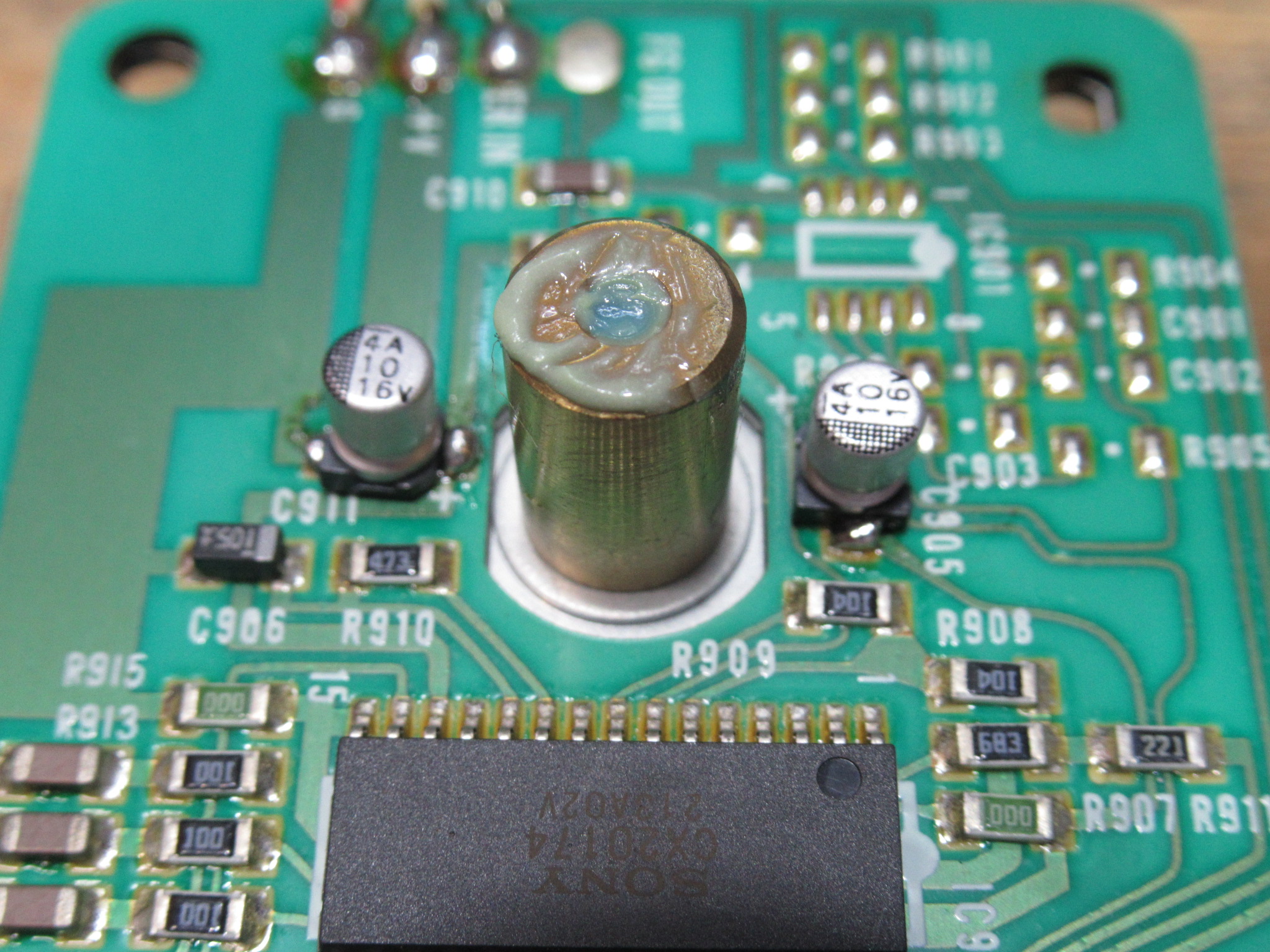

モーター基板の電解コンデンサーを交換します。

新しいベルトを掛けて組み立てます。

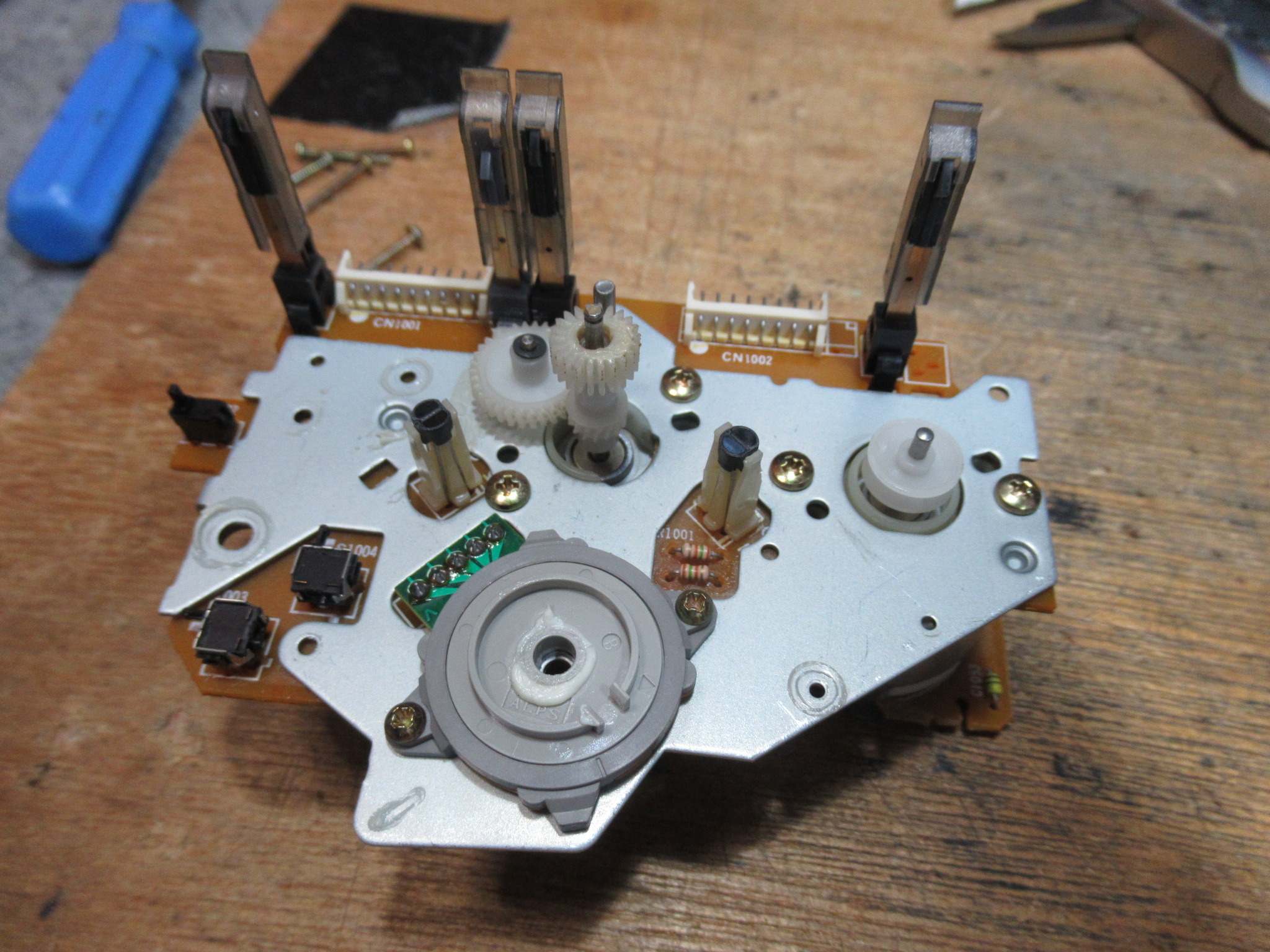

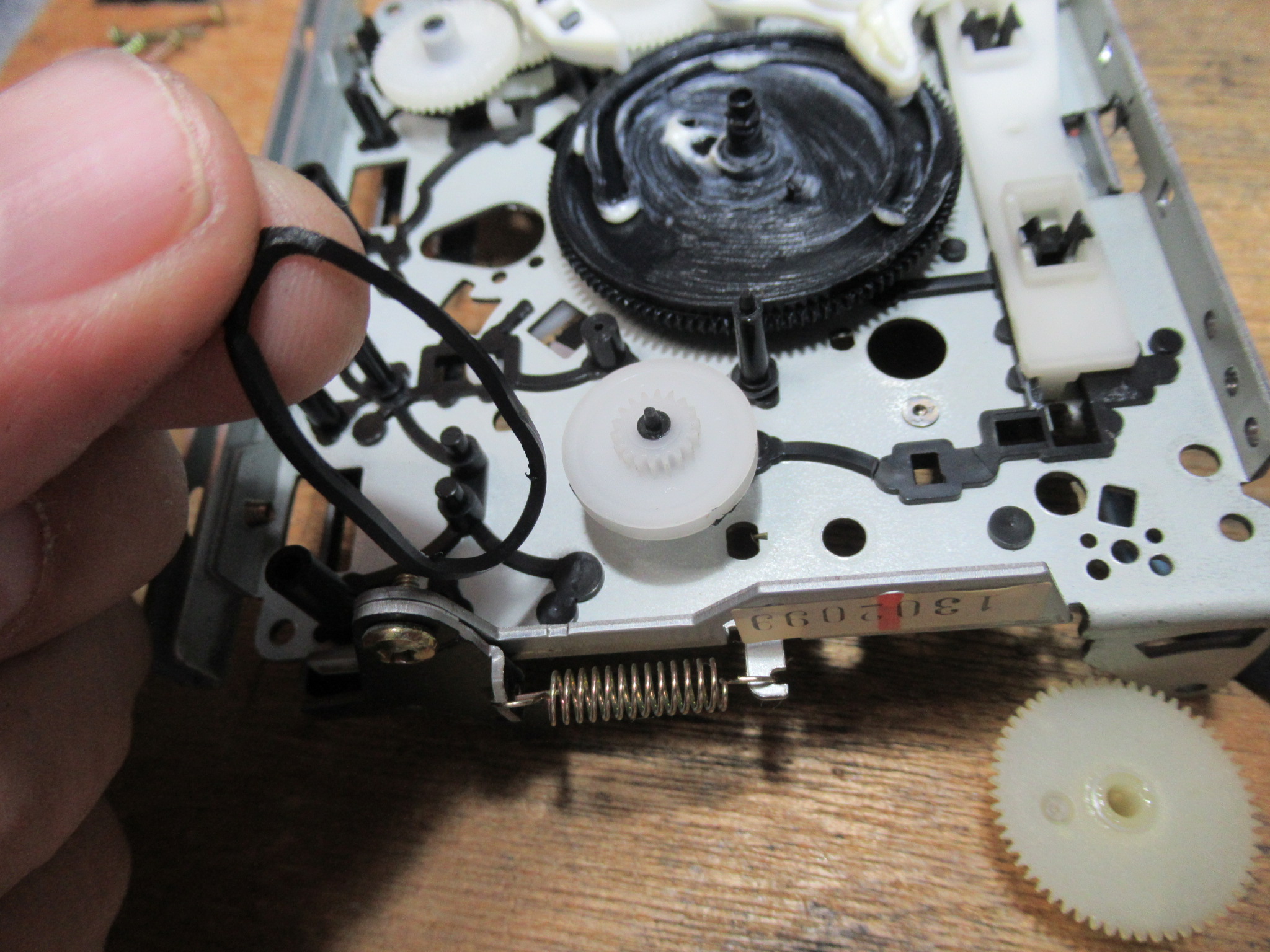

フロント部分を分解します。ベルトが加水分解て伸びています。

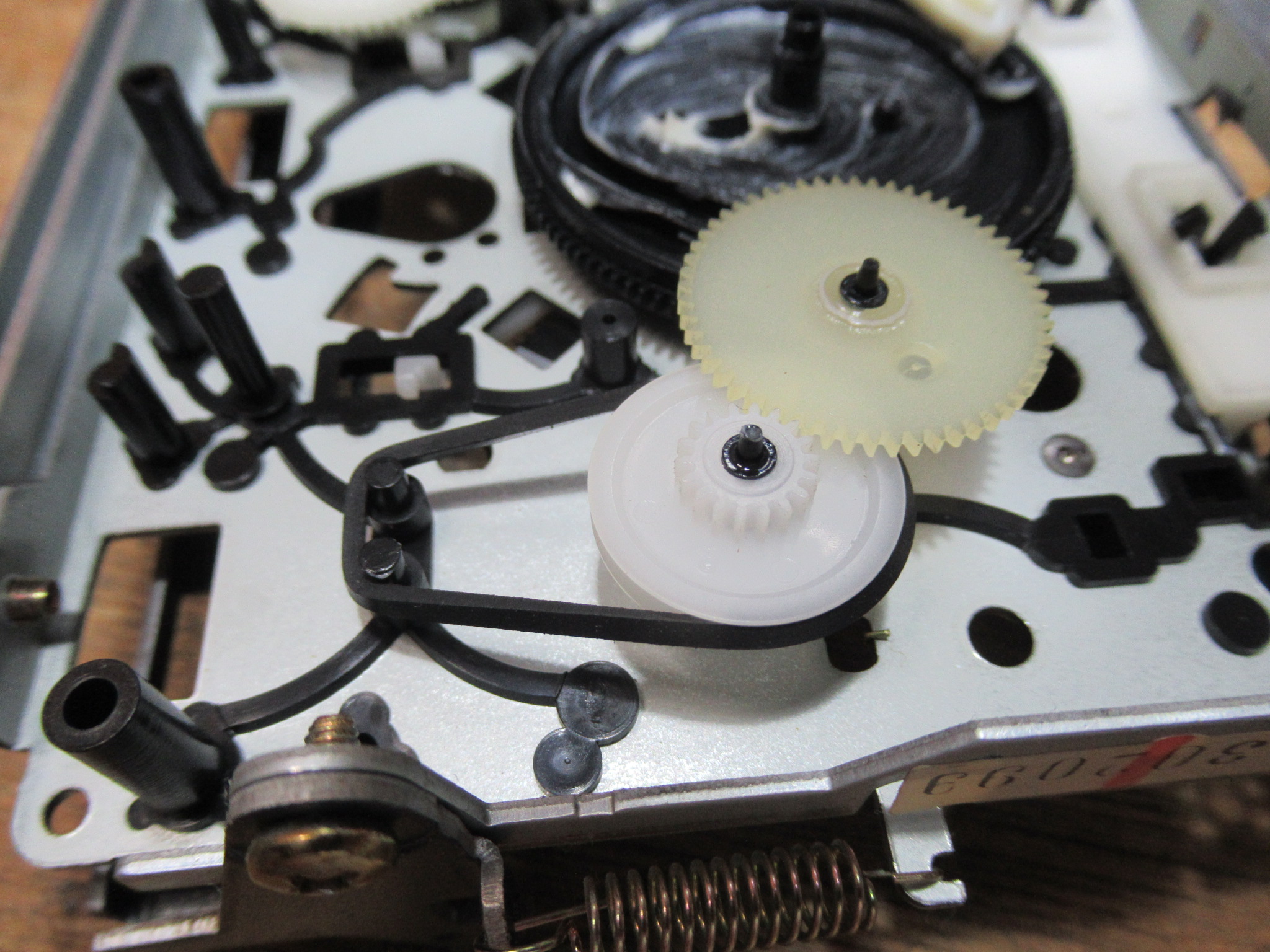

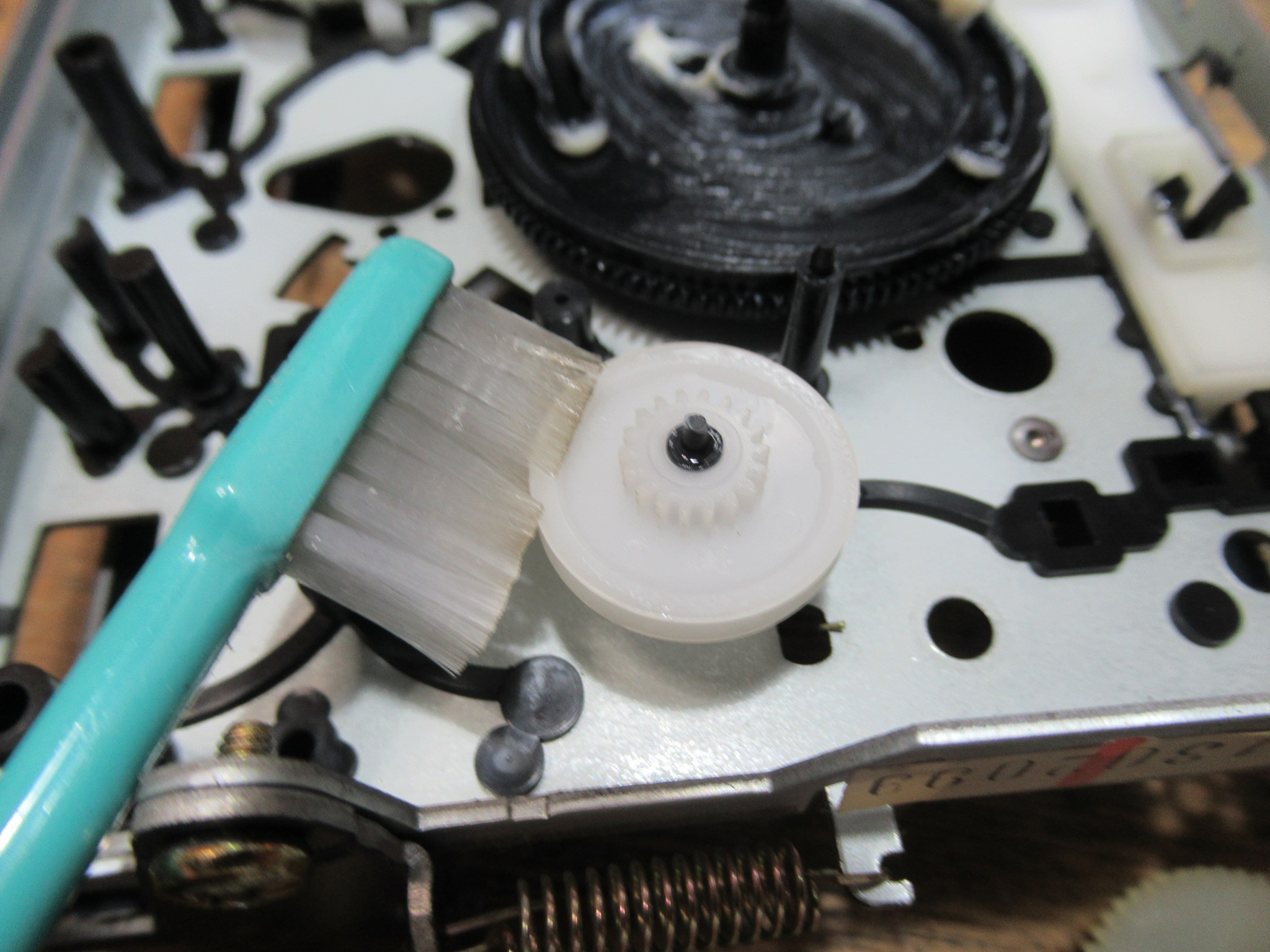

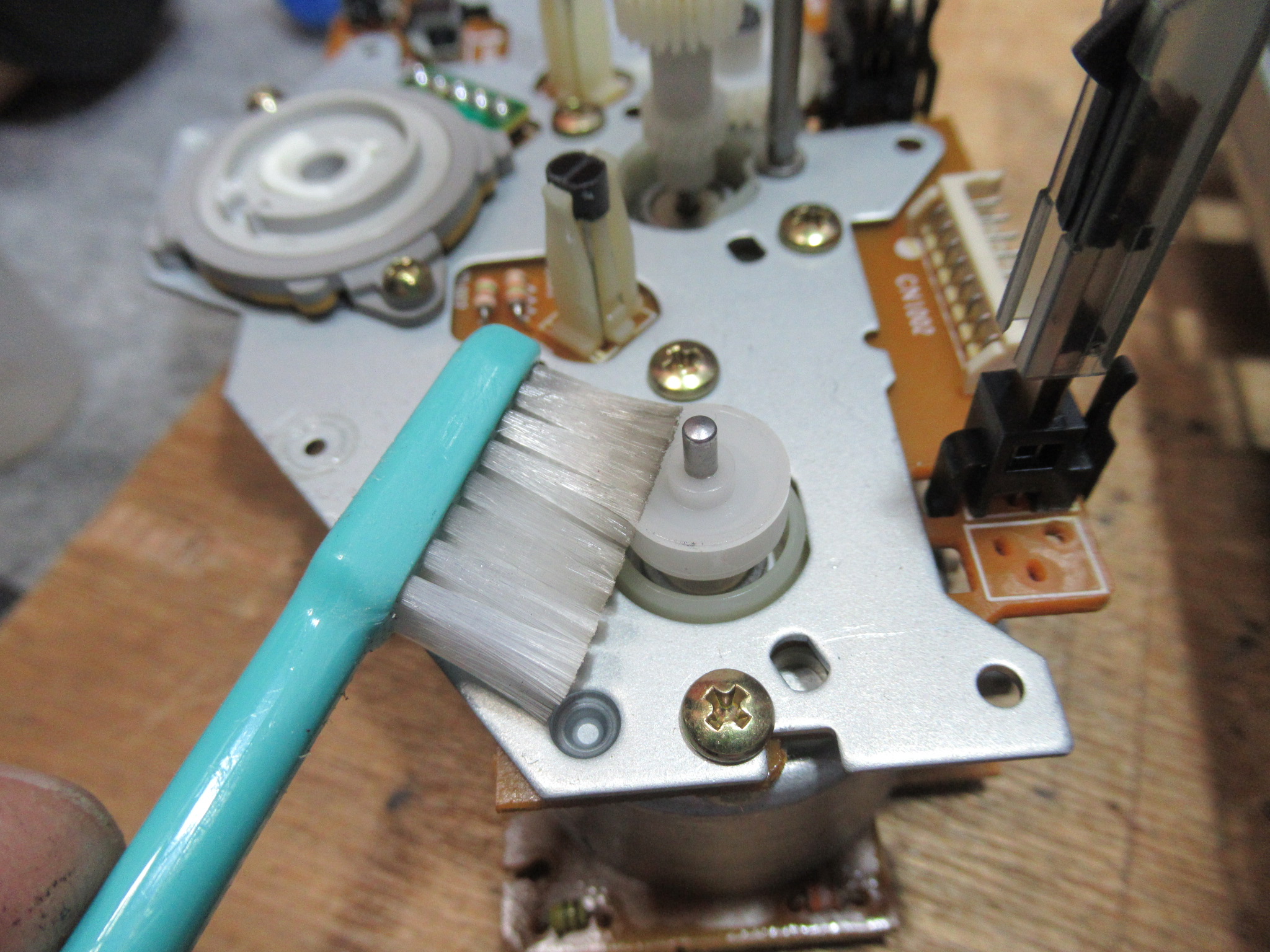

プーリーを脱脂して新しいベルトを仮掛けします。

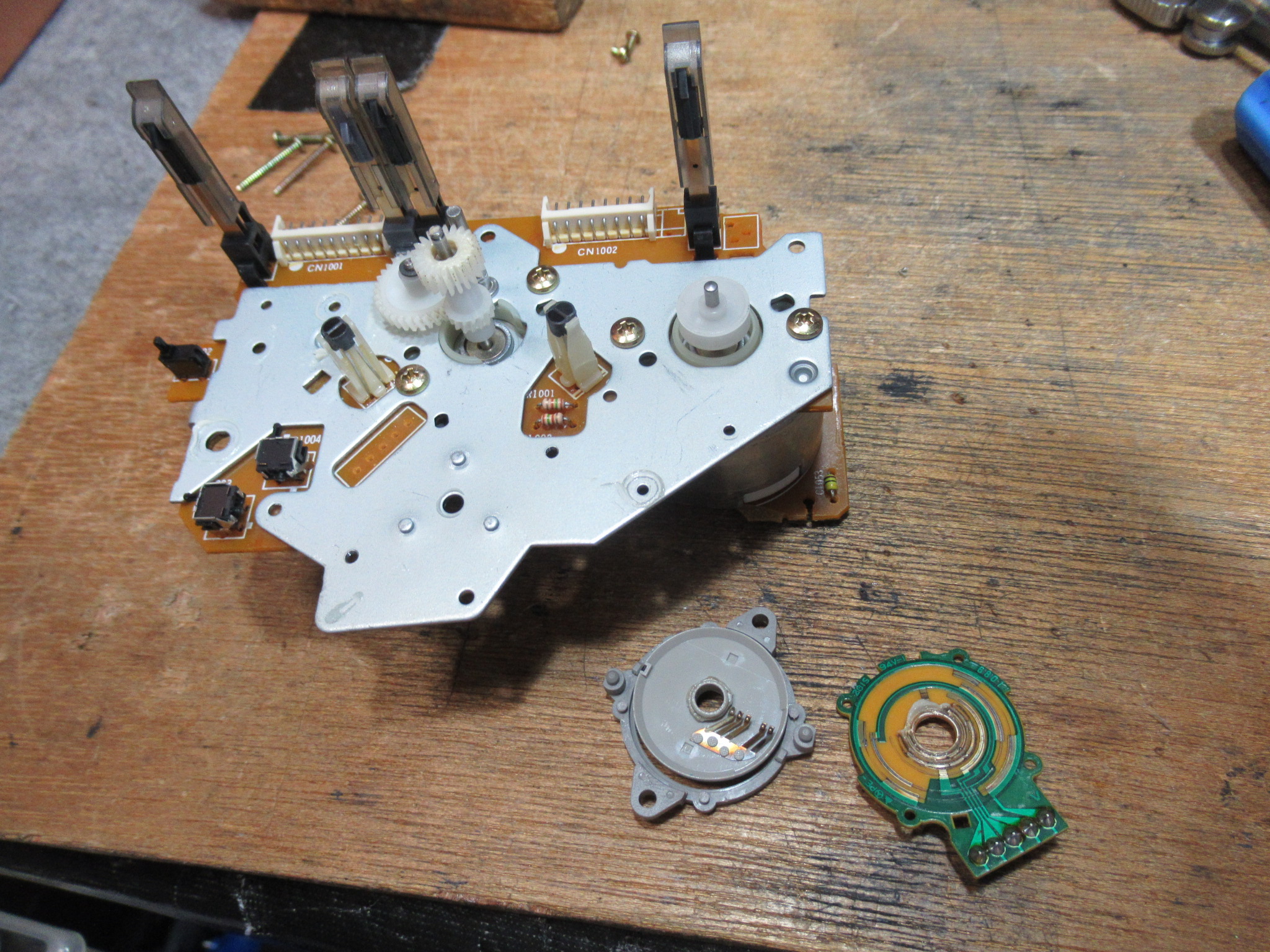

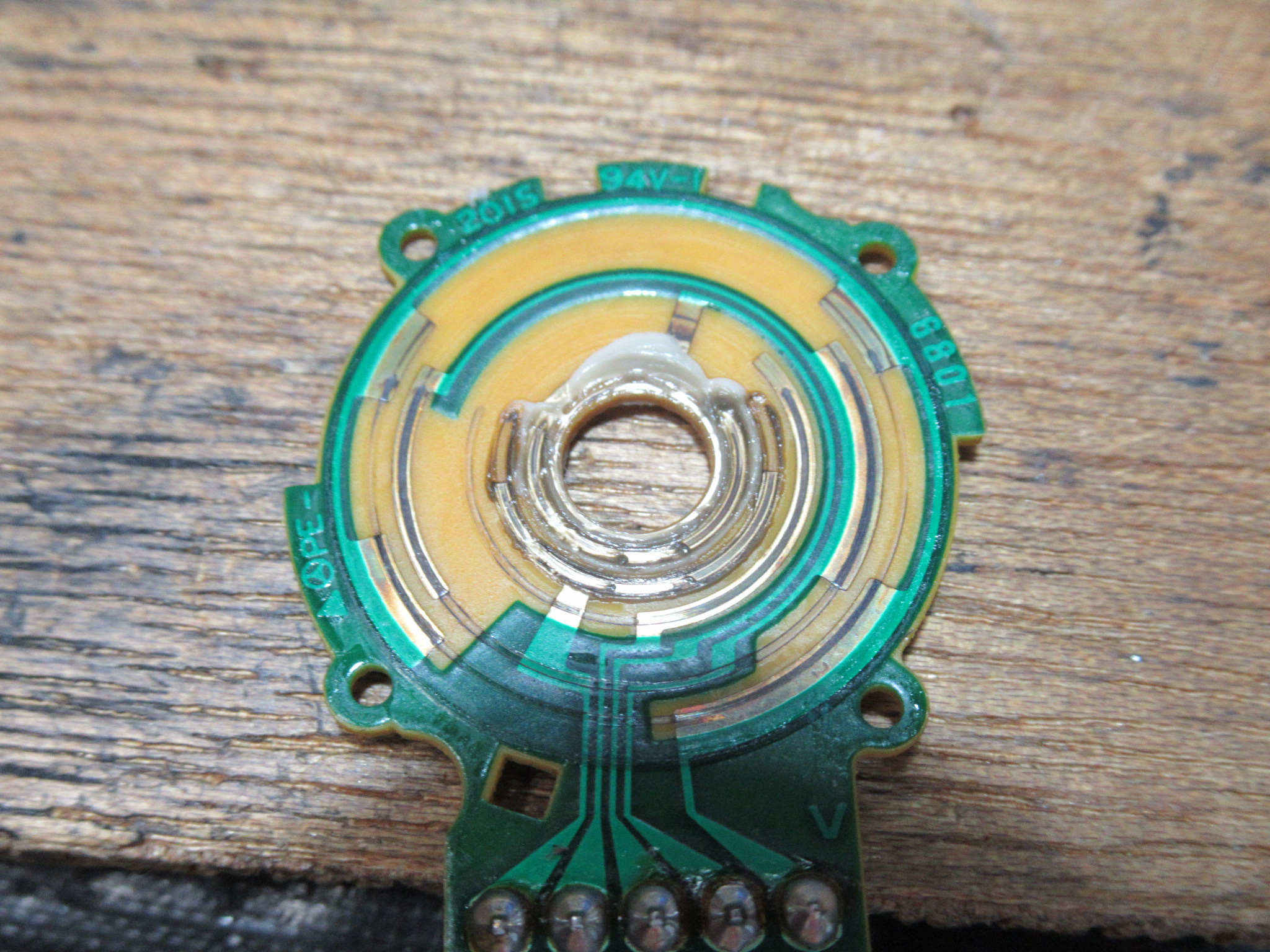

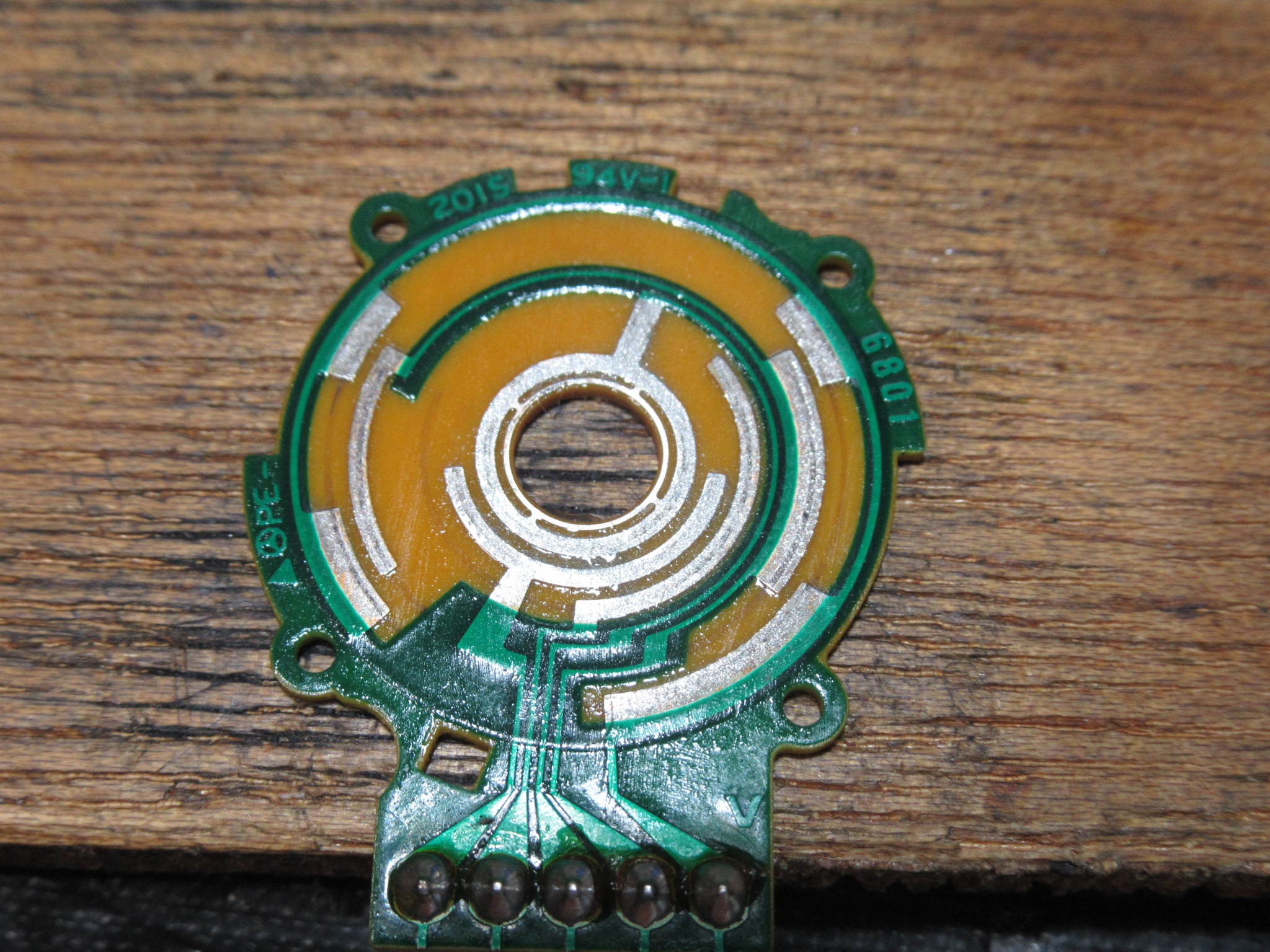

ロータリーエンコーダーを分解します。

汚れた接点を研磨清掃し、スライド接点専用グリスを処置します。

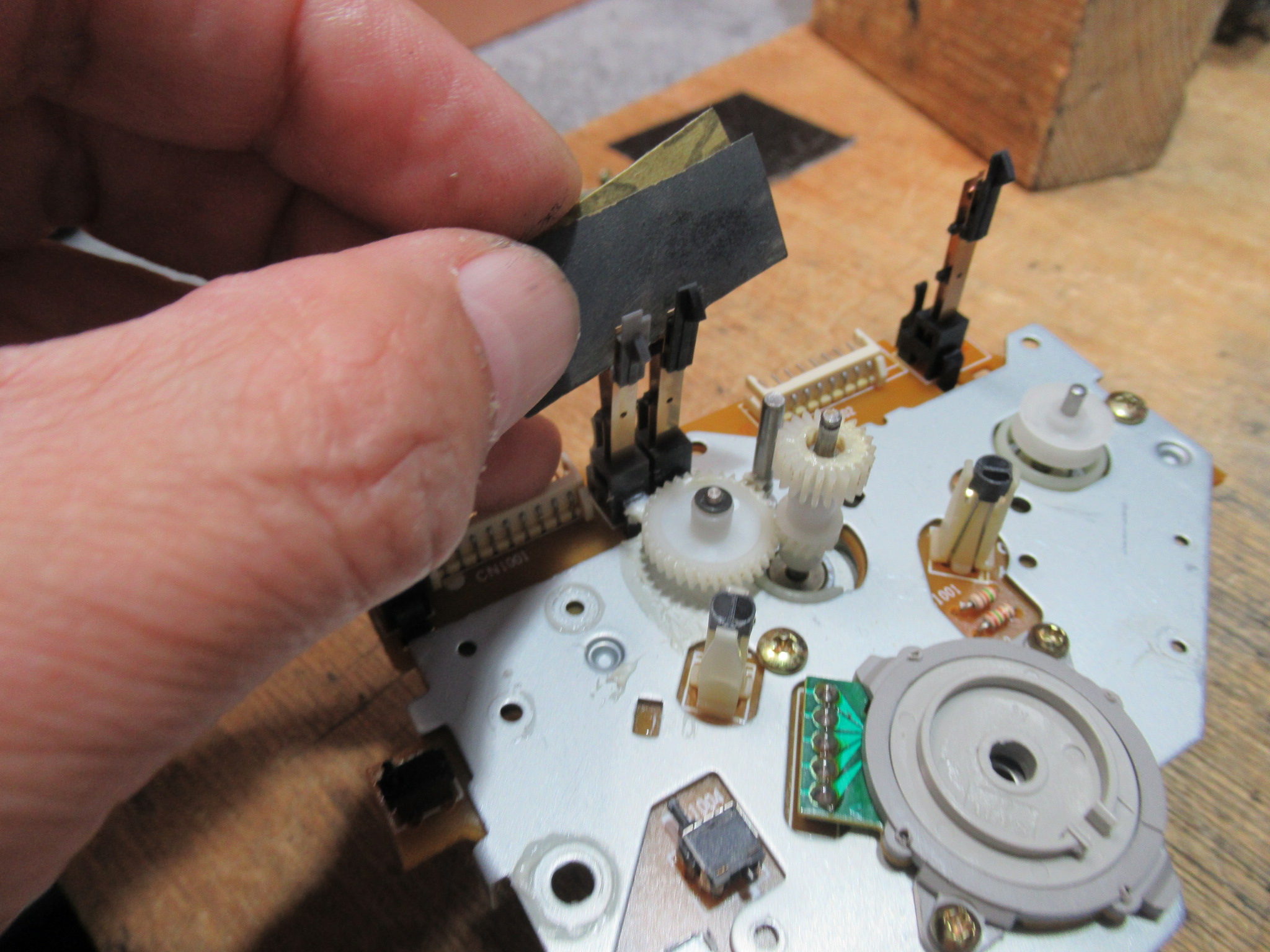

オートセレクタ用スイッチ接点を磨きます。

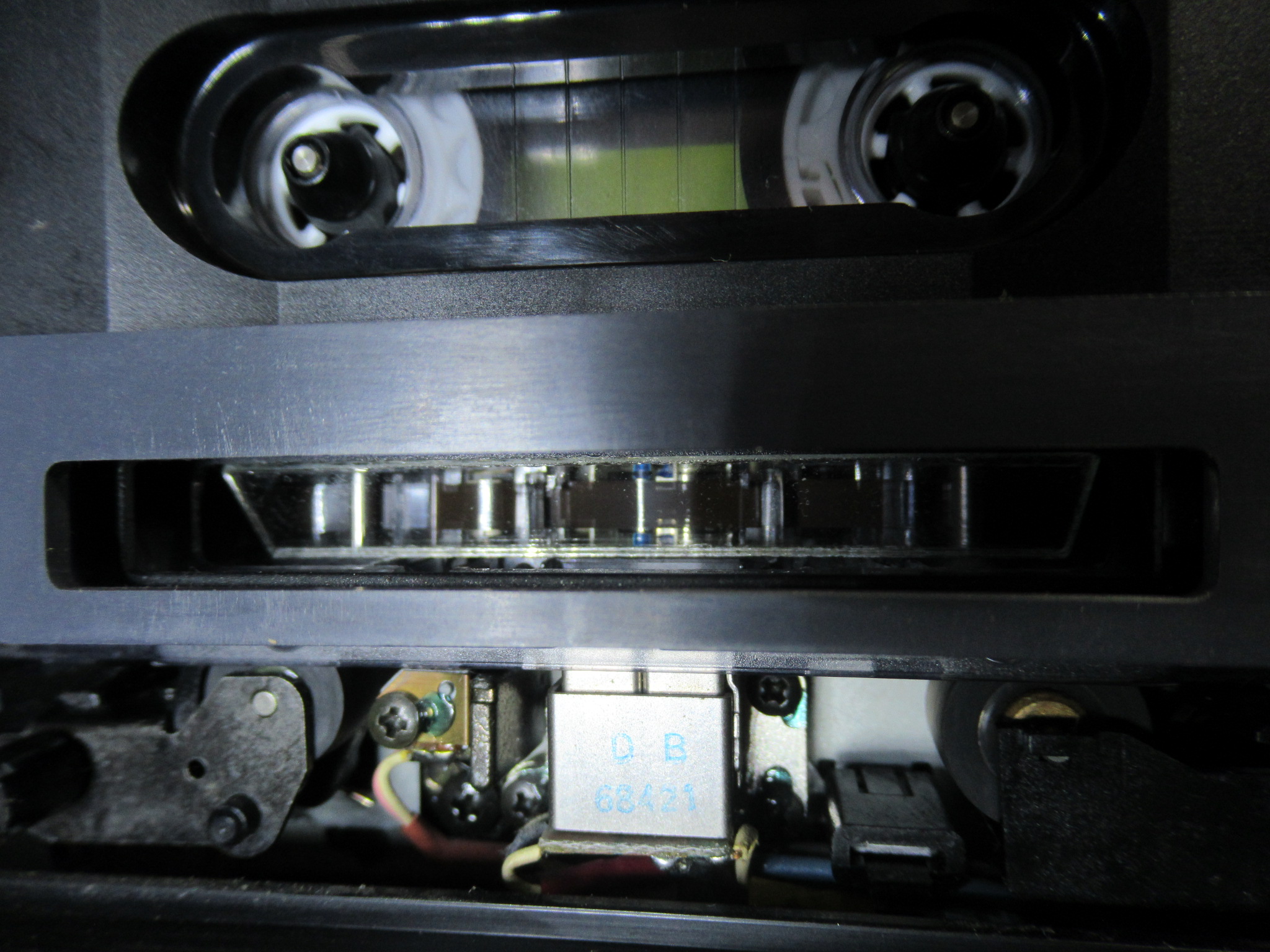

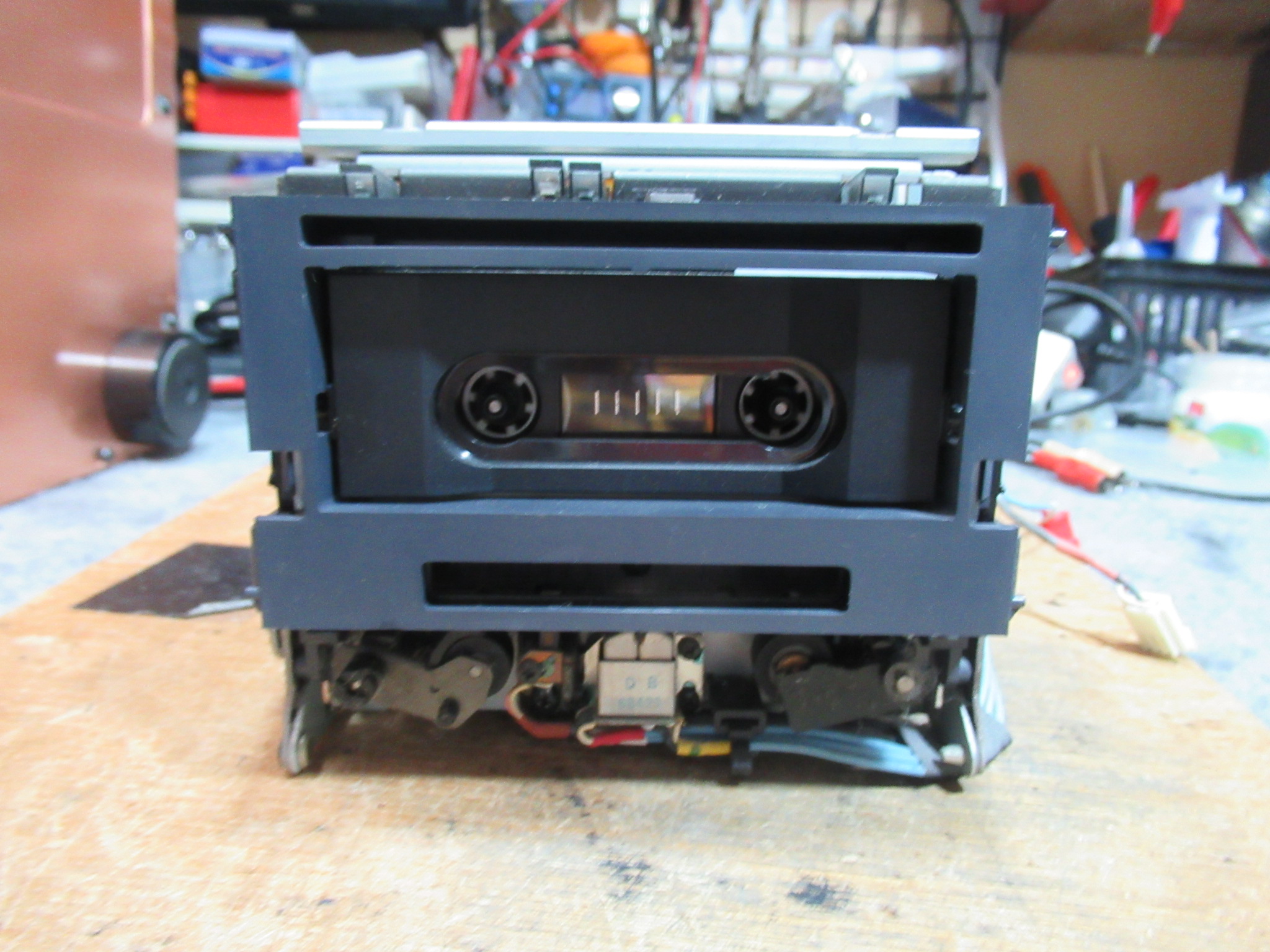

元通り組み立てて調整等に移ります。ミラーカセットを用いてテープの走行状態を目視点検します。

315Hzの信号が記録されたテープを再生し、速度が許容範囲内にあることを確認します。

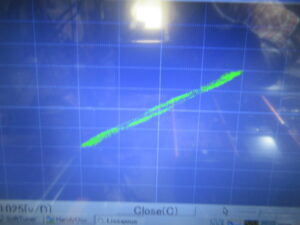

ヘッドアジマスの調整を行います。

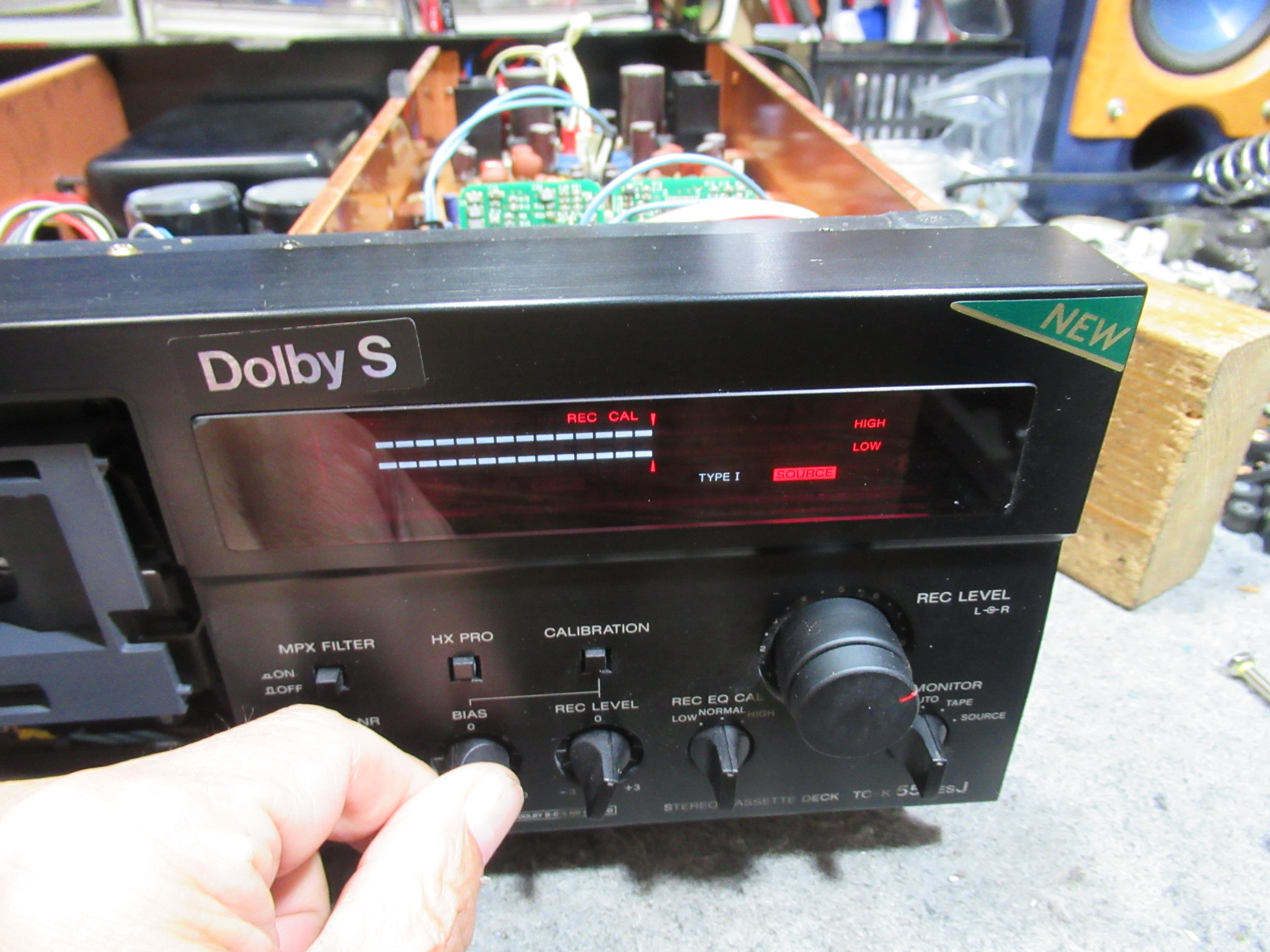

キャリブレーション後に録再バランス調整を行います。

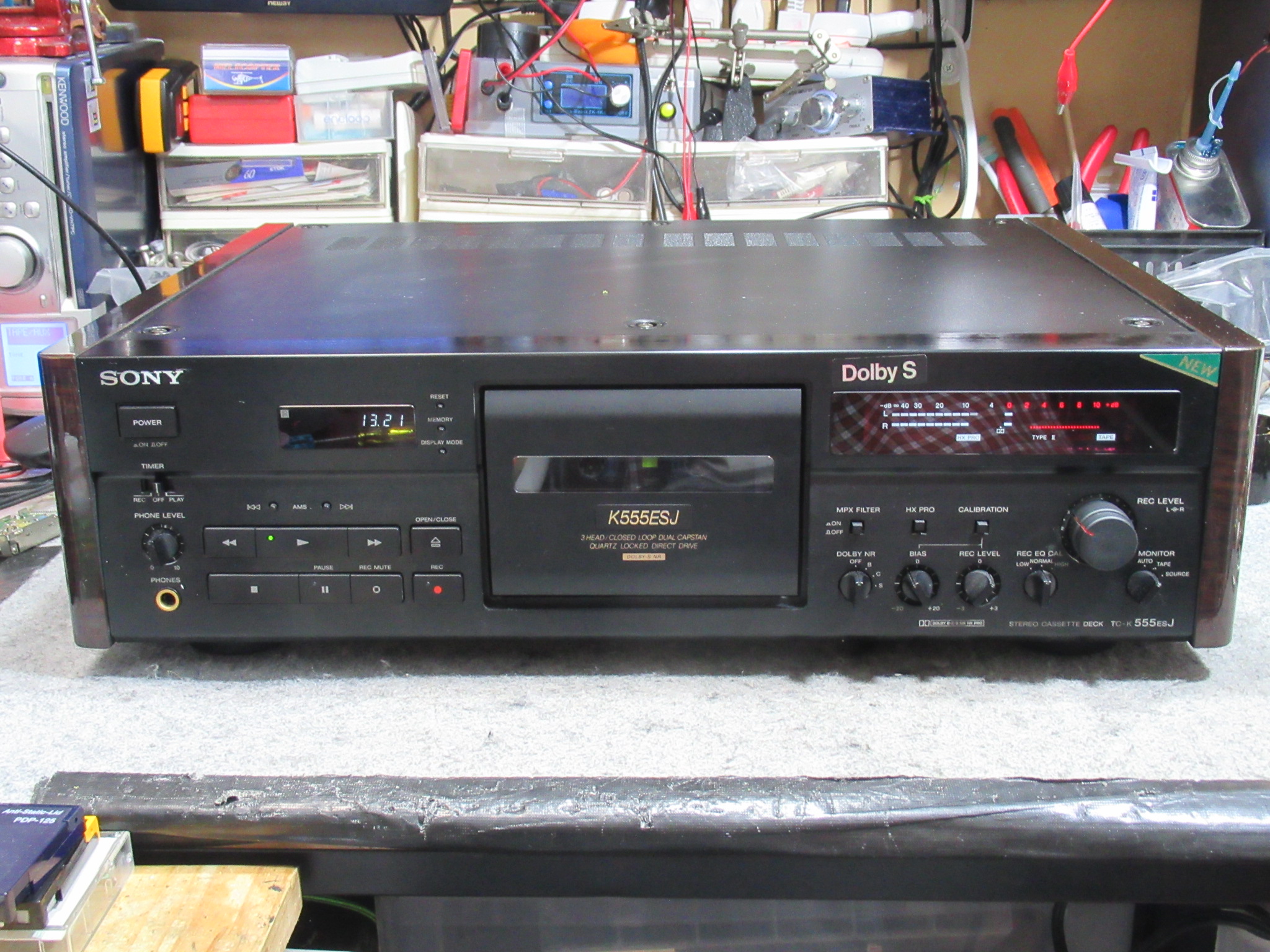

録音テストを行い、修理完了です。
