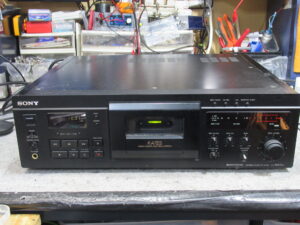

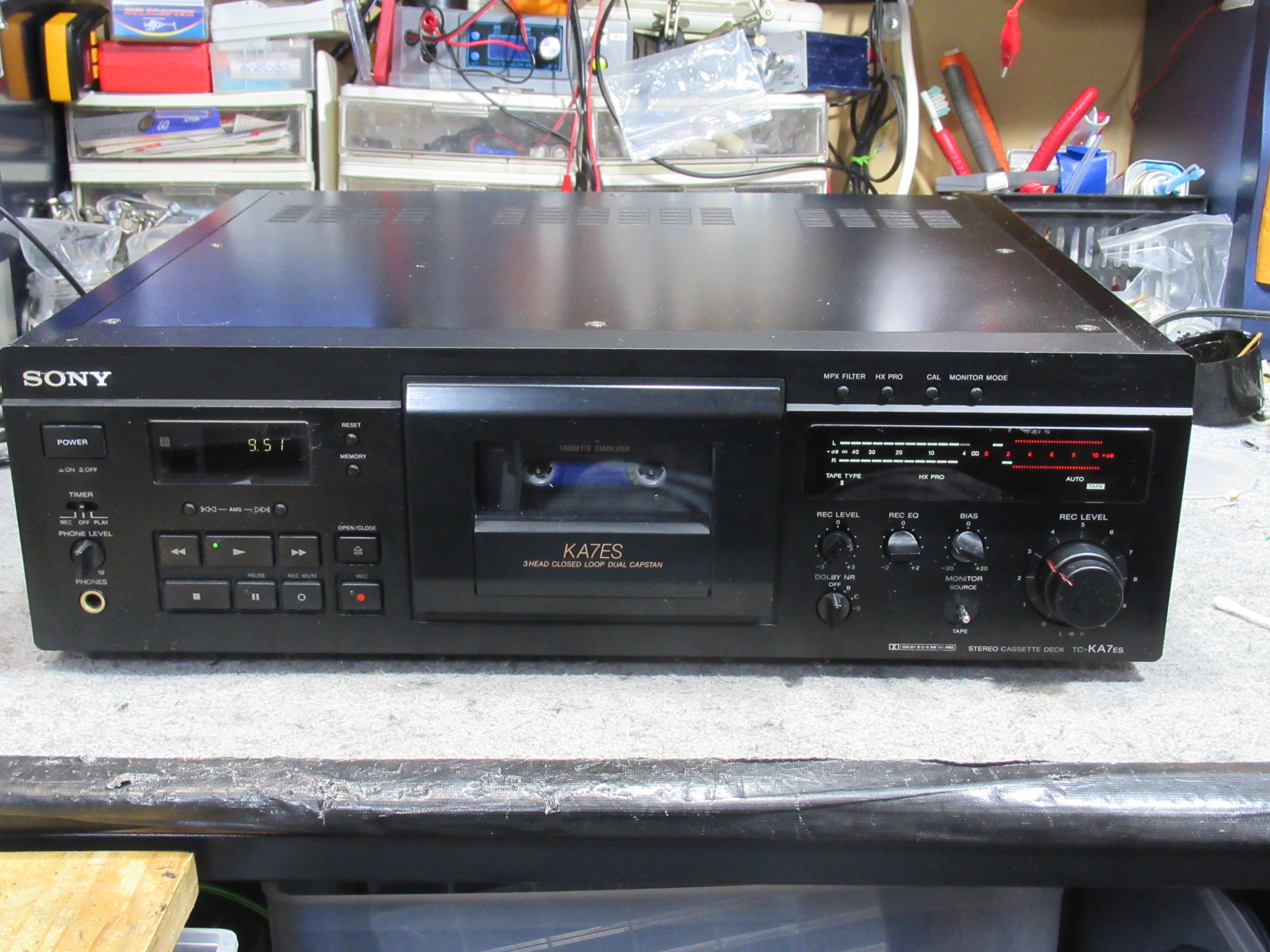

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-KA7ESの修理依頼をいただきました。
希少なブラックモデルです。

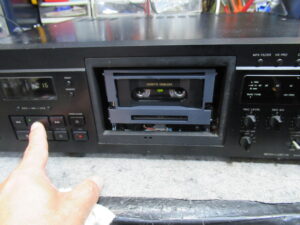

ヘッドが上がらないため再生NGです。
また、ドルビーを切り替えると表示がチラチラします。

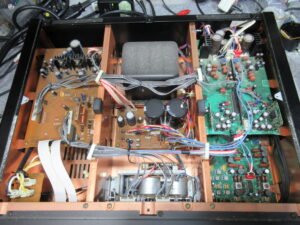

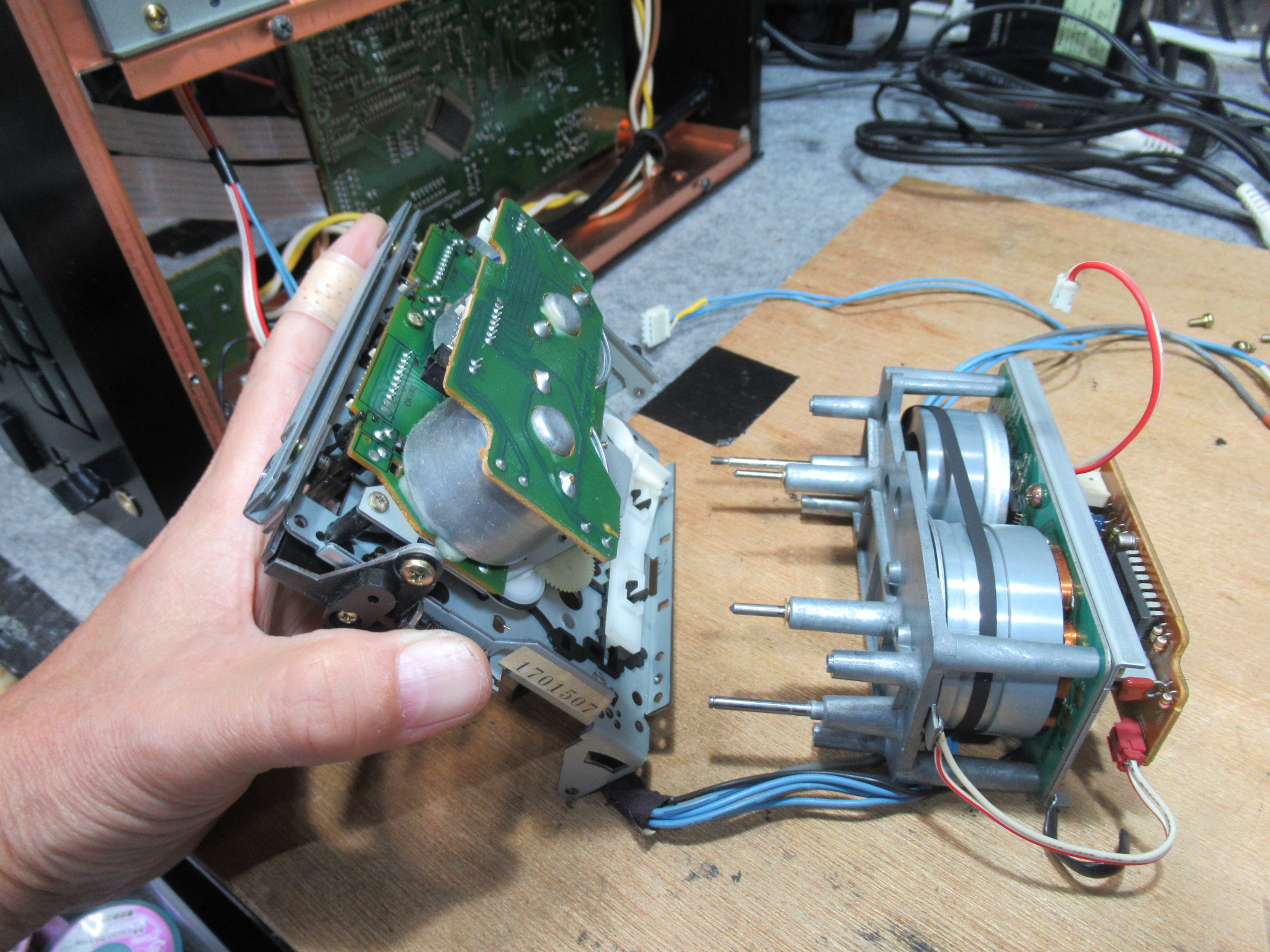

カバーを開けてメカを取り出します。
分解を進めます。

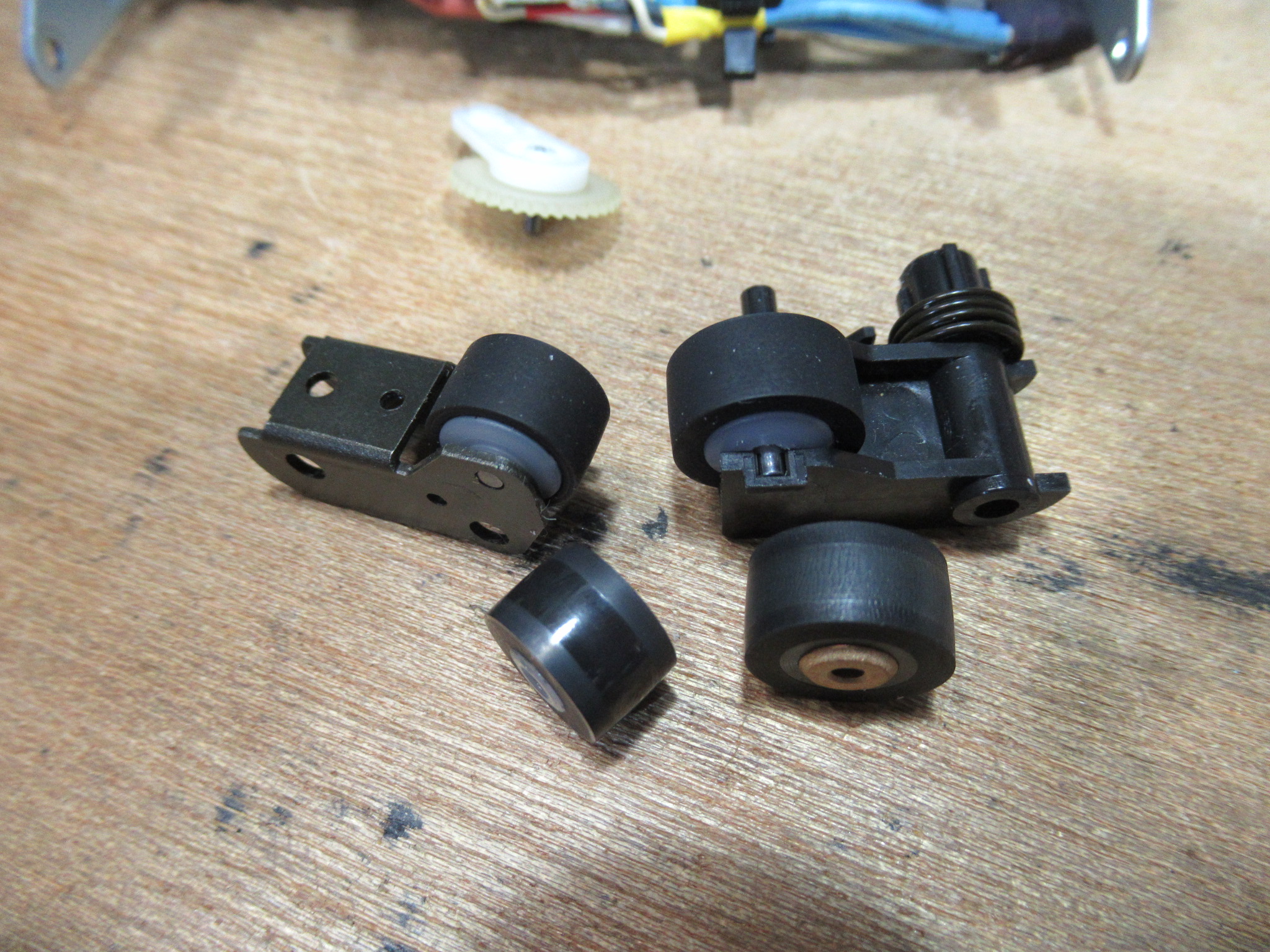

劣化しているピンチローラーを交換します。

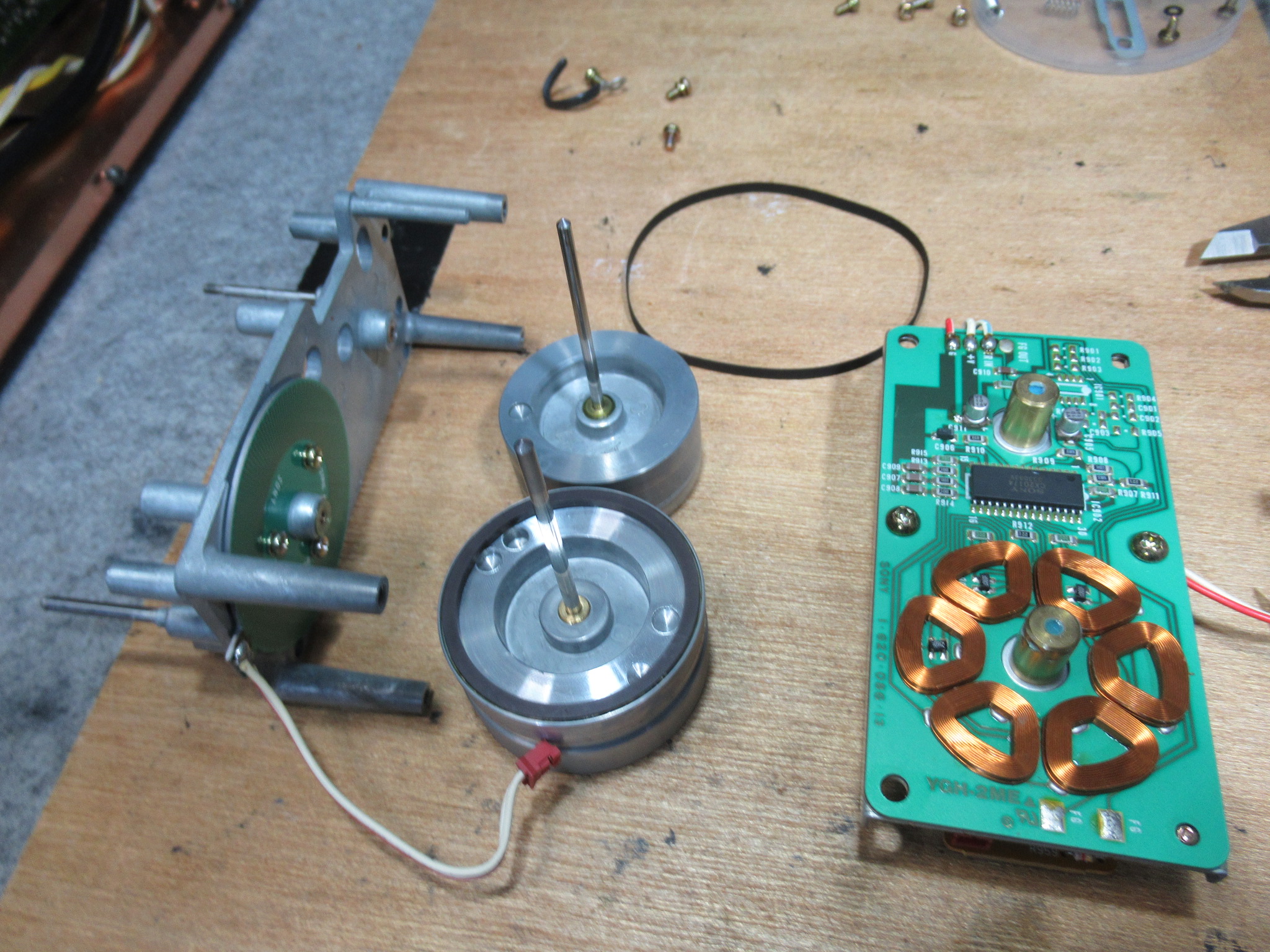

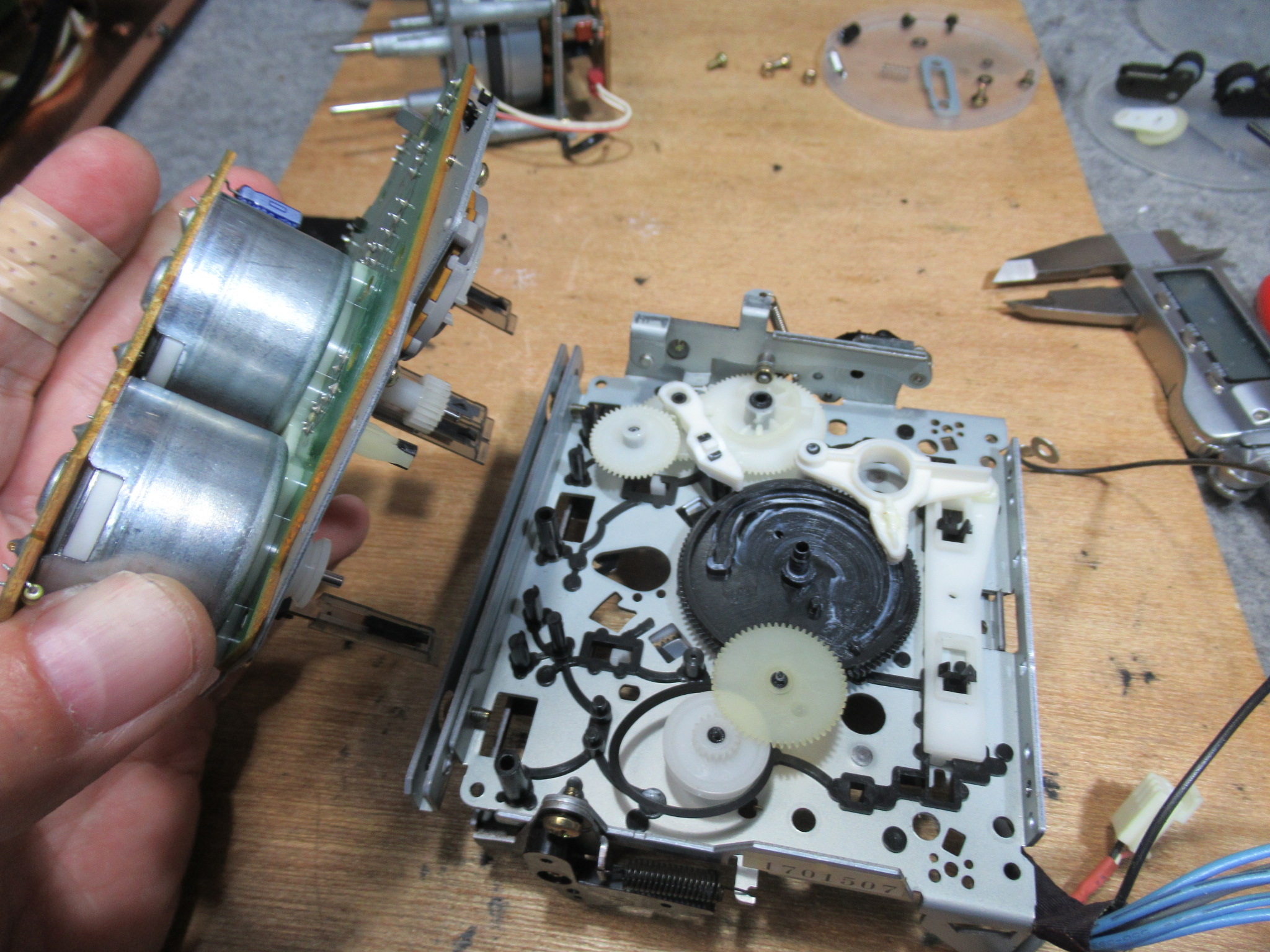

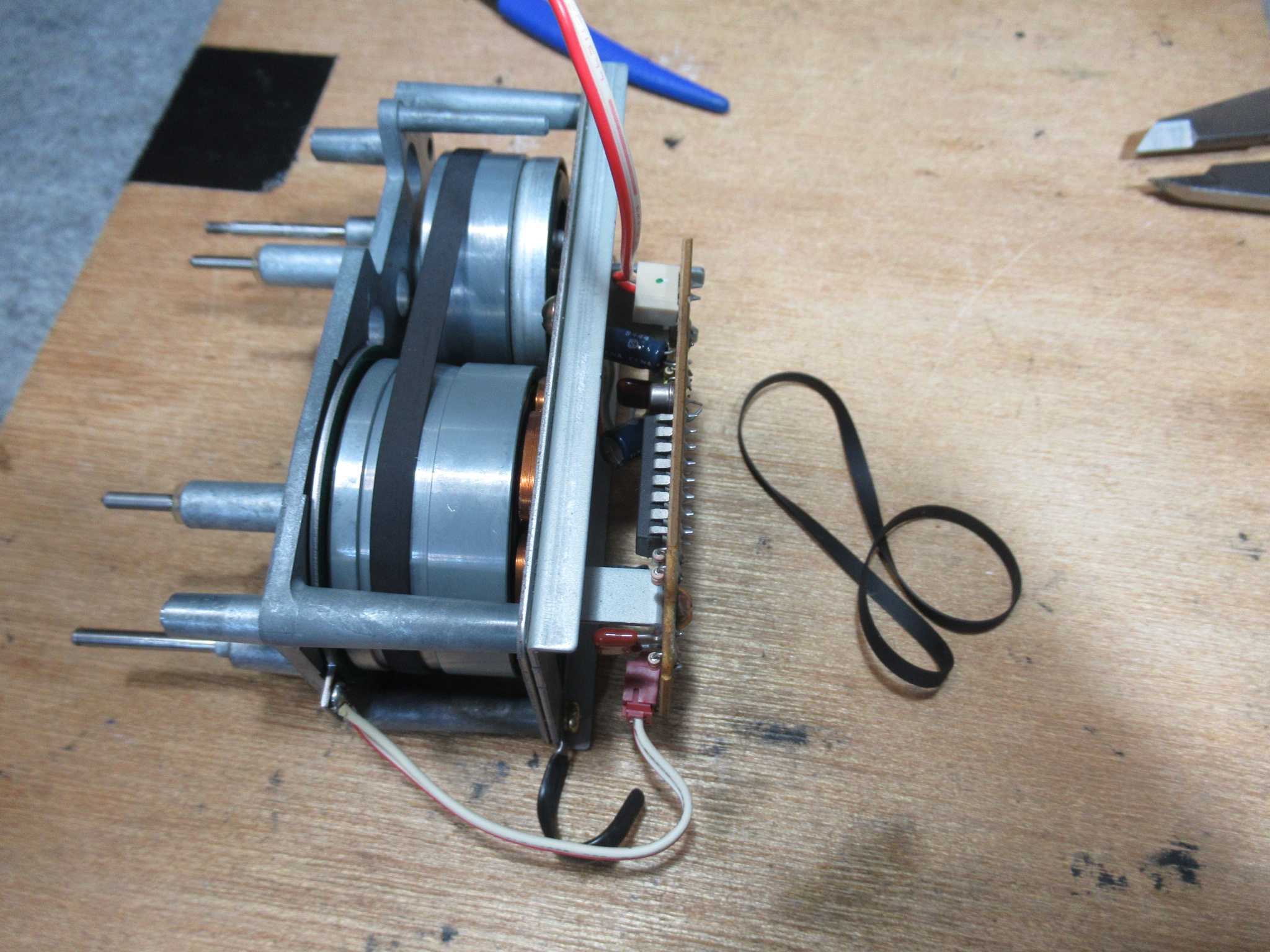

キャプスタンモーターを分解します。

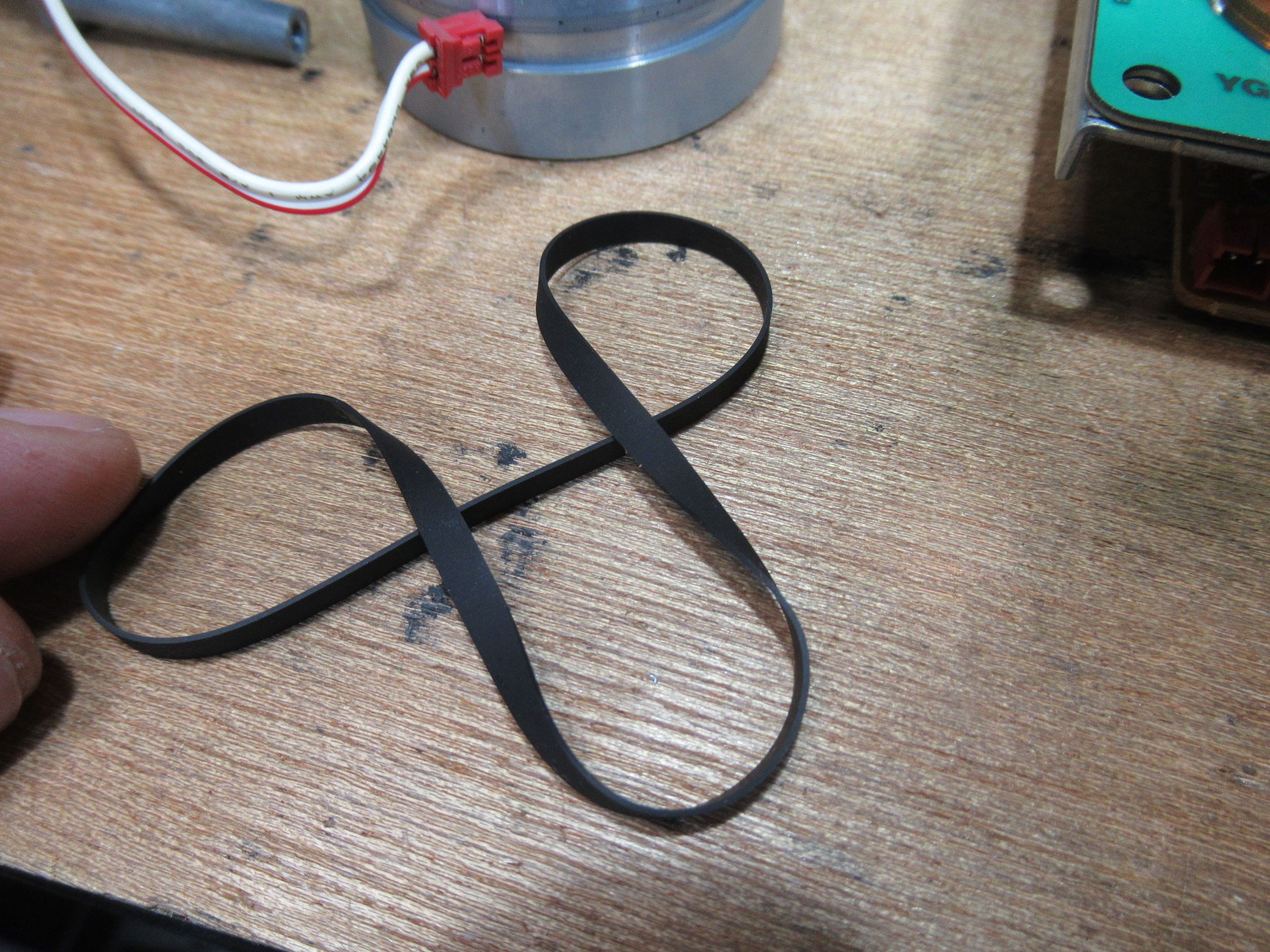

8年前にメーカーサービスで交換されたというベルトですが、低グレード機用のため伸びてしまっています。

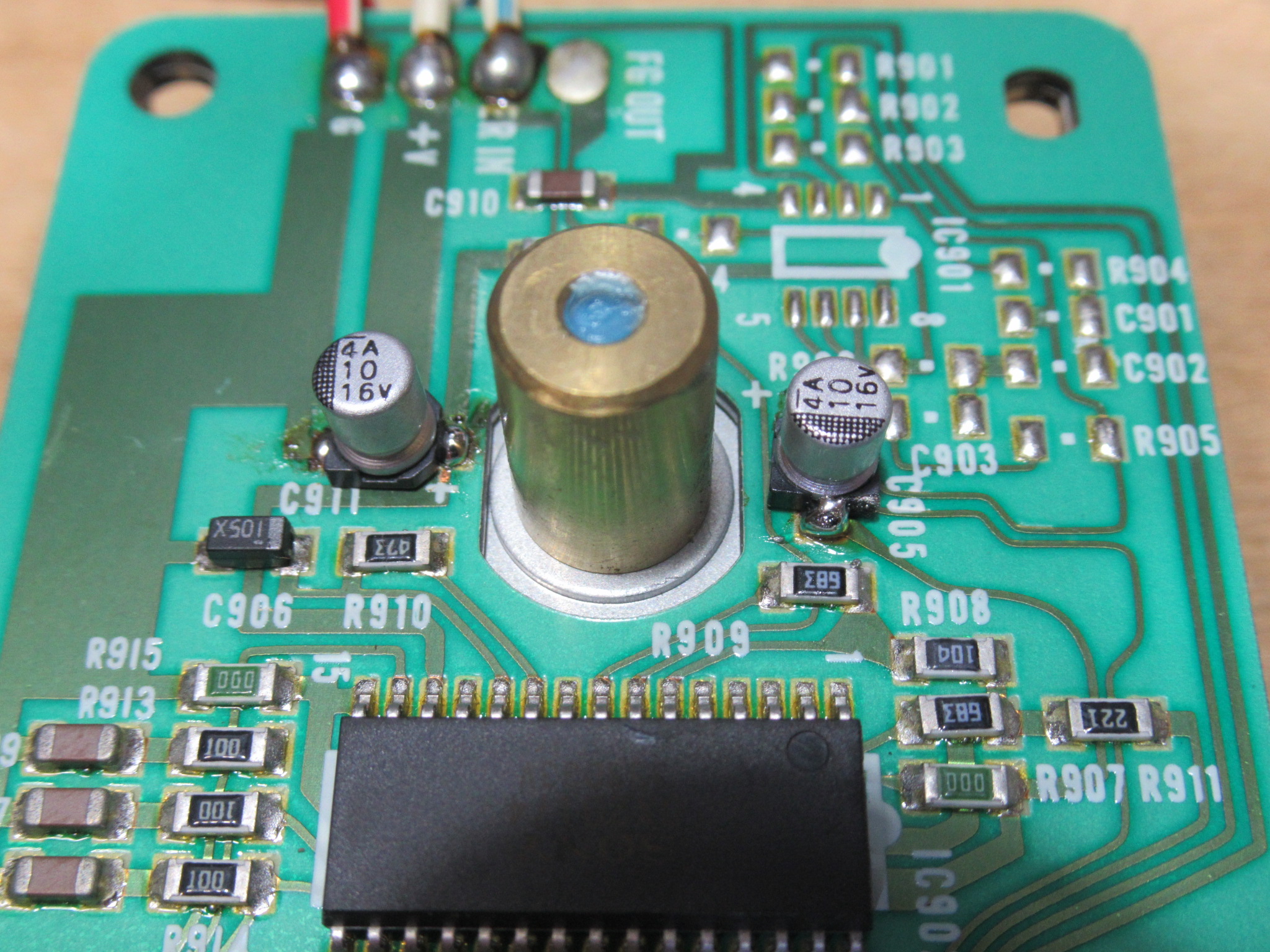

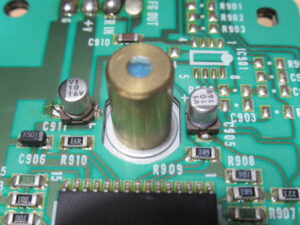

基板面の電解コンデンサーを交換します。
新しいベルトを掛けて組み立てます。

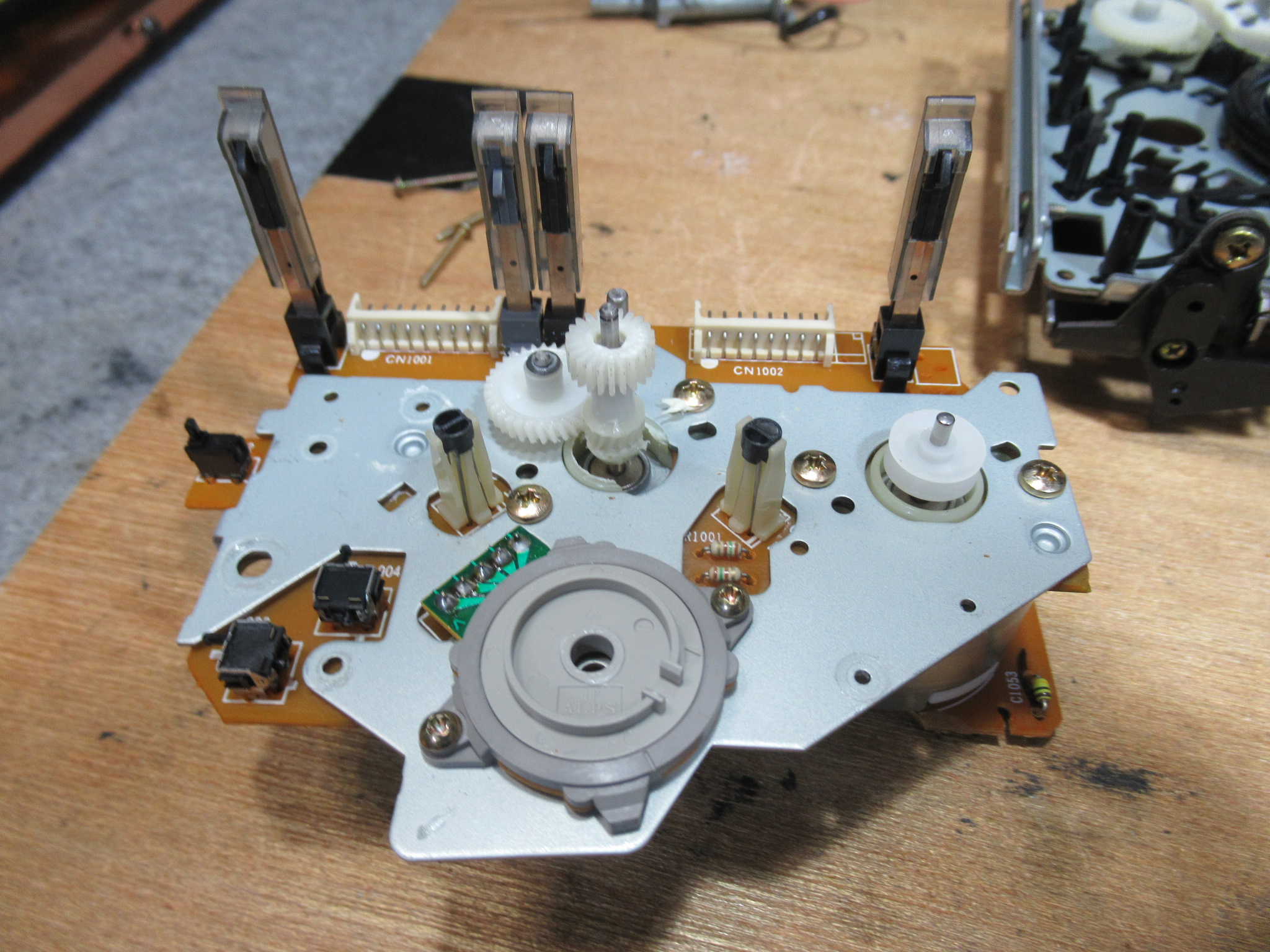

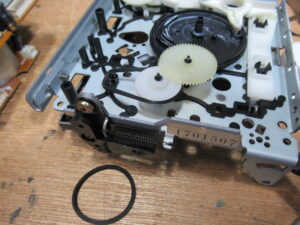

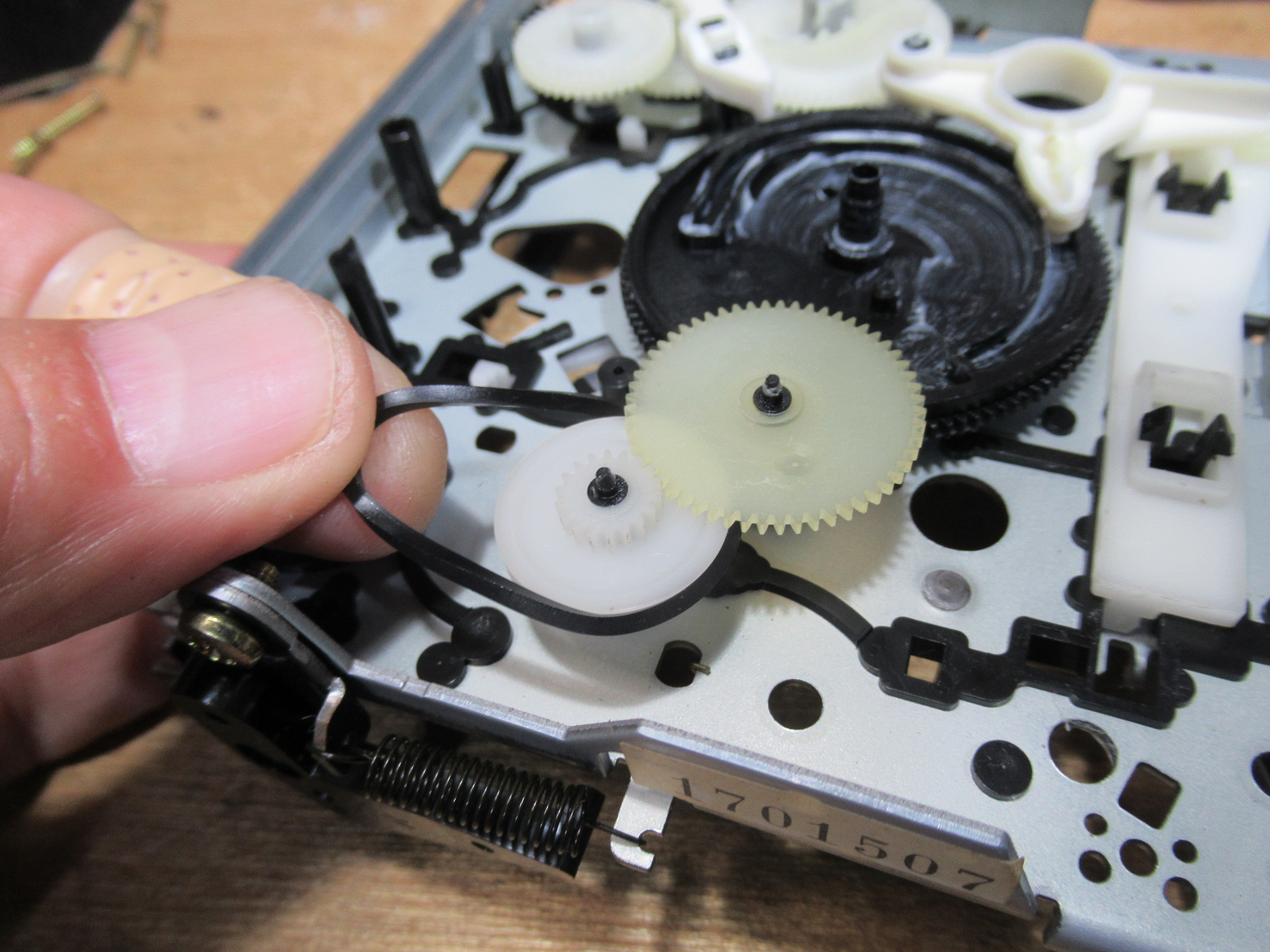

フロント部を分解します。ここもベルトが伸びています。

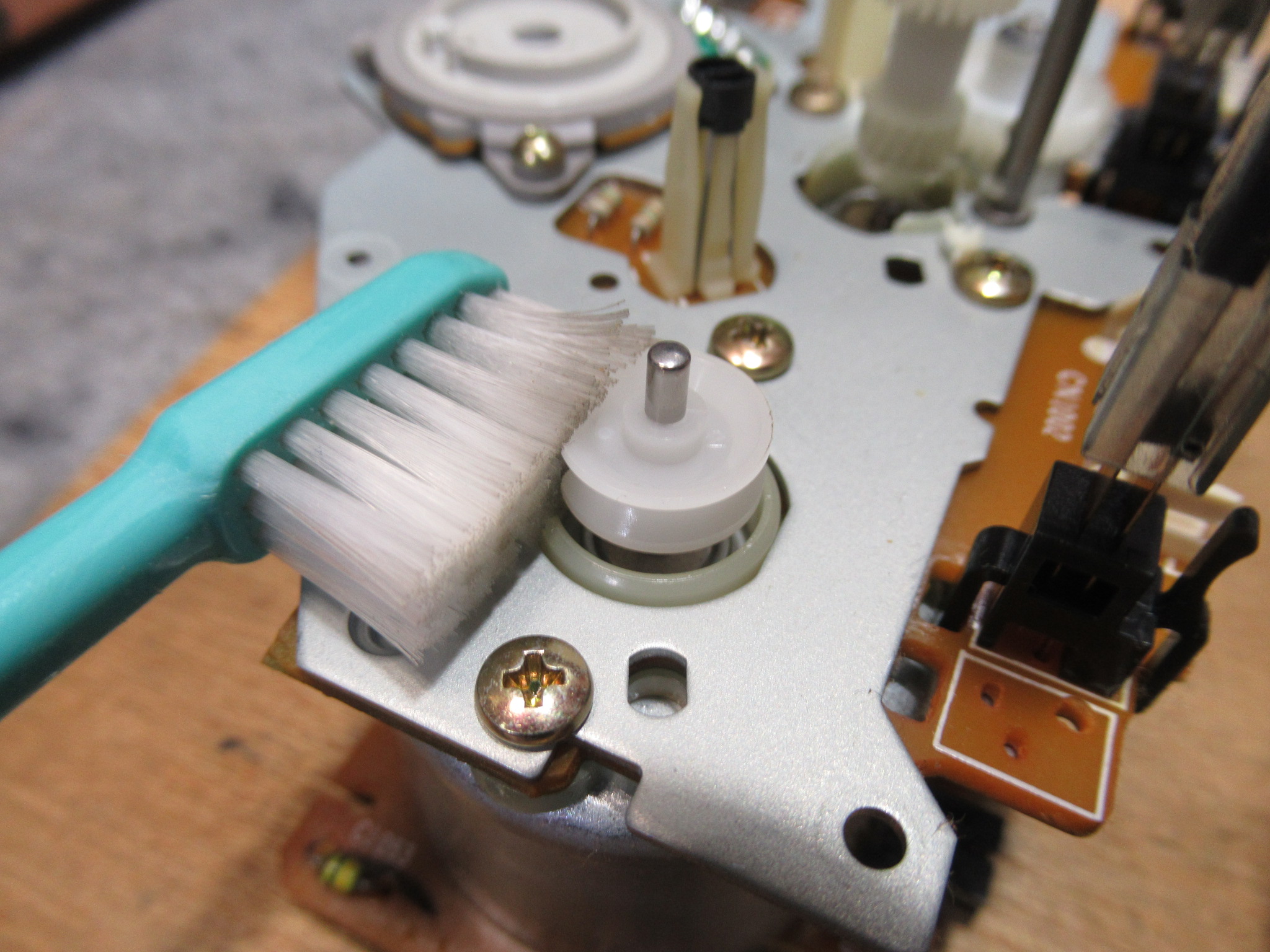

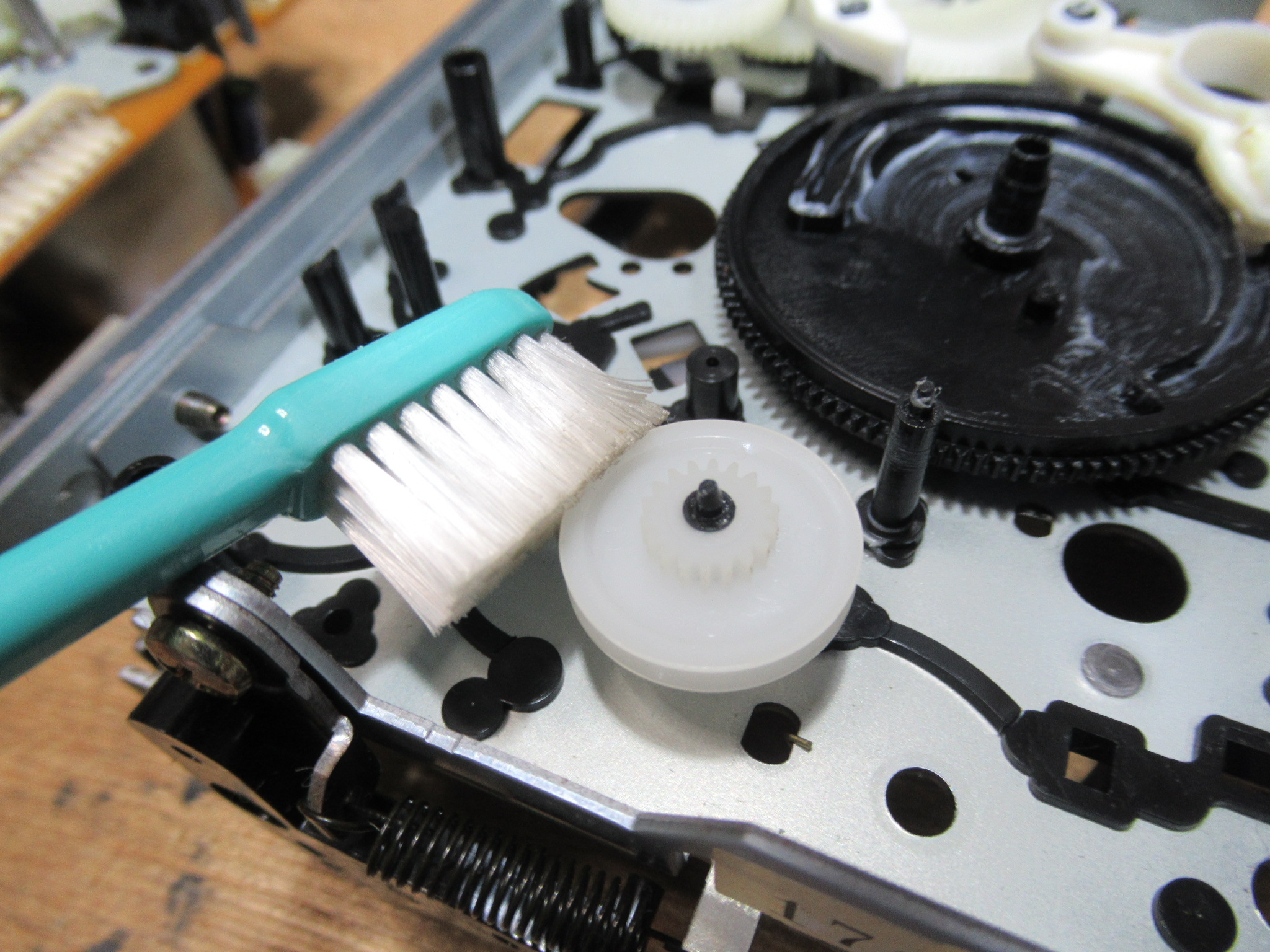

プーリーを脱脂して新しいベルトを仮掛けします。

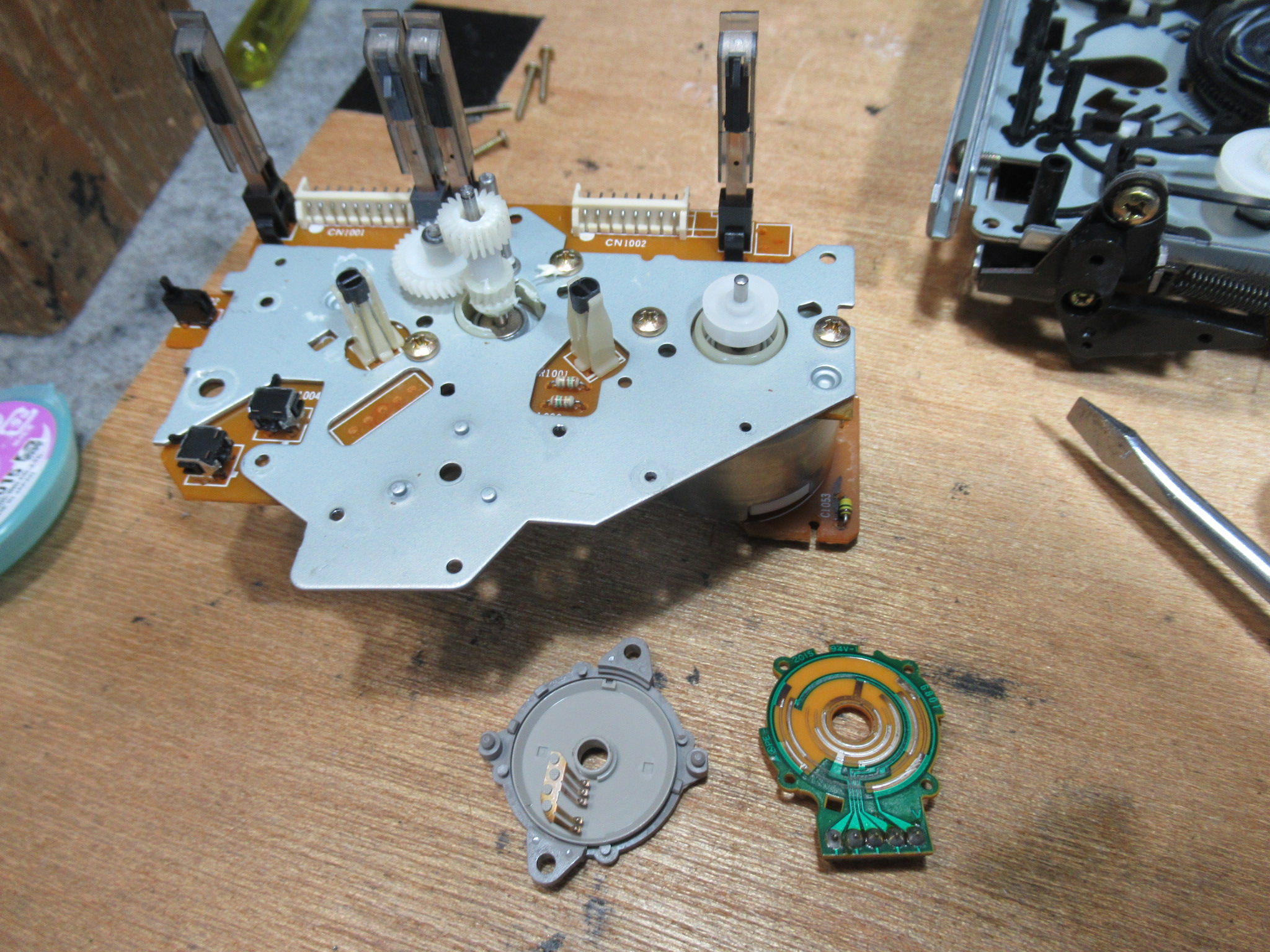

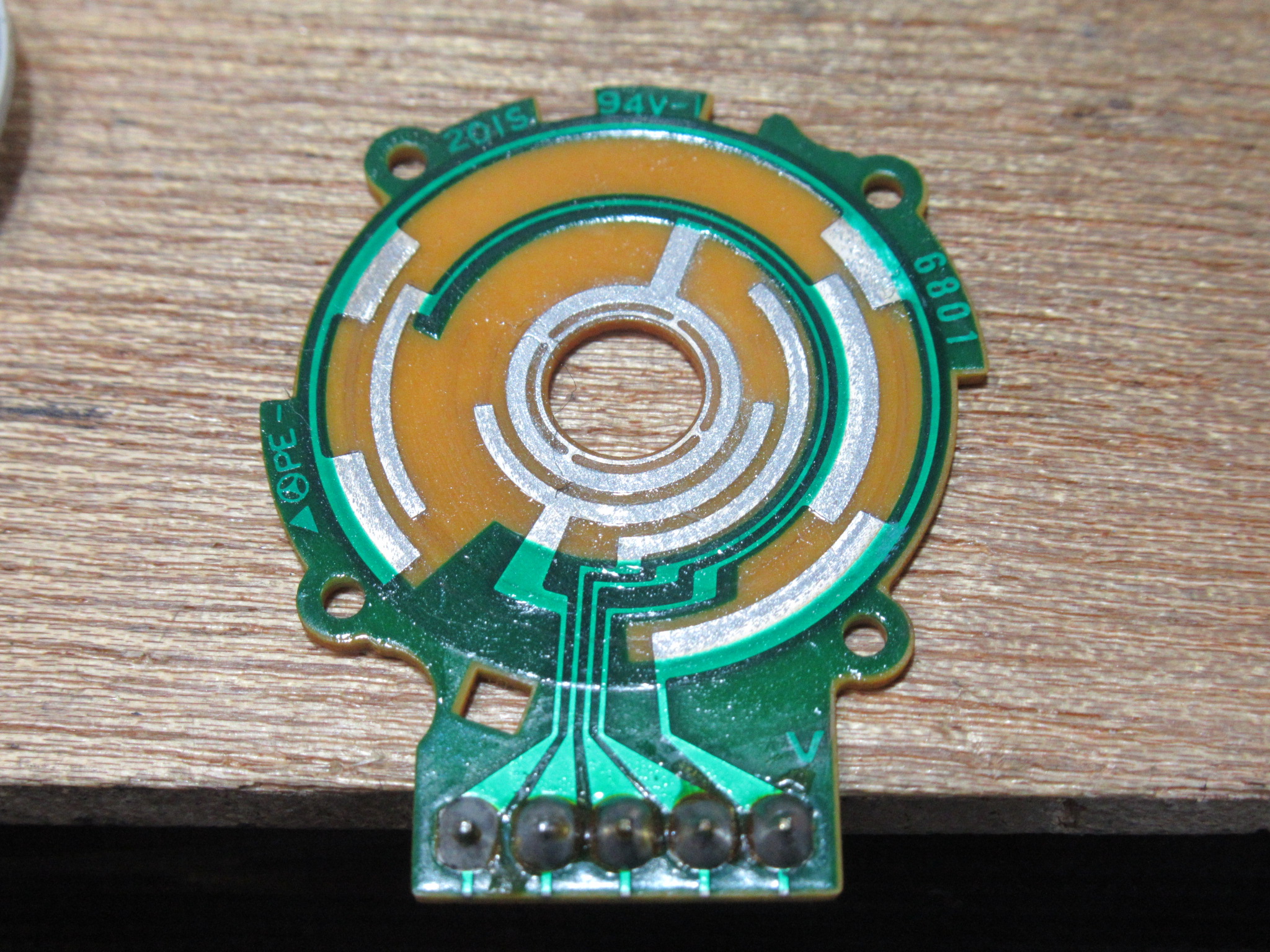

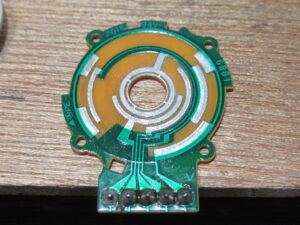

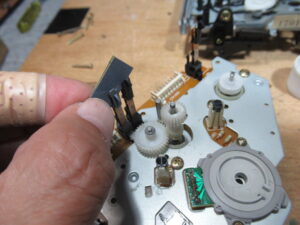

ロータリーエンコーダーを分解します。
汚れた接点を研磨清掃し、スライド接点専用グリスを処置します。
オートセレクタ用スイッチ接点を磨きます。
本体に戻して動作確認を行います。

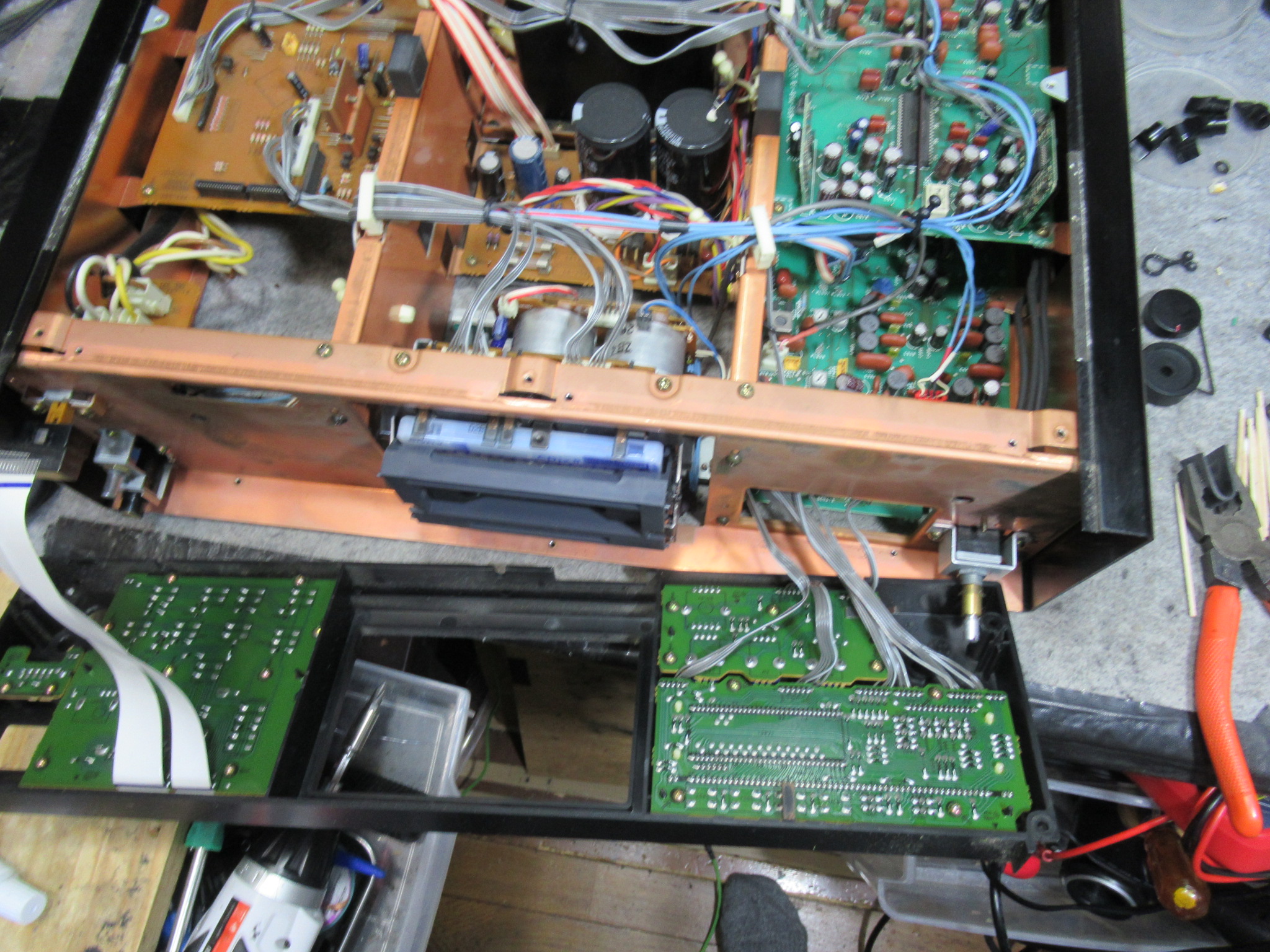

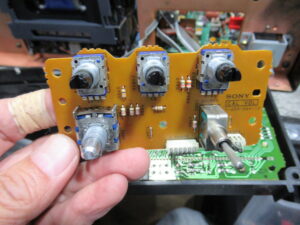

スイッチ基板を取り出して、接触不良になっているドルビー切替スイッチに接点復活剤を処置します。

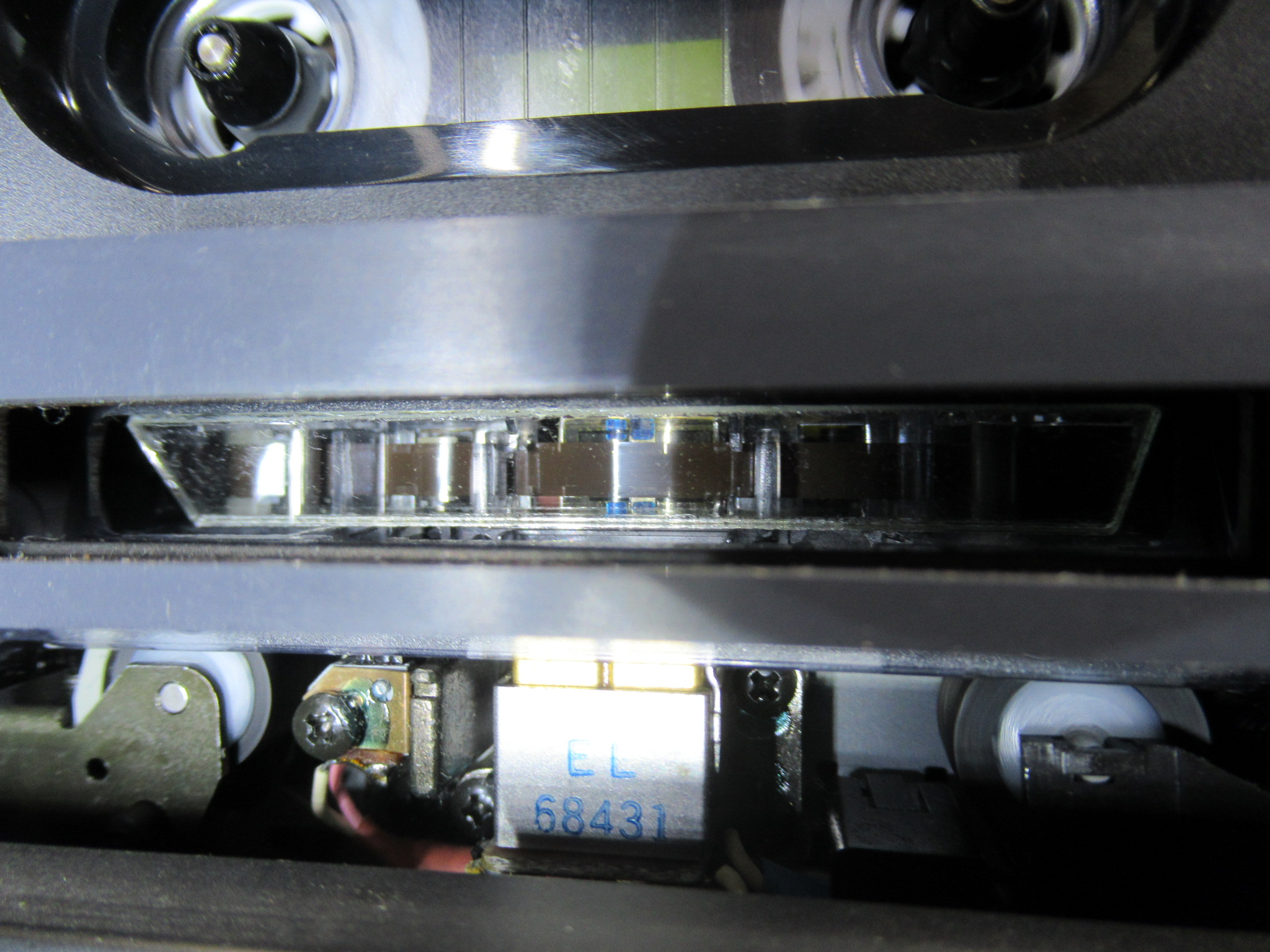

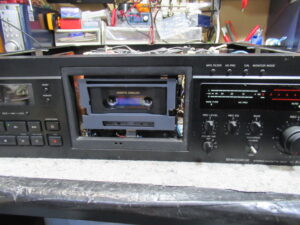

ミラーカセットを用いてテープの走行状態を目視点検します。

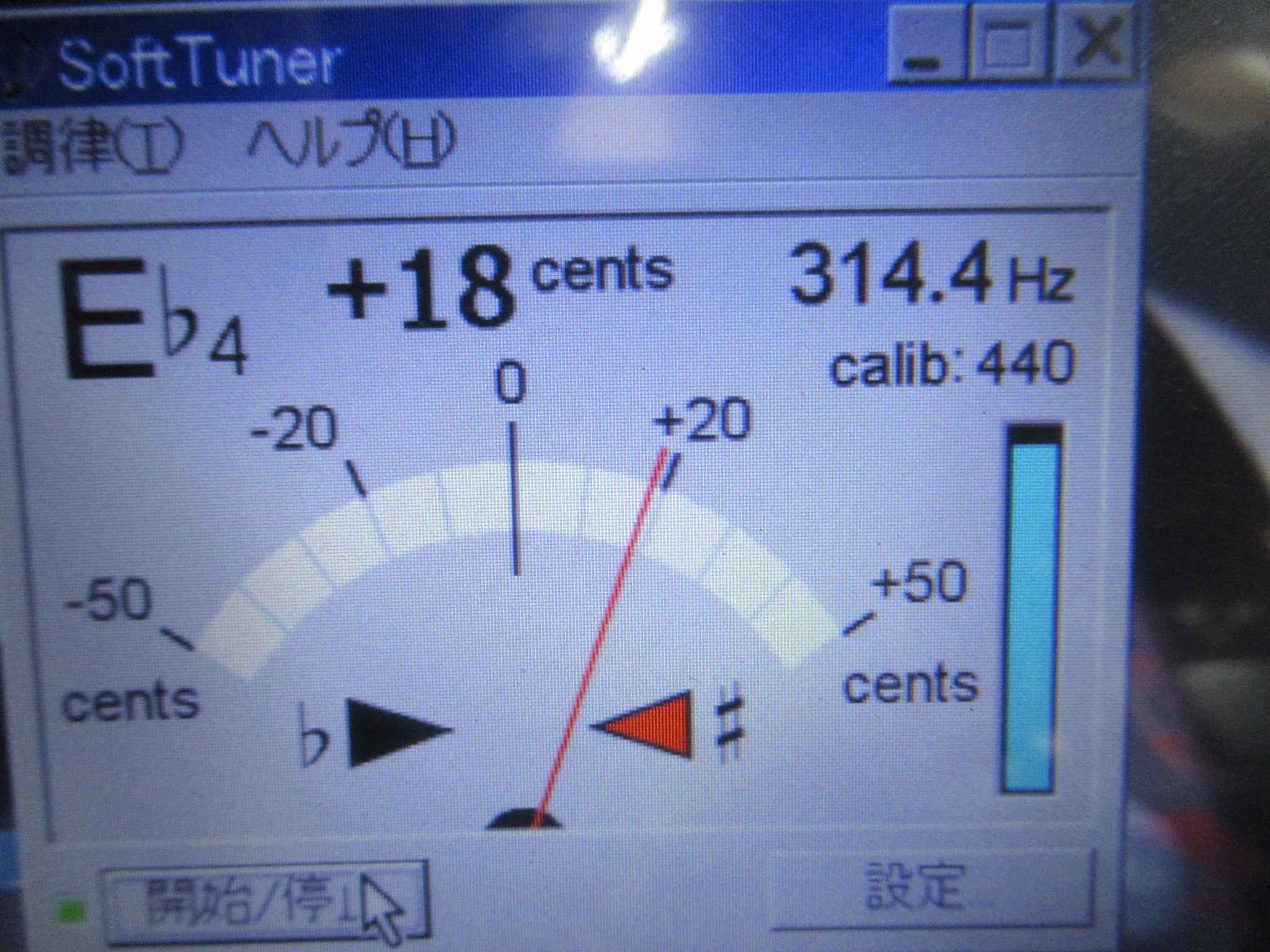

315Hzの信号が記録されたテープを再生し、速度が許容範囲内にあることを確認します。

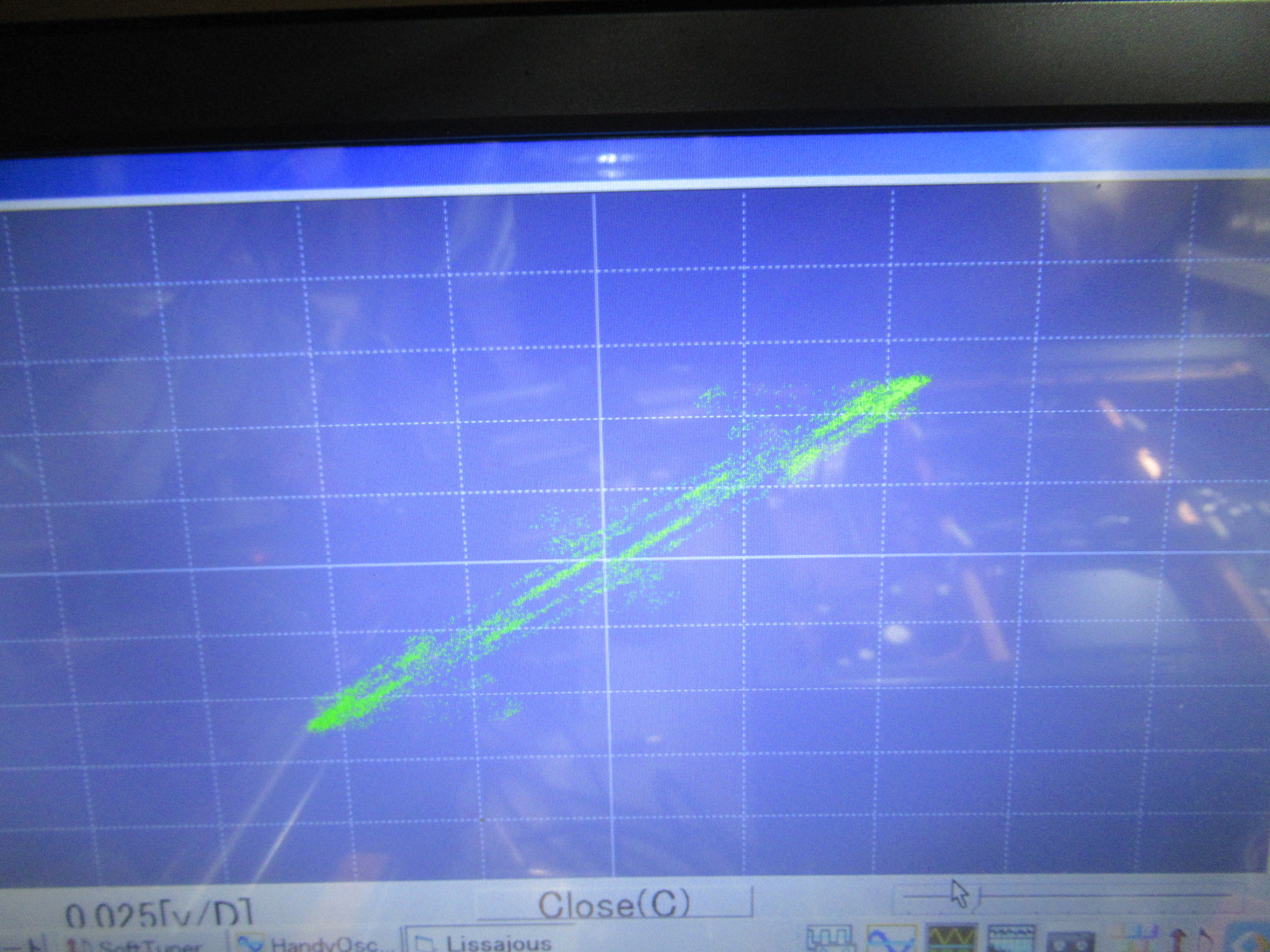

ヘッドアジマスの調整を行います。

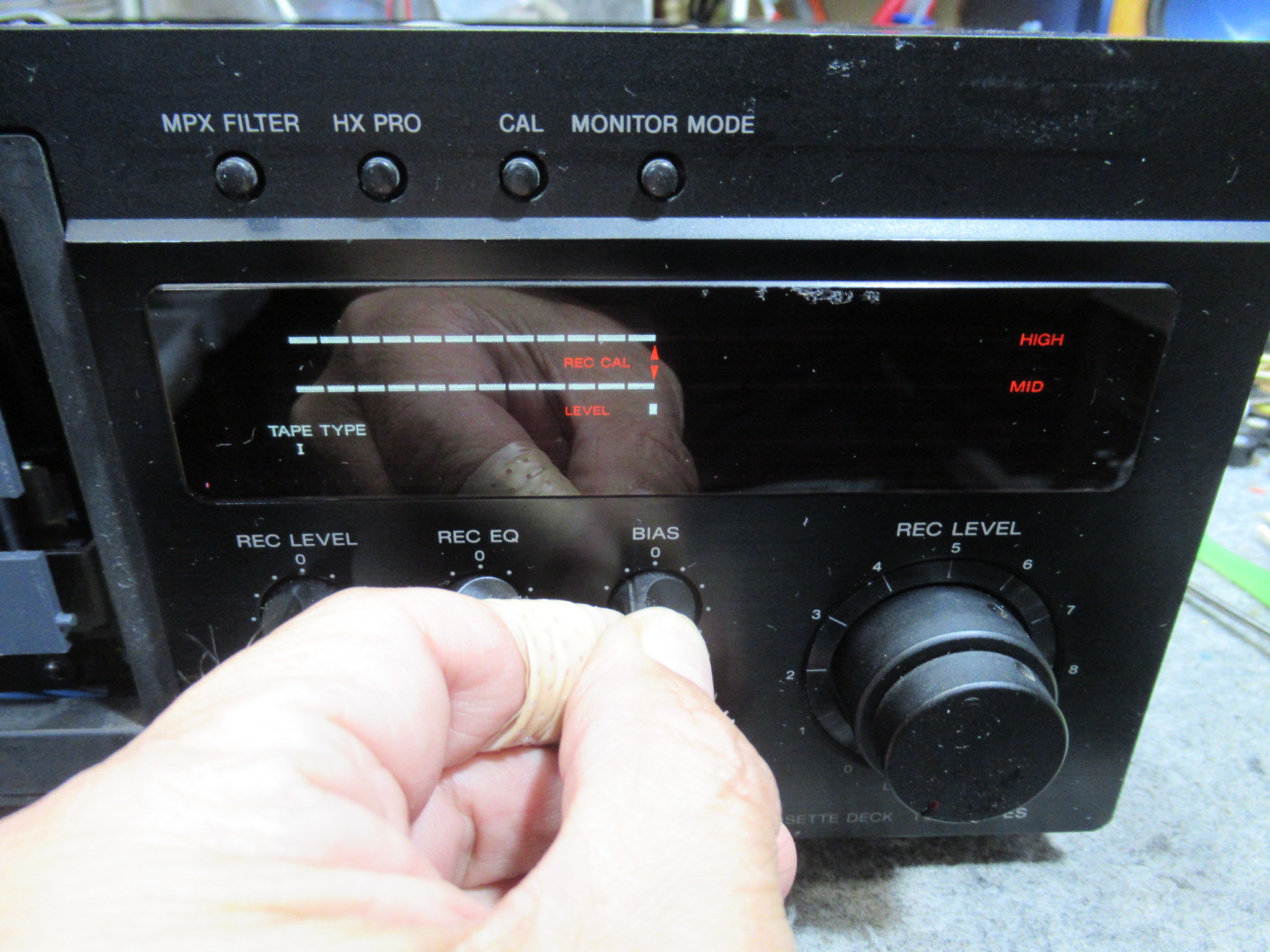

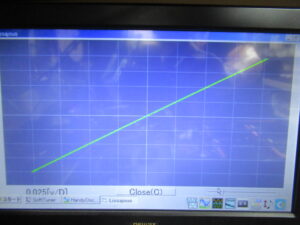

キャリブレーション後に録再バランス調整を行います。

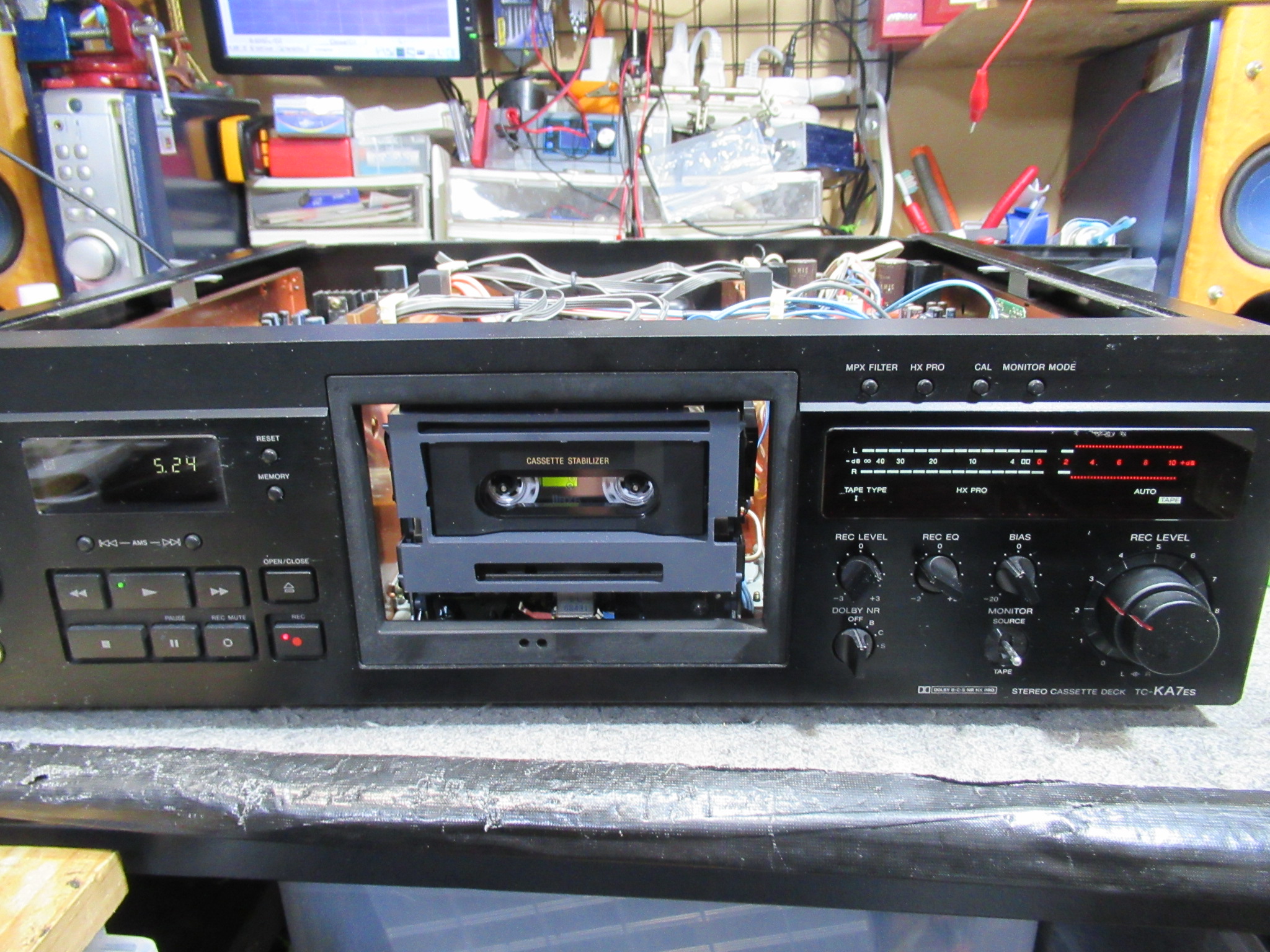

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
