SONY　PCM-R500

SONYの業務用DATデッキ、PCM-R500です。

数年前に故障したということです。

「CAUTION」表示のまま操作を受け付けません。

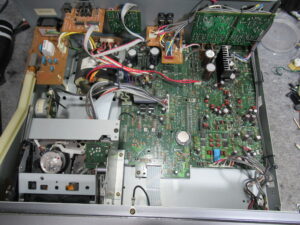

カバーを開けました。内部に切れたベルトが見つかりました。

デッキメカを降ろします。

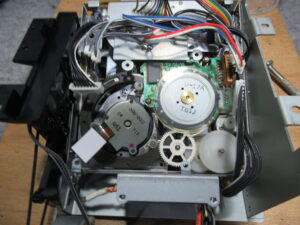

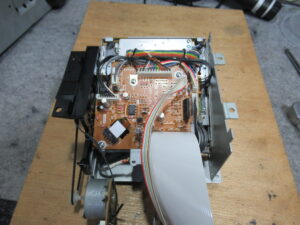

底面から分解を進めます。

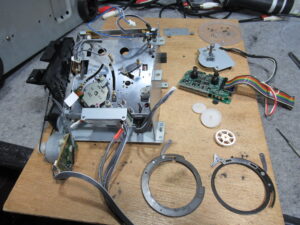

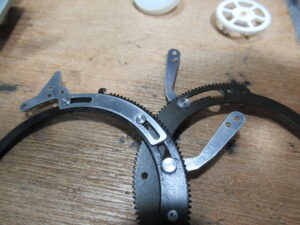

リングギヤの可動部が固着気味ですので、古いグリスを除去して注油します。

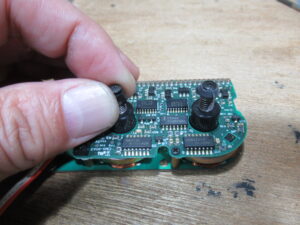

リールユニットです。ブレーキの効き具合とパッドの剥がれが無いことを確認します。

写真撮影を失念しましたが、新しいベルトを取り付けて組み付けます。

カートリッジホルダーを取り外します。

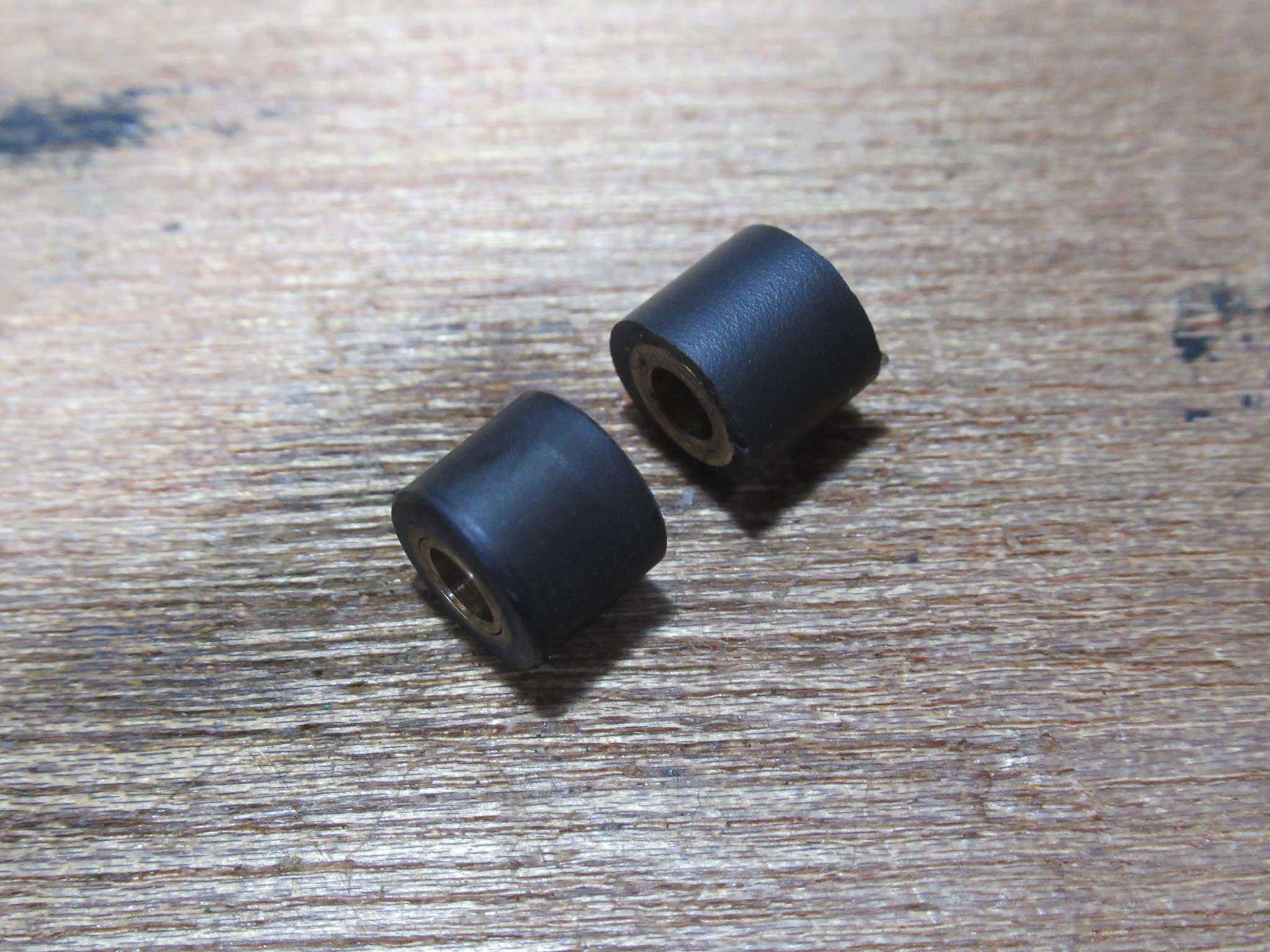

硬化しているピンチローラーを交換します。

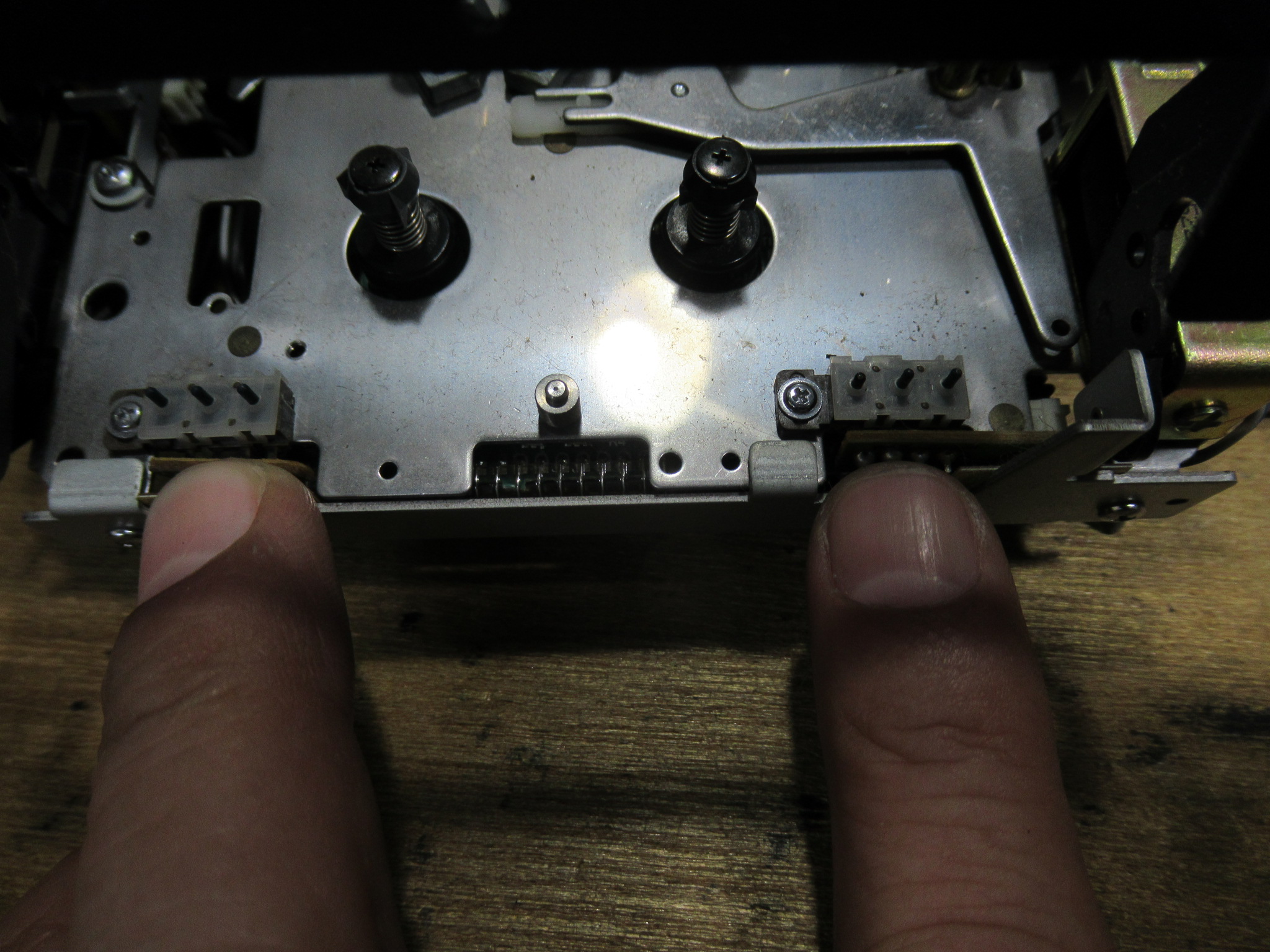

指先のカートリッジ検出スイッチに接点復活剤を処置します。

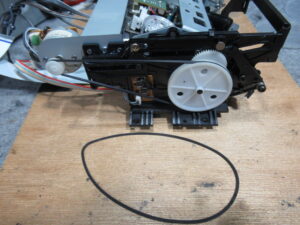

ローディングベルトを交換します。

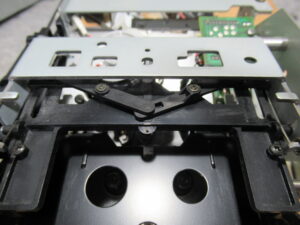

カートリッジホルダーの可動部にグリスアップします。

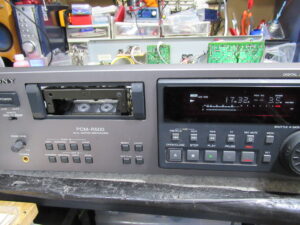

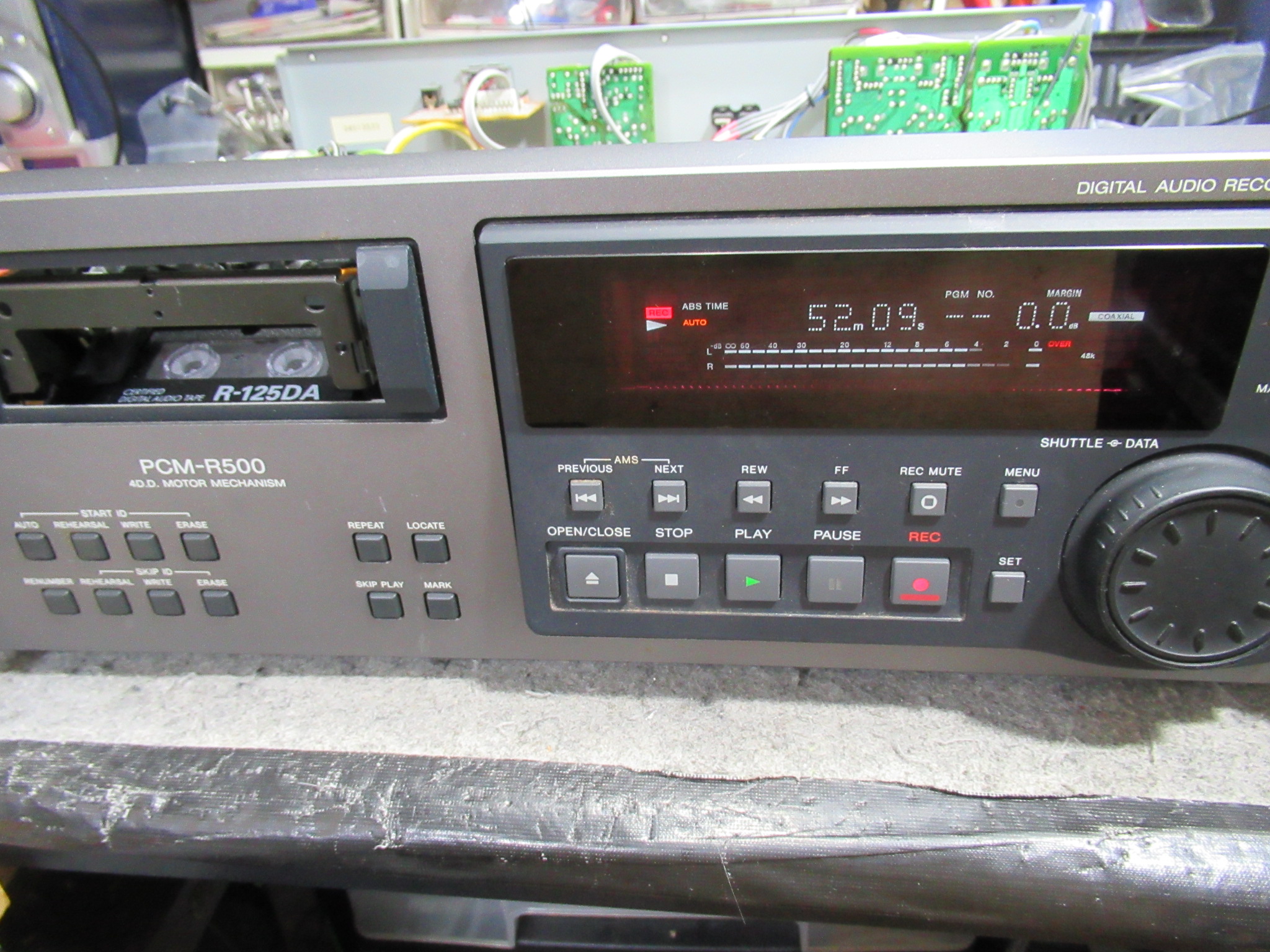

本体に戻して動作確認を行います。

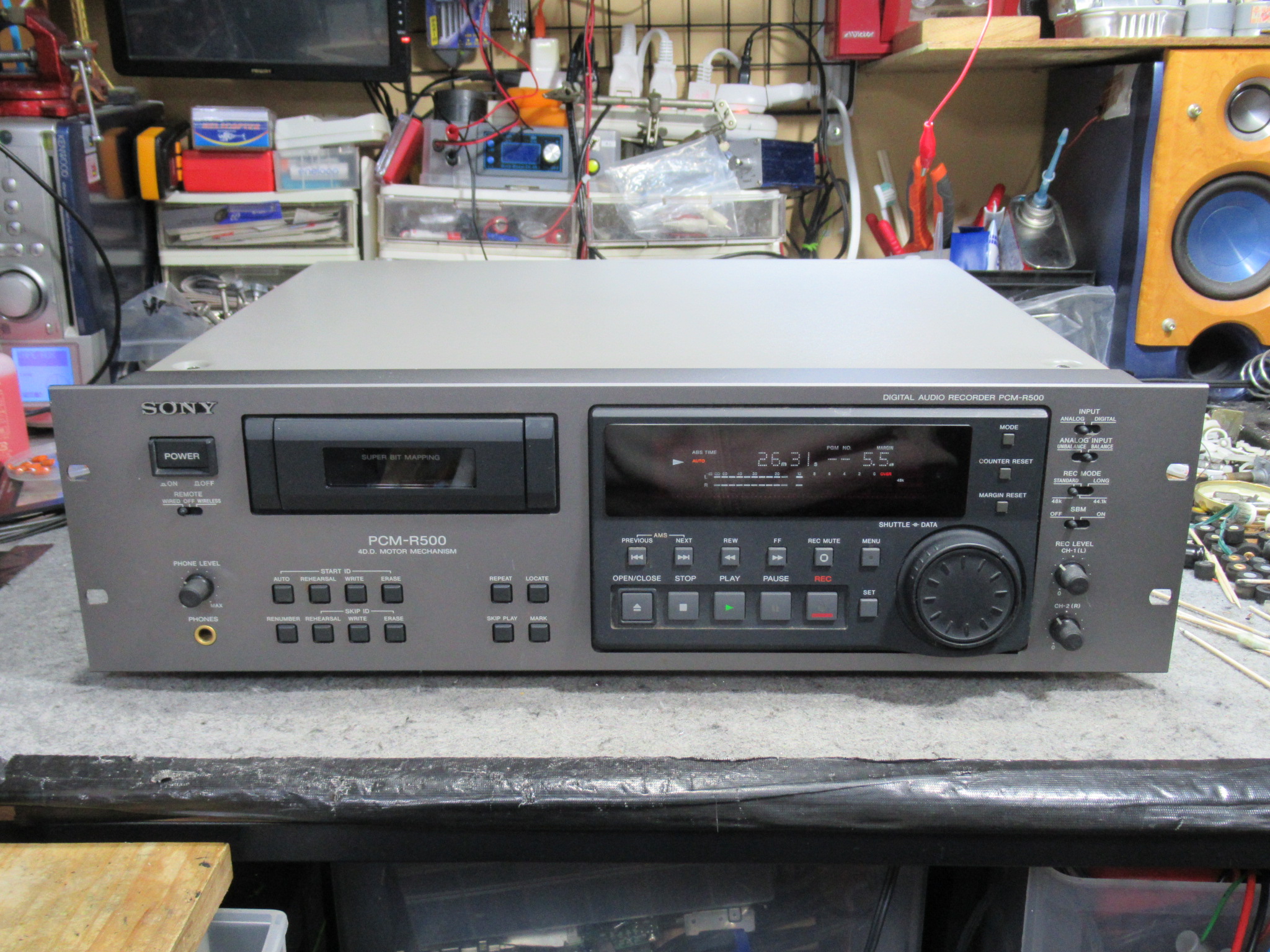

モード別、入出力別の録再状況を確認し、修理完了です。
