少し前に当店をご利用になった方から、新たなご依頼をいただきました。

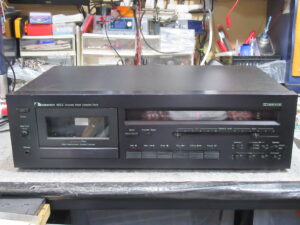

最近入手されたという、ナカミチの482Zです。

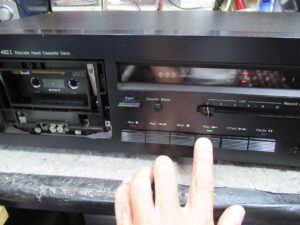

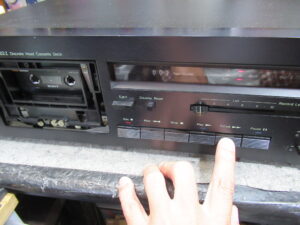

操作ボタンに反応はありますが、ヘッドが上がりません。また、早送り巻き戻し時に「ゴトゴト・・・」という異音が発生します。

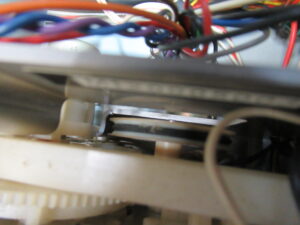

カバーを開けます。ヘッドが上がらないのは、モードベルトの劣化が原因です。
底板を取り外し。ひとまずベルト交換を試みます。

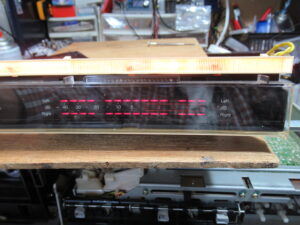

これで再生は可能になりましたが、メーターがドット抜けしています。
原因が接触不良の場合は修理できますので、メーターユニットを取り出して点検しましたが、問題はありませんでした。ドット抜けは写真のように２か所です。回路図を見ると、コントロールICの同じ端子に関わる箇所でしたので、ICの故障ということになりますが、入手できないため修理不可である旨オーナー様にお伝えします。
メカ部分の整備に移ります。

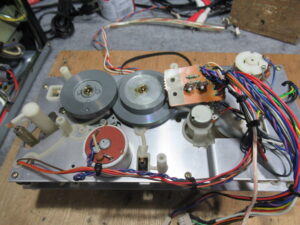

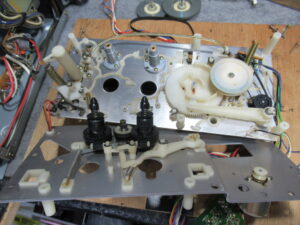

ナカミチのサイレントメカは３層のパネルで構成されていますので、順番に分解していきます。

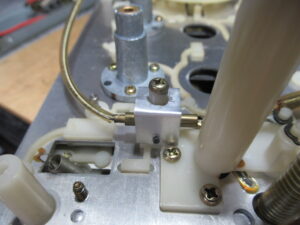

トレイのロックを解除するワイヤーを固定している箇所がひび割れしていましたので、アルミ板を加工して補強します。
リールを脱着してグリスアップします。
アイドラーゴムがプラスチックのように硬化していました。これが異音の原因です。
カウンターベルト（１）を交換します。
誤消去防止孔の検出スイッチ接点を磨きます。
新しいベルトを掛けて組み付けます。
カウンターベルト（２）を交換します。

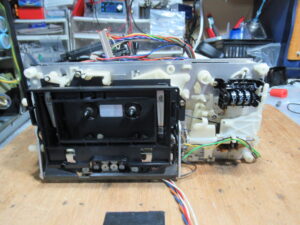

カセットホルダーとヘッドブロックを取り外します。
劣化しているピンチローラー表面を軽く研磨し、専用クリーナーで処理します。
元通り組み付けて動作確認を行います。

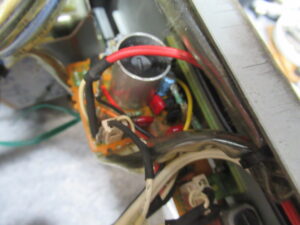

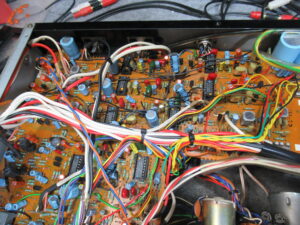

無音部分でノイズが発生しています。ナカミチのデッキにはオレンジキャップと呼ばれる劣化しやすいフィルムコンデンサーが使用されていますので、それが原因と考えられます。
写真のオレンジ色の粒ガム状の部品がそれです。
すべて交換します。
ノイズは解消され、音もクリアになりました。

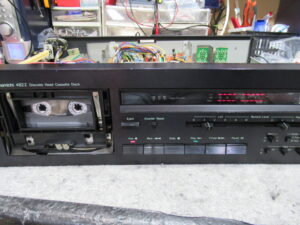

315Hzの信号が記録されたテープを再生し、速度を調整します。
再生ヘッドと録音ヘッドのアジマス調整を行います。
テープポジション別に録再バランス調整を行います。

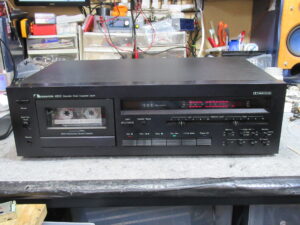

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
