少し前に当店をご利用になった方から、新たなご依頼をいただきました。

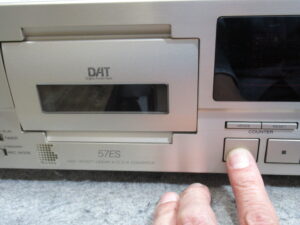

SONYのDATデッキ、DTC-57ESです。電源はONですが、ディスプレイが点きません。
操作も受け付けませんので、電源が完全にNGのようです。

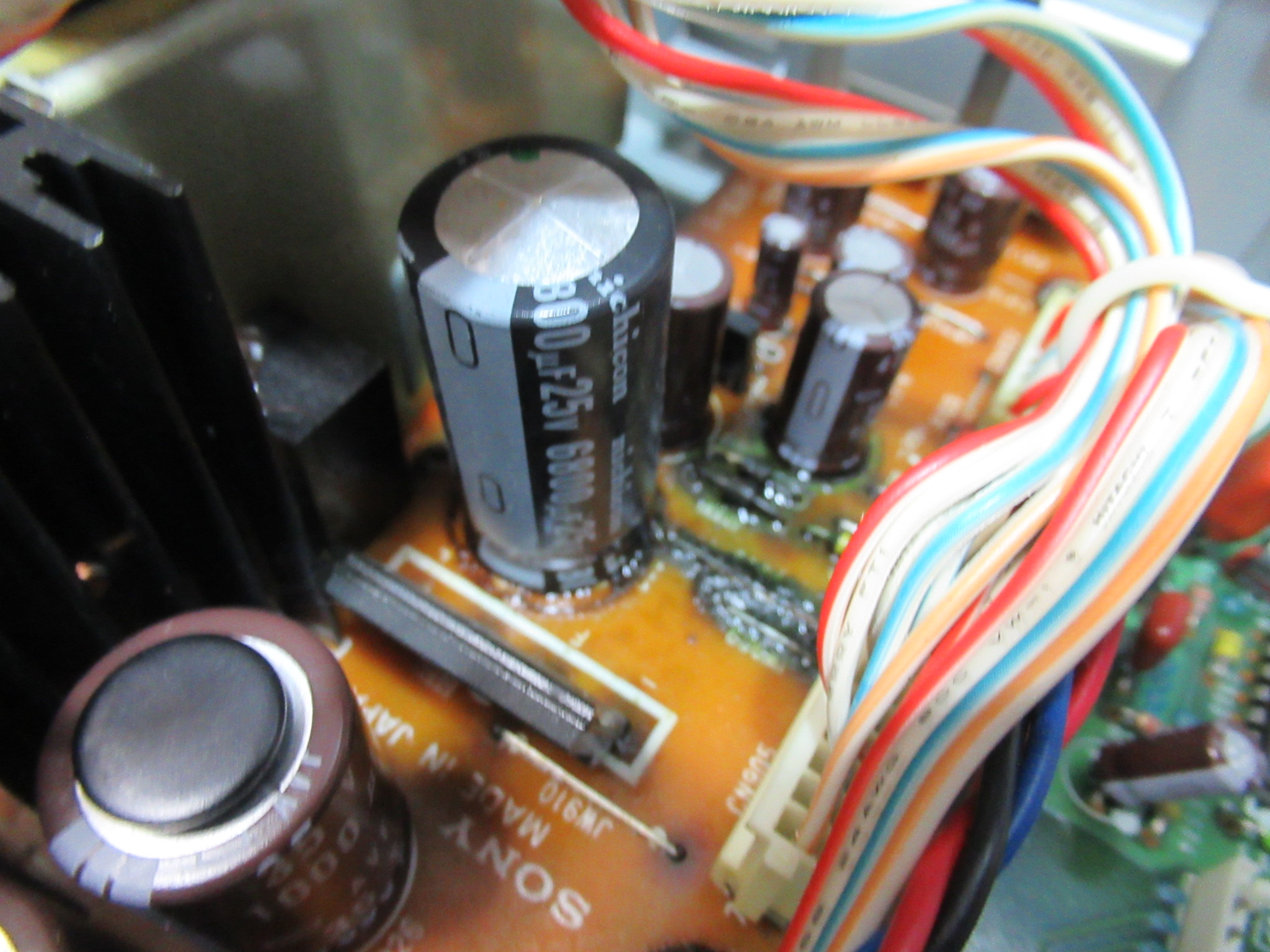

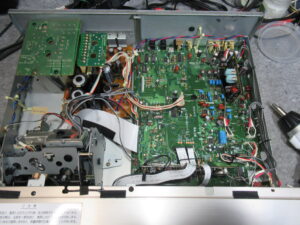

カバーを開けました。電源基板面に汚れが見られます。

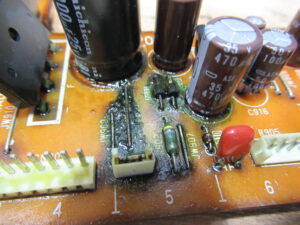

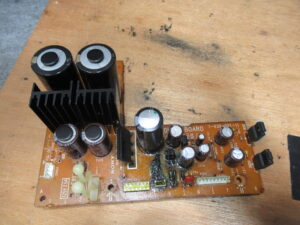

基板を取り出しました。電解コンデンサーの液漏れで周辺のパーツが侵食されています。
不幸中の幸いは、裏面に浸食がほぼ見られないことです。
液漏れしていた電解コンデンサーを取り外しました。周辺のヒューズ抵抗、ダイオード、ジャンパ線、電解コンデンサーが傷んでいます。

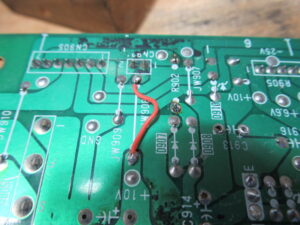

ジャンパ線は施工面の関係から裏側に取り付けました。

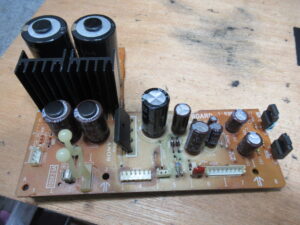

基板面は洗浄し、傷んだ部品を交換します。

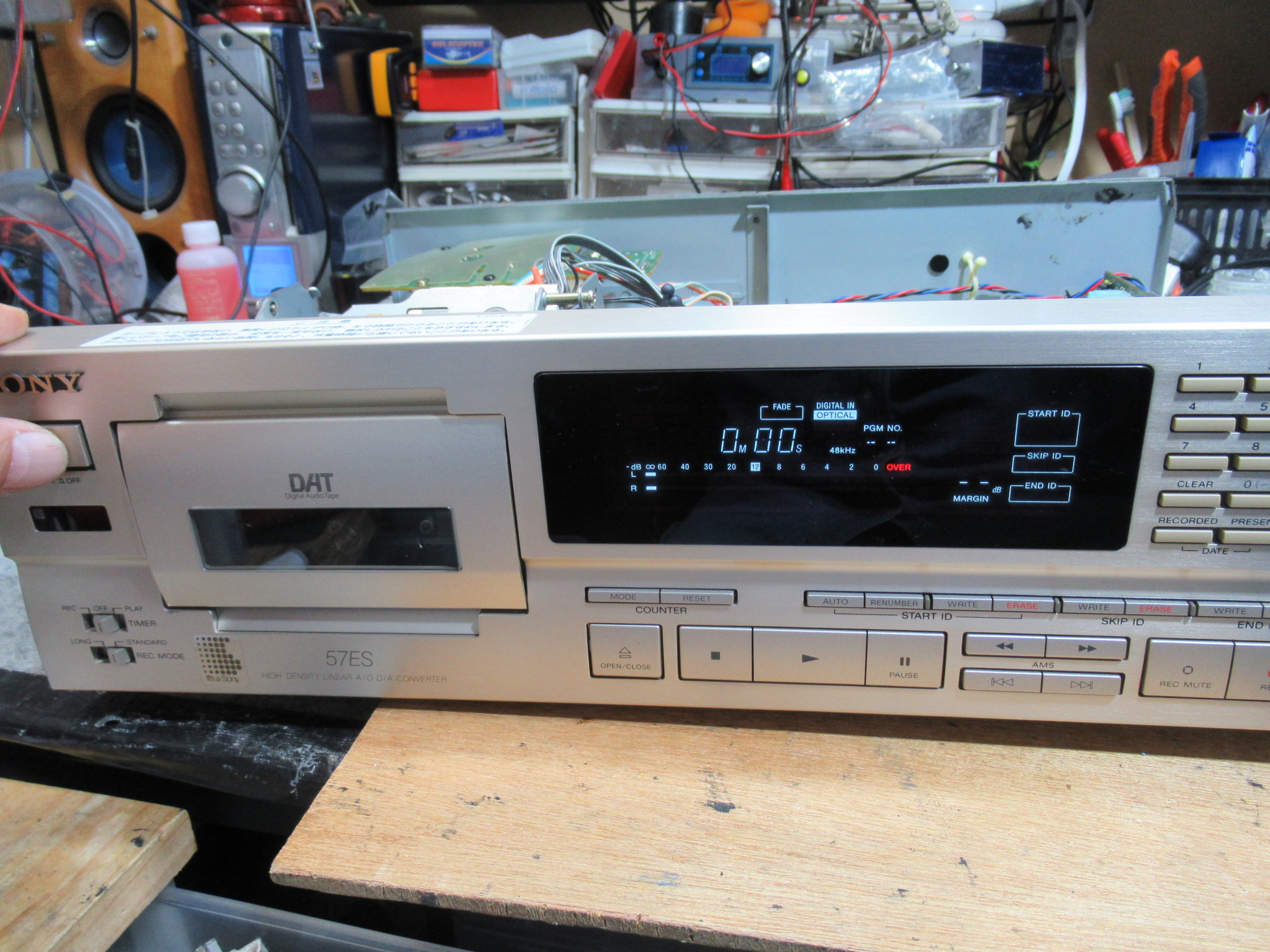

無事復旧しました。
続いてメカの整備に移ります。

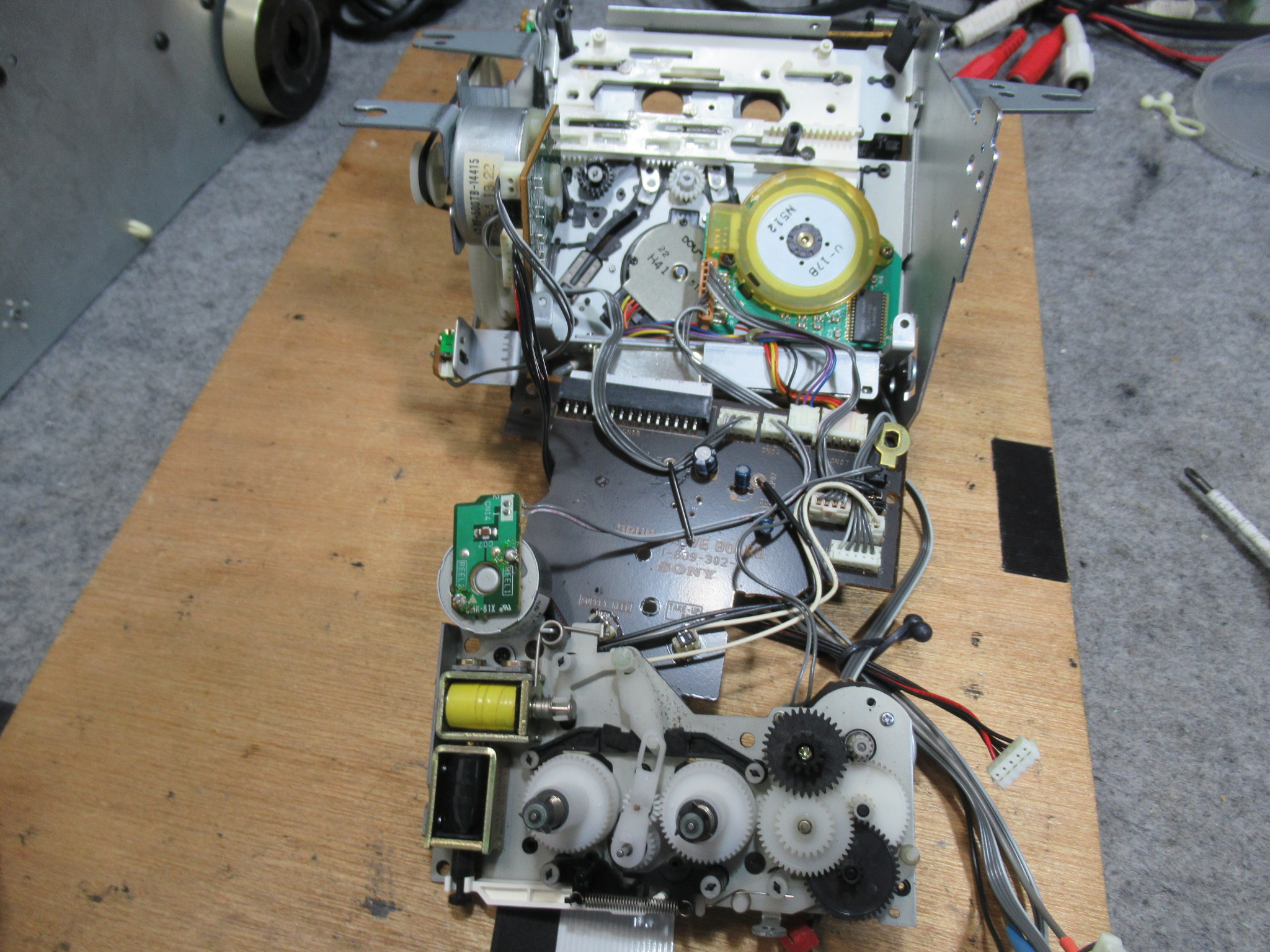

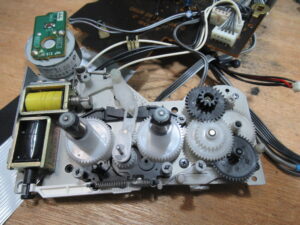

裏返してMD基板とリールユニットを取り外します。

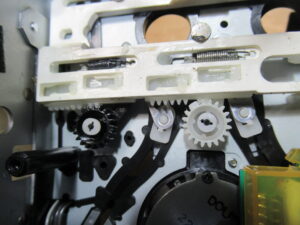

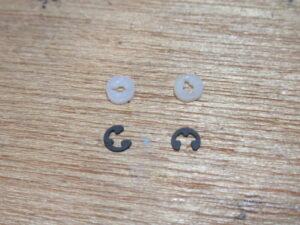

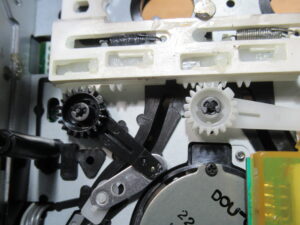

白黒ギヤを固定している留め具が割れて脱落寸前でしたので、Eリングと置換します。

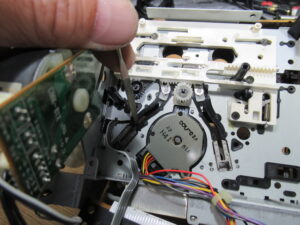

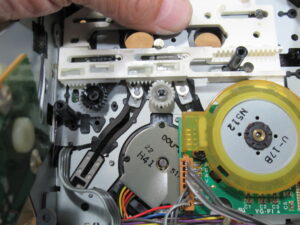

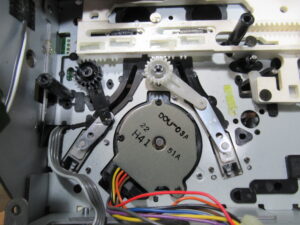

ガイドレールが変形して可動式テープガイドが引っ掛かります。
間隔の狭まっている箇所をヤスリで修正します。
所定の位置までストレスなく動くようになりました。

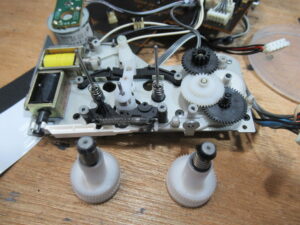

リールユニットです。ギヤとリール台を脱着してグリスアップします。

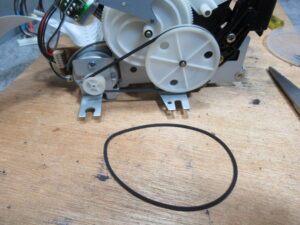

ローディングベルトを交換します。

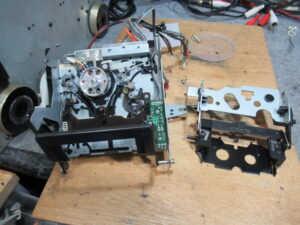

カートリッジホルダーを取り外します。

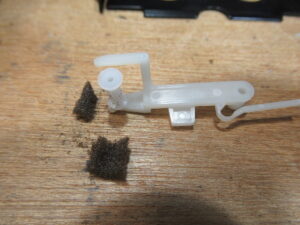

標準装備のスポンジ製ヘッドクリーナーは、ドラム表面を侵しますので撤去します。案の定、スポンジが変質してボロボロになっていました。
ドラム表面に異状が無いことを確認します。

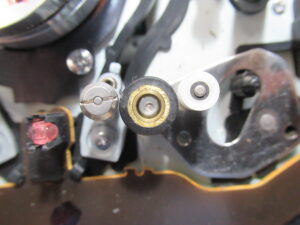

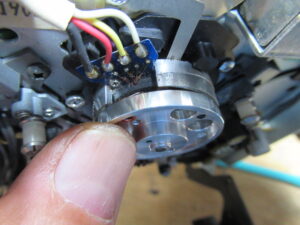

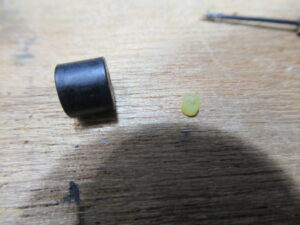

ピンチローラーは弾力がありますので再利用しますが、

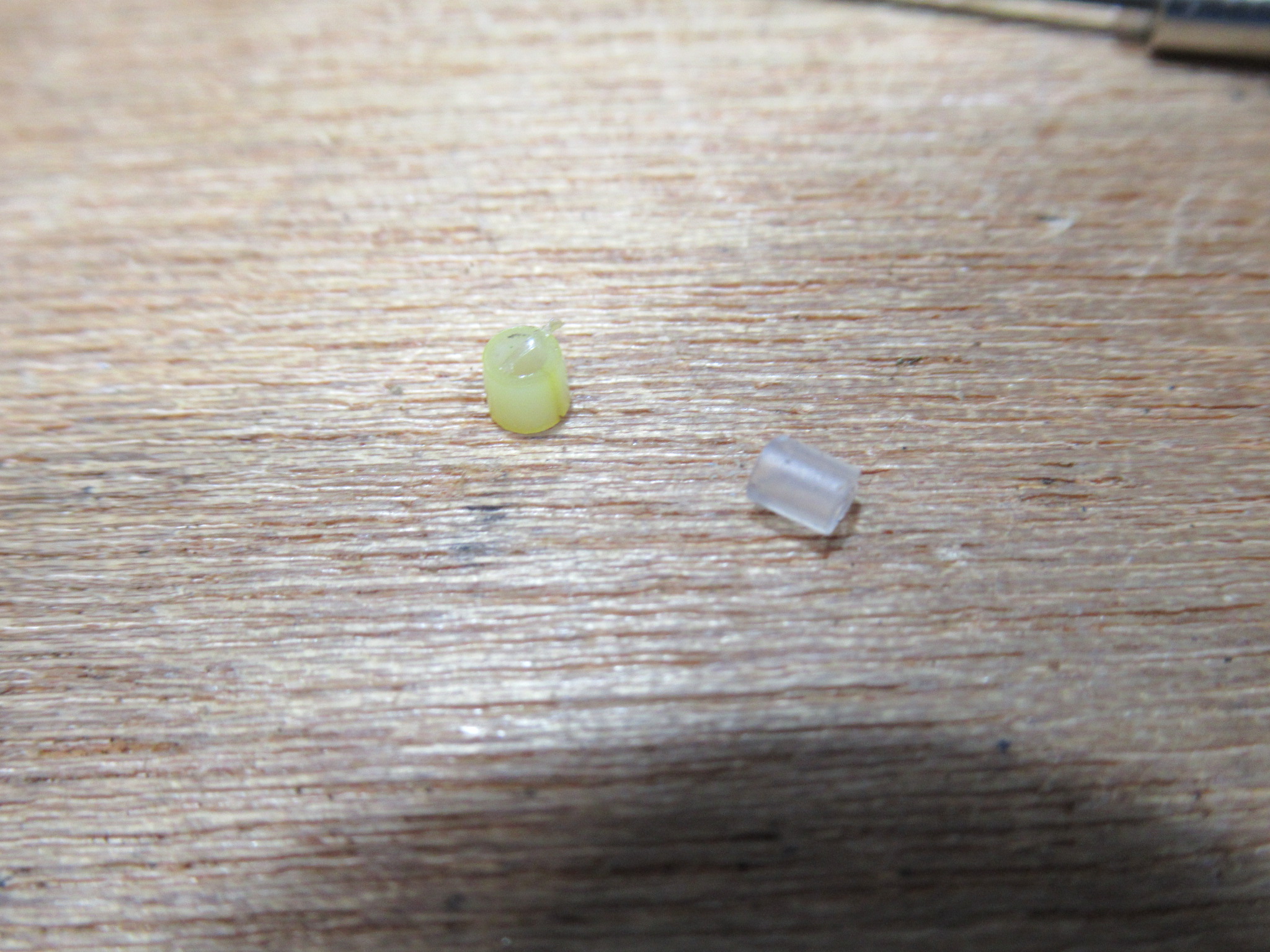

樹脂製の留め具がひび割れしていましたので、シリコンチューブと置換します。
写真中央のカートリッジ検出スイッチに接点復活剤を処置します。

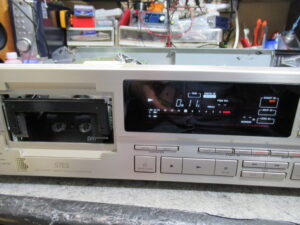

元に戻して動作確認を行います。

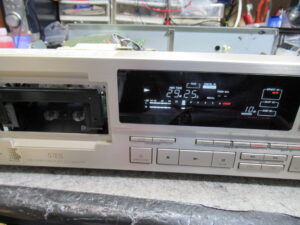

モード別、入出力別の録再状況を確認し、修理完了です。
