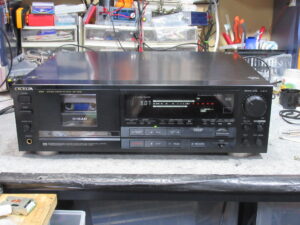

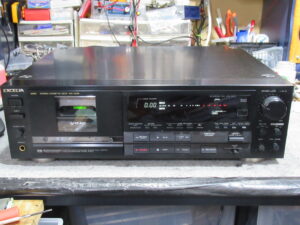

AIWA製EXCELIA XK-009です。
２年ほど前に他店で修理されたものの、動作不良になってしまったということです。

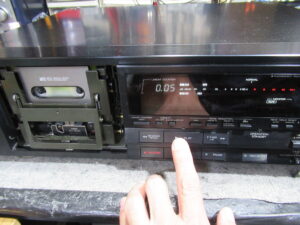

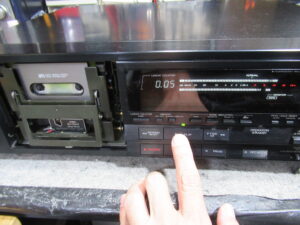

テイクアップリールが回転しないため、再生はすぐに停止します。

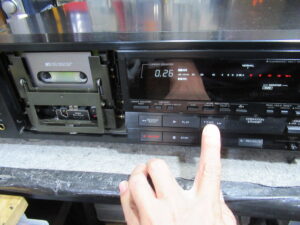

早送り巻き戻しは「キュー」という異音が発生し、リールの回転がギクシャクします。

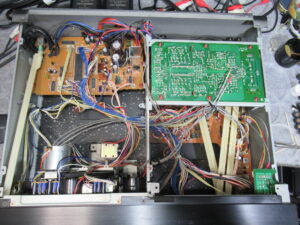

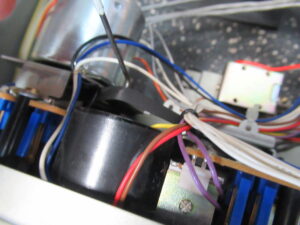

カバーを開けます。キャプスタンベルトが伸び気味です。

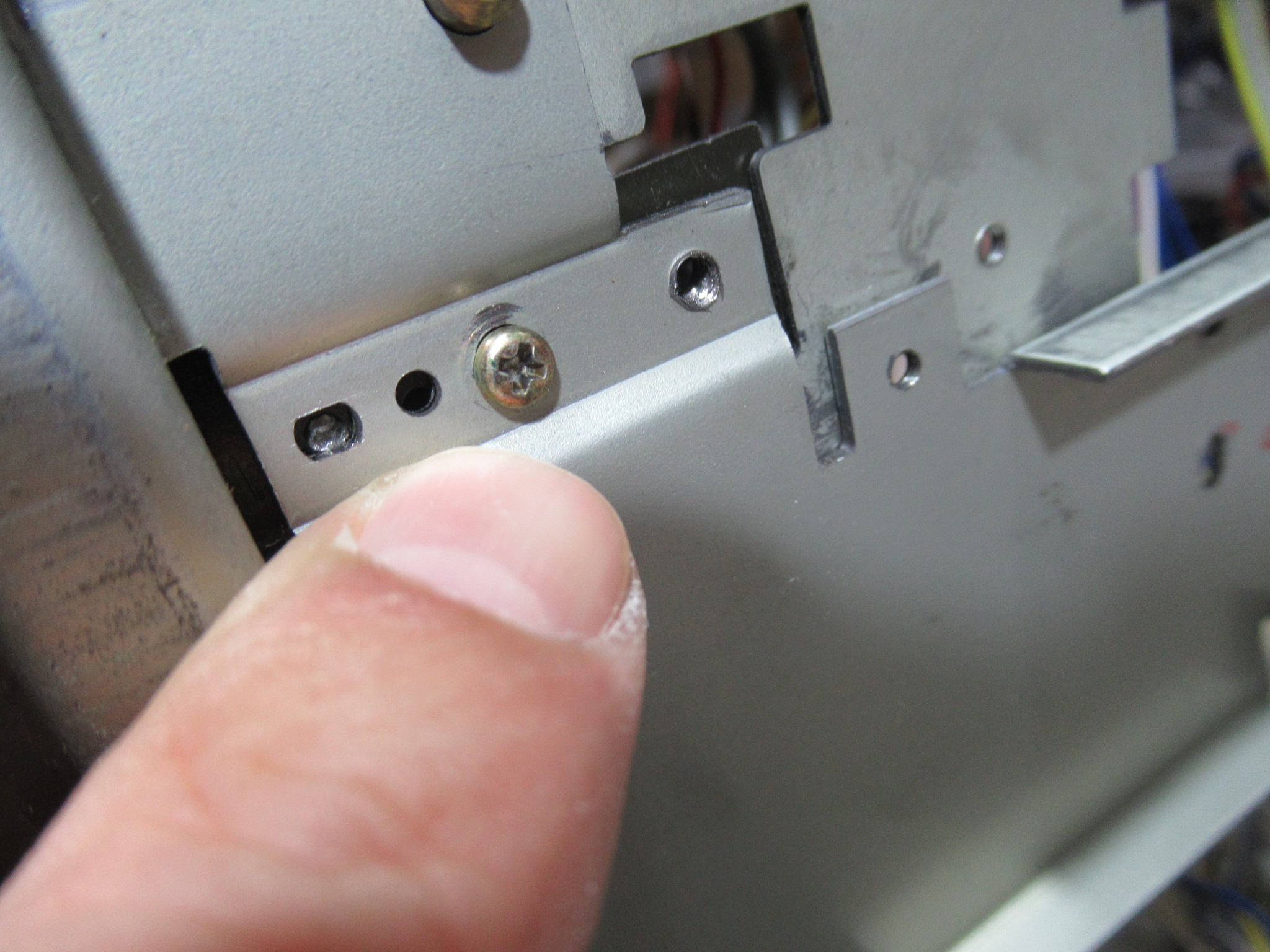

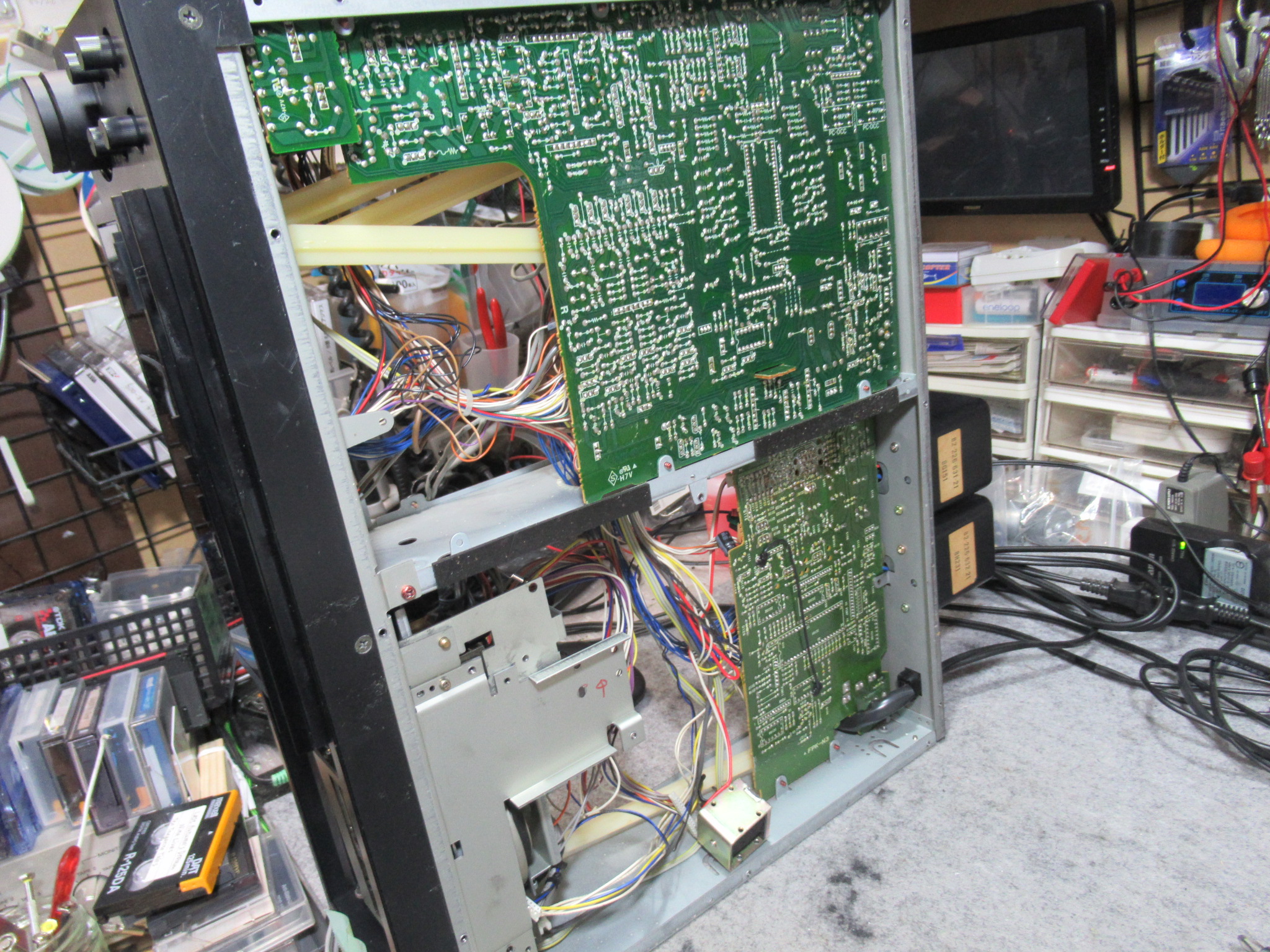

いつも通り作業を進めましたが、何かに引っ掛かってメカを取り出すことができません。そこで、底板を取り外して点検すると、本来は無いはずの謎のビスが取り付けられていました。何の目的でこのような処置がされたのかは永遠に謎です。

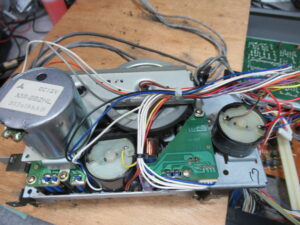

メカを引き上げて分解を進めます。

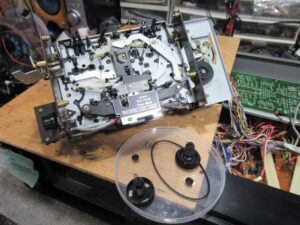

左右リールを脱着してグリスアップします。

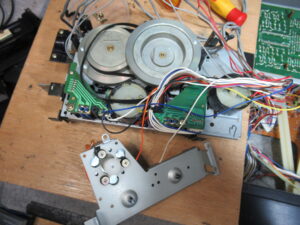

背面を分解します。

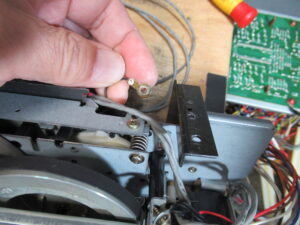

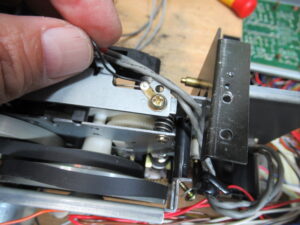

と、ここでヘッドのアース線が取り付けられていないことを見つけました。以前修理されたときのミスに間違いありません。

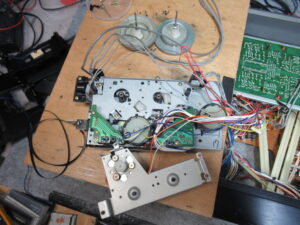

分解を進めます。

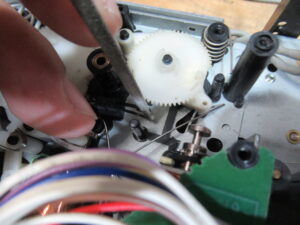

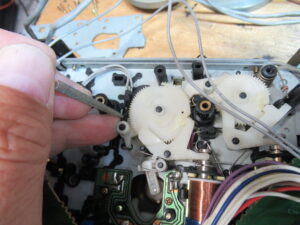

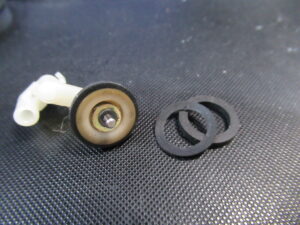

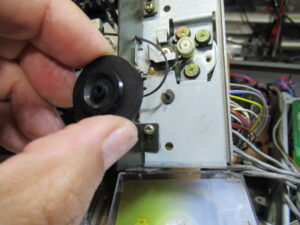

早送り巻き戻し用のアイドラーを取り出してゴムリングを交換します。元々は２枚重ねされていました。以前も同様の処置を見たことがありますが、同じ方でしょうか？

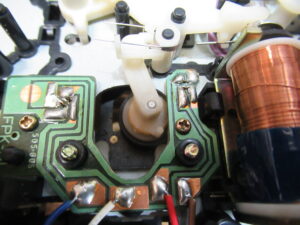

内部接点を磨きます。
新しいベルトを掛けて組み付けます。
こちらは再生専用のアイドラーです。

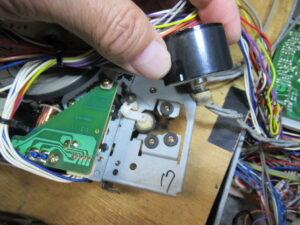

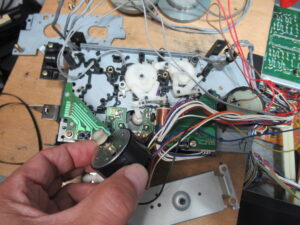

モーターを取り外してアイドラーを取り出し、ゴムリングを交換します。

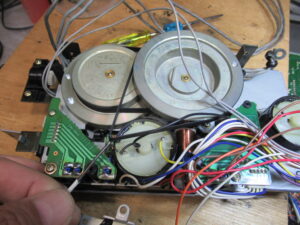

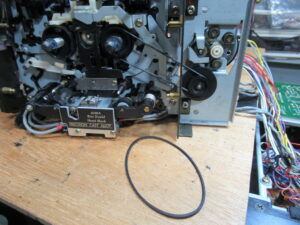

リールベルトを交換します。

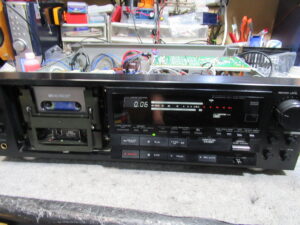

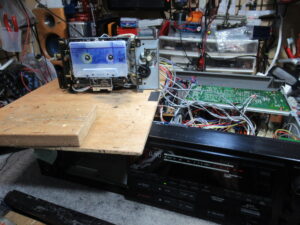

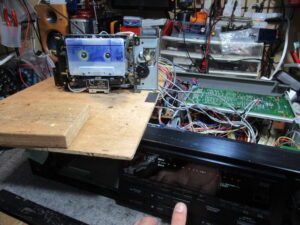

本体に仮接続して動作確認を行います。
ところが、早送りや巻き戻し時に「キュー」という異音が発生します。

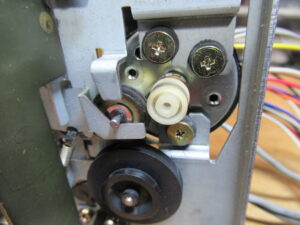

異音は、このプーリーのシャフト部のグリス切れが原因でしたので、脱着してグリスアップします。

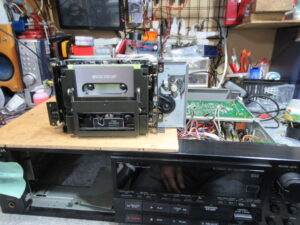

本体に組み込んで動作確認を行います。

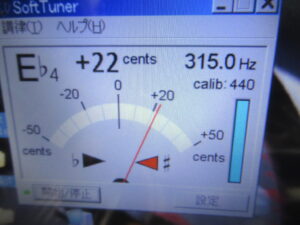

315Hzの信号が記録されたテープを再生し、速度を調整します。

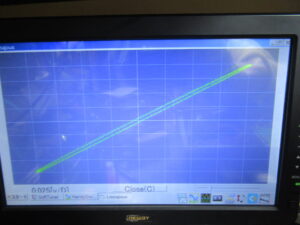

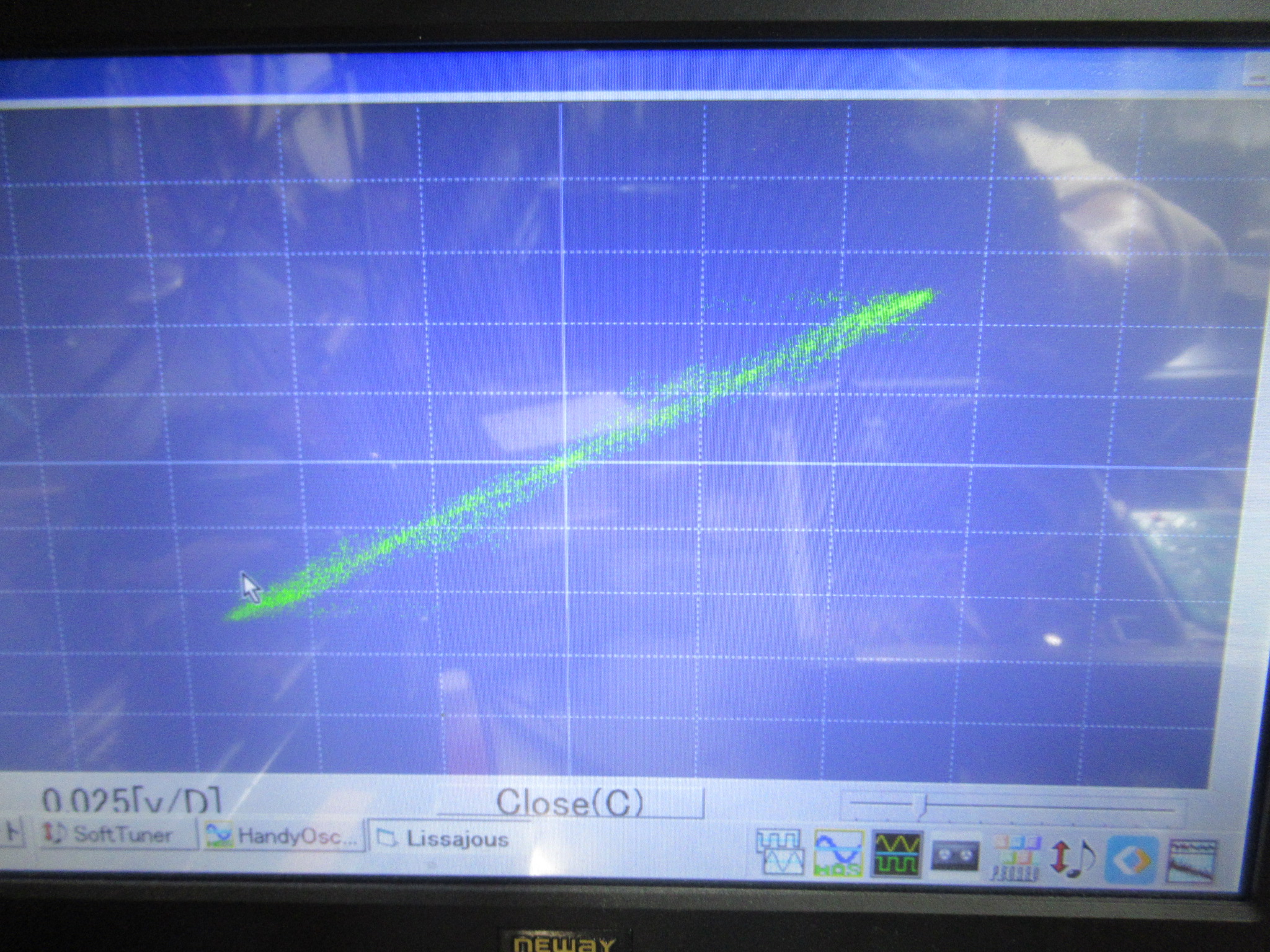

ヘッドアジマスの調整を行います。

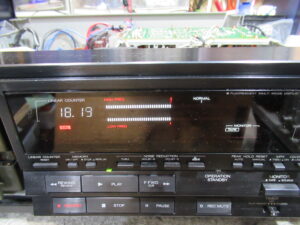

キャリブレーション後に録再バランス調整を行います。

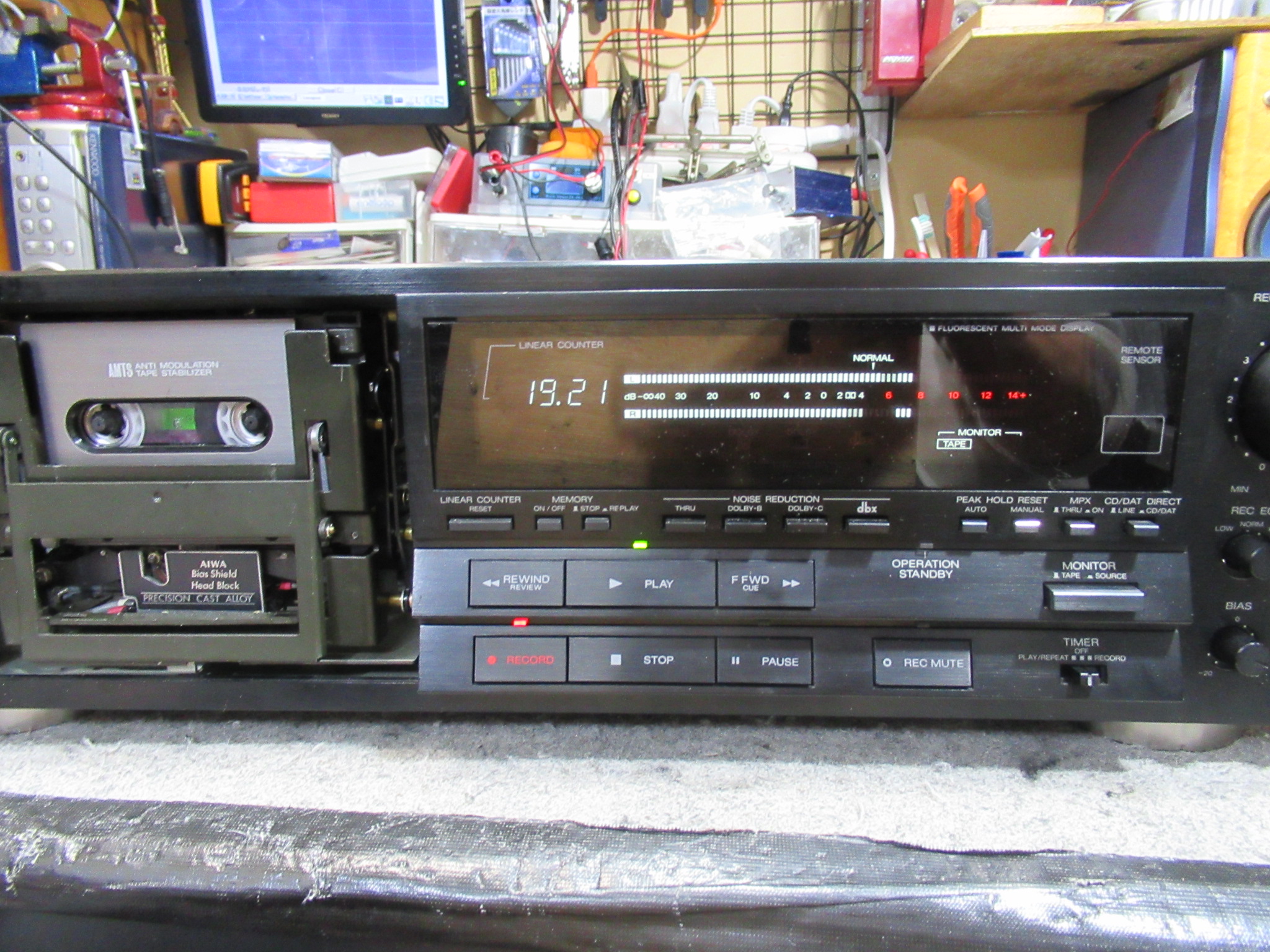

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
