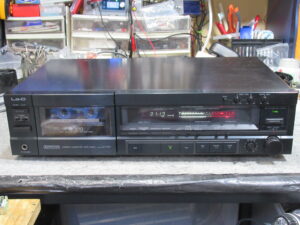

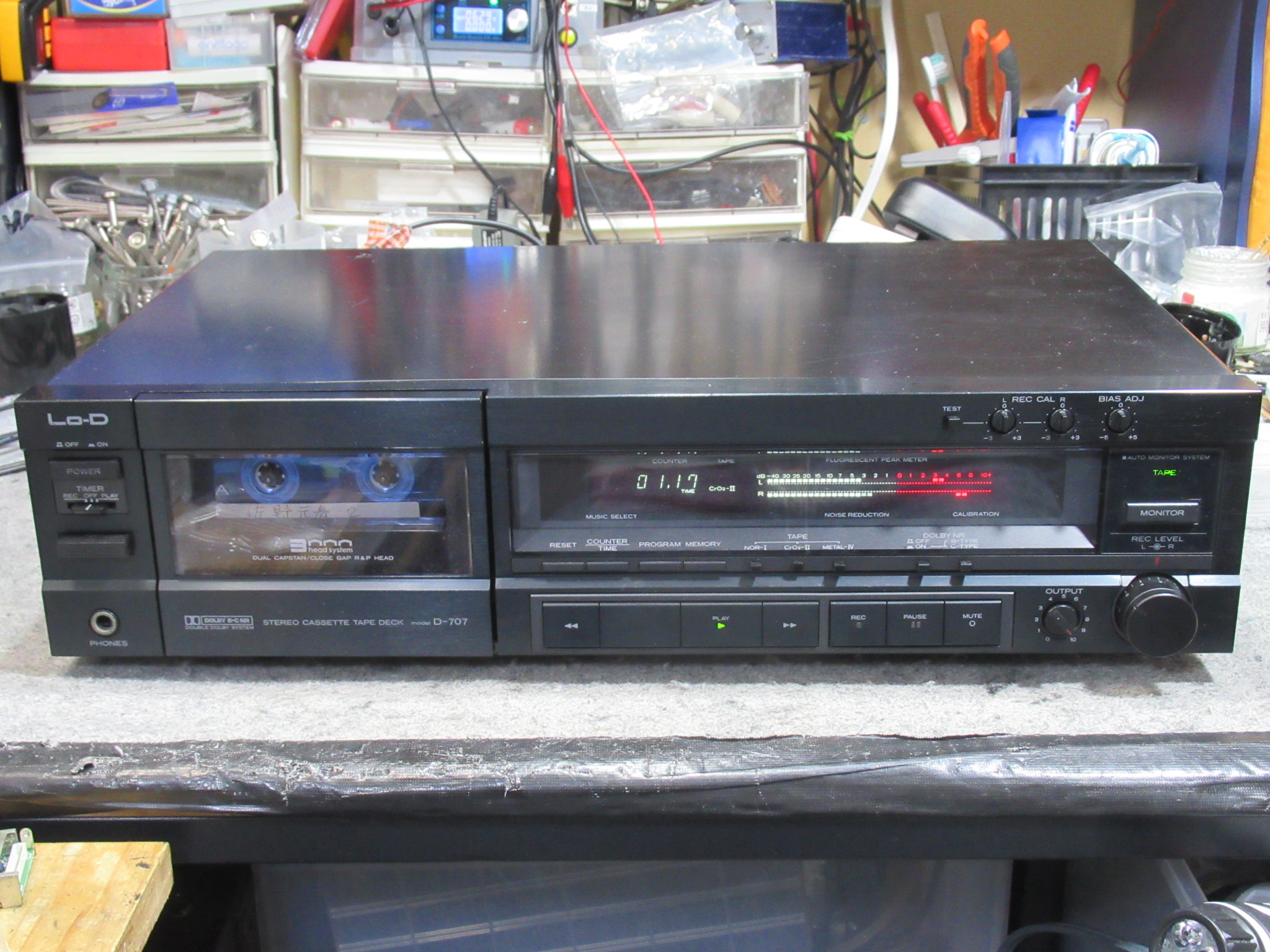

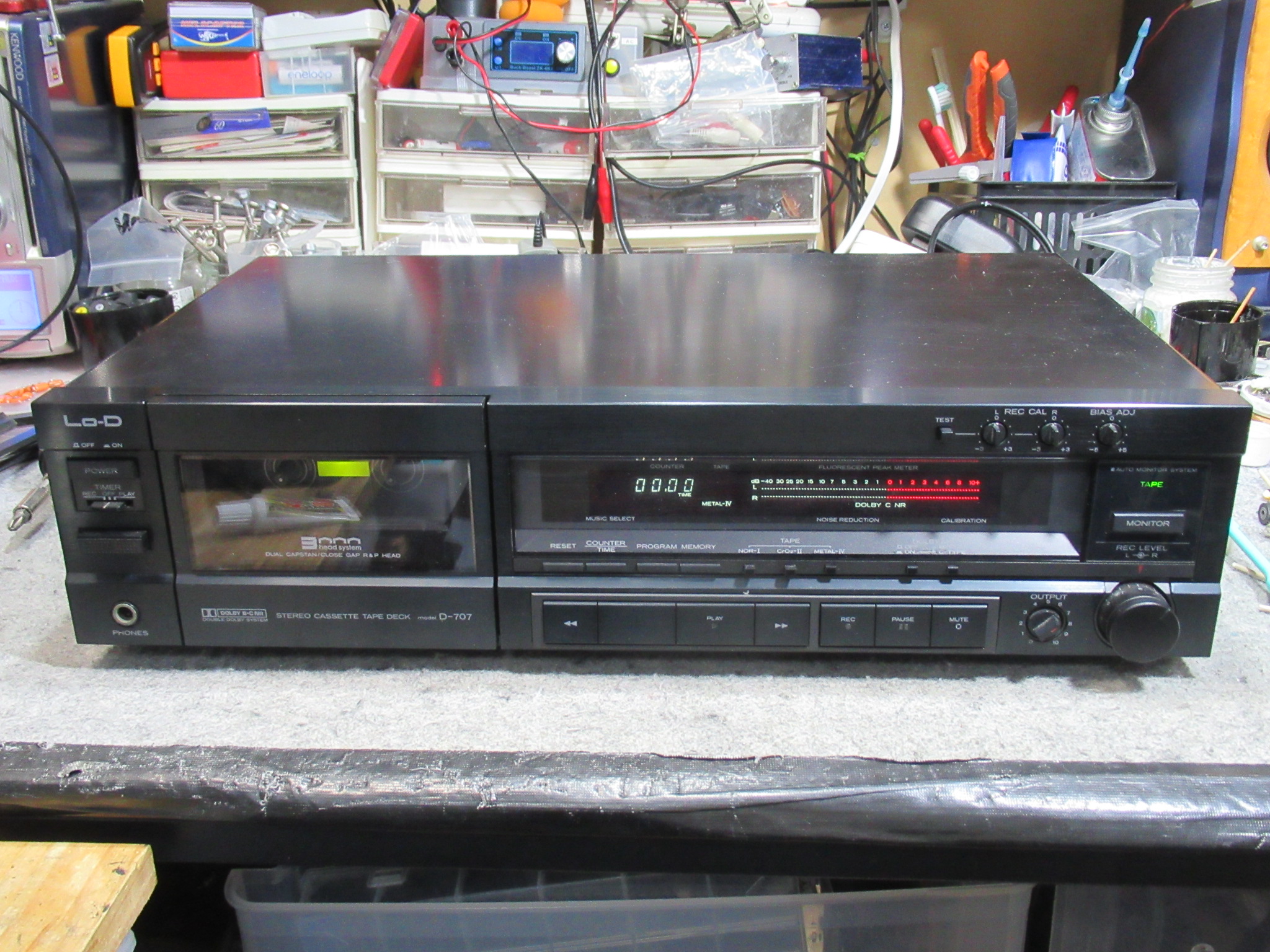

Lo-D製３ヘッドデュアルキャプスタンカセットデッキ、D-707の修理依頼をいただきました。
しばらく使用しない間に故障したということです。

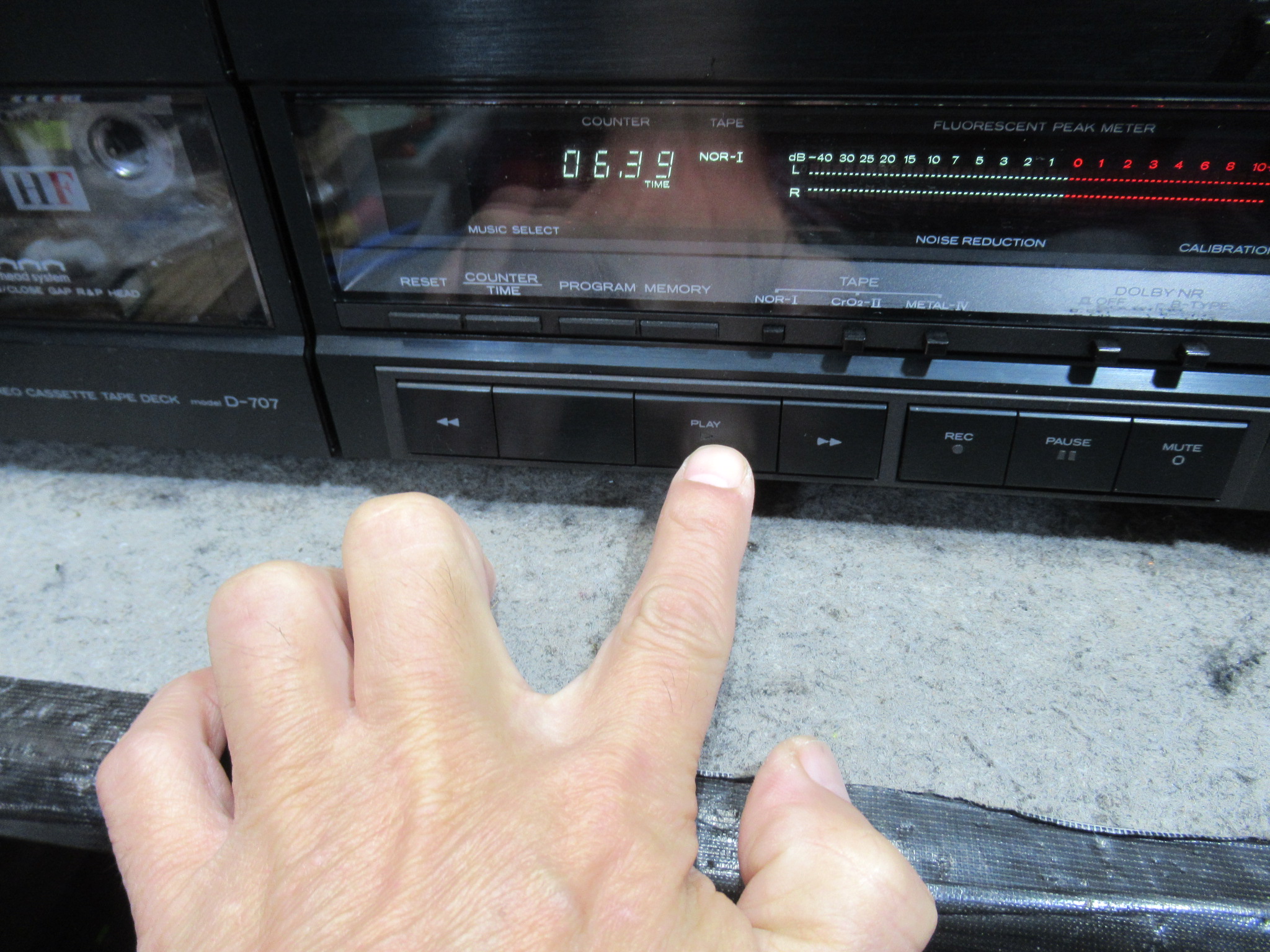

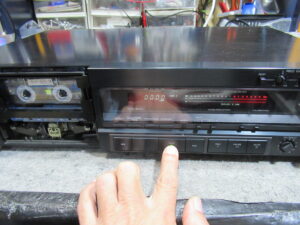

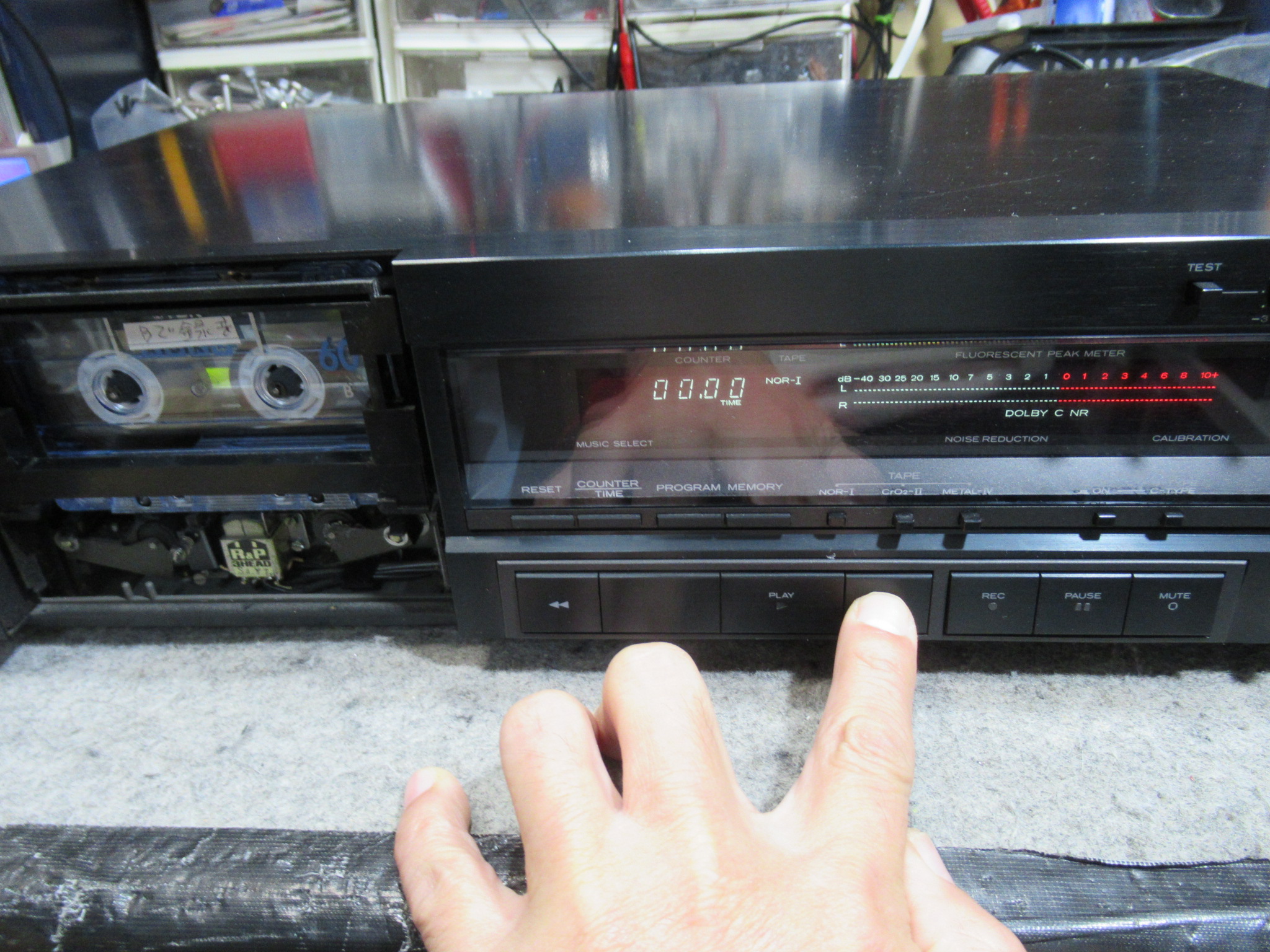

操作ボタンに反応はありますが、動作しません。

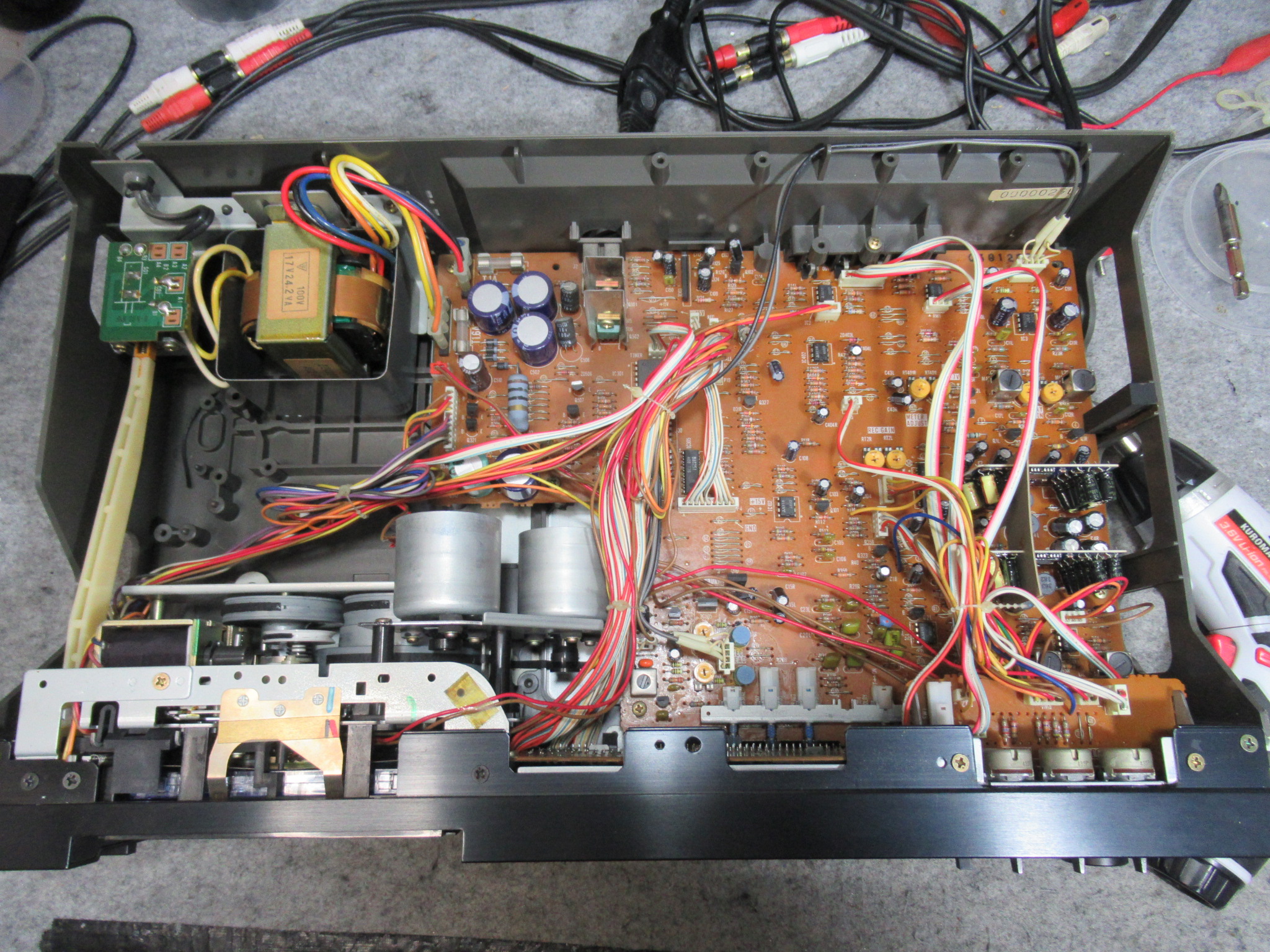

カバーを開けます。キャプスタンベルトもリールベルトも切れています。
メカを降ろします。

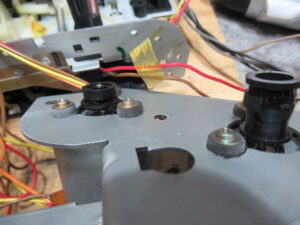

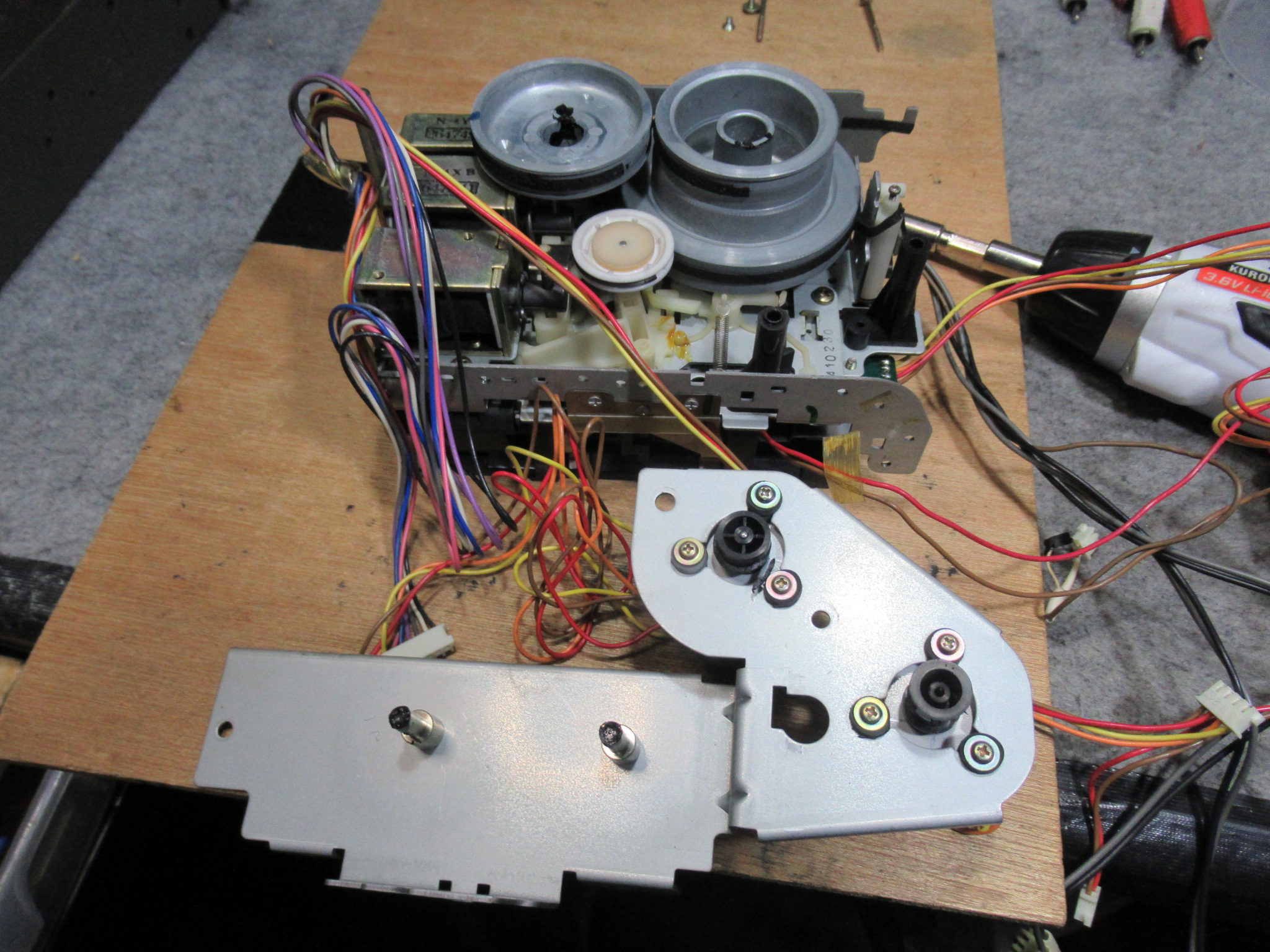

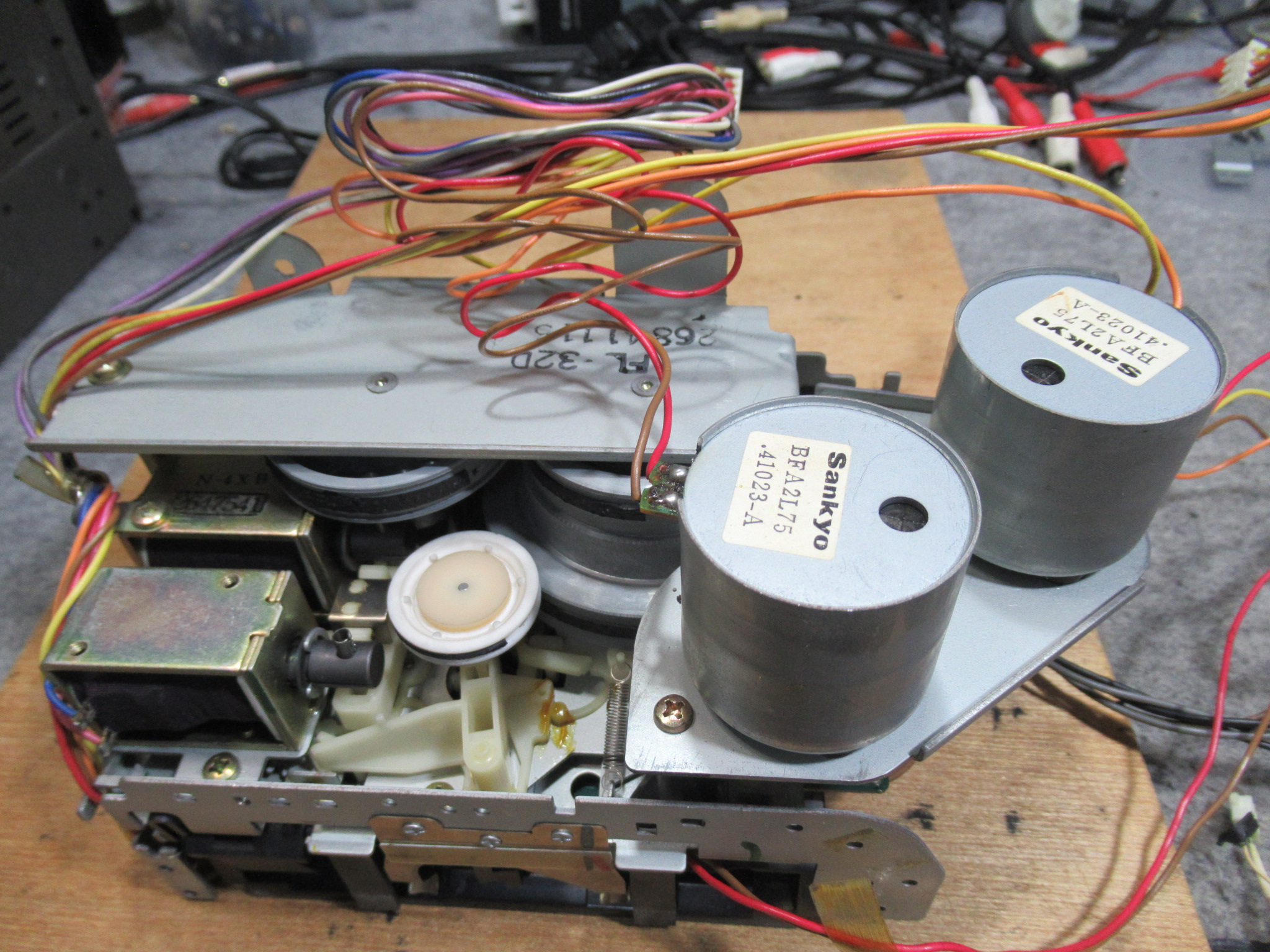

背面のモータープレートを取り外します。

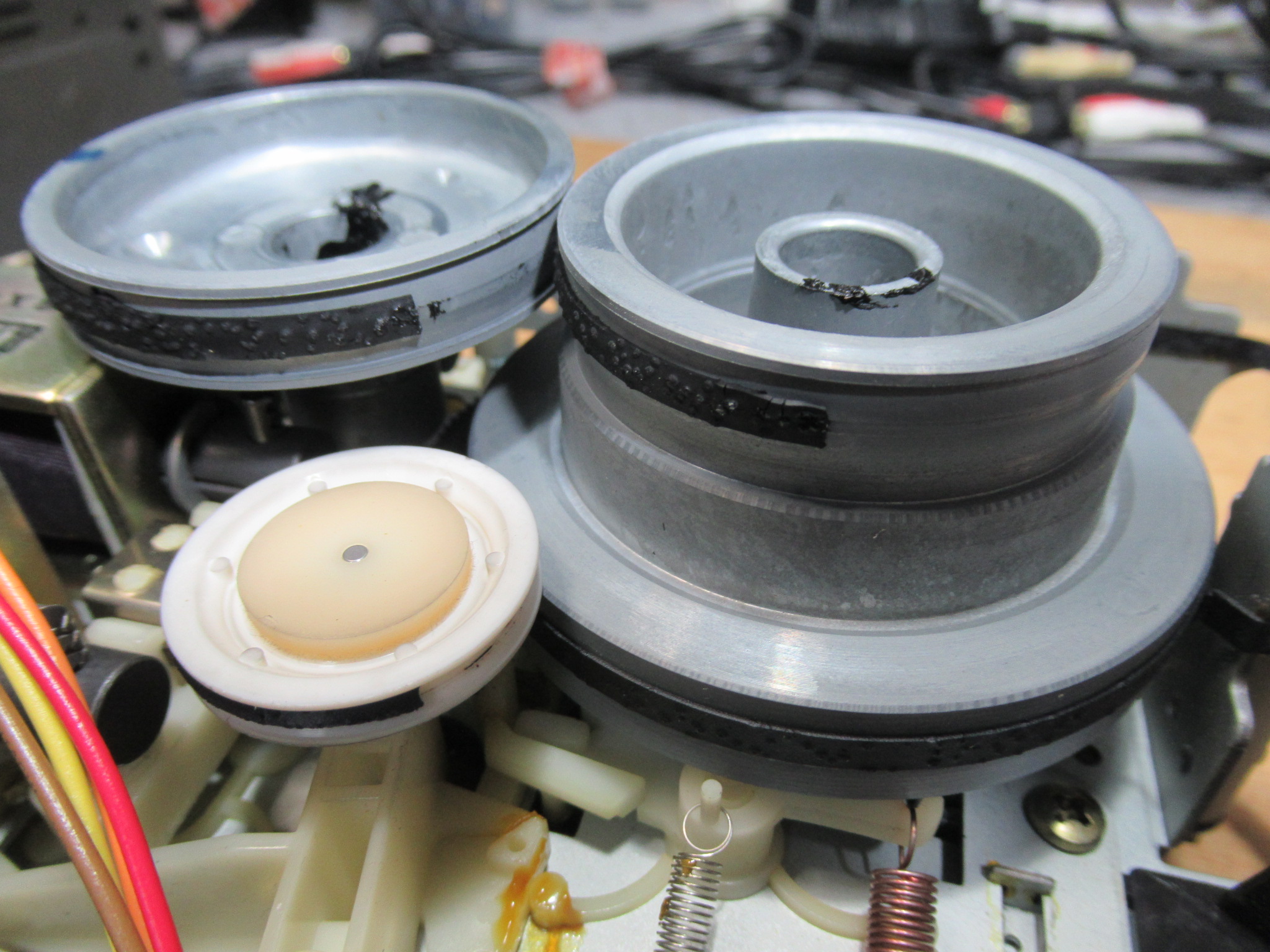

加水分解で溶けたベルトが張り付いています。

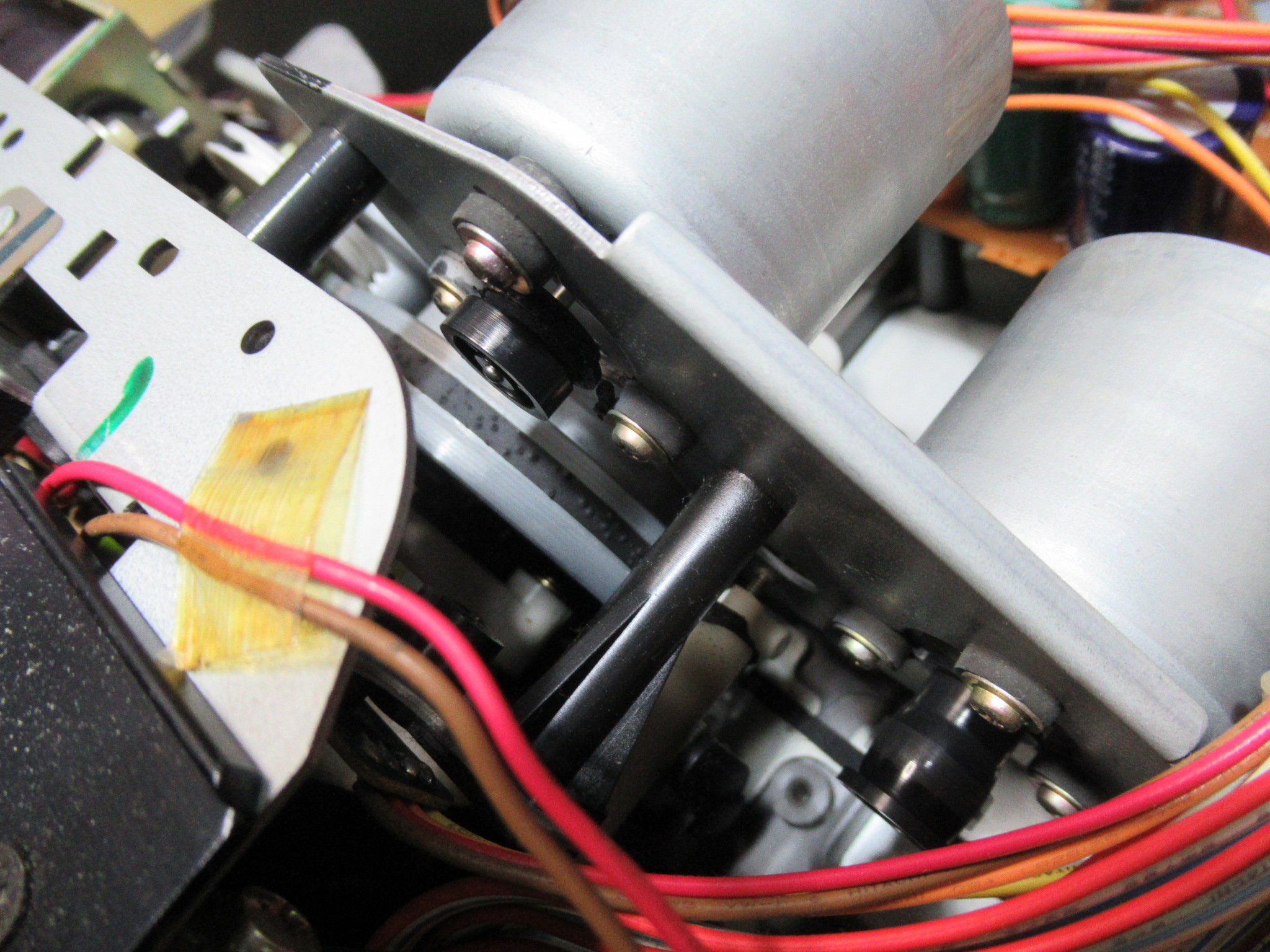

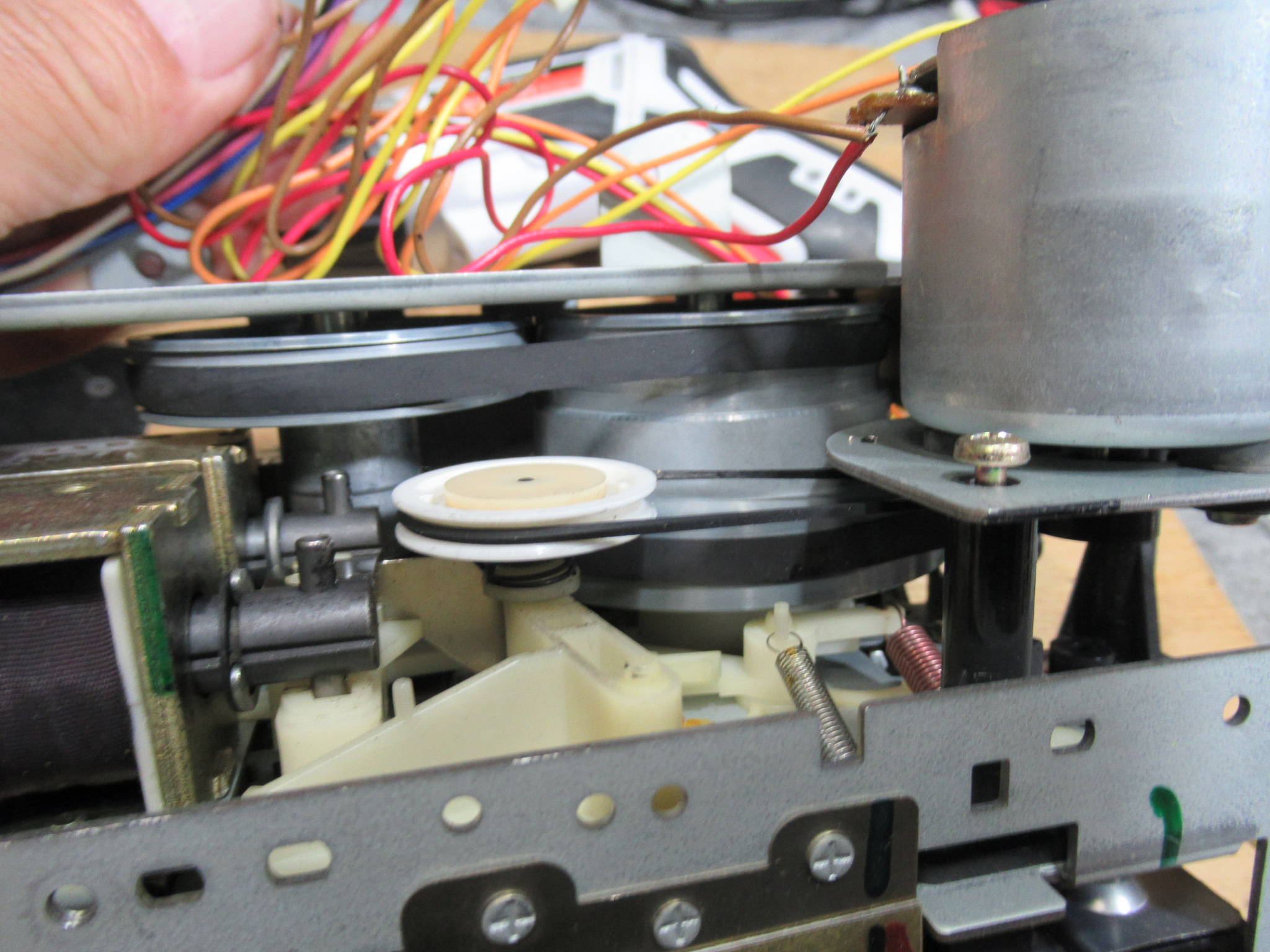

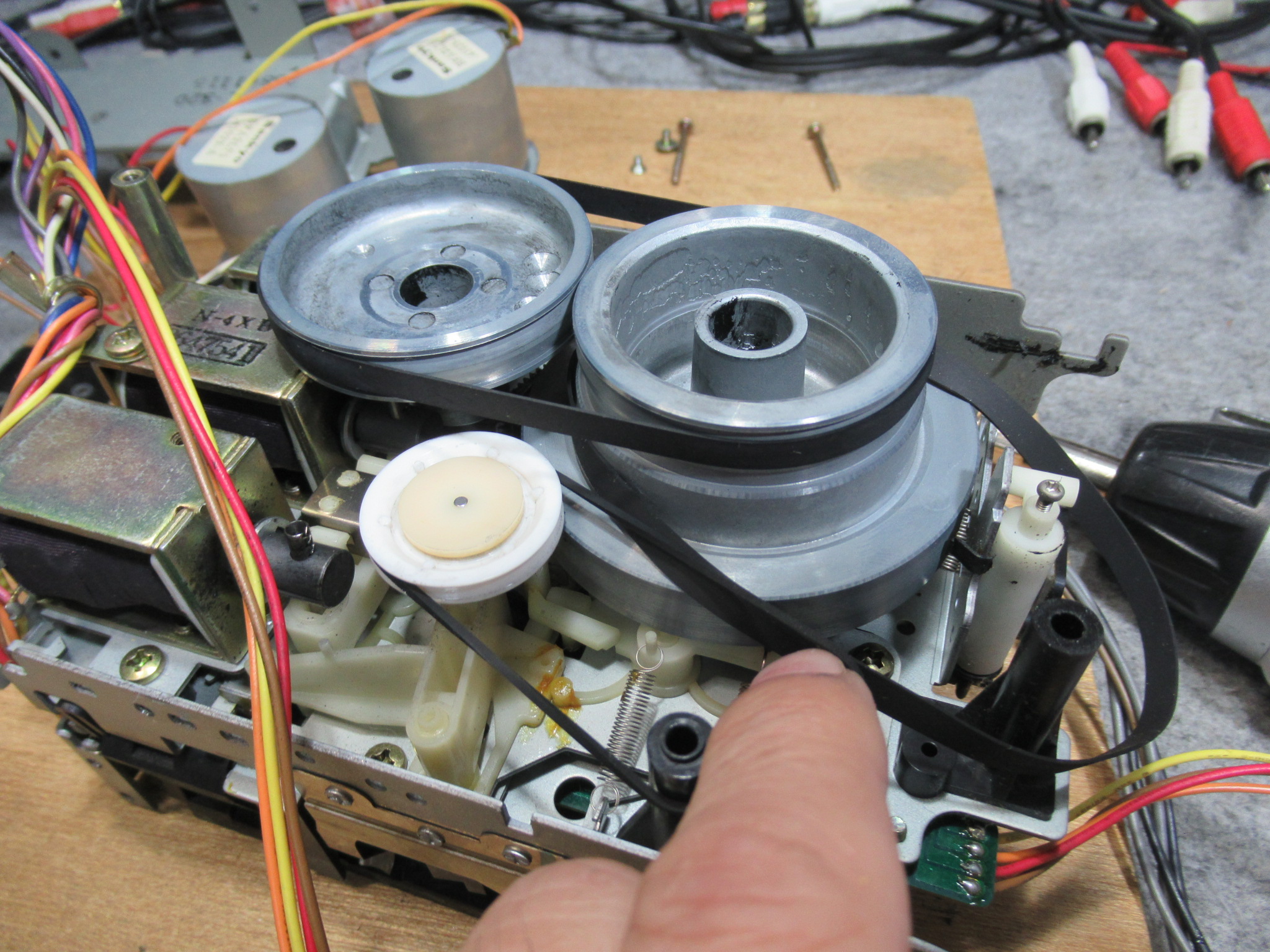

新しいベルトを掛けて組み付けます。

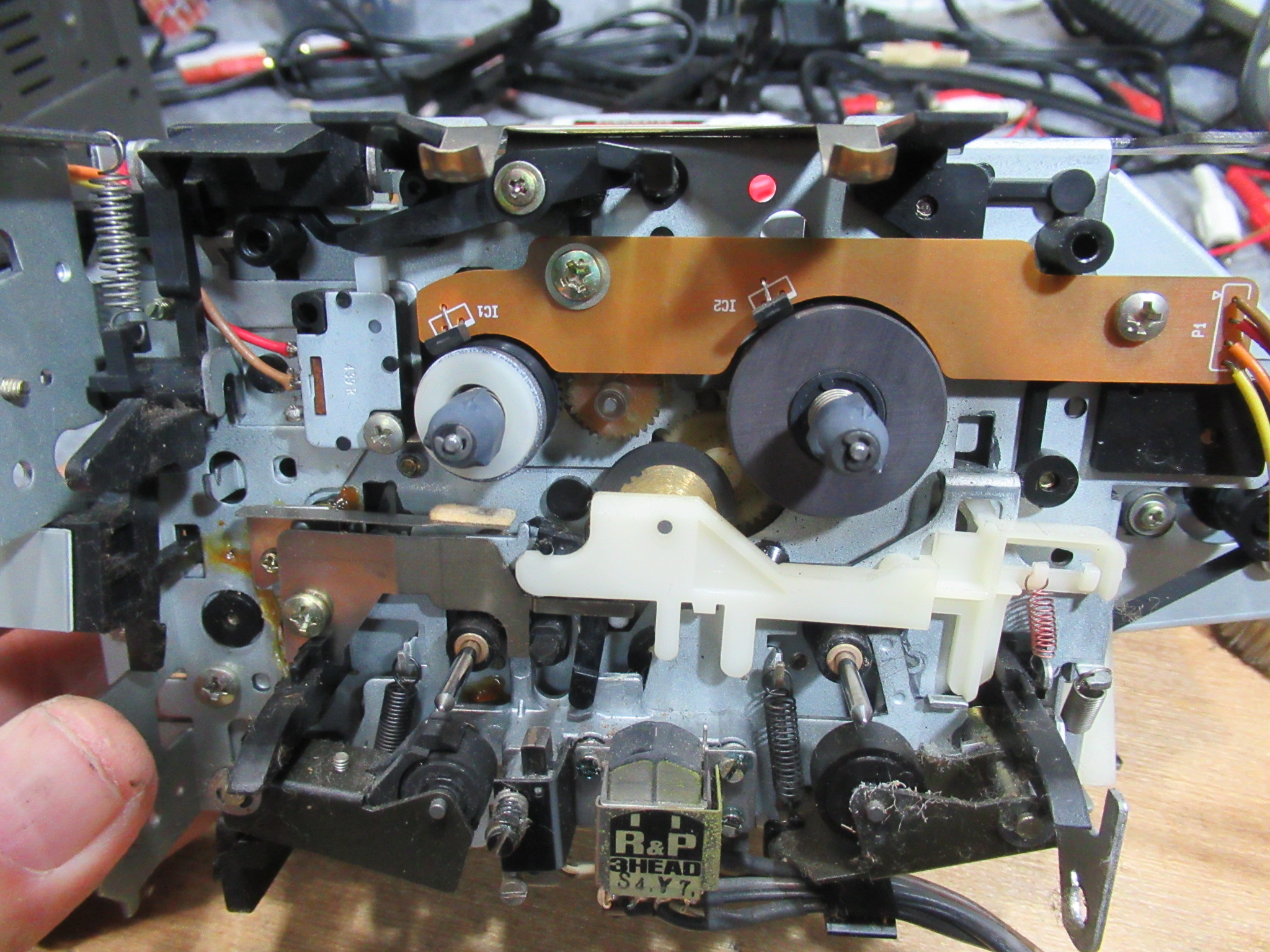

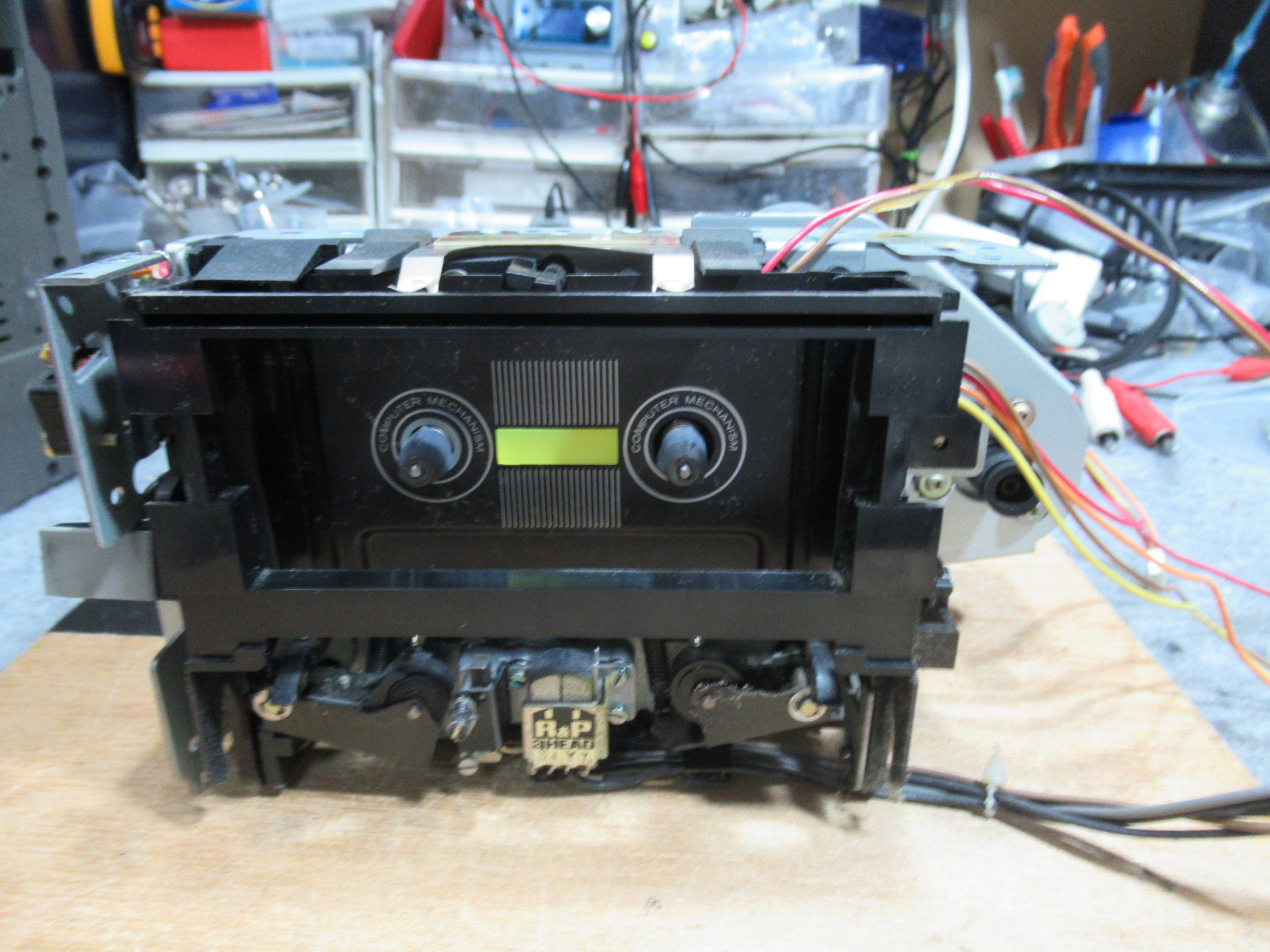

カセットホルダーと化粧パネルを取り外します。

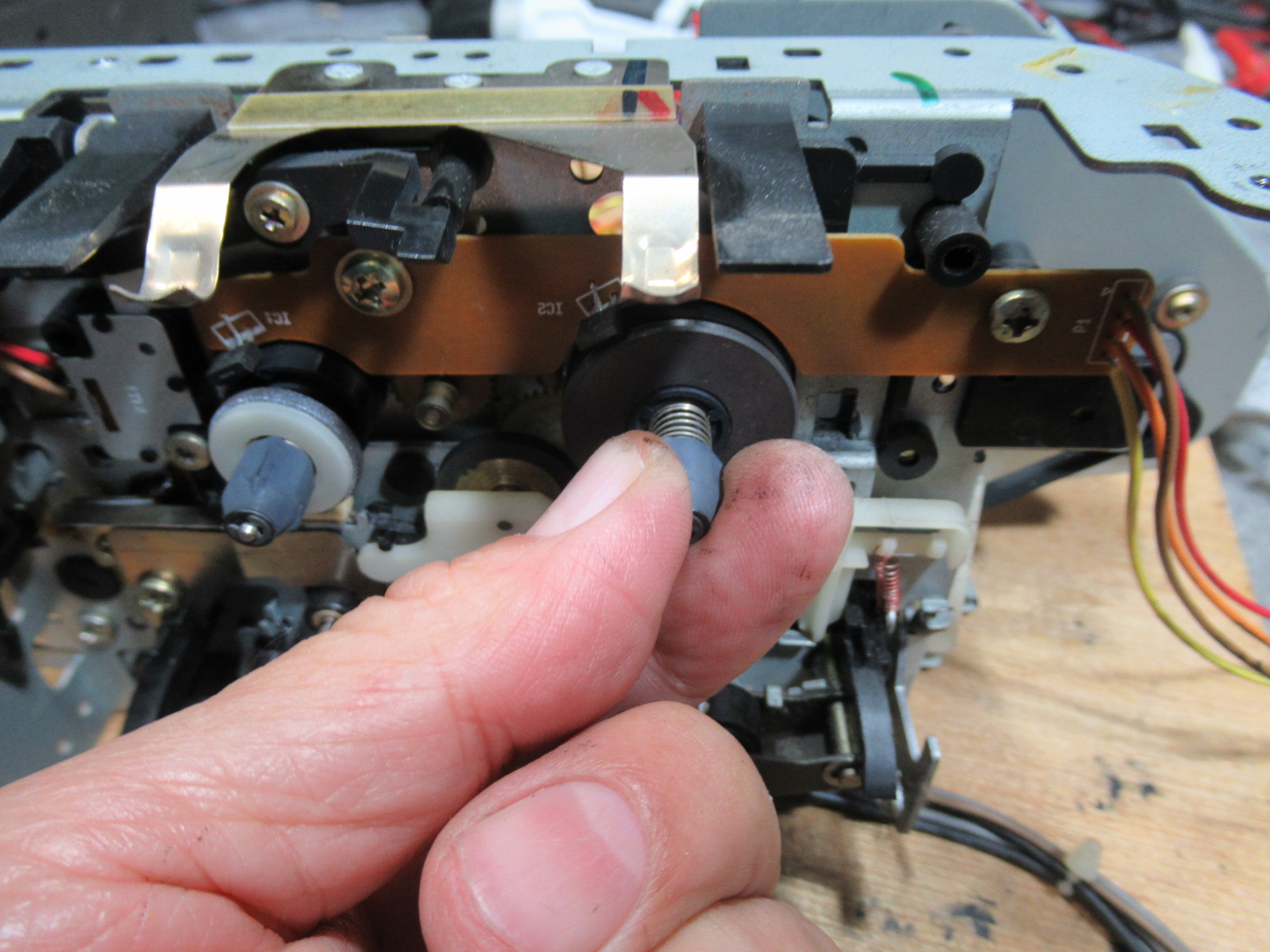

右側リールが固着しています。

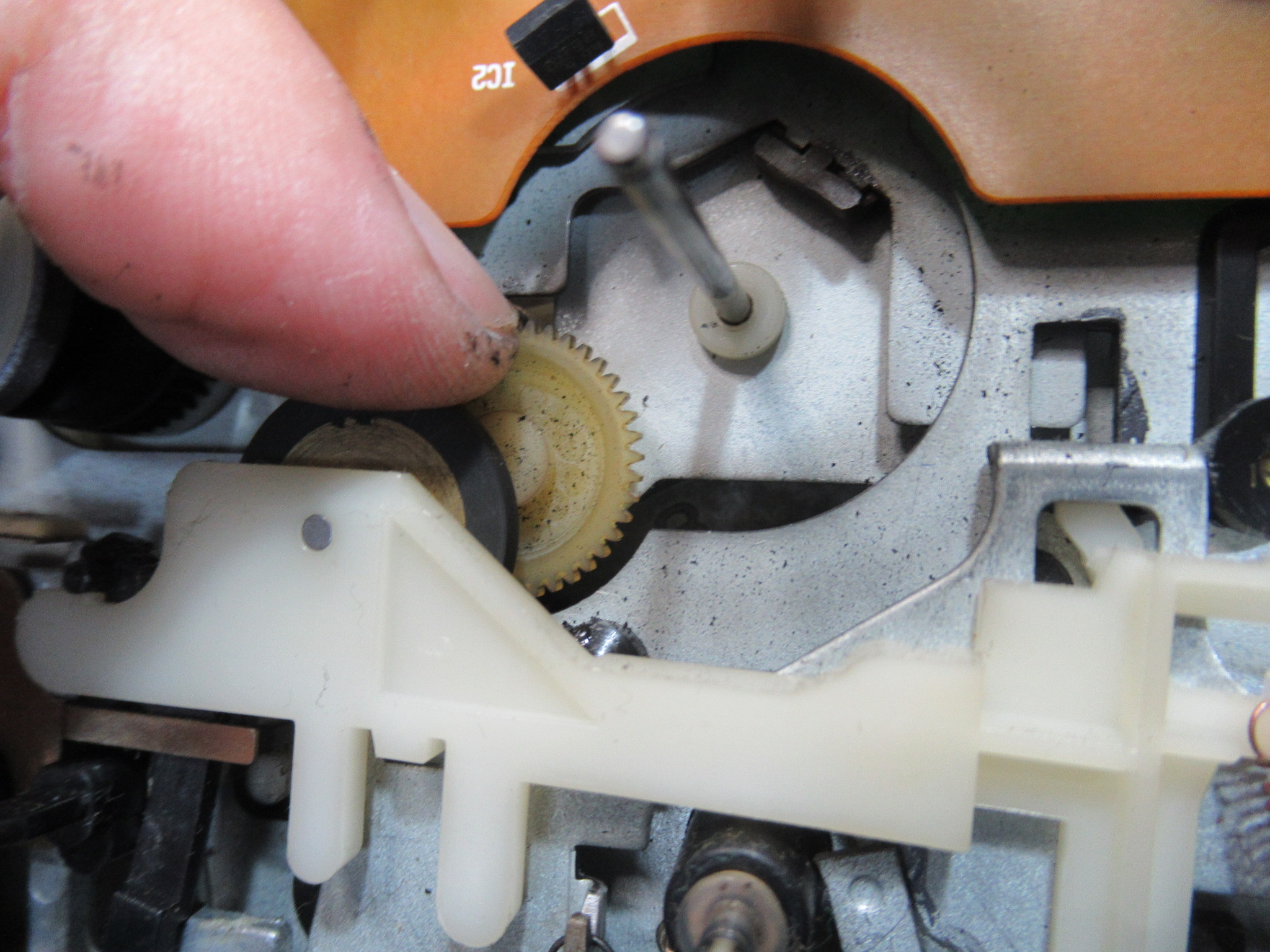

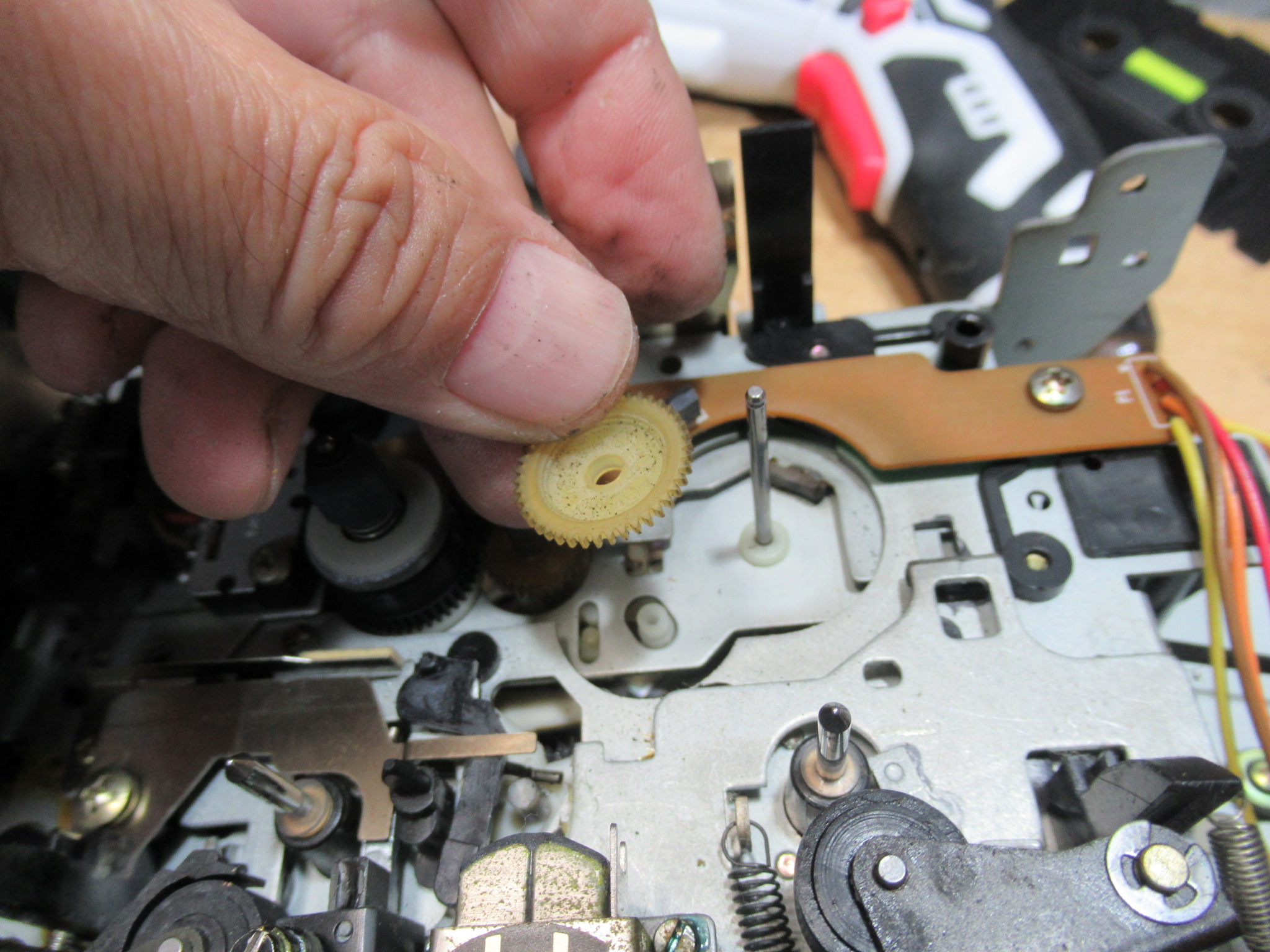

リールを取り外しました。このアイボリー色のギヤが回りません。

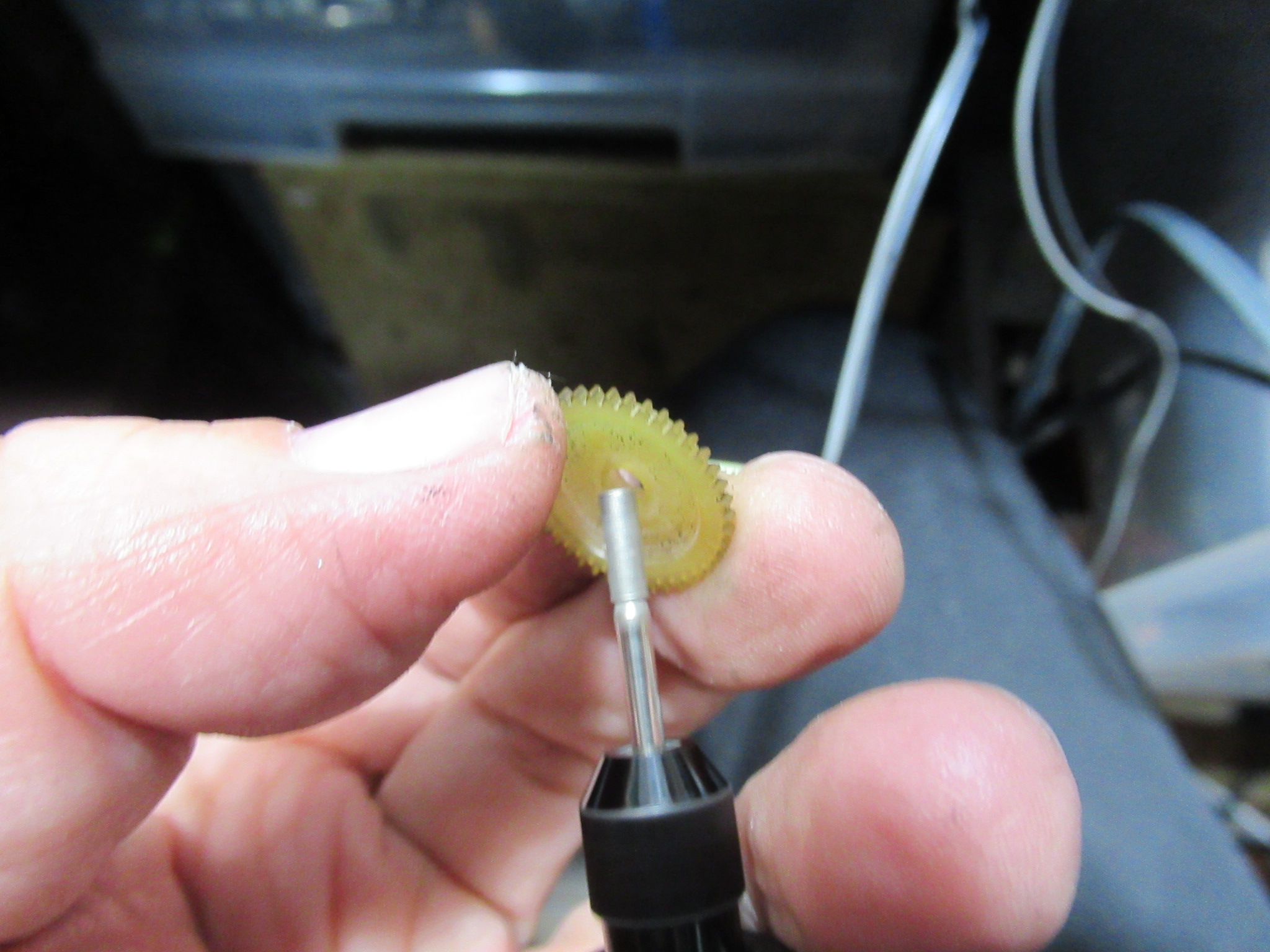

グリスの硬化ではなく、プラスチックの変形が原因ですので、シャフトに差し込む部分を削ります。
特殊なアイドラーで交換できませんので、表面にヤスリ掛けし、専用クリーナーで処理します。
左側のリールを脱着してグリスアップします。

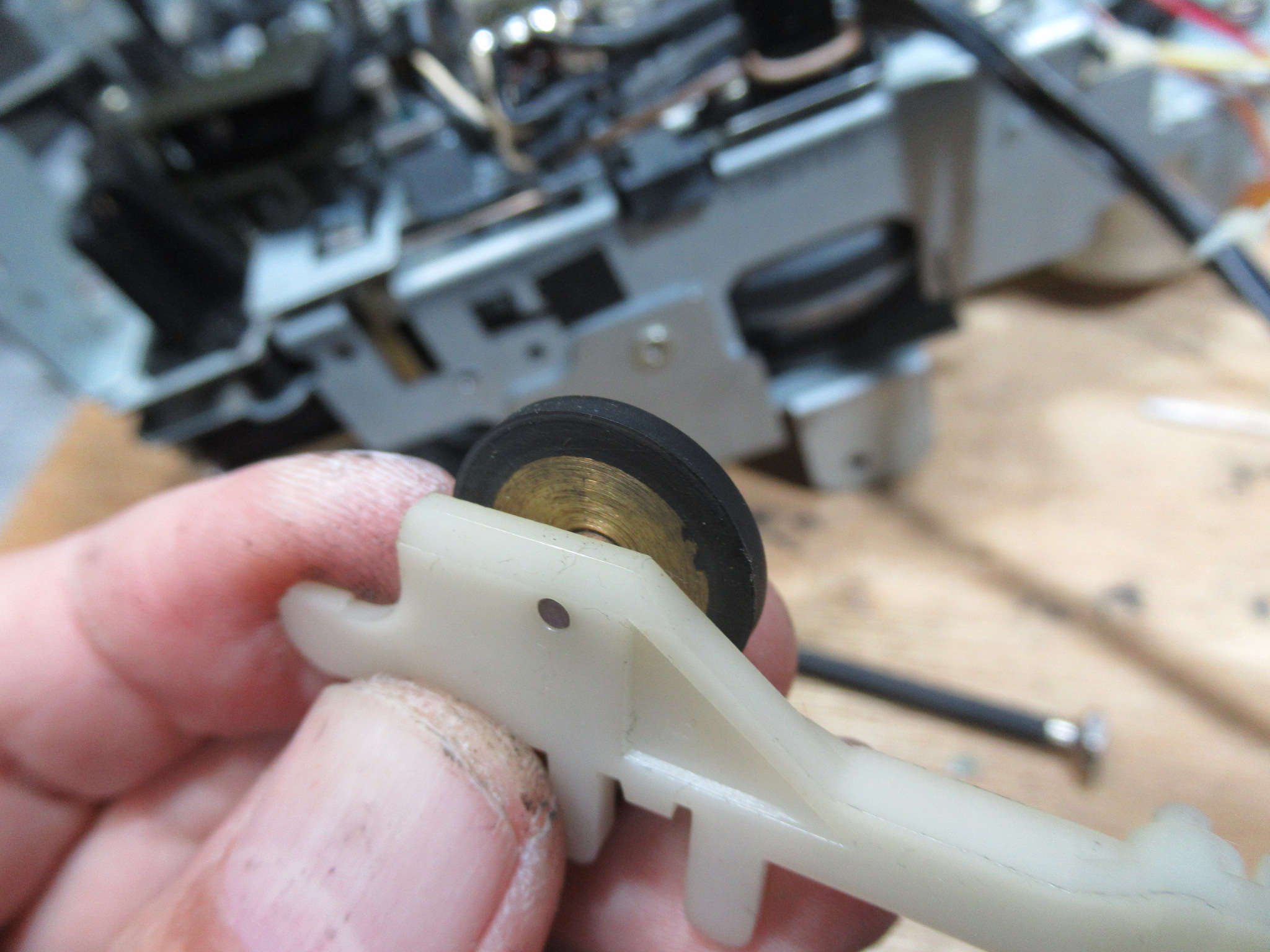

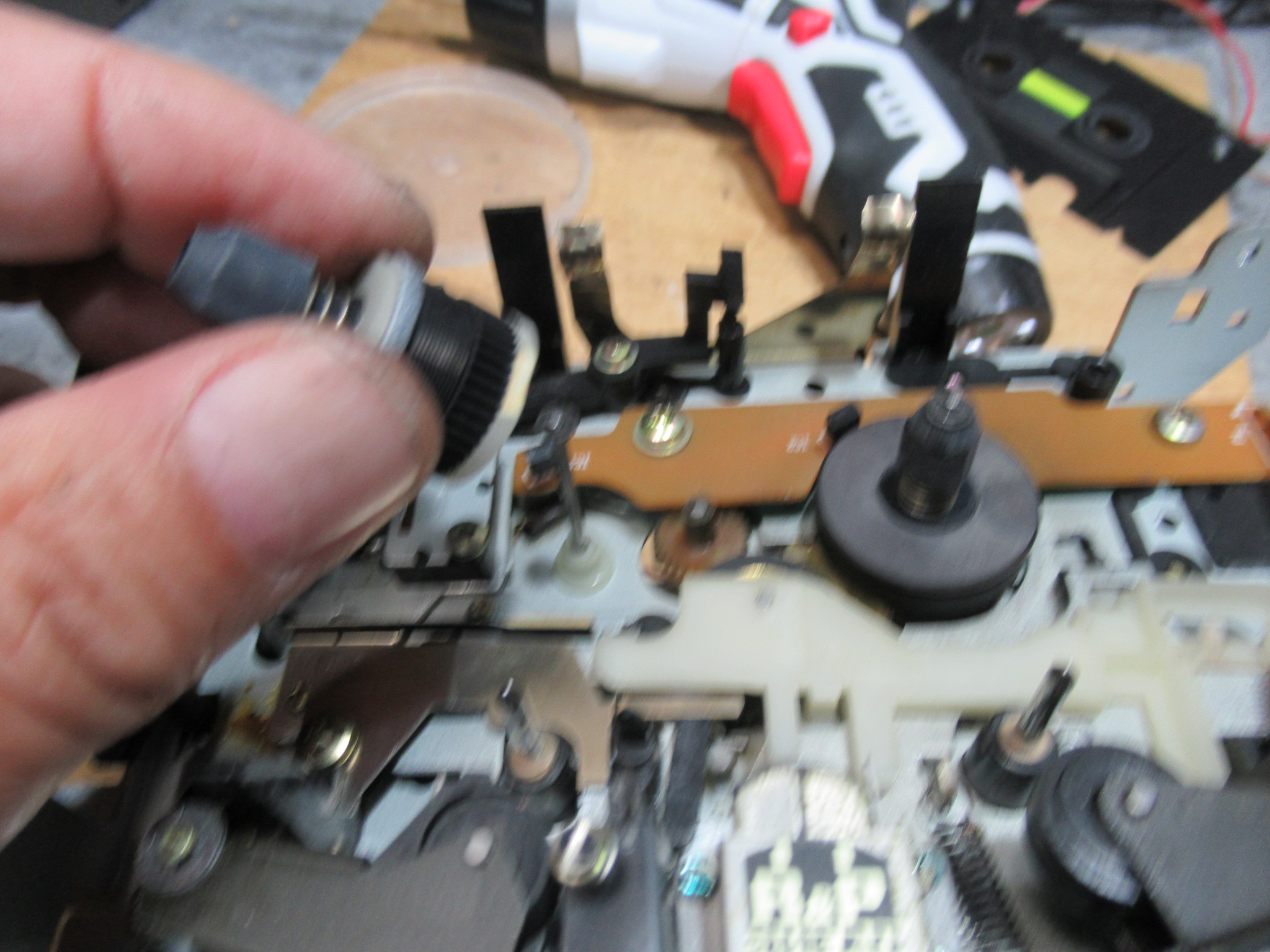

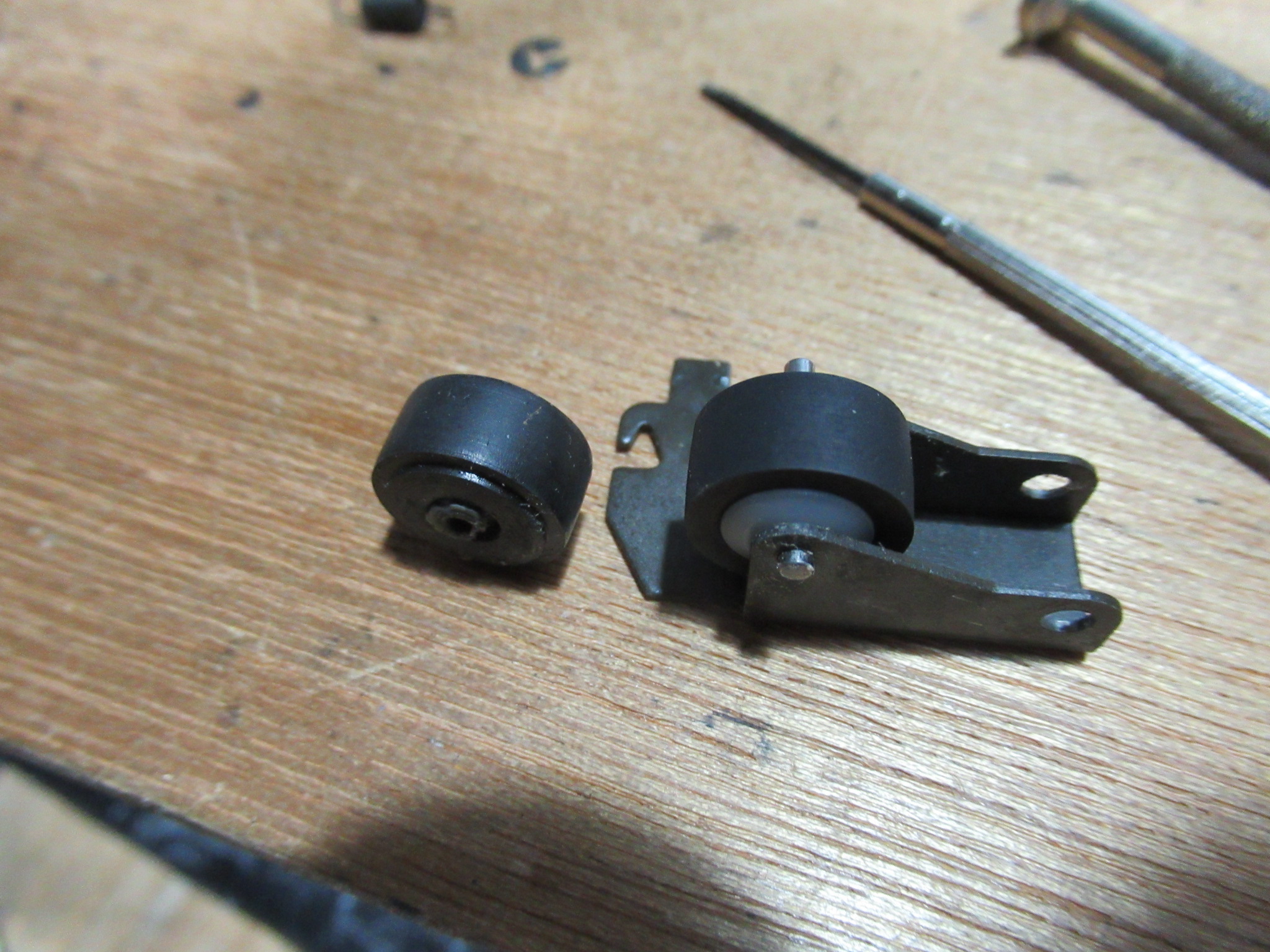

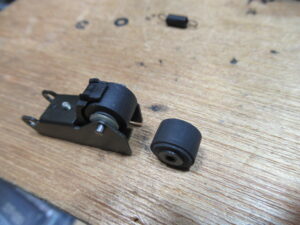

硬化しているピンチローラーを交換します。

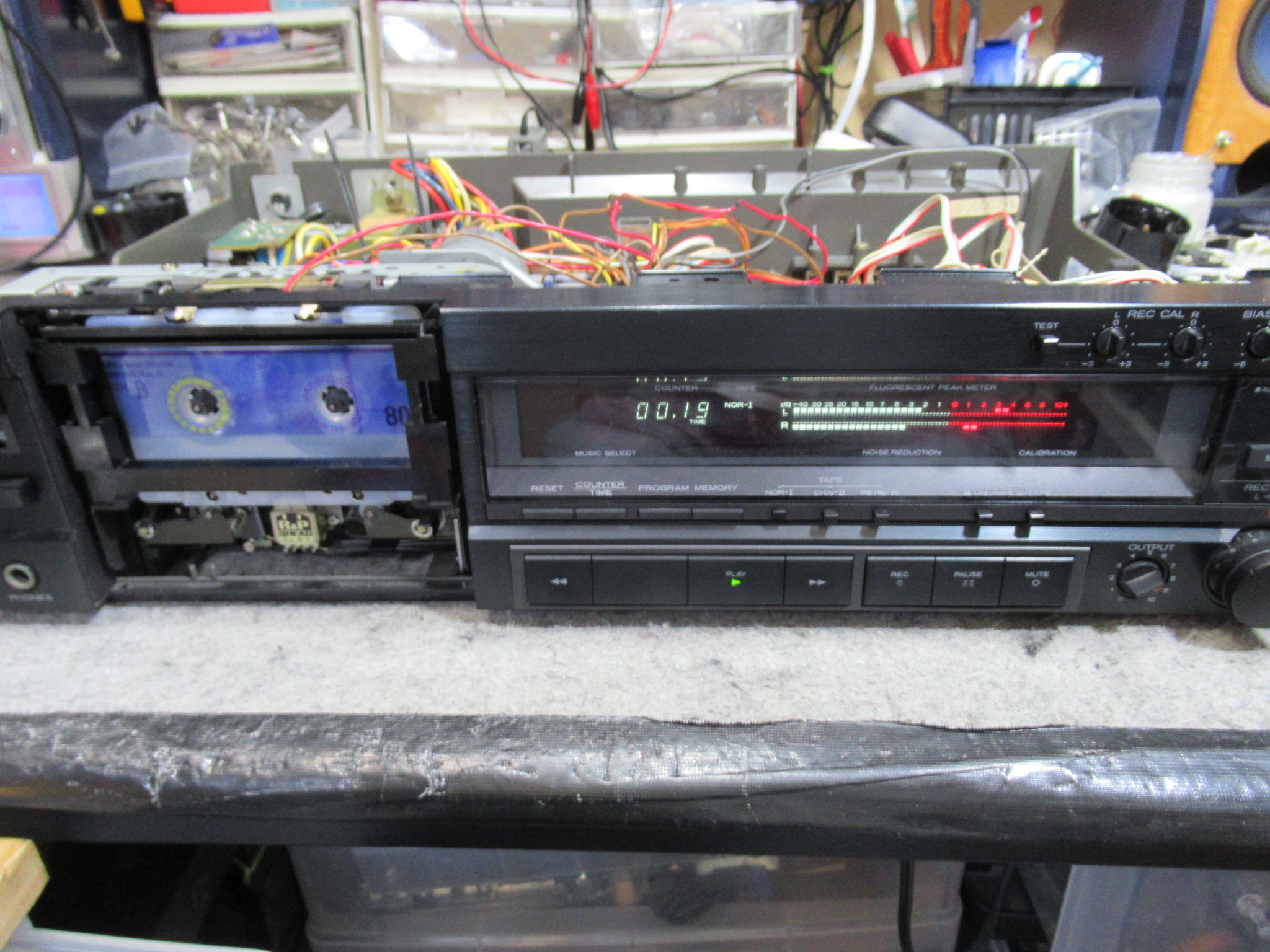

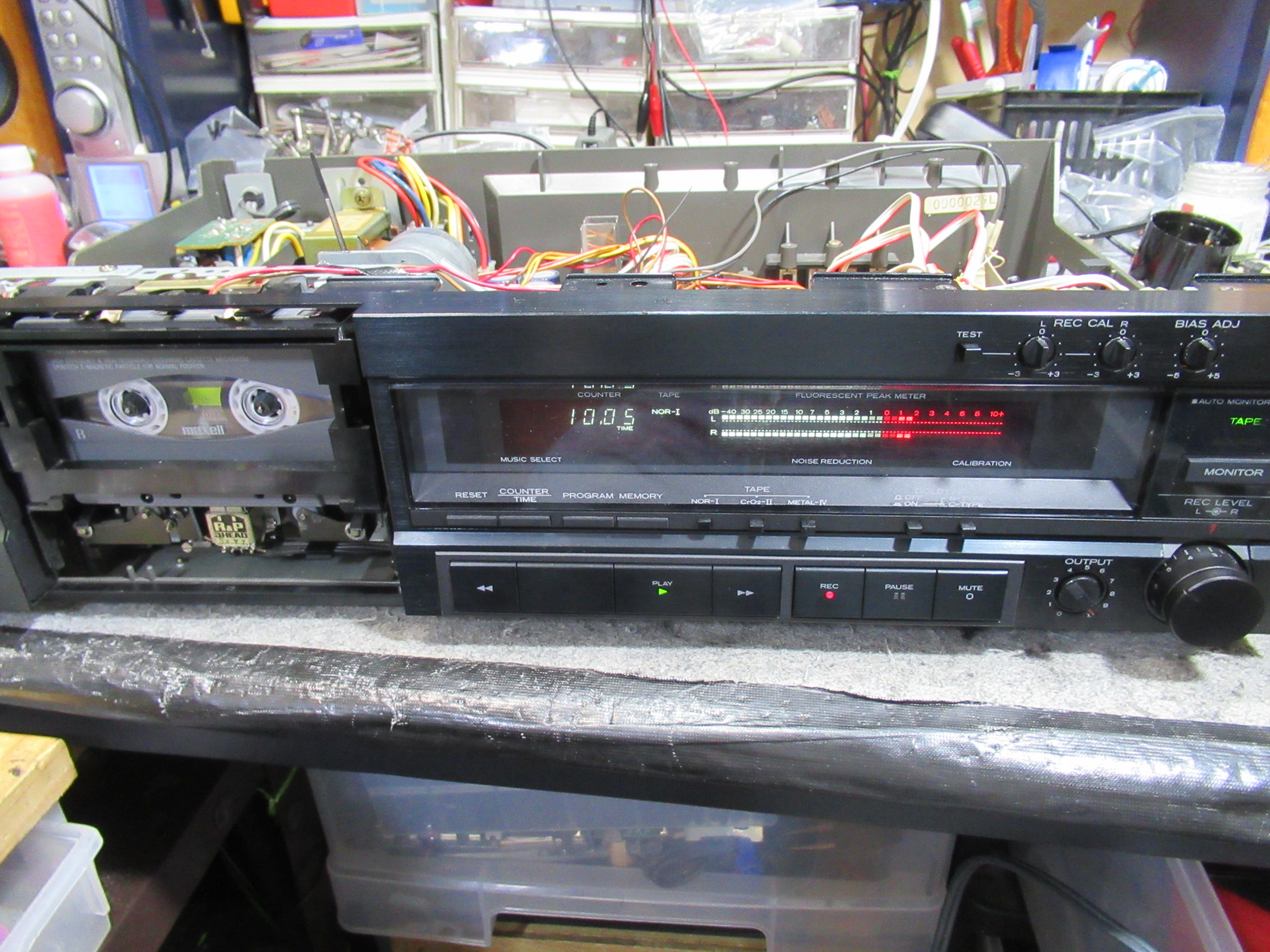

本体に組み込んで動作確認を行います。

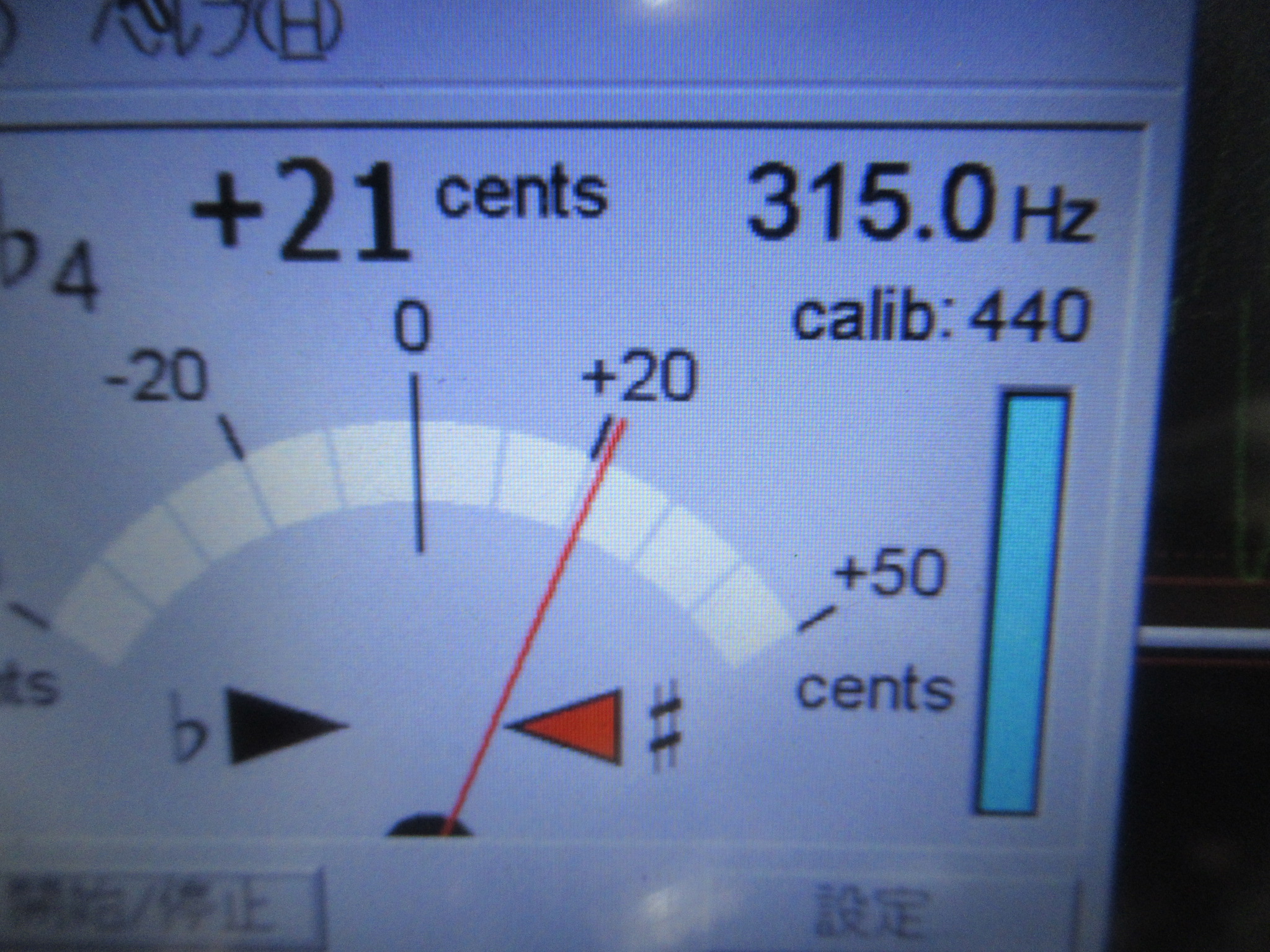

315Hzの信号が記録されたテープを再生し、速度を調整します。

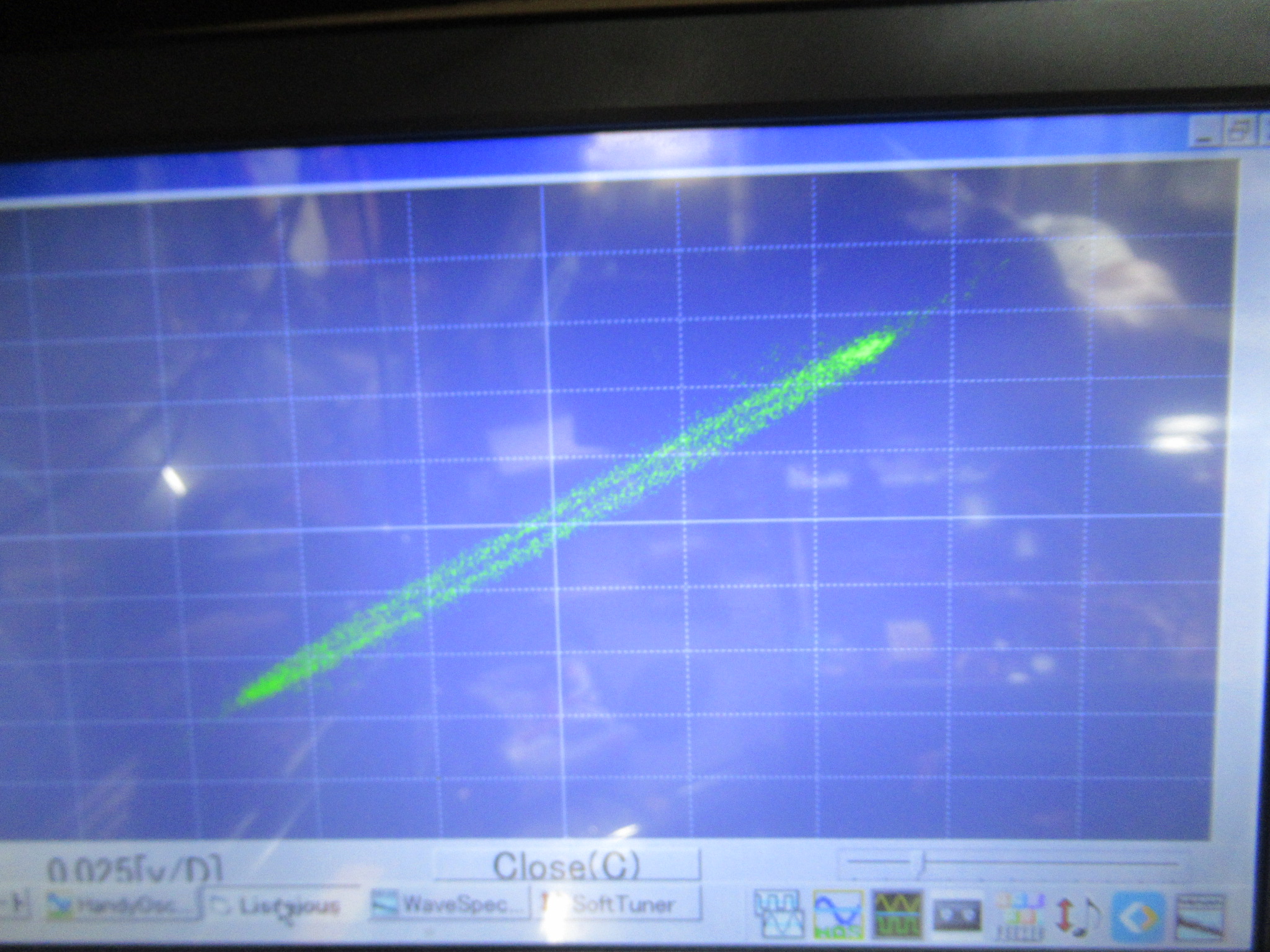

ヘッドアジマスの調整を行います。
録音状況を確認します。

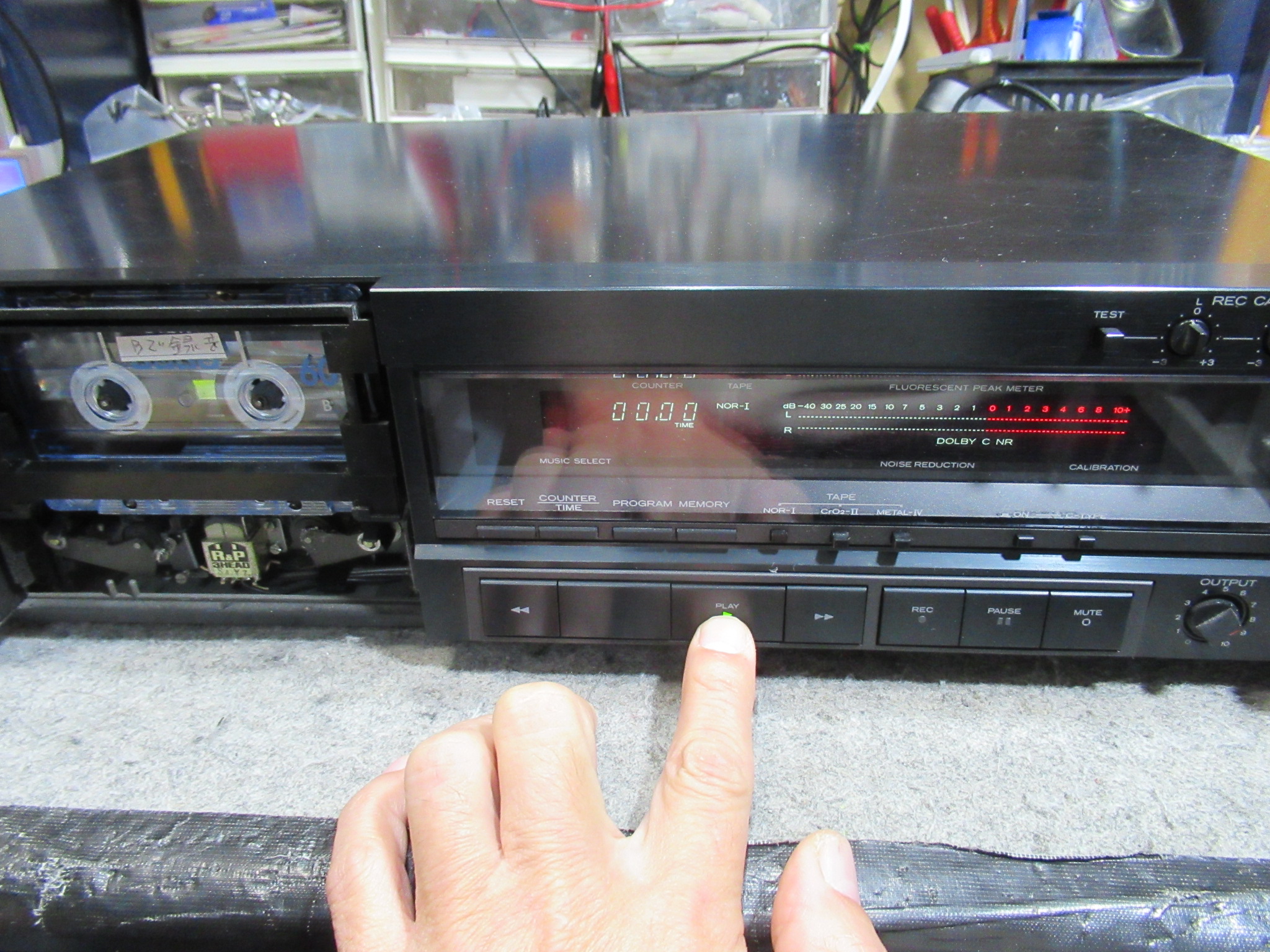

当初、稀にですが、再生ボタンを押してもヘッドが上がらないことがありました。ただし、２・３度繰り返すとその後は正常に動作するようになります。グリス硬化などによってメカの動きが重くなっているのかと思い、点検を行いましたが、特に問題は見られませんでした。このメカは、特殊なカムギヤをソレノイドとフライホイールの動力によって回転させて切り替えるシステムになっていますので、各部の摩耗や変形によるちょっとしたタイミングの狂いが影響しているのかもしれません。オーナー様にその旨お知らせし、その後何日か様子を見ましたが、結局その後は症状は発生しなくなりました。

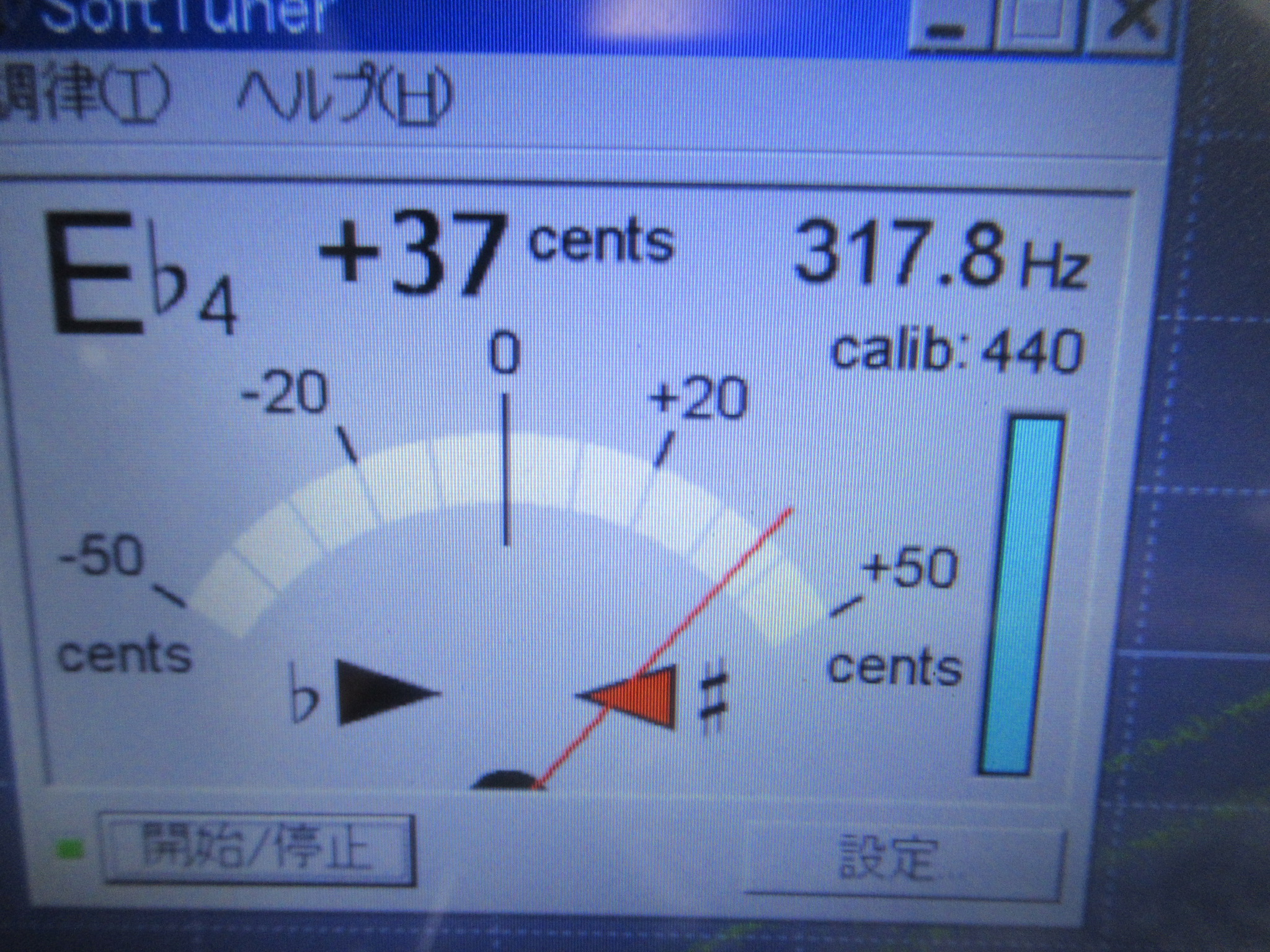

ひと安心したところで、新たな不具合が見つかりました。翌日電源を入れて最終チェックを行ったところ、速度が本来315Hzのところ、330Hz程度の値を示しました。写真は20分ほど経過したときのものですが、時間の経過により次第に速度が低下し、30分ほどで正常に戻ります。
クオーツロック以外の機種では、機器の温度によって速度が微妙に変化することは普通ですが、さすがにこれだけ狂うと使用に差し支えます。温まると速度がアップするのはわかりますが、その逆ということは、モーターの故障でしょうか？

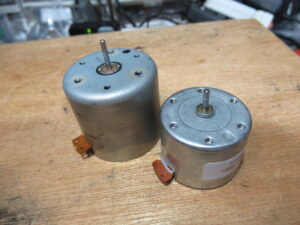

オーナー様に了解を得て、モーターを交換しましたが、残念ながら状況は変わりませんでした。ということは、キャプスタンと本体側とのクリアランスの問題でしょうか？つまり、金属が温まることによって膨張し、クリアランスが小さくなって抵抗が大きくなり、速度が低下するということです。そこで、再度メカを降ろして、キャプスタン部分に処置していたグリスを機械油に置換しました。
おおむね症状は改善されましたので、これで修理完了と判断しました。今回は以上です。
