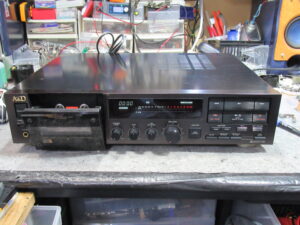

A&Dの３ヘッドデュアルキャプスタンカセットデッキ、GX-Z7000の修理依頼をいただきました。
20年以上前から故障していたということで、電源を入れるとトレイが勝手に開いてしまいます。

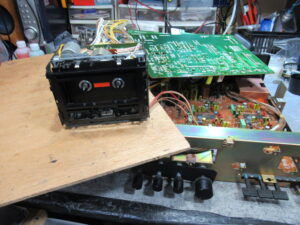

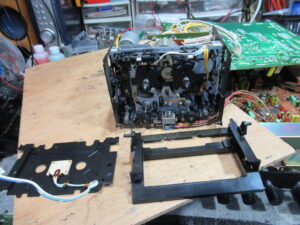

カバーとフロントパネルを取り外し、メカを取り出します。
ホルダーと化粧パネルを取り外します。

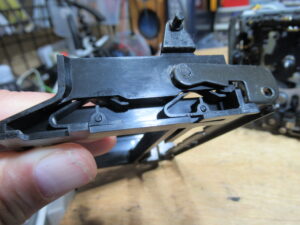

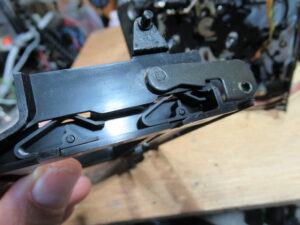

ホルダー両脇の樹脂製バネが長年の使用により変形しています。
脱着して加熱整形します。
機能回復しました。
ピンチローラーアームが固着しています。

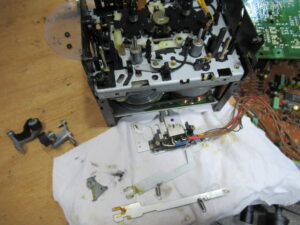

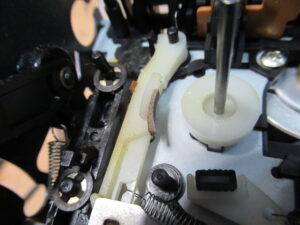

右側のピンチローラーアームを取り外した状況です。グリスが乾いて白くなっています。
硬化しているピンチローラーを交換します。

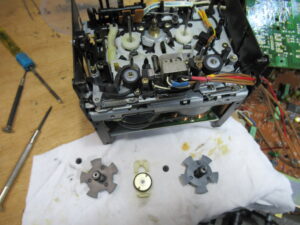

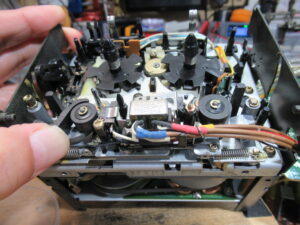

ヘッド周りやリールなどの可動パーツを取り外し、グリスアップします。
ブレーキパッドが位置ズレしていますので、貼り直します。

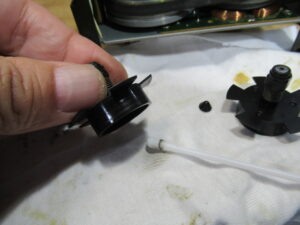

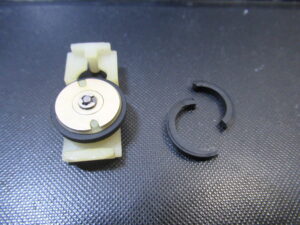

プラスチックのように硬化しているアイドラーゴムを交換します。
ゴムの当たり面を清掃します。
モーター基板を取り外します。

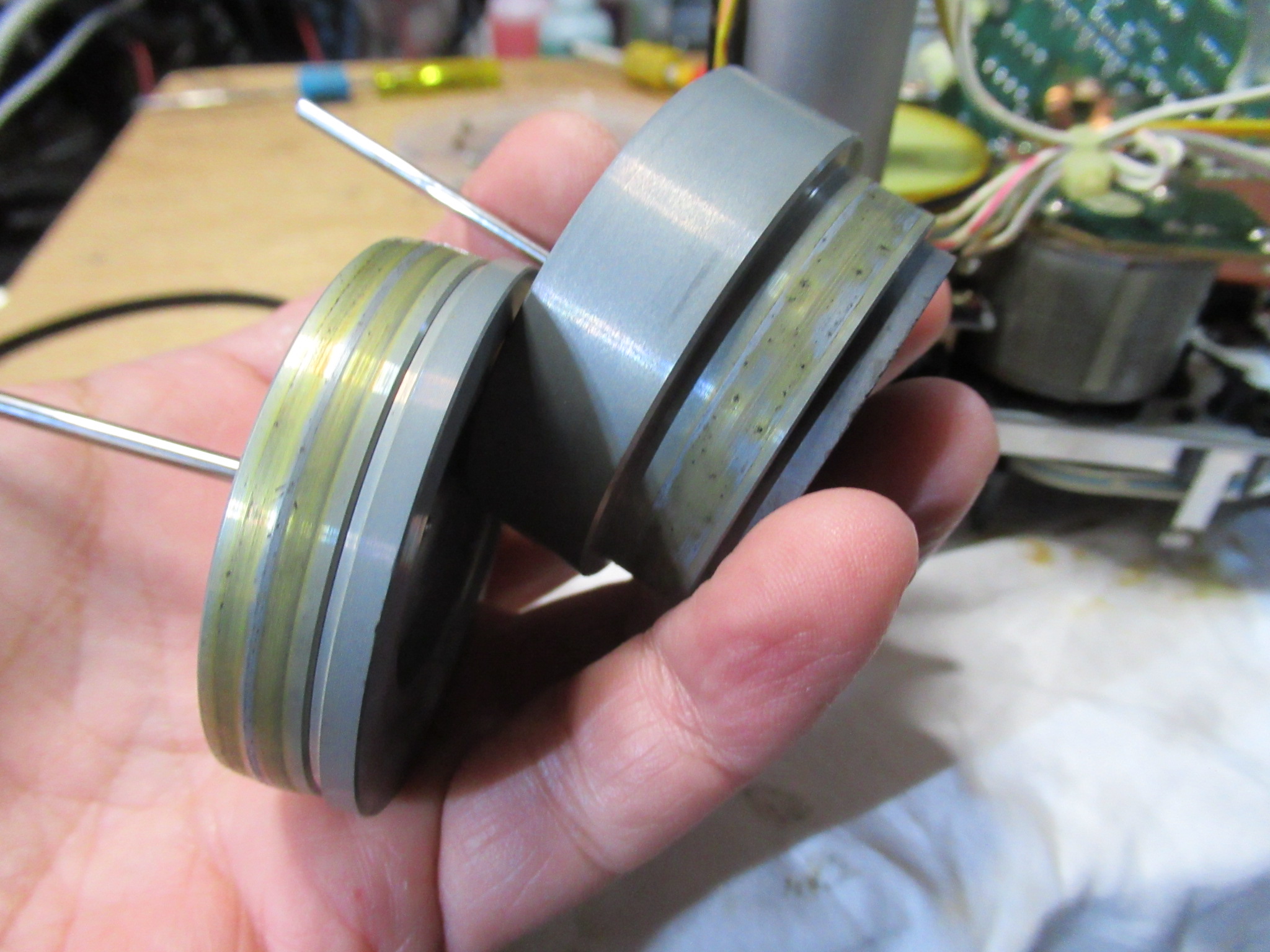

フライホイールです。ベルトの当たり面にゴムカスが付着してザラザラしていますので清掃します。

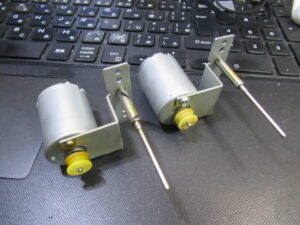

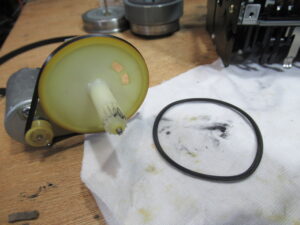

異音を発していたカムモーターを交換します。
ベルトも交換します。

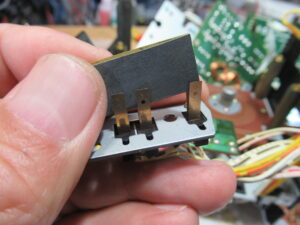

オートセレクタ用スイッチ接点を磨きます。

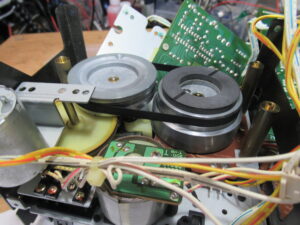

新しいベルトを掛けて組み付けます。
本体に戻して動作確認を行います。

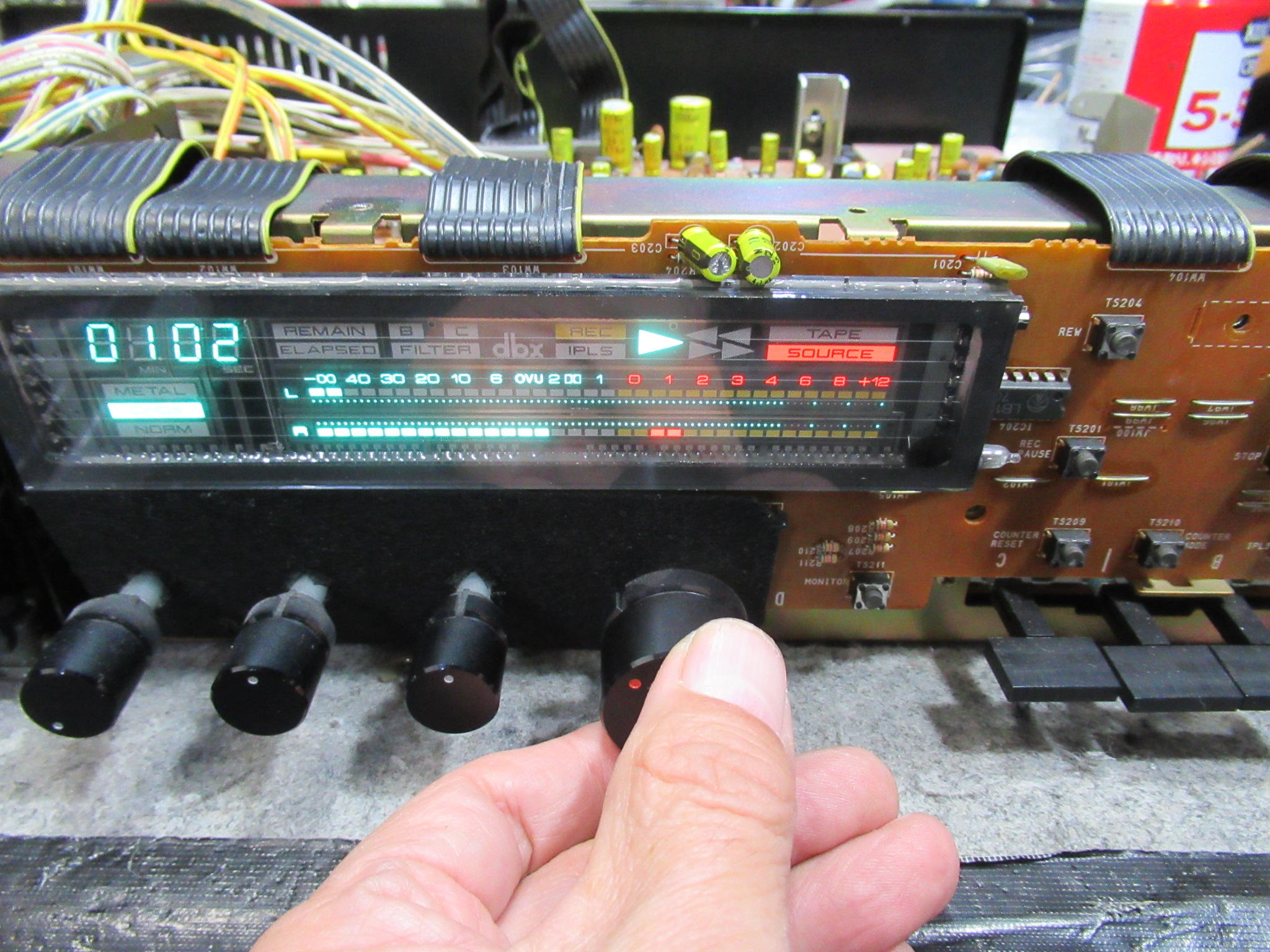

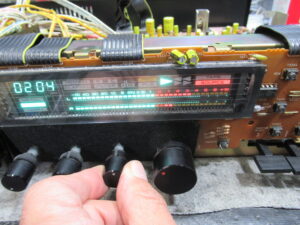

左CHに入力がありませんでしたが、バランスVOLに接点復活剤を処置し、回復しました。

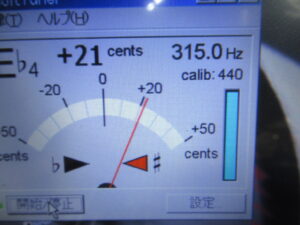

315Hzの信号が記録されたテープを再生し、速度を調整します。

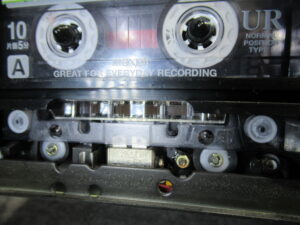

ミラーカセットを用いてテープの走行状態を目視点検します。
ヘッドアジマスの調整を行います。

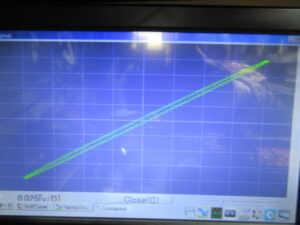

録再バランス調整を行います。

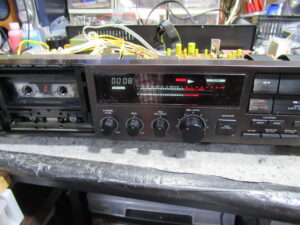

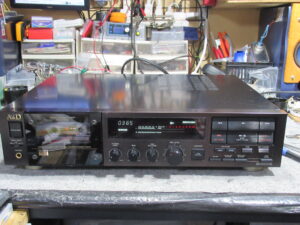

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
