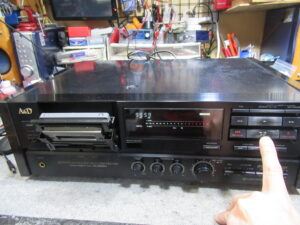

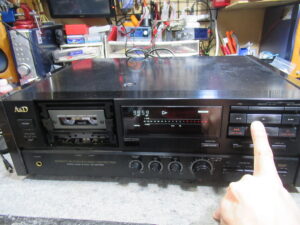

A&DのGX-Z9100EXです。
開閉不良のほか、キャリブレーションとバランスに不具合があるということです。
テープをセットし、再生を開始しましたが、「ウーン」と唸ってすぐに開いてしまいました。

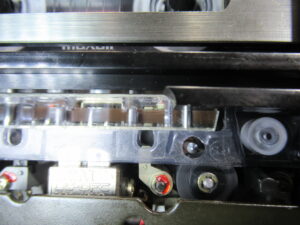

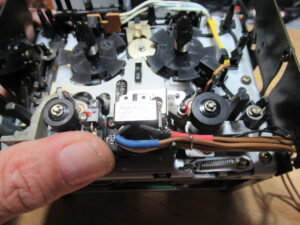

ヘッドが目で見てわかるほど傾いています。これがバランスやキャリブレーション不良の原因と考えられます。

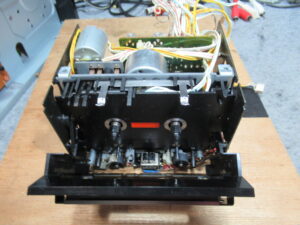

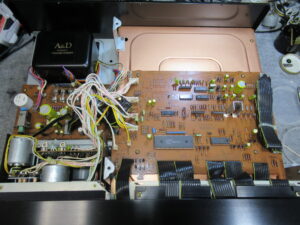

カバーを開けてメカを取り出します。

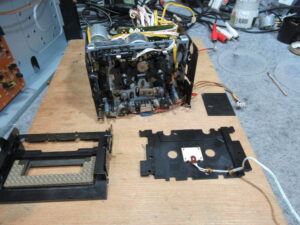

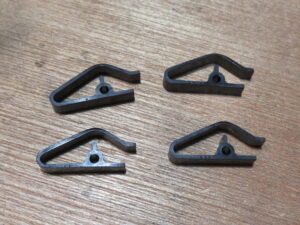

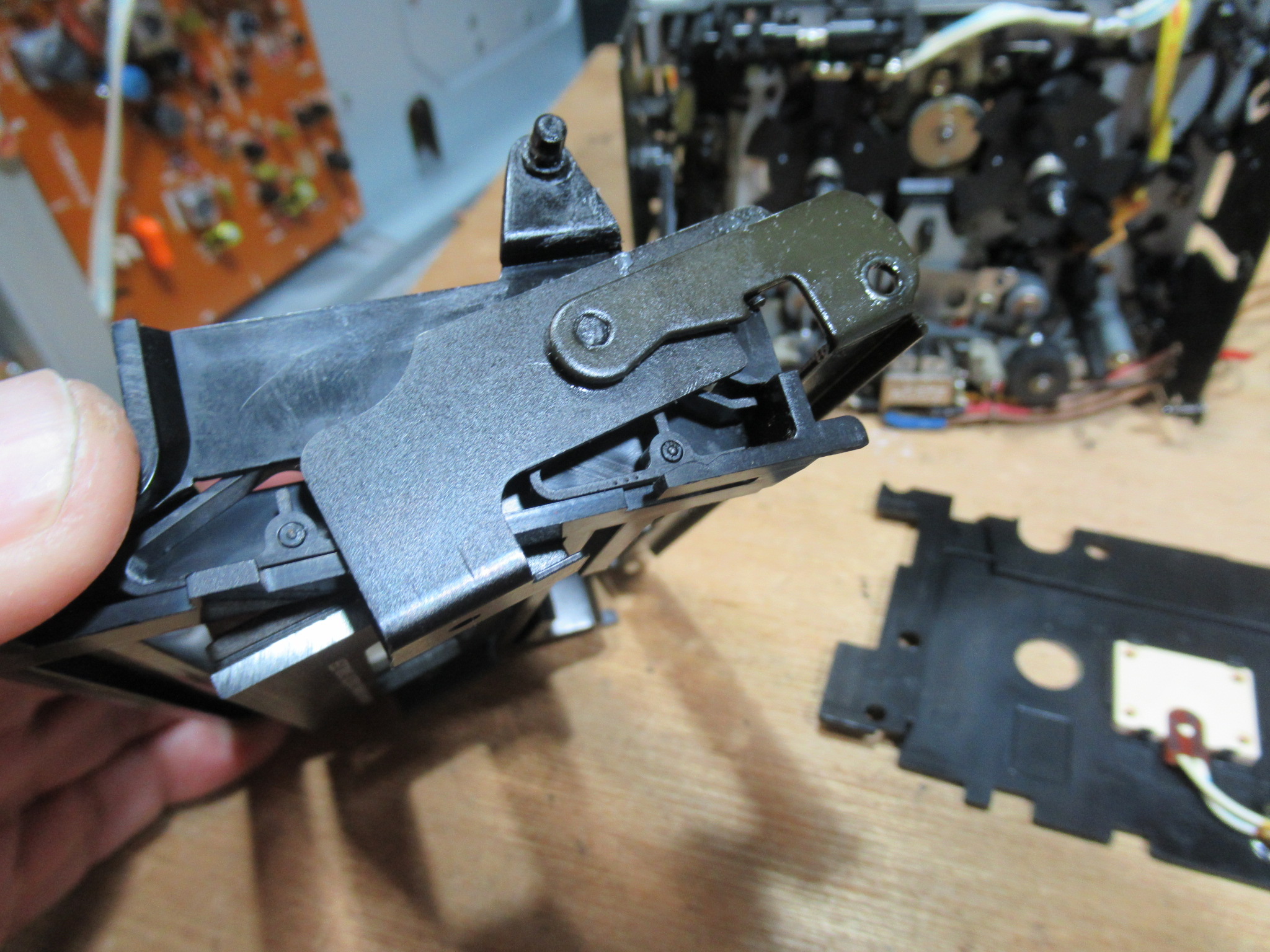

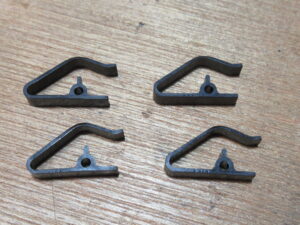

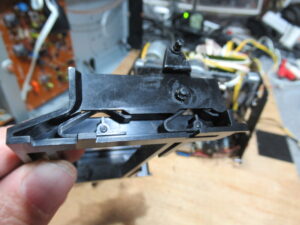

ホルダーと化粧パネルを取り外します。ホルダー内蔵のスプリングがヘタっています。
脱着して加熱整形します。

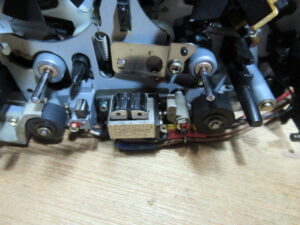

ヘッド周りの動きはスムーズです。

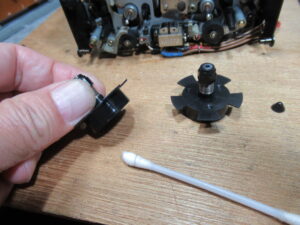

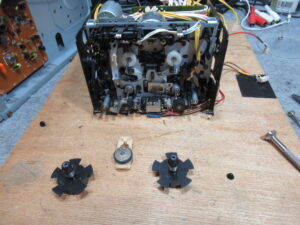

リール台とアイドラーを取り外し、

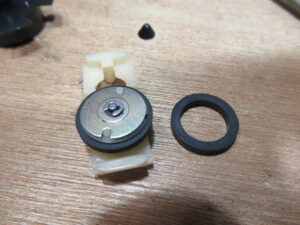

ゴムリング交換と清掃を行います。

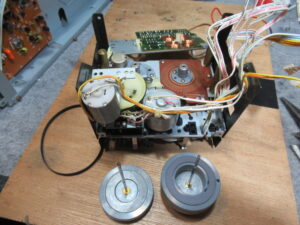

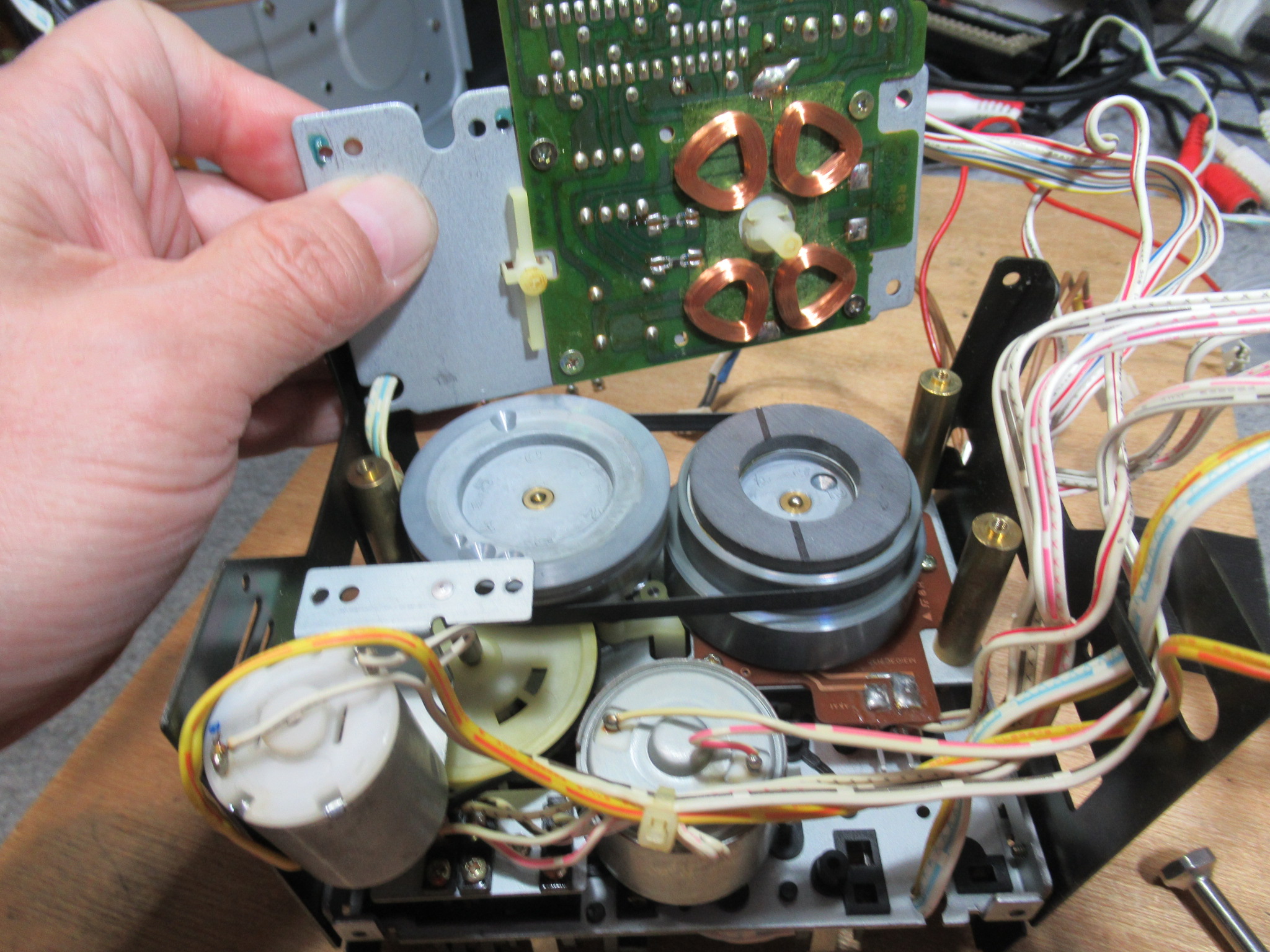

背面のモーター基板、フライホイールを取り外します。

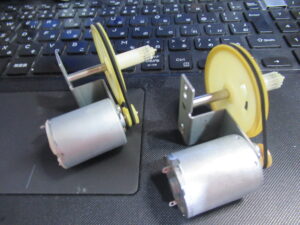

異音を発していたモーターを交換します。

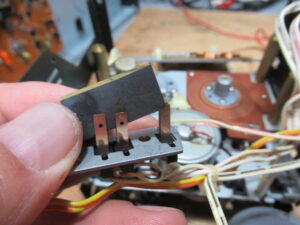

オートセレクタ用スイッチ接点を磨きます。

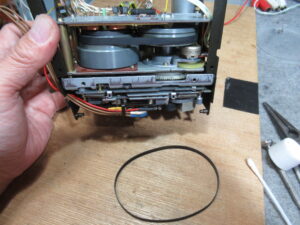

ベルトを交換します。

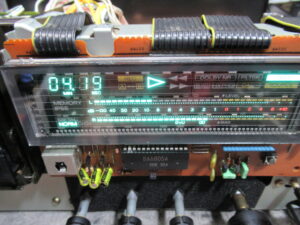

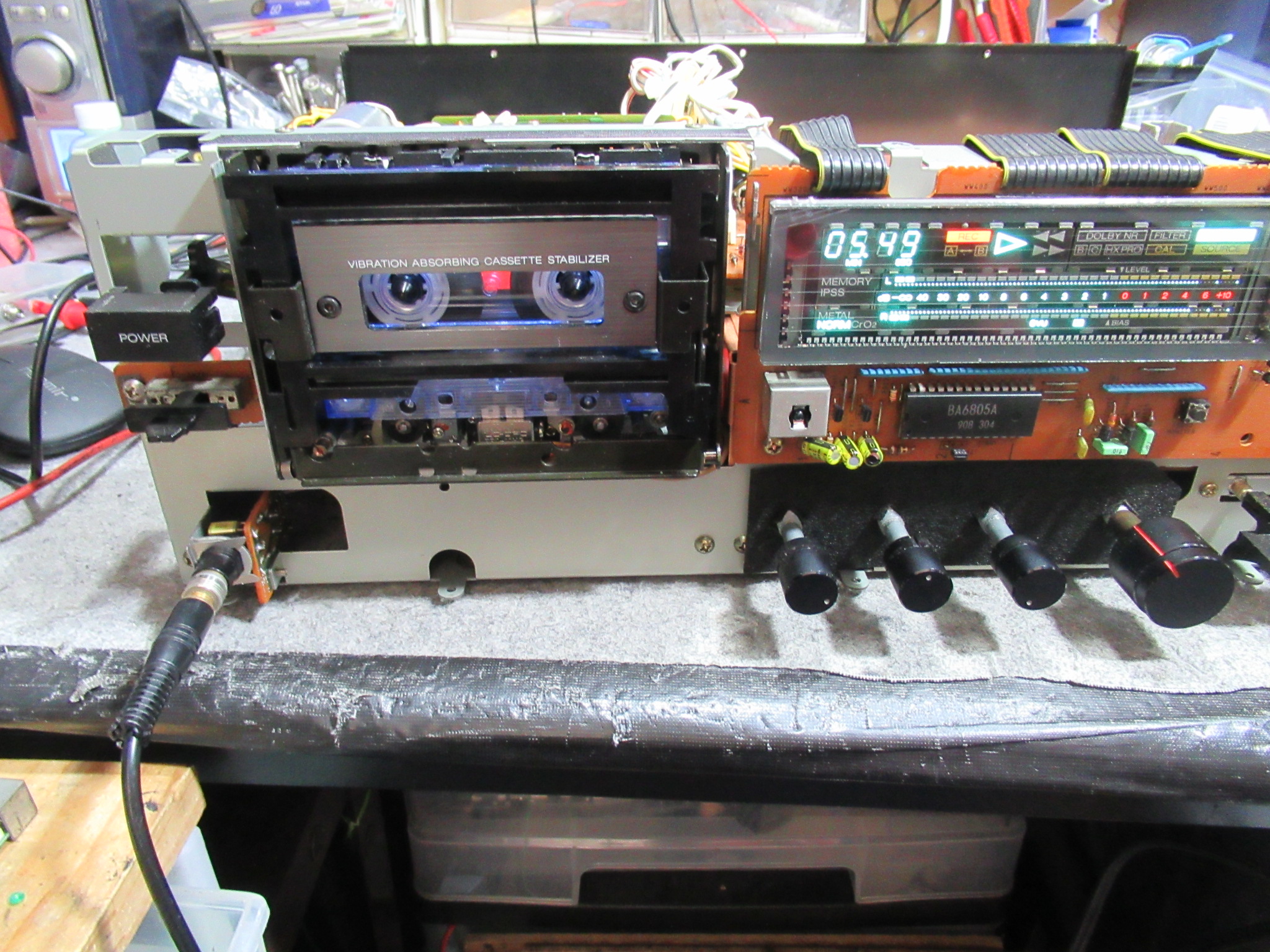

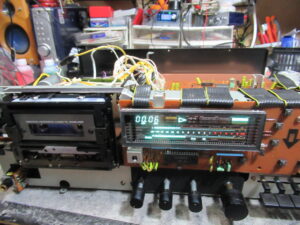

本体に戻して動作確認を行います。

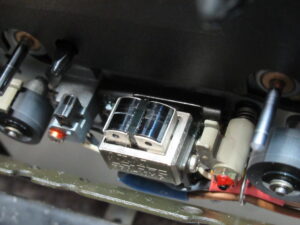

テストテープを再生しましたが、左CHはこれ以上レベルが上がりません。左右の出力がそれぞれMAXになるよう、ヘッドの傾きを調整します。
ミラーカセットを用いてテープの走行状態を目視点検します。右側のテープガイドがテープと干渉していましたので調整します。

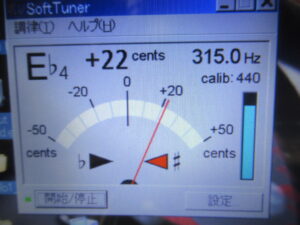

速度が適正であることを確認します。

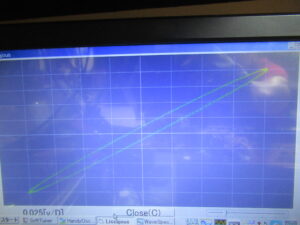

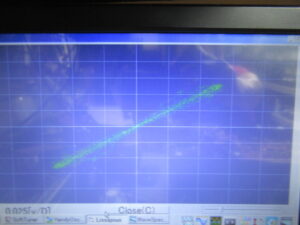

ヘッドアジマスの調整を行います。
録再バランス調整を行います。
ようやく終わりというところで、新たな問題が発覚しました。ヘッドホンでモニター再生していると、かすかですが、消去不良があることがわりました。

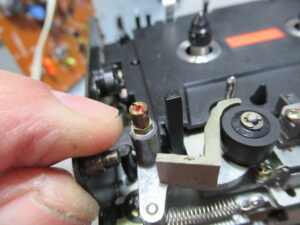

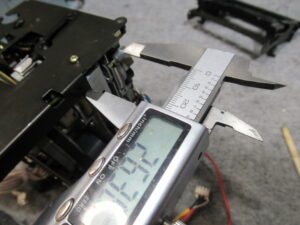

この機種は消去ヘッドは固定ですので、ピンチローラーの位置の問題です。再度メカを降ろしてピンチローラーアームの位置を測定すると、0.5ｍｍほど前方に取り付けられていることがわかりましたので、調整を行います。以前組み立てた方の調整不良が原因と思われます。
再度アジマス等を調整し、修理完了です。
