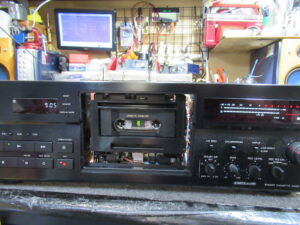

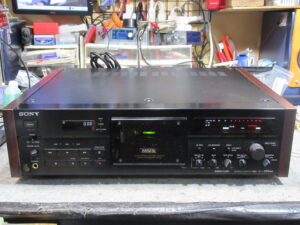

SONY製3ヘッドデュアルキャプスタンカセットデッキ、TC-K555ESLの修理依頼をいただきました。
風格のあるデザインで、私も愛用しています。

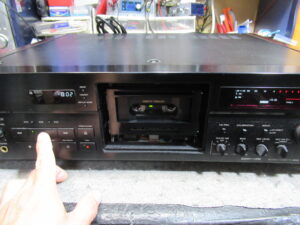

再生不可のほか、リモコン操作不可ということです。

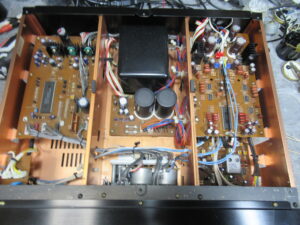

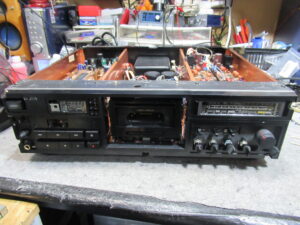

カバーを開けてフロントの化粧パネルを取り外します。

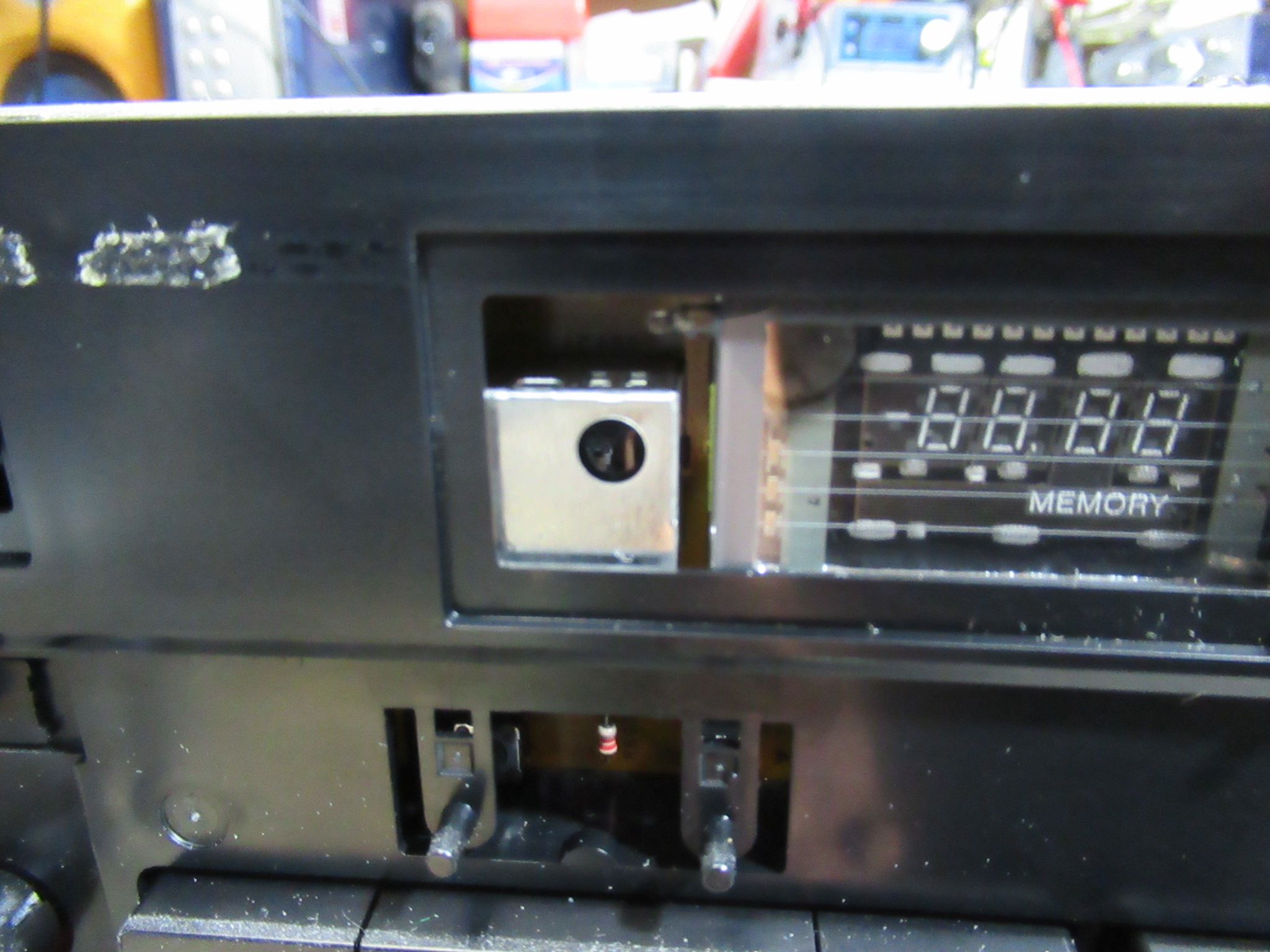

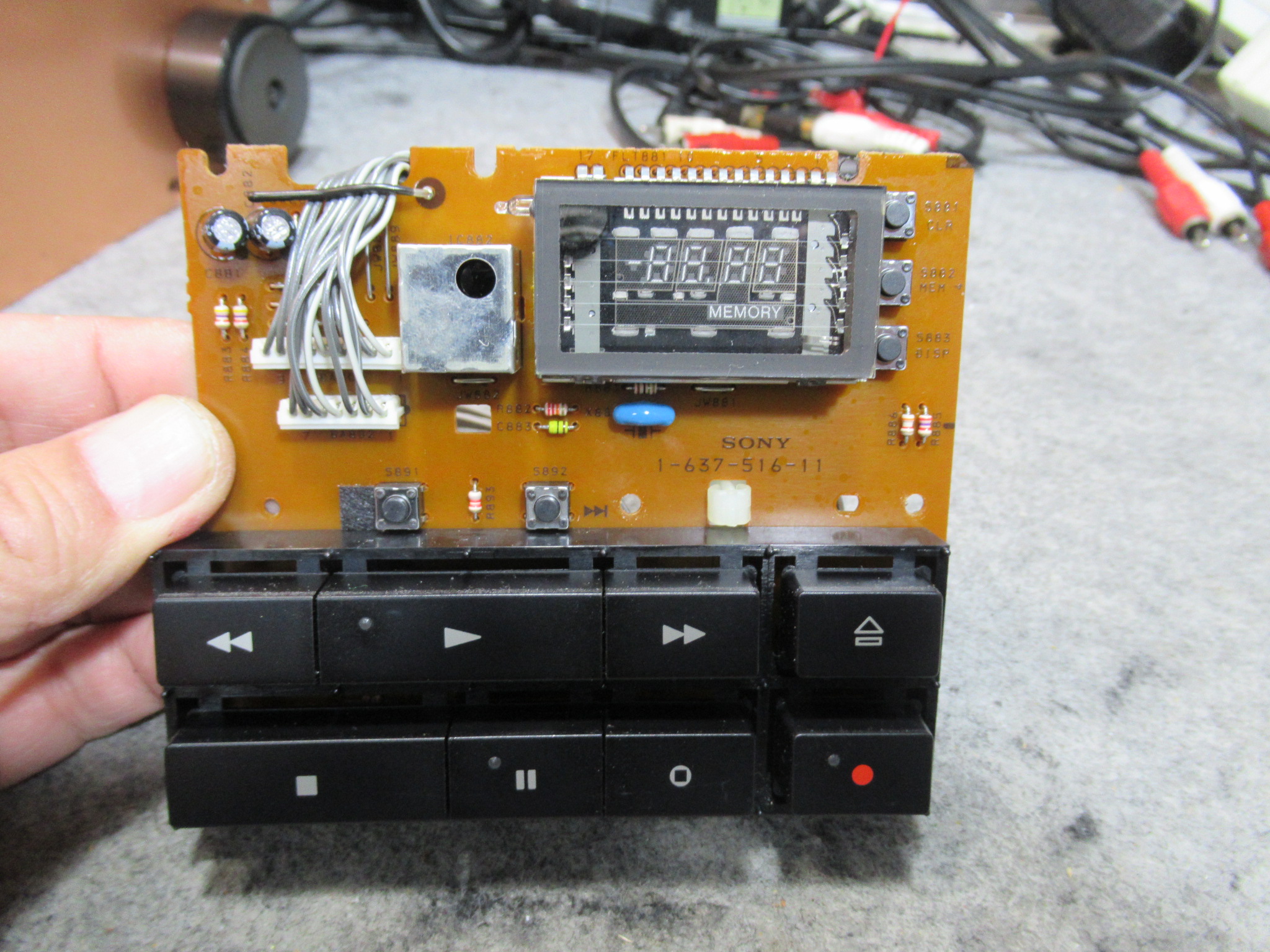

写真中央が赤外線の受光部です。
基板を取り出してユニットを交換します。

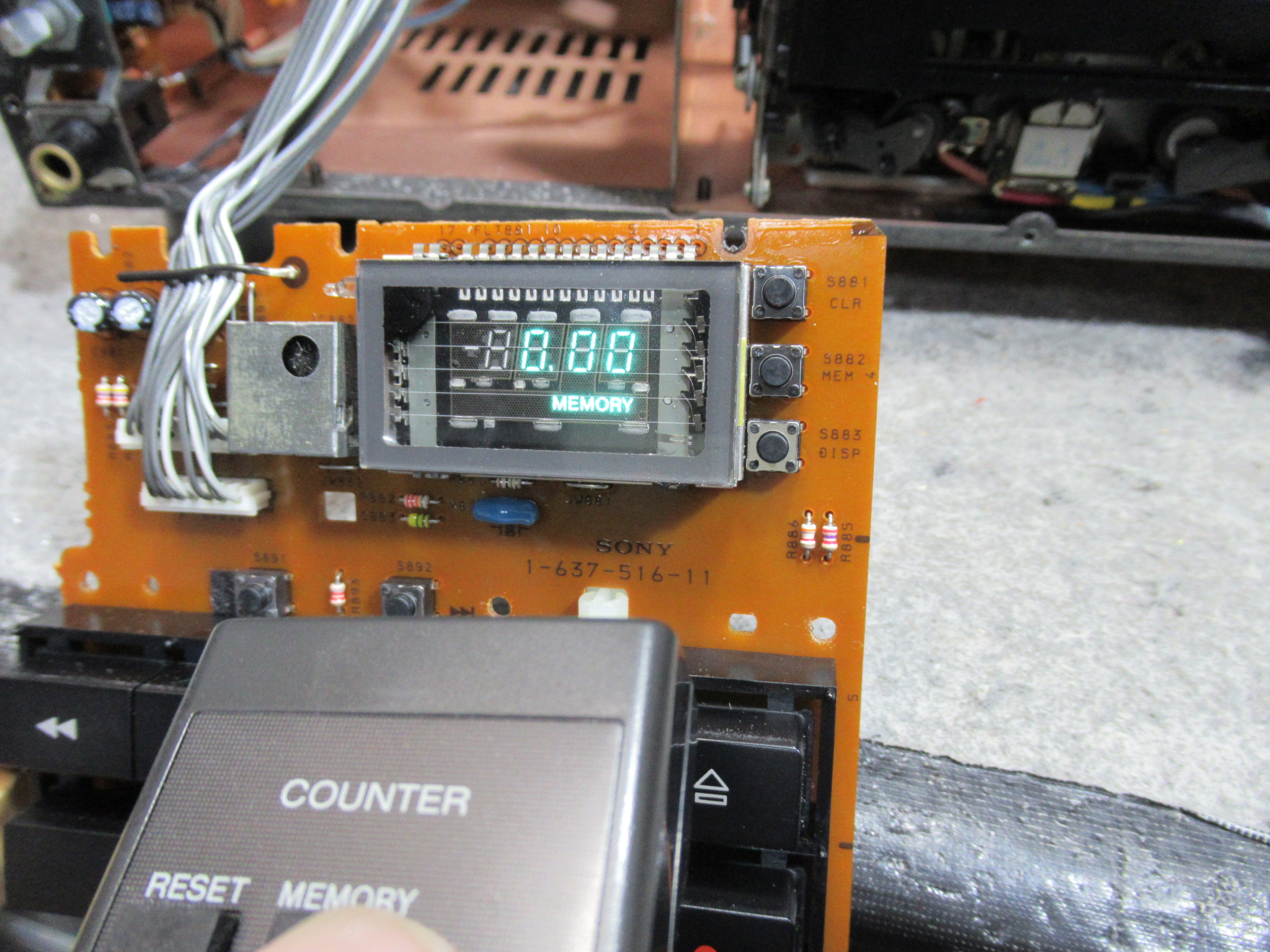

本体に仮接続して動作確認を行います。

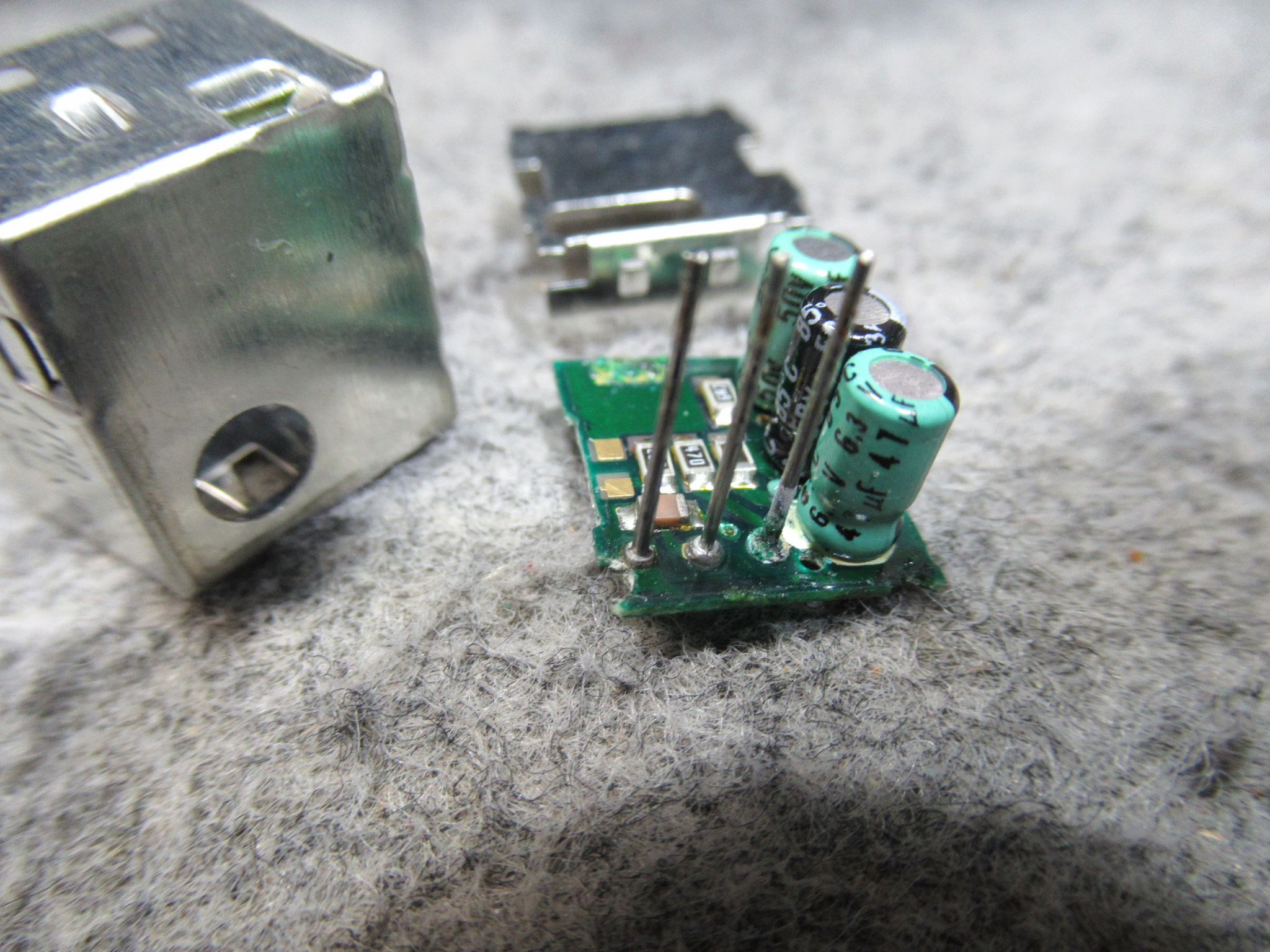

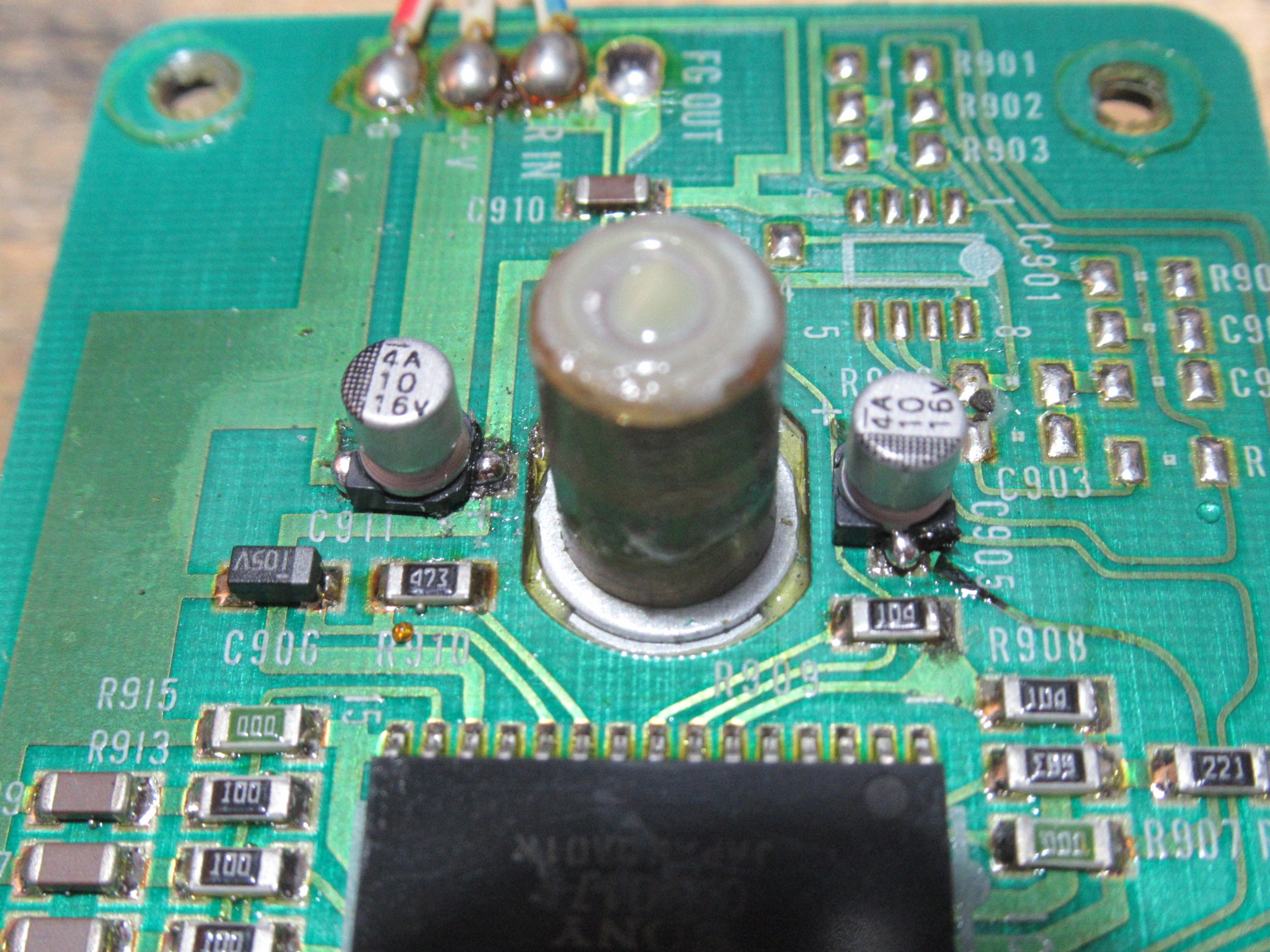

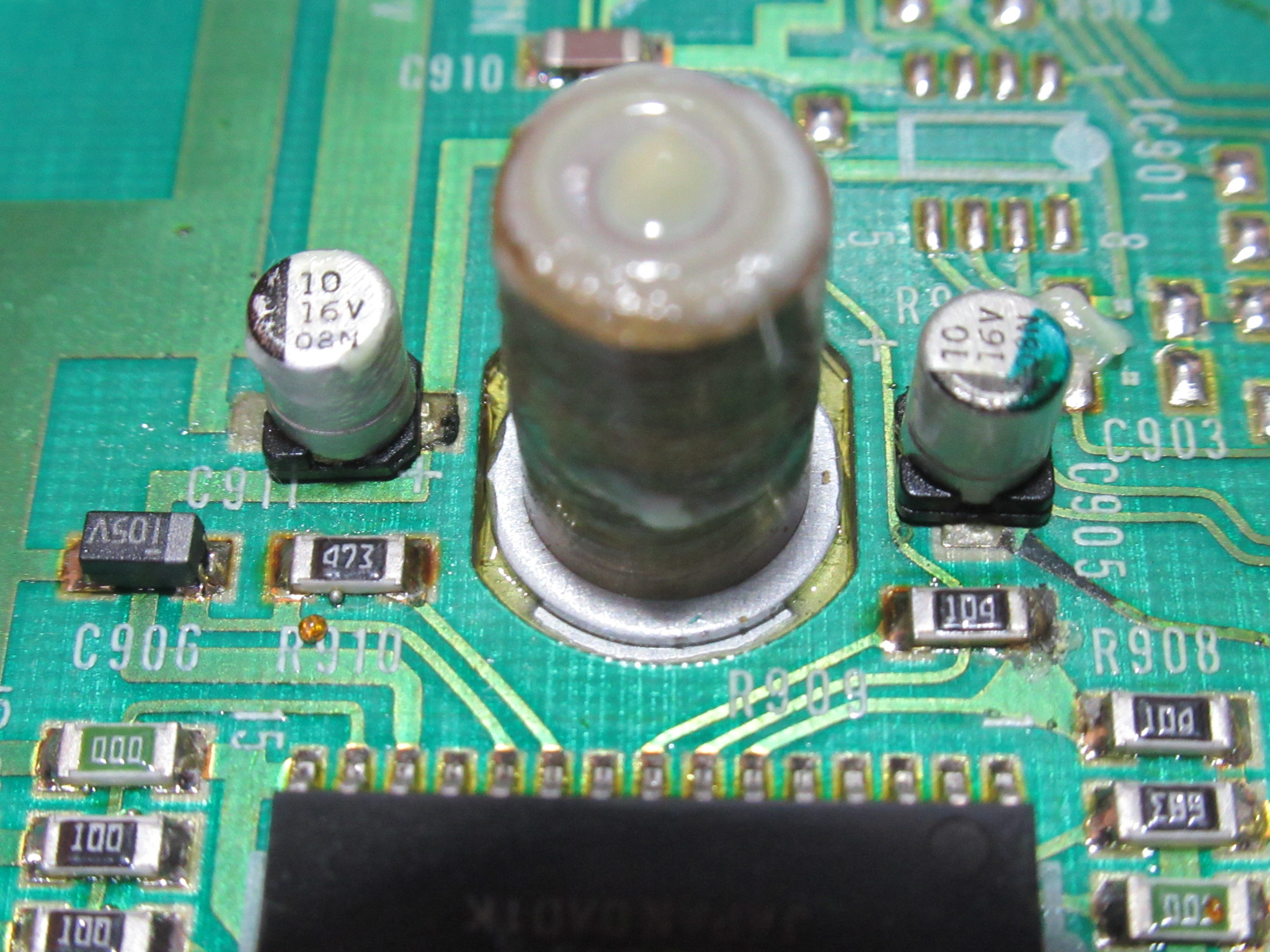

ユニットを分解してみました。電解コンデンサーが液漏れしていましたので、これが原因と考えられます。
メカ部分の整備に移ります。

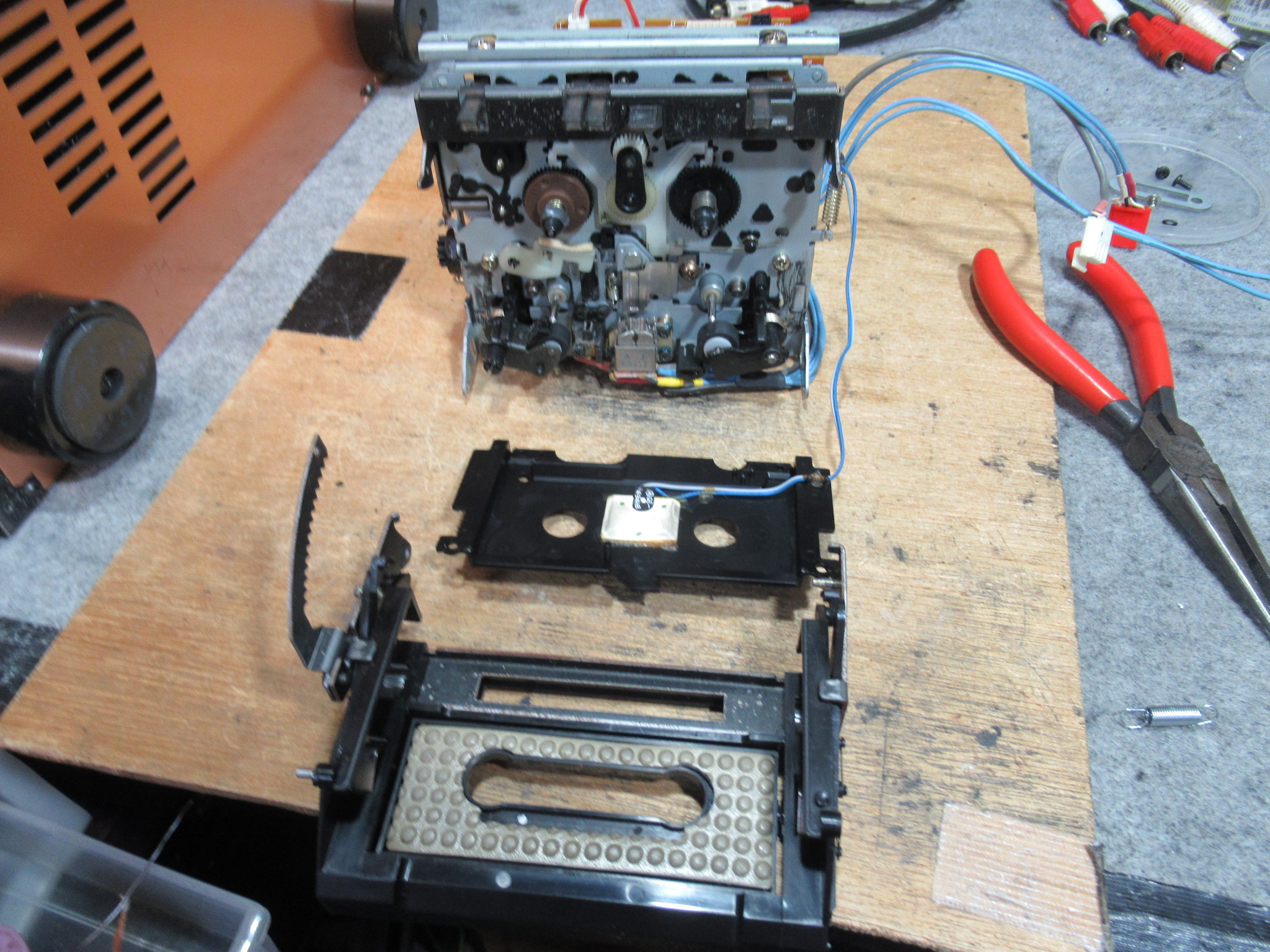

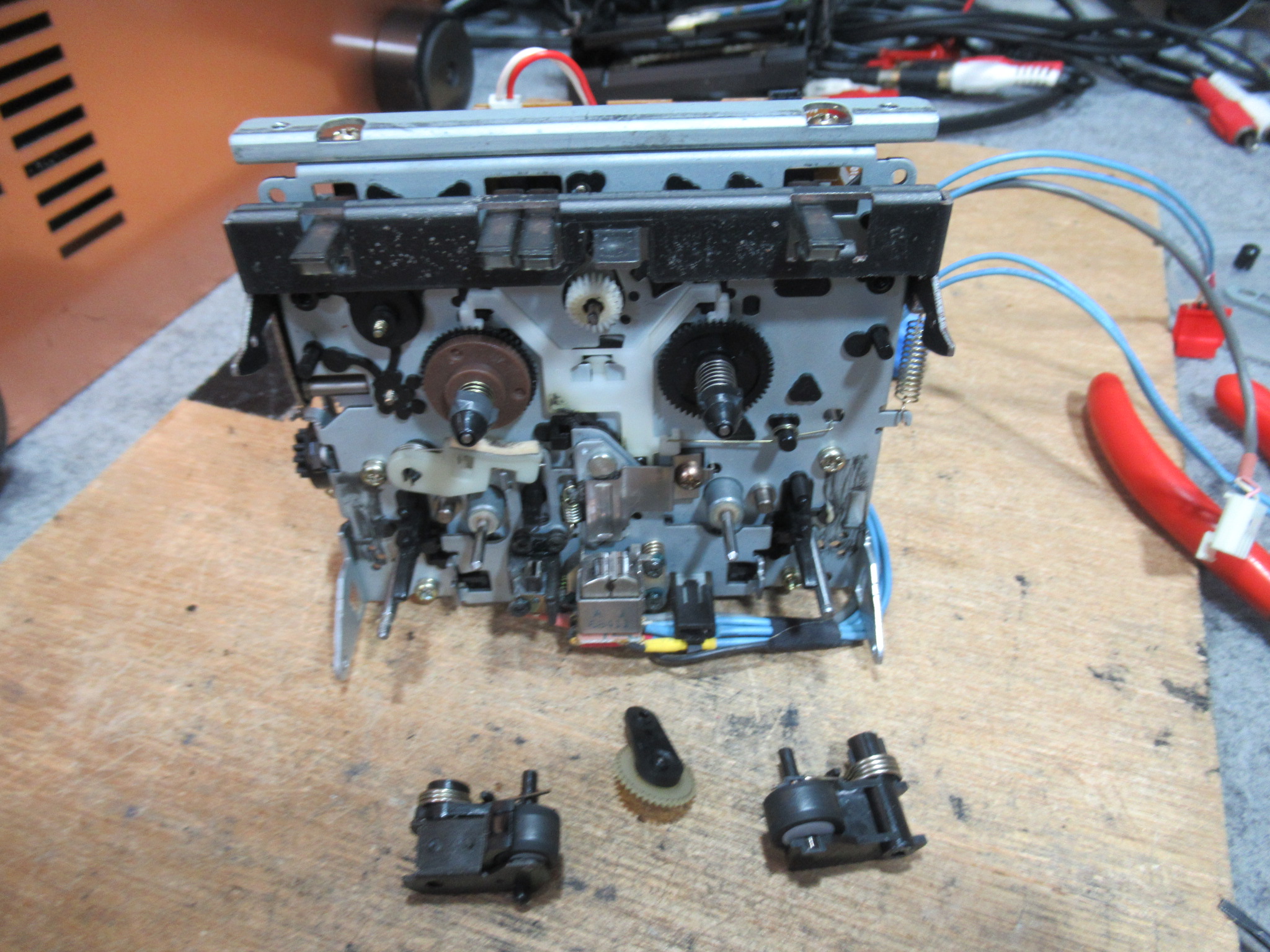

分解を進めます。

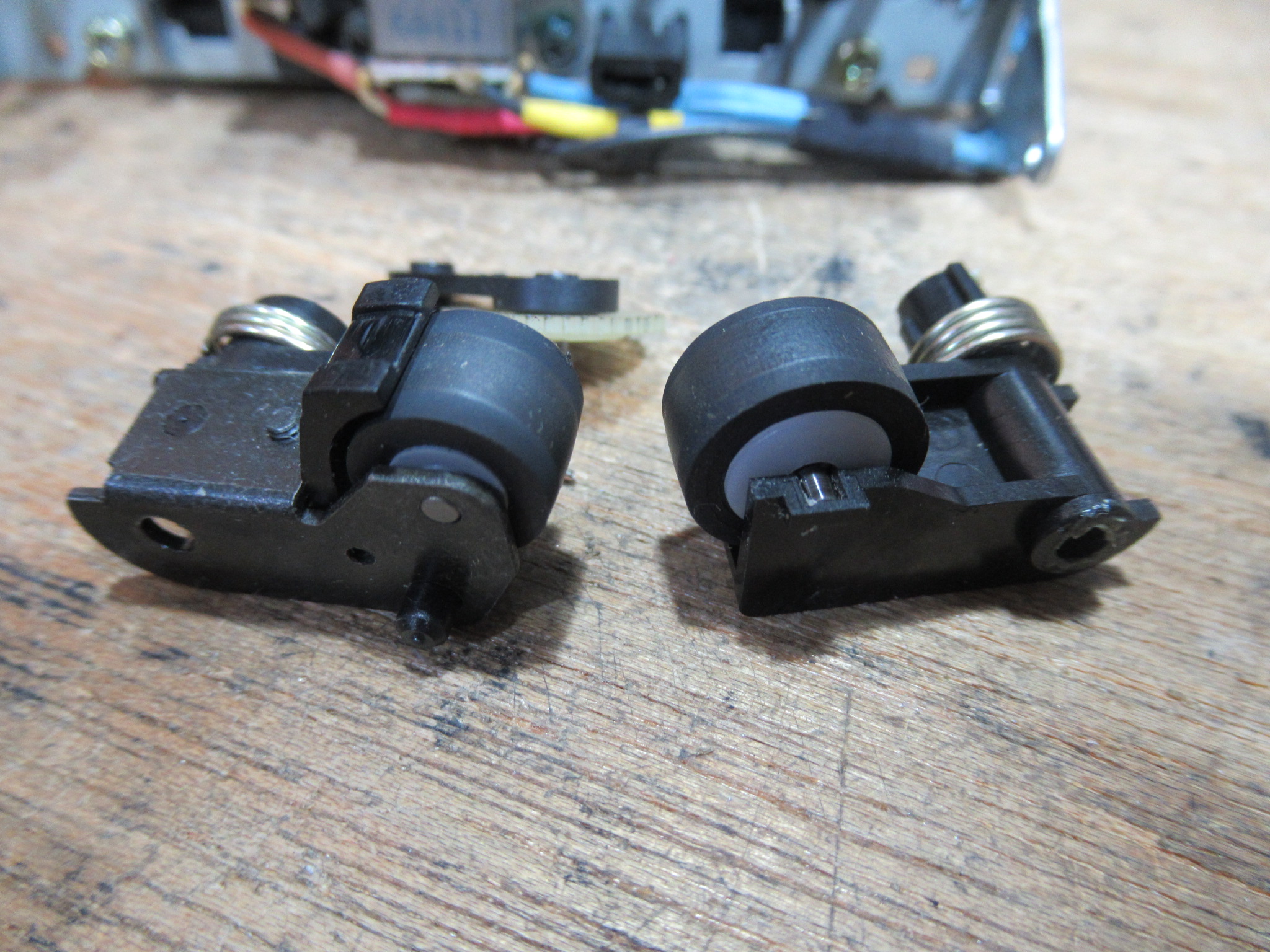

ピンチローラーは交換済みでした。

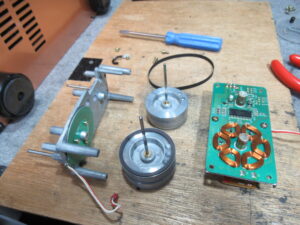

キャプスタンモーターユニットを分解します。
基板面の電解コンデンサーを交換します。

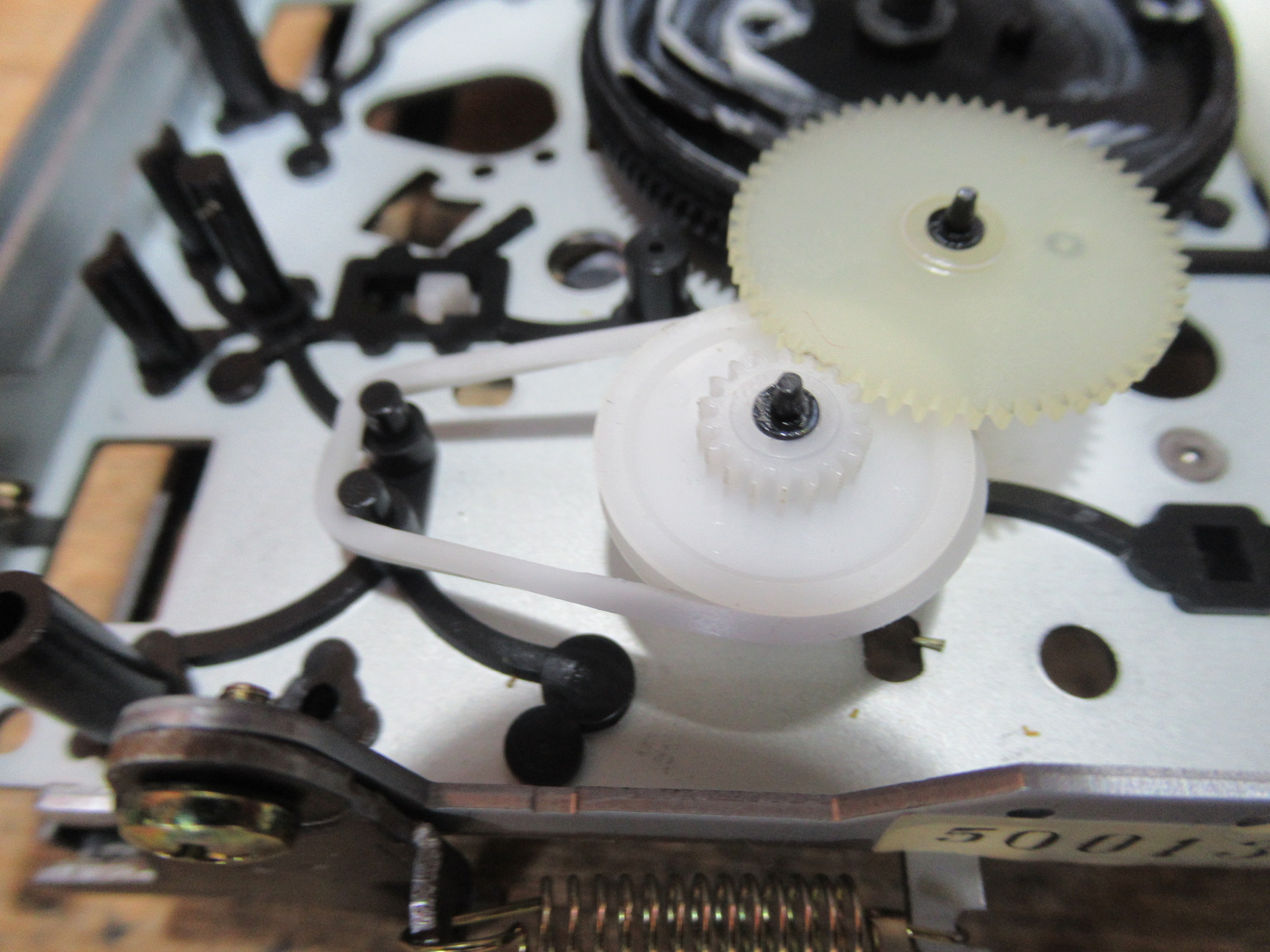

新しいベルトを掛けて組み付けます。

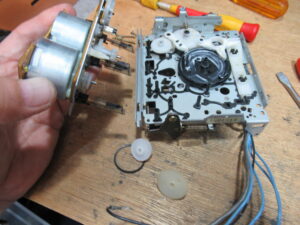

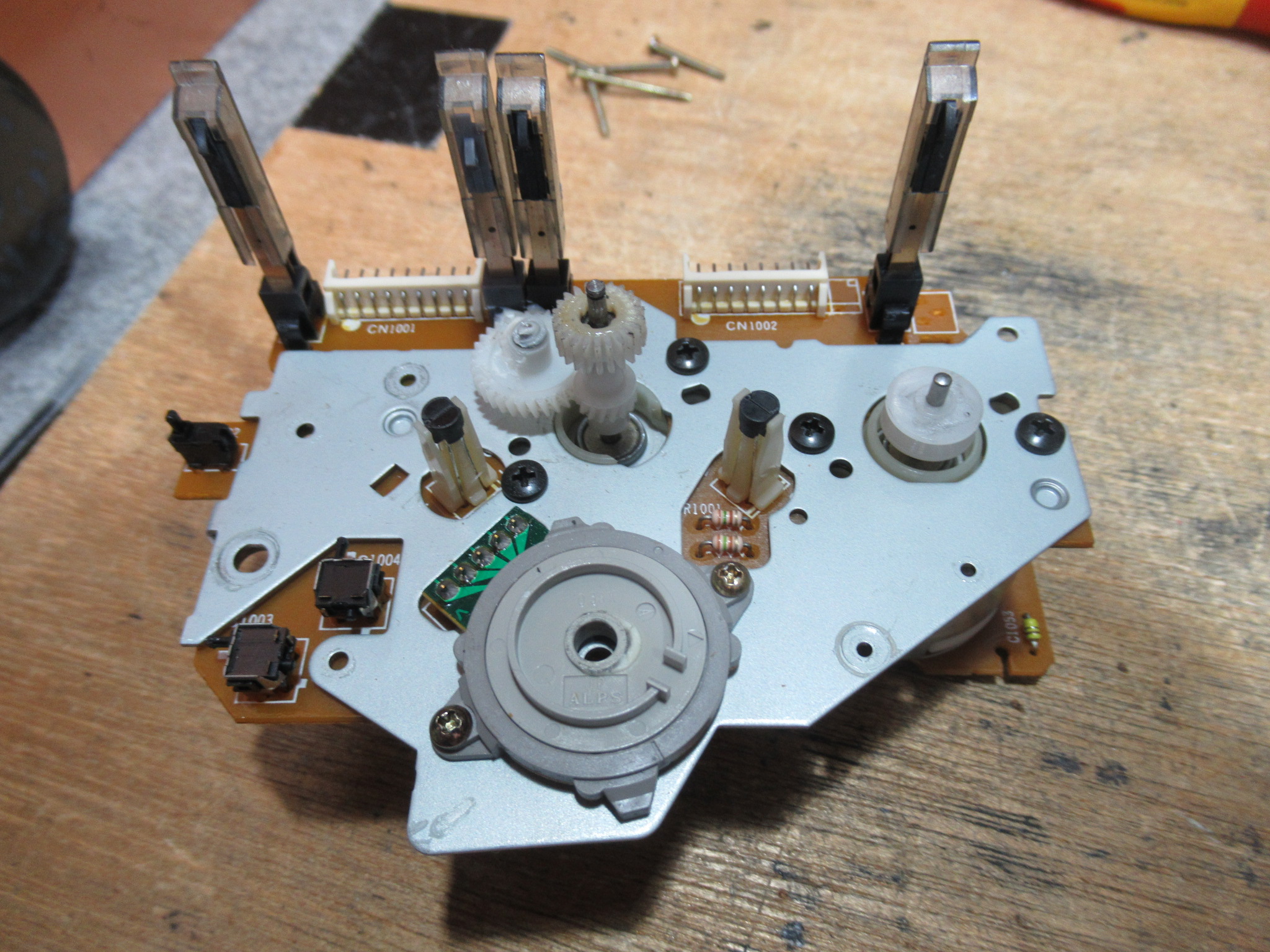

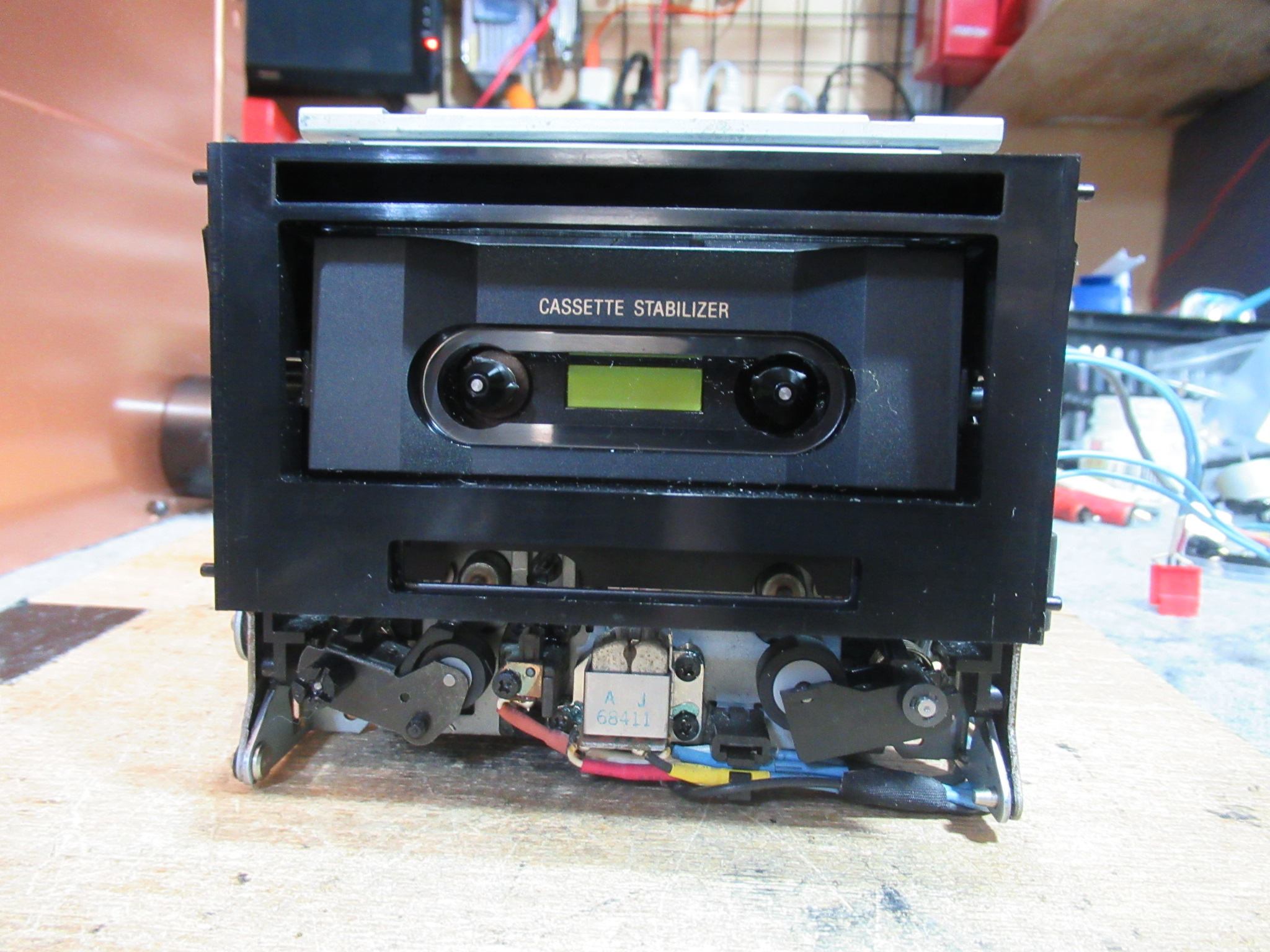

フロント部分を分解します。

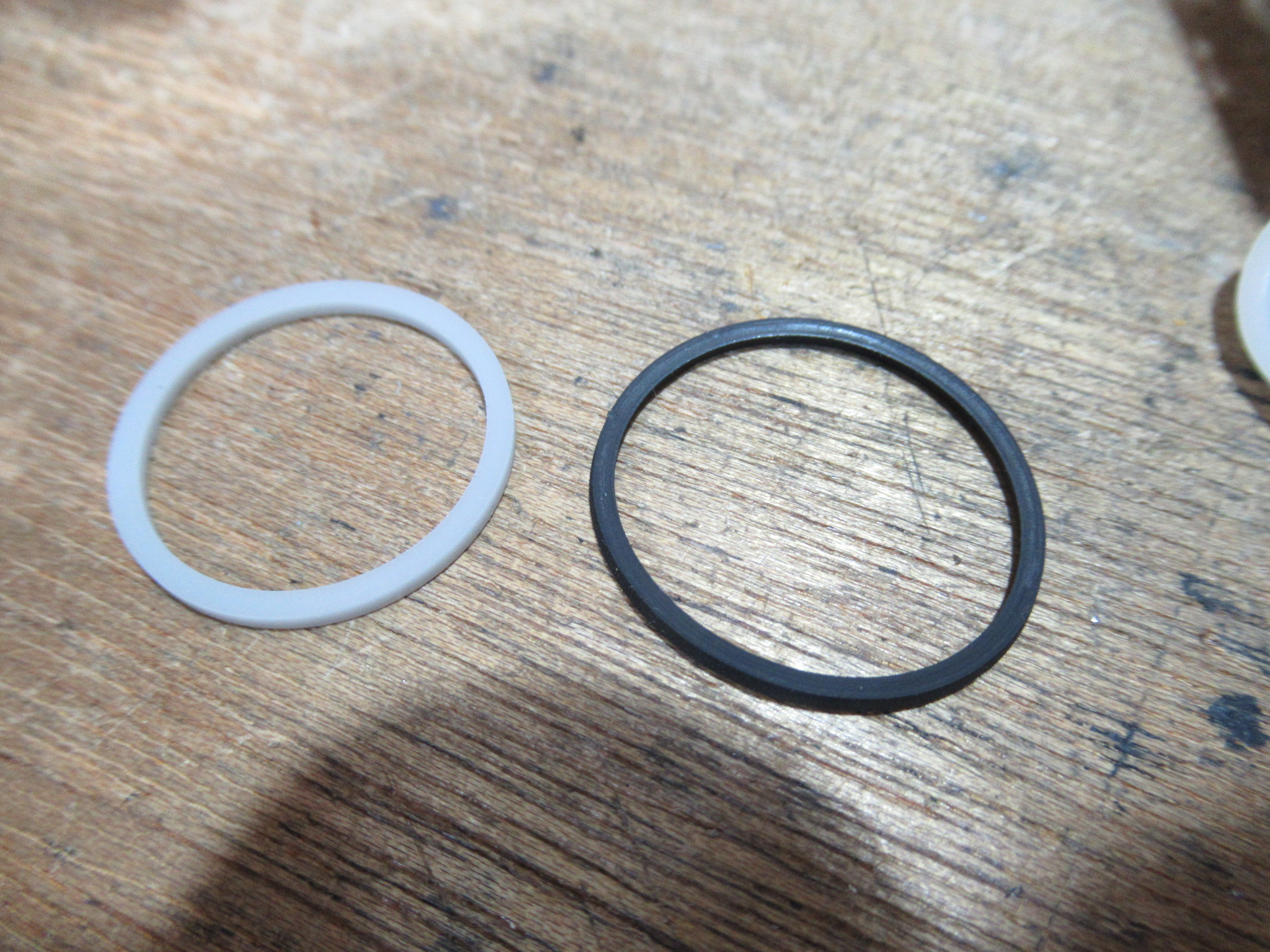

伸びたベルトをシリコンゴム製のものと交換します。

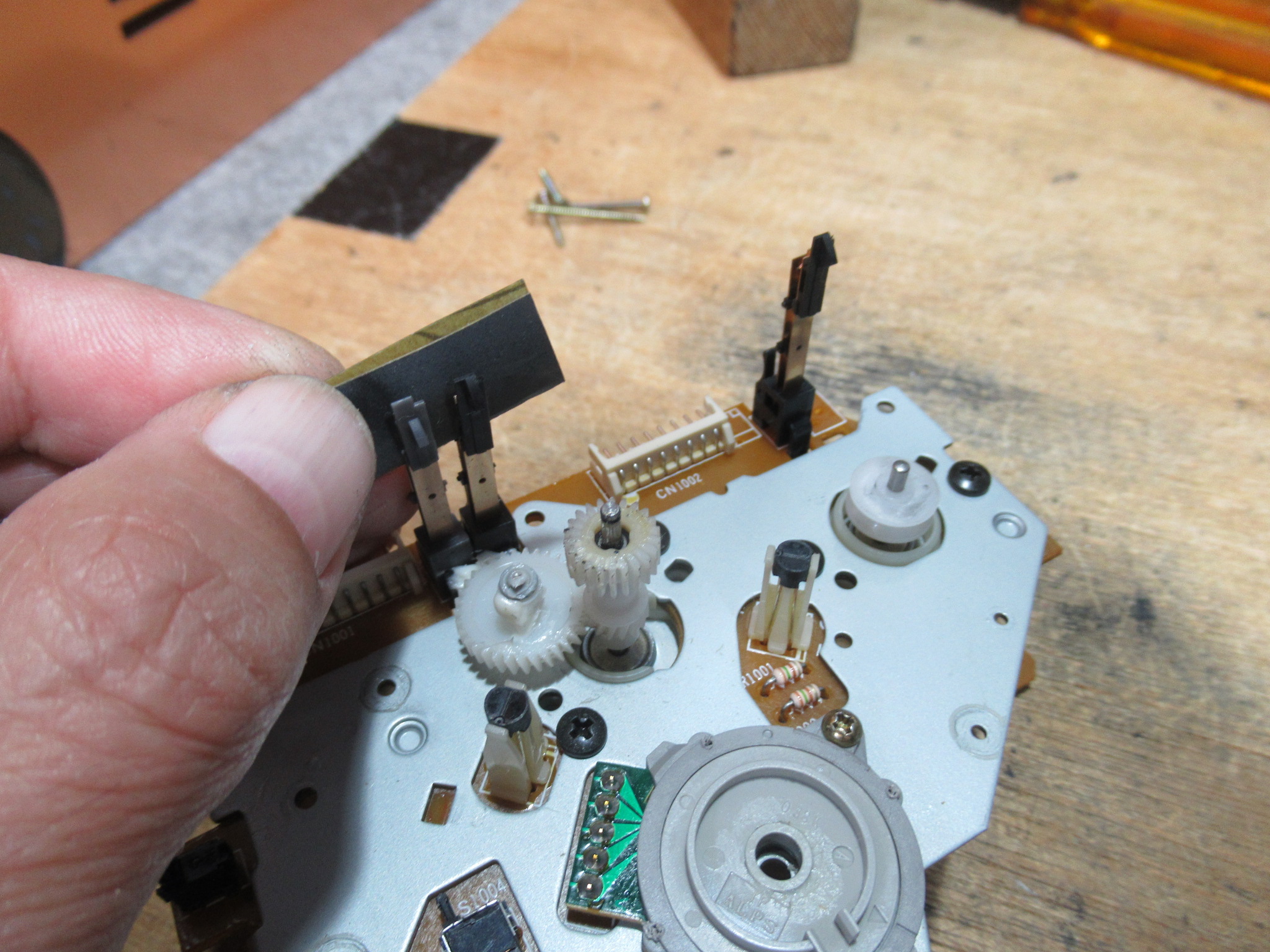

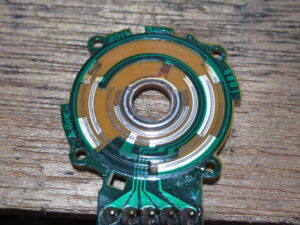

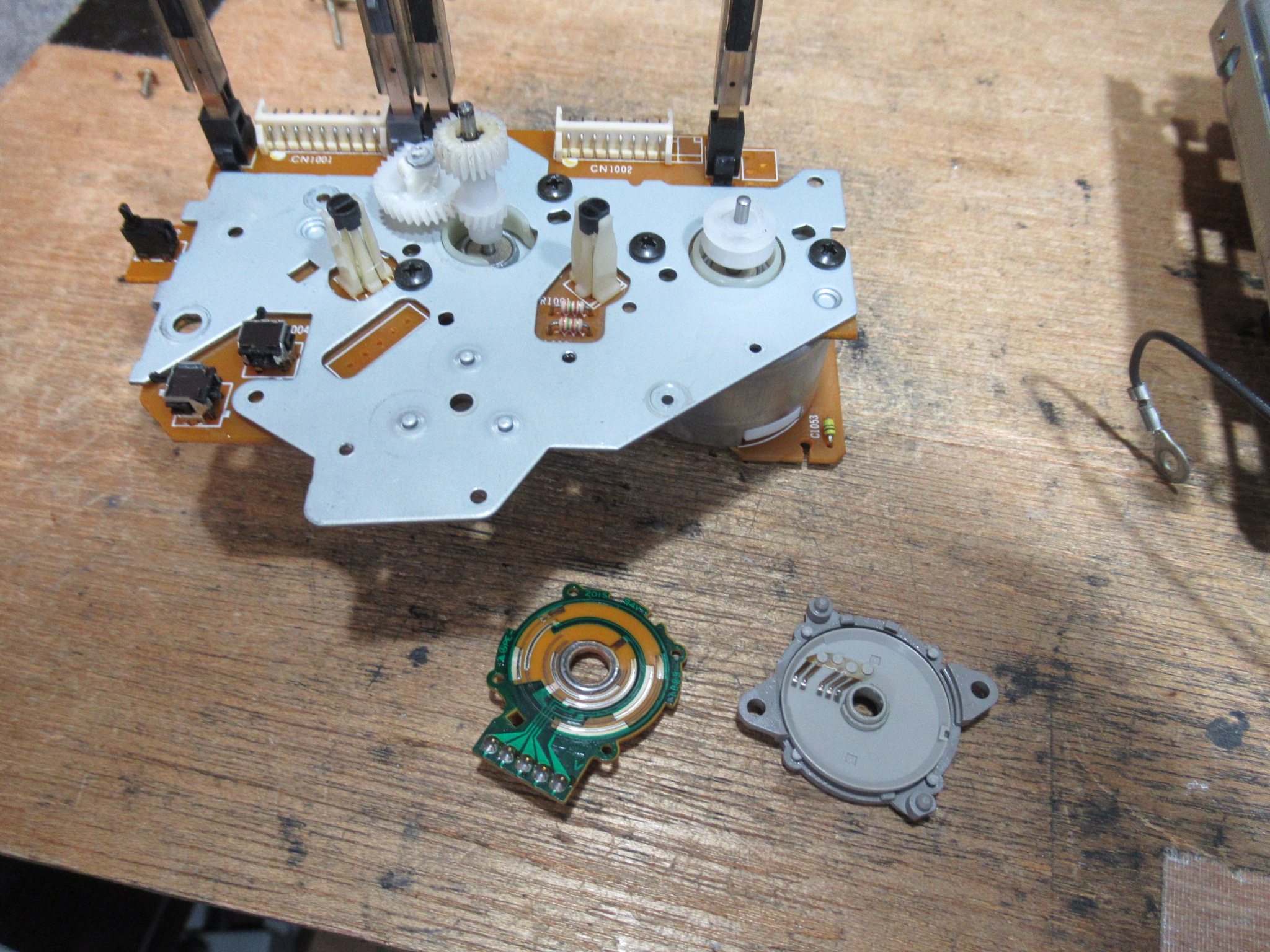

ロータリーエンコーダーを分解します。

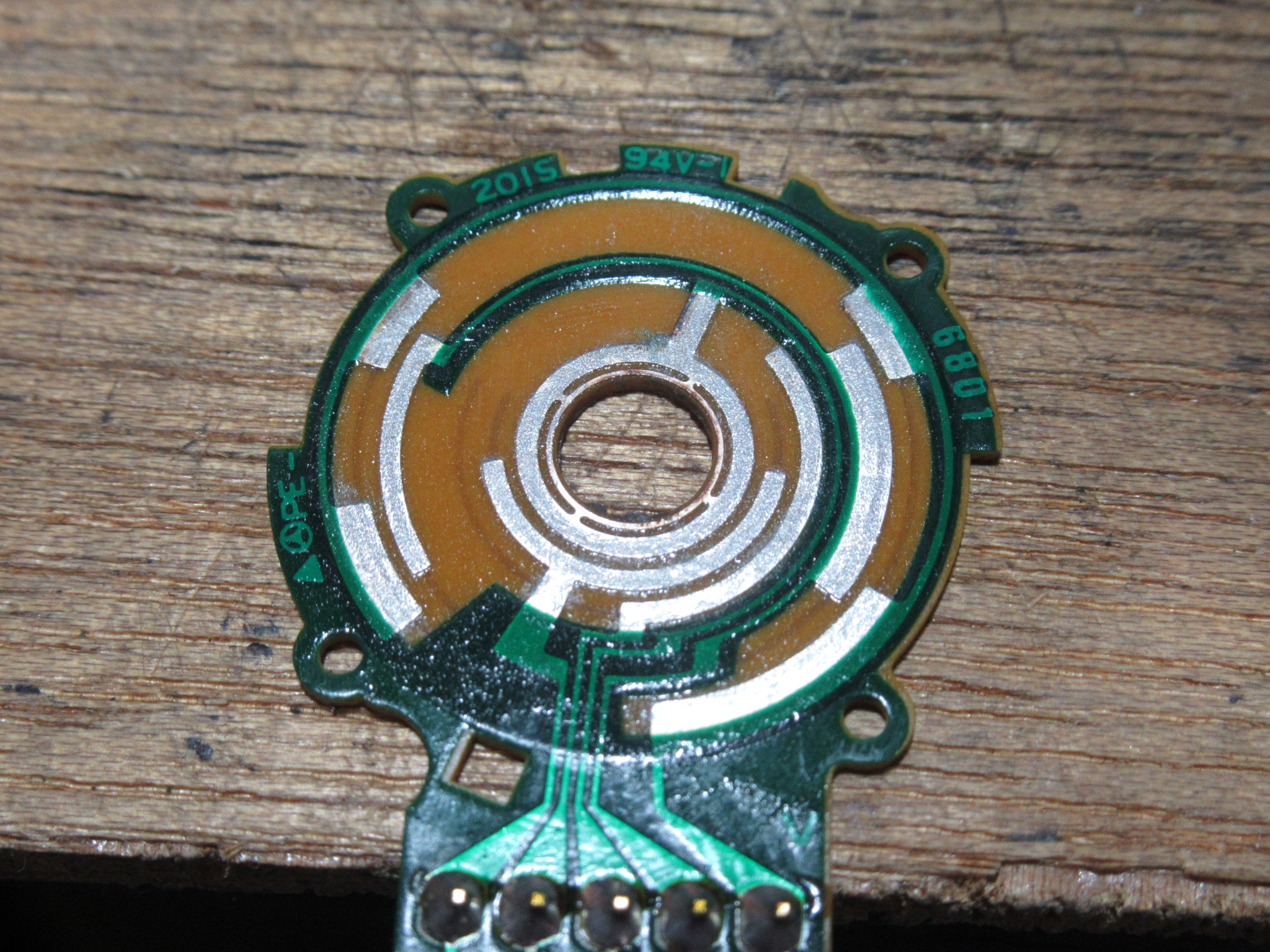

汚れた接点を研磨清掃し、スライド接点専用グリスを処置します。
オートセレクタ用スイッチ接点を磨きます。
本体に仮接続して動作確認を行います。

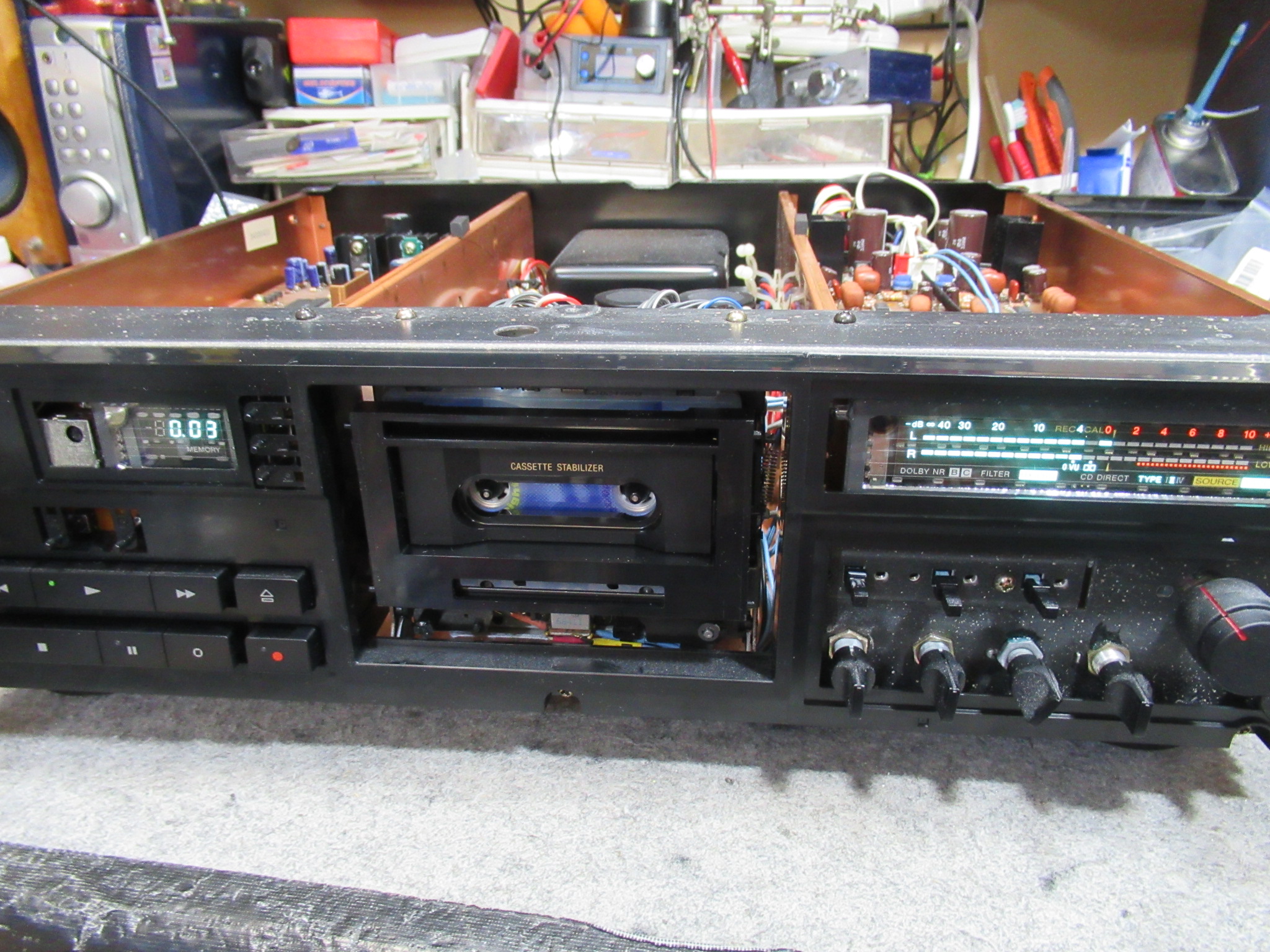

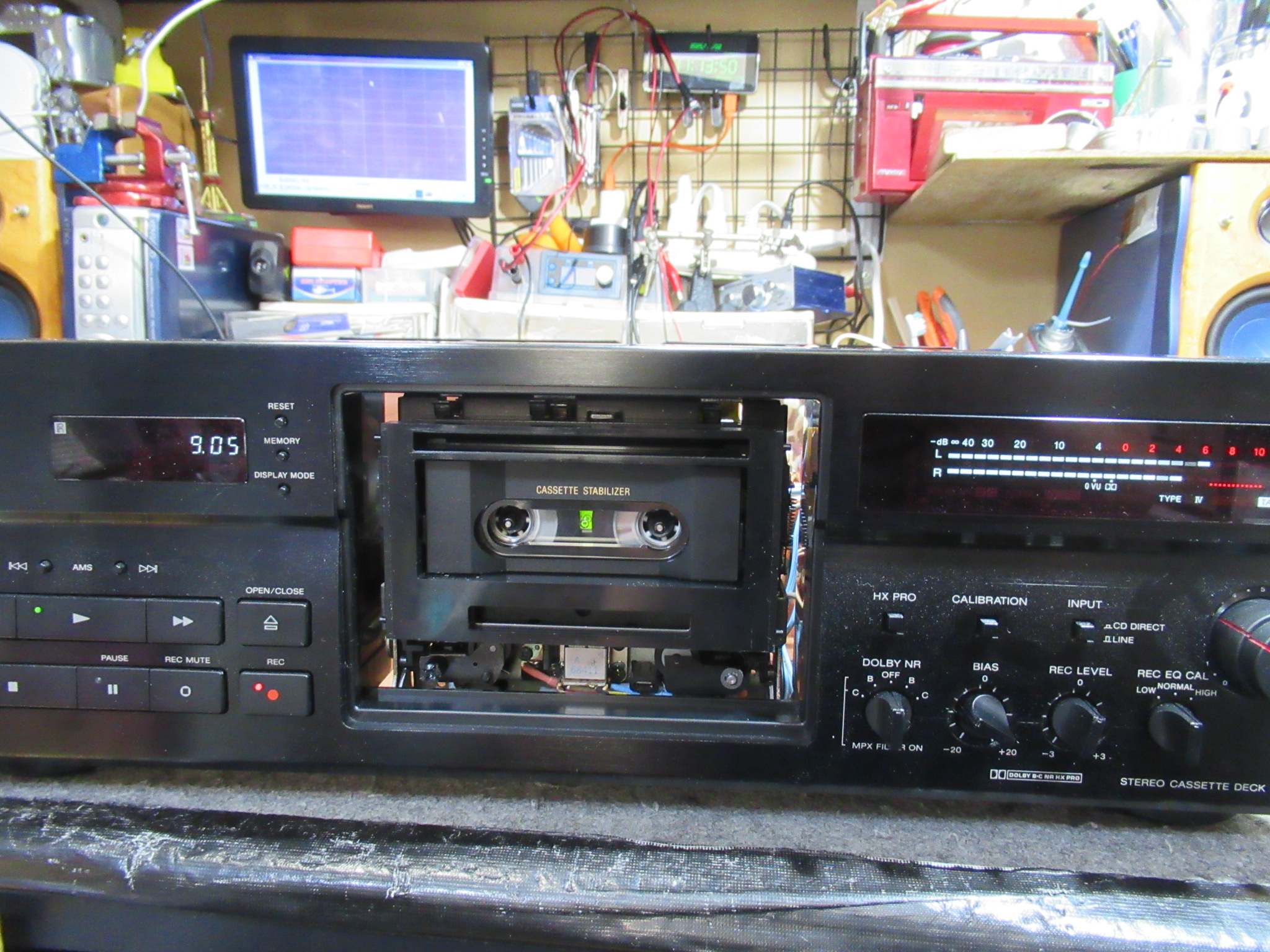

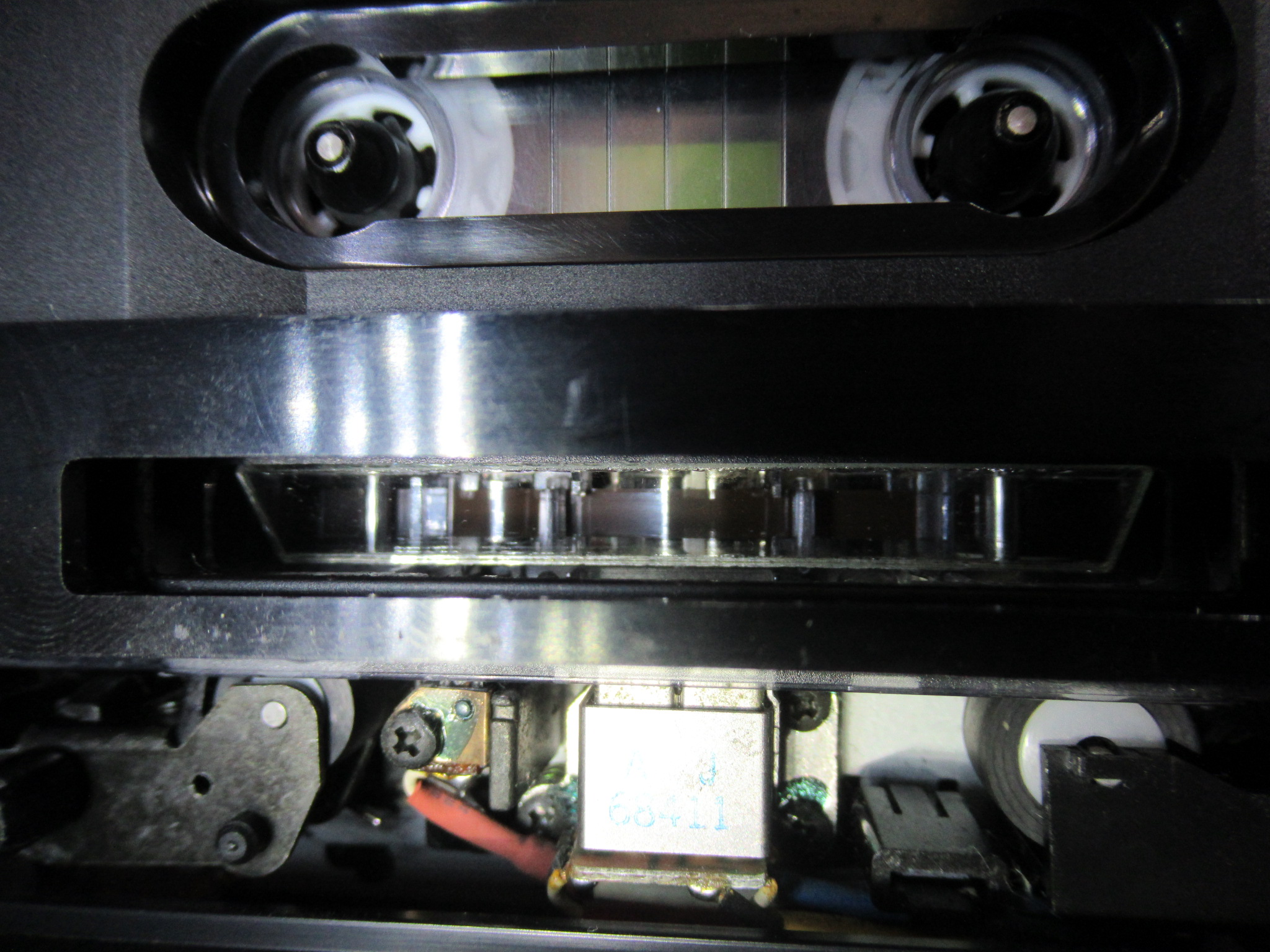

ミラーカセットを用いてテープの走行状態を目視点検します。

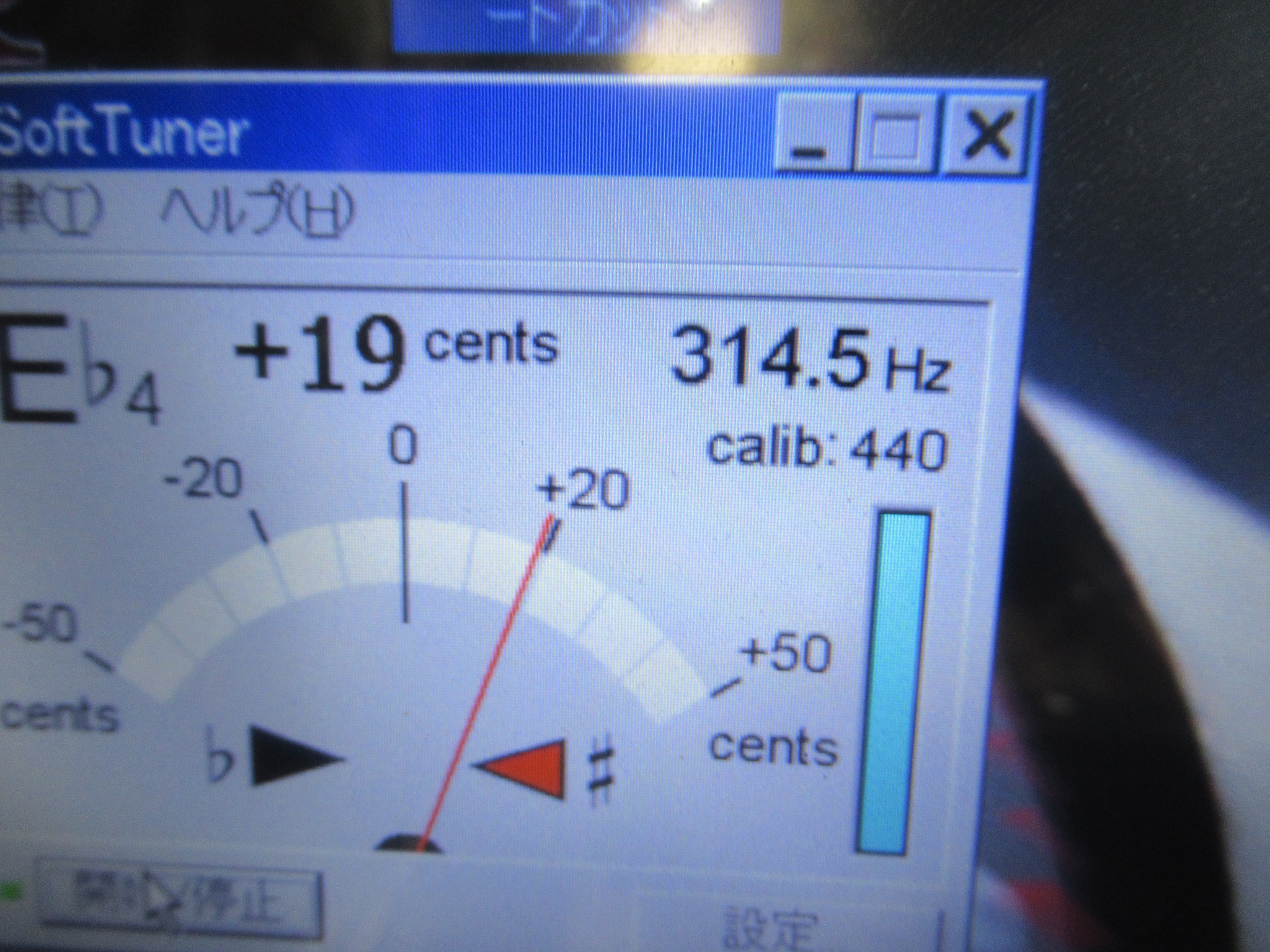

315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。

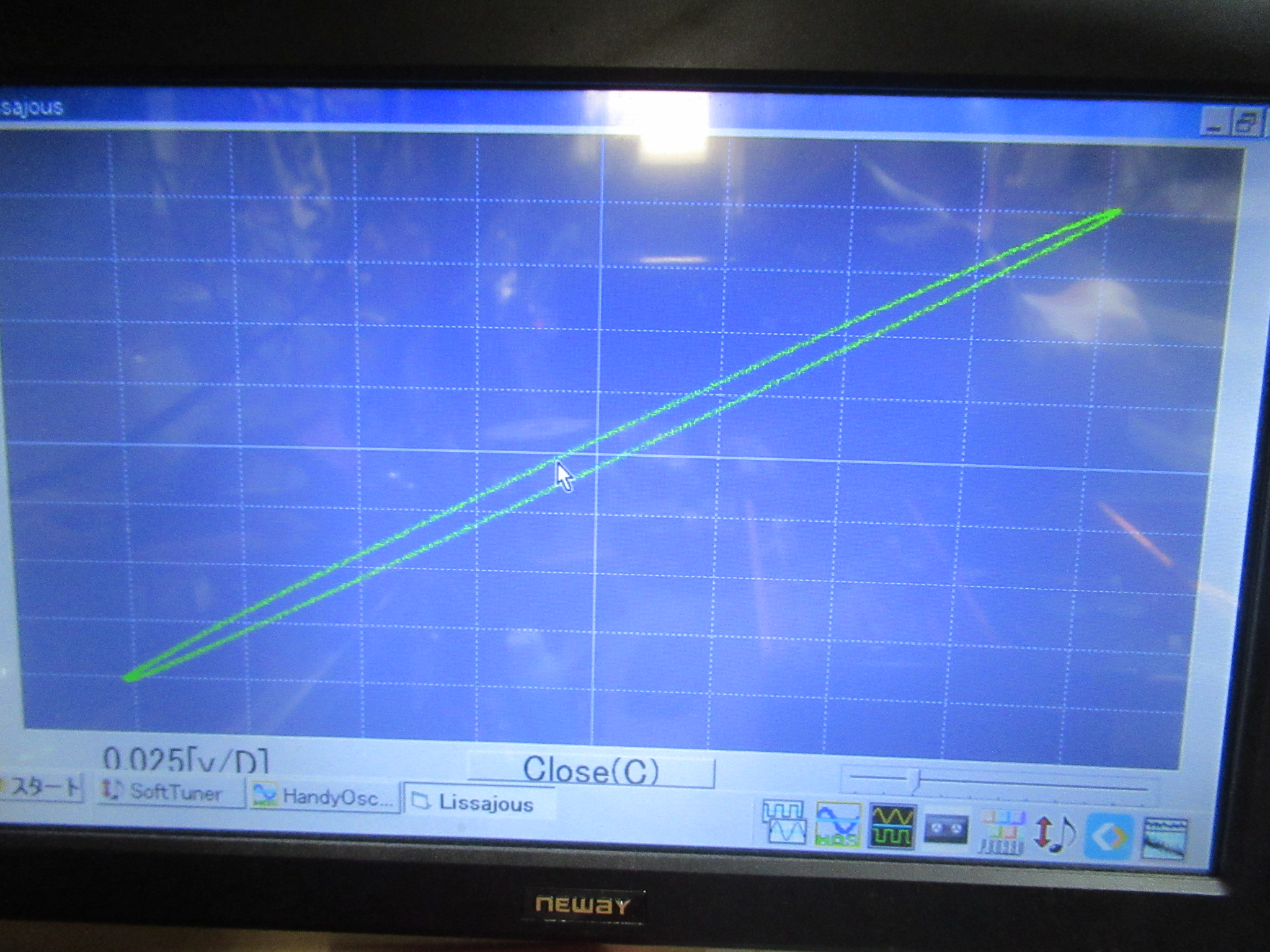

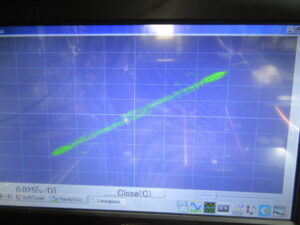

ヘッドアジマスの調整を行います。

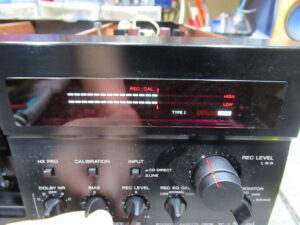

キャリブレーション後に録再バランス調整を行います。

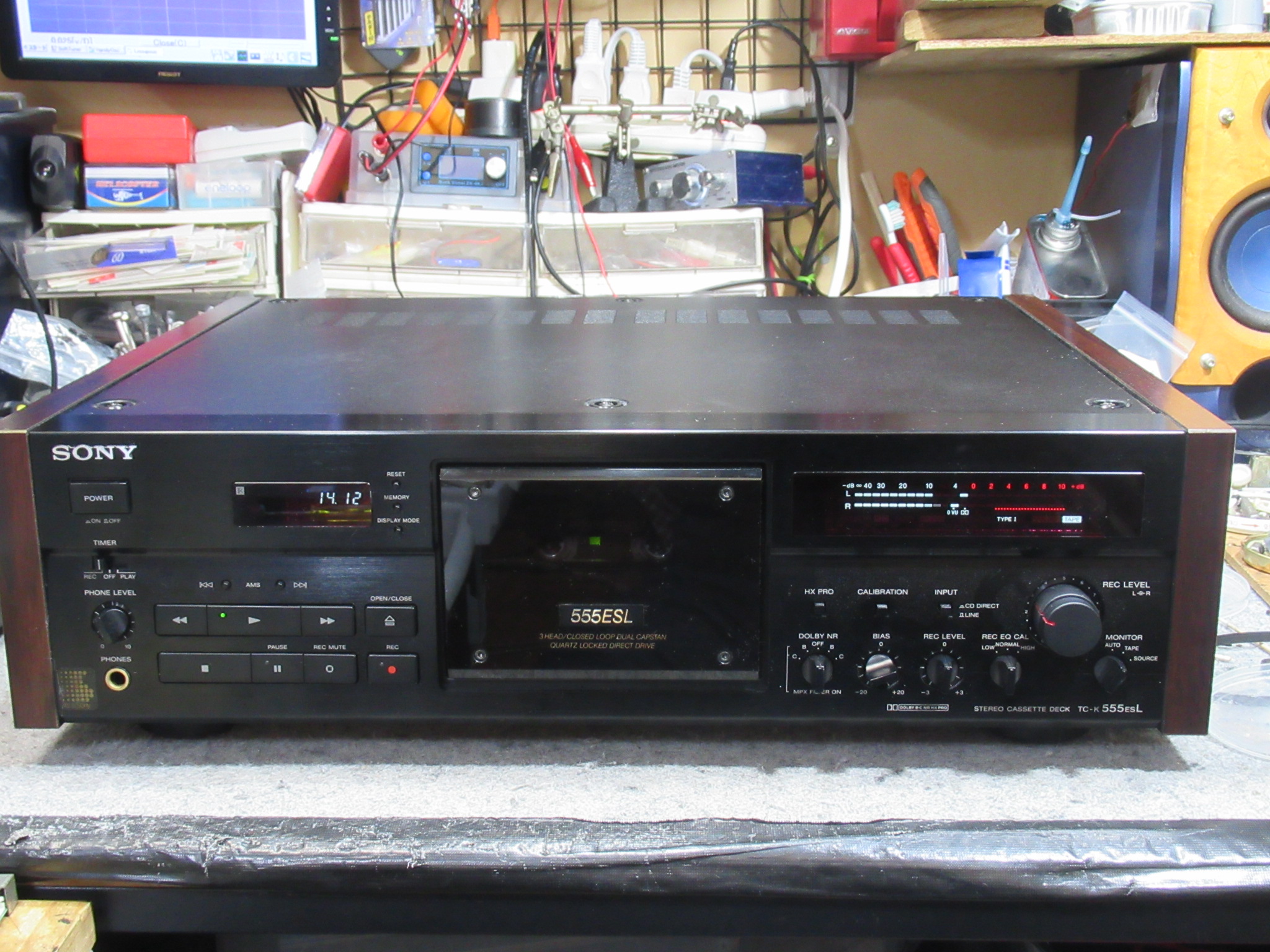

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
