少し前に当店をご利用になった方から、新たなご依頼をいただきました。

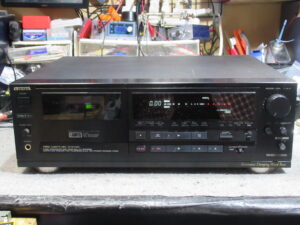

AIWA社製３ヘッドデュアルキャプスタンカセットデッキ、XK-S7000です。
イジェクトできないためテープが閉じ込められています。
カバーを開けます。

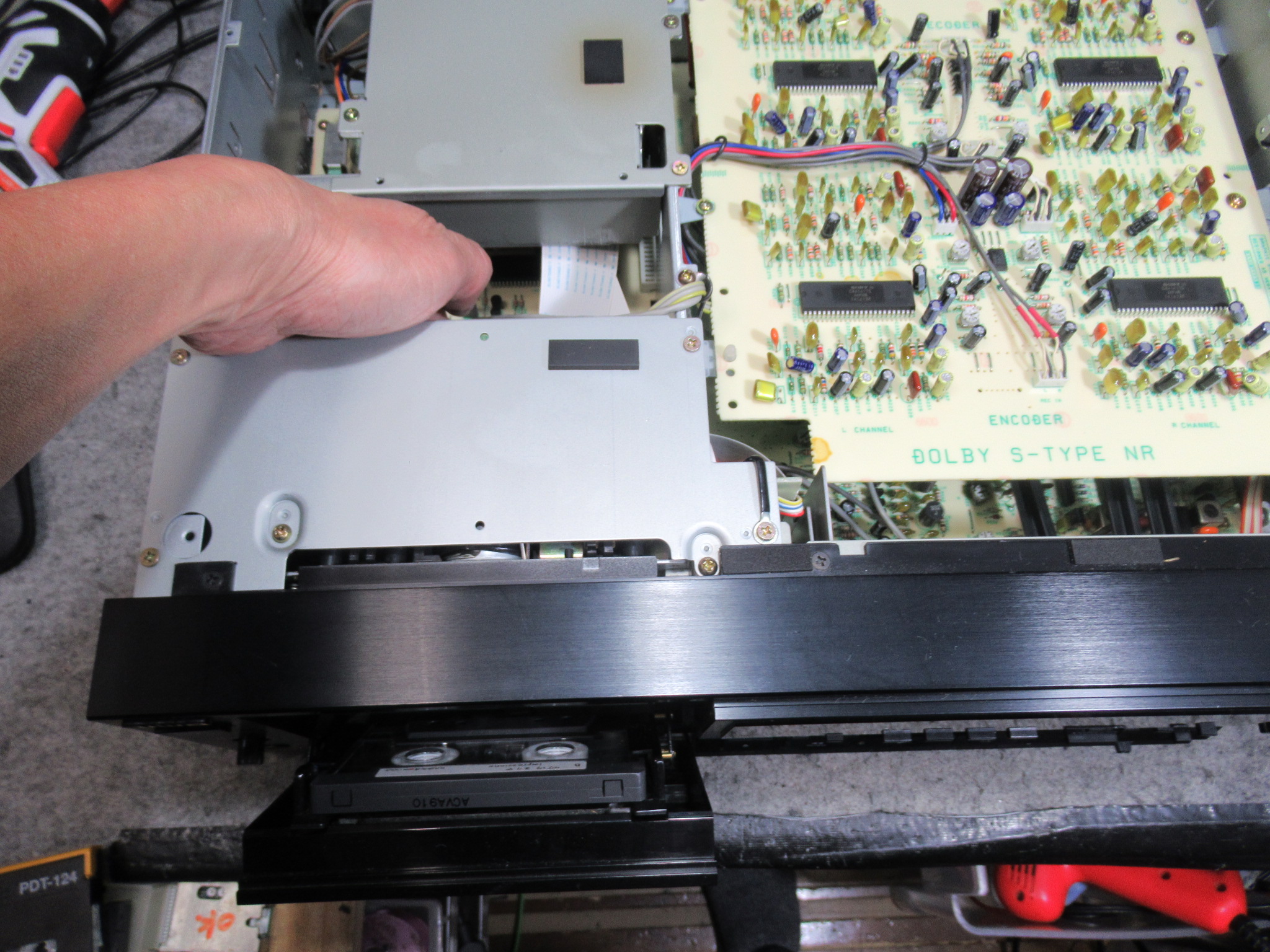

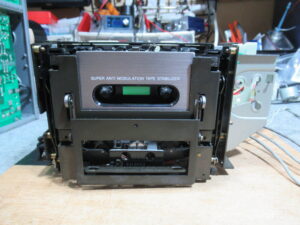

メカ底部のAMTS用カムギヤを手で回して、リッドを開けます。

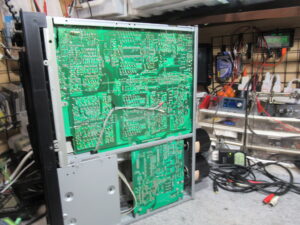

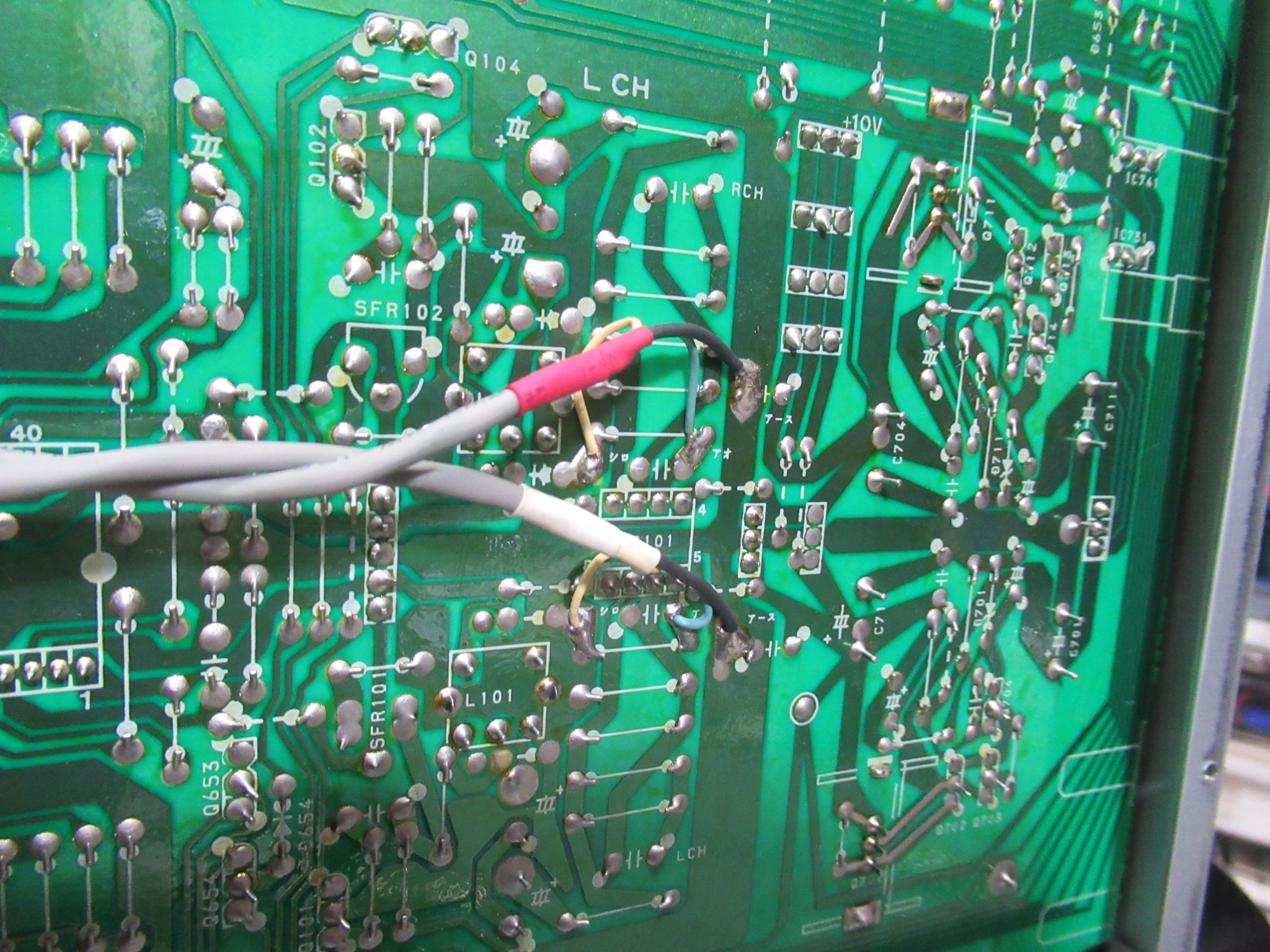

底板を取り外して、ヘッドのケーブルを切り離します。

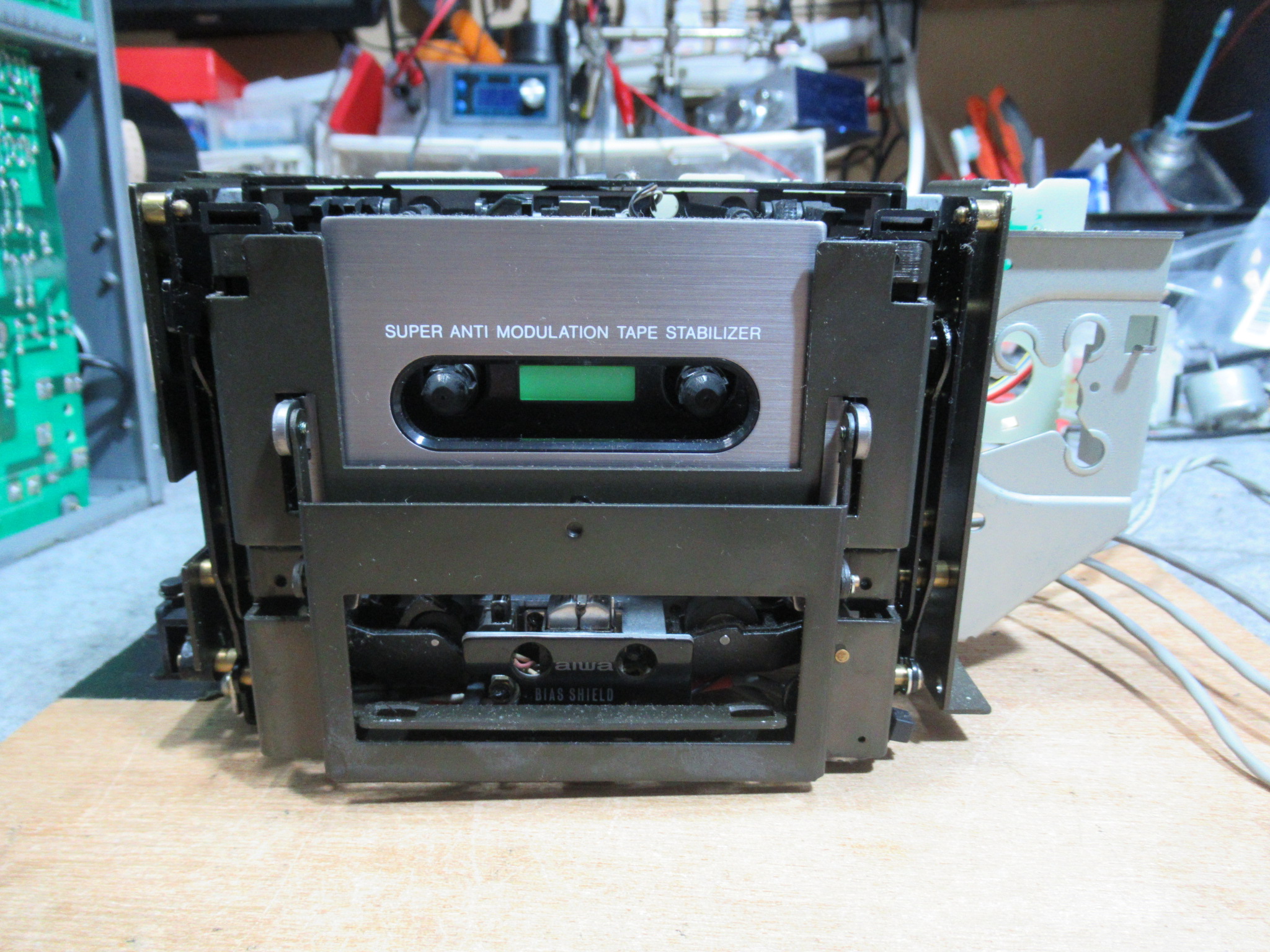

メカを取り出しました。かなり複雑なシステムです。

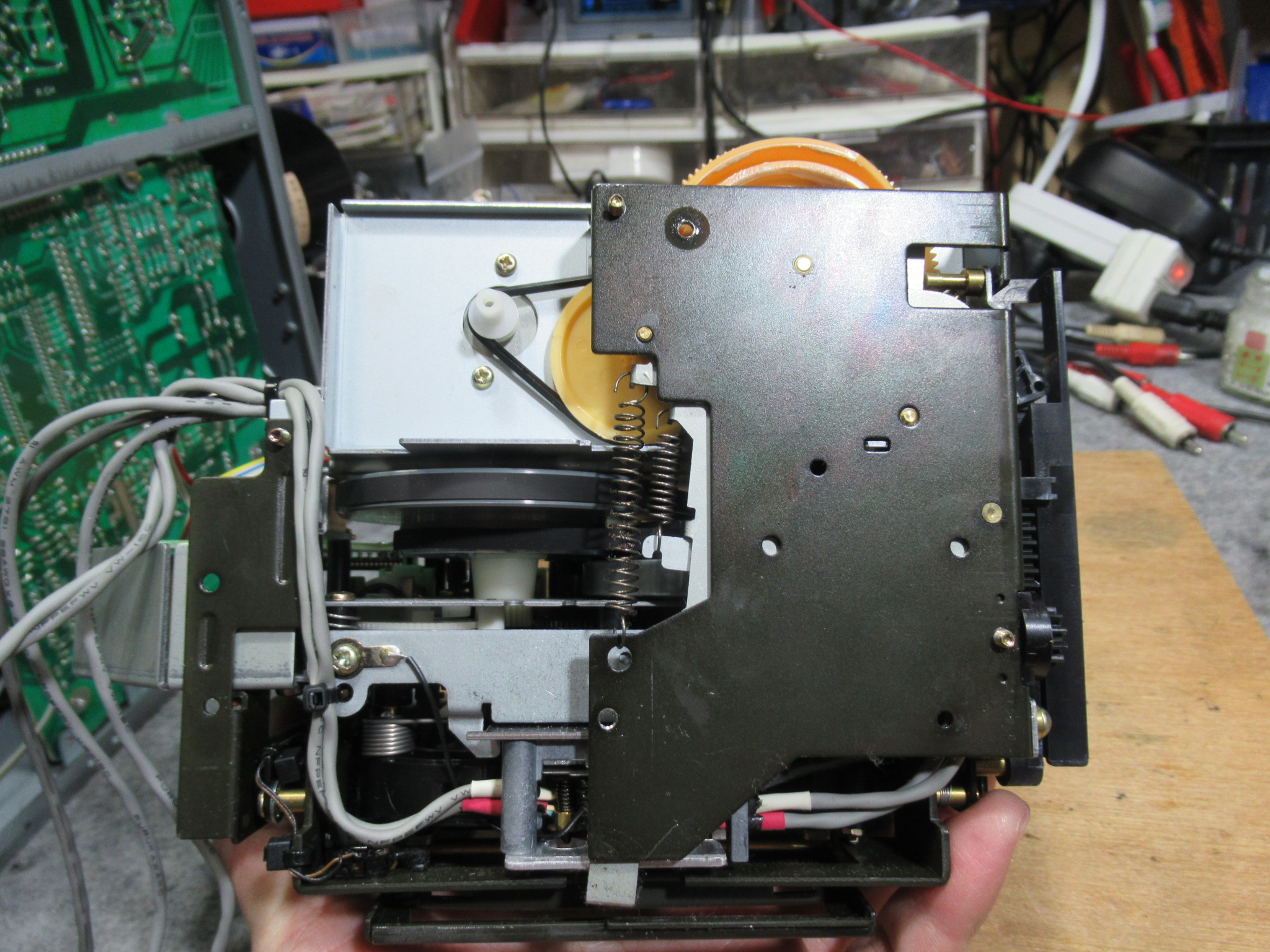

底面です。

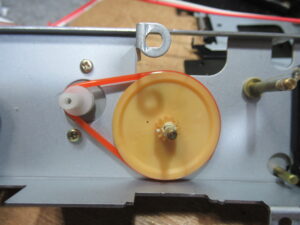

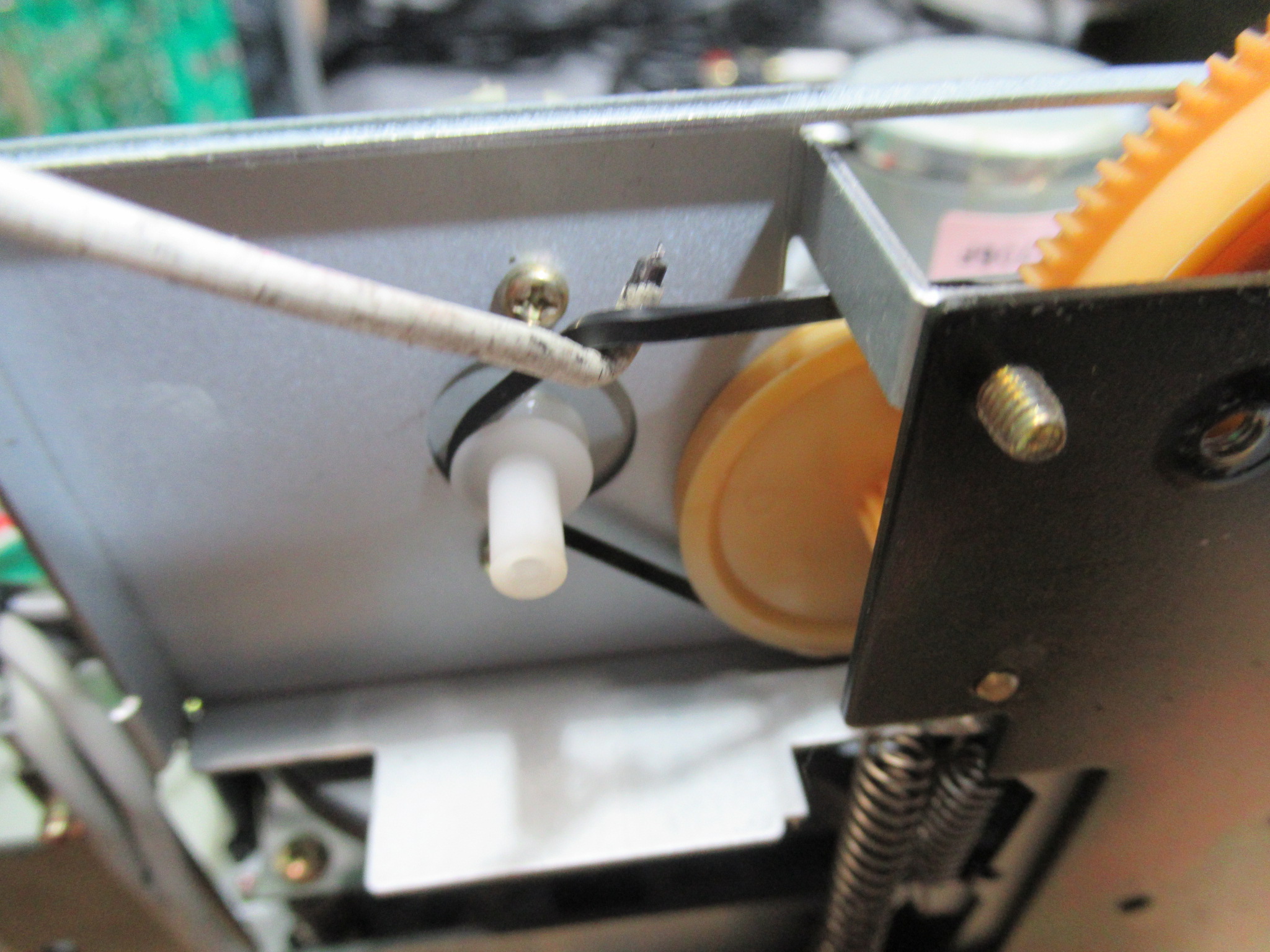

AMTS用のベルトが伸び気味です。そのため、スリップしてイジェクト不良となってしまいます。ここのベルトは鬼門といっていいぐらいシビアです。

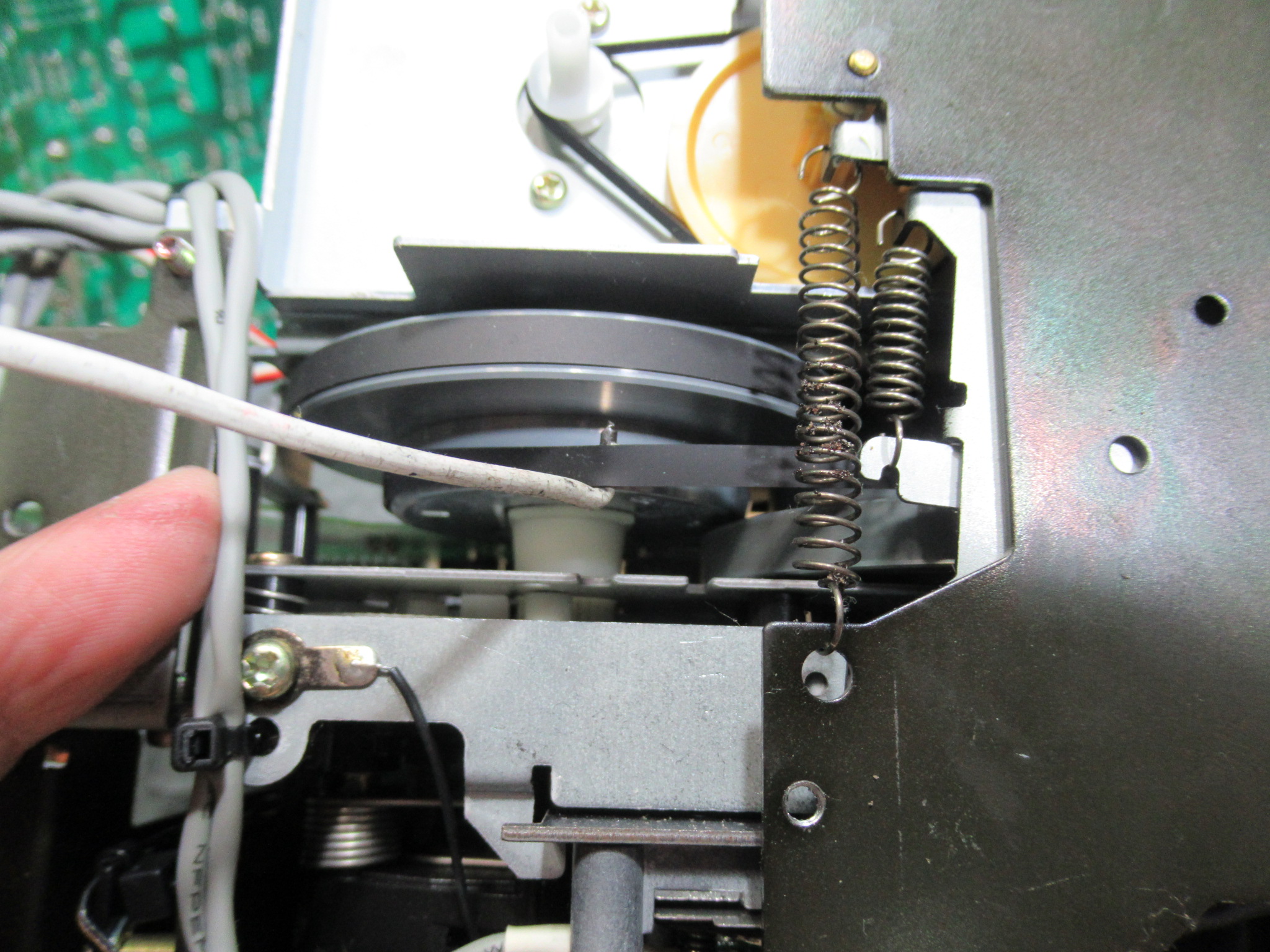

キャプスタンベルトも伸び気味です。

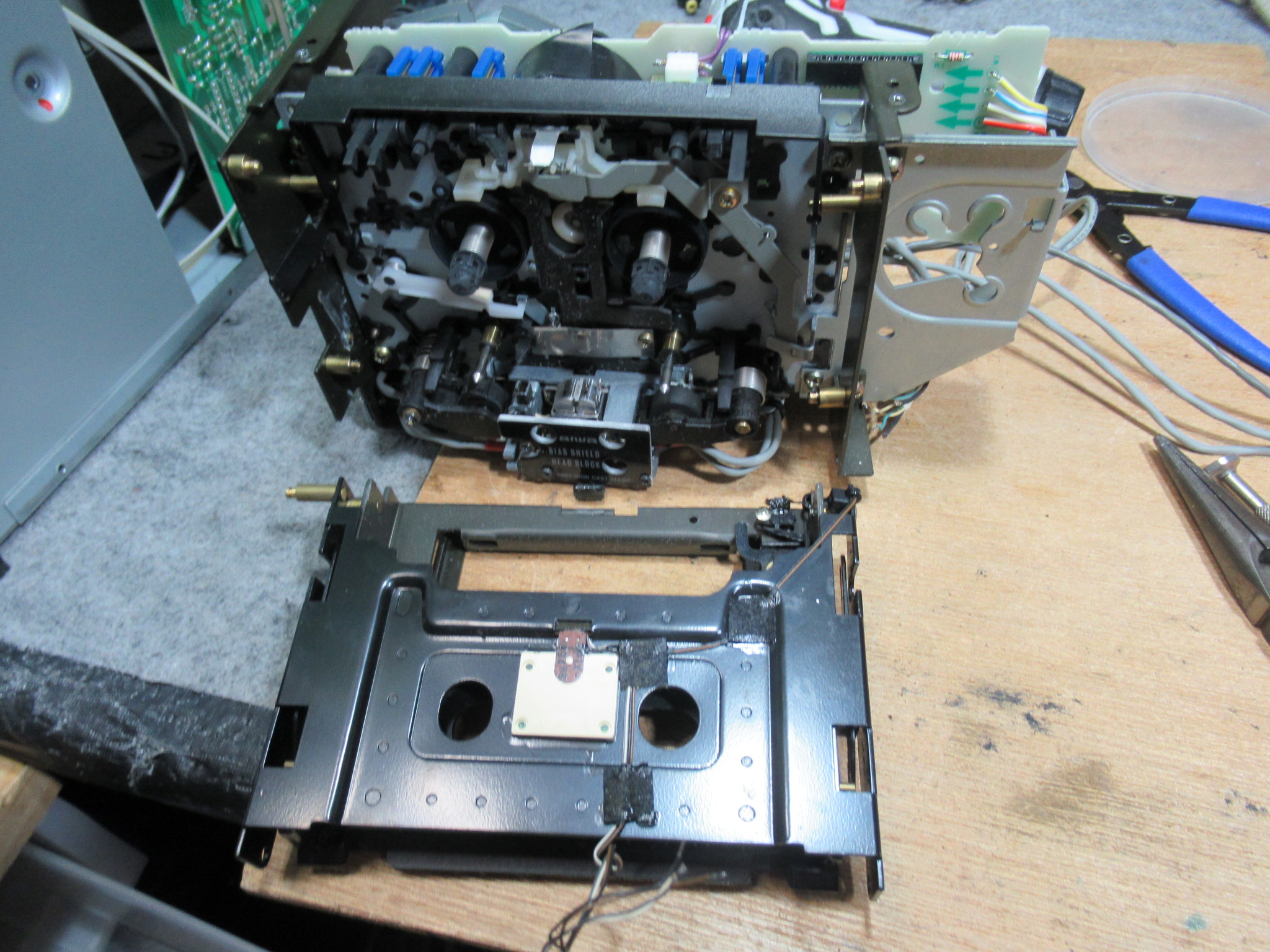

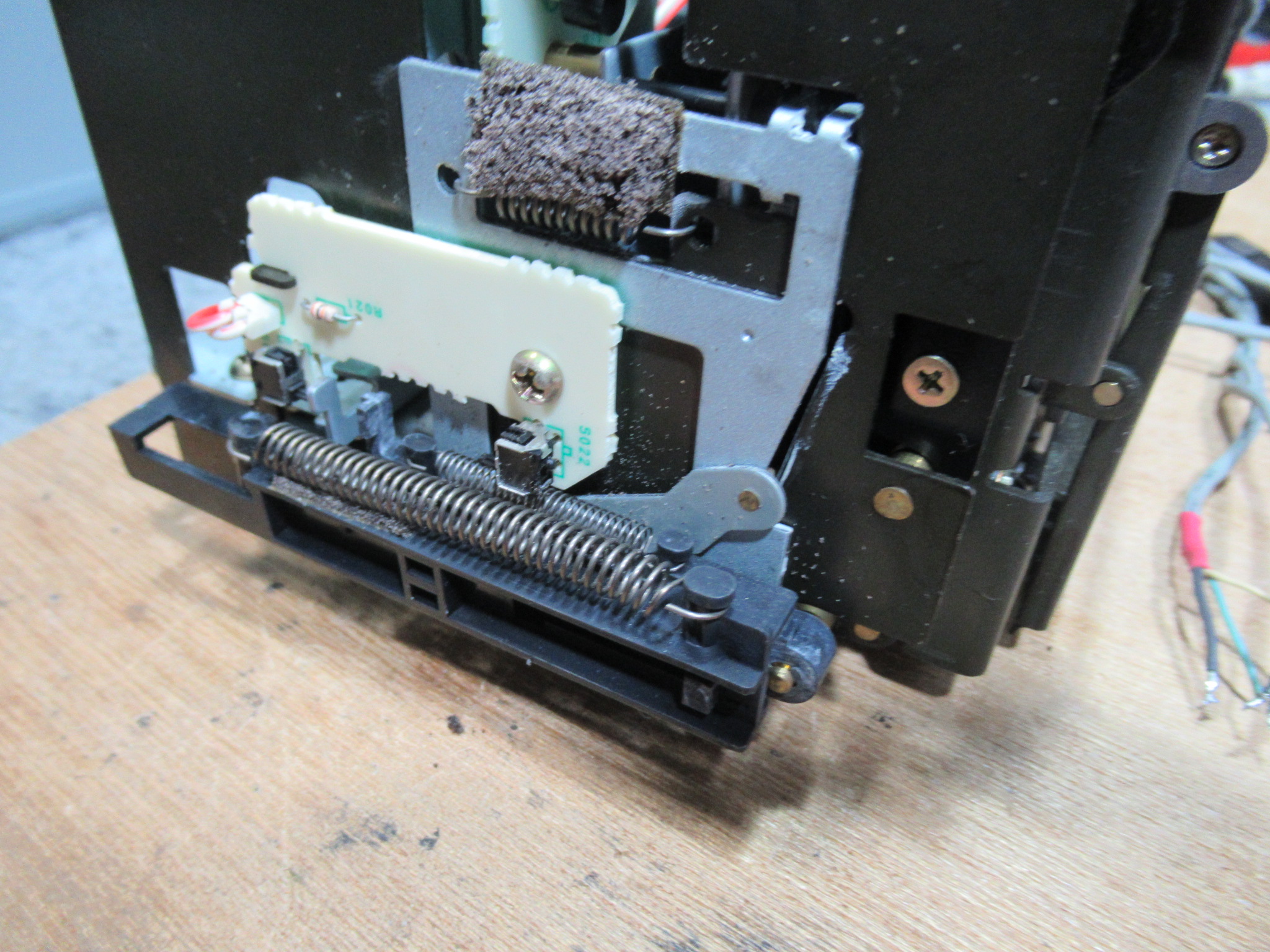

向かって左側の強力なスプリングなどを分解し、トレイを取り外します。

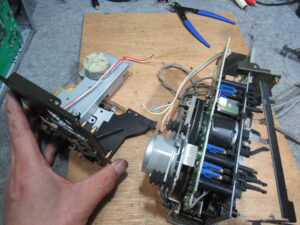

AMTSユニットを切り離します。

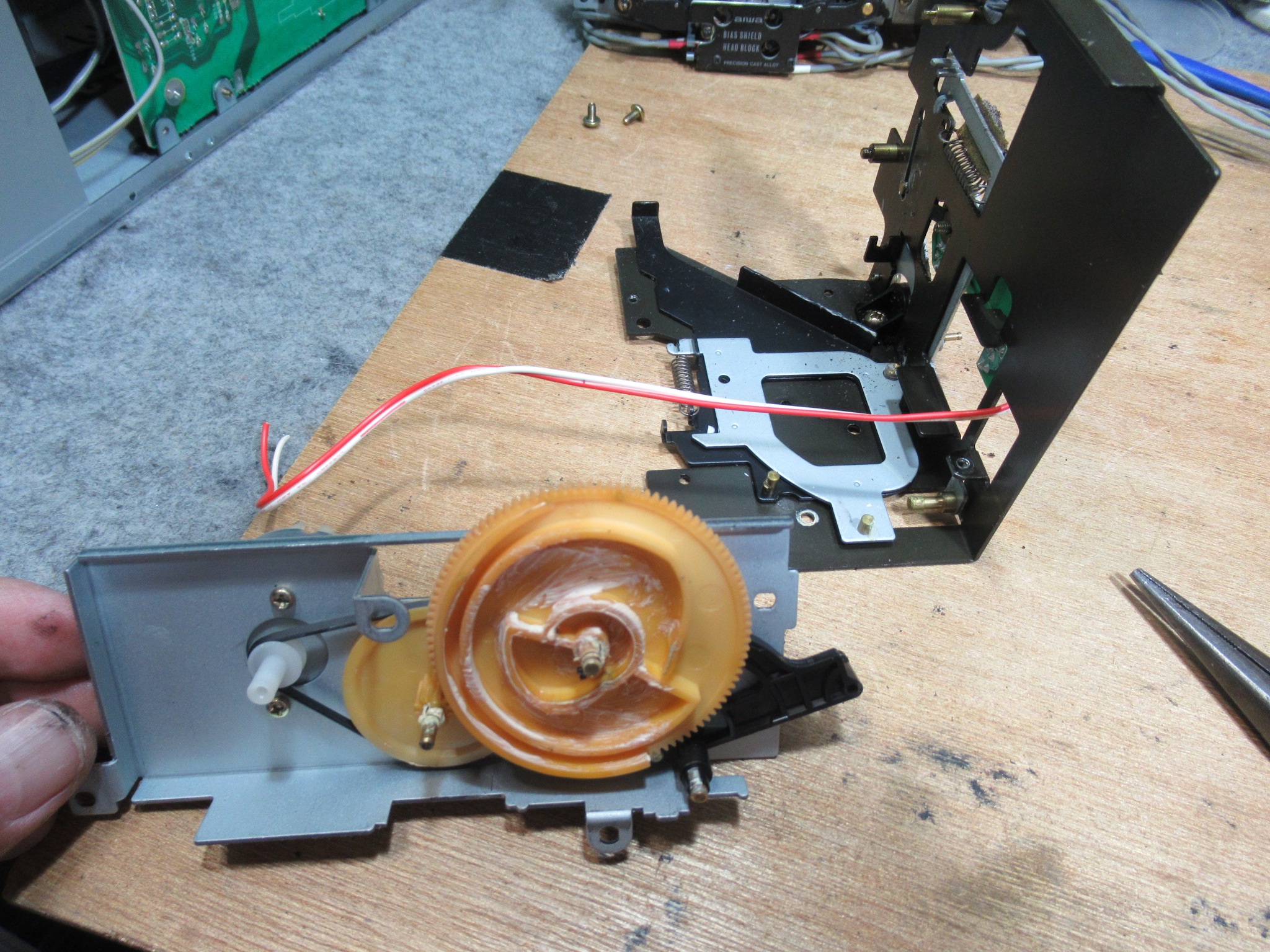

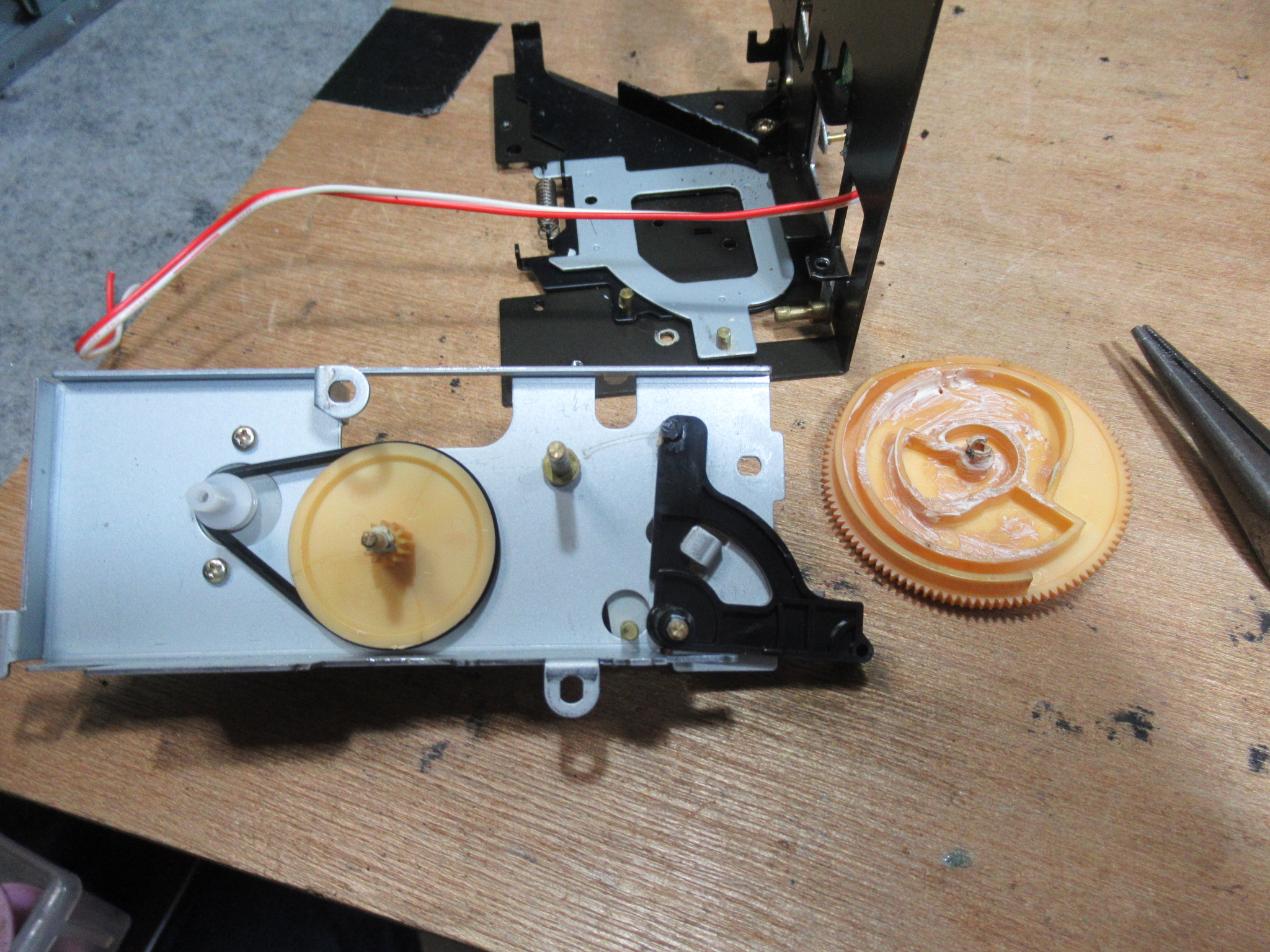

分解します。カムギヤは組み付けに注意が必要です。

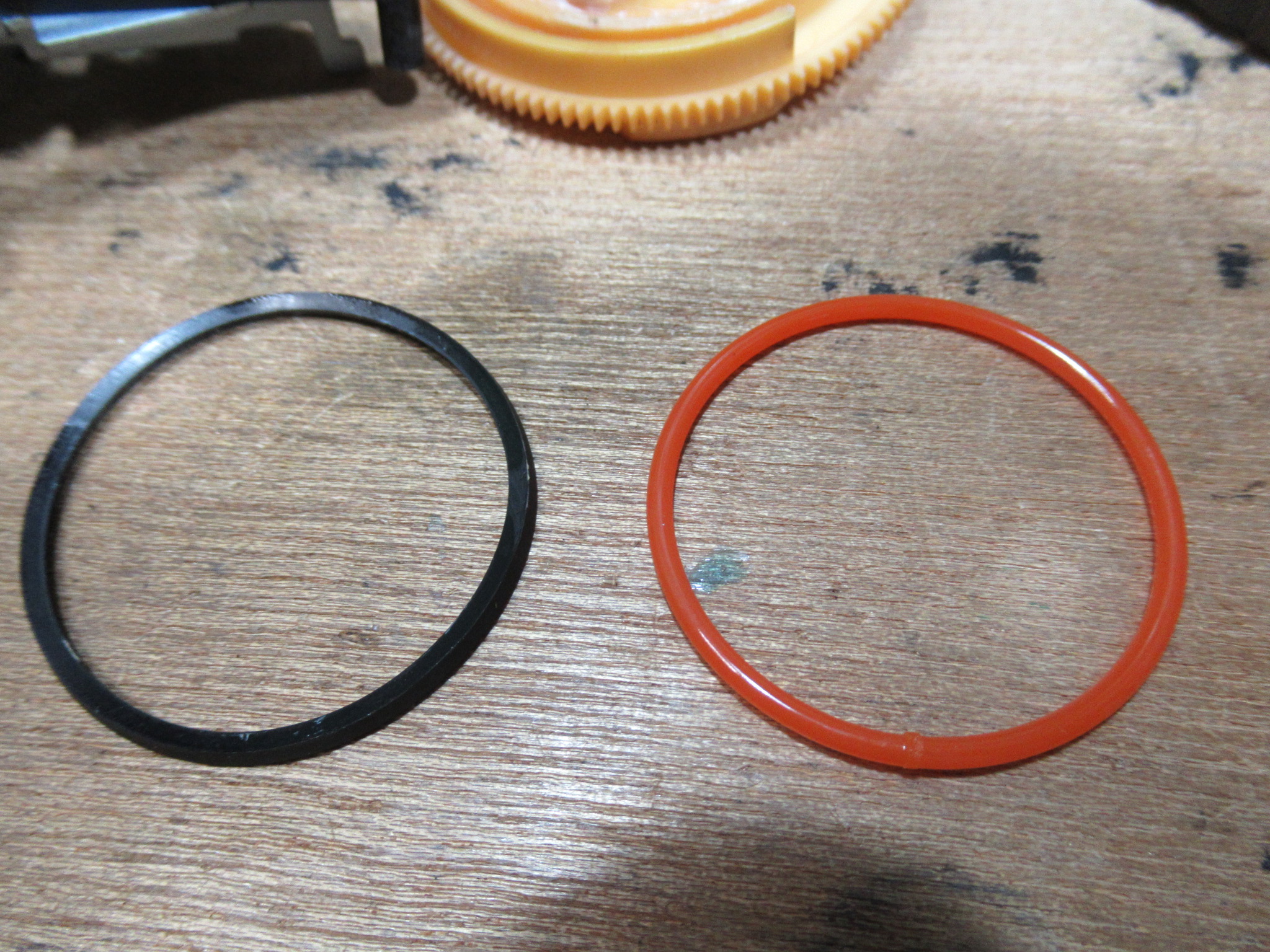

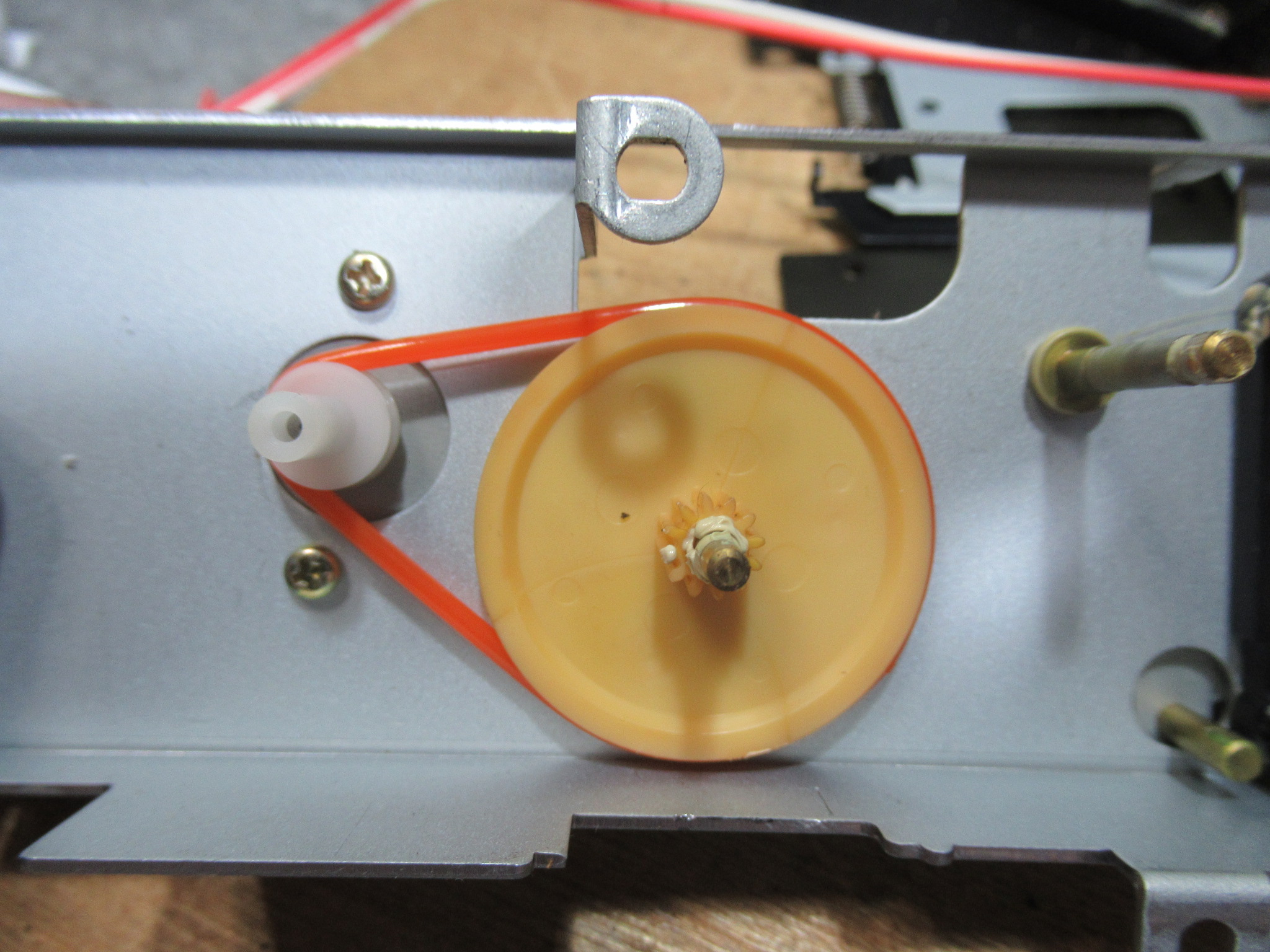

非常に力が掛かりスリップしやすい箇所ですので、今回は、強度の高いポリウレタン製のベルトを使用します。しかし、サイズが緩すぎるとスリップしますし、きつすぎるとモーターに負荷が掛かり動作不良となってしまいます。試行錯誤の結果、ベストなサイズは、長さ11.8ｍｍ、径2ｍｍです。

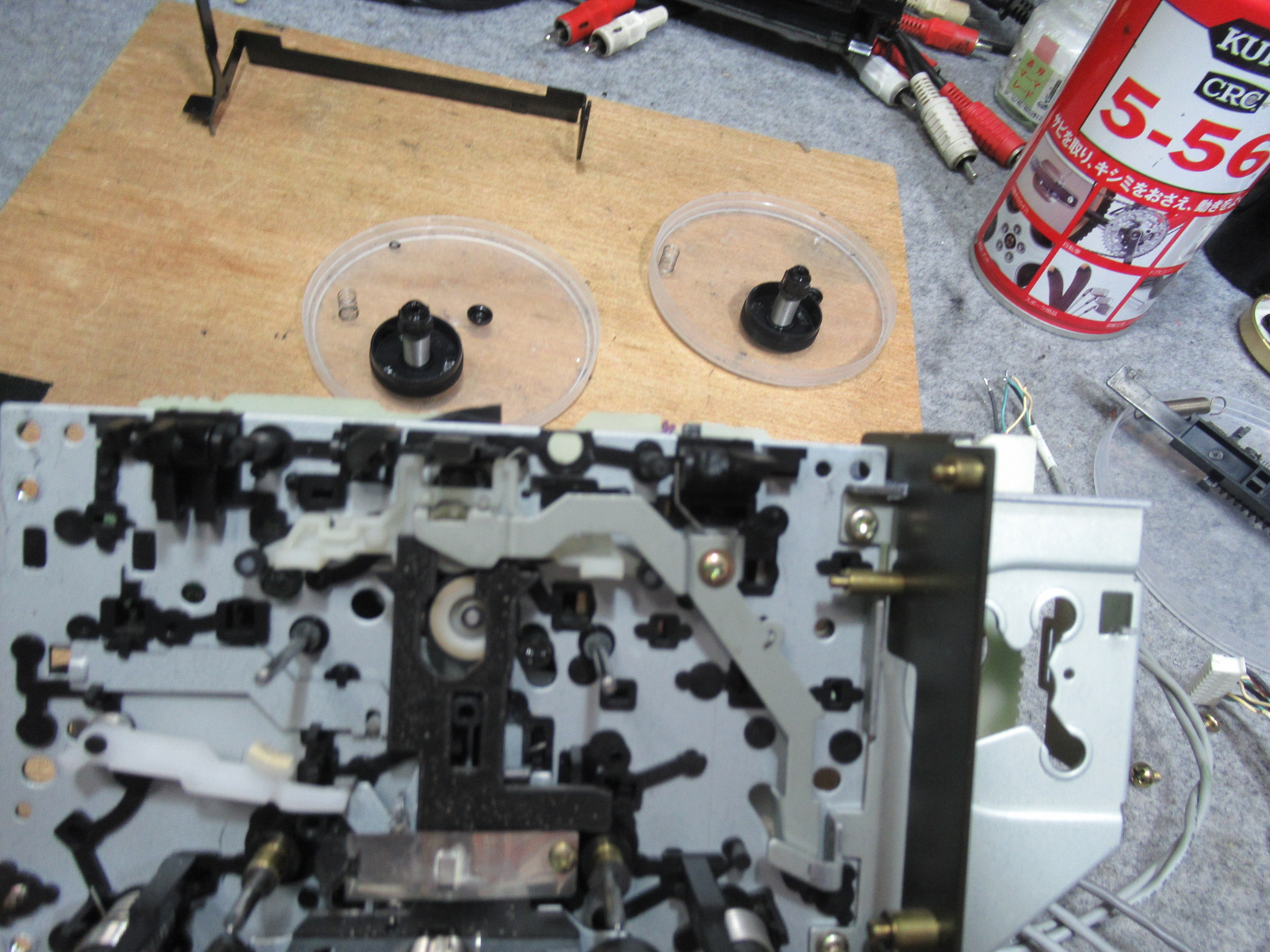

左右リールを脱着してグリスアップします。

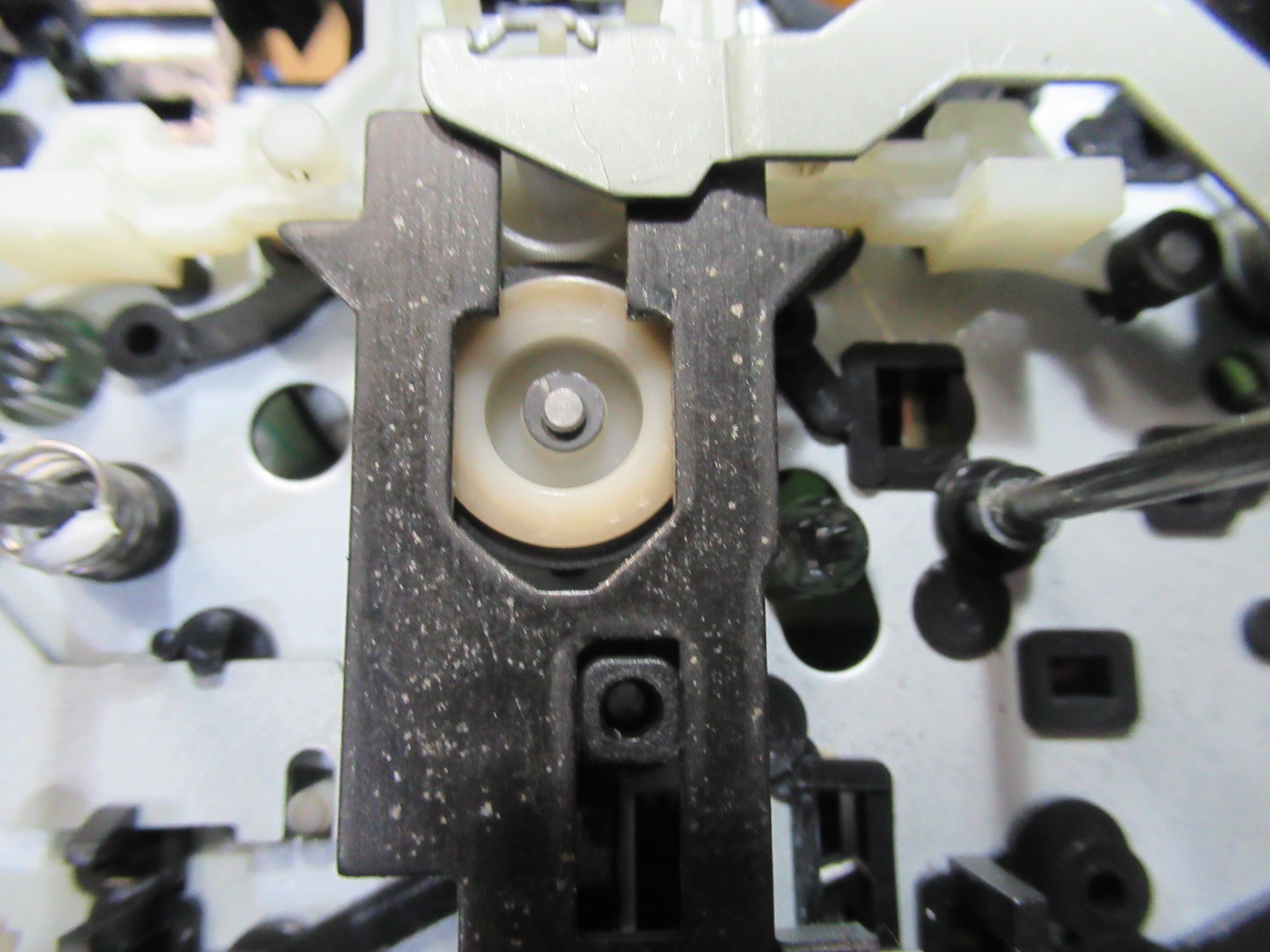

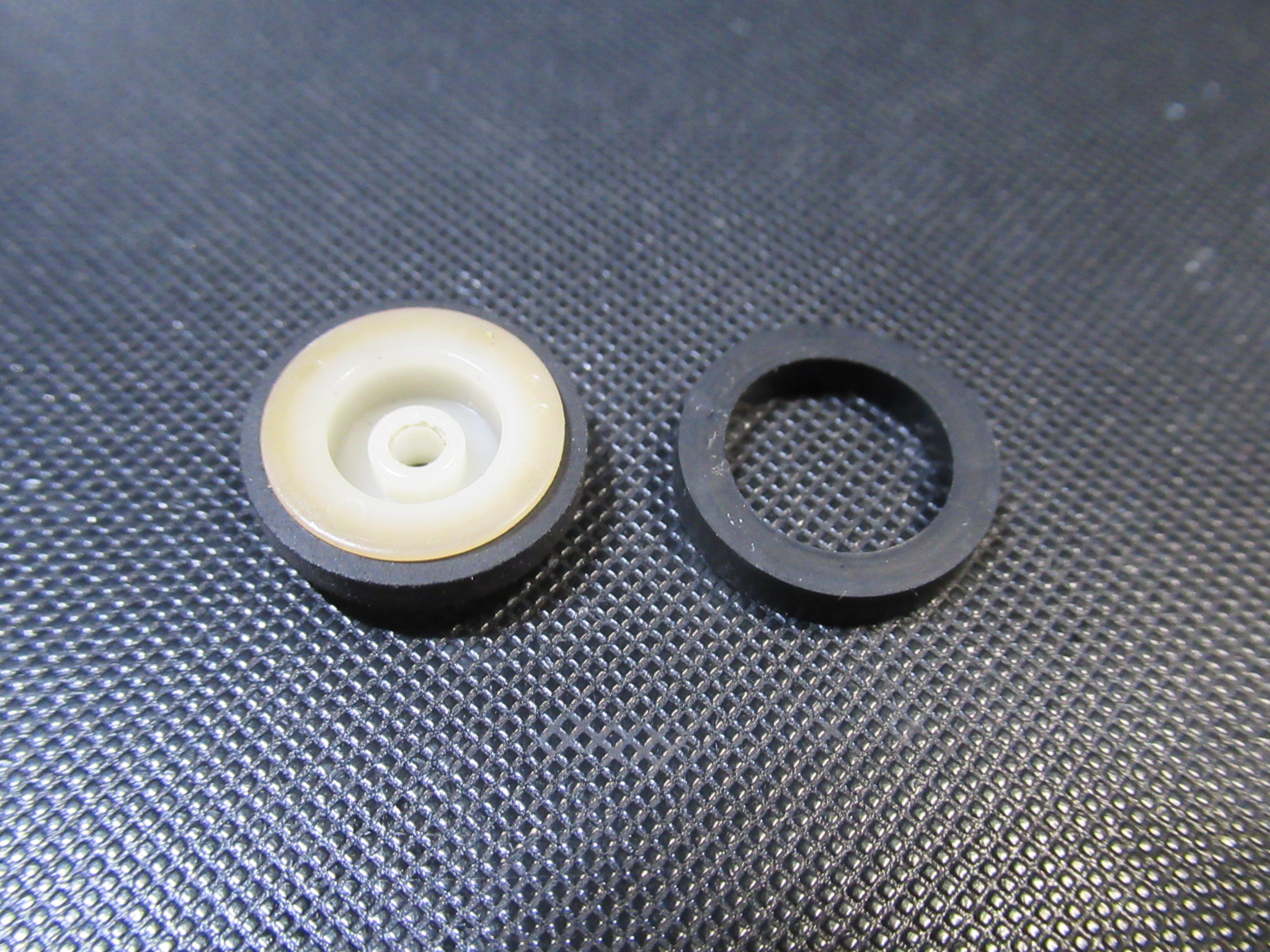

アイドラーを取り出してゴムリングを交換します。

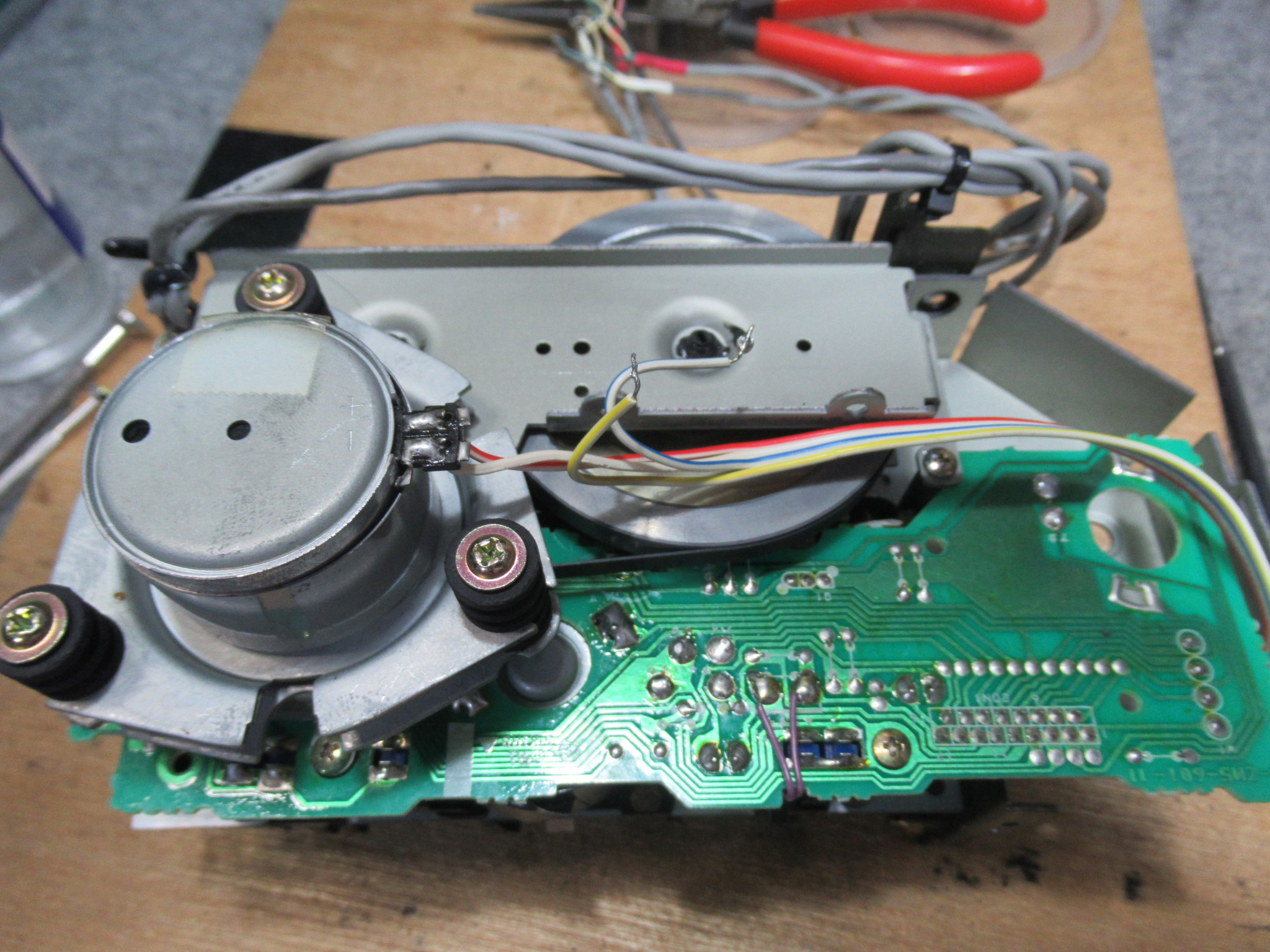

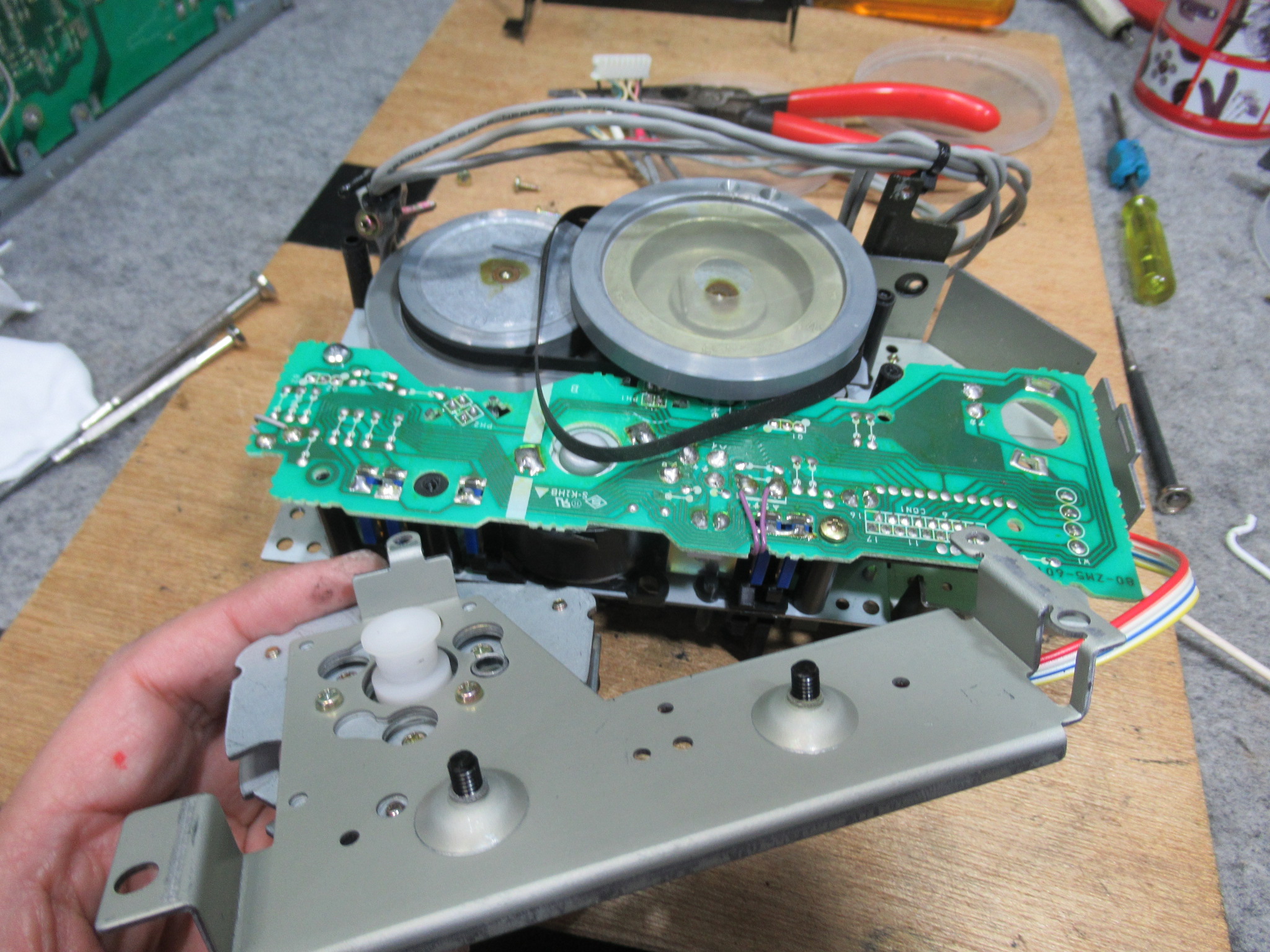

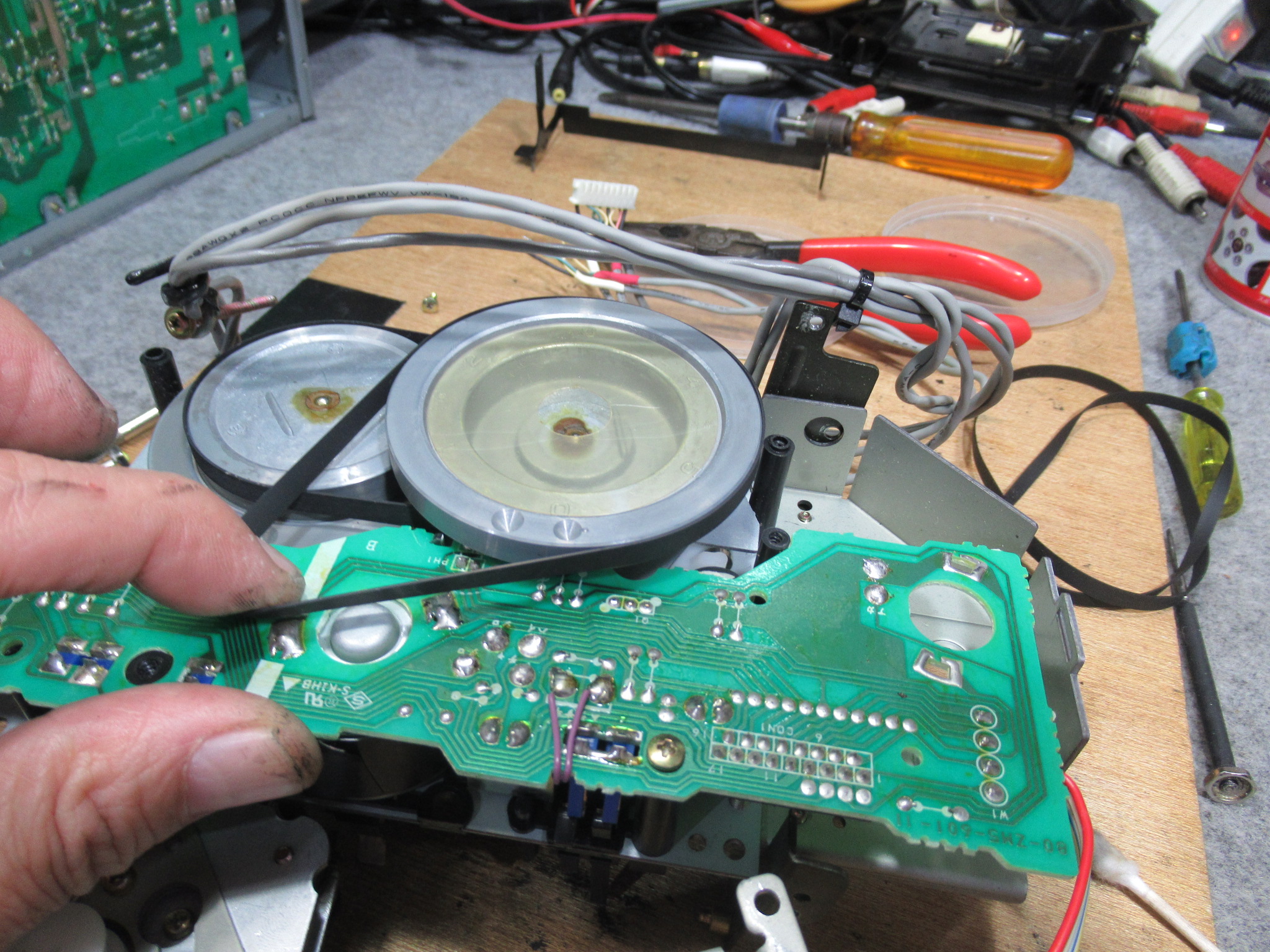

モータープレートを取り外し、ベルトを交換します。

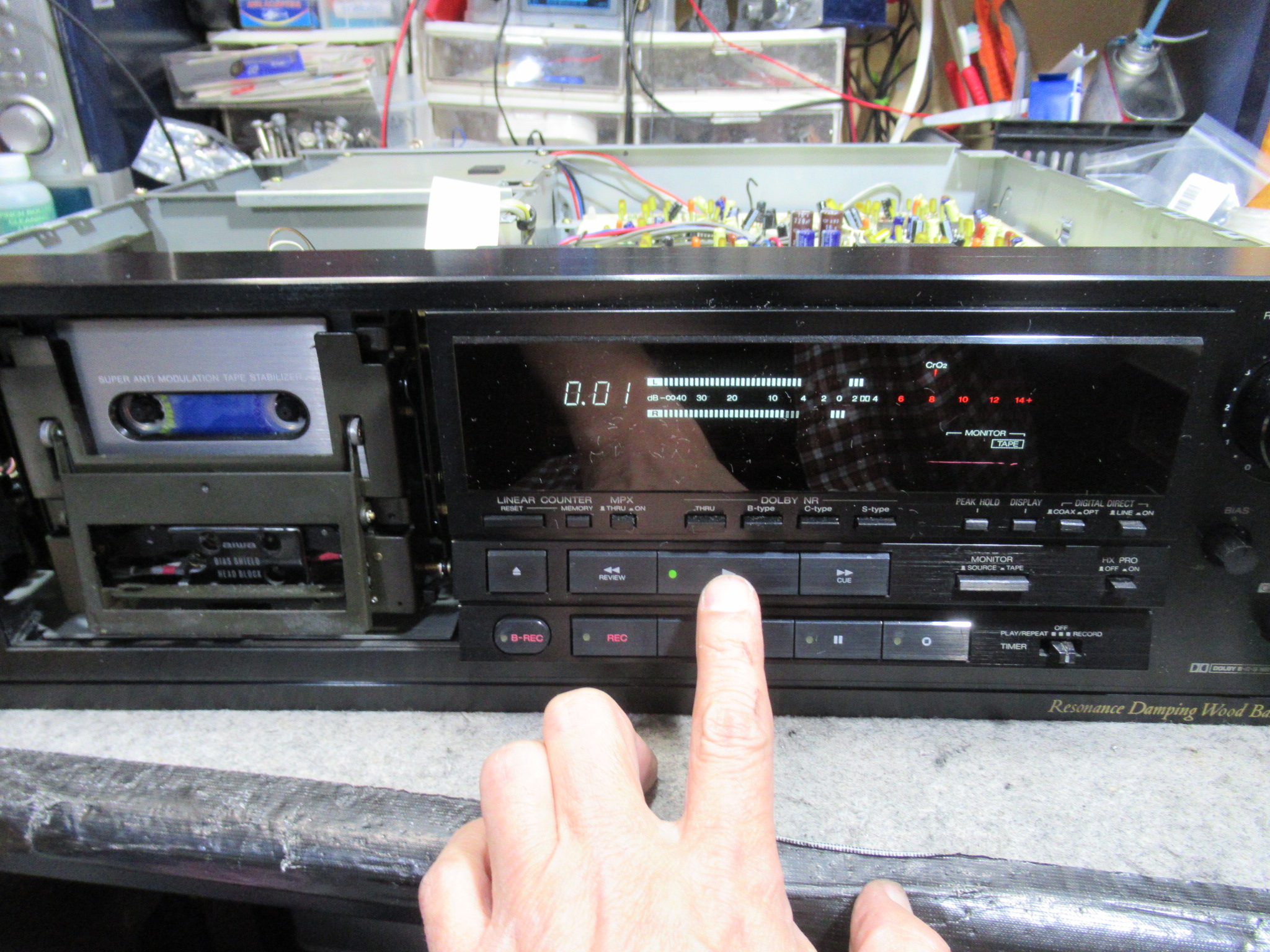

本体に戻して動作確認を行います。

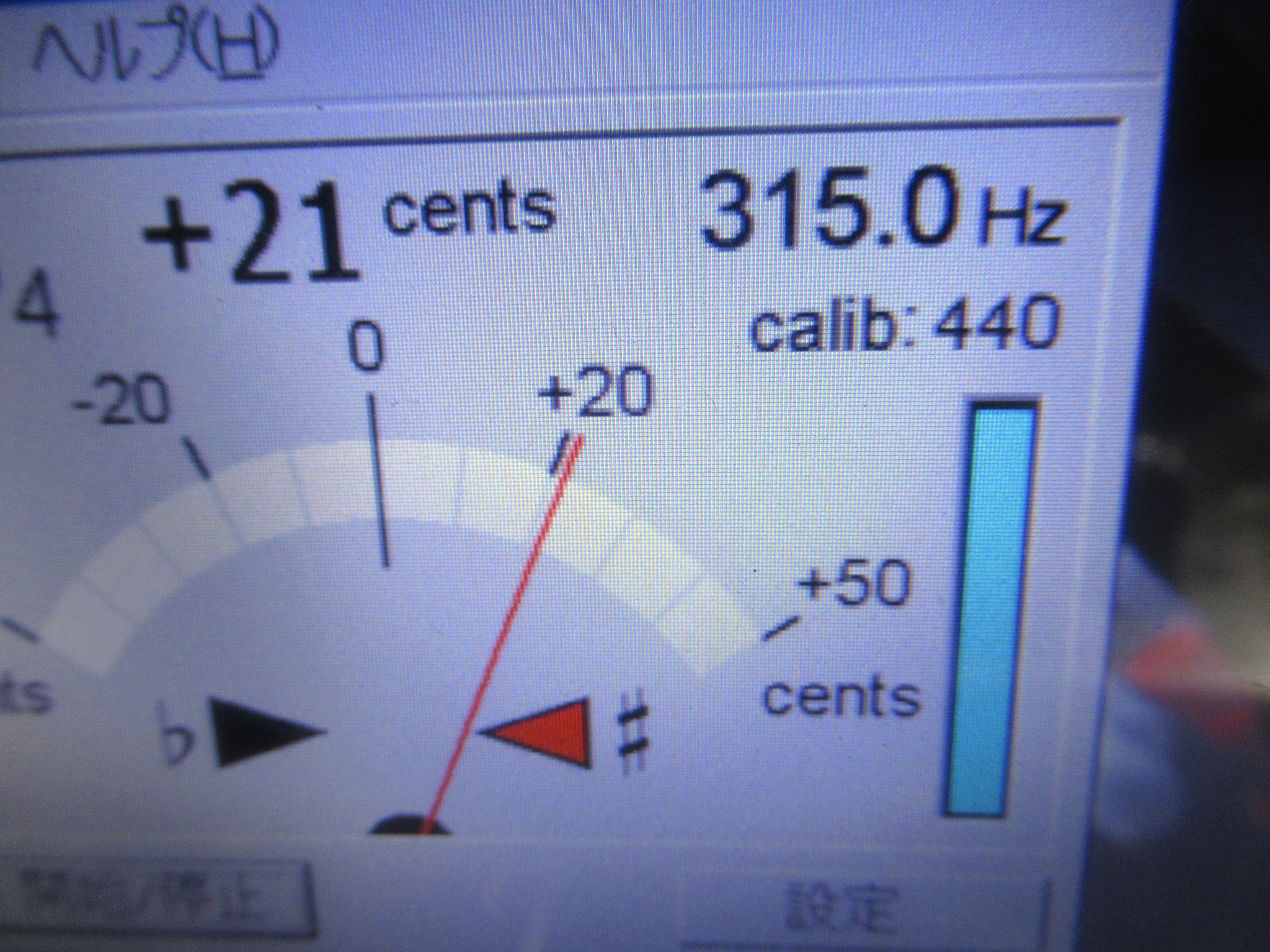

315Hzの信号が記録されたテープを再生し、速度を調整します。

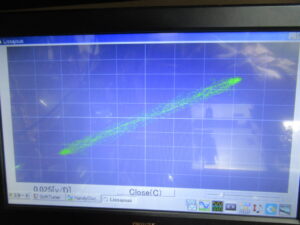

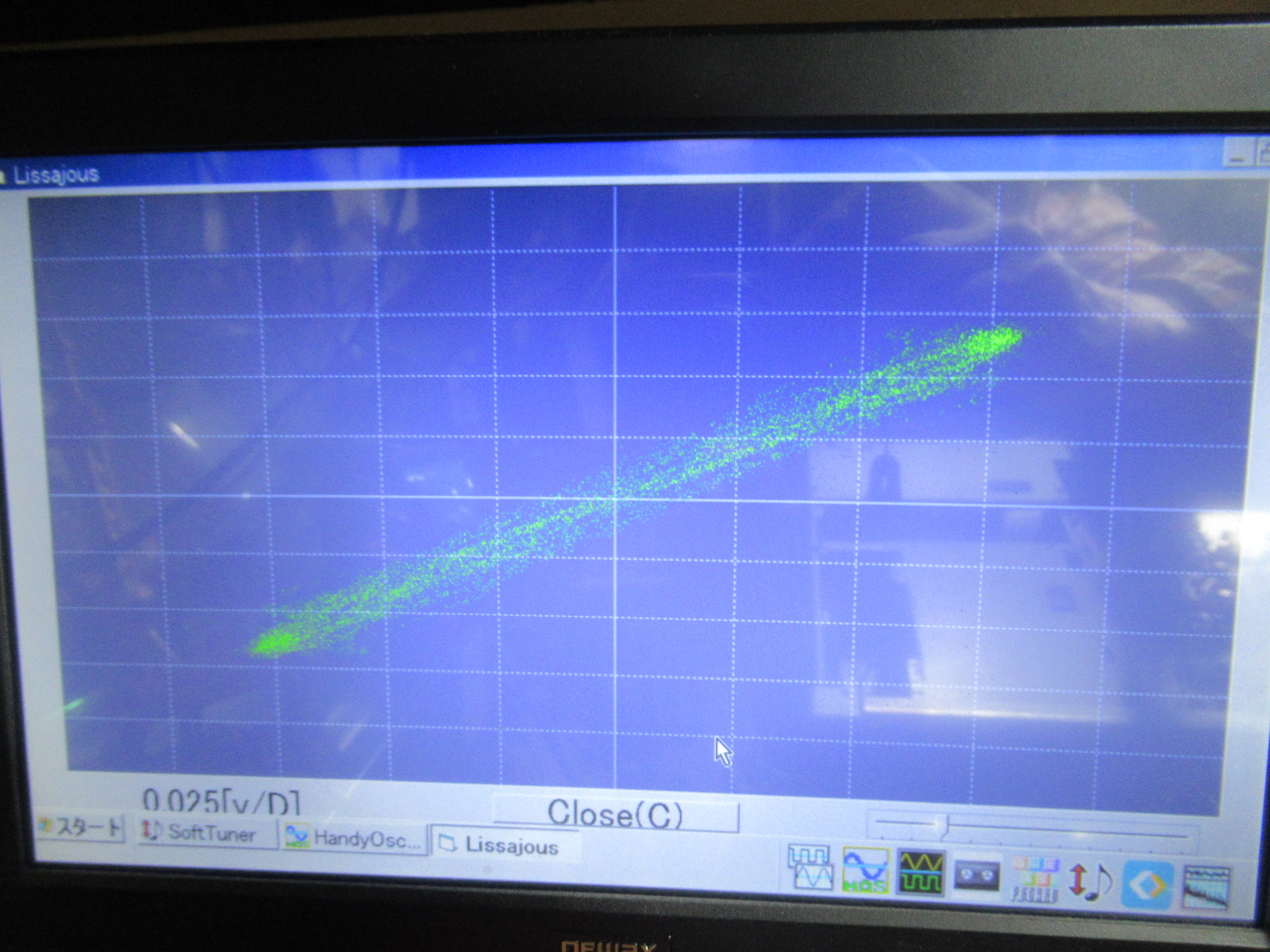

ヘッドアジマスの調整を行います。
ここで問題が起きました。キャリブレーション後にバランス調整を行おうとしたところ、左CHに入力が無いことがわかりました。

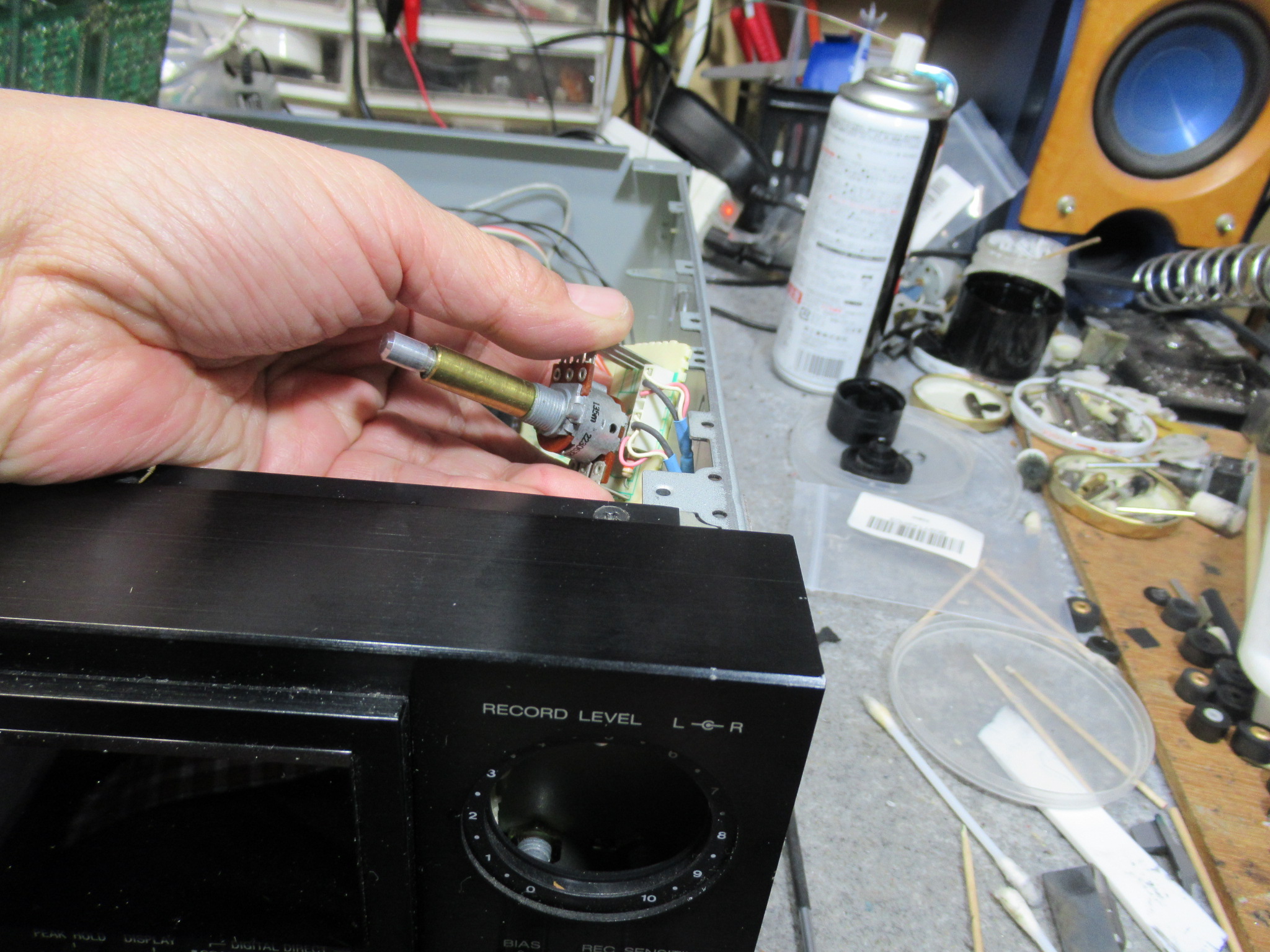

どうやらRECVOLの故障のようです。

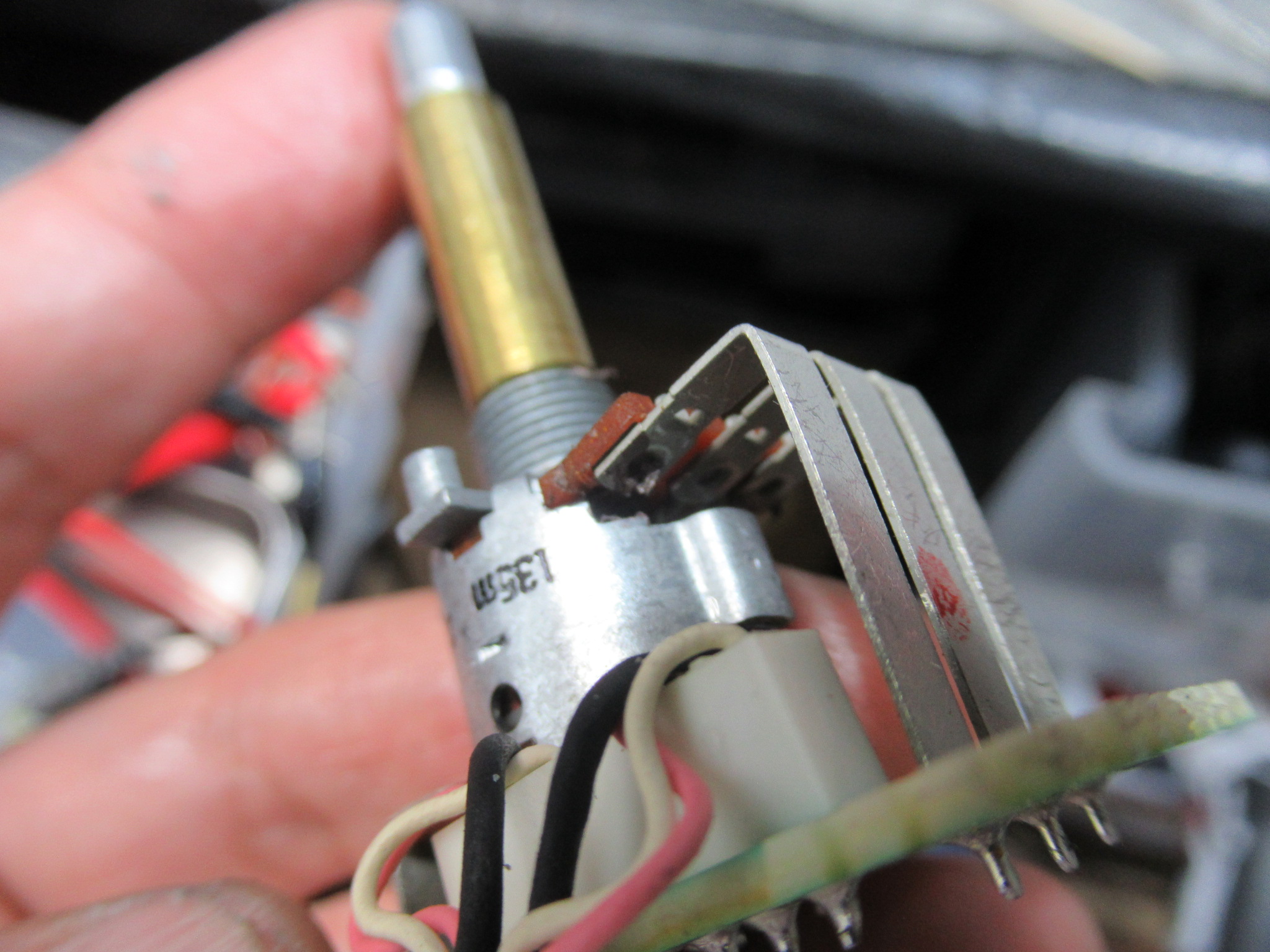

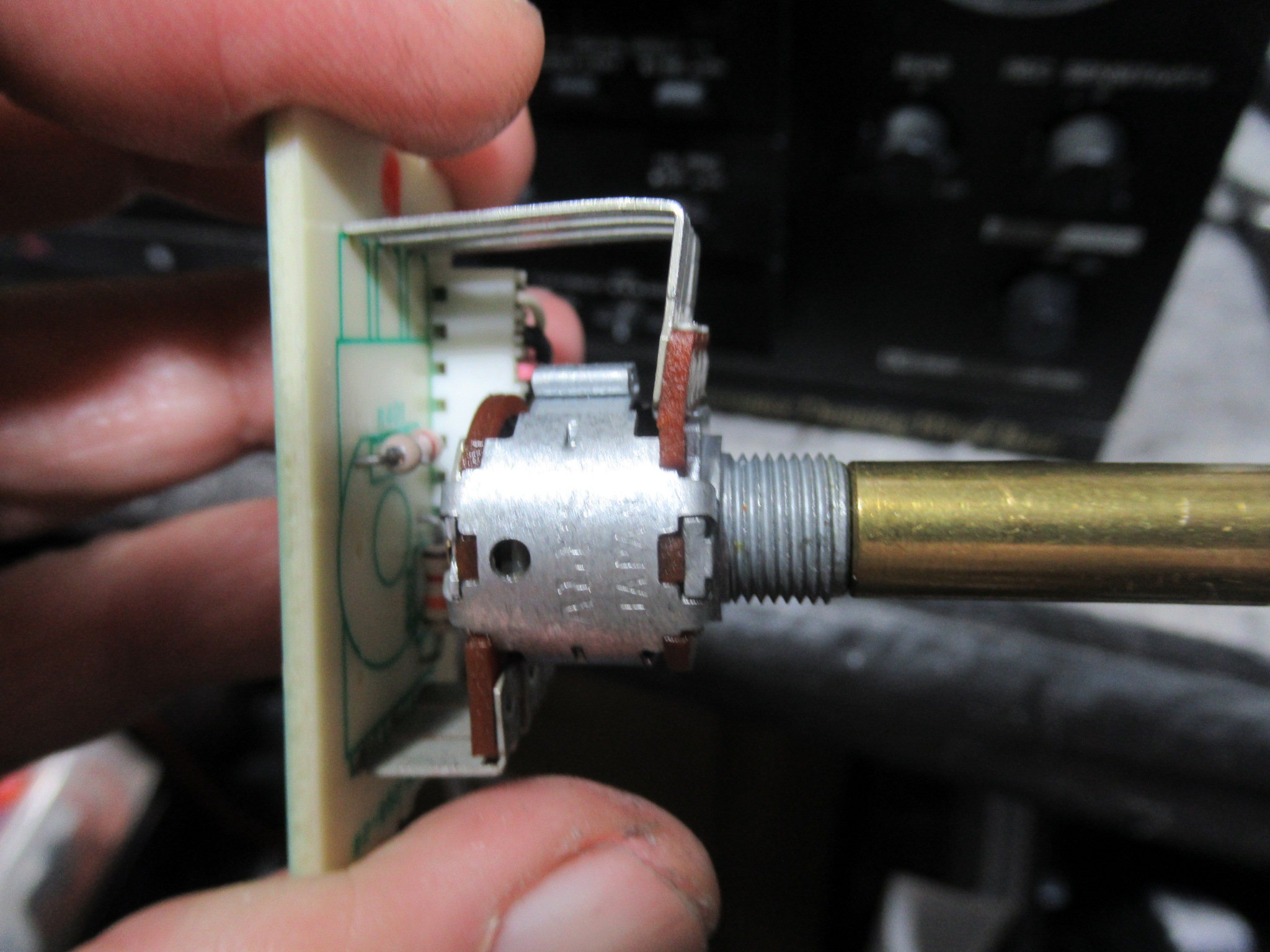

横から見ると、VOLの取り付けが斜めのため、端子が割れてしまったようです。VOLはかなり特殊な形状ですので入手不可です。

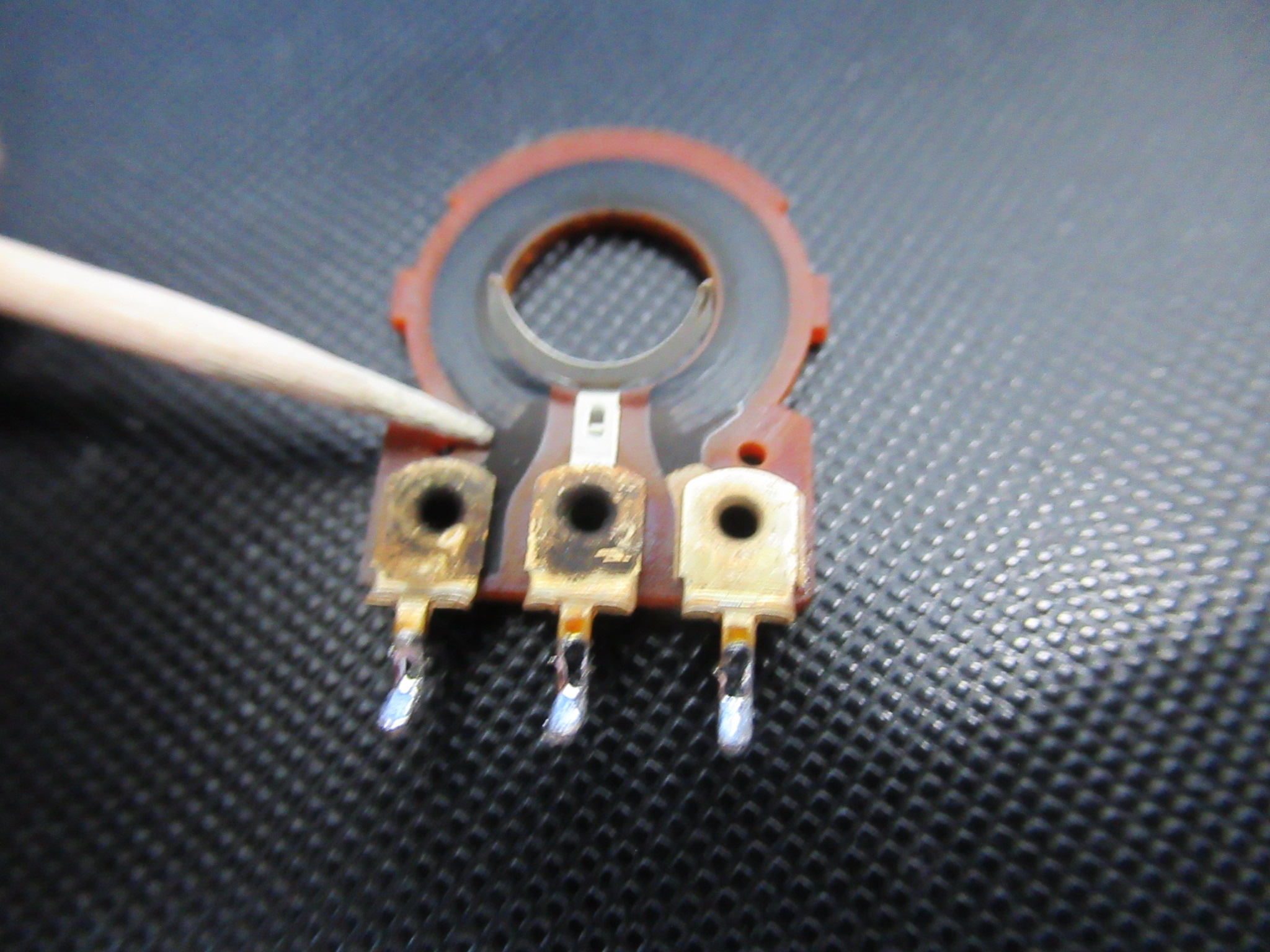

これはほかのパーツを分解したものですが、楊枝の先端部が絶縁していると考えられます。

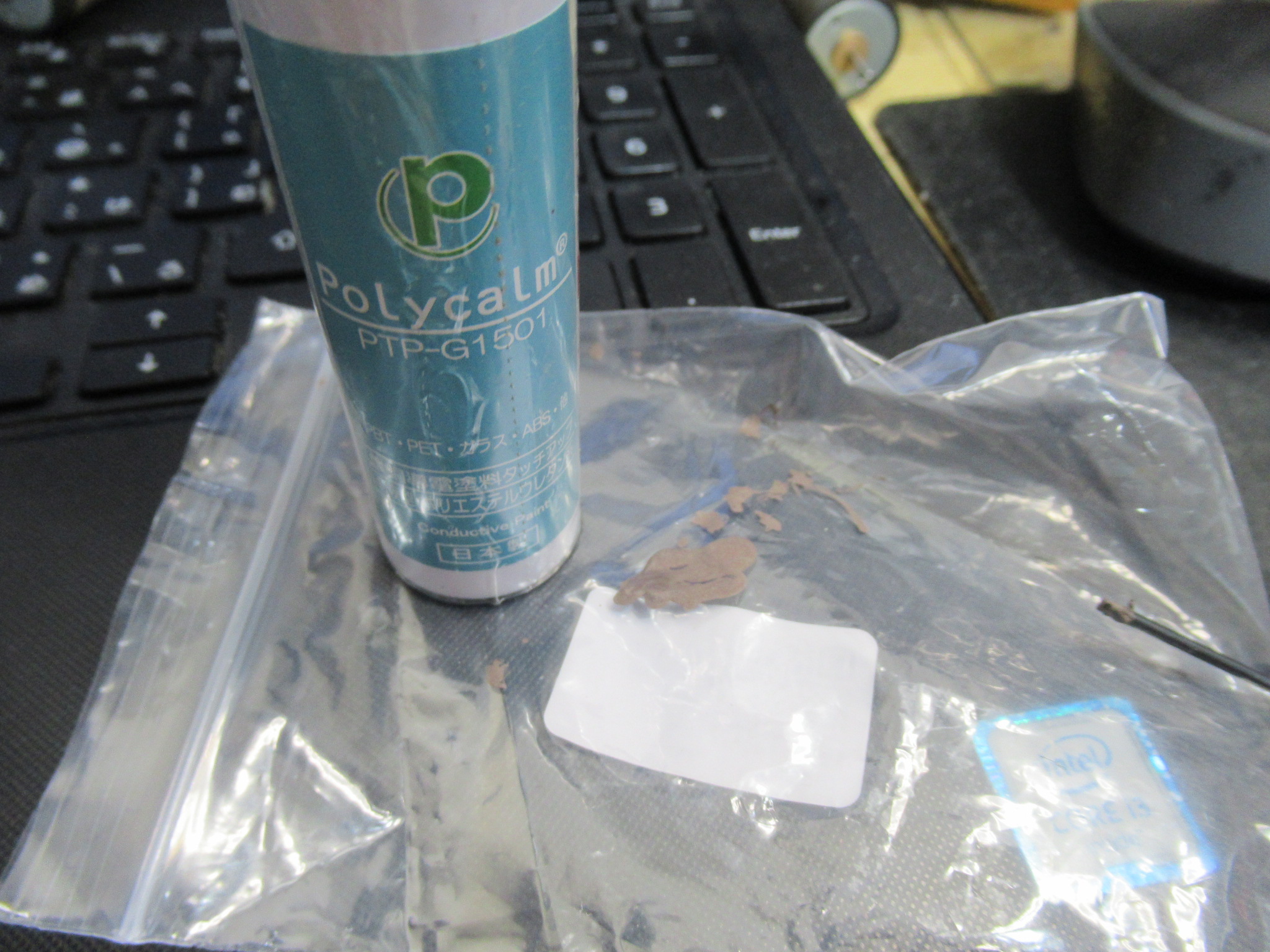

そこで、液体の導通剤ポリカームの出番です。折れて絶縁していると思われる箇所に、隙間から塗布します。
接触が回復しました。

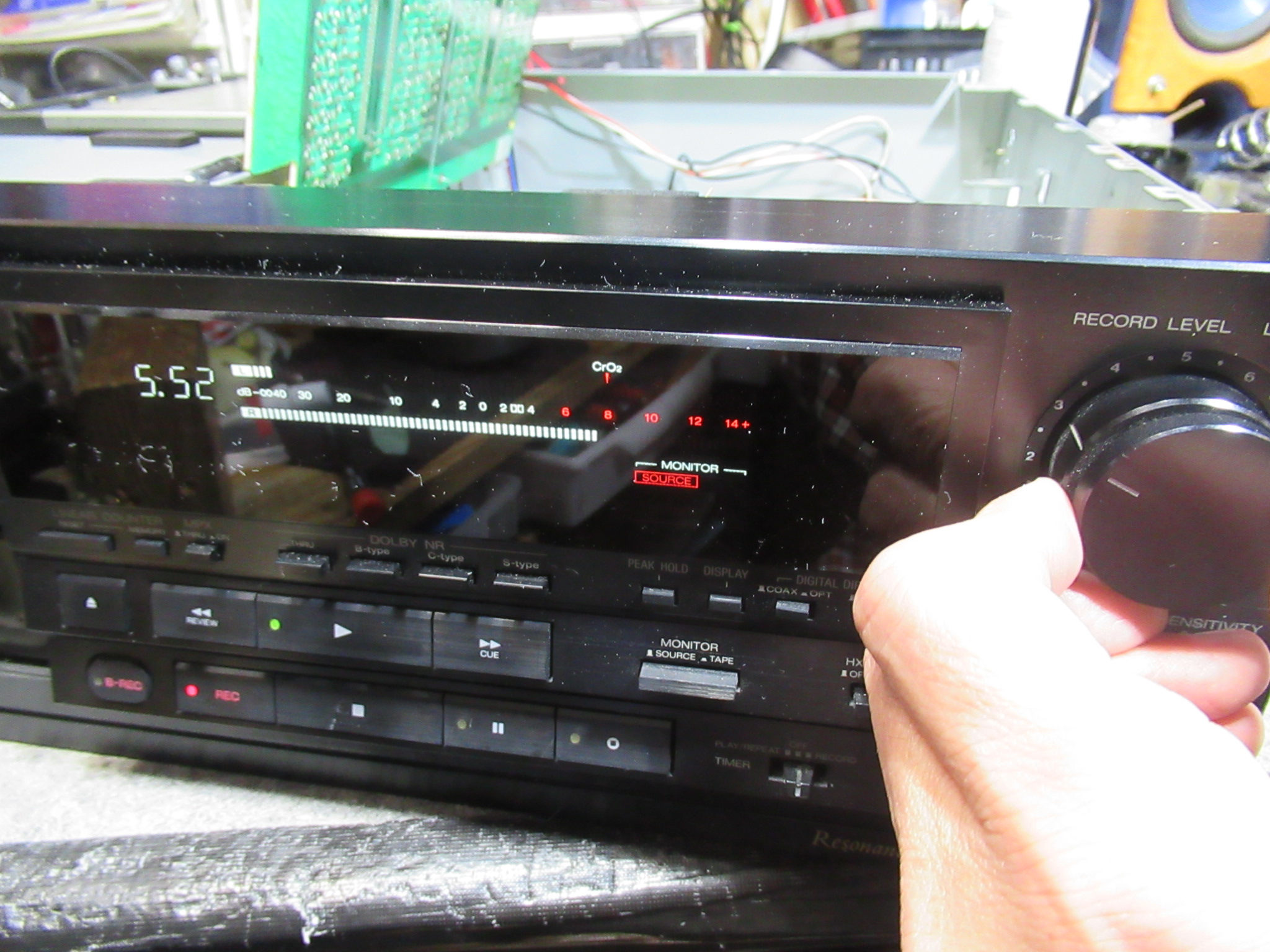

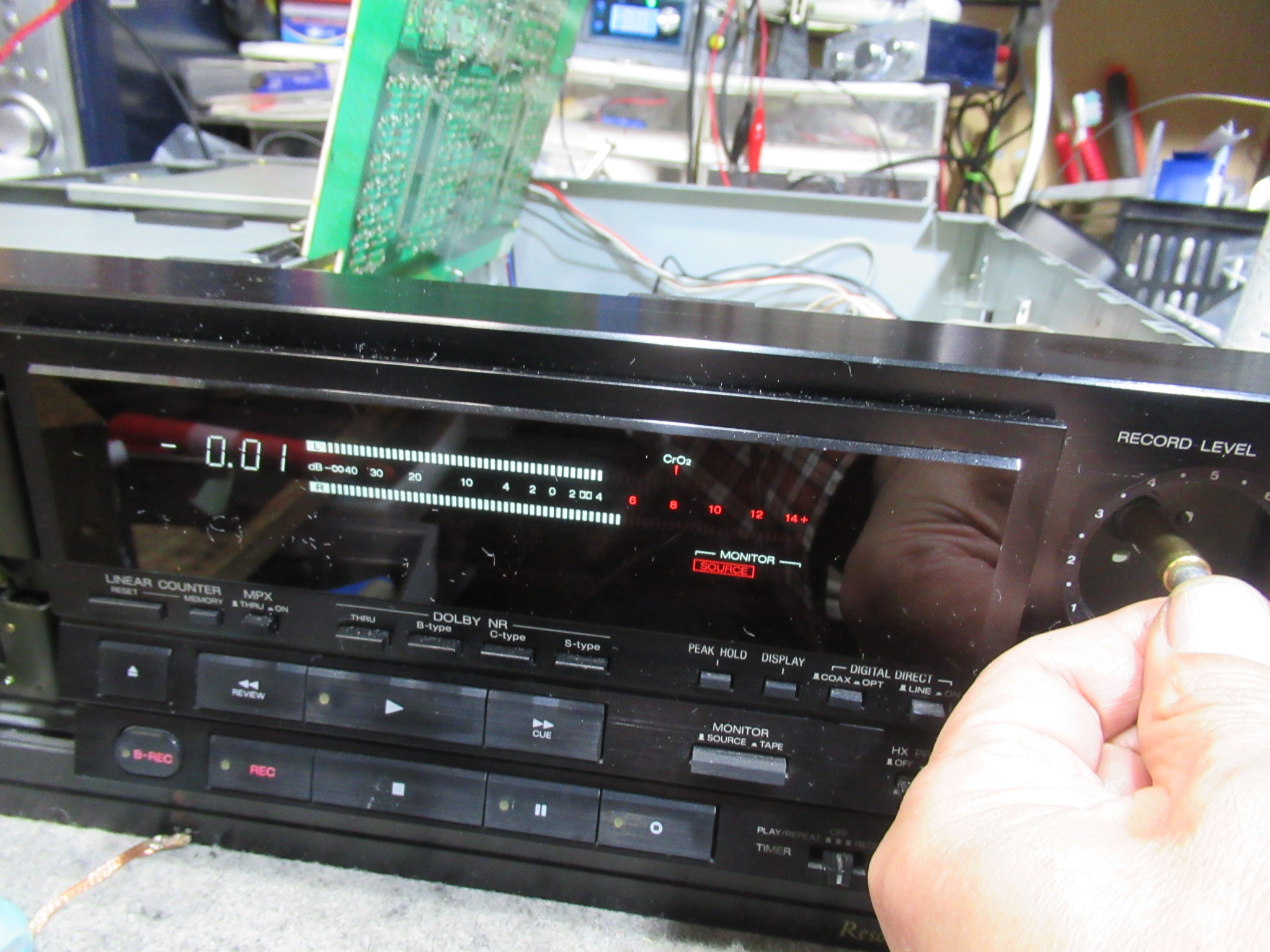

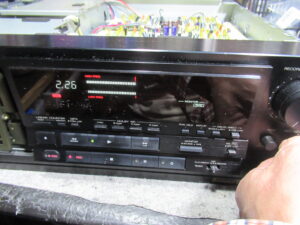

一難去ってまた一難です。左CHの録音レベルが低く、SOURCEからTAPEに切り替えると写真のような状況です。調整はMAXですので、これ以上は上げられません。録音ヘッドの性能低下、または回路の劣化などが疑われますが、いずれにしても修理は非常に困難と考えられます。

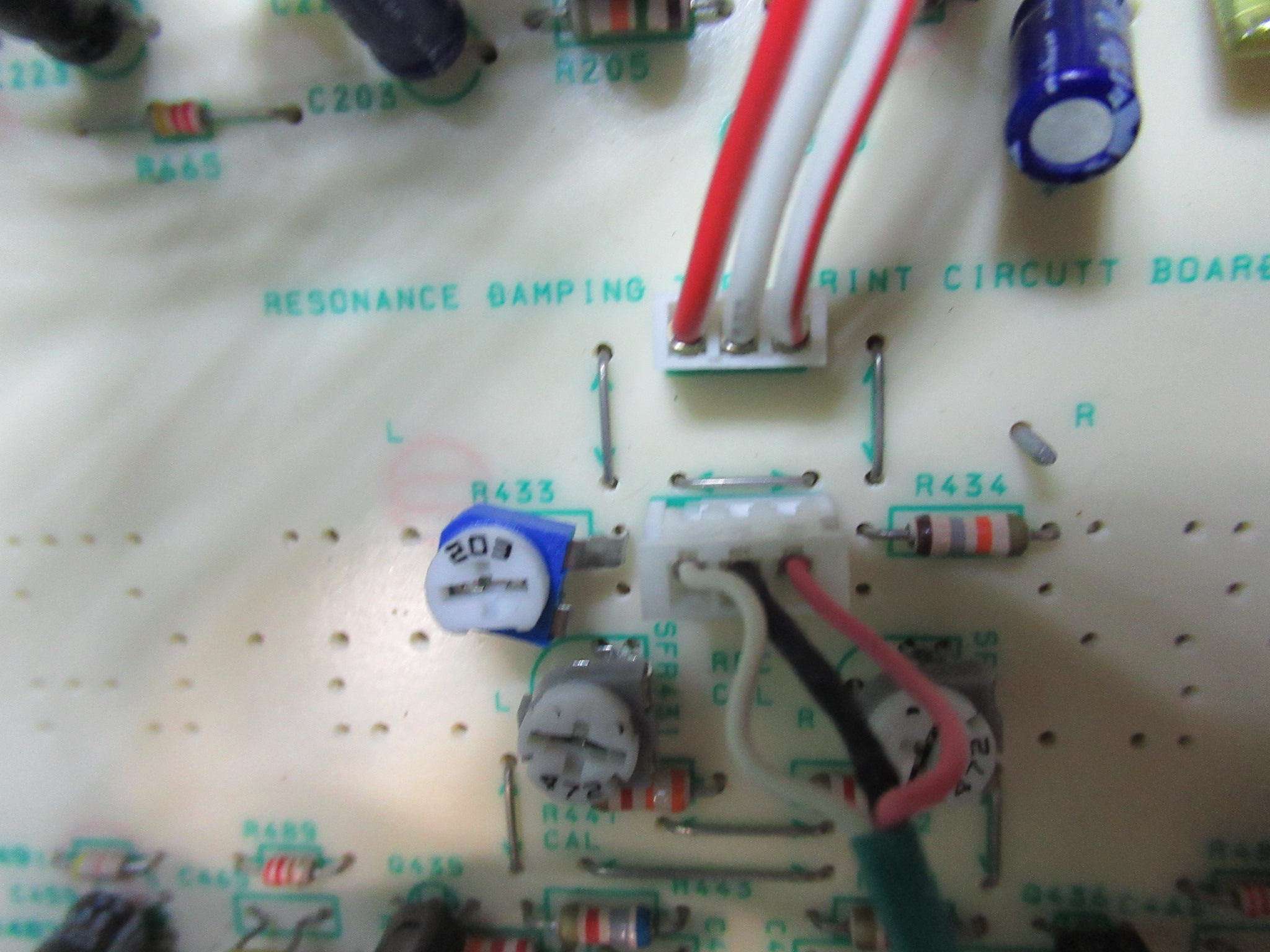

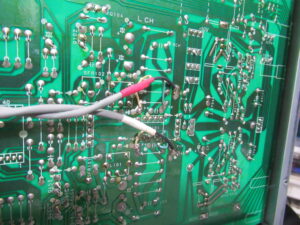

対処療法にはなりますが、RECAMP上の固定抵抗を可変抵抗に入れ替え、GAINを上げることにしました。

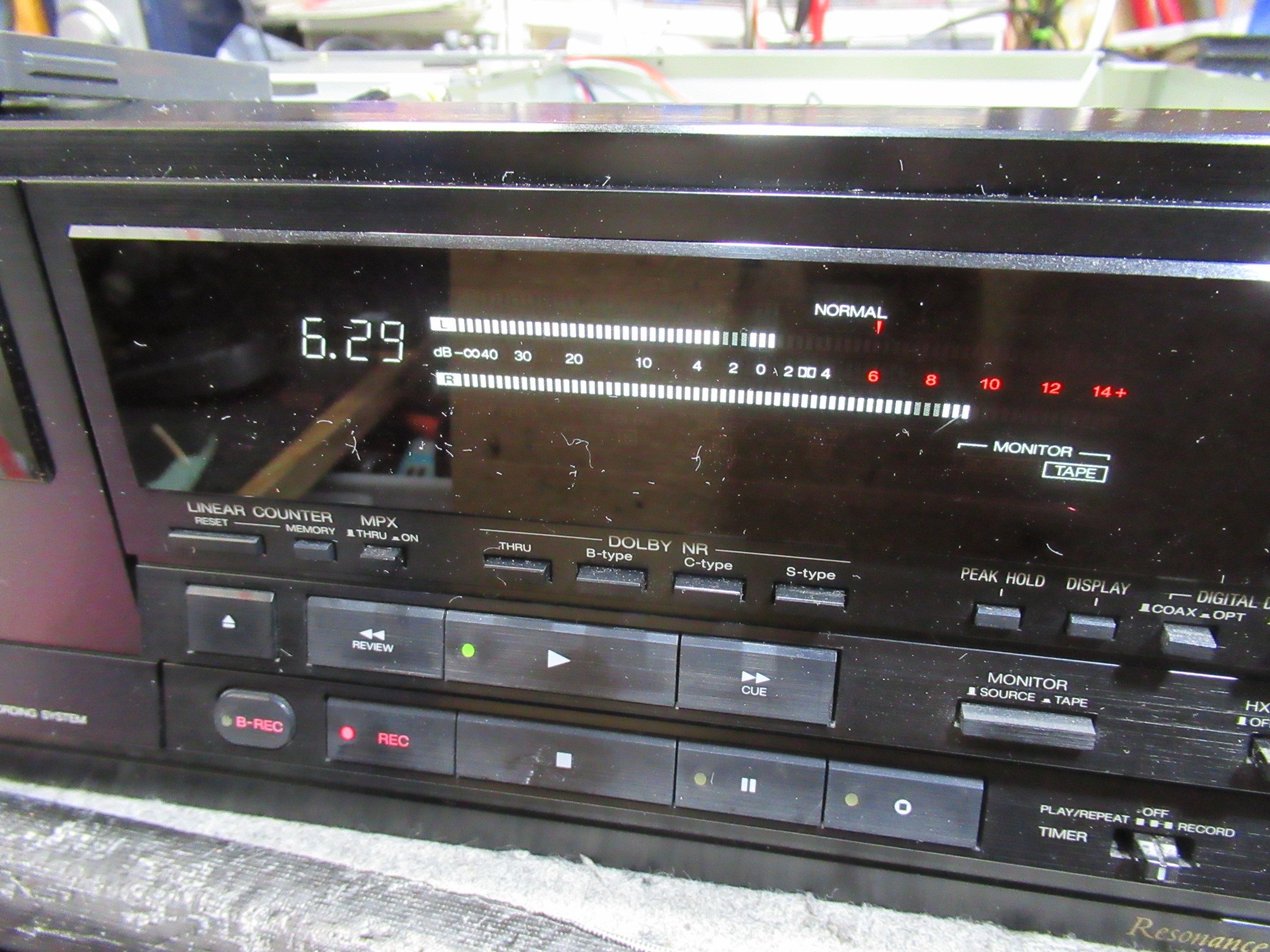

左右のバランスが取れるようになりました。

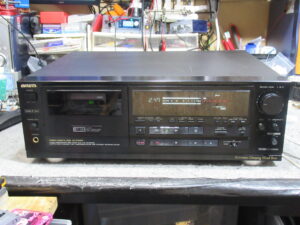

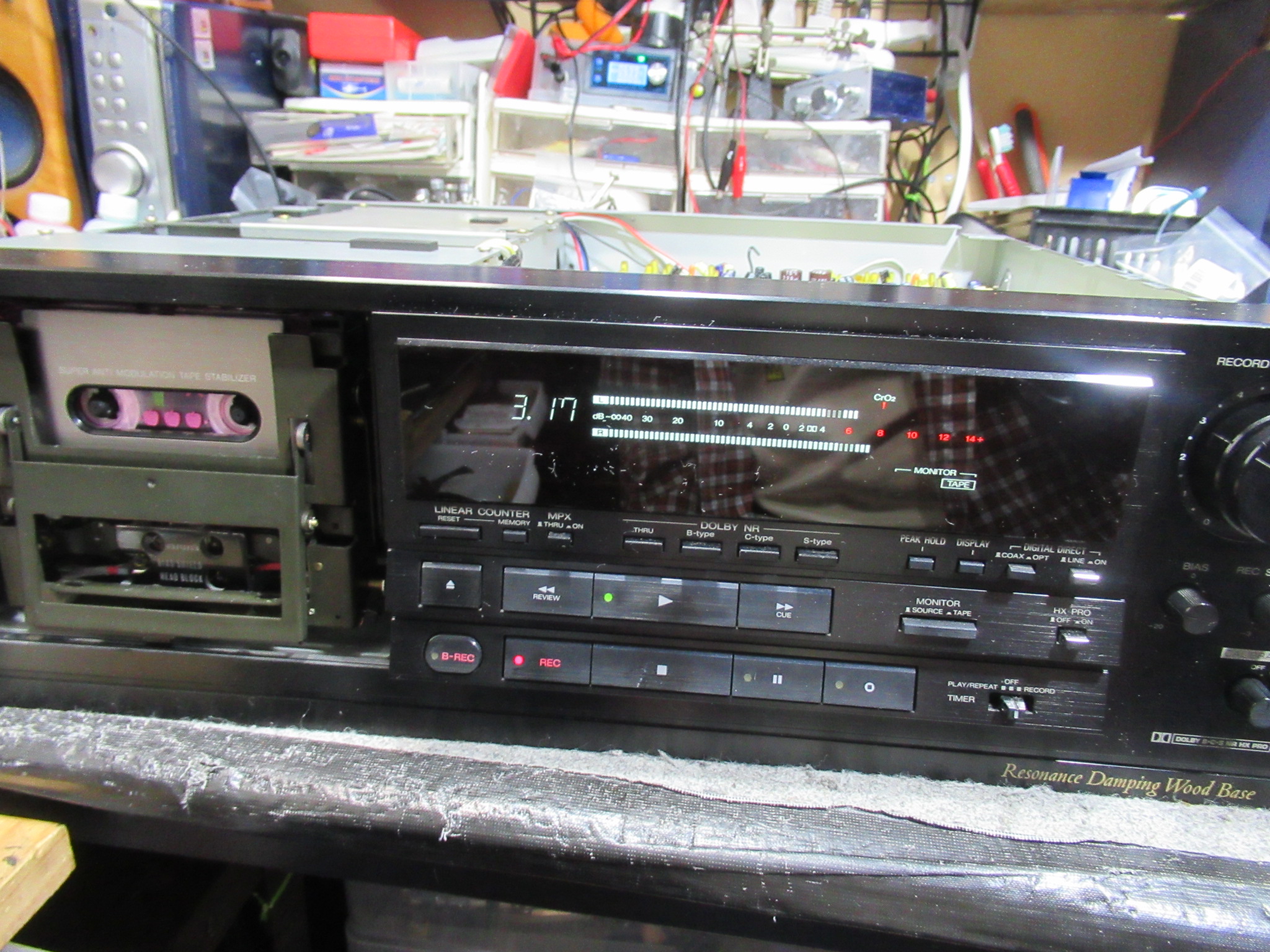

録音状況を確認し、修理完了です。
