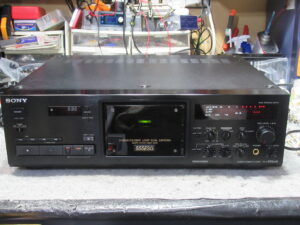

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K555ESGです。
テープを痛めることがあるとのことです。同梱いただいたテープには、ところどころに斜めのシワが入っています。
ピンチローラーのコア抜けは無いようです。

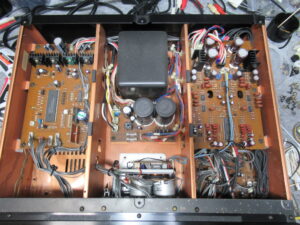

カバーを開けます。この機種と333ESGでは、オーディオ回路に使用ELNA社製の電解コンデンサーが液漏れしていることがありますので、点検を行う必要があります。再生基板は大丈夫です。

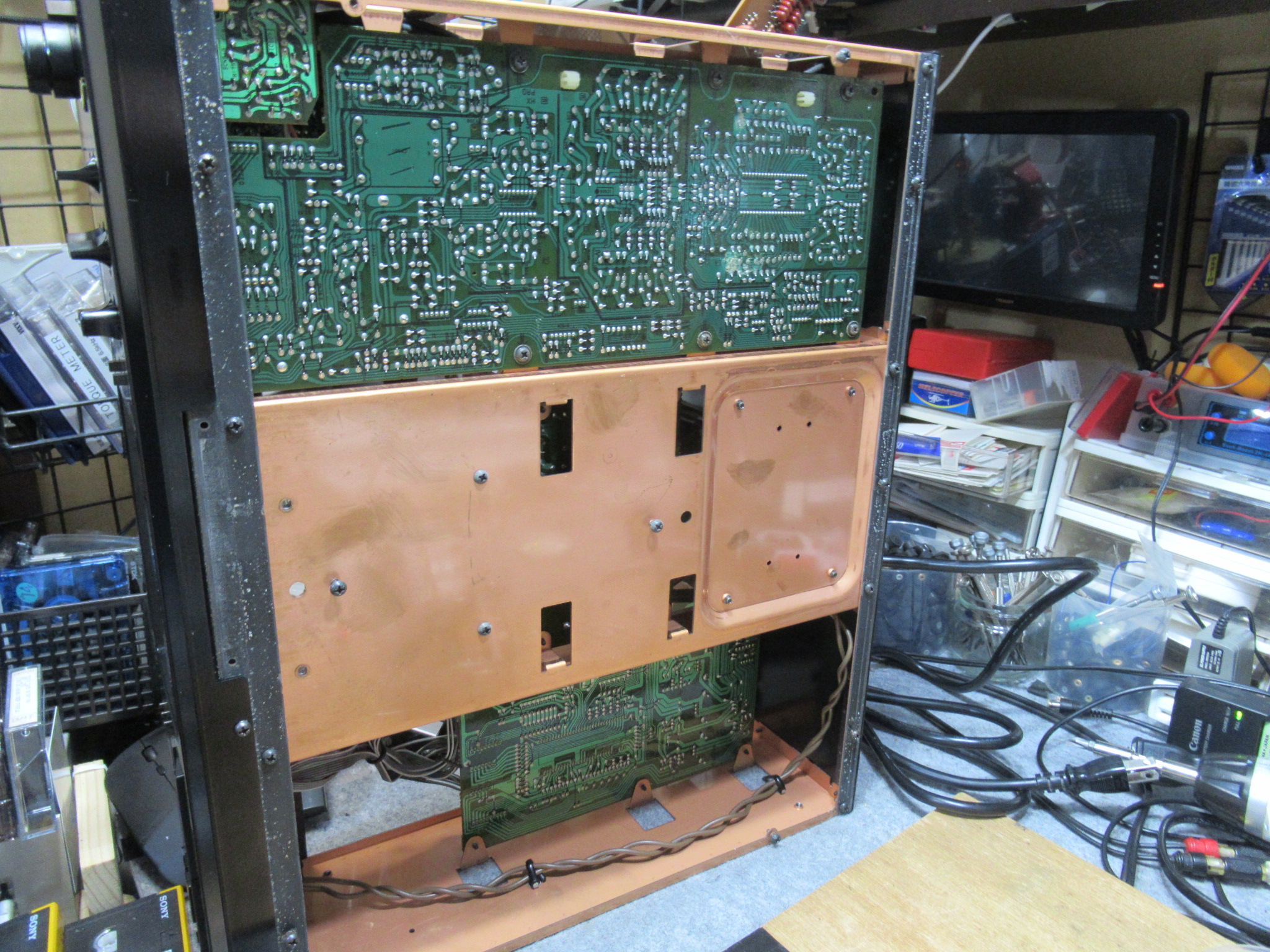

底板を取り外します。

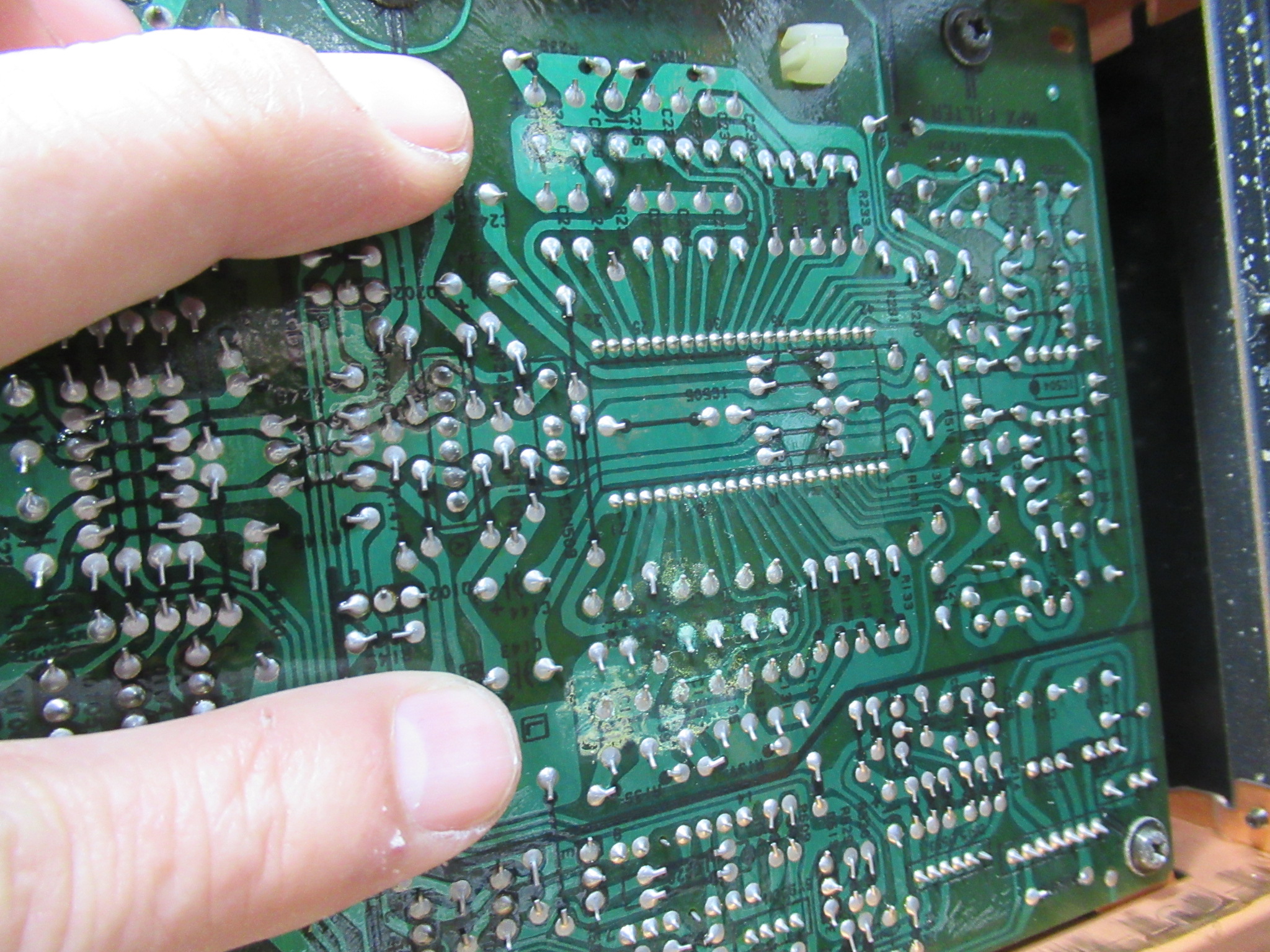

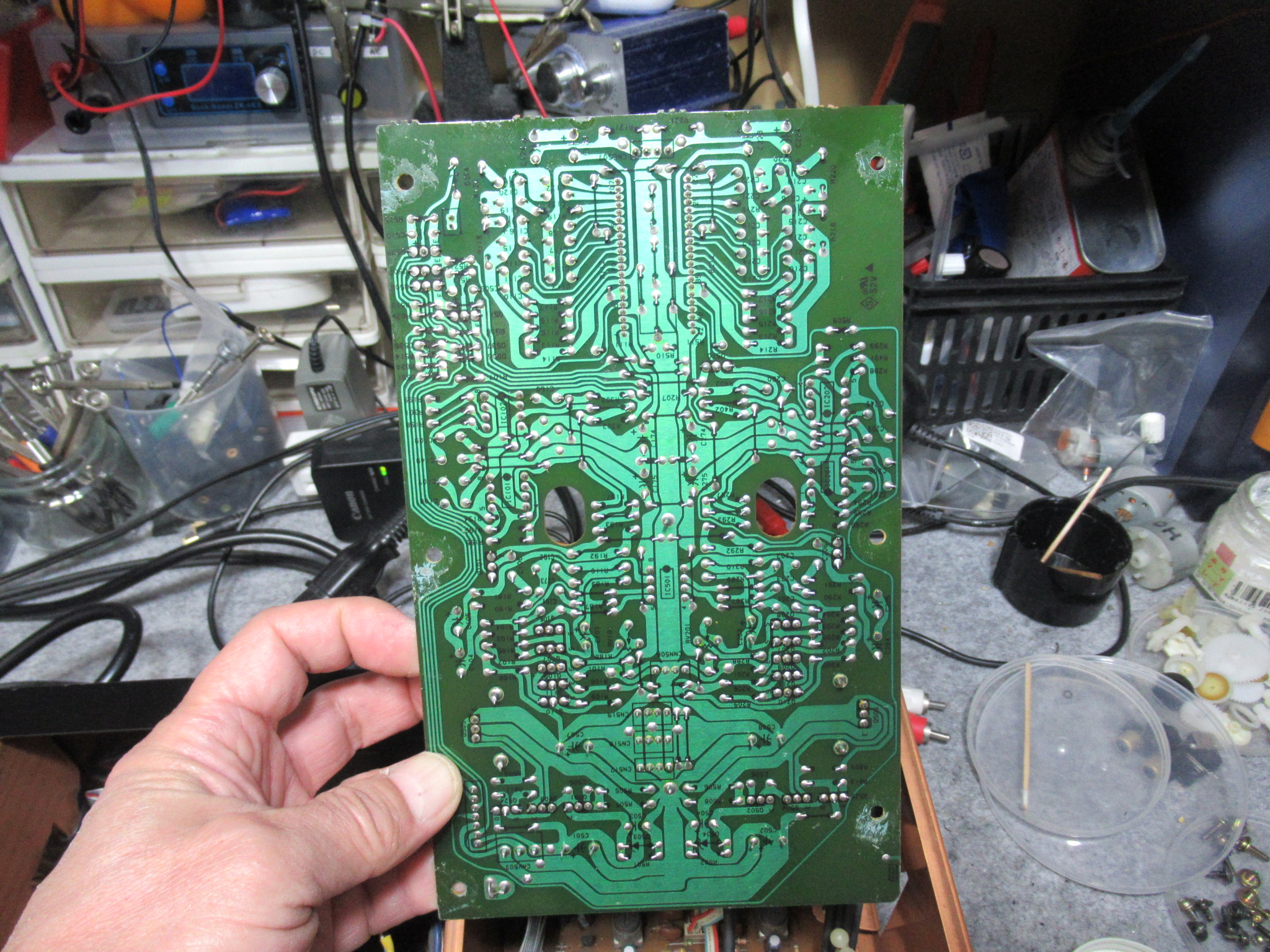

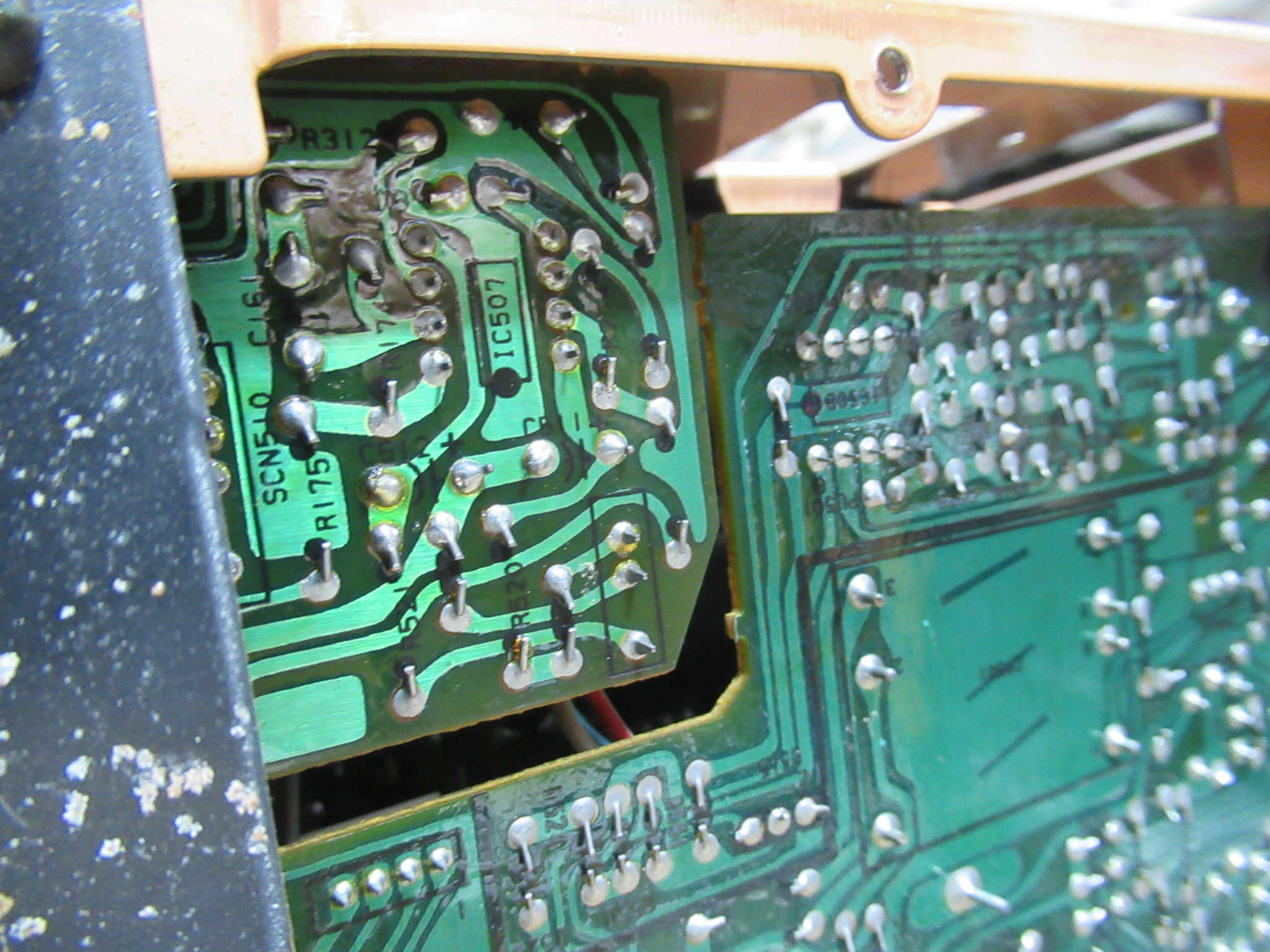

録音基板が白く汚れています。液漏れが原因です。
ヘッドホン基板は問題ありません。しかし、今後のことを考えると、この際ELNA社製のものはすべて交換を行うことが望ましいと考えられます。
まずはメカの整備を行います。

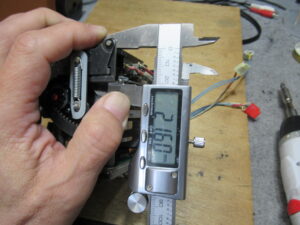

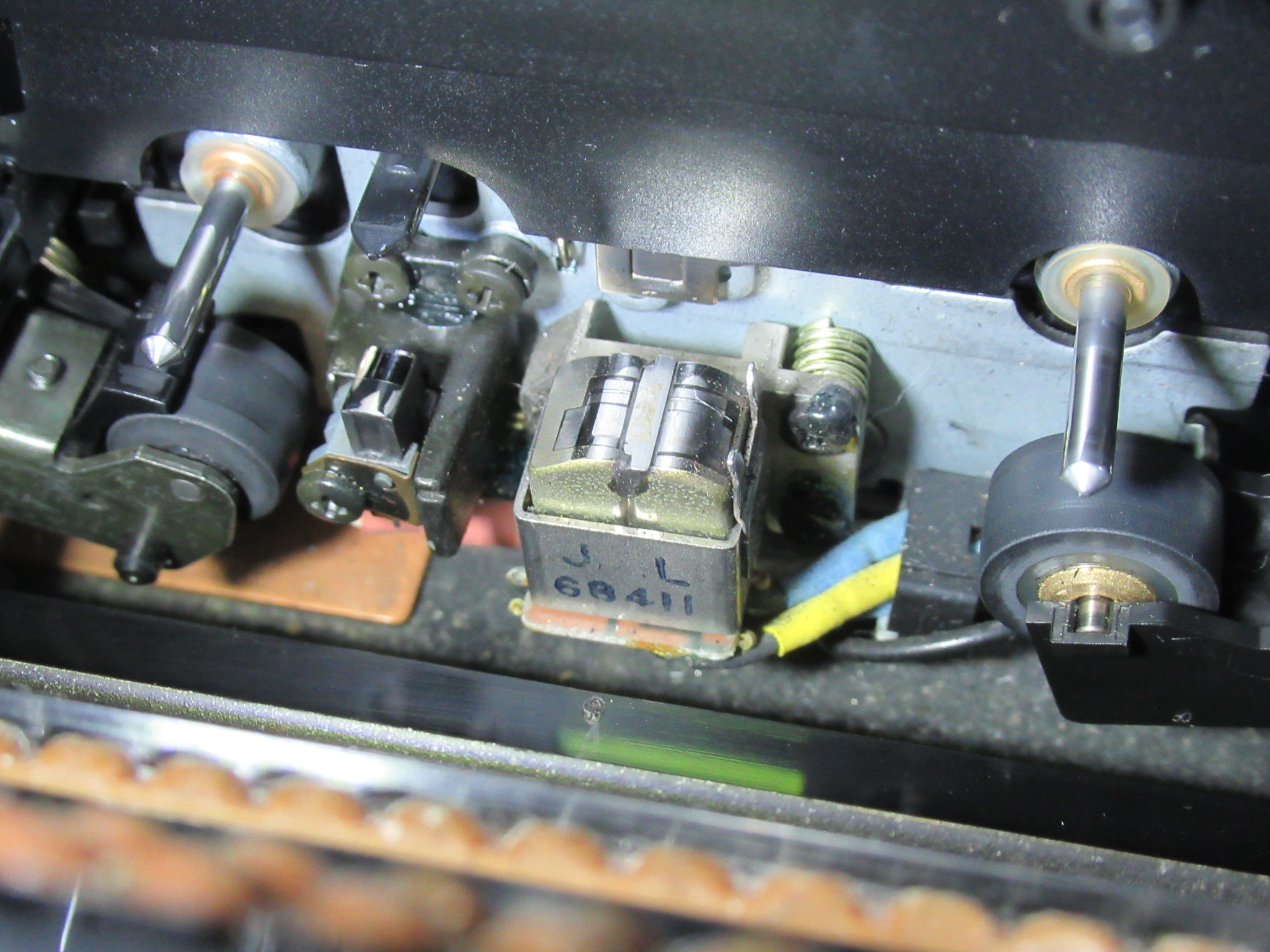

調整式になっている左側のピンチローラーの位置を点検します。0.3～0.5ｍｍほど前方に位置ずれしていますので、これがテープを痛める原因です。

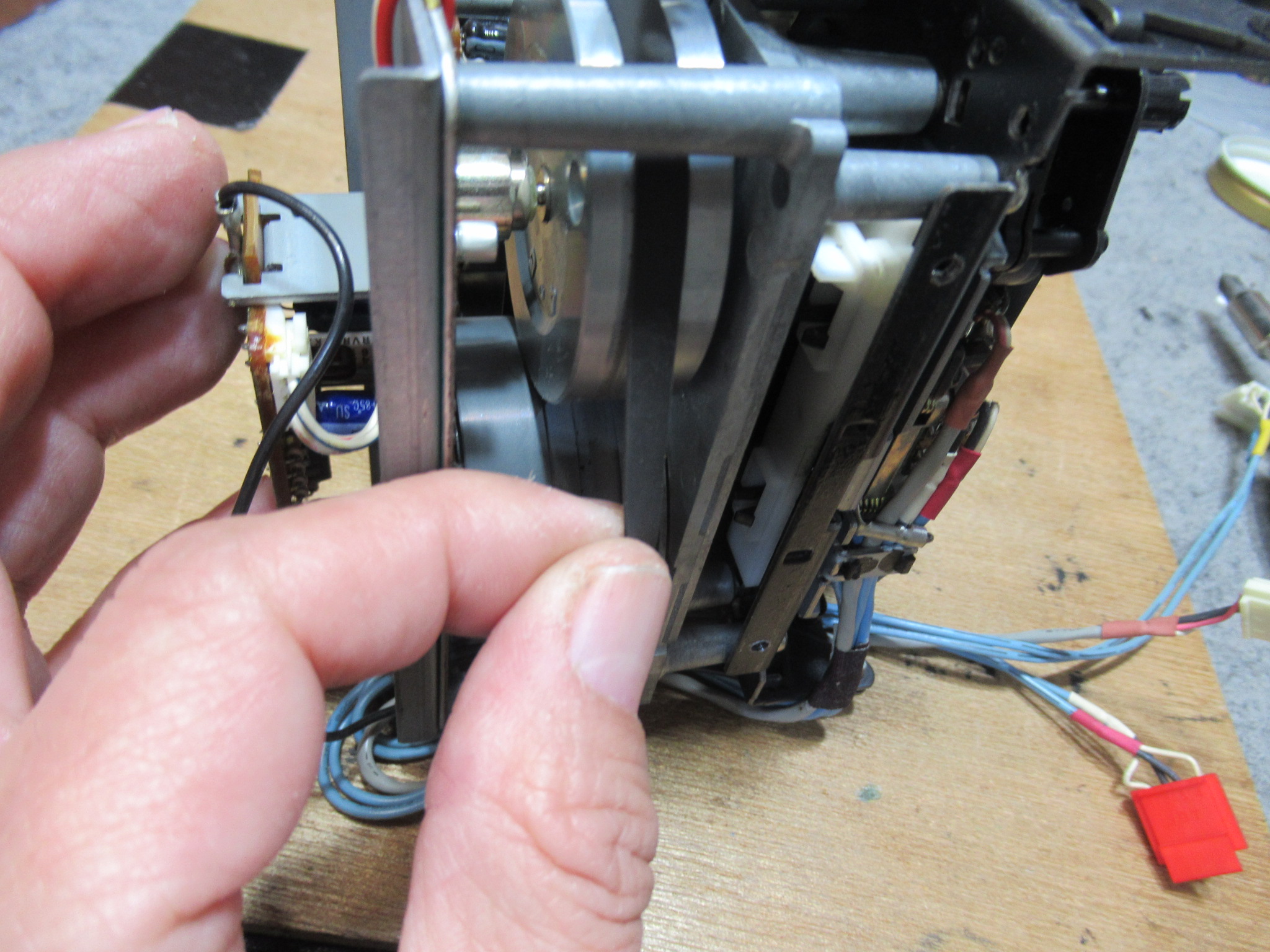

キャプスタンベルトは緩めのものが取り付けられていて、スリップ状態です。

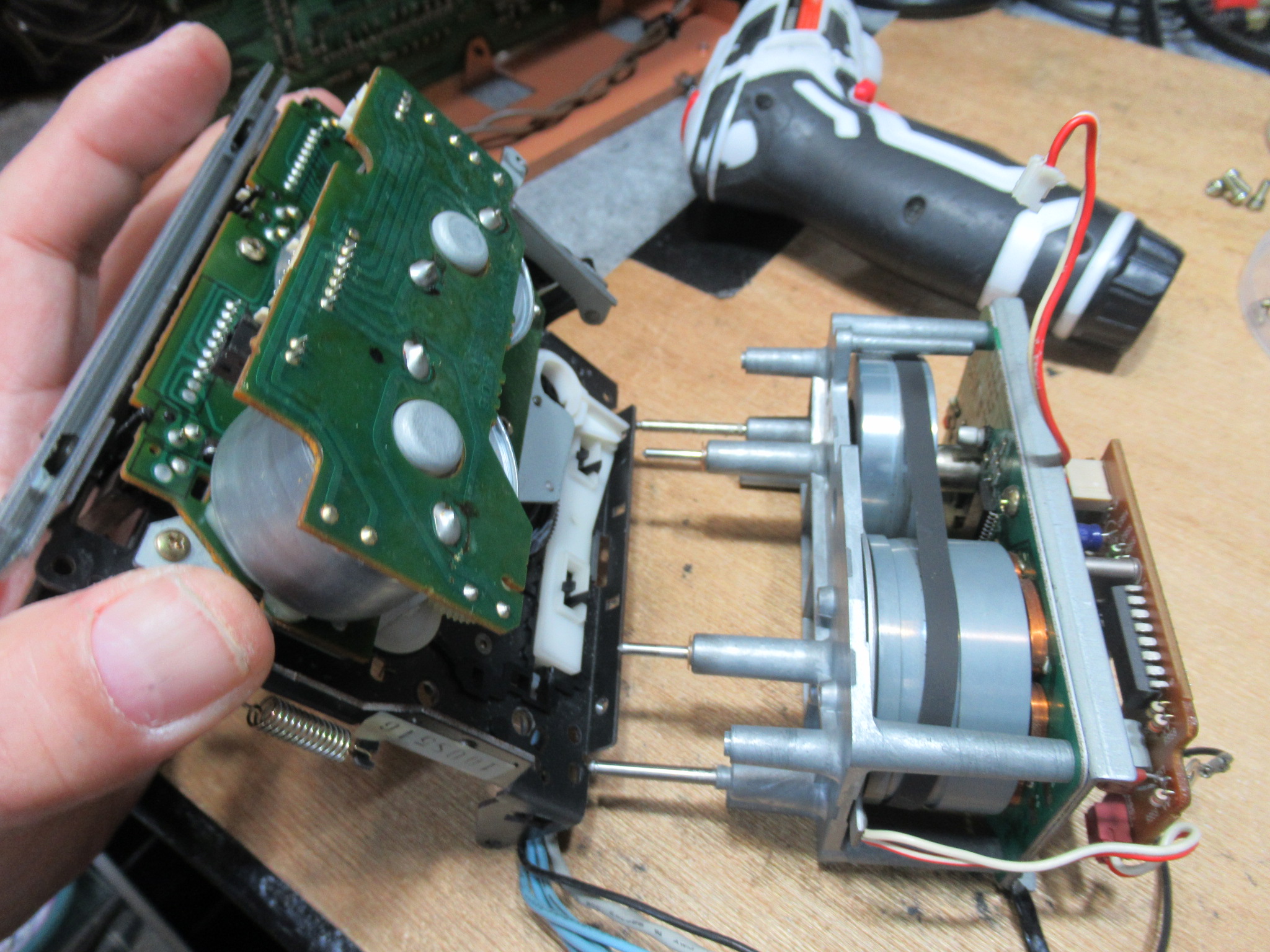

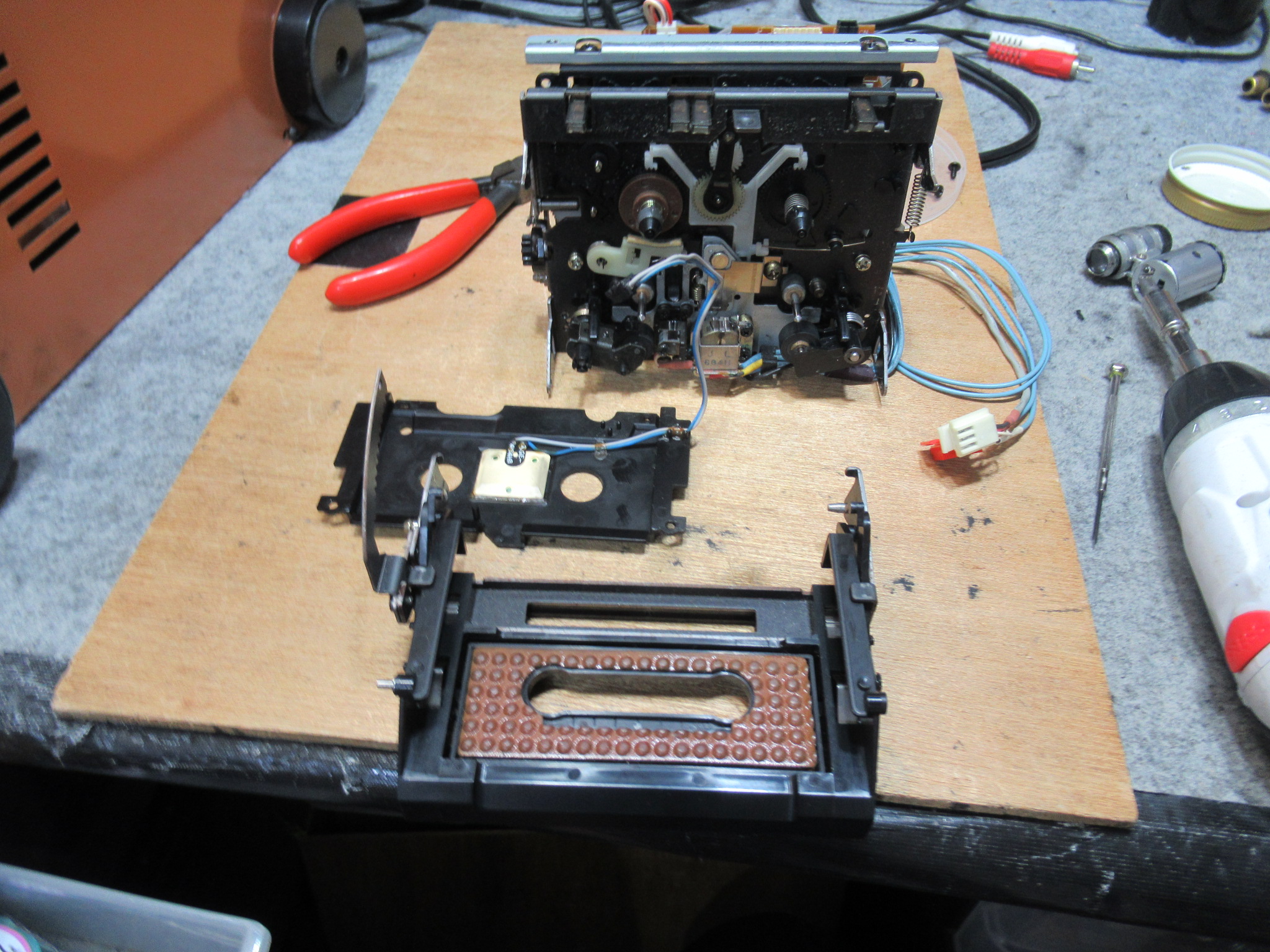

分解を進めます。

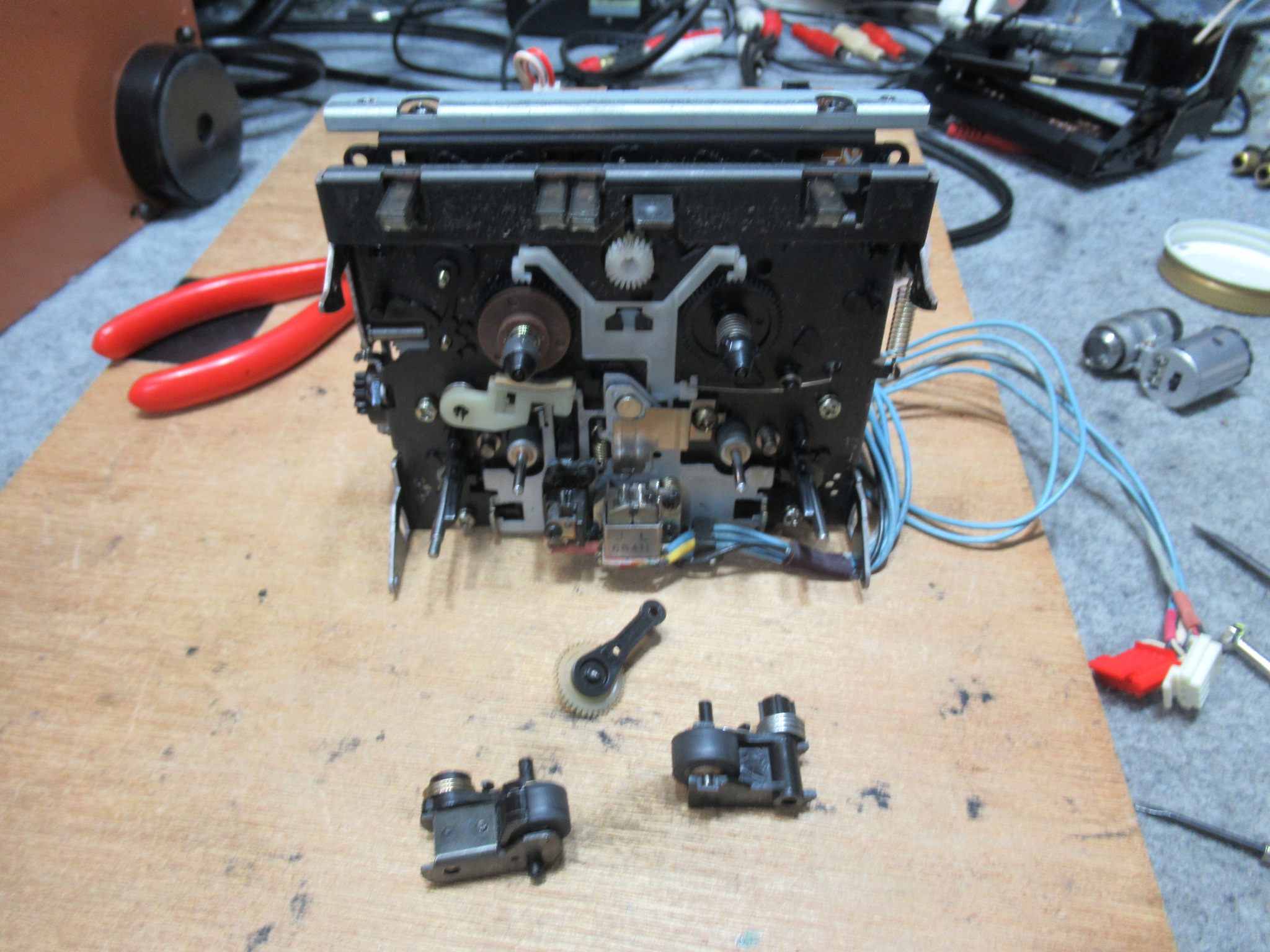

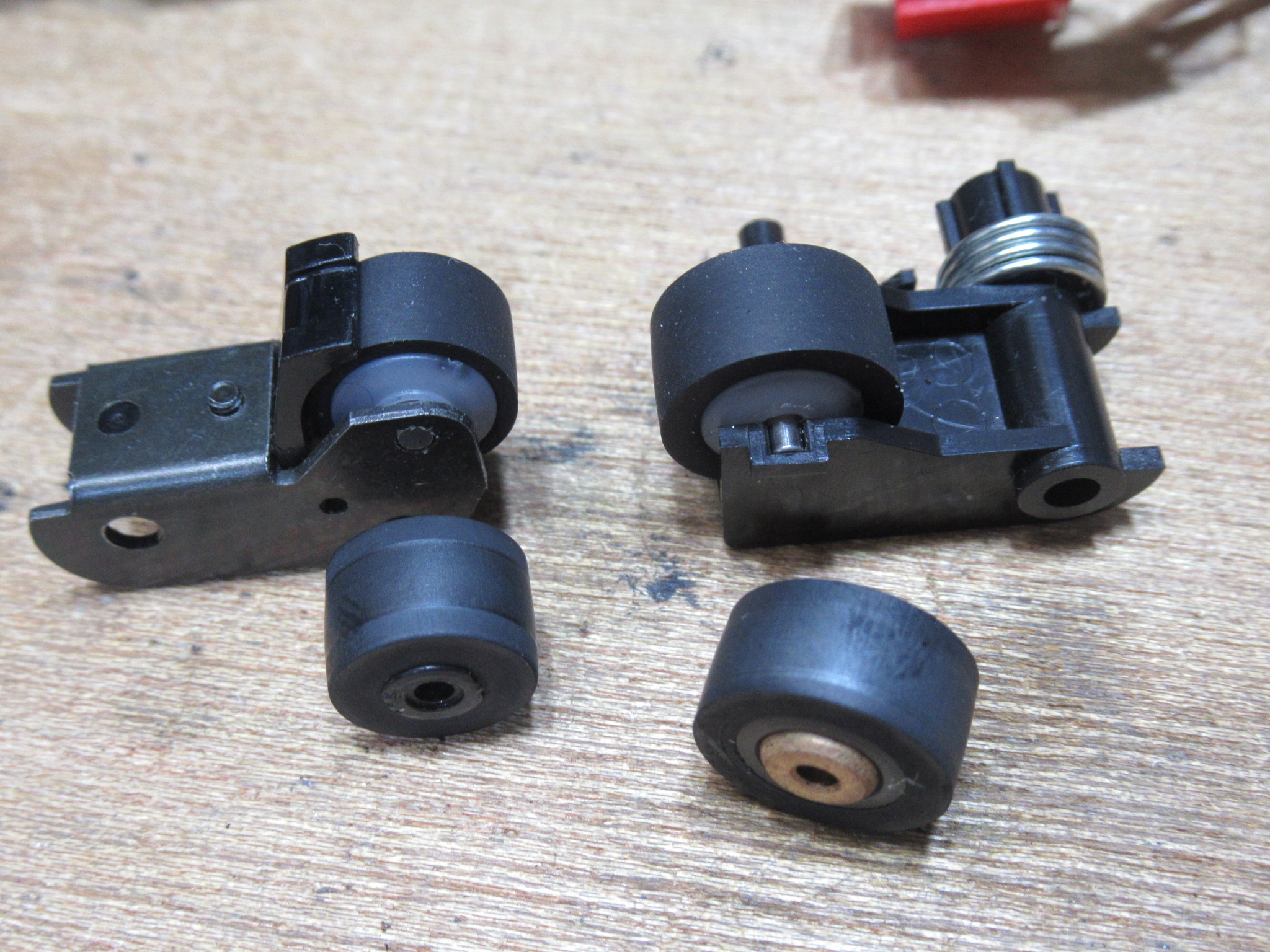

ピンチローラーを交換します。

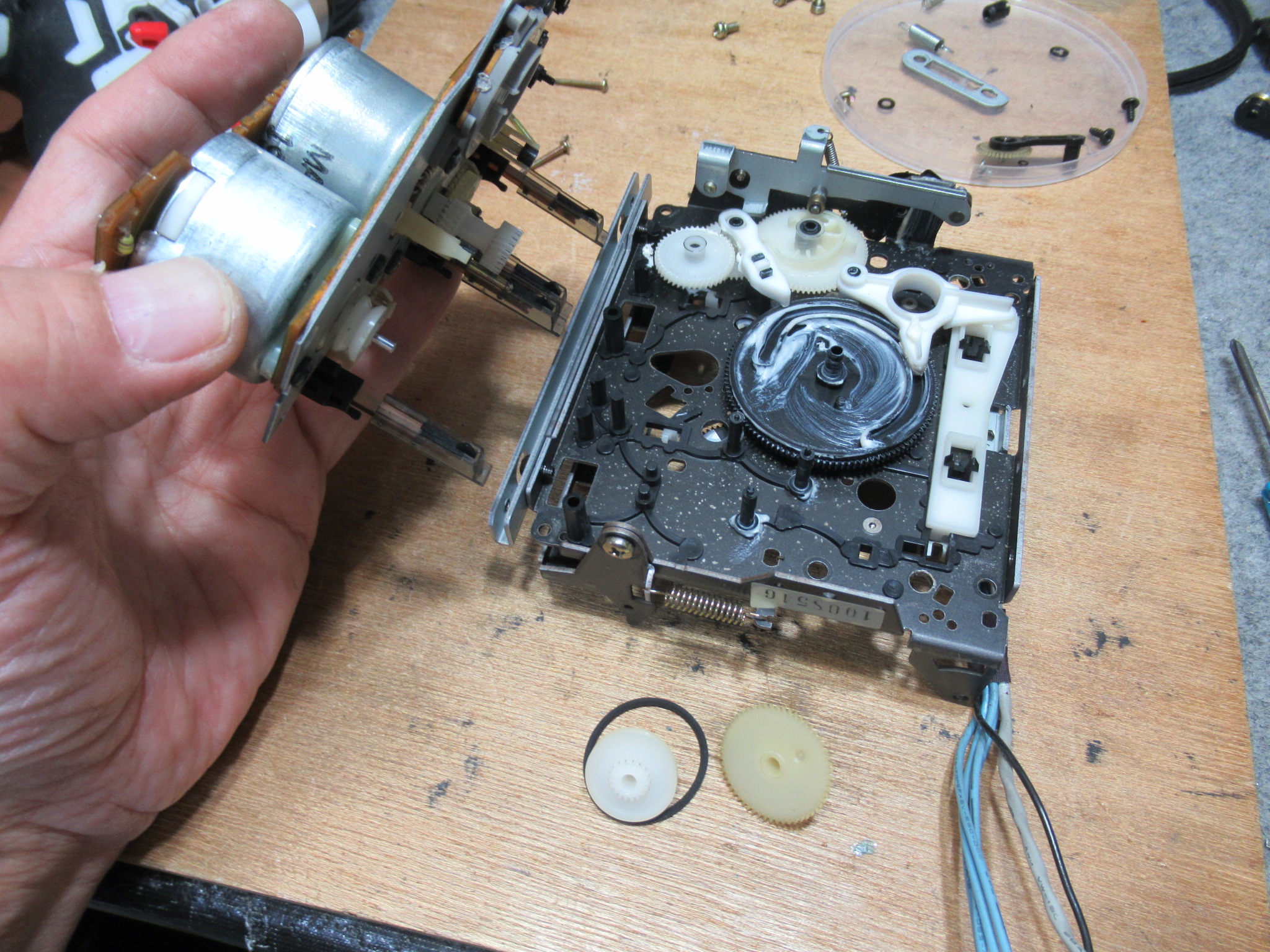

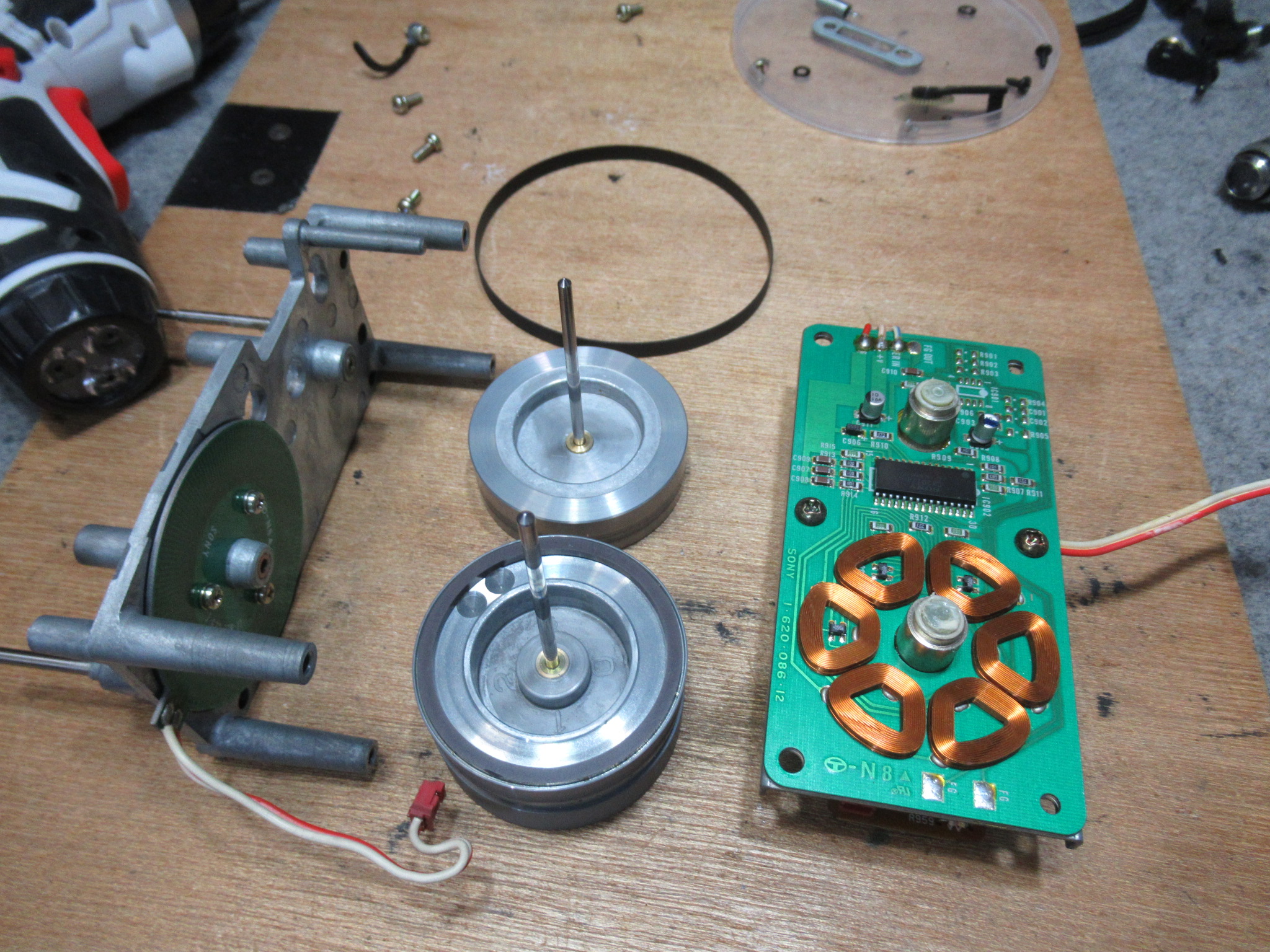

分解を進めます。

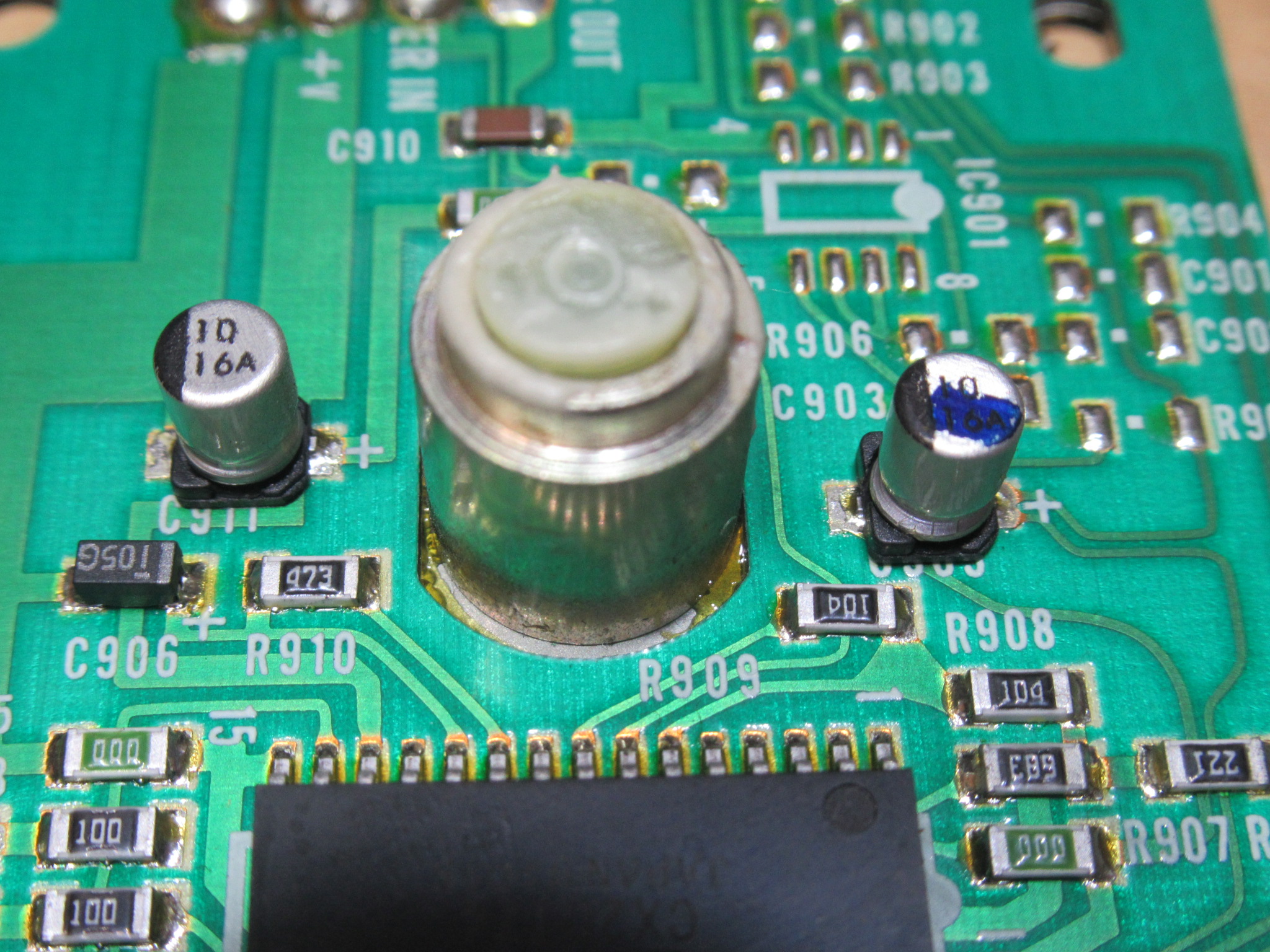

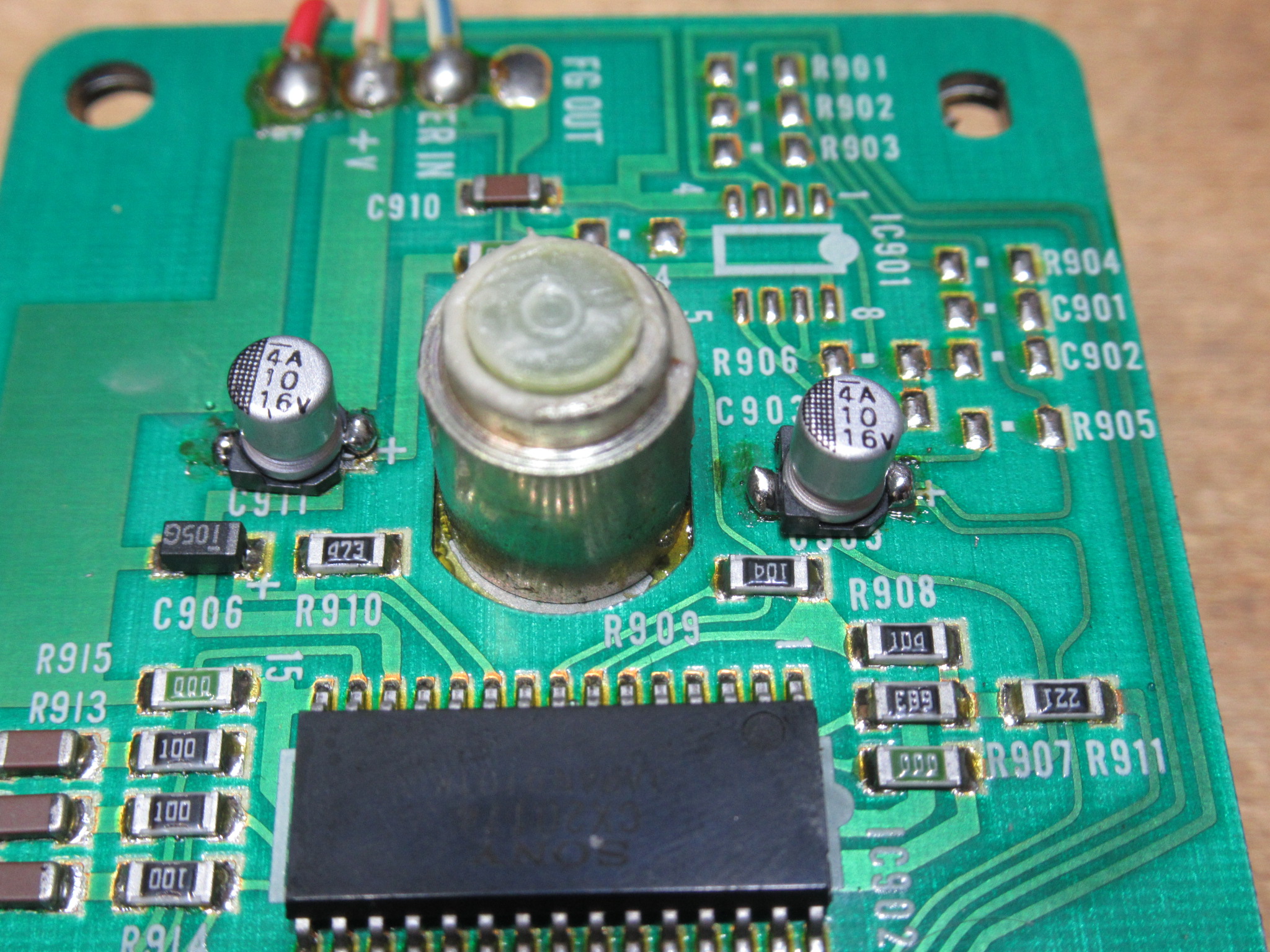

モーター基板面の電解コンデンサーを交換します。

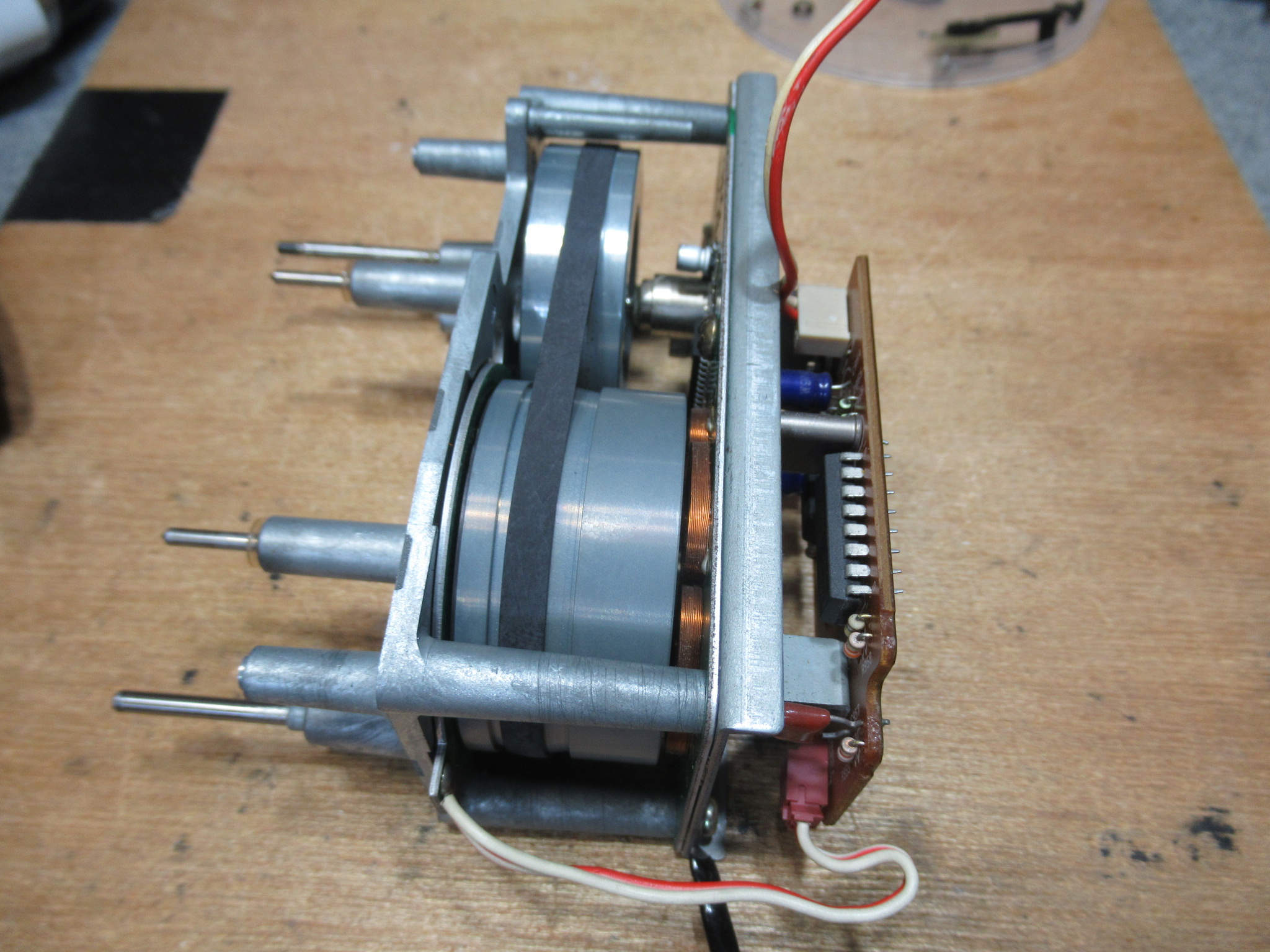

新しいベルトを掛けて組み立てます。

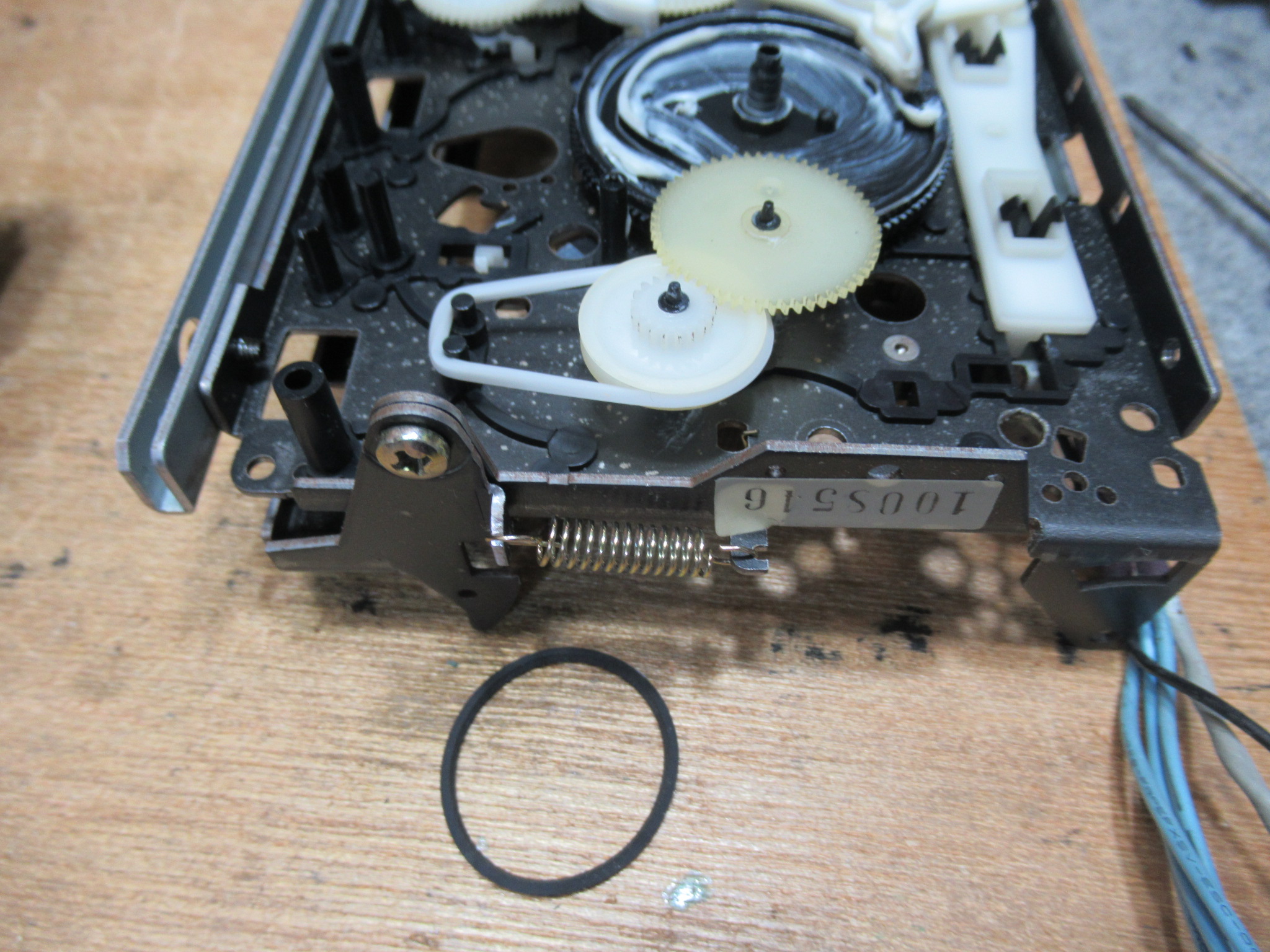

フロント部分を分解し、新しいベルトに交換します。

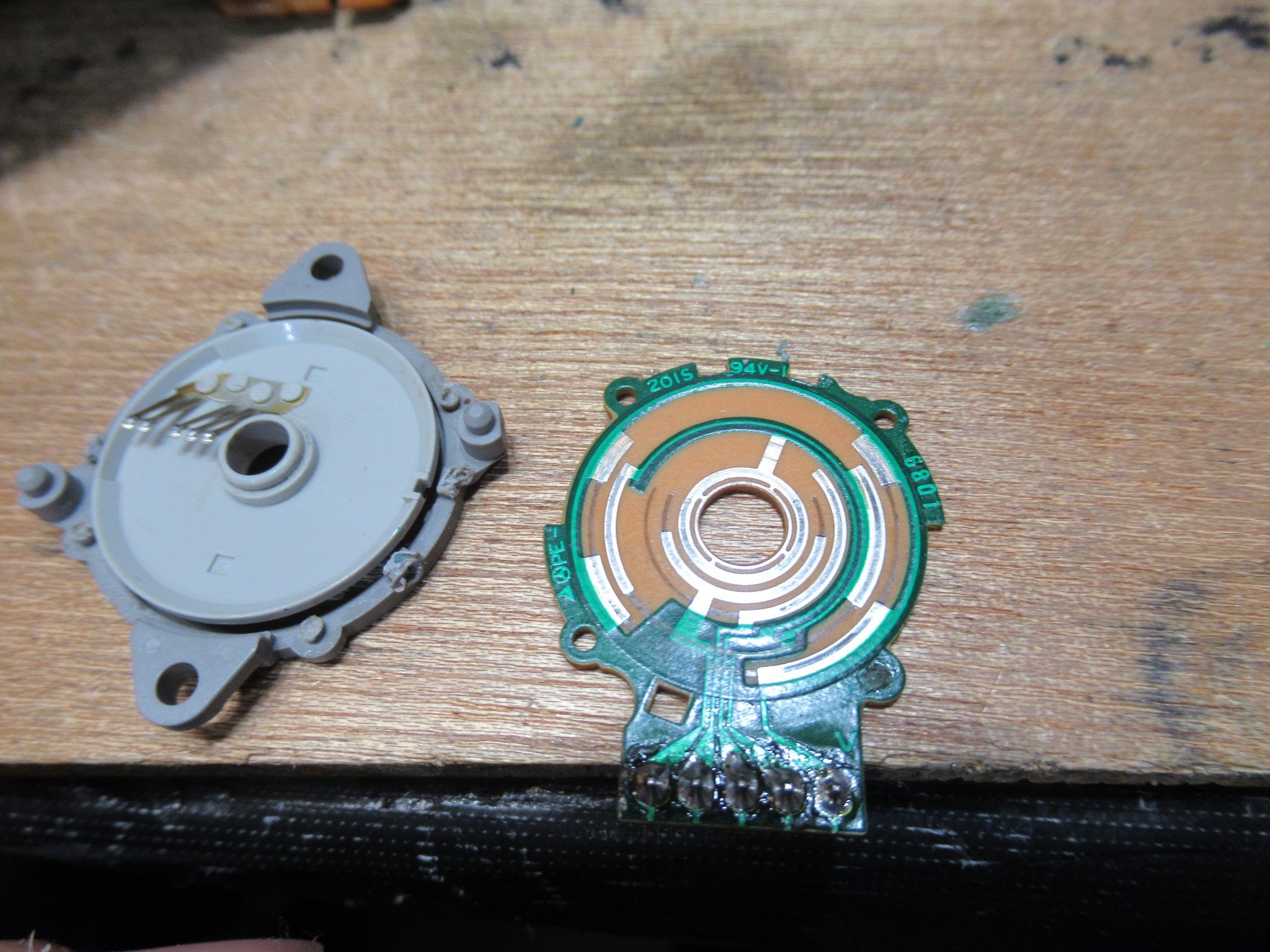

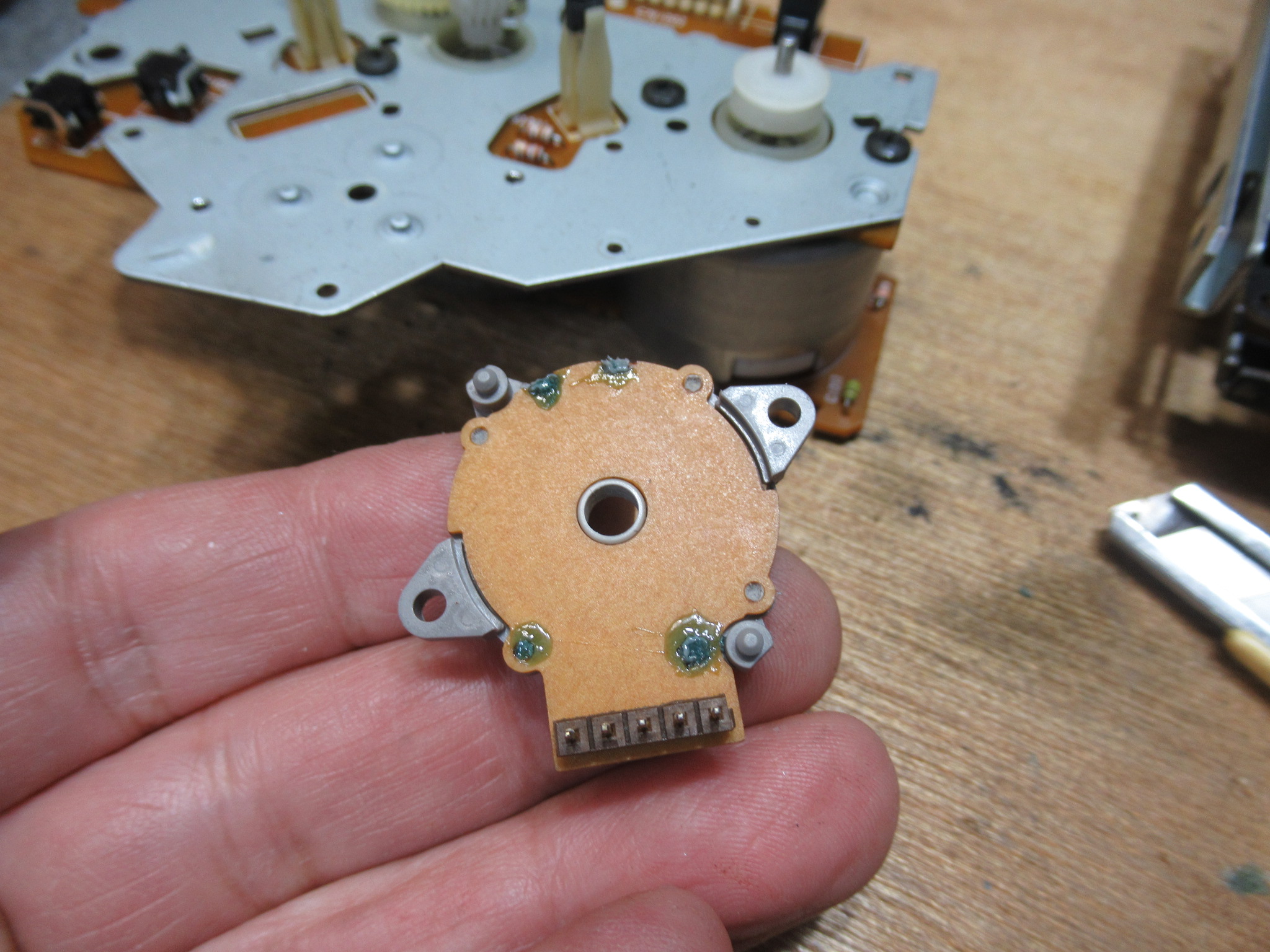

ロータリーエンコーダーを取り外しましたが、以前修理された際の処置が気になります。
分解して接点をメンテします。
当店では組み立て時にビス止めを行い、将来のメンテ時に備えています。

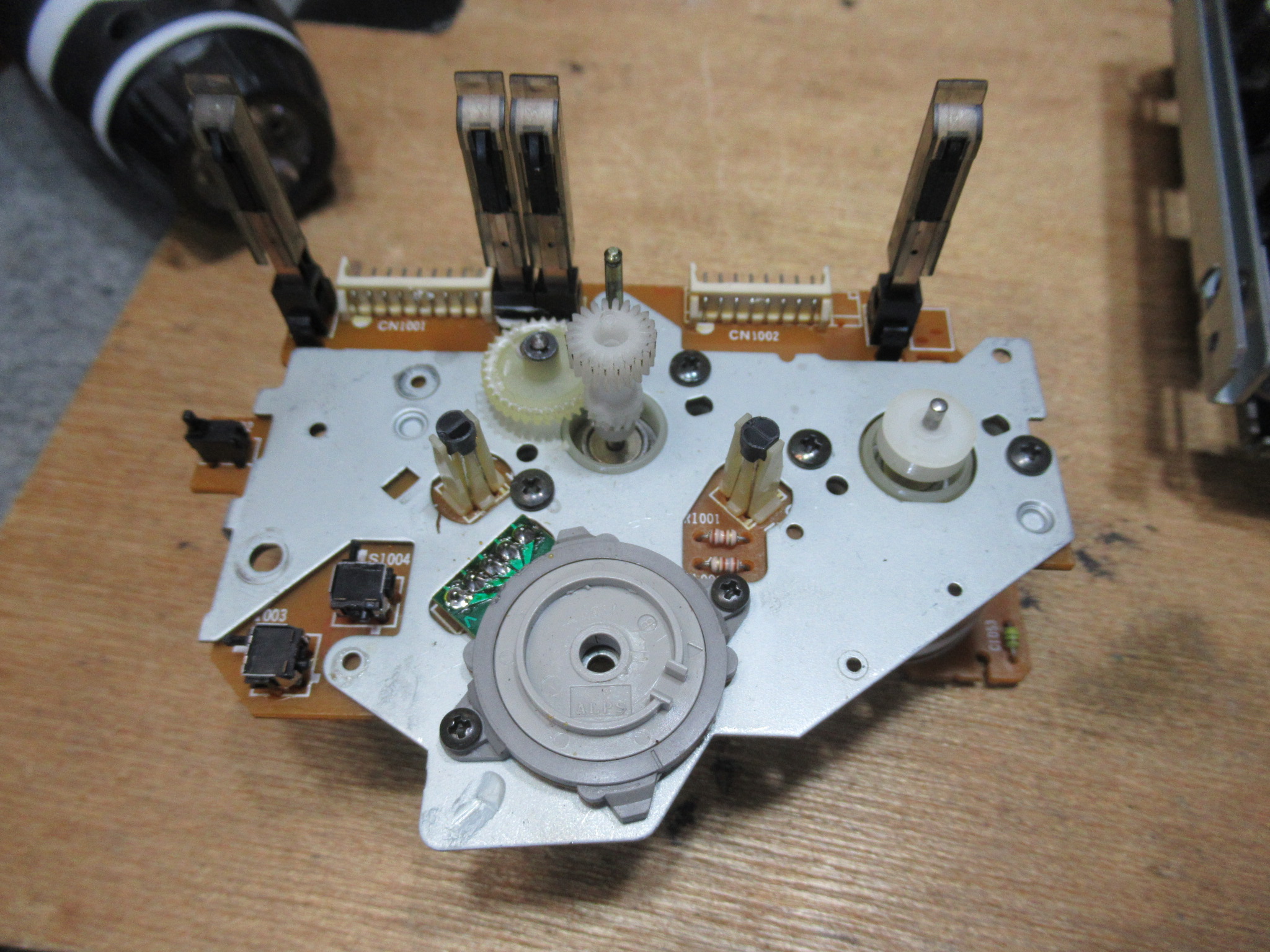

オートセレクタ用スイッチ接点を磨きます。

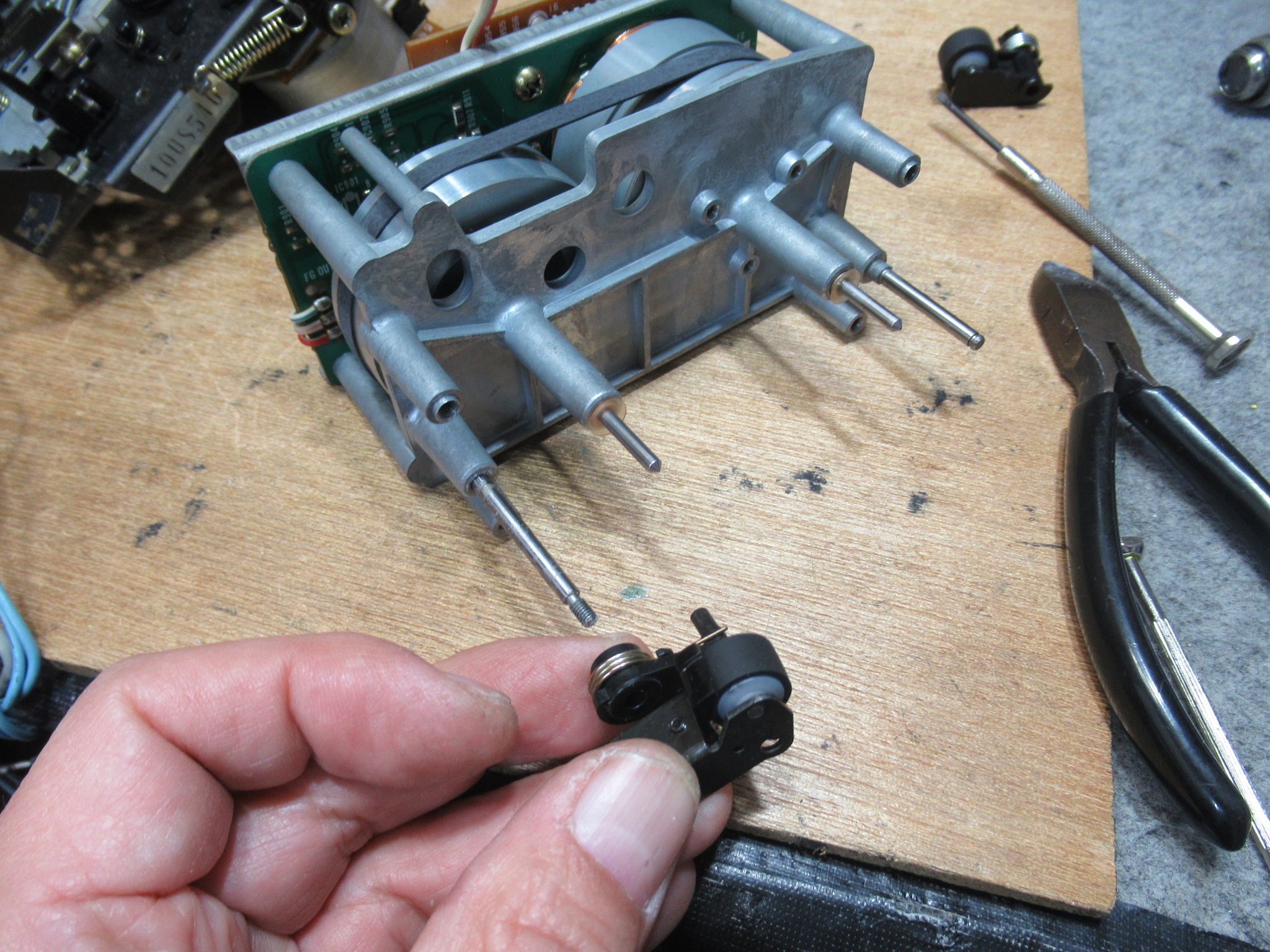

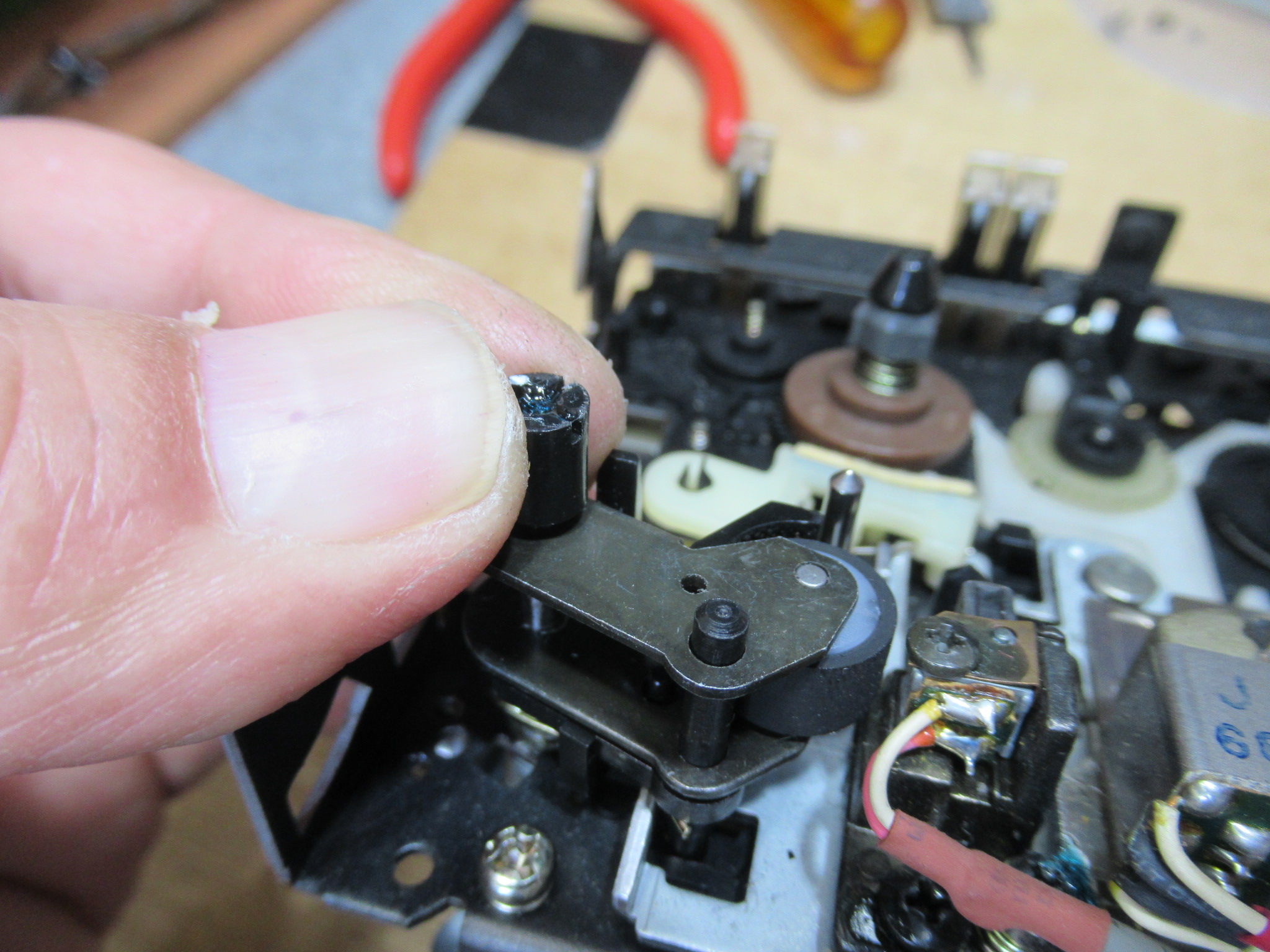

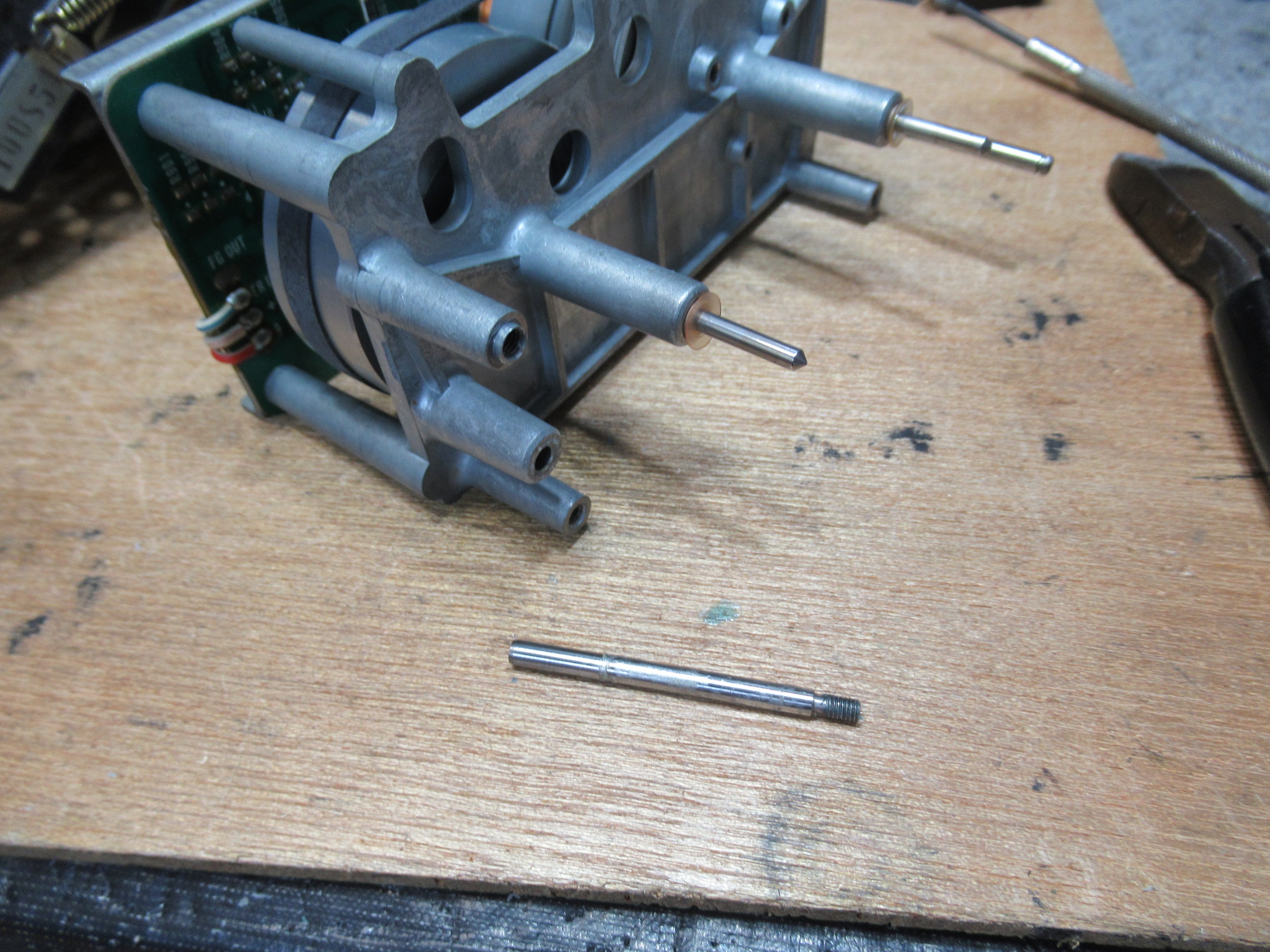

左側のピンチローラー取り付け時に違和感を覚えました。取り付けシャフトが抜け出しているようです。

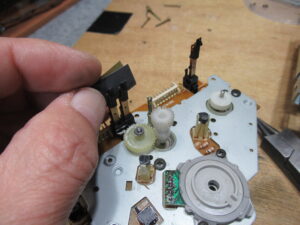

このようにピンチローラーアームは取り付けられていますが、
そのシャフトが緩んでいましたので、抜け出し防止の処置を行います。

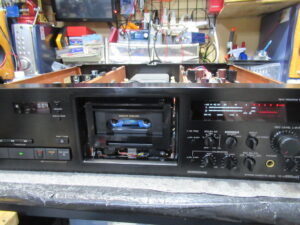

メカを本体に戻して動作確認を行います。

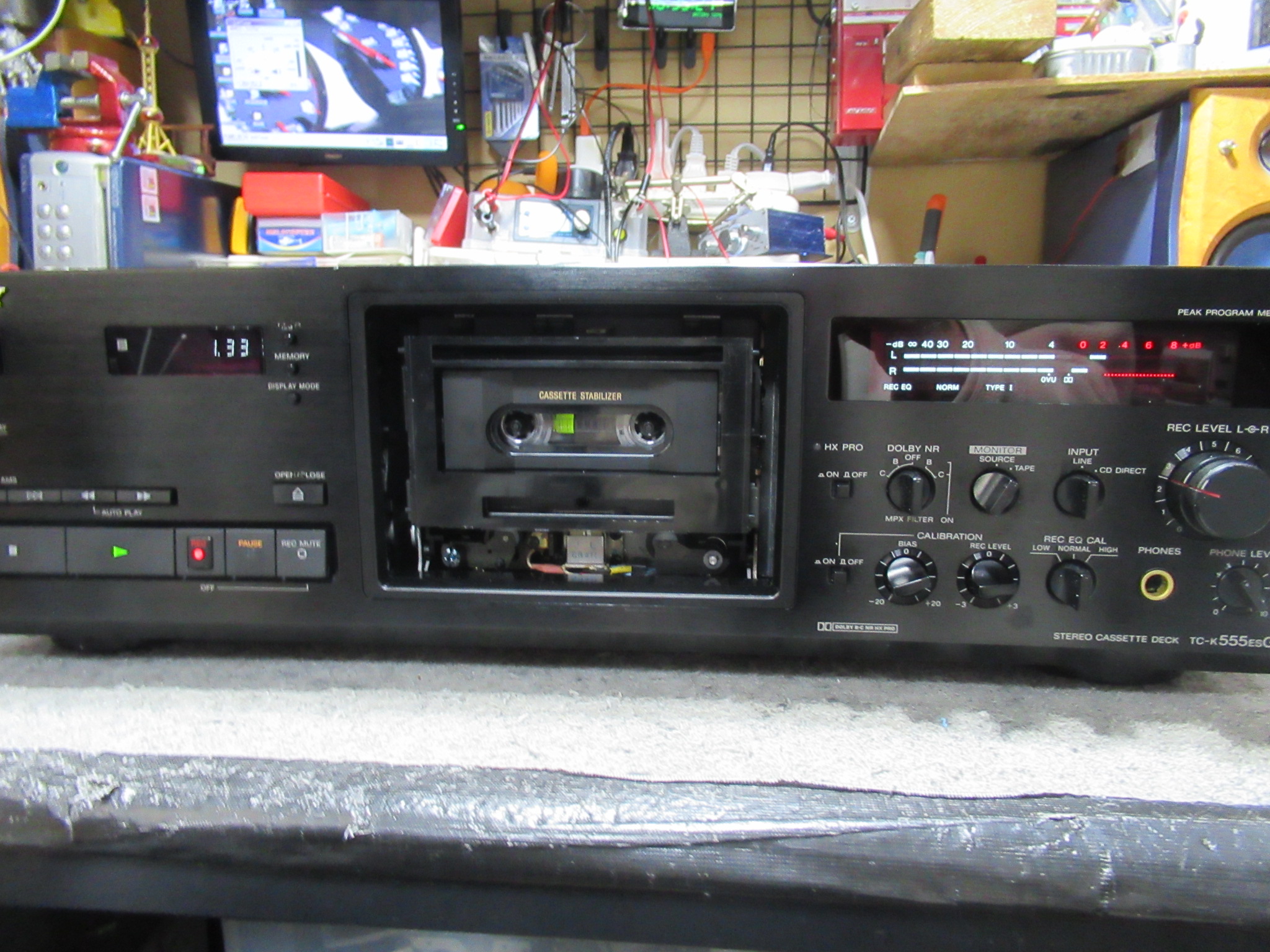

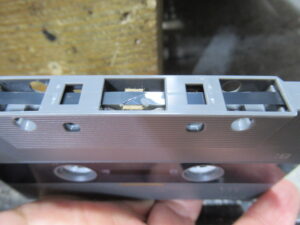

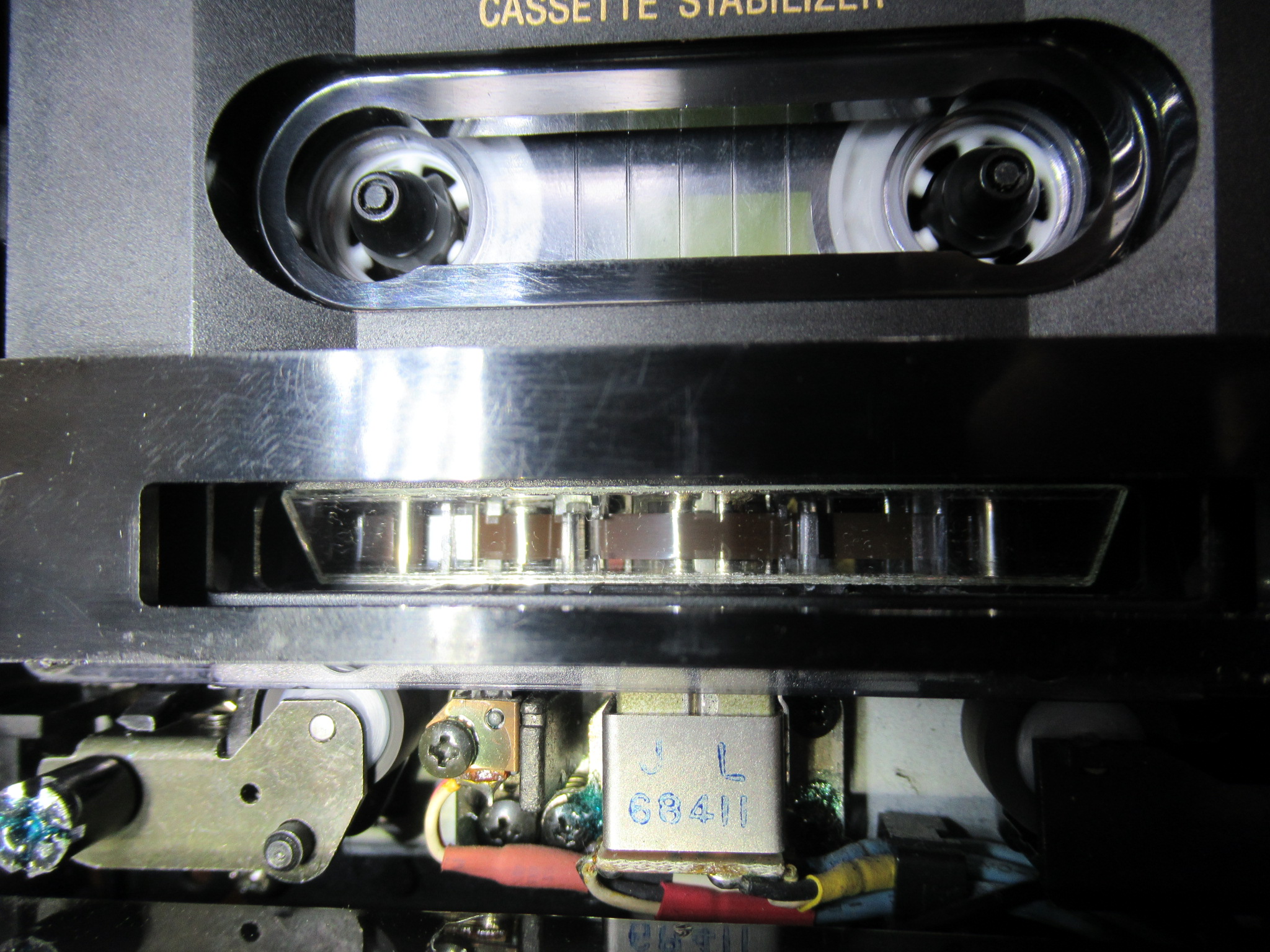

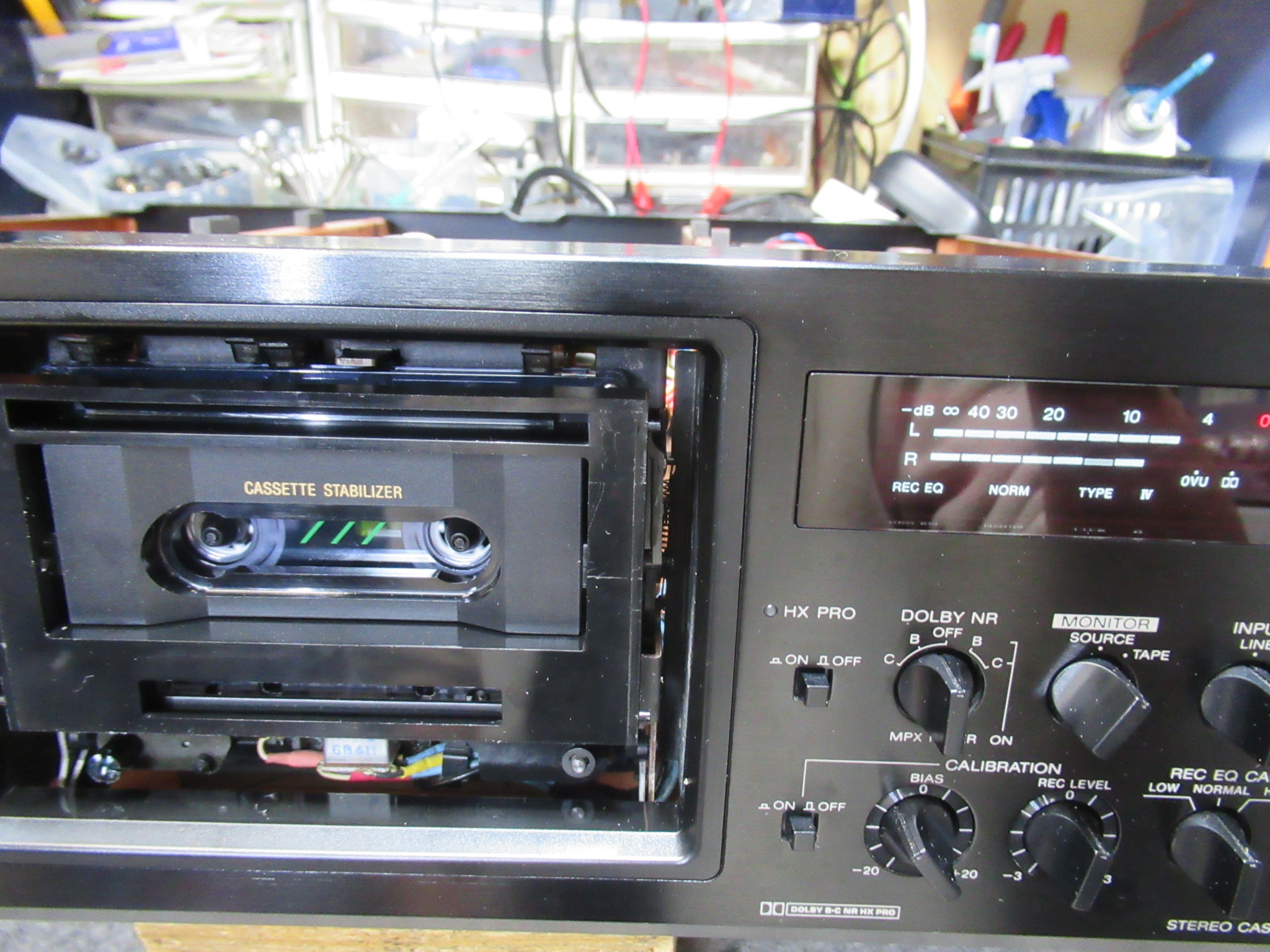

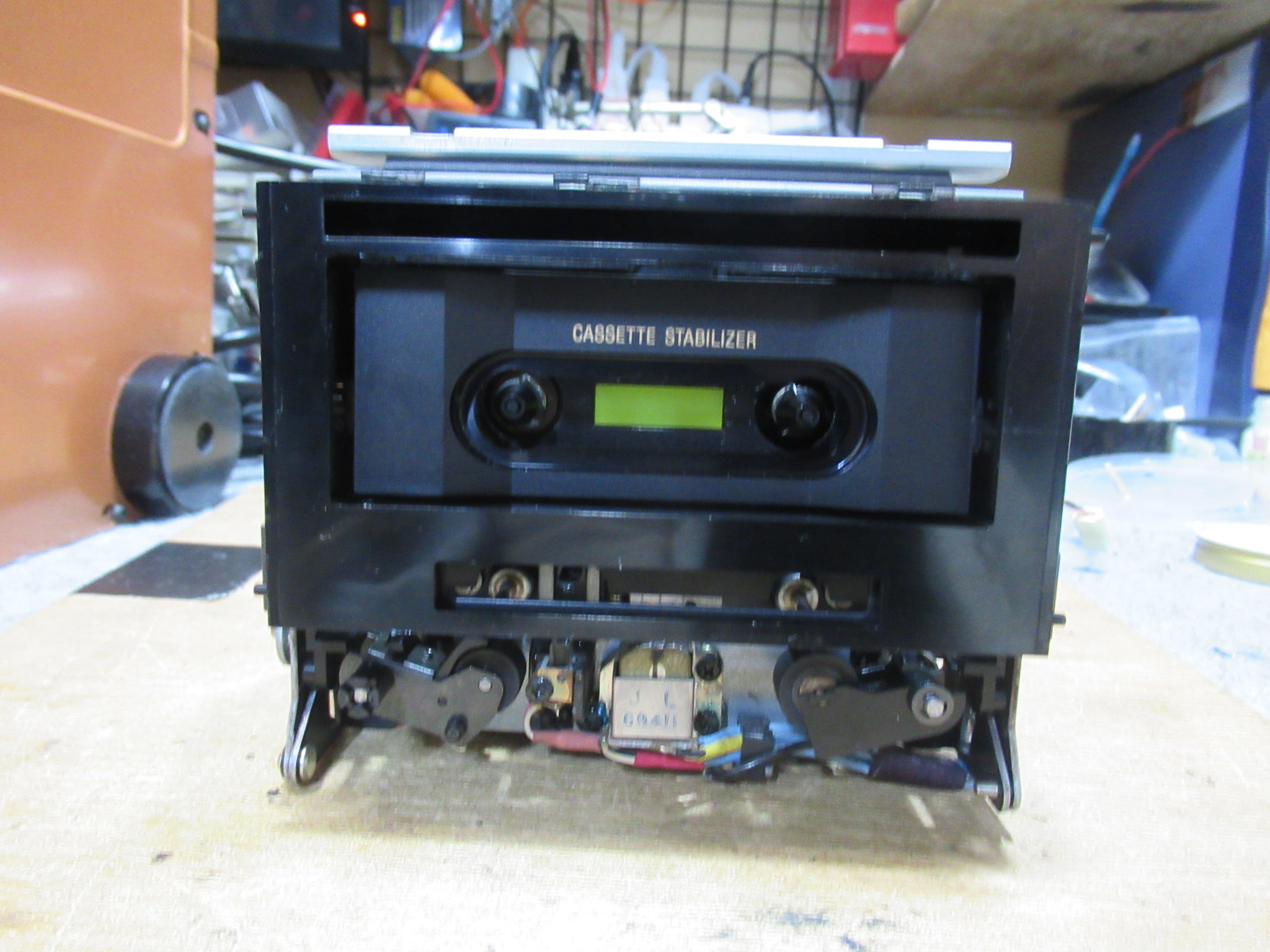

ミラーカセットを用いてテープの走行状態を目視点検します。

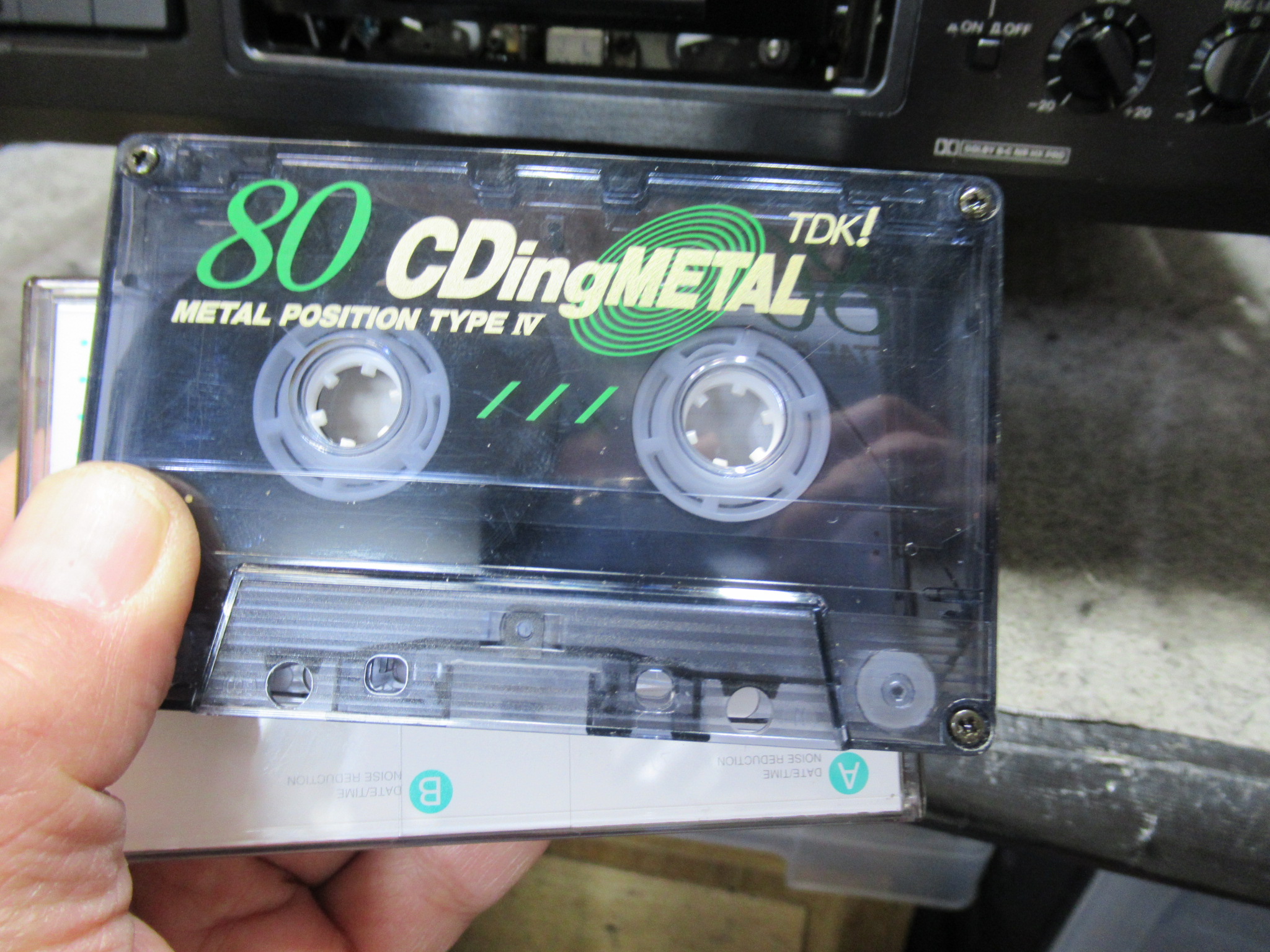

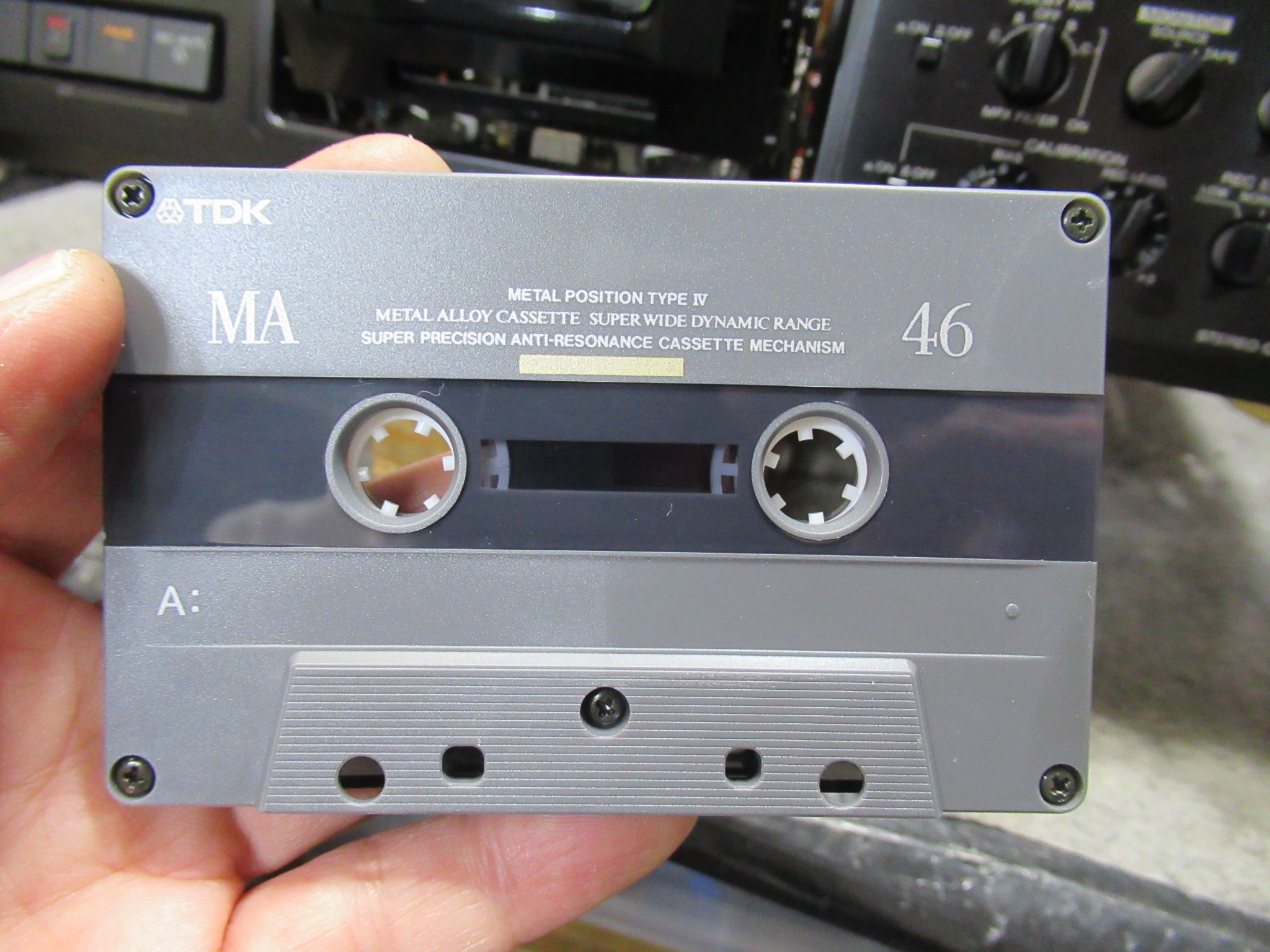

ESモデルと相性の厳しいTDKのメタルテープで走行テストを行います。
同梱いただいた傷んだテープも正常に走行するようになりました。

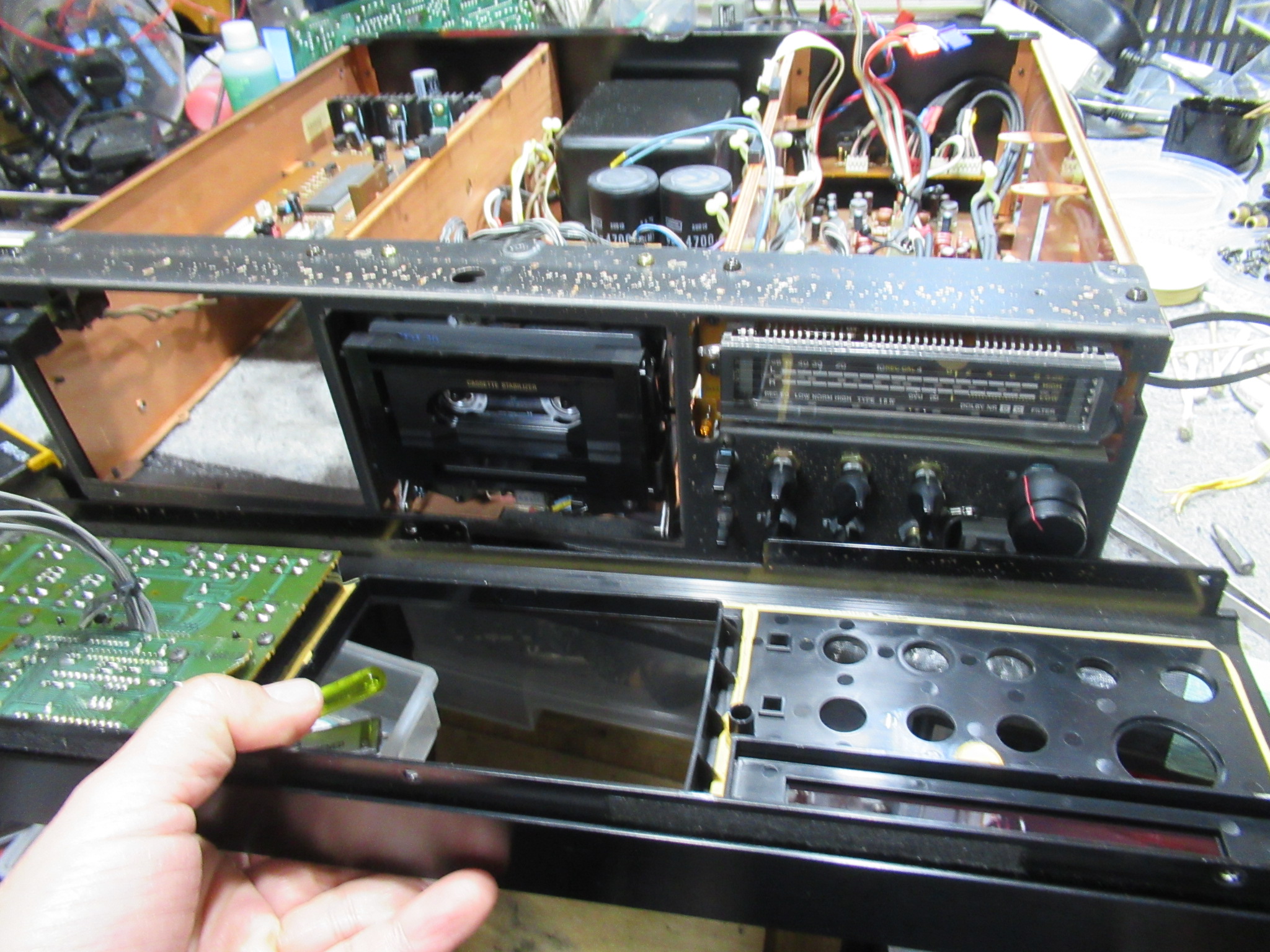

続いて液漏れコンデンサーの交換に移ります。フロントパネルを外し、

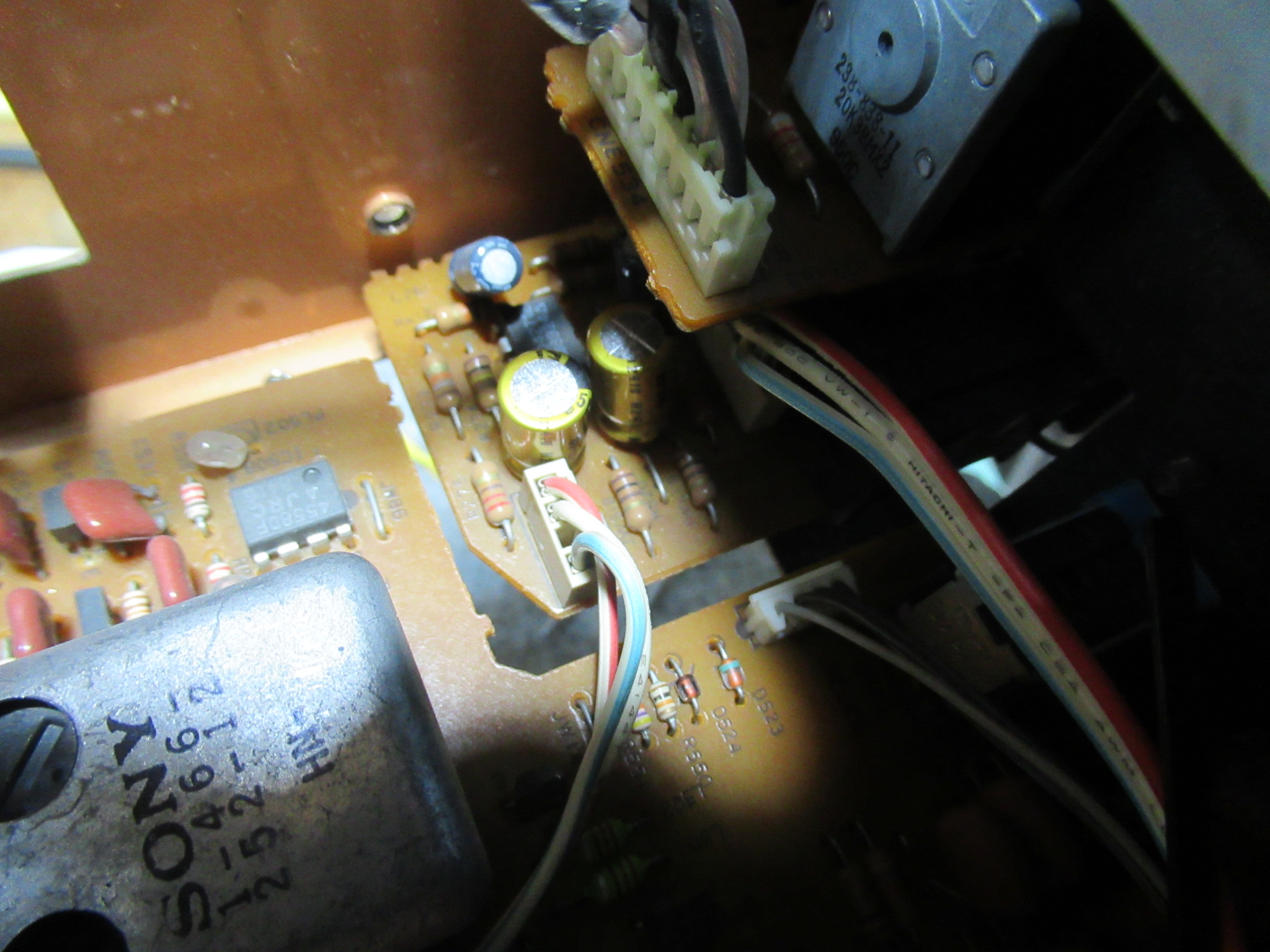

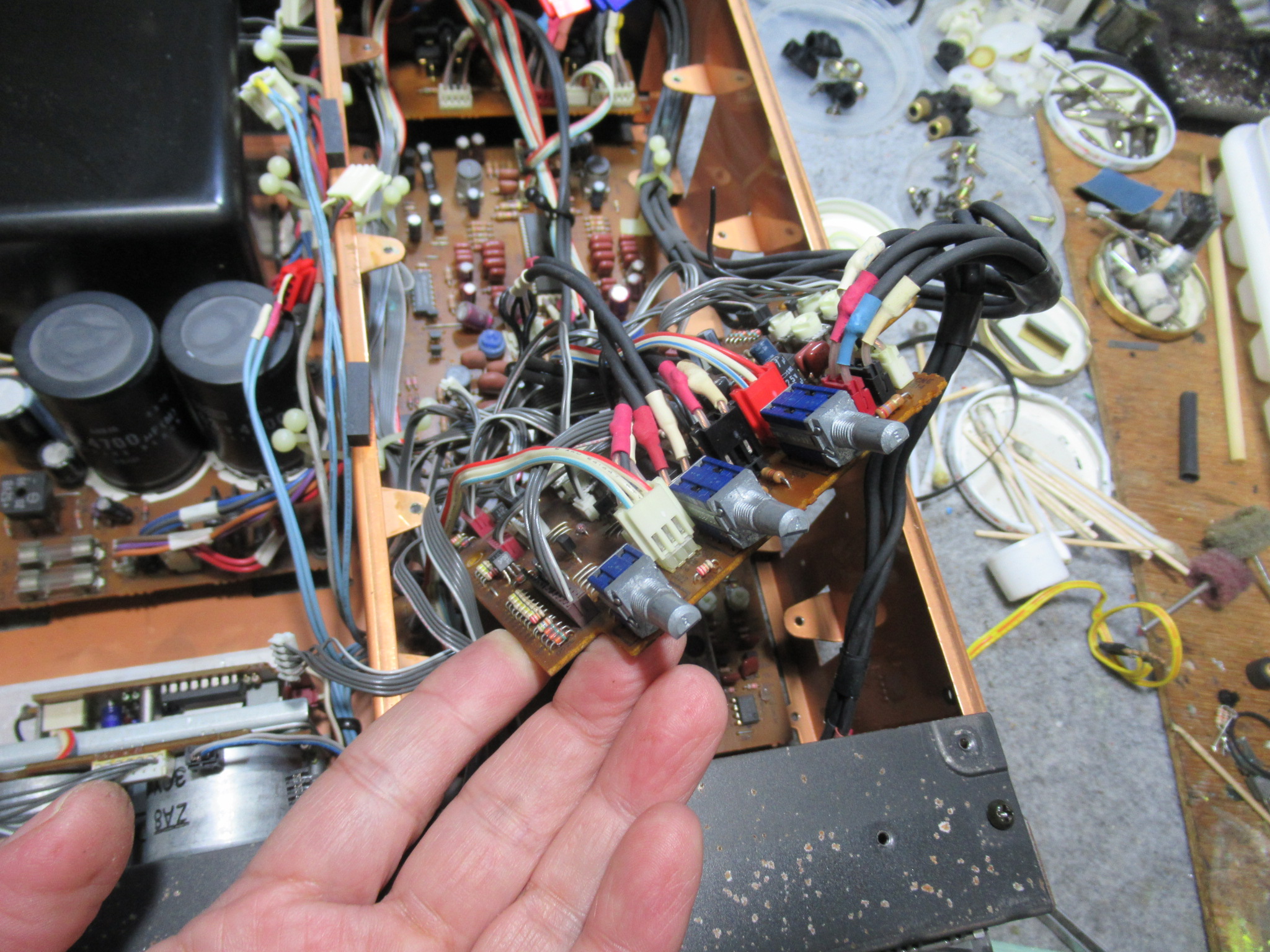

スイッチ基板を取り外すと、ヘッドホン基板にアクセスすることができます。
交換を行います。

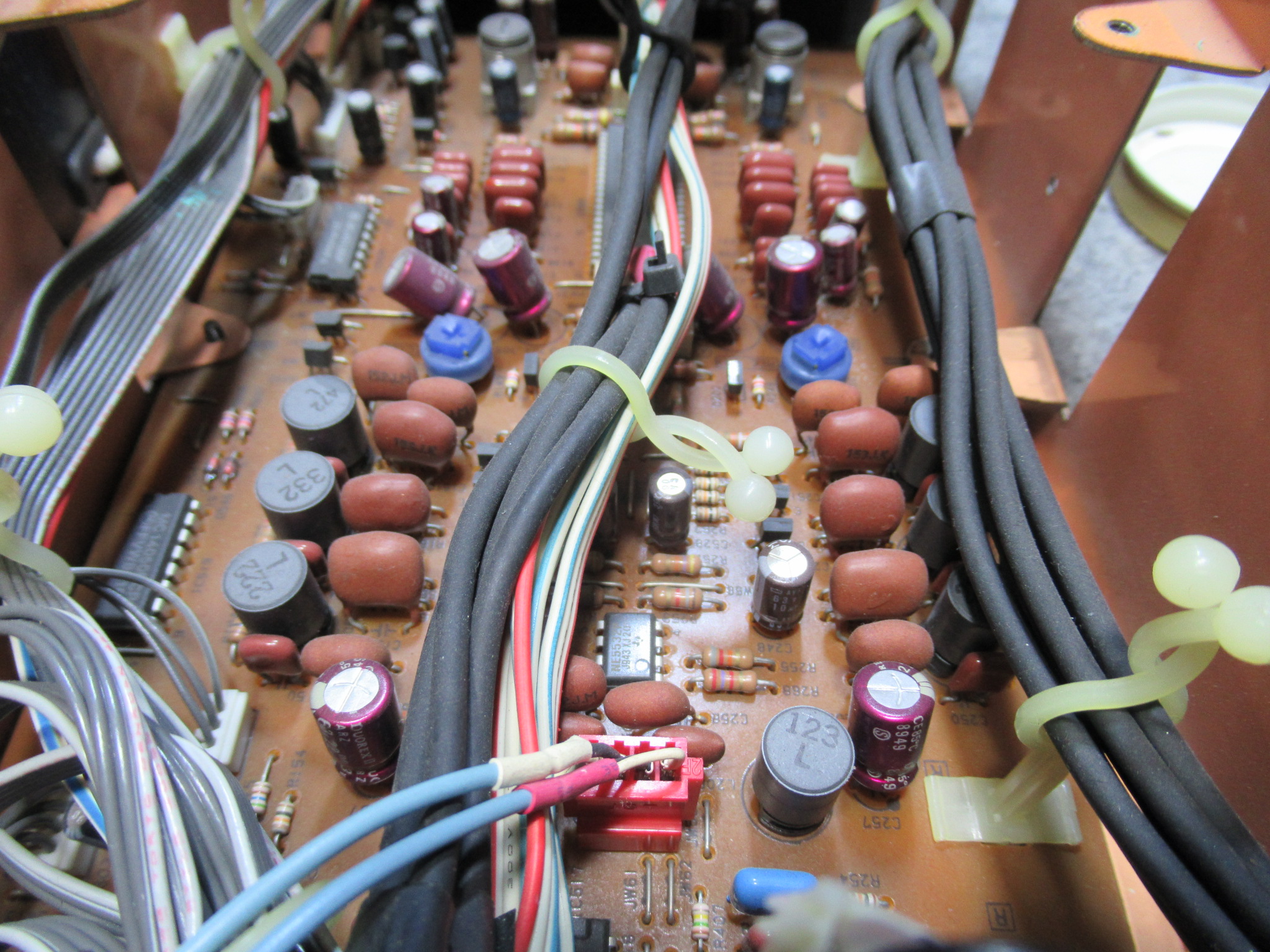

録音基板のビフォーアフターです。

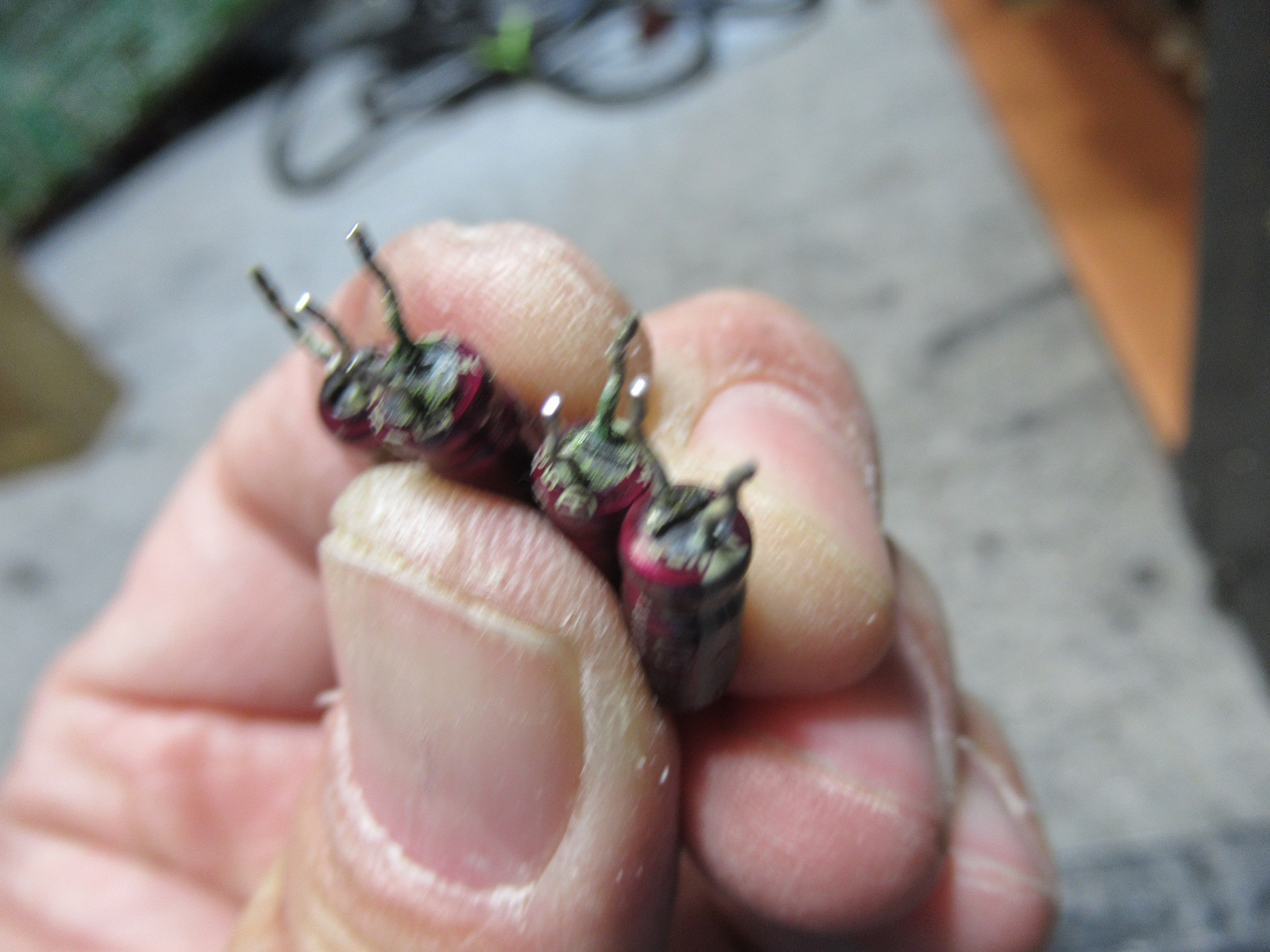

1μFが液漏れしていました。

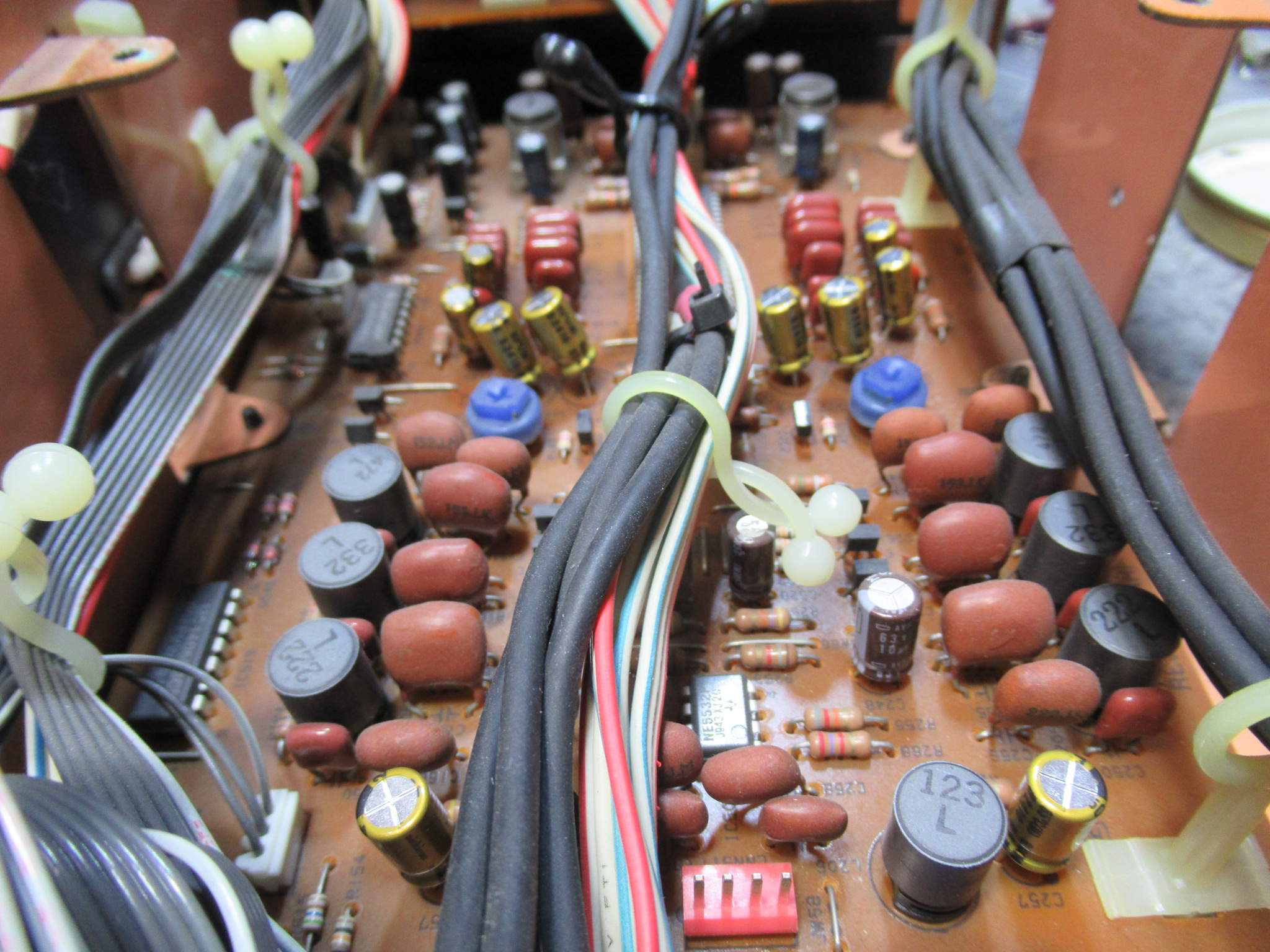

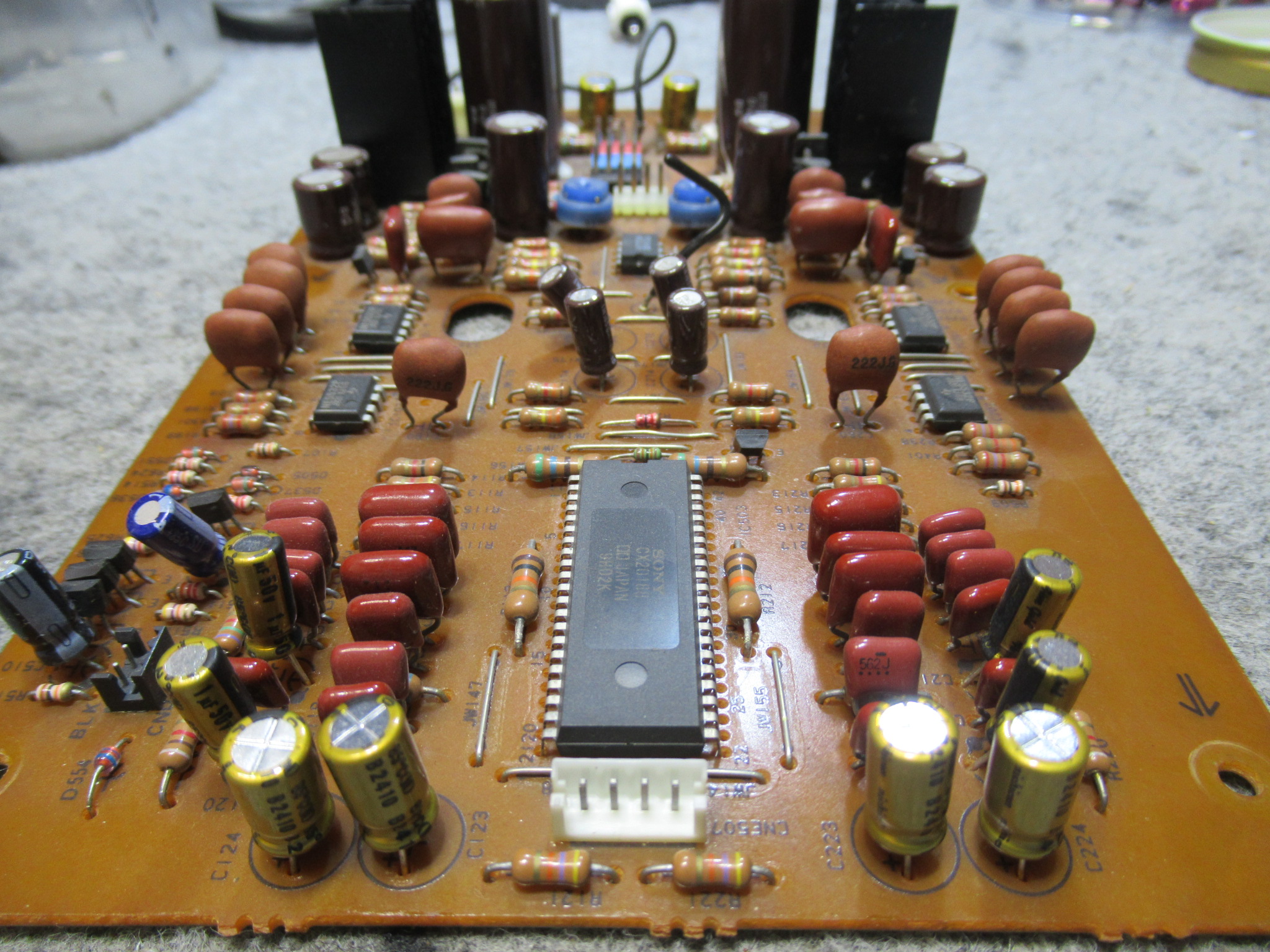

再生基板です。

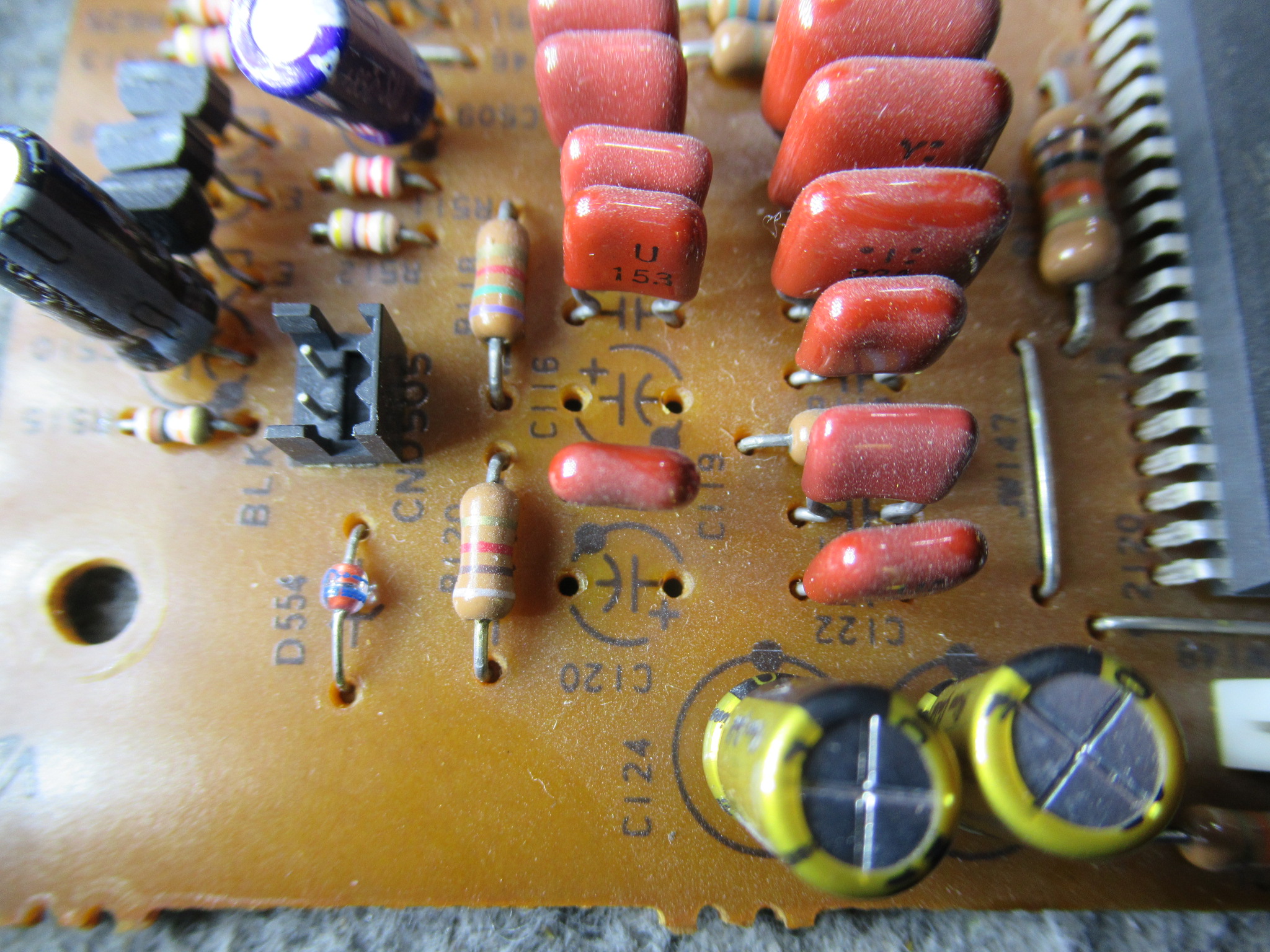

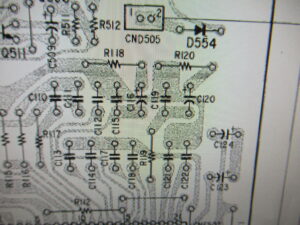

C120のプラスマイナス表示が間違っています。記憶にある限り、同様のケースはこれまでで３回目ですが、おそらく初期ロットです。回路図で確かめて作業を行います。

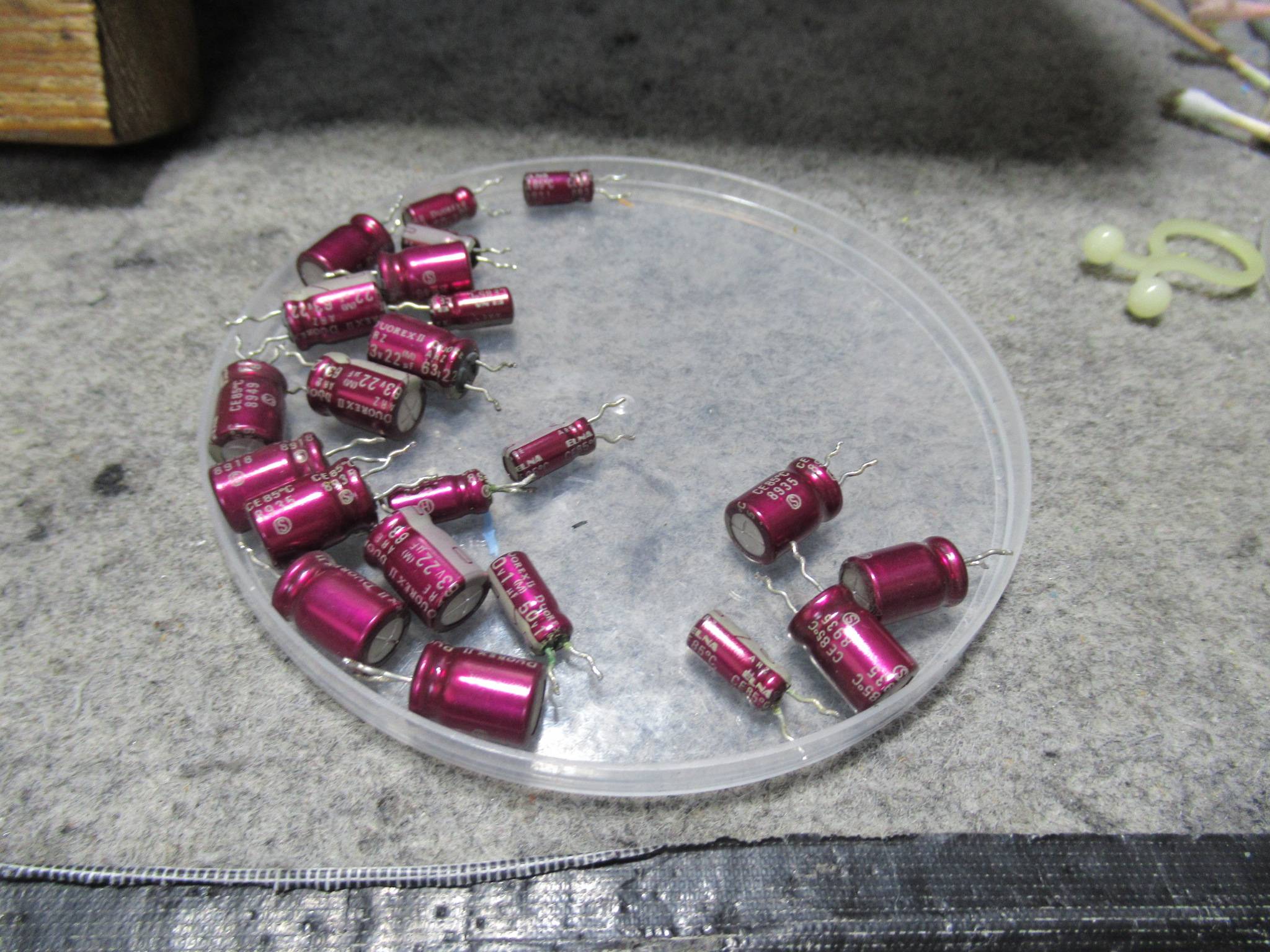

ELNA社製のものはすべて交換しました。

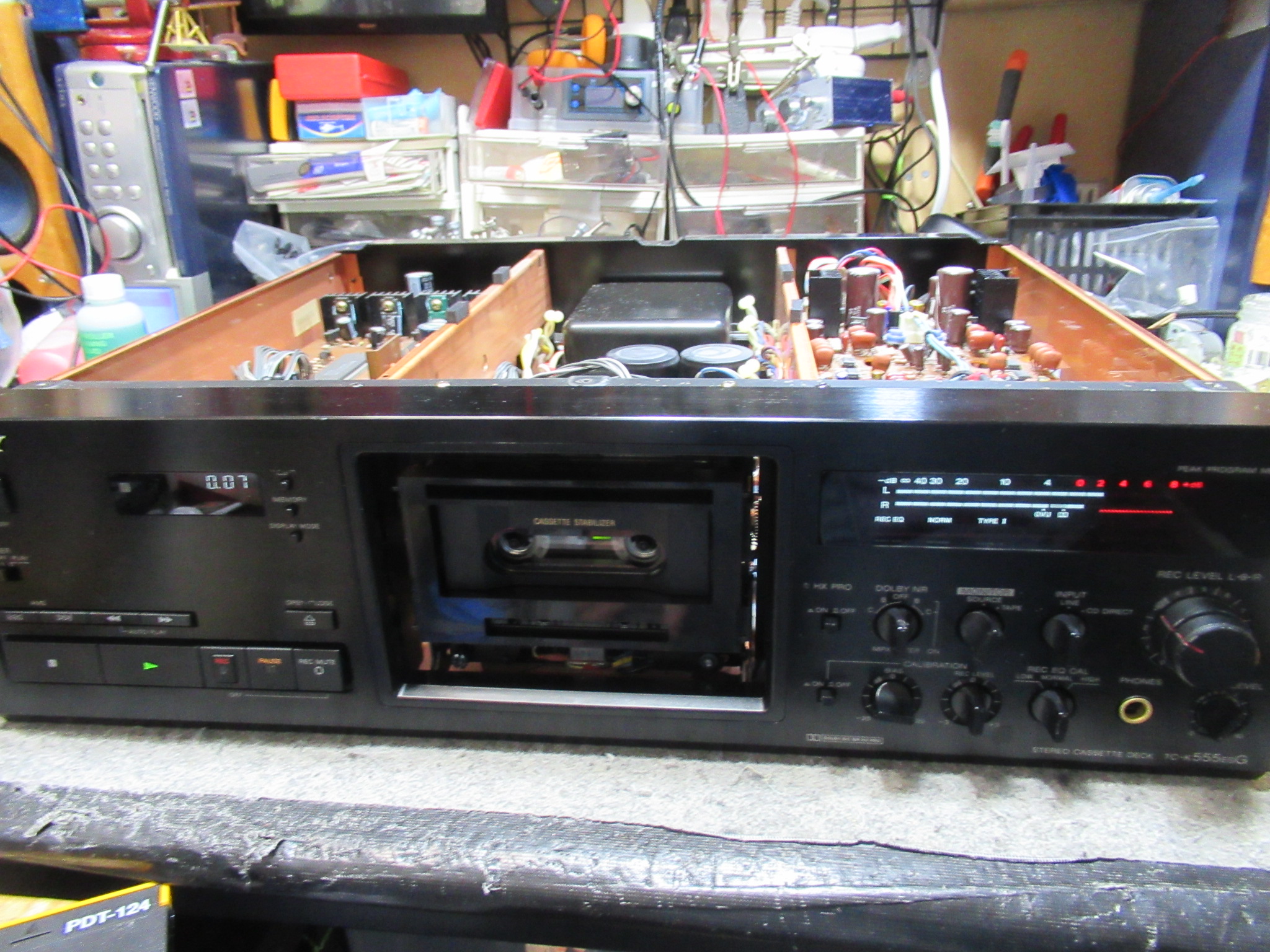

元通り組み立てて動作確認を行います。

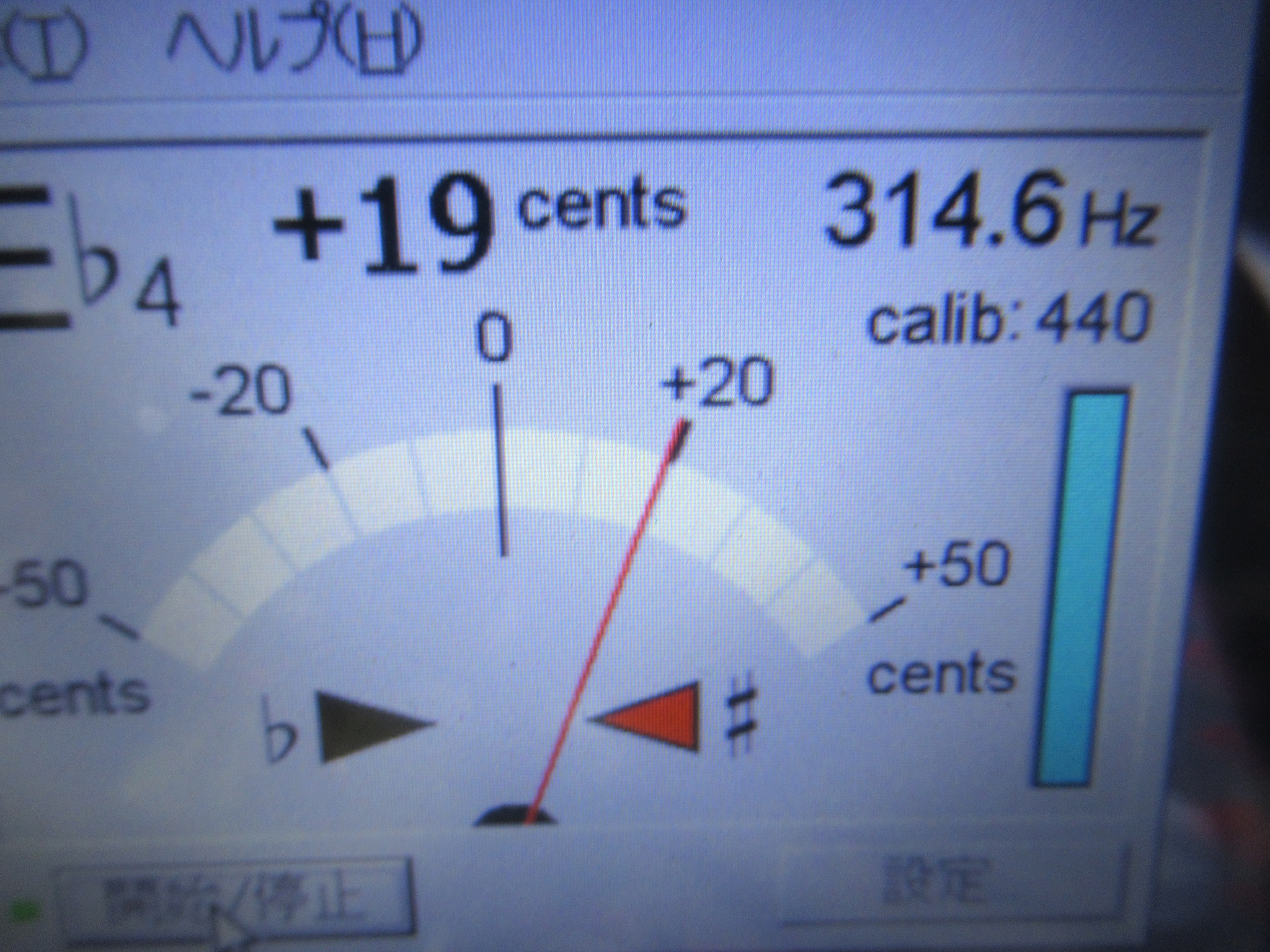

315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。

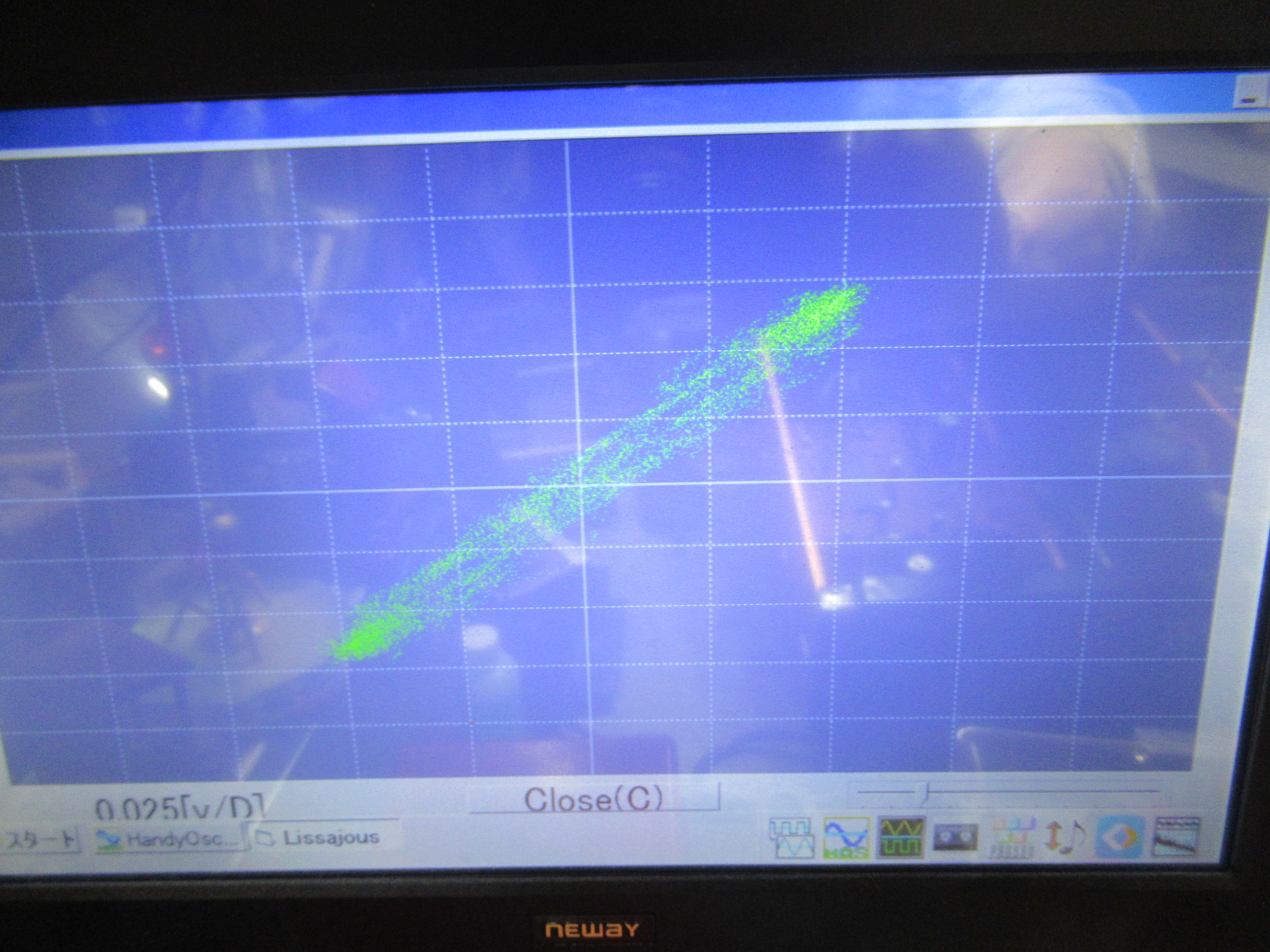

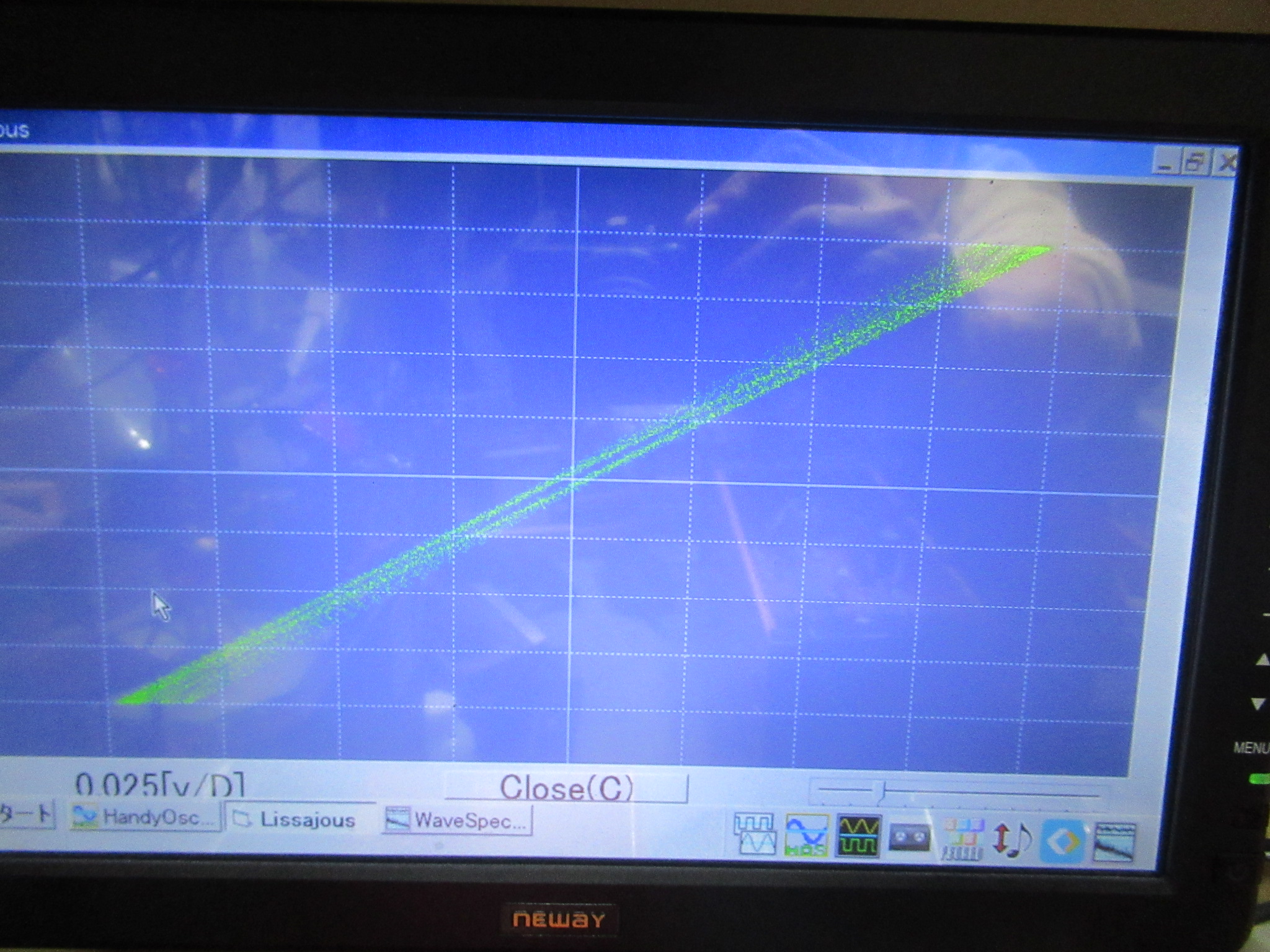

ヘッドアジマスの調整を行います。

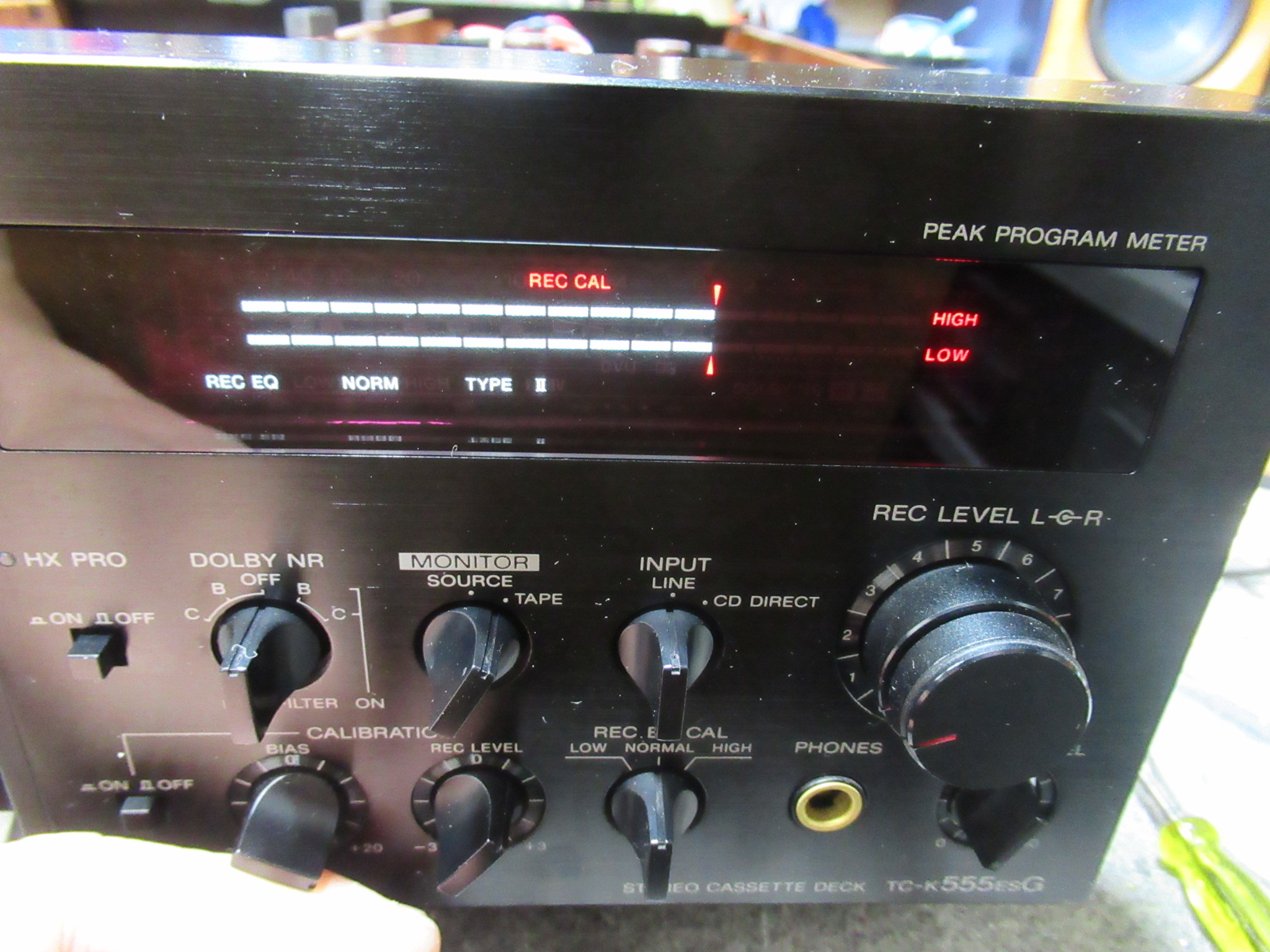

キャリブレーション後に録再バランス調整を行います。

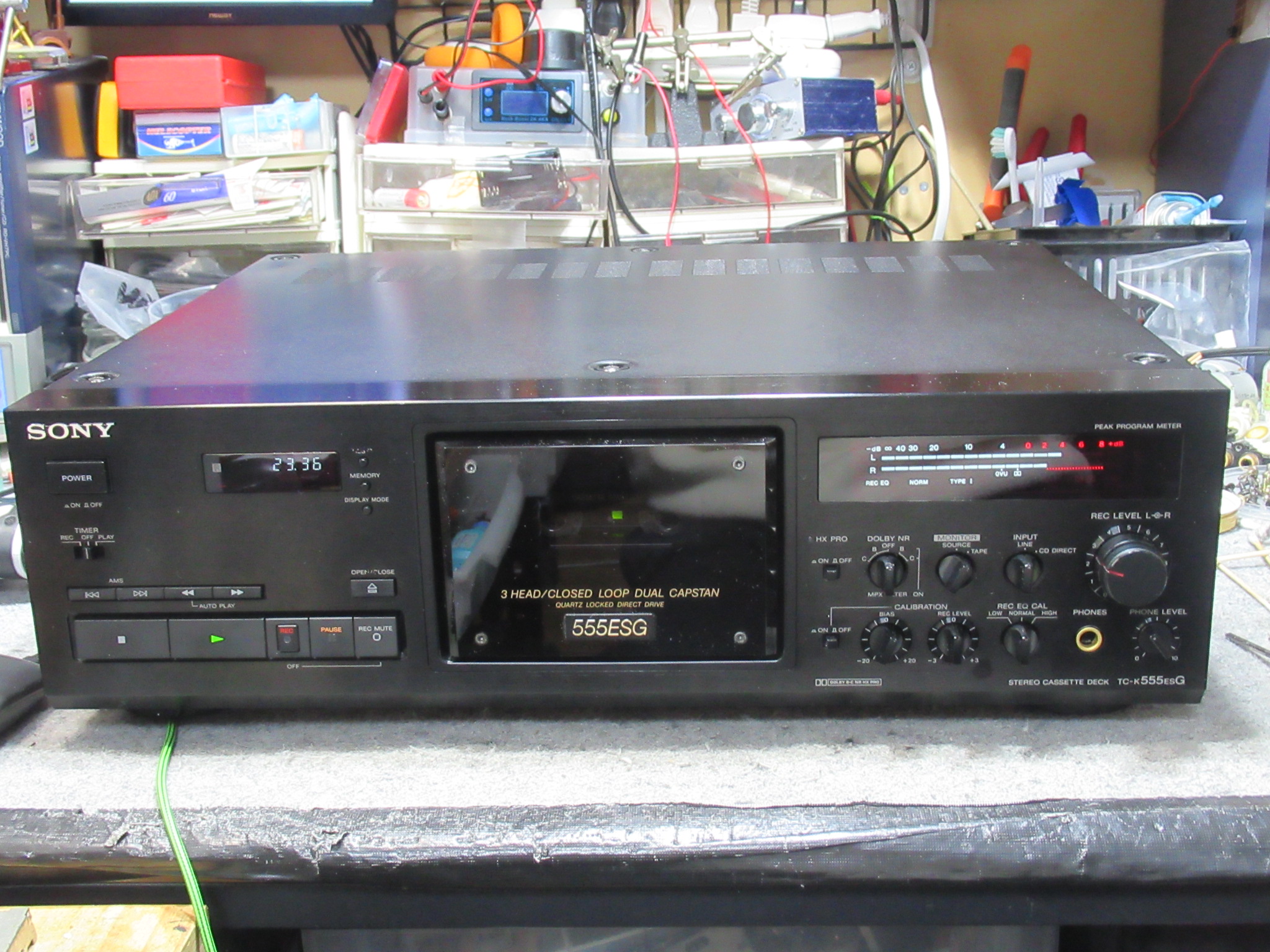

録音状況を確認し、修理完了です。
