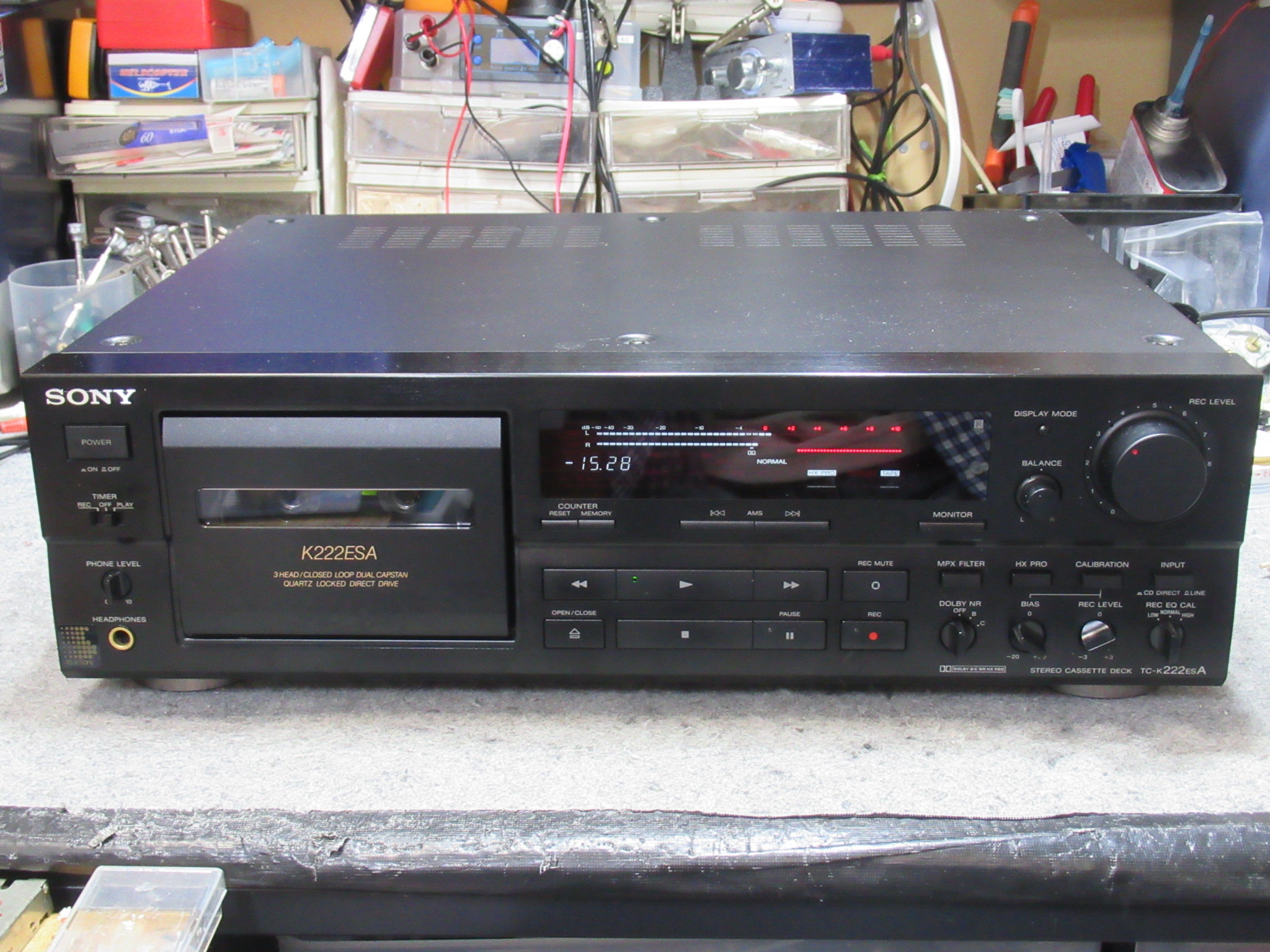

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K222ESAの修理依頼をいただきました。

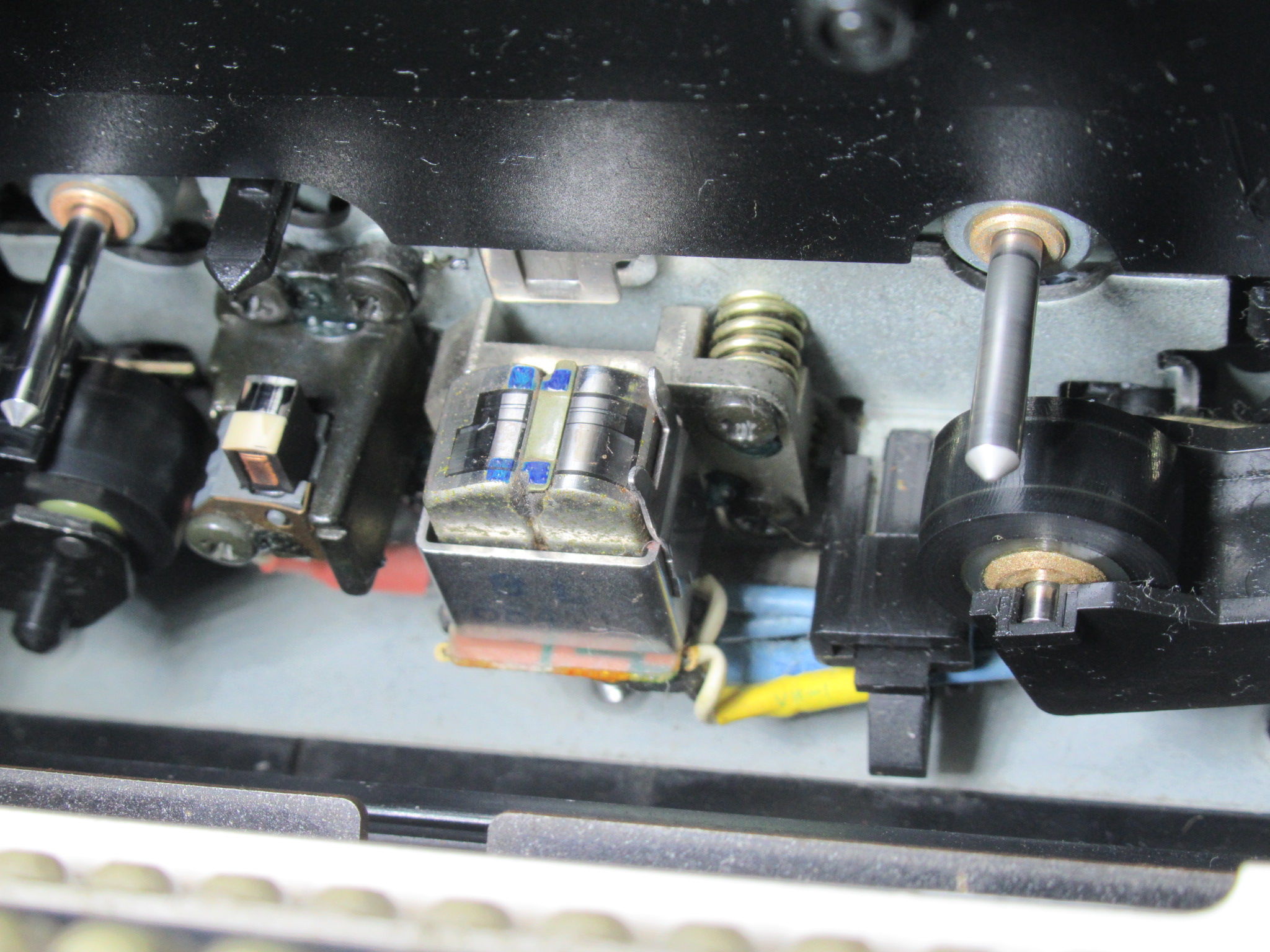

テープを痛めるようになったということです。見たところ、ピンチローラーが劣化していることが原因のようです。

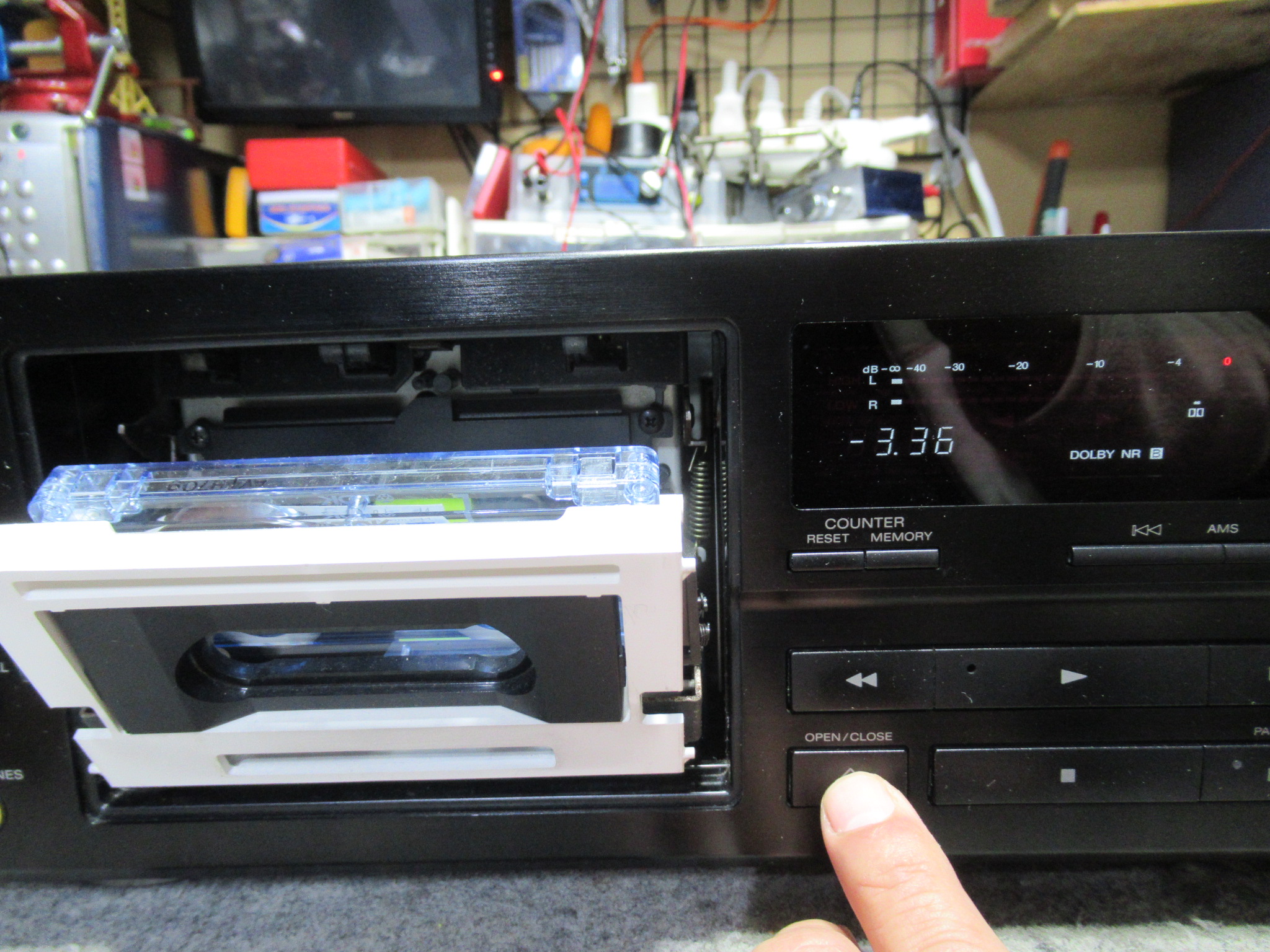

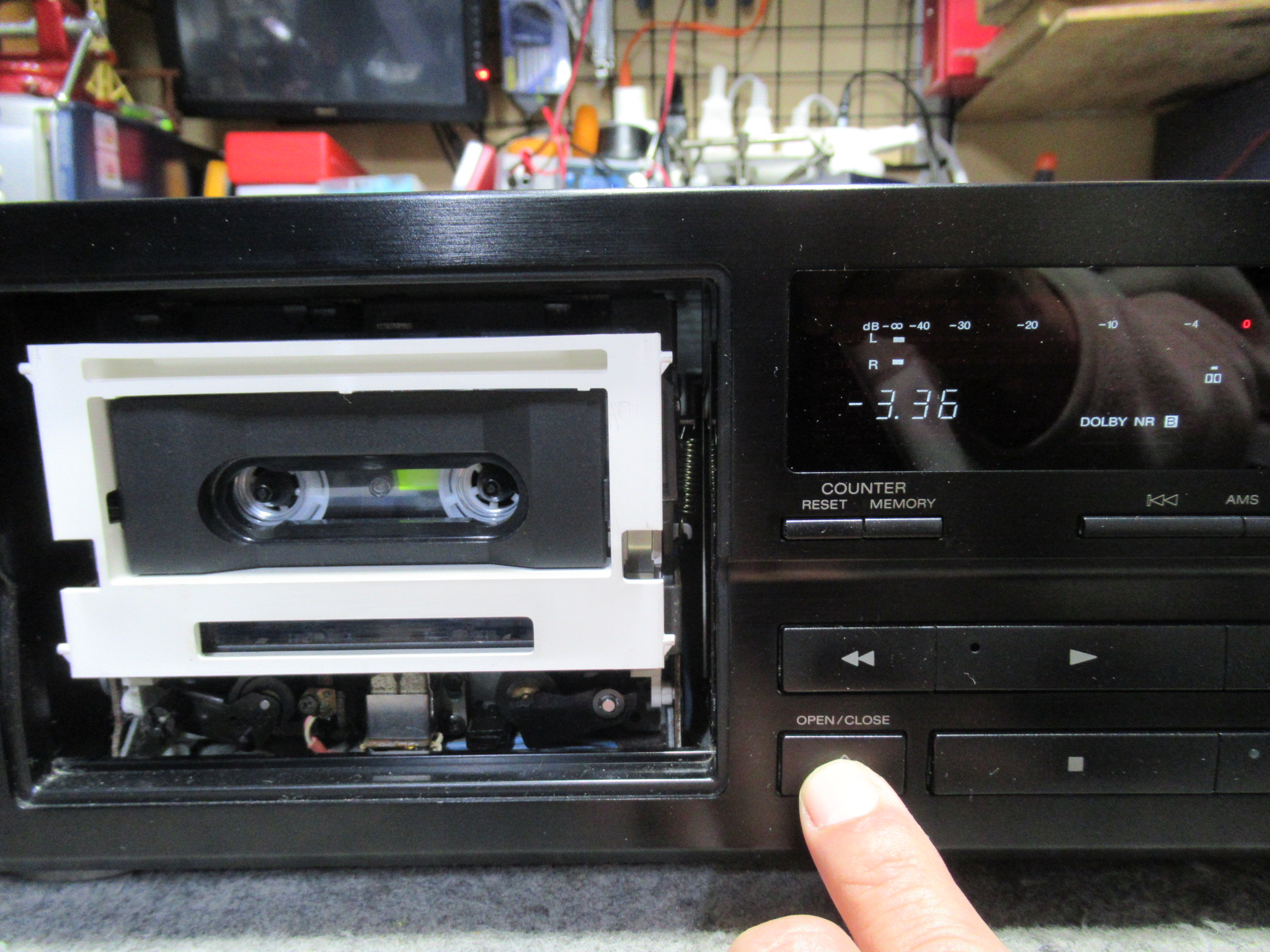

また、テープトップまで巻き戻すと、イジェクトが効かないことがあります。しかし、何度かトライすると開くようになります。

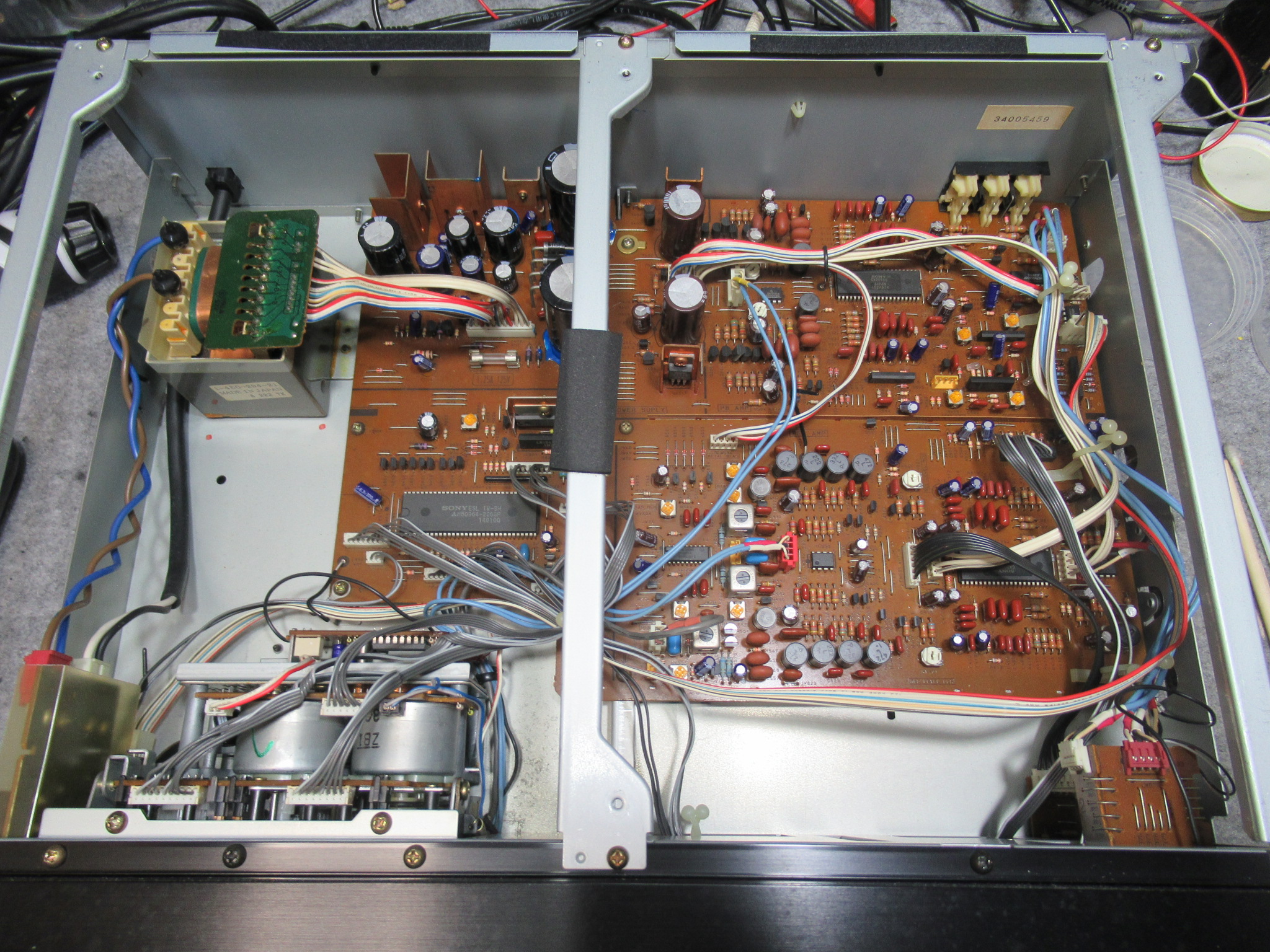

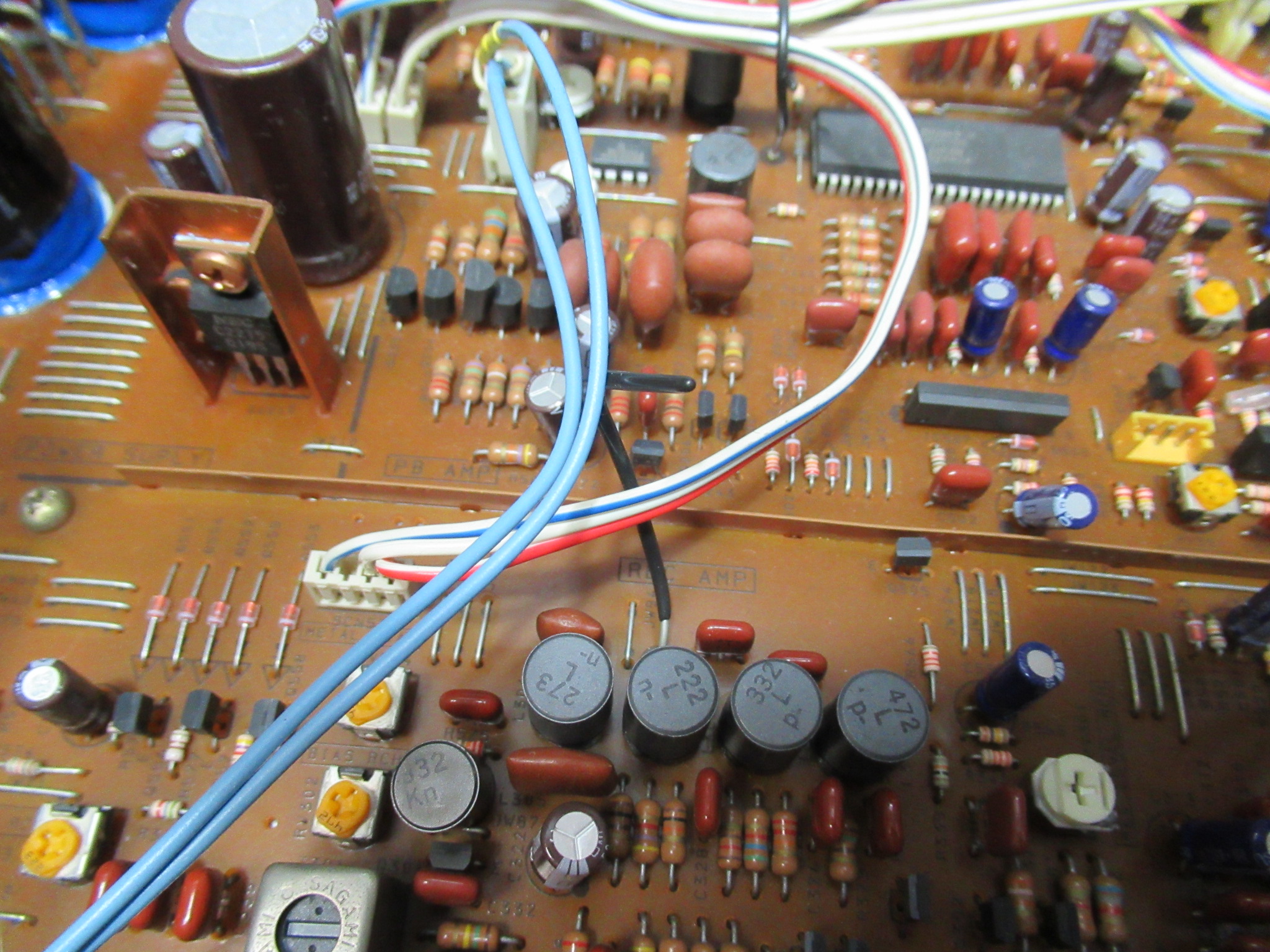

カバーを開けます。ケーブルの状態から、少し雑な修理が行われた形跡が伺えます。

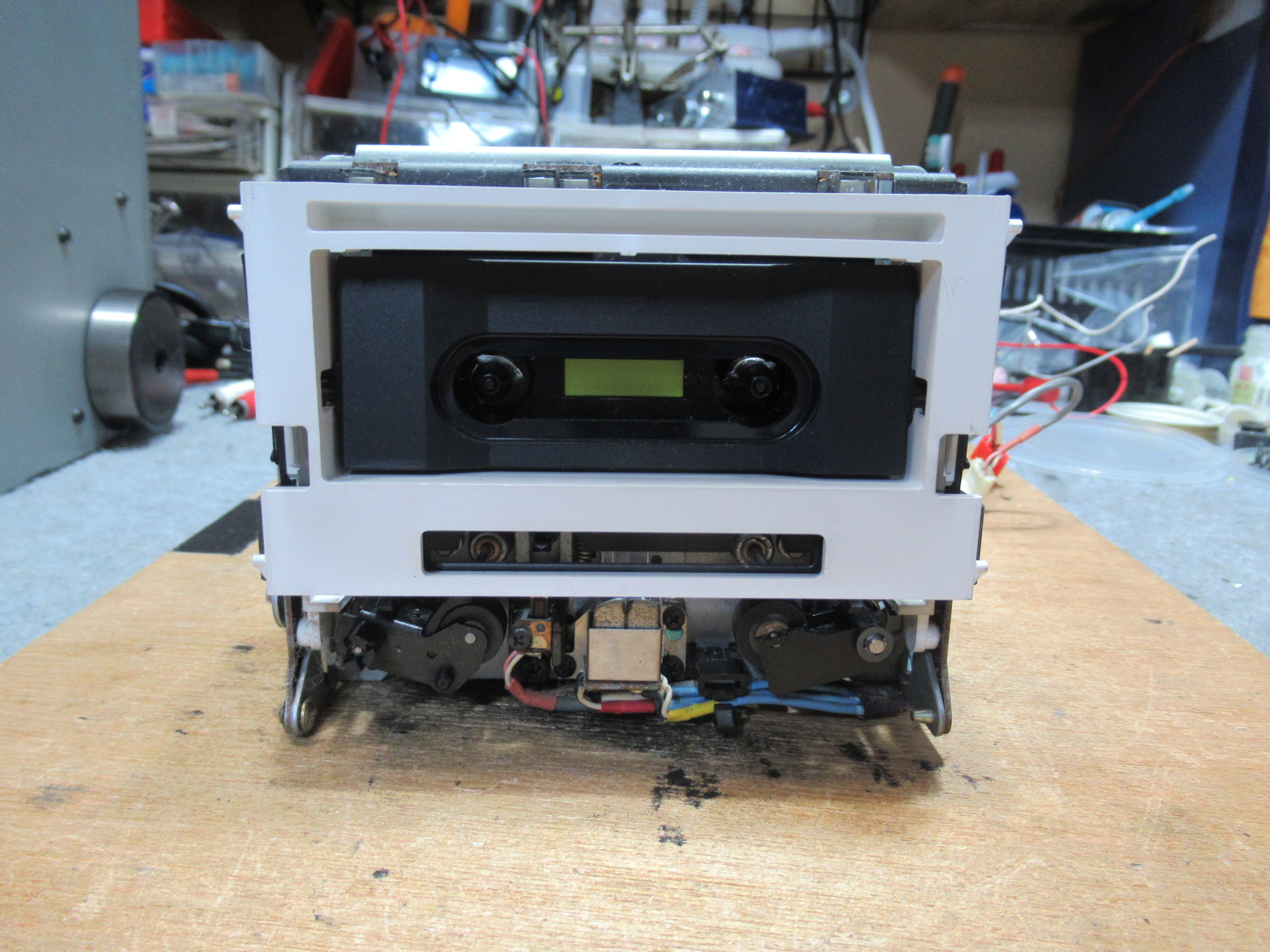

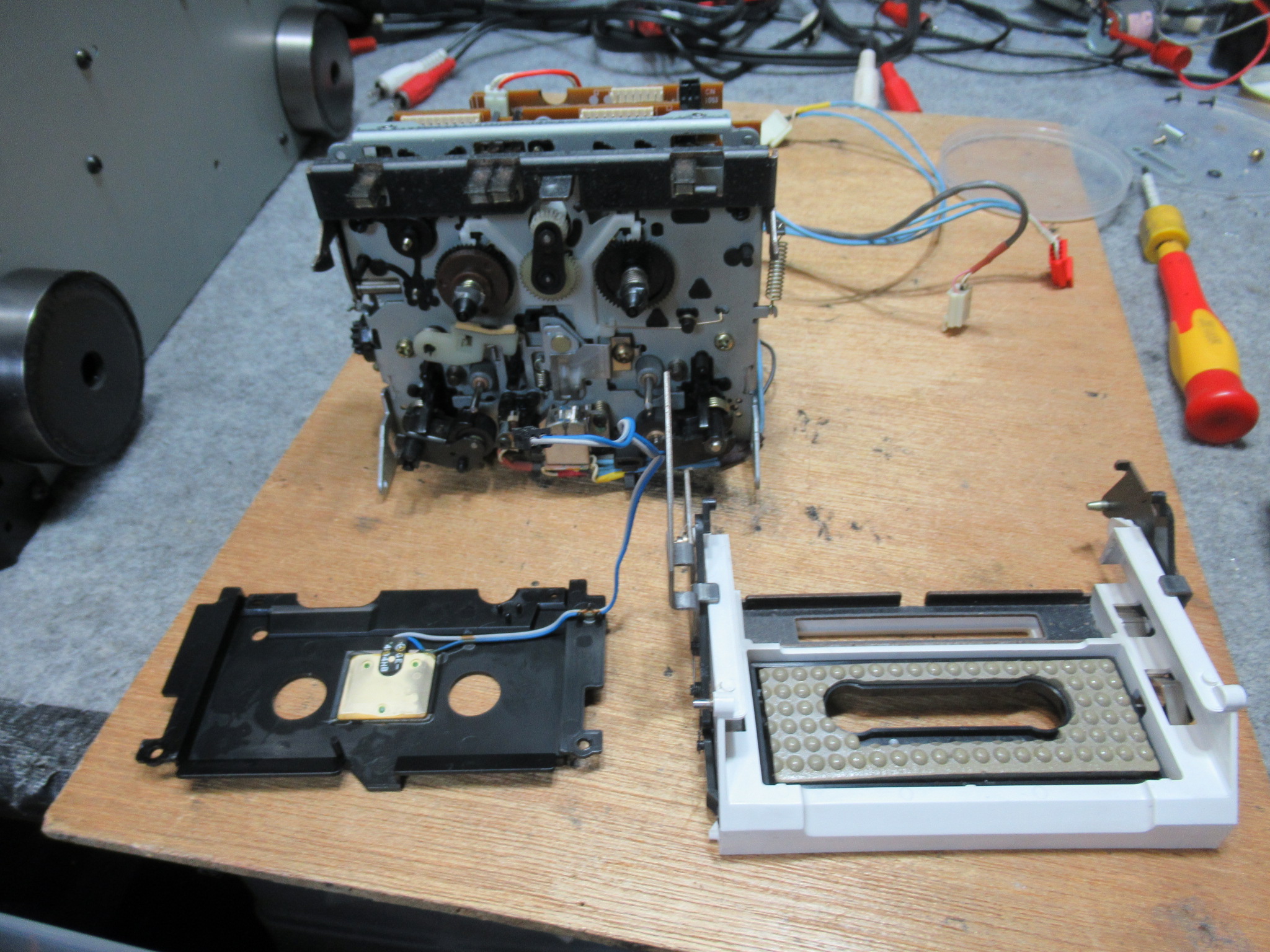

メカを降ろします。

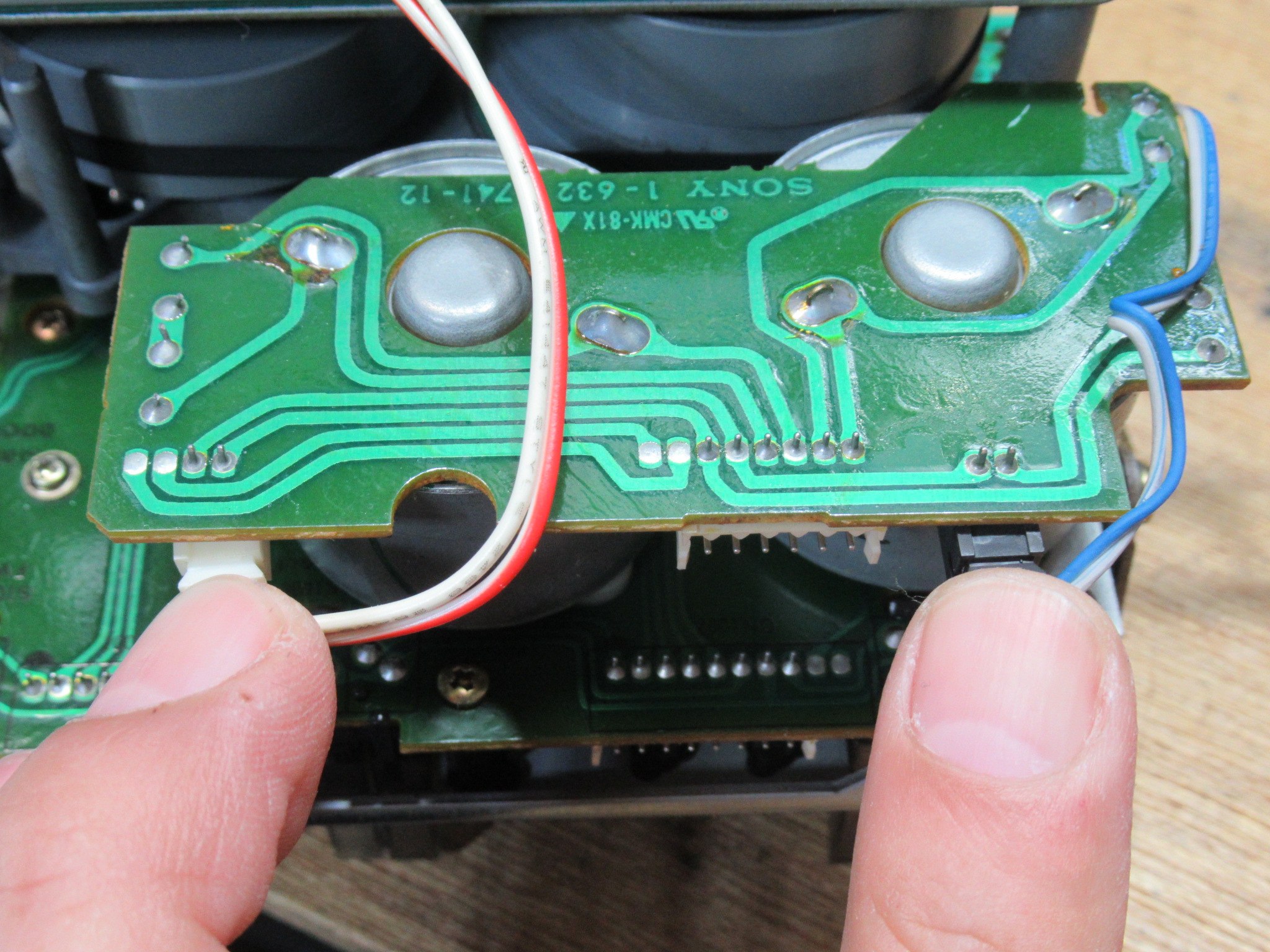

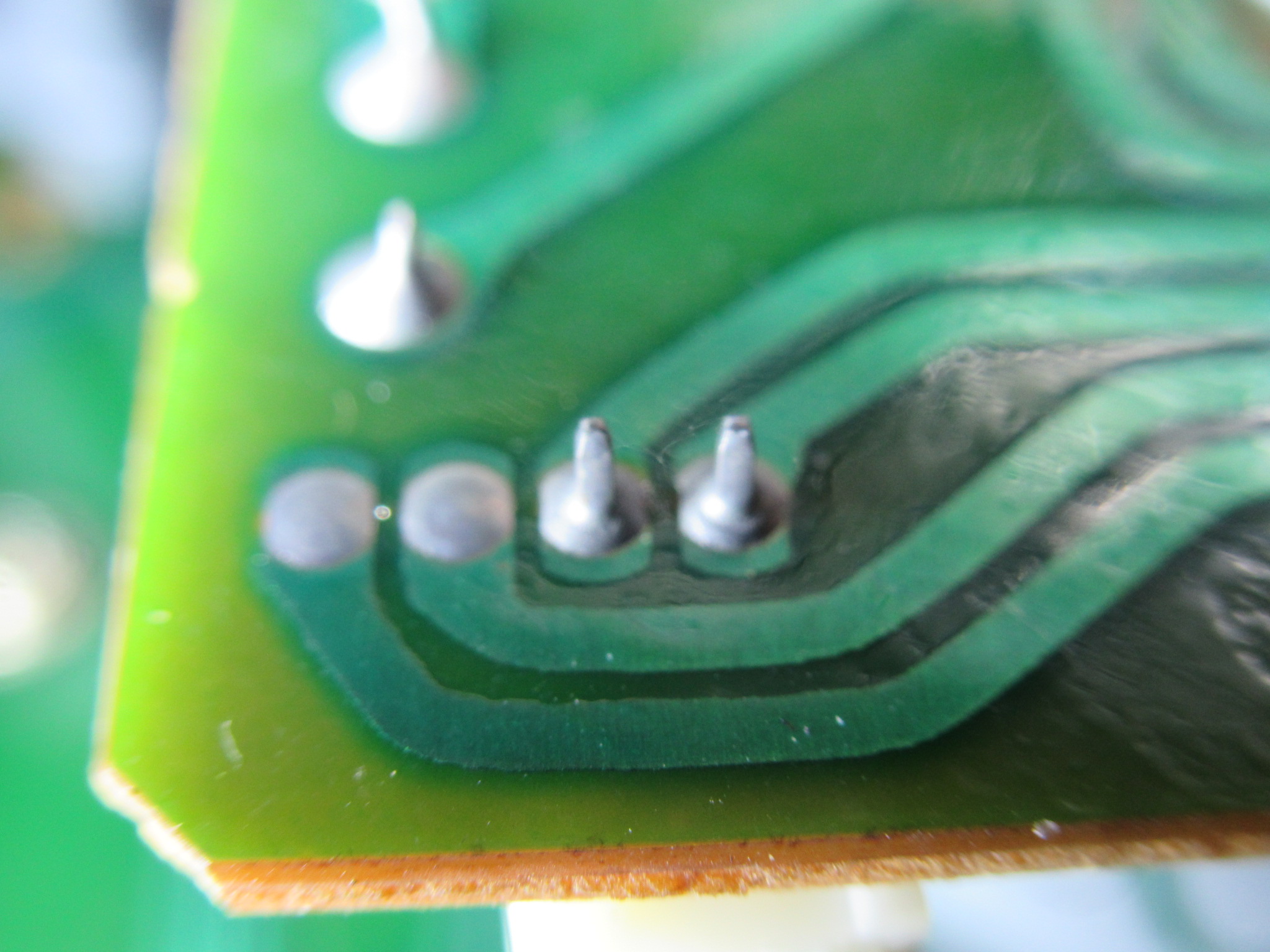

他の方が修理された機器によく見られるのは、小さなコネクタ取り付け部の半田クラックです。予想どおりクラックが入ってましたので再半田します。原因は、力任せに引っ張ったことです。

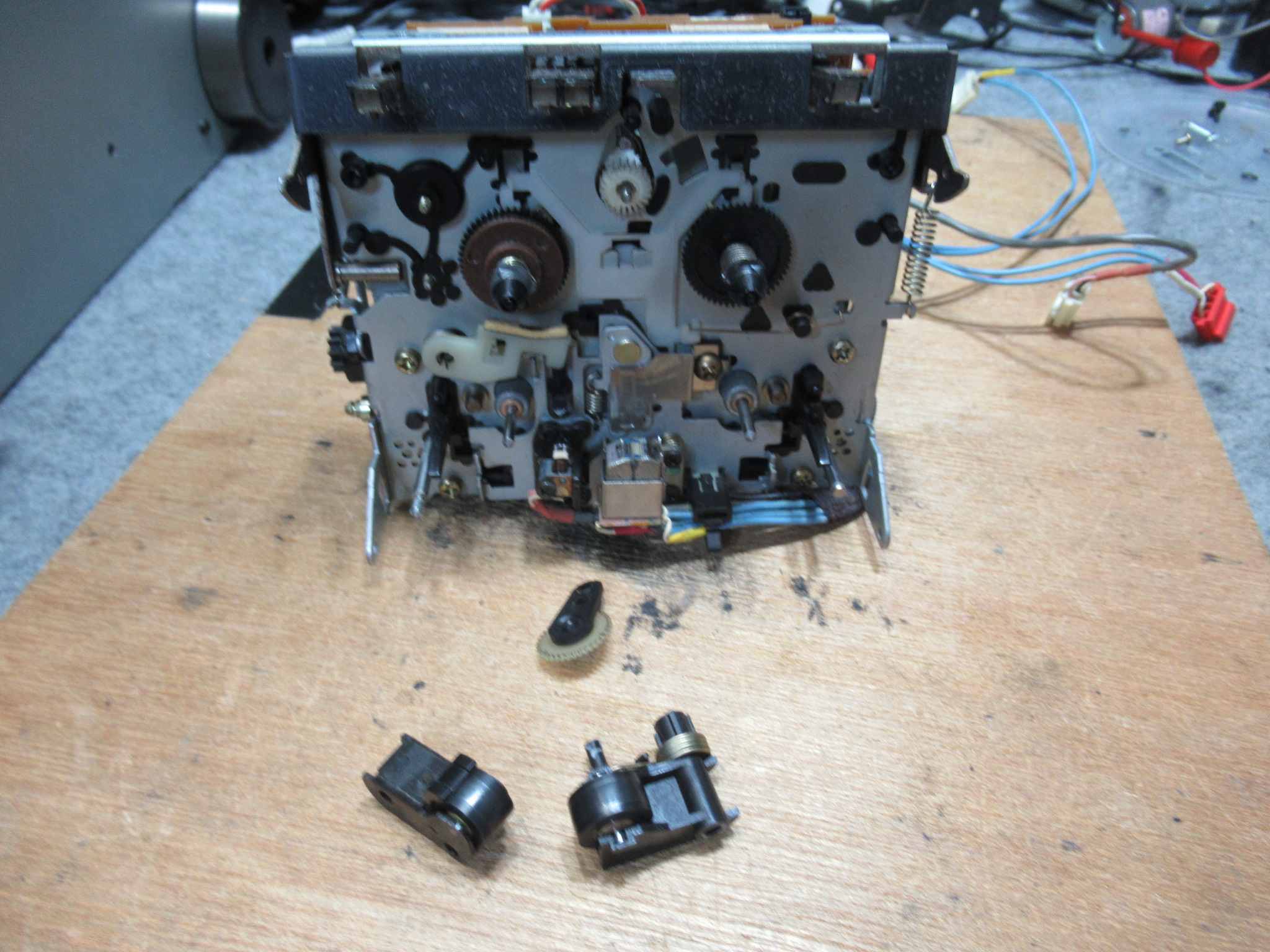

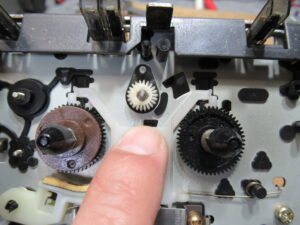

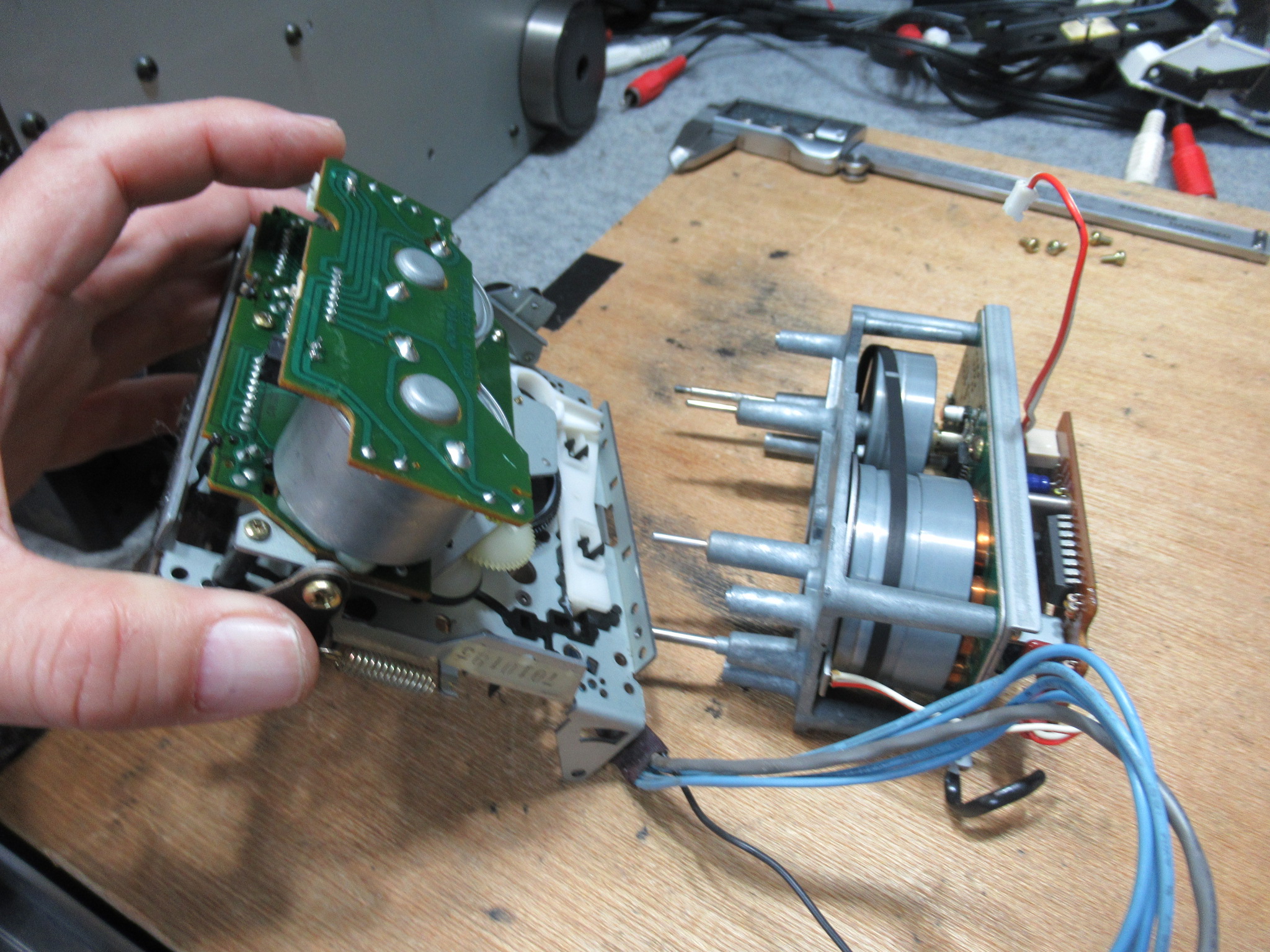

分解を進めます。

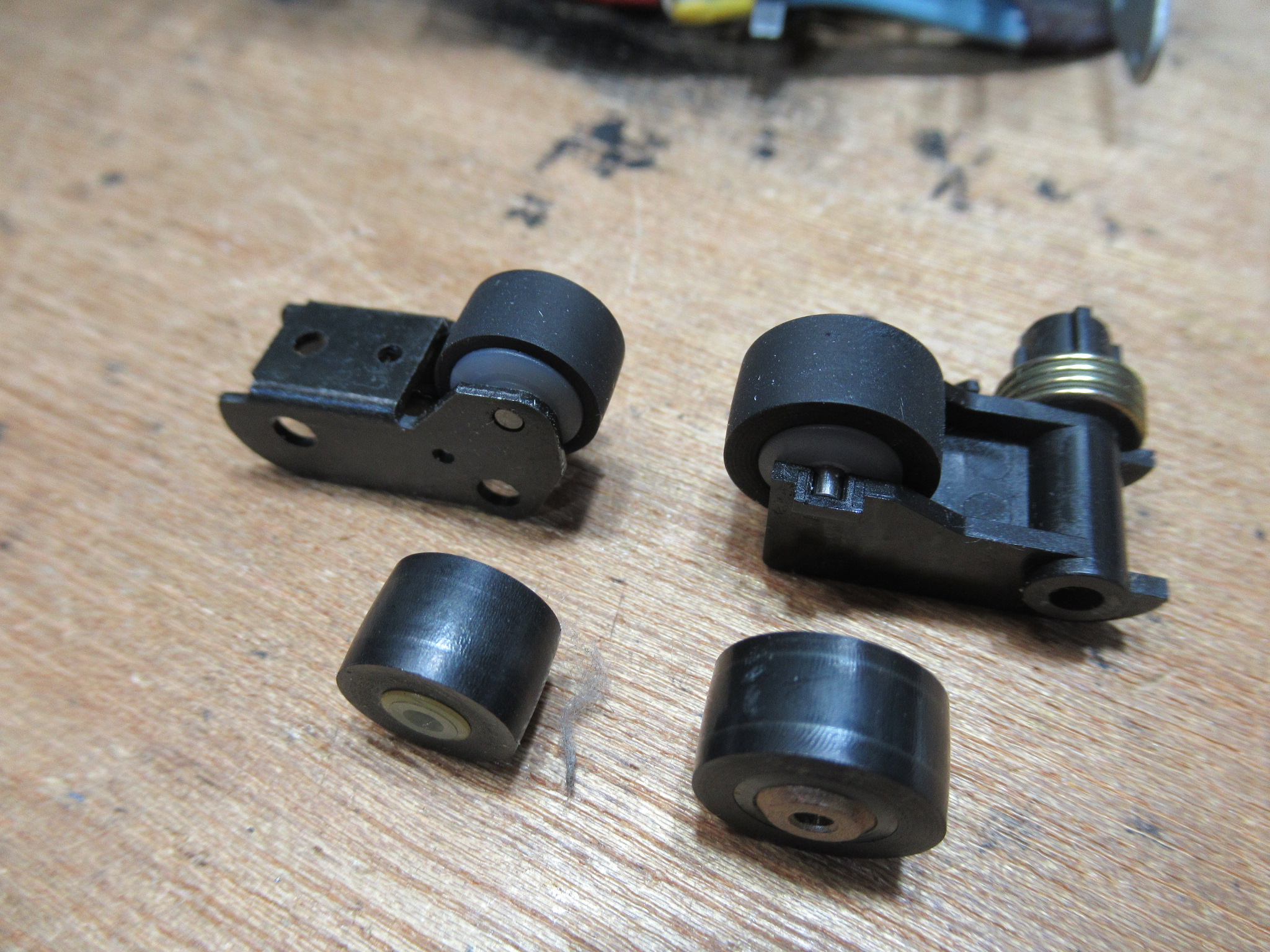

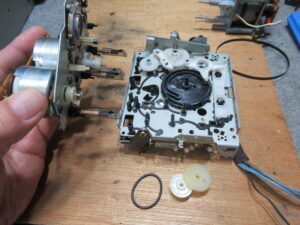

劣化しているピンチローラーを交換します。

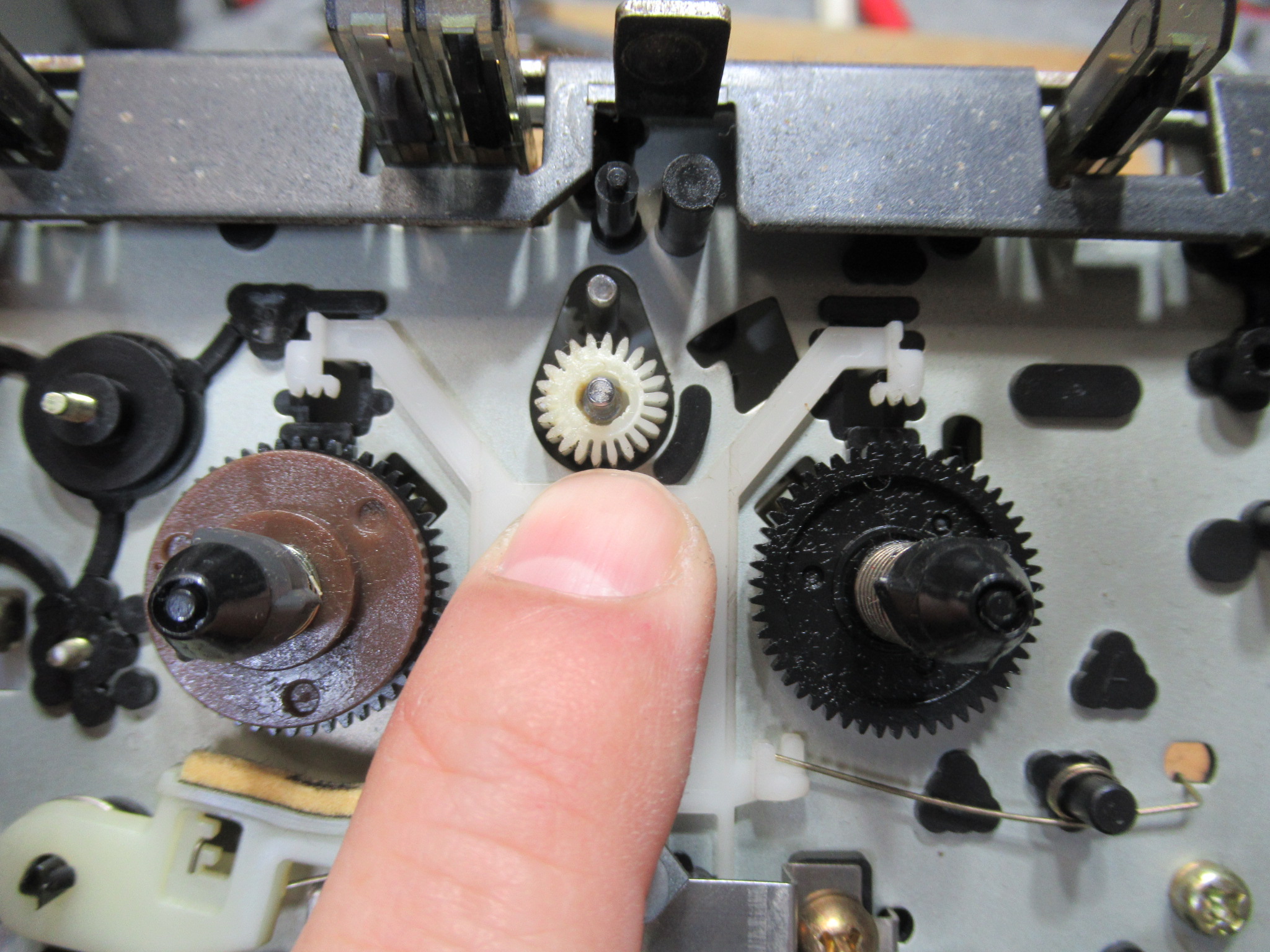

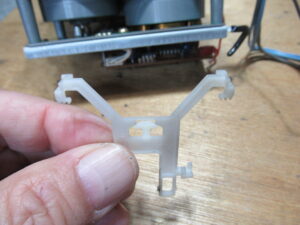

イジェクトの不具合は、この白色のパーツの動きに問題があることがほとんどです。
脱着して形状を加熱修正します。

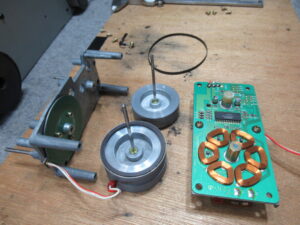

分解を進めます。

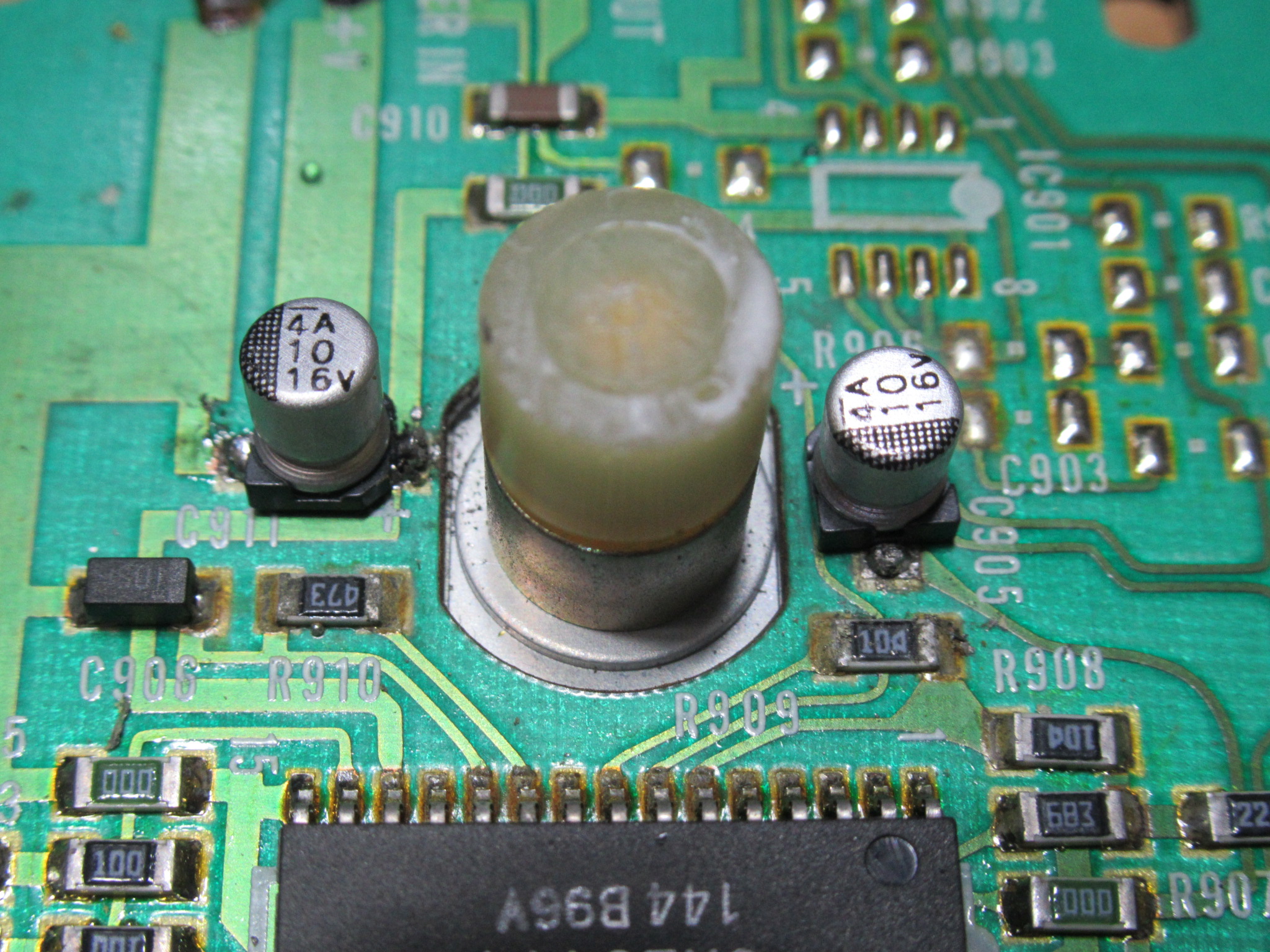

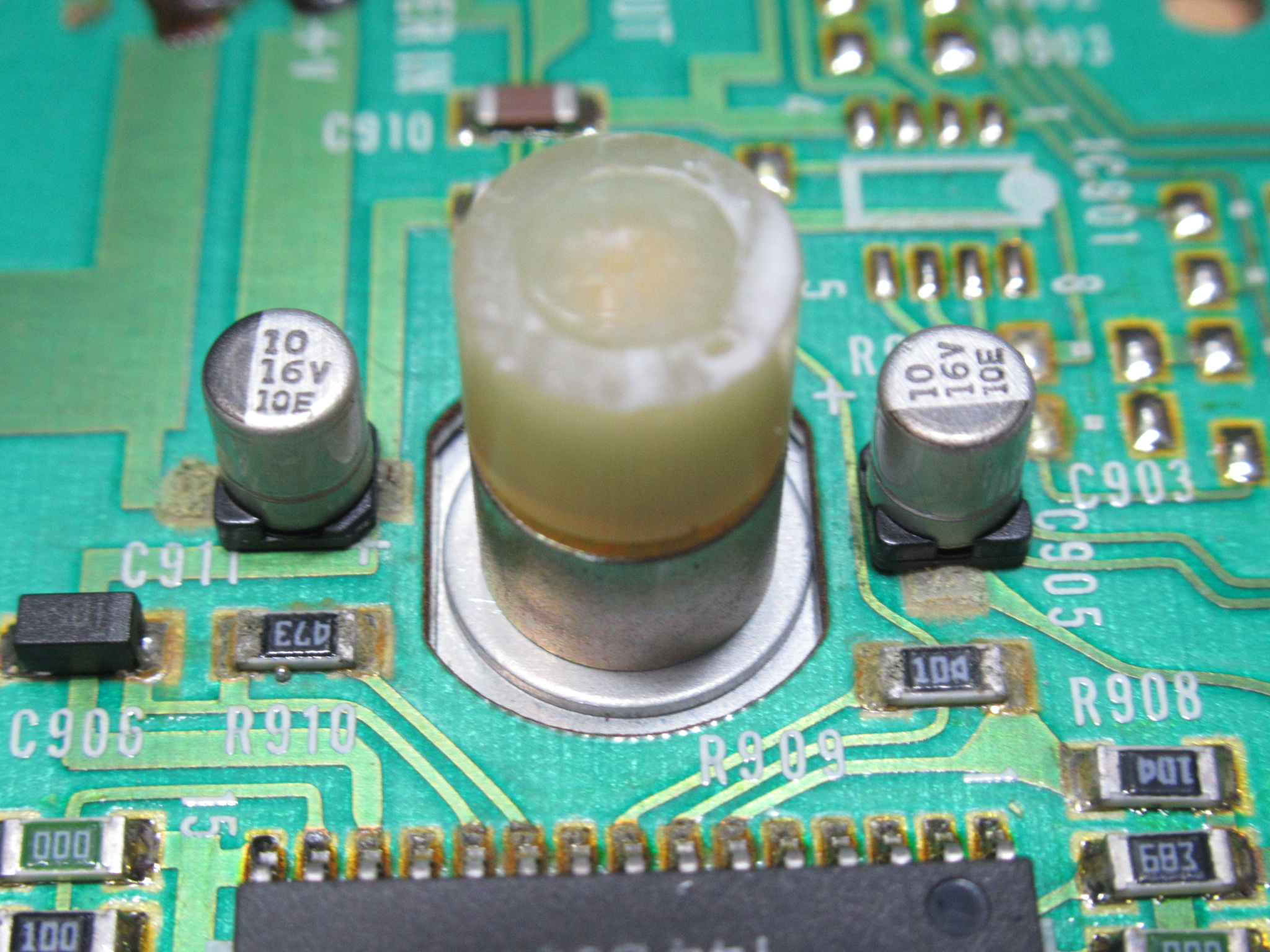

液漏れが見られる電解コンデンサーを交換します。

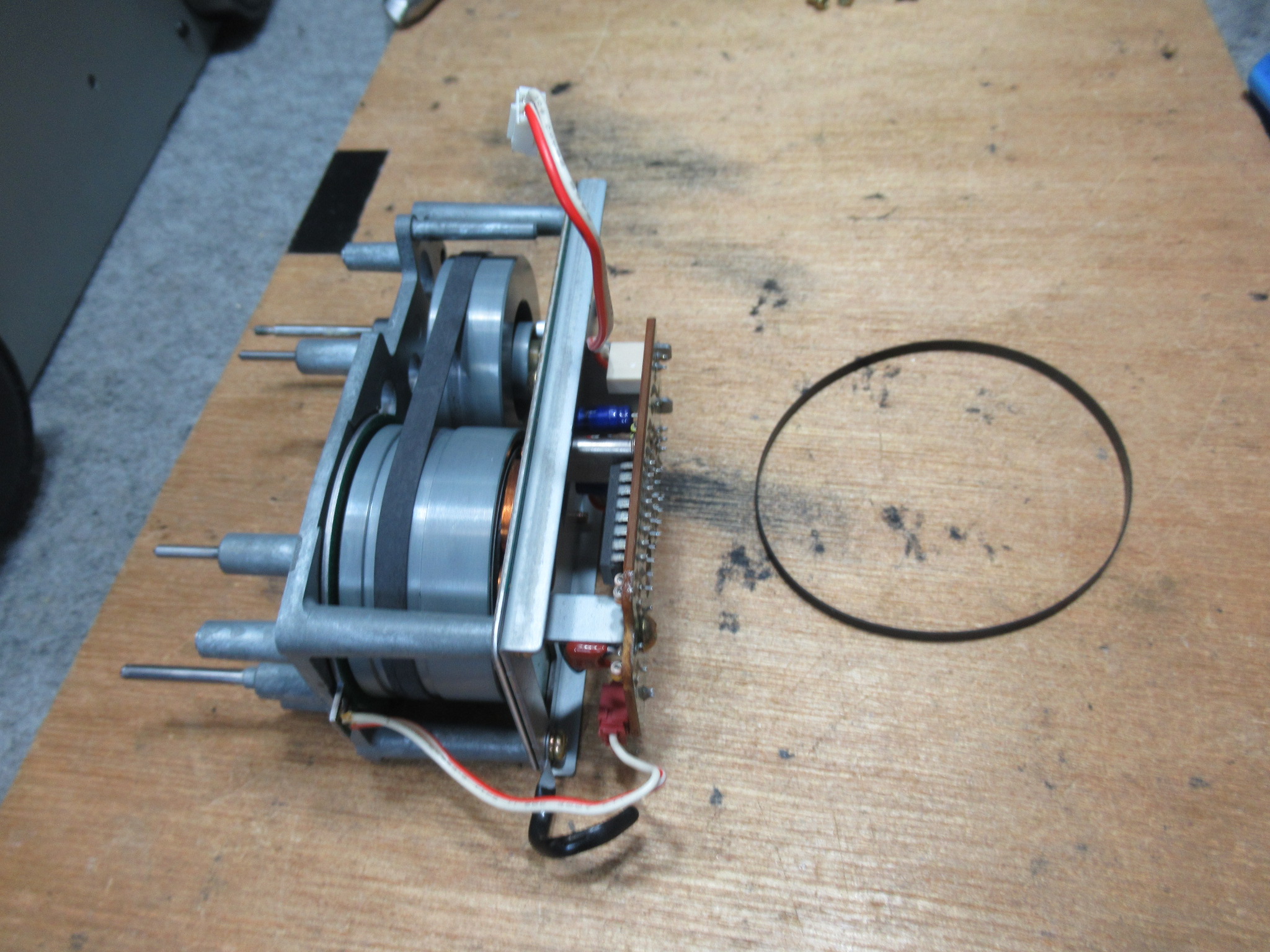

新しいベルトを掛けて組み立てます。

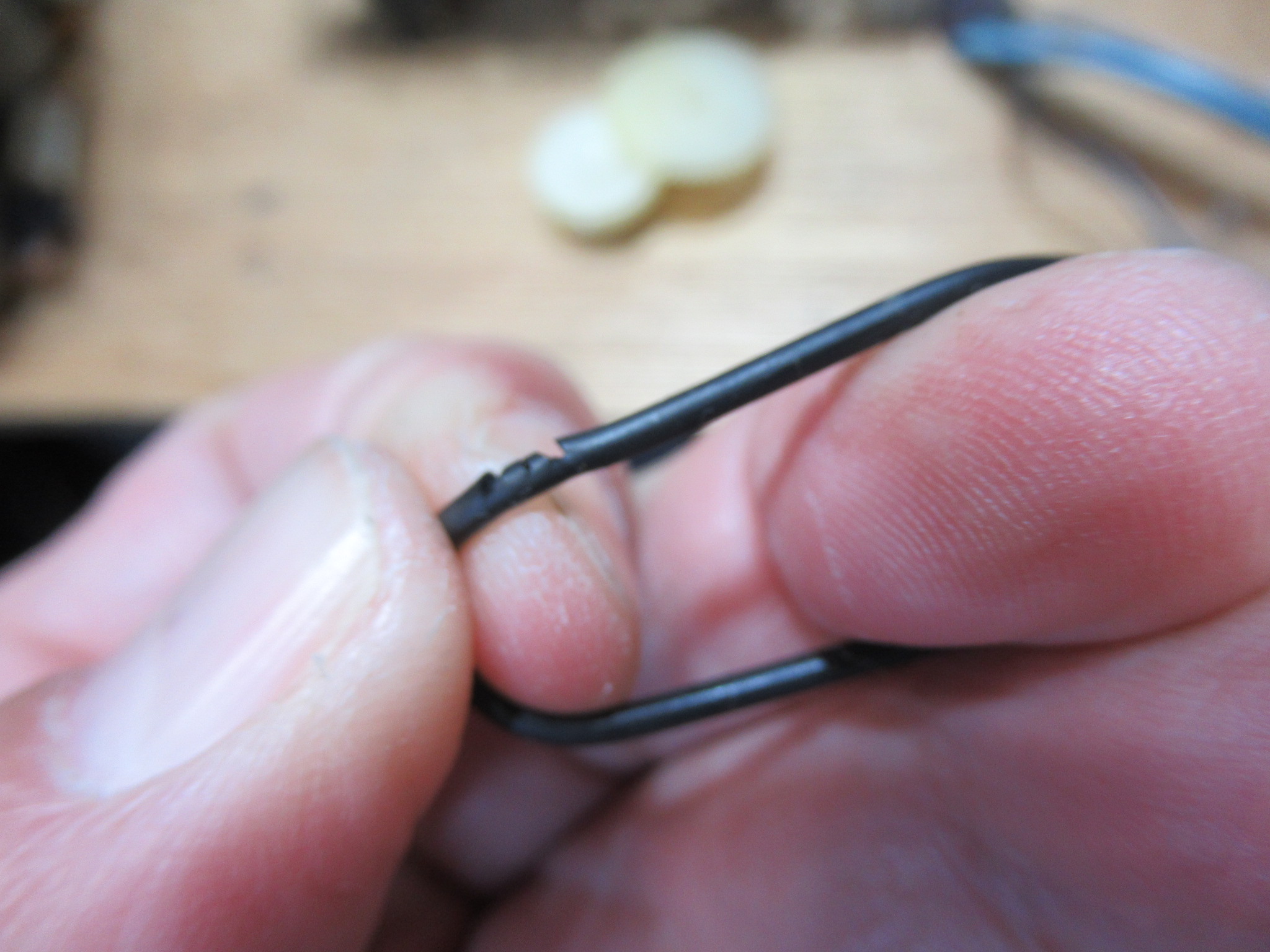

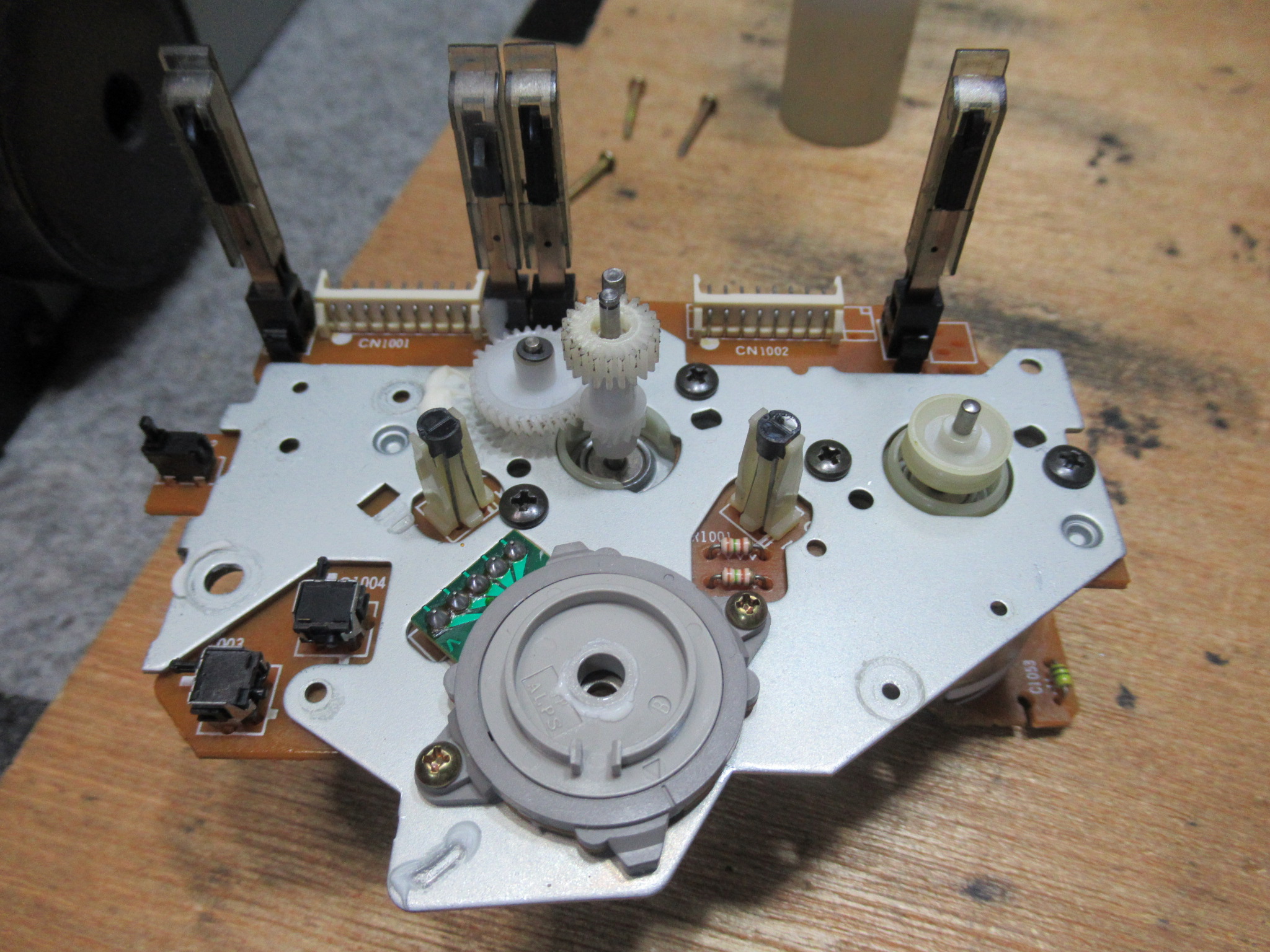

フロント部分を分解します。ベルトが劣化して、今にも切れそうな状態でした。

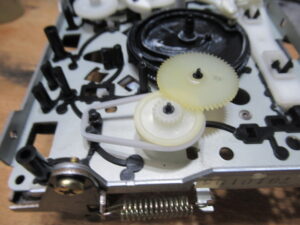

シリコンゴム製のベルトを仮掛けします。

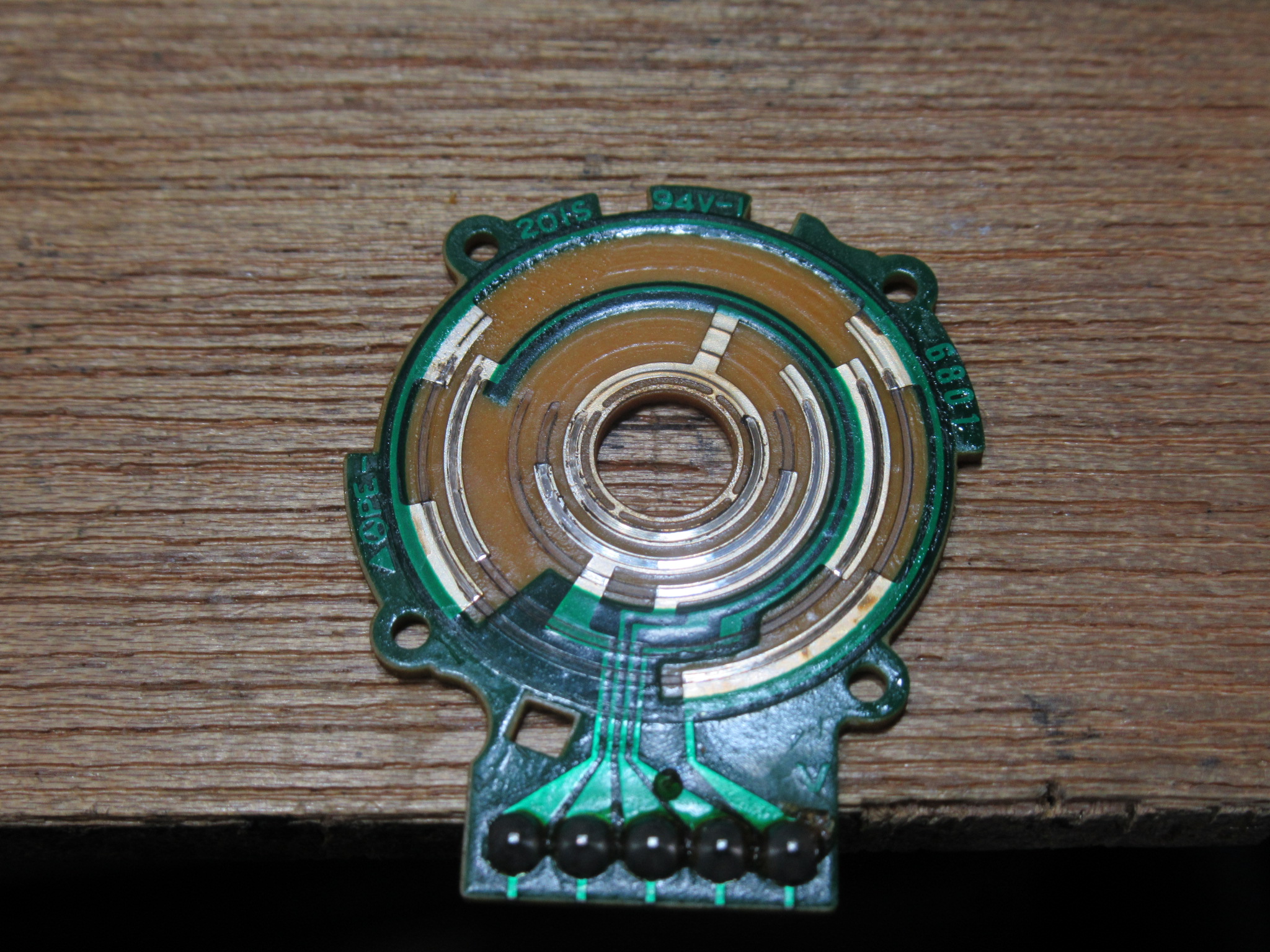

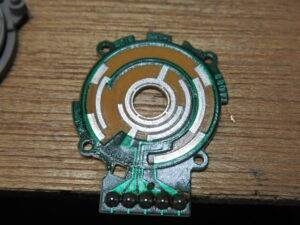

ロータリーエンコーダーを分解します。
接点を研磨清掃し、スライド接点専用グリスを処置します。
オートセレクタ用スイッチ接点を磨きます。

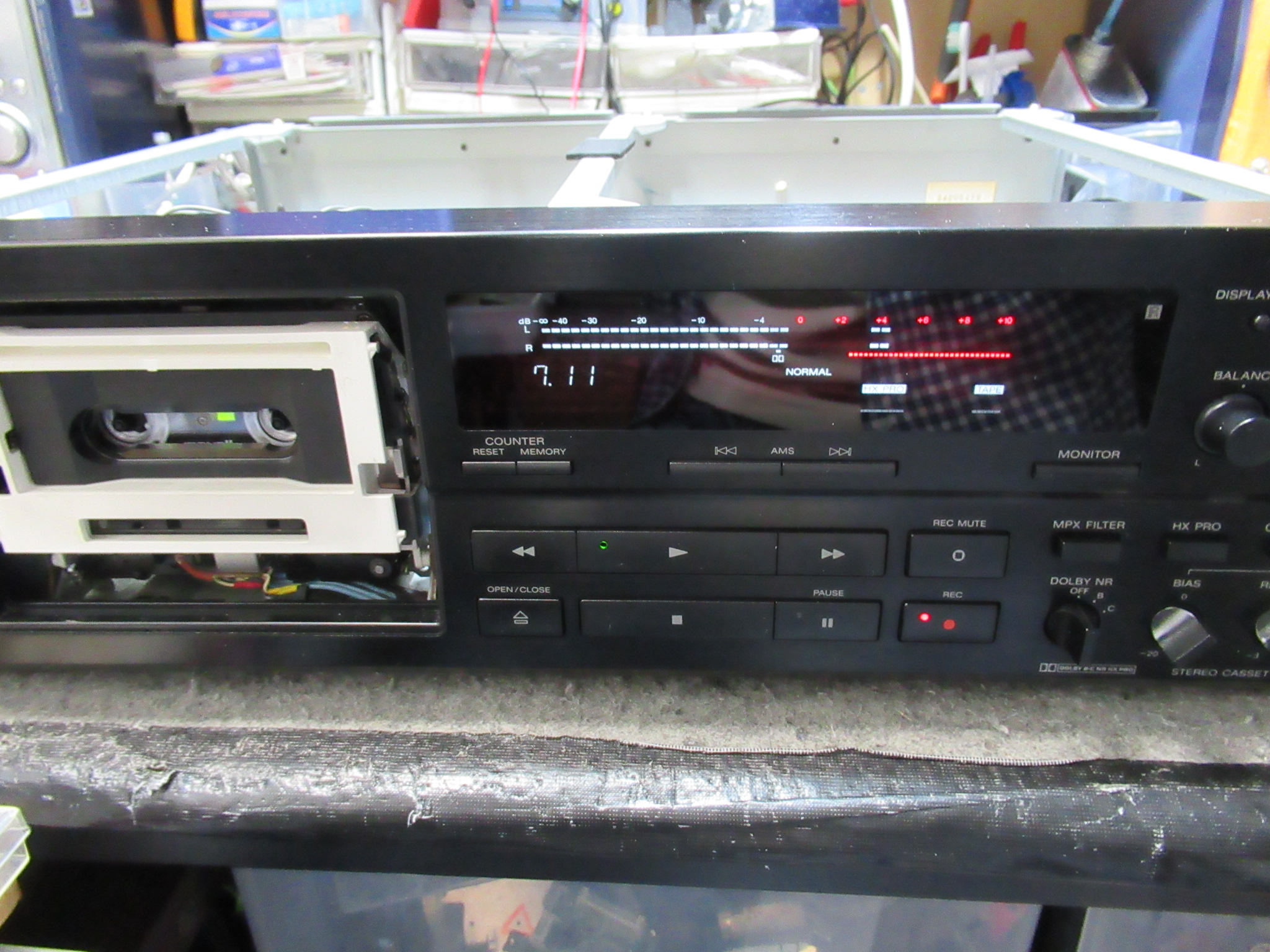

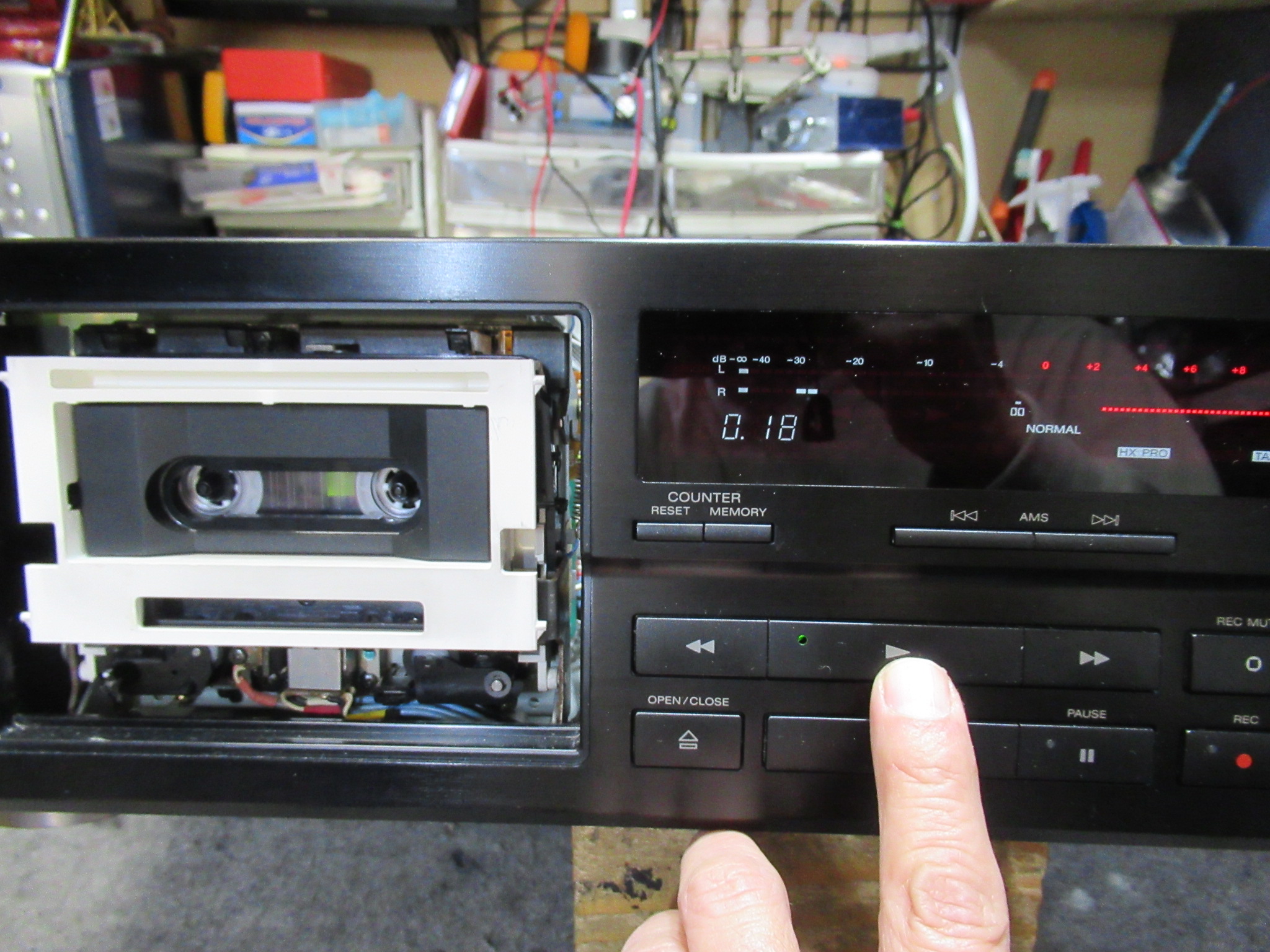

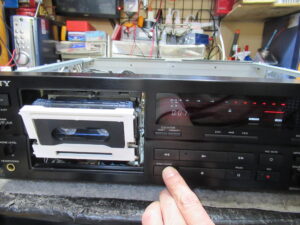

本体に戻して動作確認を行います。イジェクトも問題ありません。

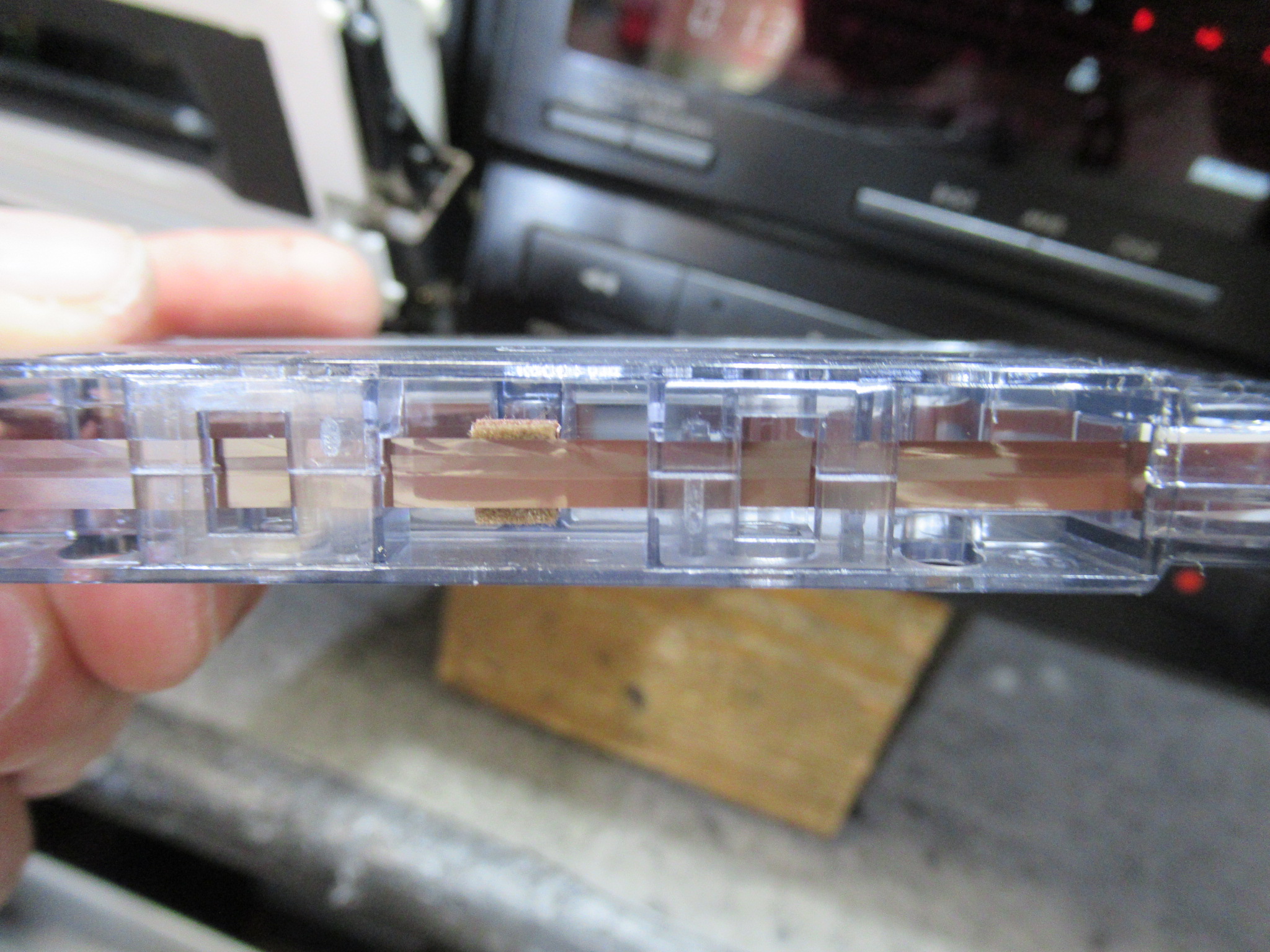

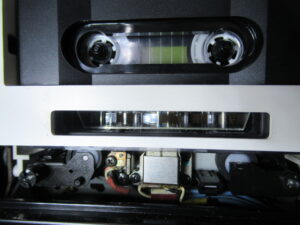

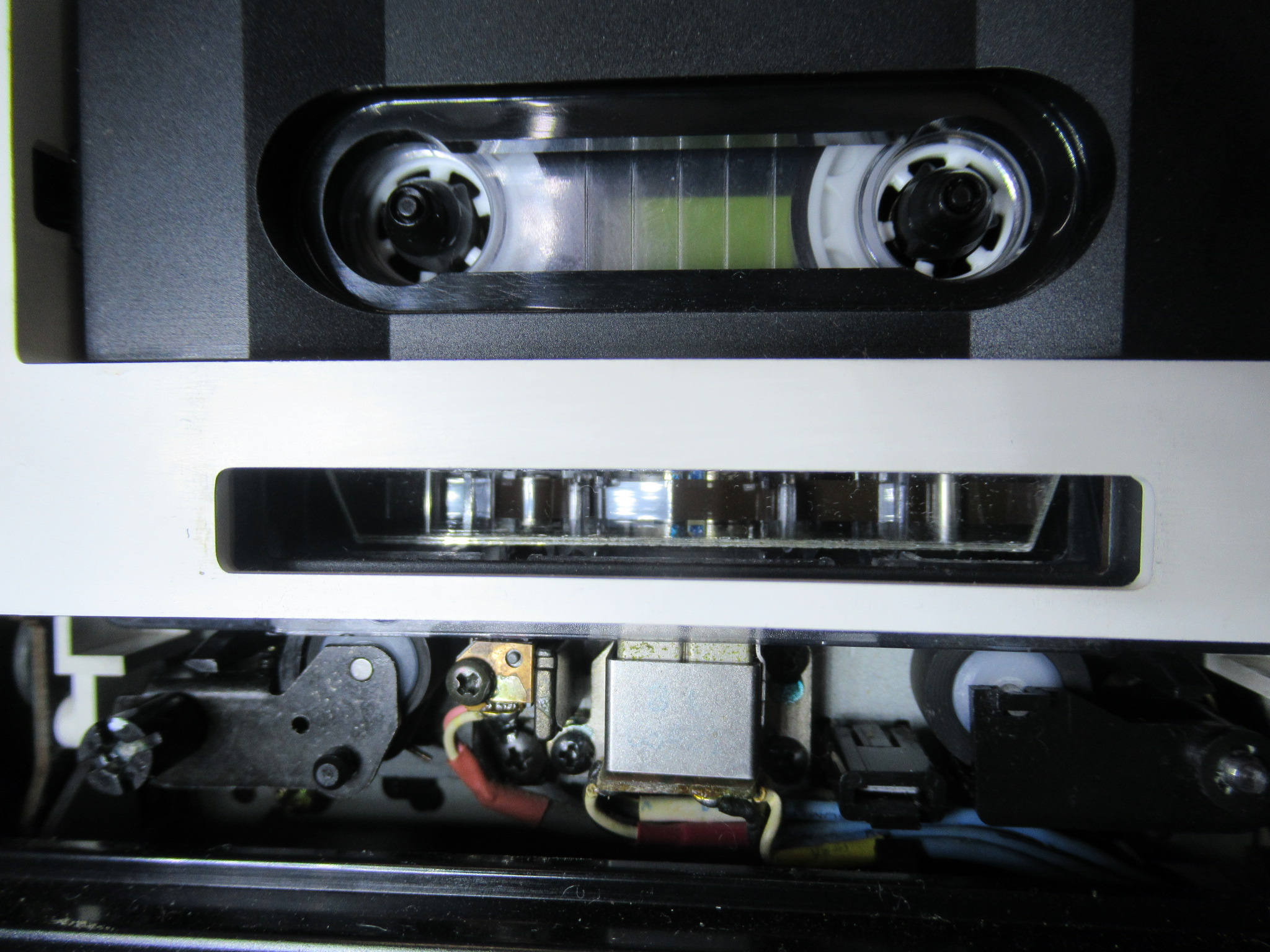

ミラーカセットを用いてテープの走行状態を目視点検します。
お送りいただいた傷んだテープの走行状態を確認します。問題ありません。

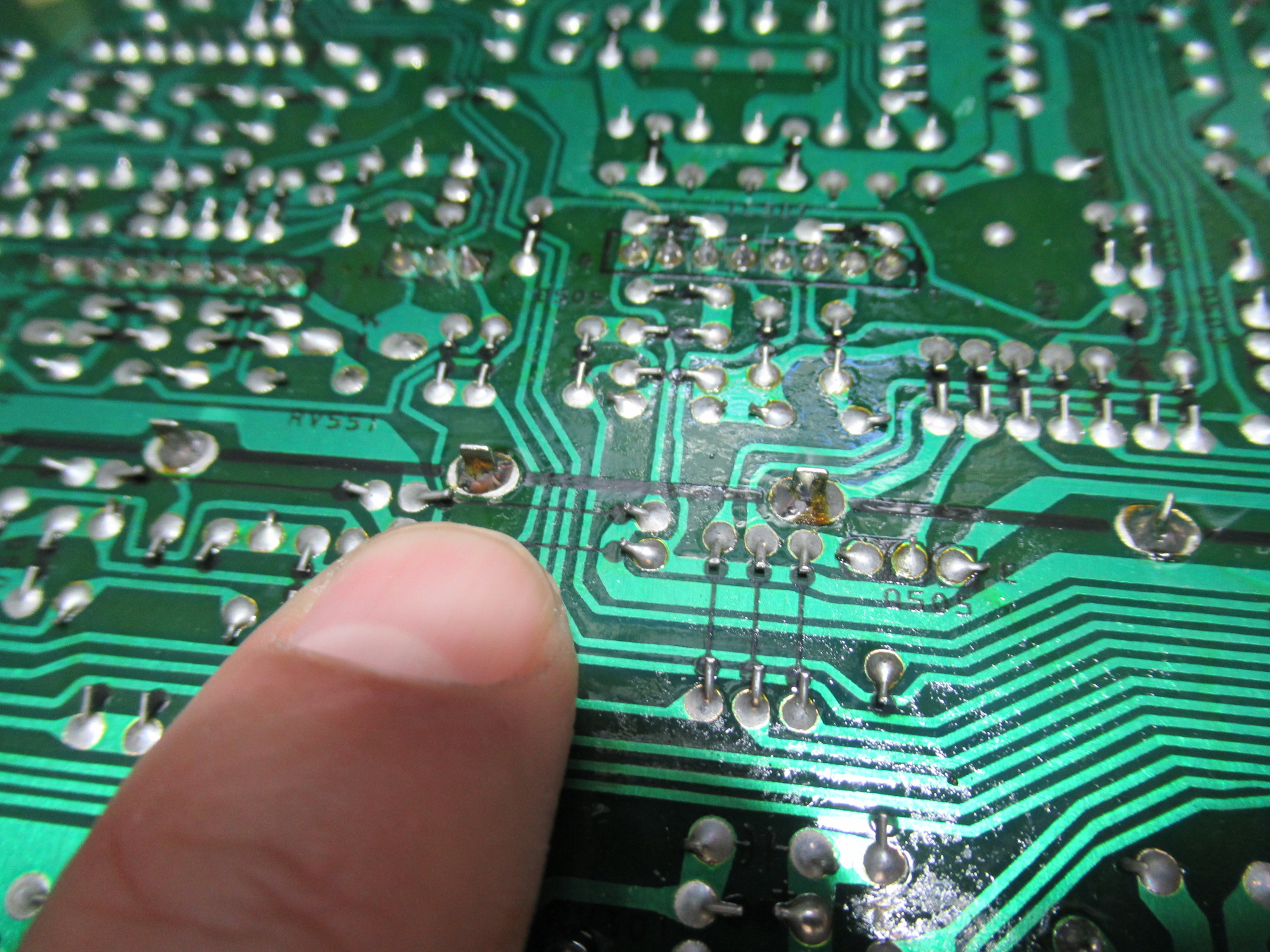

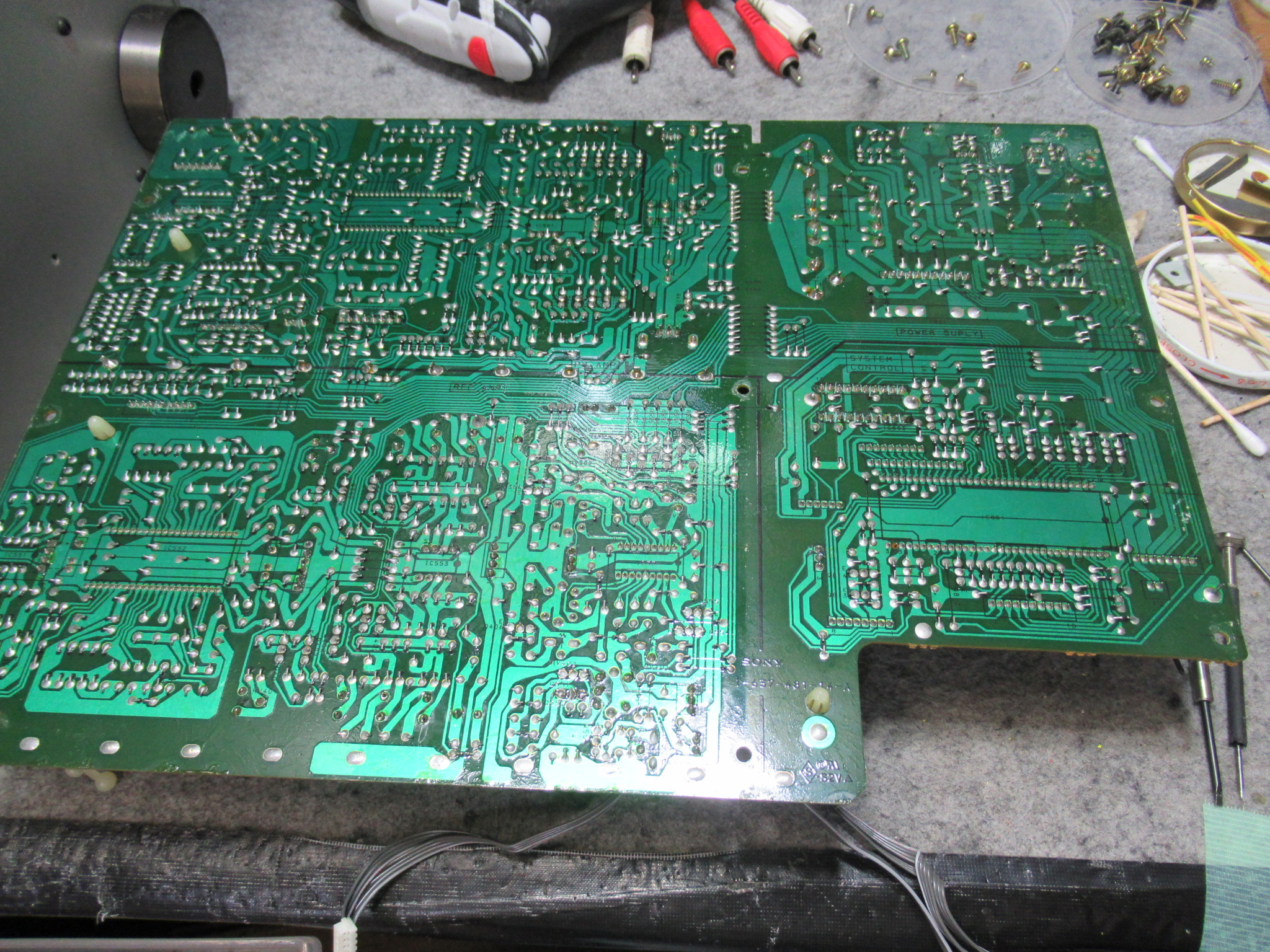

この機種は、メイン基板に半田クラックが発生して不具合が起こることがありますが、すでに対処済みでした。

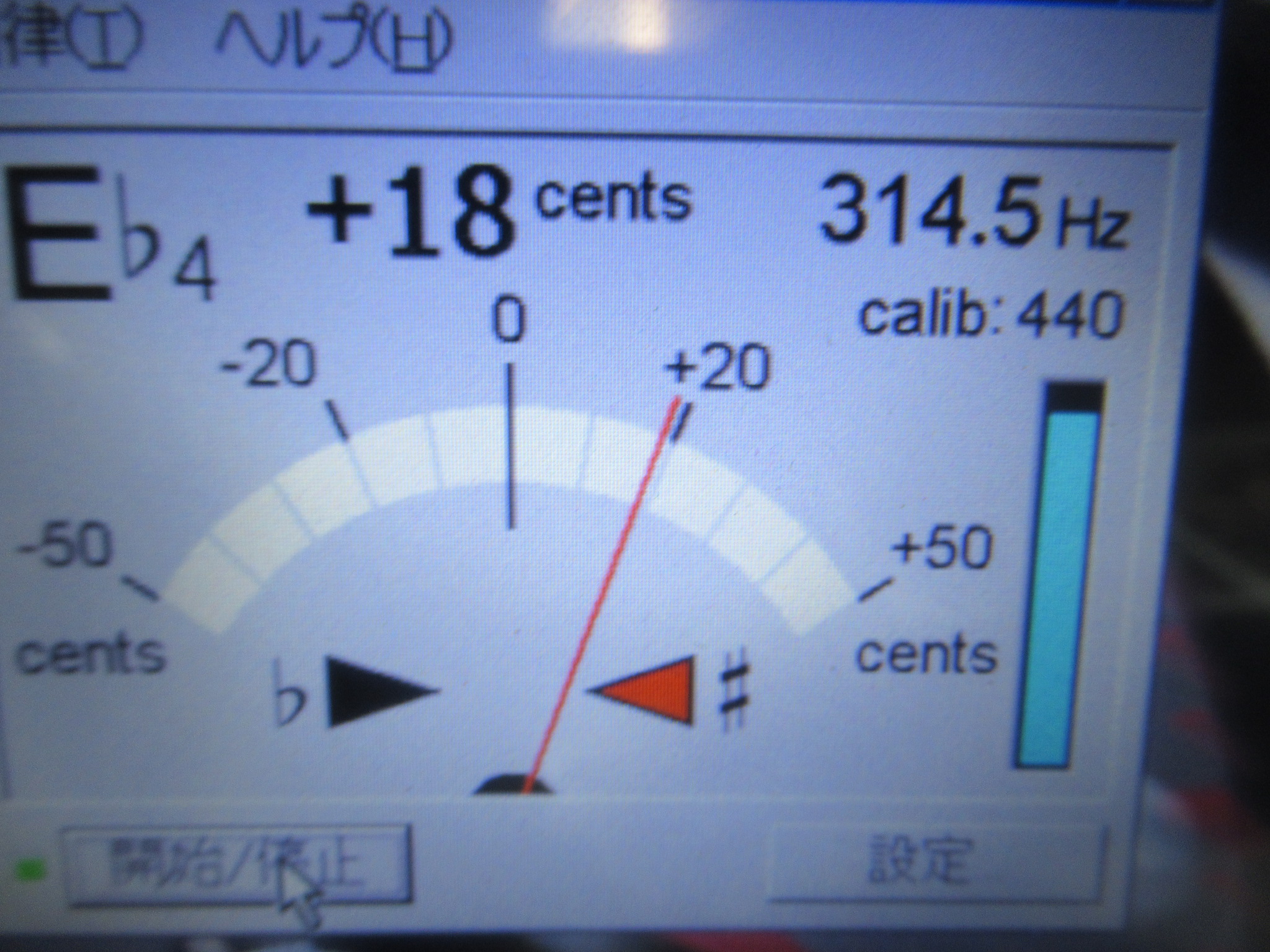

315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。

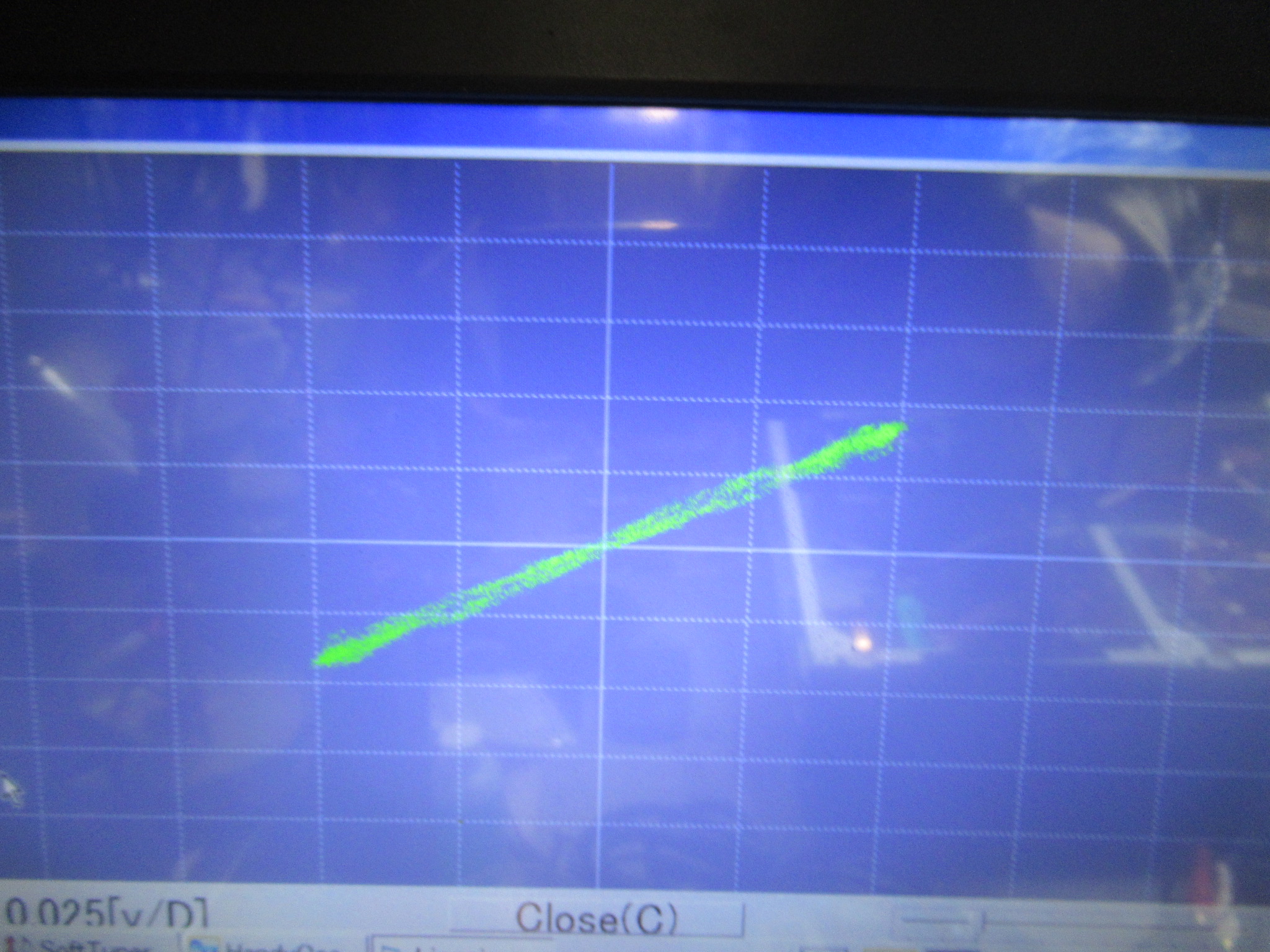

ヘッドアジマスの調整を行います。

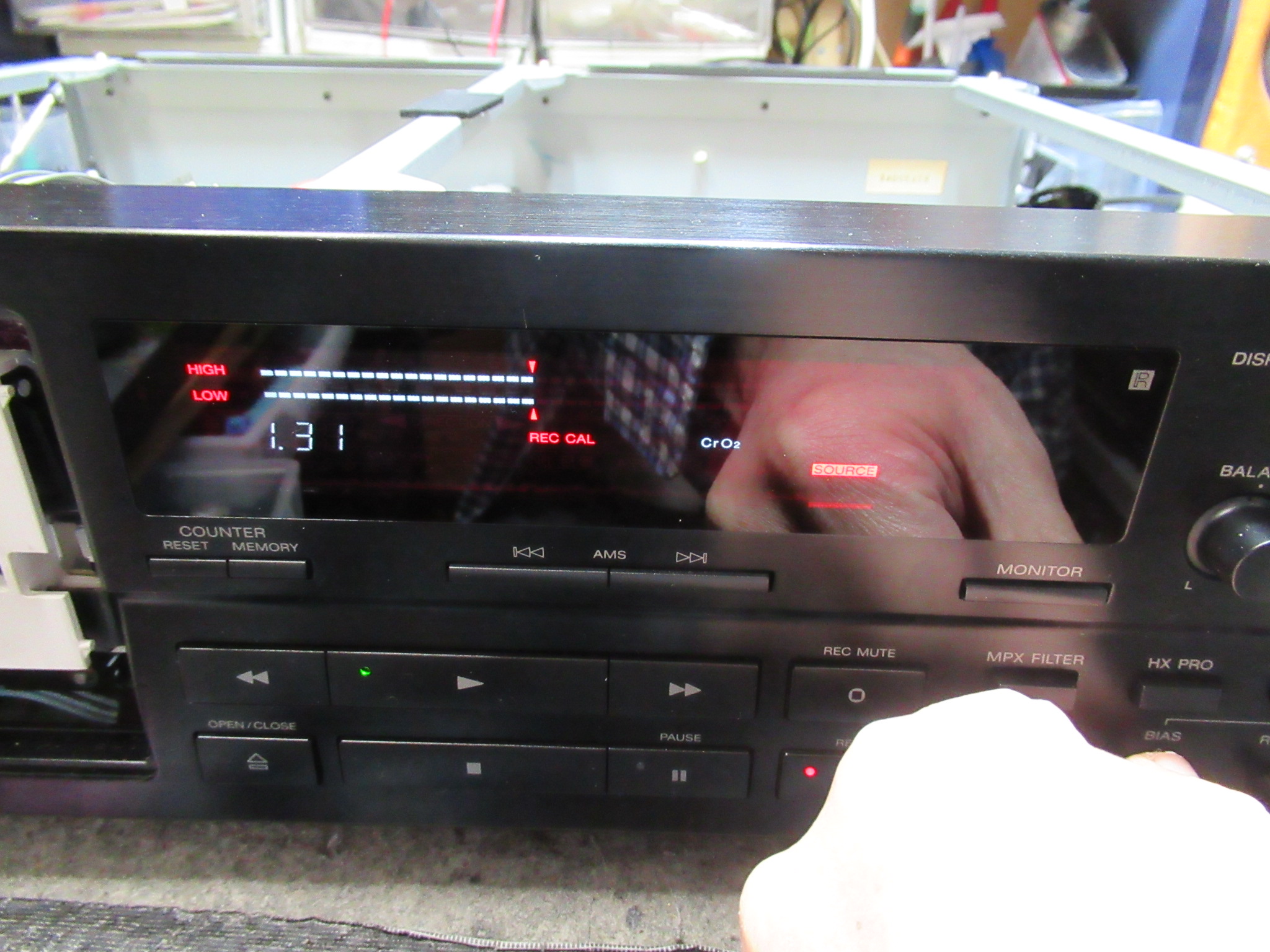

キャリブレーション後の録再バランスを調整します。
テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
