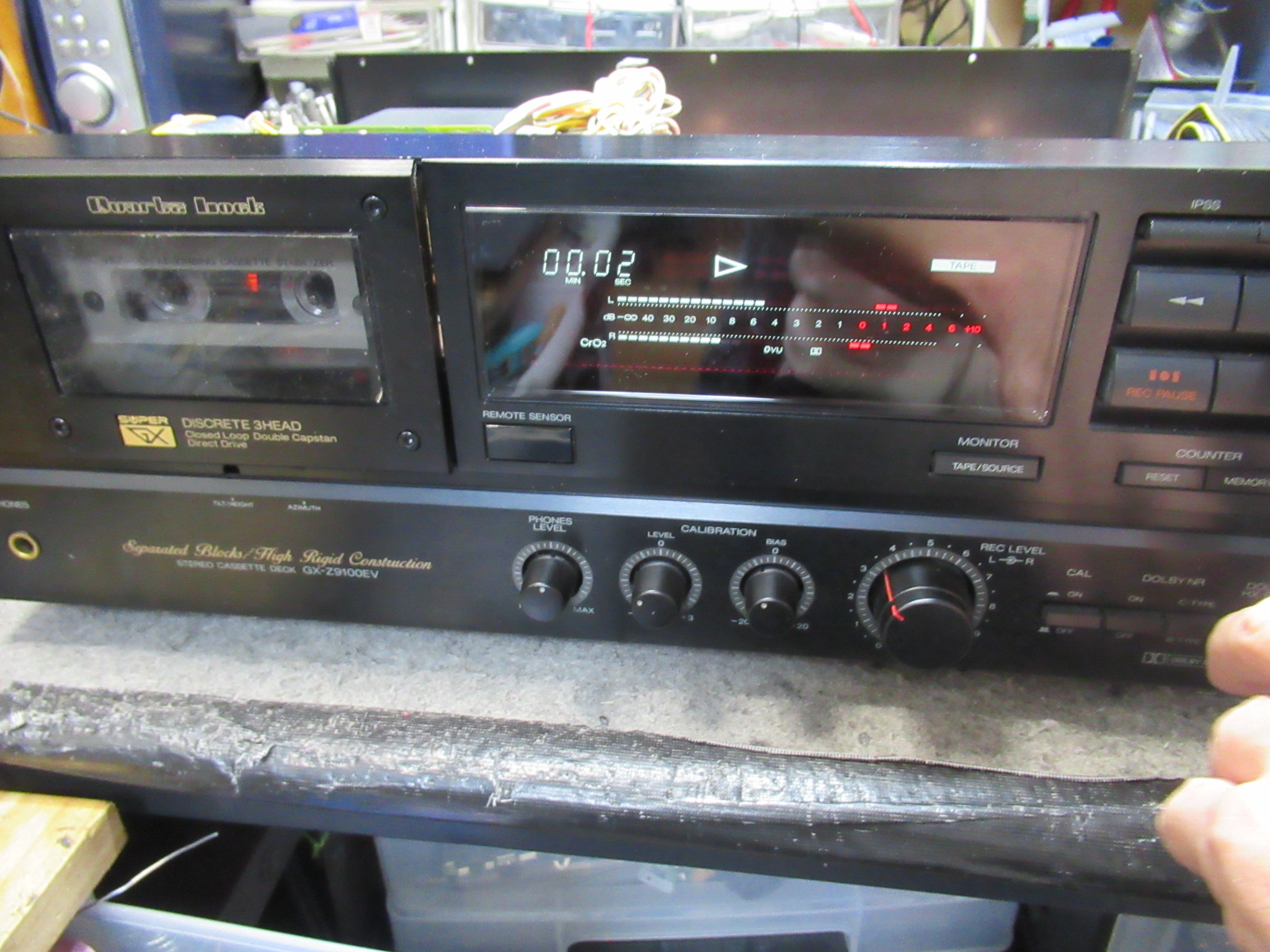

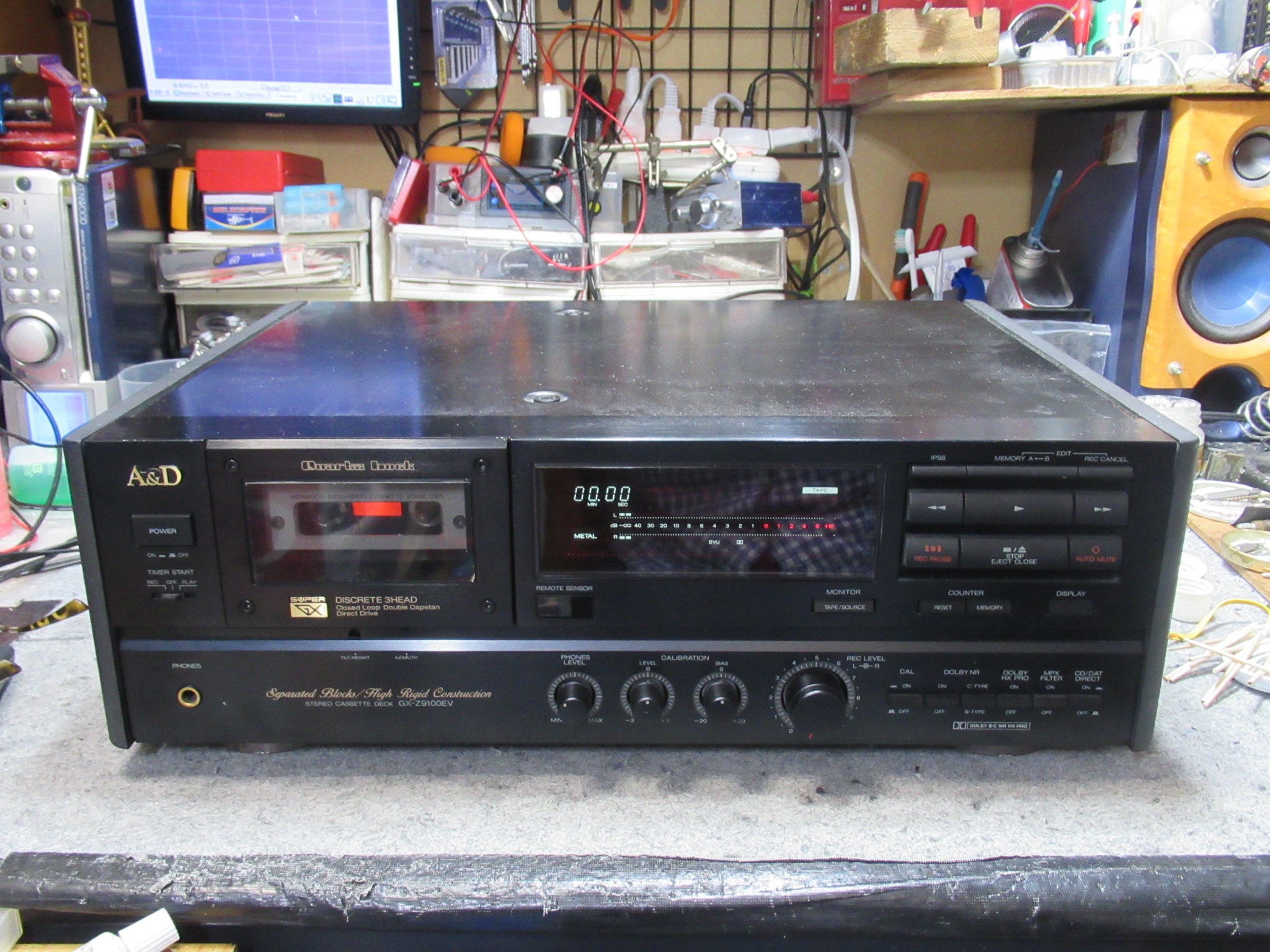

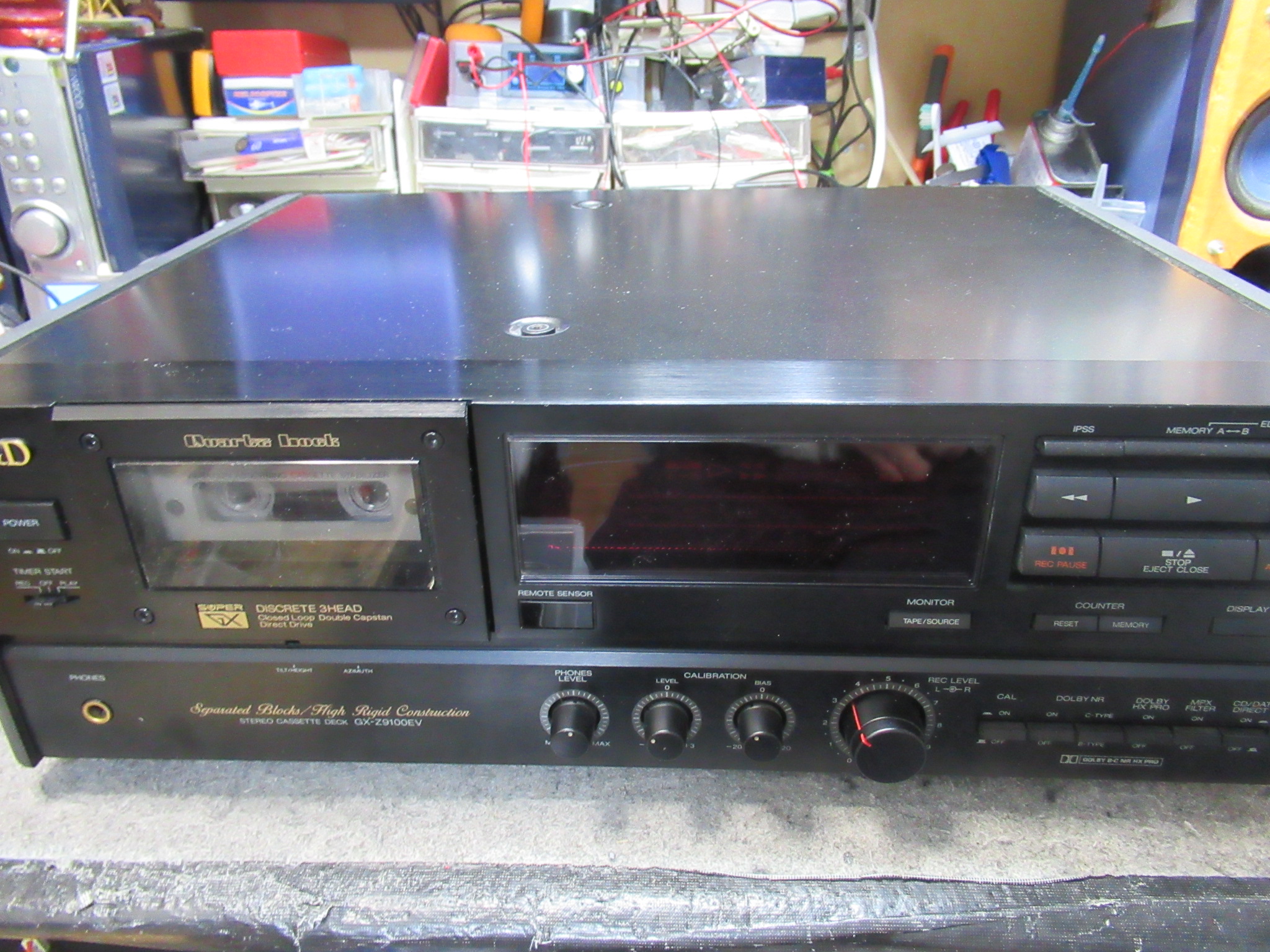

A&D製３ヘッドデュアルキャプスタンカセットデッキ、GX-Z9100EVの修理依頼をいただきました。
巻き戻しなどの回転力が弱いということと、電源を入れたときに異音が発生するといった状態です。

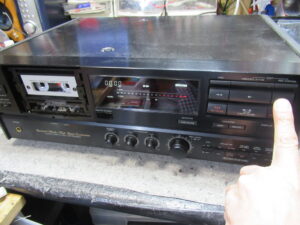

再生を開始しましたが、巻き取り側のリールが回転しないため、すぐに止まります。また、止まった後に少しの間、「ゴトゴト・・・」という異音が発生します。
早送り巻き戻しは「キー」という嫌な音が鳴るだけで動作しません。
メカを降ろして分解を進めます。

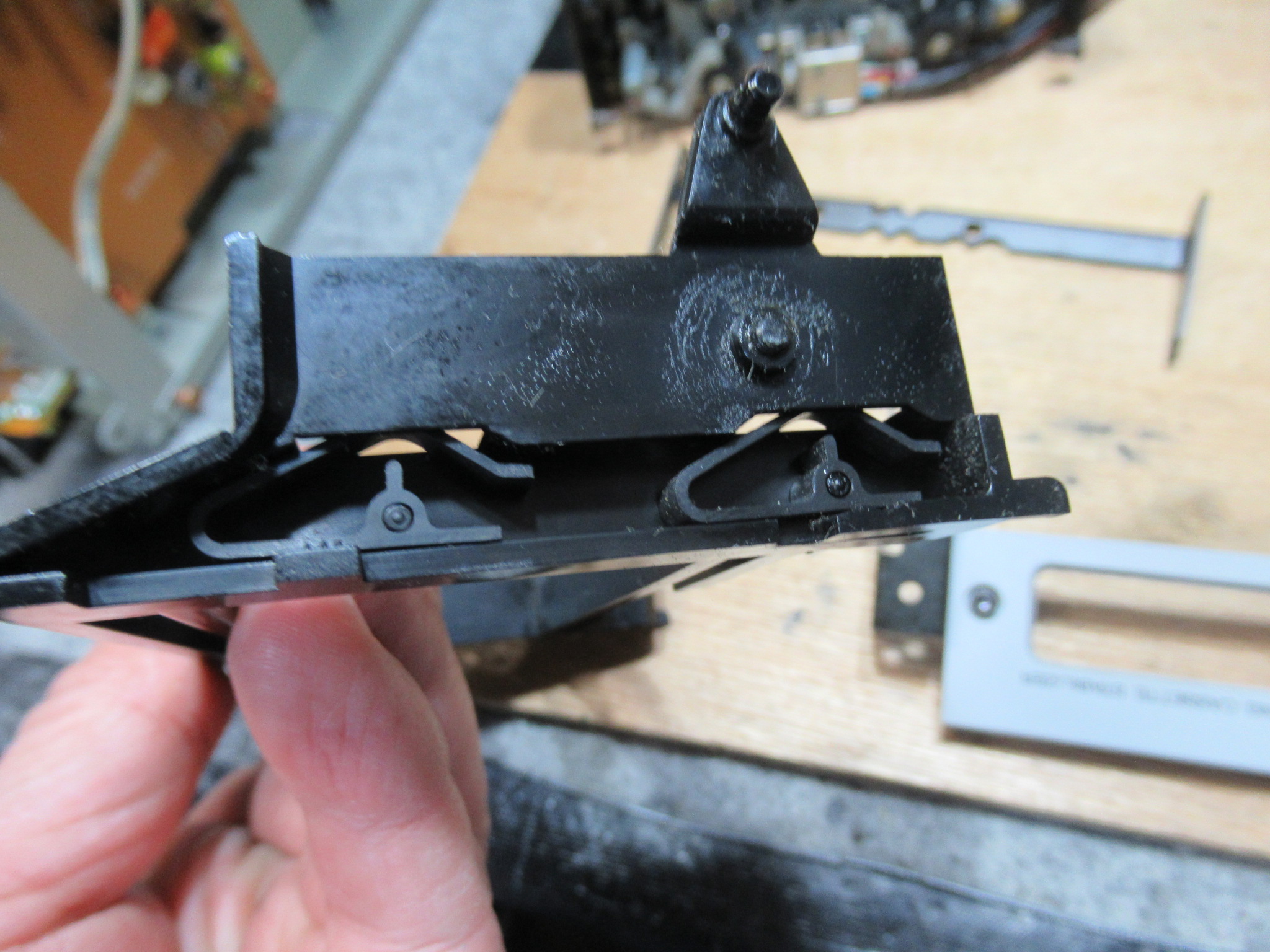

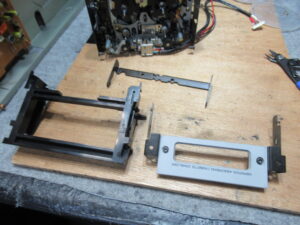

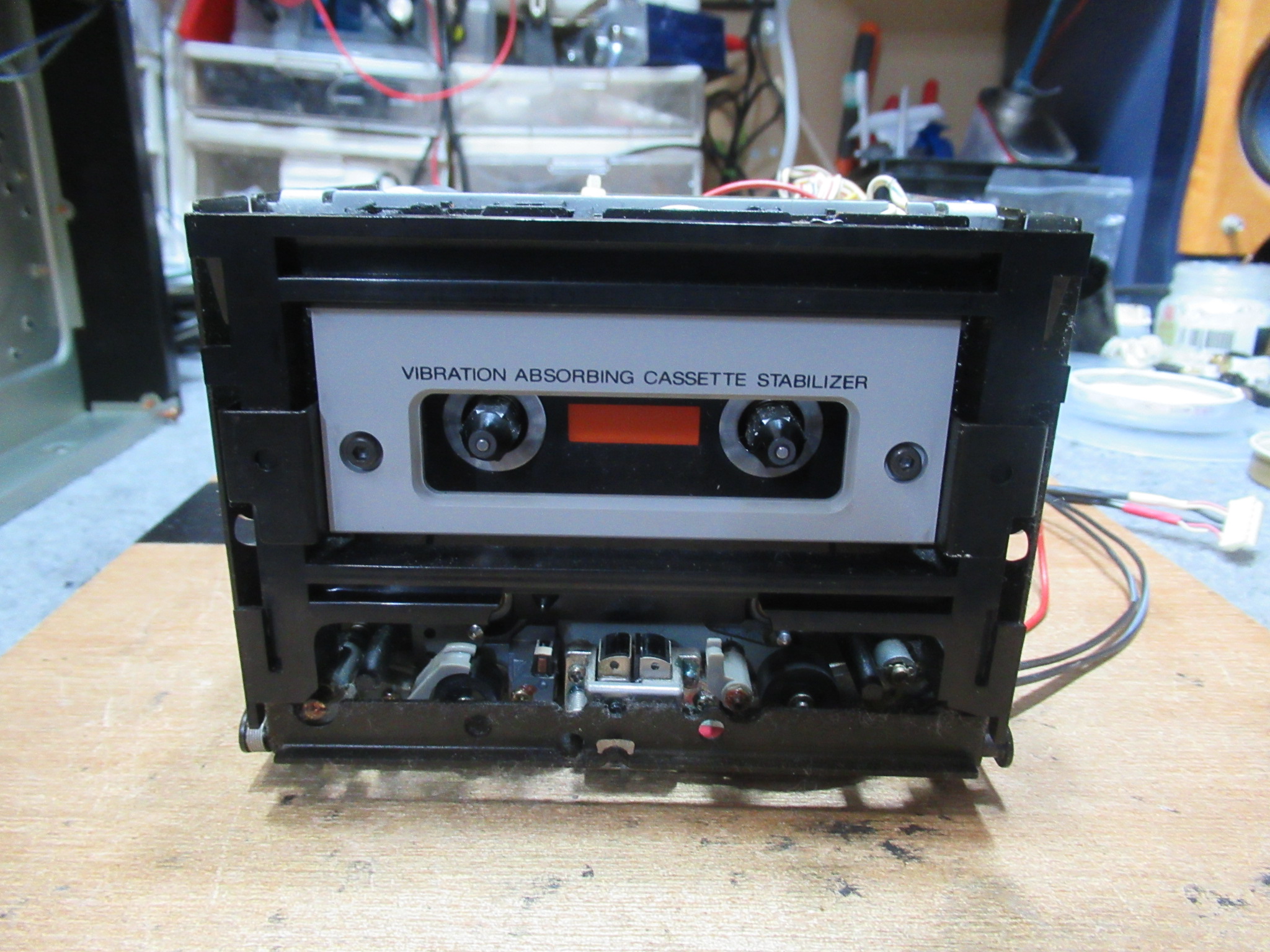

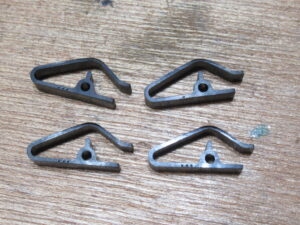

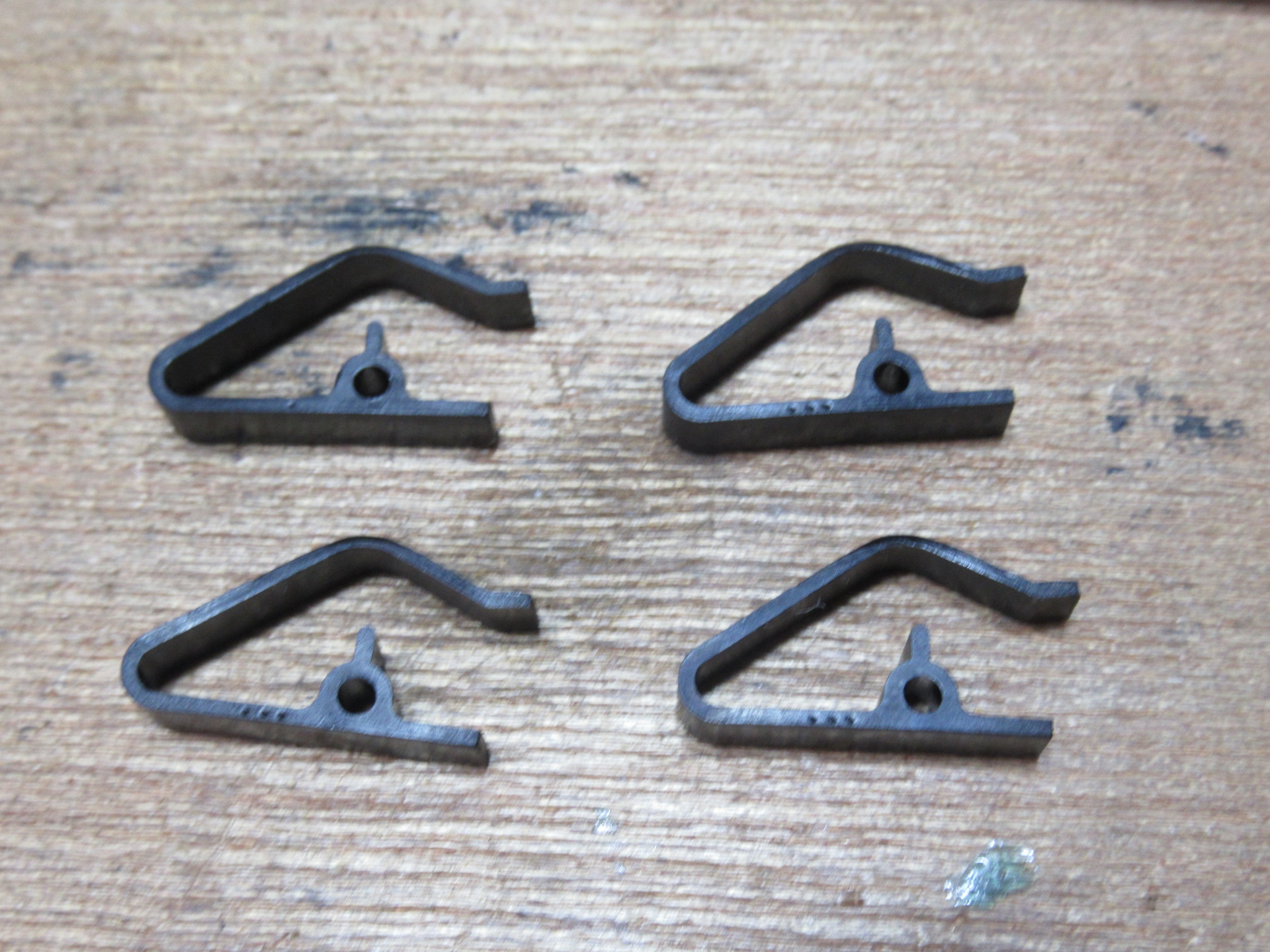

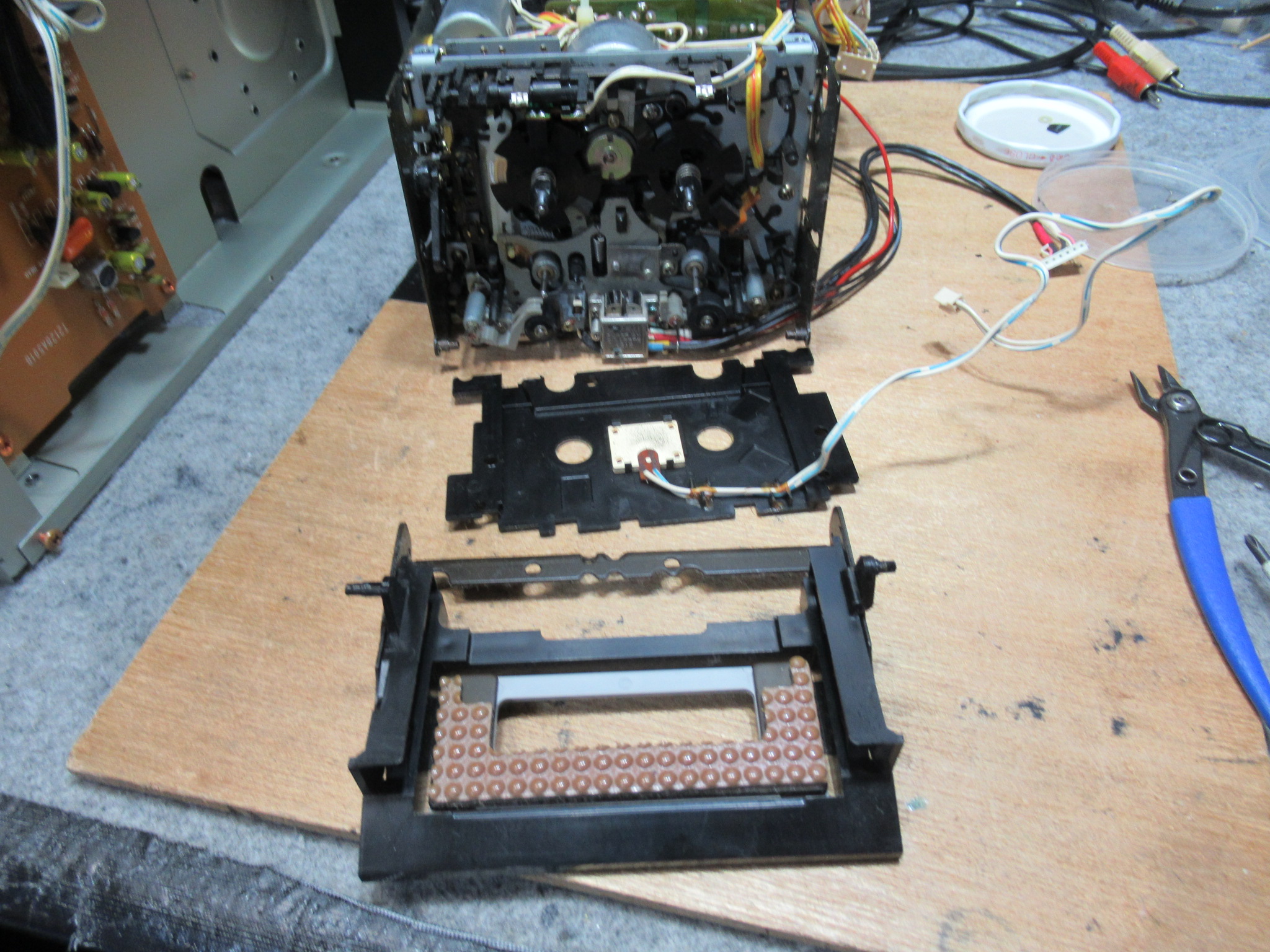

カセットホルダーを分解します。内蔵されているスプリングにヘタリが見られます。
スプリングを脱着して加熱整形します。

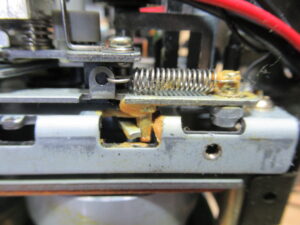

製造時に塗布されたと思われるグリスが固まりかけています。

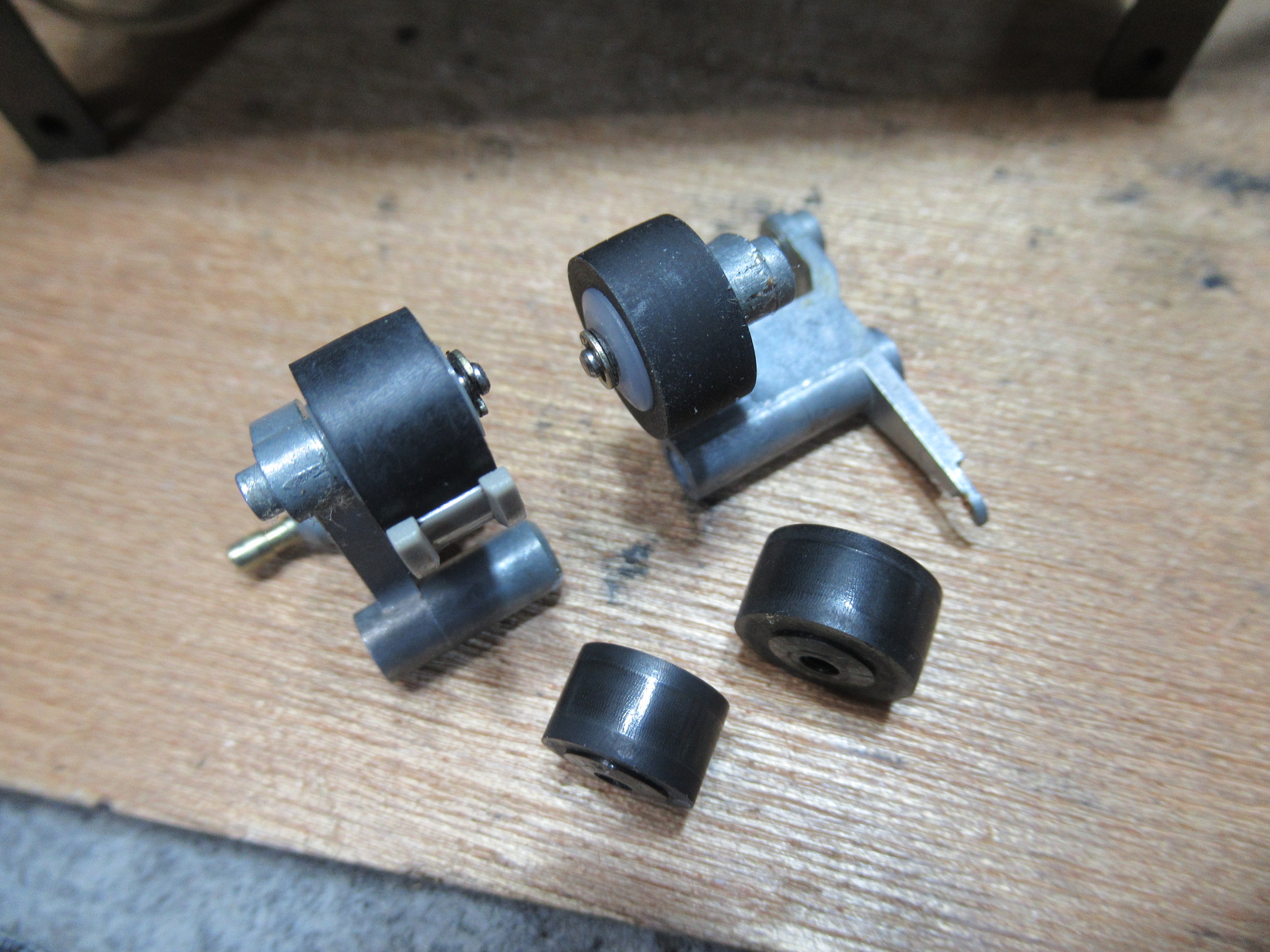

ピンチローラーを交換します。

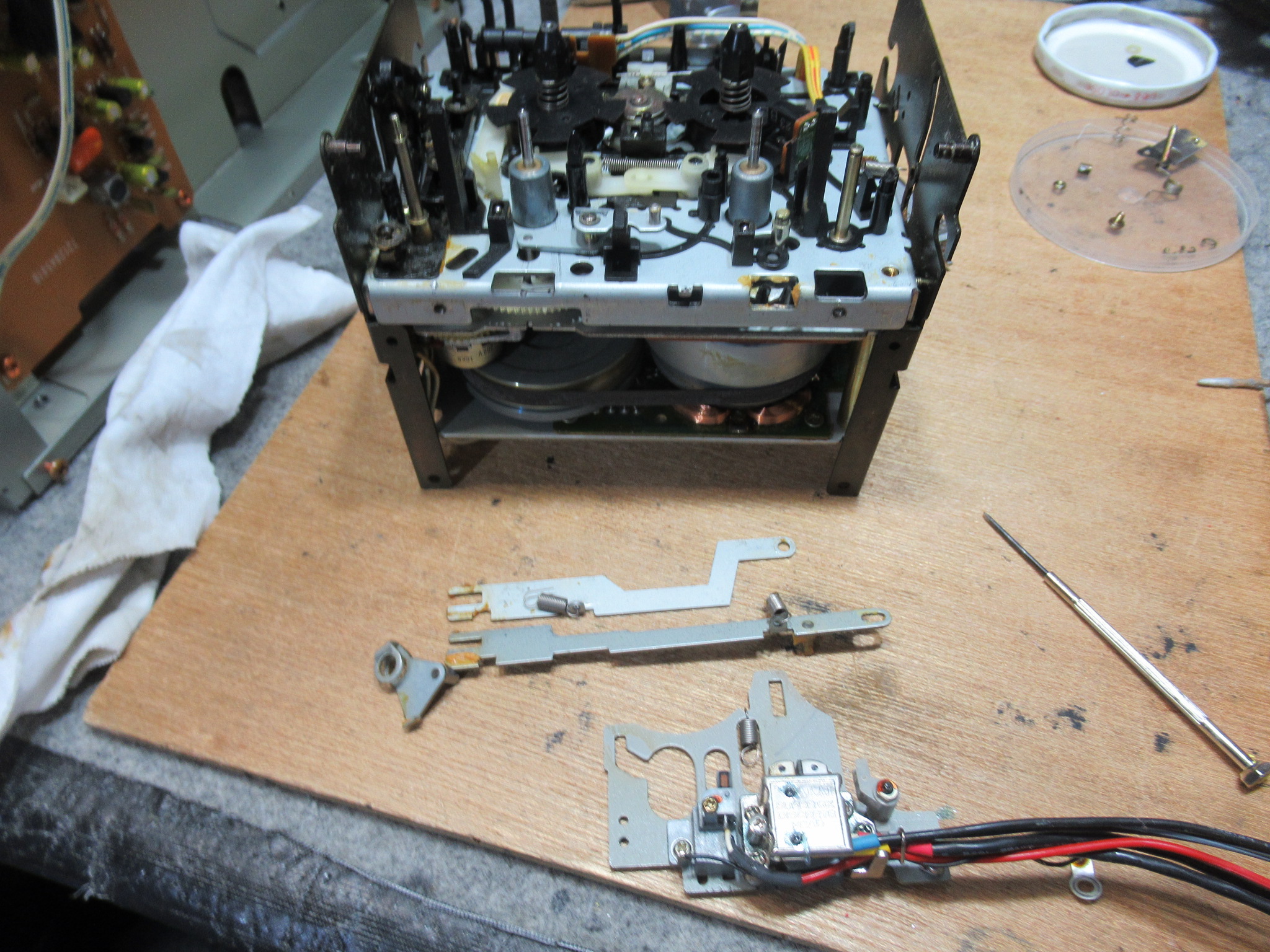

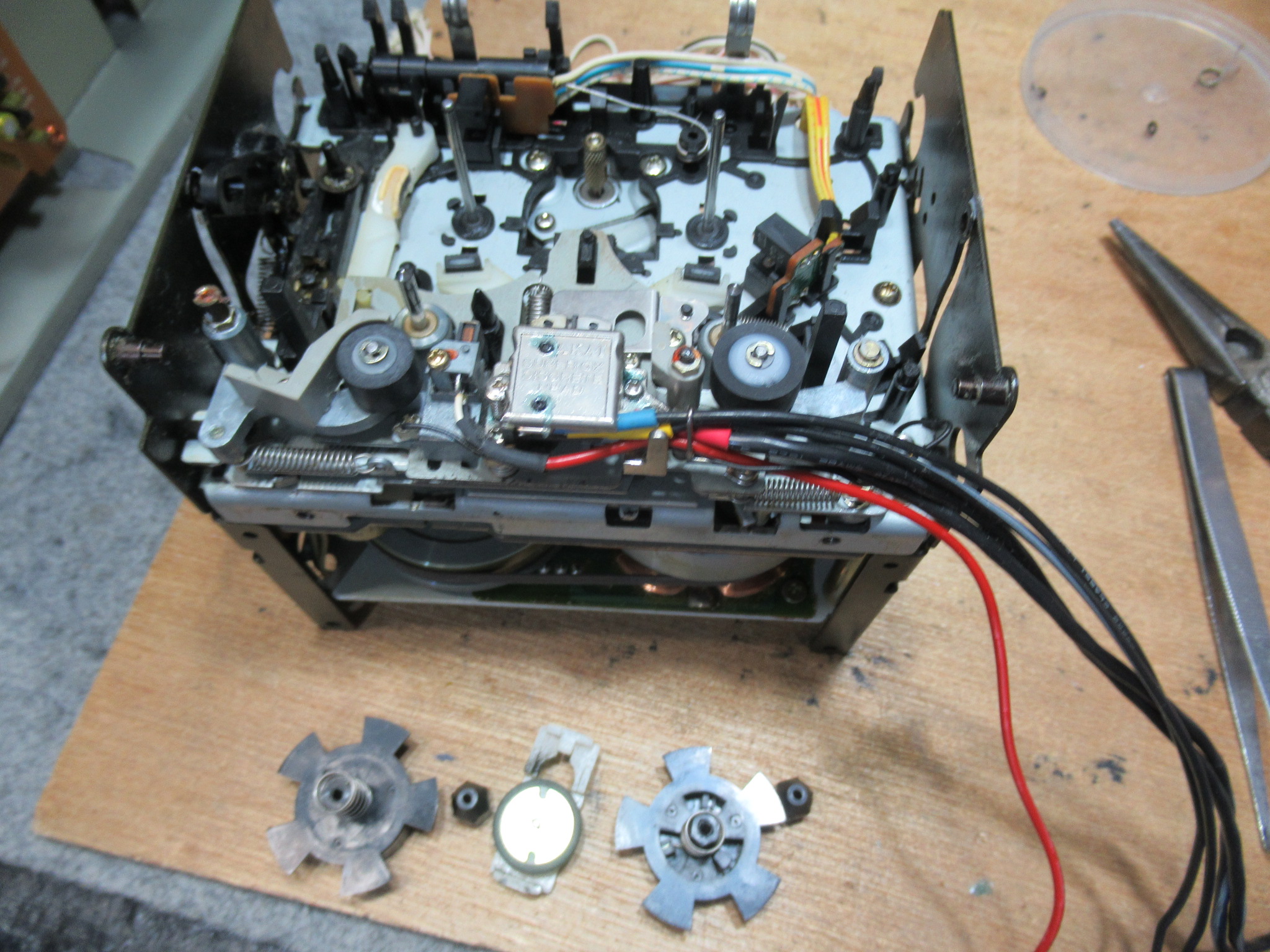

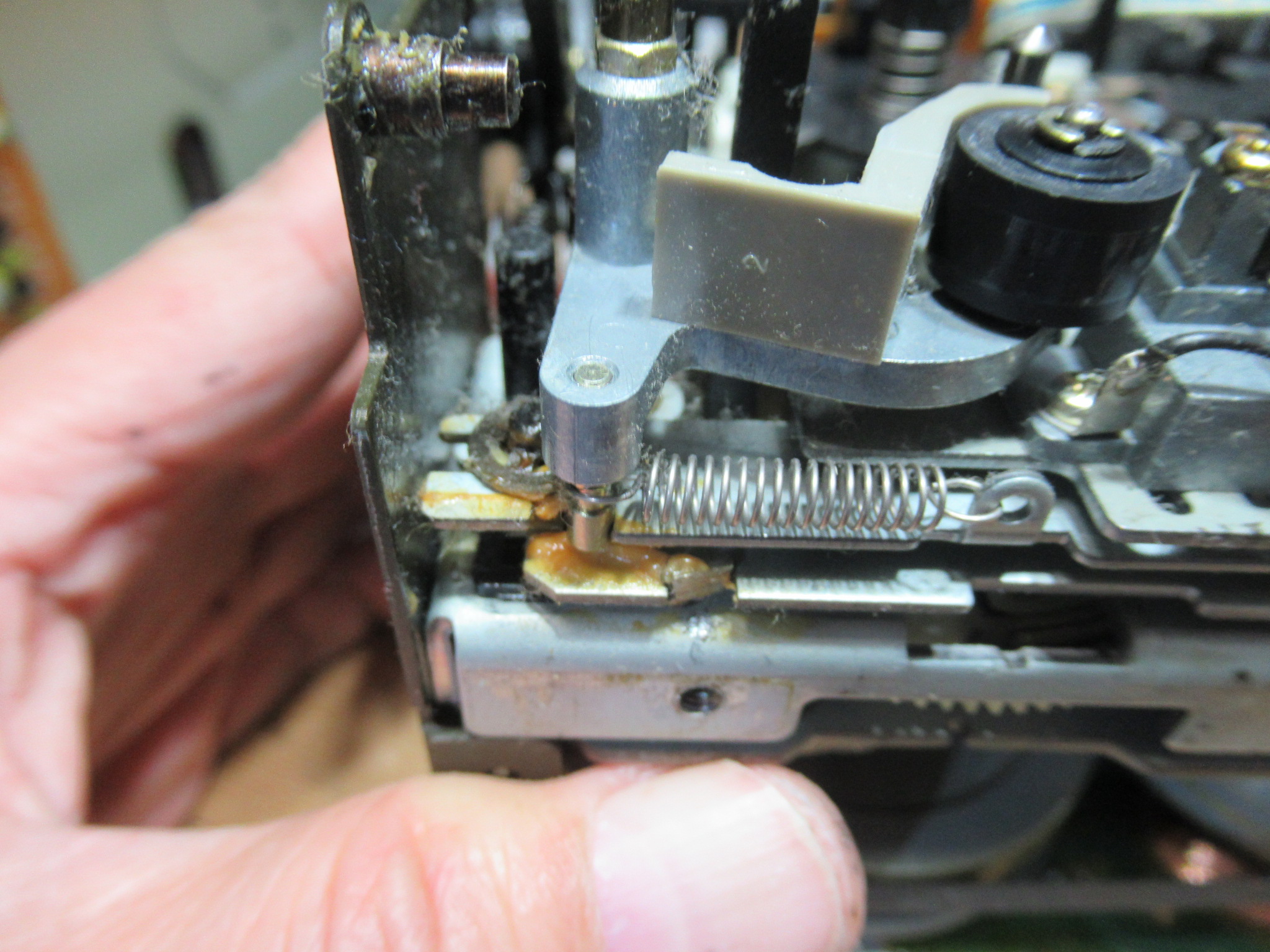

ヘッド周りを分解し、古いグリスを除去清掃し、再グリスします。

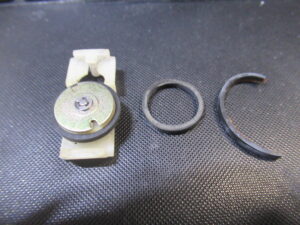

少し驚きましたが、アイドラーゴムを交換したところ、元々のものは、小さなものと一回り大きなものを２ケ重ねてありました。おそらく丁度良いサイズのものが入手できないための苦肉の策でしょうが、少し乱暴です。

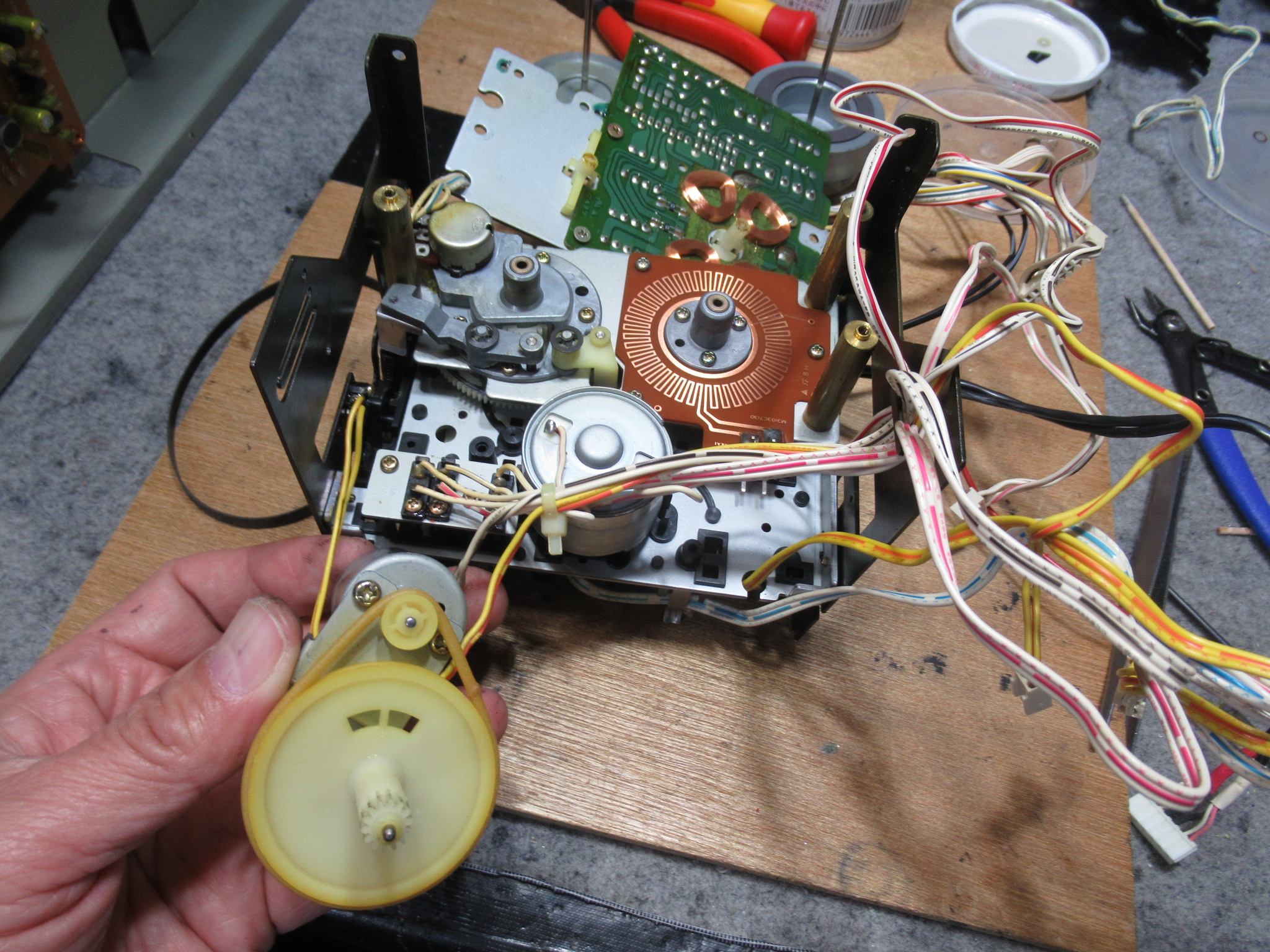

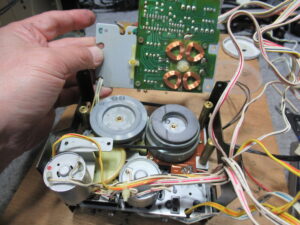

モーター基板を取り外します。

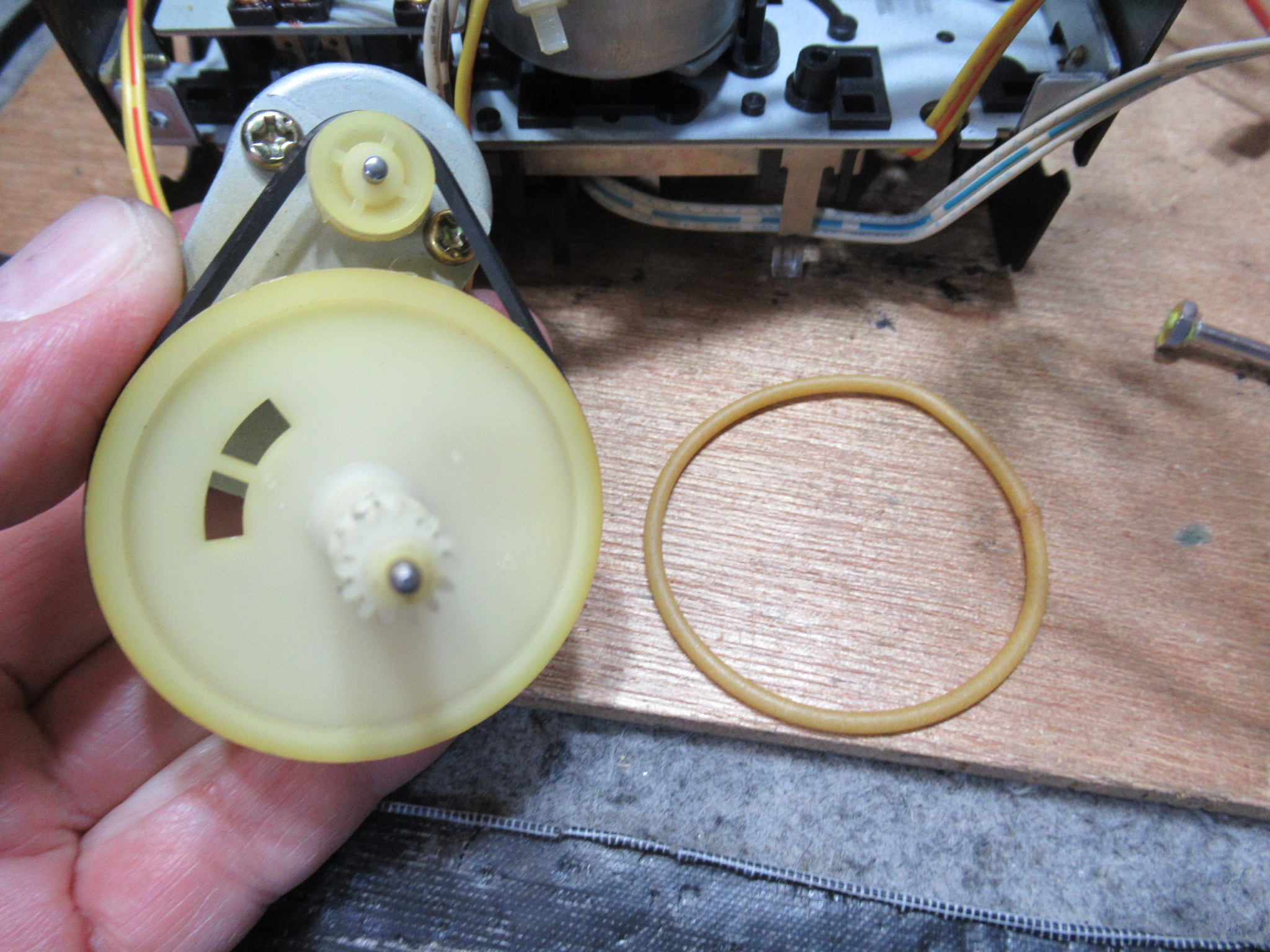

モードベルトにはバンコードが使用されていました。ゴムベルトに交換します。

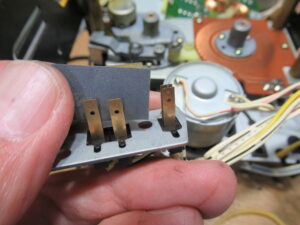

オートセレクタ用スイッチ接点を磨きます。

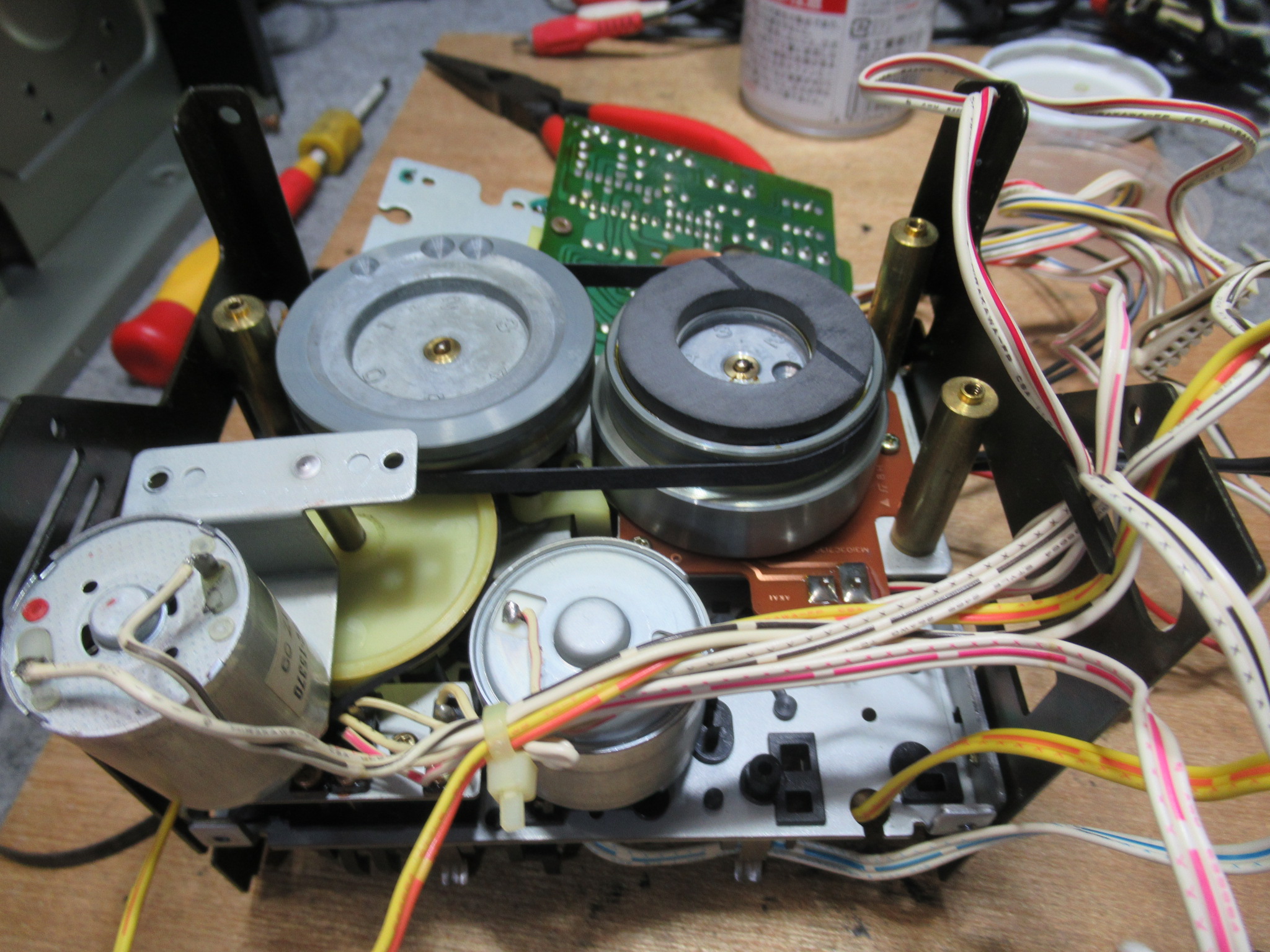

新しいベルトを掛けて組み立てます。

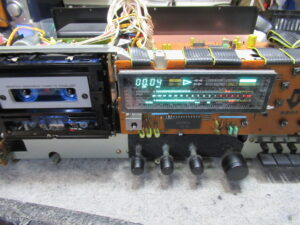

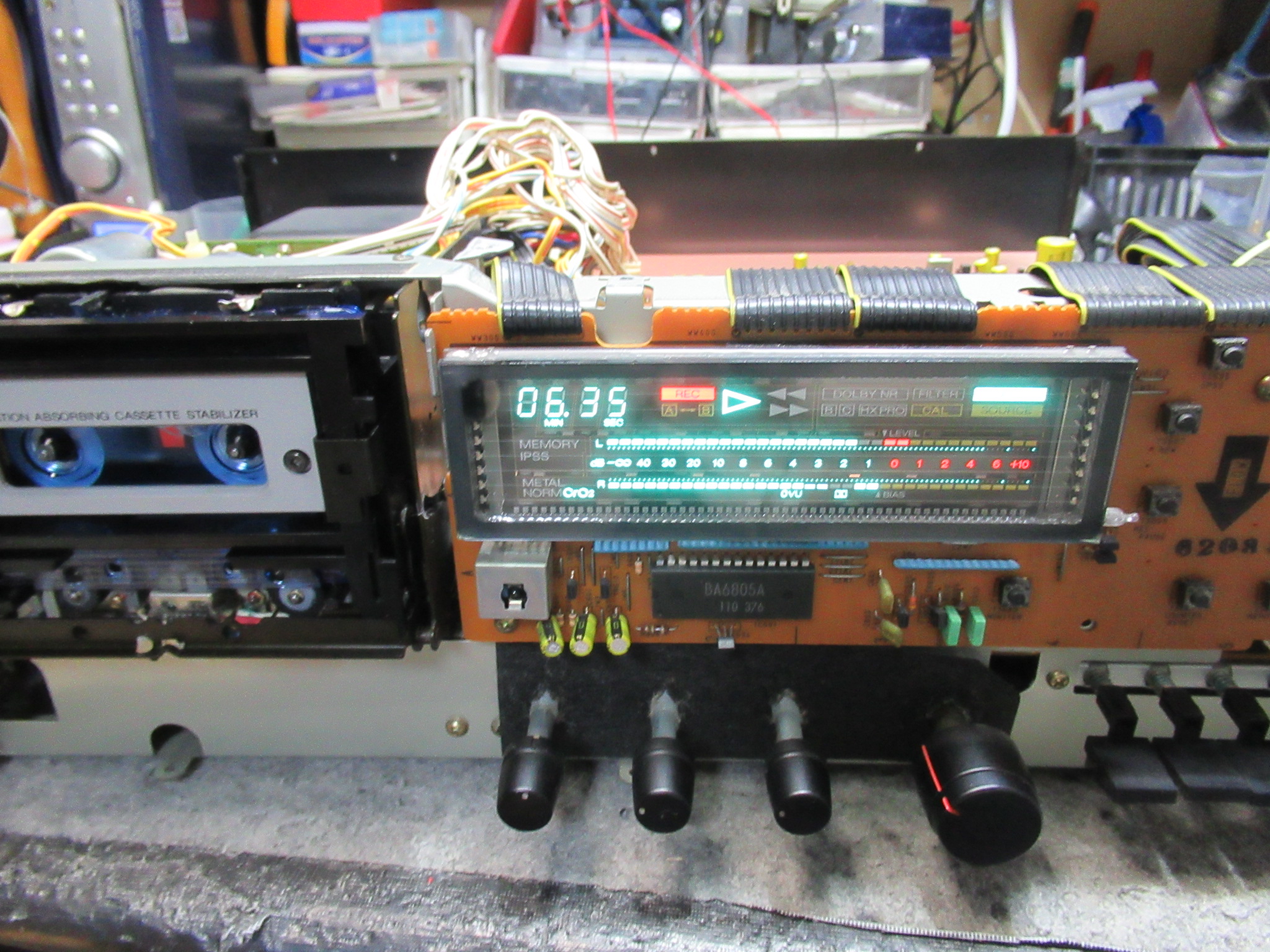

本体に戻して動作確認を行います。

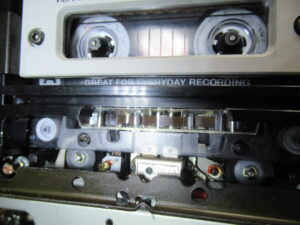

ミラーカセットを用いてテープの走行状態を目視点検します。

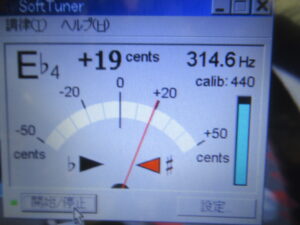

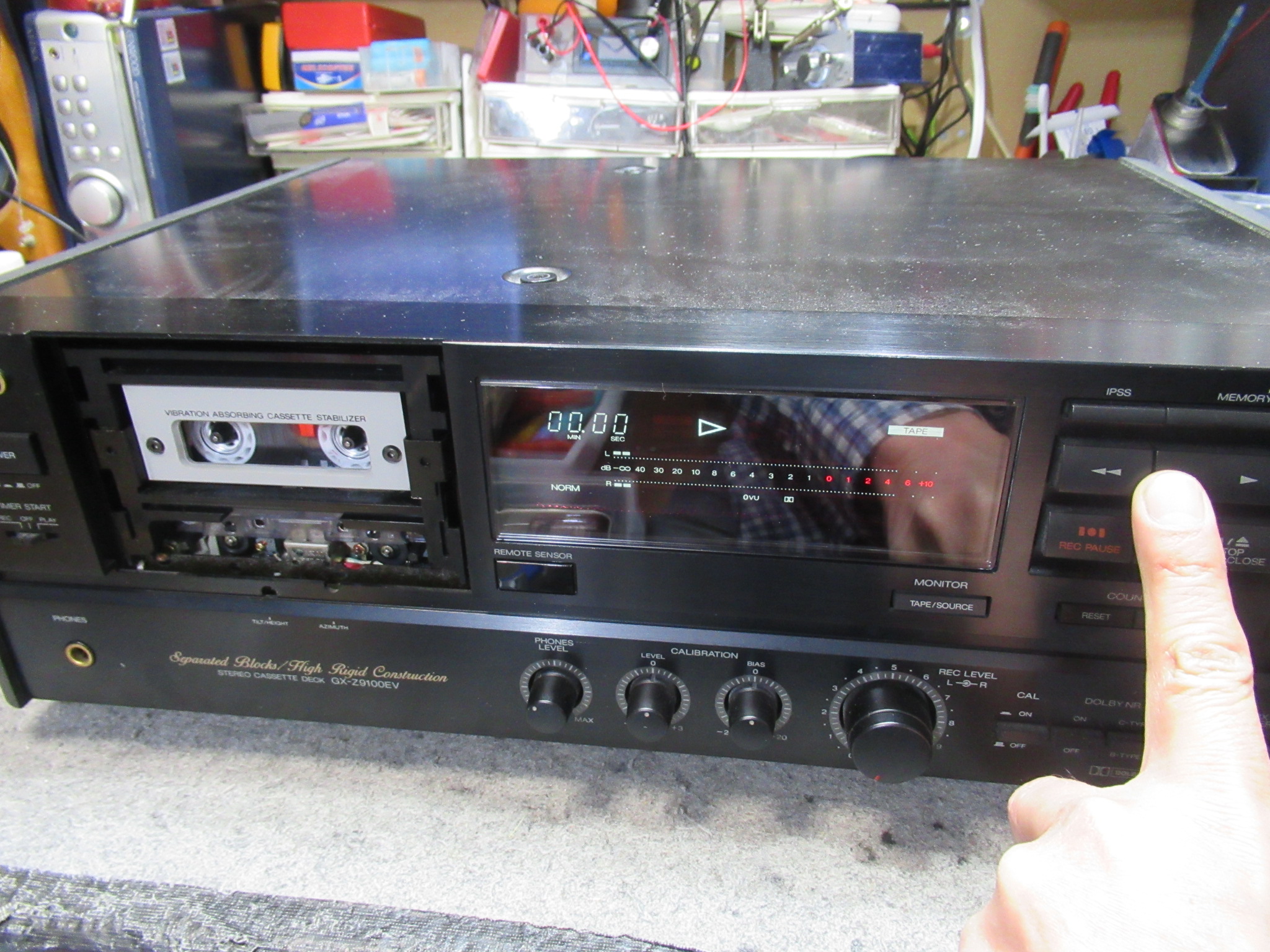

315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。

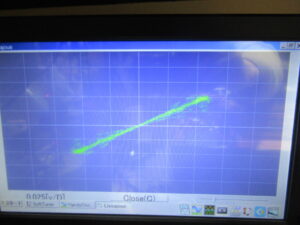

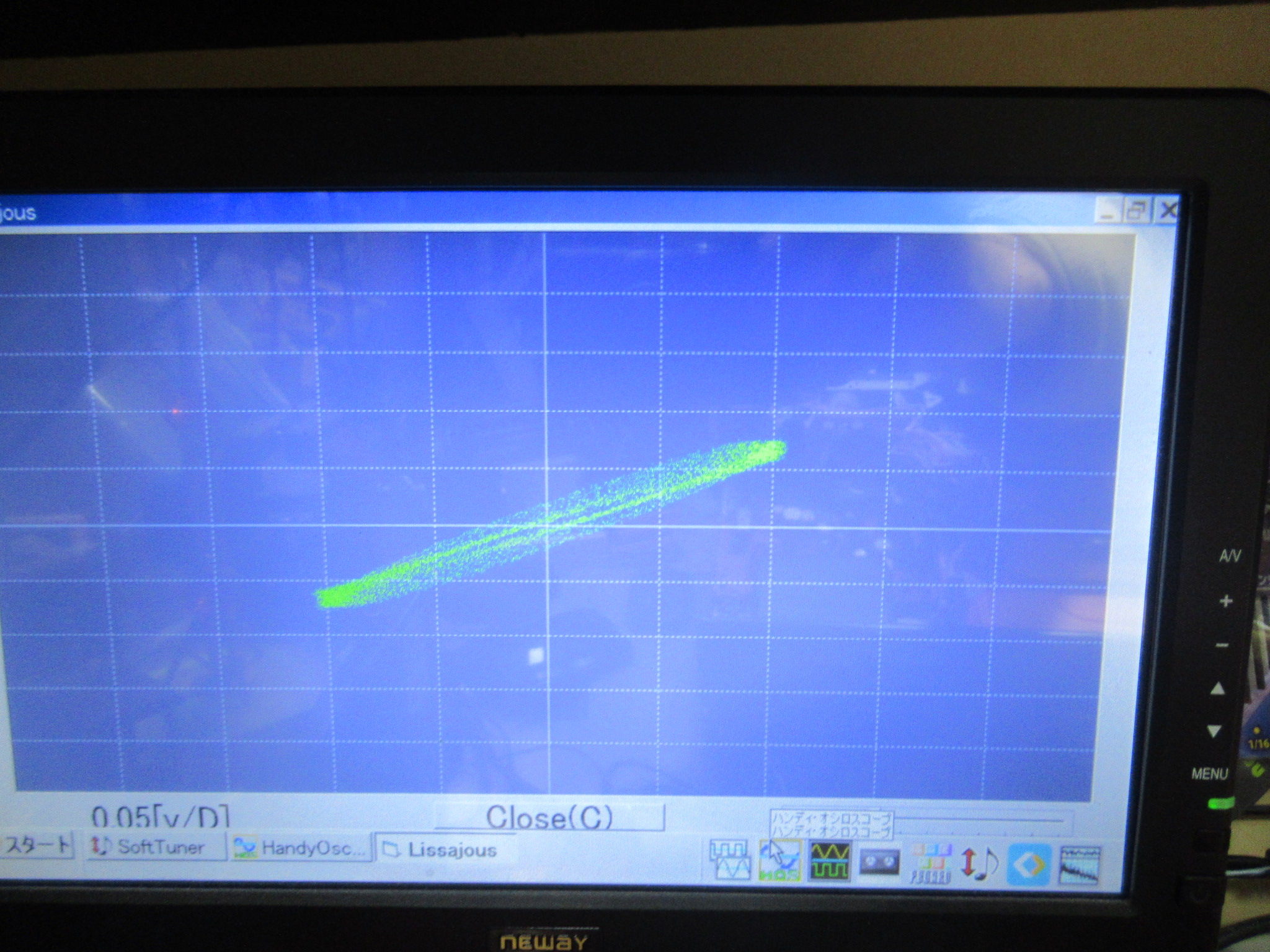

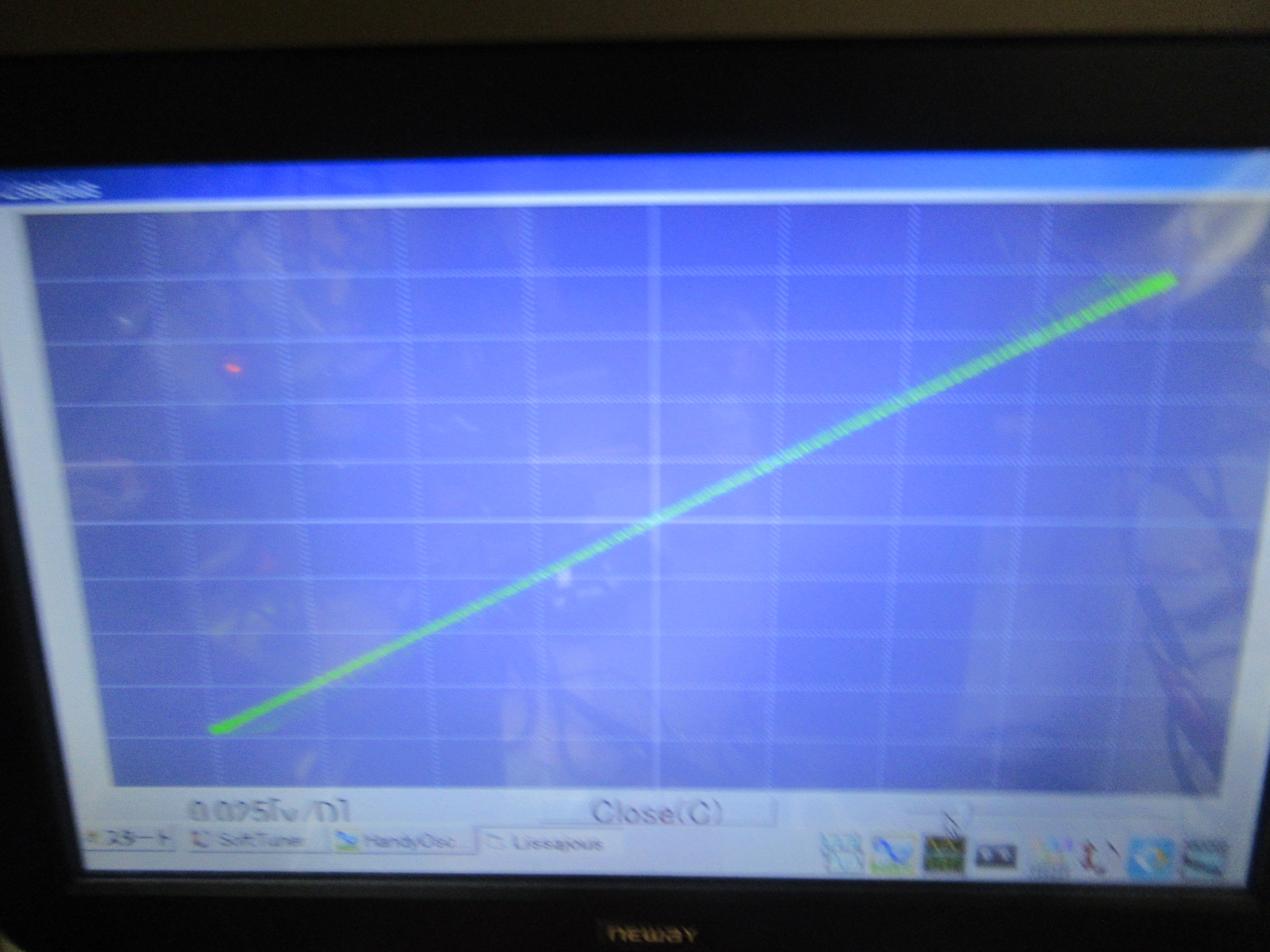

再生ヘッドと録音ヘッドのアジマスの調整を行います。

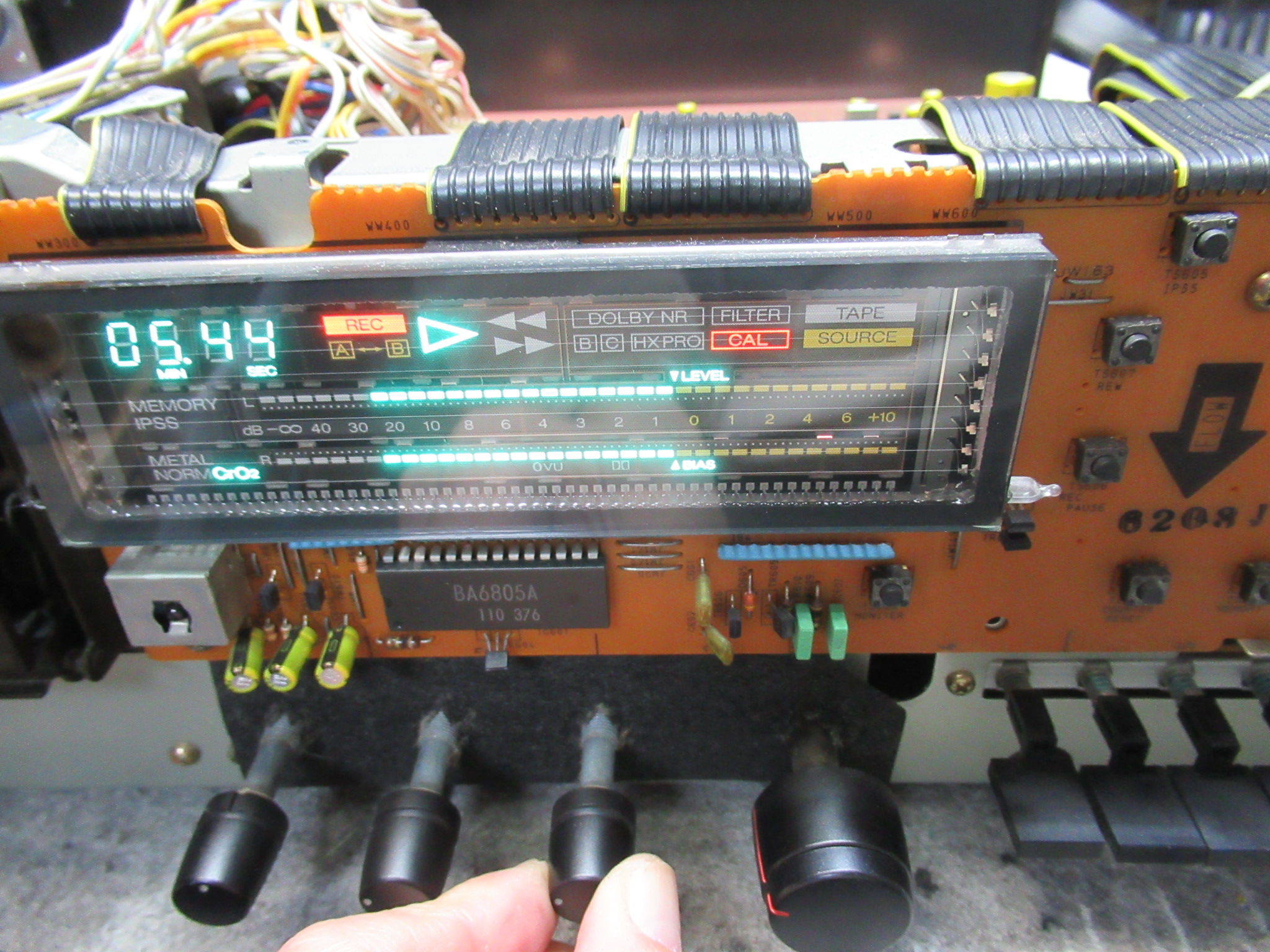

キャリブレーション後に録再バランスを調整します。
録音状況を確認して修理完了というところですが、最後に思わぬトラブルが発生しました。少しの間、他の作業をしながら再生を続けていましたが、突然音が止まりました。テープが終了したのだと思い、機器を見てみると、
電源が落ちていました。さすがにこれは焦りましたが、

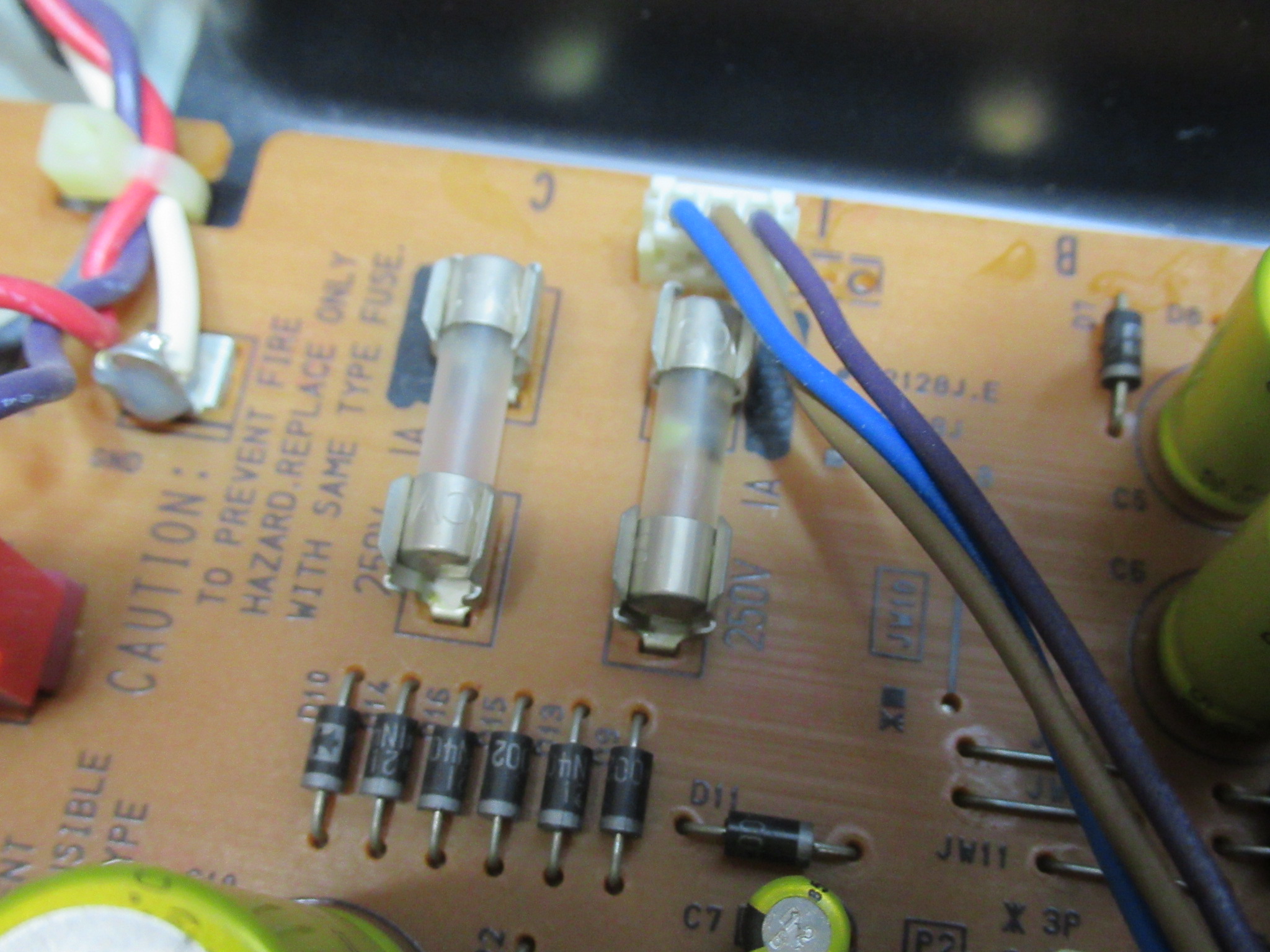

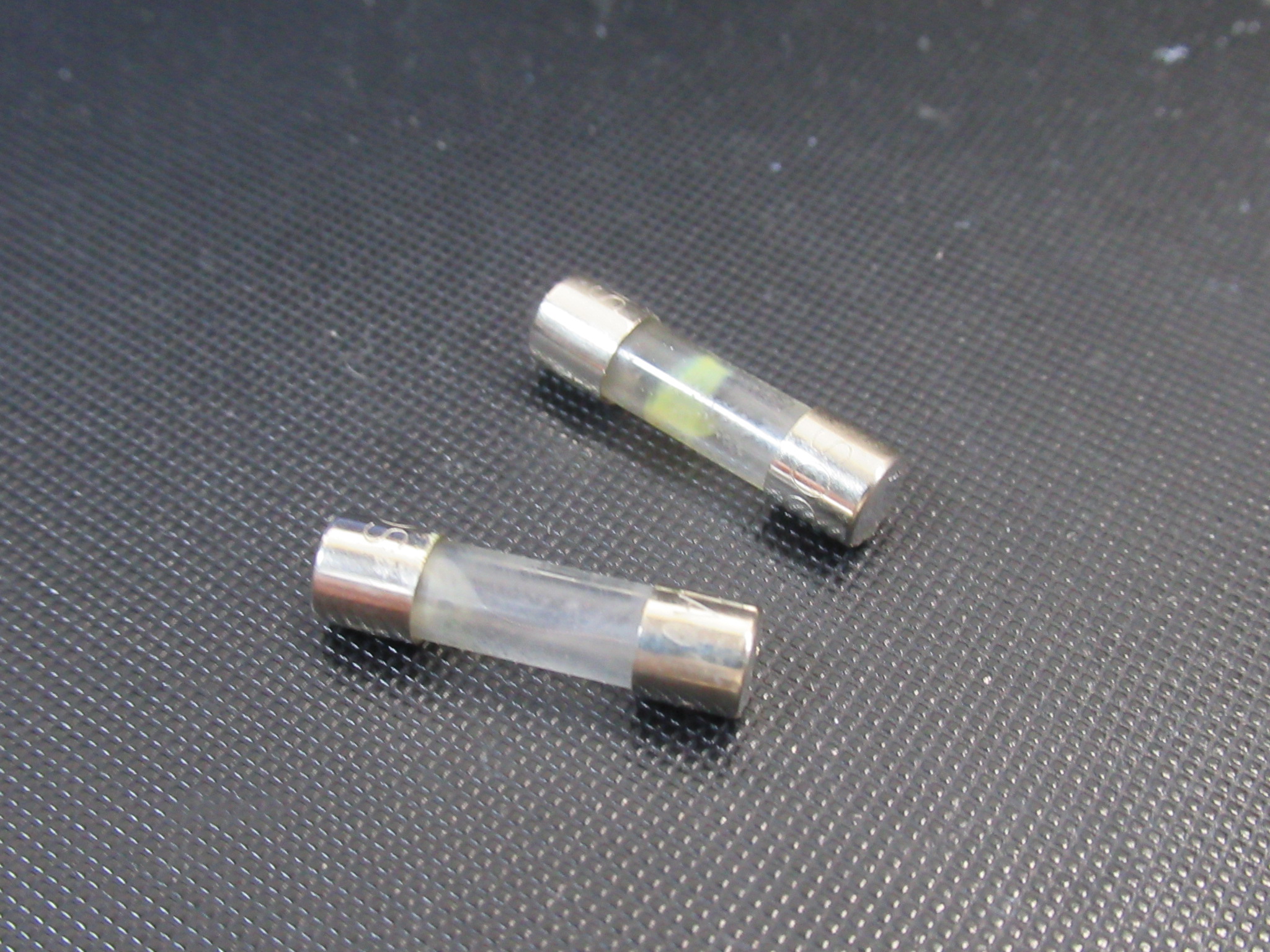

再度カバーを開けて点検を行うと、ヒューズが２本とも切れていました。

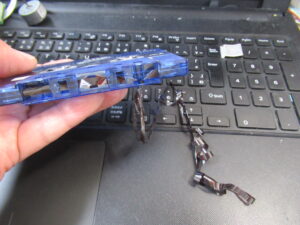

珍しい現象と思いましたが、使用中のテープがキャプスタンに絡まっていましたので、モーターに過大な負荷が掛かったことが原因だったようです。長尺テープが原因かと思いましたので、他のテープに替えましたが、やはり巻き込むことがあります。

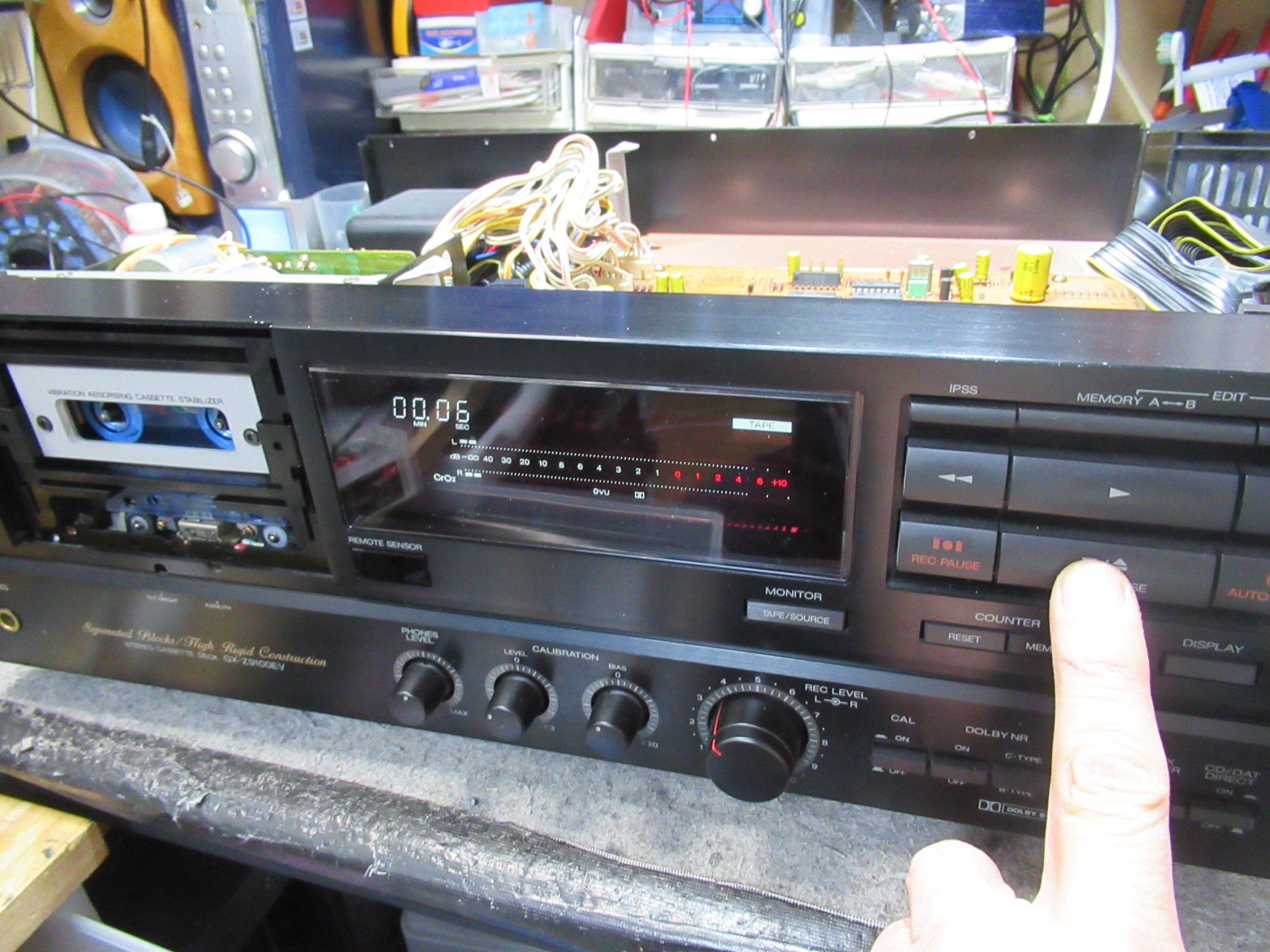

操作を繰り返していると、停止ボタンを押すとリールの回転のみ停止することがあります。そのためピンチローラーでテープが送られ続け、テープが巻き込むことがわかりました。

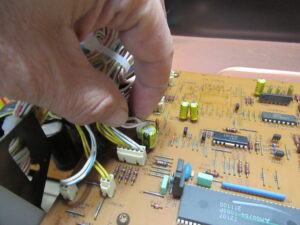

メカのコネクタ部分を触れると動作が挙動不審になります。

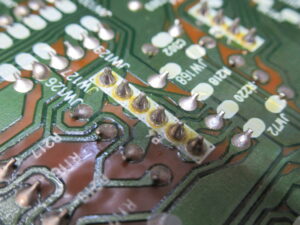

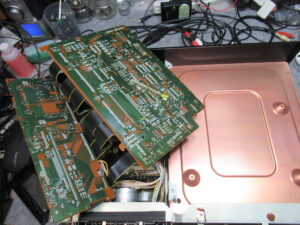

コントロール基板を取り外し、点検を行います。予想どおりコネクタの取り付け部分に半田割れが多数発生していました。以前の修理者が取り外すときに無理やり引き抜いたことが原因と考えられます。コネクタにはロックが掛かるようになっていますので、引き抜くときには少しコツが必要です。

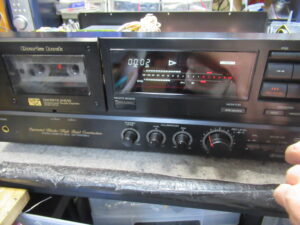

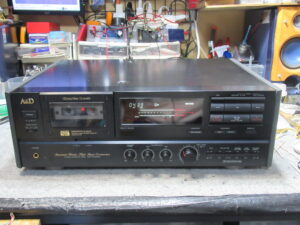

無事復旧しました。やはりほかの方が修理された機体には注意が必要です。以上修理完了です。
