少し前に当店をご利用になった方から、新たなご依頼をいただきました。

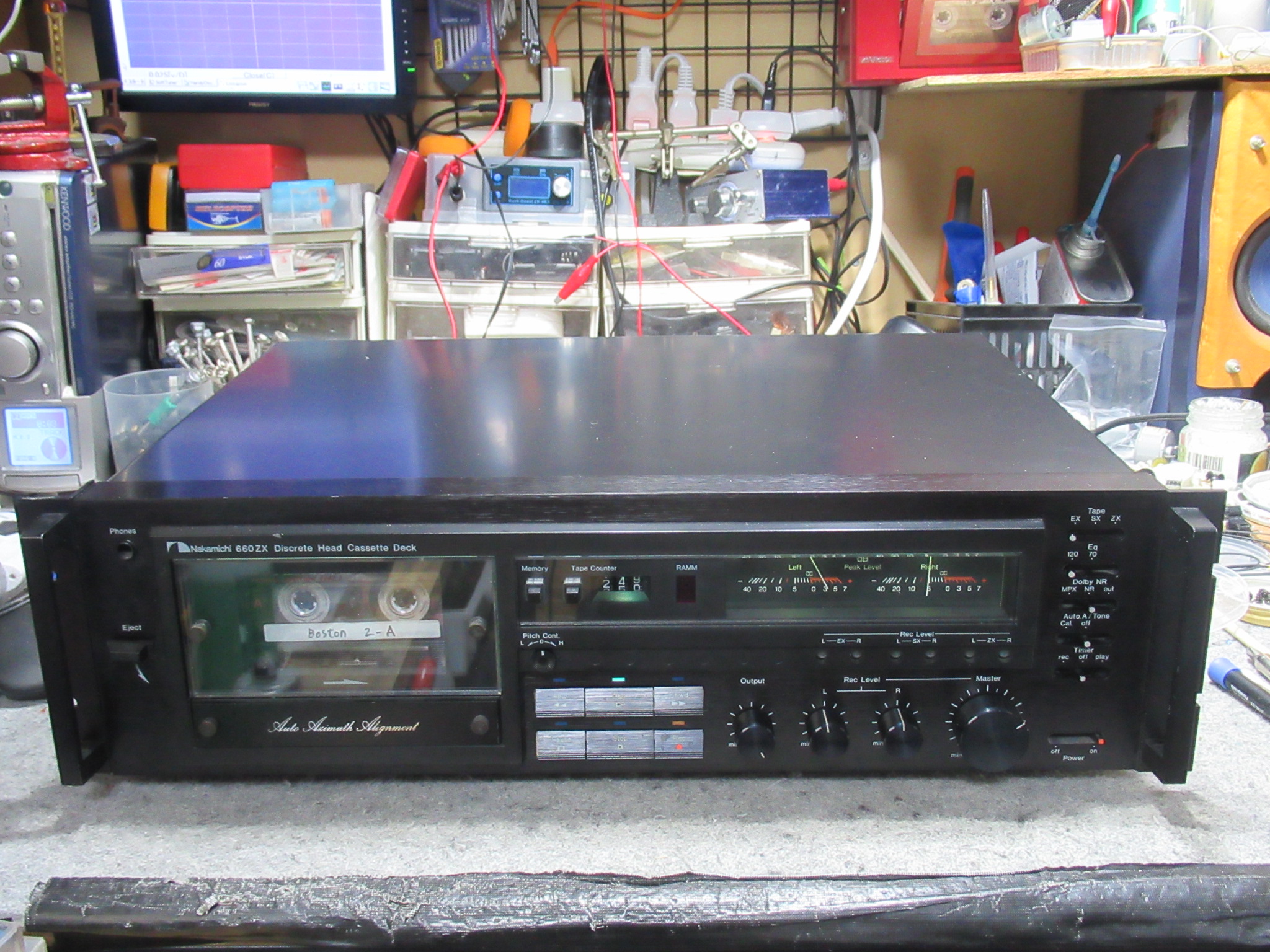

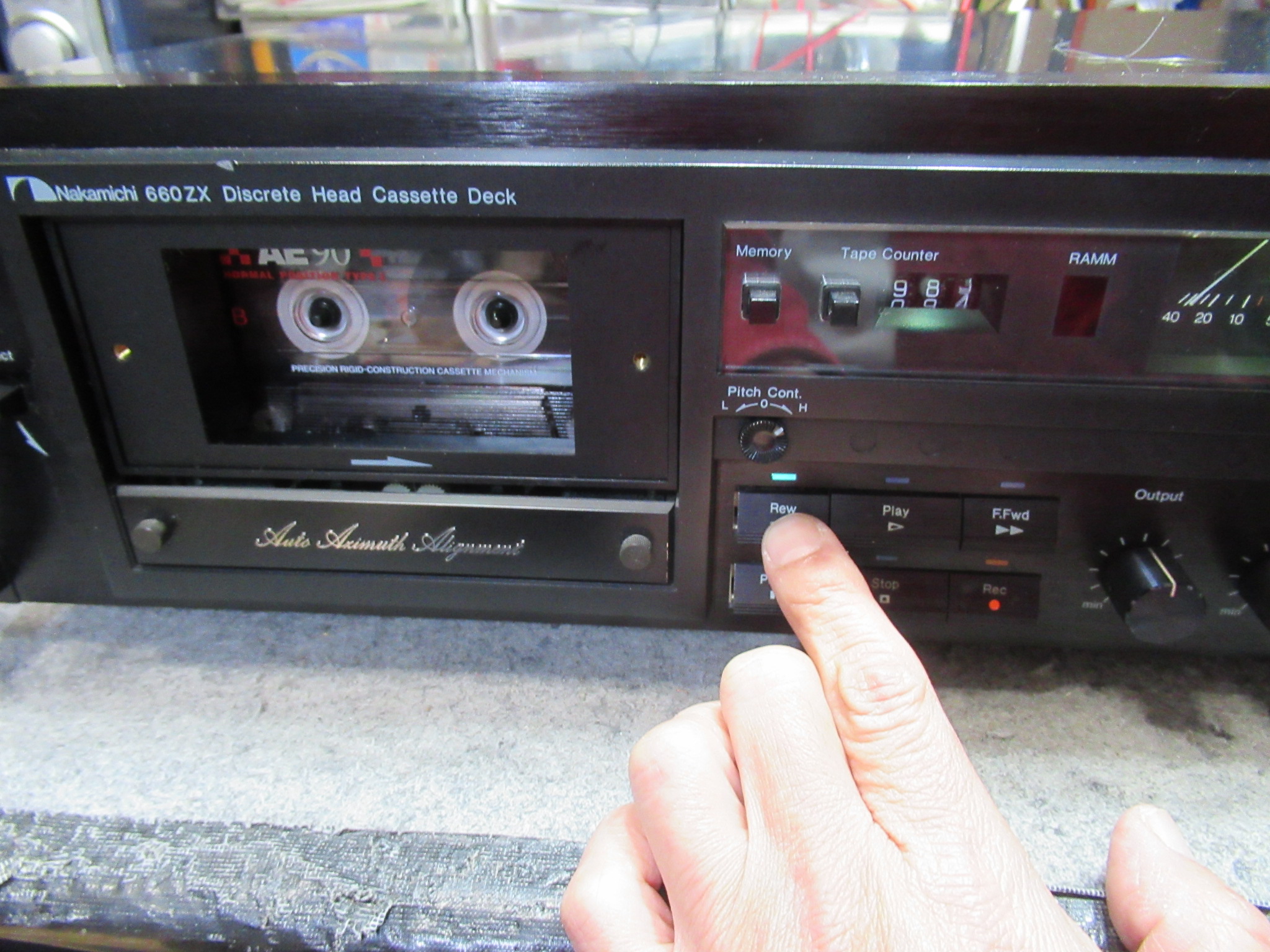

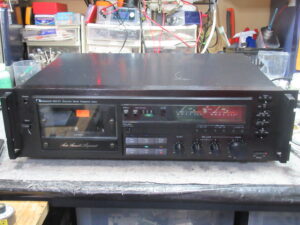

ナカミチの660ZXです。不動品を入手されたということです。

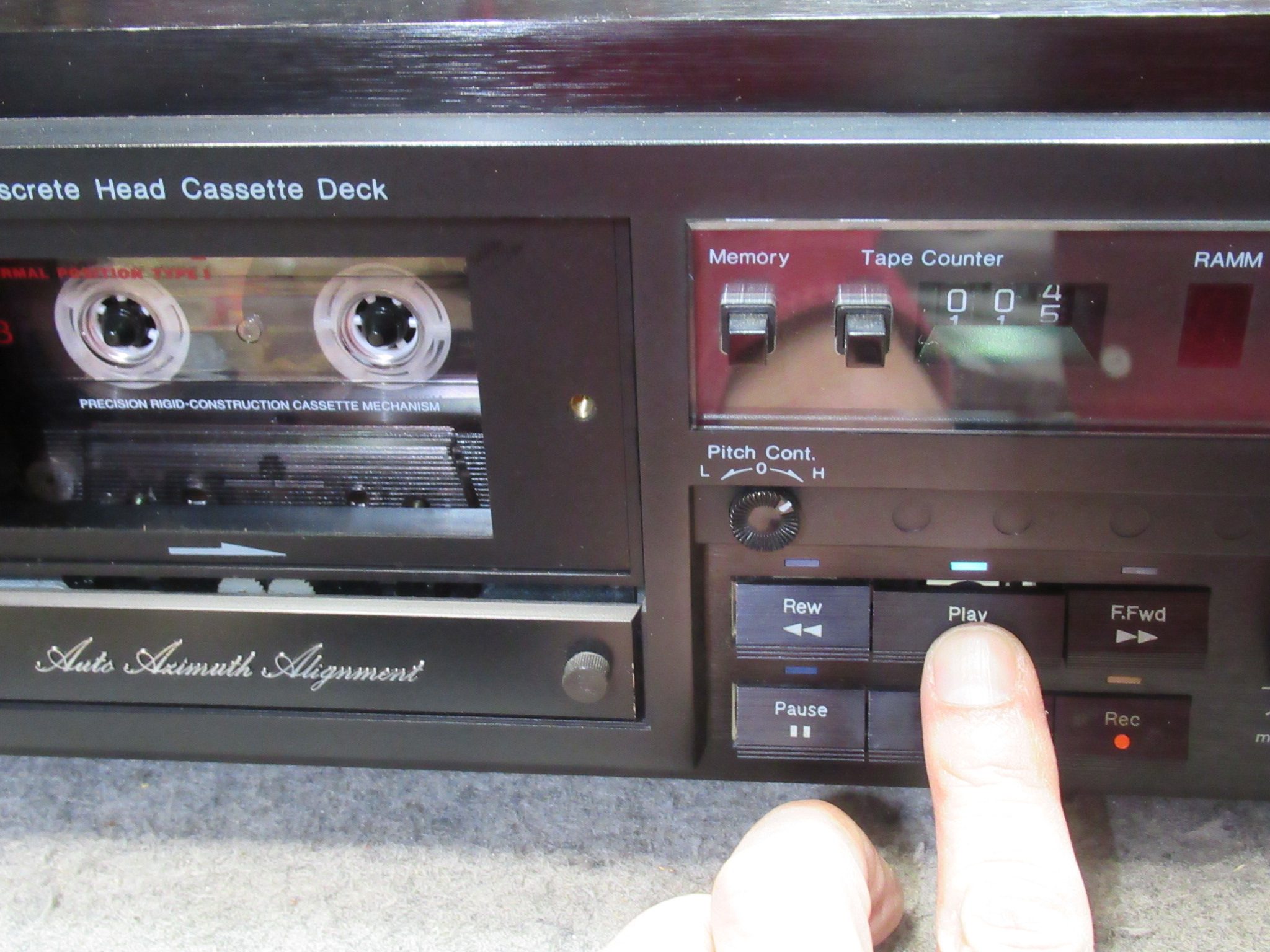

再生・早送りNG、巻き戻しのみ可能といった状態です。

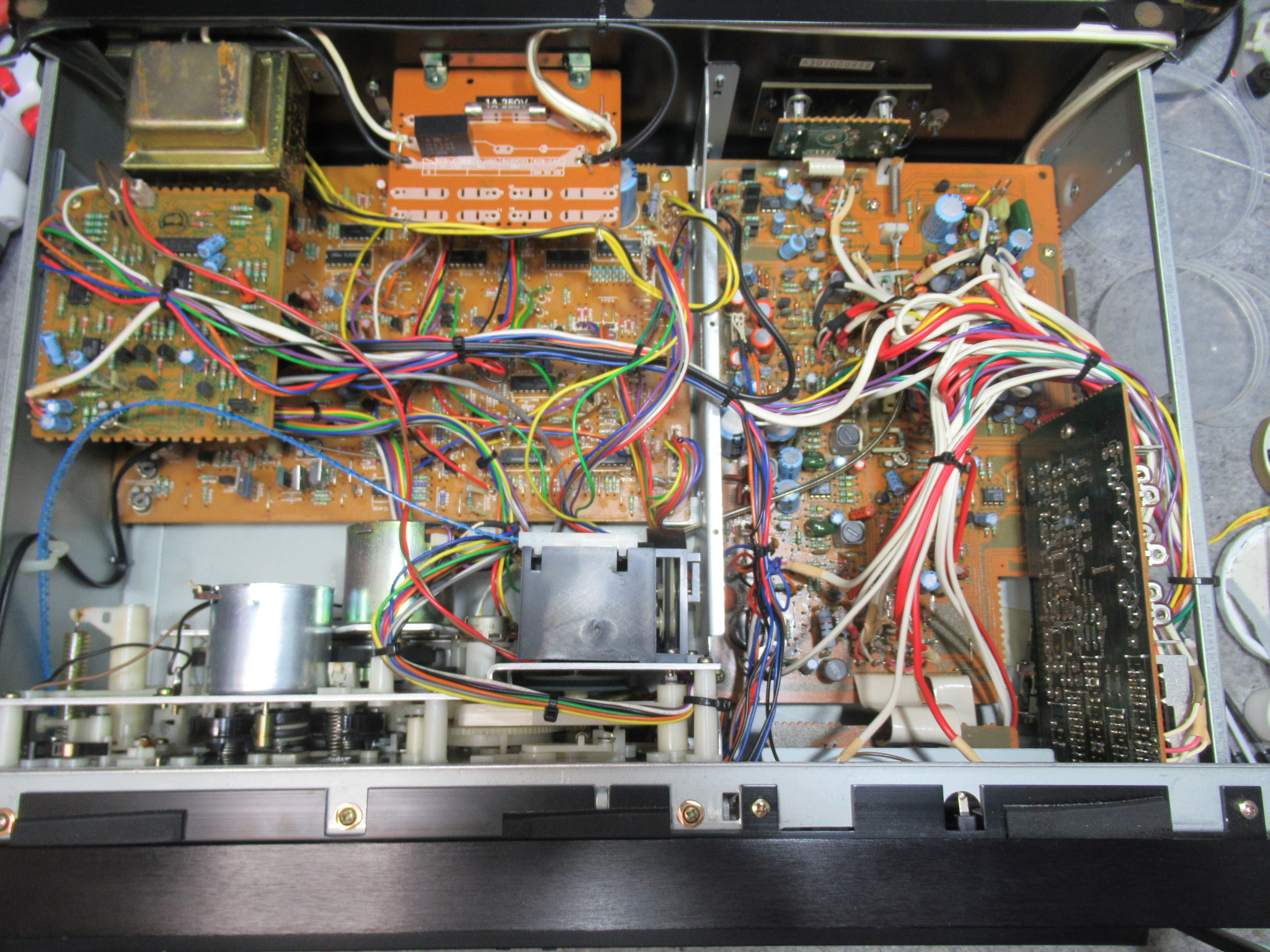

カバーを開けます。

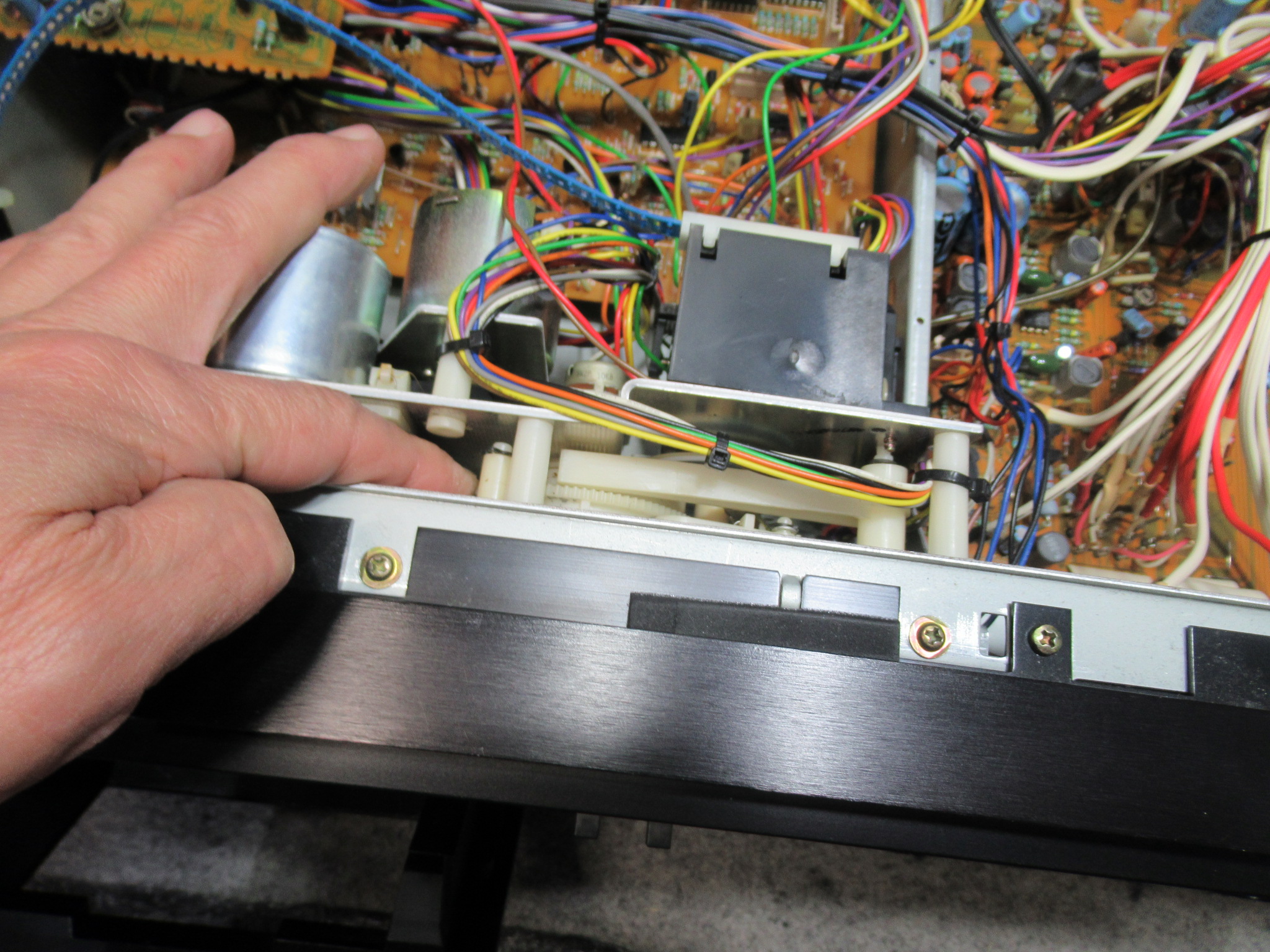

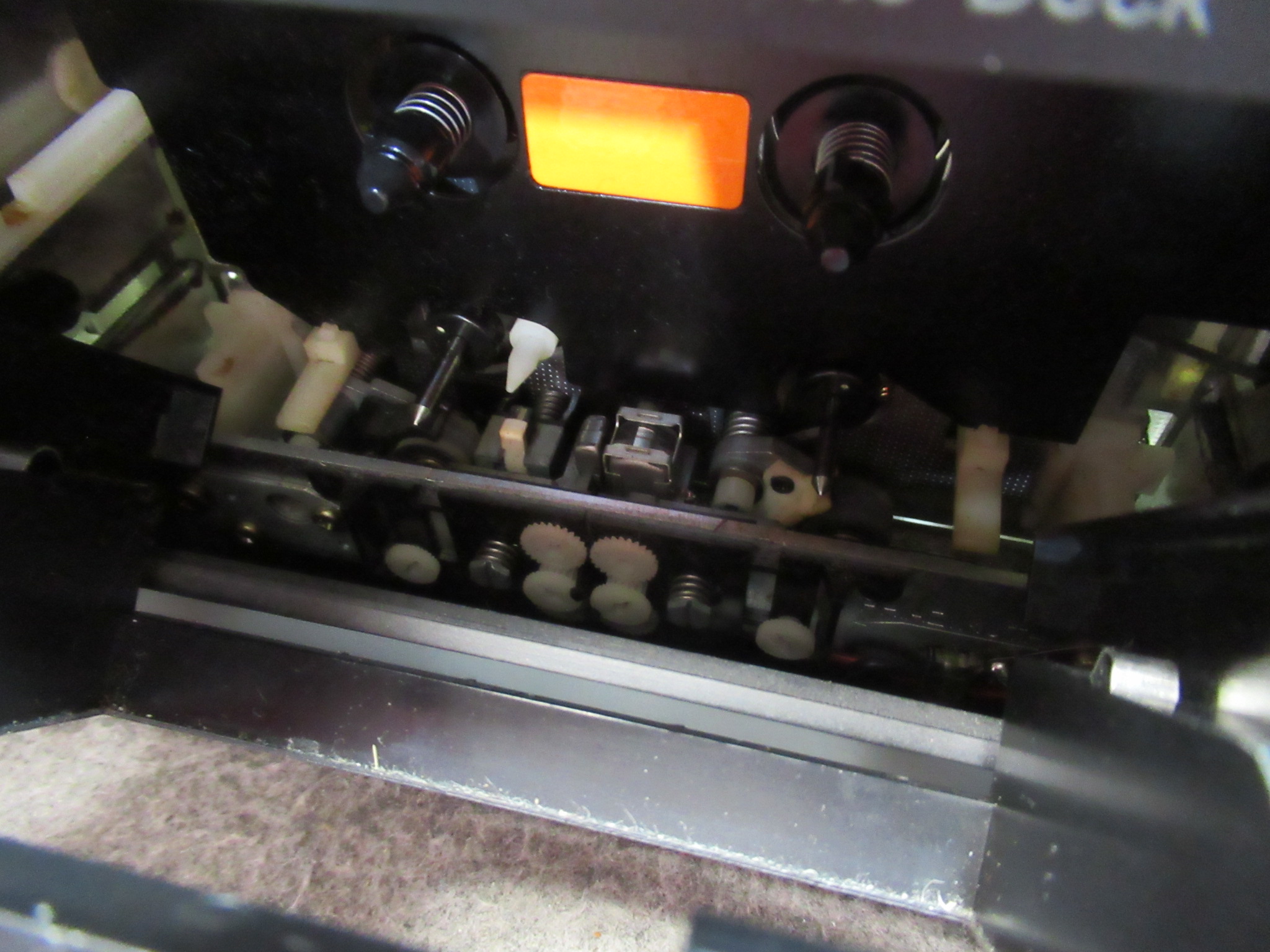

カムギヤを指で回してヘッドを持ち上げましたが、ピンチローラーアームが固着していて動きません。これは厄介な修理になります。
機器を動かしたときに、内部から金属部品が移動する音が聞こえていましたが、中からゲームセンターのコインが出てきました。子どもさんのいたずらでしょうか？

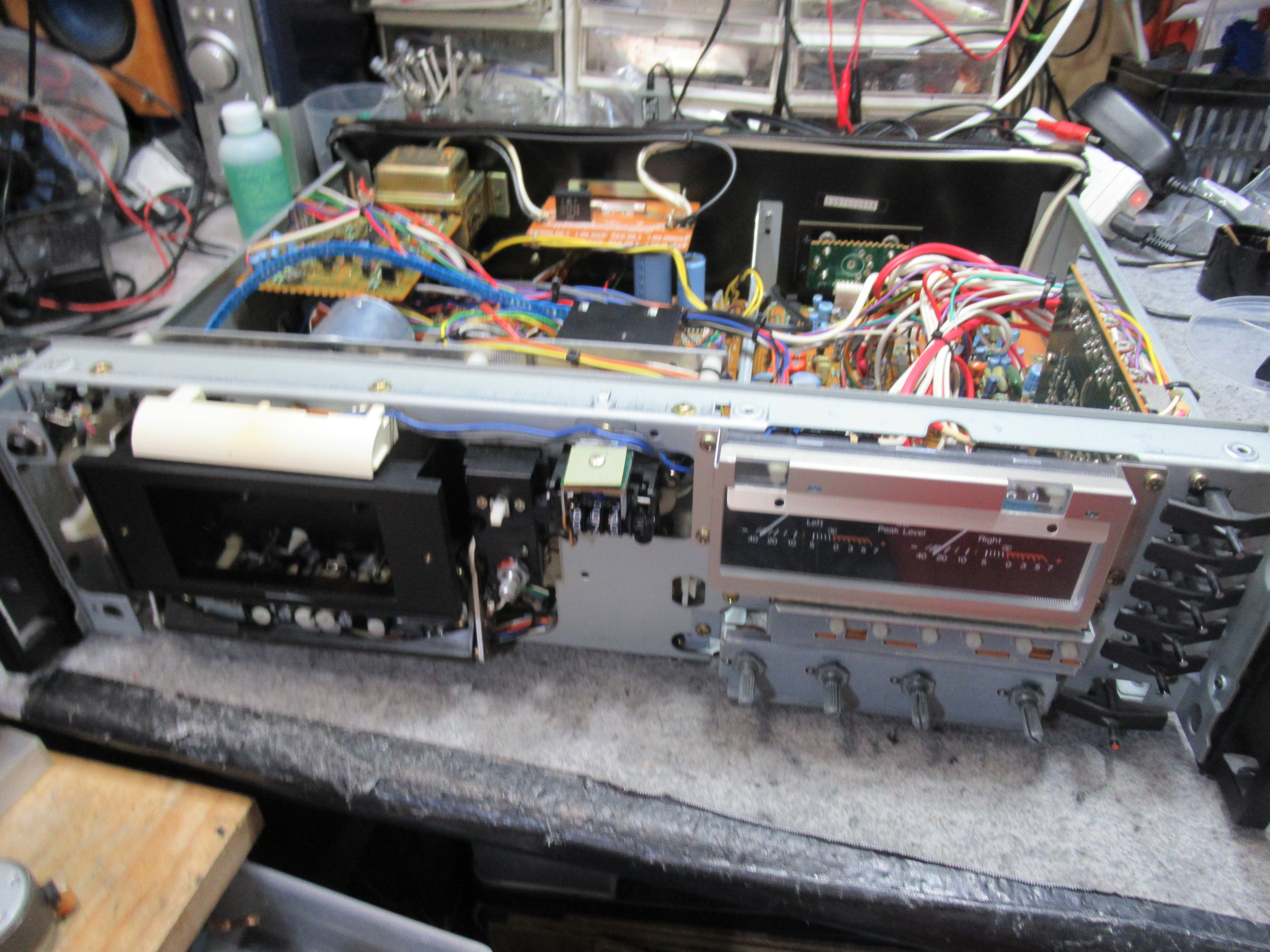

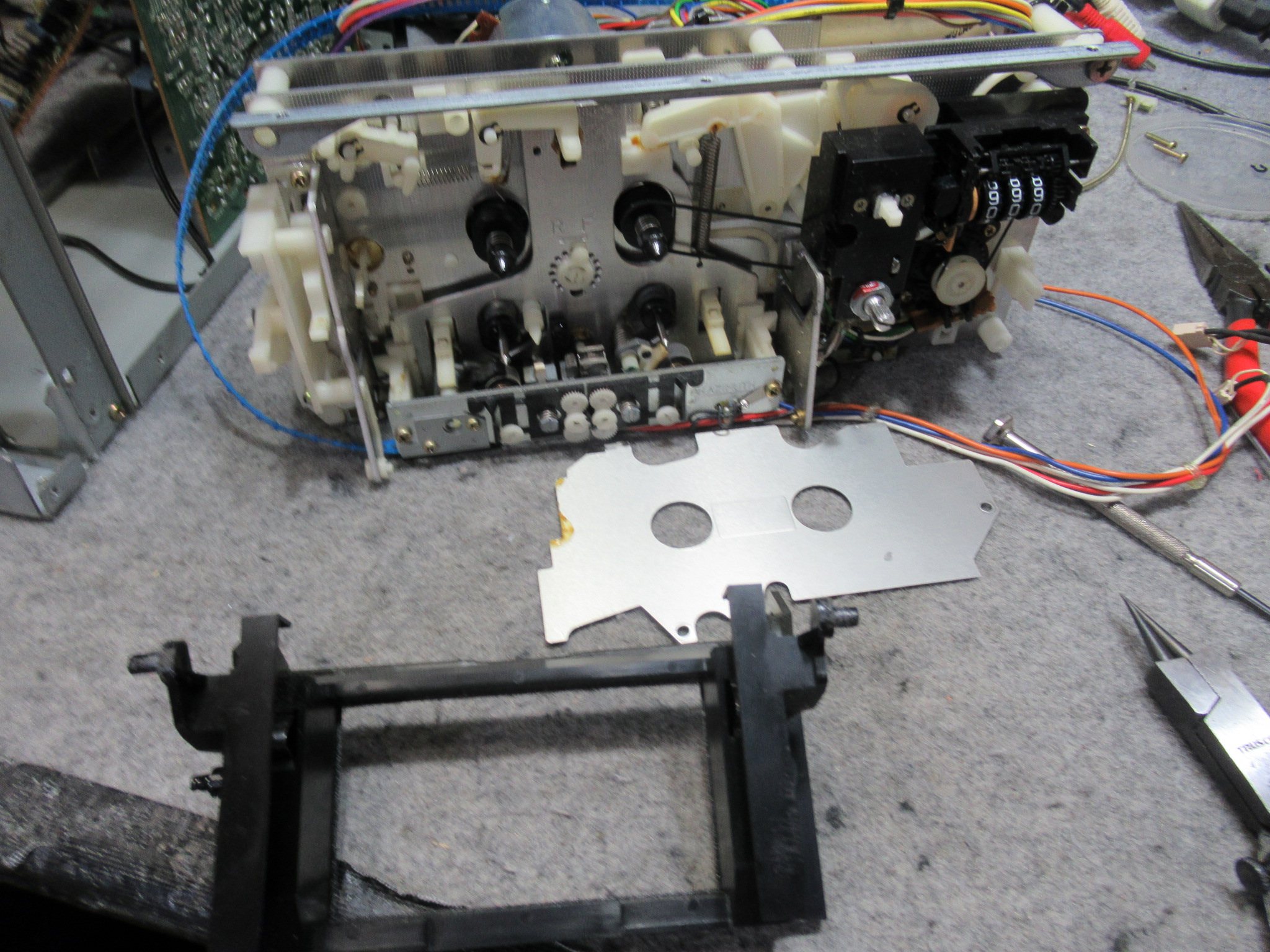

底板とフロントパネルを取り外してメカを取り出します。

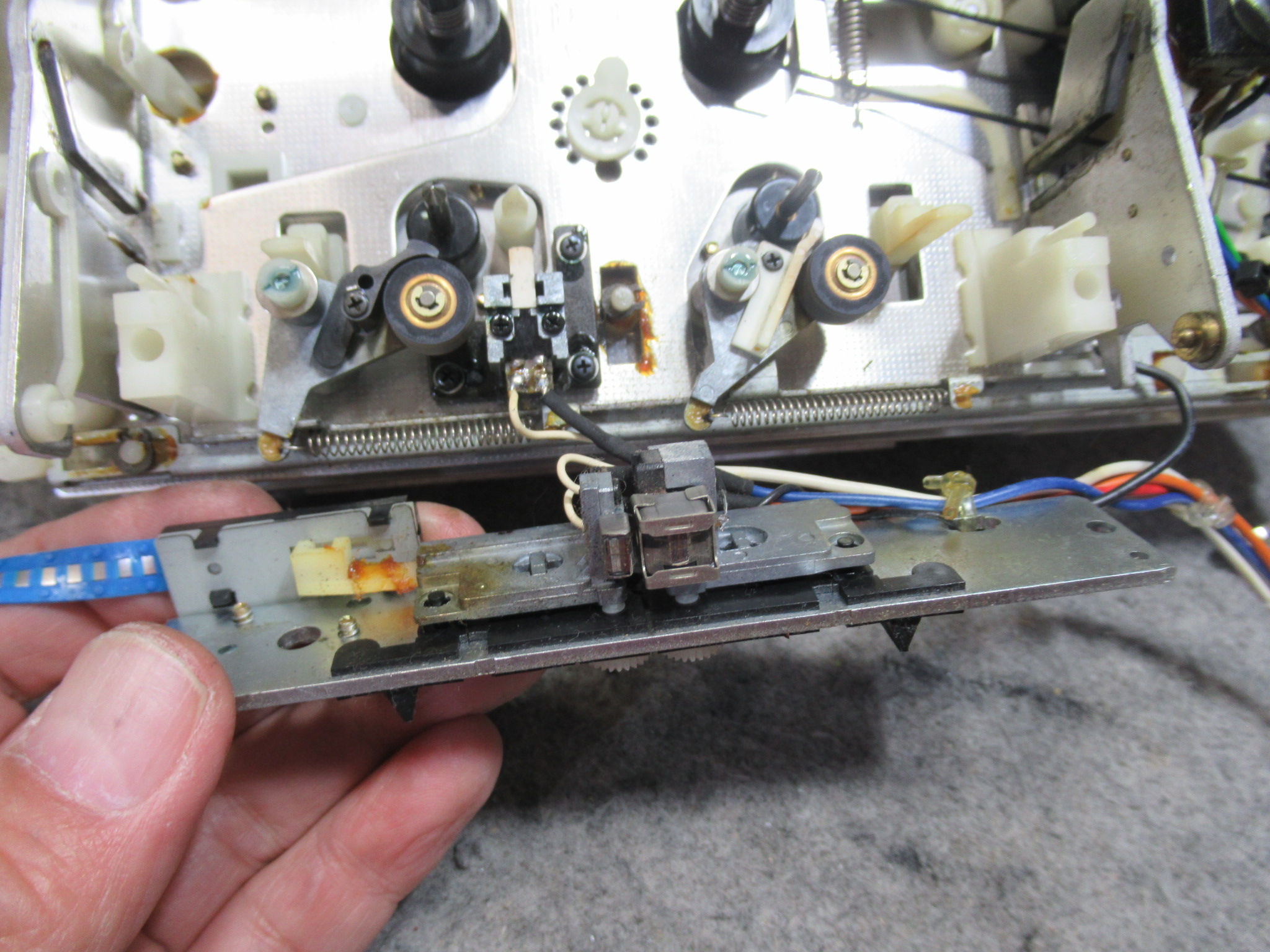

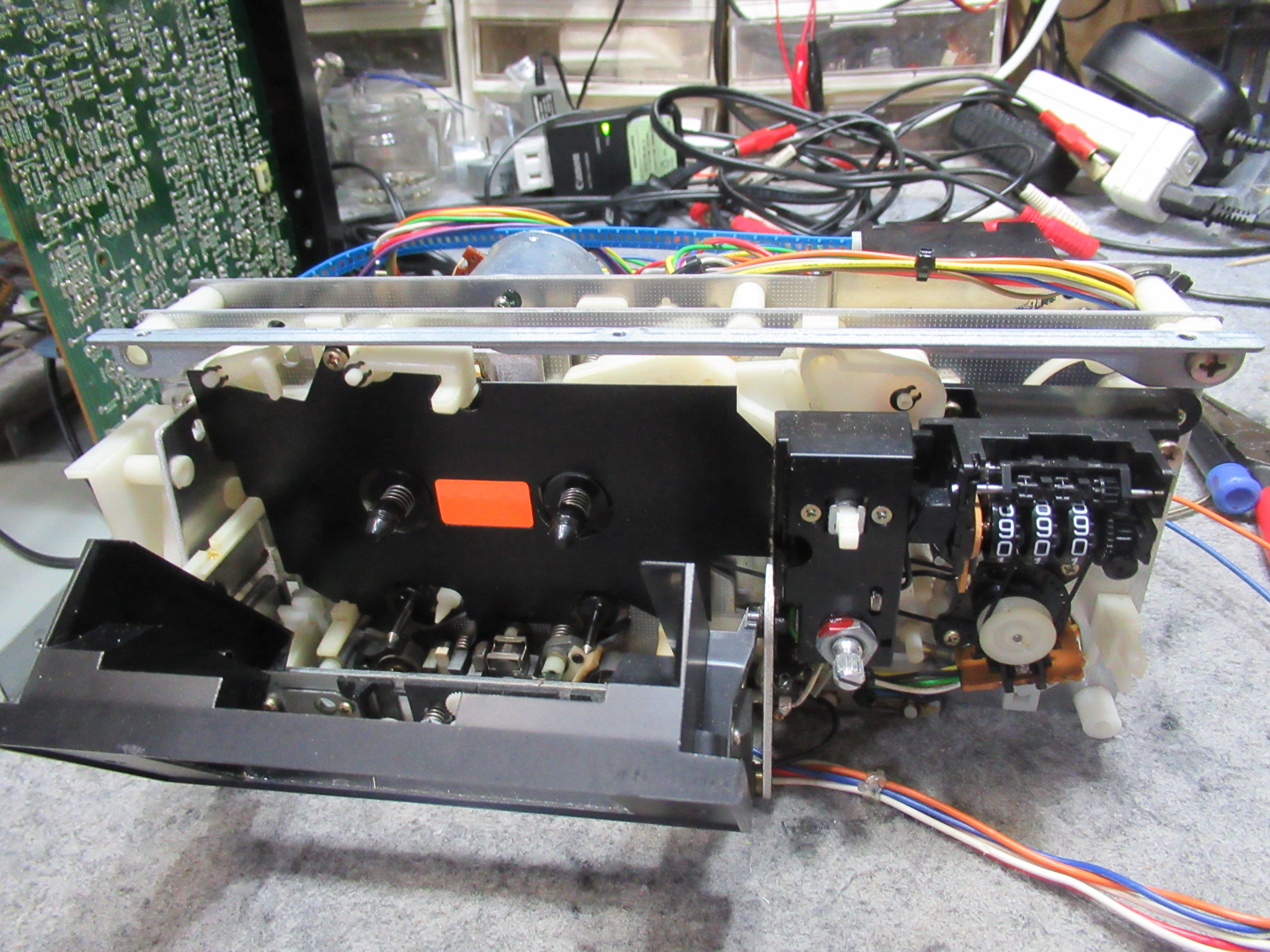

カセットホルダーとヘッドブロックを取り外します。

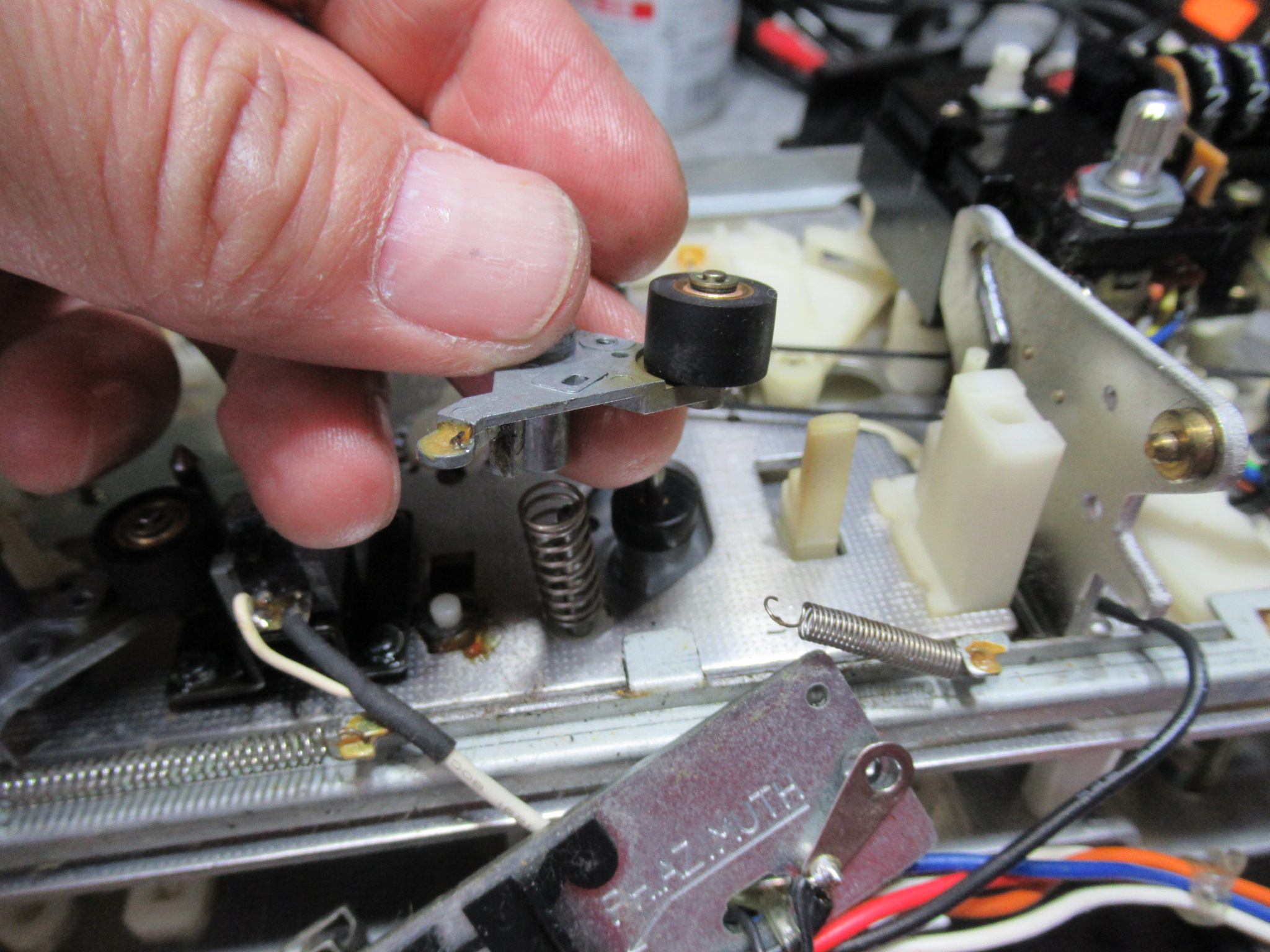

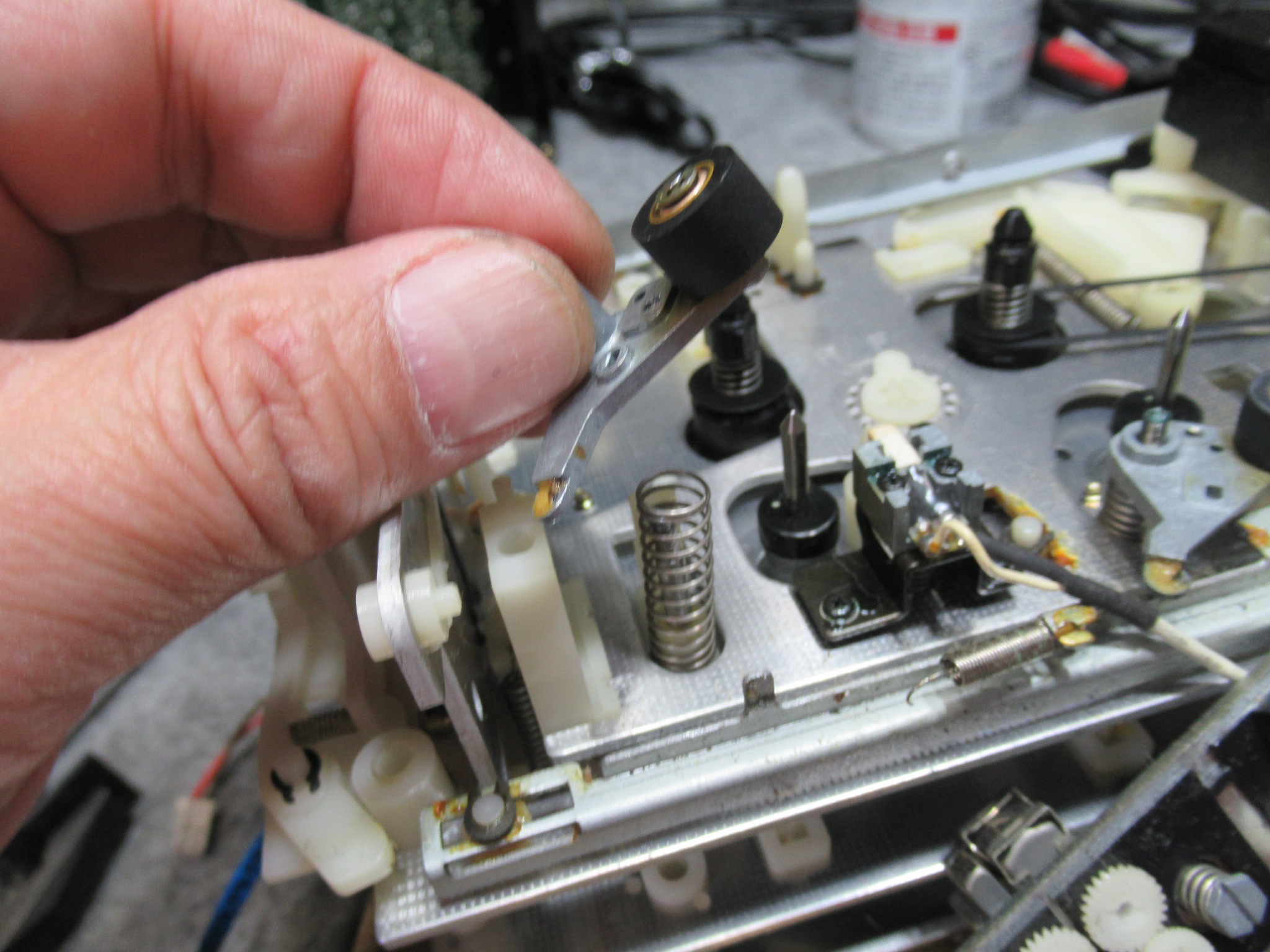

固着しているピンチローラーアームを取り外し、シャフト部分を清掃＆グリスアップします。元々の位置の同じ状態に取り付けなければなりませんので、ノギスやシックネスゲージなどで位置を予め測定してから脱着を行います。

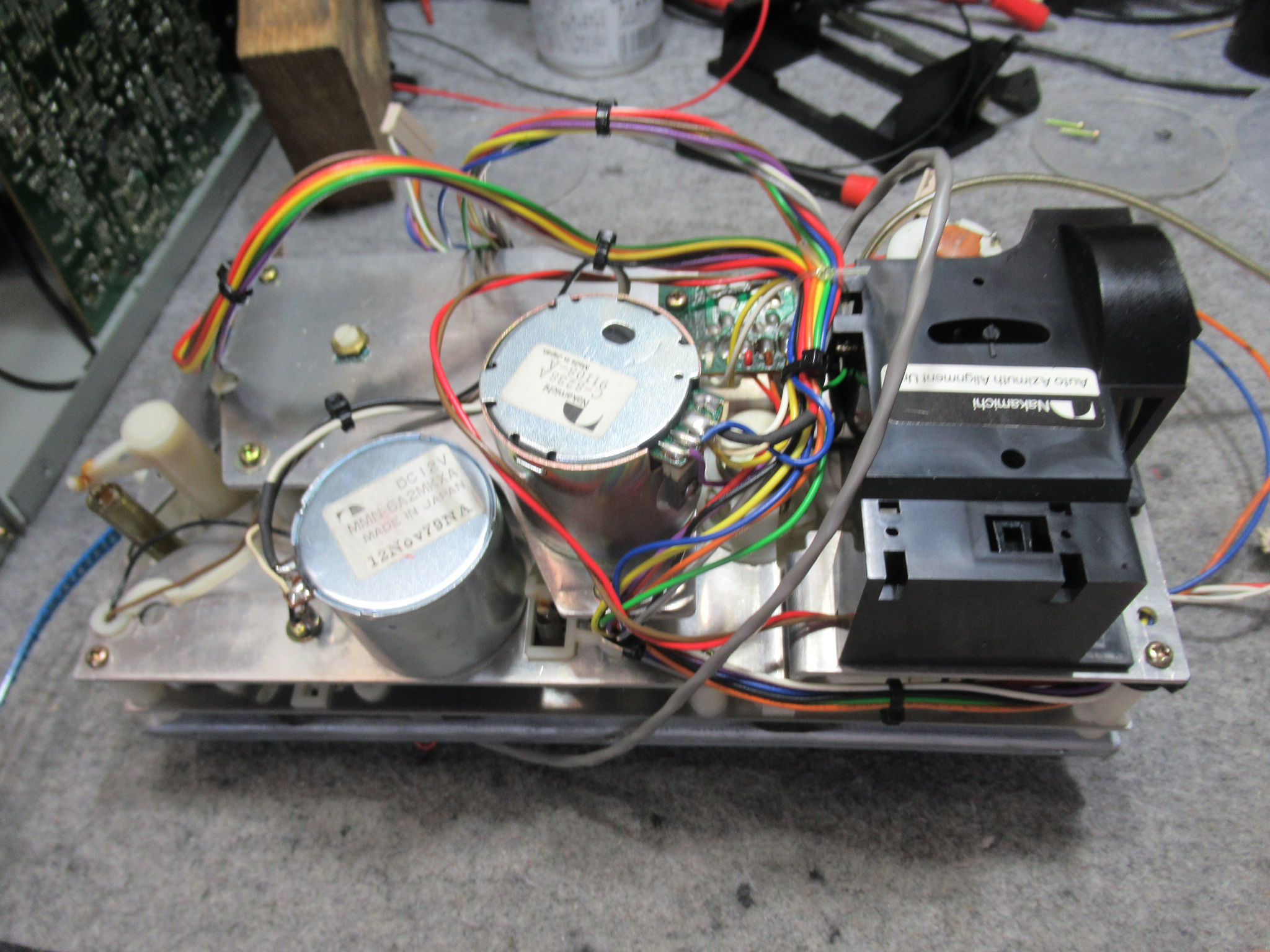

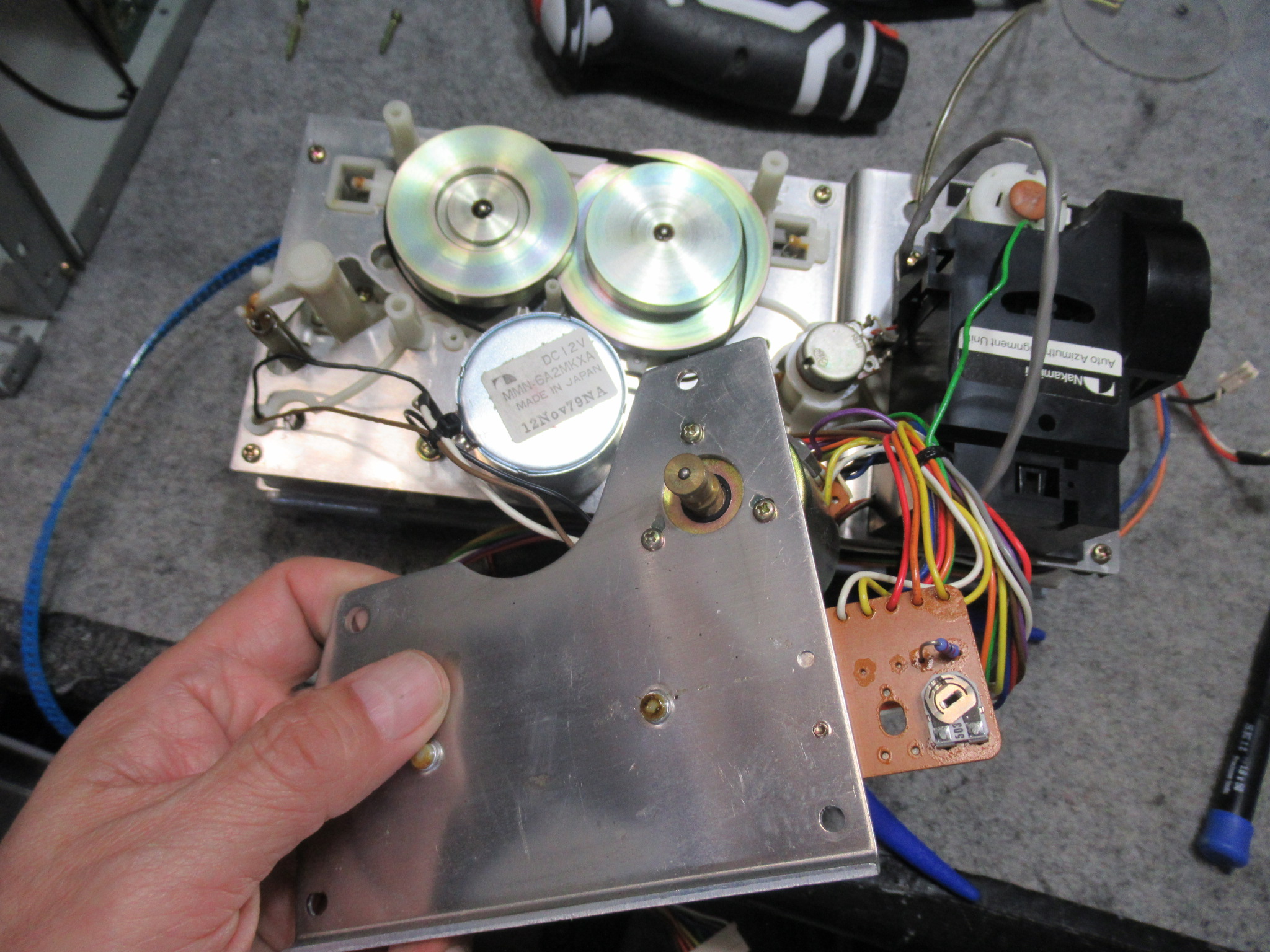

背面から分解していきます。

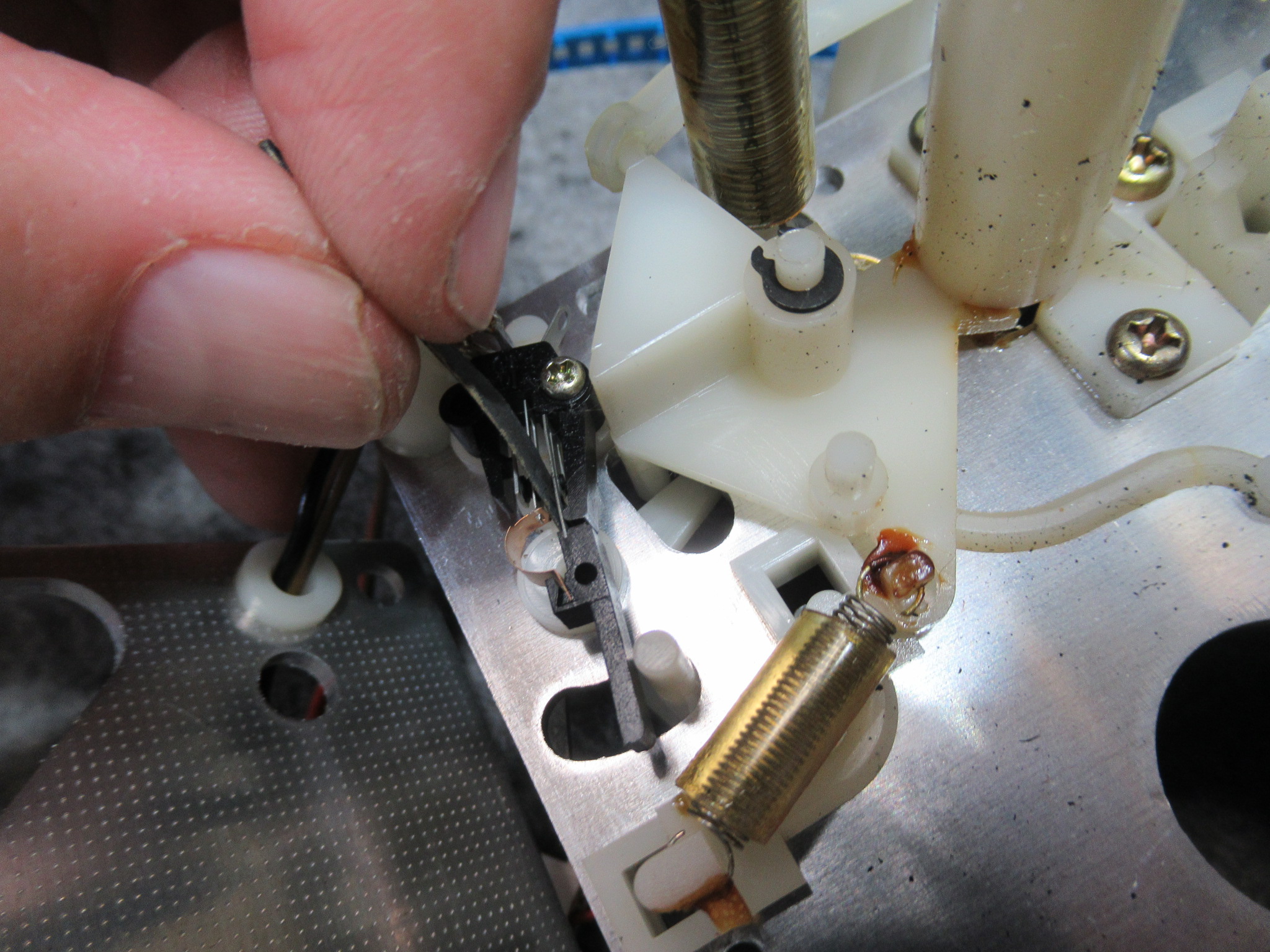

誤消去防止孔検知スイッチの接点を磨きます。

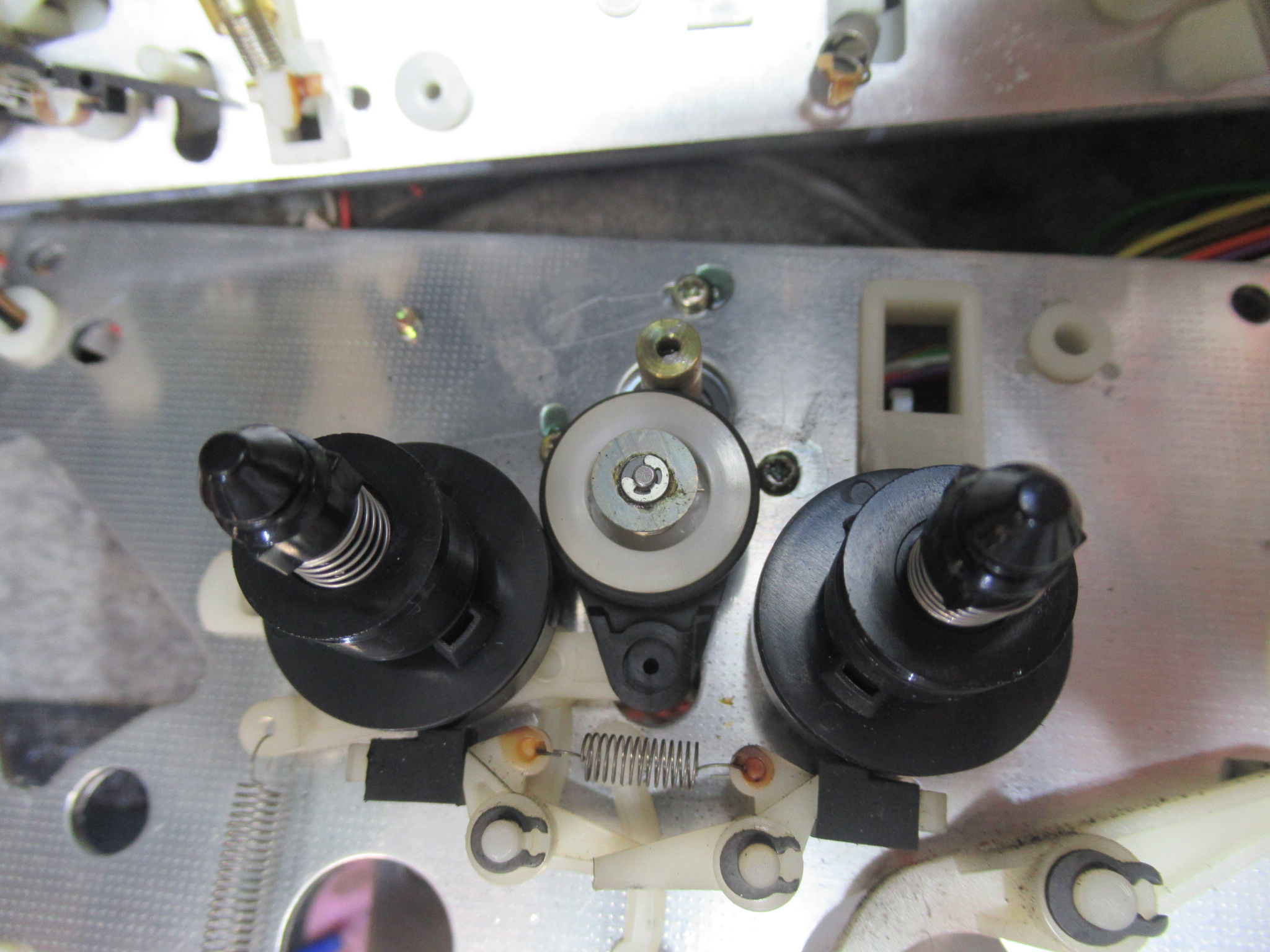

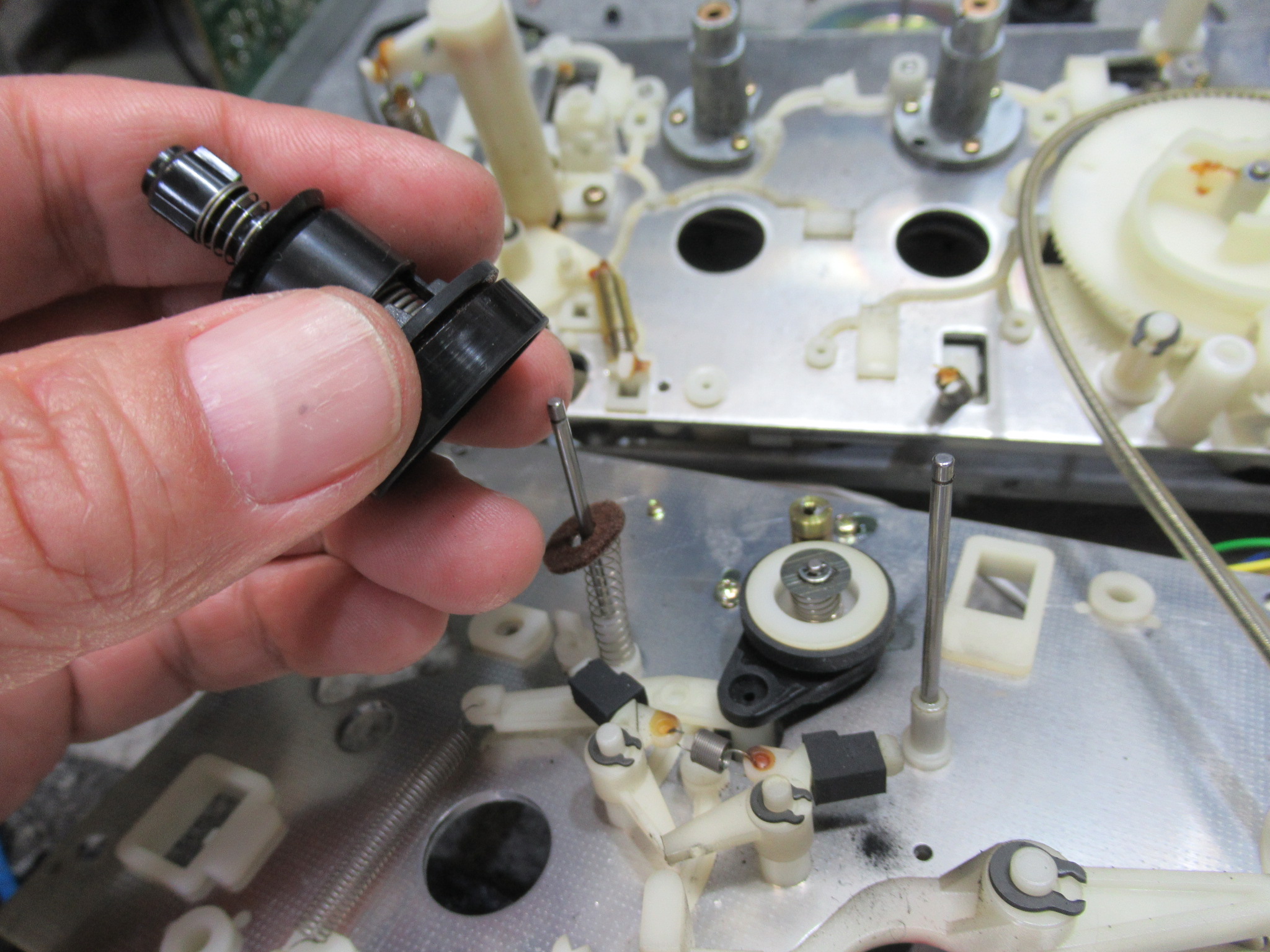

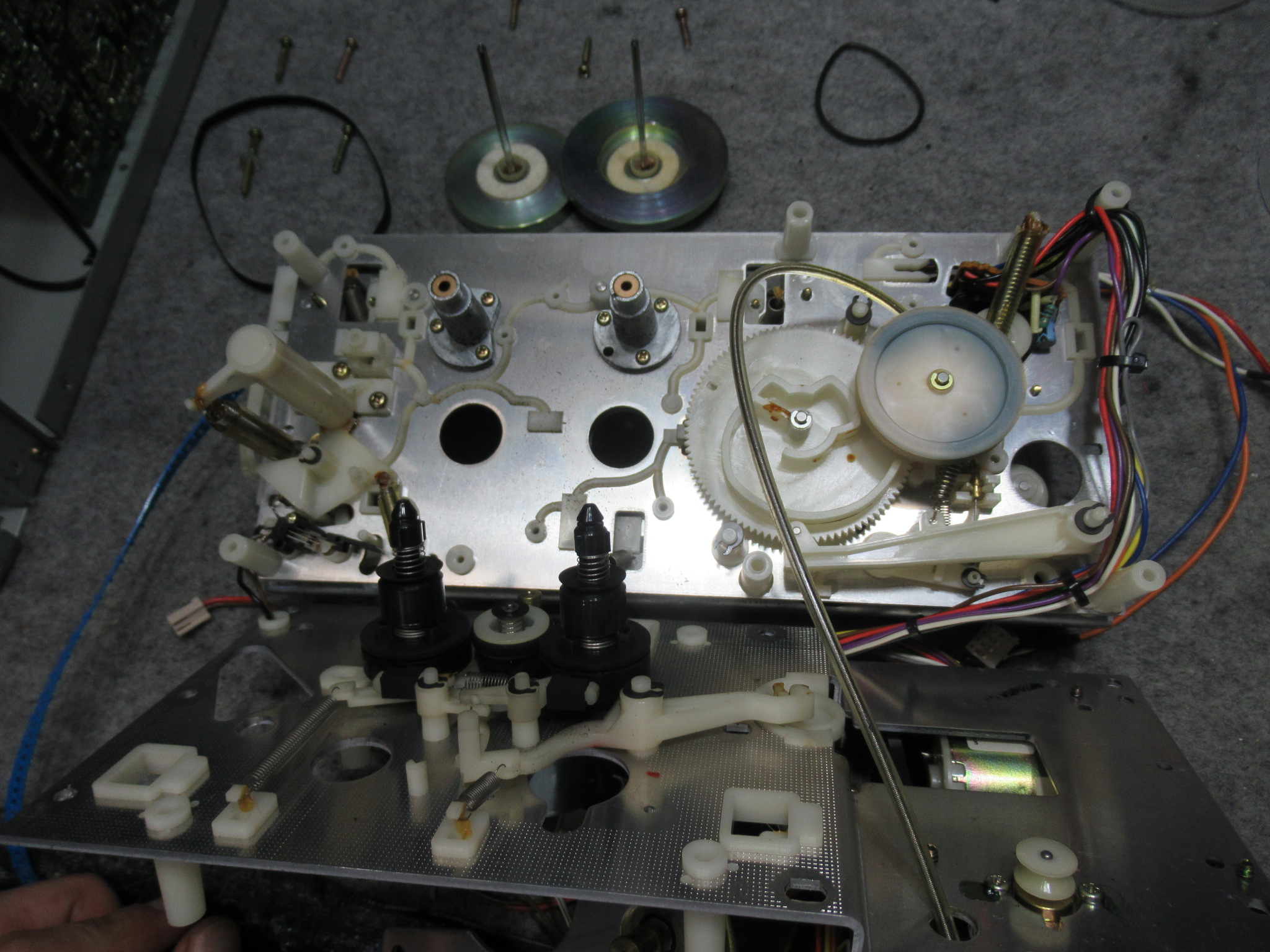

左右リールを脱着し異音防止のためグリスアップします。

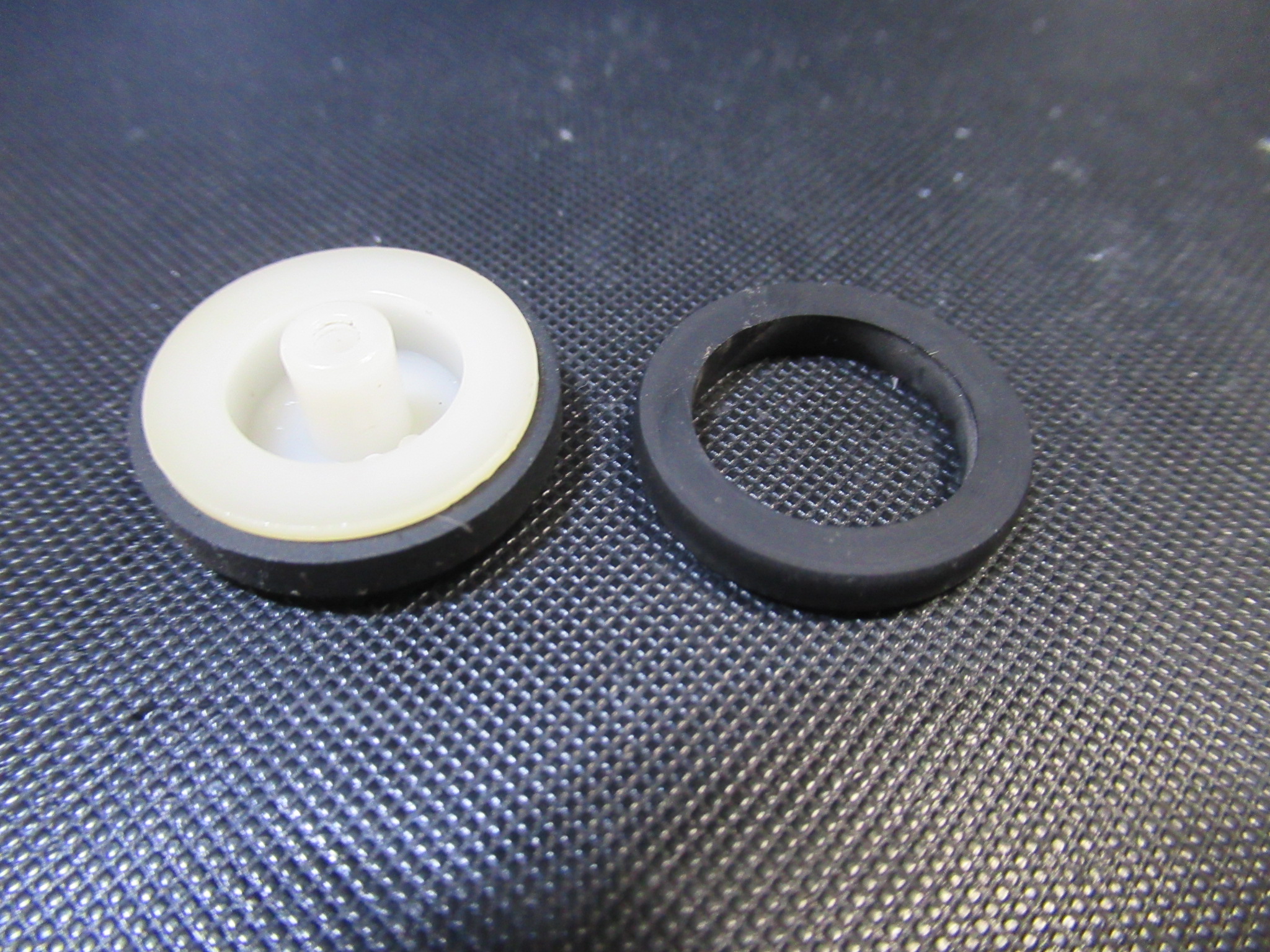

硬化しているアイドラーゴムを交換します。

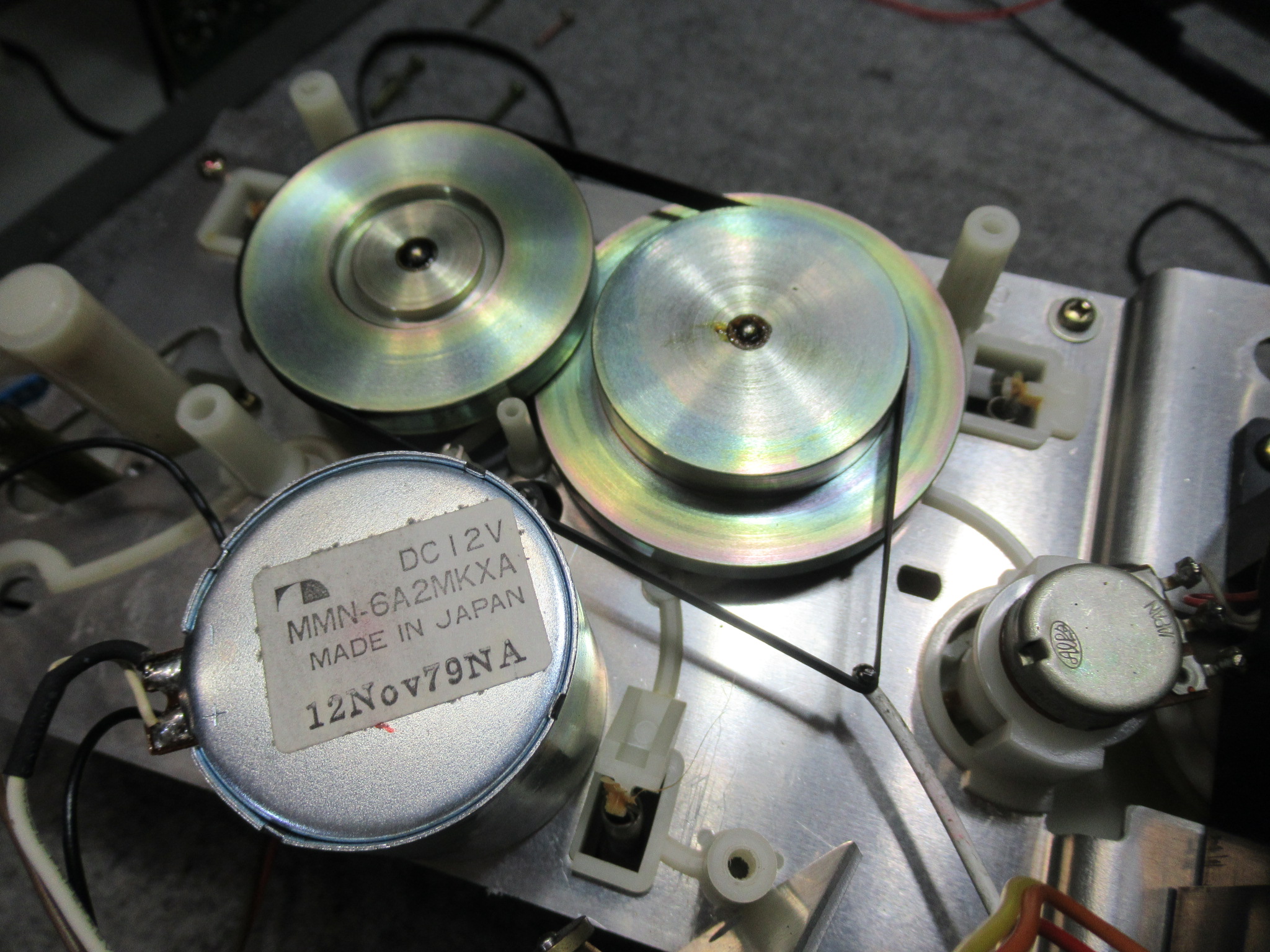

新しいベルトを掛けて組み立てます。

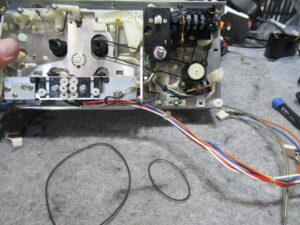

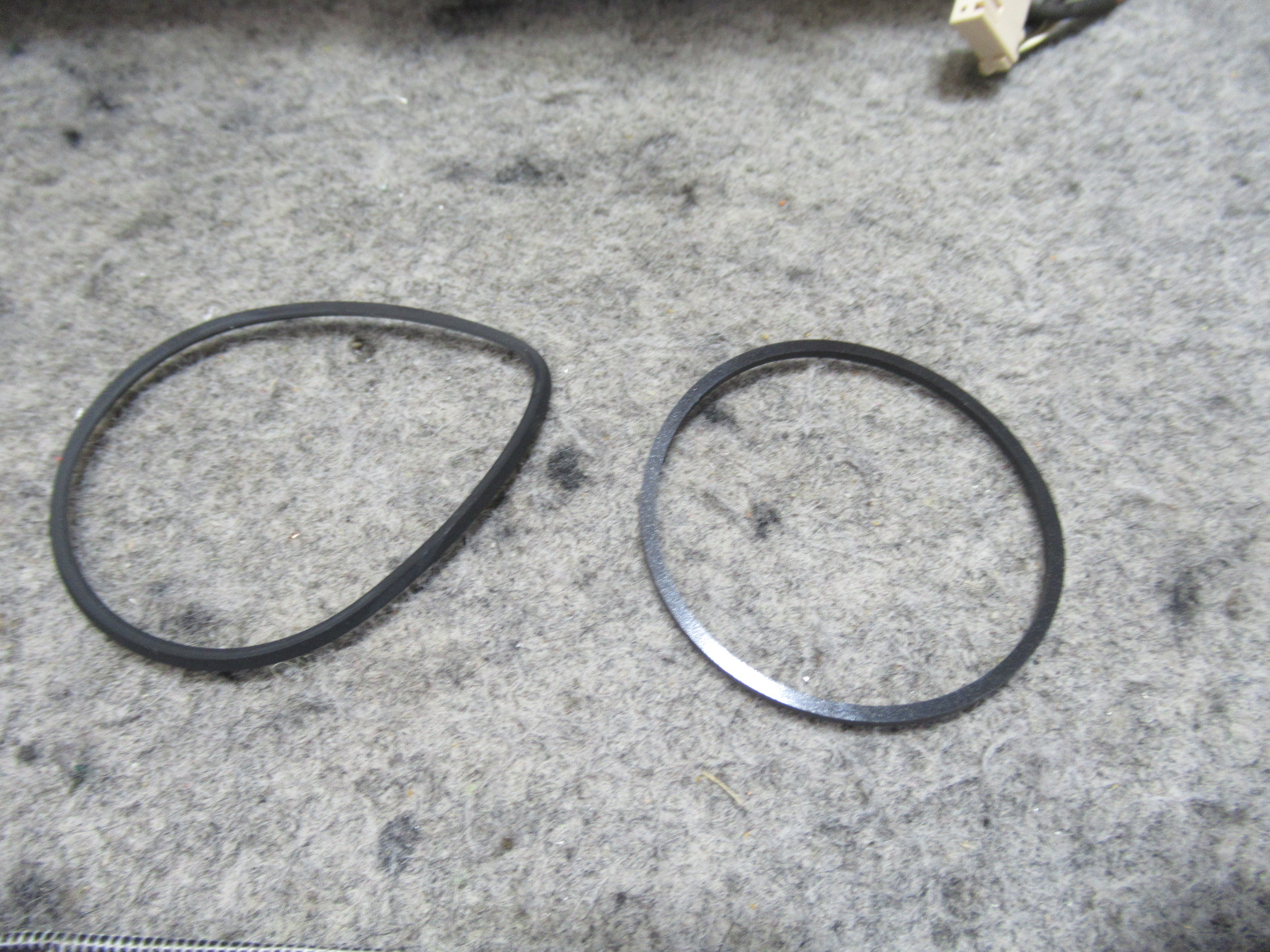

劣化しているモードベルトを交換します。

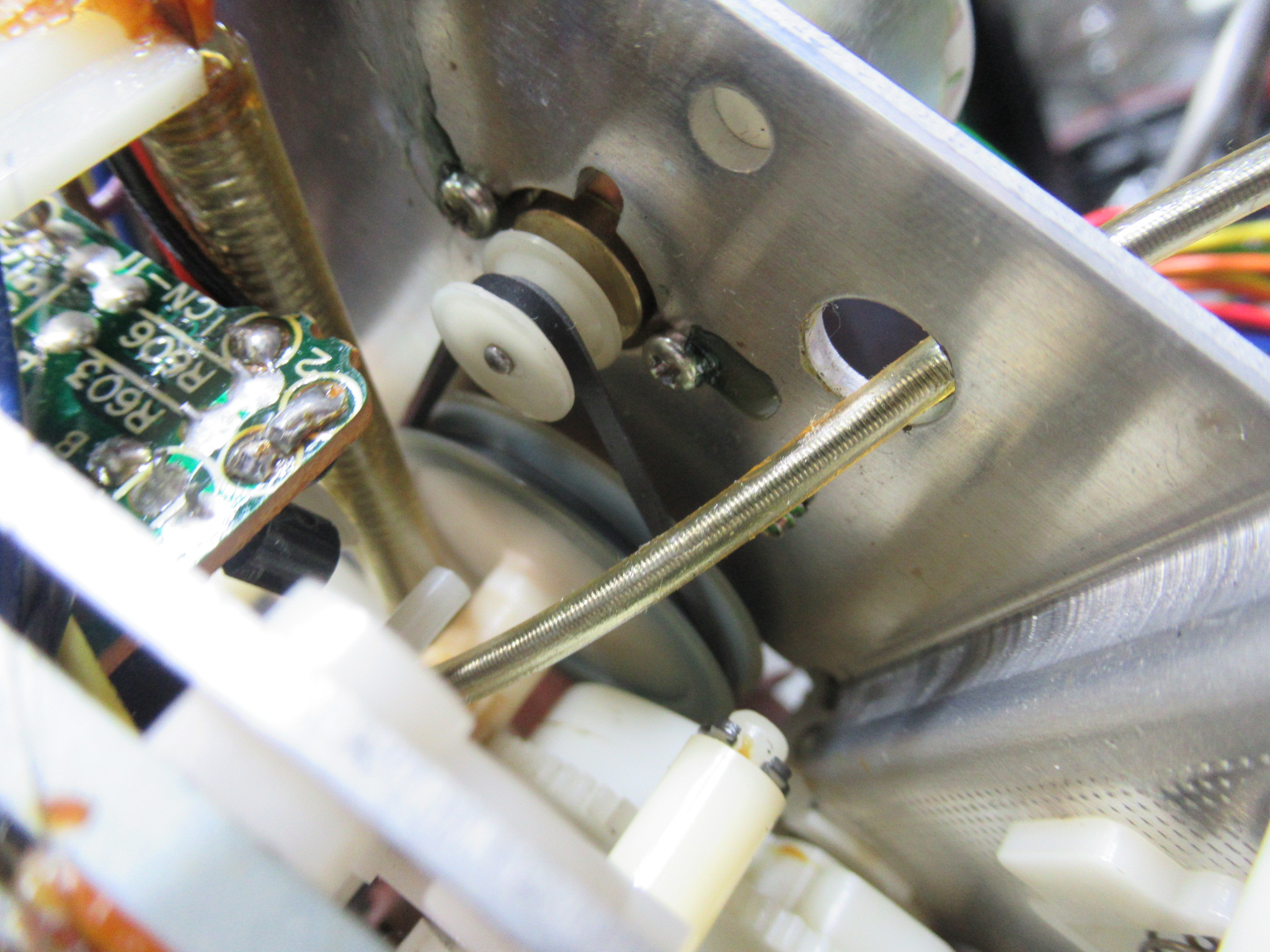

カウンターベルトを交換します。
本体に戻して動作確認を行います。再生音は正常に出力されますが、メーターが動きません。厳密に言うと、再生を続けているうちに次第に針が少しずつ移動し、元には戻らないといった感じです。そのため、時間を置くと写真のような状態になってしまいました。最初はメーター回路の故障かと思いましたが、念のためメーター本体を点検します。

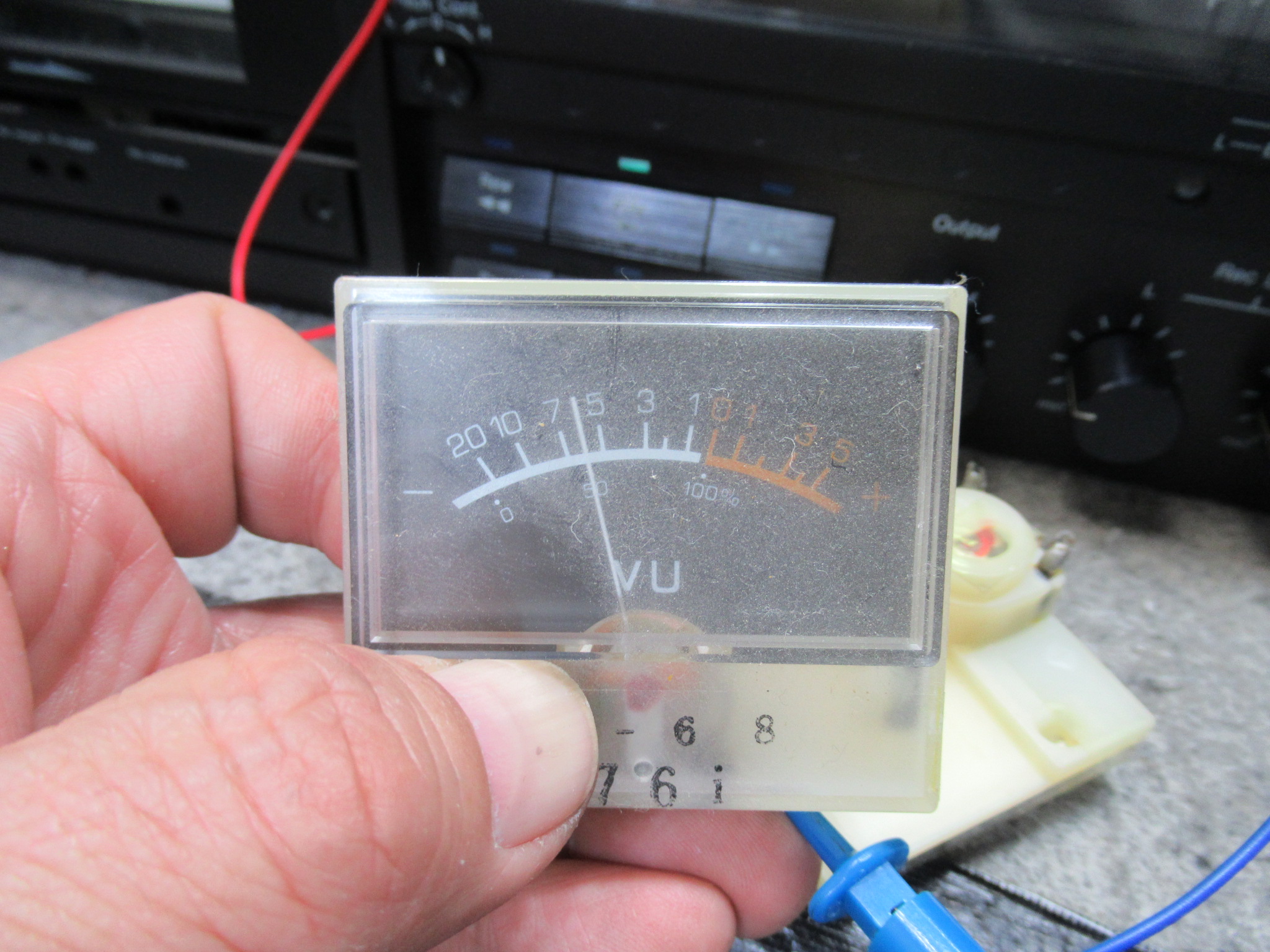

手持ちのメーターを接続したところ、正常に動作しましたので、メーター本体が故障（固着）していることが判明しましたが、交換用のパーツが入手できませんので修理不可です。また、再生は正常ですが、録音を試してみると、左CHが低レベル、かつ籠った音質になります。

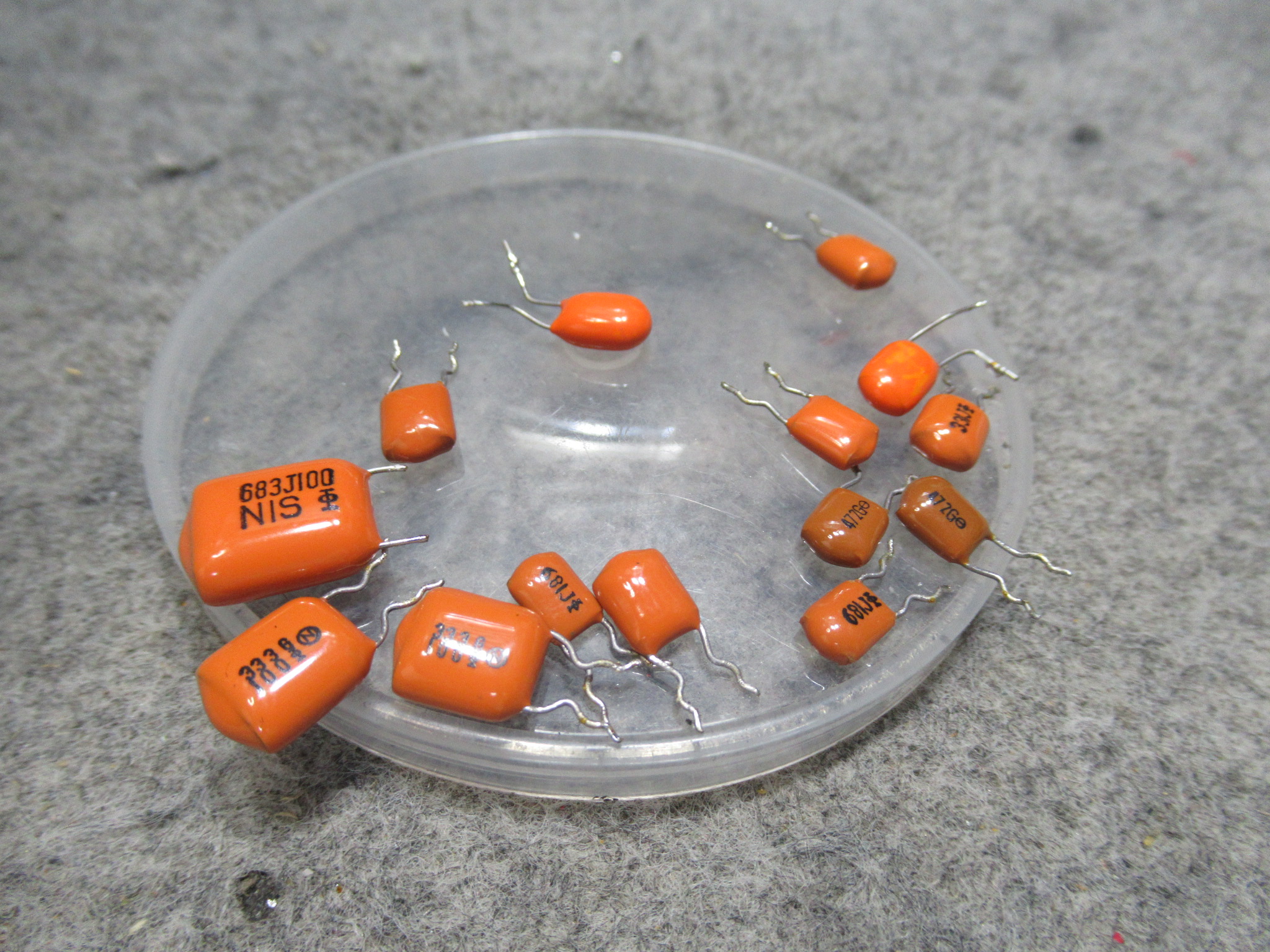

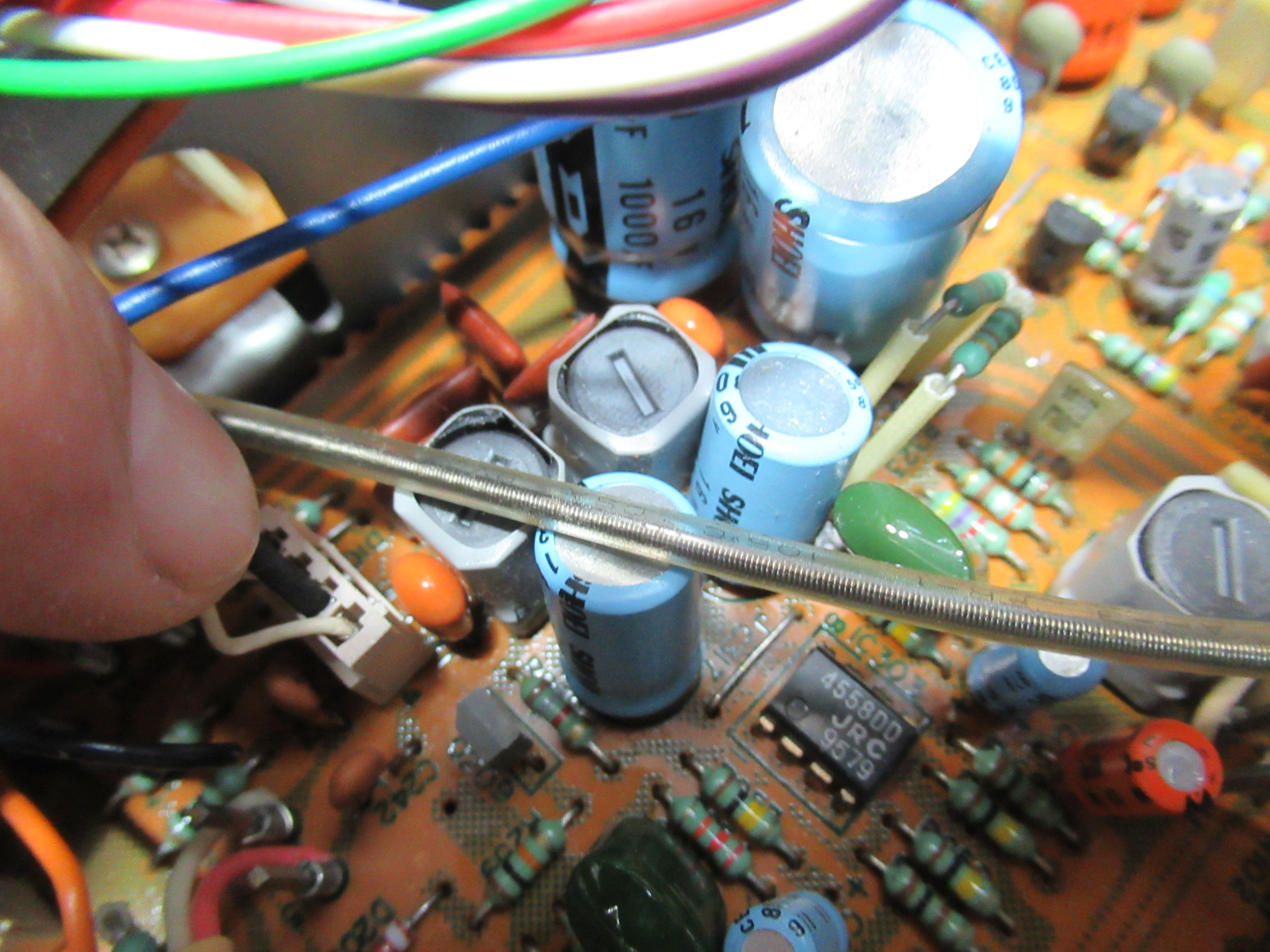

最も疑わしいのは、悪名高いオレンジキャップですので全交換します。しかし、残念ながら改善は見られませんでした。

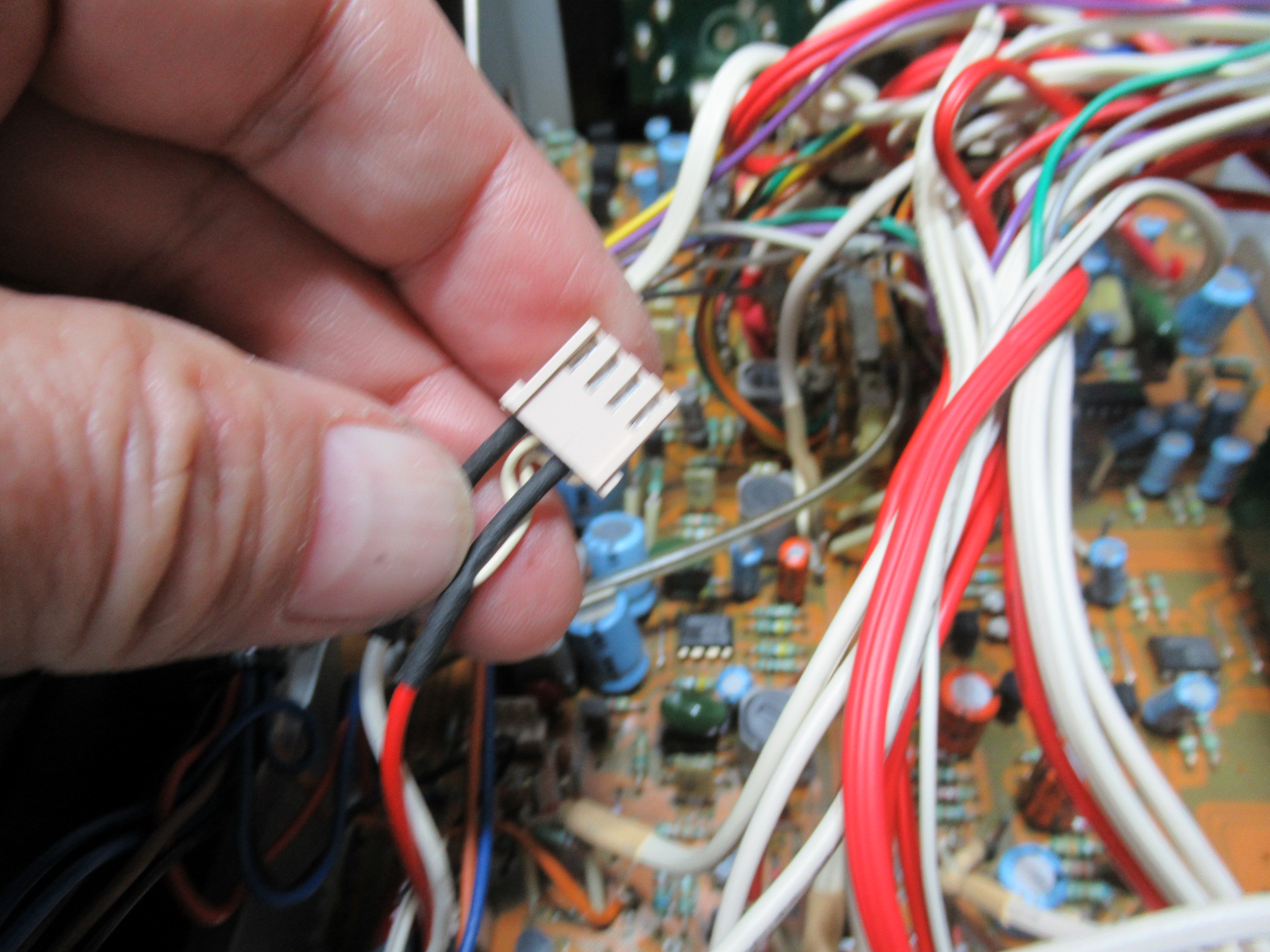

まさかと思い、録音ヘッドのケーブルを左右入れ替えてみたところ、回路ではなく、ヘッド自体に問題があることが判明しました。
以上、状況をご依頼者にお知らせし、

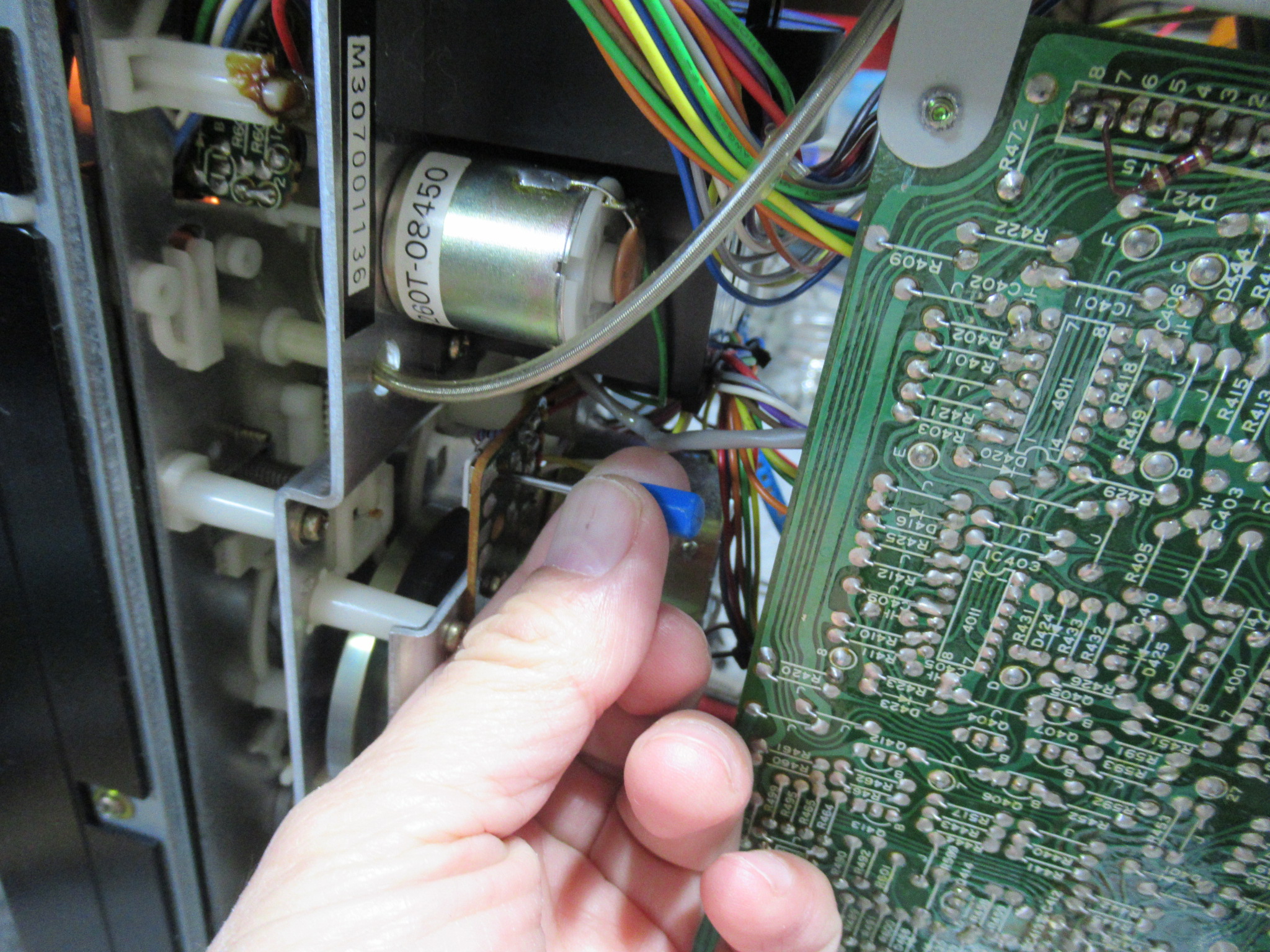

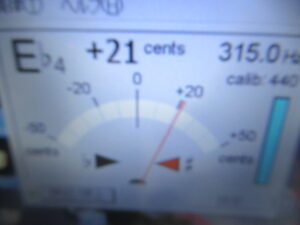

再生速度、

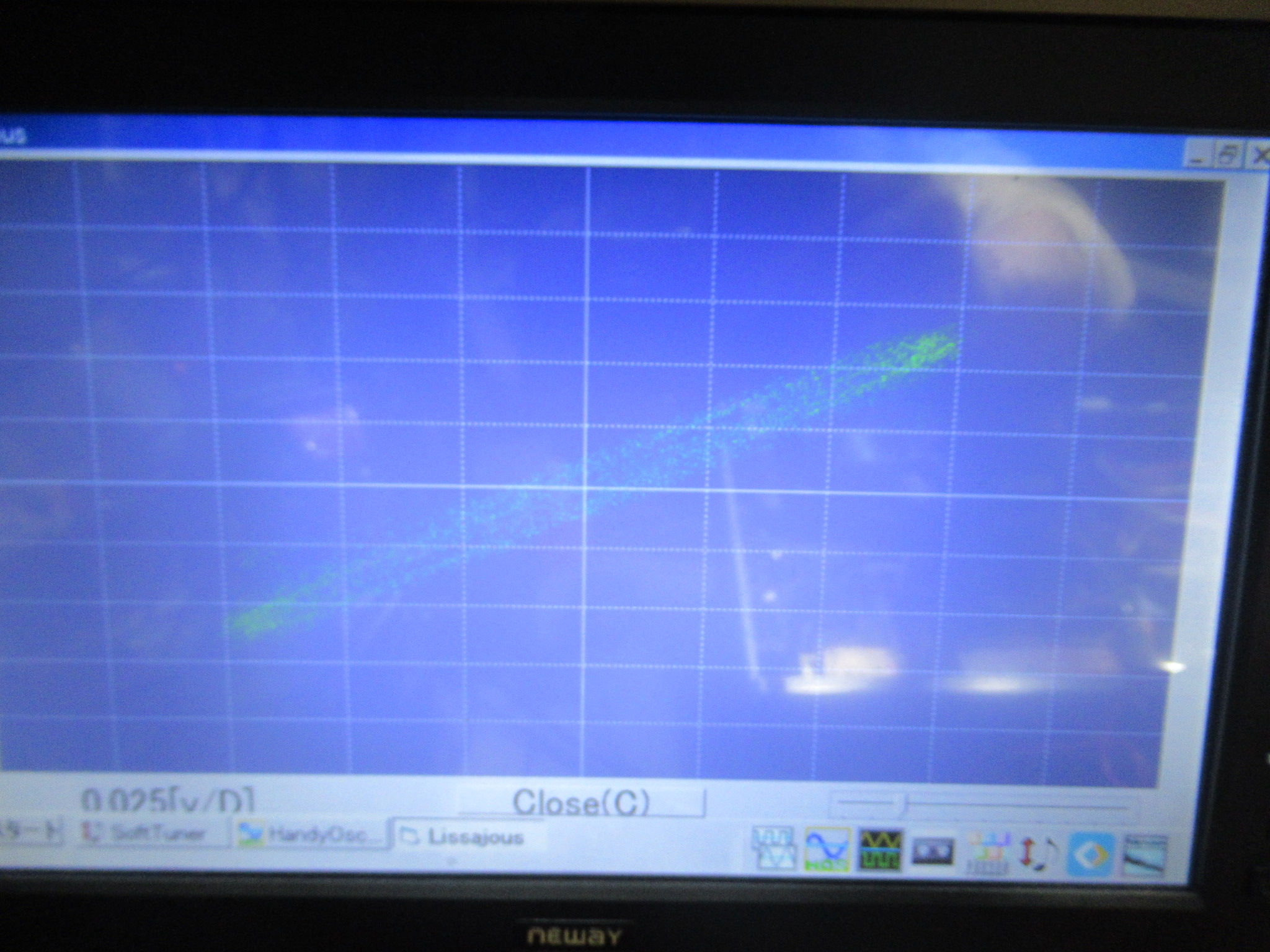

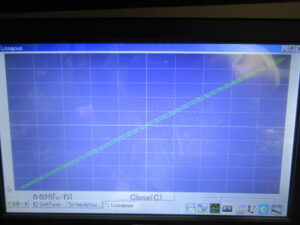

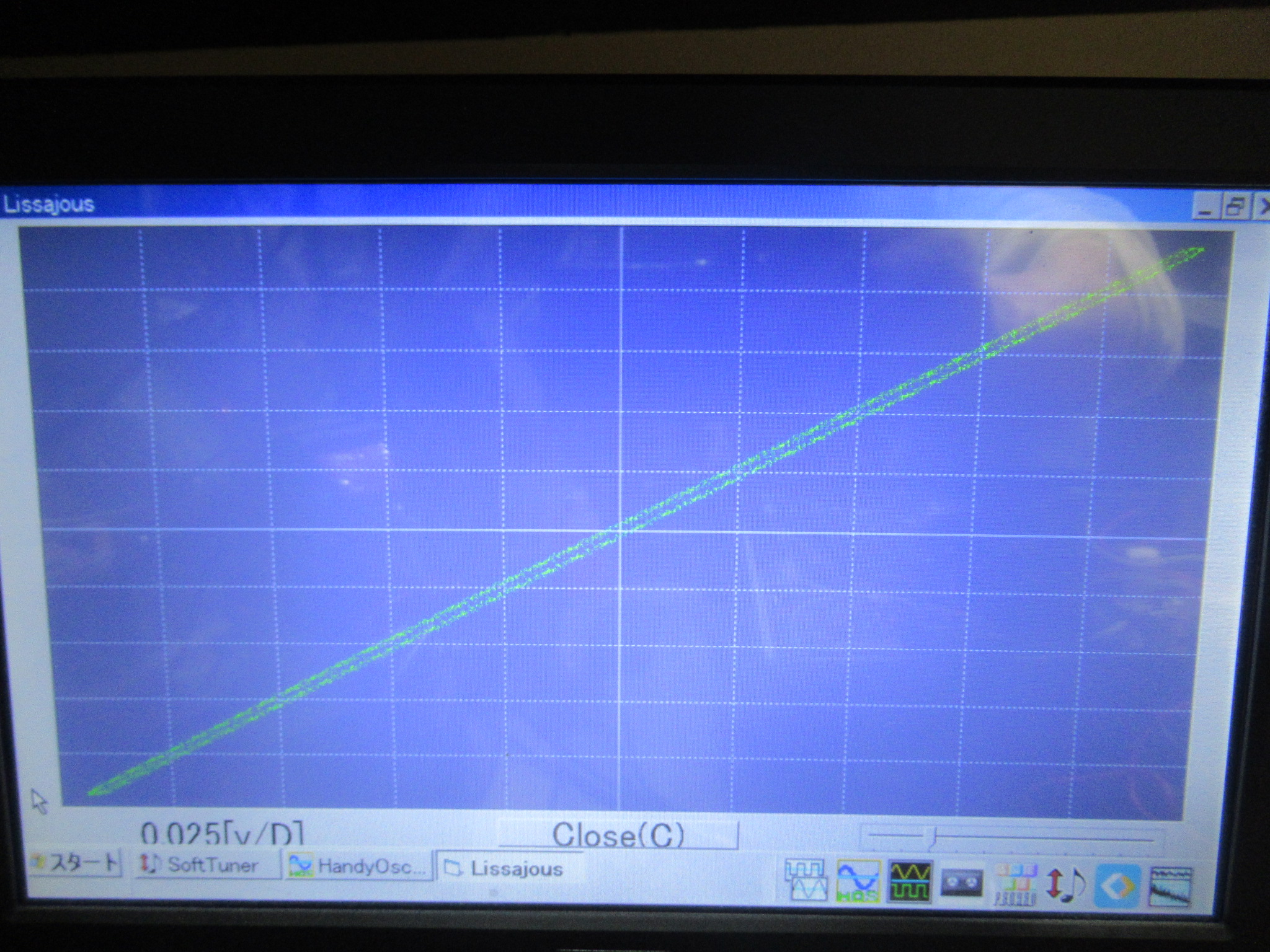

再生ヘッドのアジマスとバランスを調整し、
今回はここまでとなりました。
