SONY　TC-KA3ES

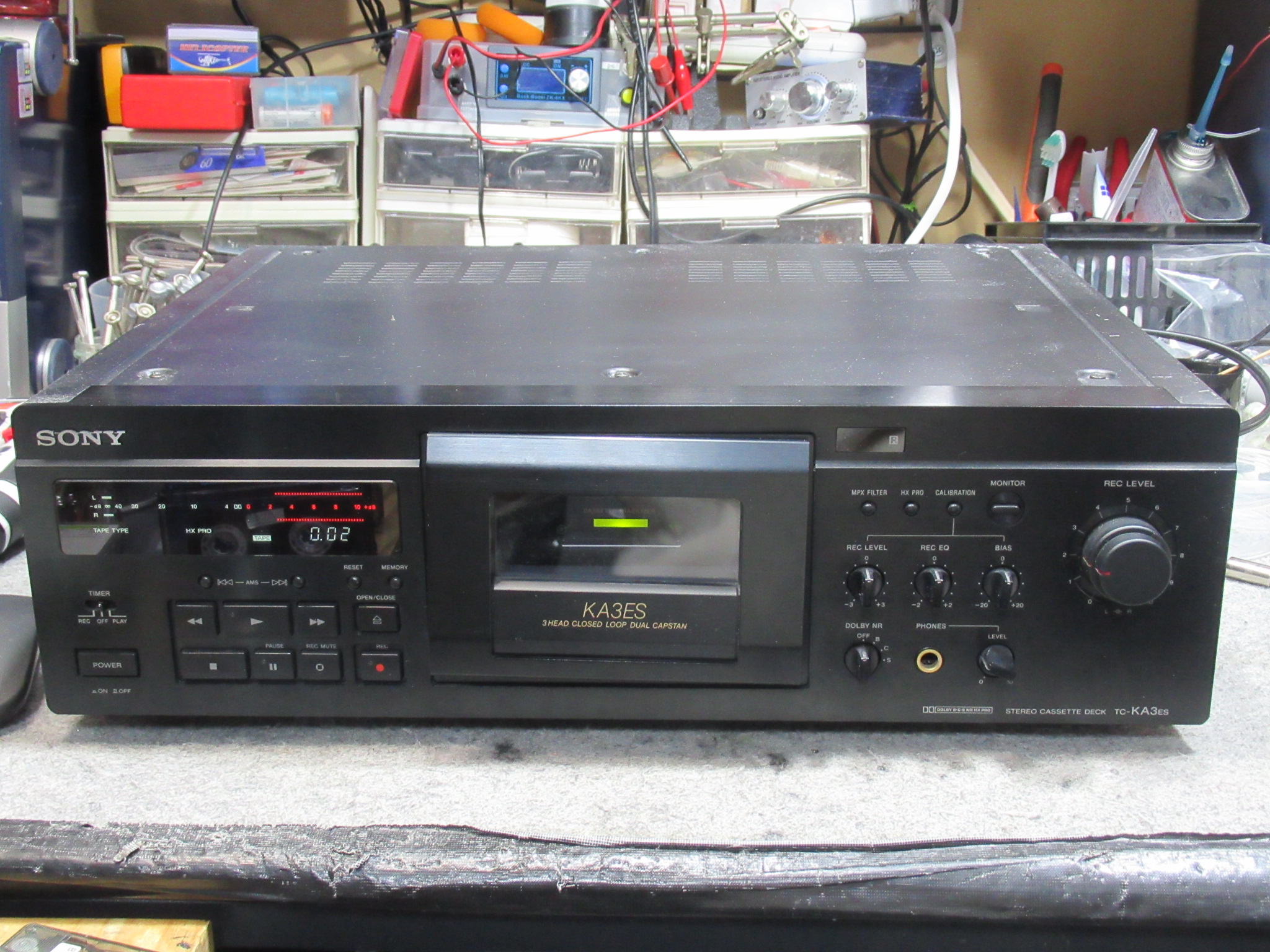

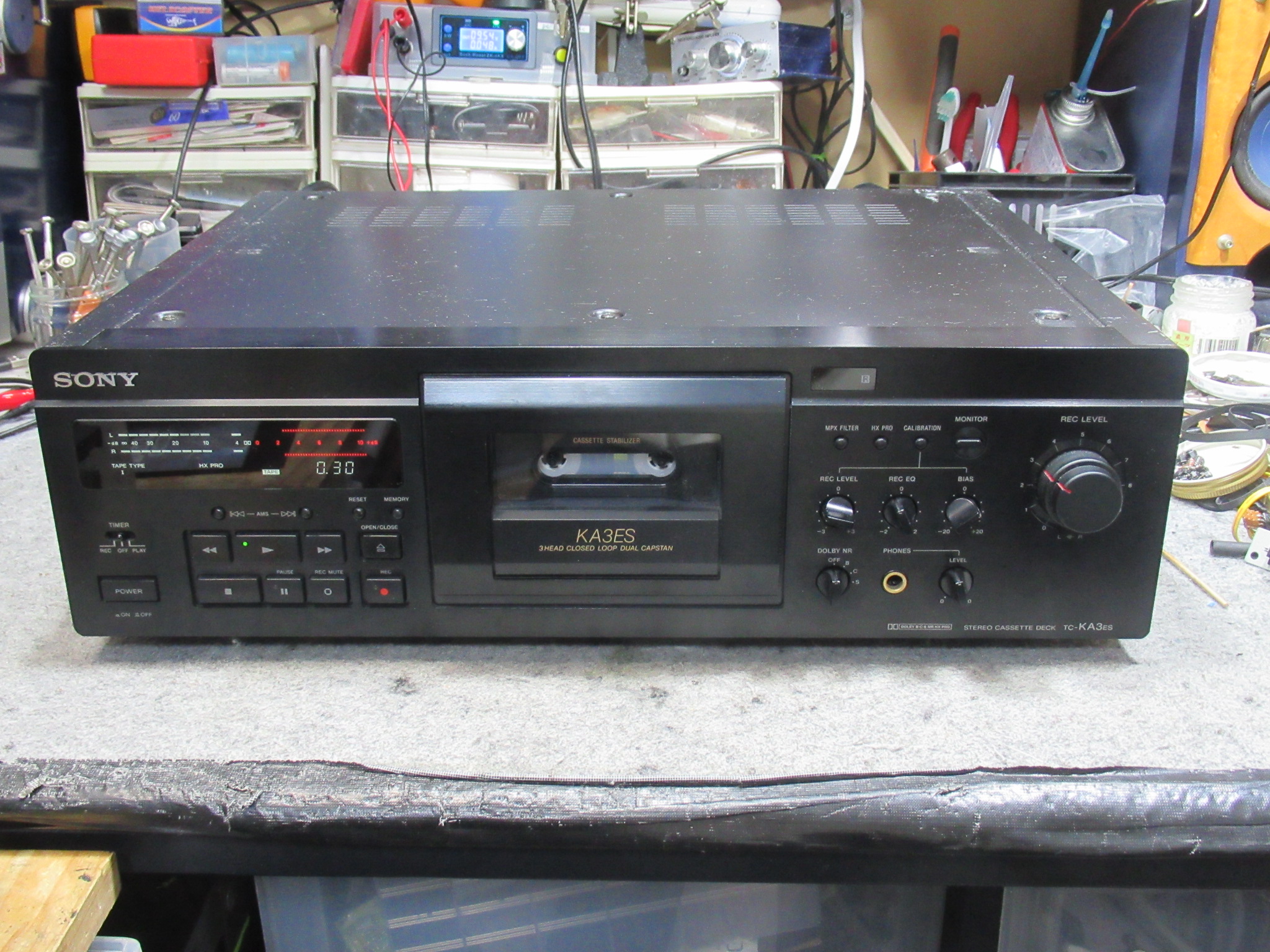

SONYのTC-KA3ESです。

５年ほど前に当店で修理した機体です。

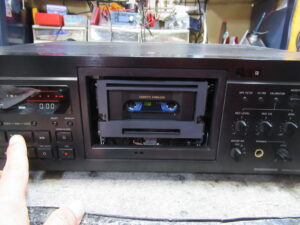

ヘッドが上がらないため再生できません。

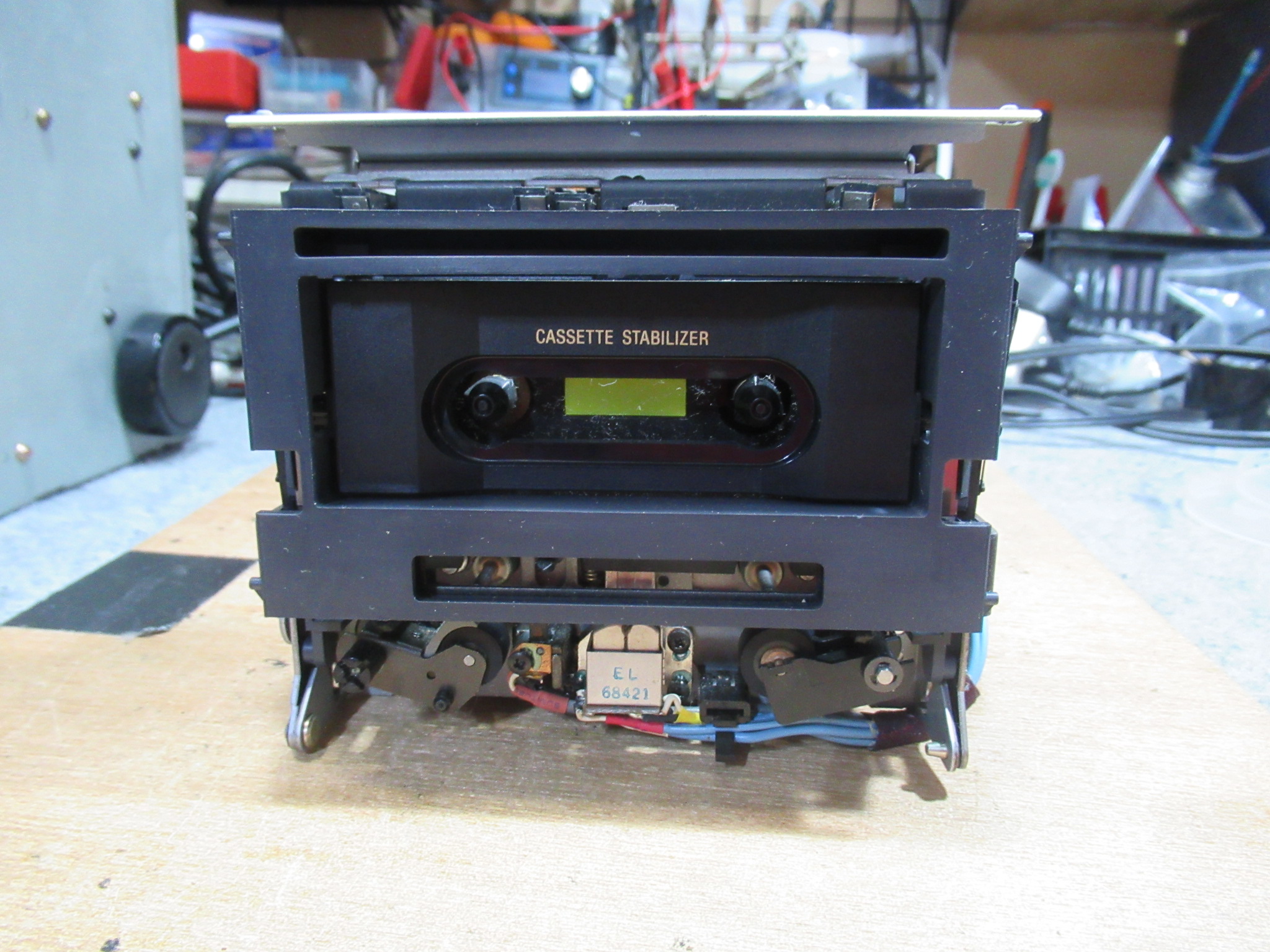

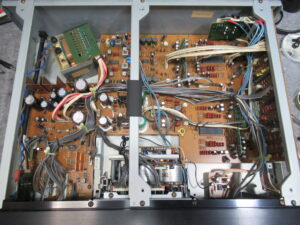

カバーを開けてメカを取り出します。

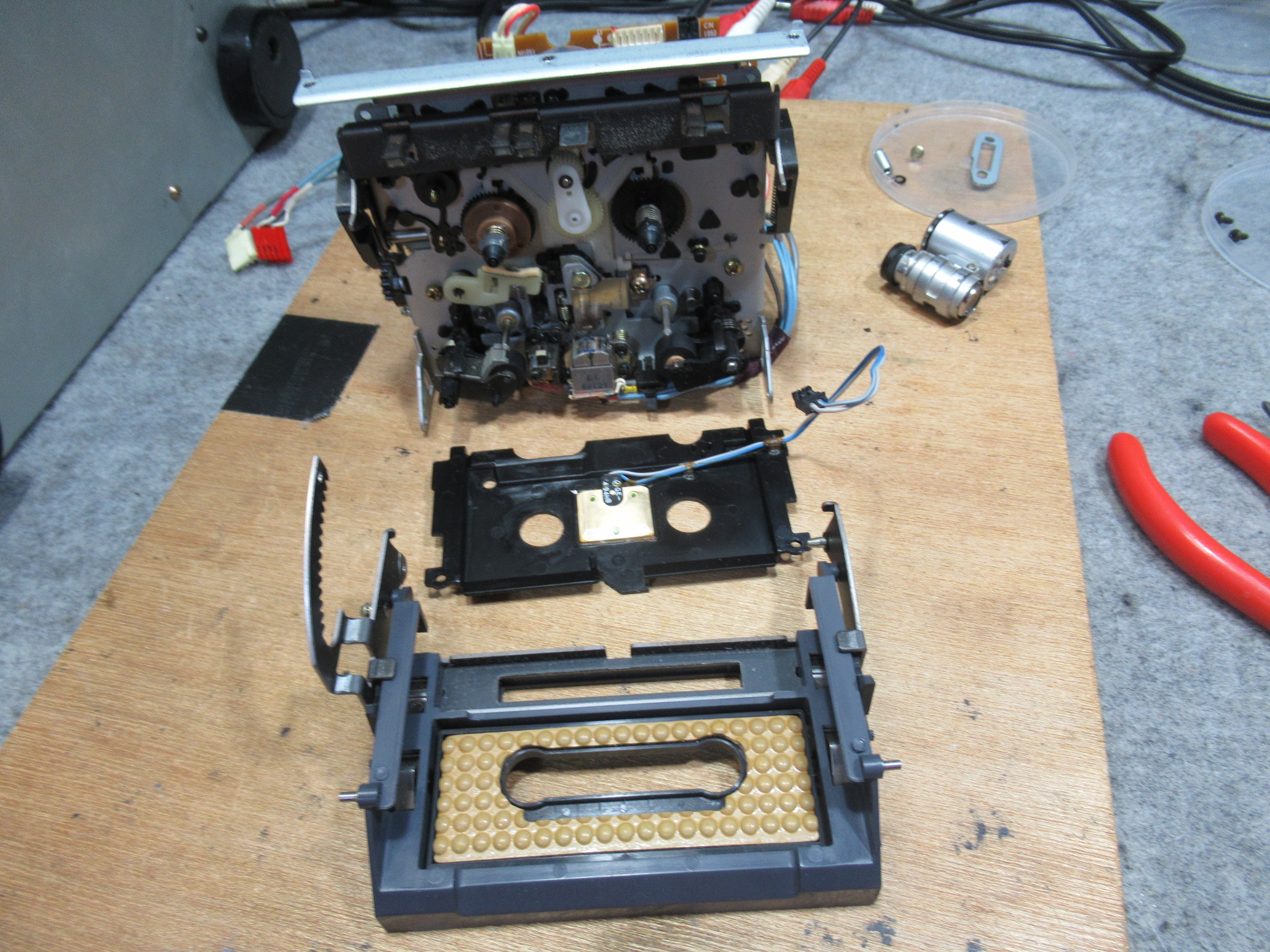

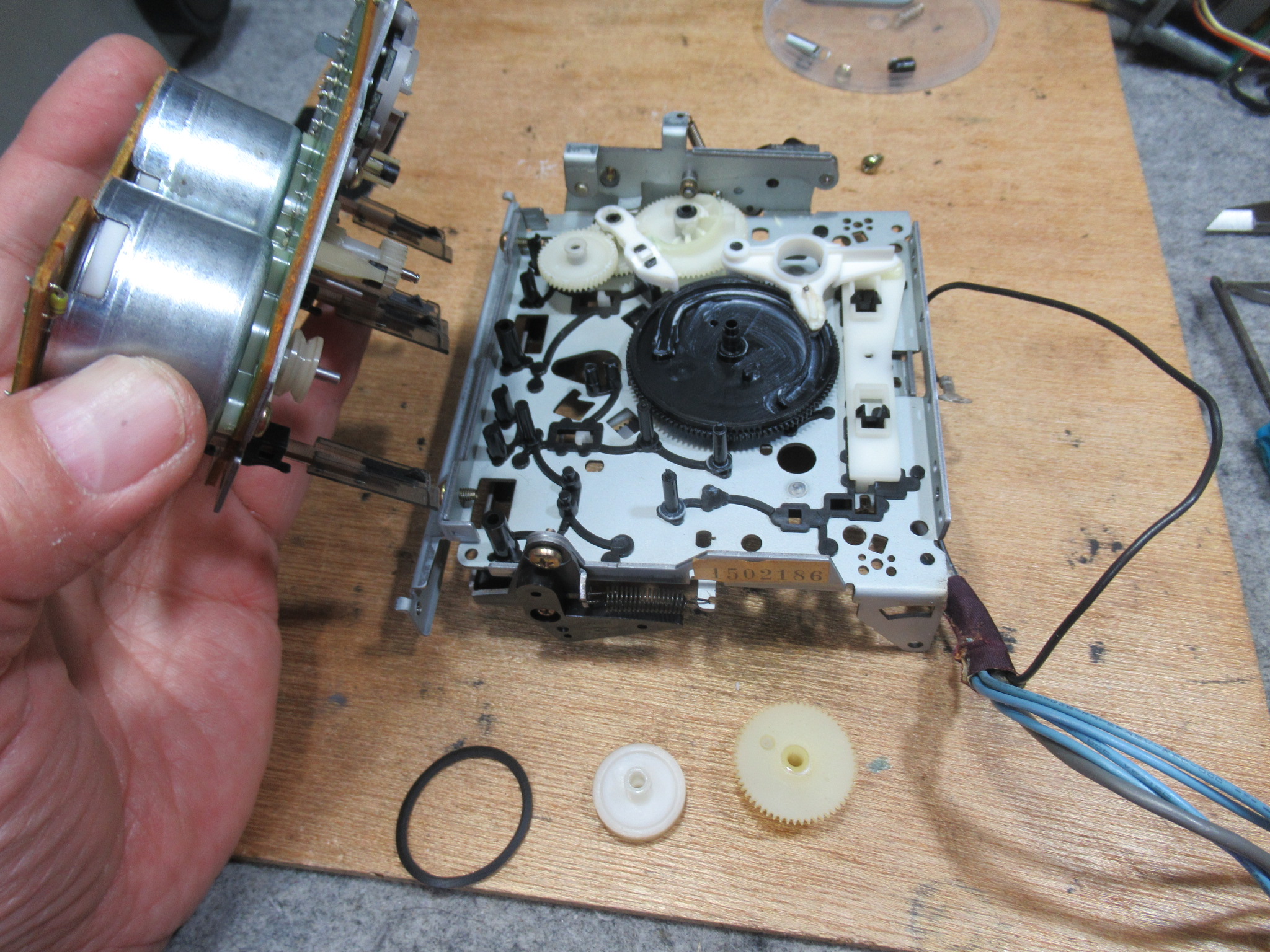

分解を進めます。

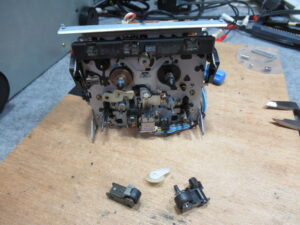

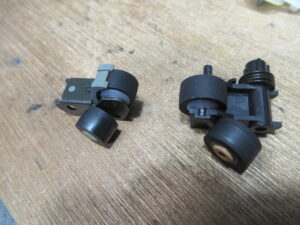

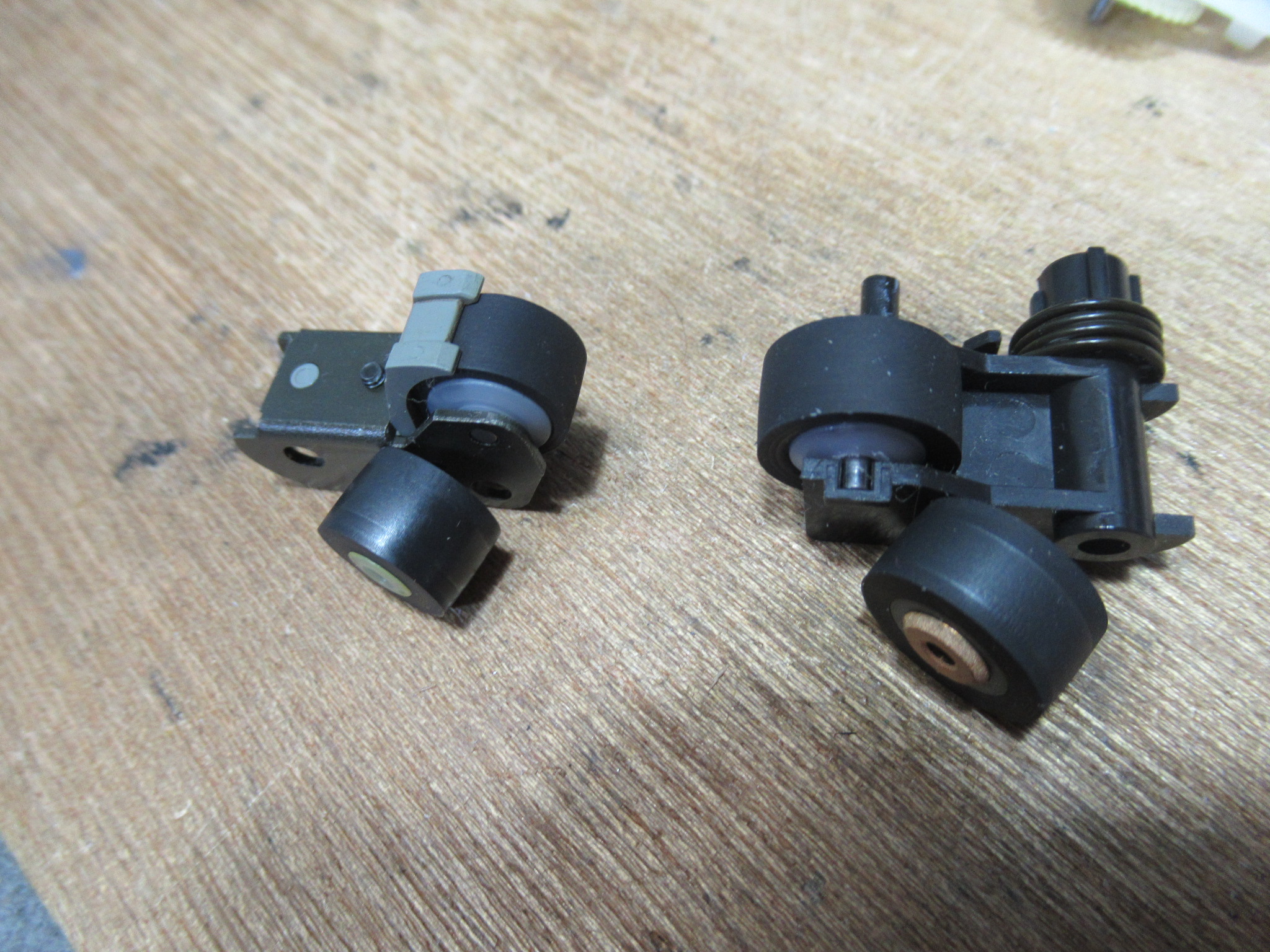

ピンチローラーを交換します。

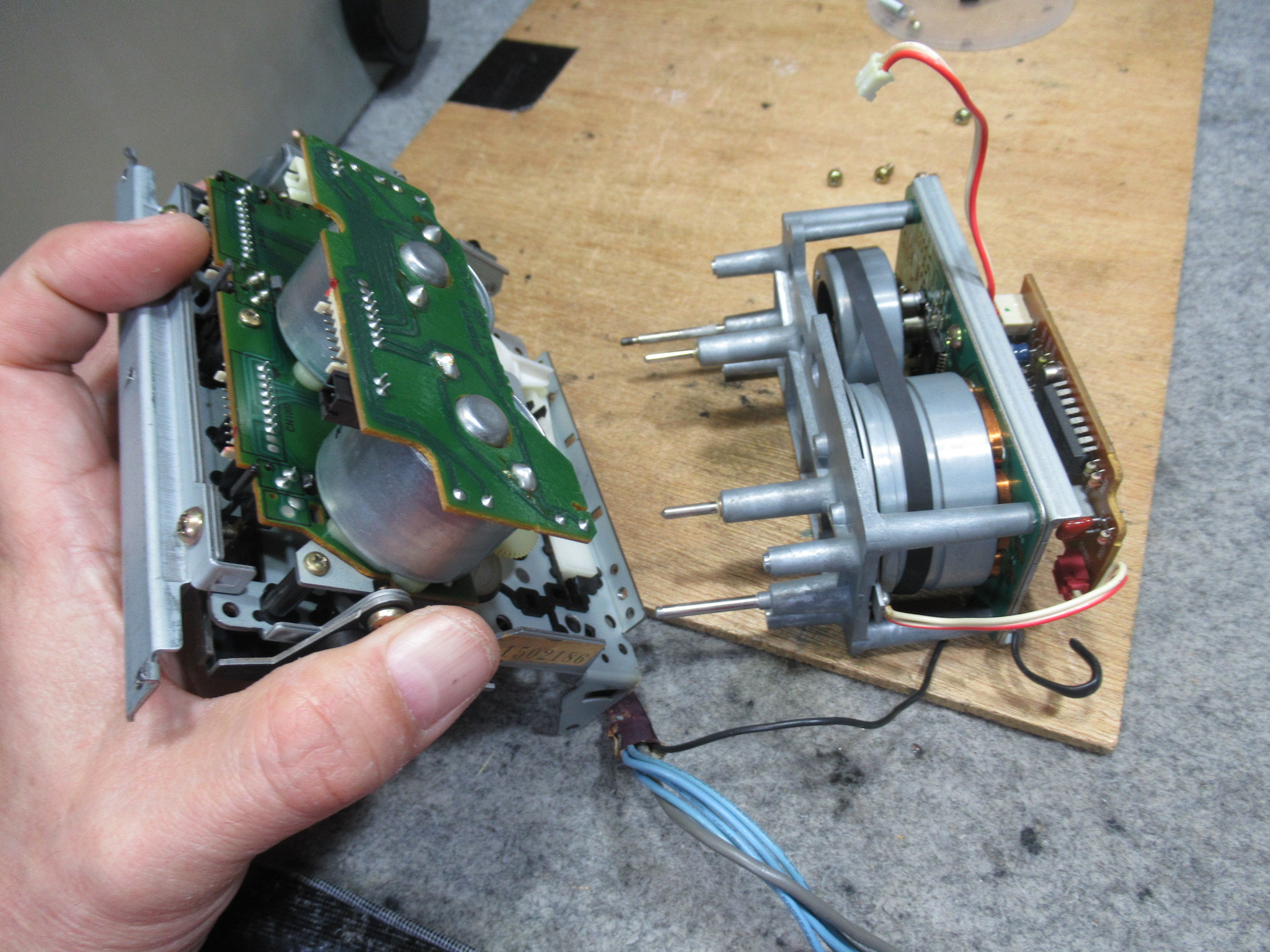

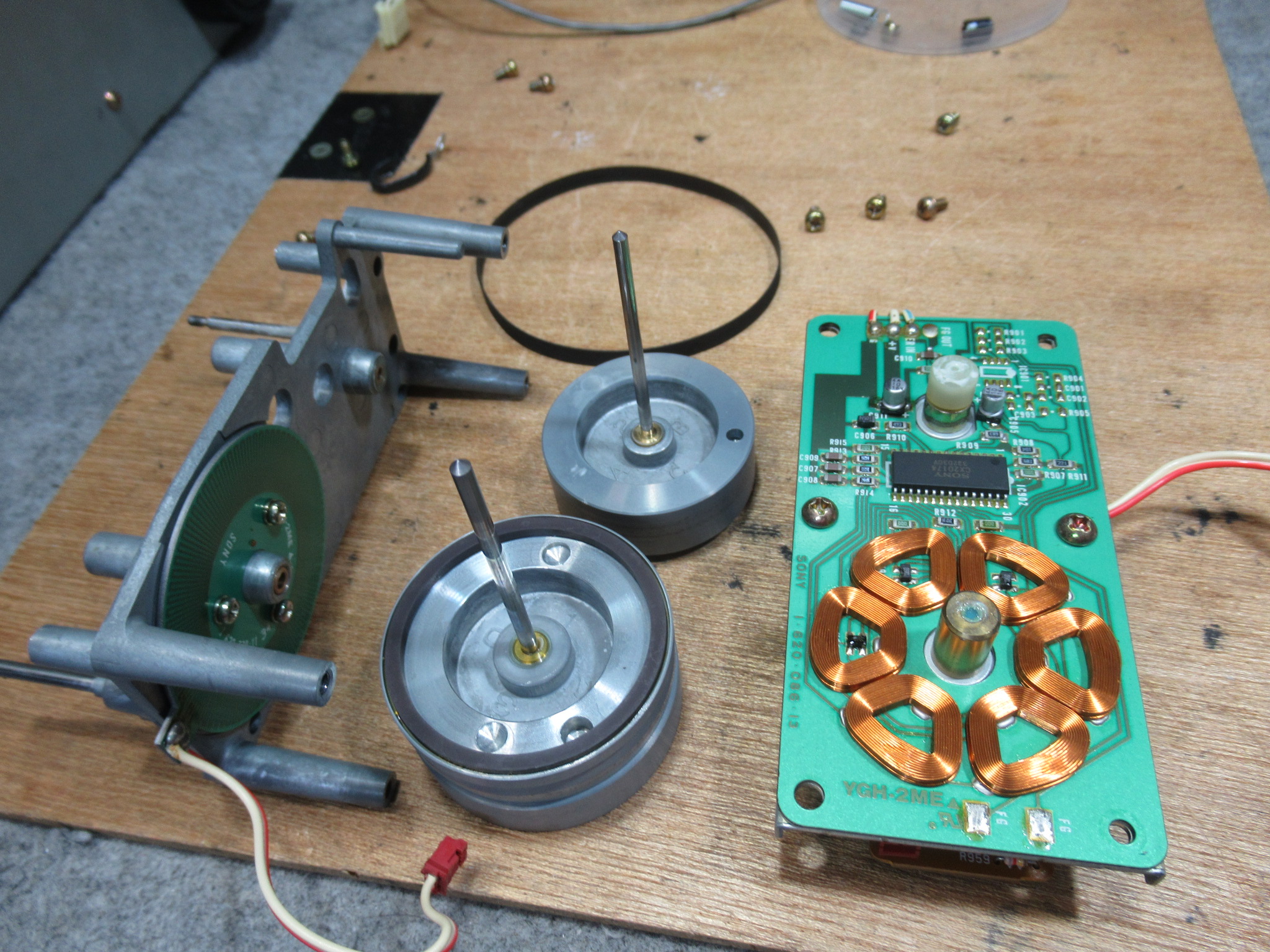

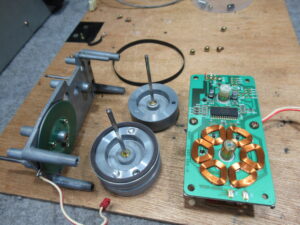

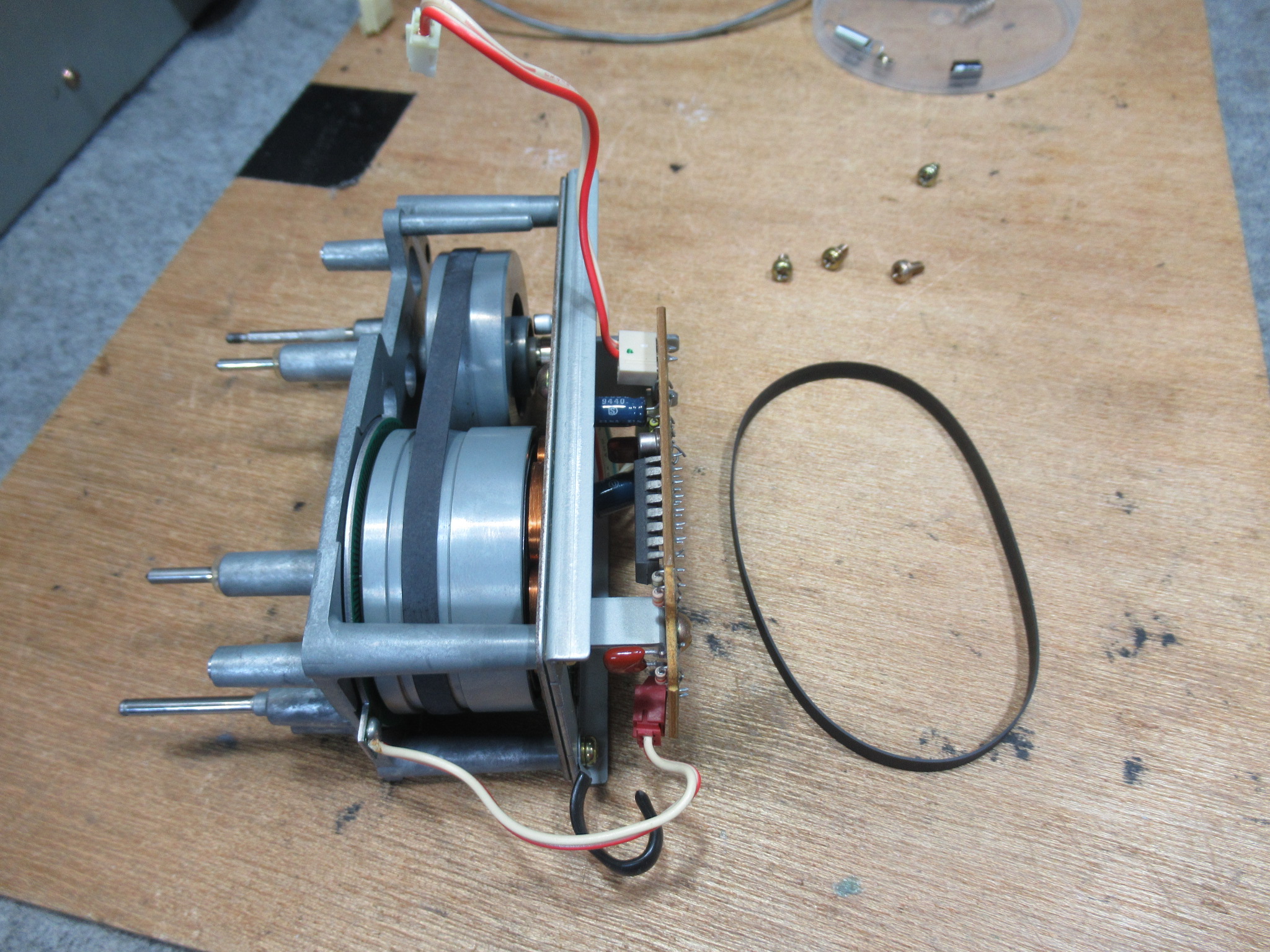

キャプスタンモーターユニットを分解します。

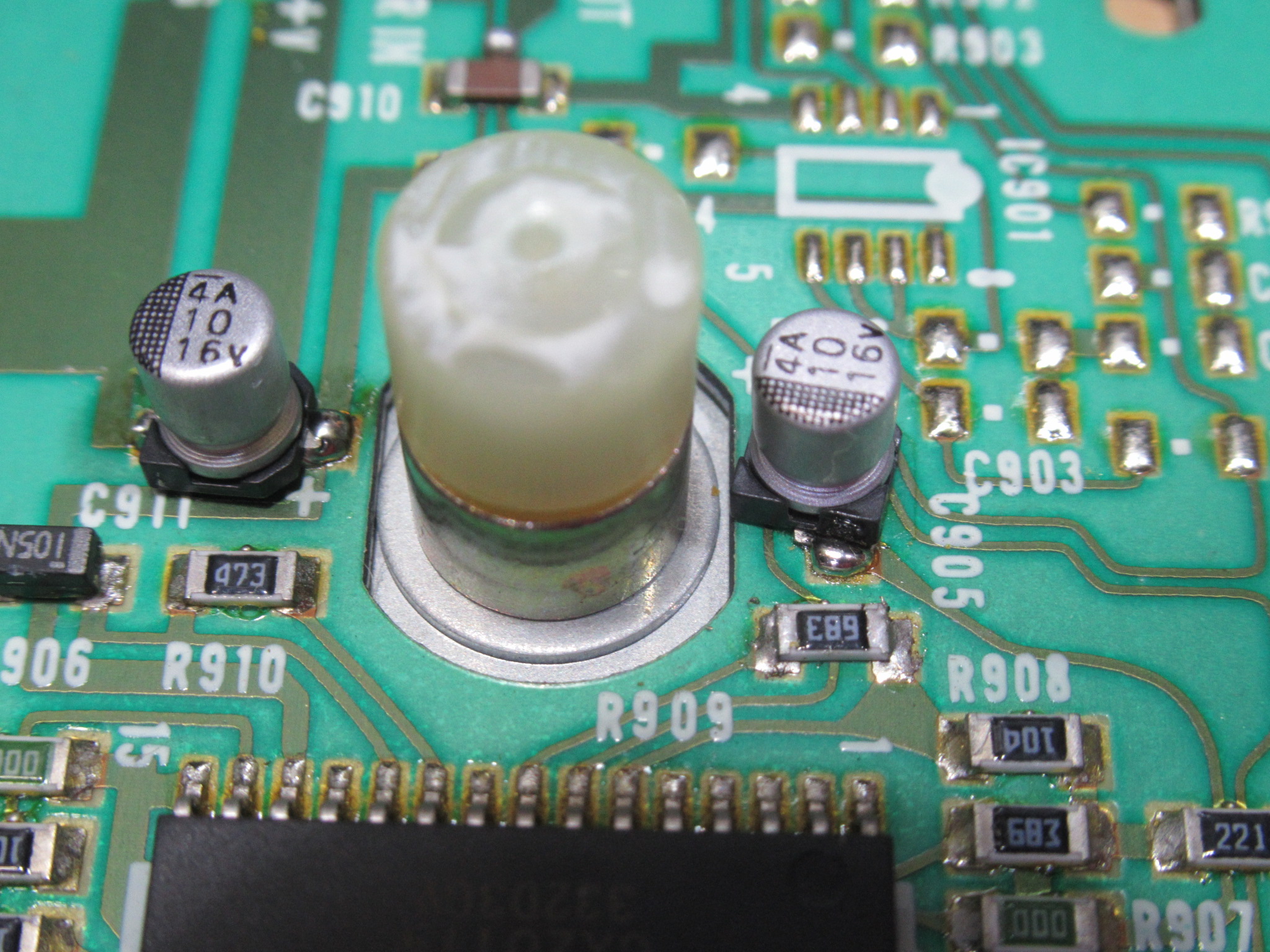

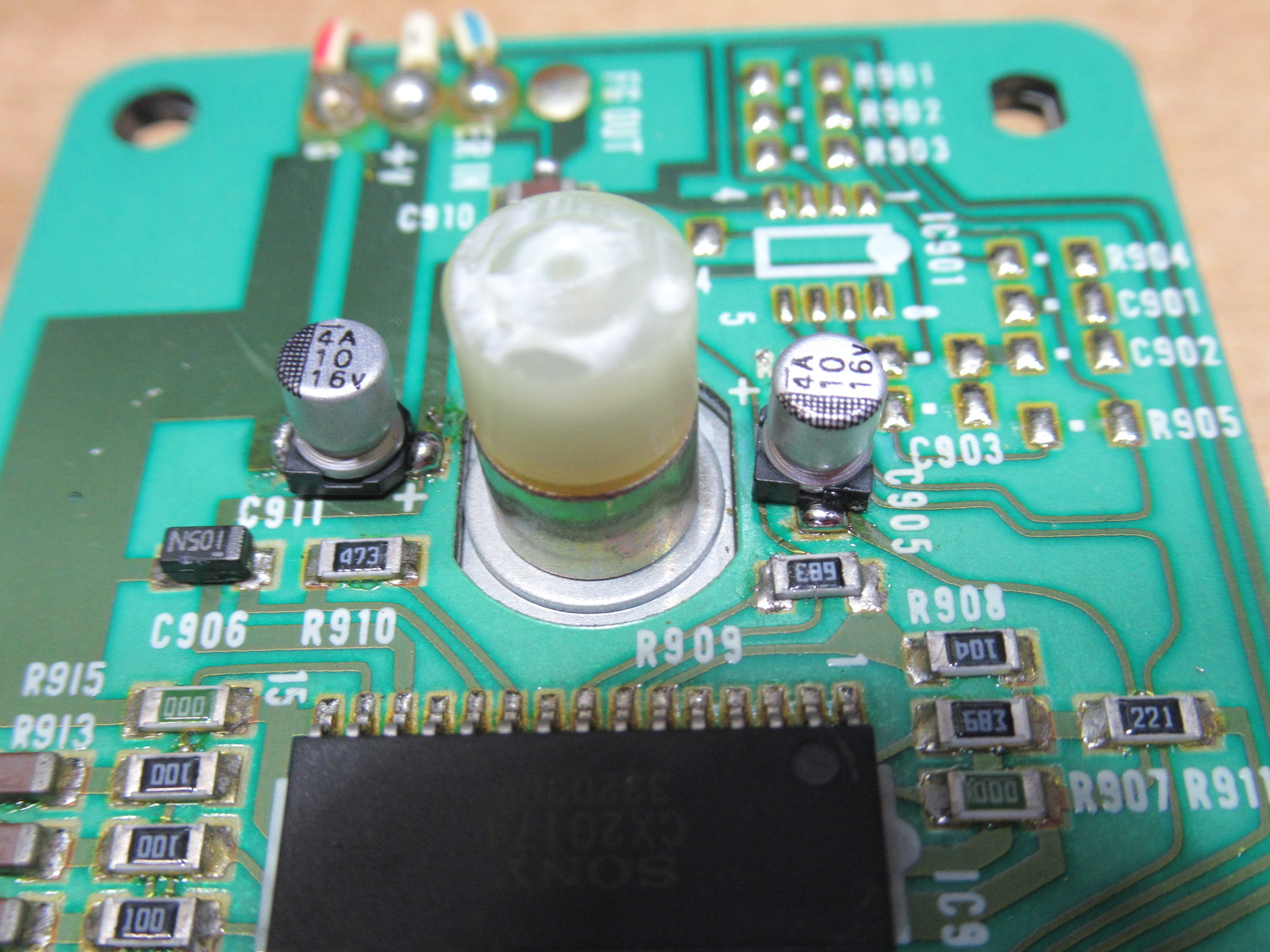

基板面の電解コンデンサーを交換します。

新しいベルトを掛けて組み立てます。

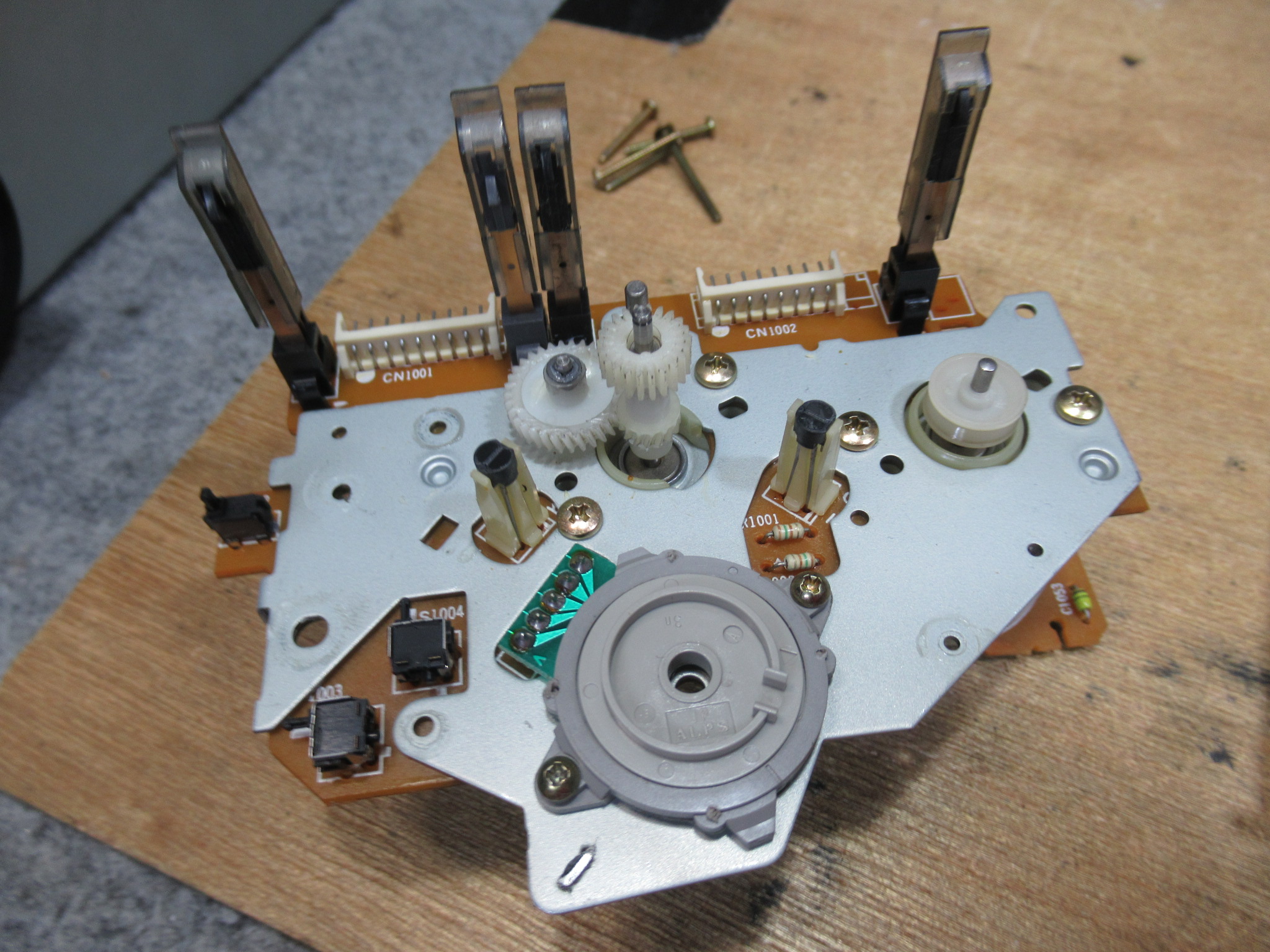

フロント部を分解します。

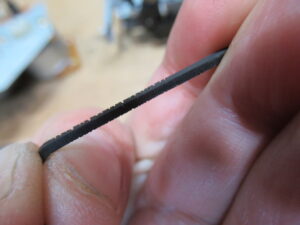

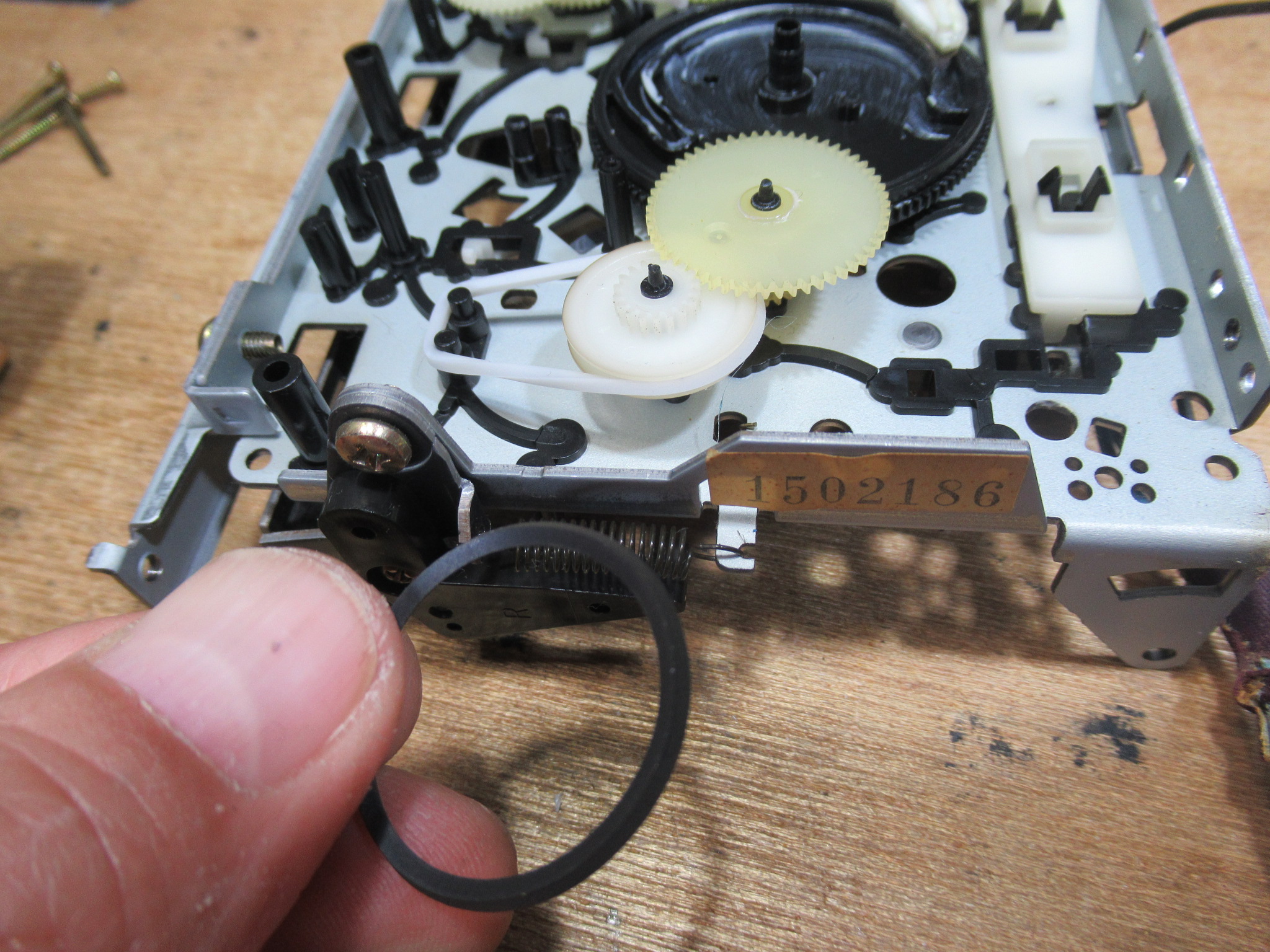

ベルトに亀裂が入っています。今回はシリコンゴム製のベルトを取り付けます。

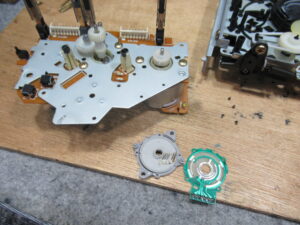

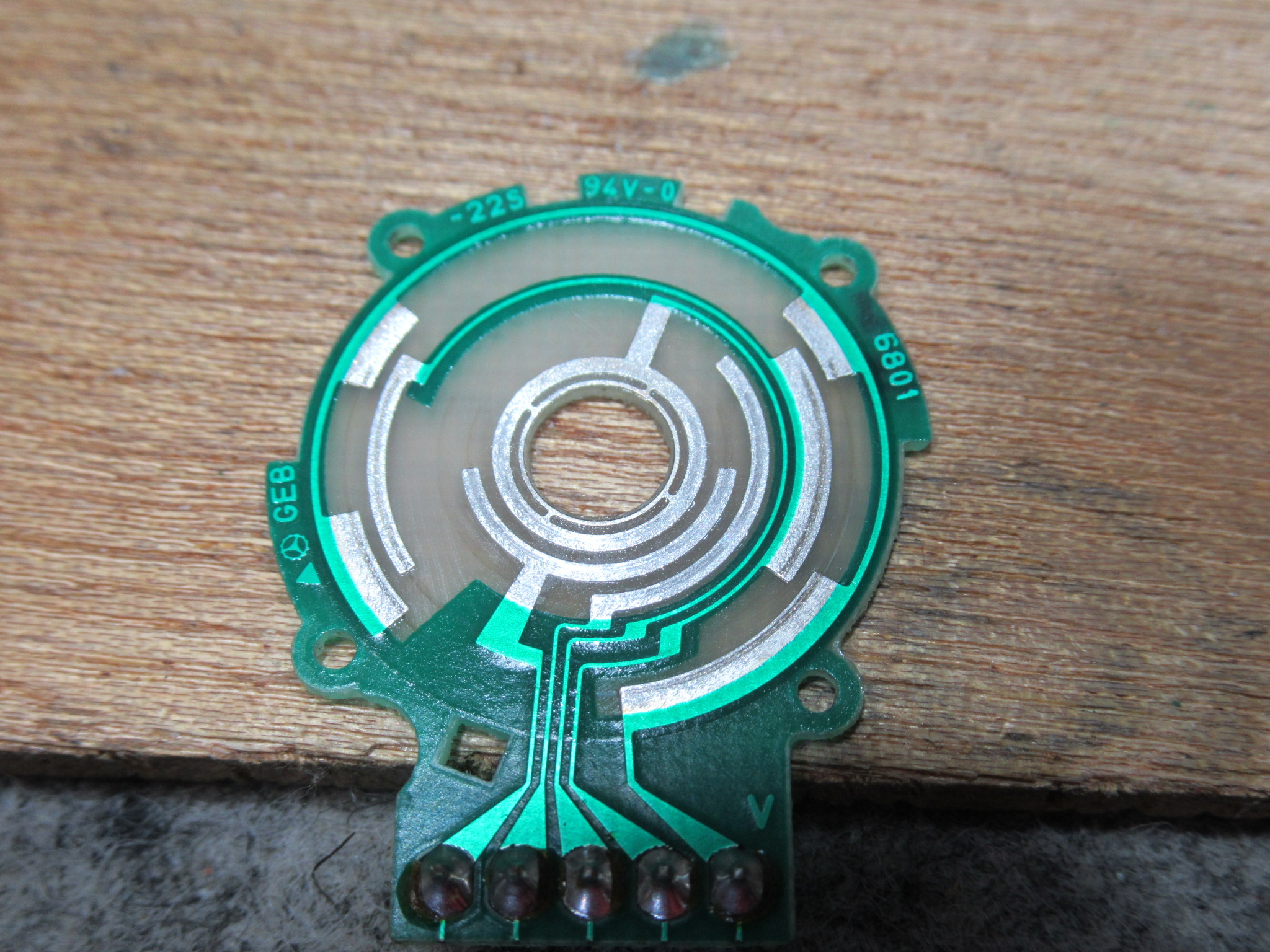

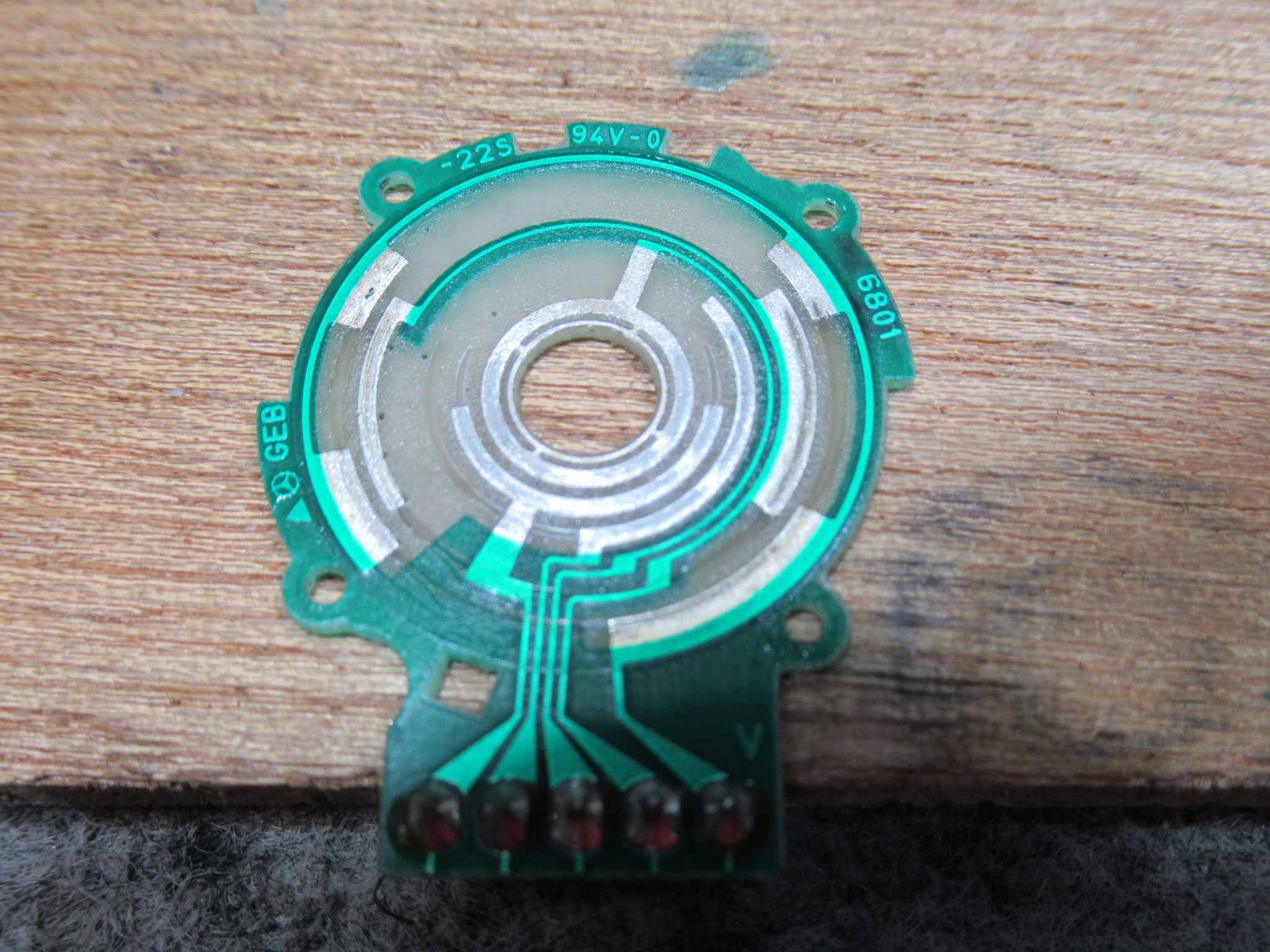

ロータリーエンコーダーを分解します。

接点を清掃します。あまり汚れはありませんでした。

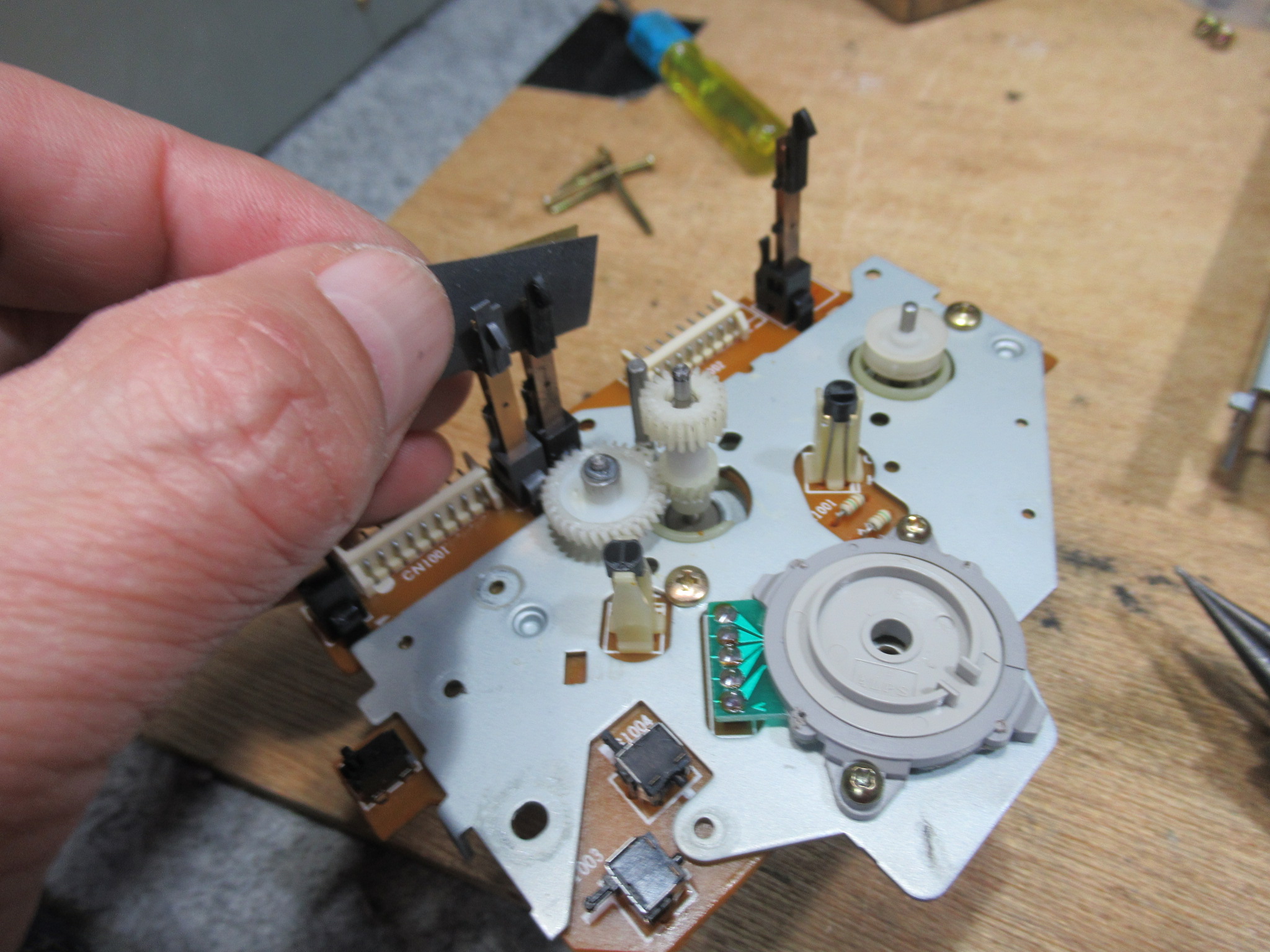

オートセレクタ用スイッチ接点を磨きます。

本体に戻して動作確認を行います。

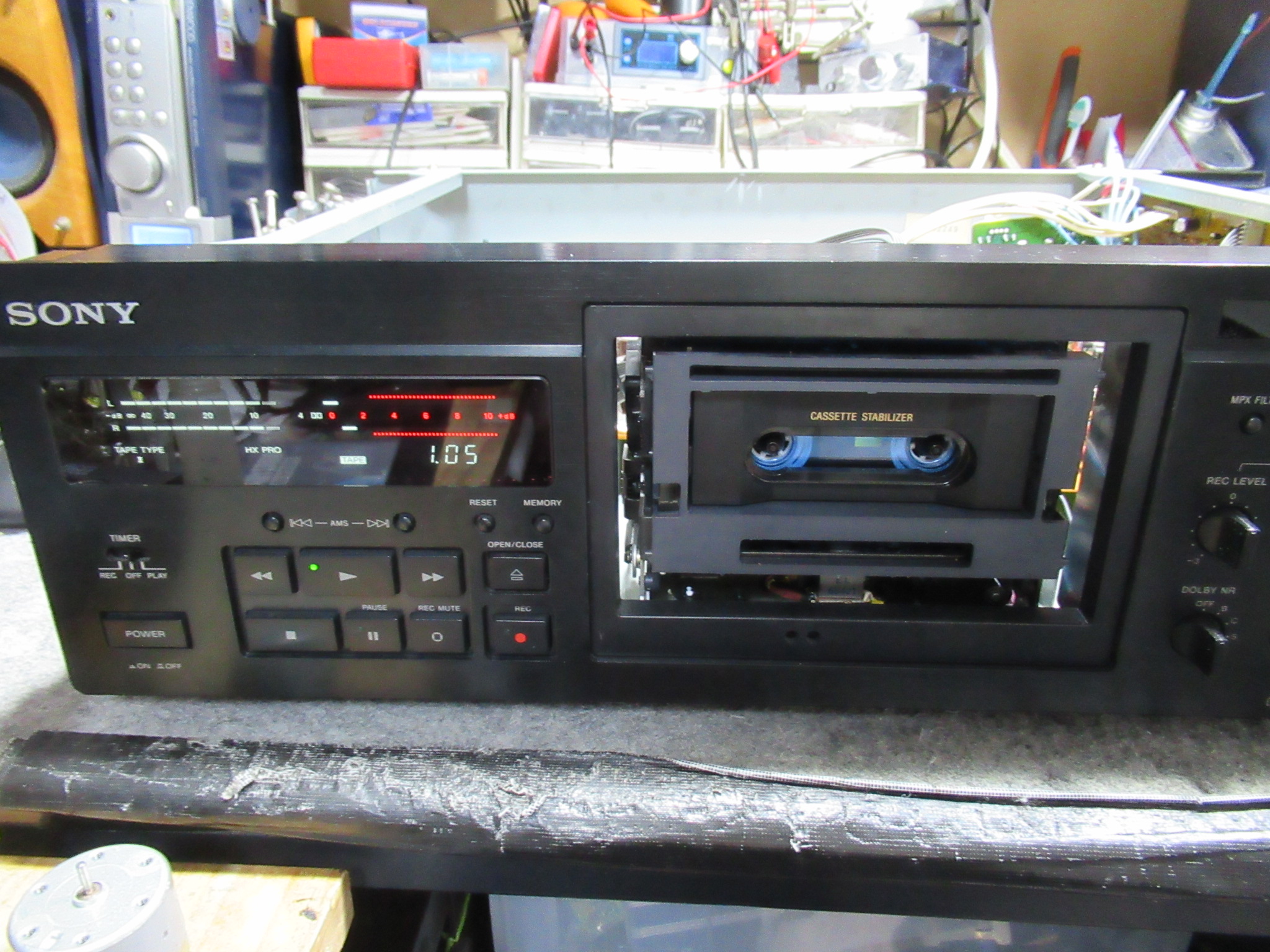

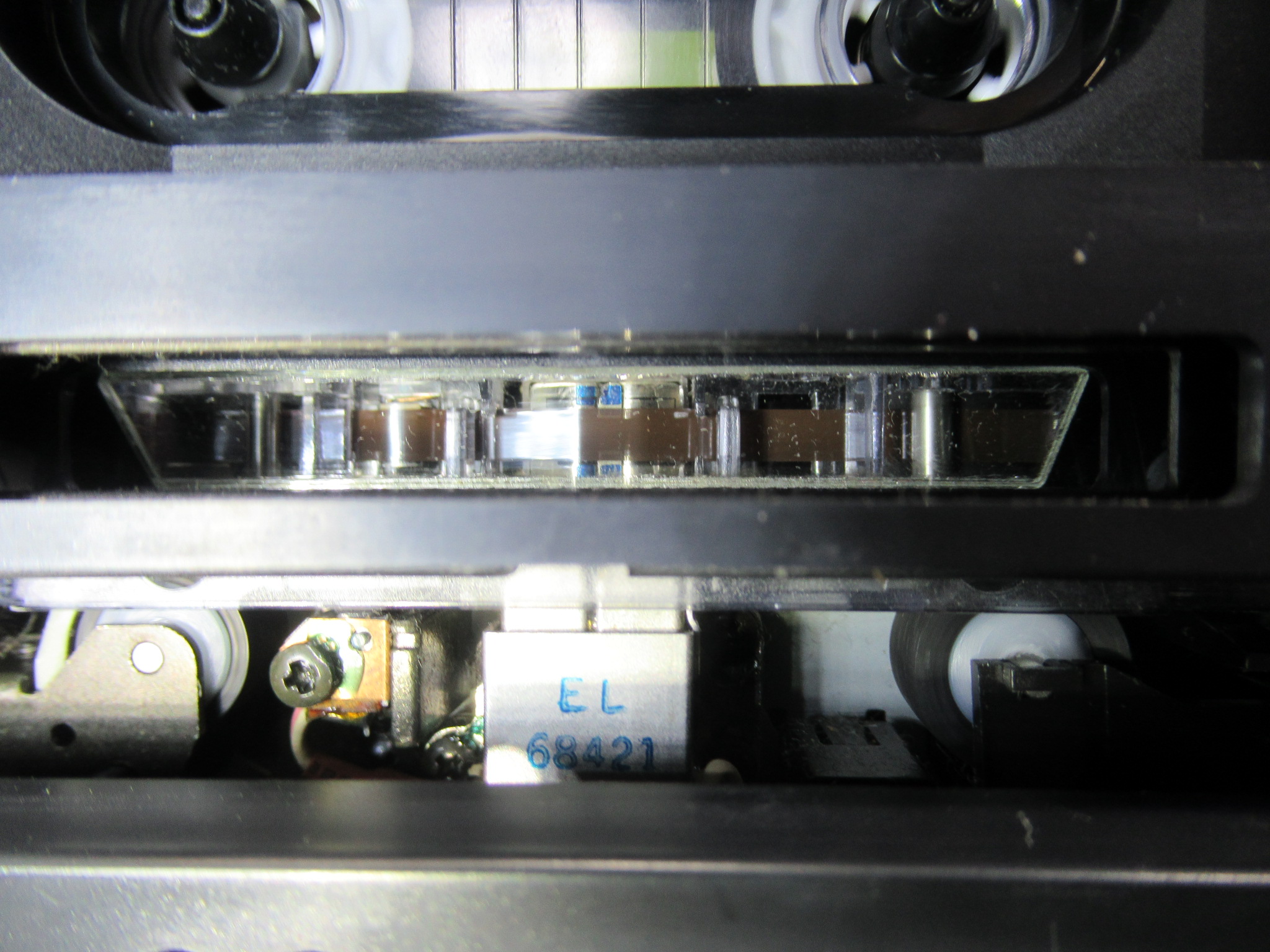

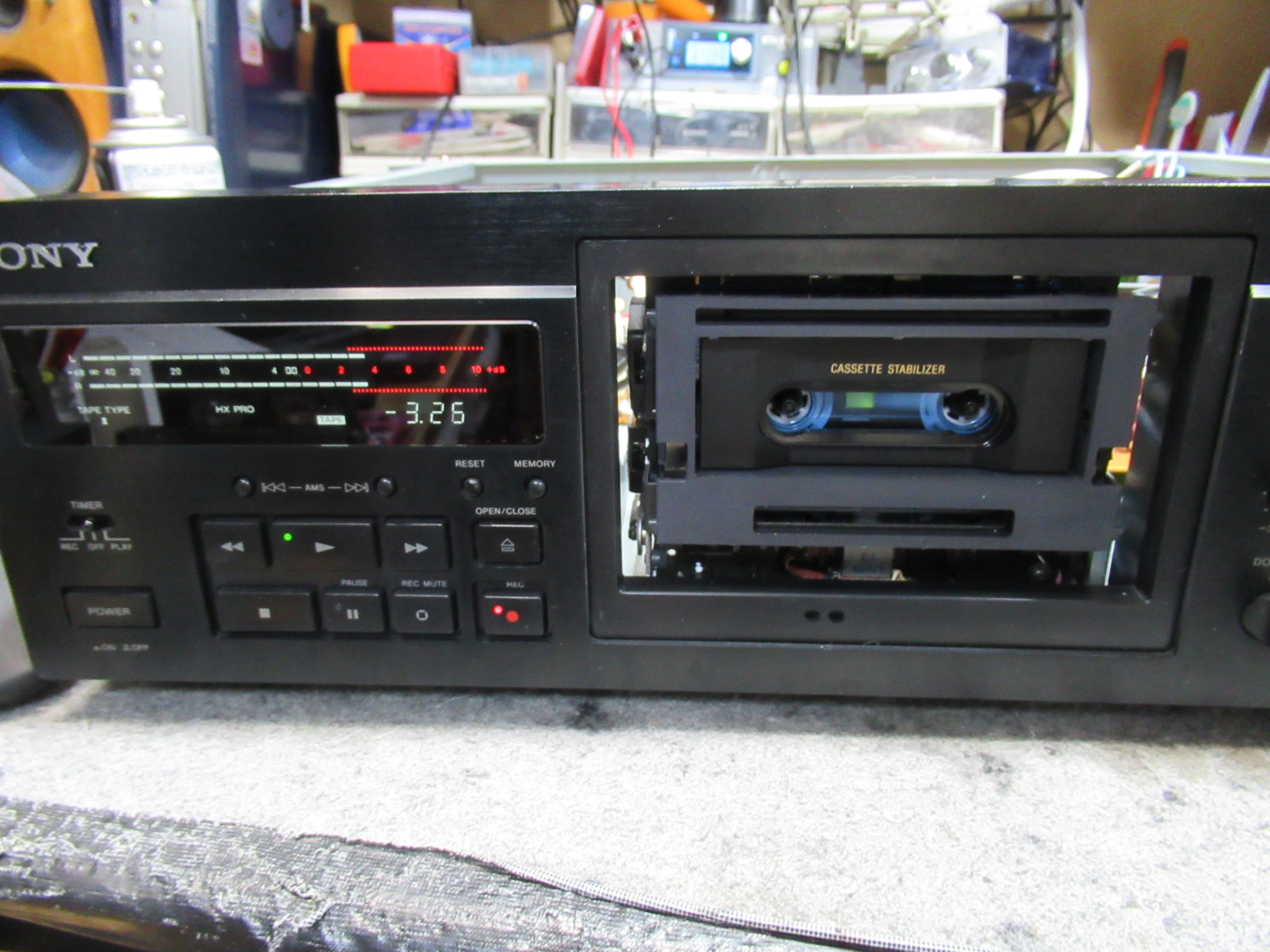

ミラーカセットを用いてテープの走行状態を点検します。

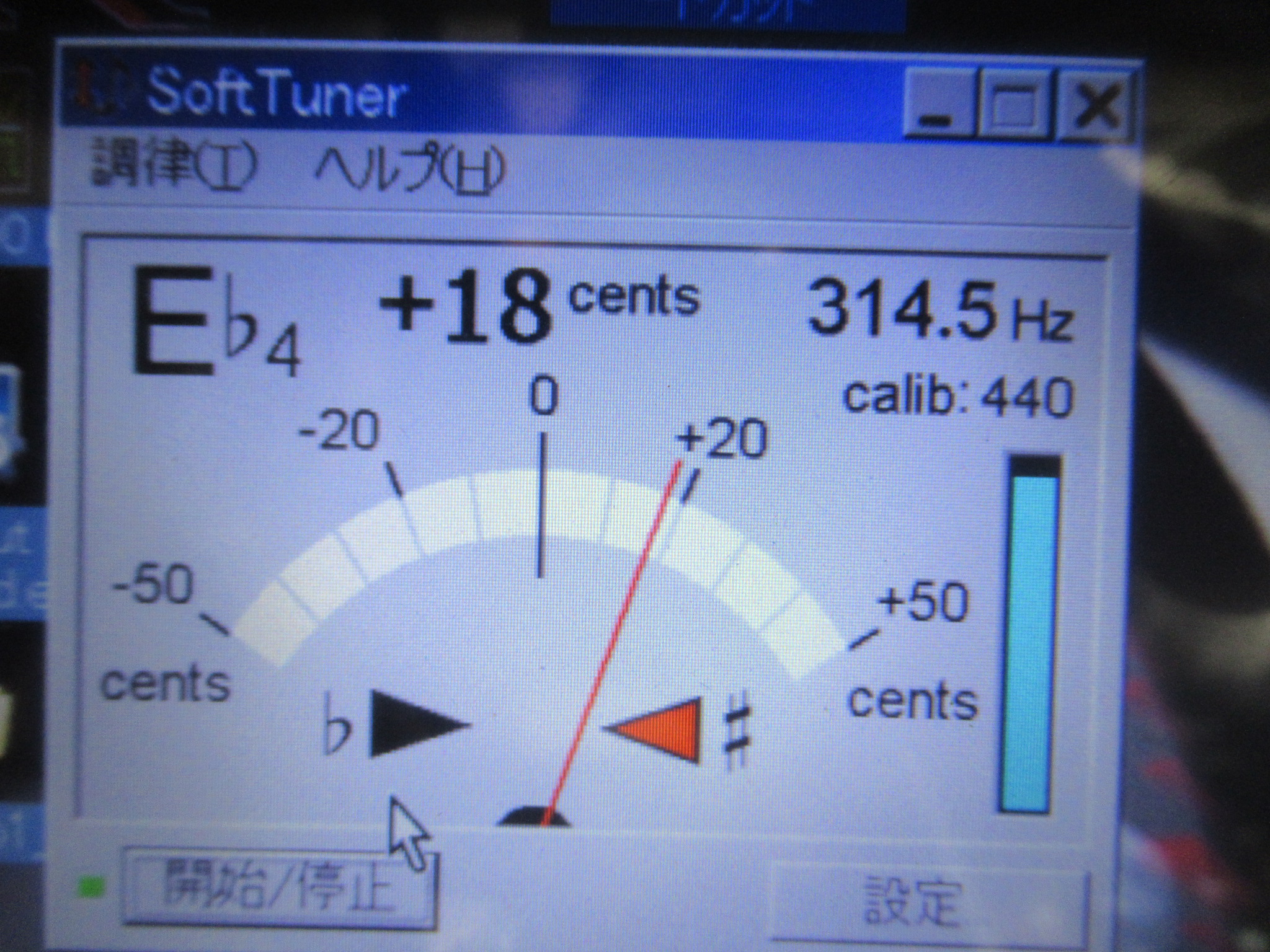

315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。

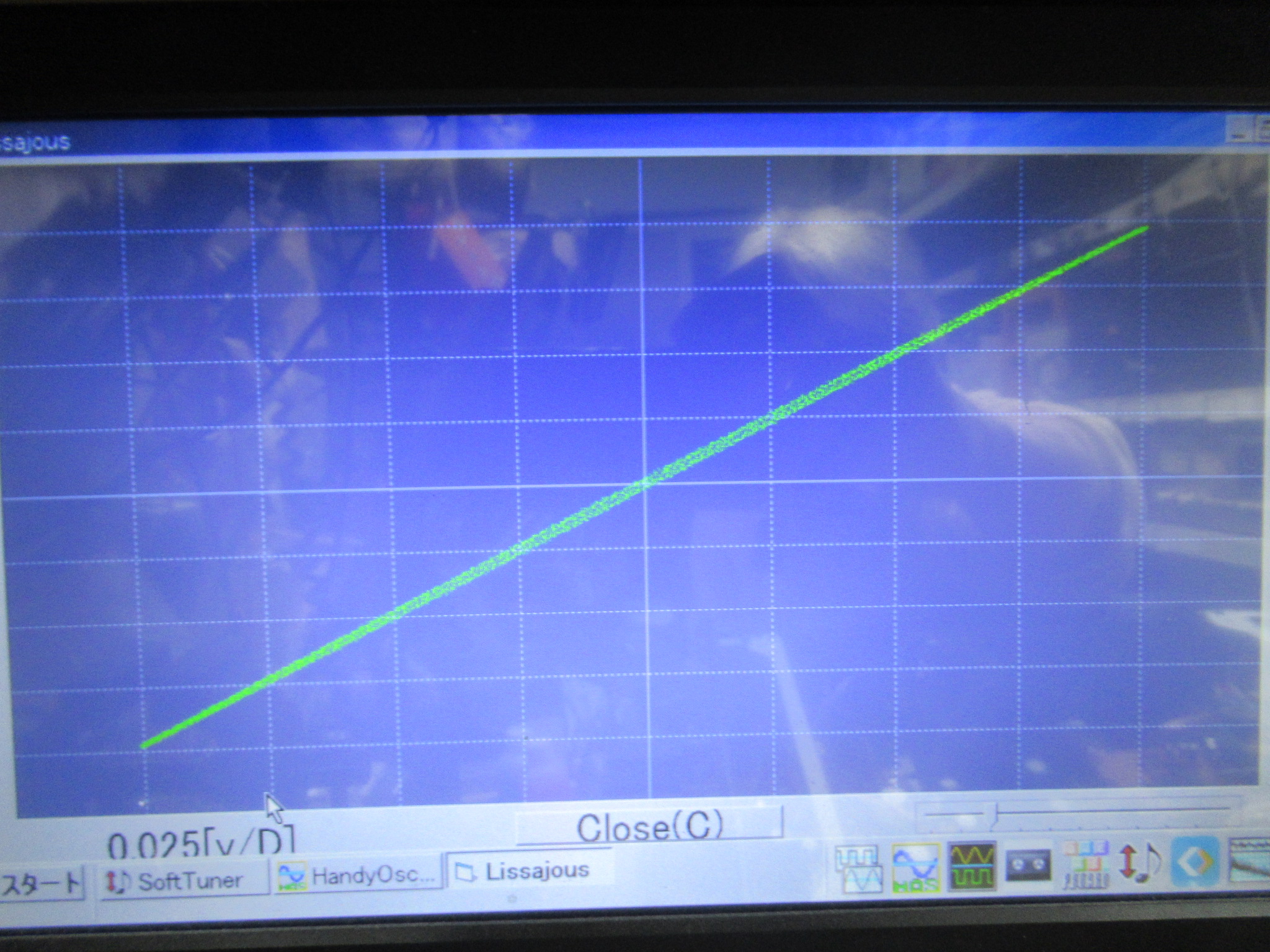

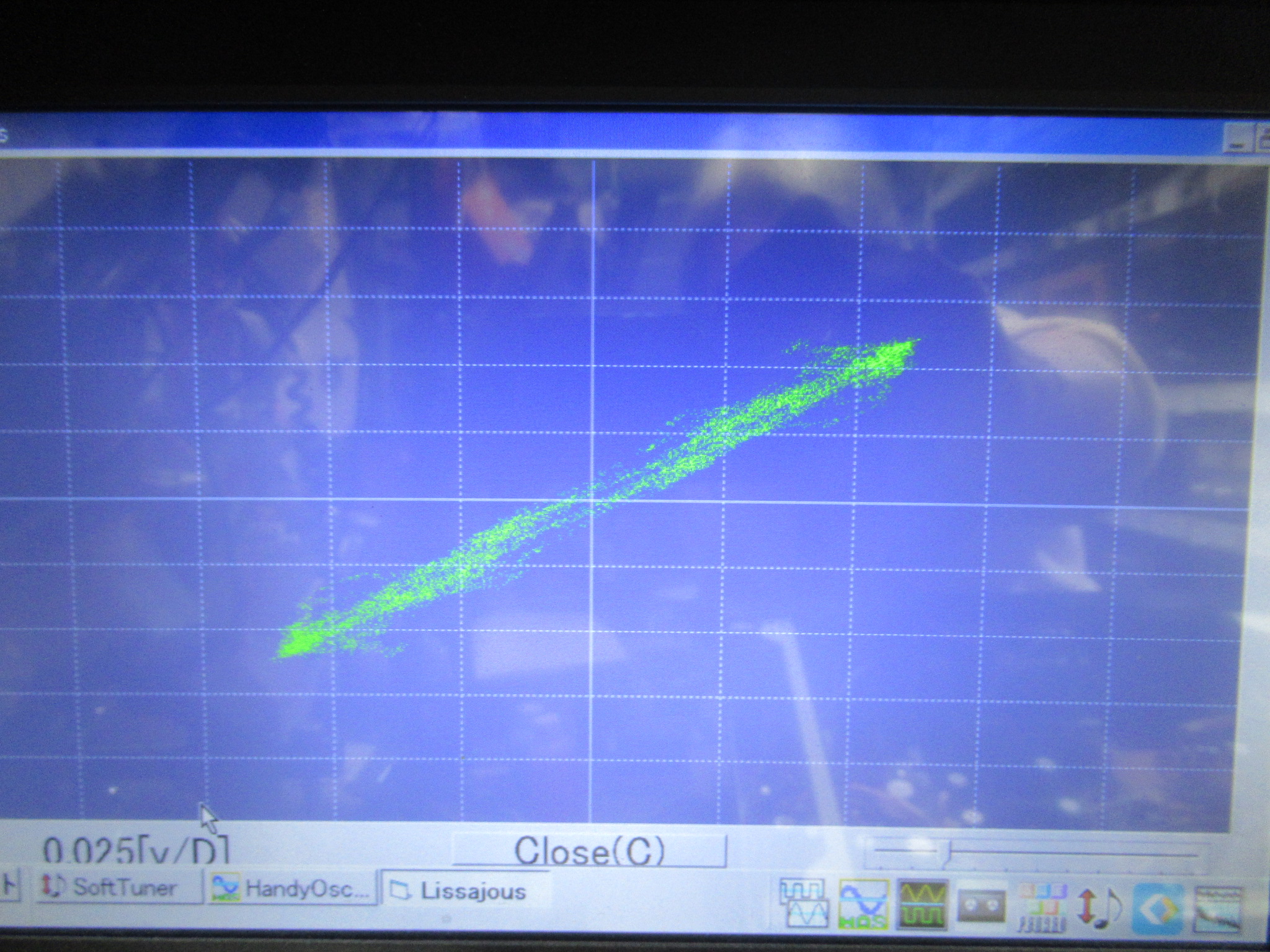

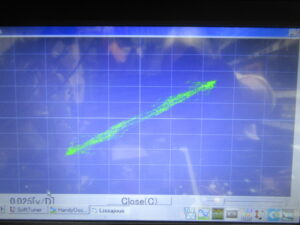

ヘッドアジマスの調整を行います。

キャリブレーション後に録再バランスを調整します。

録音状況を確認し、修理完了です。
