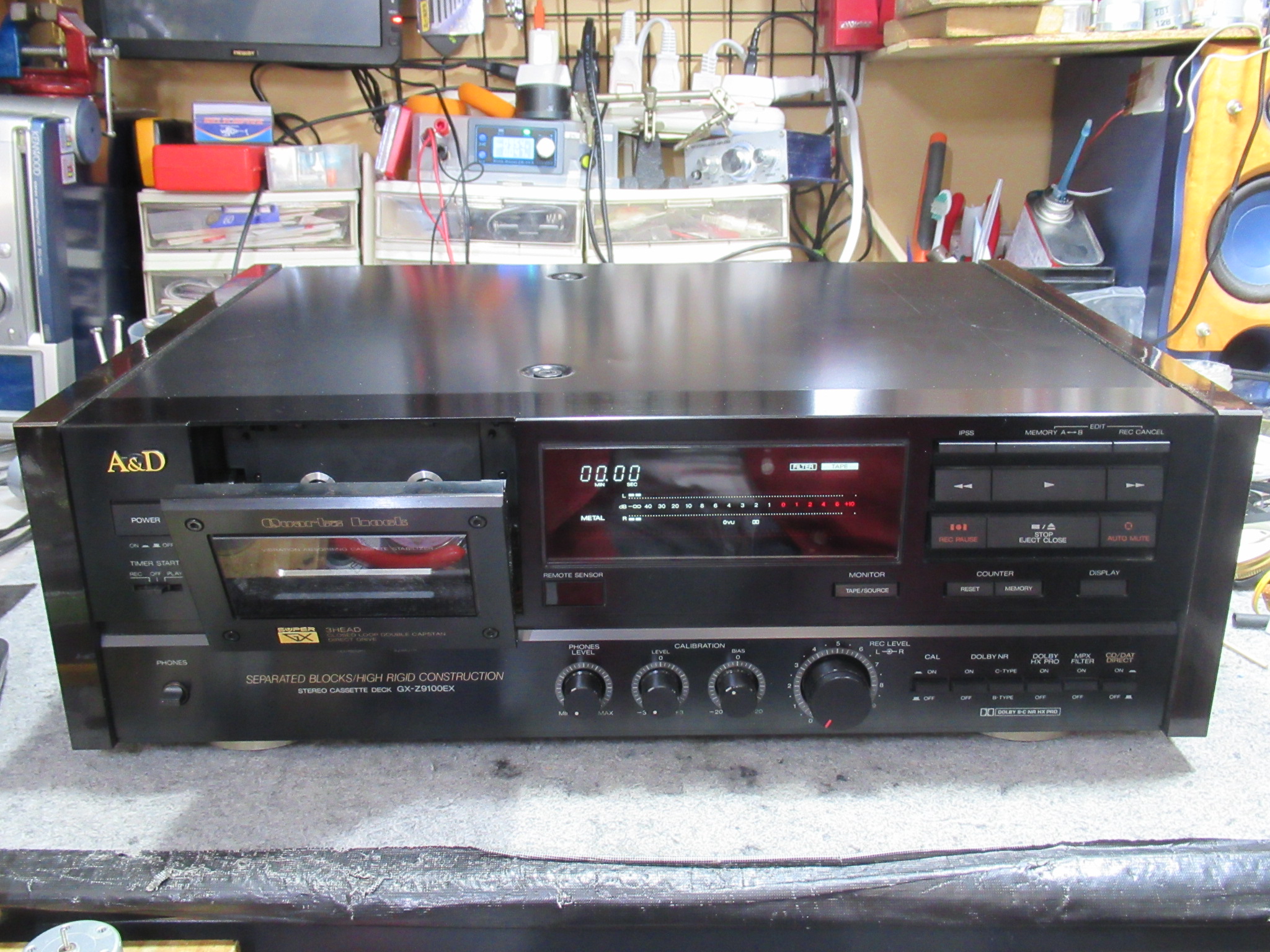

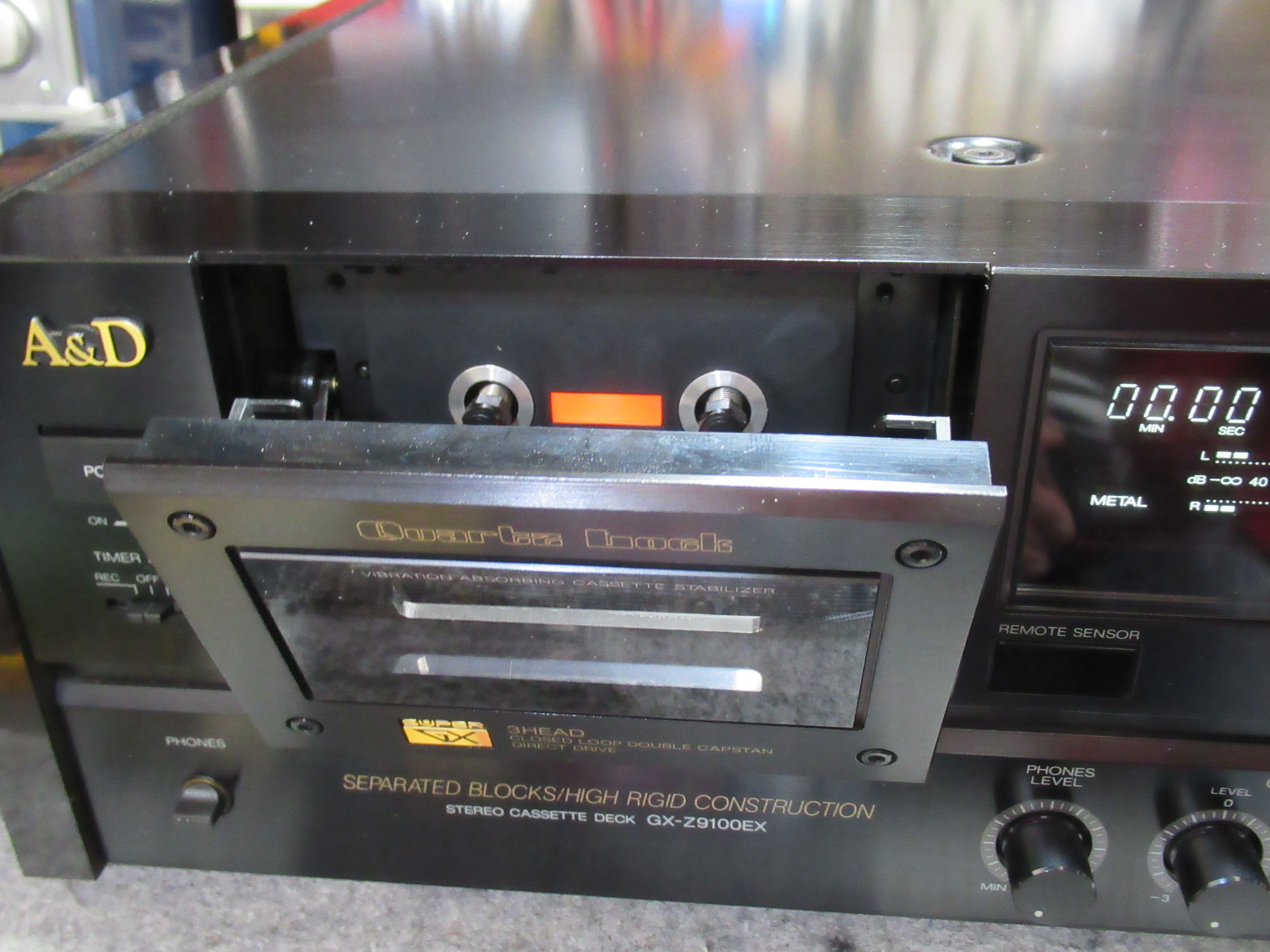

A&D製３ヘッドデュアルキャプスタンカセットデッキ、GX-Z9100EXの修理依頼をいただきました。
電源を入れるとトレイが勝手に開いてしまいます。

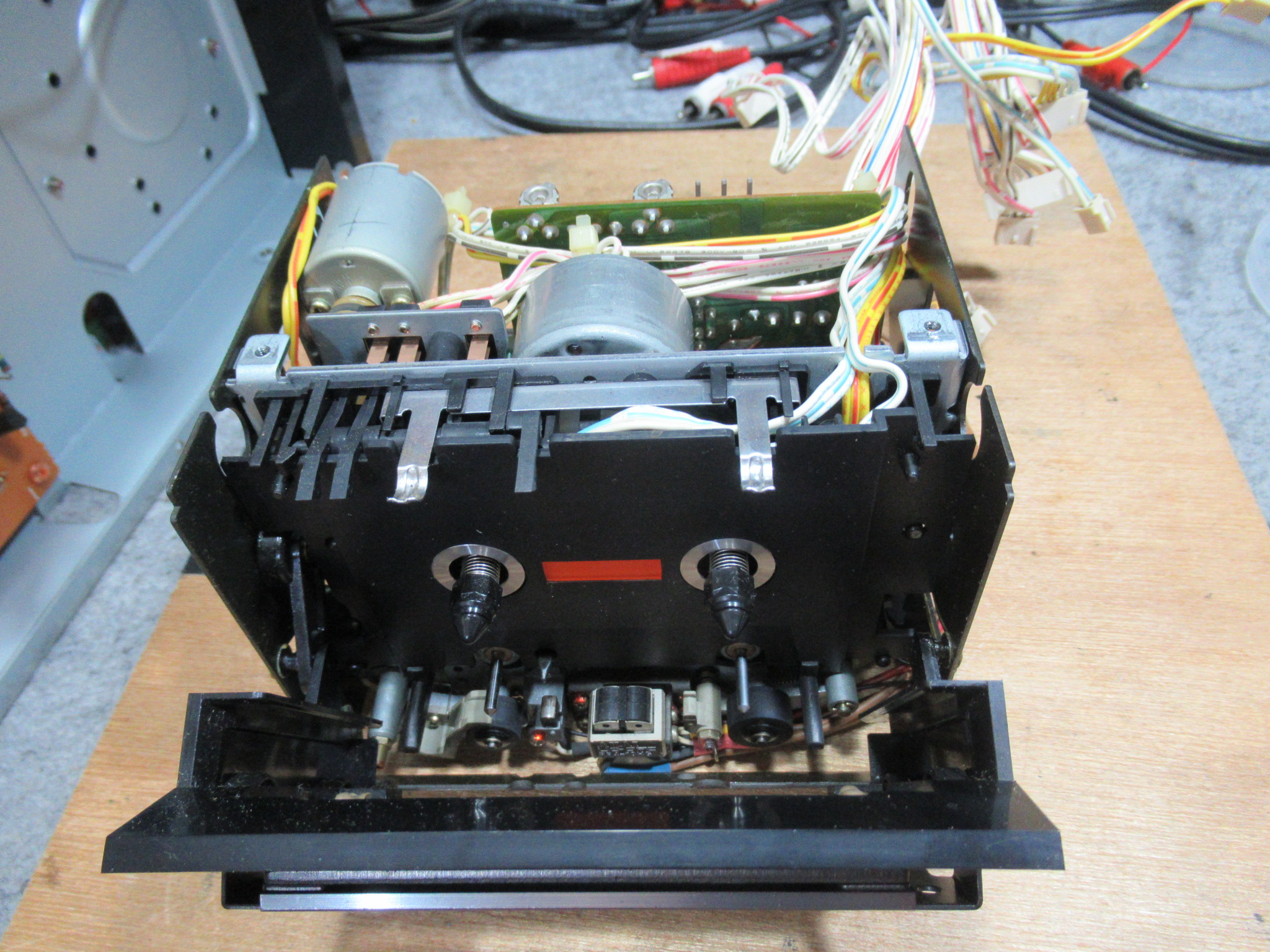

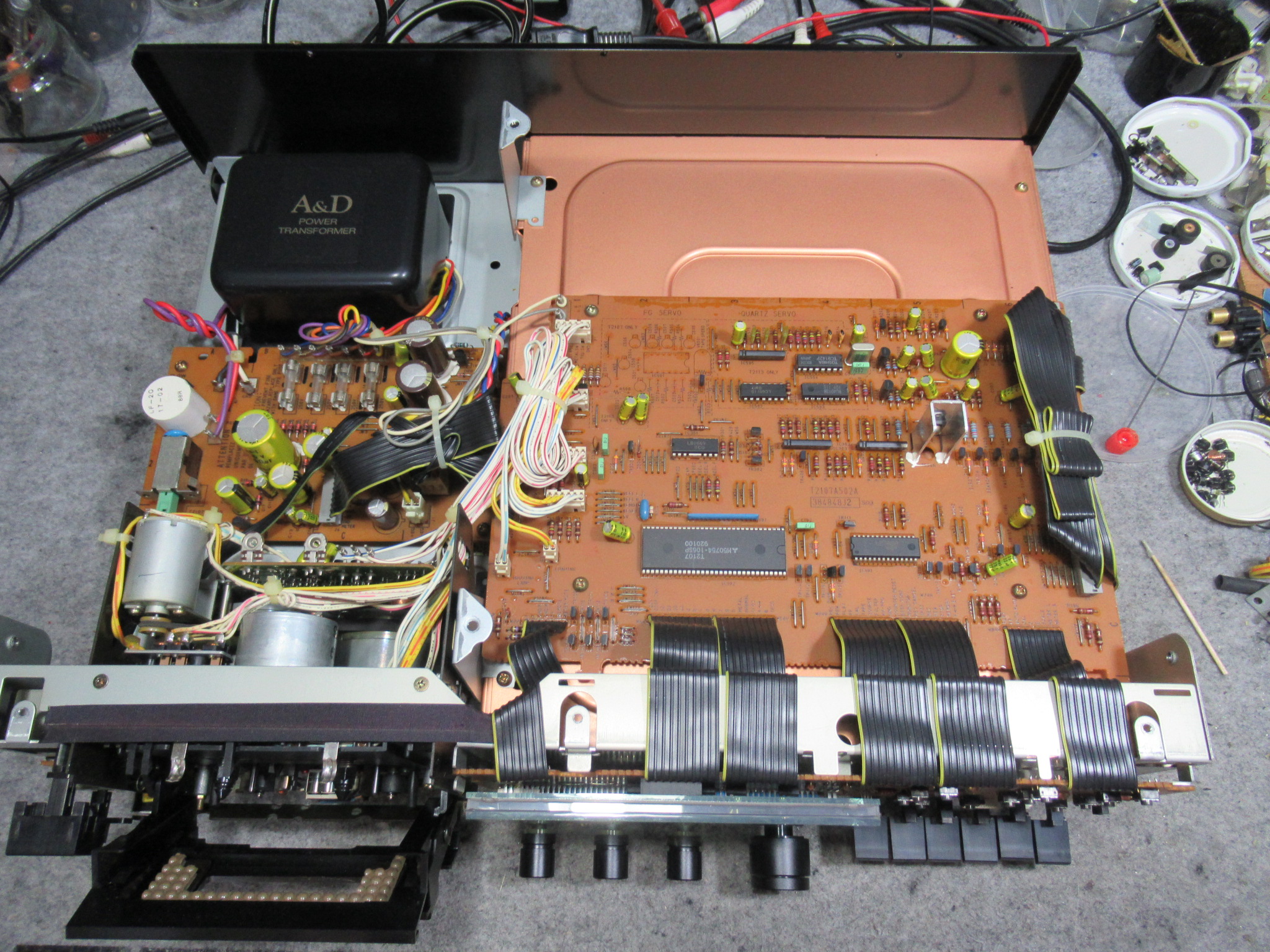

カバー、フロントパネル、底板を取り外しメカを取り出します。

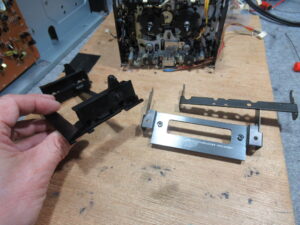

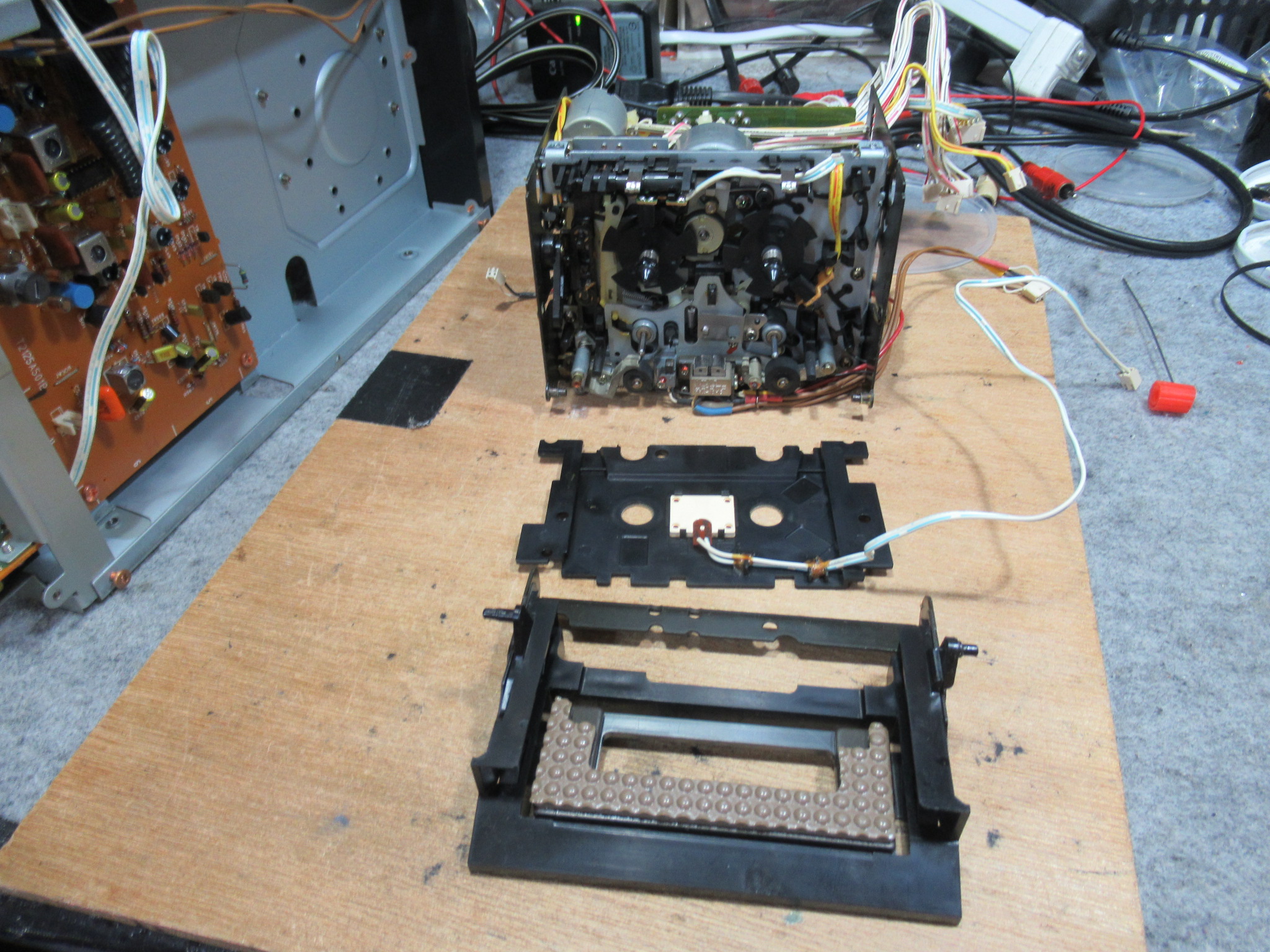

ホルダーを分解します。

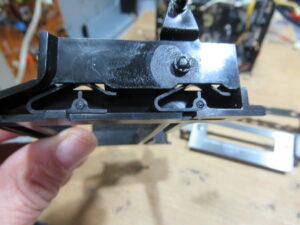

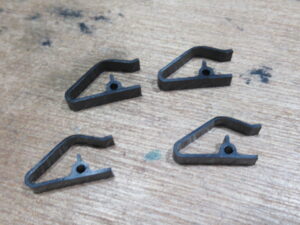

カセットを押さえるスプリングを加熱整形します。

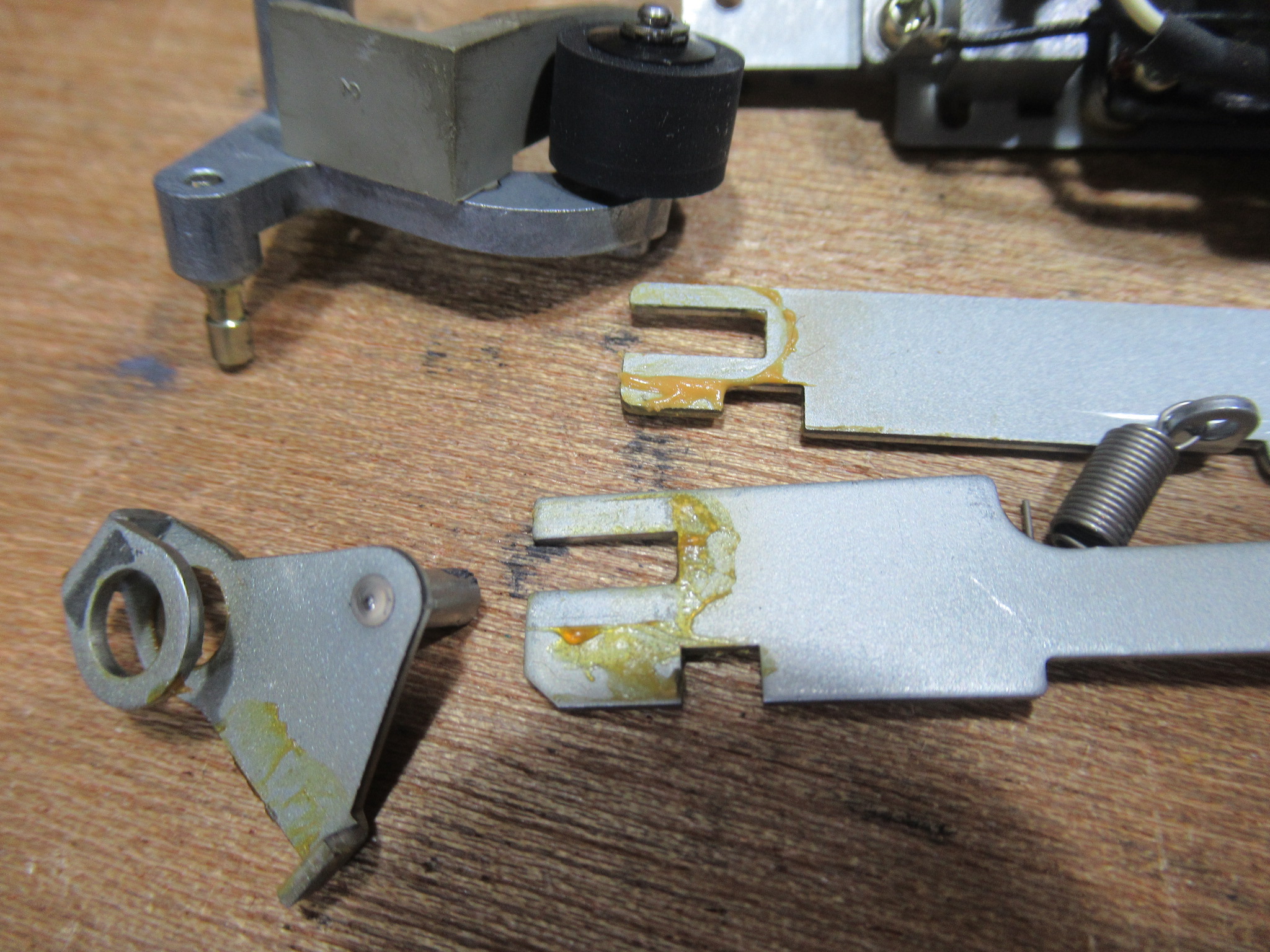

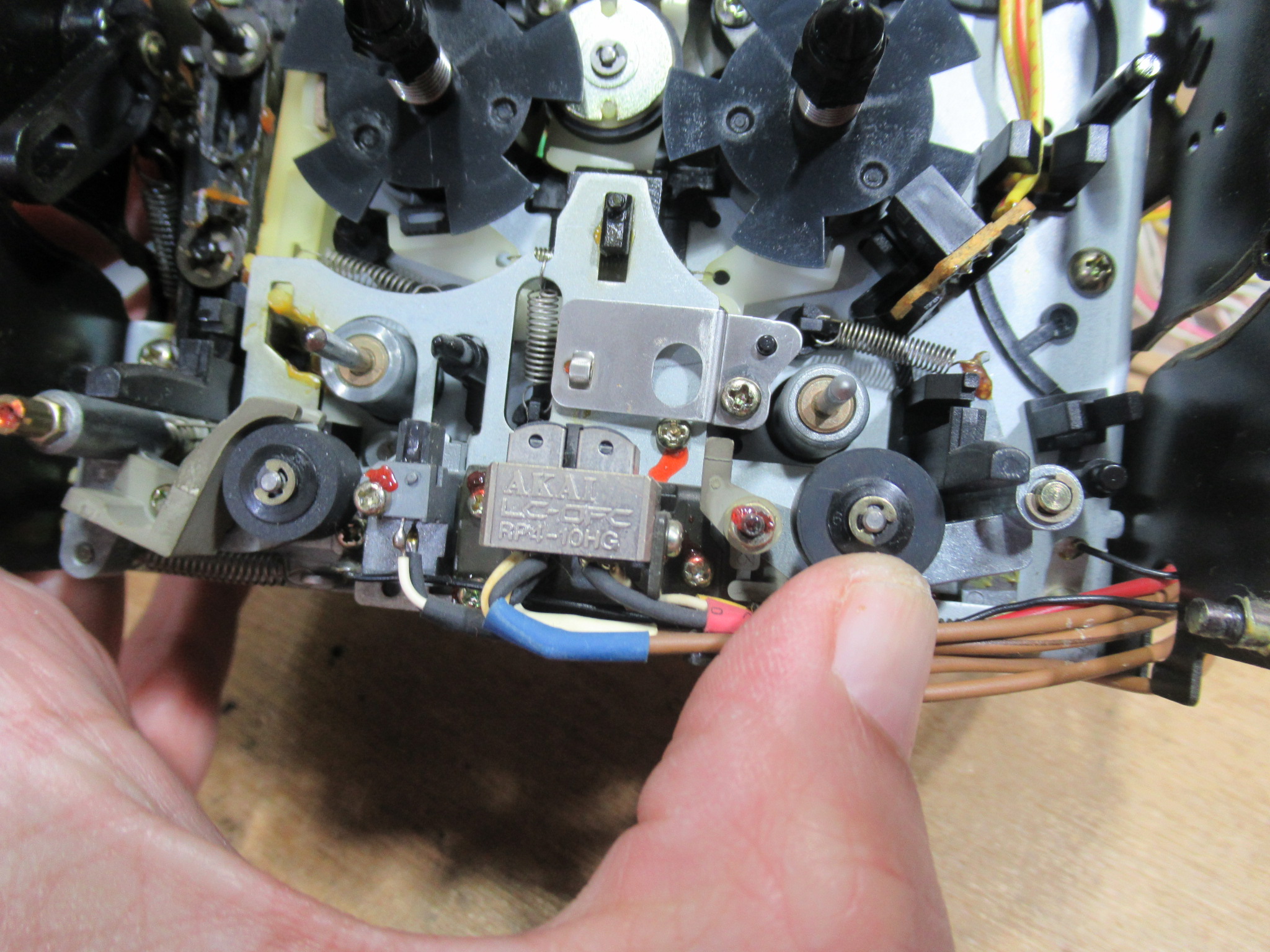

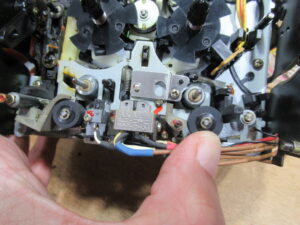

右側のピンチローラーアームが固着して動きません。

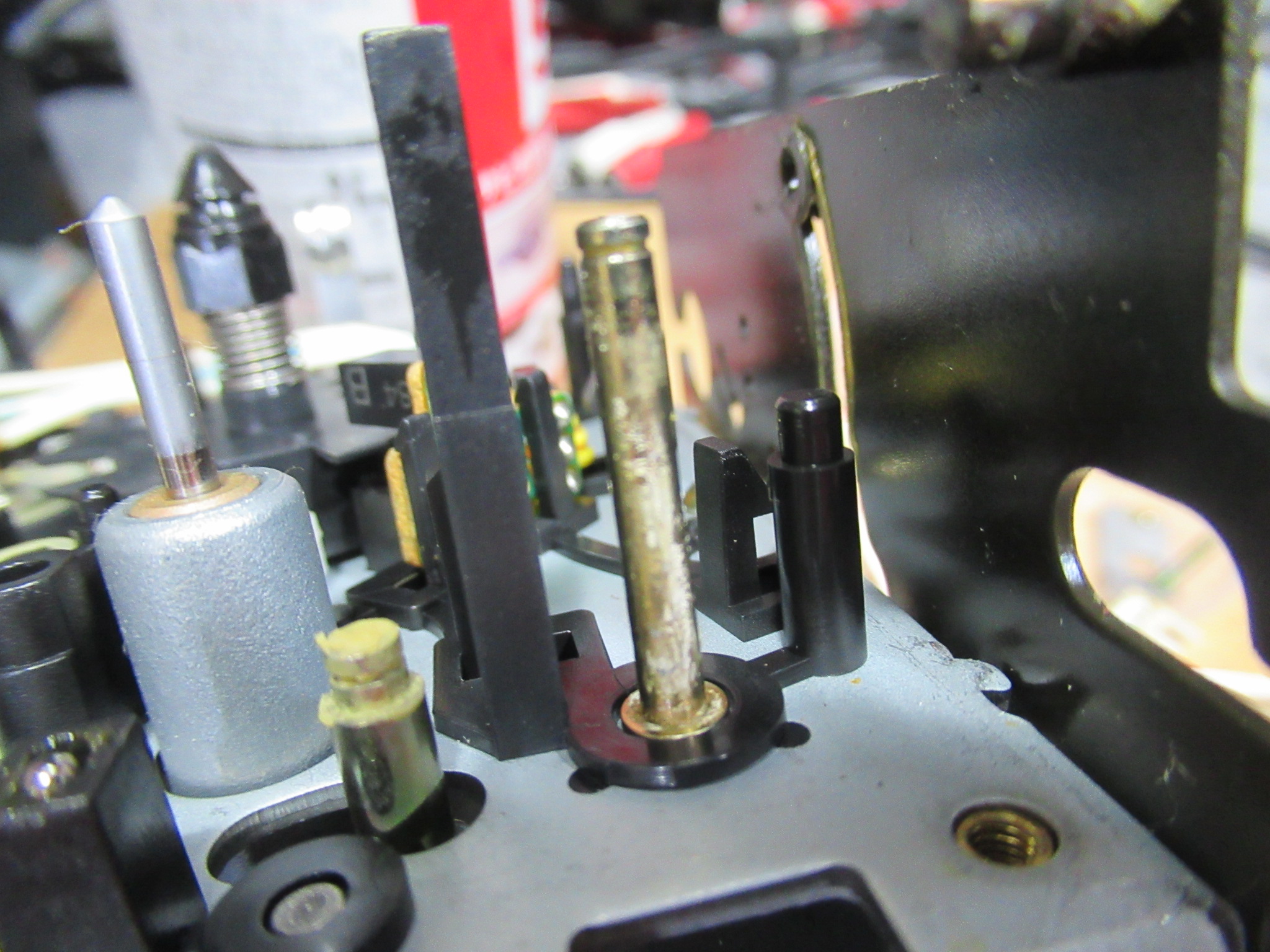

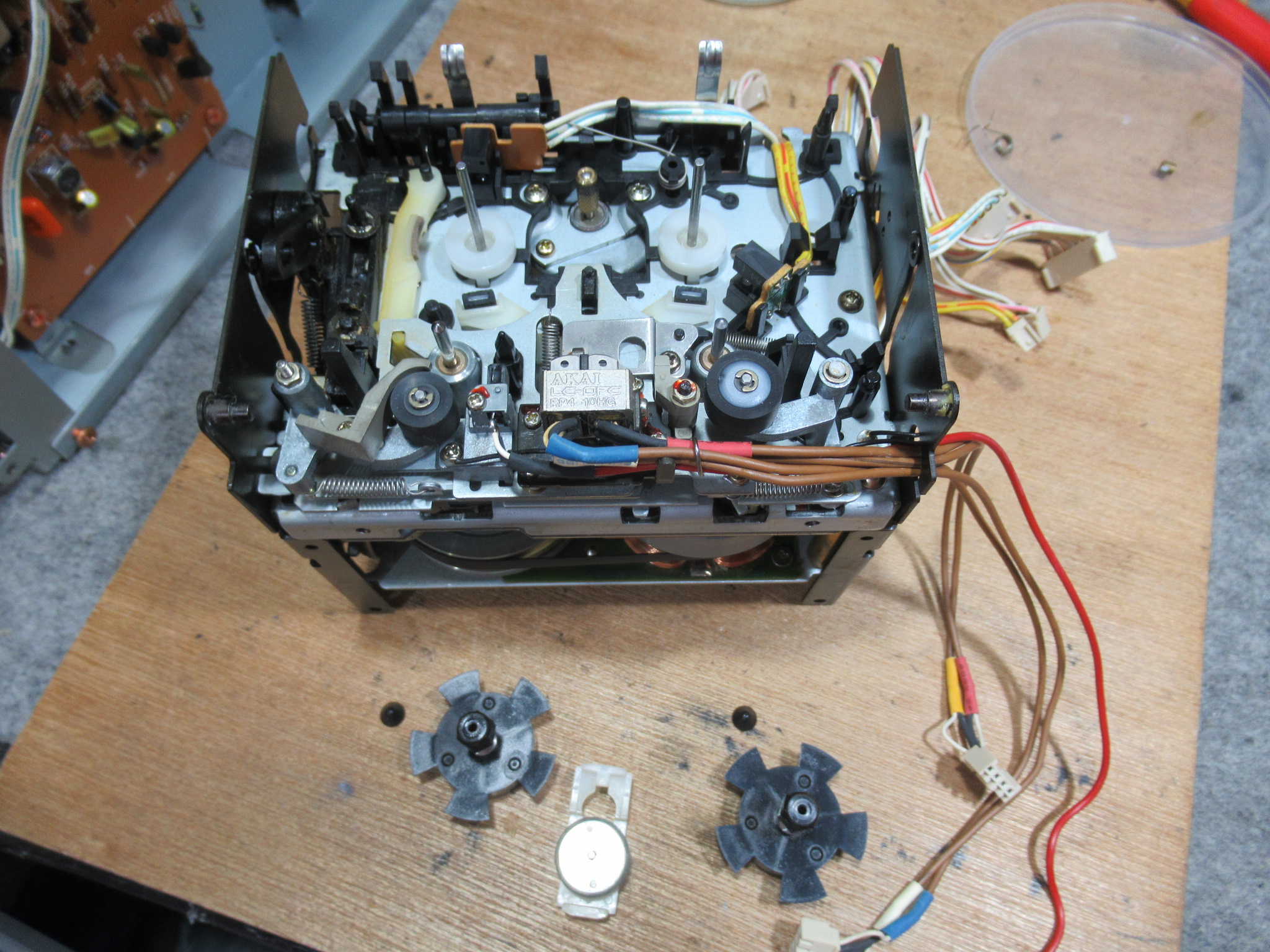

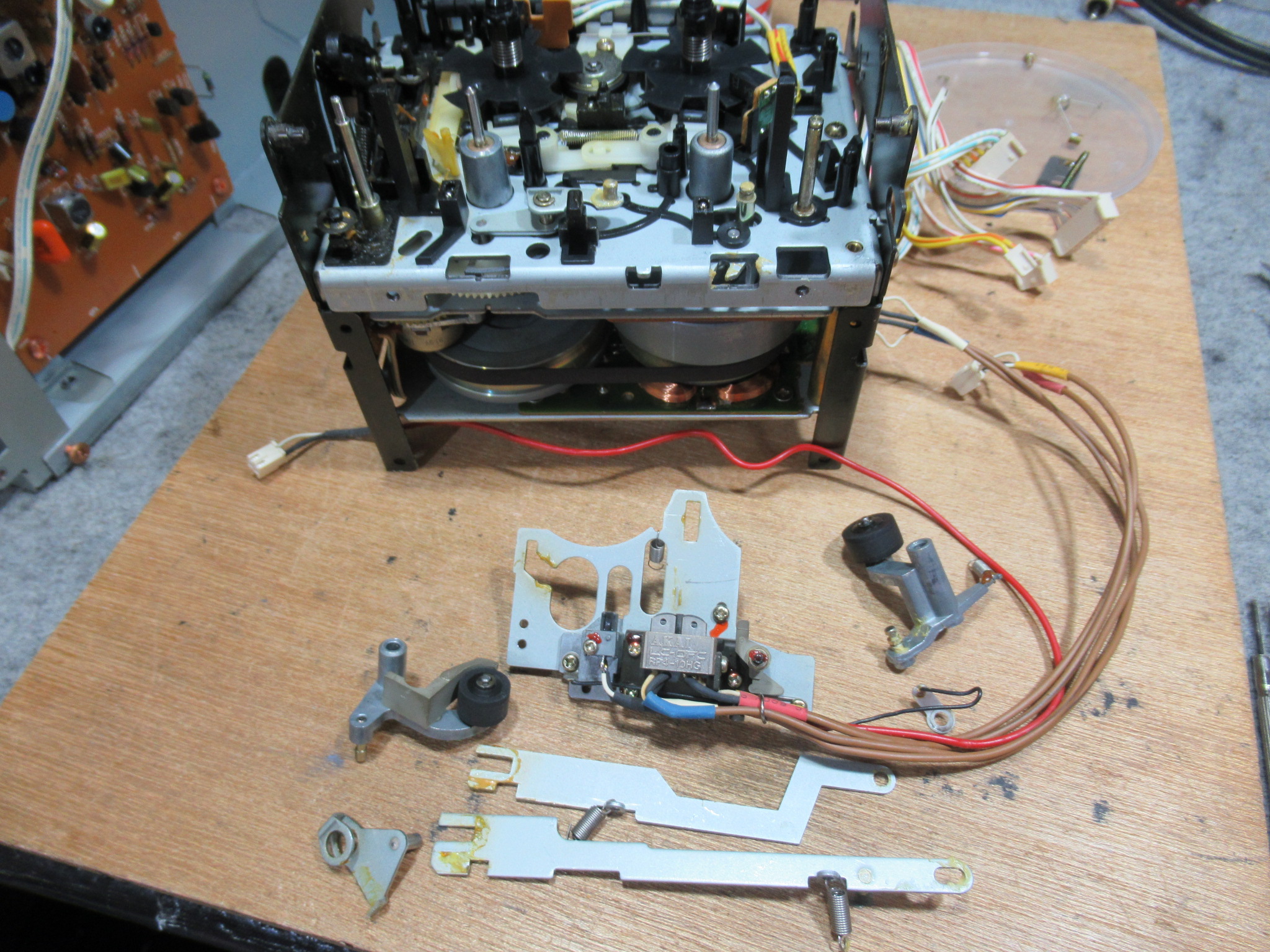

ヘッド周りを分解します。固まりかけている古いグリスを除去し再グリスします。

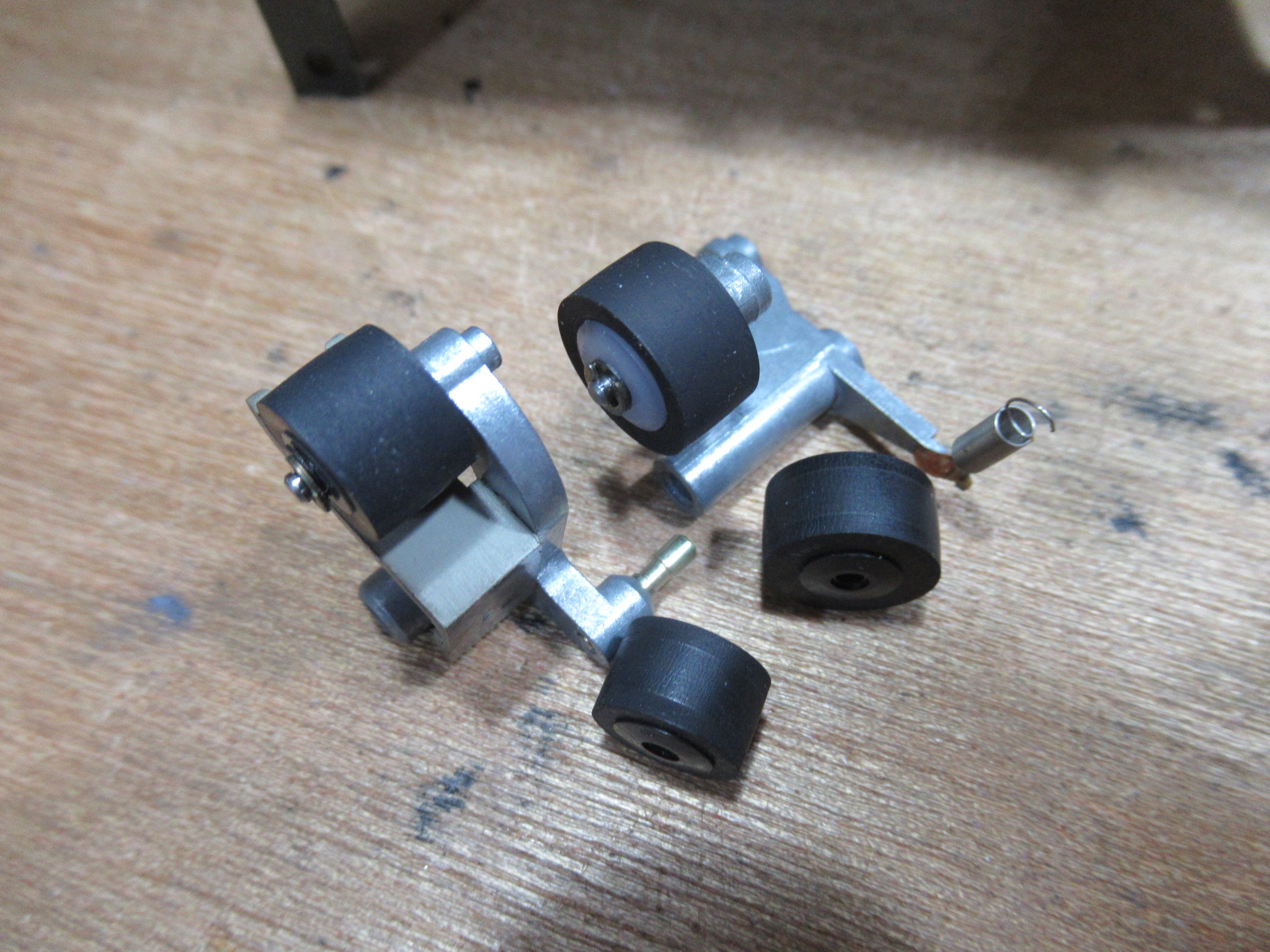

ピンチローラーを交換します。

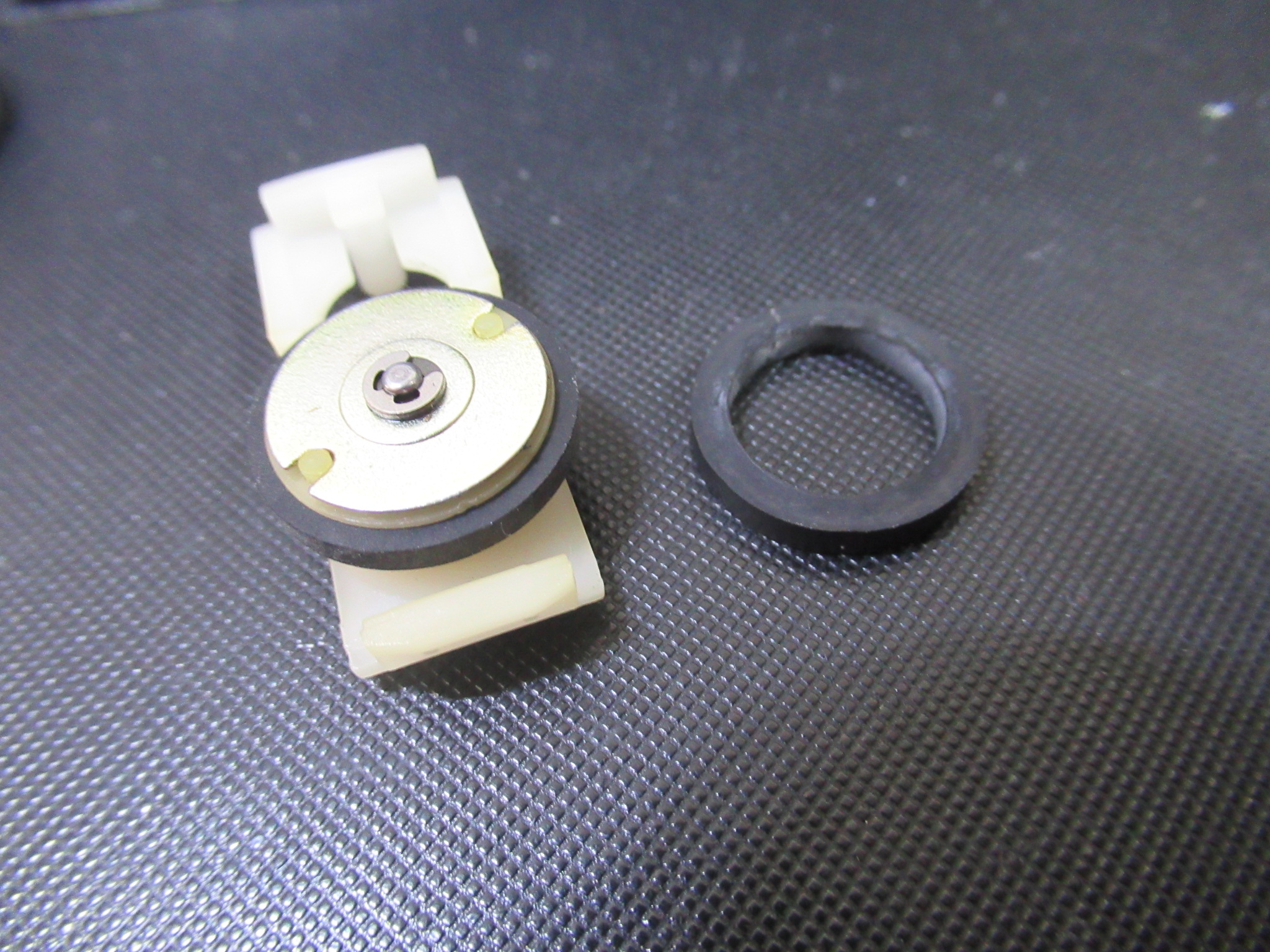

アイドラーゴムを交換します。

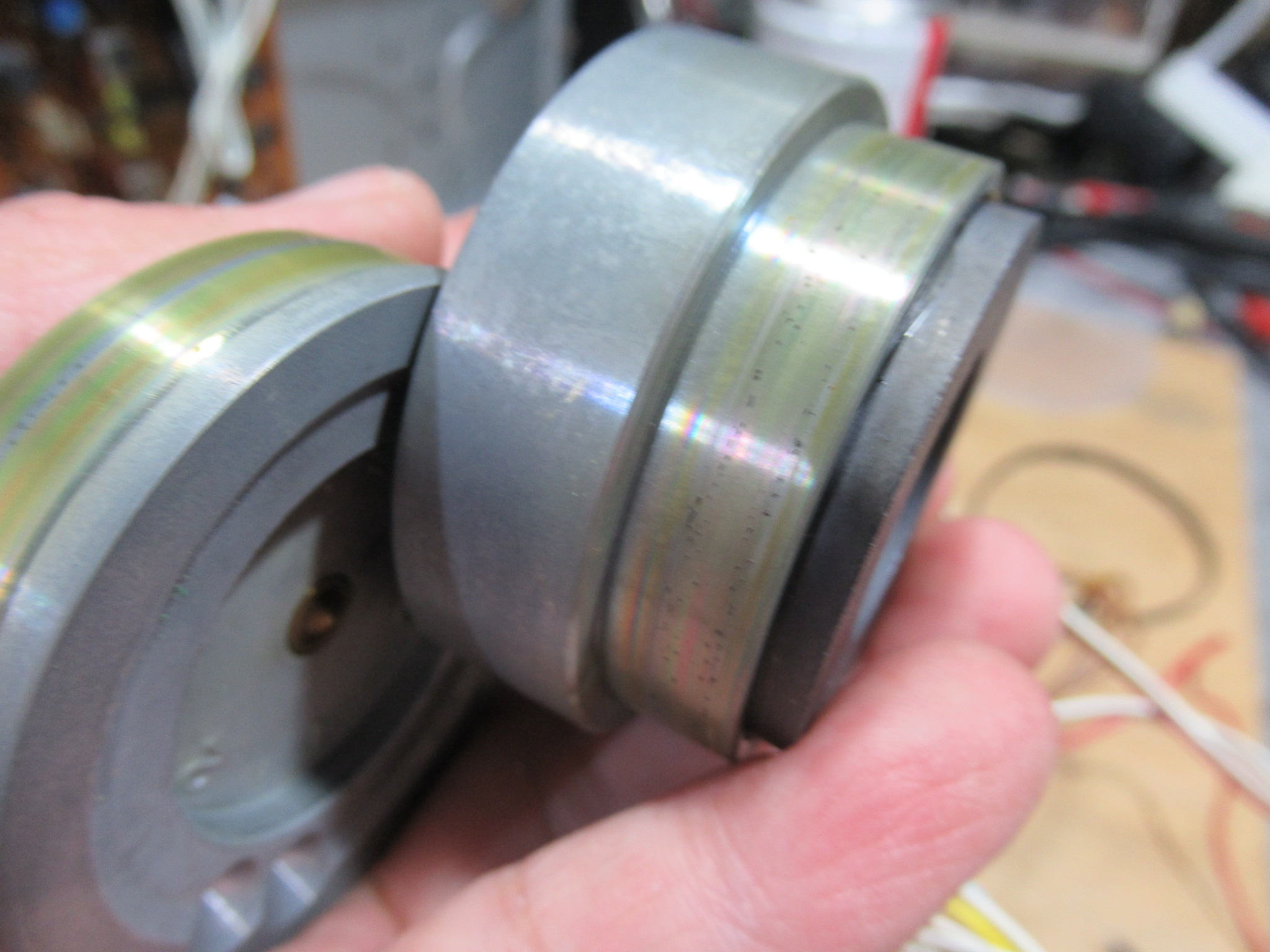

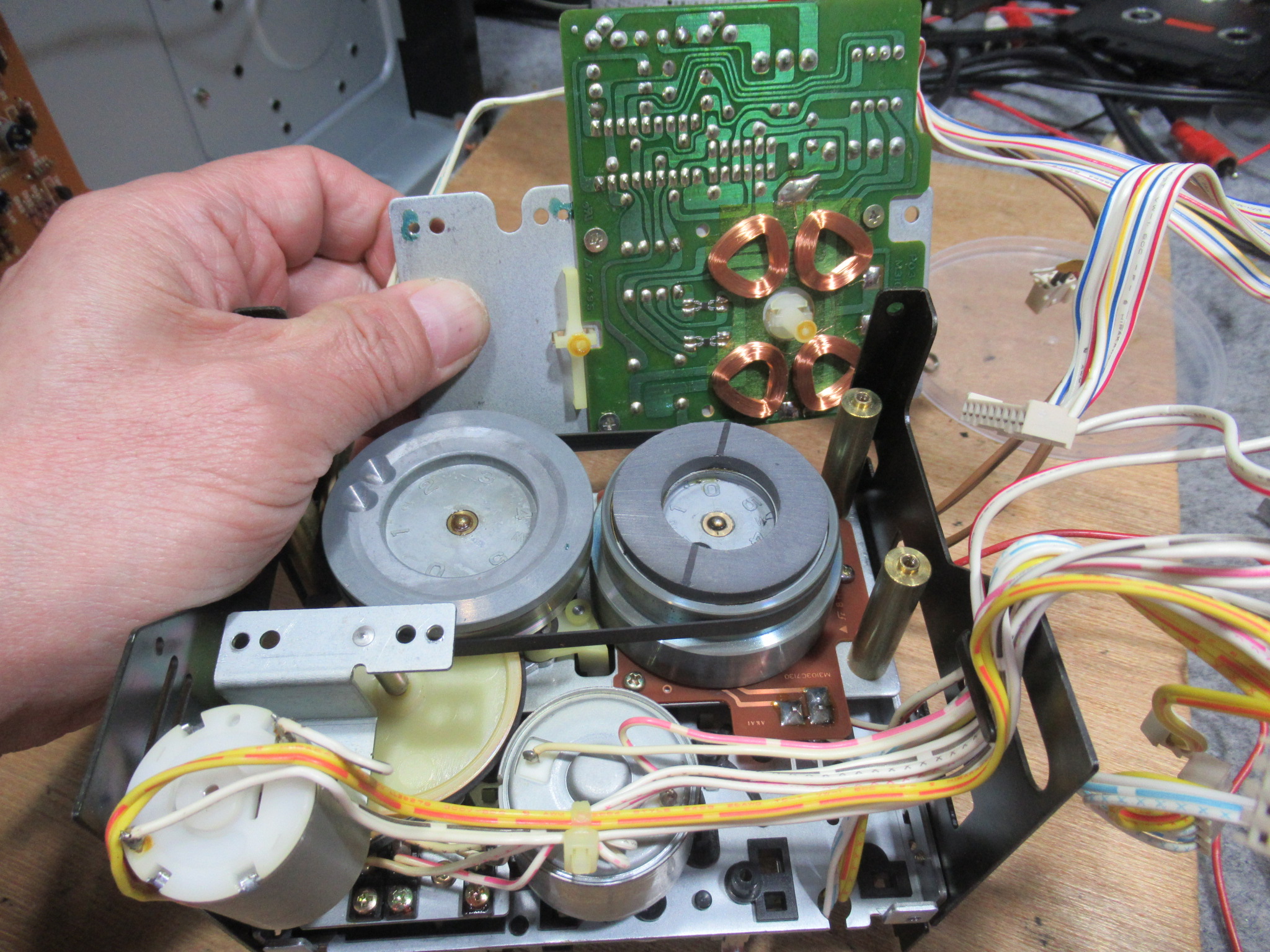

キャプスタンモーター基板を取り外します。ゴムベルトのカスが付着していますので、ザラツキが無くなるまで研磨します。

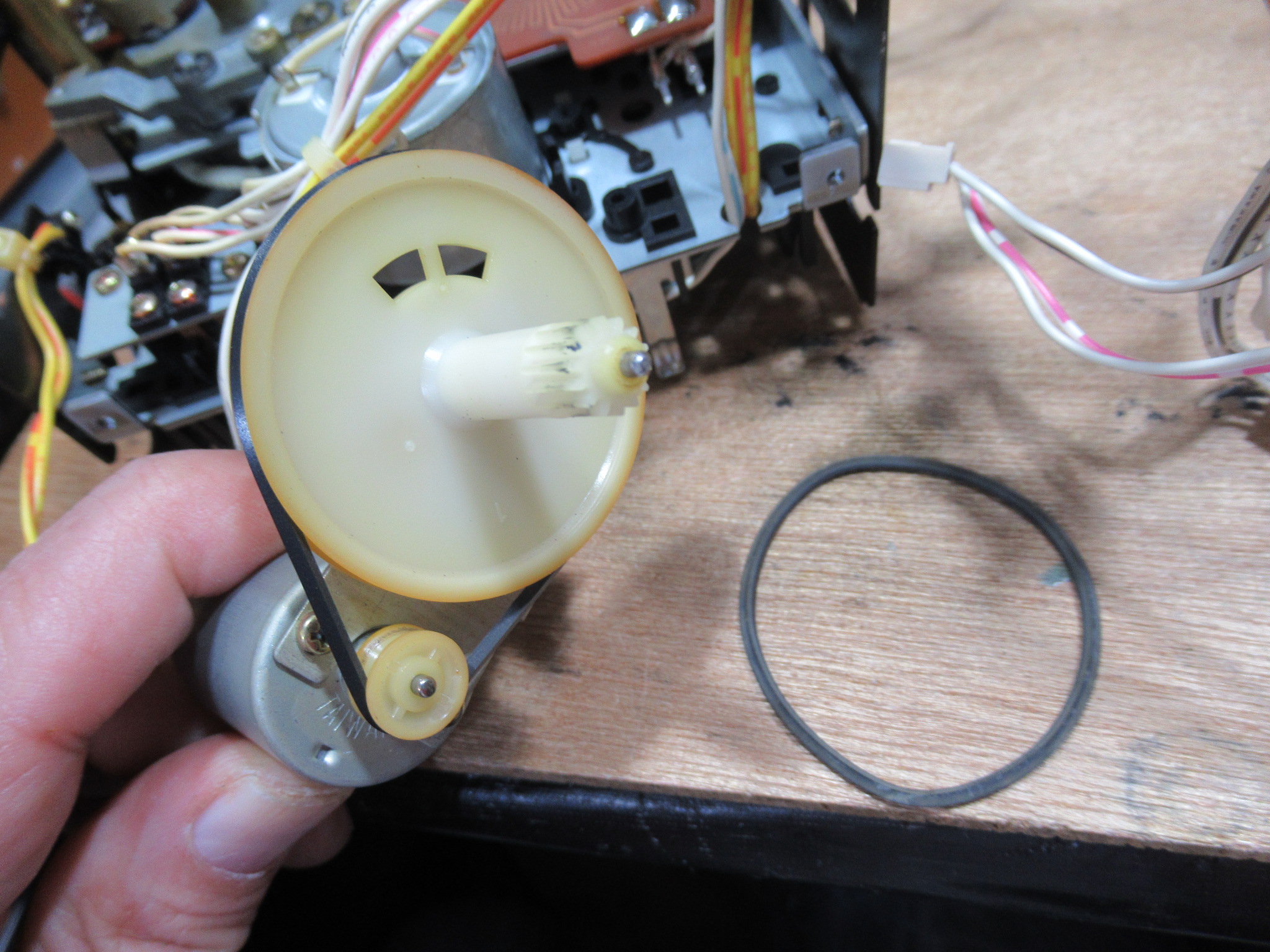

コントロールモーターユニットとベルトを交換します。

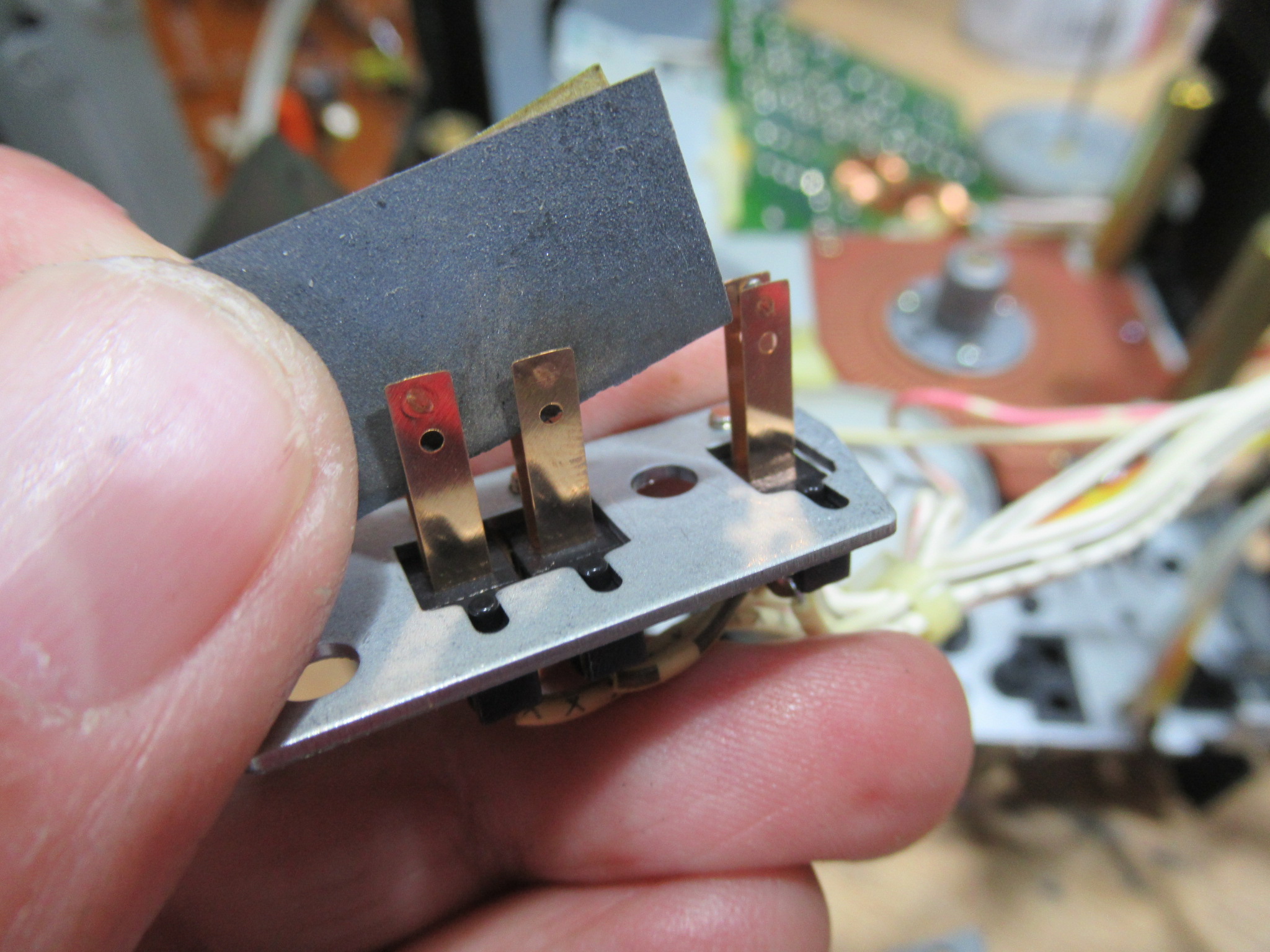

オートセレクタ用スイッチ接点を磨きます。

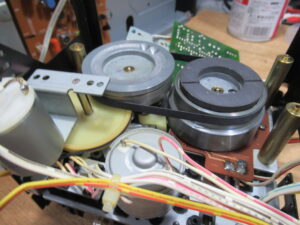

新しいベルトを掛けて組み立てます。

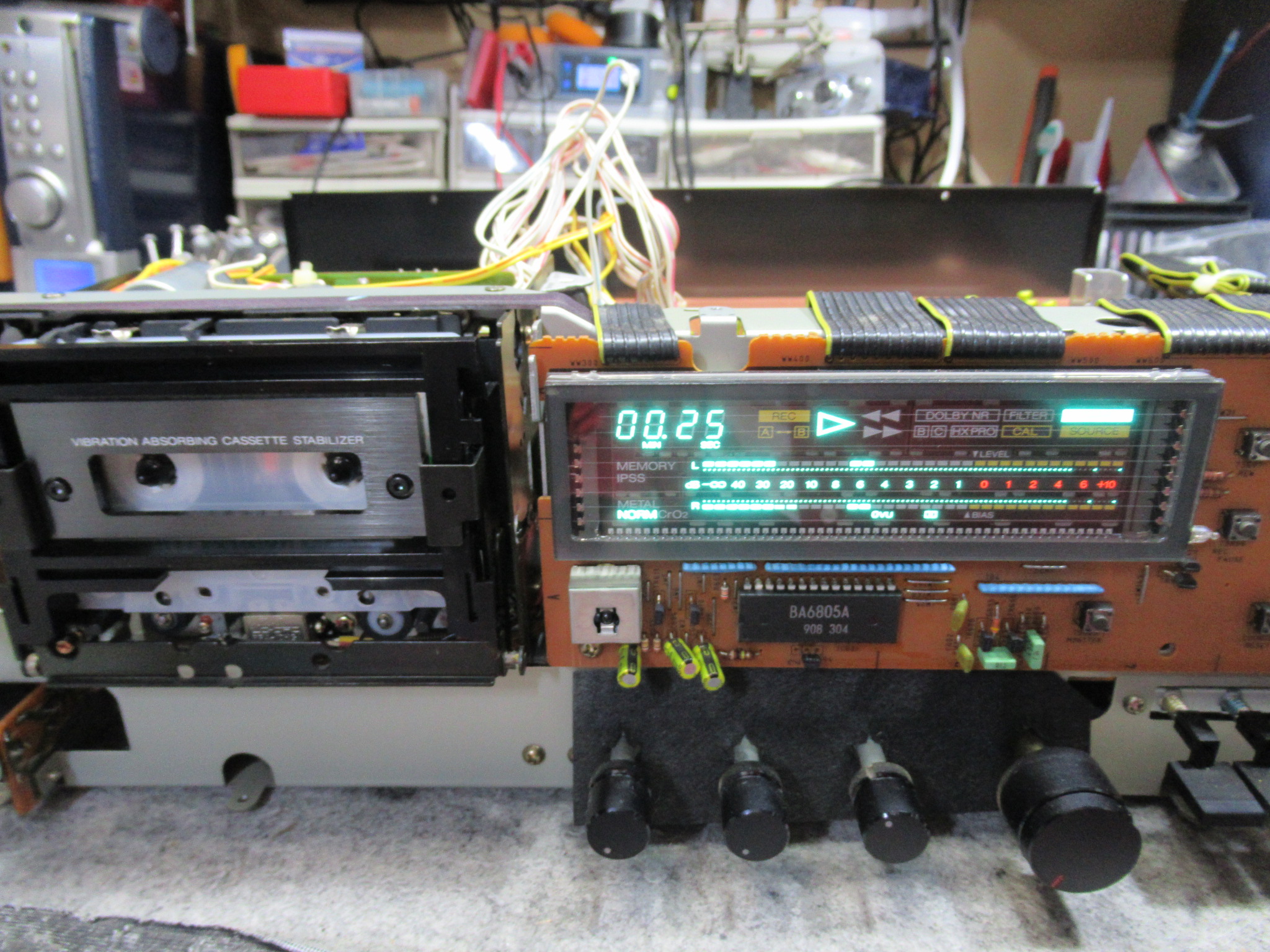

本体に戻して動作確認を行います。

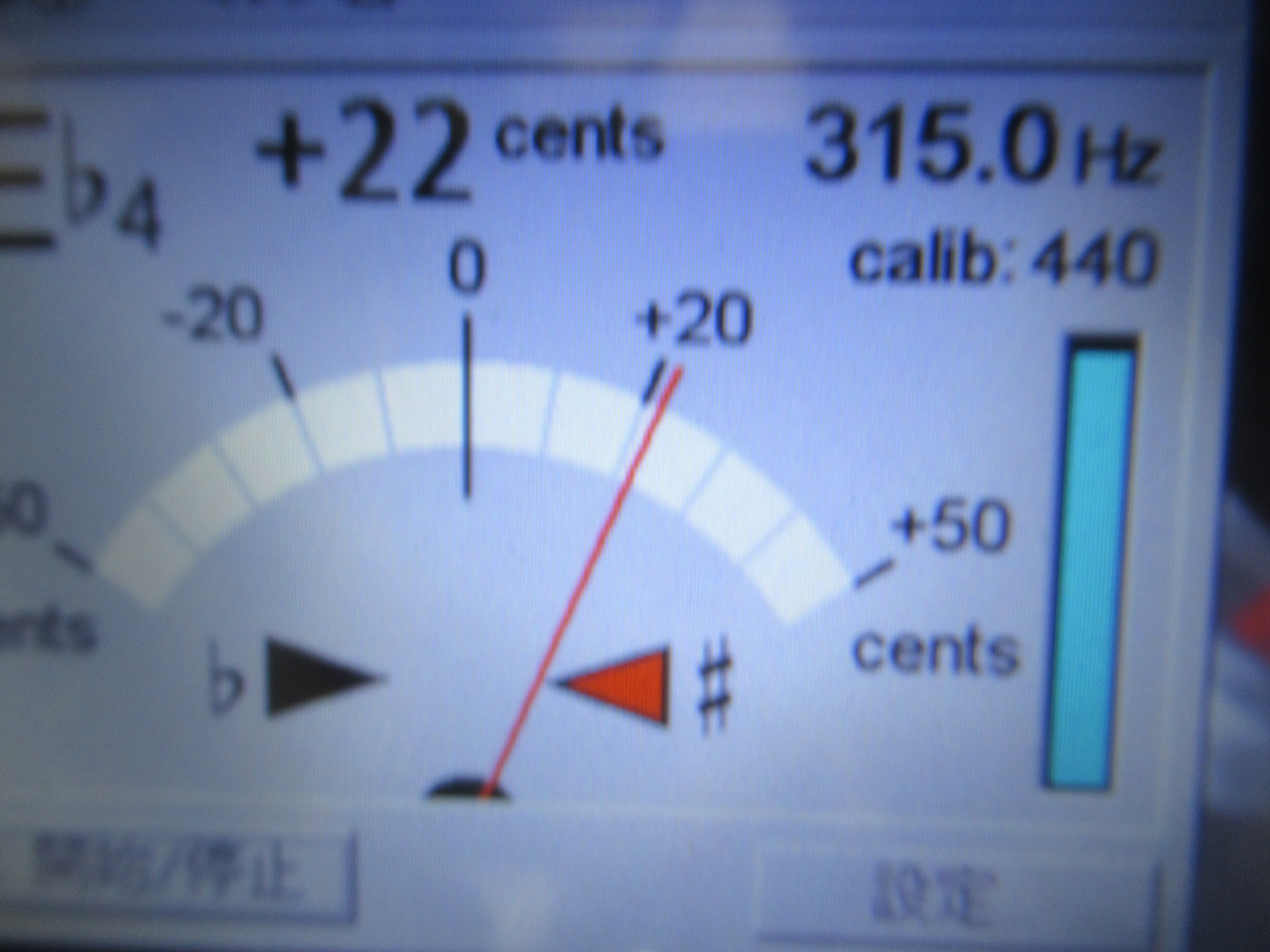

315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。

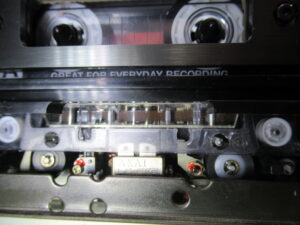

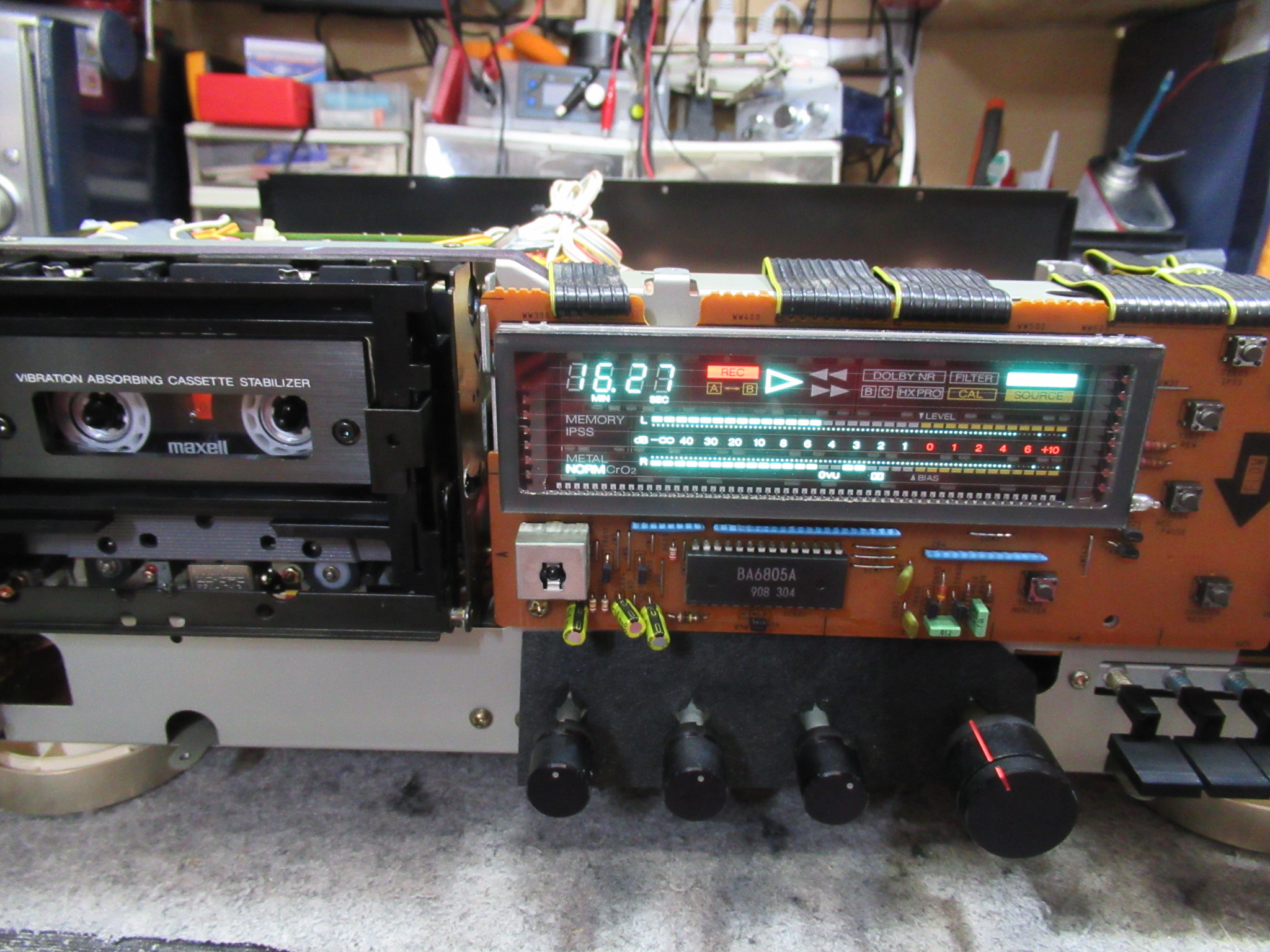

ミラーカセットを用いてテープの走行状態を目視点検します。

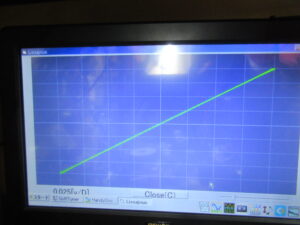

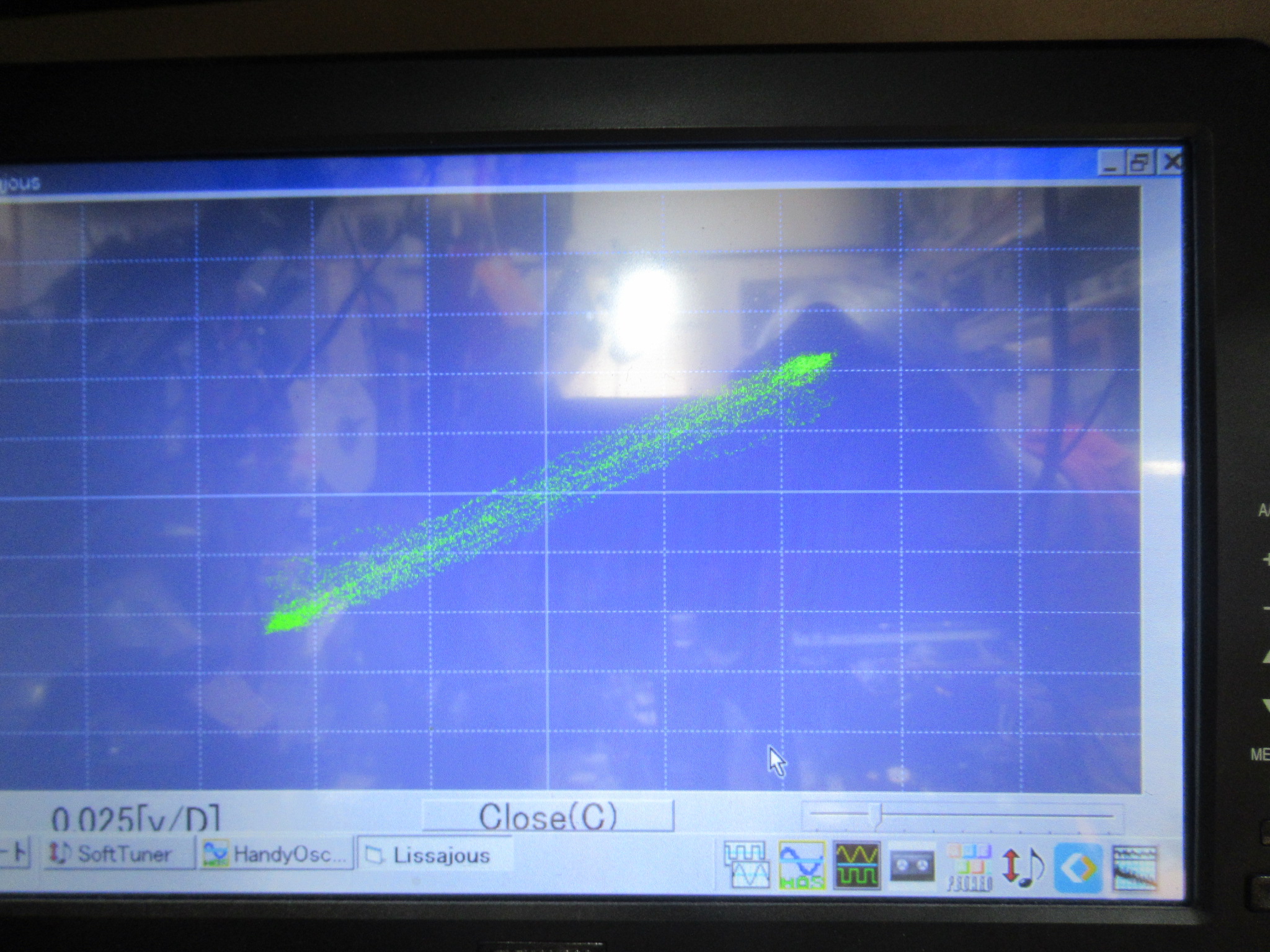

ヘッドアジマスと録再バランスを調整します。

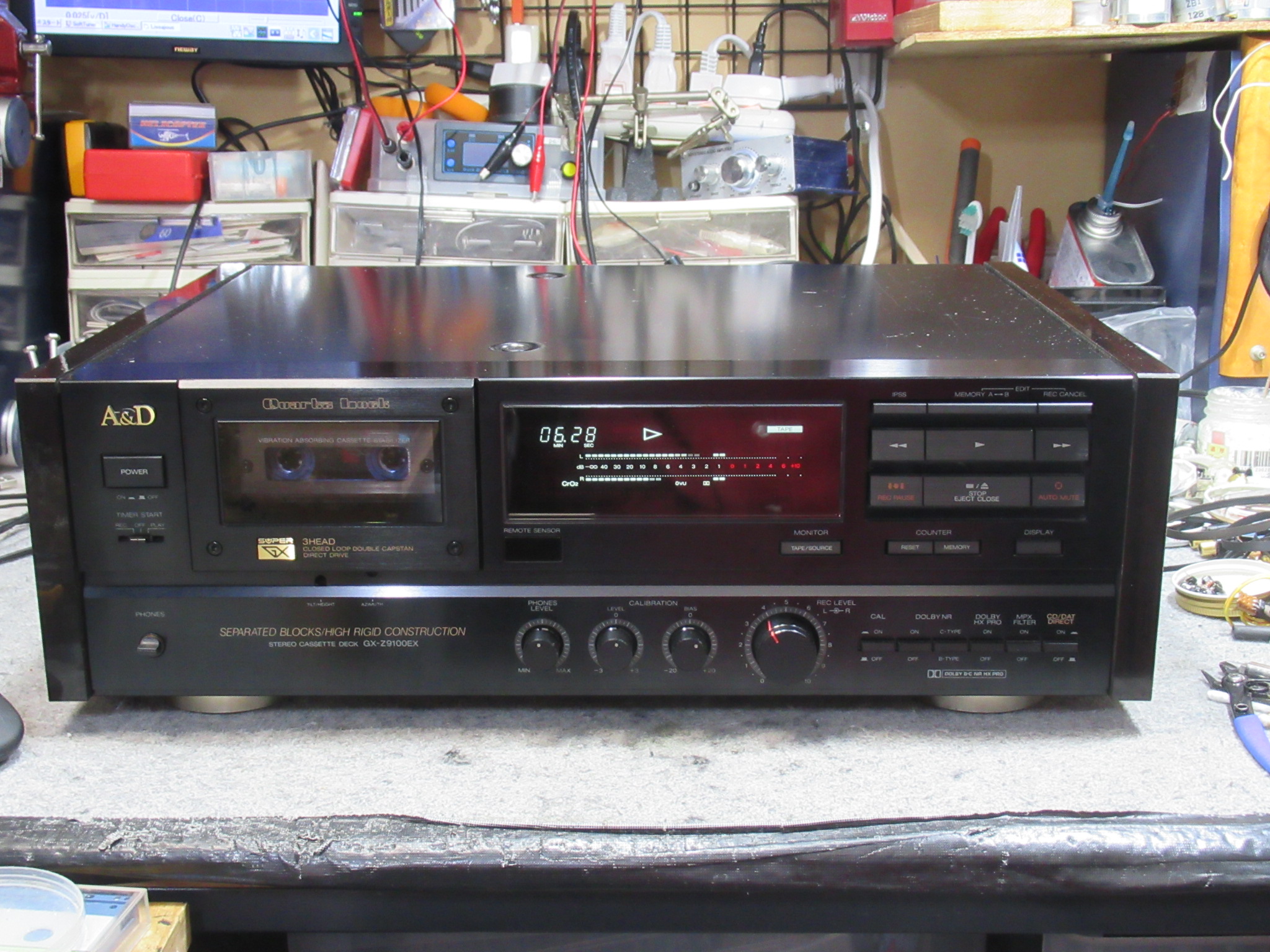

録音状況をモニター再生で確認し、修理完了です。
