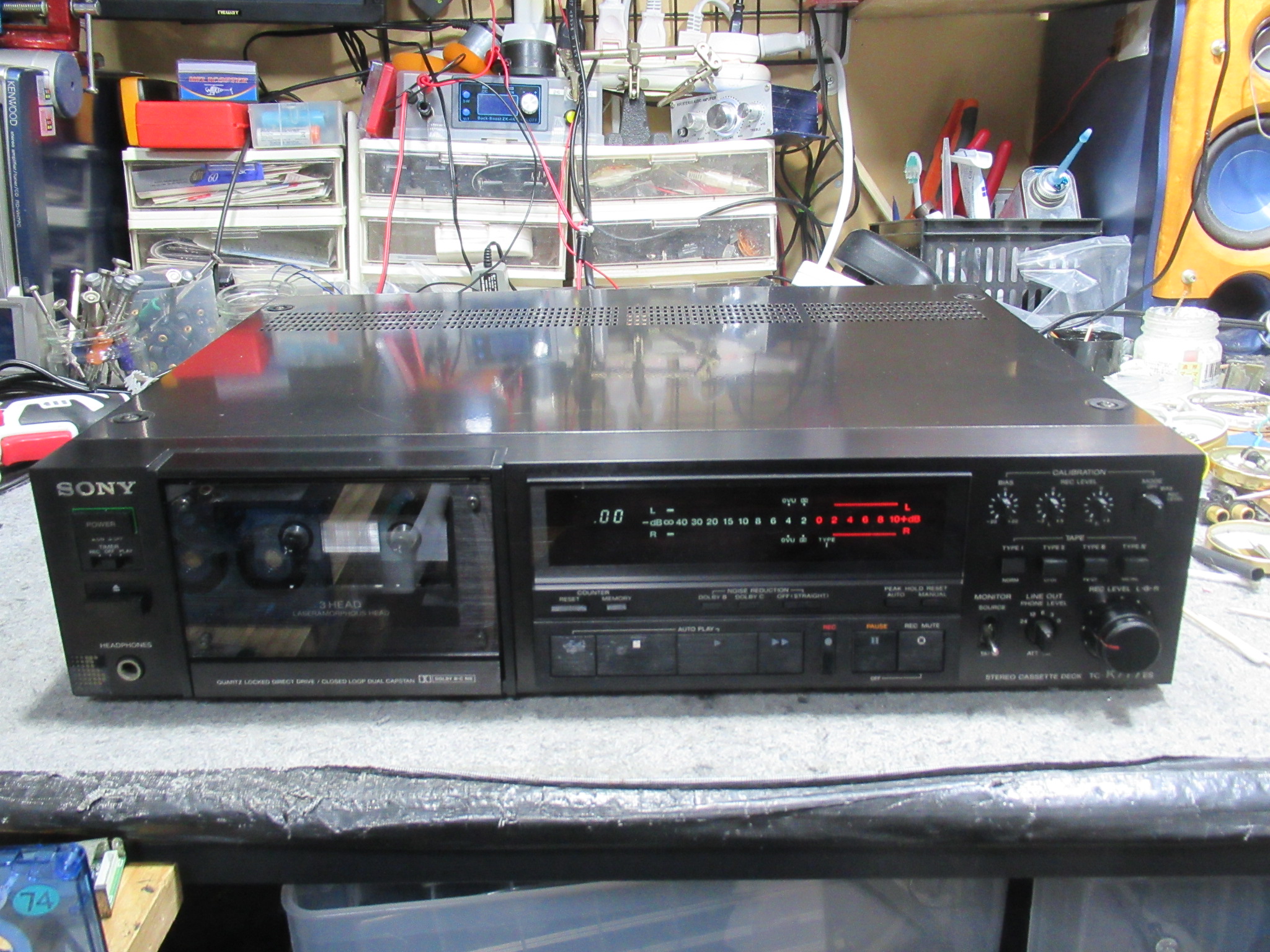

SONYの名機、TC-K777ESの修理依頼をいただきました。
最近になってご友人から譲り受けたということですが、色々と不具合を抱えているようです。

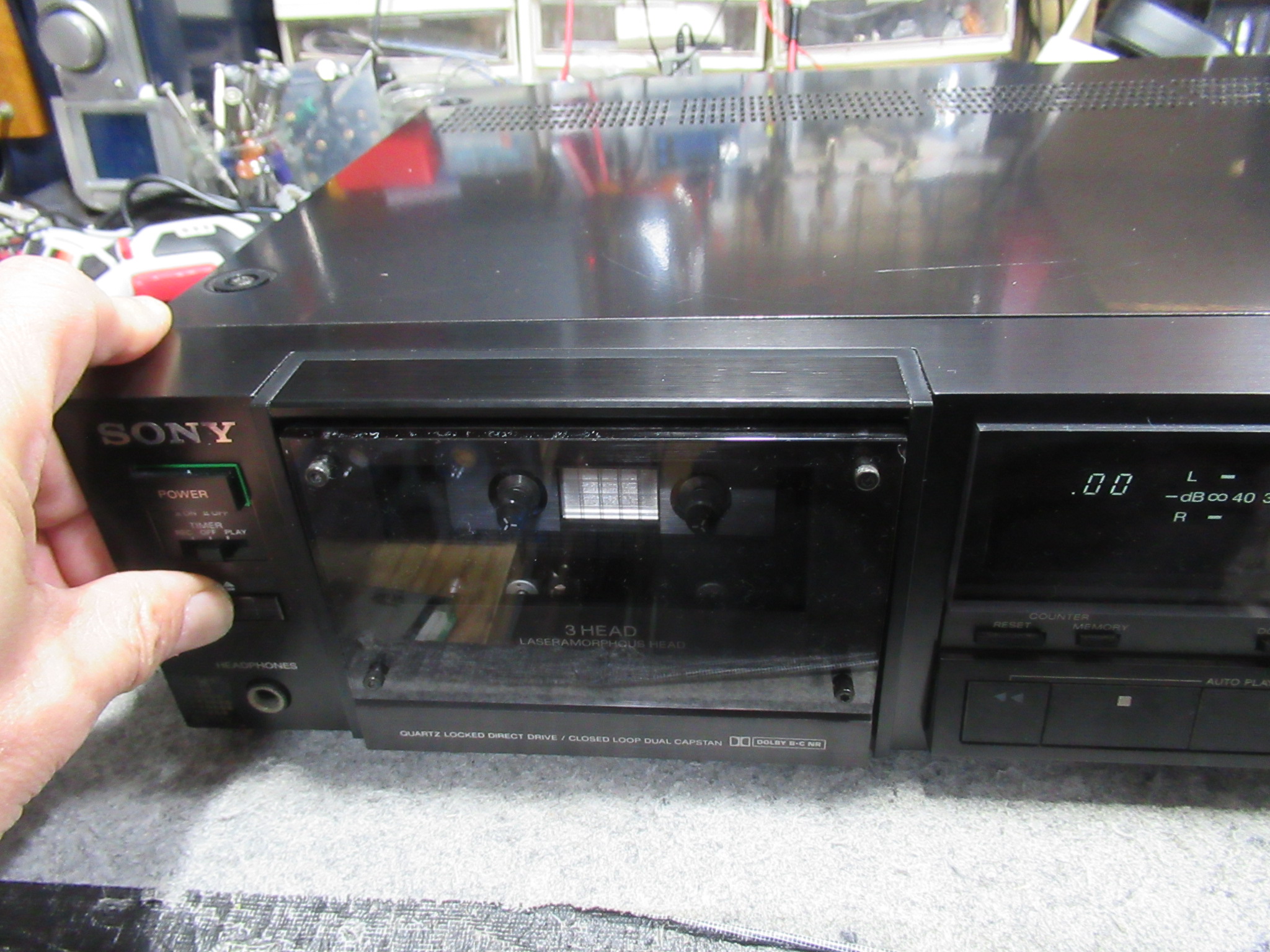

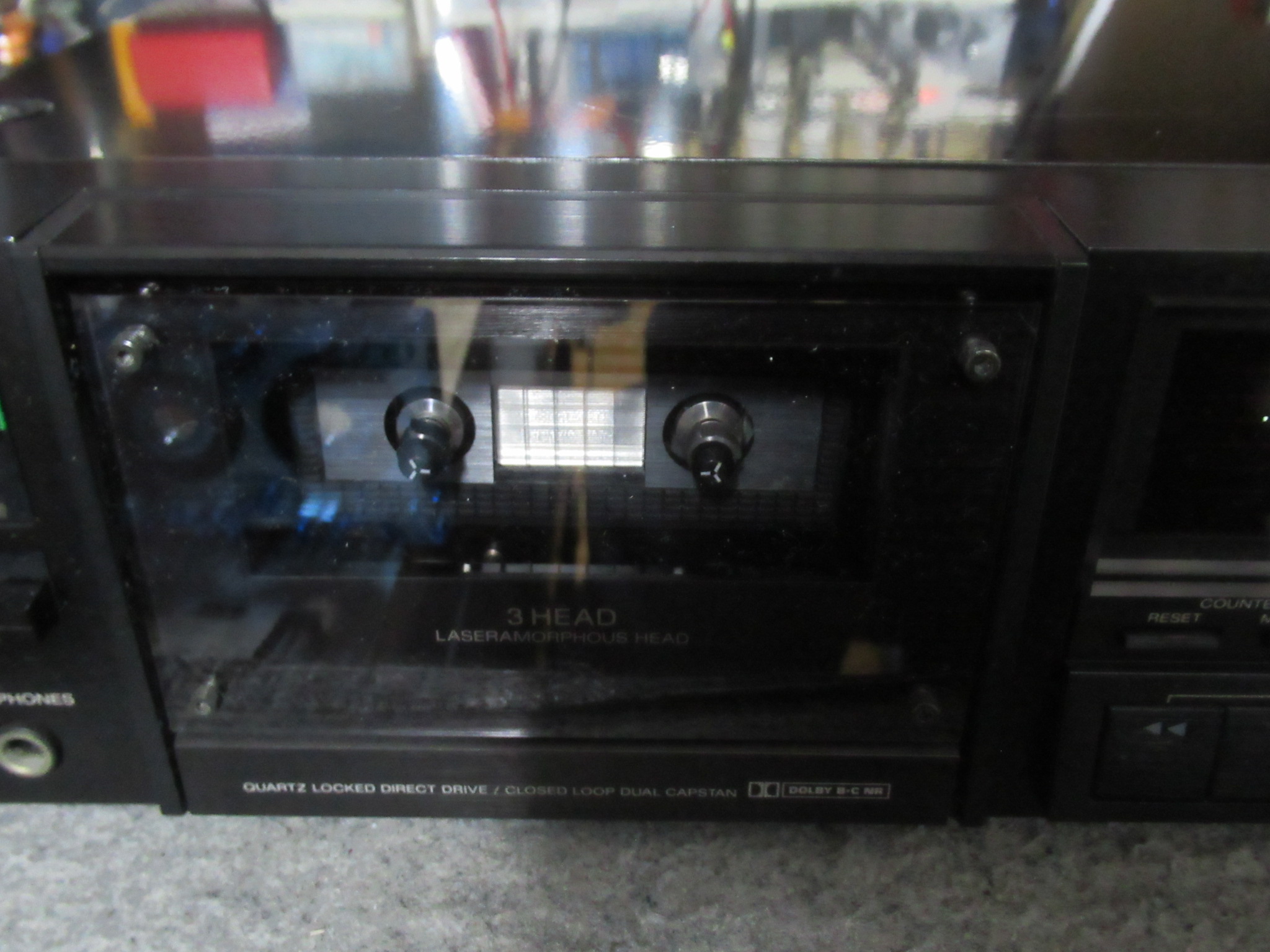

ハウジングランプが切れています。
トレイが固着していますので、手でこじ開けなければなりません。

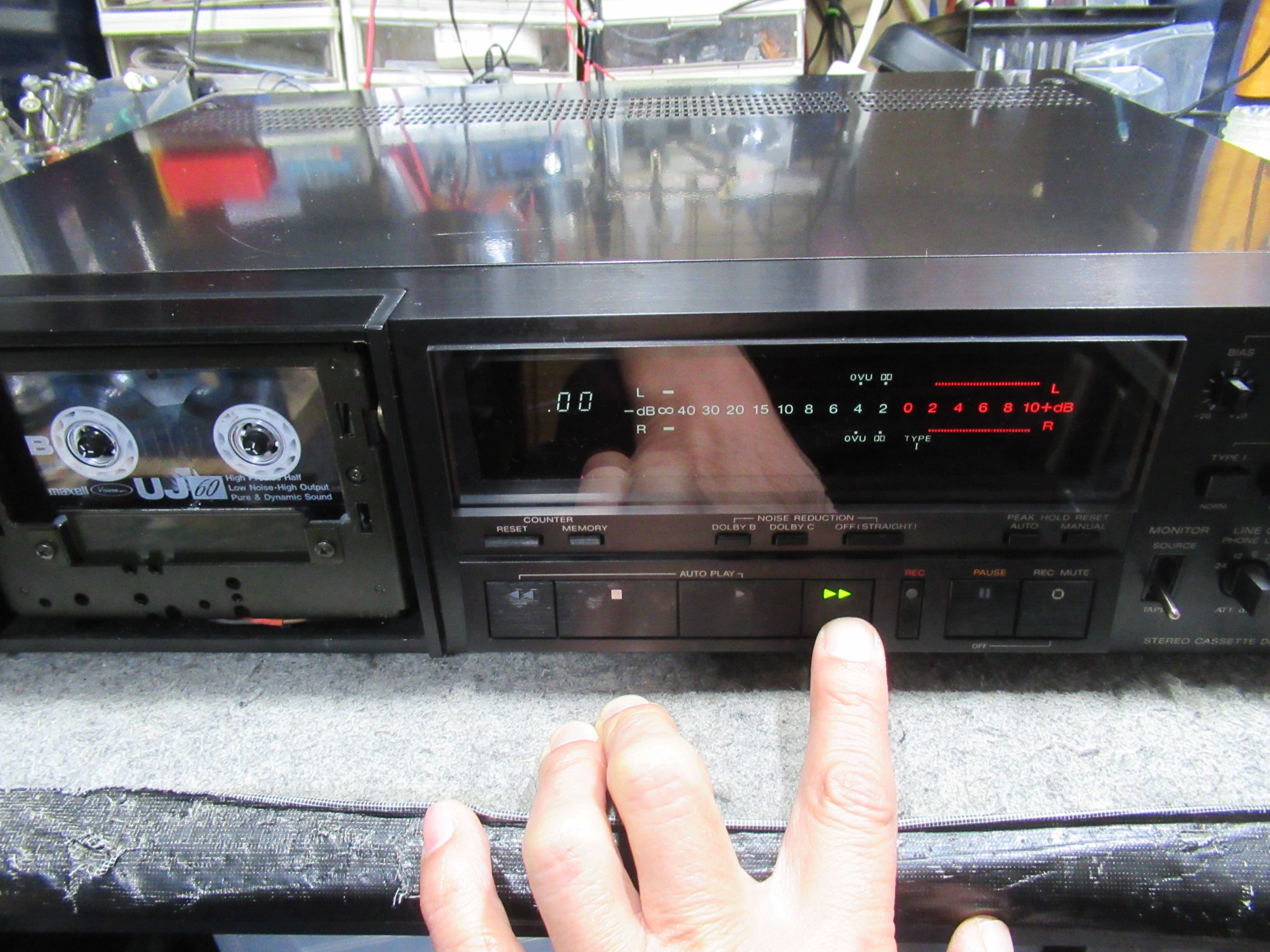

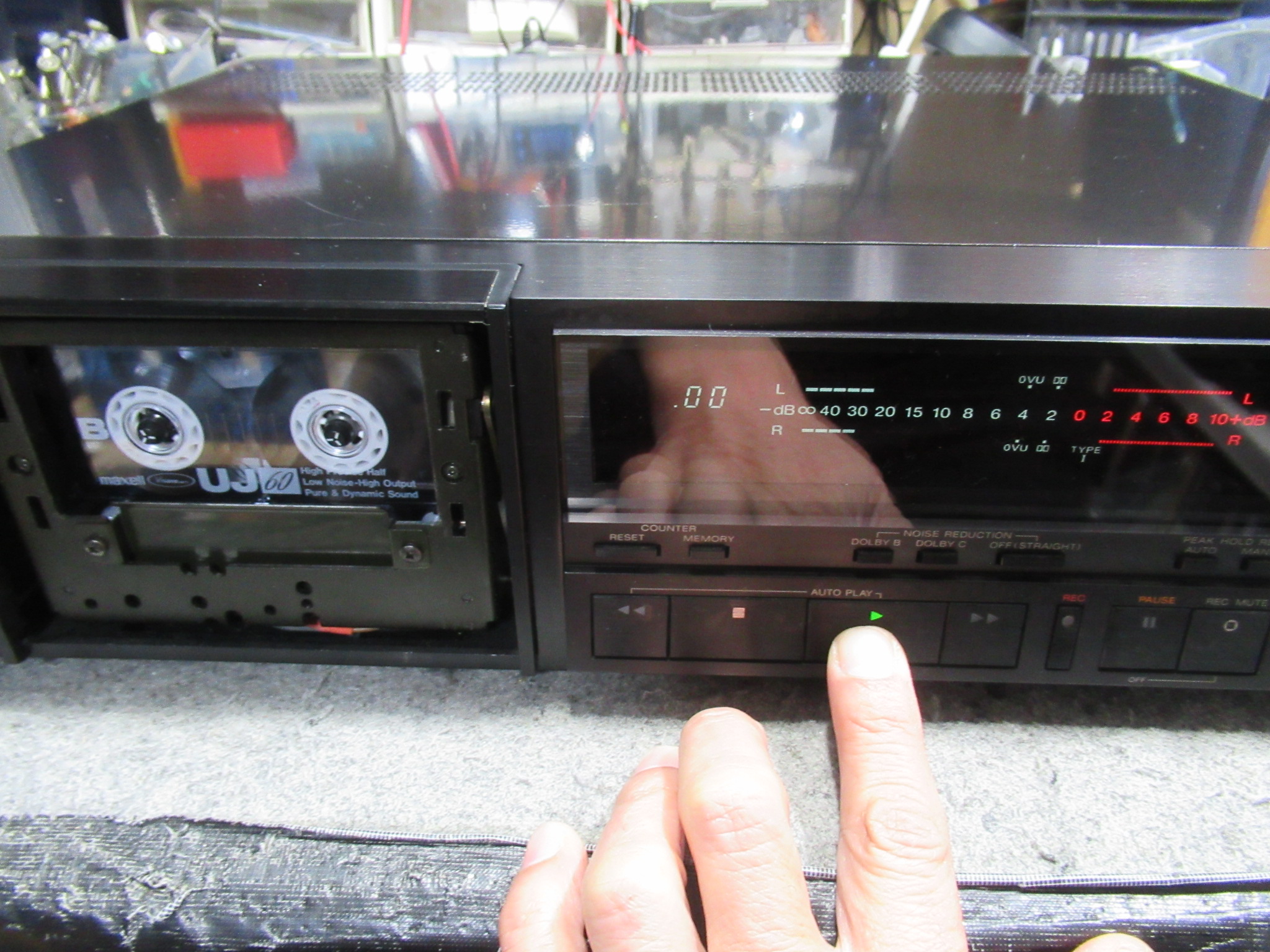

操作ボタンに反応はありますが、モーターが空回りしている感じです。また、キャプスタンが回転していません。

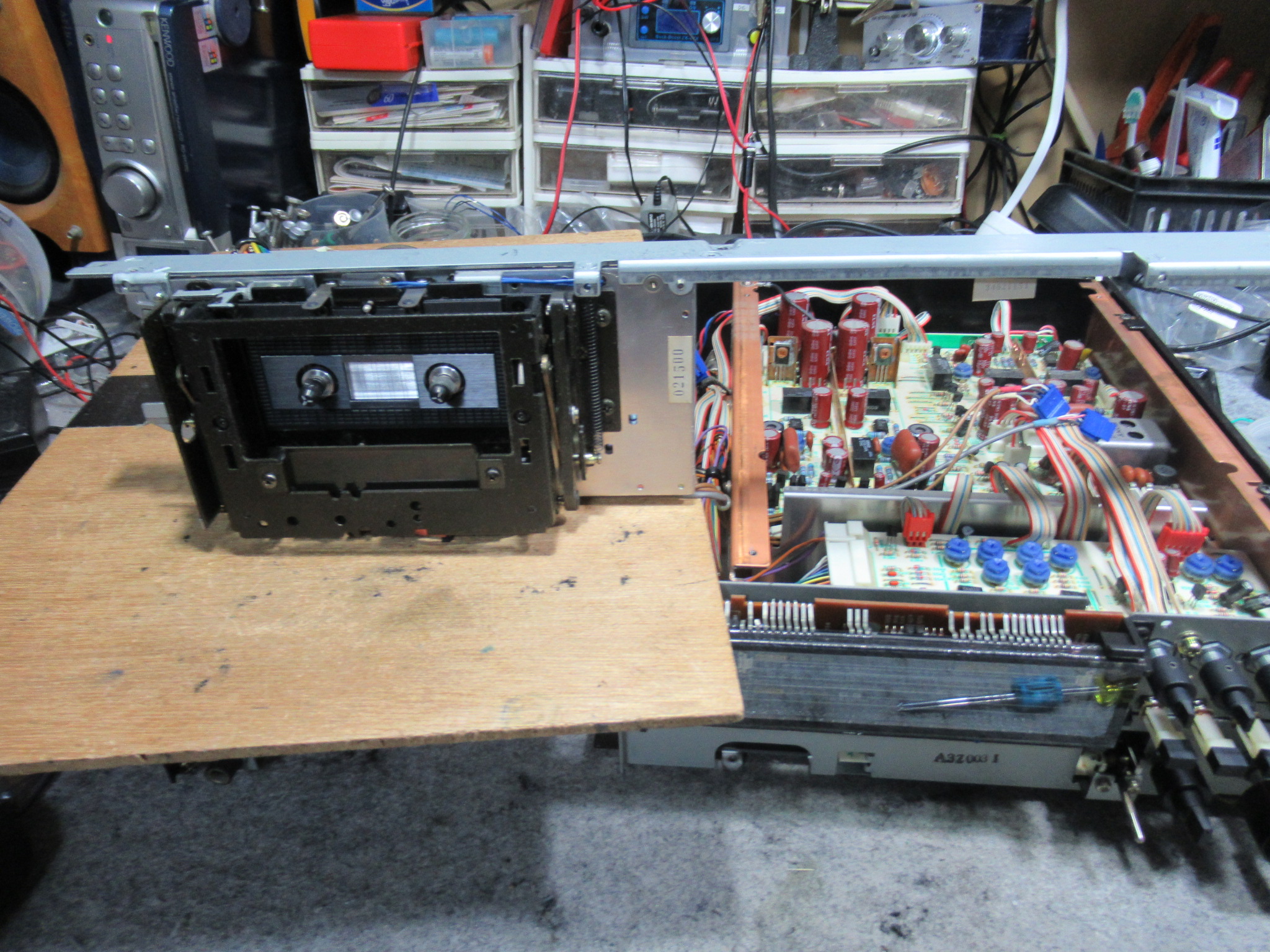

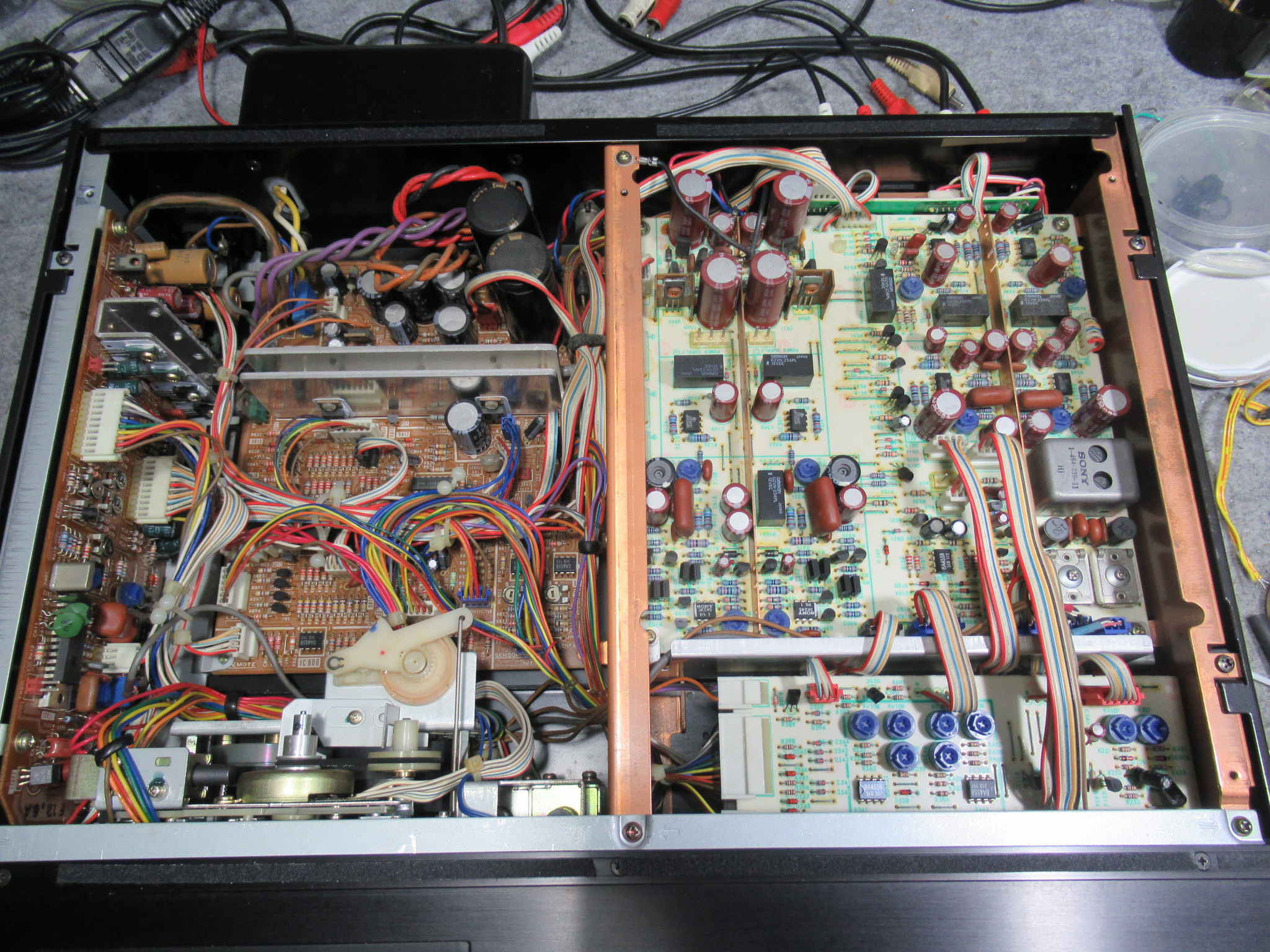

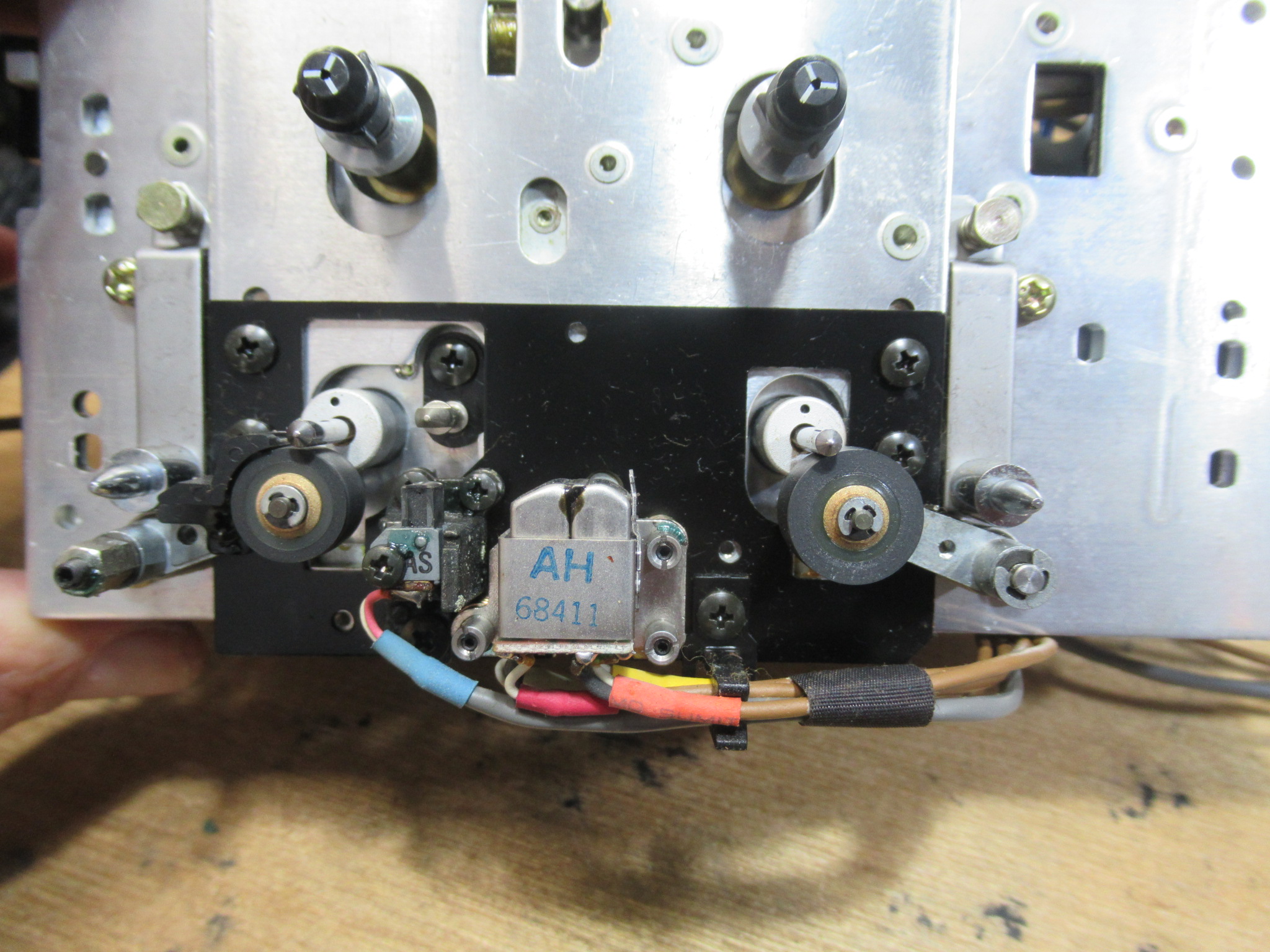

カバーとフロントパネルを取り外し、メカを引き上げます。

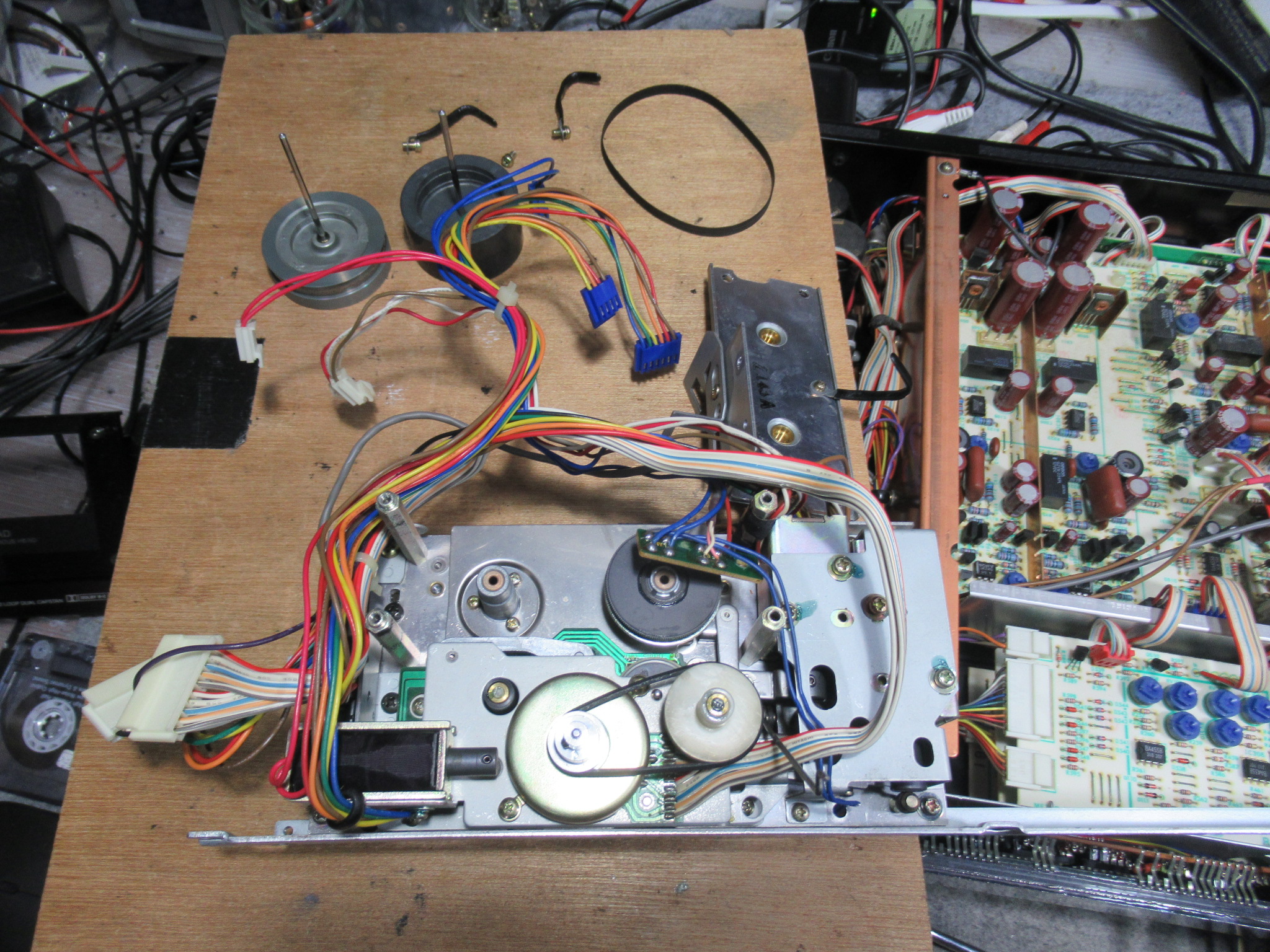

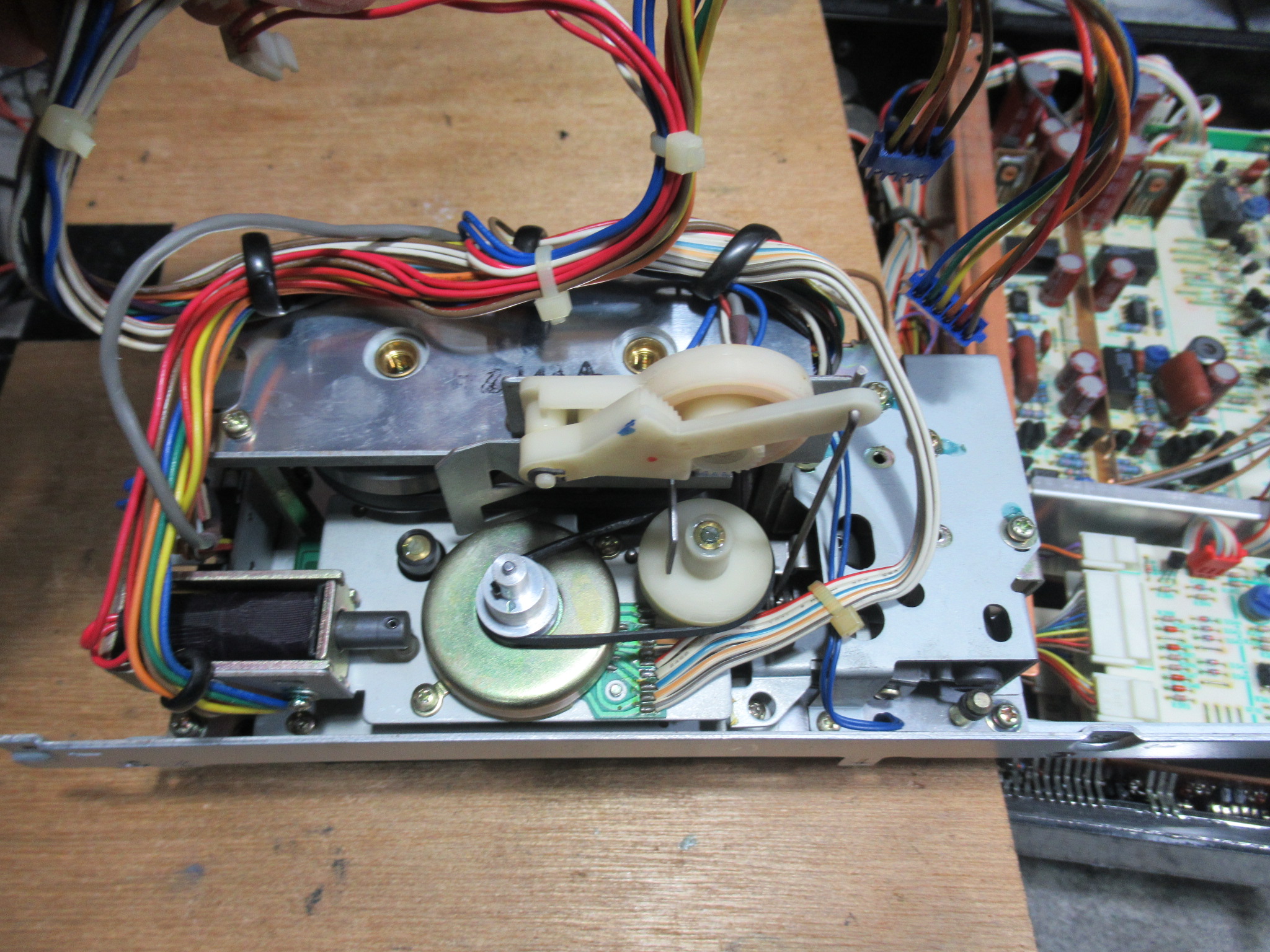

背面から分解していきます。
パーツを固定しているビスが脱落しているため、今にも外れそうです（写真中央）。

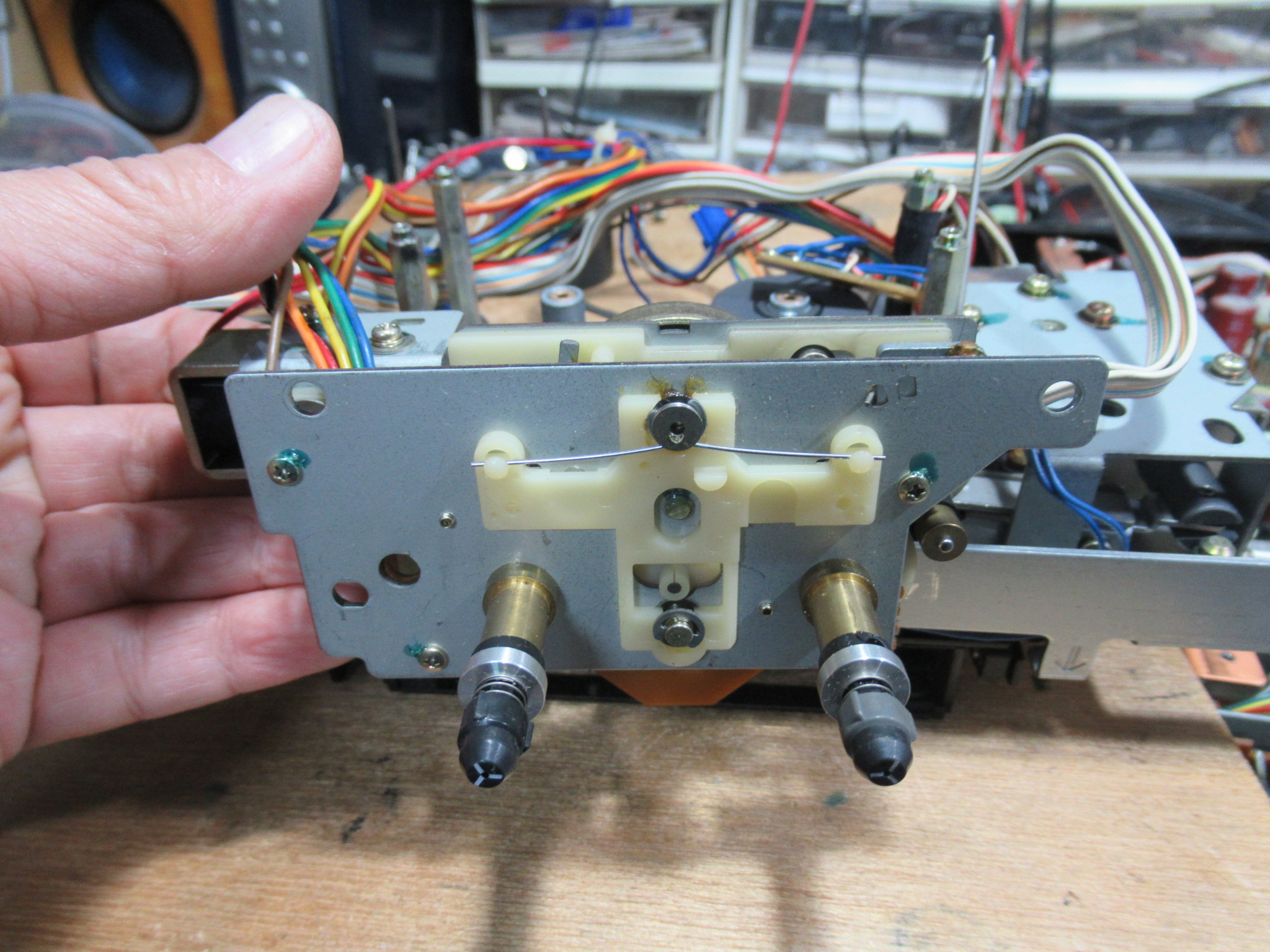

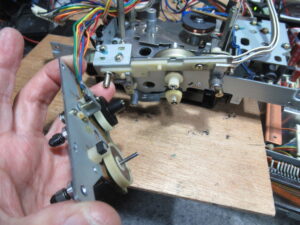

リールユニットを取り出しました。

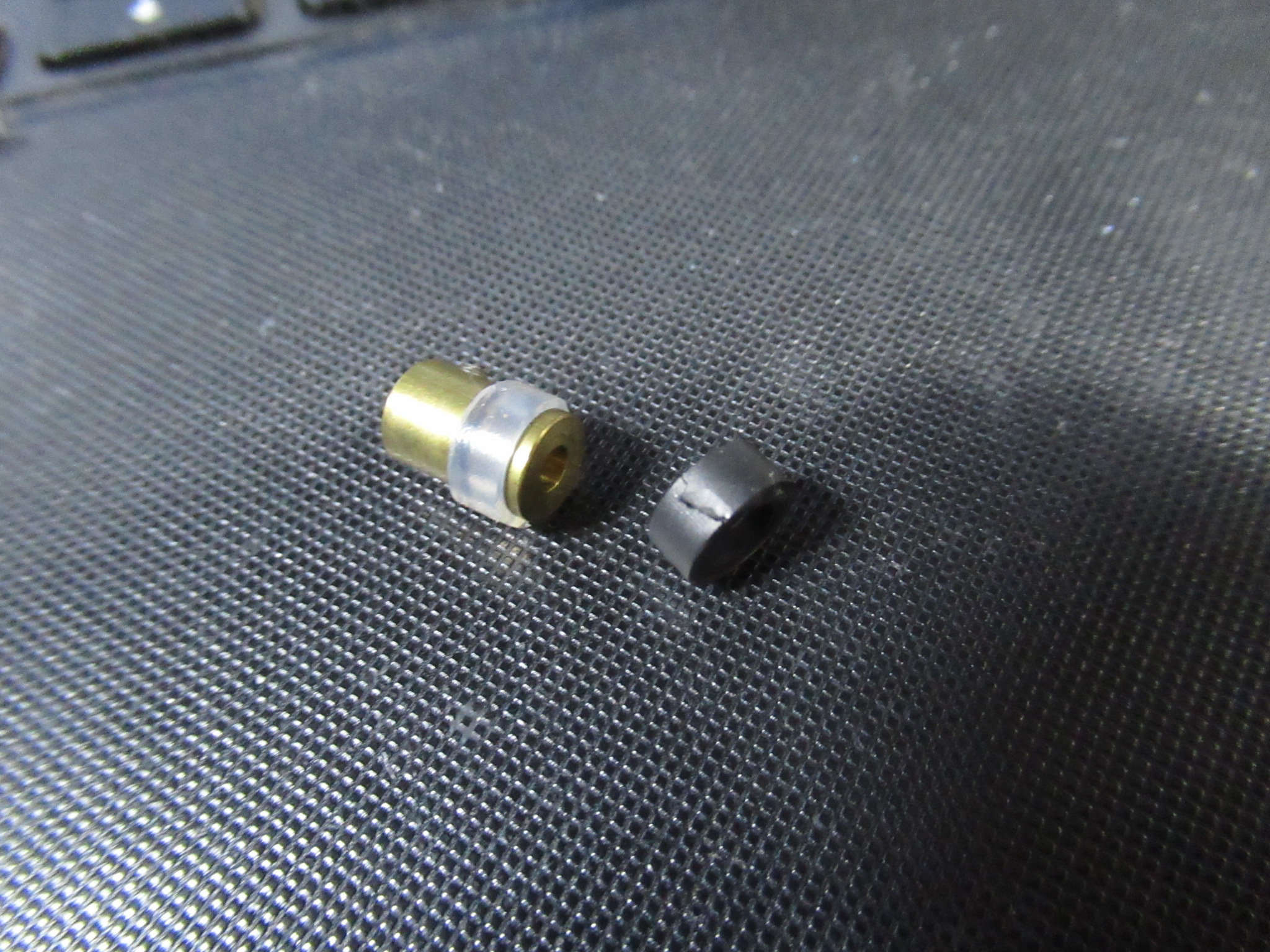

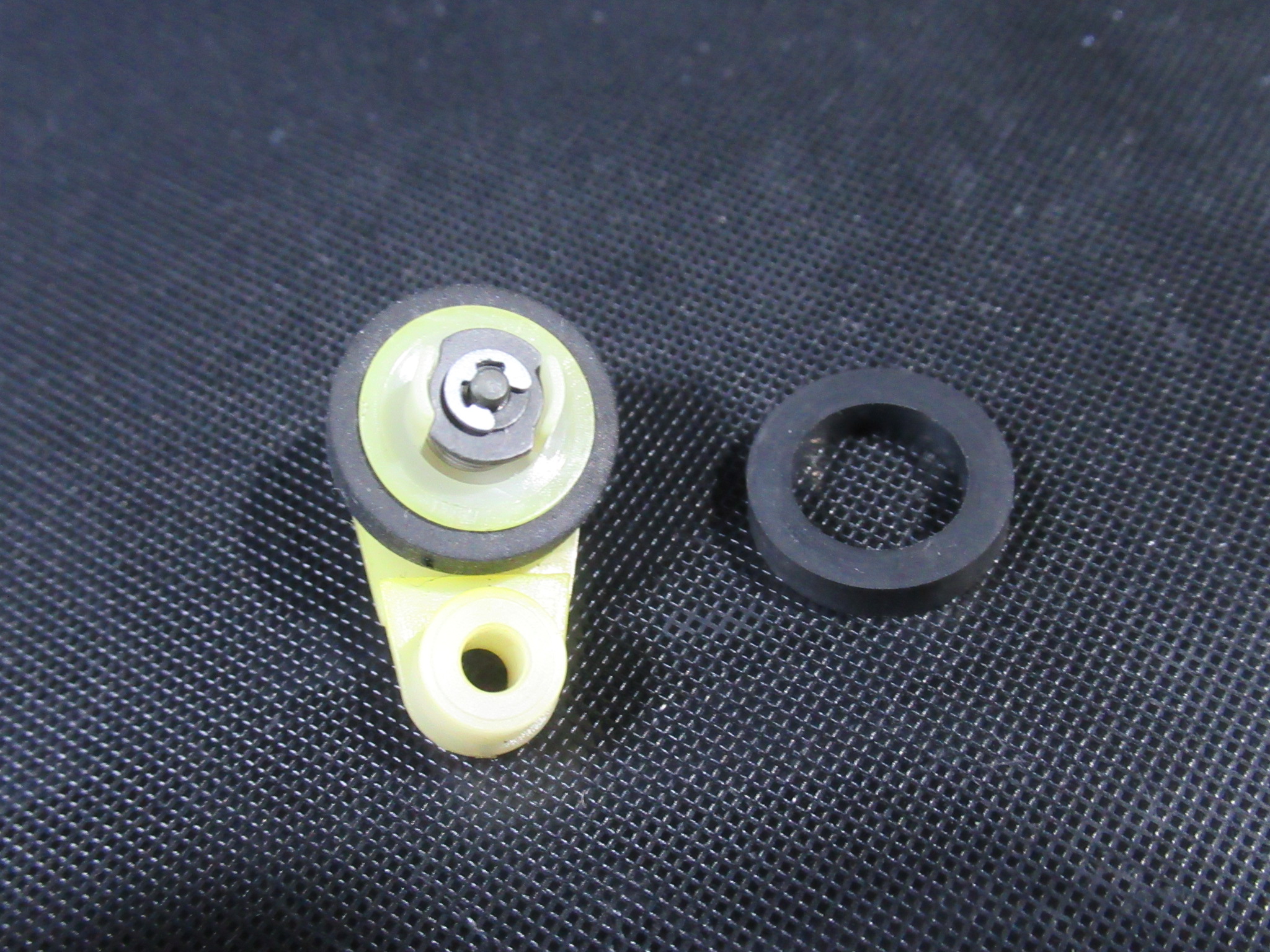

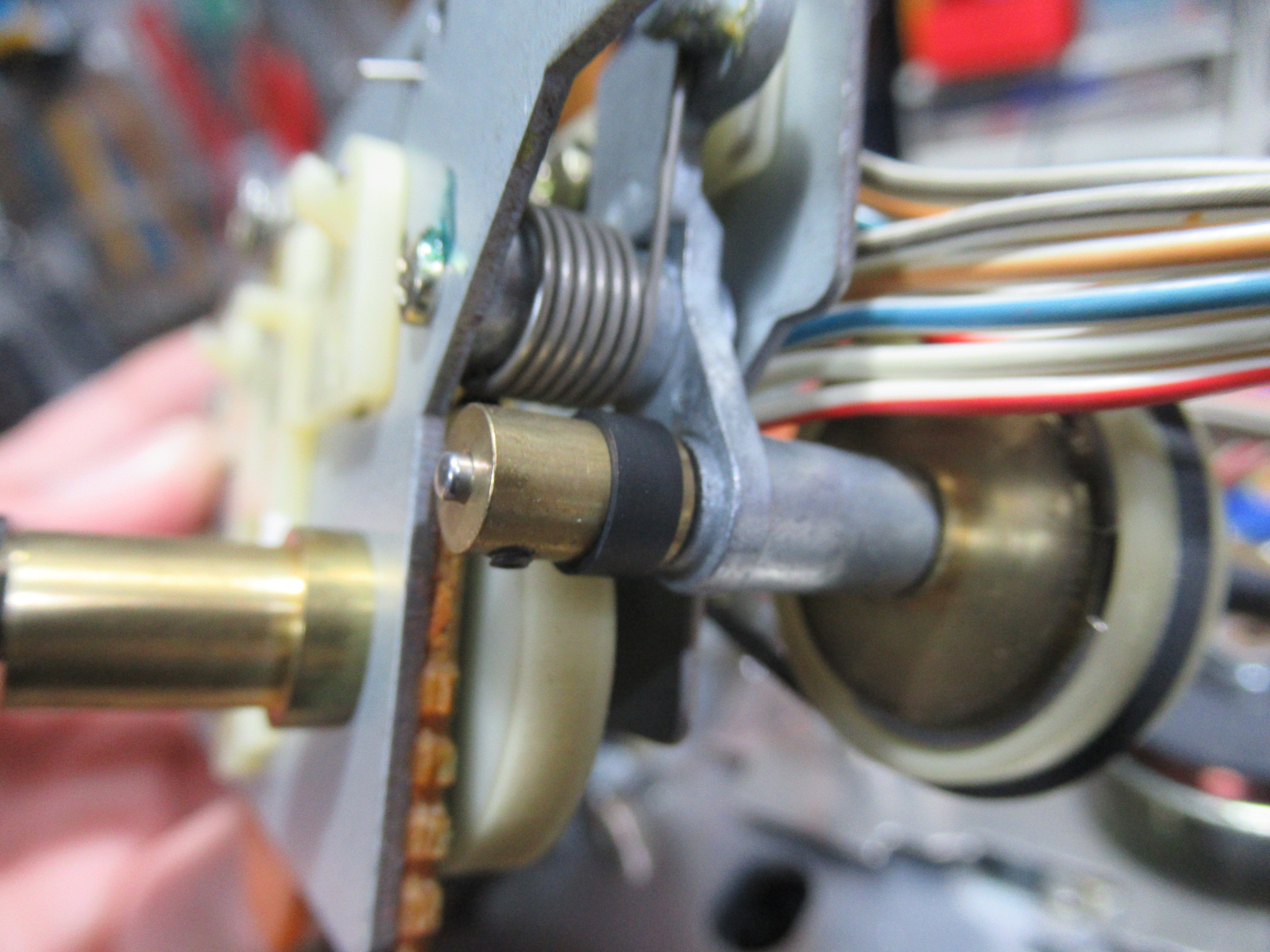

再生専用のアイドラーゴムを交換します。

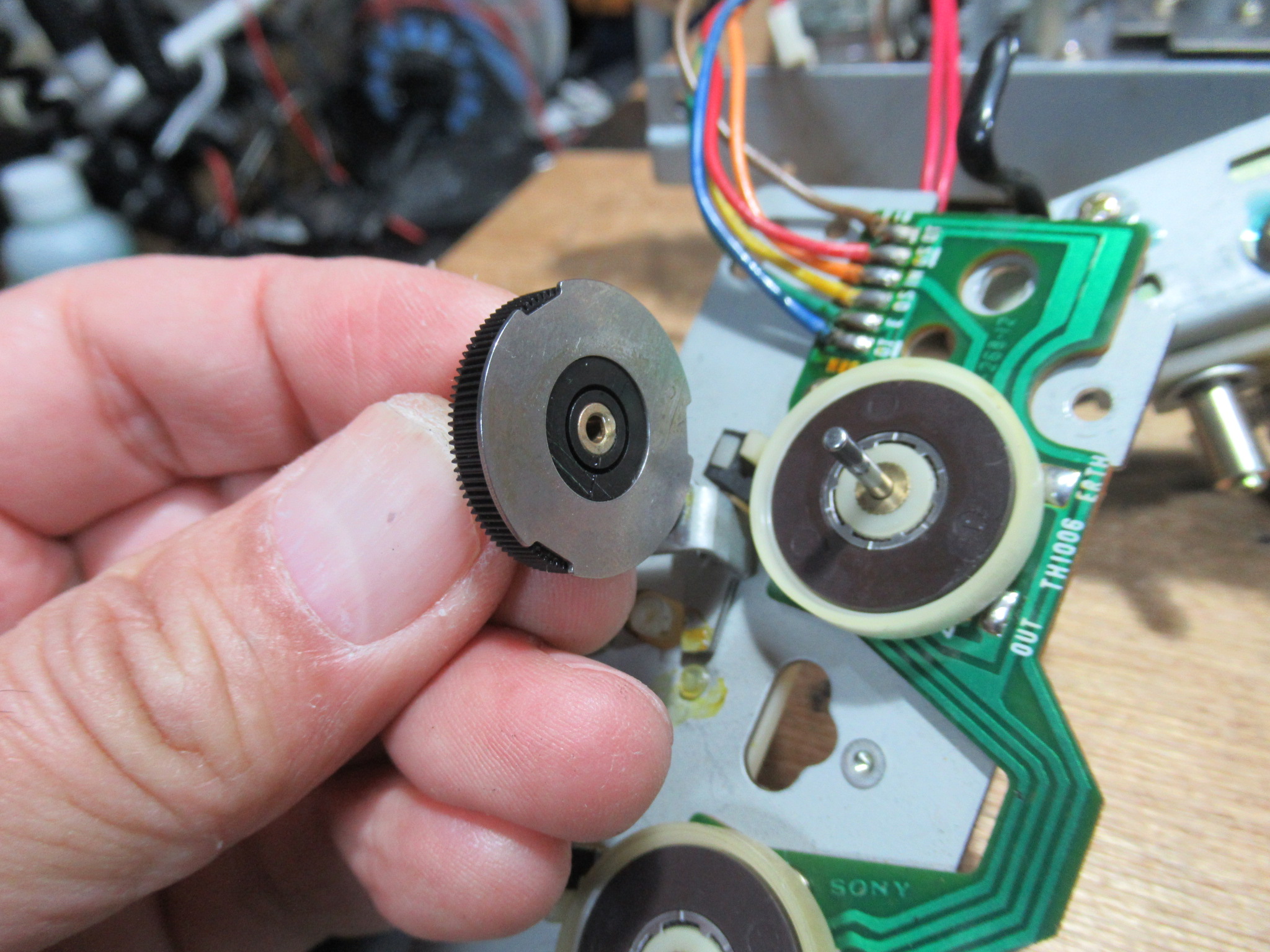

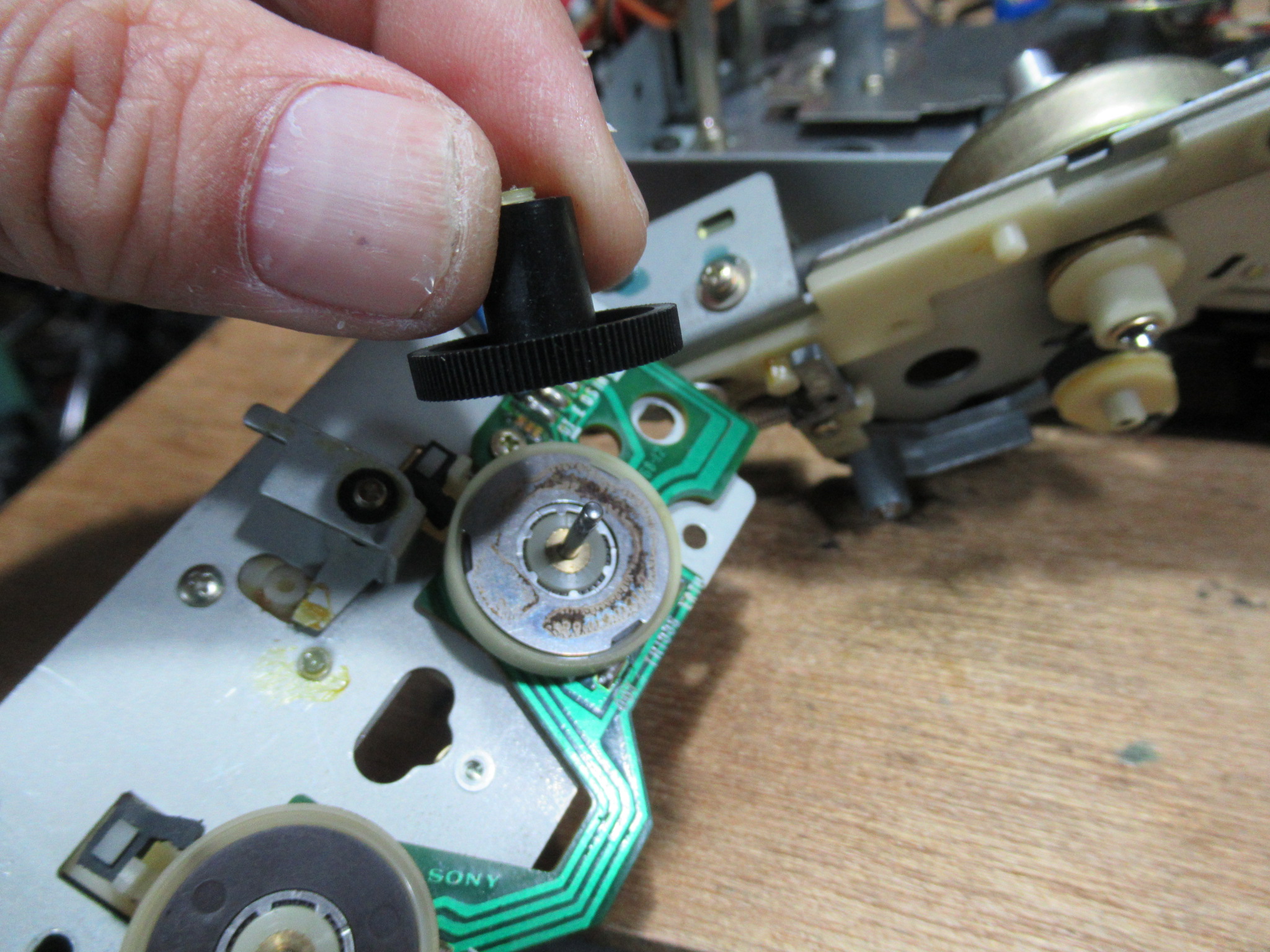

リールユニットを分解します。ある程度予想はしていましたが、バックテンションシステムに問題が見られました。

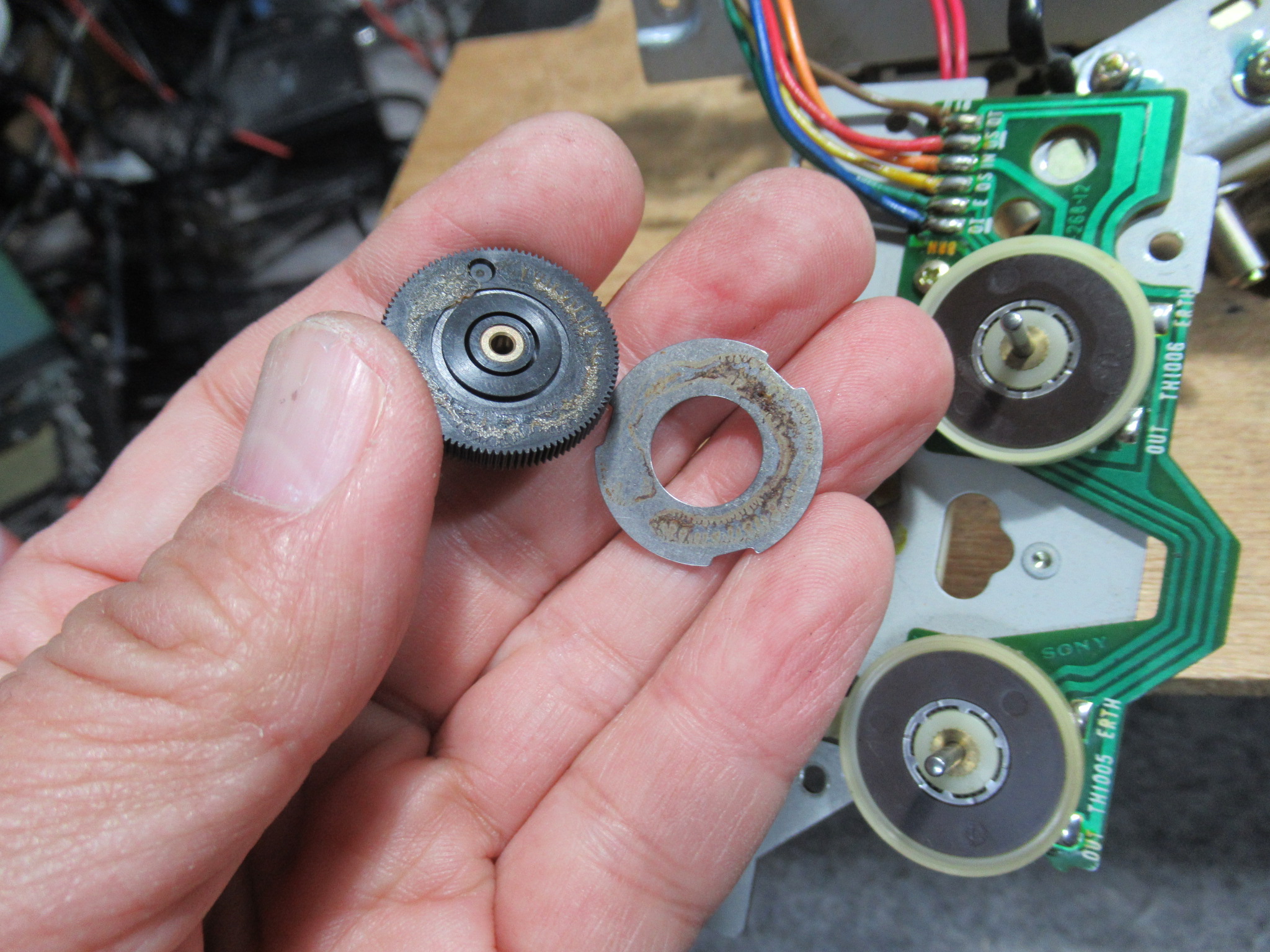

この機種は、マグネットの磁力でバックテンションを発生させますが、磁力をリールに伝達するためのスチールプレートが剥がれていました。
弾性のある接着剤で貼り付けます。

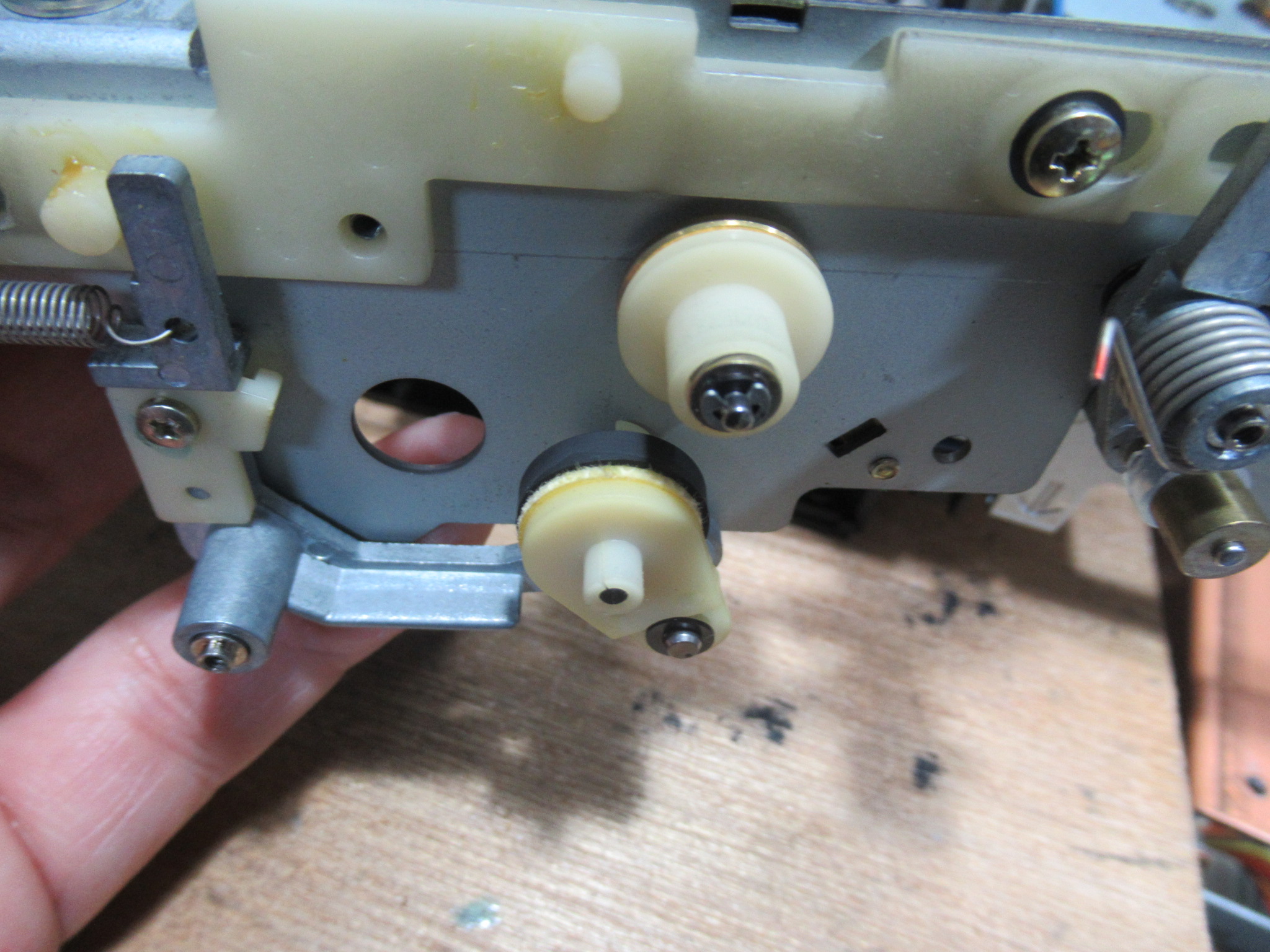

早送り巻き戻し用のアイドラーゴムを交換します。

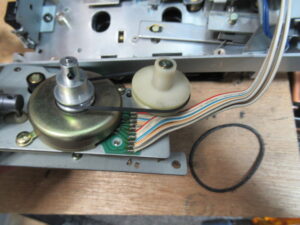

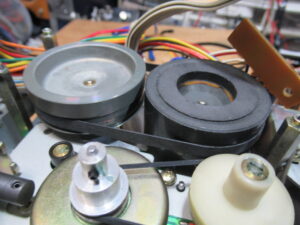

リールベルト、キャプスタンベルトを交換します。

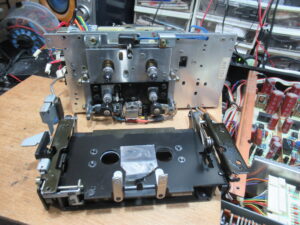

カセットホルダーを取り外し、固着部に注油します。

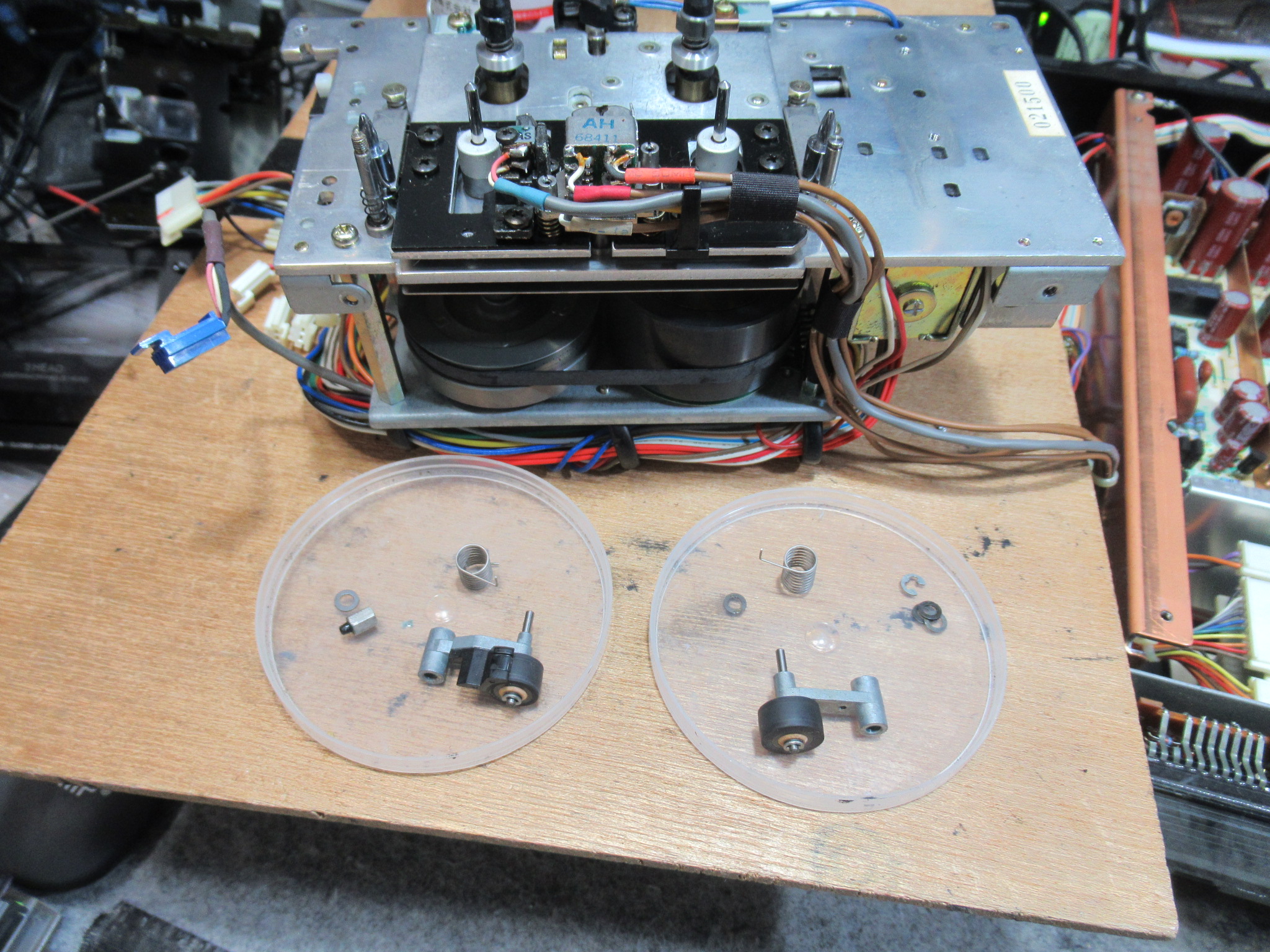

ピンチローラーアームが固着して上がったまま元に戻りません。
脱着して清掃＆グリスアップします。

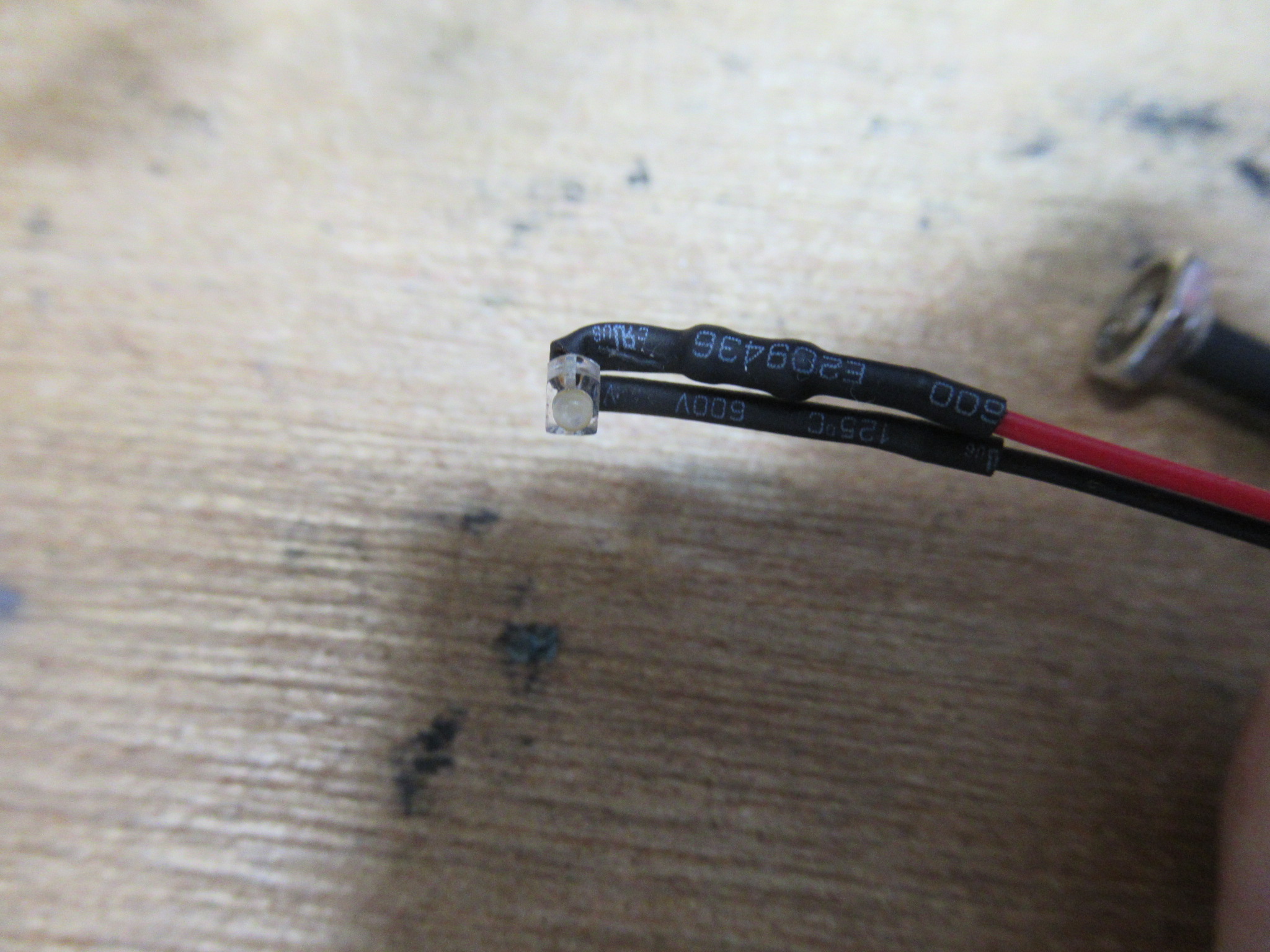

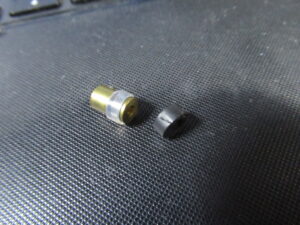

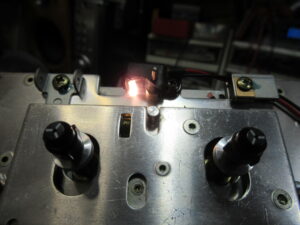

切れていたランプをLED化します。

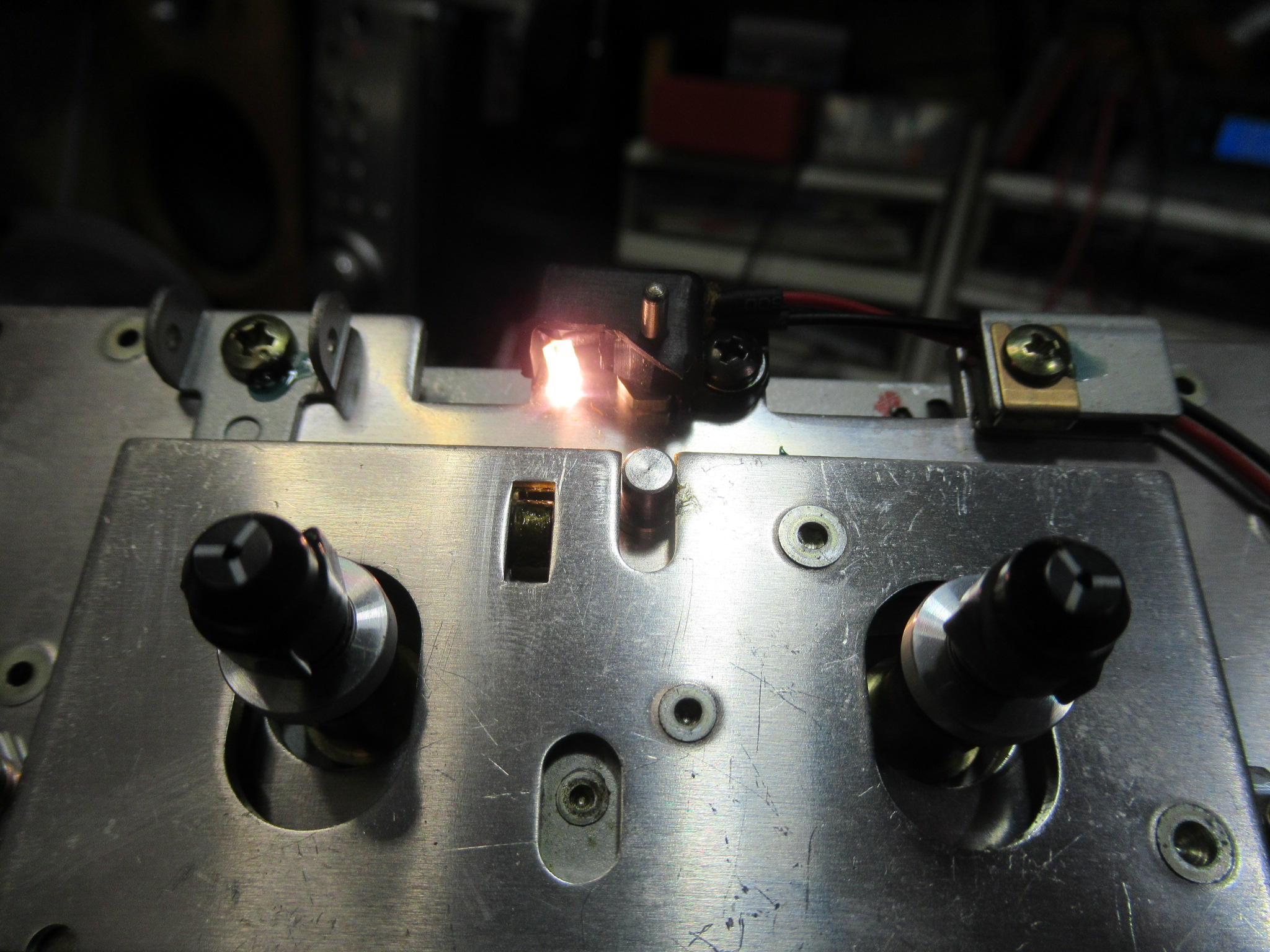

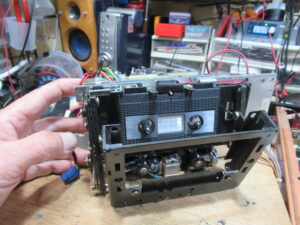

開閉状態を確認します。

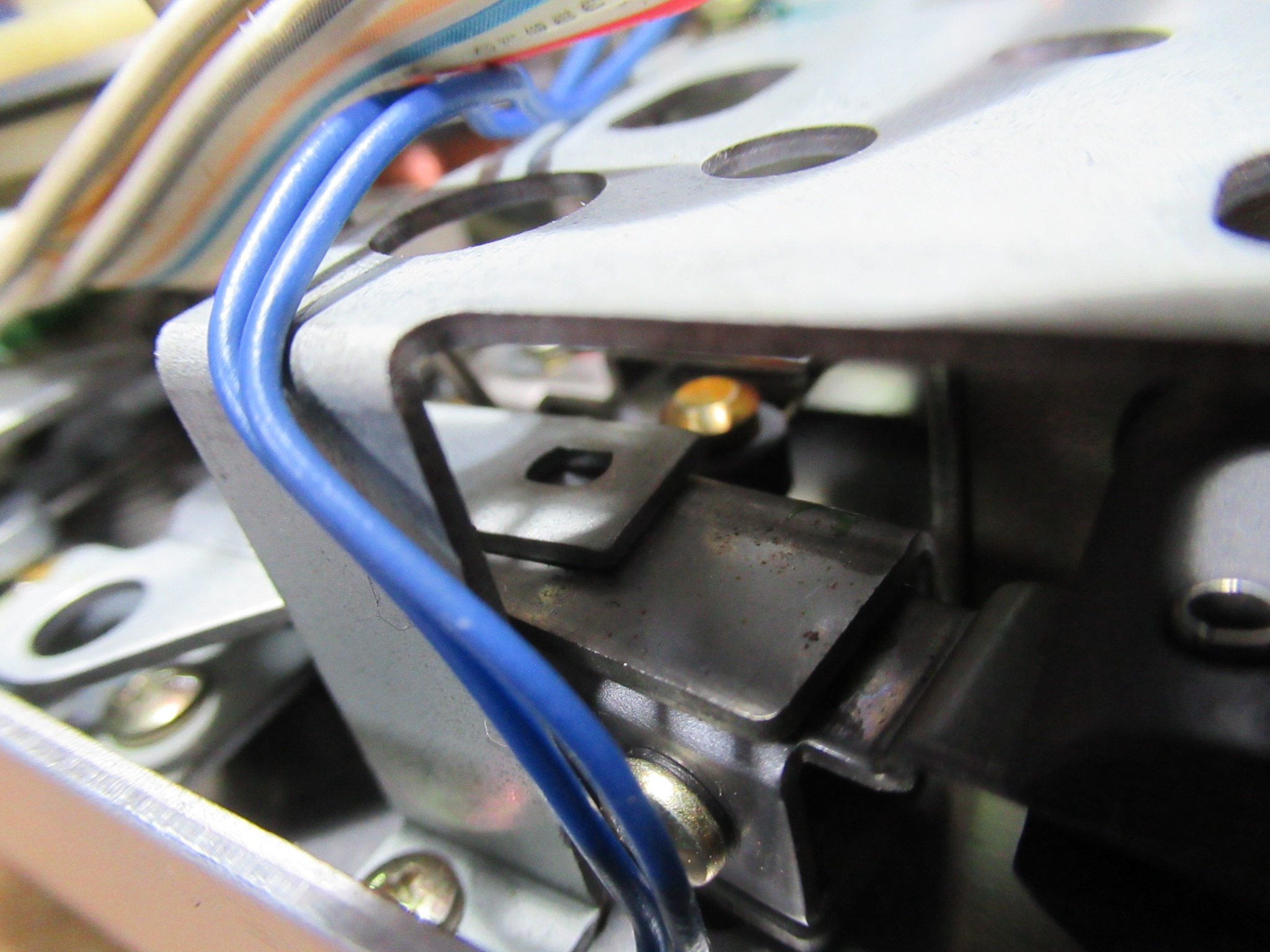

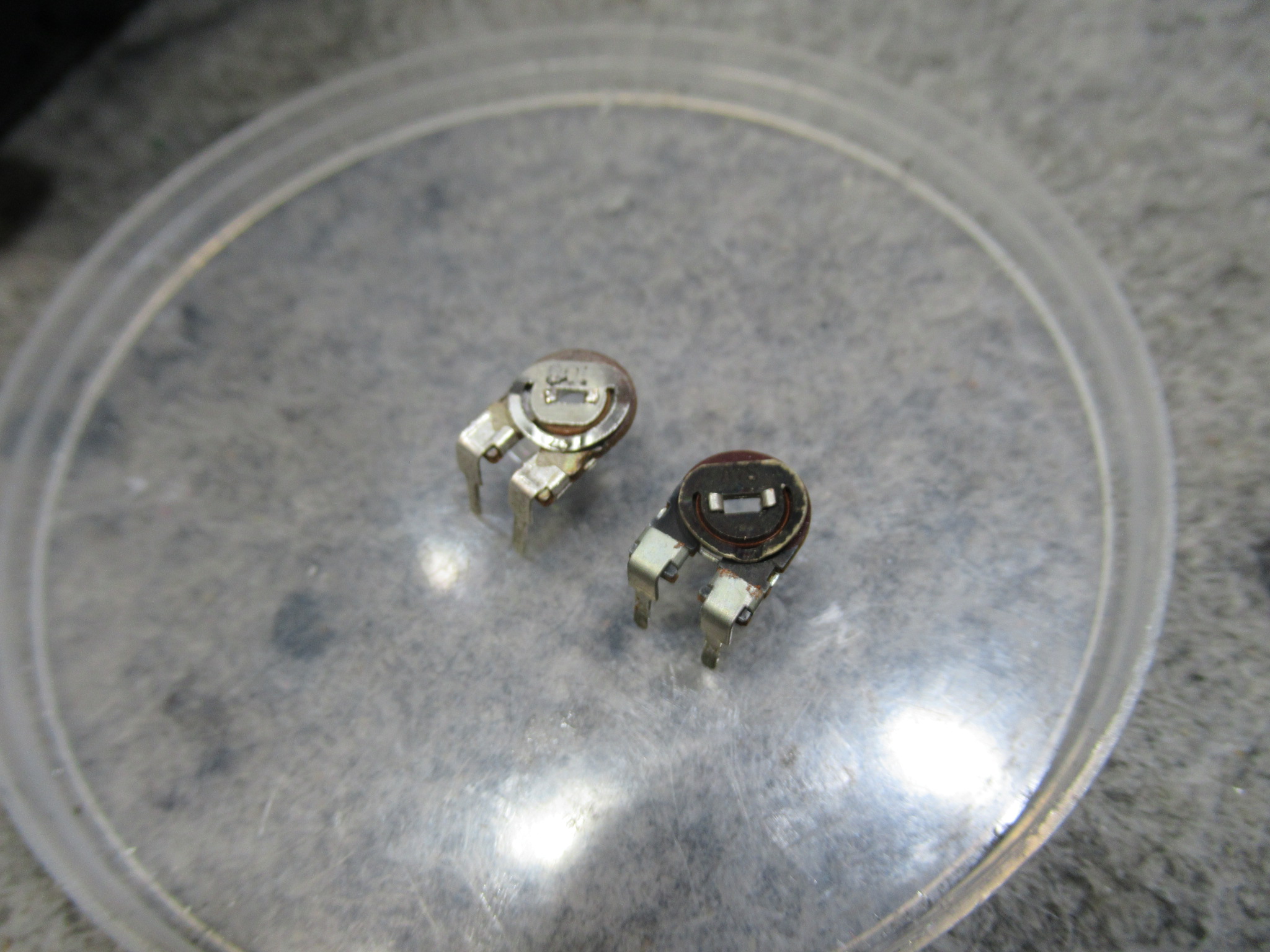

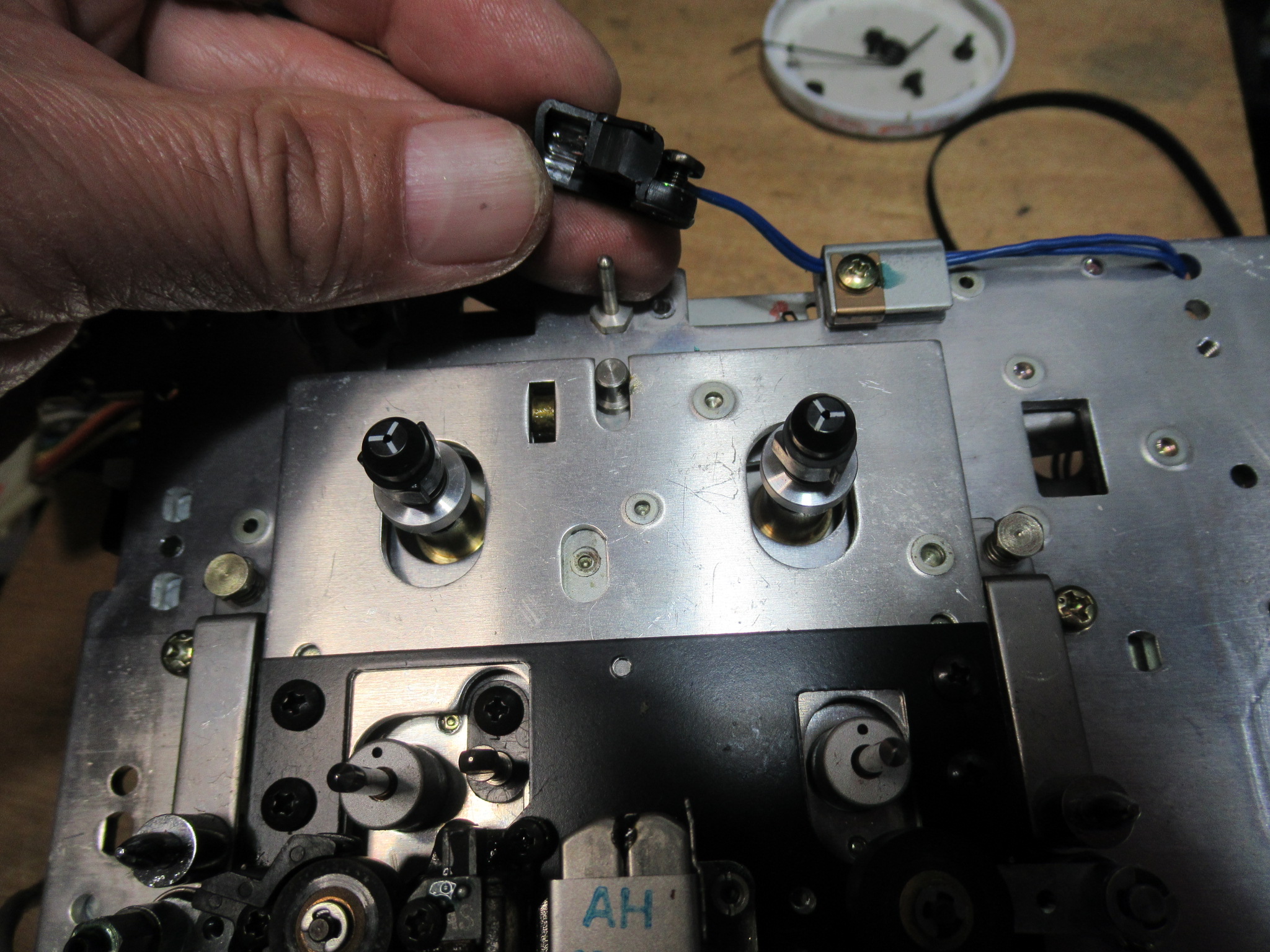

キャプスタンモーターが回転しない原因は、メンテナンス用スイッチの接触不良ですので交換します。

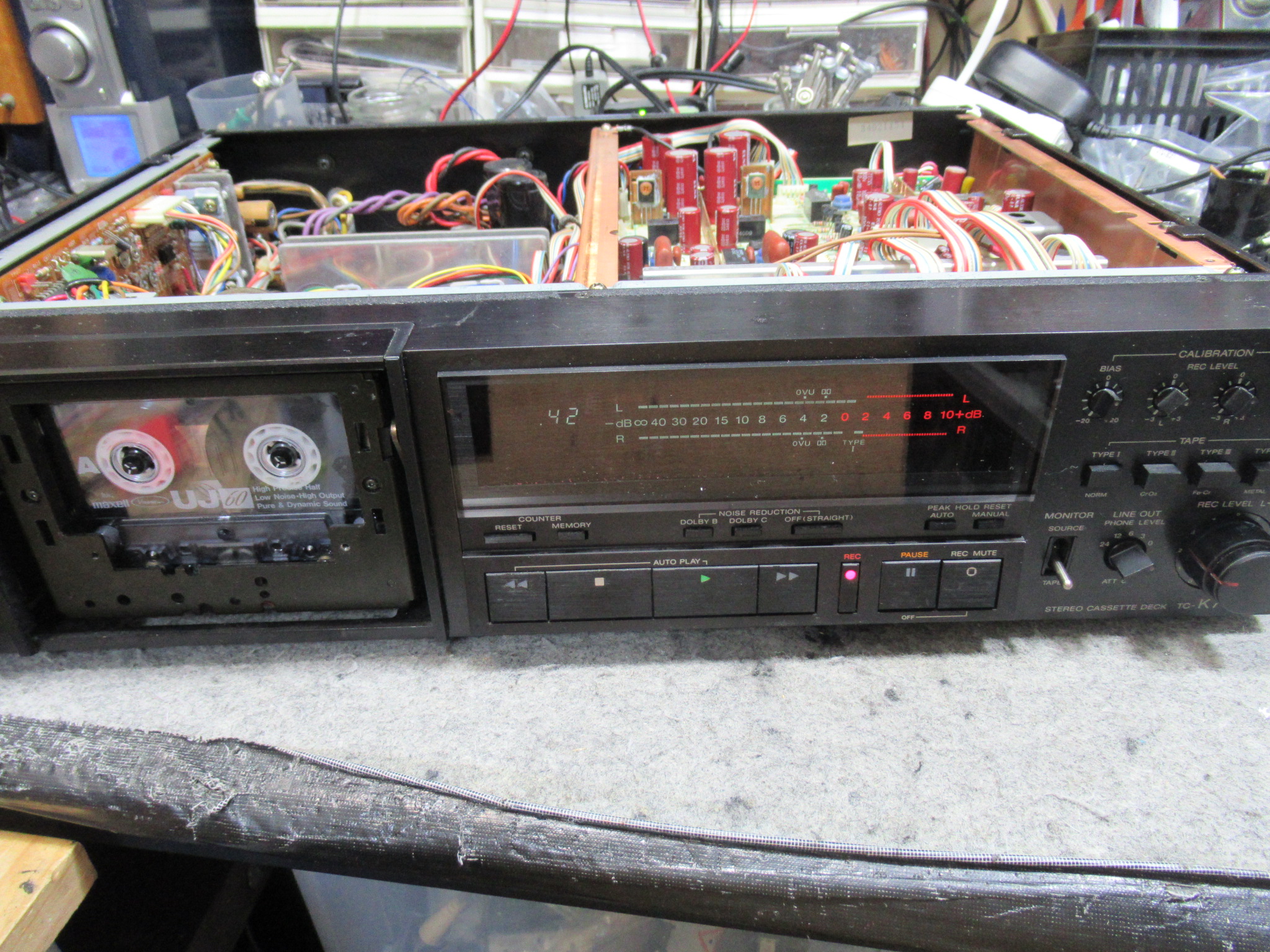

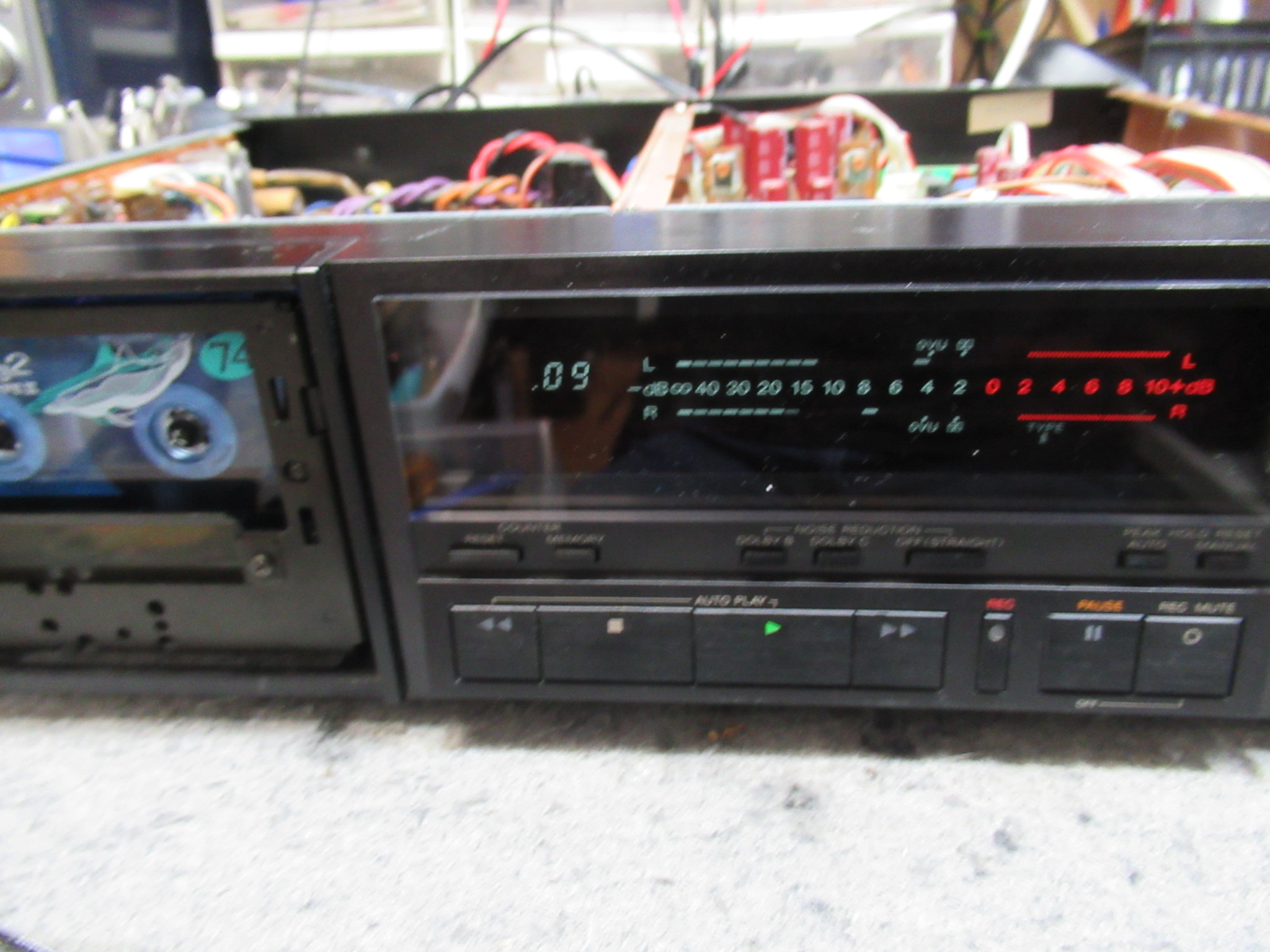

本体に組み込んで動作確認を行います。テープ走行は良好ですが、ご覧のとおりメーターが振り切っています。また、出力される音は、リバーブが掛かったような奥まった音です。これらはアース不良のときに起こる症状です。

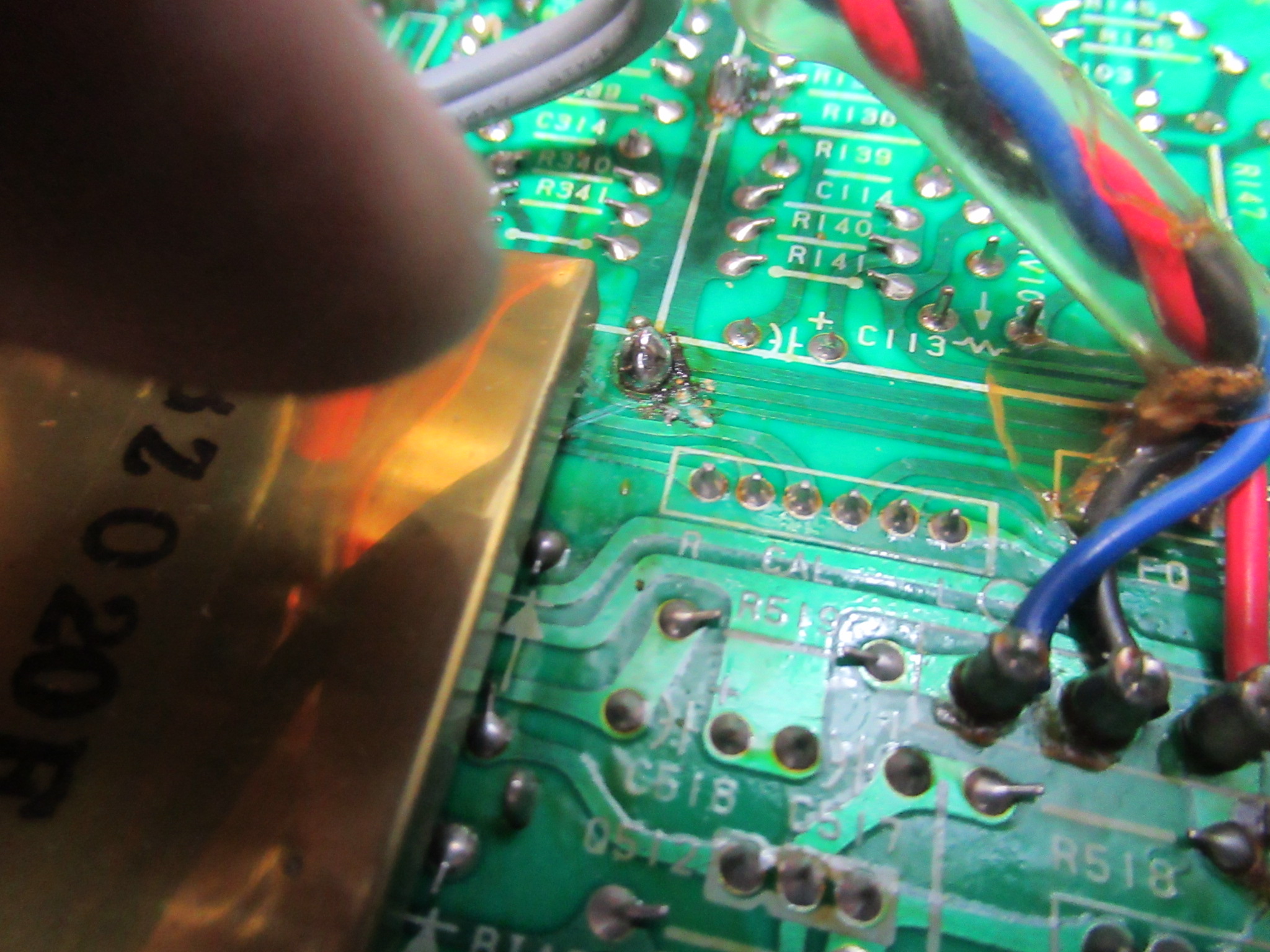

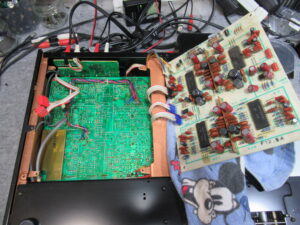

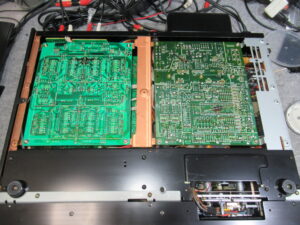

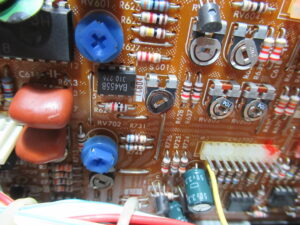

オーディオ基板のアースラインの半田を盛ります。

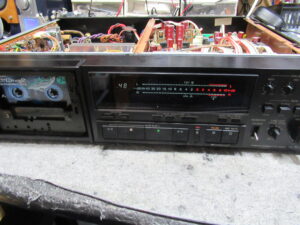

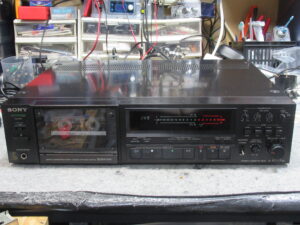

無事復活しました。

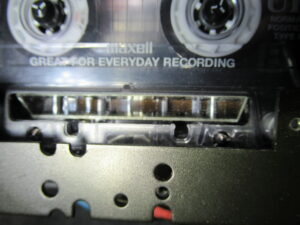

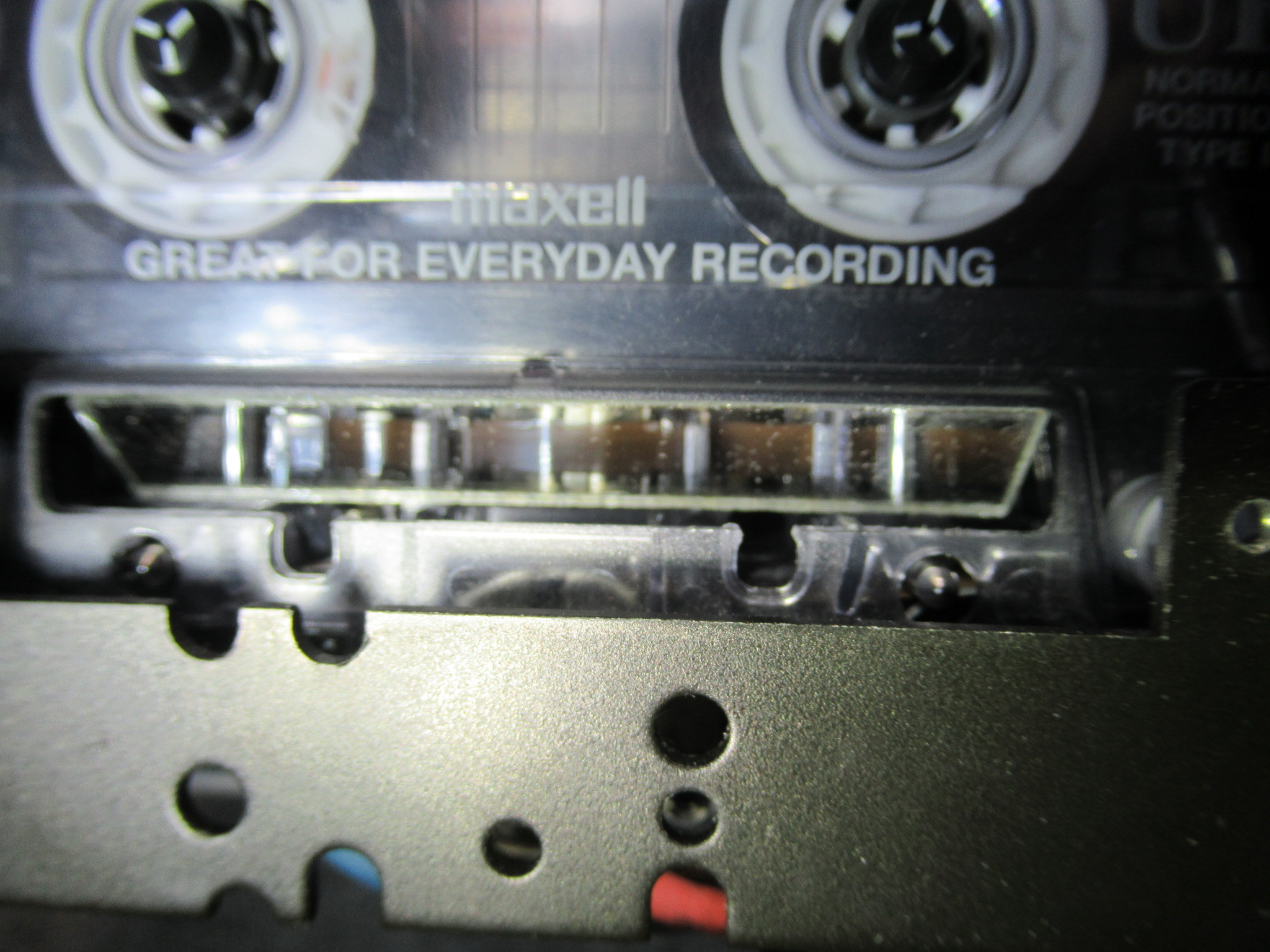

ミラーカセットを用いてテープの走行状態を目視点検します。

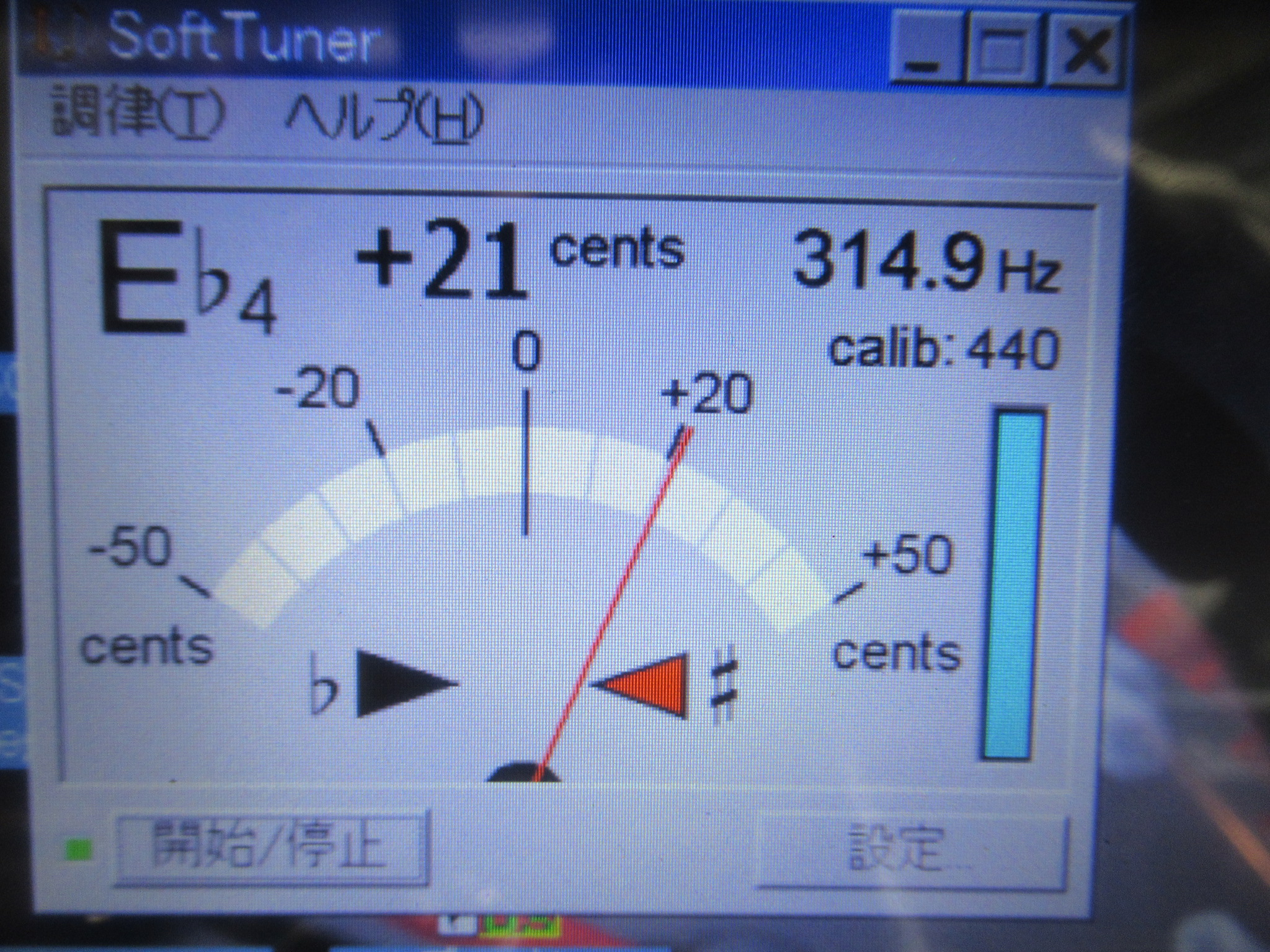

315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。
ヘッドアジマスの調整を行います。

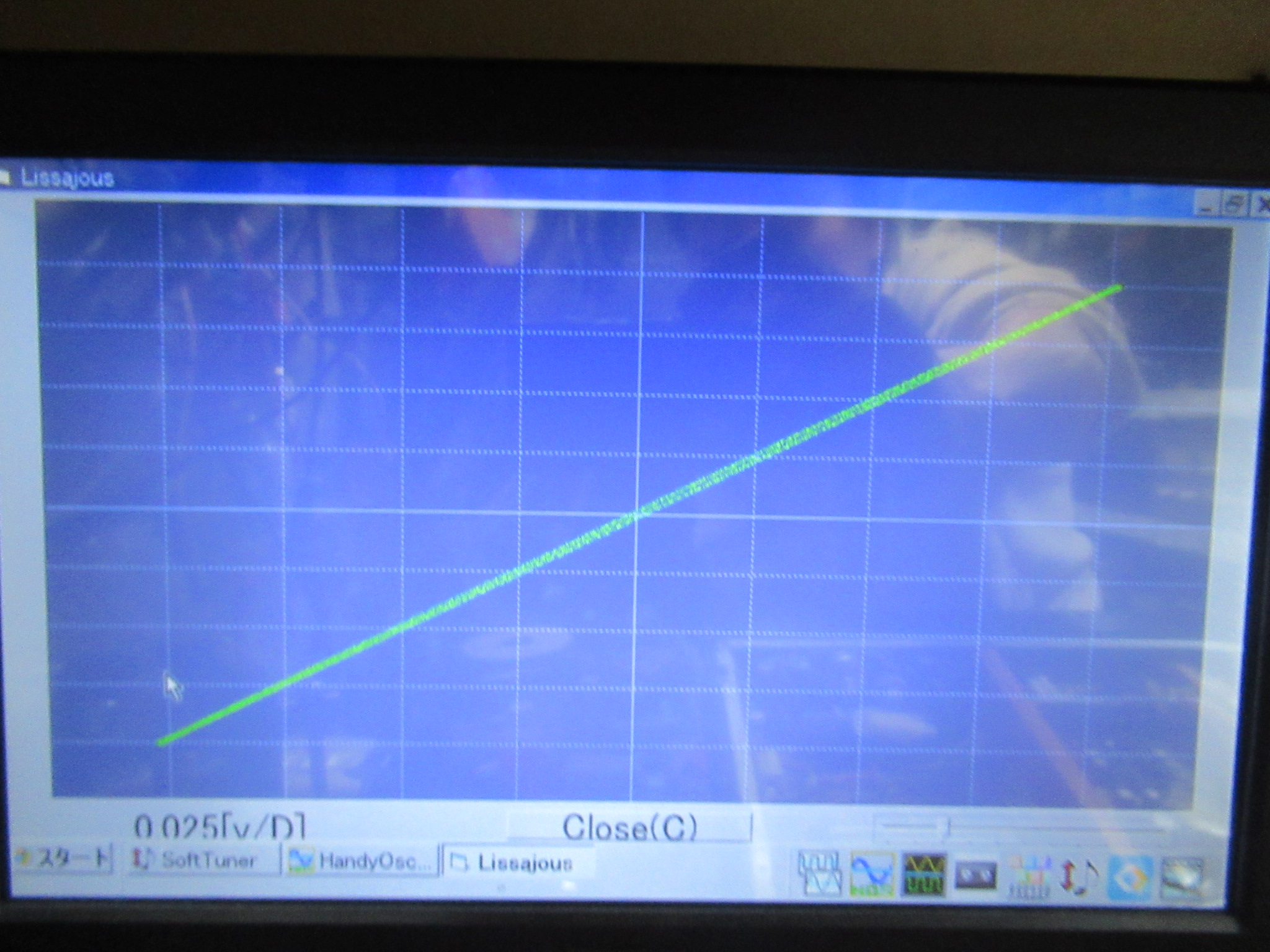

キャリブレーション後のバランスを確認します。
録音状況を確認し、修理完了です。
