SONY　TC-K222ESJ

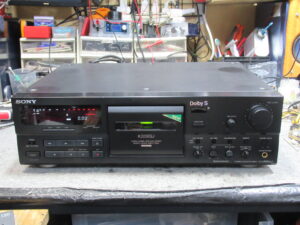

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K222ESJです。

ヘッドが上がらず再生不可という状態です。

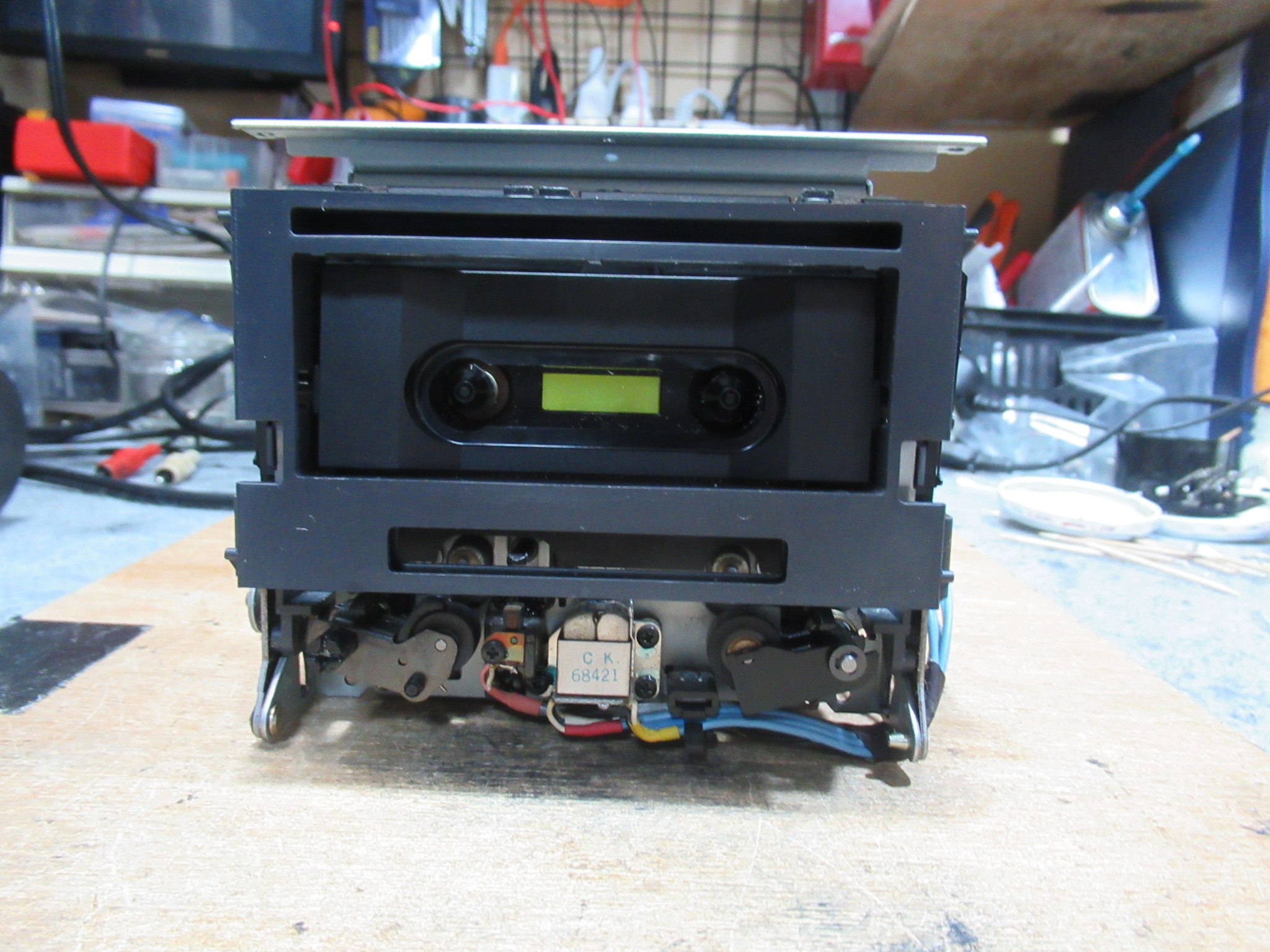

カバーを開けてメカを取り出します。

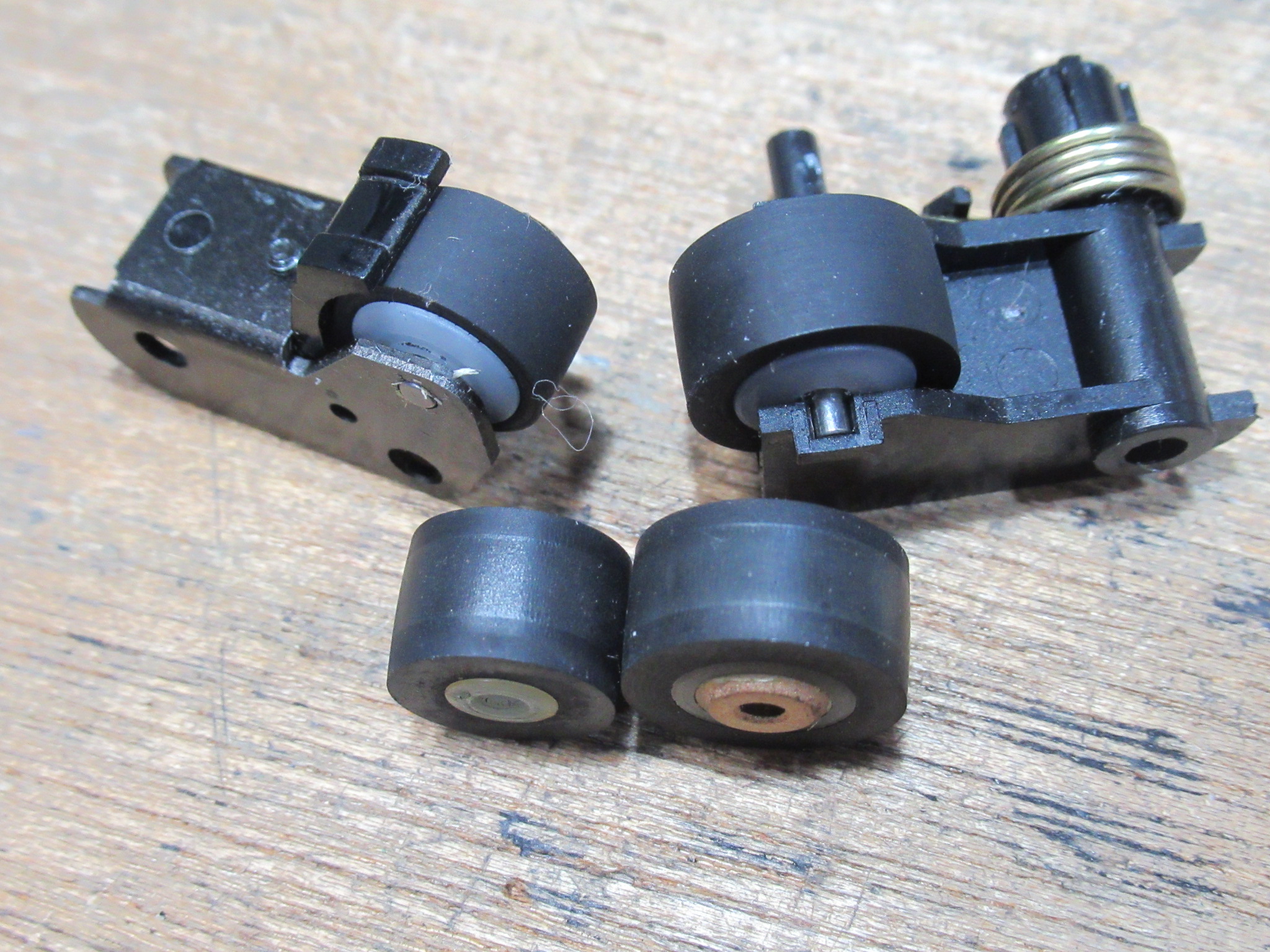

ピンチローラーを交換します。

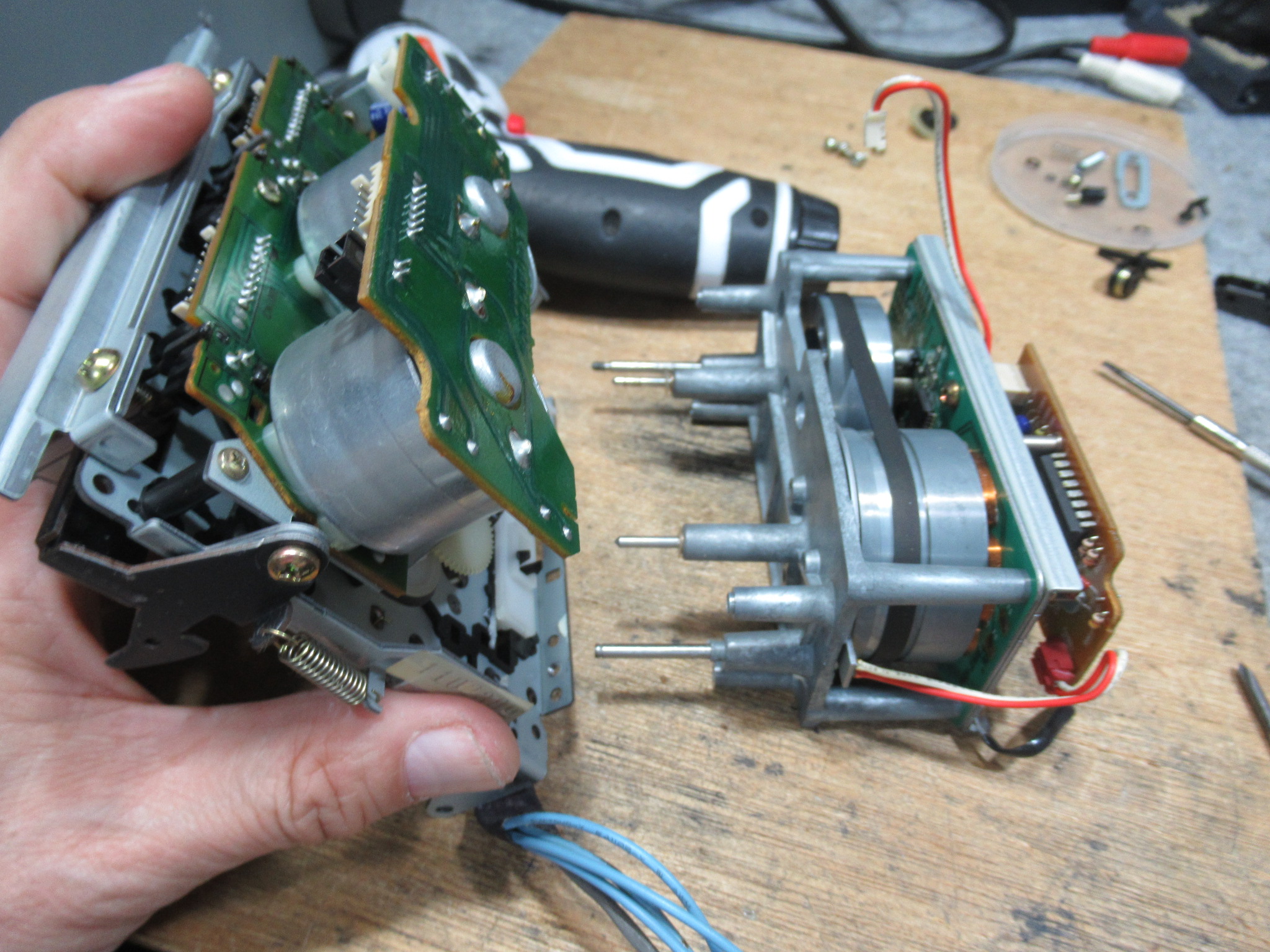

キャプスタンモーターを切り離します。

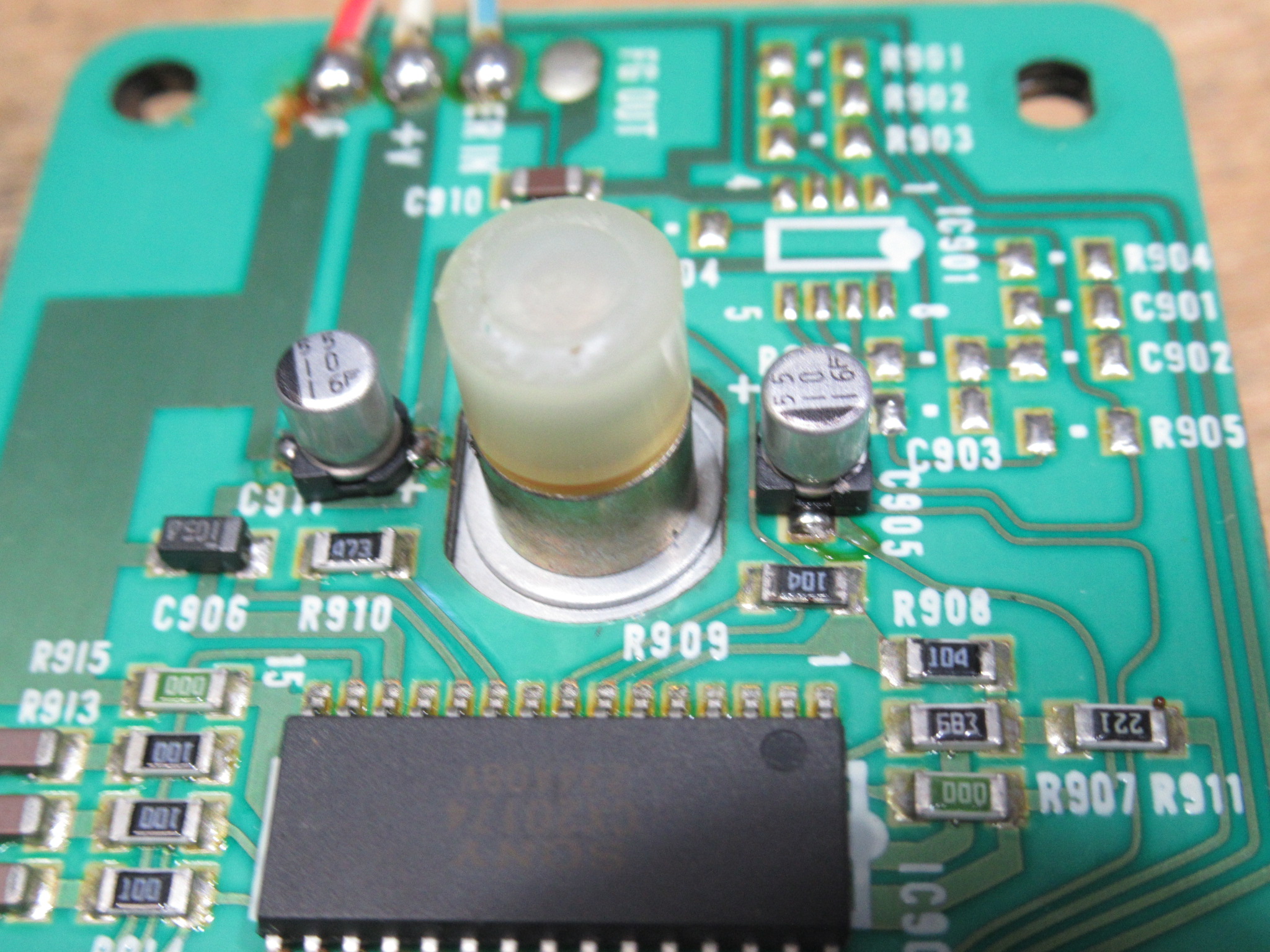

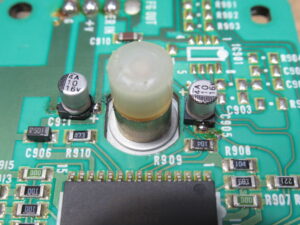

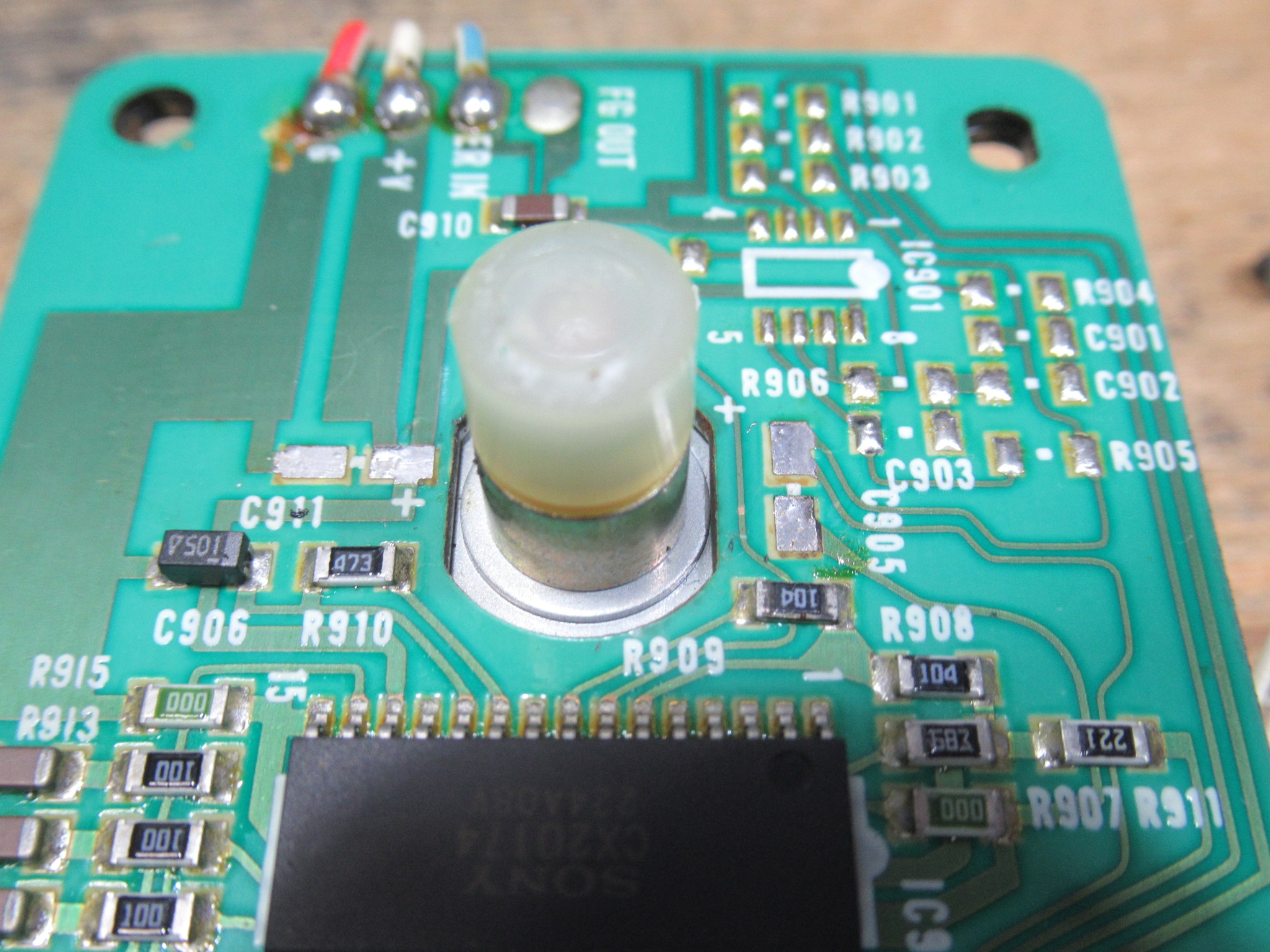

モーター基板の電解コンデンサーを交換します。

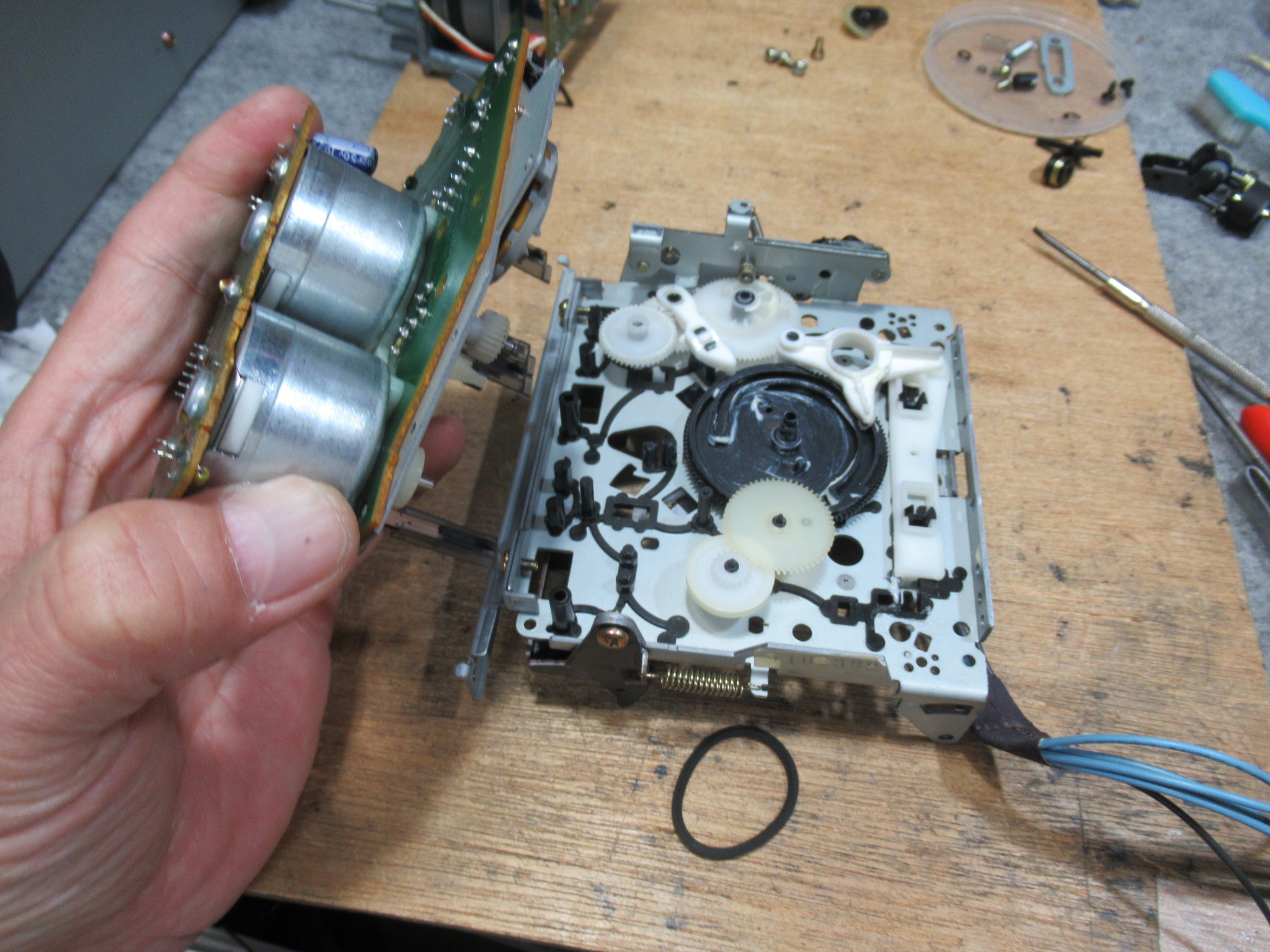

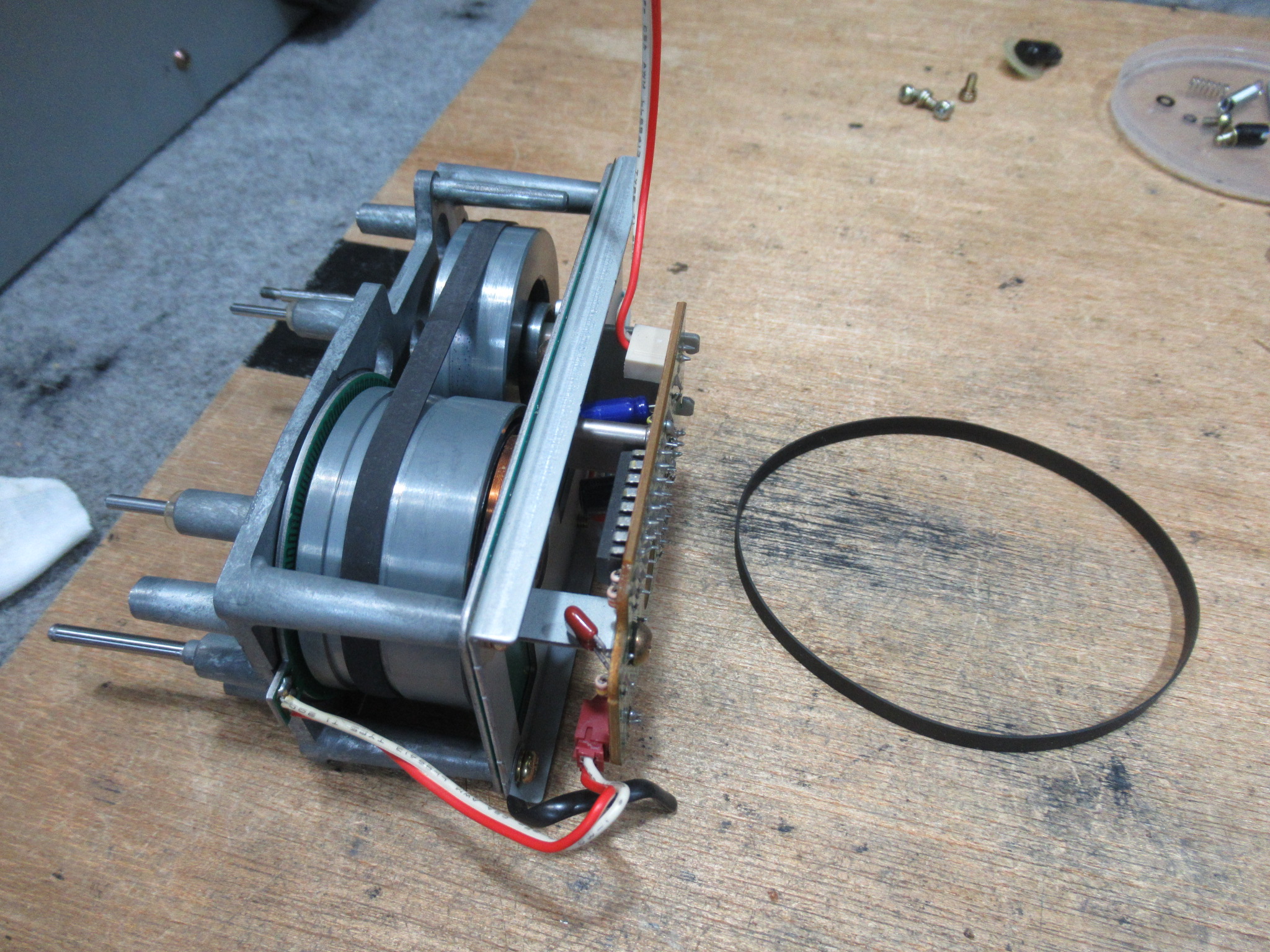

キャプスタンベルトを交換します。

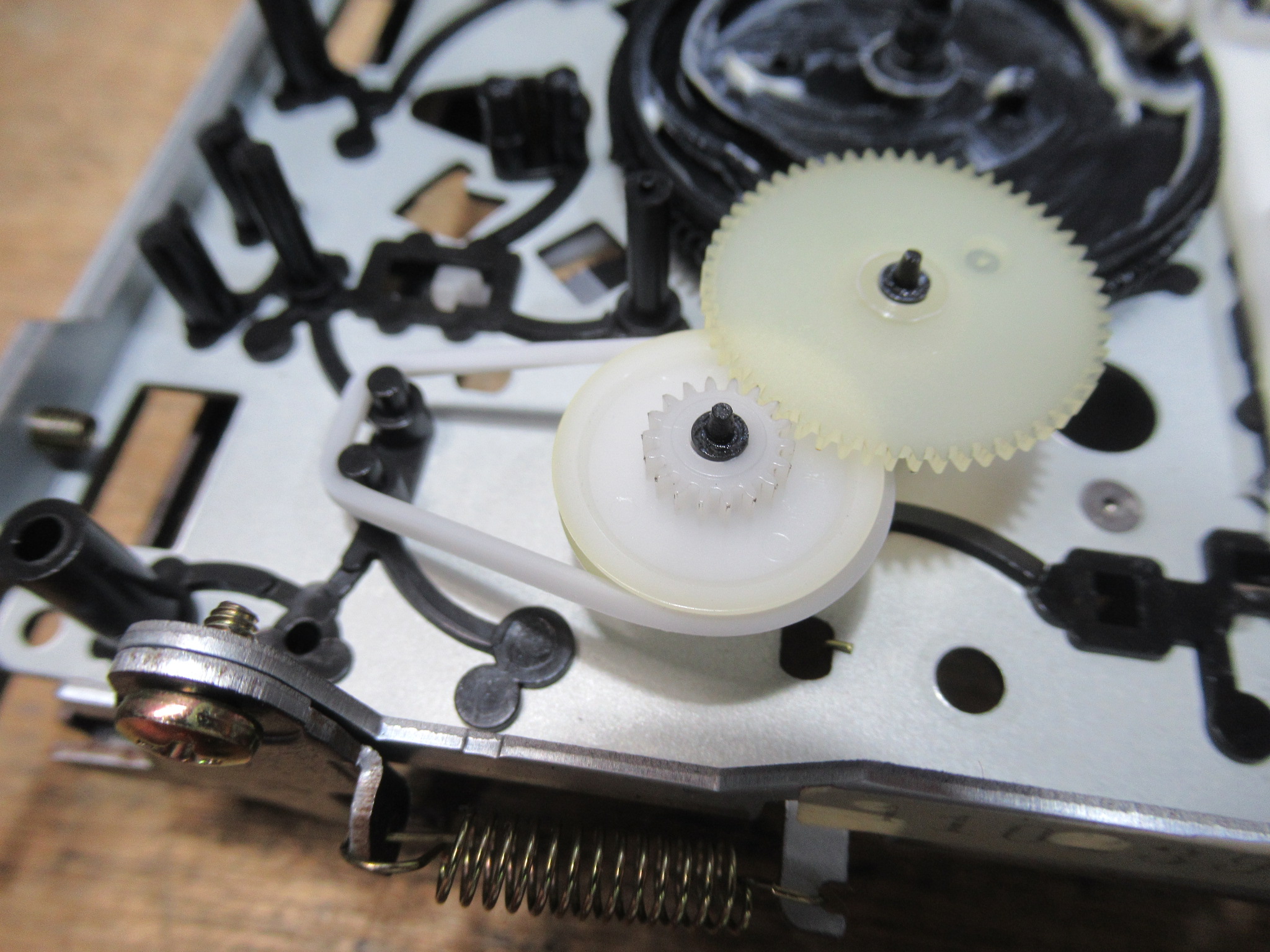

劣化しているモードベルトを交換します。白色のシリコンゴム製です。

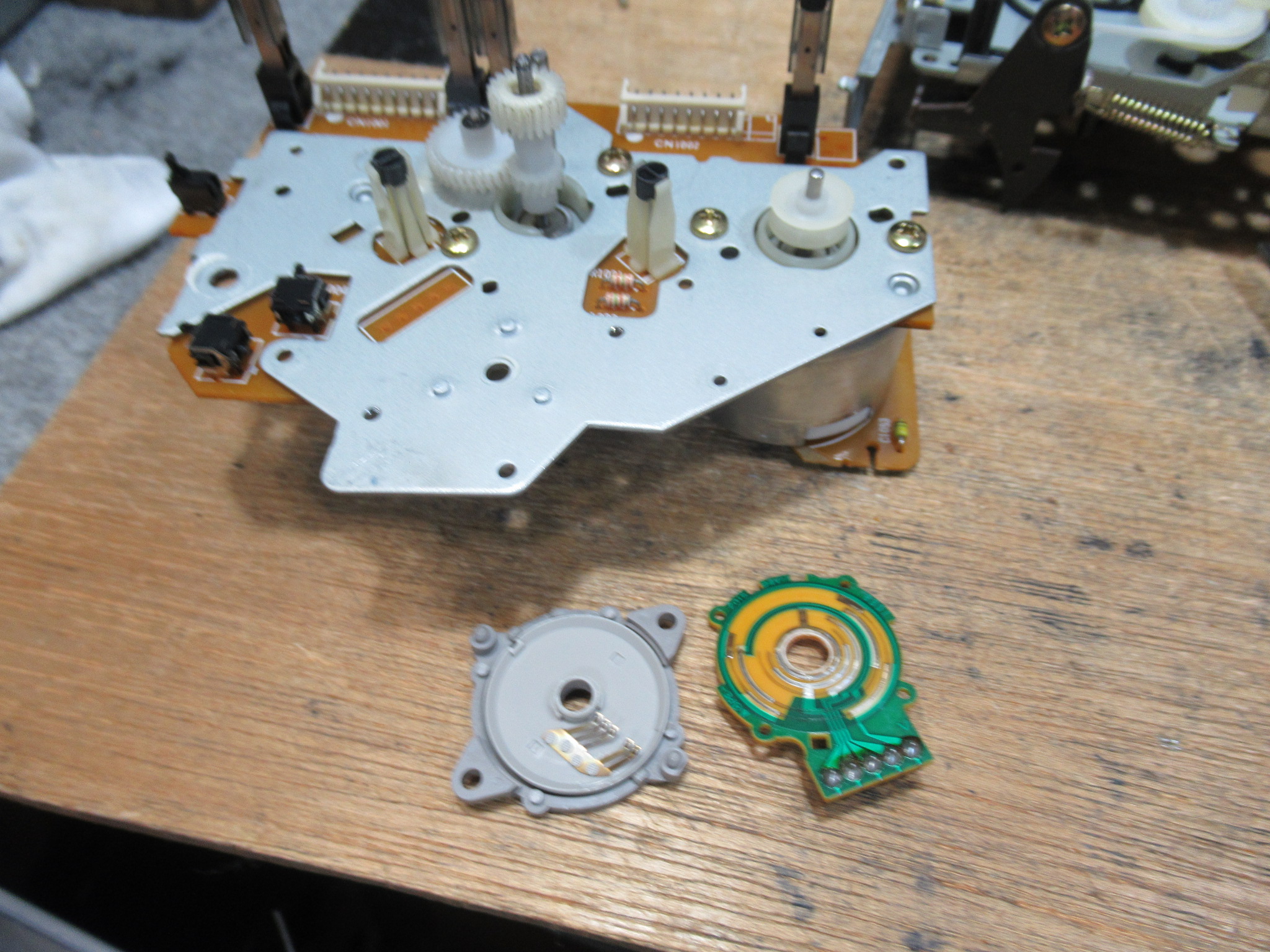

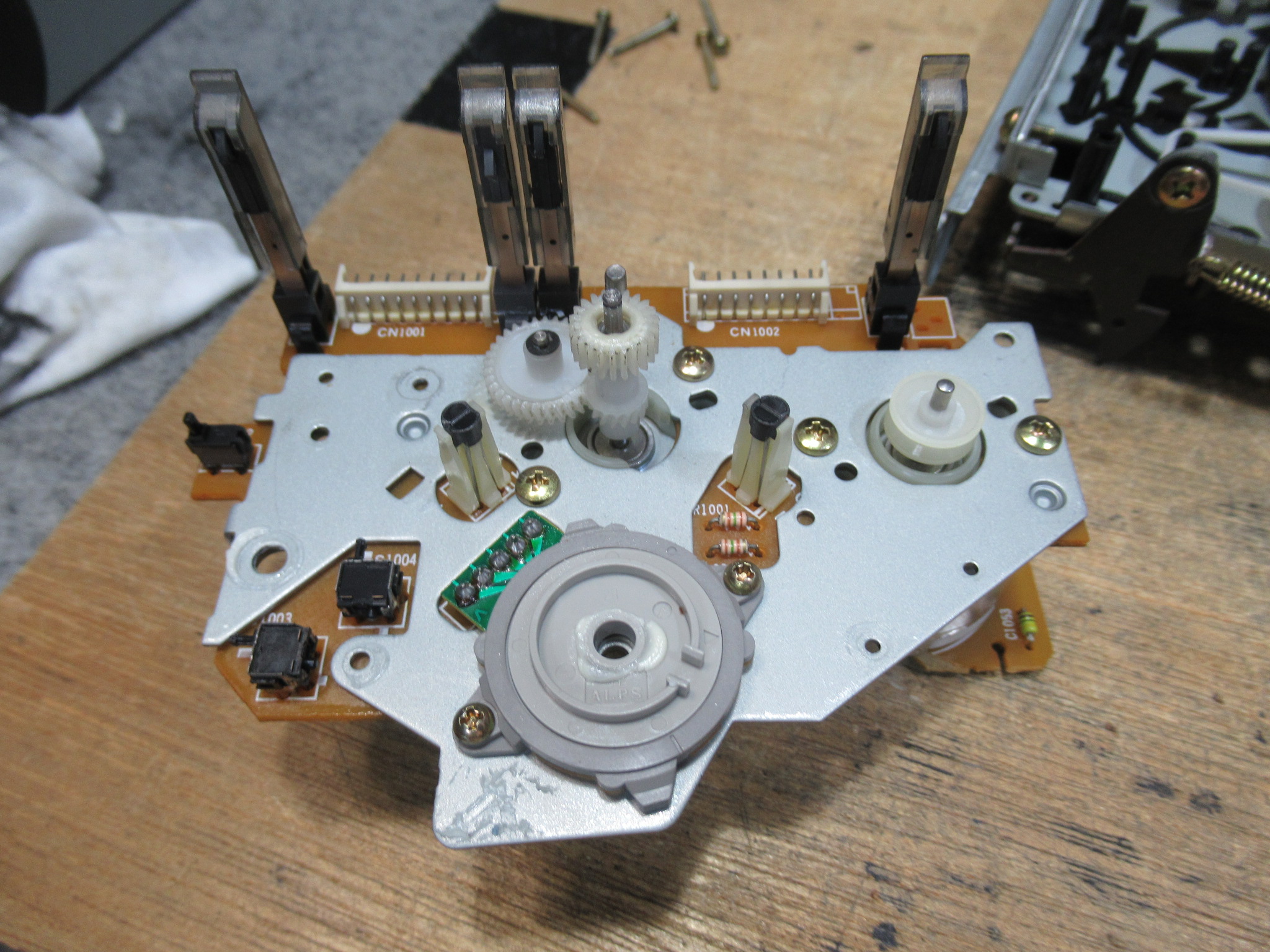

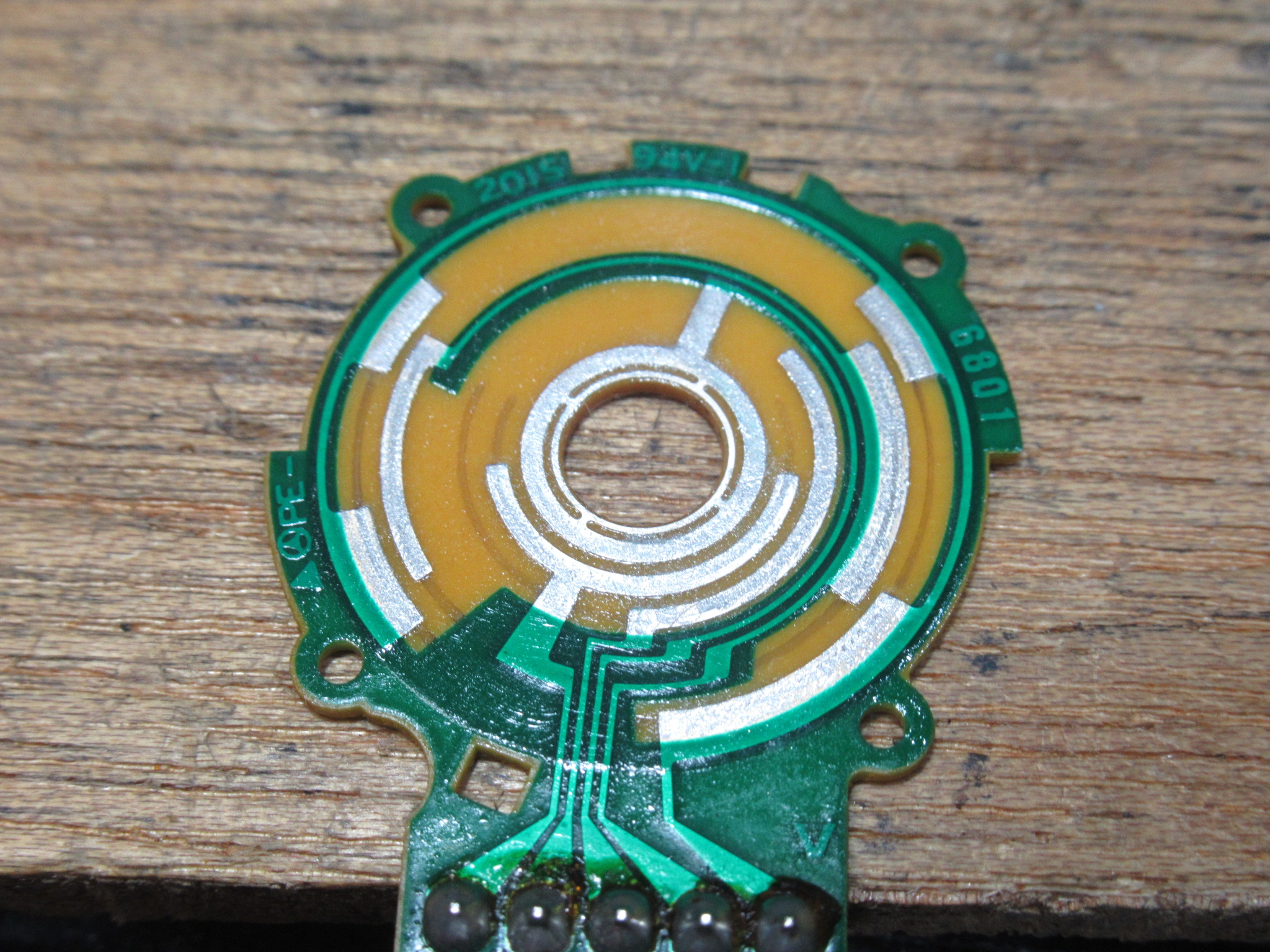

ロータリーエンコーダーを分解します。

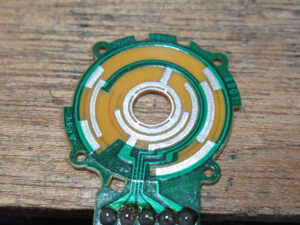

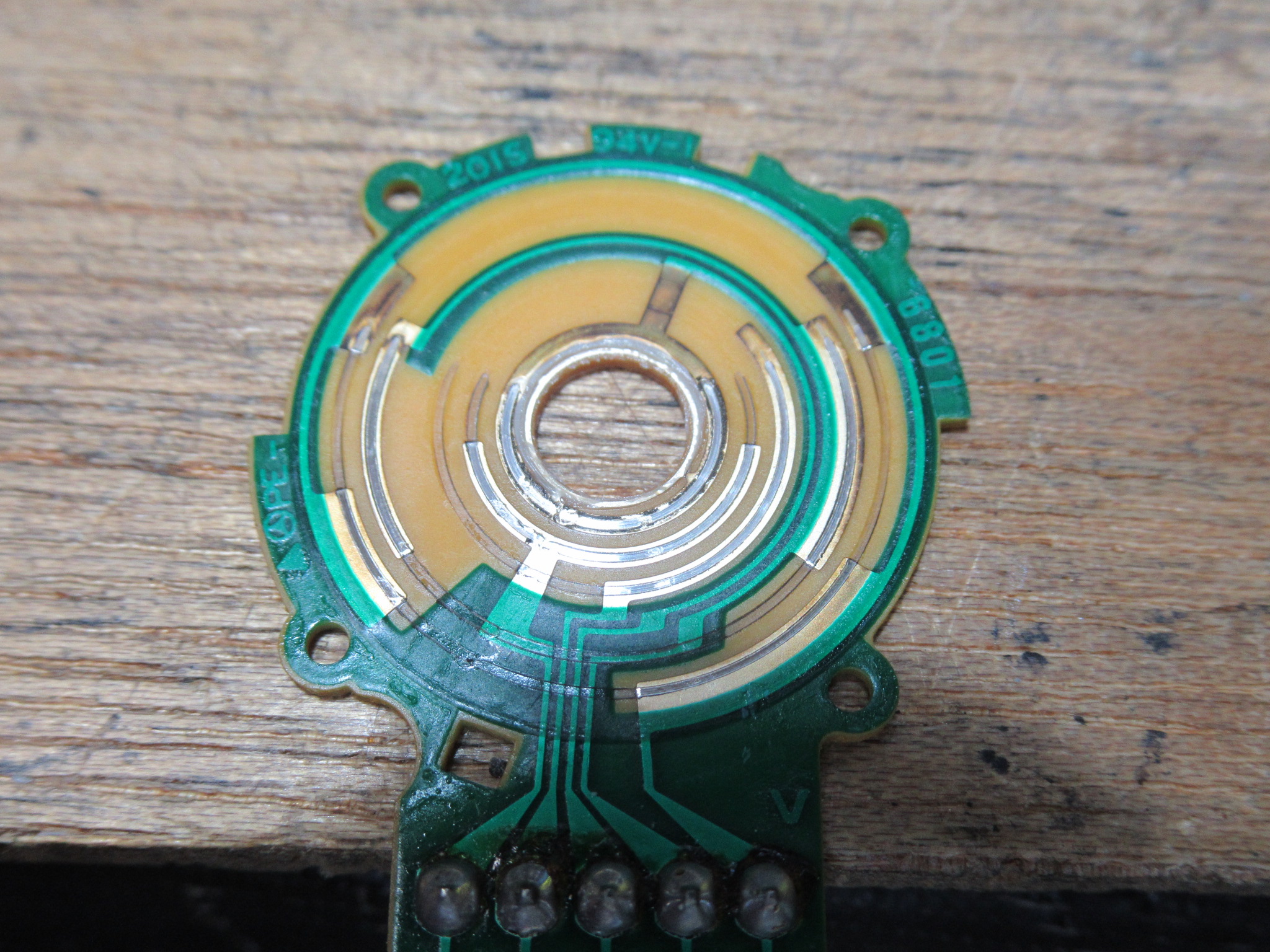

接点を研磨清掃し、スライド接点専用グリスを処置します。

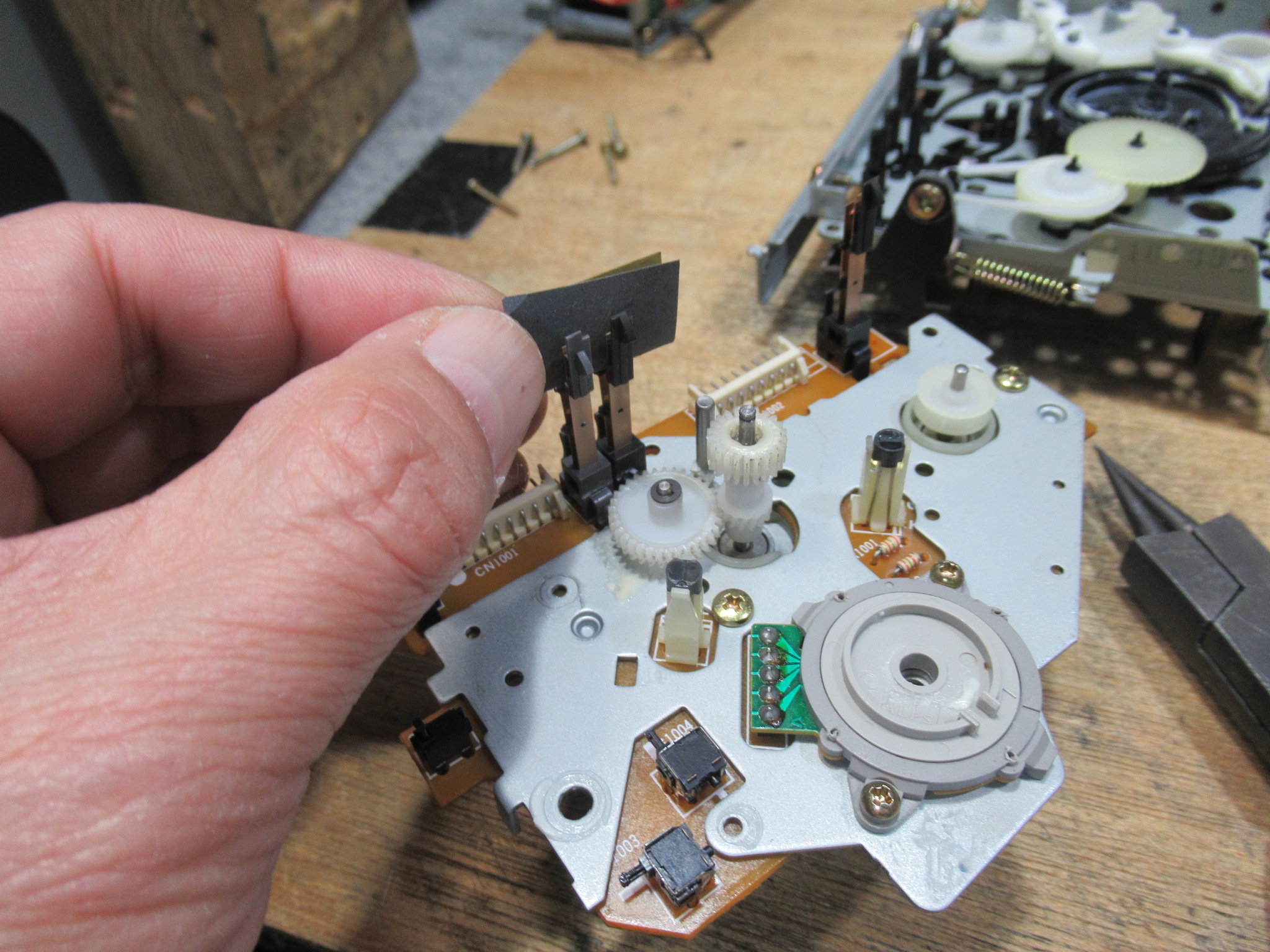

オートセレクタ用スイッチ接点を磨きます。

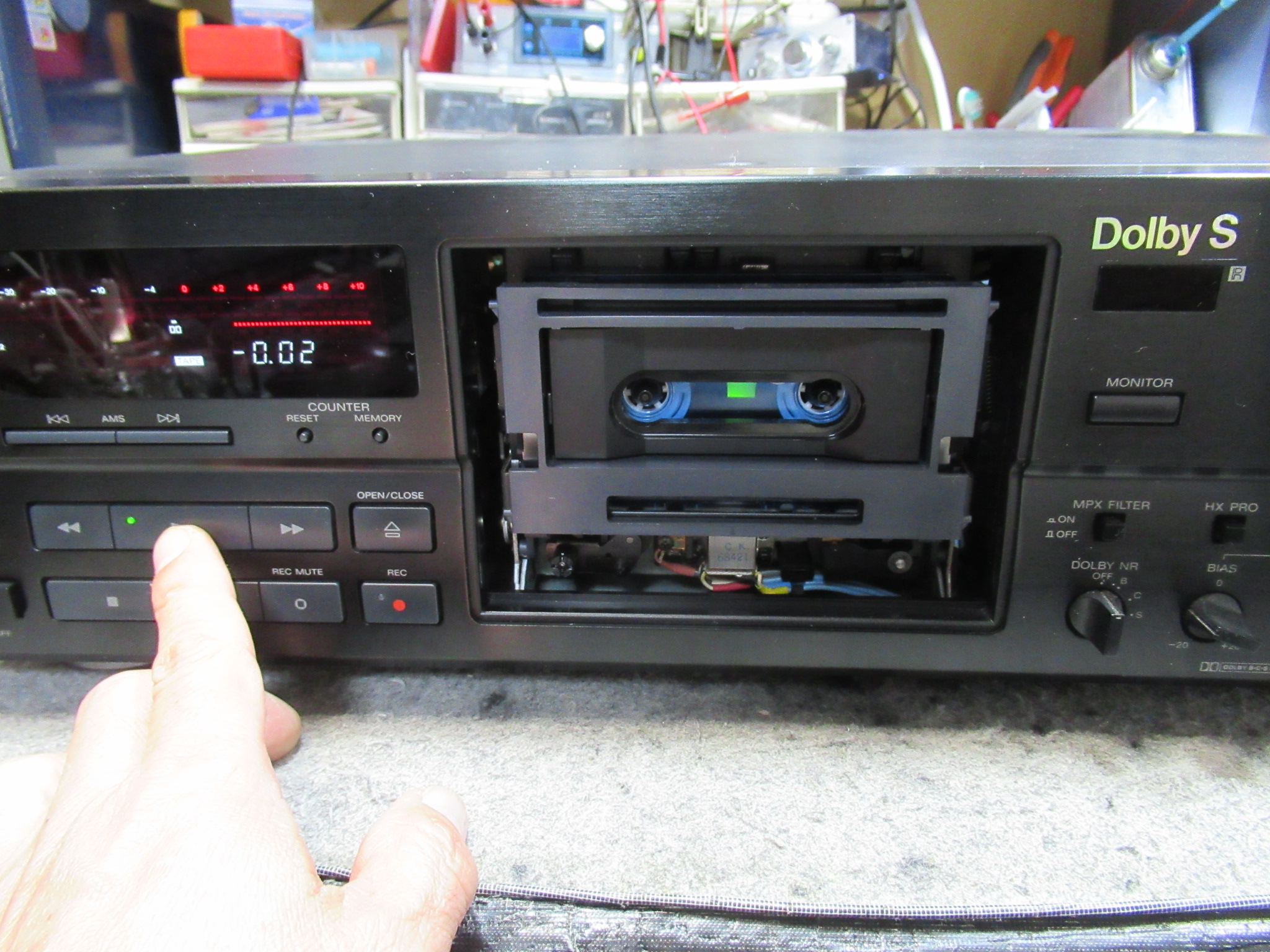

本体に戻して動作確認を行います。

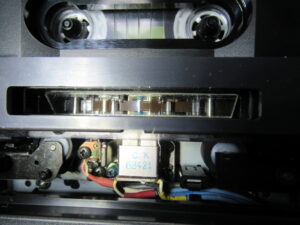

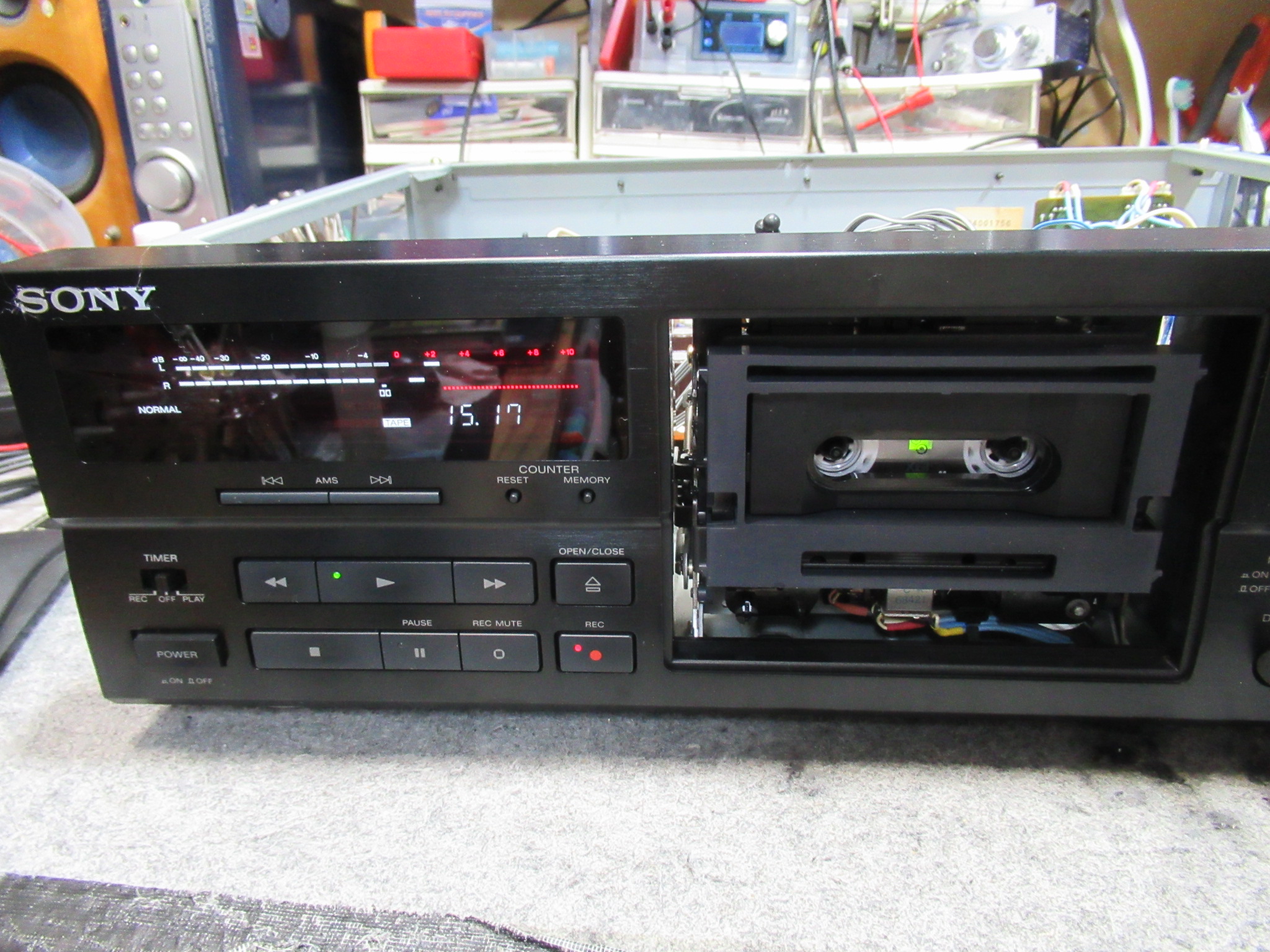

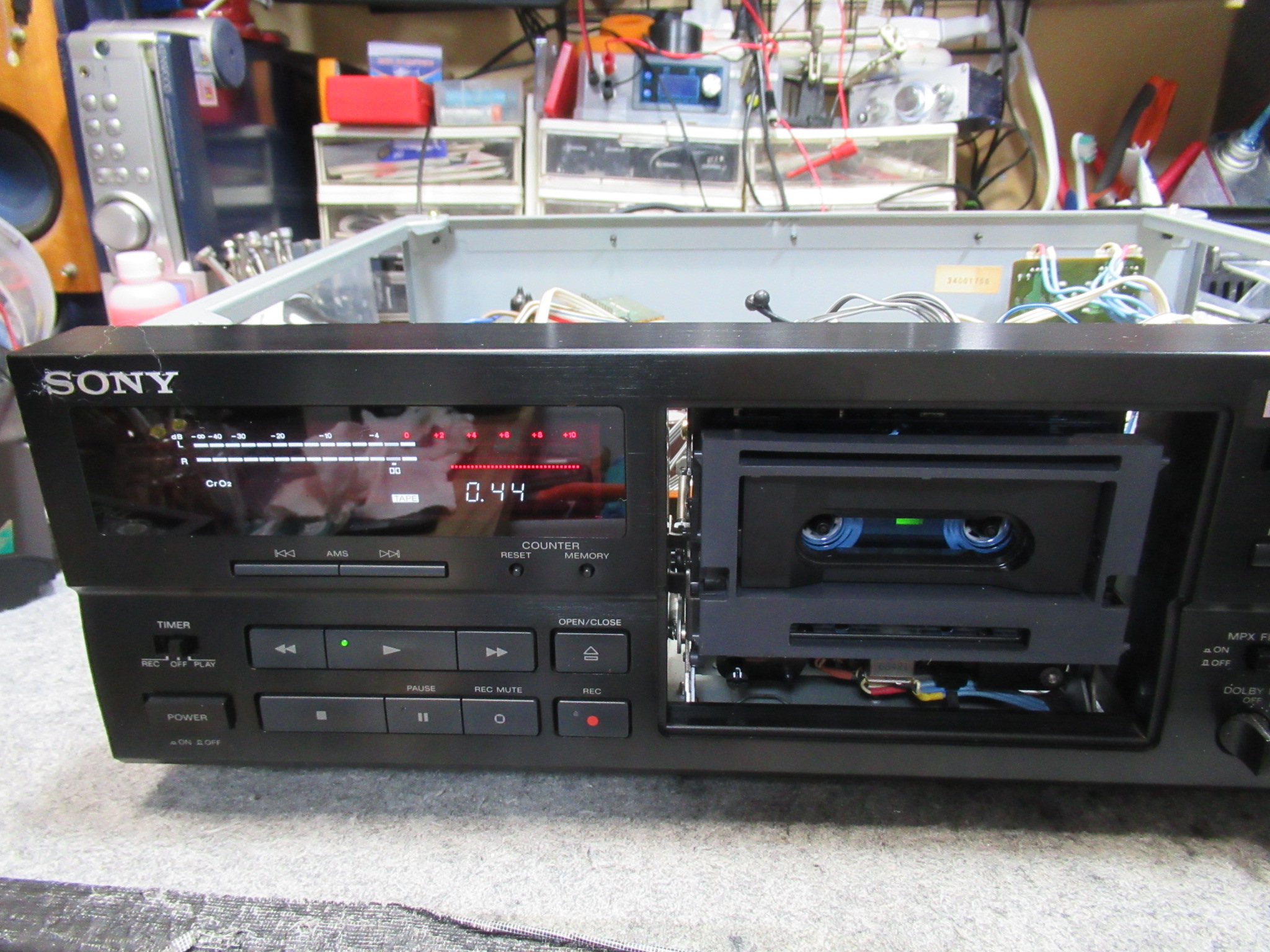

ミラーカセットを用いてテープの走行状態を目視点検します。

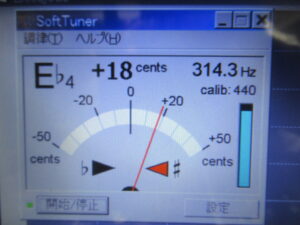

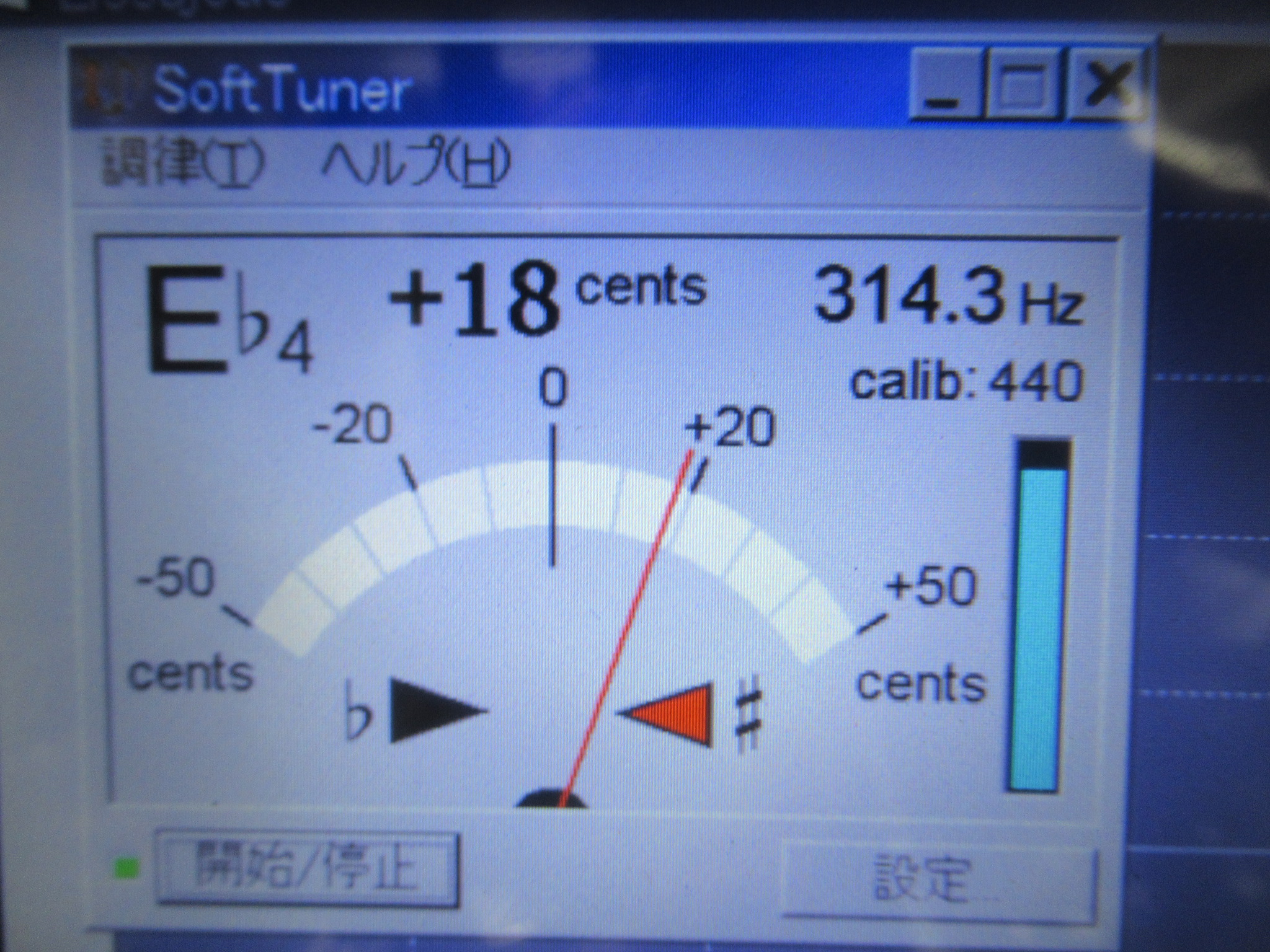

315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。

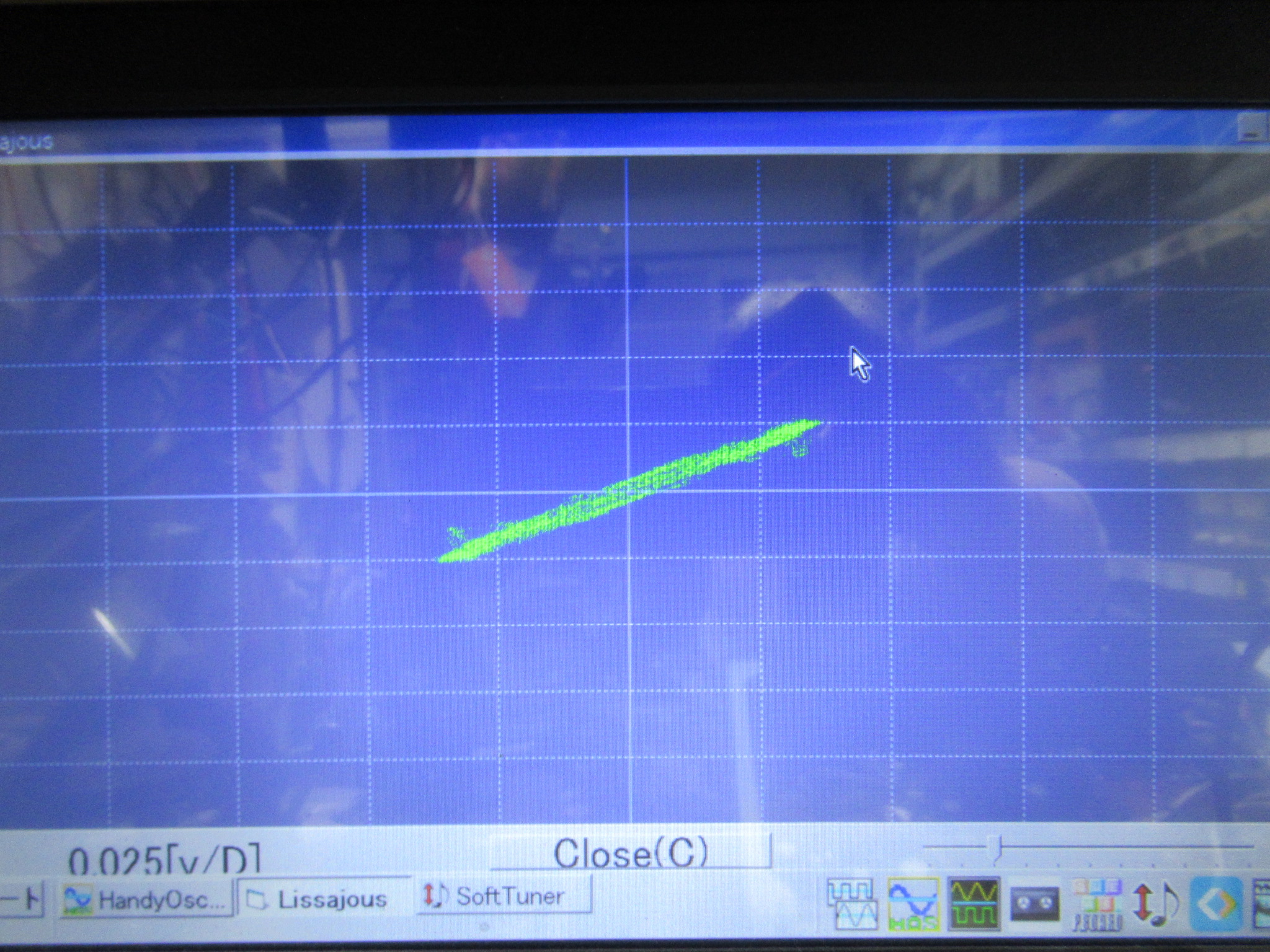

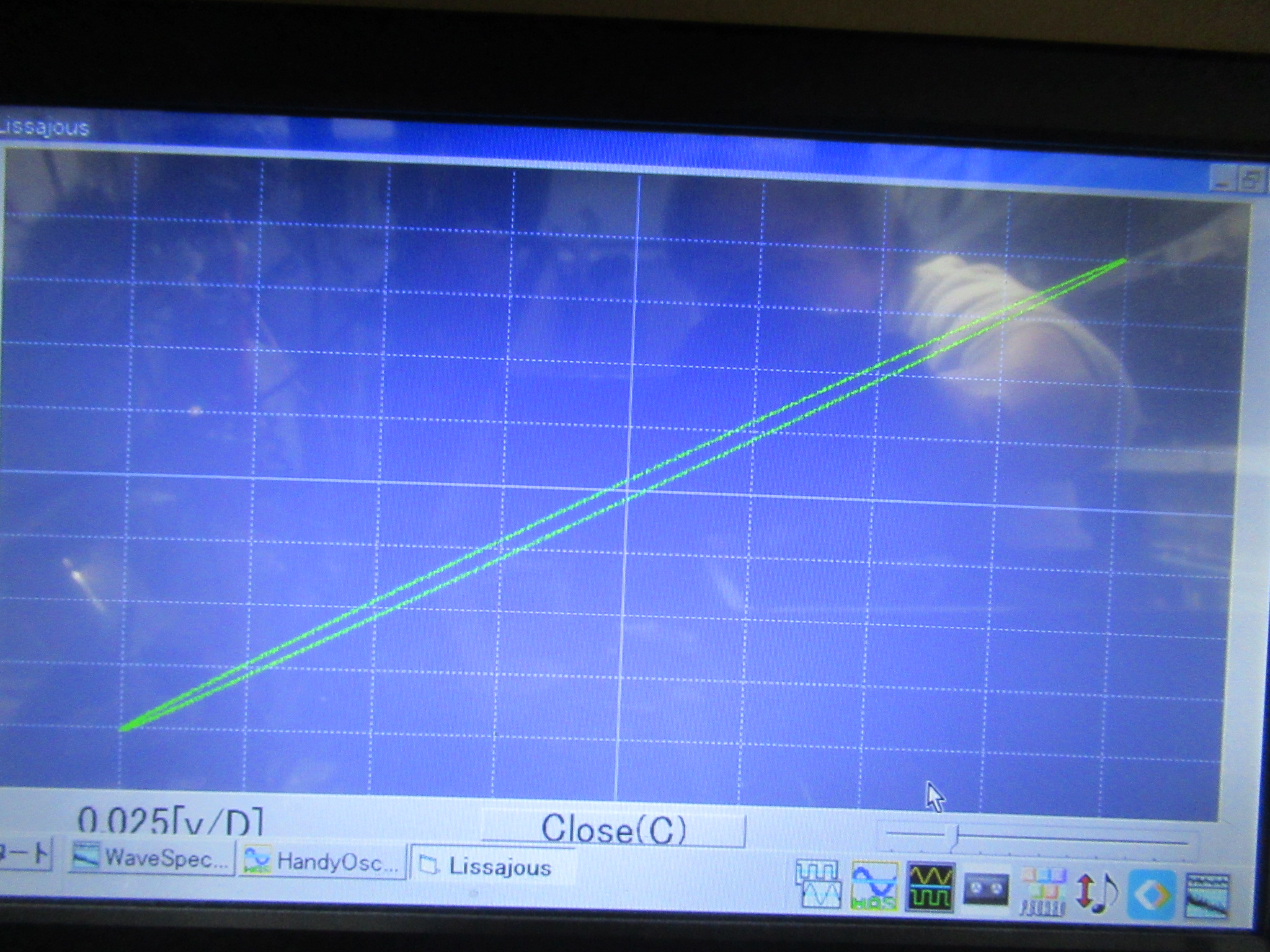

ヘッドアジマスの調整を行います。

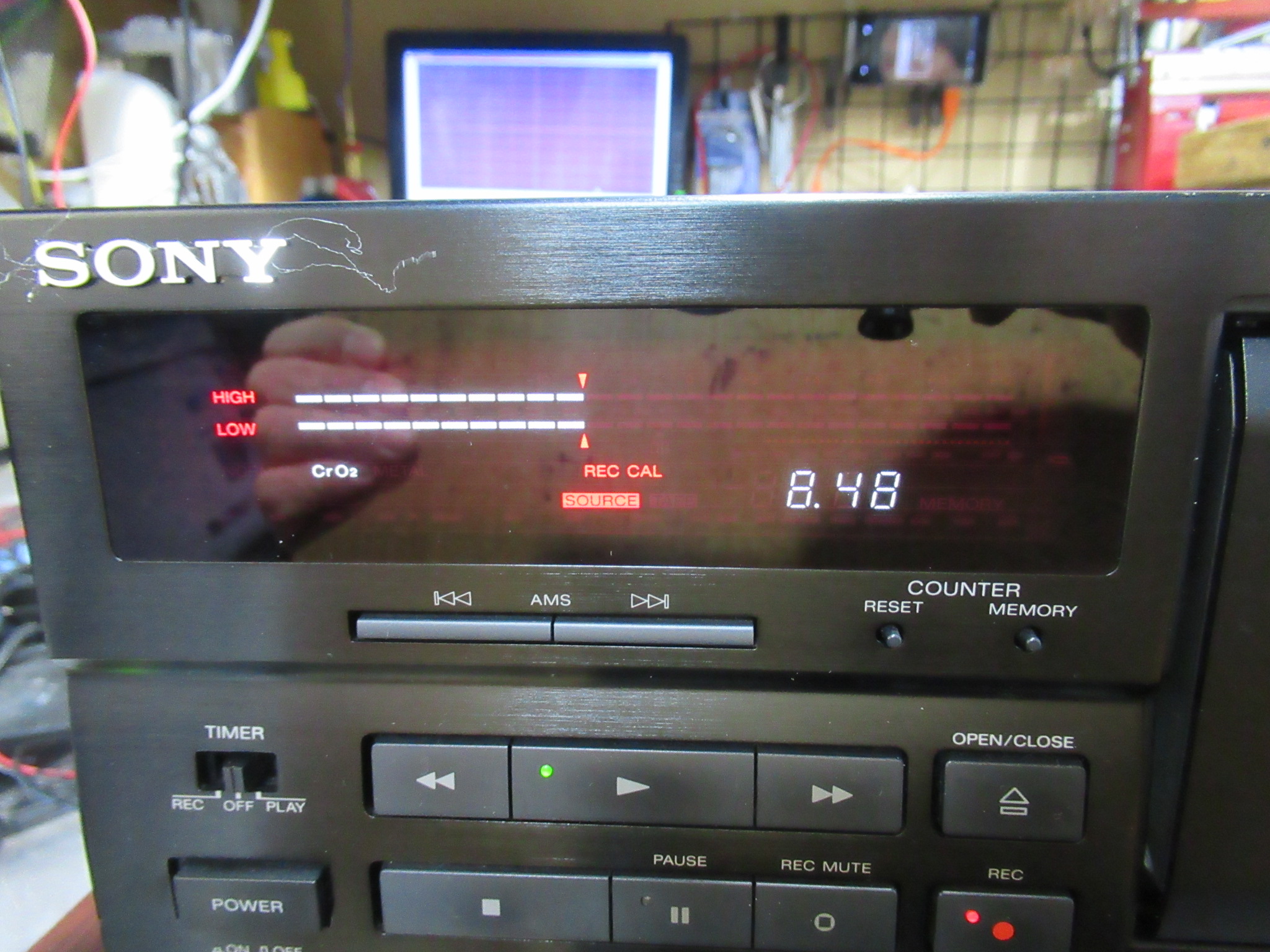

キャリブレーション後に録再バランスを調整します。

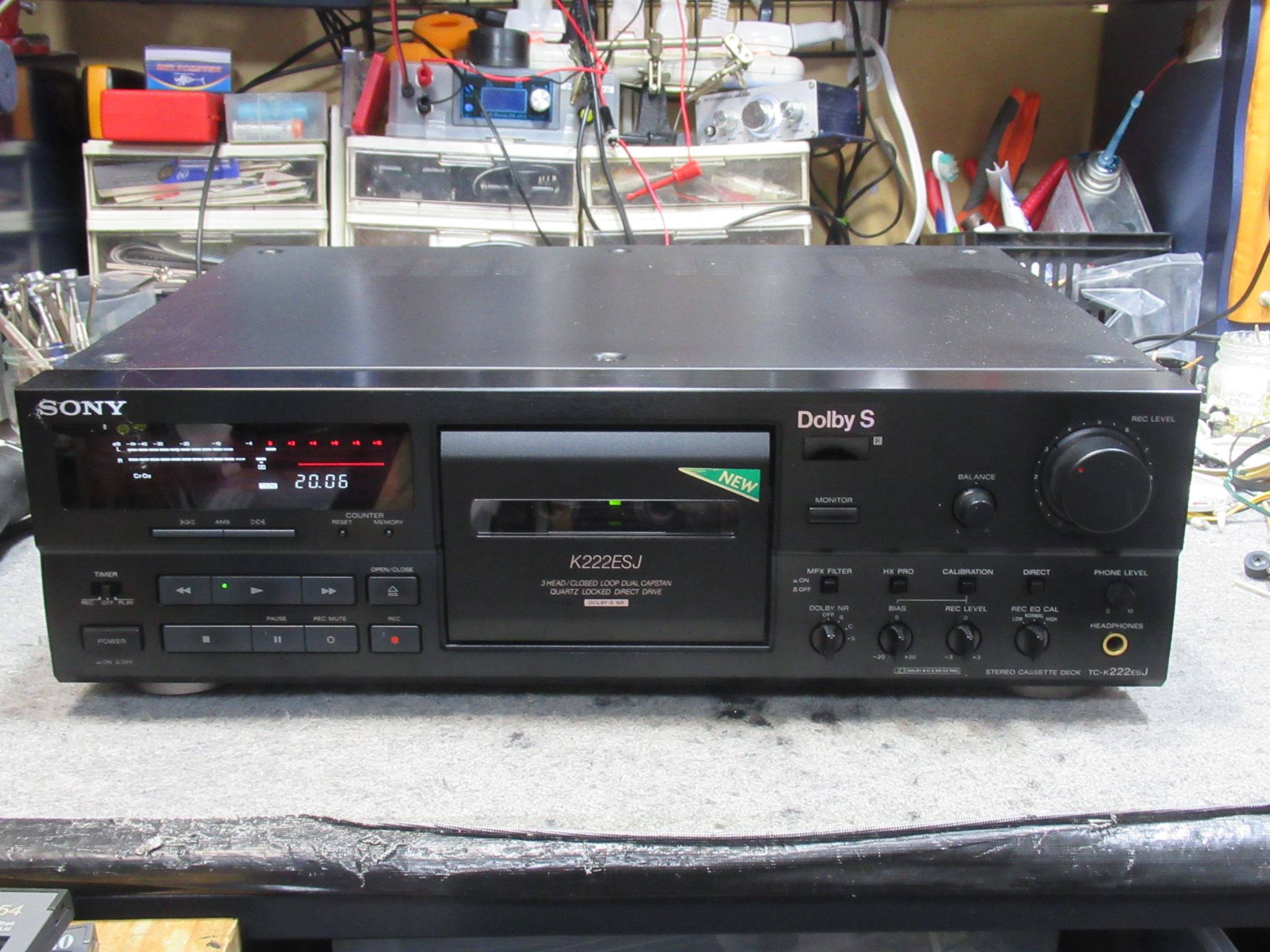

録音状況を確認し、修理完了です。
