GX-R70EX

AKAI GX-R70EX

投稿日:

AKAI製クイックリバースデッキ、GX-R70EXの修理依頼をいただきました。

入手直後はおおむね正常に動作していたものが、次第にリール回転が悪くなったということです。

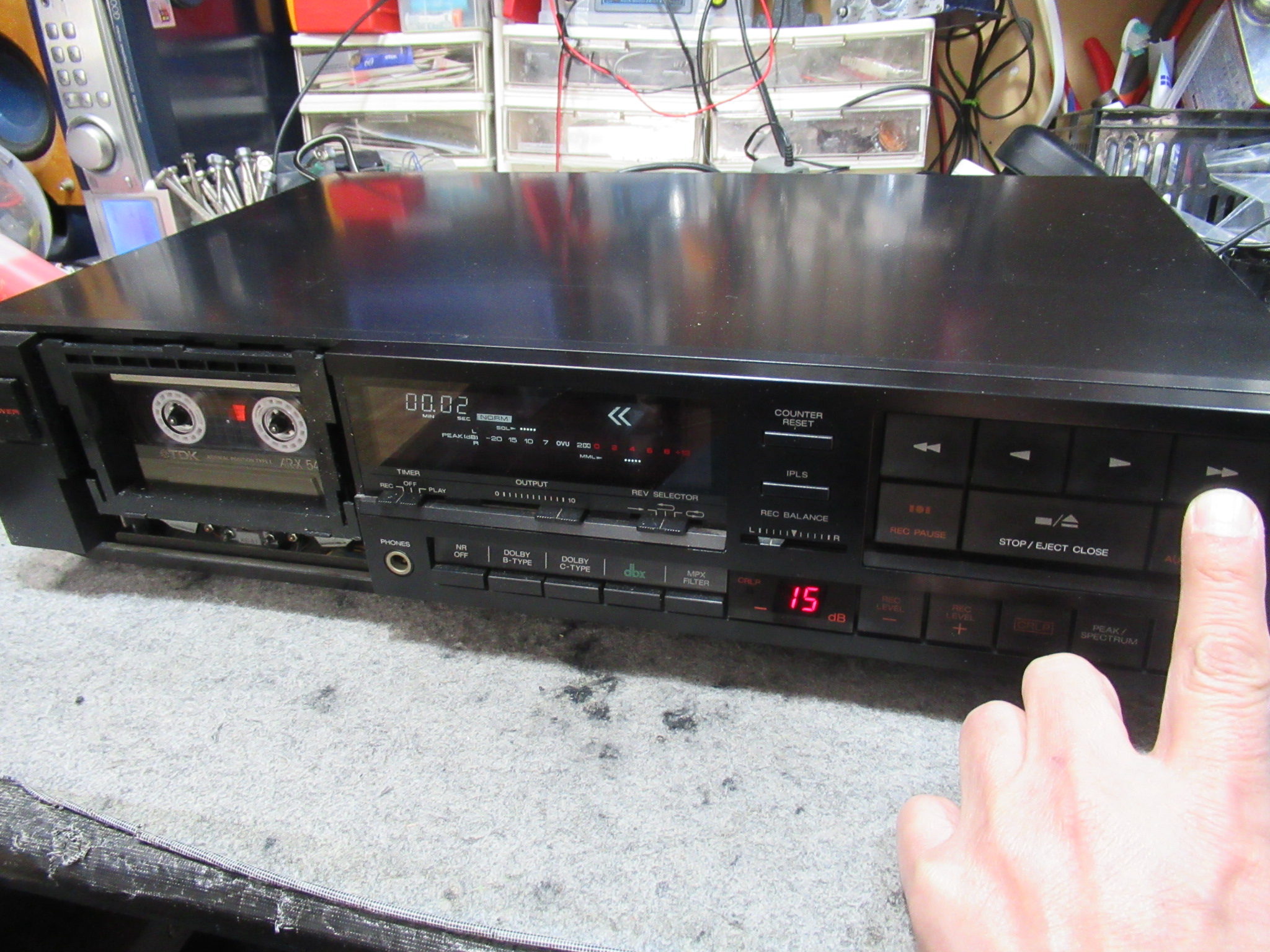

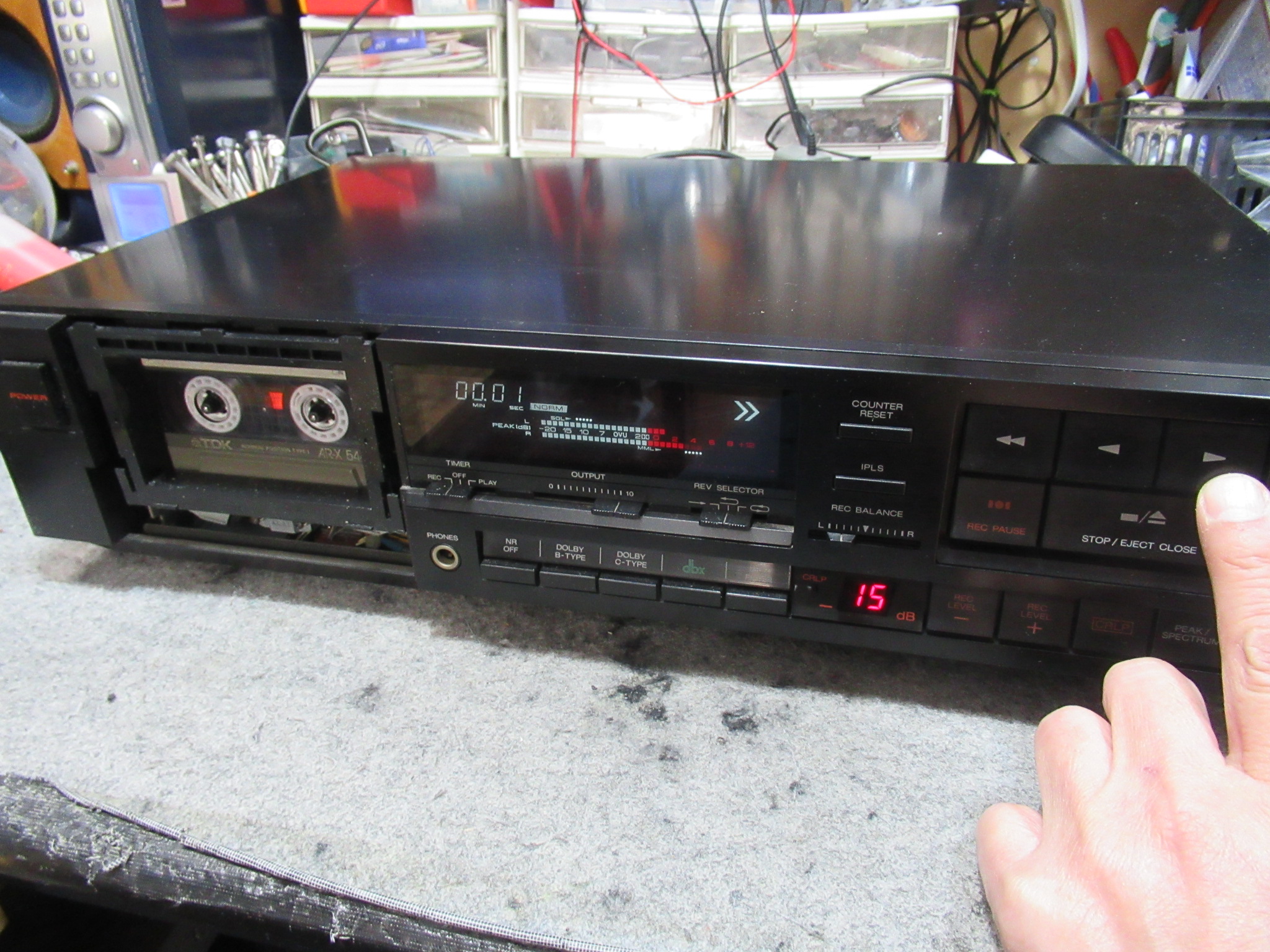

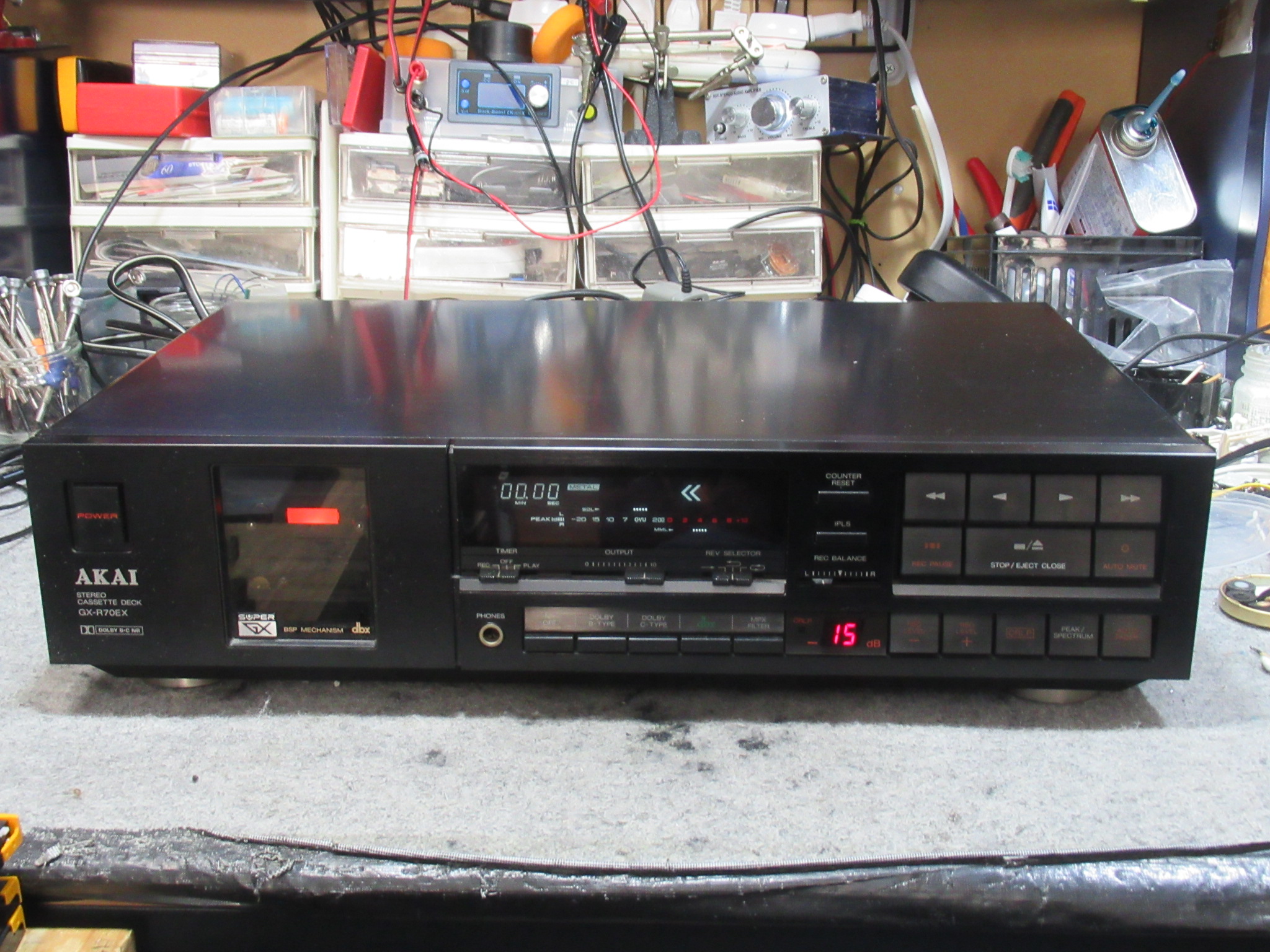

再生を開始します。最初は音が出ますが、リールが回転しないためすぐに停止します。早送り巻き戻しもNGです。

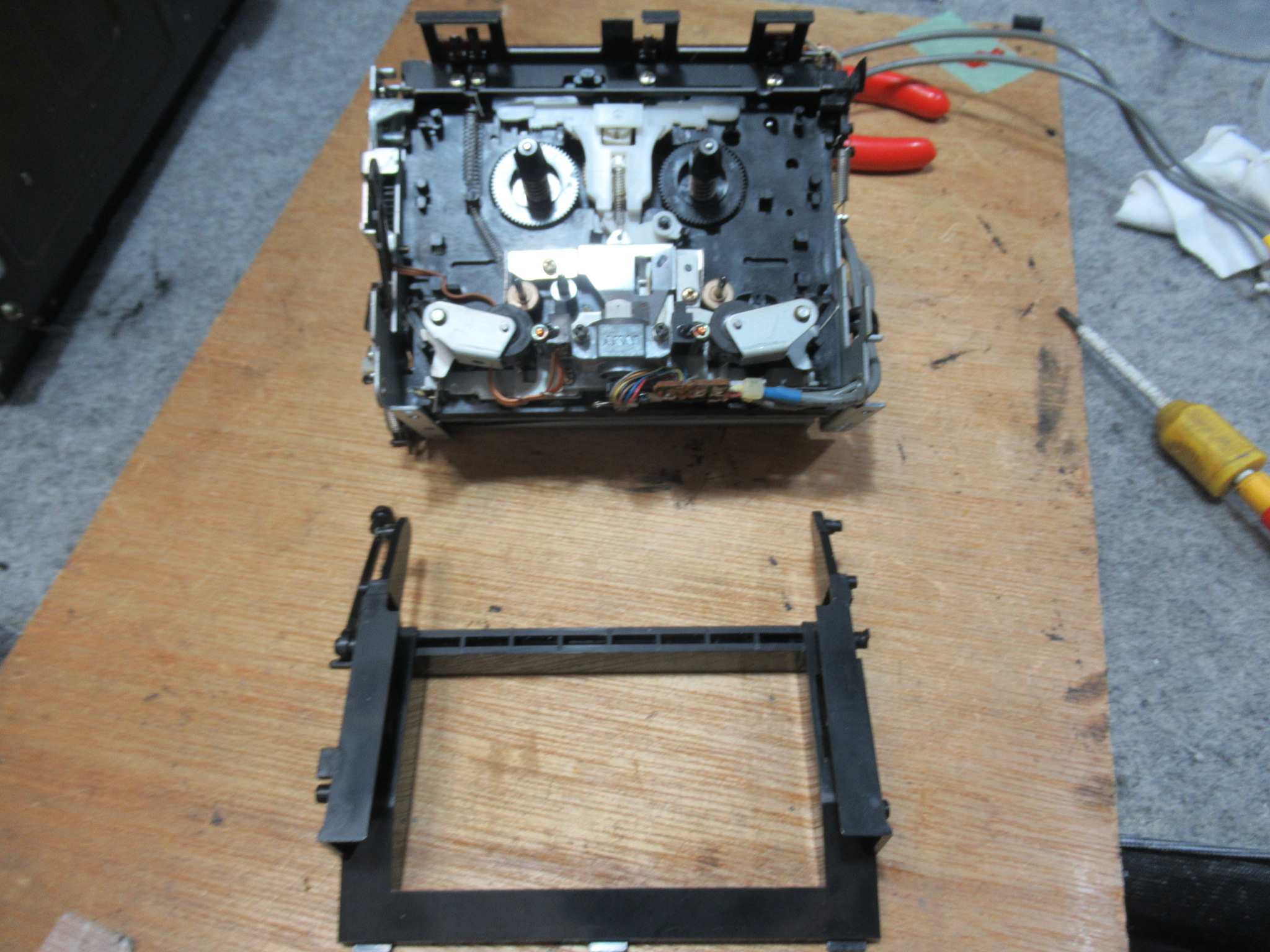

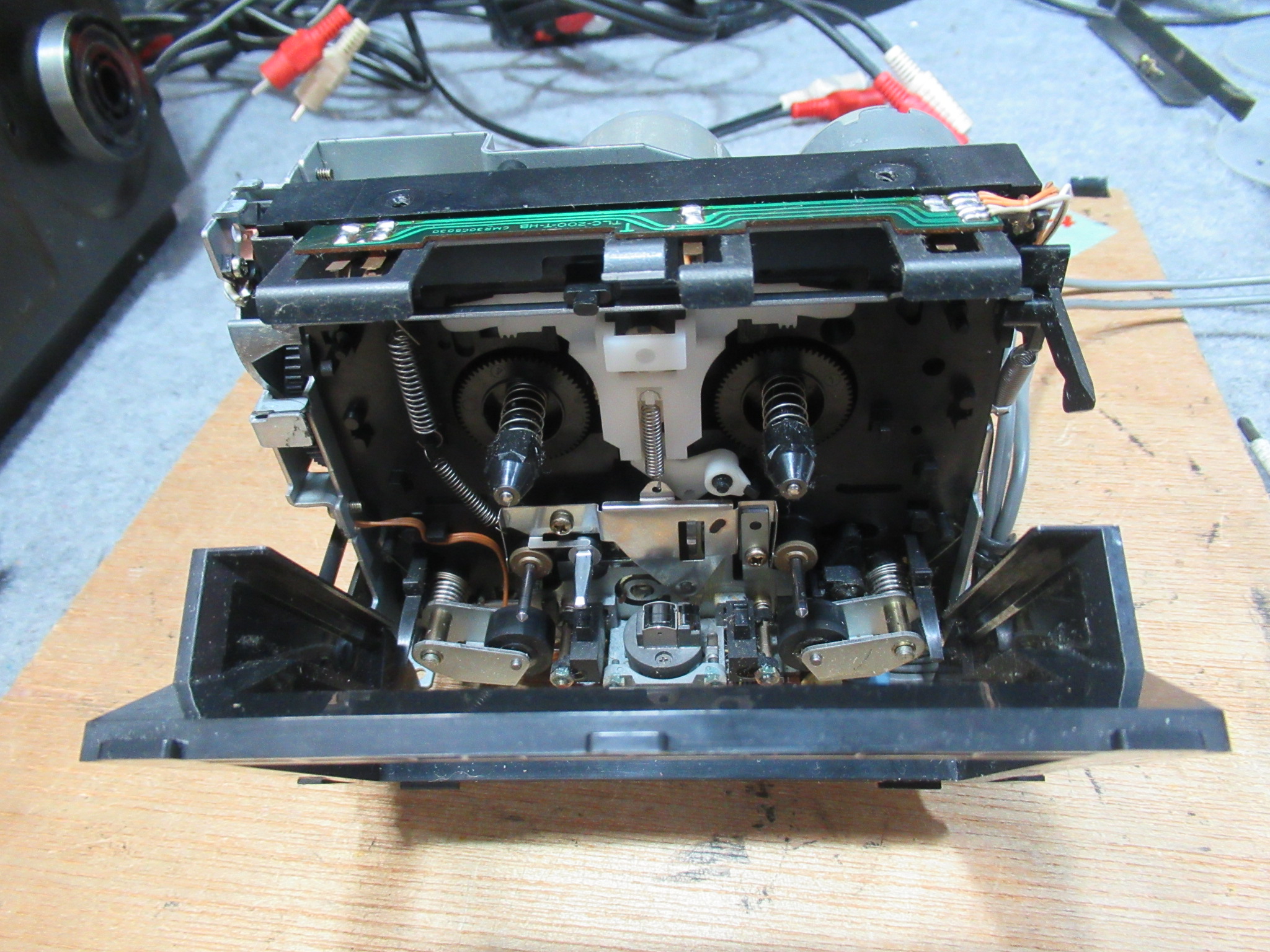

カバーとフロントパネルを取り外し、メカを取り出します。

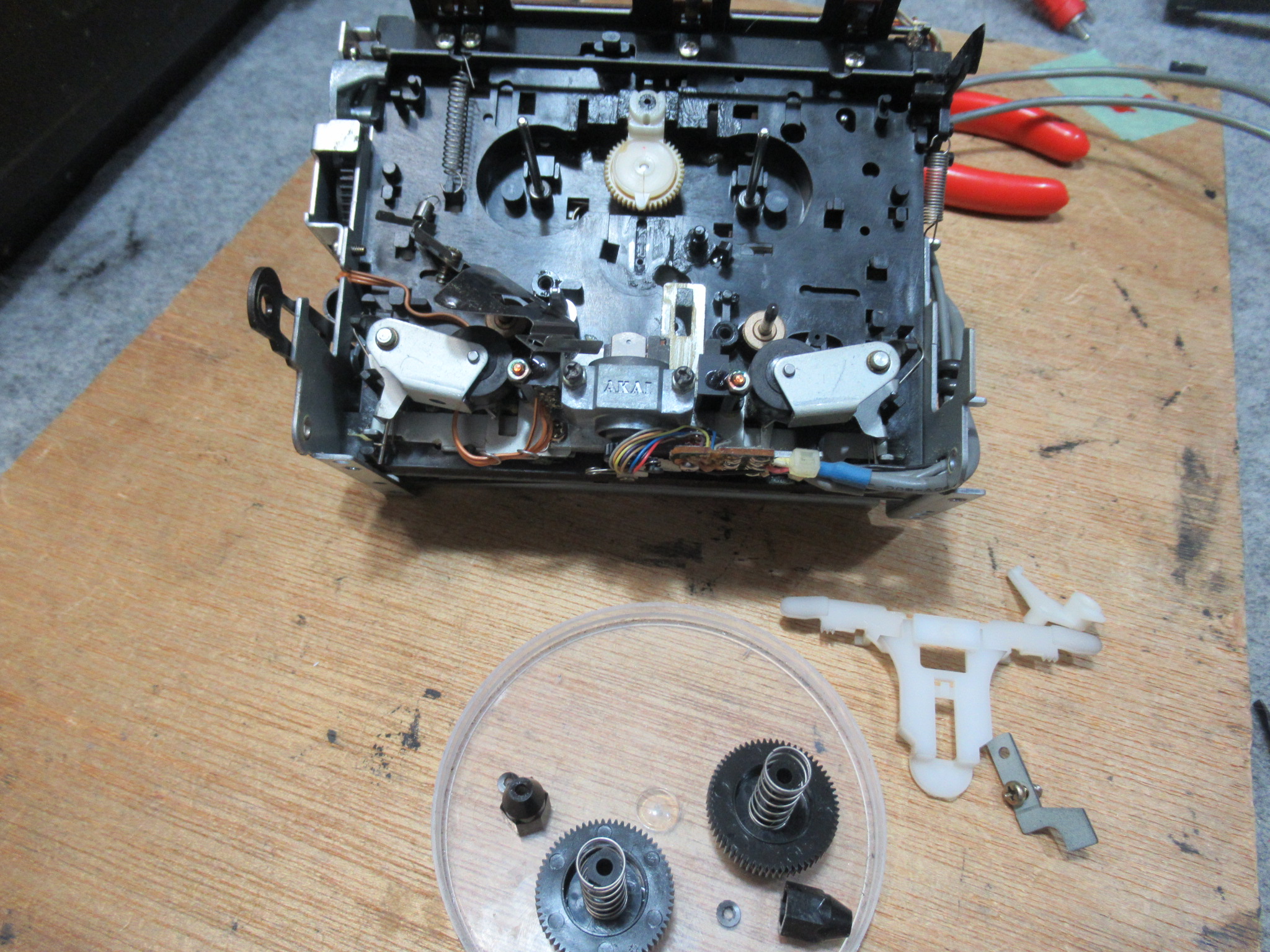

ホルダーとリール周りのパーツを分解します。

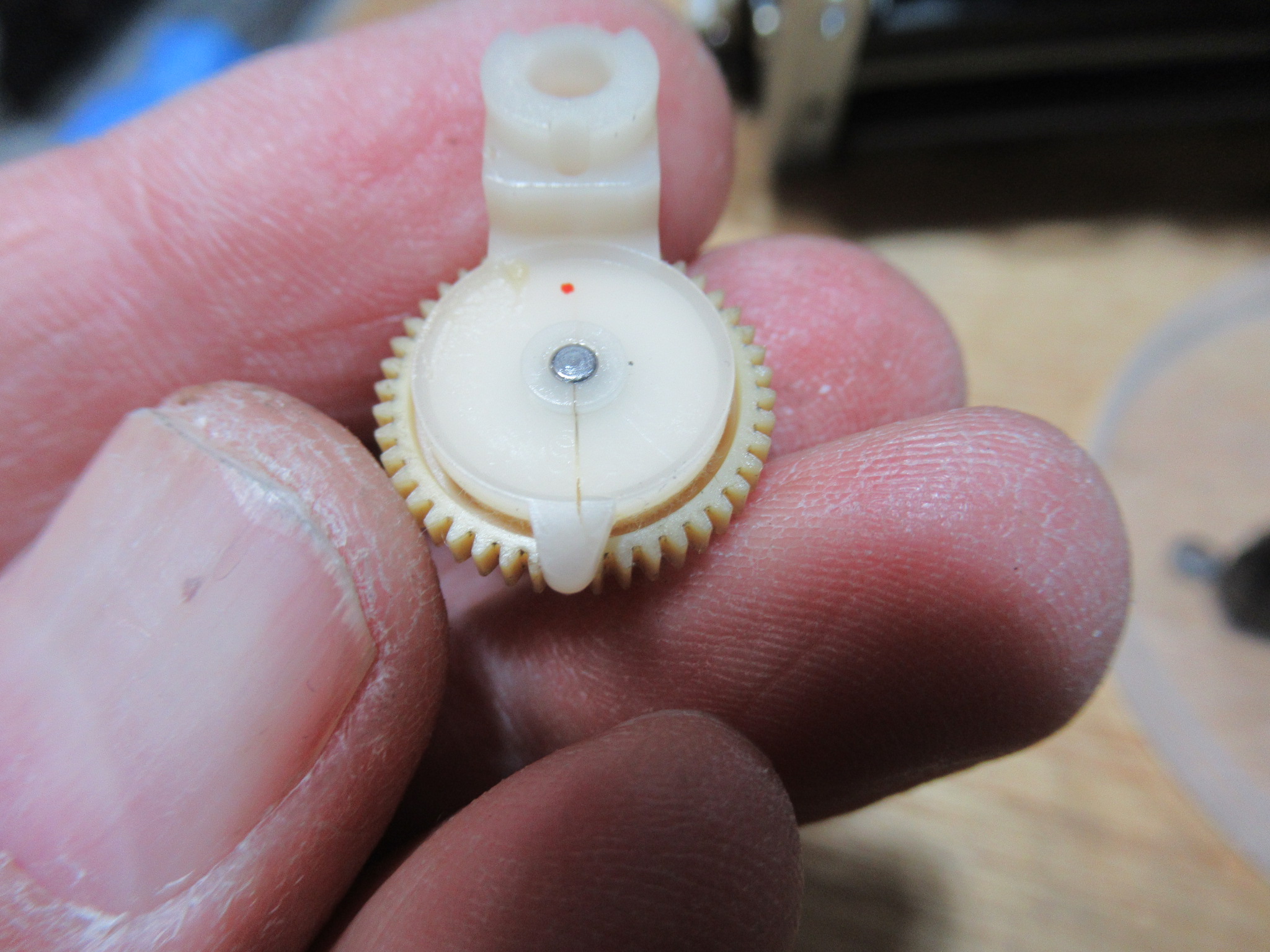

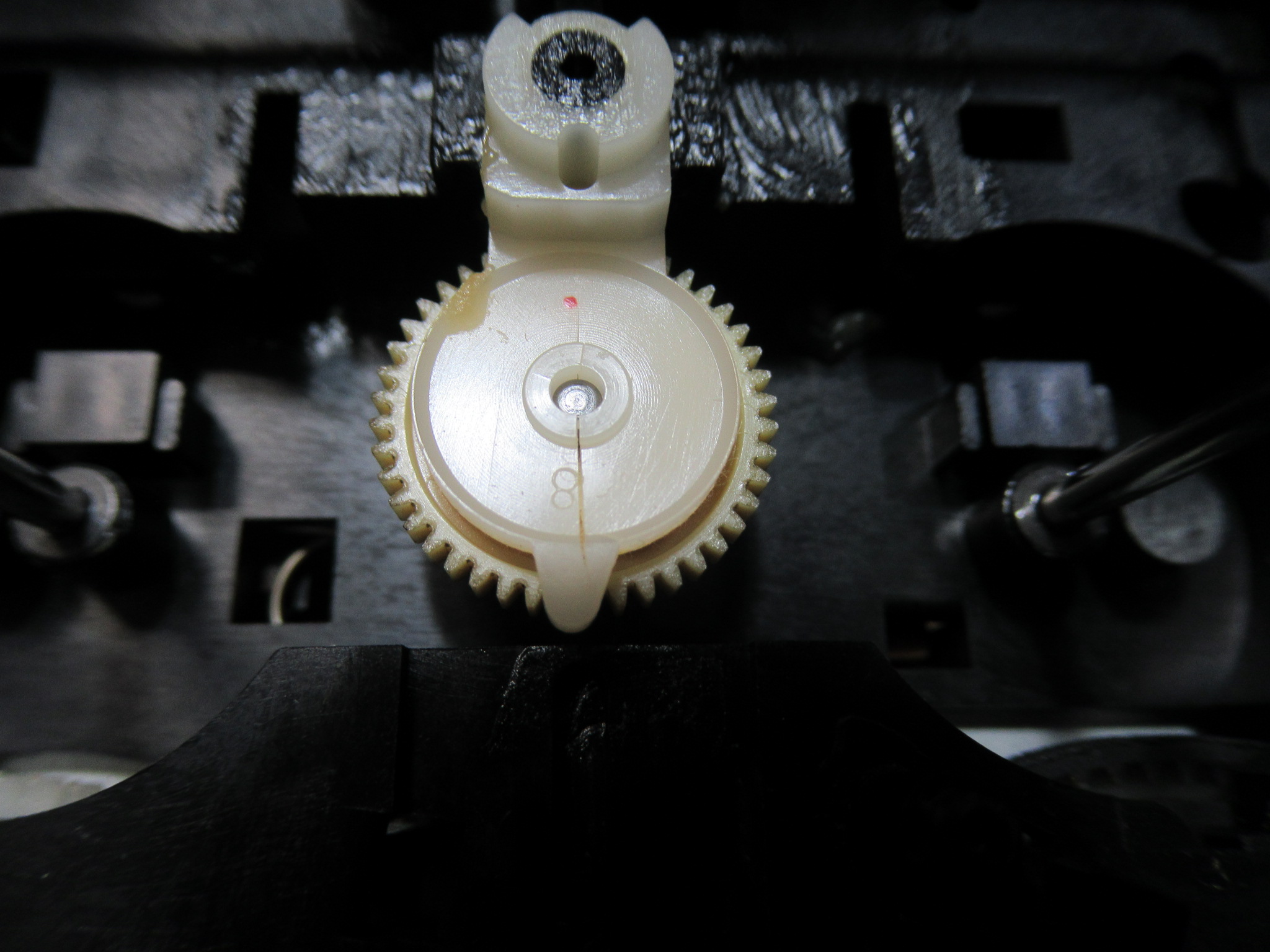

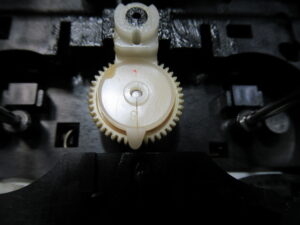

アイドラーが現れました。ギヤ中心のシャフトが奥まっていることがわかります。

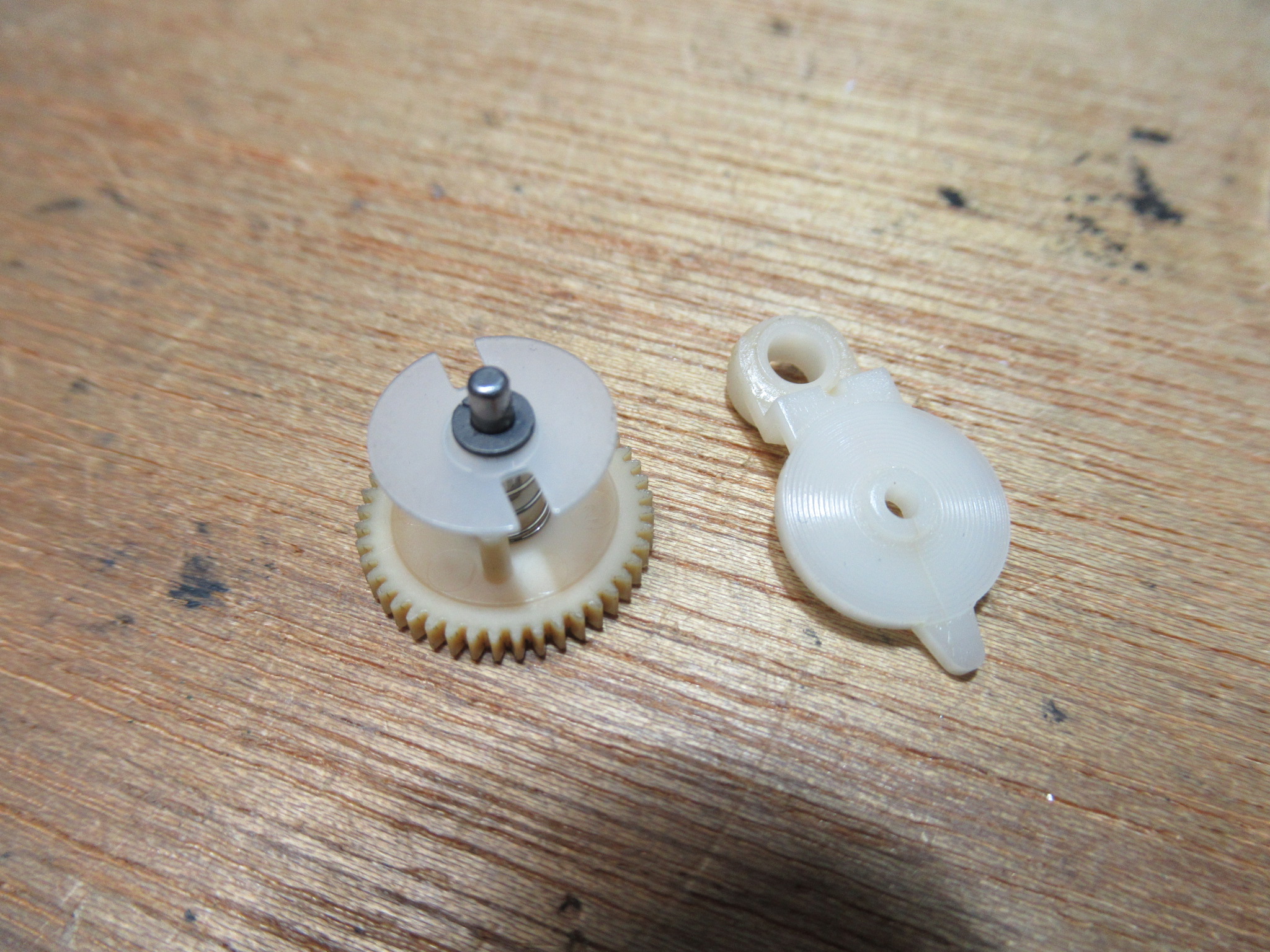

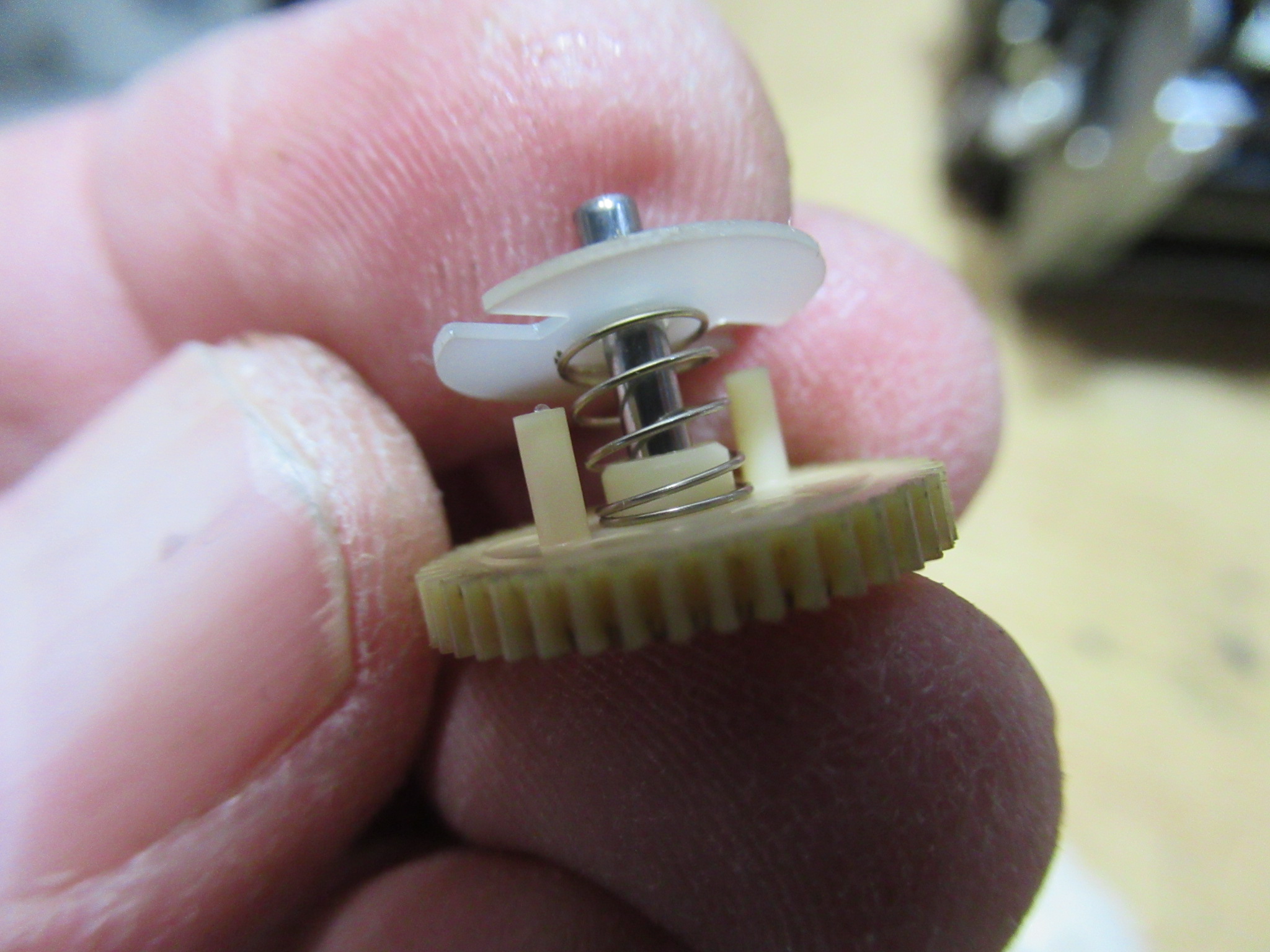

クラッチが働くようにスプリングが内蔵されていますが、シャフトの差し込み部にひび割れが生じたため、抜け出してしまい、クラッチが効かない状態になっています。

接着固定します。

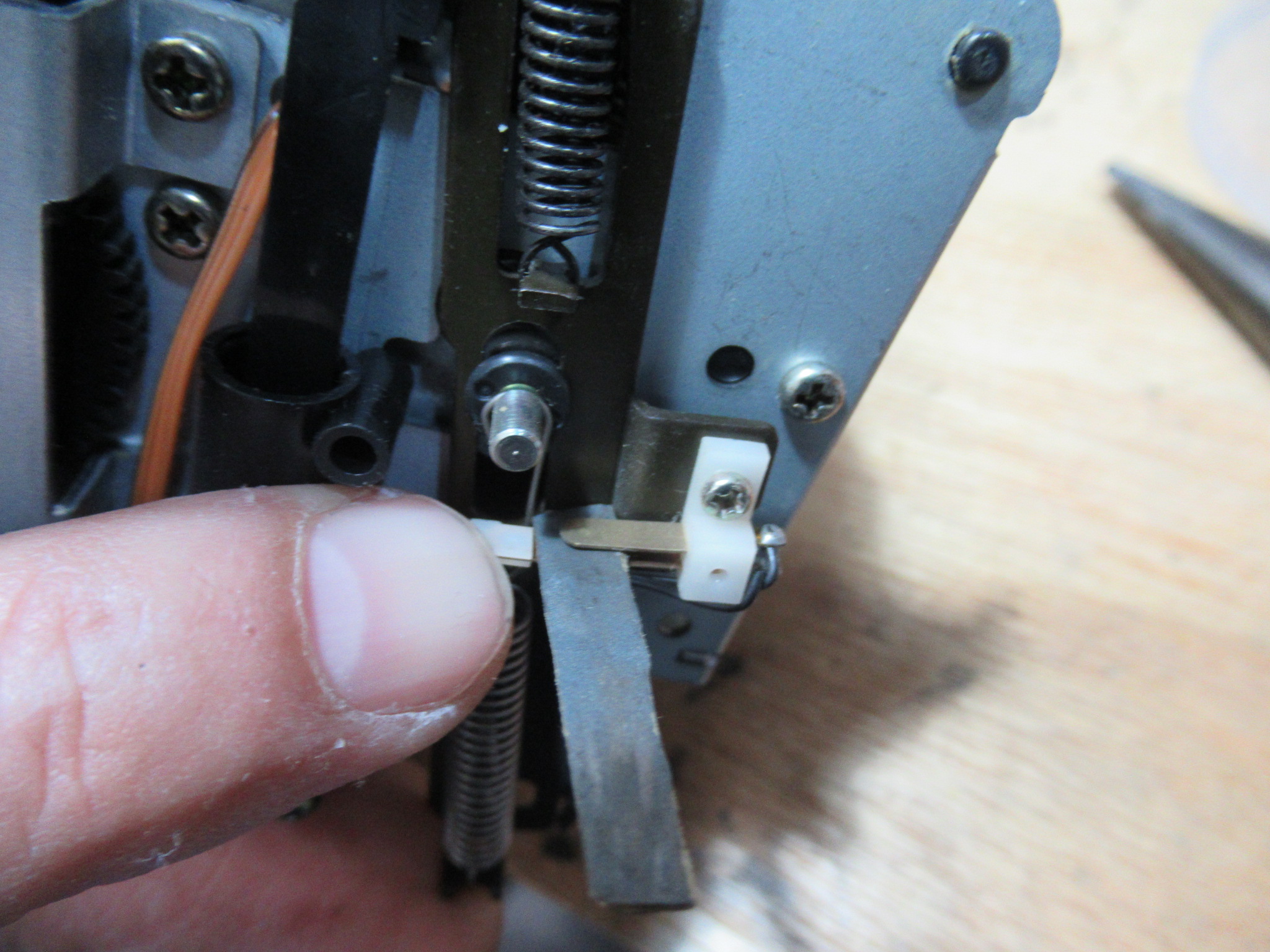

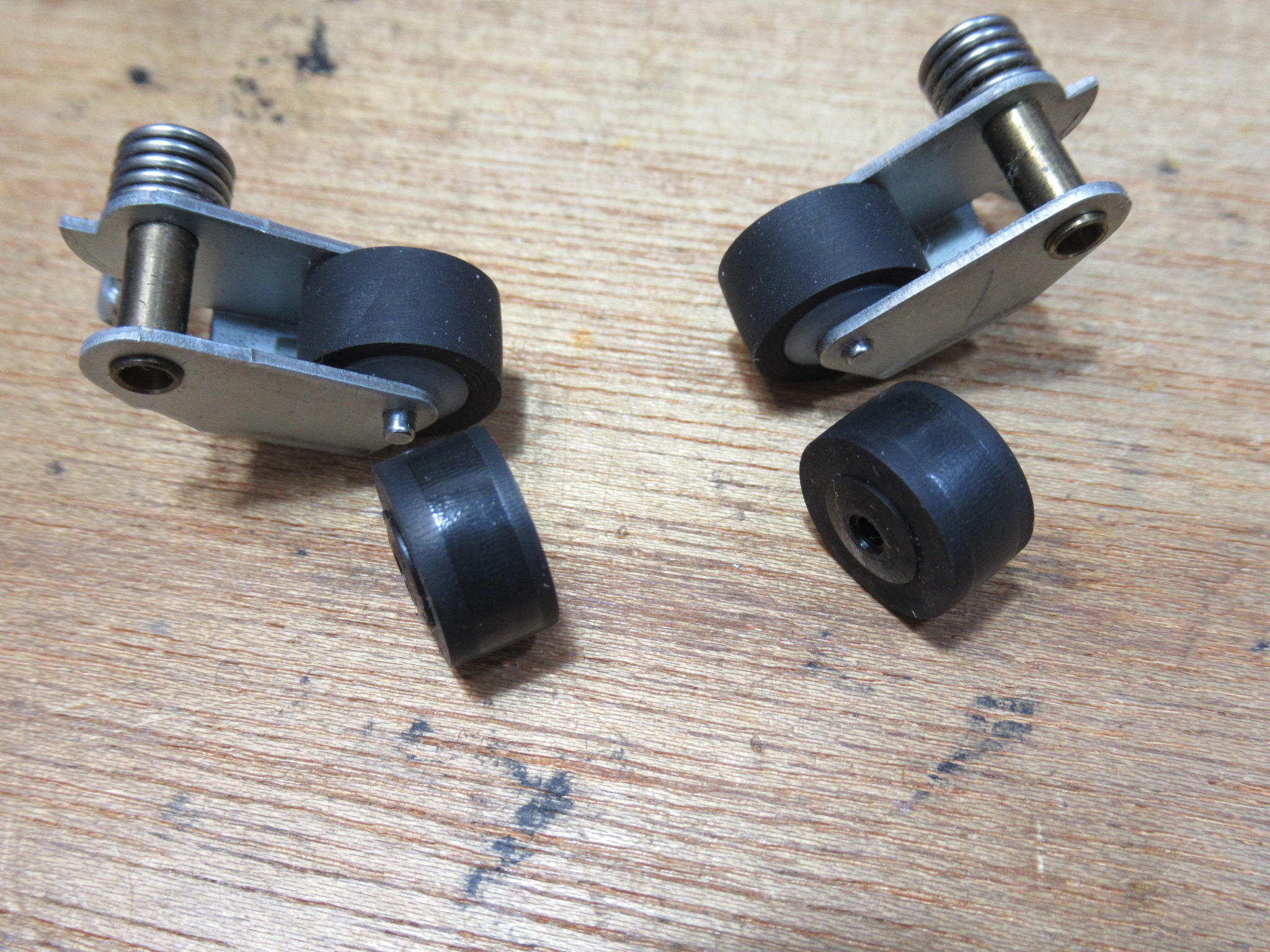

ピンチローラーを交換します。

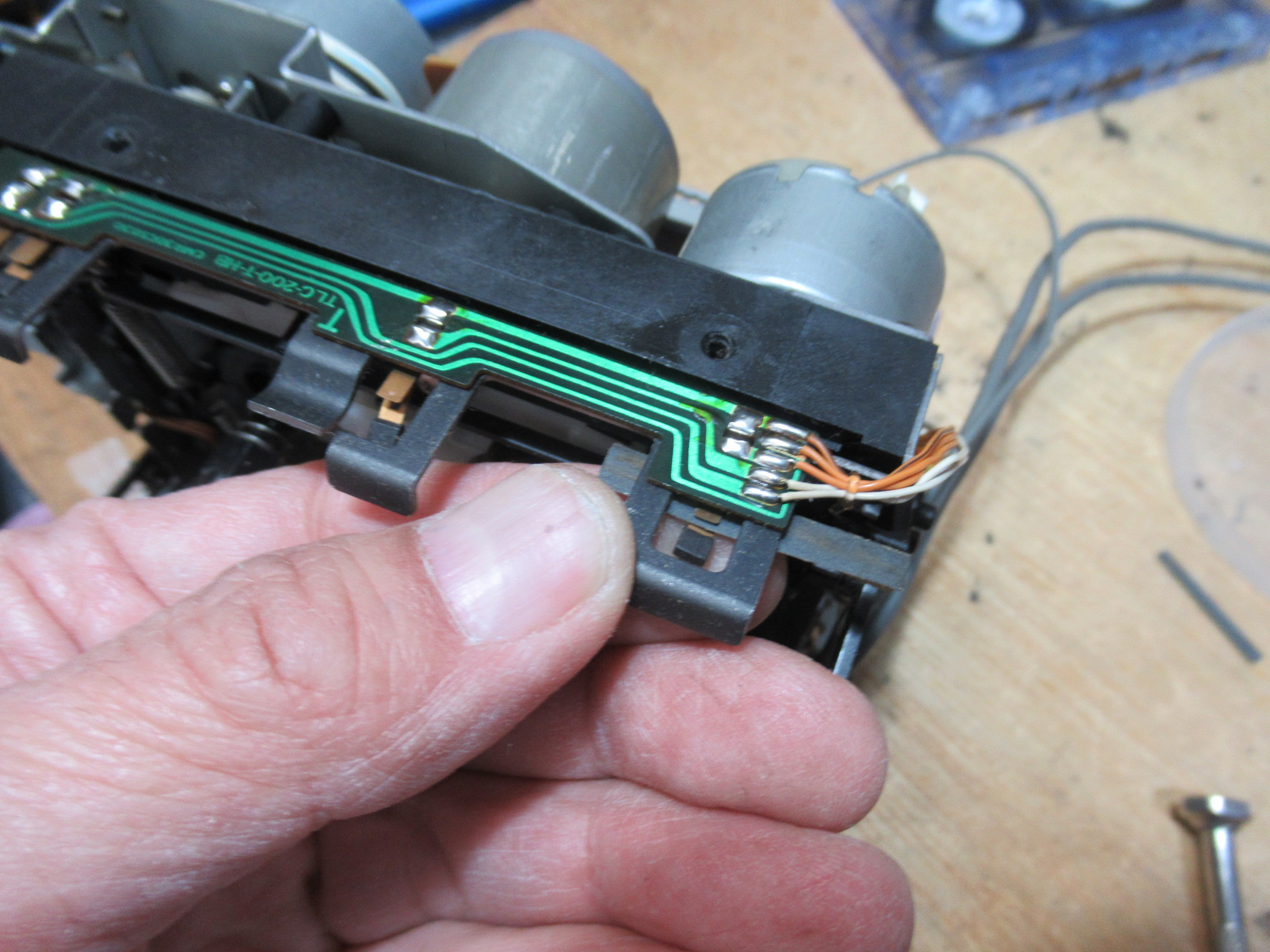

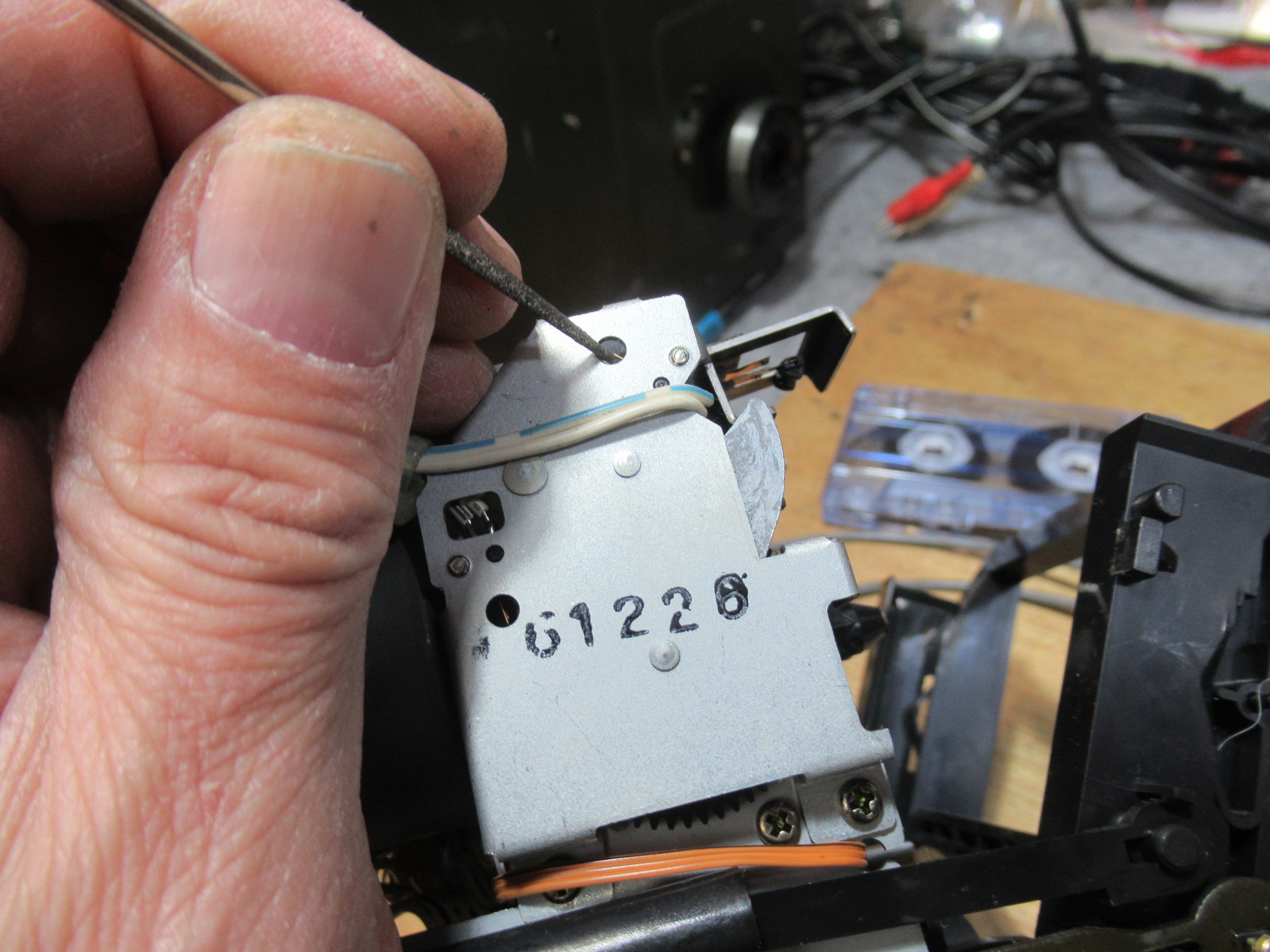

接点をメンテナンスします。

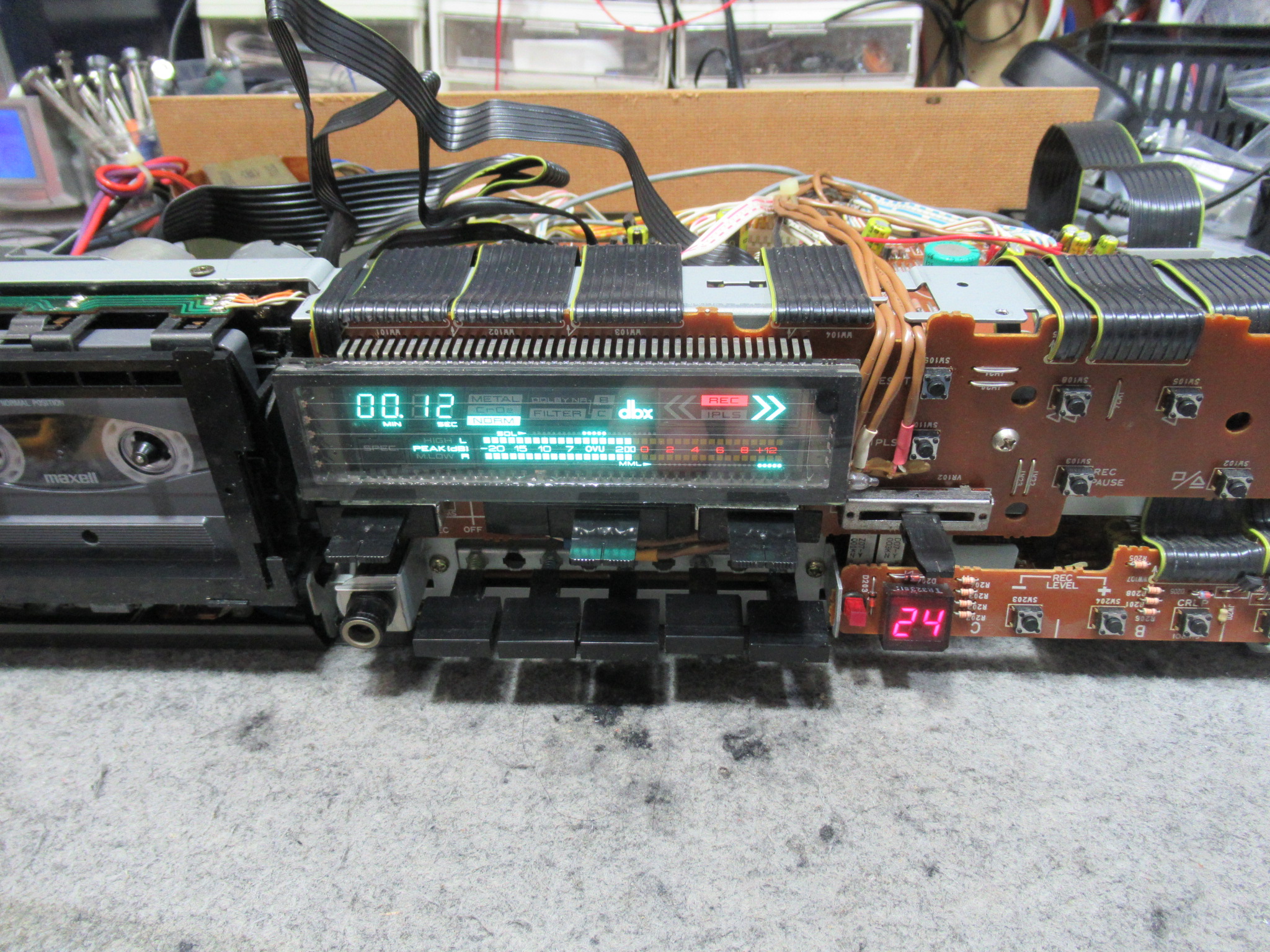

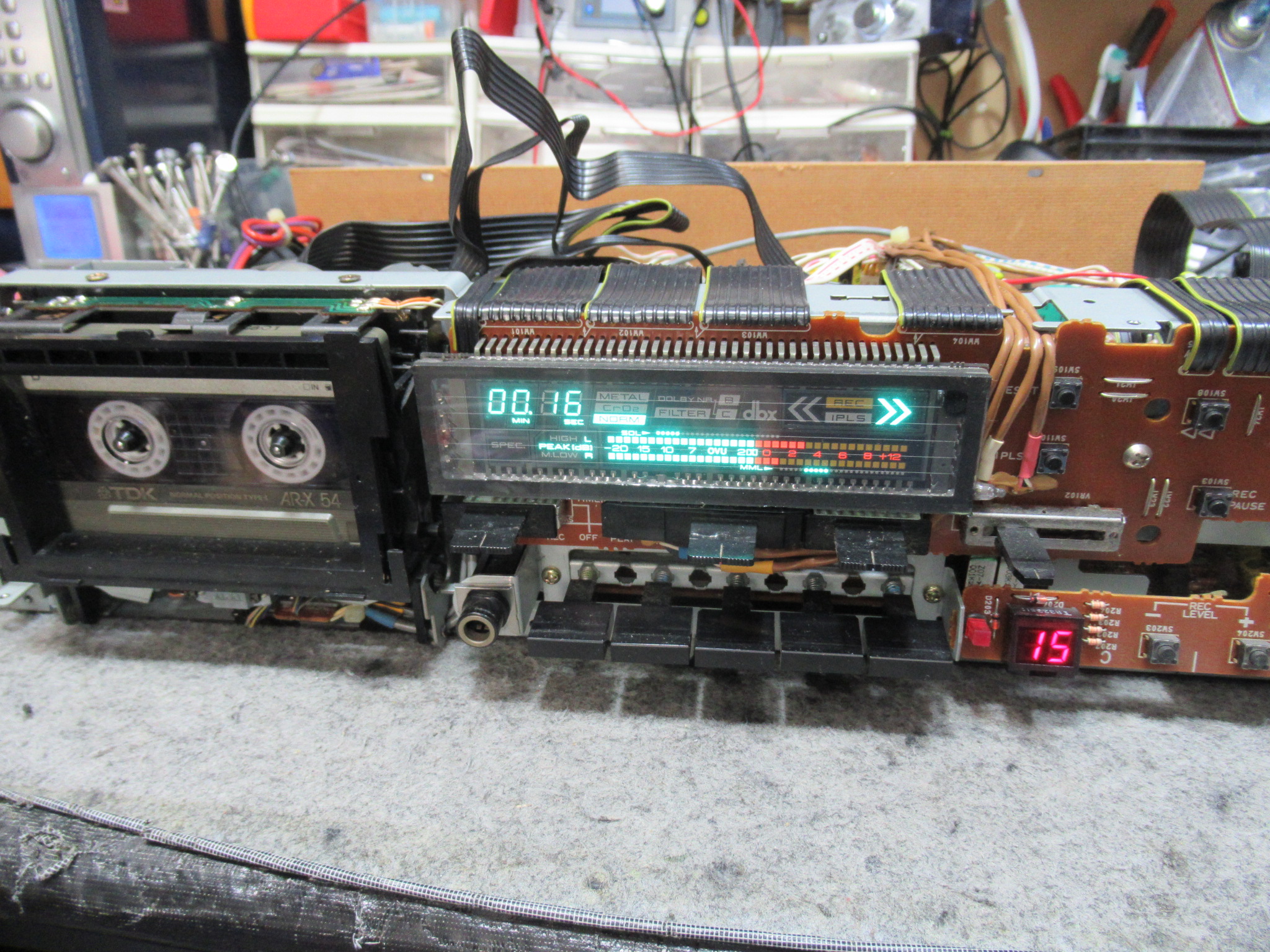

本体に戻して動作確認を行います。

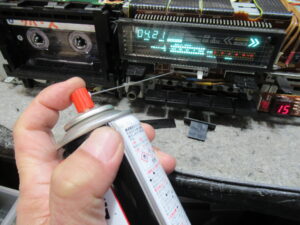

スライドVOLのガリには接点復活剤を処置します。

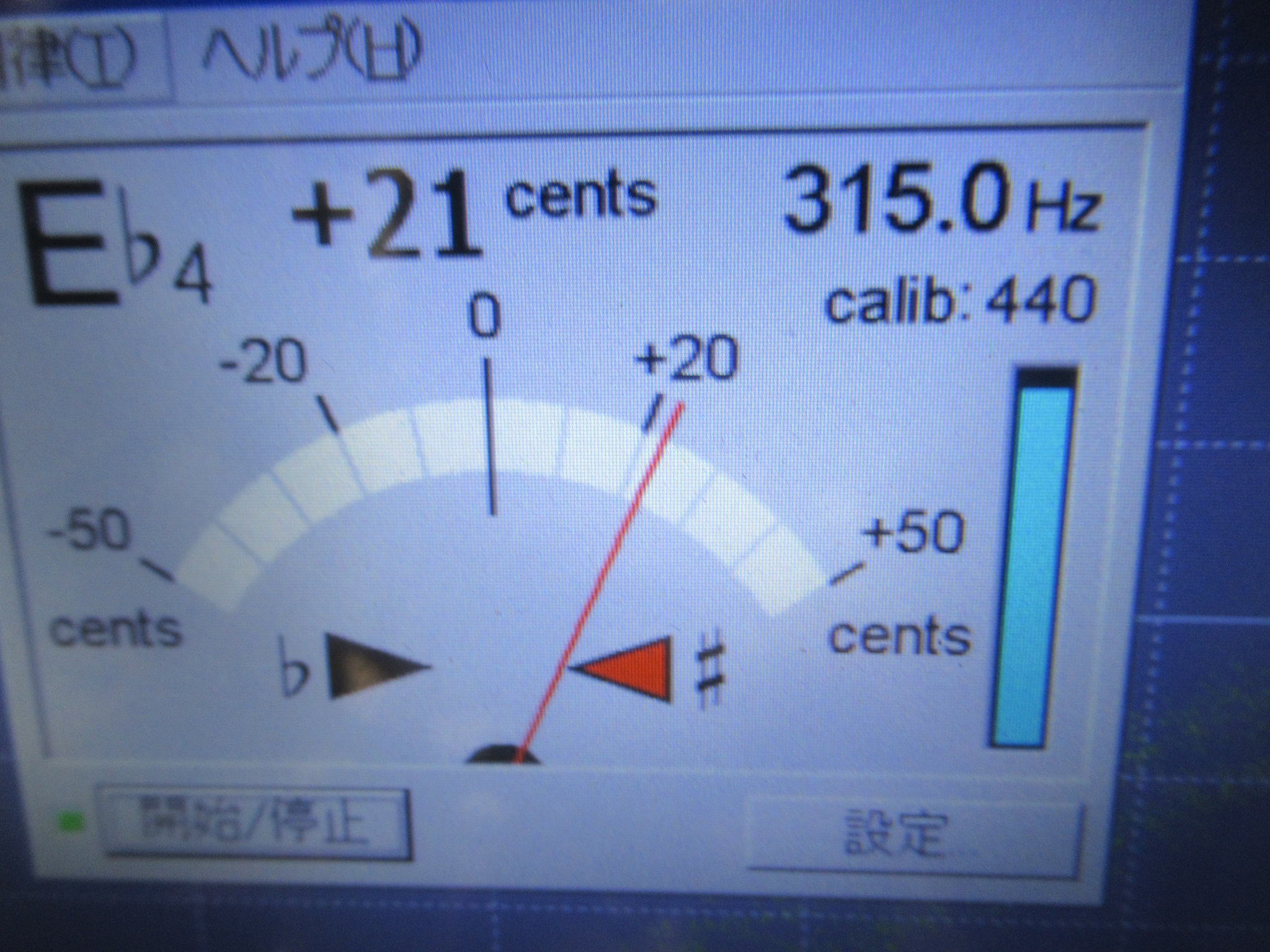

315Hzの信号が記録されたテープを再生し、速度を調整します。

ヘッドアジマス(往復方向)調整を行います。

録再バランスを調整します。

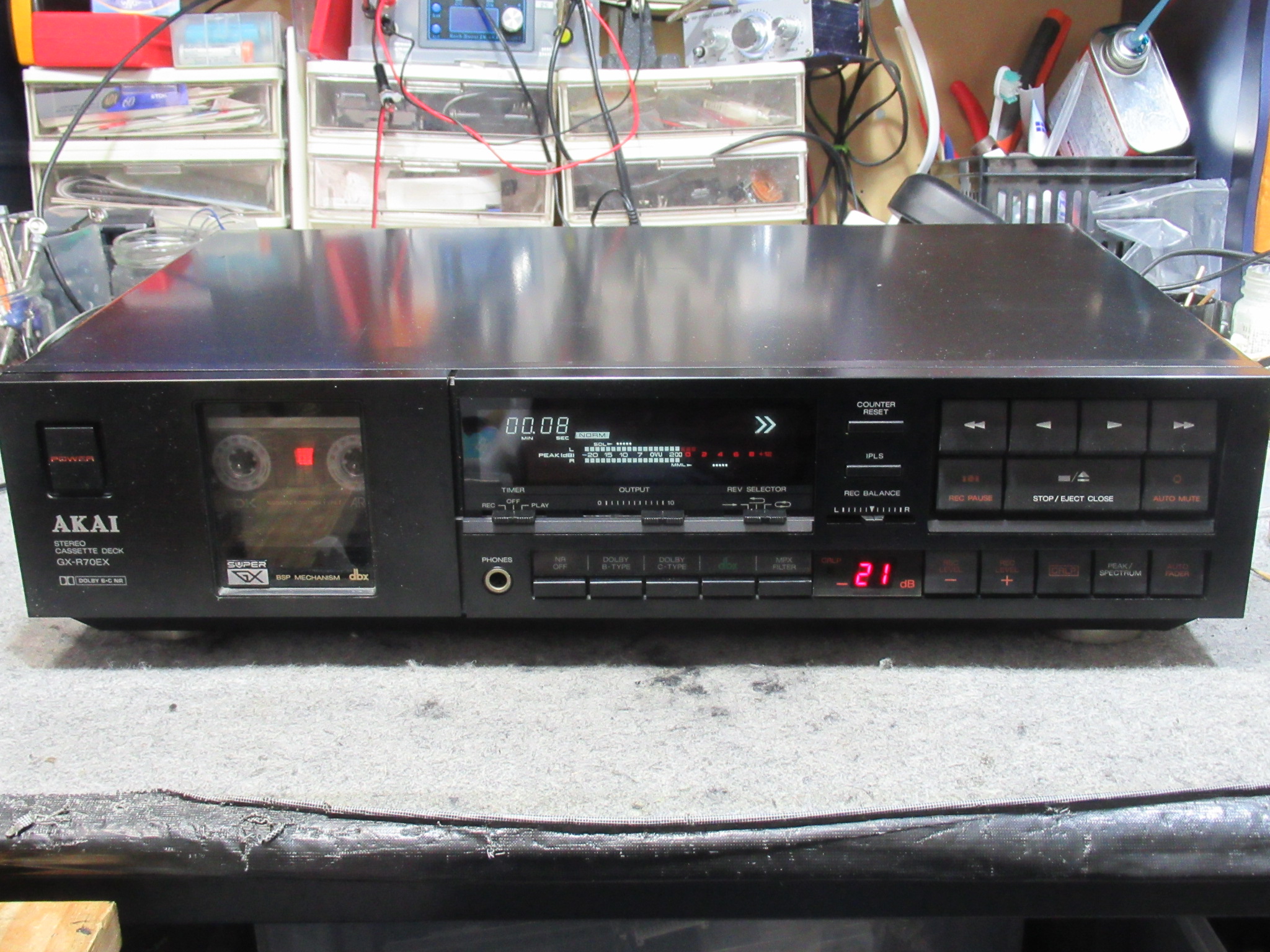

録音状況や動作状況を確認し、修理完了です。
