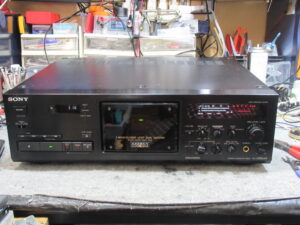

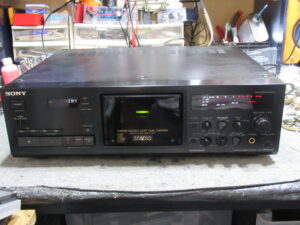

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K555ESGの修理依頼をいただきました。
2・3年ほど前から故障状態ということです。

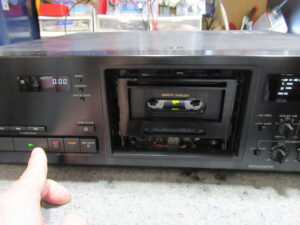

トレイ開閉はOKですが、ガチャガチャと誤作動して操作を受け付けません。

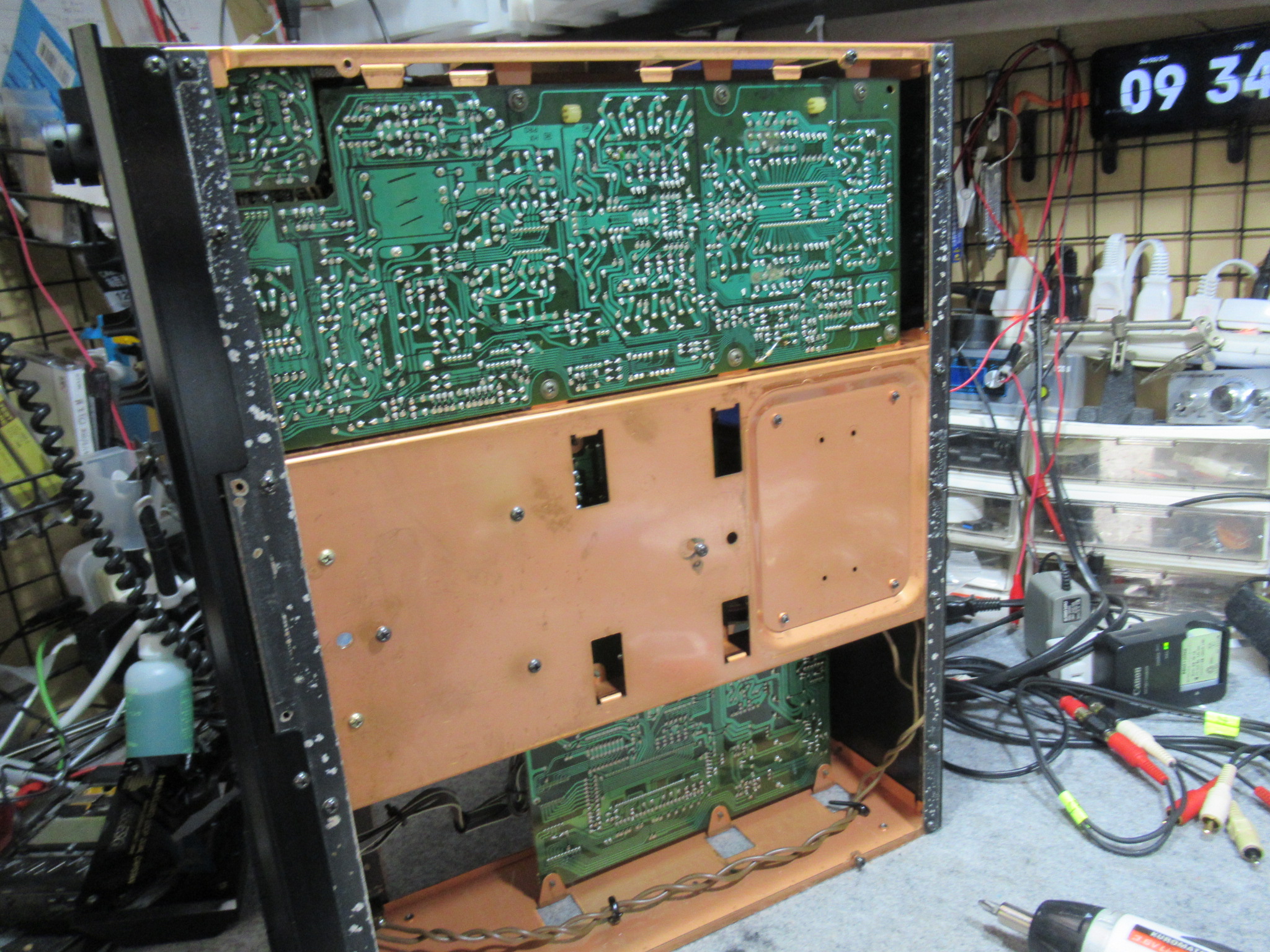

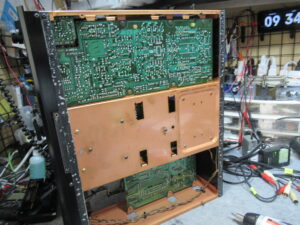

底板を取り外します。この機種と下位グレードの333ESGは、必ず点検しなければならない箇所があります。

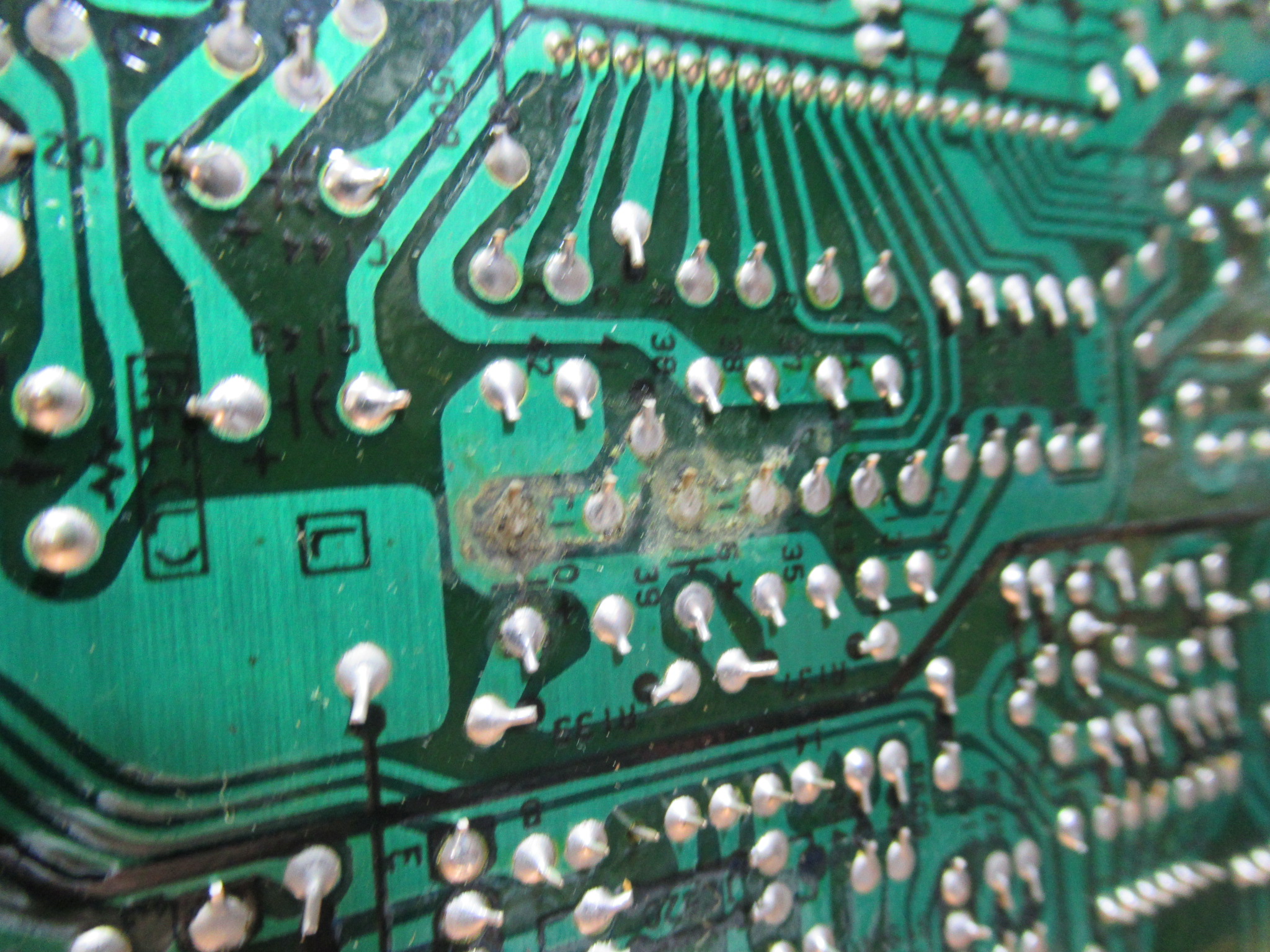

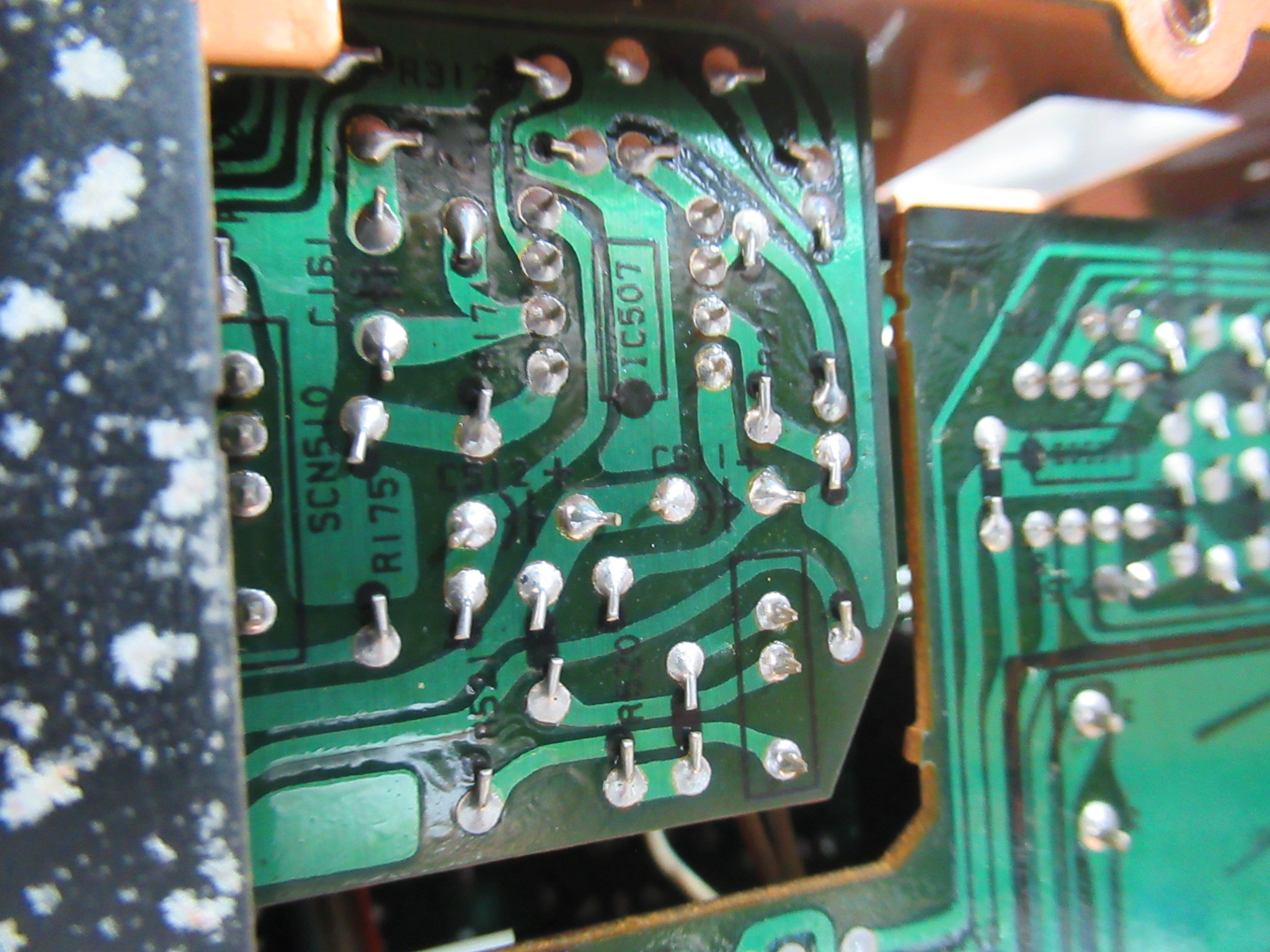

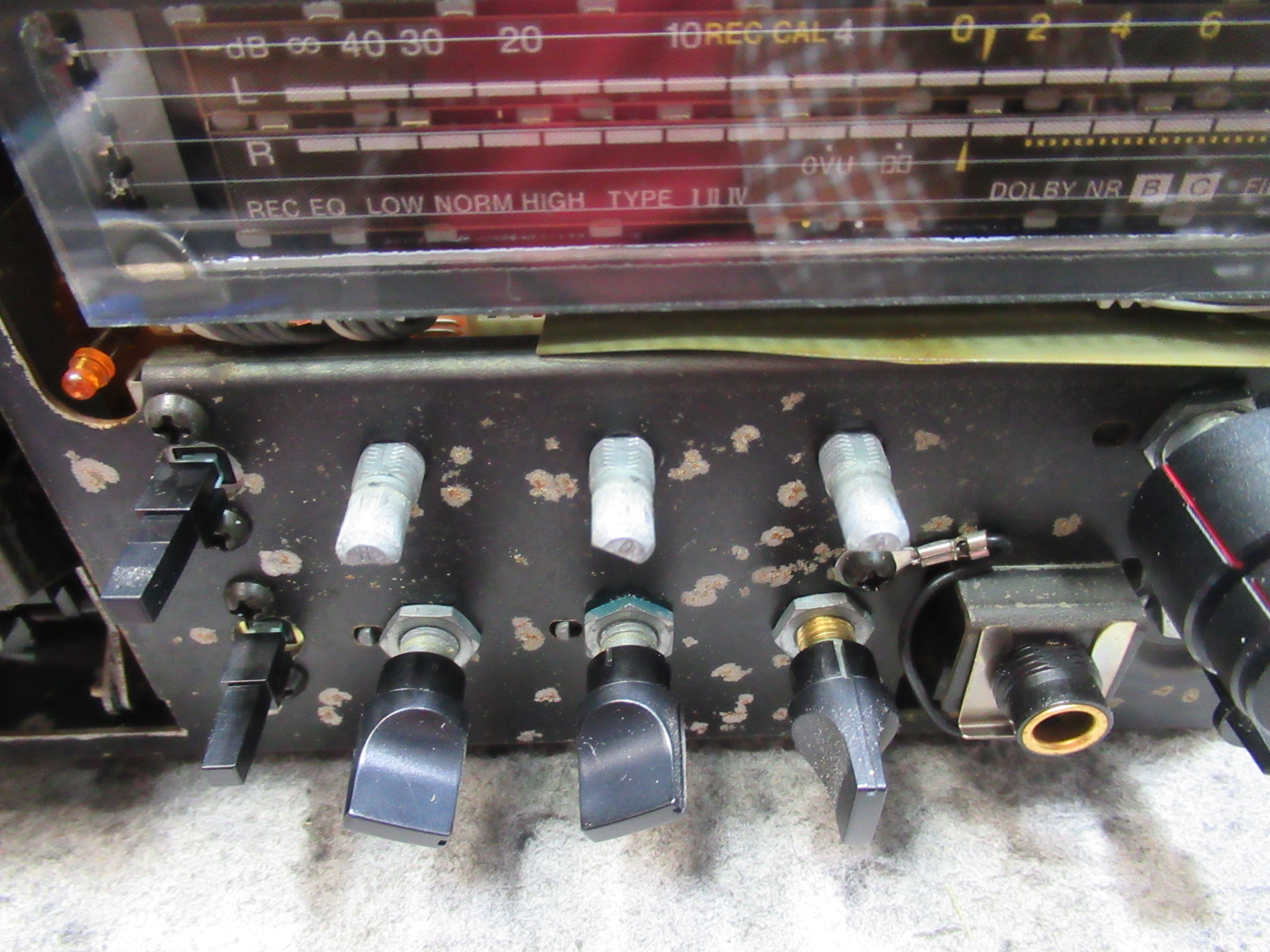

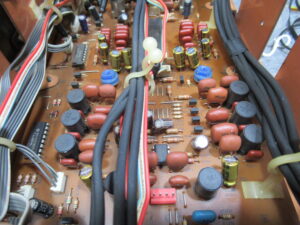

録音基板が電解コンデンサーの液漏れで白く汚れています。
ヘッドホン基板は外見上問題は見られません。

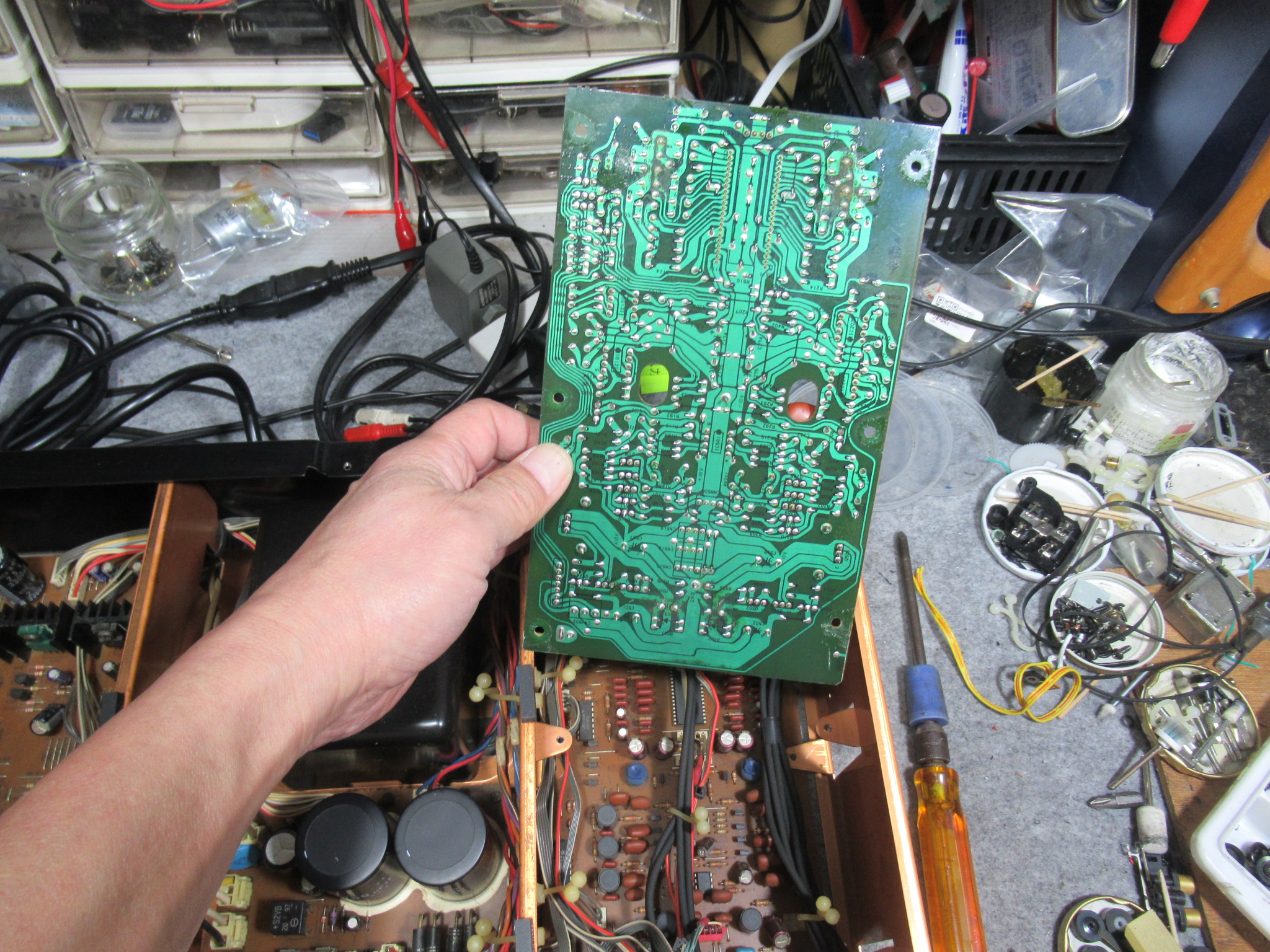

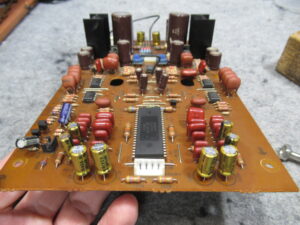

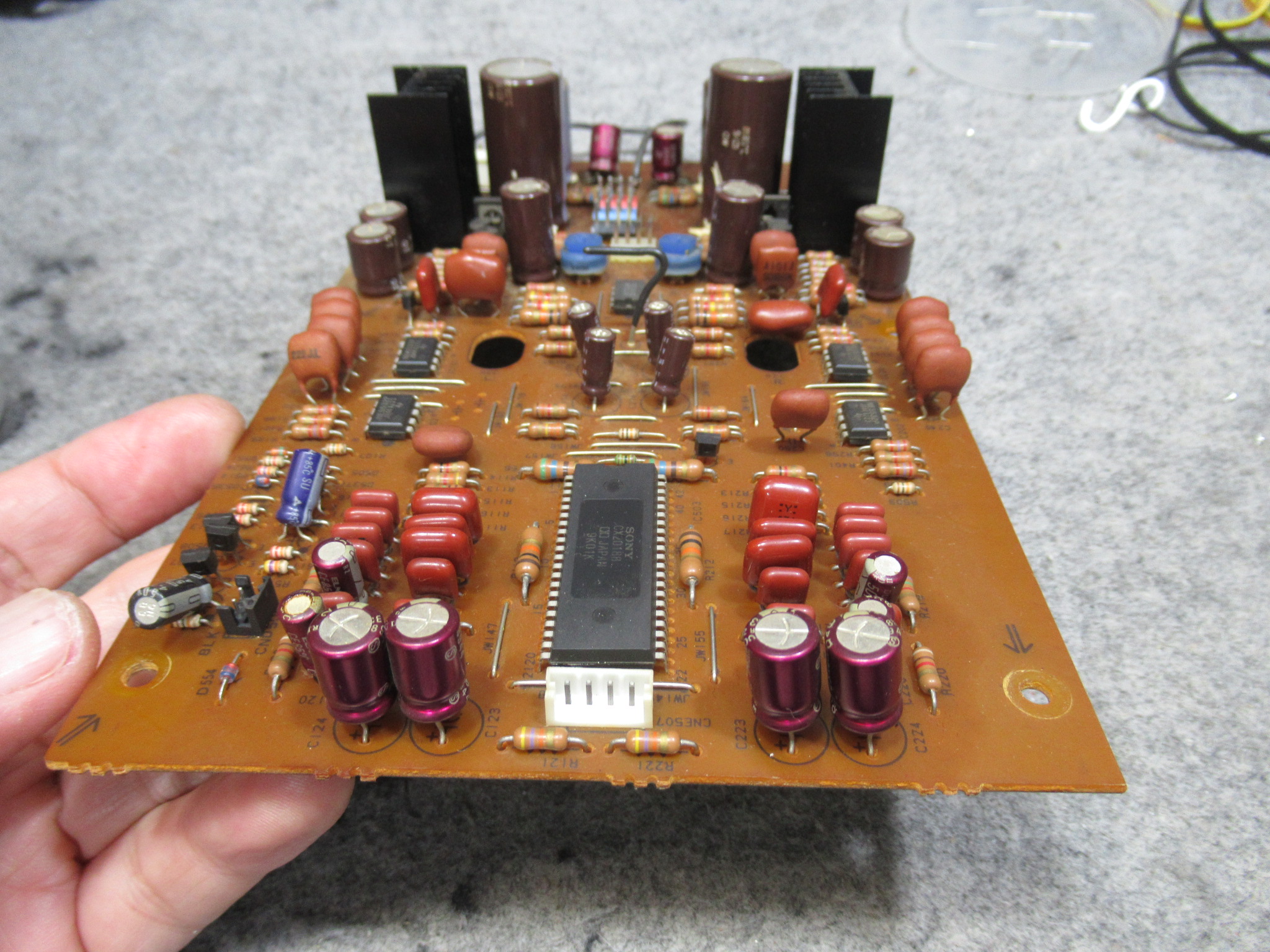

再生基板を取り外します。

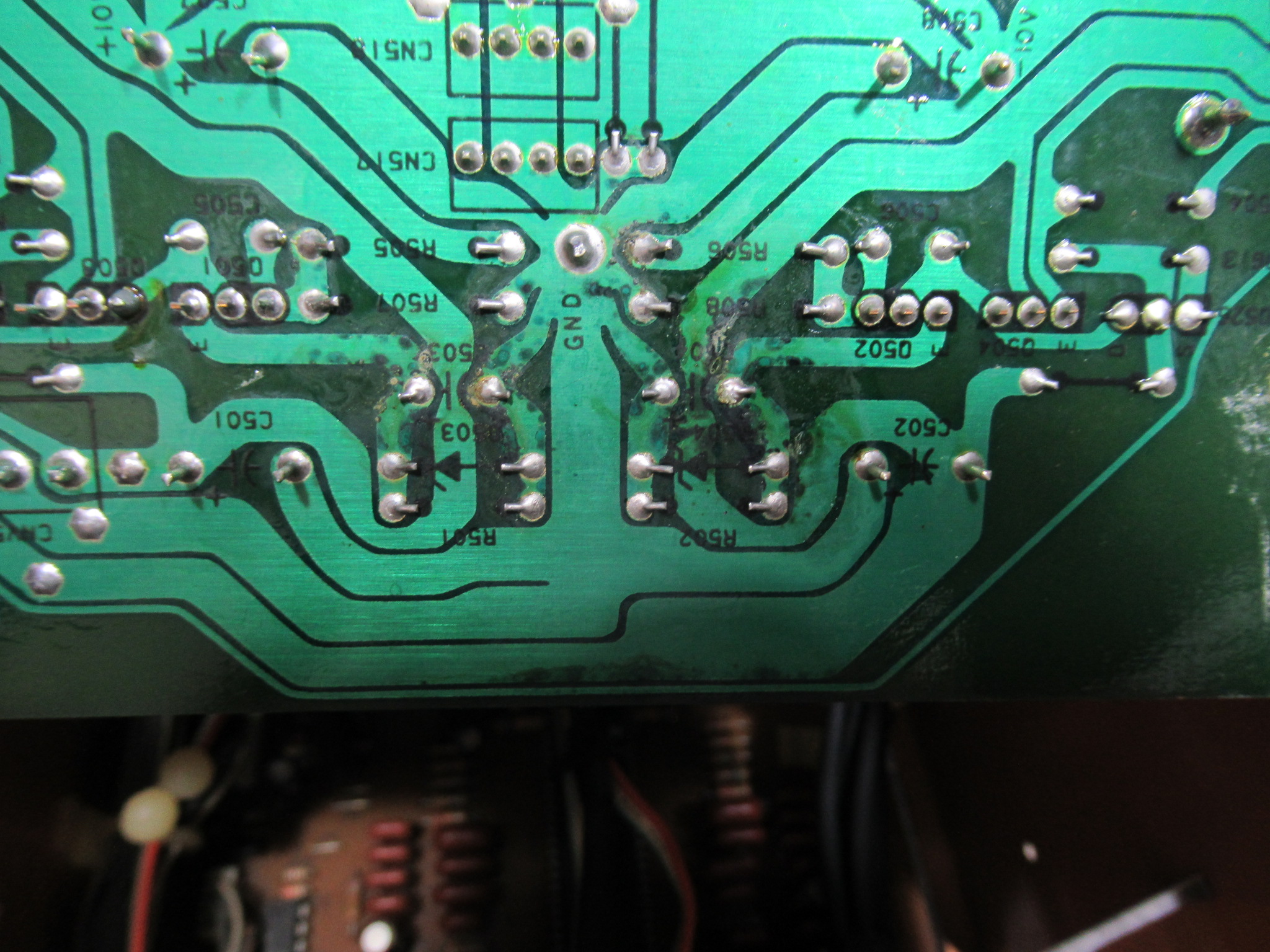

液漏れで汚れています。これらは、ELNA社製の電解コンデンサーによるものですので、後ほど全交換します。
まずは誤作動しているメカの整備を行います。

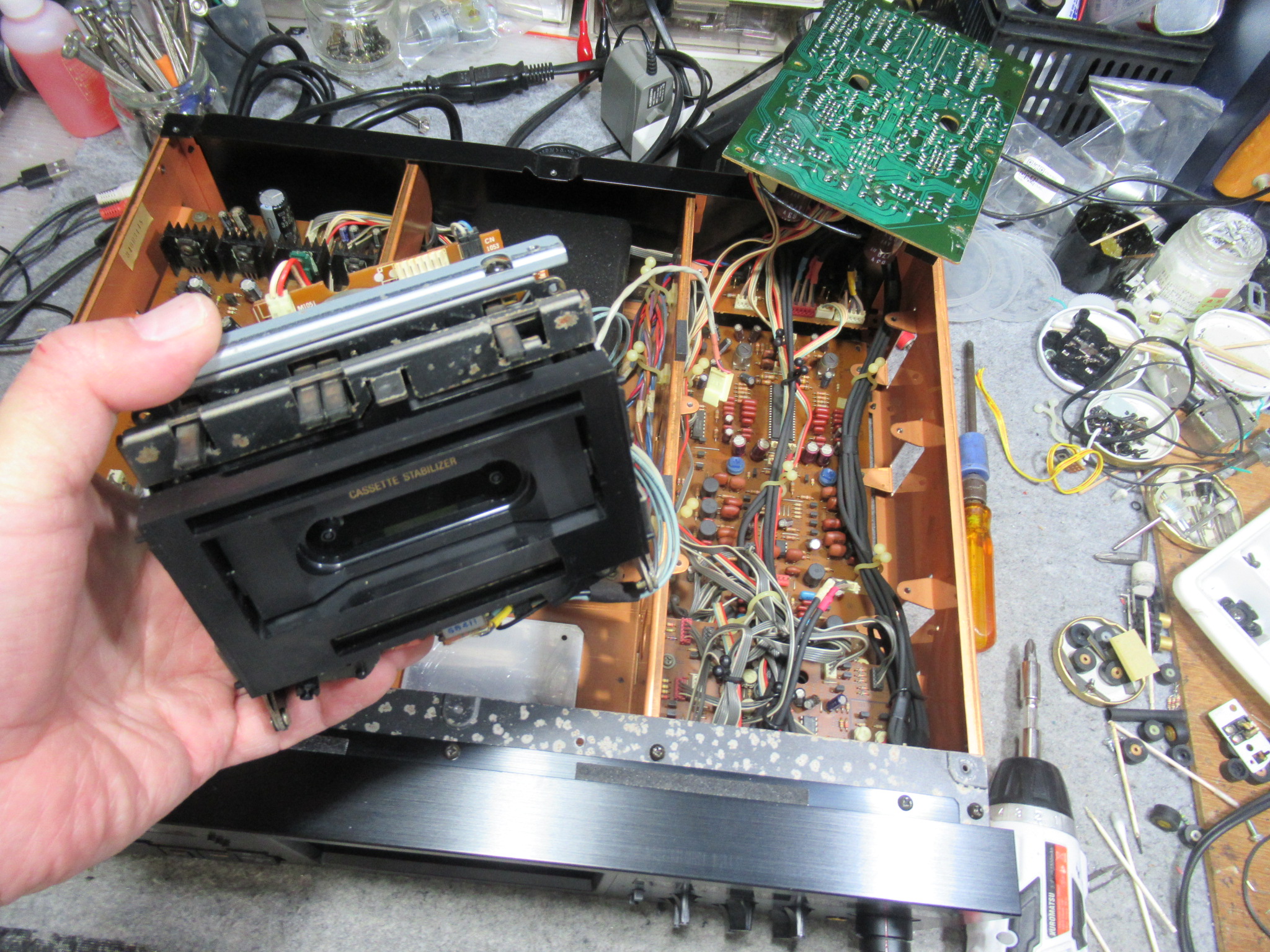

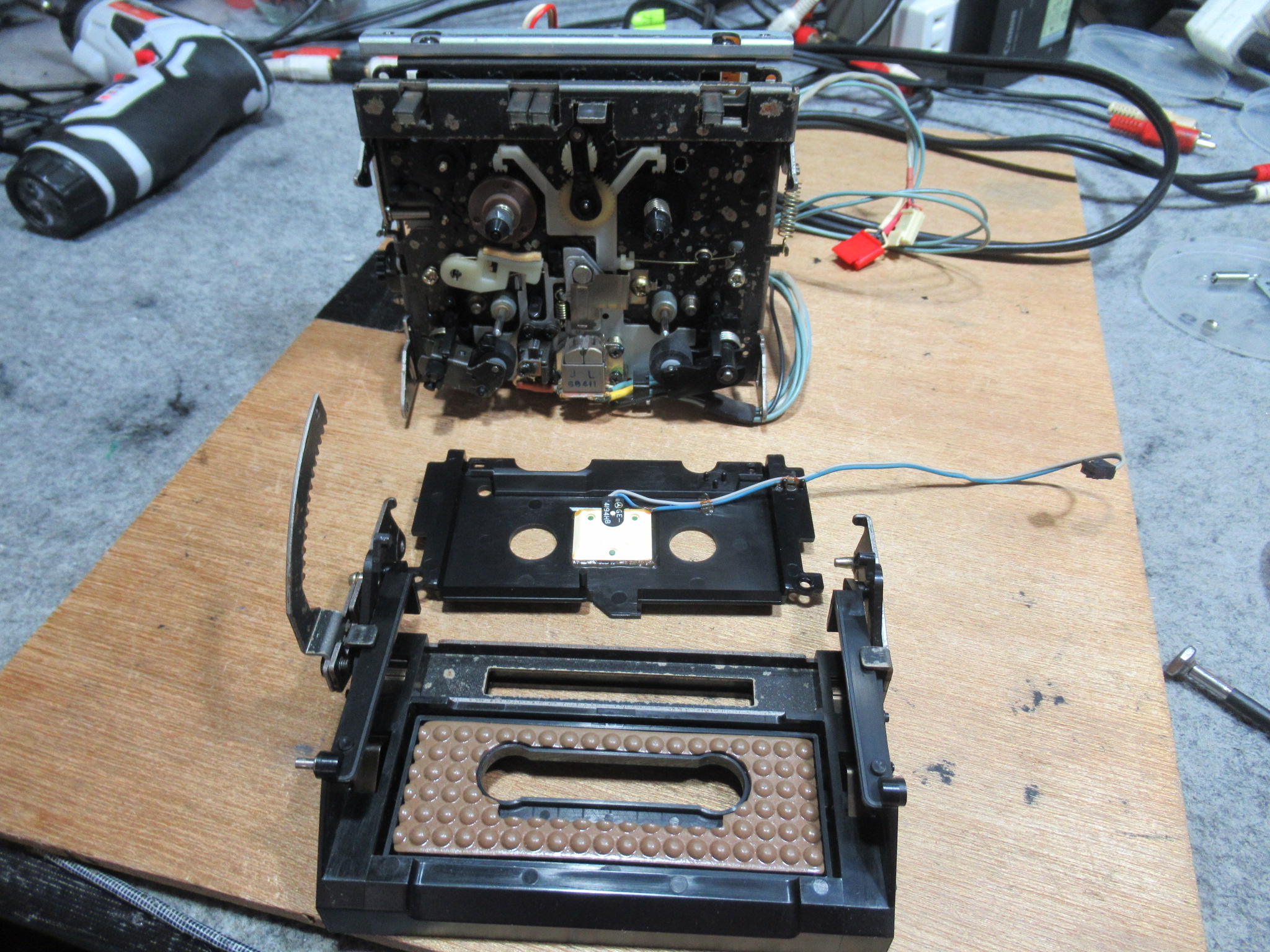

ホルダーと化粧パネルを取り外します。

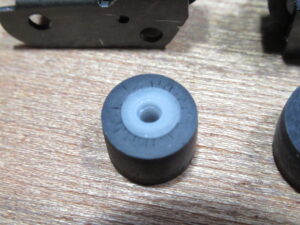

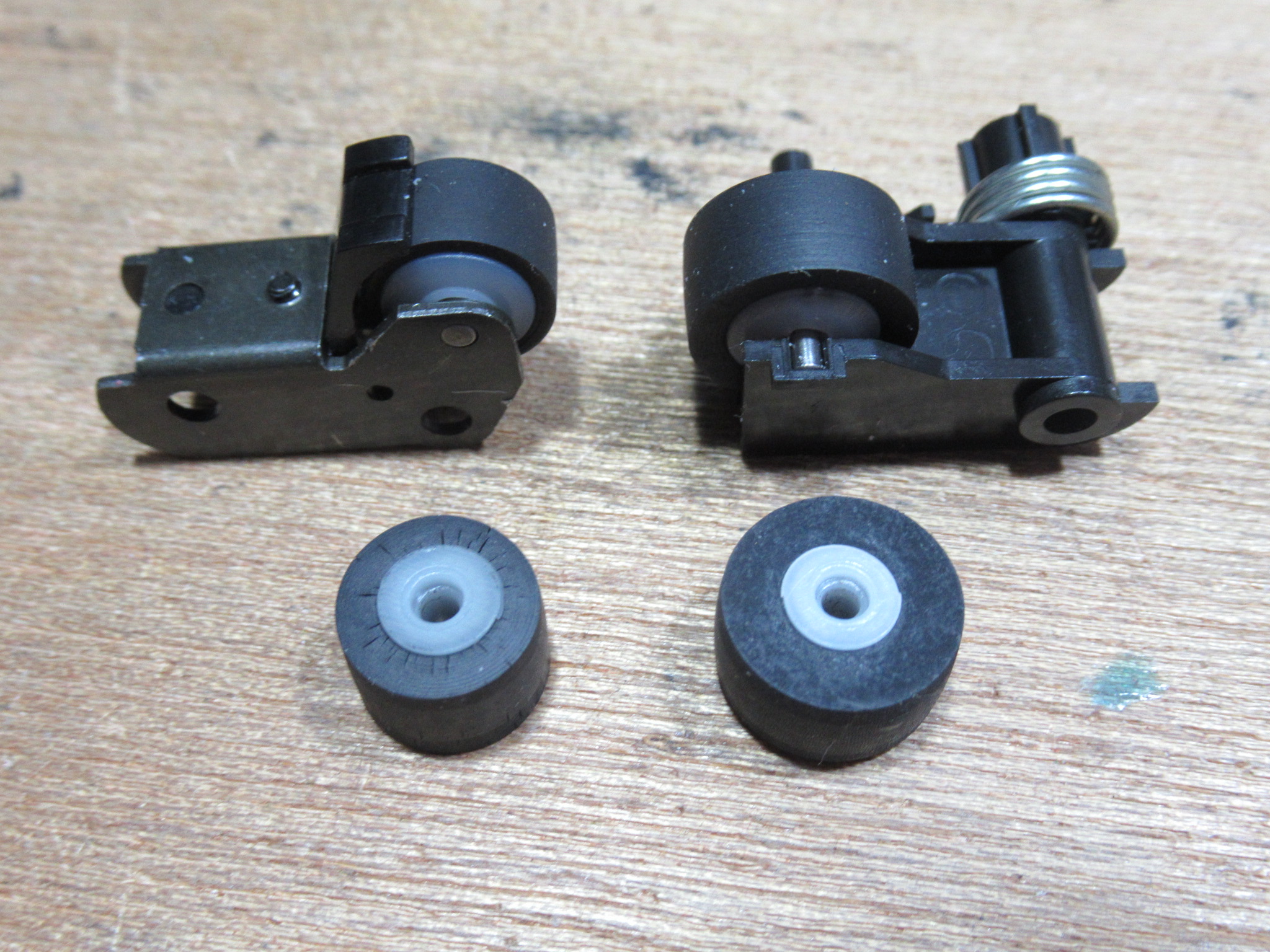

ピンチローラーを交換します。側面にひび割れが見られます。

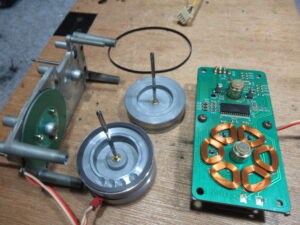

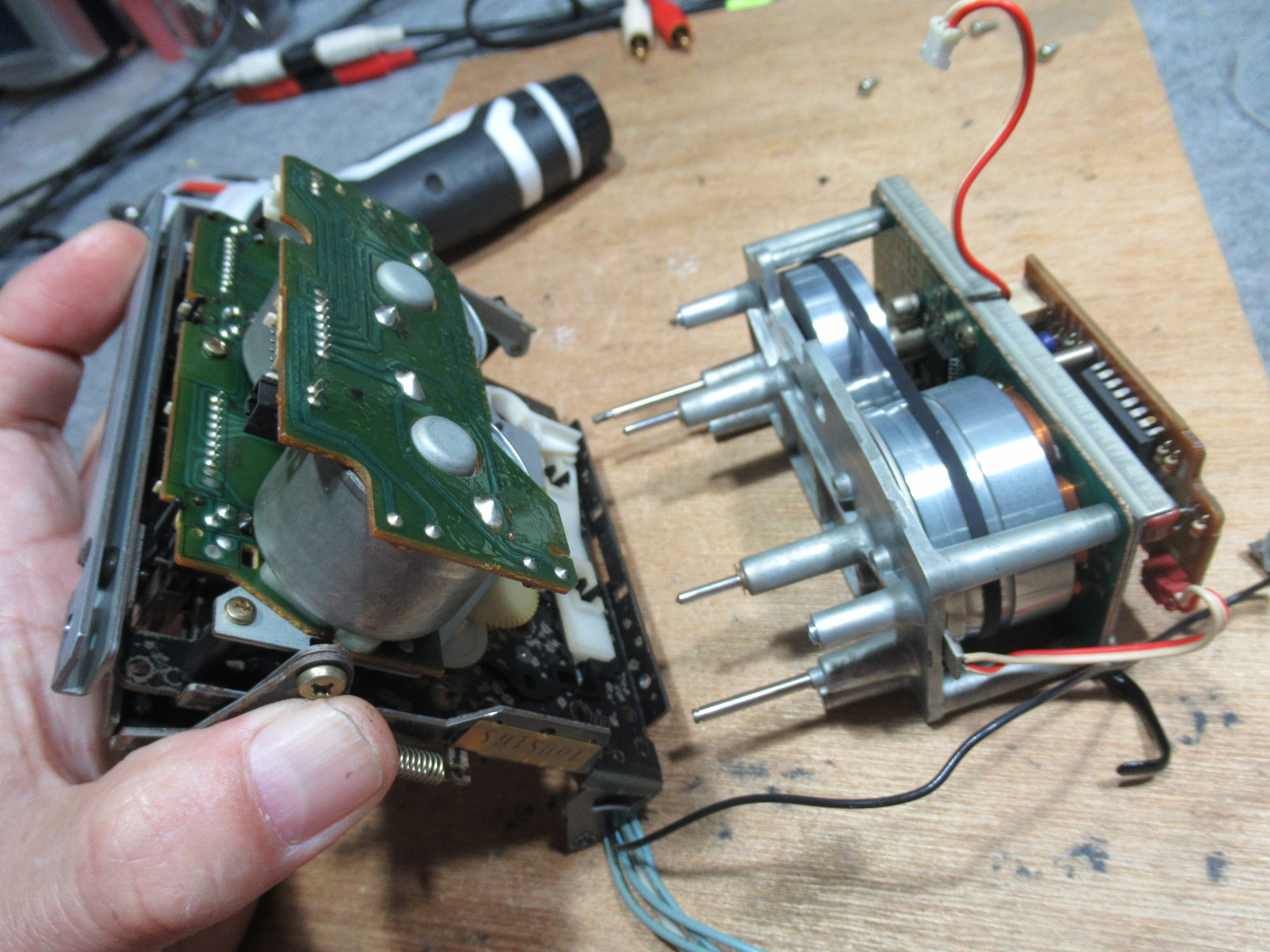

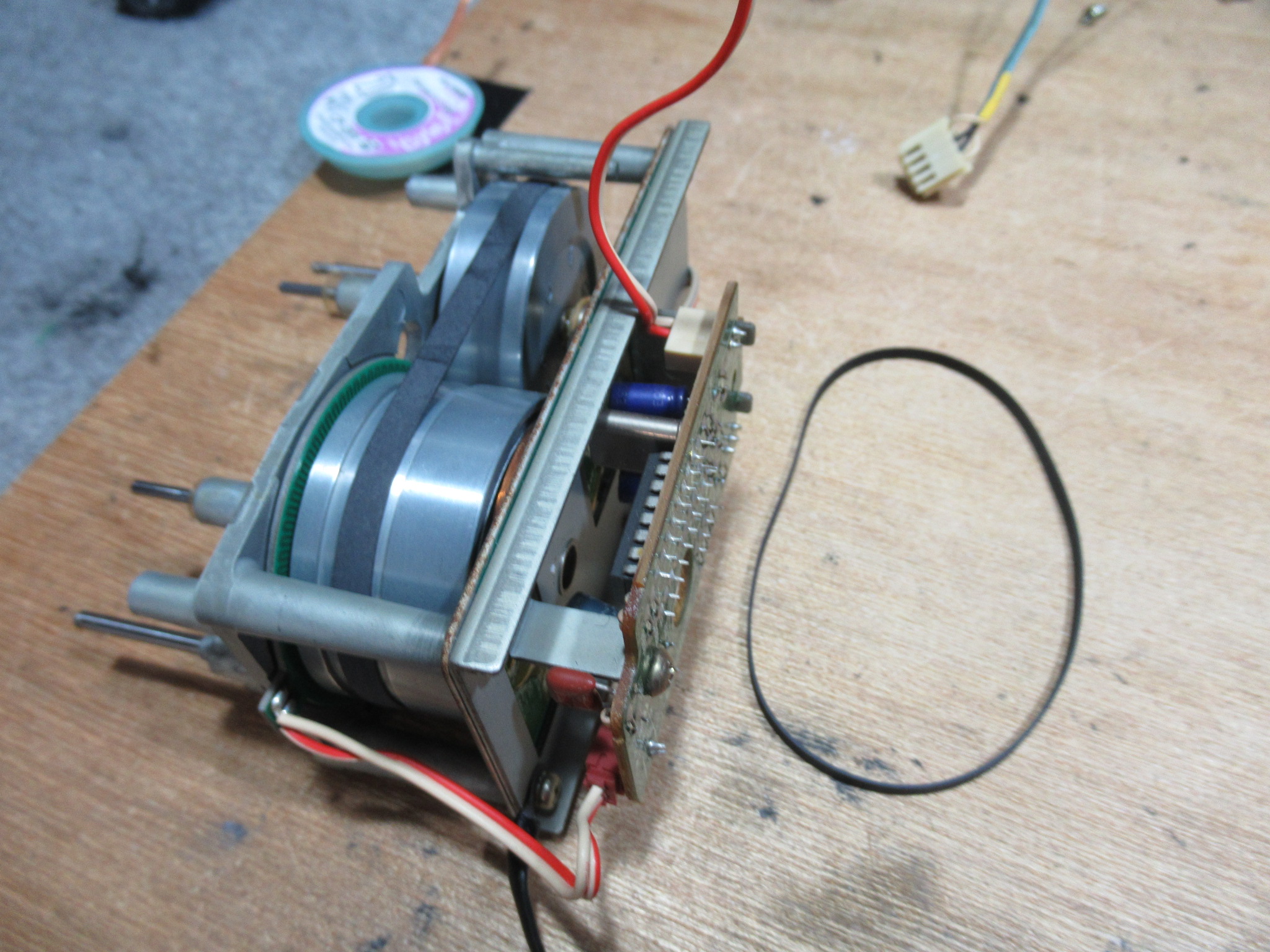

キャプスタンモーターユニットを分解します。

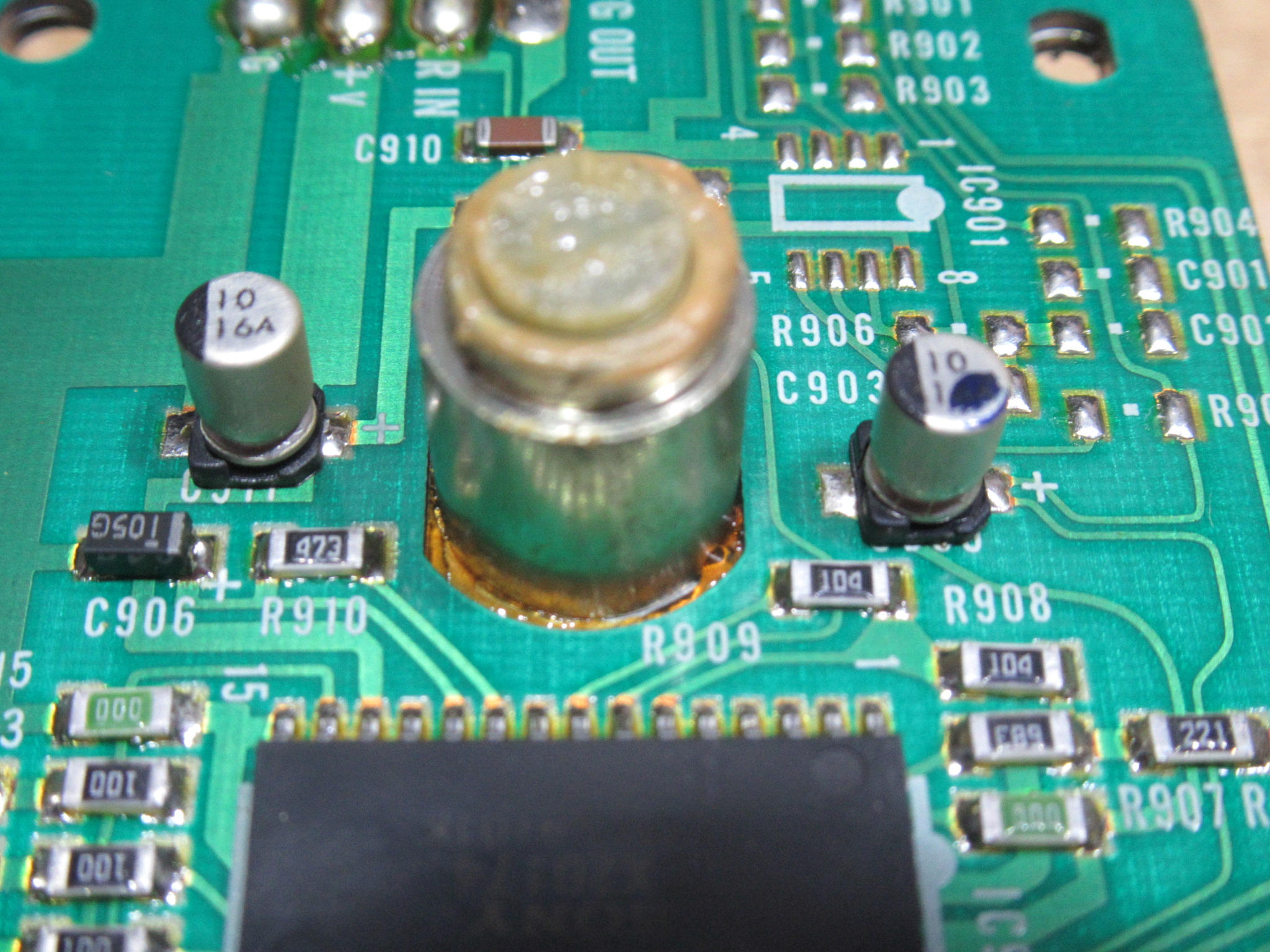

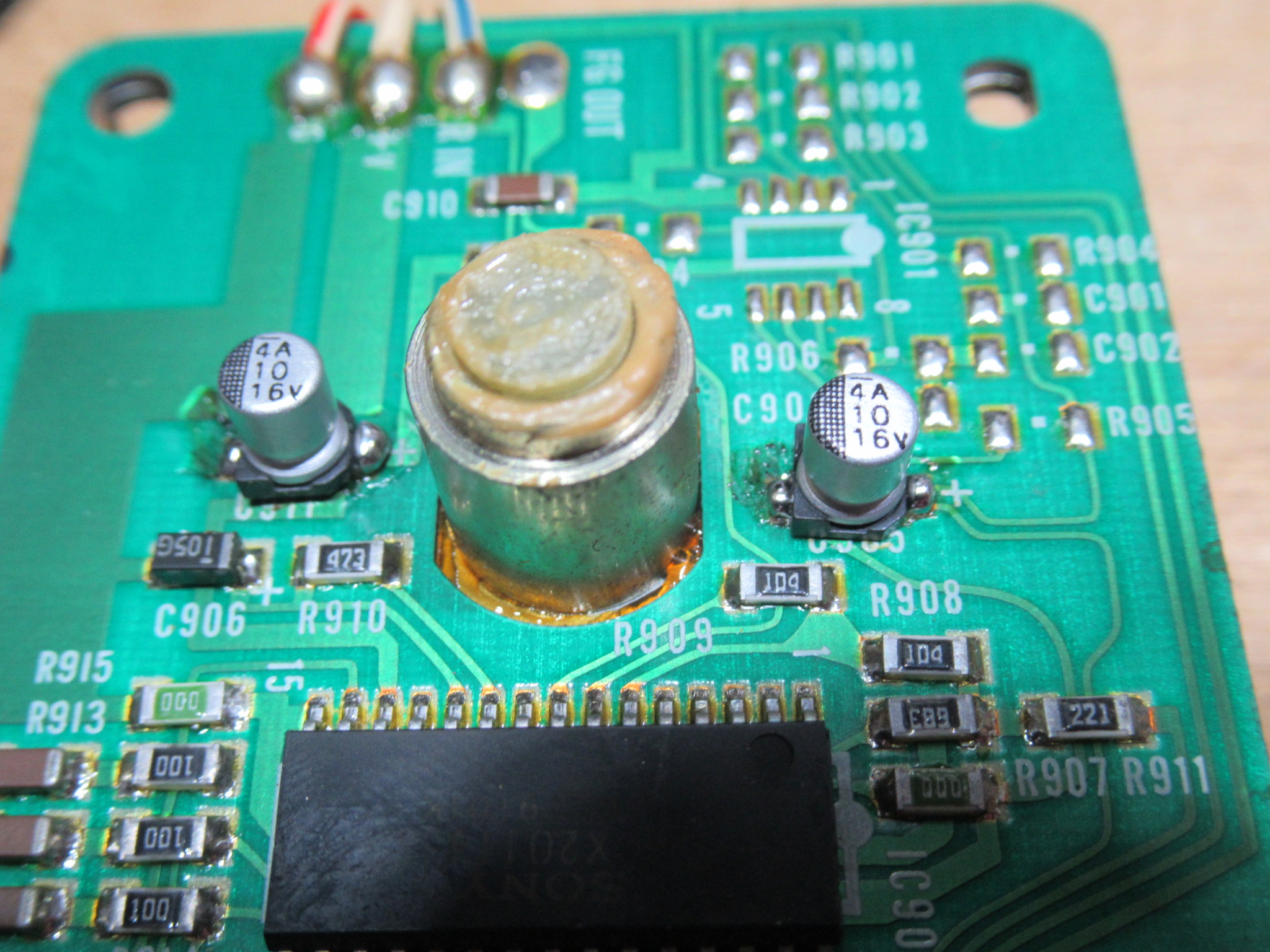

モータ基板の電解コンデンサーを交換します。
新しいベルトを掛けて組み立てます。

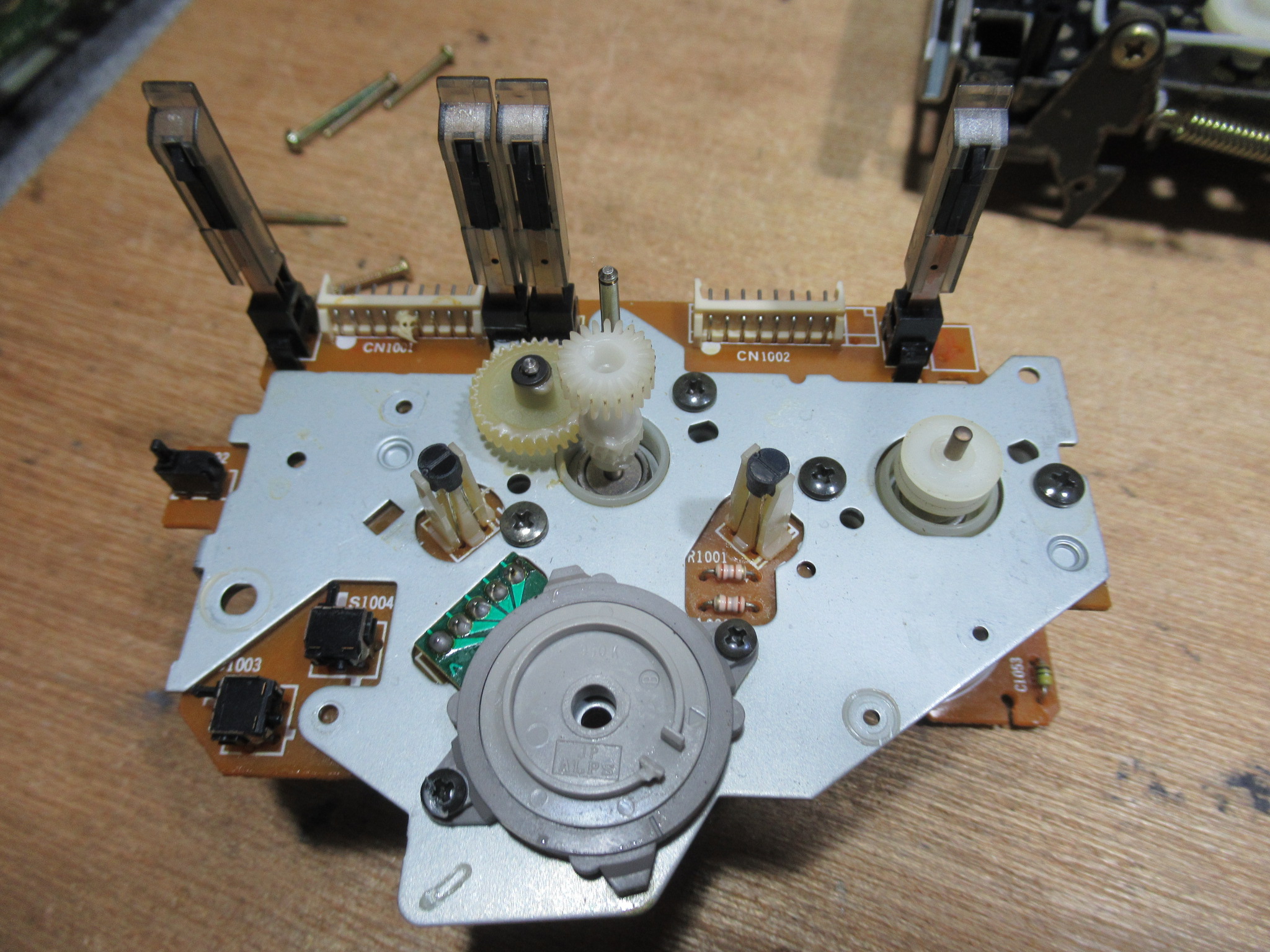

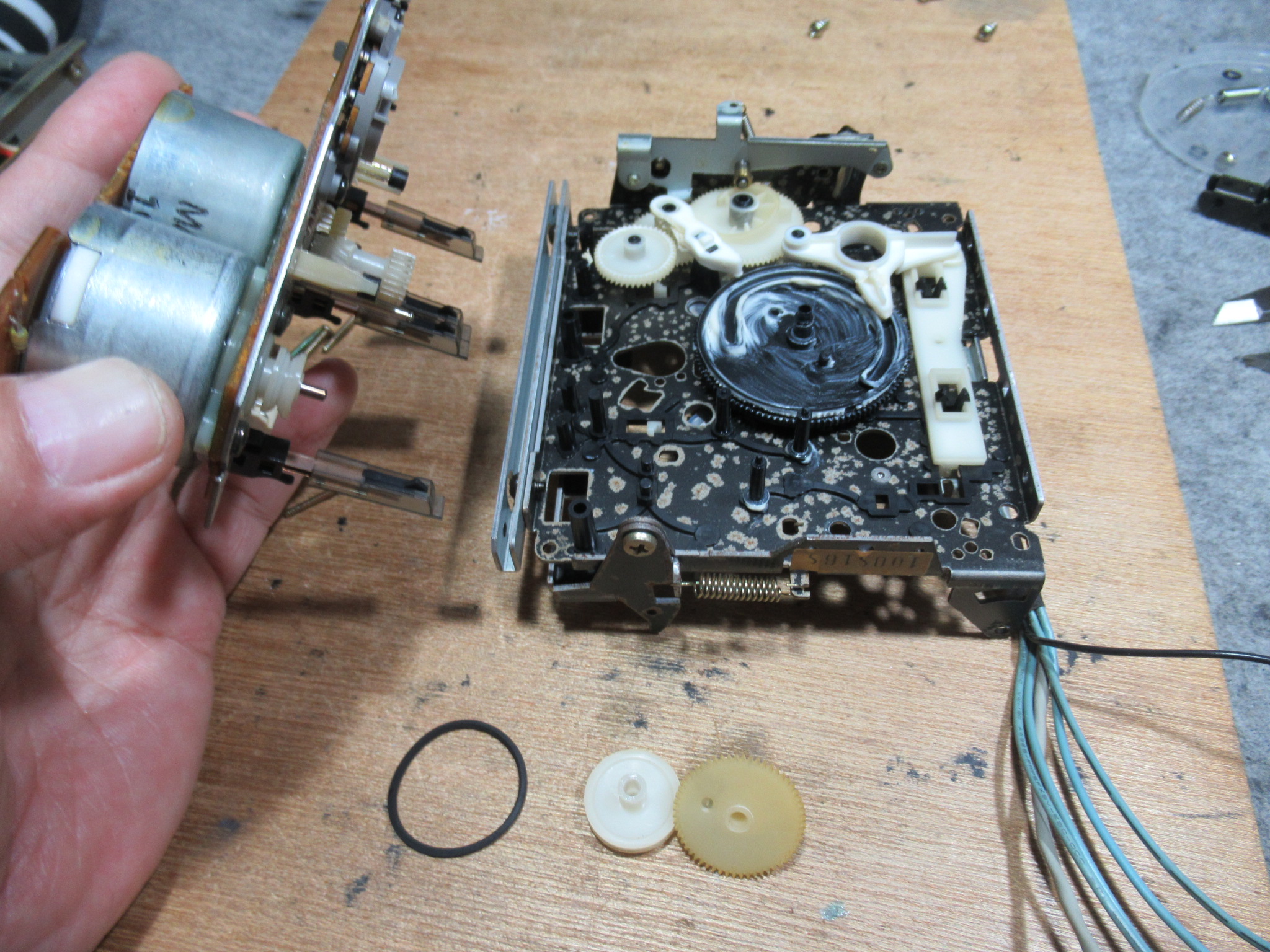

フロント部を分解します。

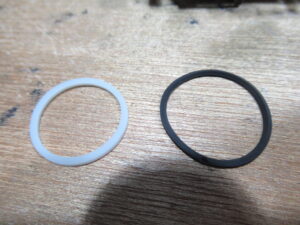

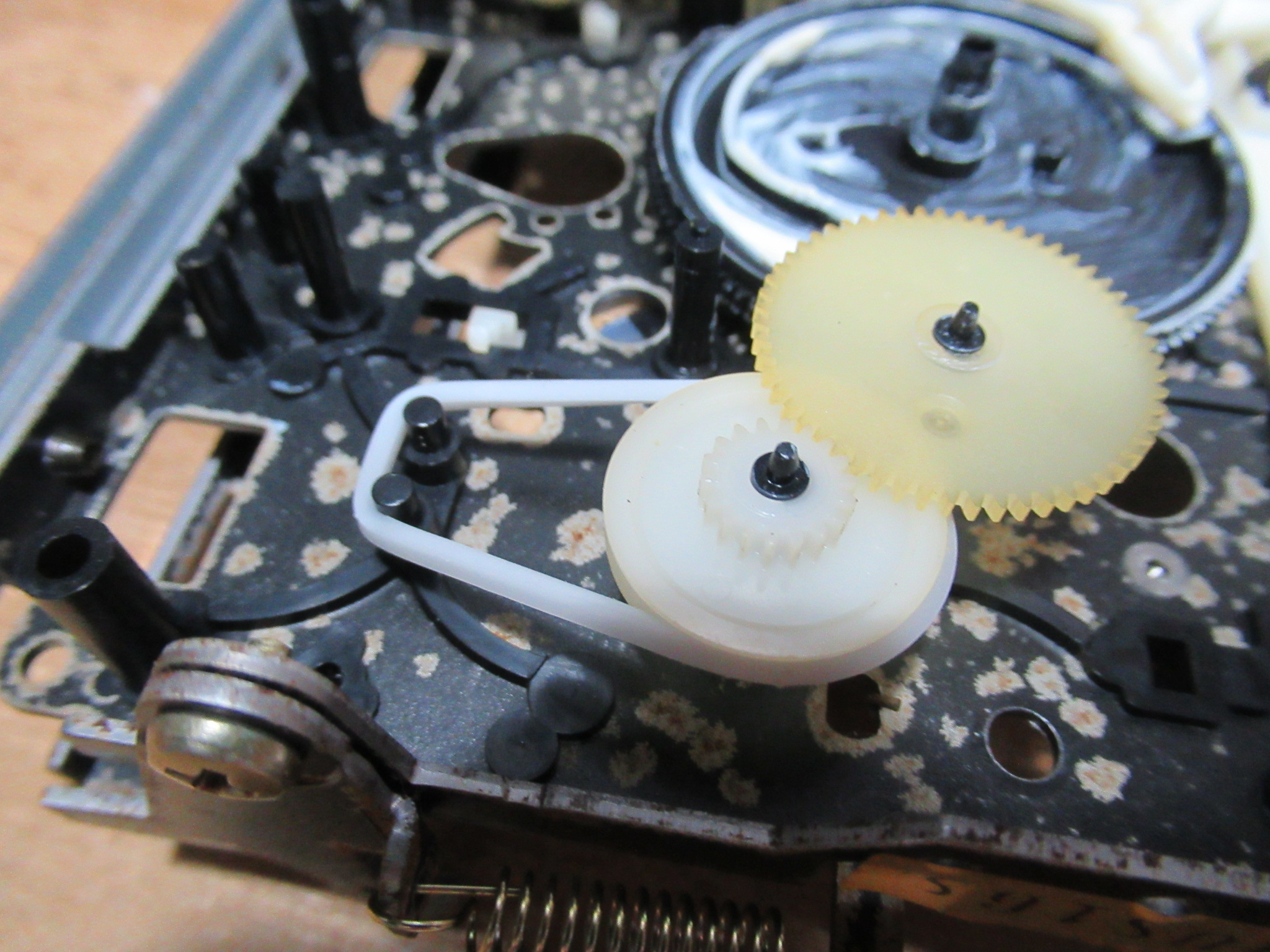

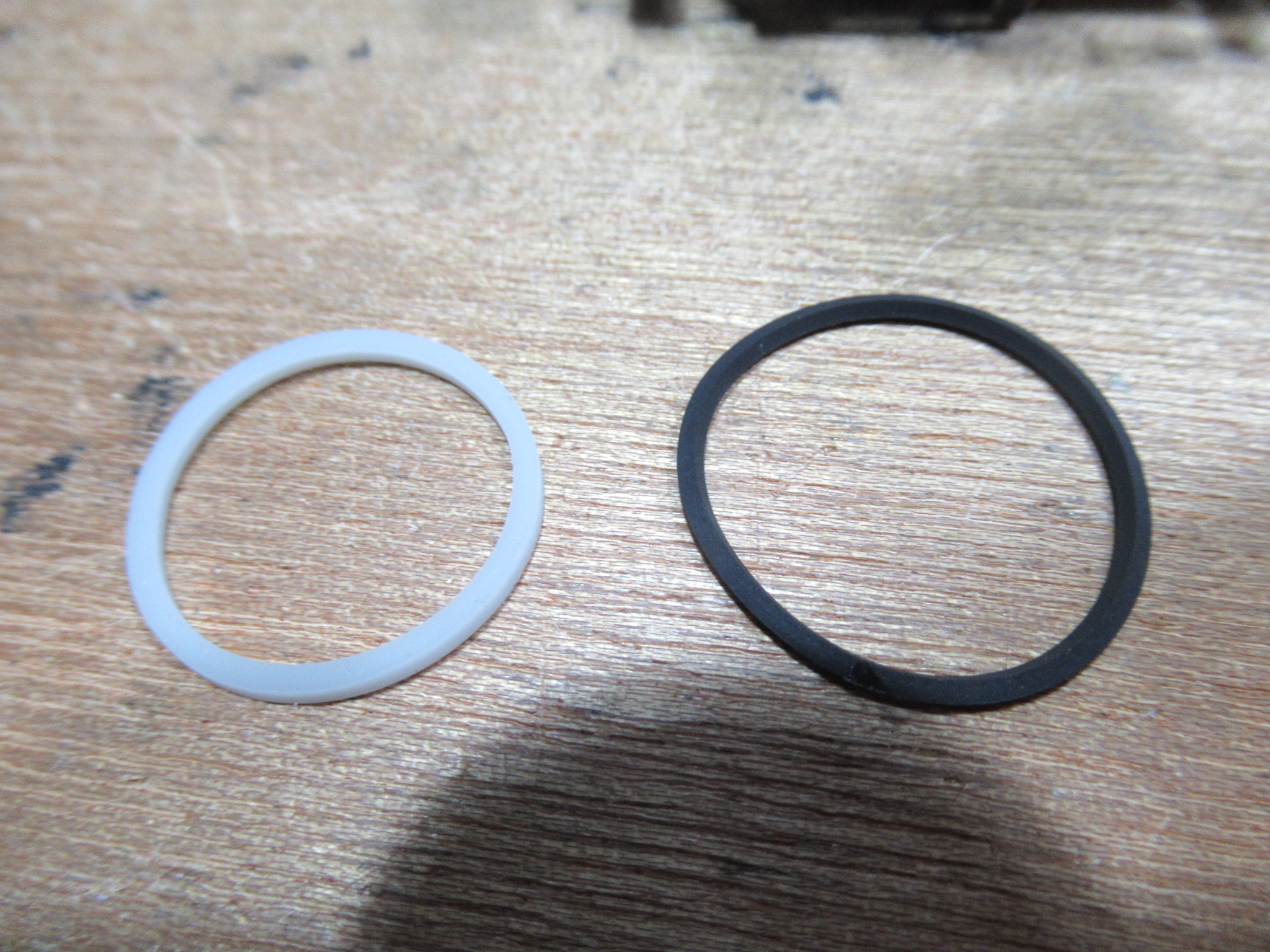

モードベルトをシリコンゴム製のものと交換します。

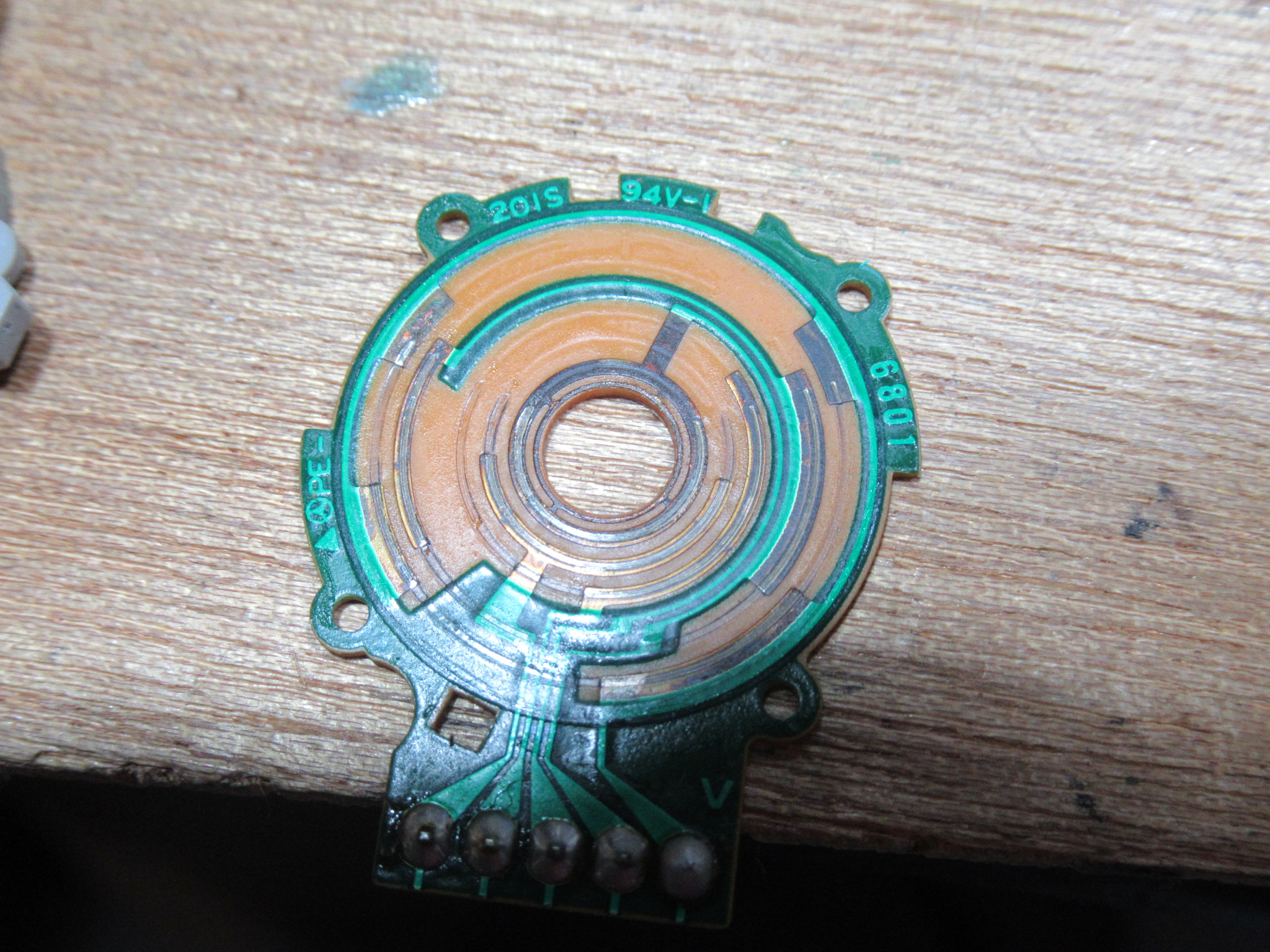

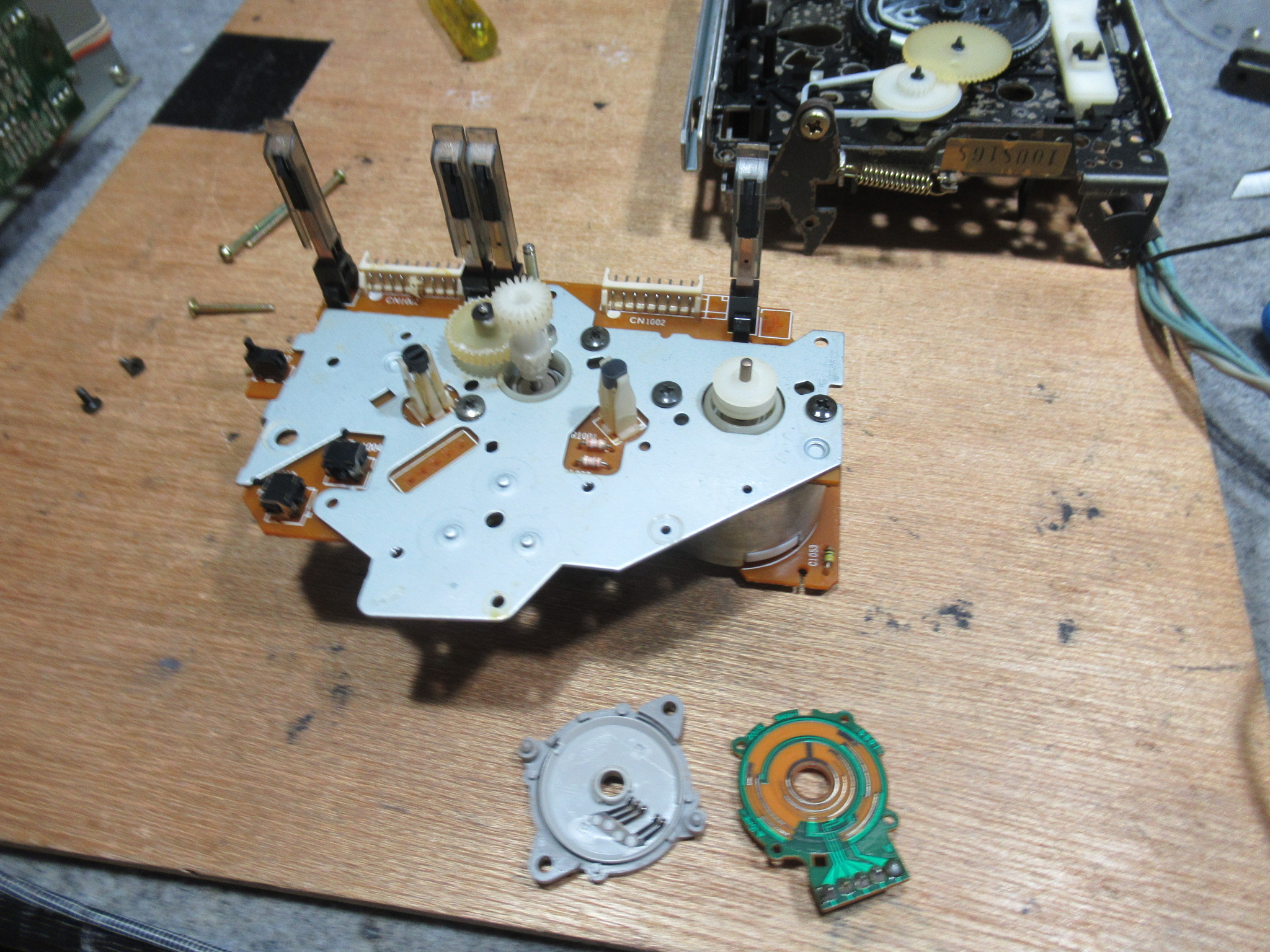

ロータリーエンコーダーを分解します。

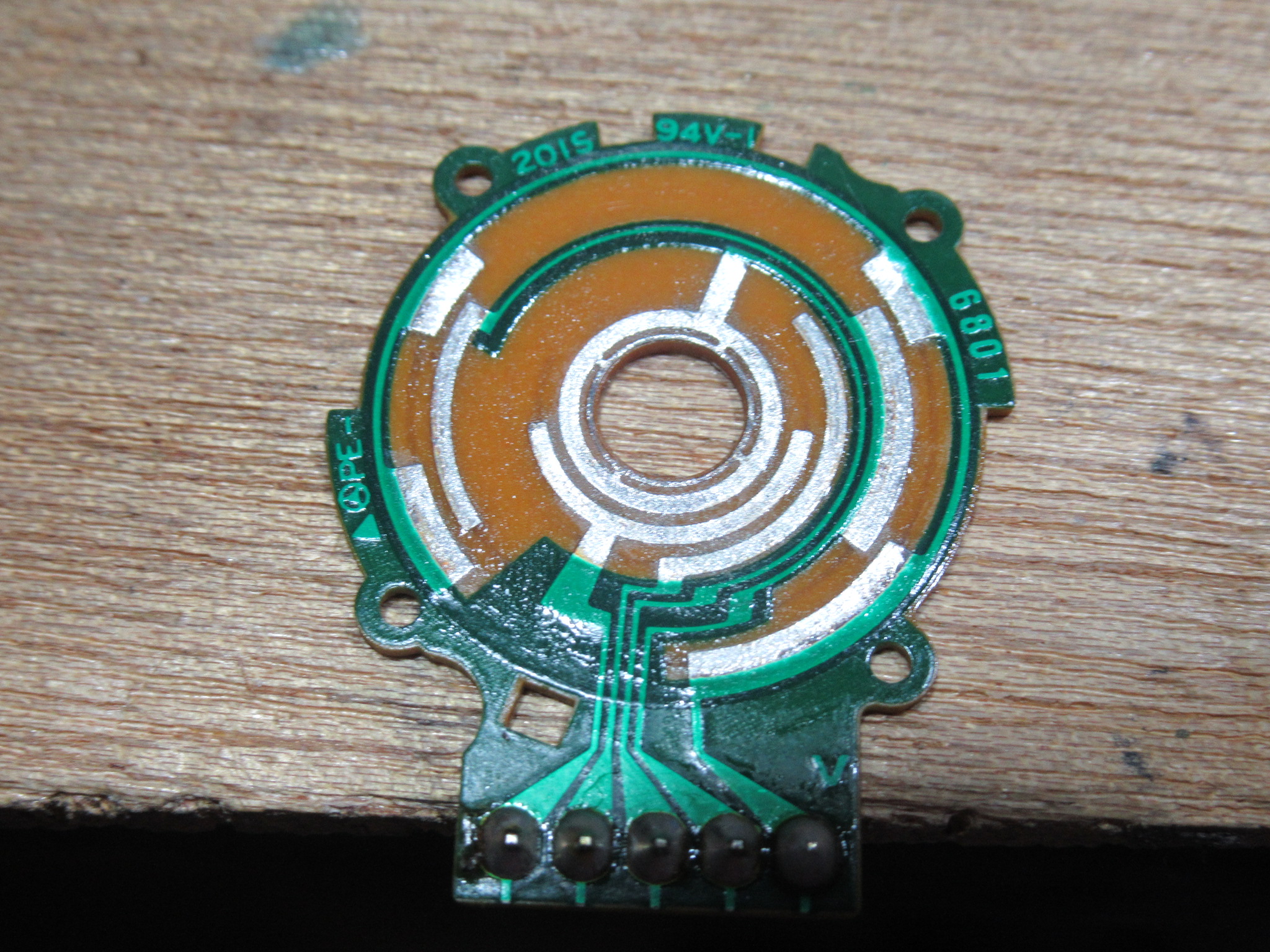

相当な汚れです。これが誤作動の原因ですので、綺麗に清掃します。

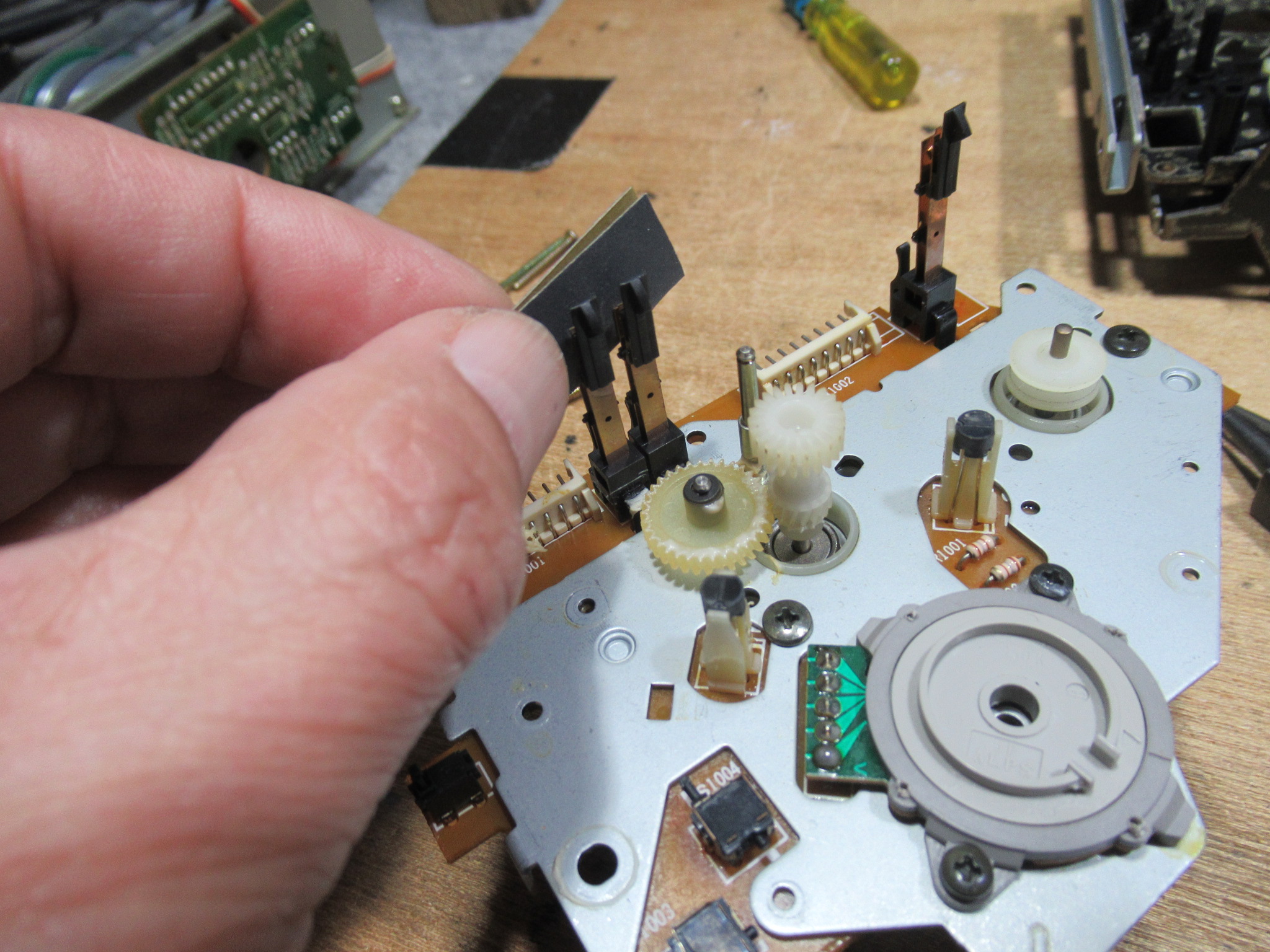

オートセレクタ用スイッチ接点を磨きます。

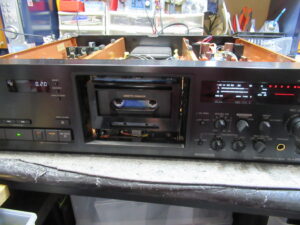

本体に戻して動作確認を行います。

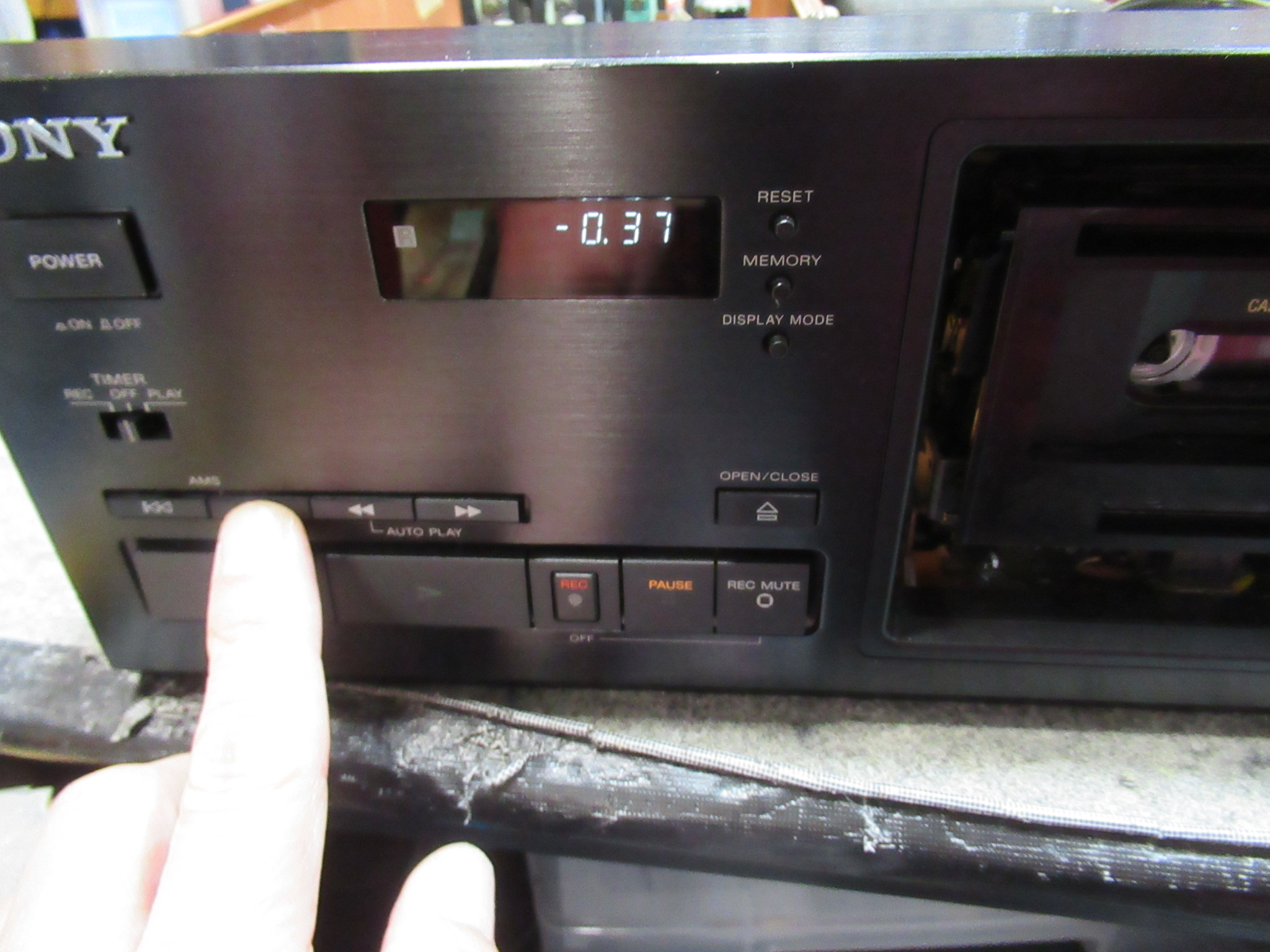

しかし、操作ボタンに反応が無かったり、押したボタンと違う動作になったりします。

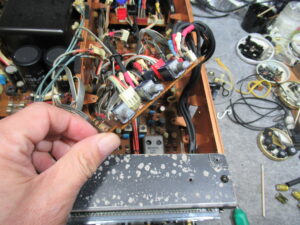

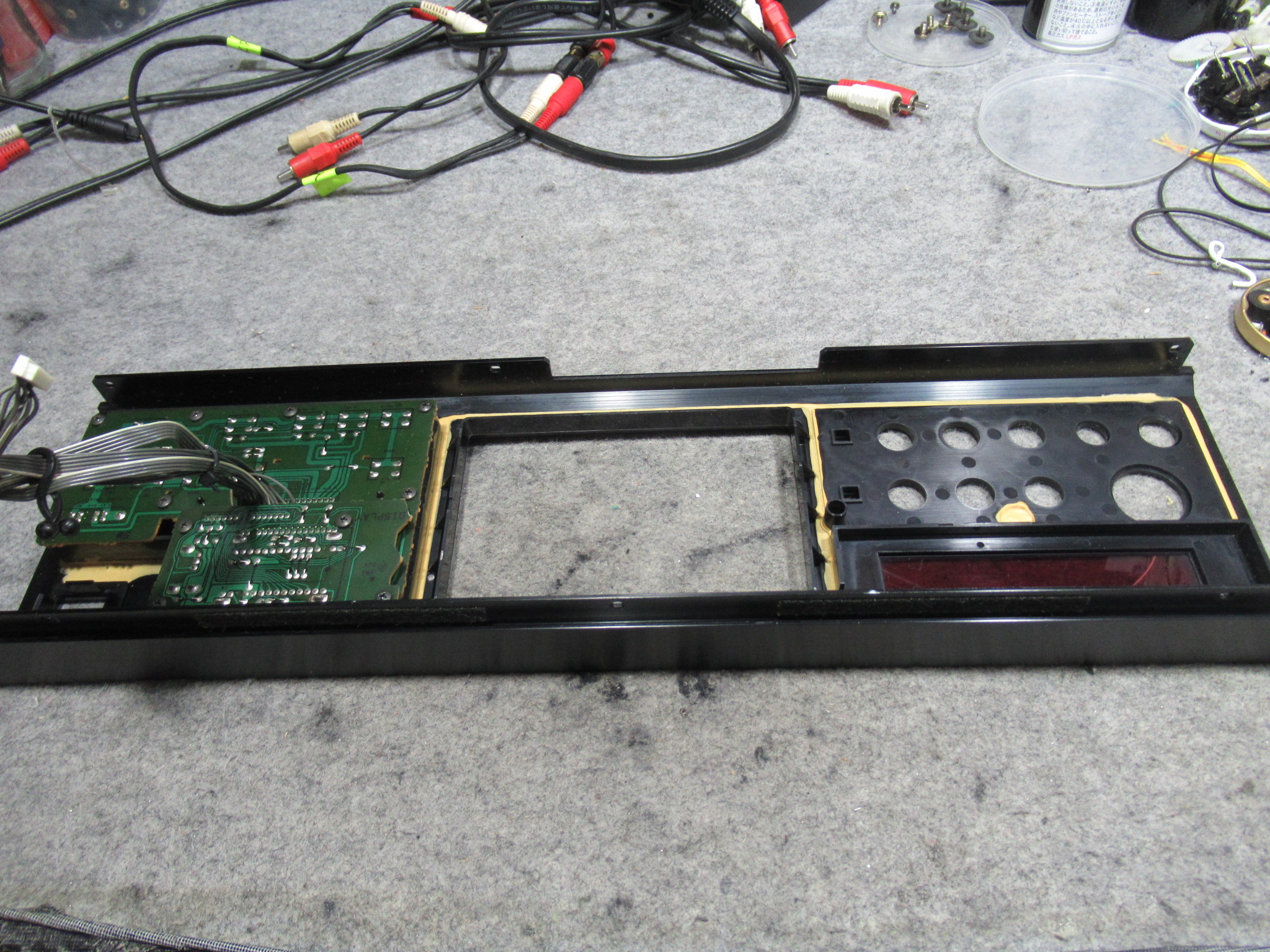

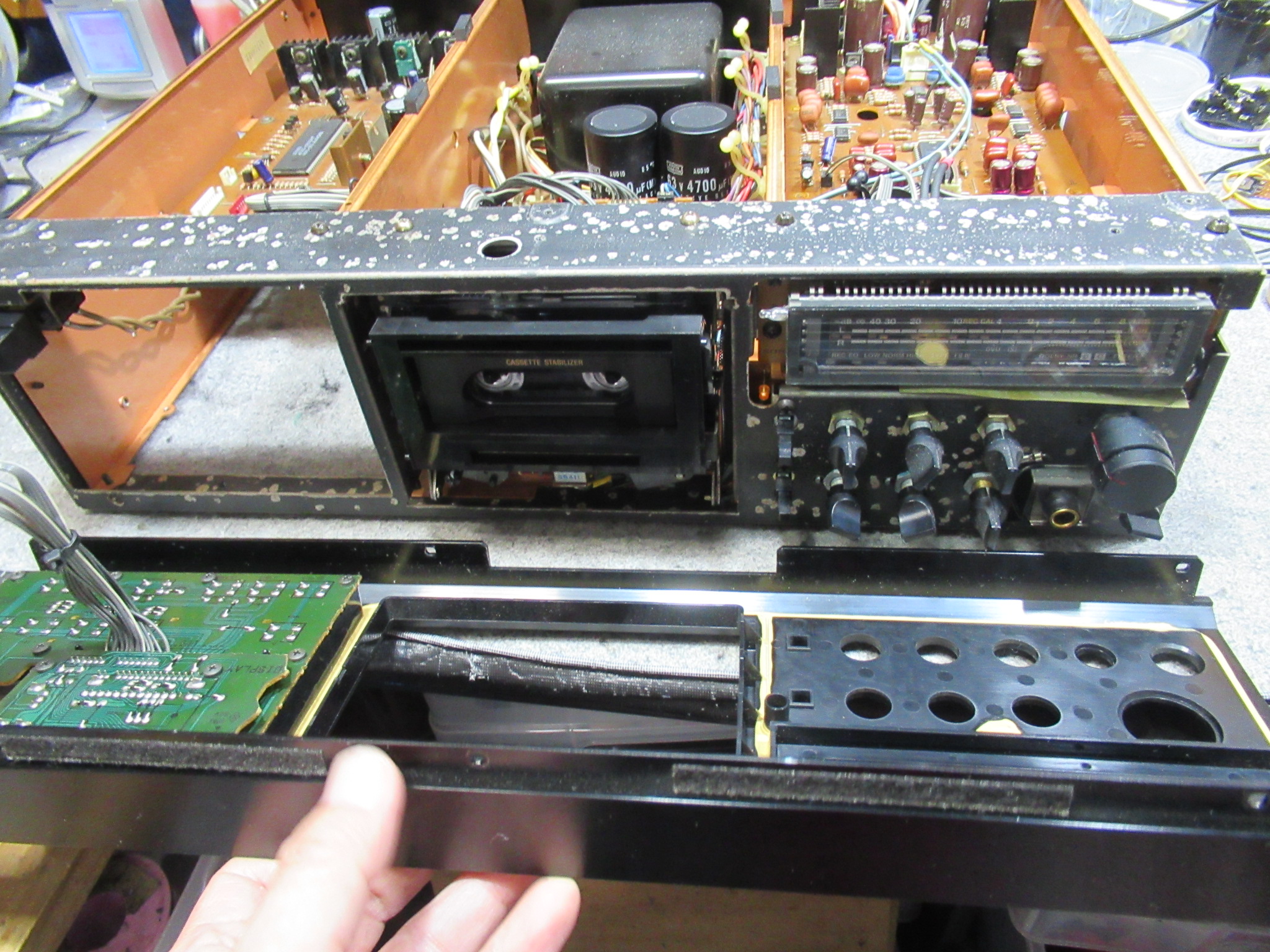

フロントパネルを取り外します。

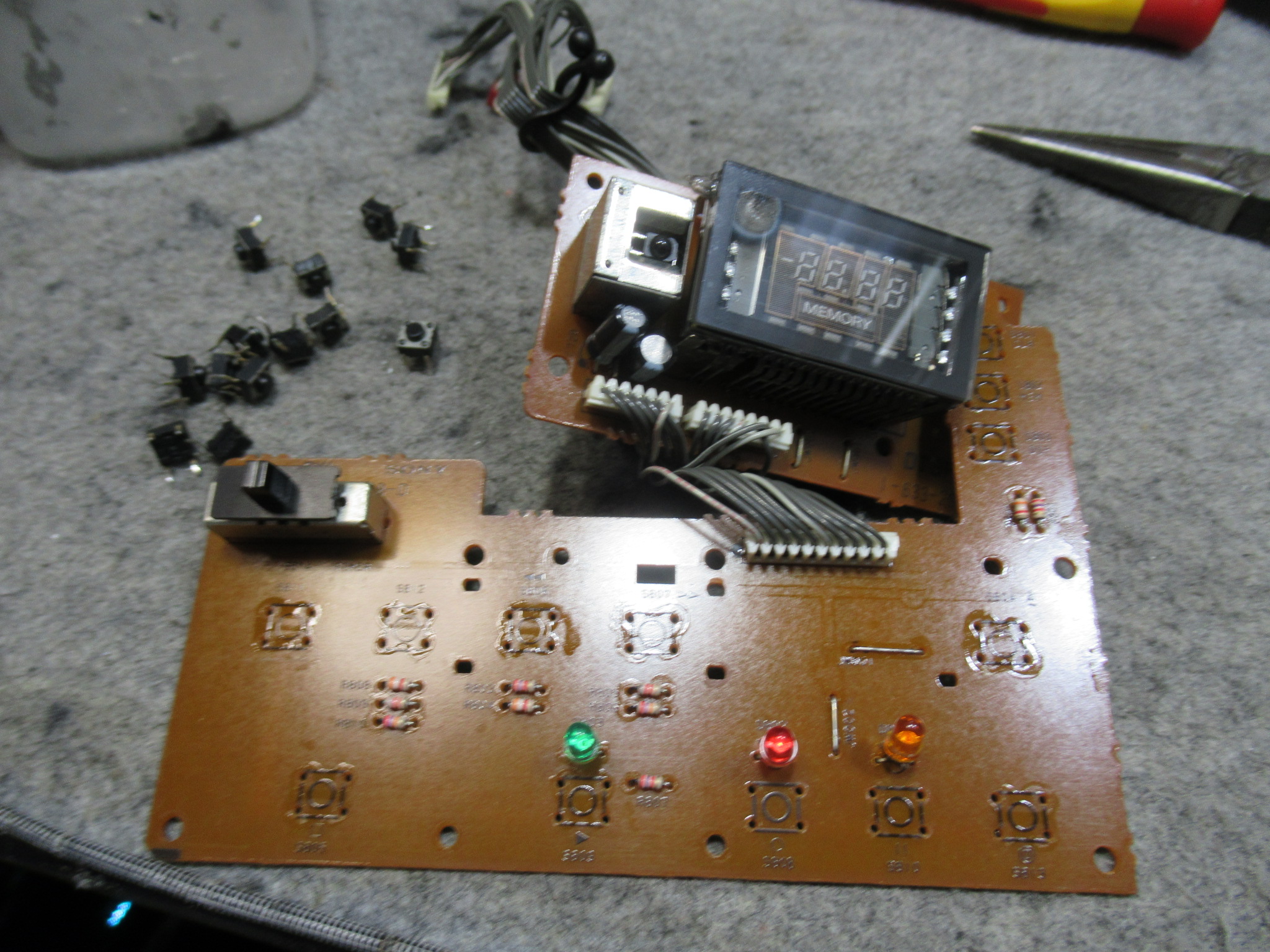

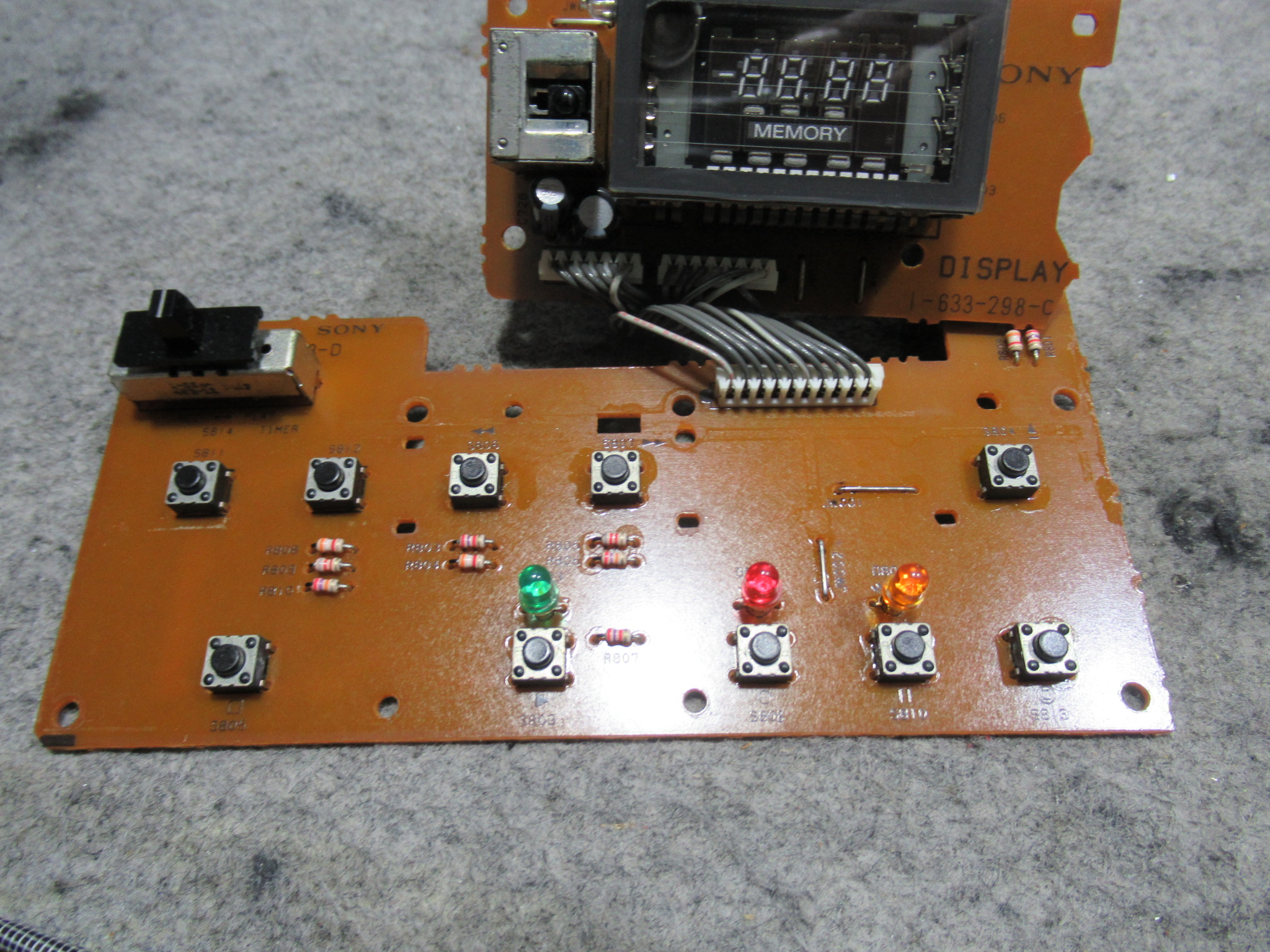

スイッチを全交換します。

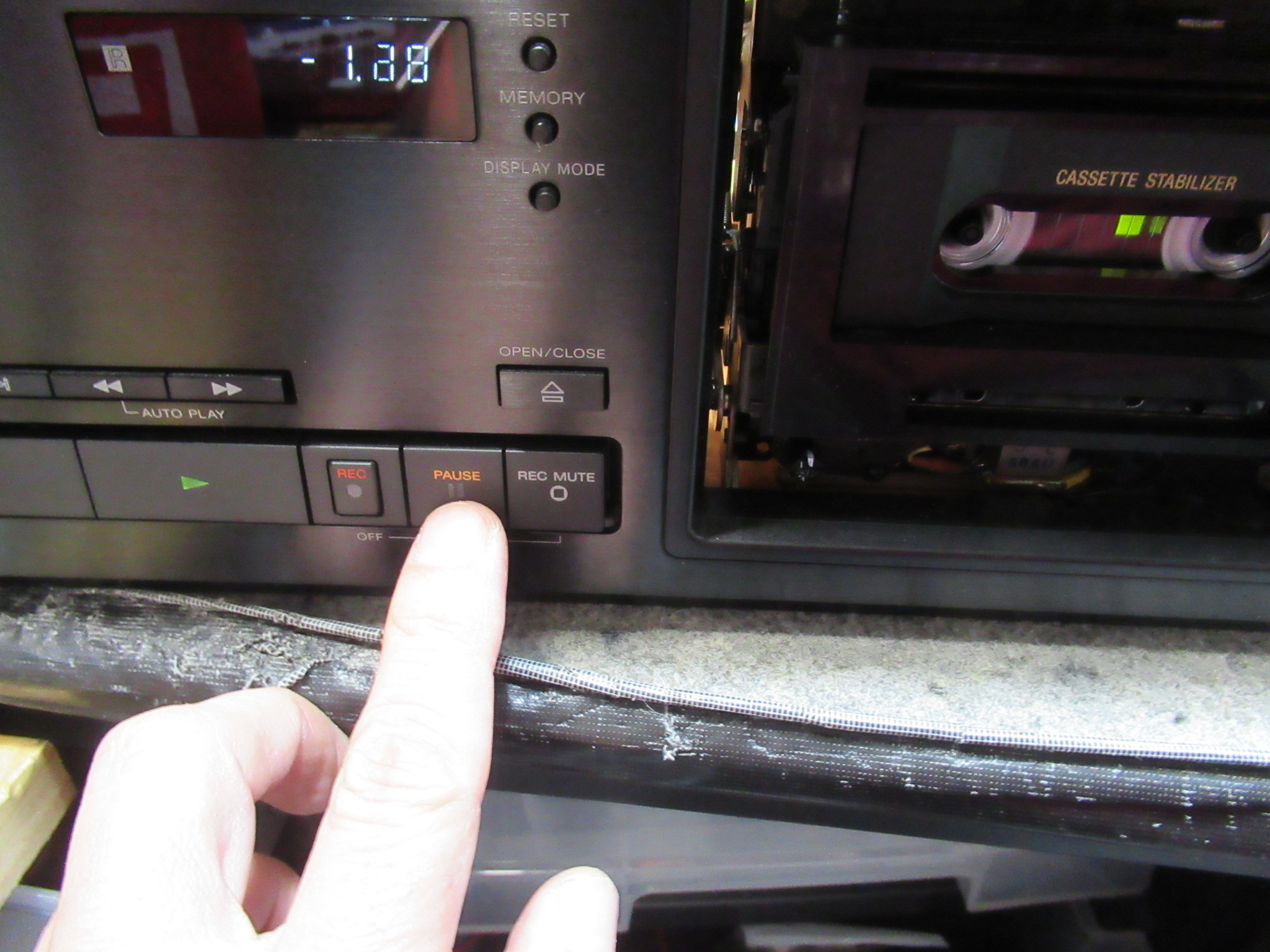

誤作動は解消されました。

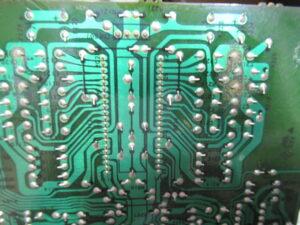

スイッチ基板を取り外します。

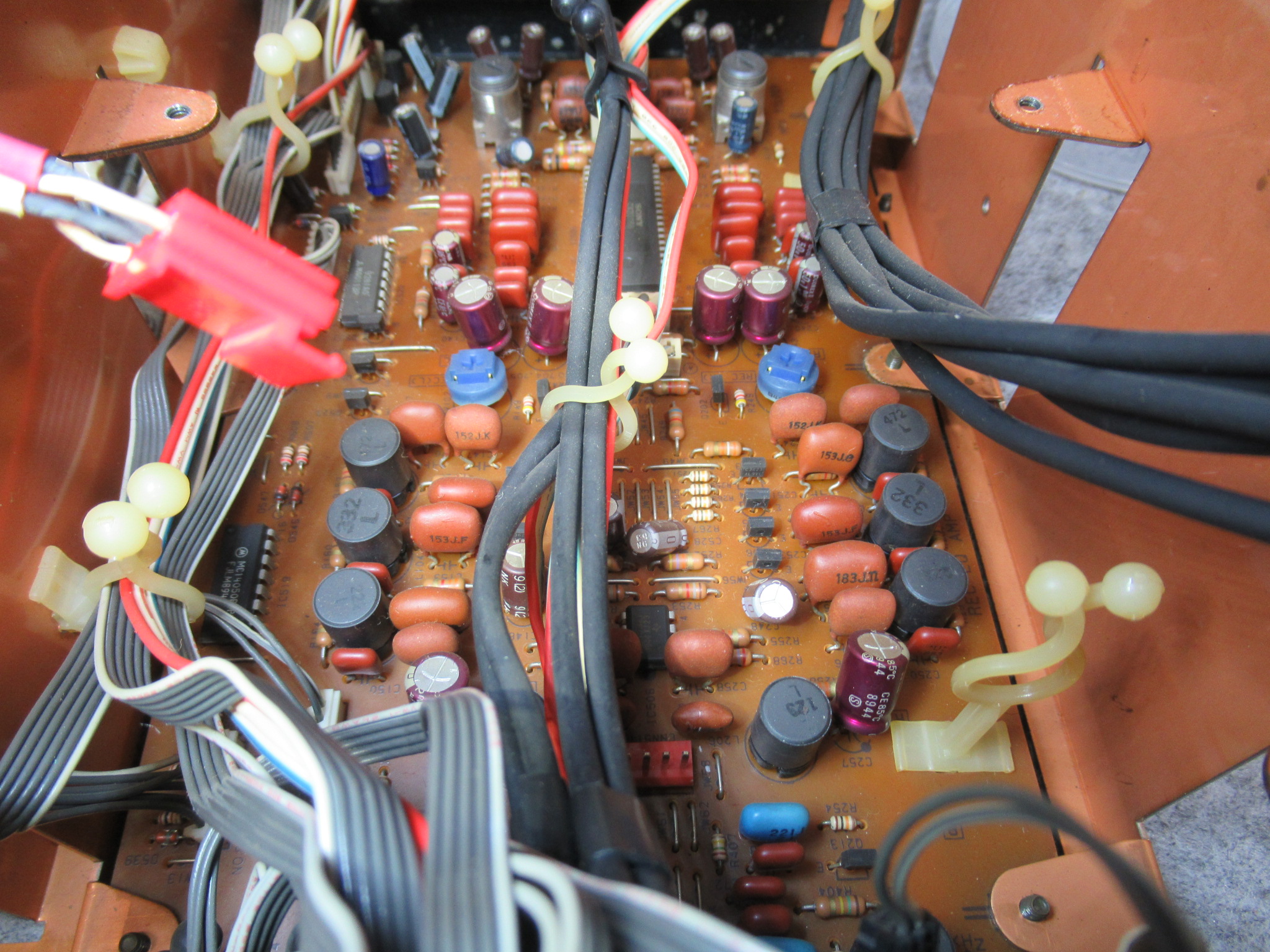

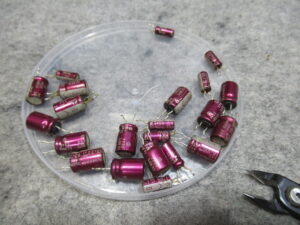

ELNA社製の電解コンデンサーを交換します。

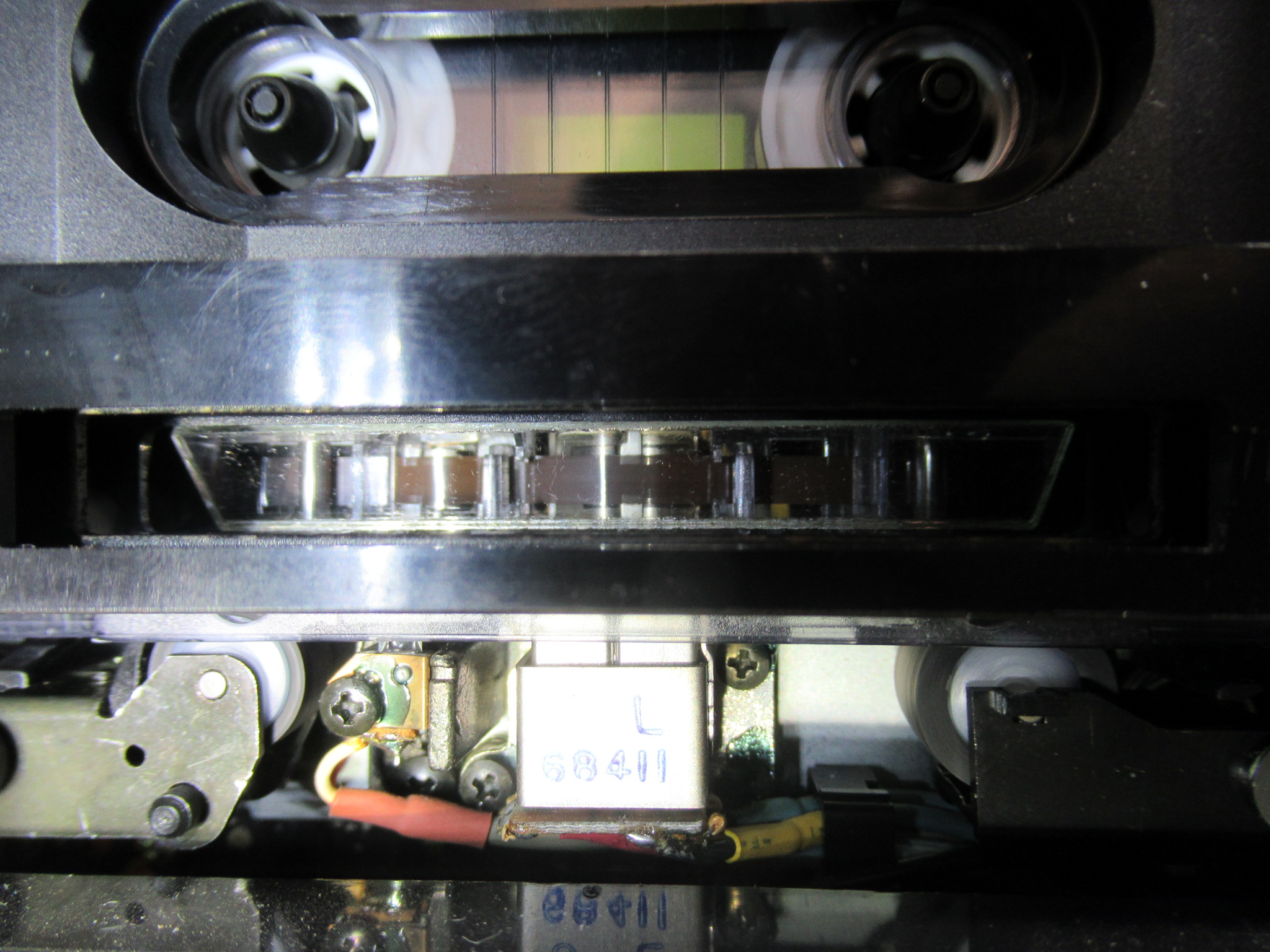

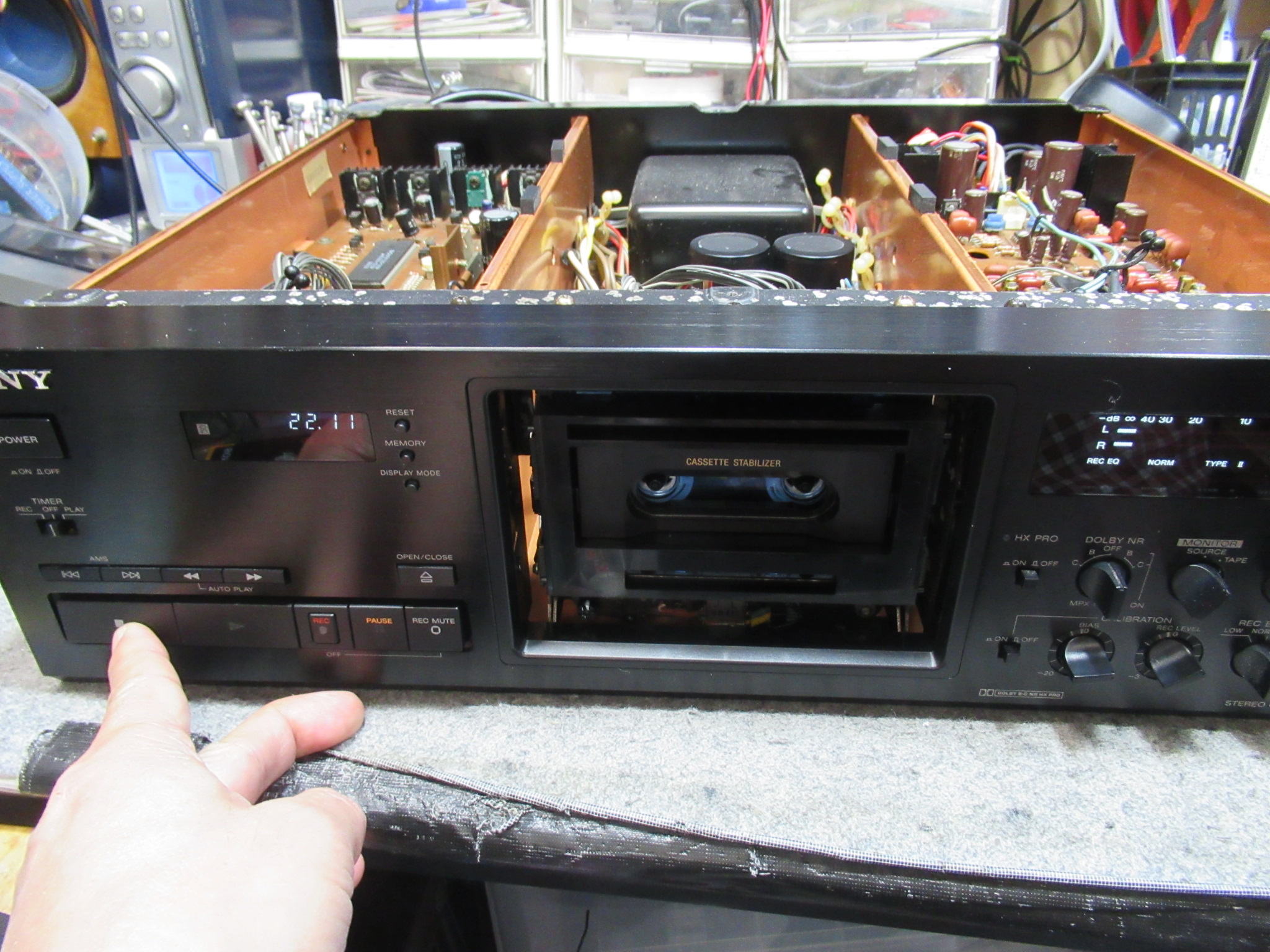

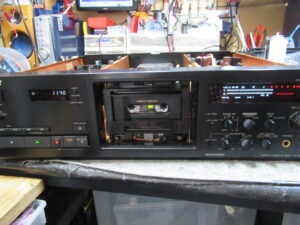

調整とテストに移ります。ミラーカセットを用いてテープの走行状態を目視点検します。

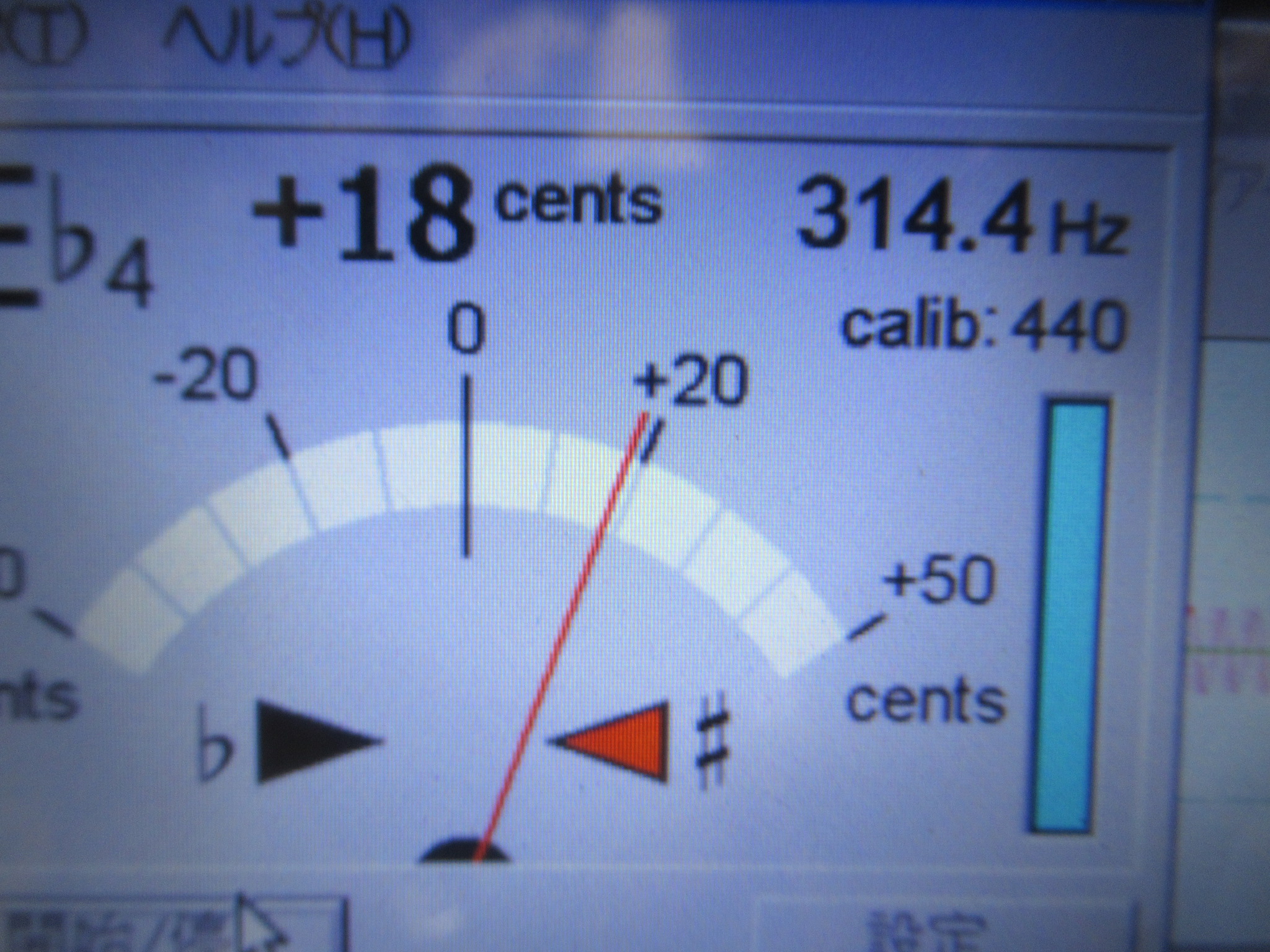

315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。

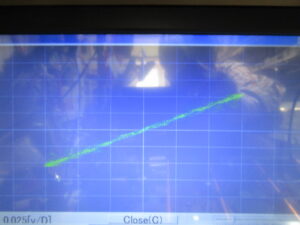

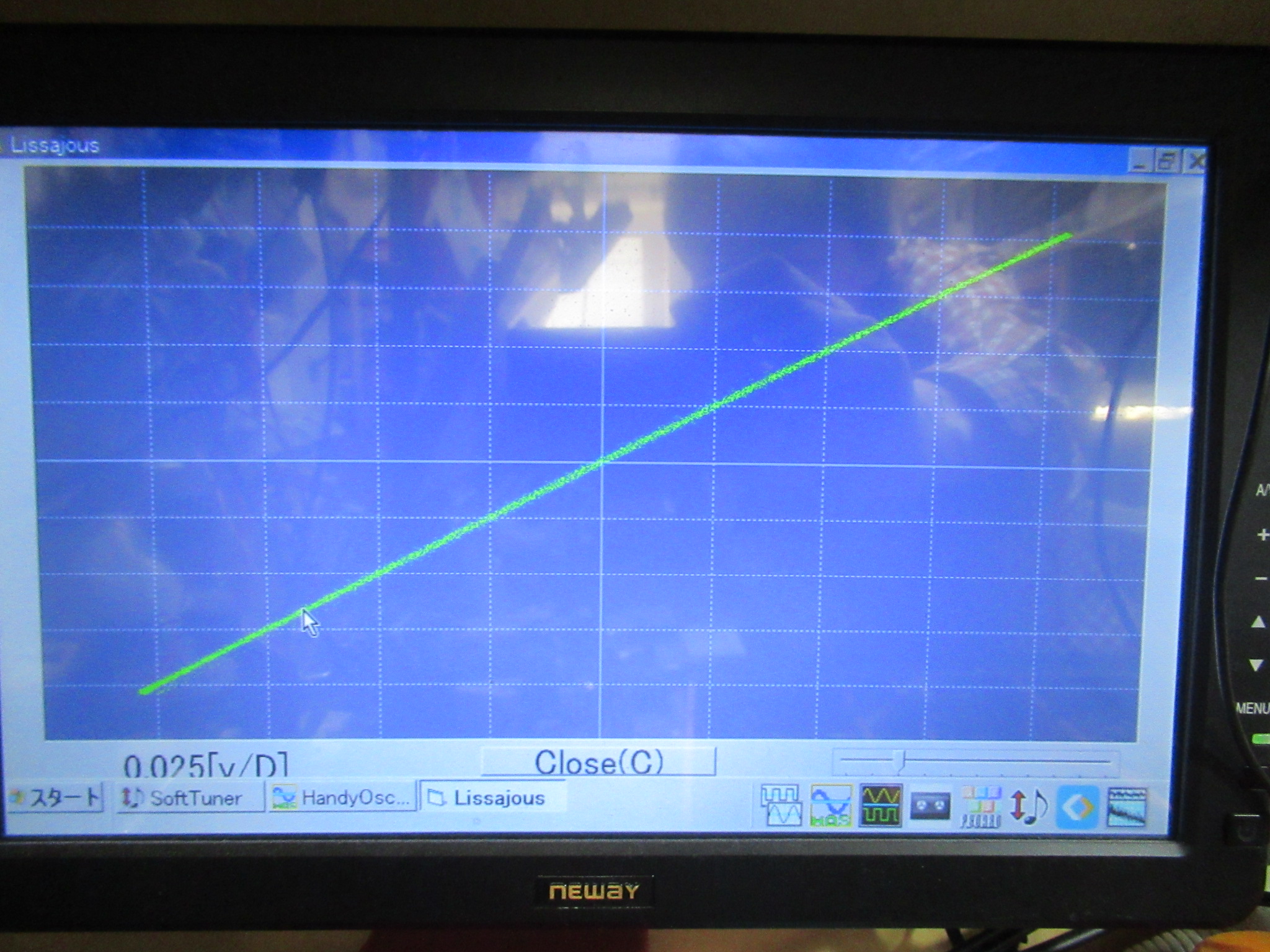

ヘッドアジマスの調整を行います。

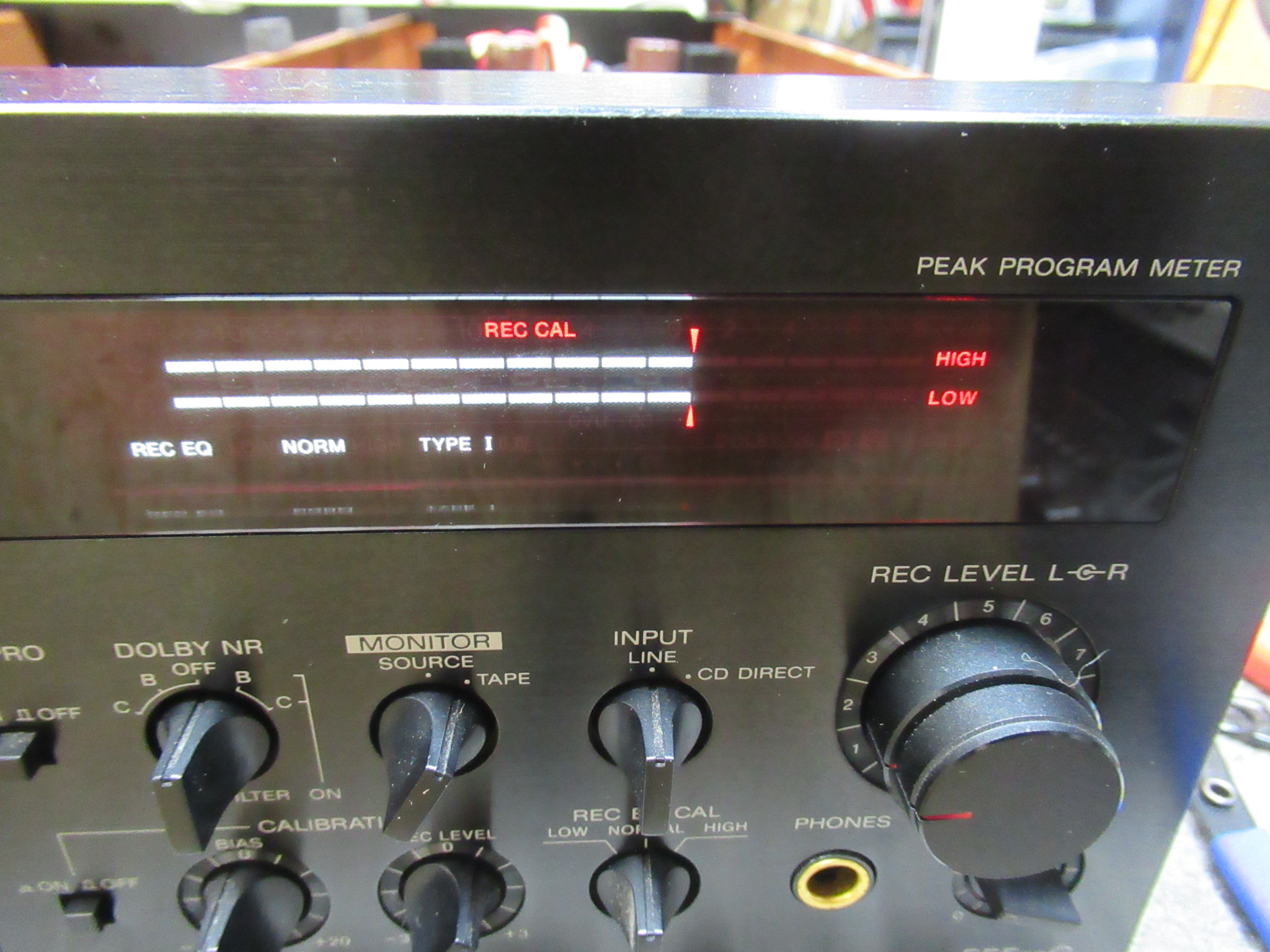

キャリブレーション後に録再バランスを調整します。
録音テストを行い、修理完了です。
