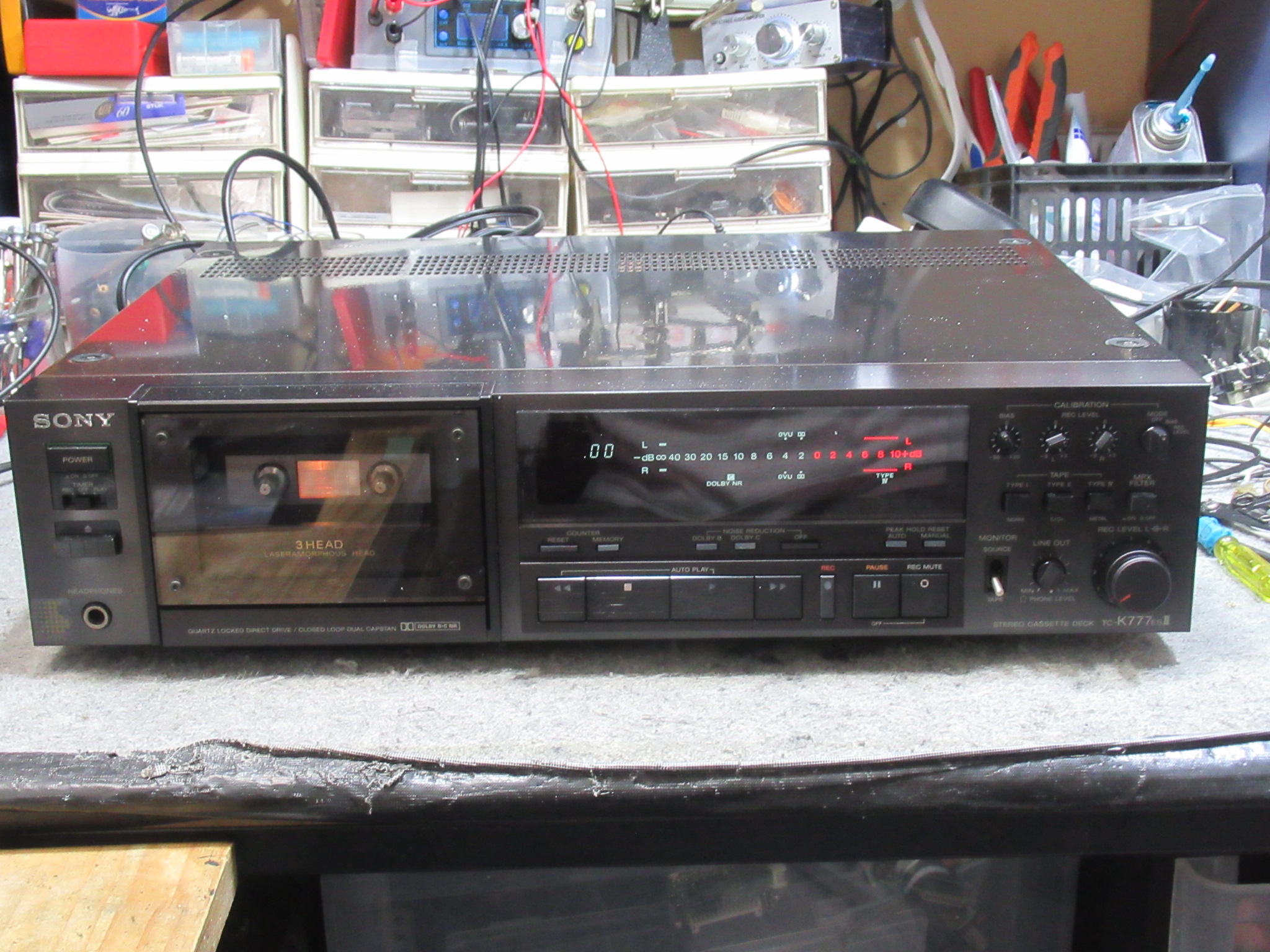

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K777ESⅡの修理依頼をいただきました。
10年ほど前から不調ということです。

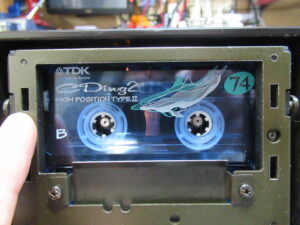

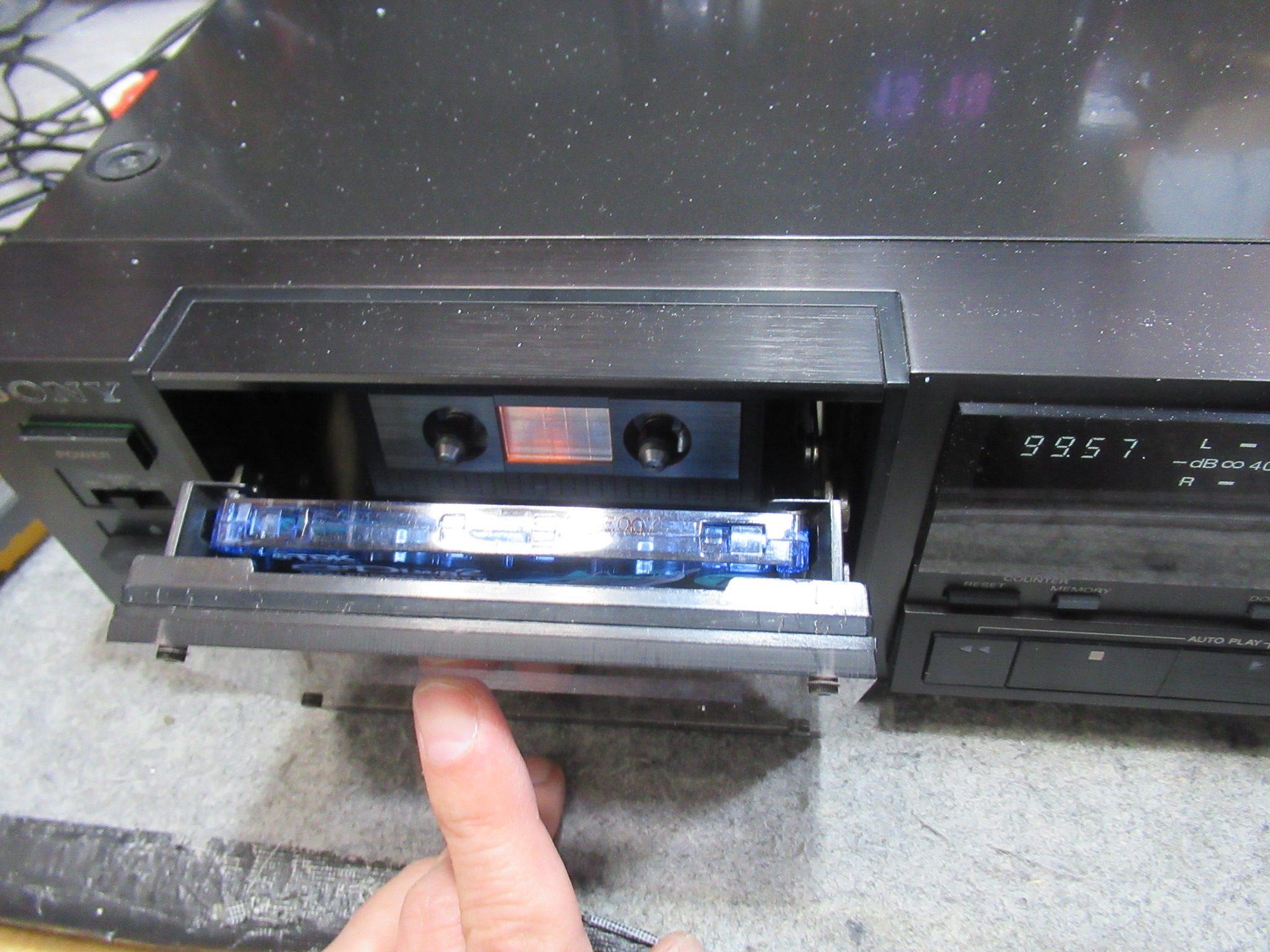

ややロケットオープン気味です。また、テープをセットするとリッドが閉まりません。
リールとハブに位置ずれが発生しています。

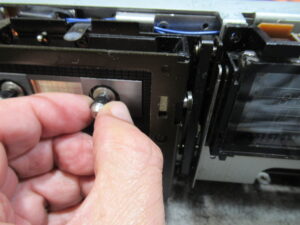

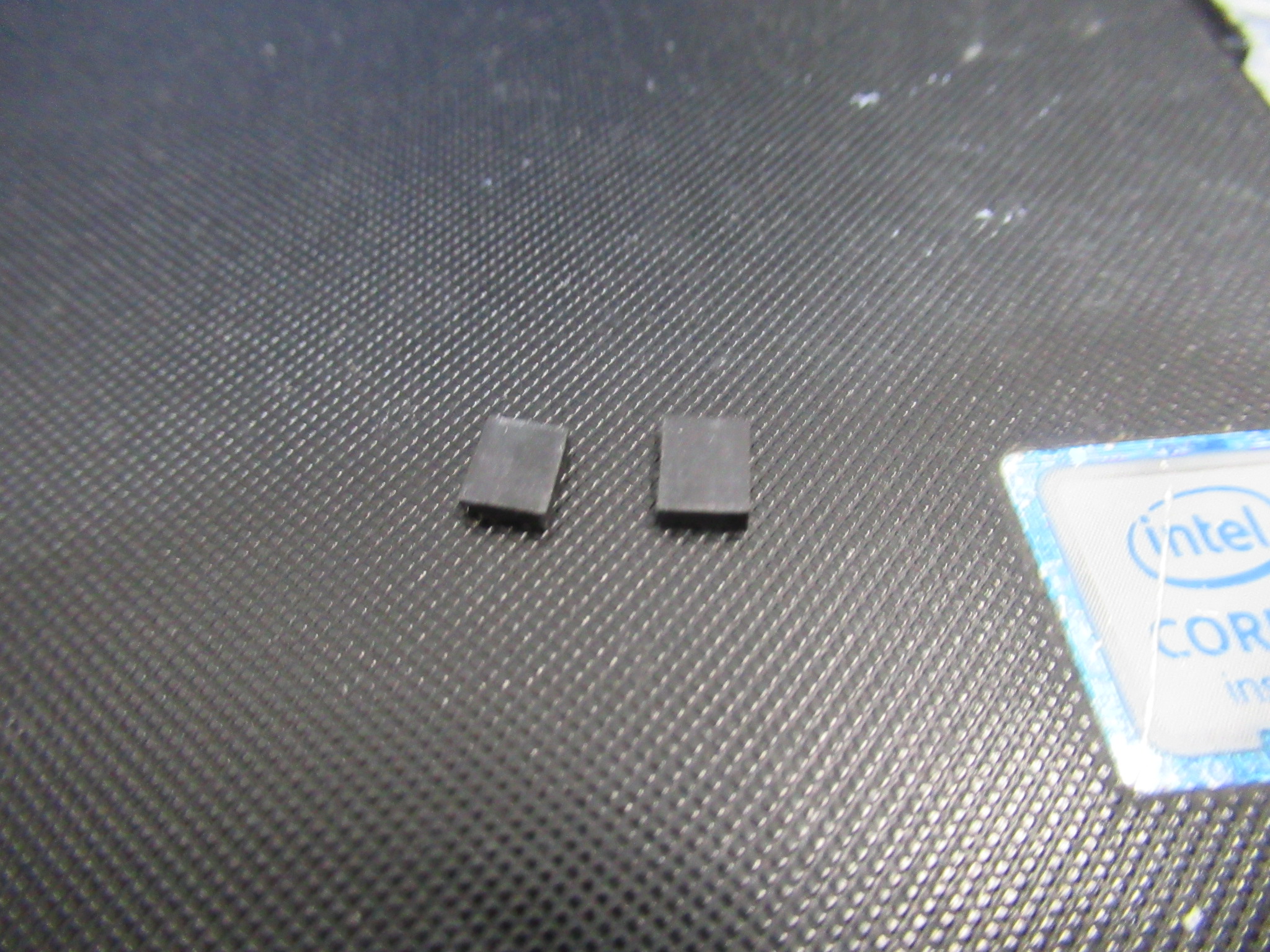

テープを支える部分に１ｍｍのスペーサーを貼り付けます。
一応再生はできますが、巻きトルクがかなり弱くなっていますので、アイドラーゴムの交換が必要な状態です。

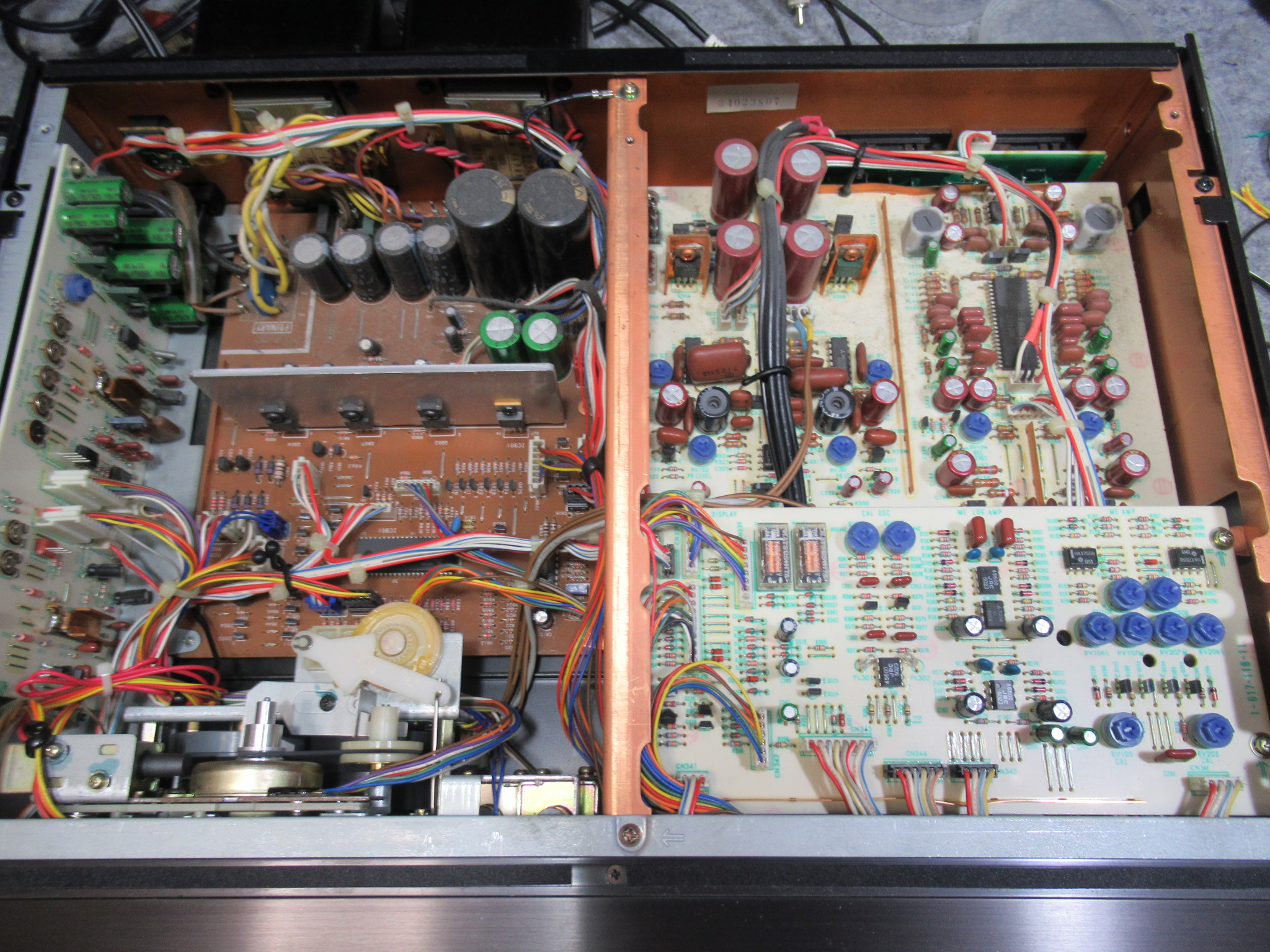

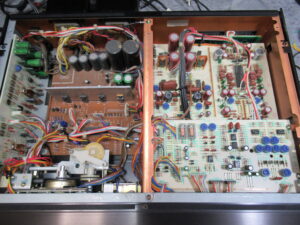

カバーを開けます。

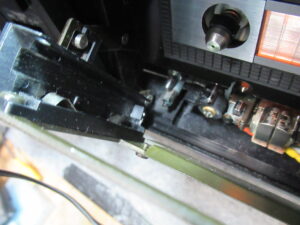

中央に見えるのがトレイが開くときの衝撃を緩和するオイルダンパーですが、部品入手が叶わないため処置はできません。
メカを降ろします。
背面から分解していきます。

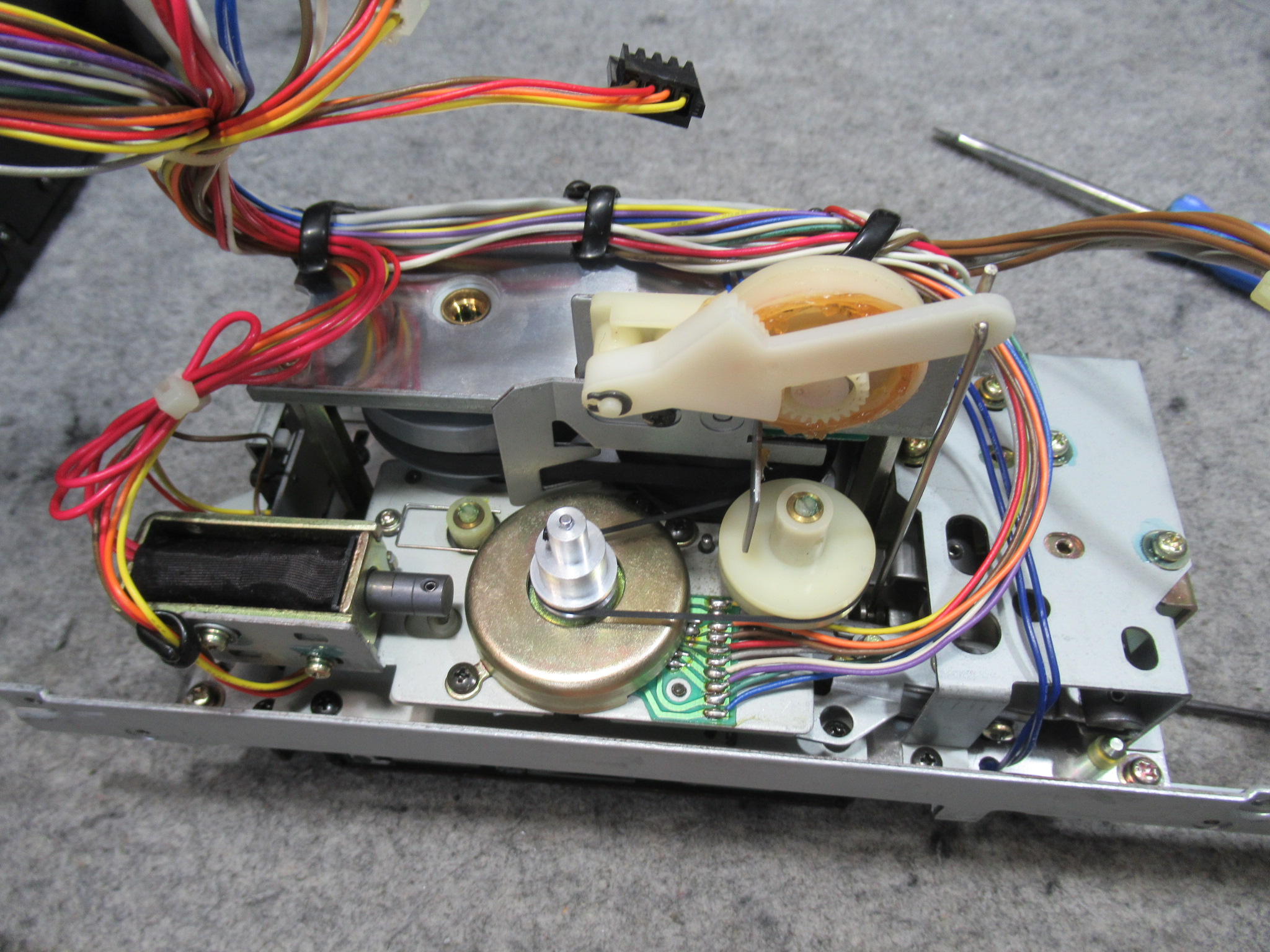

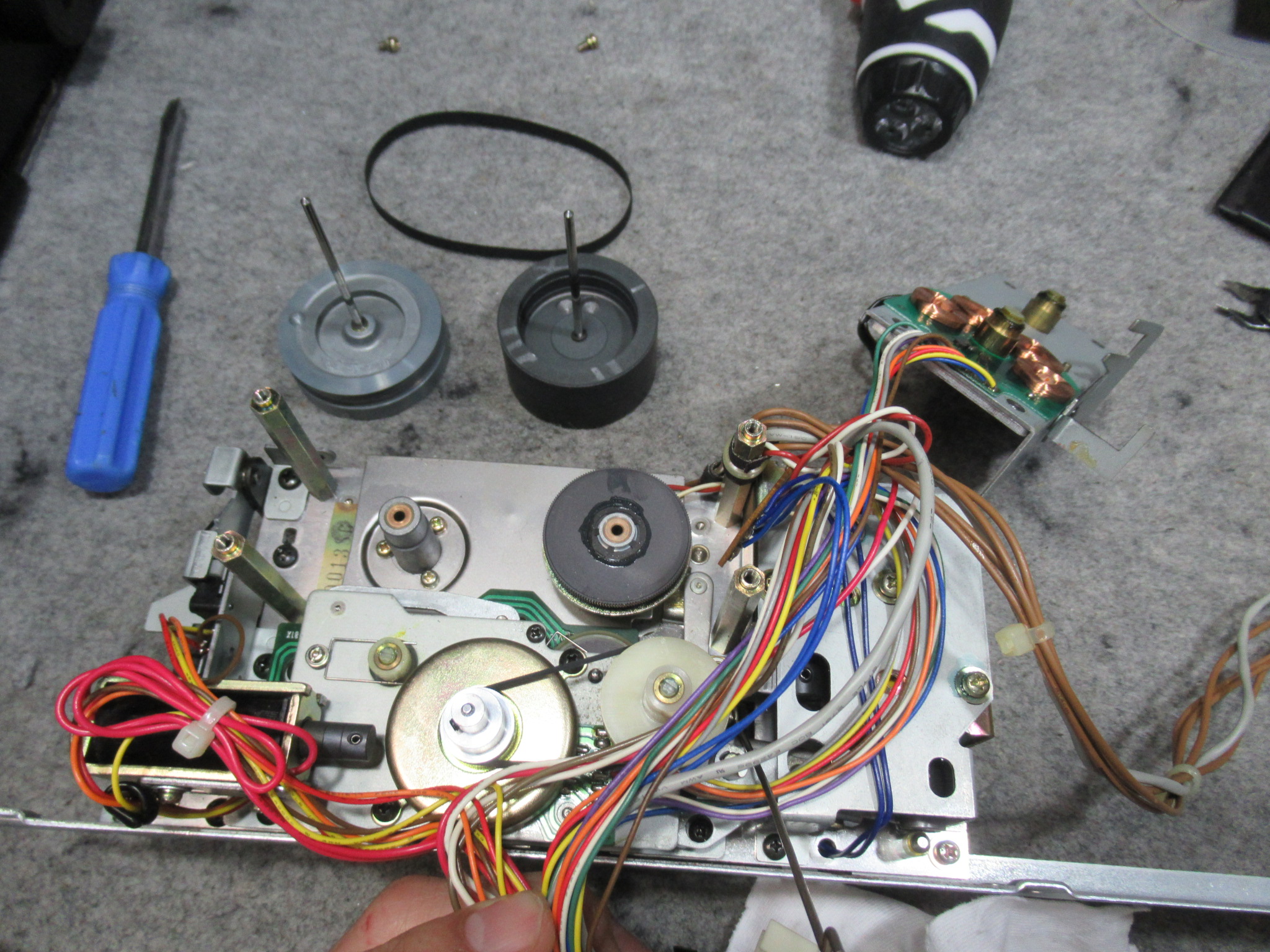

リールユニットを取り出します。

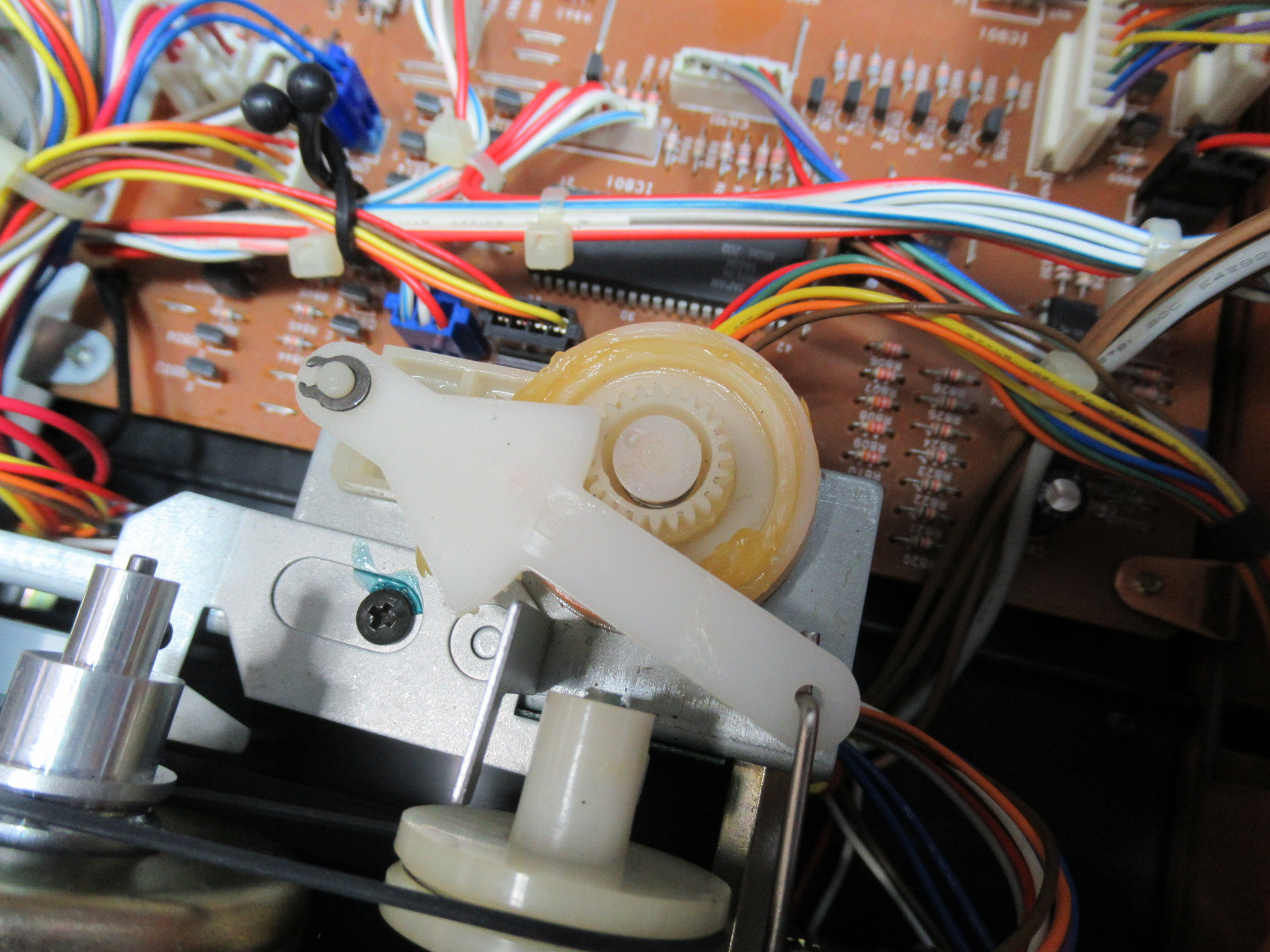

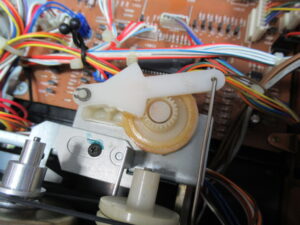

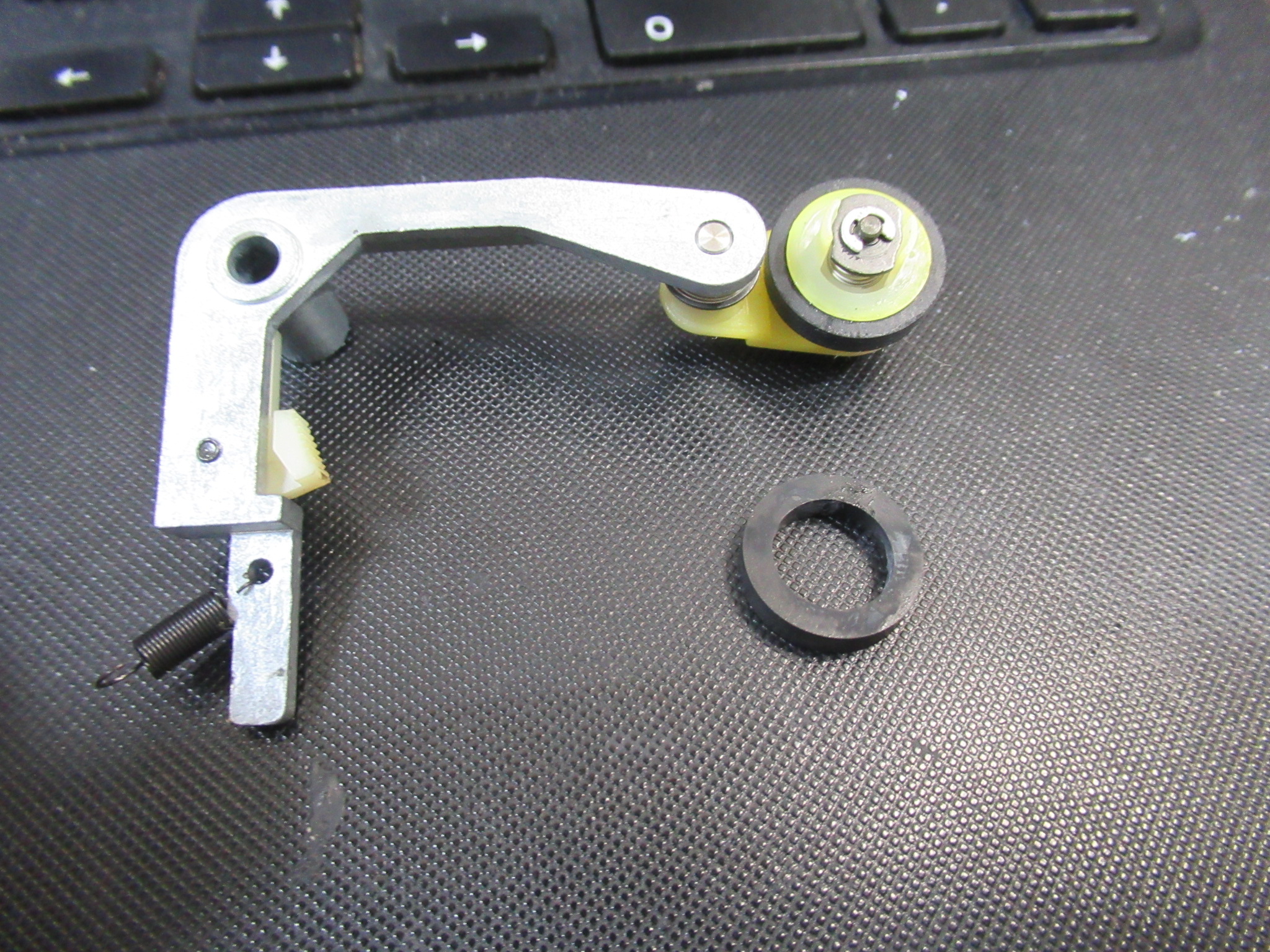

再生用のアイドラーゴムを交換します。

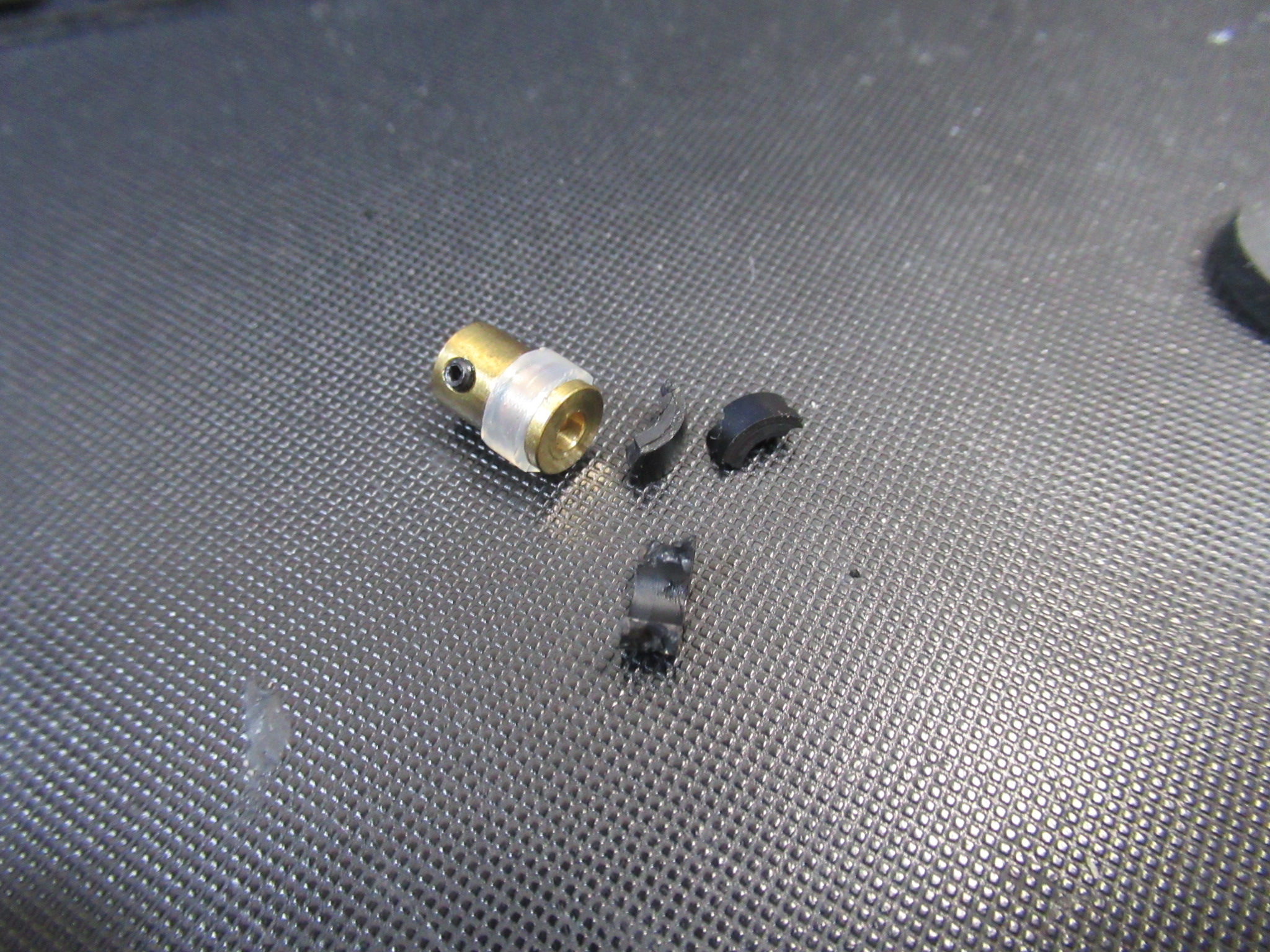

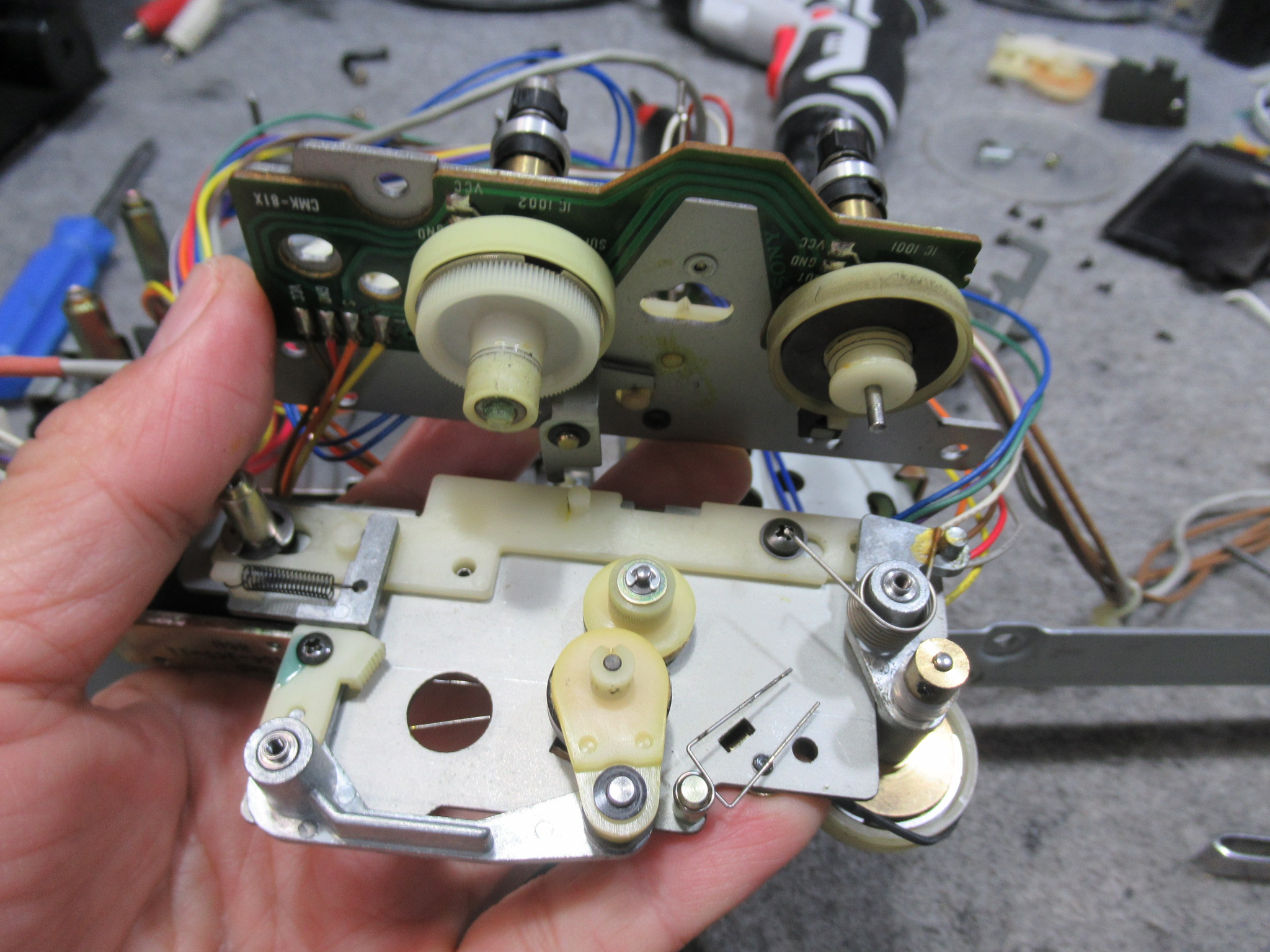

ユニットを分解し、固着気味の箇所にグリスアップするとともに、早送り巻き戻し用のアイドラーゴムを交換します。

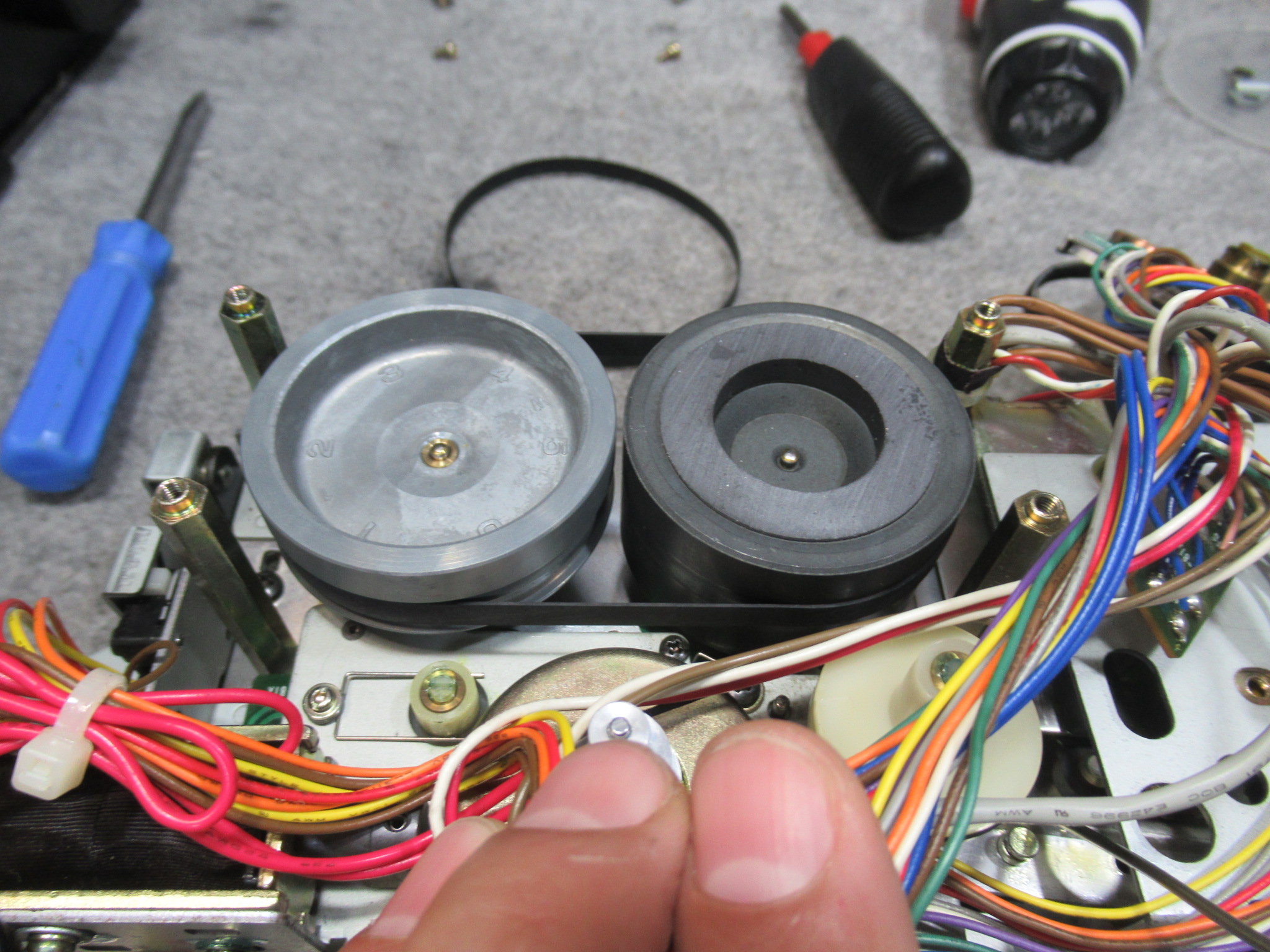

リールベルトも交換します。

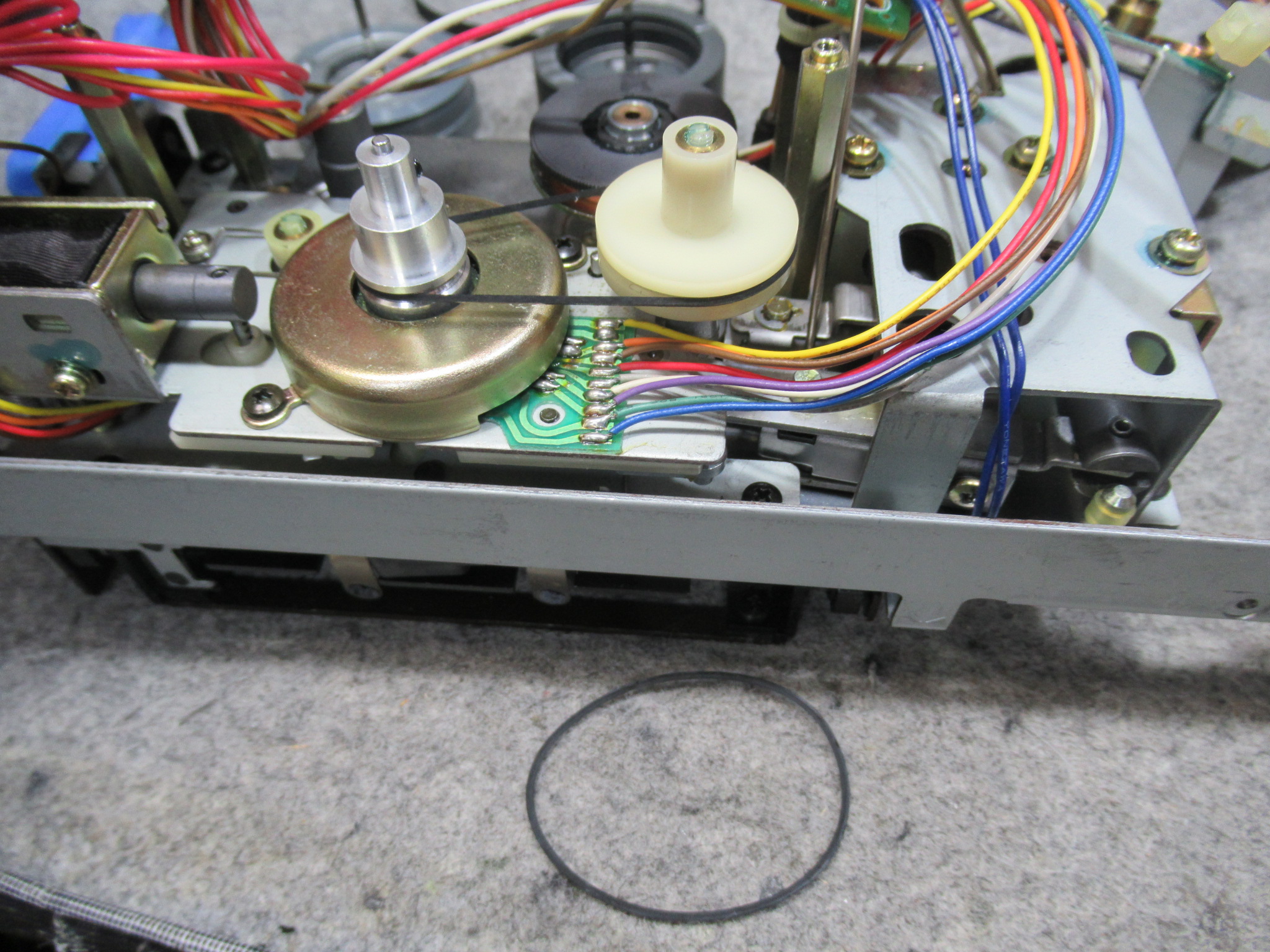

キャプスタンベルトも新品交換です。

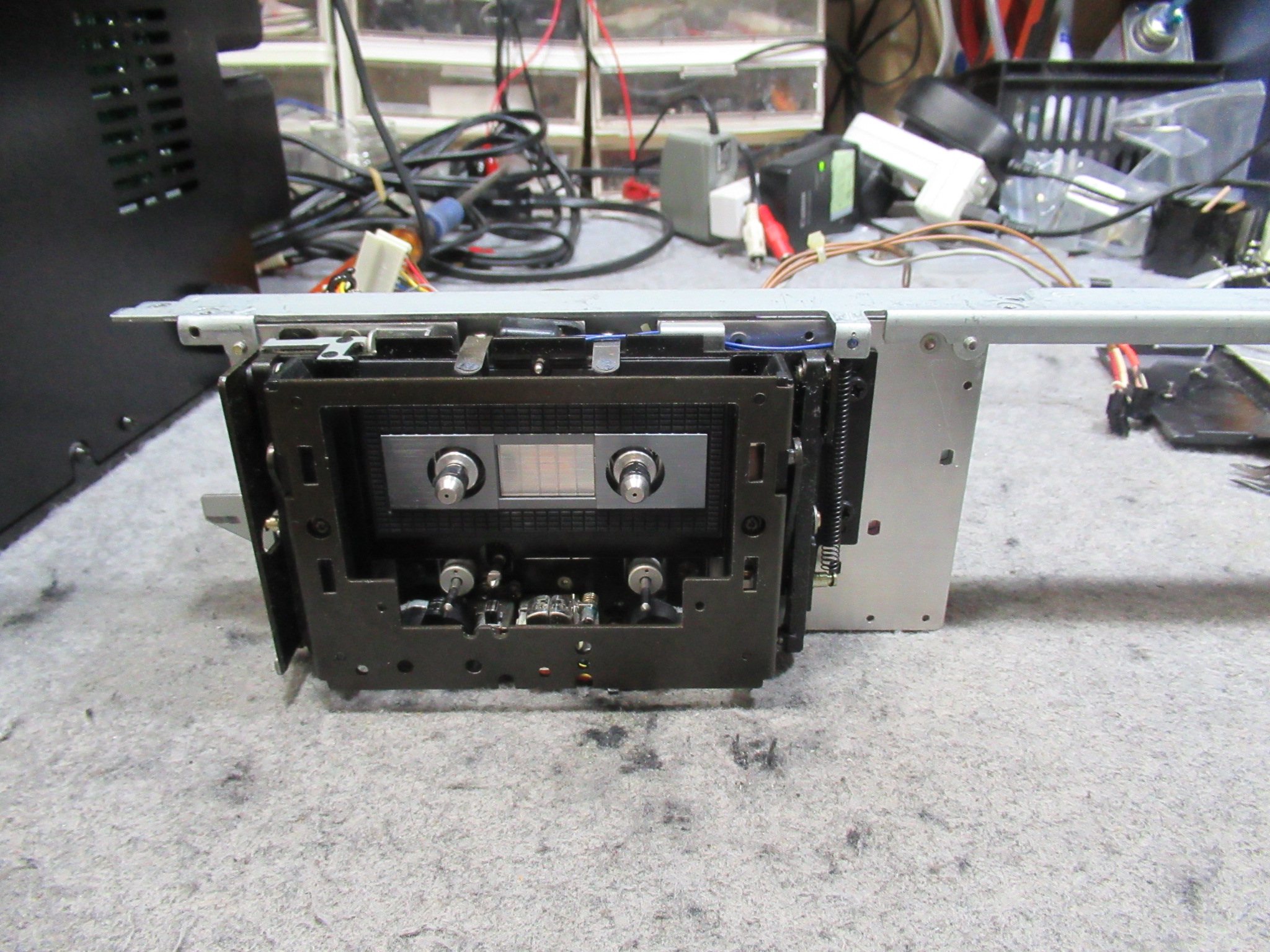

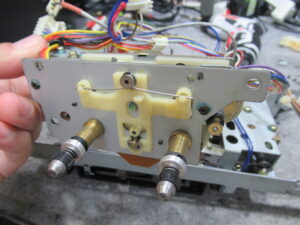

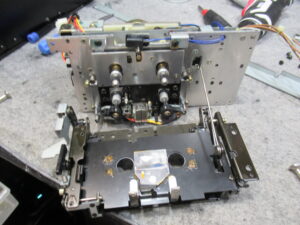

カセットホルダーを取り外します。

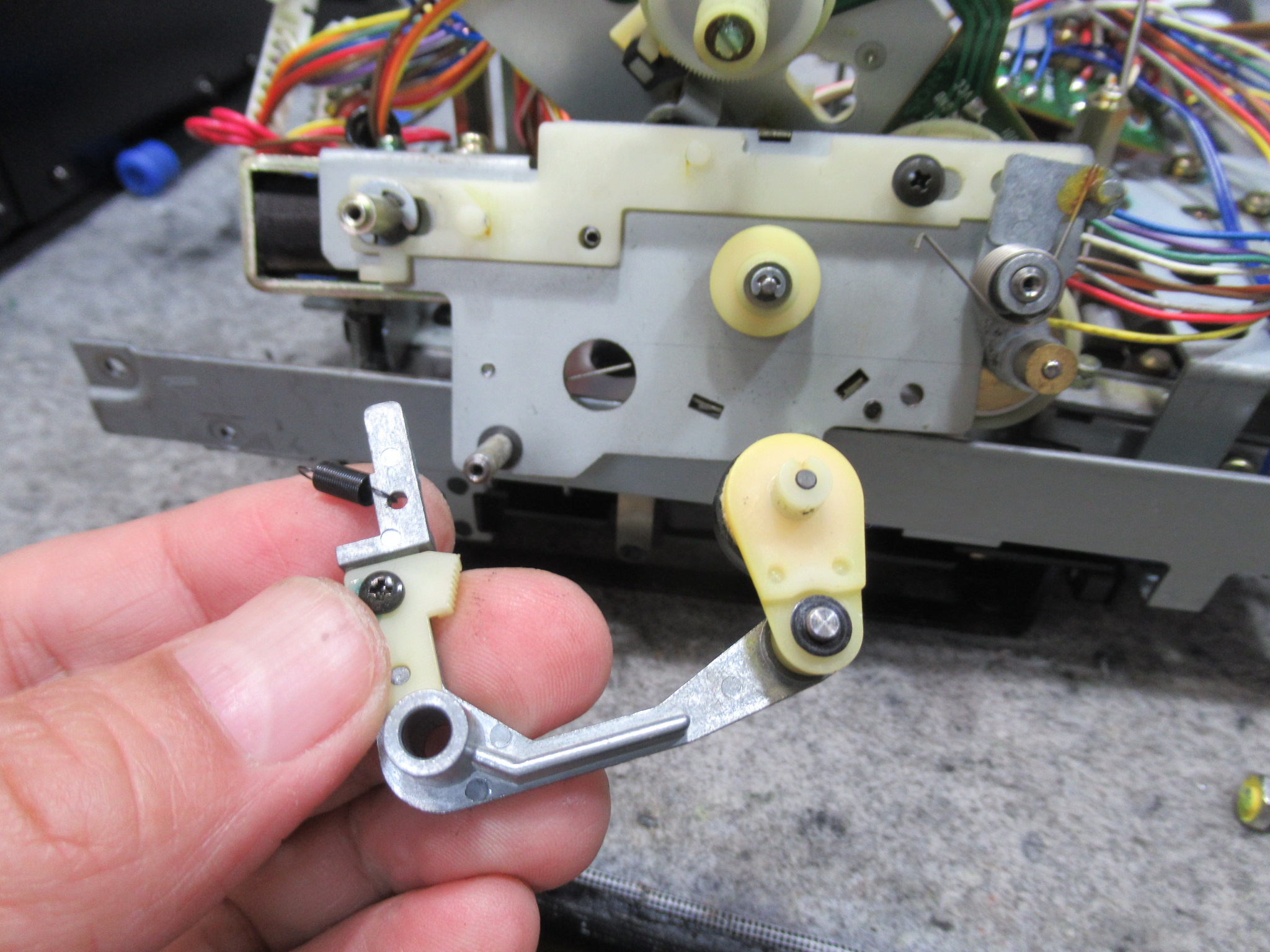

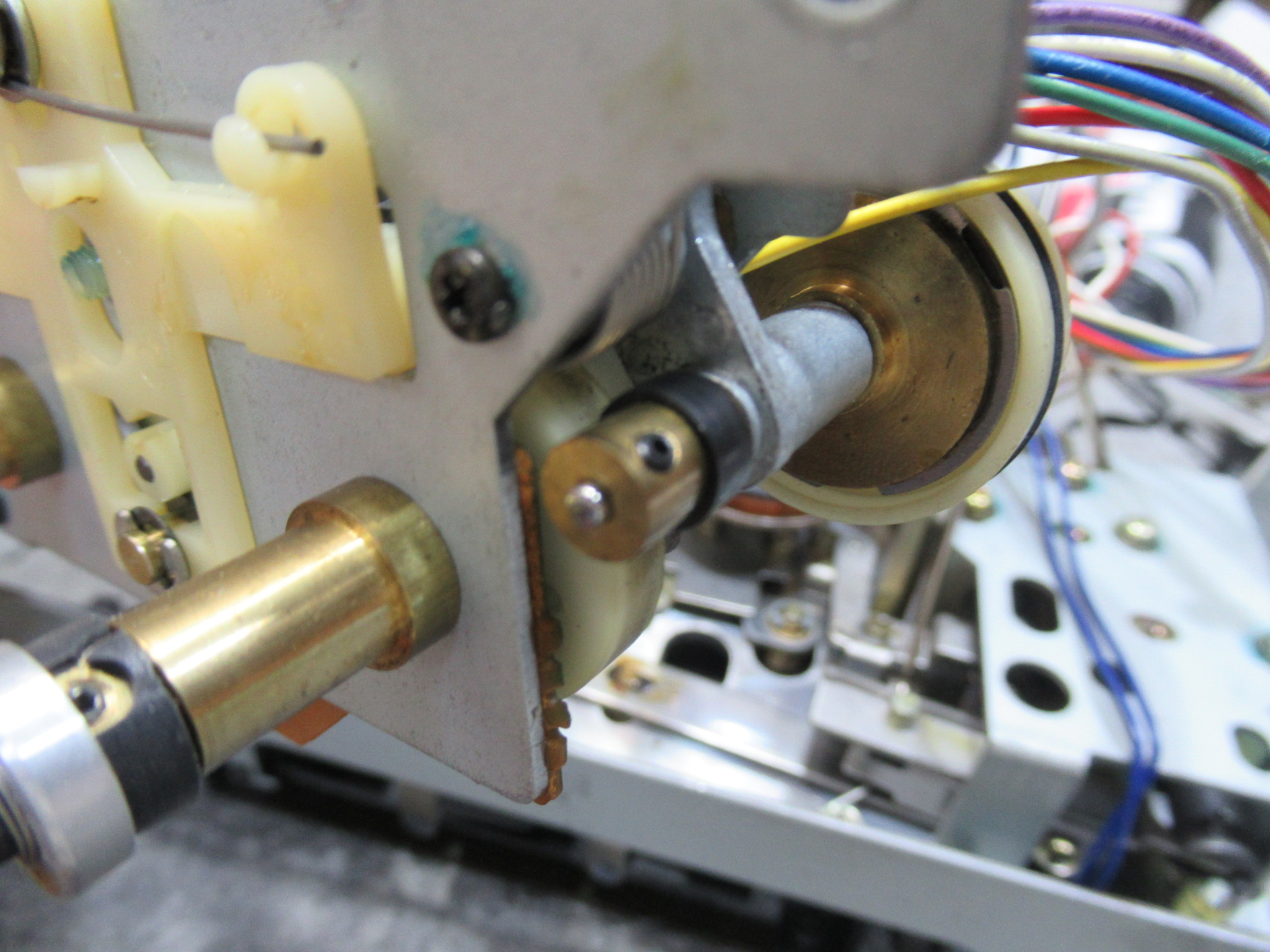

ピンチローラーアームの動きが重くなっていますので、脱着してグリスアップします。

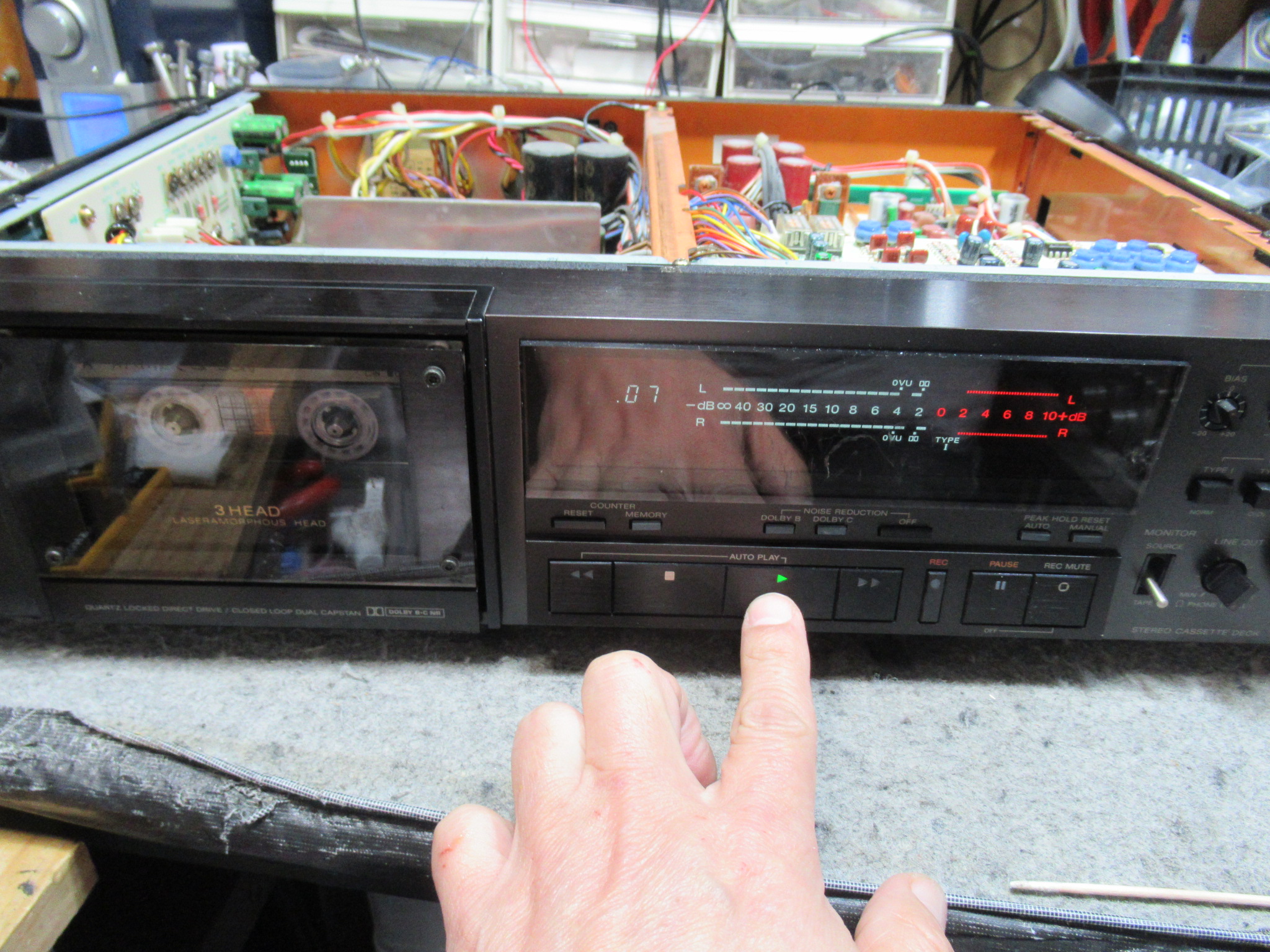

本体に戻して動作確認を行います。

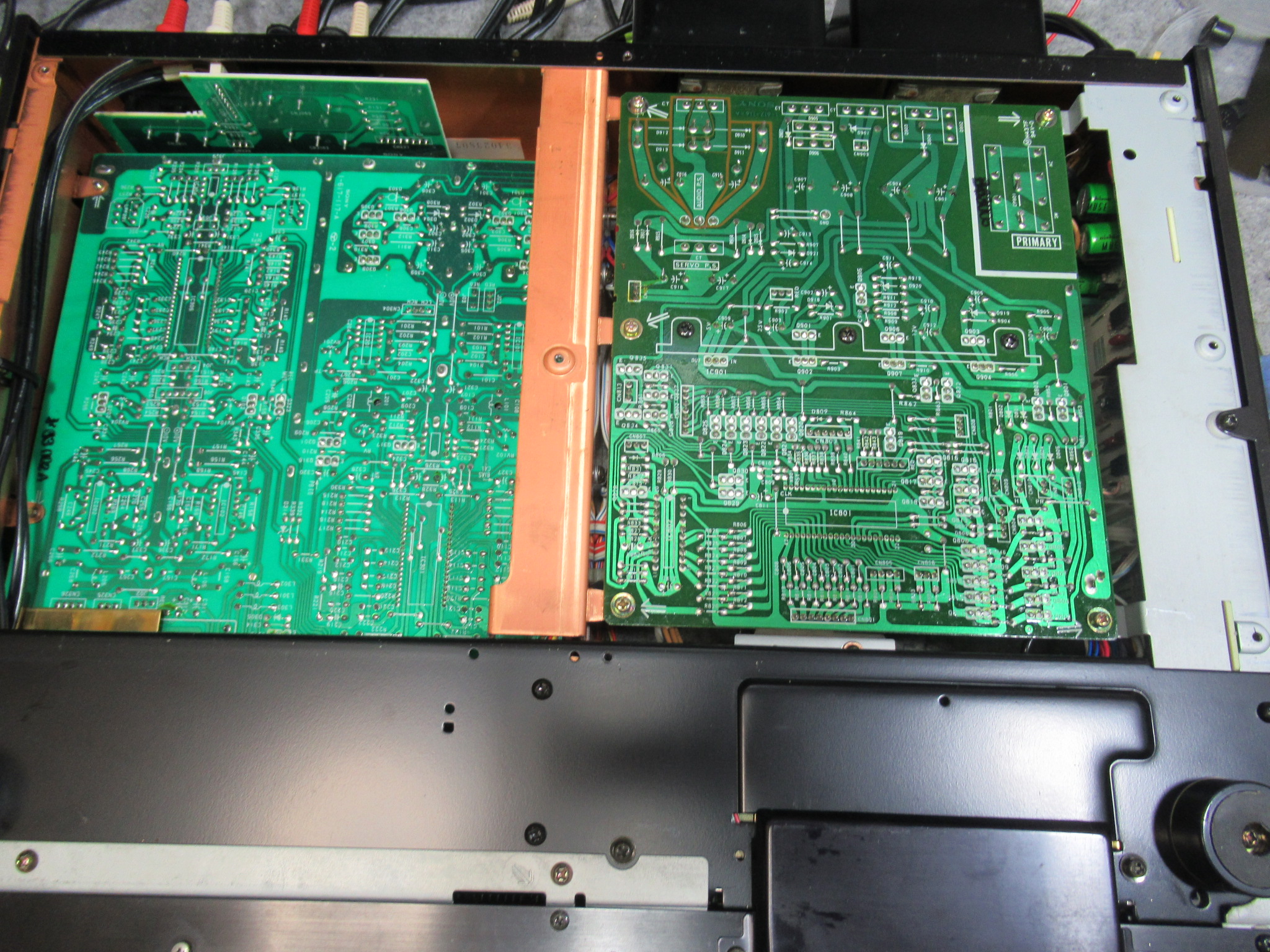

底板を取り外します。

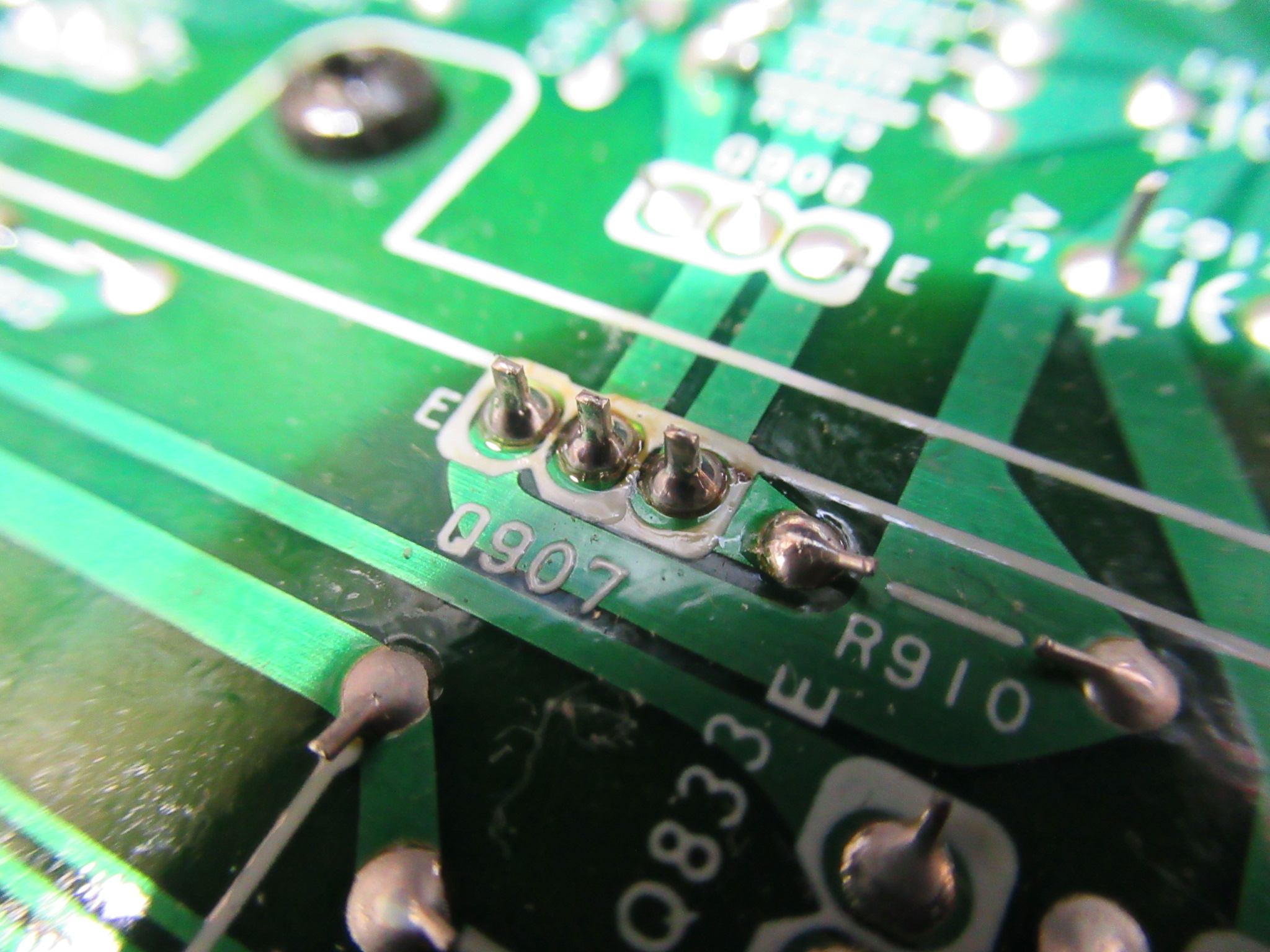

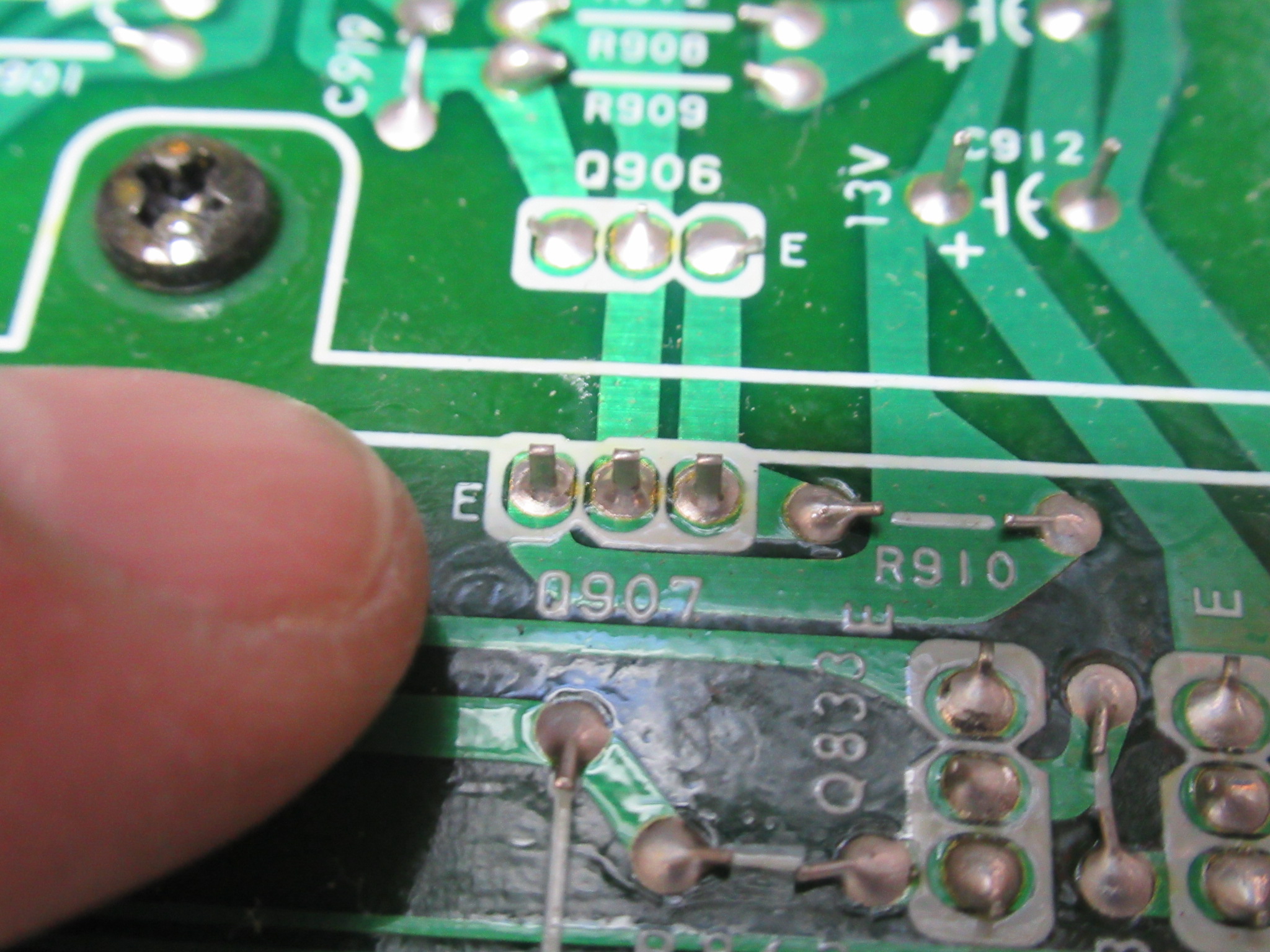

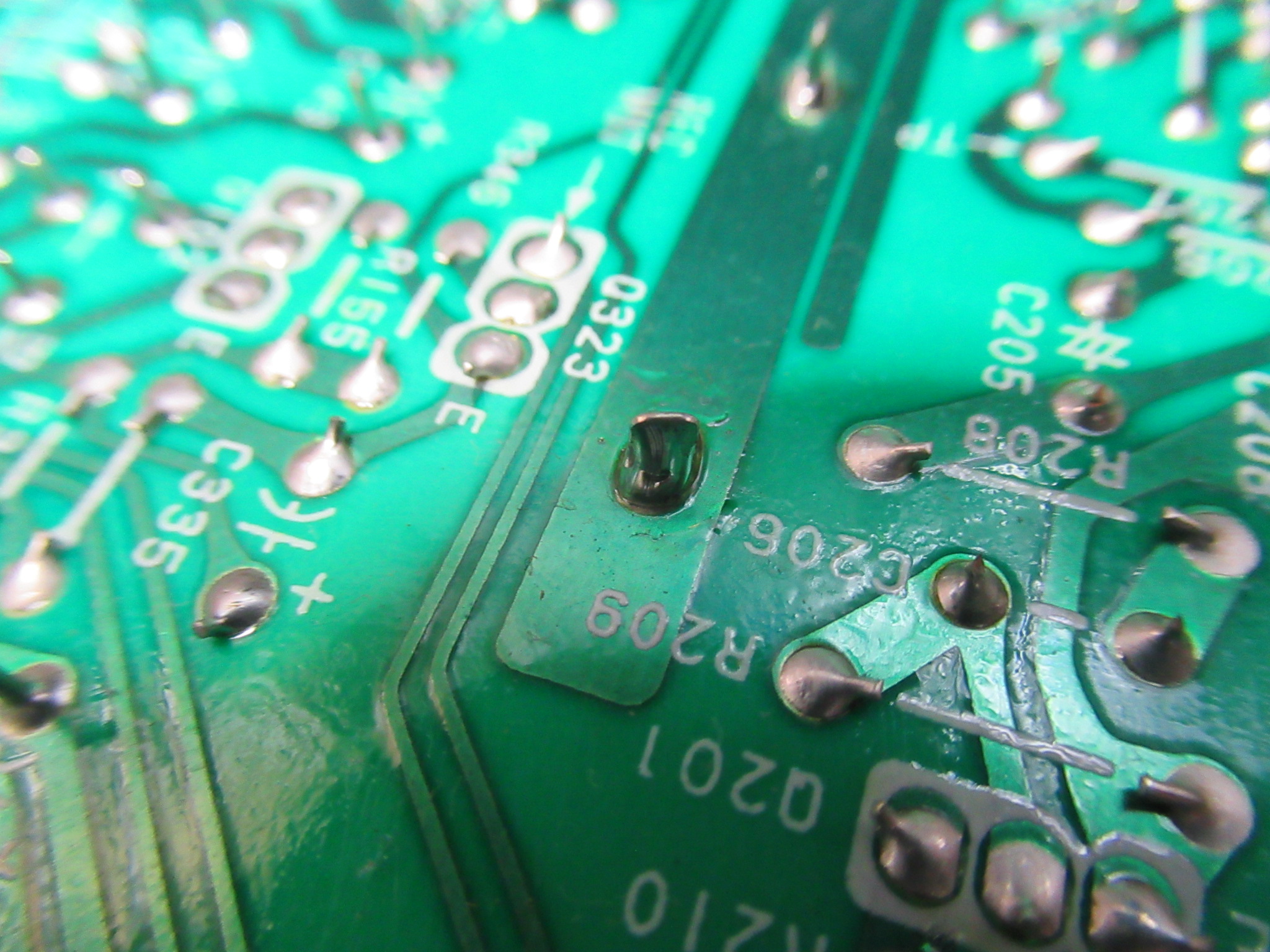

半田クラックが見られる箇所を修正します。

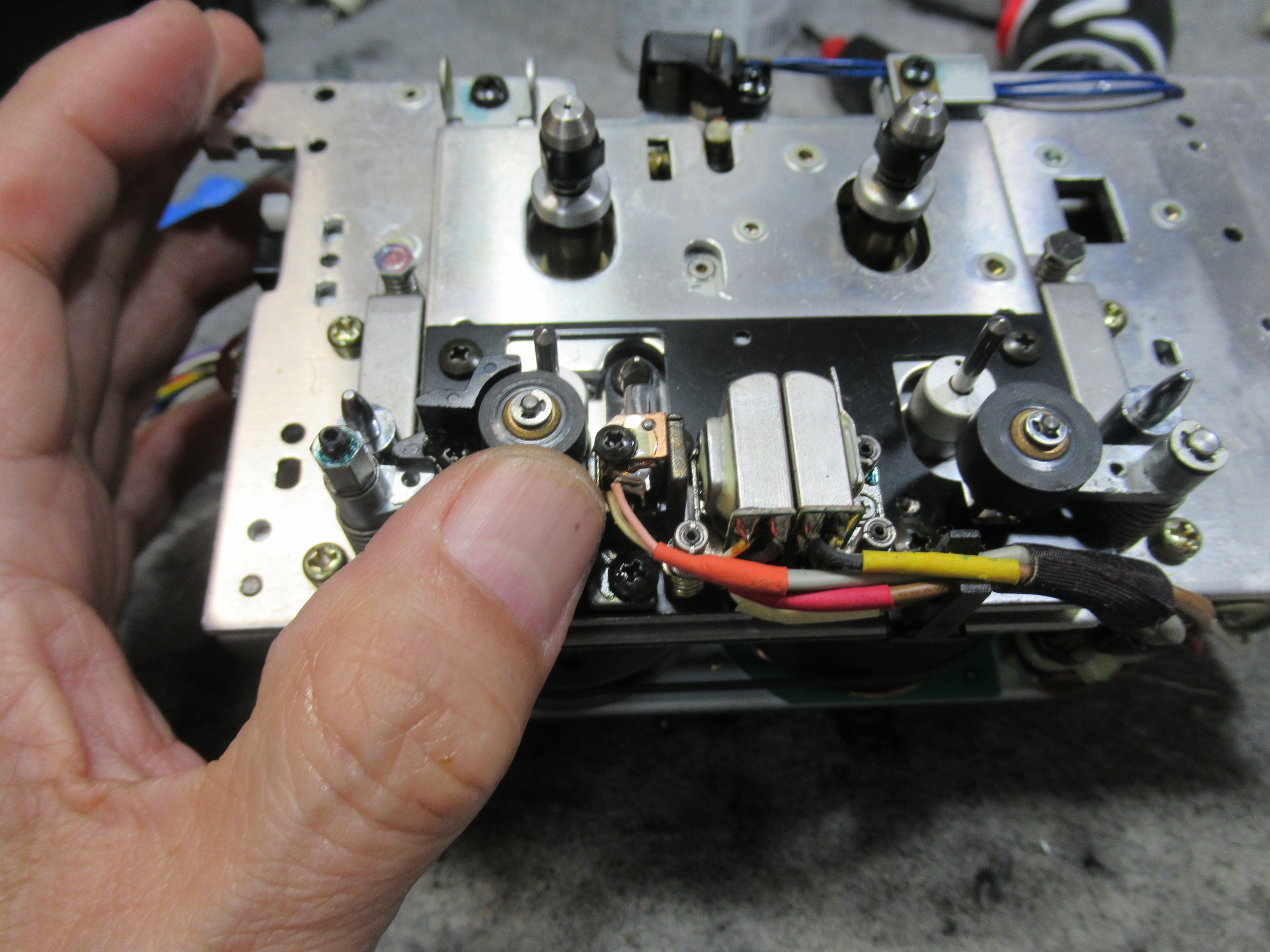

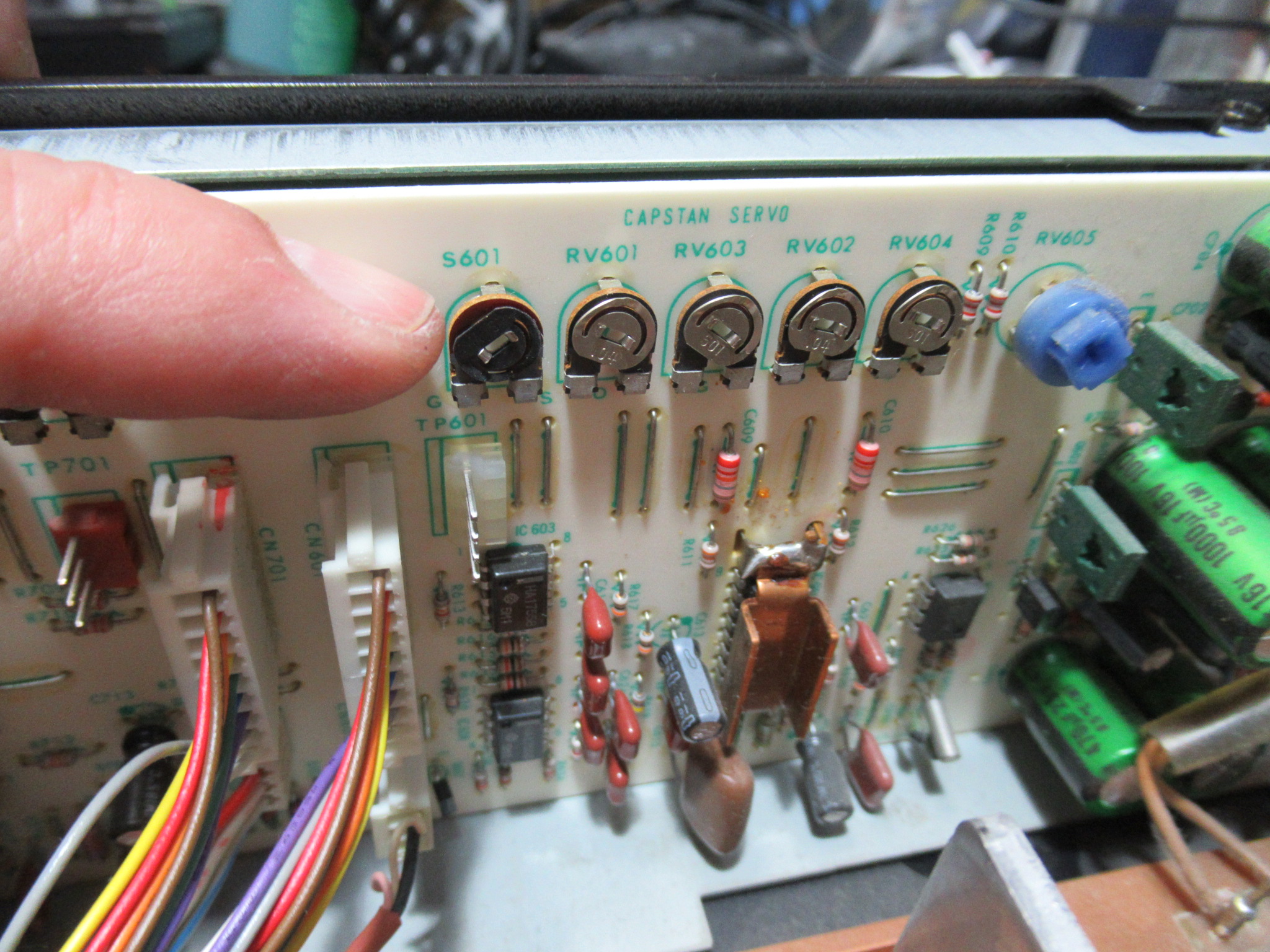

指差しているのは、トラブルの起きやすいスイッチです。

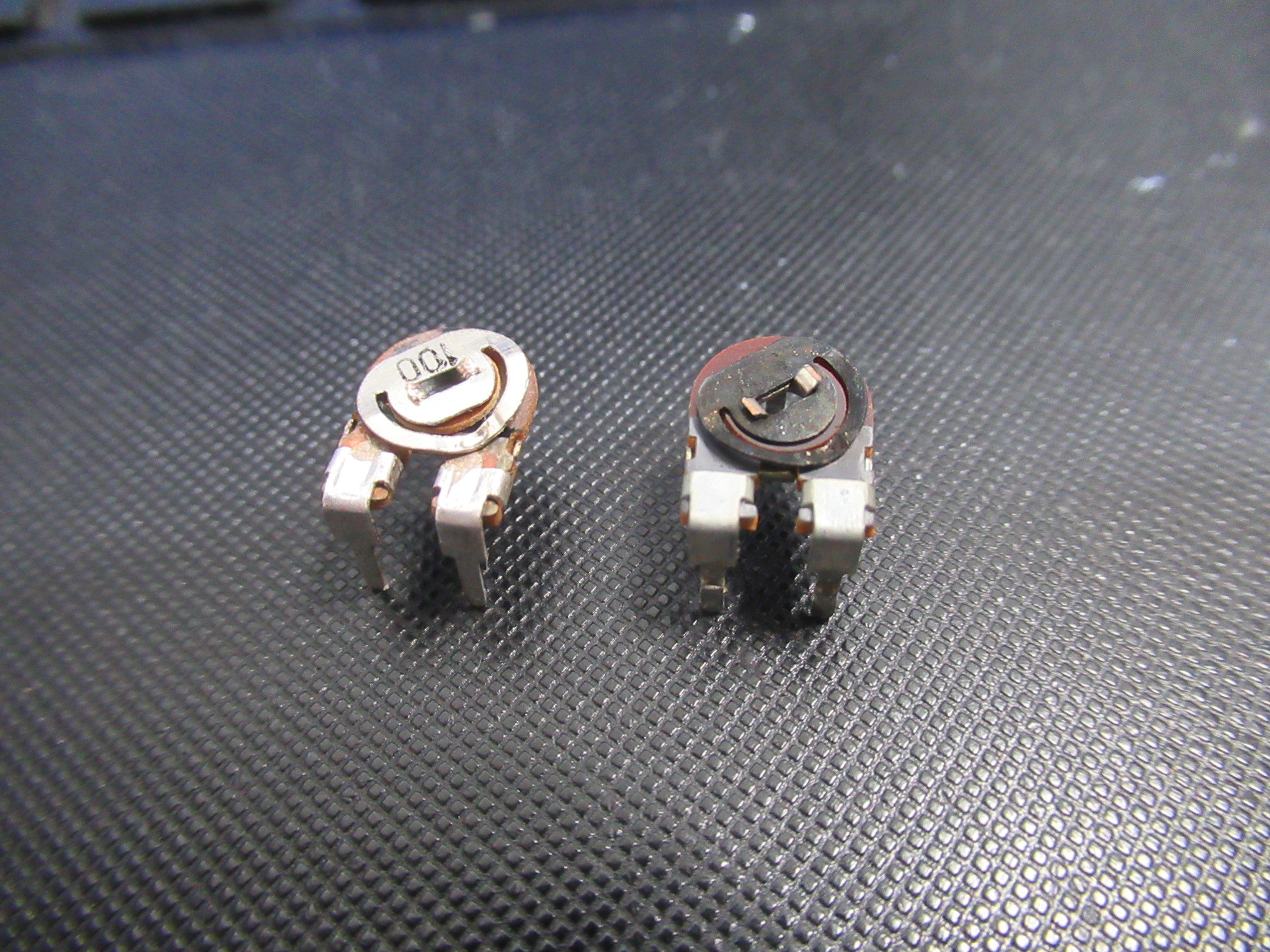

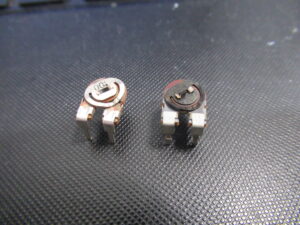

接触不良でキャプスタンモーターが回転しなくなりますので、予防措置として交換します。

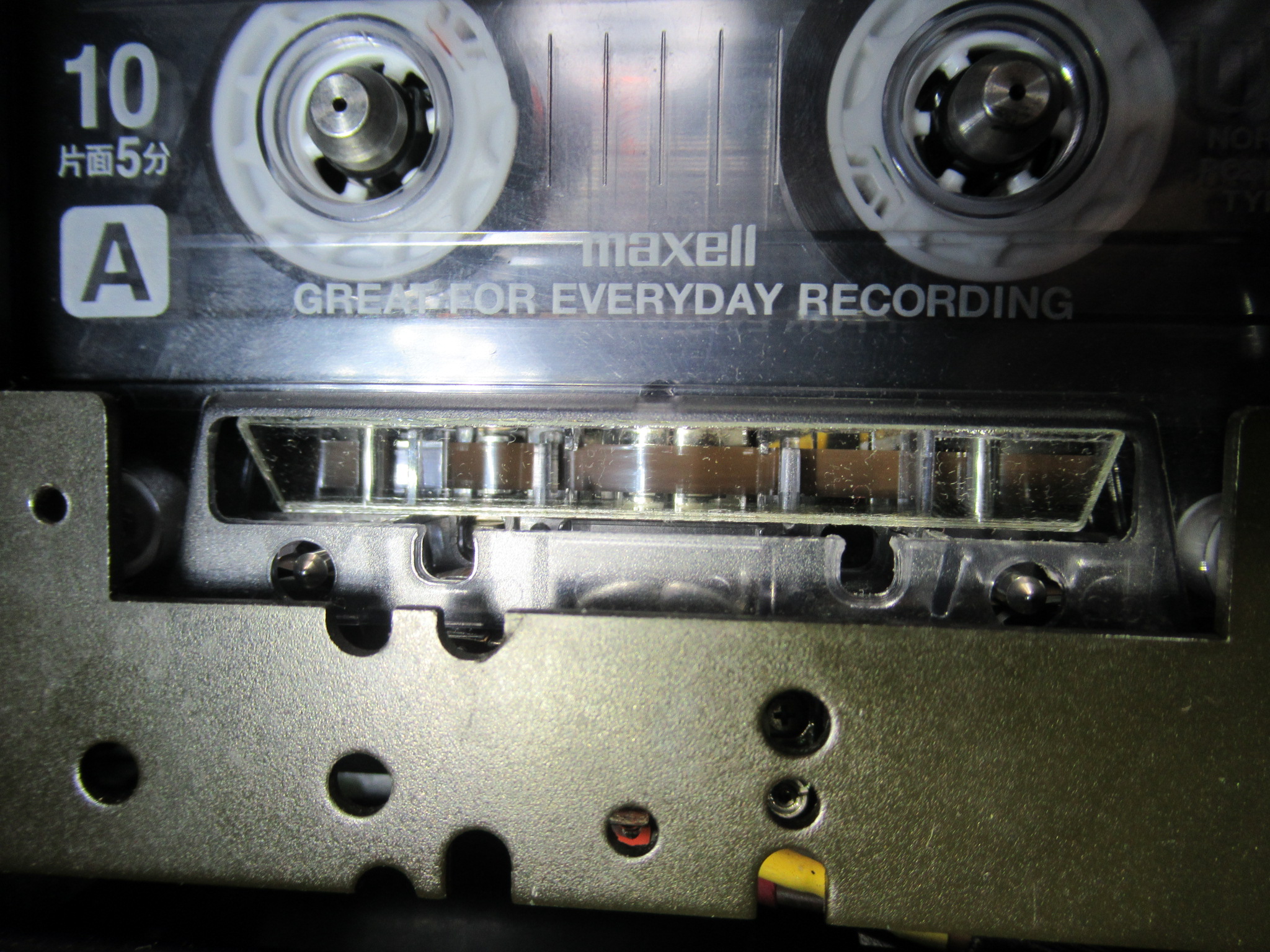

ミラーカセットを用いてテープの走行状態を目視点検します。

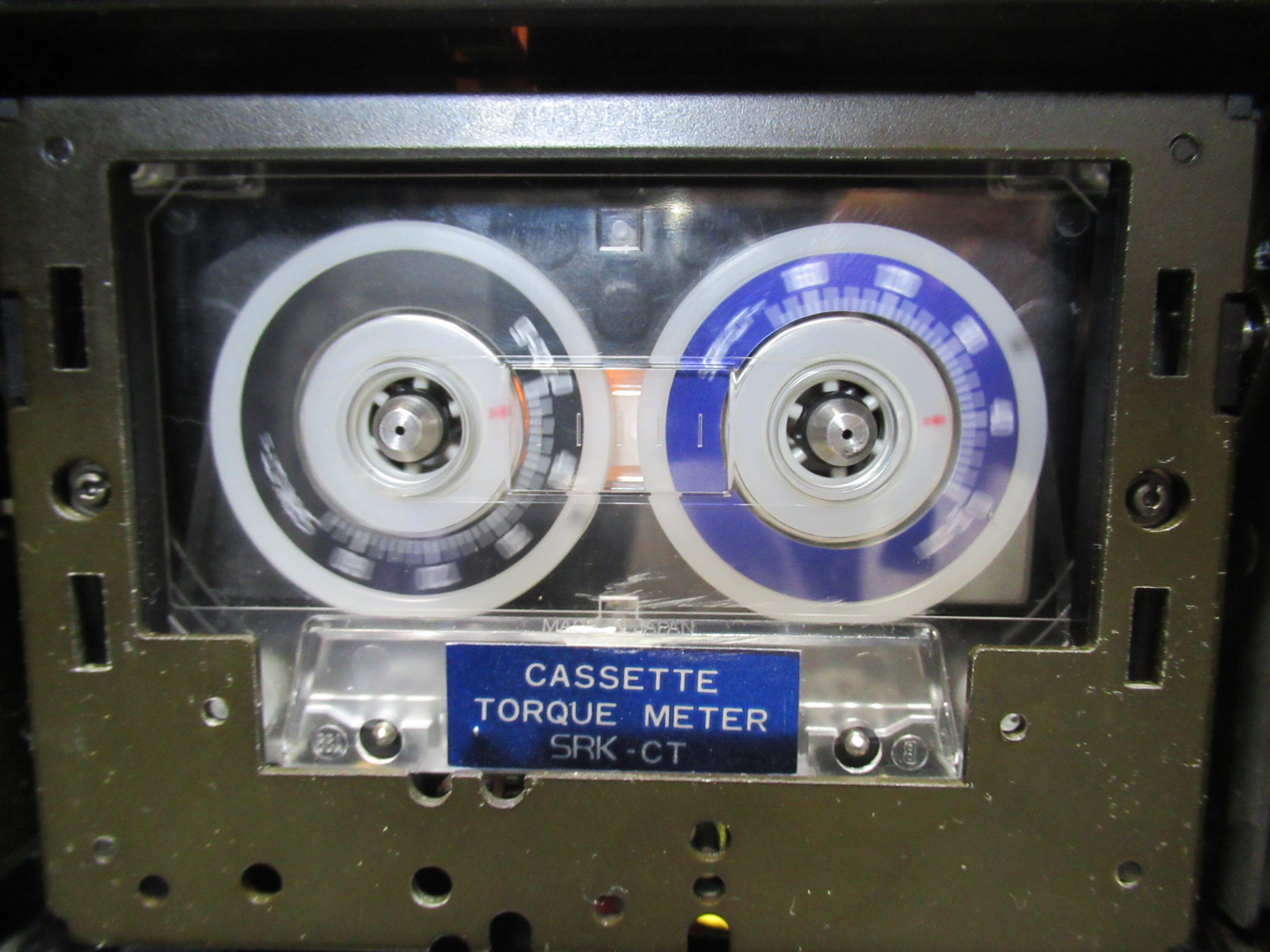

巻き取りトルクとバックテンションを確認します。

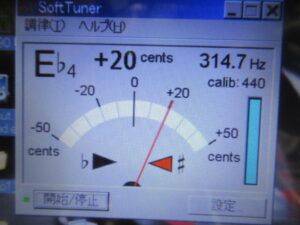

315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。

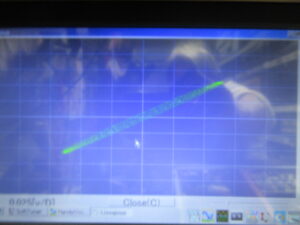

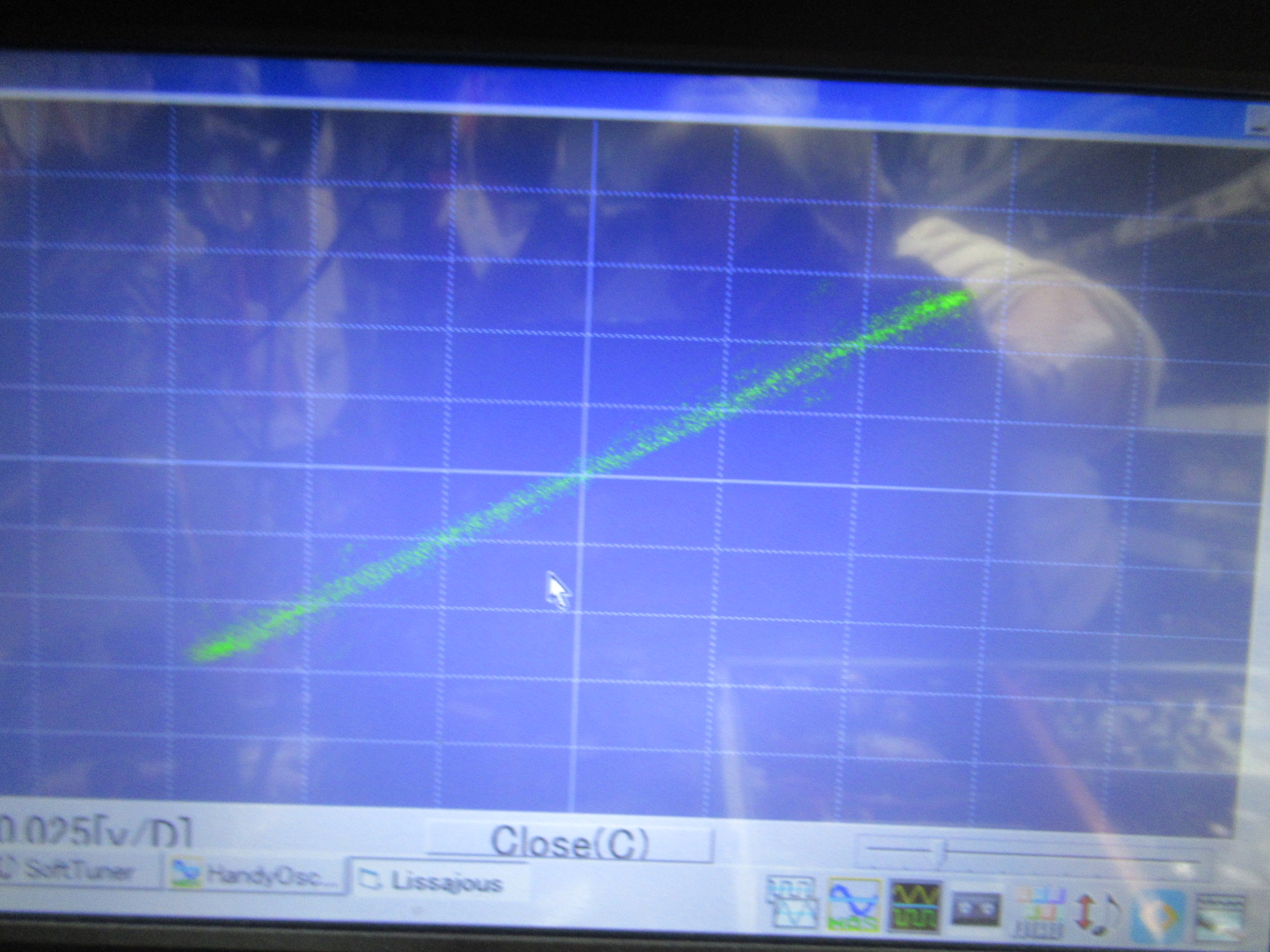

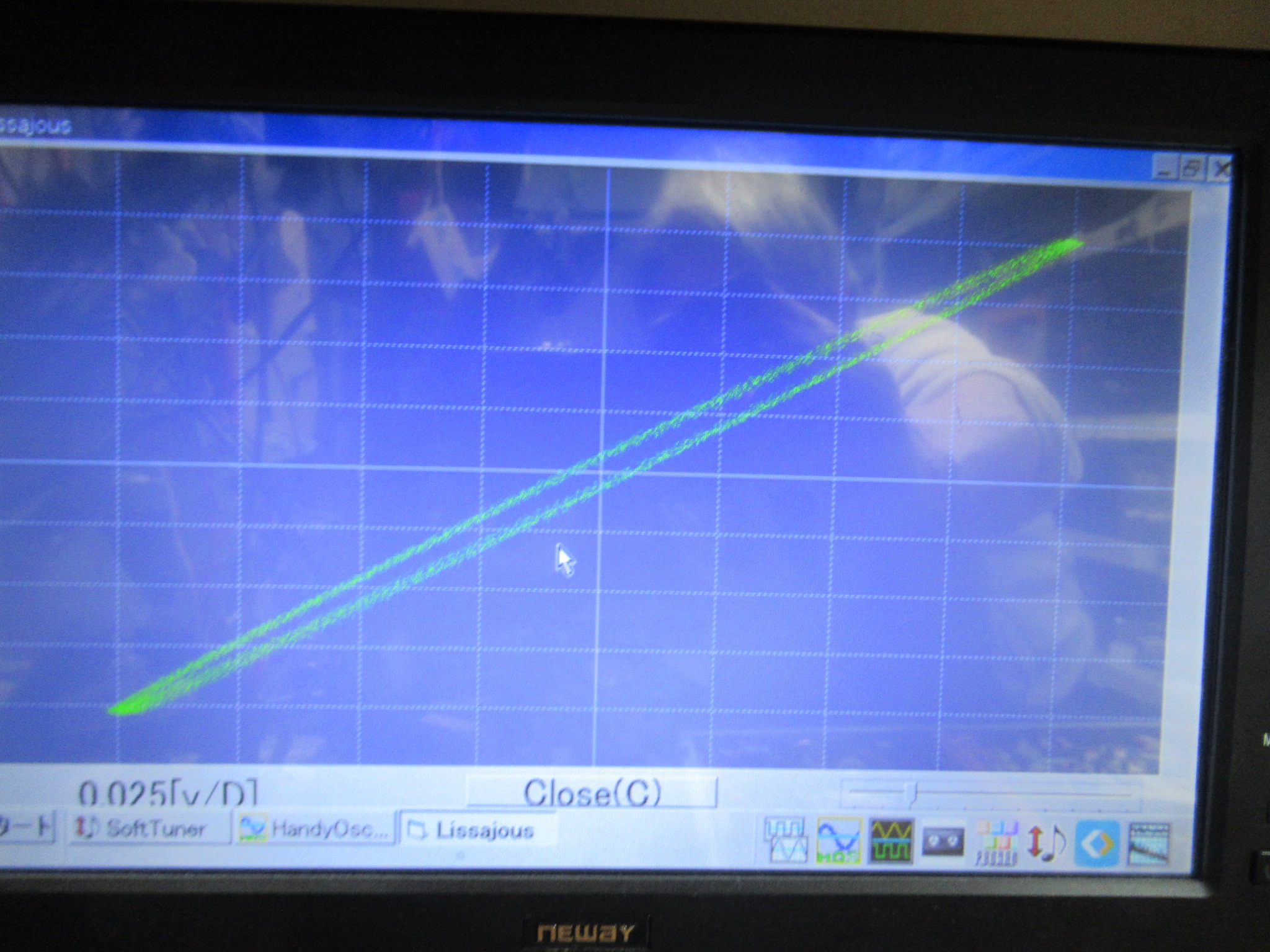

再生ヘッドと録音ヘッドのアジマスの調整を行います。

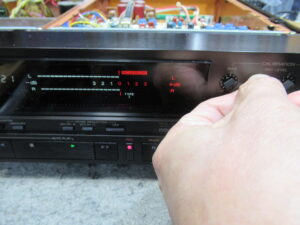

キャリブレーション後の録再バランスを確認します。

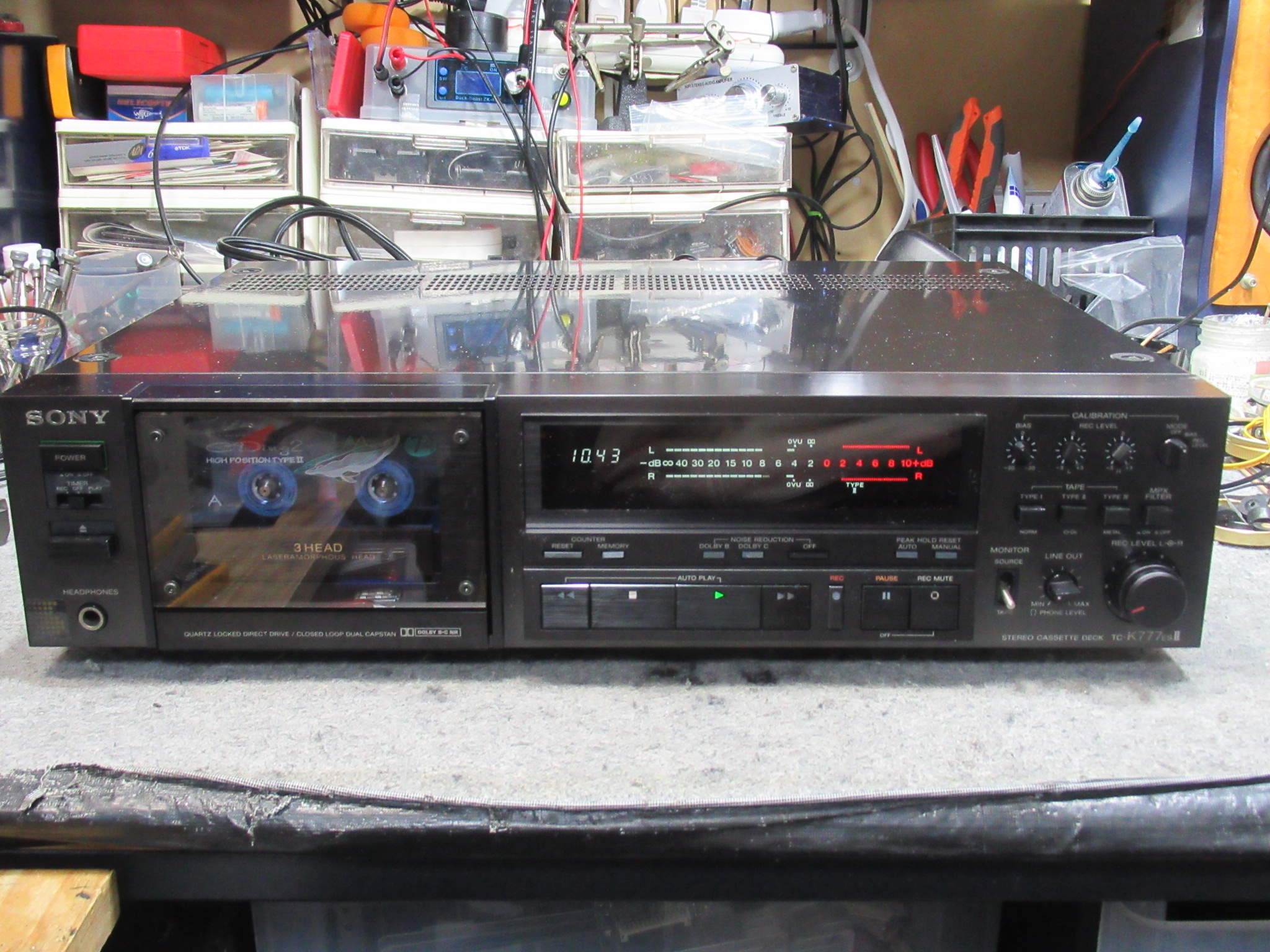

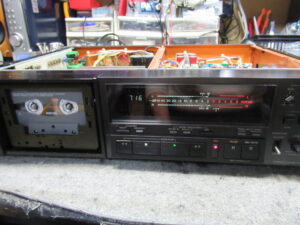

テープポジションの異なる数種類のテープで録再テストを行い、修理完了です。
