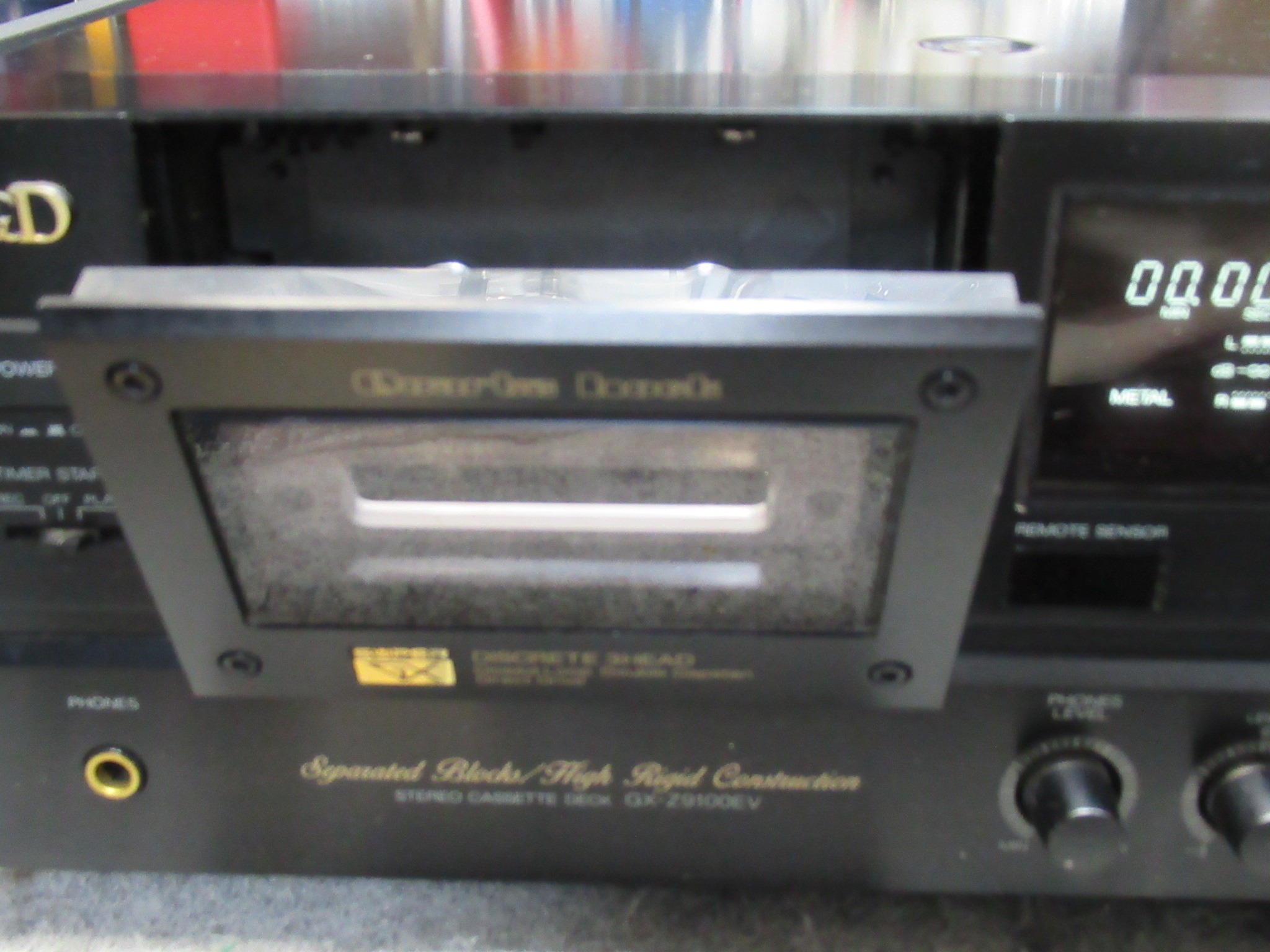

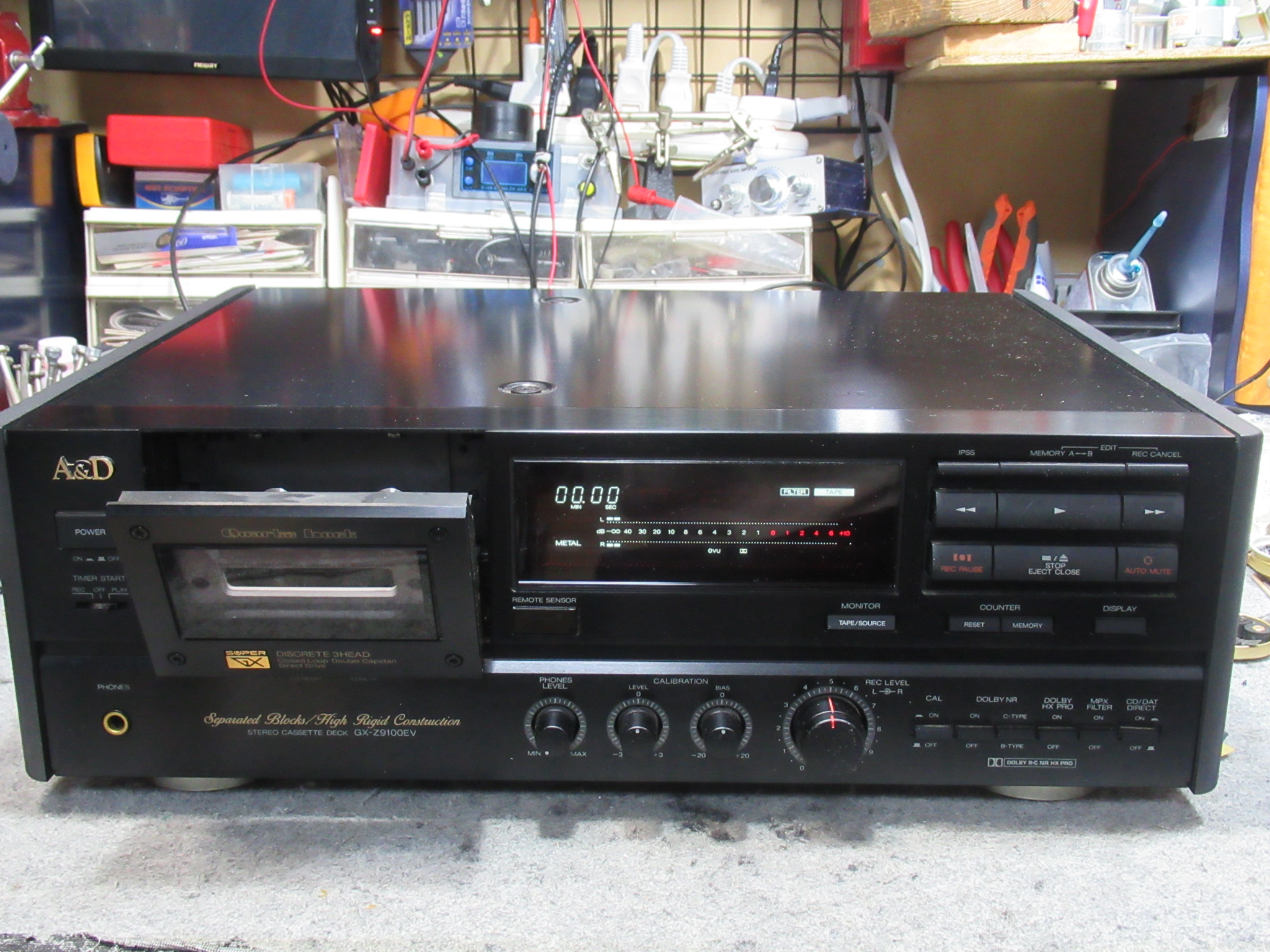

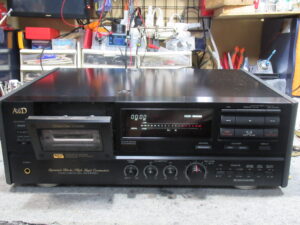

A&Dのフラッグシップモデル、GX-Z9100EVです。
電源を入れるとトレイが勝手に開いてしまいます。

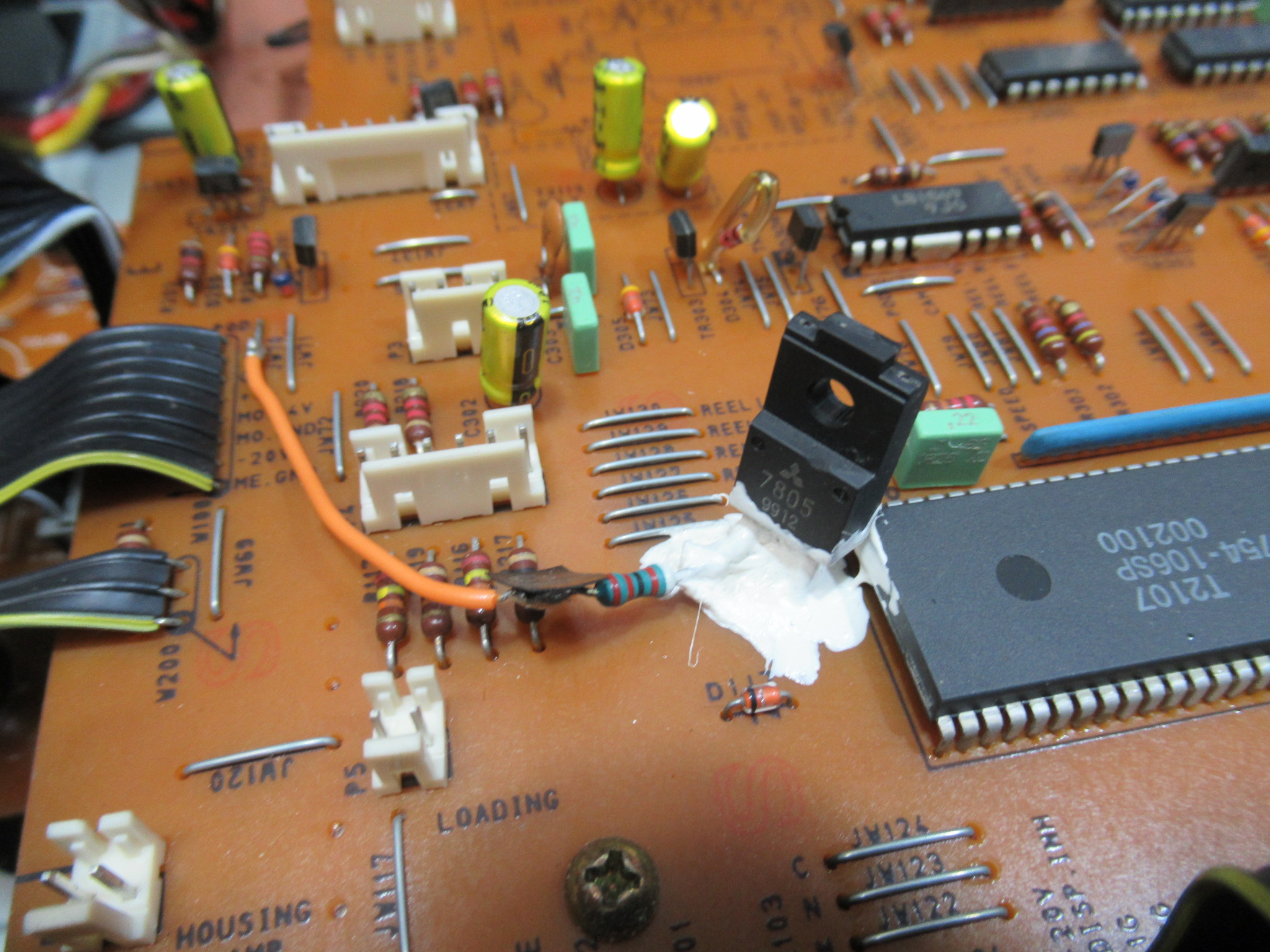

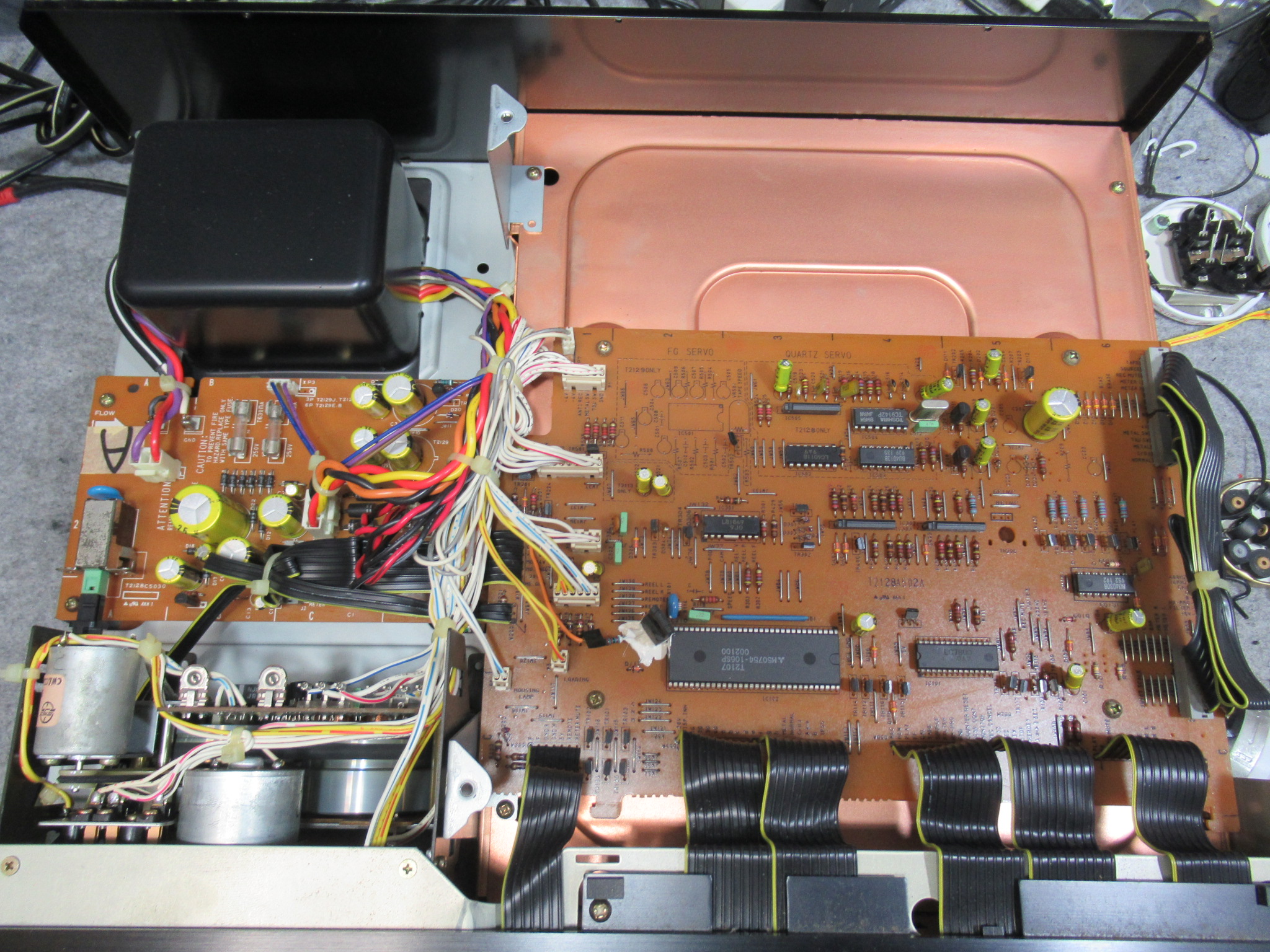

カバーを開けます。メーカーのサンプル品ということですが、見慣れない配線が追加されています。

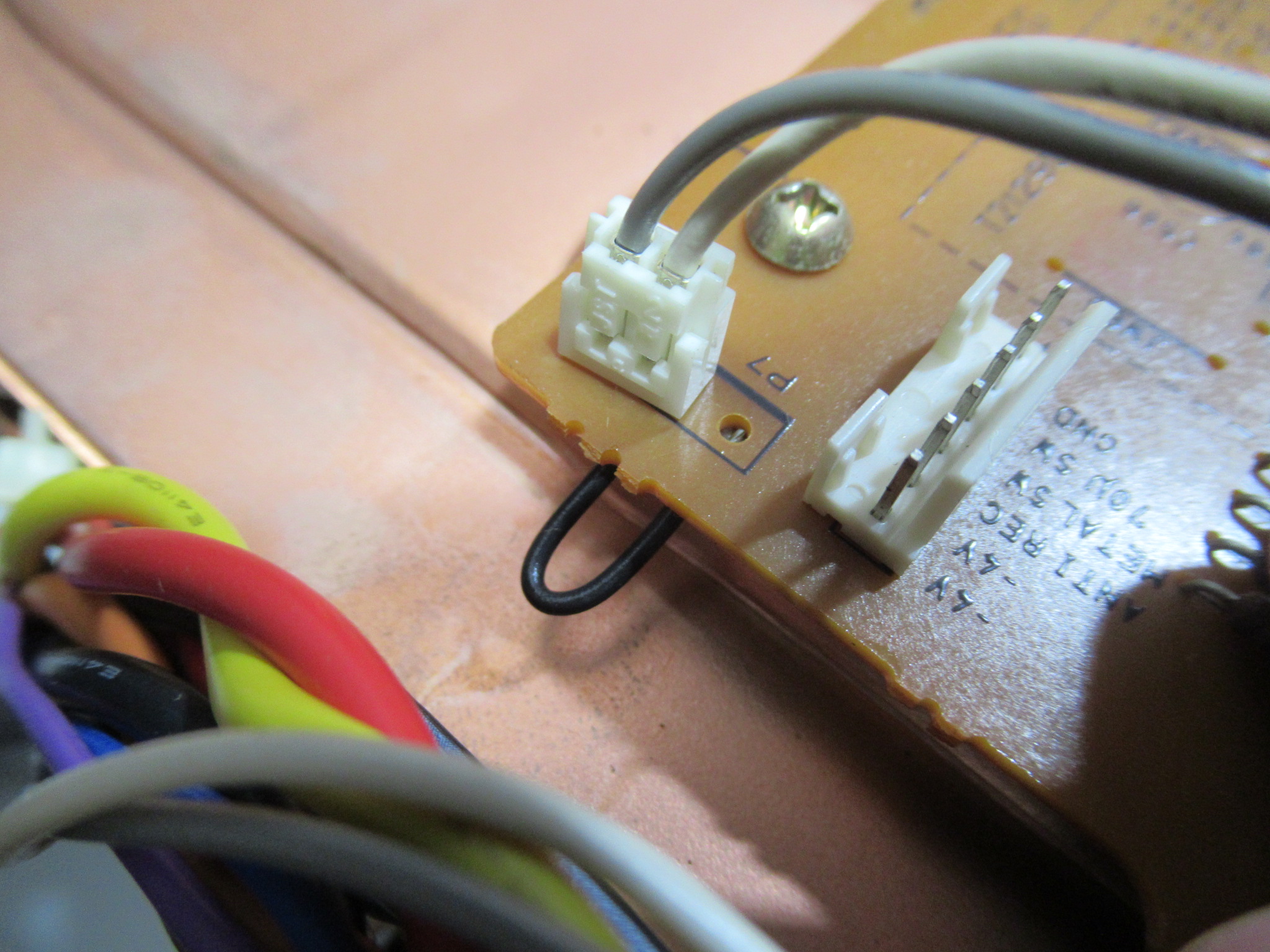

コネクタの取り付け位置がずれていて、裏側に黒色の配線が追加されています。

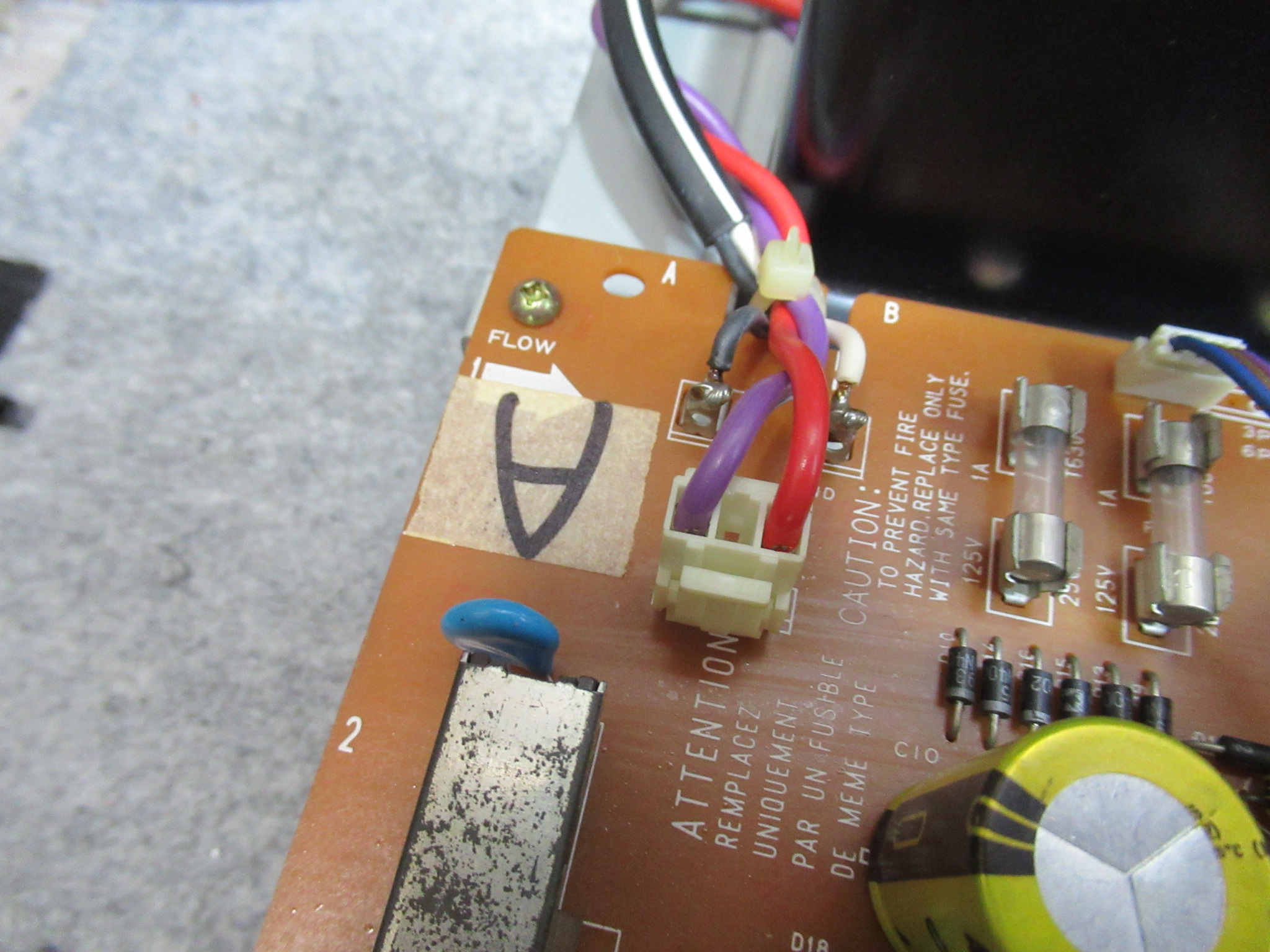

電源基板には「A」と書いたラベルが貼られています。これらはすべてサンプル品のためと思われます。

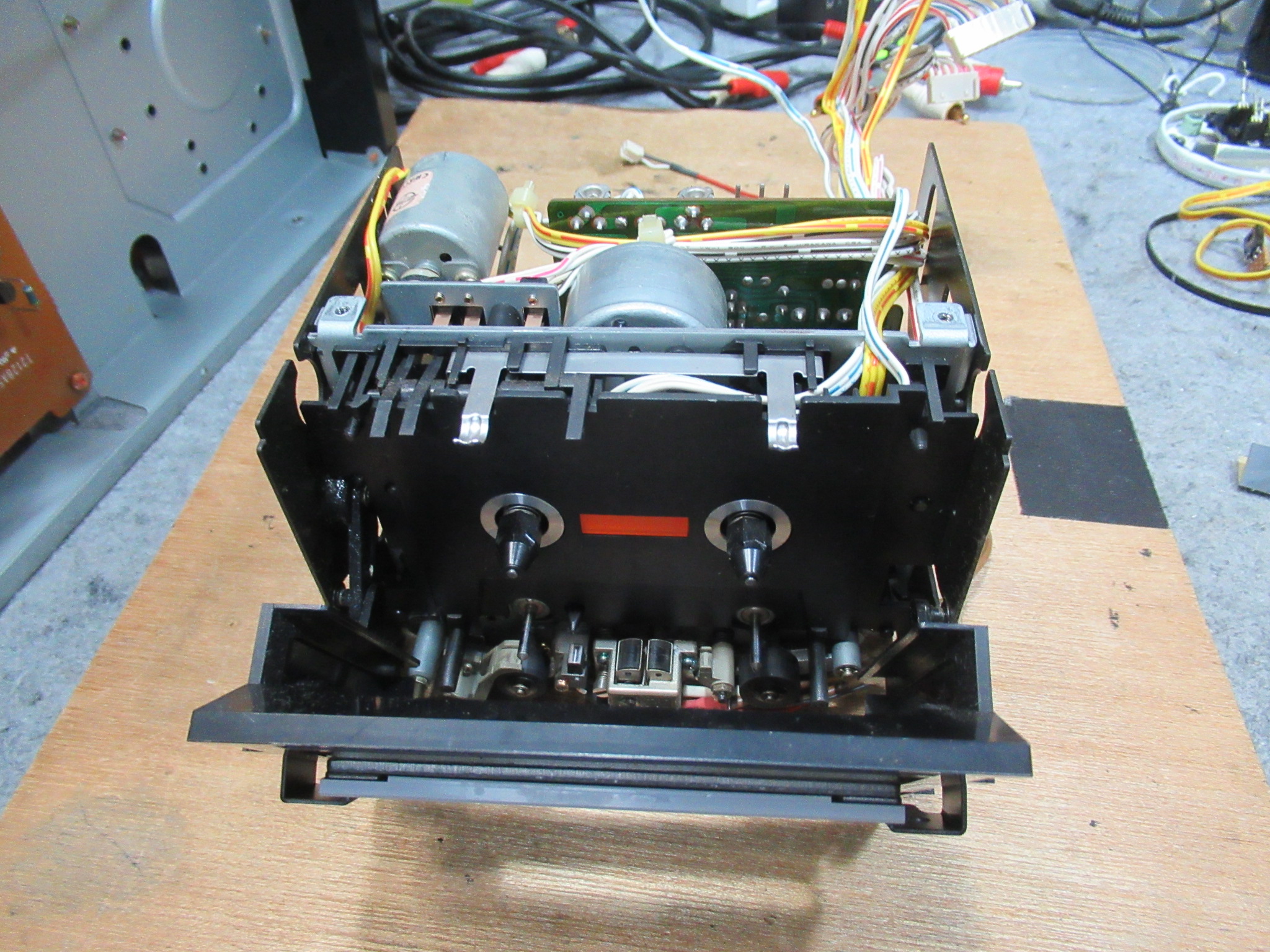

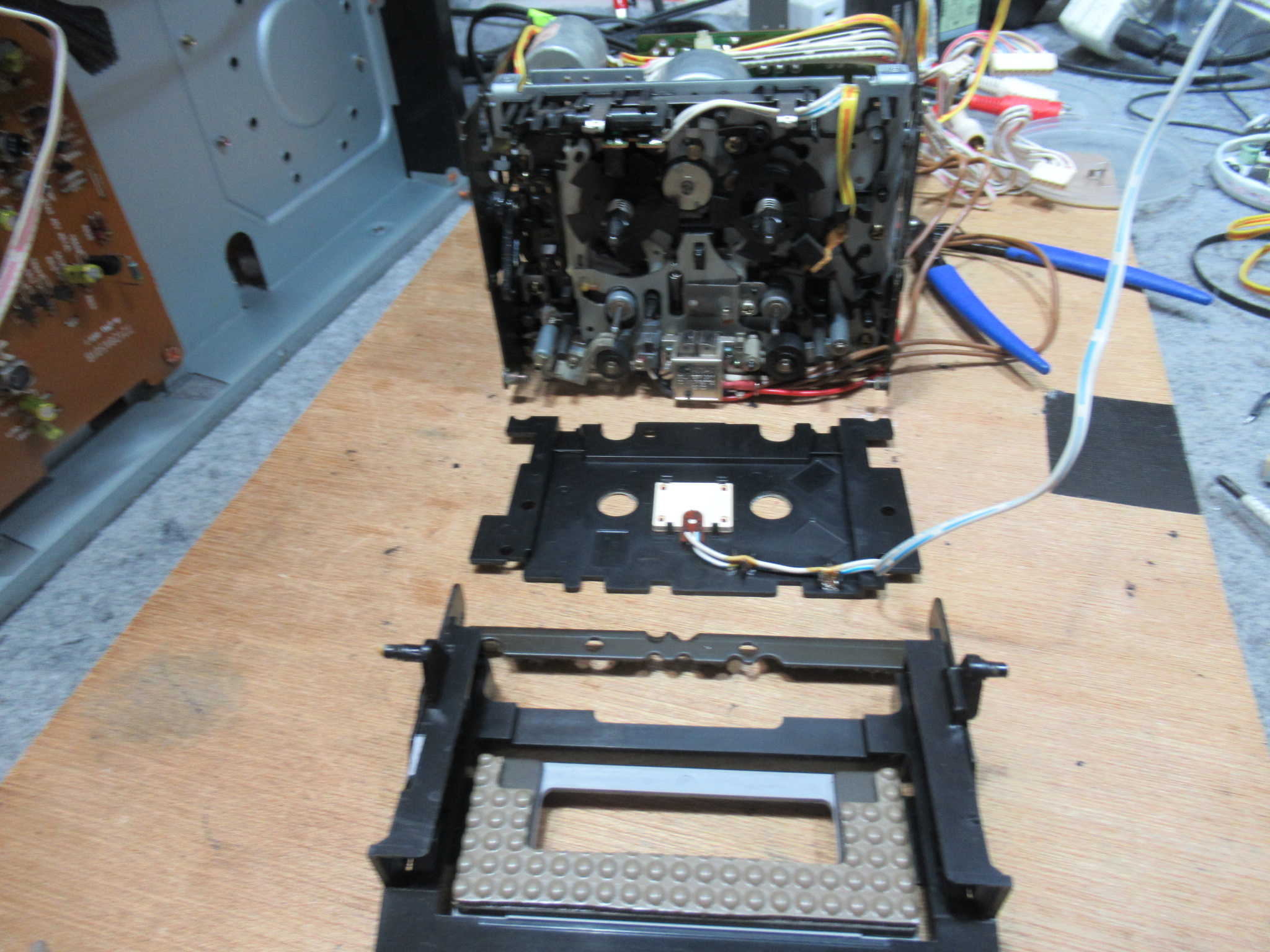

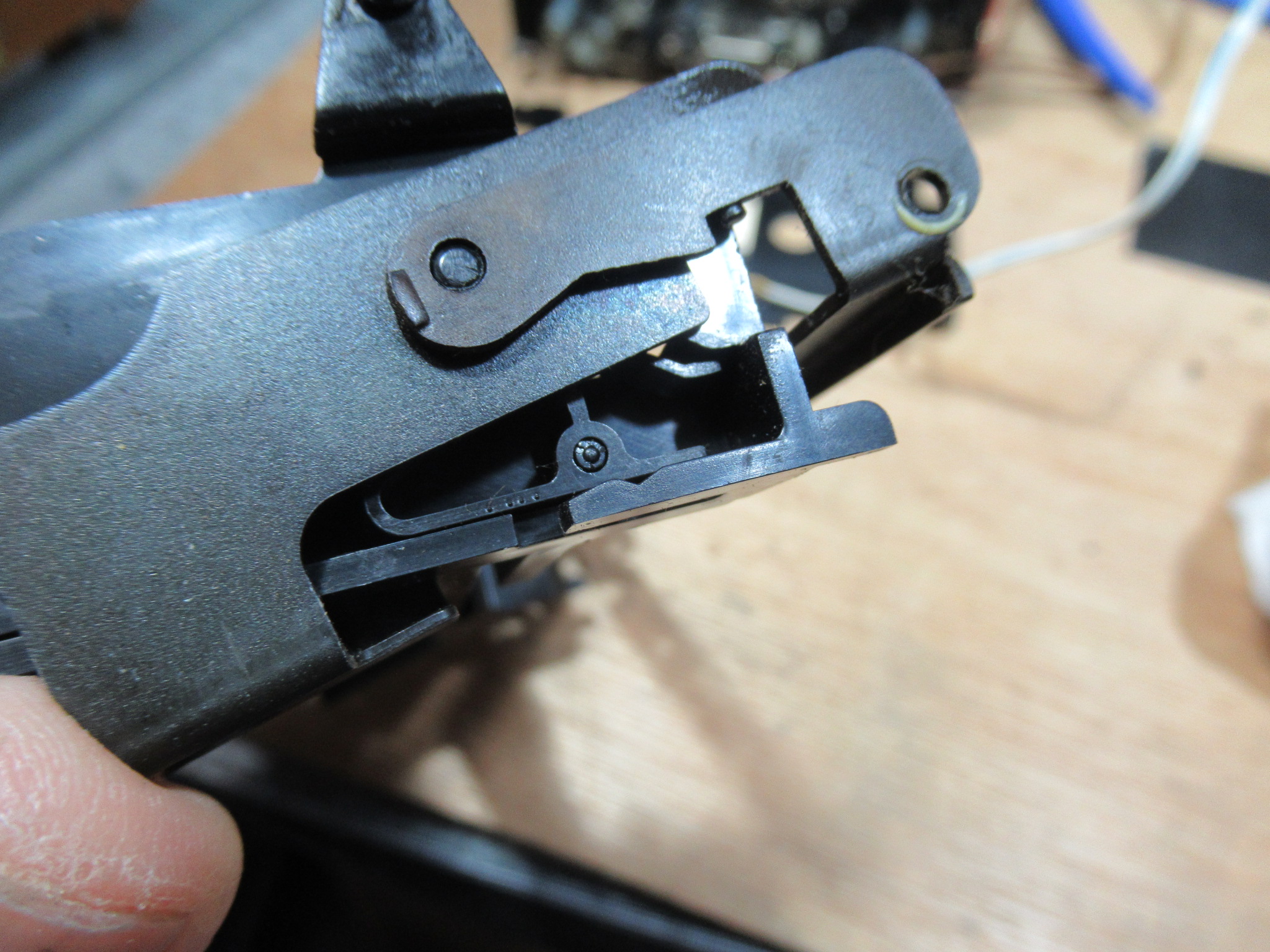

メカを降ろしてホルダーと化粧パネルを取り外します。
ホルダー内蔵のバネにヘタリはありません。

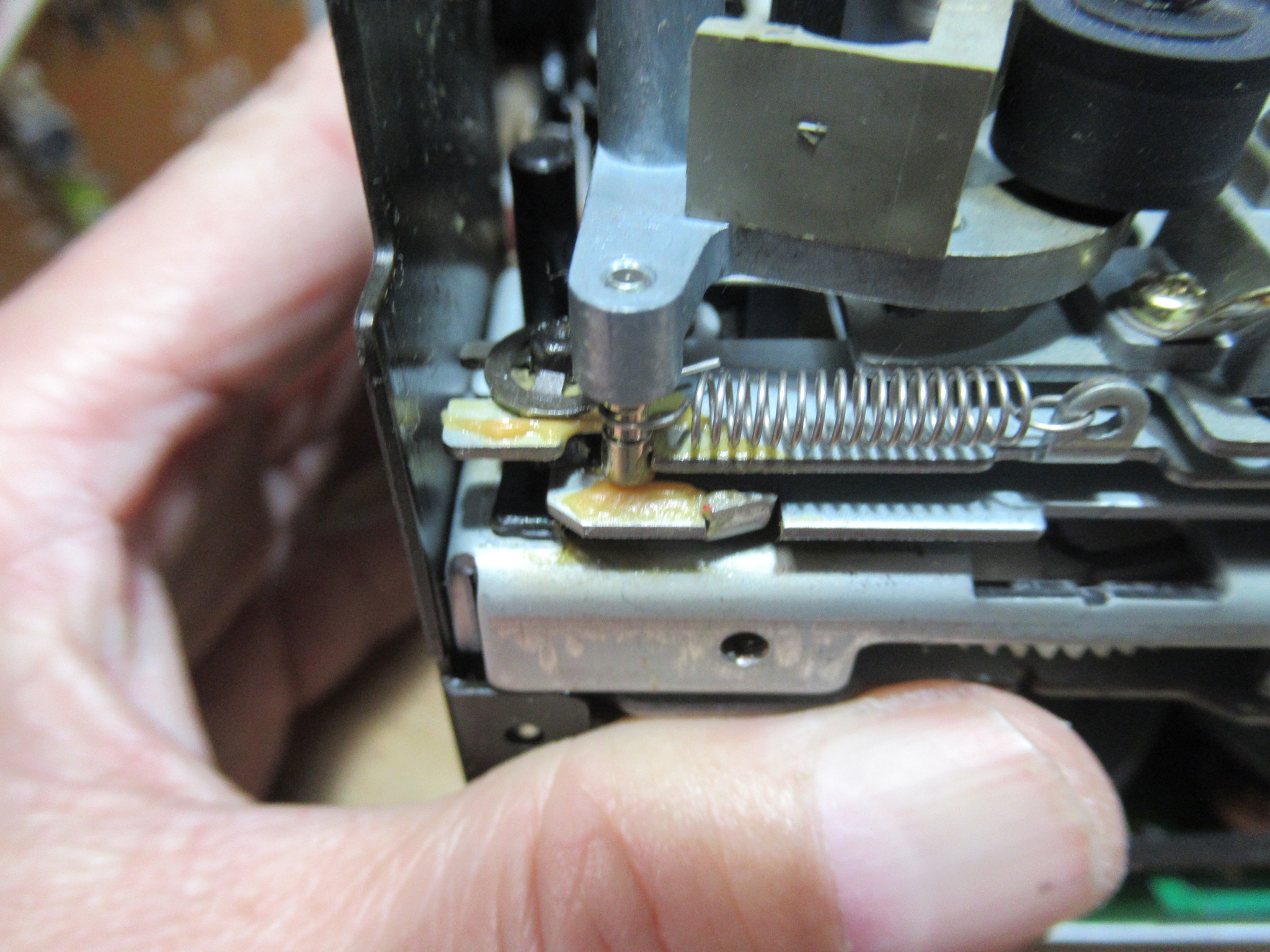

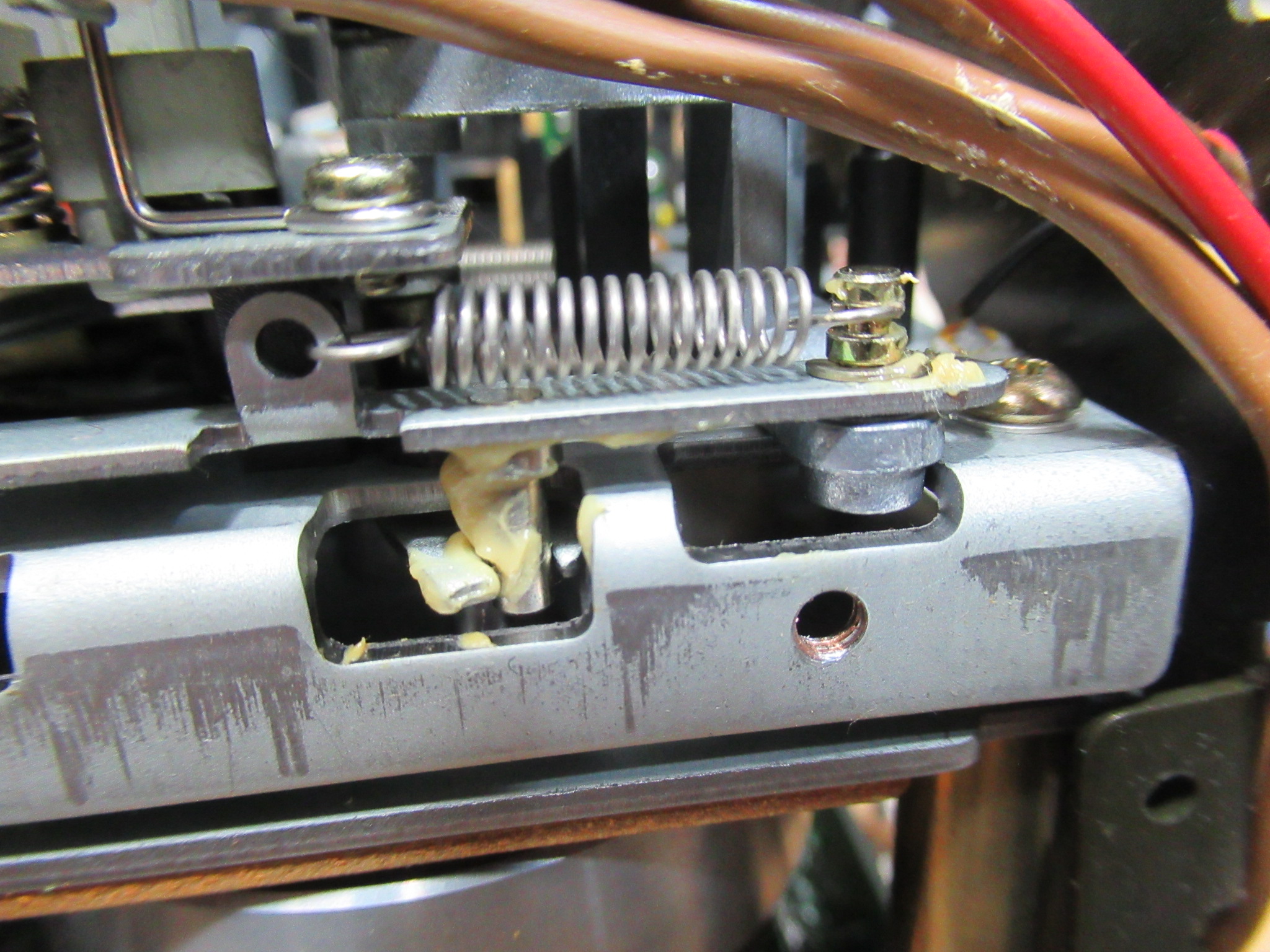

ヘッド周りに固着はありませんが、製造時に処置されたと思われるグリスが固まりかけています。

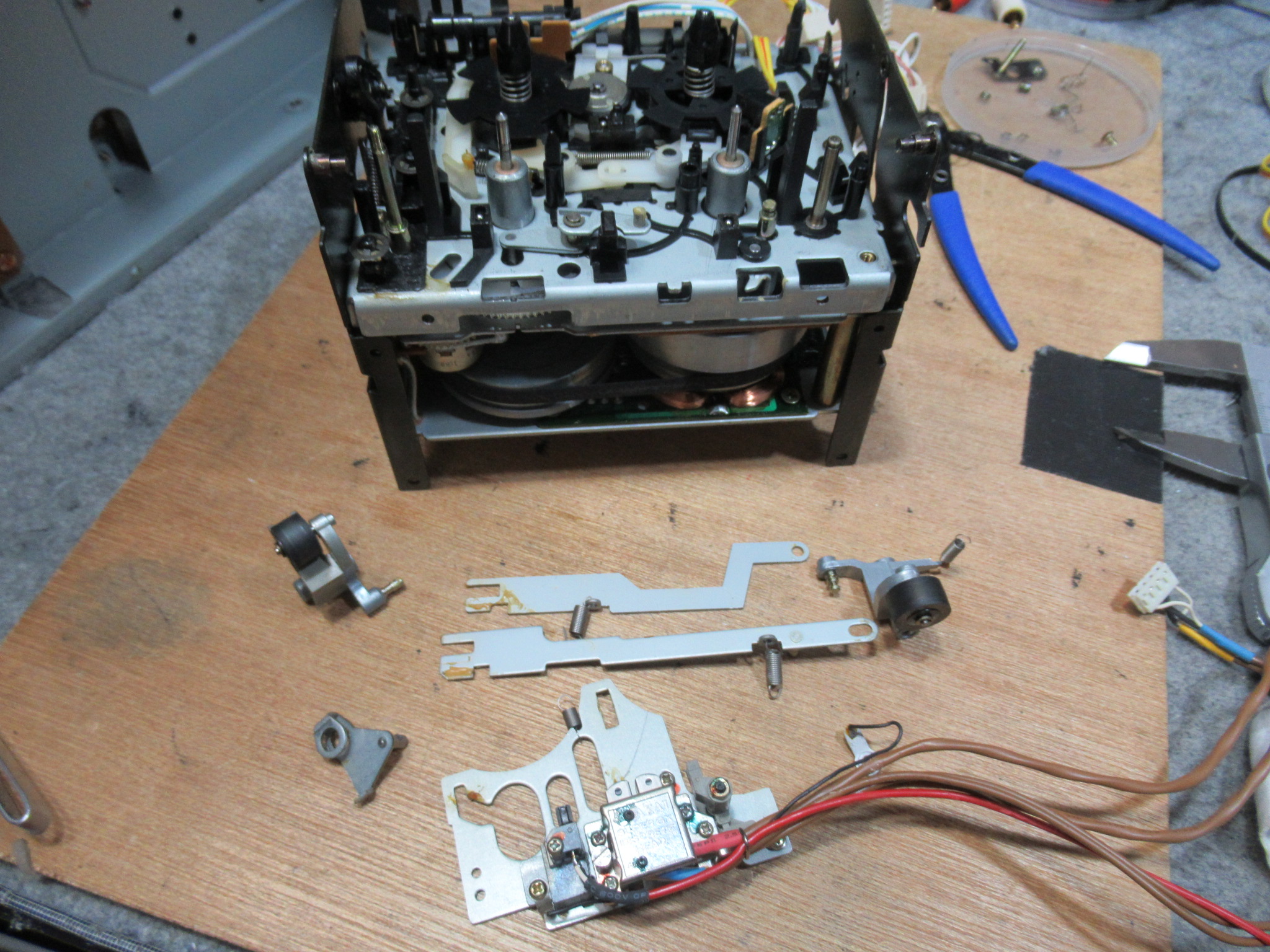

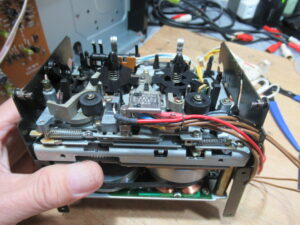

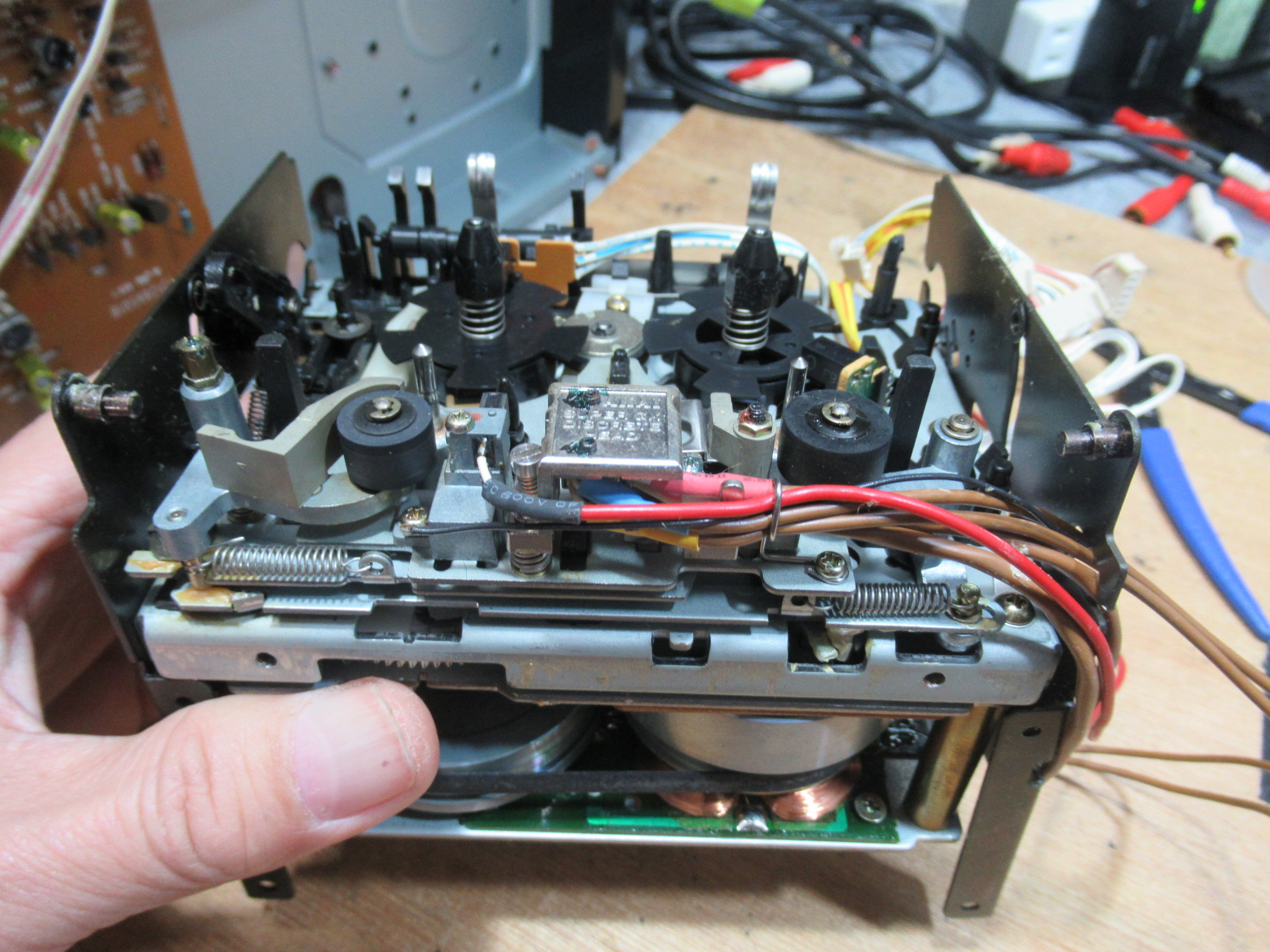

ヘッド周りを分解します。

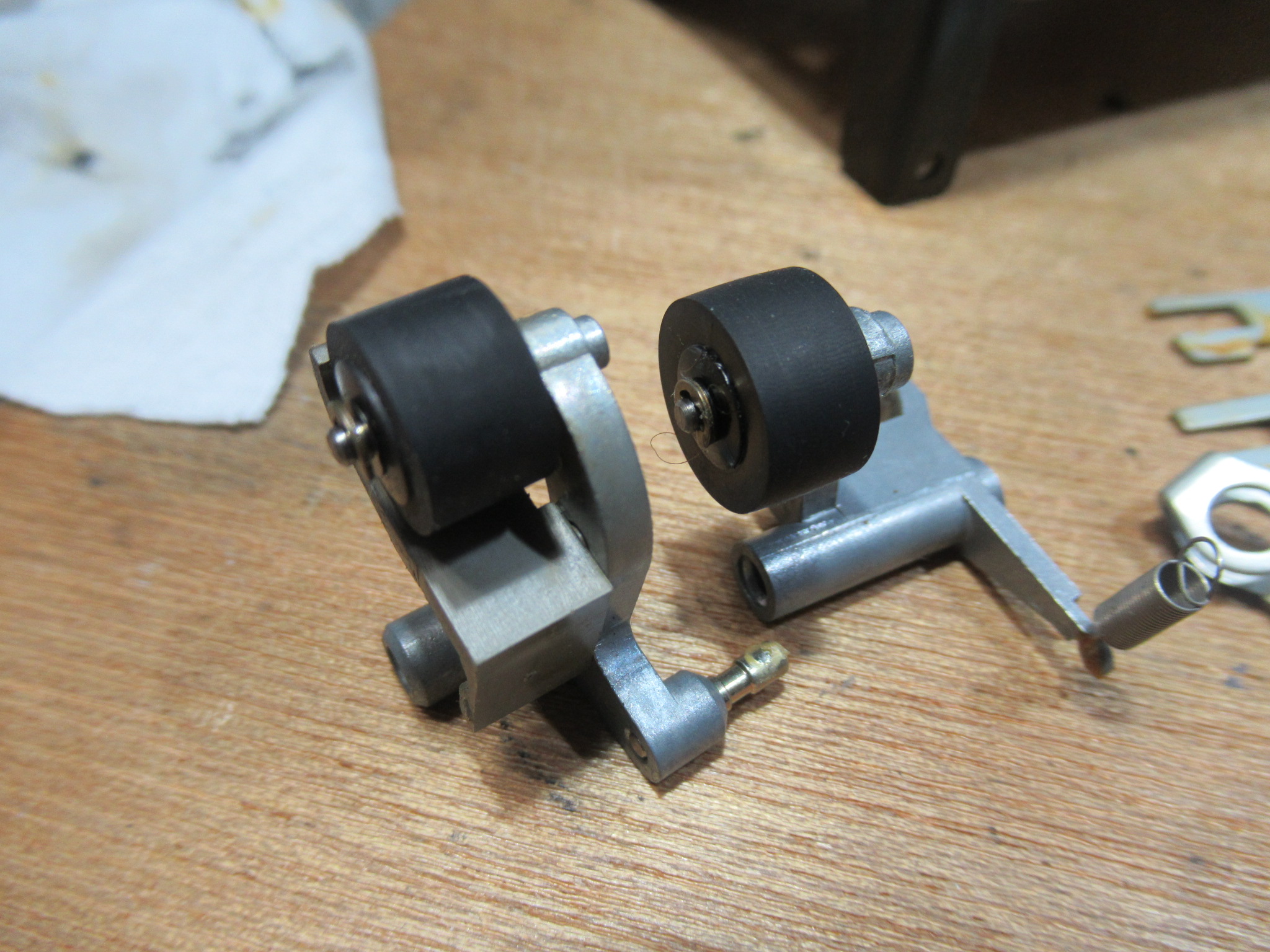

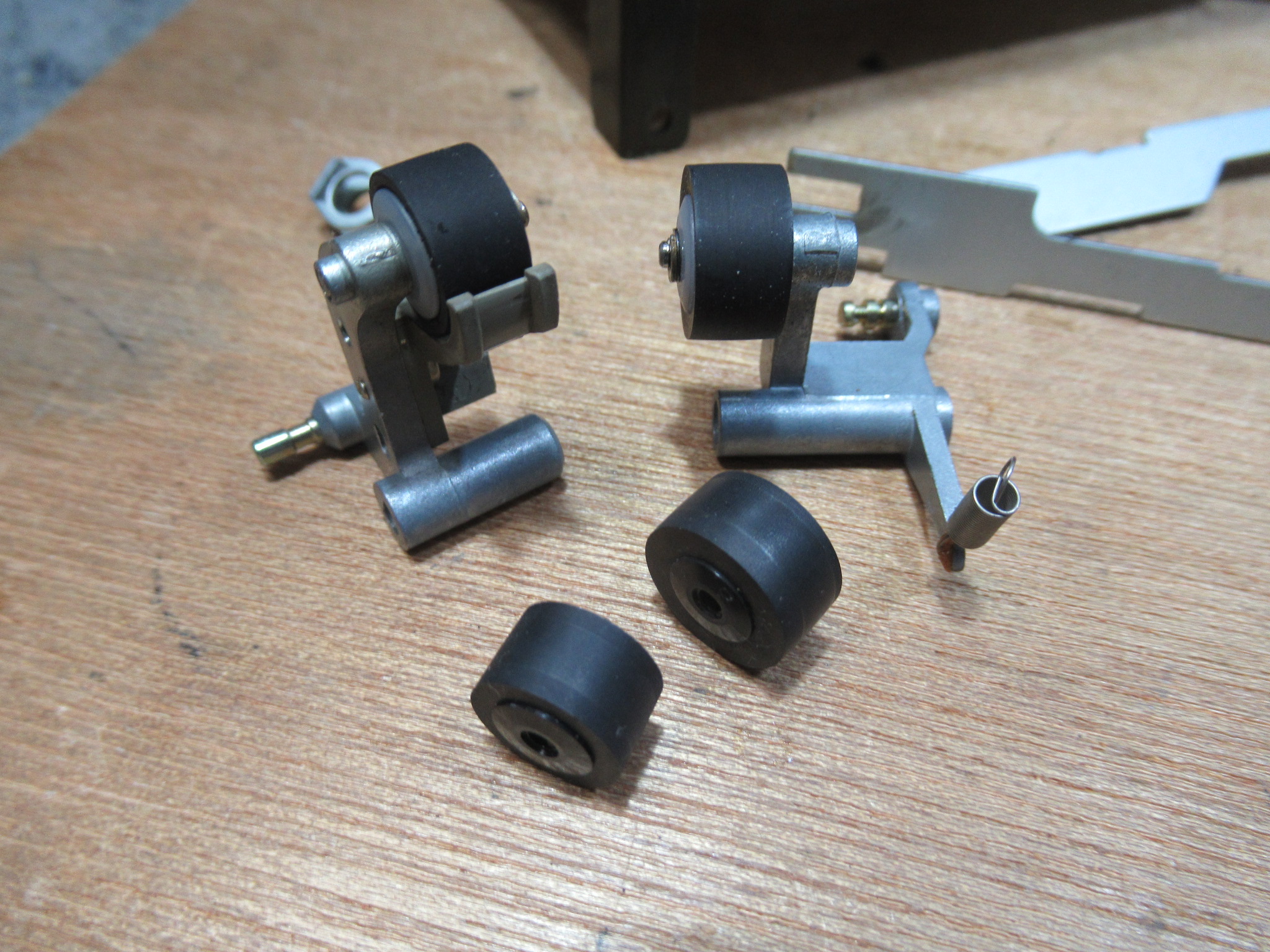

ピンチローラーを交換します。

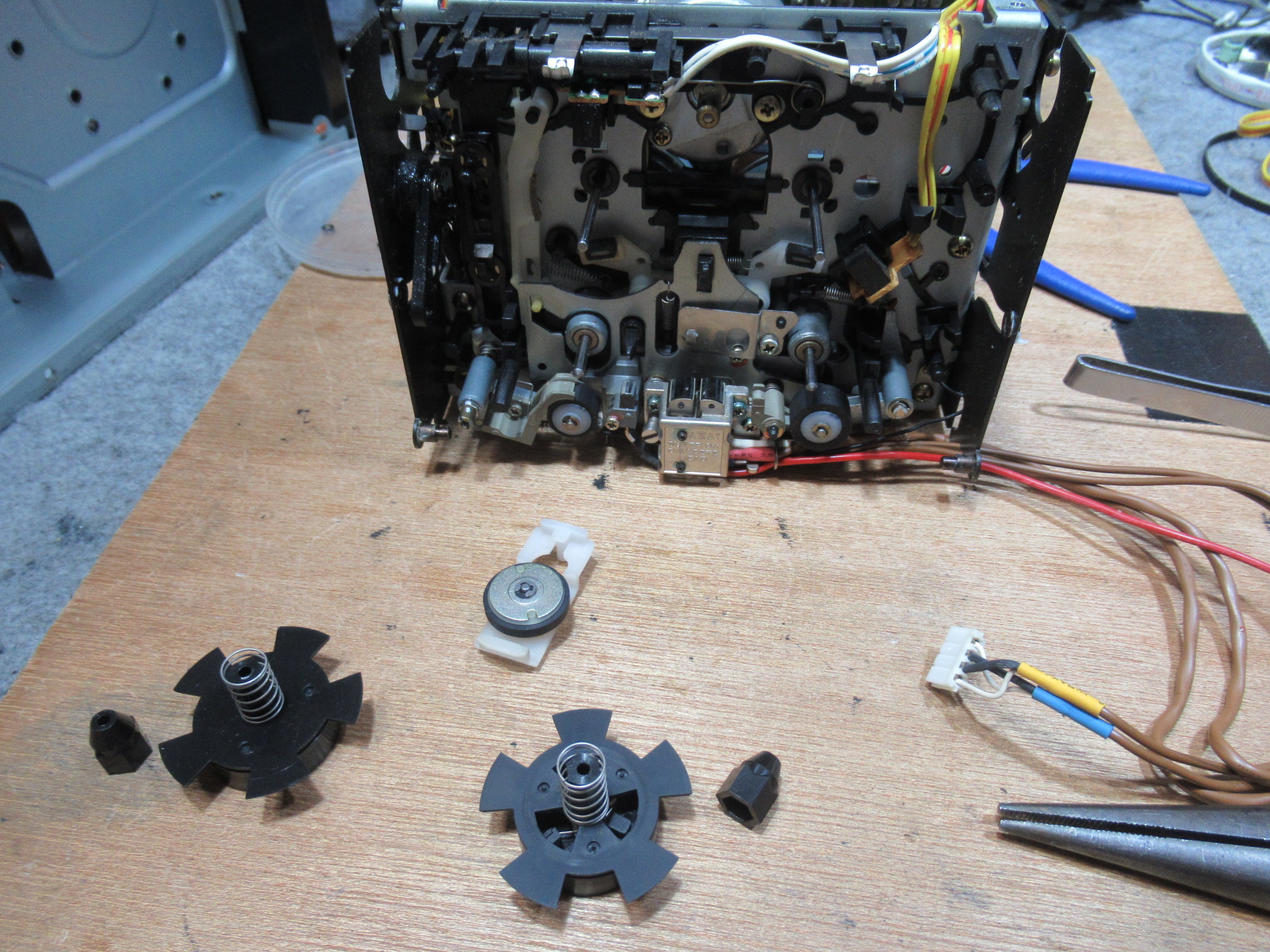

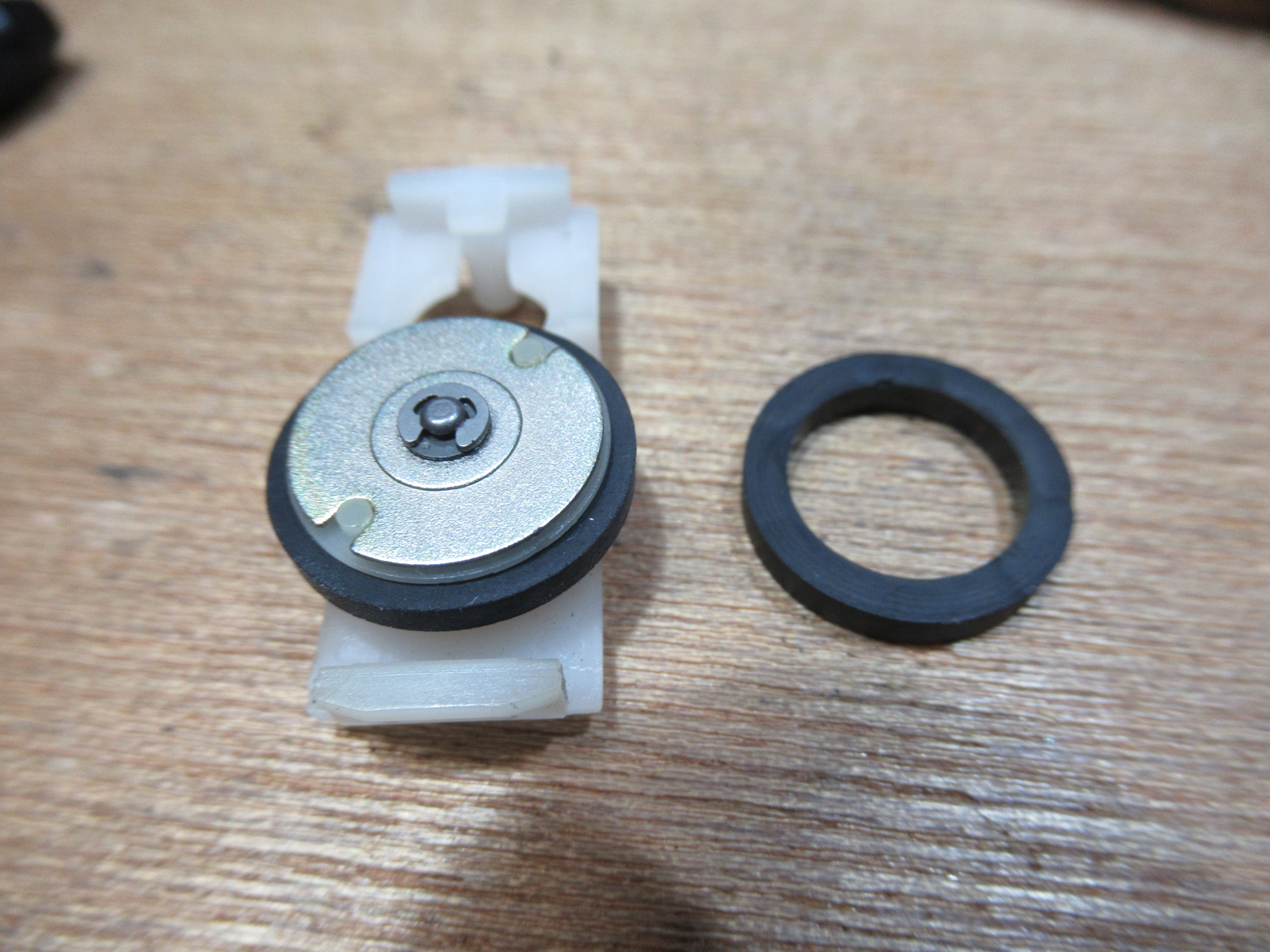

リール周りを分解し、回転部分のグリスアップ、アイドラーゴムの交換を行います。

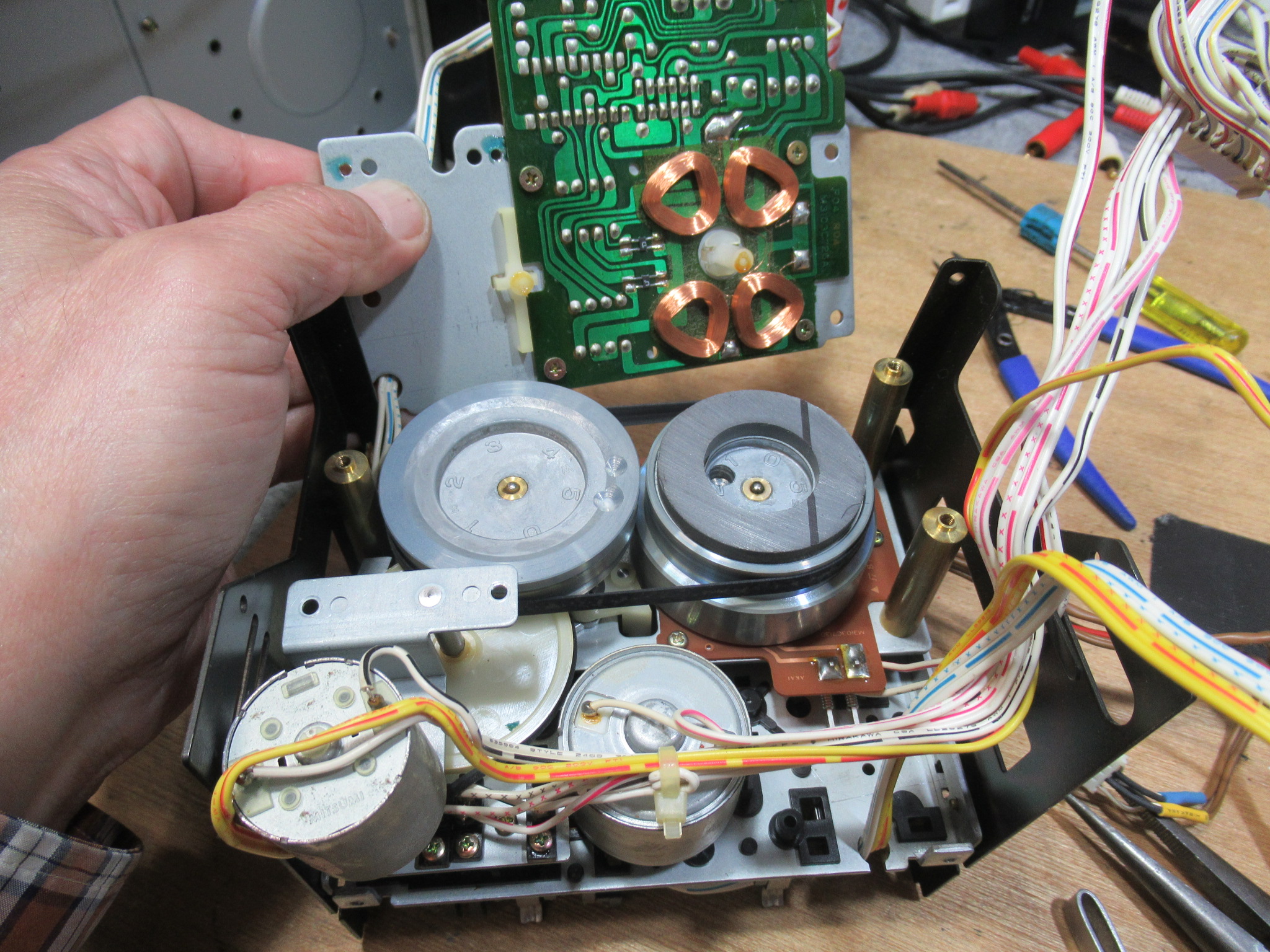

キャプスタンモーター基板を取り外します。

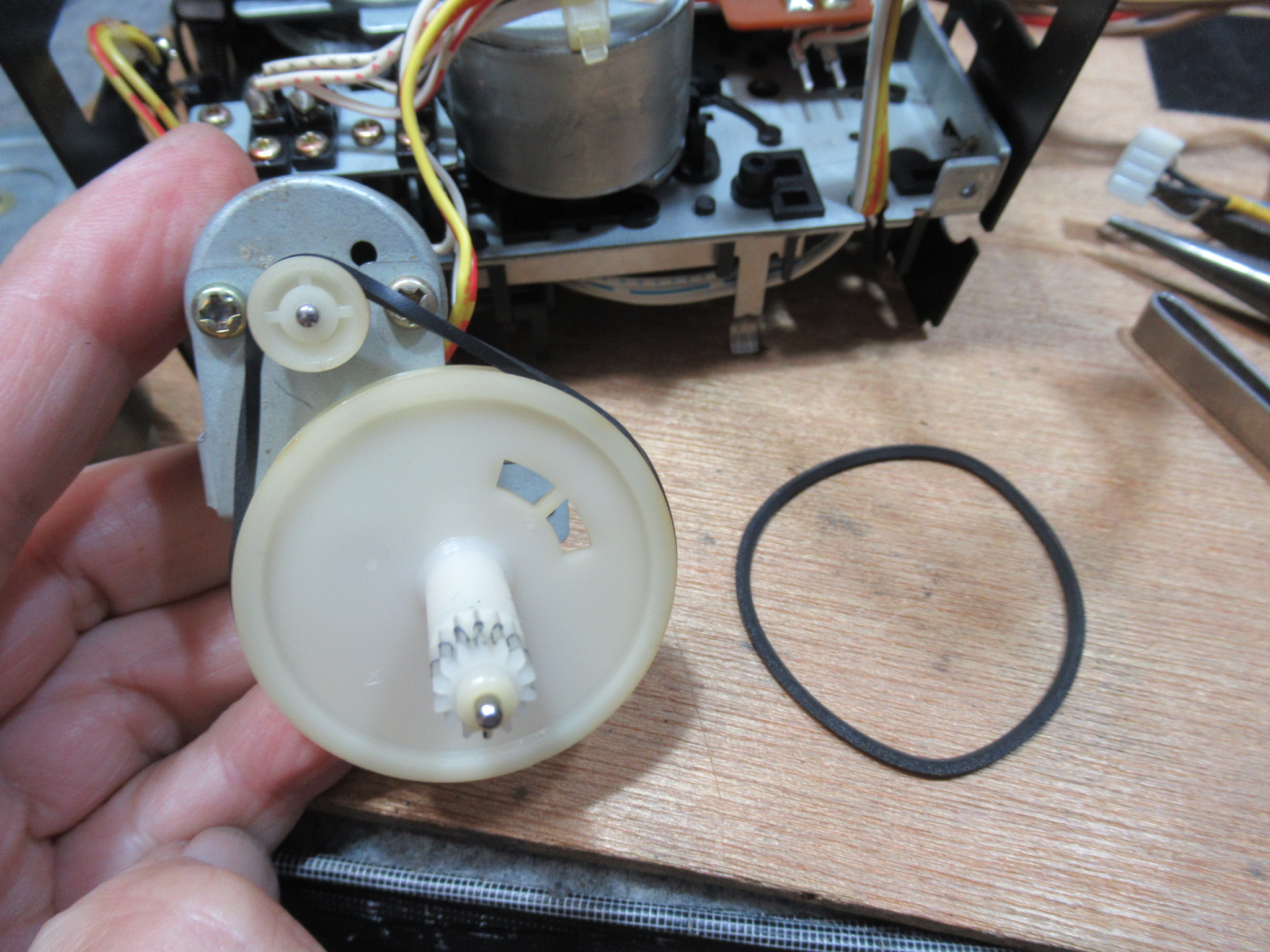

カムモーターユニットのベルトを交換します。

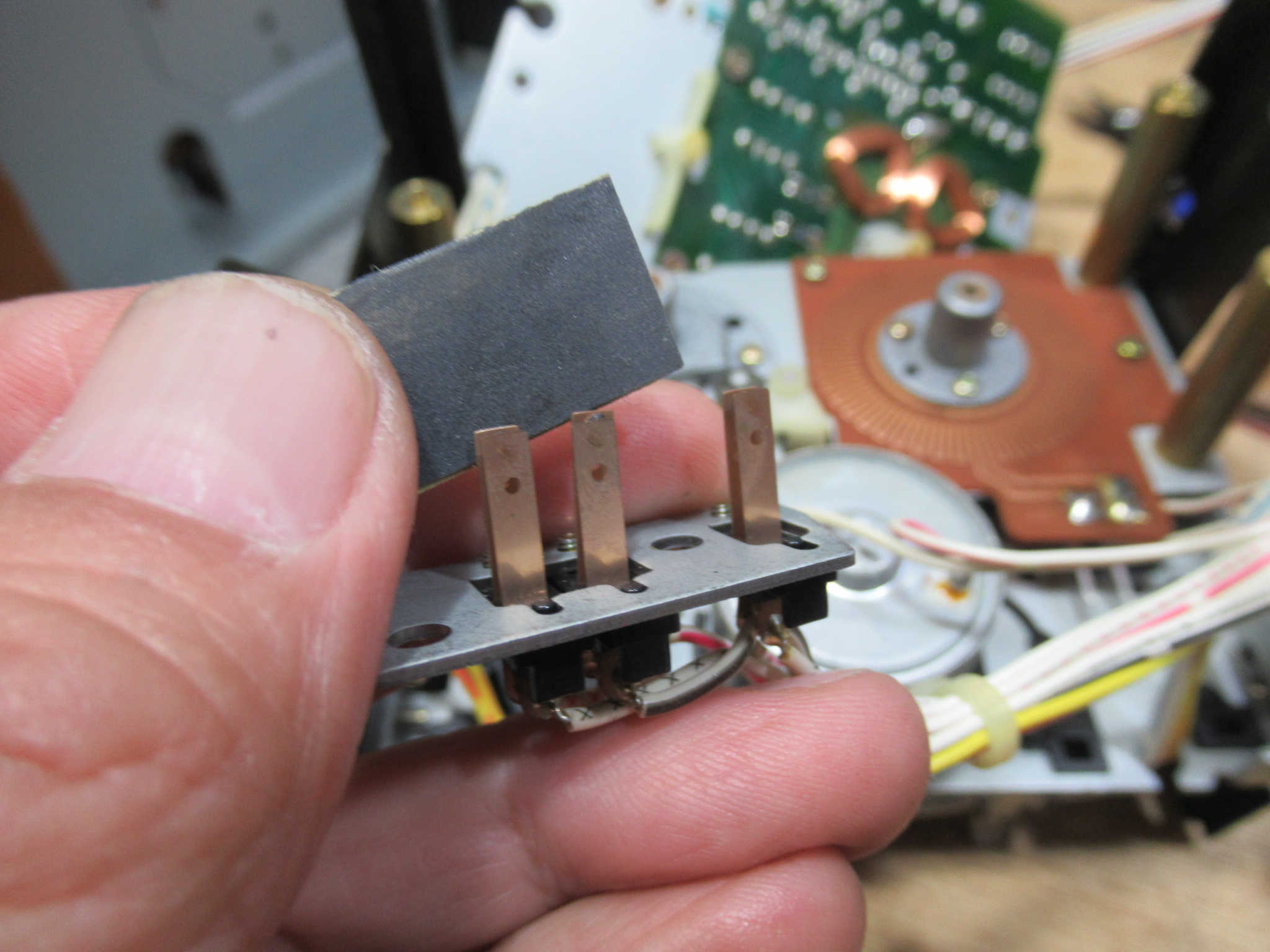

オートセレクタ用スイッチ接点を磨きます。

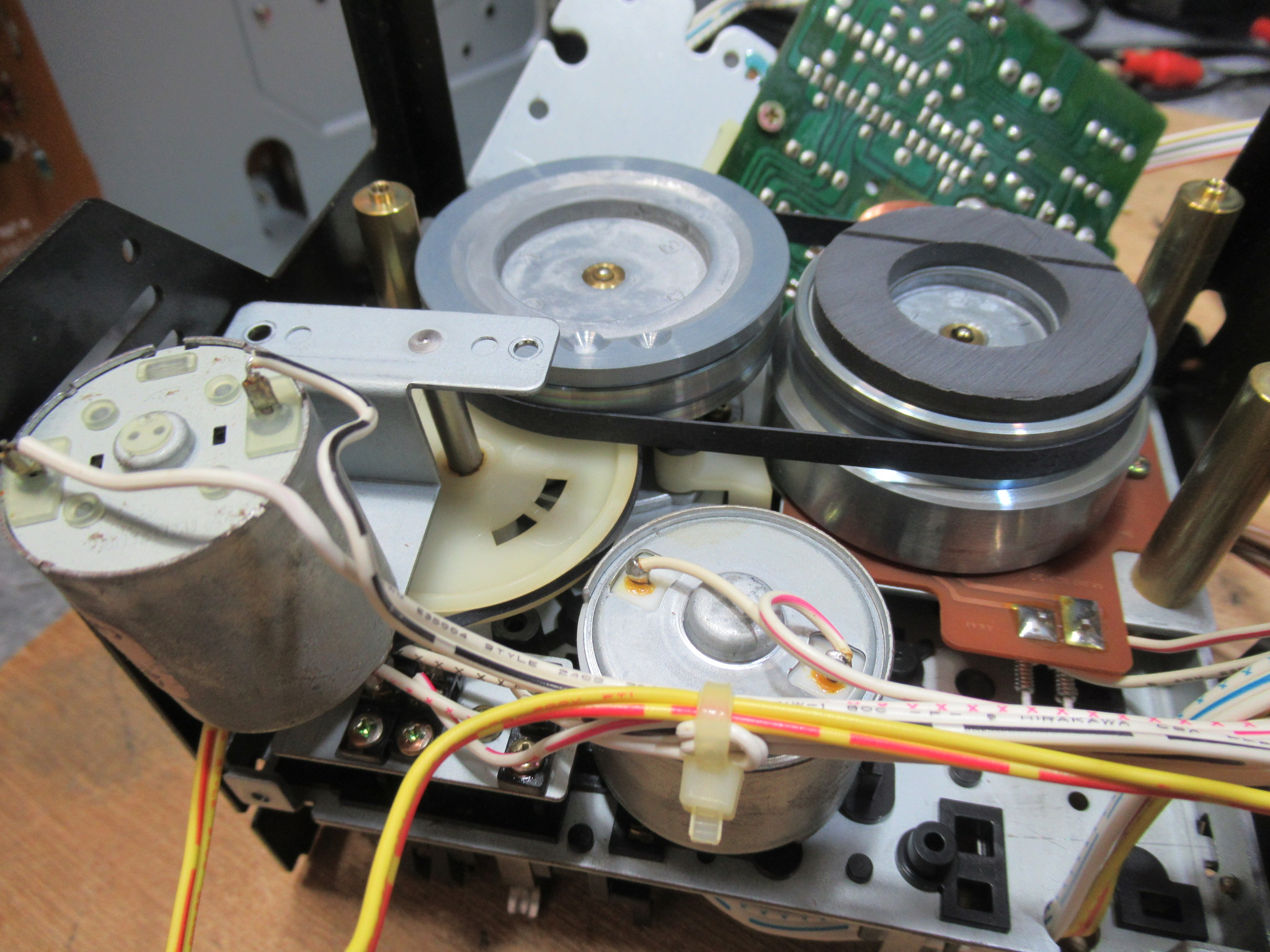

新しいベルトを掛けて組み立てます。
ヘッドの消磁、動作確認を行います。

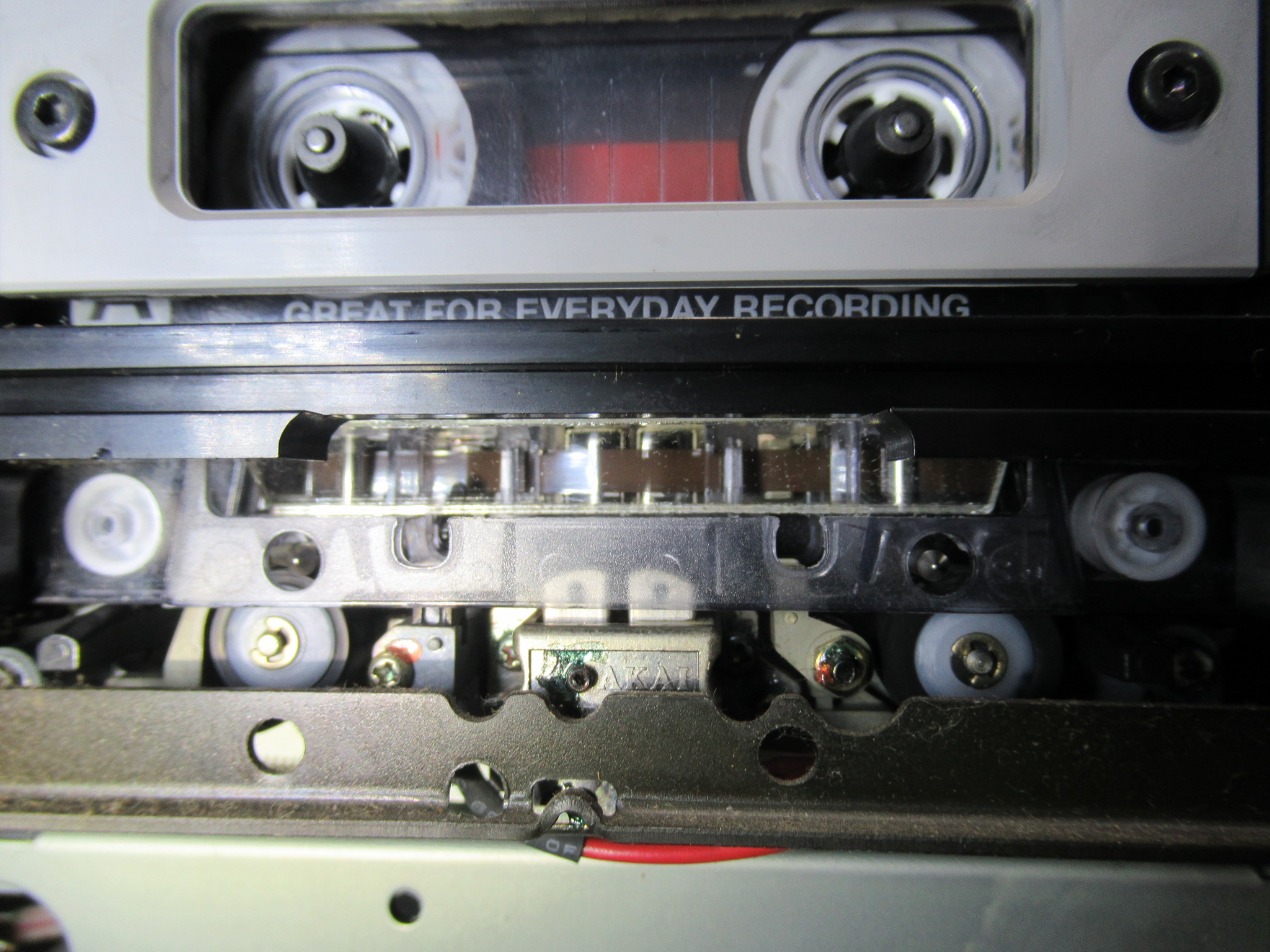

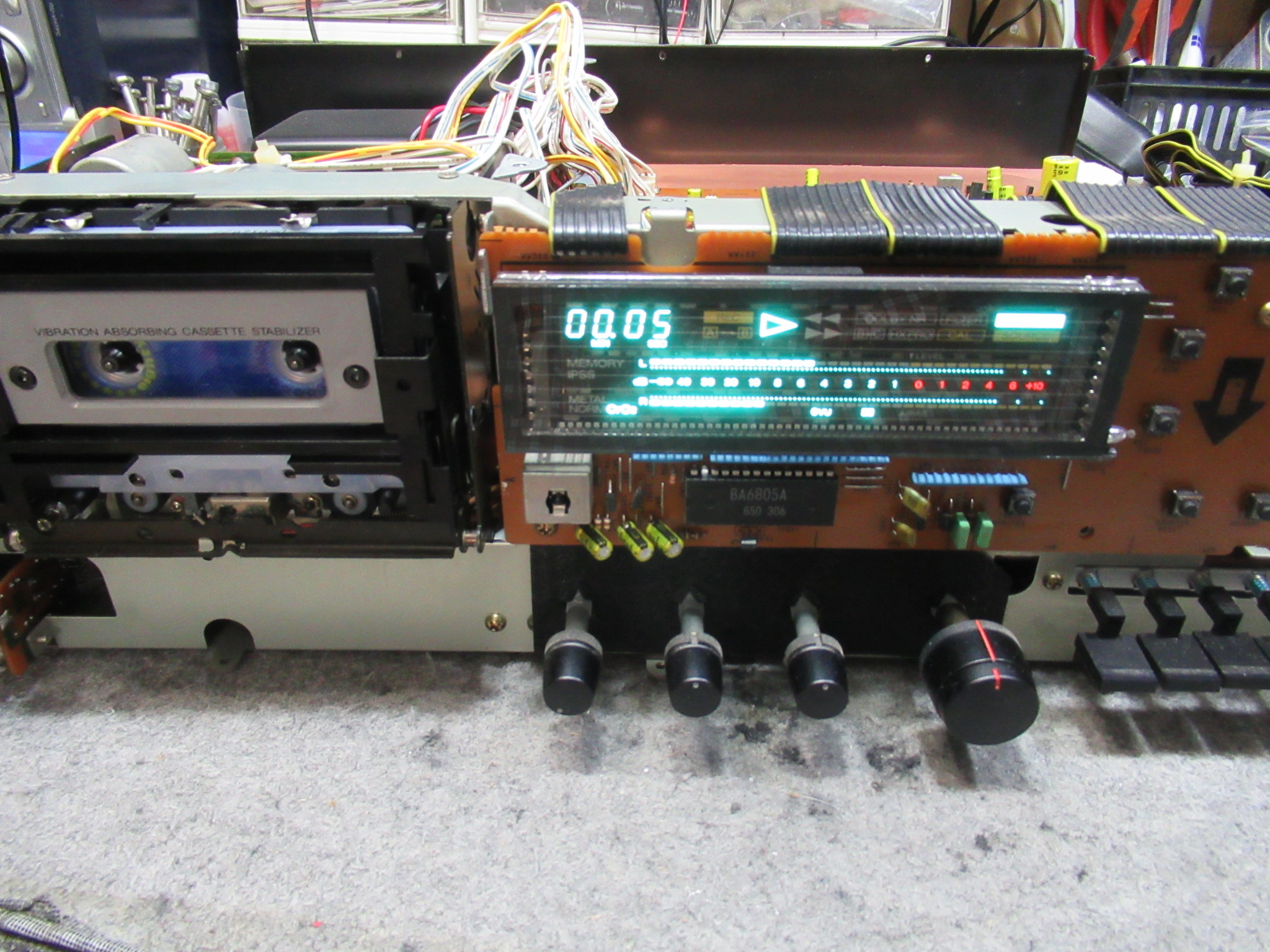

ミラーカセットを用いてテープの走行状態を目視確認します。

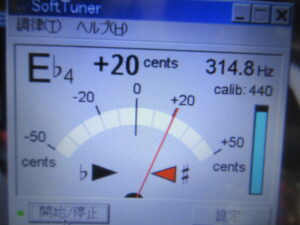

315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。

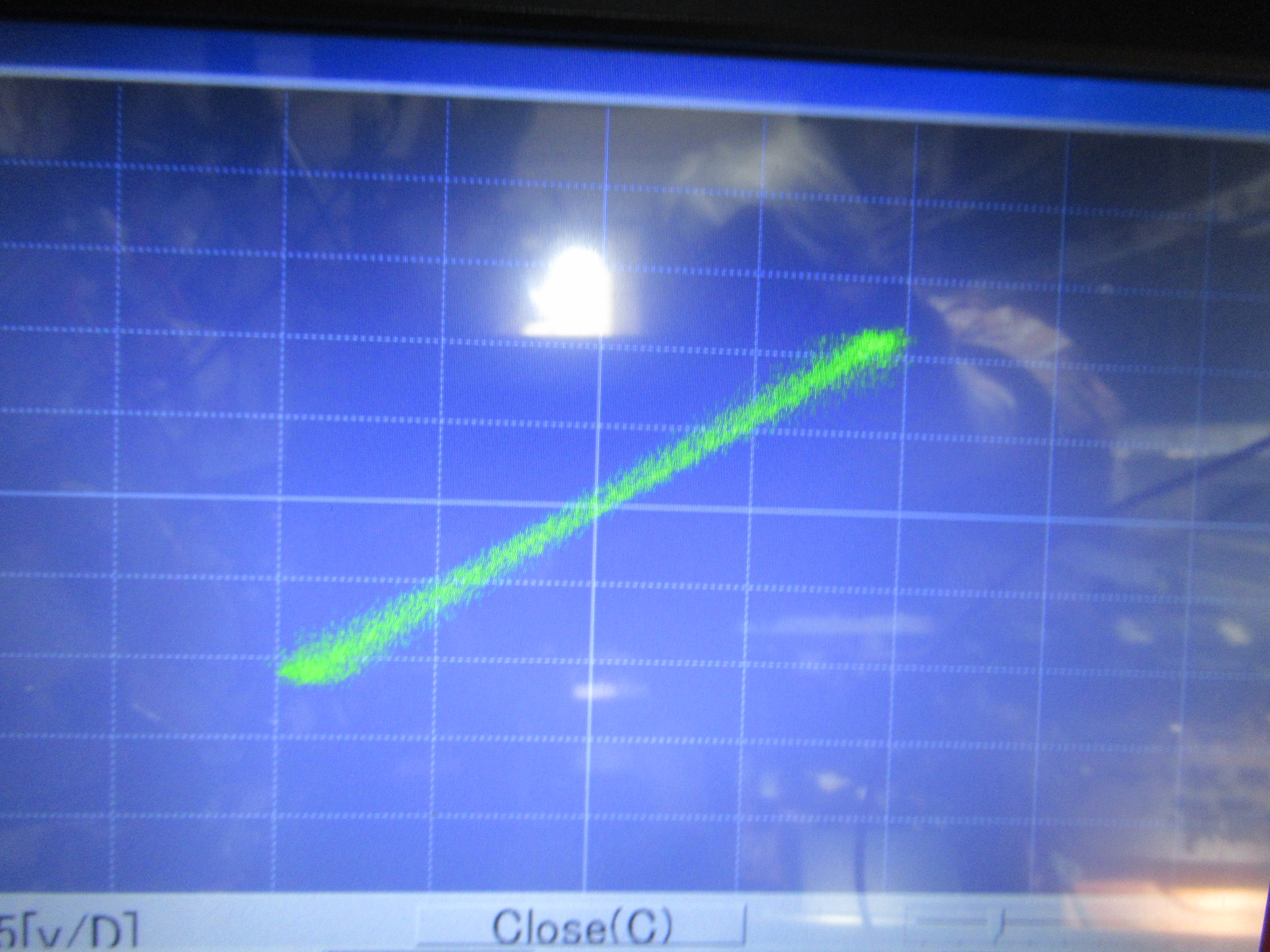

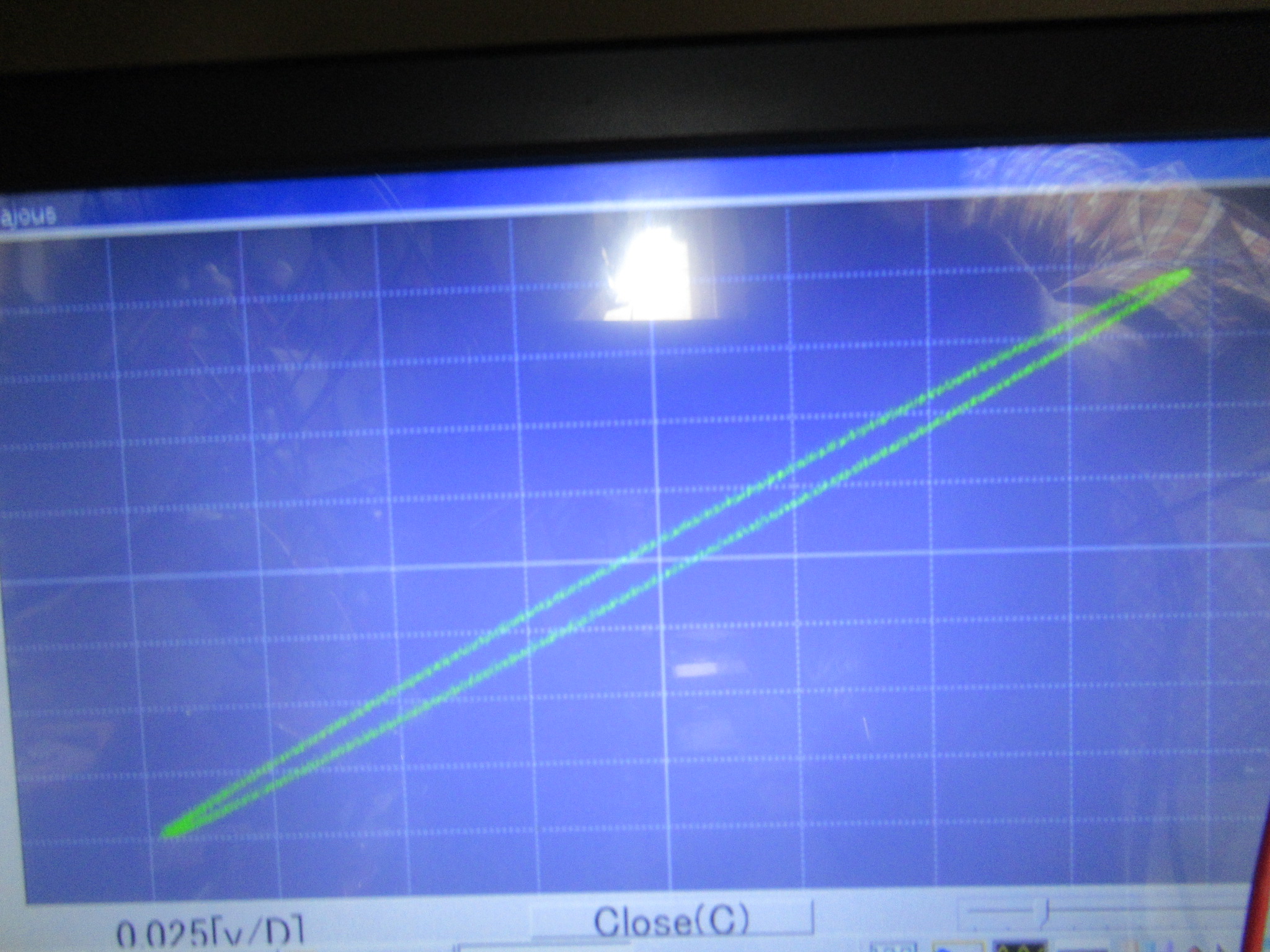

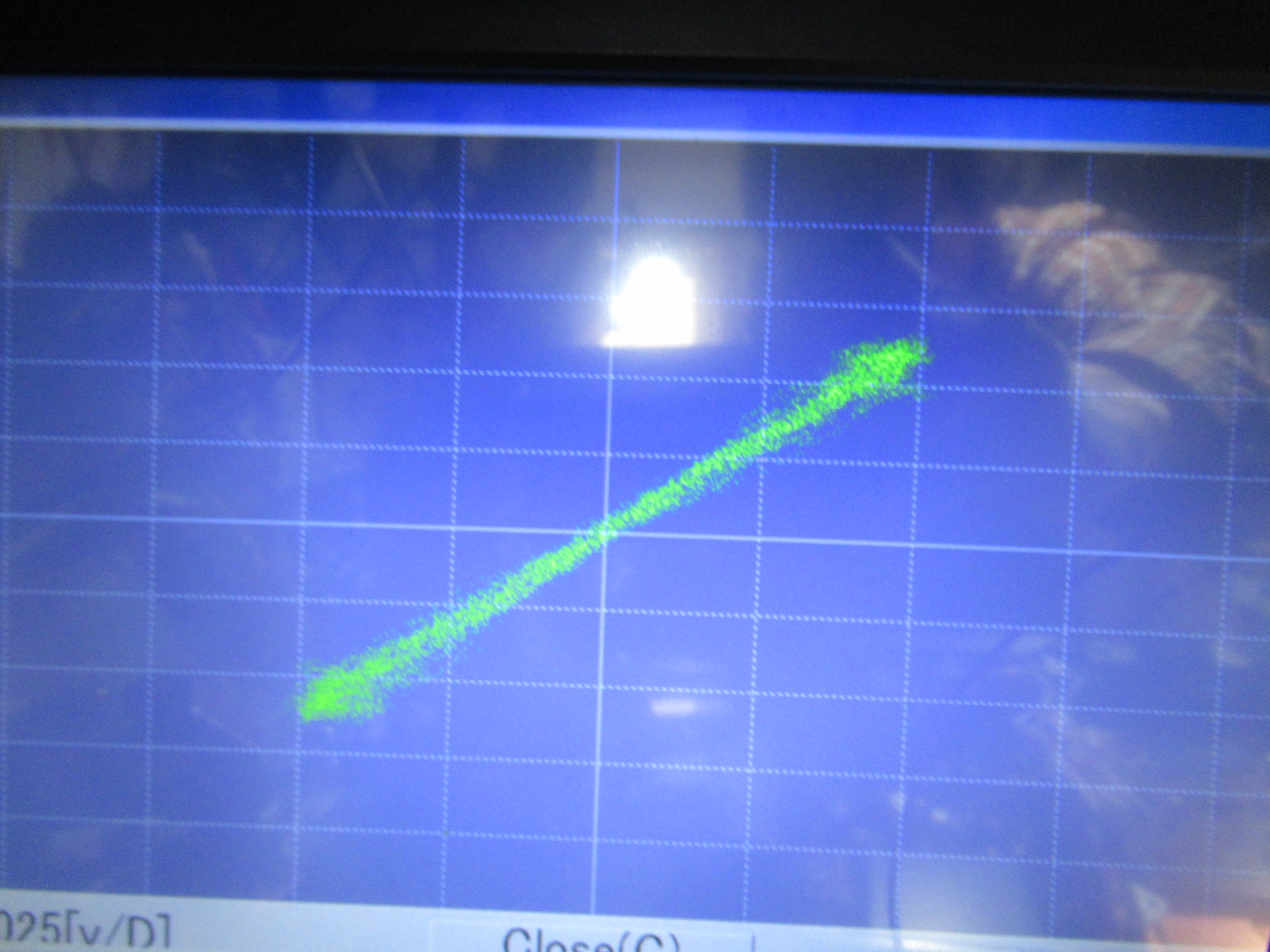

再生ヘッドと録音ヘッドのアジマス調整を行います。

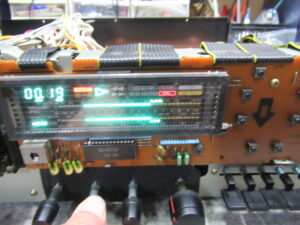

キャリブレーション後に録再バランス調整を行います。

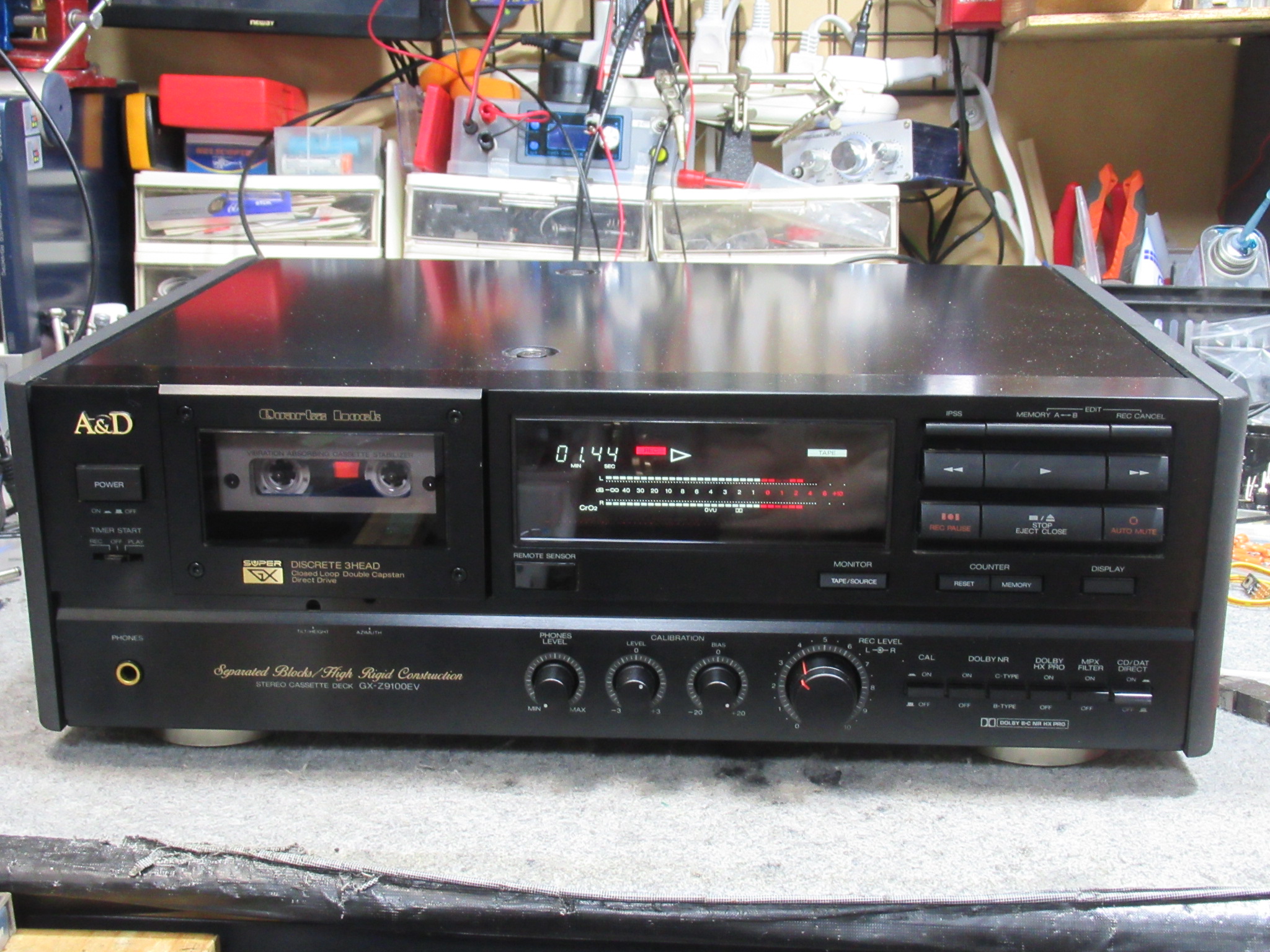

録音状況を確認し、修理完了です。
