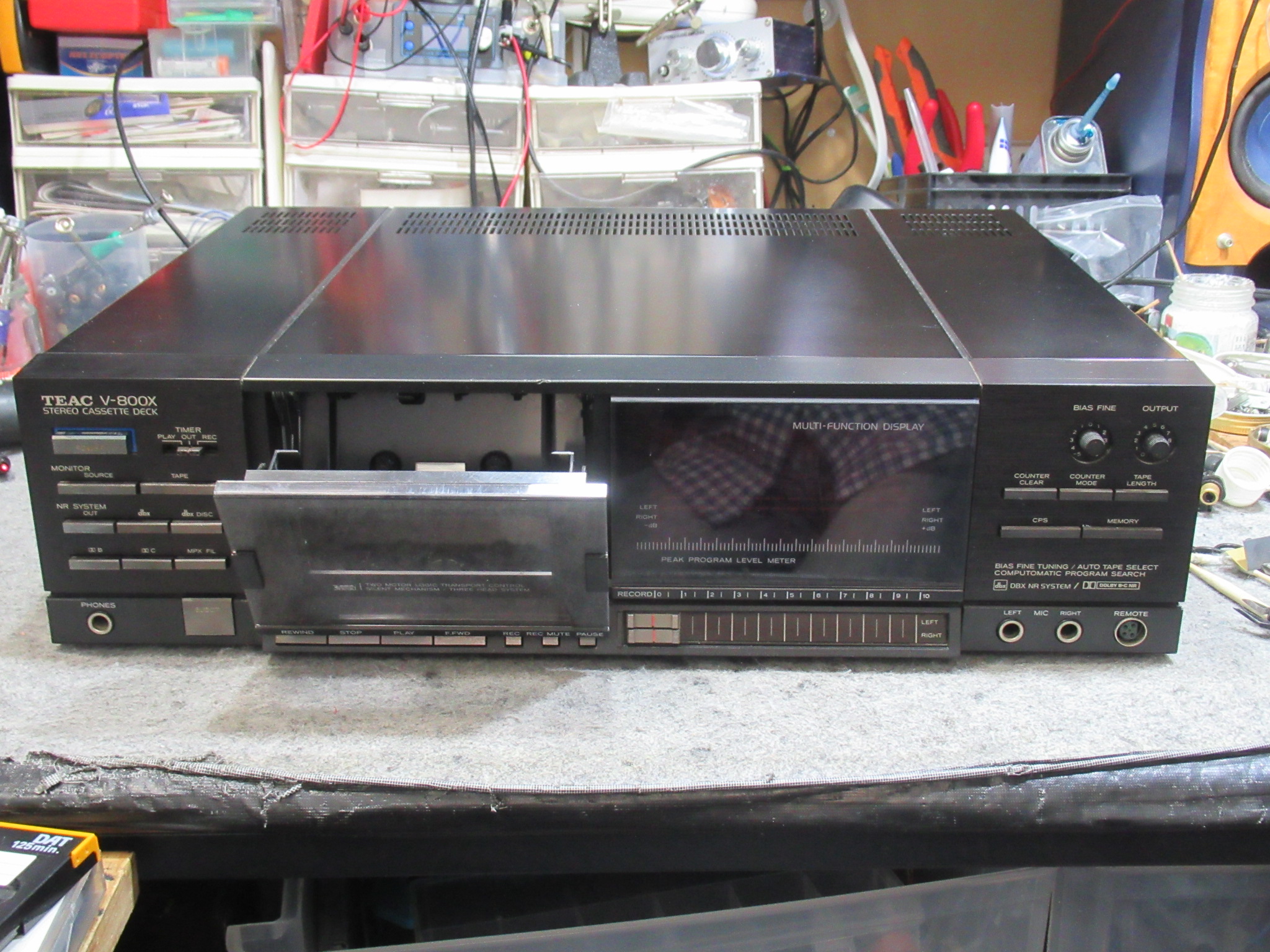

TEAC製3ヘッドシングルキャプスタンカセットデッキ、V-800Xの修理依頼をいただきました。
ベルトが傷んでいるということです。

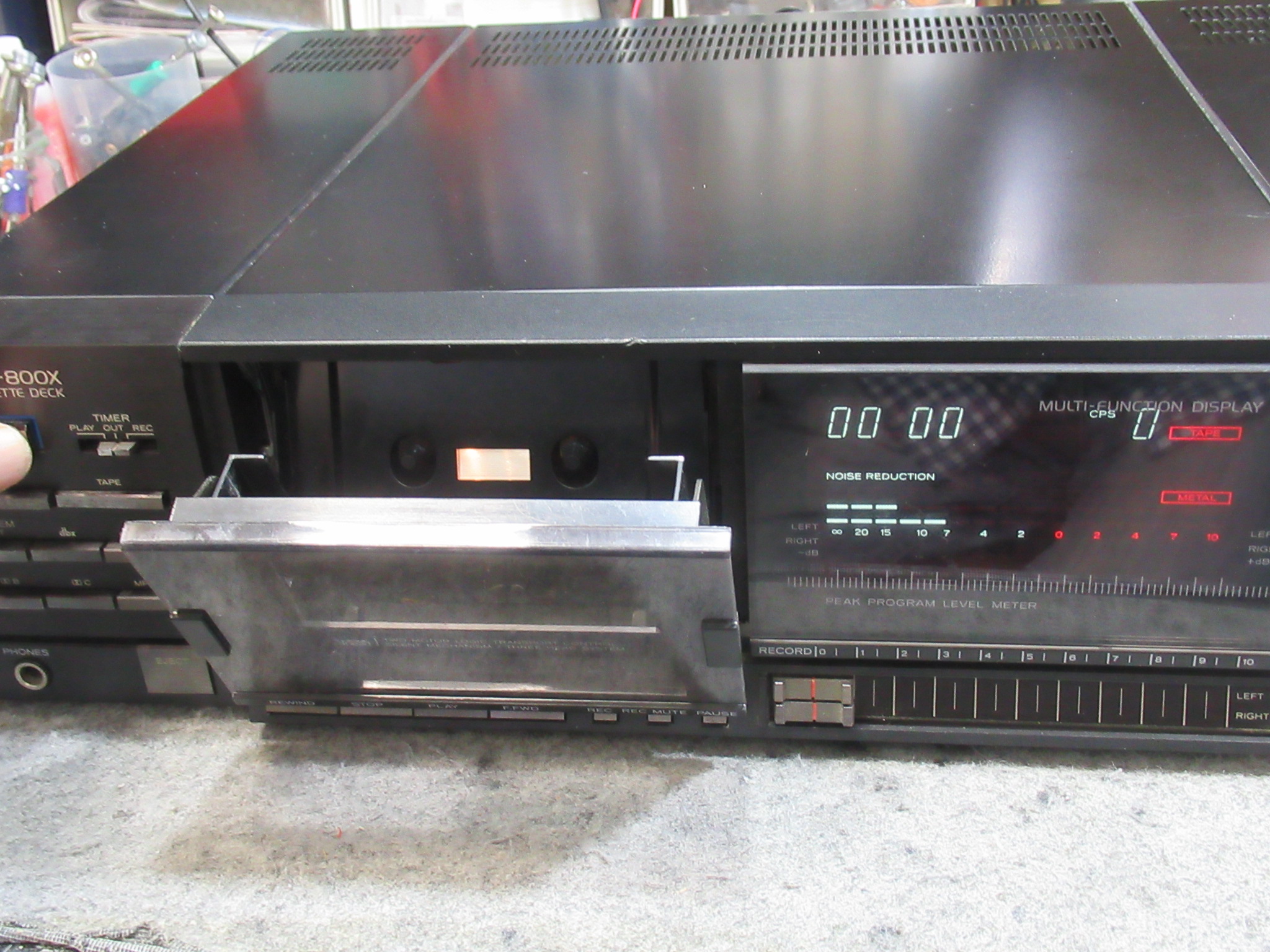

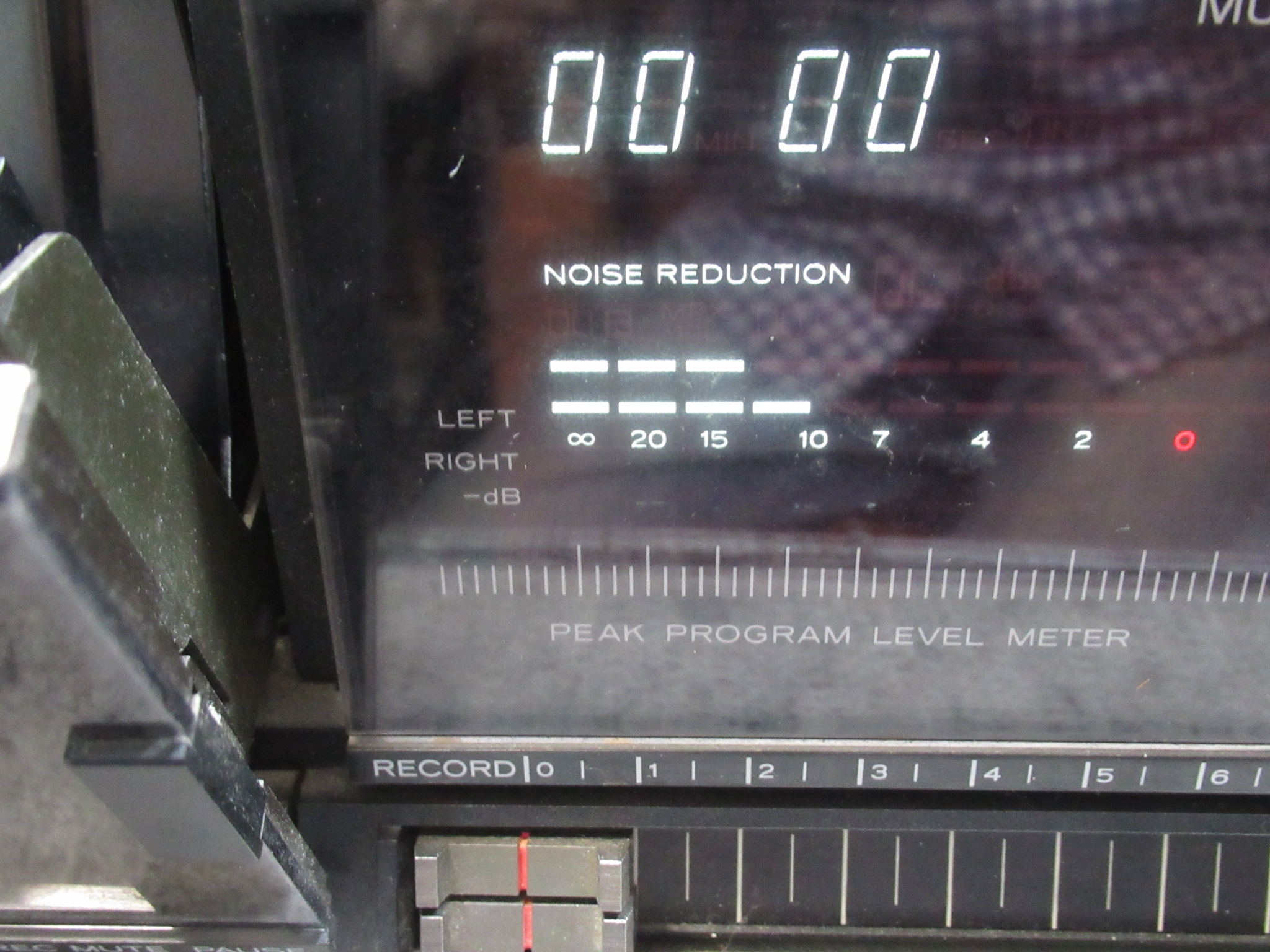

トレイが開いたままです。また、メーターが少し振れています。ただし、時間がたつとなぜか解消されました。電解コンデンサーが活性化したのでしょうか？

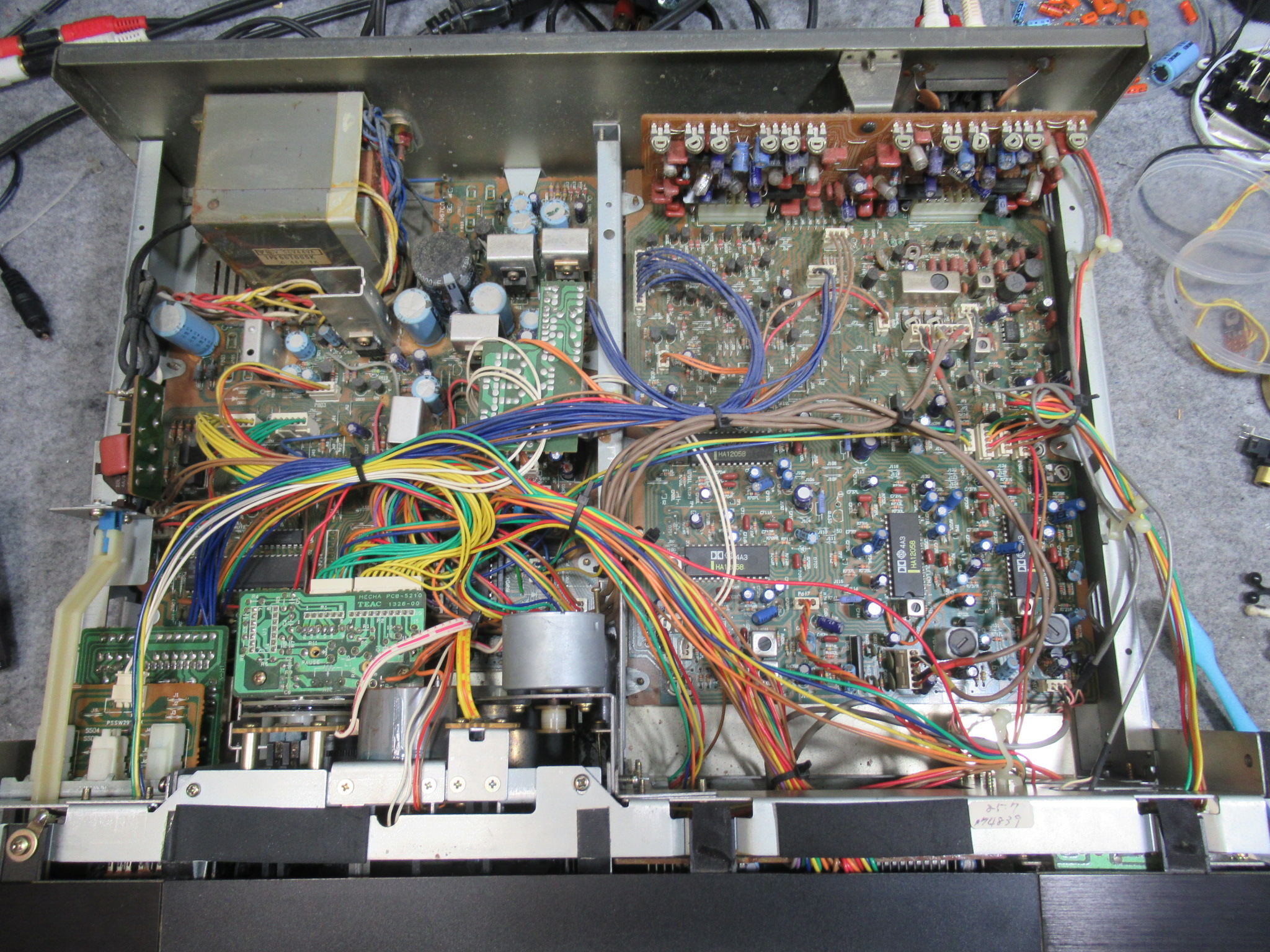

カバーを開けました。

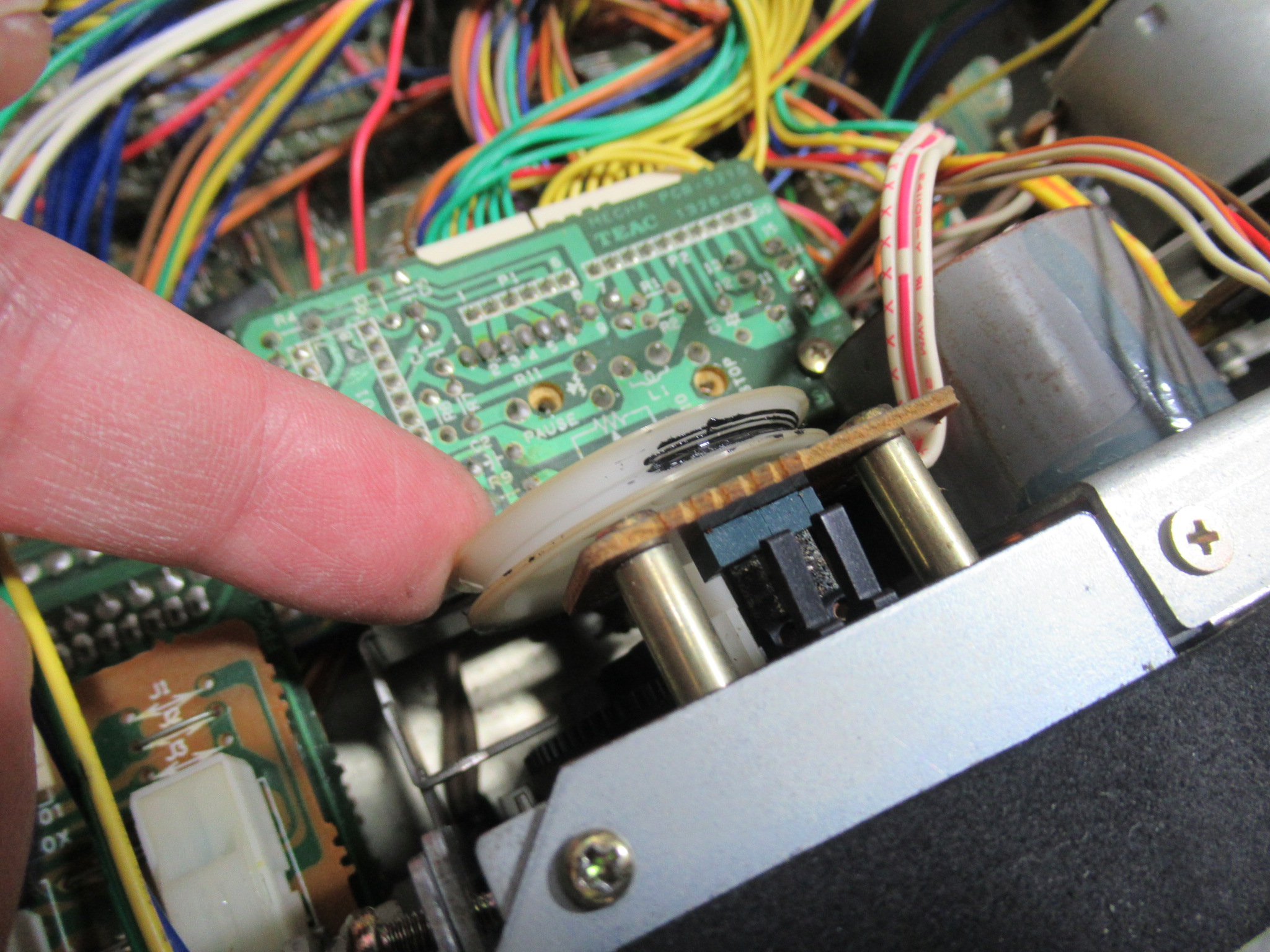

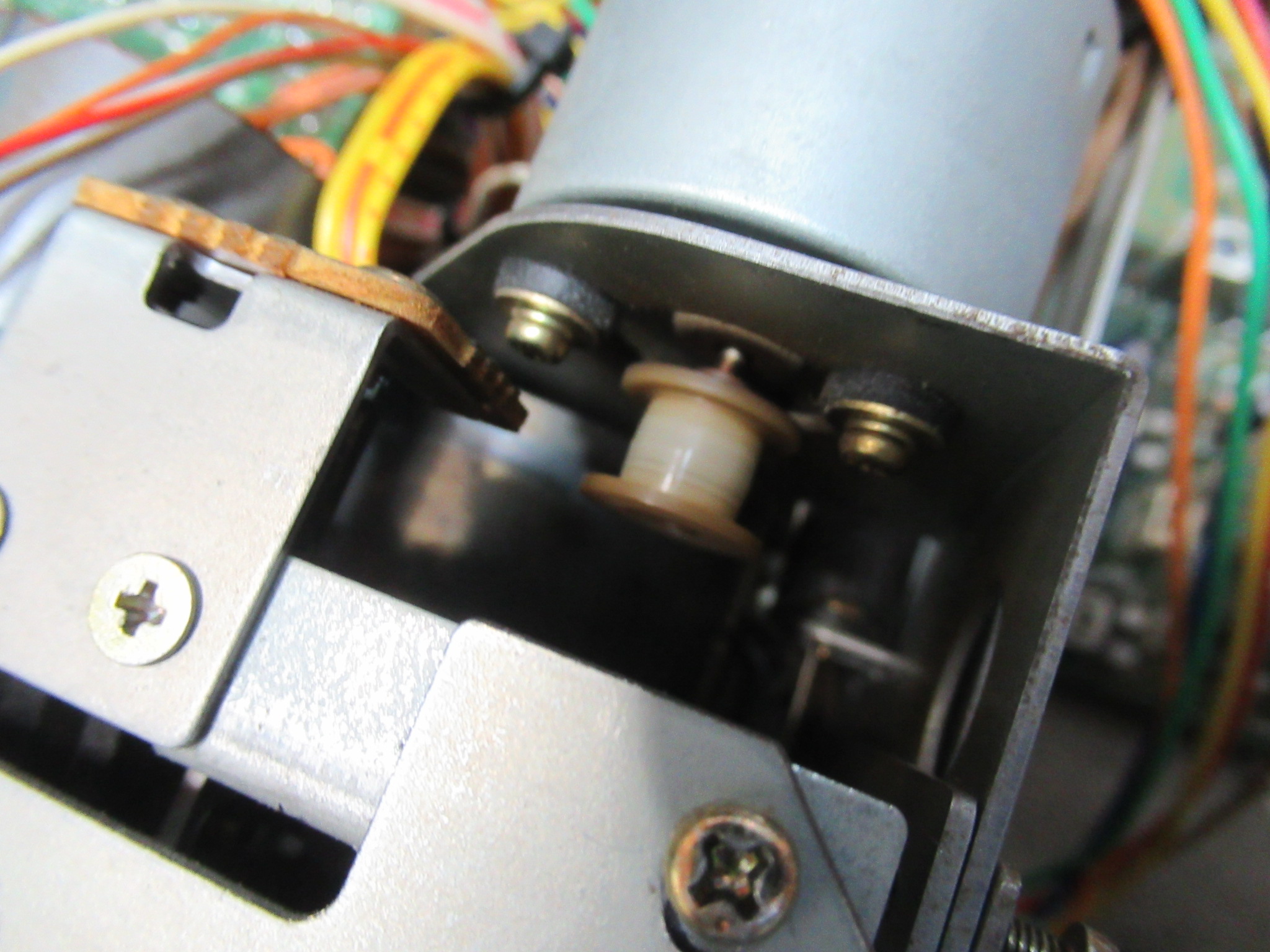

キャプスタンベルト、コントロールモーターユニットのベルトが溶け切れていました。

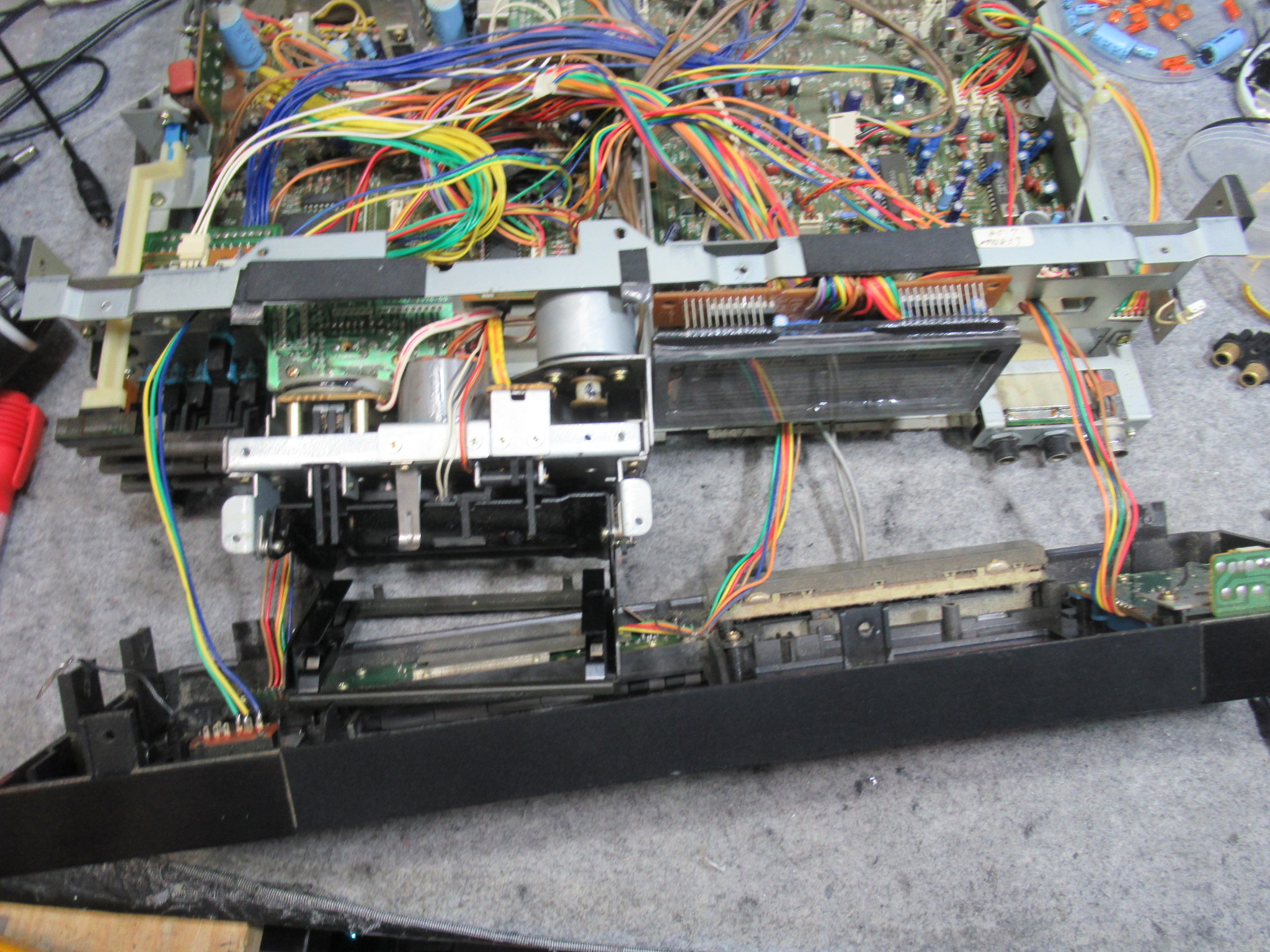

フロントパネルを取り外してメカを前方から引き抜きます。

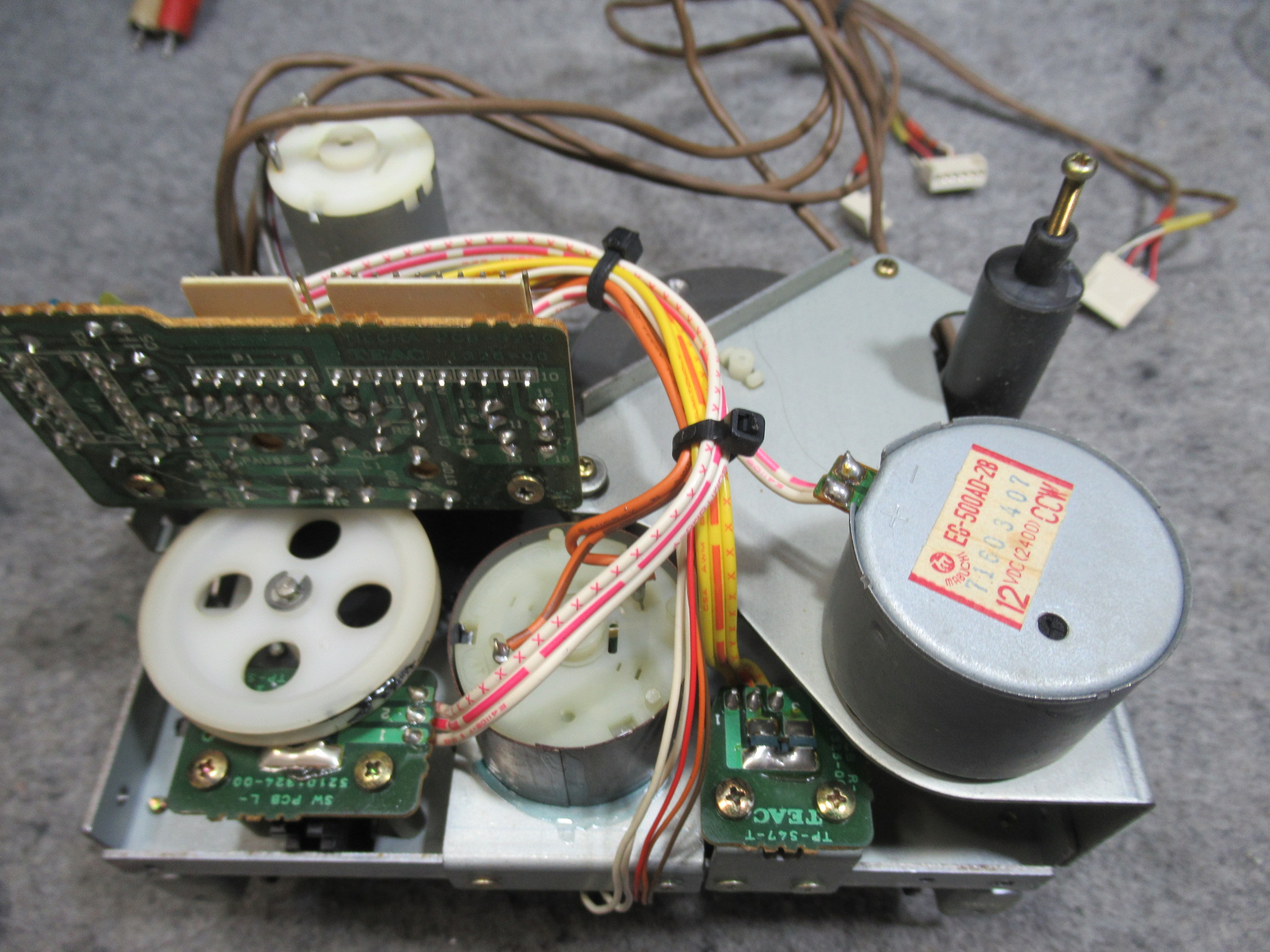

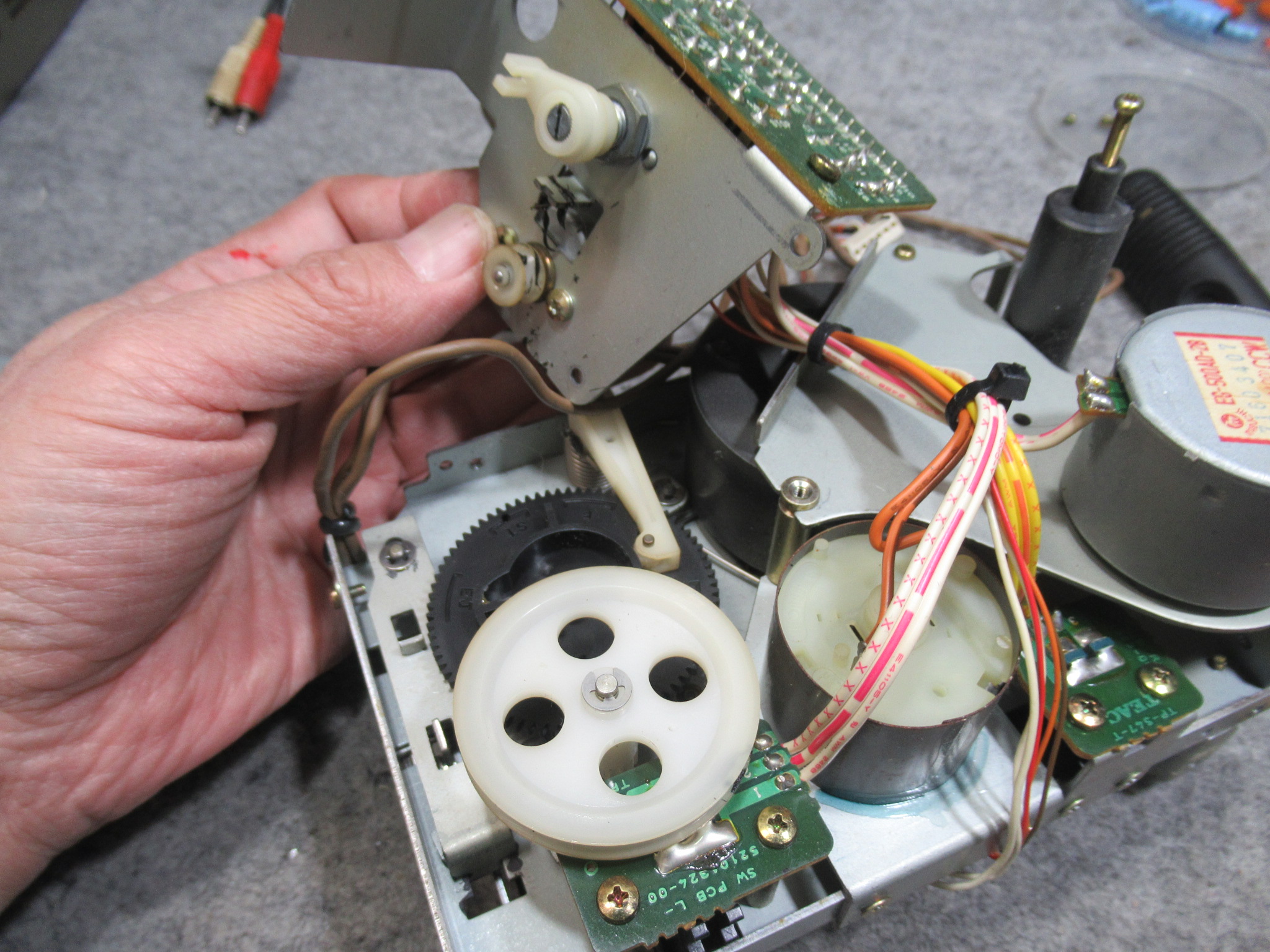

背面から分解していきます。

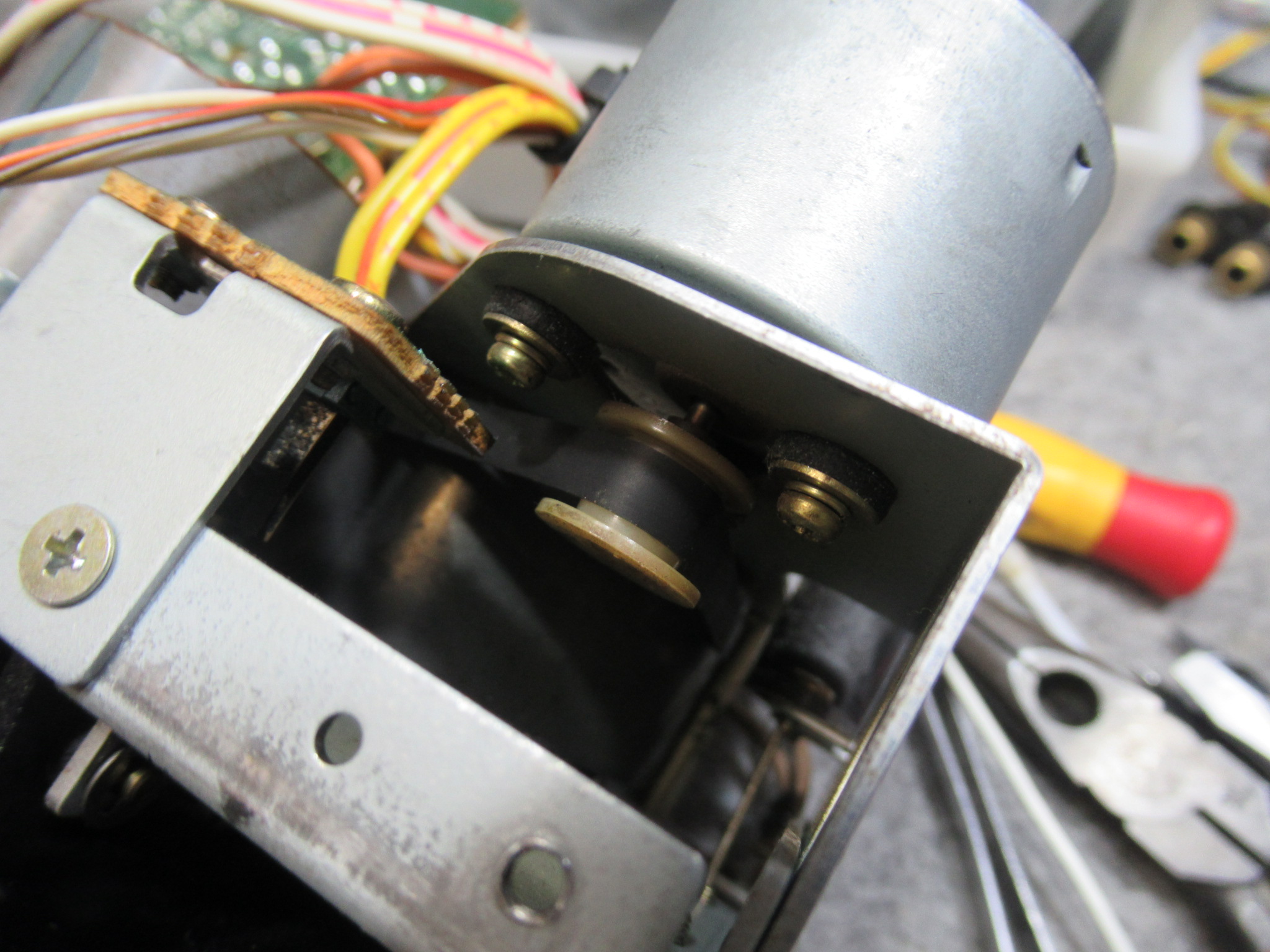

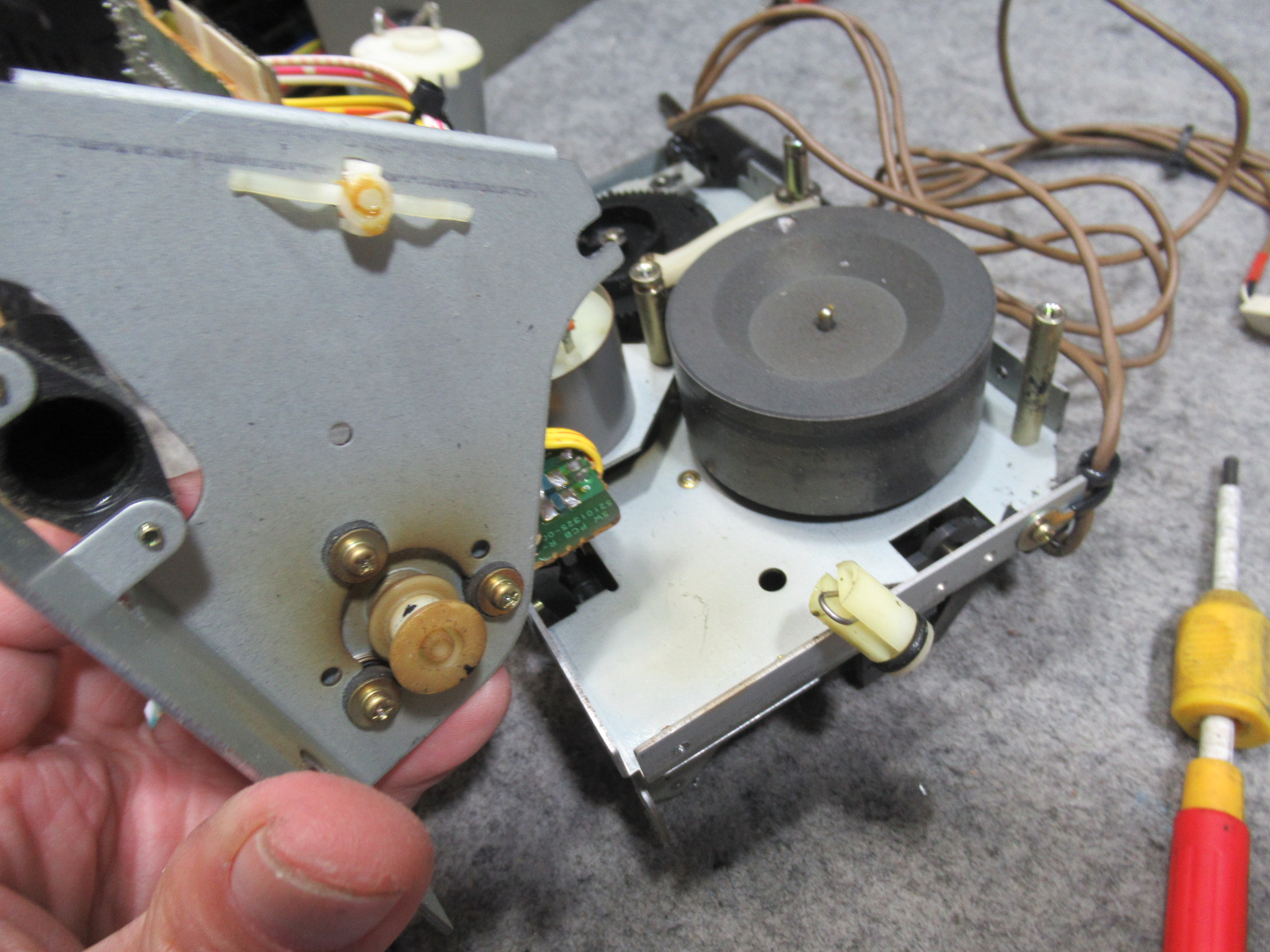

プーリーの汚れをふき取って、新しいベルトを取り付けます。

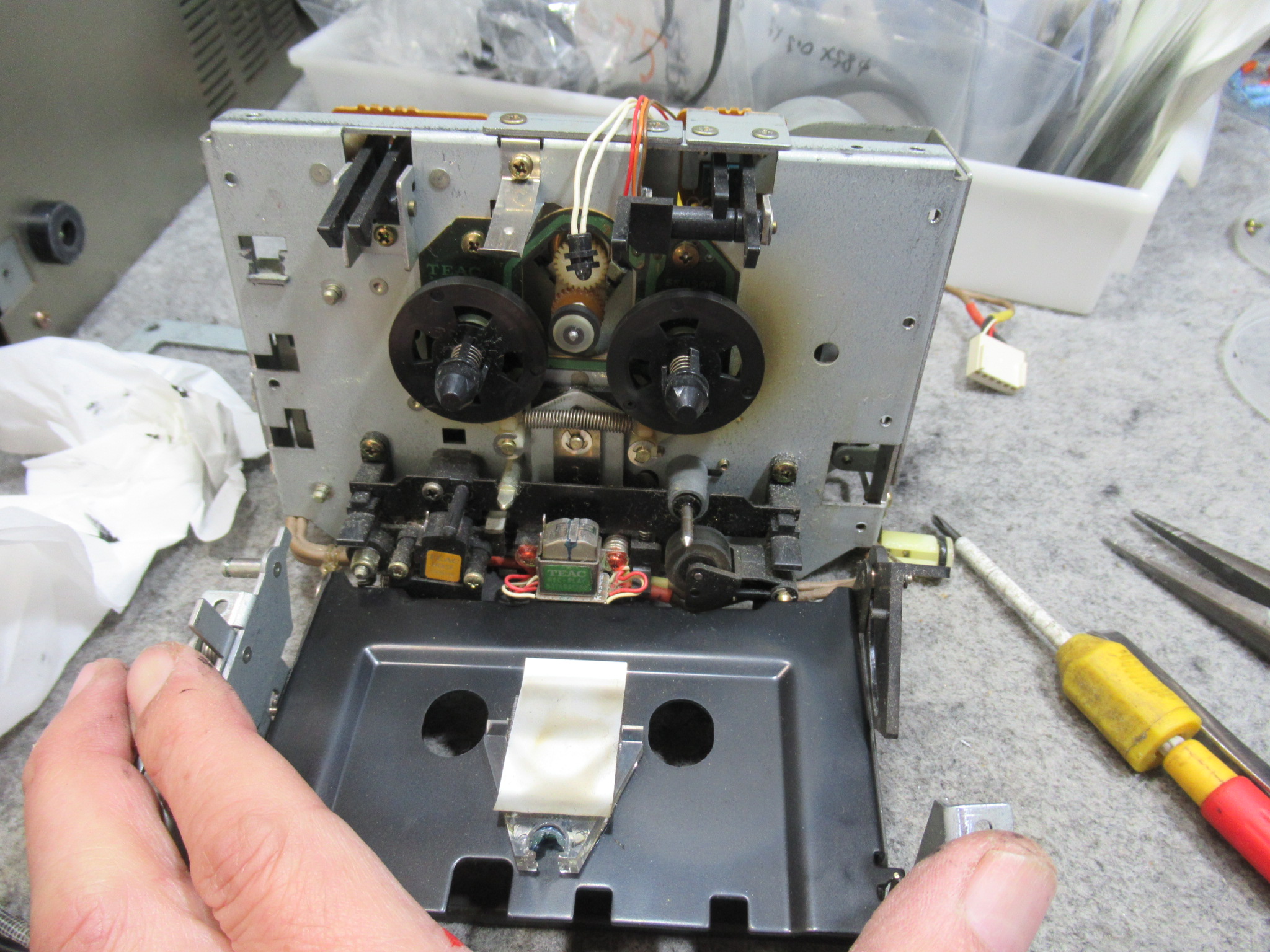

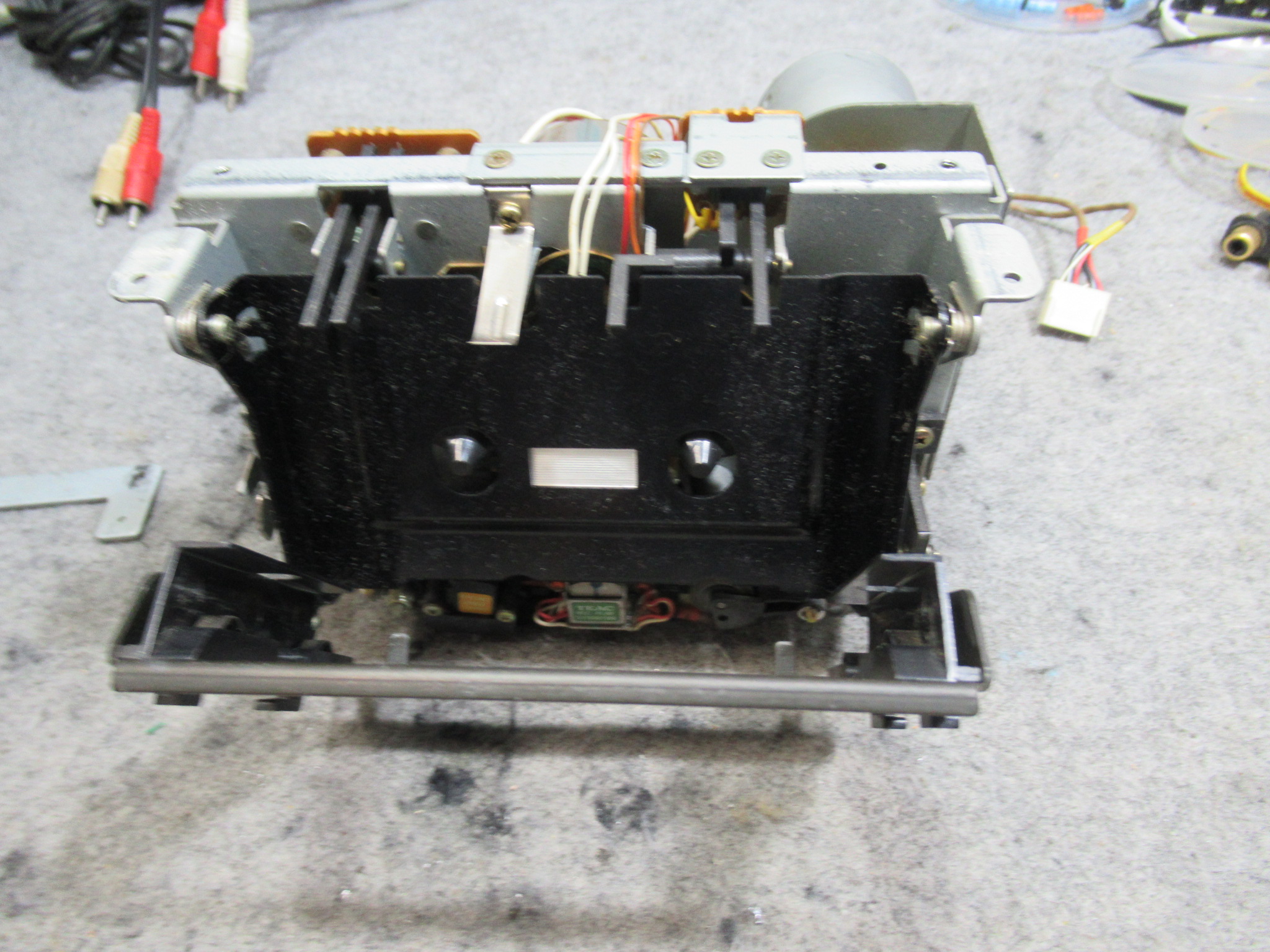

カセットホルダーを取り外します。

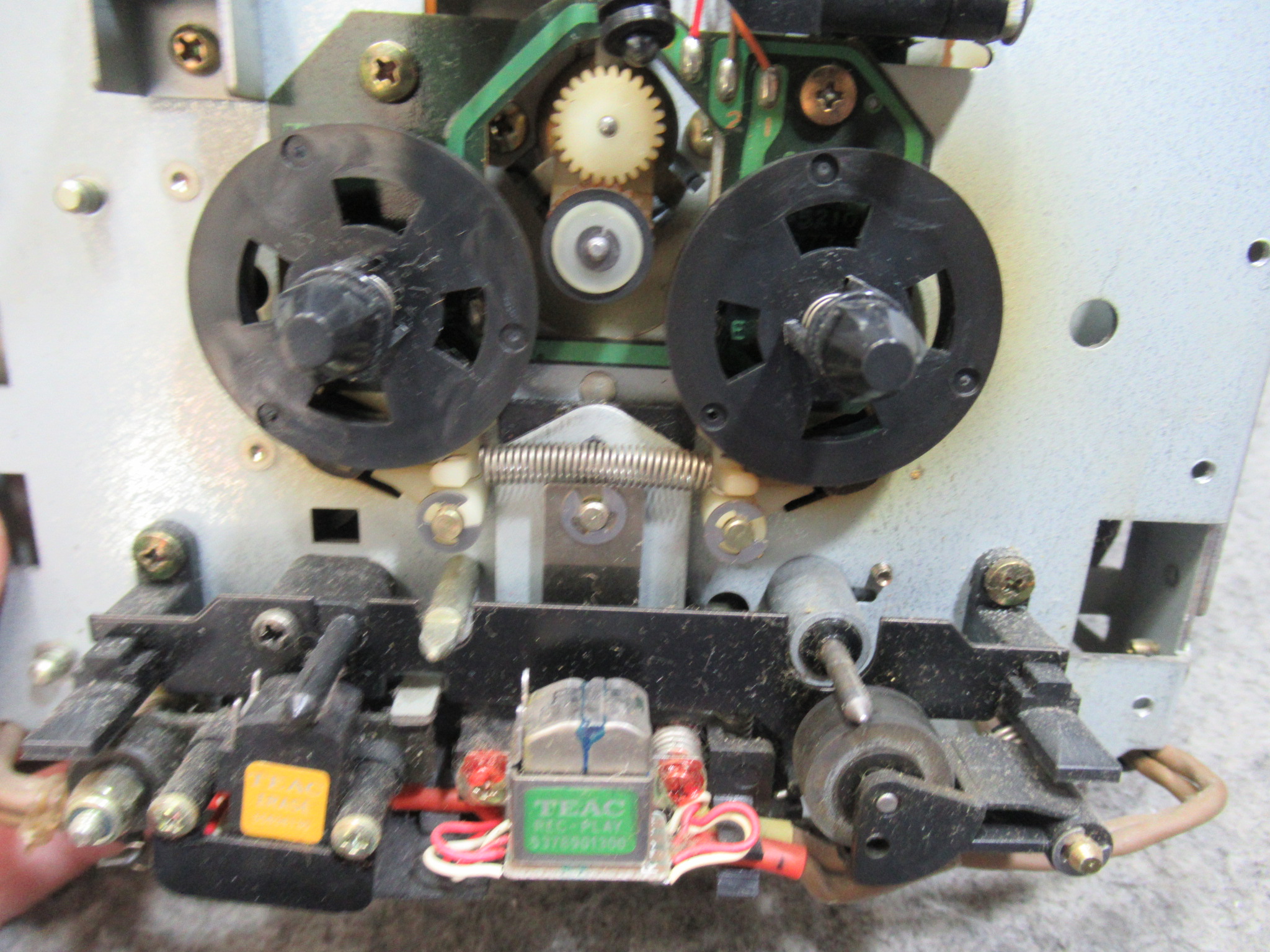

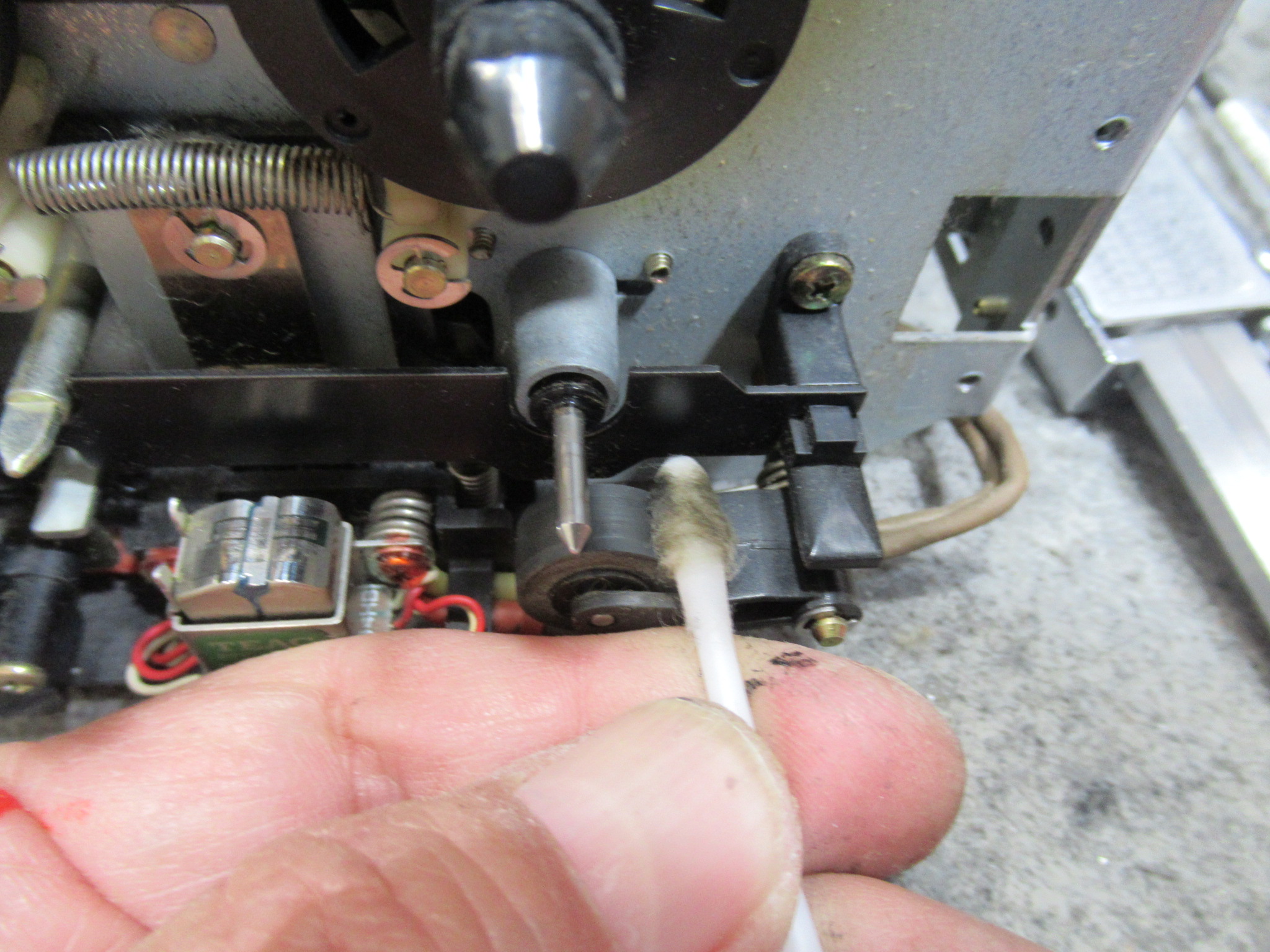

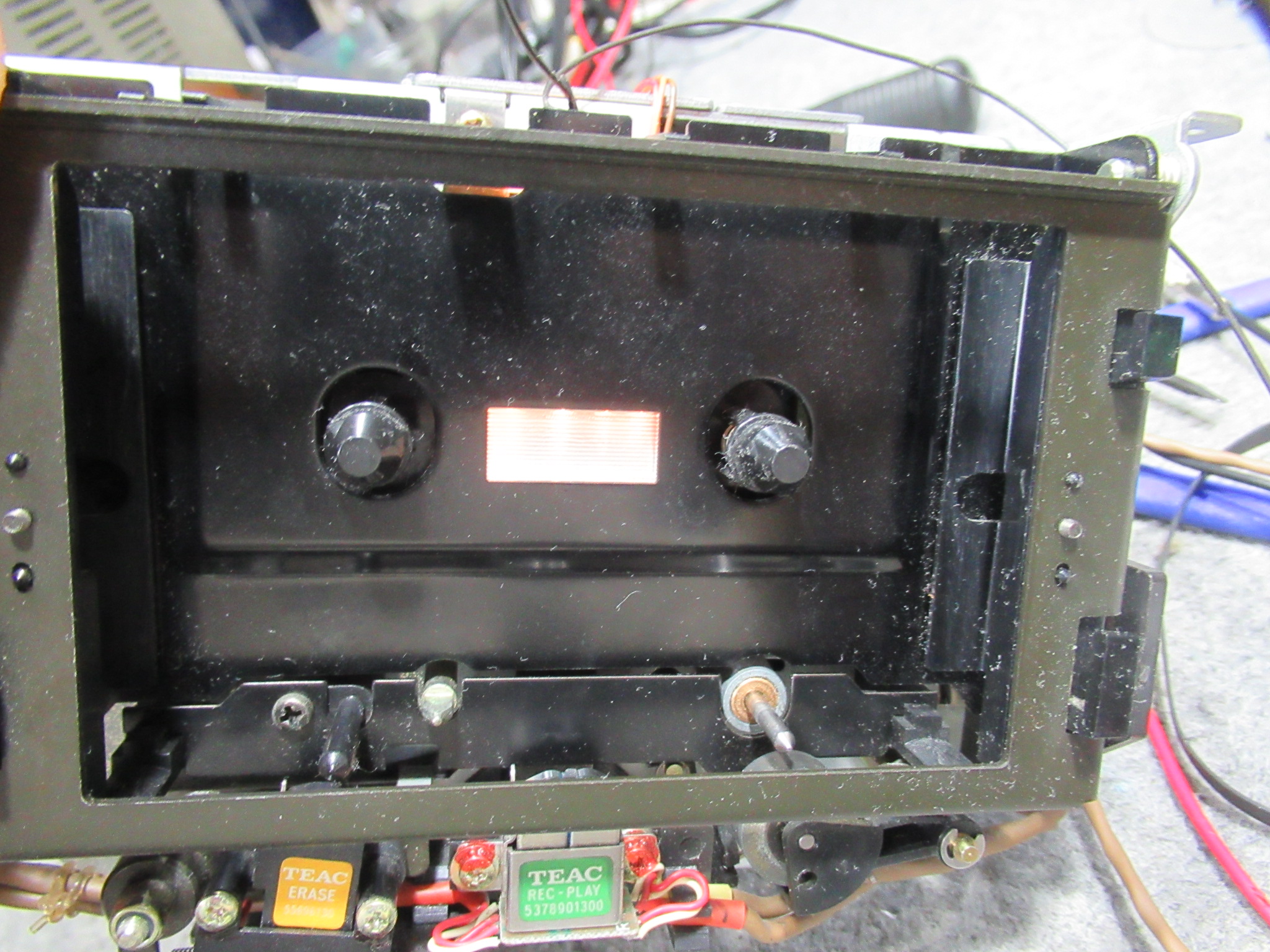

ヘッド周りを清掃します。

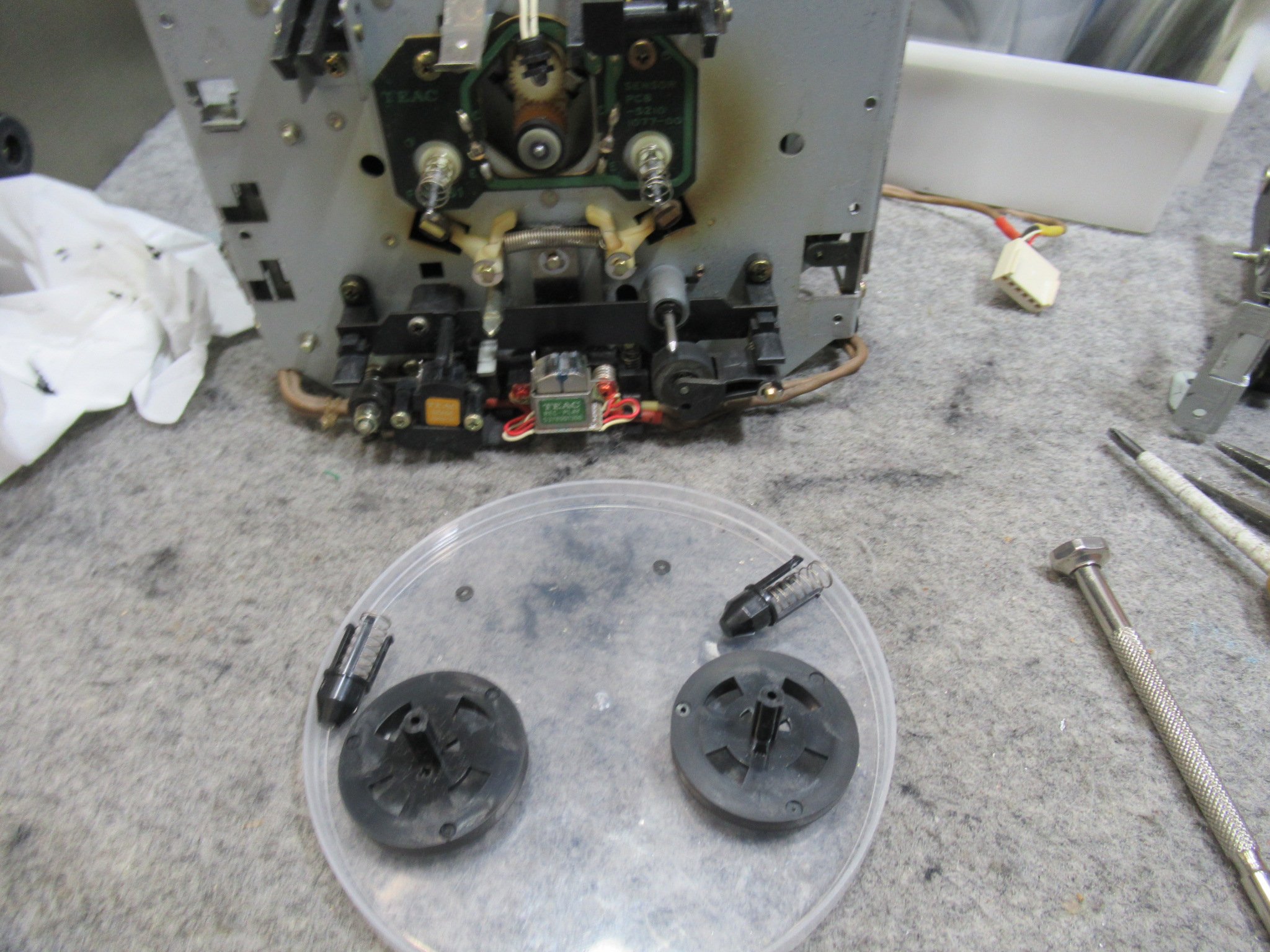

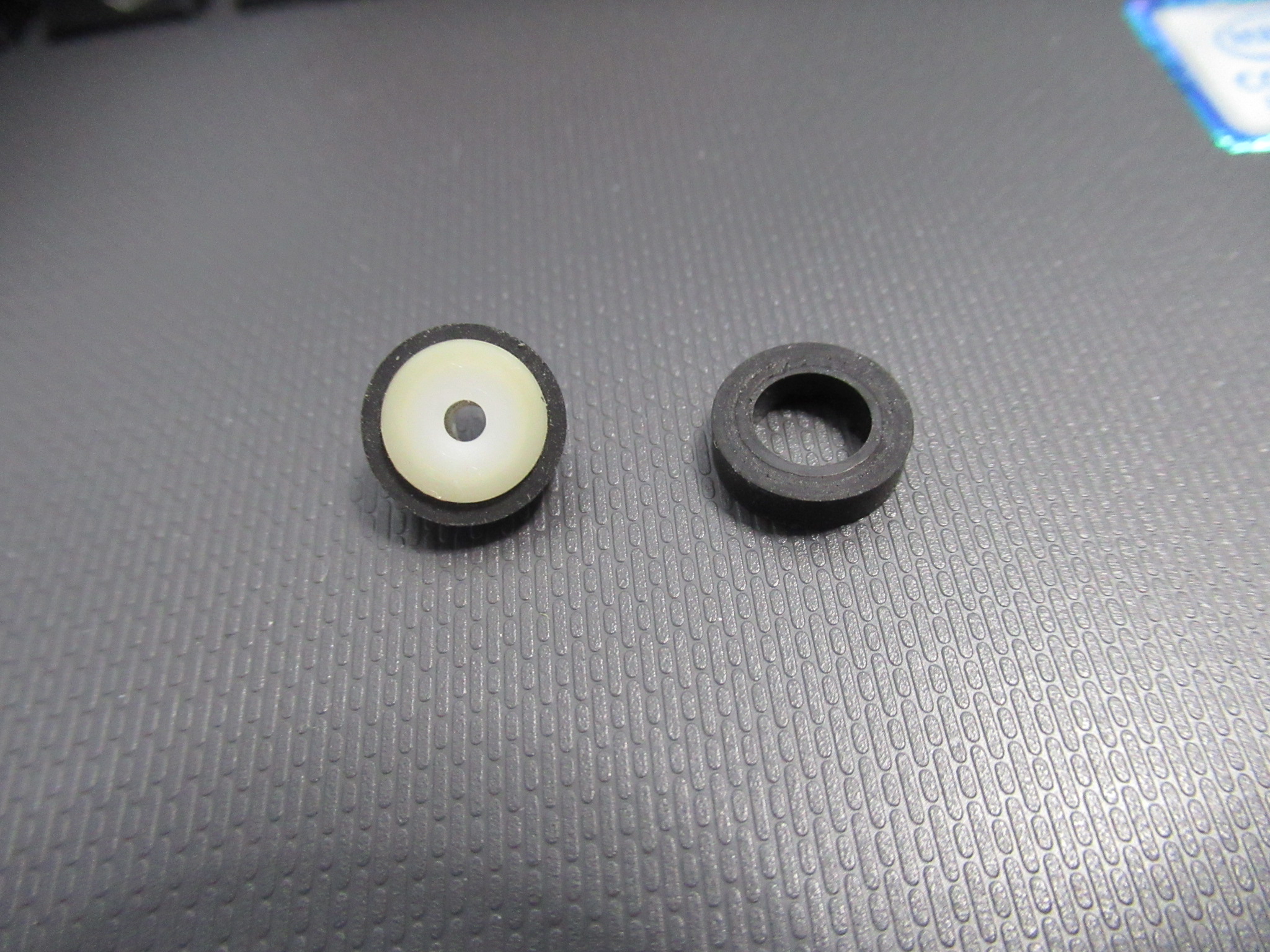

リールを分解しグリスアップし、アイドラーゴムを交換します。

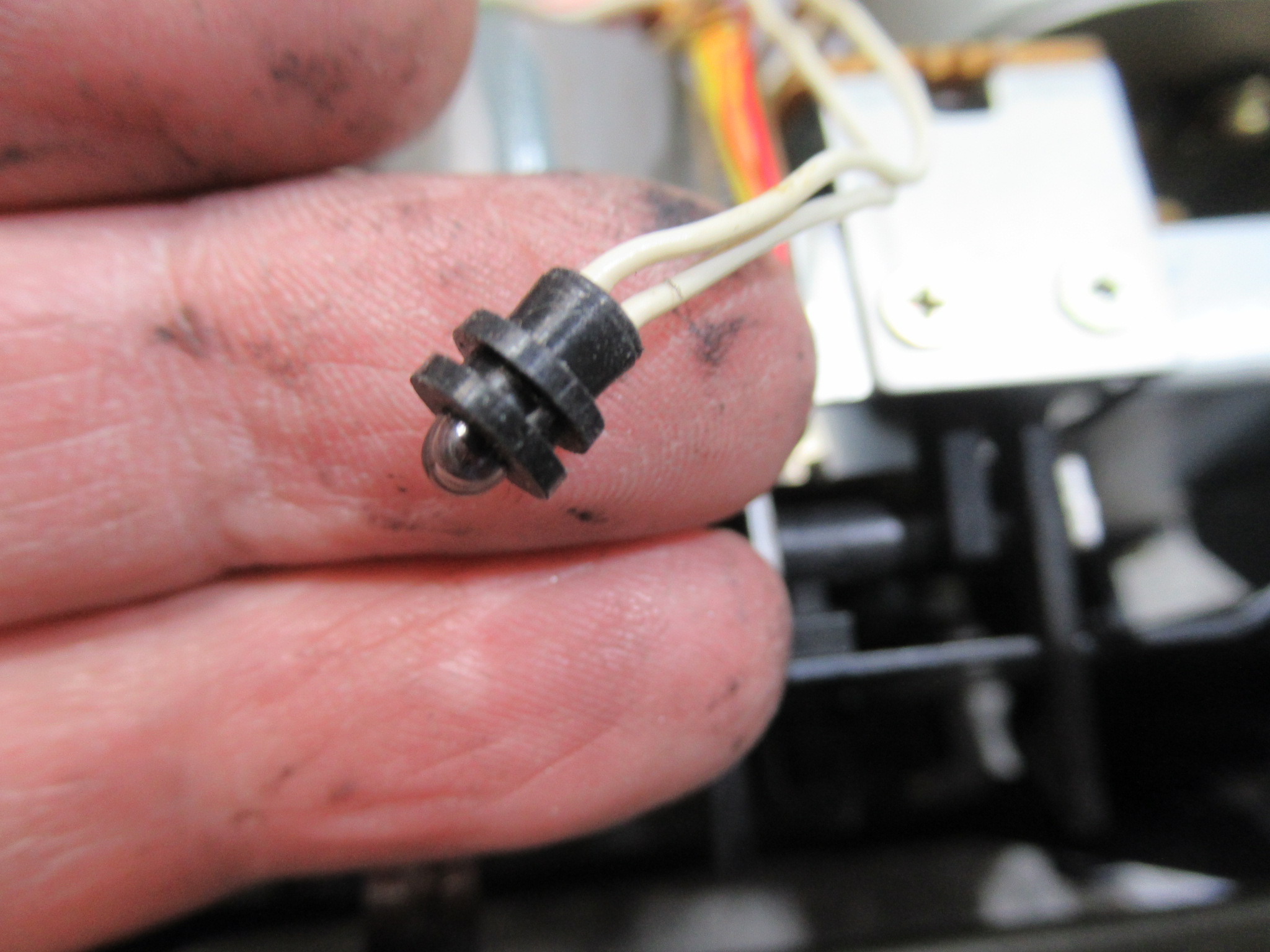

ハウジングランプが球切れしています。これは回転センサーの光源も兼ねていますので、このままではオートシャットオフが働いてしまいます。

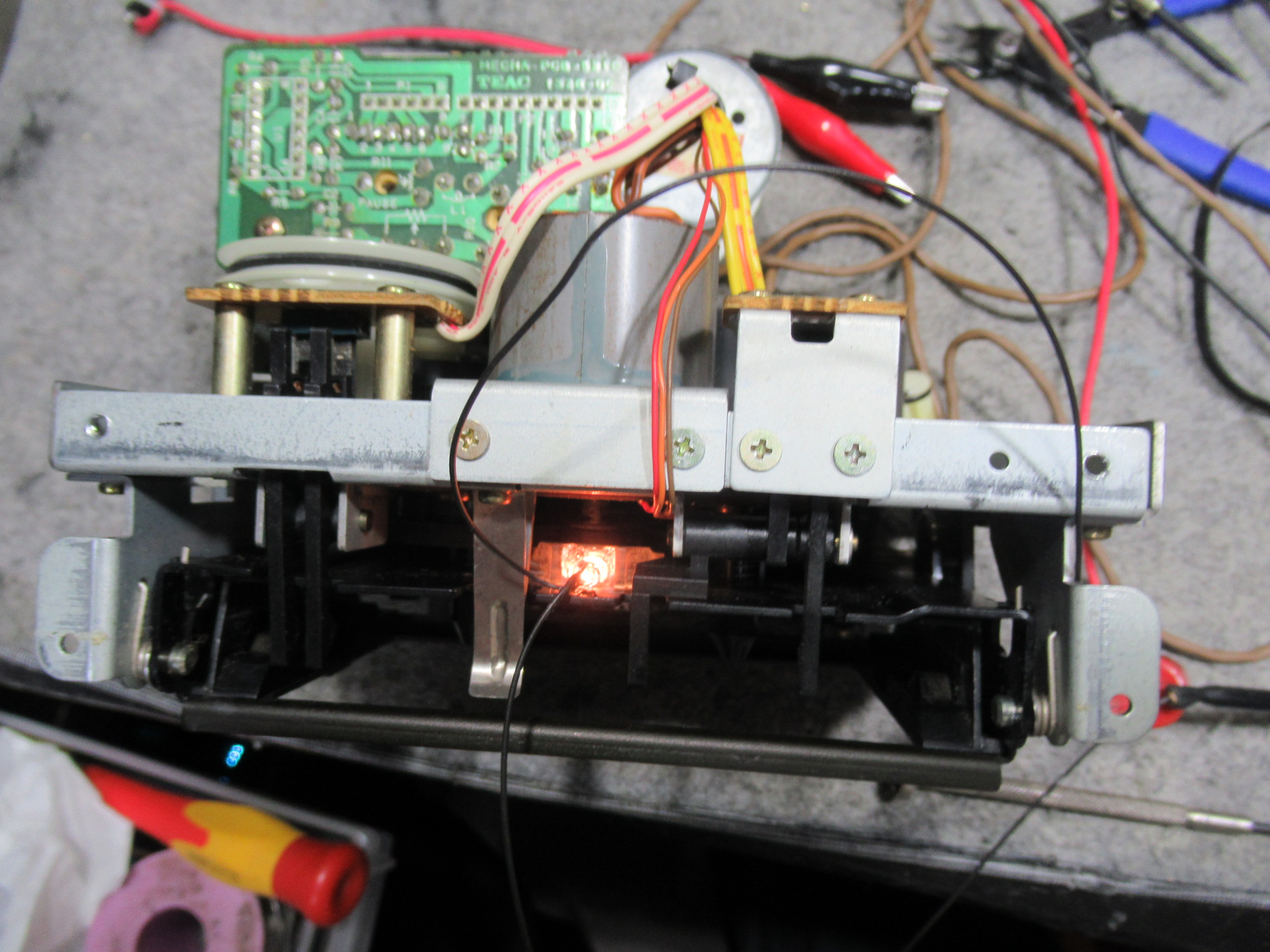

交換しました。
本体に戻して動作確認を行いましたが、キャプスタンの辺りから異音が発生します。

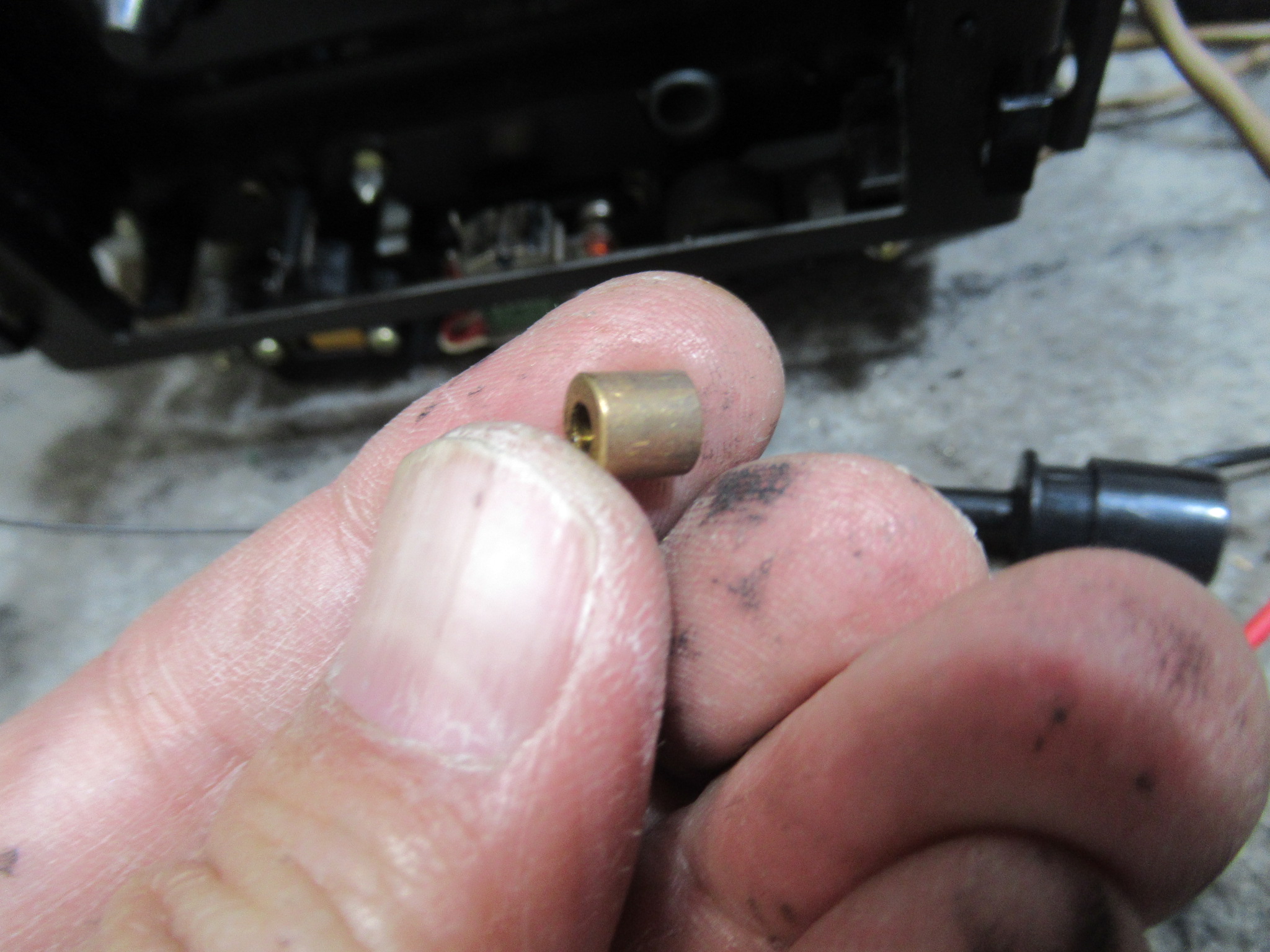

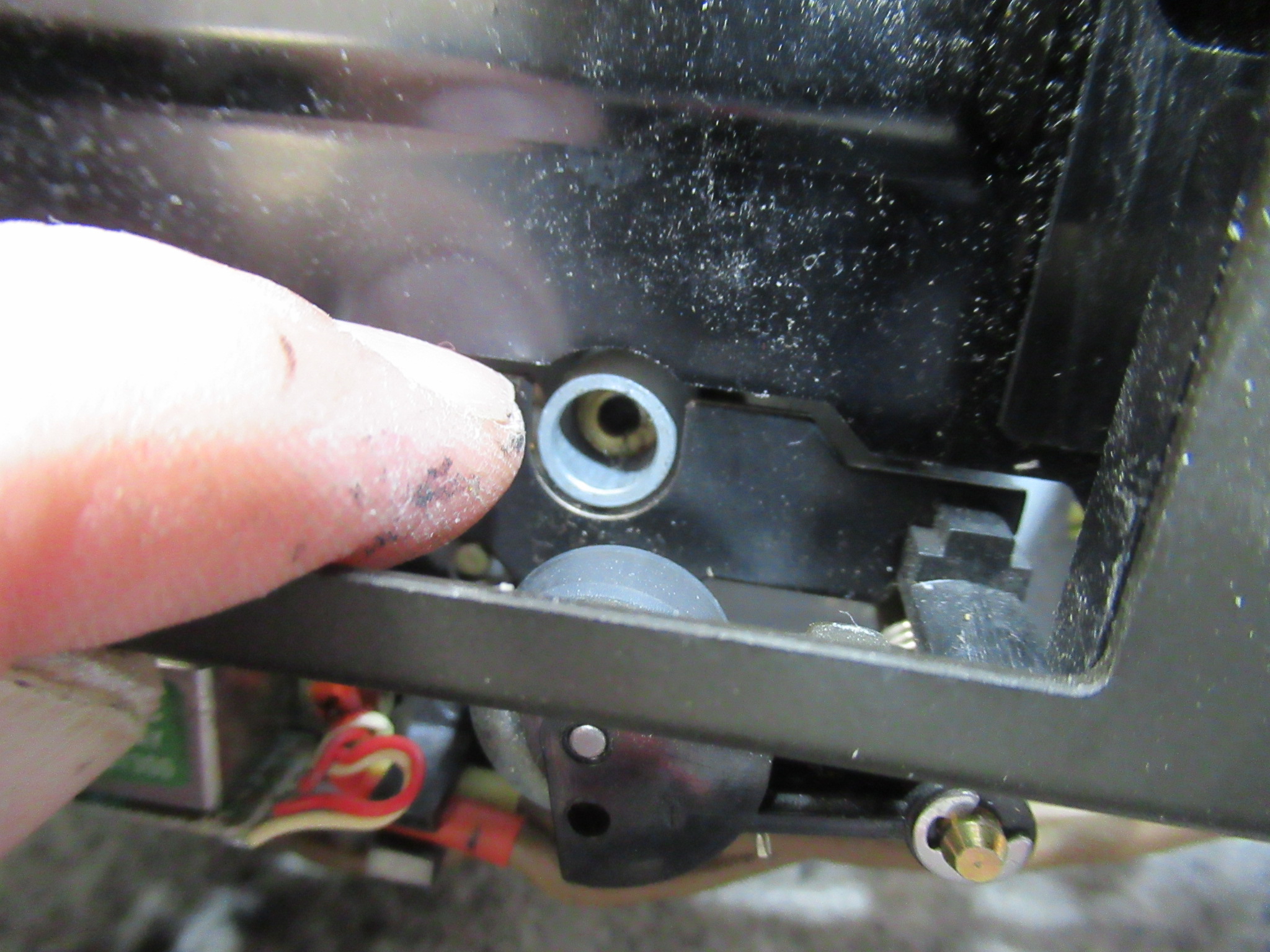

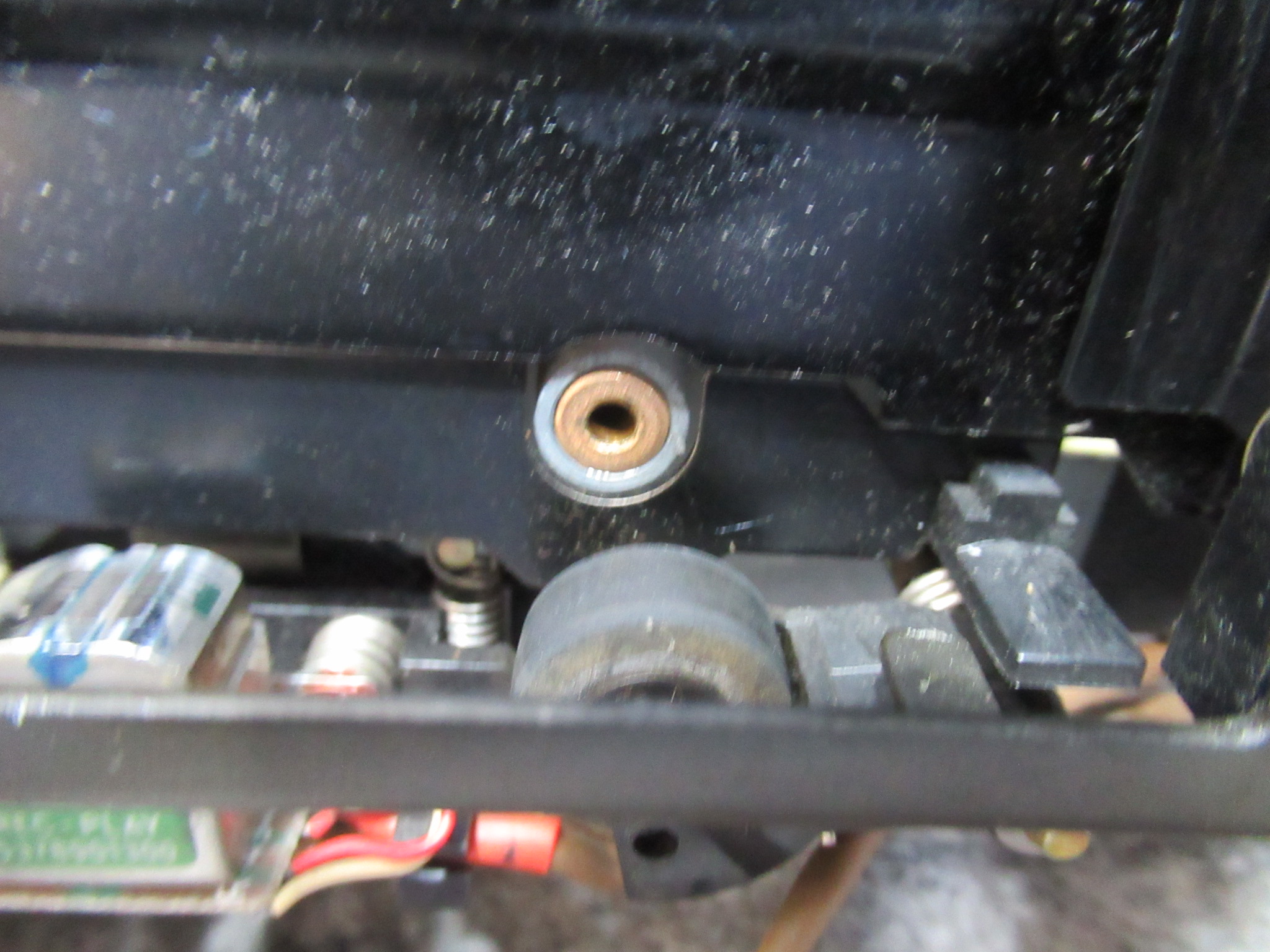

再度メカを降ろして点検すると、意外なことが判明しました。キャプスタンを支えるスリーブが奥に移動しています。それで摩擦が大きくなり異音が発生していたようです。
このスリーブは圧入で固定されていますが、製造時のわずかな寸法誤差により抜けやすくなっていたようです。スリーブはフライホール側にももう一つ装備されていますが、こちらも位置ずれが起きていましたので、両者とも接着固定を行いました。

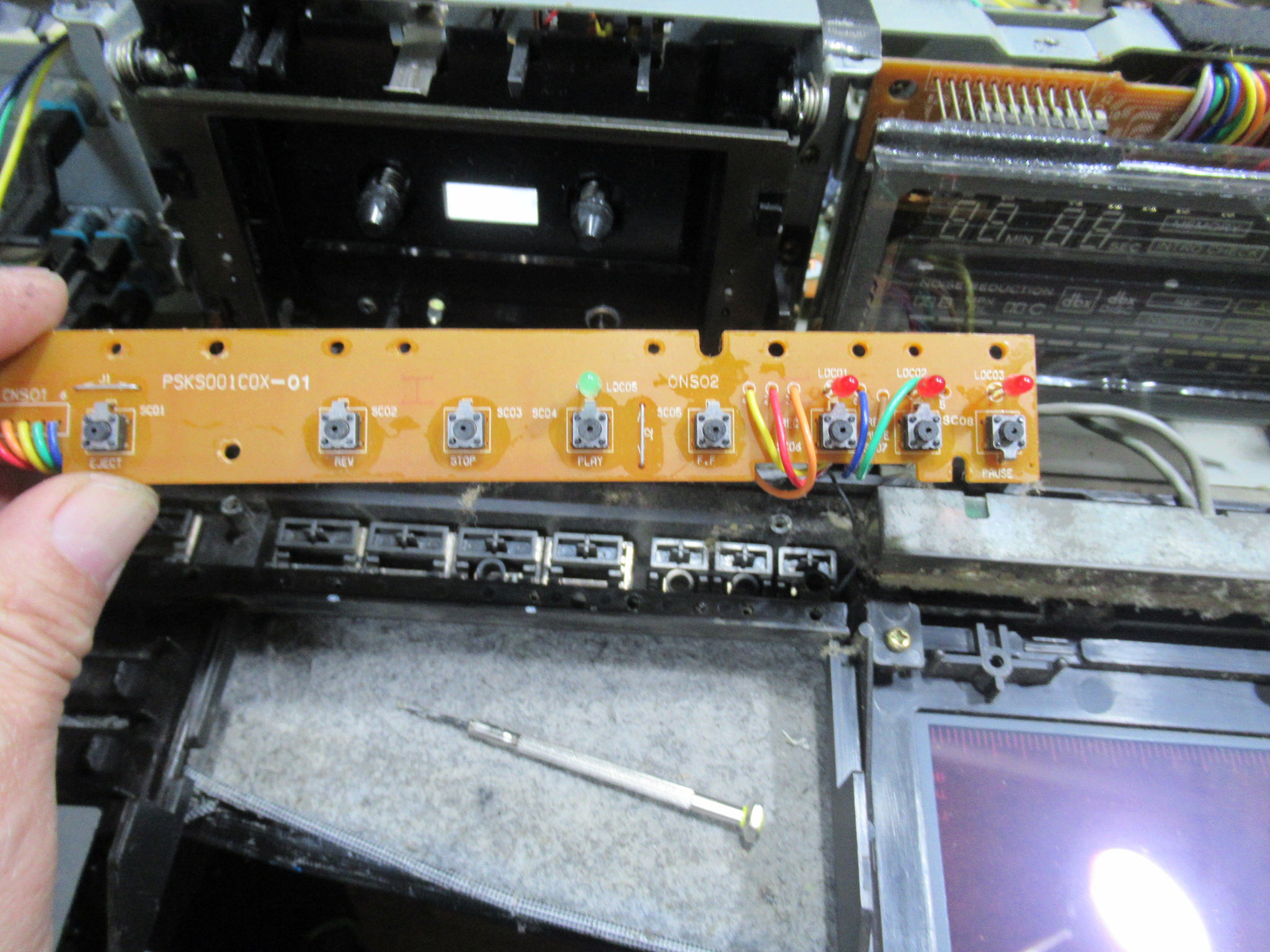

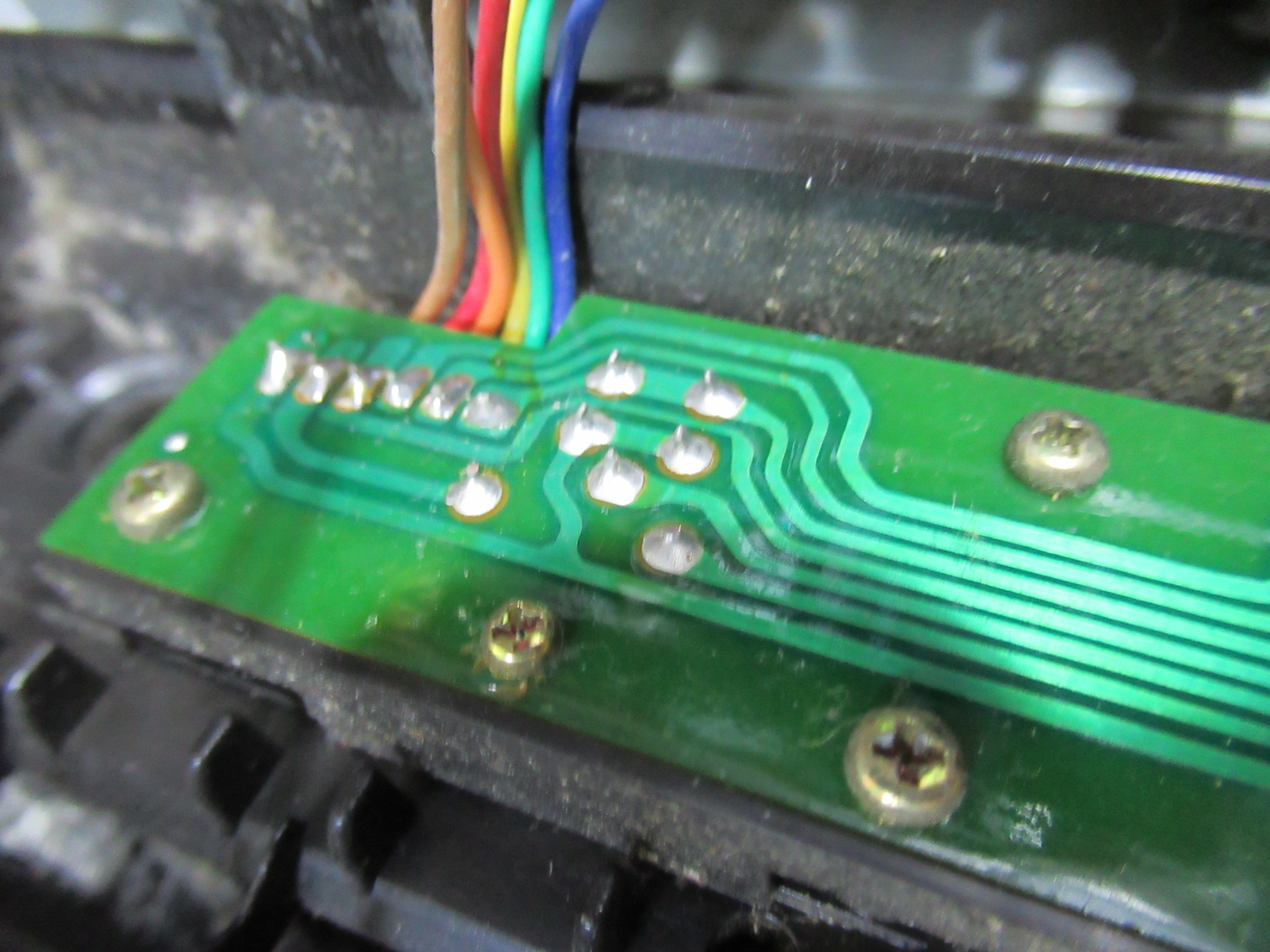

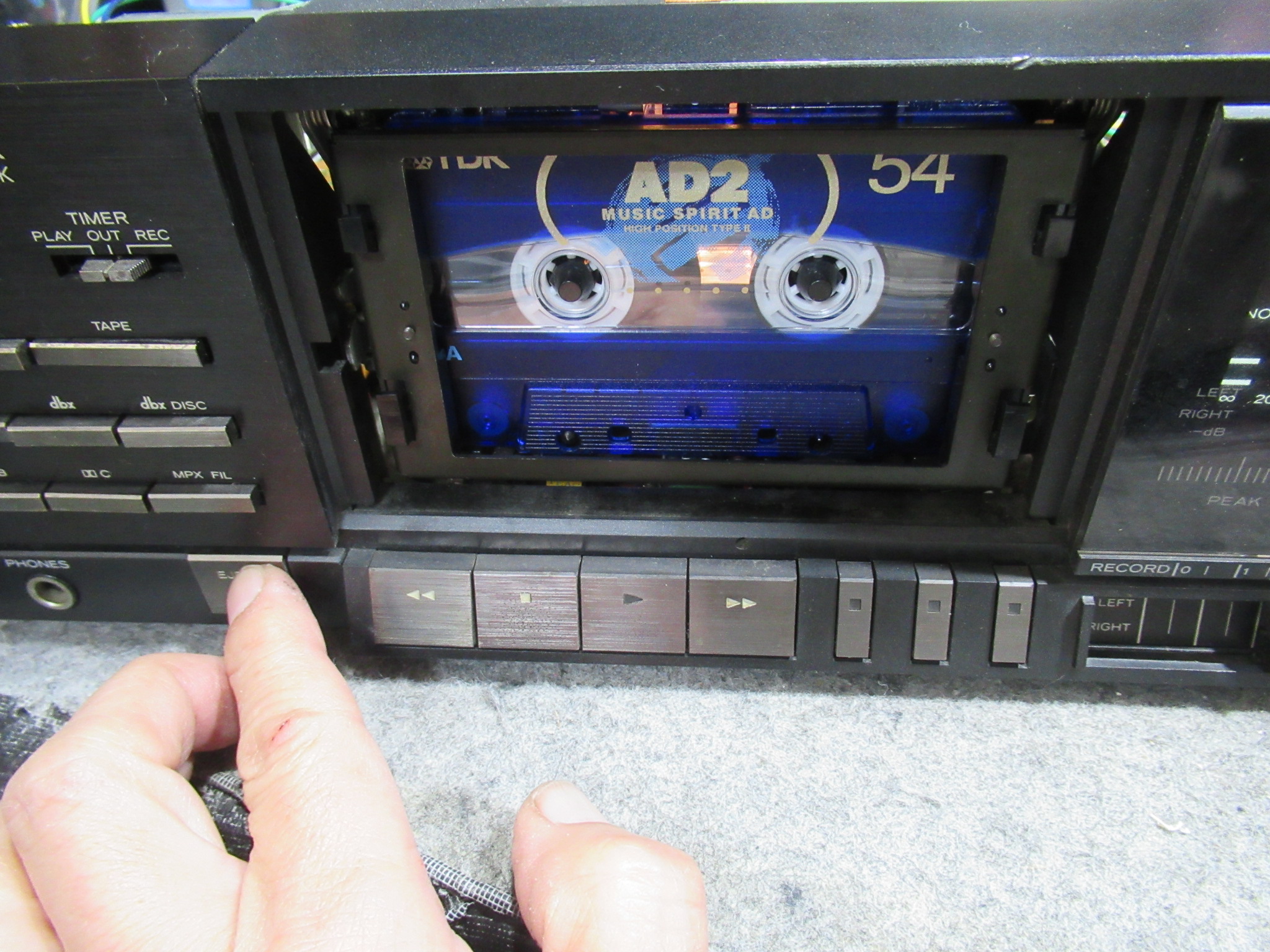

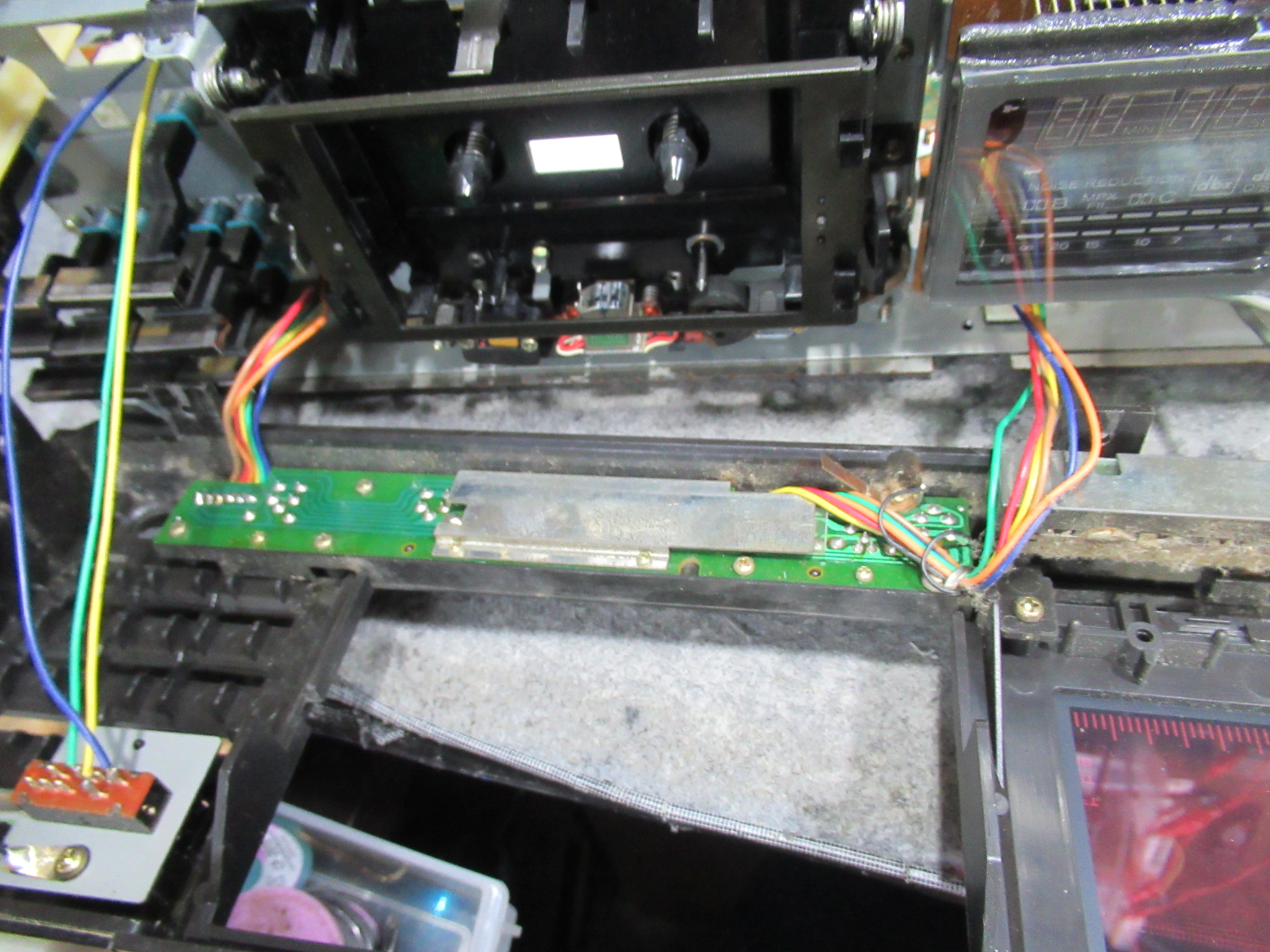

異音は解消されました。しかし、操作ボタンの反応がいまひとつです。スイッチに接触不良が起きています。
分解してみましたが、５ピンのタイプで入手できませんので、接点復活剤を処置するに留めます。

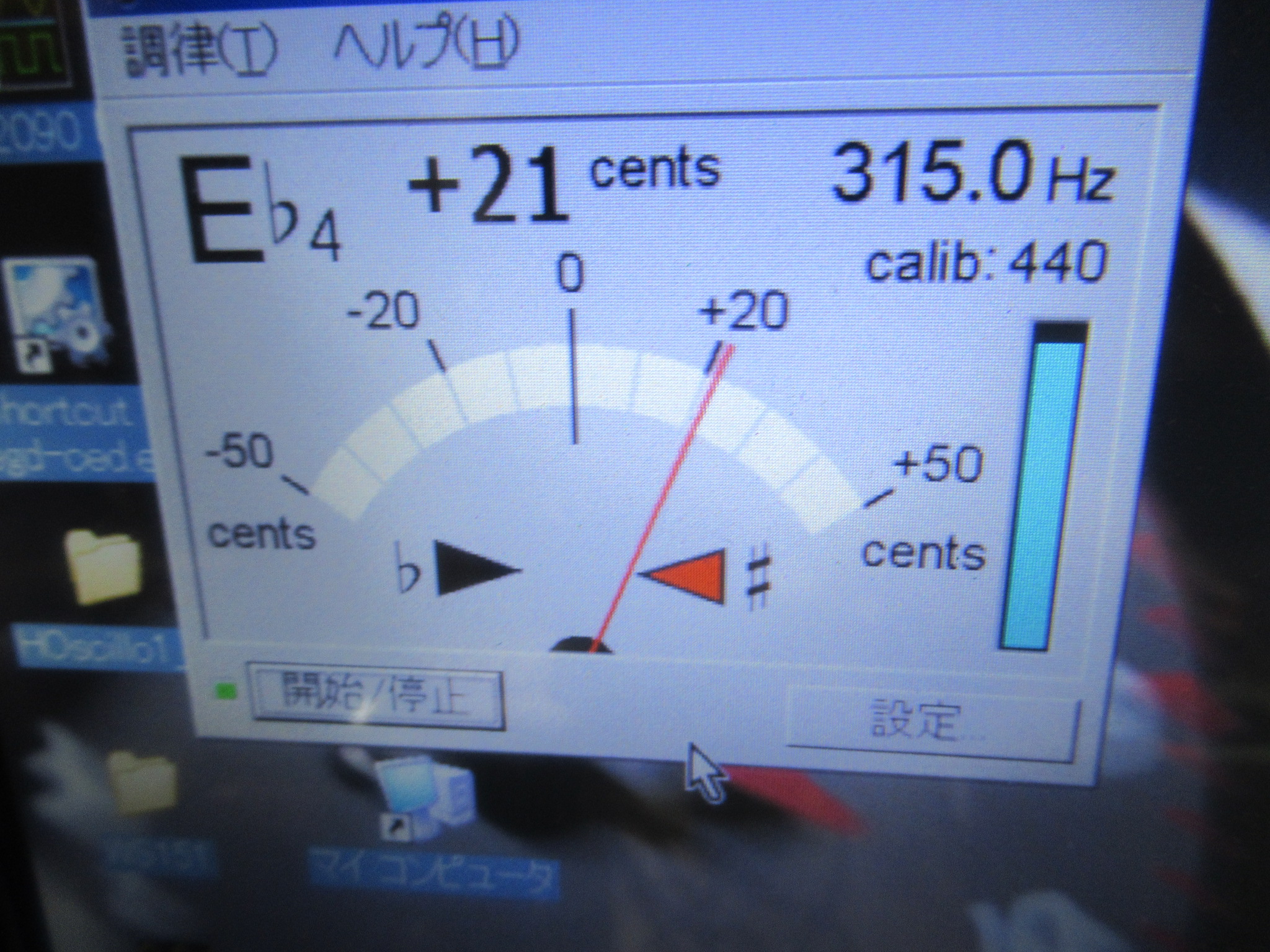

315Hzの信号が記録されたテープを再生し、速度を調整します。

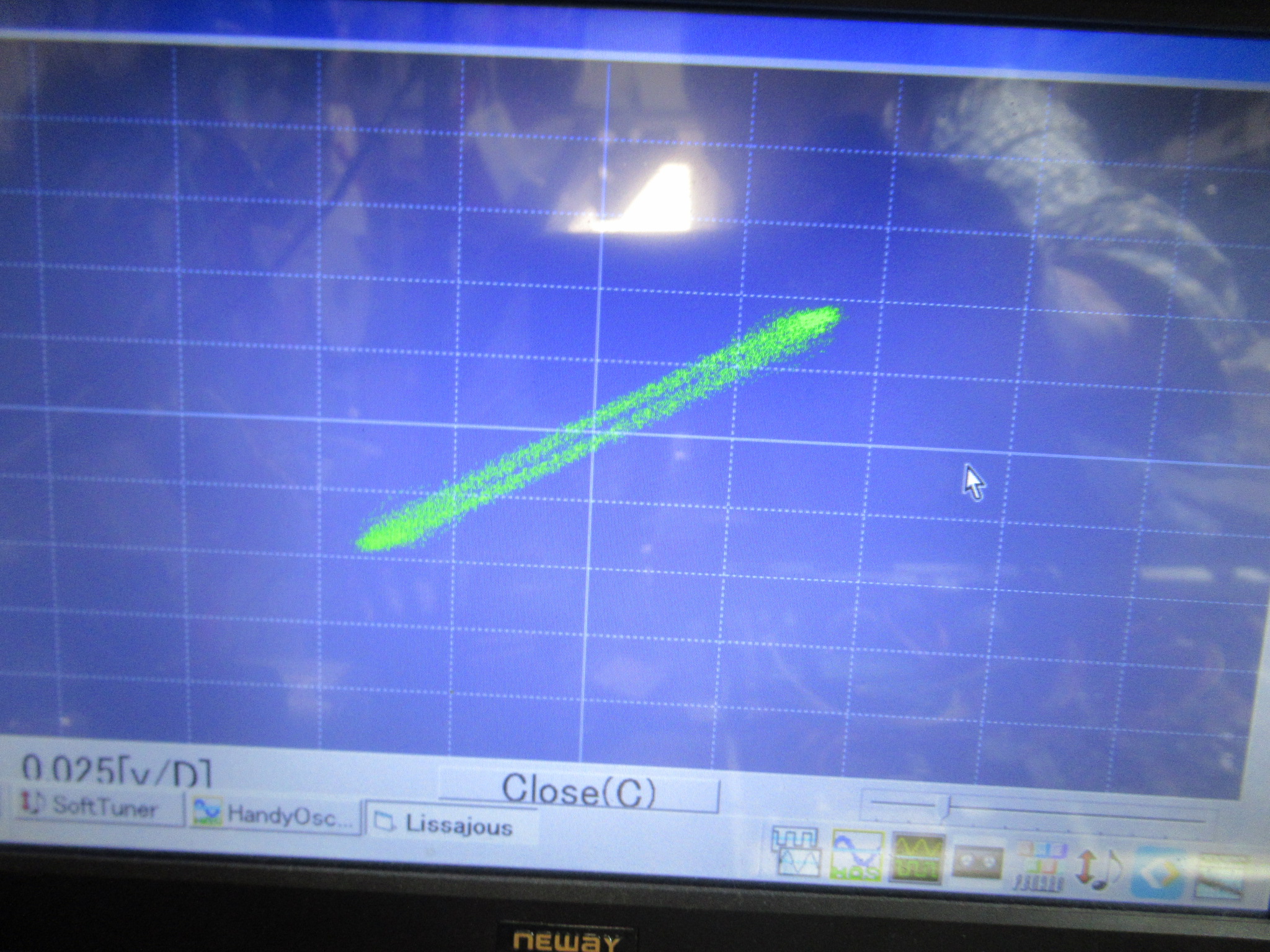

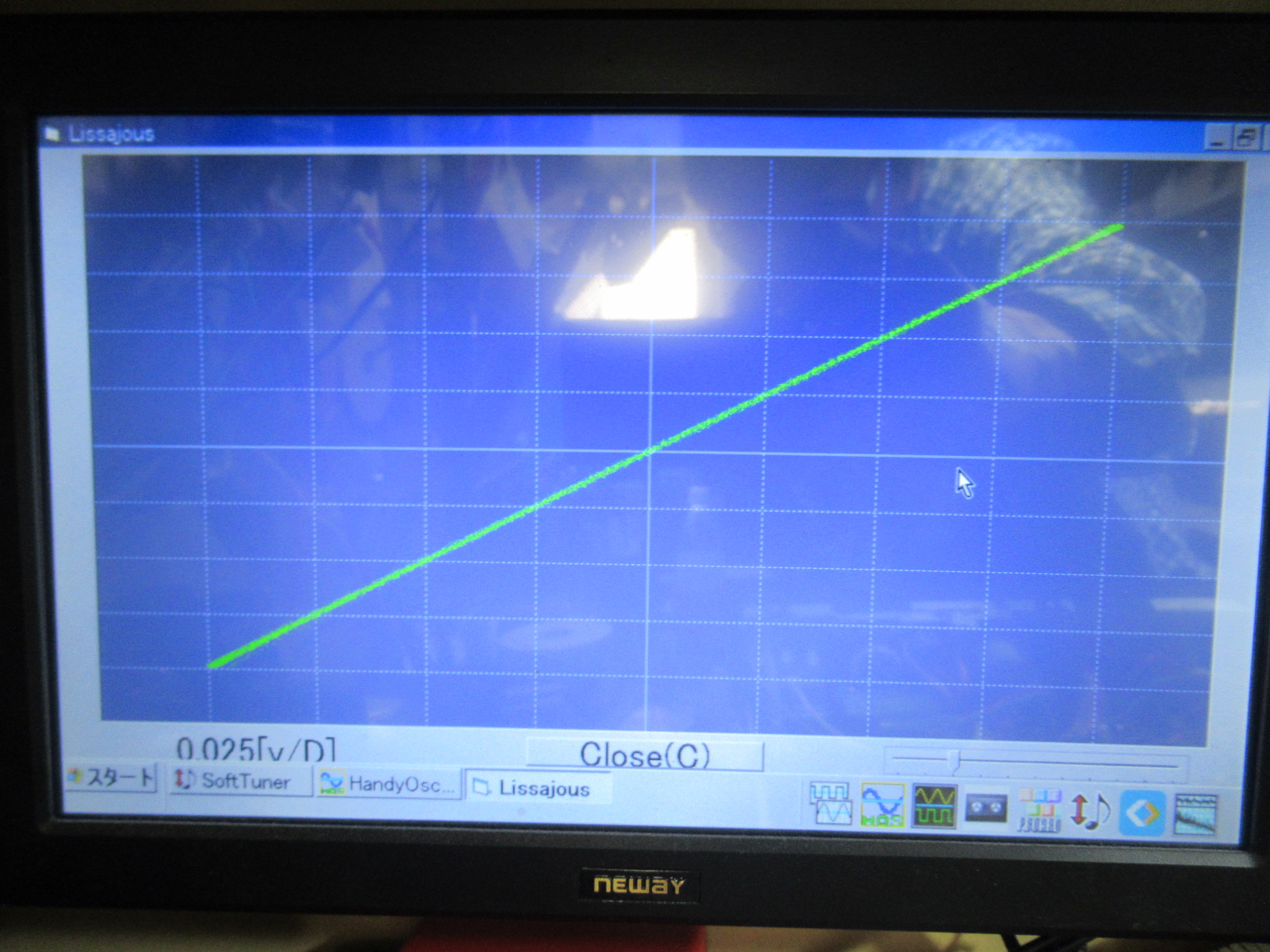

ヘッドアジマスの調整を行います。

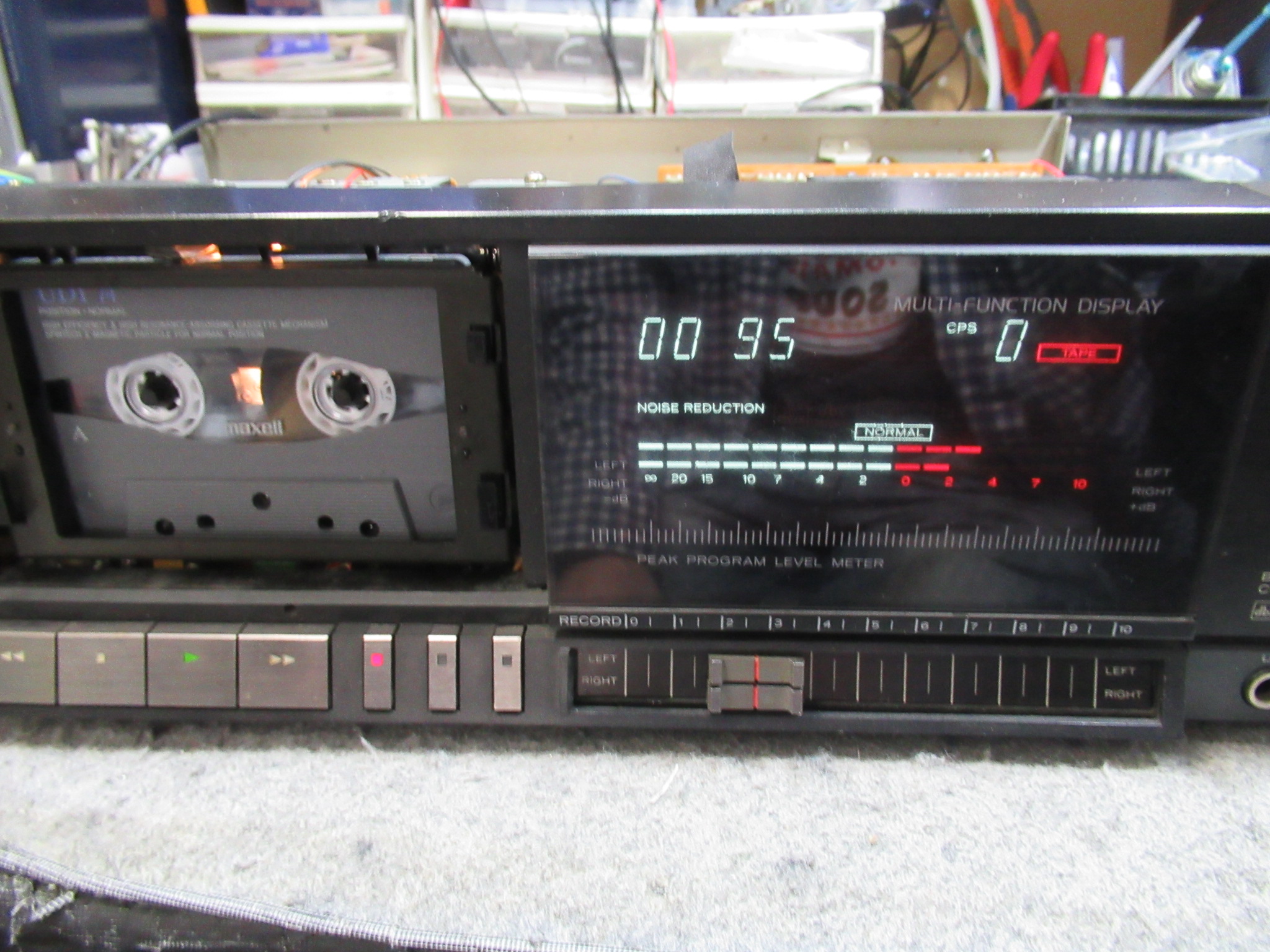

録再バランスを調整します。

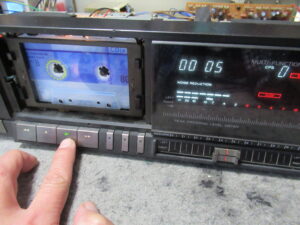

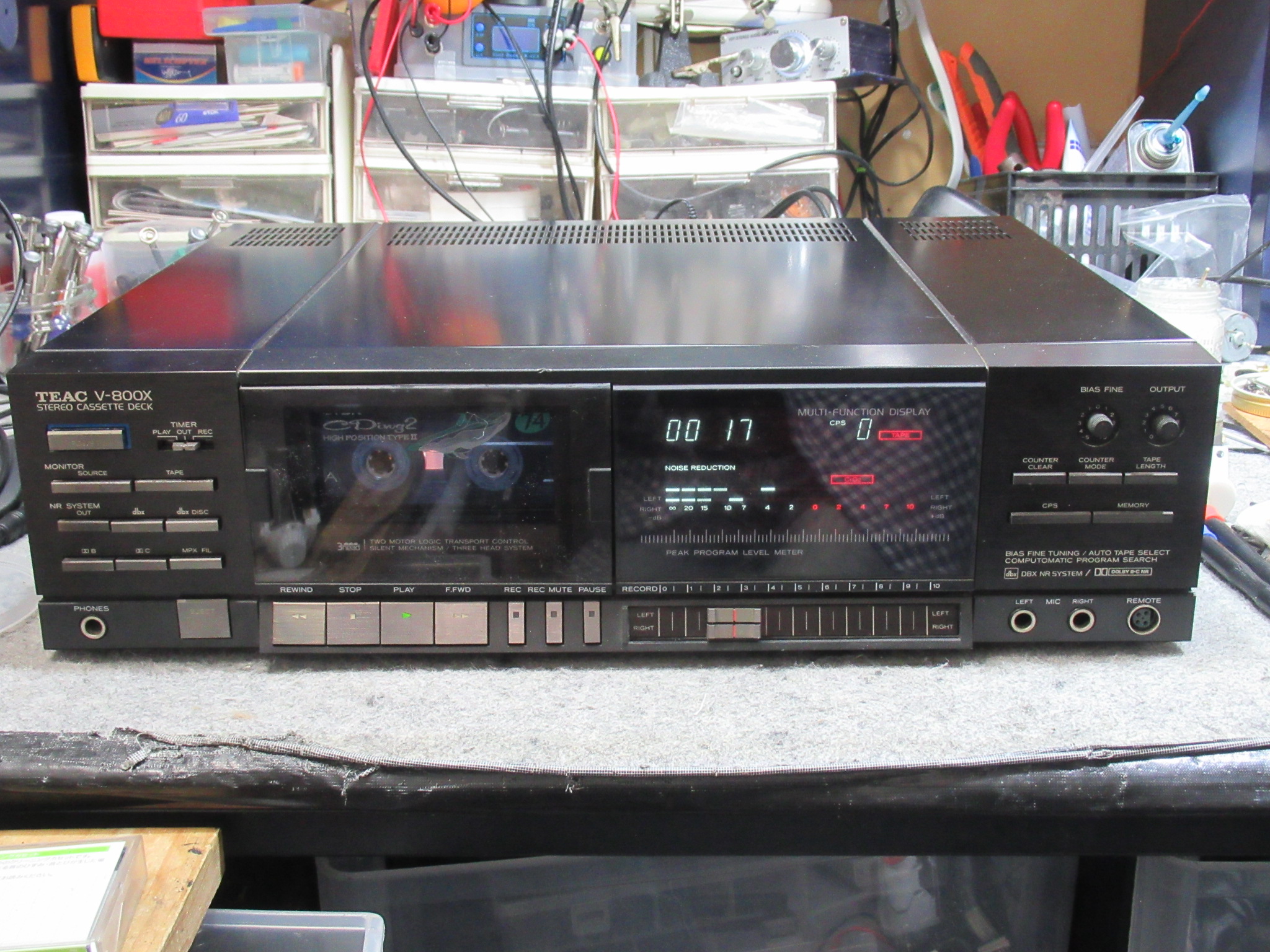

録音状況を確認し、修理完了です。
