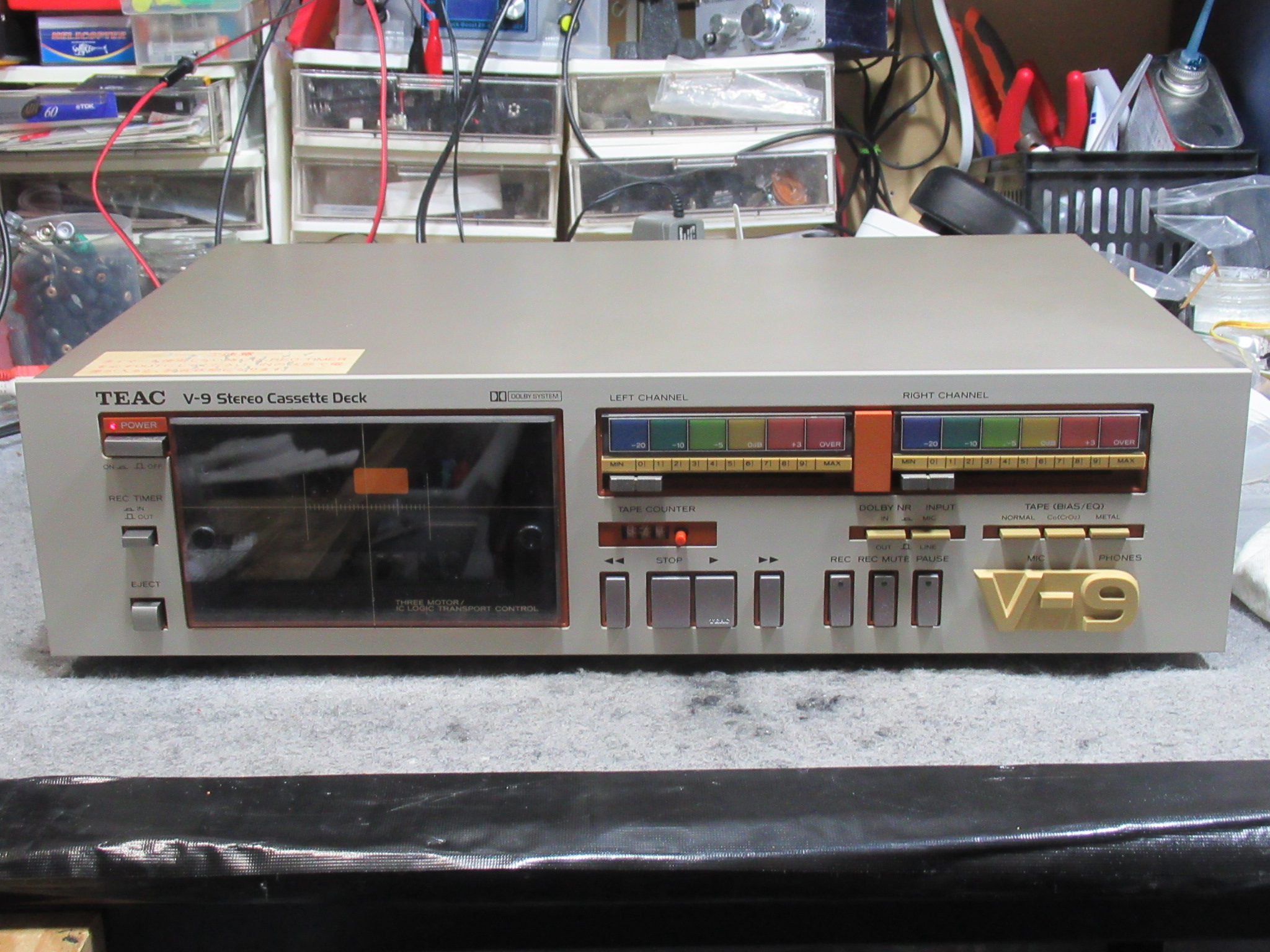

TEAC製２ヘッドシングルキャプスタンカセットデッキ、V-9の修理依頼をいただきました。

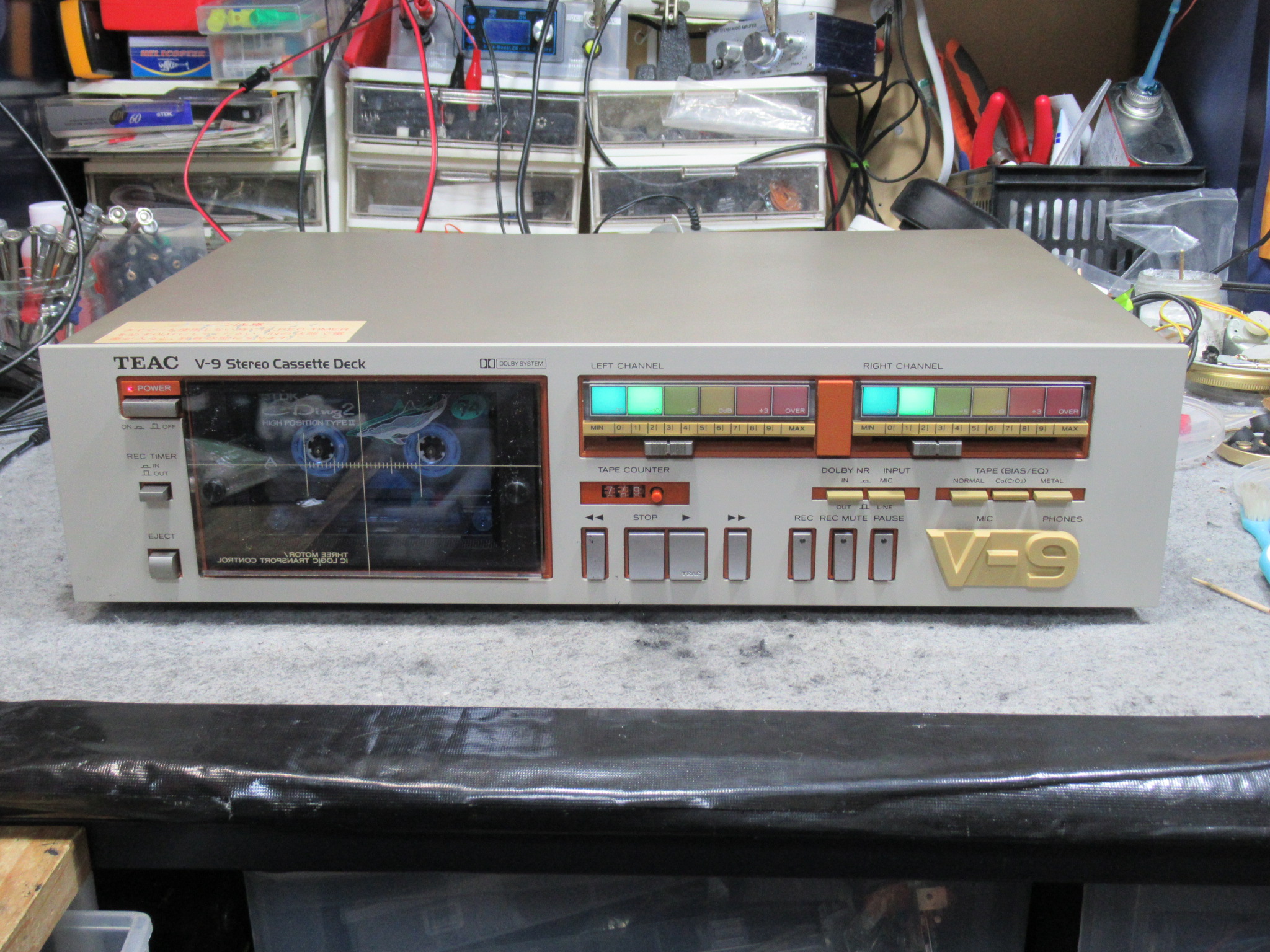

ご覧の通りのカラフルな外観から、「カメレオン」と呼ばれていました。

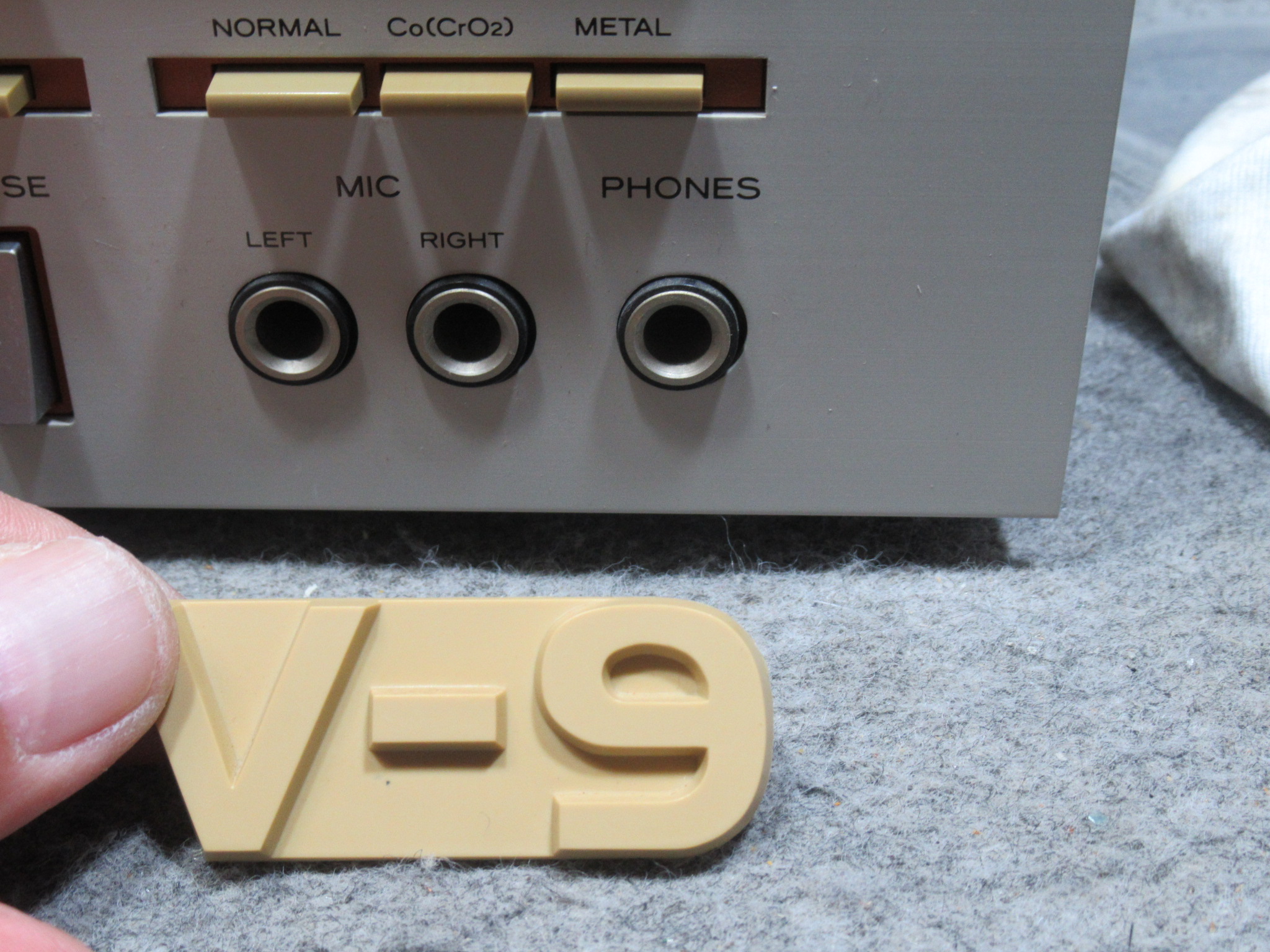

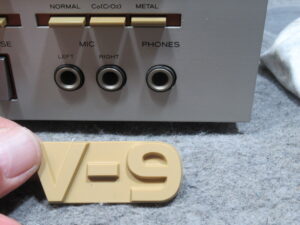

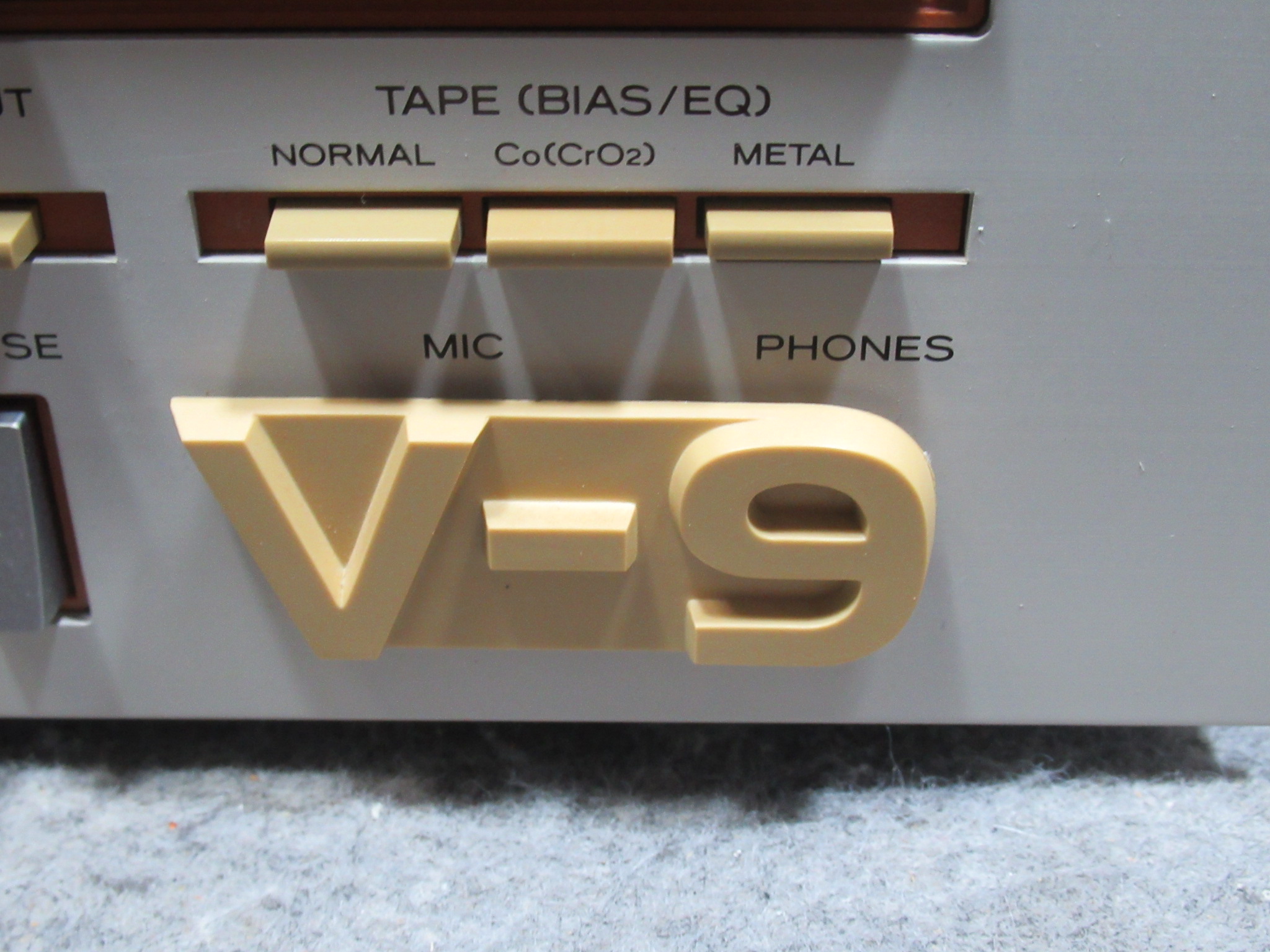

エンブレムの下にジャック類が配置されています。

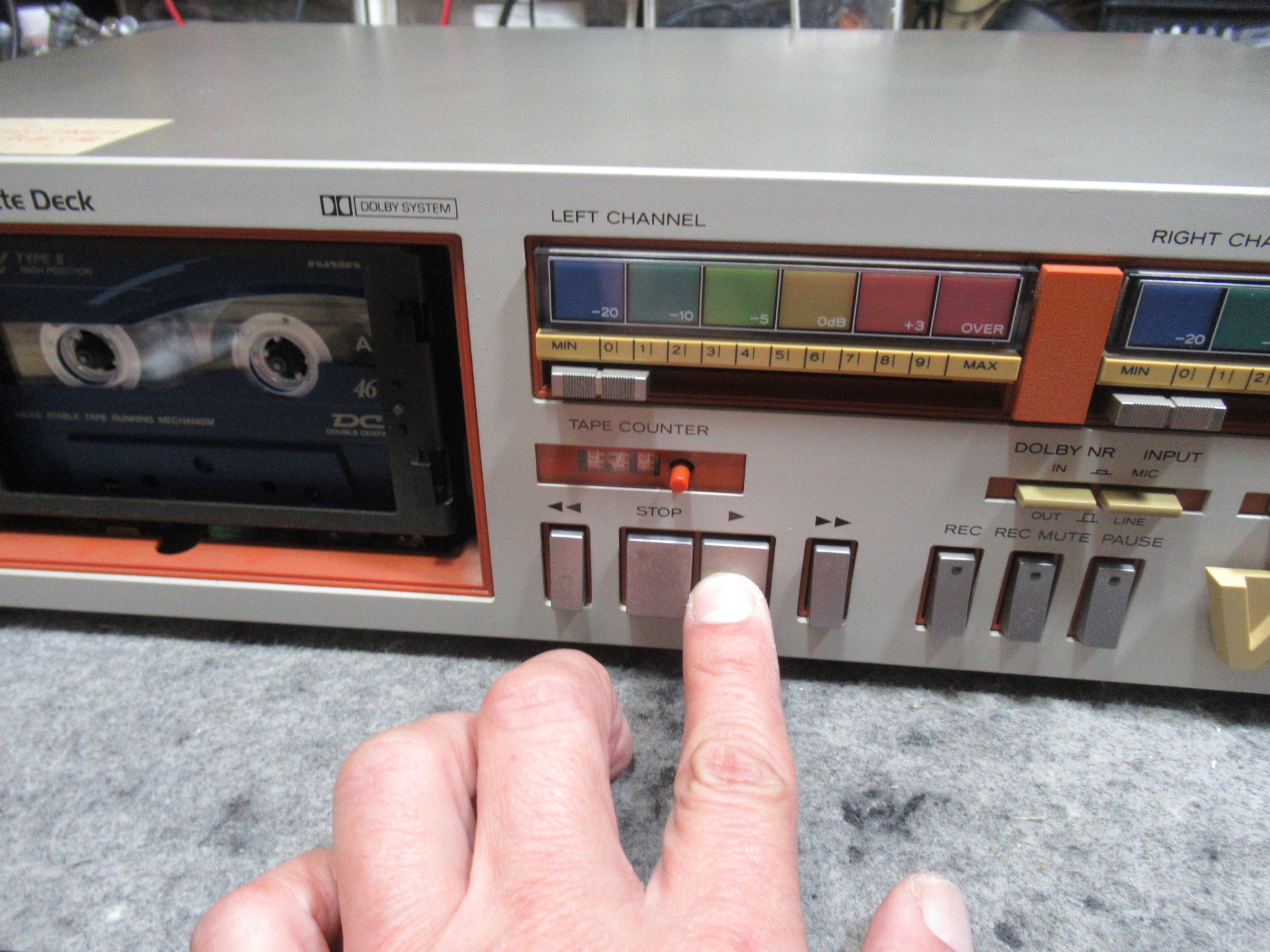

大きめなモーター音が鳴り続けていますが、操作ボタンに反応はありません。

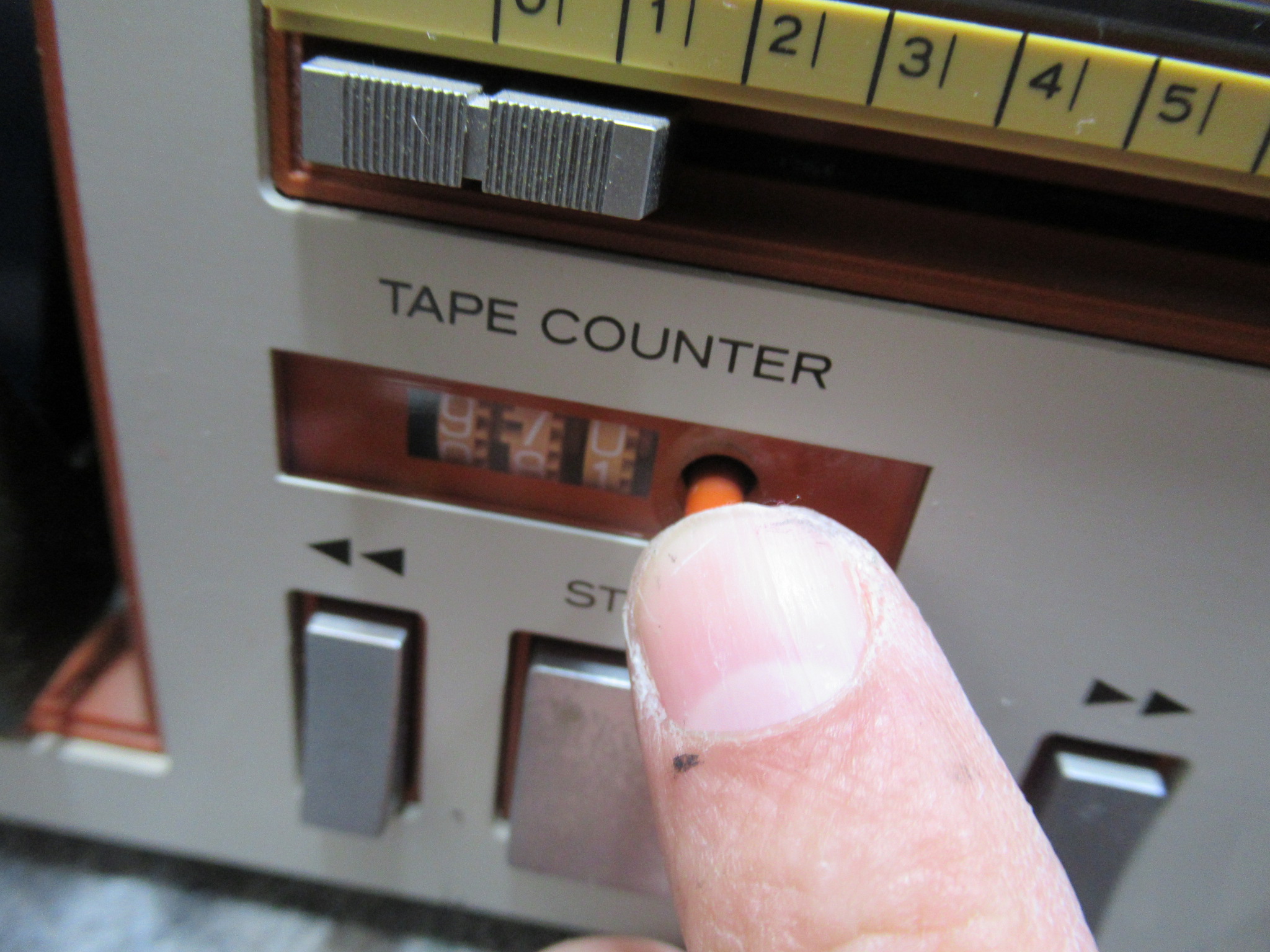

カウンターが固着しています。

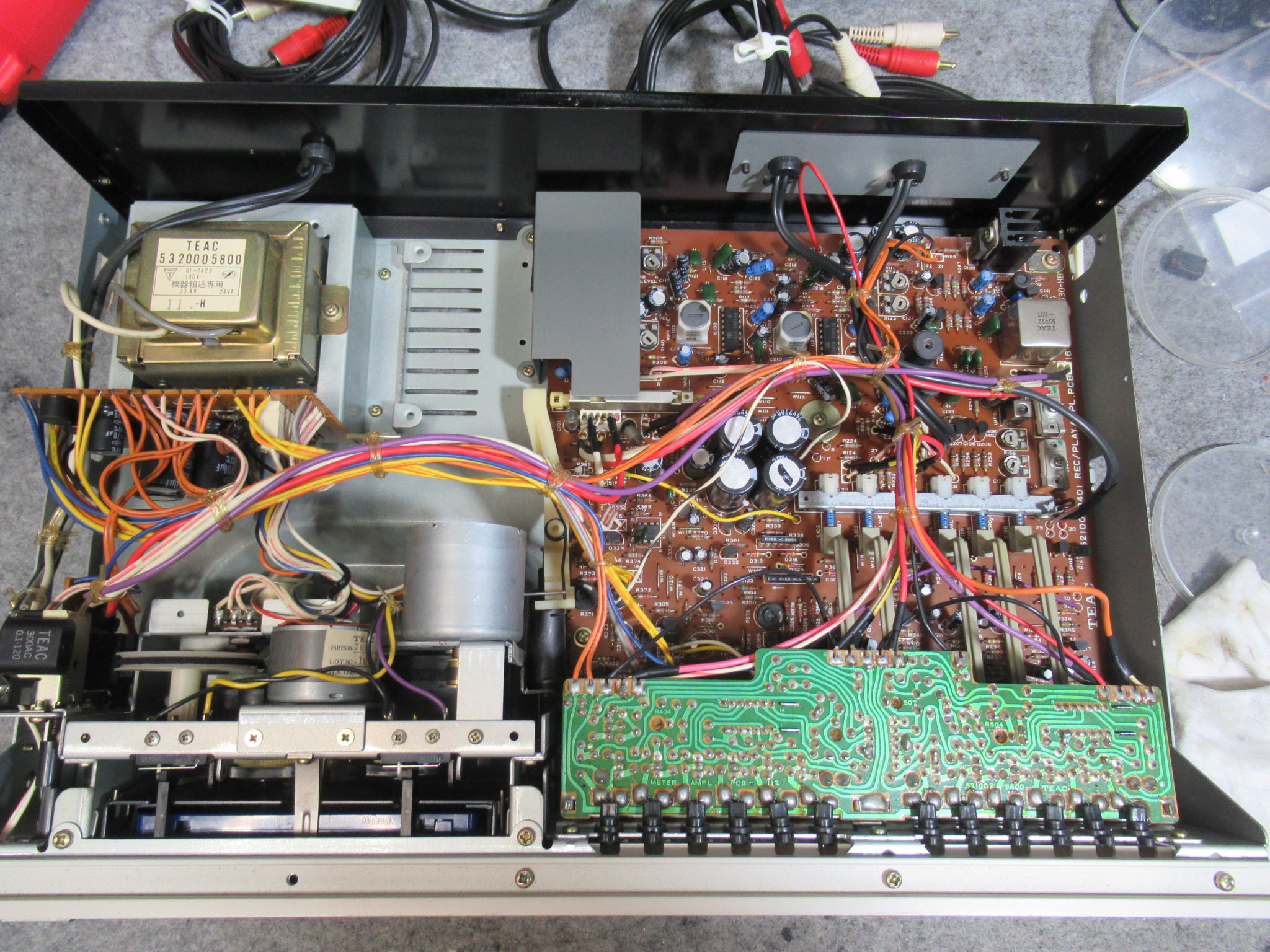

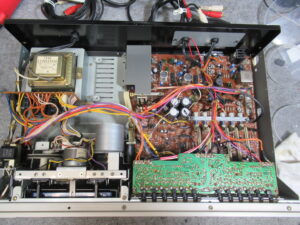

カバーを開けます。
キャプスタンベルト、モードベルトのいずれも加水分解で溶け切れ、その後の相当の時間の経過により現状は乾いた状態になっています。

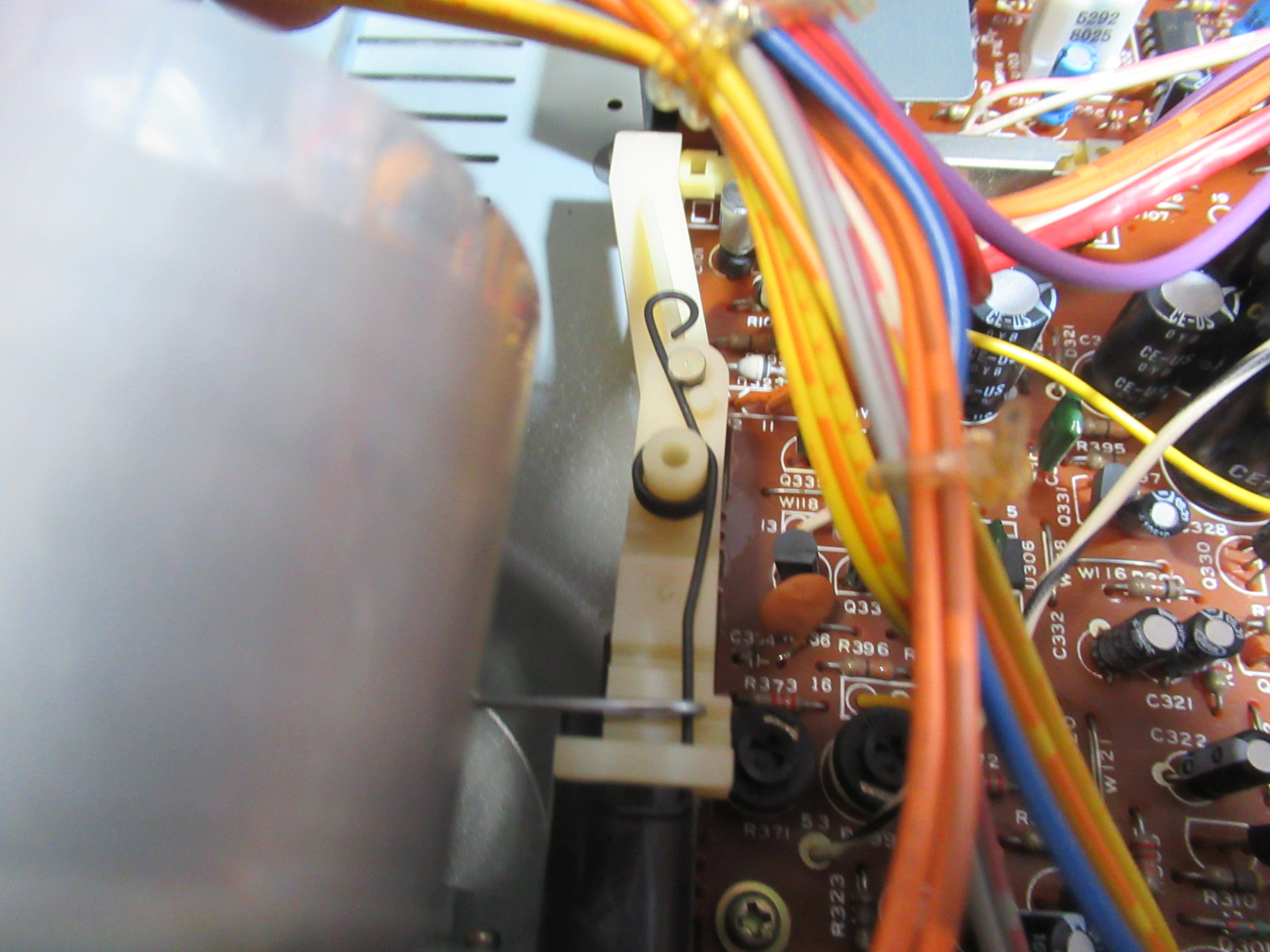

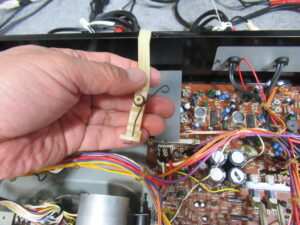

これは、メカと基板を接続するリンケージですので、メカを降ろす前に切り離す必要があります。この時代のカセットデッキの再生と録音の切り替えは、こういったレバーやワイヤーにより物理的に基板上のスイッチを動作させるのが一般的でした。

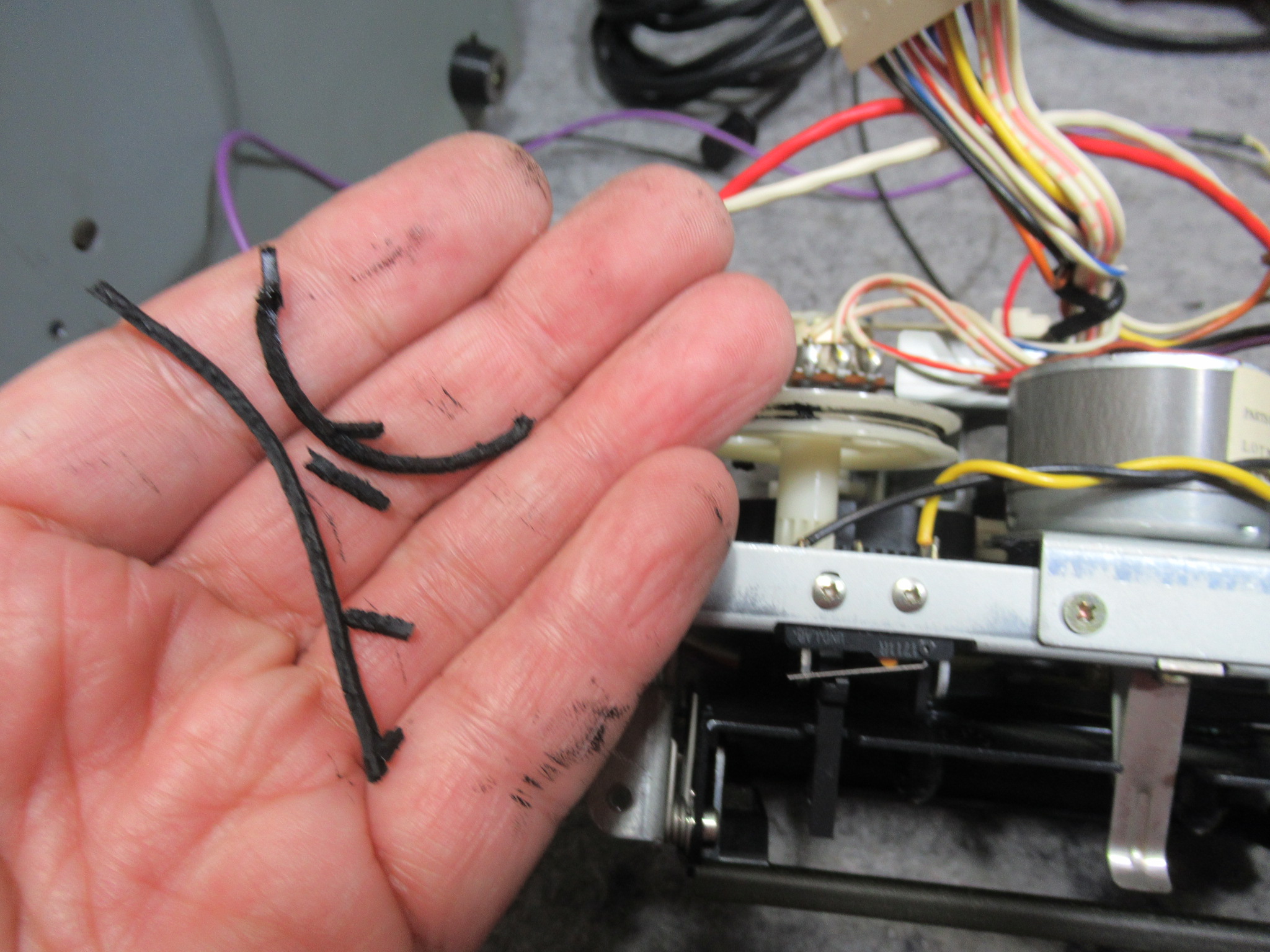

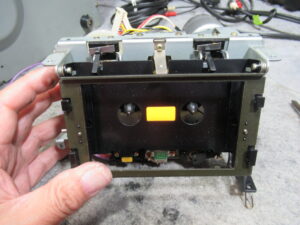

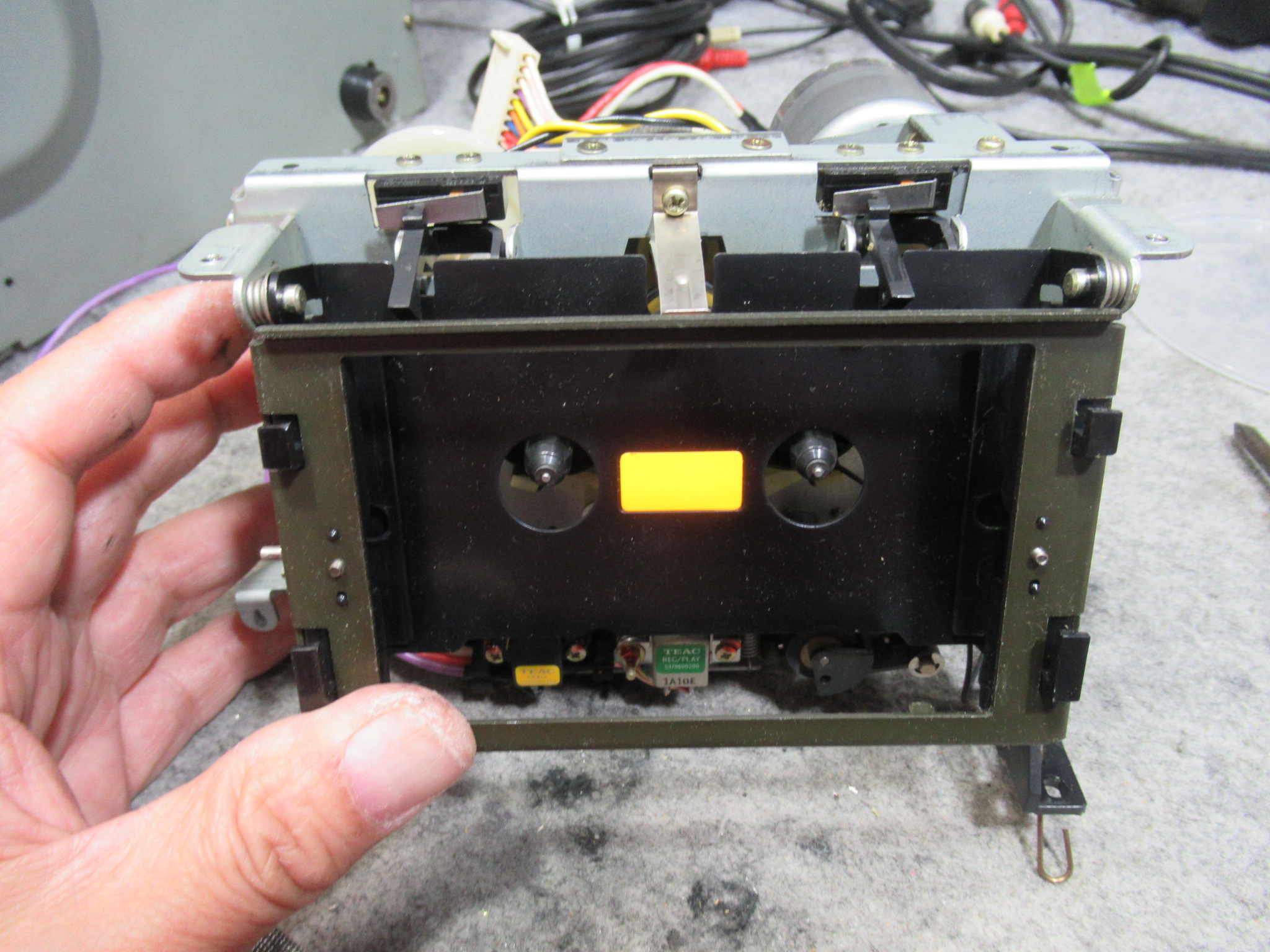

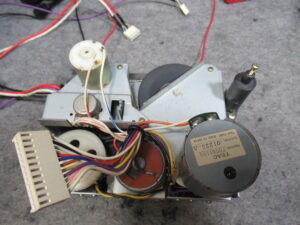

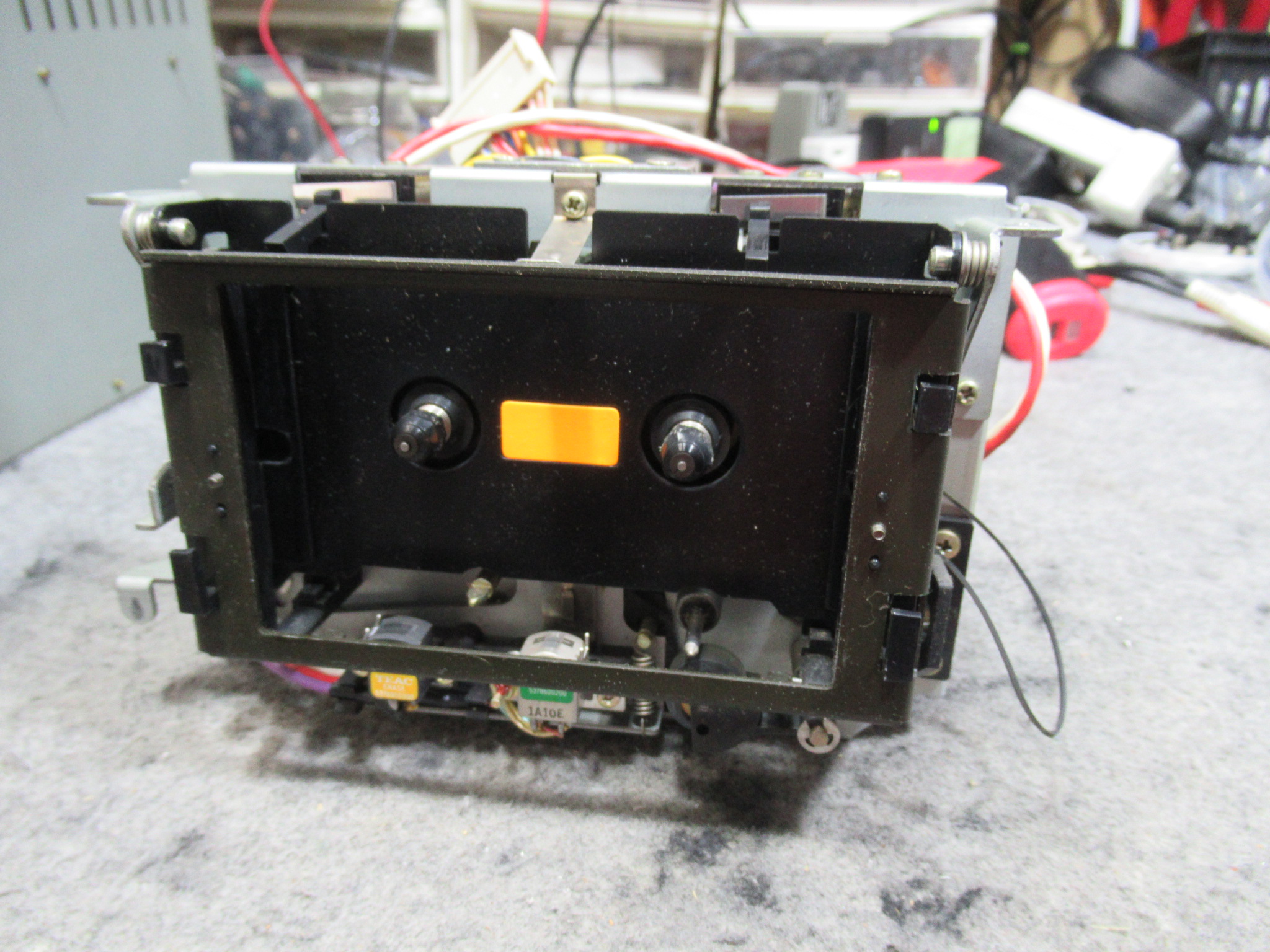

メカを降ろします。細切れになっている元ゴムベルトを除去します。

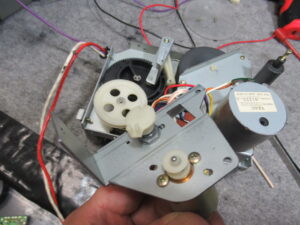

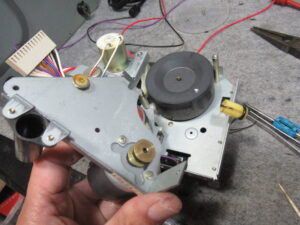

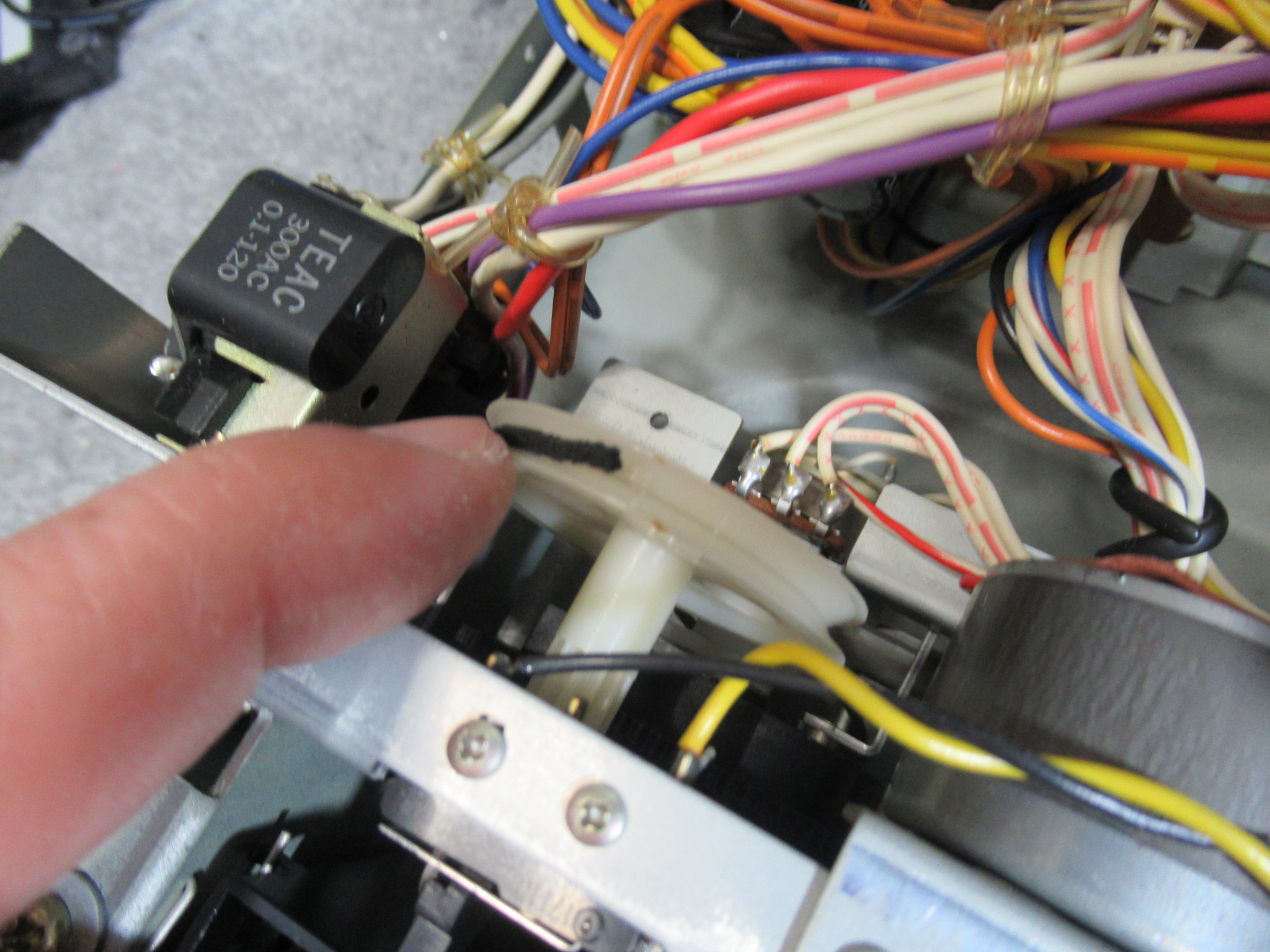

コントロールモーターユニットのプレートを取り外します。

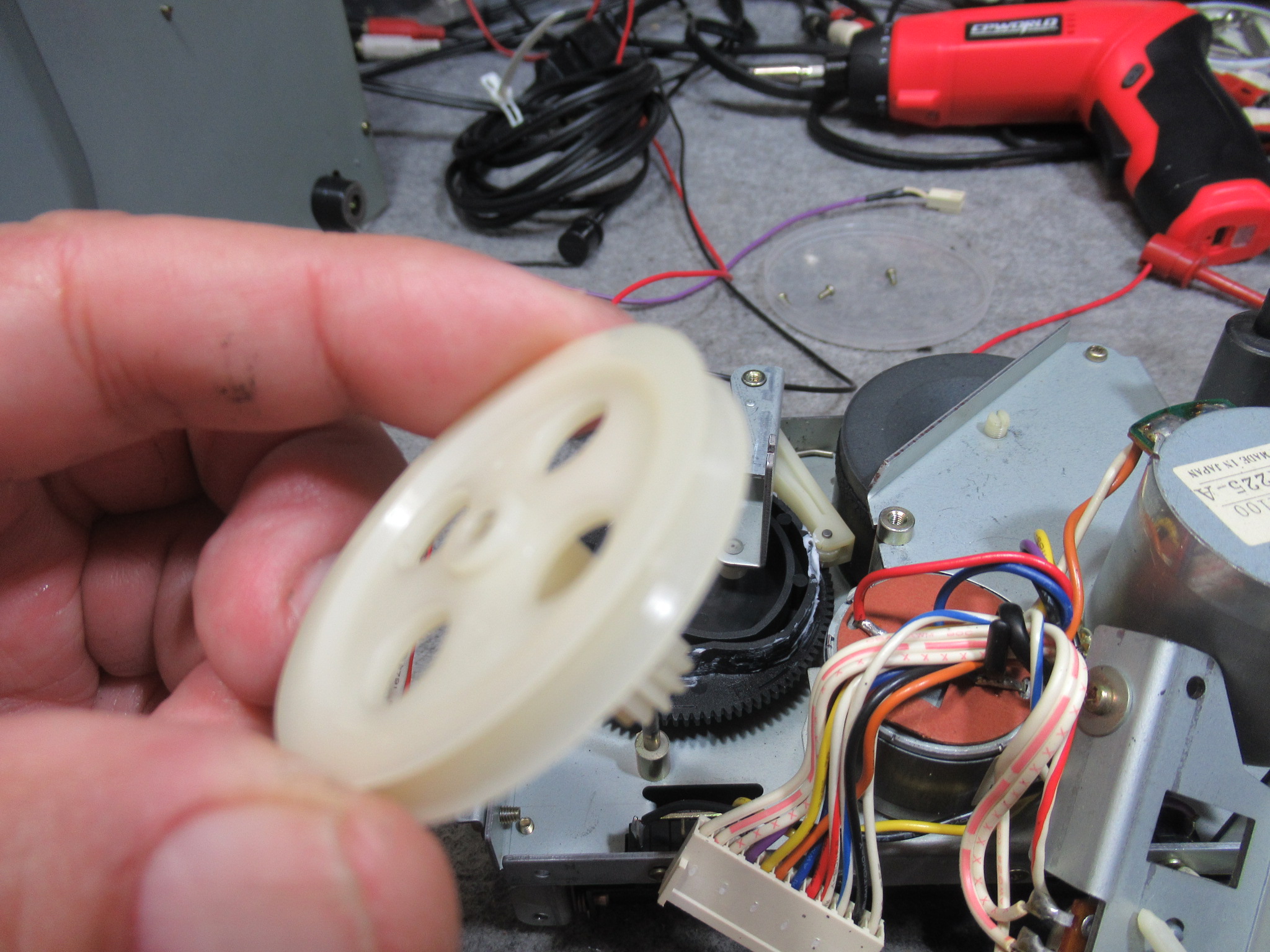

プーリーを脱着して清掃し、シャフト部にグリスアップします。

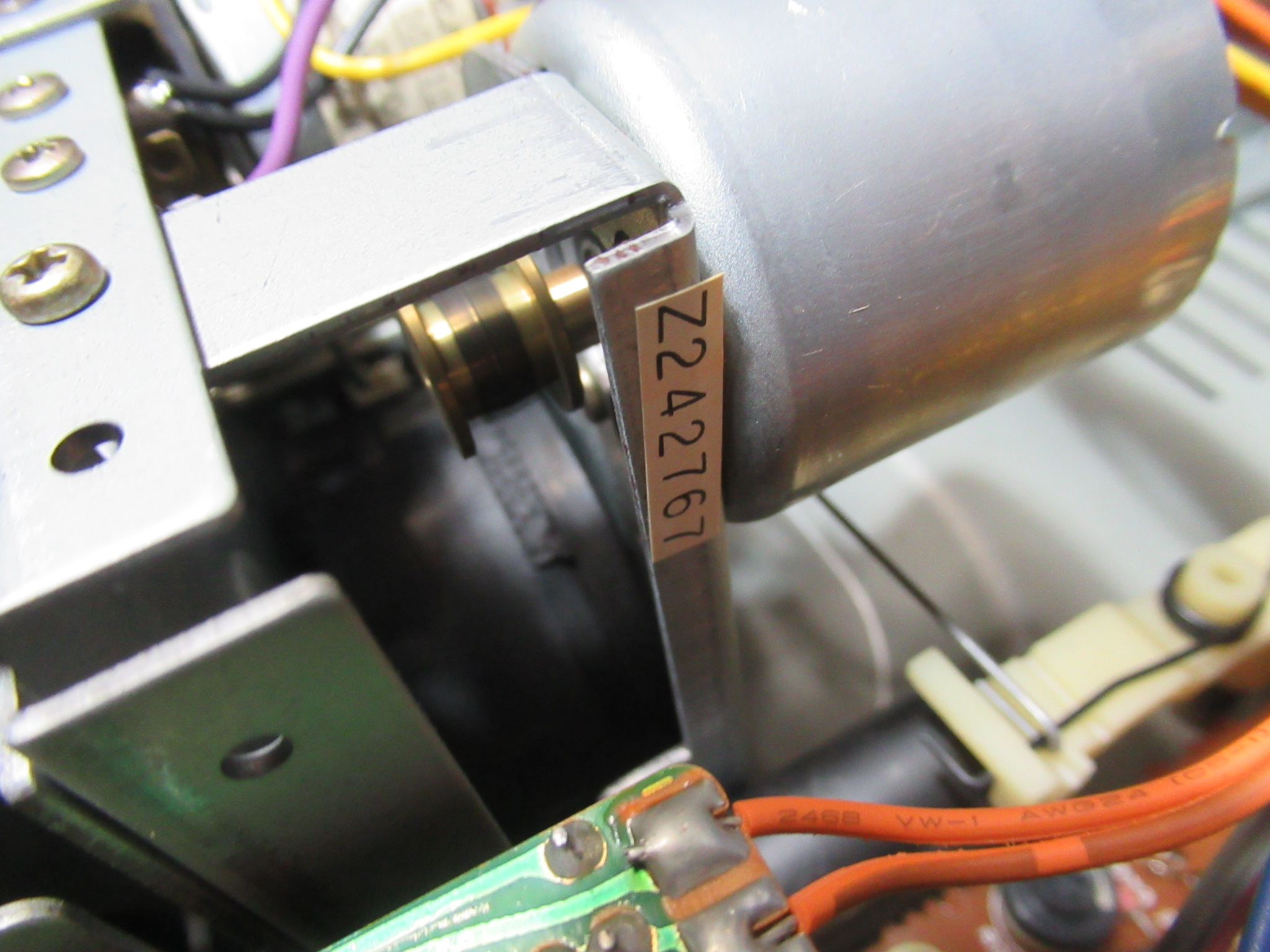

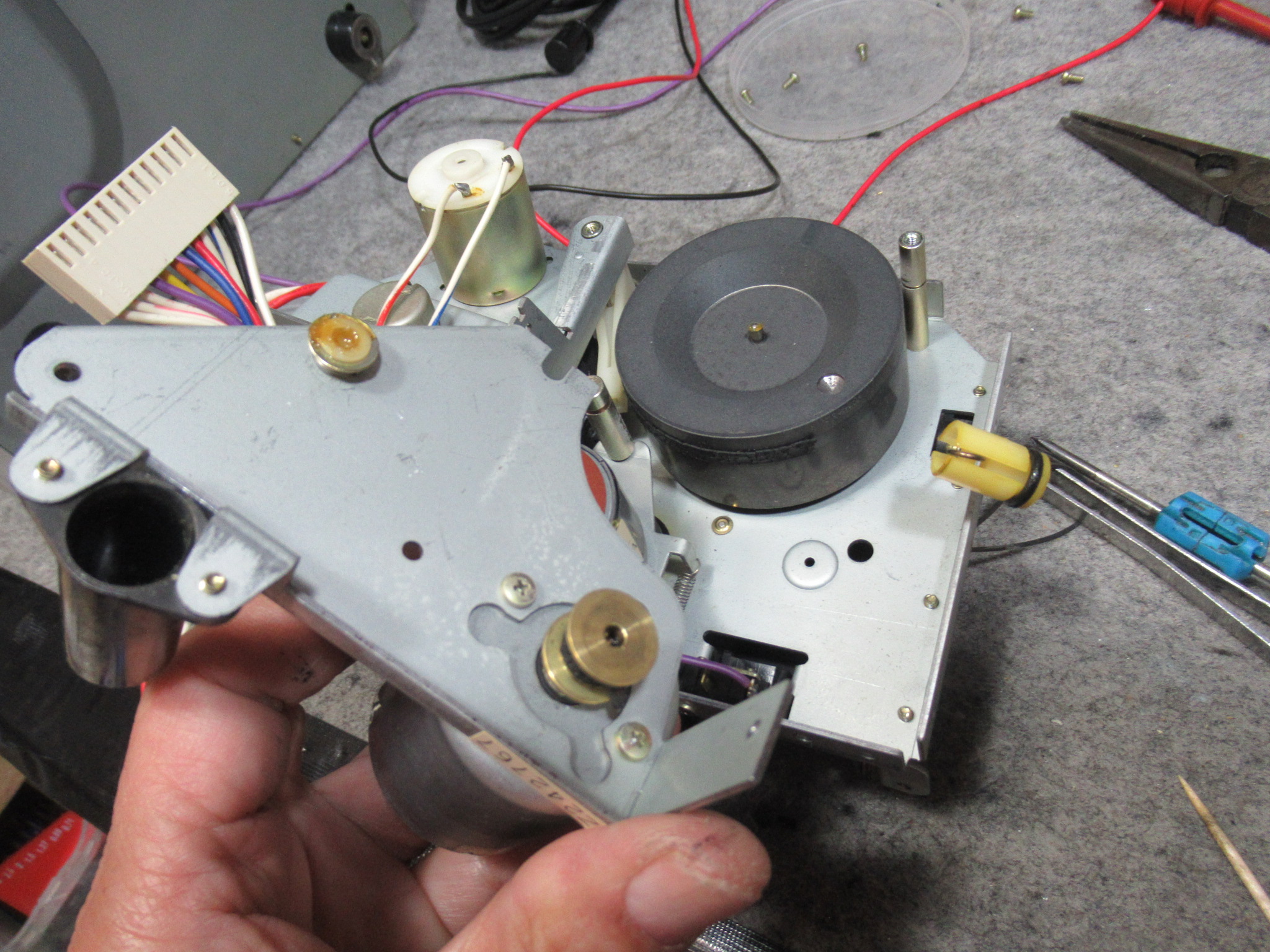

キャプスタンモーターのプレートを取り外します。

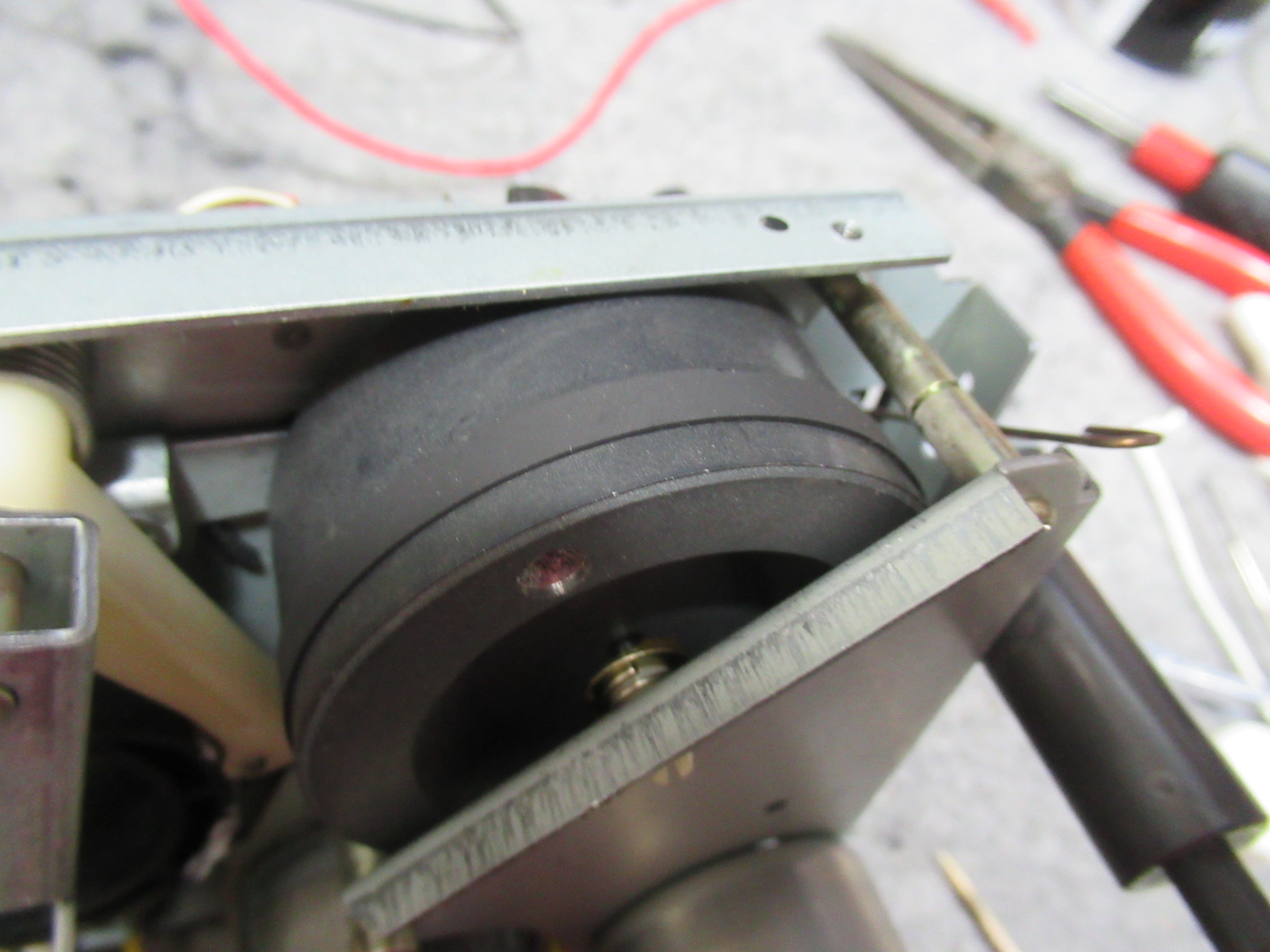

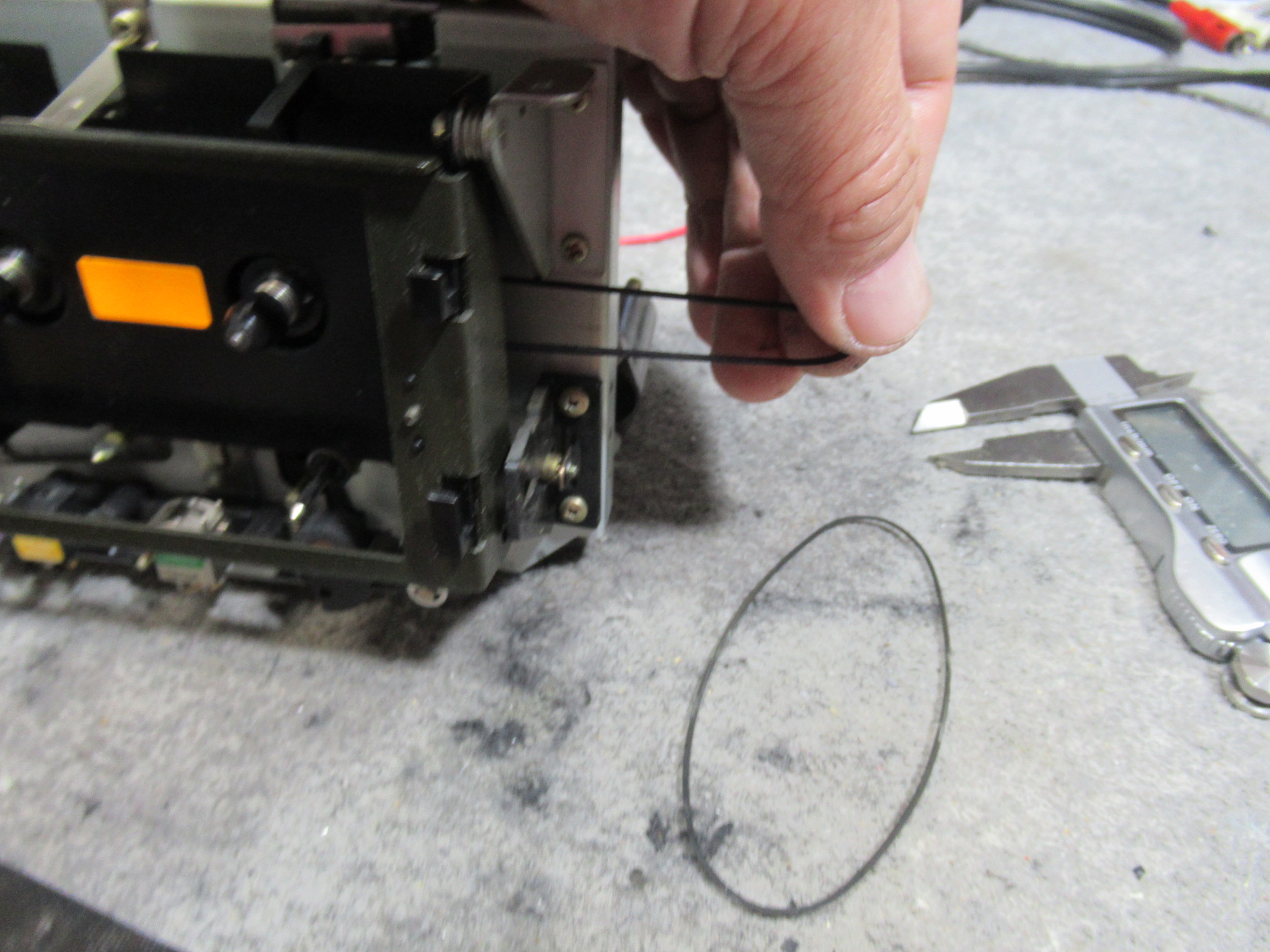

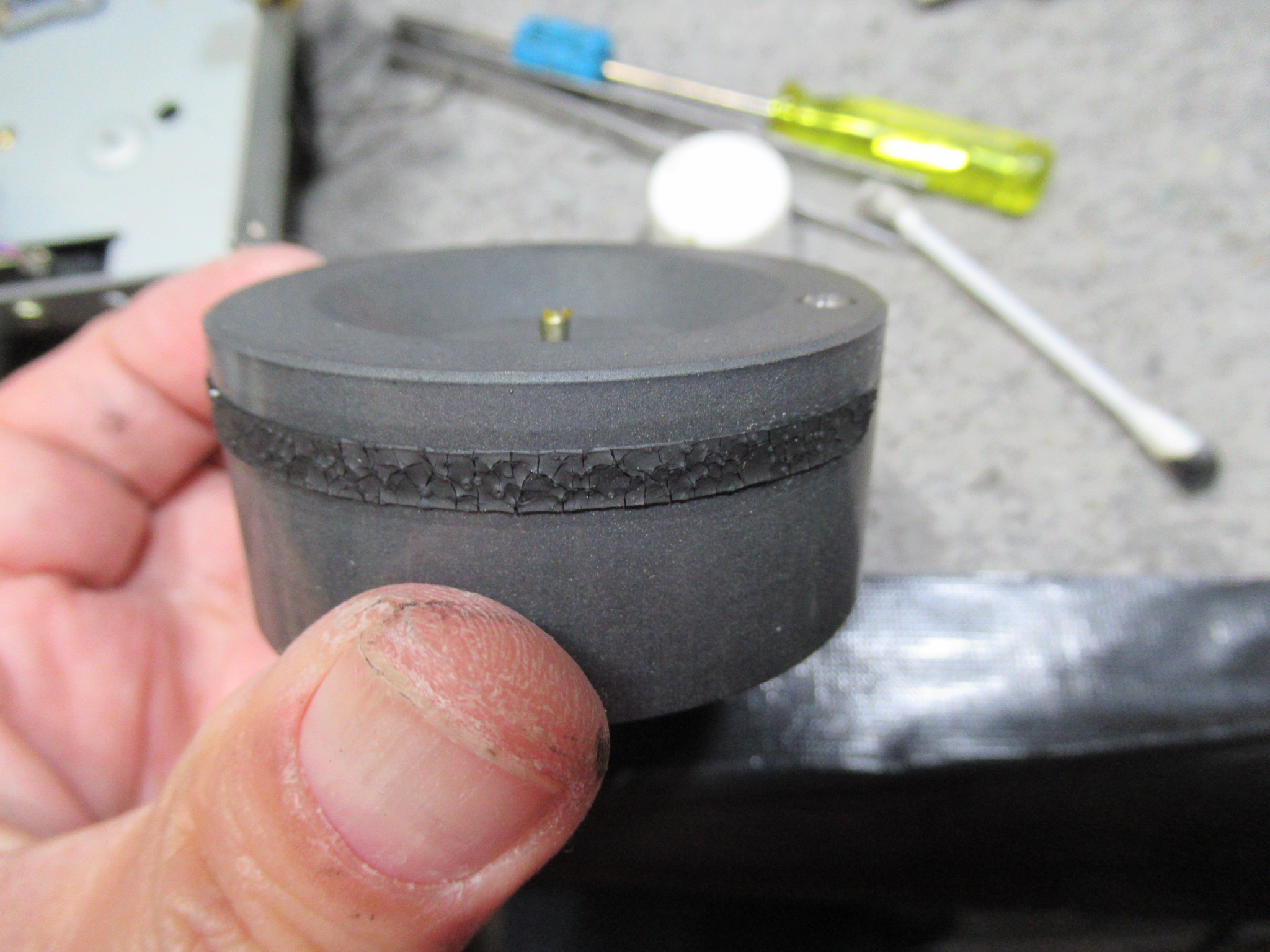

フライホイールに付着しているゴムかすを除去し、新しいベルトを取り付けます。径70ｍｍです。

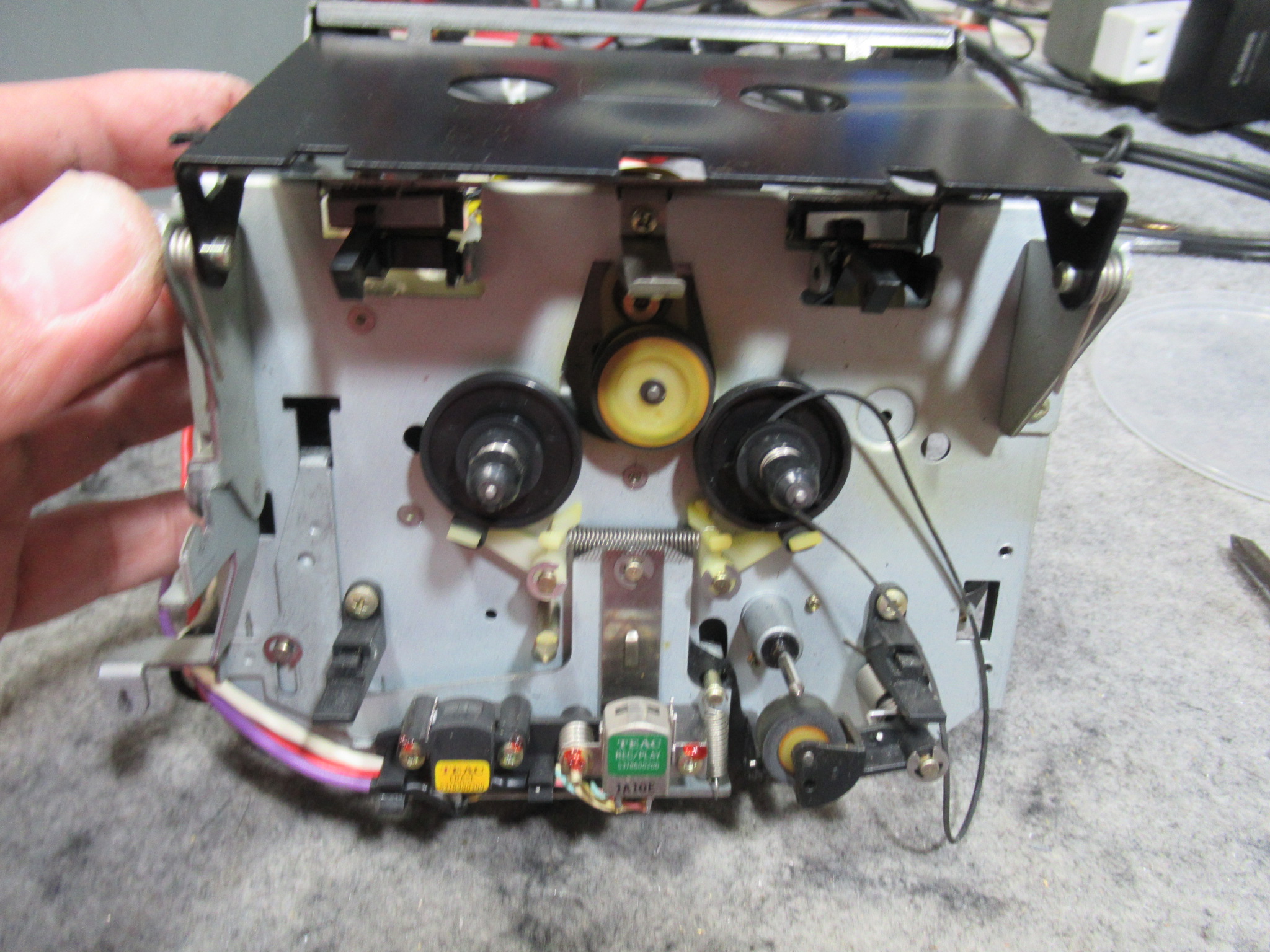

ホルダーの一部を分解し、リール周りにアクセスします。

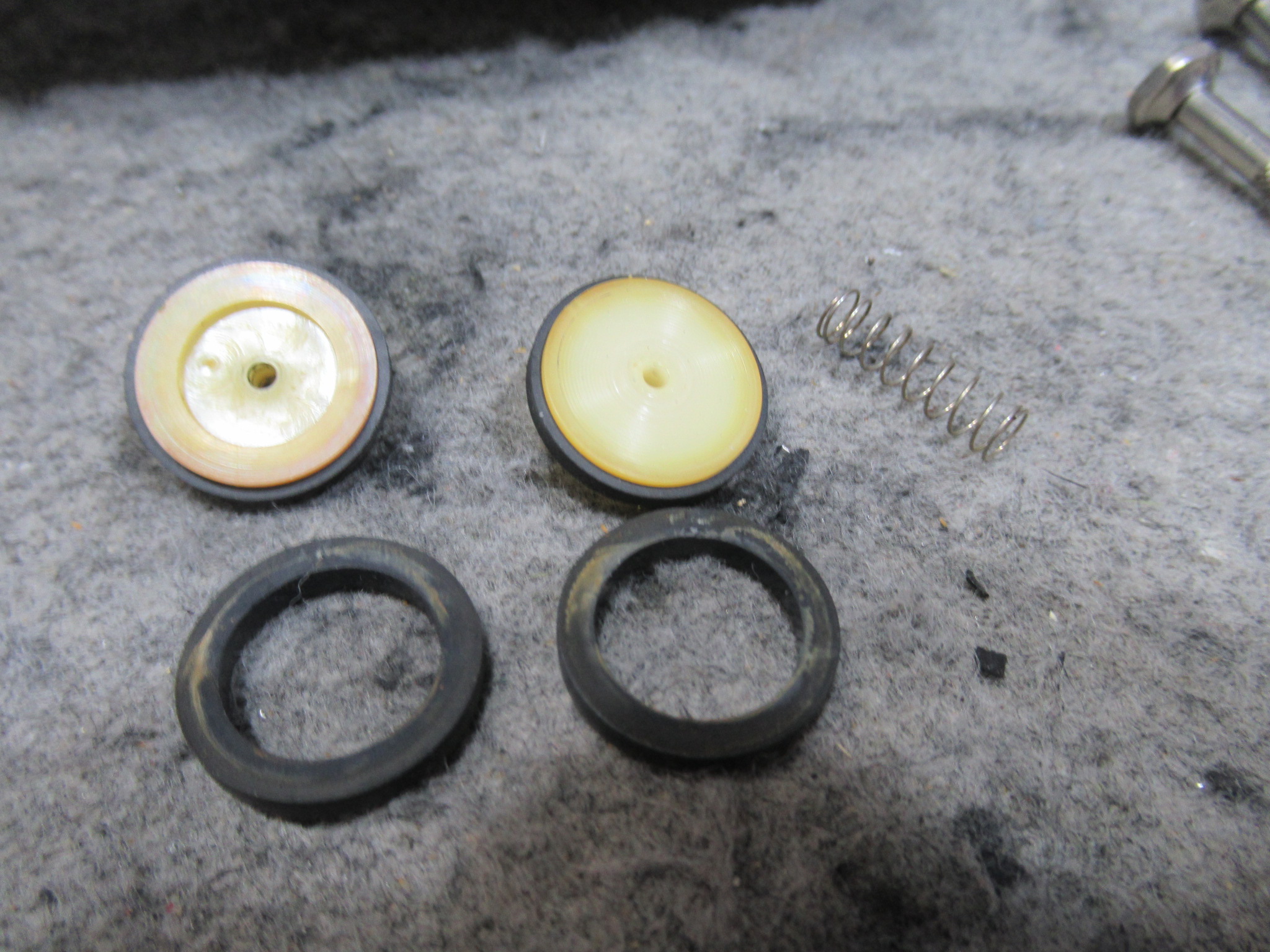

２連になっているアイドラーゴムを交換します。

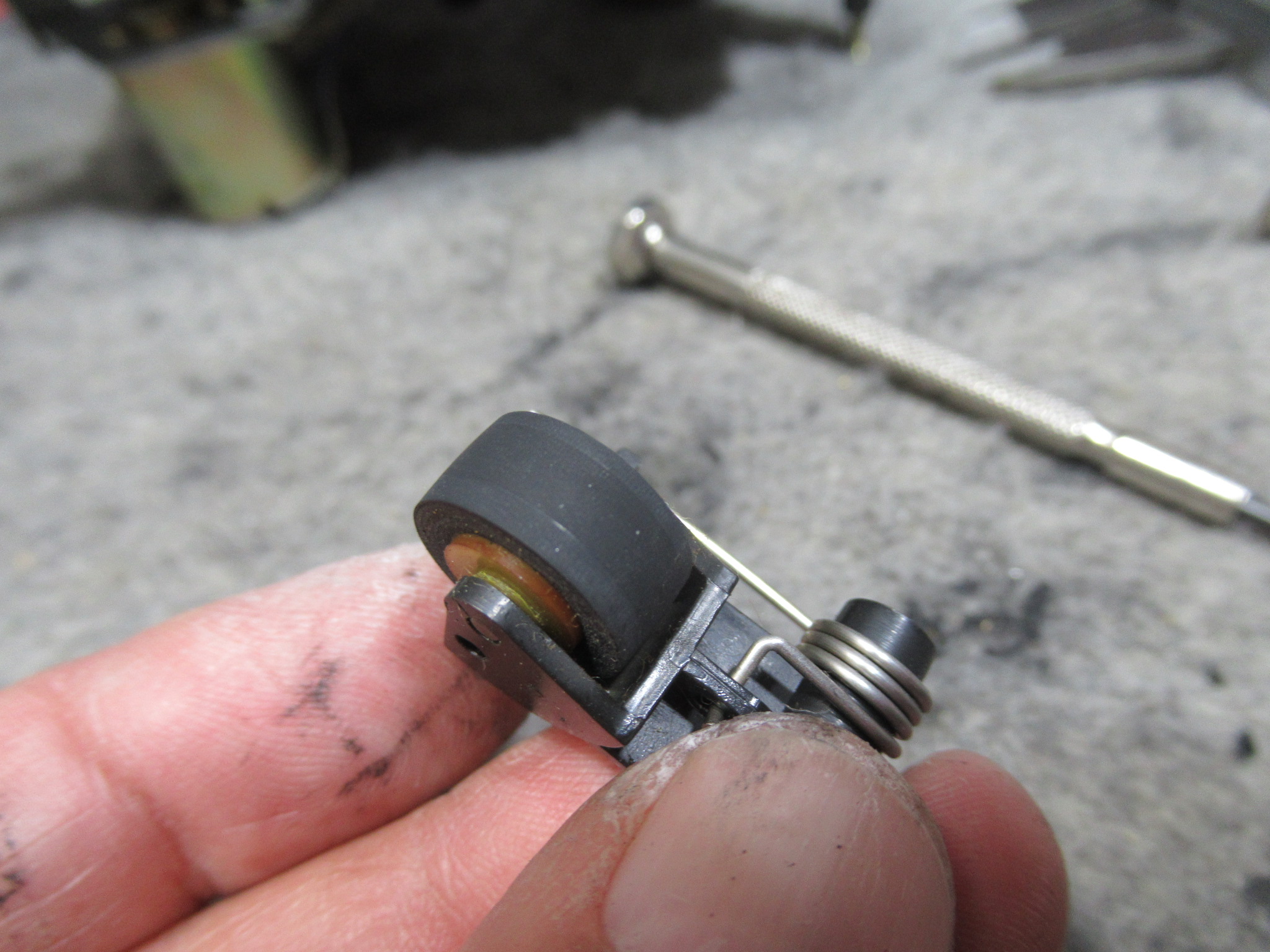

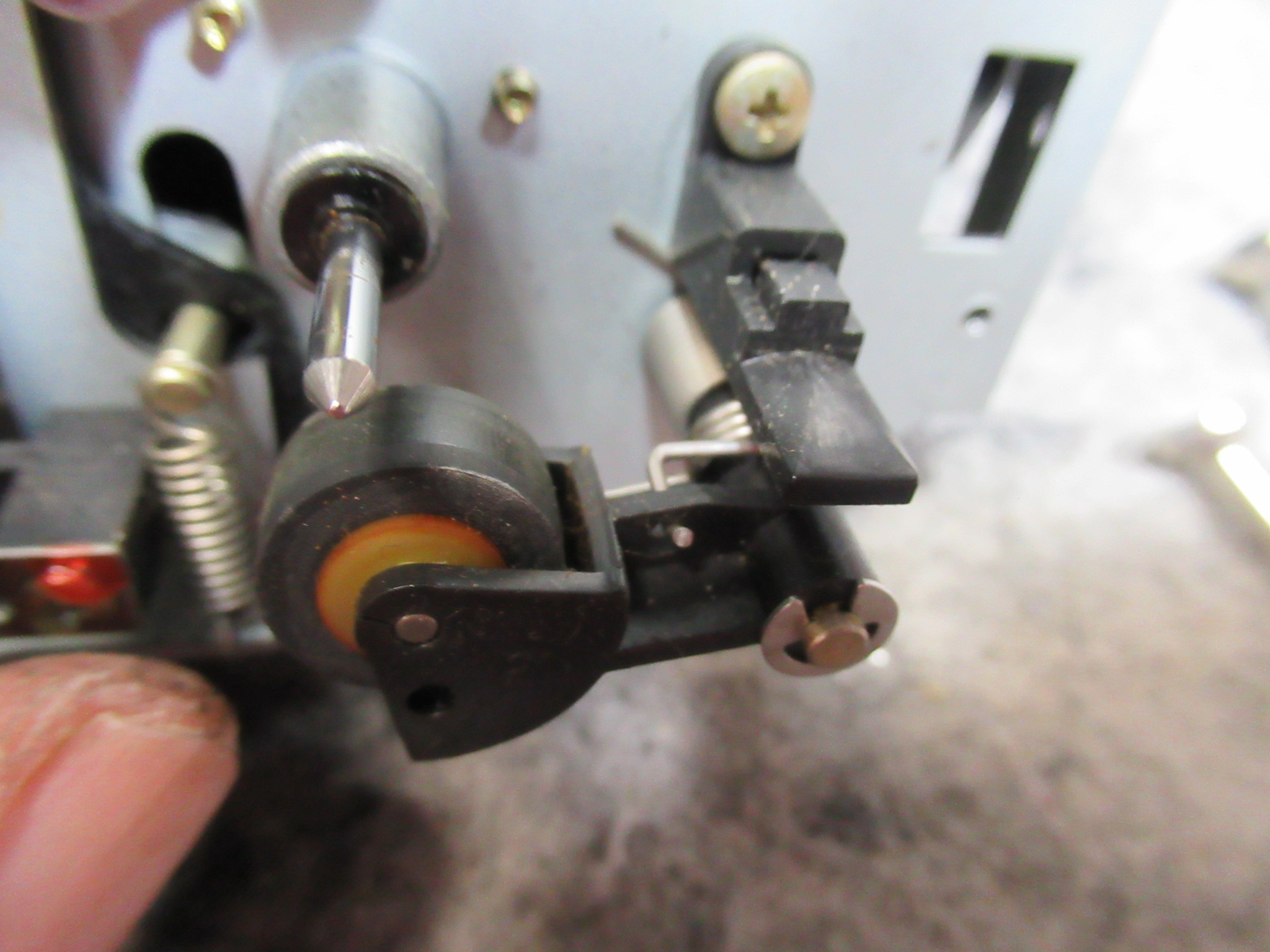

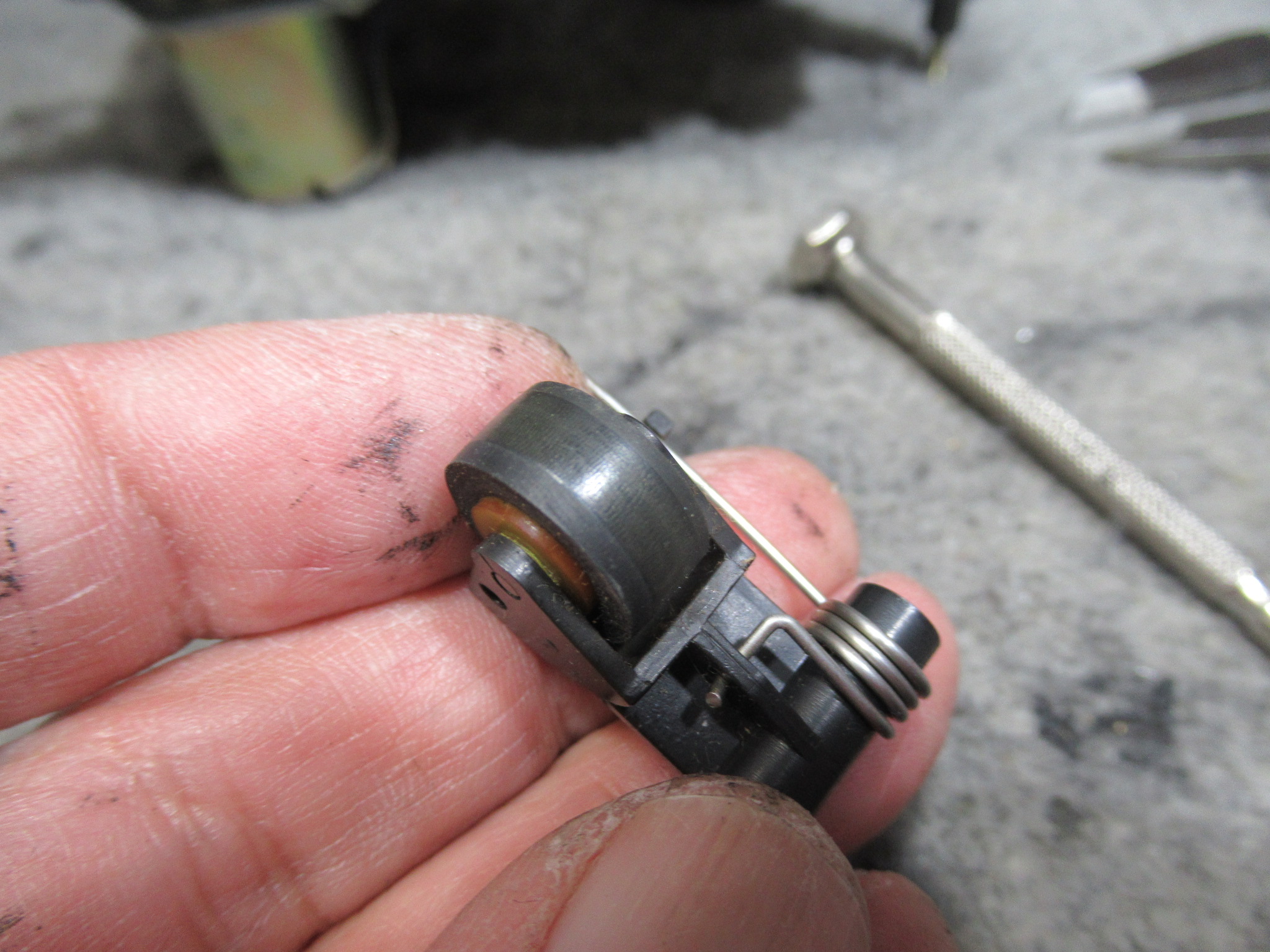

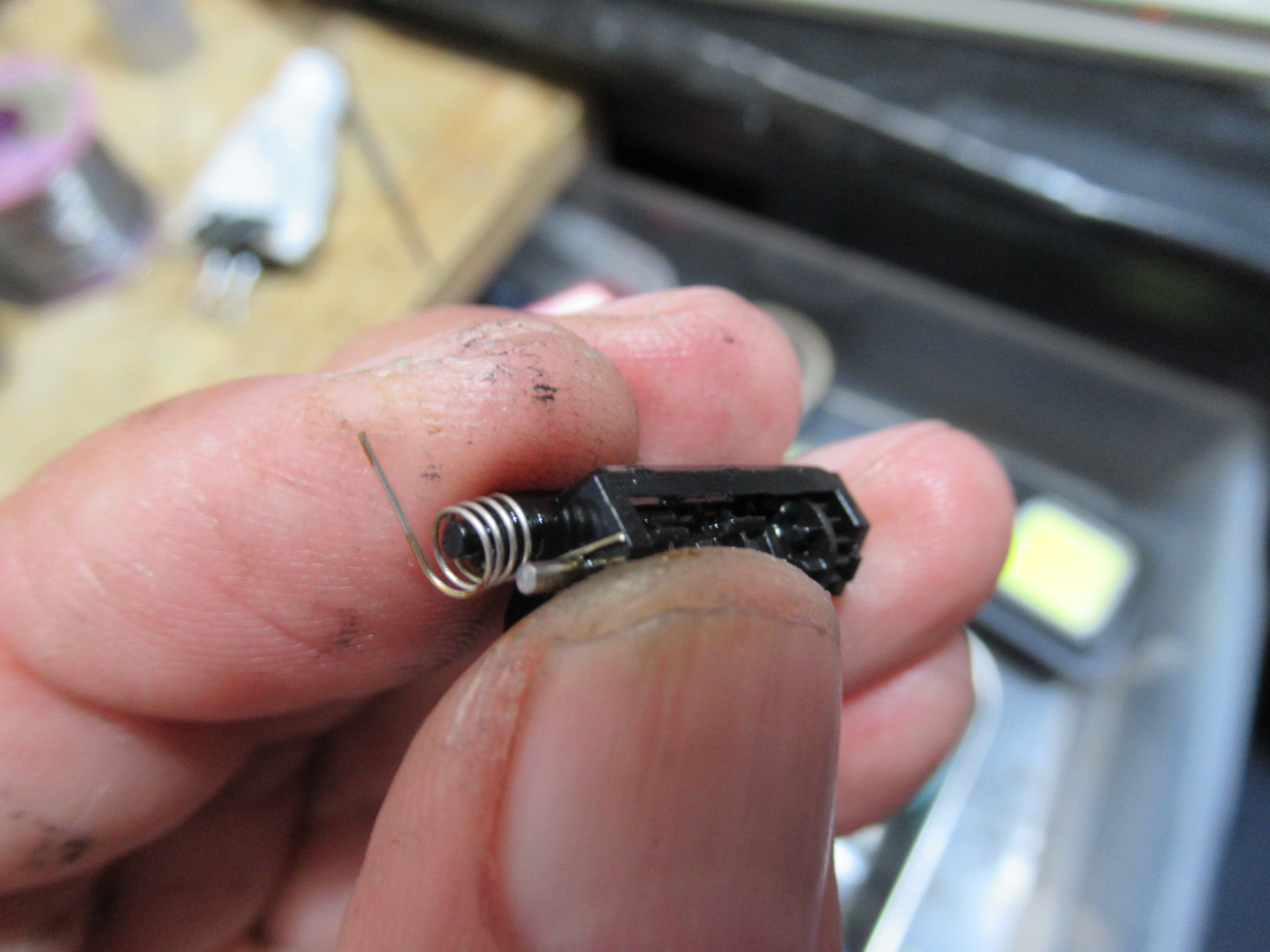

ピンチローラーは弾力がありますので、表面を軽く研磨し再利用します。
カウンターベルトを交換します。

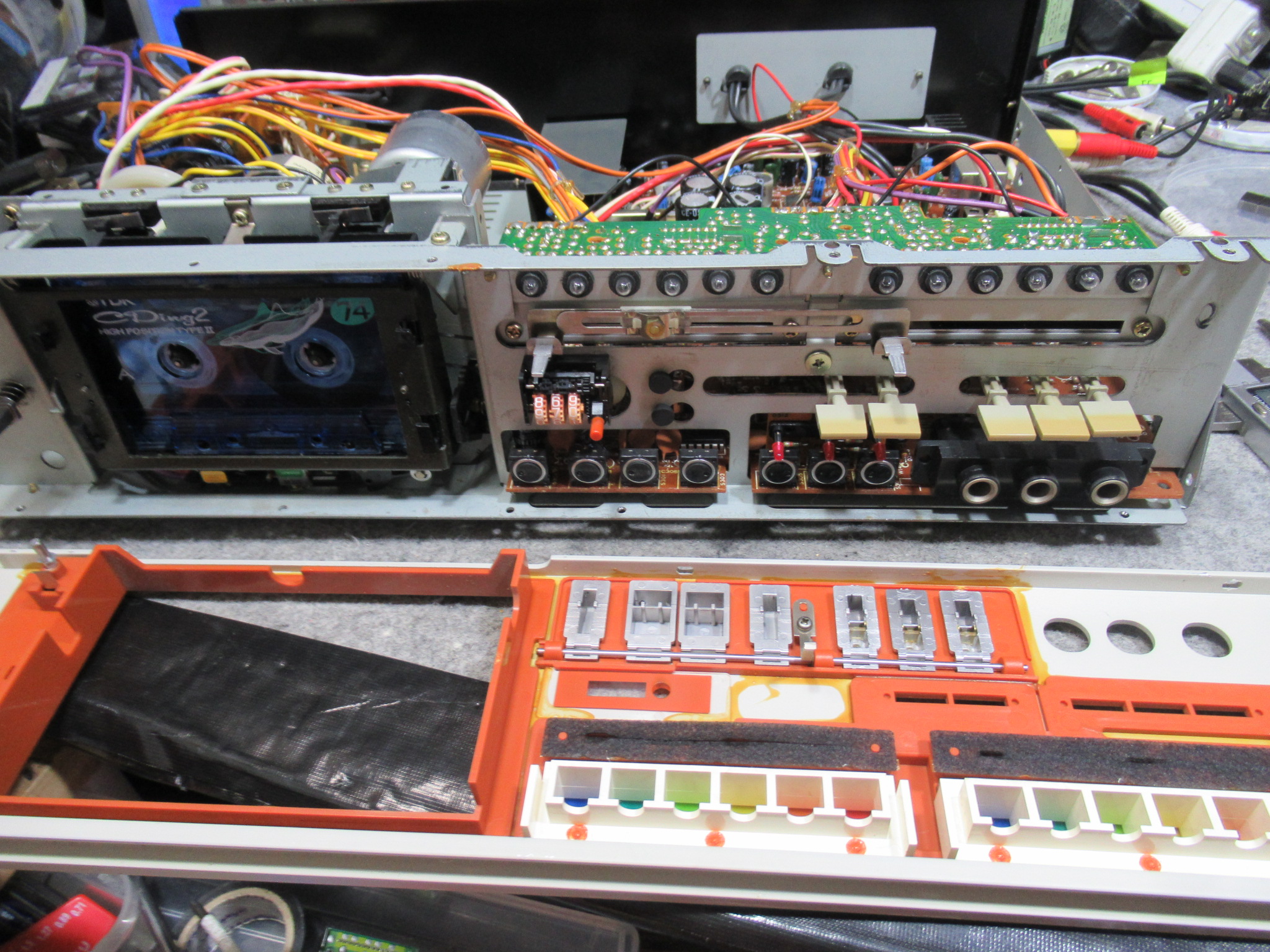

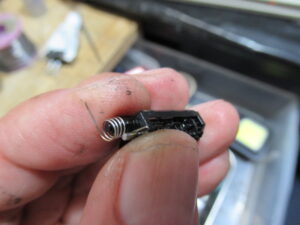

フロントパネルを取り外してカウンターユニットを取り出しましたが、ダイヤルや細かいギヤが固着していて処置のしようがありませんでしたので、修理は諦めます。ただし、カウンターにはリールの回転を検知するユニットが取り付けられていますので、固着したままではテープ走行が即停止してしまいます。そのため、検知ユニットだけは動作するよう、最低限の処置を行う必要があります。

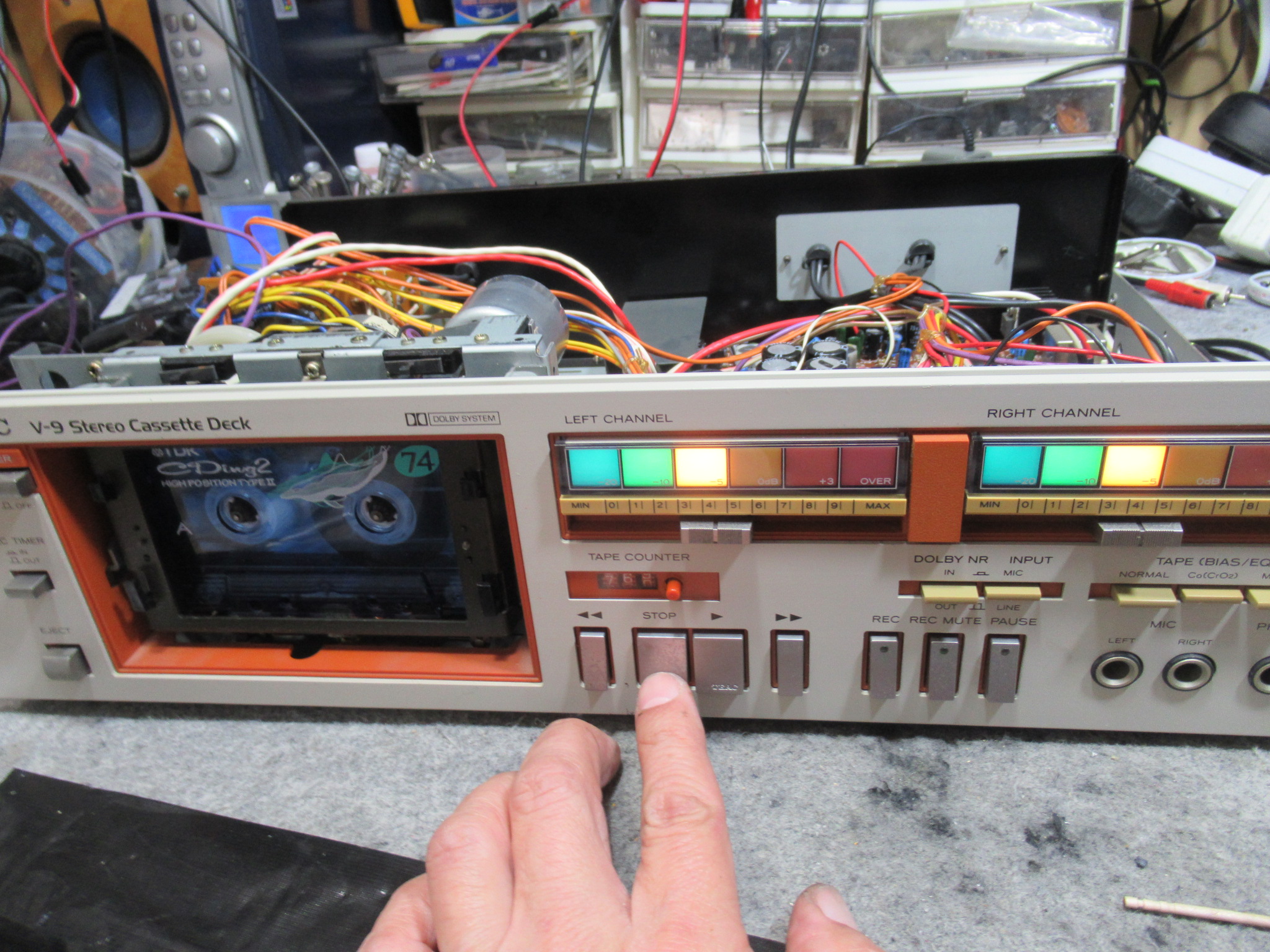

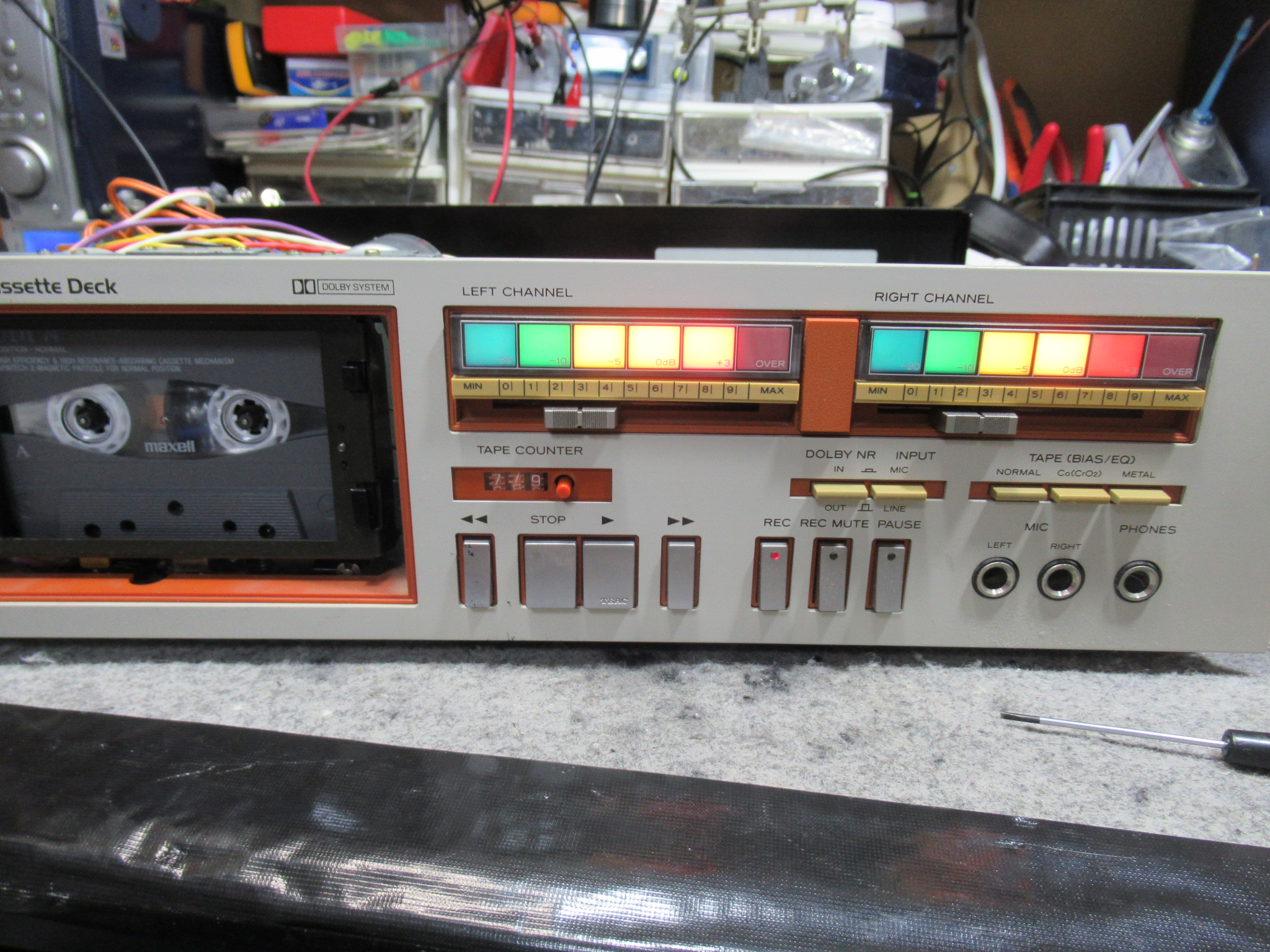

動作確認を行います。

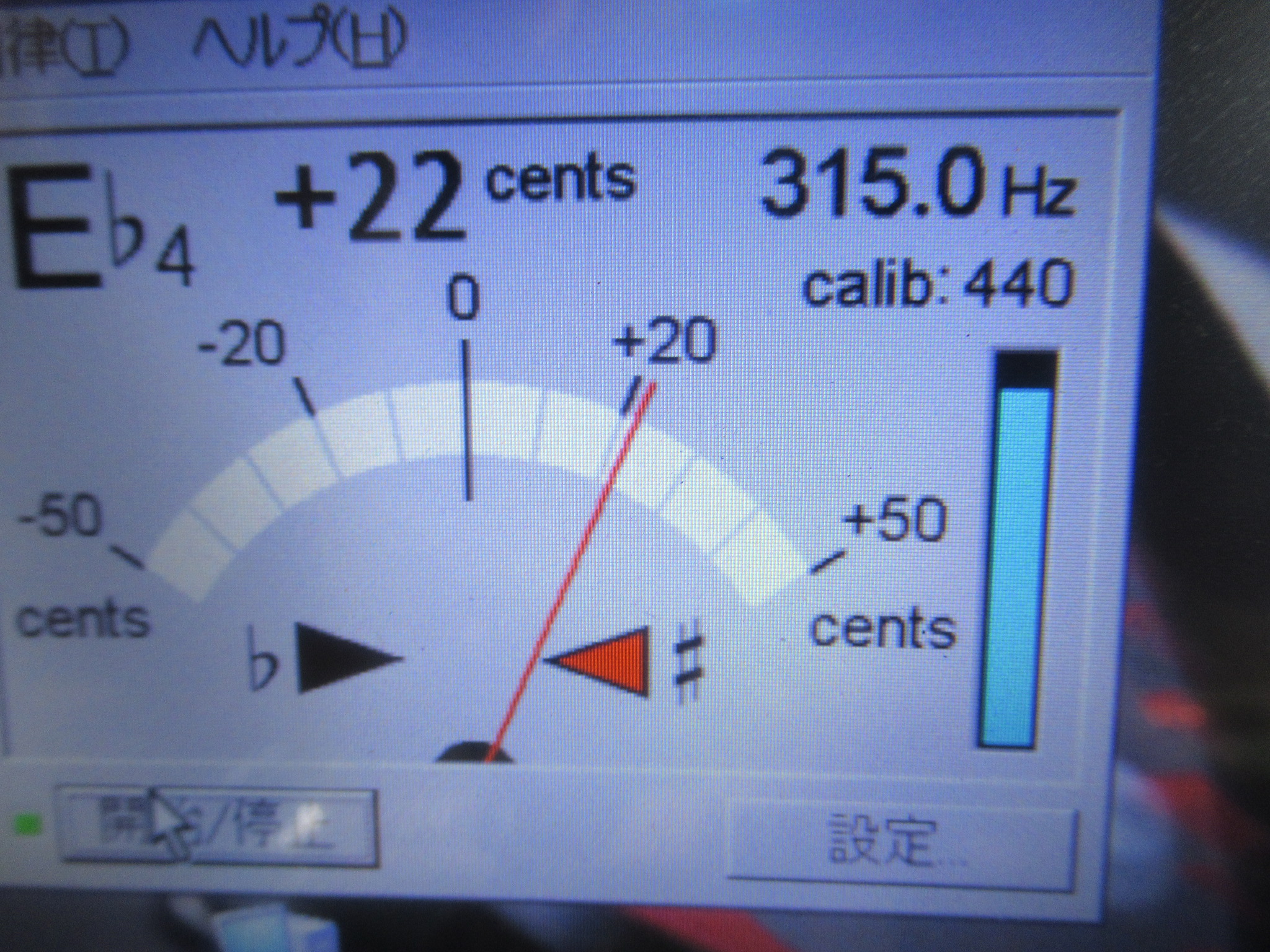

315Hzの信号が記録されたテープを再生し、速度を調整します。

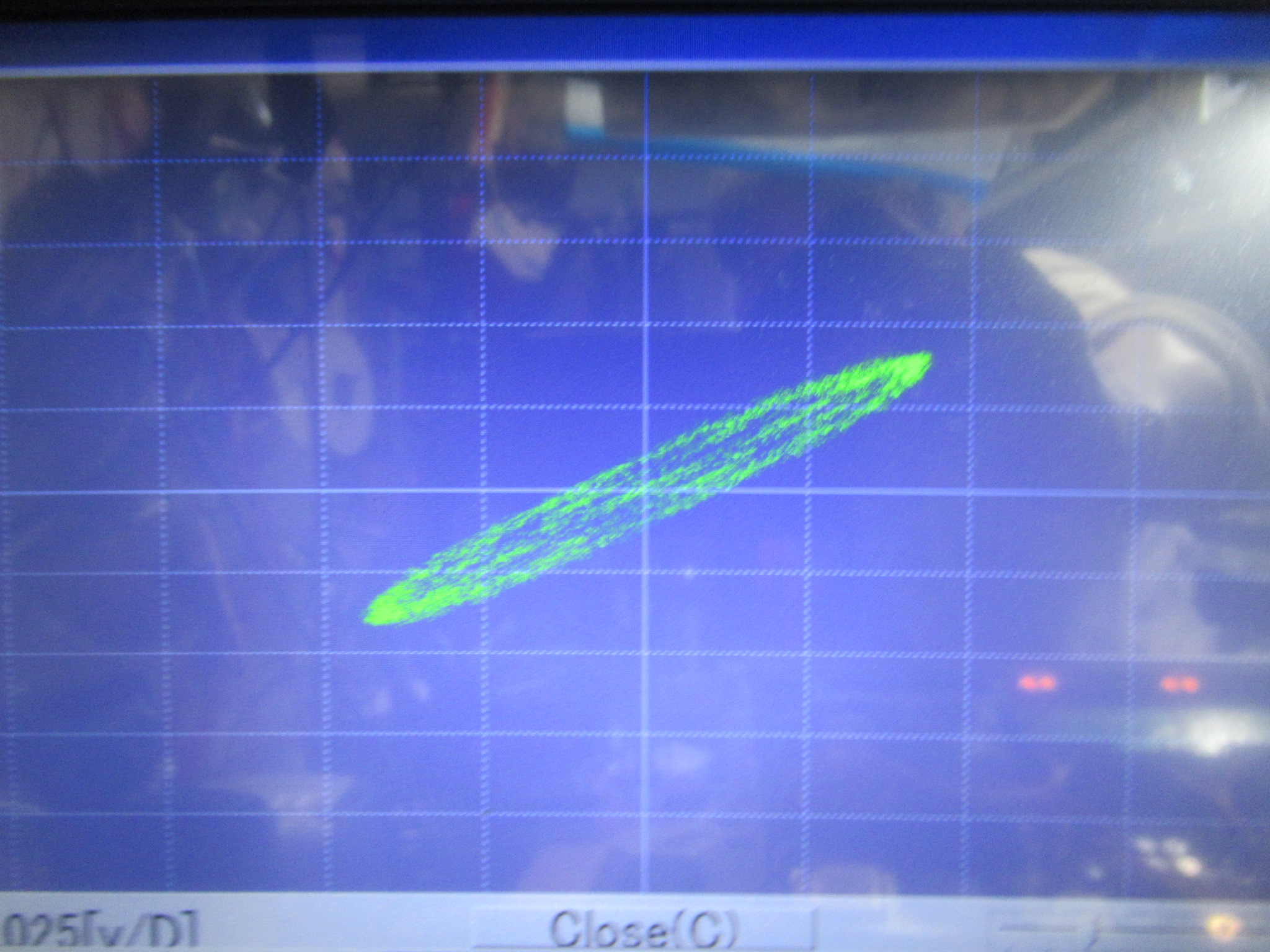

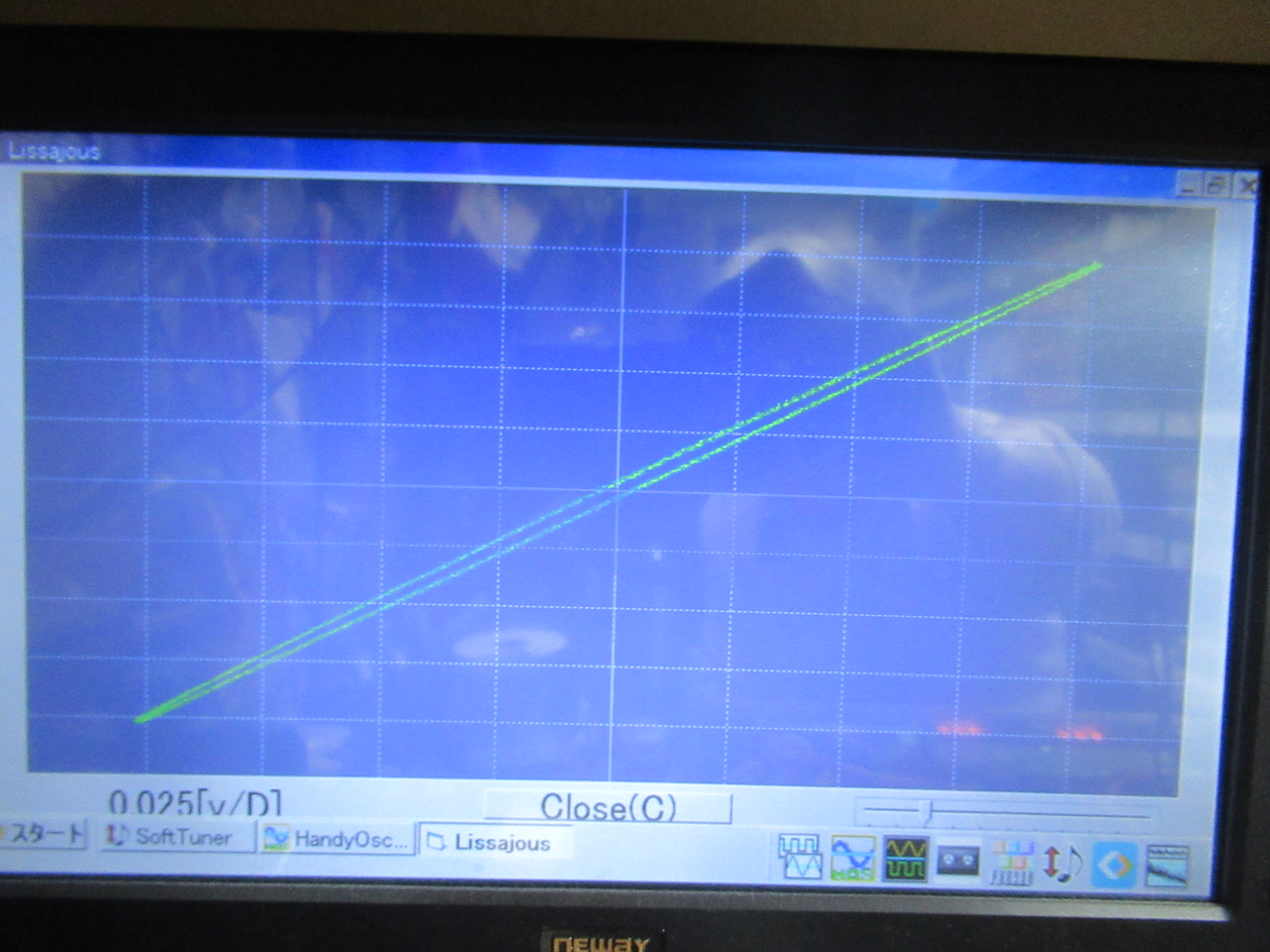

ヘッドアジマスの調整を行います。
録再バランス調整を行います。
録音状況を確認し、修理完了です。
