XK-009

EXCELIA XK-009

投稿日:2024年5月3日 更新日:

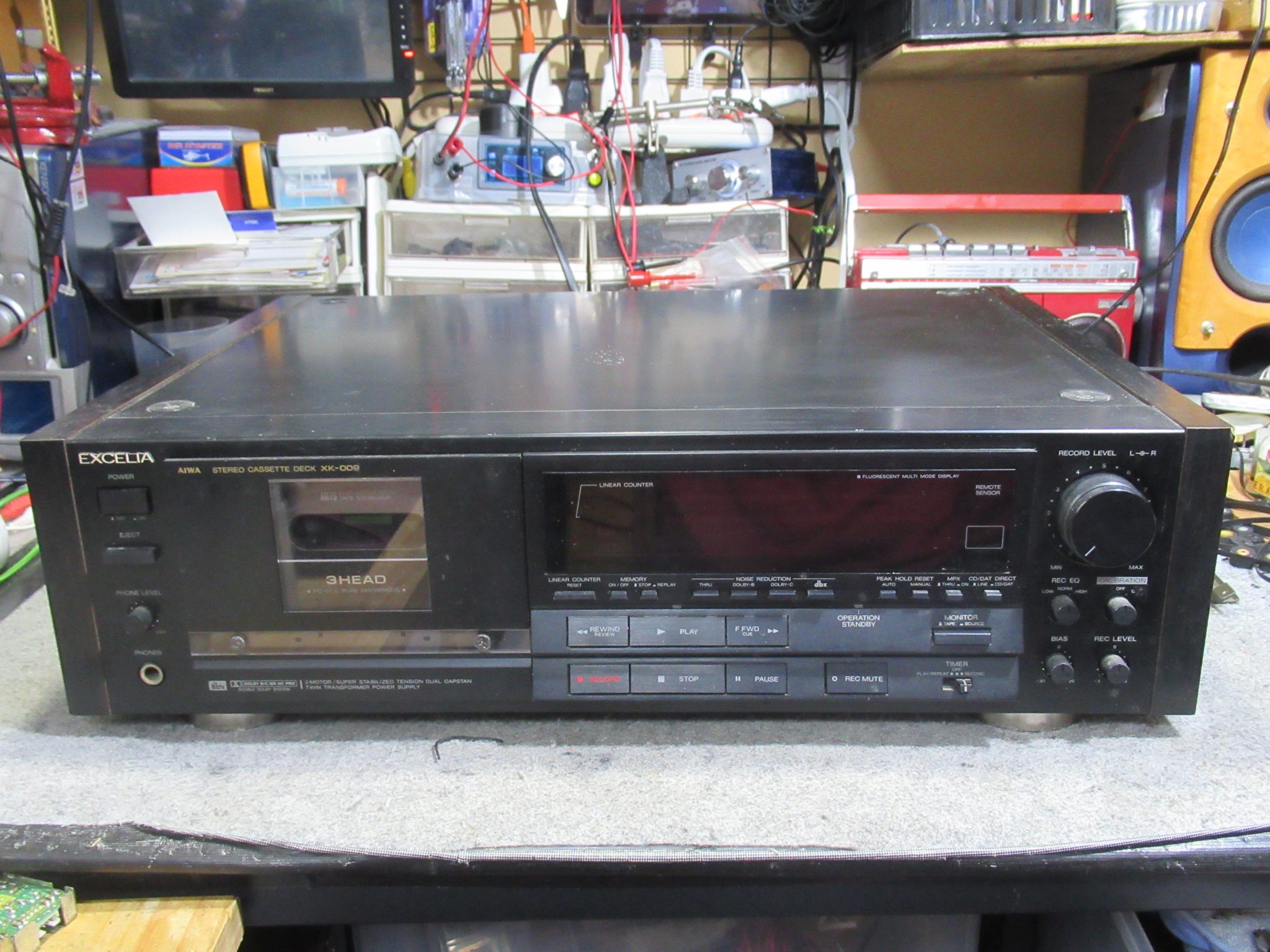

AIWA製EXCELIA XK-009です。

動作不可とのことです。

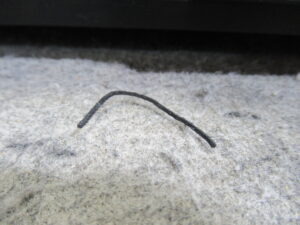

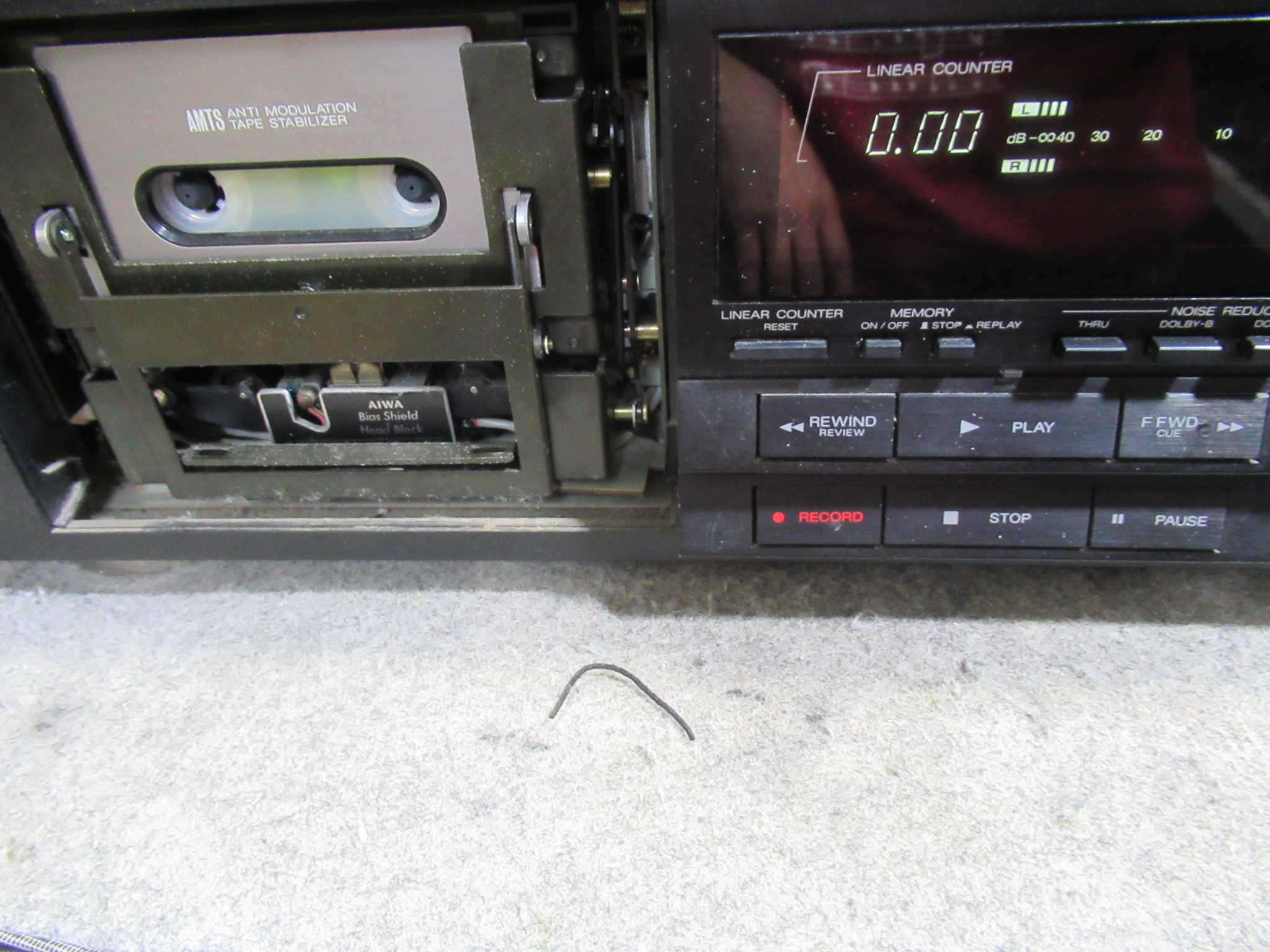

リッドを取り外したところ、切れたリールベルトが出てきました。一度加水分解で溶けて、その後乾燥して固まったという感じです。

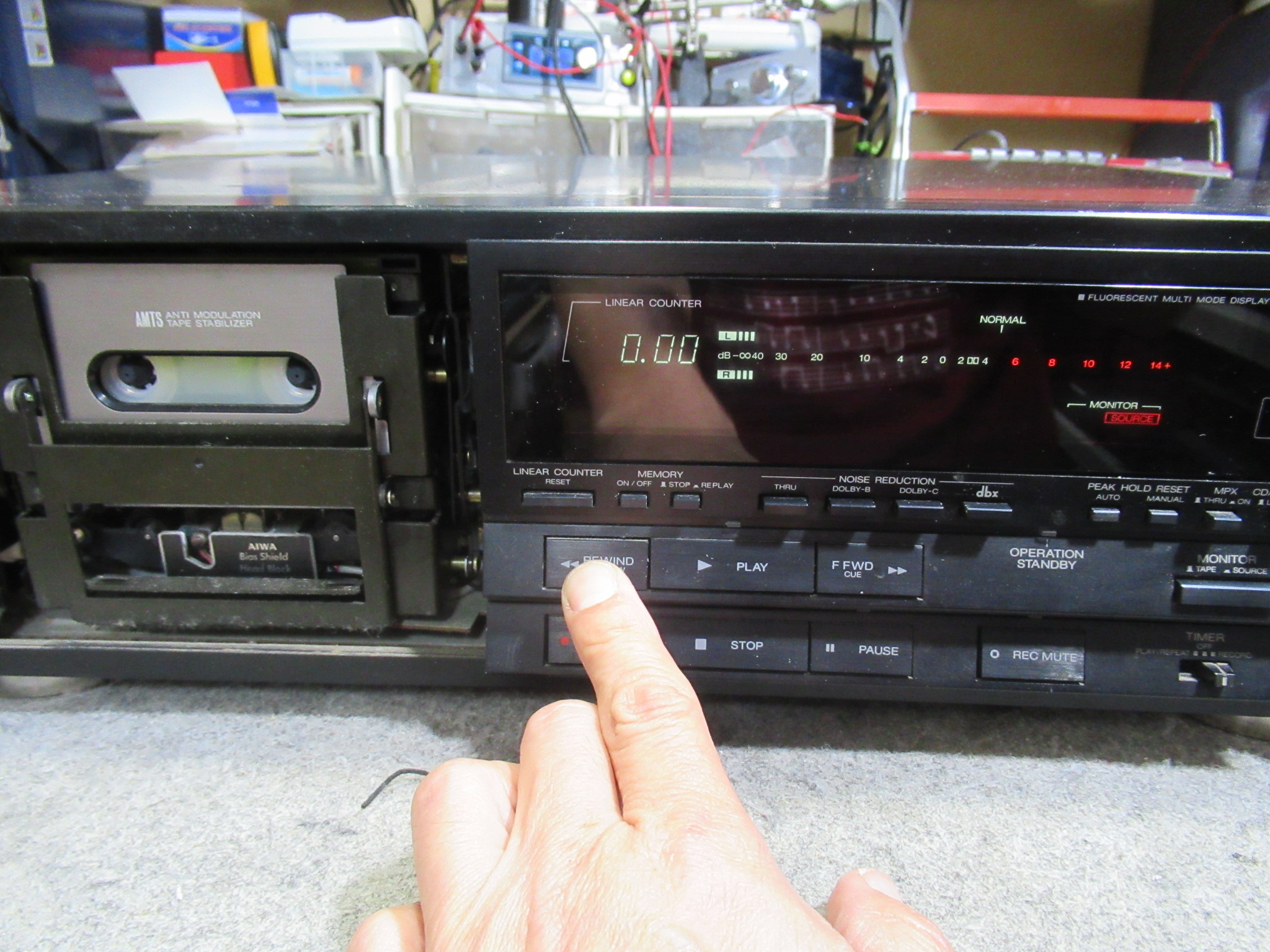

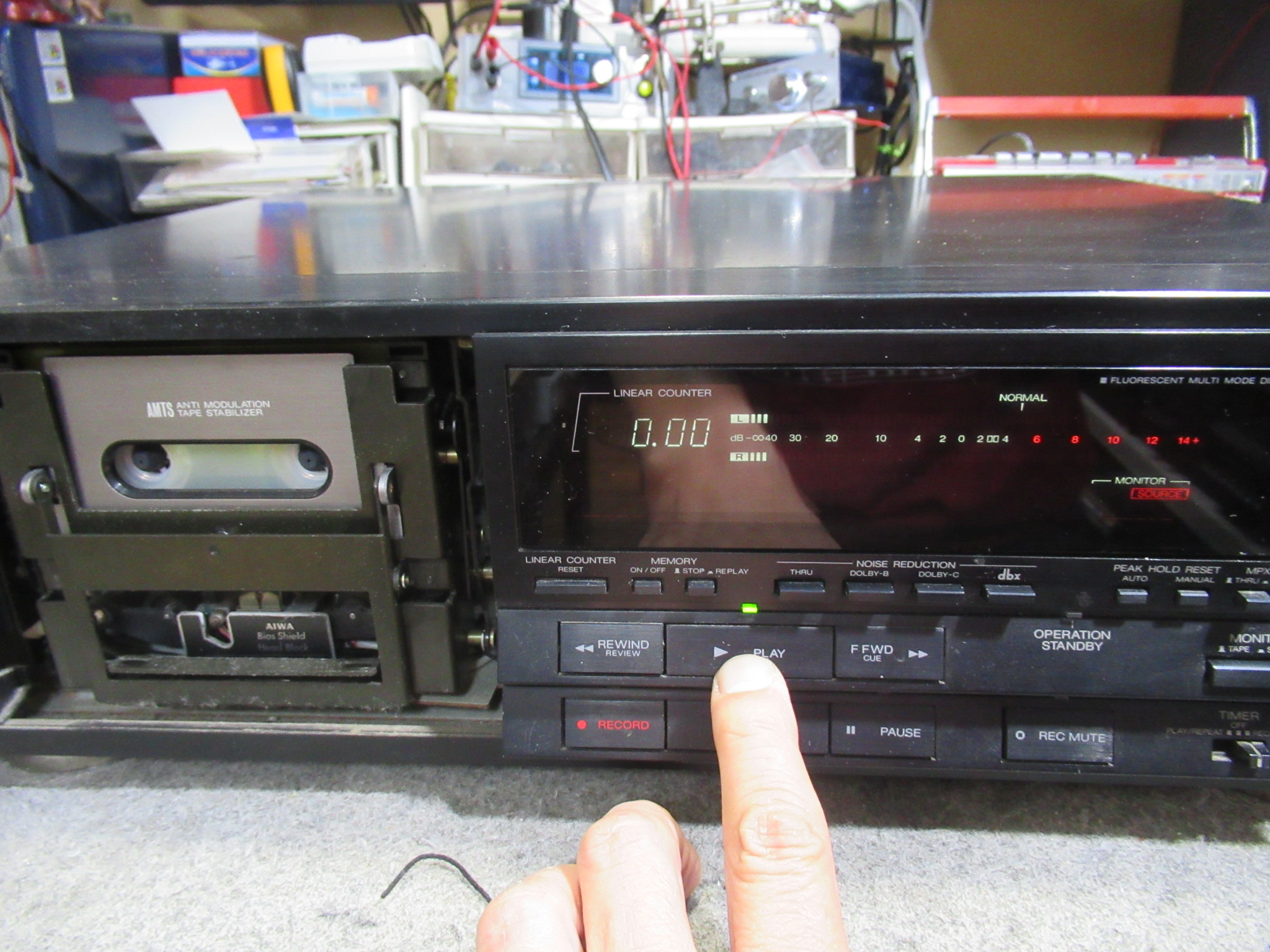

テープ走行はしませんが、操作ボタンに反応はあります。

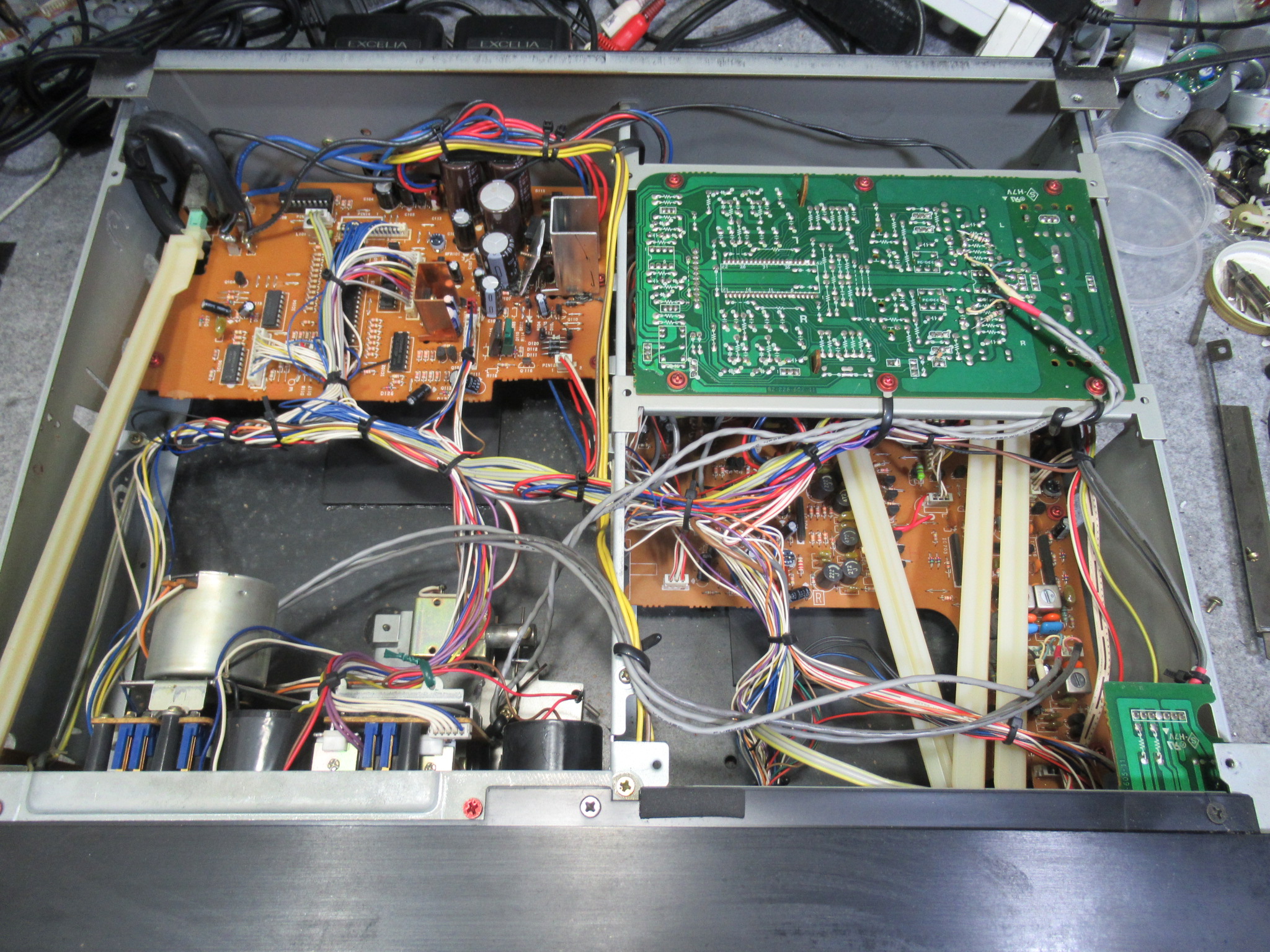

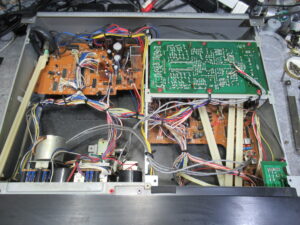

カバーを開けました。

キャプスタンベルトも溶け切れています。

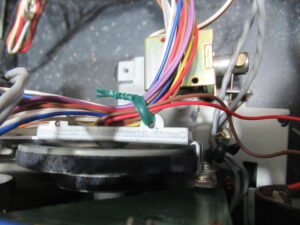

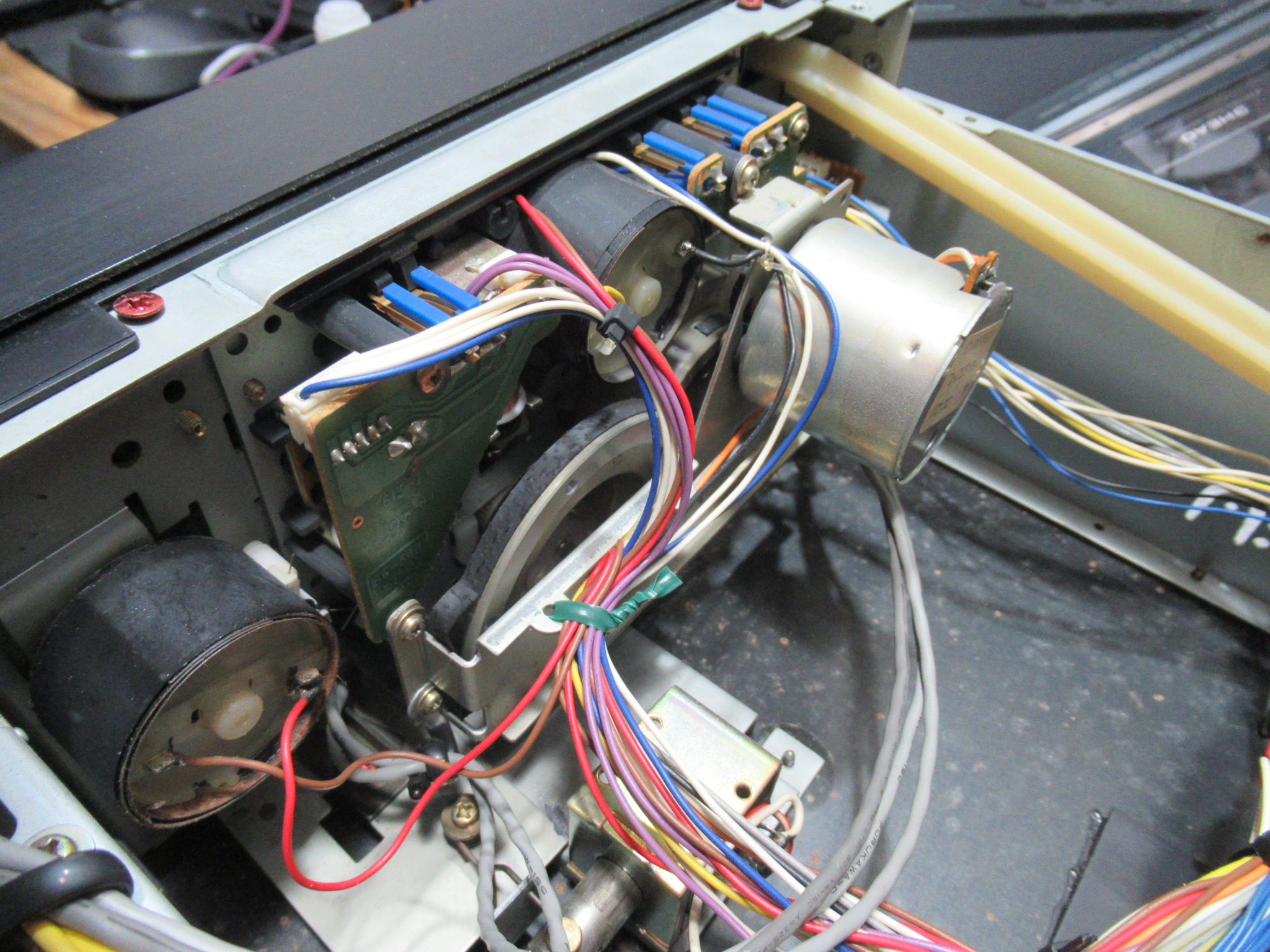

修理歴は無いとお聞きしていましたが、写真中央の緑色のビニールタイなど、何らかの処置がされたような形跡があります。

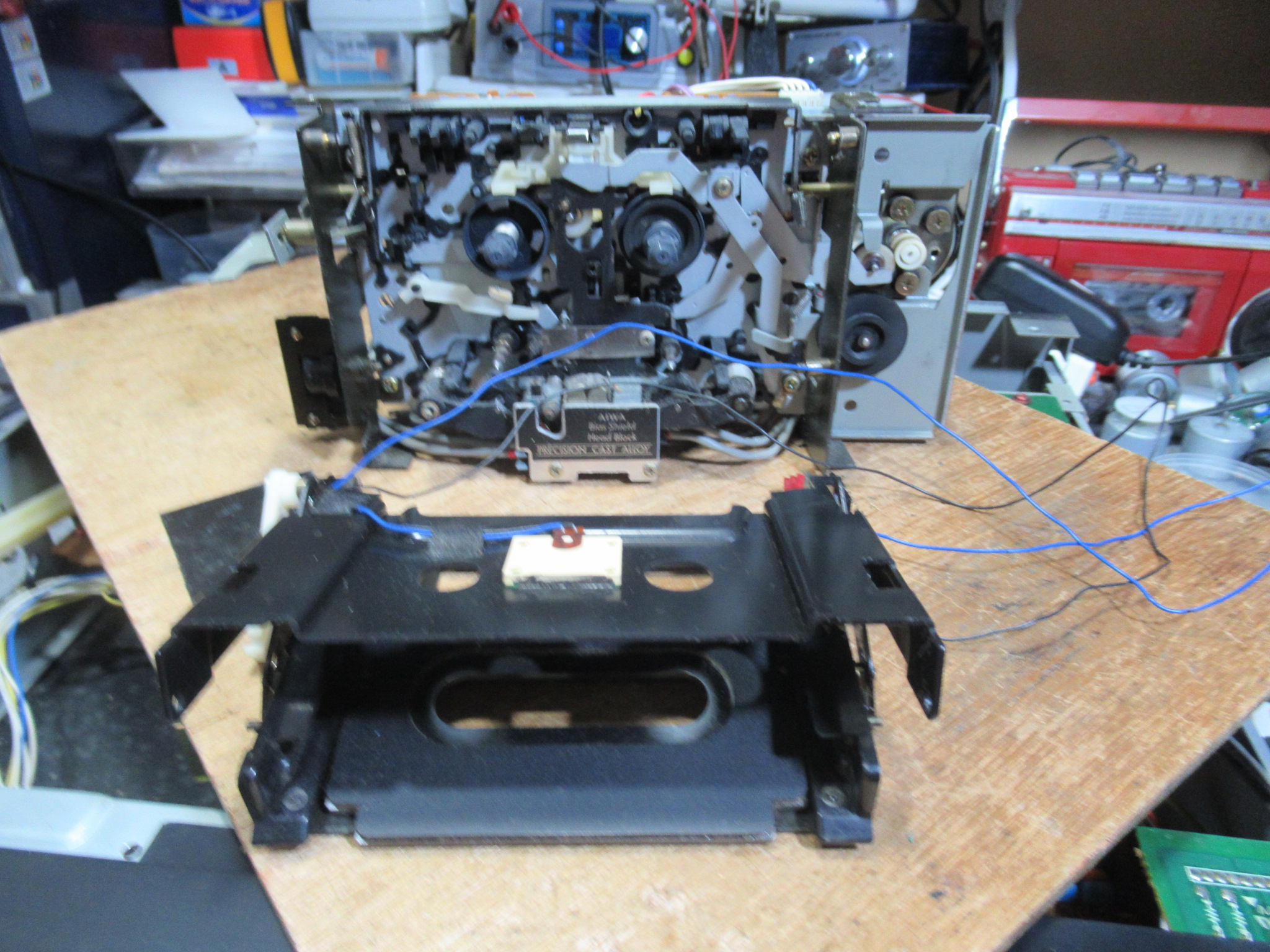

メカを取り出してカセットホルダーを取り外します。

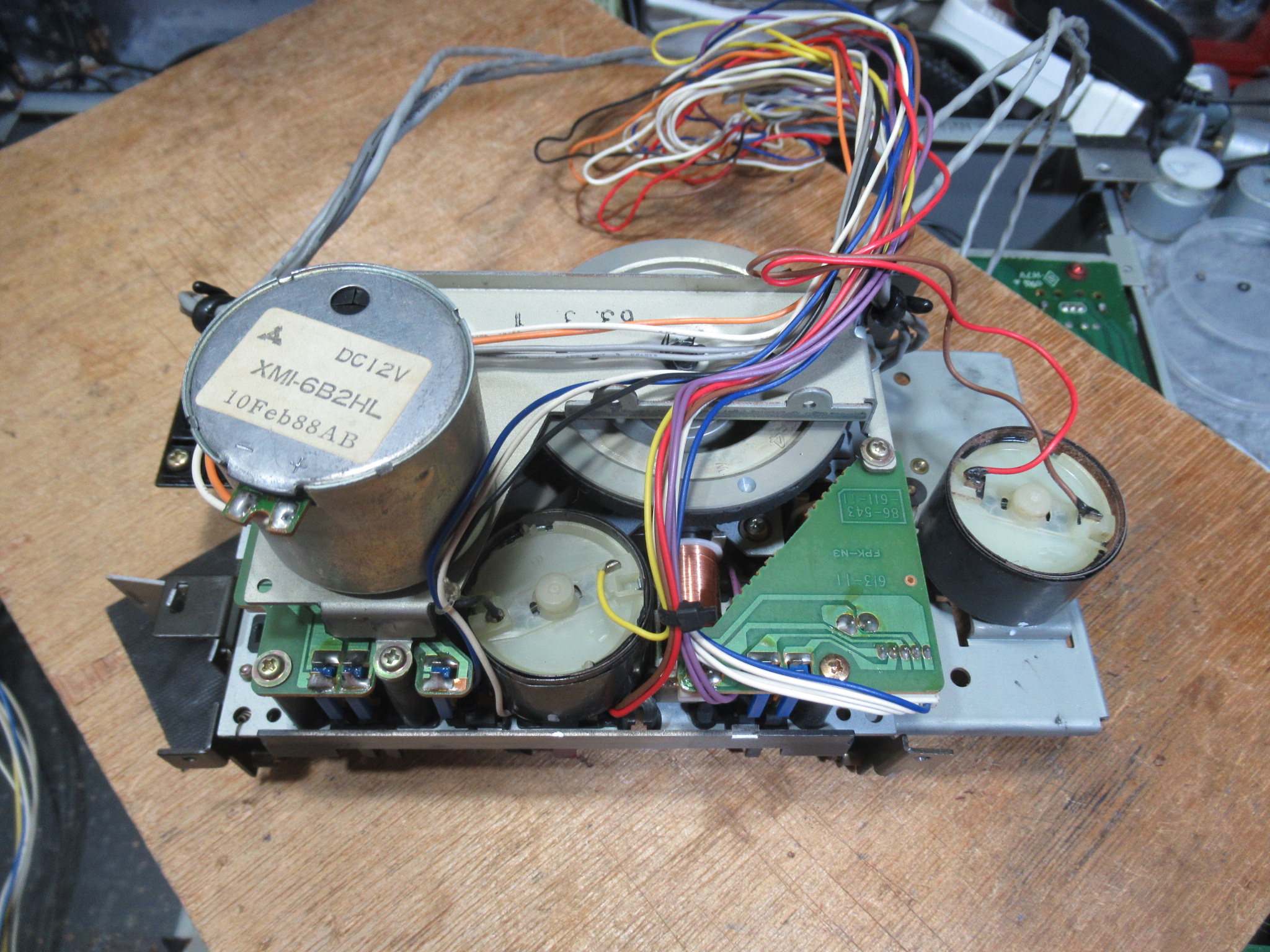

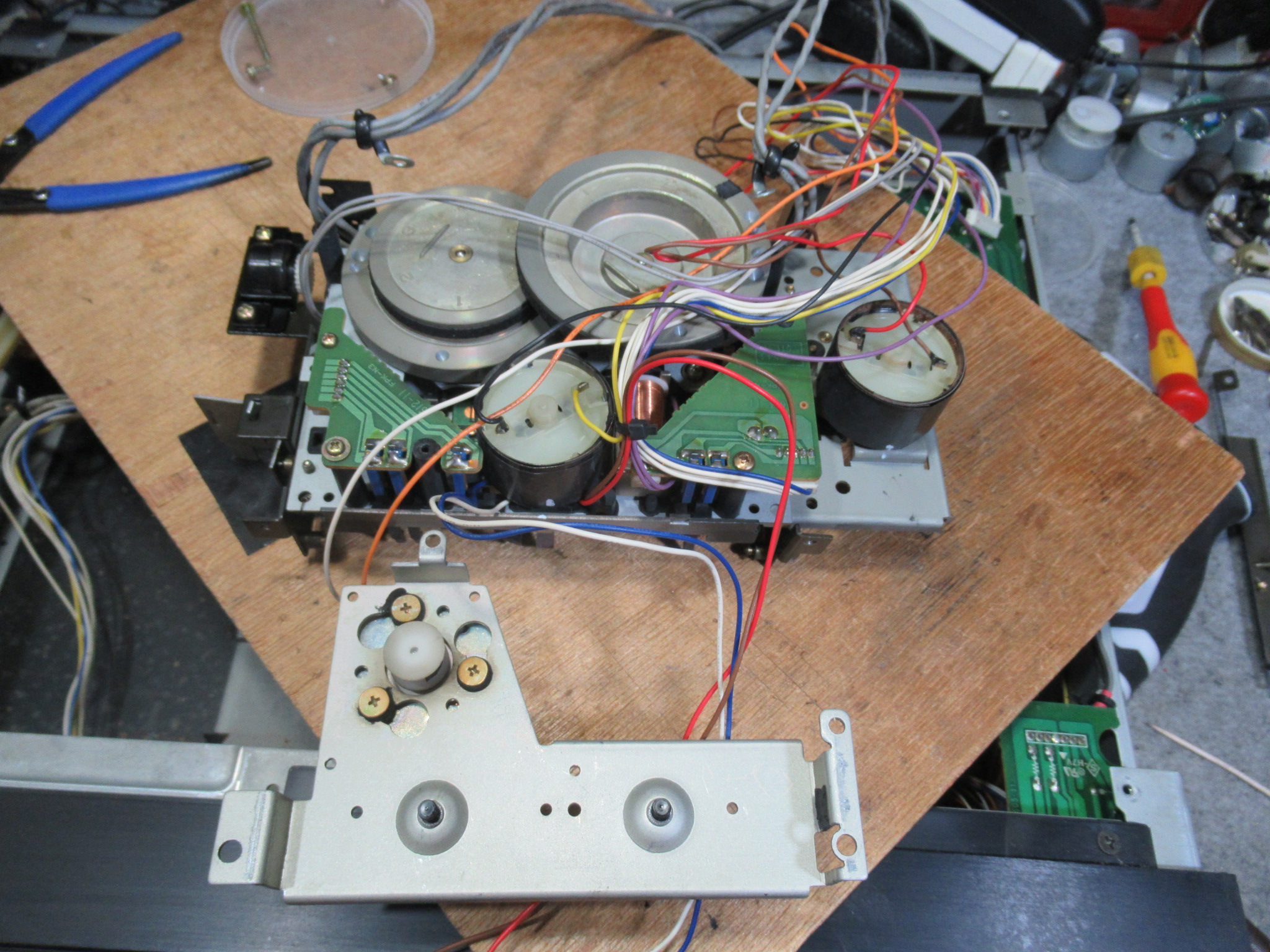

メカ背面のモータープレートを取り外します。

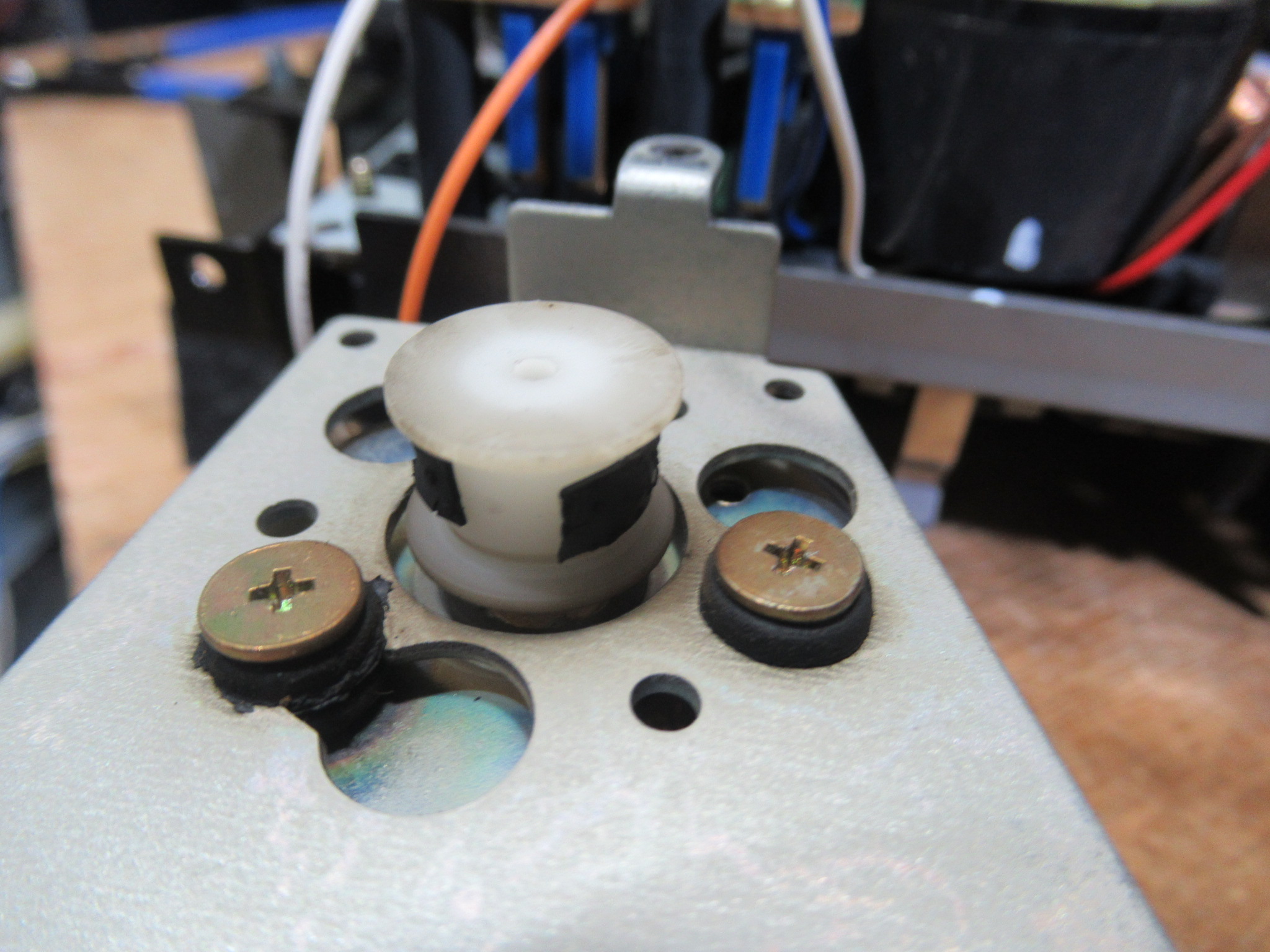

モータープーリーに溶け切れたベルトが張り付いていますので清掃します。

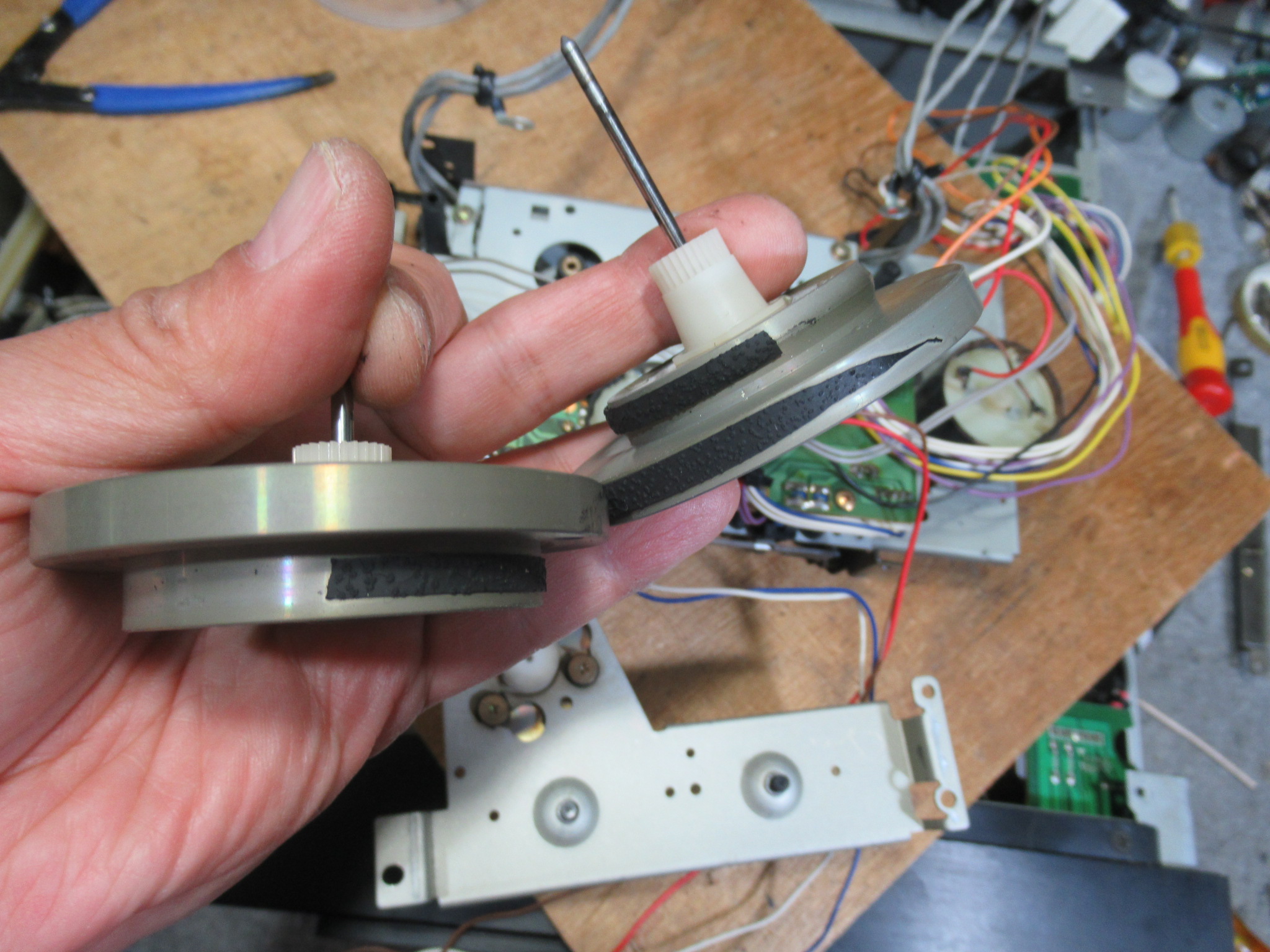

フライホイールも同様です。

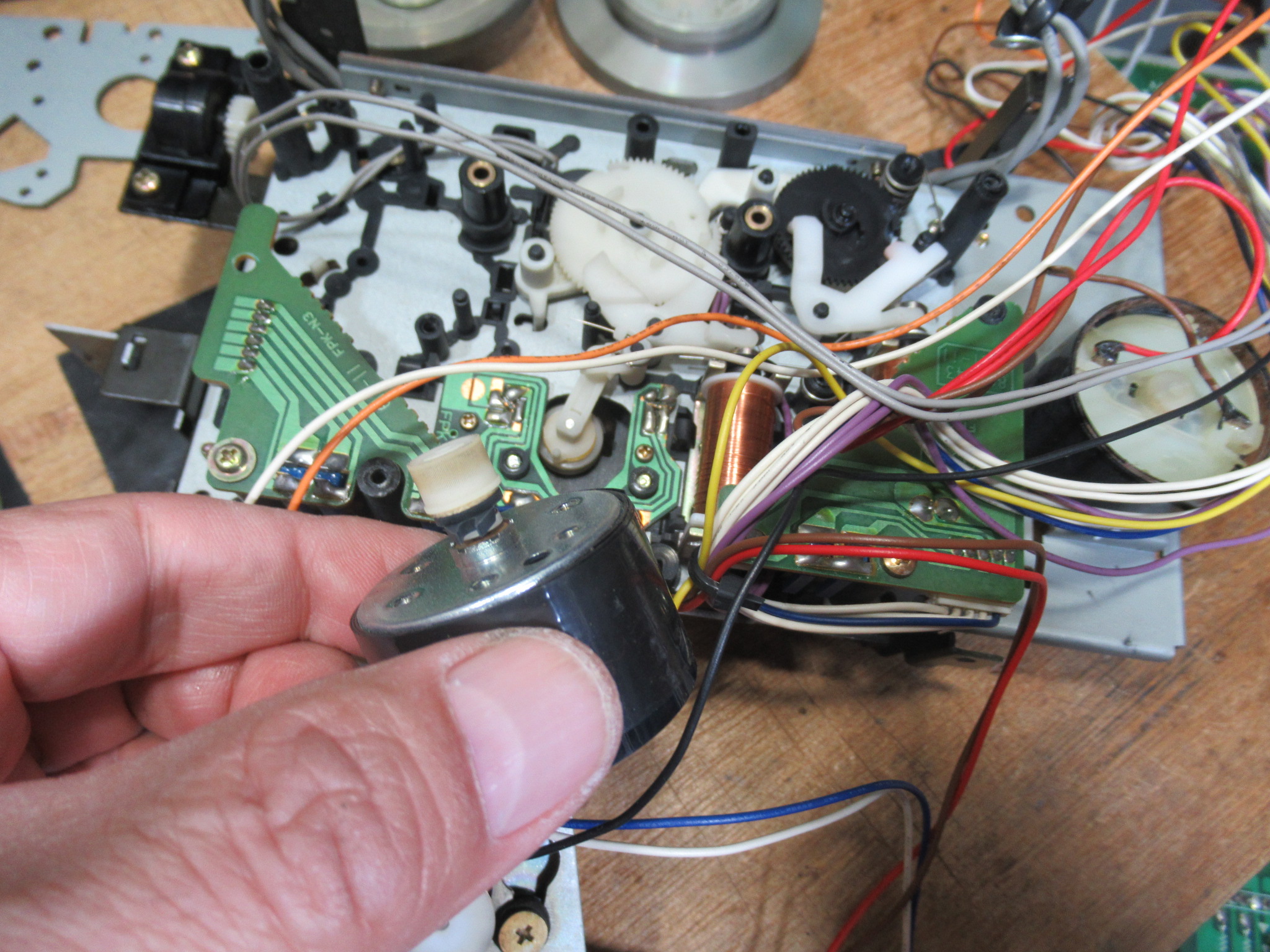

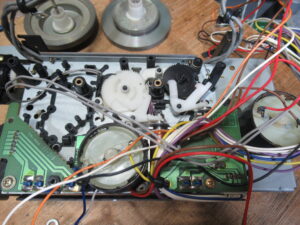

リールモーターを取り外すと、早送り巻き戻し用のアイドラーにアクセスすることができます。

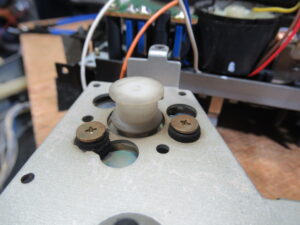

劣化して既に破損していたアイドラーゴムを交換します。

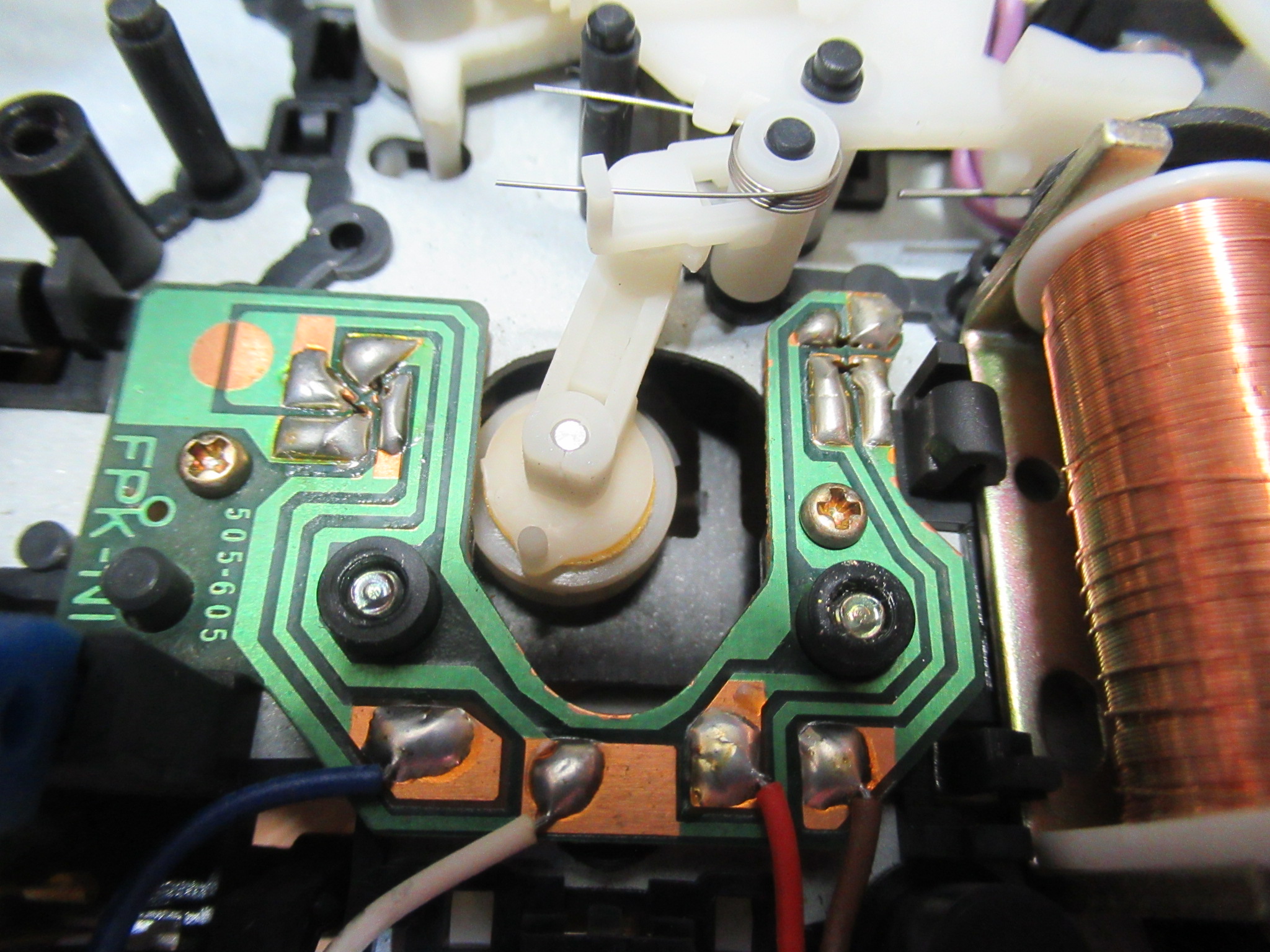

内部接点を磨きます。

新しいベルト2本を掛けます。径73mmと80mmです。

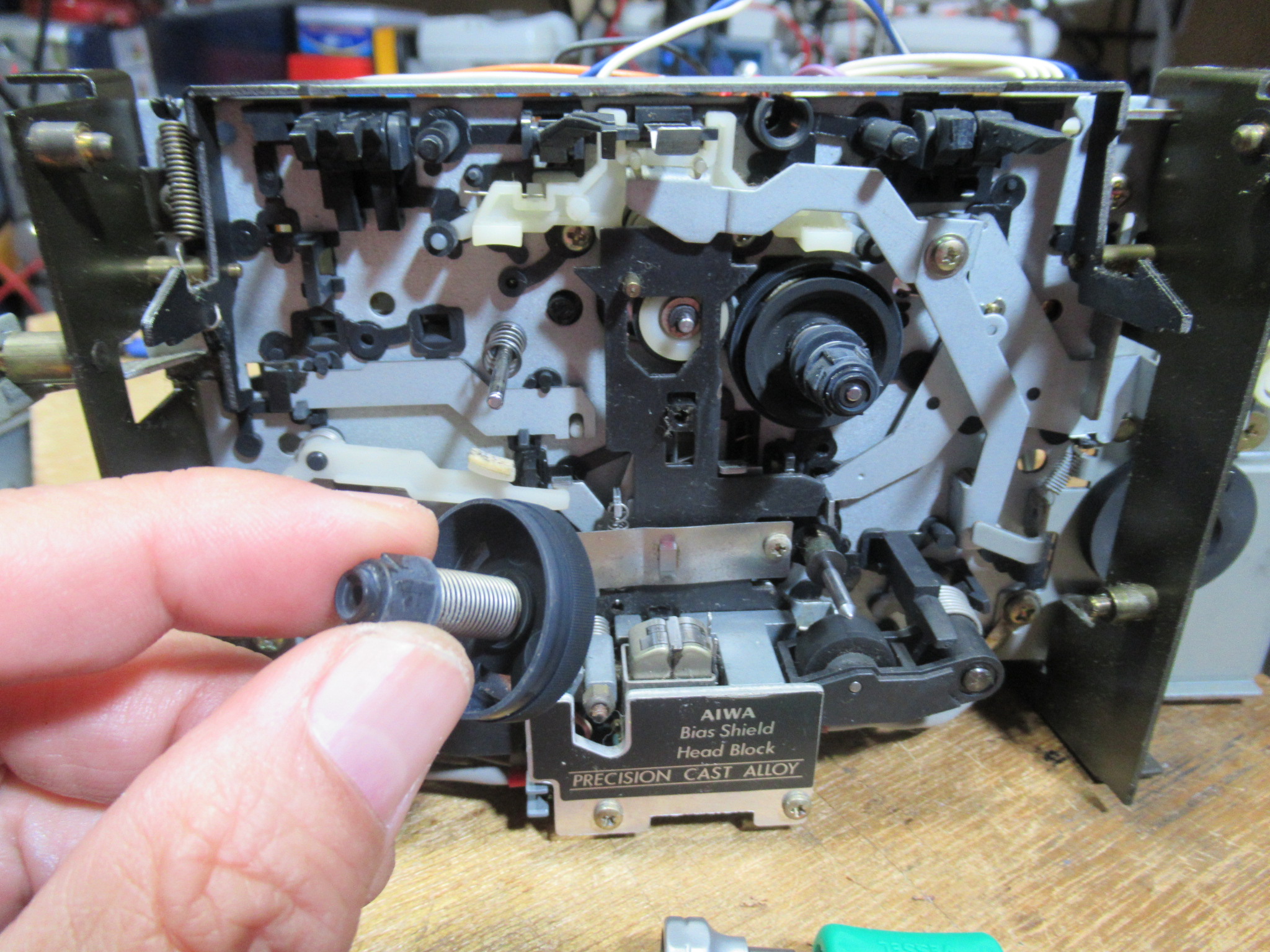

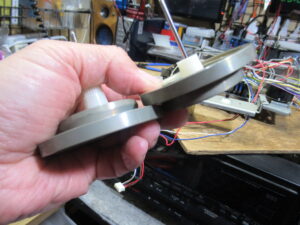

リールを脱着してグリスアップします。

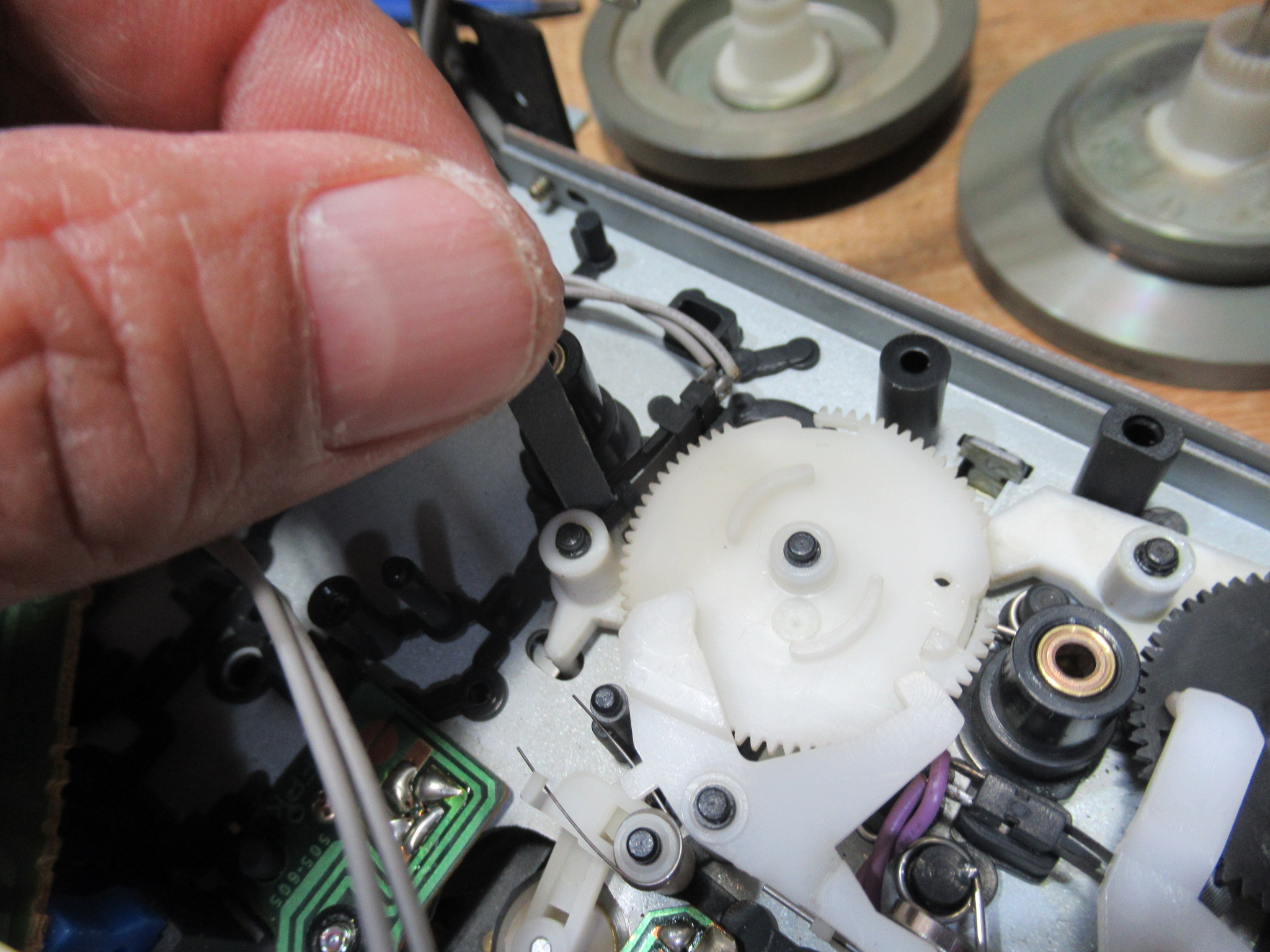

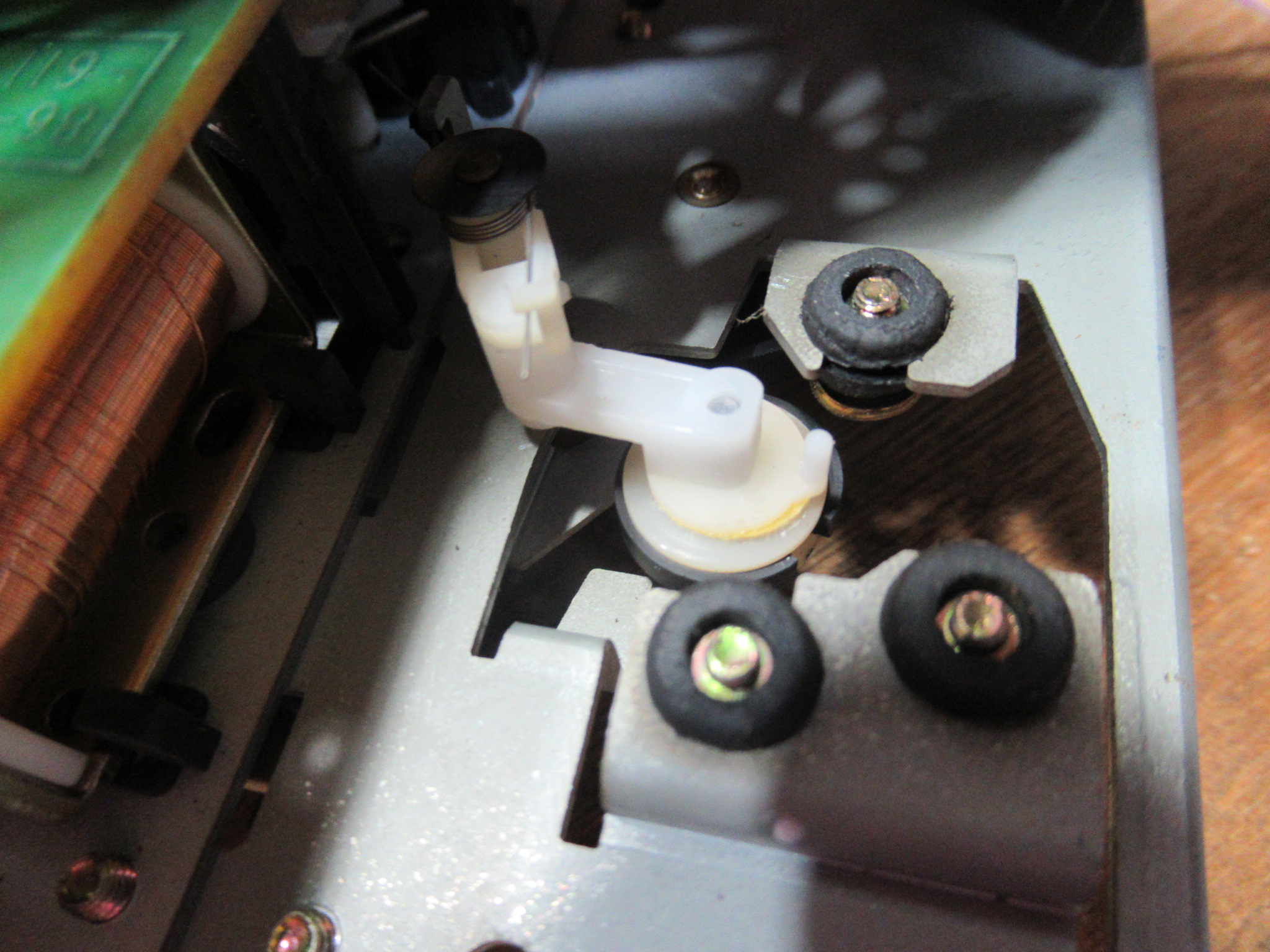

続いて、再生用のアイドラーゴム交換を行います。

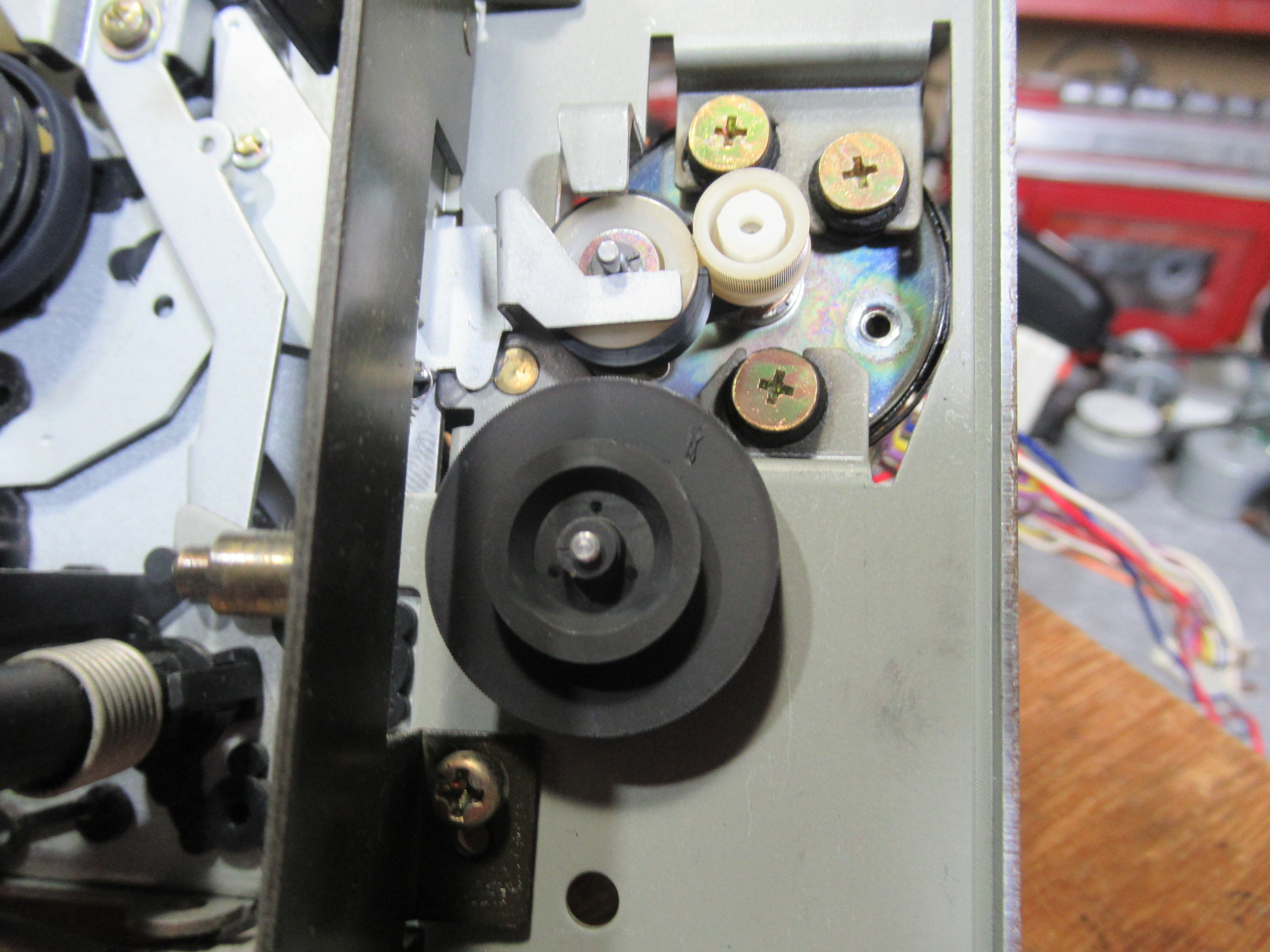

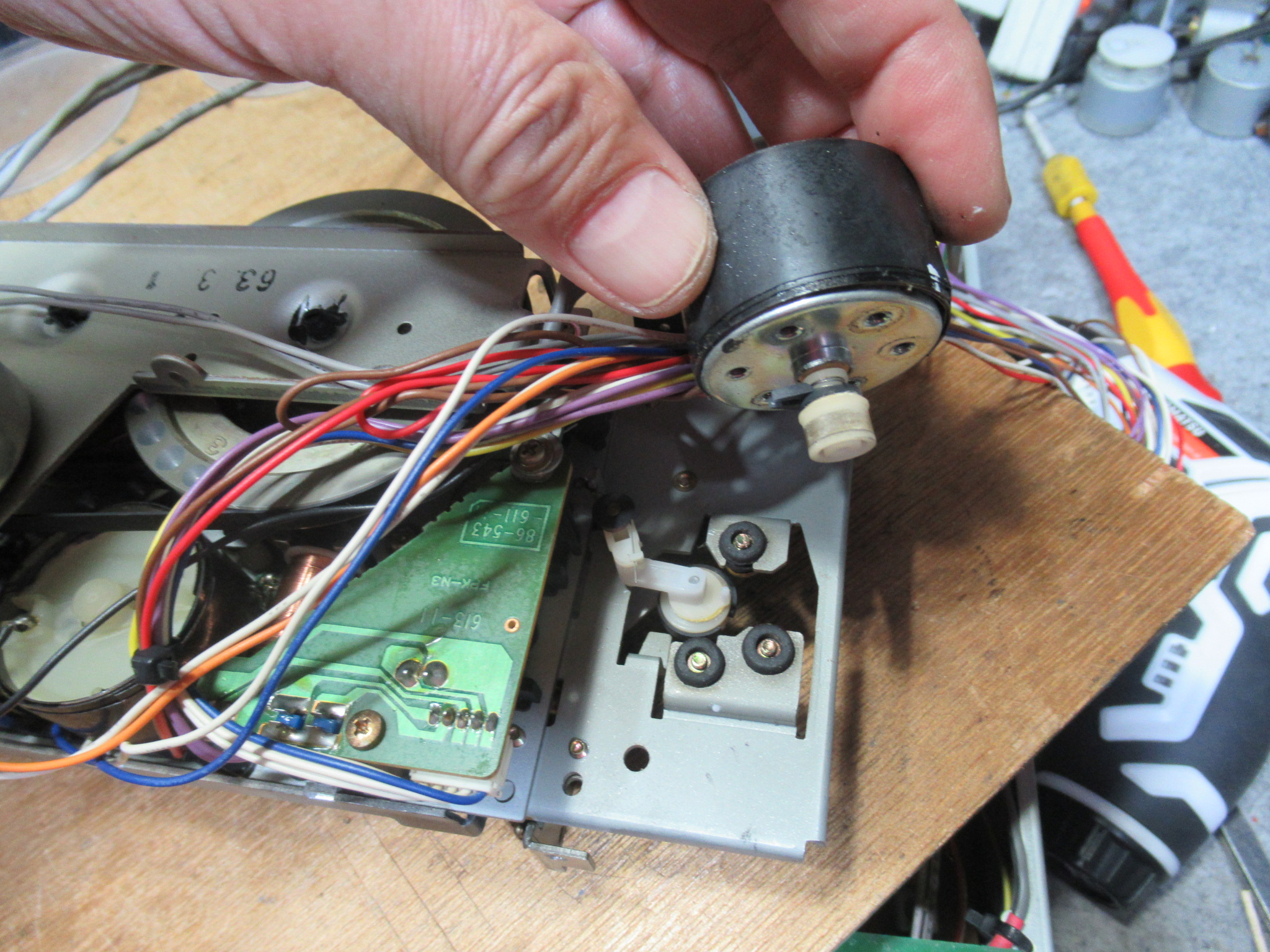

リールモーターを取り外します。

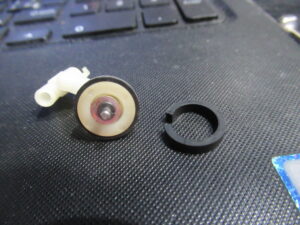

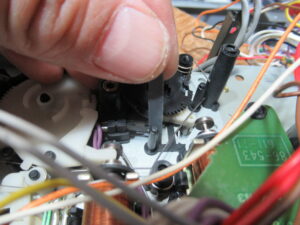

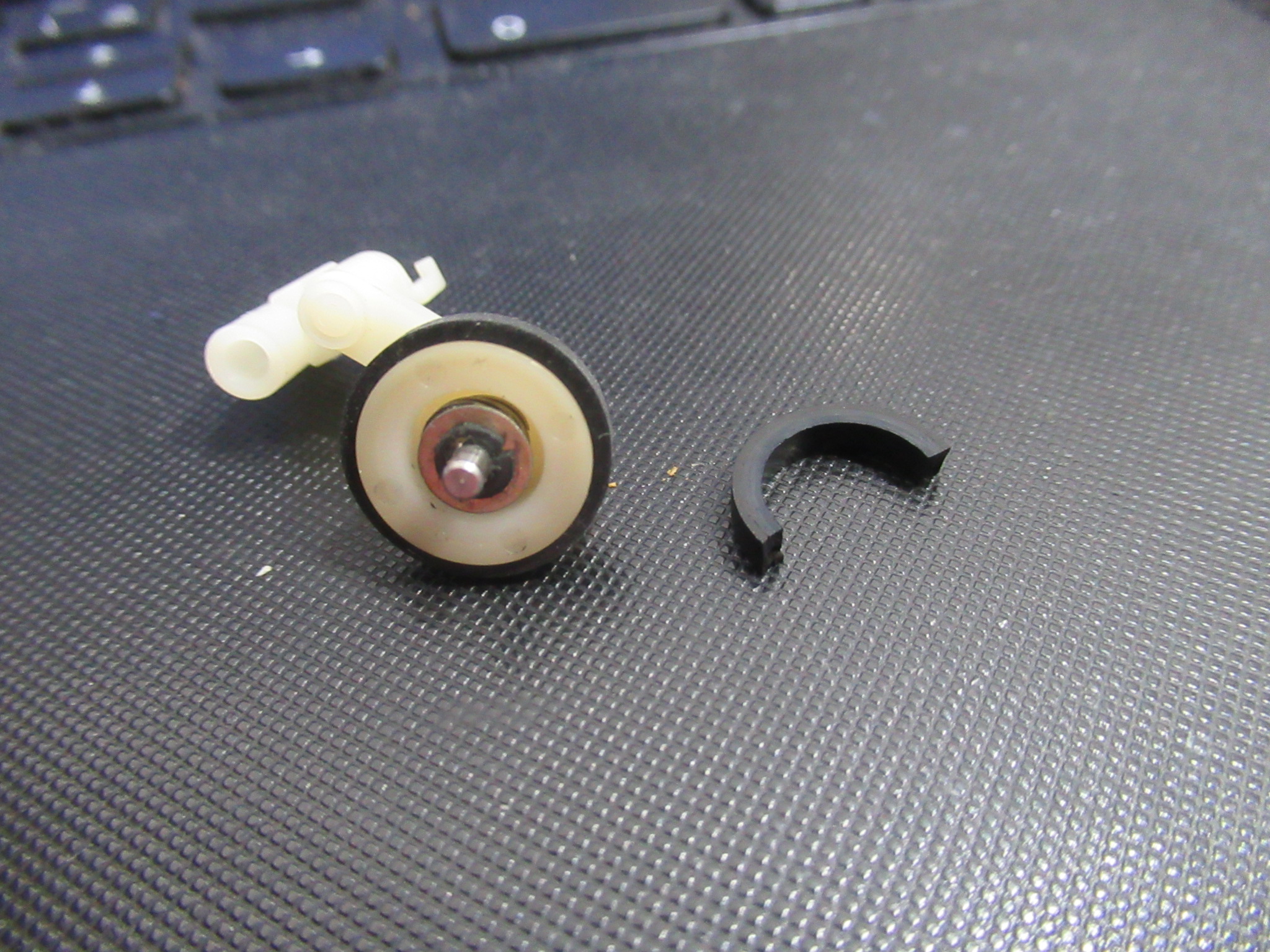

硬化して破損していたゴムリングを交換します。

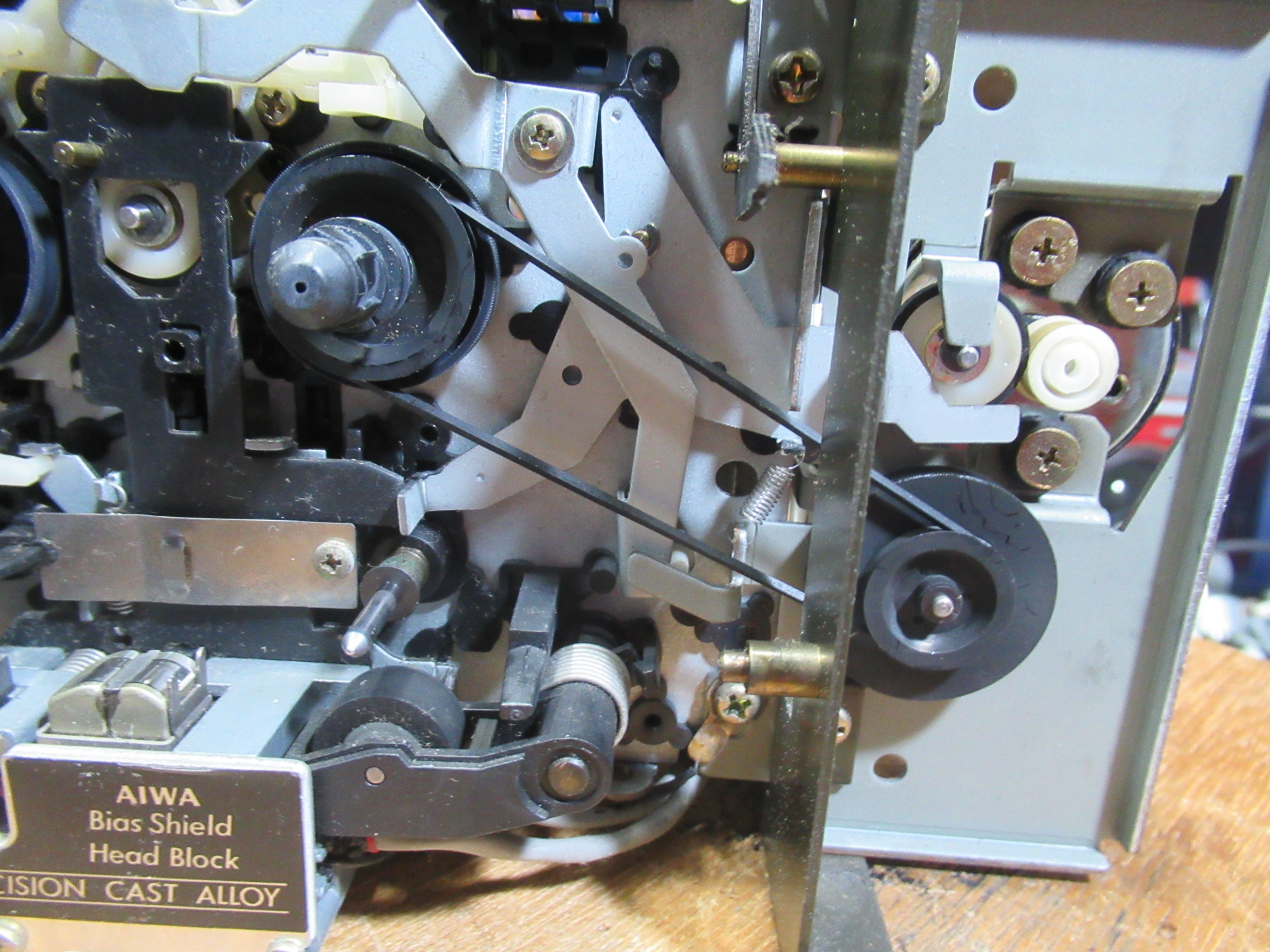

新しいリールベルトを掛けます。

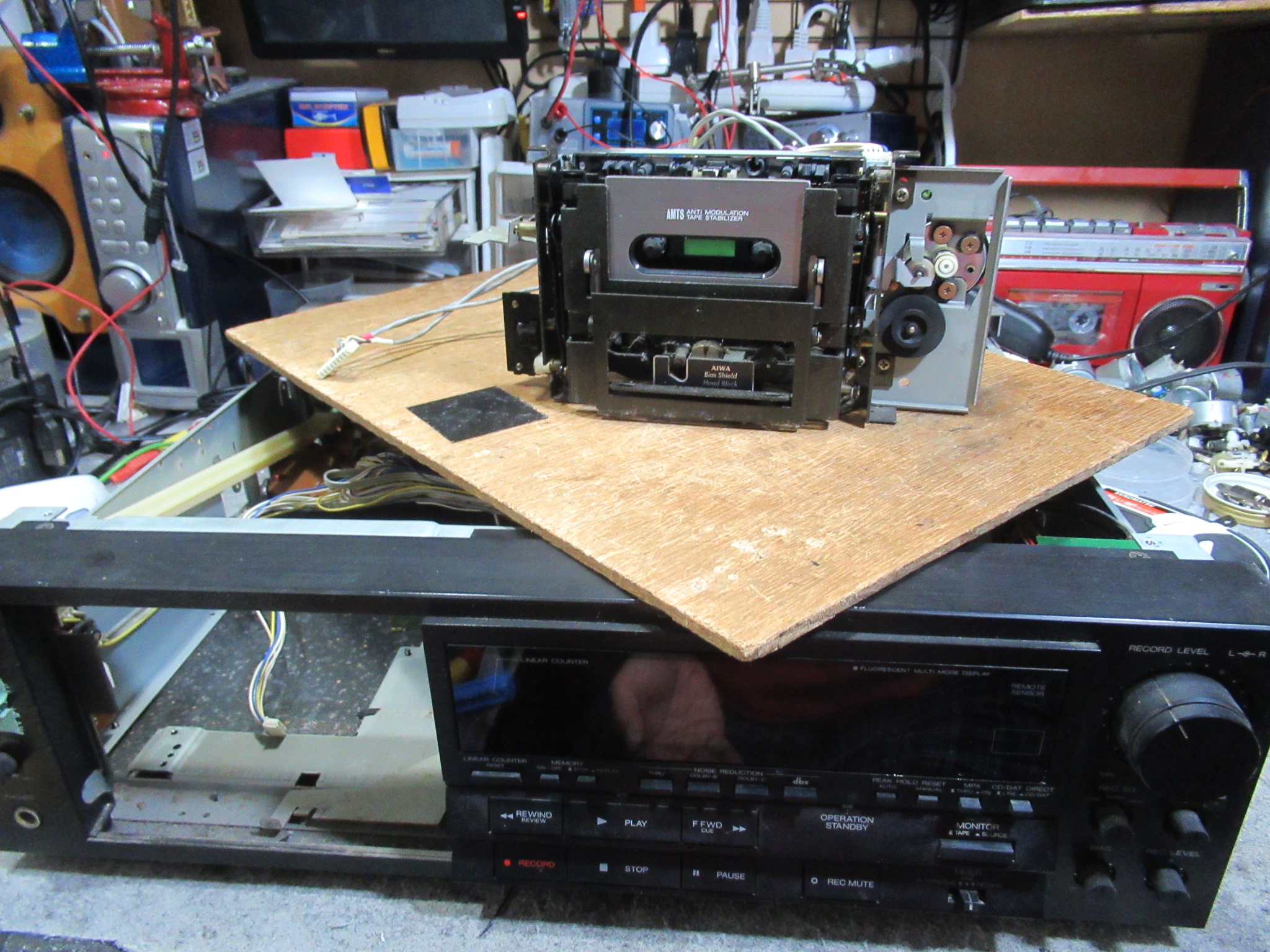

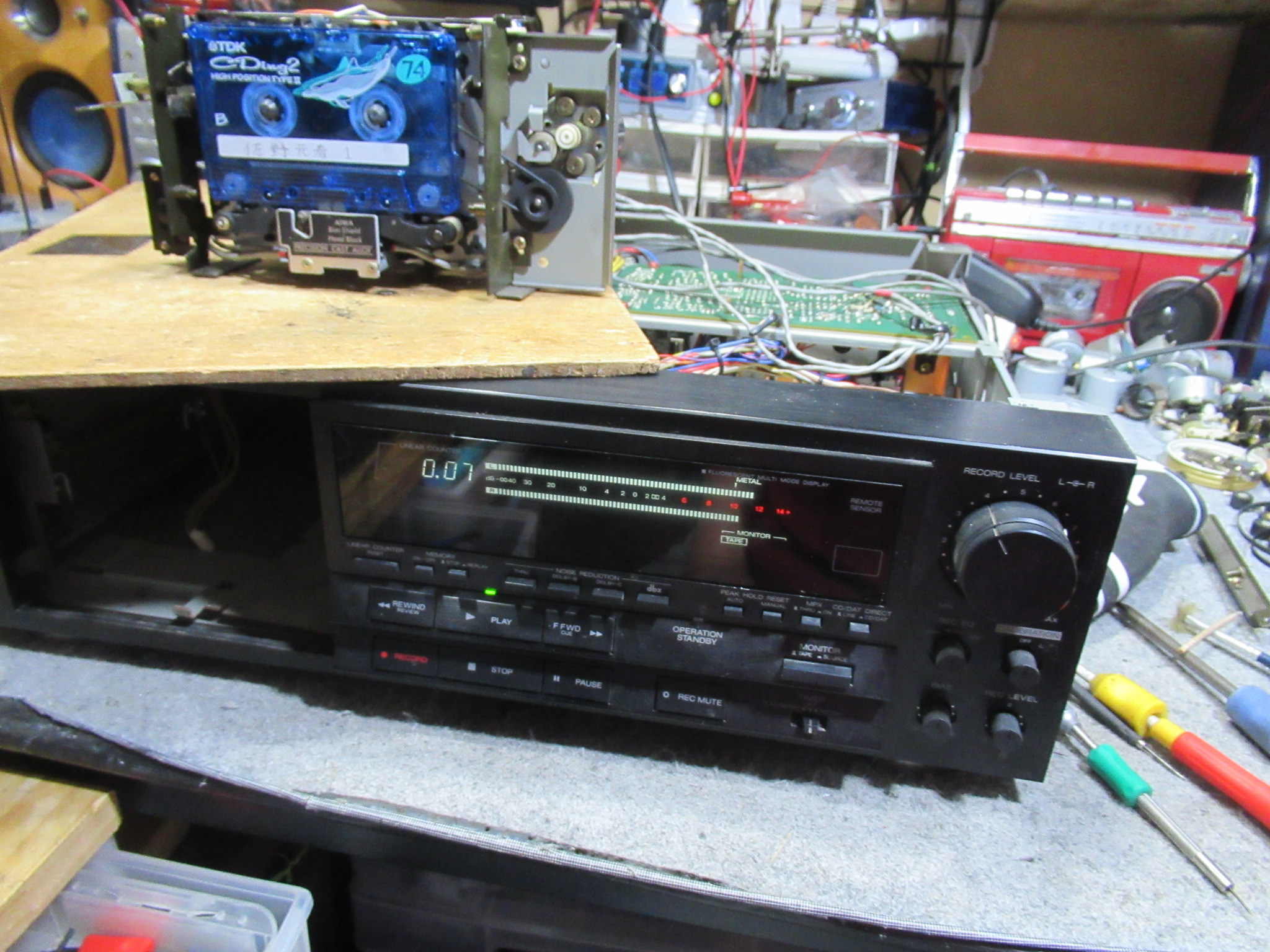

仮接続しての動作確認後に本体に組み込みます。

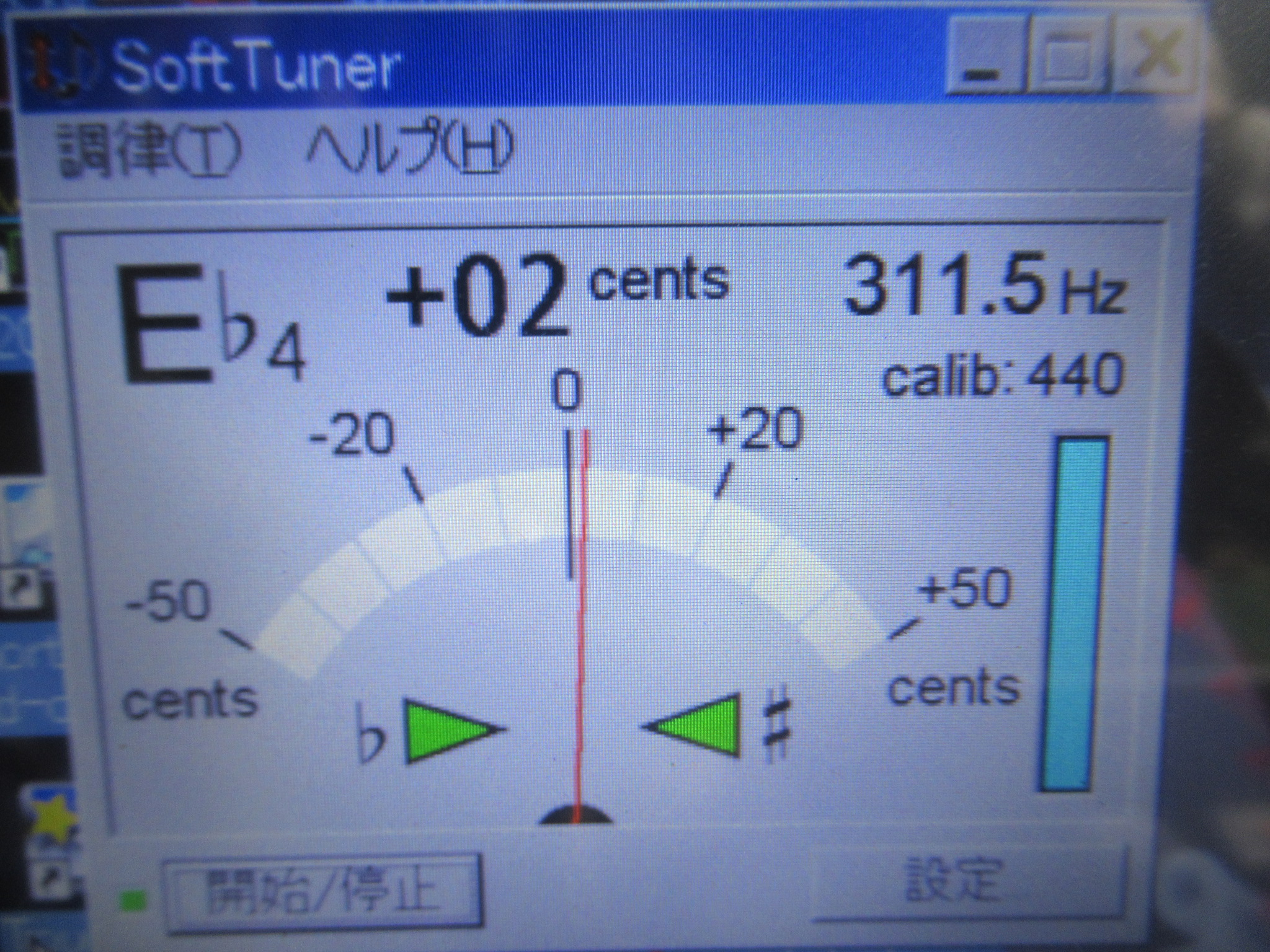

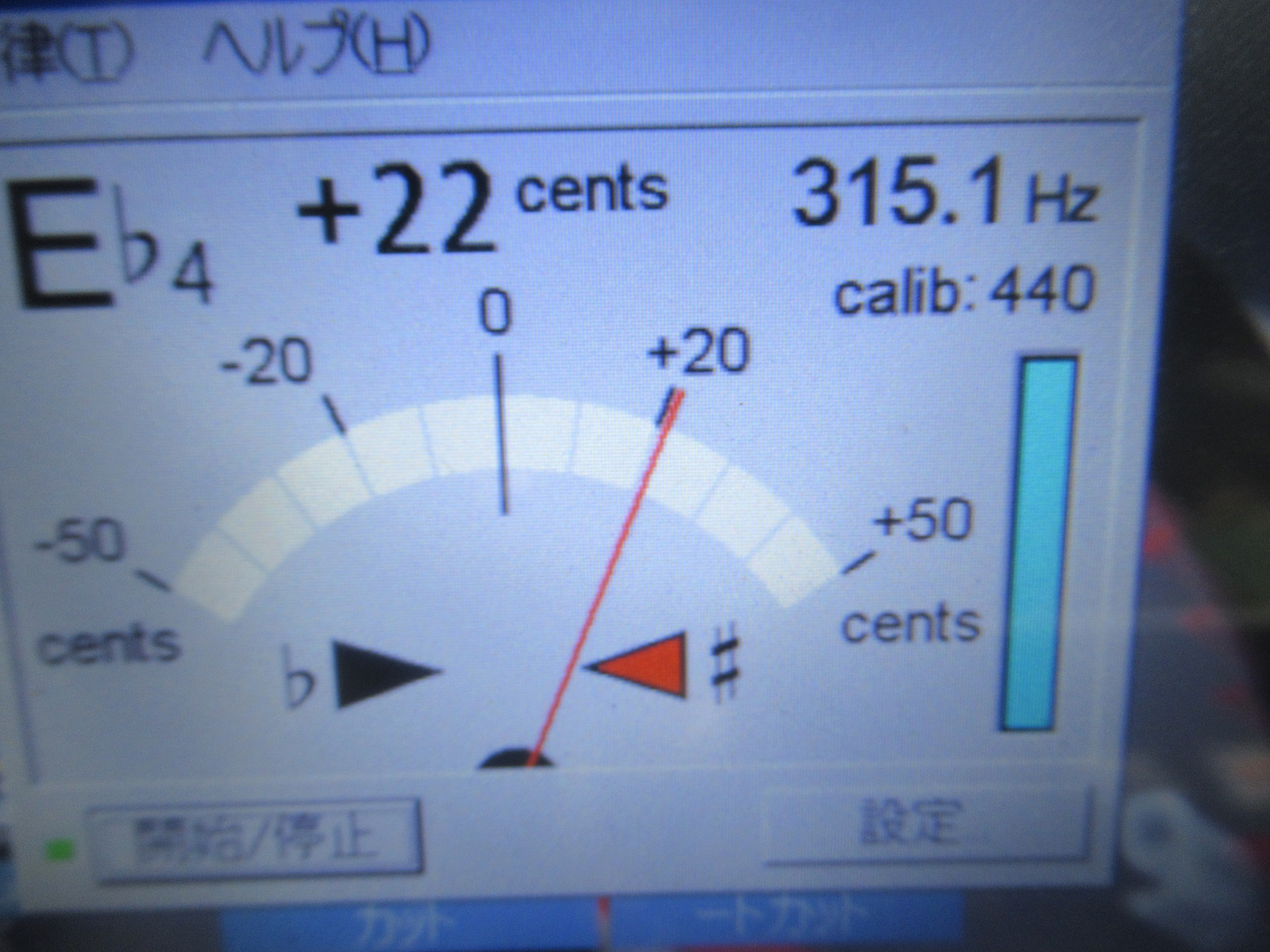

315Hzの信号が記録されたテープを再生し、速度を合わせます。

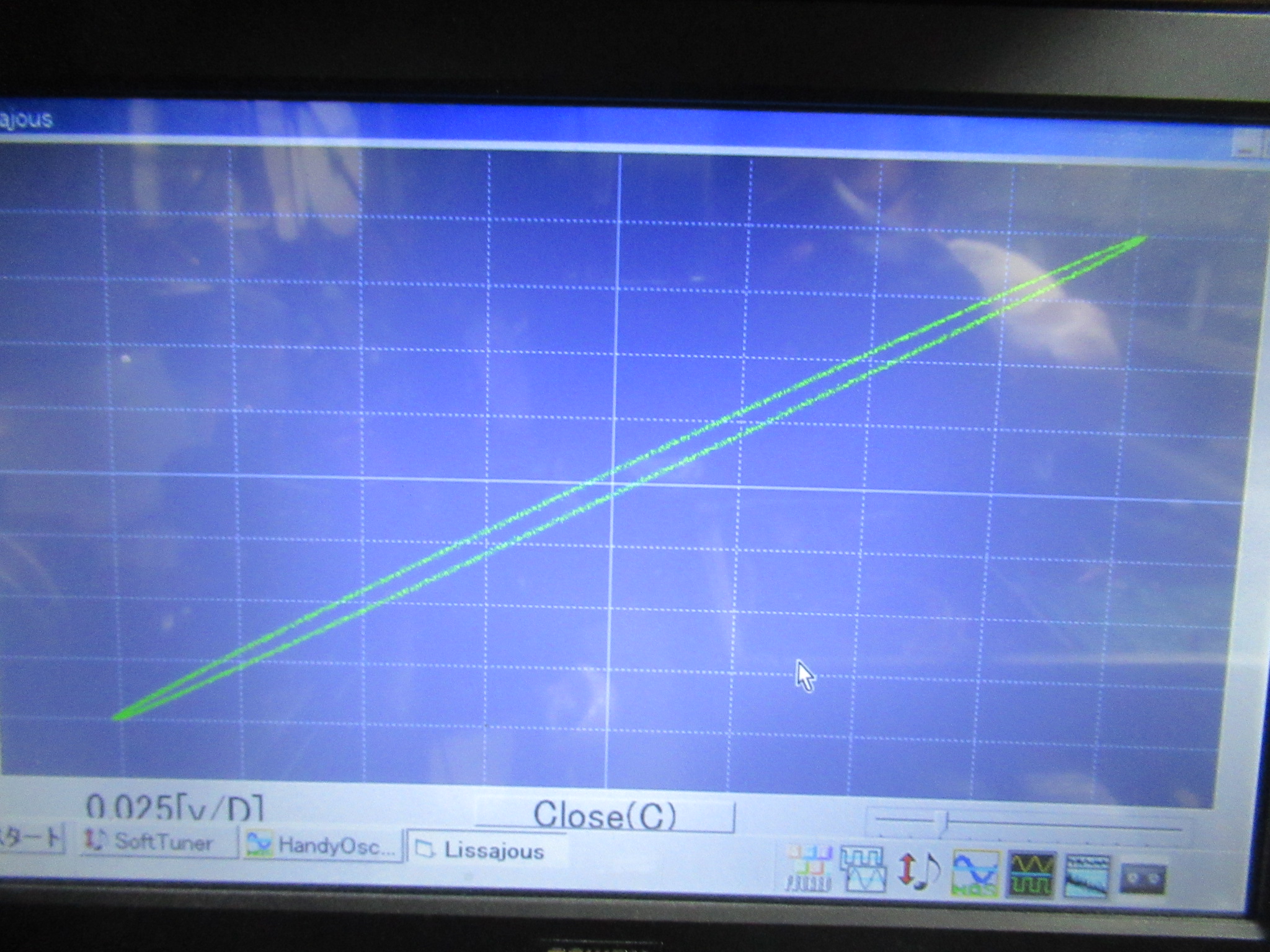

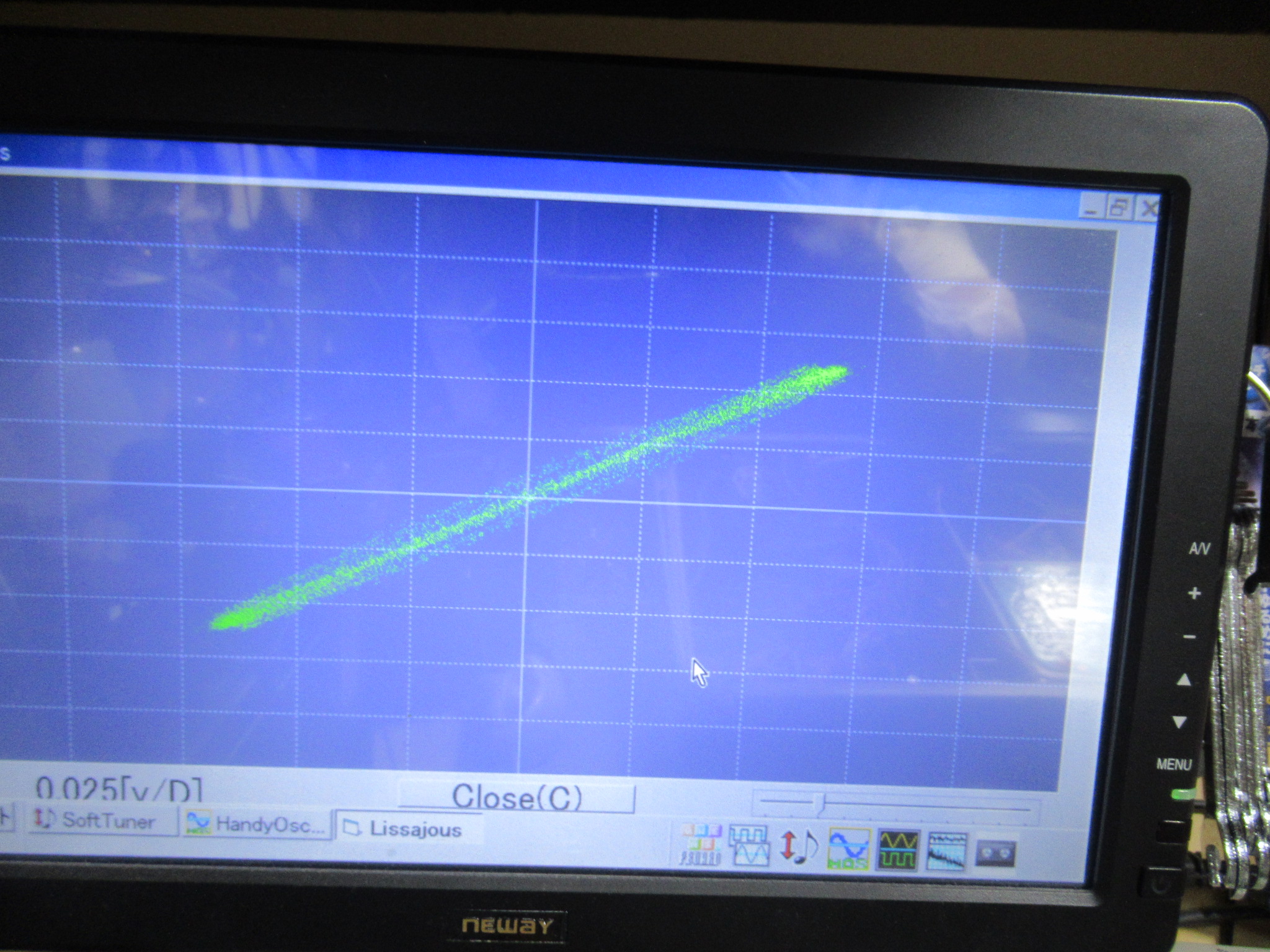

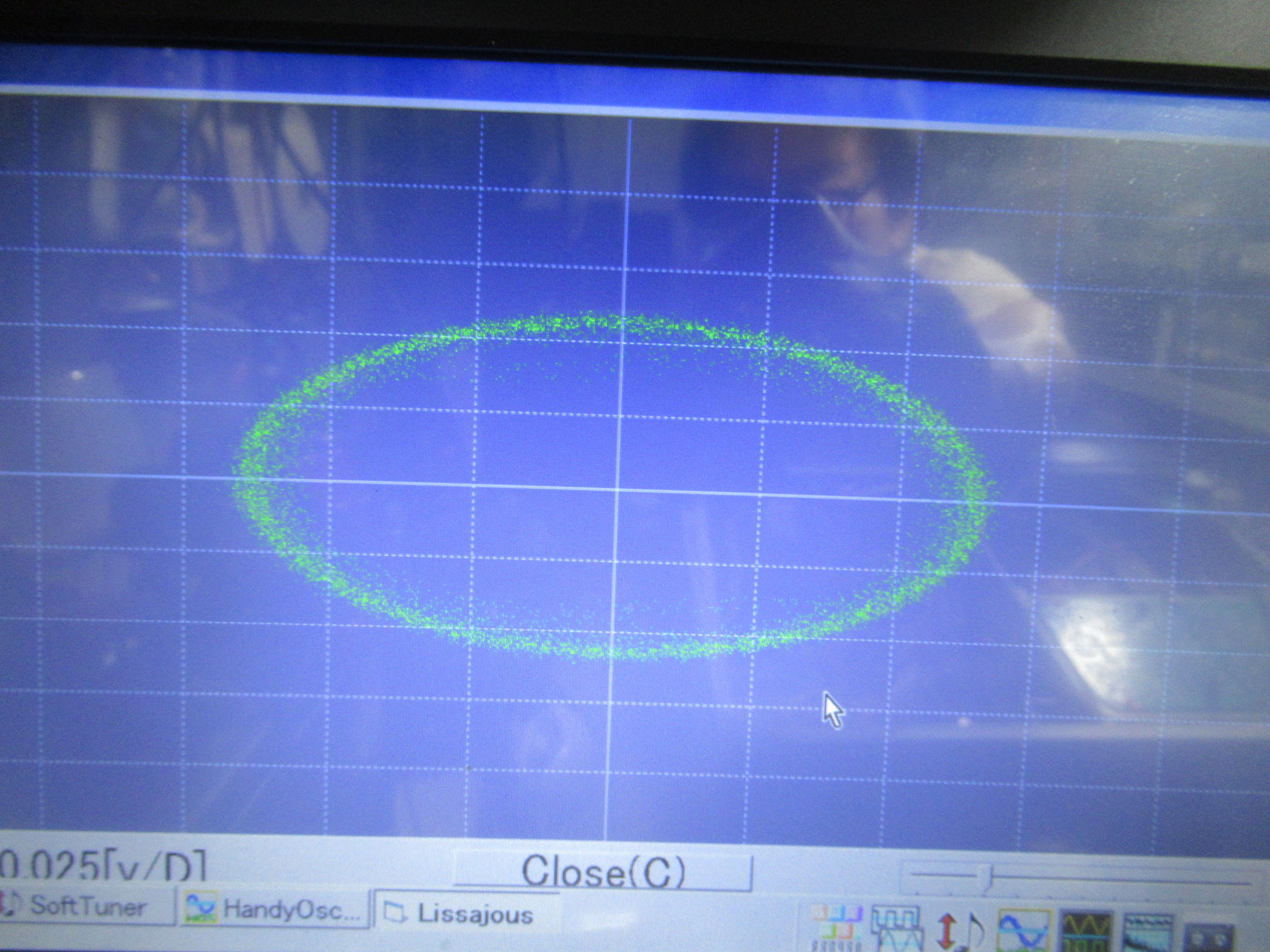

ヘッドアジマスの調整を行います。

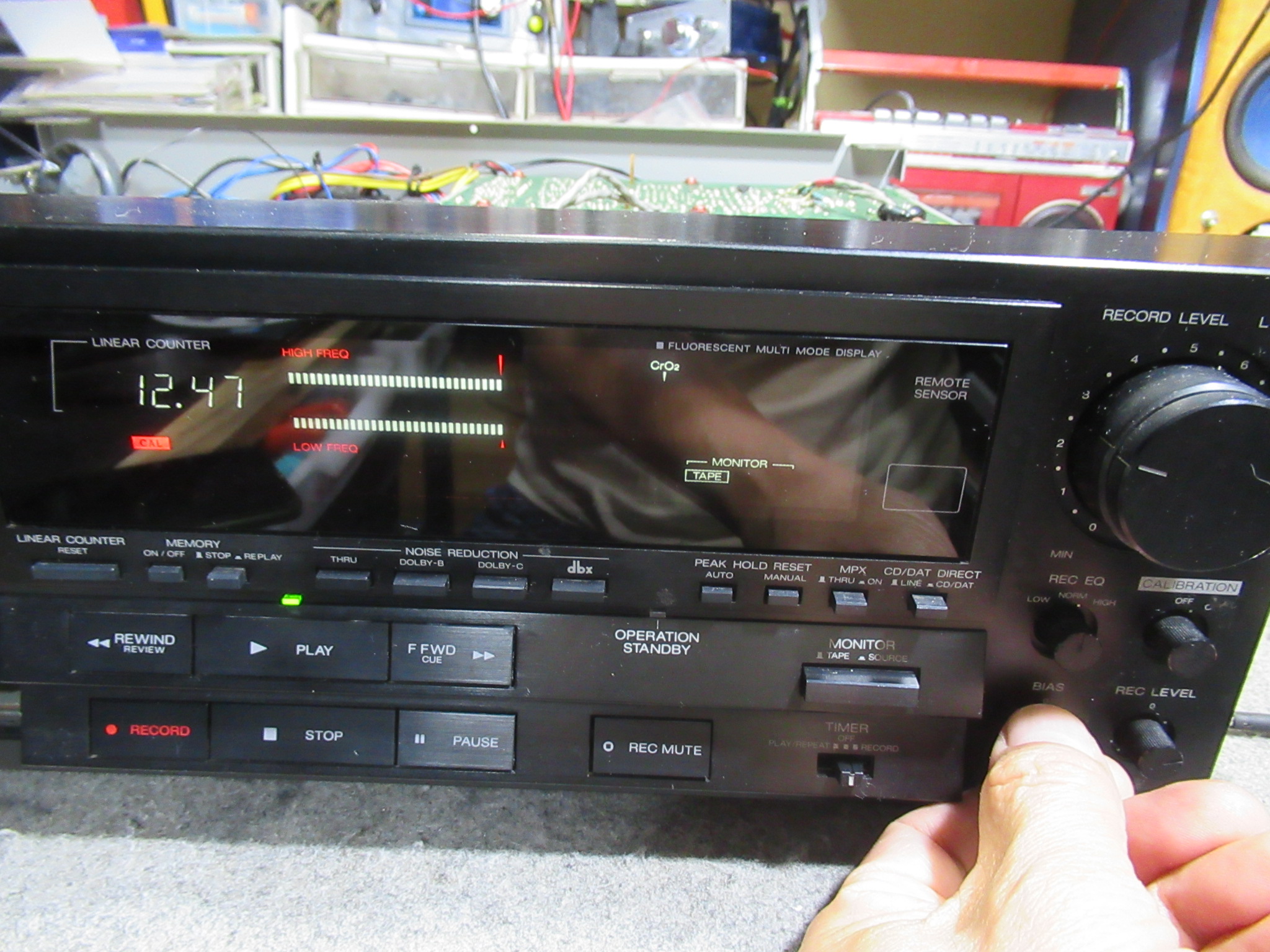

バイアスキャリブレーション後に録再バランス調整を行います。

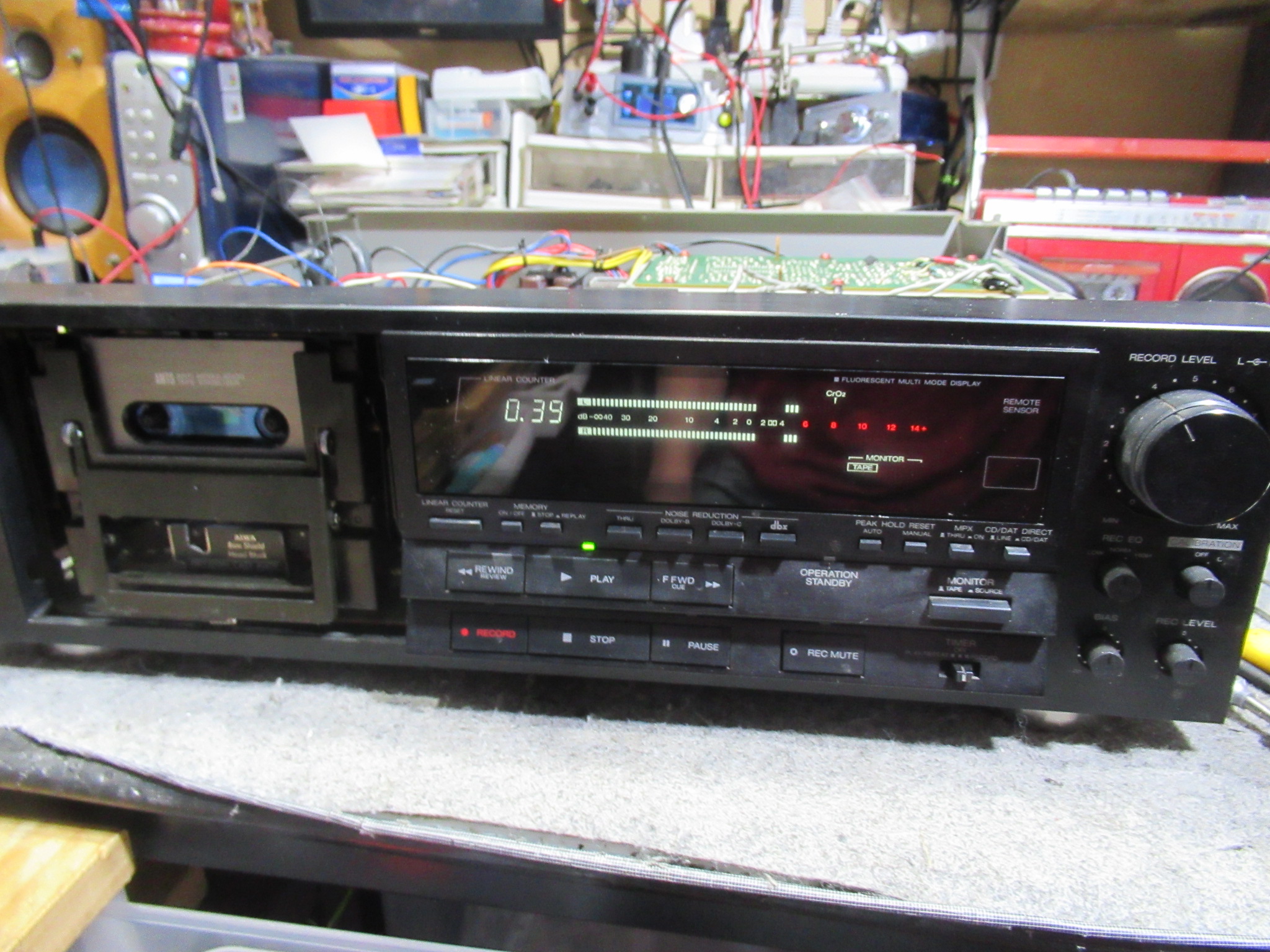

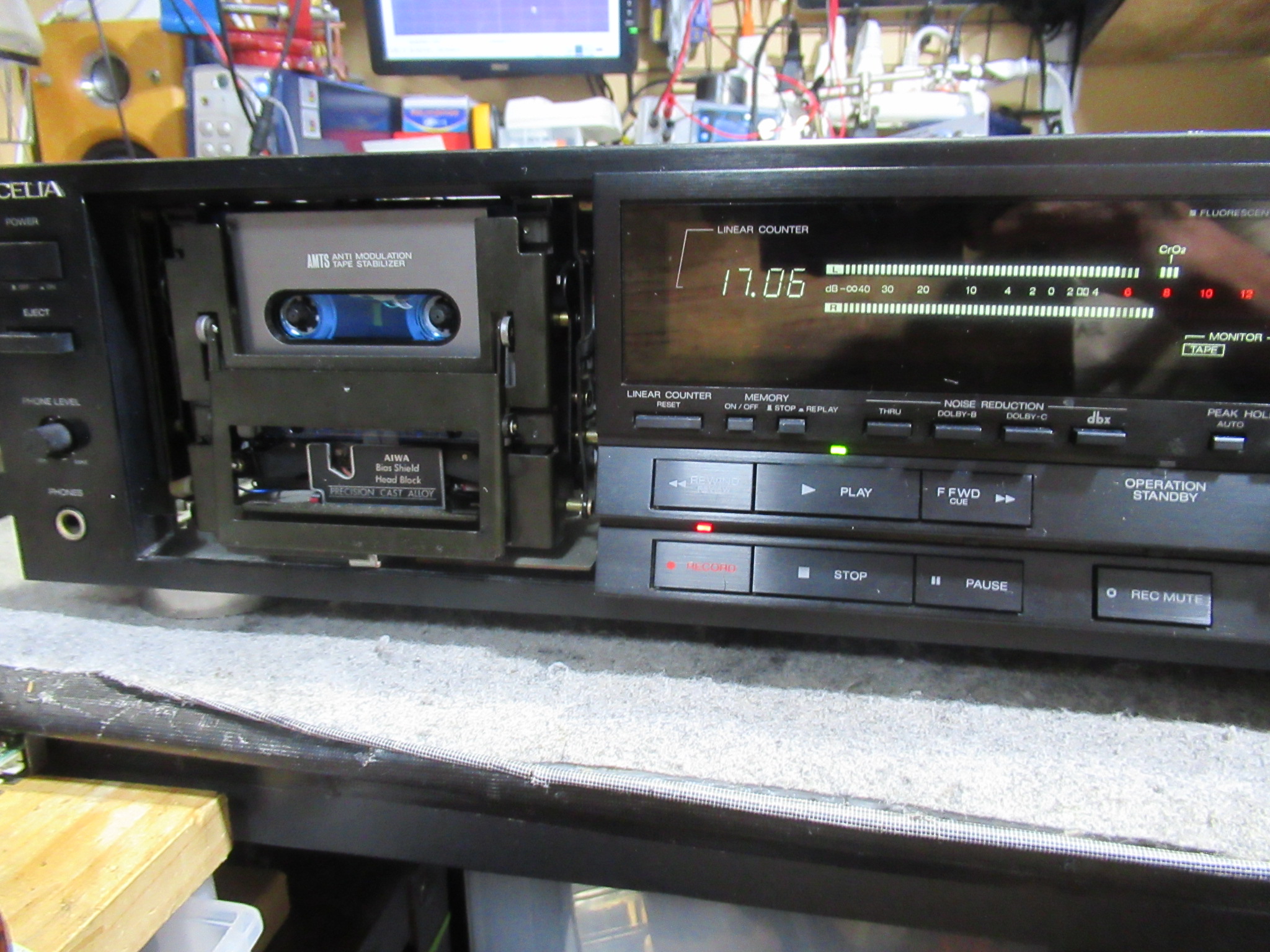

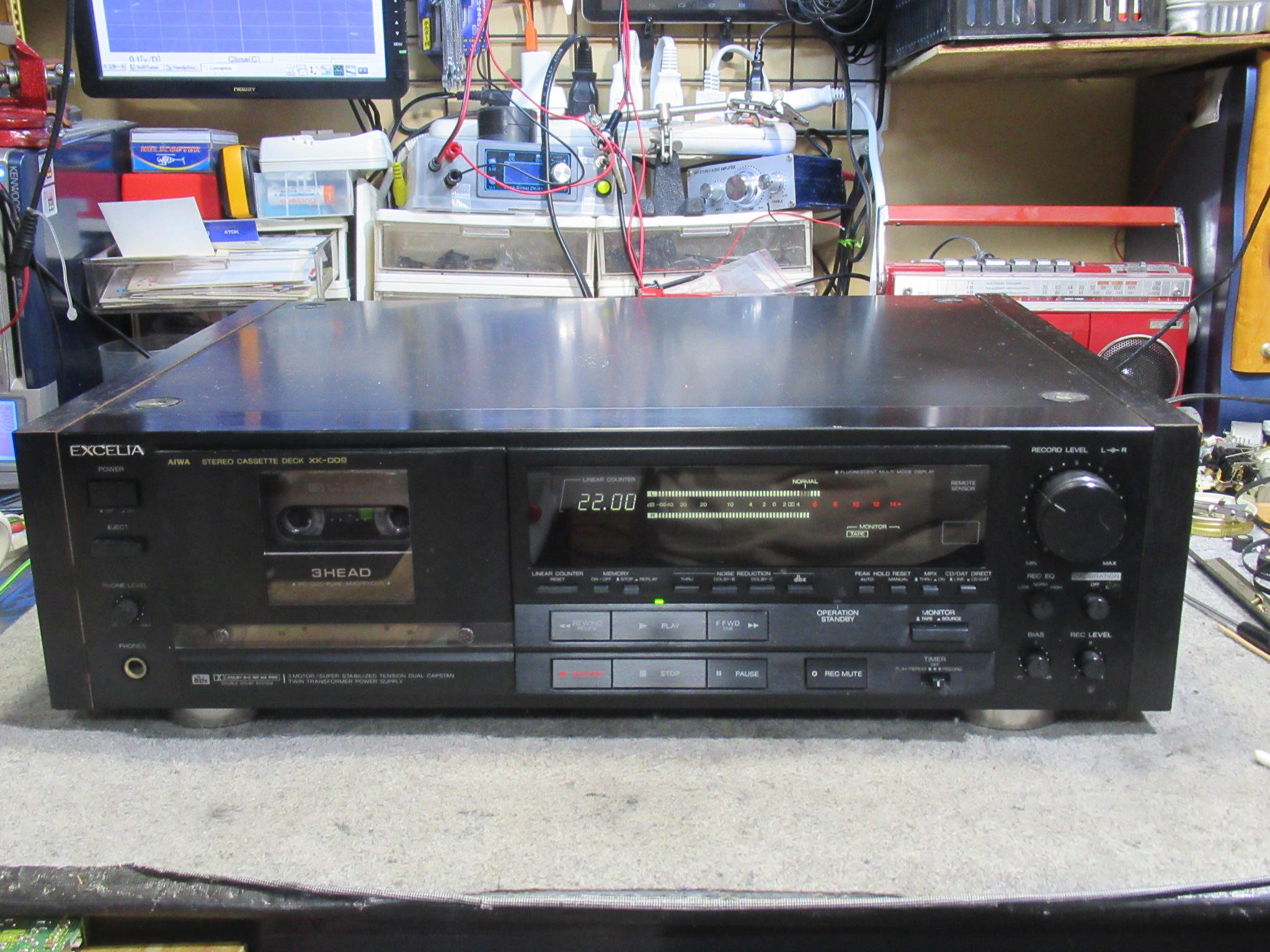

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
