少し前に、当店でナカミチのデッキを修理されたからの新たなご依頼です。

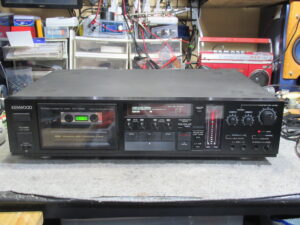

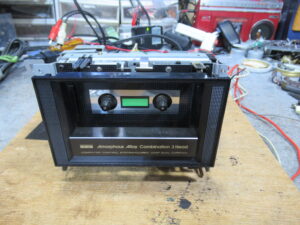

KENWOOD製３ヘッドデュアルキャプスタンカセットデッキ、KX-1100Gです。

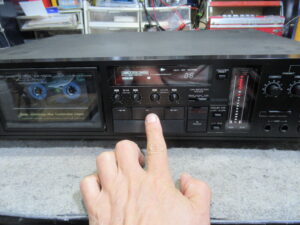

テープ走行するものの、音が出ないという状況です。この機種では今まで何度か同じ経験をしています。

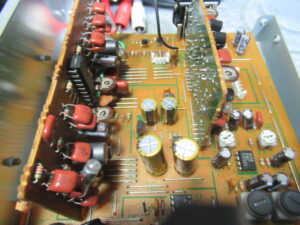

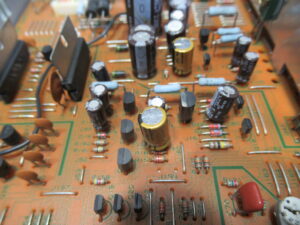

これまでの経験から、基板上の電解コンデンサー、C93、C95、C96、C107などの「100μF/10V」と、C97、C98などの「470μF/10V」がショートモードで故障したのが原因と思われます。

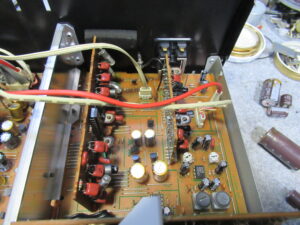

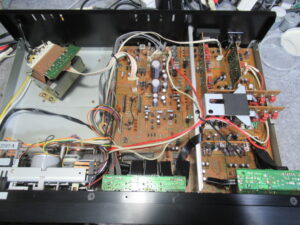

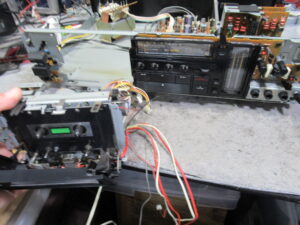

この機種は底板が取り外せませんので、メカを取り外して基板を裏返し、該当コンデンサーを交換します。

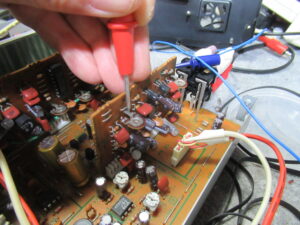

交換を行いました。・・・が、音は出ません。念のため、故障の可能性のあるトランジスターQ29とQ30を交換し、周辺のコンデンサーを点検します。

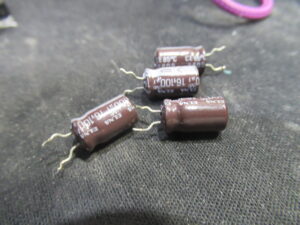

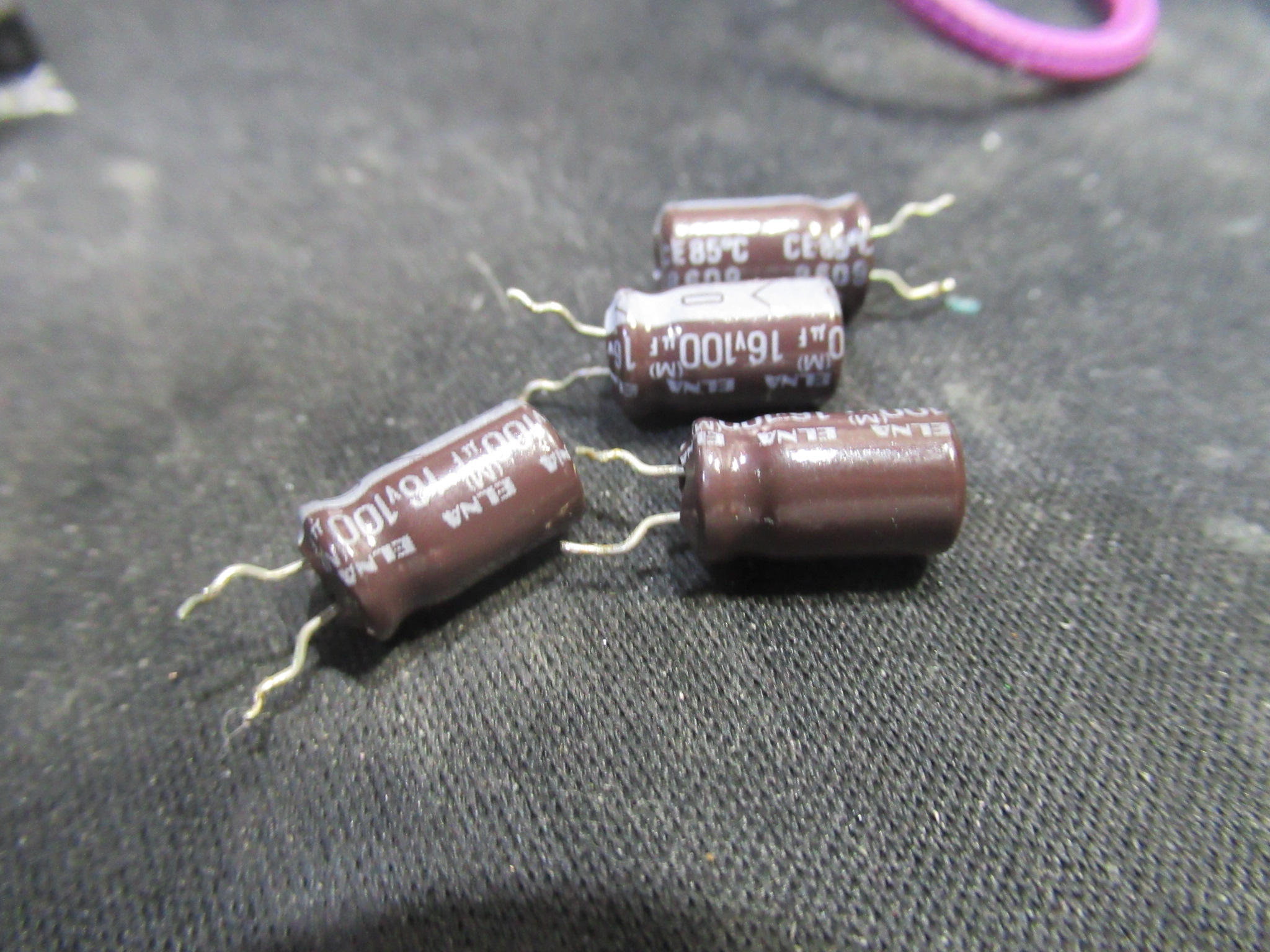

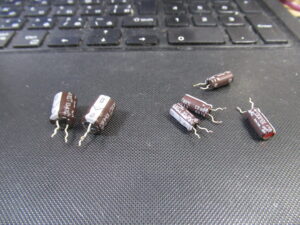

すると、C114（100μF/16V）がショートモードで故障していましたので、同規格のもの計４ケを交換しました。
これでようやく音が出ましたが、右チャンネルはダメです。ただし、SOURCEに切り替えると左右とも音は出ます。

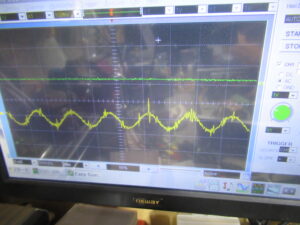

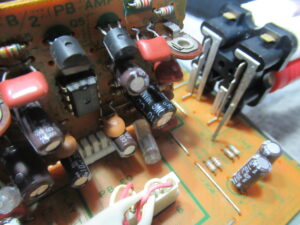

サイン波の記録されたテープを再生し、オシロで信号を追います。すると、再生ヘッド直後のPB-AMP出力で信号が途絶えました。
C38（220μF/10V）の故障でしたので交換します。

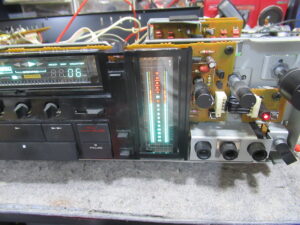

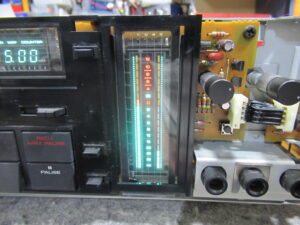

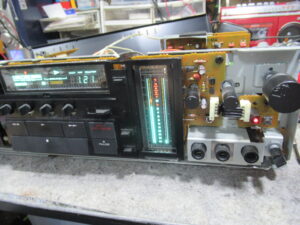

左右CHとも音は出ました。しかし、スピーカーからの音量は正常ですが、メーターの右CHのレベルがかなり低くなります。

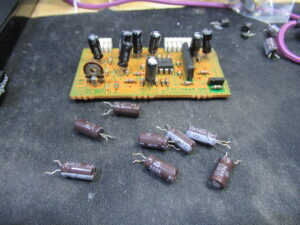

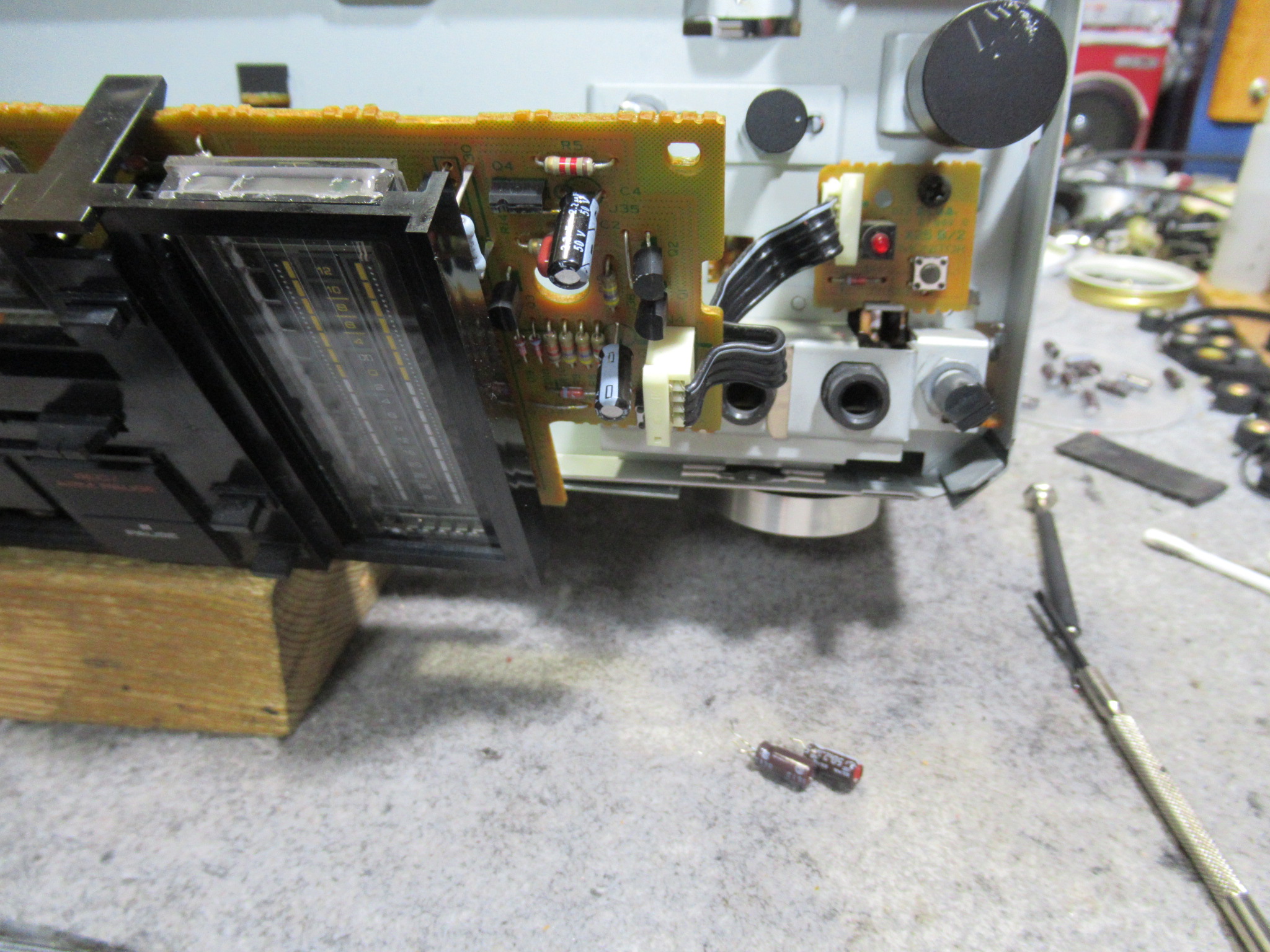

メーター基板上のC2（10μF/35V）とC8（33μF/16V）が故障していました。ついでに基板上のすべての電解コンデンサーを交換しました。
ようやく正常になりました。故障していた電解コンデンサーはすべて同一のメーカーのものです。これだけ多くの種類のものが故障していたということを考えると、電源部のほか、ドルビーやキャリブレーションなど他の機能のことが不安ですので、オーナー様とご相談し、全交換することとなりました。

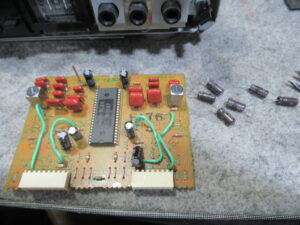

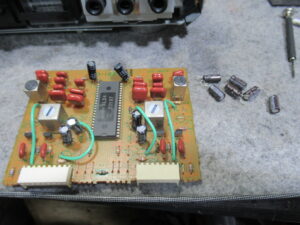

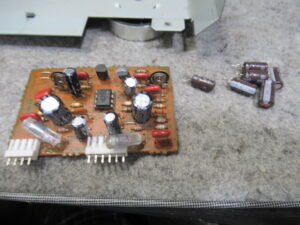

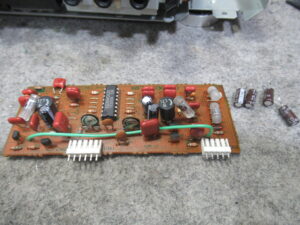

ドルビー基板（２枚）、
ディスプレイ基板、

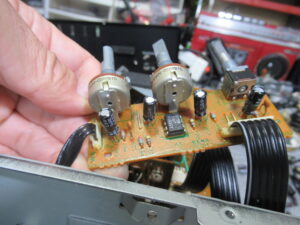

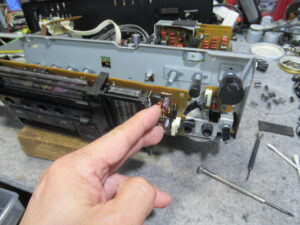

VOL基板、

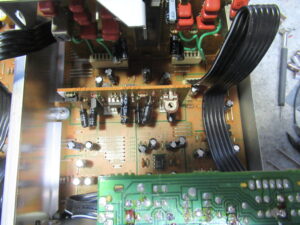

再生アンプ、録音アンプ、
その他もろもろ・・・

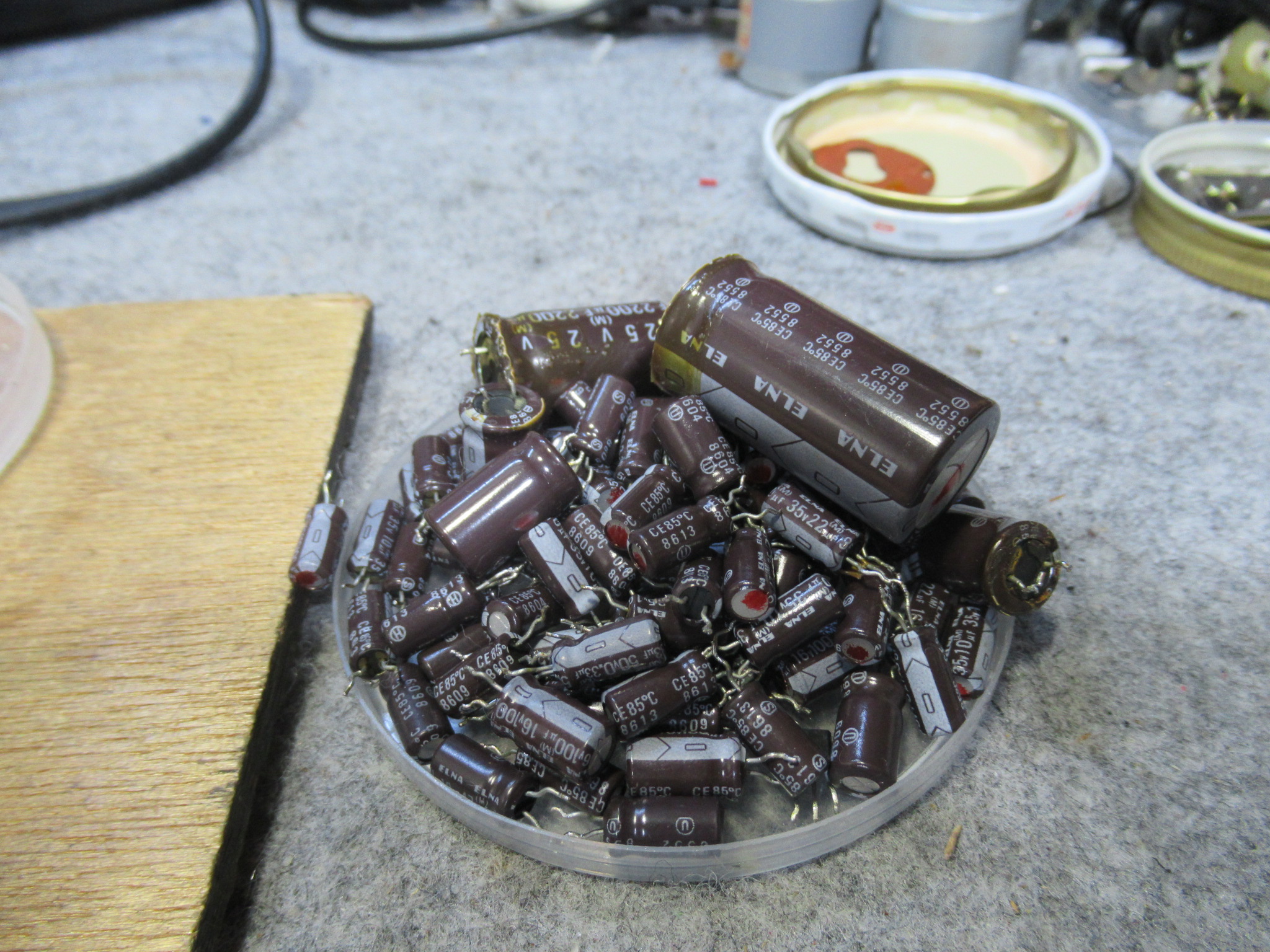

100ケ近くありました。

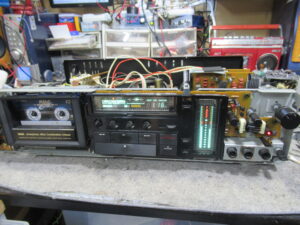

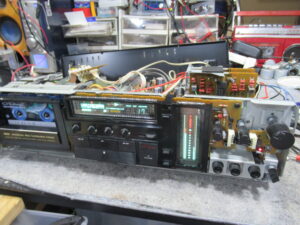

一旦メカを接続して録音再生・ドルビーONOFF・キャリブレーション動作などに問題がないことを確認します。

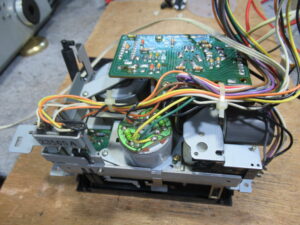

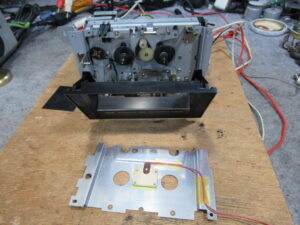

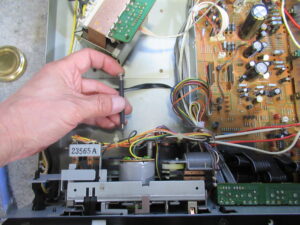

メカを再度降ろします。

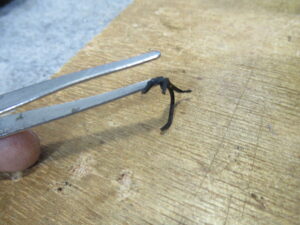

バックテンションベルトが加水分解し溶け切れていました。後ほど処置します。

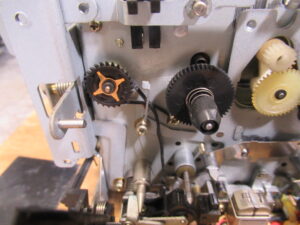

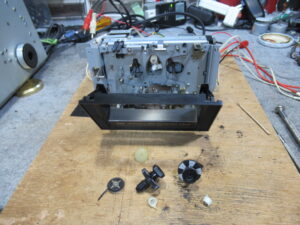

左右リールとアイドラーを取り外します。

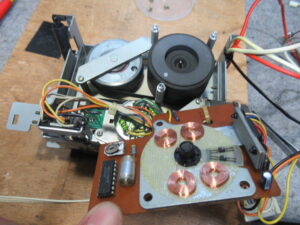

コントロールモーターユニットを取り外します。
酸化して黒くなった接点を磨きます。

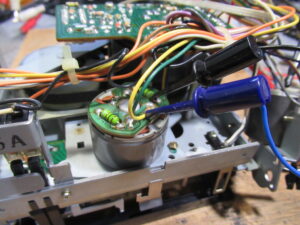

モーター内部接点のリフレッシュのため、直接電圧を印加し、数時間ほど空転させます。
新しいベルトを掛けます。
キャプスタンベルトを交換します。

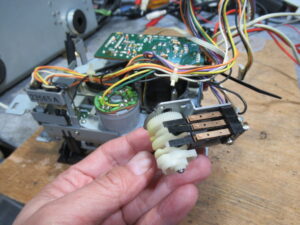

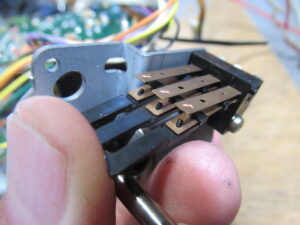

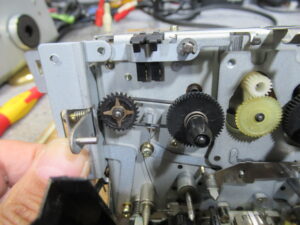

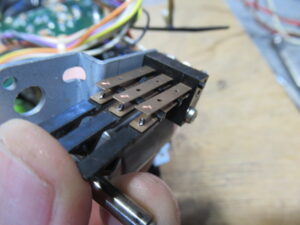

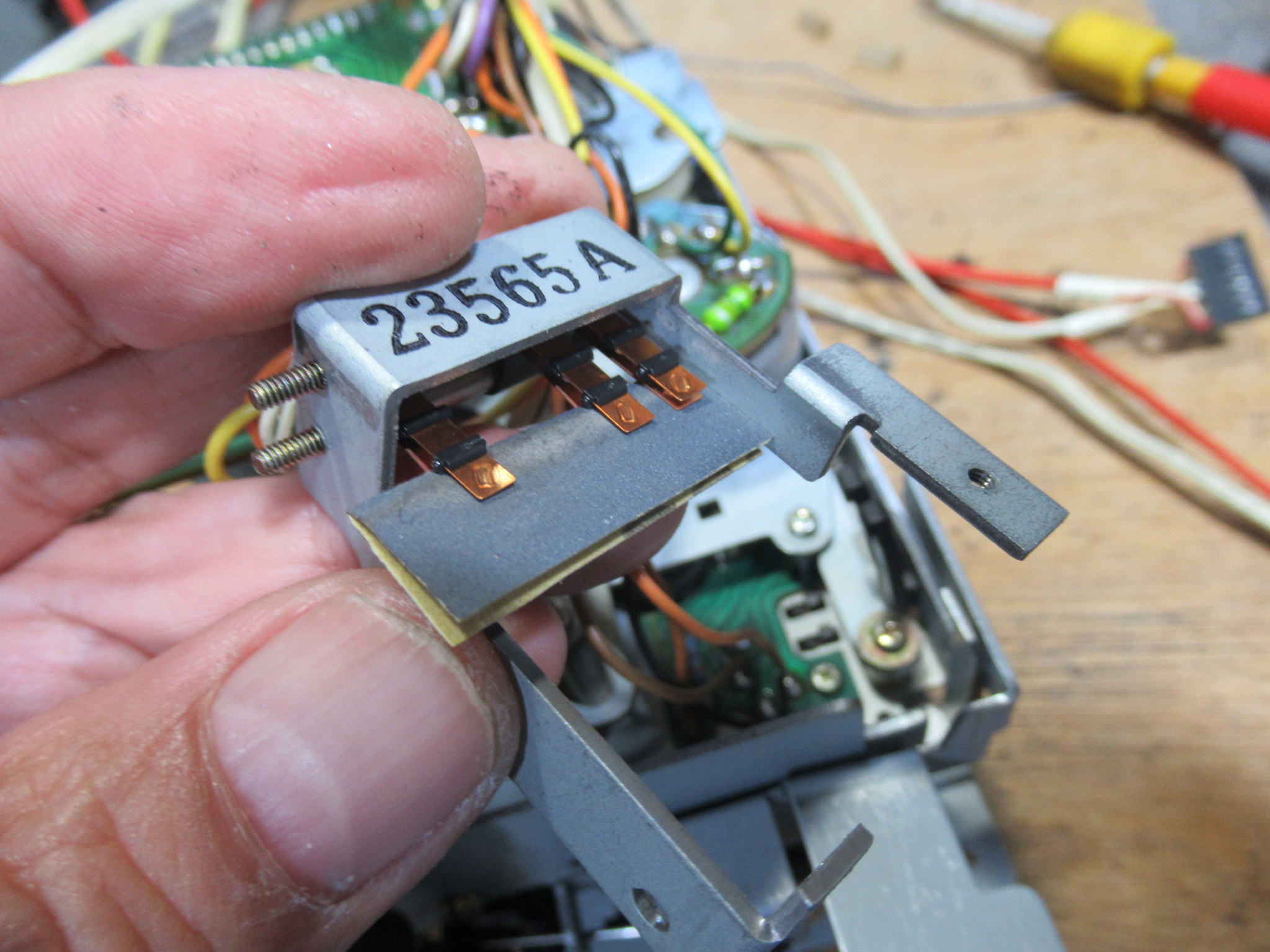

オートセレクタ用のスイッチ接点を磨きます。
メカを元に戻して動作確認を行います。

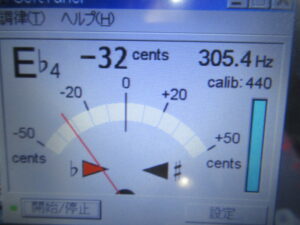

315Hzの信号が記録されたテープを再生し、速度を合わせます。

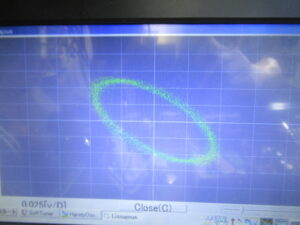

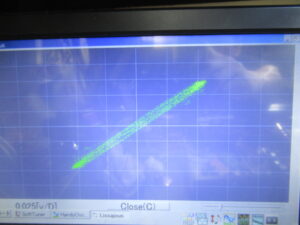

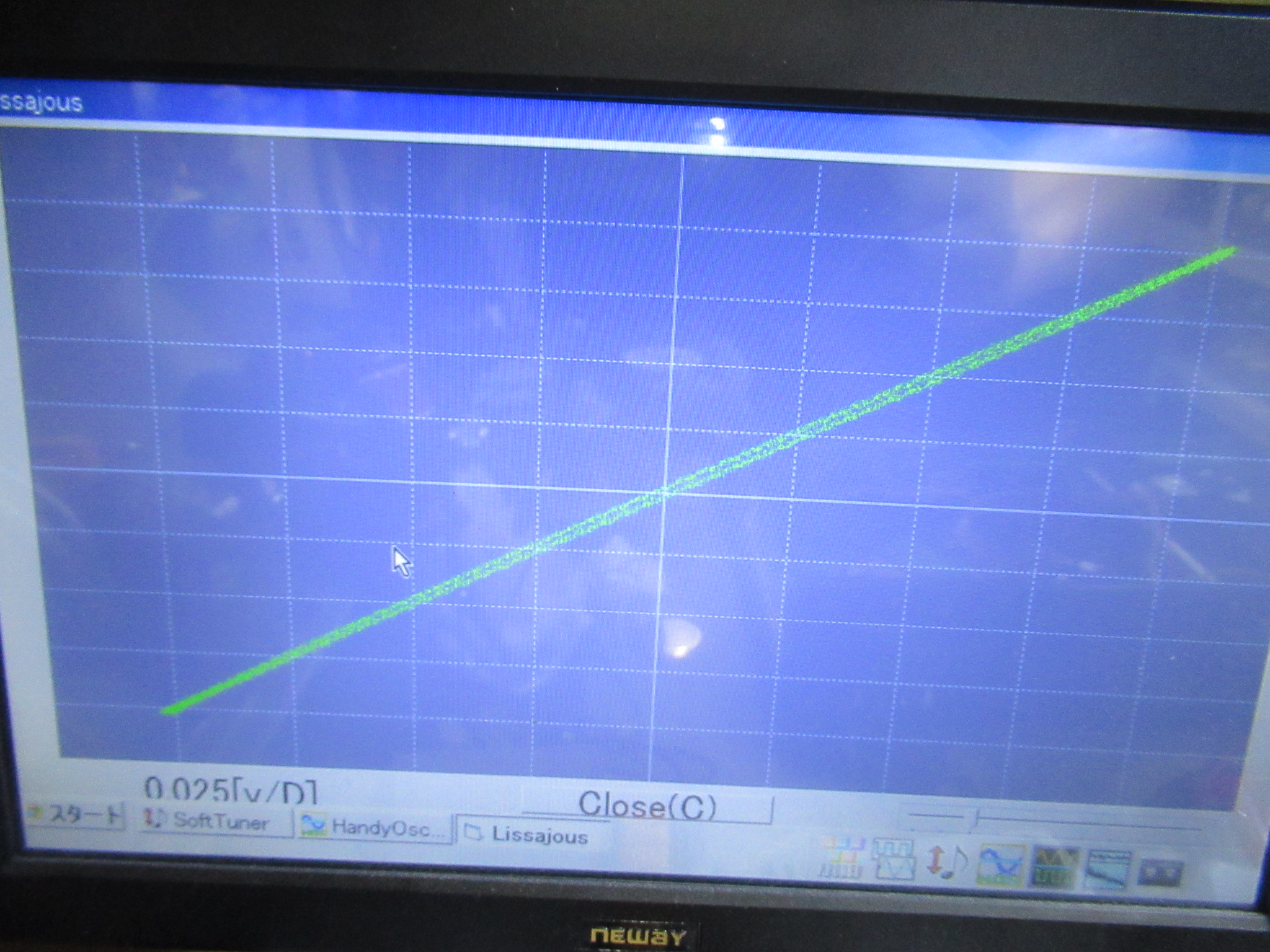

ヘッドアジマスの調整を行います。

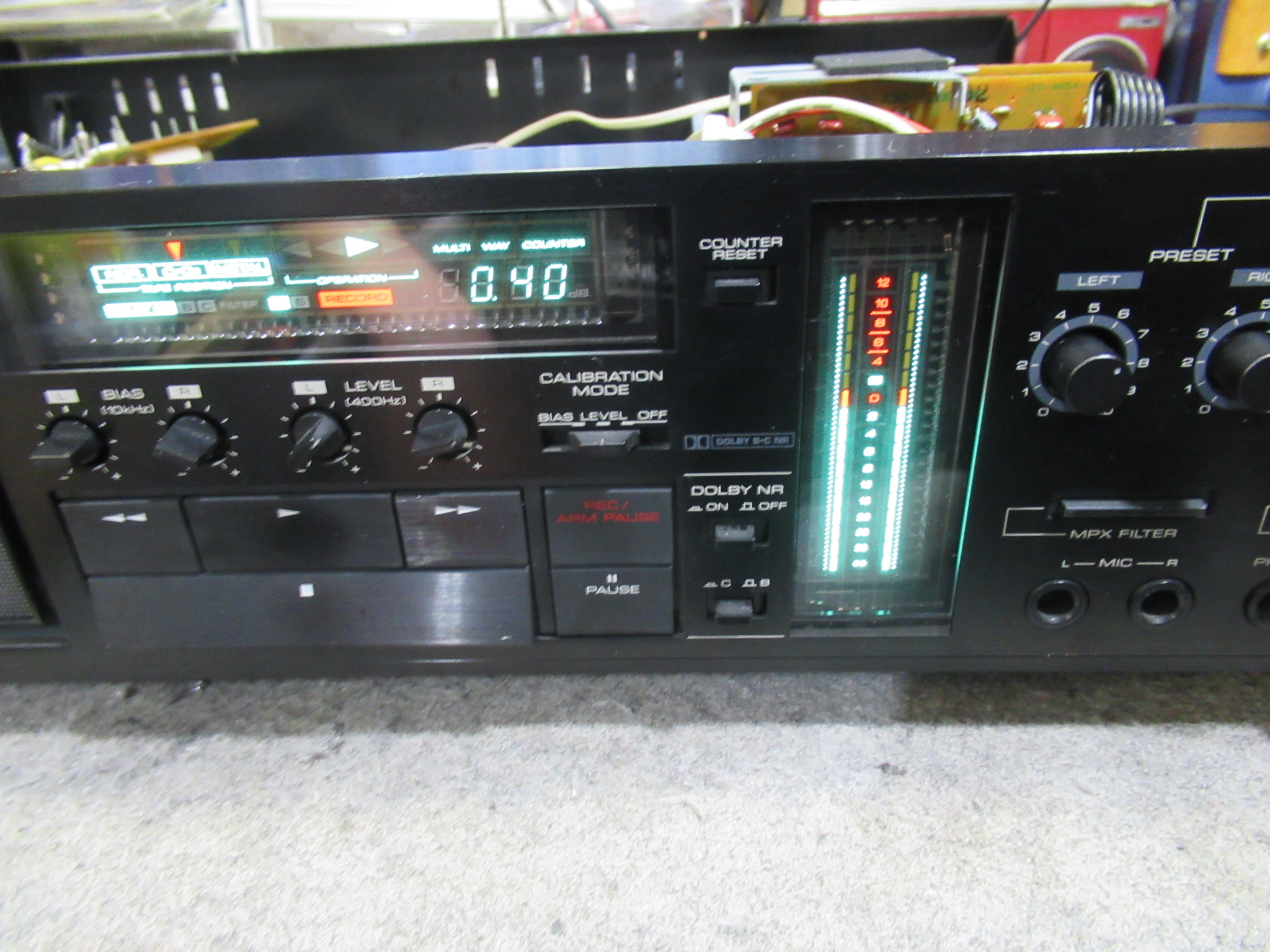

バイアスキャリブレーション後に録再バランスの点検を行います。

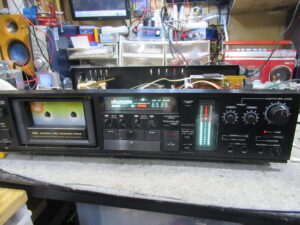

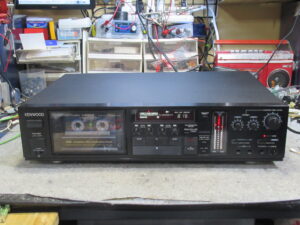

テープポジションの異なる数種類のテープで録再テストを行い、修理完了です。
