SONYのTC-KA5ESです。
ESモデルの定番の故障です。

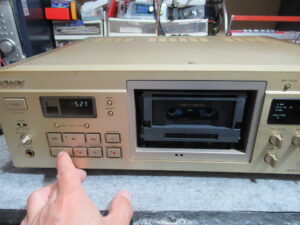

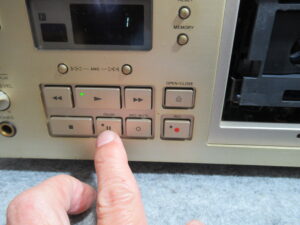

トレイ開閉OK、再生NG、早送り巻き戻しOKです。
また、押したボタンとは無関係の動作に移ることがあります。

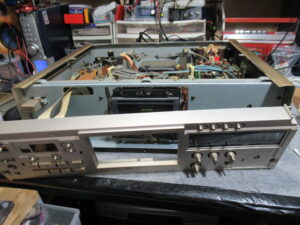

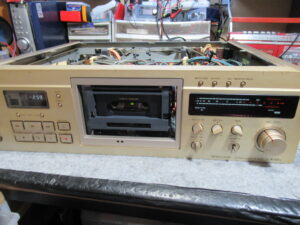

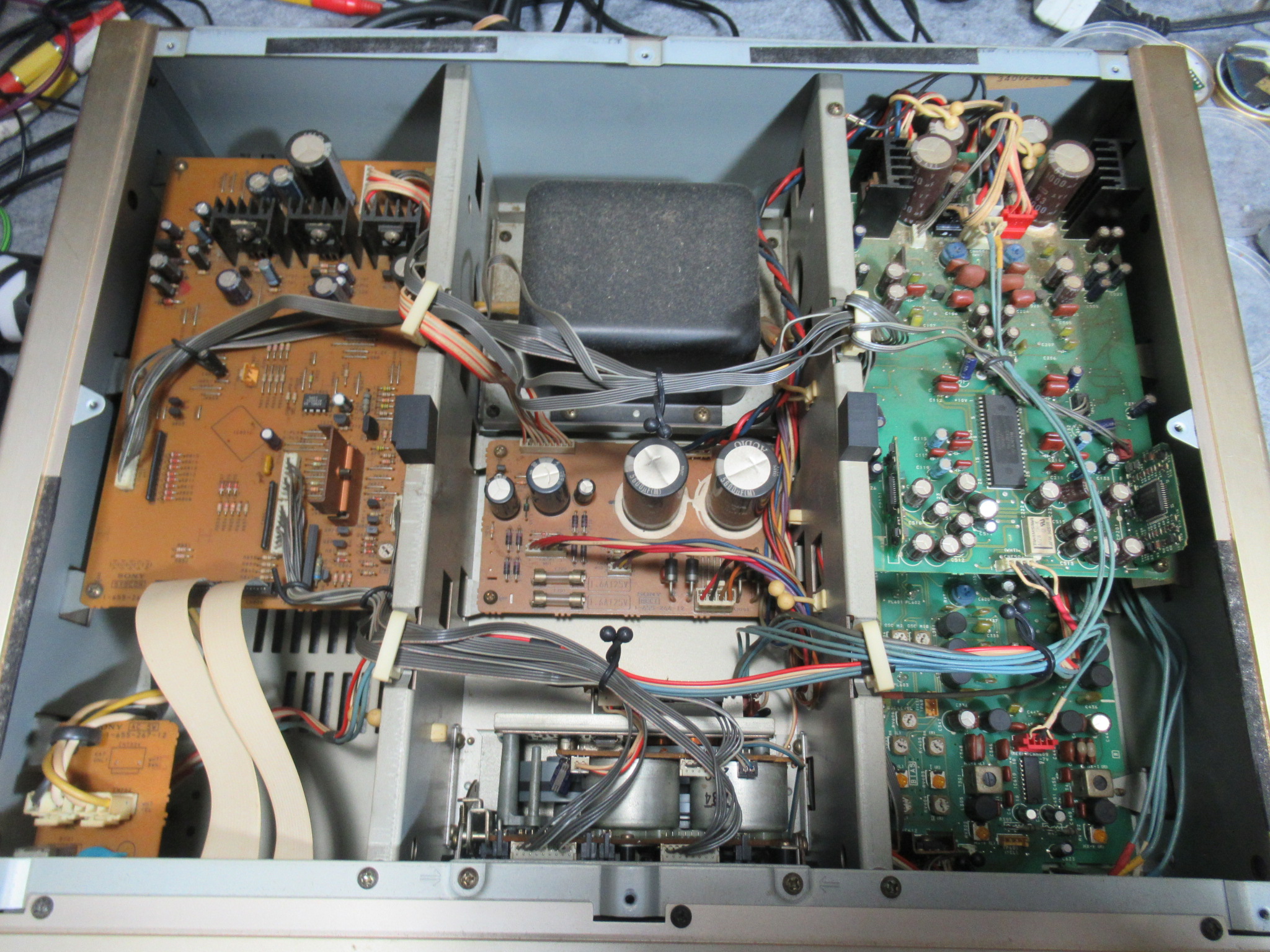

カバーを開け、フロントパネルを取り外します。

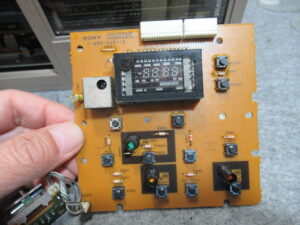

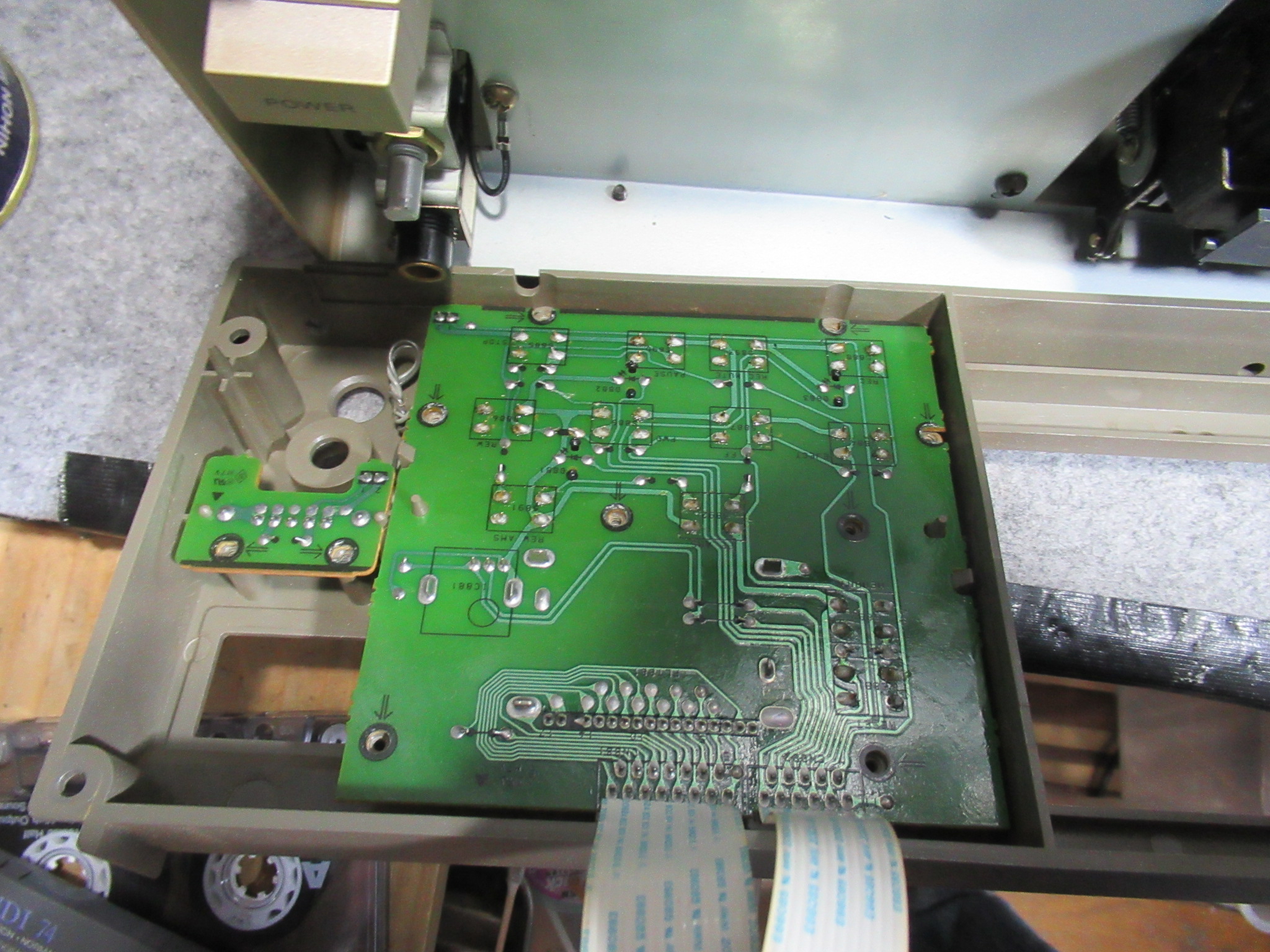

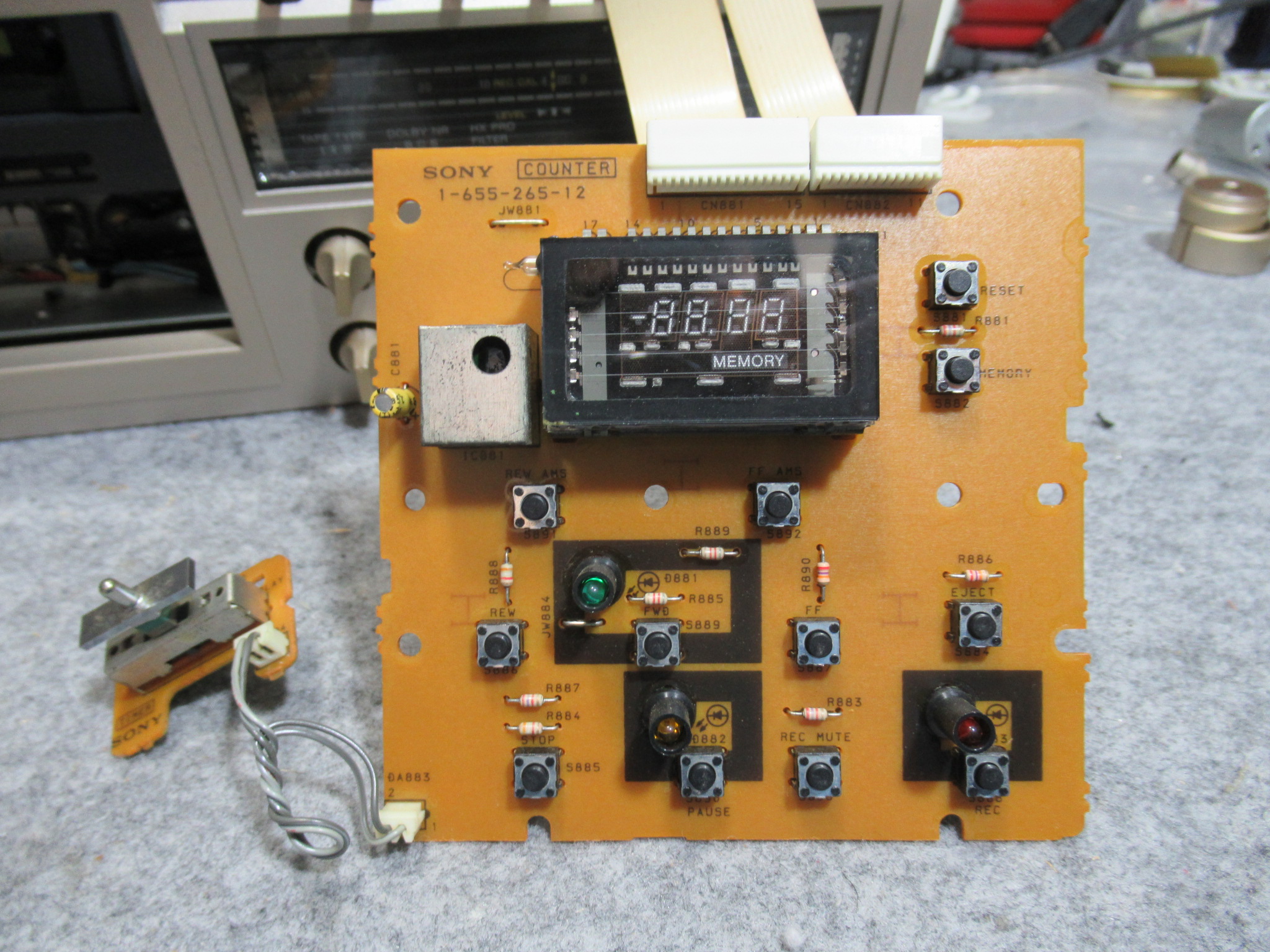

操作ボタンが取り付けられているパネルを取り外します。

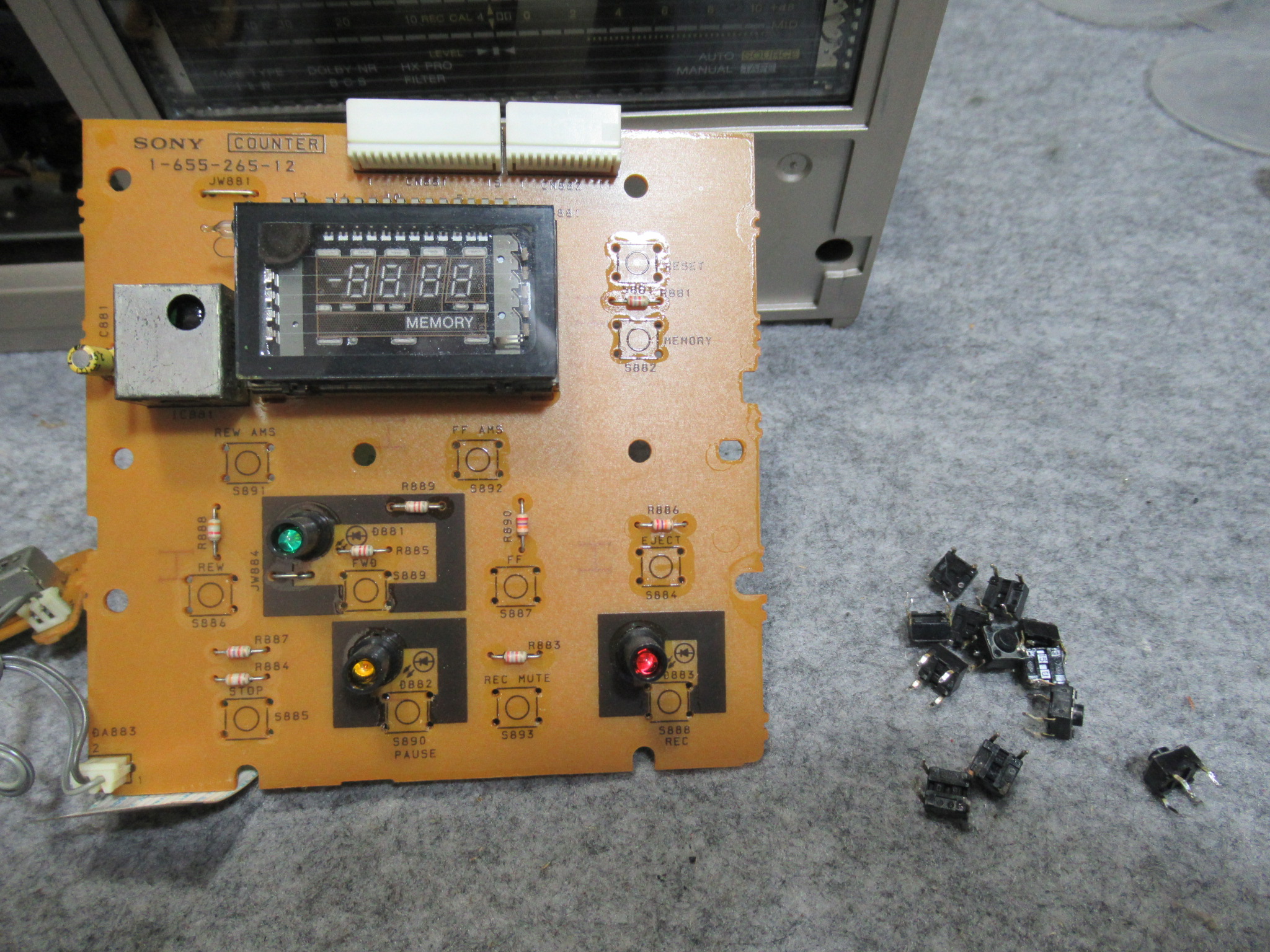

誤作動は、スイッチの接触不良が原因ですので交換します。

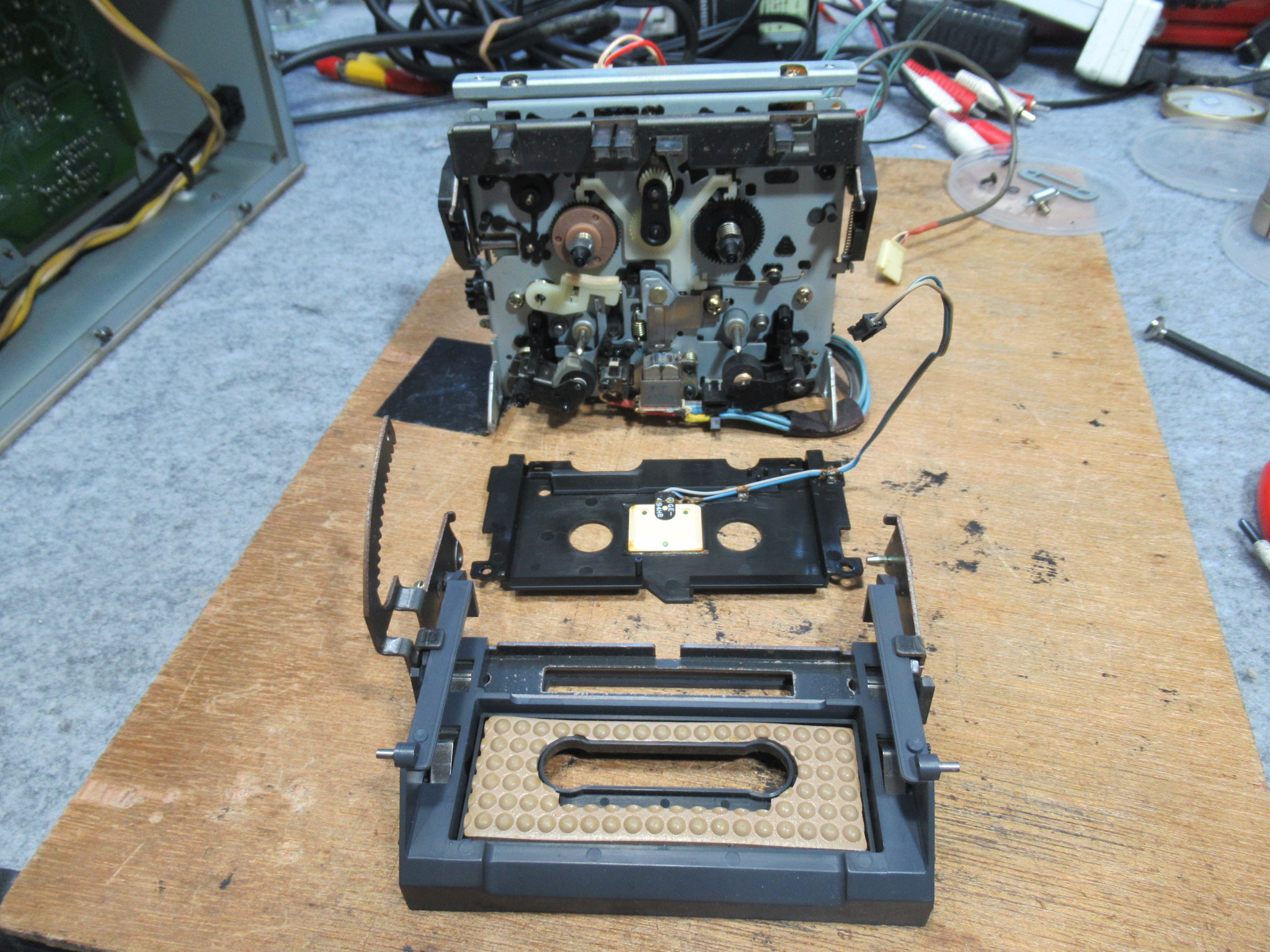

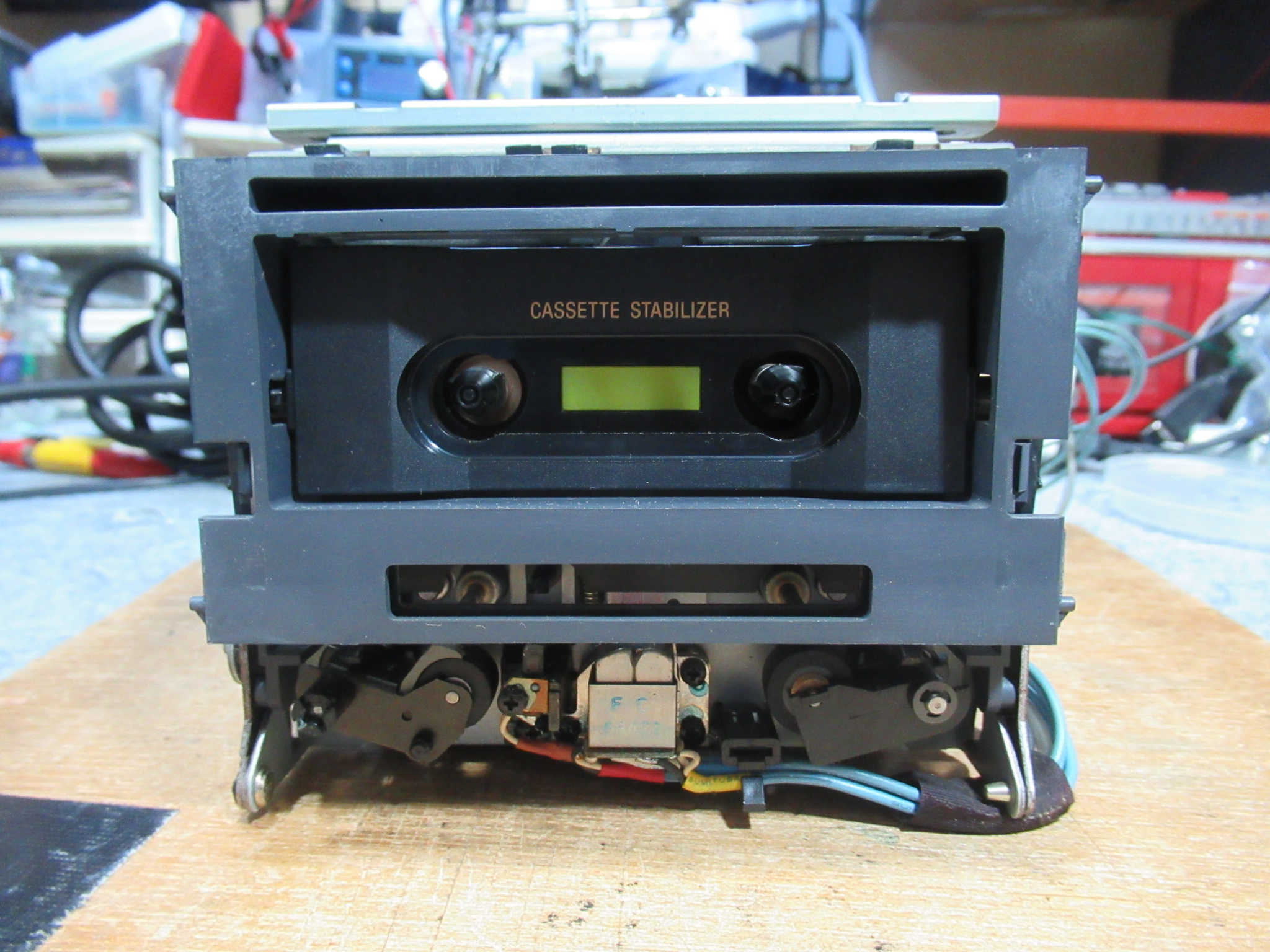

メカを降ろして分解を進めます。

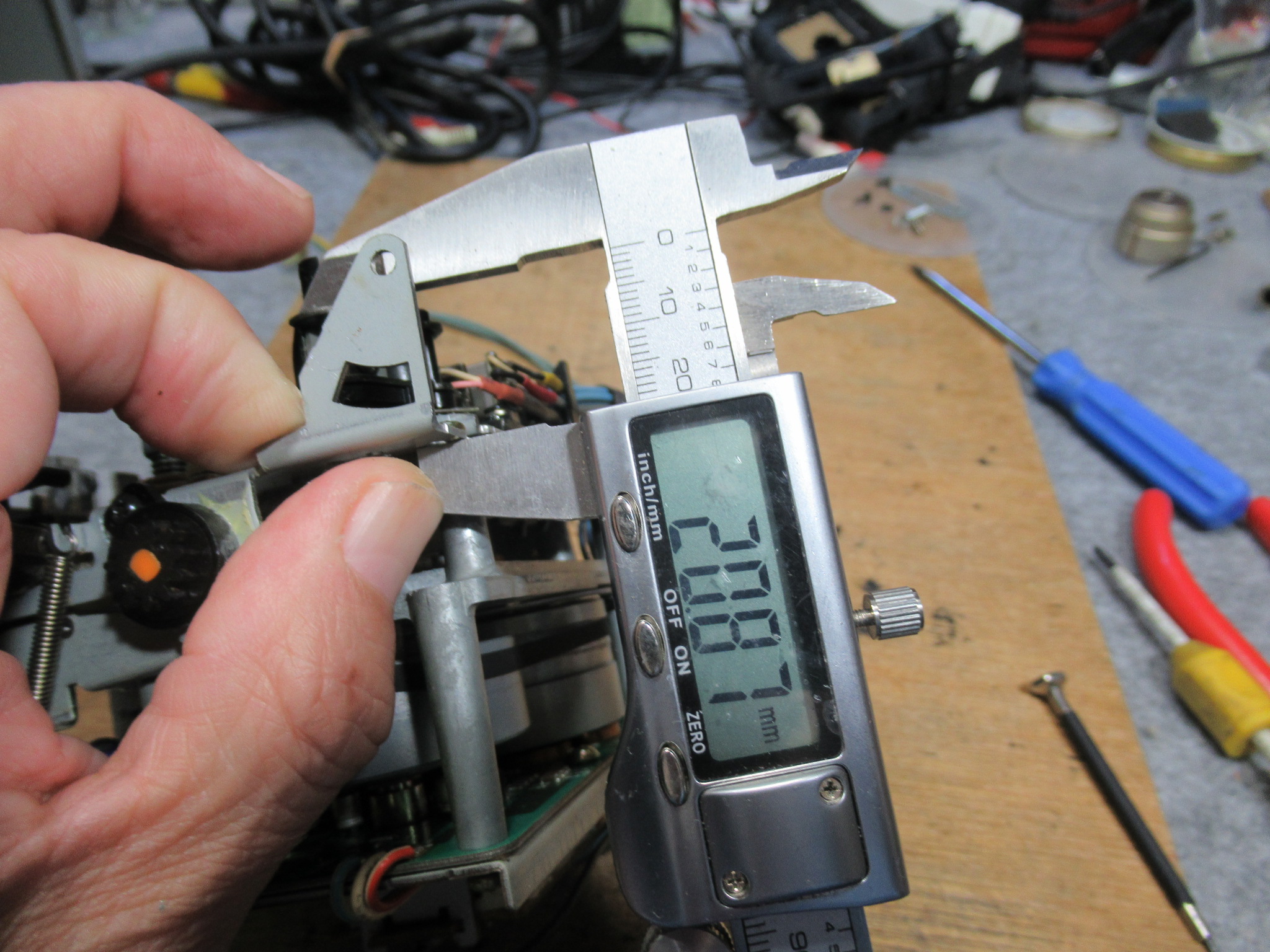

組み付け時に備えて、調整式になっている左側ピンチローラーアームの位置を測定します。標準的な位置から0.3ｍｍ程度とやや奥側に調整されていますが、10年前にメーカーサービスでヘッドを交換されたということですので、ヘッドとピンチローラーの位置はその時に再調整されたと考えられます。ピンチローラーの位置を変えると、ヘッドも調整が必要になりますので、組み付け時は元々の位置に調整します。

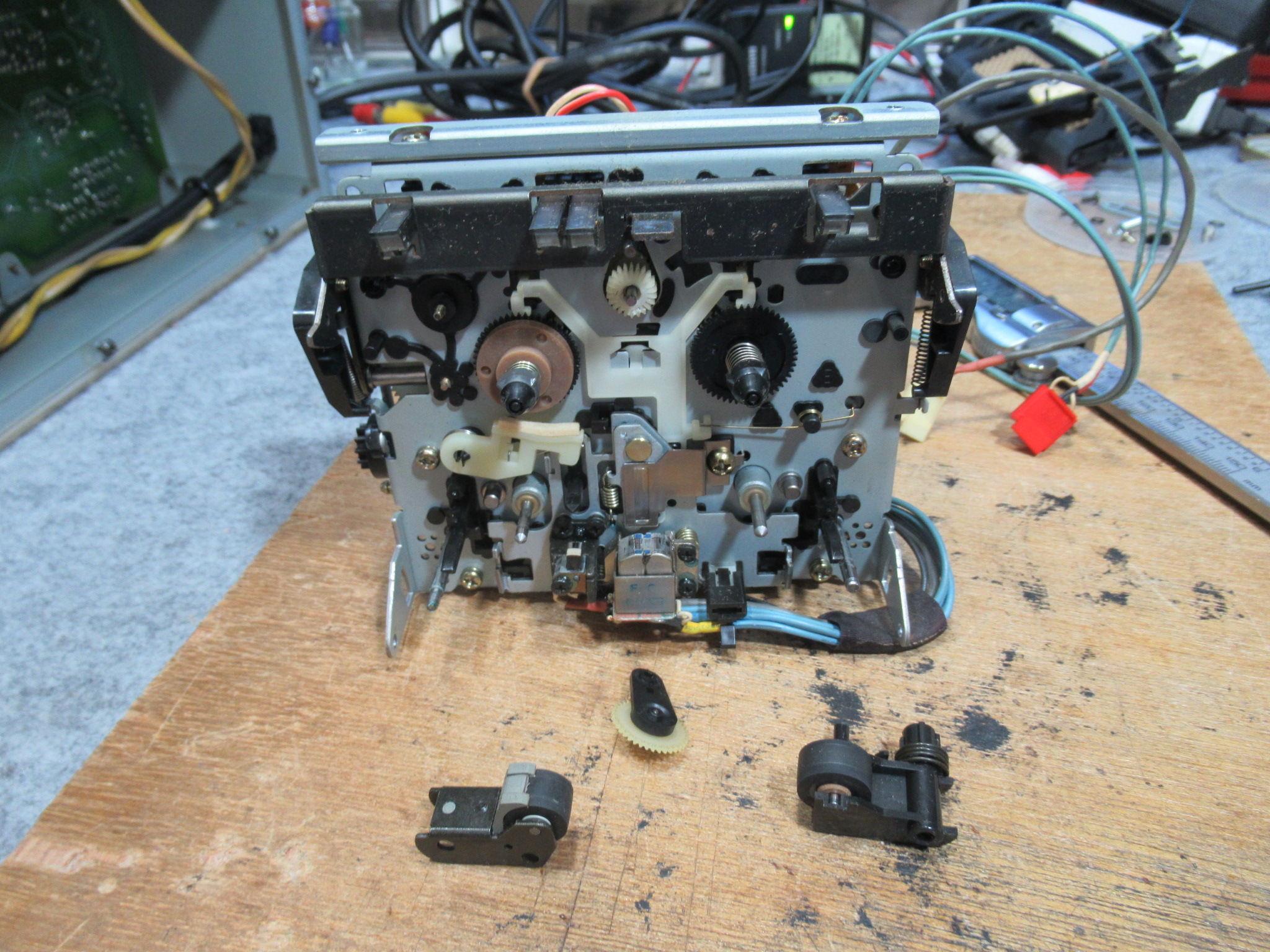

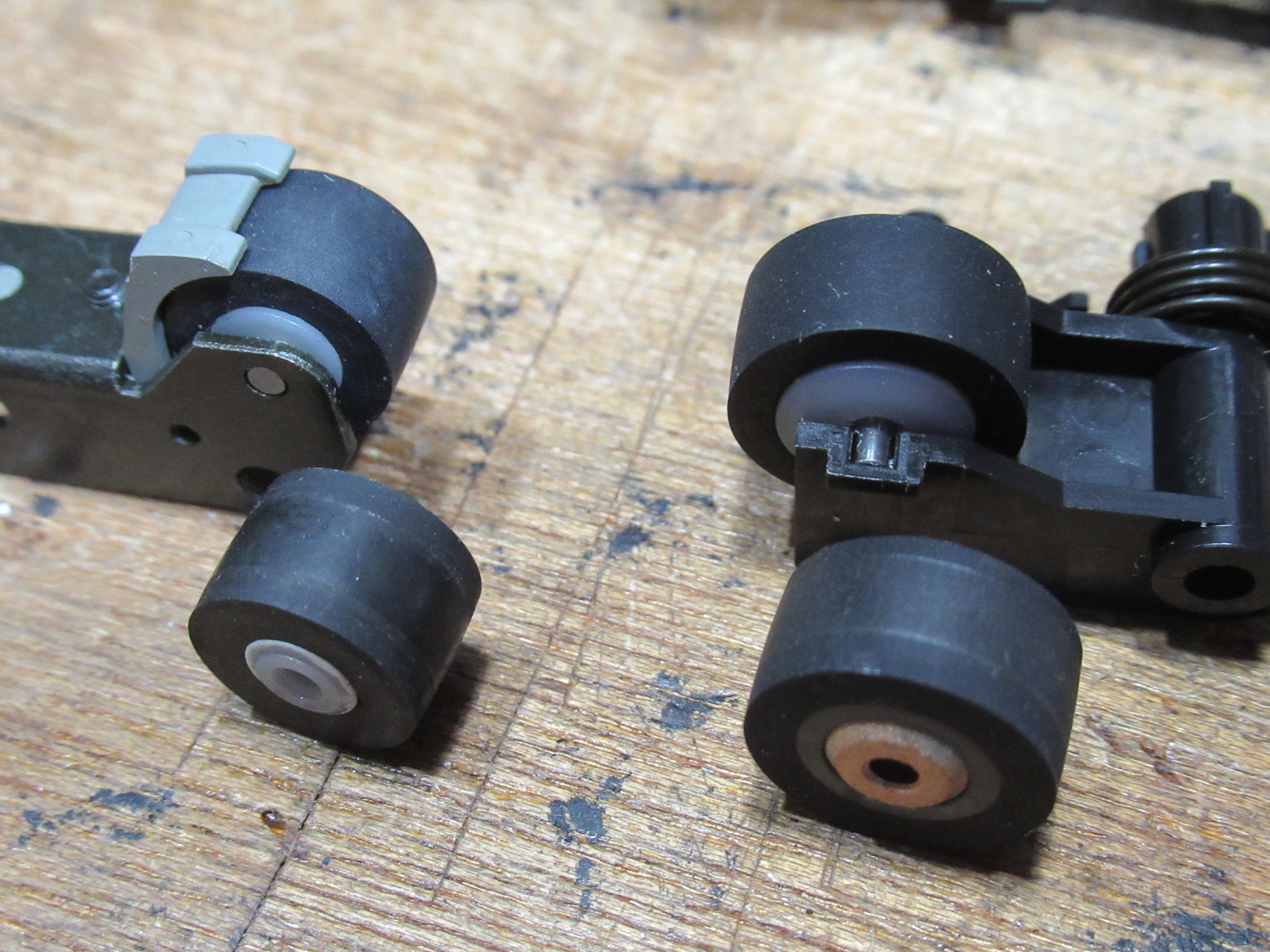

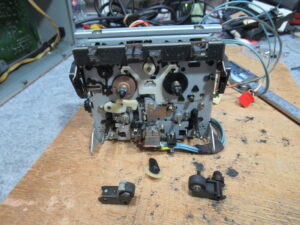

ピンチローラーアームを取り外し、ゴムローラーを交換します。

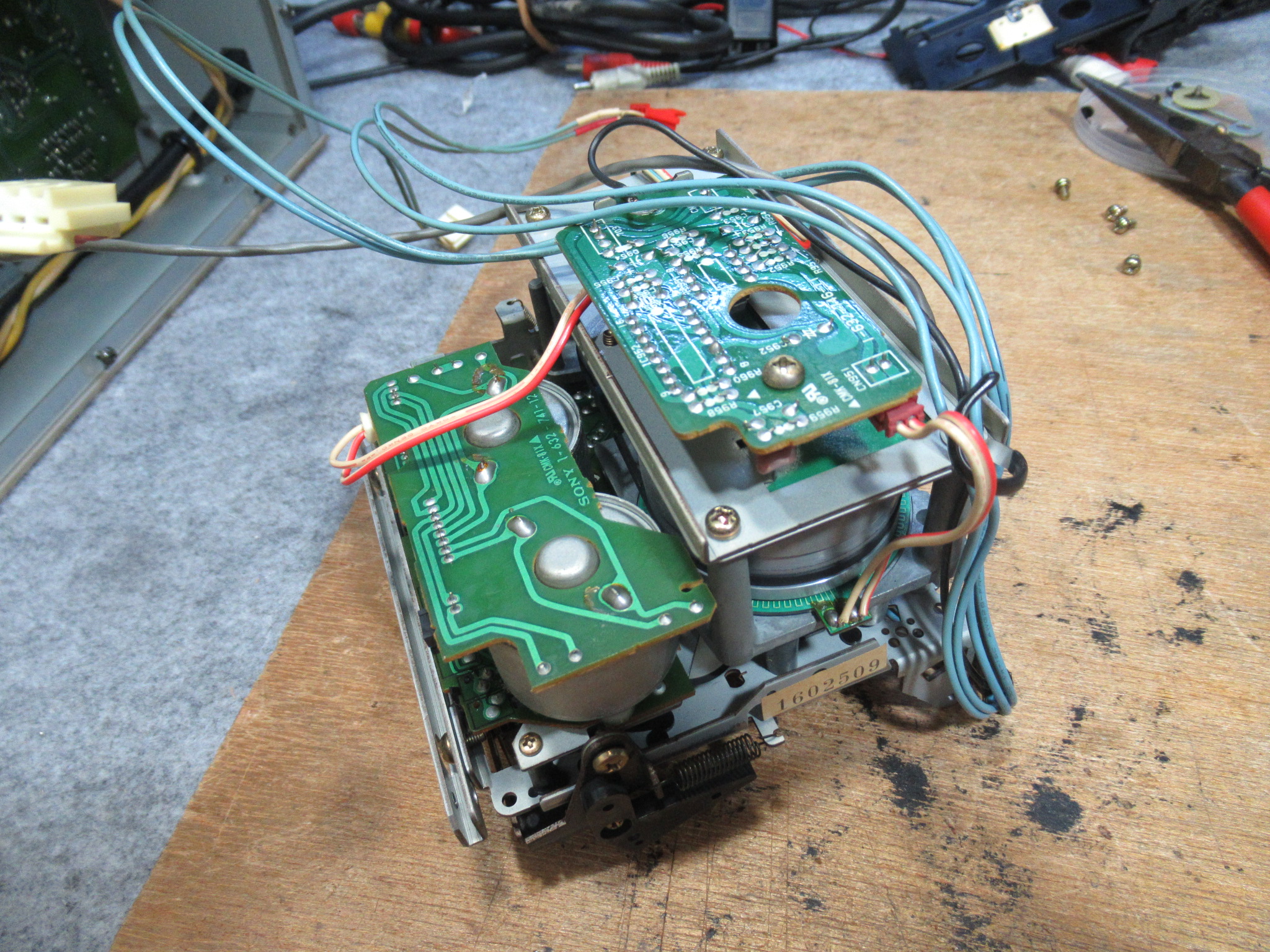

さらに分解を進めます。

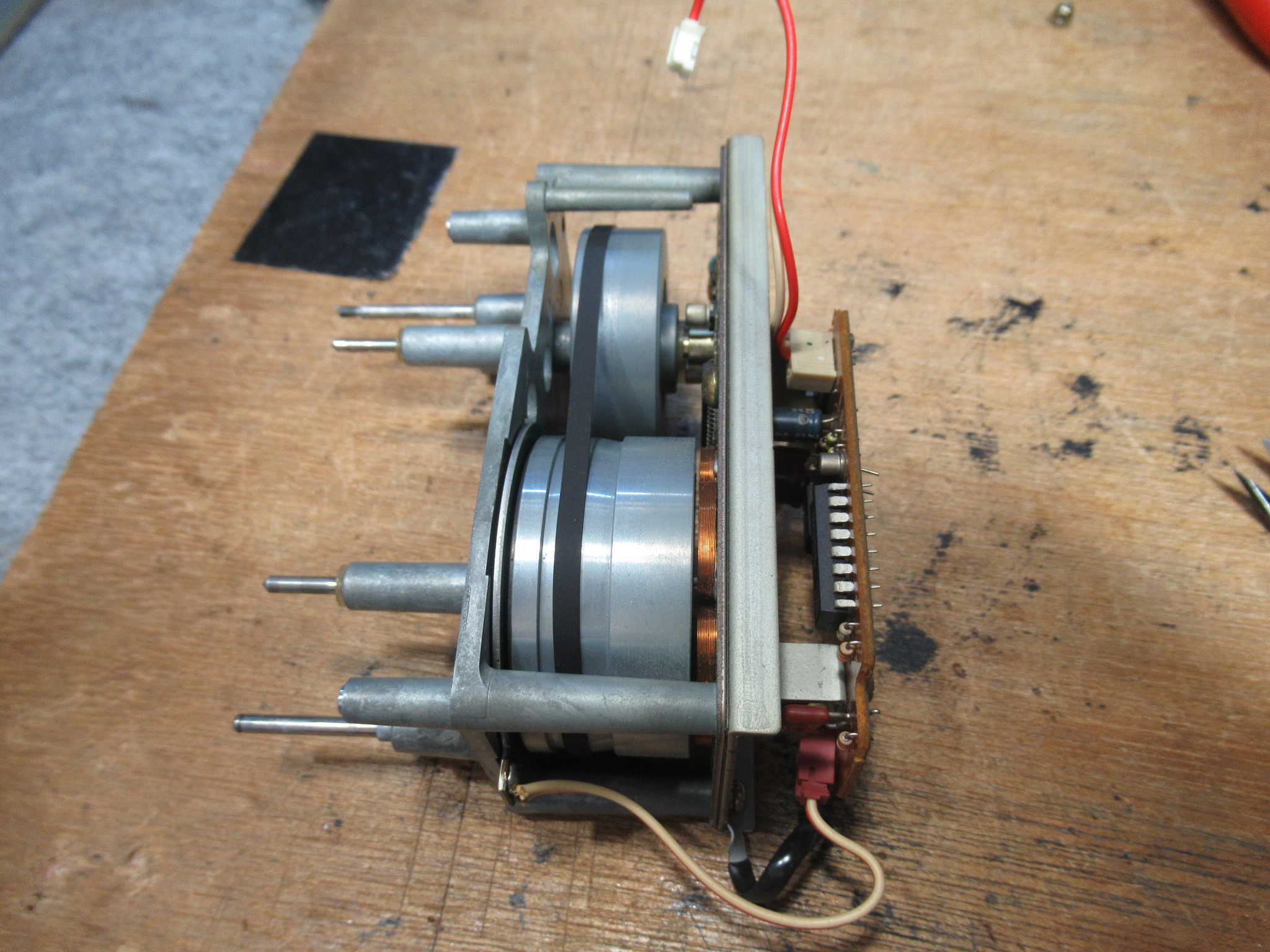

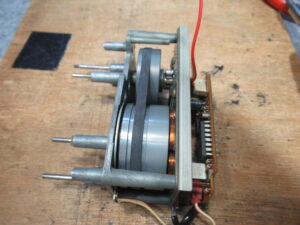

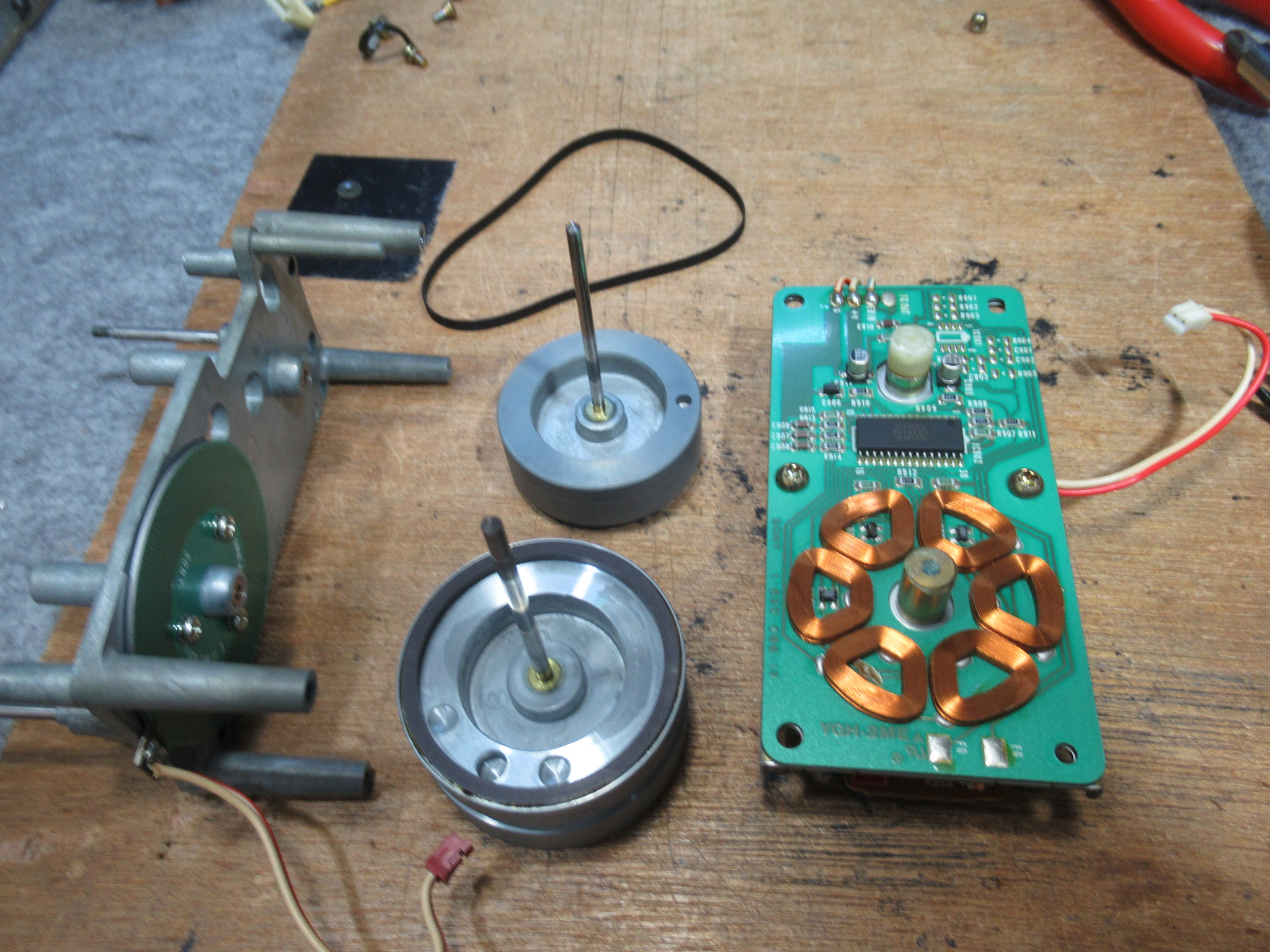

キャプスタンモーターユニットを分解します。
キャプスタンベルトは加水分解により伸びています。

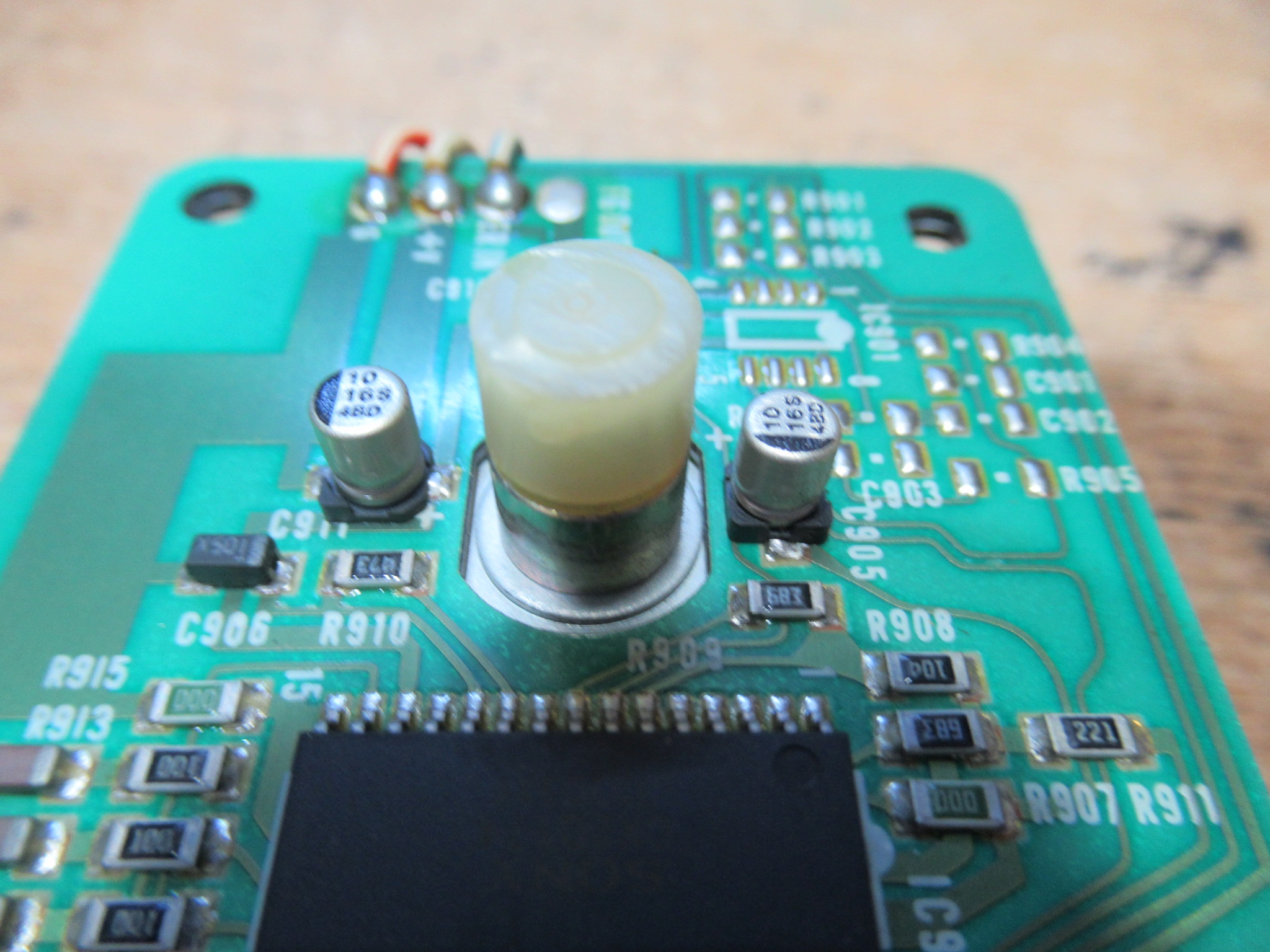

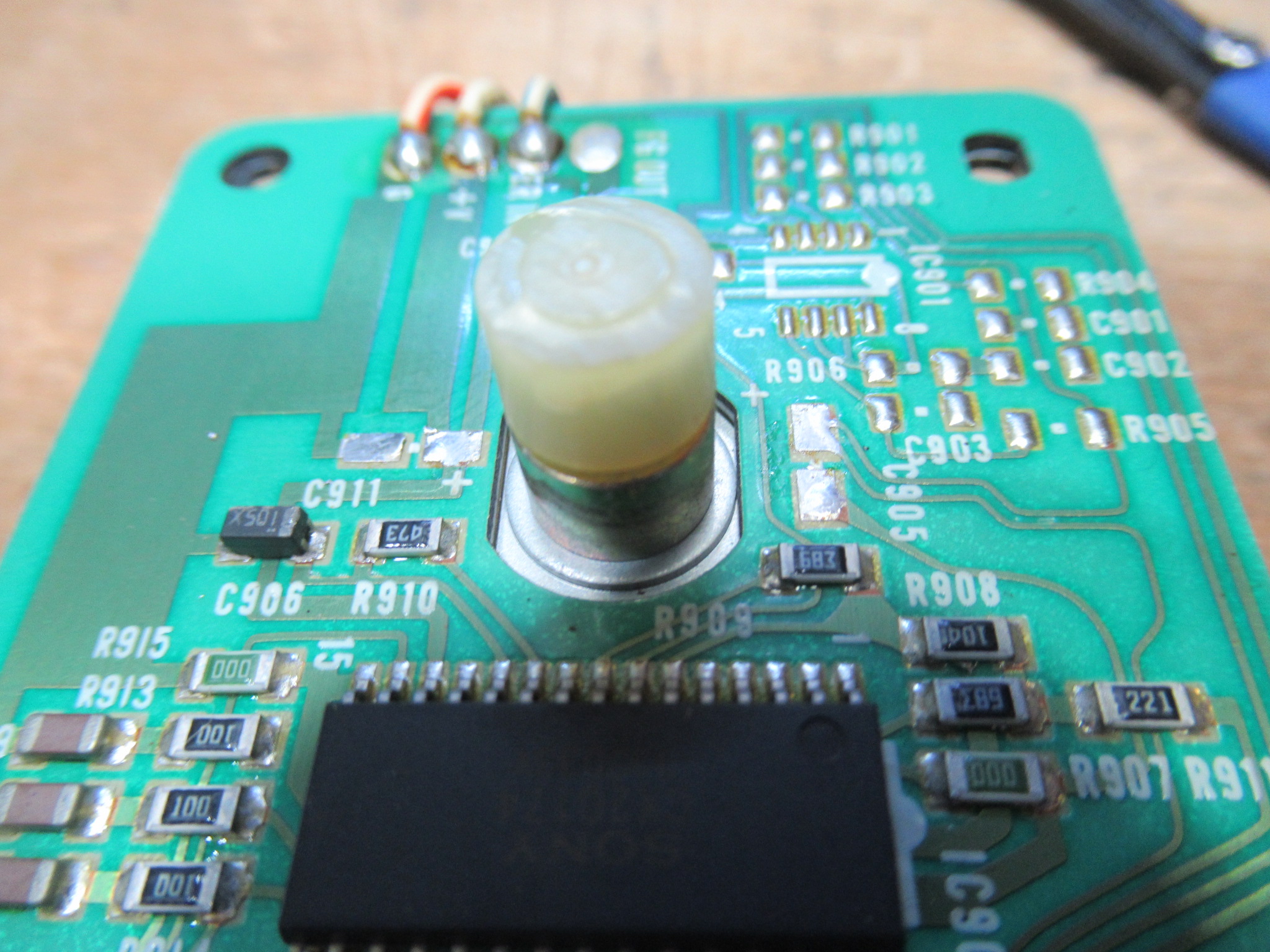

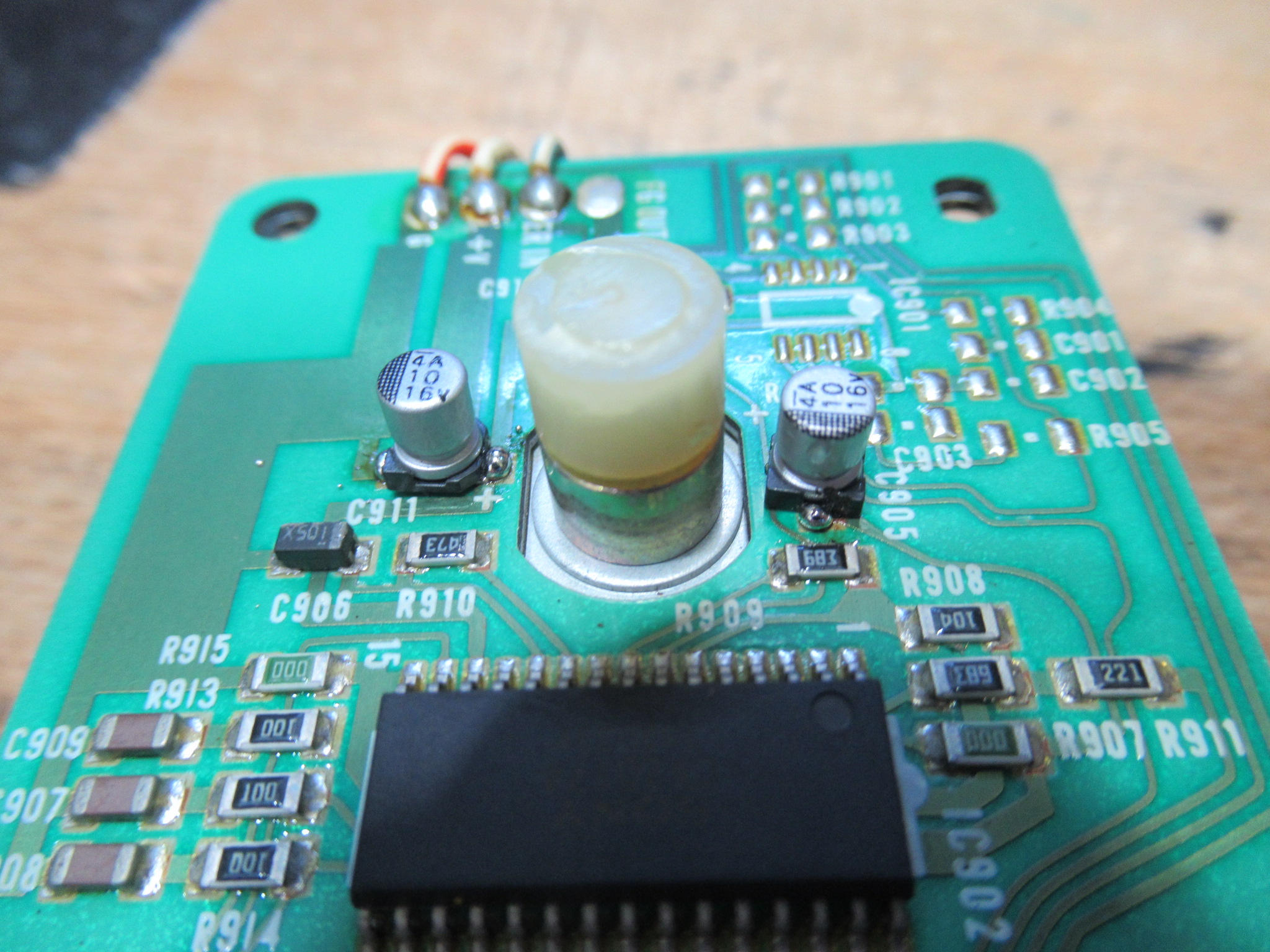

モーター基板上の電解コンデンサーを交換します。
新しいベルトを掛けて組み立てます。

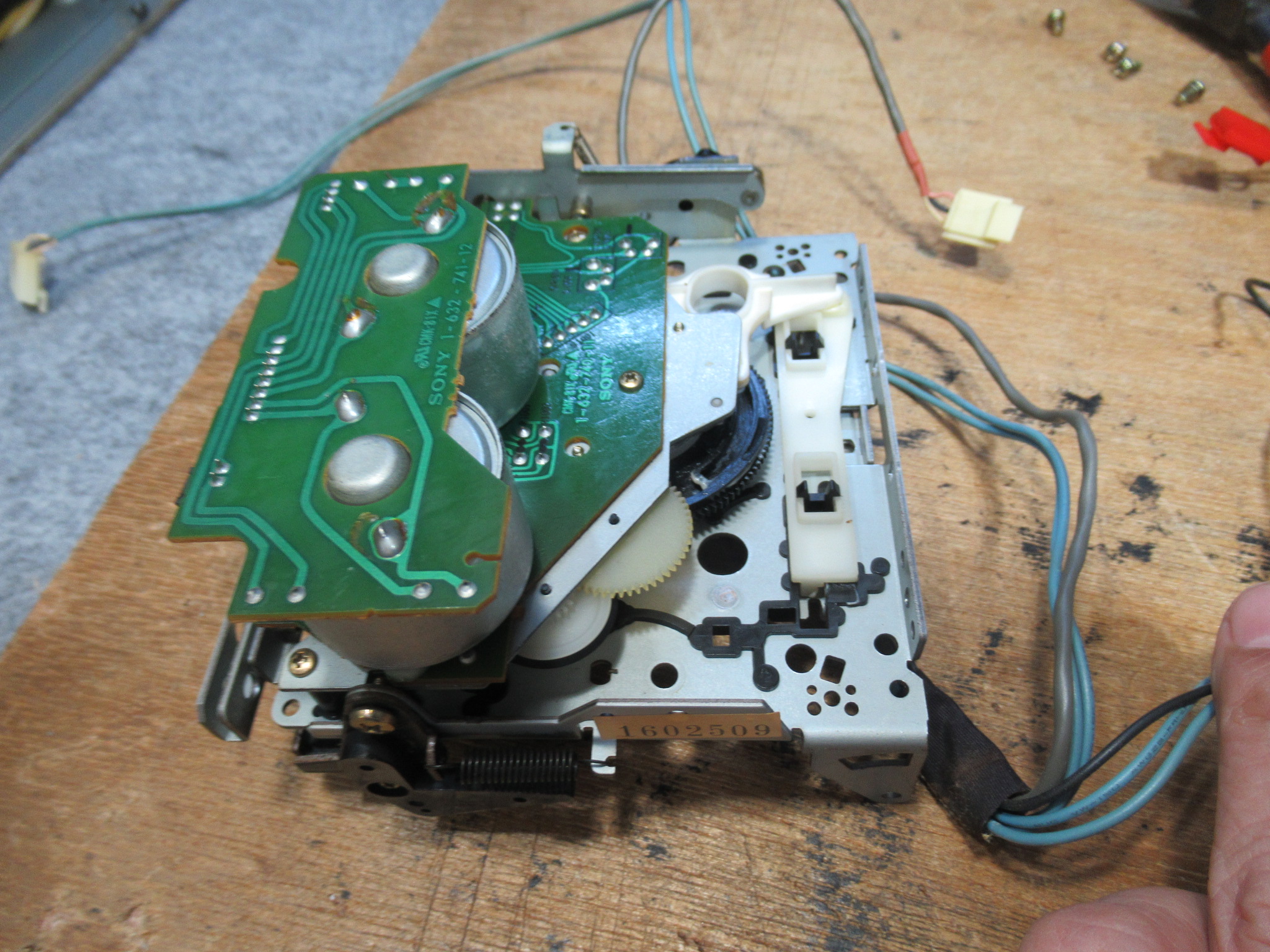

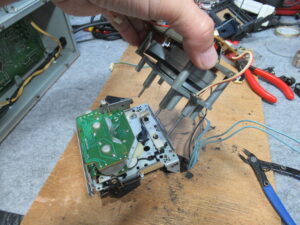

モーターユニットを取り外します。

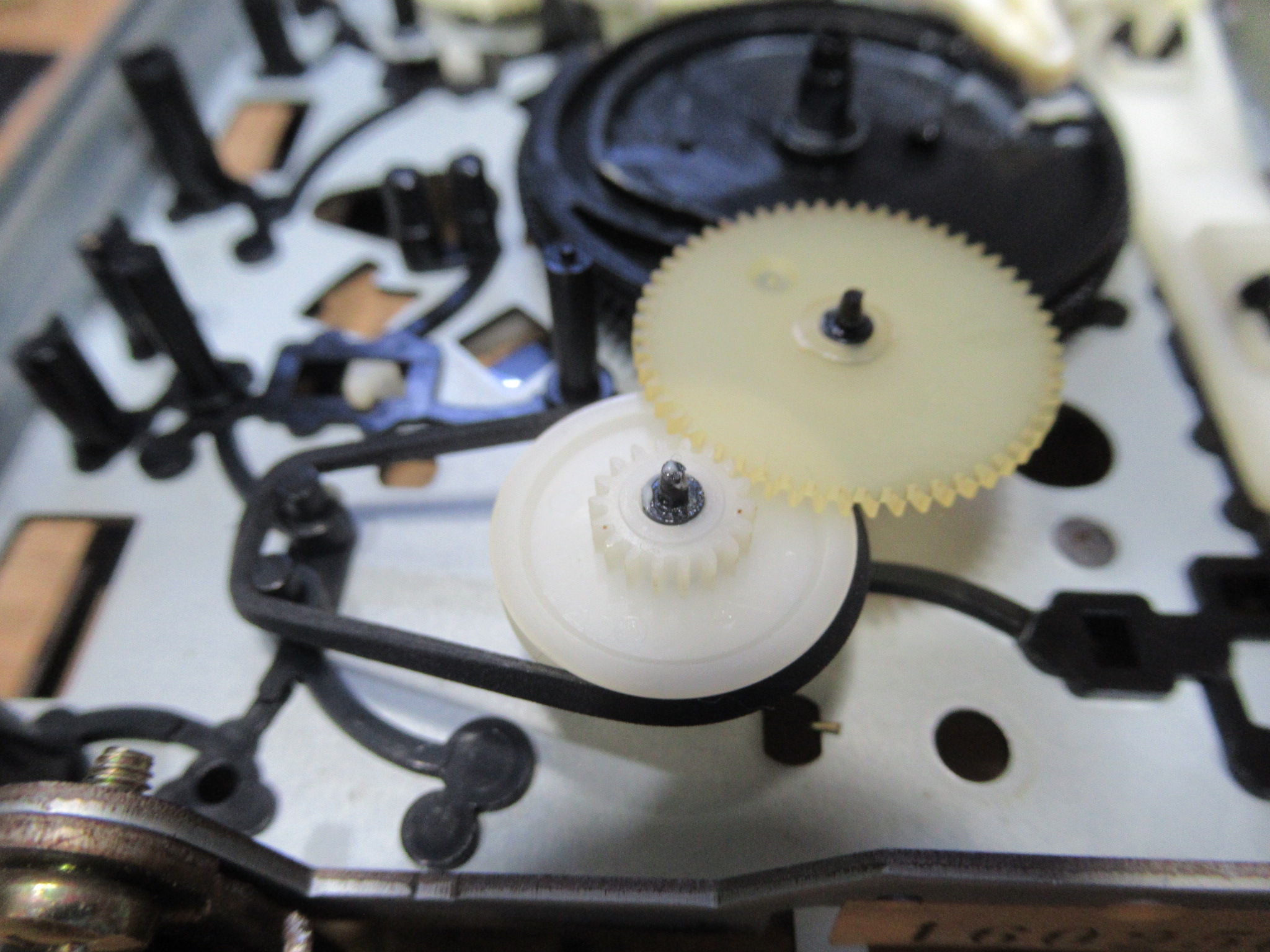

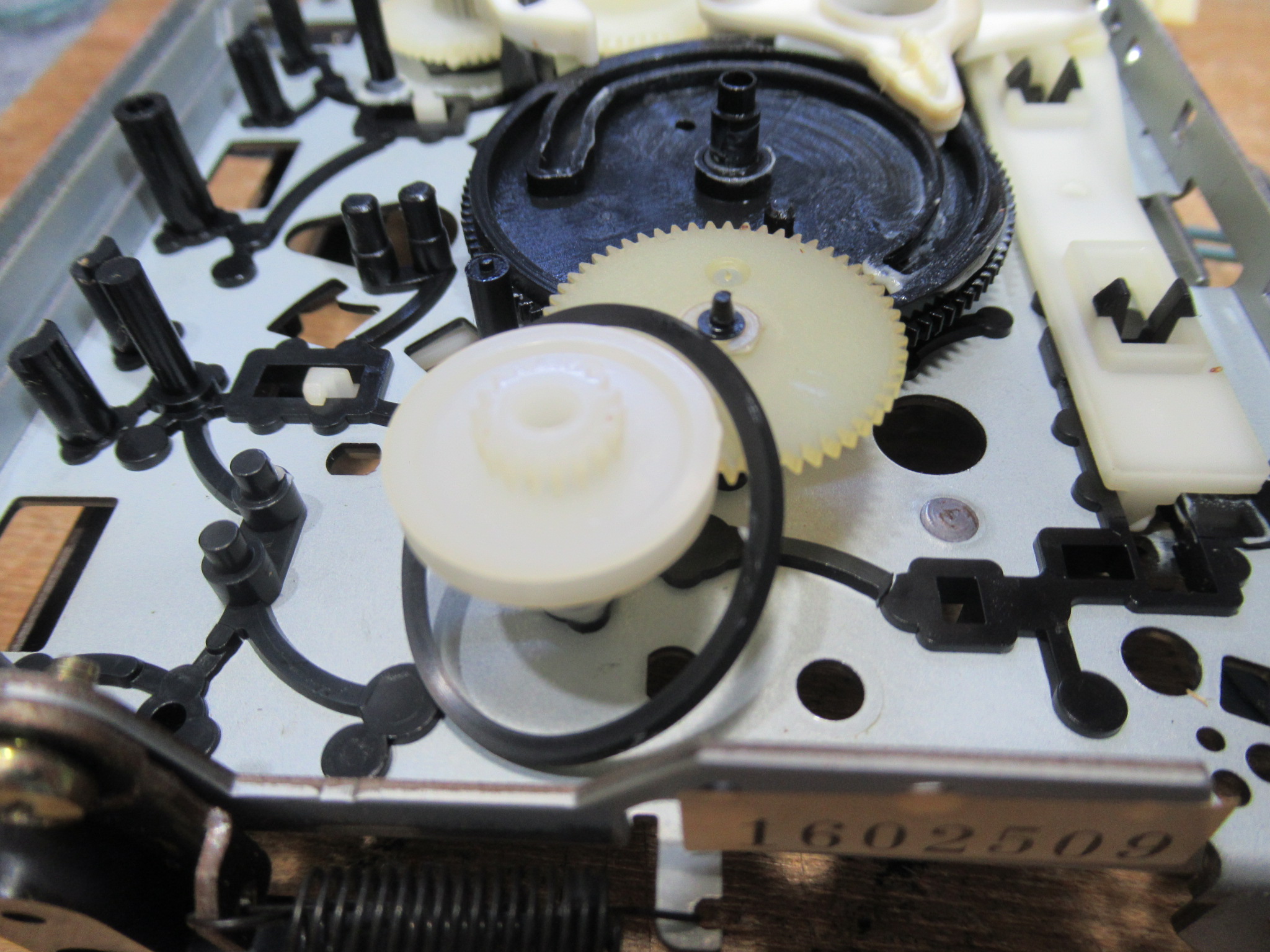

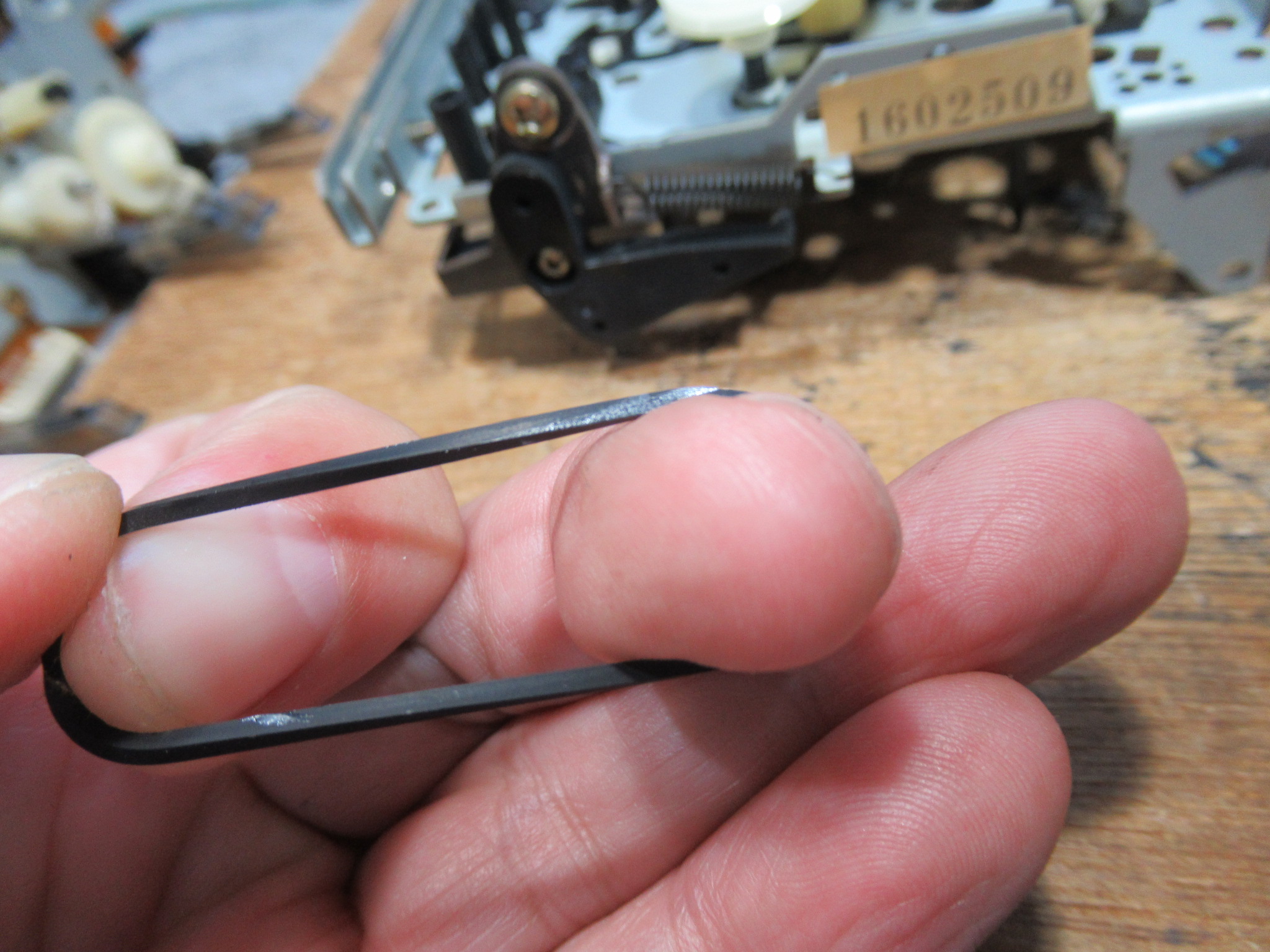

ここのベルトも伸びています。

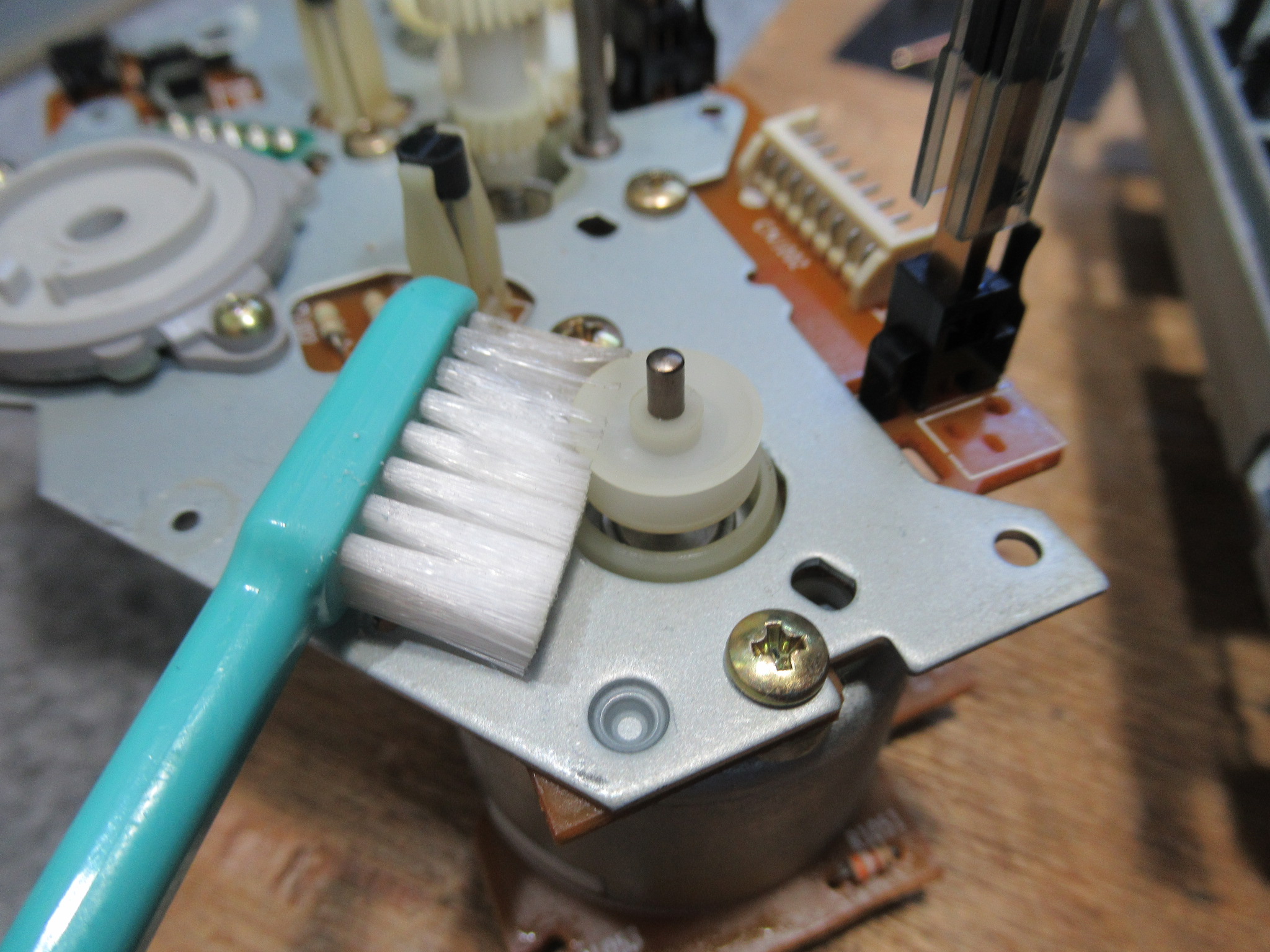

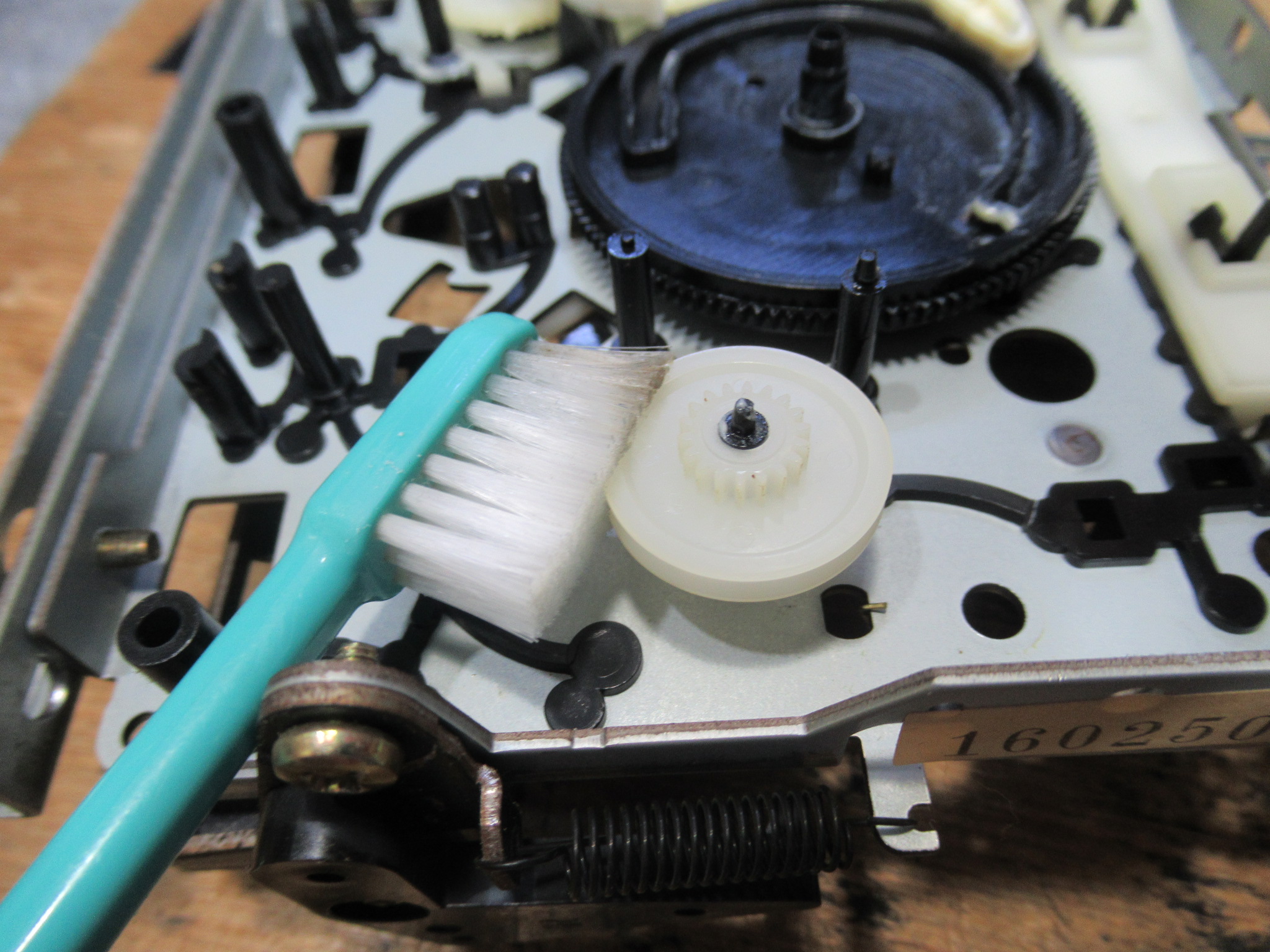

プーリーを脱脂して新しいベルトを仮掛けします。

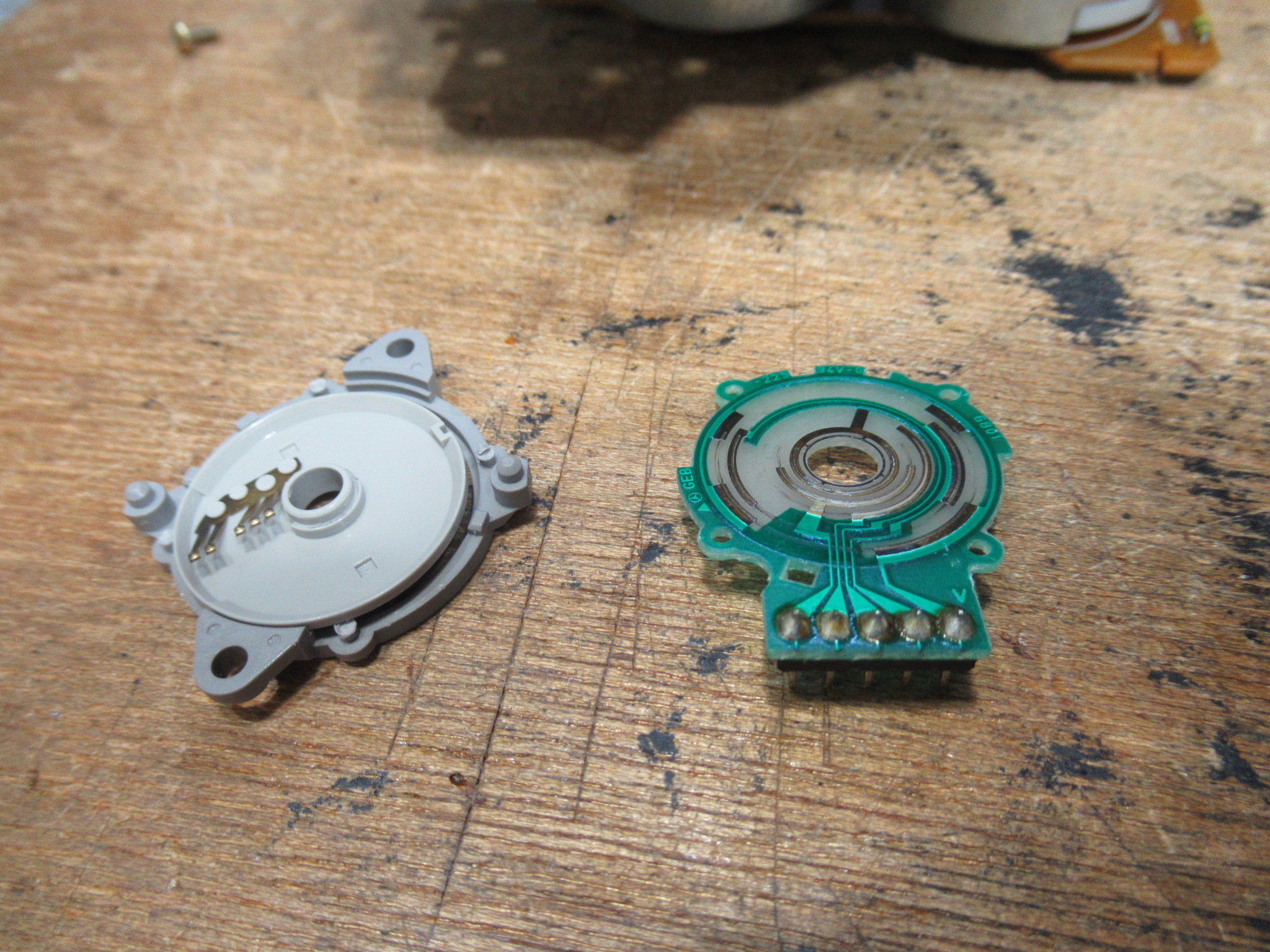

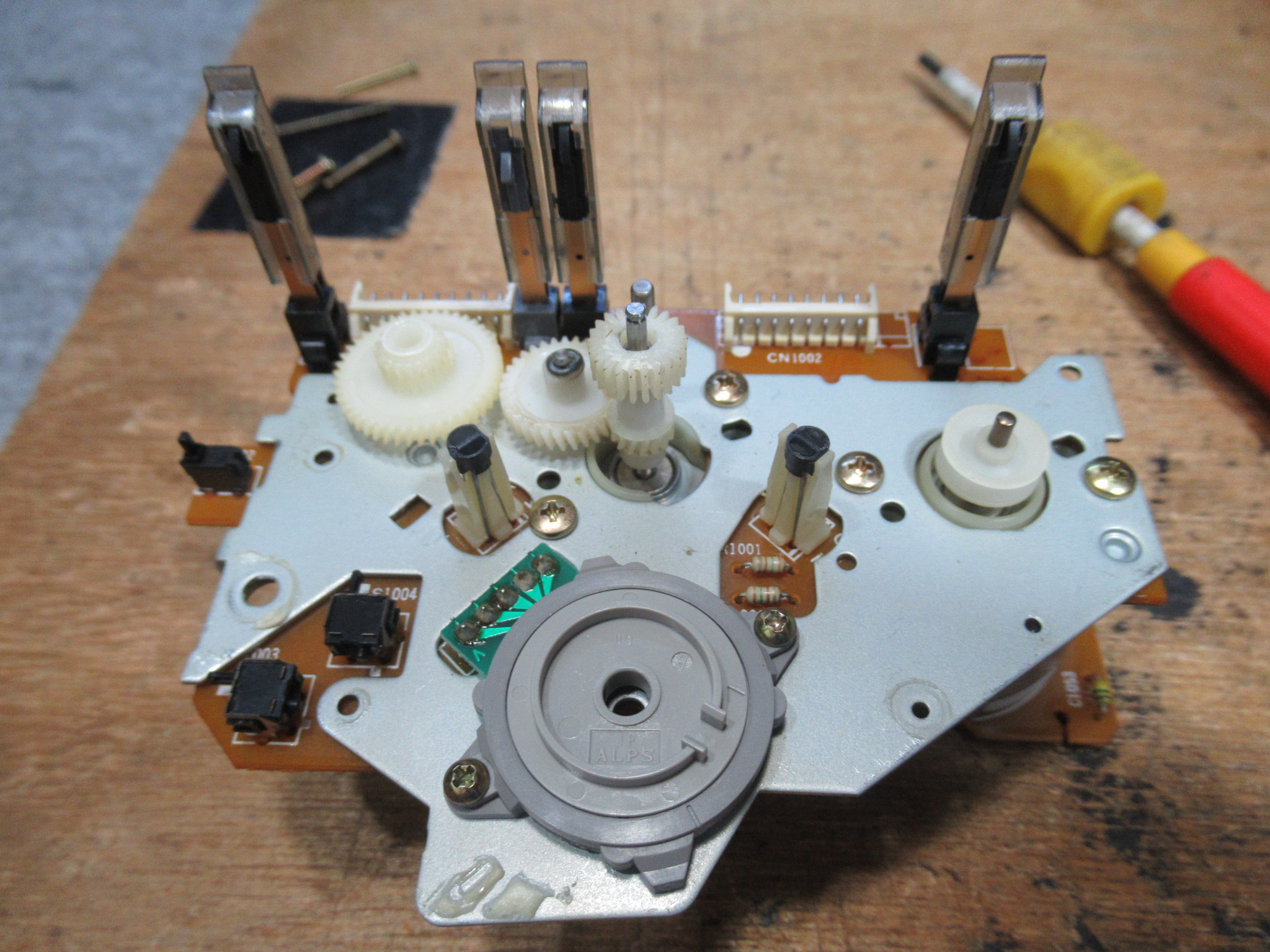

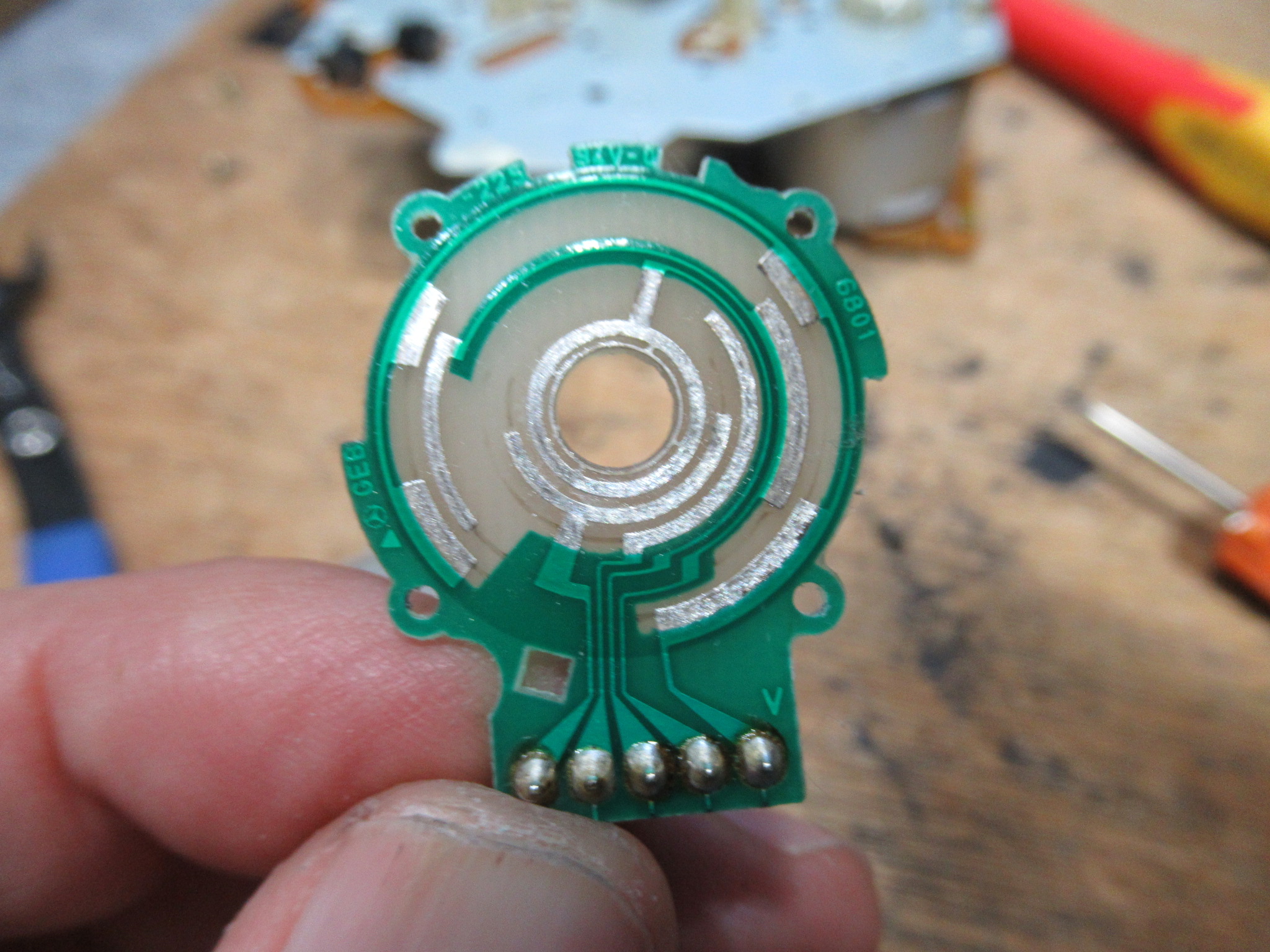

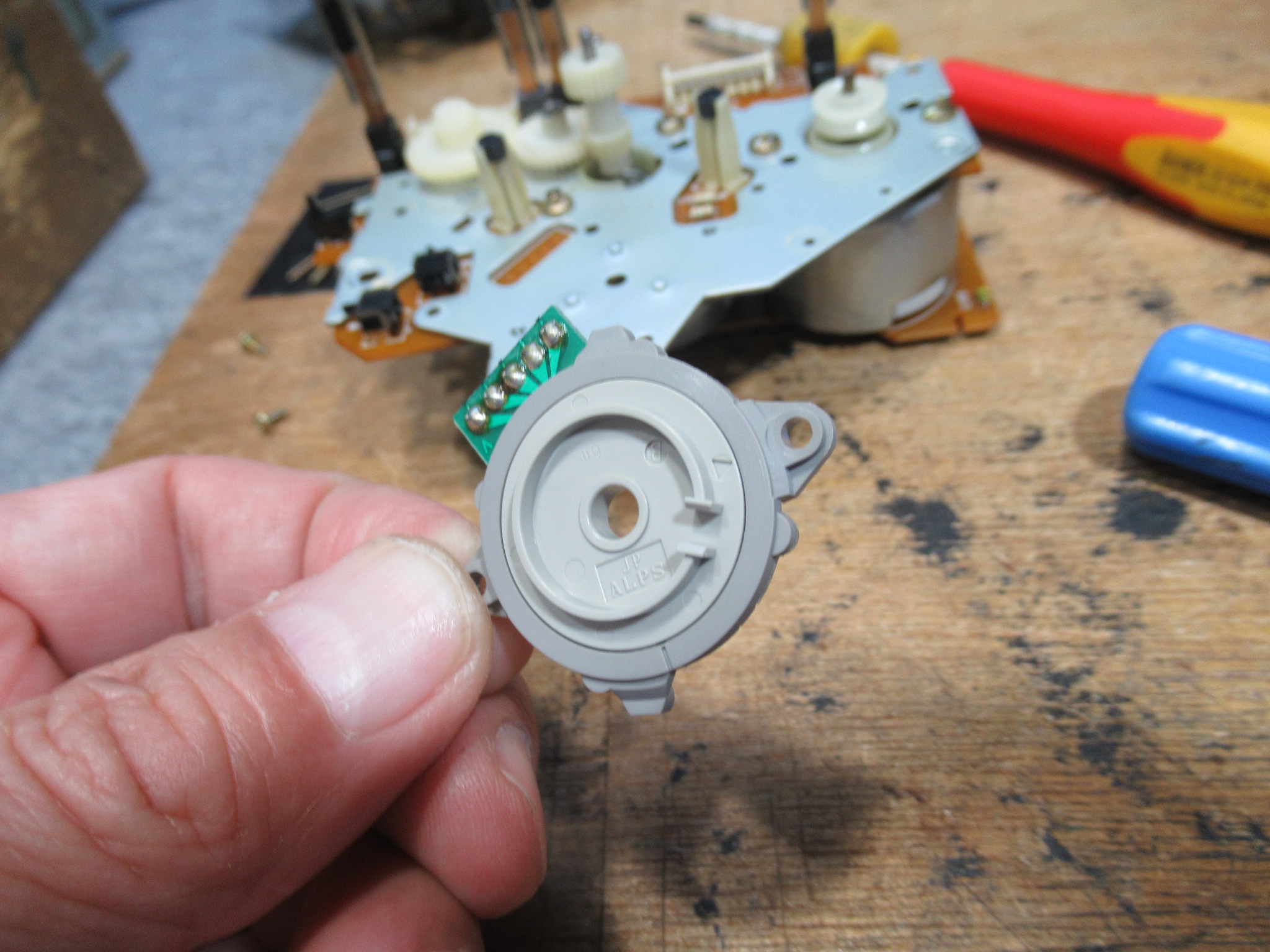

ロータリーエンコーダーを分解します。

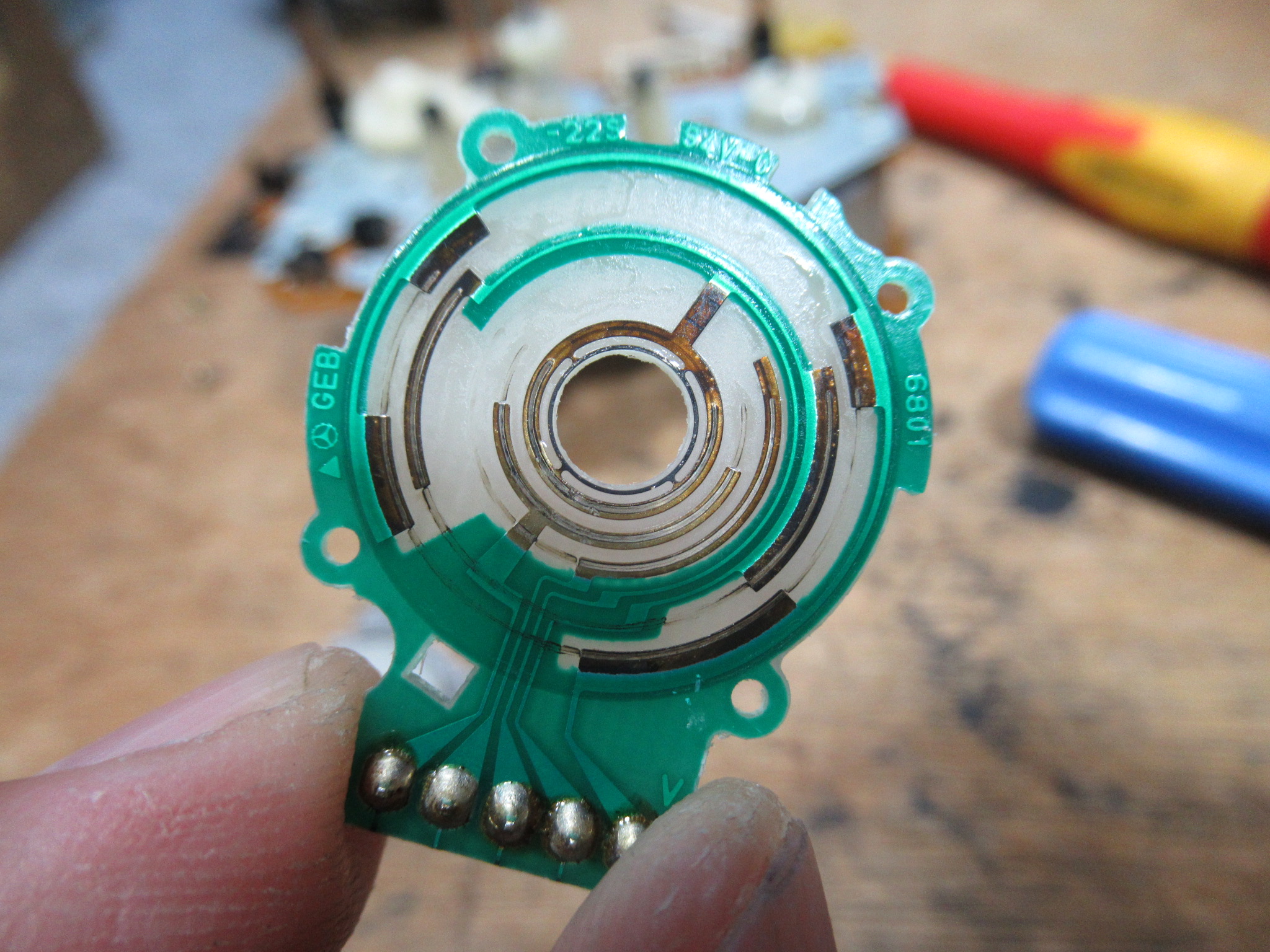

汚れた接点を研磨清掃し、スライド接点専用グリスを塗布します。

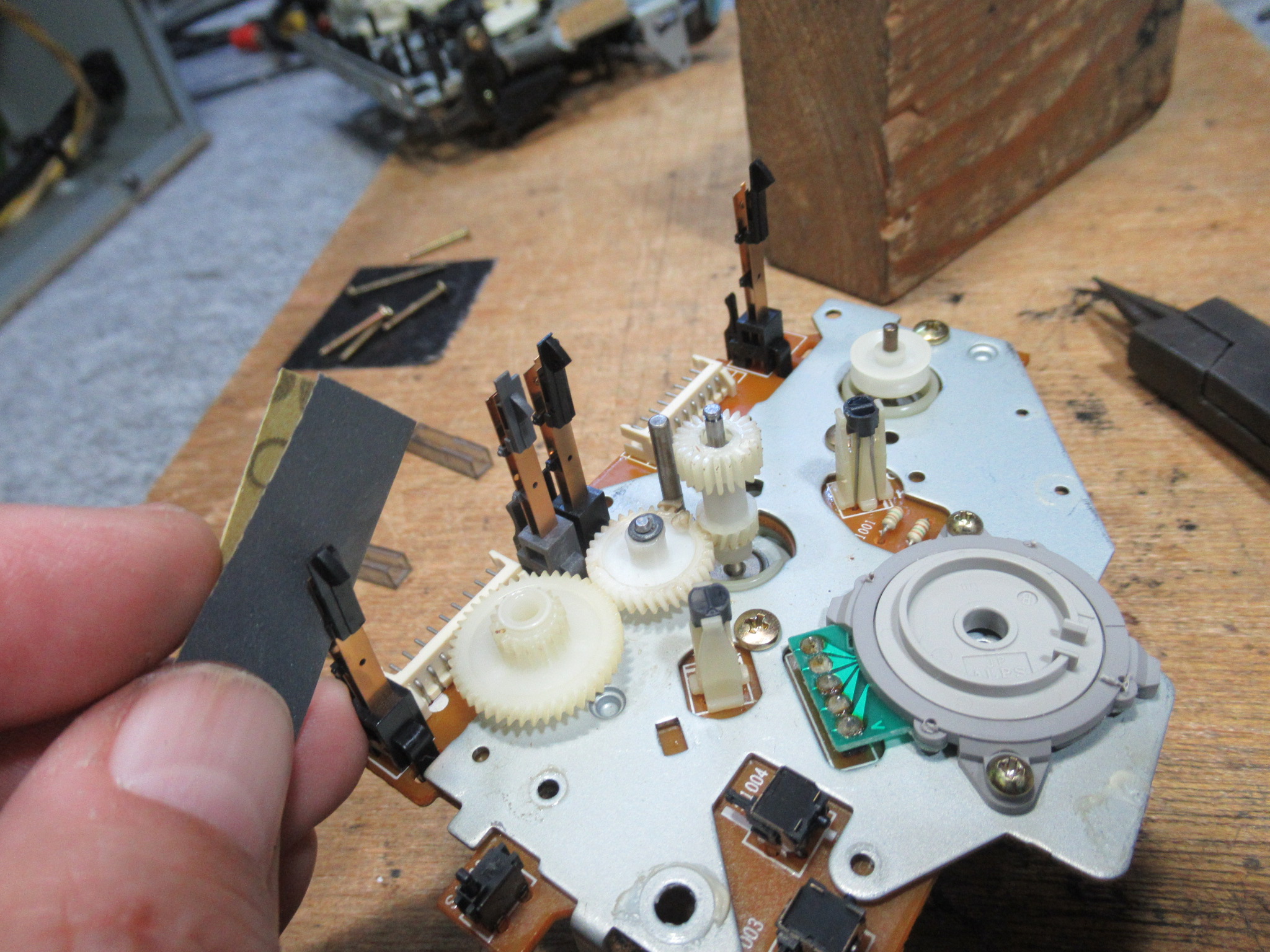

オートセレクタ用スイッチ接点を磨きます。
本体に戻して動作確認を行います。

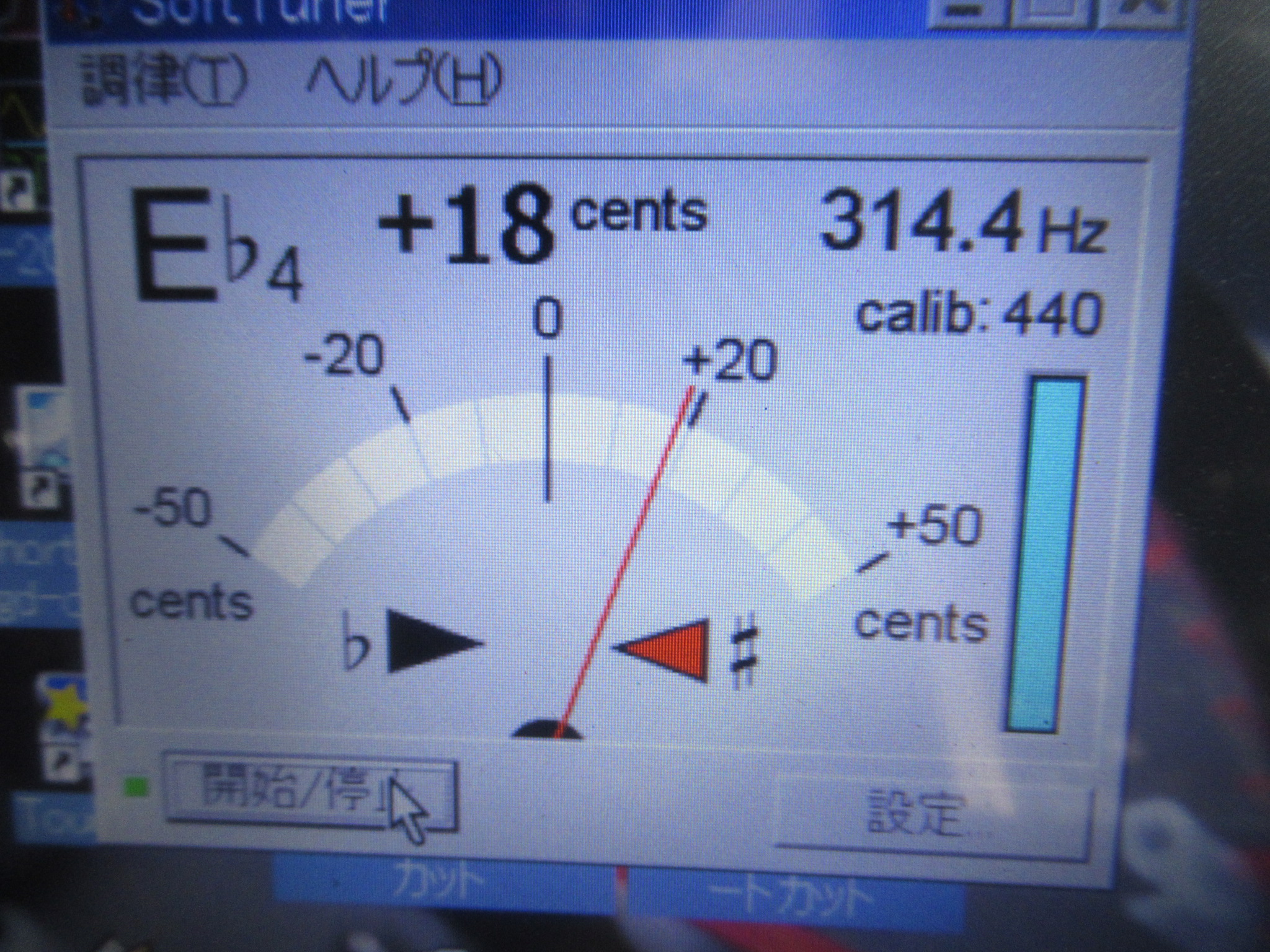

315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。

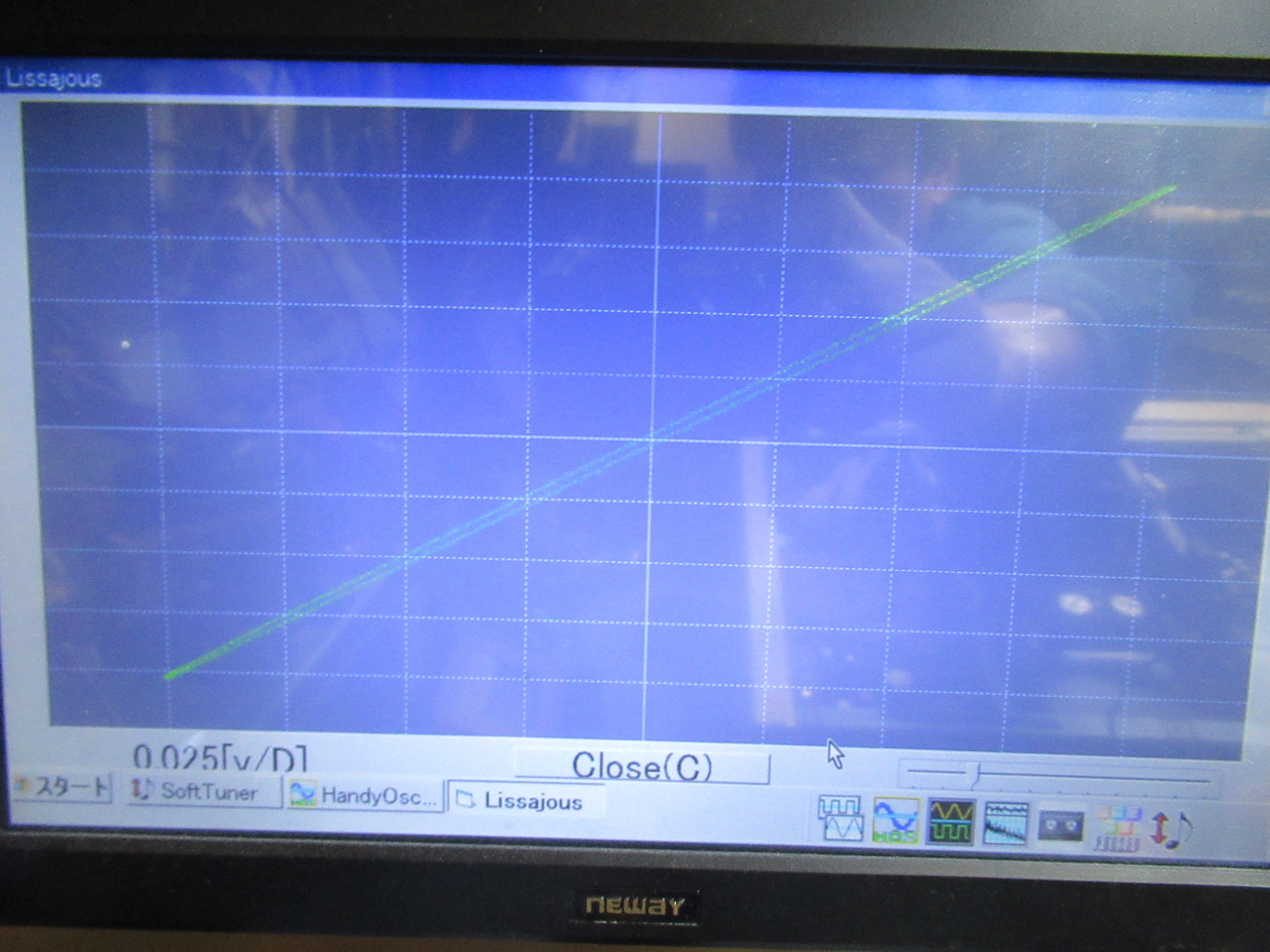

再生バランスを調整します。

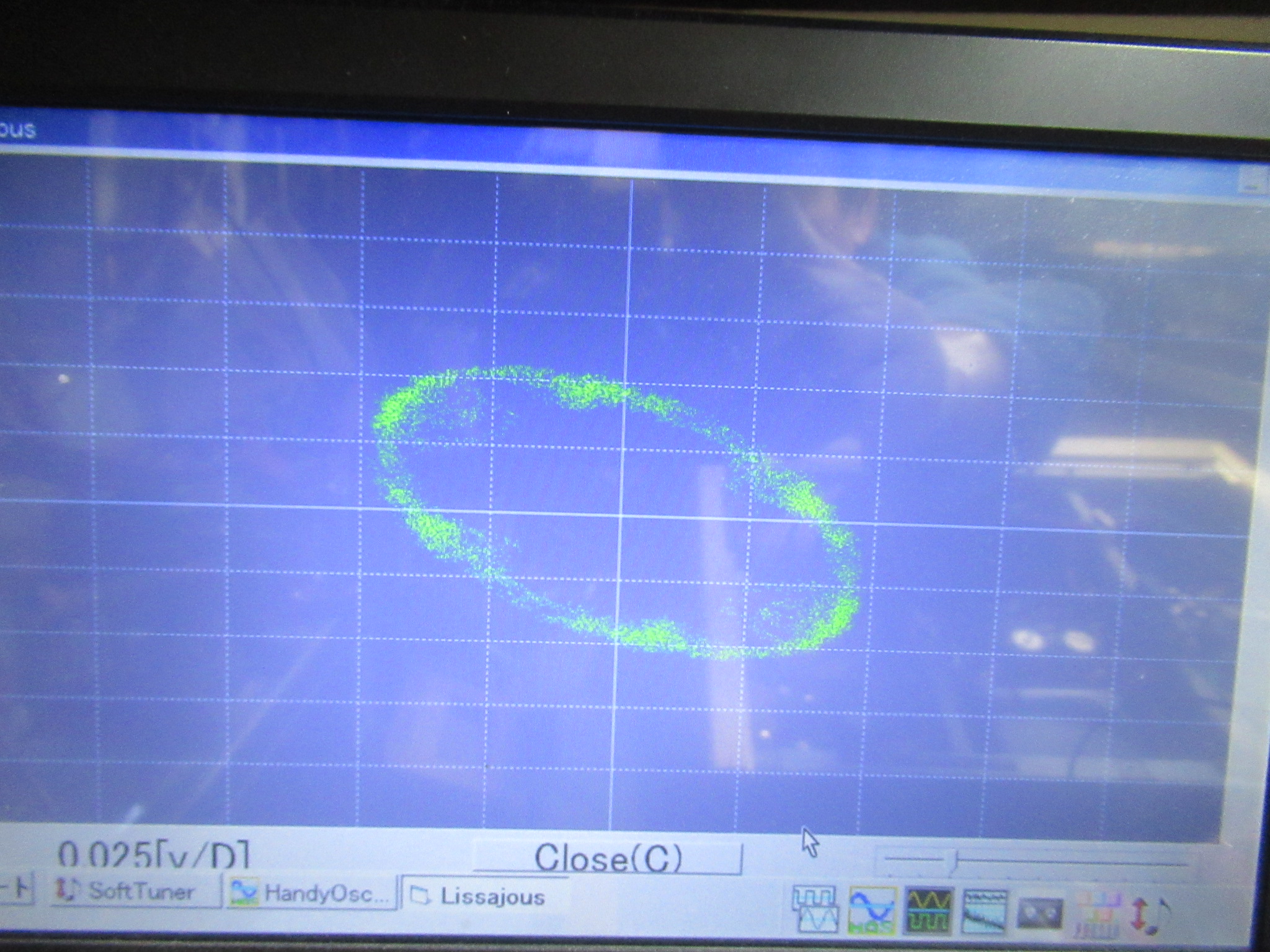

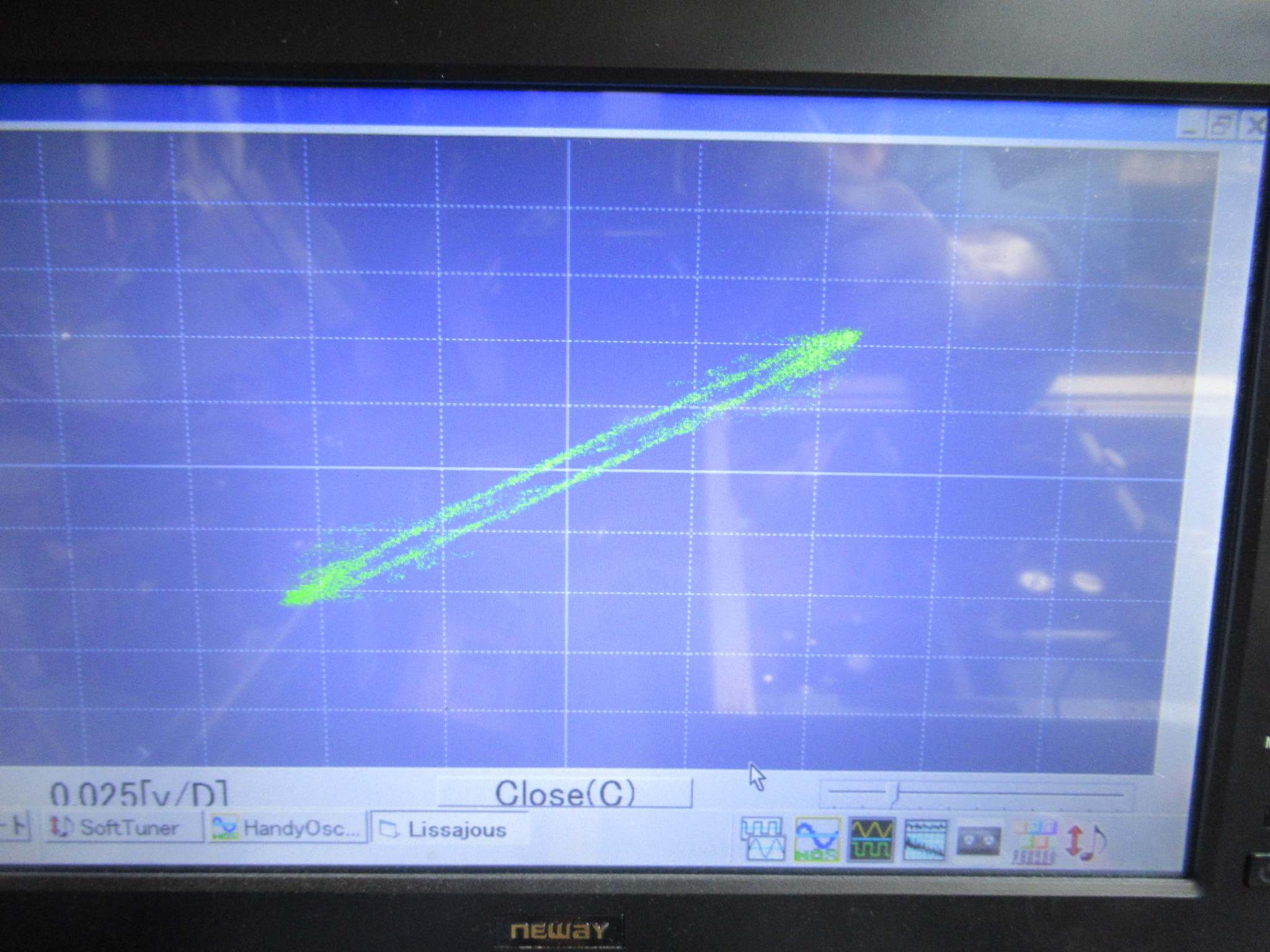

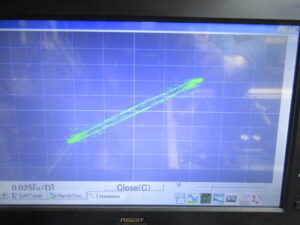

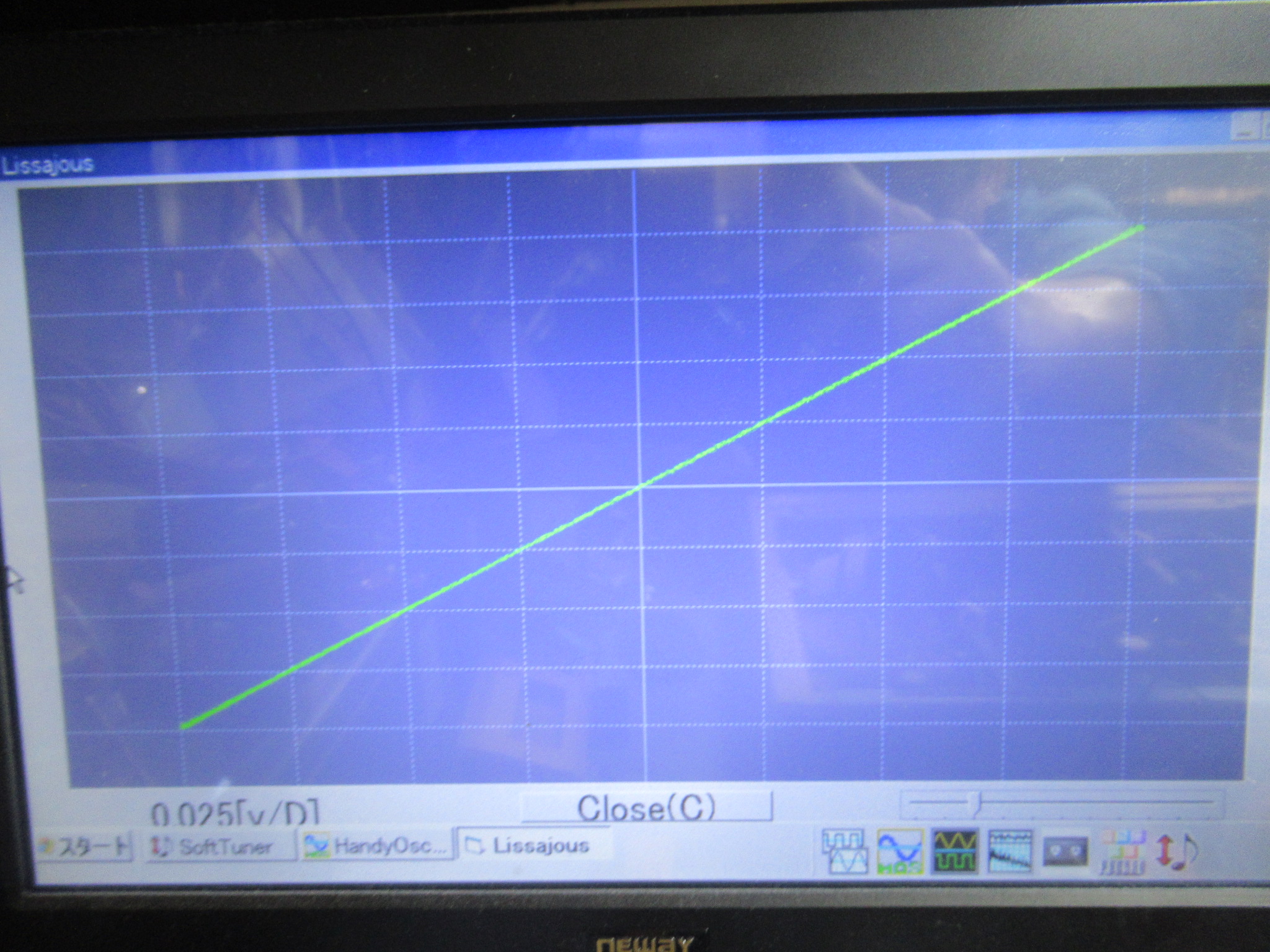

ヘッドアジマスの調整を行います。

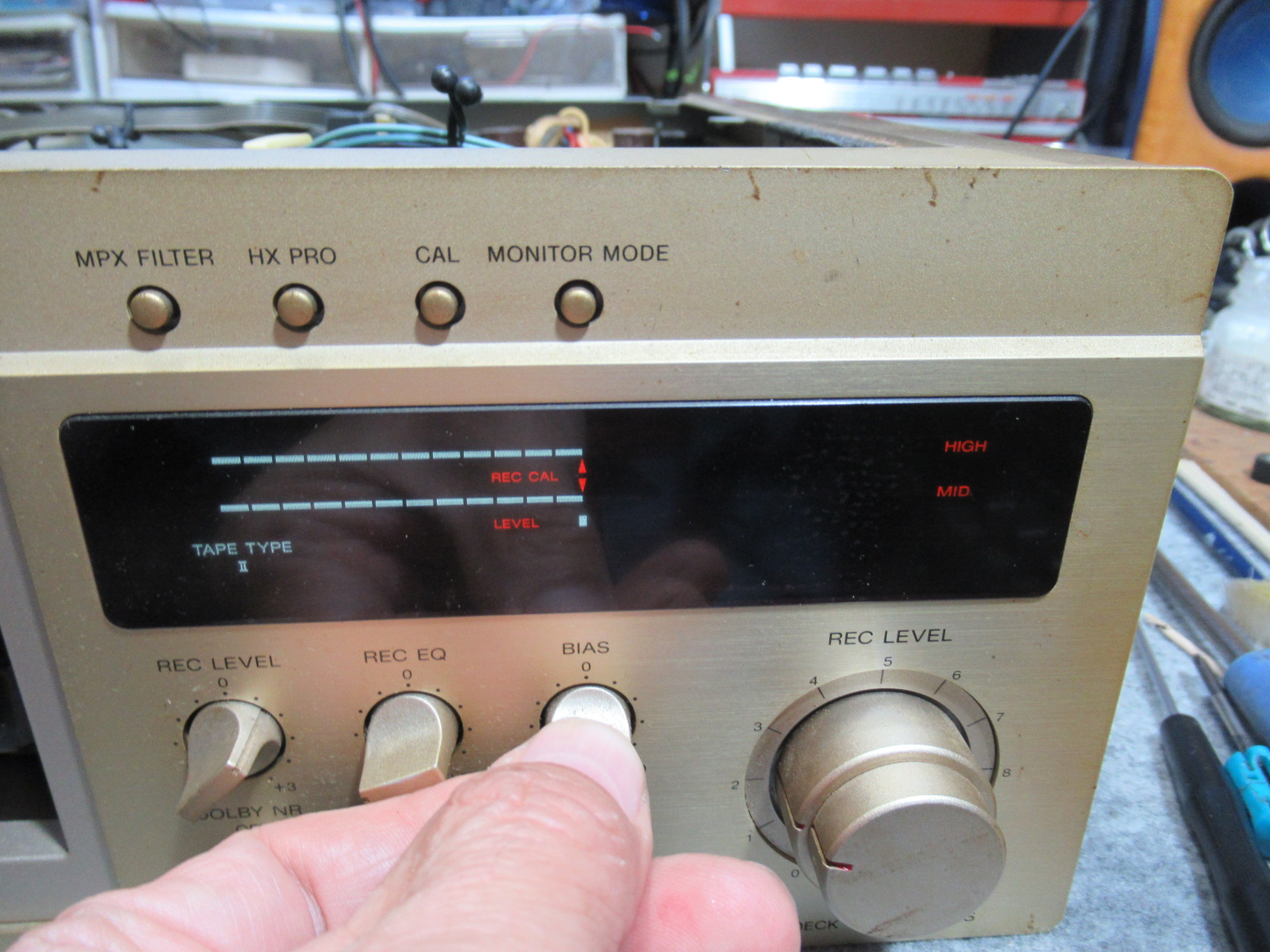

バイアスキャリブレーション後に録再バランス調整を行います。

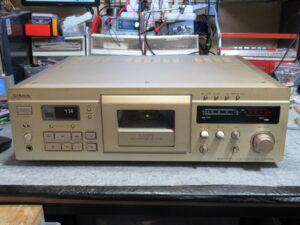

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
