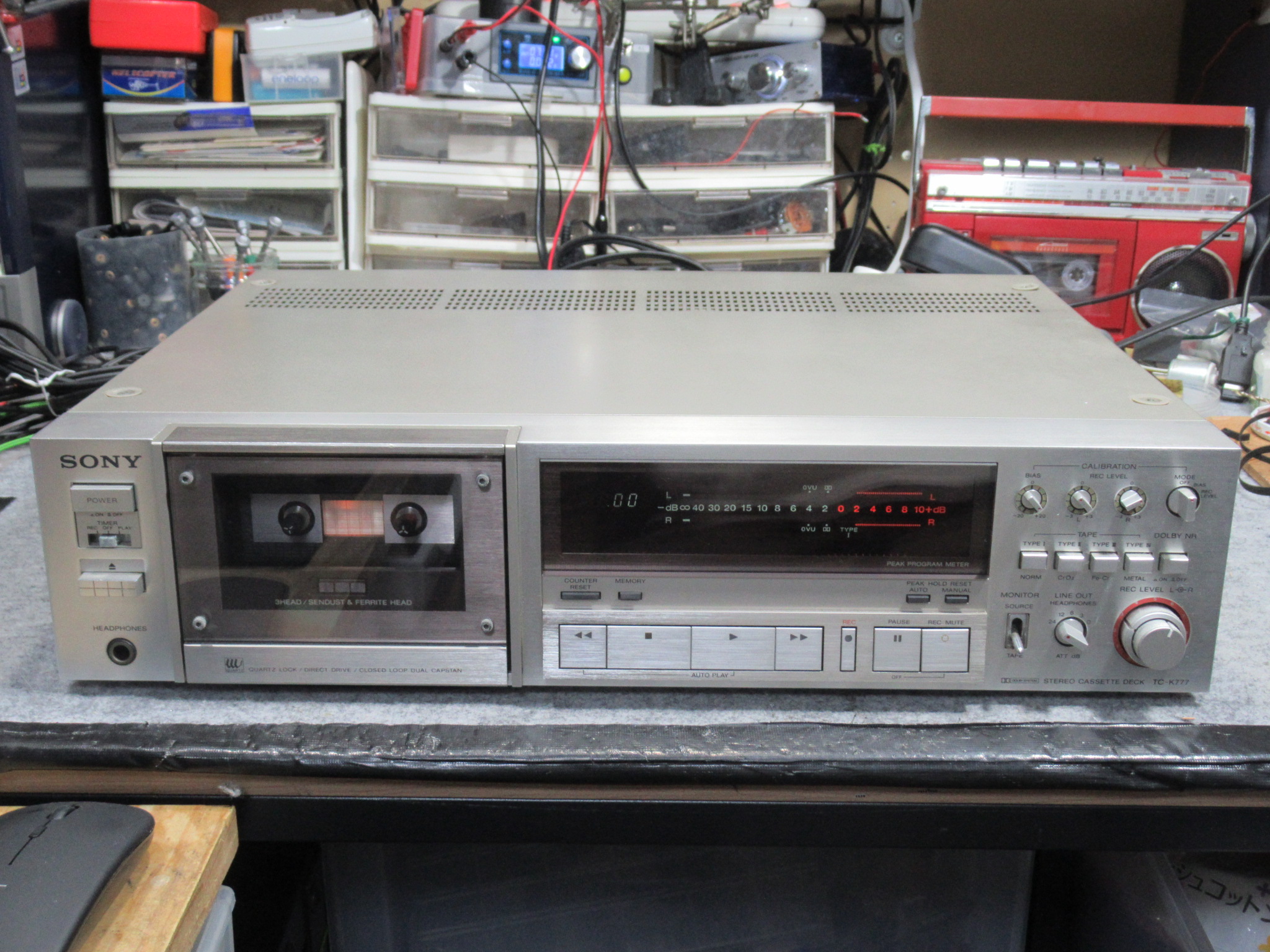

SONY社製３ヘッドデュアルキャプスタンカセットデッキ、TC-K777の修理依頼をいただきました。
再生不可ということです。

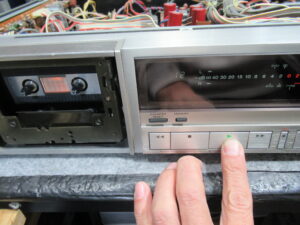

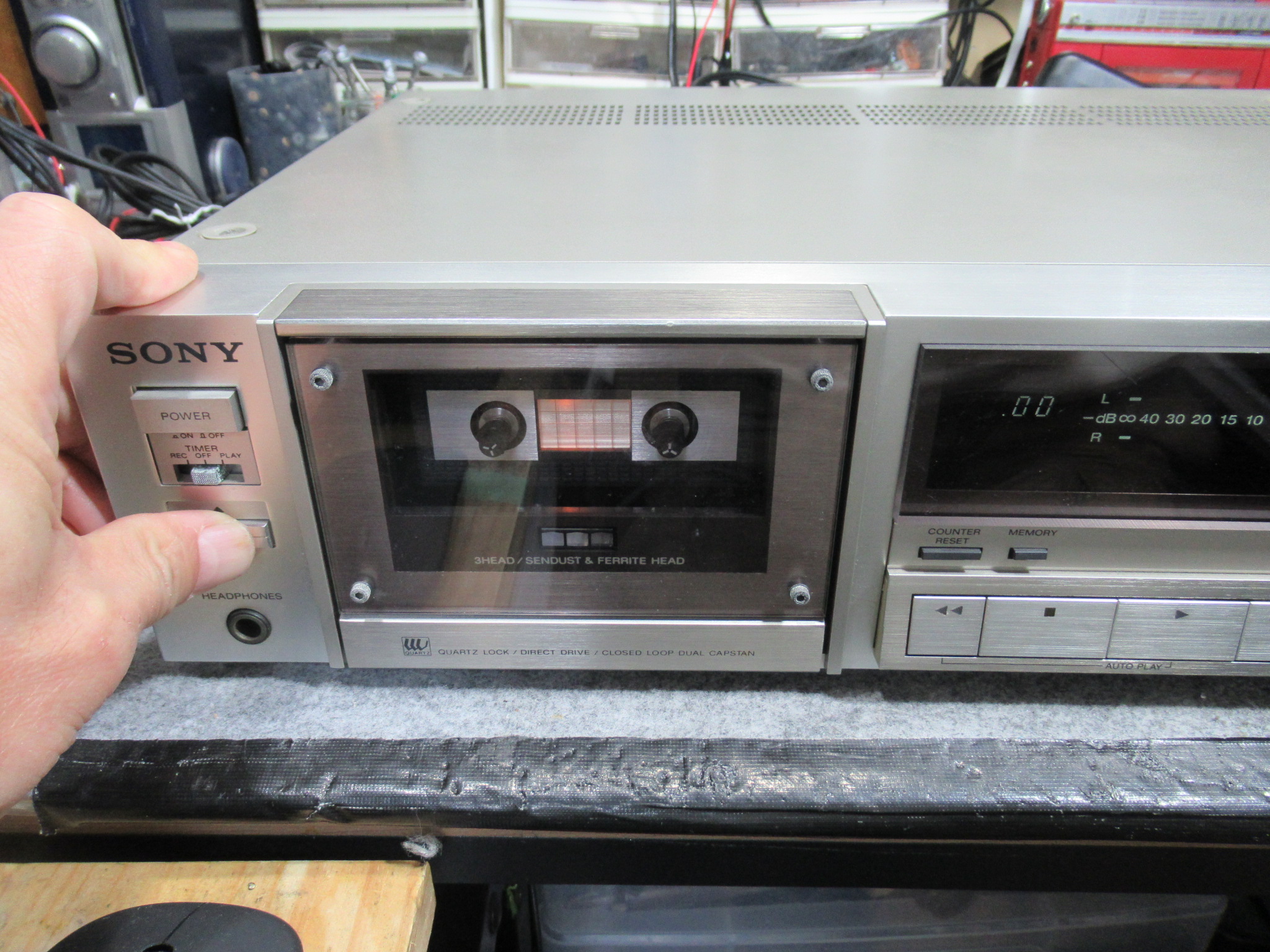

イジェクトボタンを押してもピクリともしません。かなり固いということは事前に聞いていました。

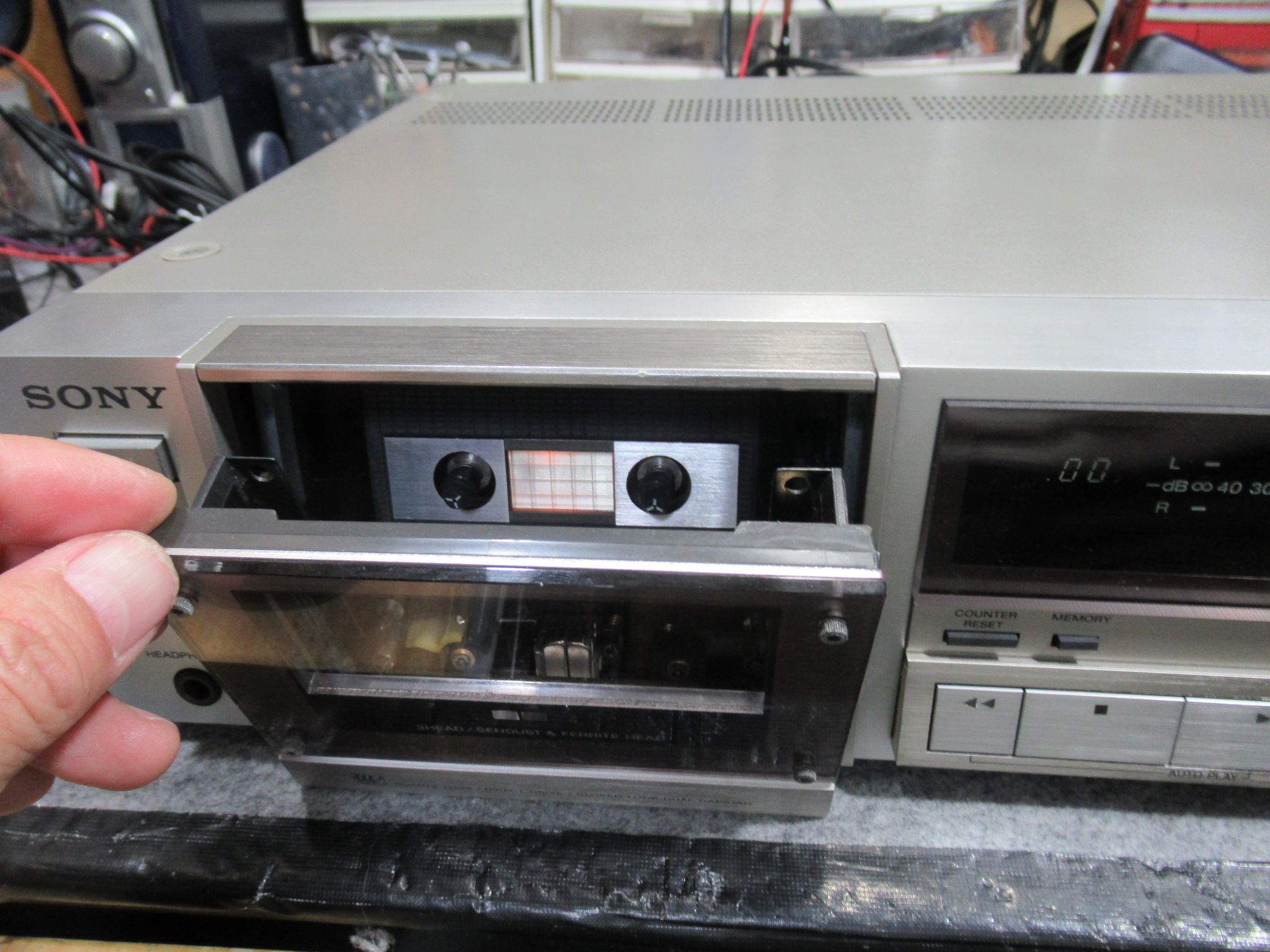

何とか開きました。

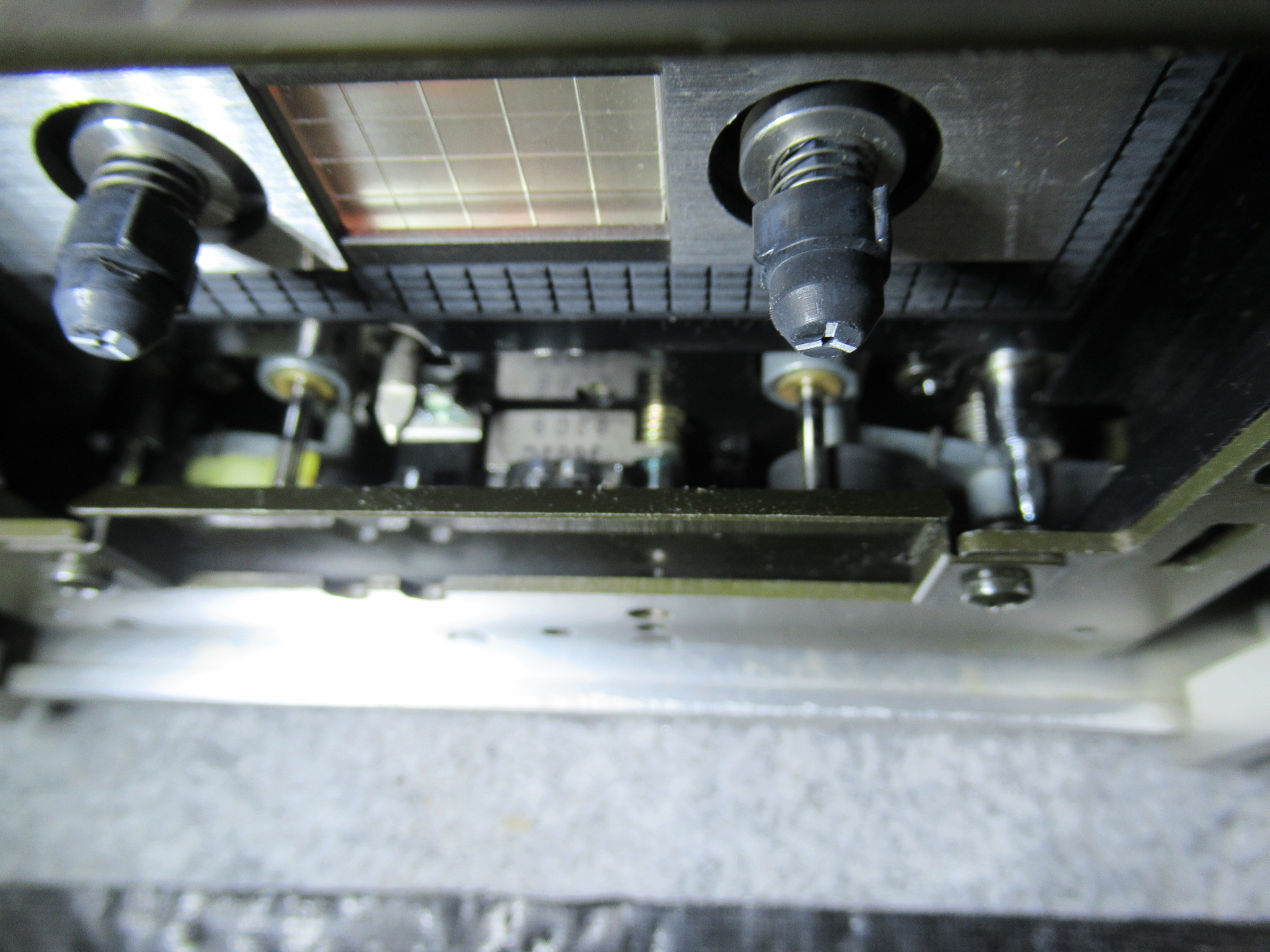

右側のピンチローラーが下がり切りません。
再生ボタンを押すと、リールモーターは回転するものの、肝心のリールは動きません。

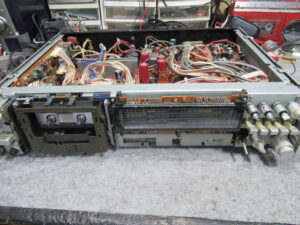

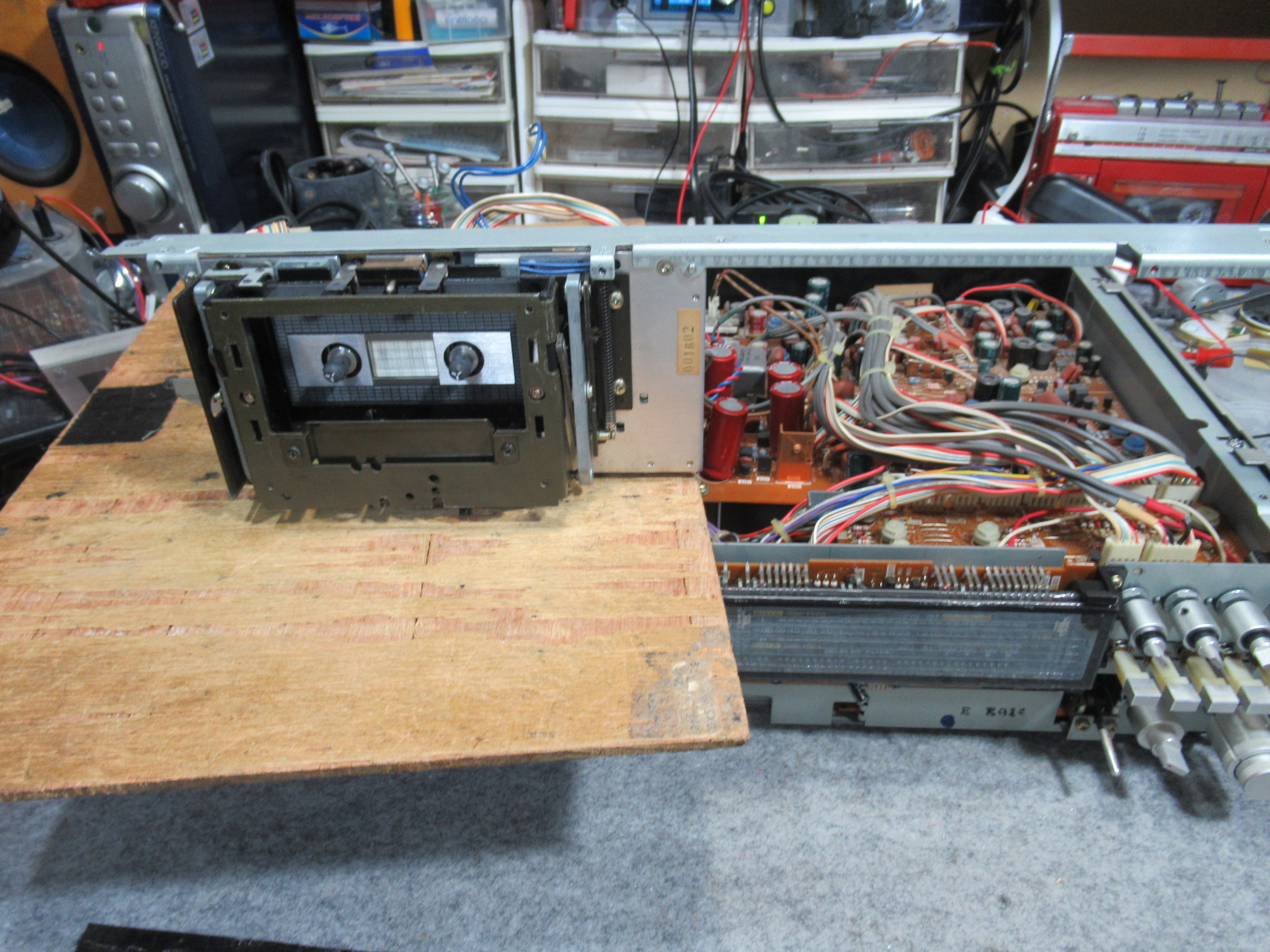

フロントパネルを取り外し、メカを取り出しました。

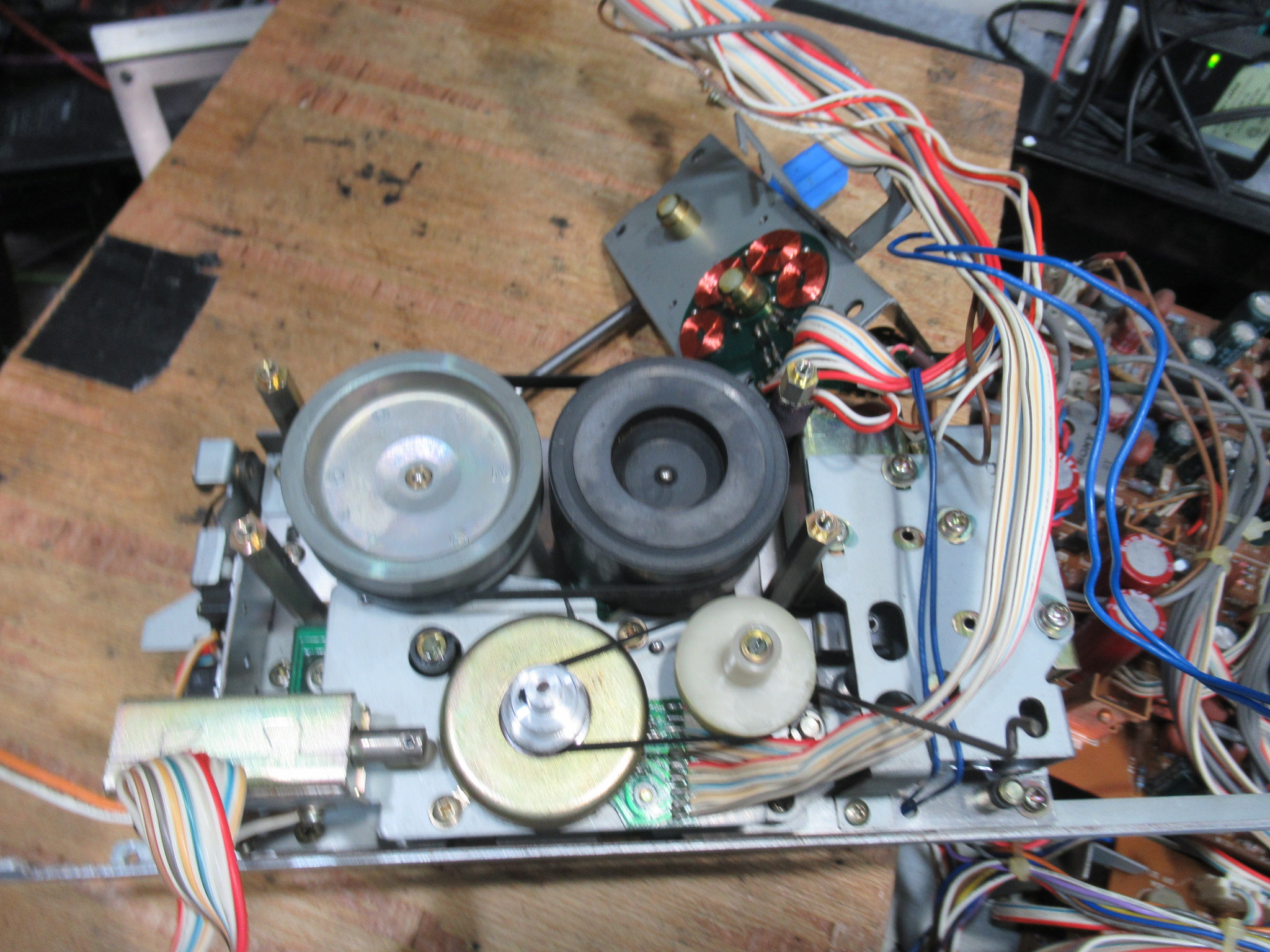

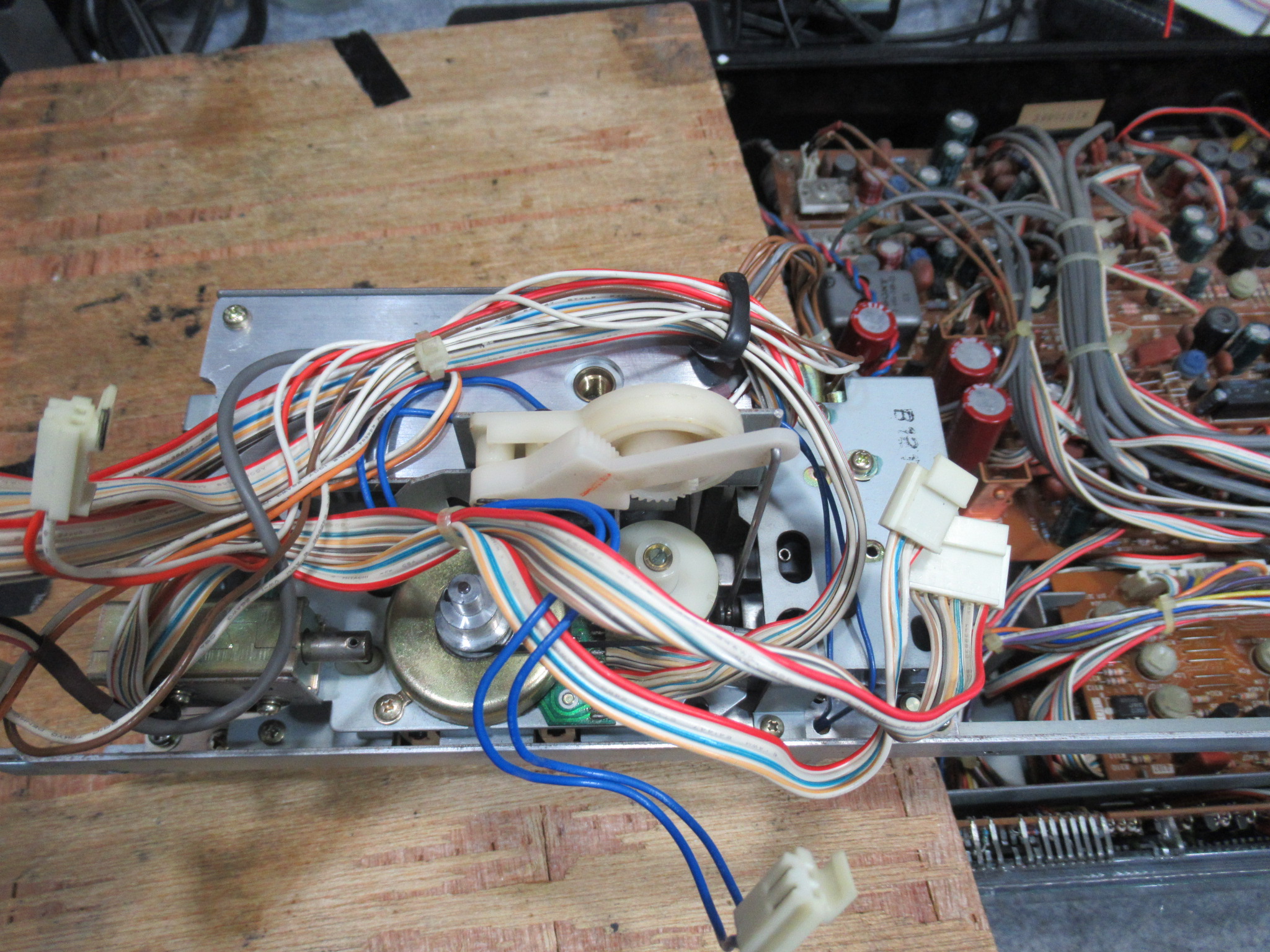

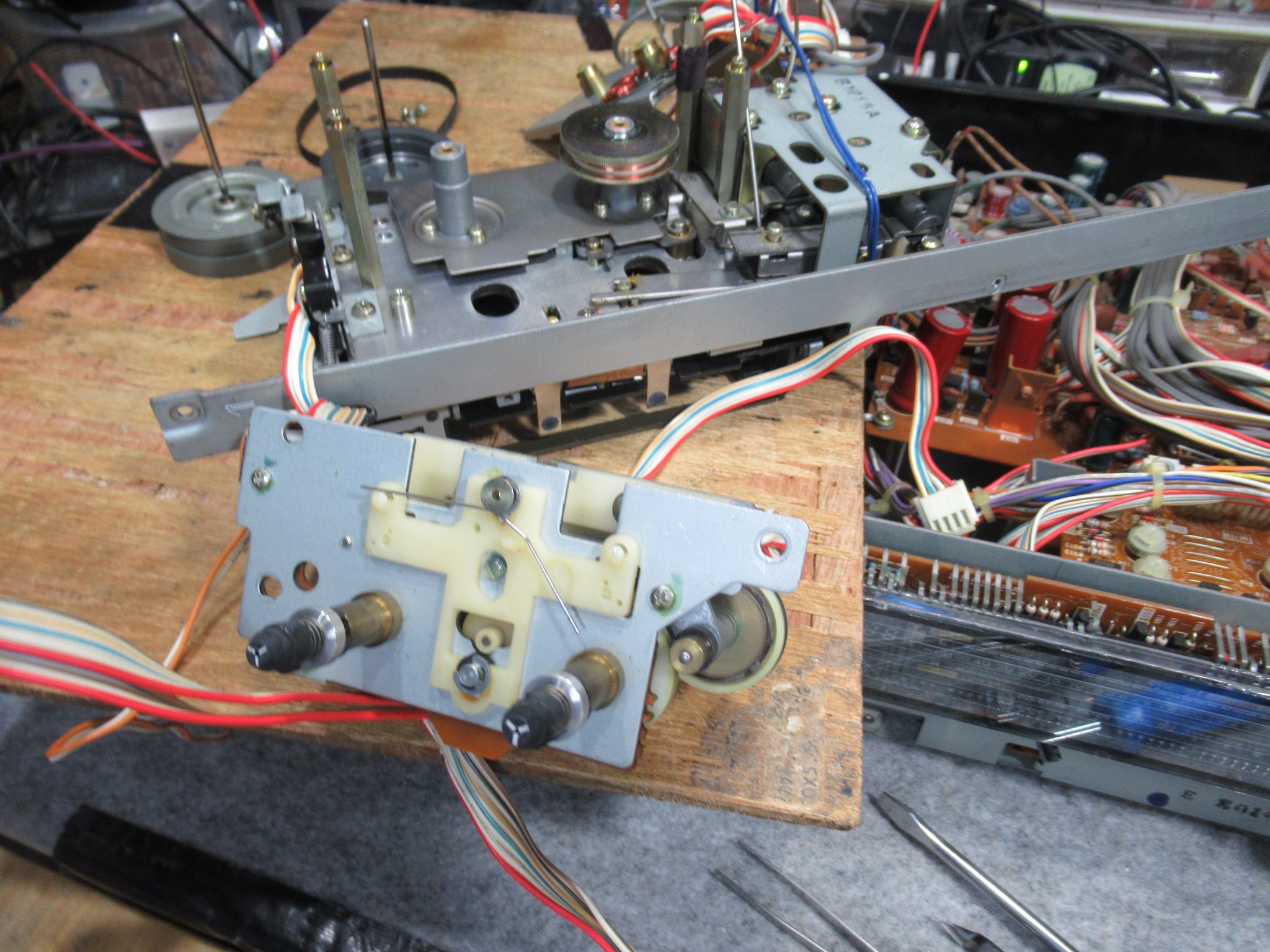

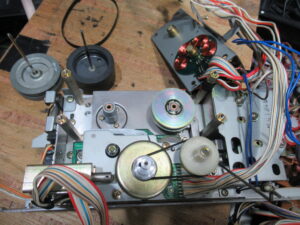

まずは背面を分解していきます。
リールユニットを取り出しました。

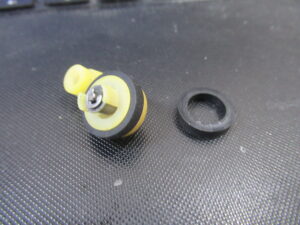

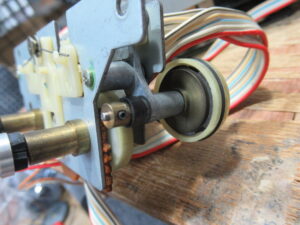

再生専用のアイドラーです。

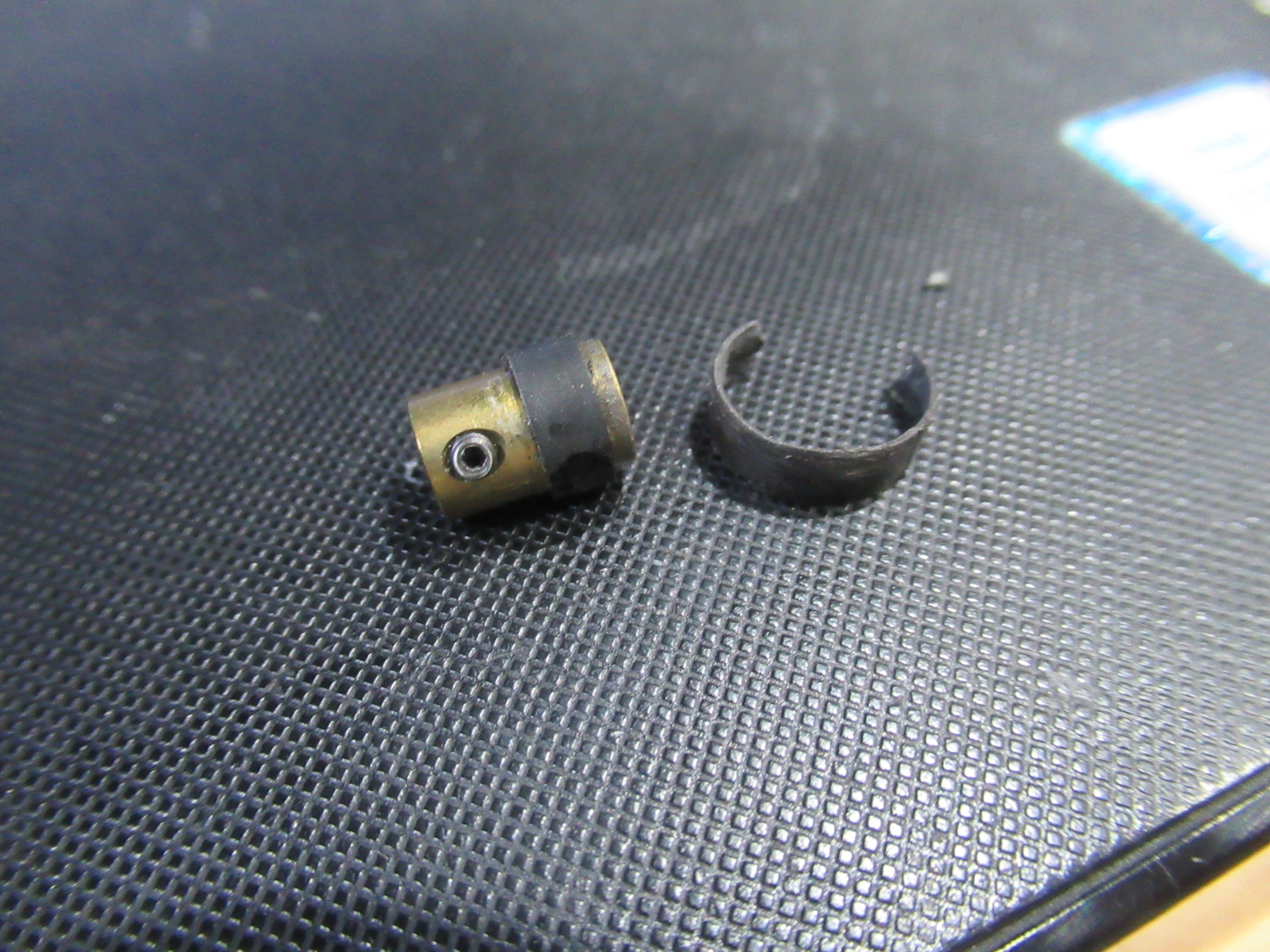

硬くなったゴムリングの上からビニールチューブを被せてありました。以前も同じように処置されたものを見たことがありますが、同じ方の修理でしょうか？

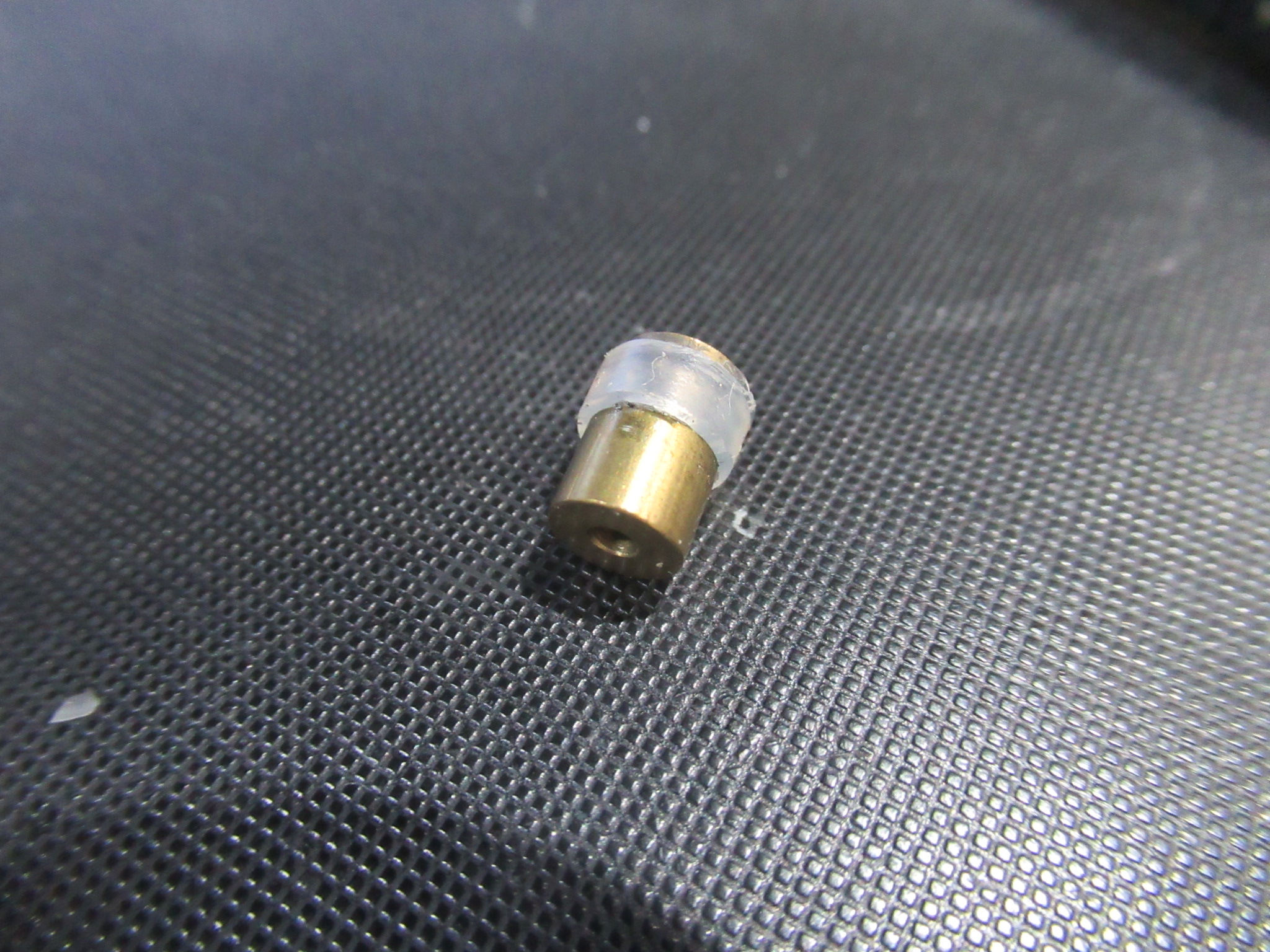

シリコン製のゴムリングと交換します。

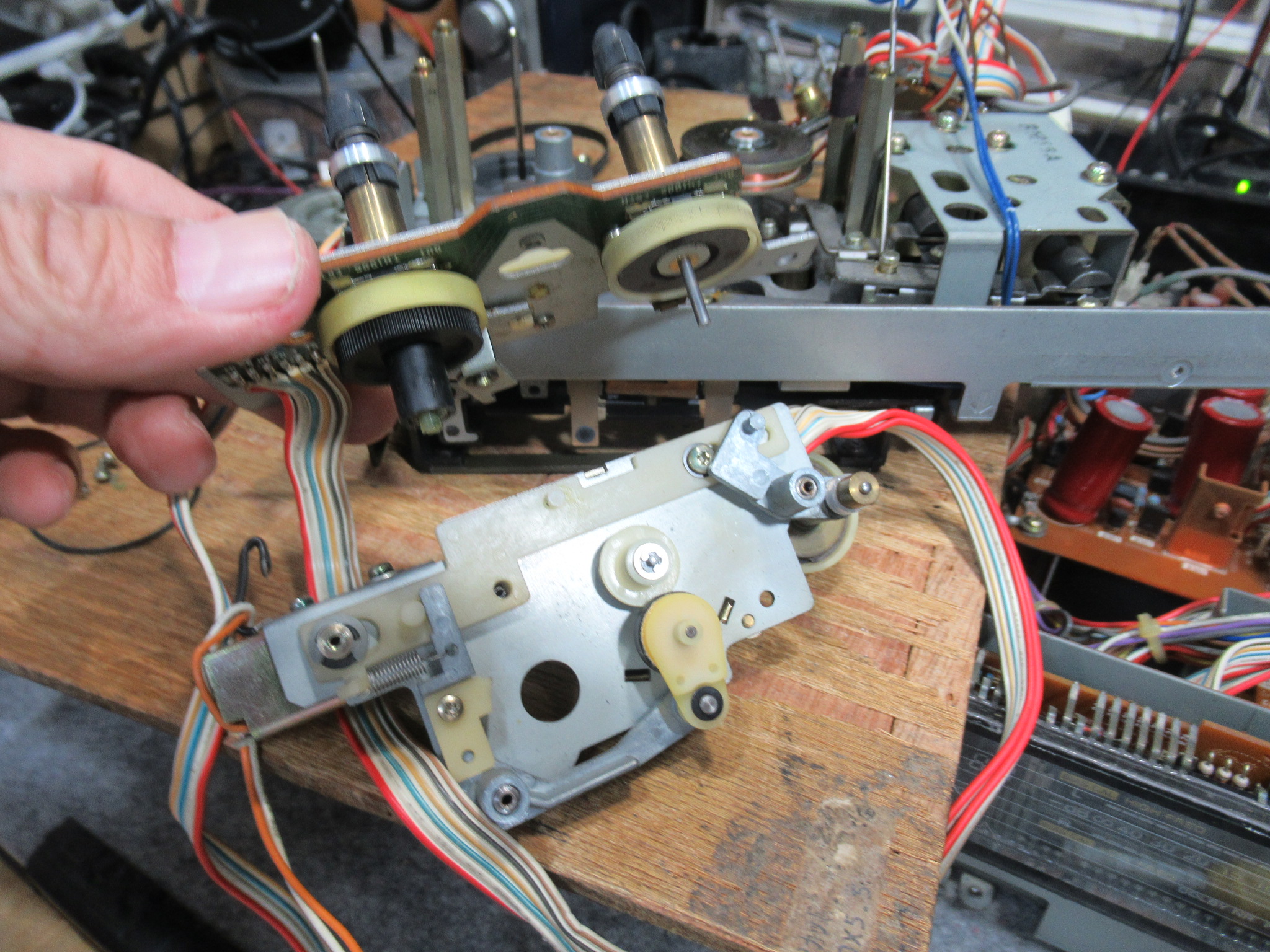

リールユニットを分解します。

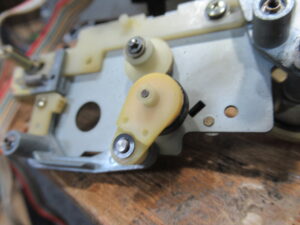

早送り巻き戻し用のアイドラーゴムを交換します。
リールベルトも交換します。

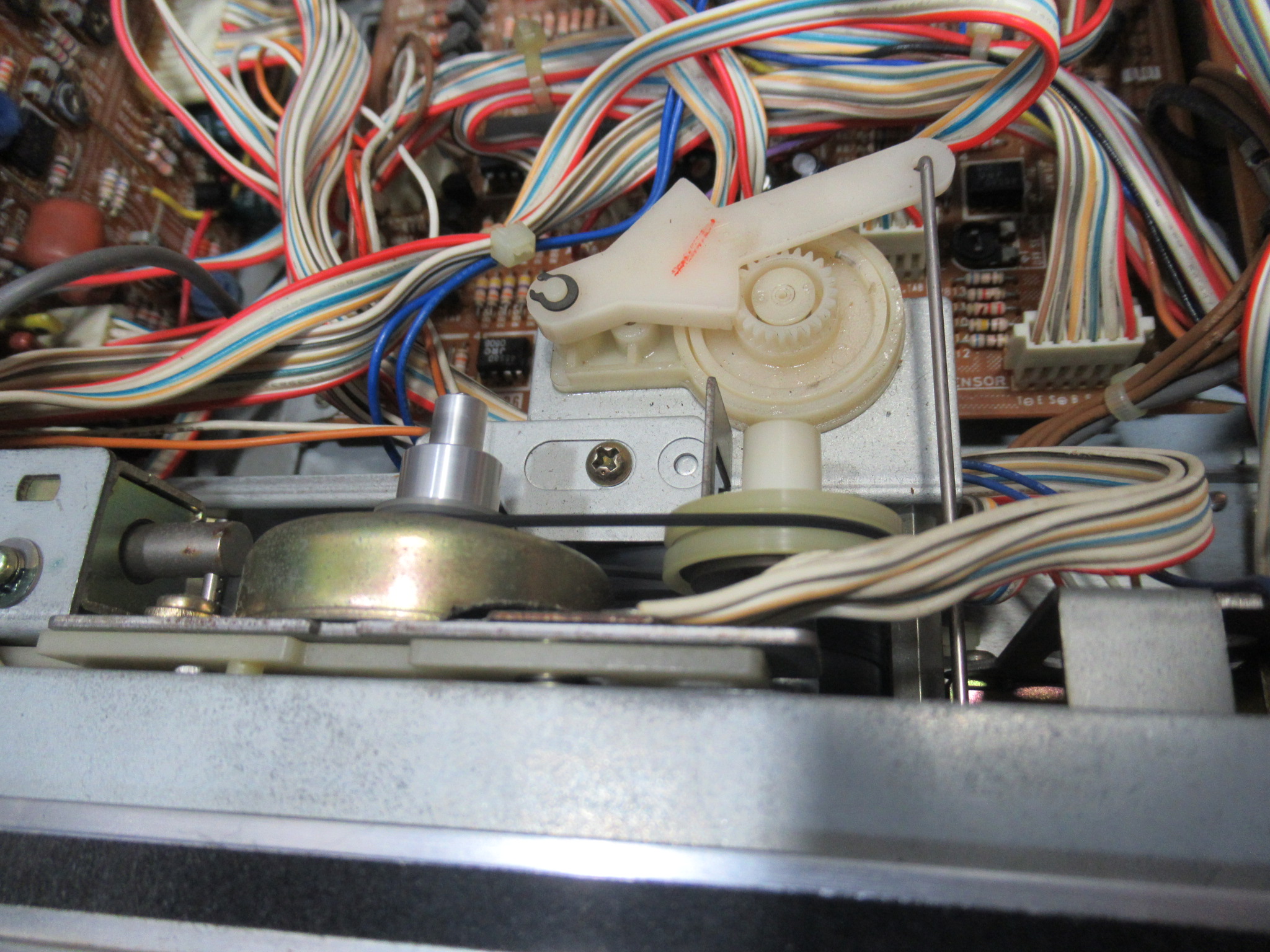

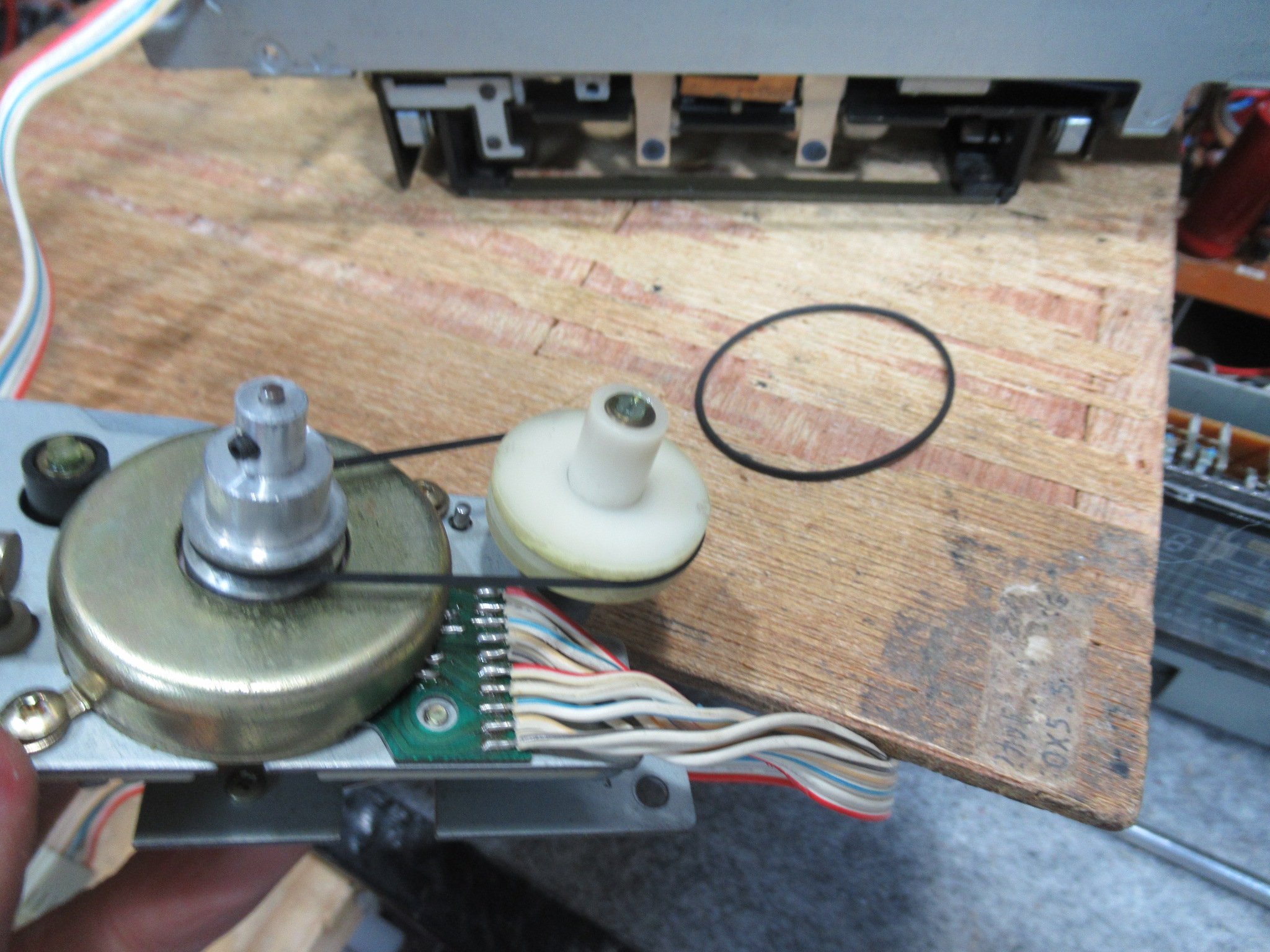

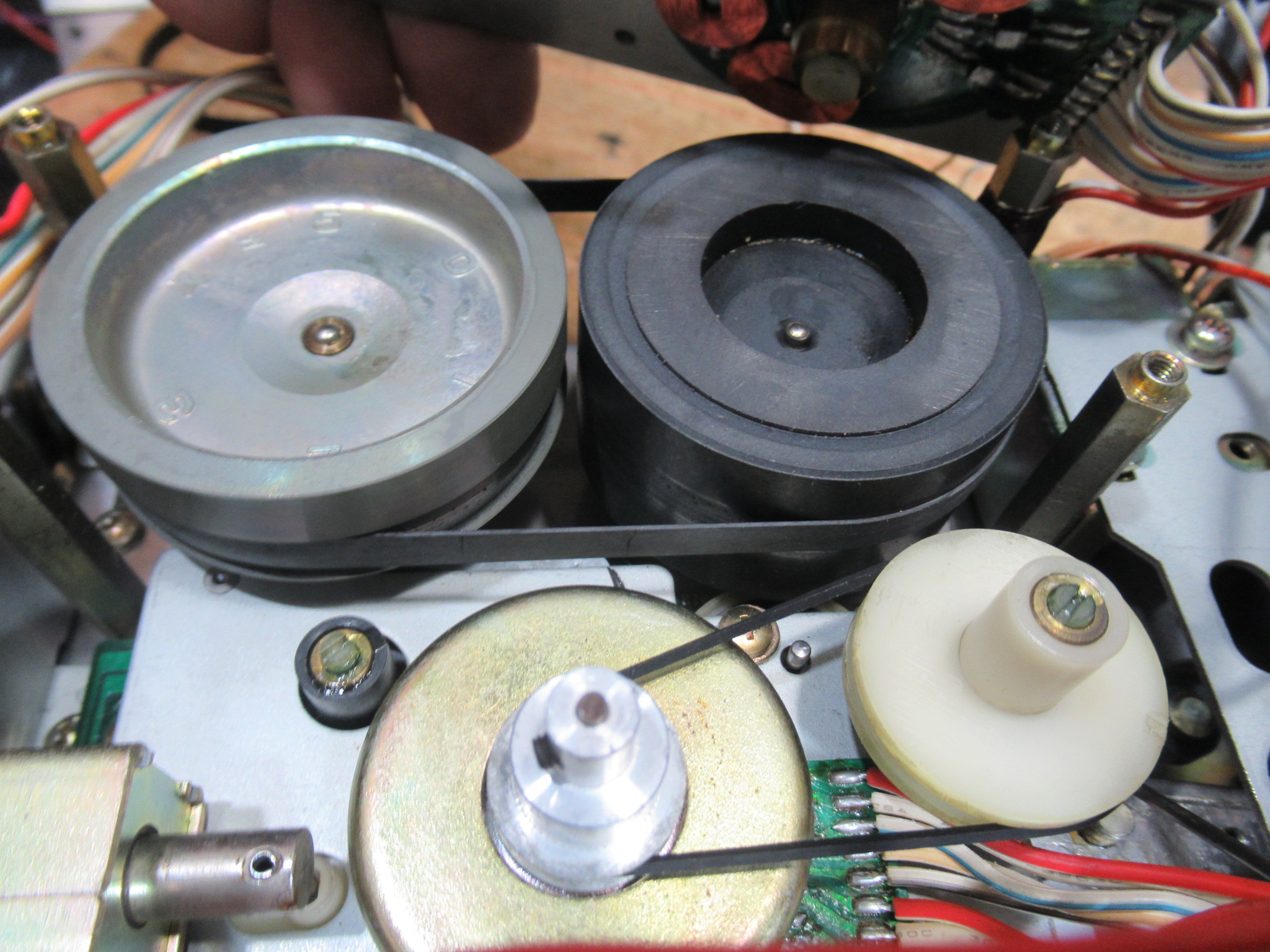

キャプスタンベルトを交換します。

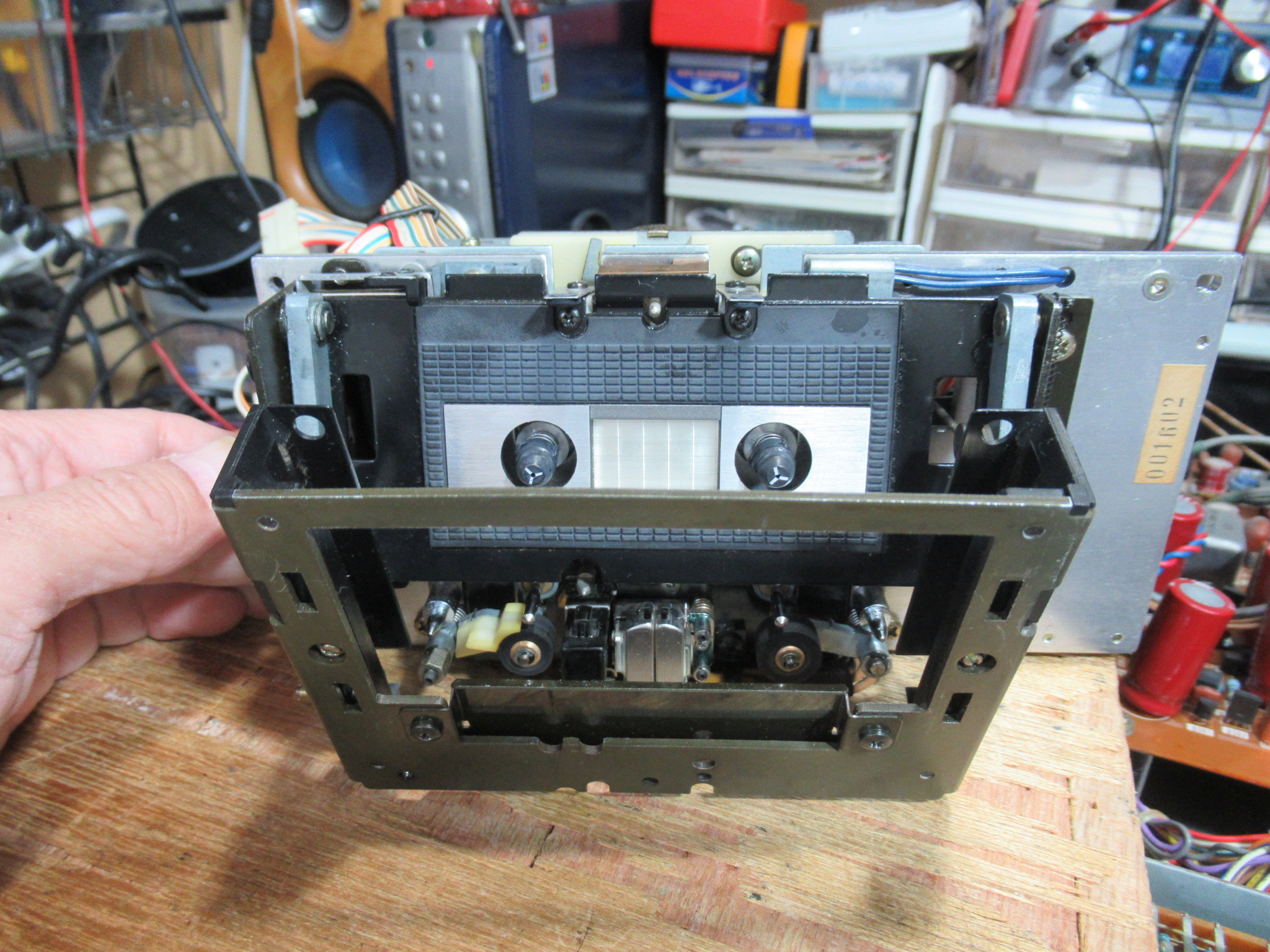

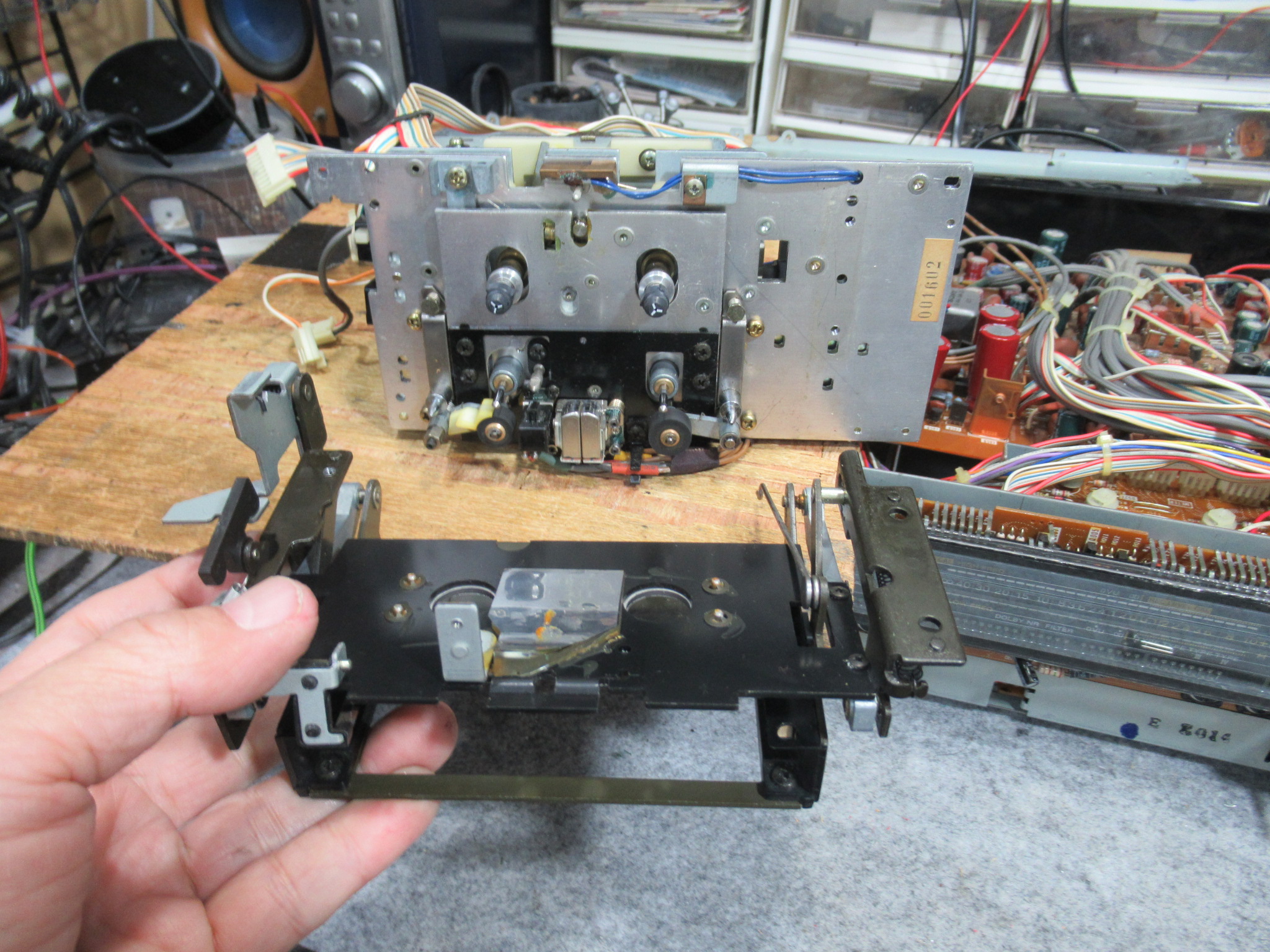

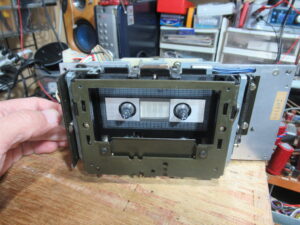

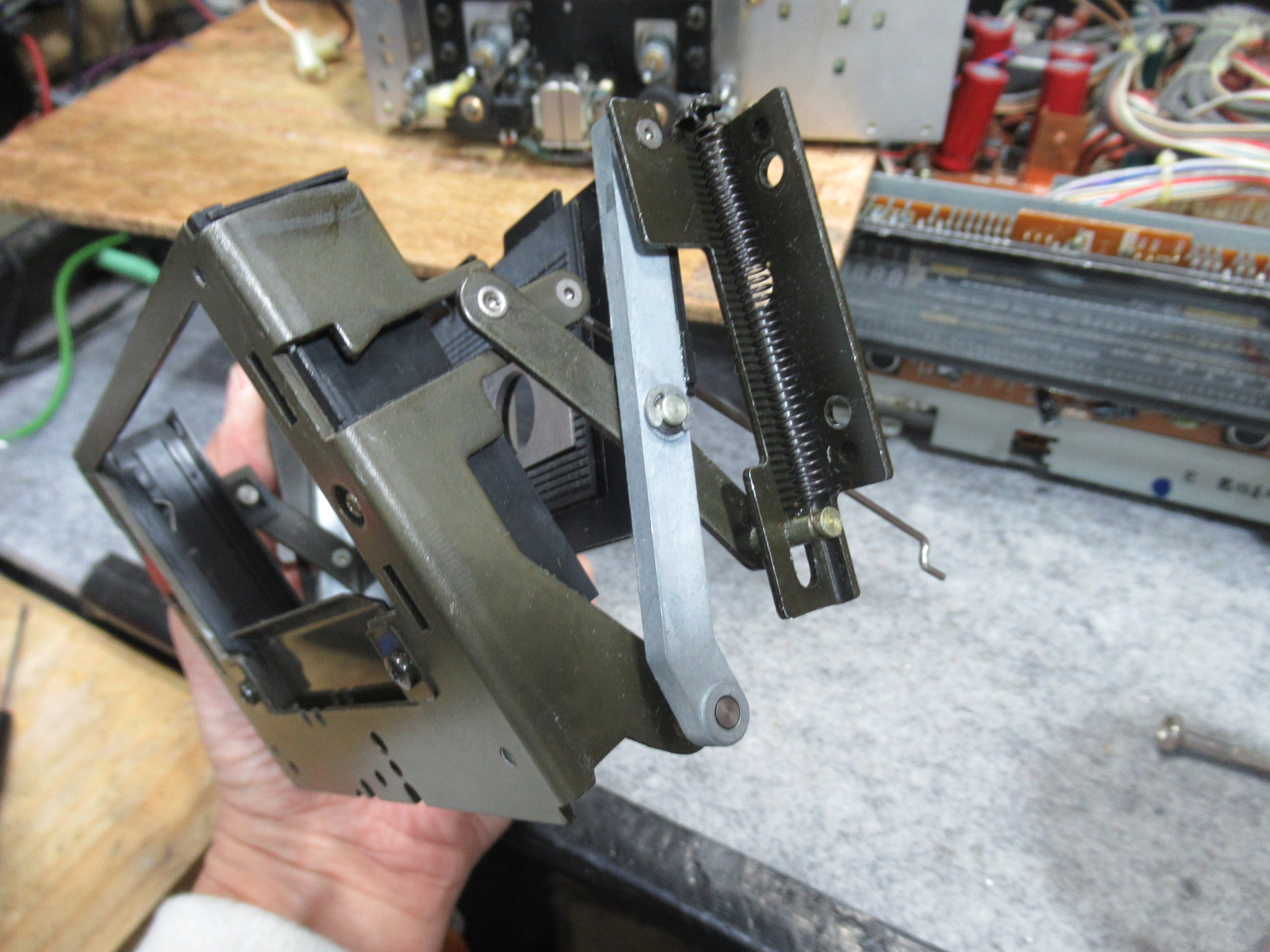

カセットホルダーを切り離します。

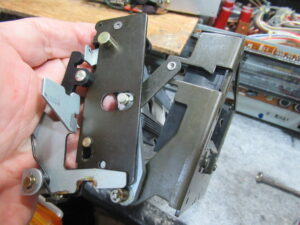

少し複雑な造りですので分解前に観察します。
分解して固着部分の硬化したグリスを除去清掃し、再グリスします。

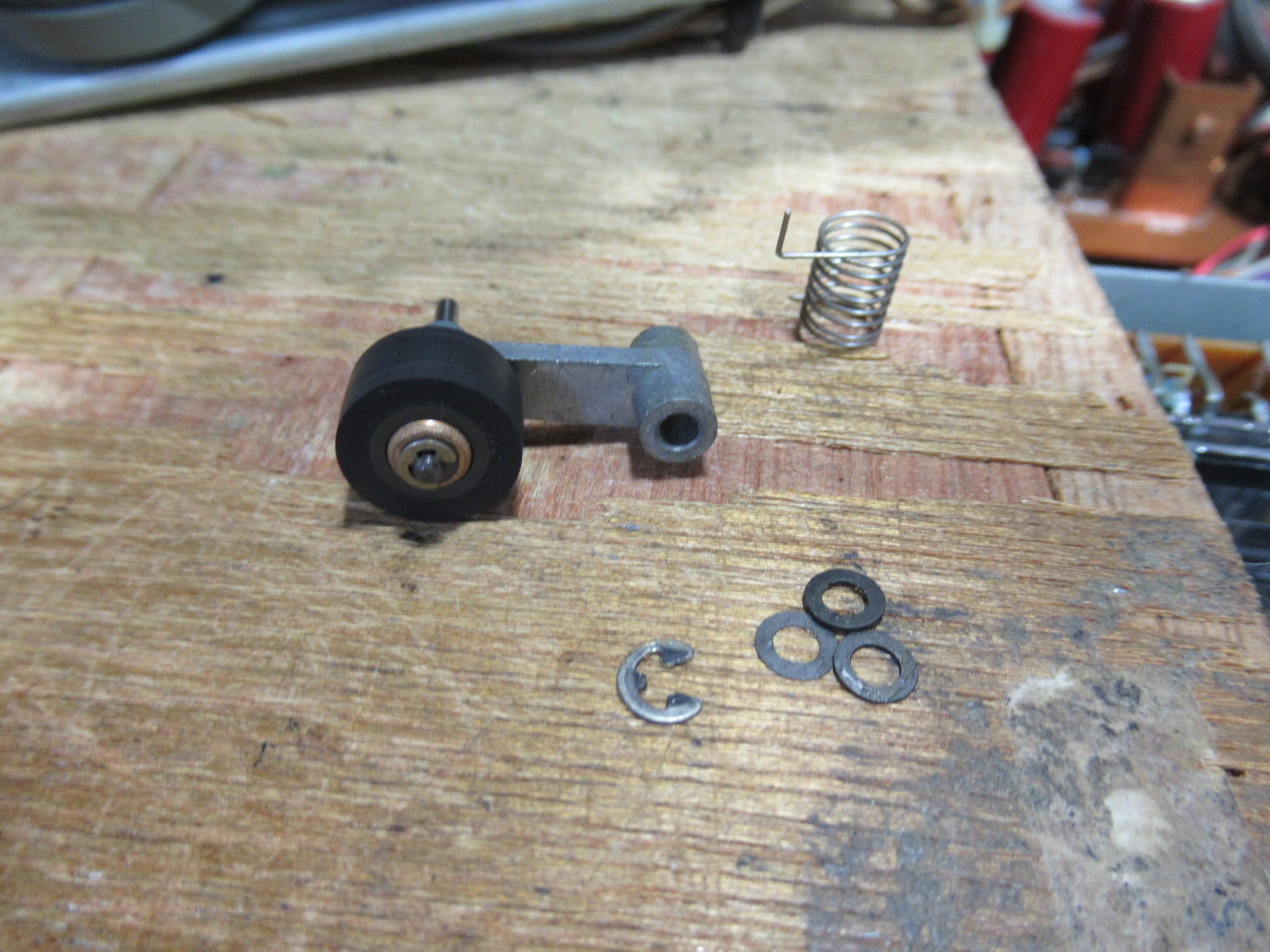

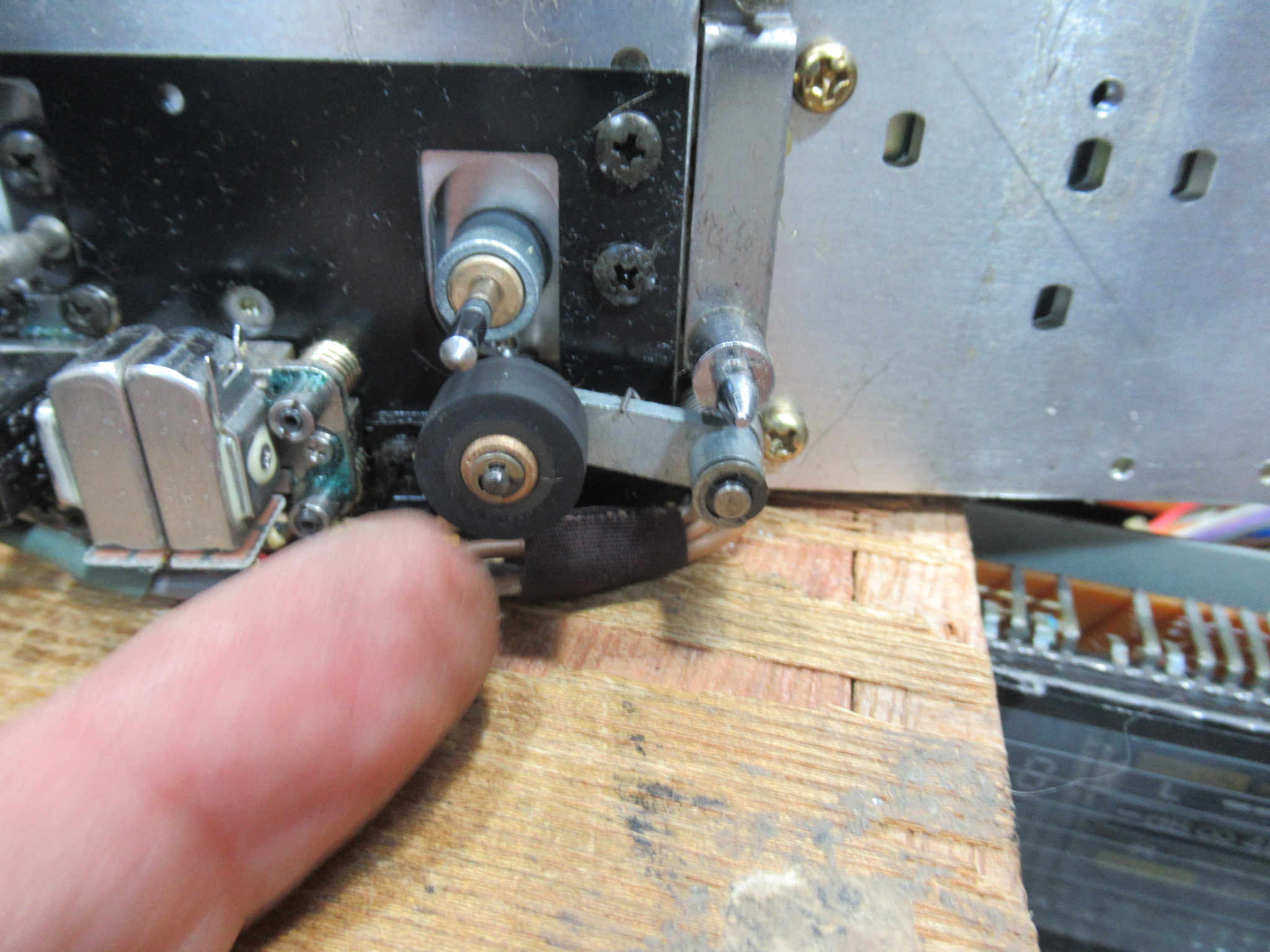

動きの悪いピンチローラーアームも脱着して可動部分を清掃・グリスアップします。
動きが良くなりました。

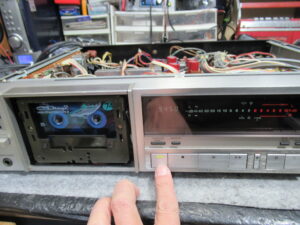

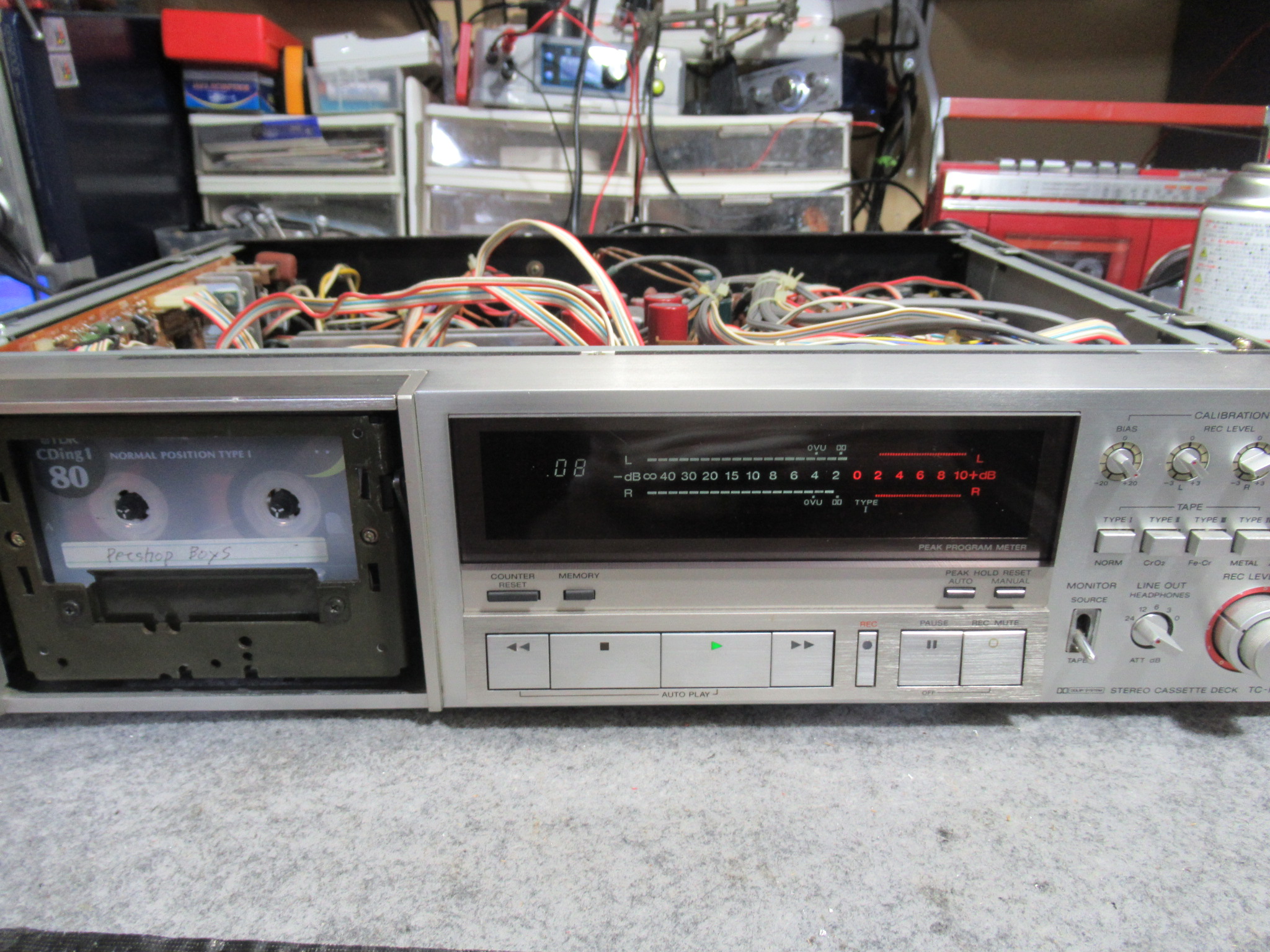

本体に組み込んで動作確認を行います。早送りと巻き戻しの回転が遅いのが気になります。

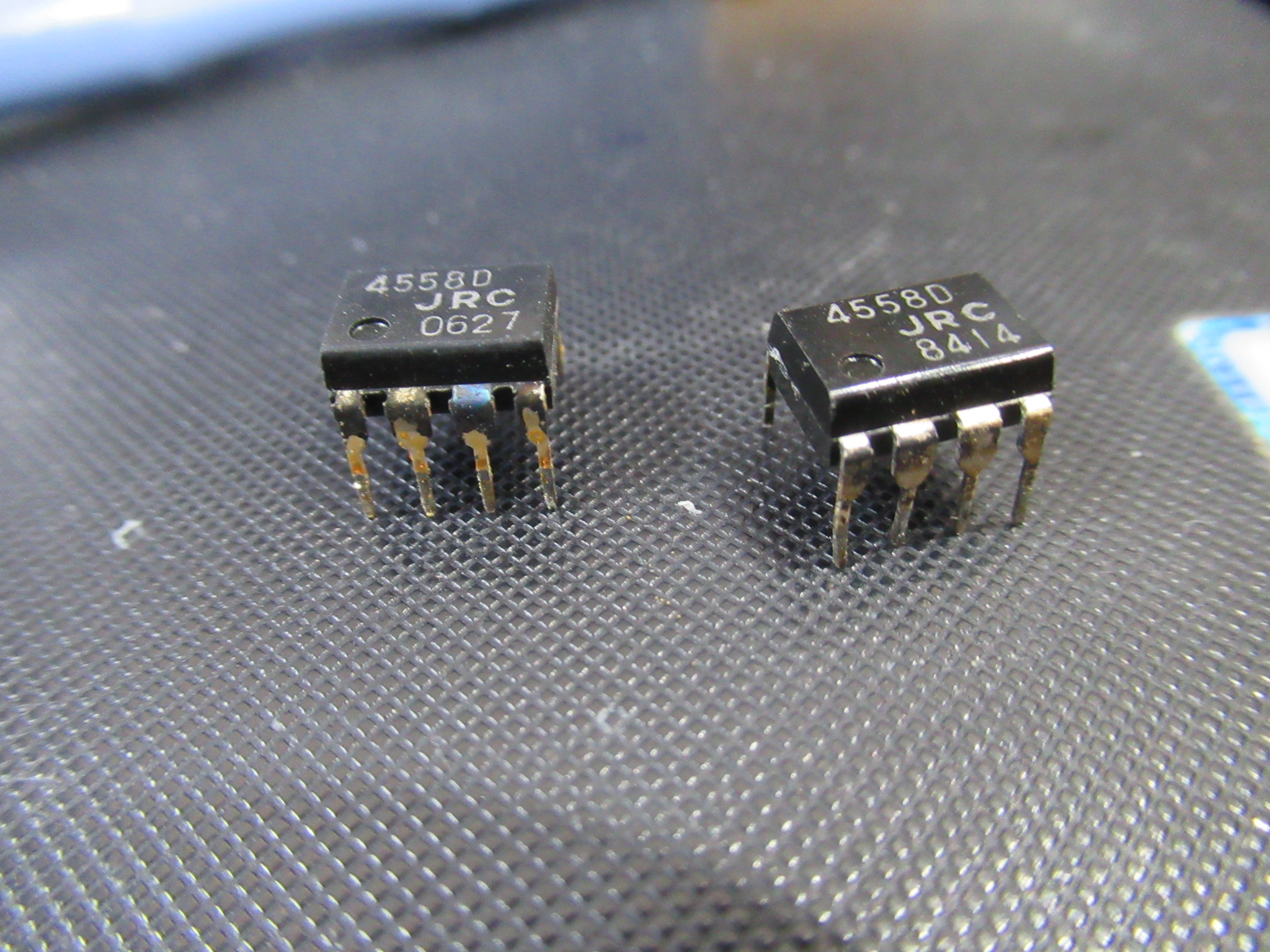

最初はリールモーターコントロール回路のICの劣化かと思い交換しましたが、まったく関係ありませんでした。

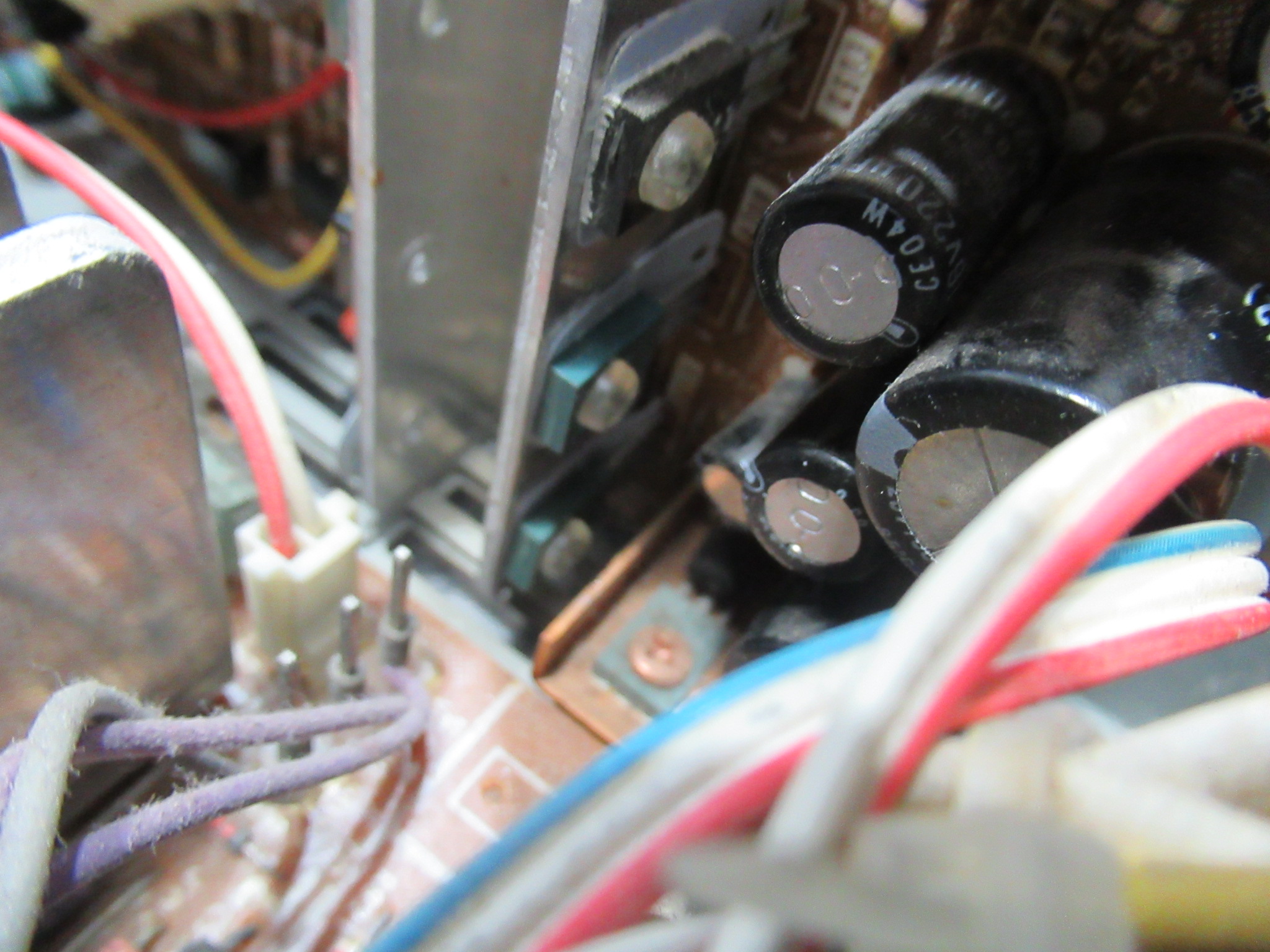

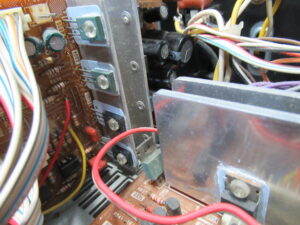

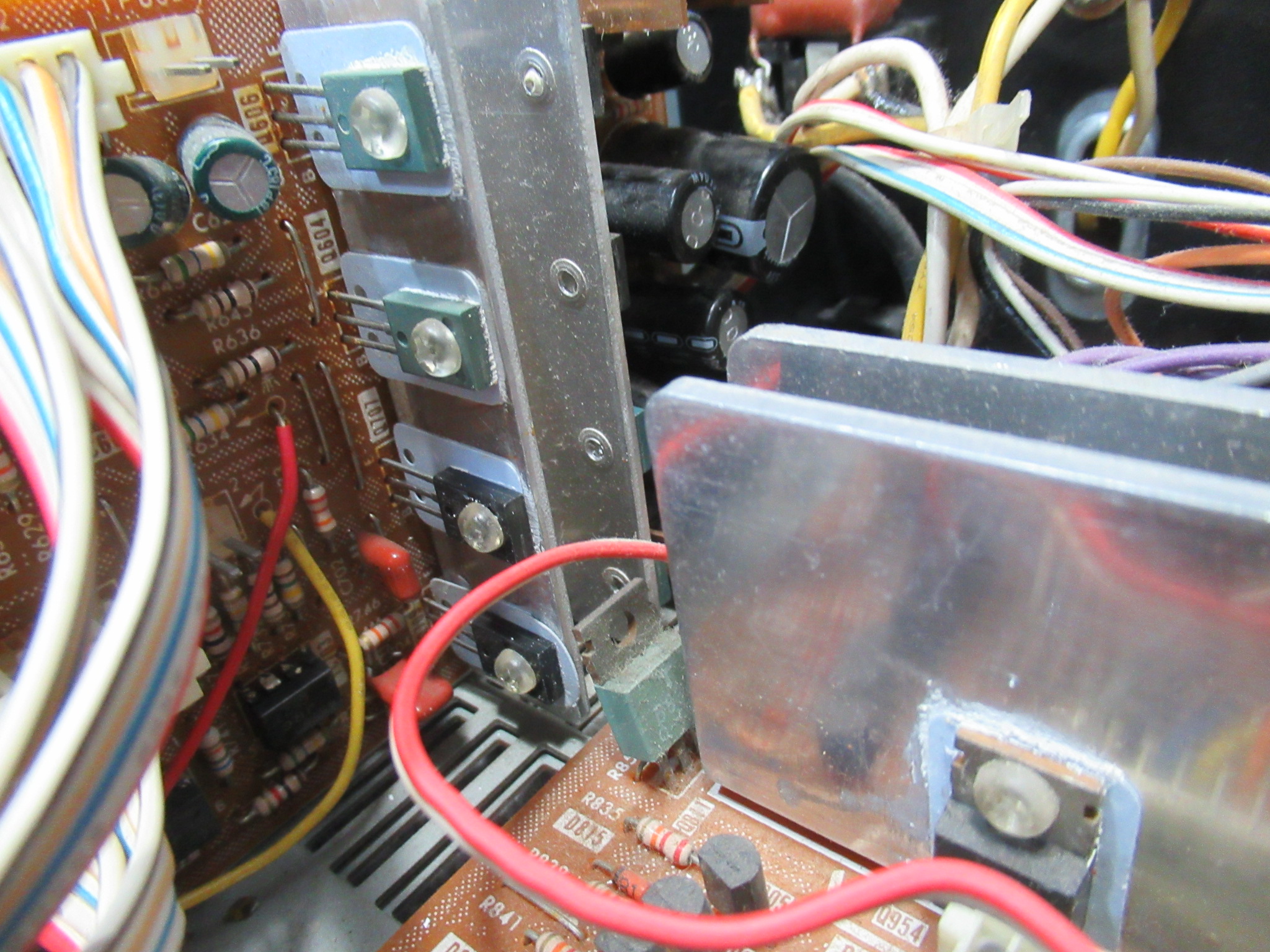

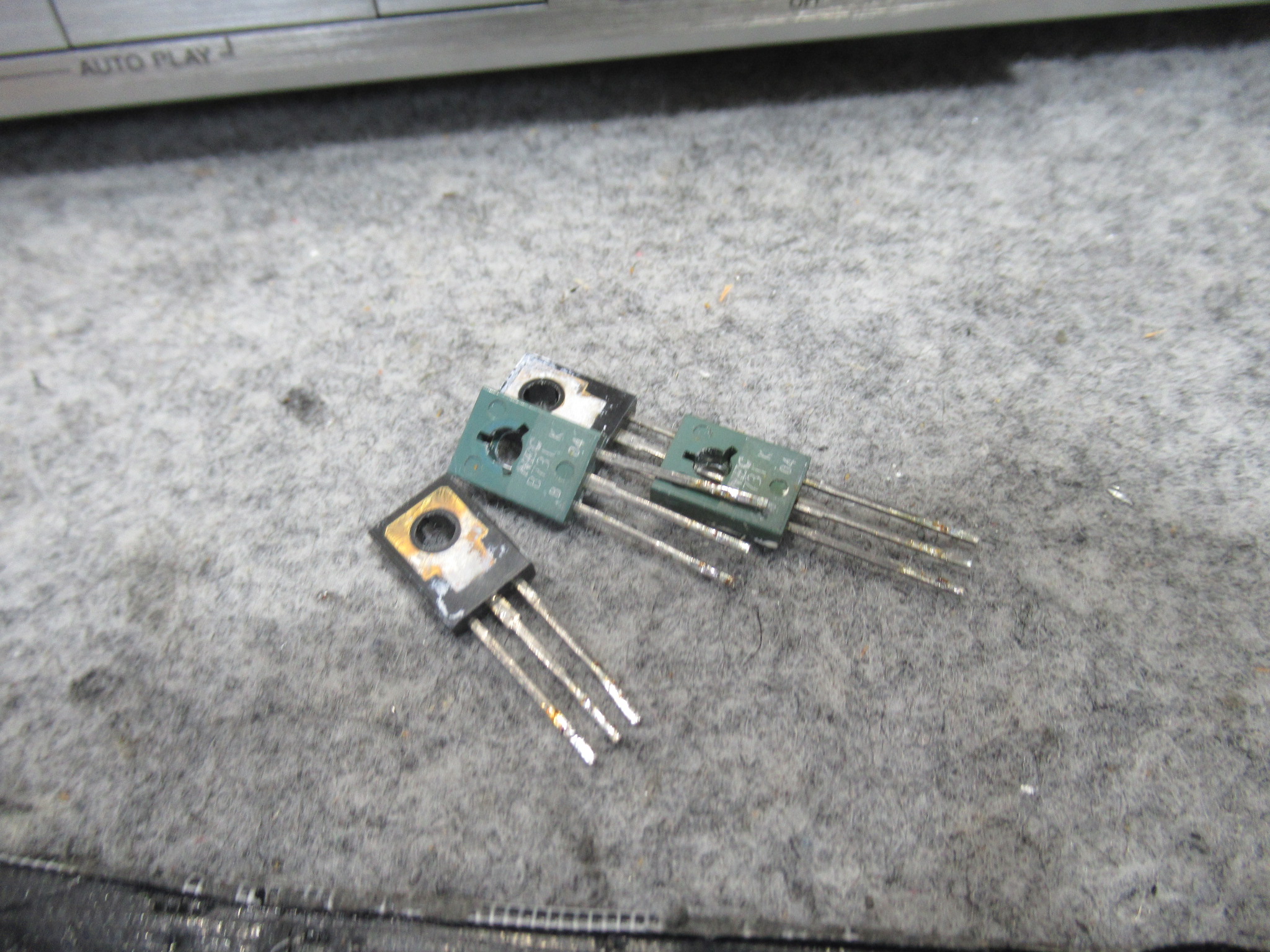

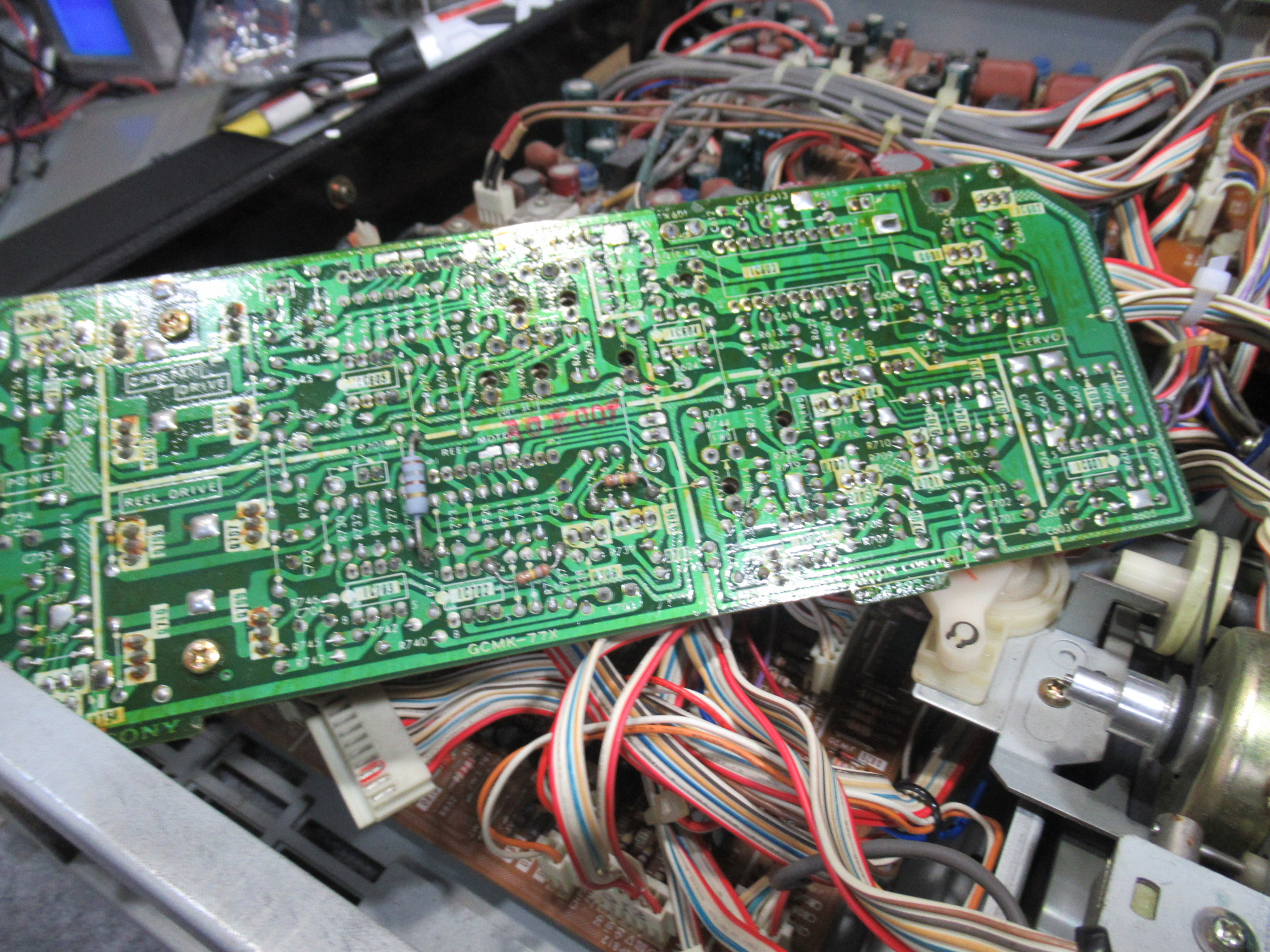

モーターのコイルに電圧を供給するパワートランジスタを交換します。

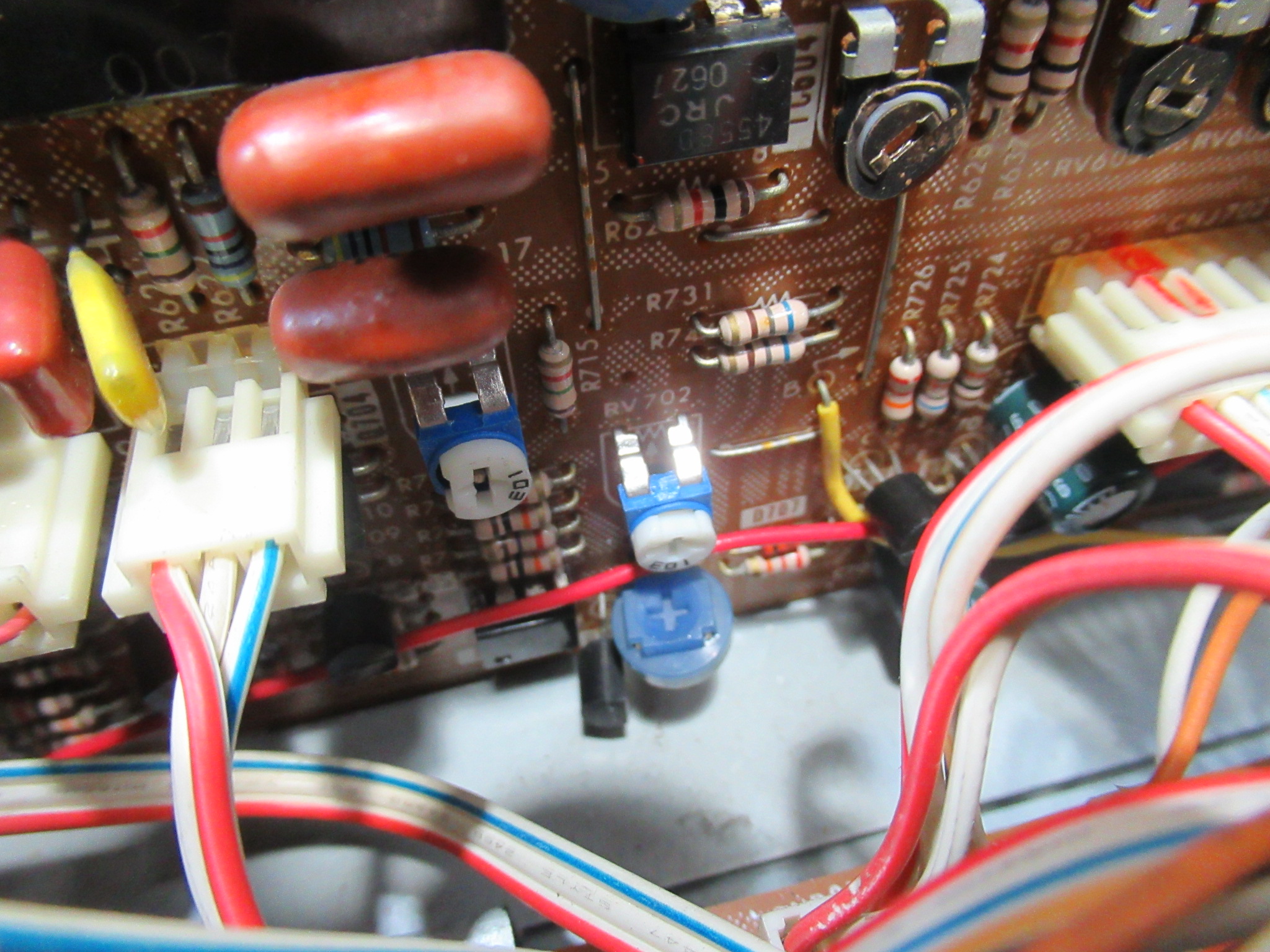

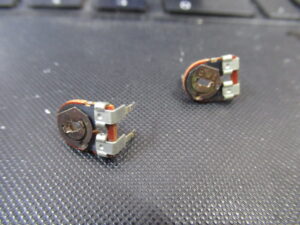

調整用の半固定抵抗も交換します。
劇的に改善が見られました。

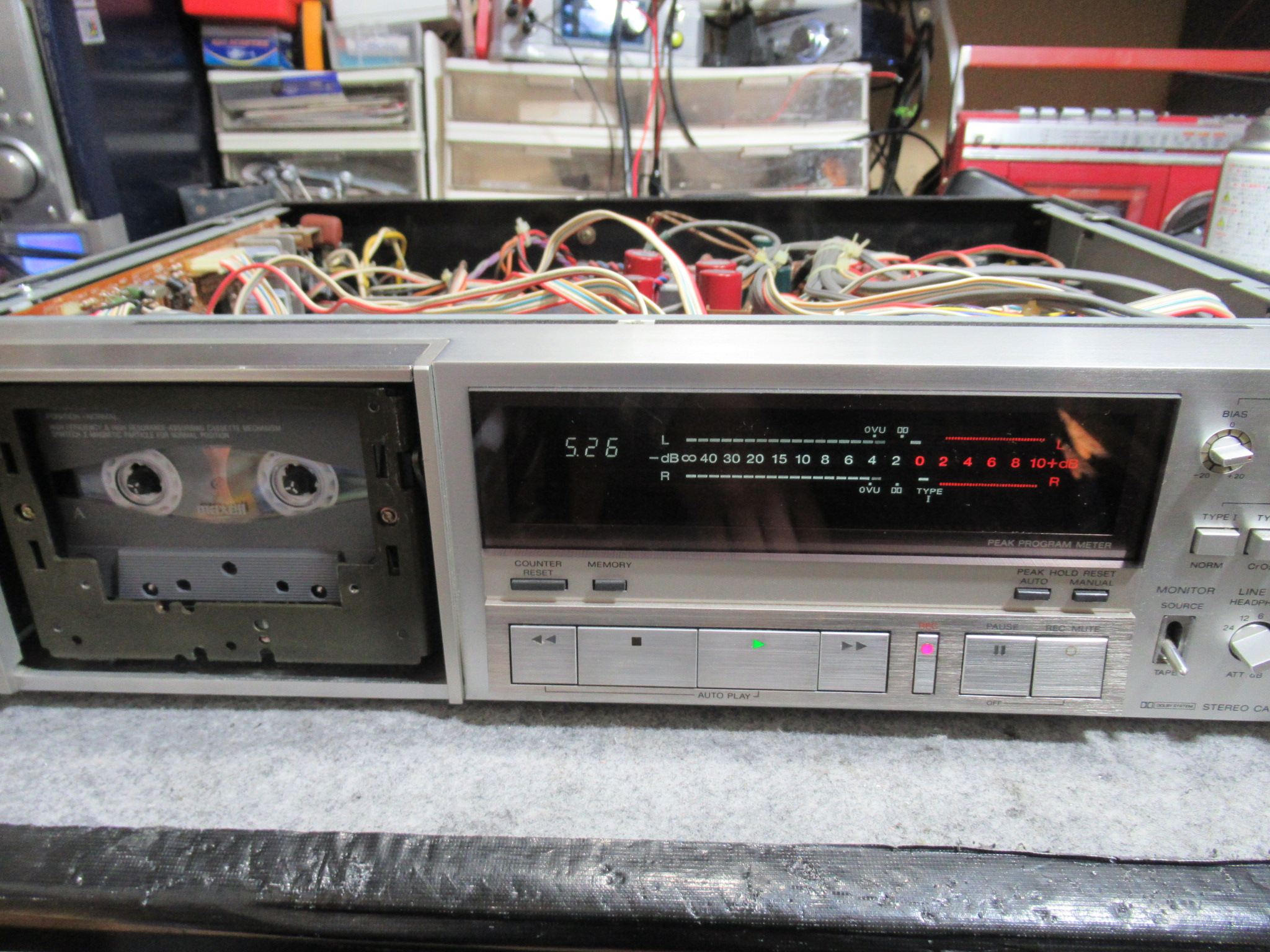

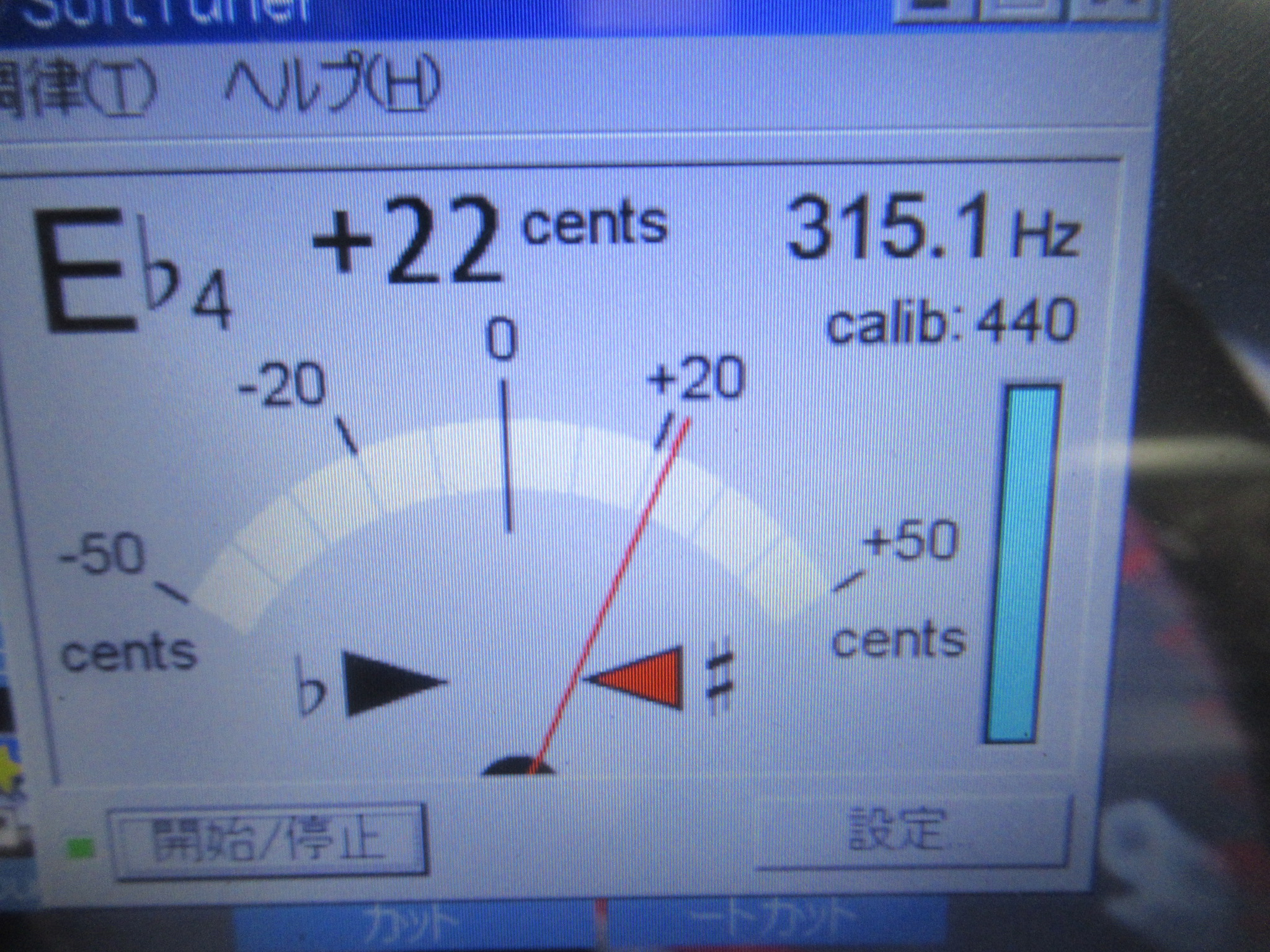

点検調整に移ります。315Hzの信号が記録されたテープを再生し、速度が許容範囲内にあることを確認します。

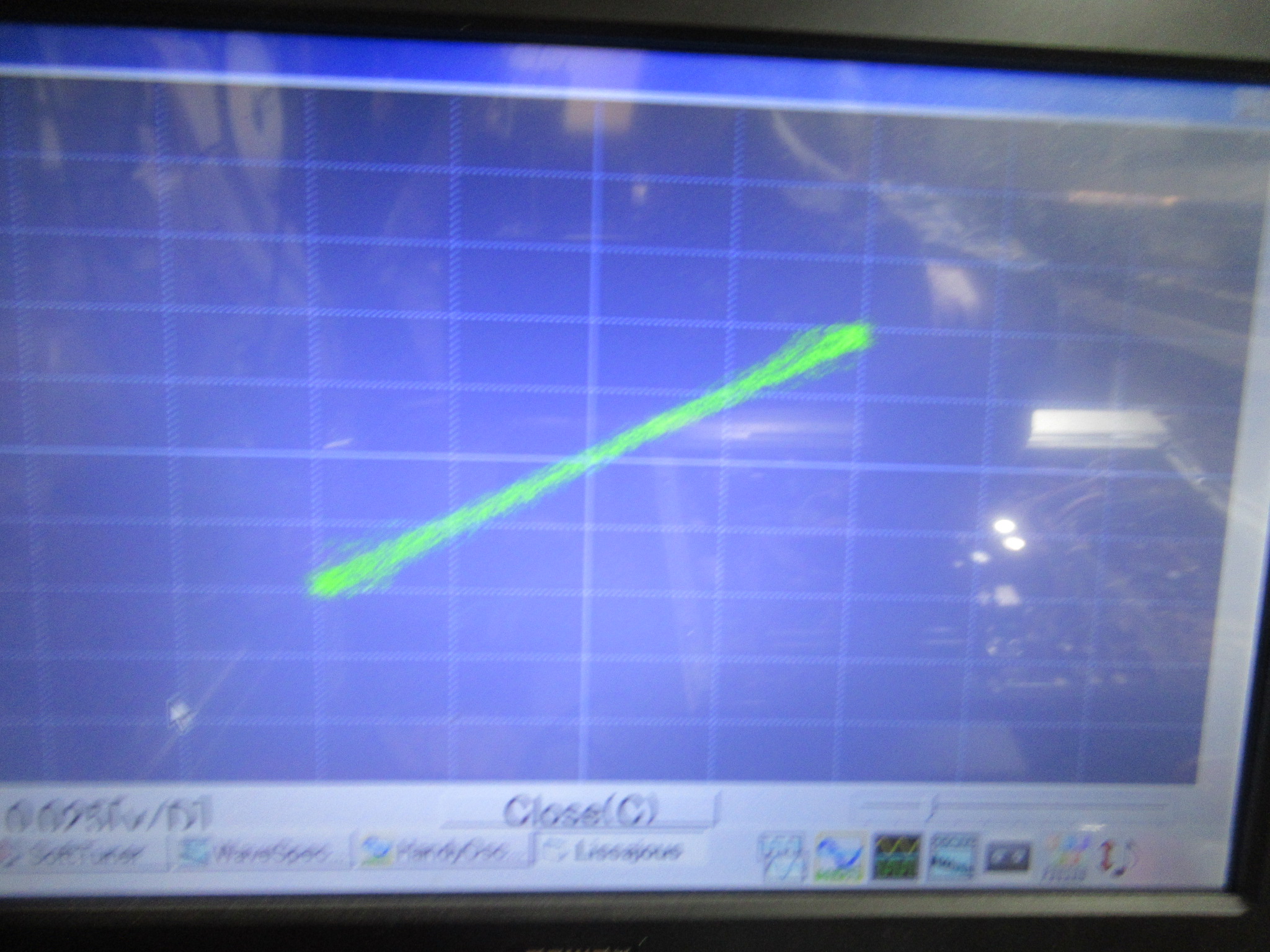

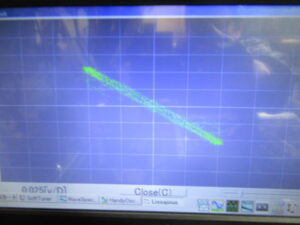

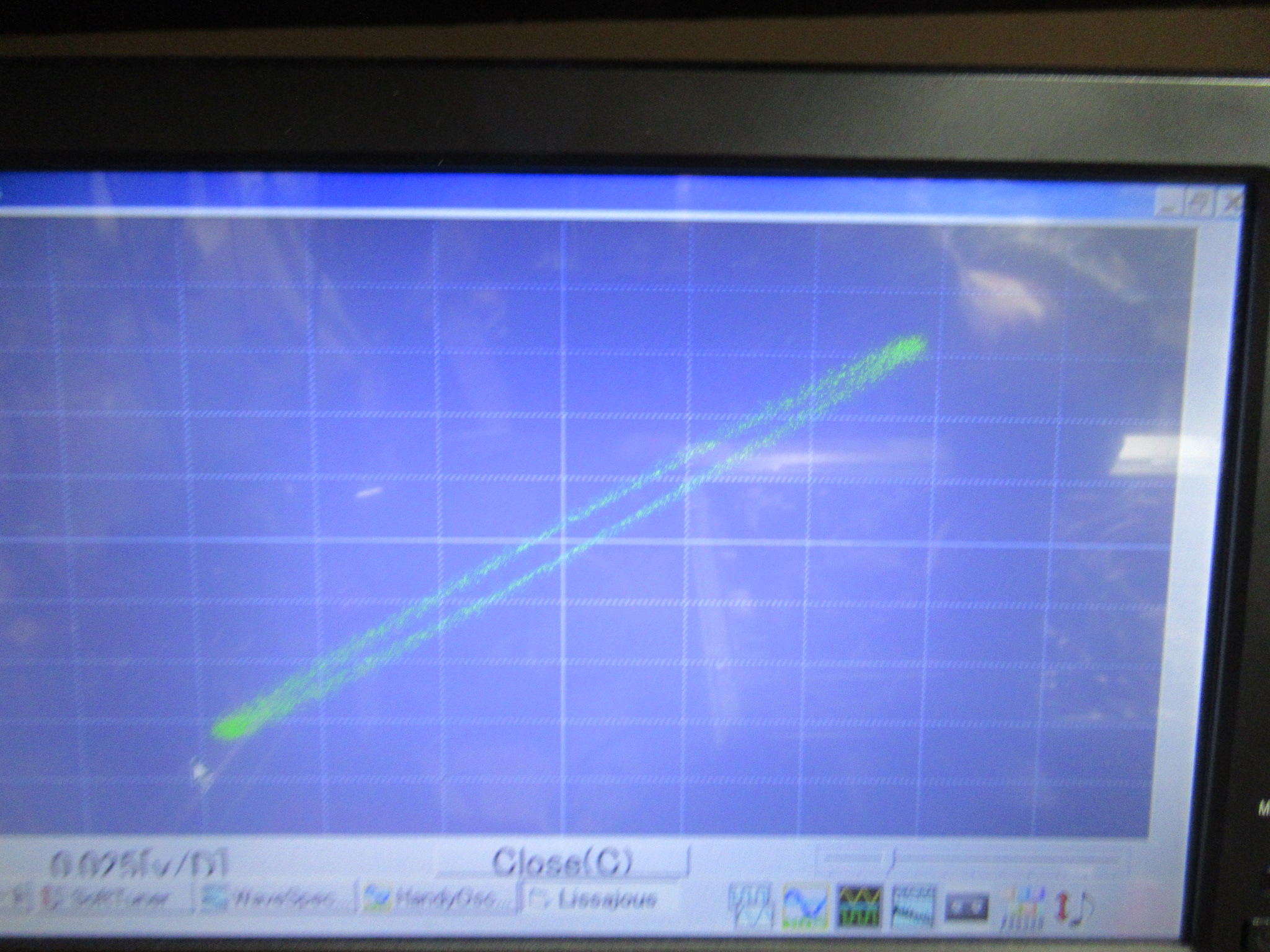

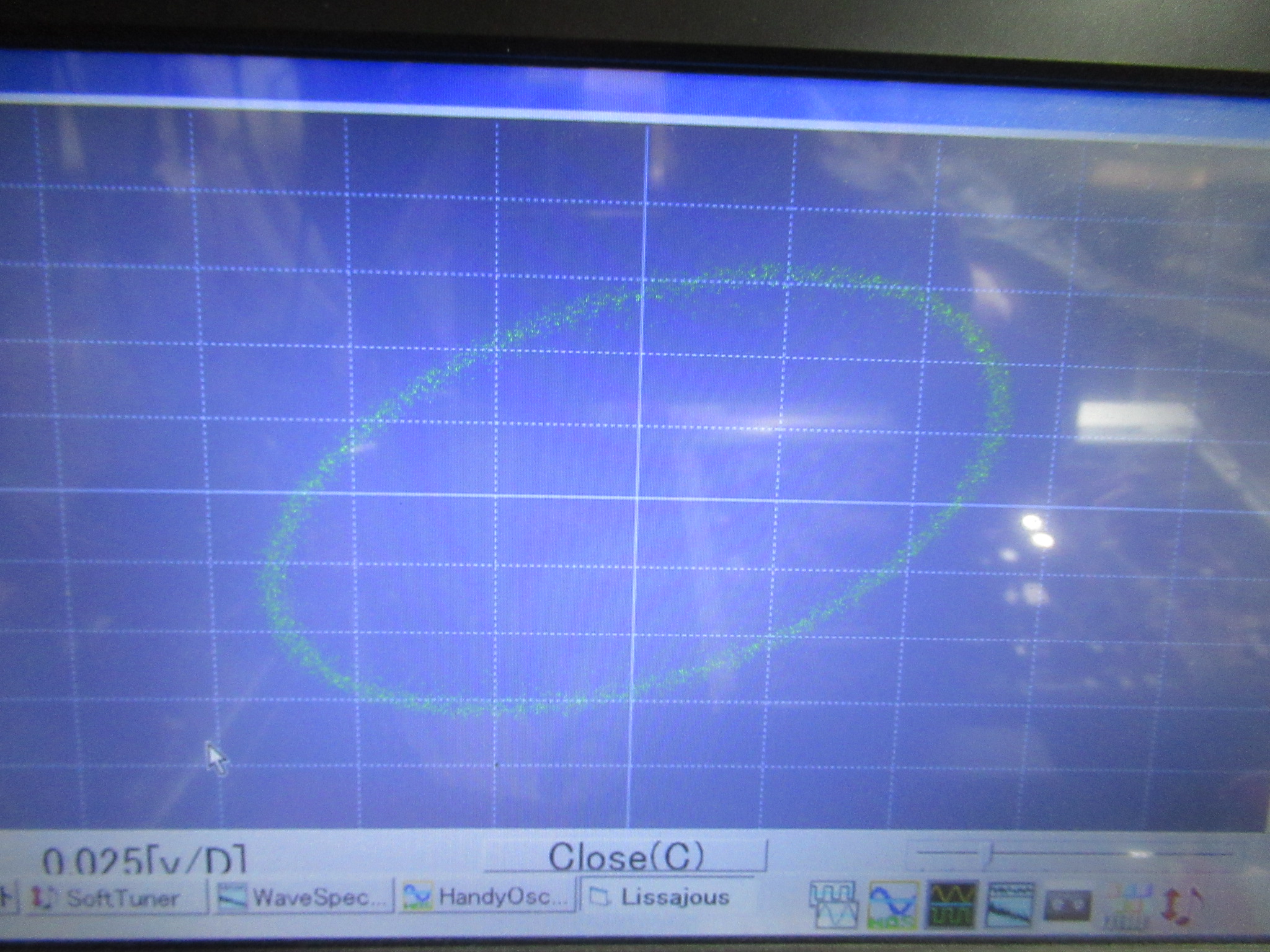

再生ヘッドのアジマス調整を行います。
録音ヘッドのアジマス調整を行います。

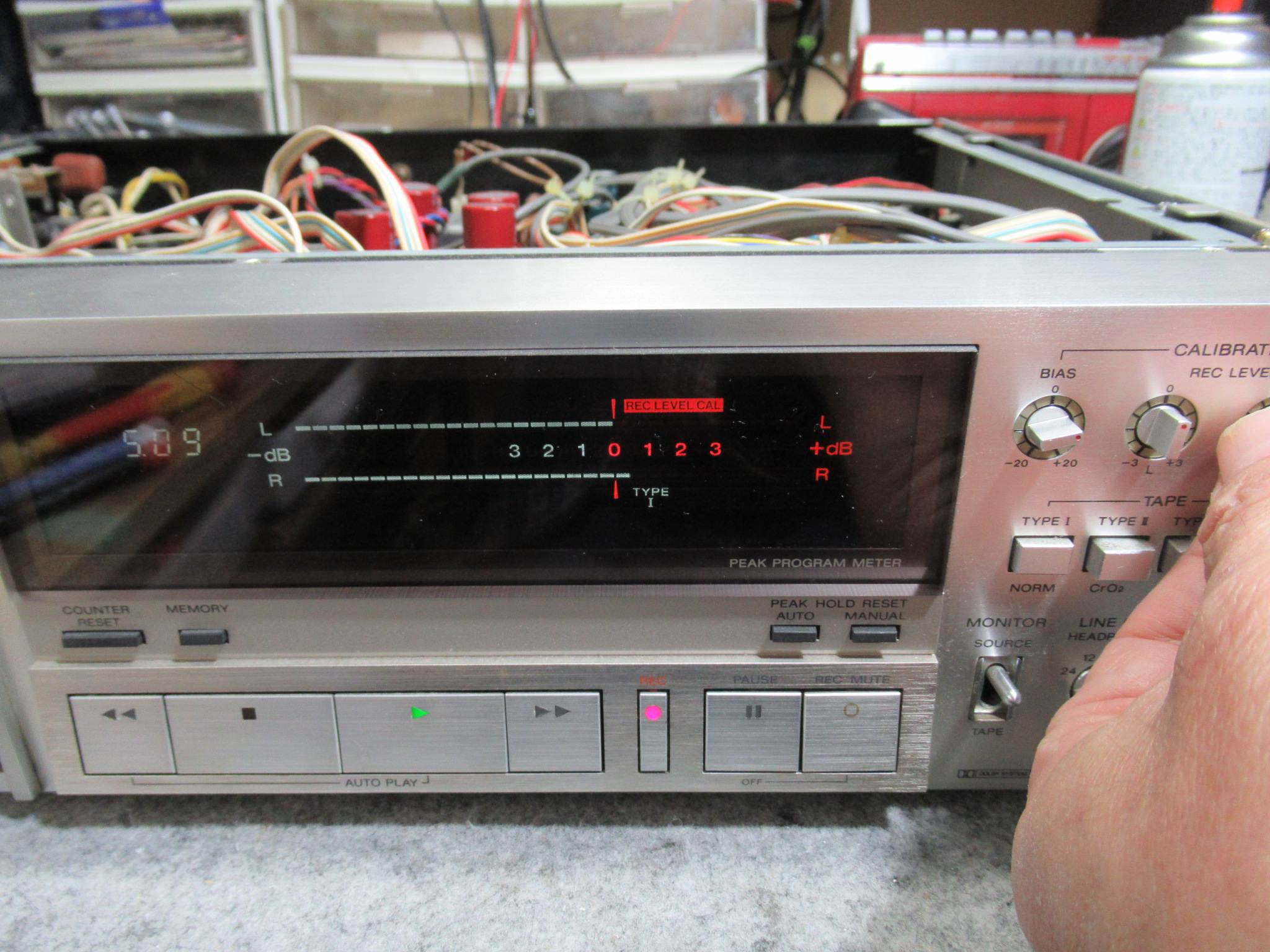

バイアスキャリブレーション後の録再状況を確認します。
以上、修理完了です。
