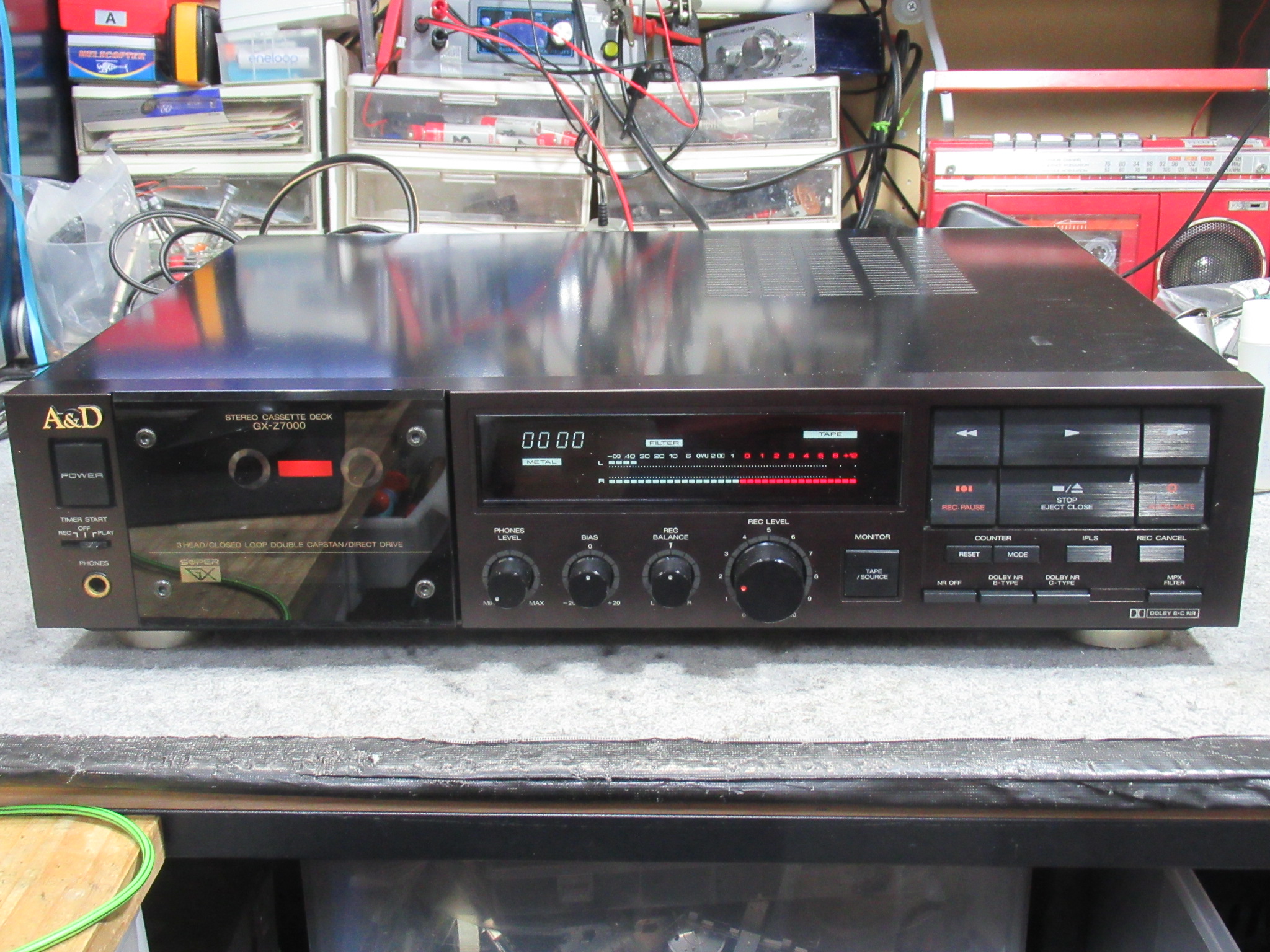

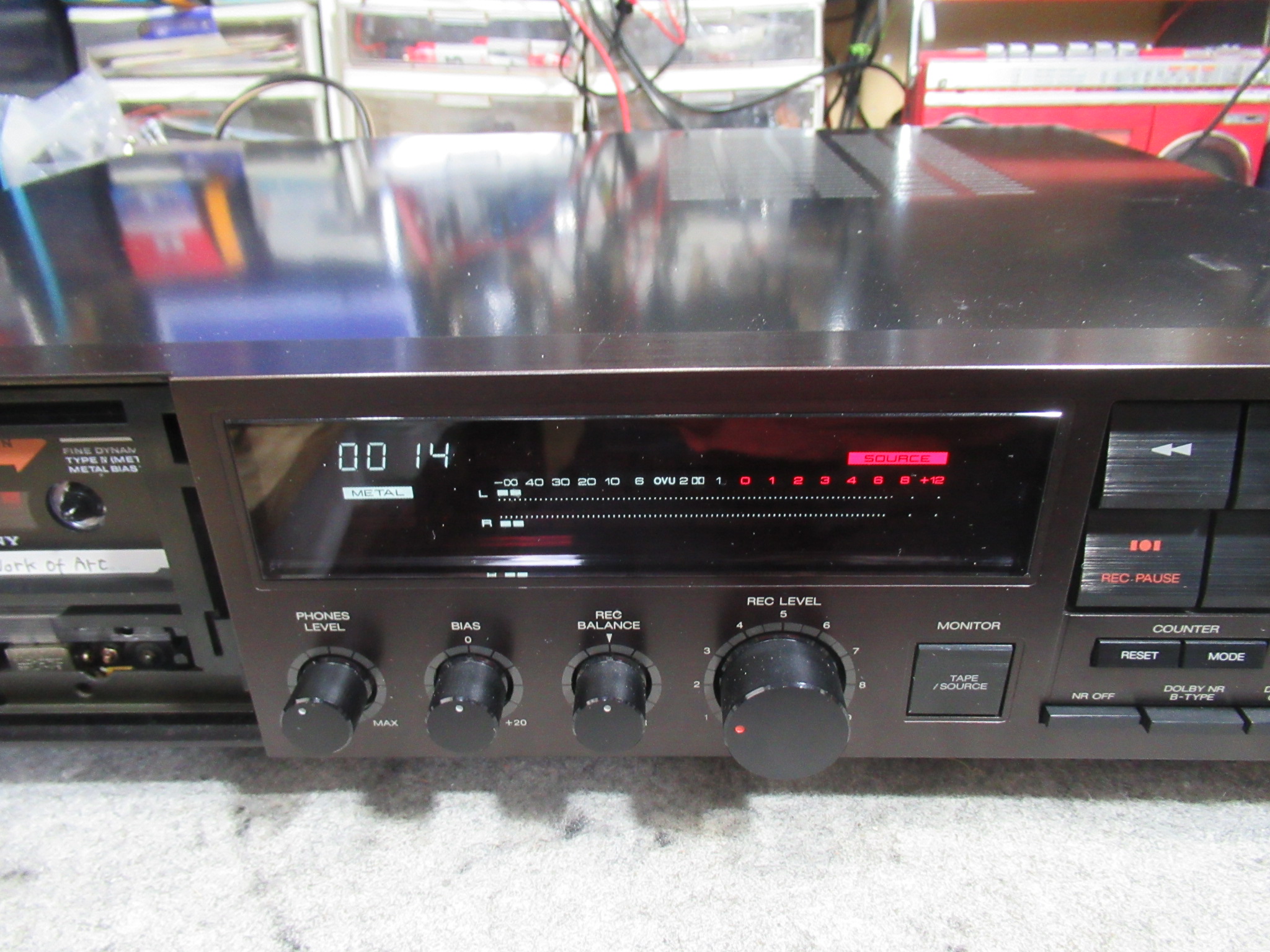

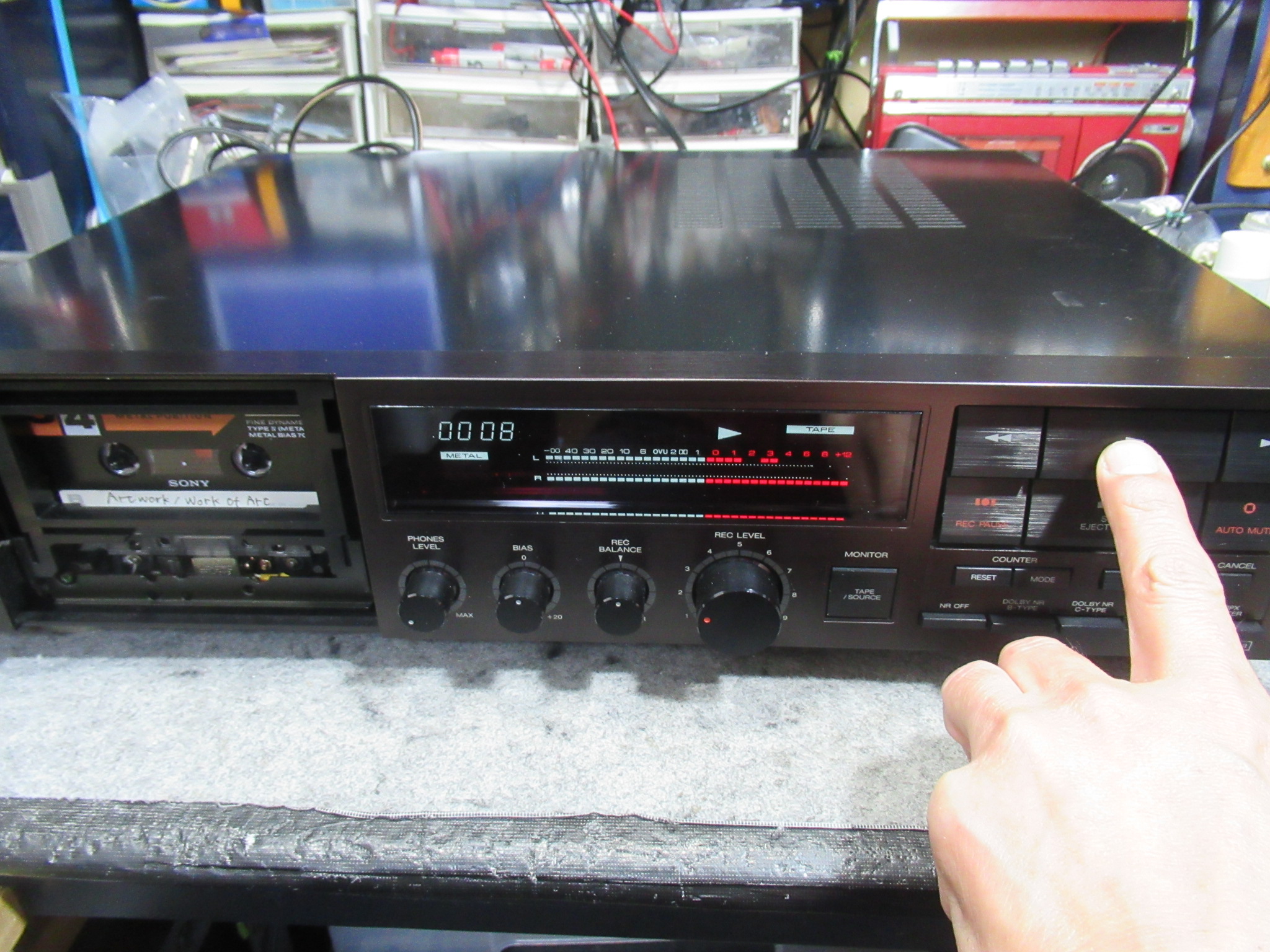

A&DのGX-Z7000です。
最近になってテープが回らなくなってきたということです。
再生は可能ですが、酷い音揺れです。なぜか右CHのメーターが振り切っています。
筐体を揺すると元に戻りました。その後、再現されませんでしたので、どこか接触不良だったのでしょうか？

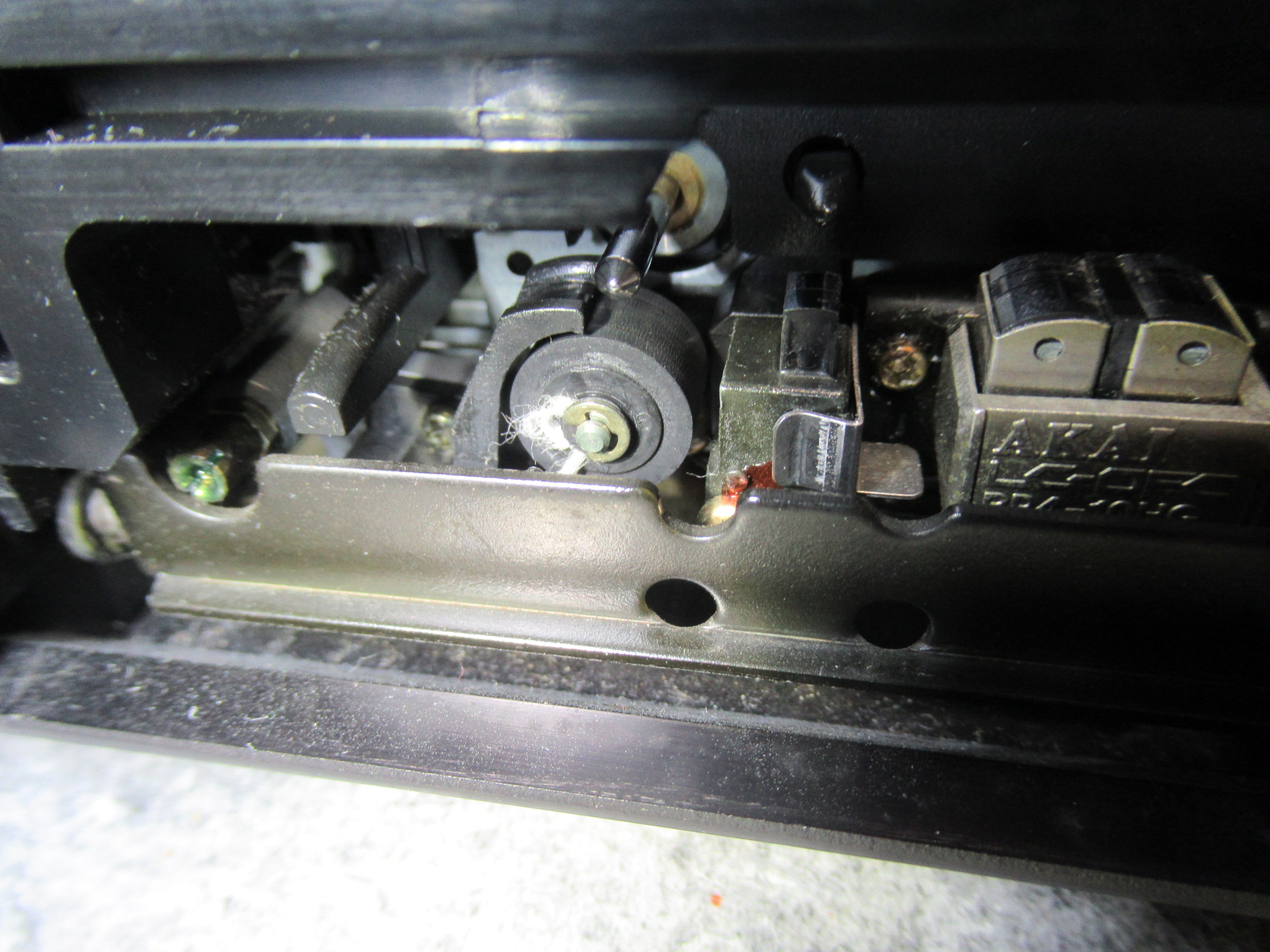

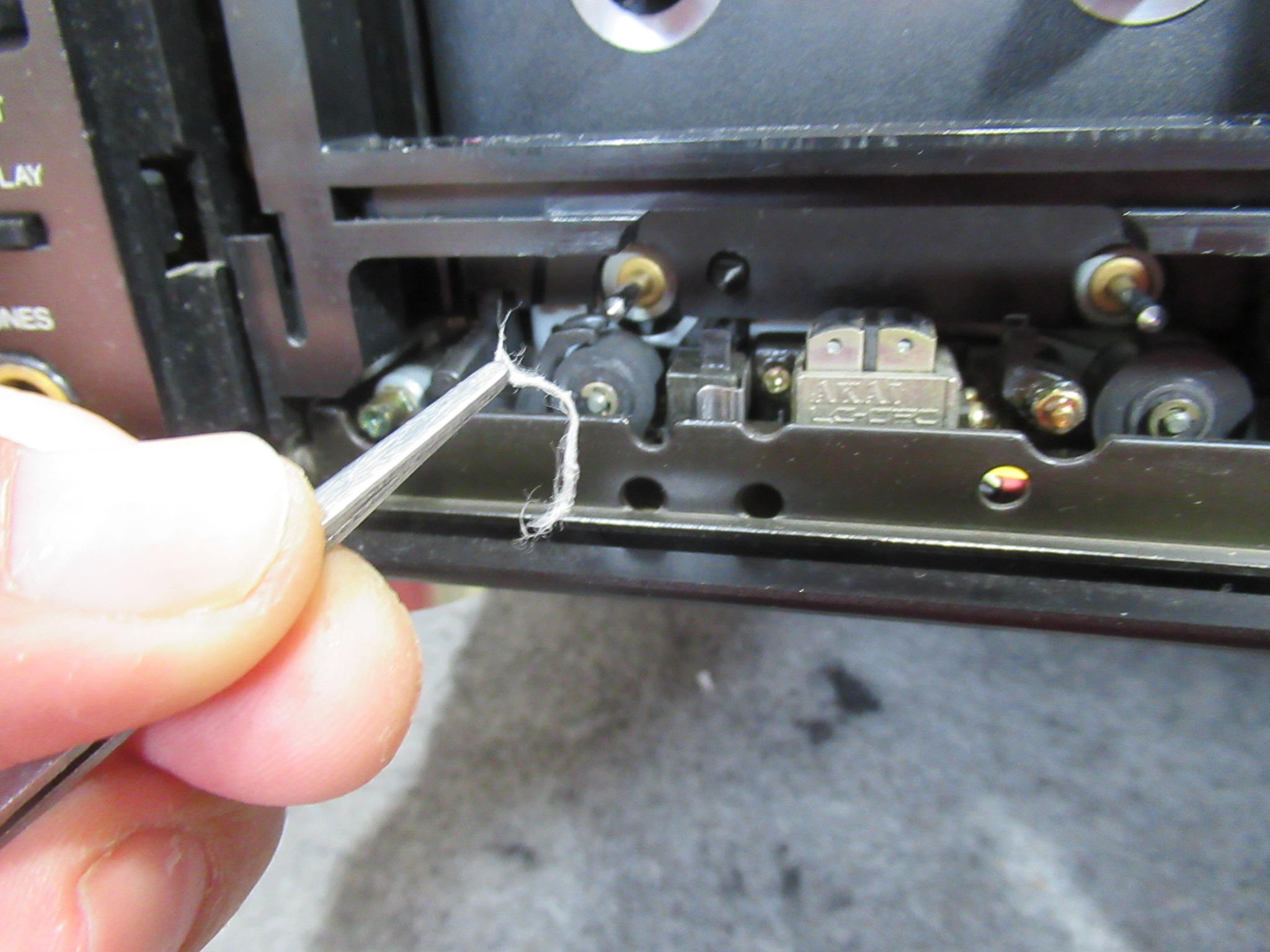

ピンチローラーに糸くずのようなものが挟まっていましたが、これは不具合とは無関係でした。

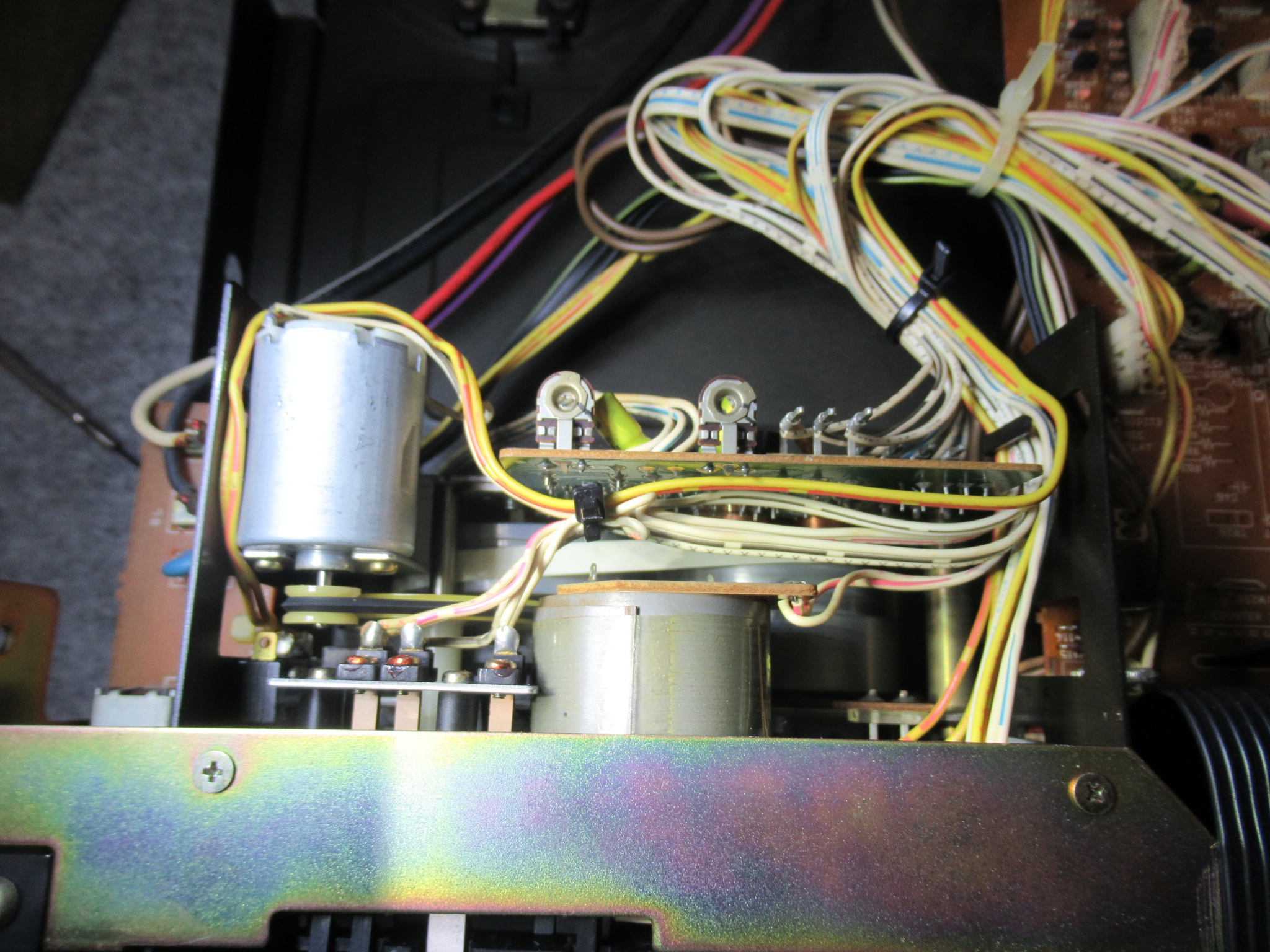

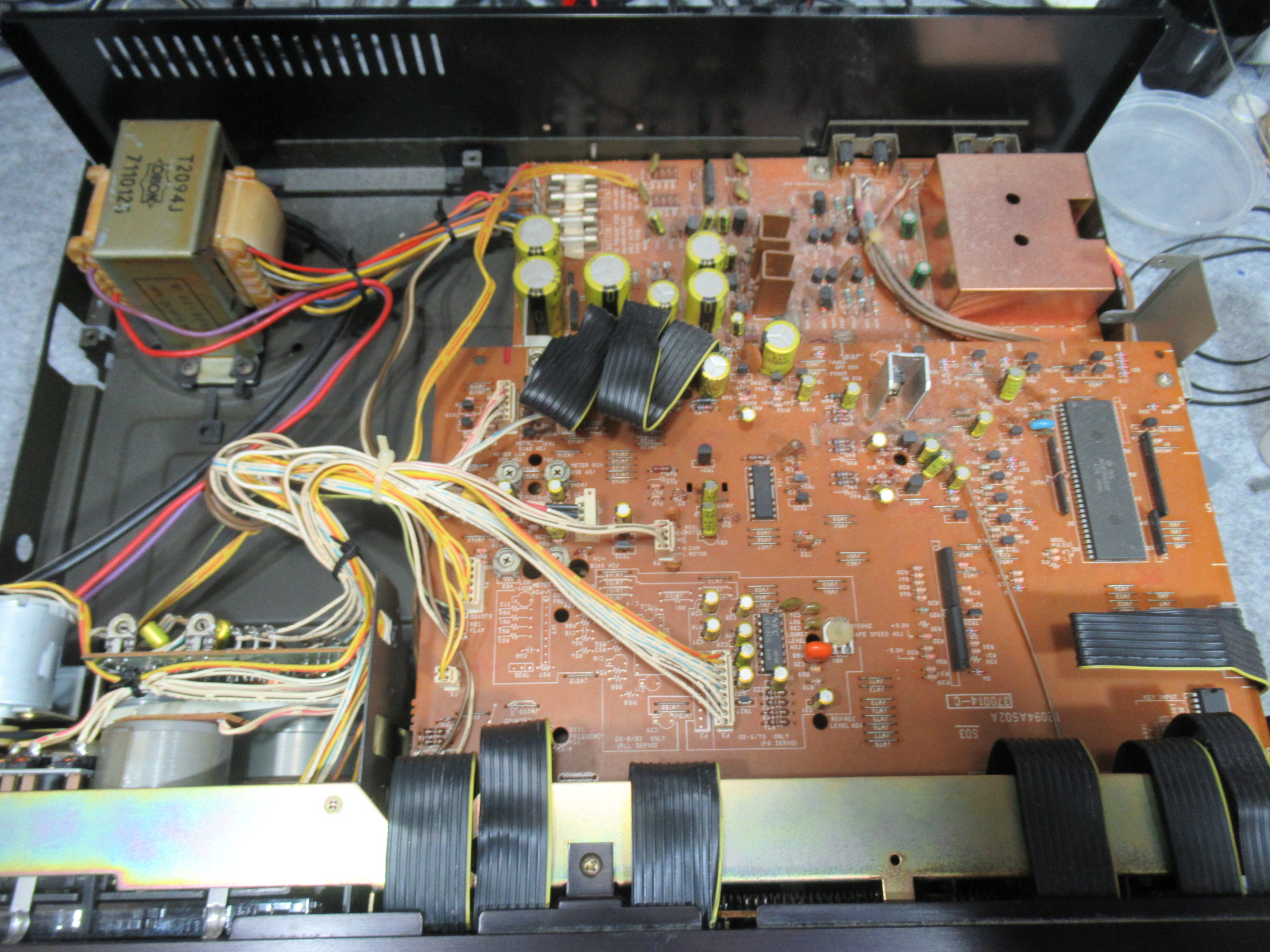

カバーを開けると、キャプスタンベルトが切れていることがわかりました。そのため、中途半端なシングルキャプスタン状態になって、音揺れが発生したと考えられます。

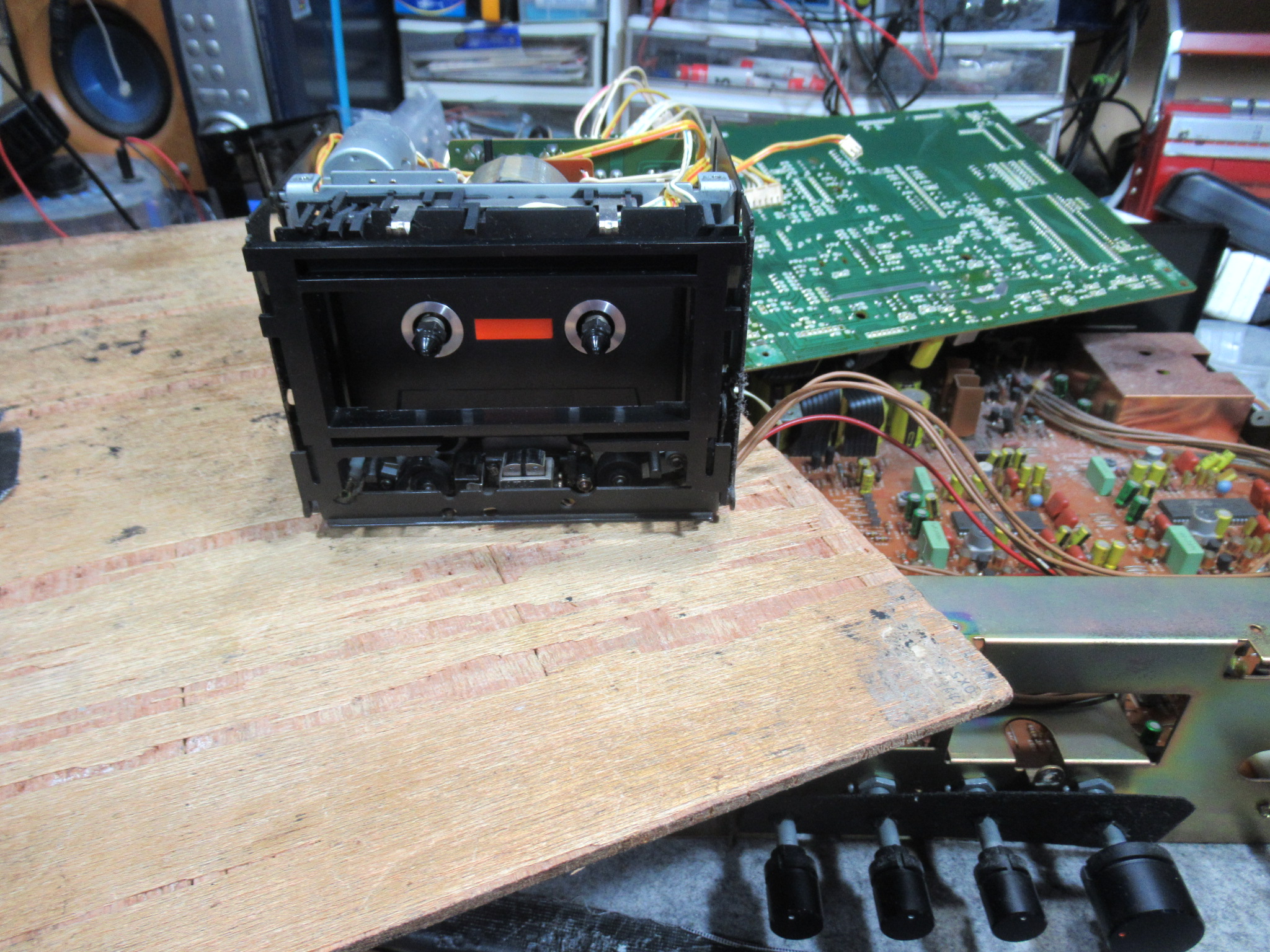

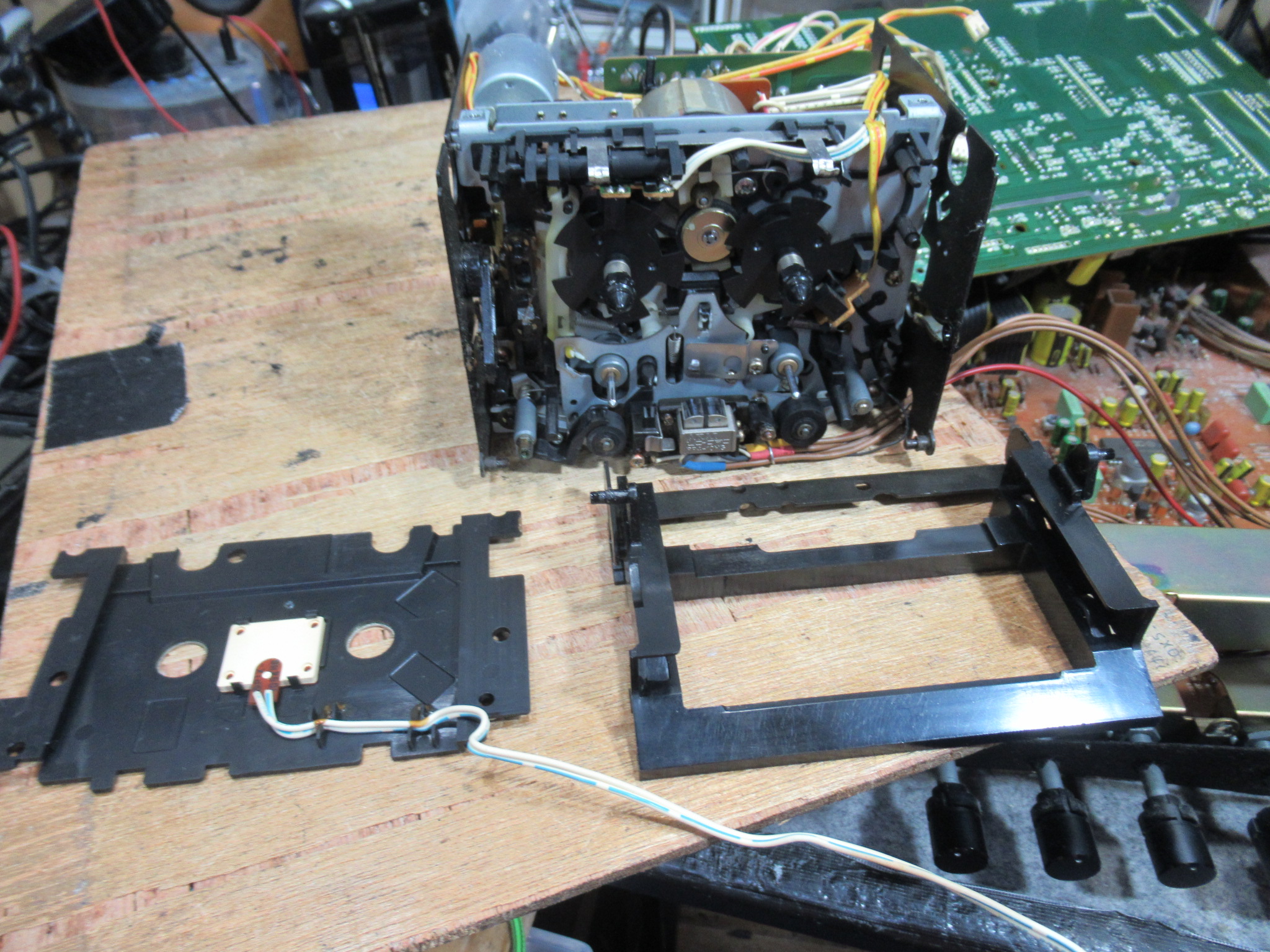

メカを取り出して分解を進めます。

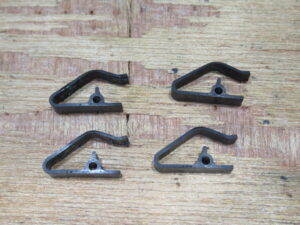

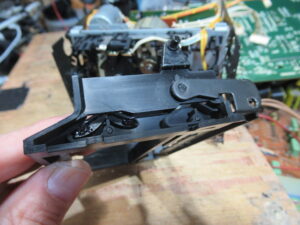

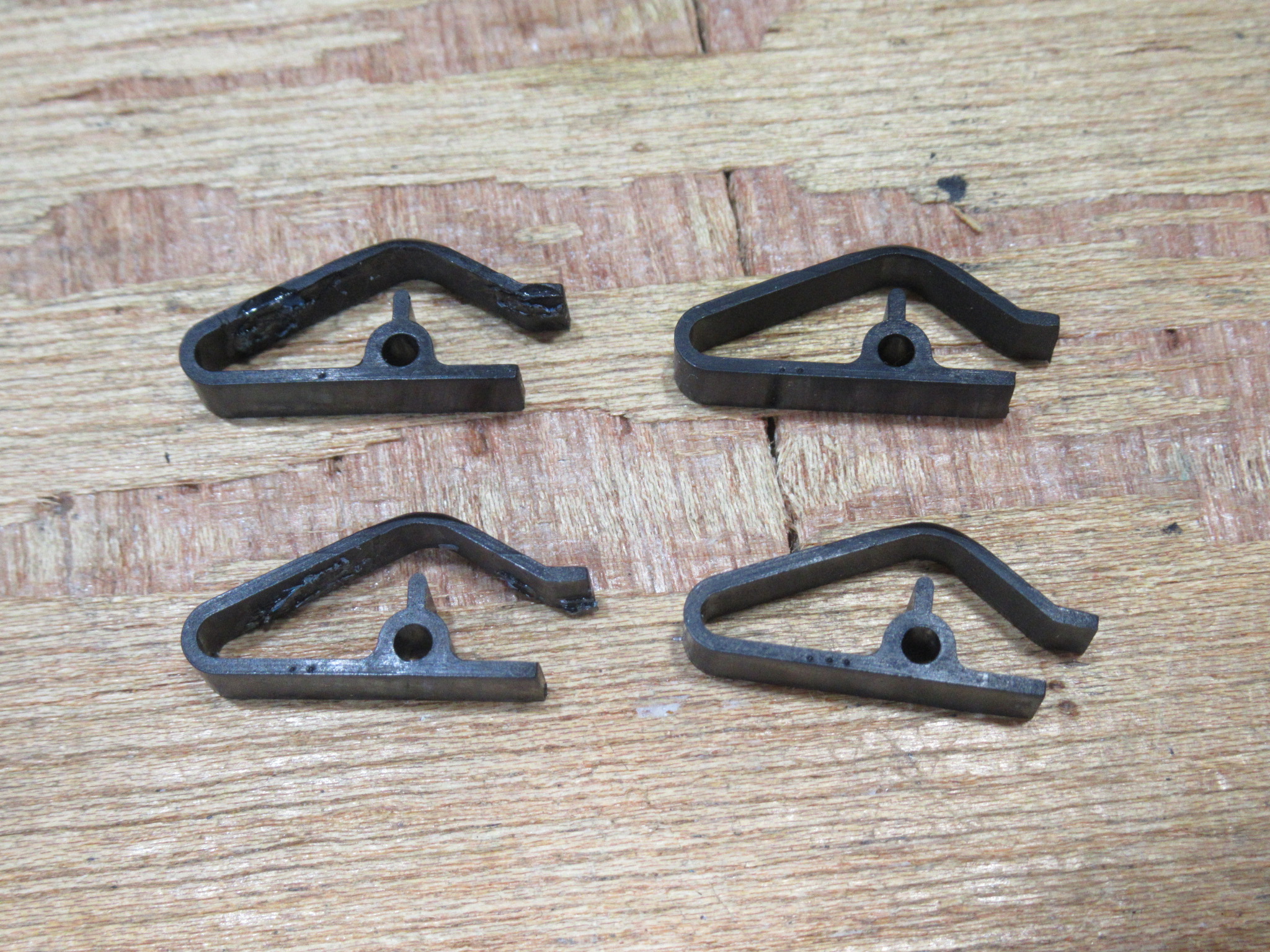

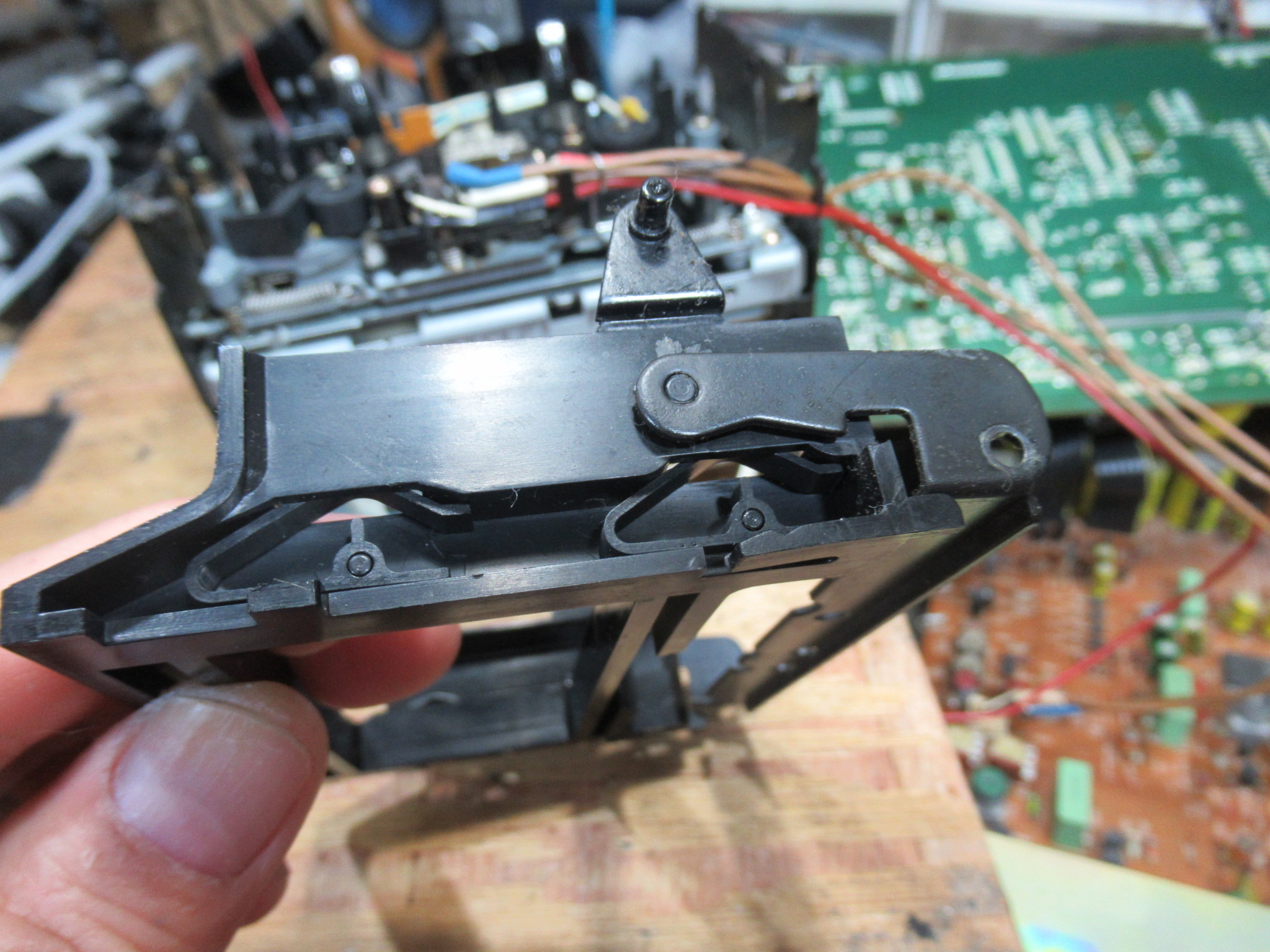

カセットホルダー両脇のスプリングが変形していますので、
脱着して加熱整形します。

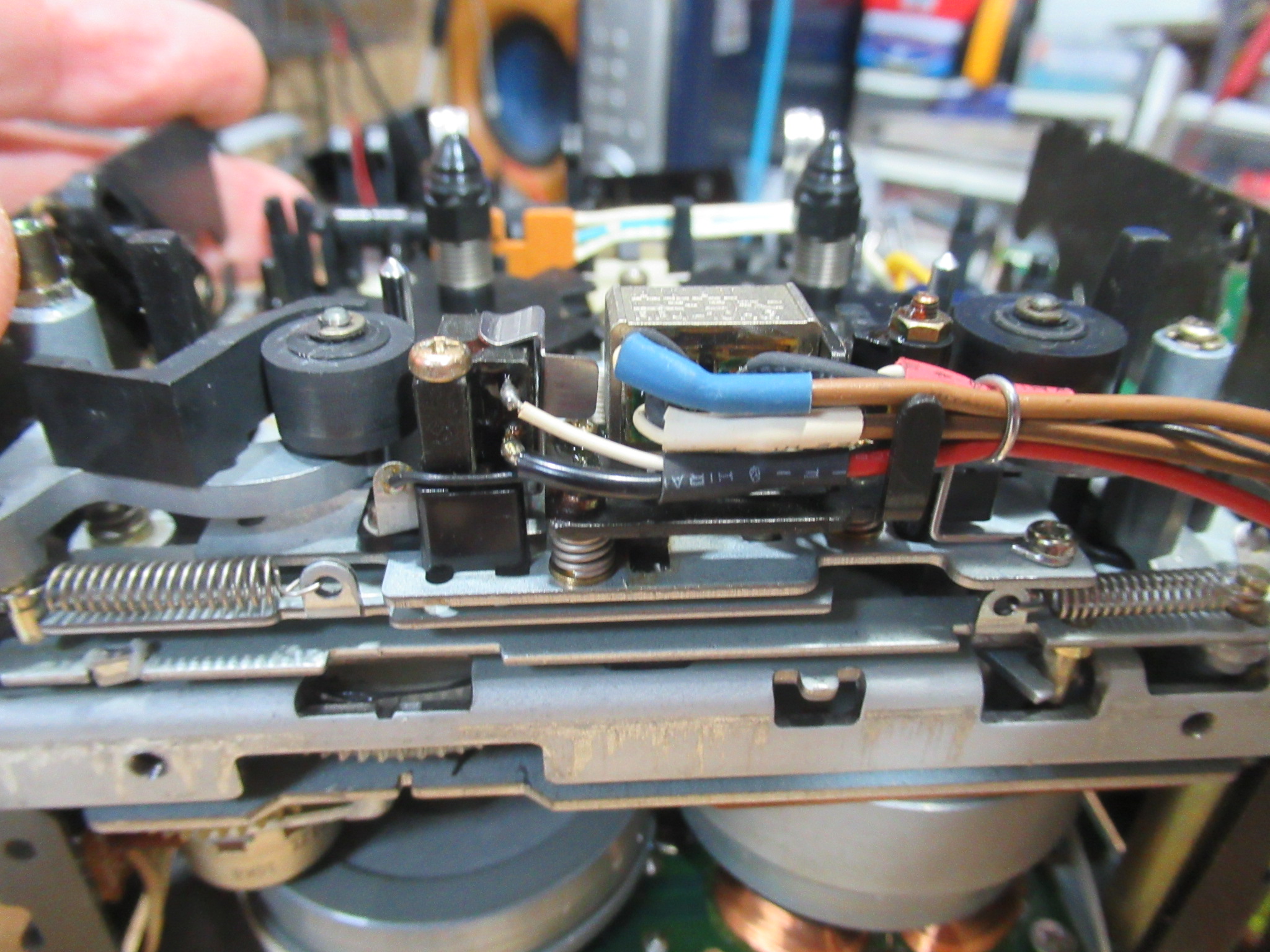

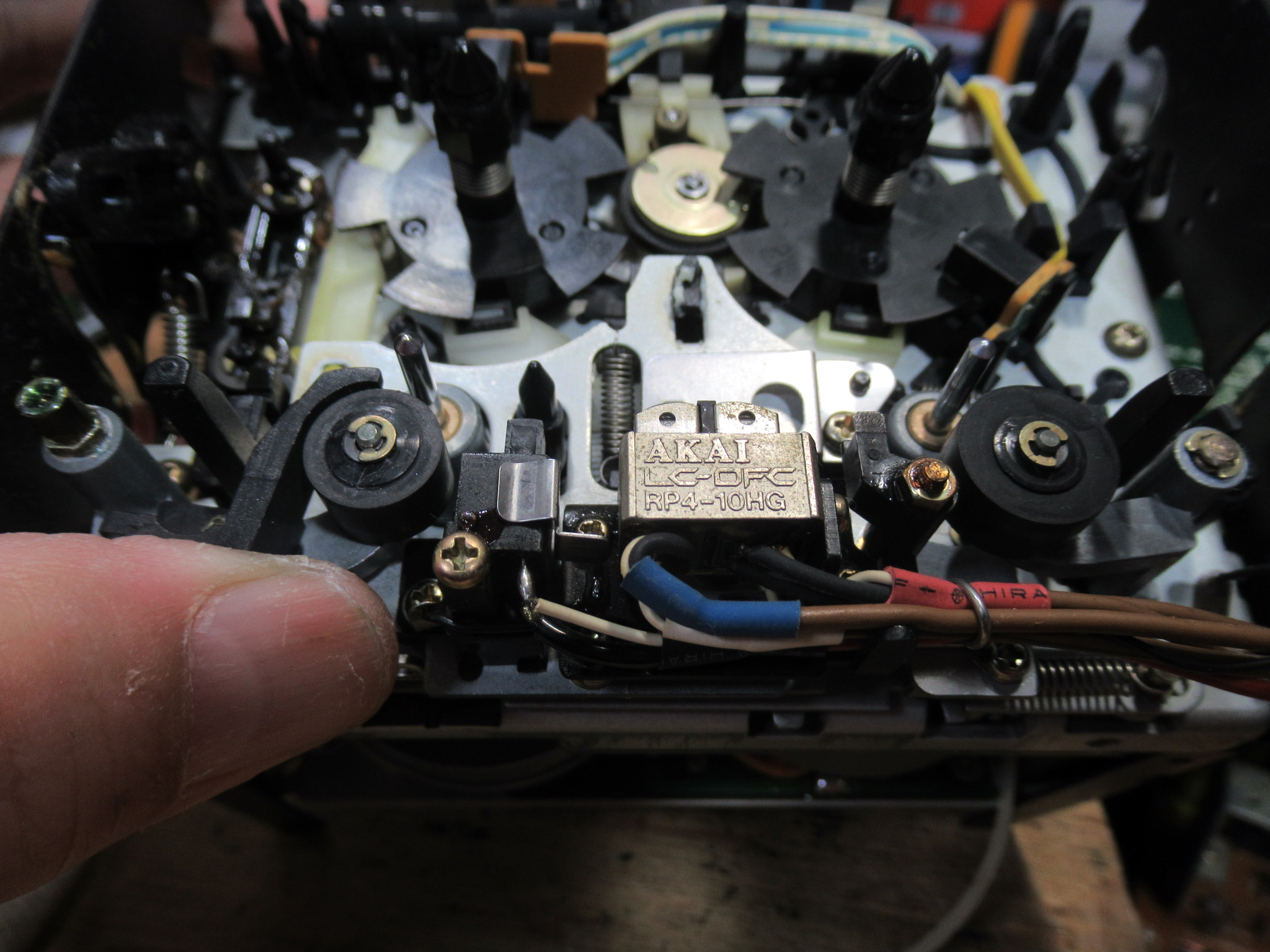

ヘッド周りは過去にメンテナンス済みで、ヘッドやピンチローラーアームの動きはスムーズです。
ピンチローラーを交換します。

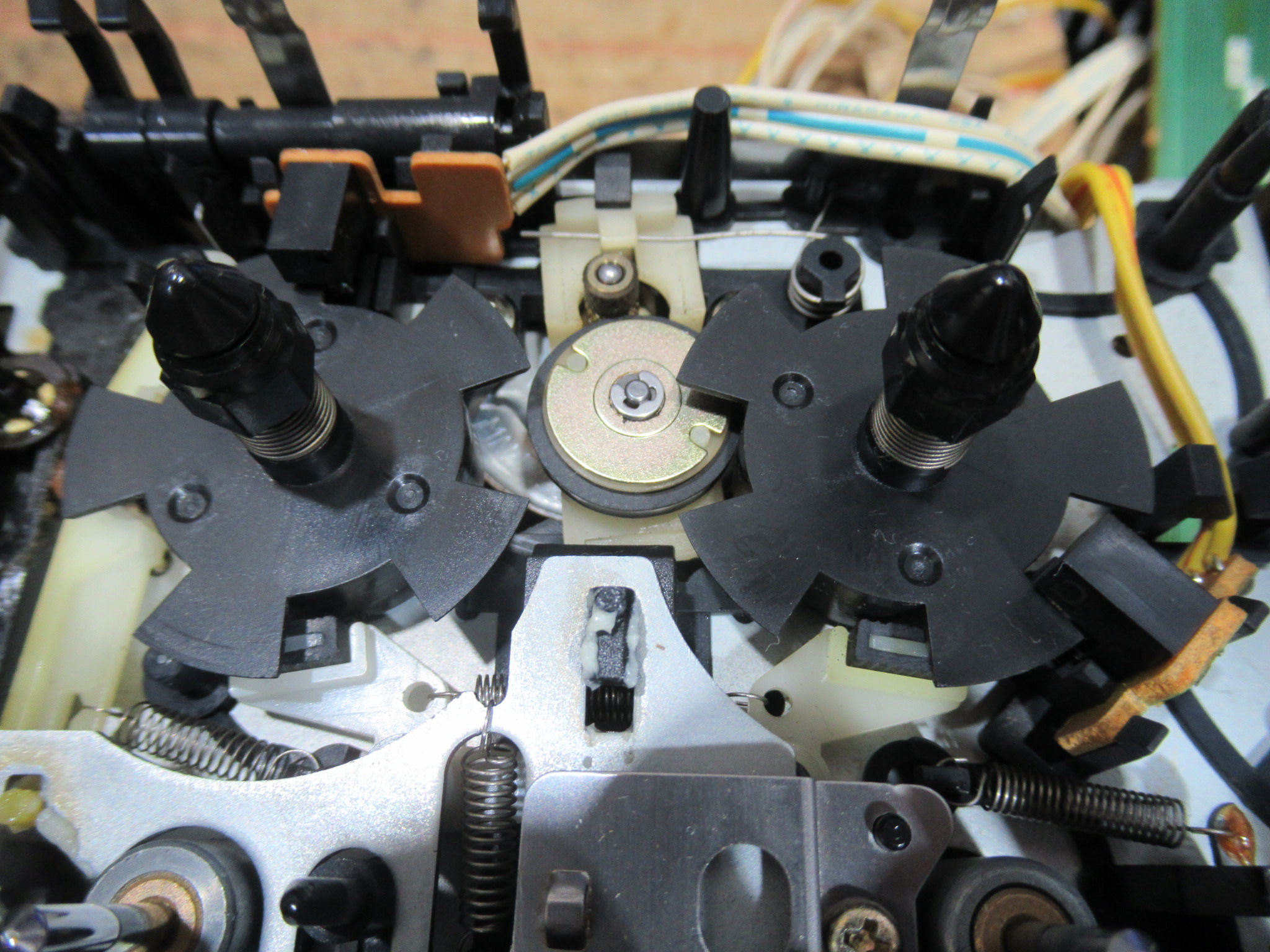

リールとアイドラーを取り外します。

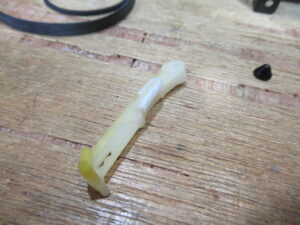

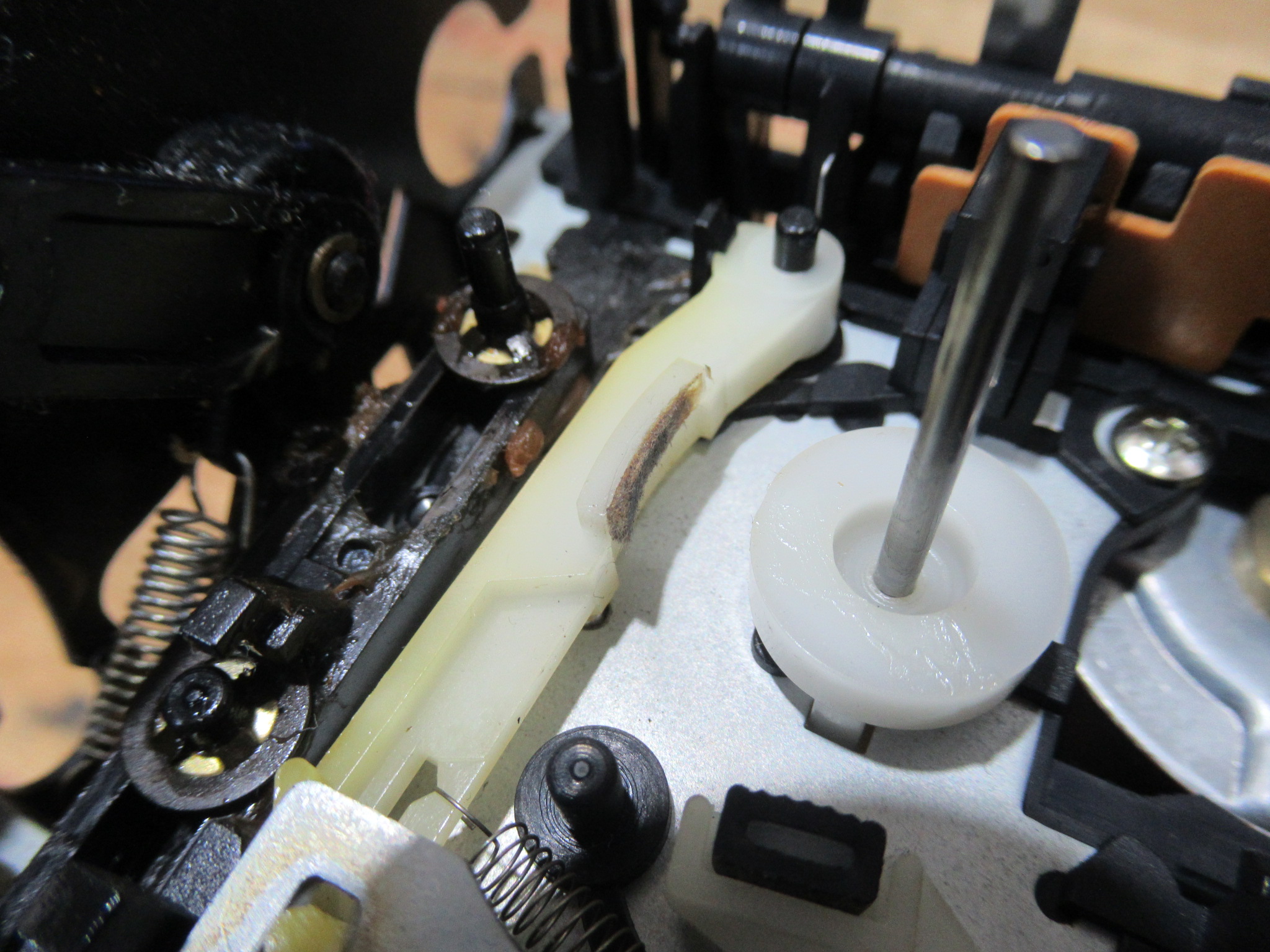

バックテンション用のパッドが擦り切れています。
見えにくいですが、パッドを張り替えました。

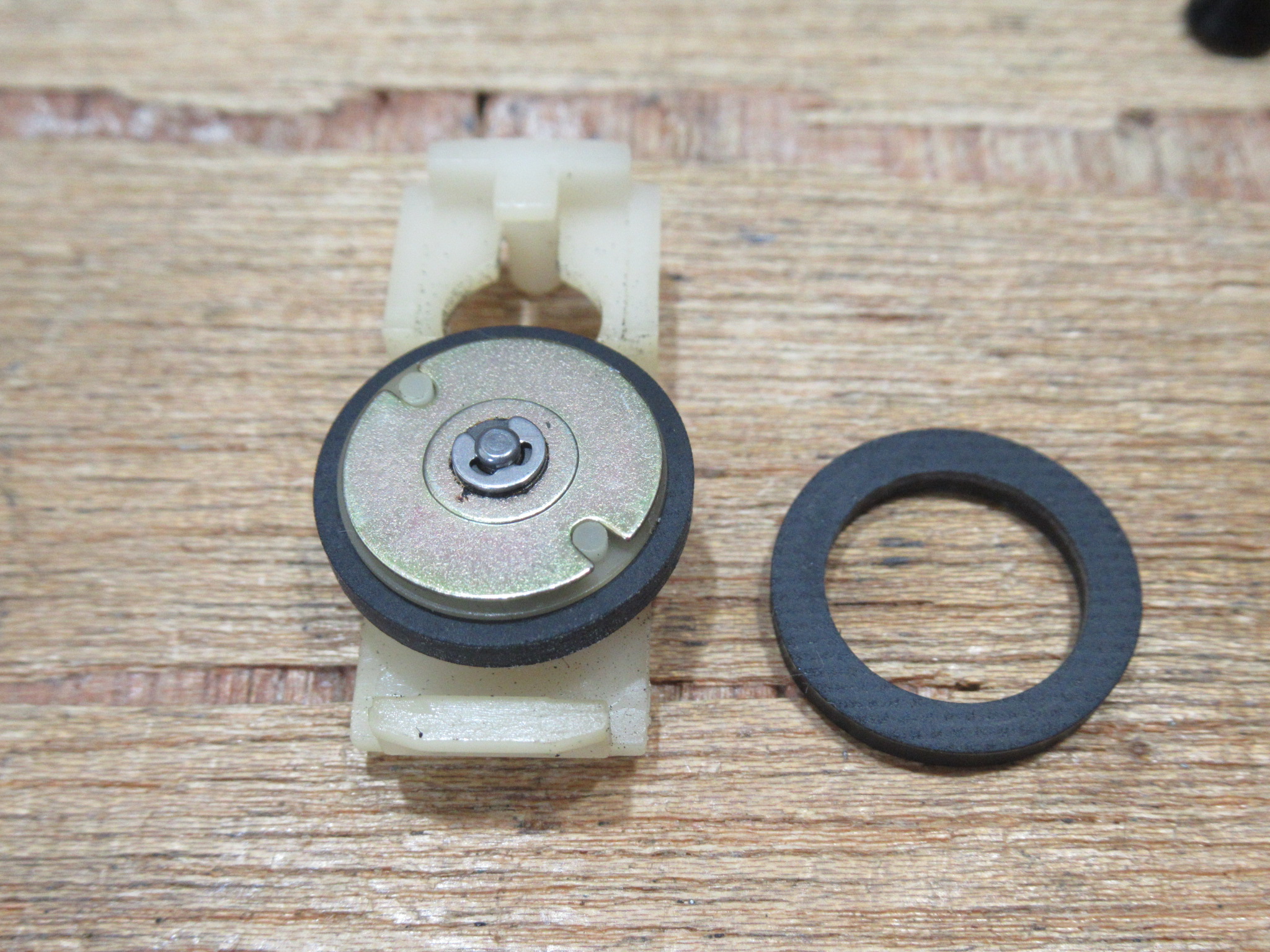

アイドラーゴムを交換します。
ゴムリングが当たる面を清掃します。

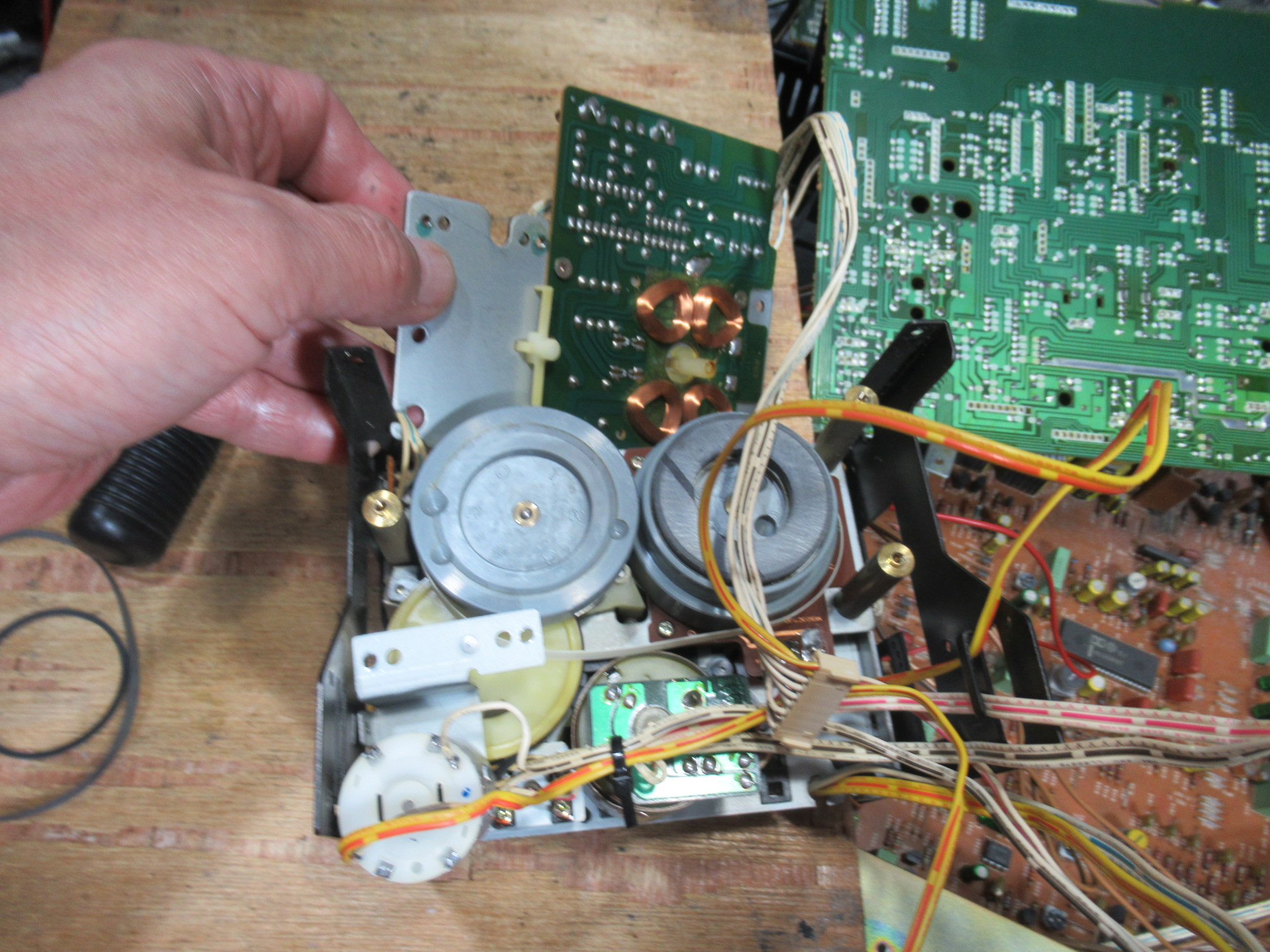

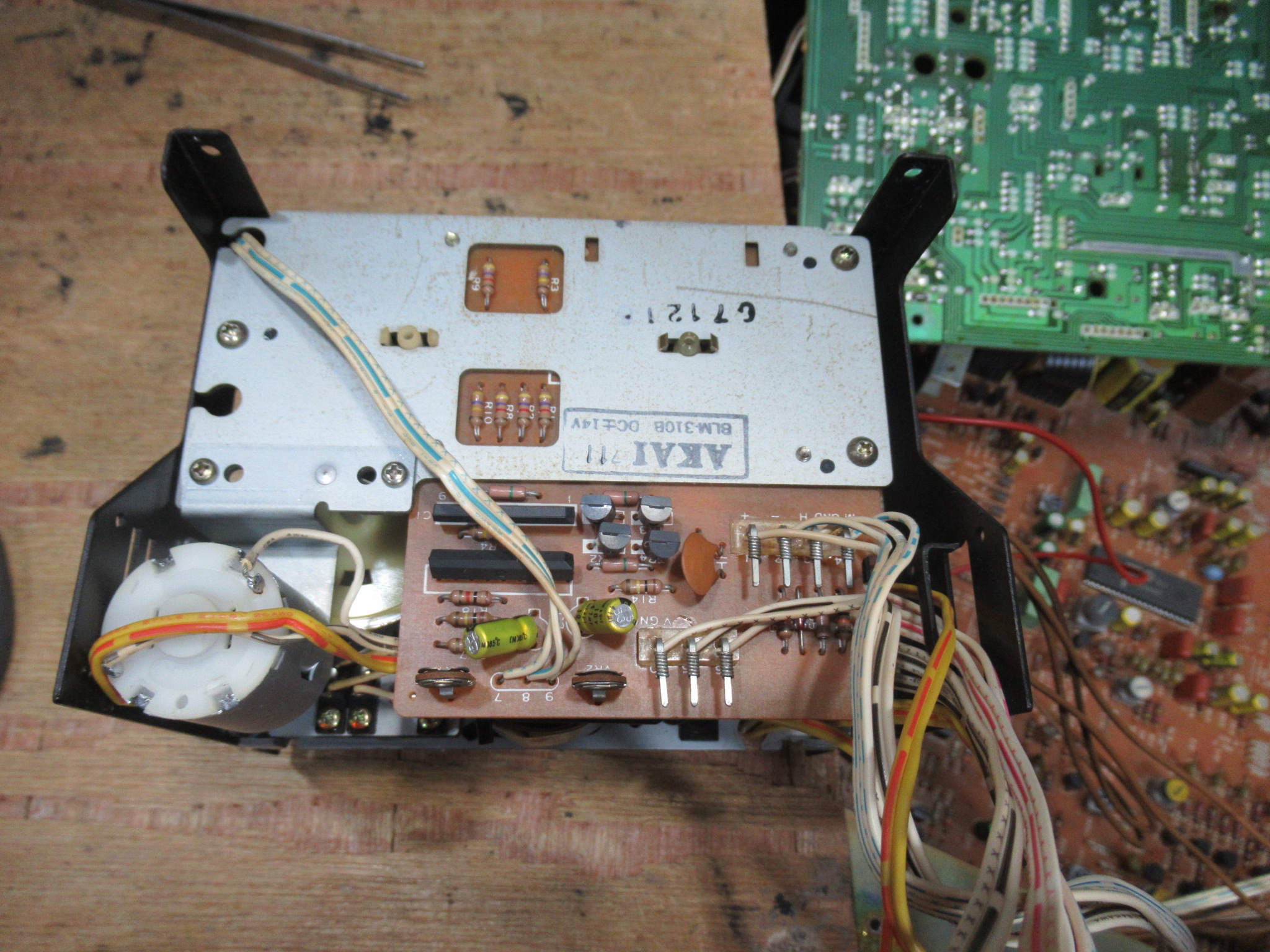

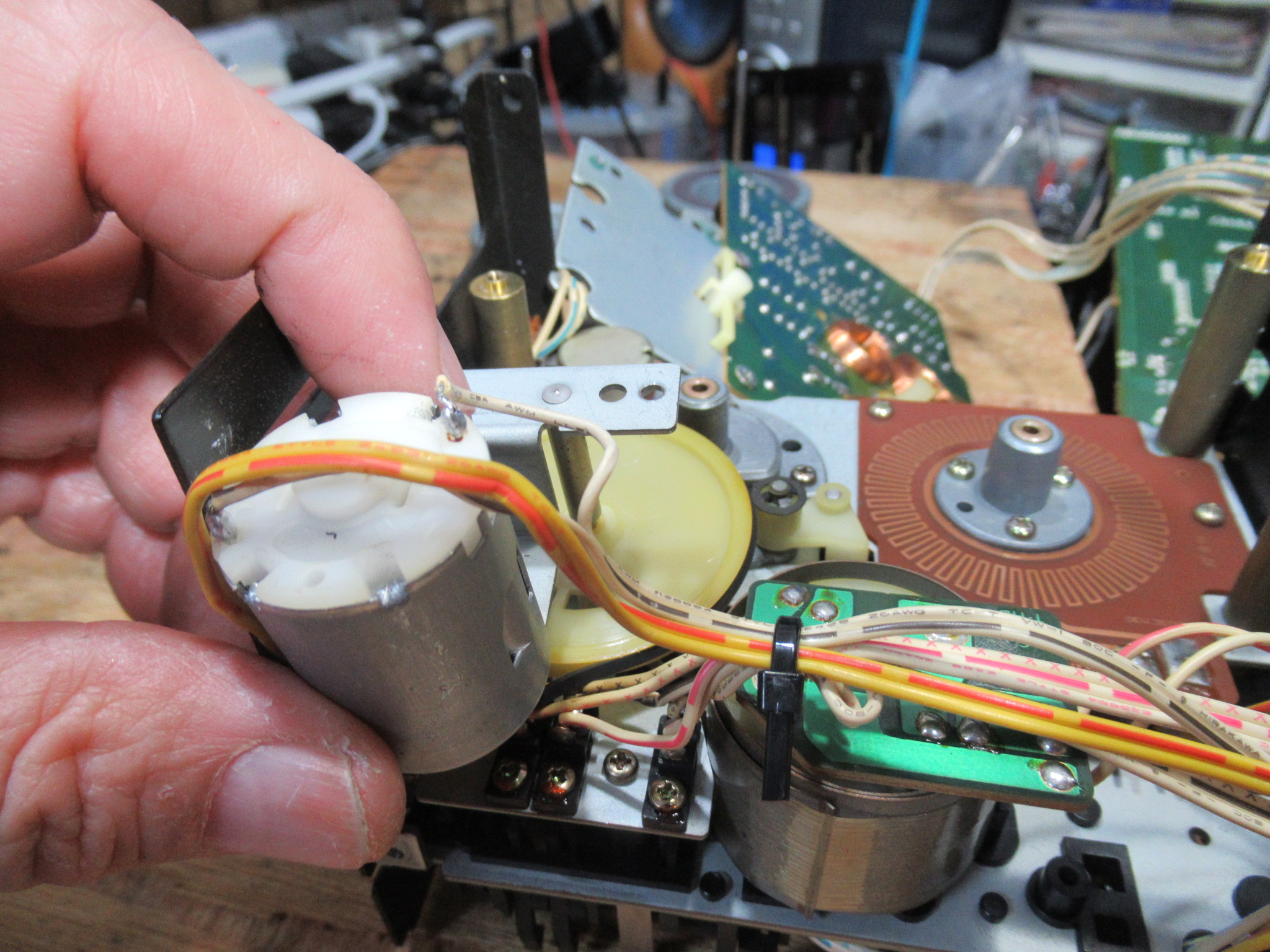

背面のモーター基板を取り外します。

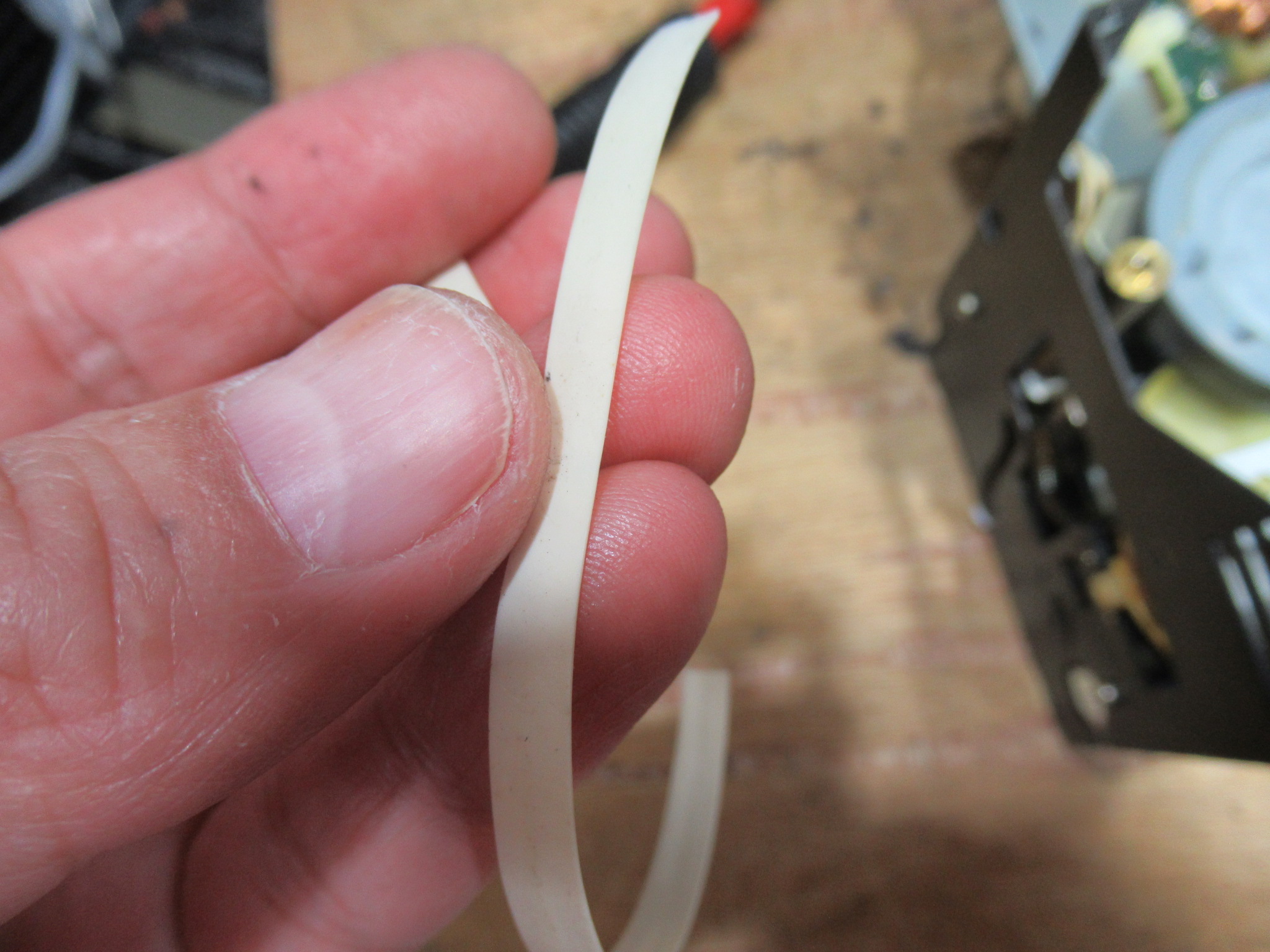

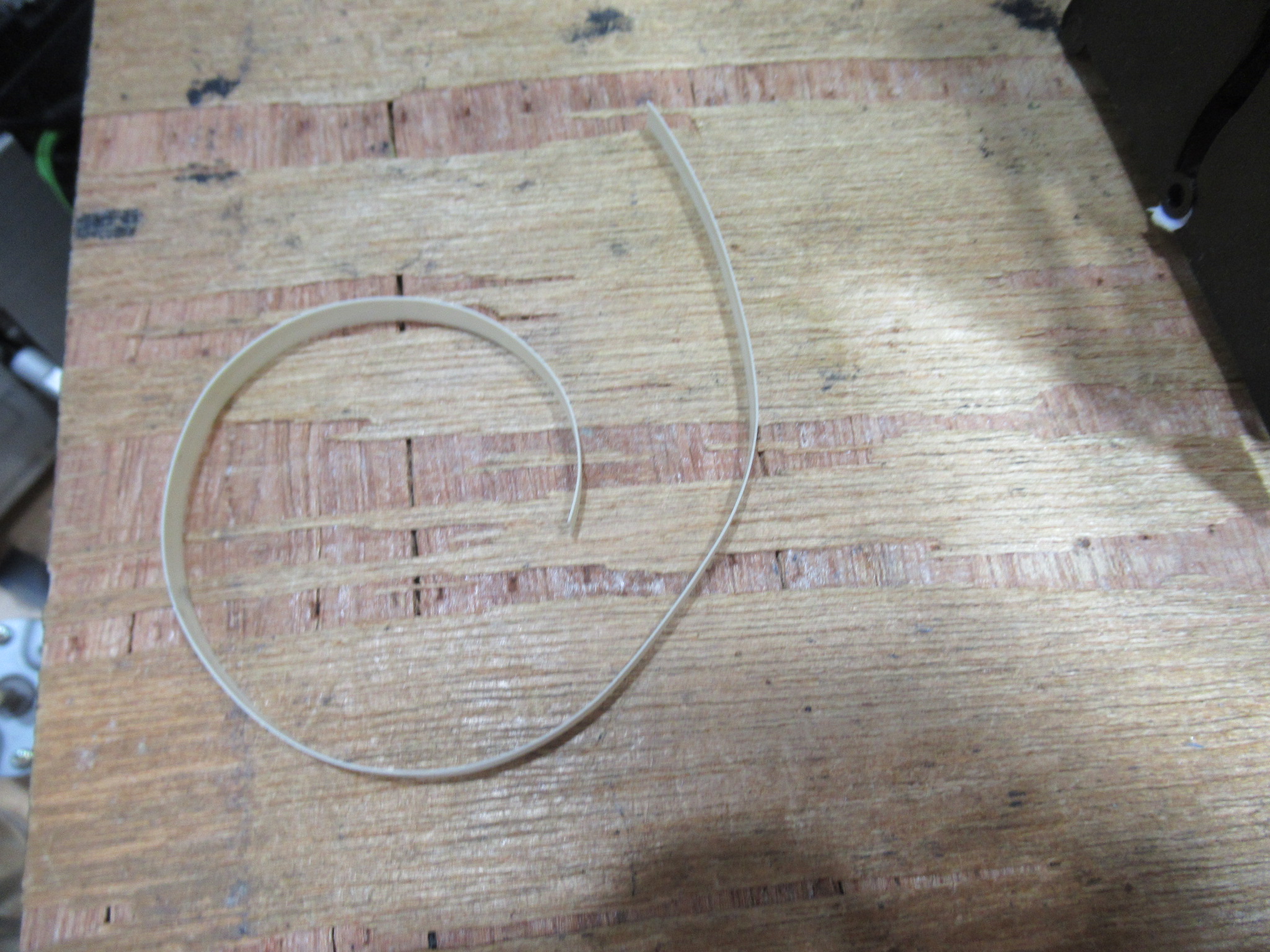

切れていたベルトです。以前に２・３度見たことがある変わったベルトですが、同じ方が整備されたのでしょうか？

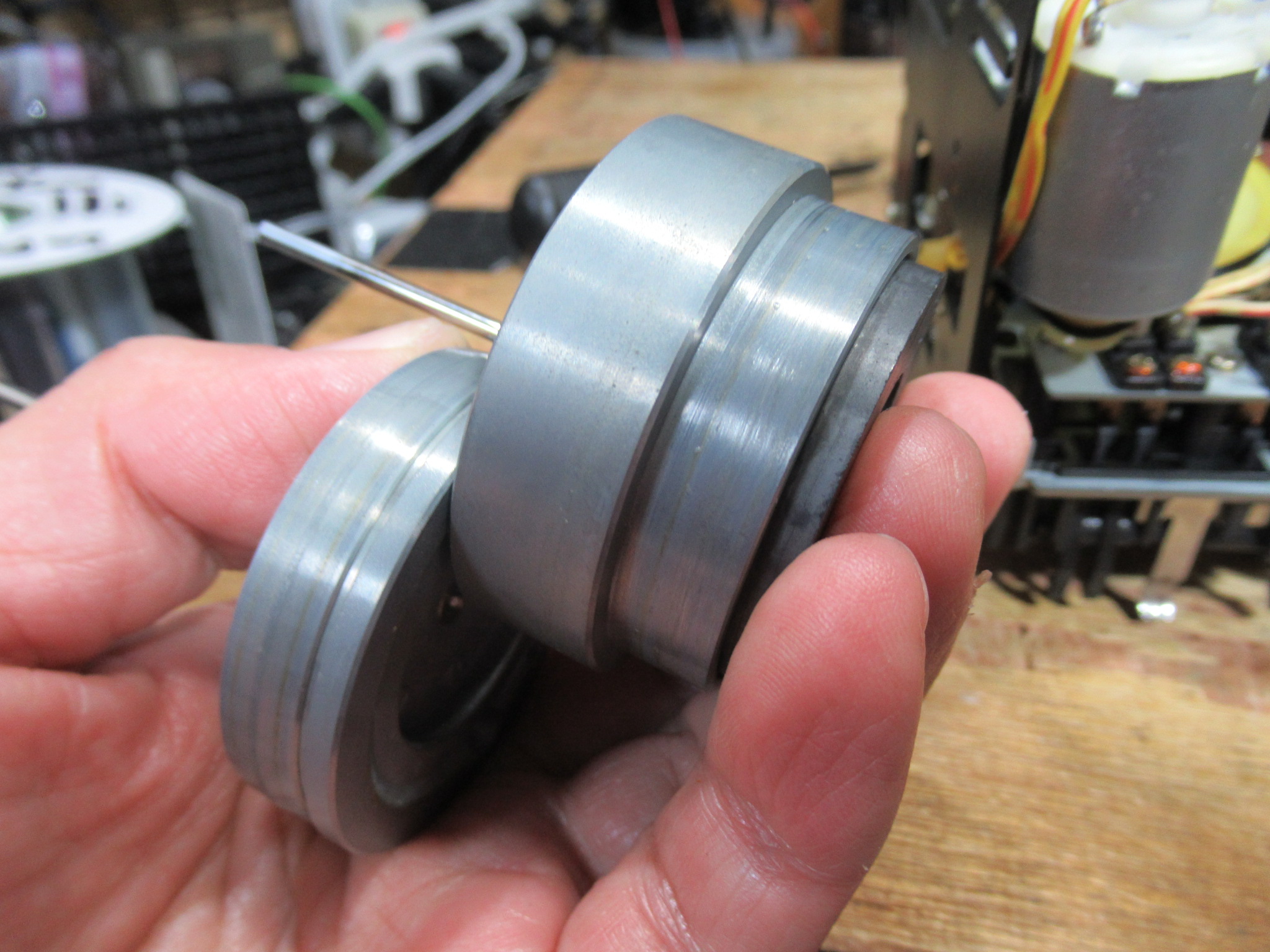

ベルトカスを除去します。

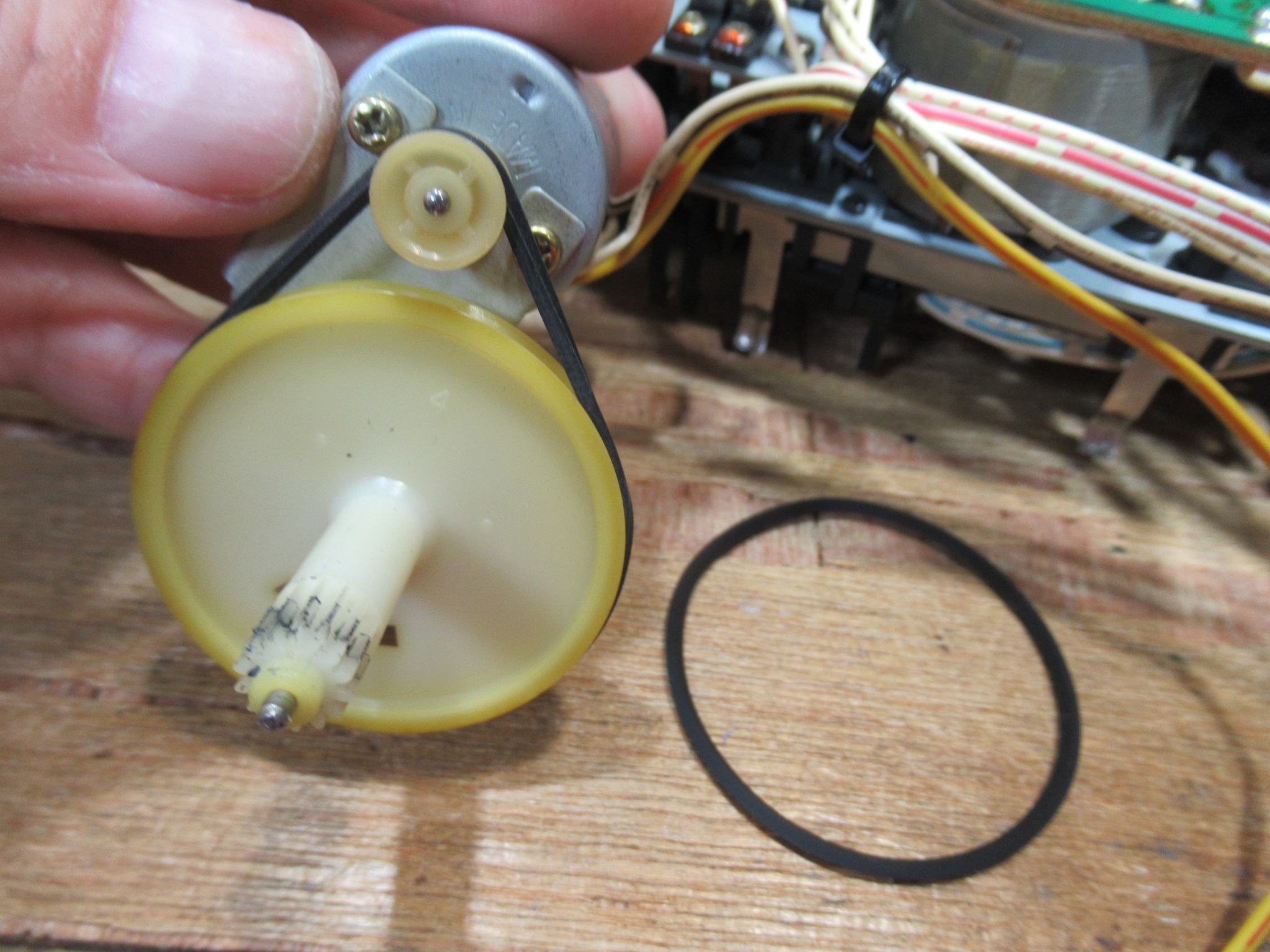

モードベルトを交換します。

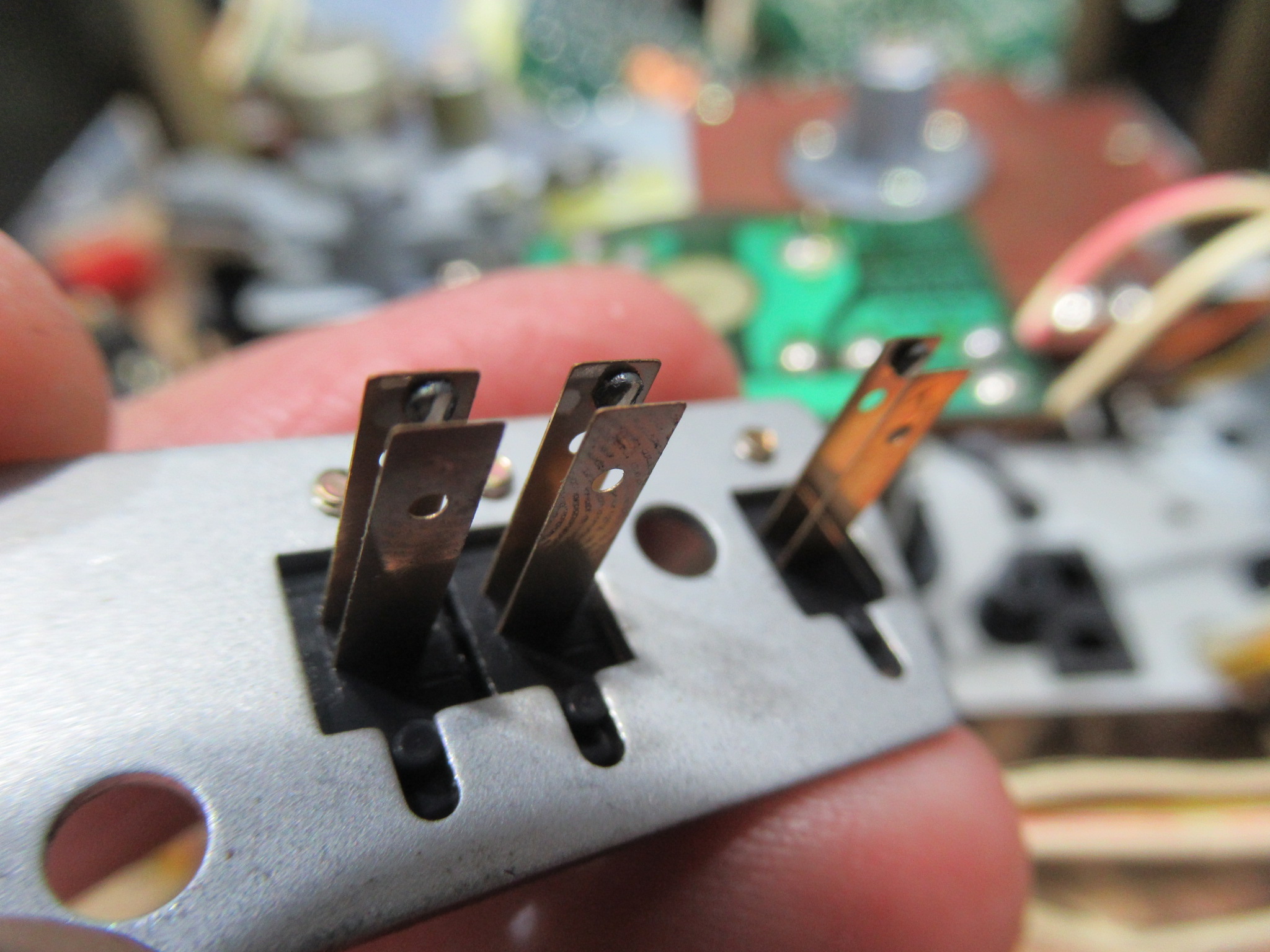

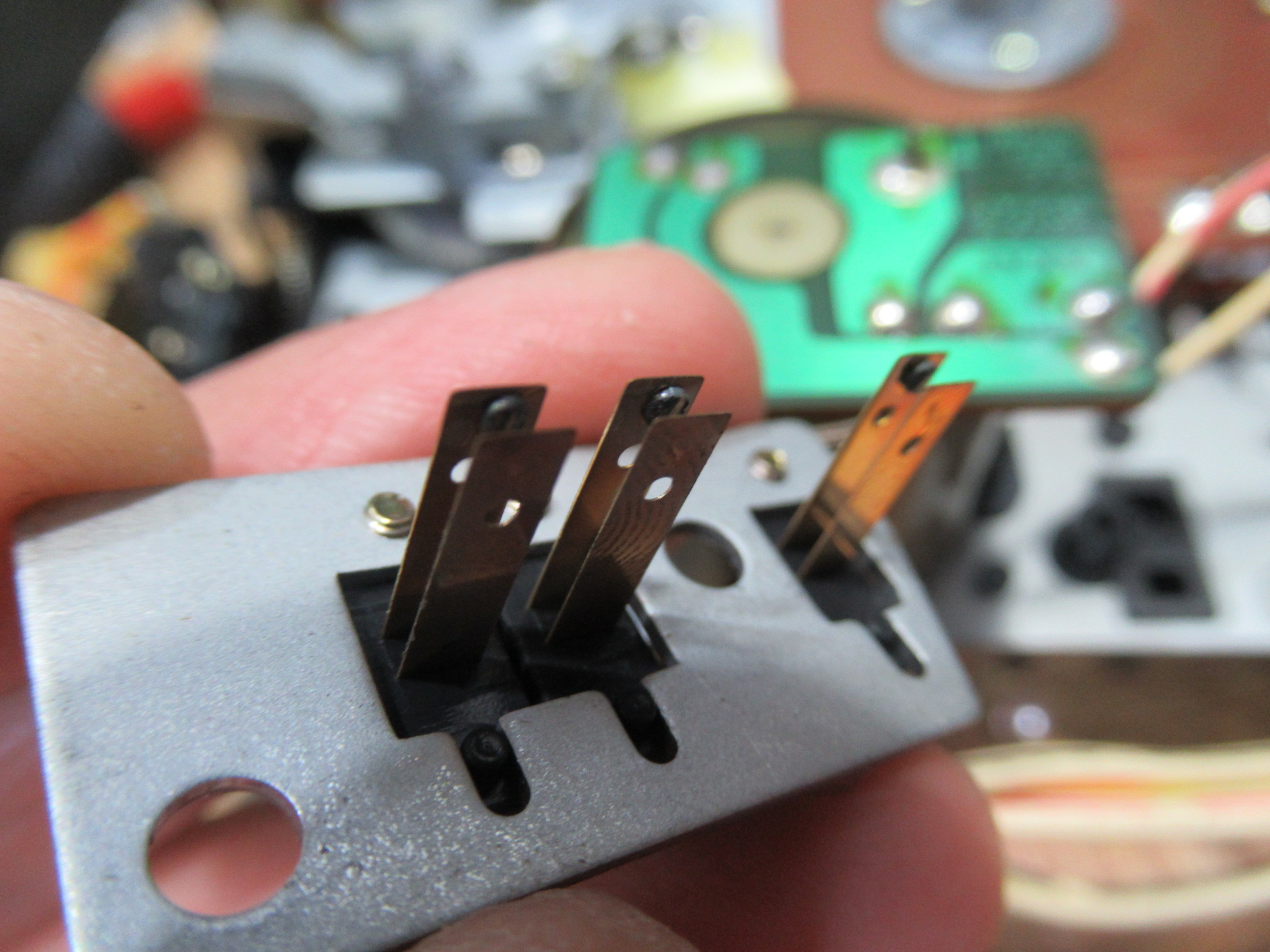

オートセレクタ用スイッチ接点を磨きます。

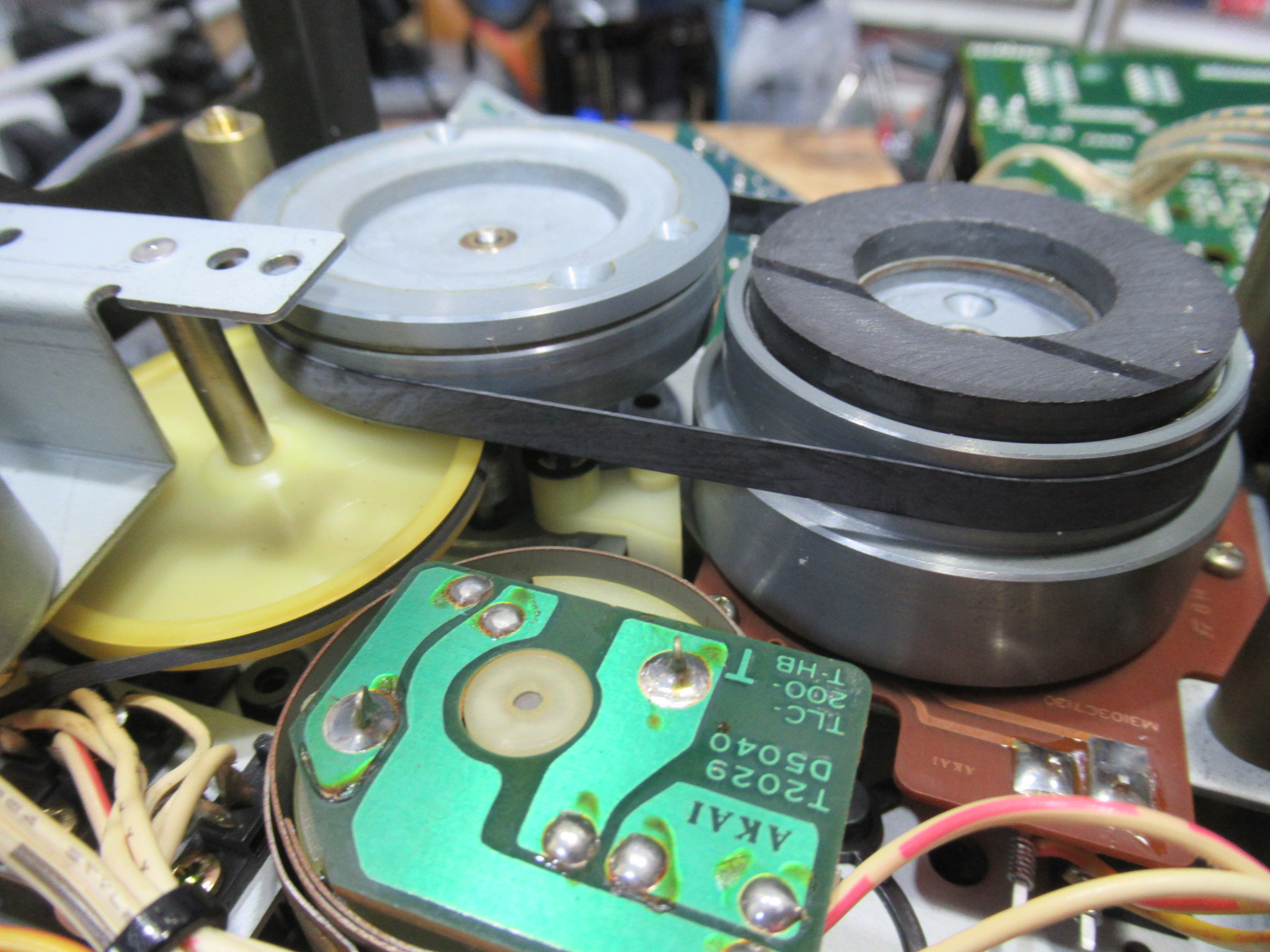

新しいベルトを掛けて組み立てます。
メカを元に戻して動作確認を行います。テープ走行とLINEOUT出力は良好ですが、ヘッドホン出力の右CHの音量調整ができません。

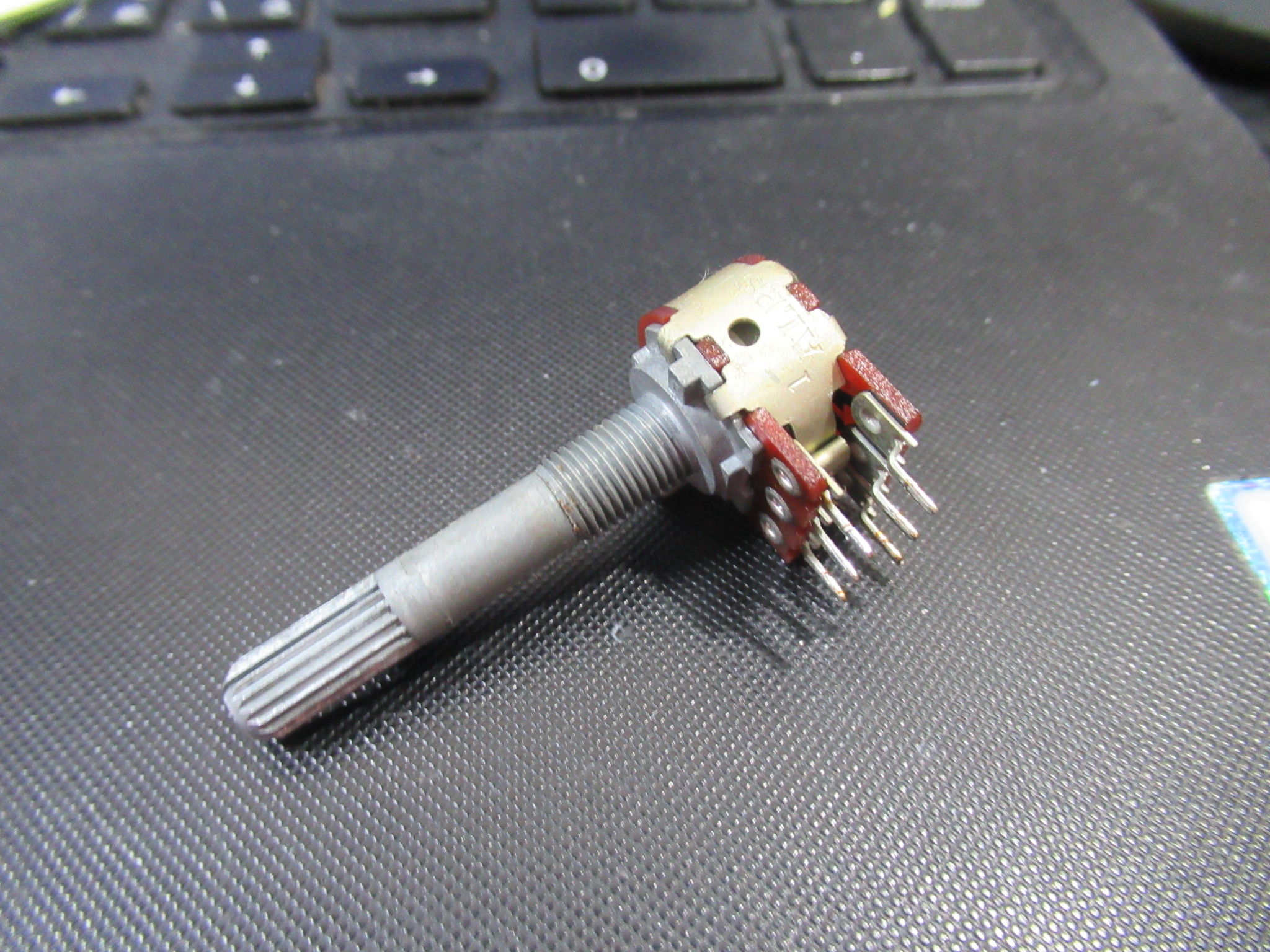

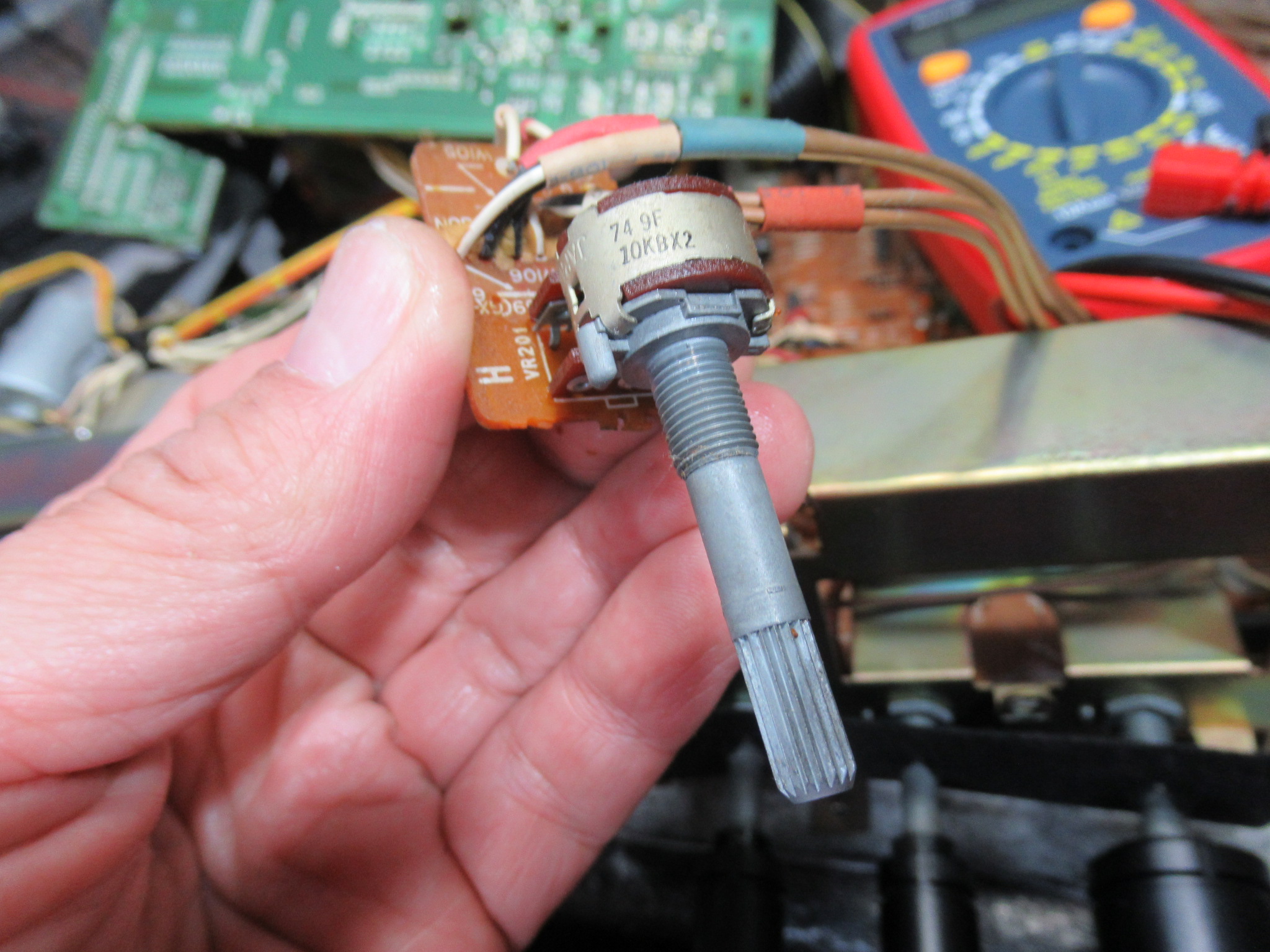

VOLを取り出します。
内部で断線しています。

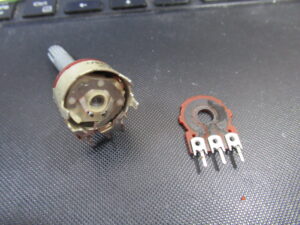

分解します。

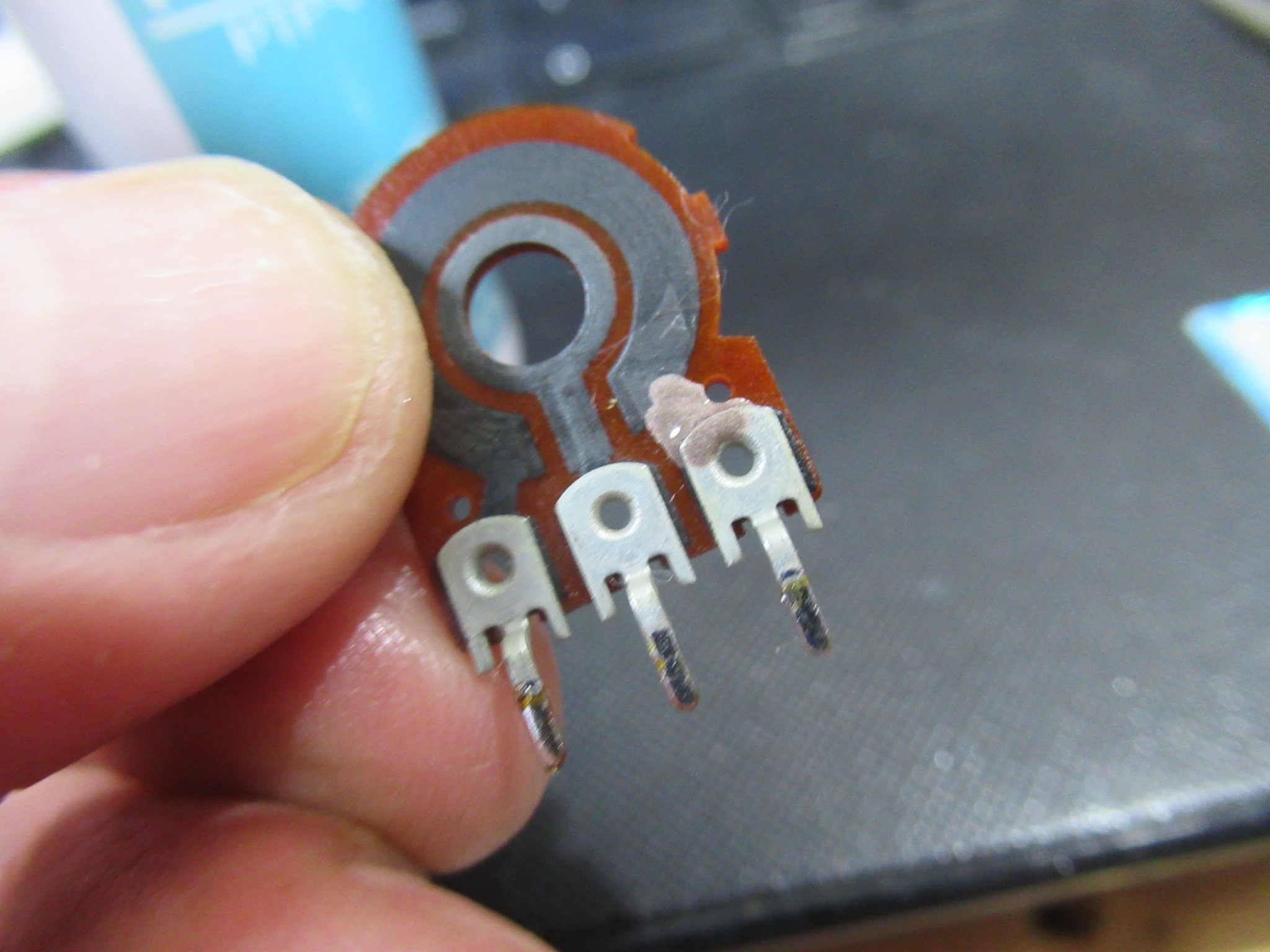

端子の取り付け部で断線しています。

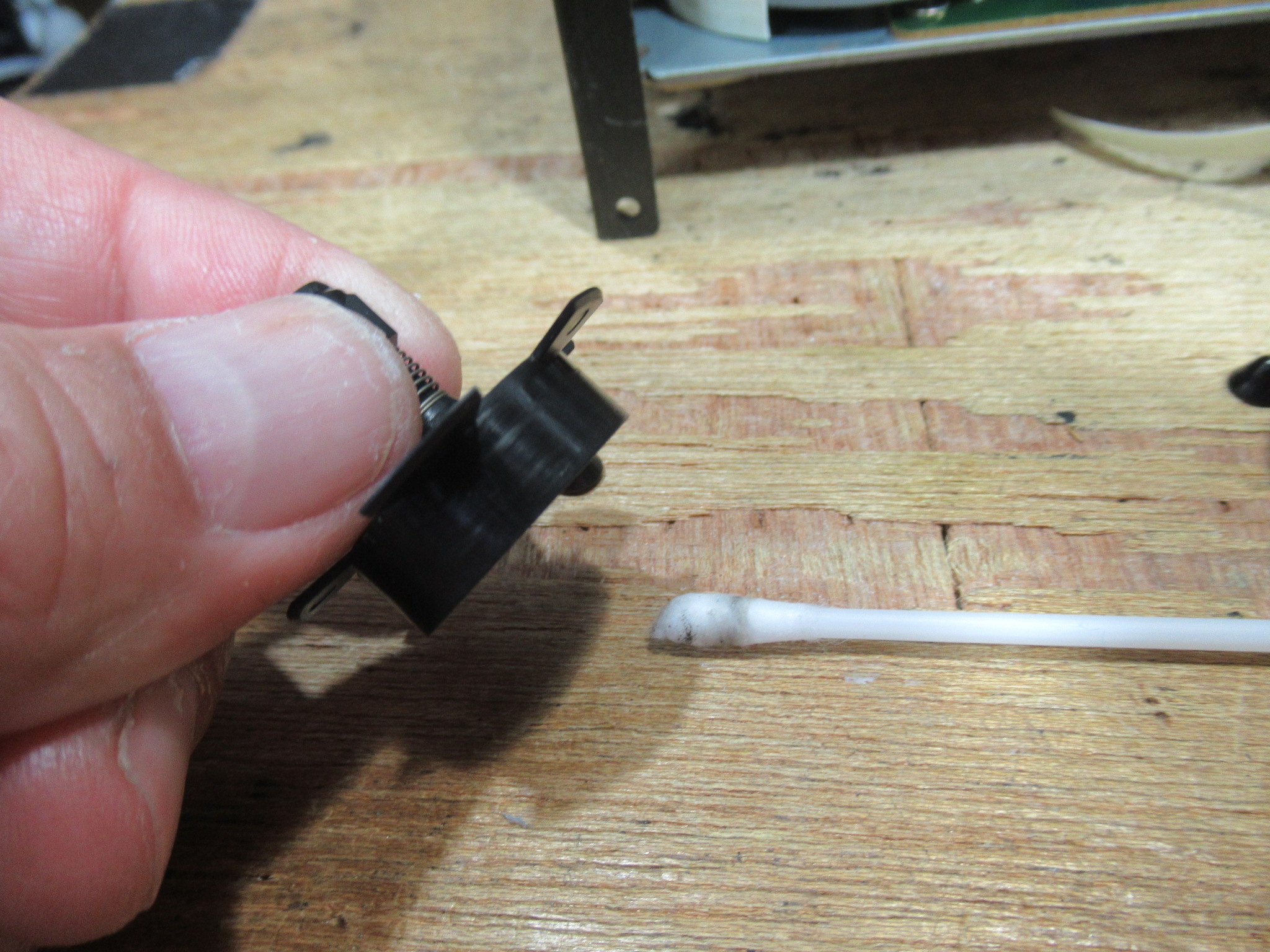

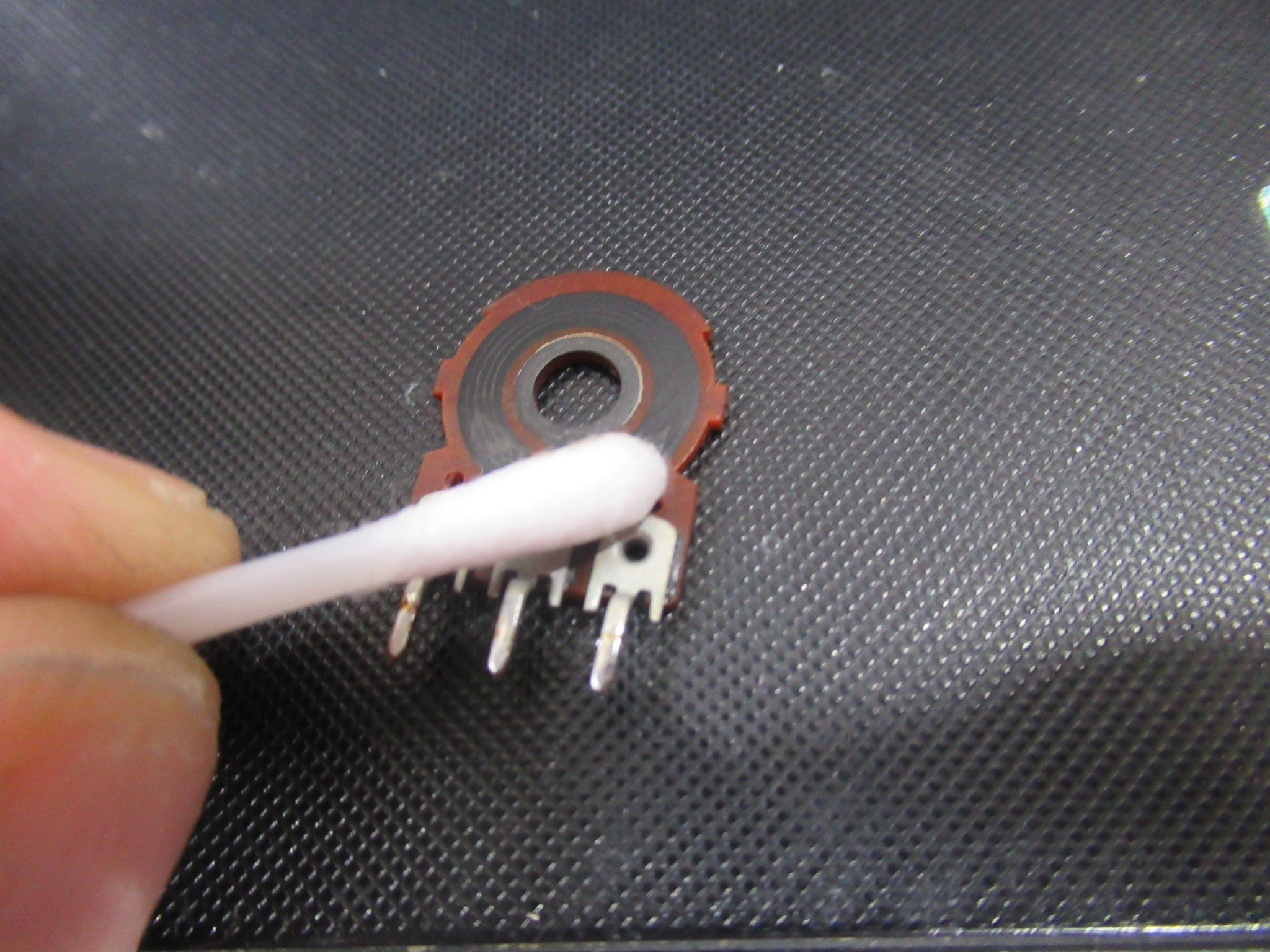

アルコールで清掃し、

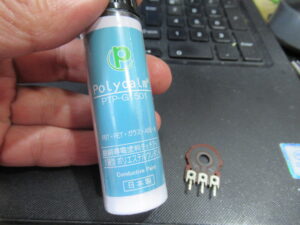

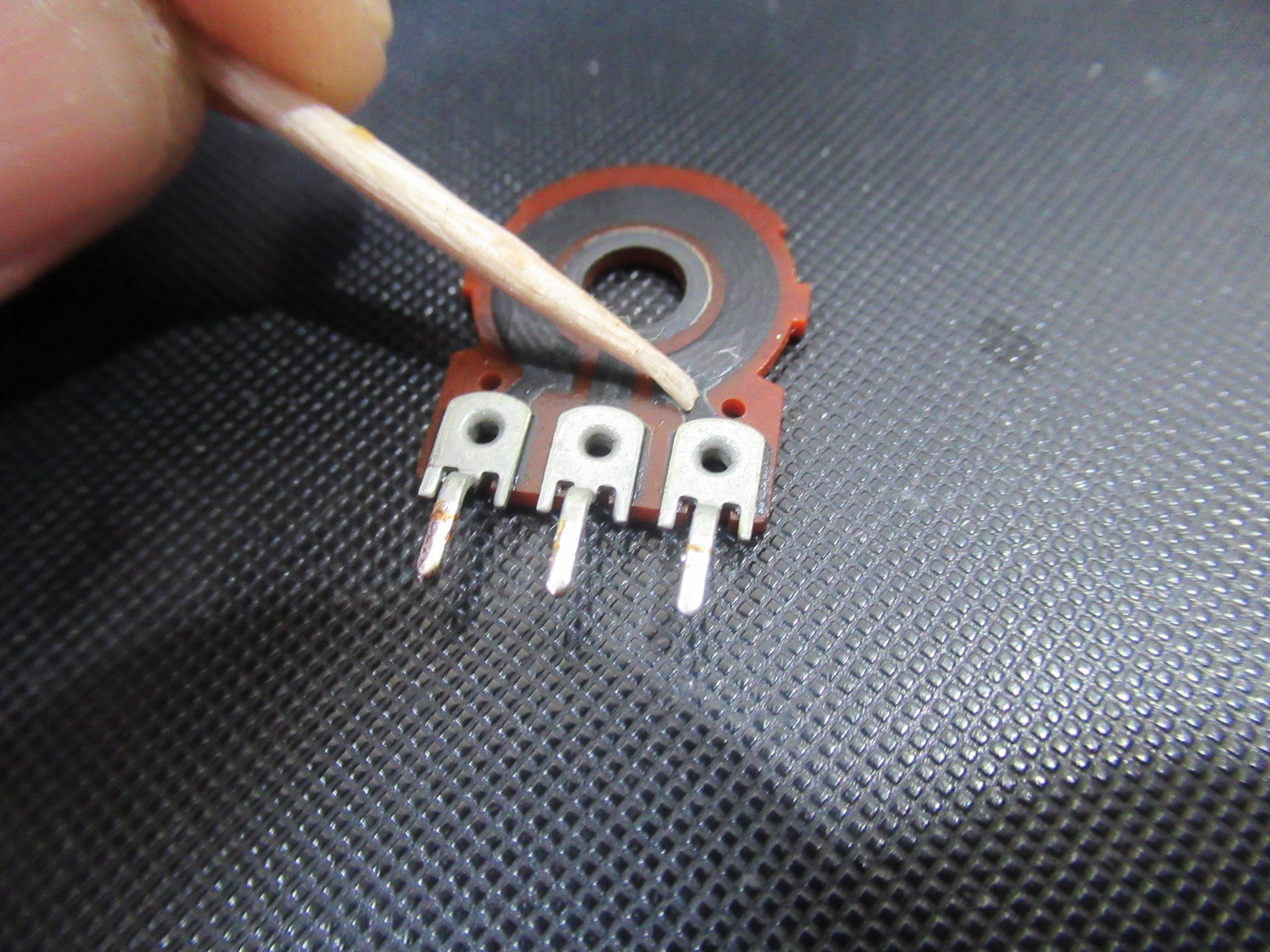

導電塗料を塗布します。

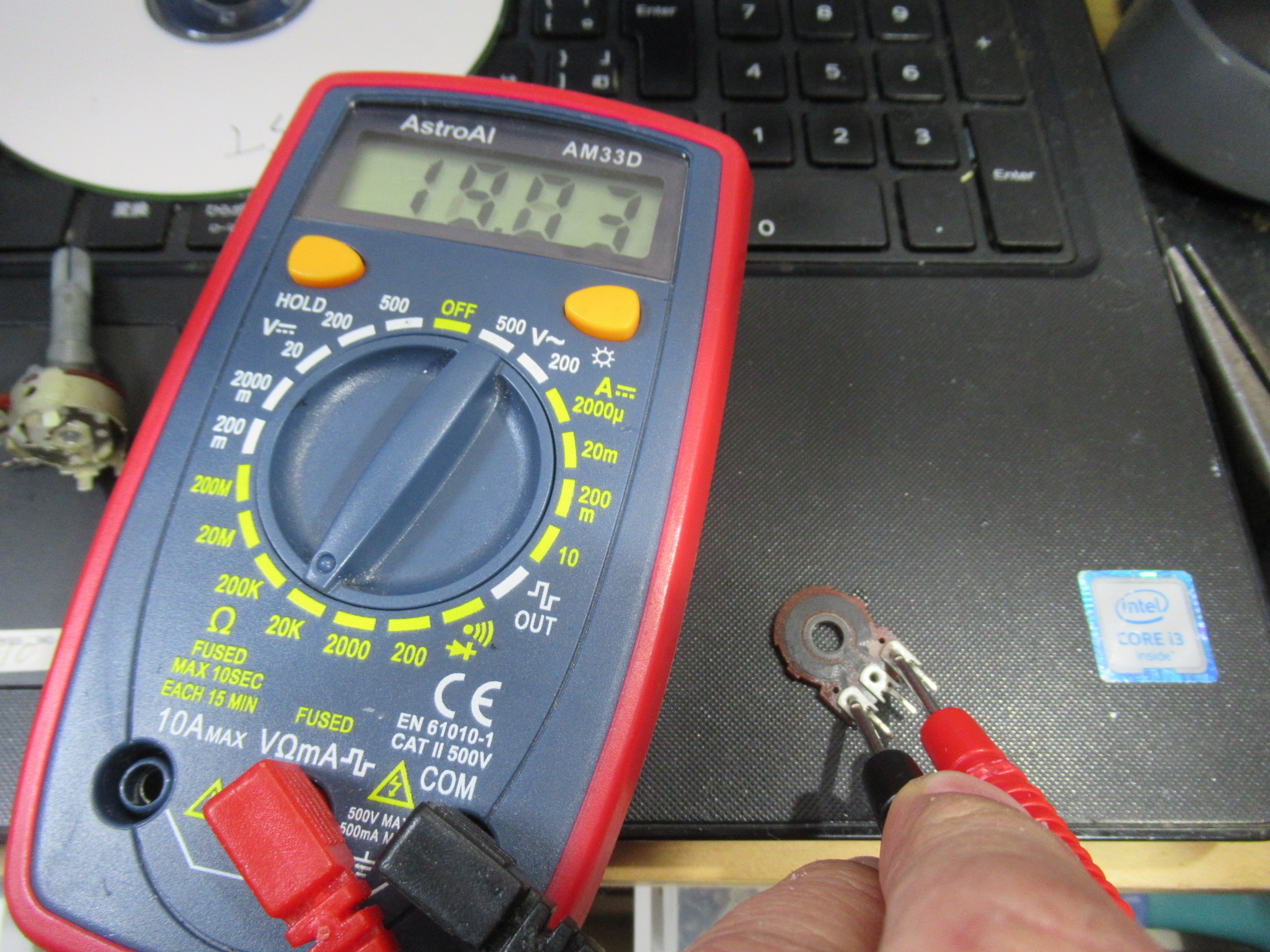

乾くに従い、導通が回復します。
他の端子部にも塗布しました。

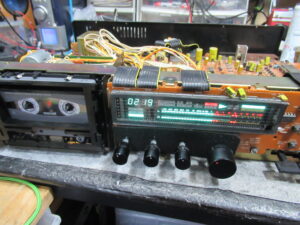

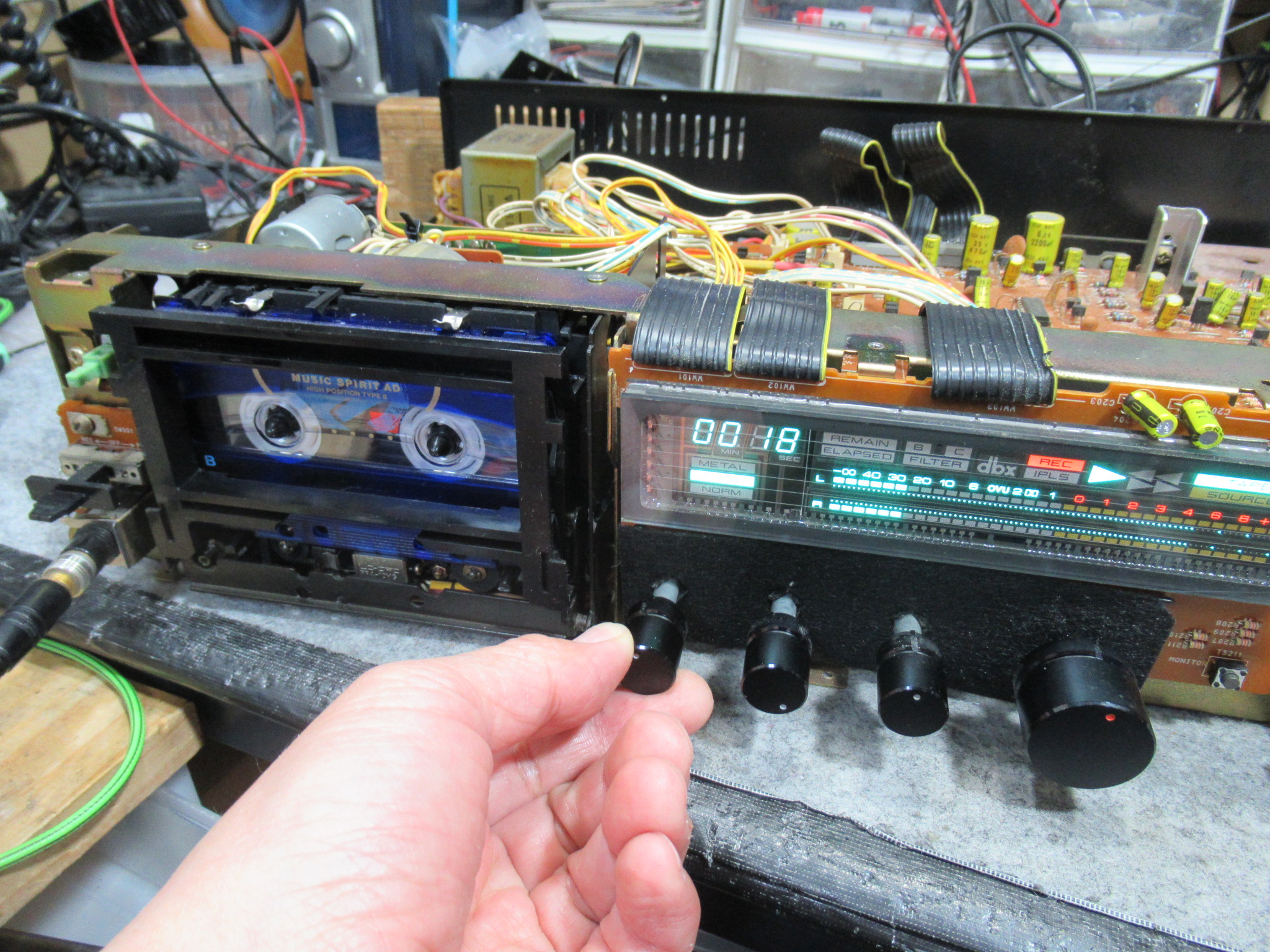

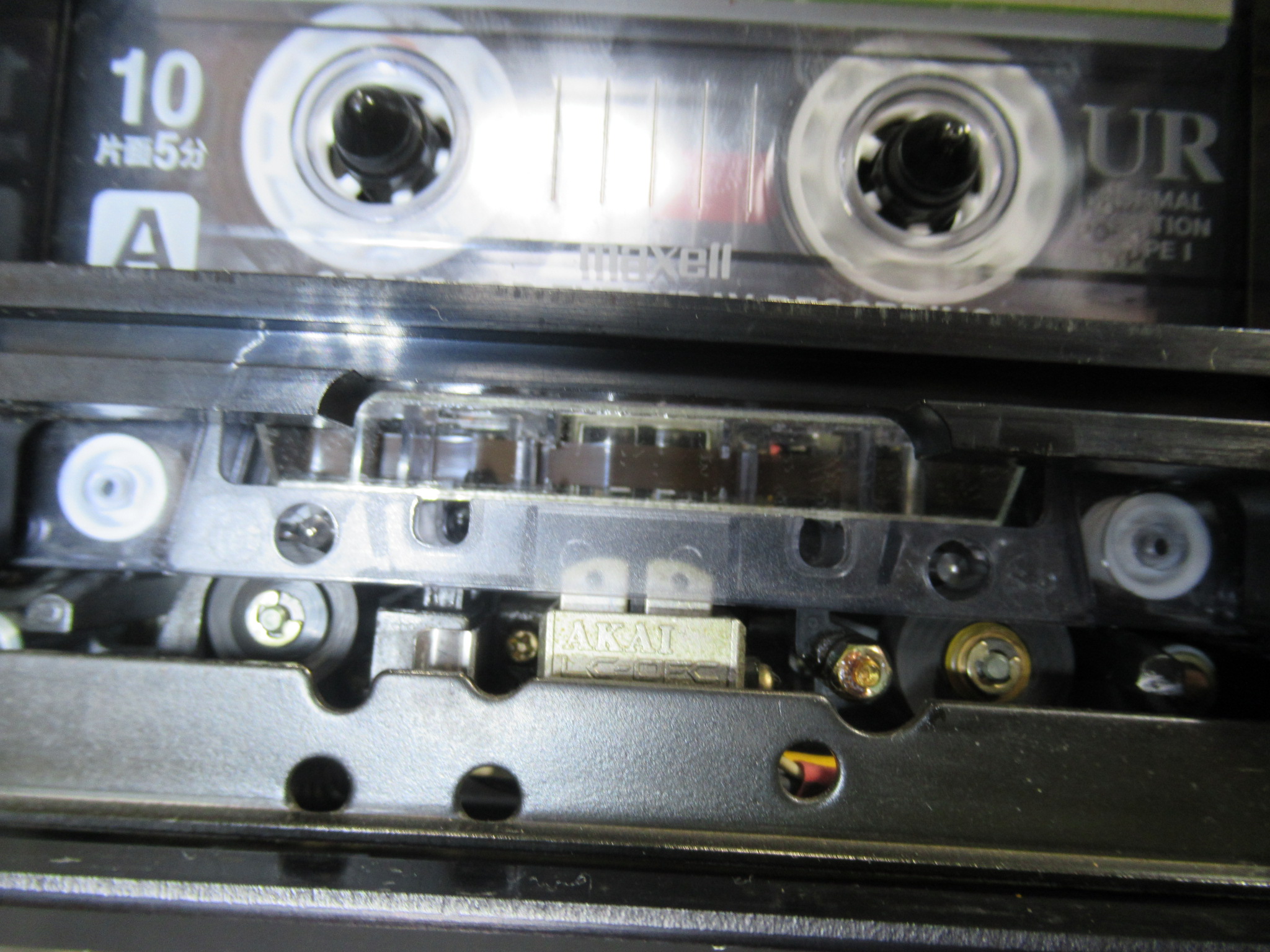

ミラーカセットを用いてテープの走行状態を目視点検します。

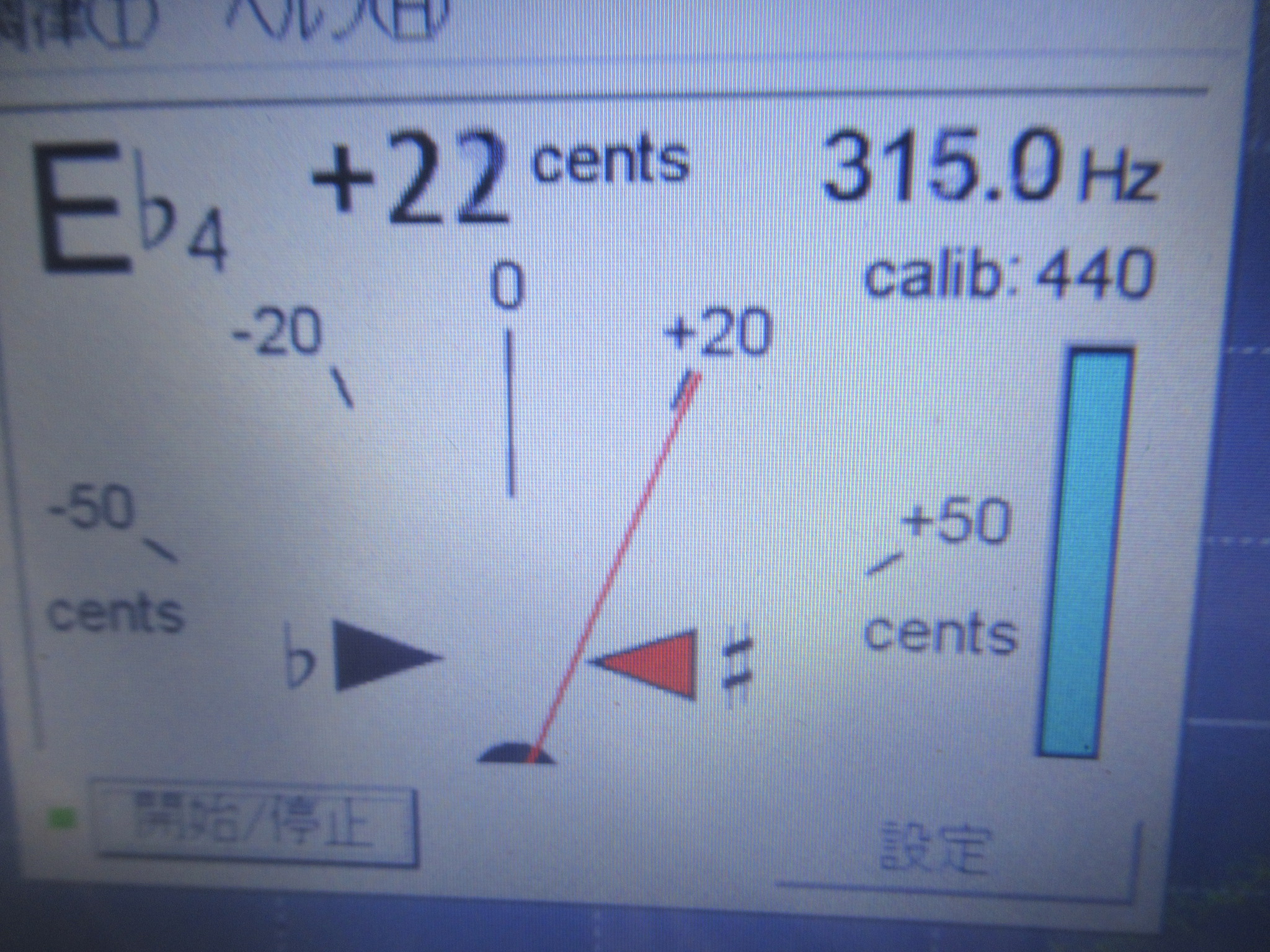

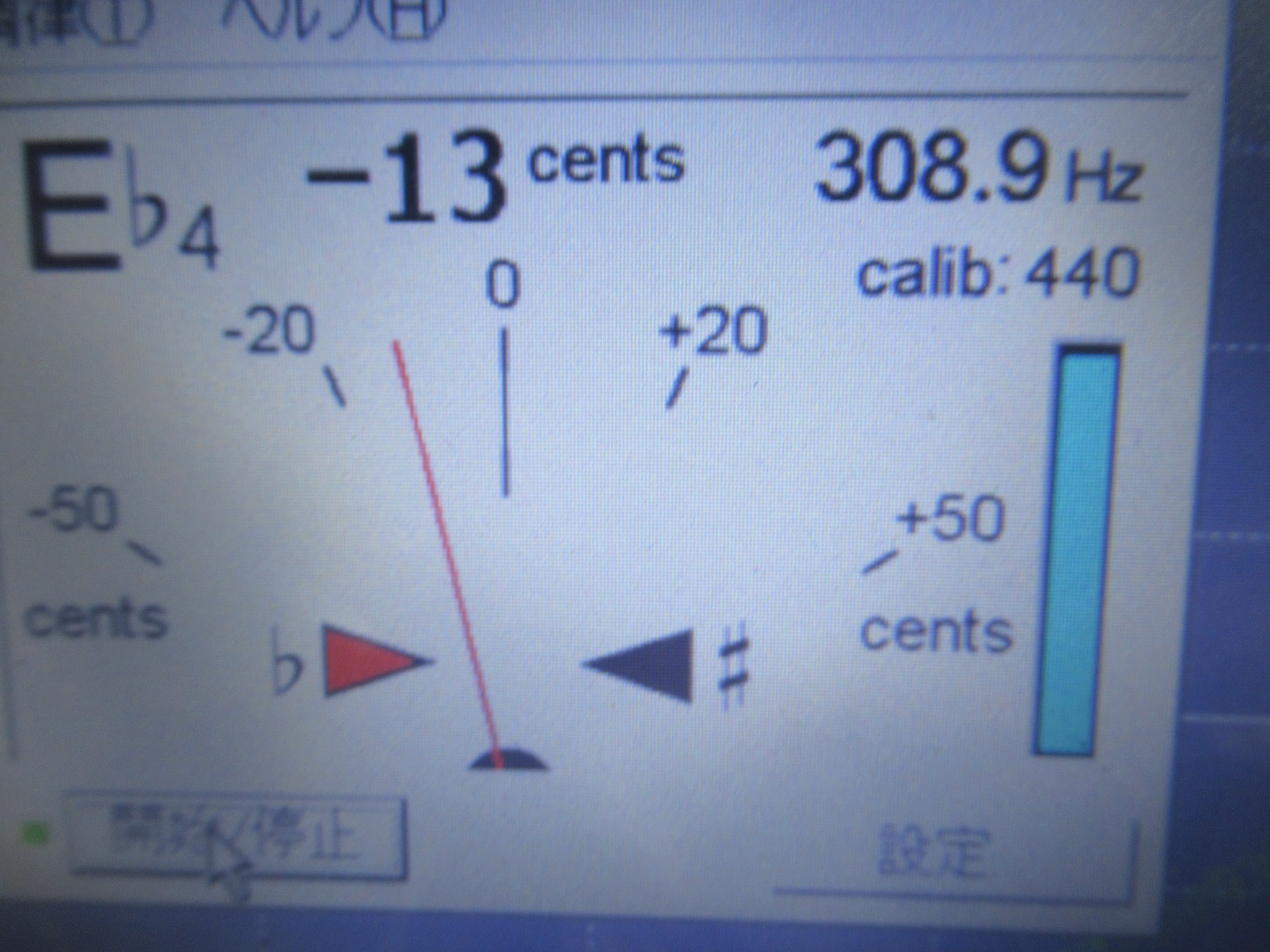

315Hzの信号が記録されたテープを再生し、速度の調整を行います。

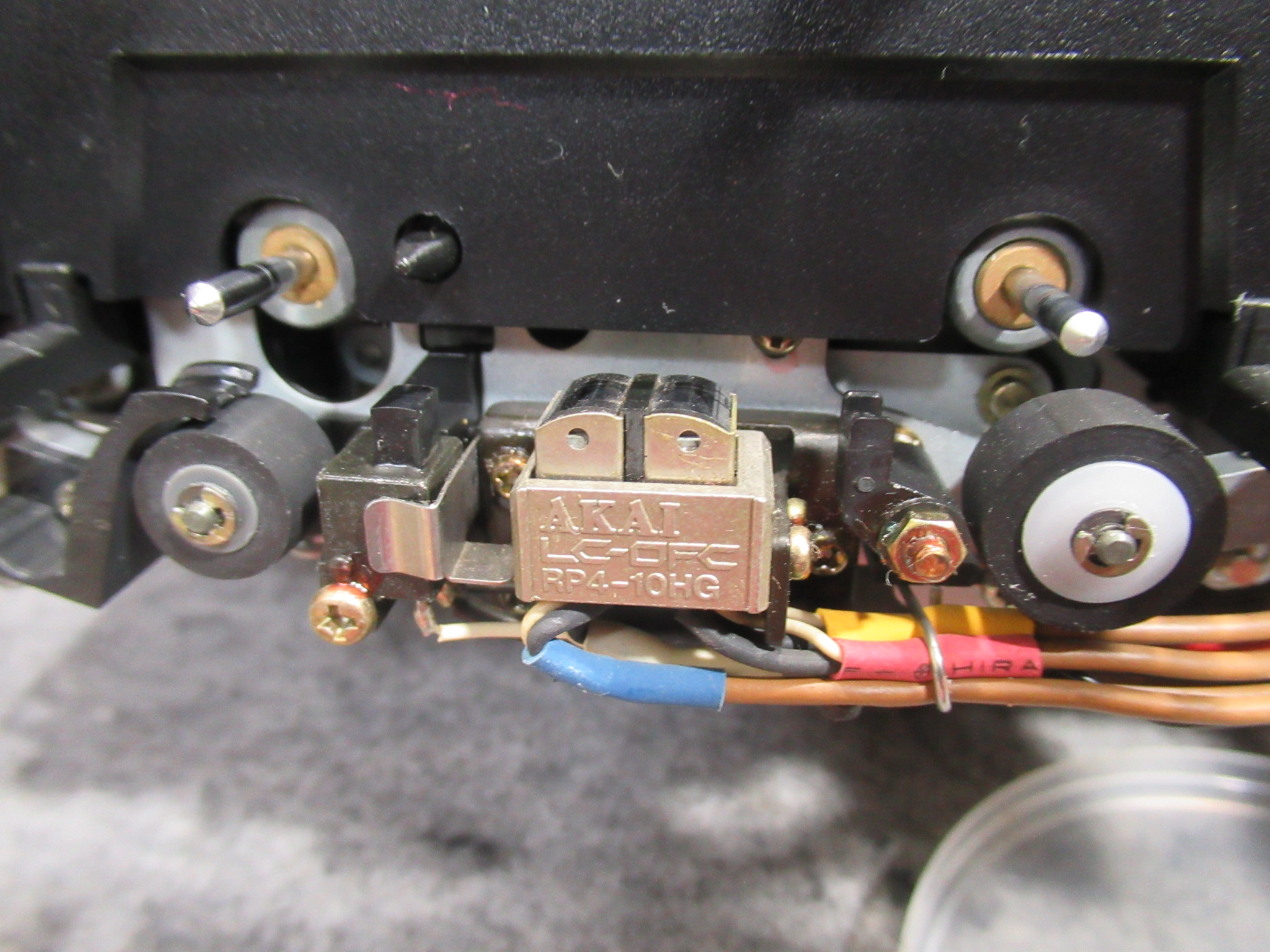

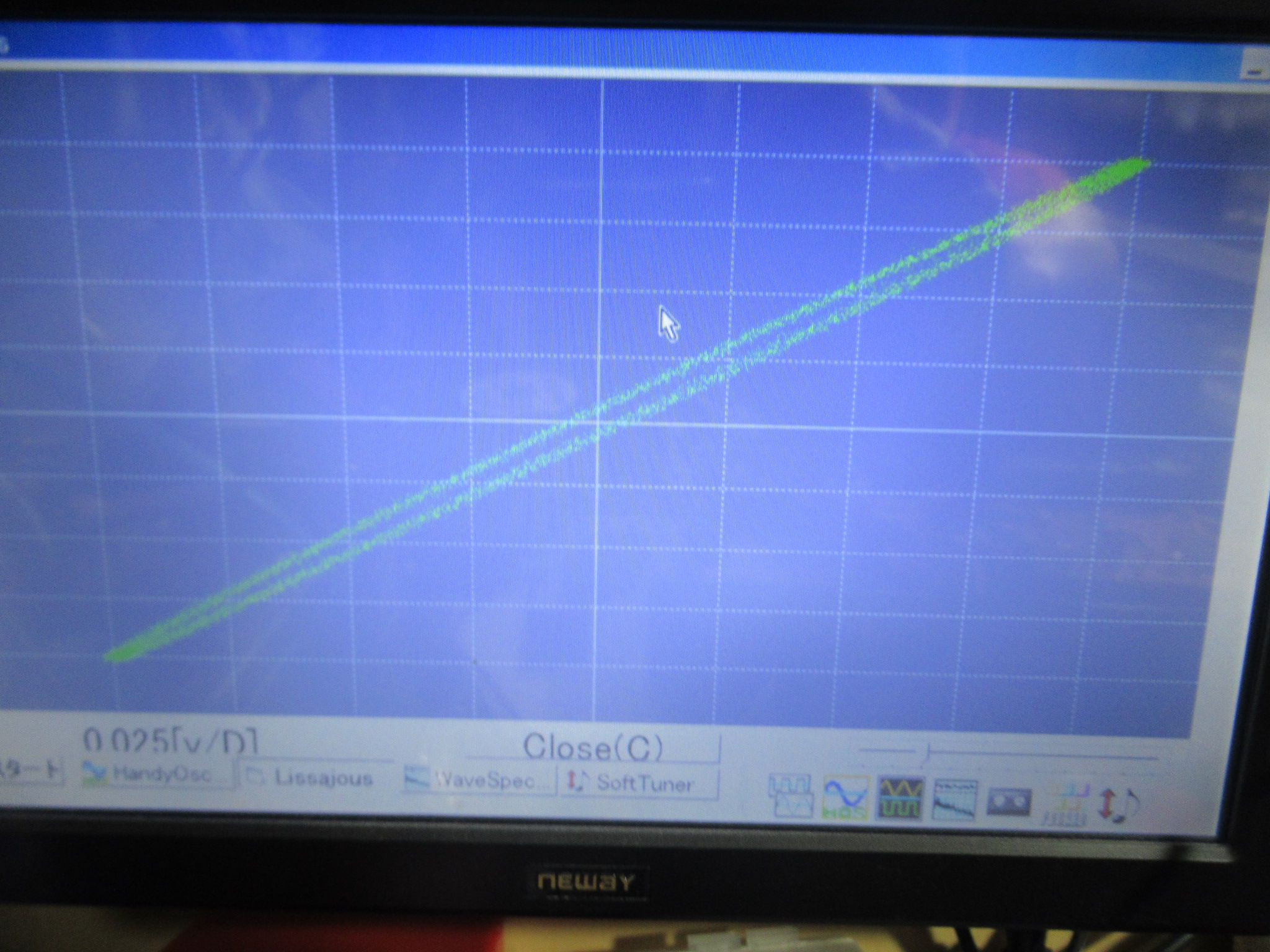

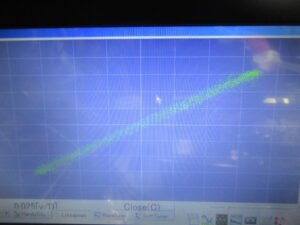

ヘッドアジマスの調整を行います。

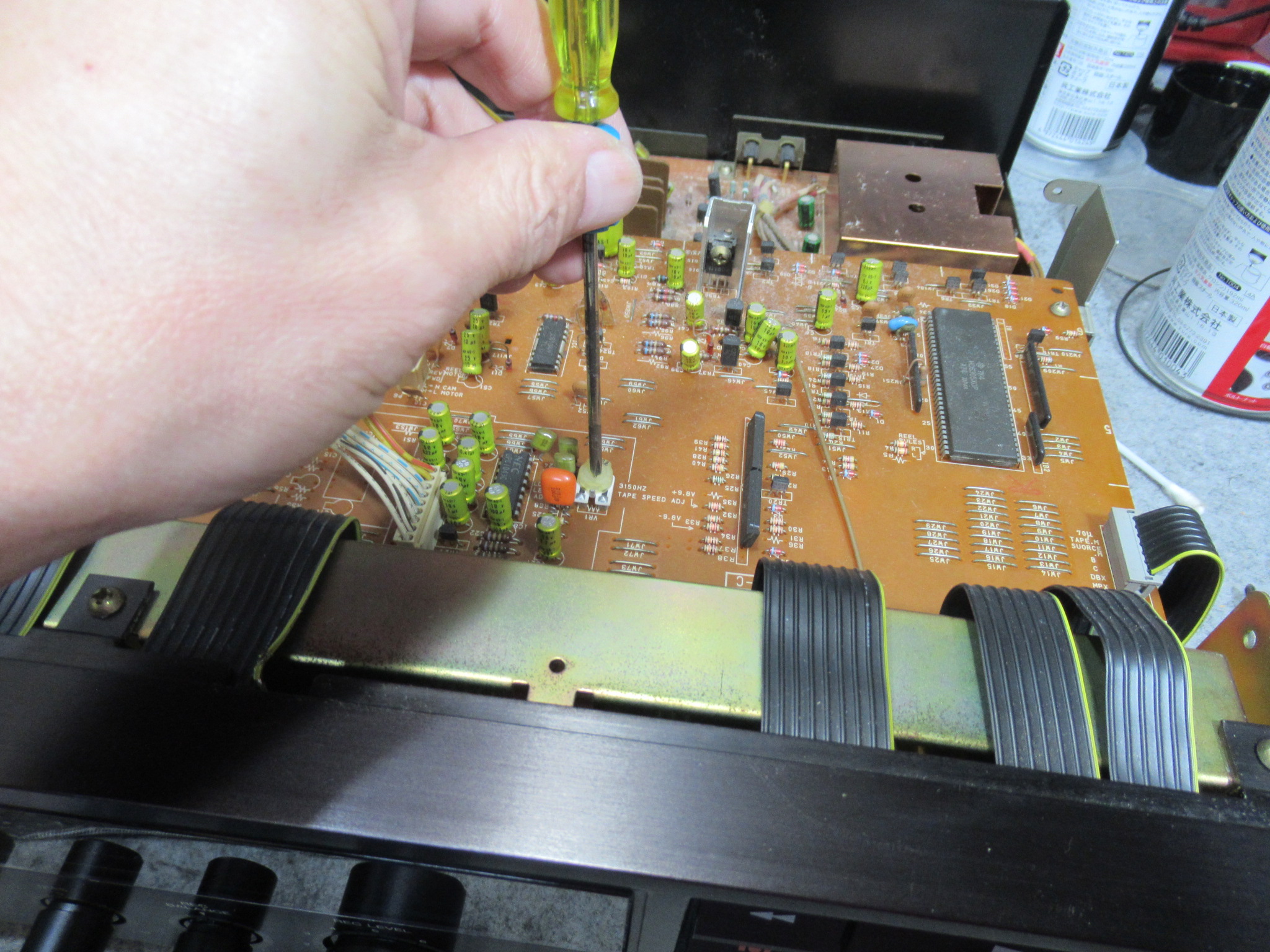

録再バランス調整を行います。
テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
