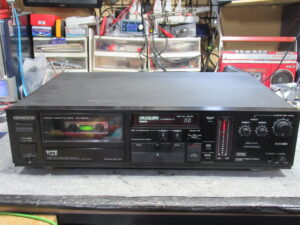

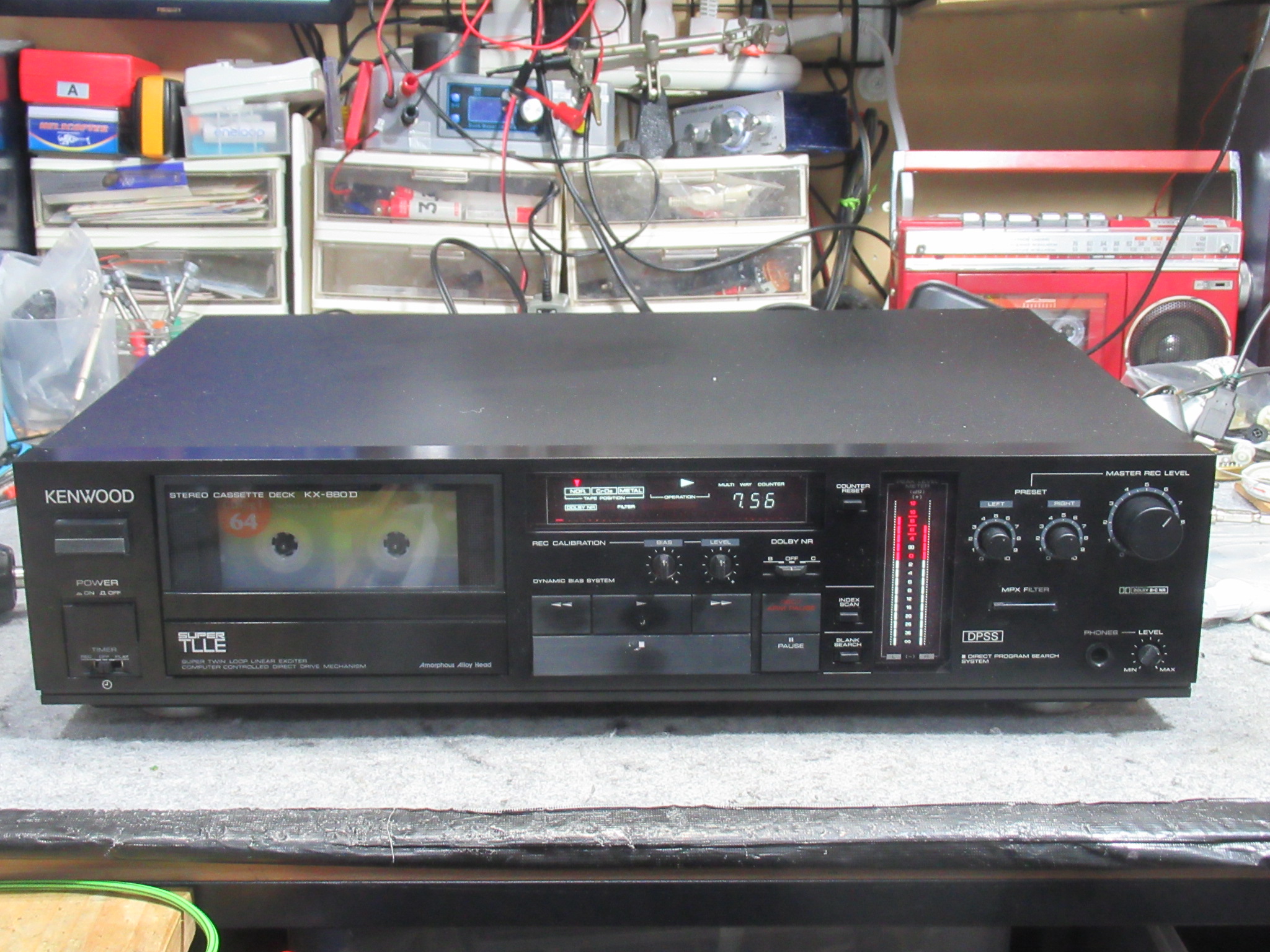

KENWOOD製２ヘッドシングルキャプスタンカセットデッキ、KX-880Dの修理依頼をいただきました。
テープ走行可、出力不可（メーターも同様）とのことです。
再生開始時にガチャガチャとメカが誤作動しましたが、テープ走行は問題ありません。両CHとも同じ症状ということは、オーディオ回路に電源を供給している回路の故障と考えられます。ただし、長期間放置された機器の場合は、その限りではありません。

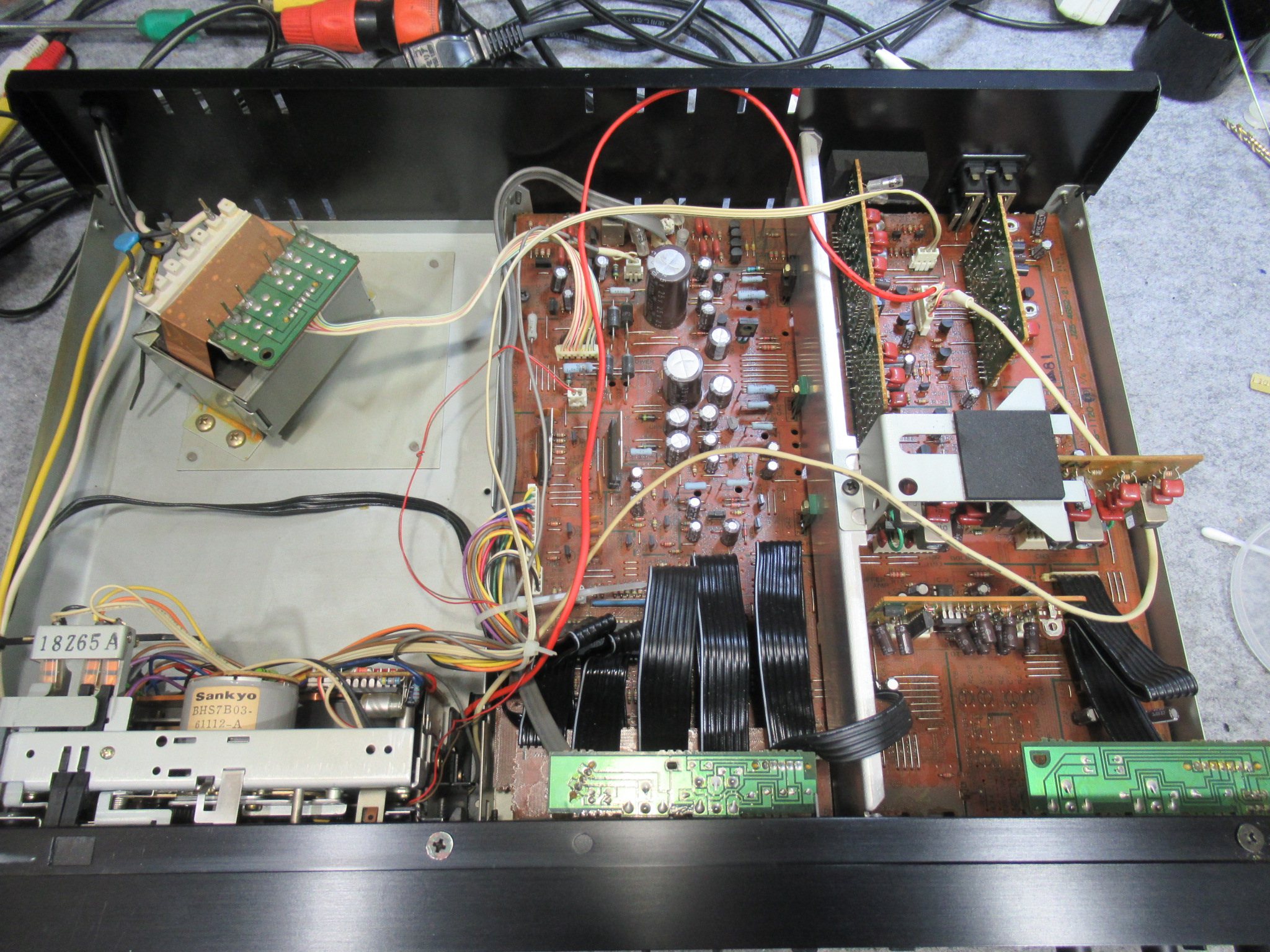

カバーを開けます。

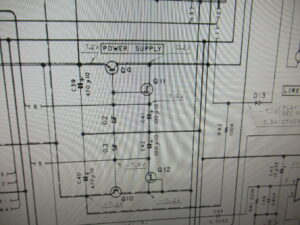

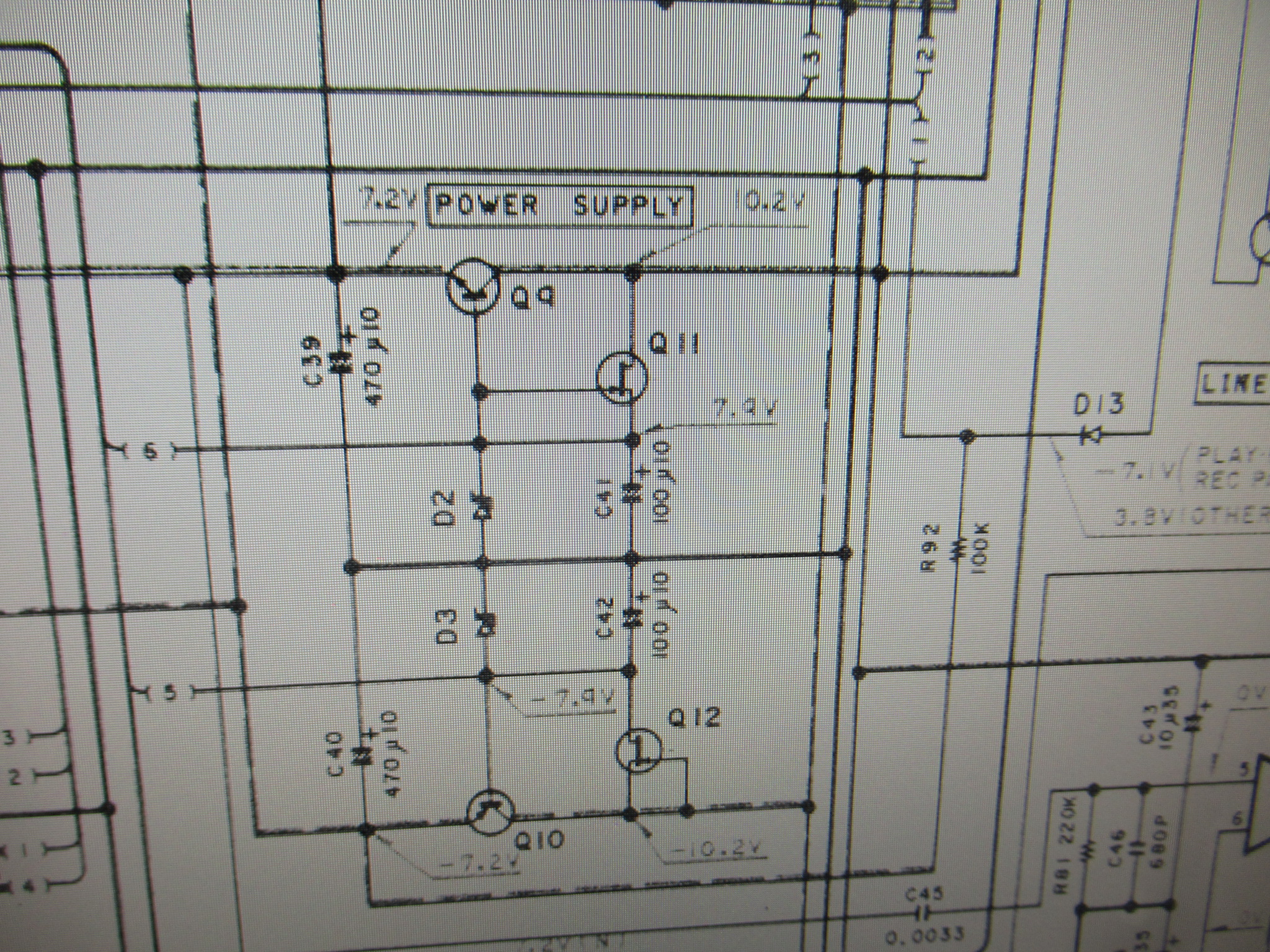

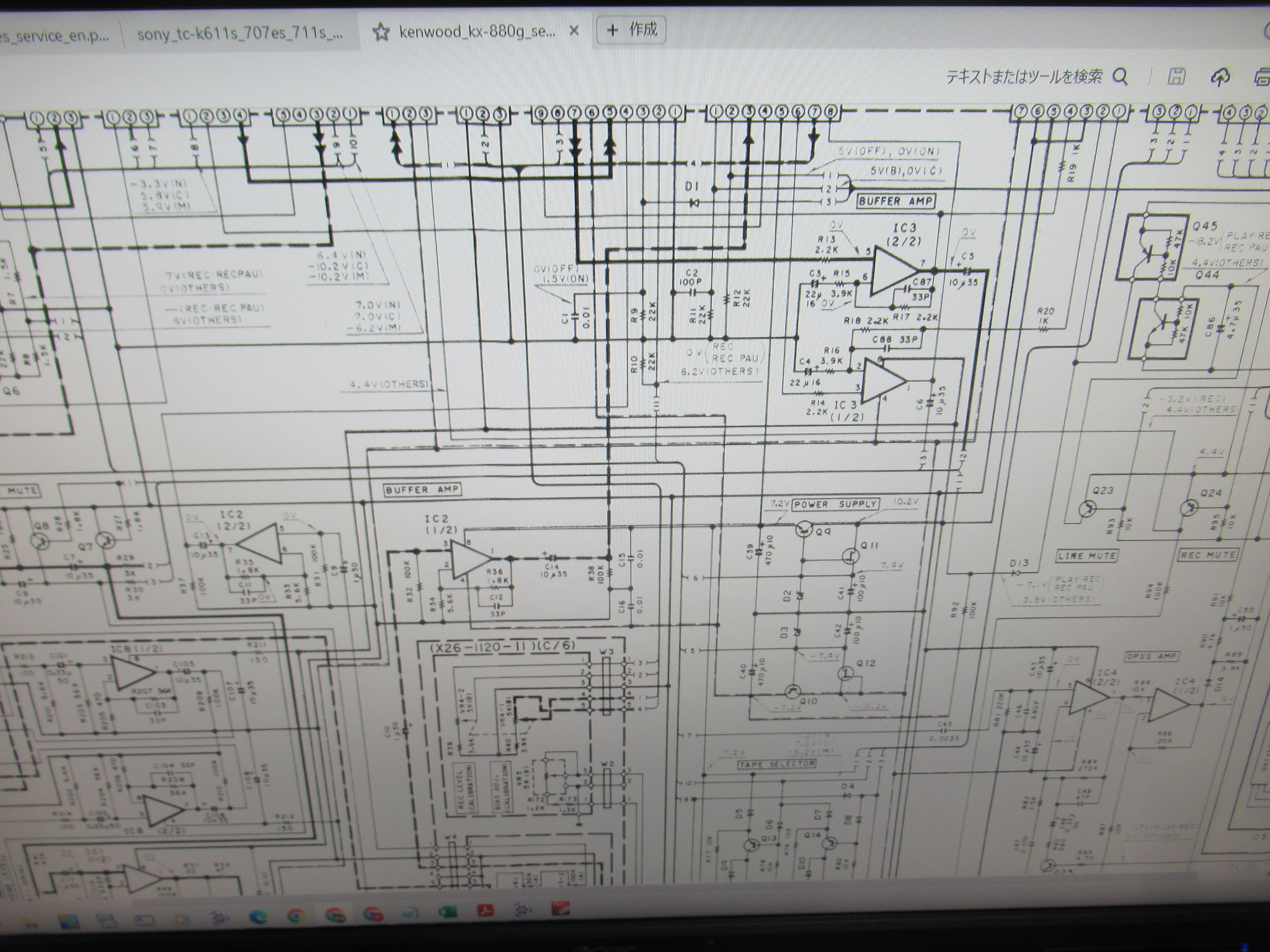

回路図を見ながら、各部の電圧を点検したところ、予想通り、オーディオ回路の-7.2Vラインに異状が確認されました。周辺の電解コンデンサーは問題ありませんでしたので、トランジスタの故障です。

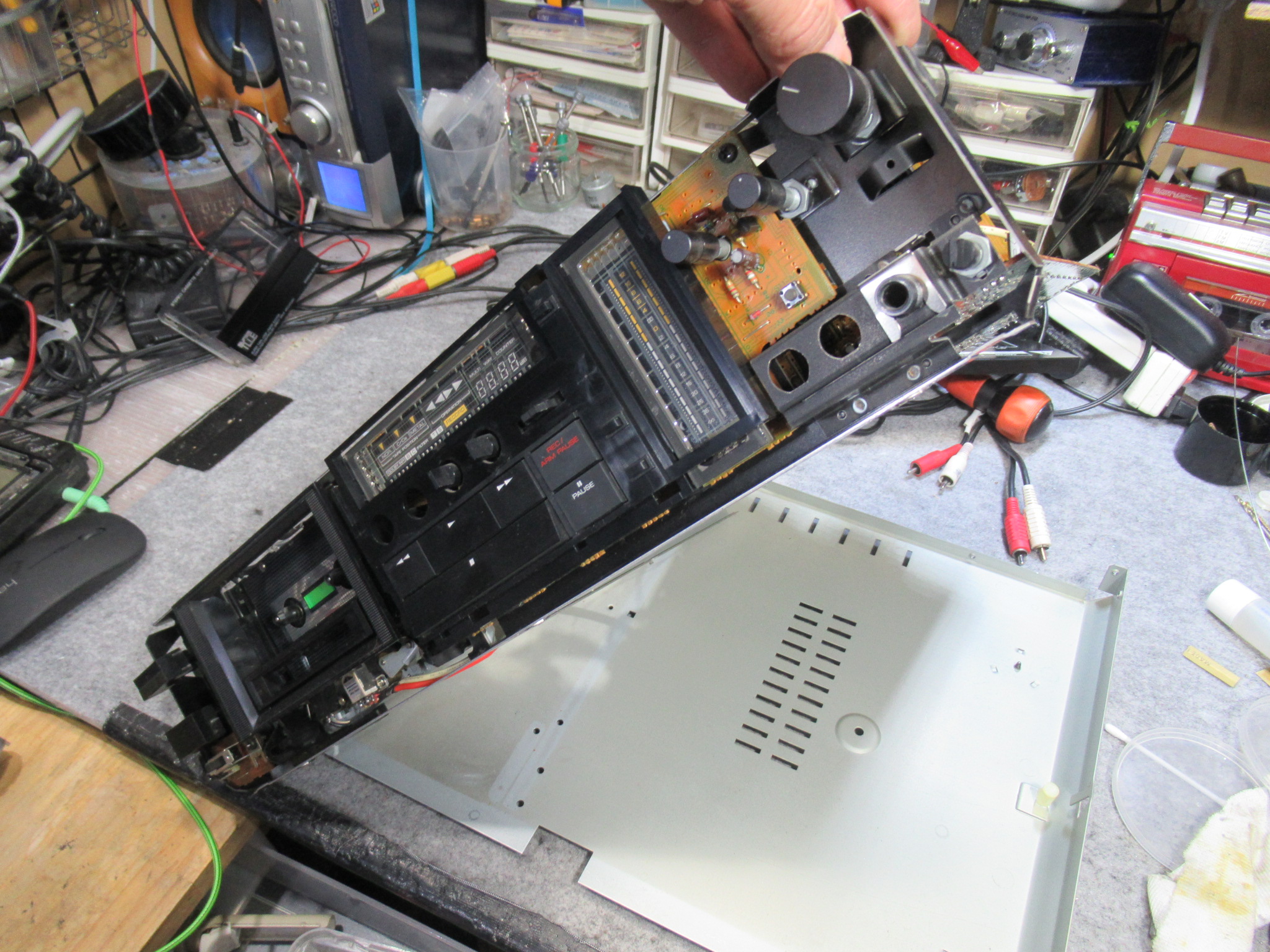

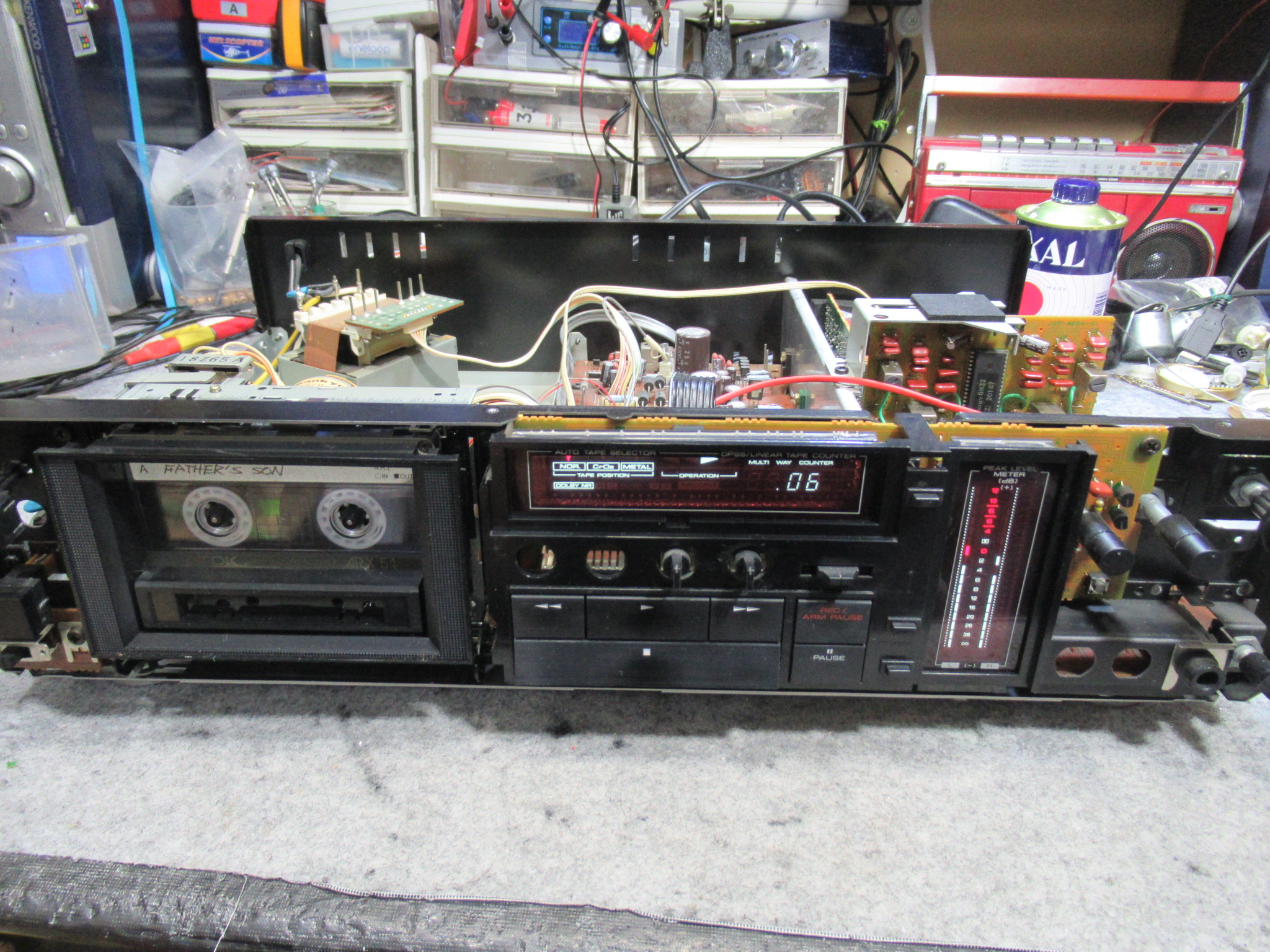

この機種の回路修理は大変です。フロントパネル、リヤパネルを取り外し、写真のように底板から切り離してひっくり返します。

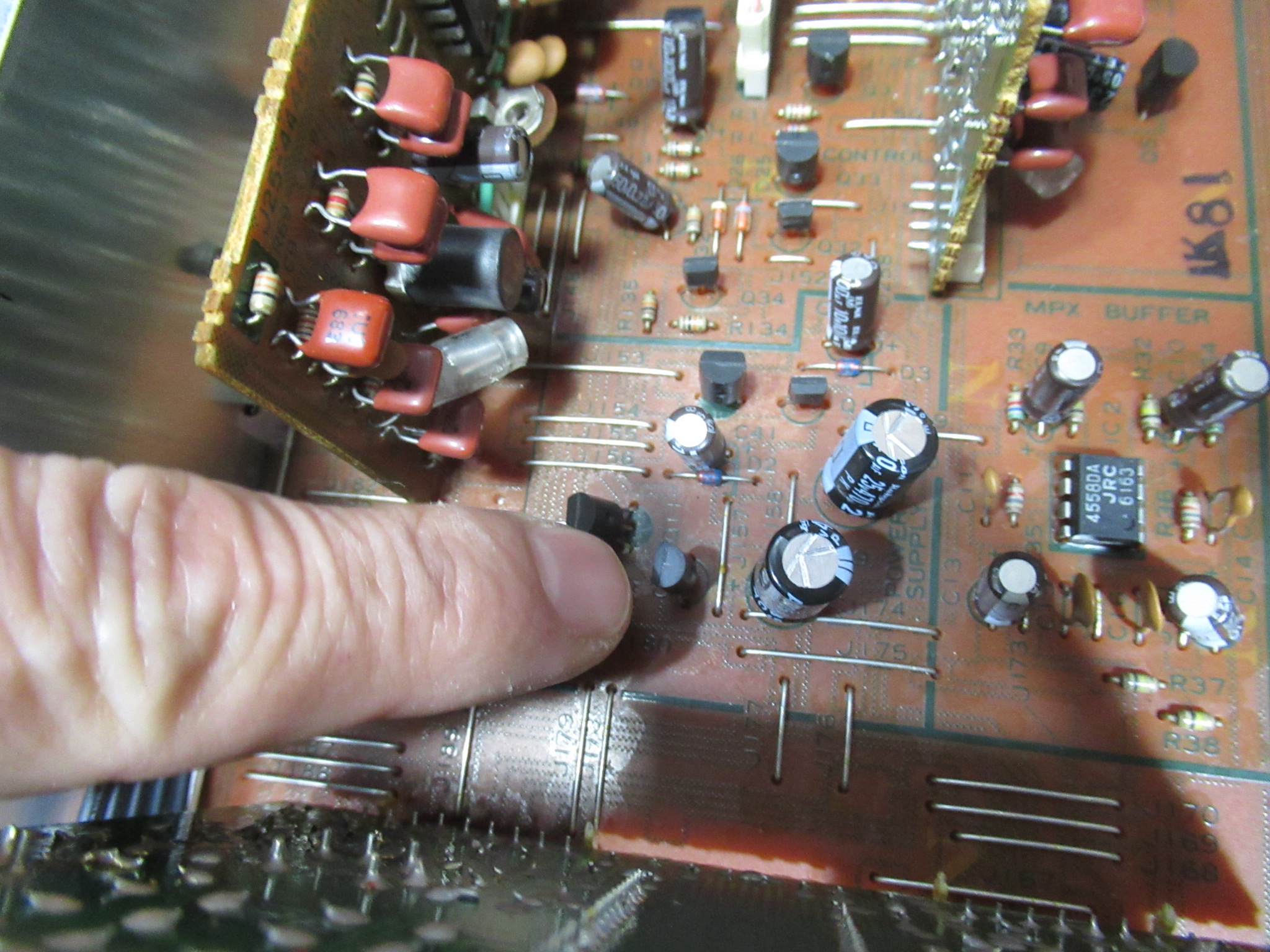

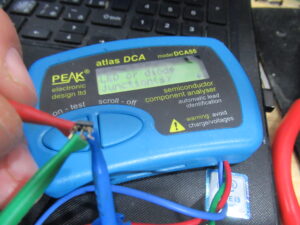

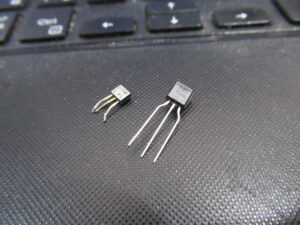

Q9のトランジスタ、2SC1740が故障していました。
代替品の２SC1815と交換します。

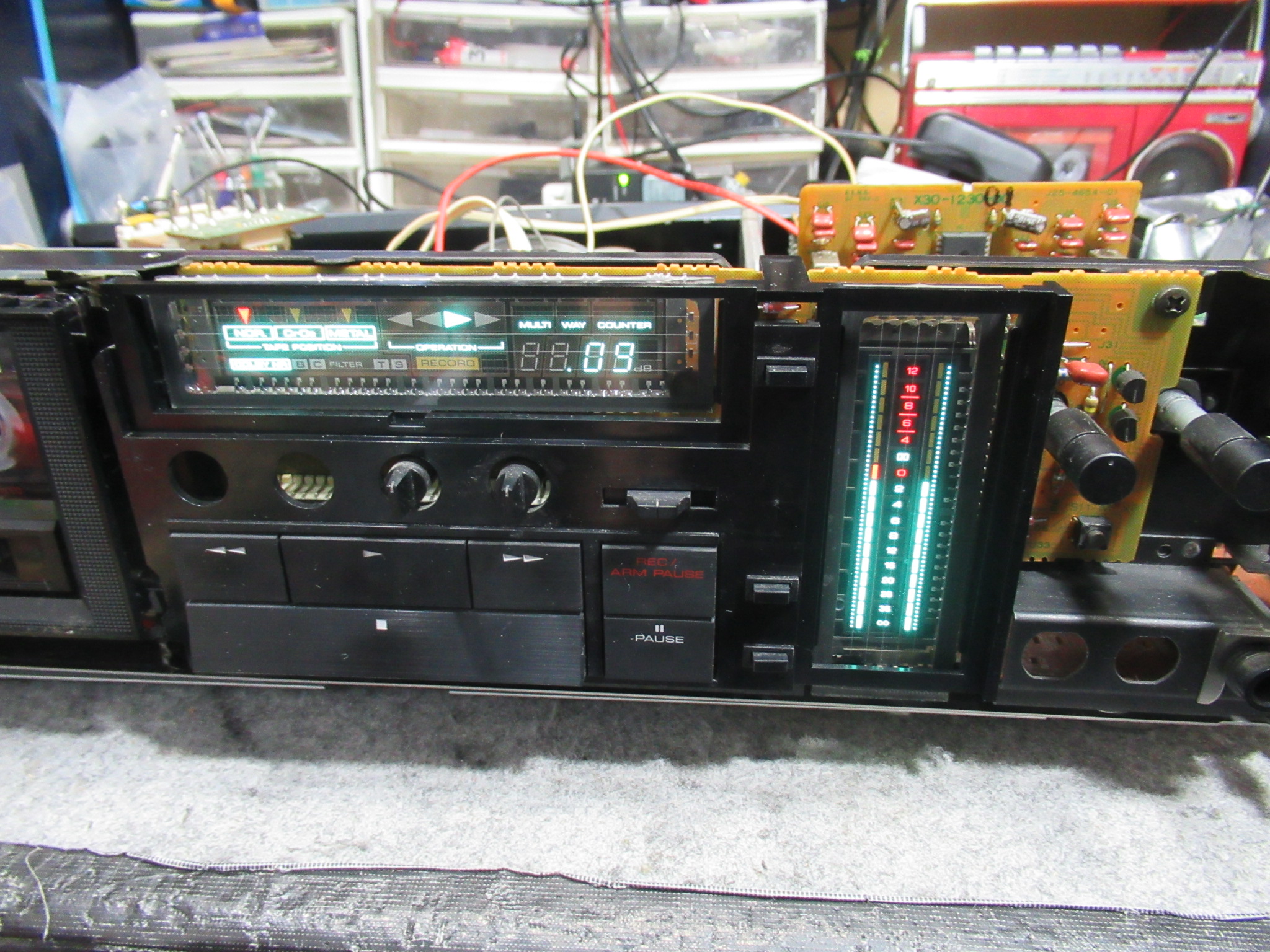

無事復旧しました。
メカのメンテナンスに移ります。

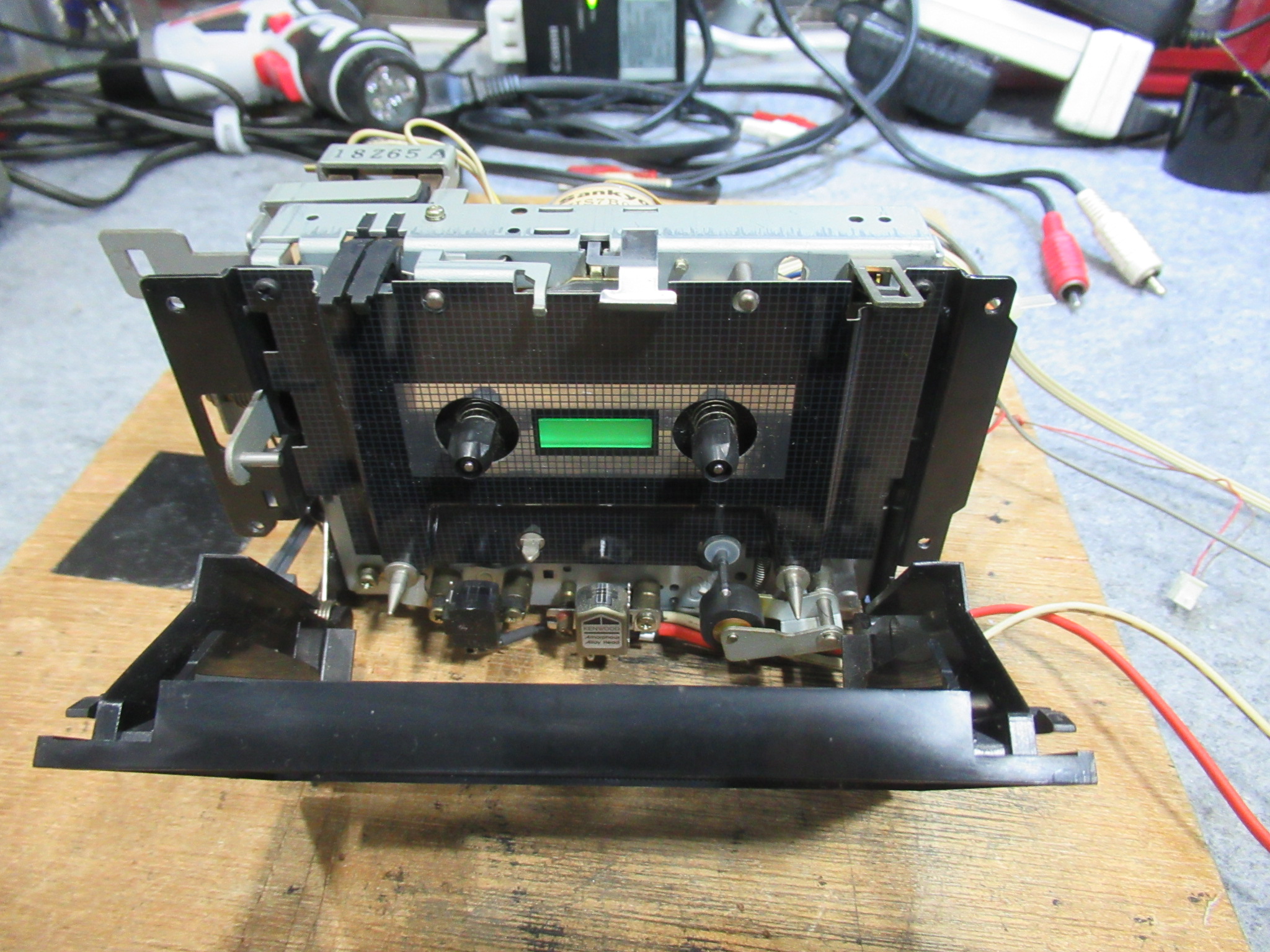

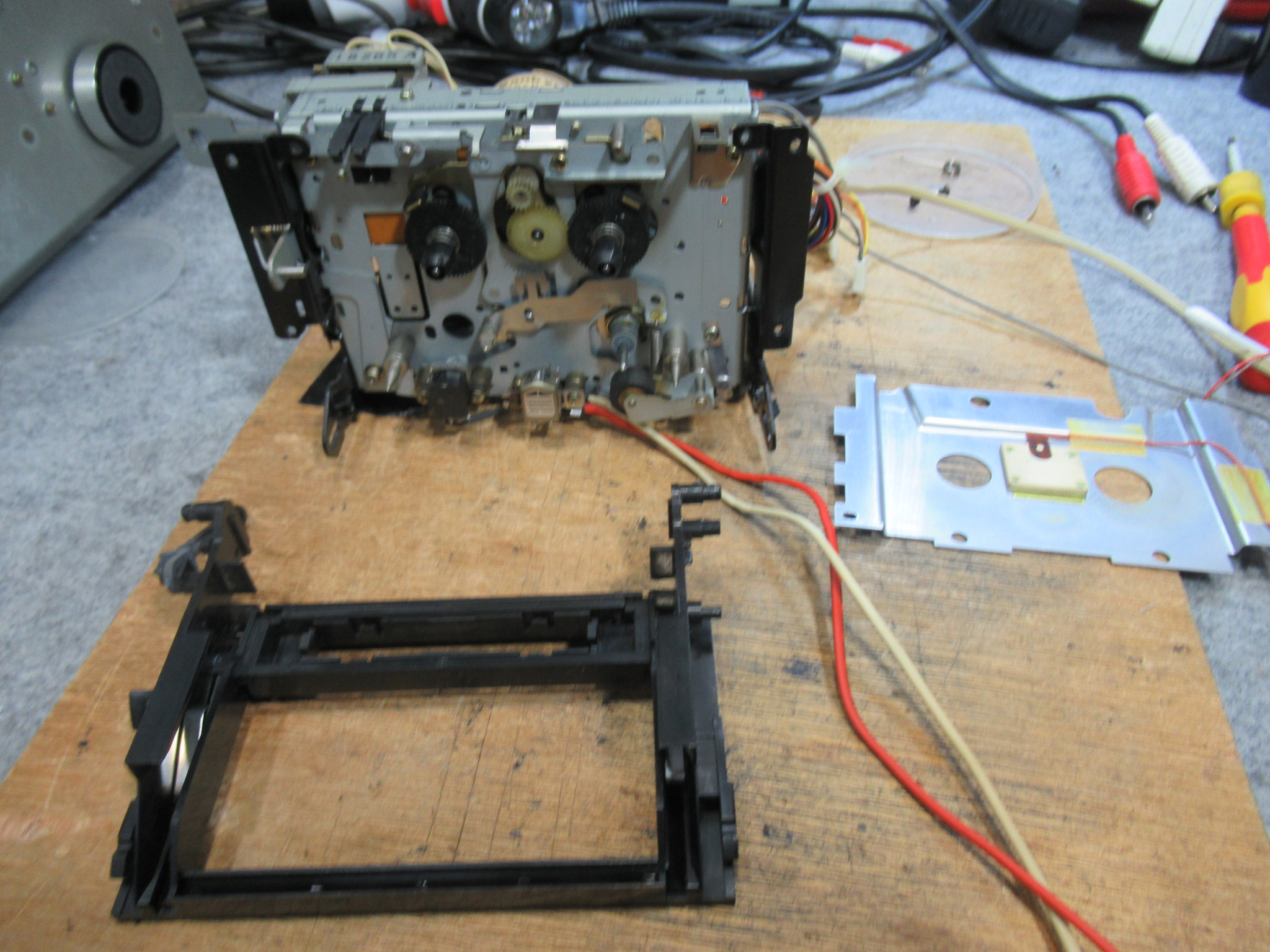

カセットホルダーと化粧パネルを取り外します。

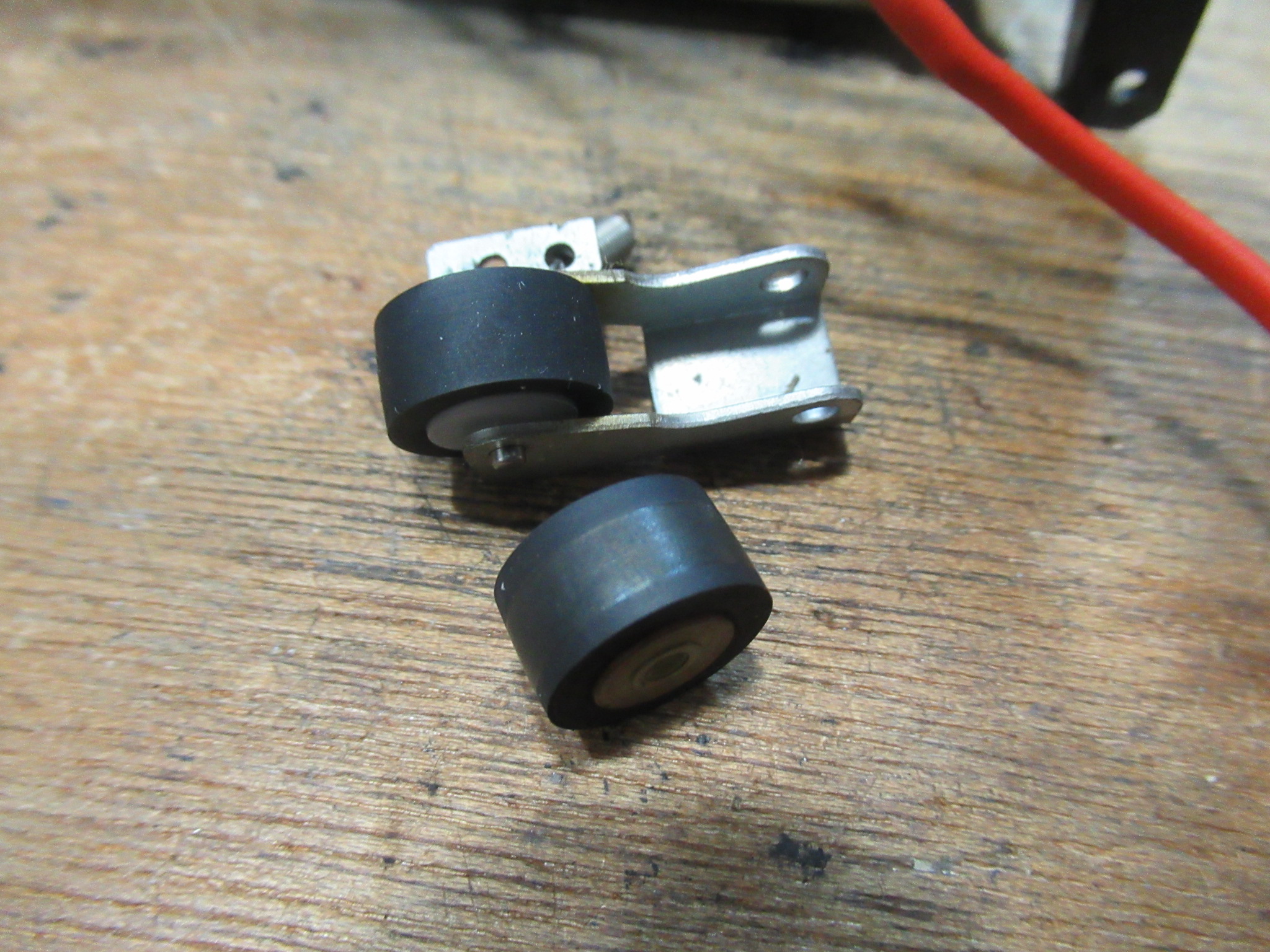

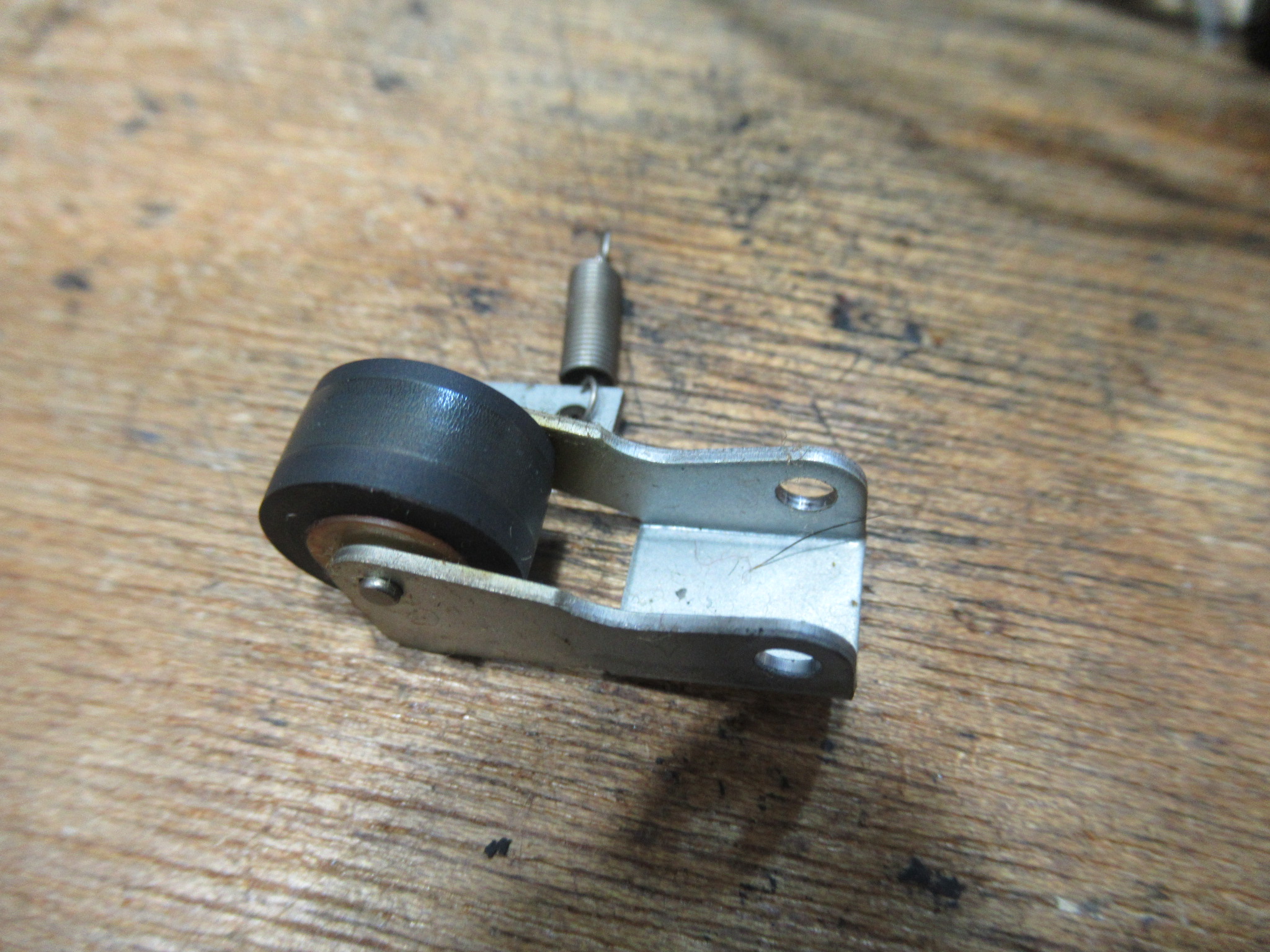

ピンチローラーを交換します。

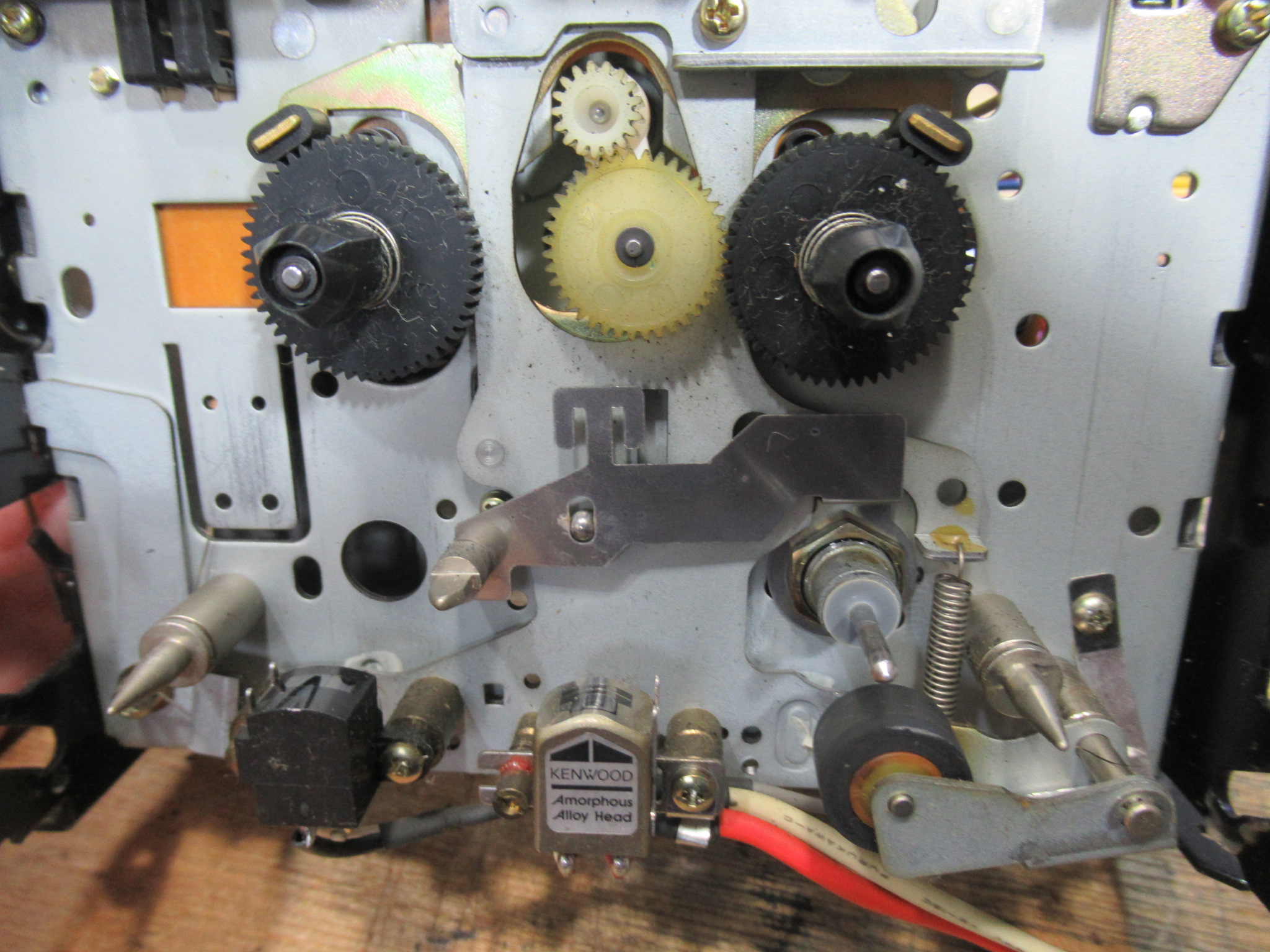

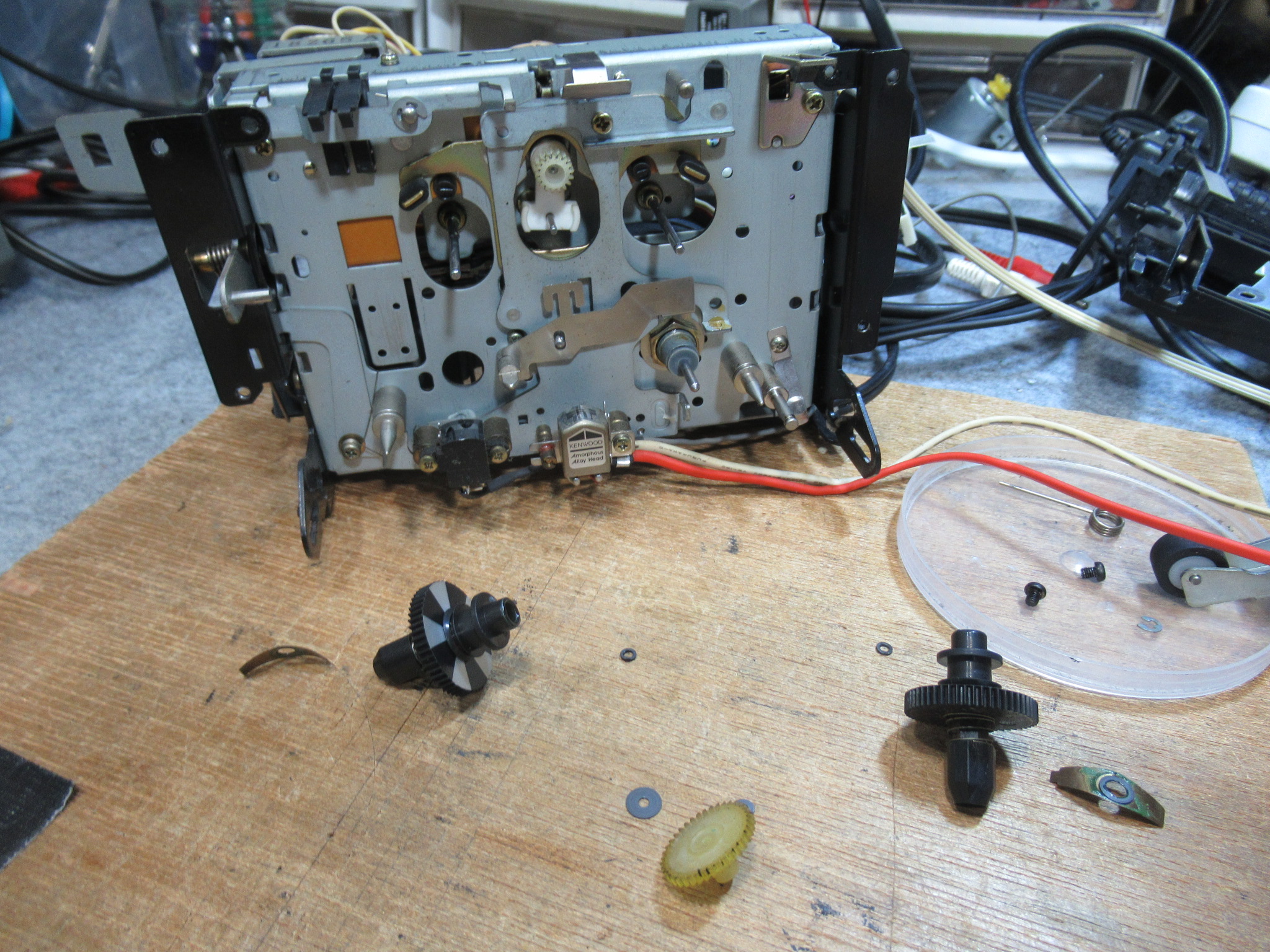

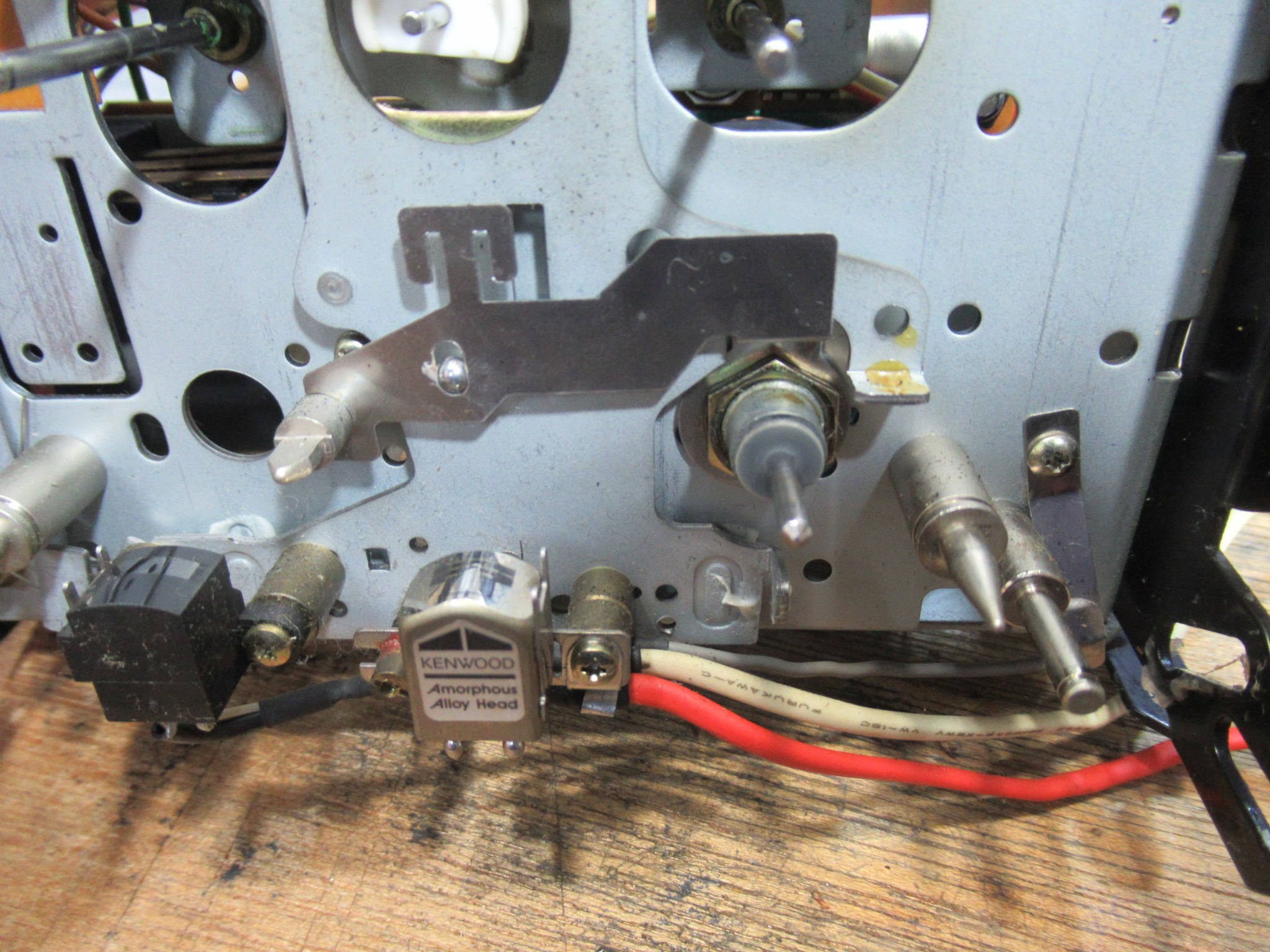

リールとアイドラーを取り外します。

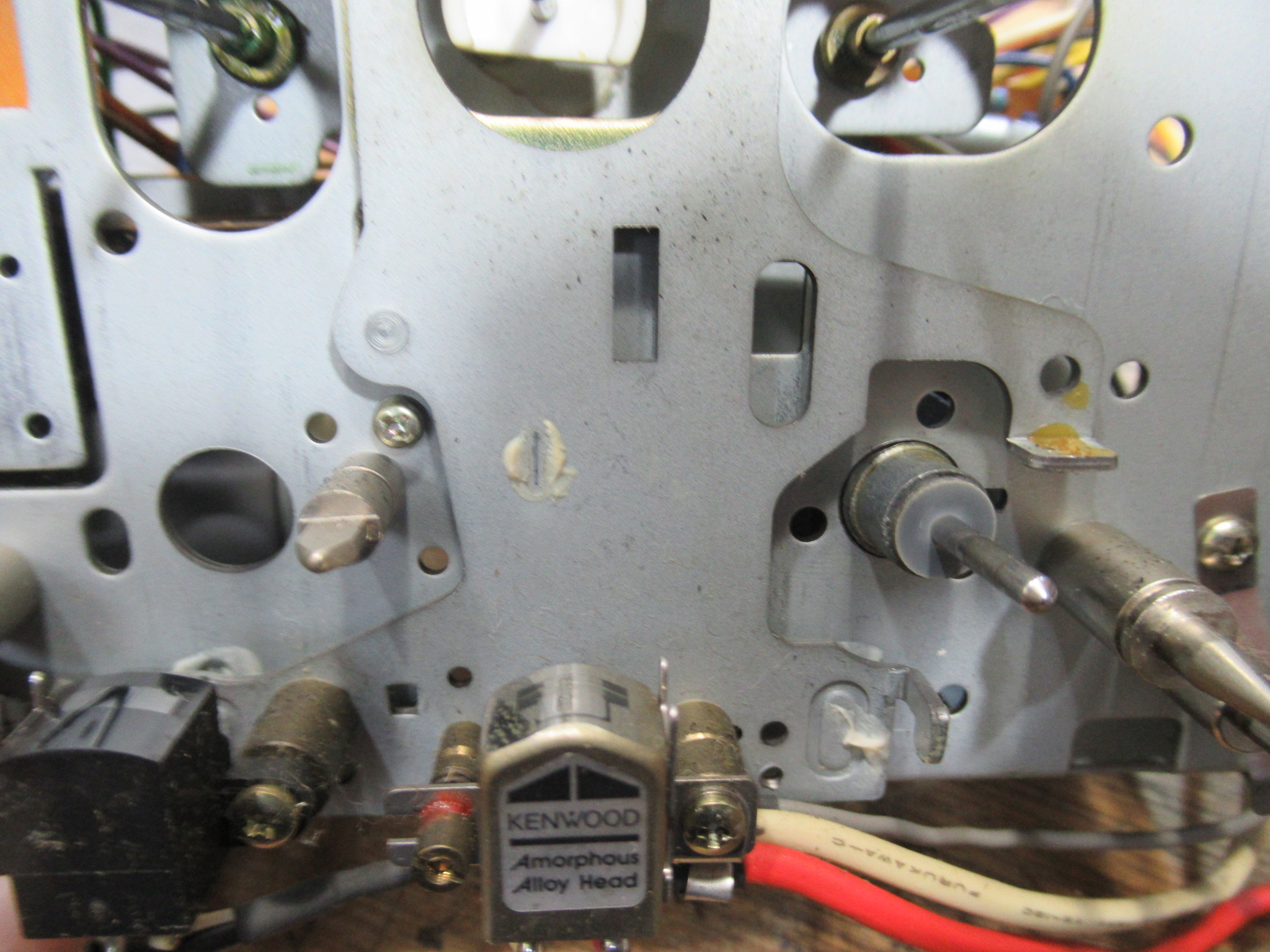

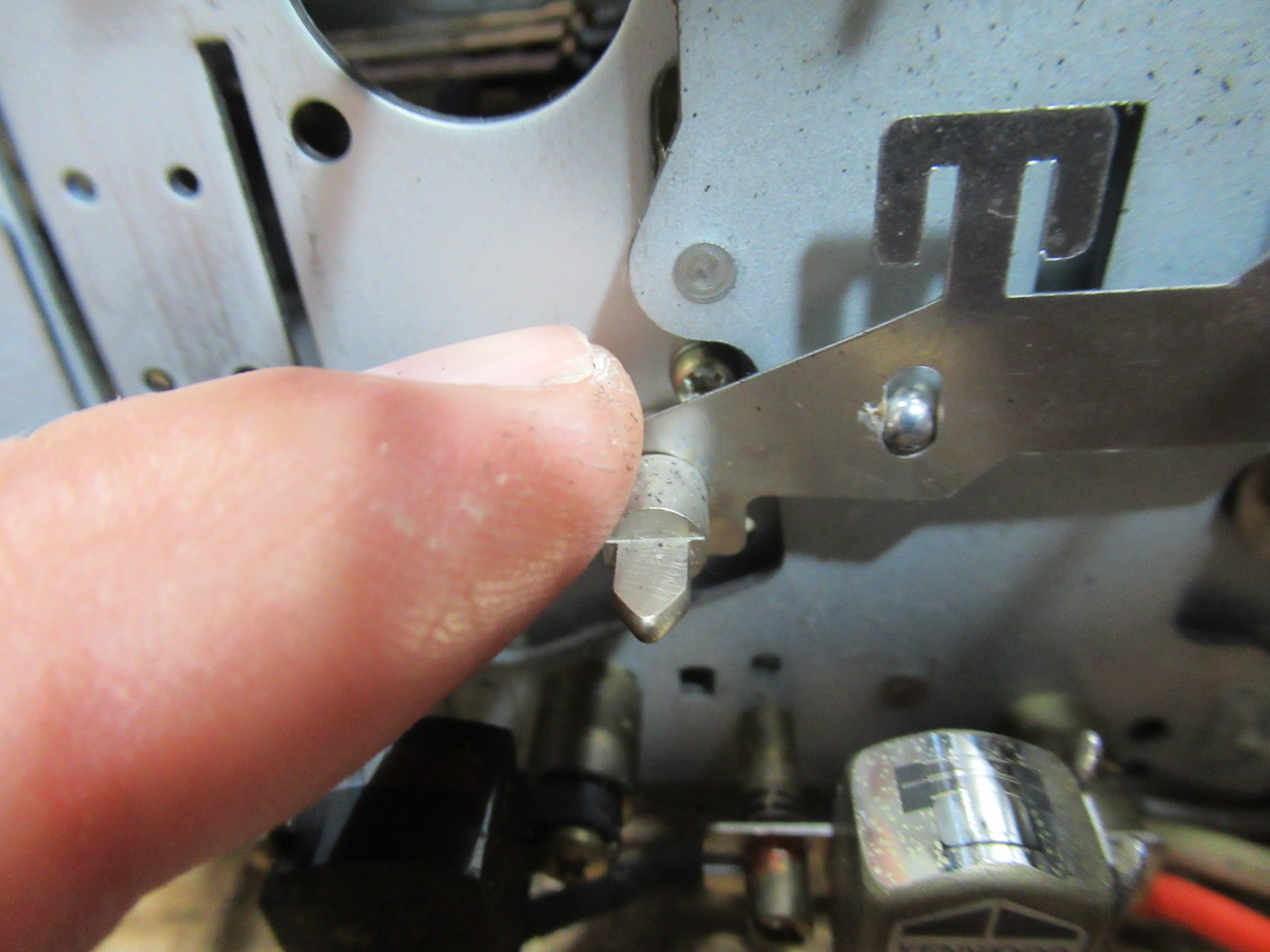

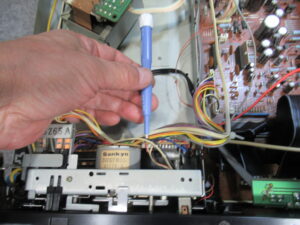

指先のビスを緩めたいので、
支障となるパーツを分解します。

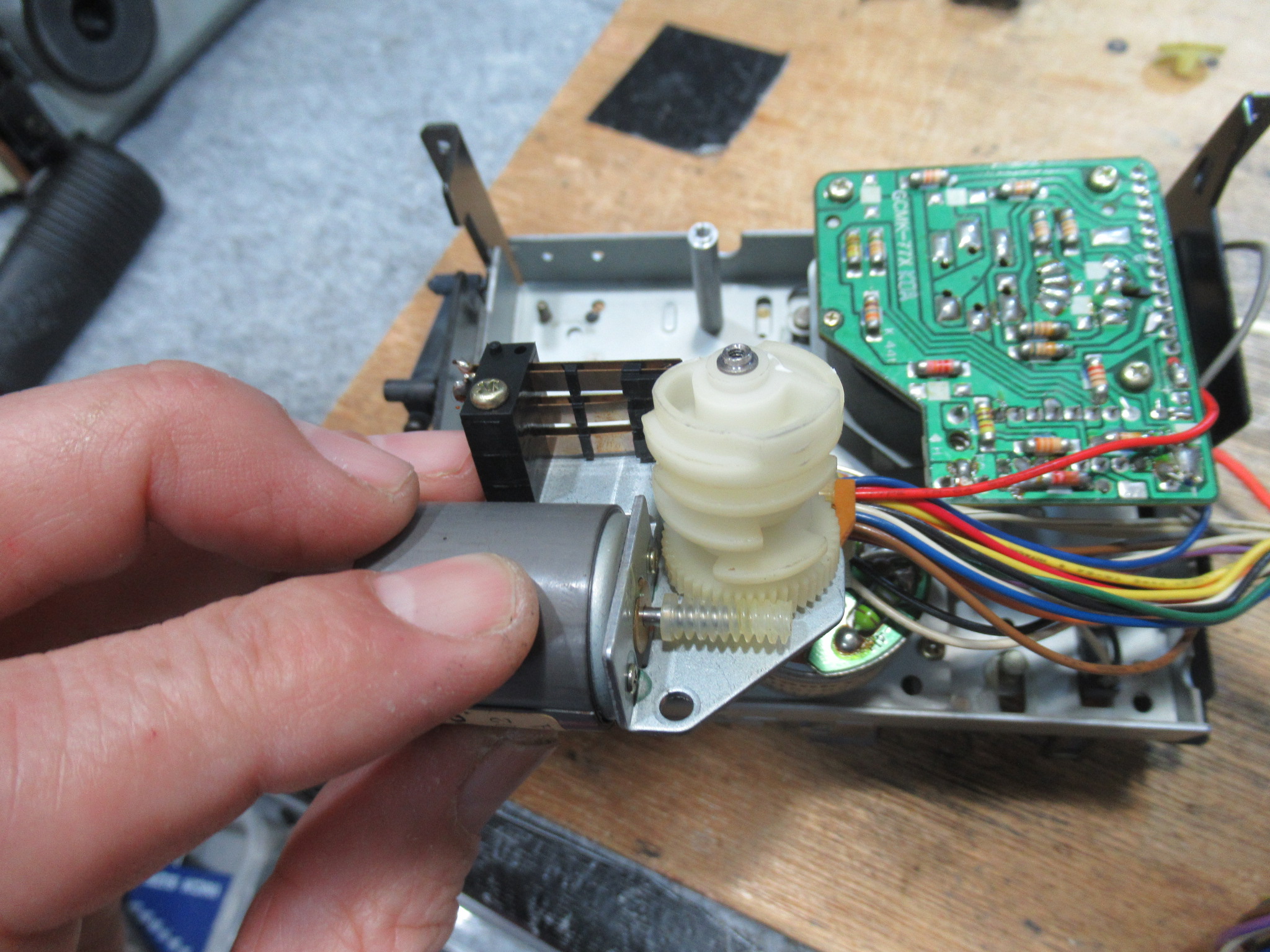

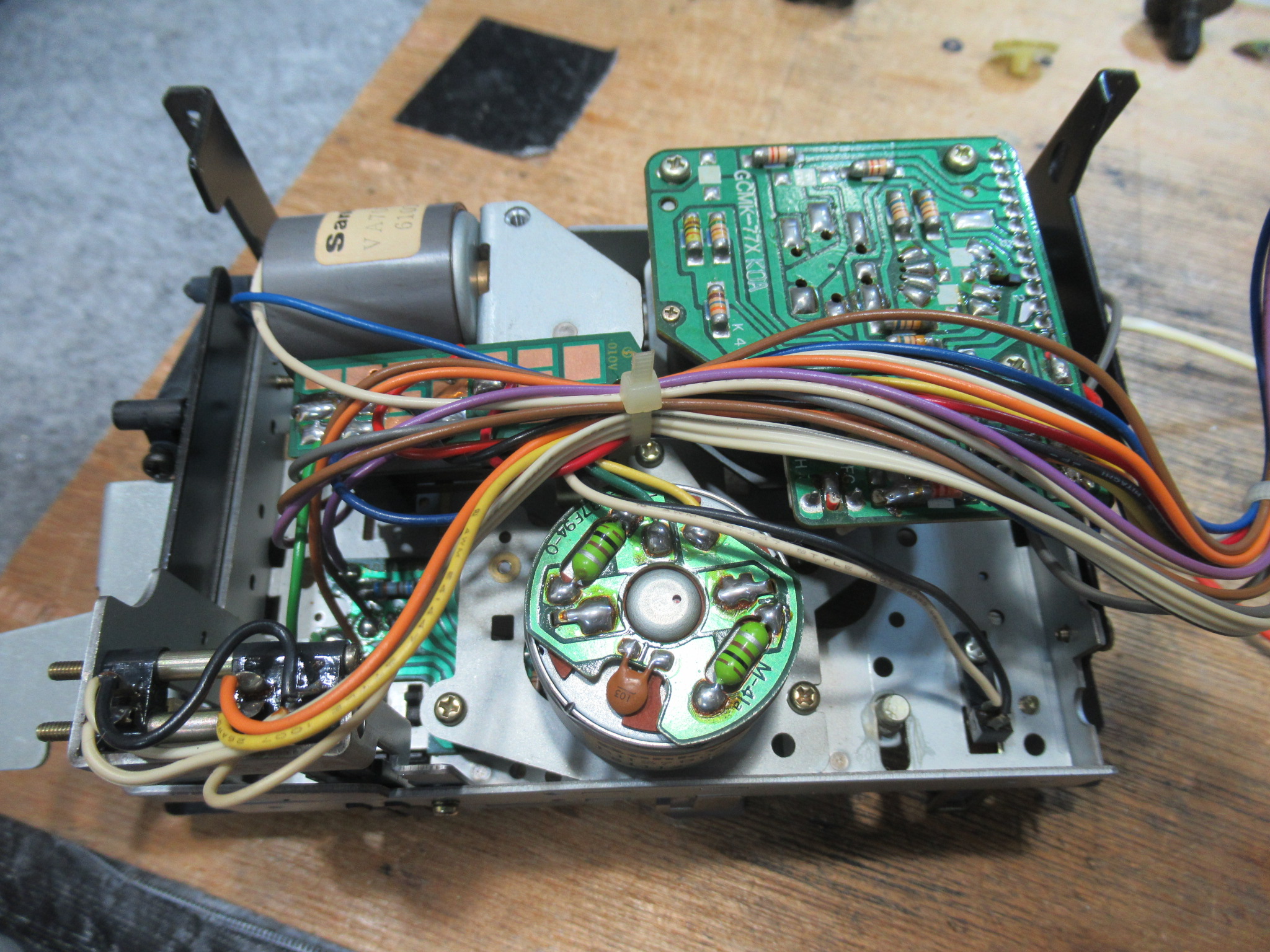

コントロールモーターユニットを取り出します。

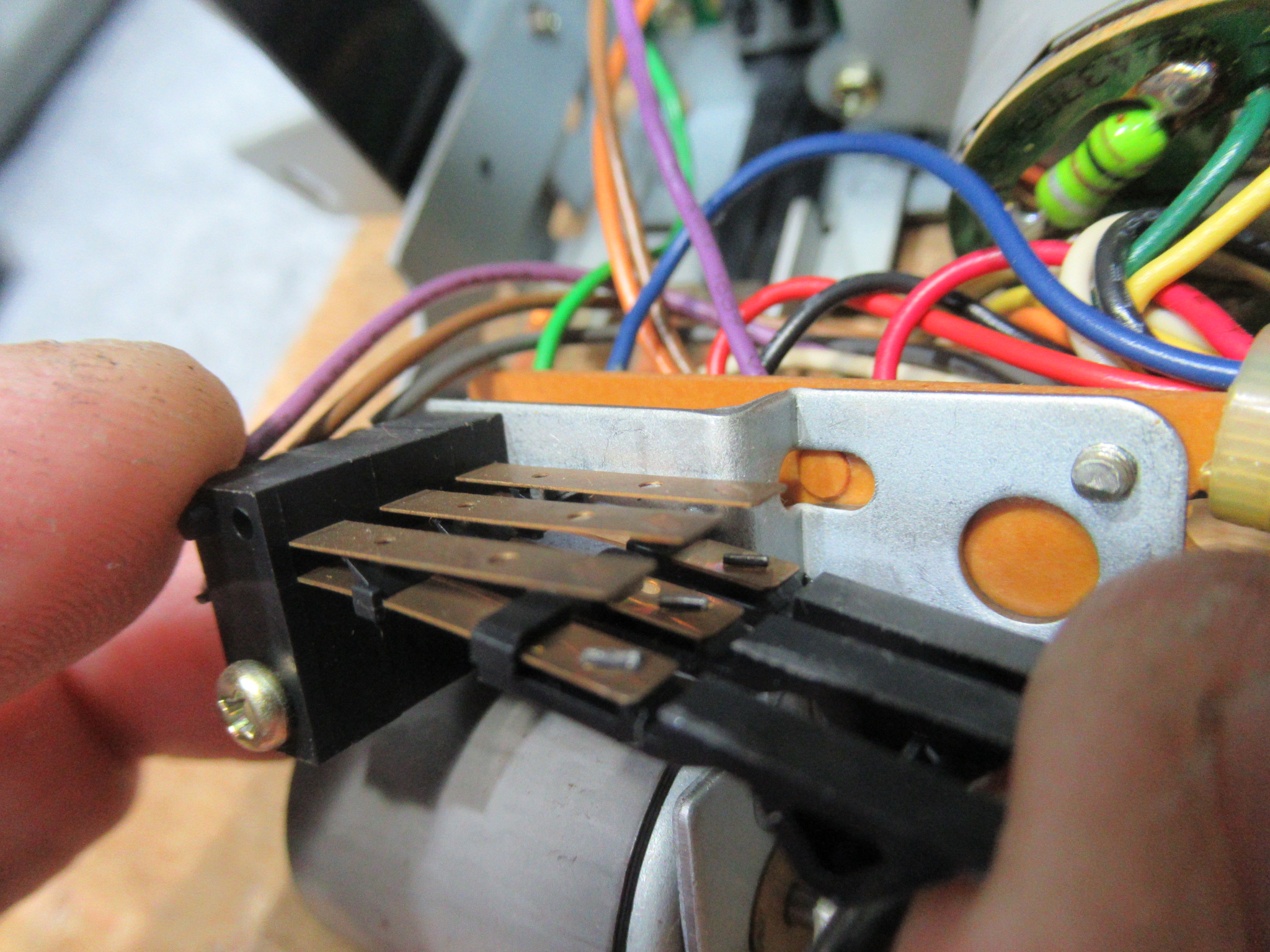

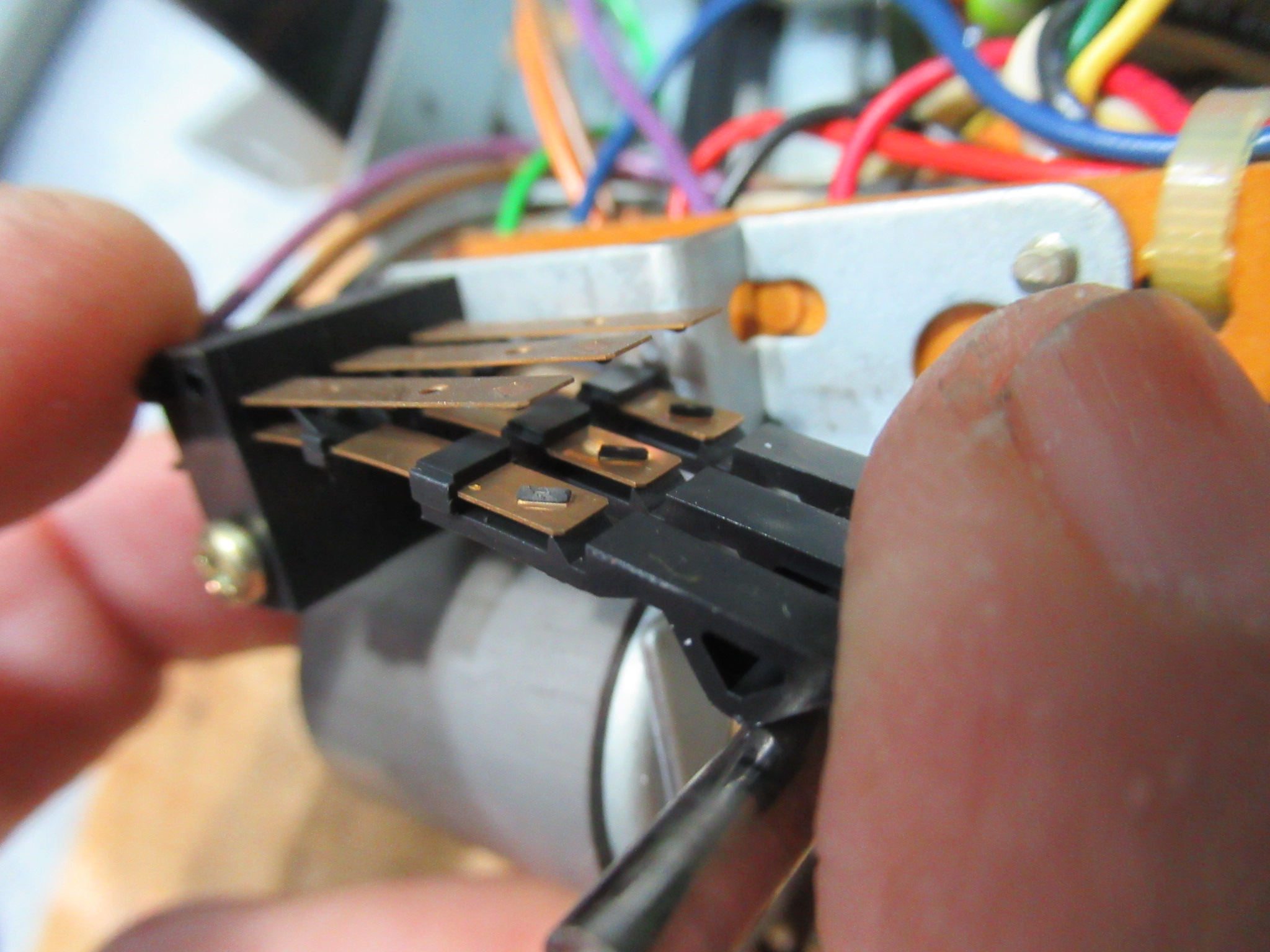

スイッチ接点を磨きます。

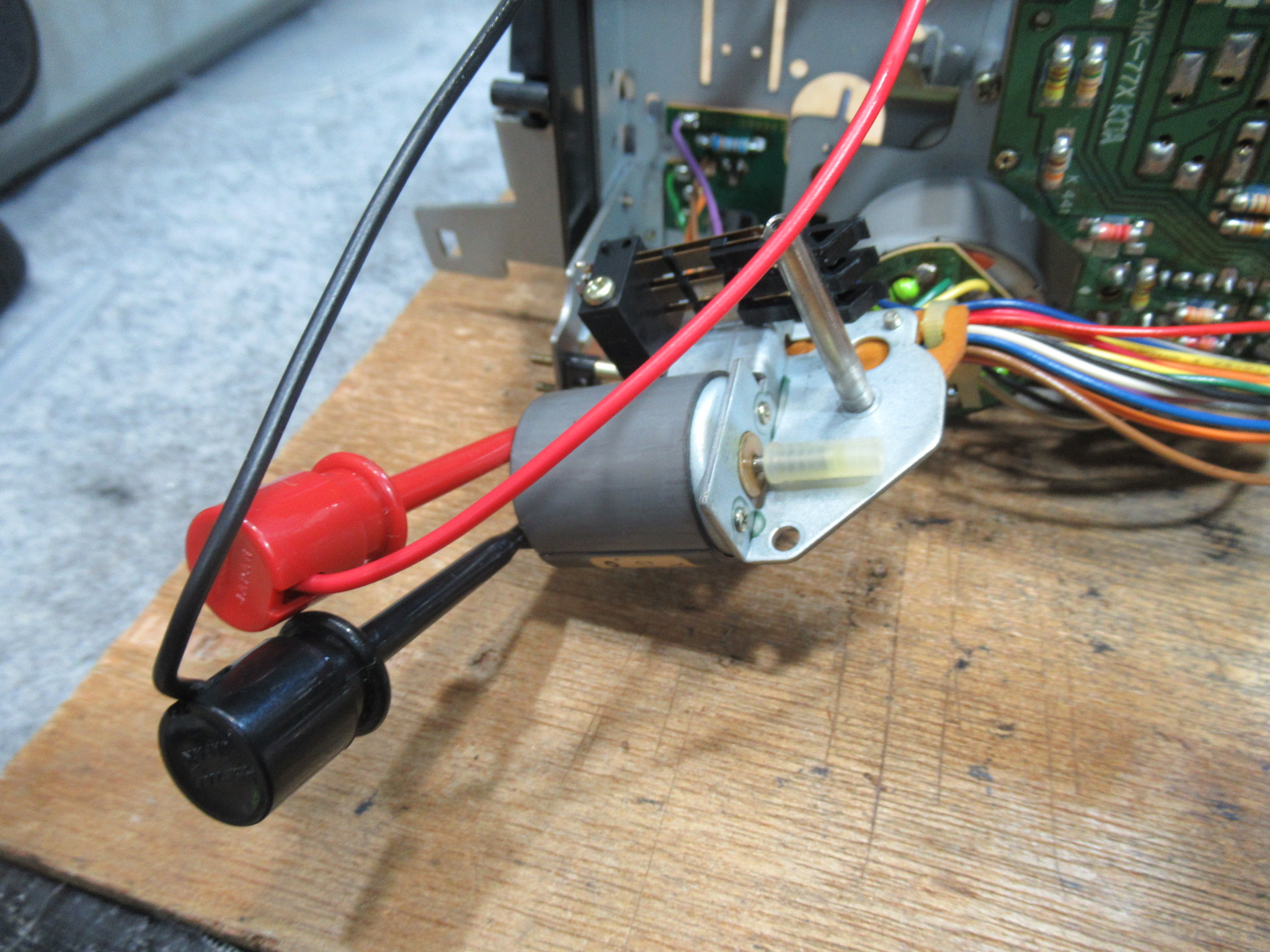

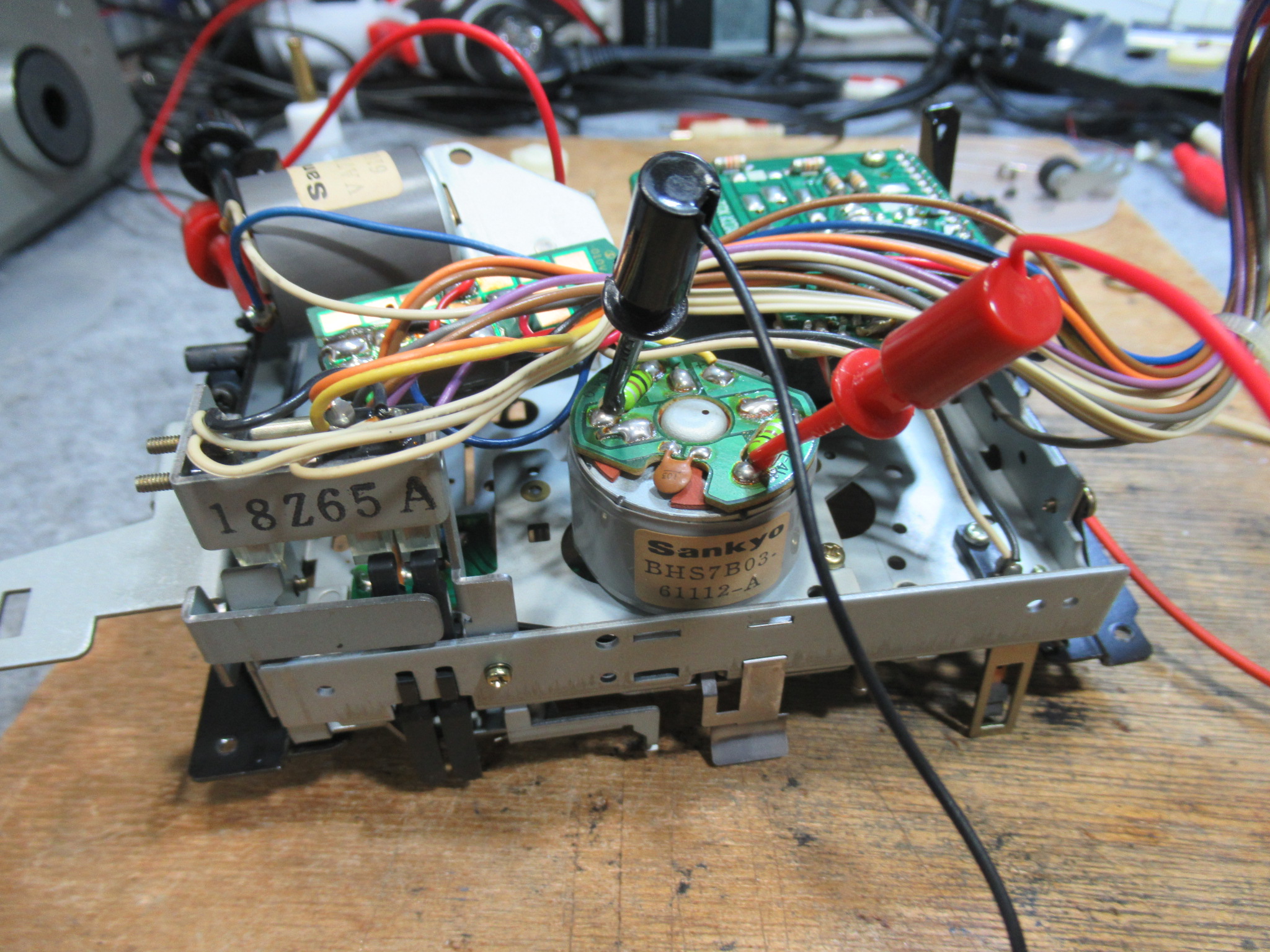

内部接点の接触不良が起きやすいモーターですので、無負荷状態で空転させて接触改善を図ります。

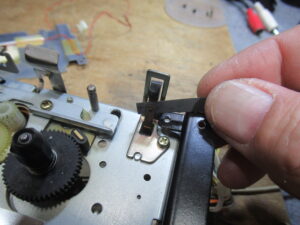

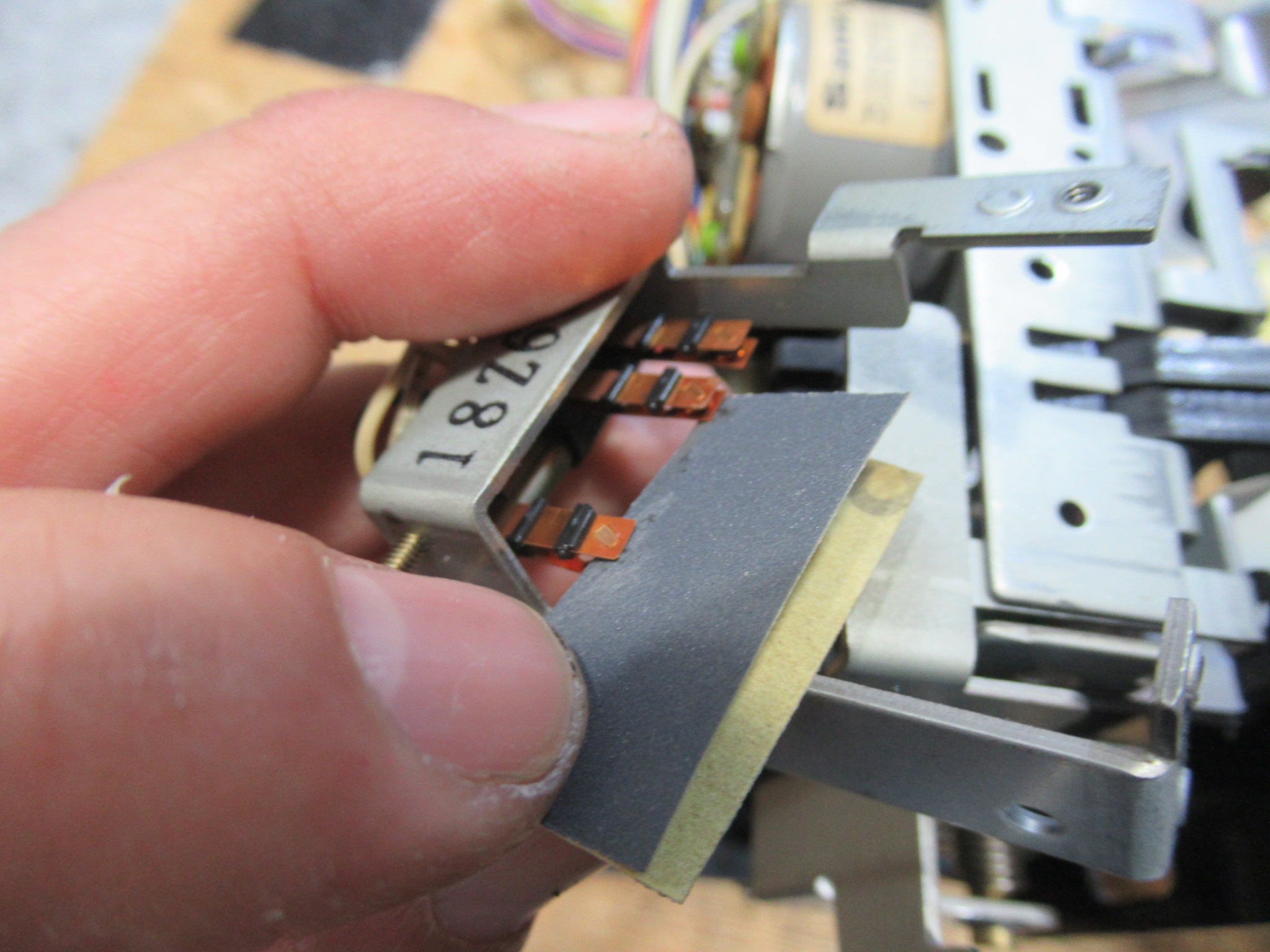

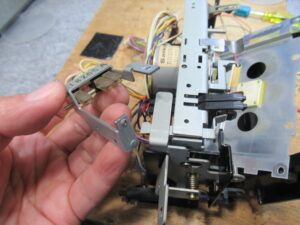

カセット検出スイッチの接点を磨きます。
オートセレクタ用スイッチ接点を磨きます。
本体に組み込んで動作確認を行います。

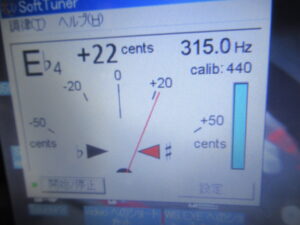

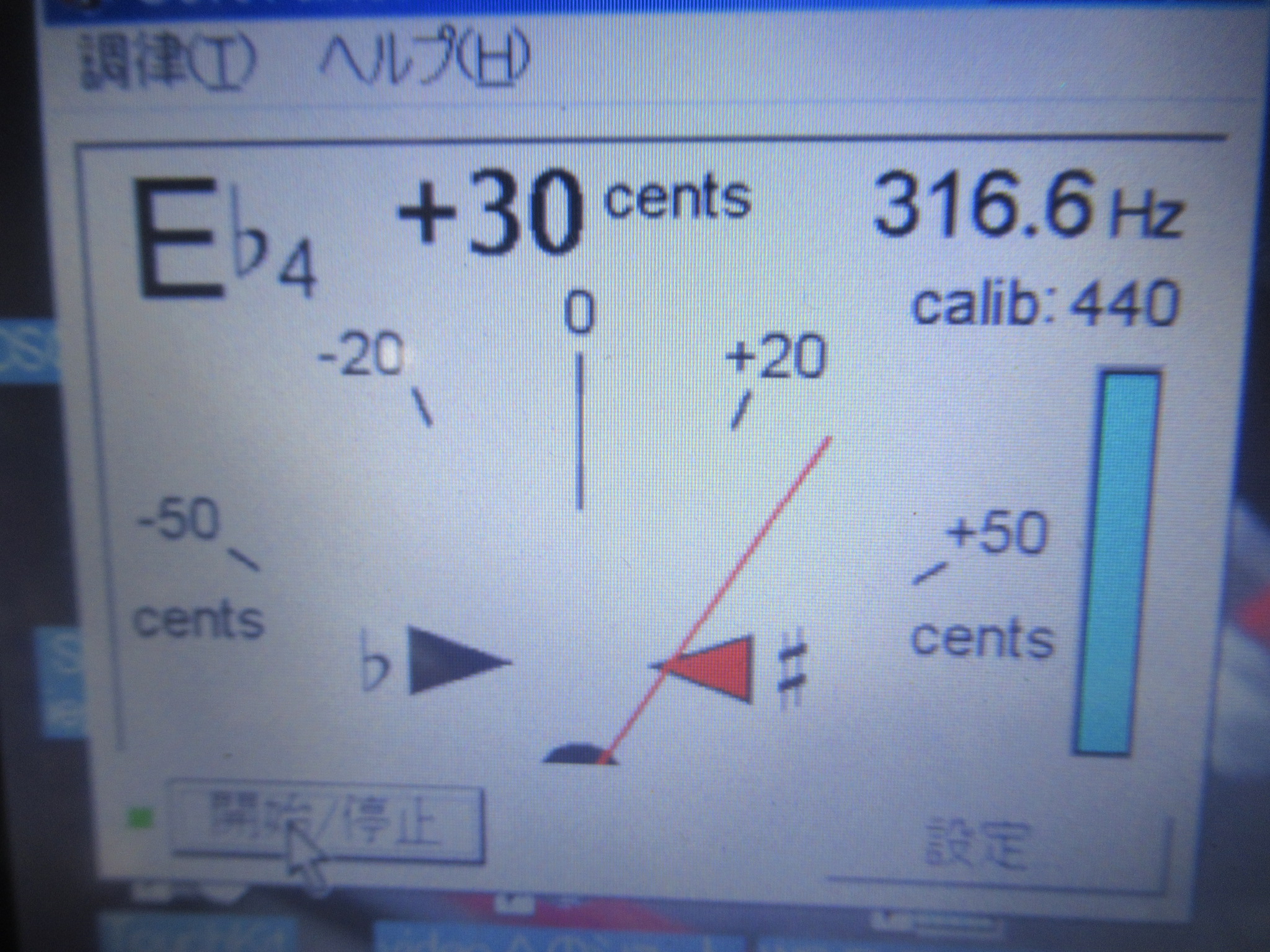

315Hzの信号が記録されたテープを再生し、速度の調整を行います。

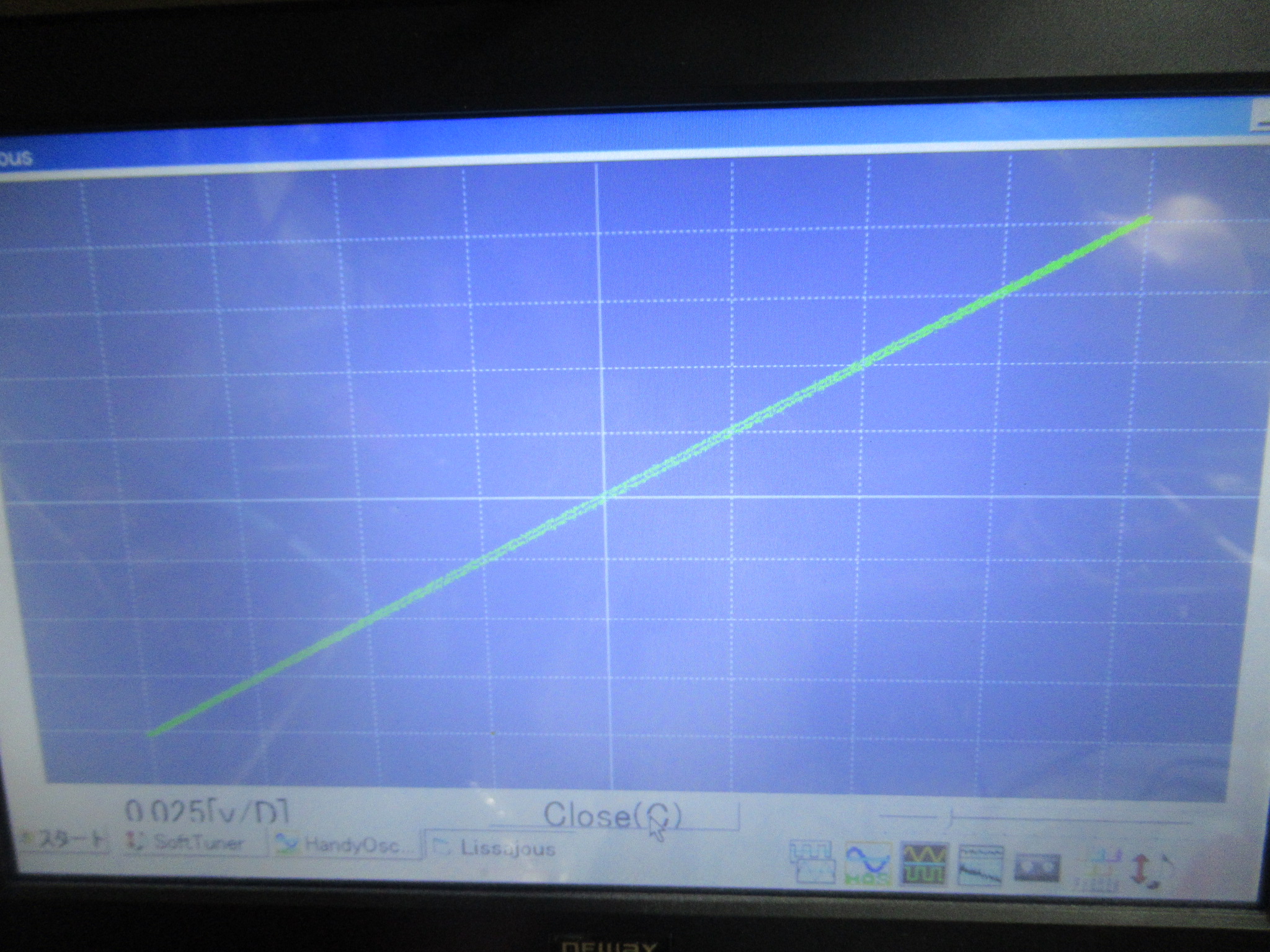

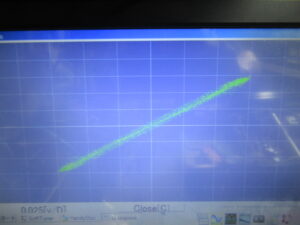

ヘッドアジマスの調整を行います。
録再バランス調整を行います。

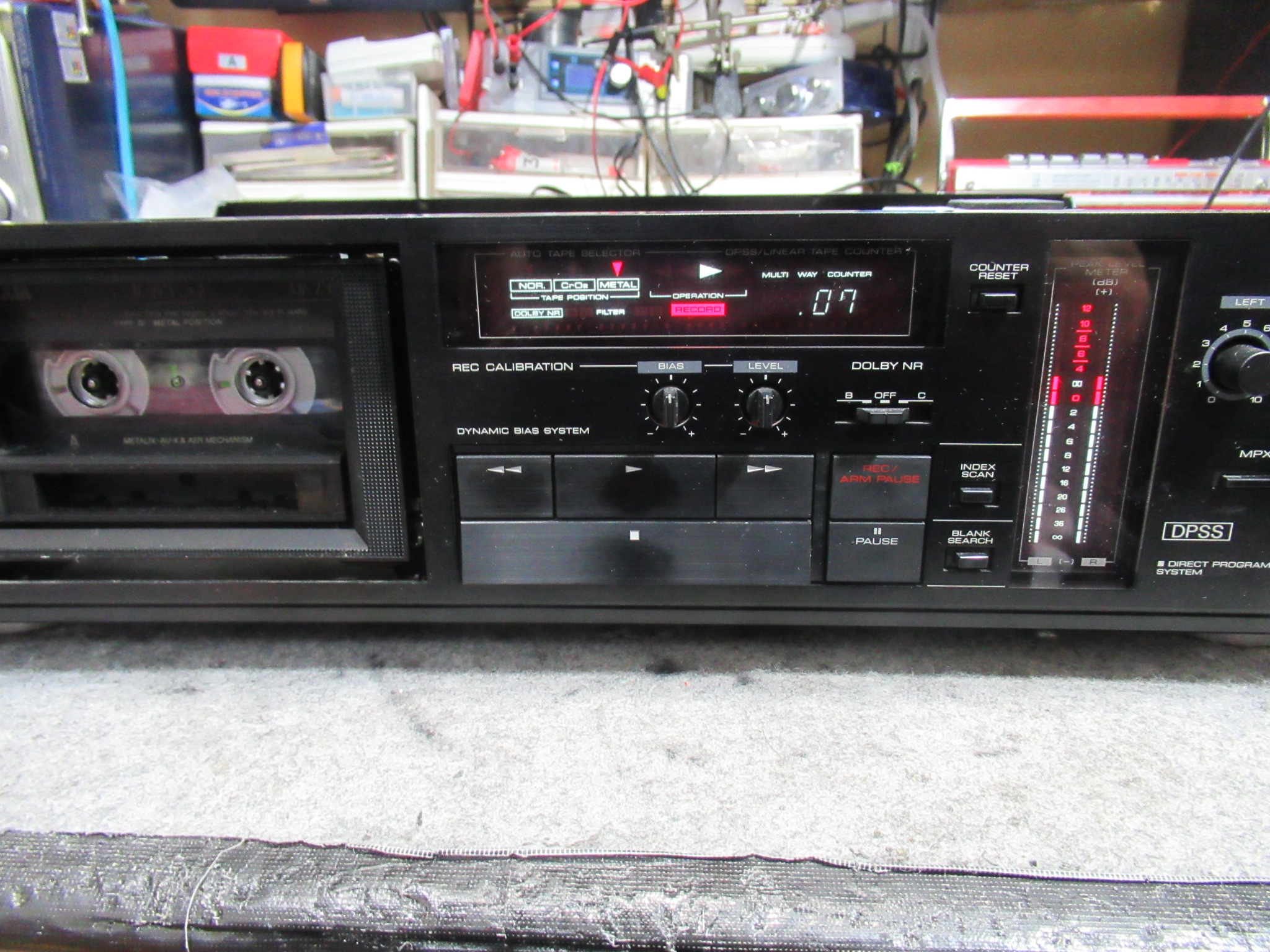

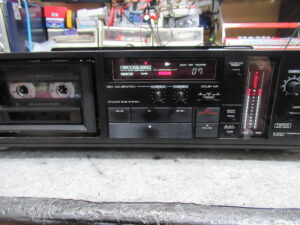

録音テストを行い、修理完了です。
