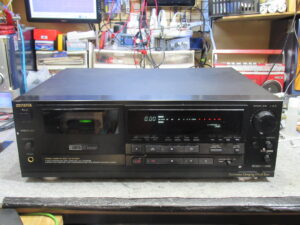

AIWA製３ヘッドデュアルキャプスタンカセットデッキ、XK-S7000の修理依頼をいただきました。
３年ほど前に他店で修理後、当初から調子が悪く、また、最近になってトレイが開かなくなったということで当店の出番となりました。その修理の際のコメントに「プラスチックギヤが摩耗しているため破損の可能性あり。ヘッドの摩耗により高域が落ちている」と記載されていたということです。

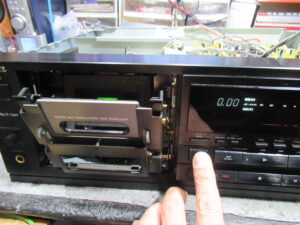

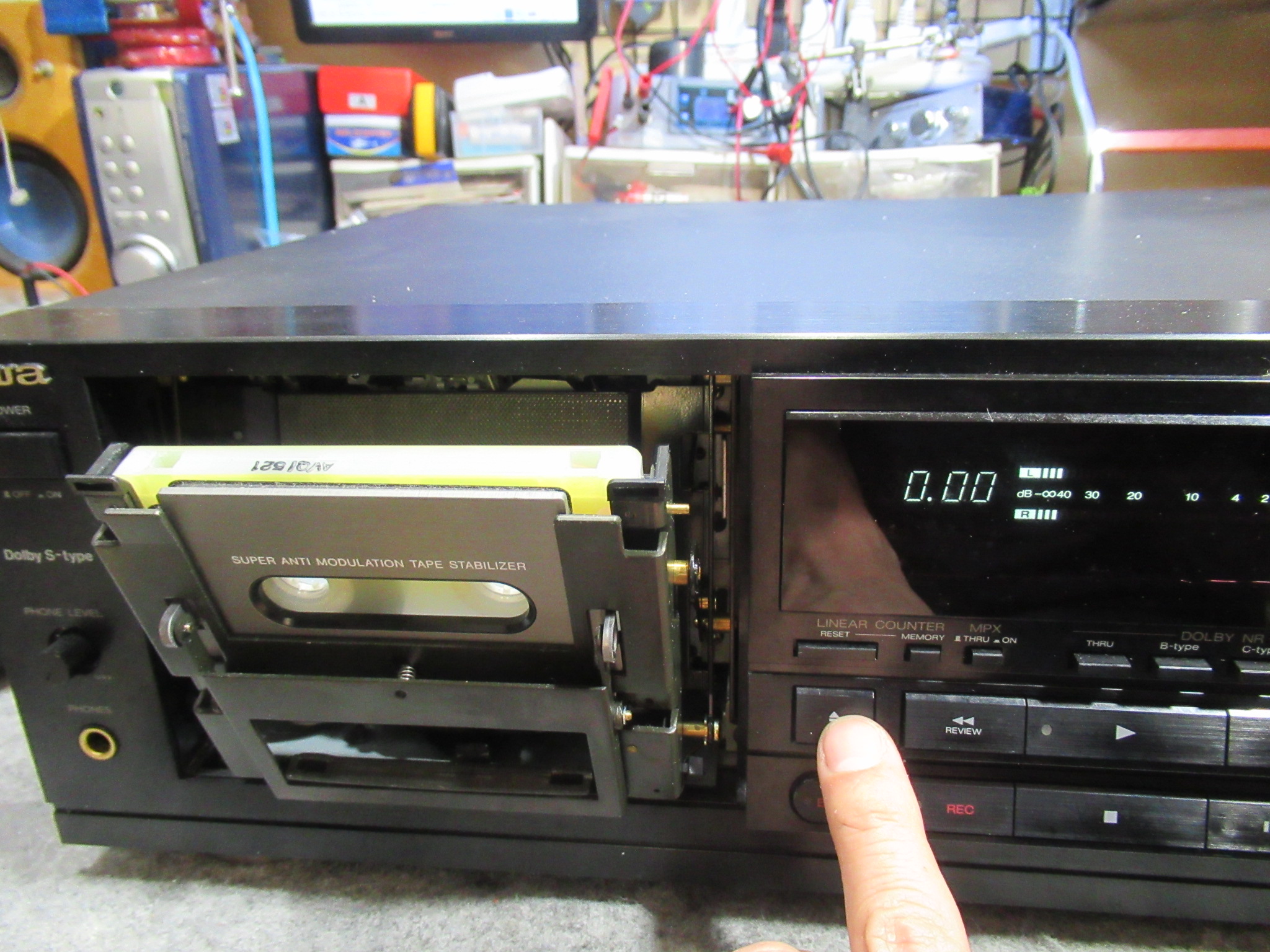

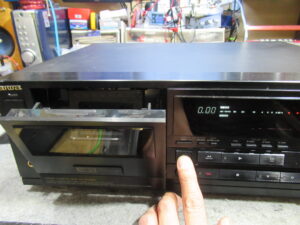

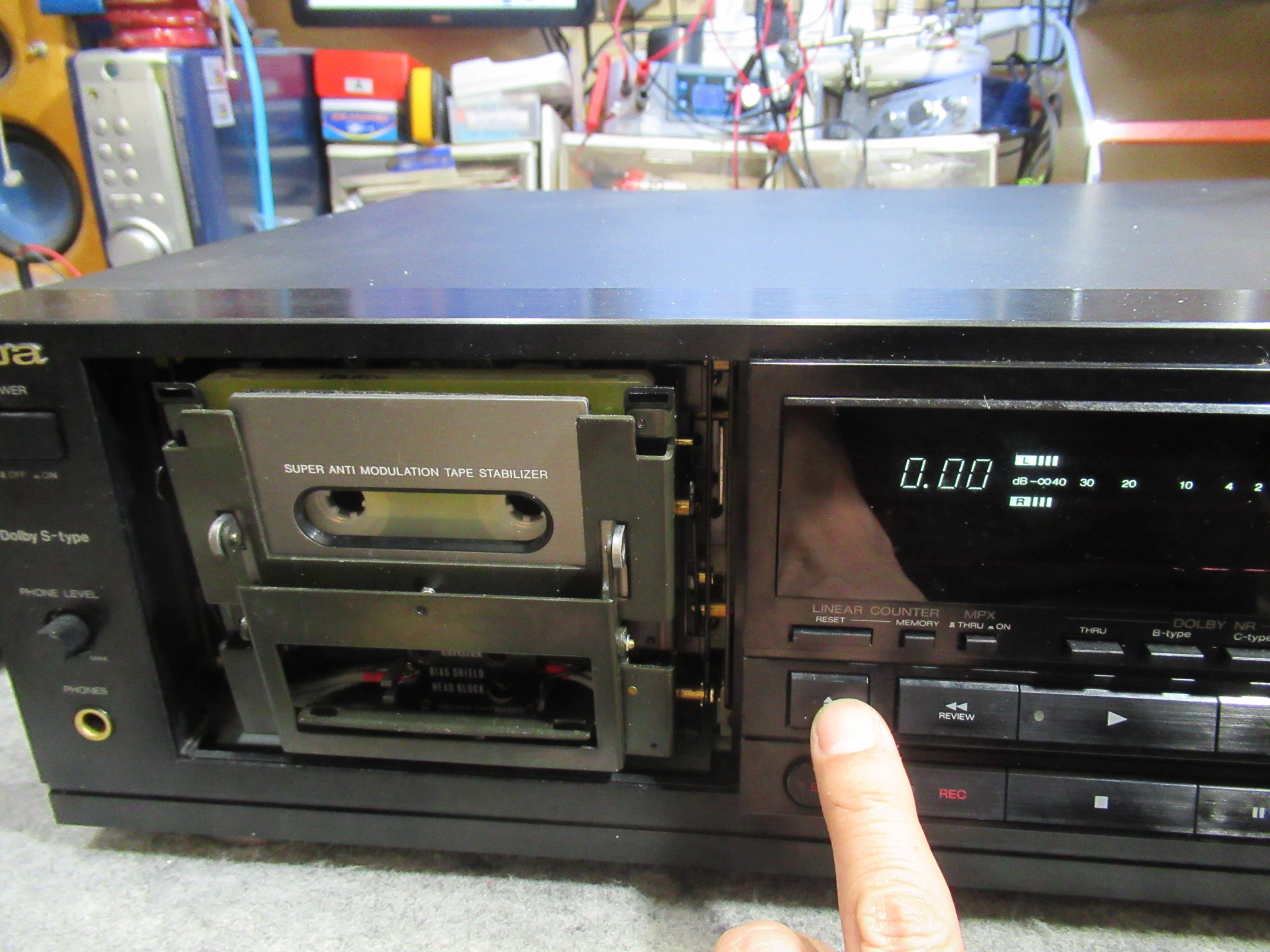

トレイの開閉が不調です。AMTSのベルトがスリップしている感じです。それでも何度がトライしているうちに開きました。
テープをセットしましたが、すぐに開いてしまいます。

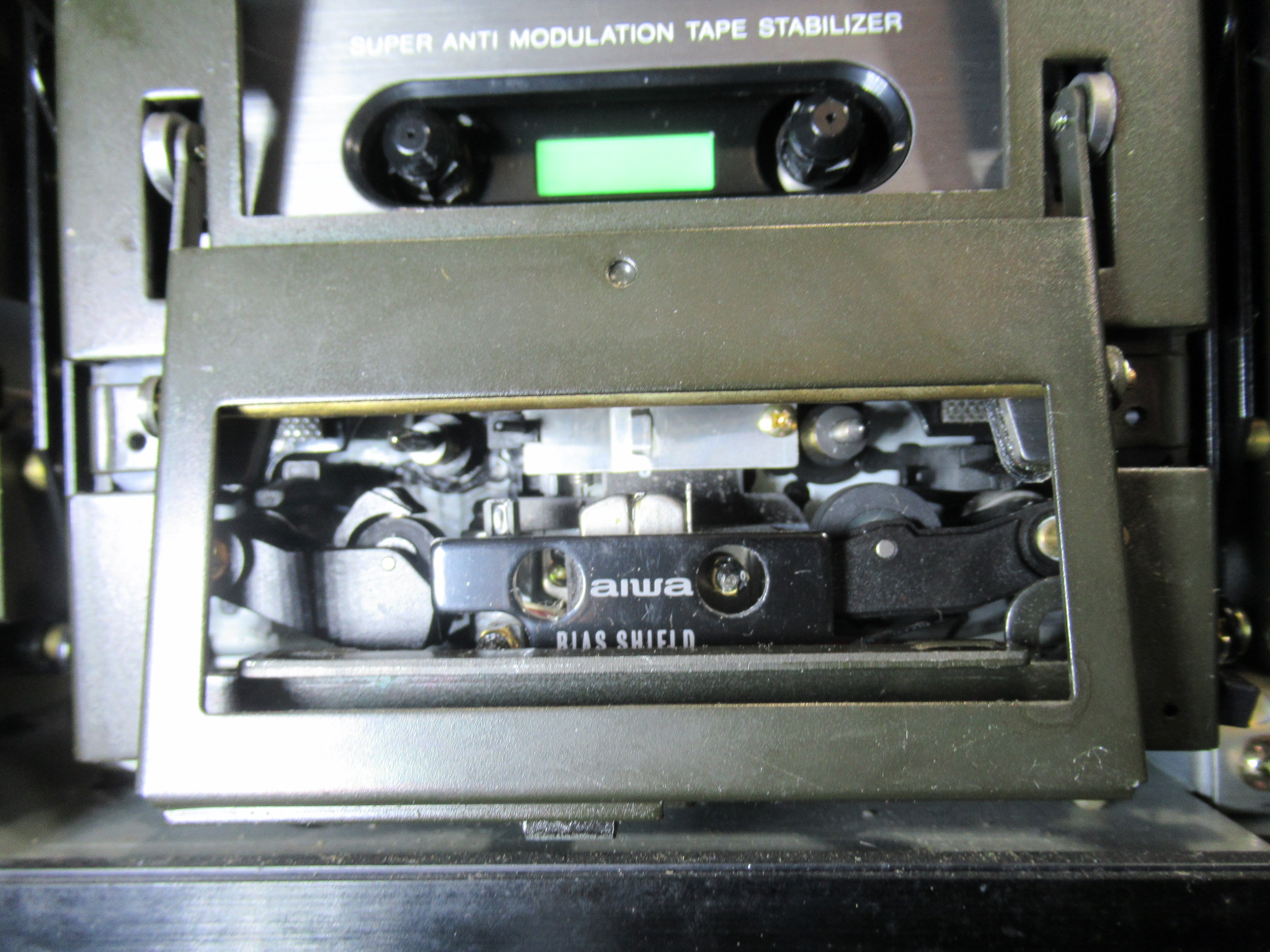

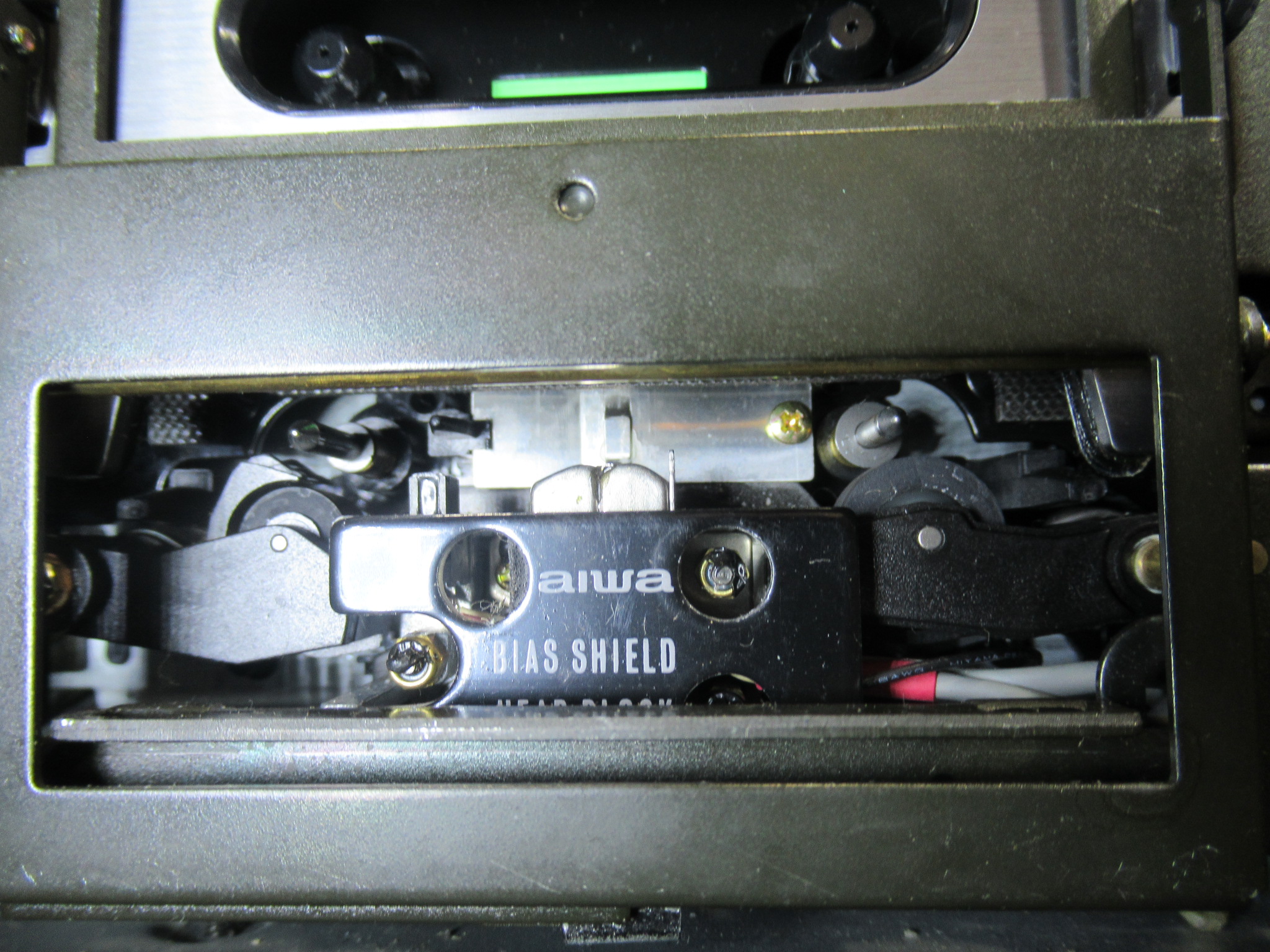

なぜかというと、ヘッドとピンチローラーが少し上がった状態だからです。このメカは、フライホイールの回転力を利用してヘッドとピンチローラーを上下しますので、キャプスタンベルトがスリップしている可能性があります。

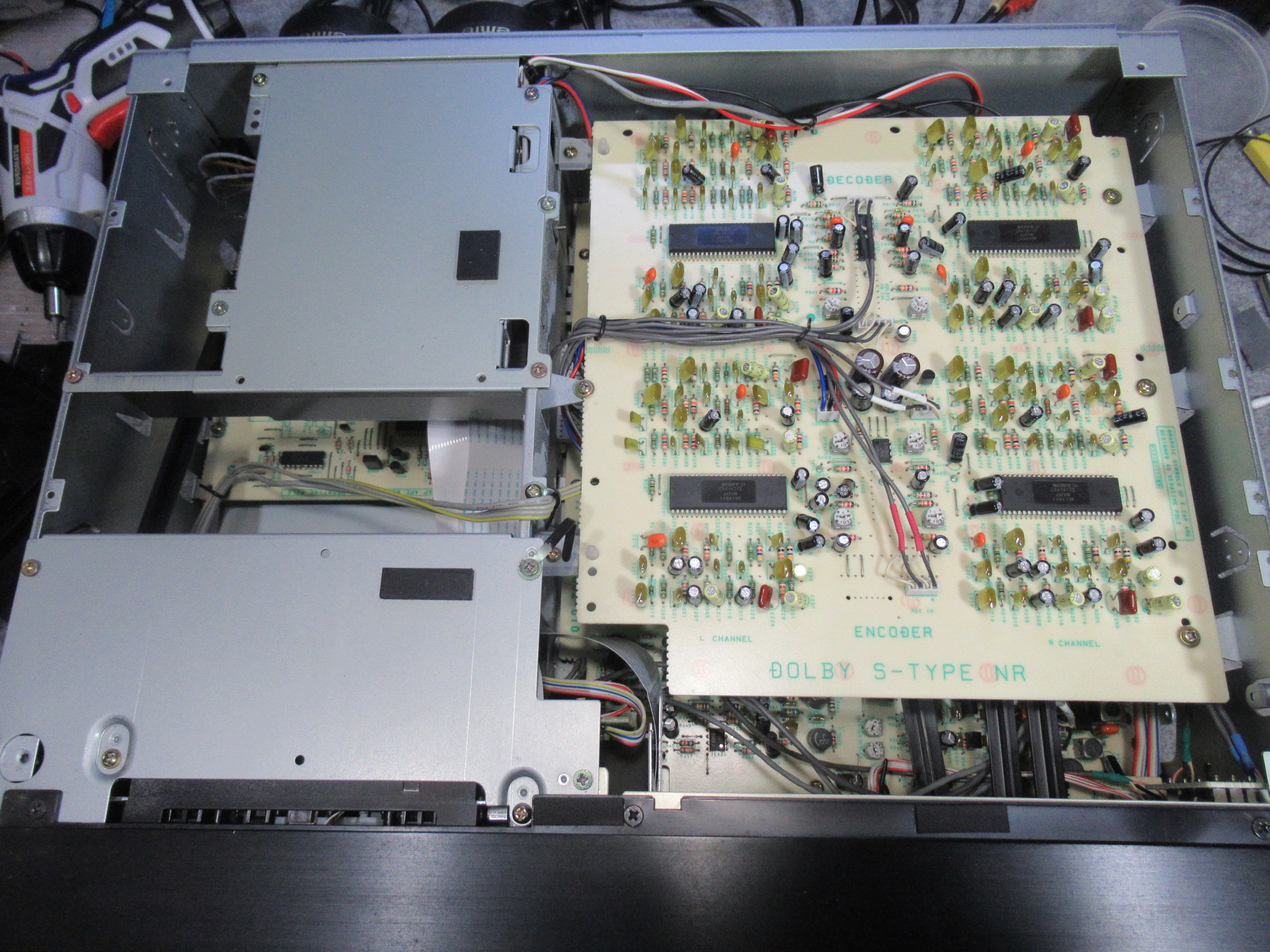

カバーを開けました。

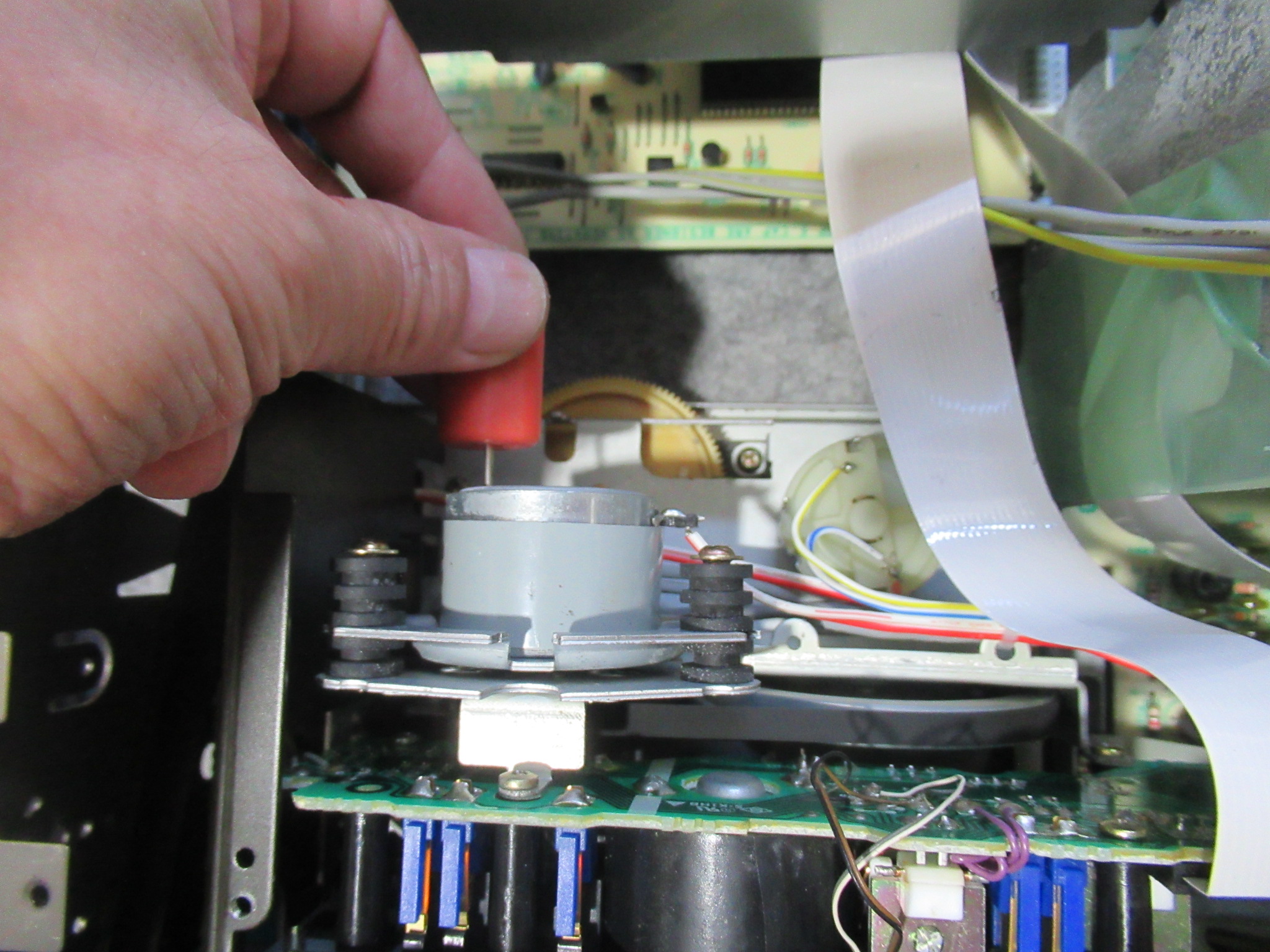

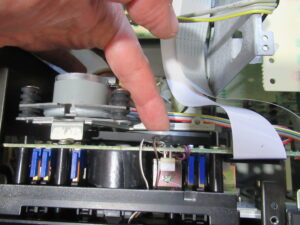

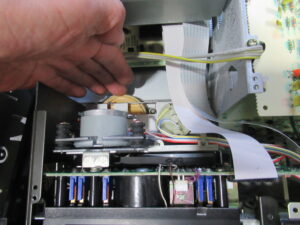

AMTSのカムギヤを回したり、フライホイールを動かしたところ、「カチャ」という音が鳴り、

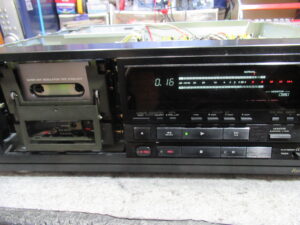

ヘッドとピンチローラーが下がりました。早速テープをセットしてみます。
とりあえずは再生可能になりましたが、一旦イジェクトすると元に戻ります。

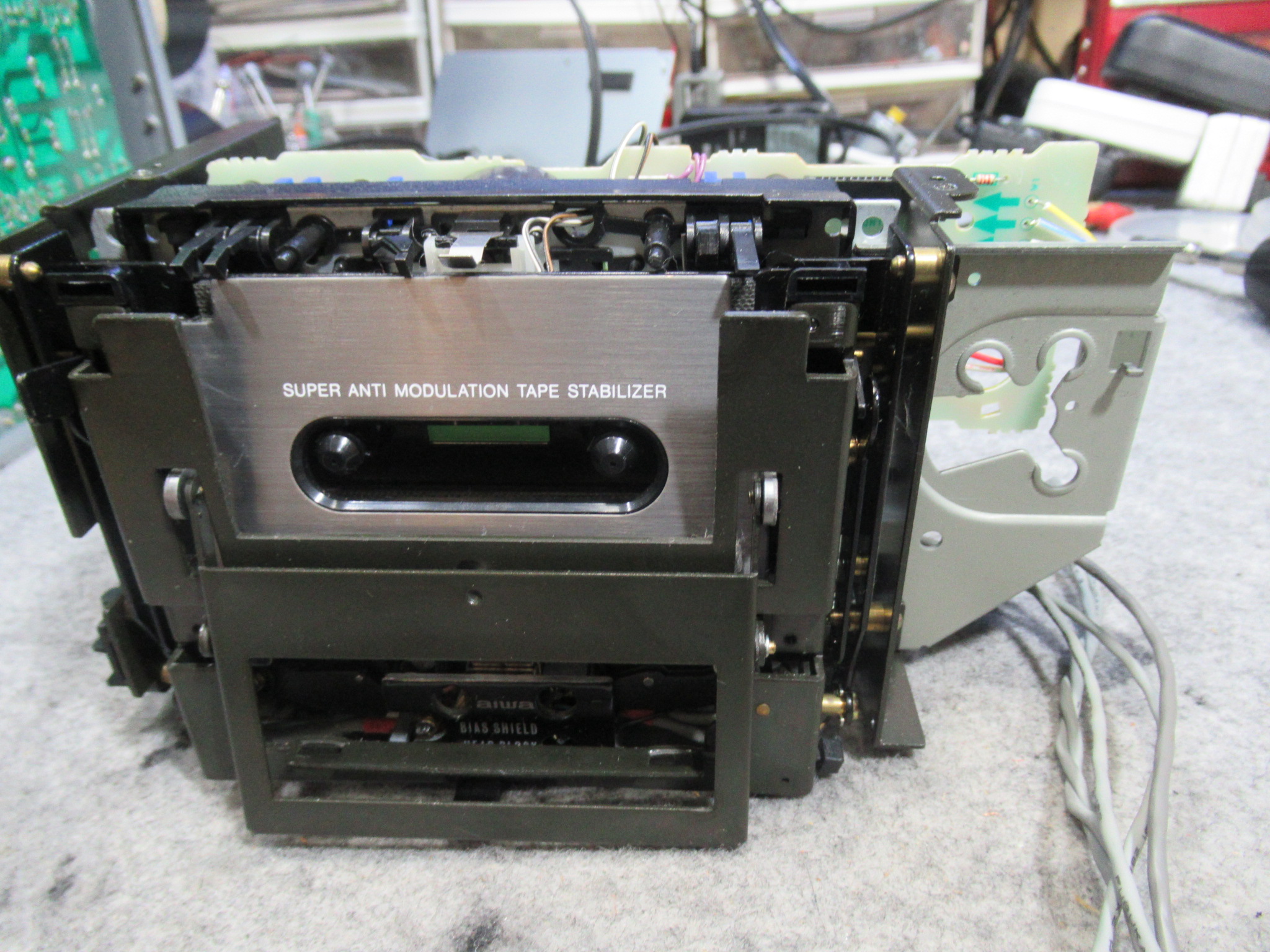

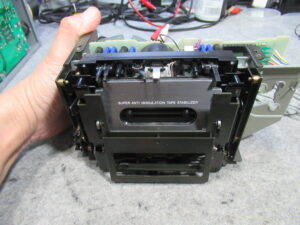

メカを取り出します。

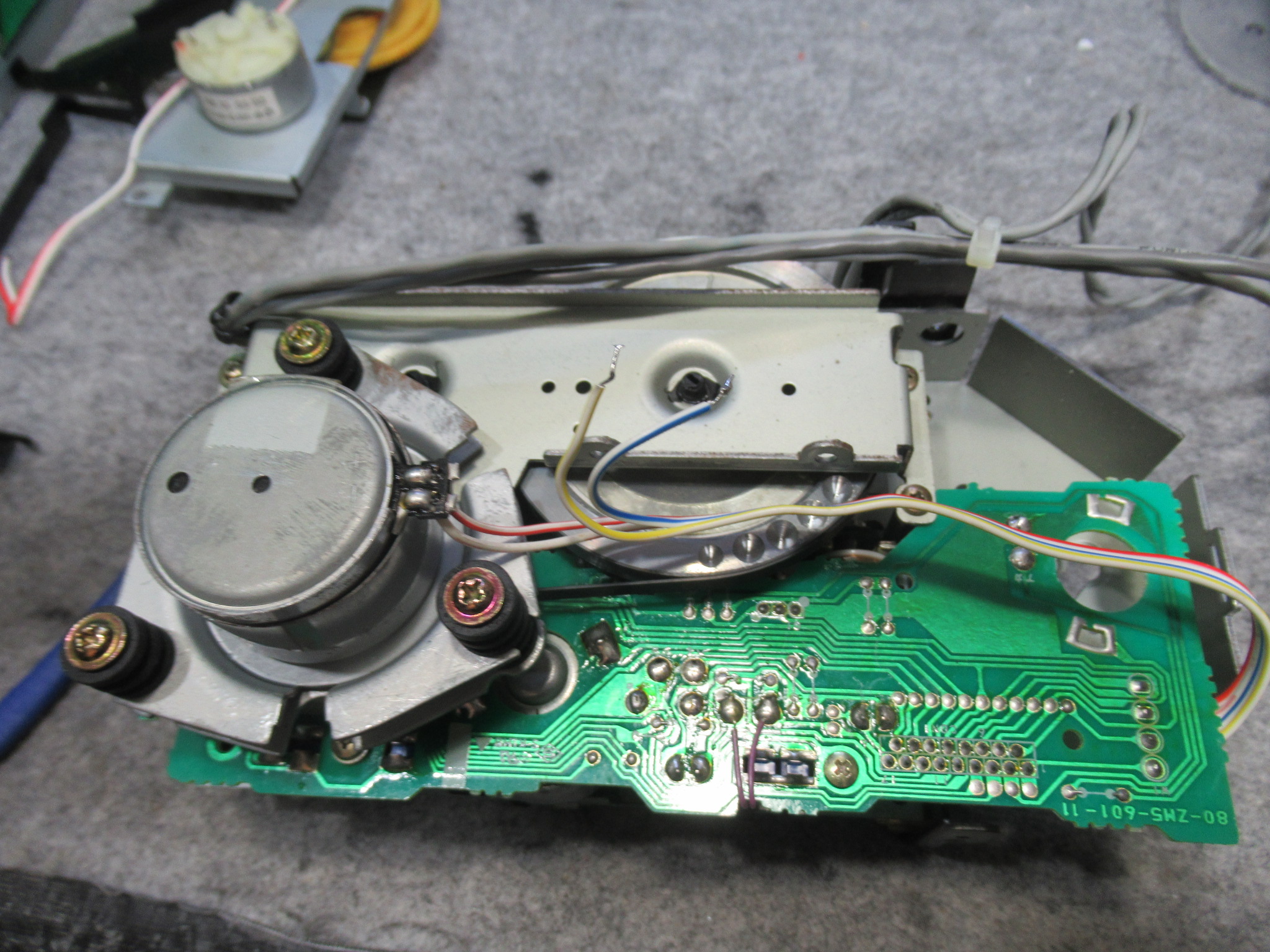

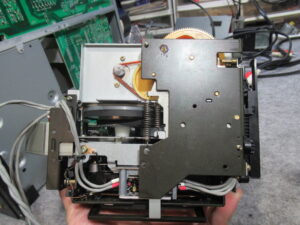

これはメカの底面です。AMTSユニットのベルトにバンコードが使用されています。それ自体は悪いことではありませんが、プーリーが黒く汚れているのが気になります。ゴムベルトが加水分解で溶けた汚れを清掃しないで整備したのでしょうか？それともスリップ防止のために何かを処置したのでしょうか？いずれにしてもトレイ開閉の不具合は、これが原因です。

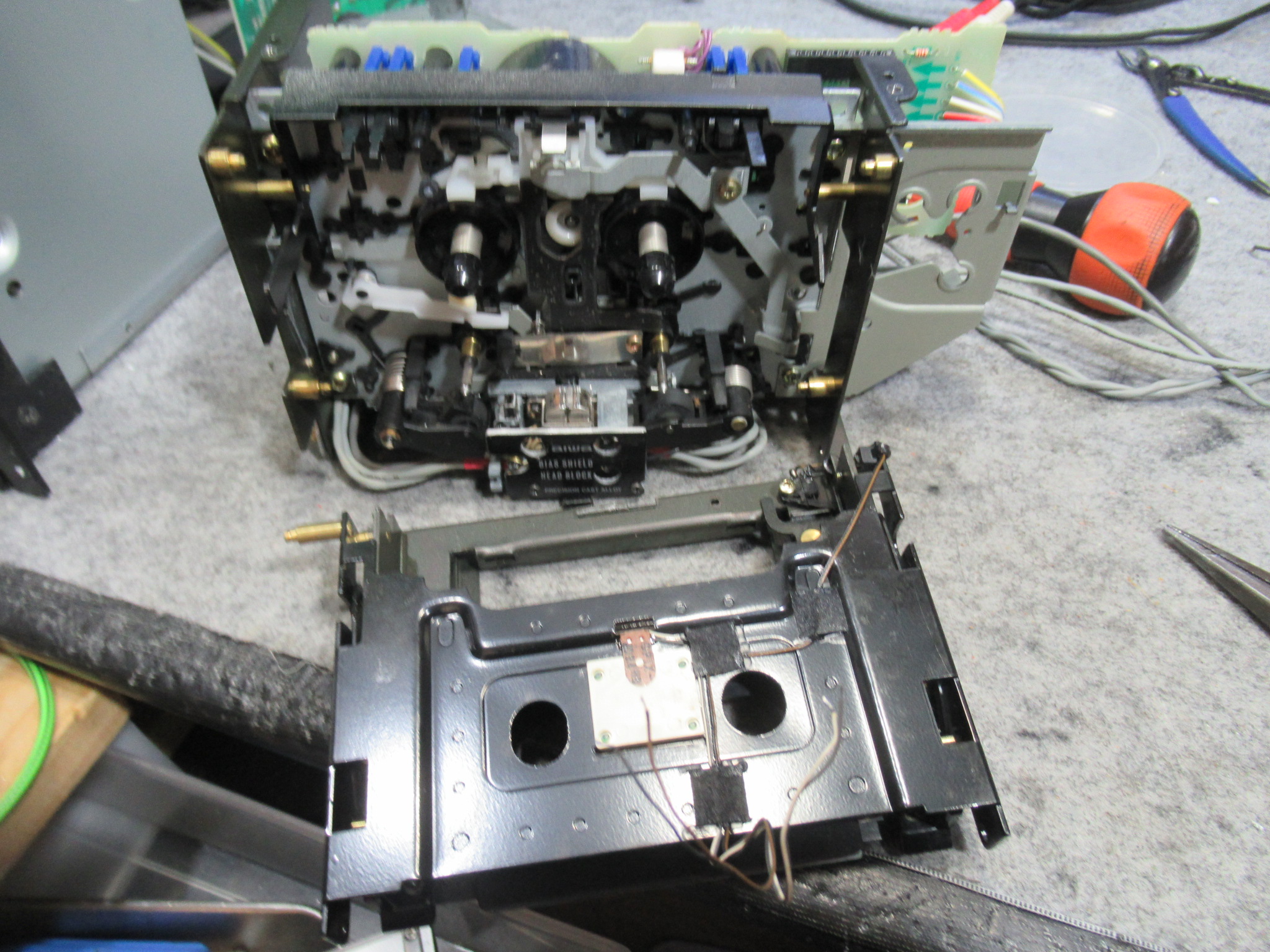

カセットホルダーを取り外します。

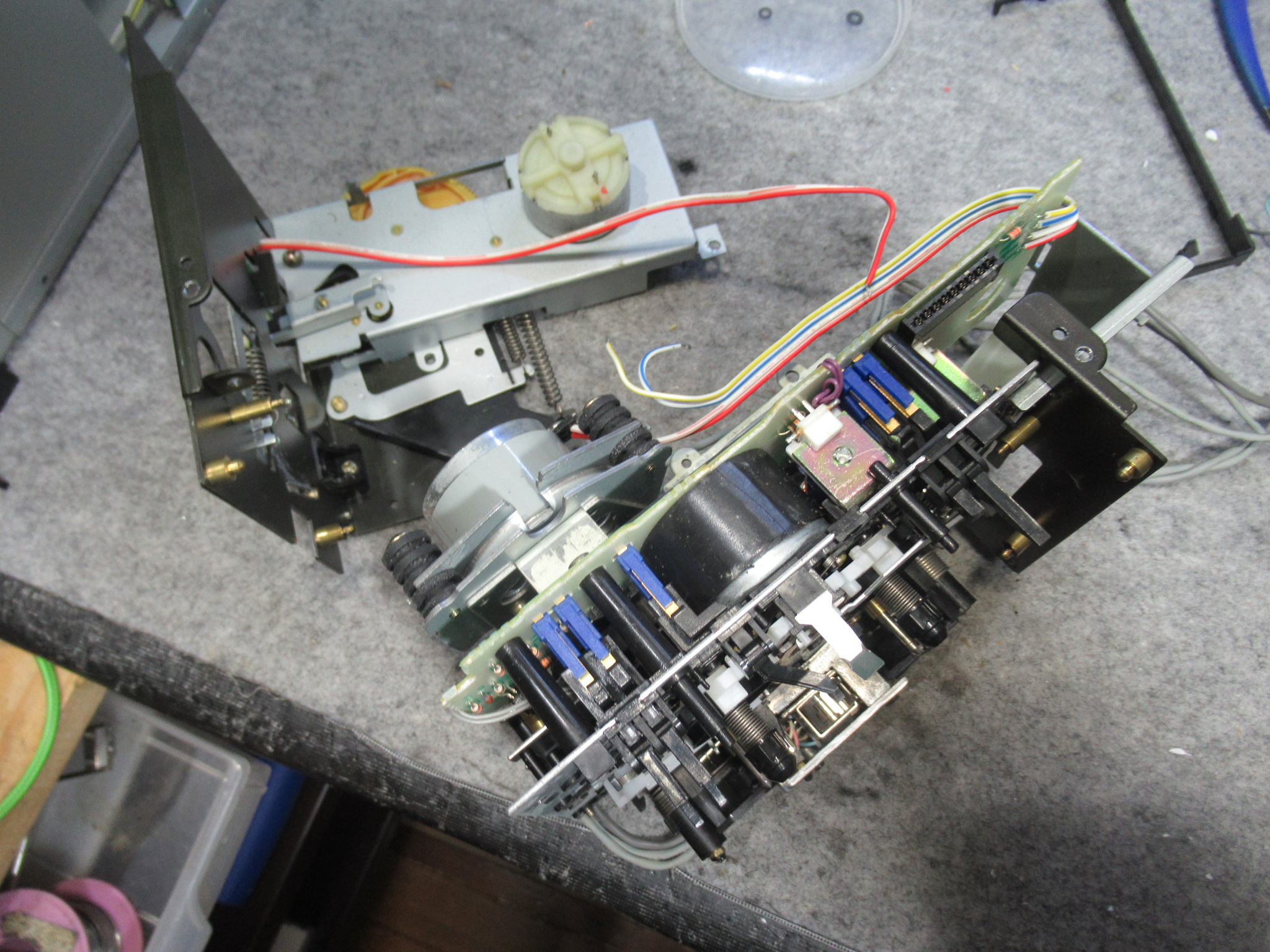

AMTSユニットを切り離します。

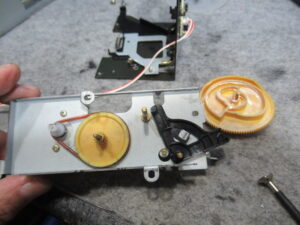

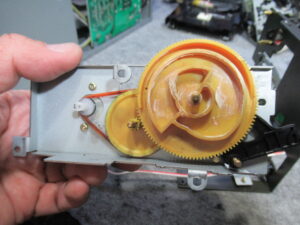

AMTSユニットを分解します。少し複雑な構成です。

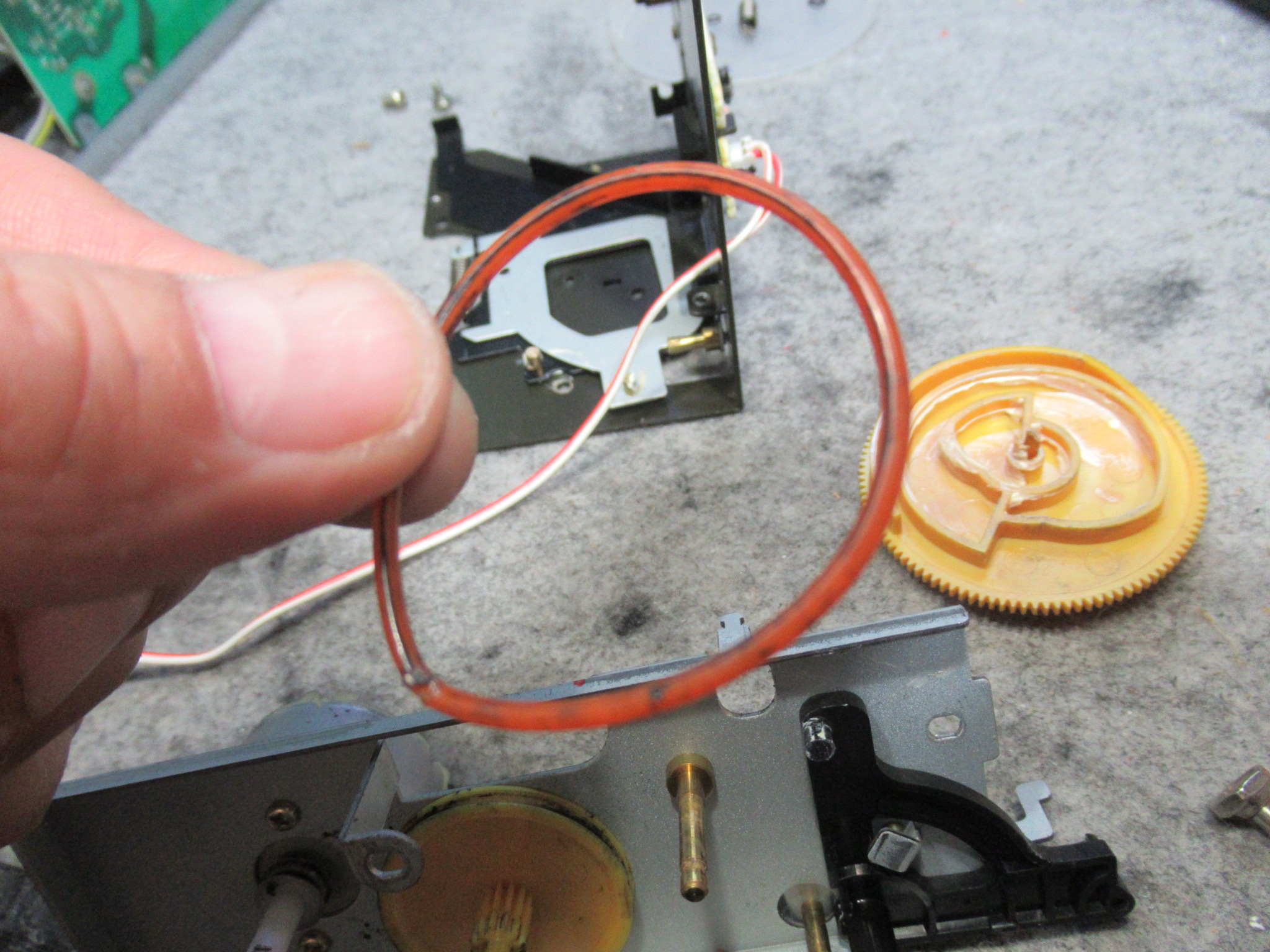

カムギヤとバンコードベルトを取り外します。バンコードは、「劣化しにくい」「サイズが自由に製作できる」というメリットがありますが、弾力がほとんどありませんので、製作したサイズが1ｍｍでも狂うと、上手く動作しないといった難しさもあります。

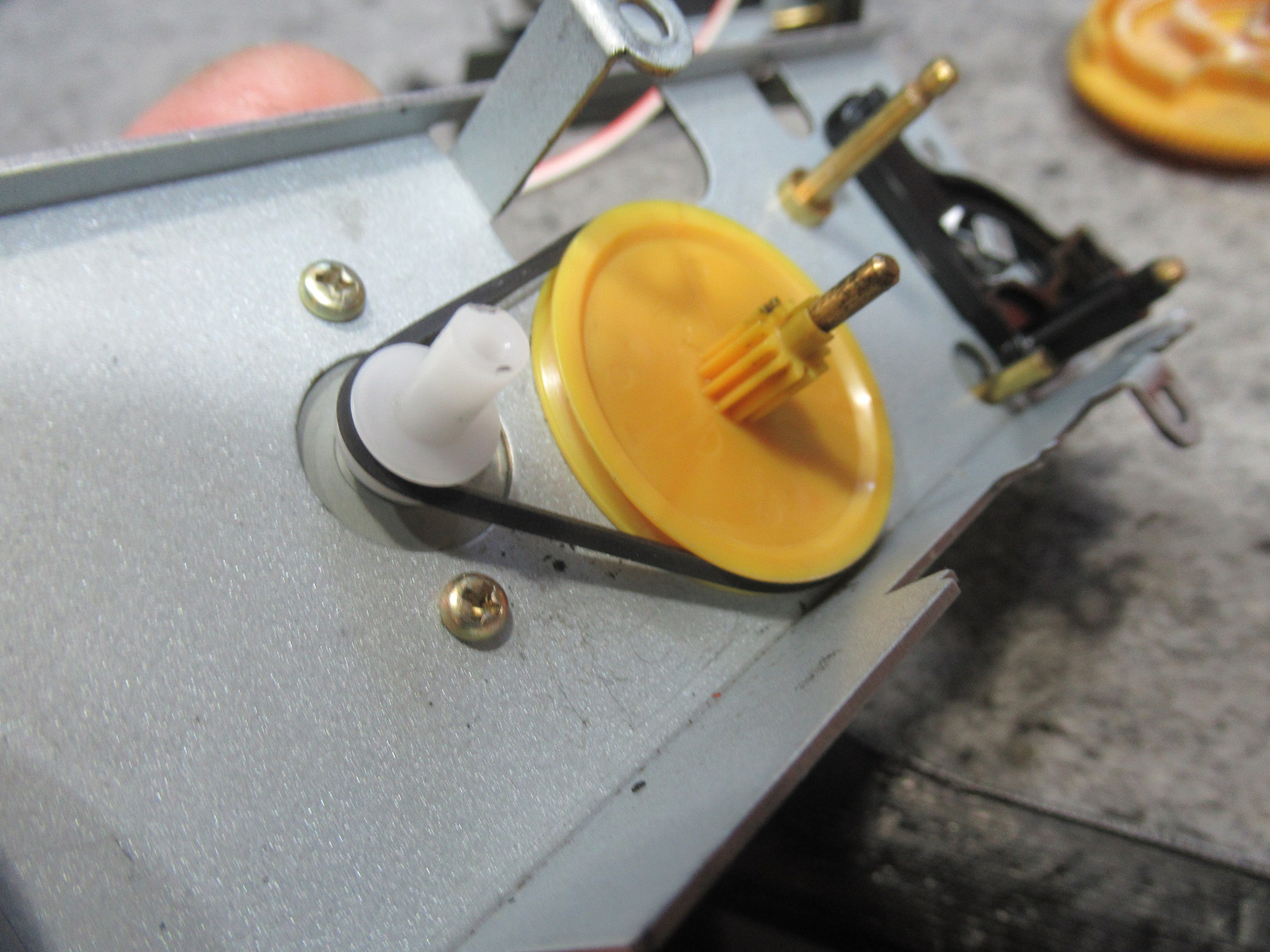

汚れを除去し、ゴムベルトを取り付けます。
キャプスタンベルトを交換します。

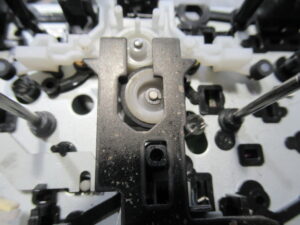

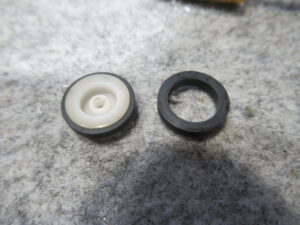

リールを脱着してグリスアップし、アイドラーゴムを交換します。

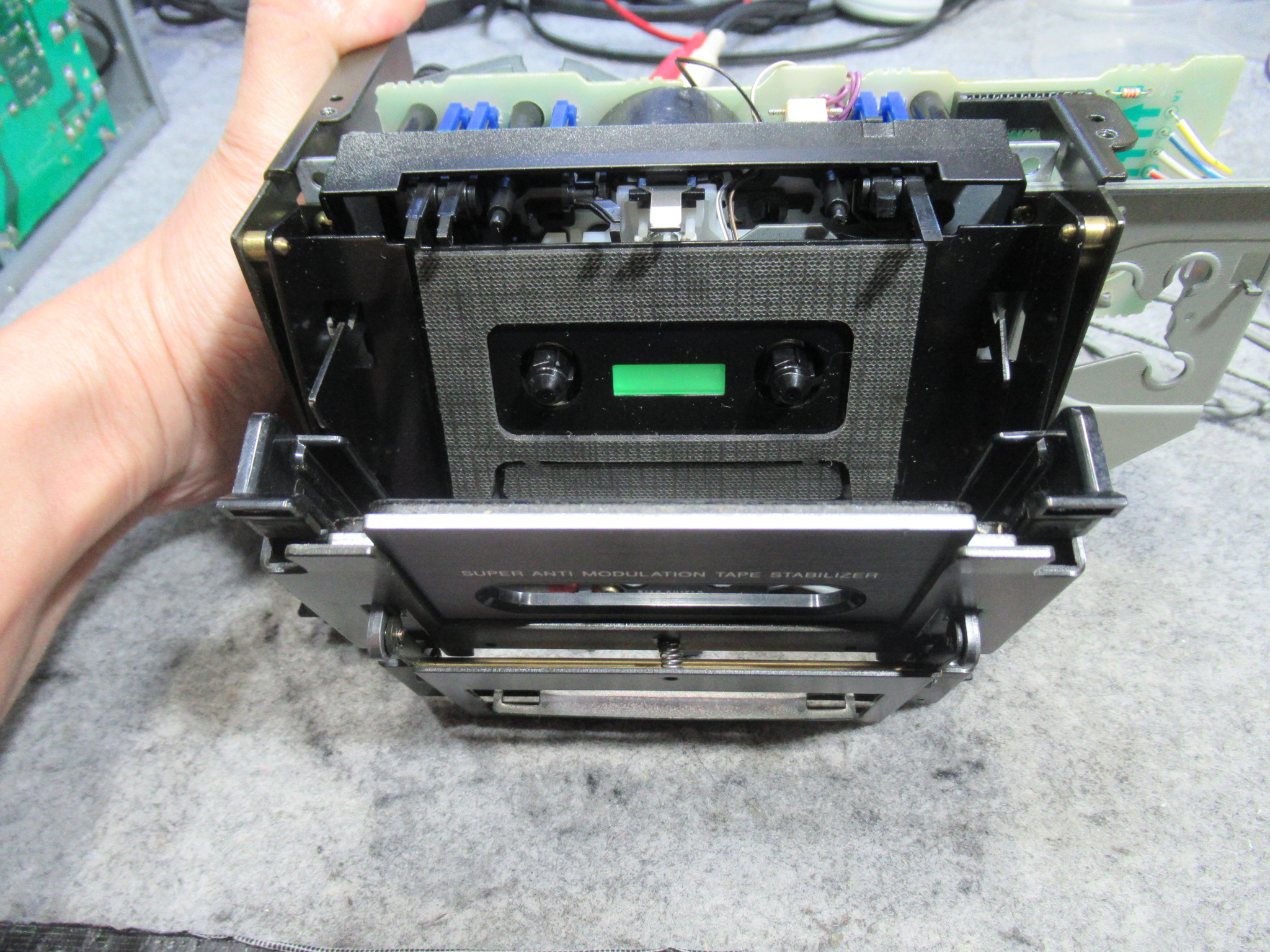

元通り組み立てます。カムギヤを指で回して、トレイが正常に動作することを確認します。

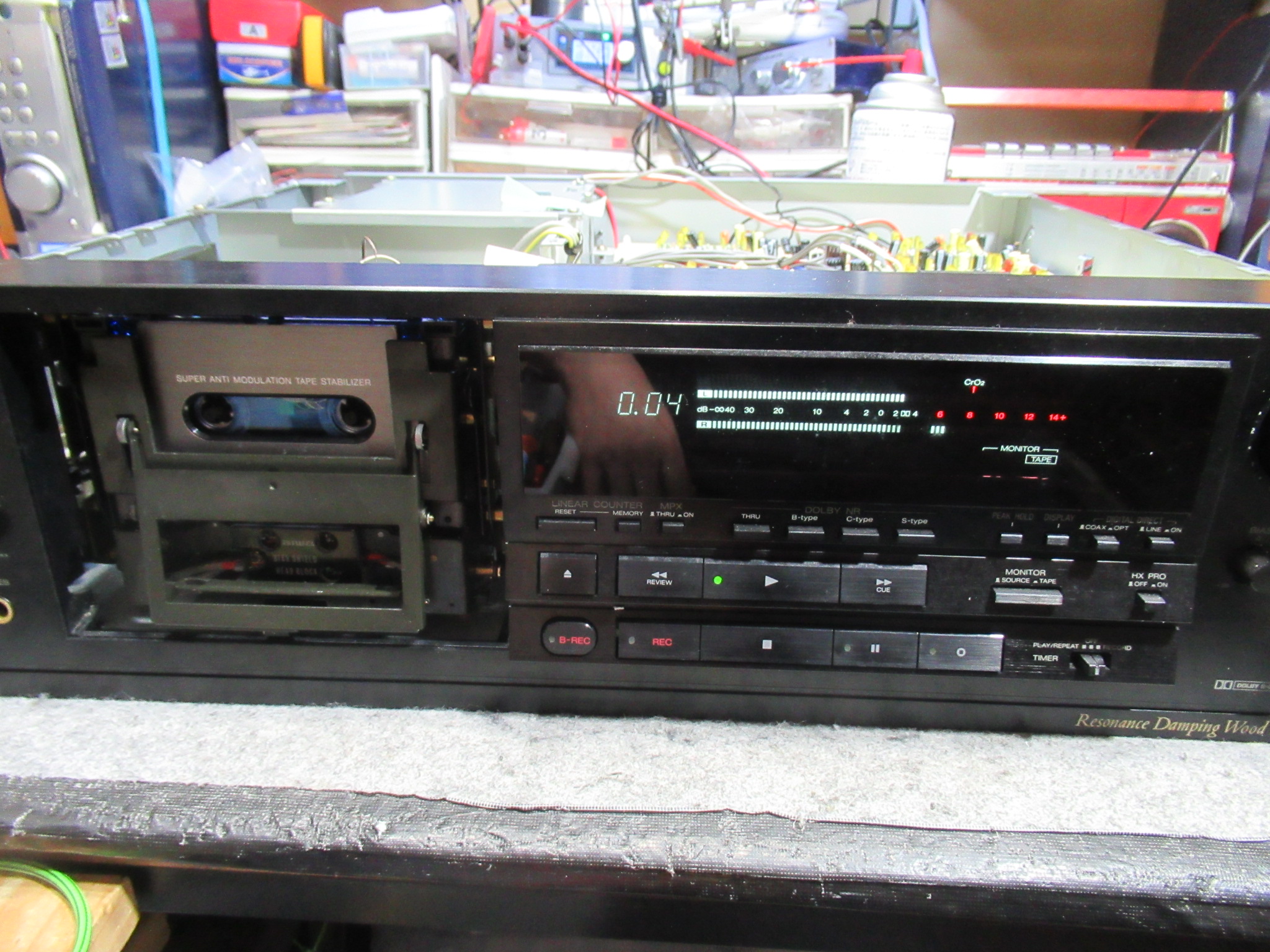

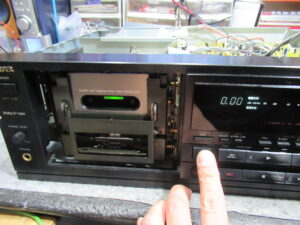

本体に組み込んでトレイ開閉状態を確認します。
テープの走行状態を確認します。

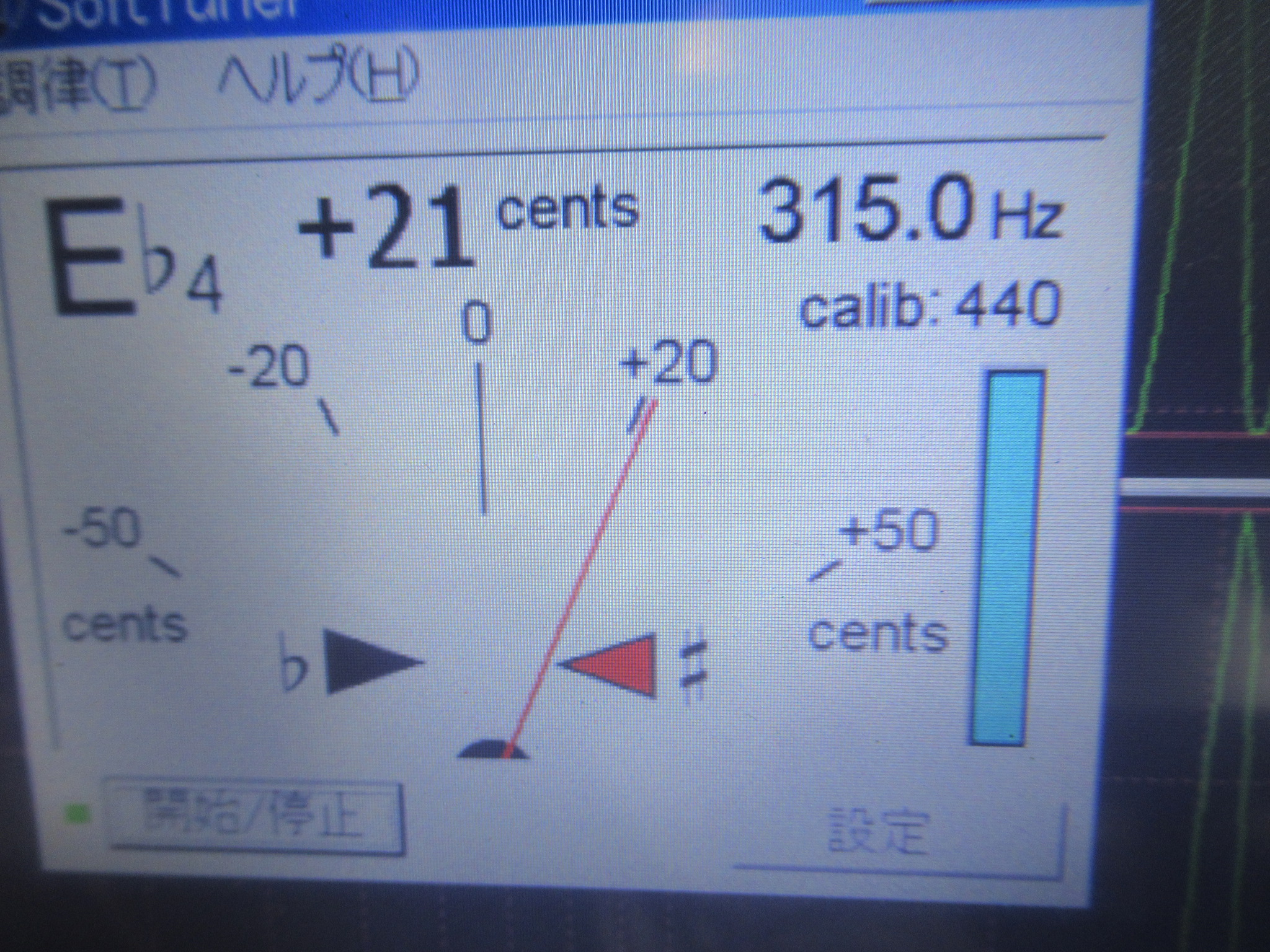

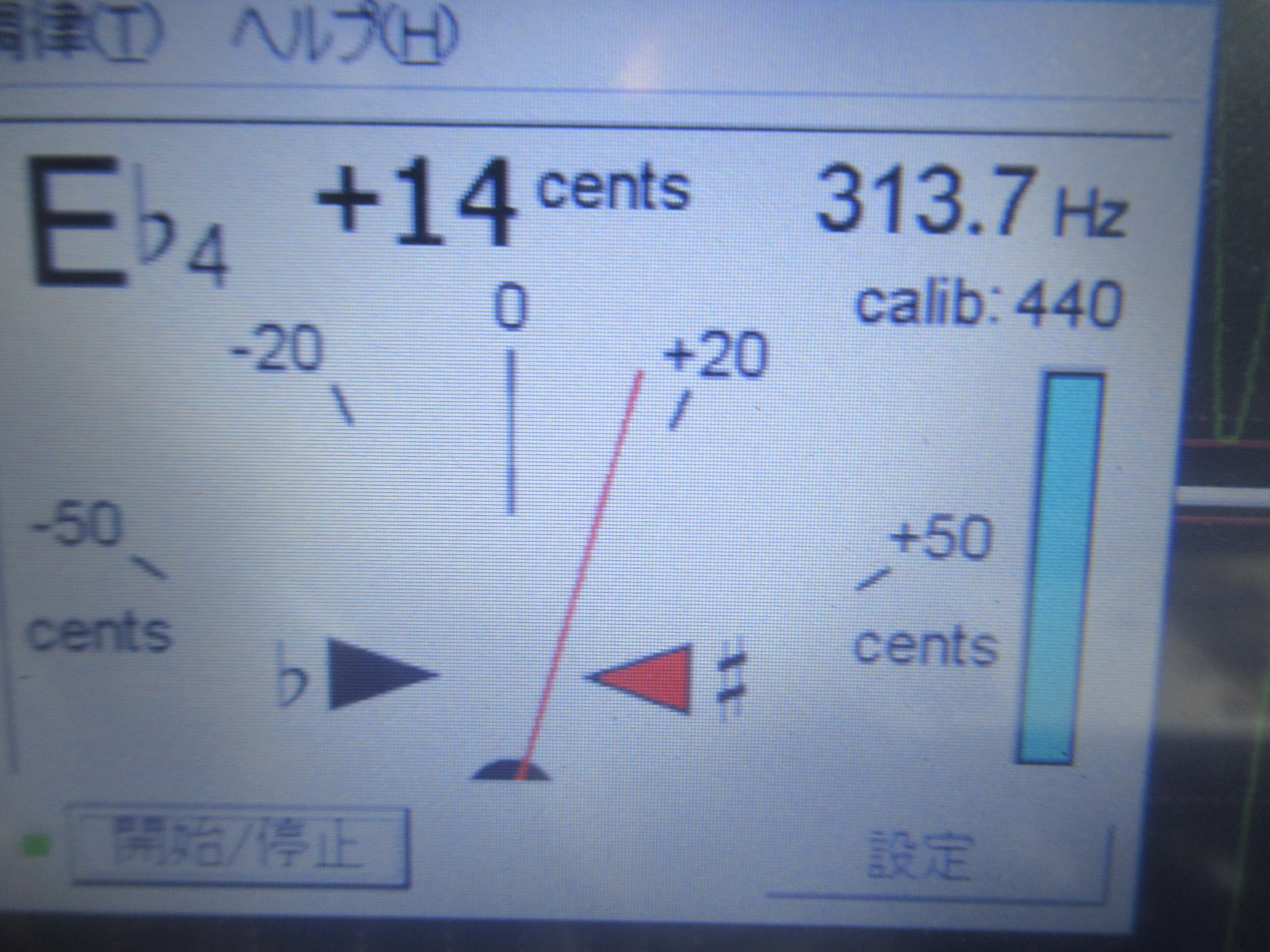

315Hzの信号が記録されたテープを再生し、速度の調整を行います。

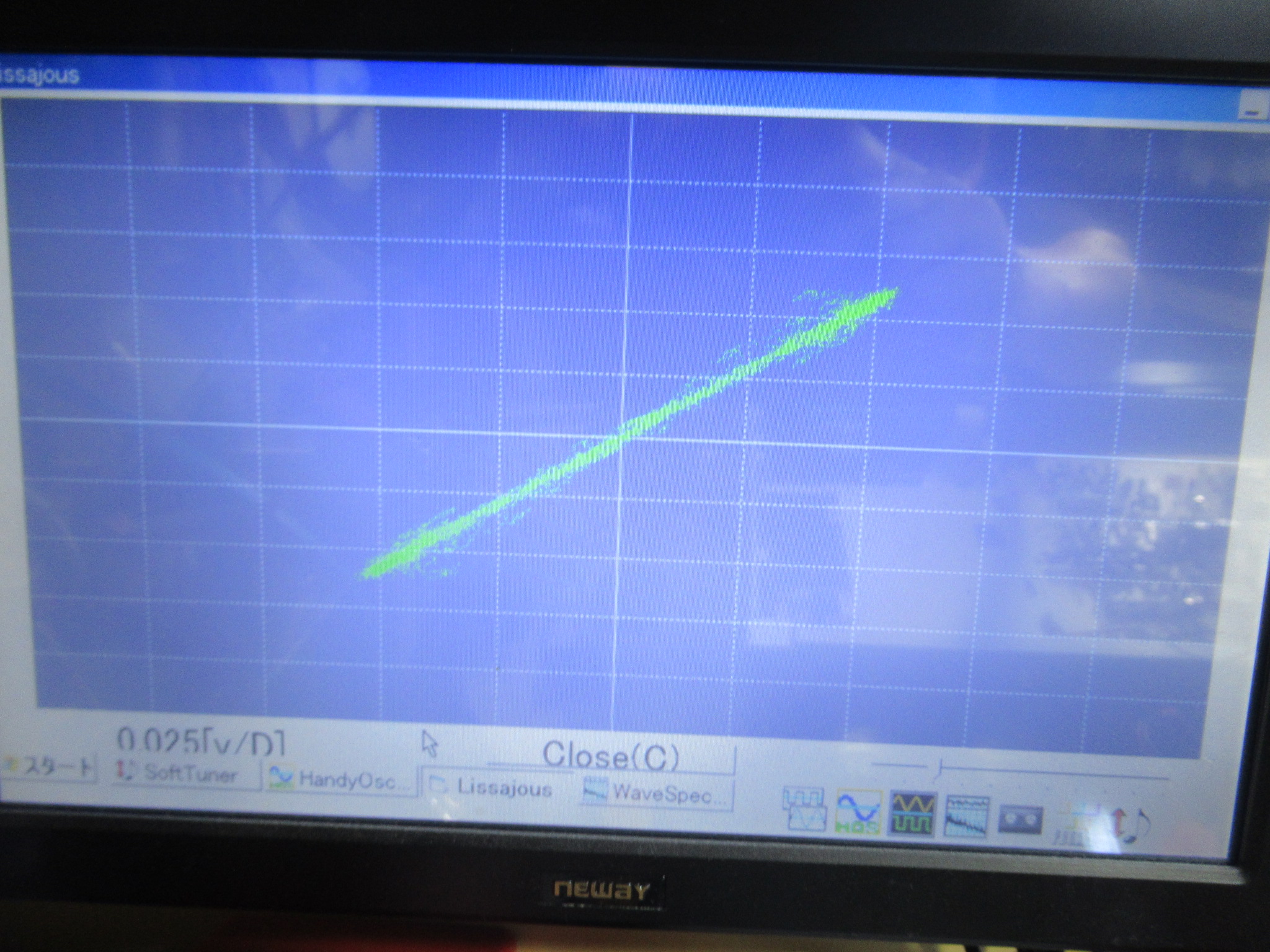

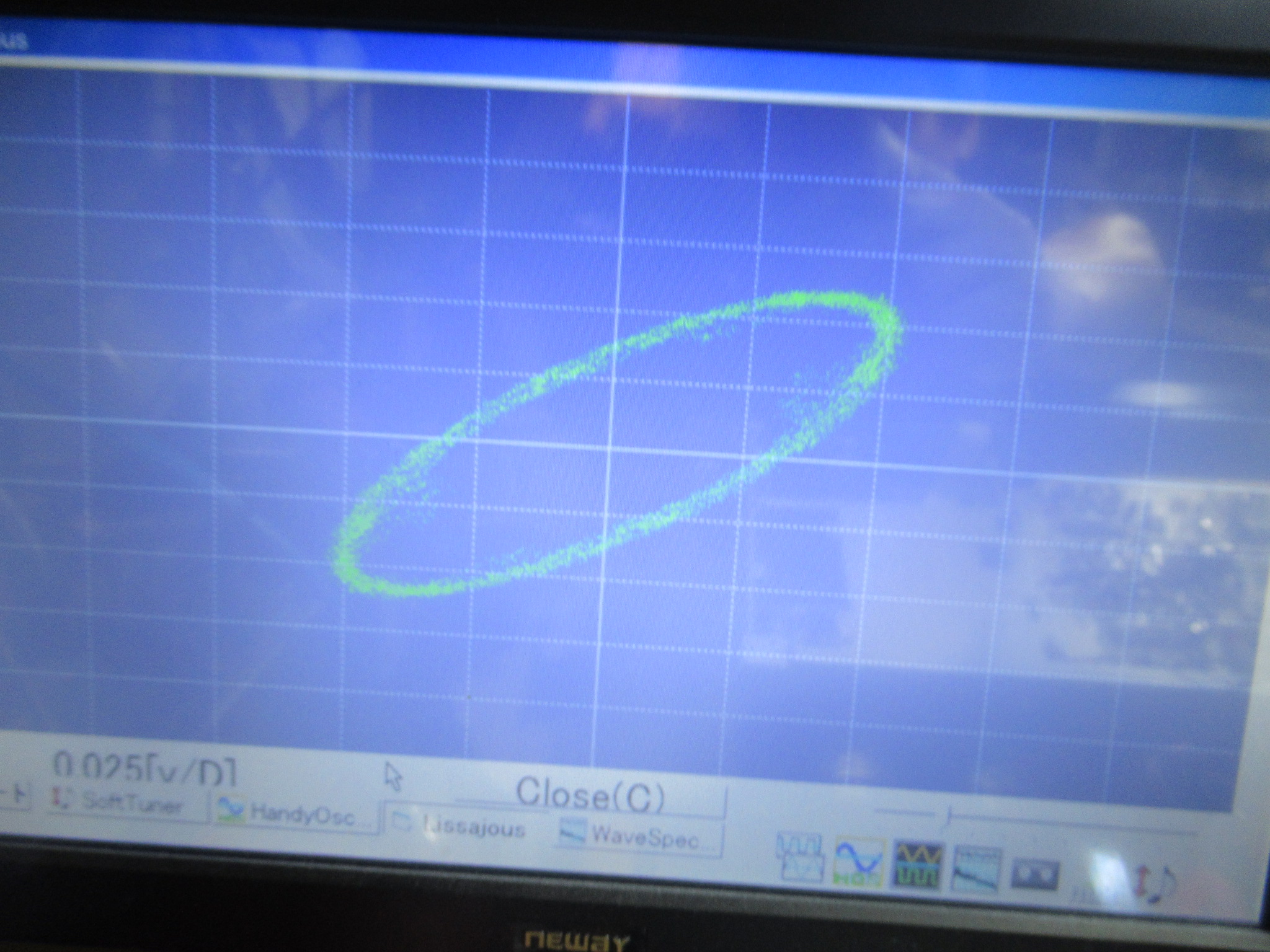

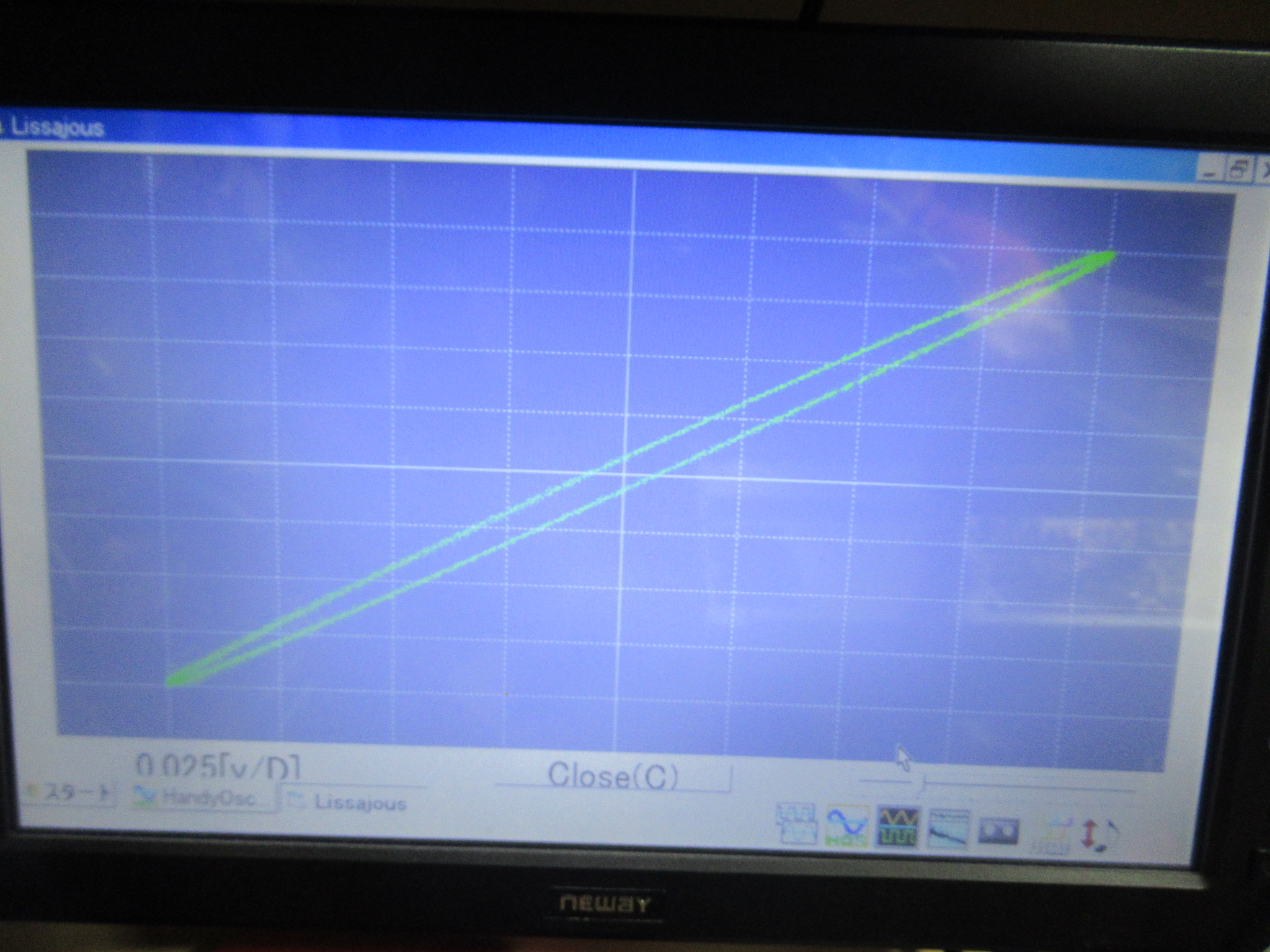

ヘッドアジマスの調整を行います。ここまでは大きな問題はありませんでしたが、
バイアスキャリブレーションが規定の位置に合わせることができません。

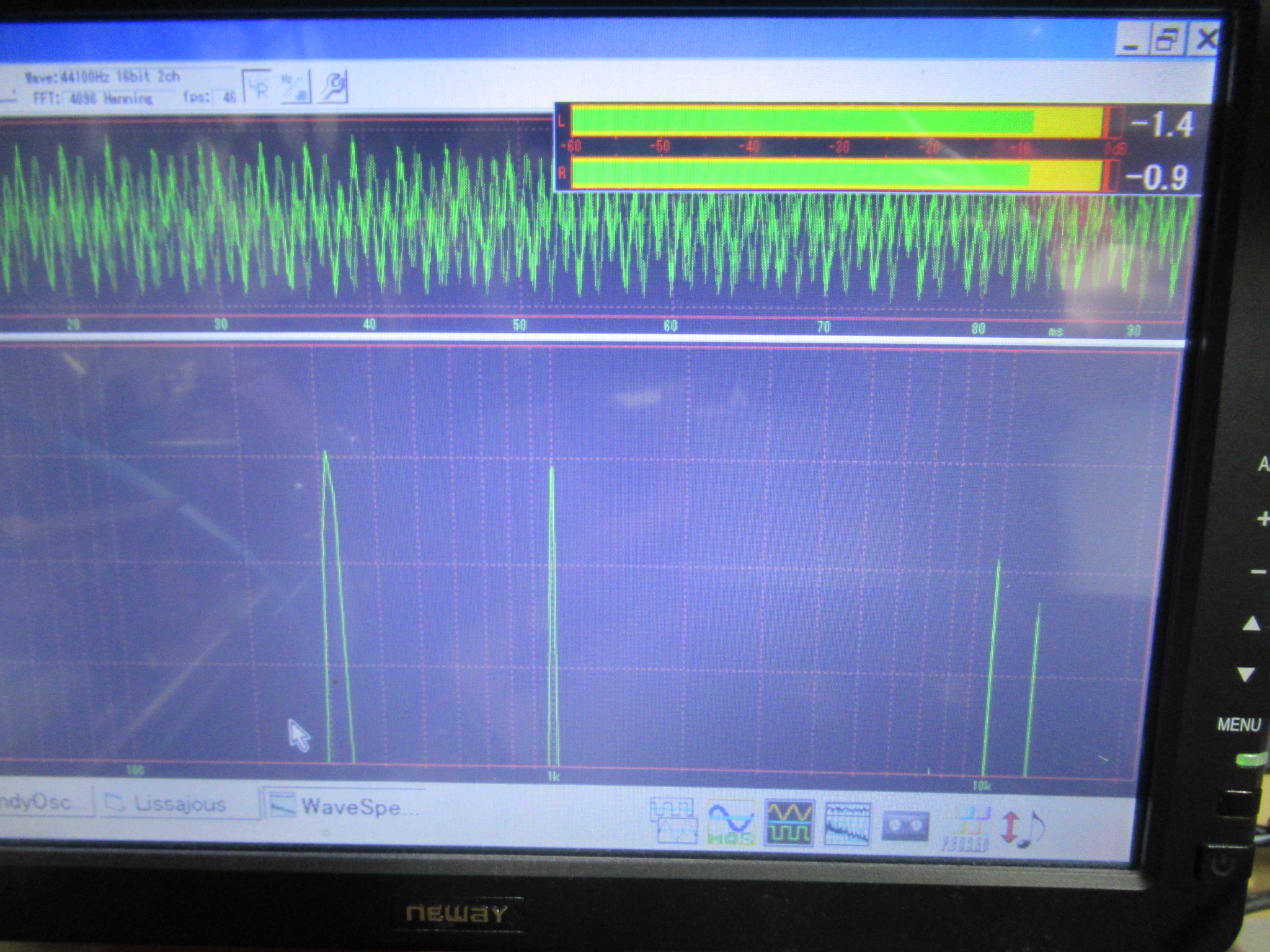

周波数特性を点検すると、前回修理で指摘されていた通り、高域が減衰しています。あれこれと点検しましたが、ヘッドの性能低下が原因のようです。
現状でベストな状態にまで調整します。

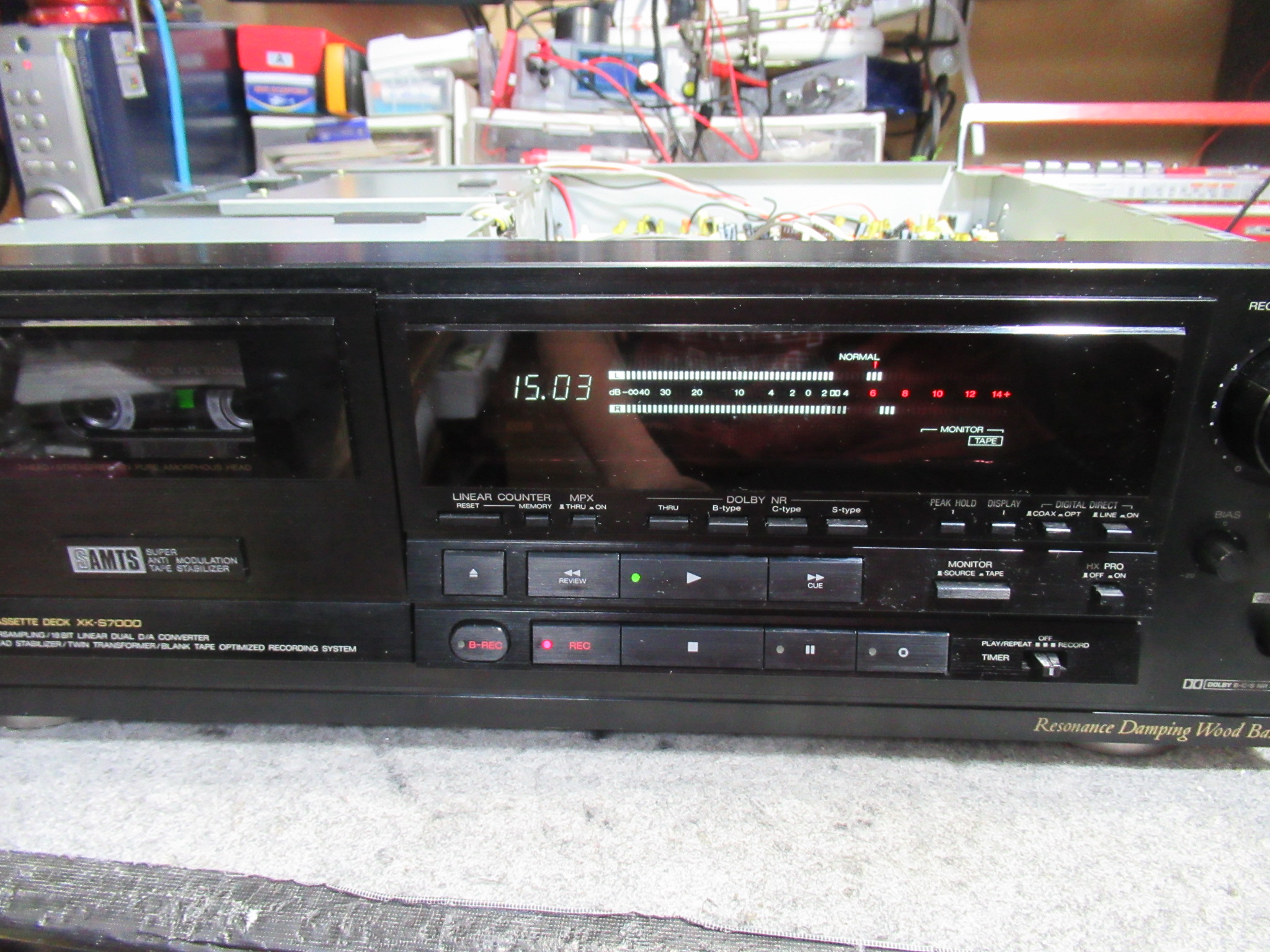

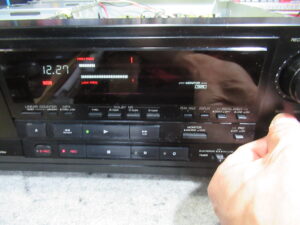

録再バランス調整、録音テストを行い、

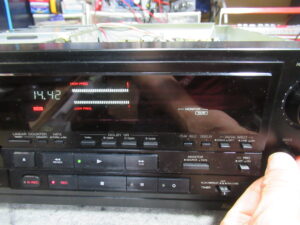

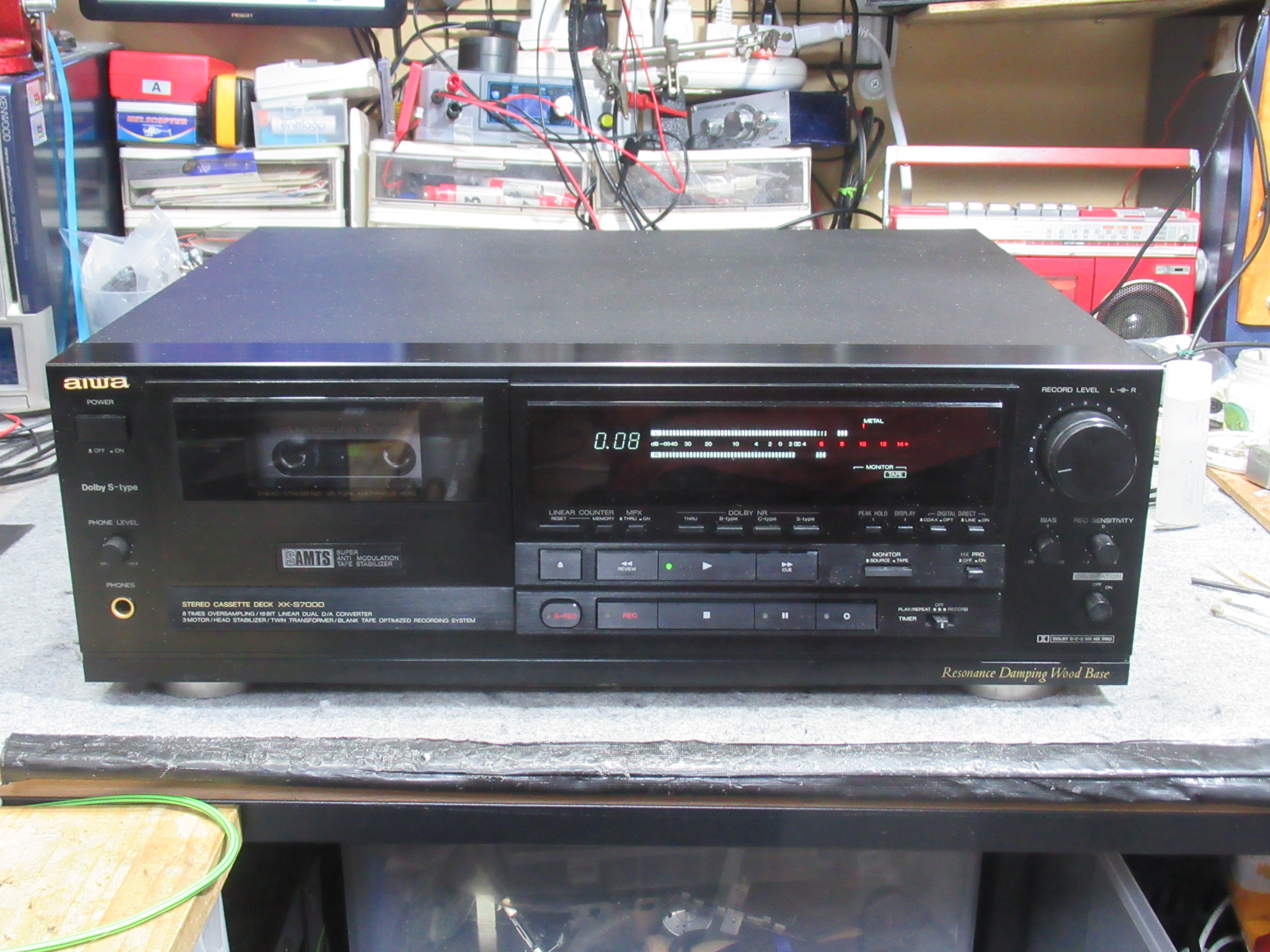

修理完了です。それにしても、「プラスチックギヤが摩耗しているため破損の可能性あり」とは何のことだったのでしょうか？
