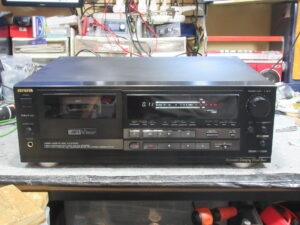

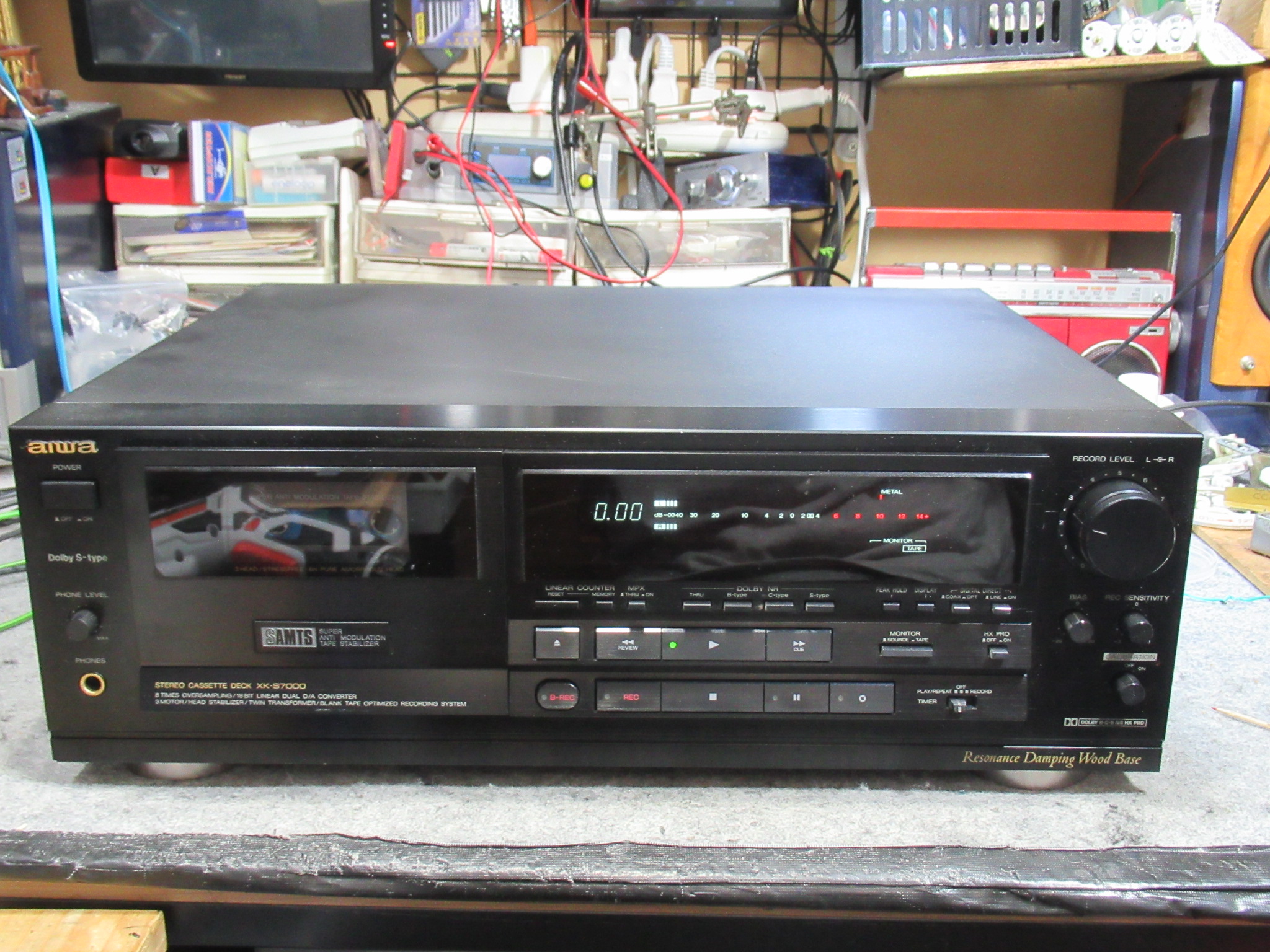

AIWA製３ヘッドデュアルキャプスタンカセットデッキ、XK-S7000です。

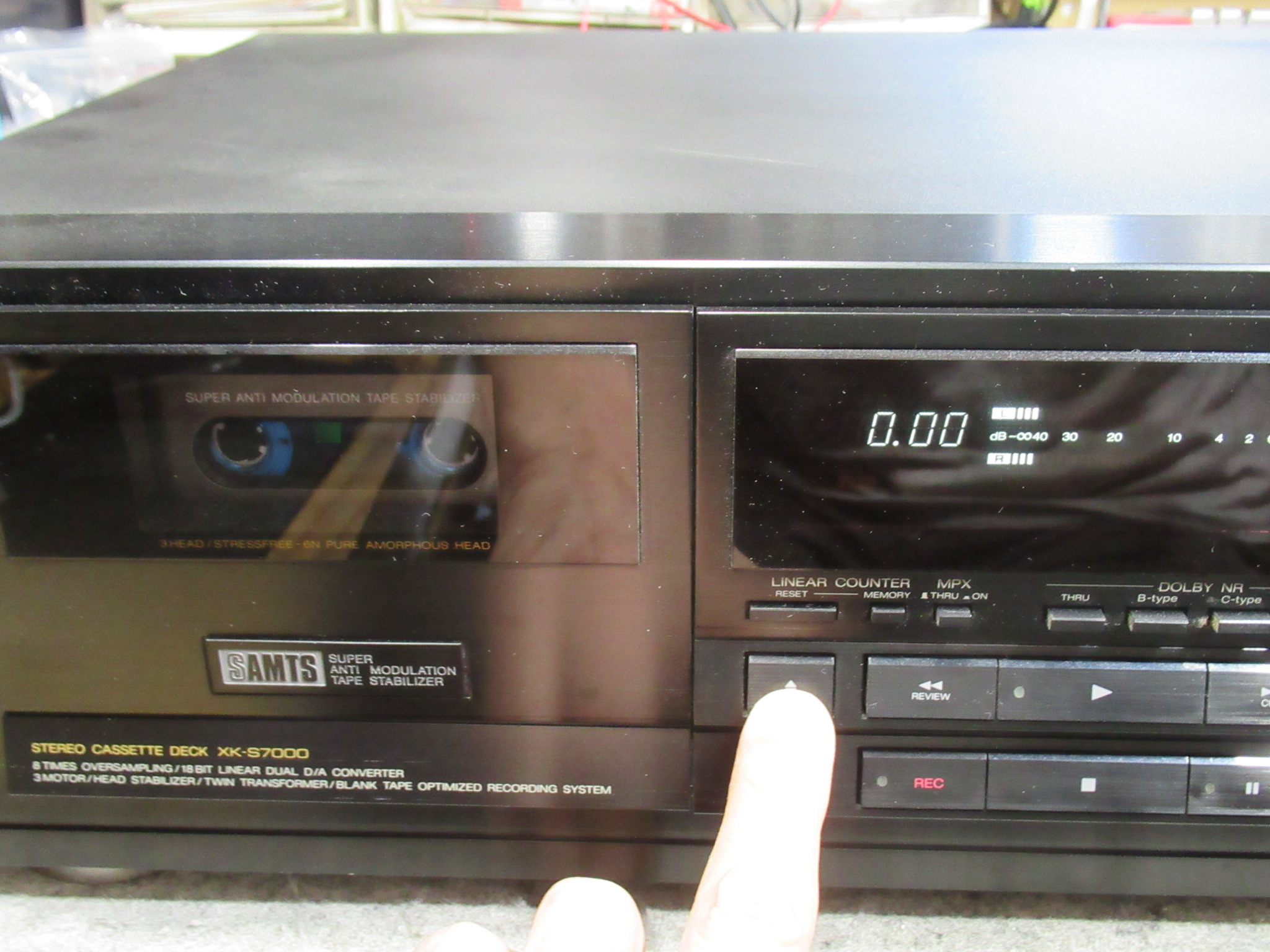

知人が所有する機器ということですが、昨年からトレイが開かなくなったようです。
モーターは回転しています。

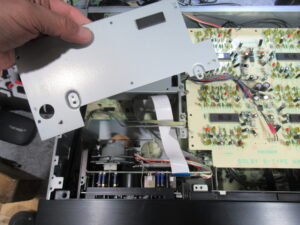

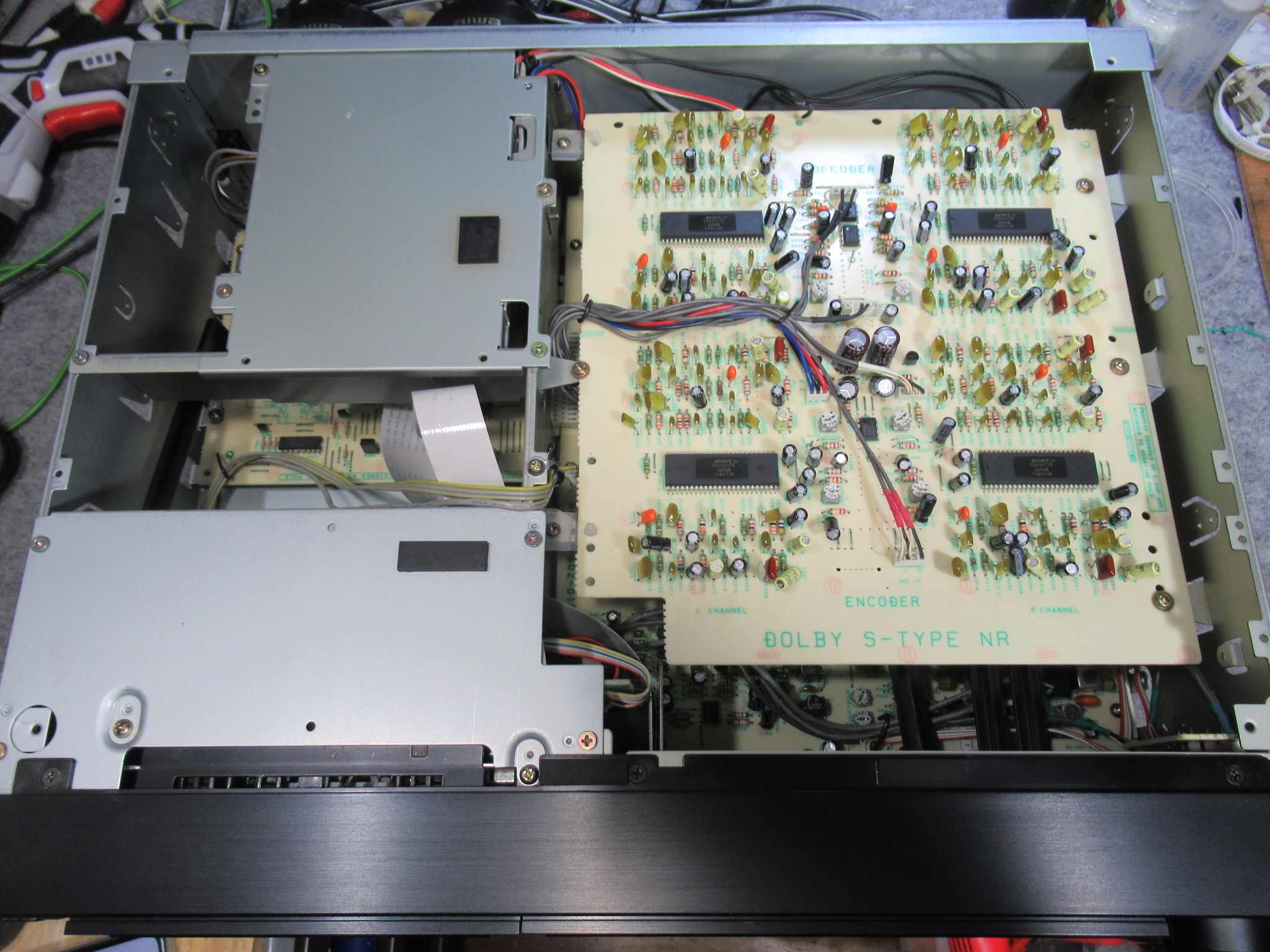

カバーを開けて、メカ上部のプレートを取り外します。

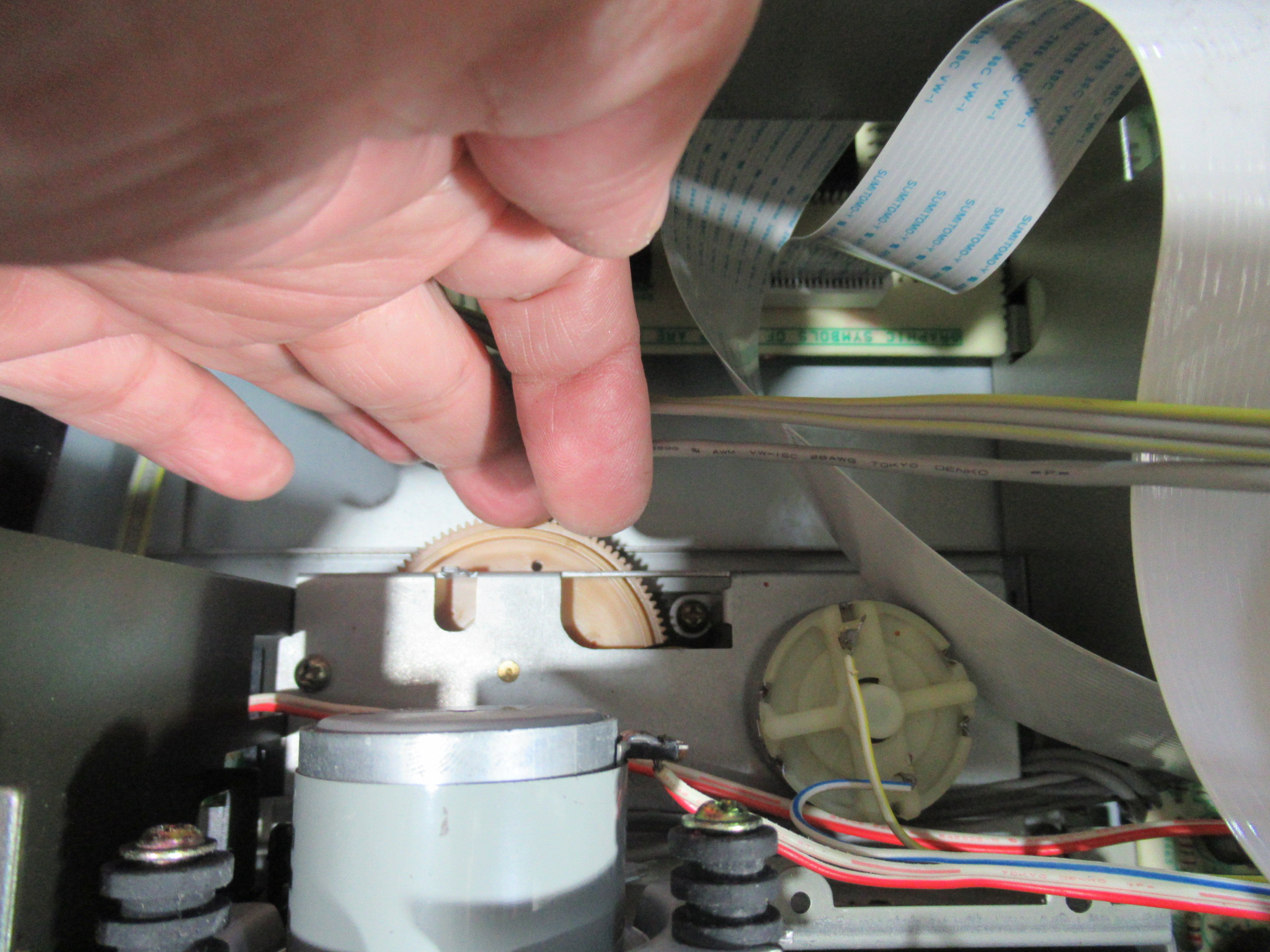

底部のAMTS用カムギヤを回すとトレイが開きます。

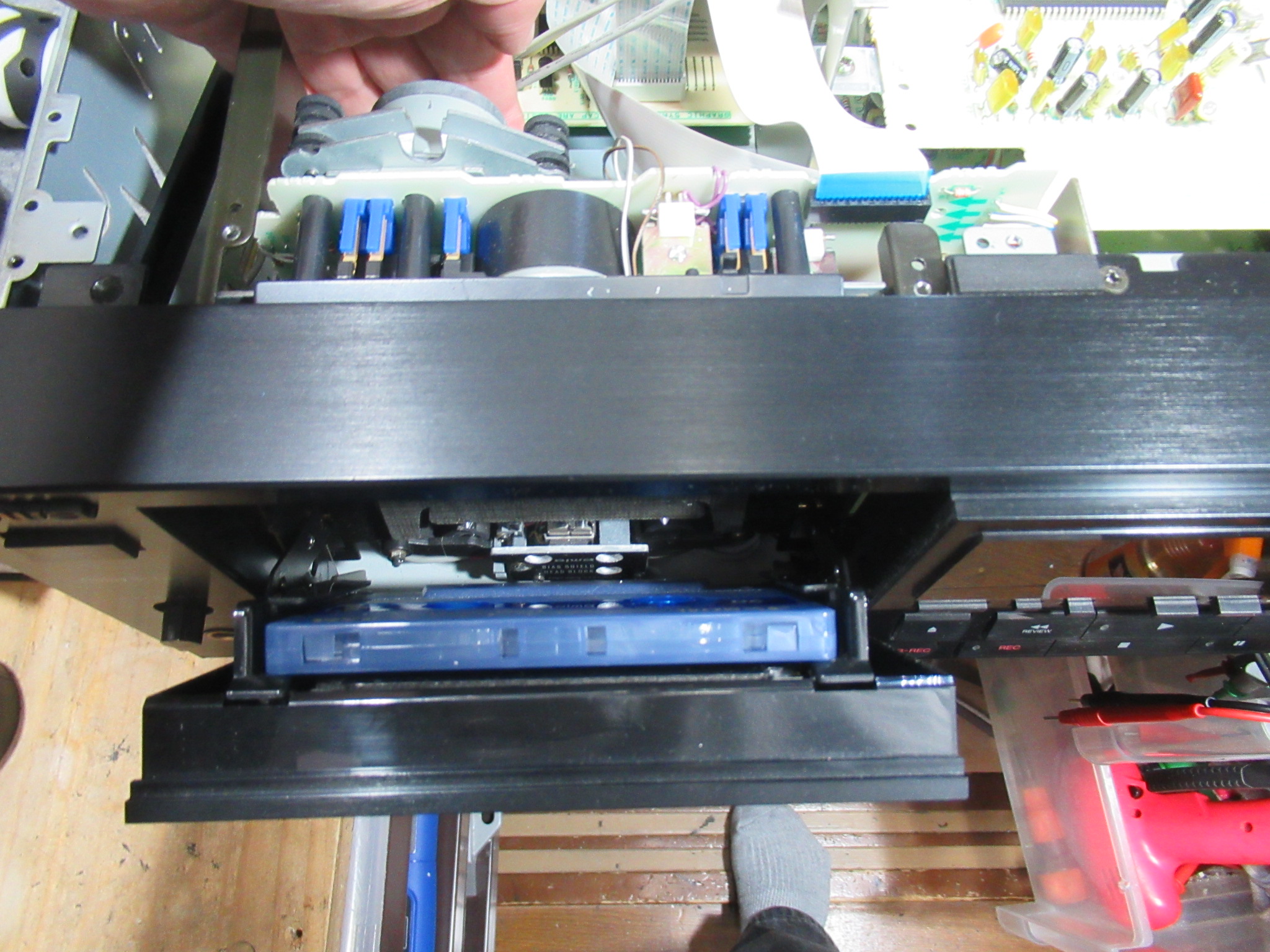

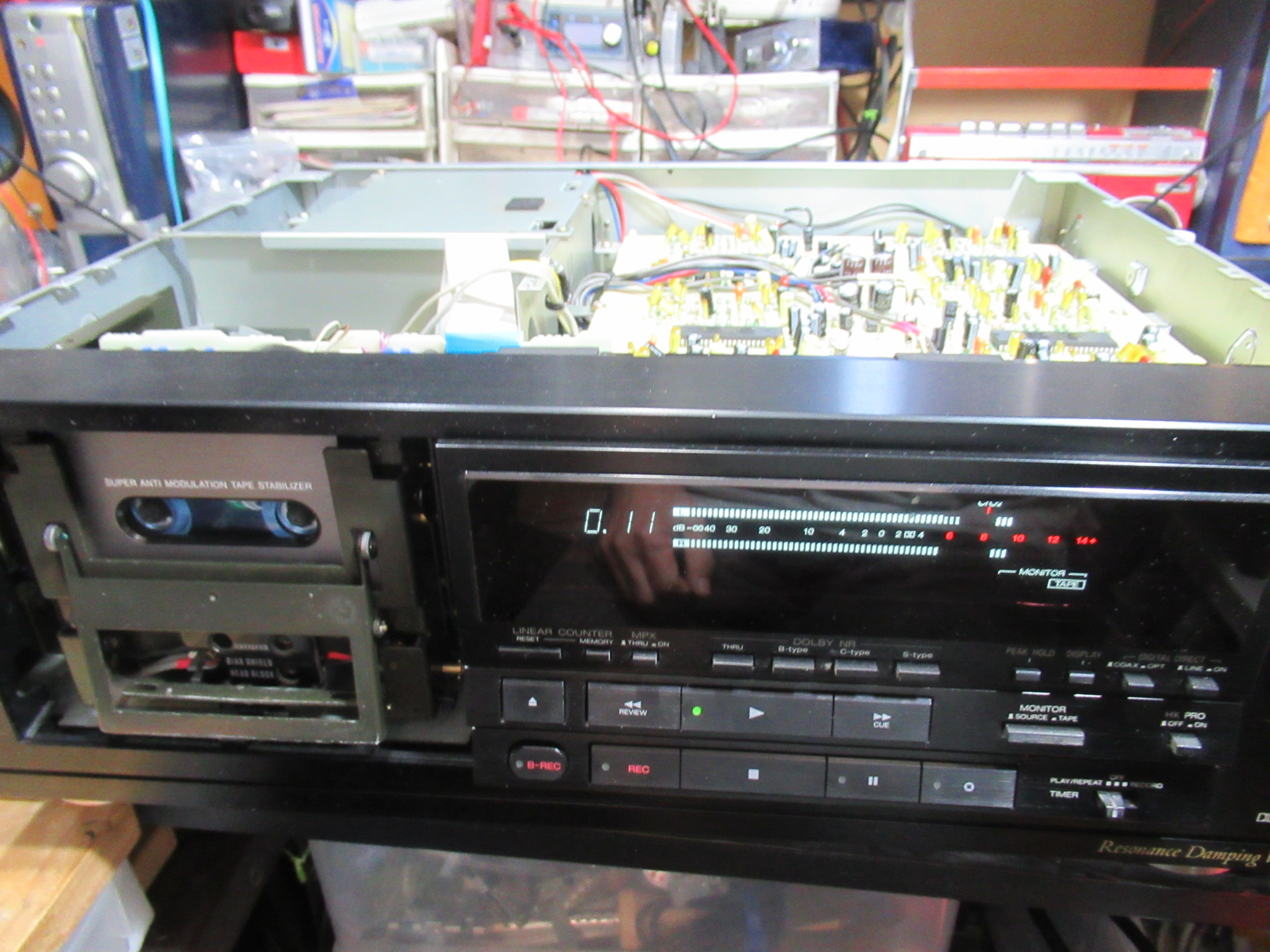

開くのはダメでも閉まるのは普通でしたので、テープをセットすると動作しました。しかし、再発は必至です。

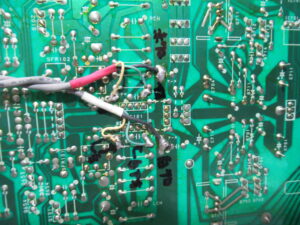

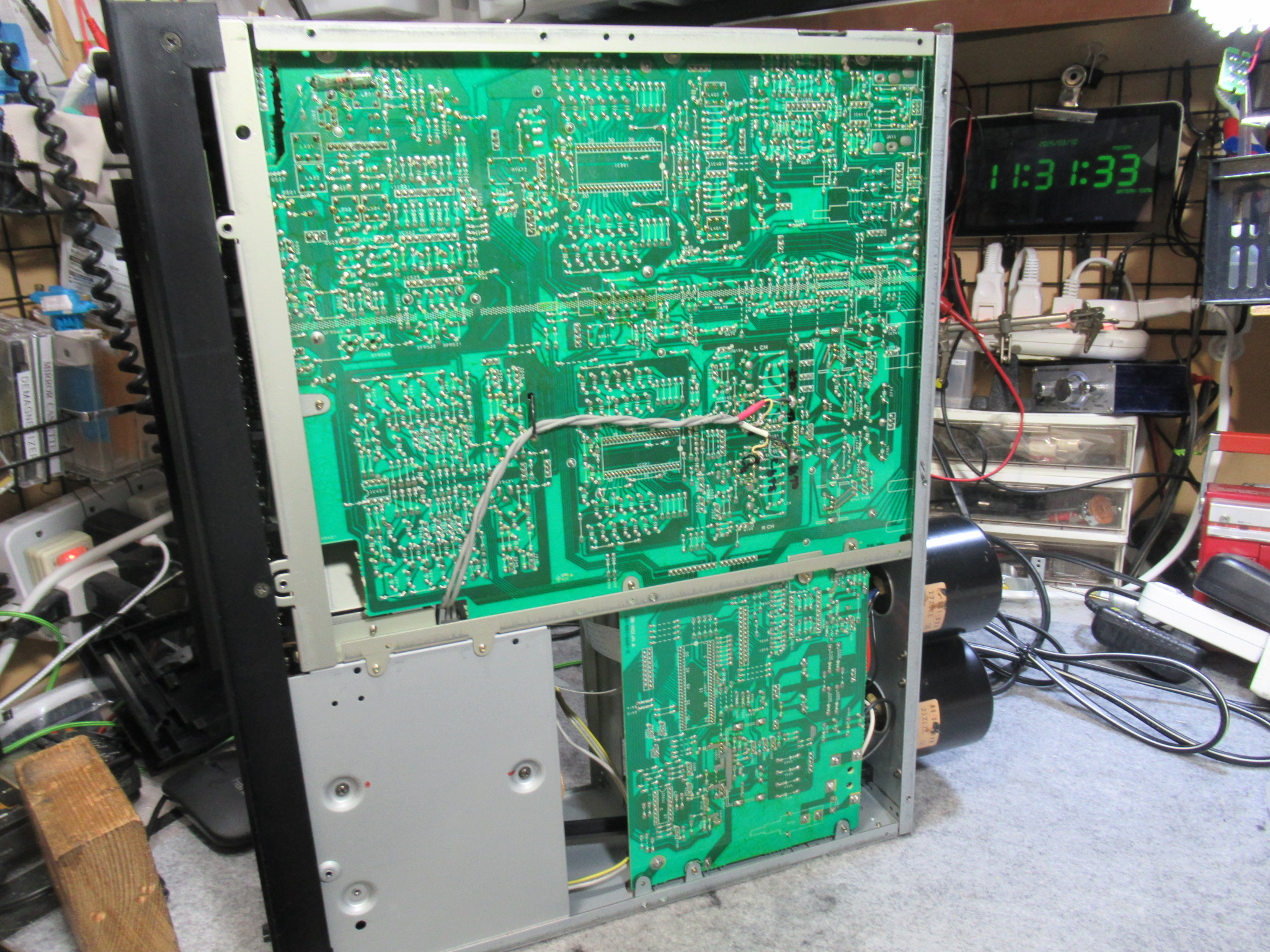

まずは、底板を取り外して、基板に直付けのヘッドのケーブルを切り離します。過去に修理された方がマーキングされています。今はデジカメで撮影するだけですので、良い時代になりました。

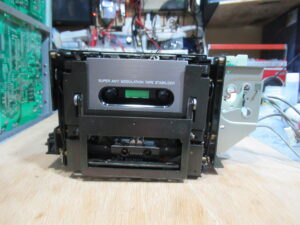

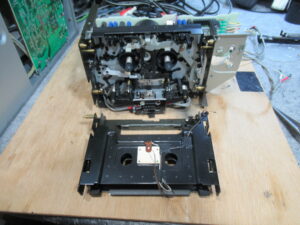

メカを降ろしました。

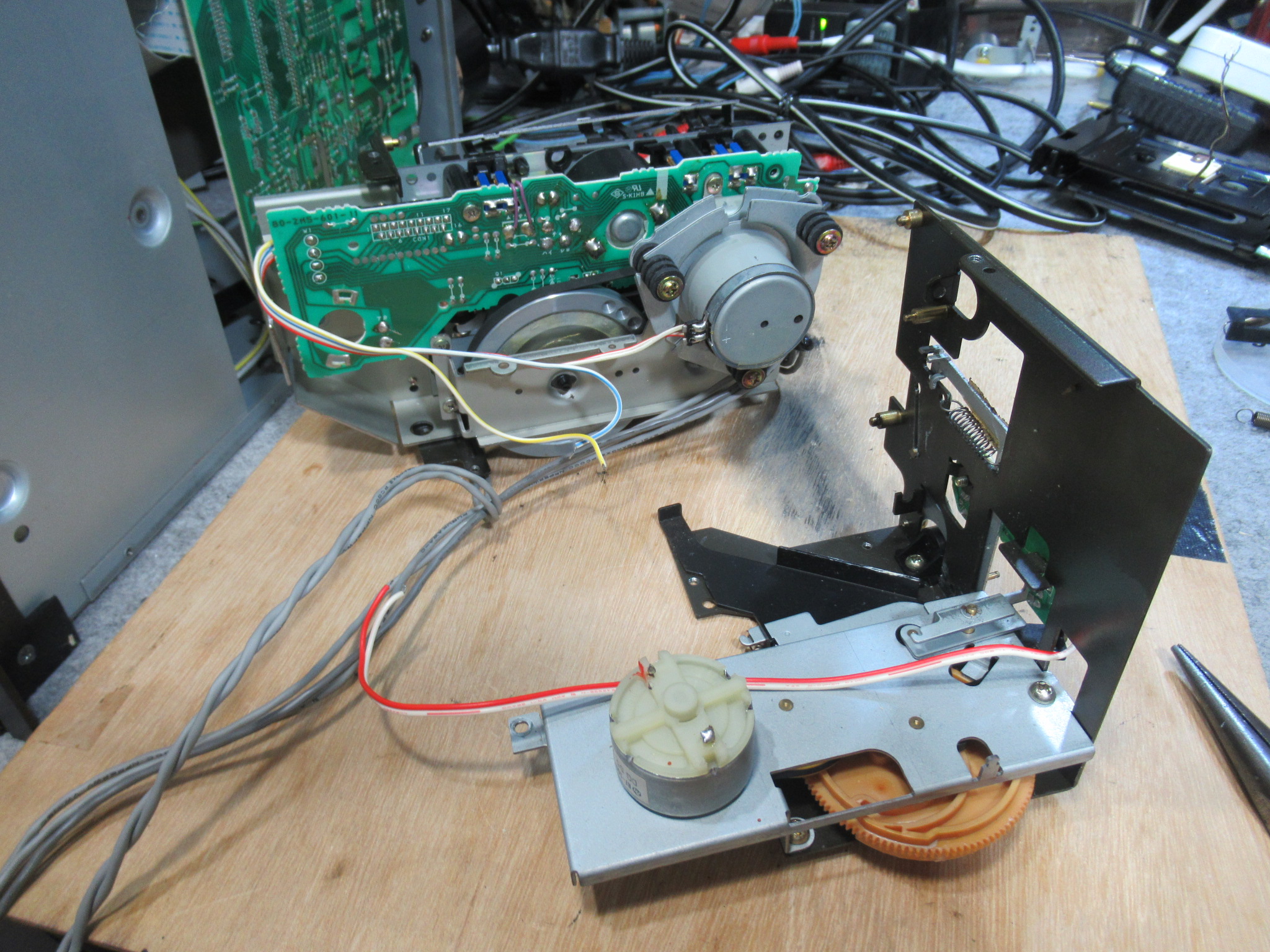

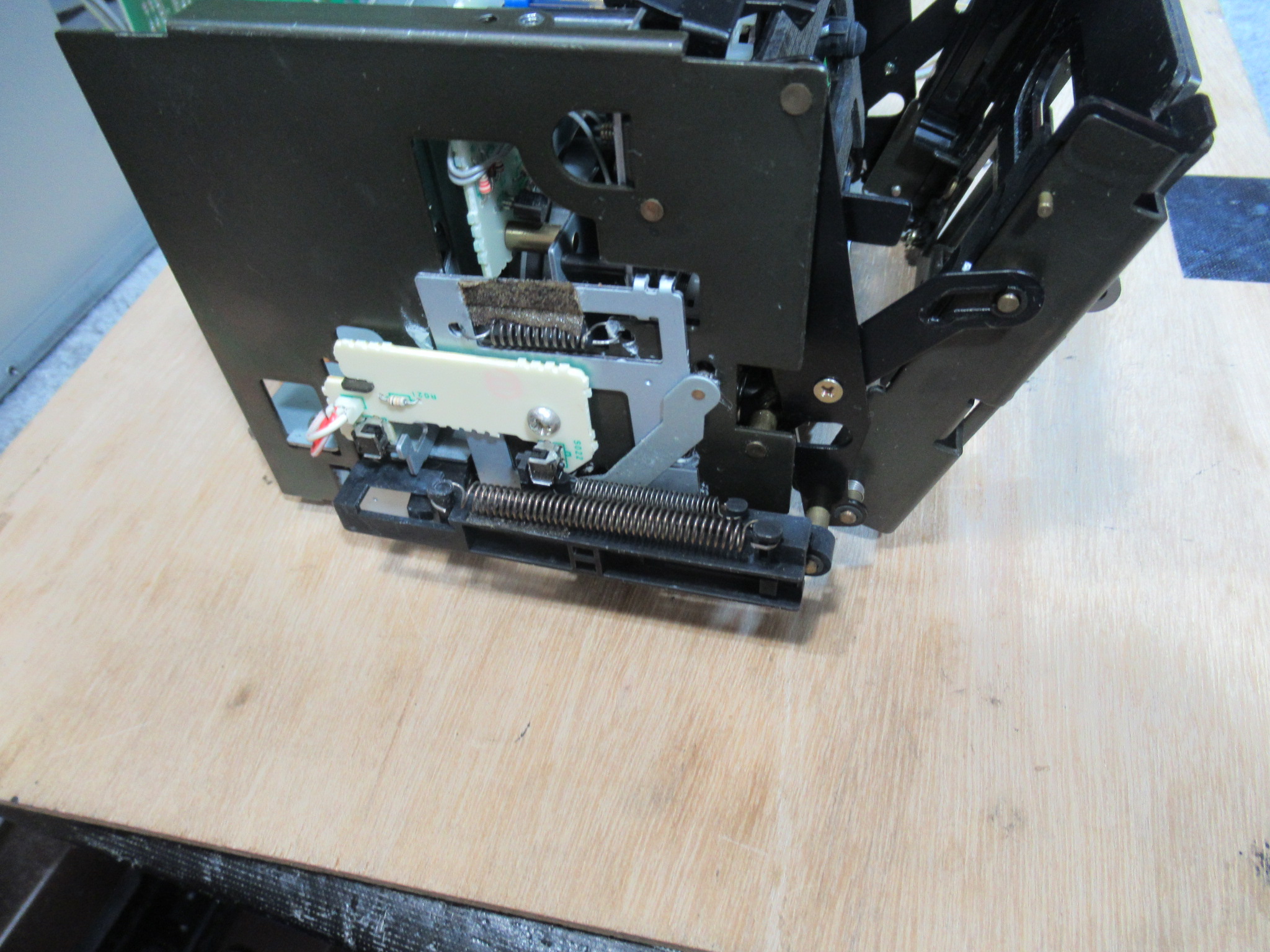

左側面のAMTS関連パーツを分解し、カセットホルダーを取り外します。

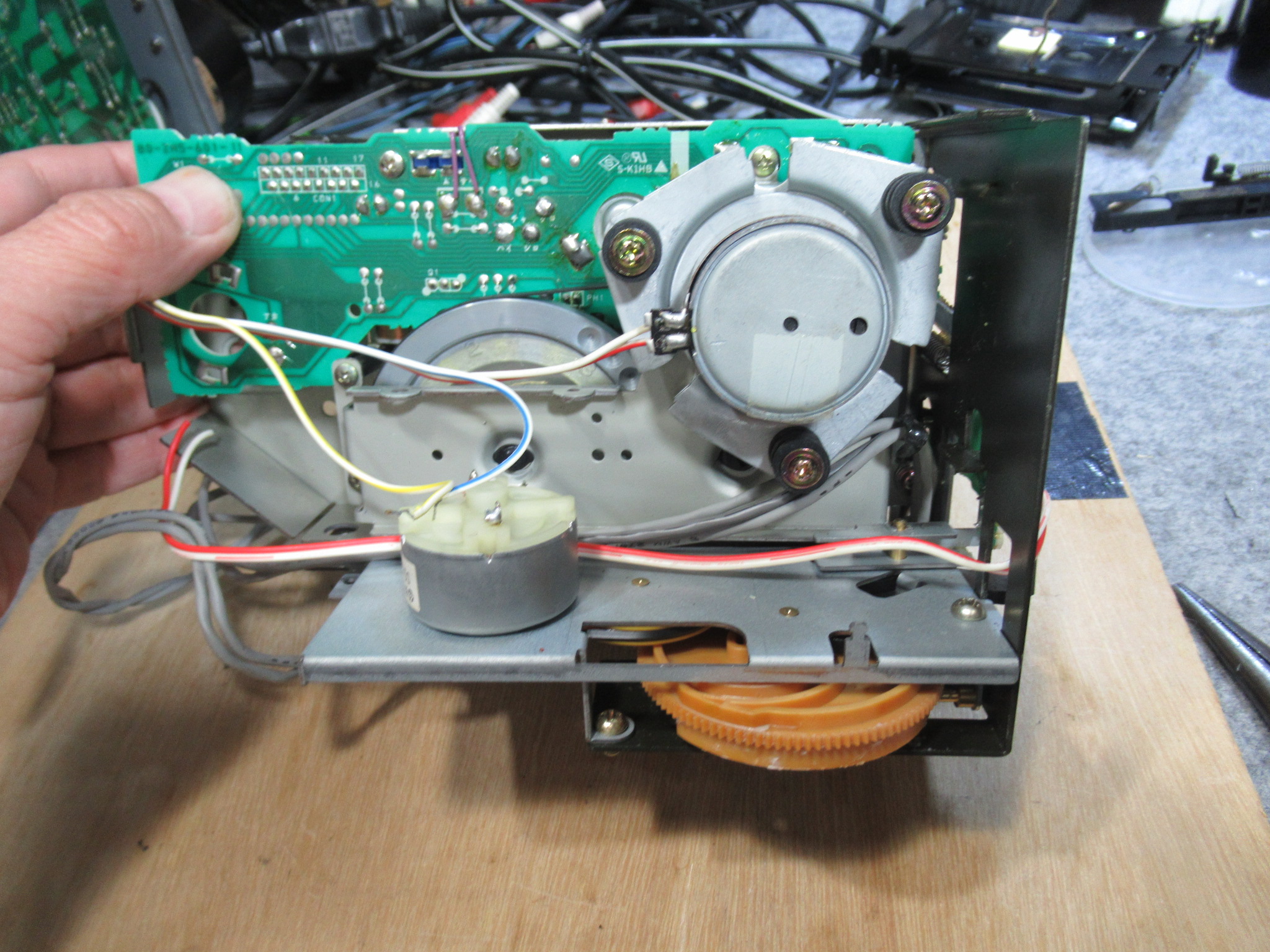

背面と底面です。AMTSユニット取り外す必要がありますので、予め、作業に邪魔になるケーブル等は切り離しておきます。

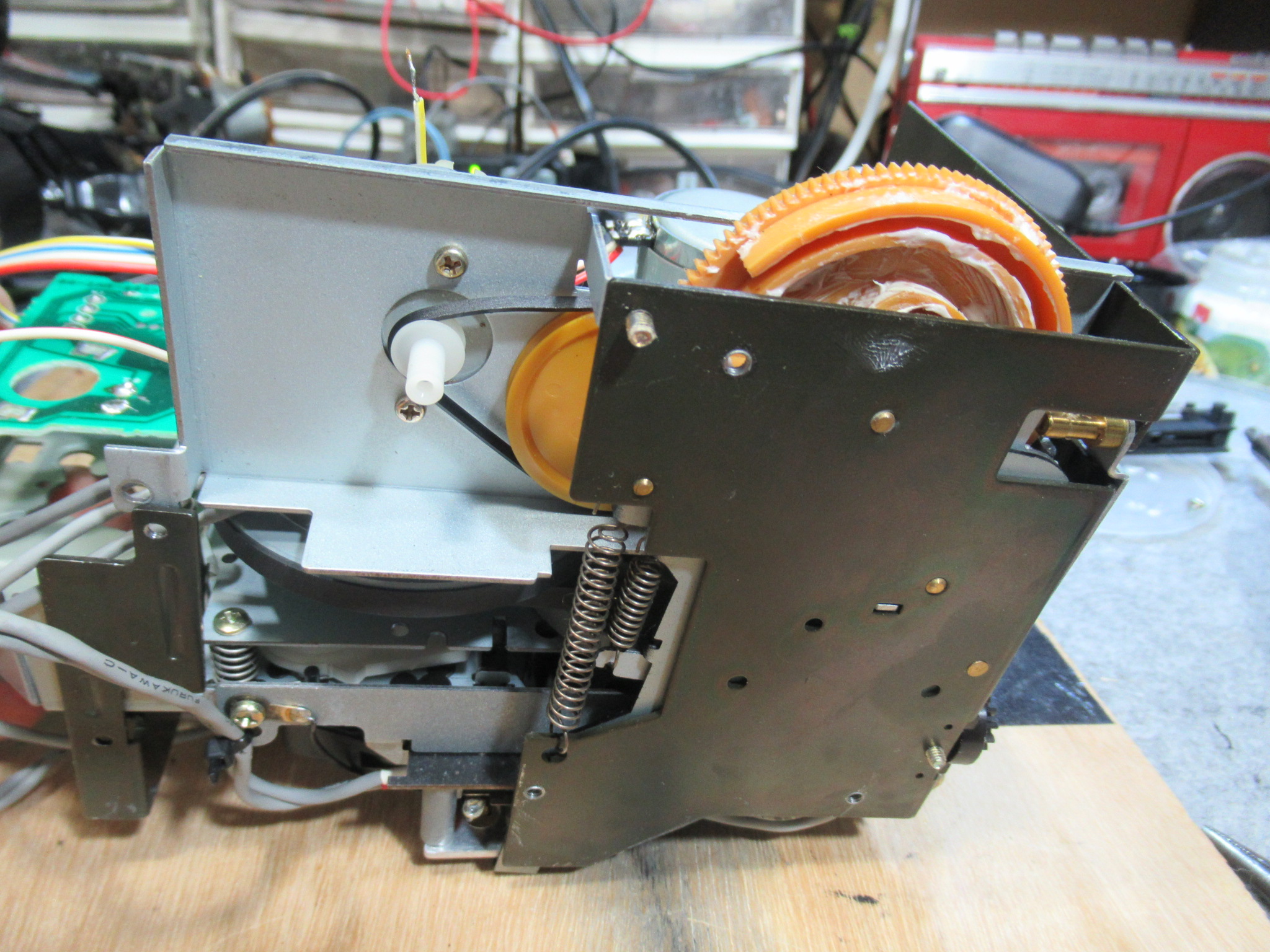

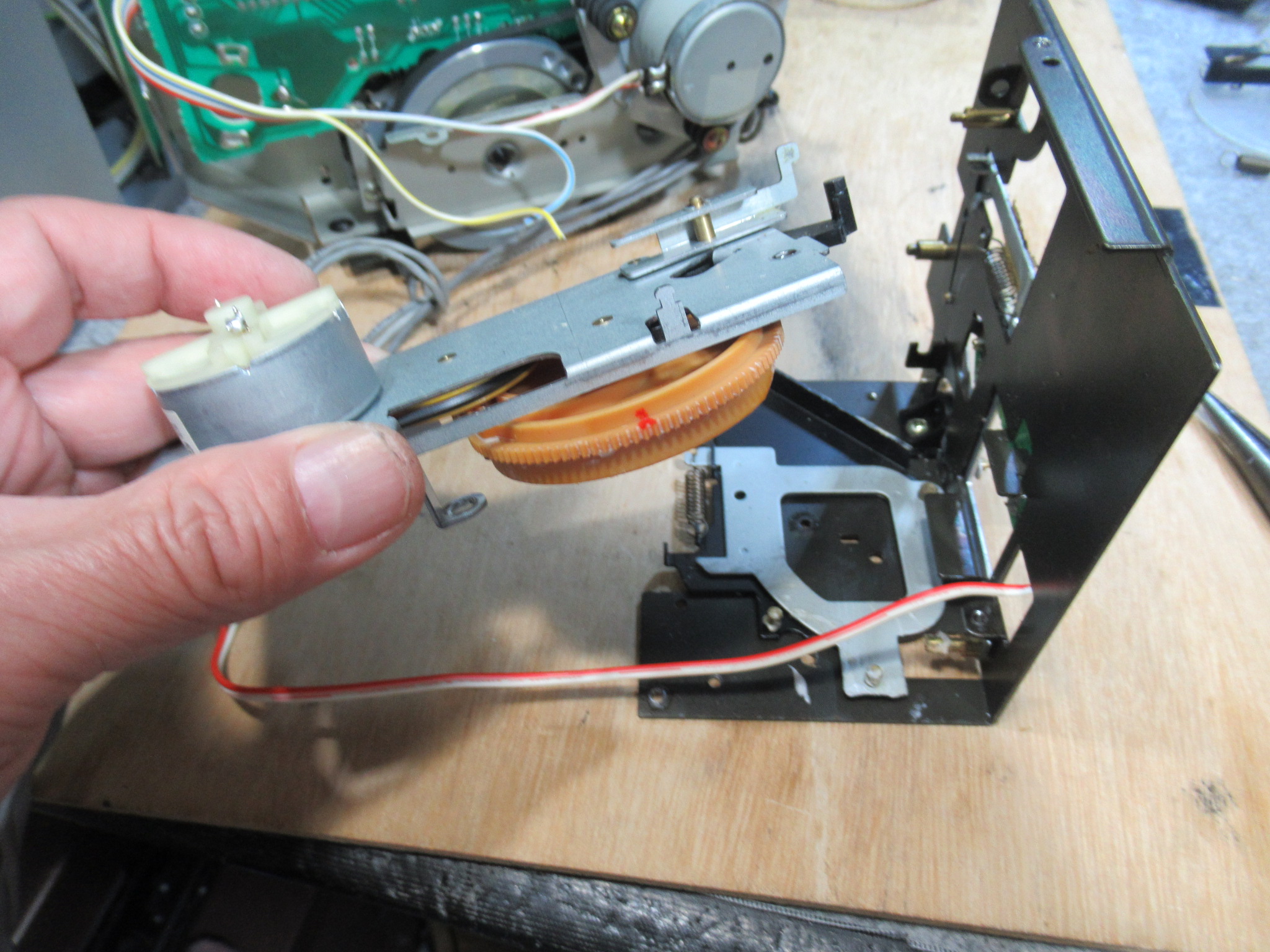

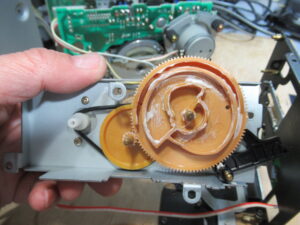

AMTSユニットを分解します。カムの構造が複雑ですので、分解前によく観察しておきます。

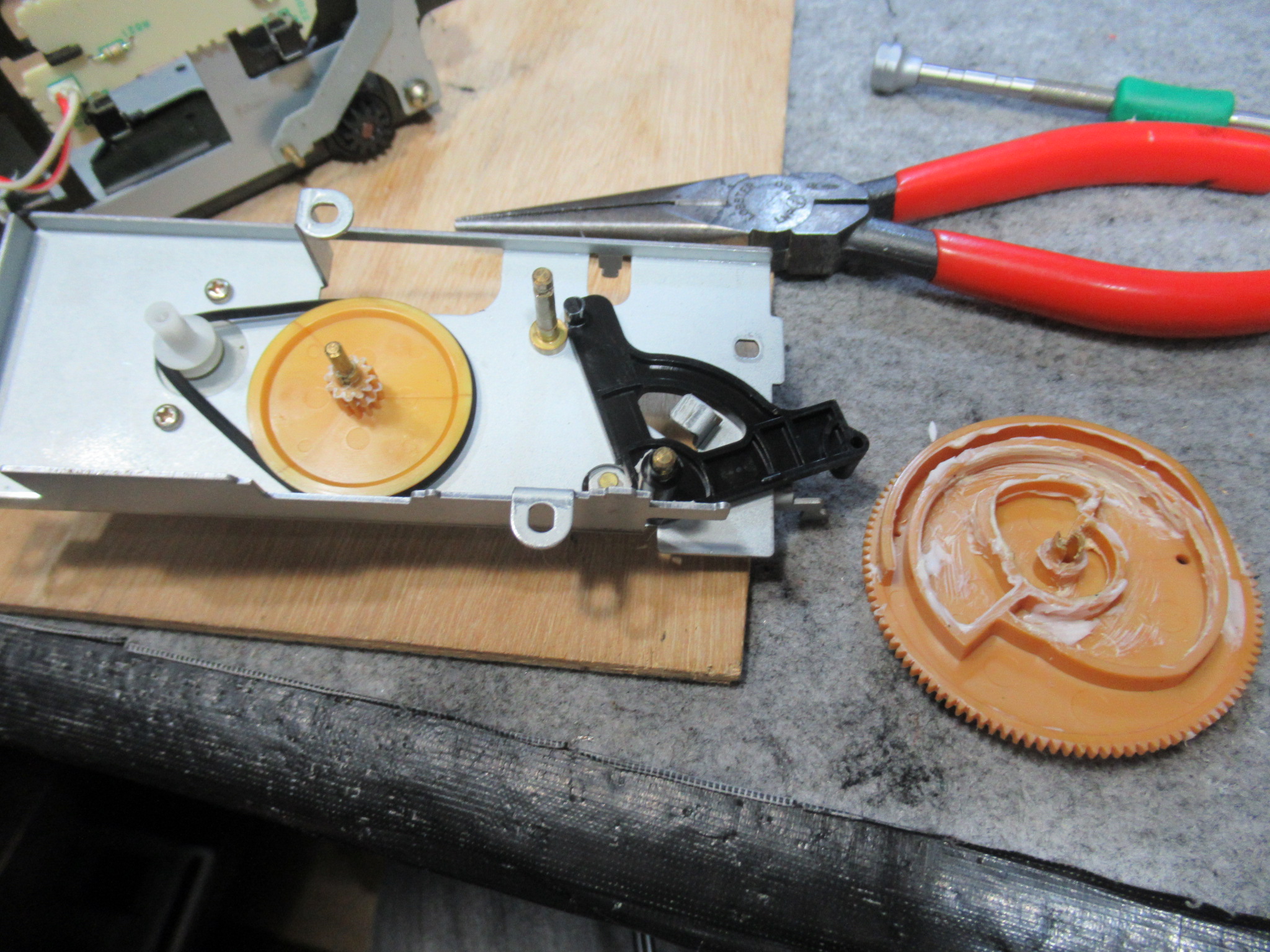

カムギヤを取り外します。

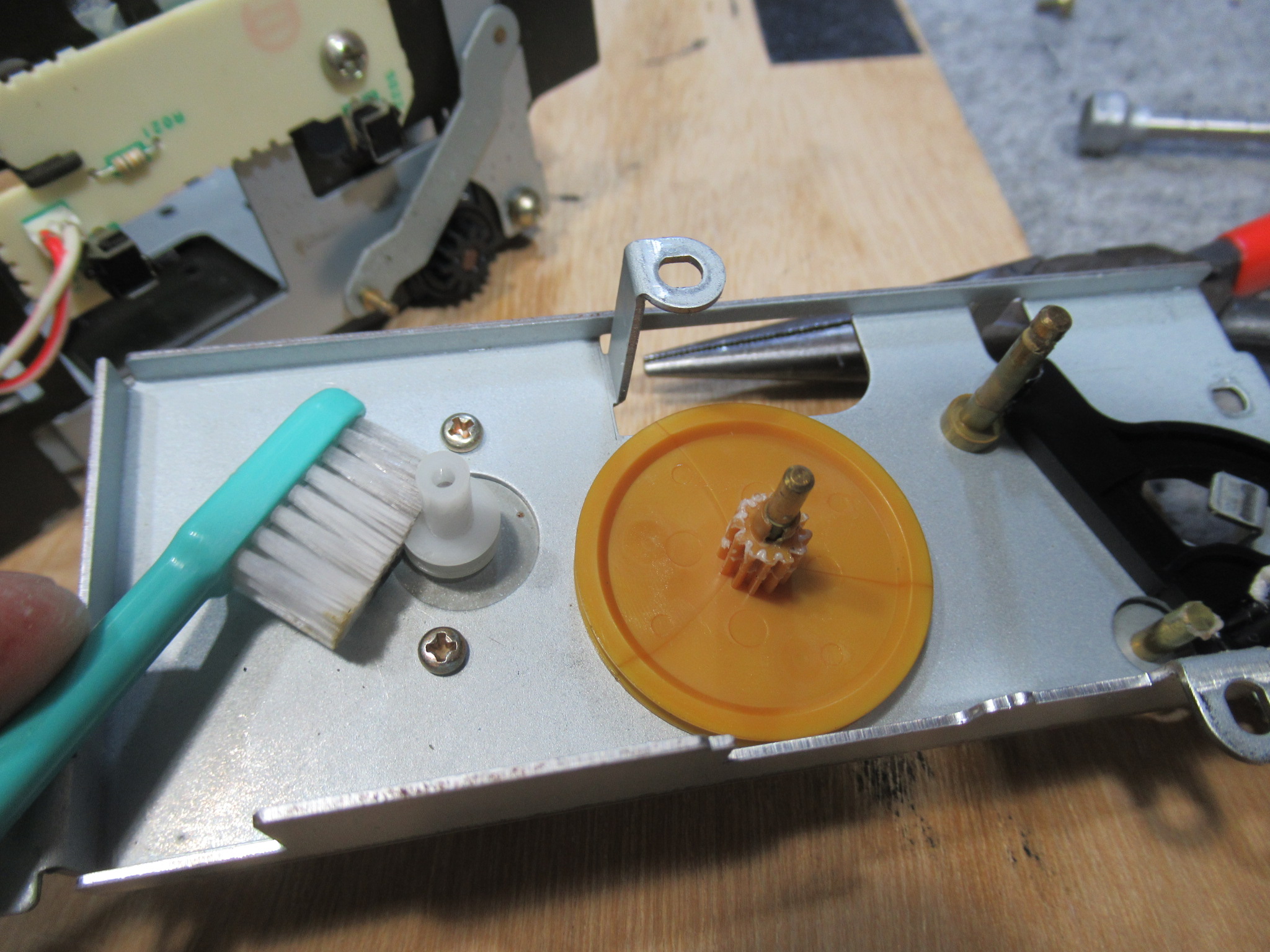

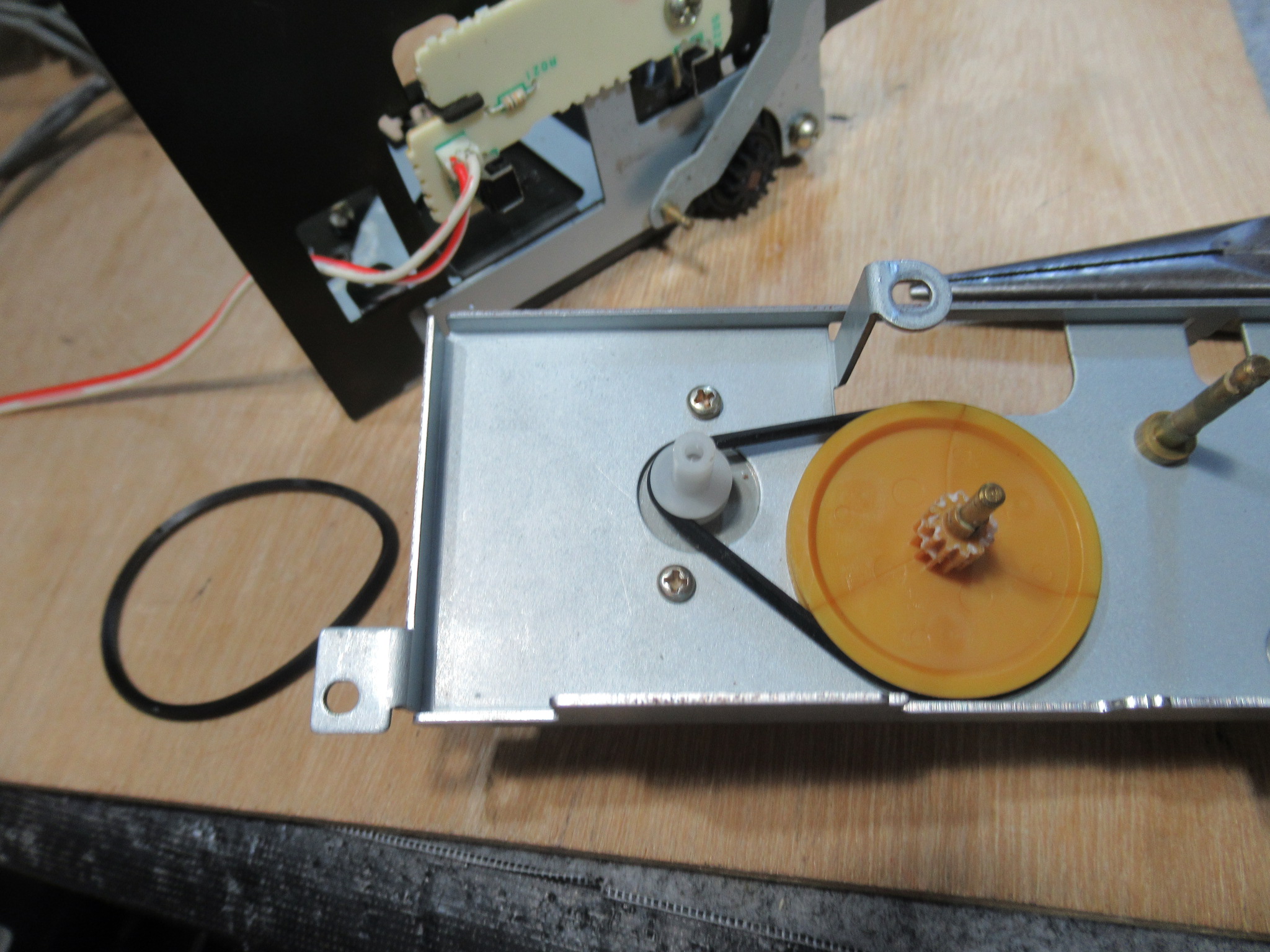

ベルトの掛かるプーリーを脱脂して新しいベルトに交換します。
続いてメカ本体です。

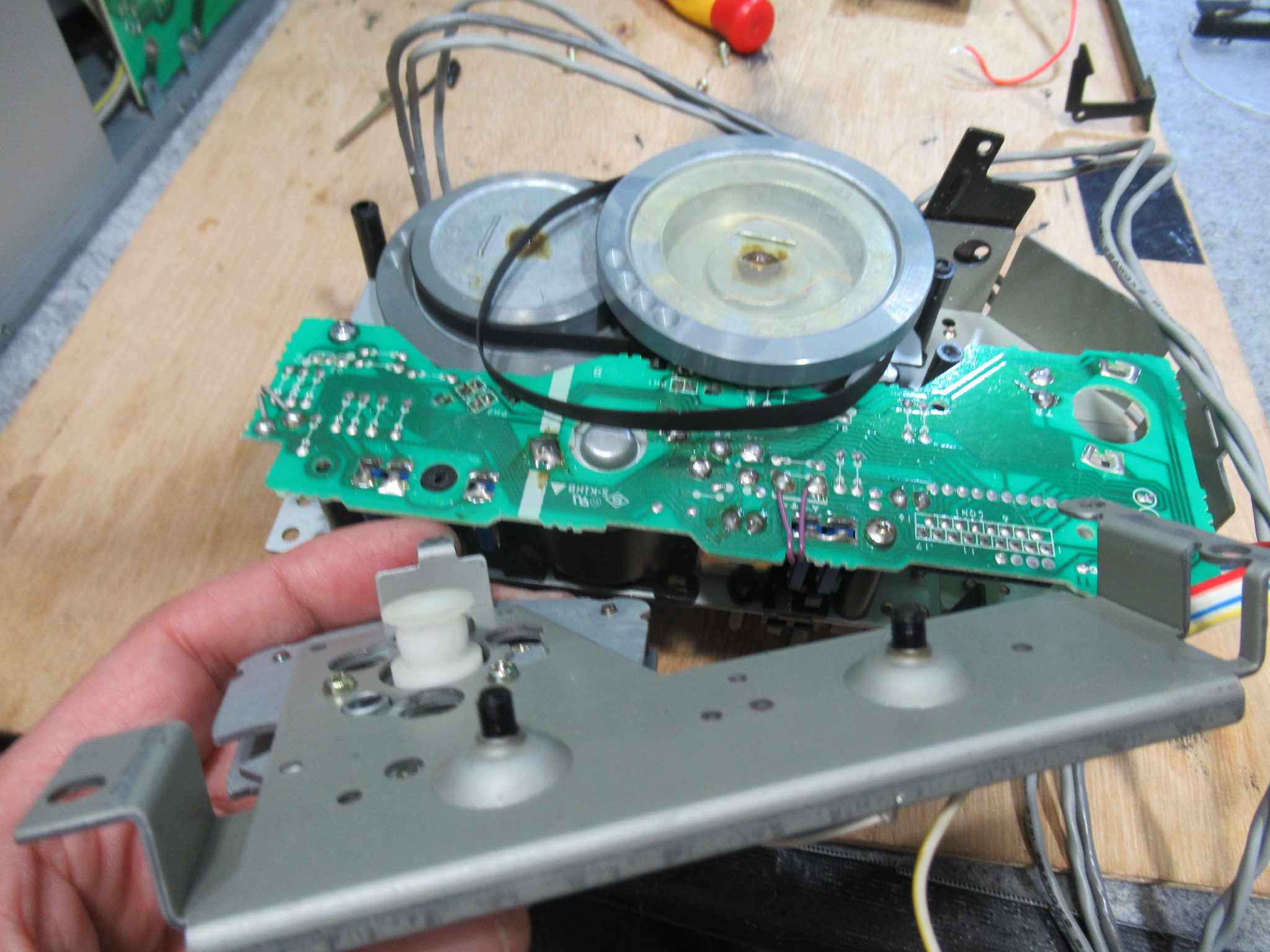

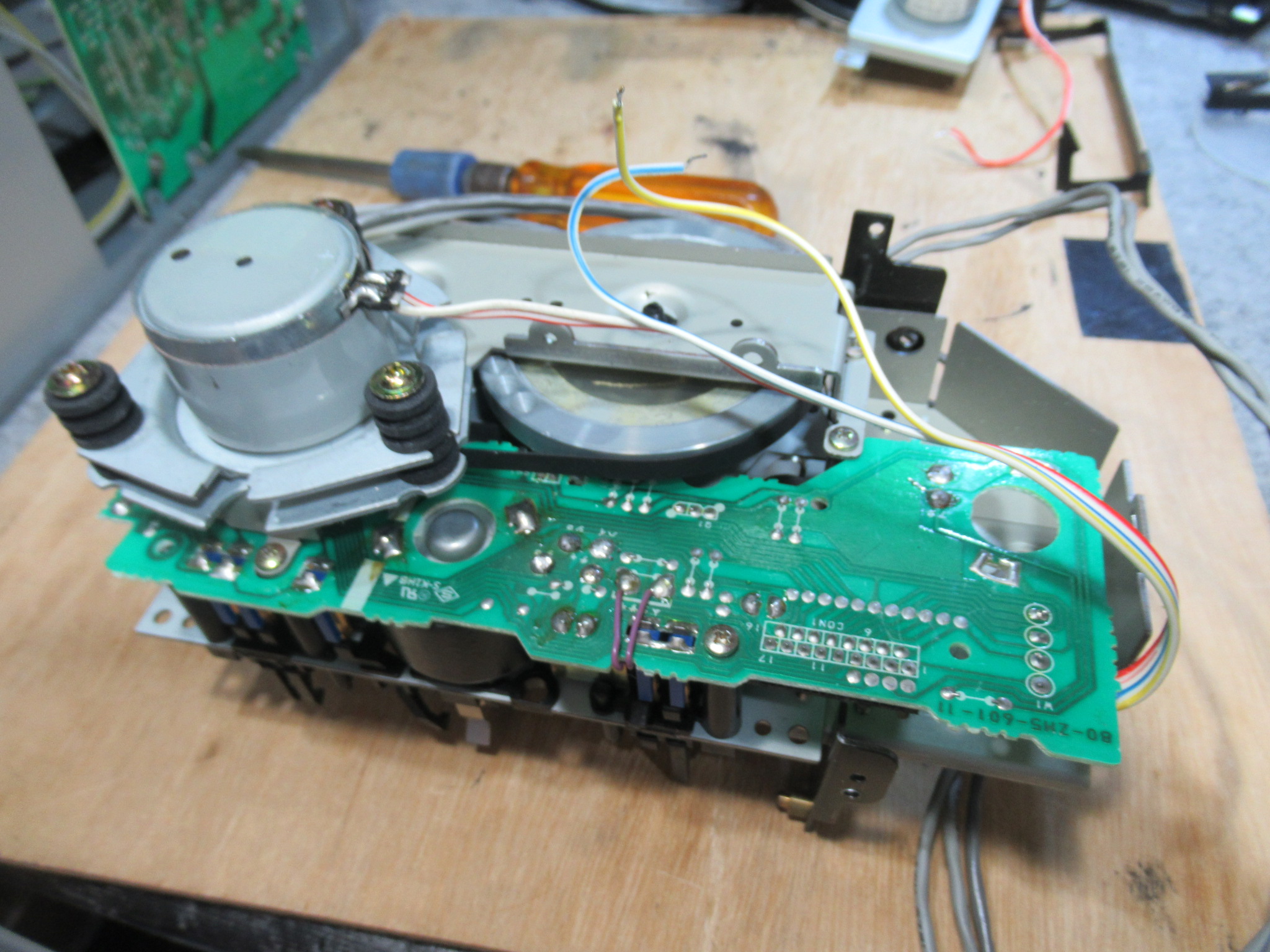

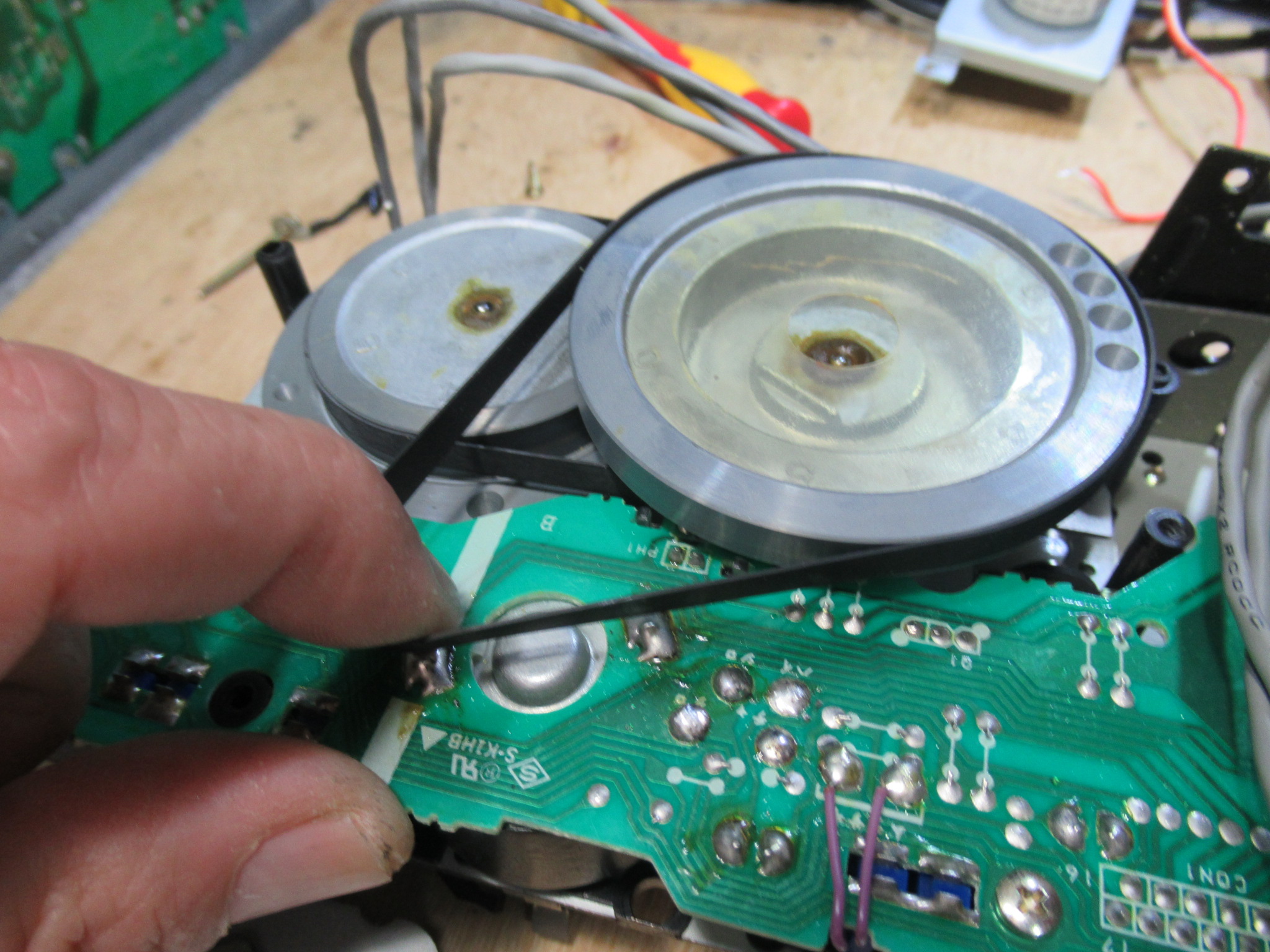

モータープレートを取り外し、キャプスタンベルトを交換します。

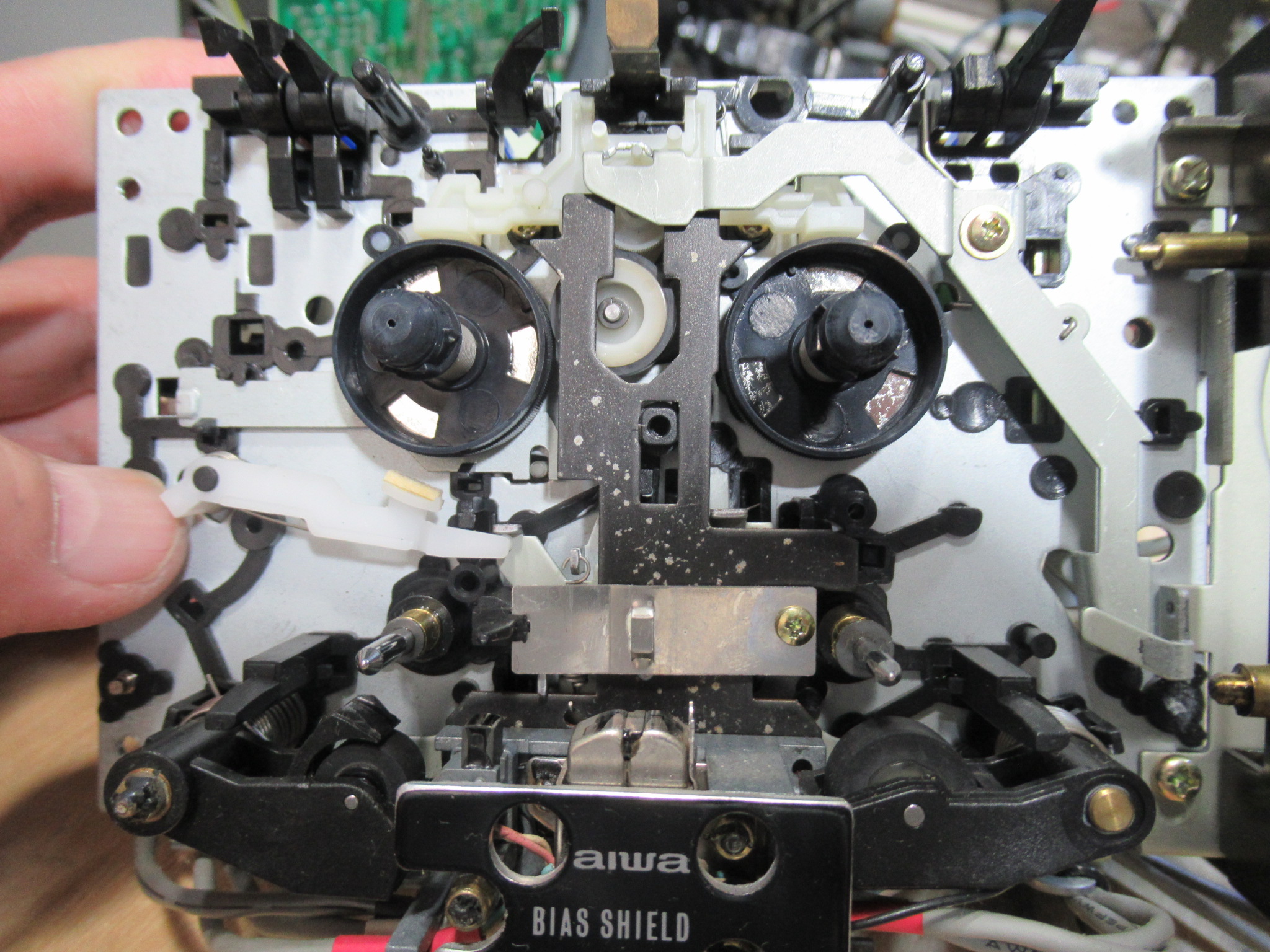

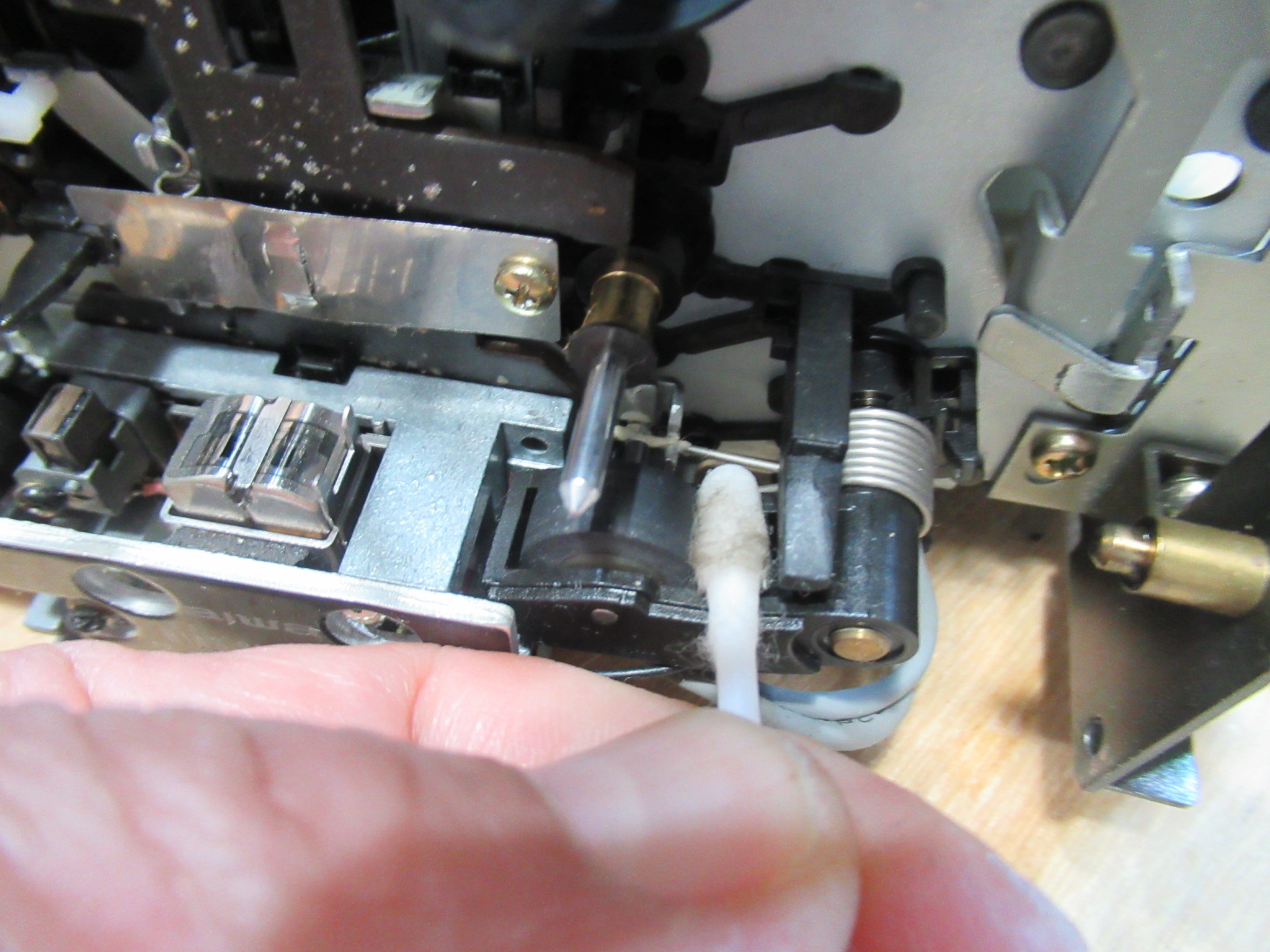

ヘッド周りを清掃します。

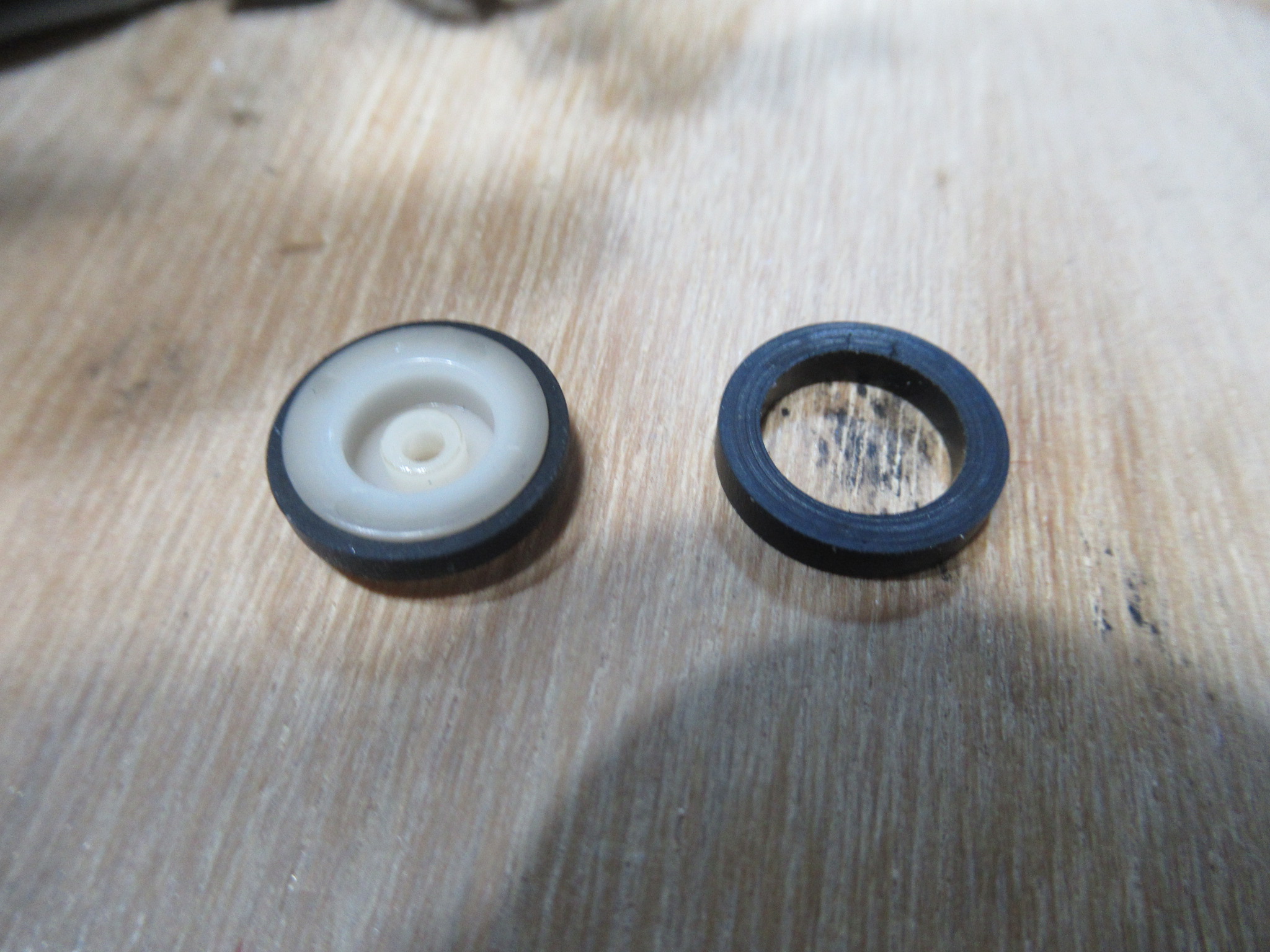

このアイドラーゴムを交換します。

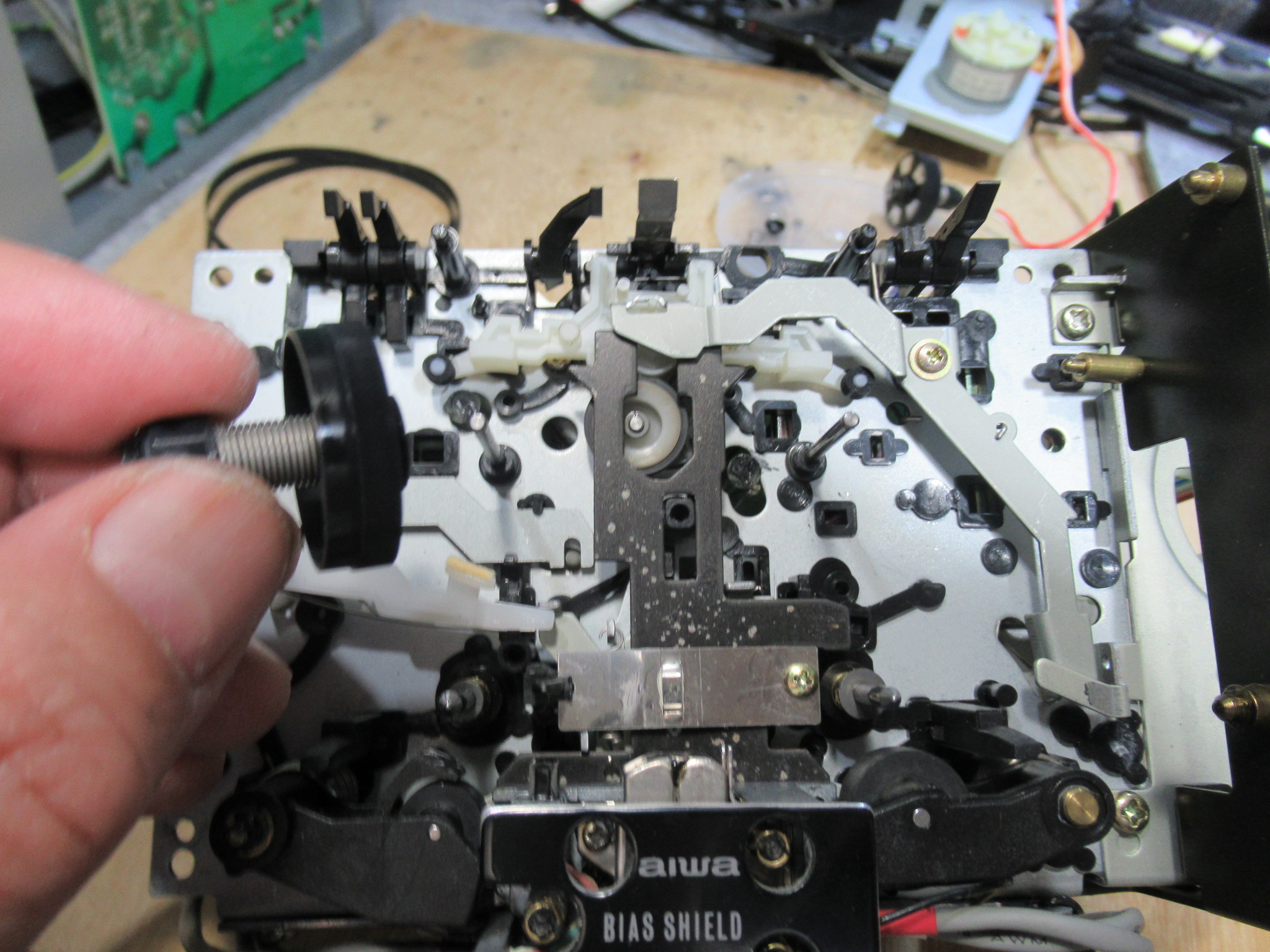

周辺のパーツを分解してアイドラーを取り出し、ゴムリングを交換します。また、左右リールにグリスアップします。

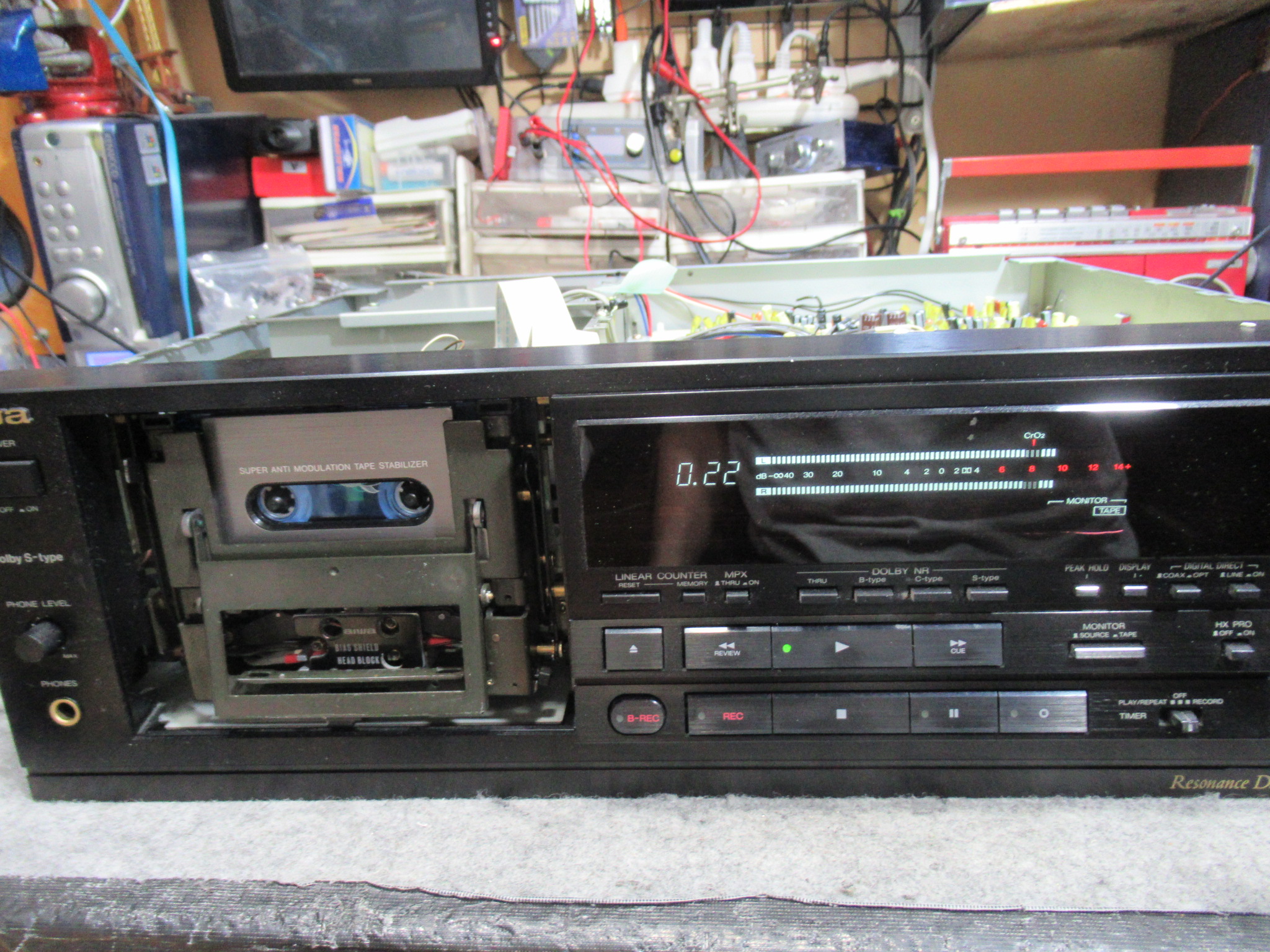

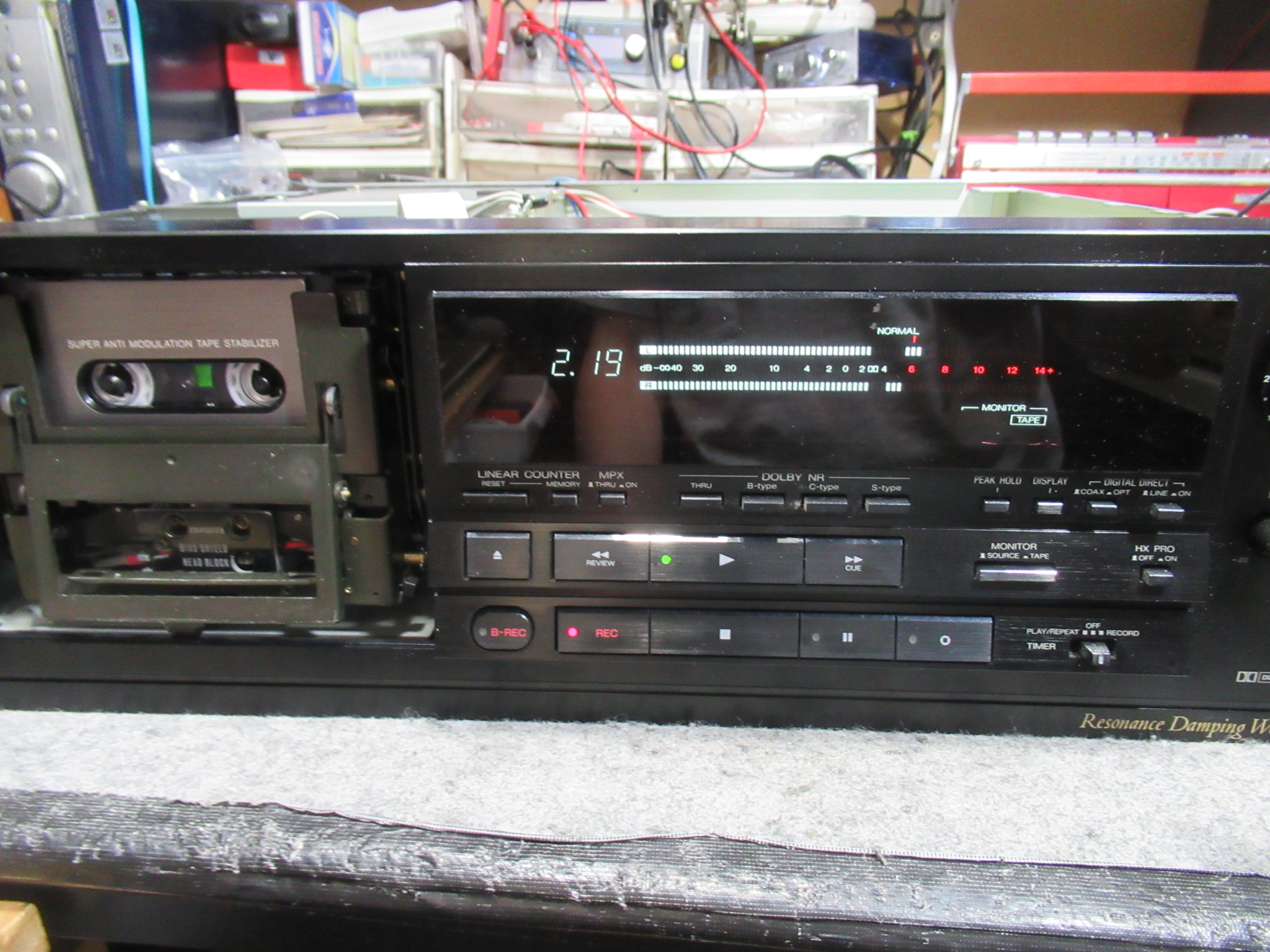

本体に戻して動作確認を行います。

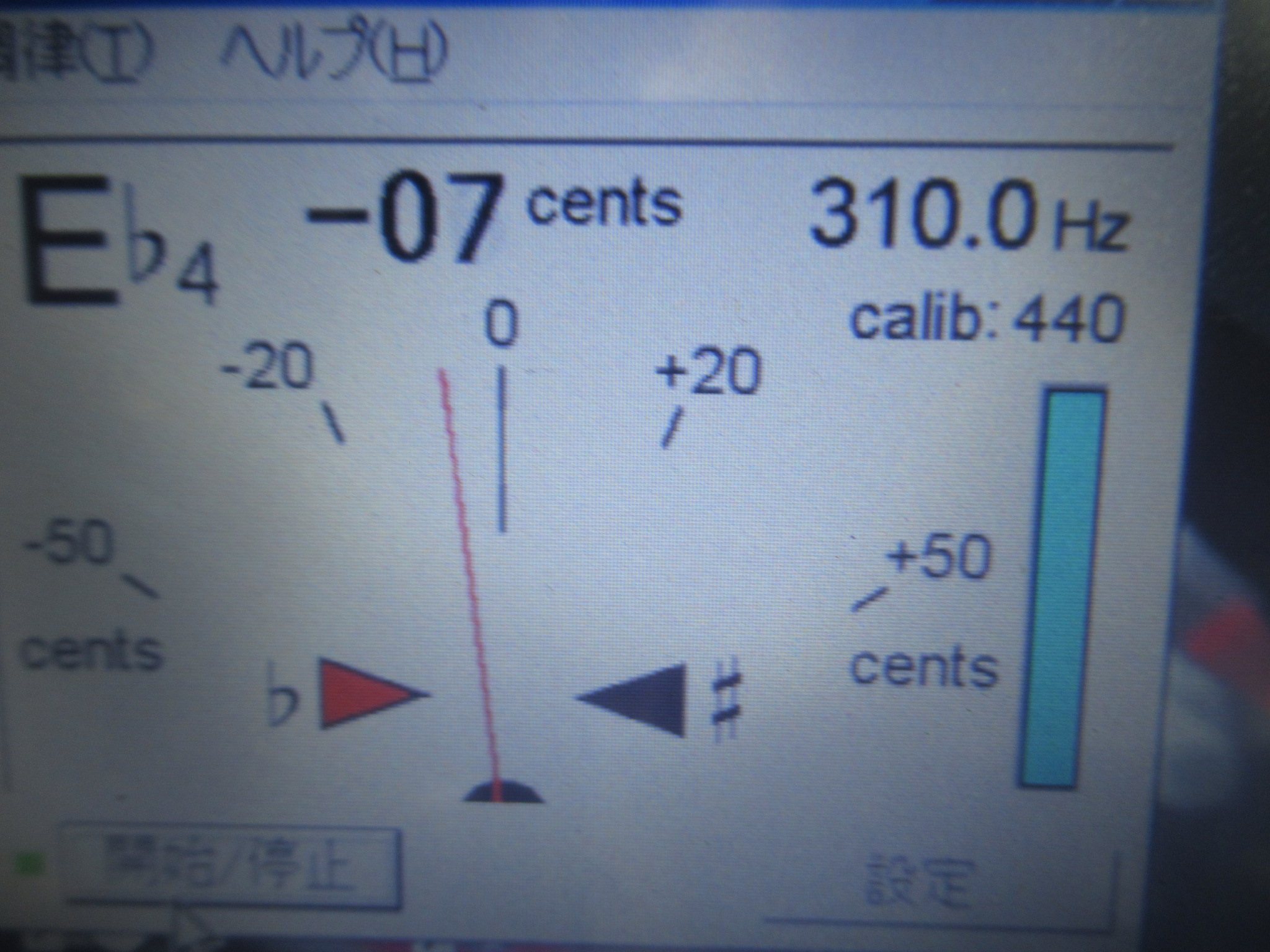

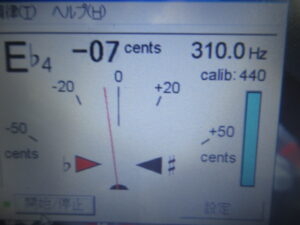

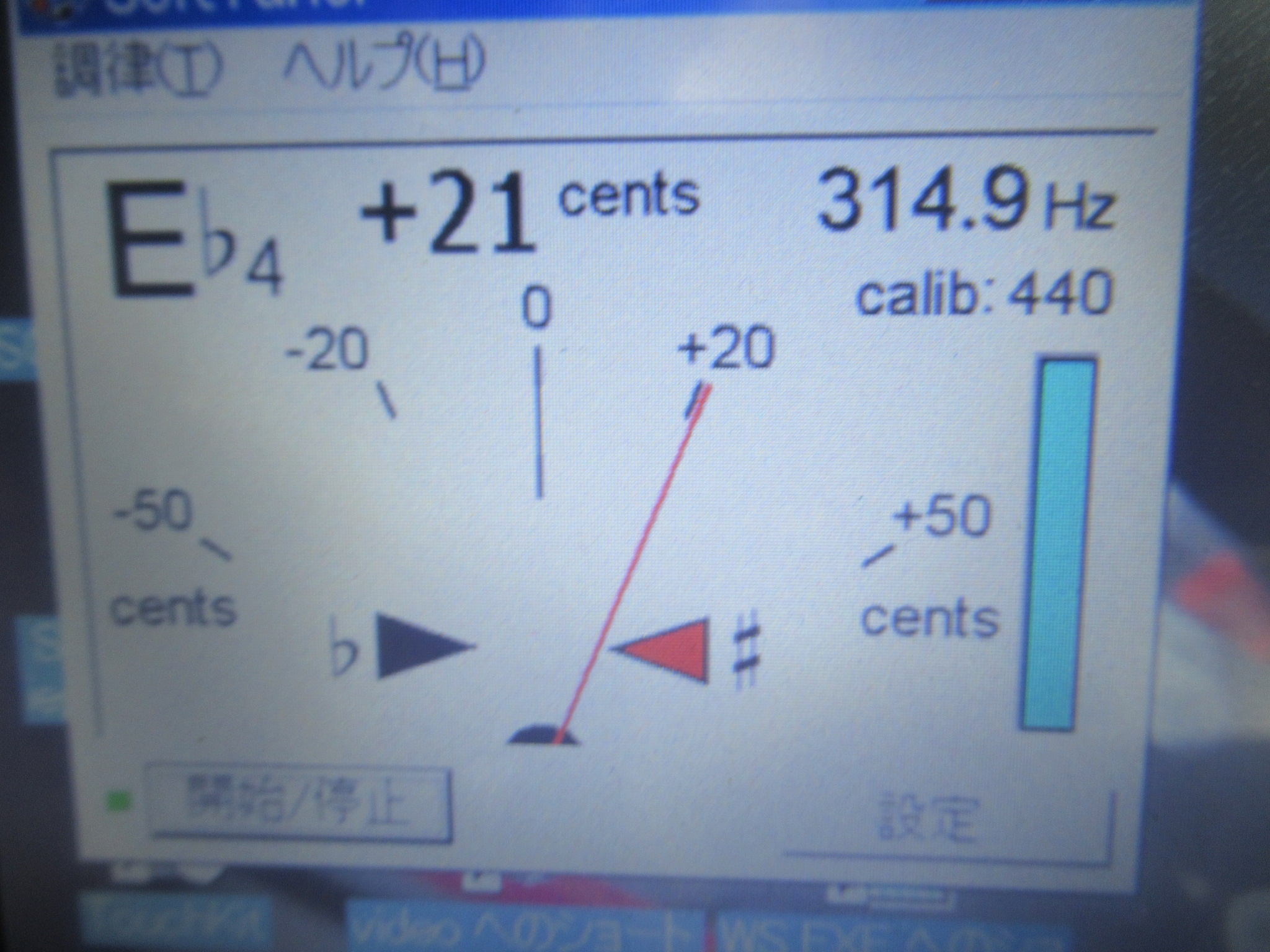

315Hzの信号が記録されたテープを再生し、速度の調整を行います。なぜ314.9かというと、アナログ機器ですので、速度は常に微妙に変化します。たまたまシャッターを切った瞬間が314.9だったということです。

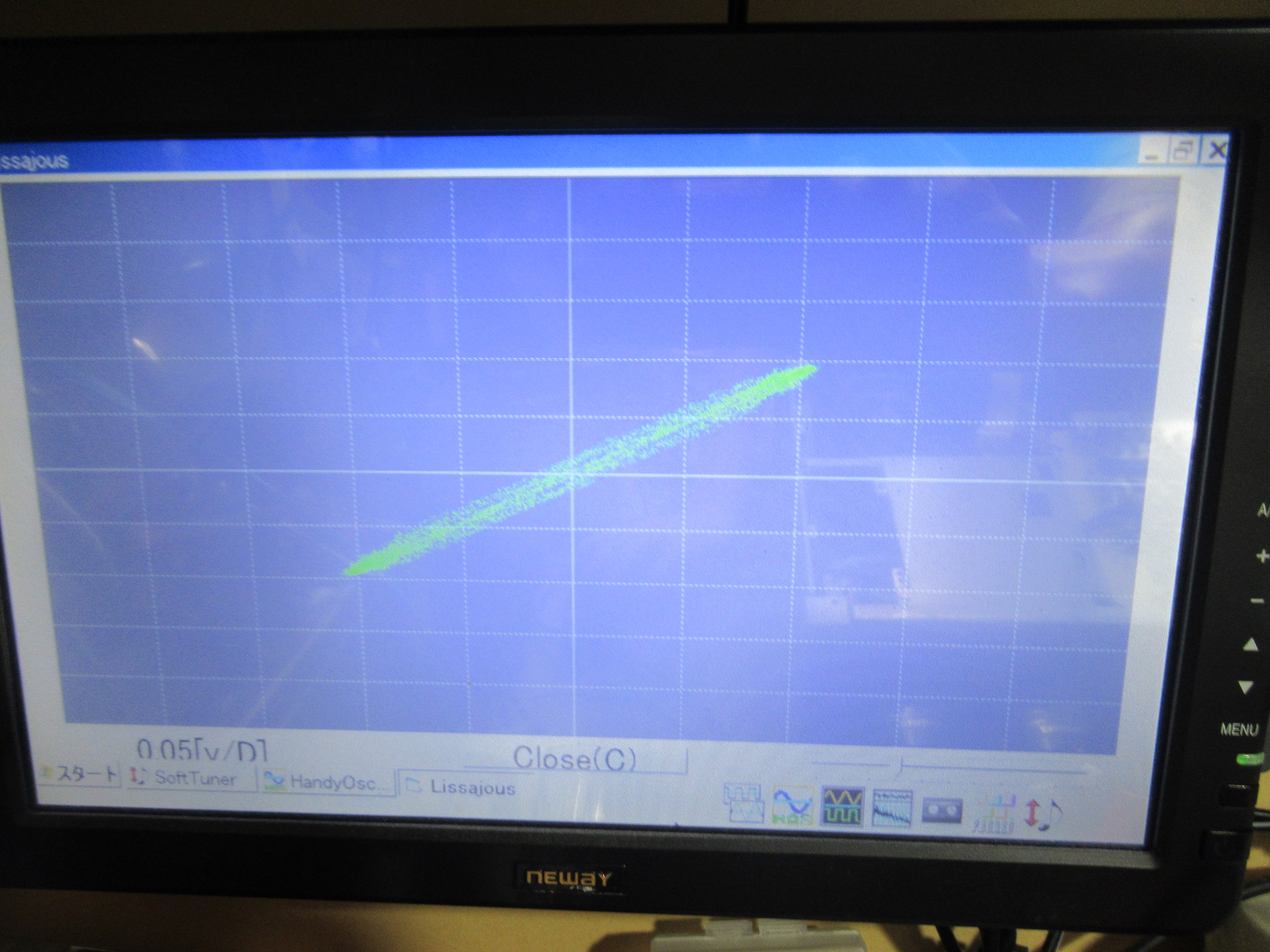

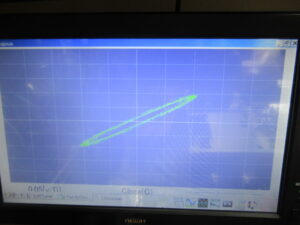

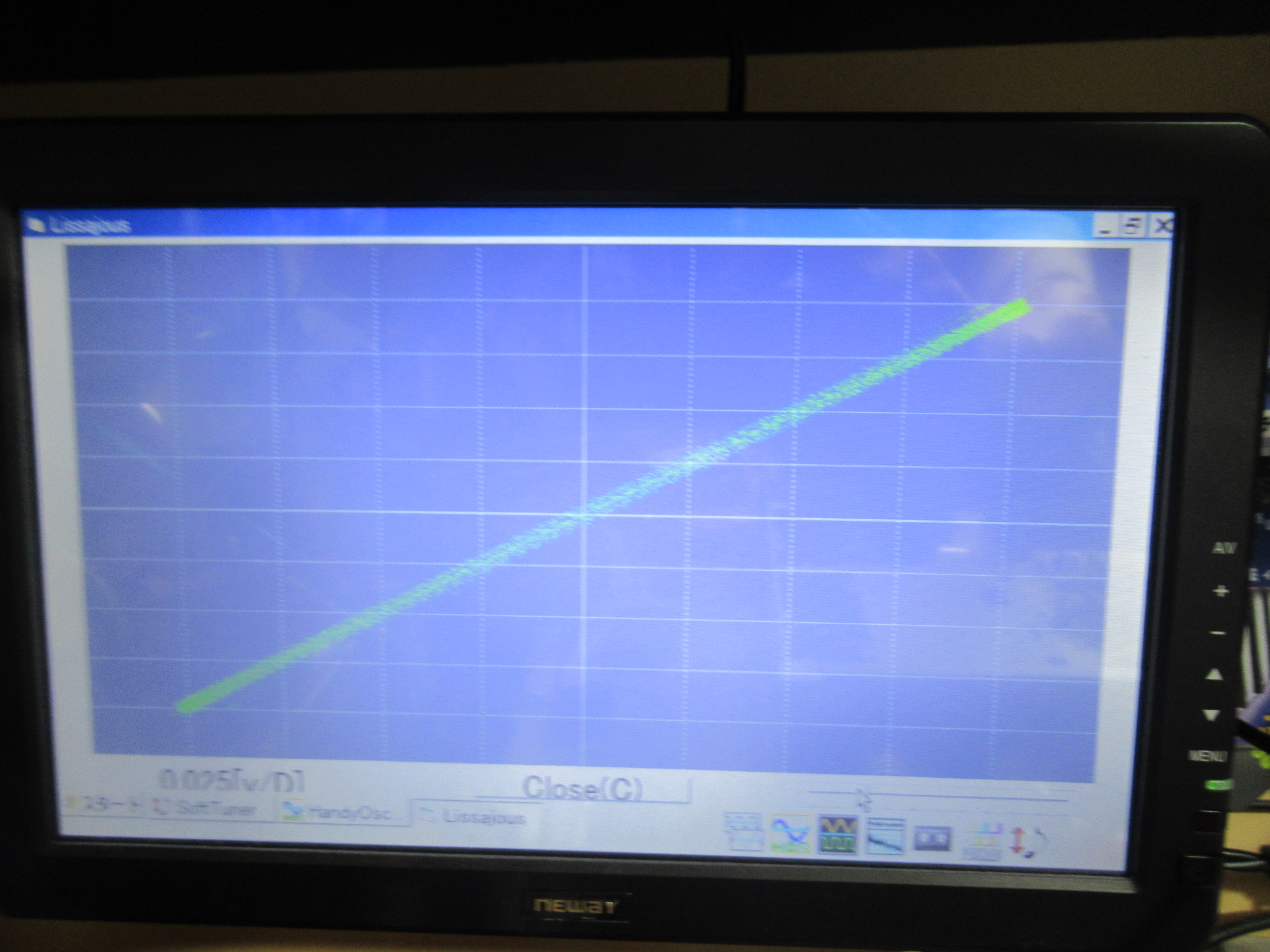

ヘッドアジマスの調整を行います。
バイアスキャリブレーション後に録再バランス調整を行います

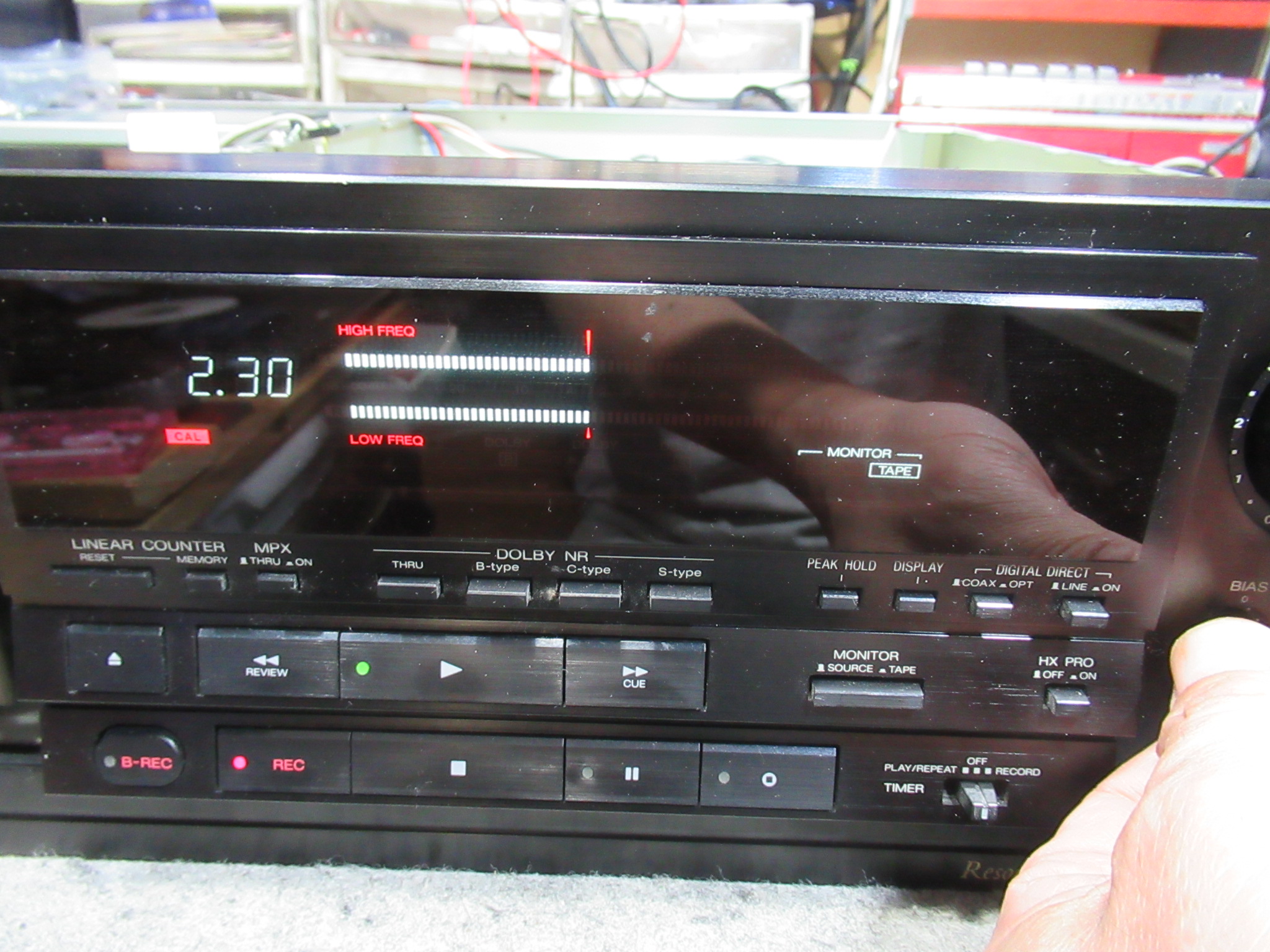

録音テストを行い、修理完了です。
