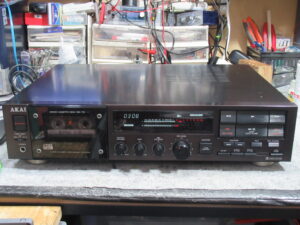

AKAI製３ヘッドデュアルキャプスタンカセットデッキ、GX-73の修理依頼をいただきました。
10年ほど前には動作していたということです。
電源をONにすると、トレイが勝手に開きます。

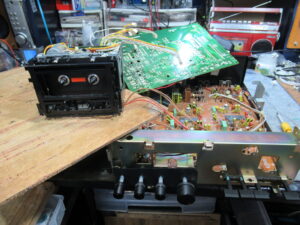

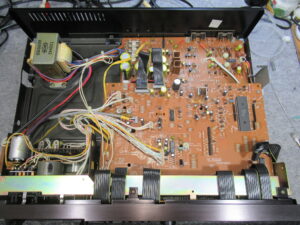

カバーとフロントパネル、コントロール基板を取り外してメカを取り出します。

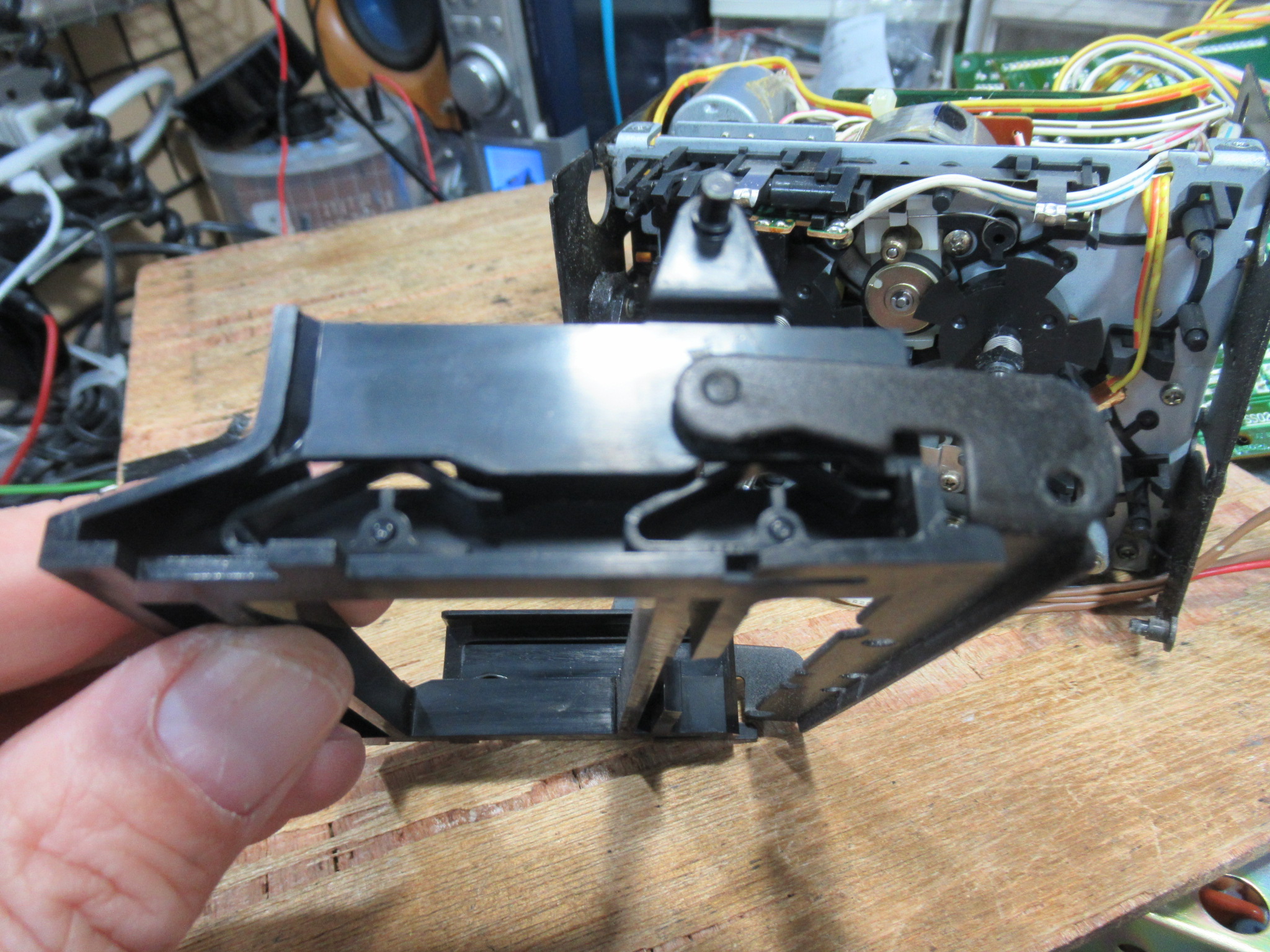

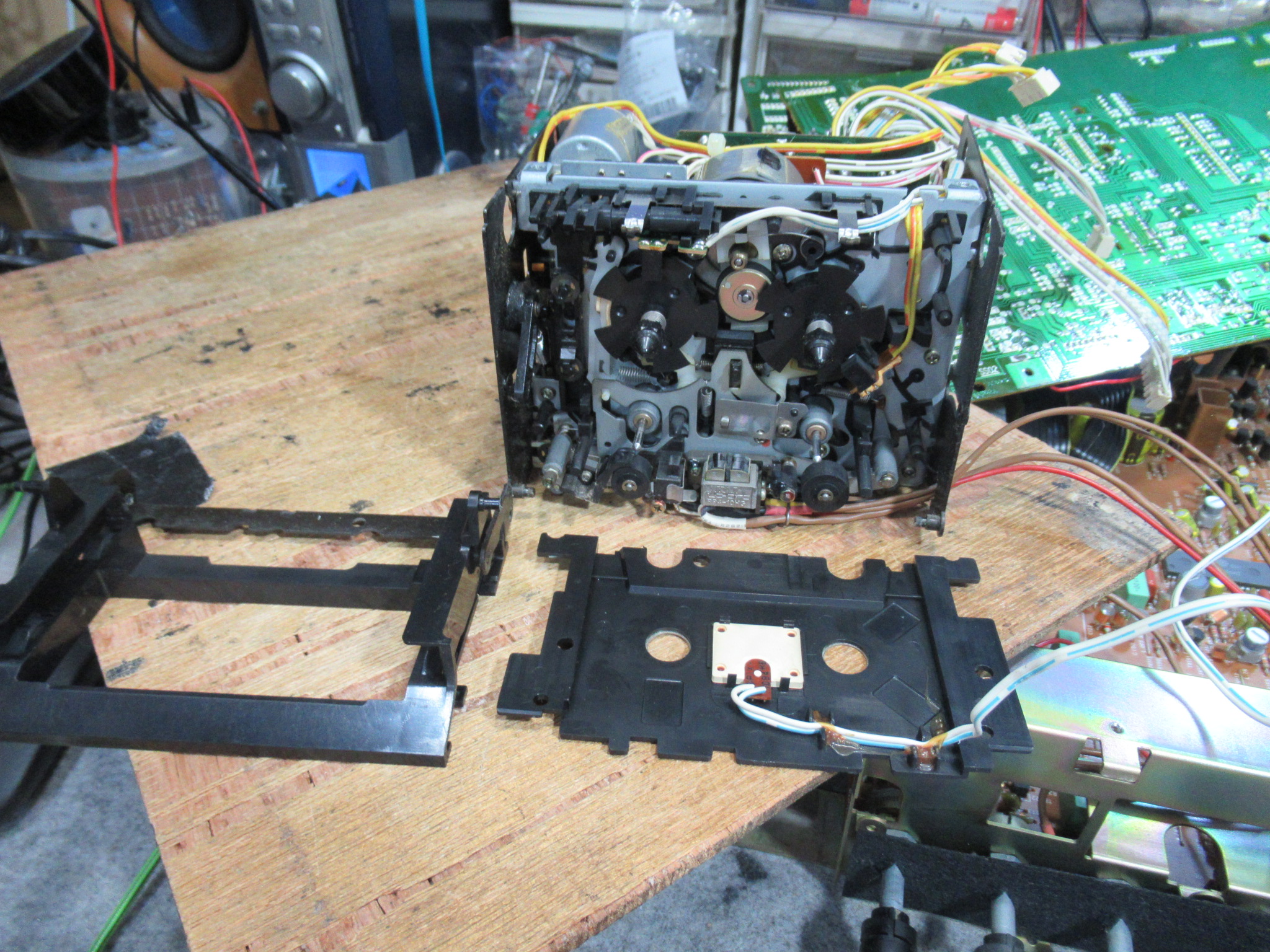

カセットホルダーと化粧パネルを取り外します。

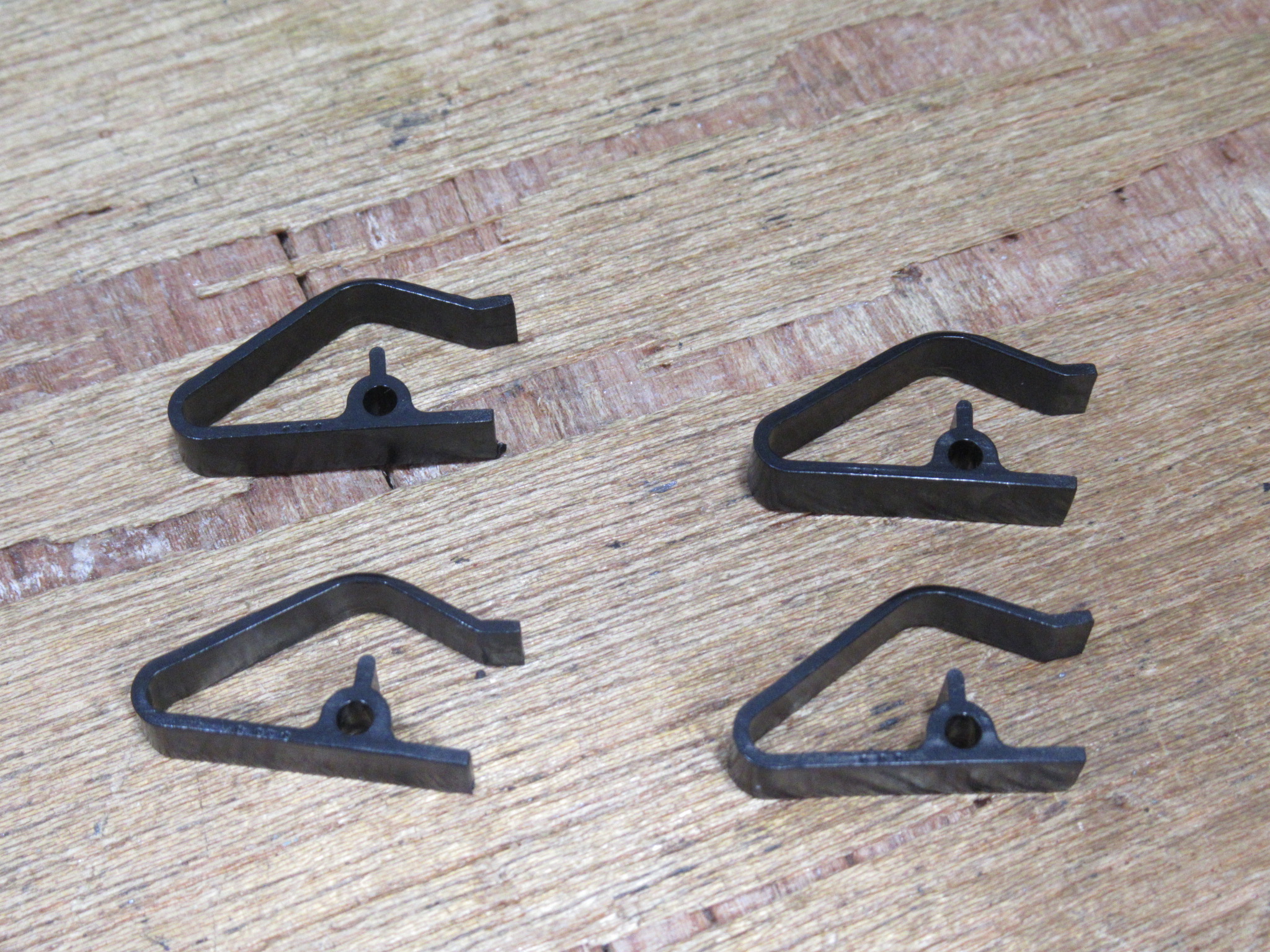

ホルダー側面に内蔵されている、カセットを押さえ付けるためのバネが変形していましたので、加熱修正します。

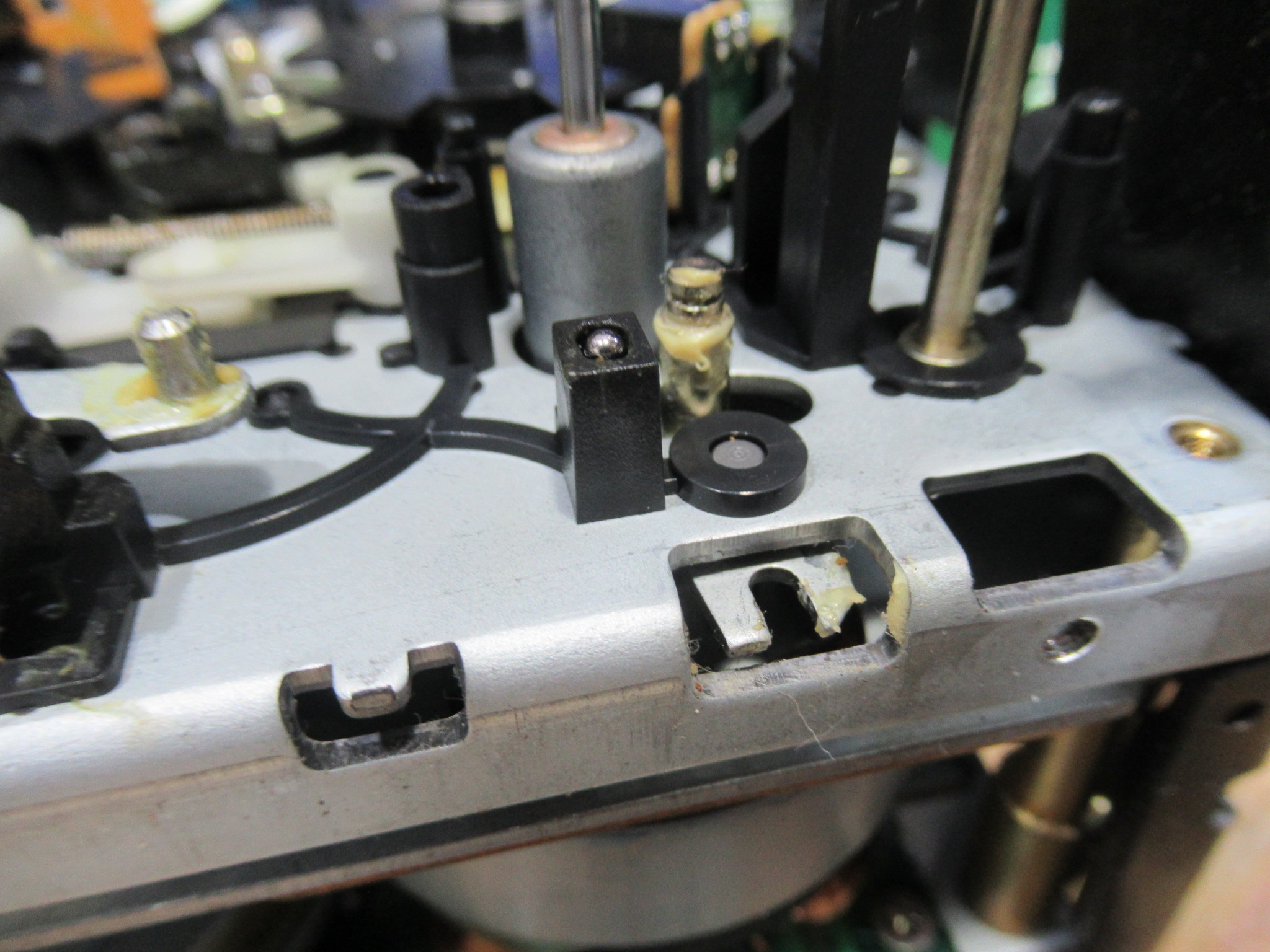

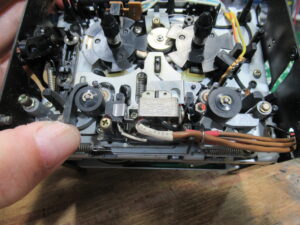

ピンチローラーアームが固着していて、持ち上げると元に戻ることができません。

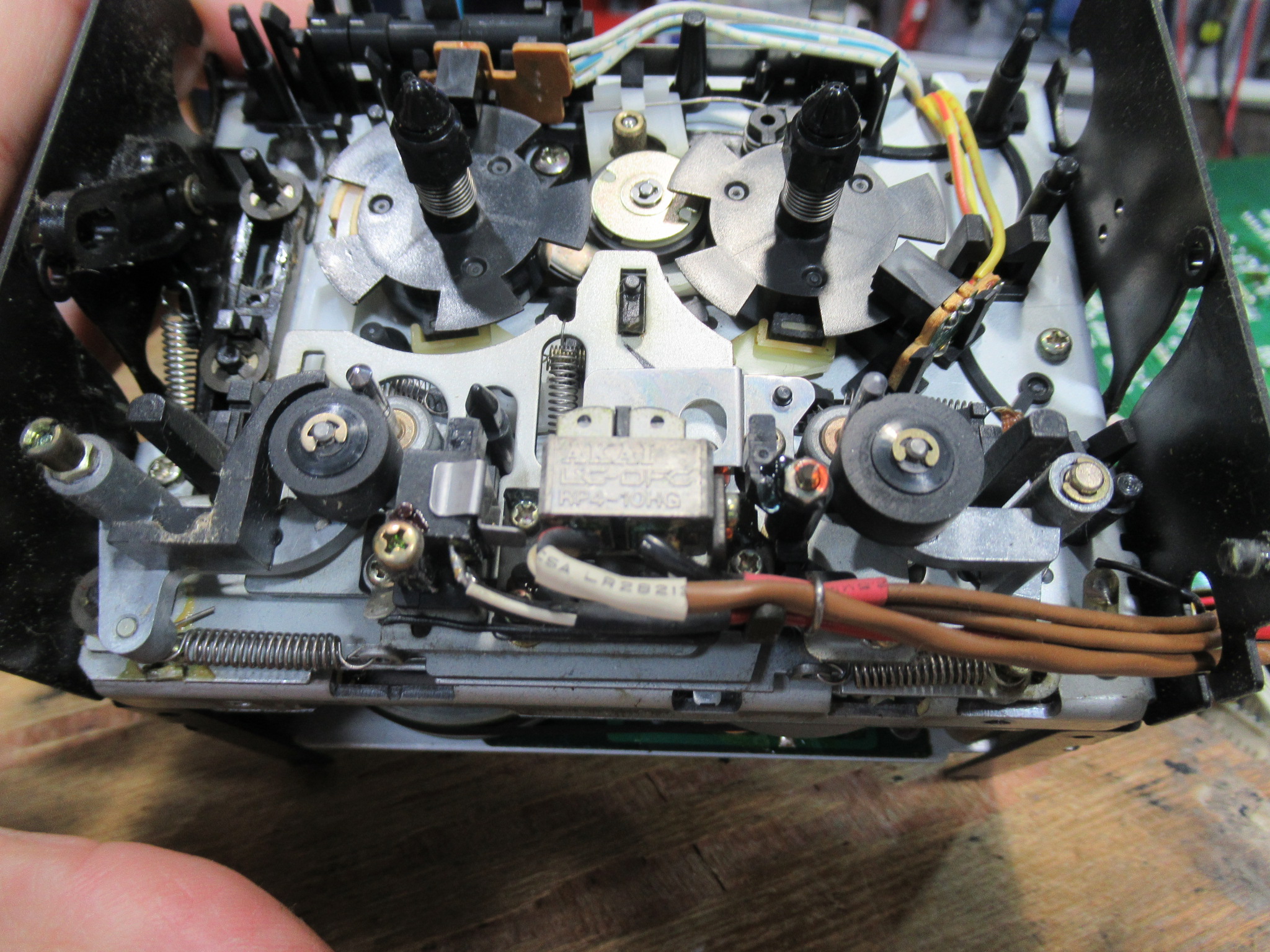

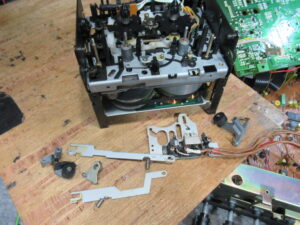

ヘッド周りの可動パーツを分解します。

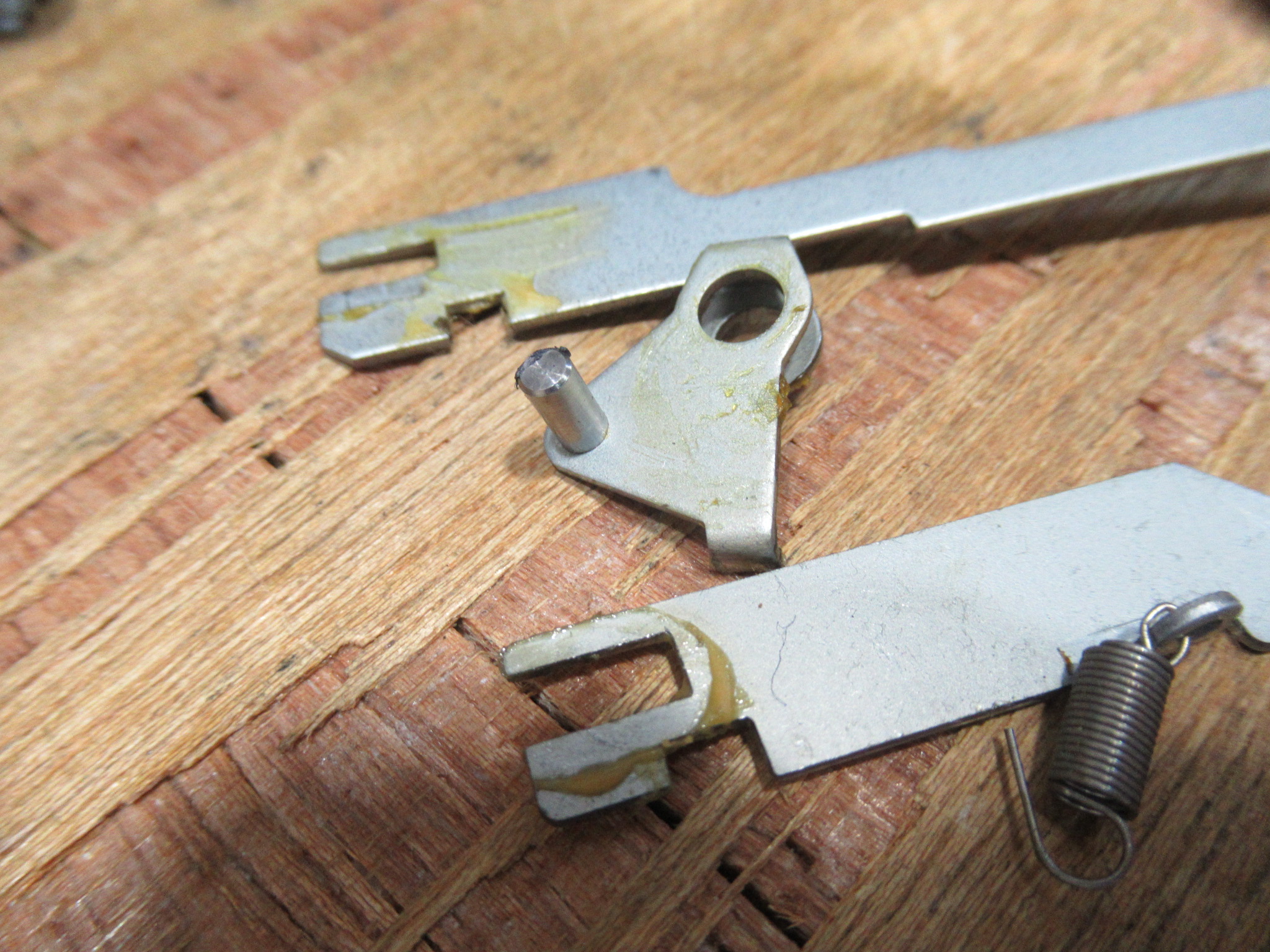

こういった製造時に塗られたグリスを拭き取って、再グリスします。

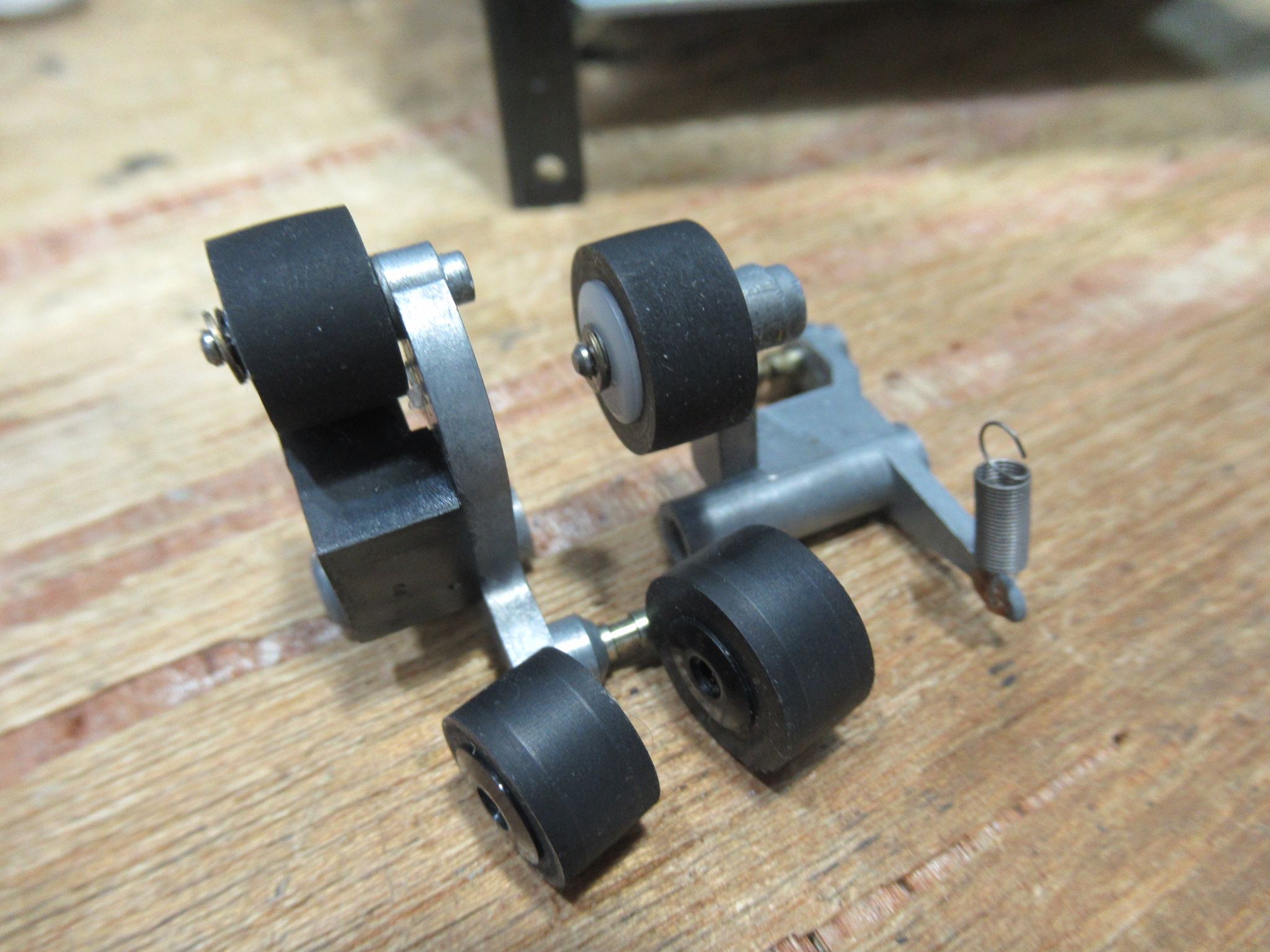

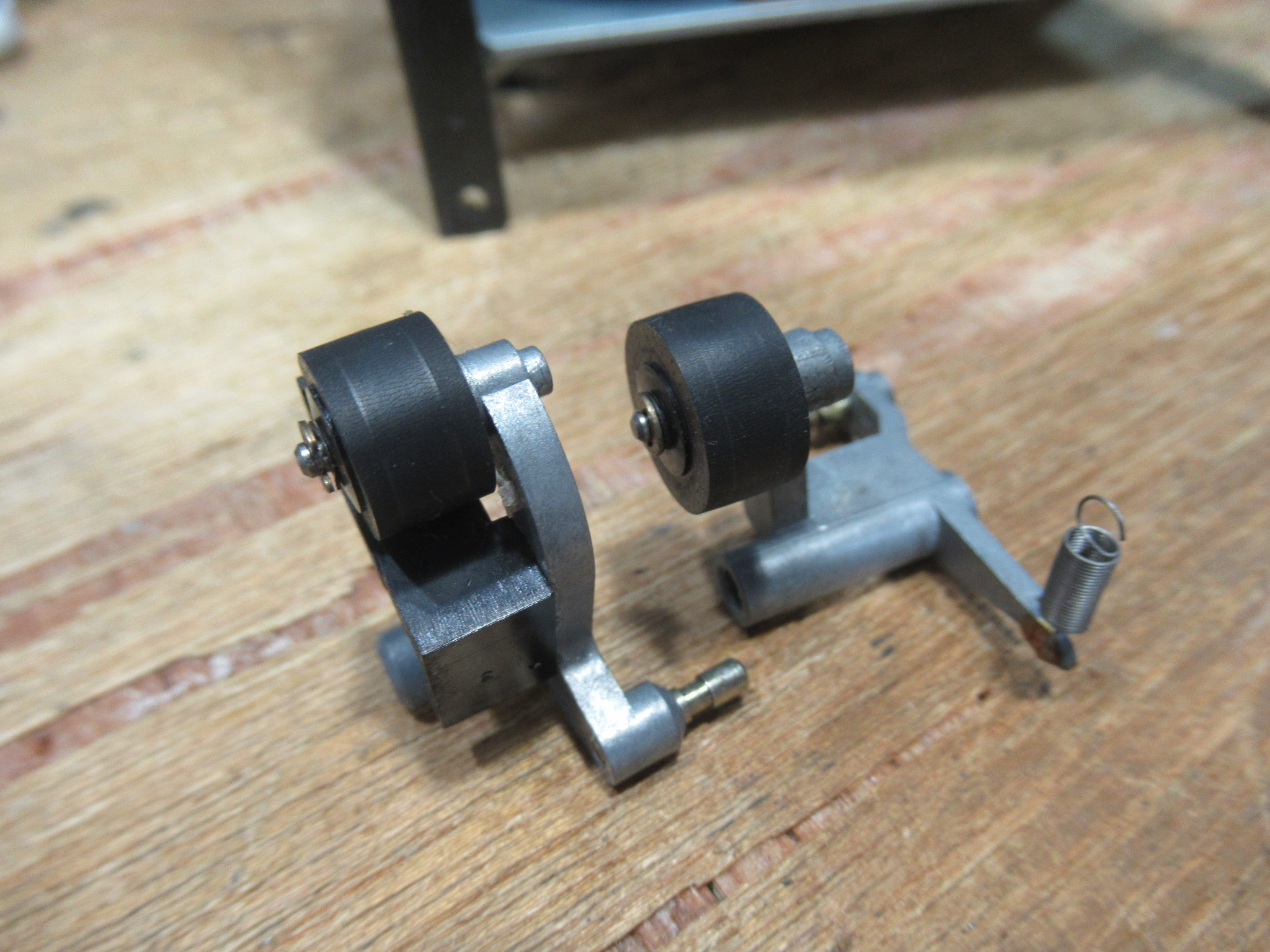

硬化しているピンチローラーを交換します。

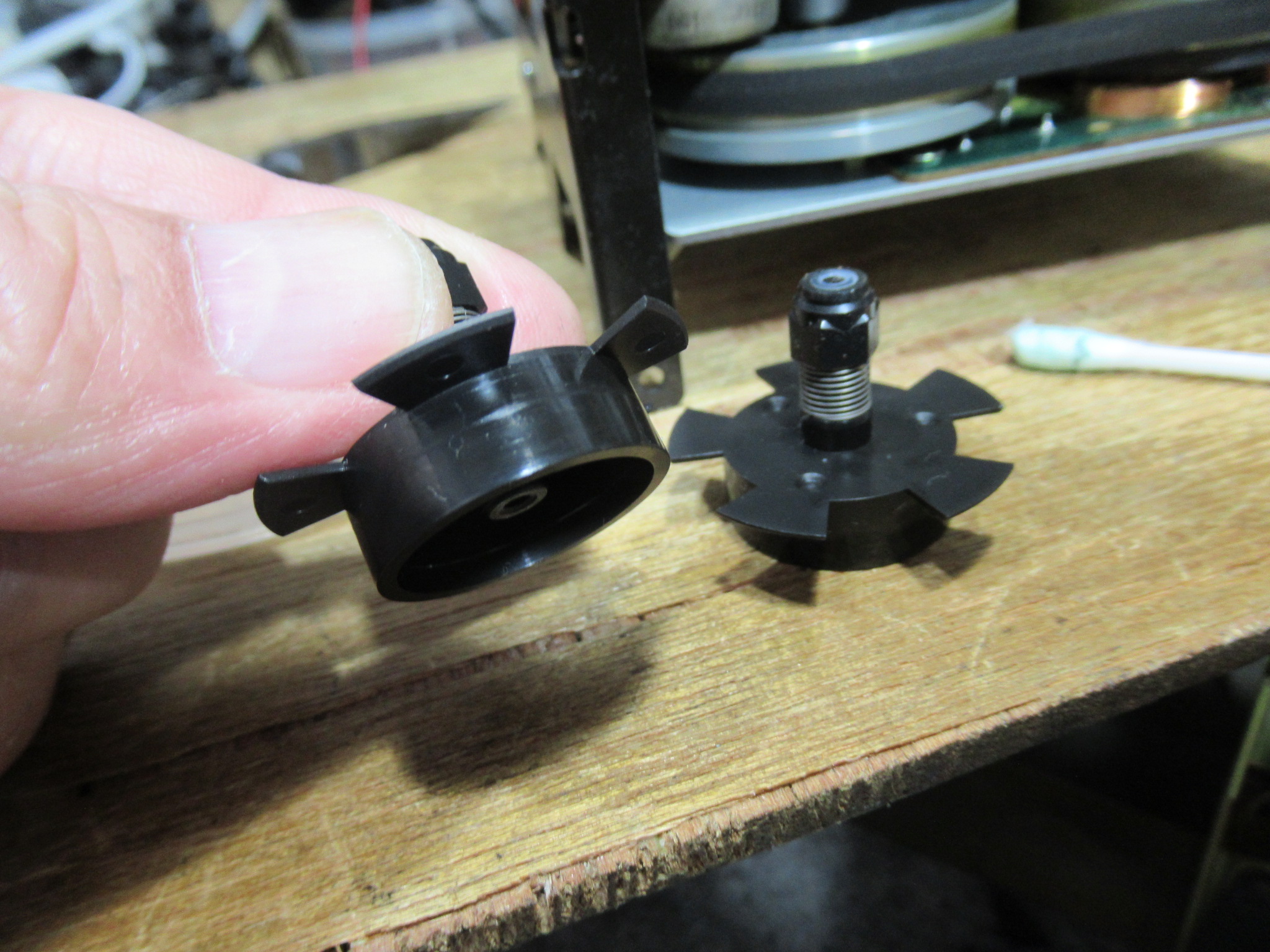

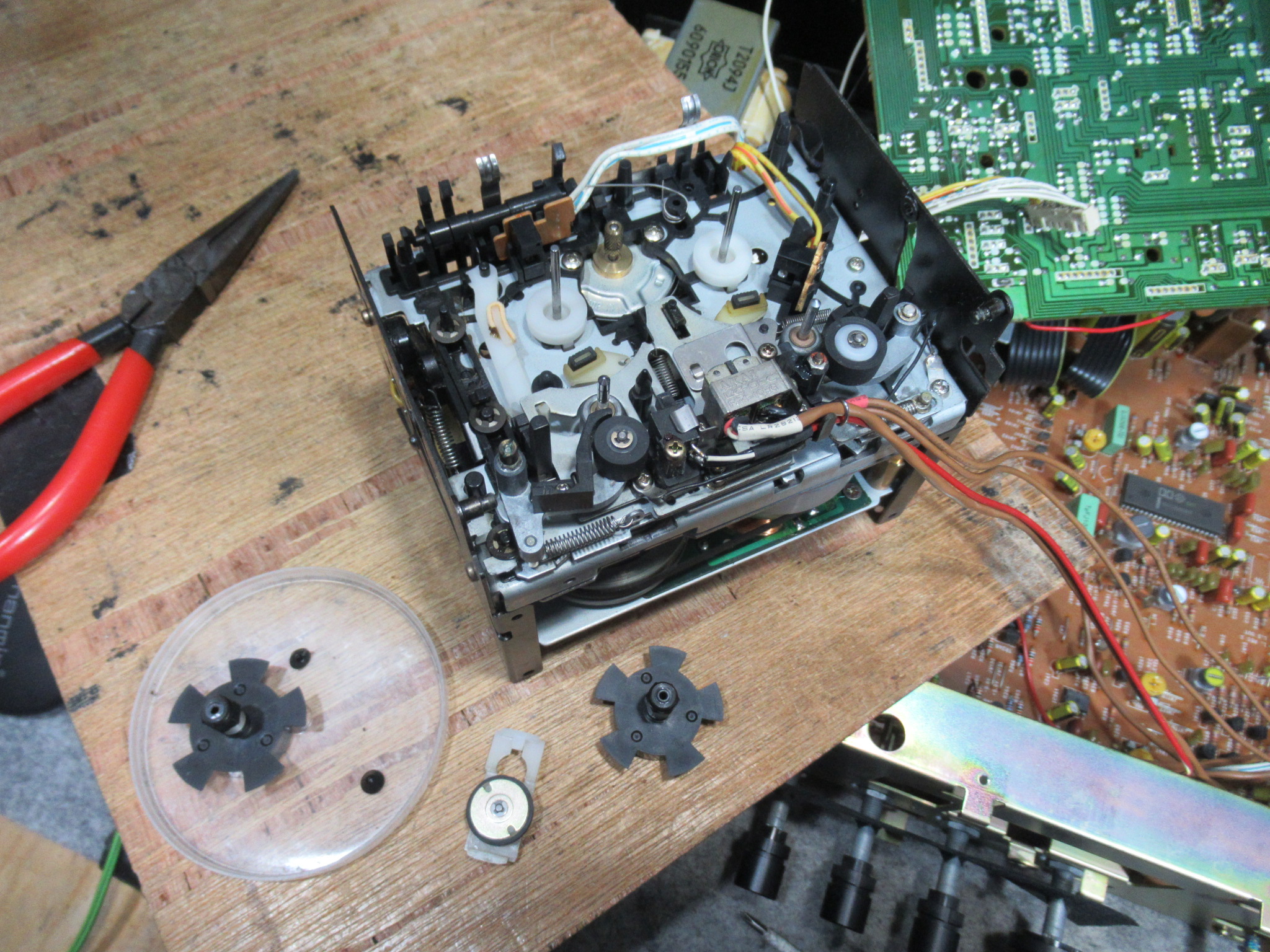

リールとアイドラーを取り外します。

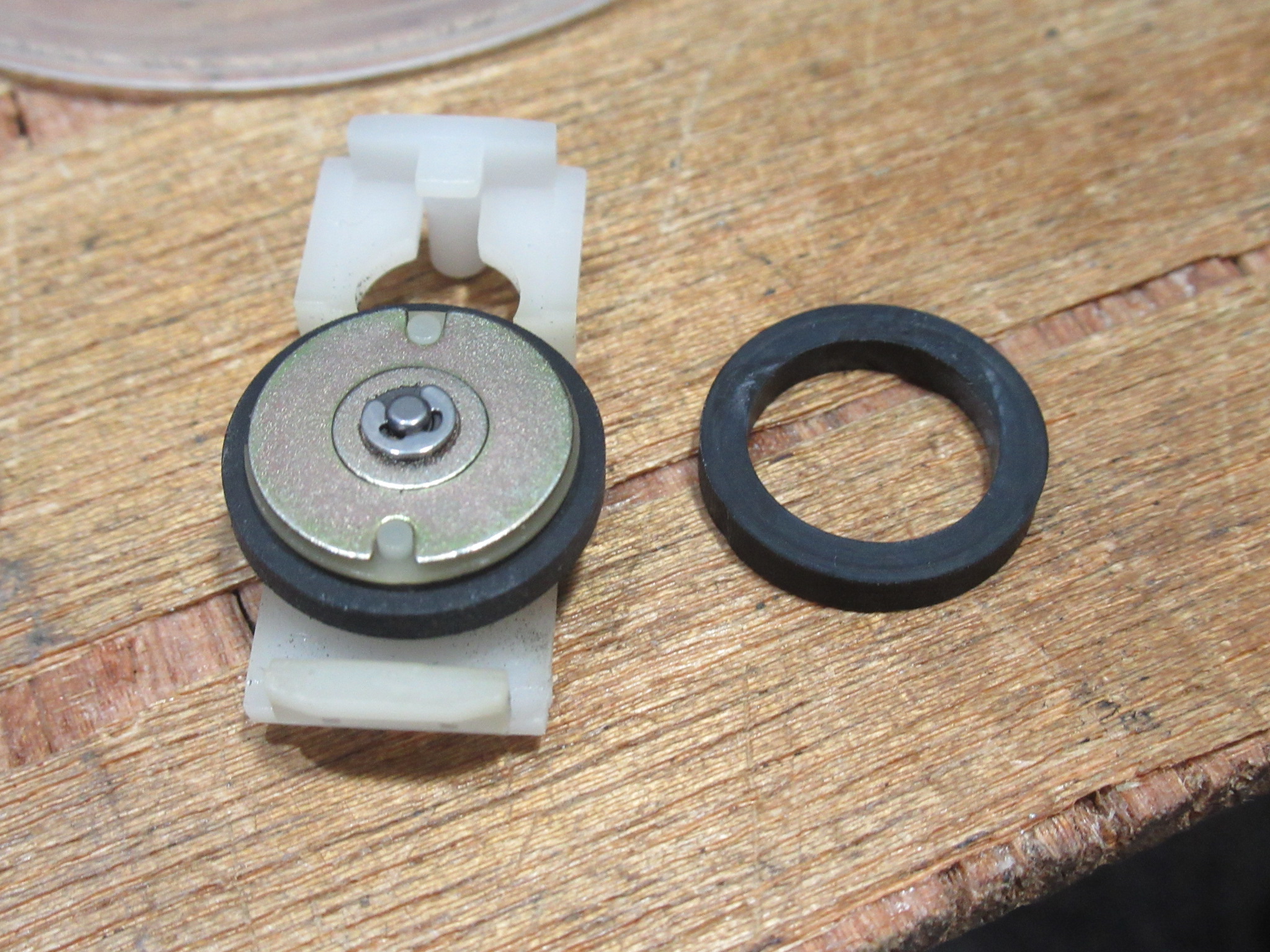

アイドラーゴムを交換します。
ゴムリングが接する面を清掃します。

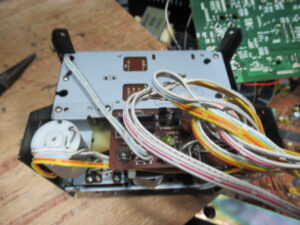

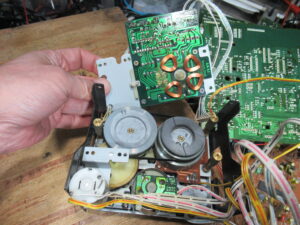

背面のモーター基板を取り外します。

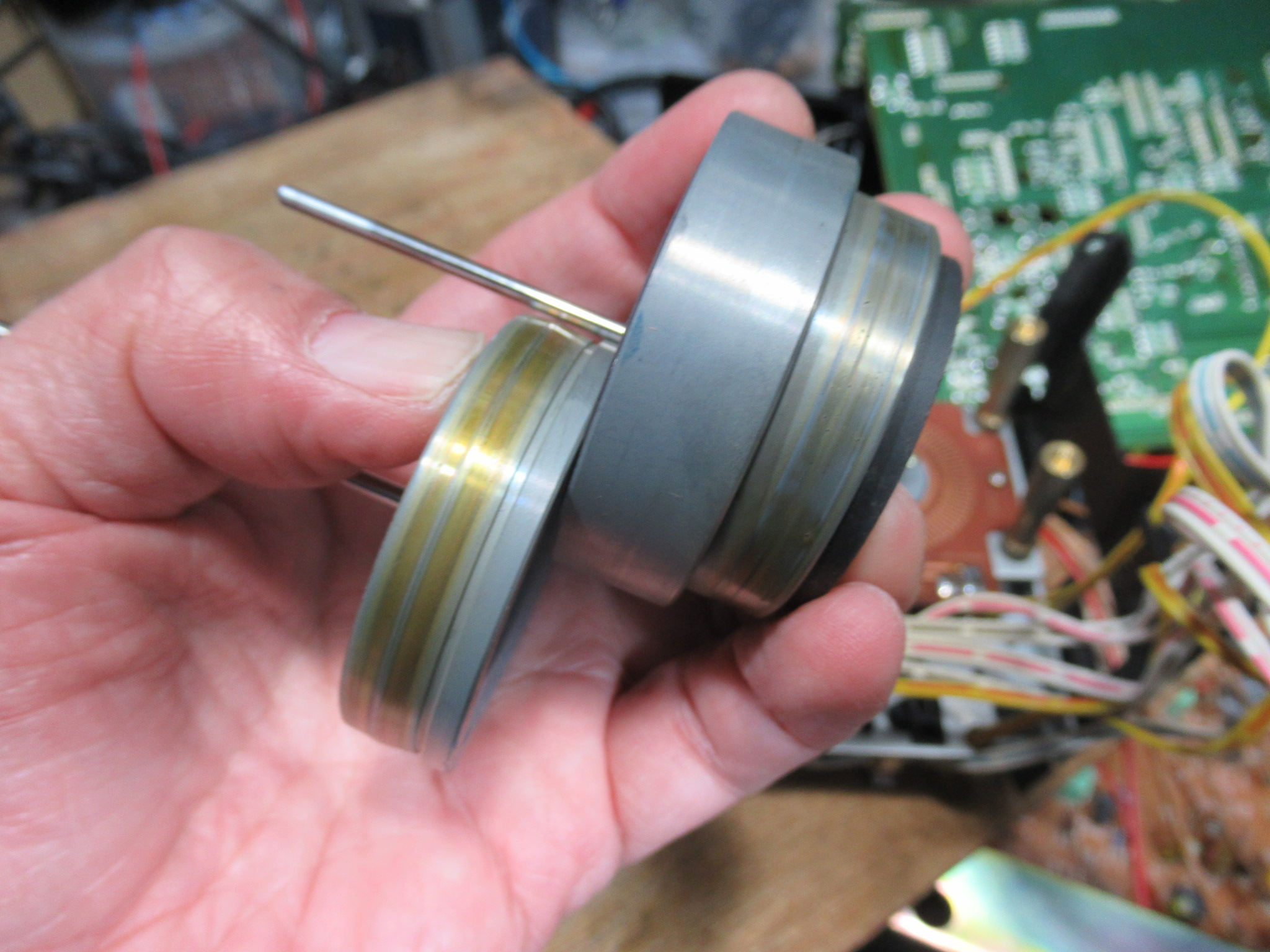

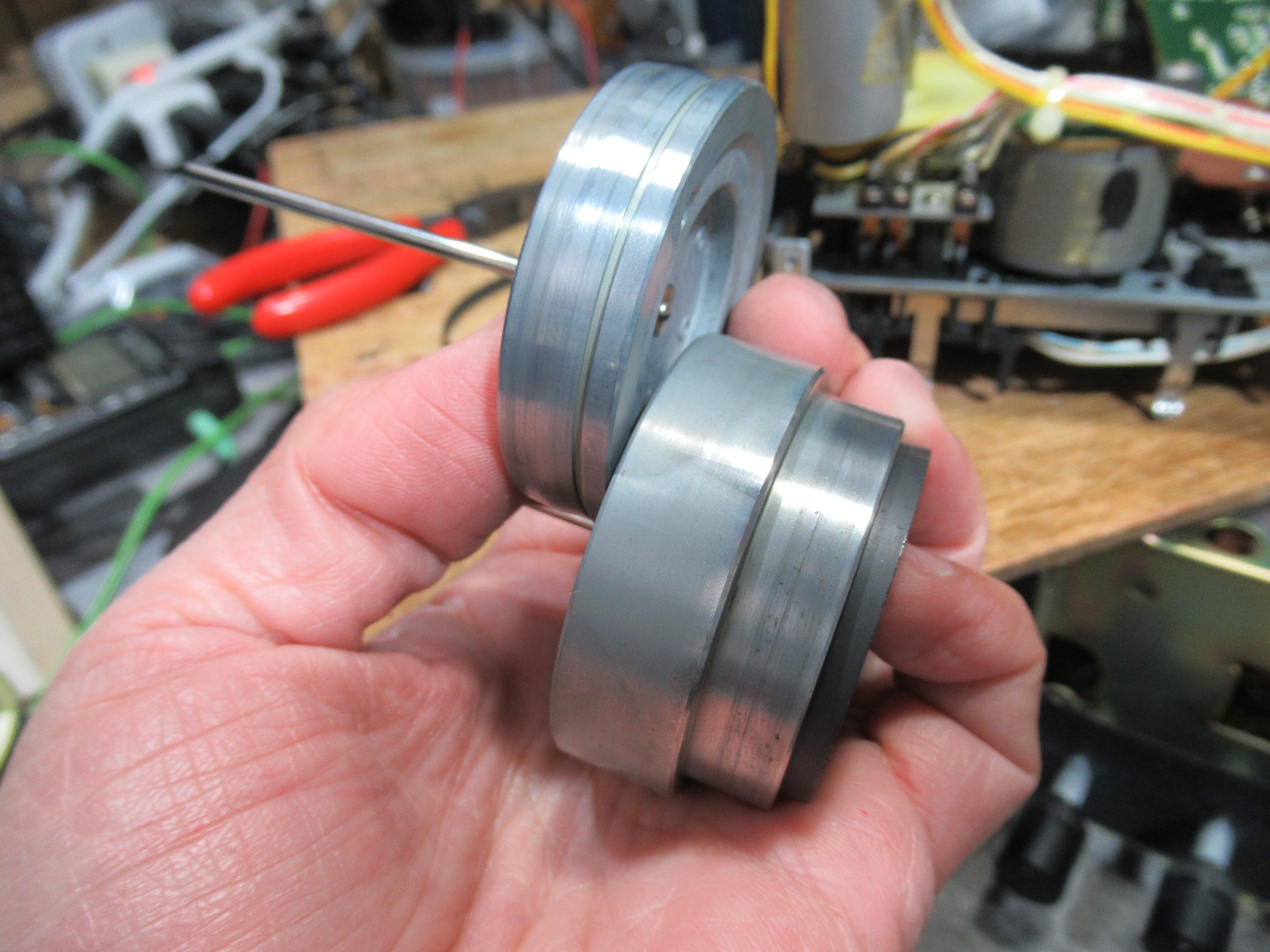

ベルトの当たり面を清掃します。

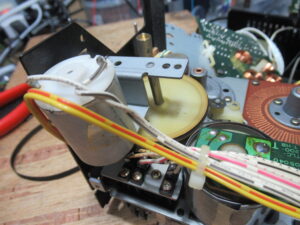

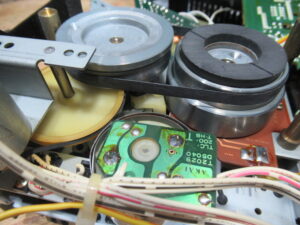

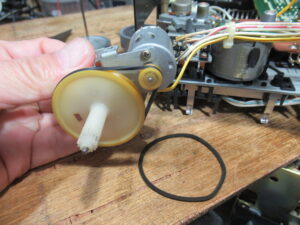

カムモーターユニットのベルトを交換します。

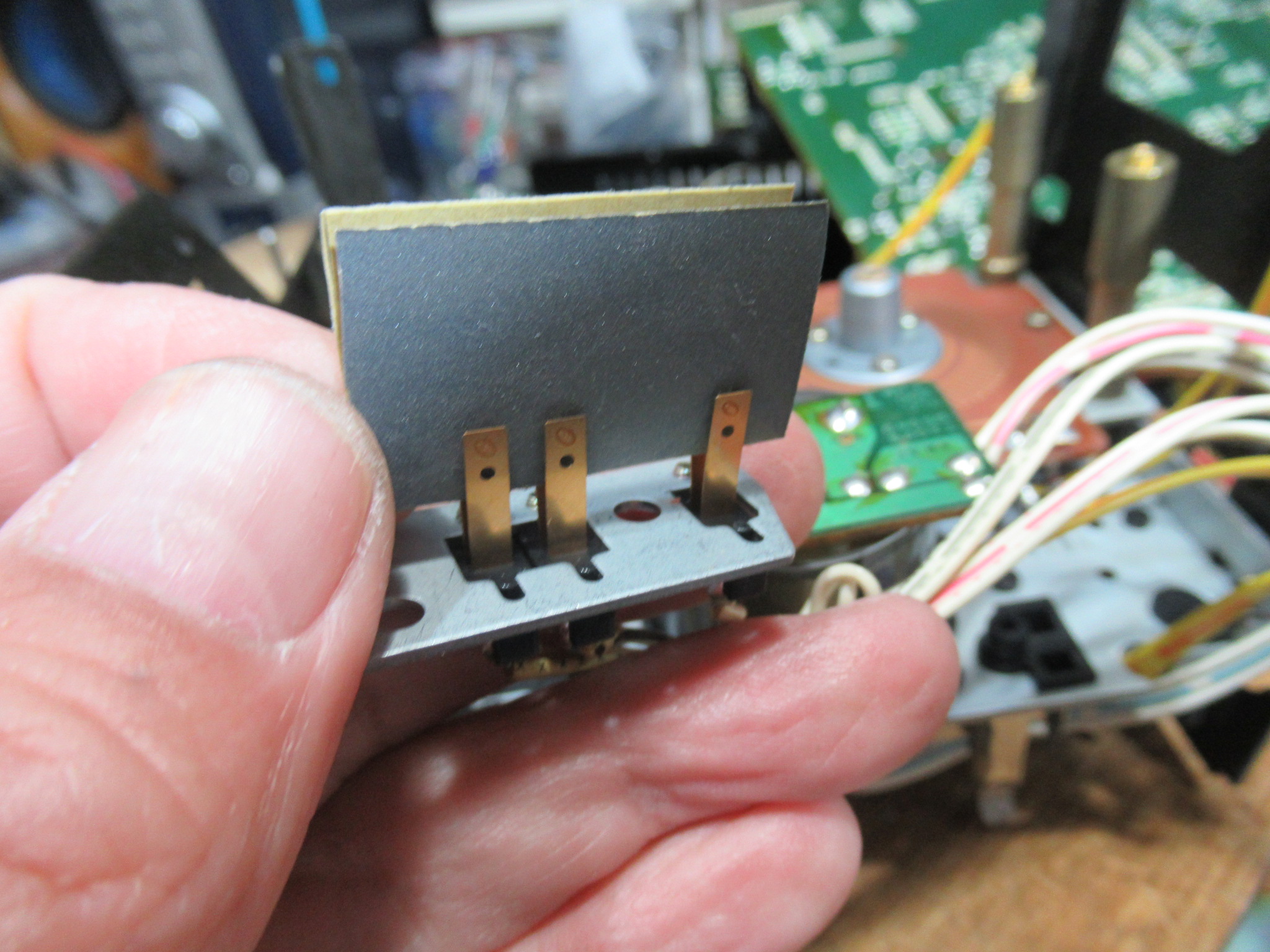

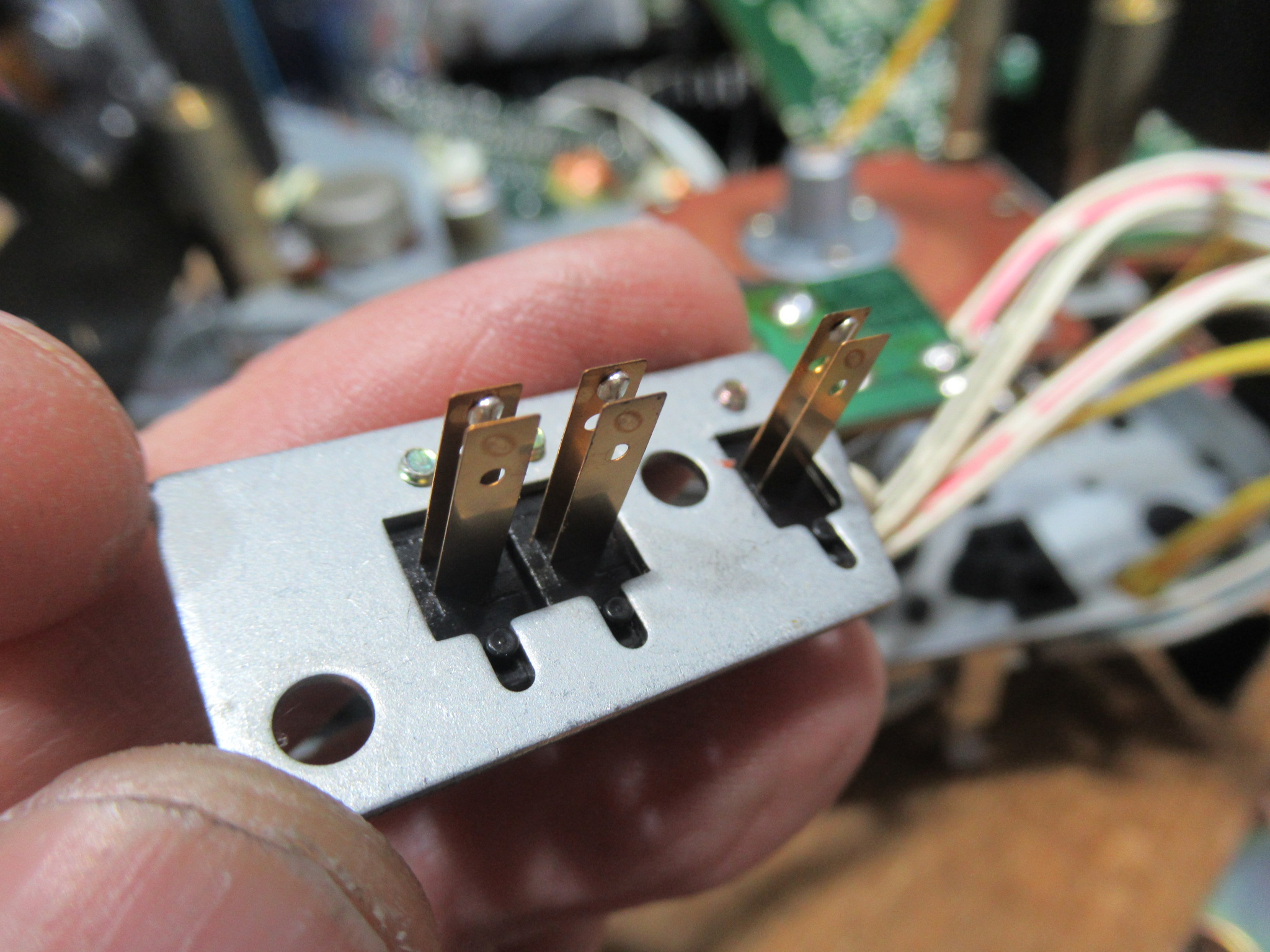

オートセレクタ用スイッチ接点を磨きます。
新しいベルトを掛けて組み立てます。

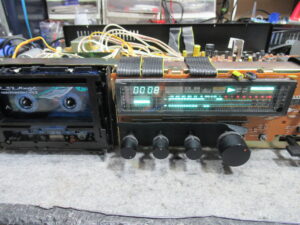

本体に組み込んで動作確認を行います。

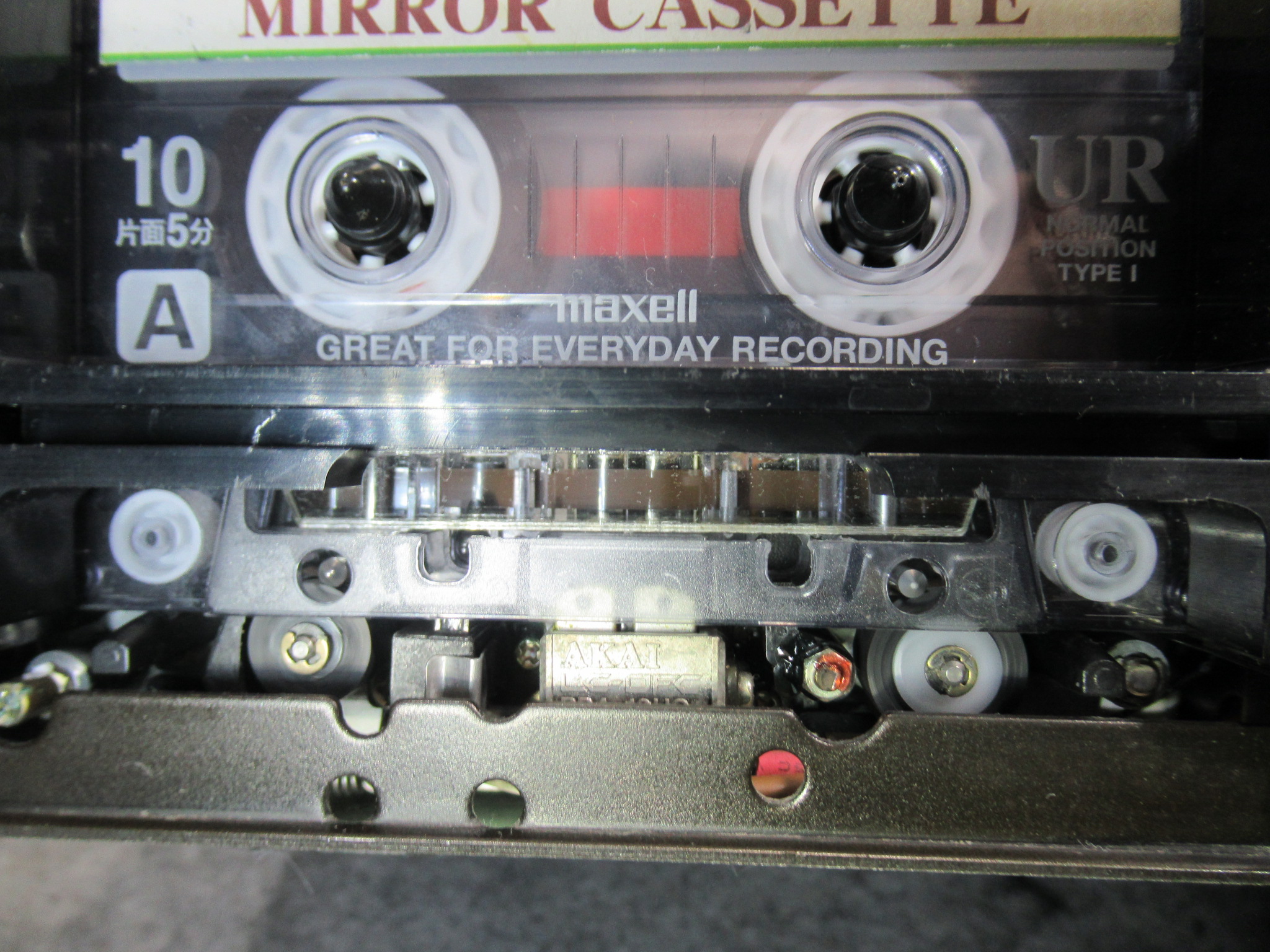

ミラーカセットを用いてテープの走行状態を目視点検します。

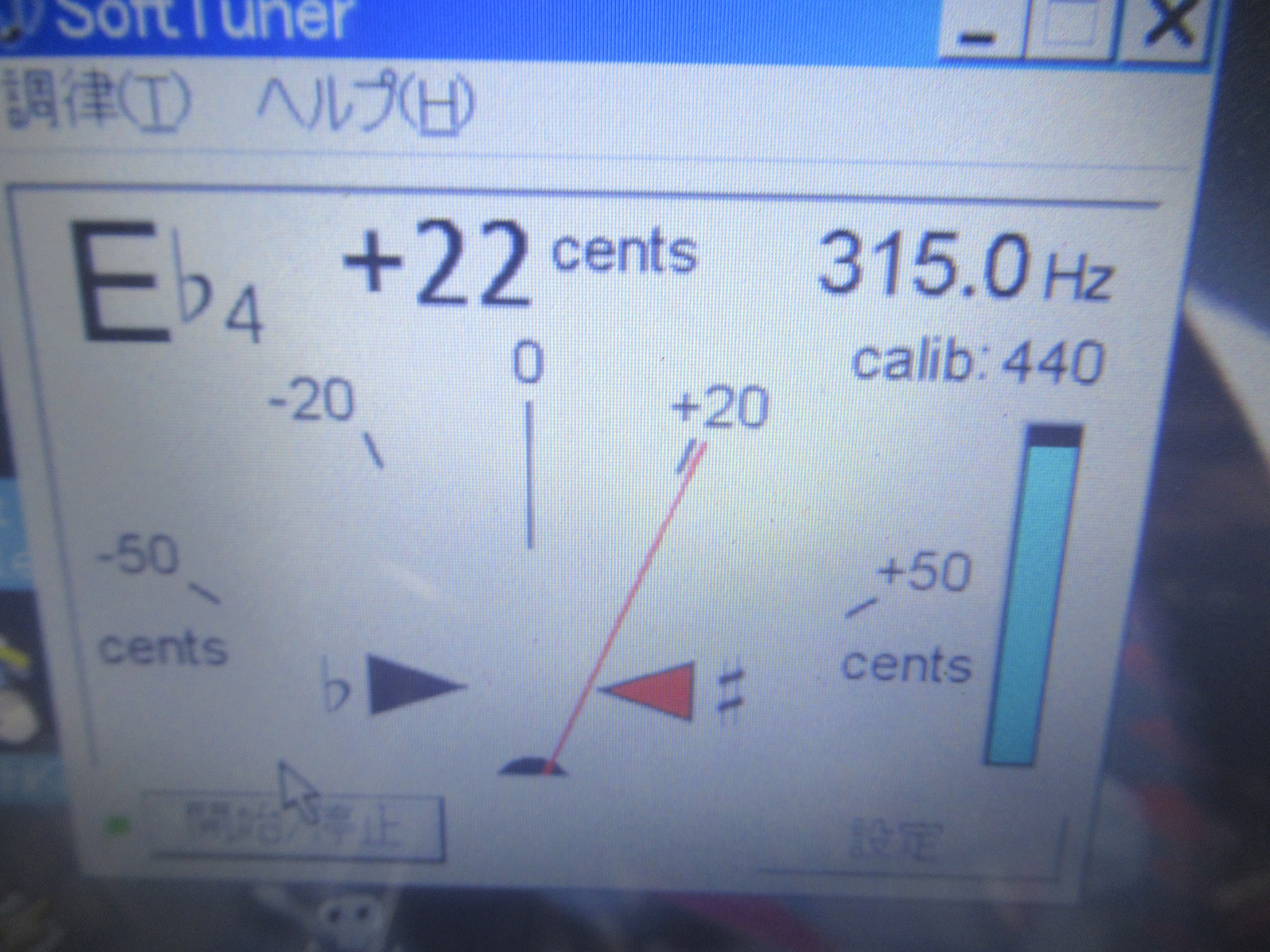

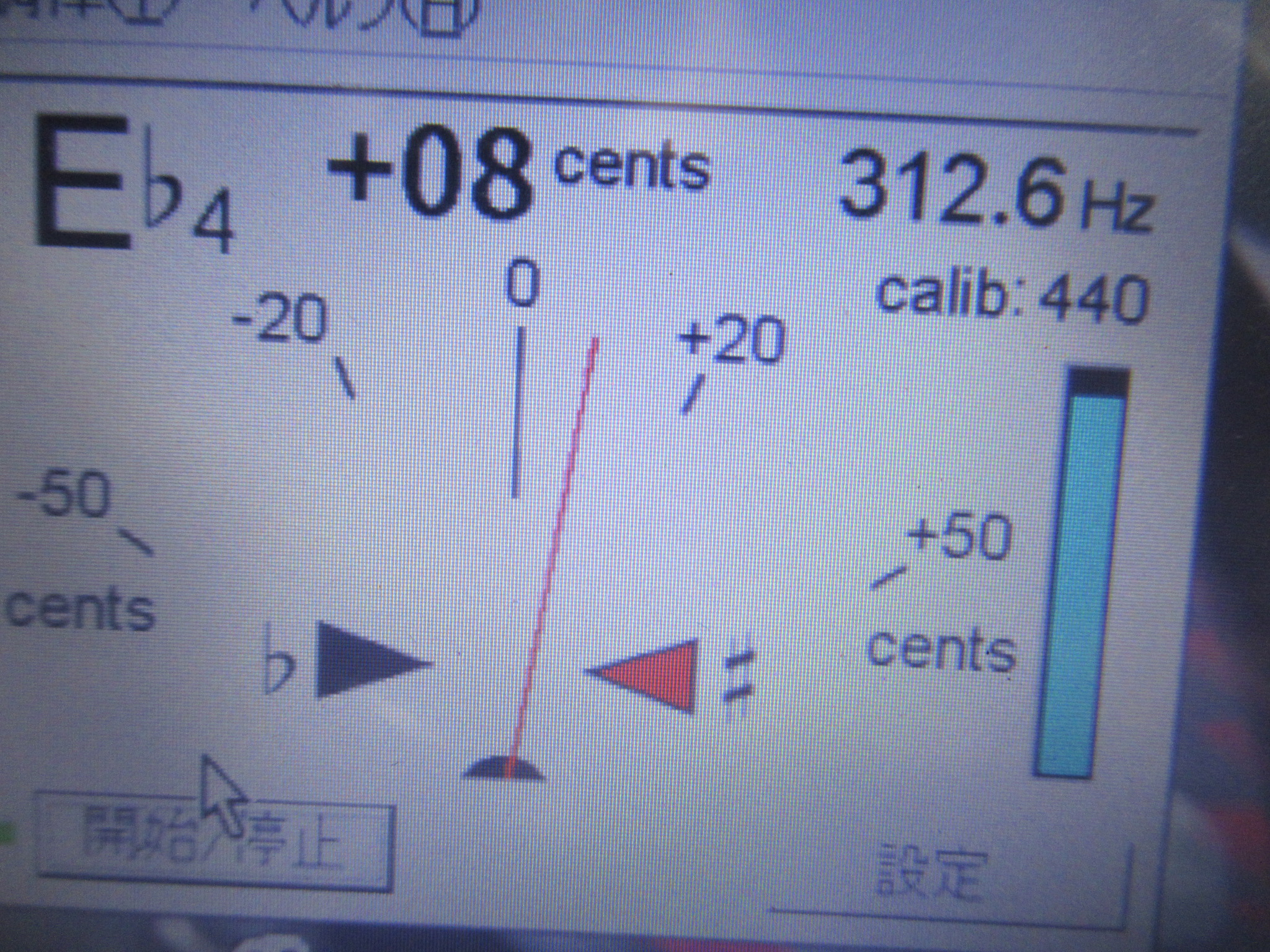

315Hzの信号が記録されたテープを再生し、速度の調整を行います。

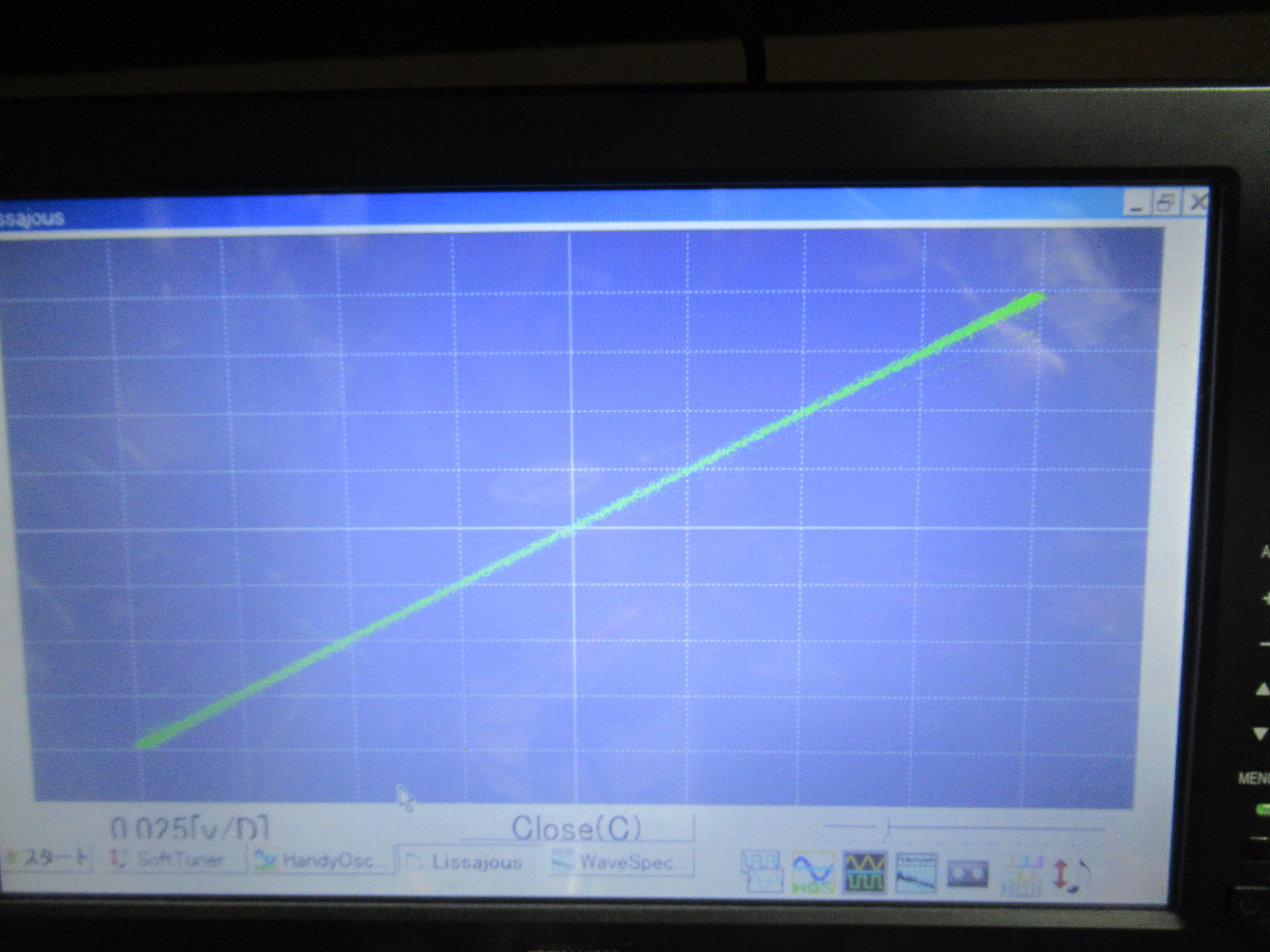

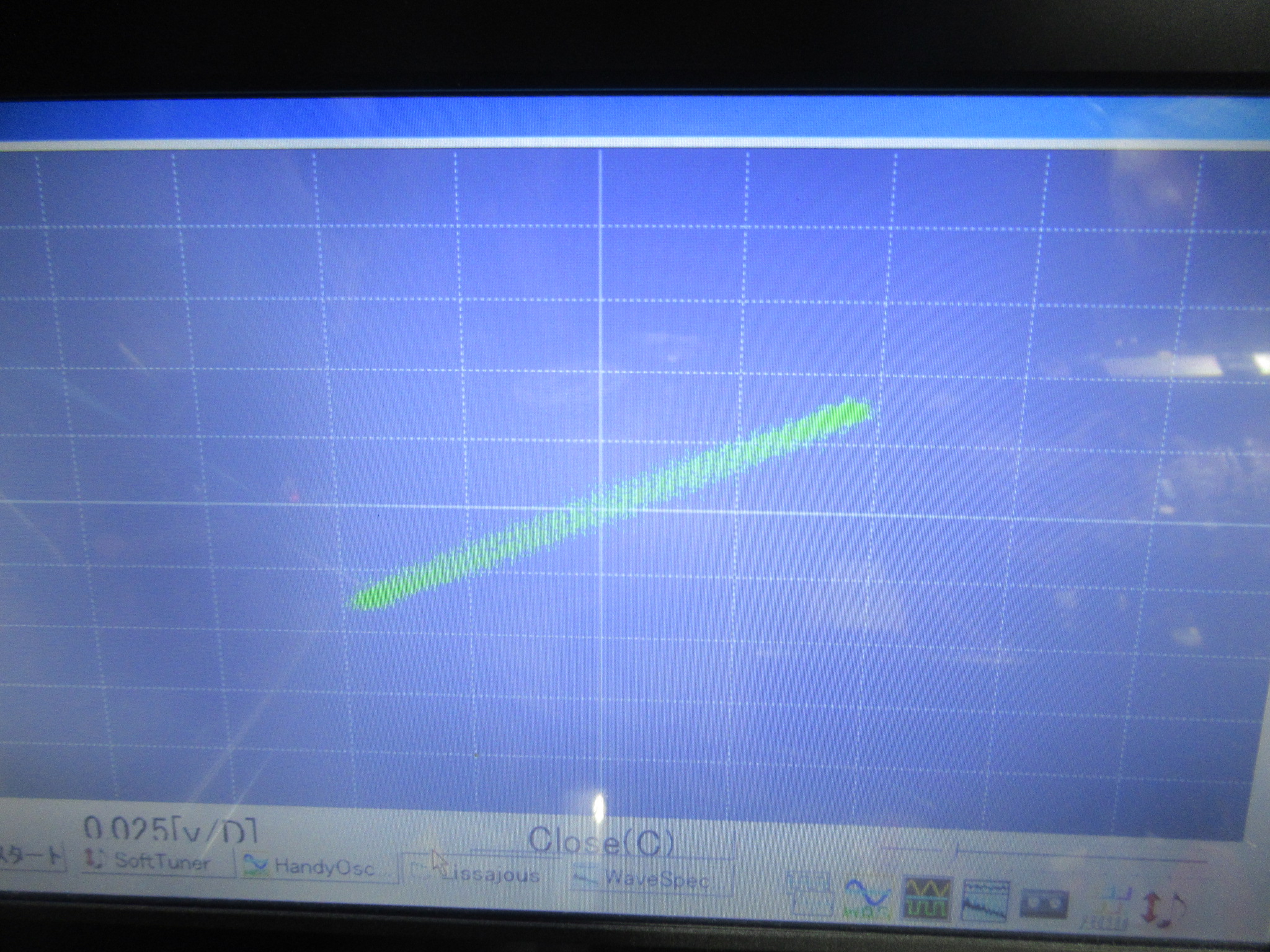

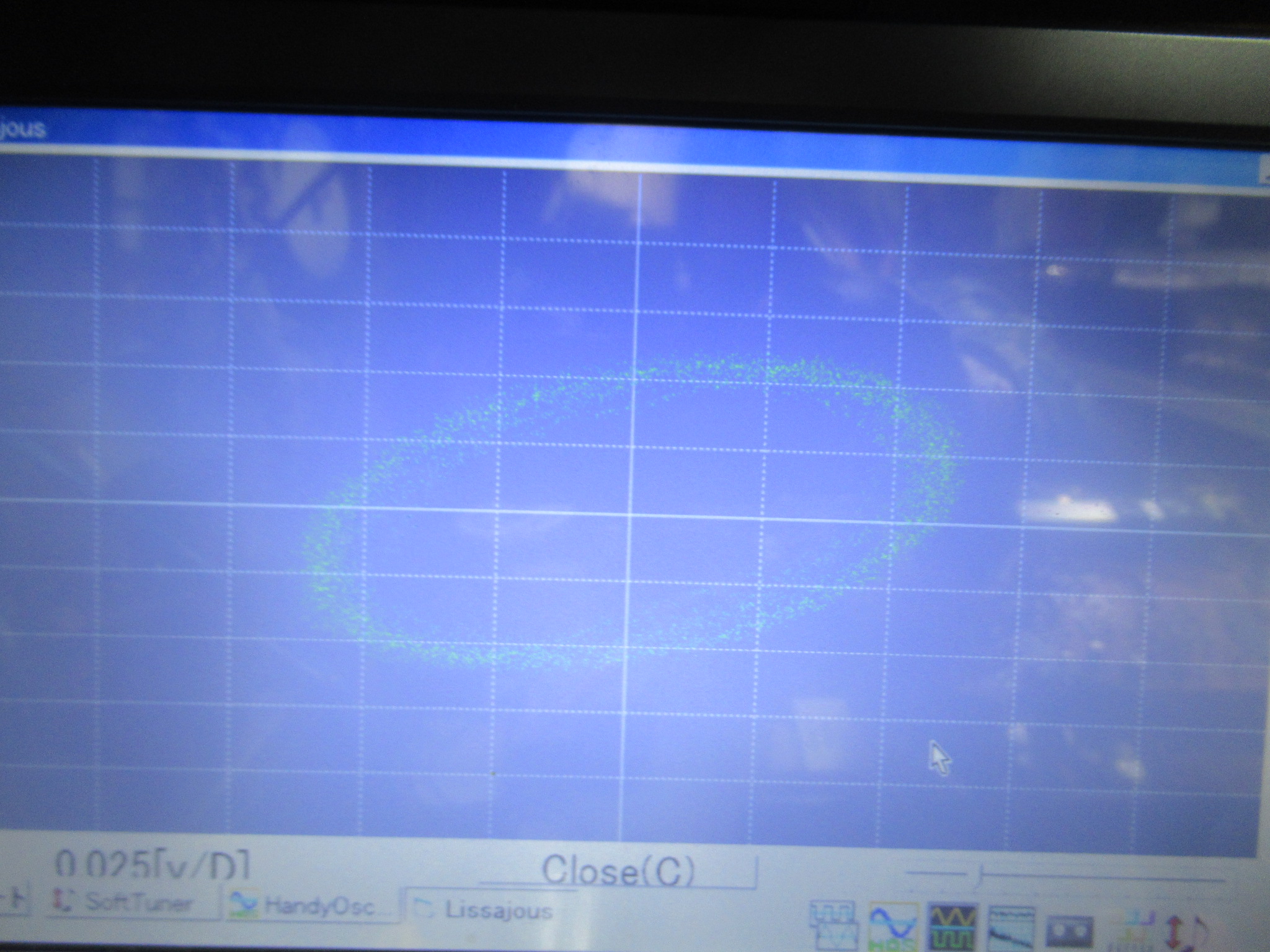

ヘッドアジマスの調整を行います。

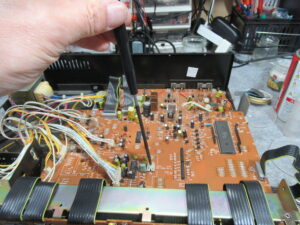

録再バランス調整を行います。

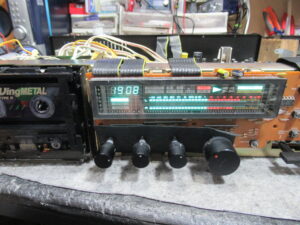

聴感での録再テストを行い、修理完了です。
