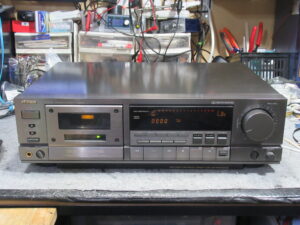

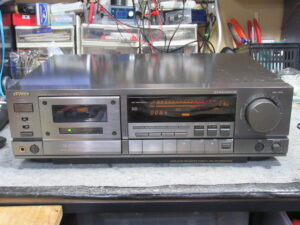

ビクター製オートリバースデッキ、TD-R631です。
ガンメタリック色ですので、精悍な印象を受けます。
再生可、早送り巻き戻し不可という定番の故障ですが、今回も修理中にトラブルが発生しました。

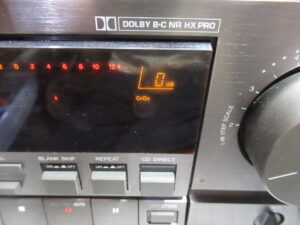

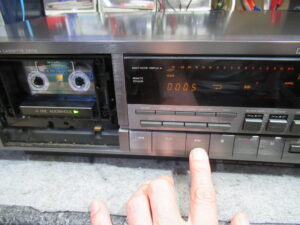

ノーマルテープをセットすると、ポジション表示がチラチラと点滅します。それでテープを入れ替えて色々と試しているうちに、突然再生ができなくなりました。

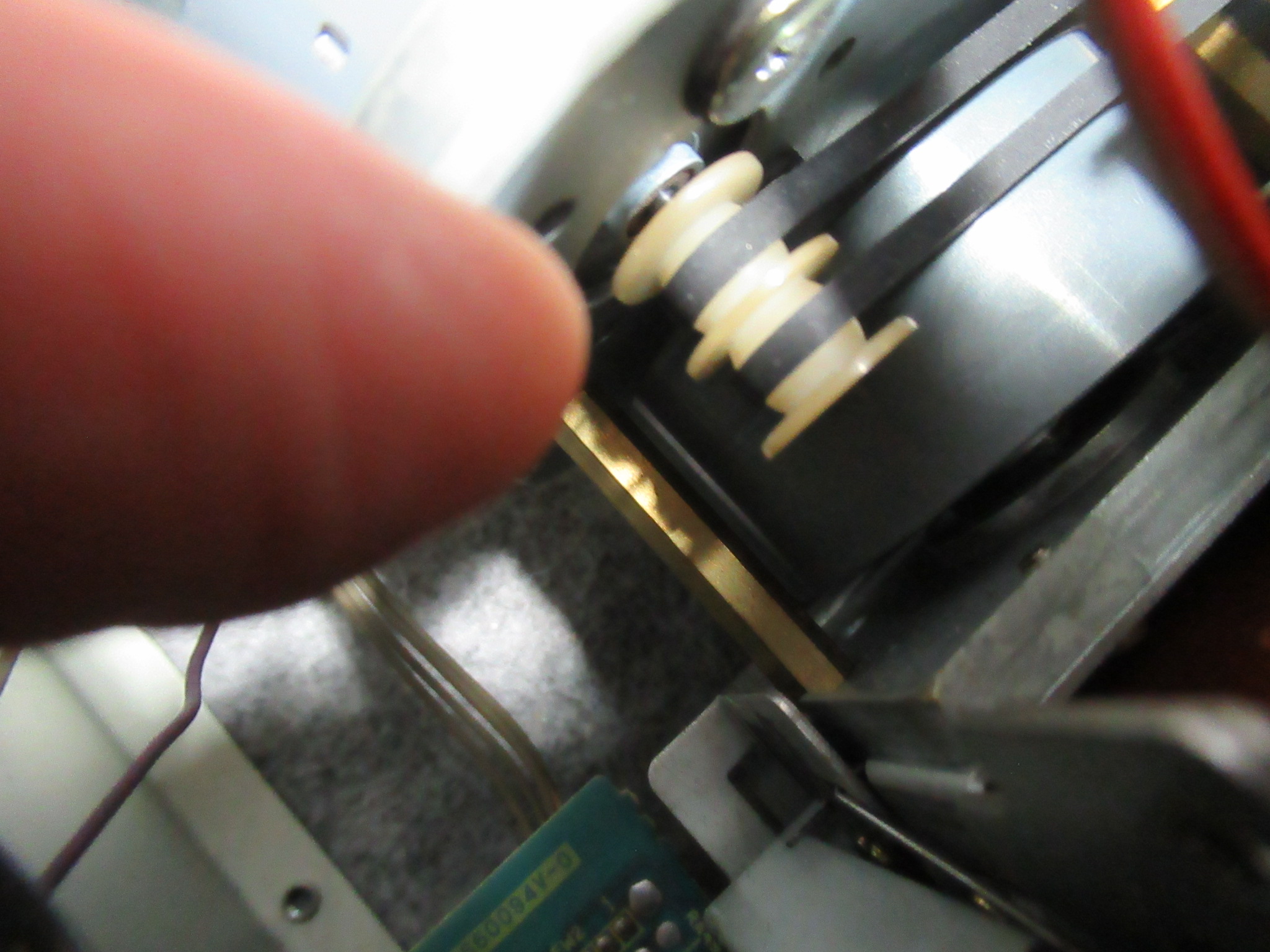

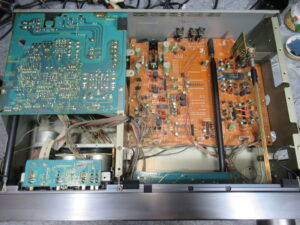

早速カバーを開けて点検を行います。この機種は、テープをセットするとキャプスタンモーターが回転し始める仕様ですが、停止したままです。そこで、指でモータープーリーを回してやると、回転し始めました。しかし、一旦停止するとまた同じ状況に戻ってしまいます。モーターに触れるとかなりの発熱でしたので、内部接点にトラブルが起きたようです。

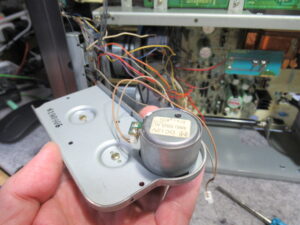

MMU-5B2LNLという型番のモーターです。詳細をネットで検索したところ、自分の修理記事がトップに表示されました。忘れていましたが、過去に何度かTDシリーズのモーターを交換したことがありました。標準的な2400rpm/12Vという規格です。

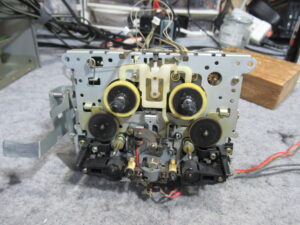

メカを降ろします。

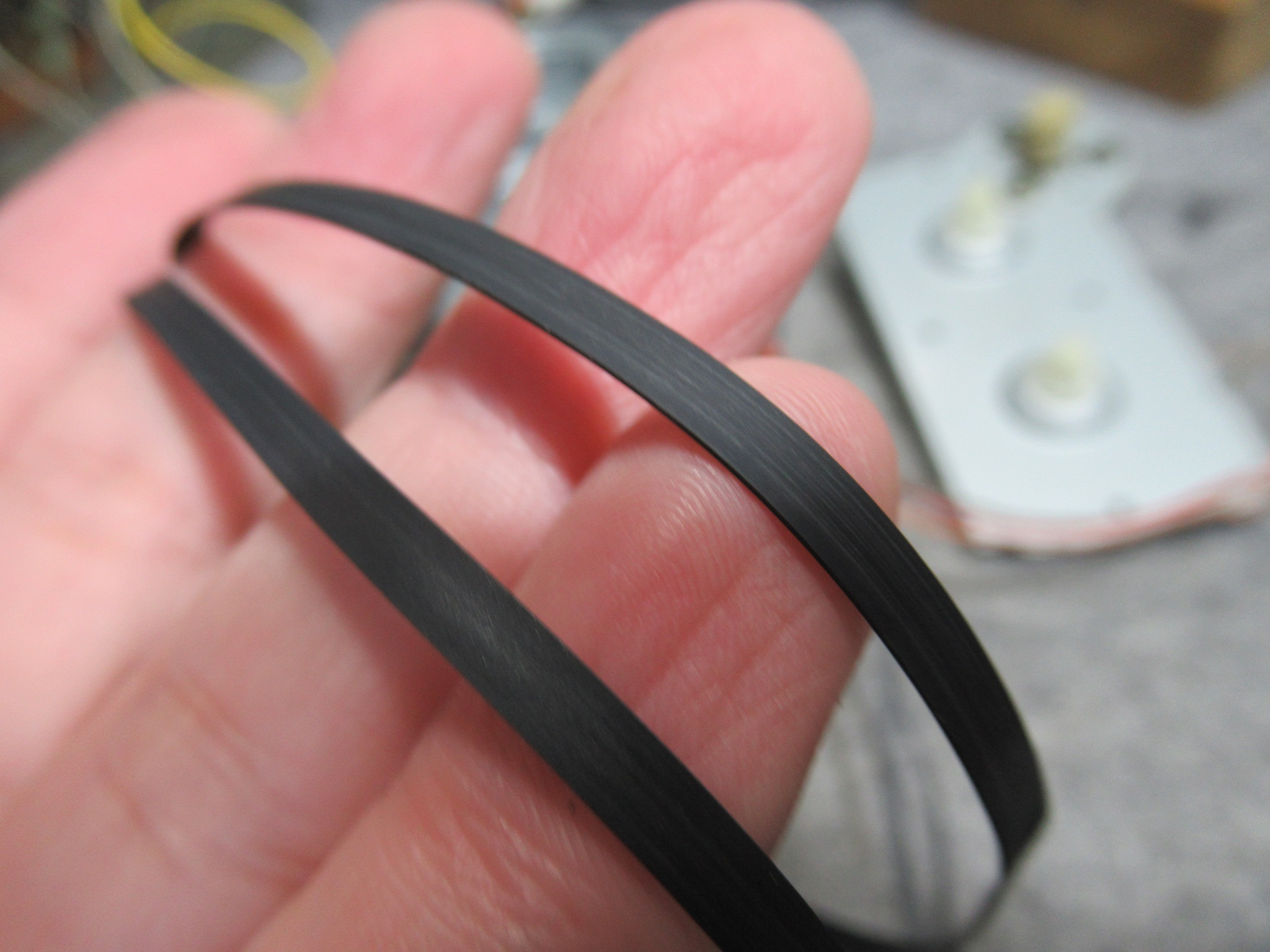

ビクターのデッキのベルトは、加水分解で溶けたりしませんが、表面がスベスベになってスリップが起こりますので交換します。

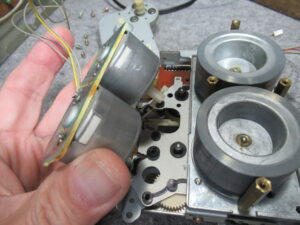

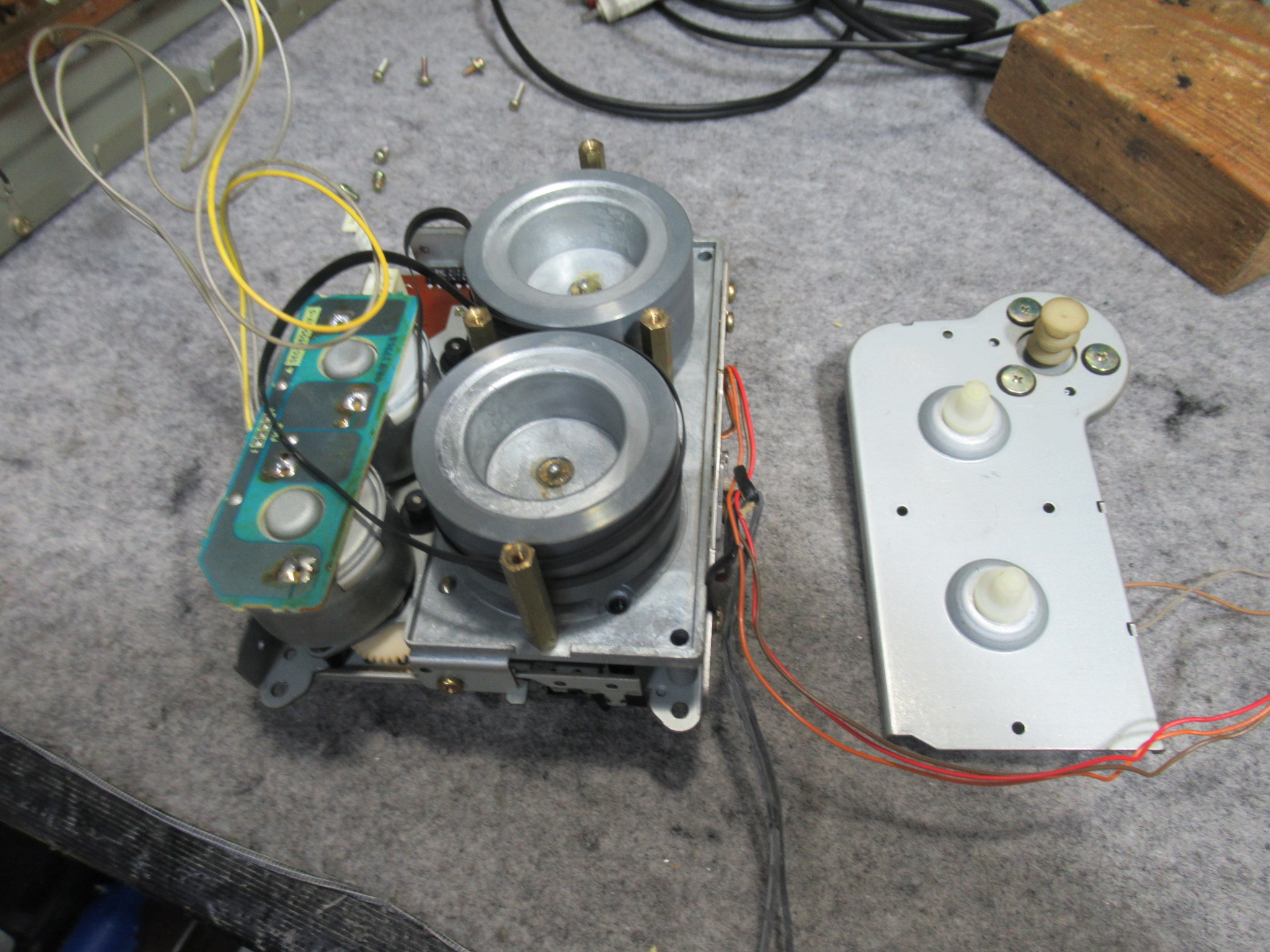

モーターユニットを取り外します。
左側のモーターのピニオンギヤが欠けています。
欠けていない側も同じ材質ですので、両方とも代替品と交換します。

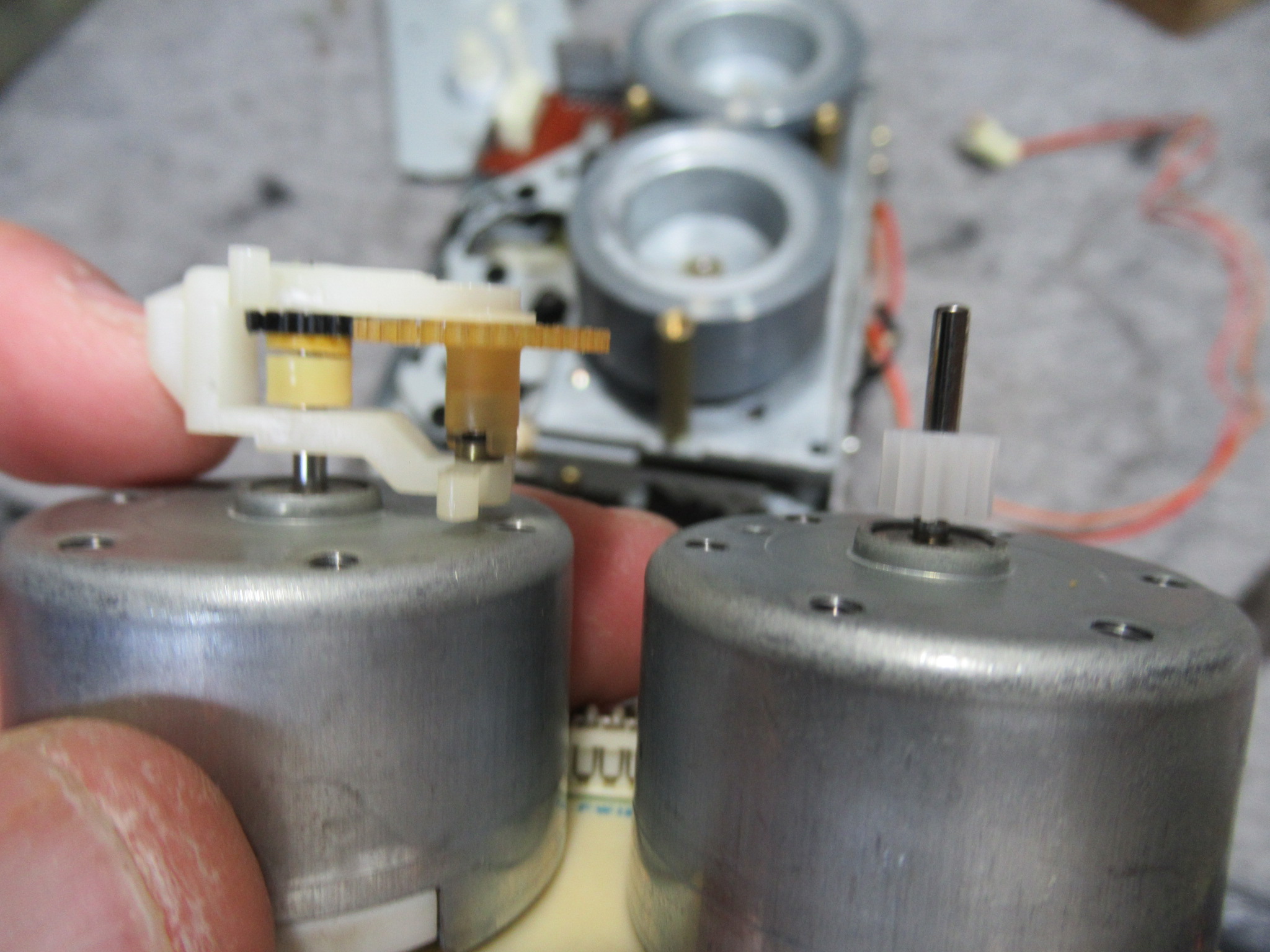

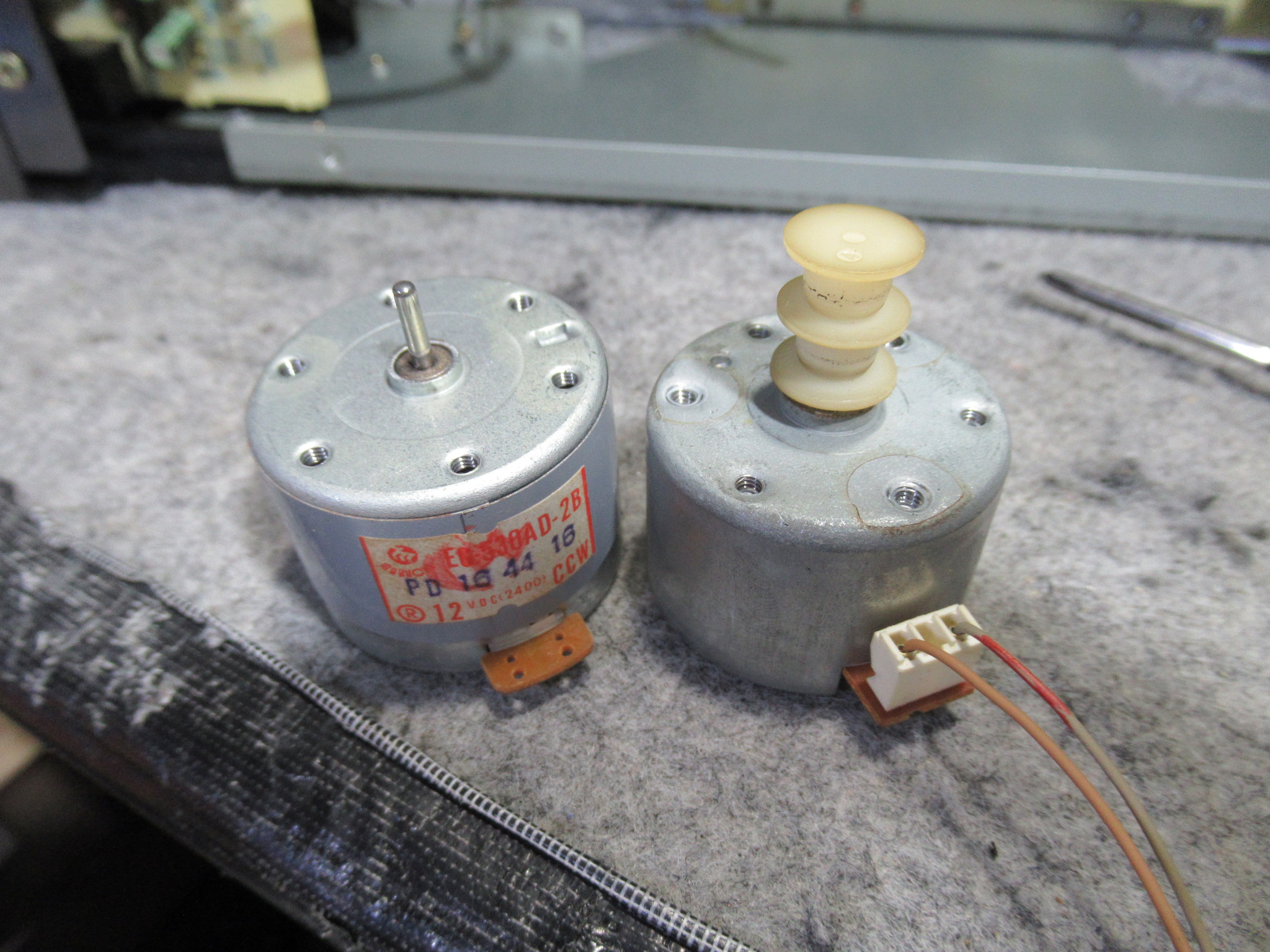

同規格の代替モーターと交換します。

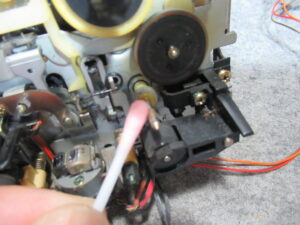

ピンチローラーやアイドラーゴムをクリーニングします。

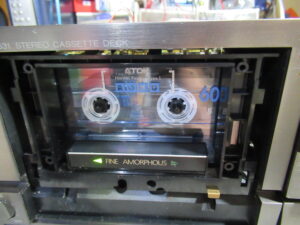

テープポジション表示がチラチラするのは、検出スイッチの接触不良ですので、接点をメンテします。
本体に組み込んで動作確認を行います。

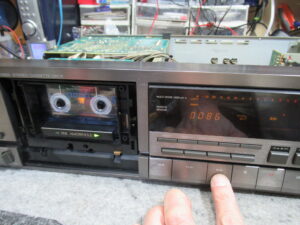

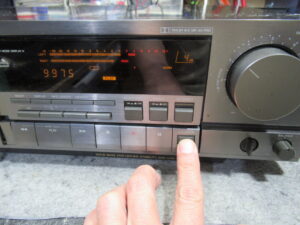

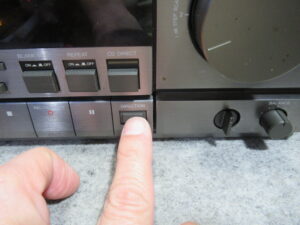

ここで新たな問題が発覚しました。方向切替スイッチを押すと、巻き戻しになります。
機器の内部から操作スイッチ基板を撮影したところです。テスターで点検した結果、切り替えスイッチの接触不良が起きていることがわかりました。そのため、マイコンが他のボタンを押したと誤認してしまうようです。

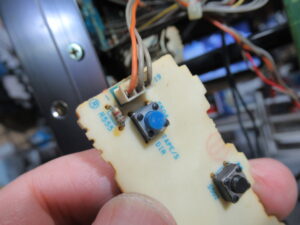

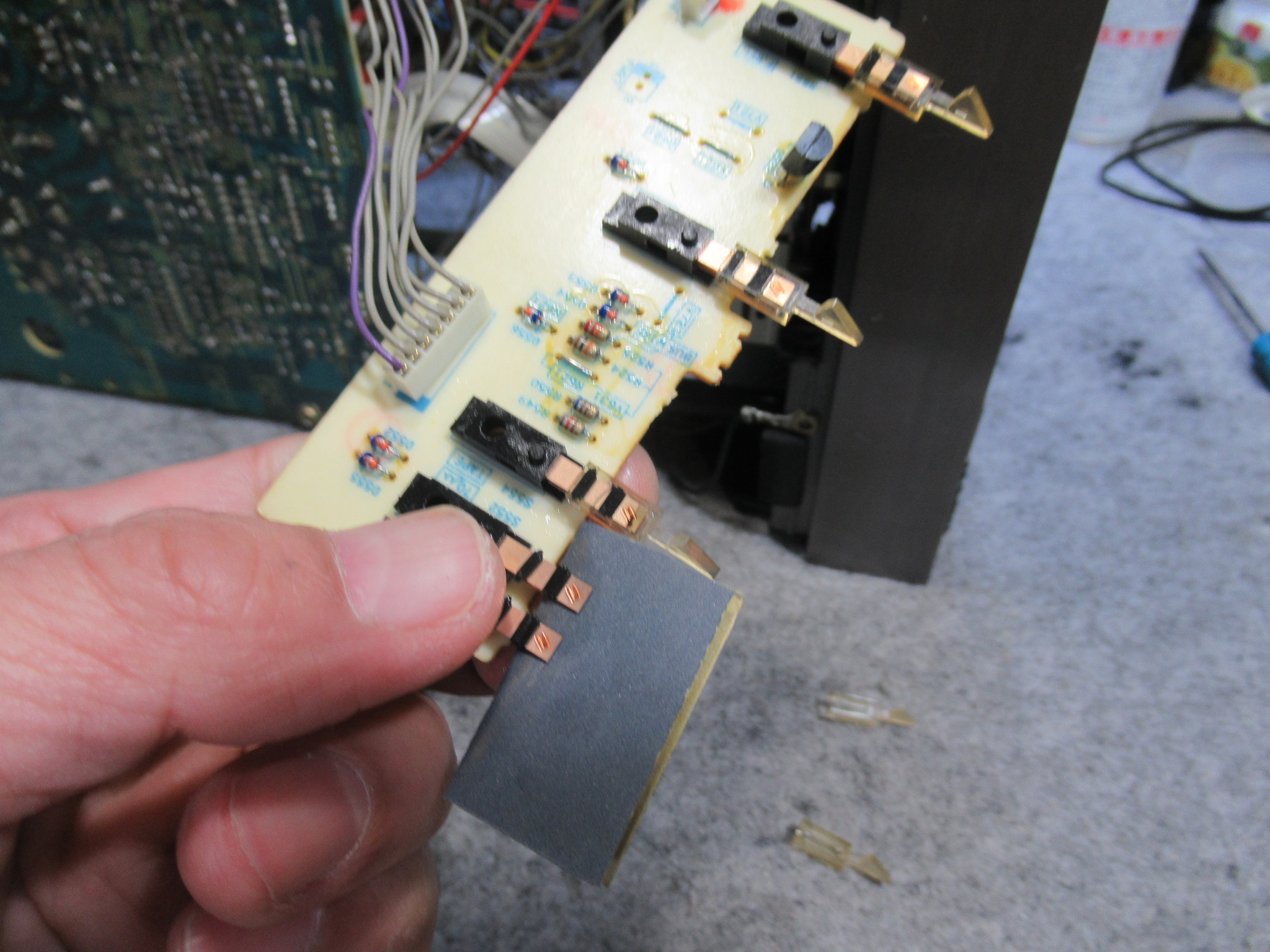

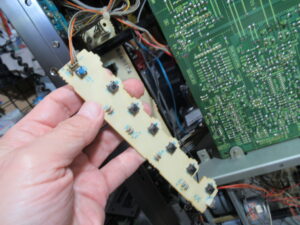

スイッチ基板を取り外しました。なぜかそのスイッチだけ色が違います。

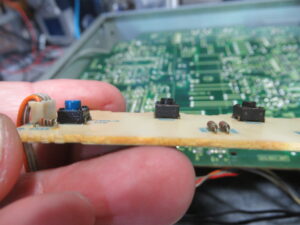

形状が他のものと異なります。フロントパネルと干渉するために首の長いものを使用していると思われますが、同じものは入手できませんので、交換は諦めて接点復活剤を処置します。
大幅な改善が見られましたが、やや強めに押さなければ誤作動を起こすことがありますので注意が必要です。

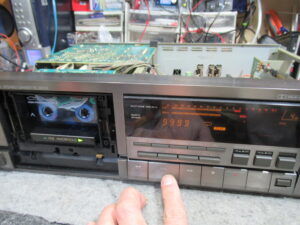

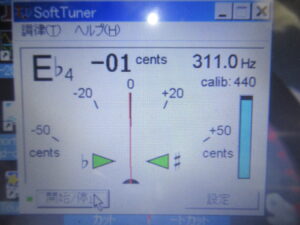

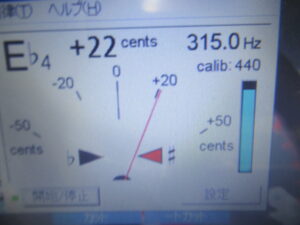

315Hzの信号が記録されたテープを再生し、速度の調整を行います。フォワード方向（左）とリバース方向で多少の差異がありますが、キャプスタンの摩耗等が原因ですのでやむを得ません。一般的なオートリバースデッキは、フォワードは右側、リバースは左側のキャプスタンでテープが送られますので、どちらかに摩耗が起こるとこういった状況になります。

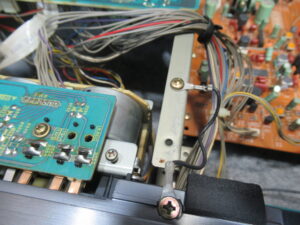

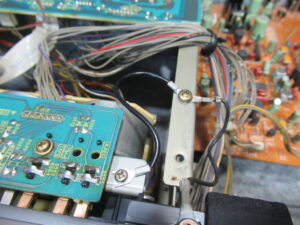

TDシリーズのデッキはアースラインが脆弱ですので、メカと本体間のアースラインを増設します。

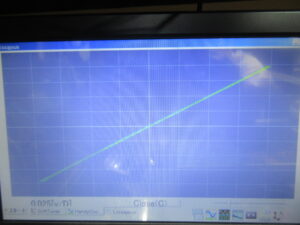

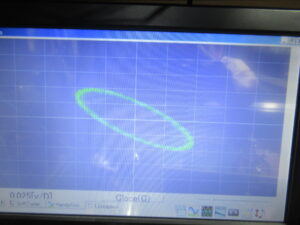

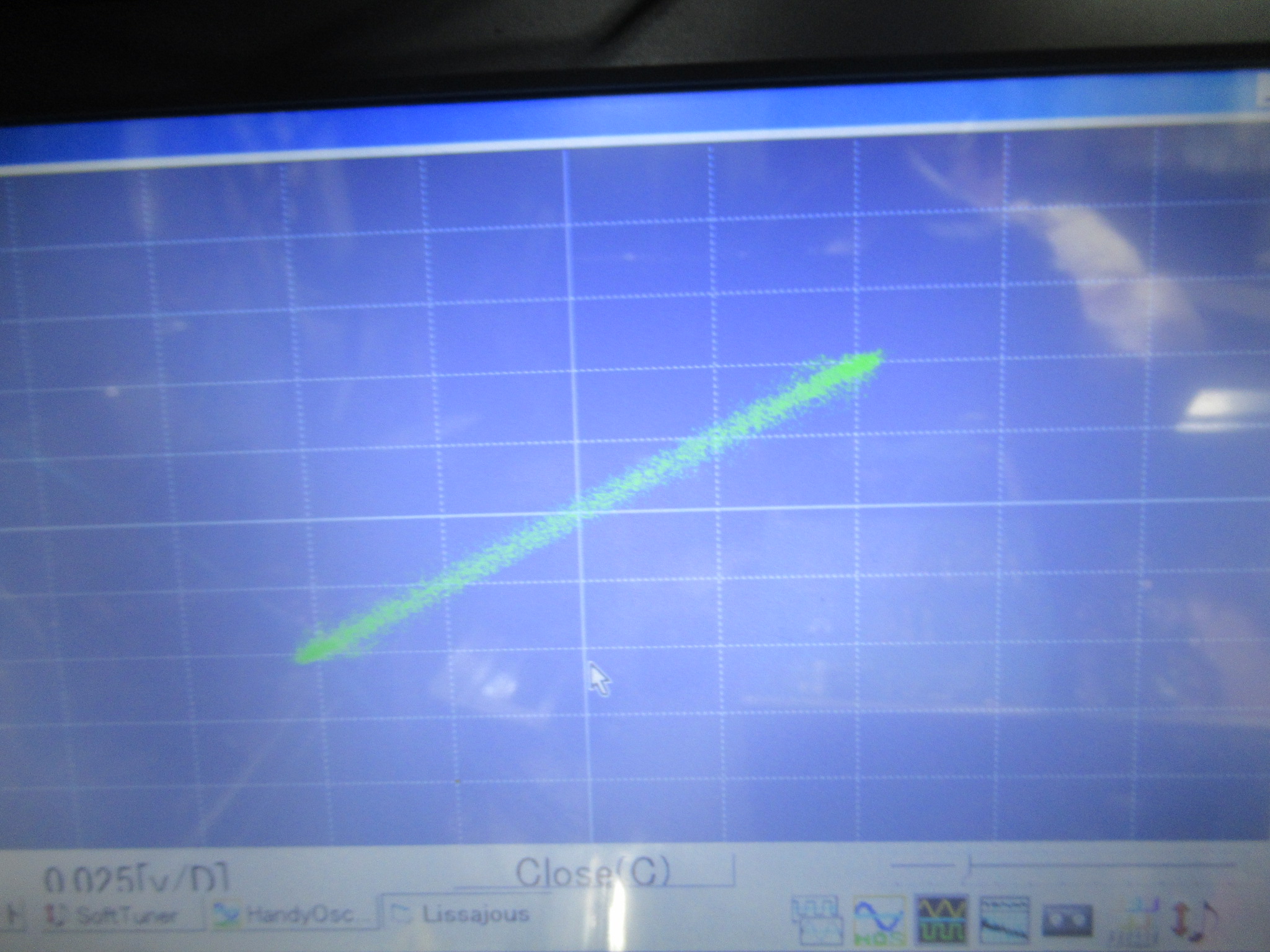

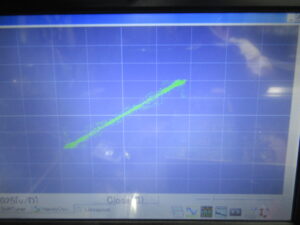

ヘッドアジマスの調整を行います。フォワード方向と、
リバース方向です。
録再バランス調整を行います。

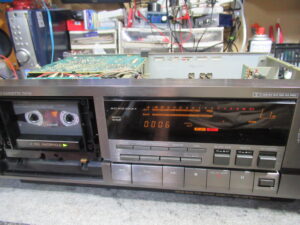

録音テストを行い、修理完了です。
