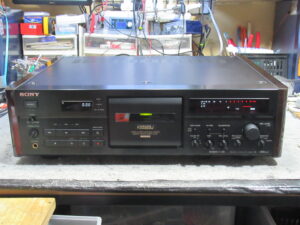

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K555ESJの修理依頼をいただきました。
しばらく使用しない間に故障していたため、DIYでベルト交換等されたものの、リールが回転しないということで当店にバトンタッチをいただきました。

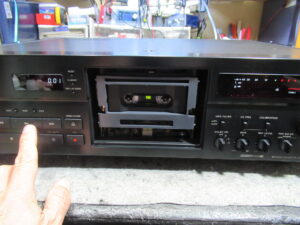

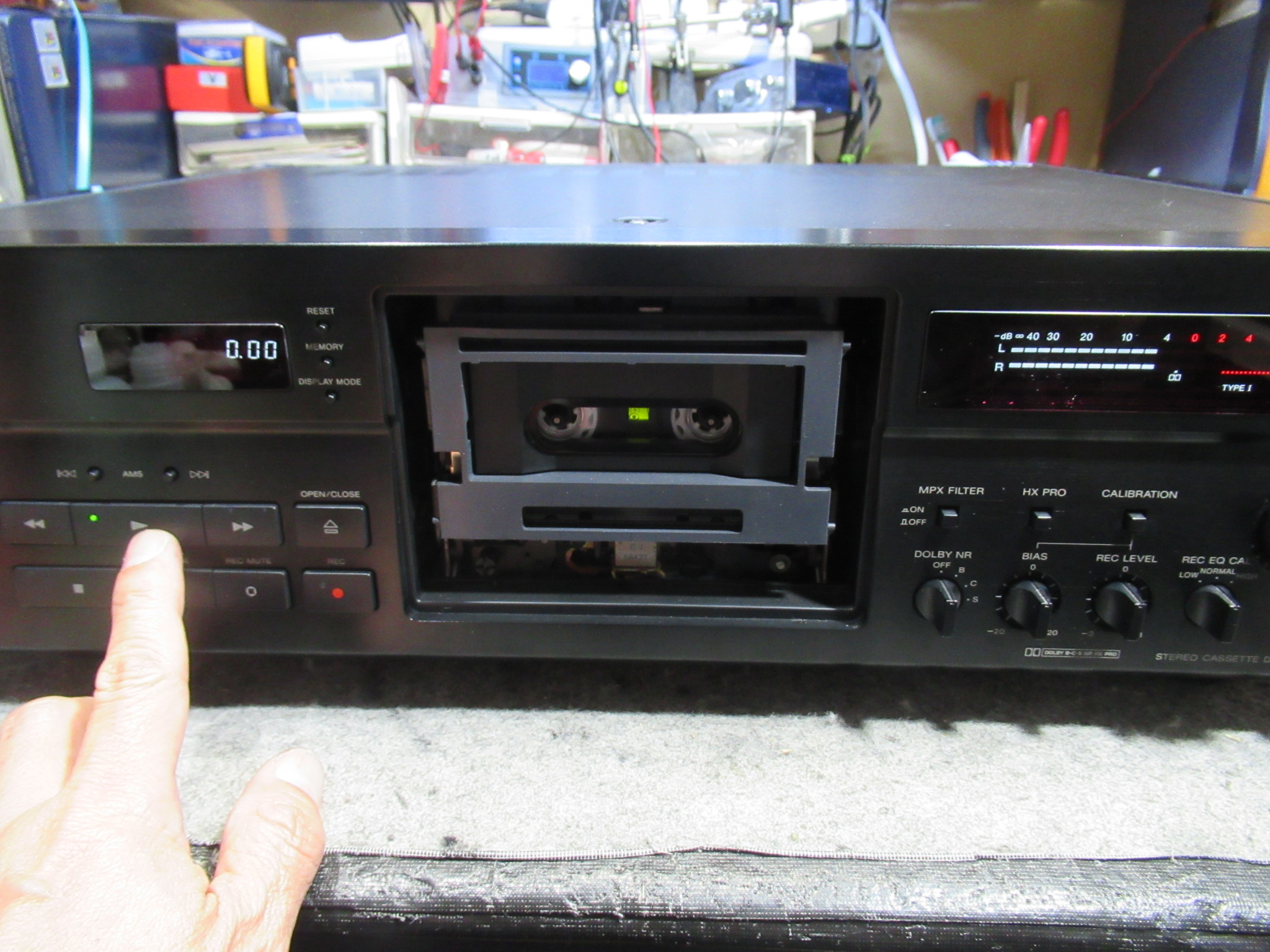

ヘッドは上がりますが、右側のリールが回転しないため、すぐに停止します。

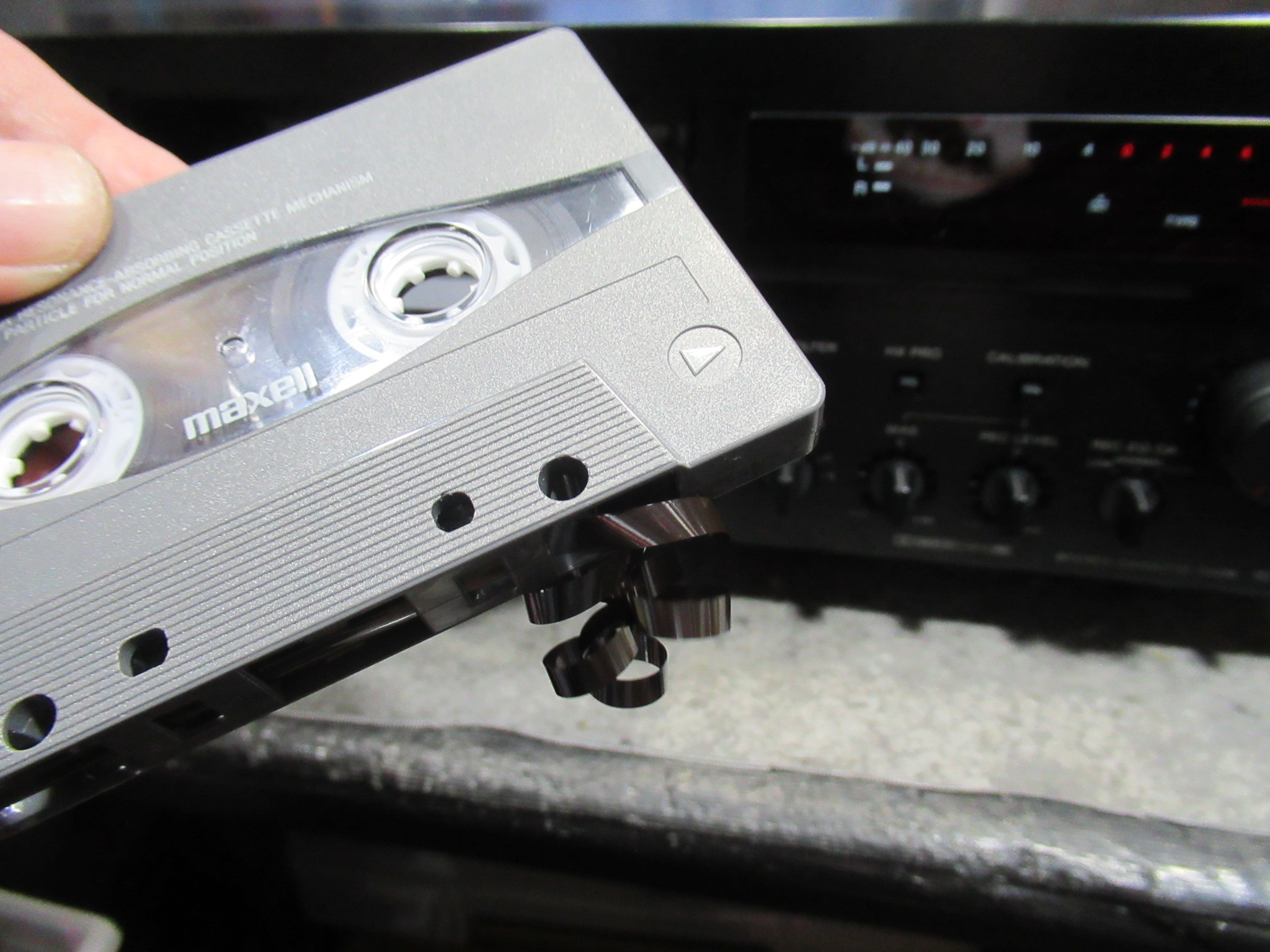

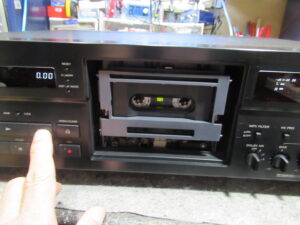

テープが引き出されてしまいました。
早送り巻き戻しも不可です。ただし、モーターが回転している音は聞こえます。

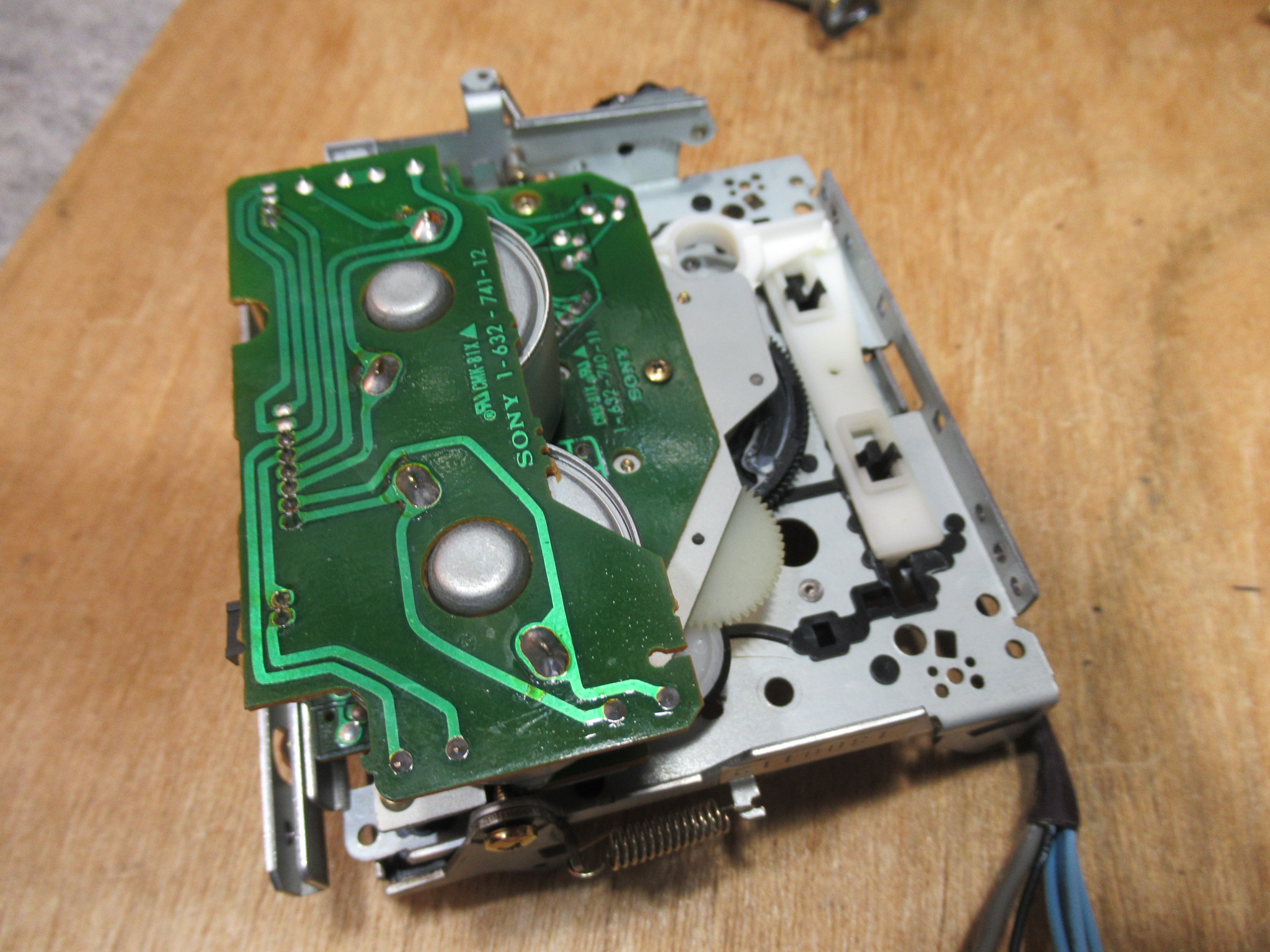

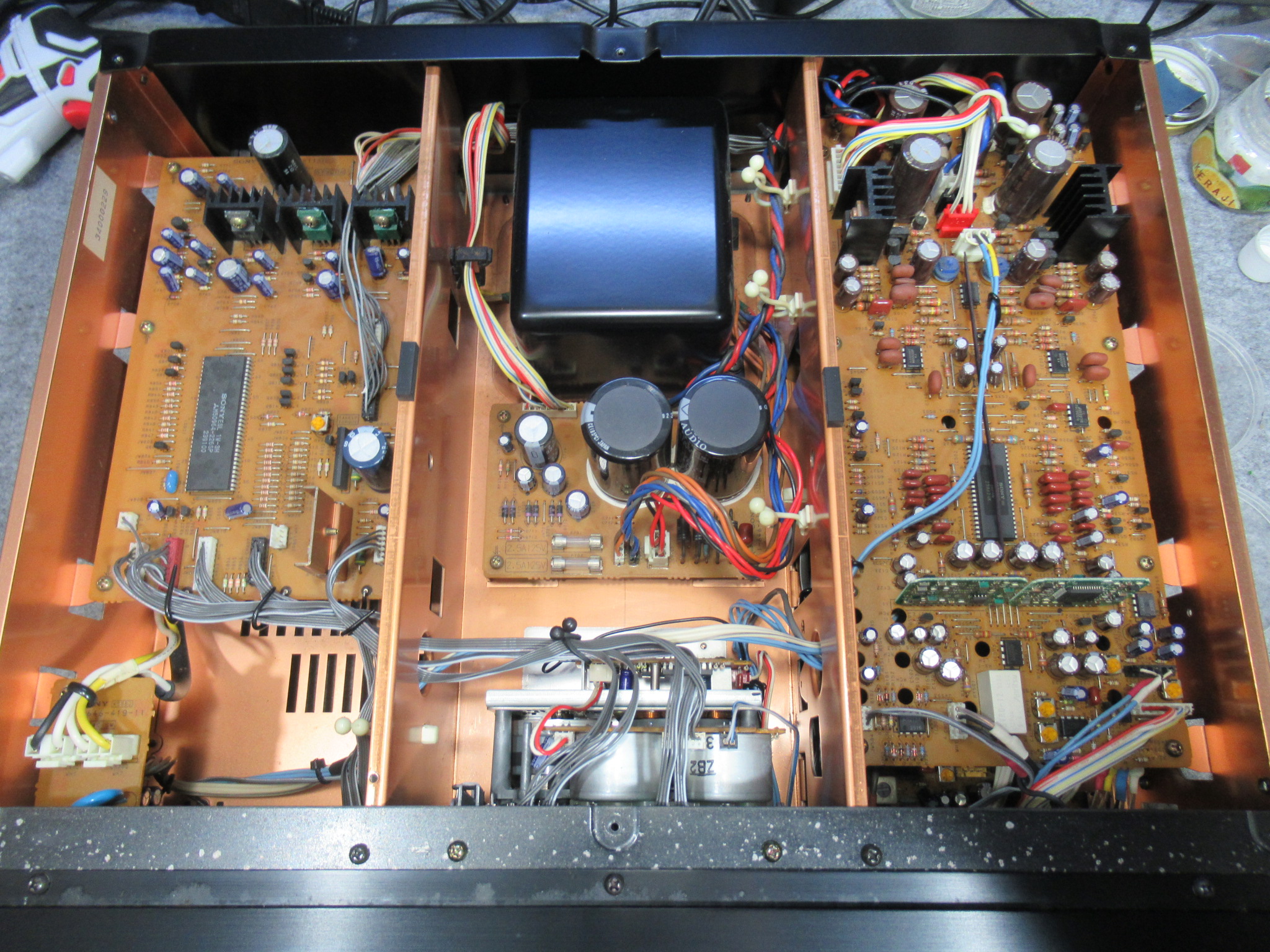

カバーを開けてメカを取り出しました。

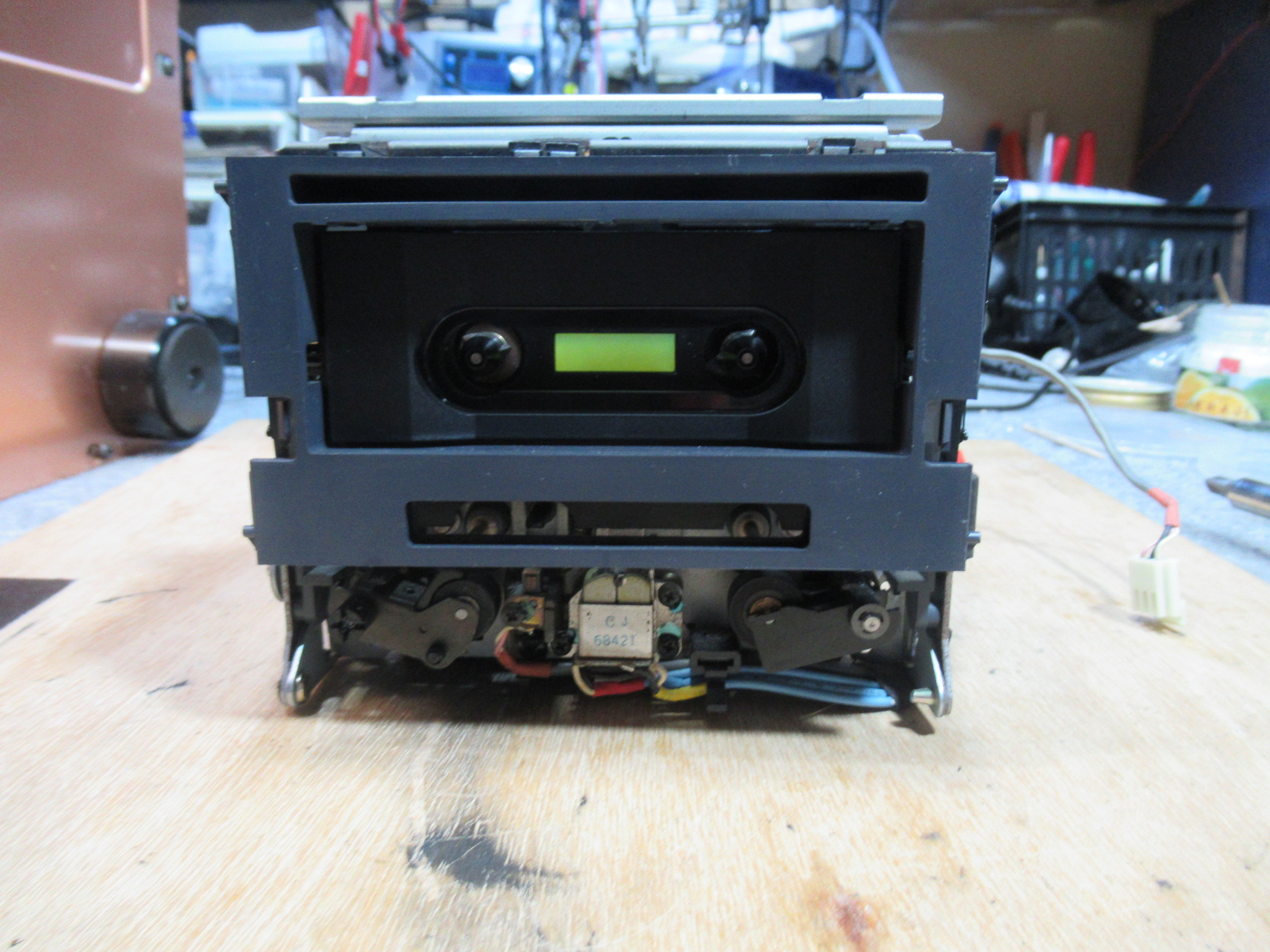

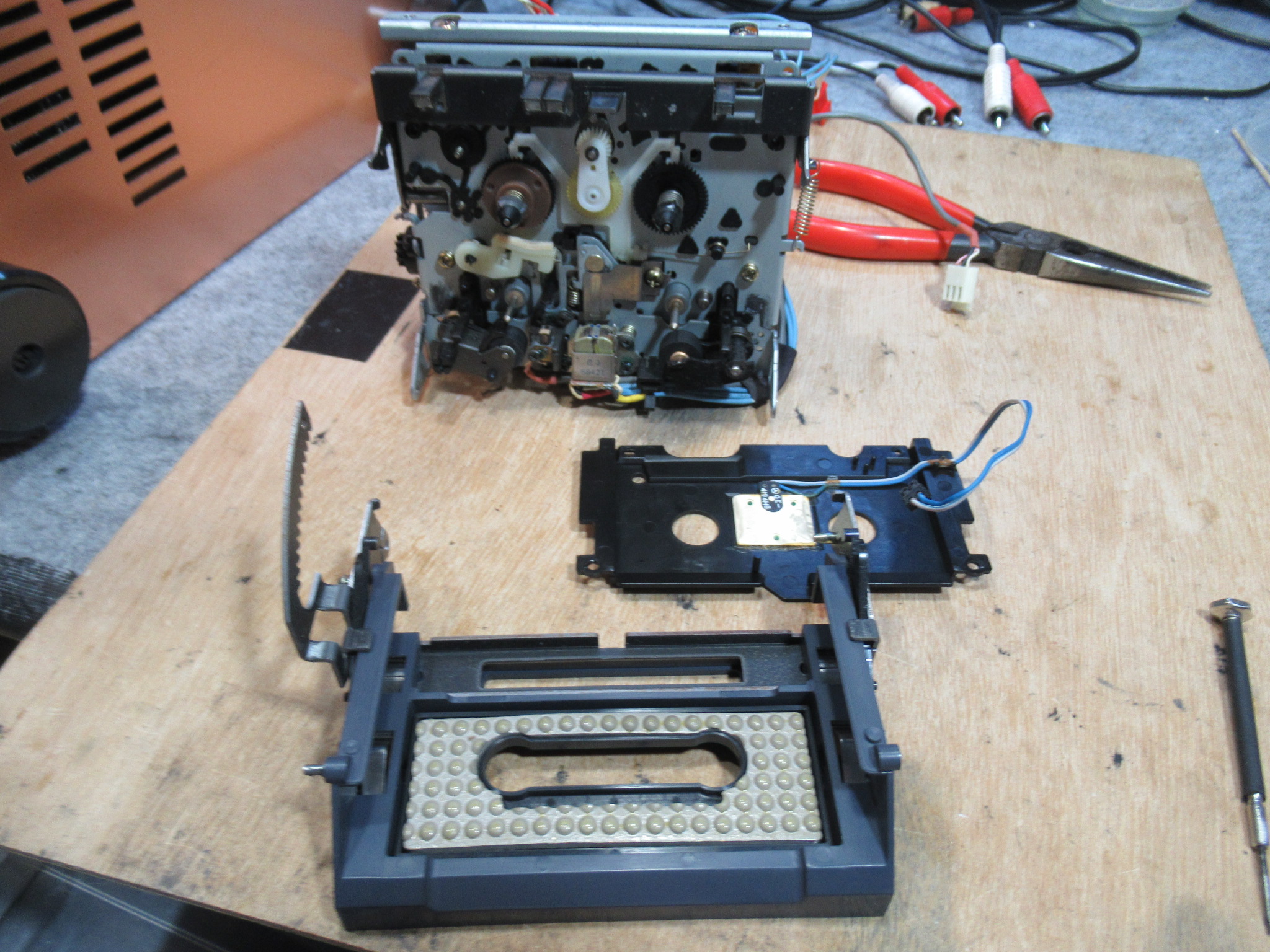

カセットホルダーと化粧パネルを取り外します。

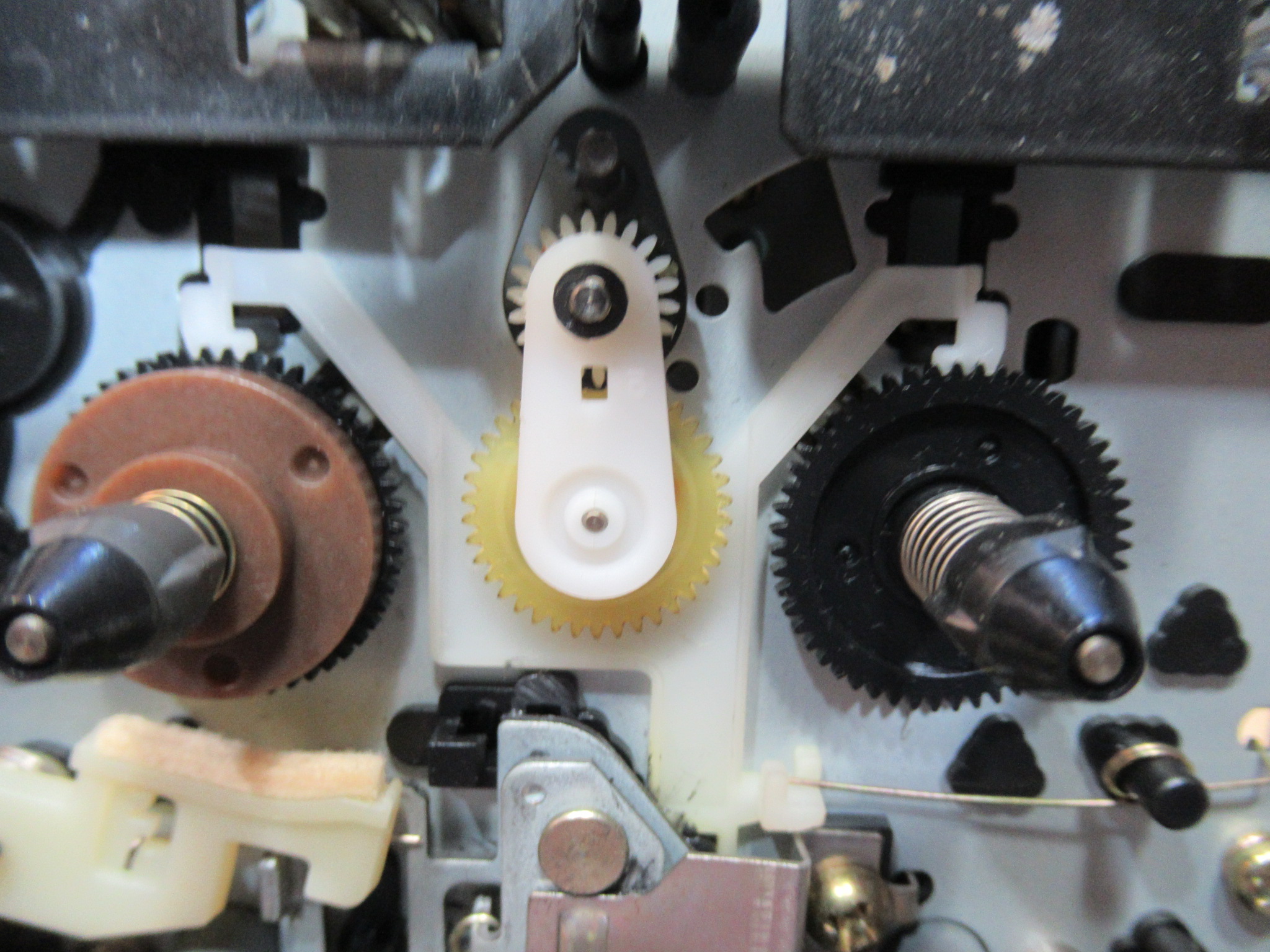

リール周りに問題は無いように見えましたが、

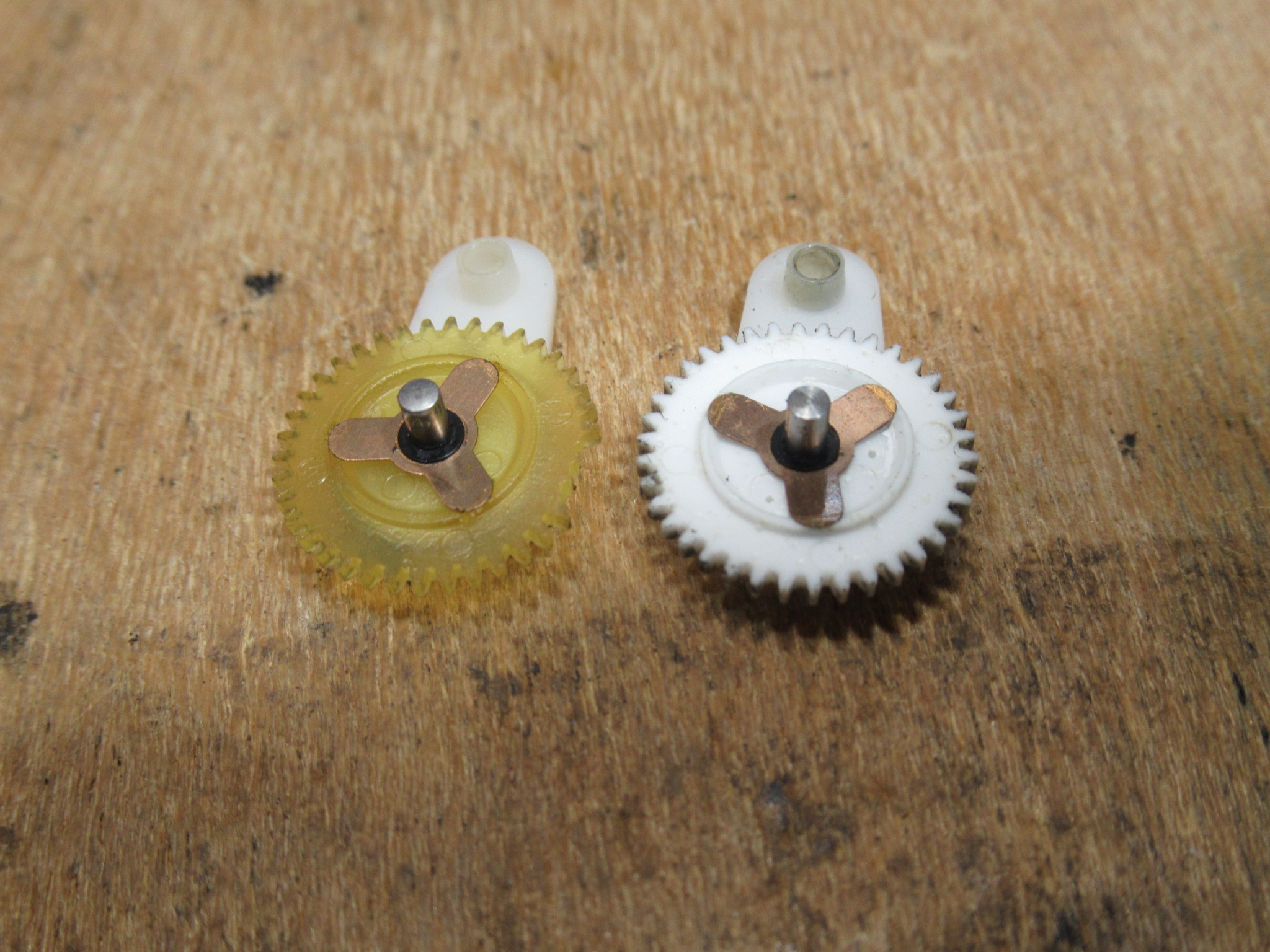

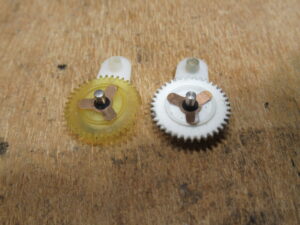

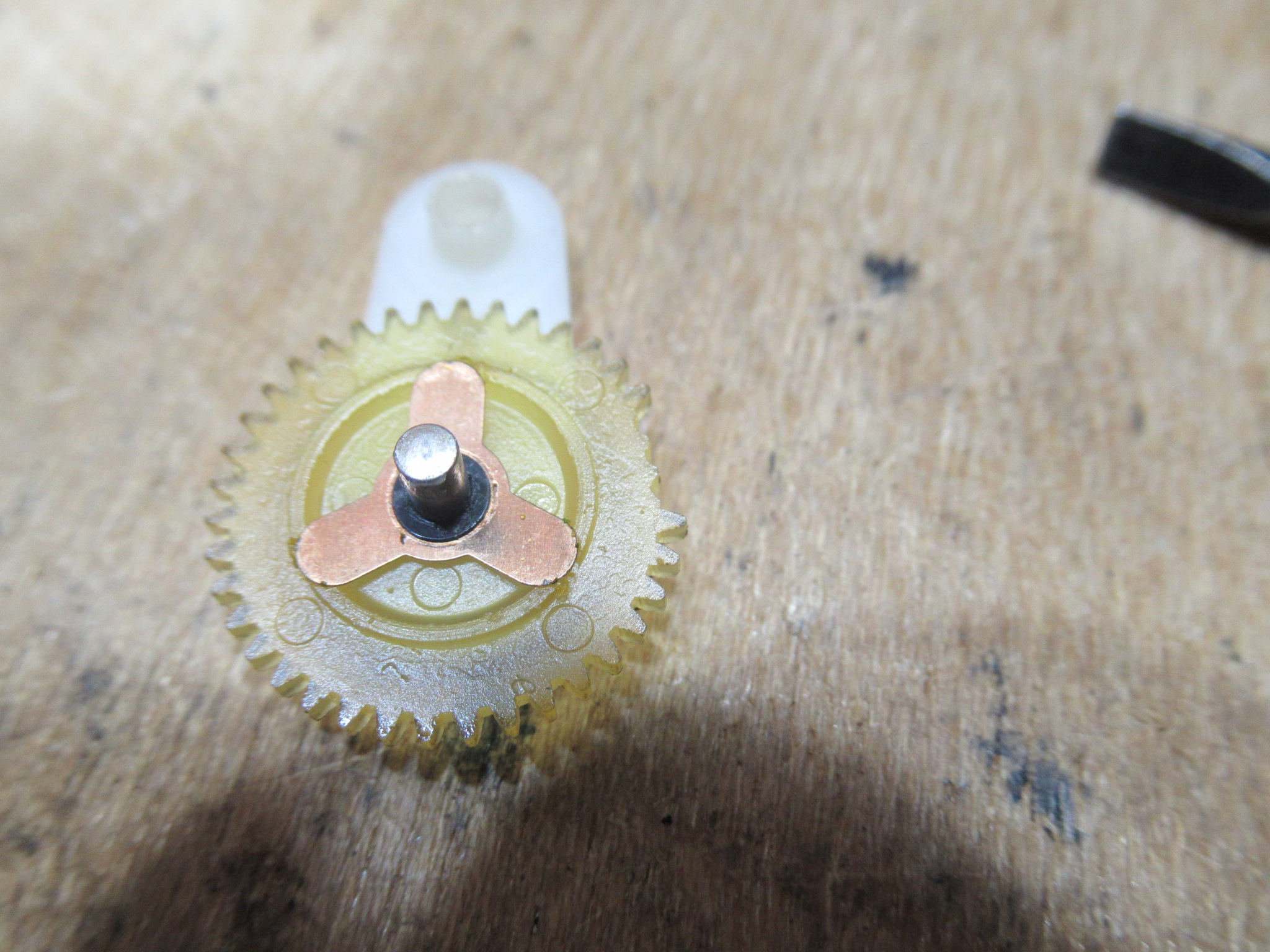

取り外してみると、ギヤ欠けが判明しましたので代替品と交換を行います。SONYのこのアイドラーギヤは、材質の異なる２種類が存在します。この欠けやすいタイプは、KAモデルやリバース機ではよく見かけますが、ESJに使用されているのは初めて経験しました。

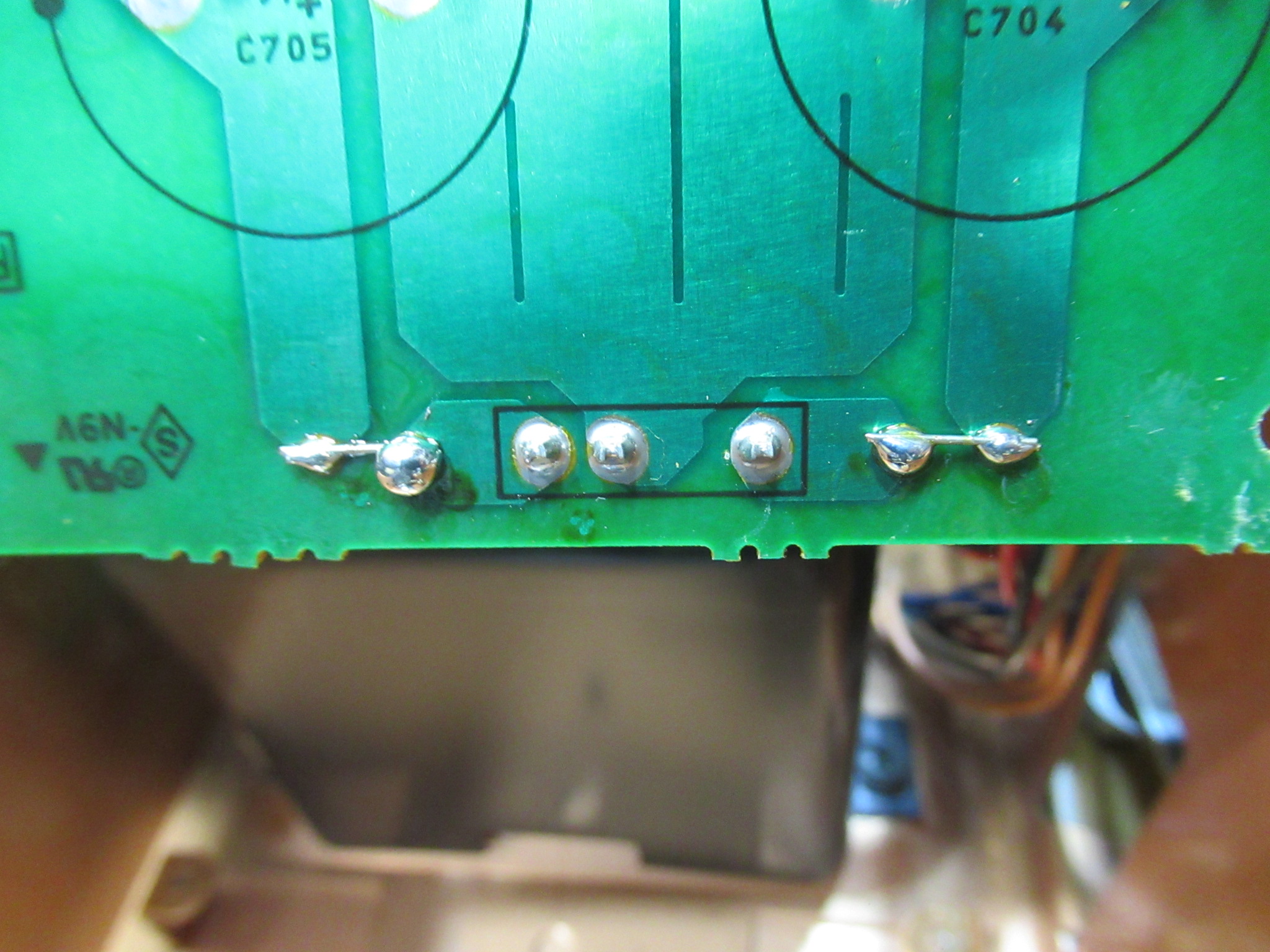

事前のお話では、DIY作業時のトラブルで電源部の過電流保護素子が切れたため、仮処置として直結したということですので、交換するために部品を発注します。

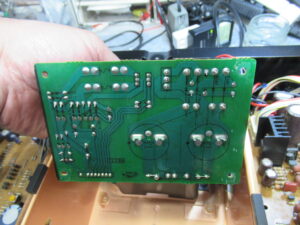

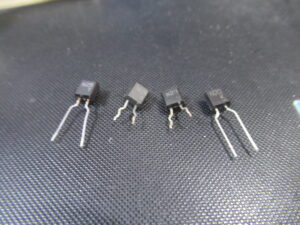

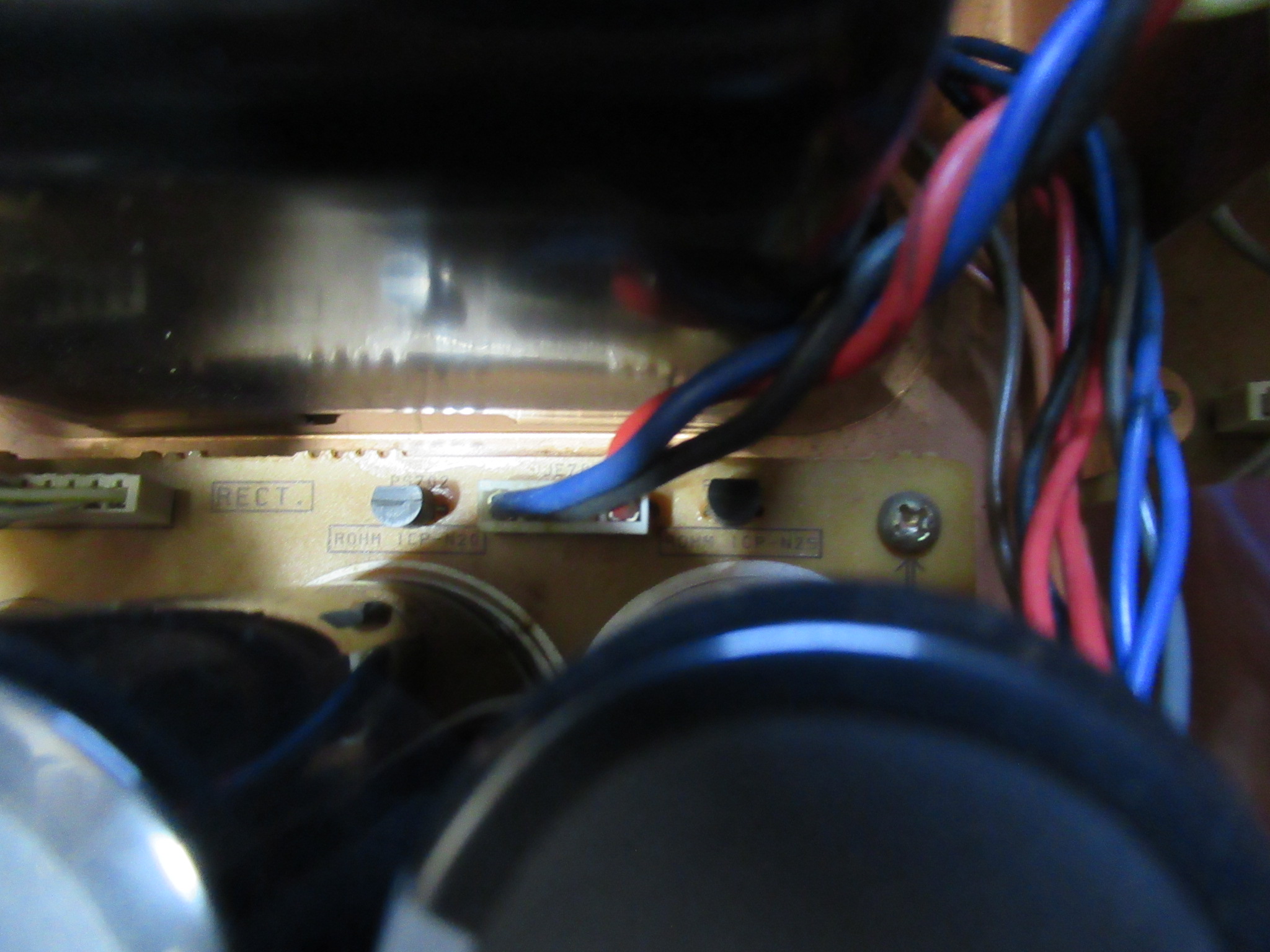

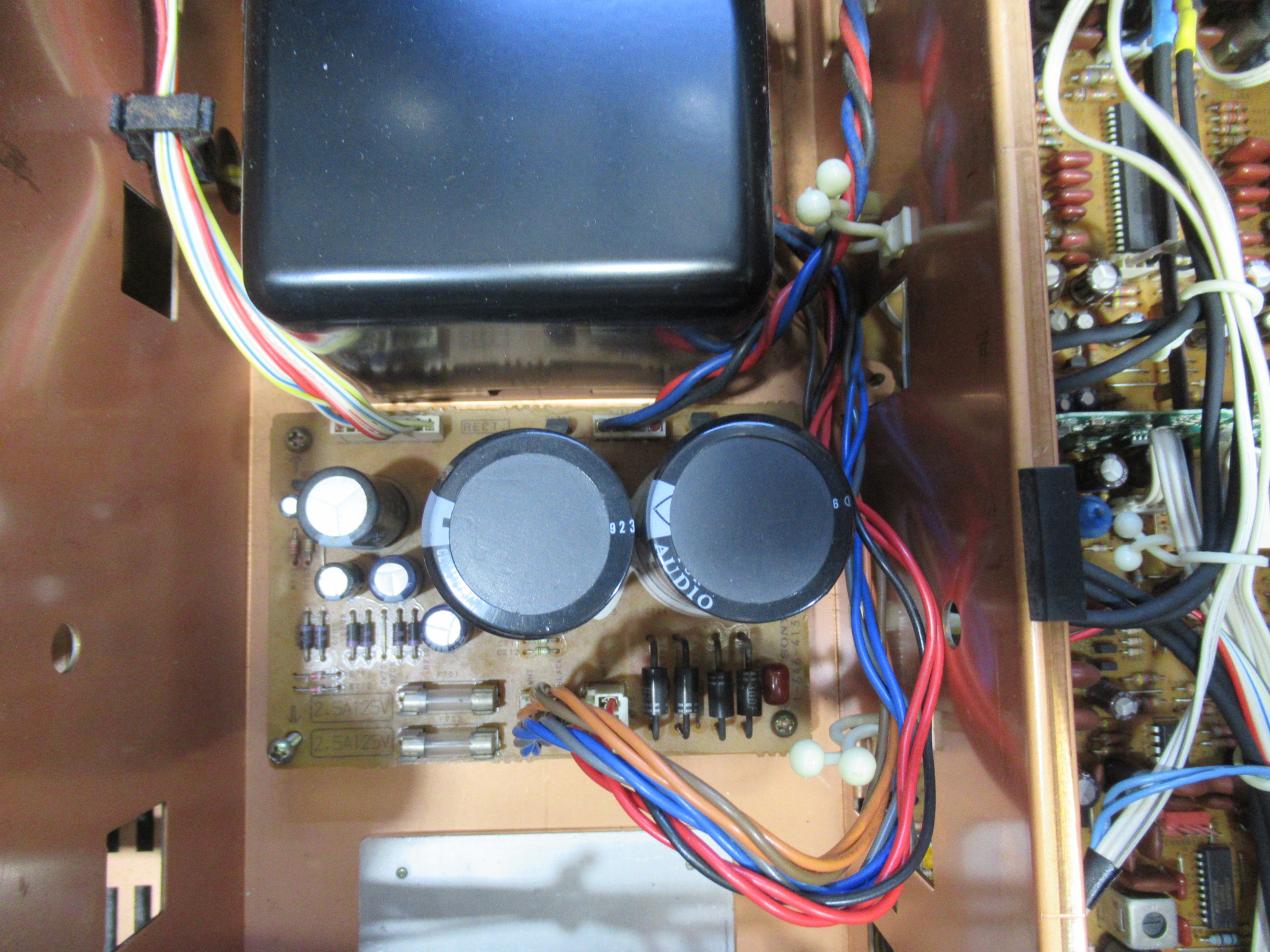

電源基板を取り外します。N-20とN-25です。
部品が到着しましたので交換します。

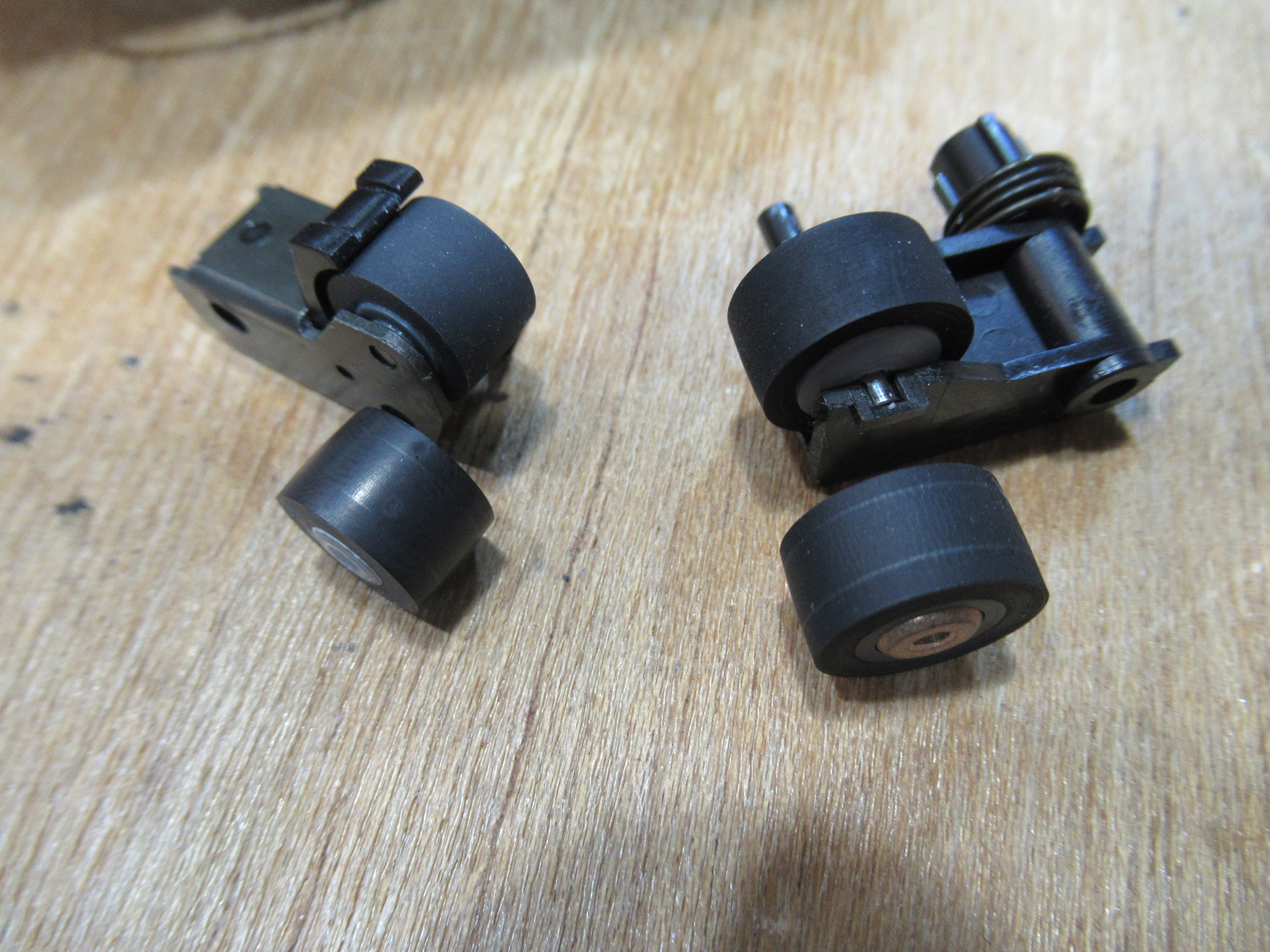

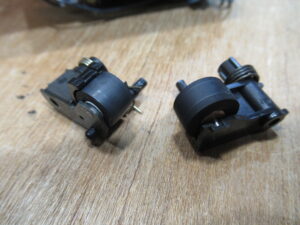

ピンチローラーを交換します。

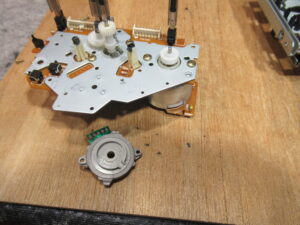

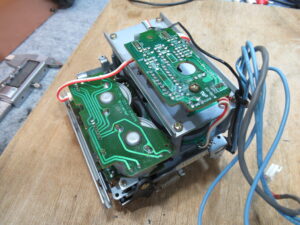

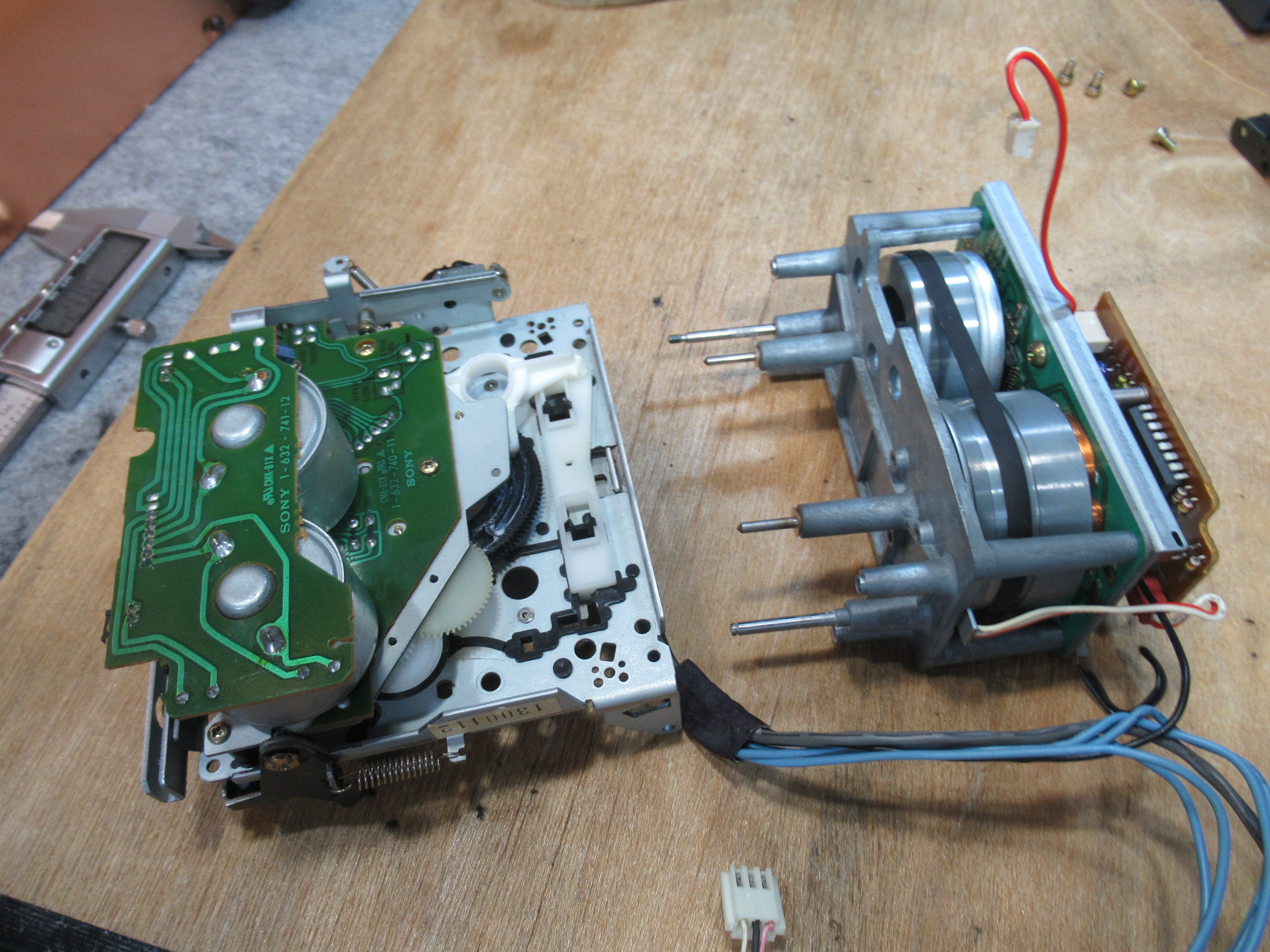

キャプスタンモーターユニットを取り外します。

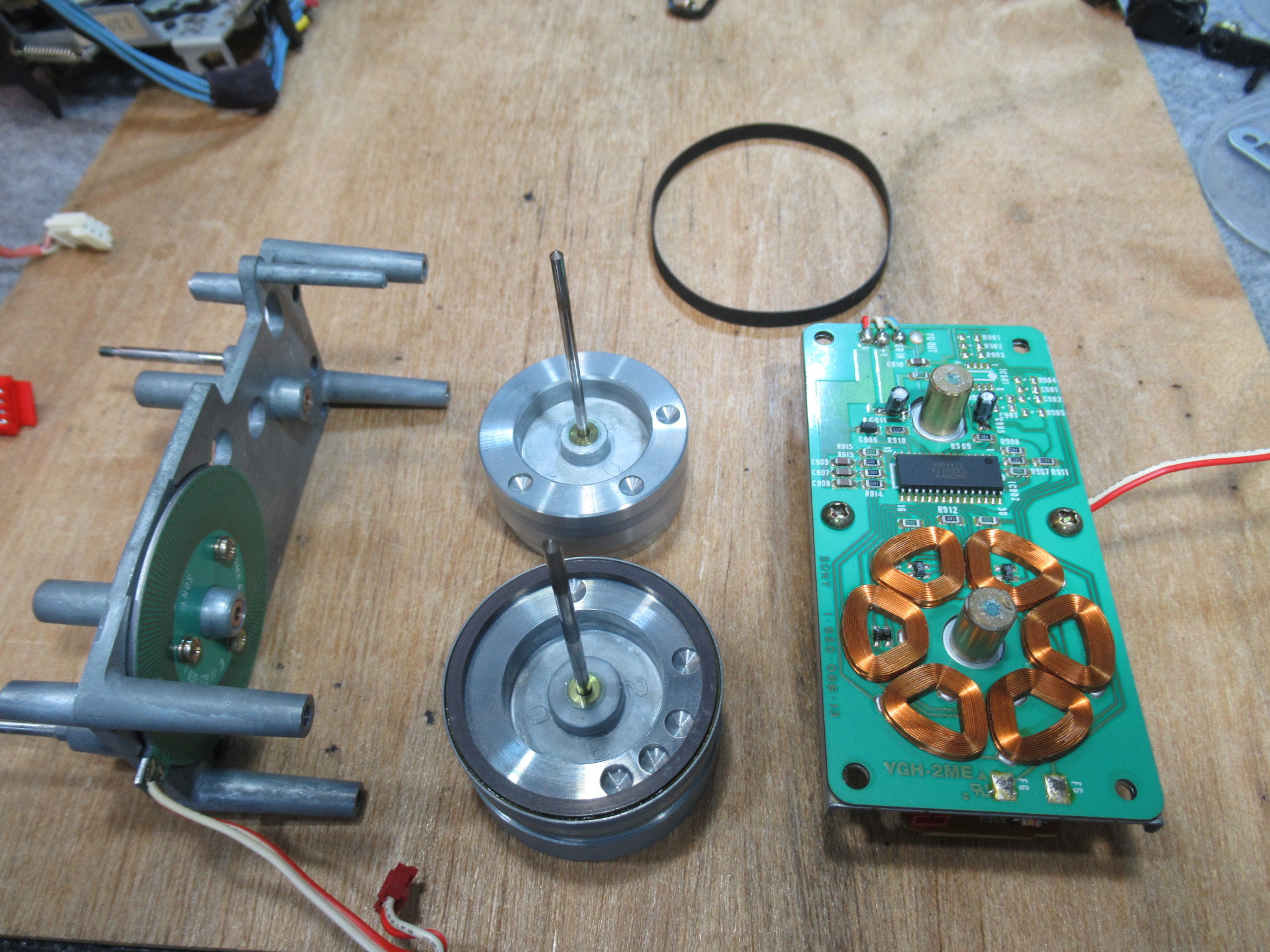

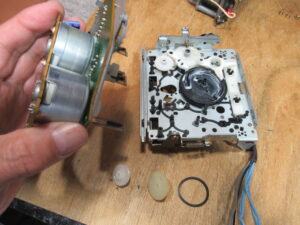

ユニットを分解します。

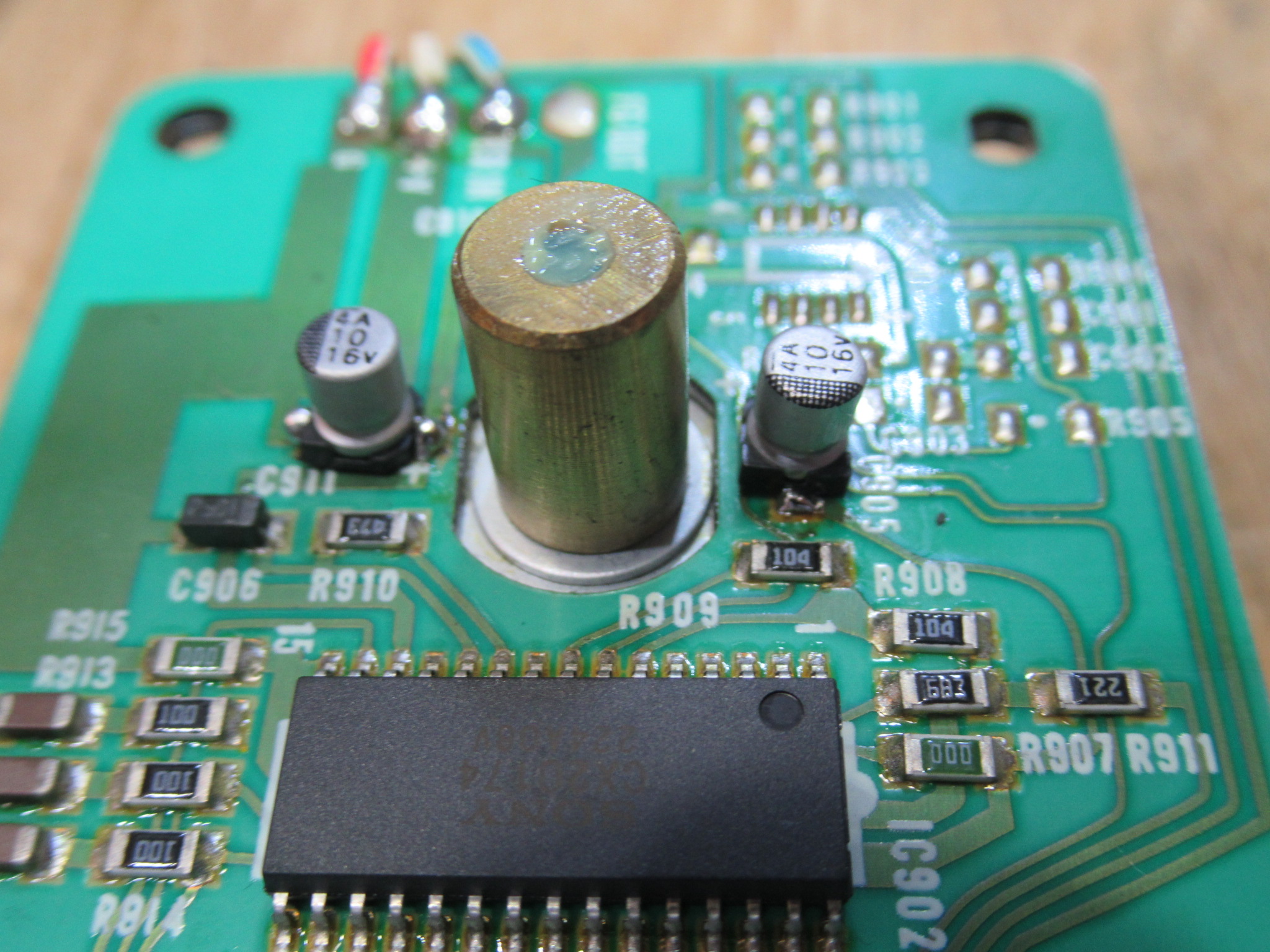

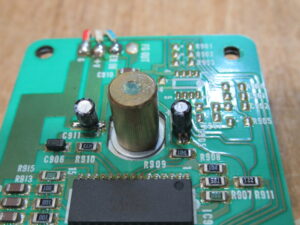

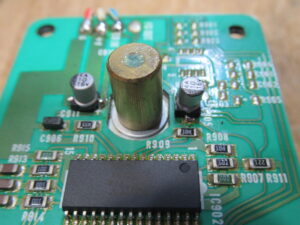

基板面の電解コンデンサーを交換します。

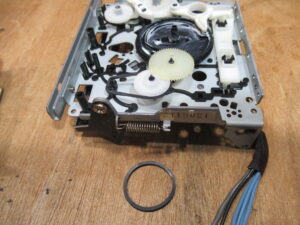

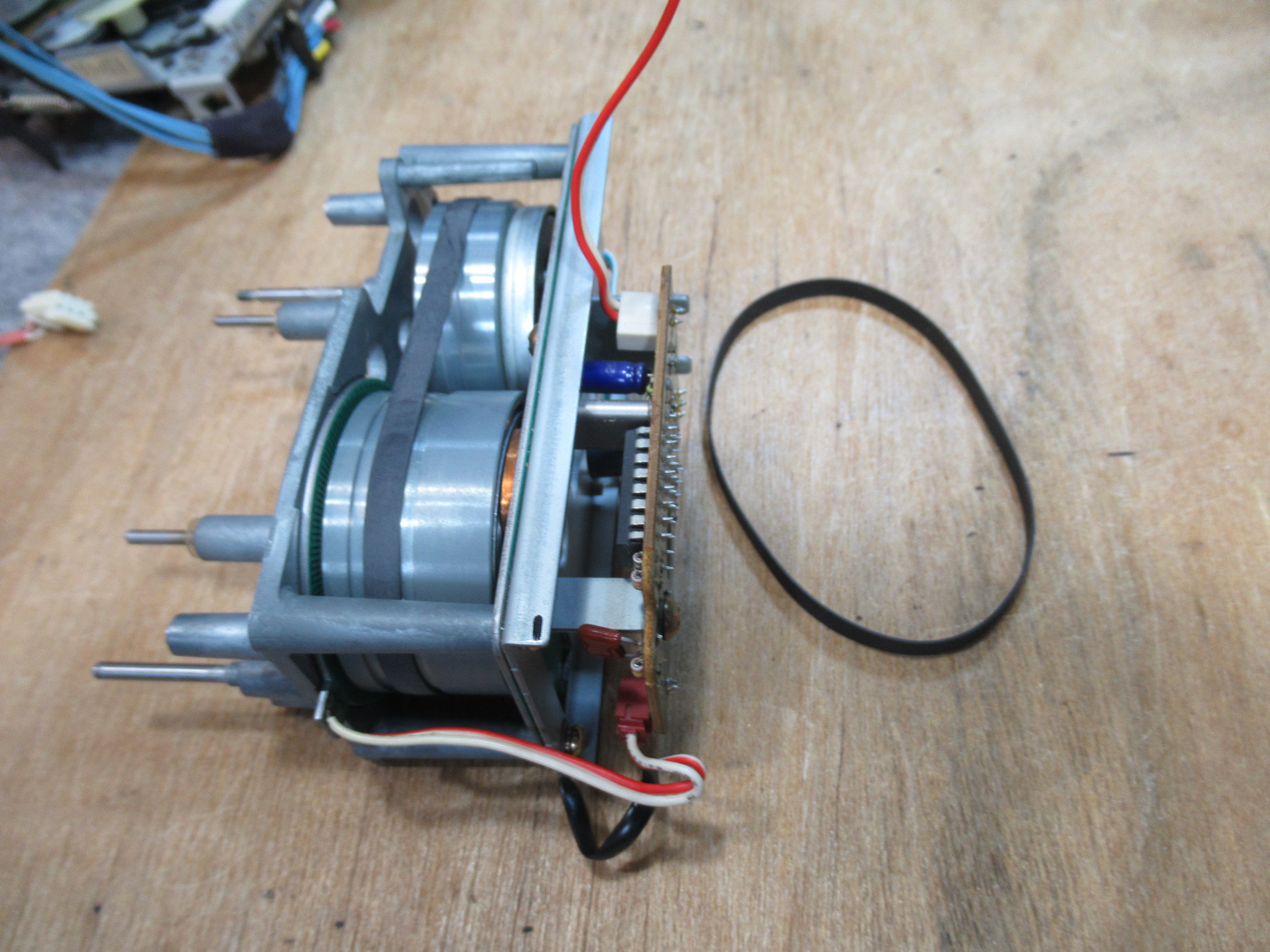

新しいベルトを掛けて組み立てます。

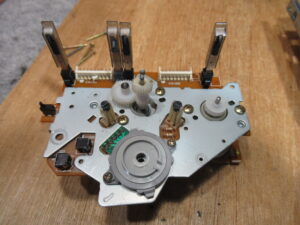

フロント部分を分解します。

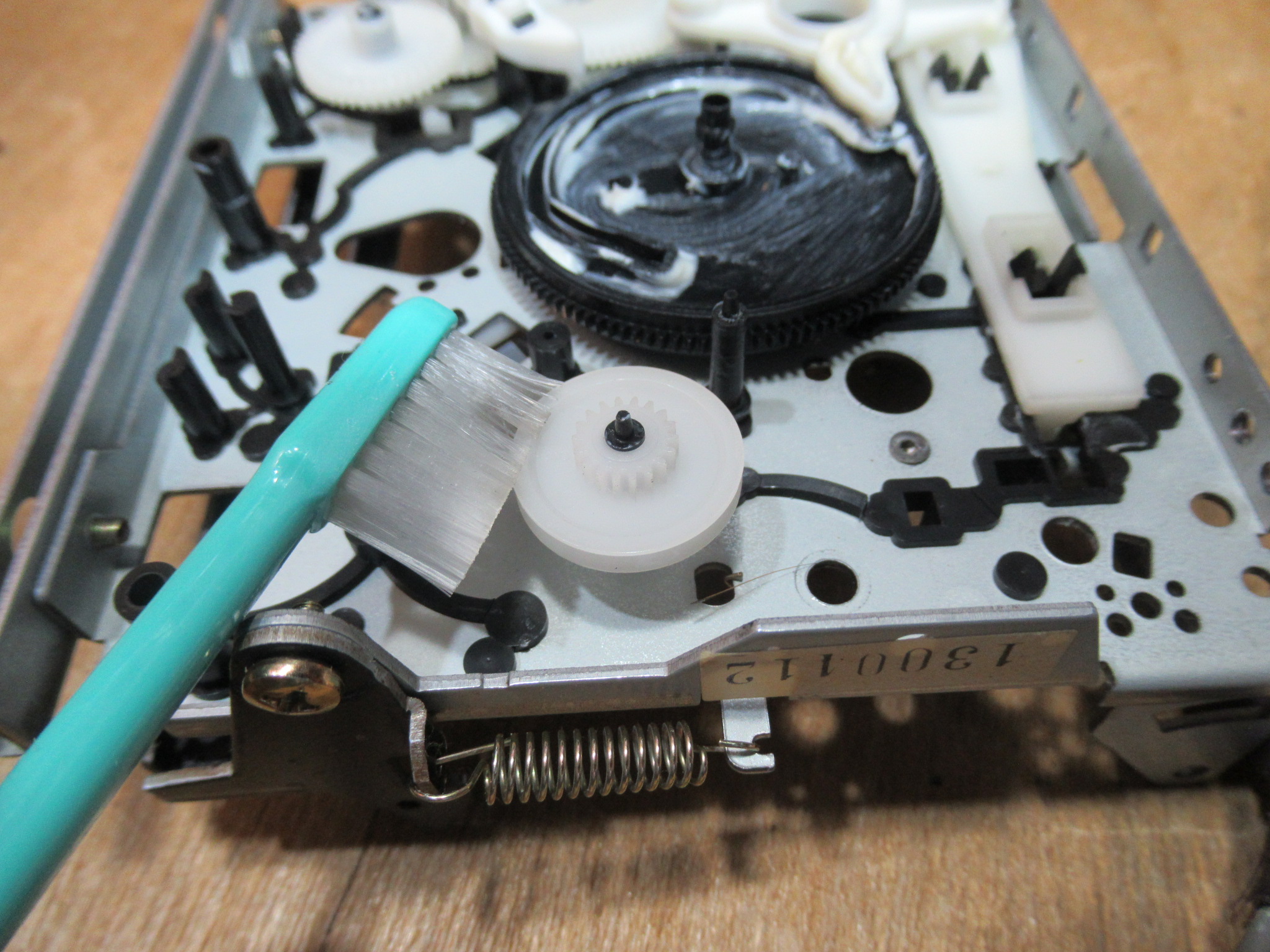

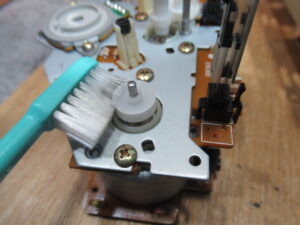

ベルトの掛かるプーリーを脱脂して新しいベルトを仮掛けします。

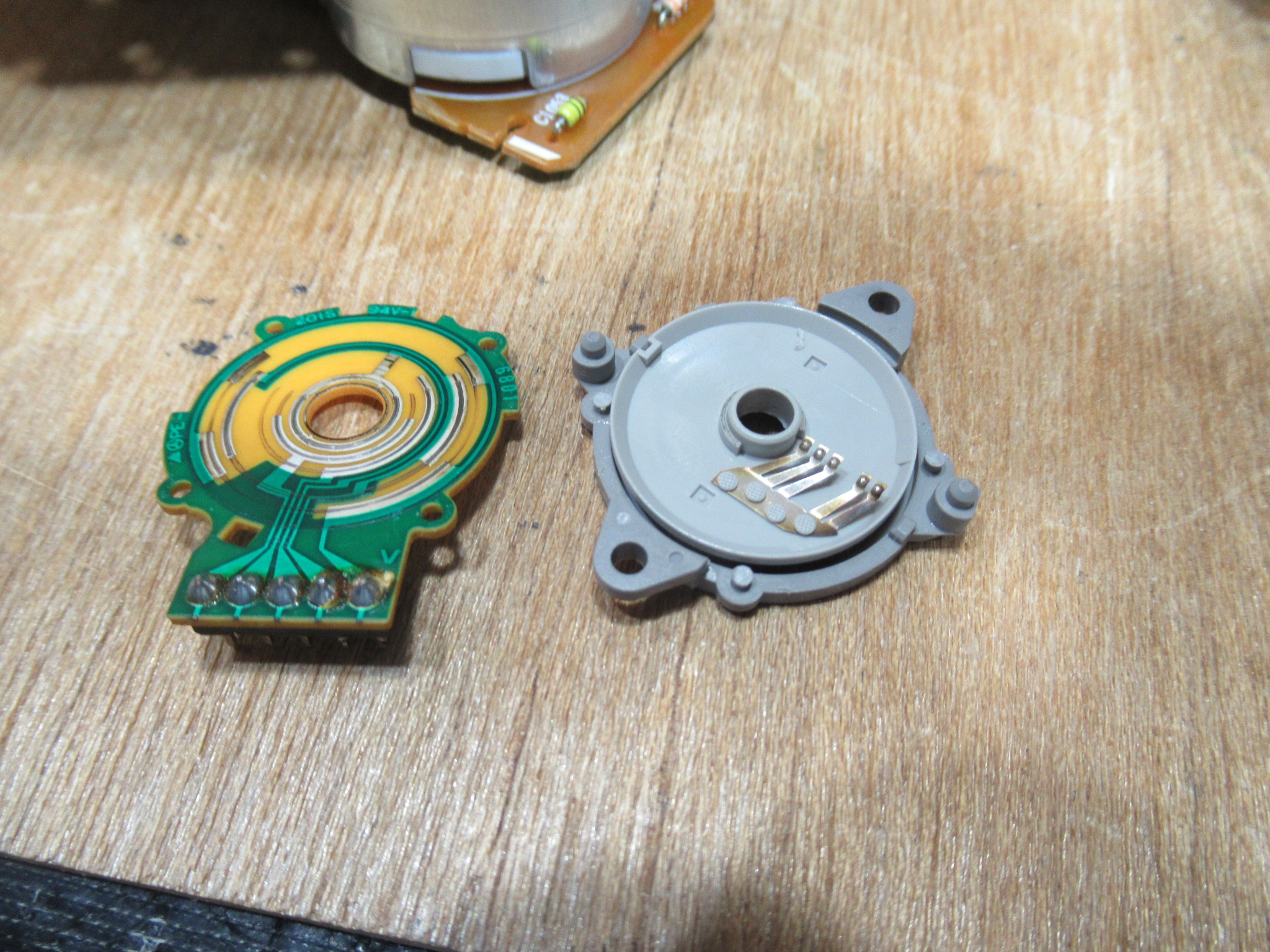

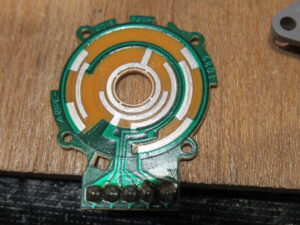

ロータリーエンコーダーを分解します。
汚れている接点を研磨清掃し、スライド接点専用グリスを処置します。

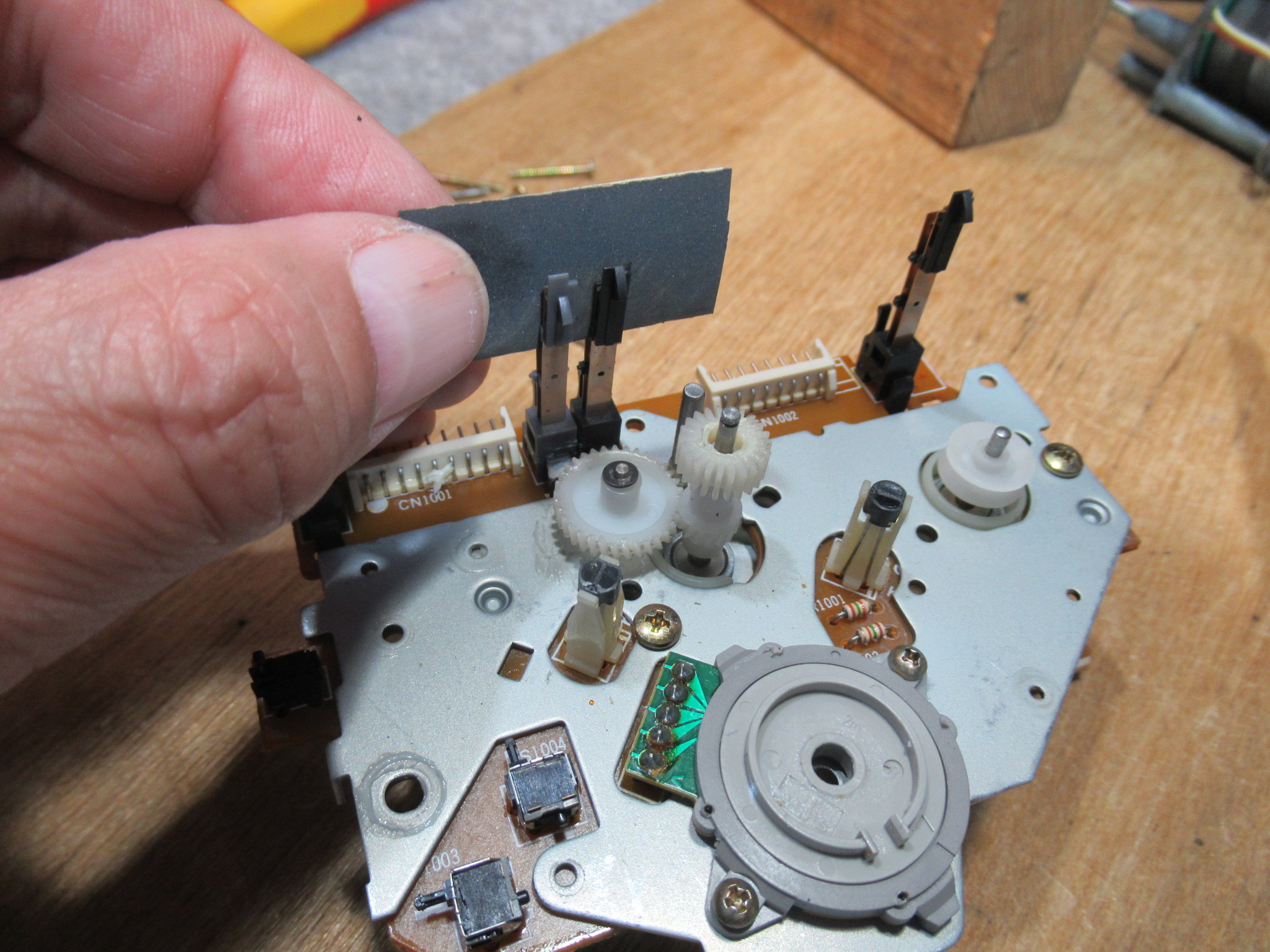

オートセレクタ用スイッチ接点を磨きます。

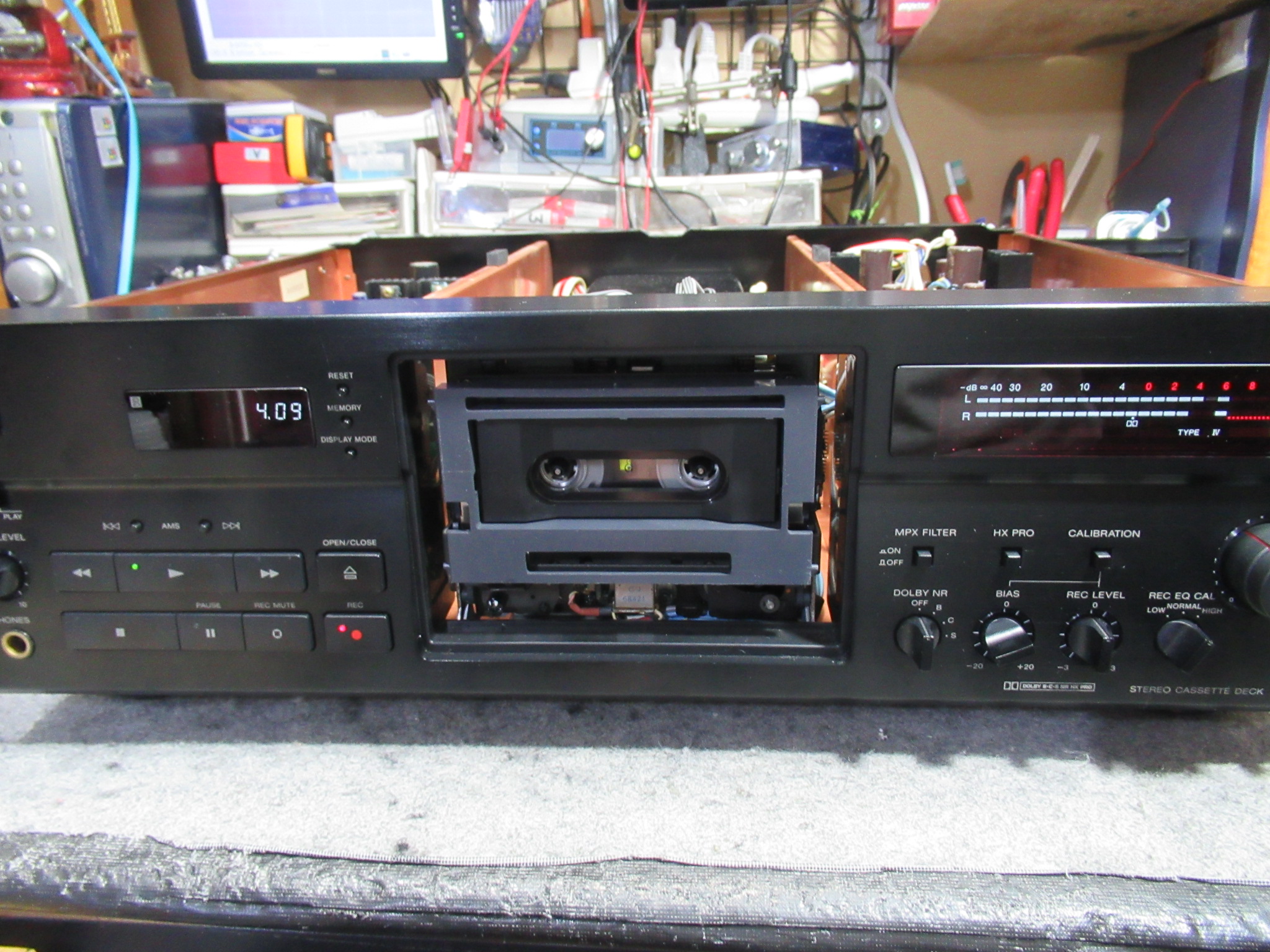

本体に戻して動作確認を行います。

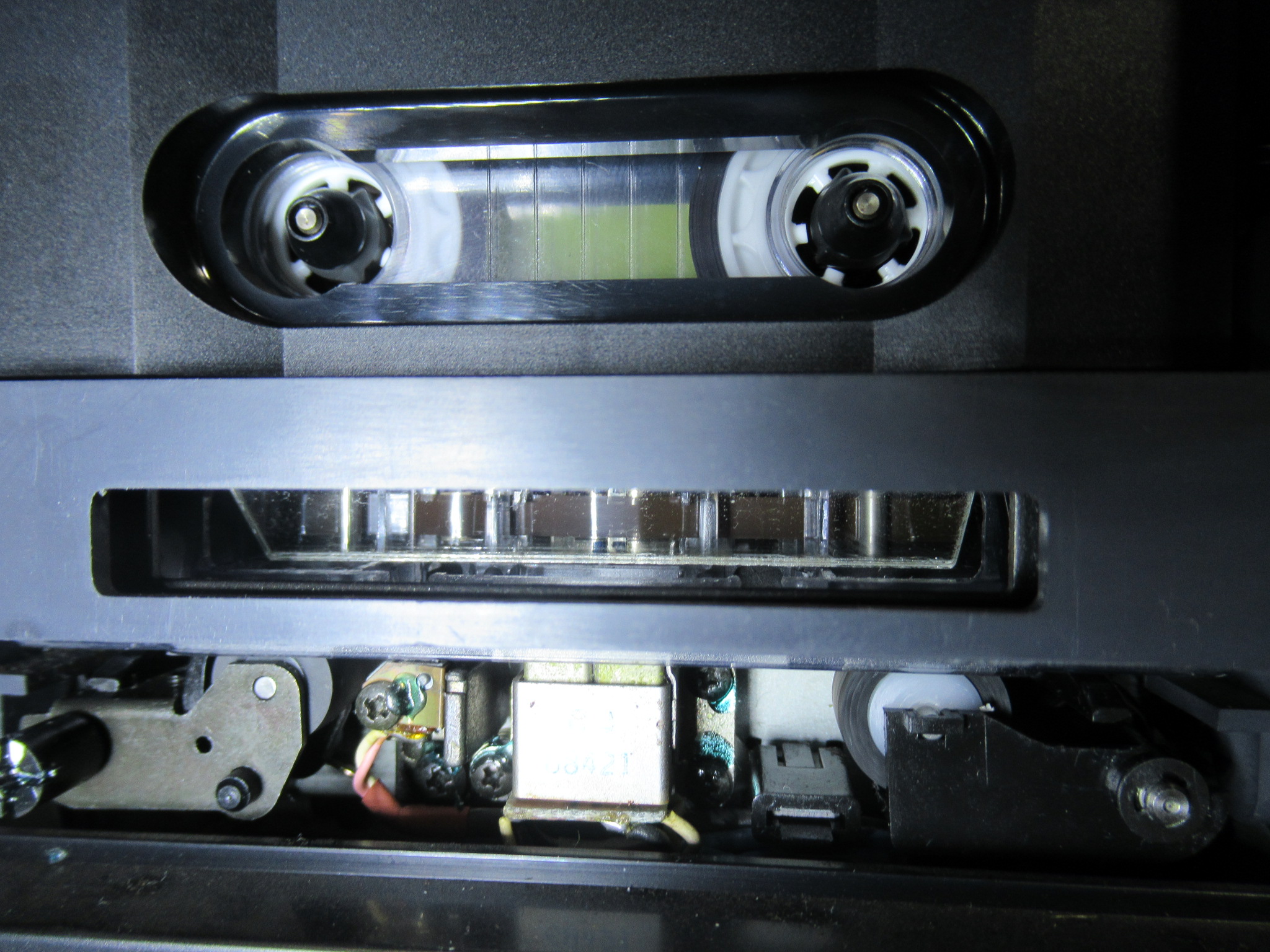

ミラーカセットを用いてテープの走行状態を目視点検します。

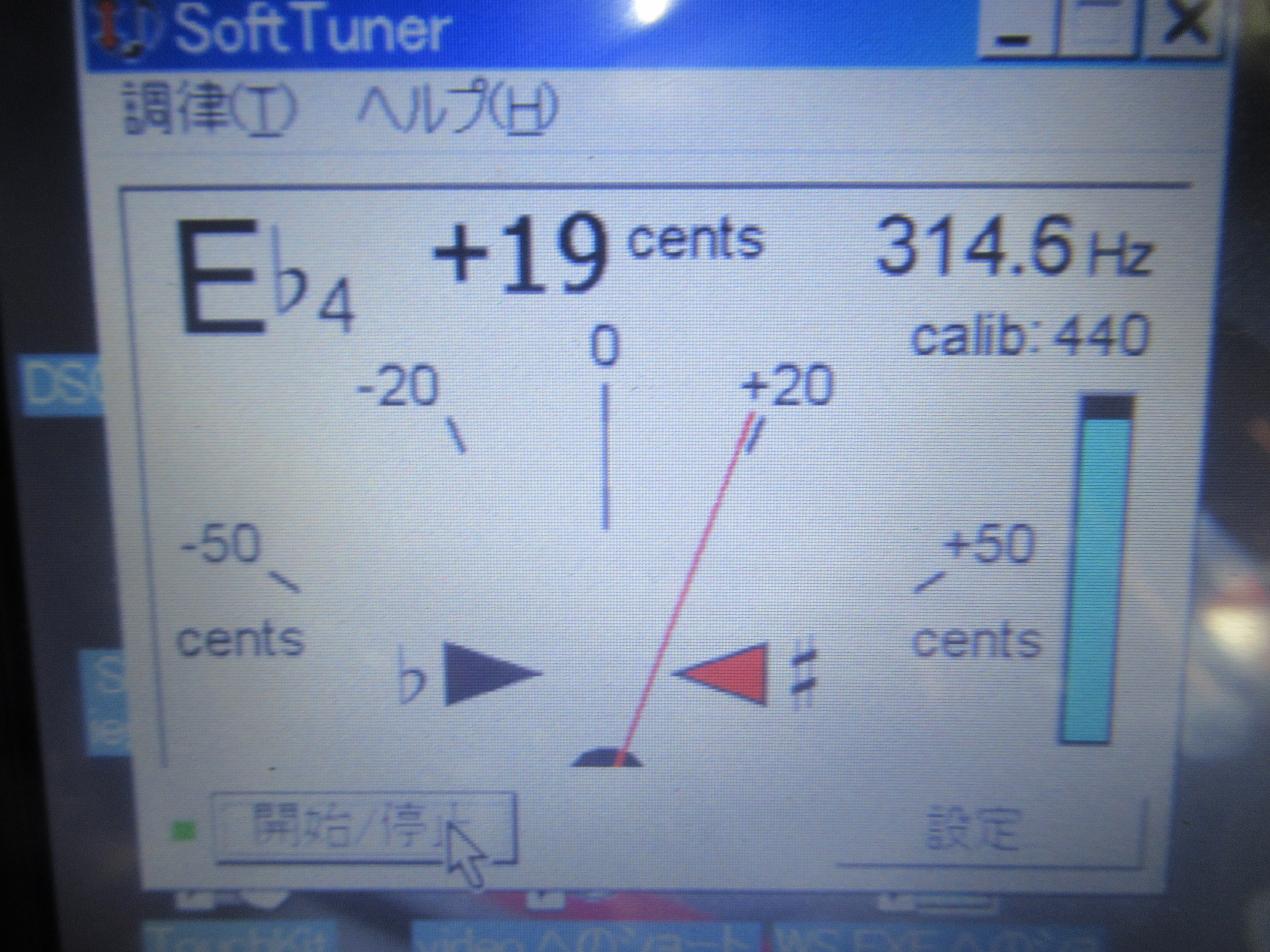

315Hzの信号が記録されたテープを再生し、速度が許容範囲内にあることを確認します。

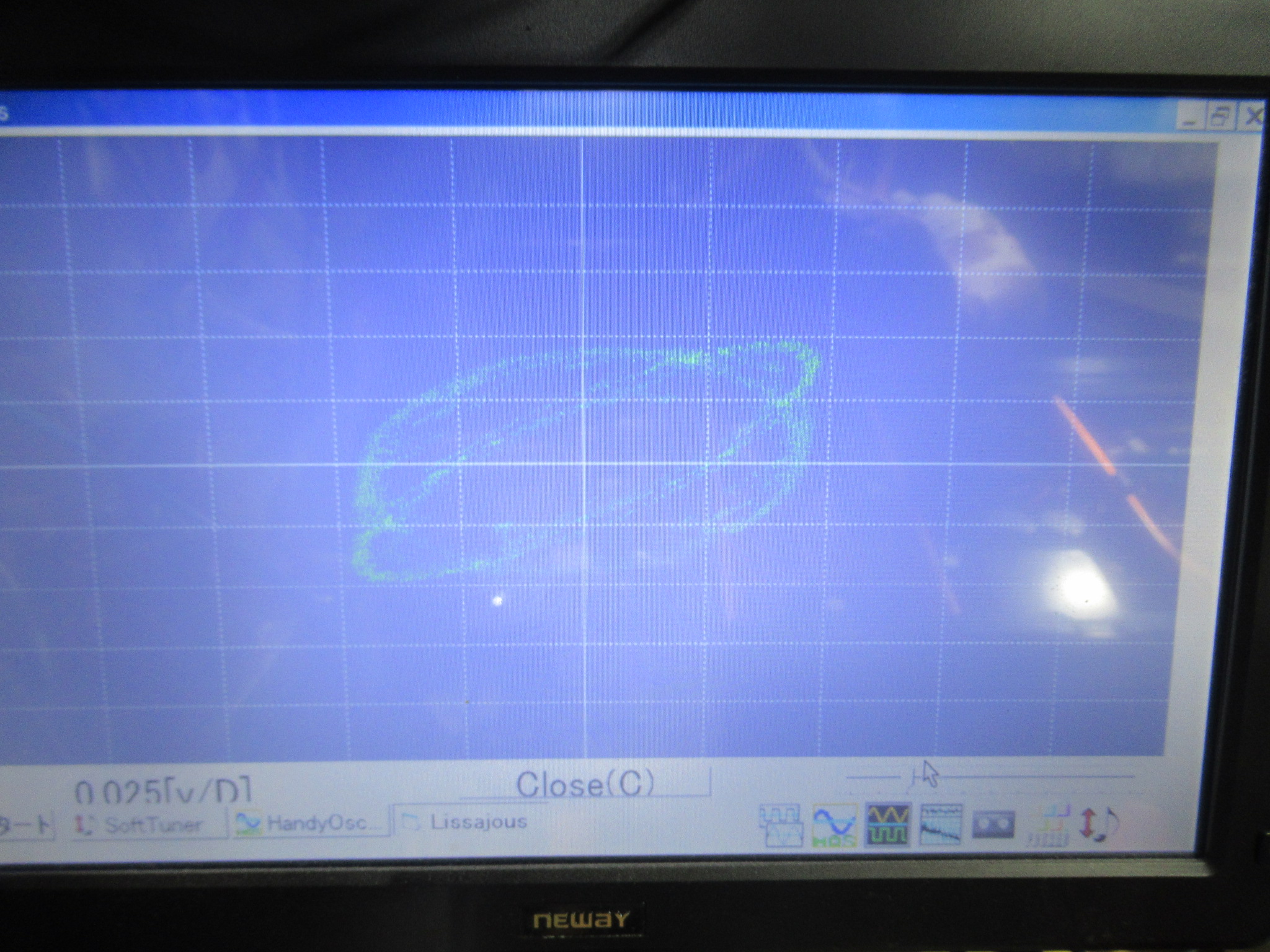

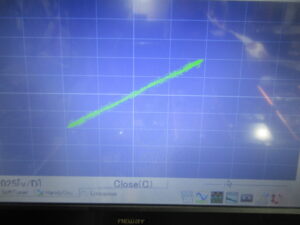

ヘッドアジマスの調整を行います。

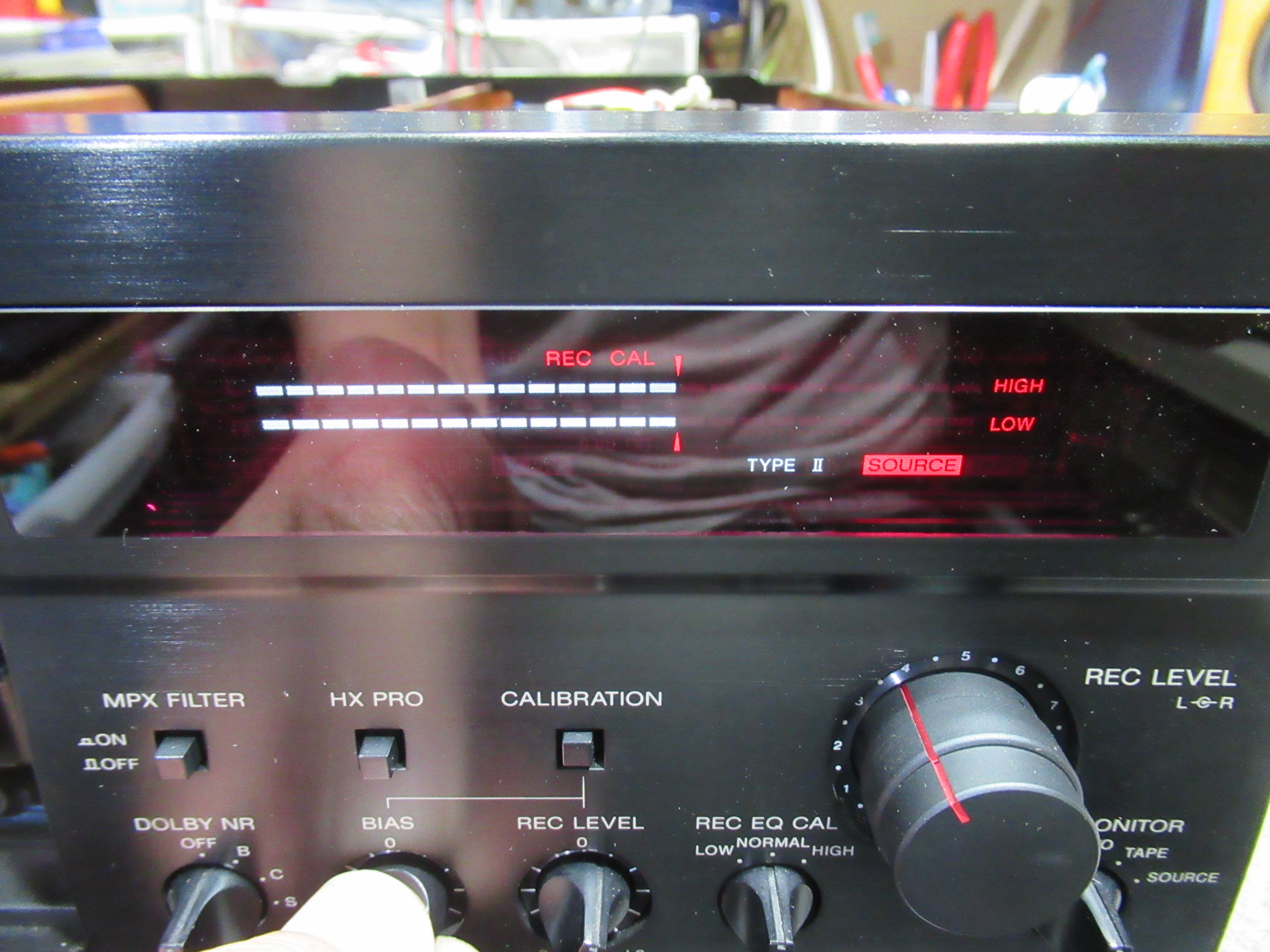

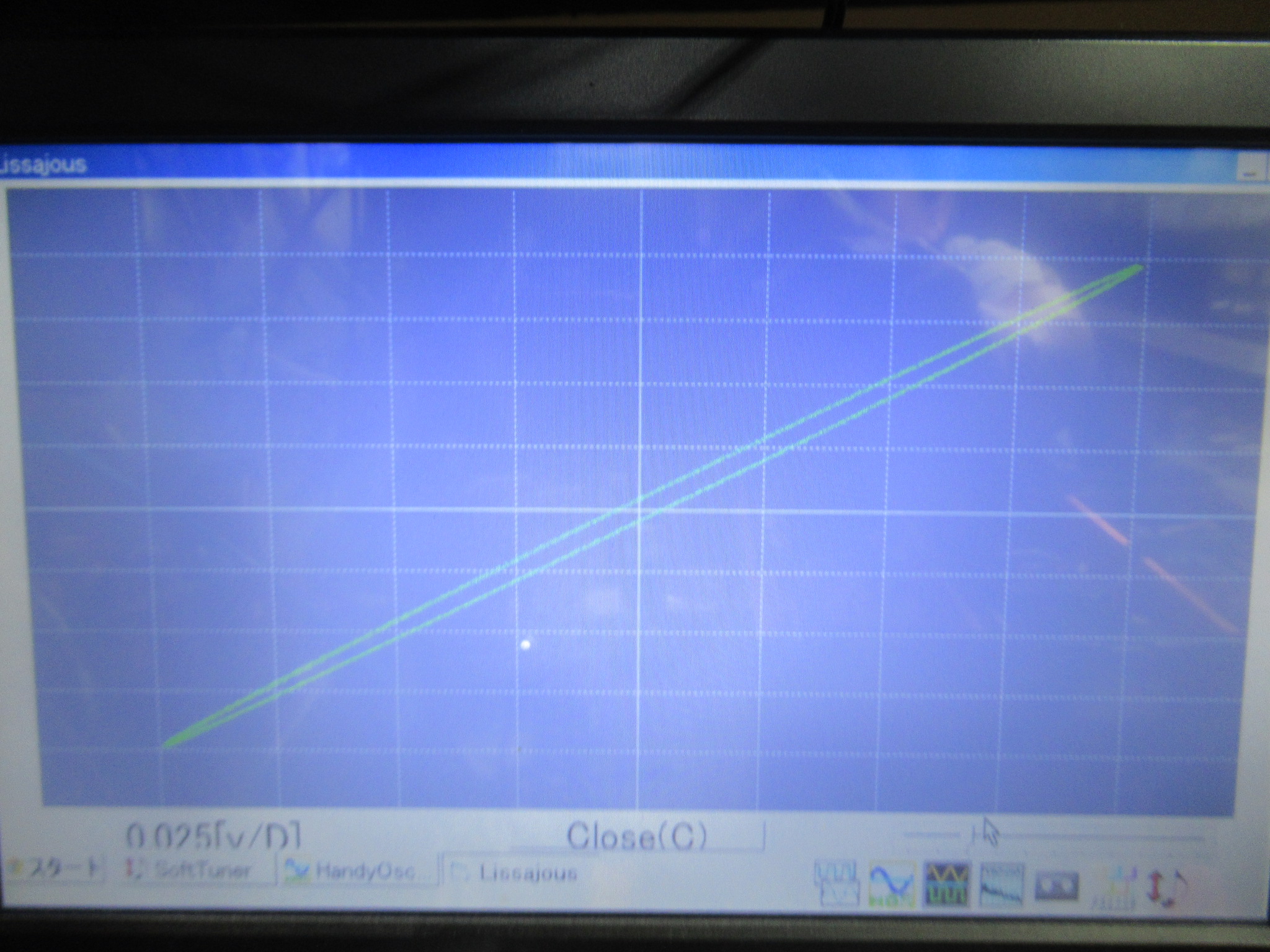

バイアスキャリブレーション後に録再バランス調整を行います。

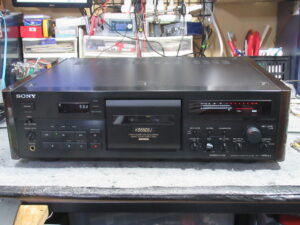

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
