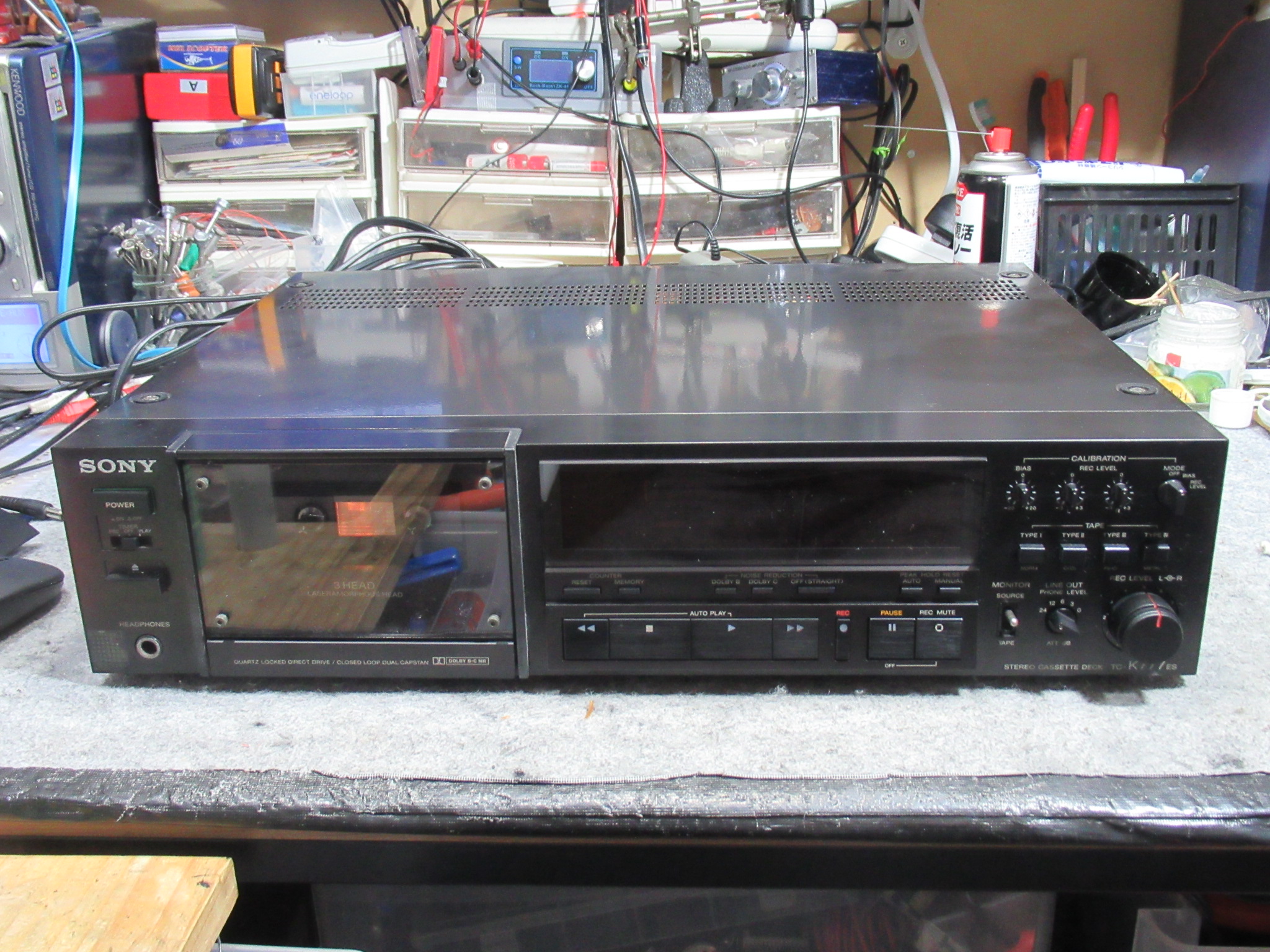

SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K777ESです。
10年ほど前から不調ということです。

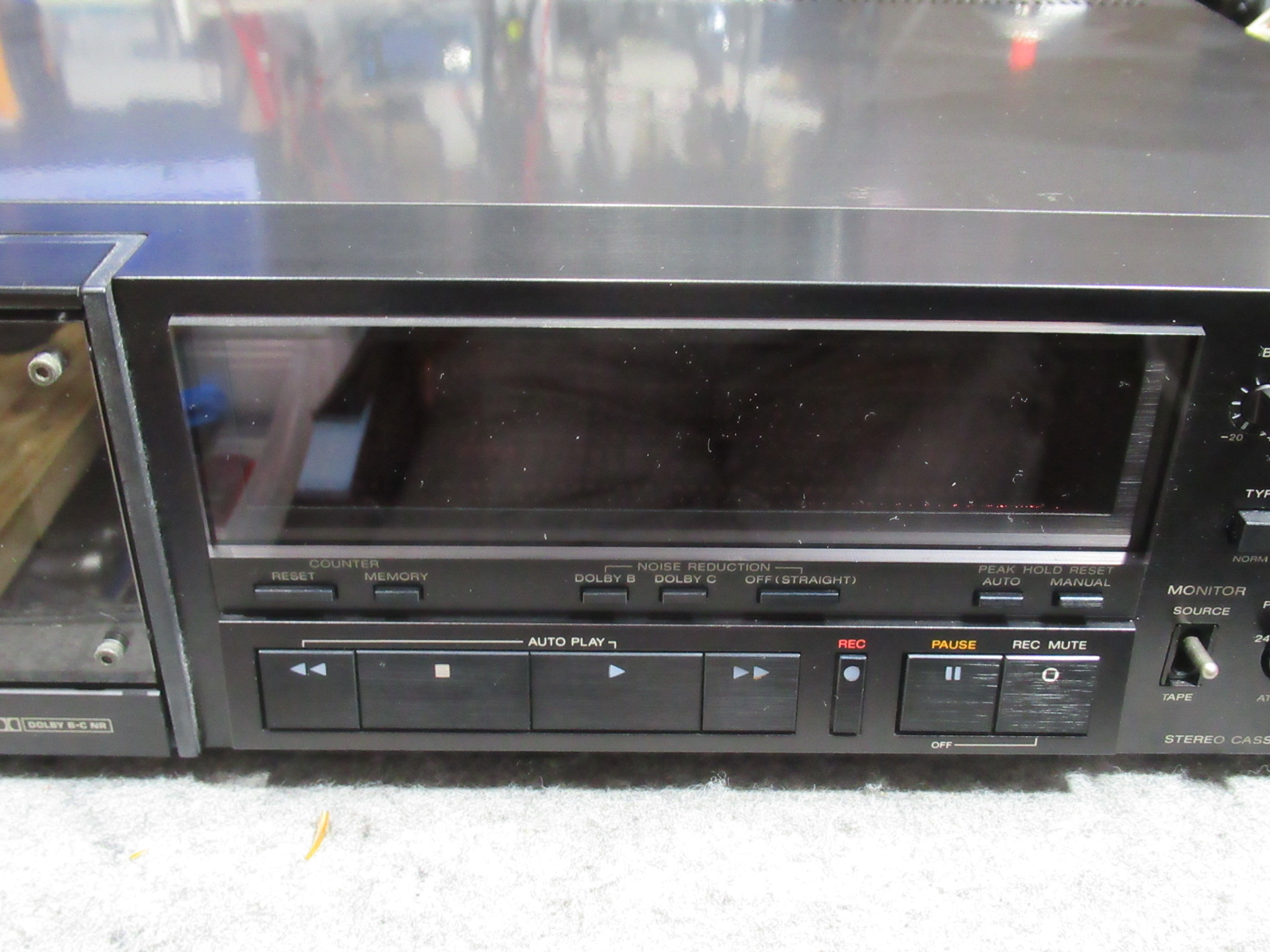

ディスプレイが点灯しません。

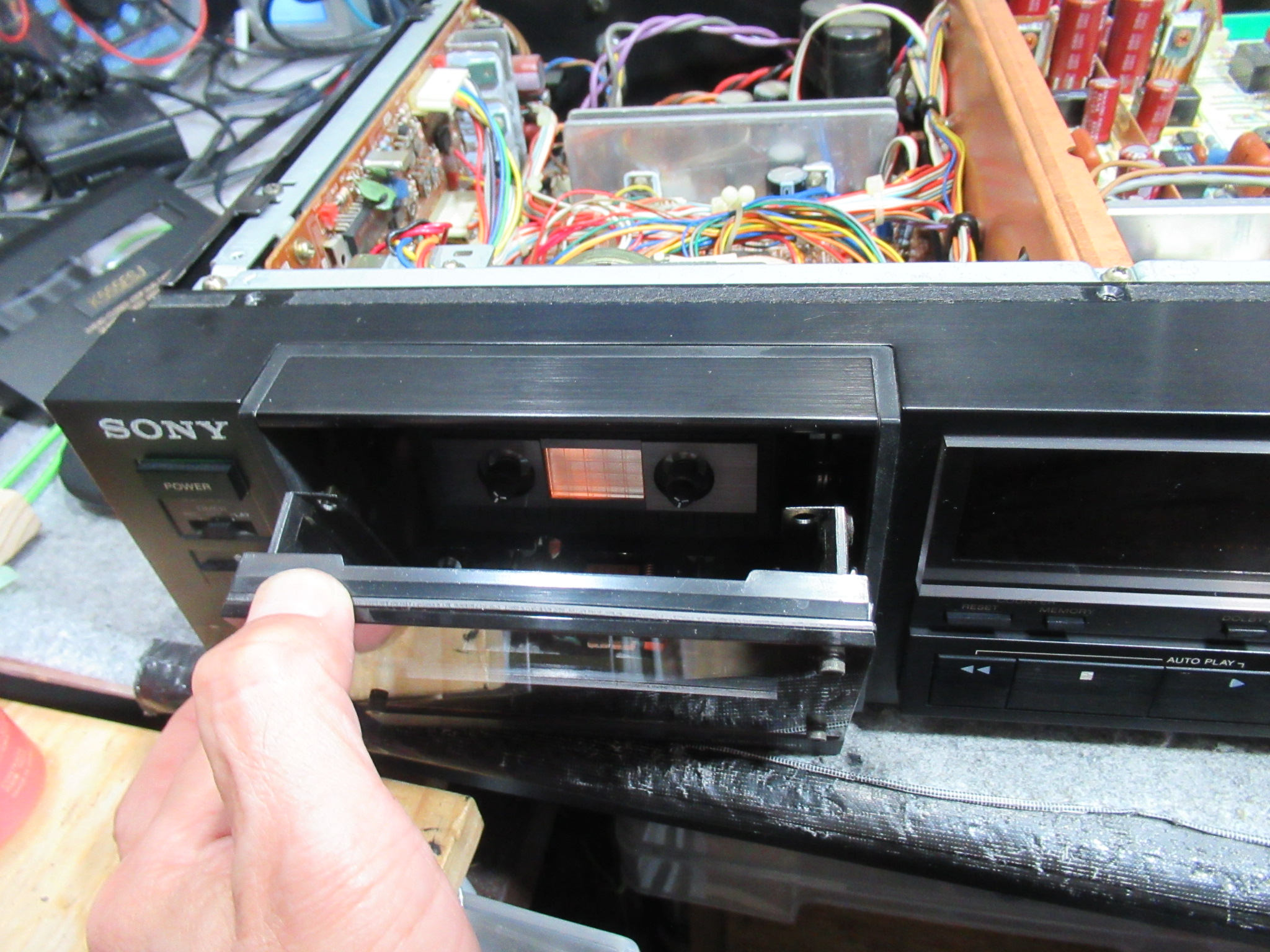

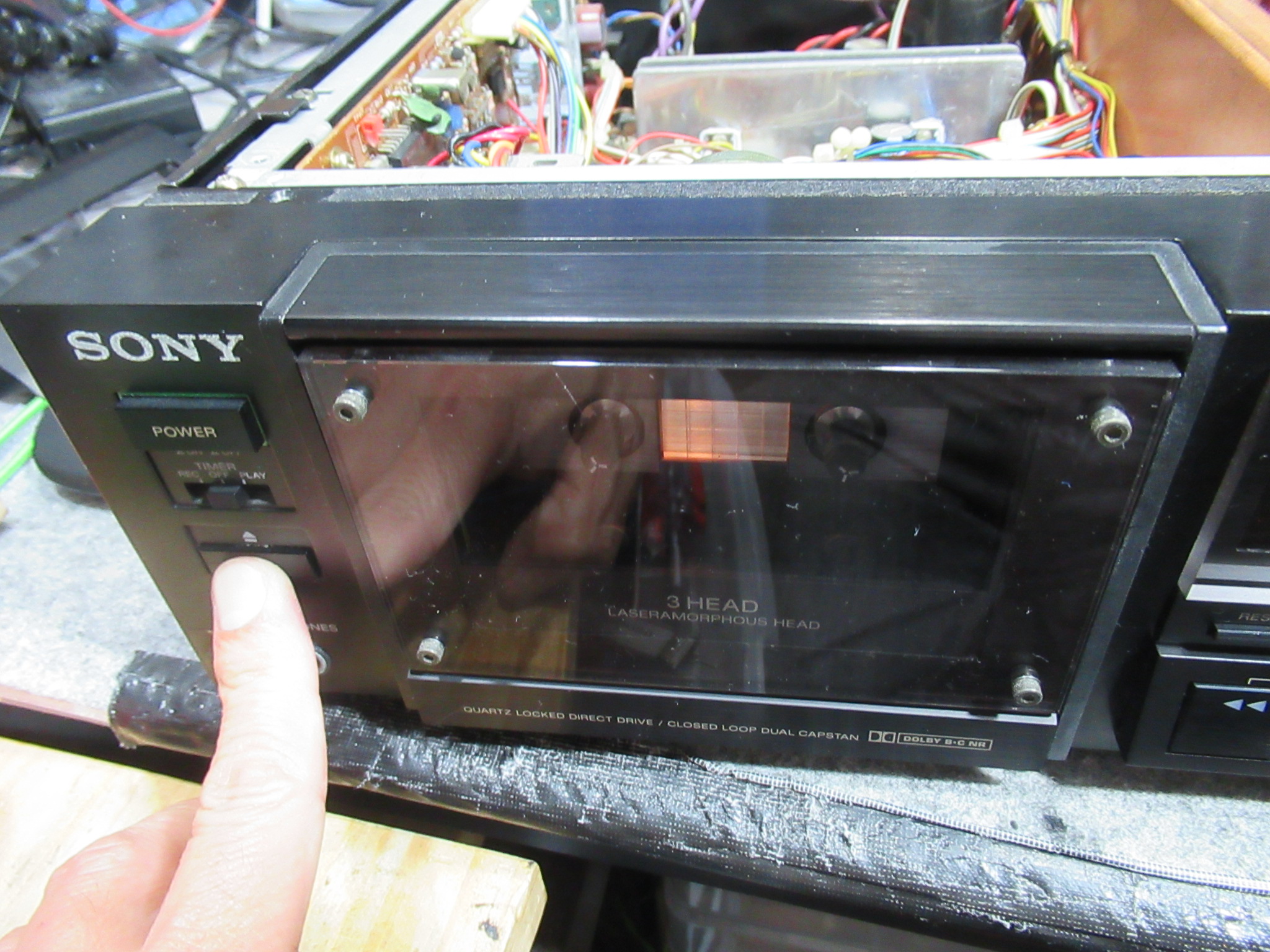

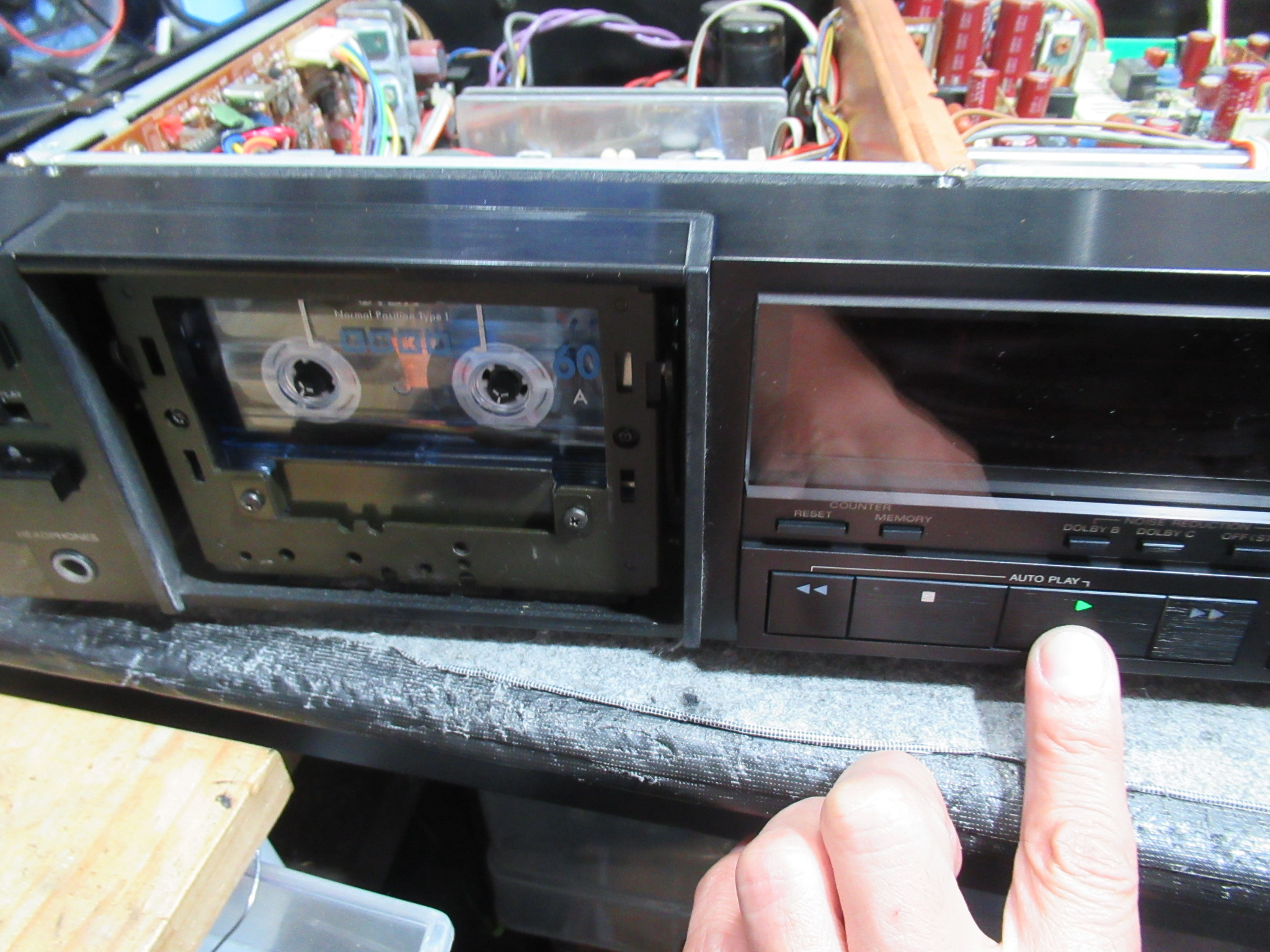

イジェクトボタンを押しましたが、手で引っ張らないと開きません。
操作ボタンに反応はありますが動作しません。

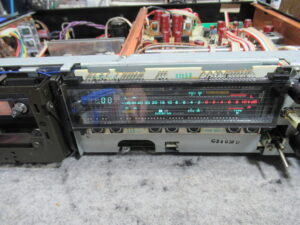

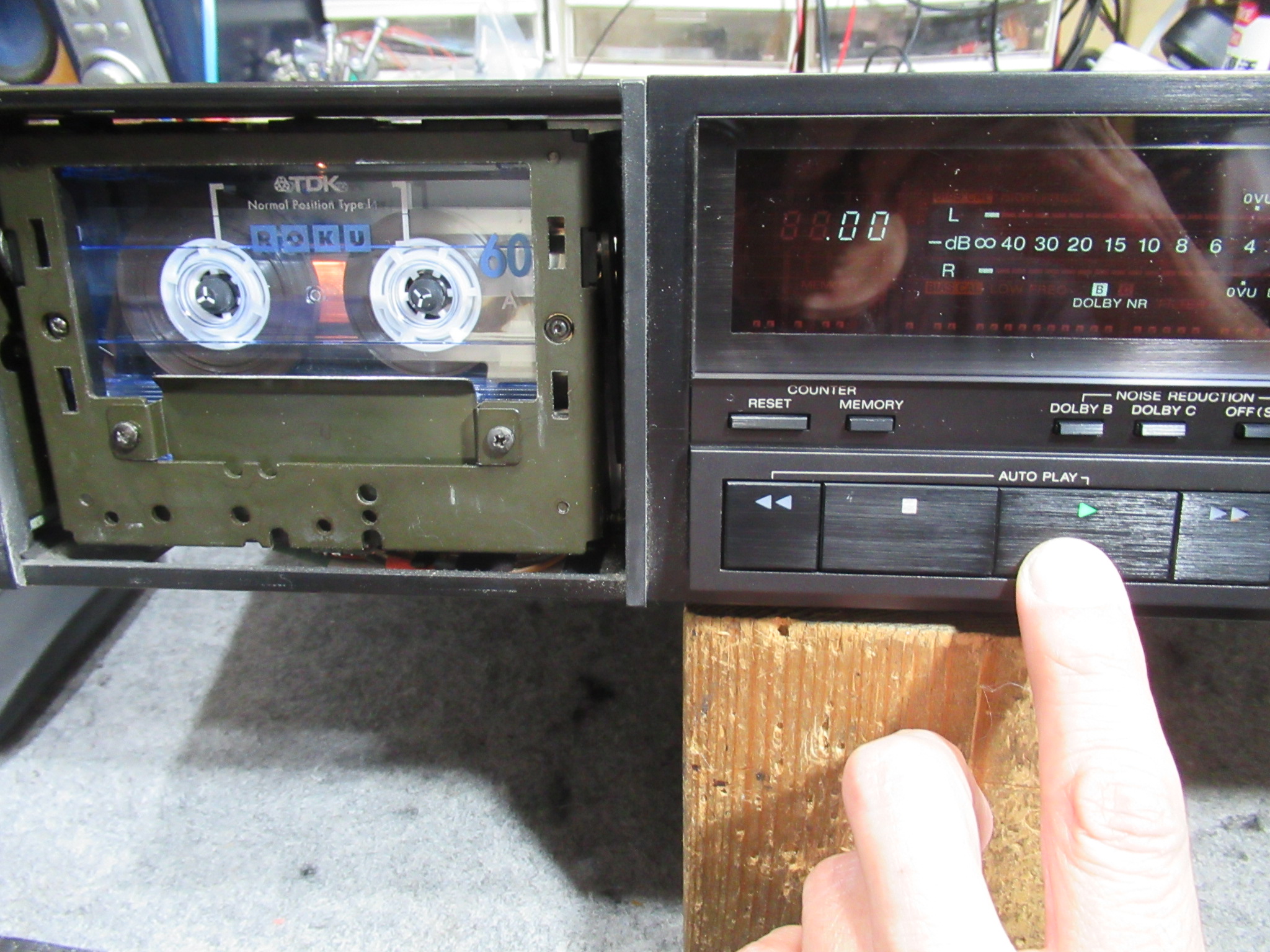

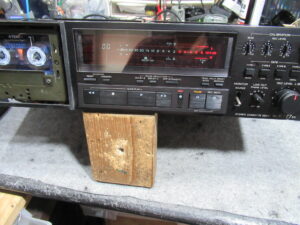

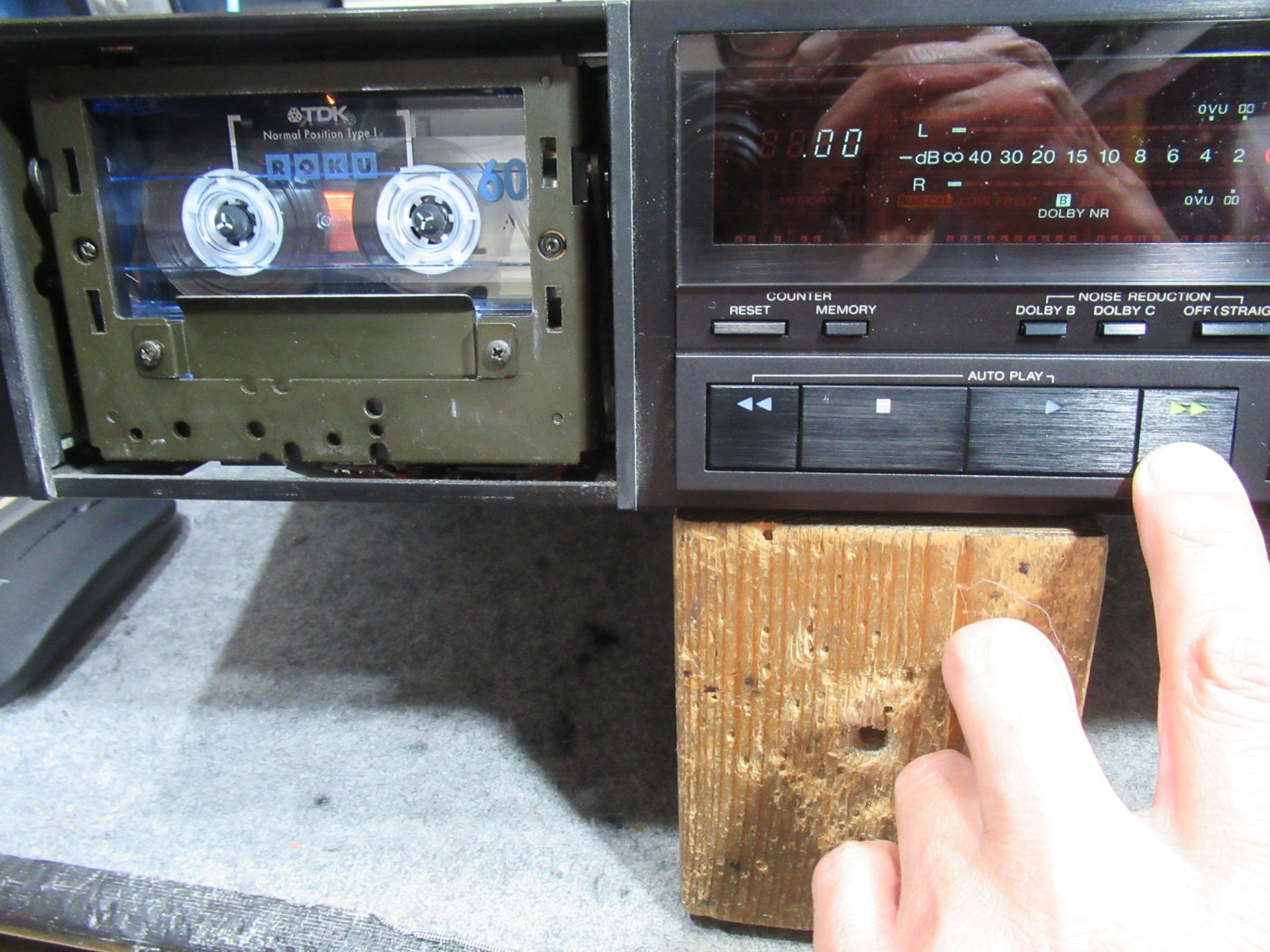

ヘッド周りを見やすいように木片を下部にセットしたところ、ディスプレイが点灯しました。ということは接触不良が原因のようです。
再生不良は、ピンチローラー固着が原因のようですが、リールの回転状況から、アイドラーも劣化しているようです。
早送り巻き戻し用のアイドラーも劣化しているためリールがうまく回りません。

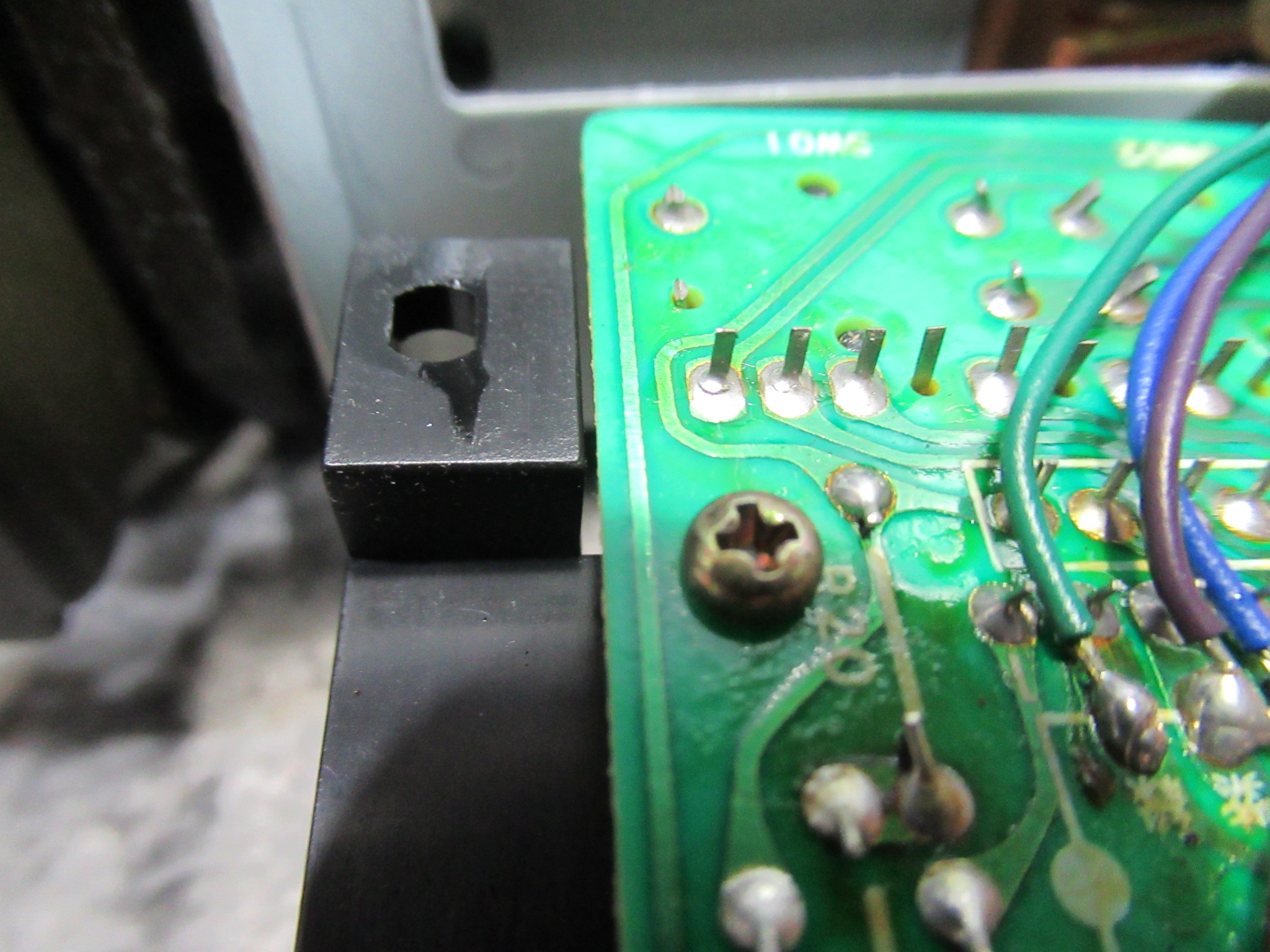

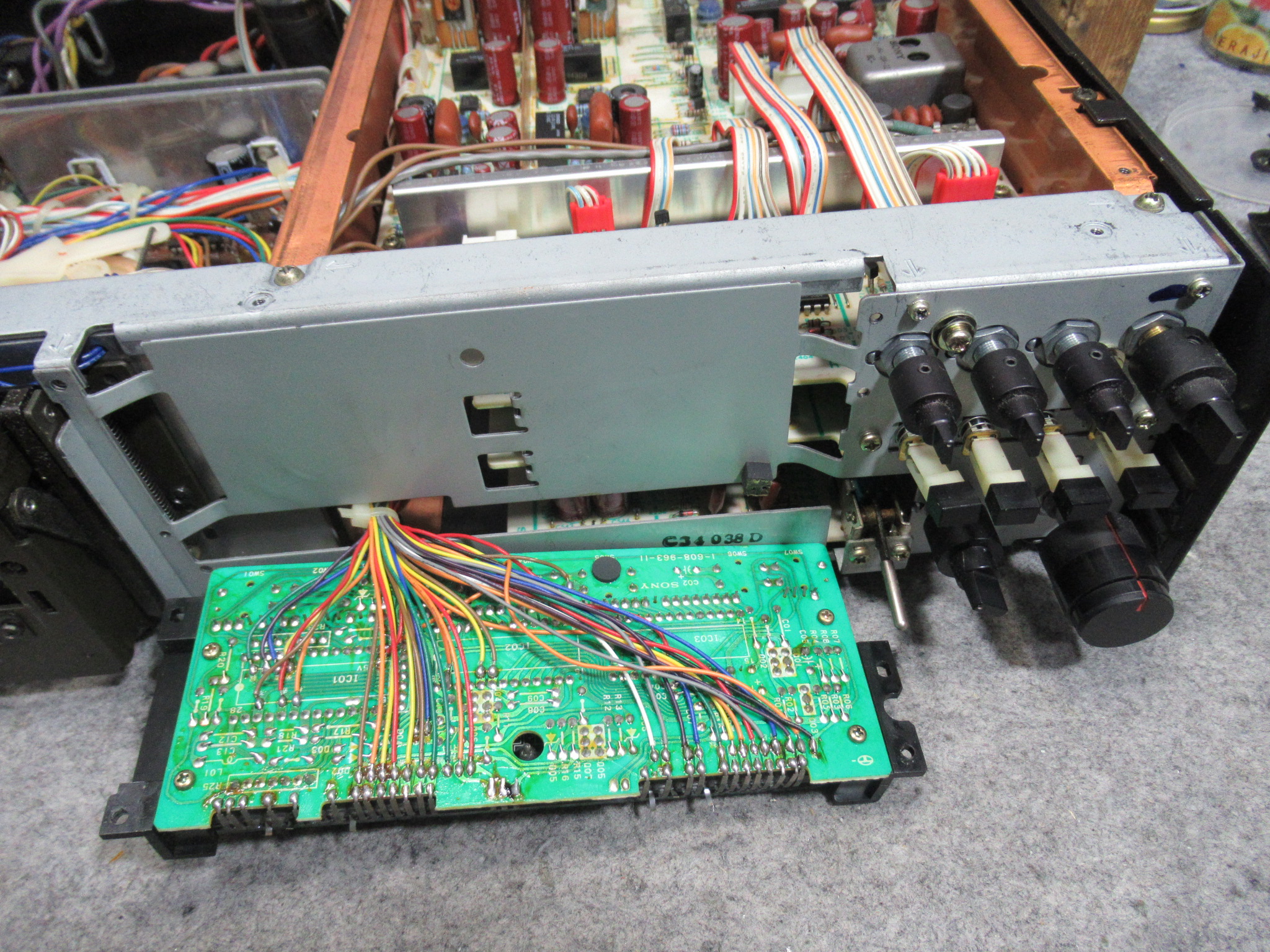

フロントパネルを取り外して、ディスプレイ基板の半田面を確認します。

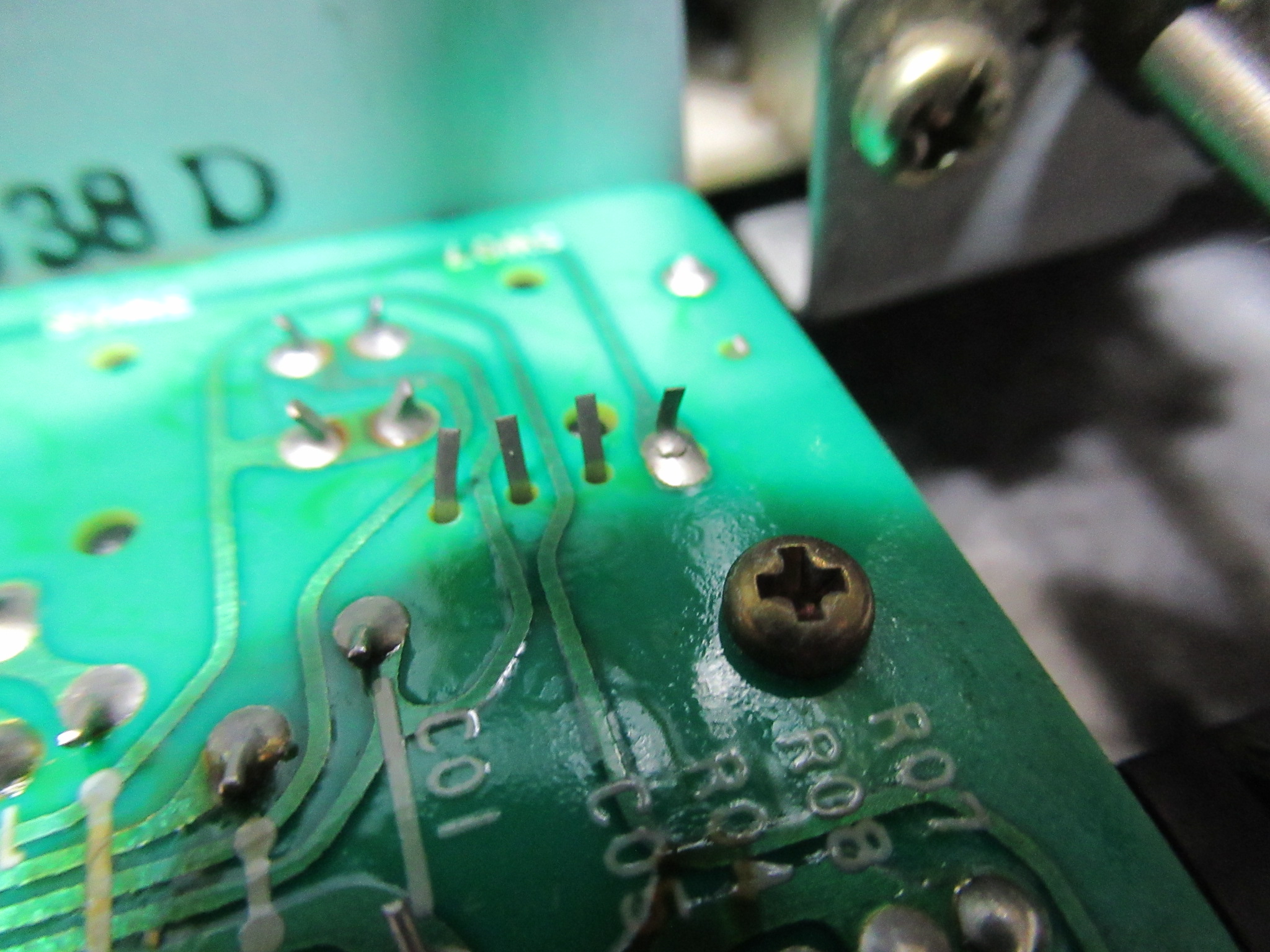

半田クラックが何カ所か確認されましたので再半田します。
その後不具合は発生しなくなりました。
メカの整備に移ります。
背面から分解を進めます。

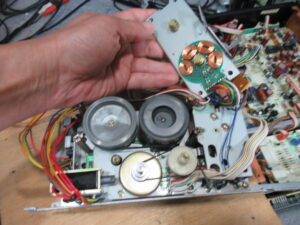

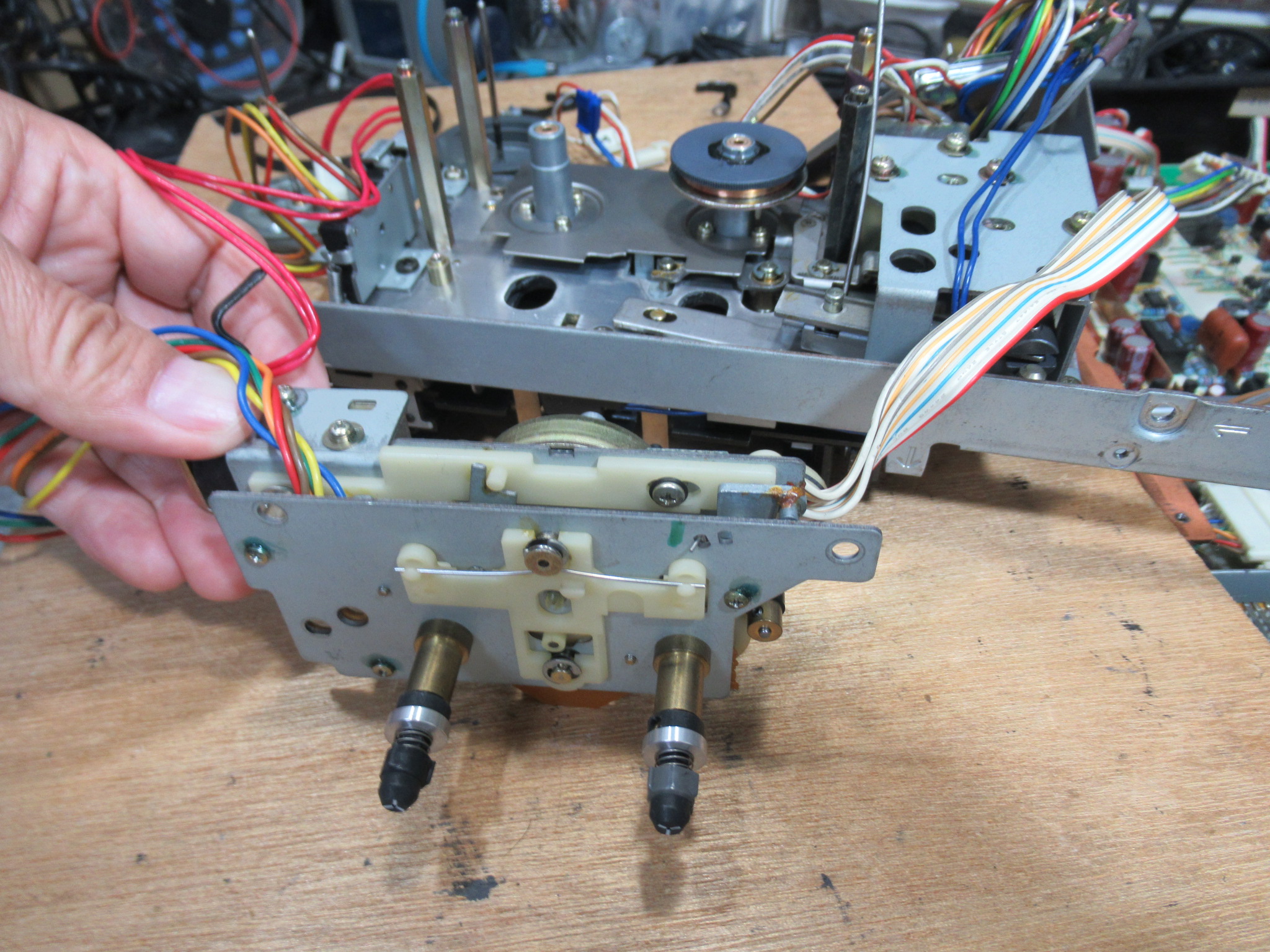

リールユニットを取り出します。

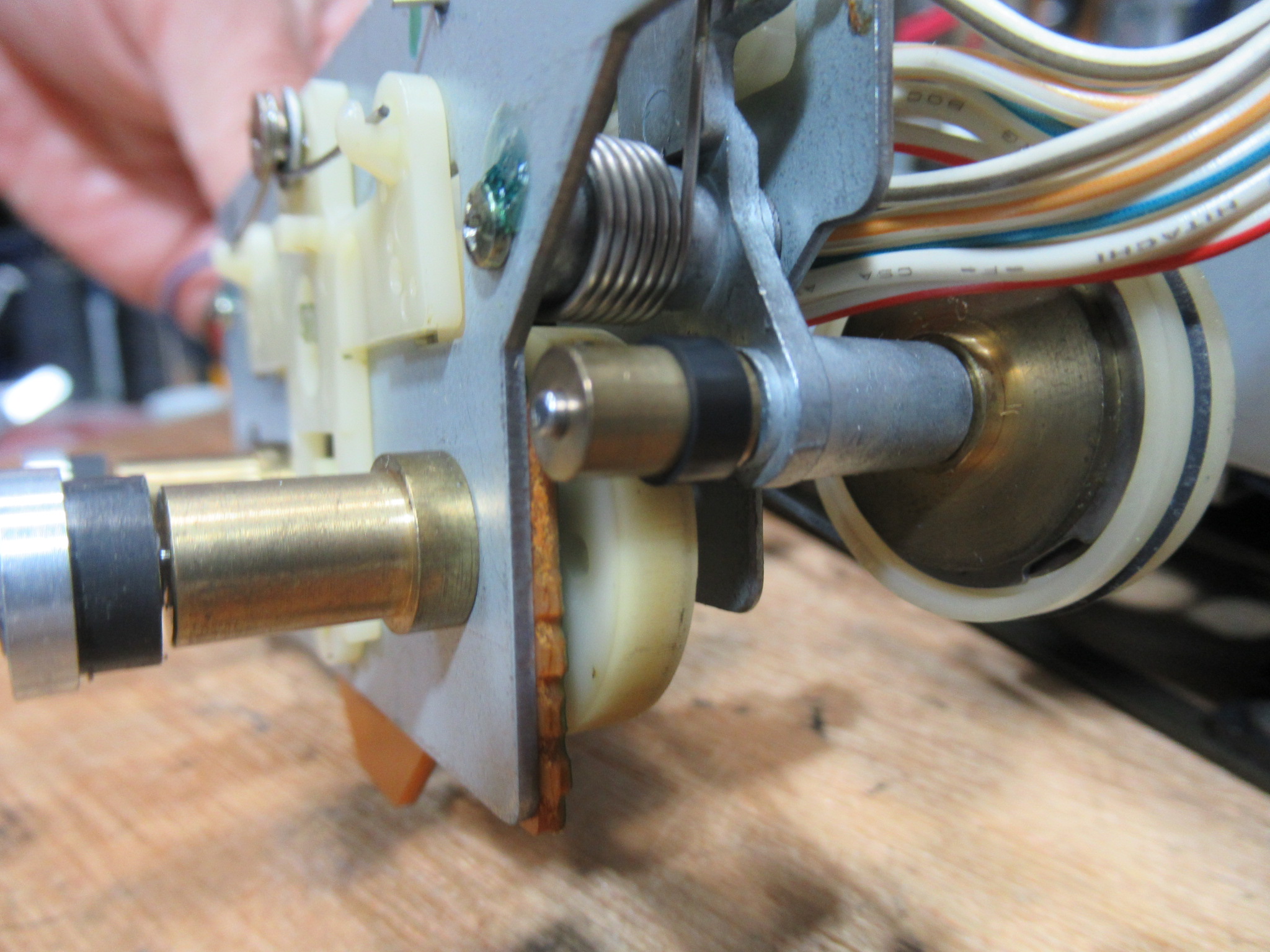

まずは再生用のアイドラーゴム交換を行います。
プラスチックのように硬化していました。シリコン製のゴムリングと交換します。

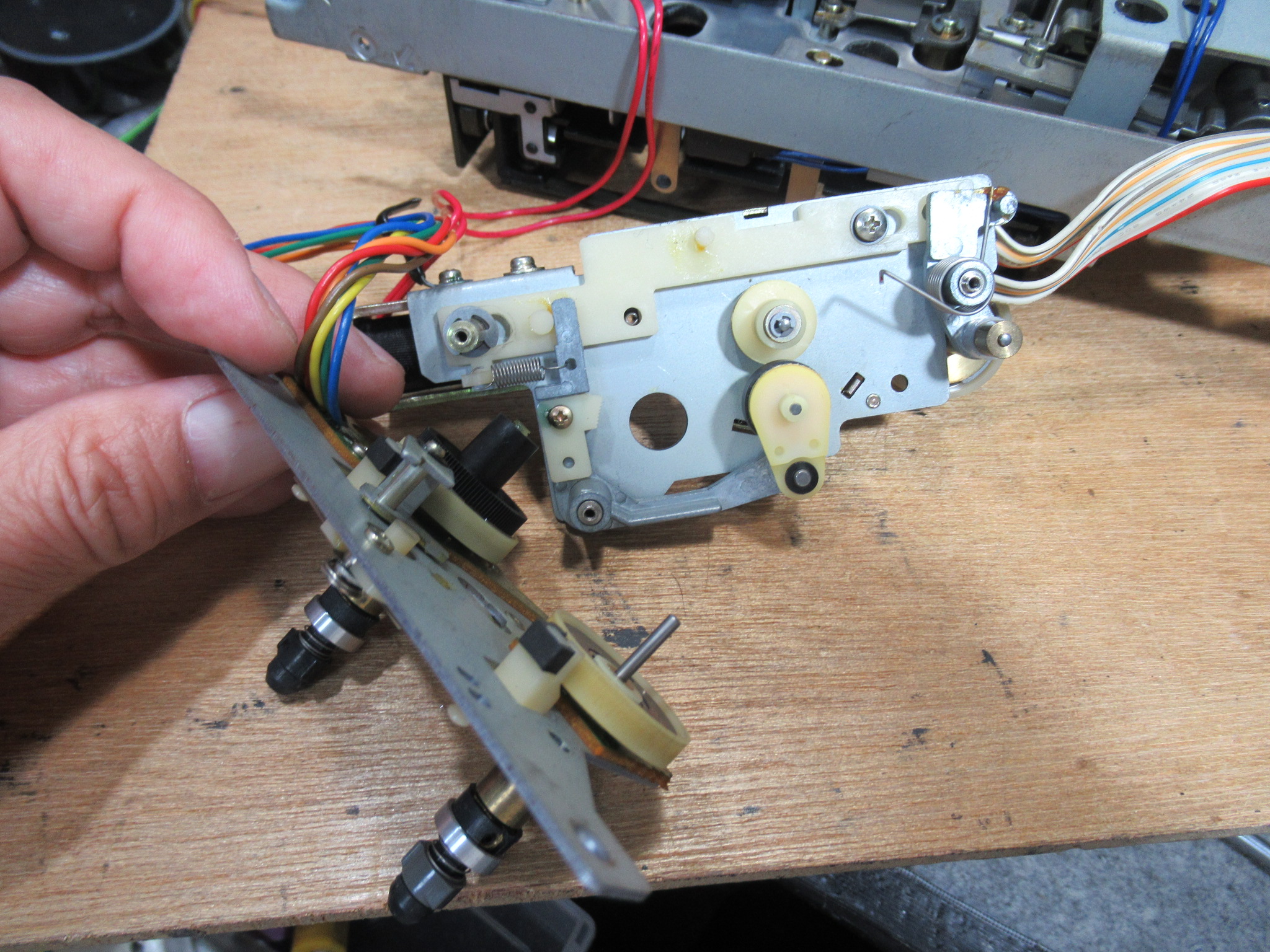

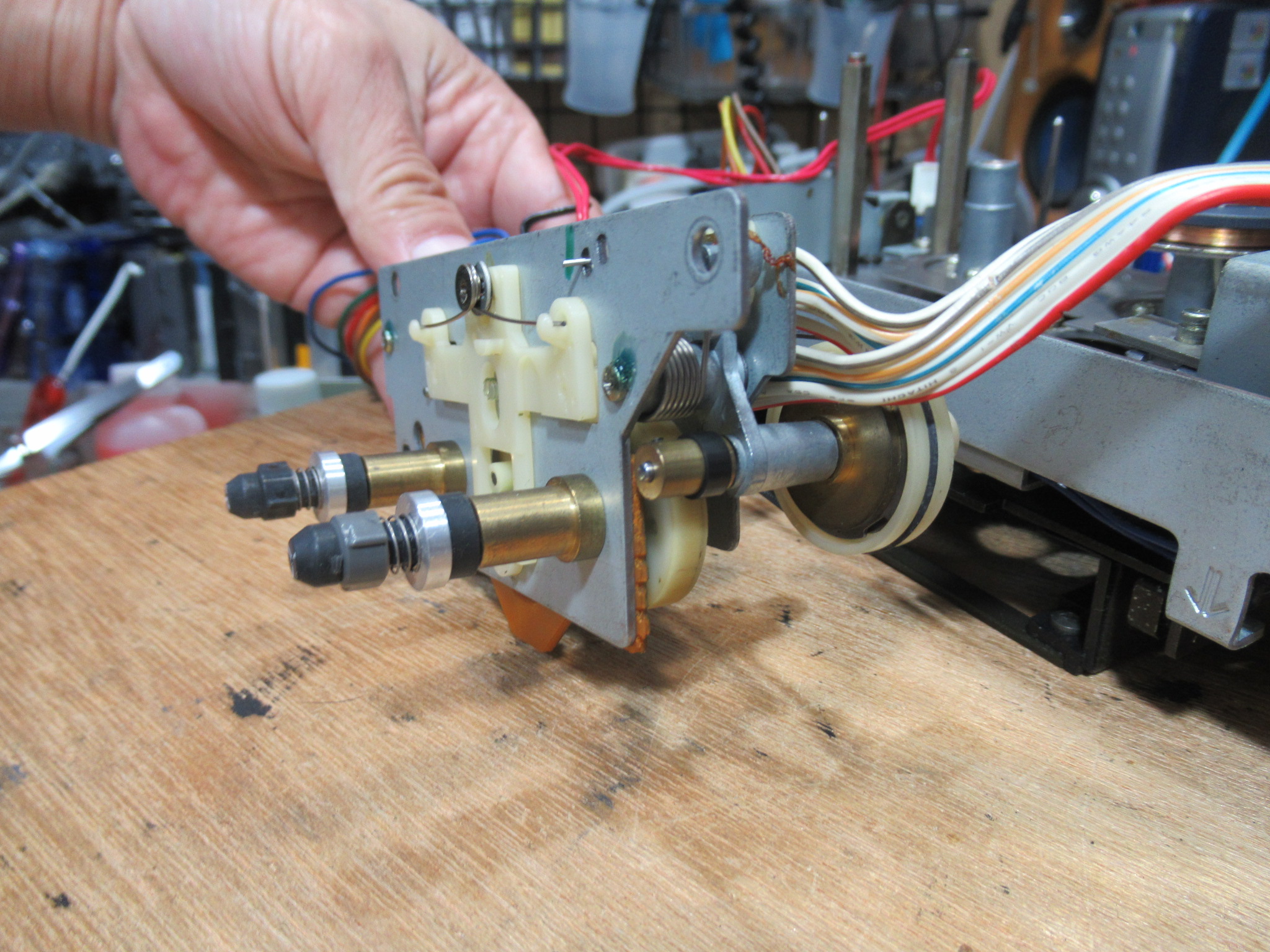

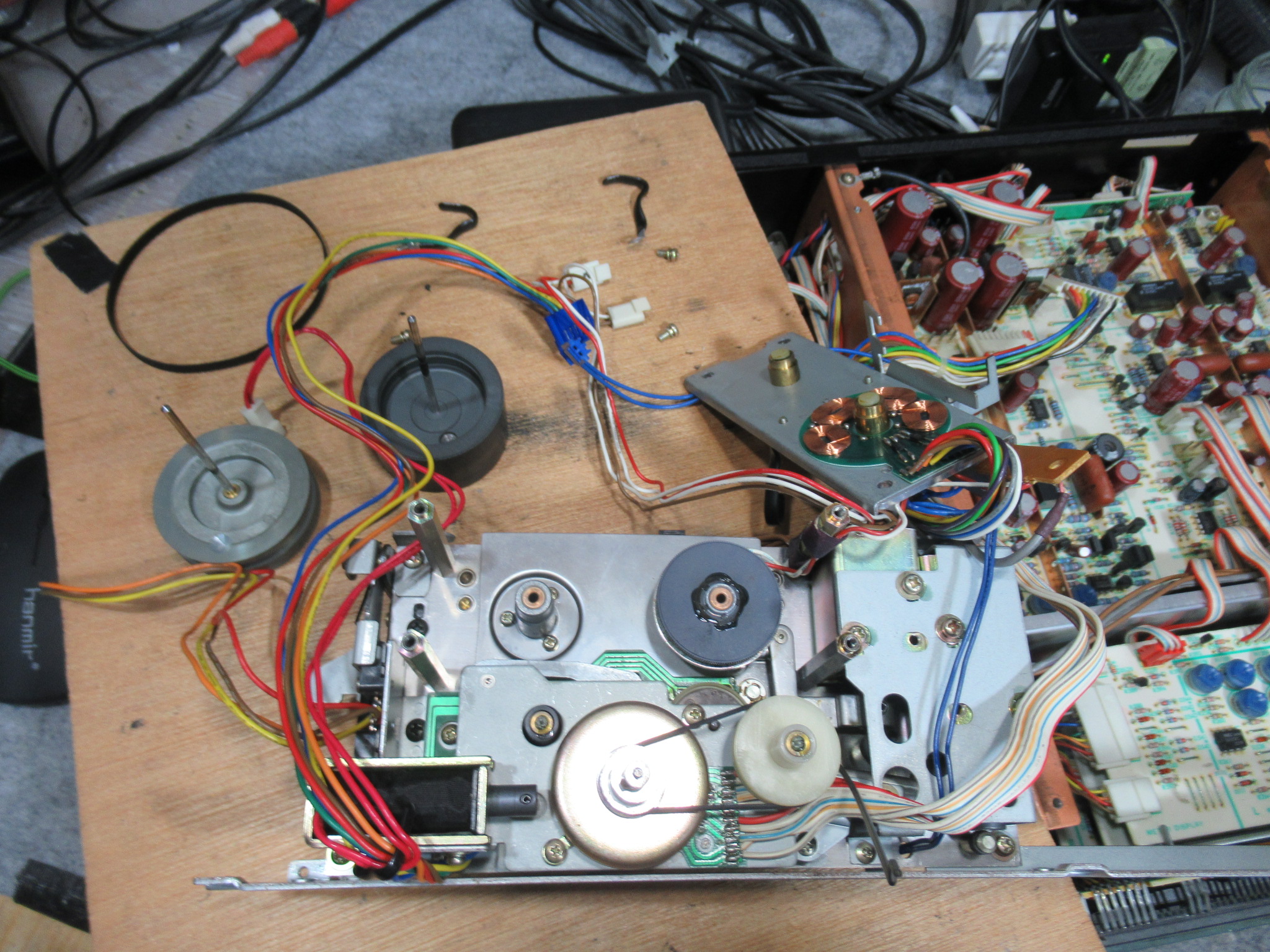

リールユニットを分解します。

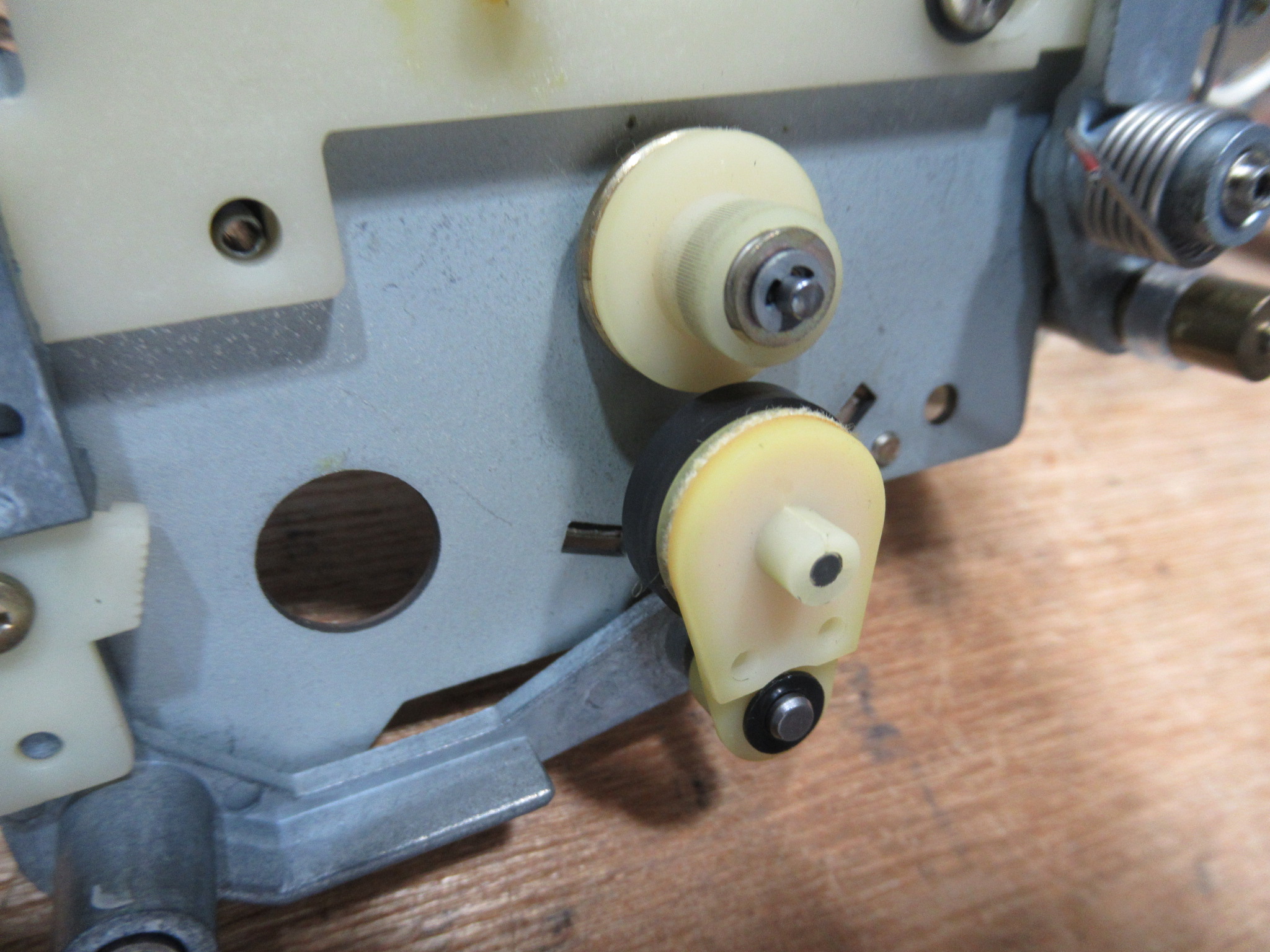

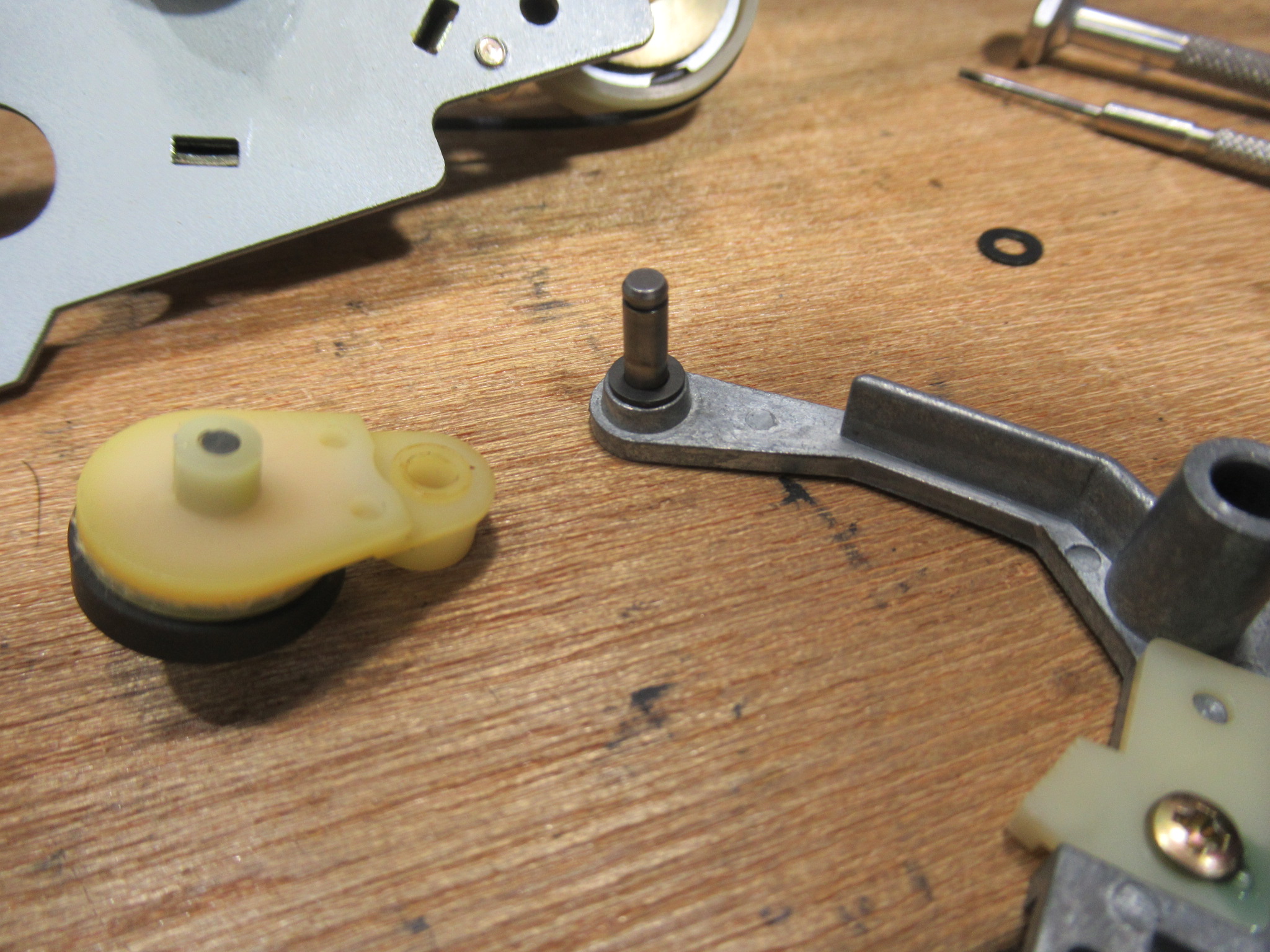

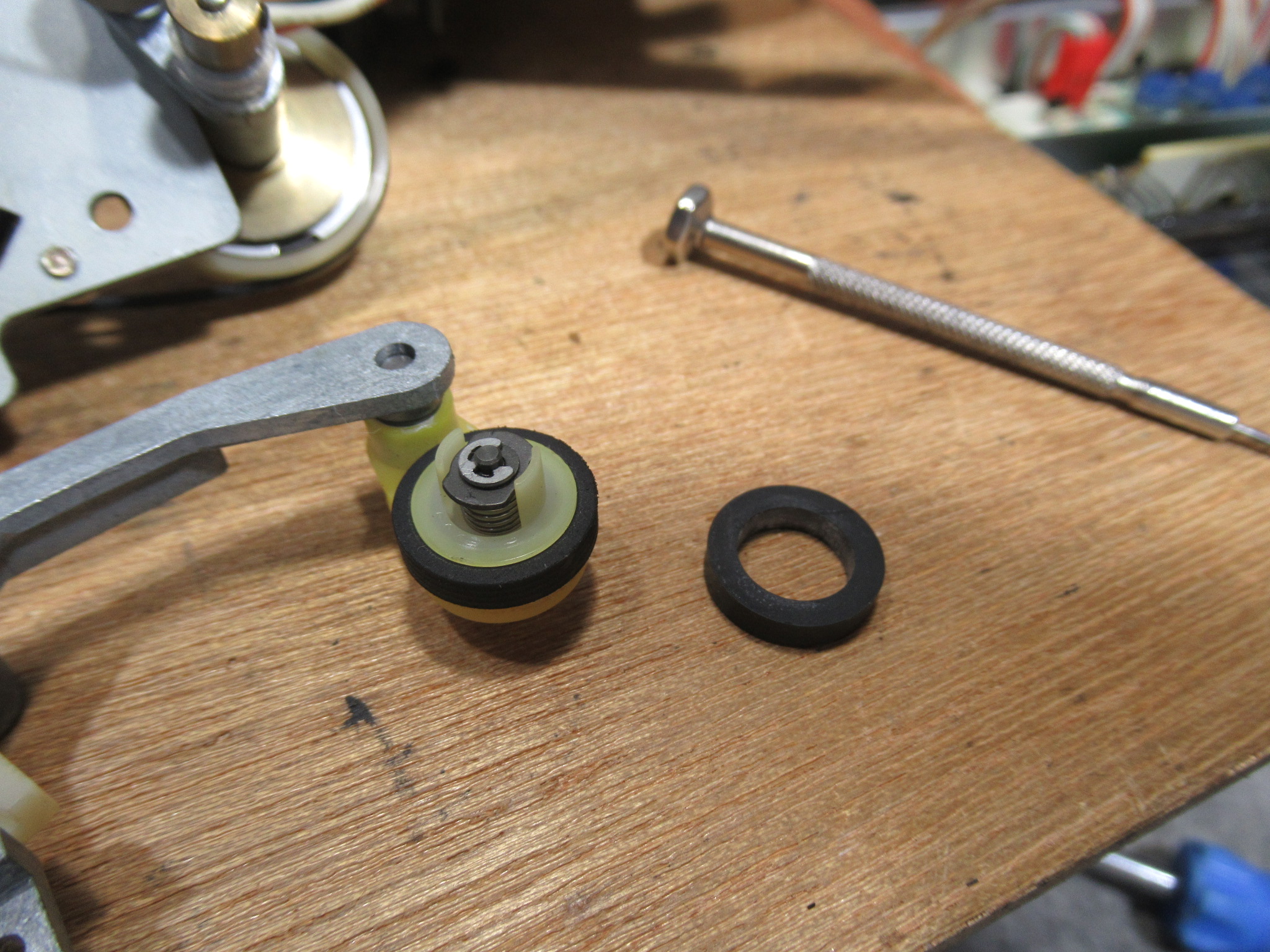

早送り巻き戻し用のアイドラーです。

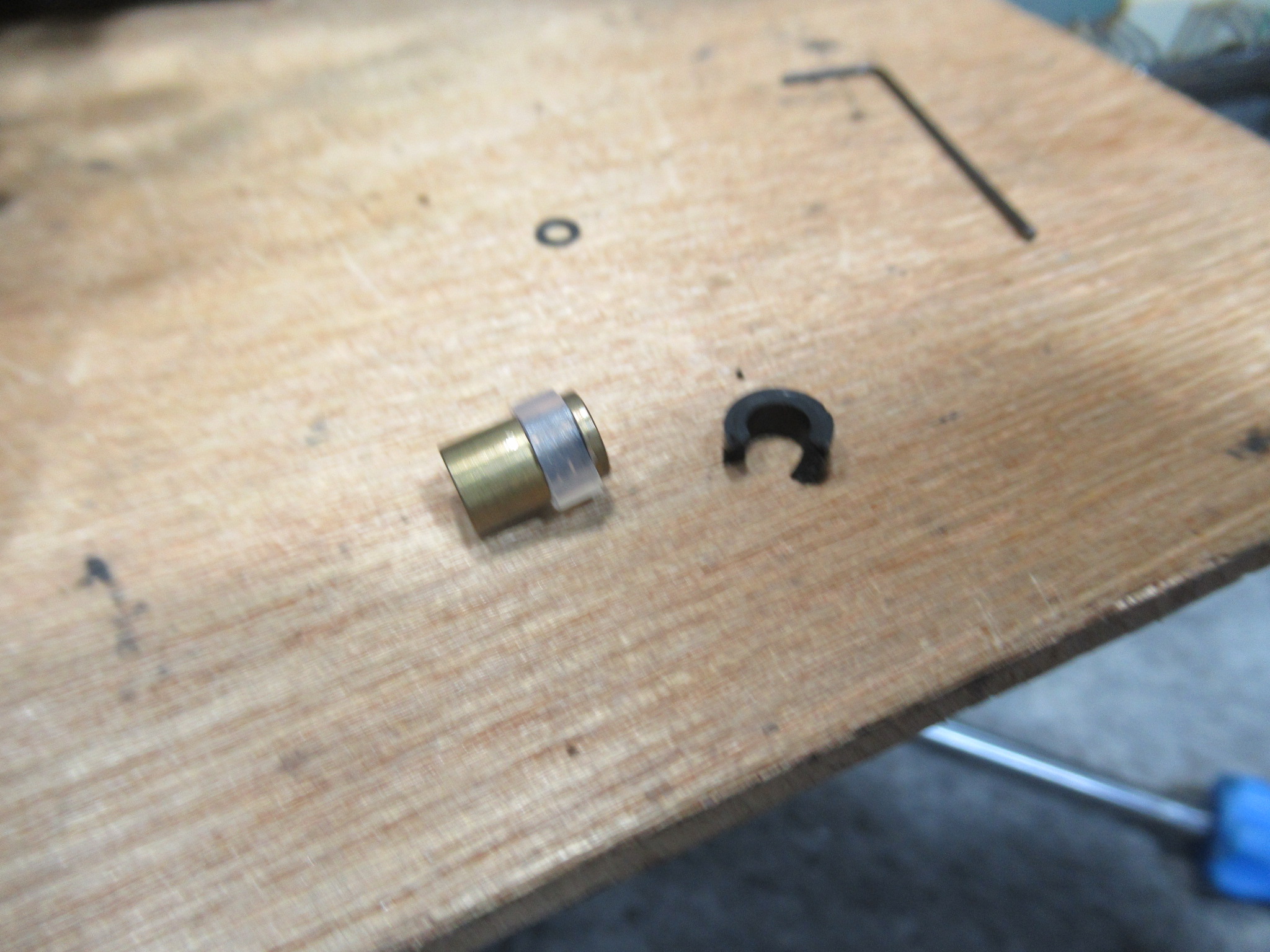

シャフト部が固着気味でしたので、分解して清掃＆グリスアップします。

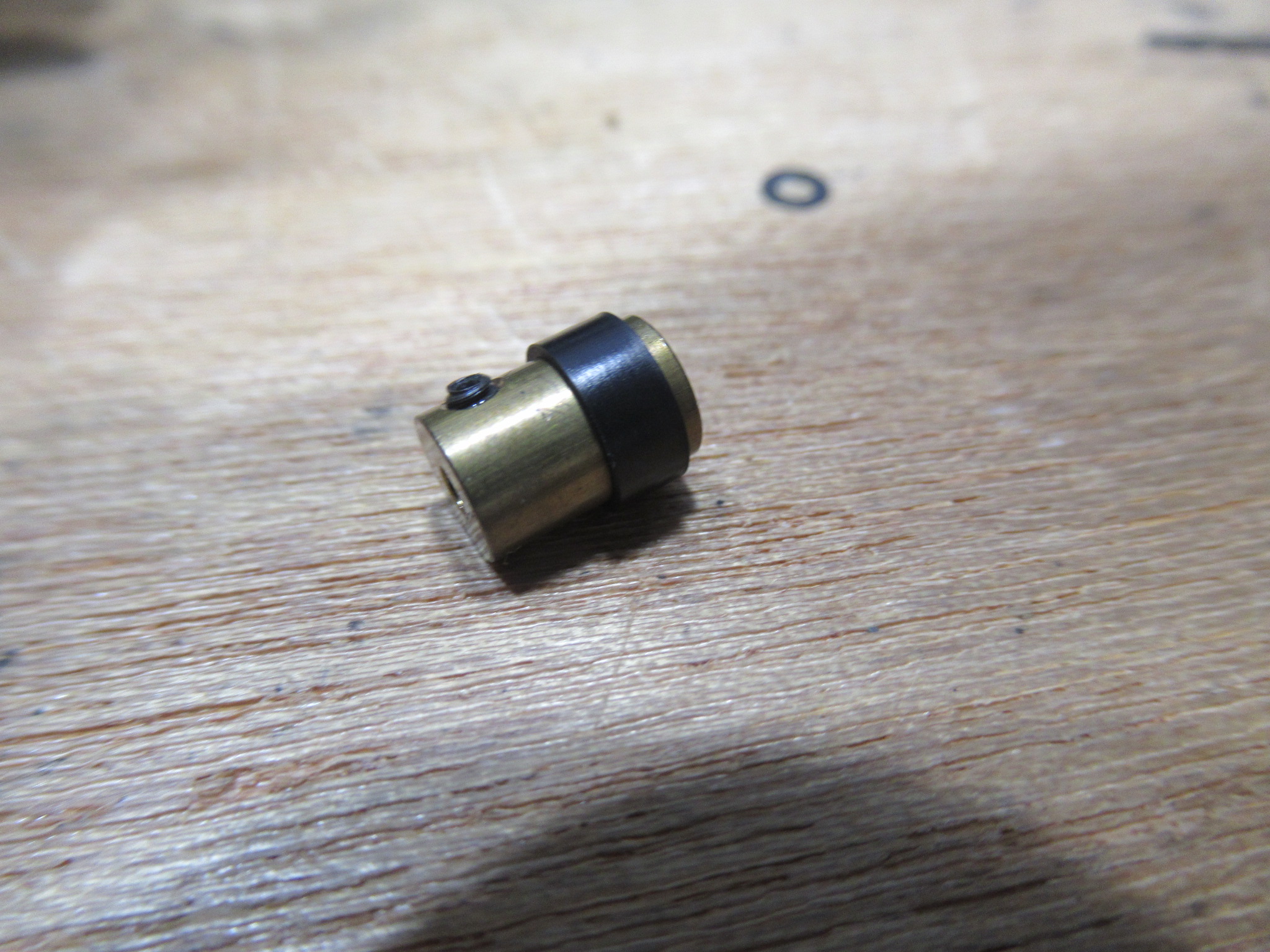

ゴムリングを交換します。

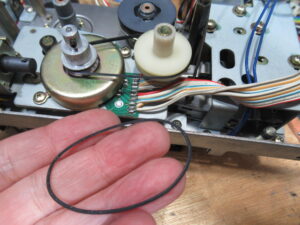

リールベルトとキャプスタンベルトも交換します。

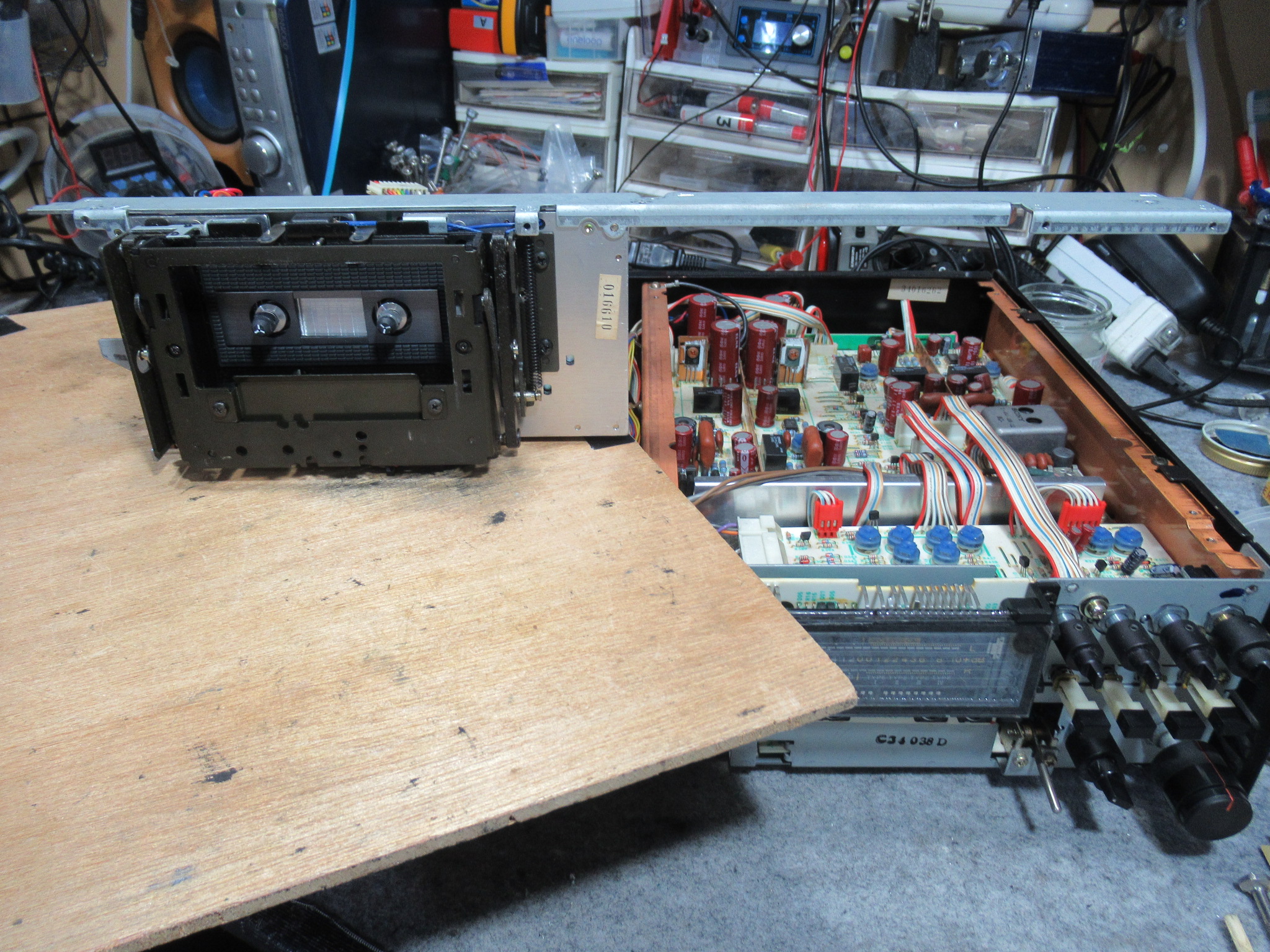

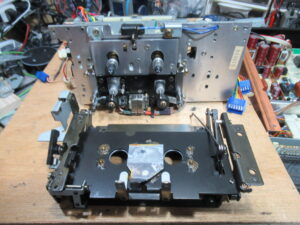

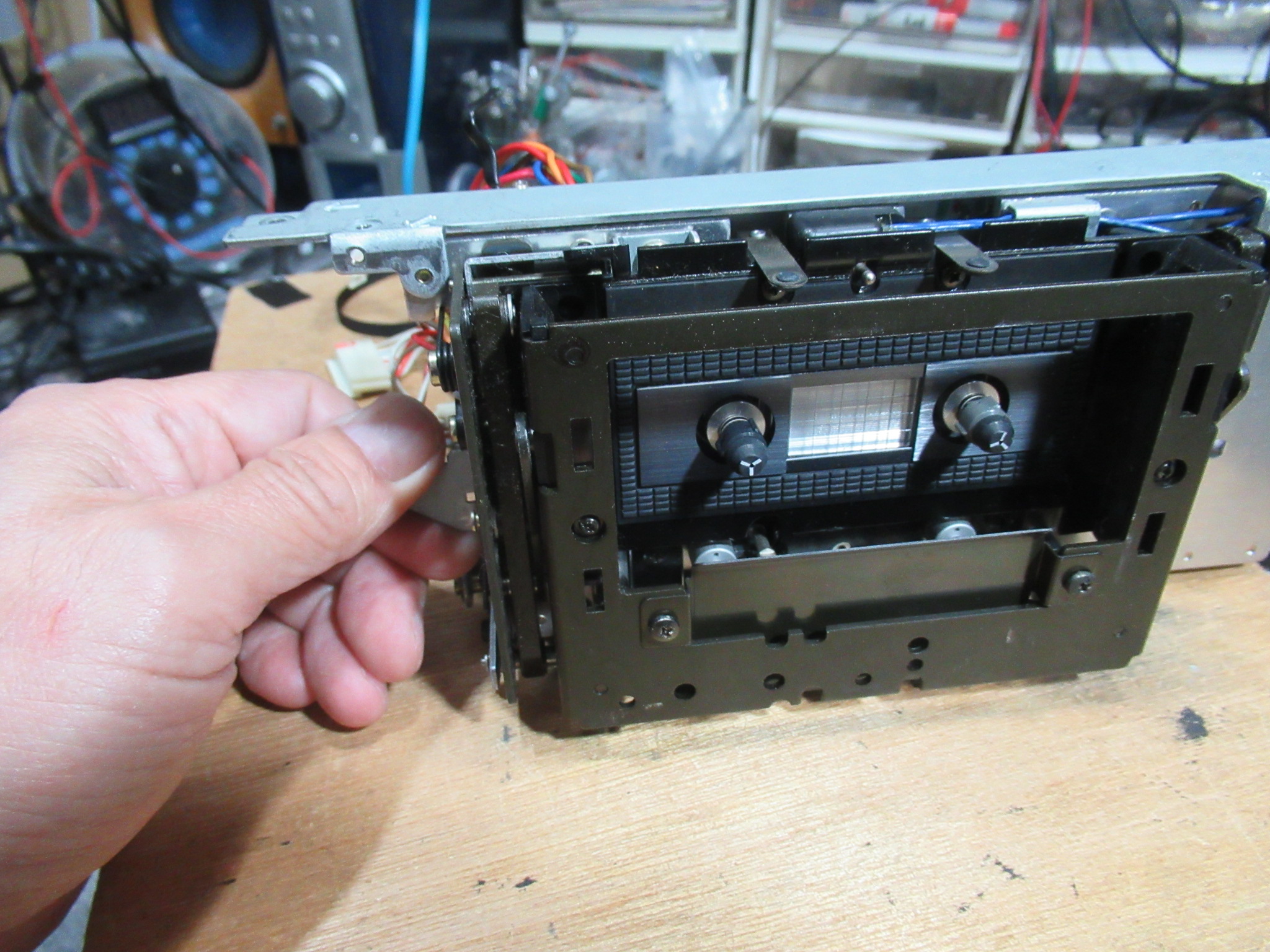

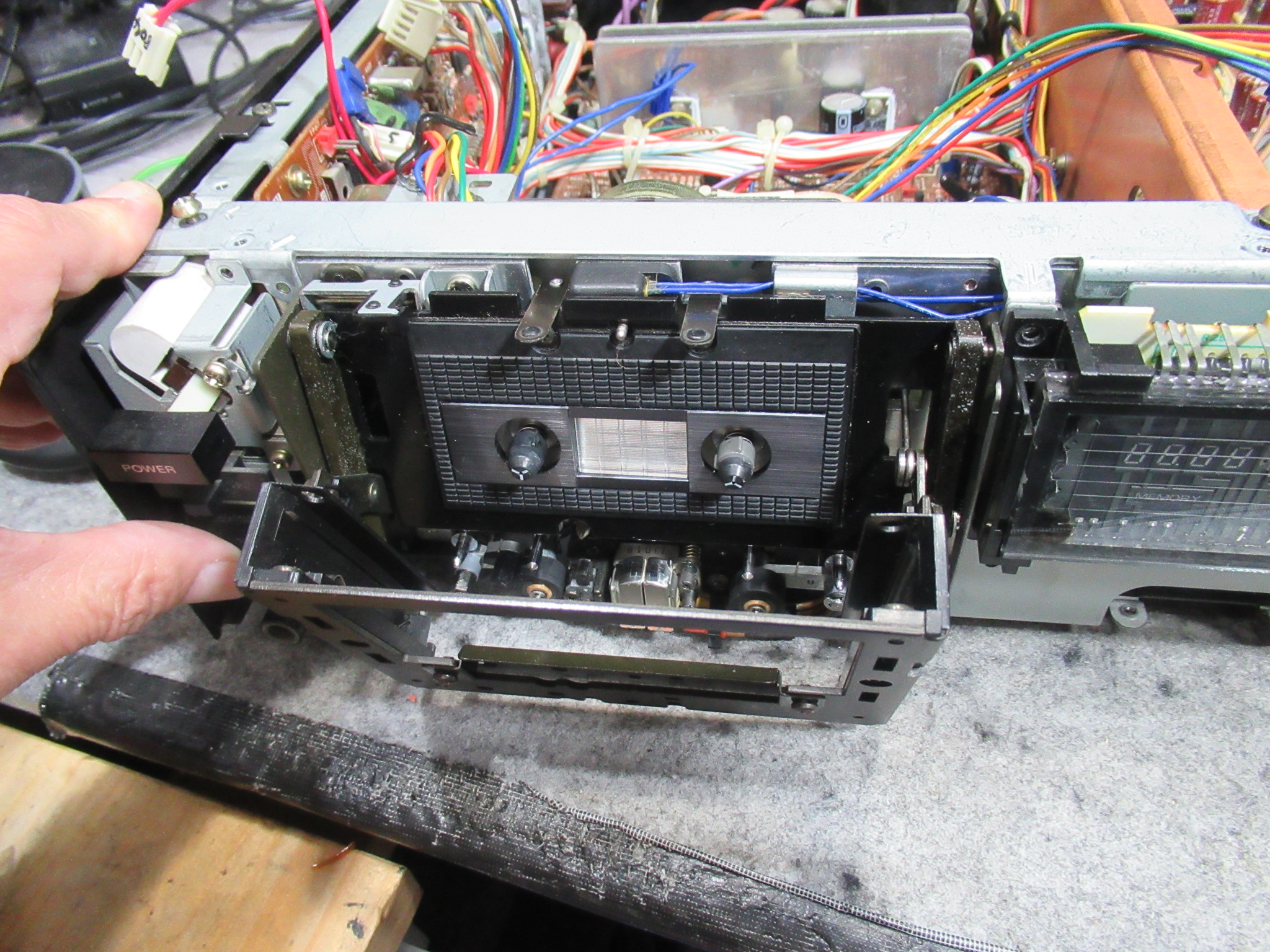

続いて固着気味のカセットホルダーを取り外し、

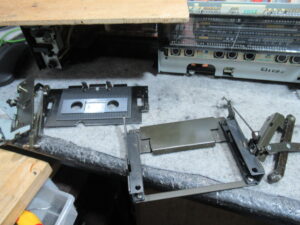

分解して固着部分を清掃＆グリスアップします。

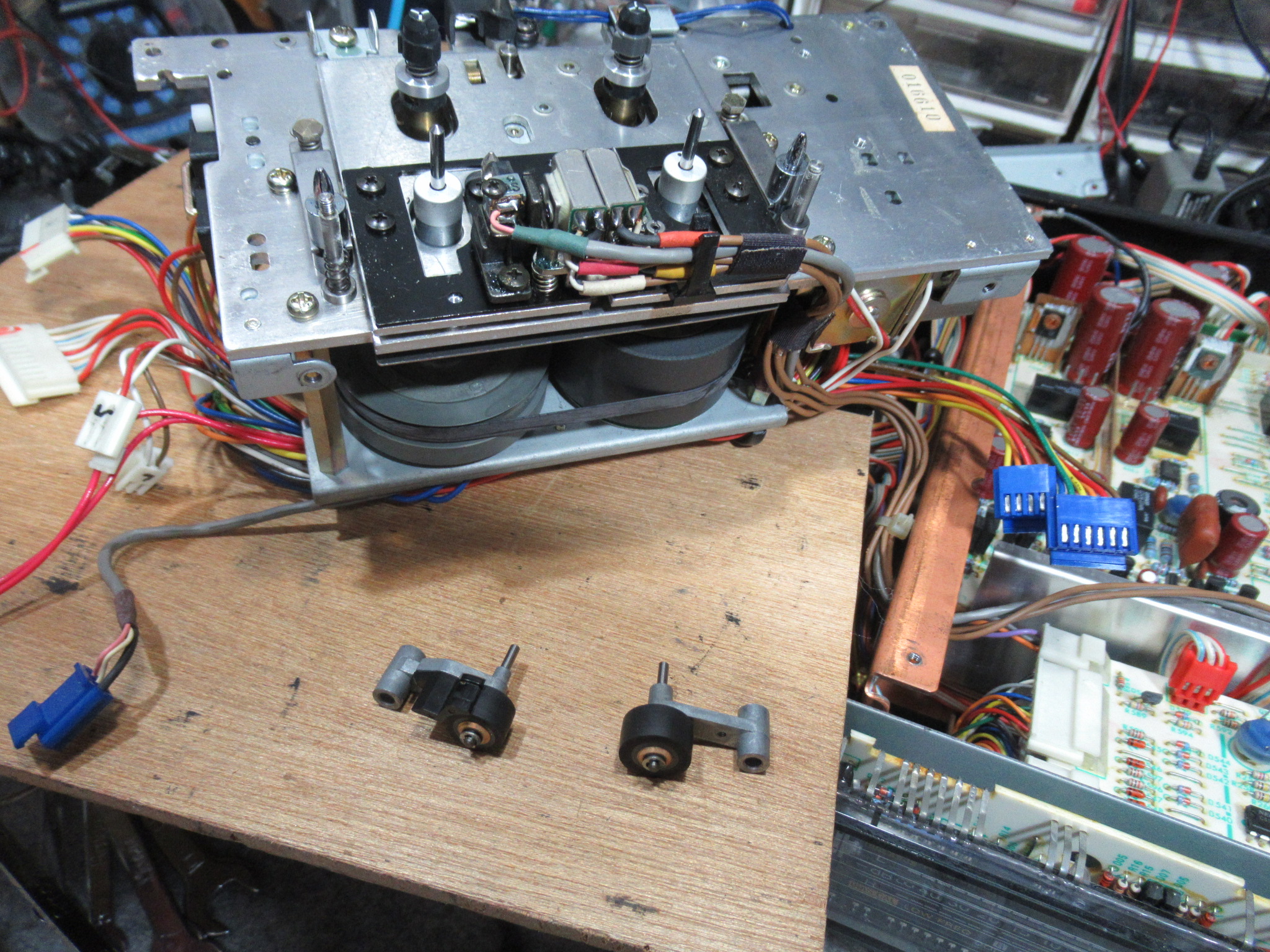

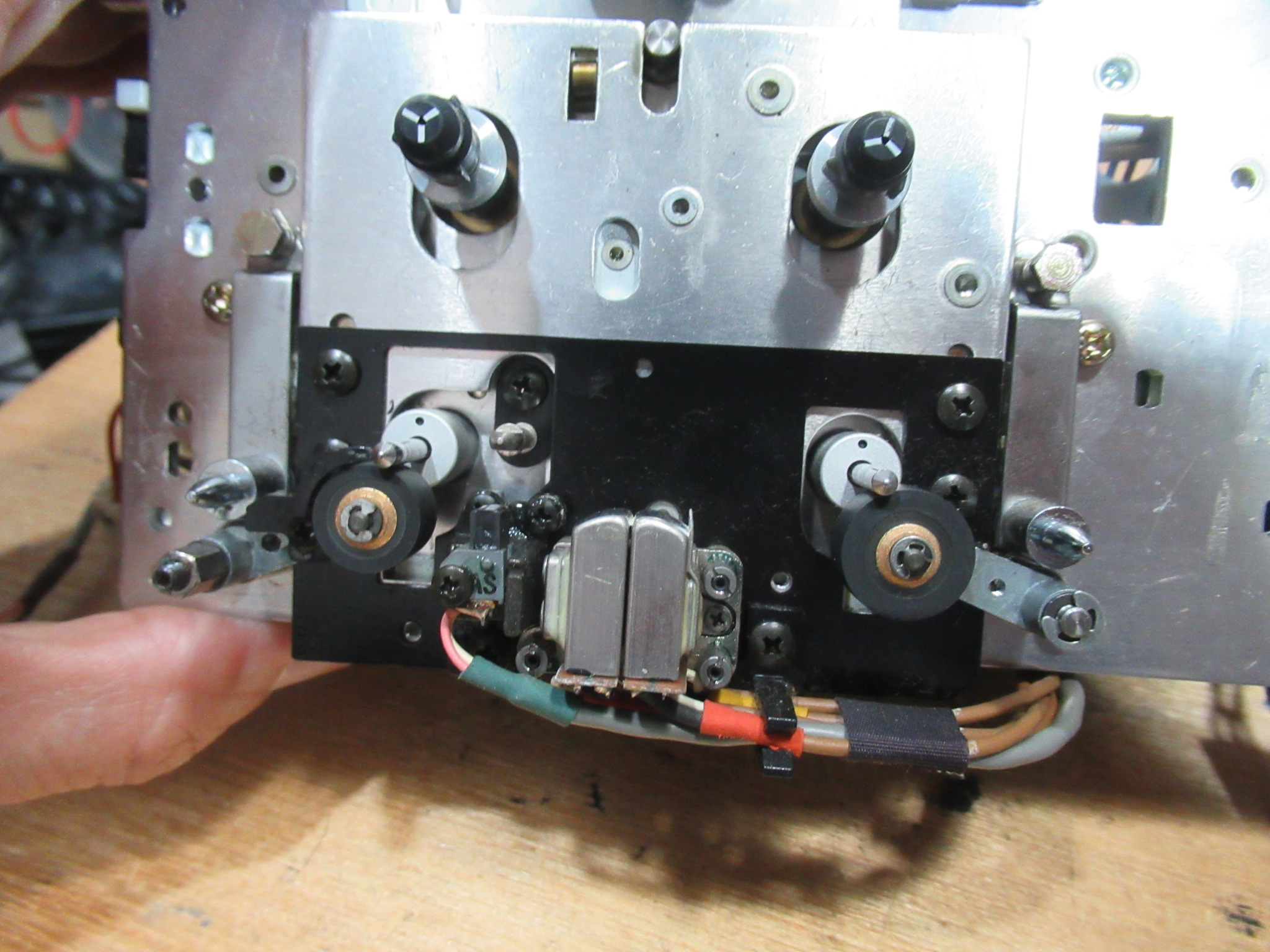

ピンチローラーアームも固着しています。
脱着して取り付け部を清掃＆グリスアップします。

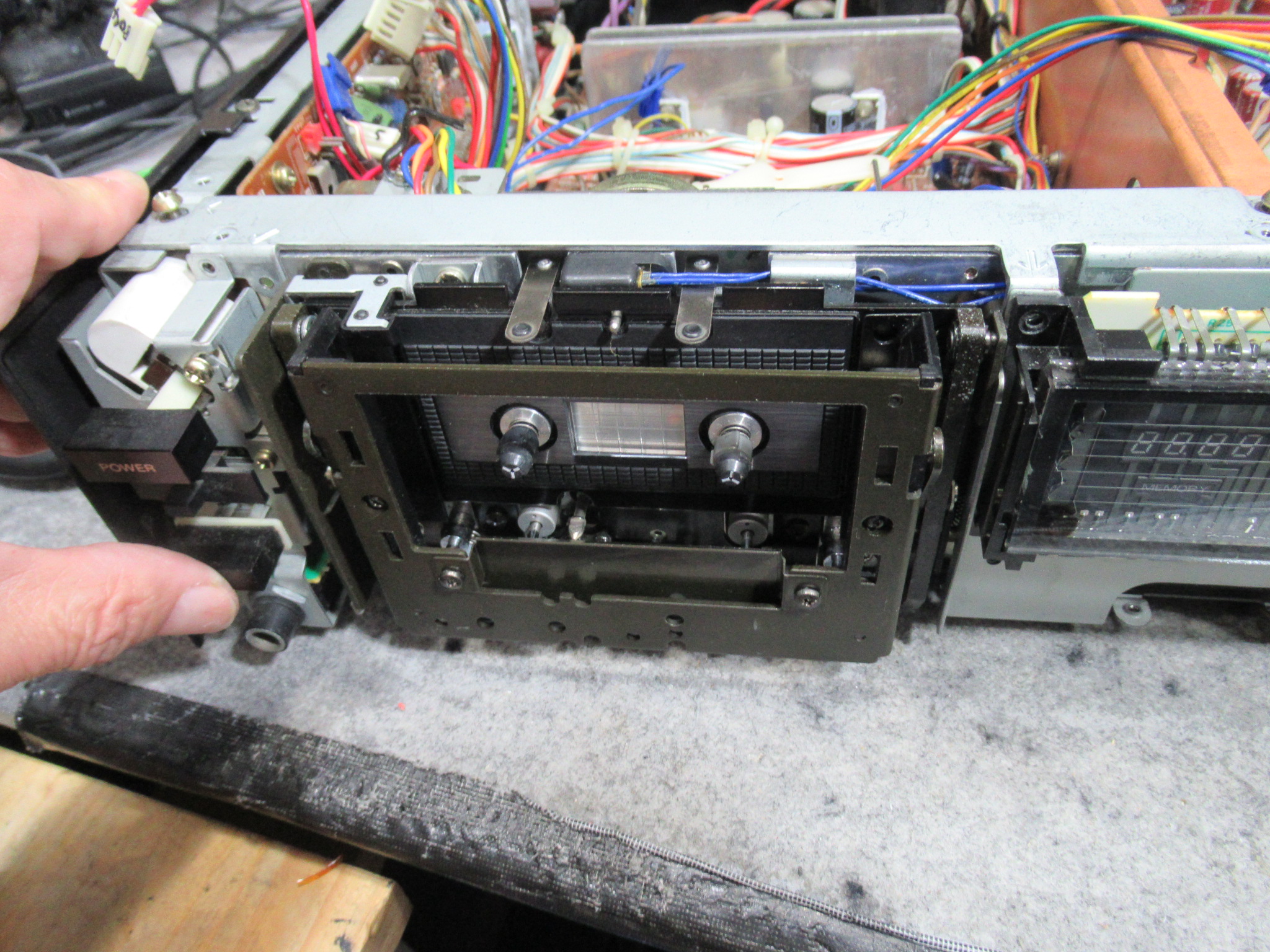

ホルダーの開閉状況を確認します。
動作確認を行います。再生はOKでしたが、

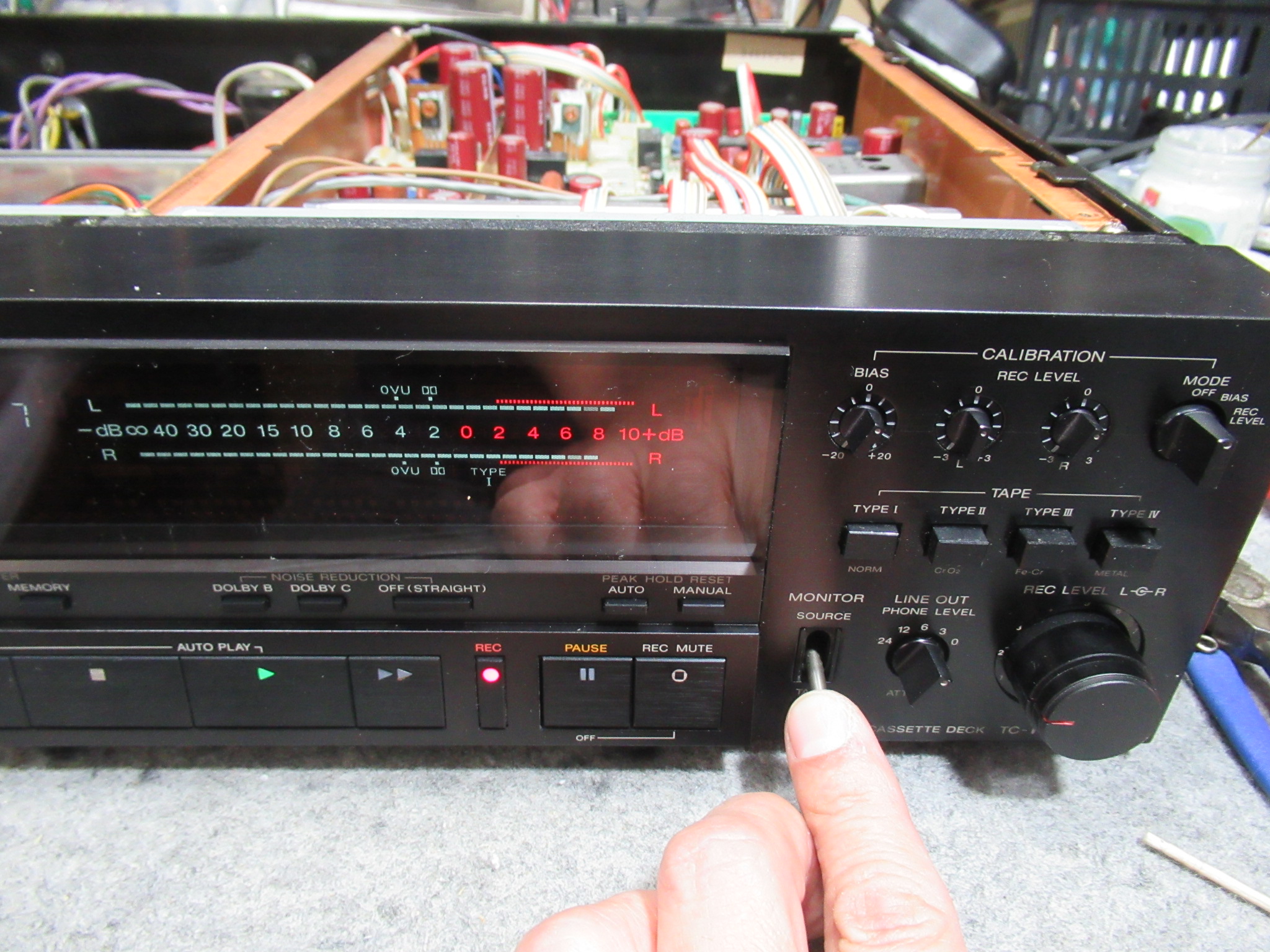

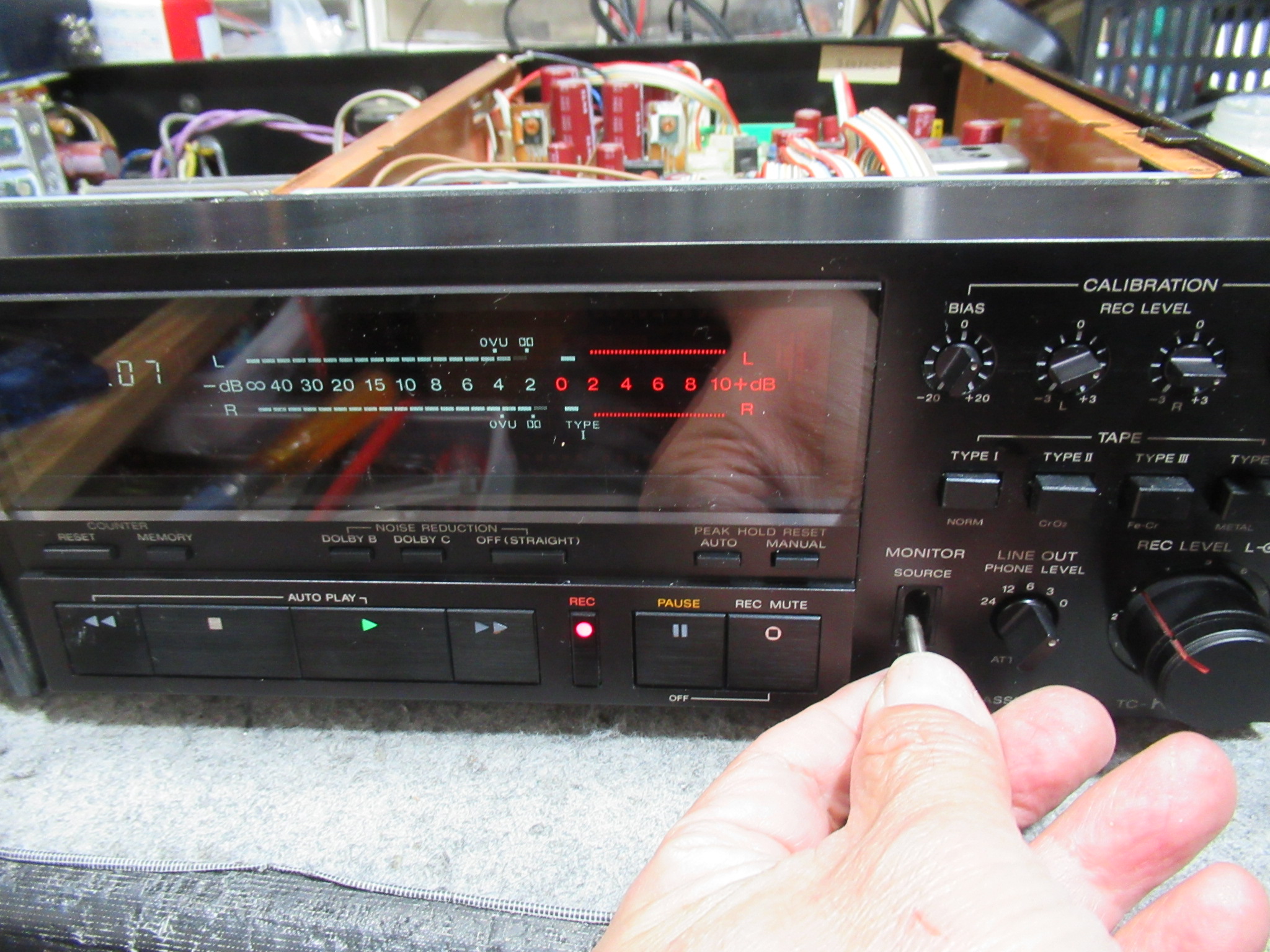

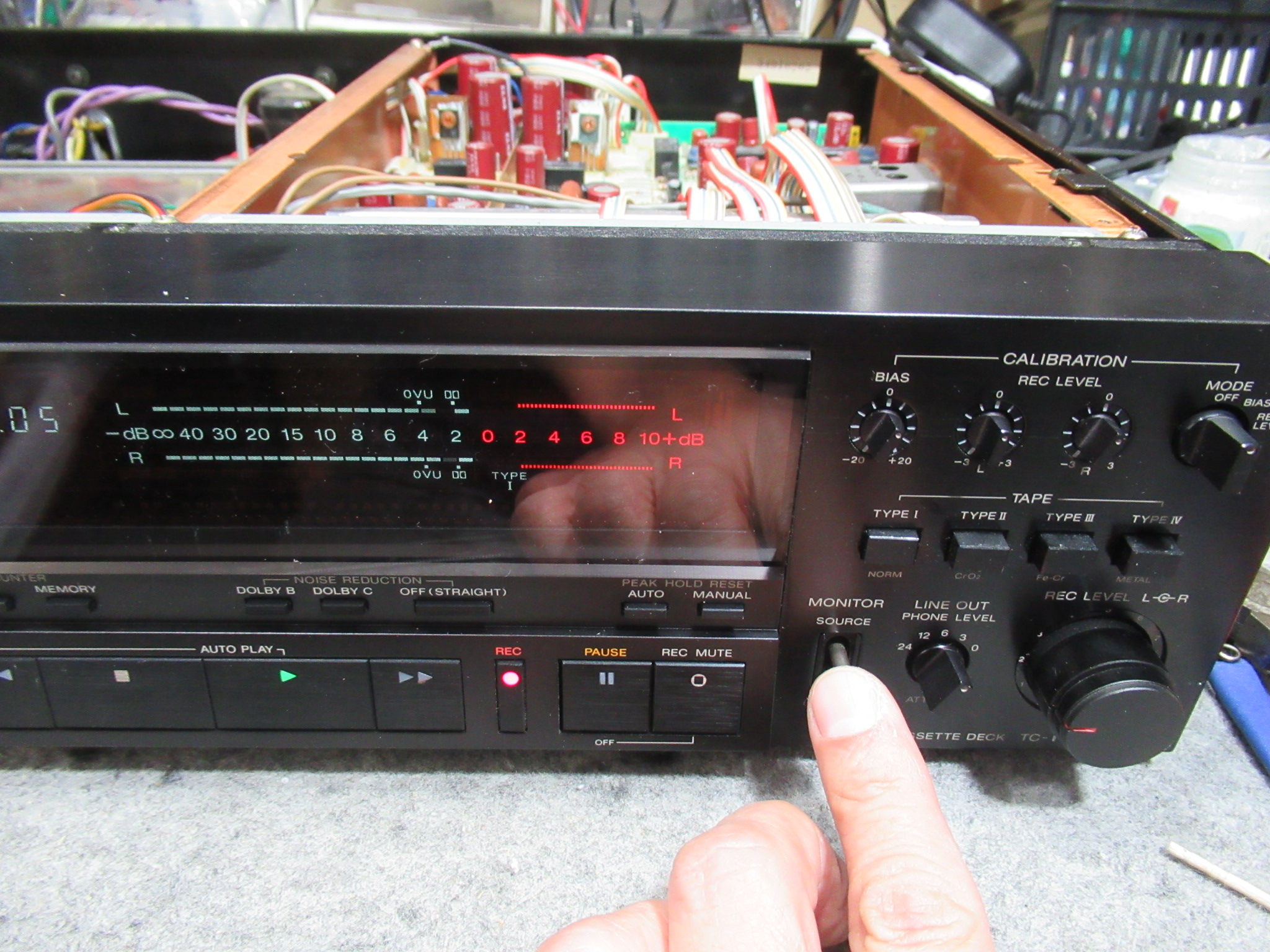

録音に難があります。録音中にモニタースイッチを「TAPE」に切り替えると、メーターが振り切り、音が歪みます。

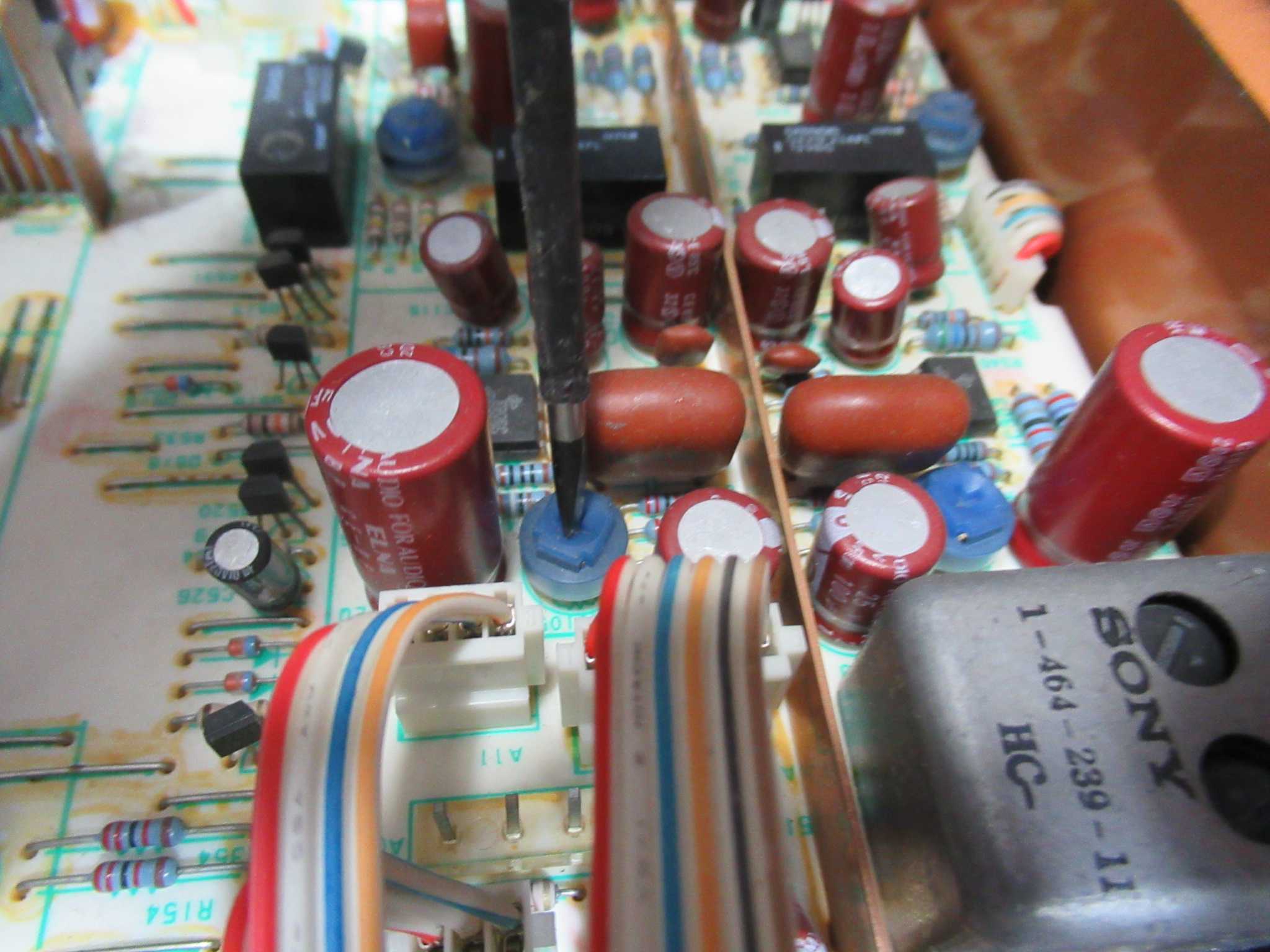

RECLEVELの半固定抵抗の故障かと思いましたが、そうではありませんでした。

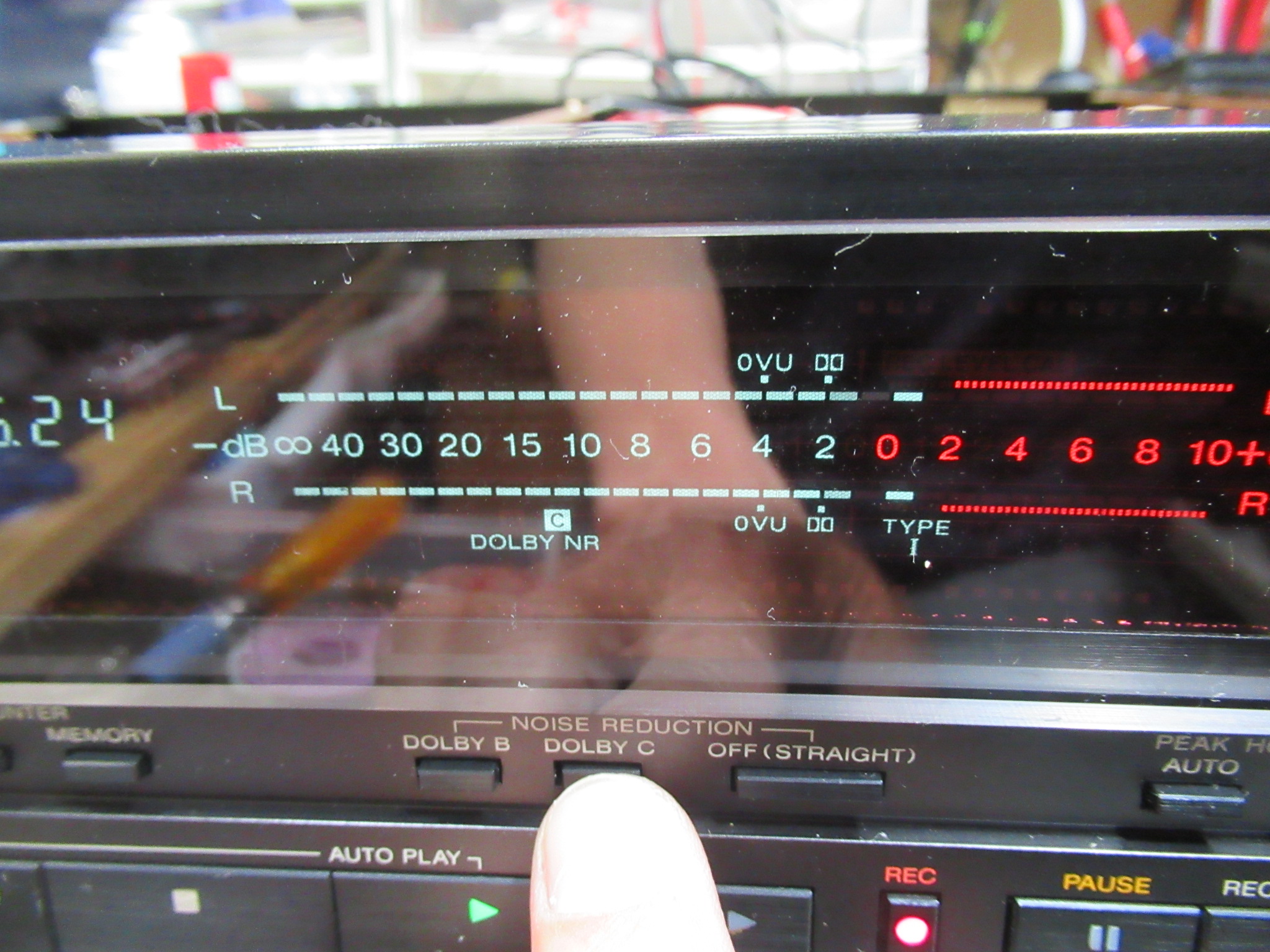

あれこれと操作しているうちに、ドルビーON時はメーターが振り切ることが無いことに気がつきました。

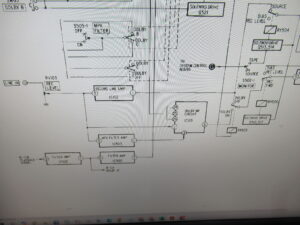

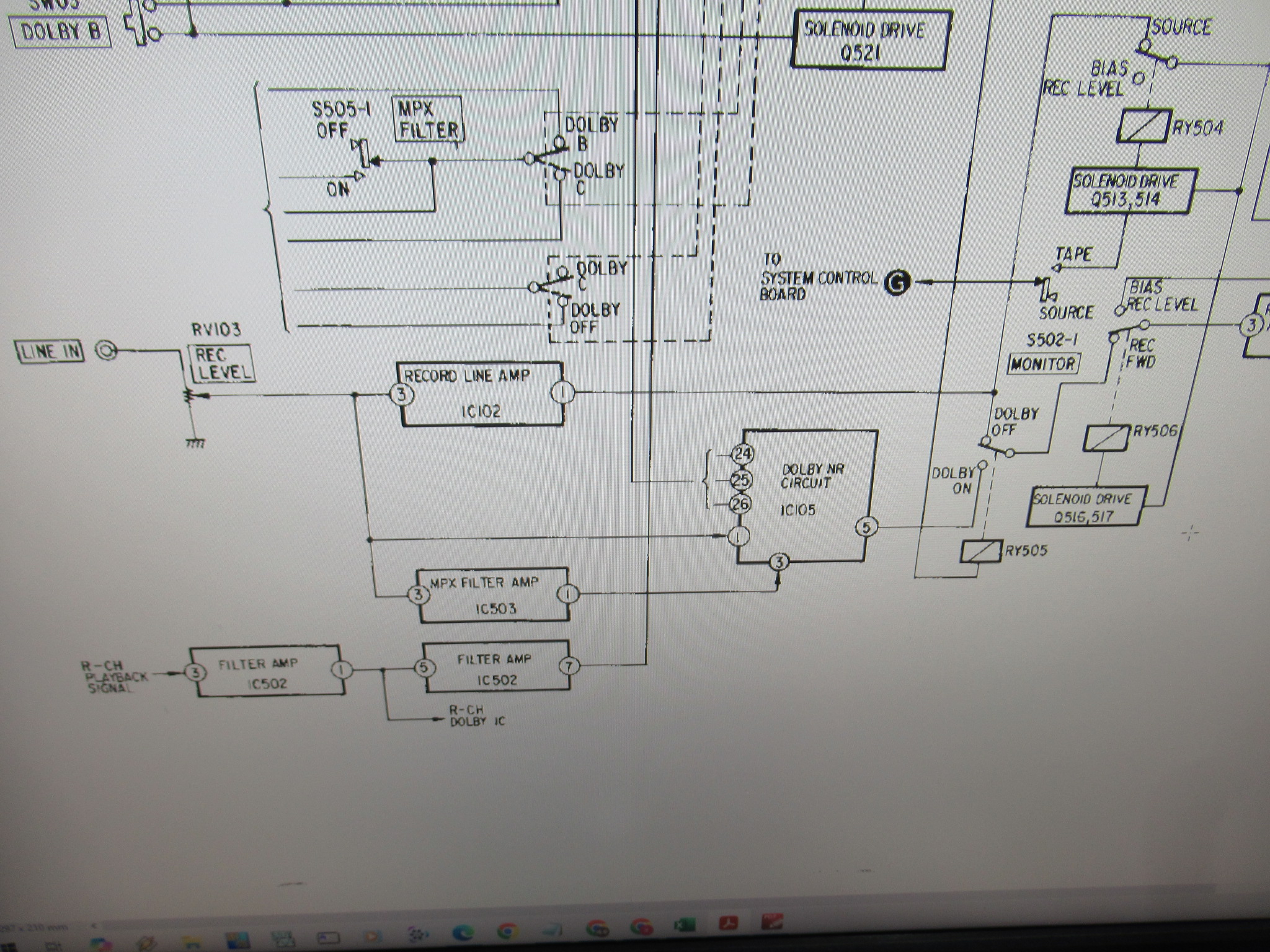

ダイアグラムを確認します。ドルビー回路を経由しない箇所に不具合があることは間違いありません。しかも、両CHとも同じ状況ということは・・・

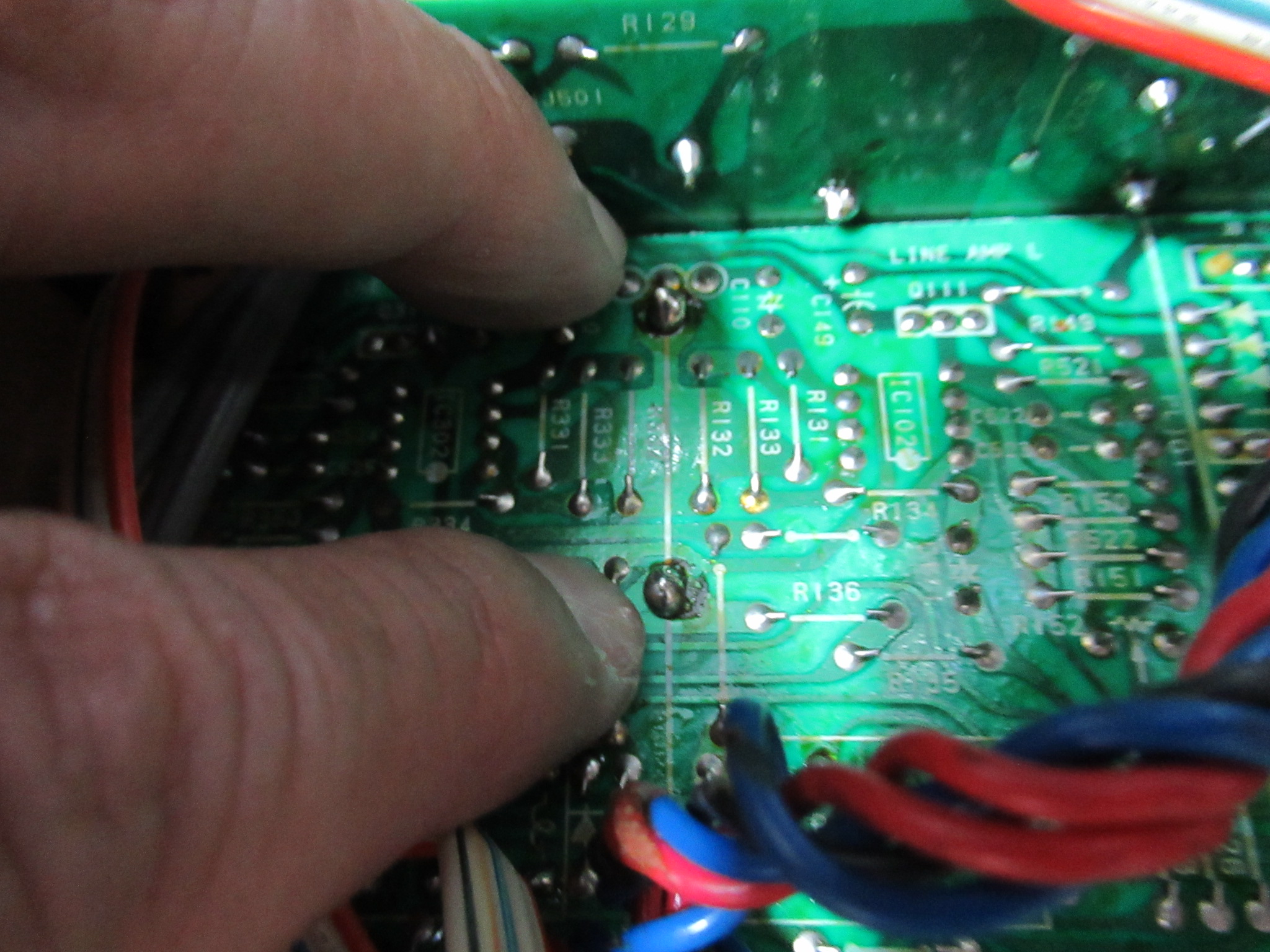

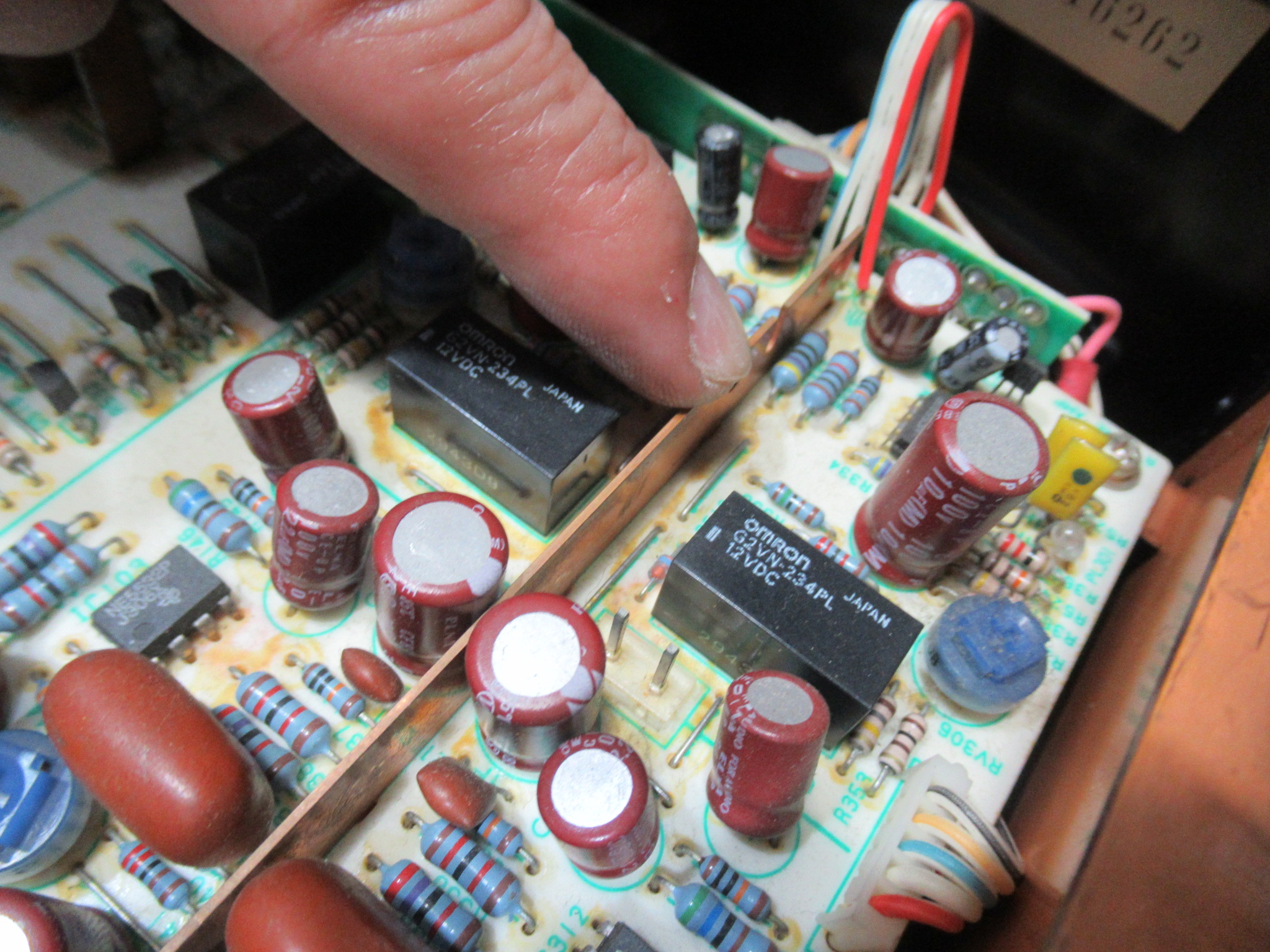

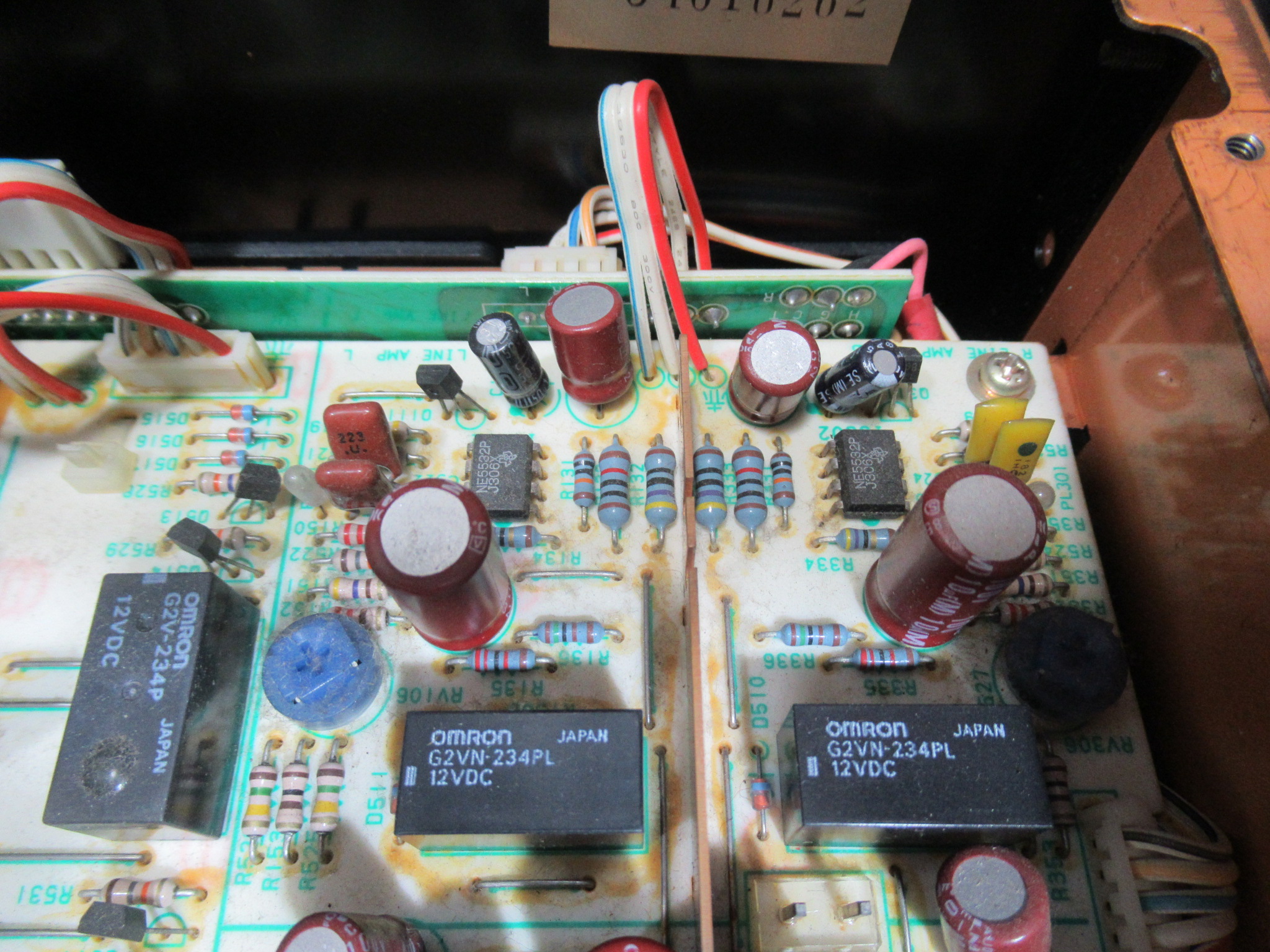

この辺りがドルビーを経由しない回路です。両CH共用のアースラインの銅板を指で押し付けると、正常な状態に戻りました。

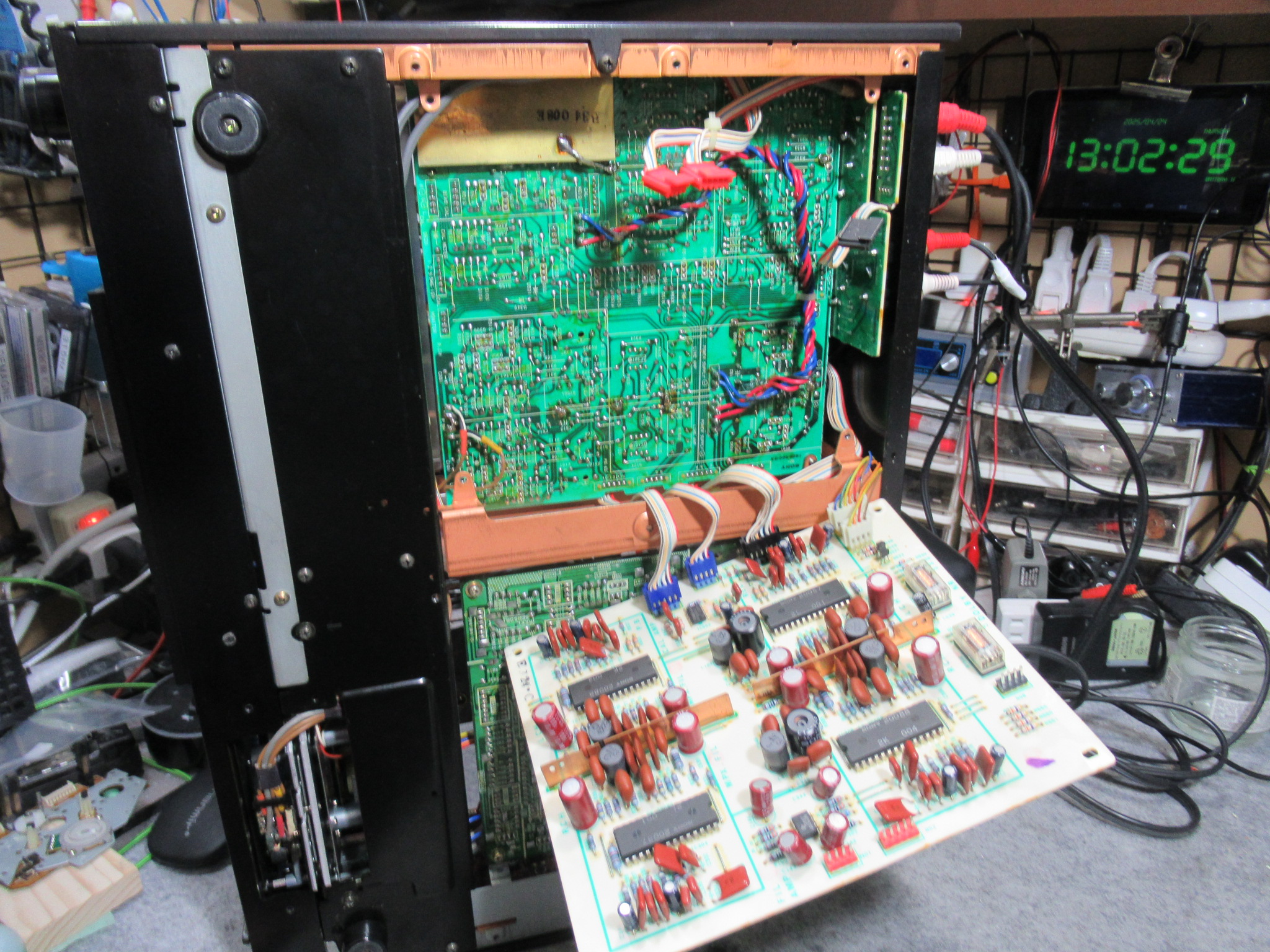

底板を取り外して、２層になっている基板の下部基板を取り外します。

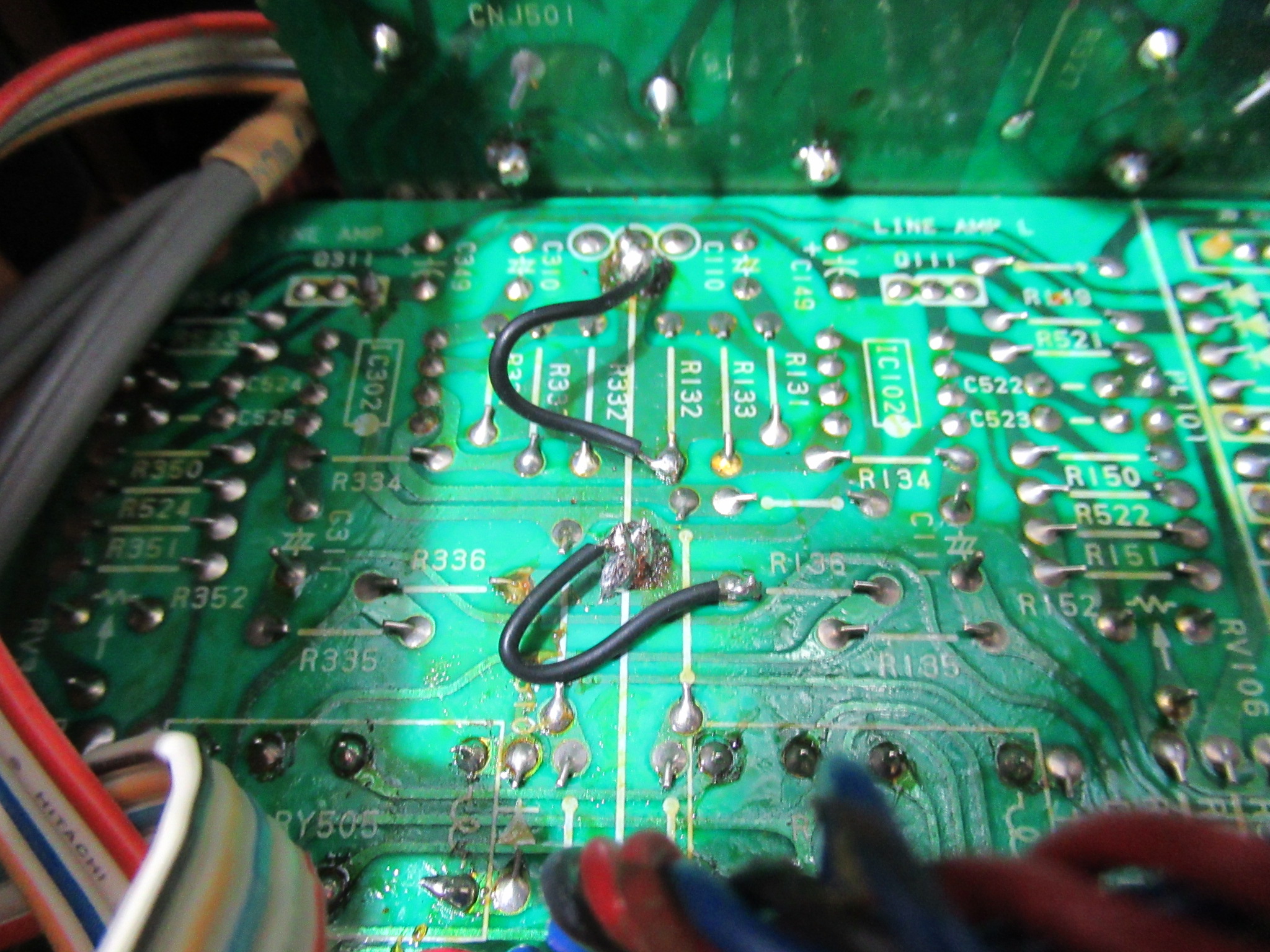

予想通り、銅板の半田部分がグラグラしていましたので、バイパス線を処置します。
無事不具合は解消されました。

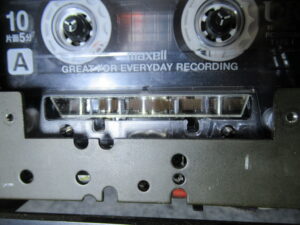

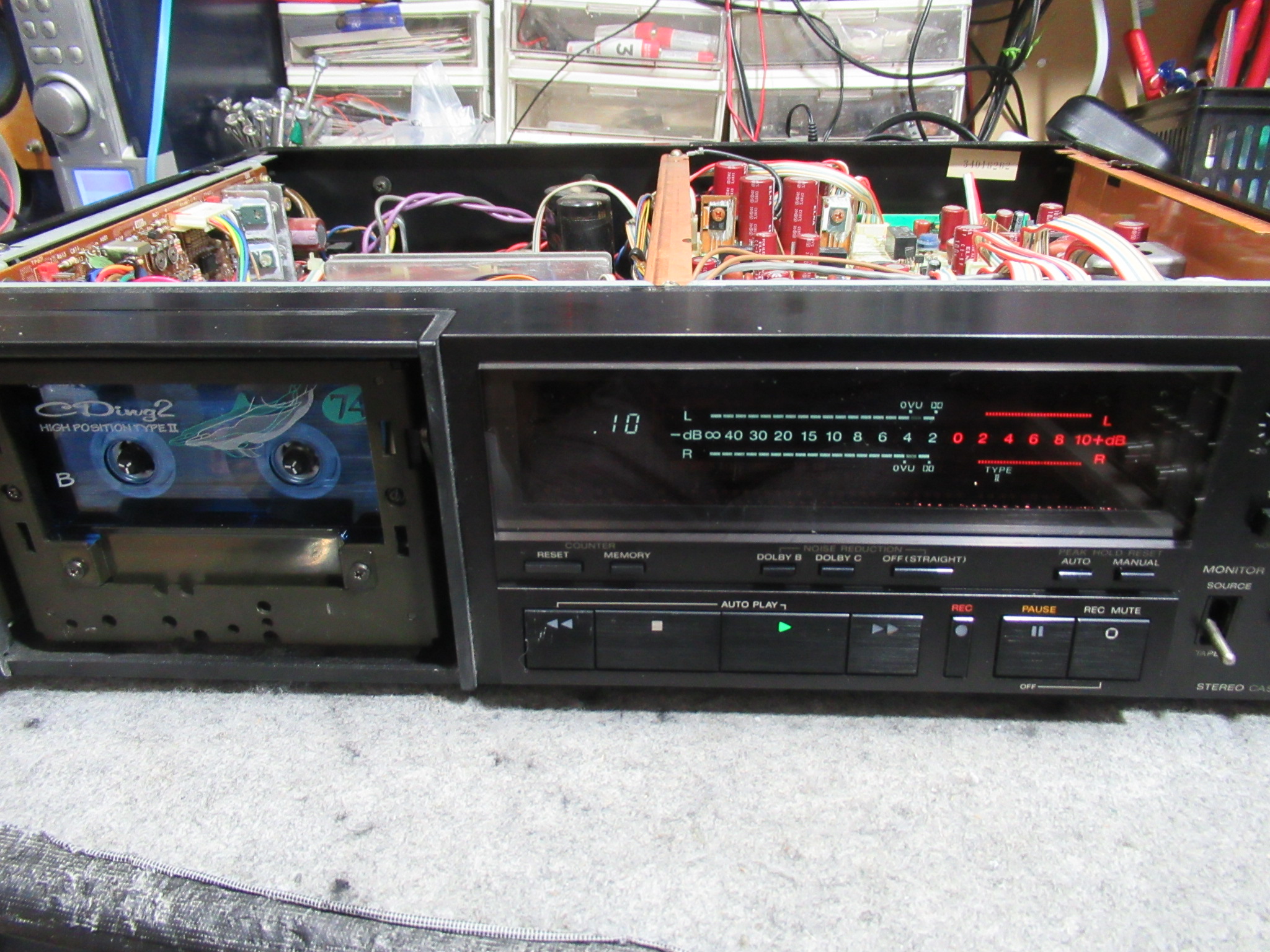

ミラーカセットを用いてテープの走行状態を目視で確認します。

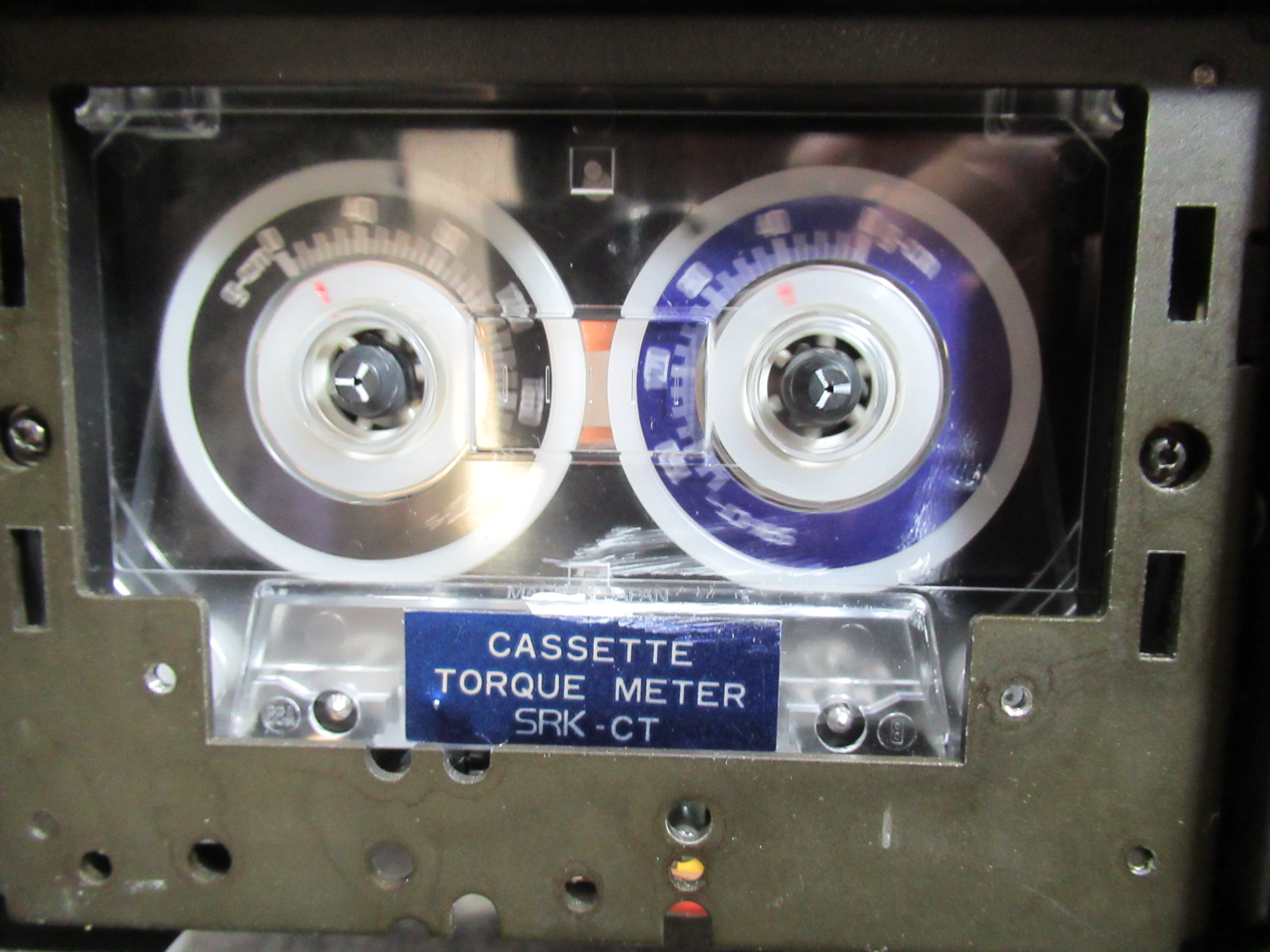

このメカではトルク点検は必須です。問題ありません。

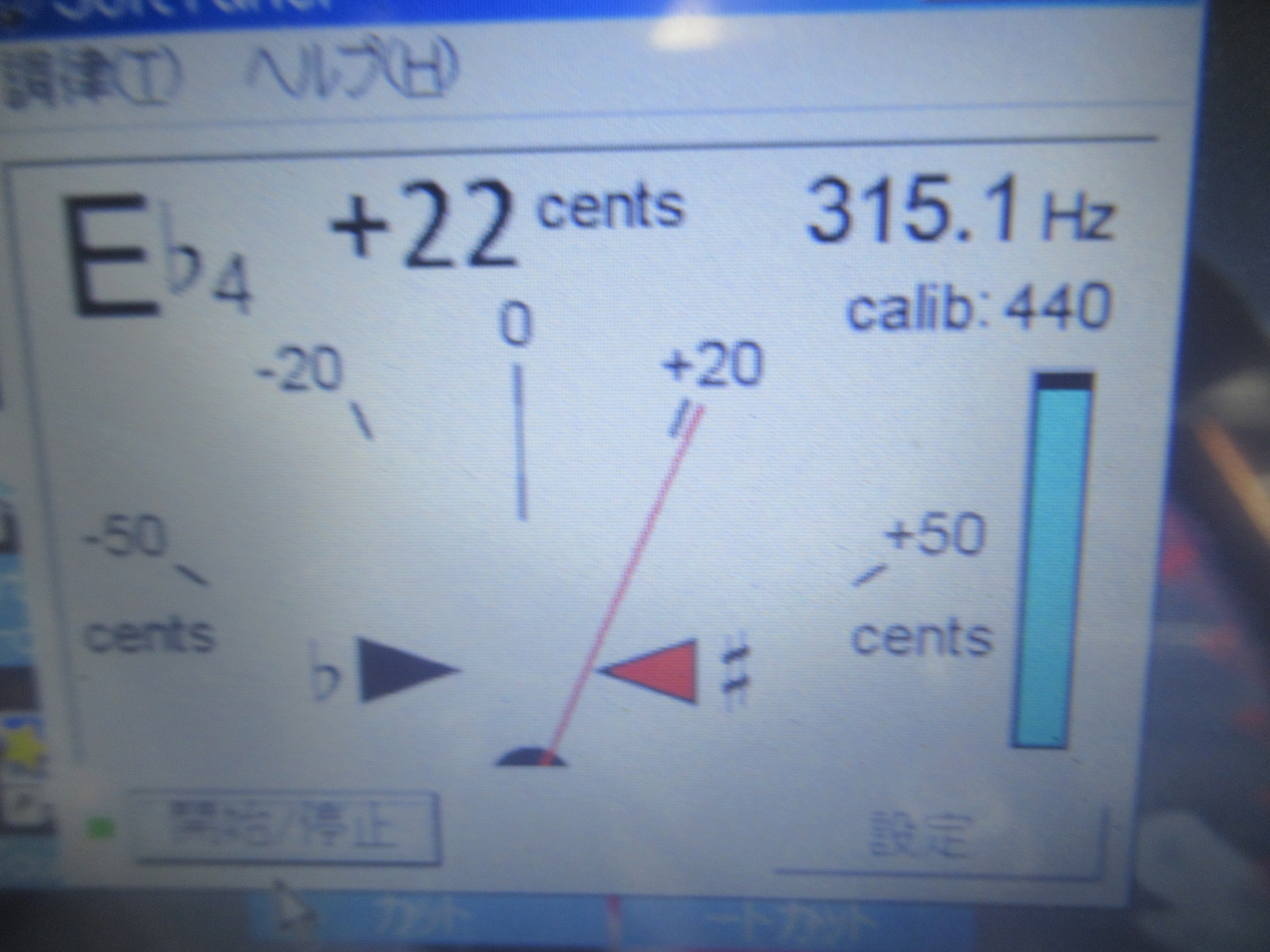

315Hzの信号が記録されたテープを再生し、速度が適正であることを確認します。

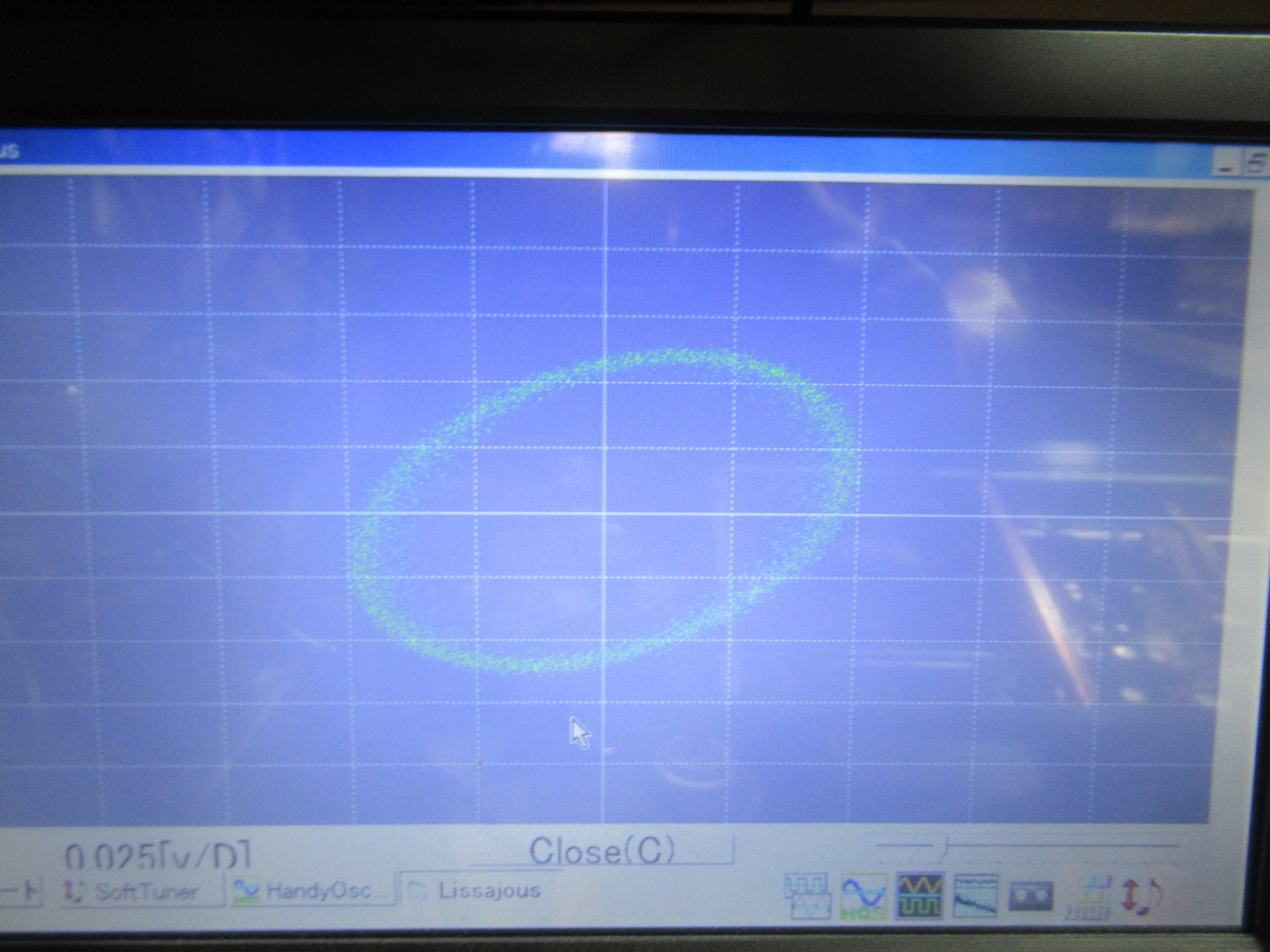

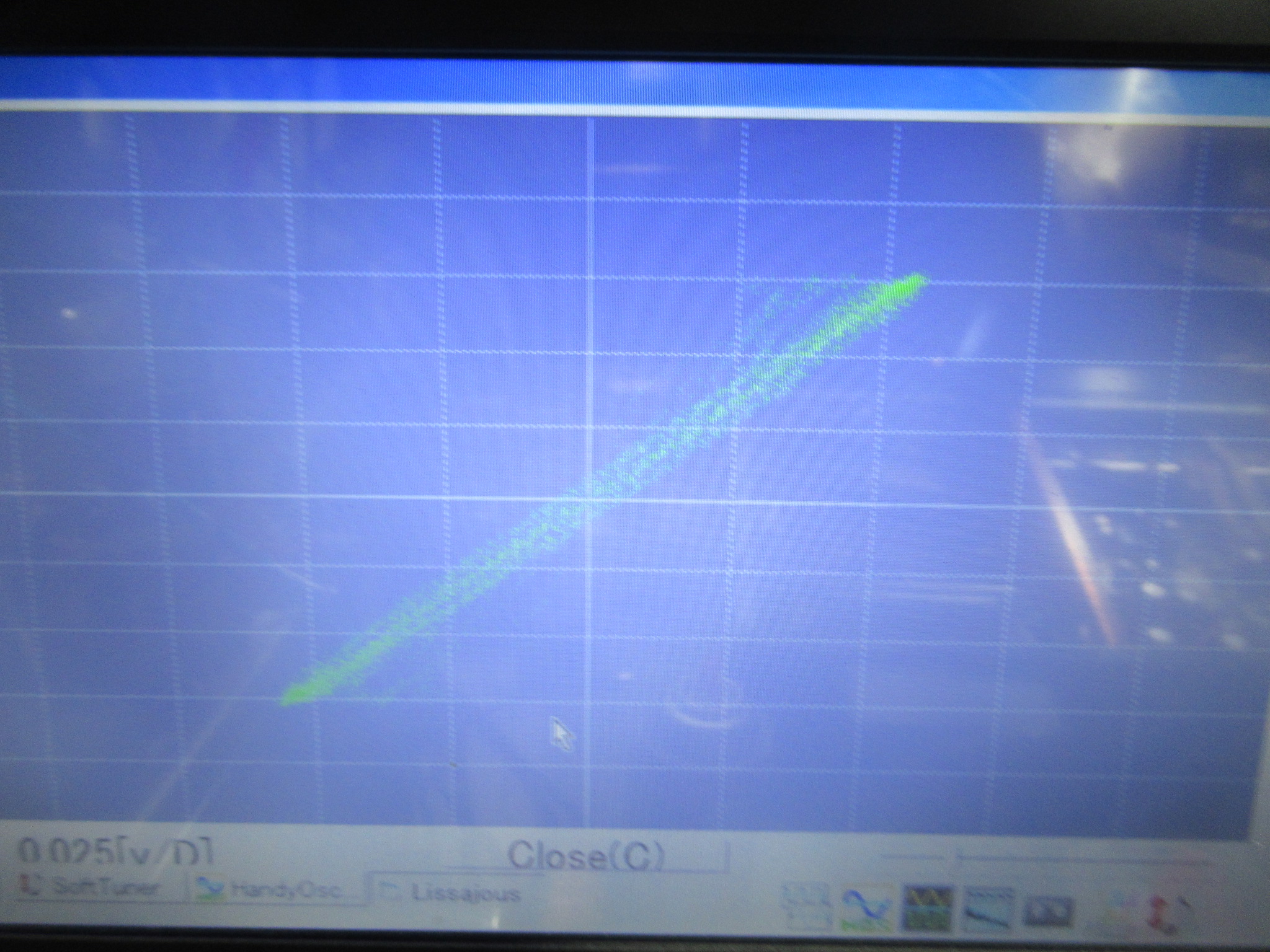

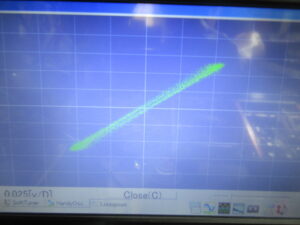

再生ヘッドのアジマスの調整を行います。

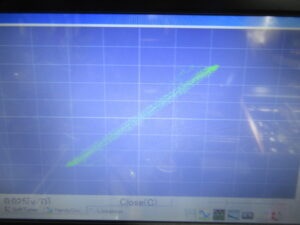

録音ヘッドのアジマス調整を行います。

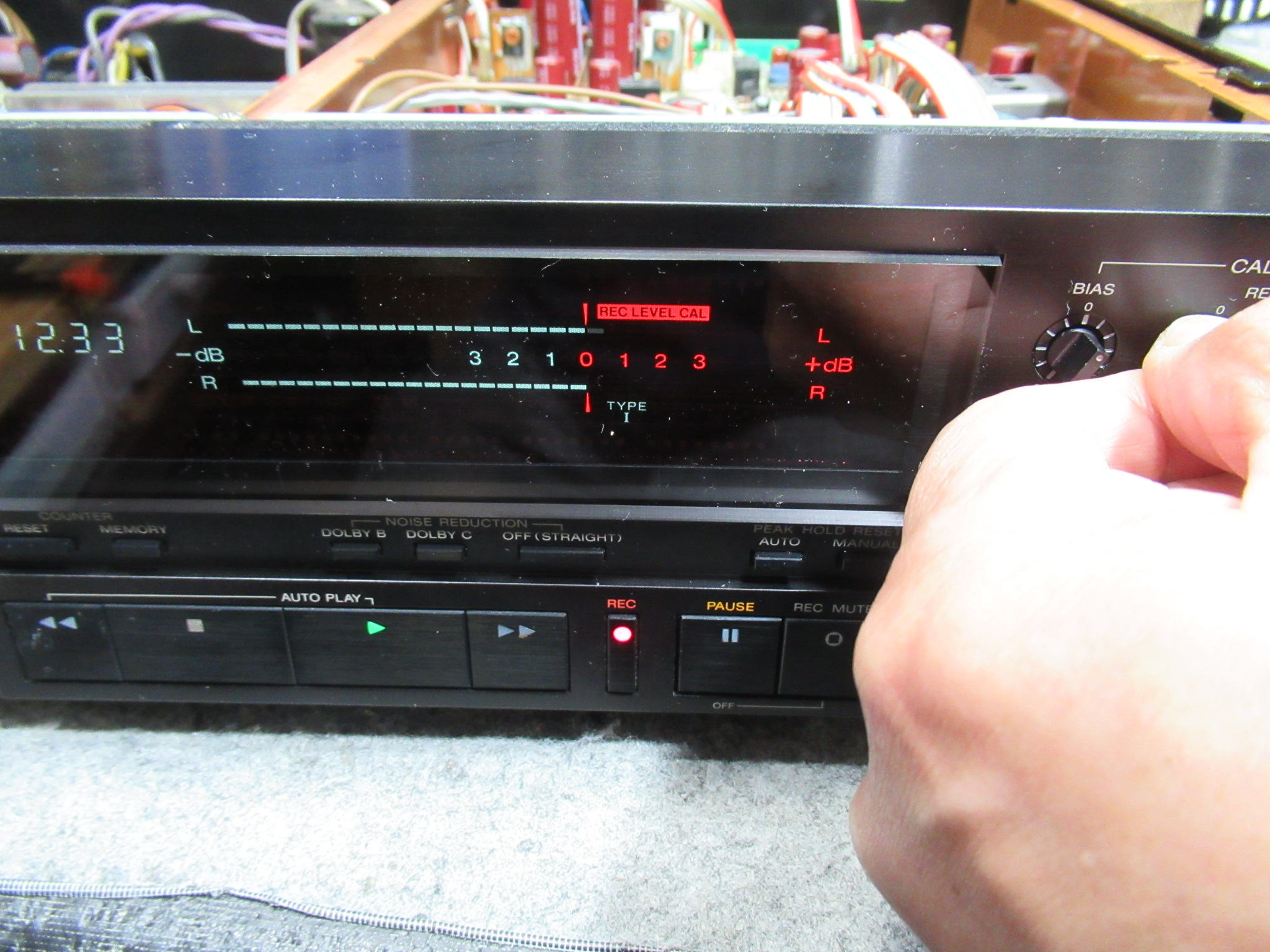

バイアスキャリブレーション後に録再バランス調整を行います。

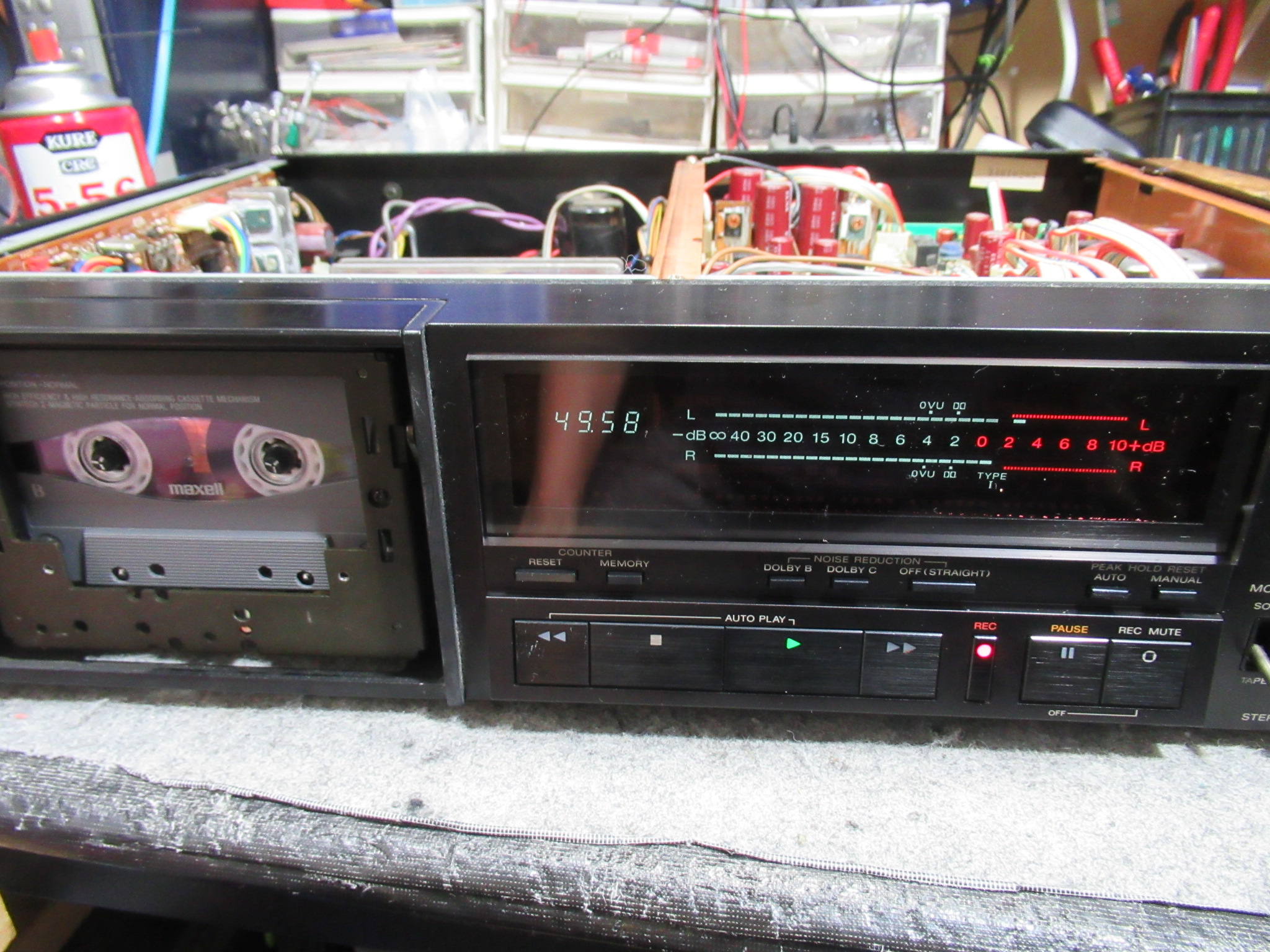

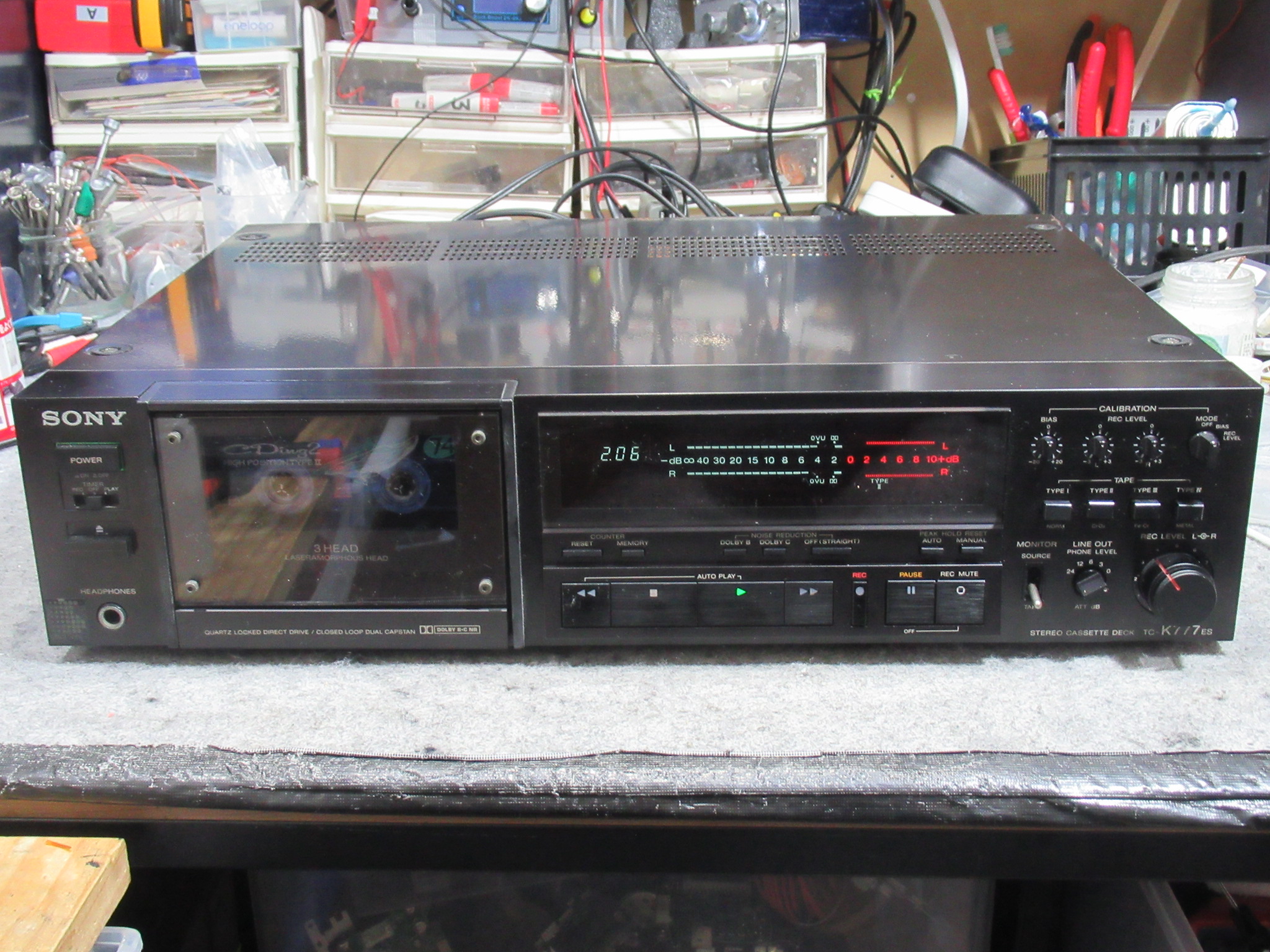

テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
