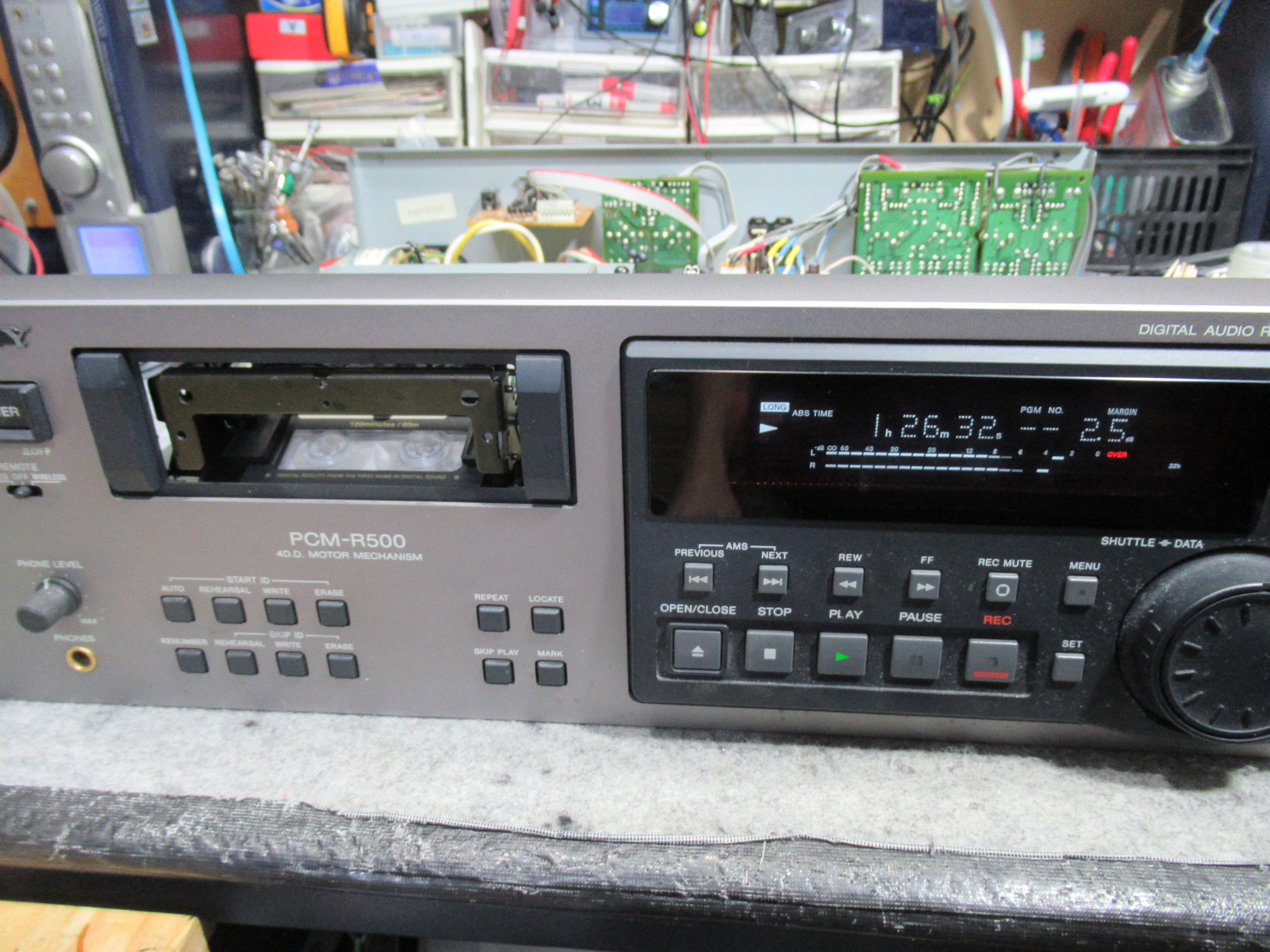

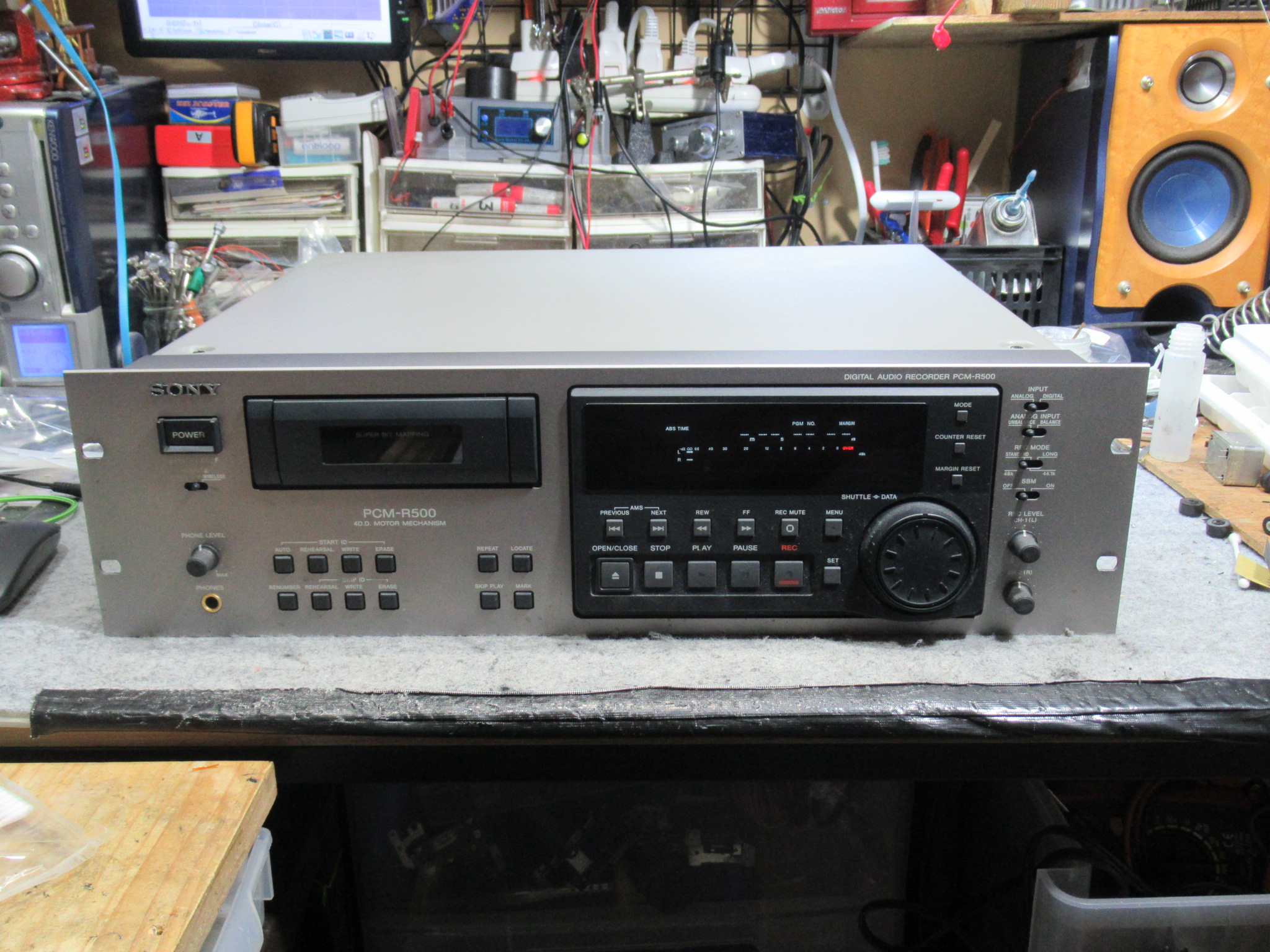

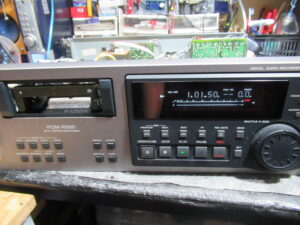

SONYの業務用DATデッキ、PCM-R500です。
５年前までは動作していたということですが、現状は不動です。

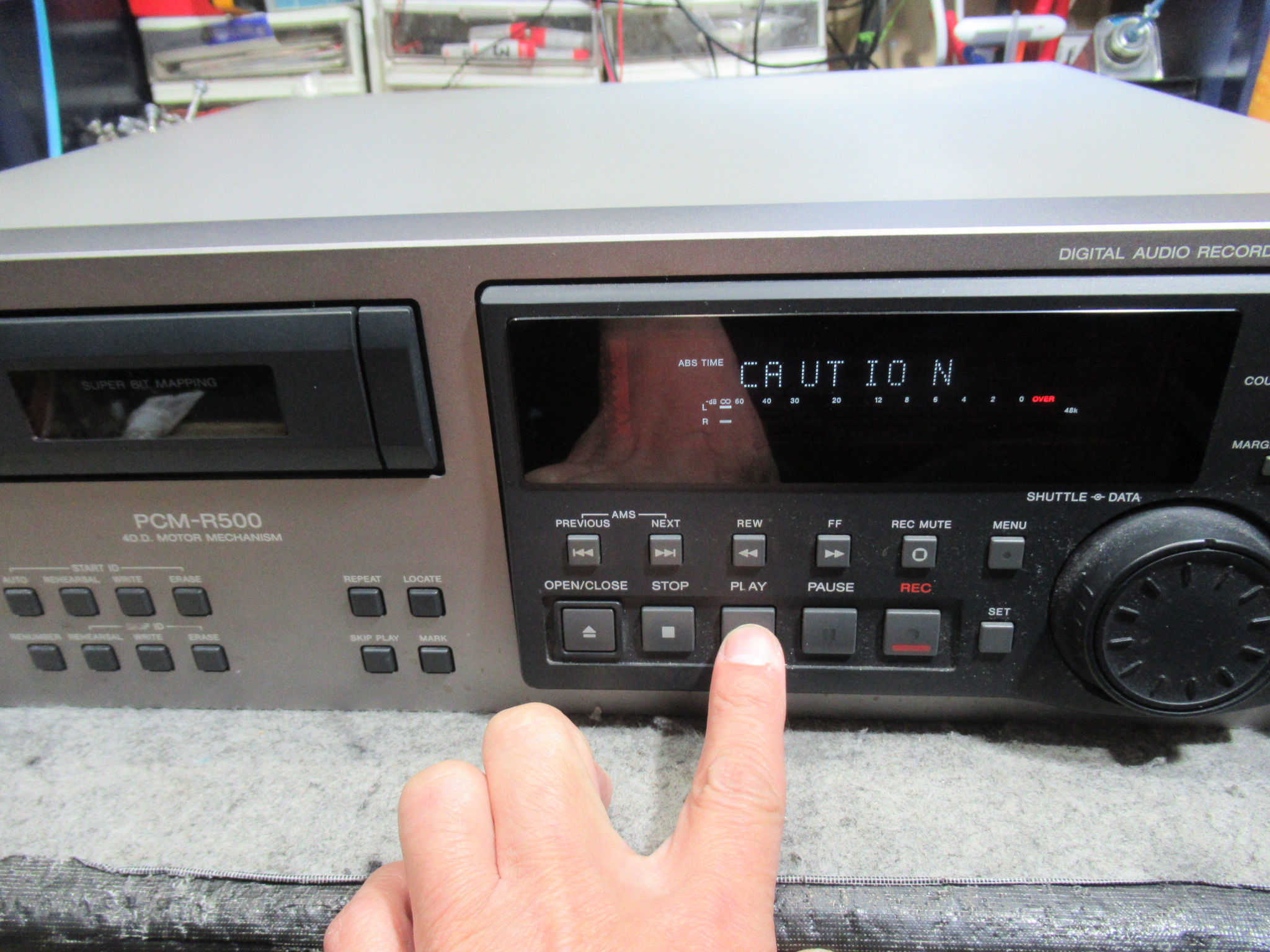

テープをセットすると「CAUTION」表示になります。この状況は、ヘッドが回転しないときに起こることがあります。

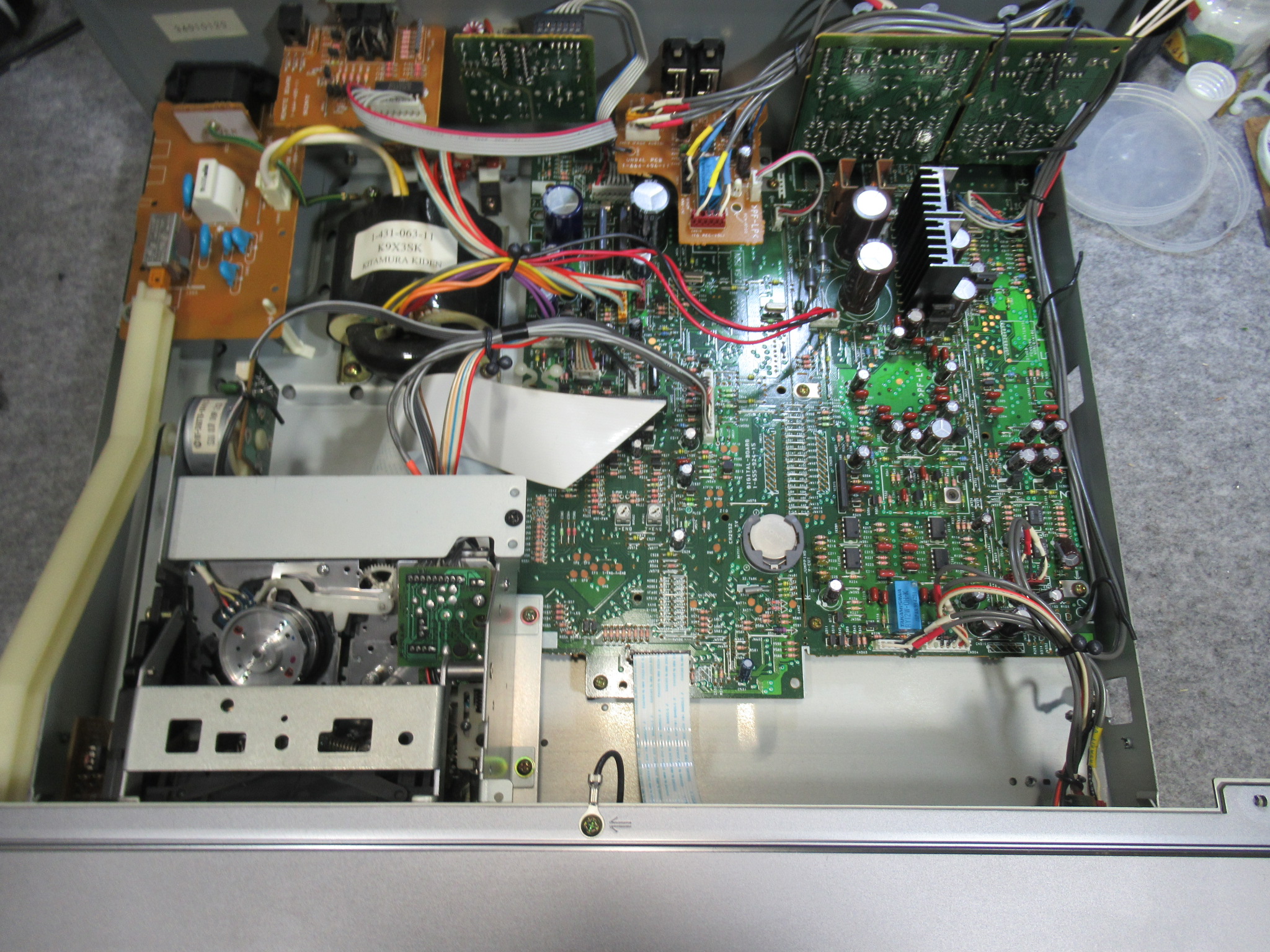

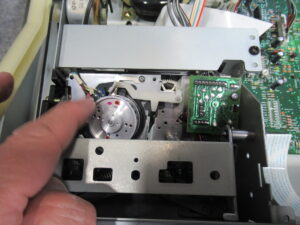

カバーを開けました。ヘッドに固着は見られませんでしたが、再生を開始しても回転しません。

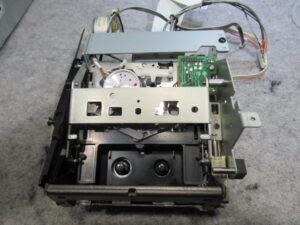

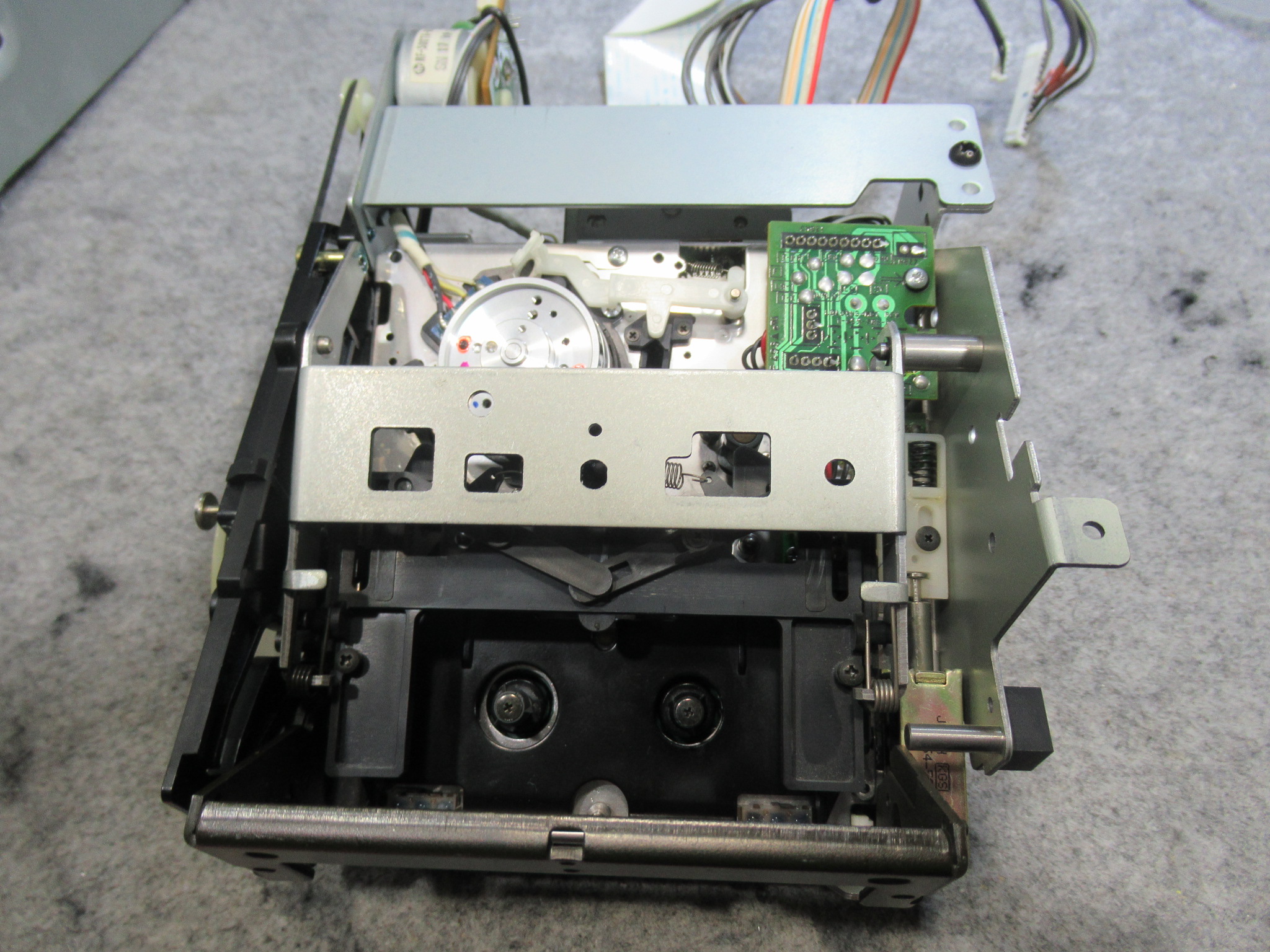

メカを降ろしました。

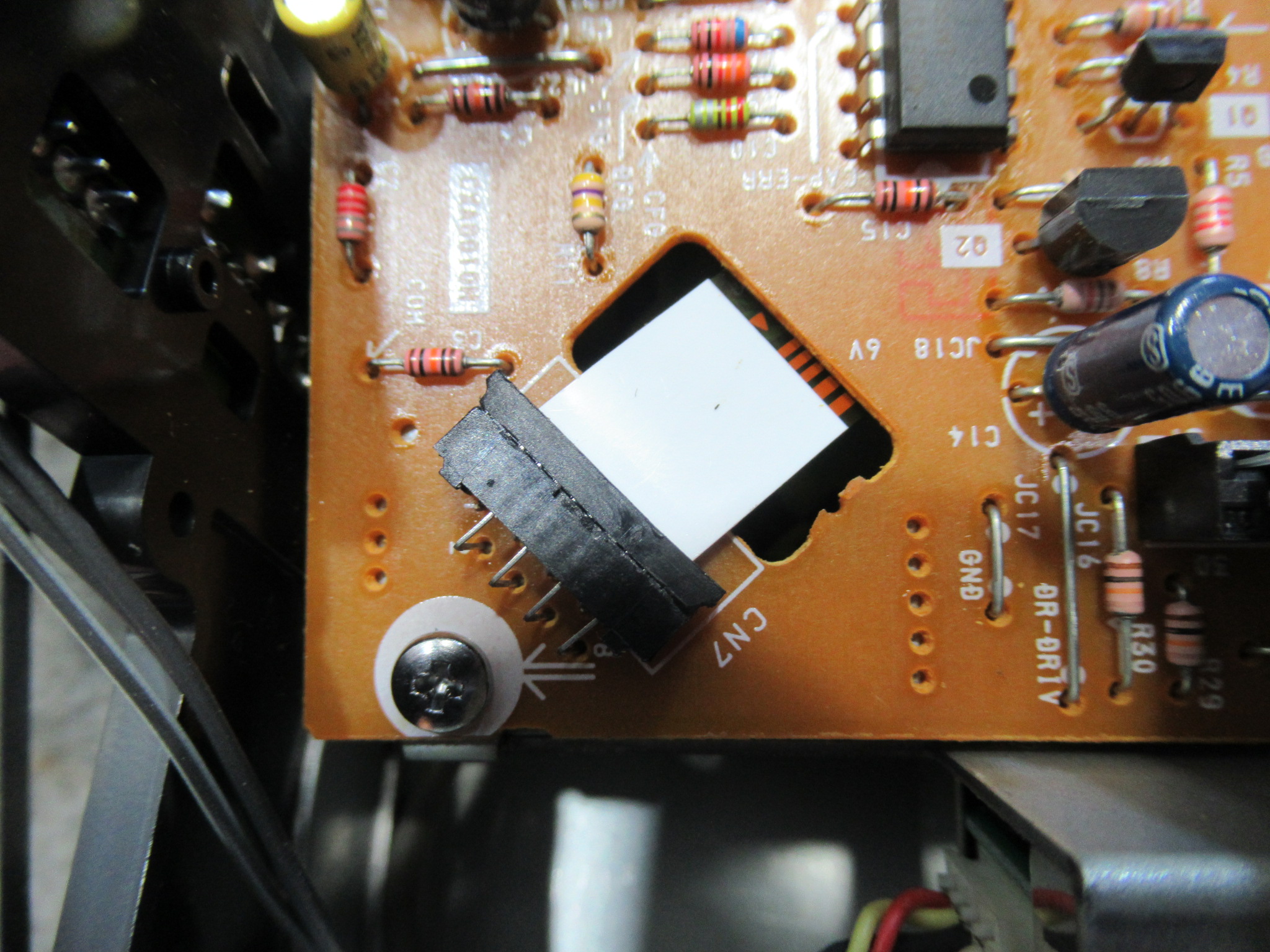

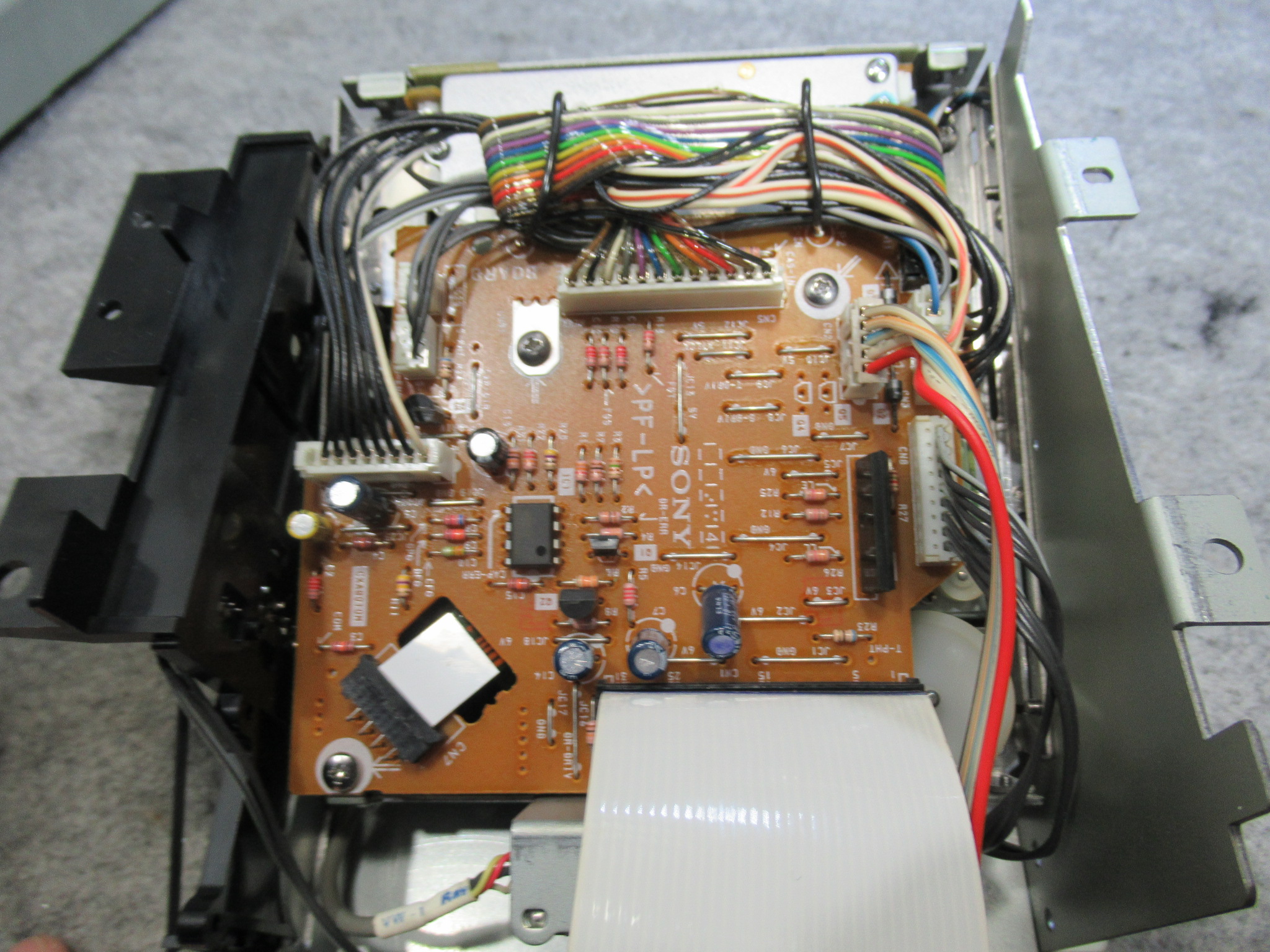

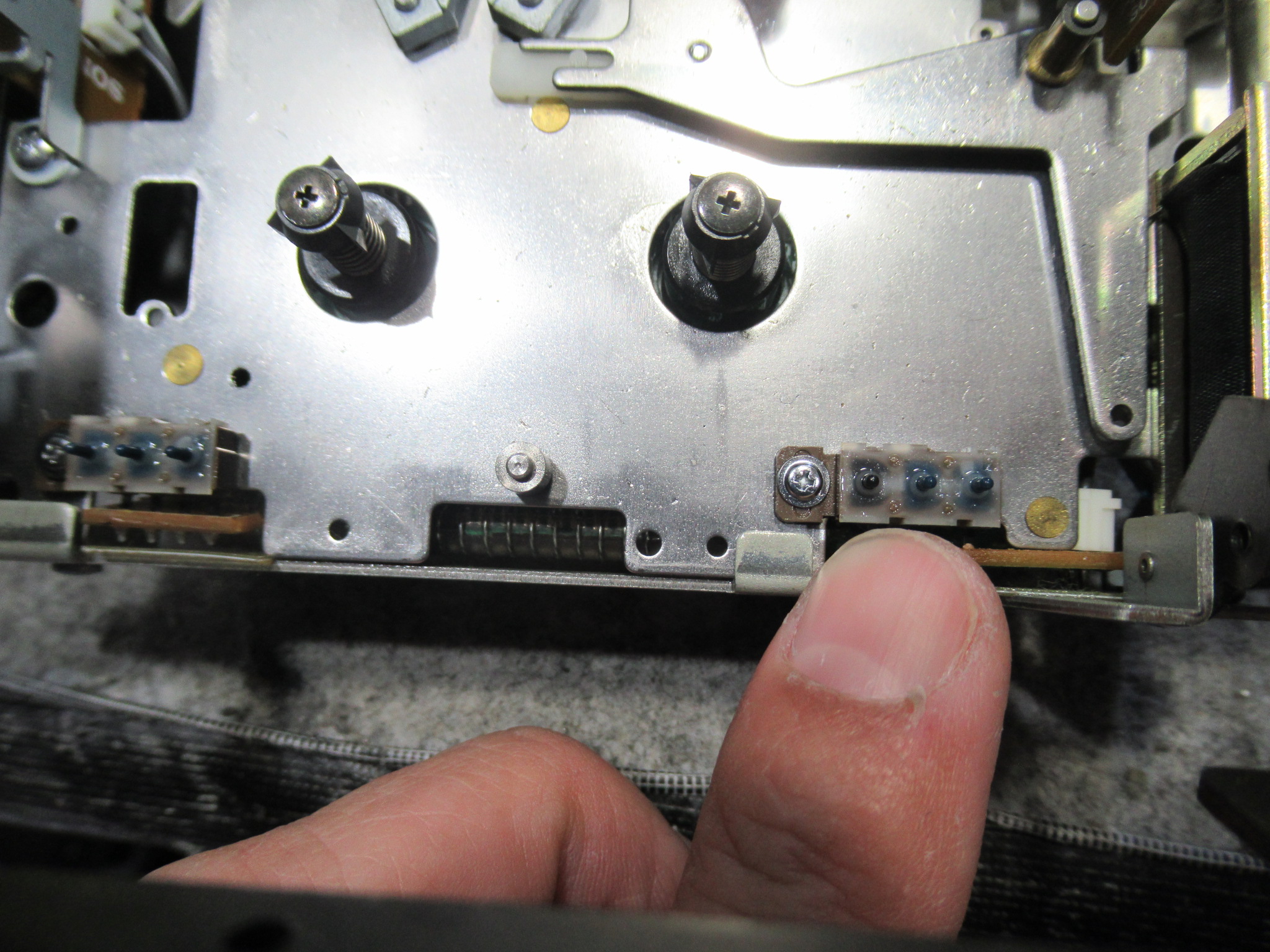

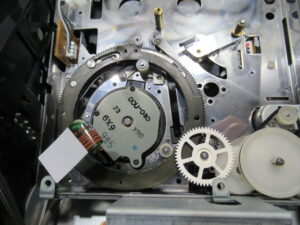

裏返しました。右写真がヘッドのモーター部のコネクタです。

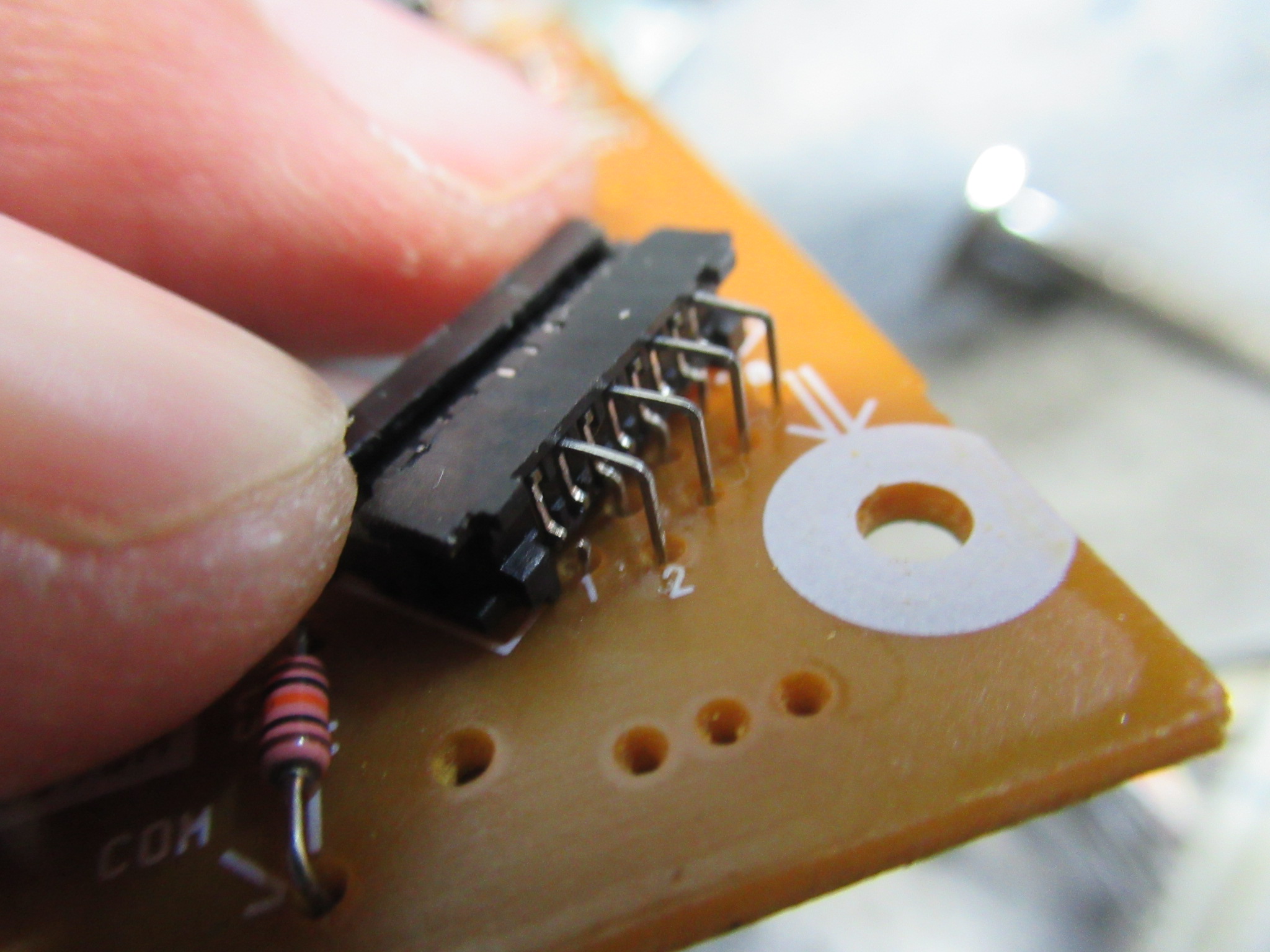

触ると普通よりもグラグラしていることがわかりました。

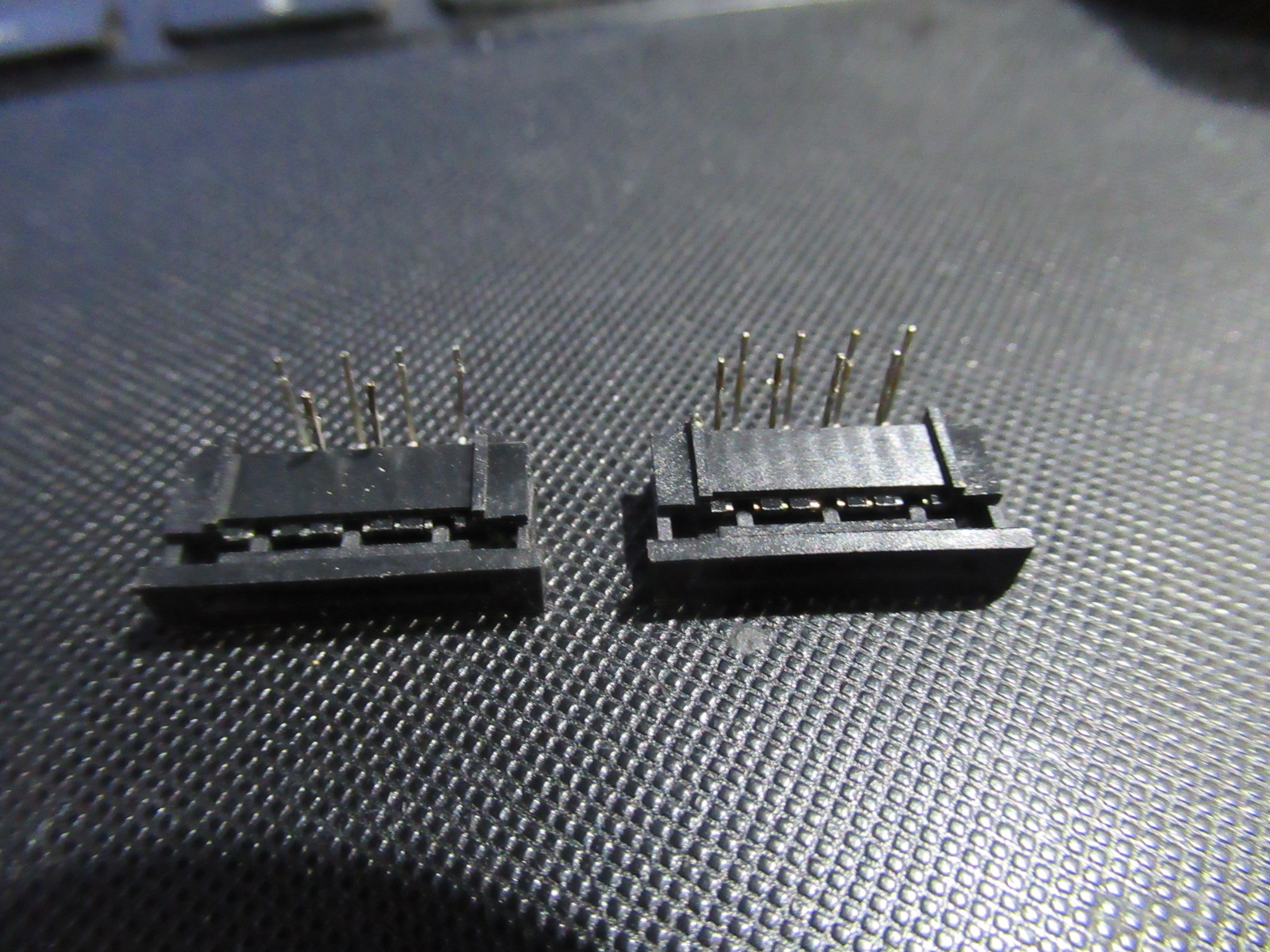

８本ある端子のうち、２本が破断していました。過去に分解された形跡がありましたので、その際にコネクタを揺すったことが原因と考えられます。
修復は難しいため、手持ちのパーツと交換します。

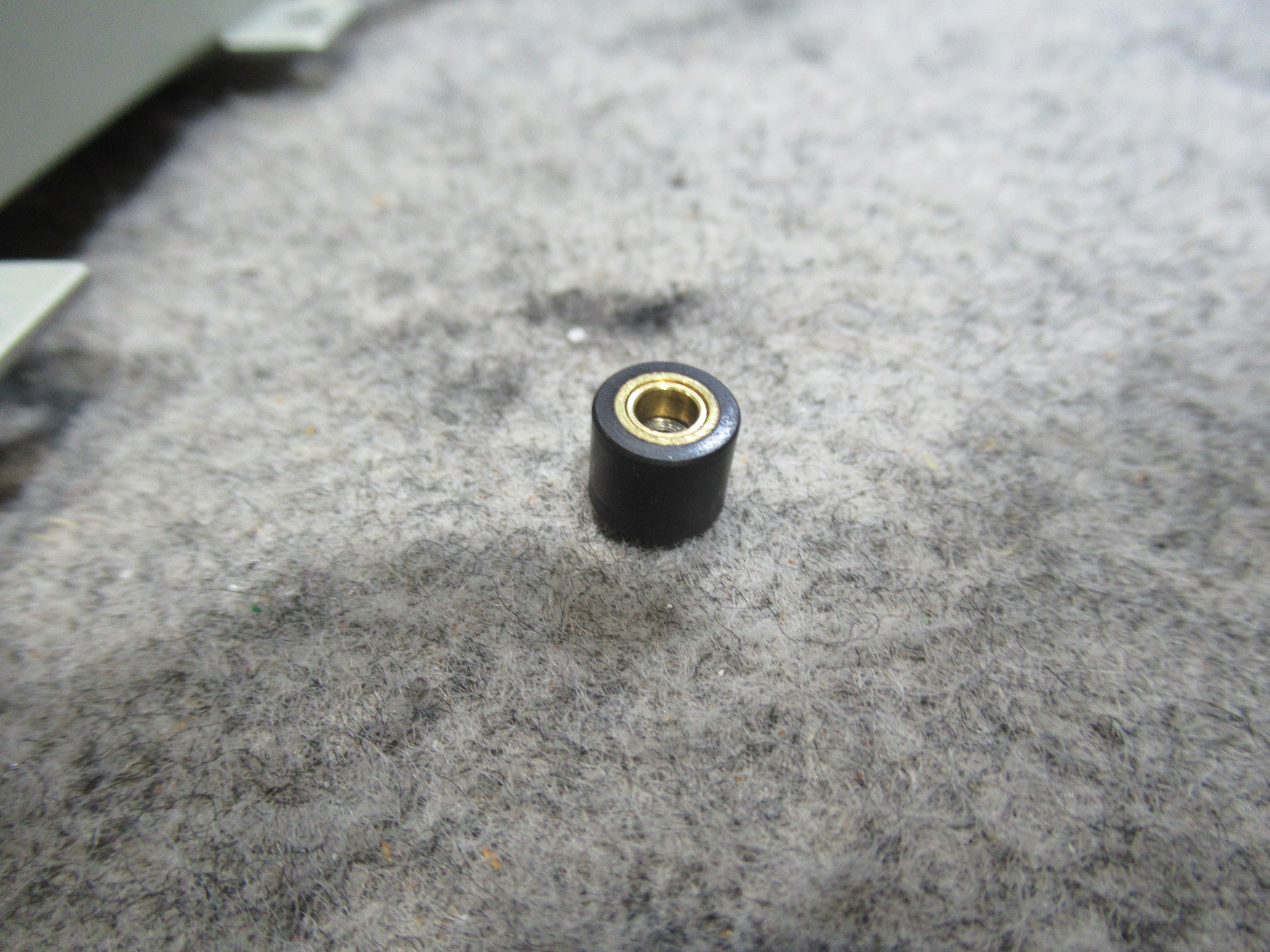

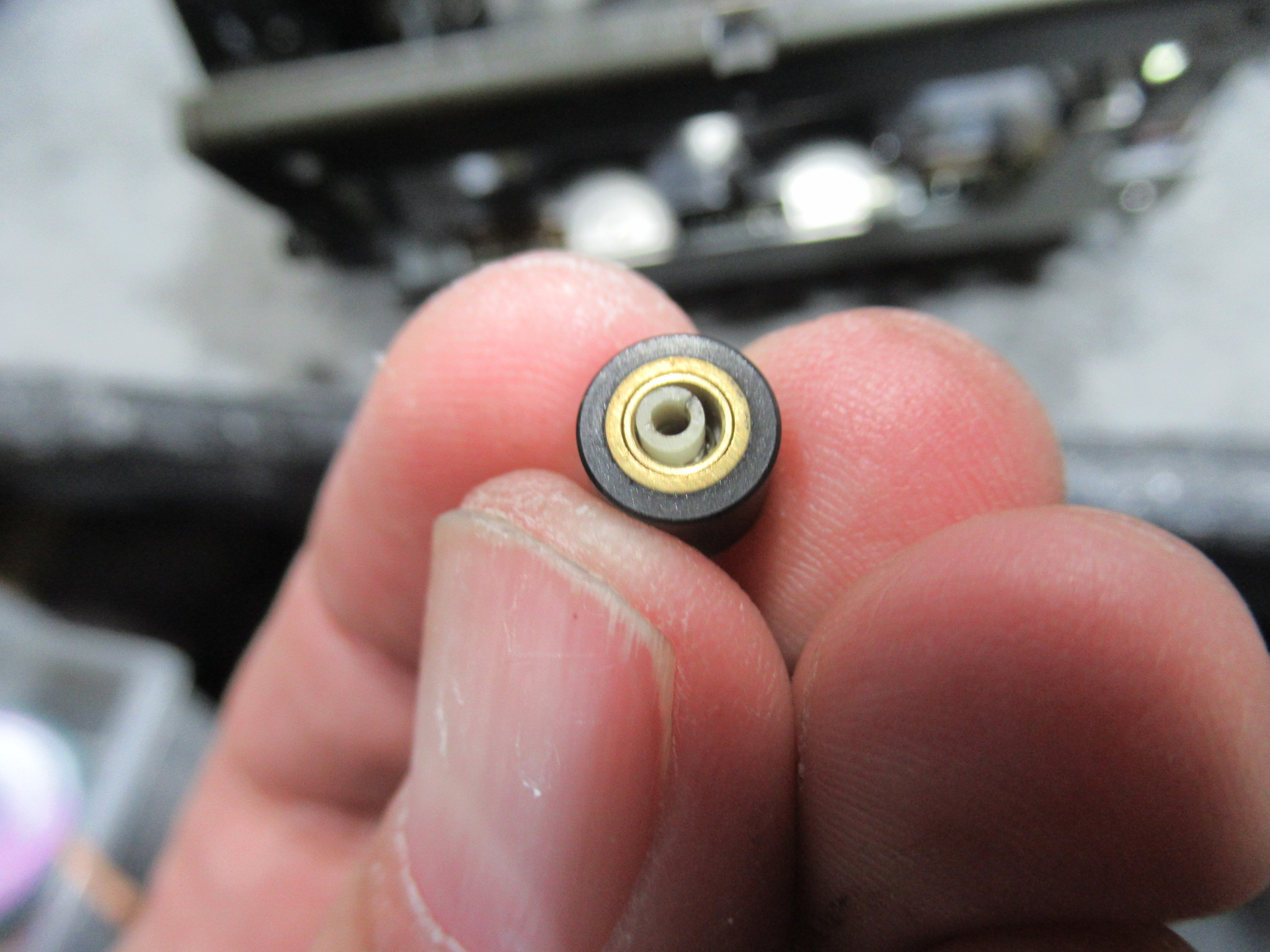

作業中にピンチローラーが転がり落ちました。
樹脂製の留め具が割れたためです。

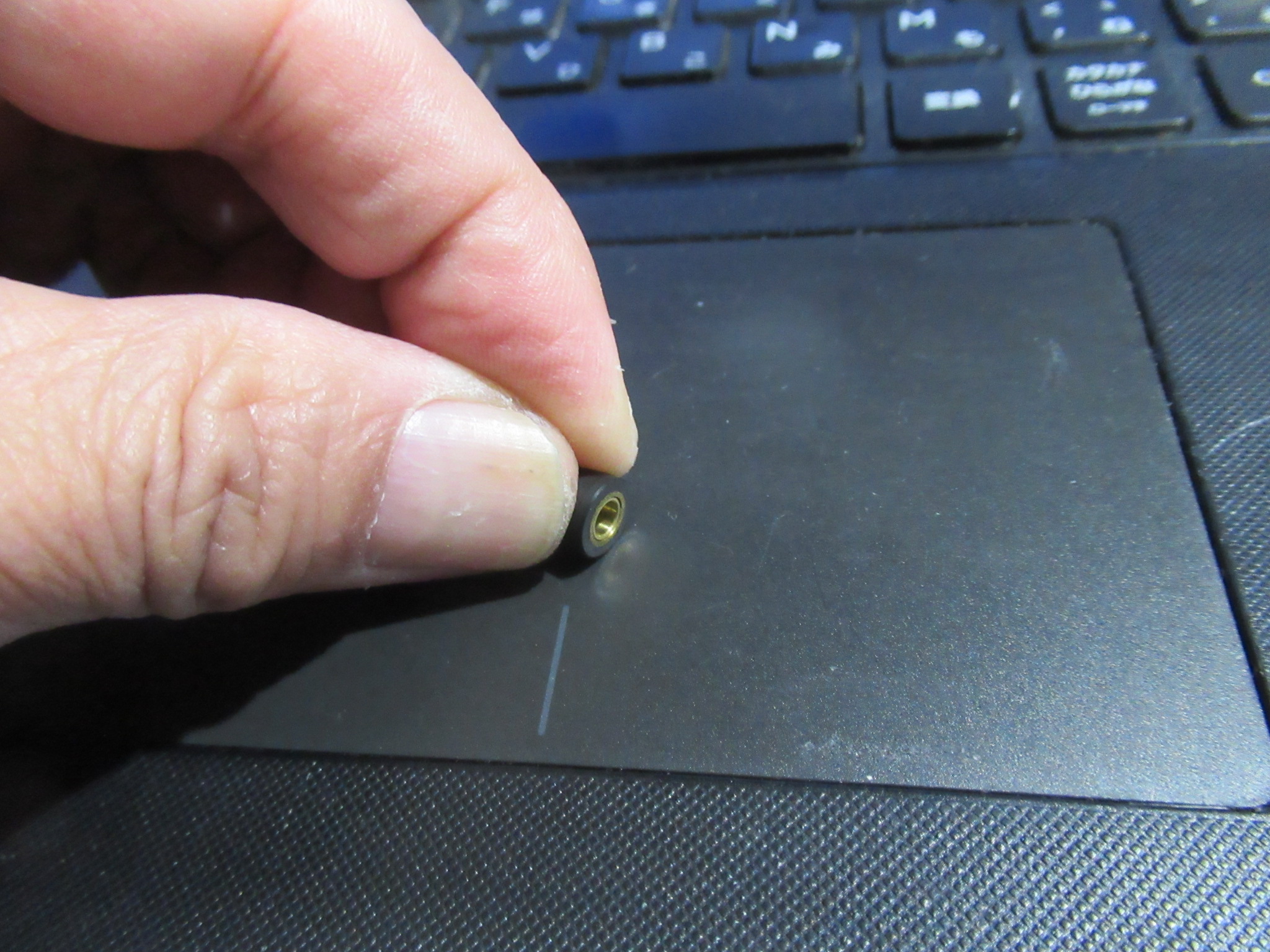

ゴムが硬化しているため、なめらかな面に押し付けてもまったくグリップしません。

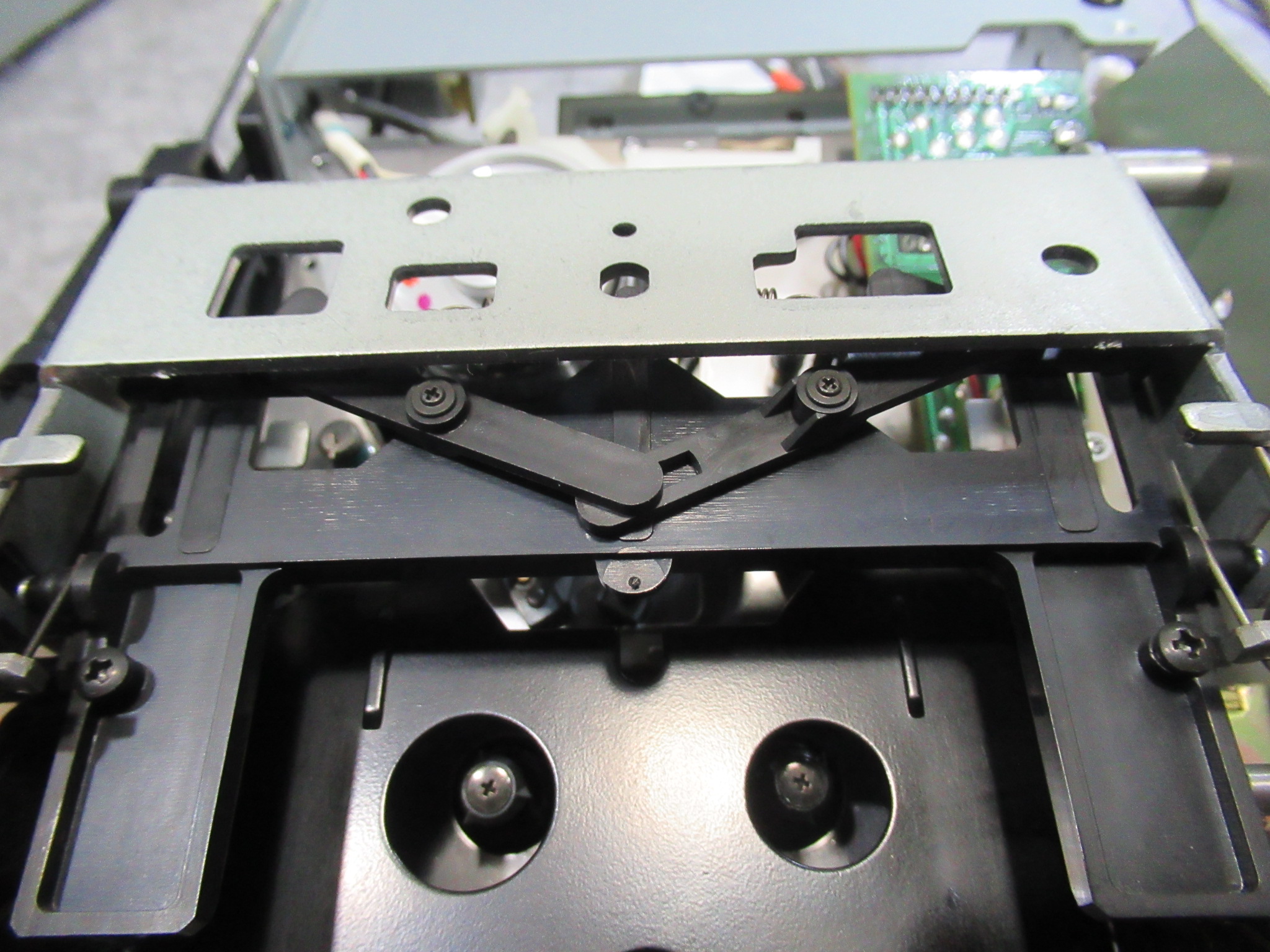

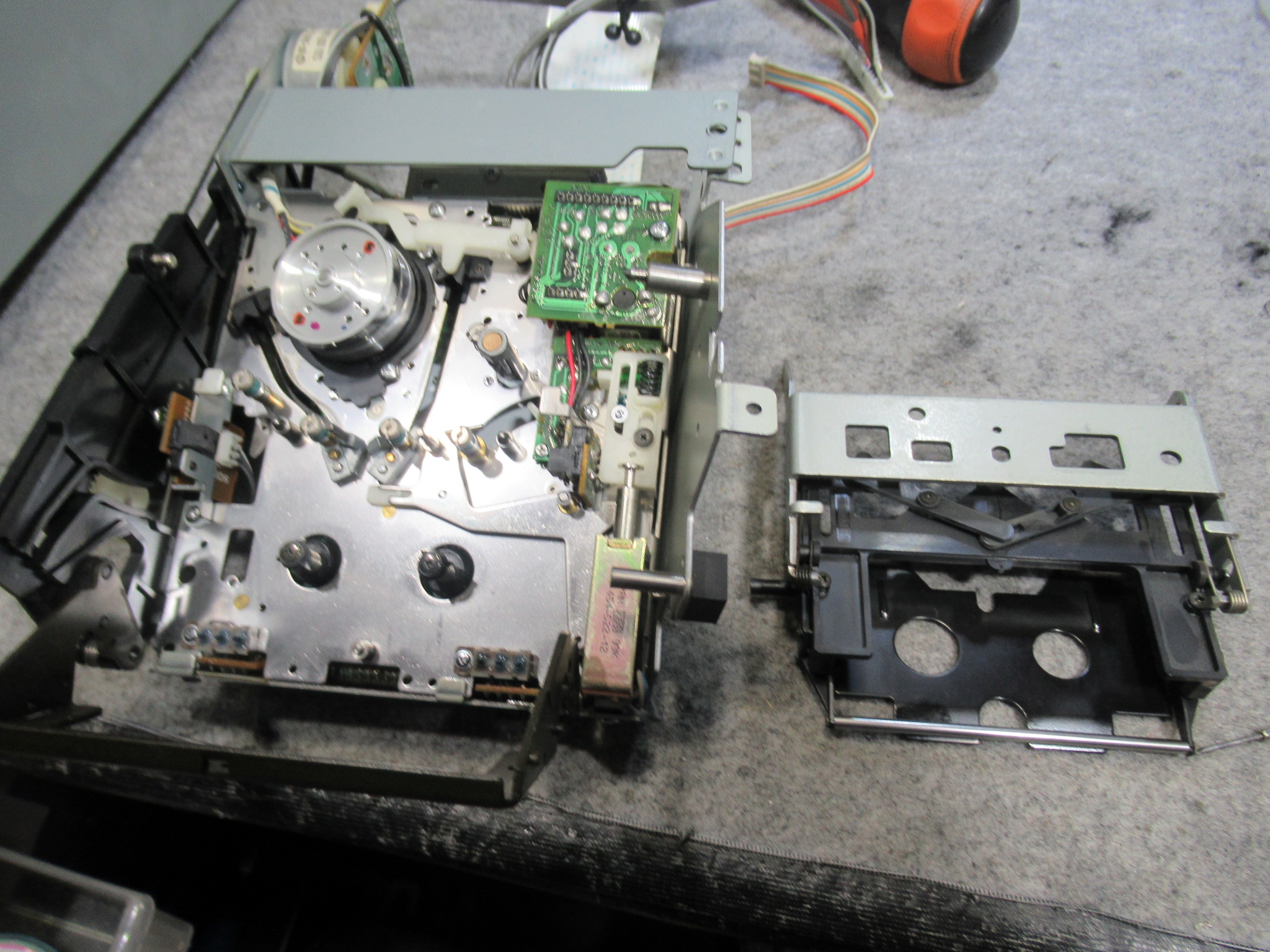

カセットホルダーを取り外しました。

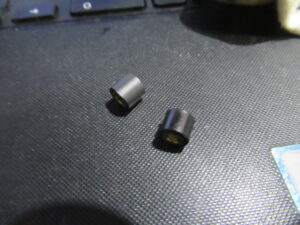

ゴムを張り替えたものと交換します。留め具は割れることのないシリコンチューブで代用します。
カートリッジの検出スイッチには、接点復活剤のようなものが処置されていました。
ヘッドは回転するようになりましたが、テープ走行しません。目視で点検を行った結果、キャプスタンが回転していないことがわかりました。
再度メカを降ろしてMD基板を取り外します。

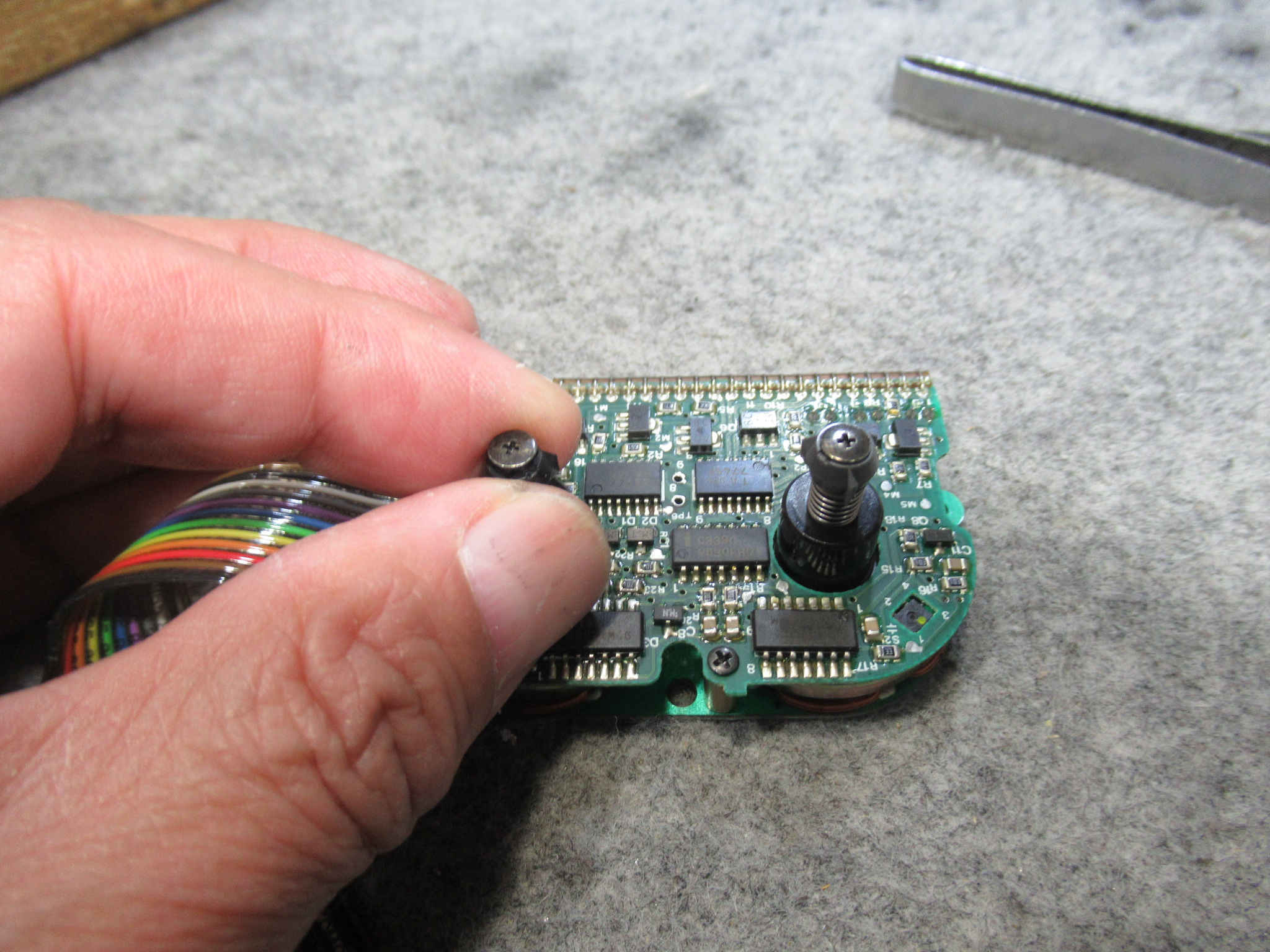

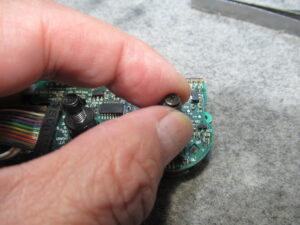

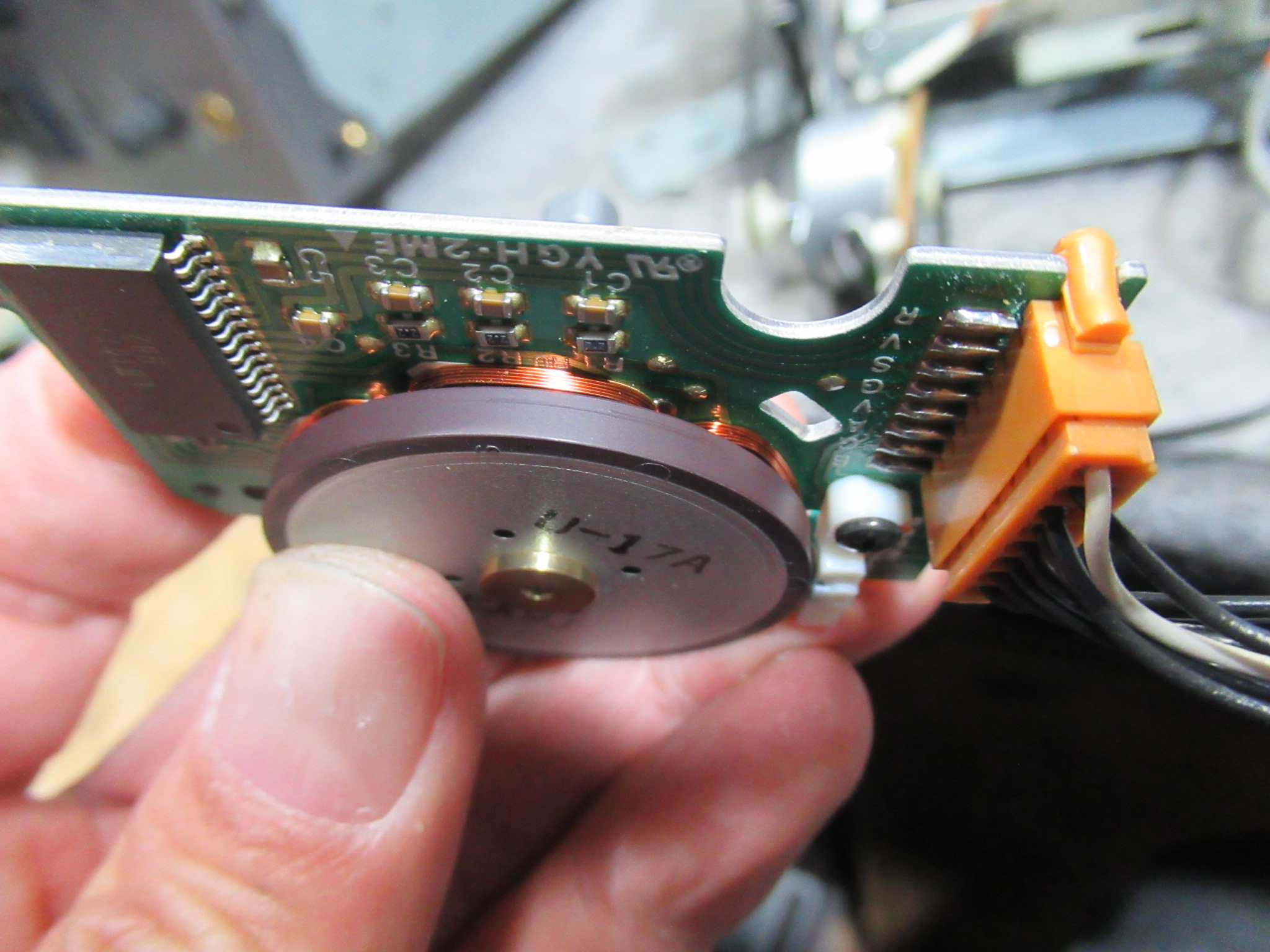

キャプスタンを回転させるマグネットを指で回したところ、引っ掛かりがあることがわかりました。

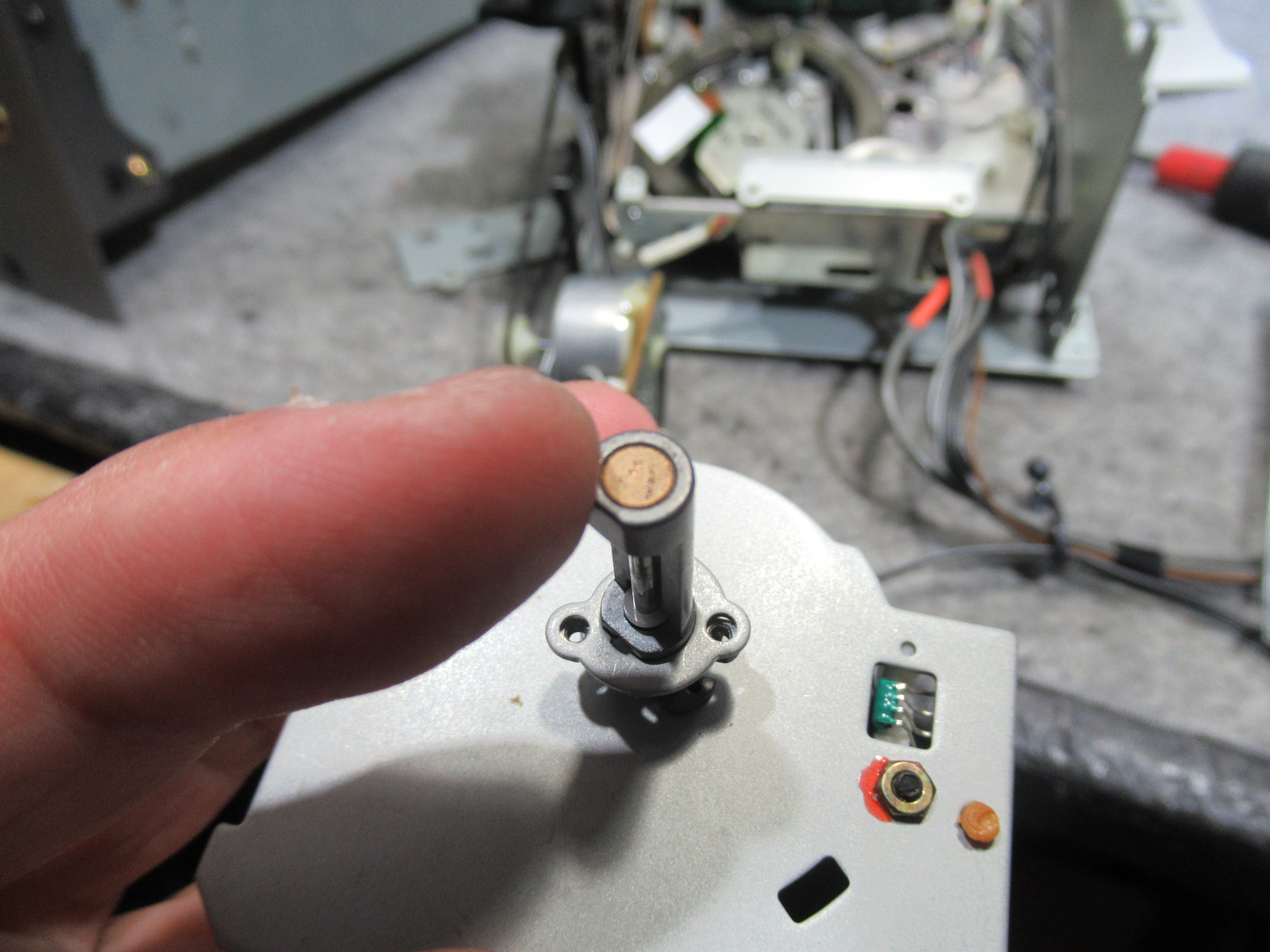

キャプスタンモーターユニットを取り外しました。キャプスタンの先端部を押さえているパーツが位置ズレしていましたので修正し、接着固定しました。
回転できなかった理由は、位置ズレによりマグネットとコイルが干渉していたためです。
これでようやく動作するようになりました。
メンテナンスに移ります。
ホルダーの可動部にシリコングリスを処置します。

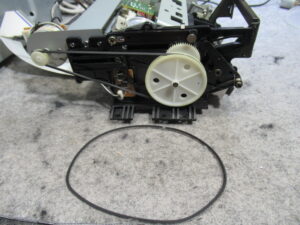

ローディングベルトを交換します。

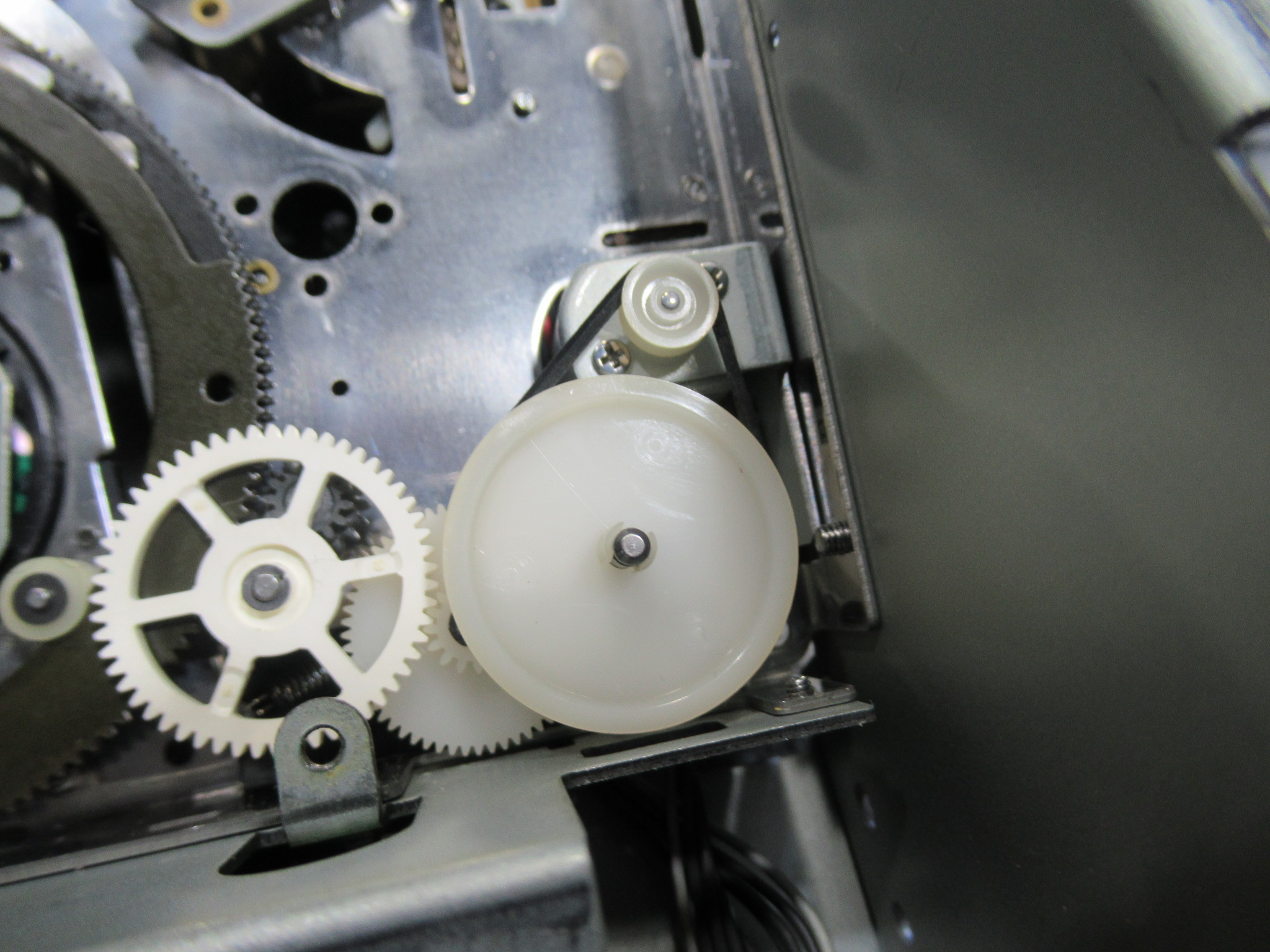

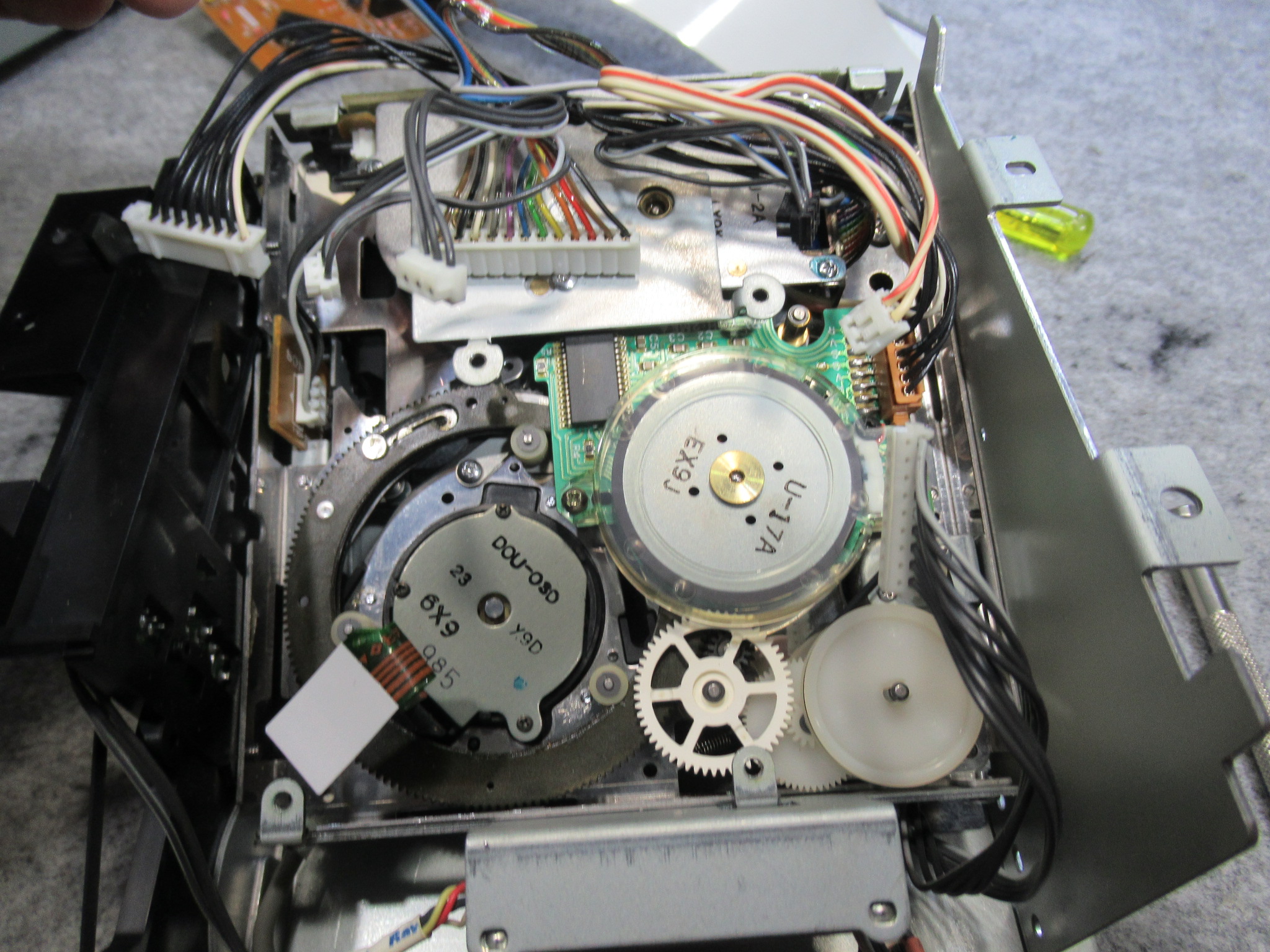

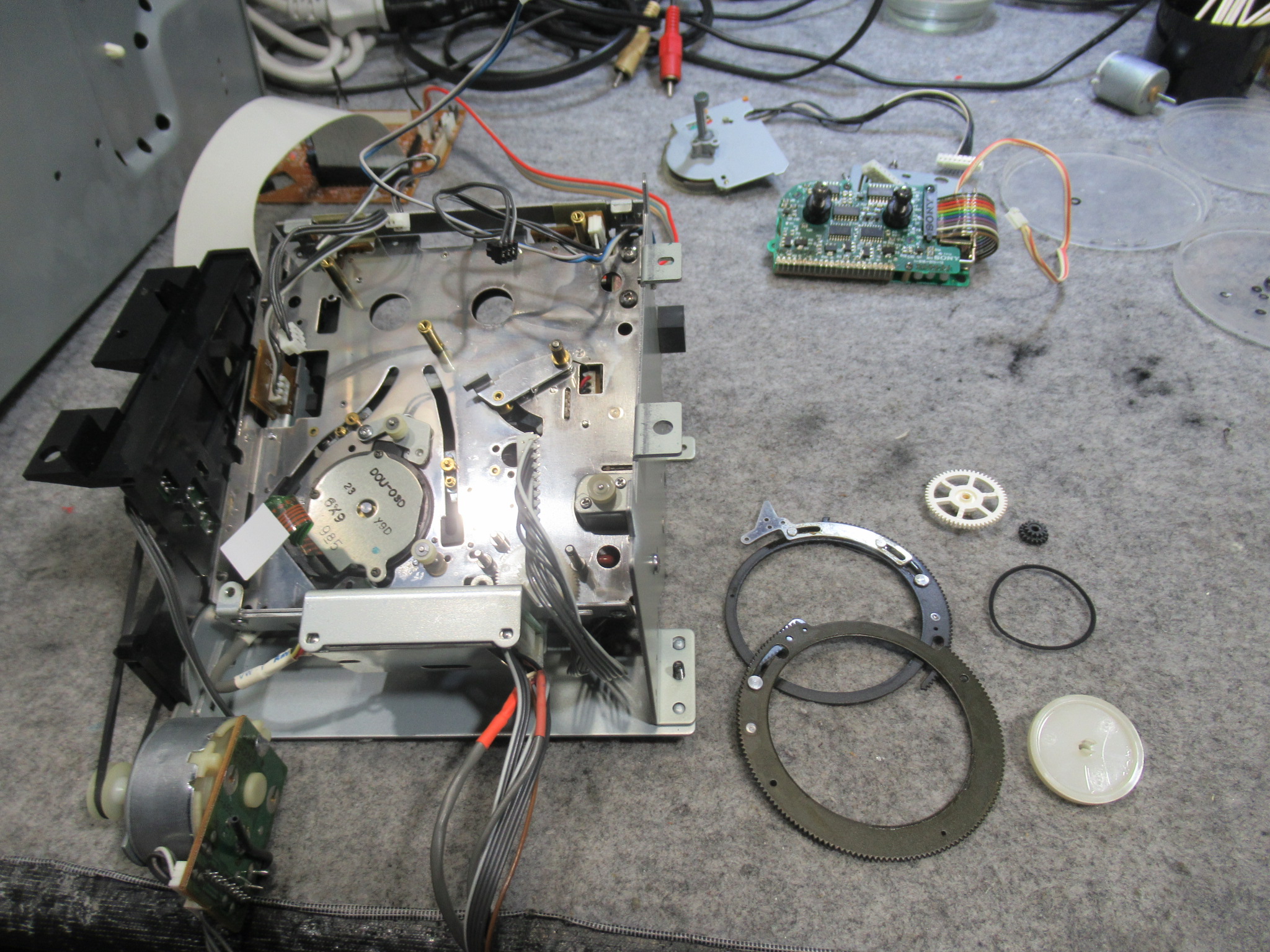

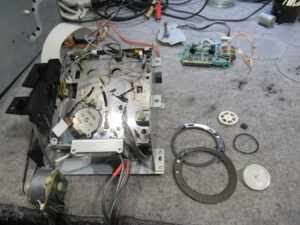

モーターユニットやギヤ類を取り外します。

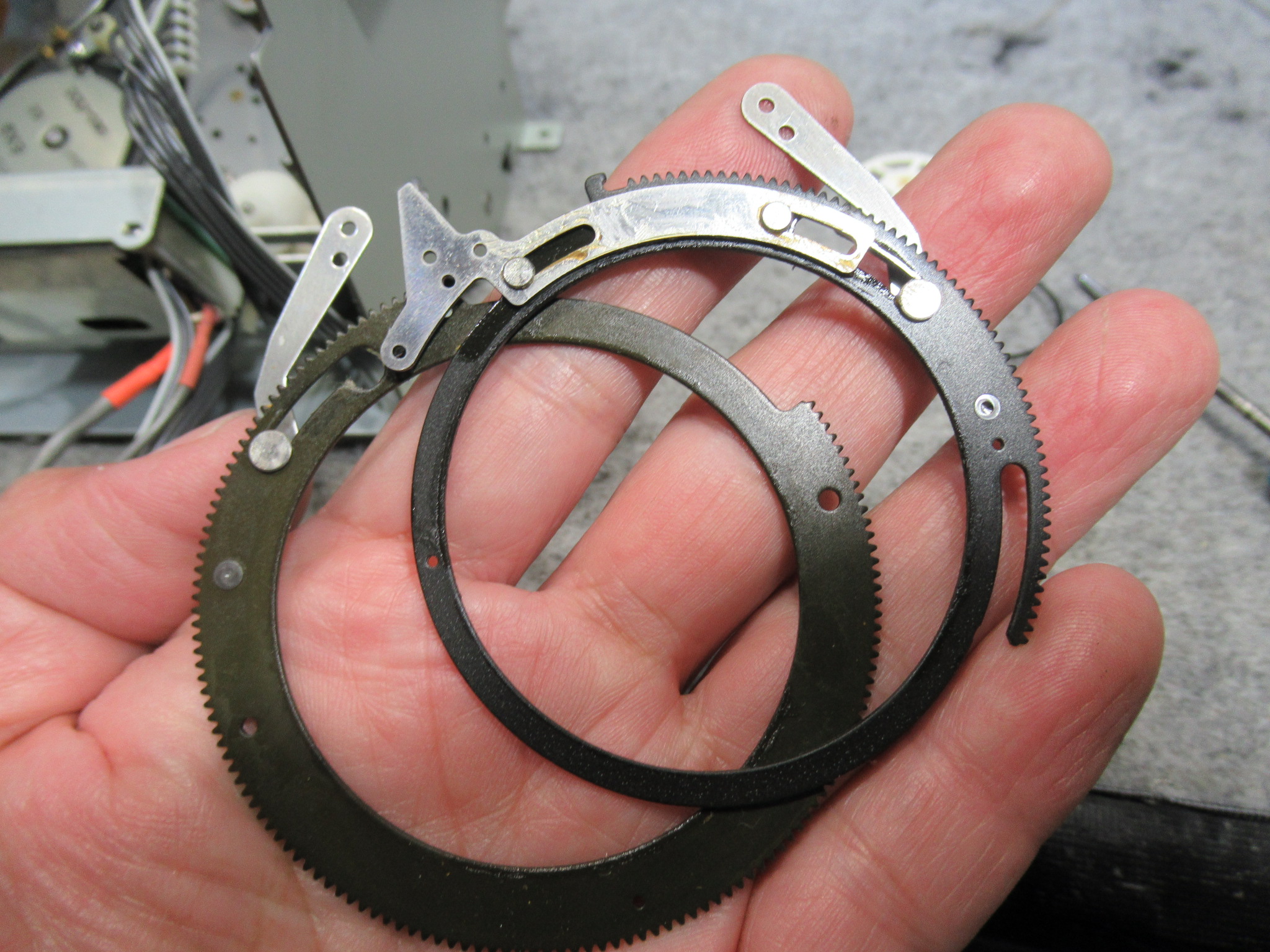

心臓部のリングギヤです。

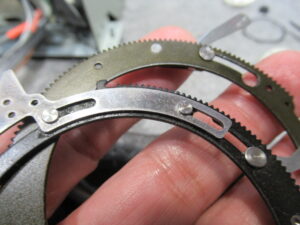

固着はありませんでしたが、古いグリスが固まりかけていますので、除去清掃し注油します。
ベルトを交換します。

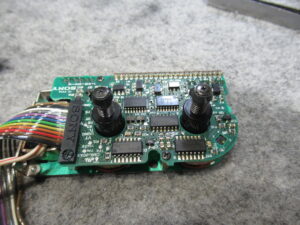

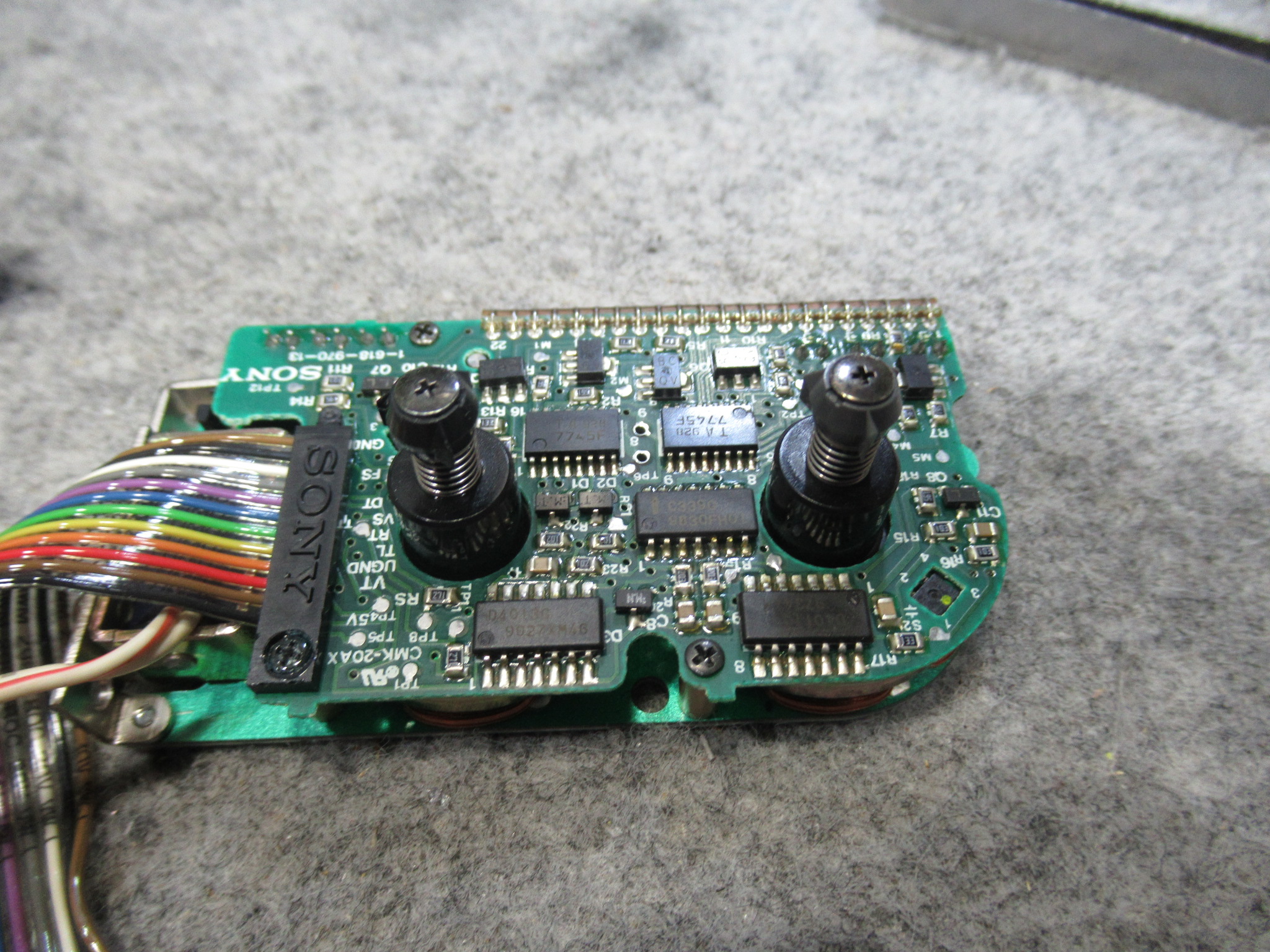

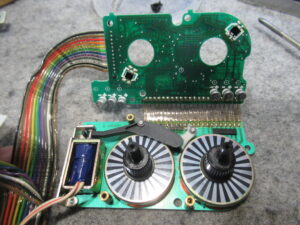

2DDリールユニットです。

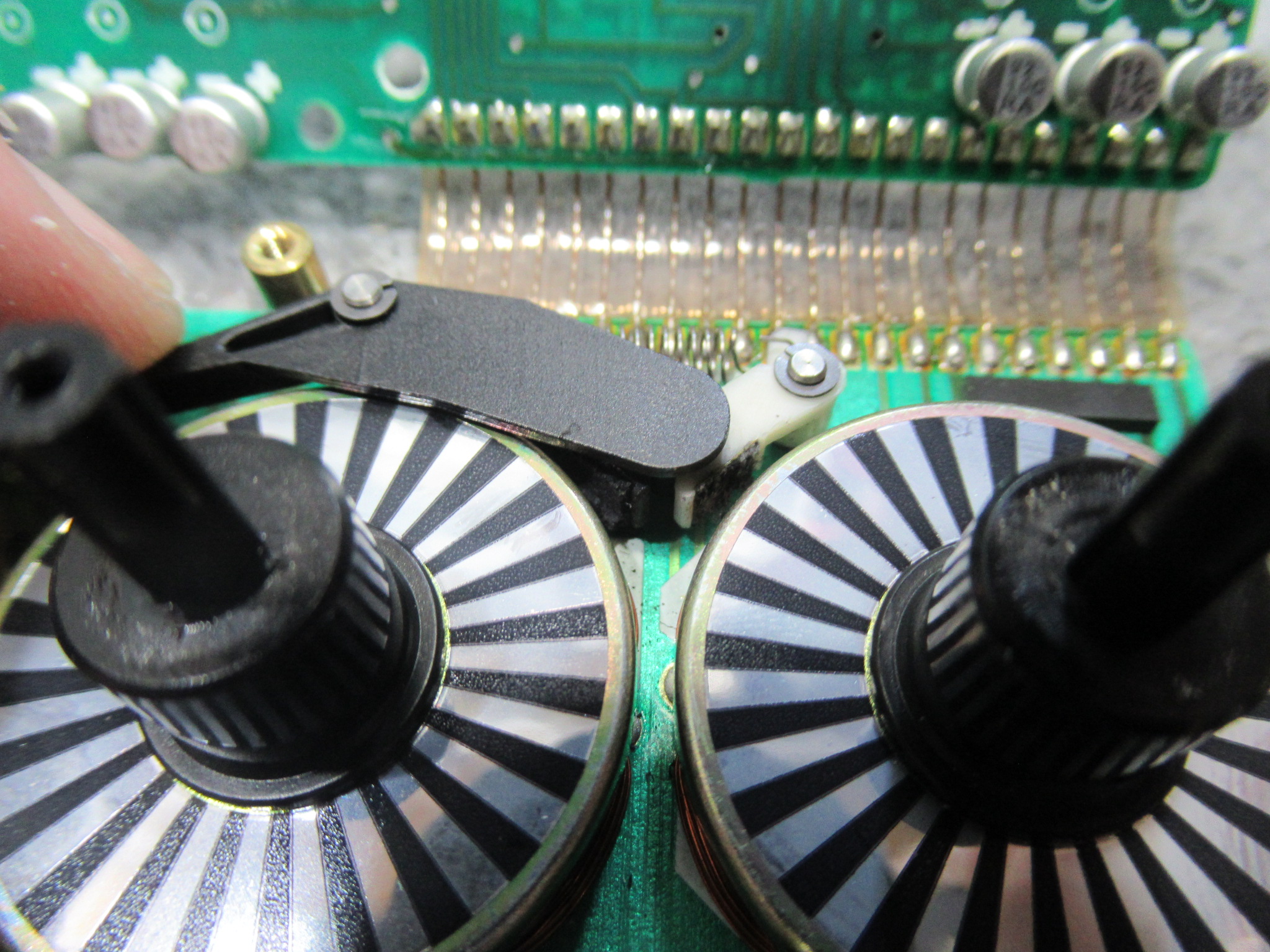

停止時はブレーキが効いた状態ですが、右側のブレーキの効きが甘くなっています。
分解します。

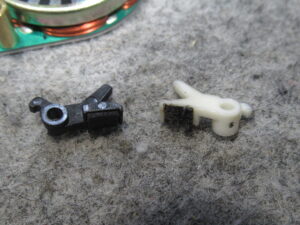

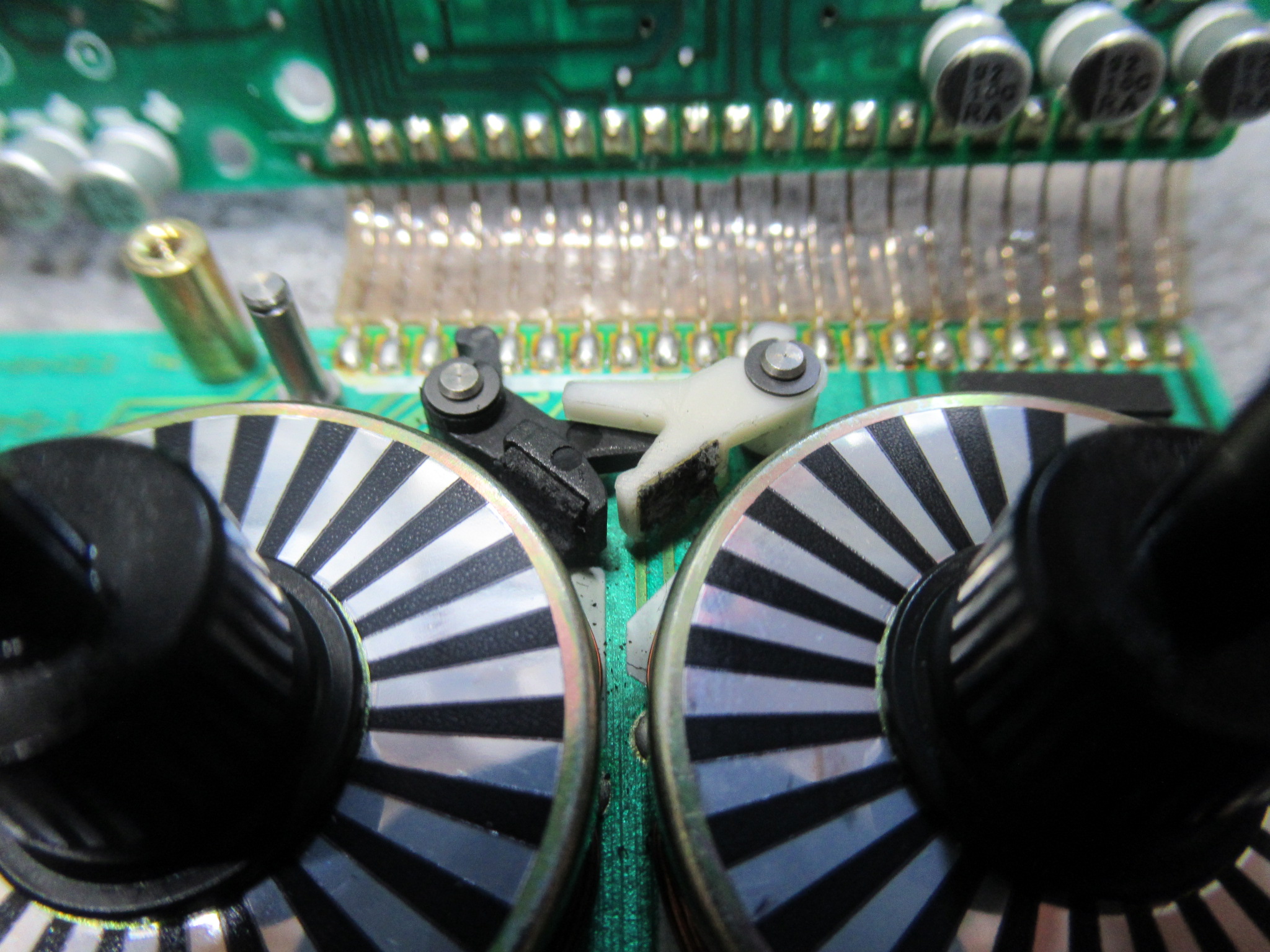

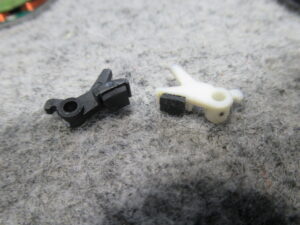

白黒のレバーの先端部にパッドが貼り付けられています。
白色側が明らかに摩耗しているのがわかります。両方とも交換します。

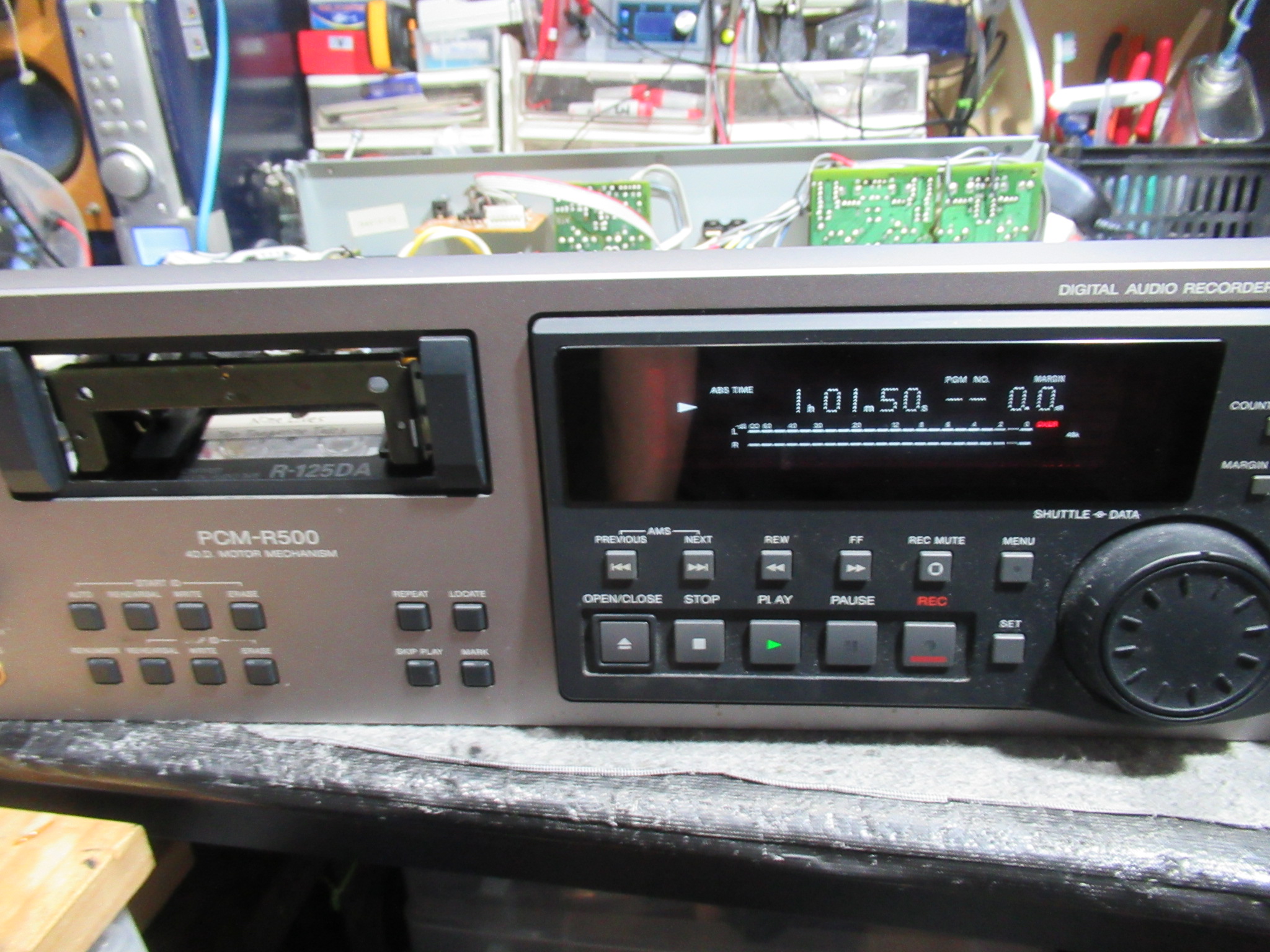

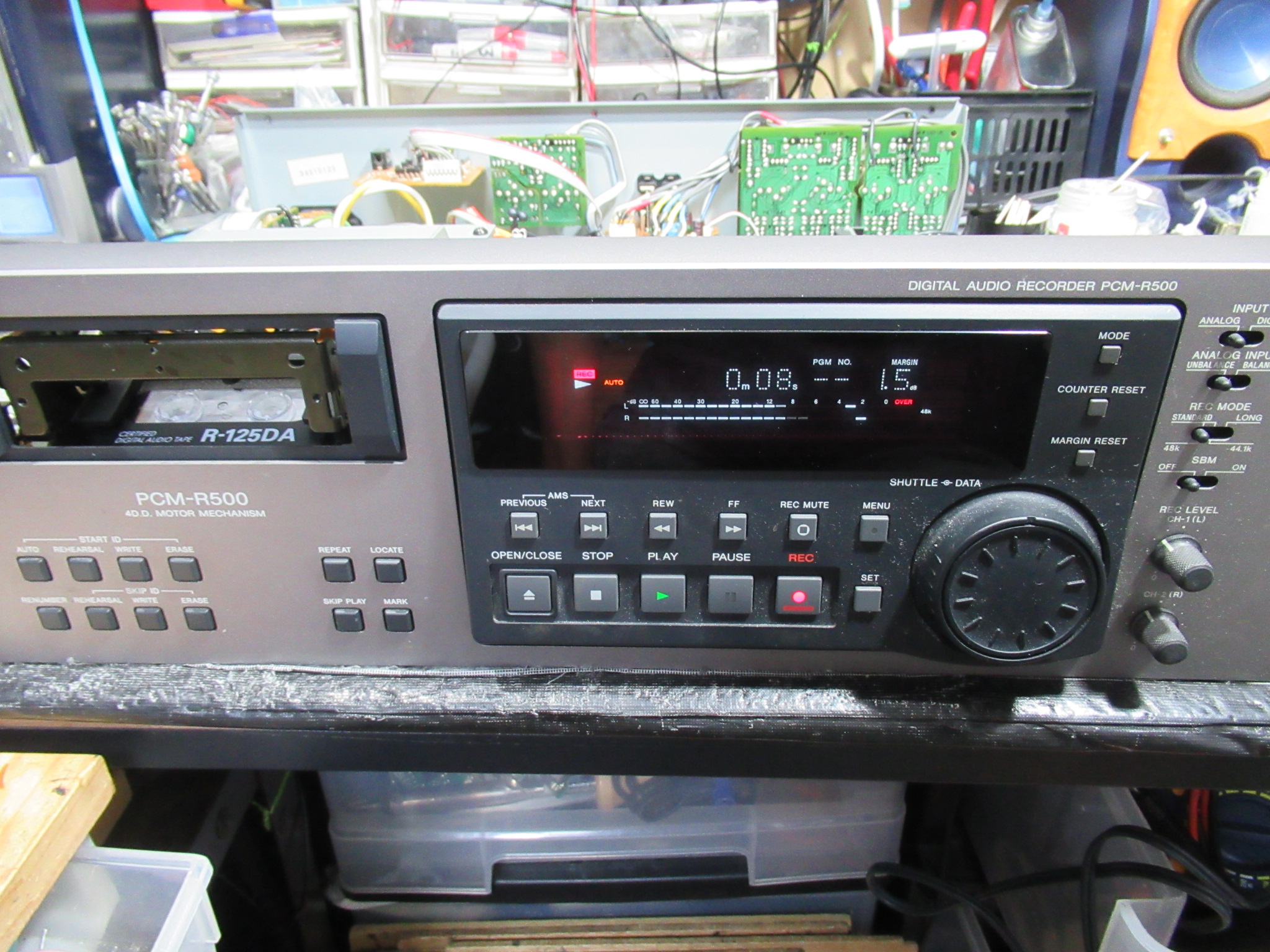

メカを元に戻して動作確認を行います。
モード別、入出力別の録再状況を確認し、修理完了です。
