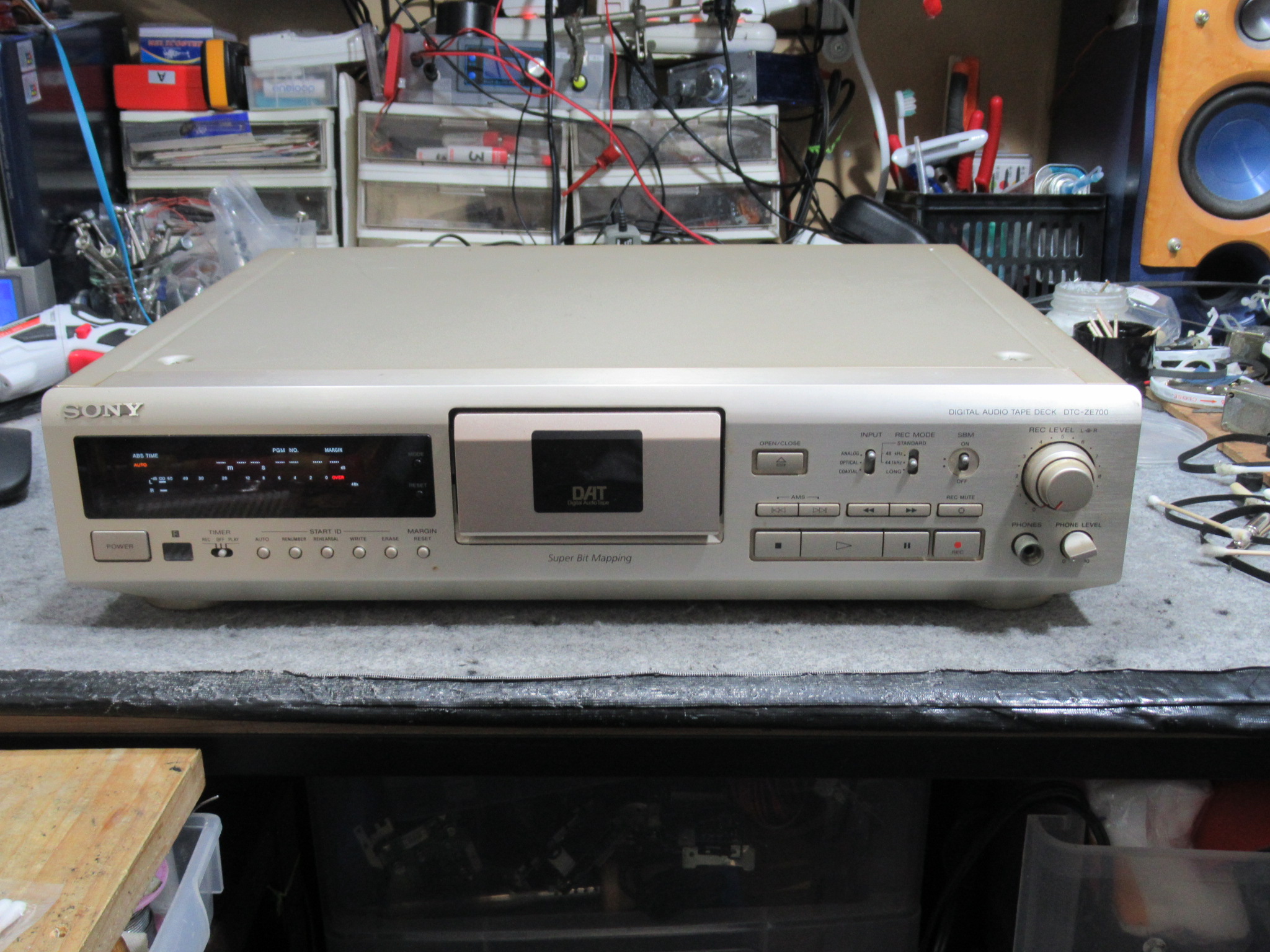

SONY製DATデッキ、DTC-ZE700の修理依頼をいただきました。
しばらく使用しない間に故障したようです。

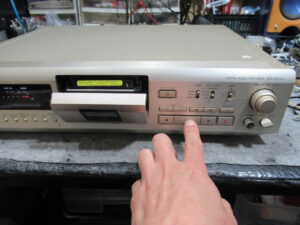

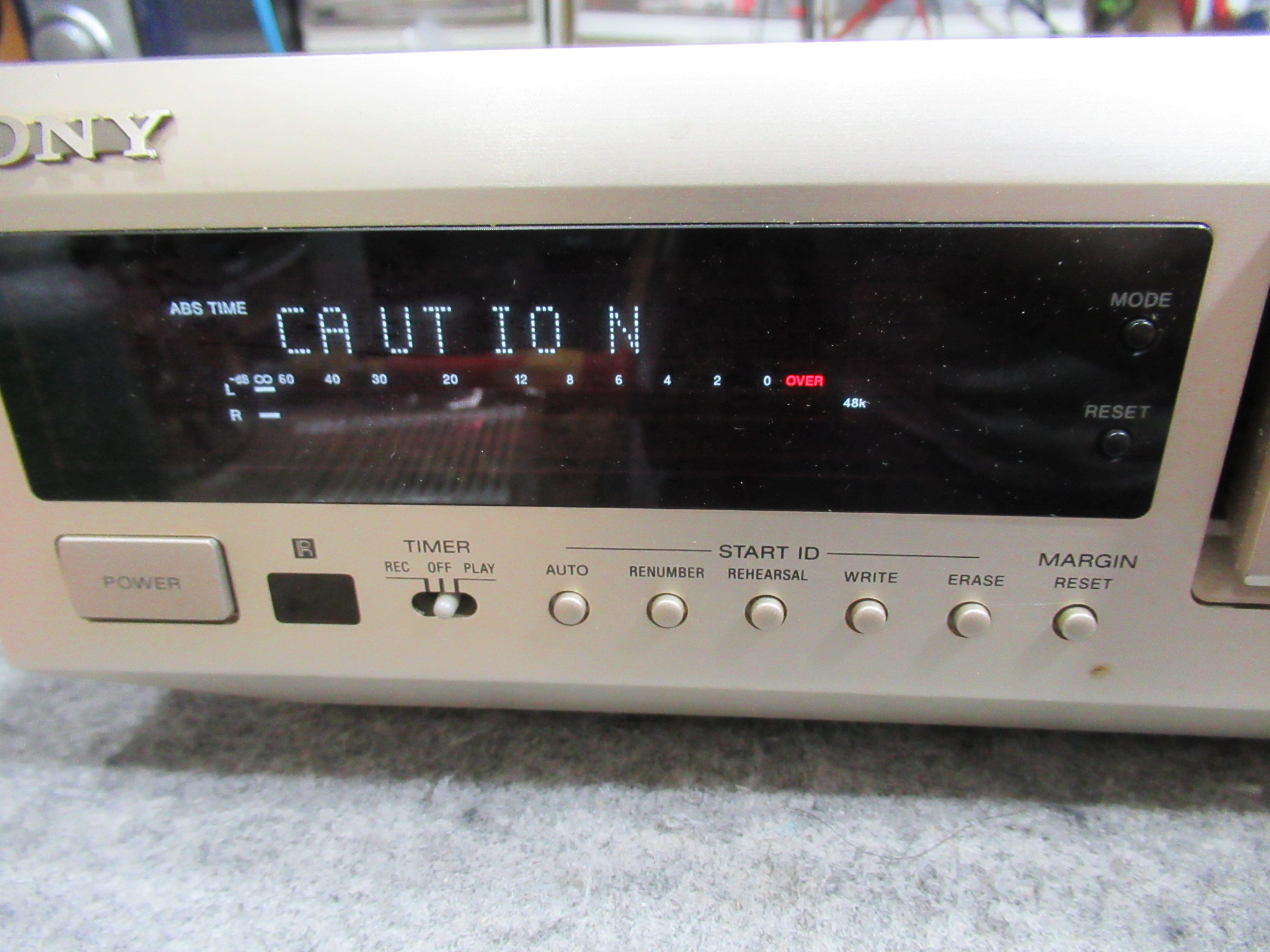

テープをセットすると、CAUTION表示になってしまいます。

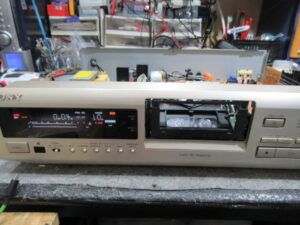

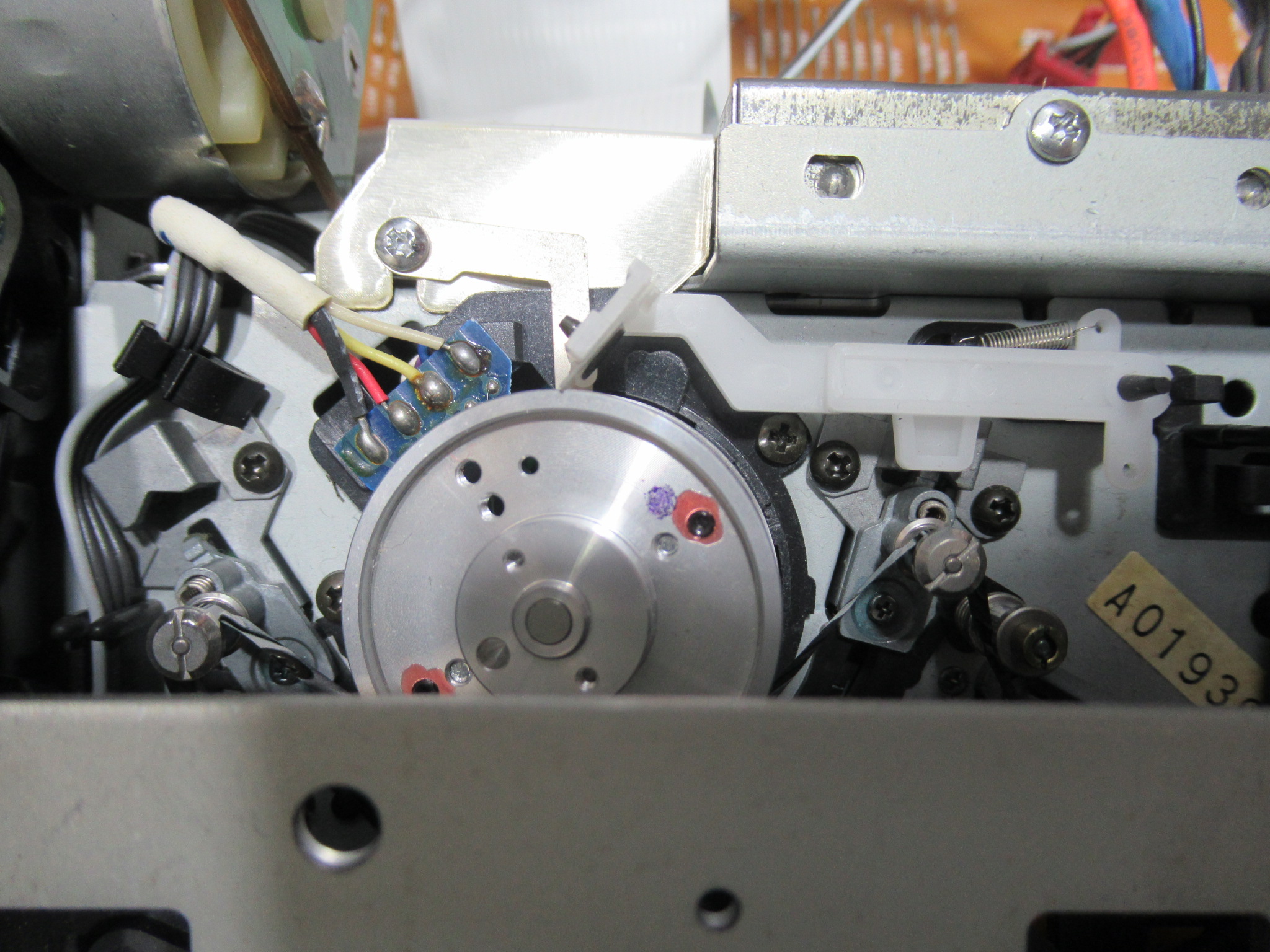

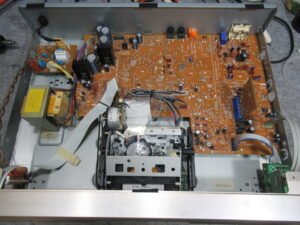

カバーを開けました。テープガイドが上がりっぱなしになっています。

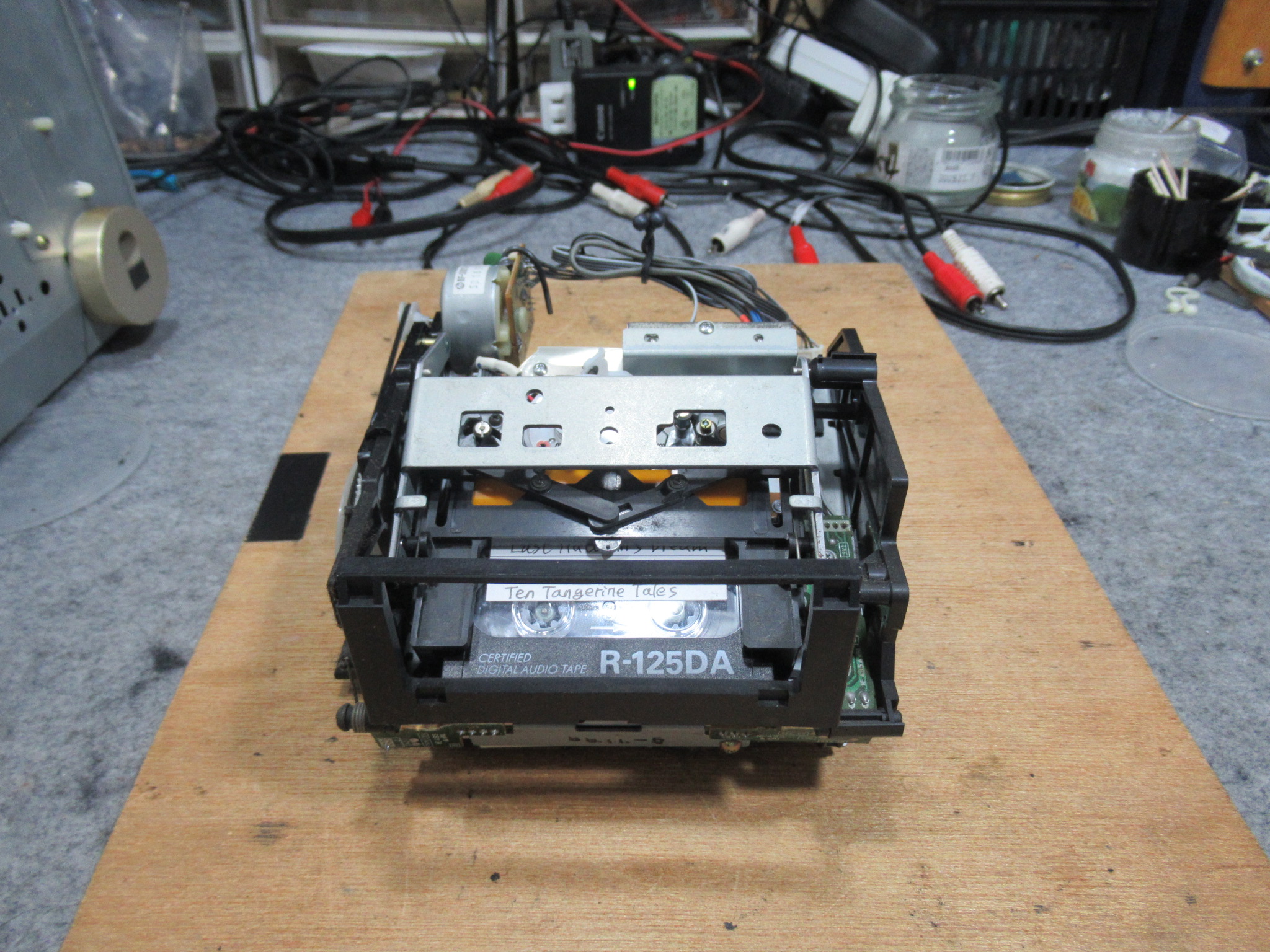

メカを降ろします。

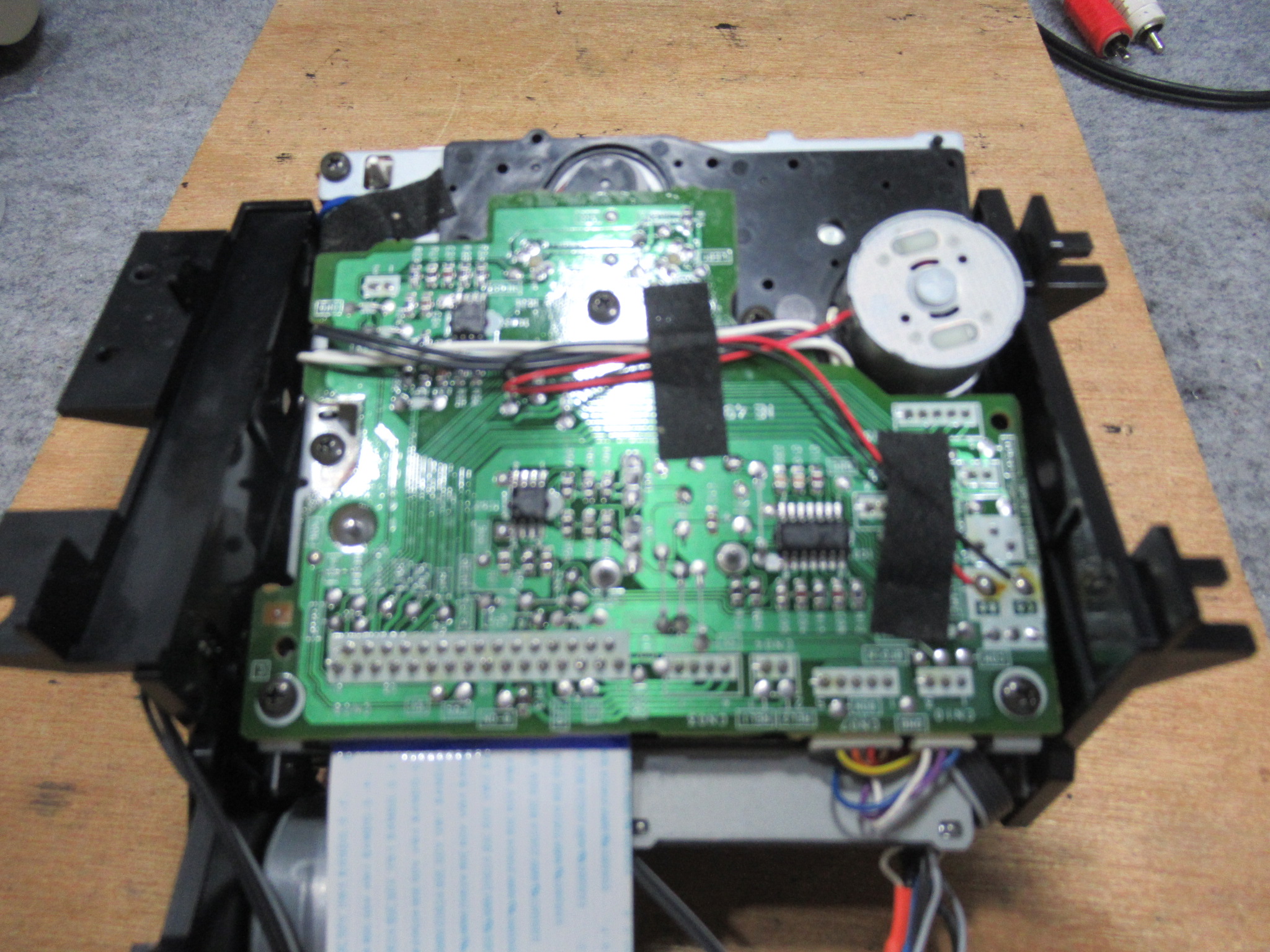

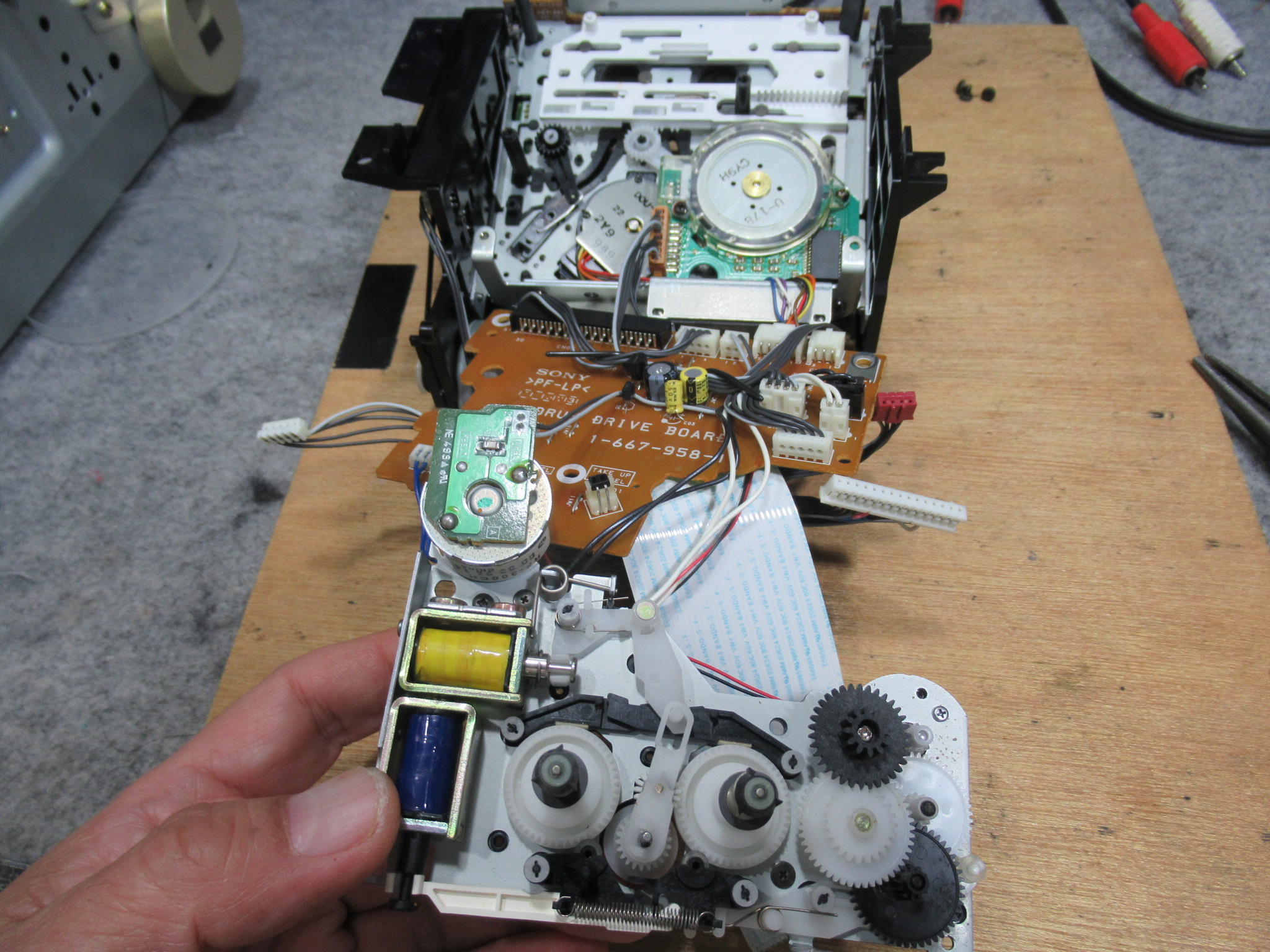

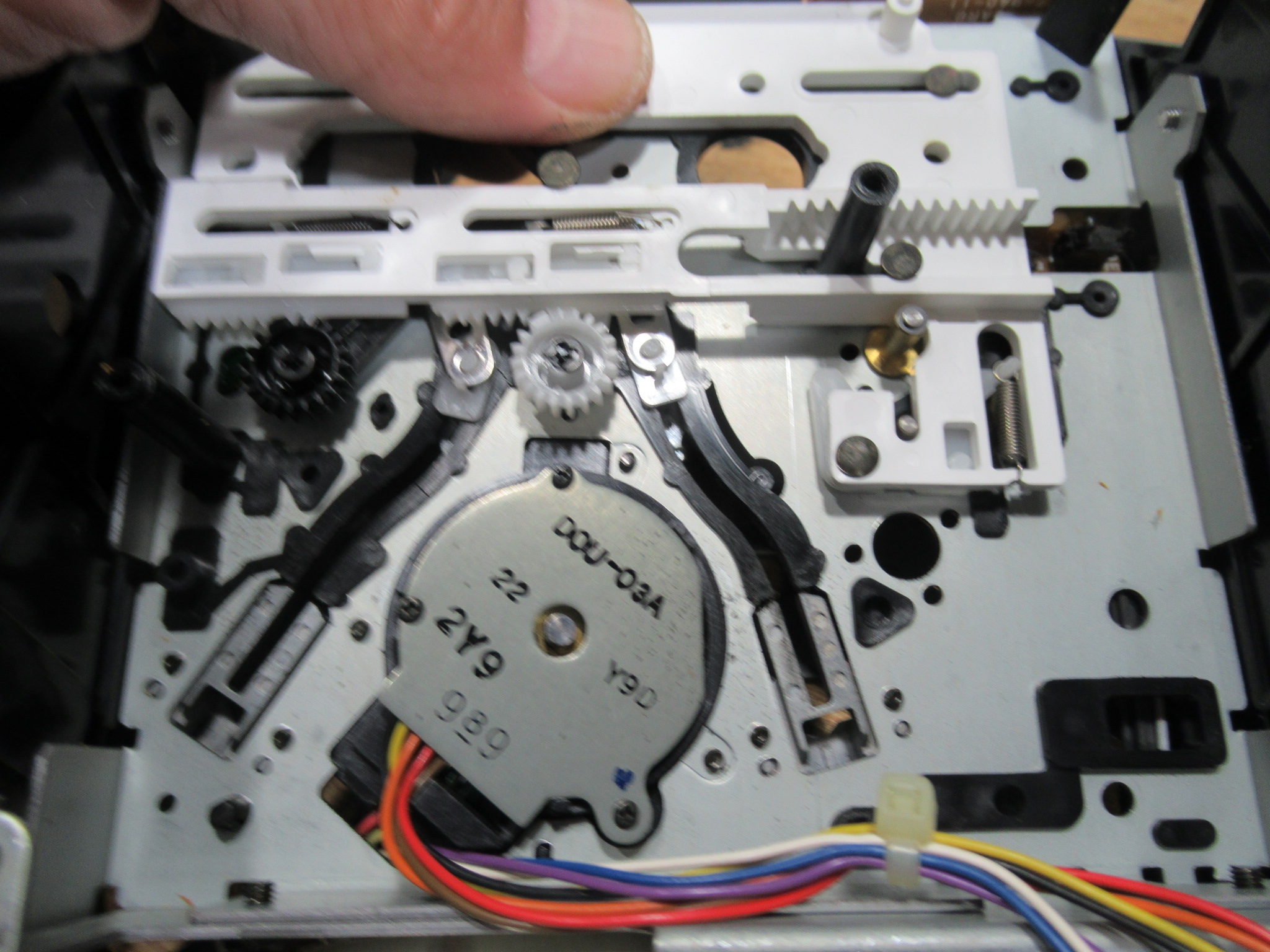

裏返してMD基板とリールユニットを取り外します。

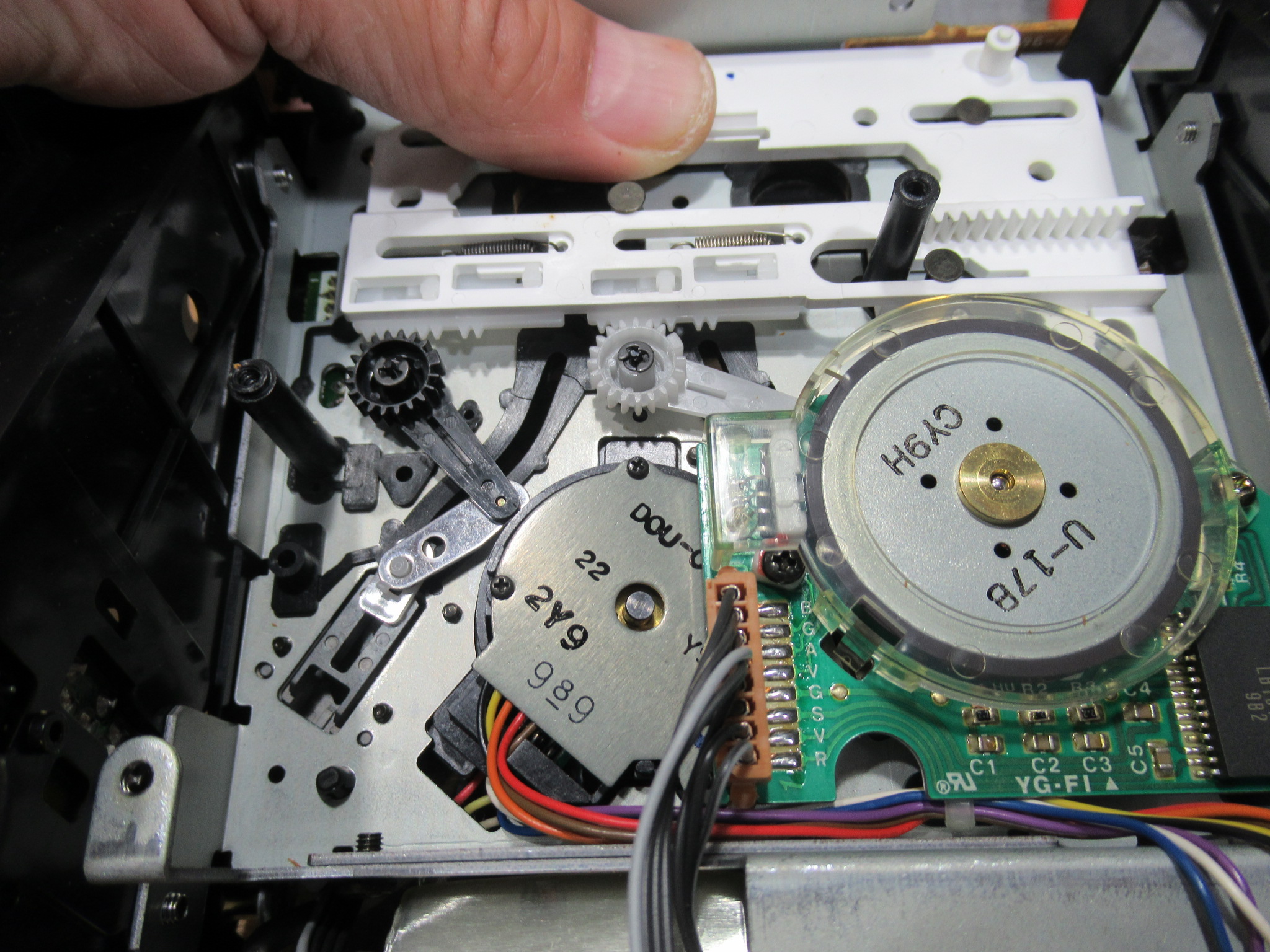

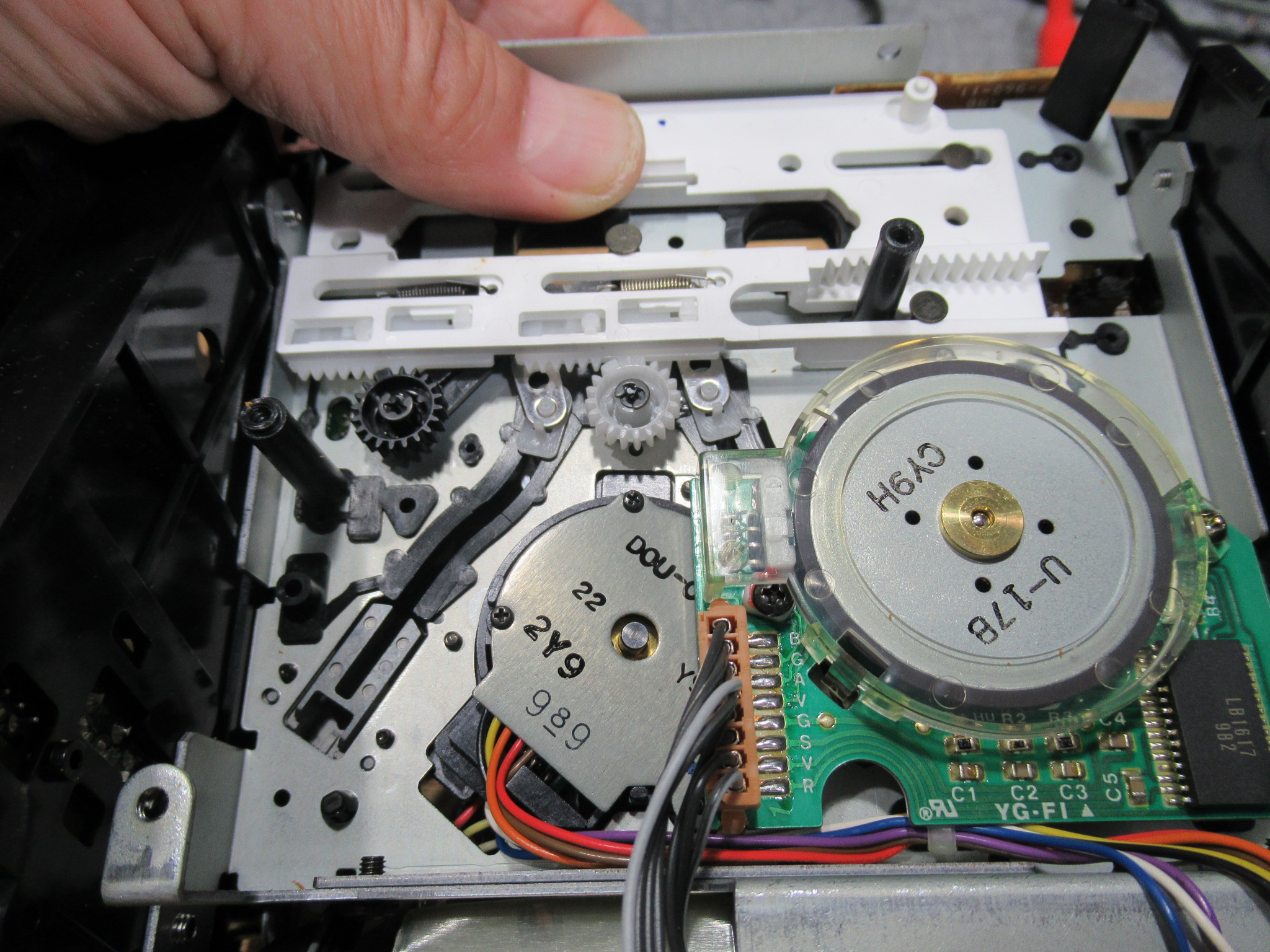

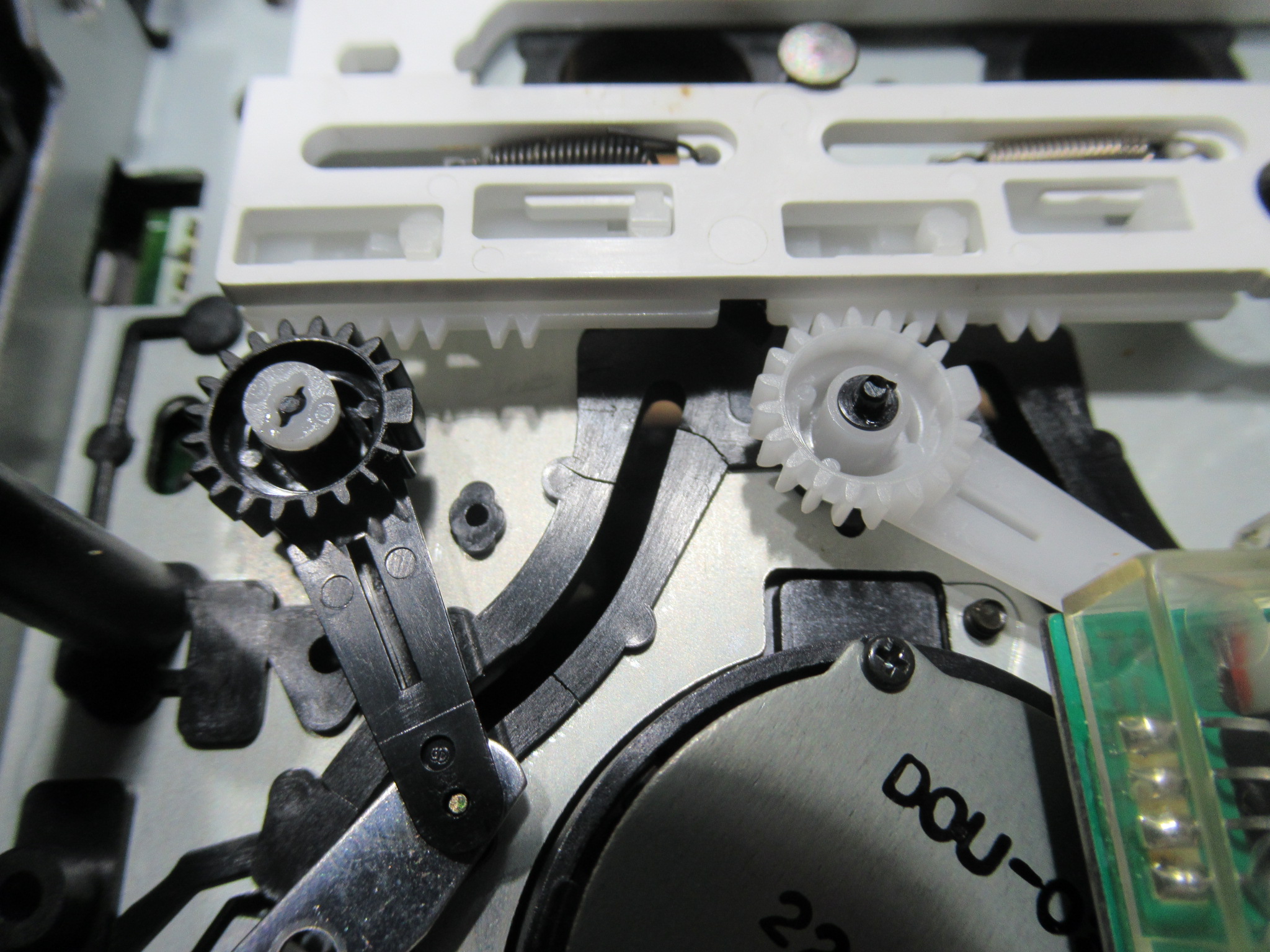

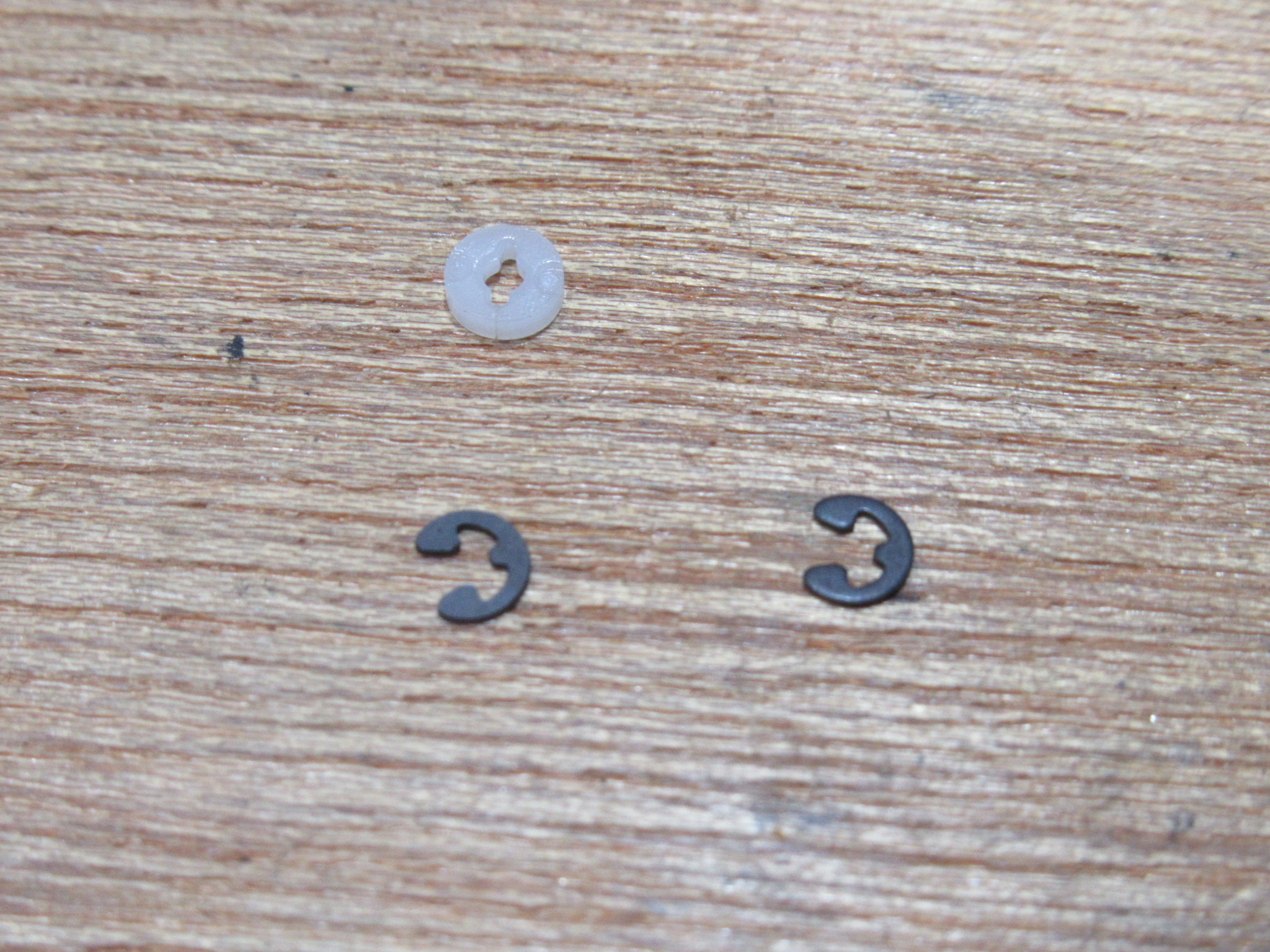

白色のギヤを肯定してた留め具が脱落しています。

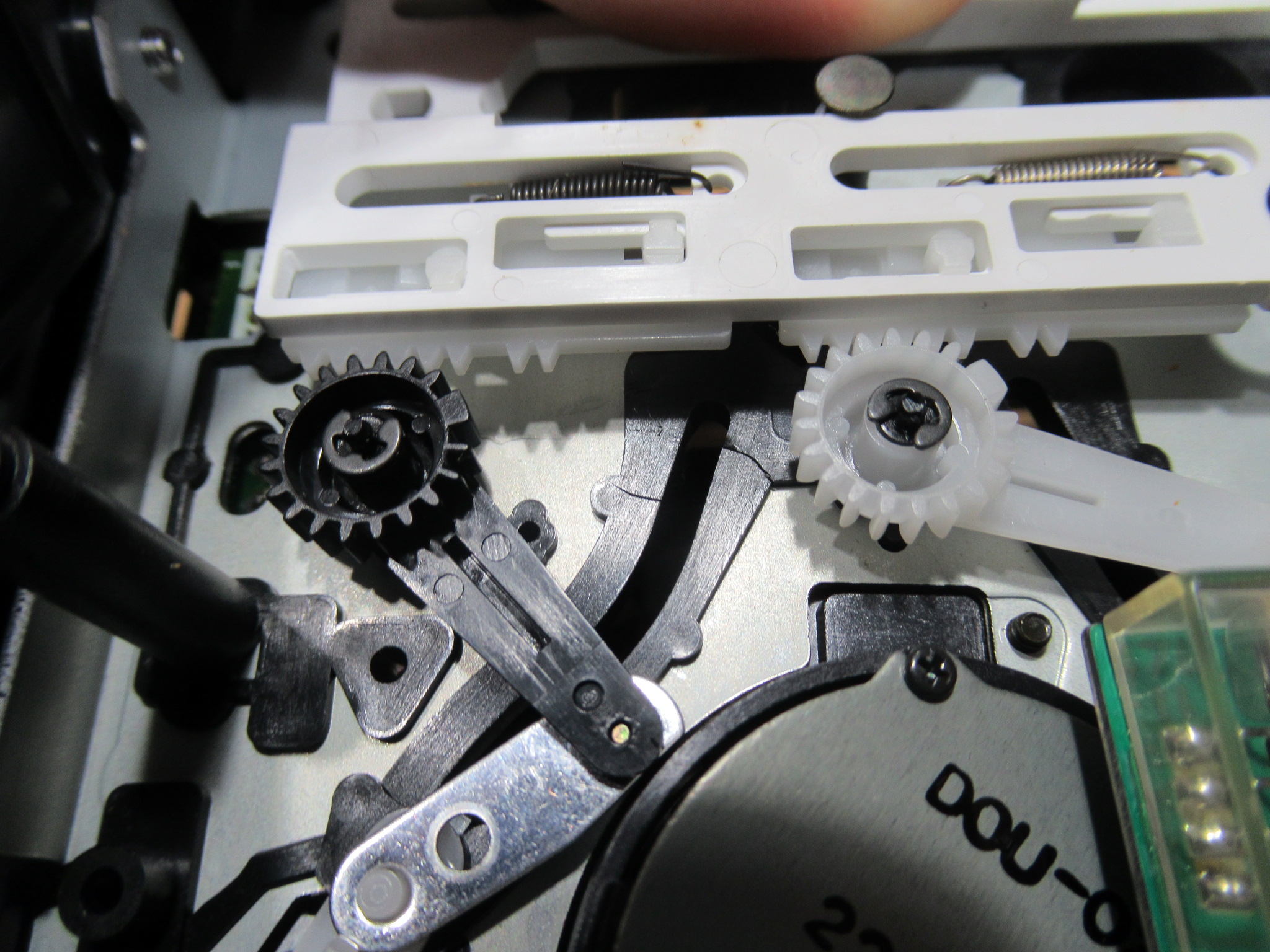

スチール製のEリングに置換します。

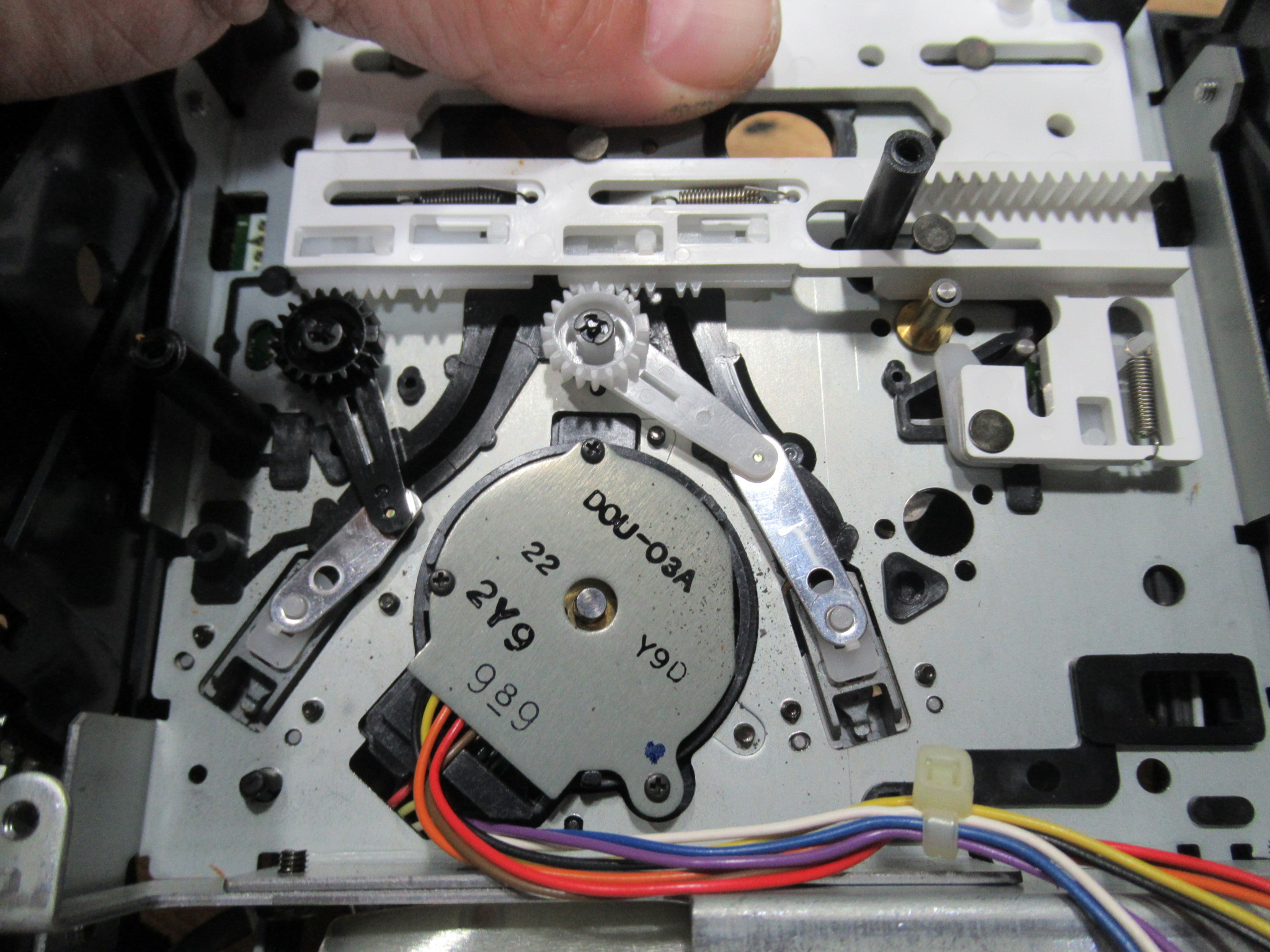

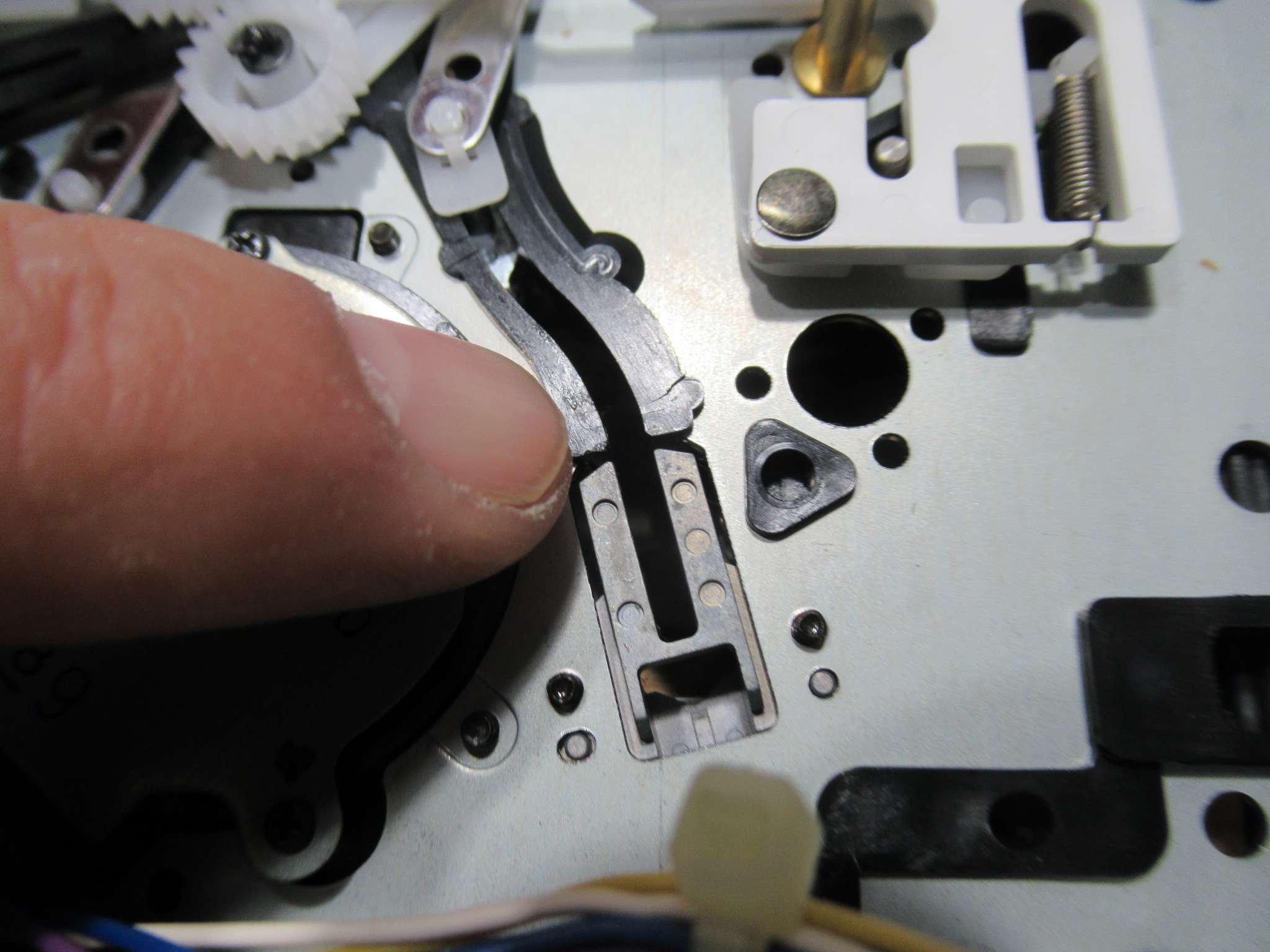

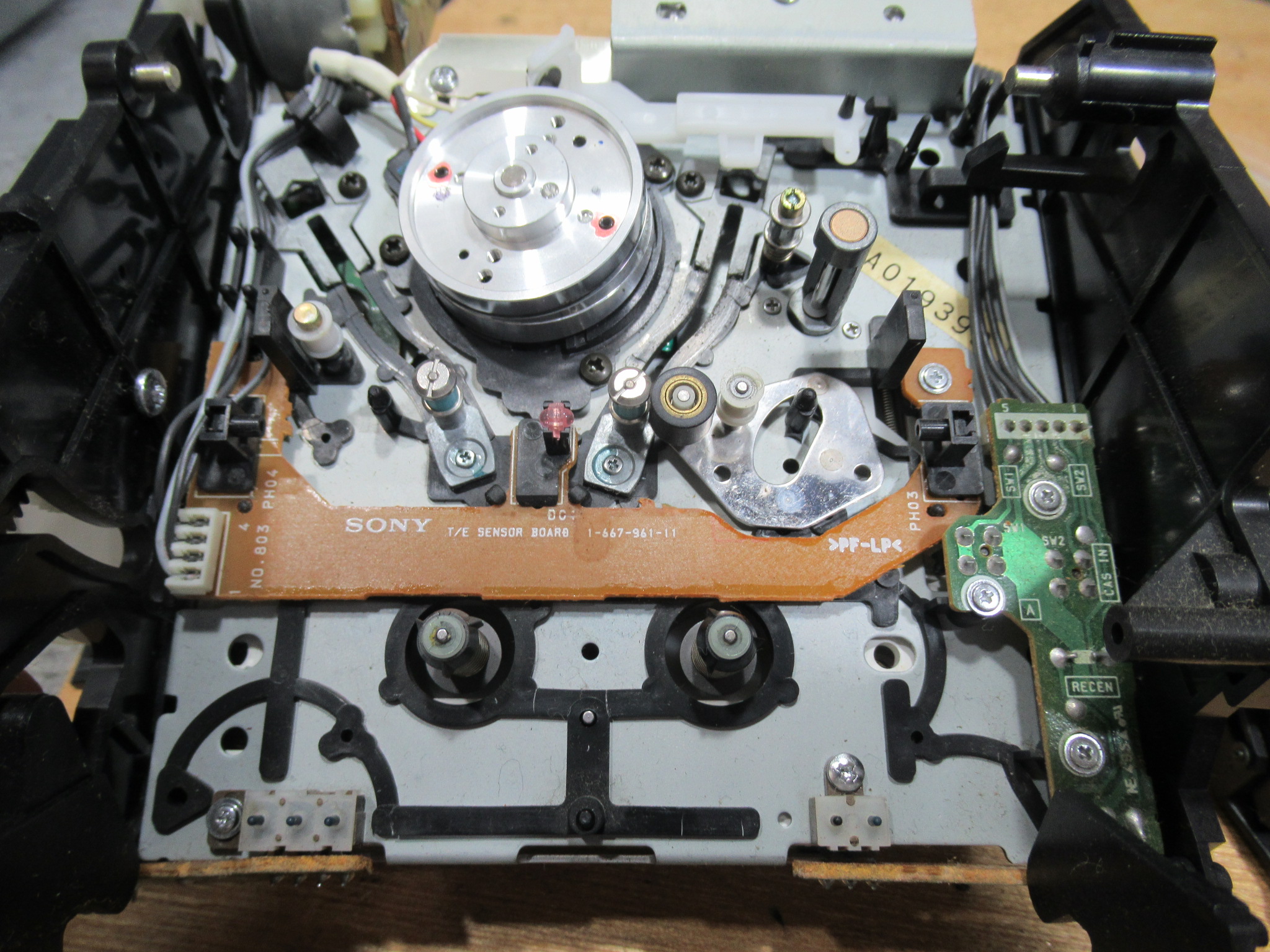

可動式のテープガイドに引っ掛かりがあります。

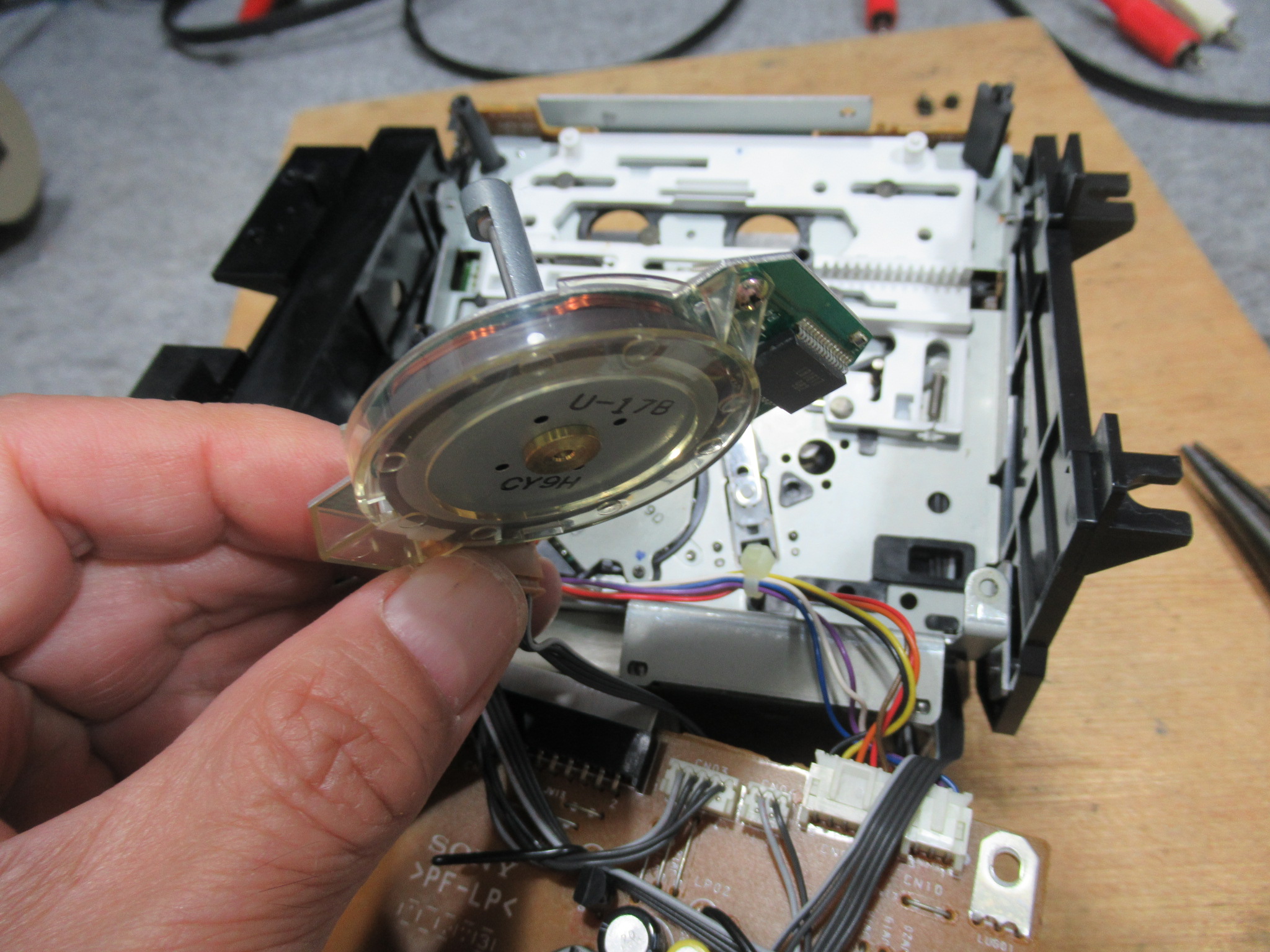

キャプスタンモーターユニットを取り外し、ガイドレールが変形によって狭くなっている箇所を修正します。
引っ掛かりが無くなりました。

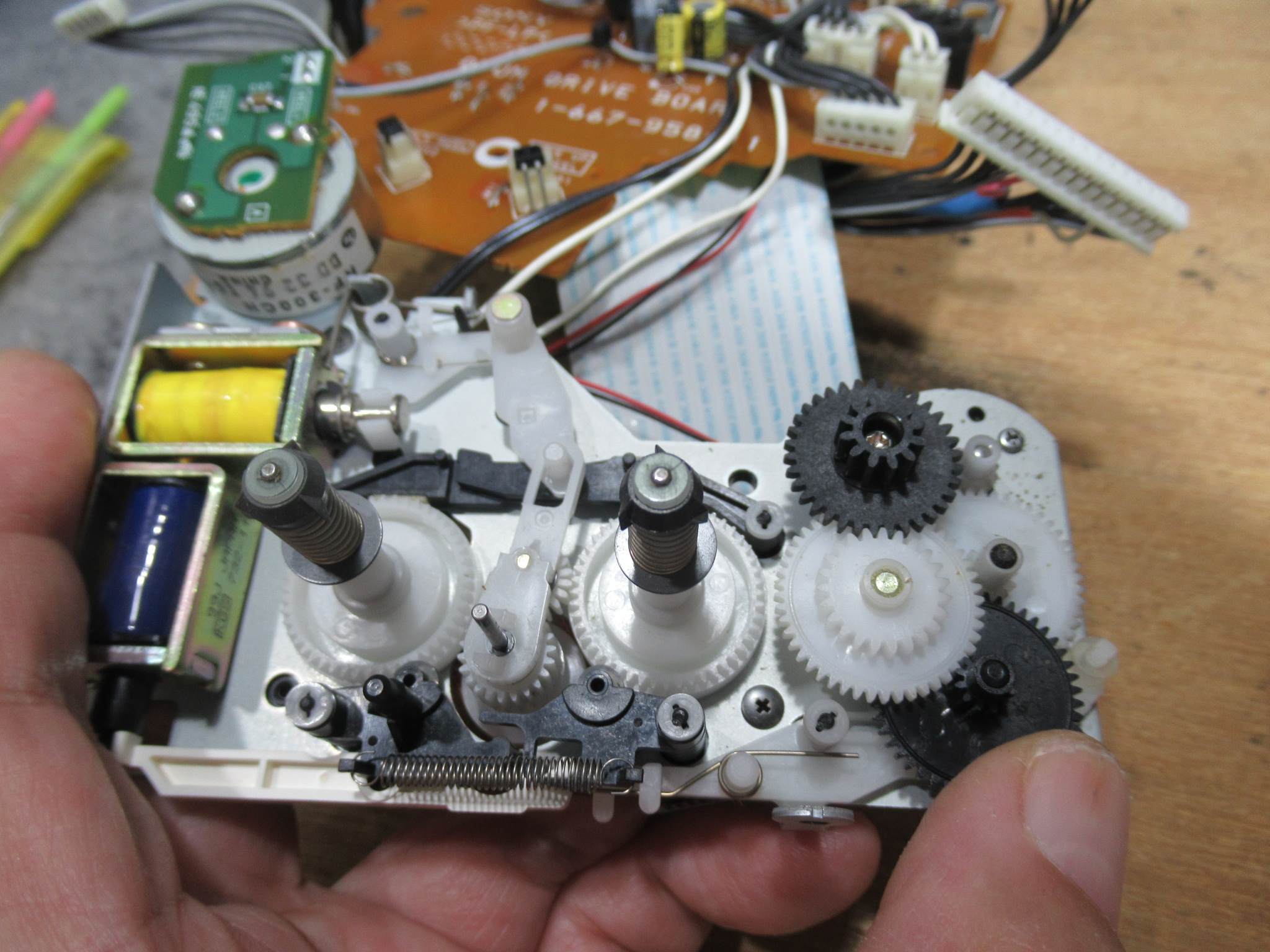

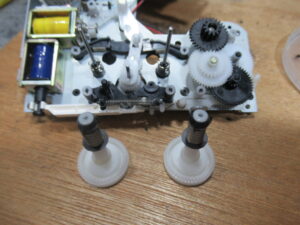

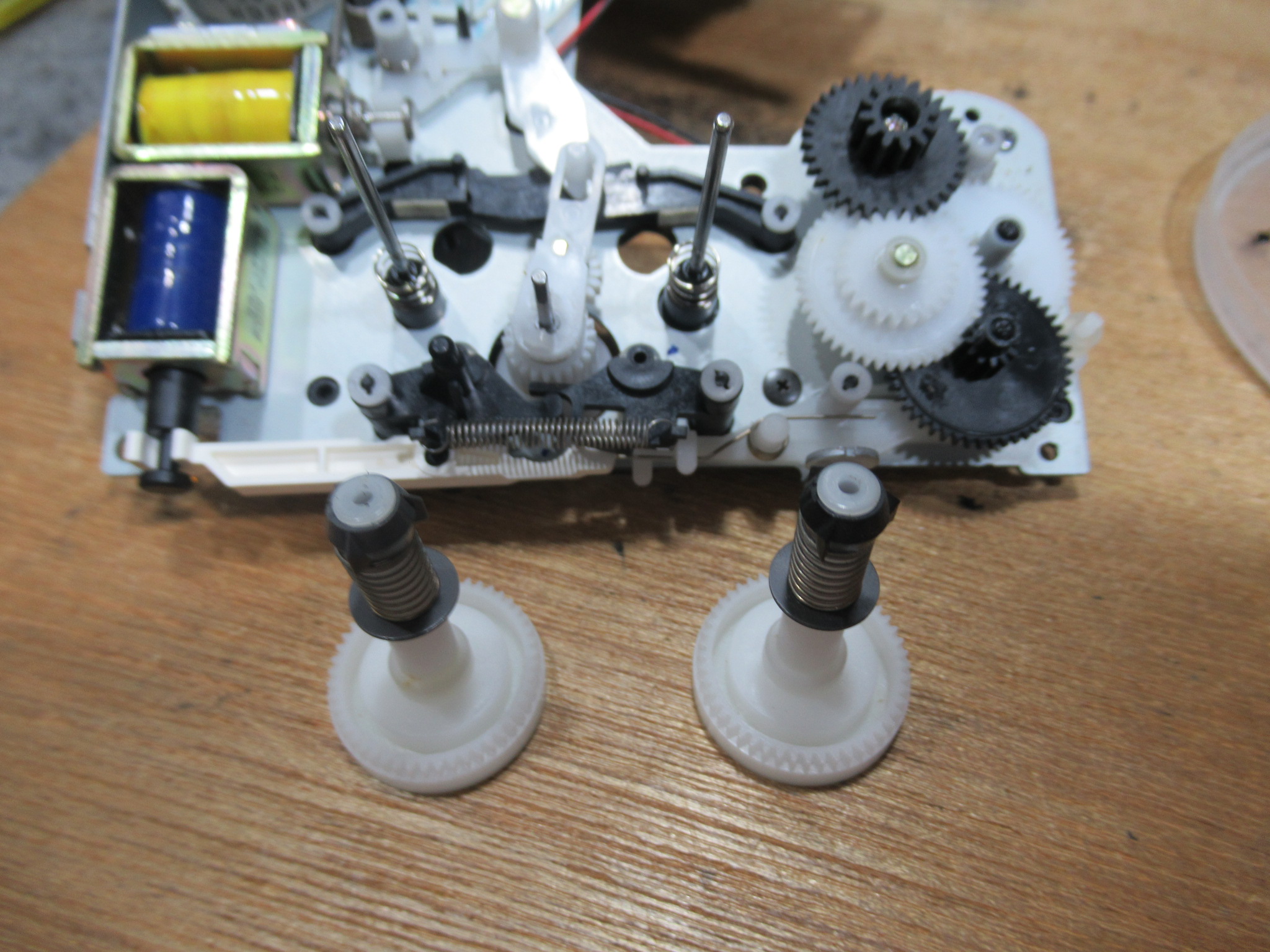

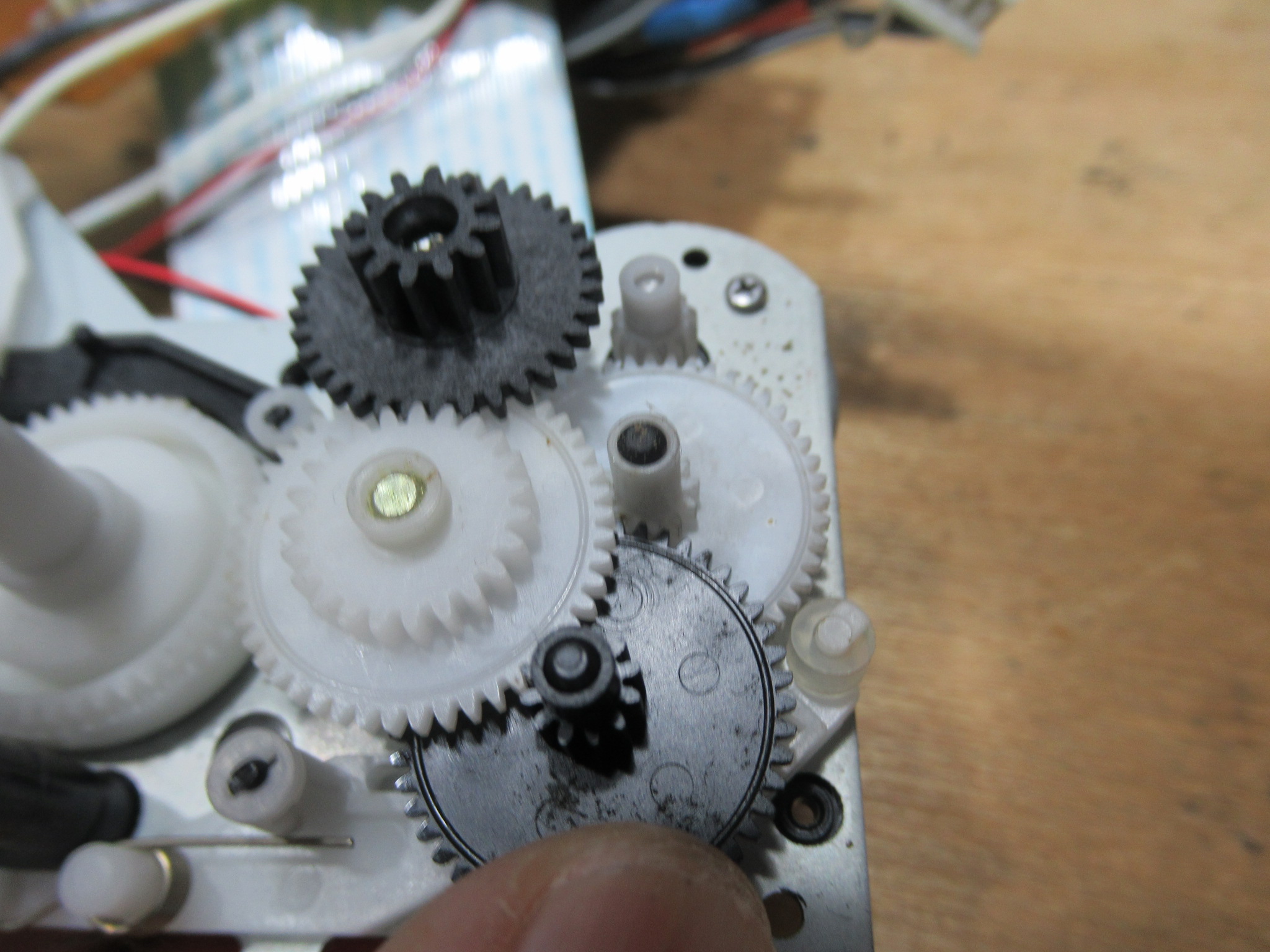

リールユニットのギヤが固着して動きがかなり重くなっています。

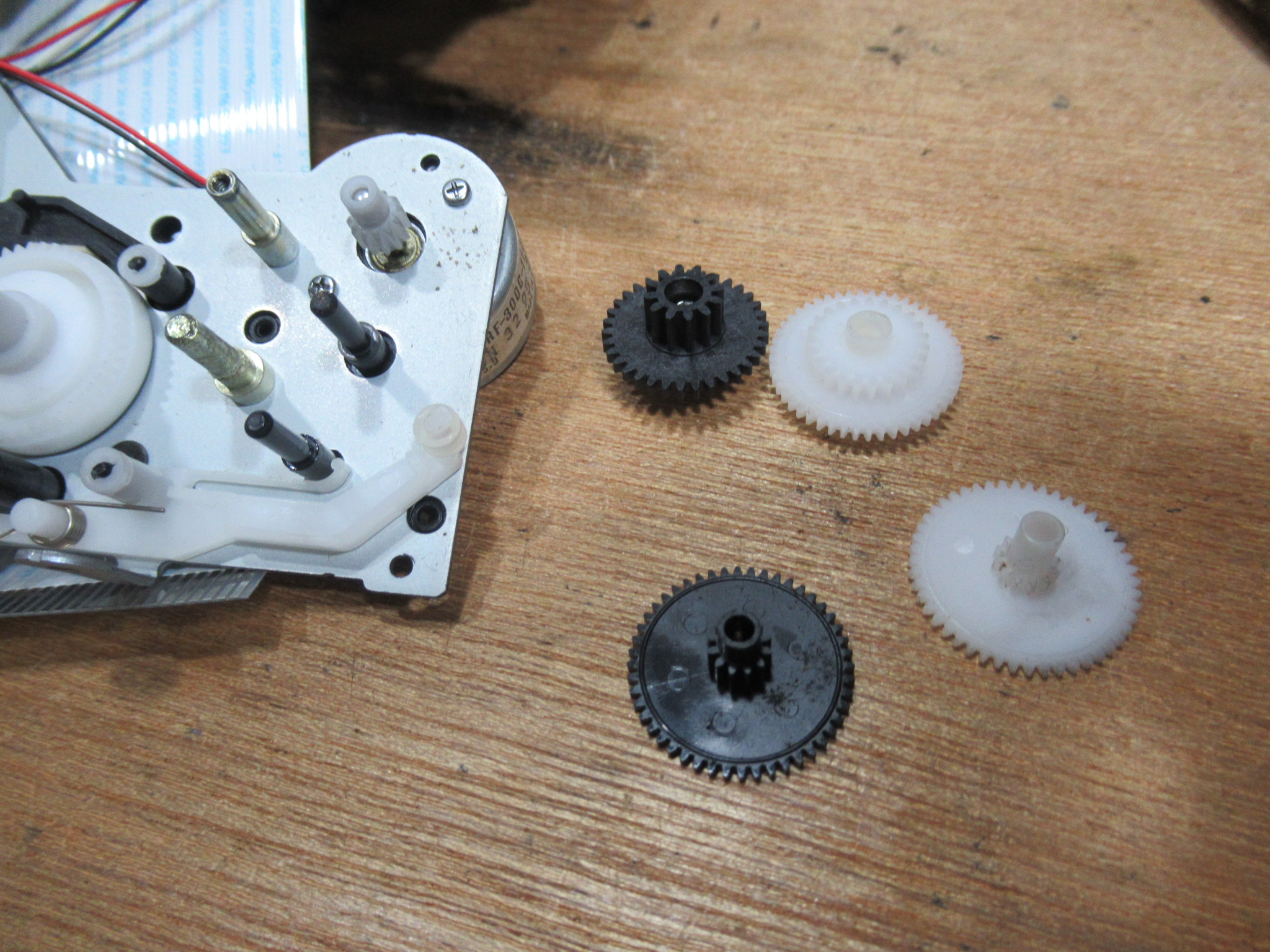

脱着してシャフト部を清掃＆グリスアップします。
リールにもグリスアップします。

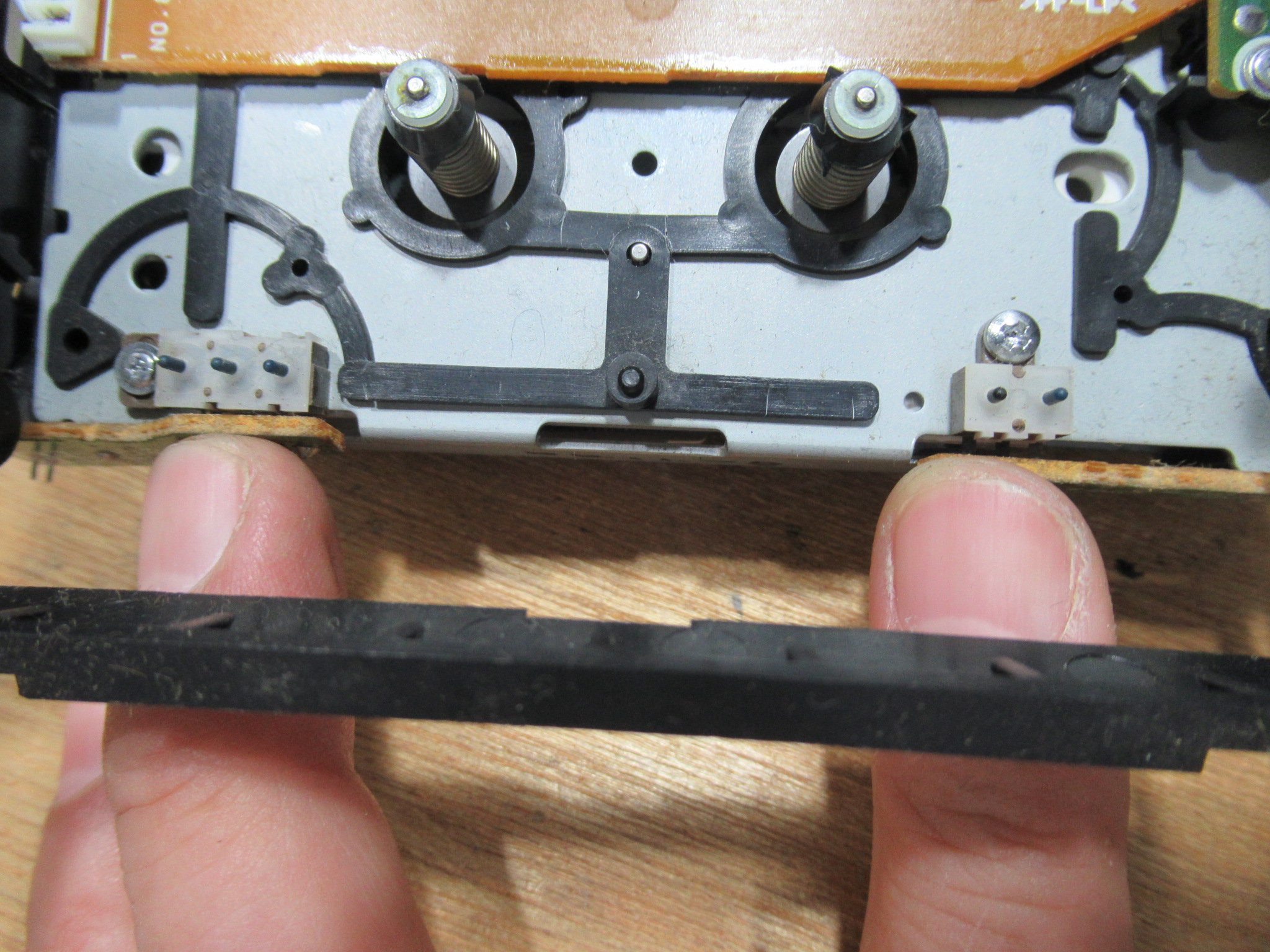

カートリッジホルダーの可動部にシリコングリスを処置します。

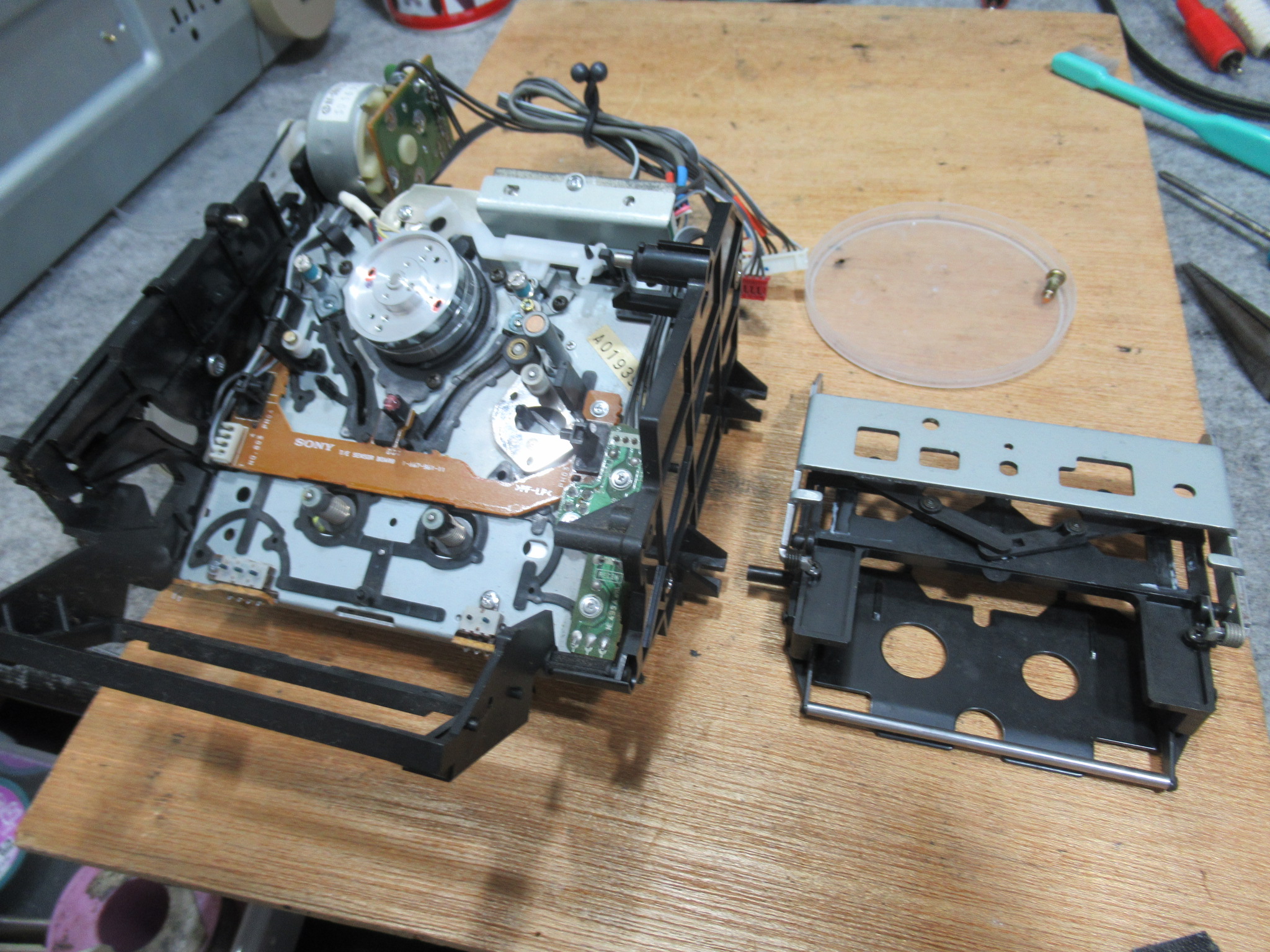

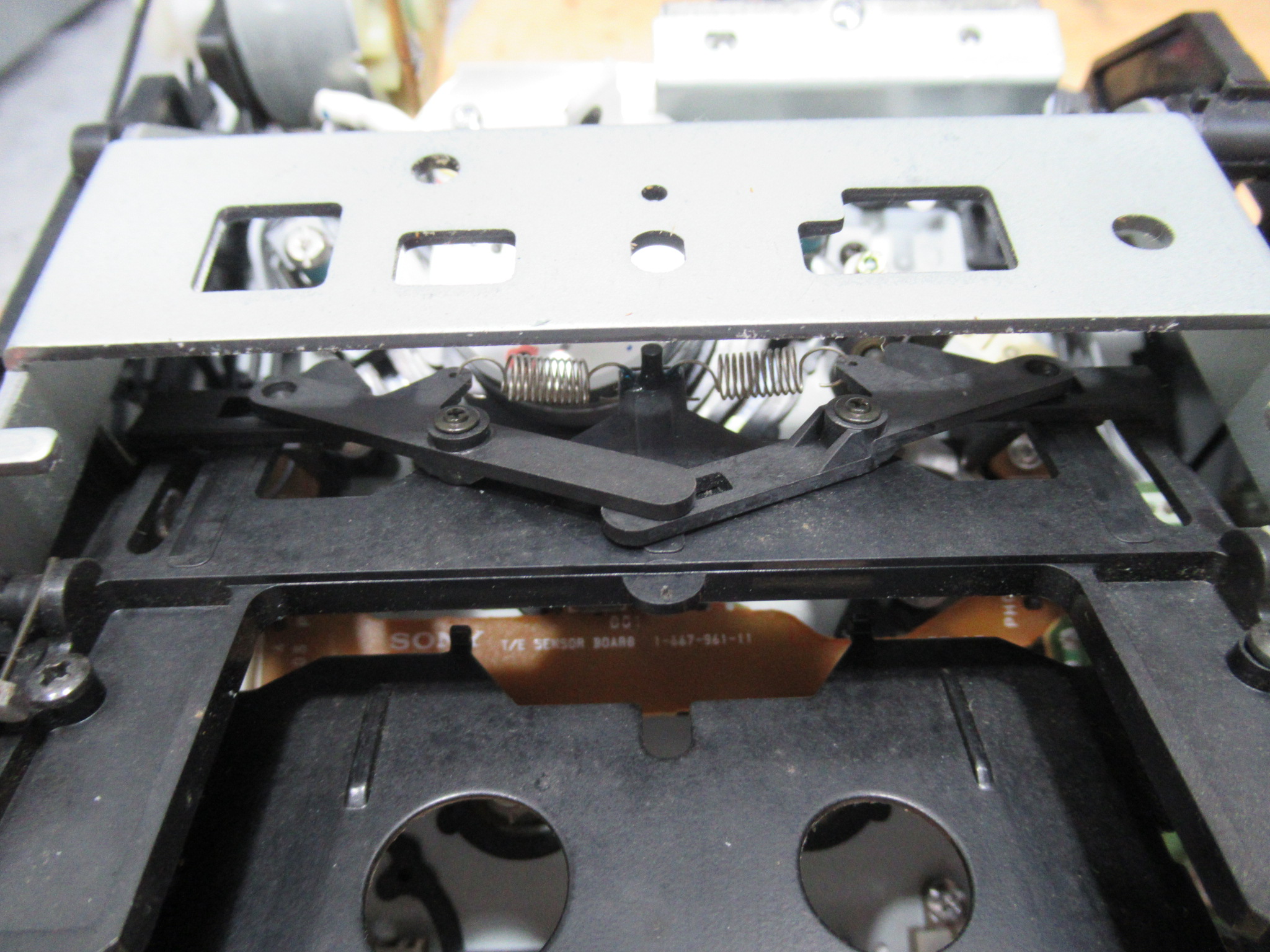

カートリッジホルダーを取り外します。

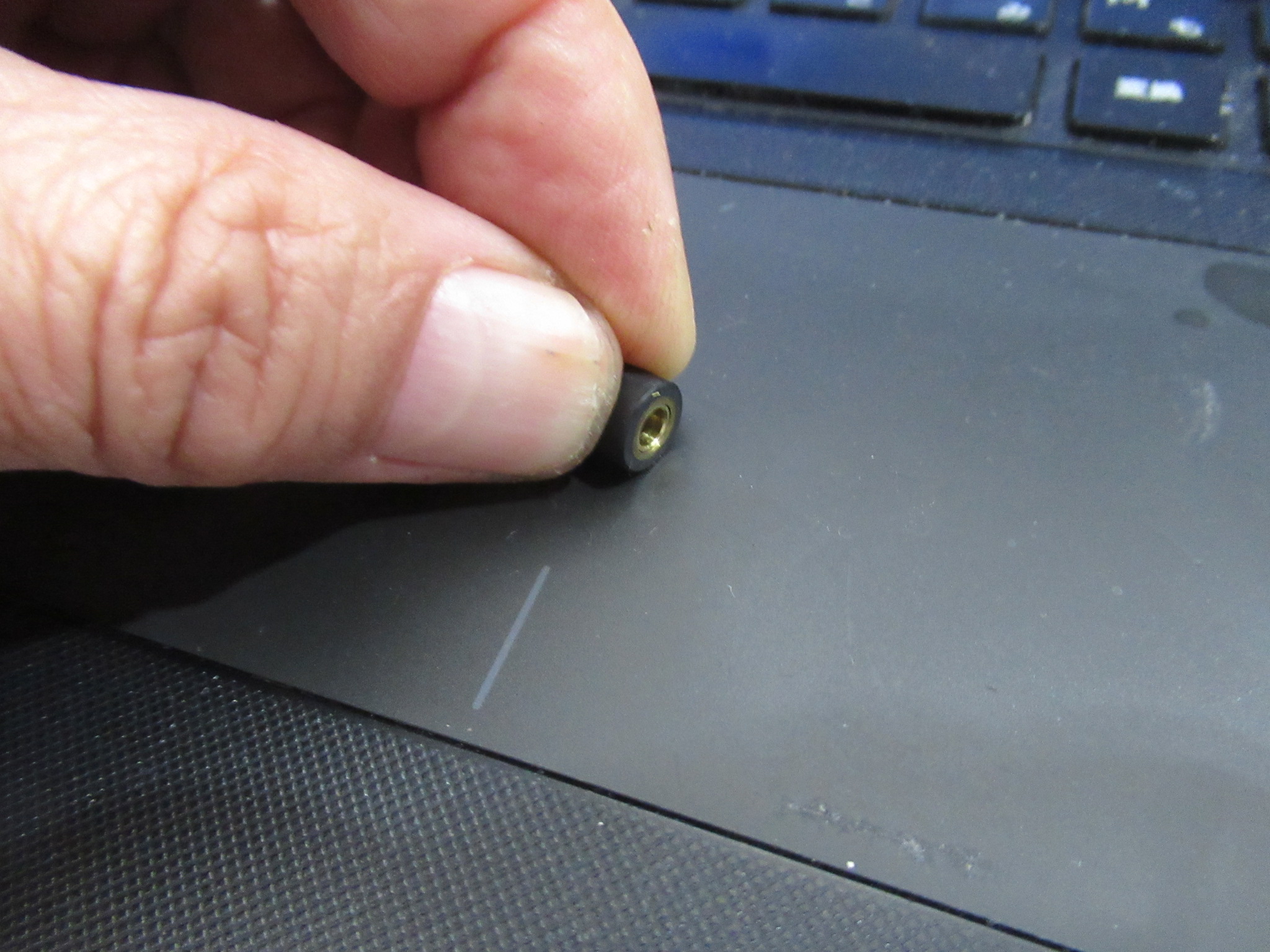

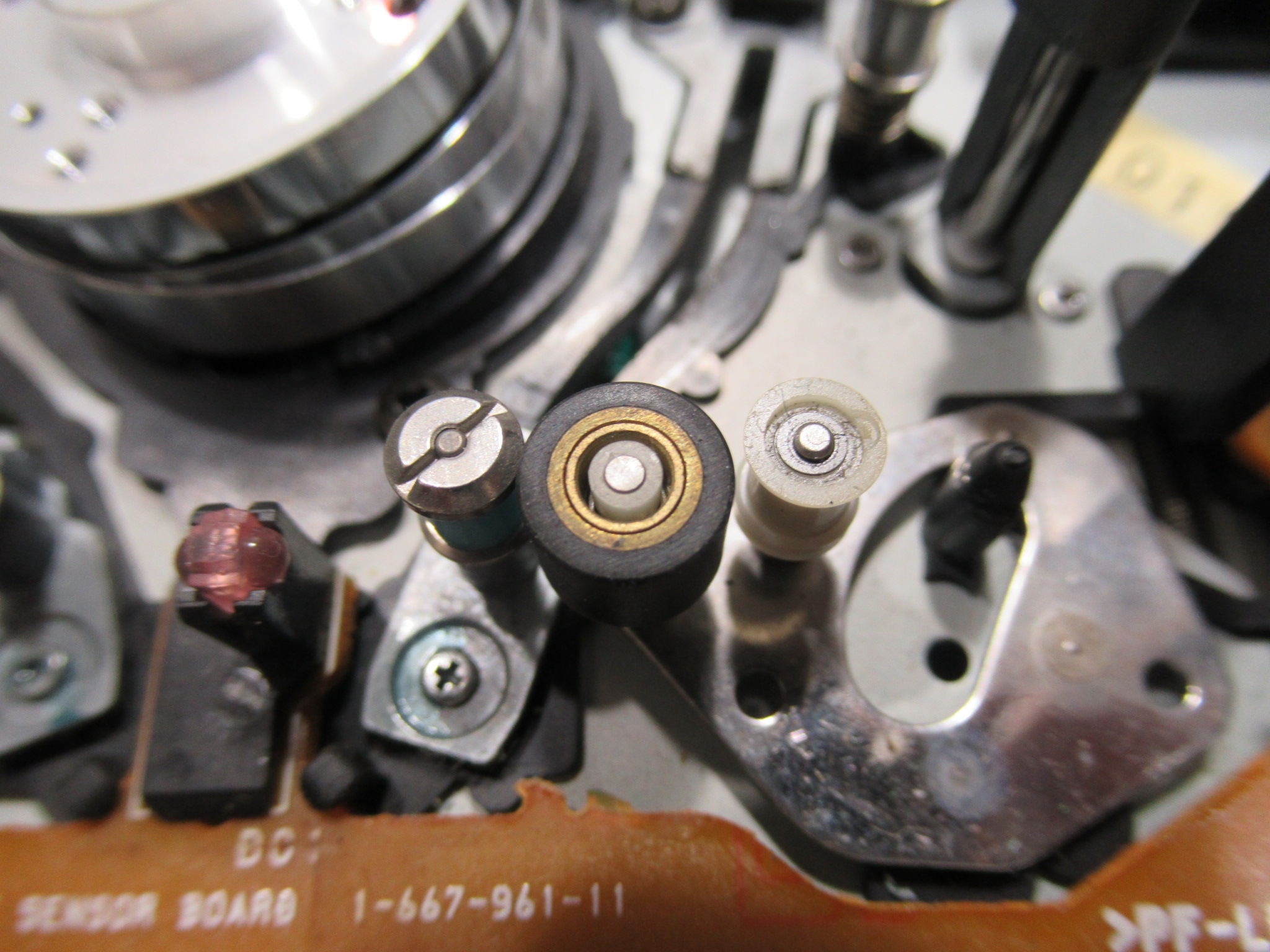

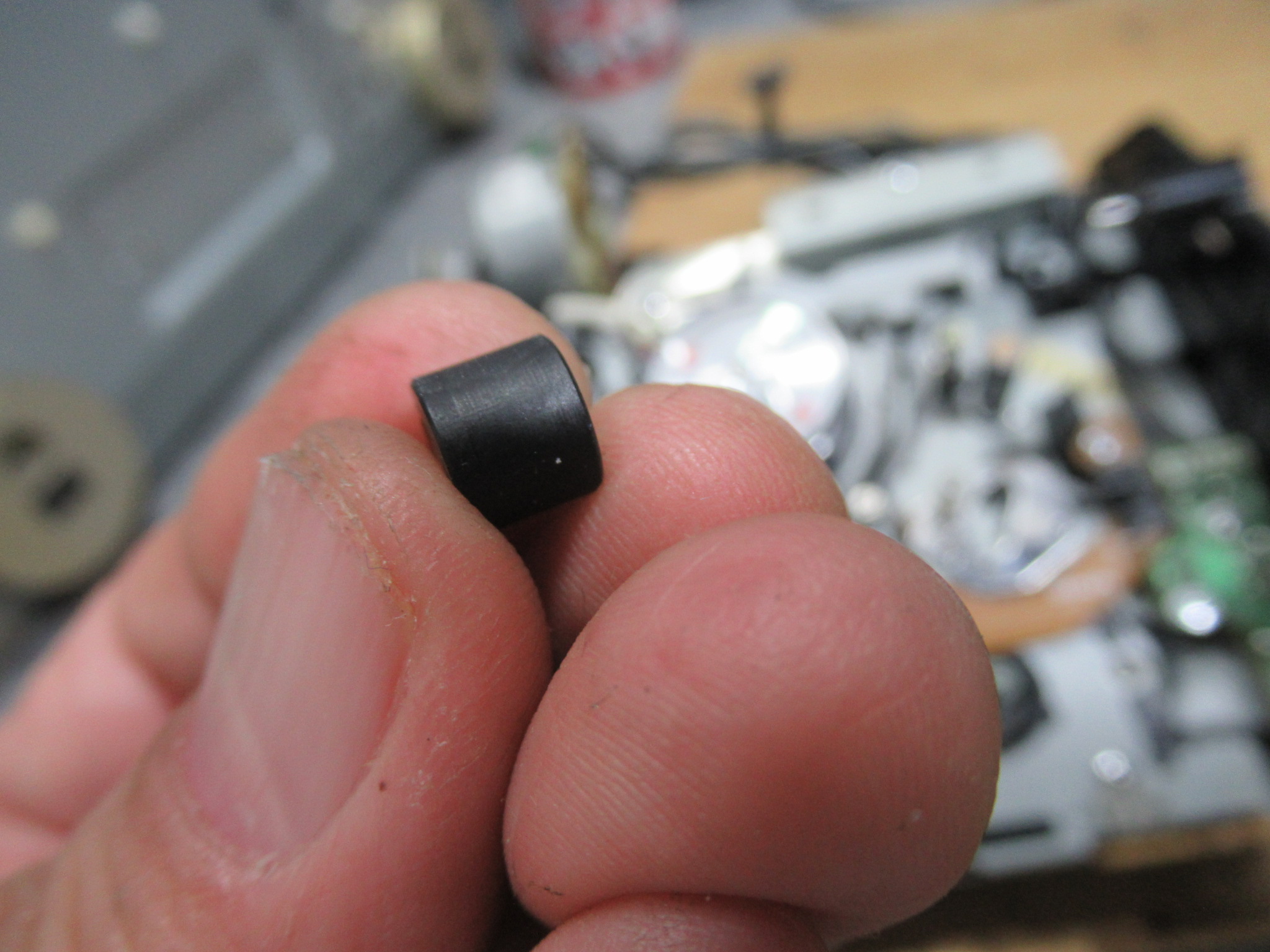

ピンチローラーを取り外し、滑らかな面に押し付けてグリップすることを確認します。
カートリッジ検出スイッチに接点復活剤を処置します。

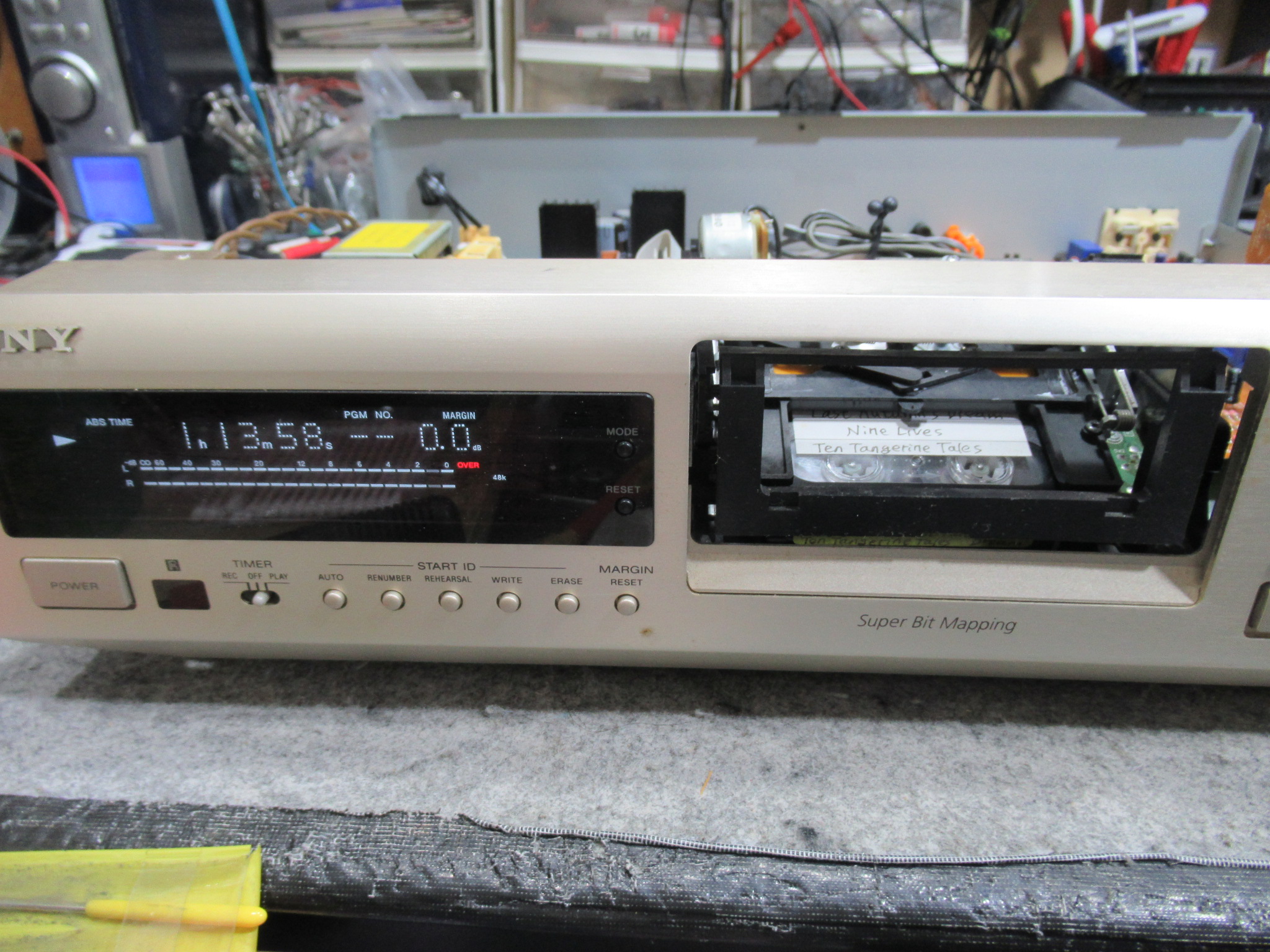

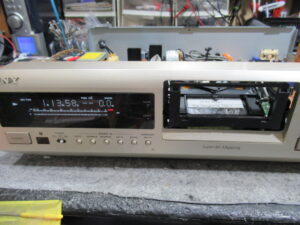

メカを元に戻して動作確認します。再生可能になりましたが、時折ノイズが混じったり、音飛びしたりします。

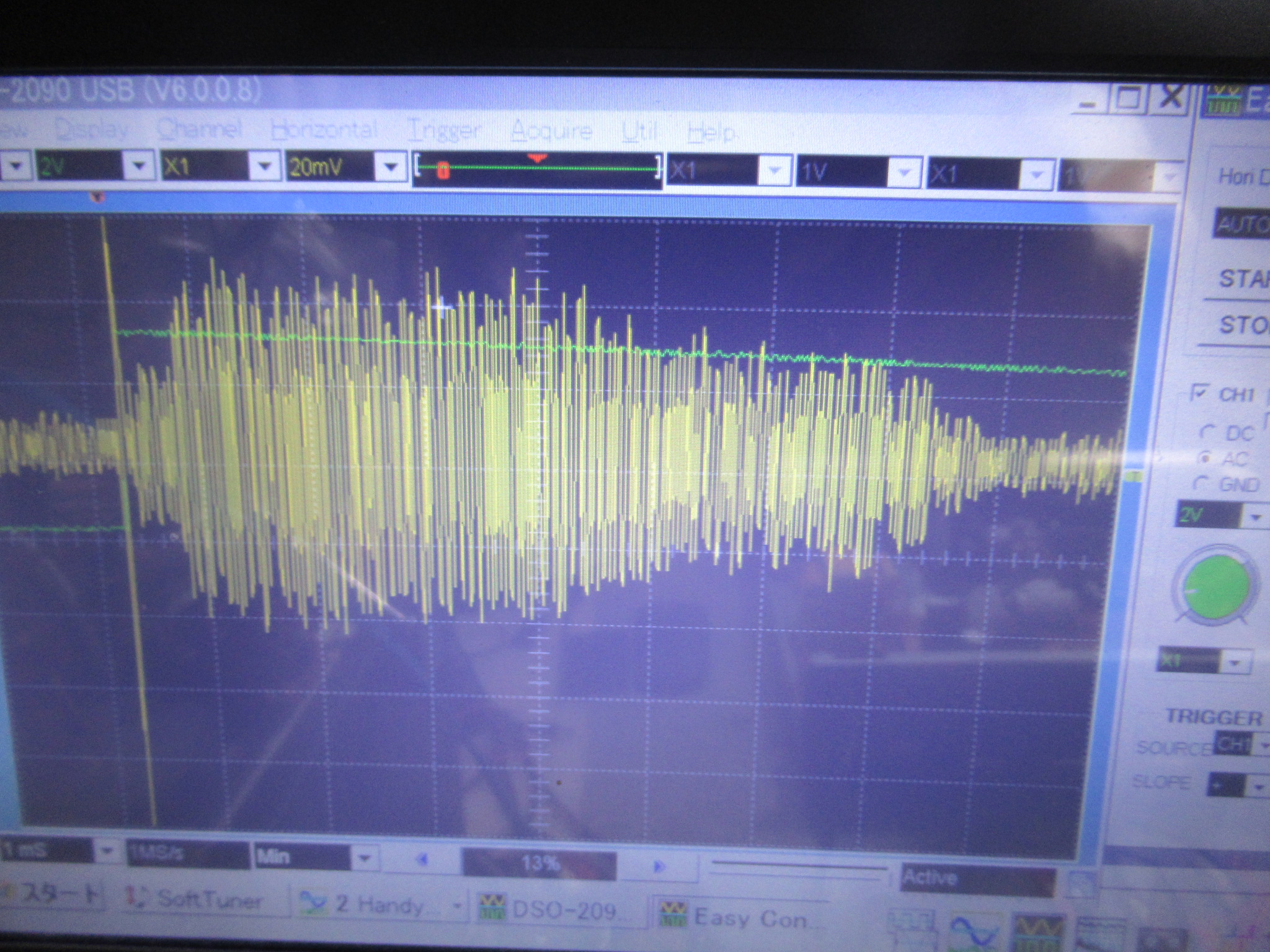

オシロスコープを接続してRFシグナルを確認したところ、テープパスが狂っていることがわかりました。そこで、オーナー様がお持ちの録音済みテープをお送りいただいて点検した結果に基づき、今回は現状のまま修理を終えることとなりました。

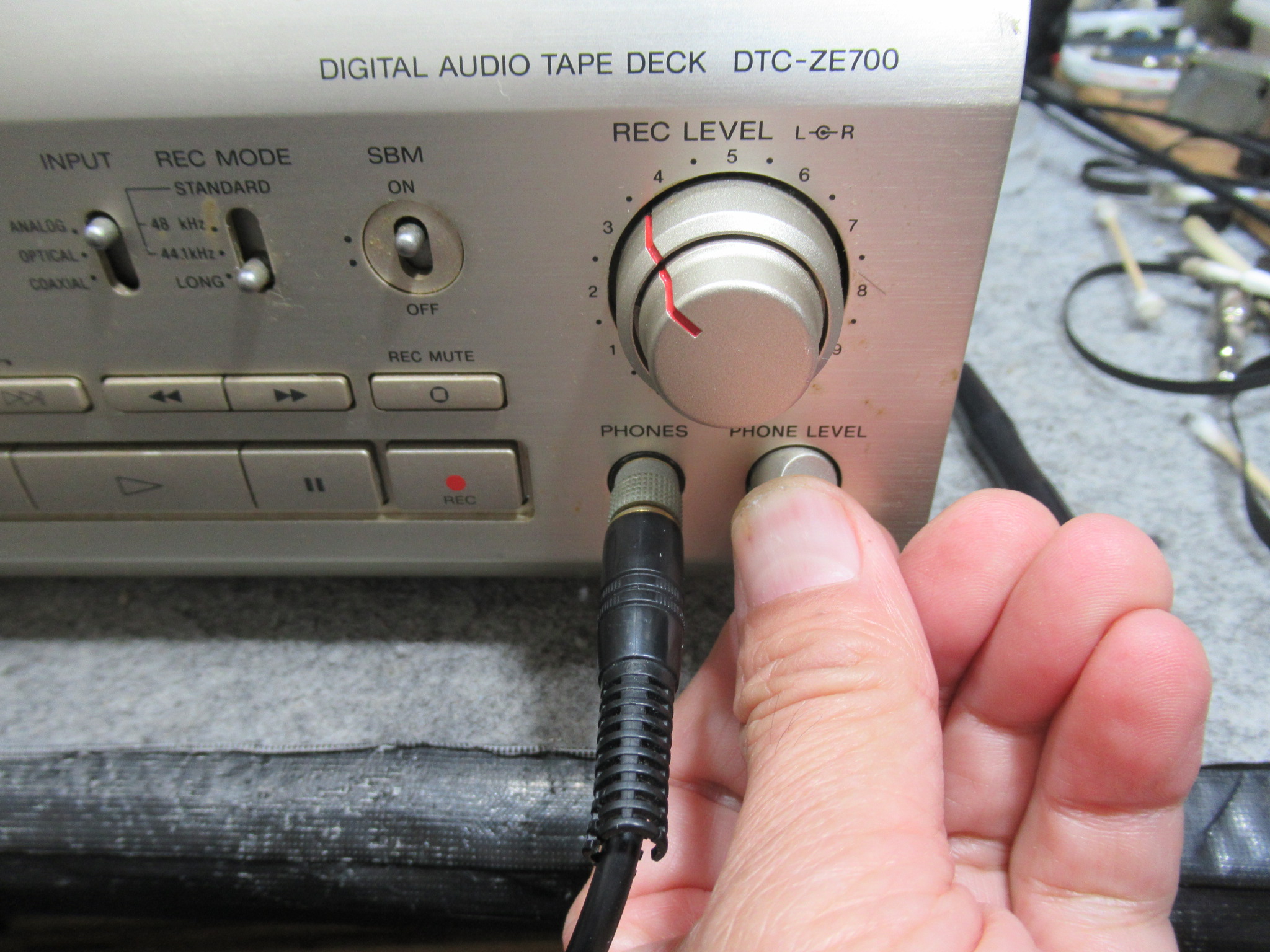

ヘッドホンVOLのガリに接点復活剤を処置します。

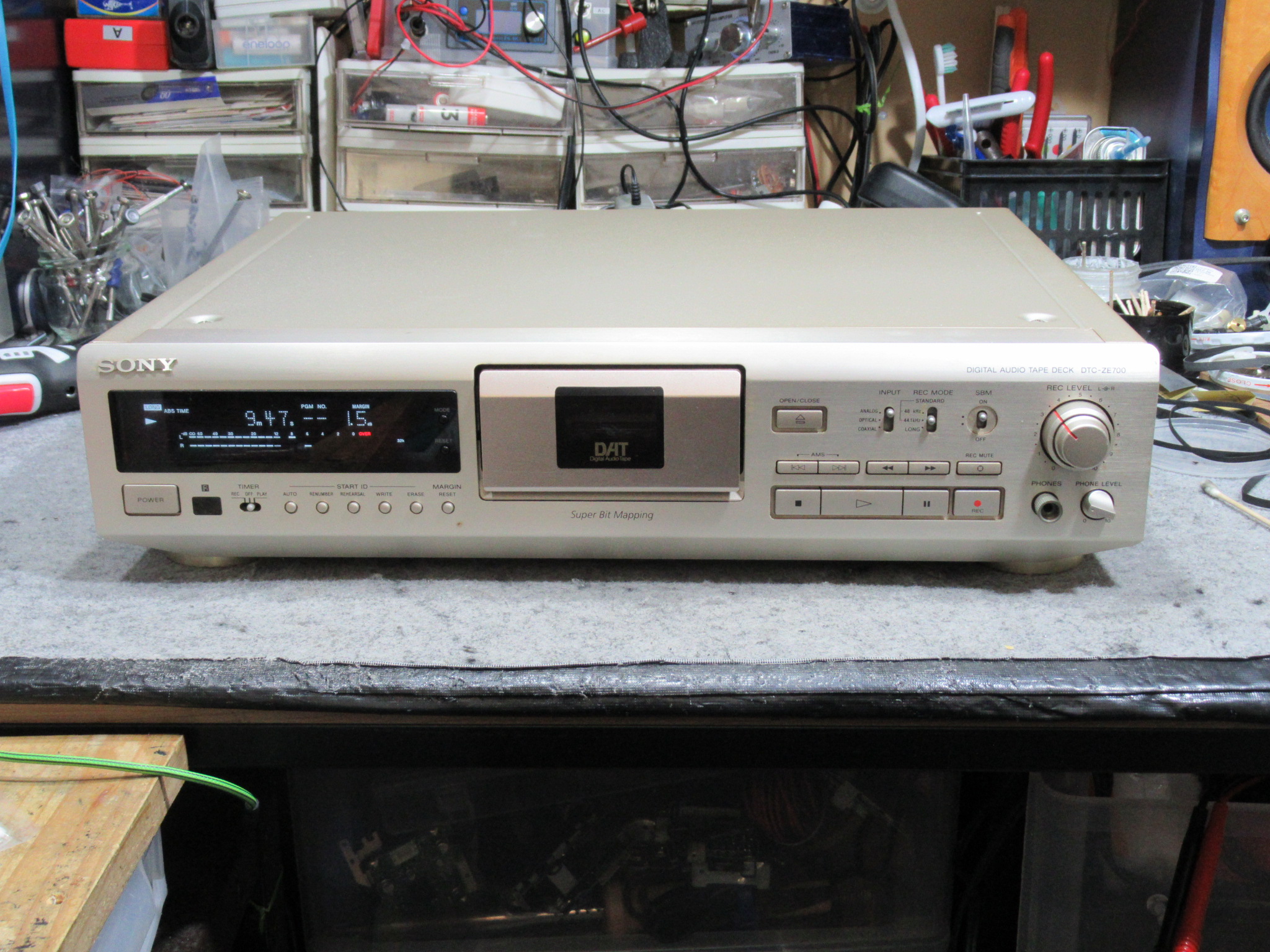

モード別、入出力別の録再状況を確認し、修理完了です。
