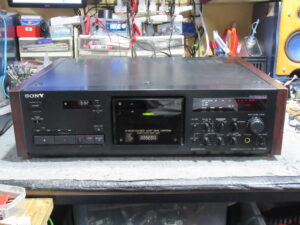

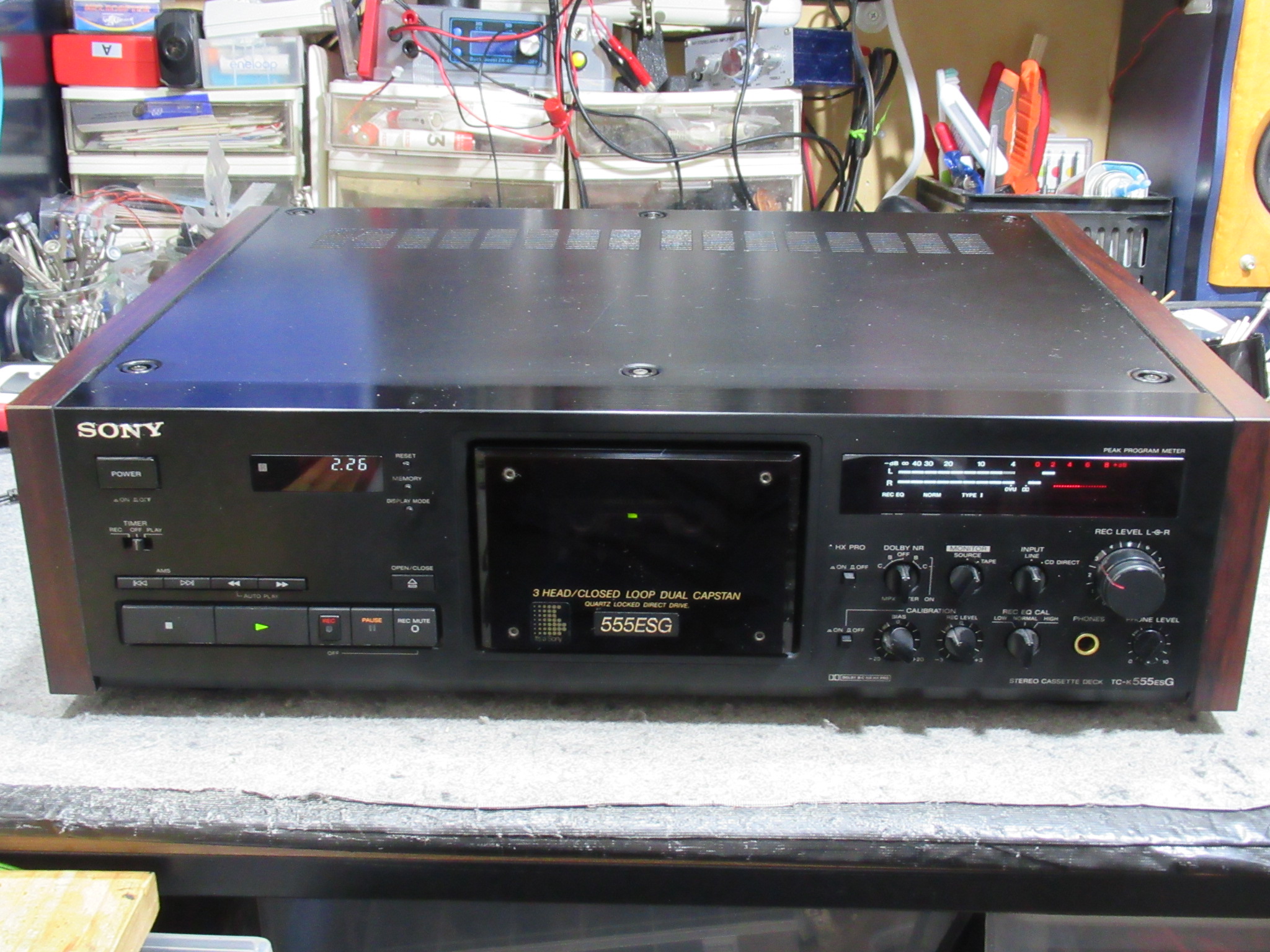

少し前にDATデッキを修理された方から、今回は、SONY製３ヘッドデュアルキャプスタンカセットデッキ、TC-K555ESGのご依頼をいただきました。
最近まで動作していたということですが、
ヘッドが上がらなくなってしまいました。

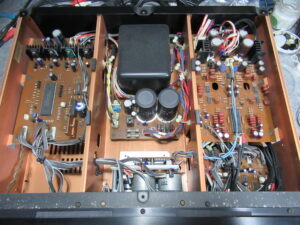

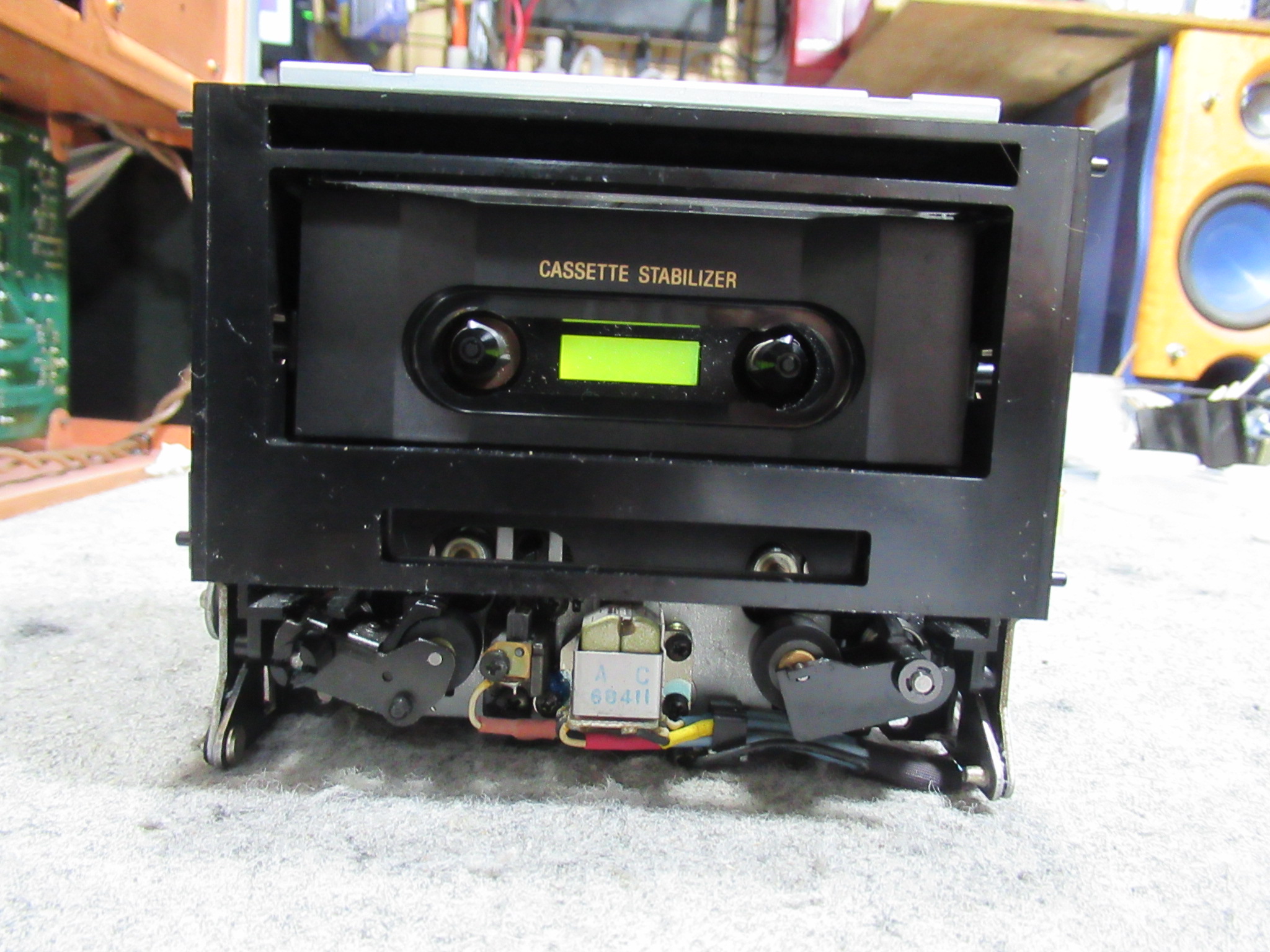

カバーを開けます。

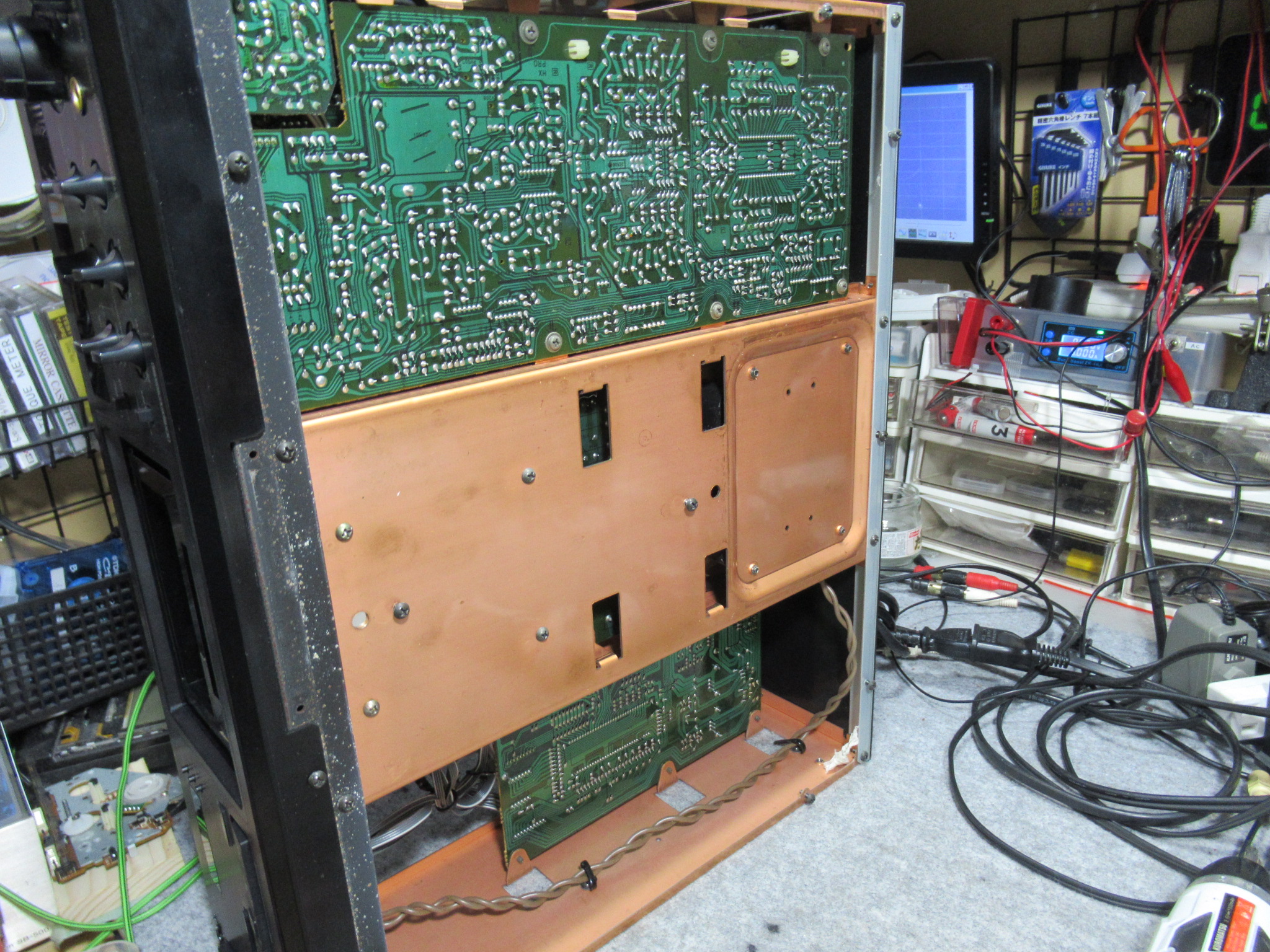

ESGモデルでは、電解コンデンサーの液漏れが発生していることがありますので、底板を取り外して半田面の点検を行います。

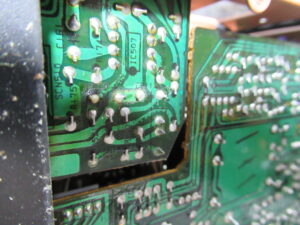

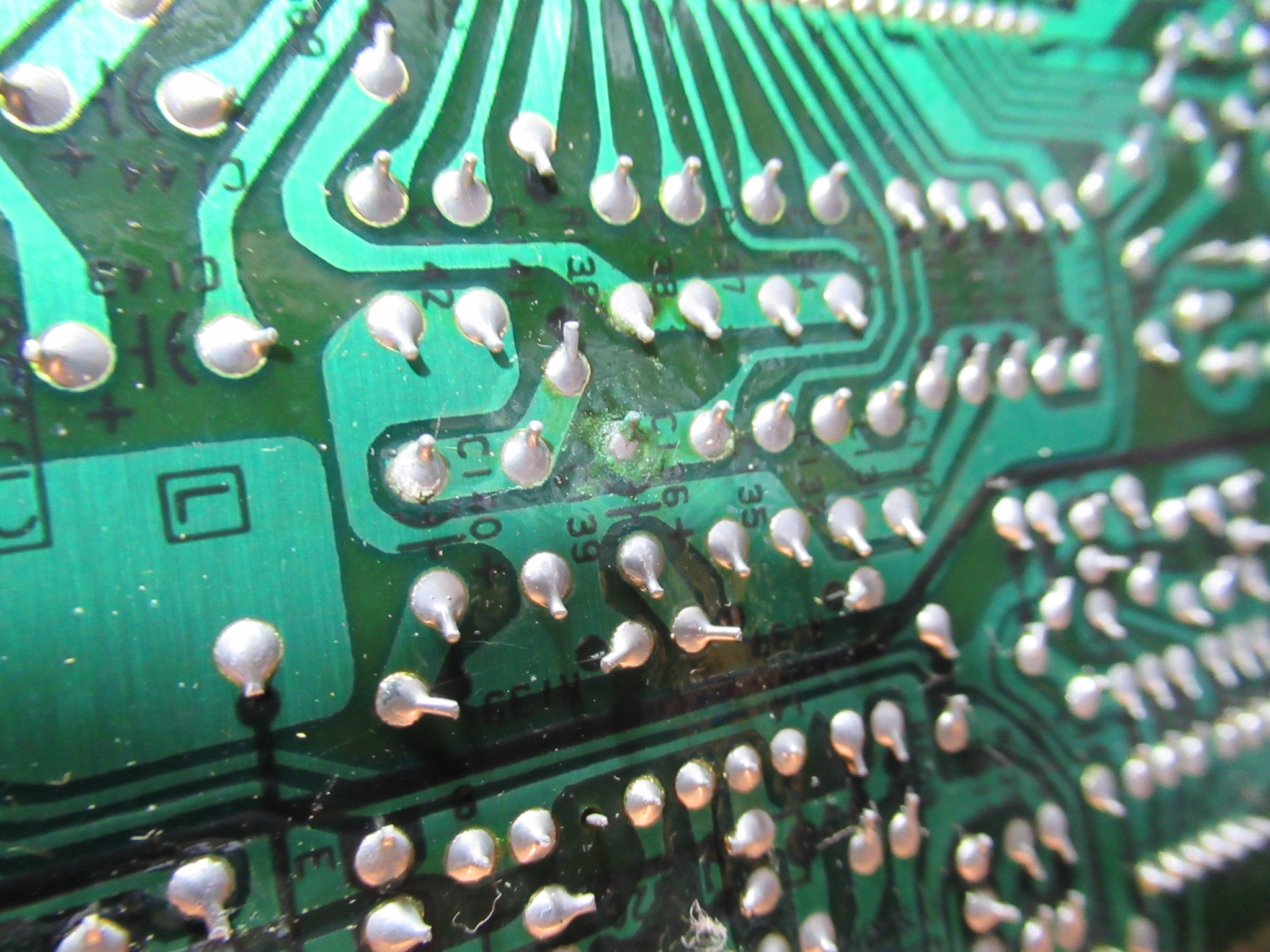

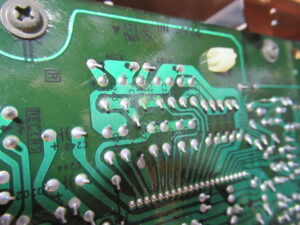

液漏れで白く汚れています。後ほど対象のコンデンサー交換を行います。
まずはデッキメカの整備を行います。

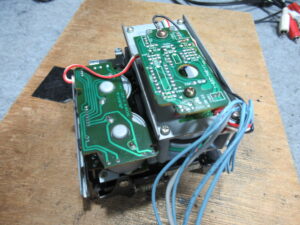

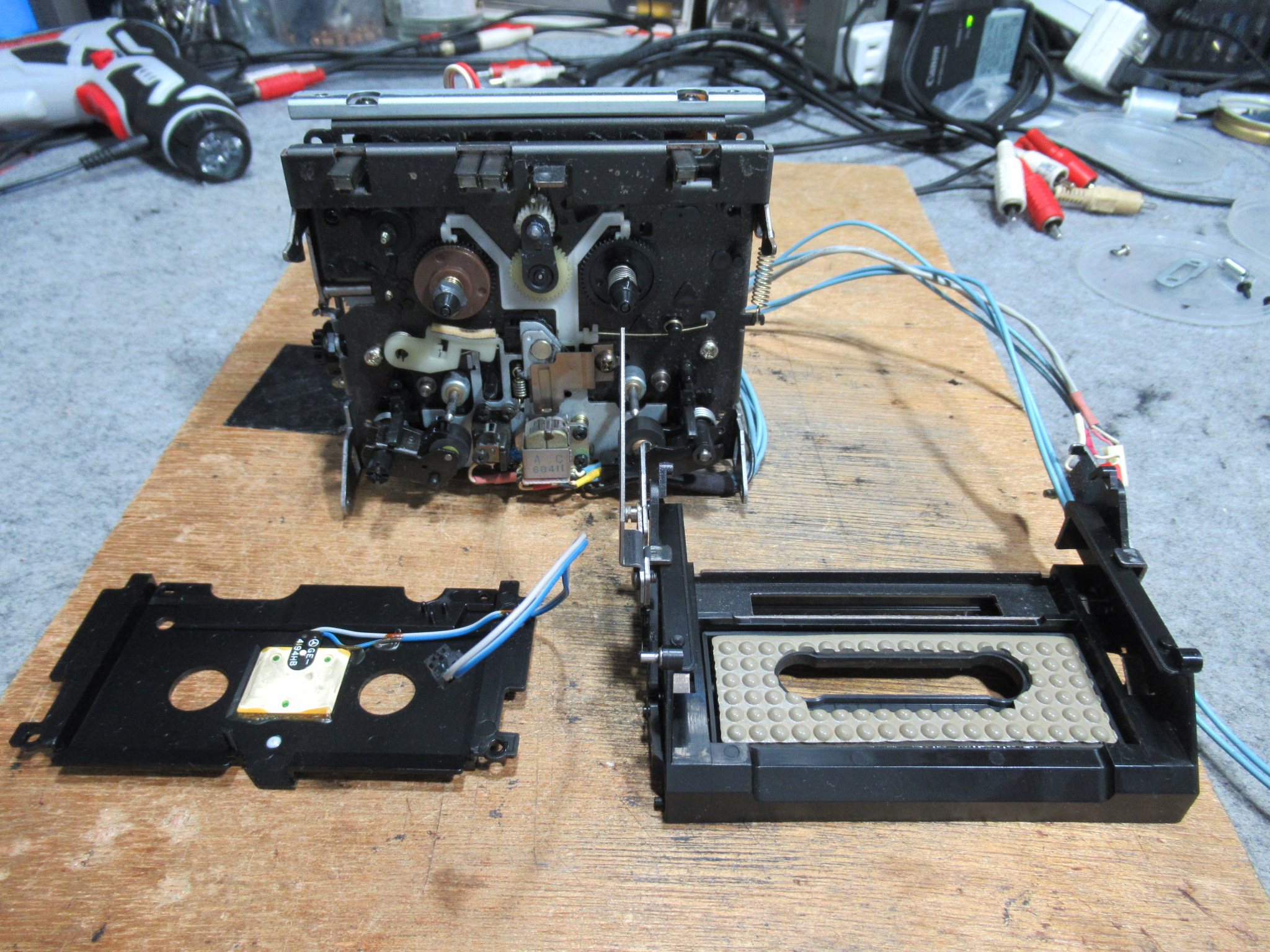

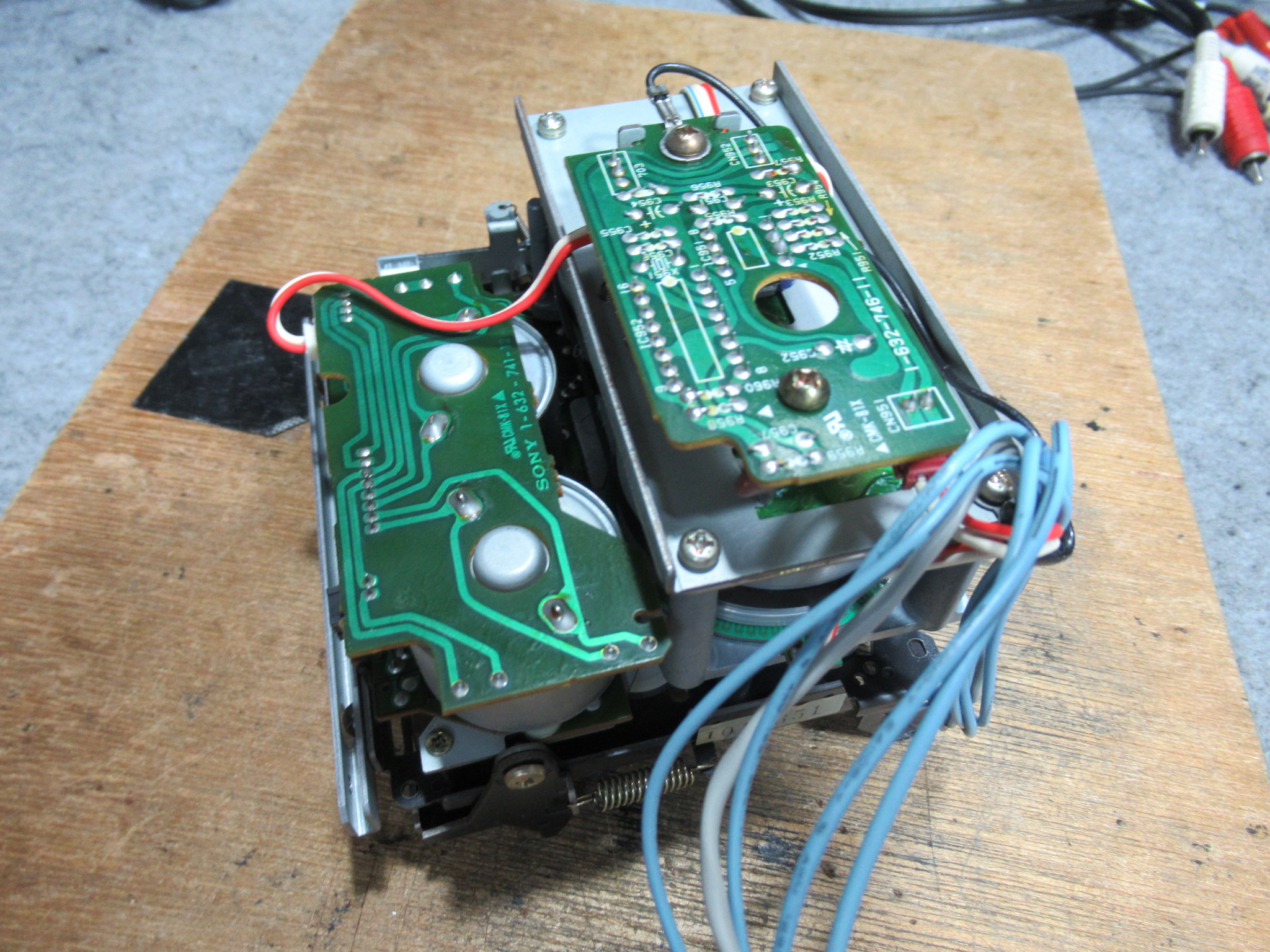

分解を進めます。

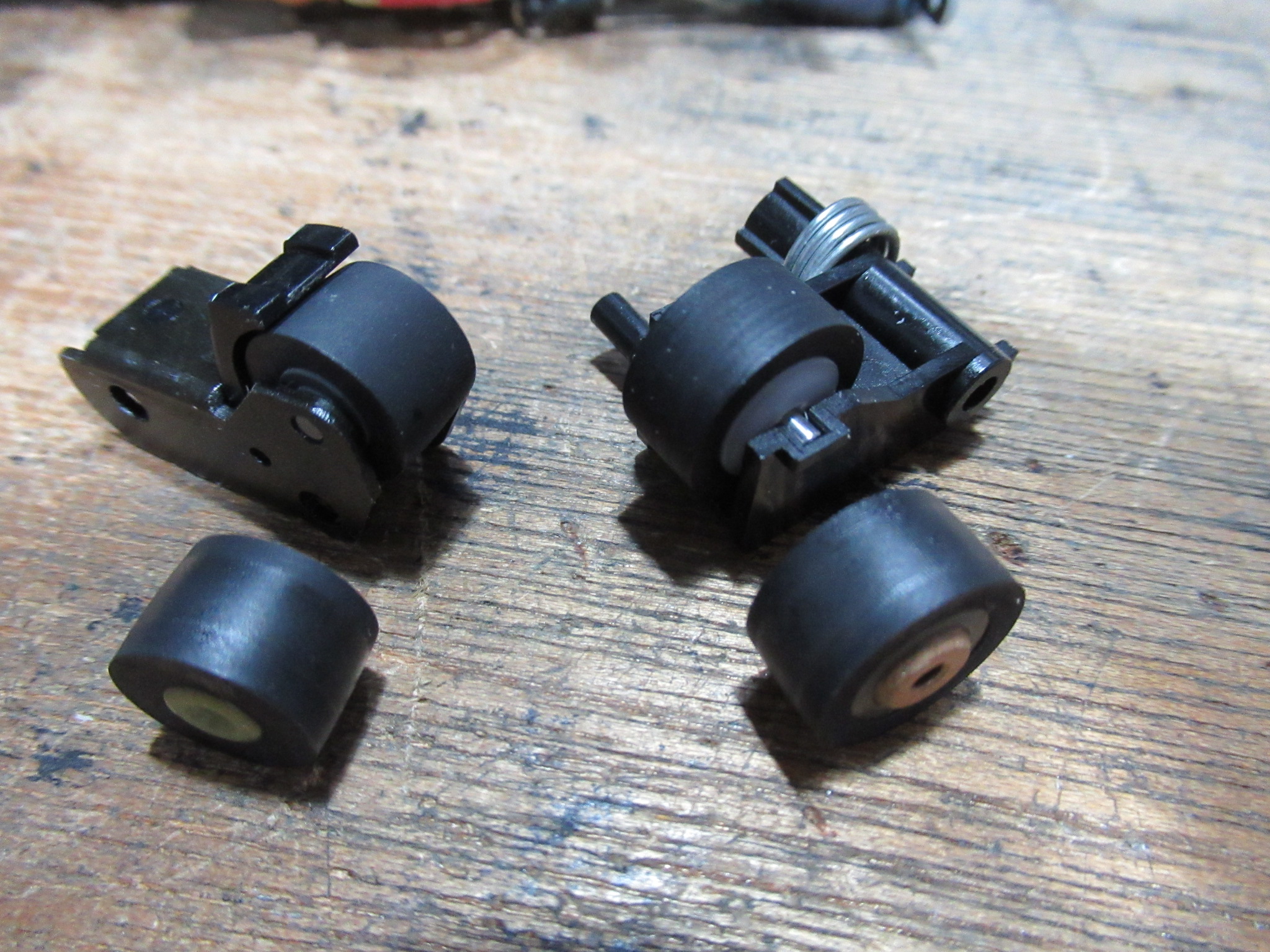

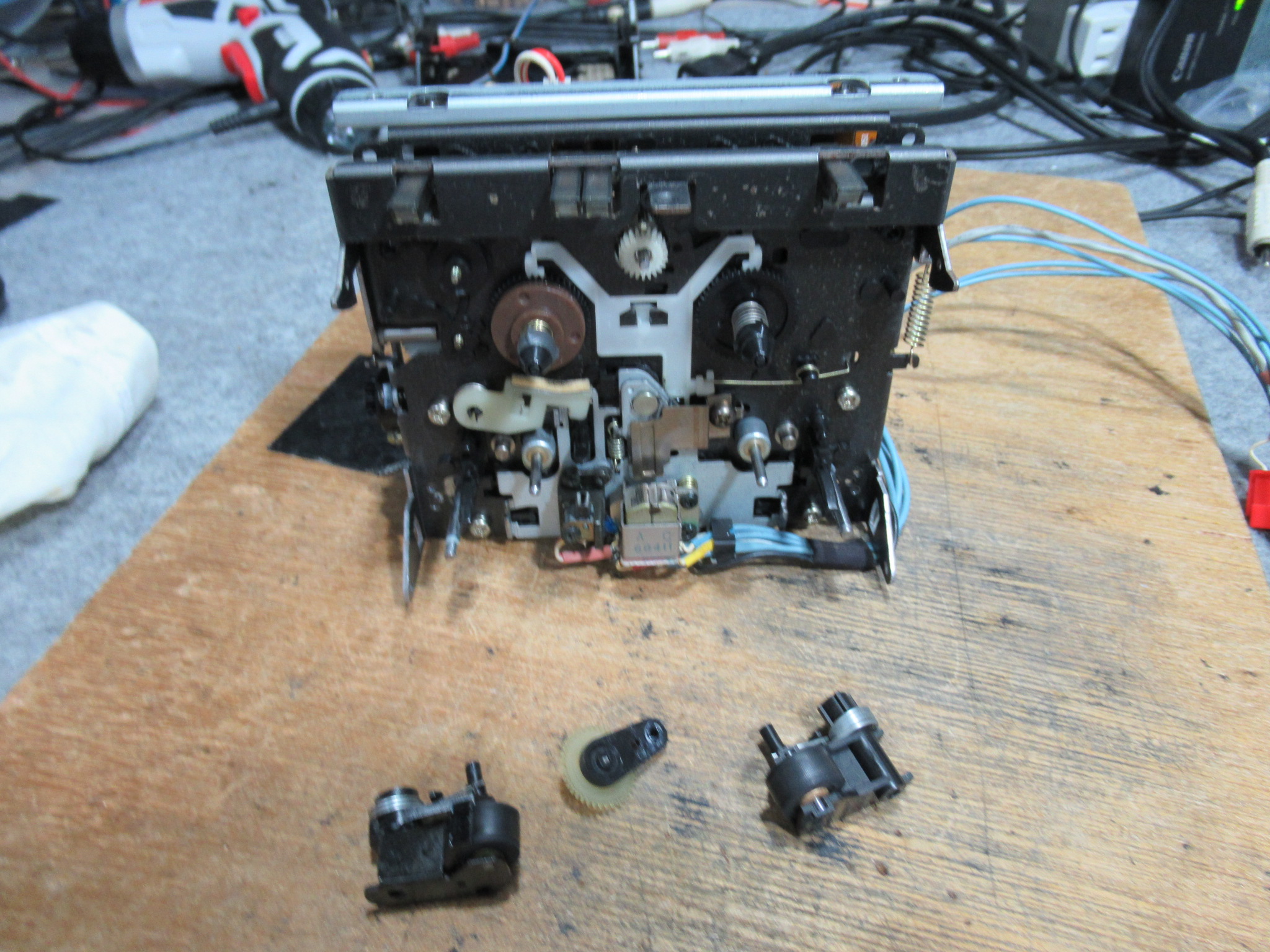

ピンチローラーを交換します。

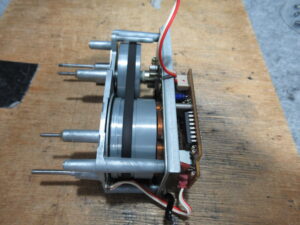

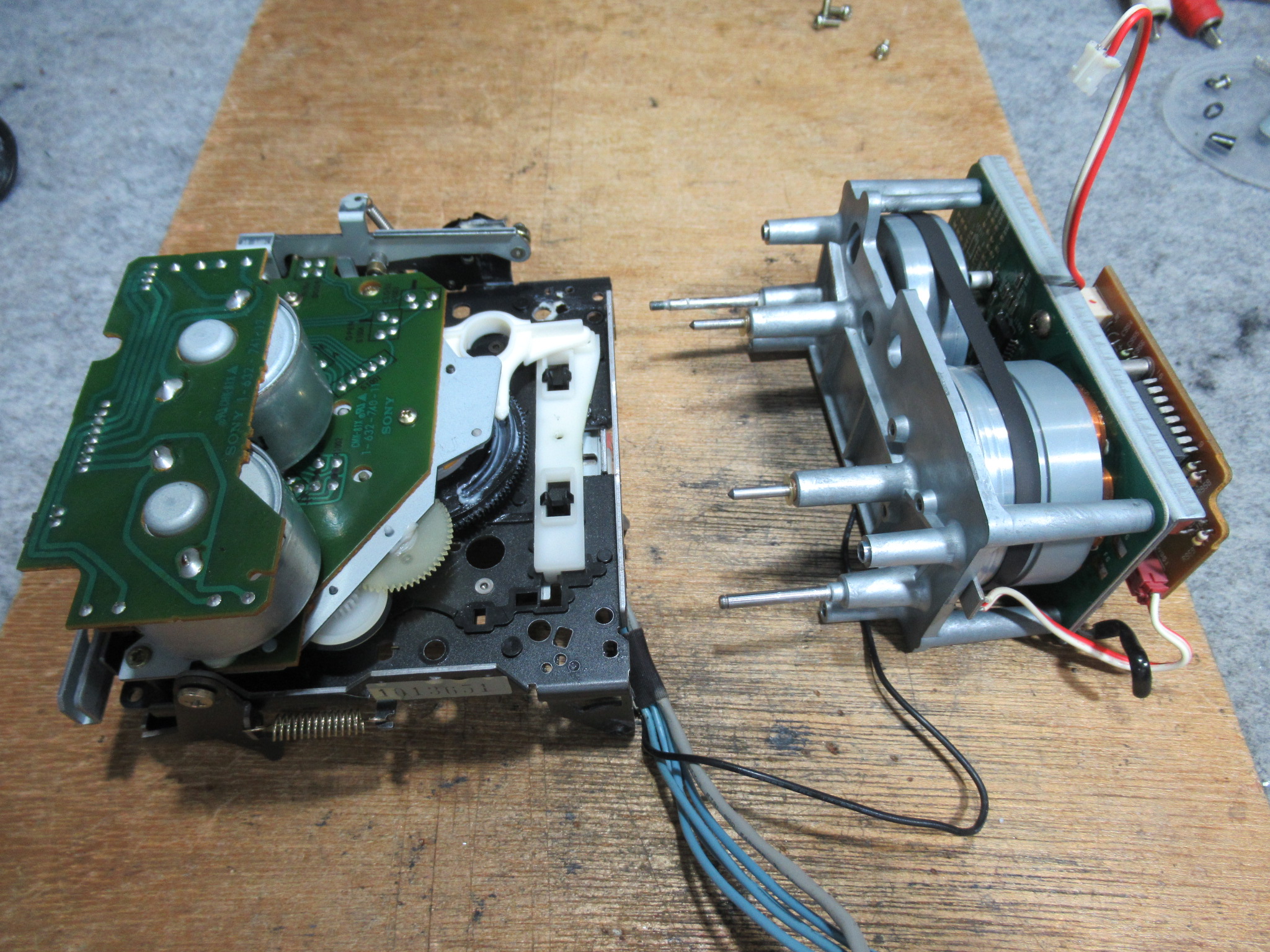

キャプスタンモーターユニットを取り外します。

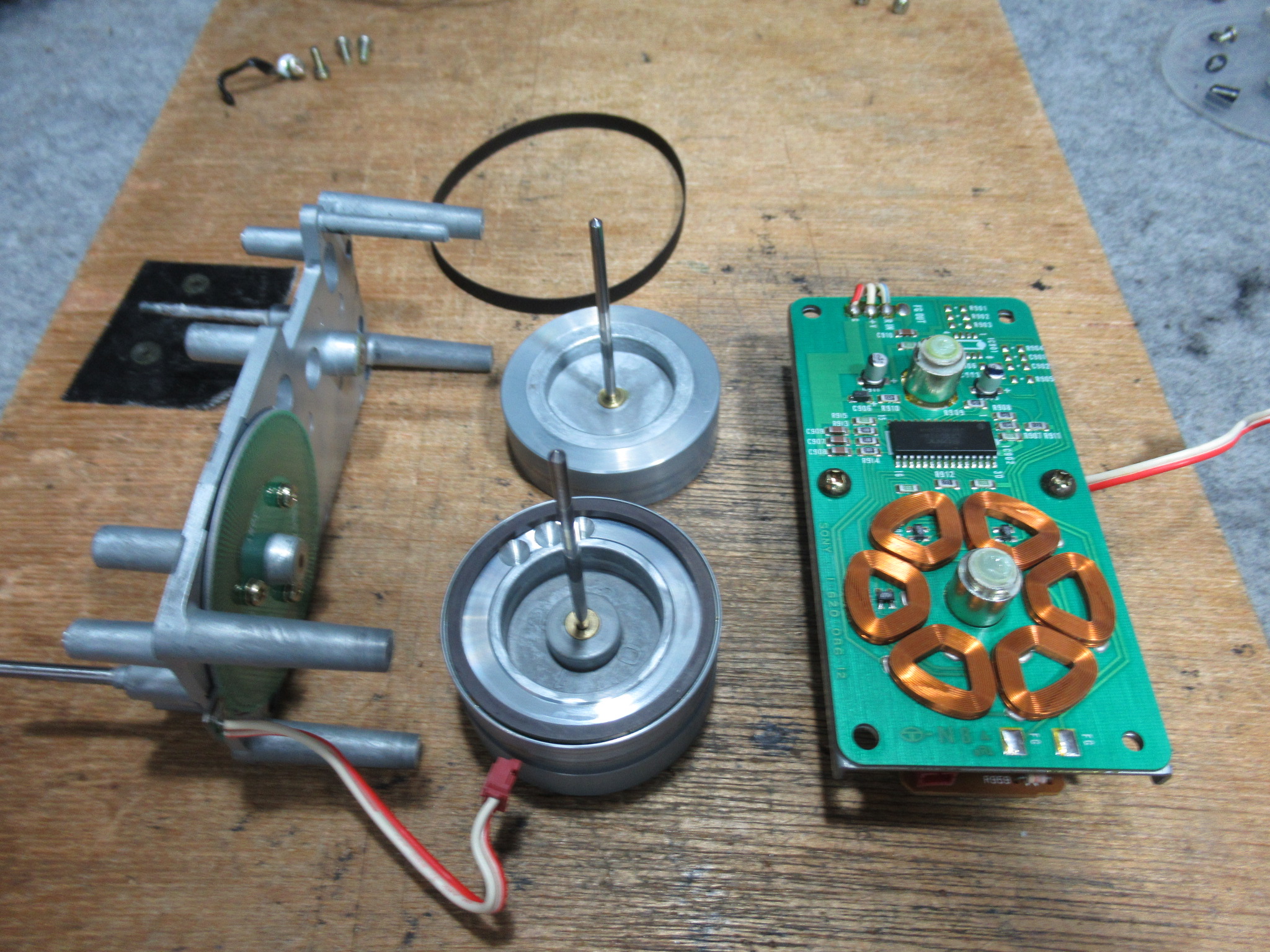

ユニットを分解します。

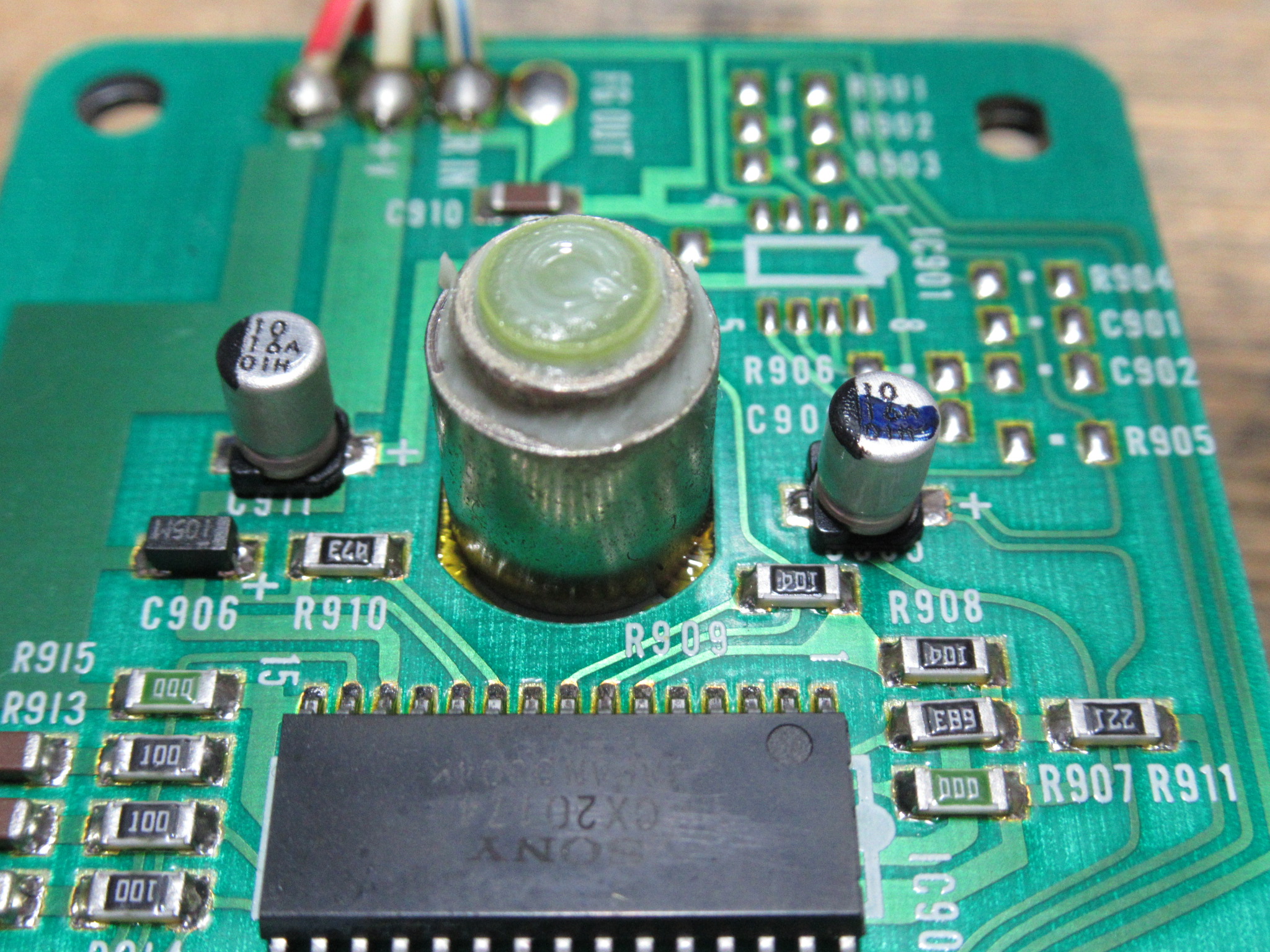

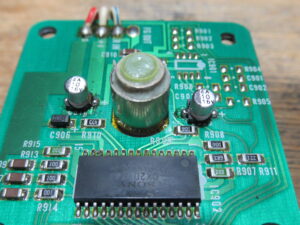

モーター基板の電解コンデンサーを交換します。

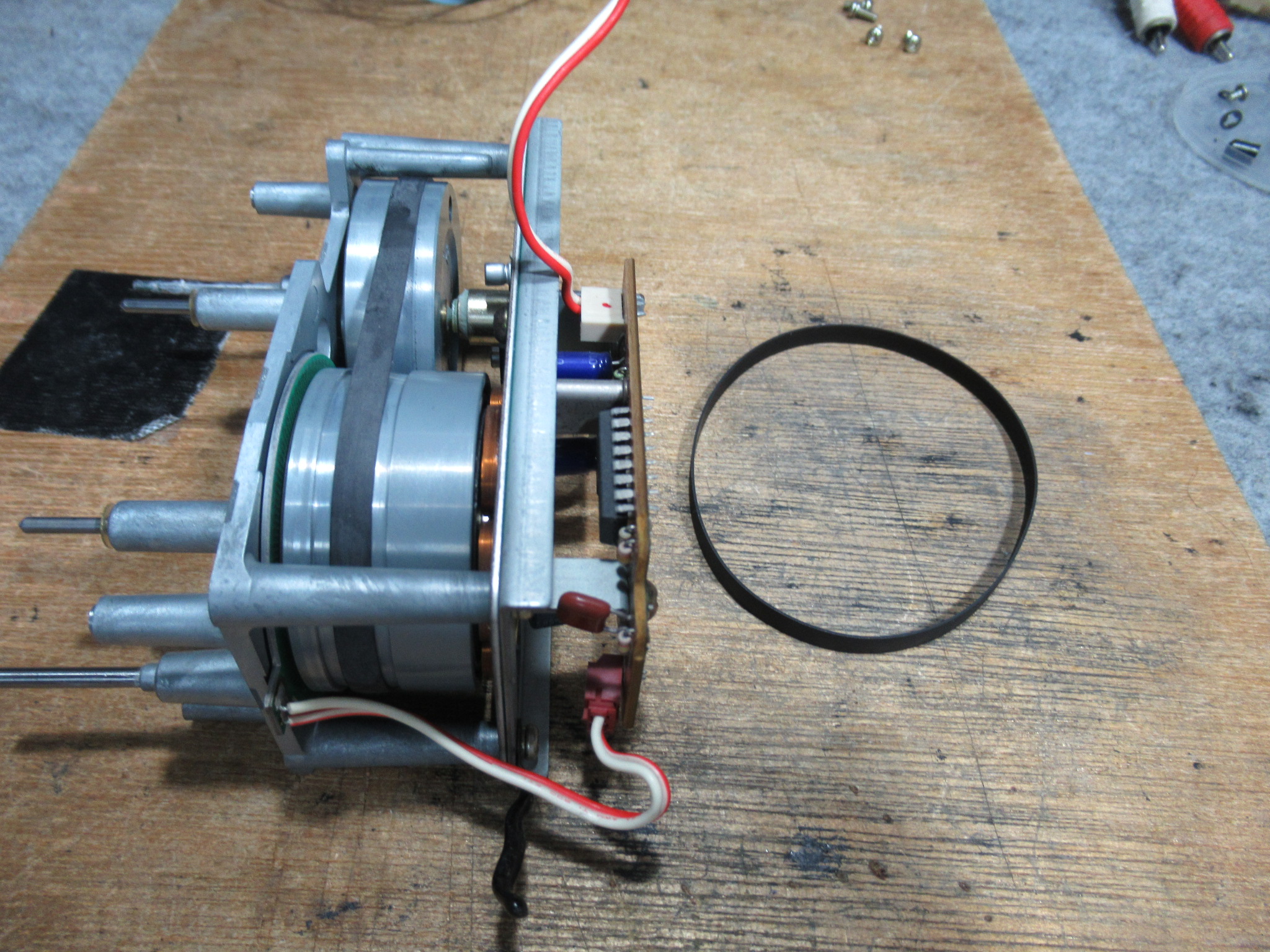

新しいベルトを掛けて組み立てます。

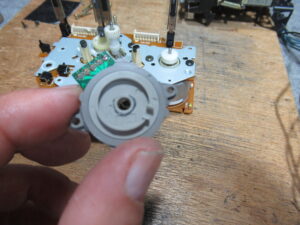

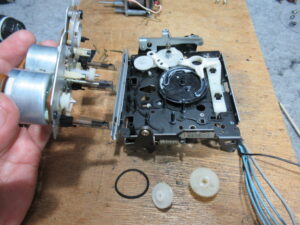

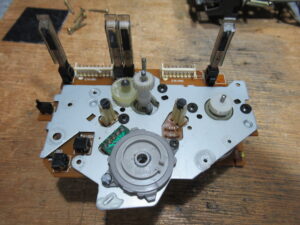

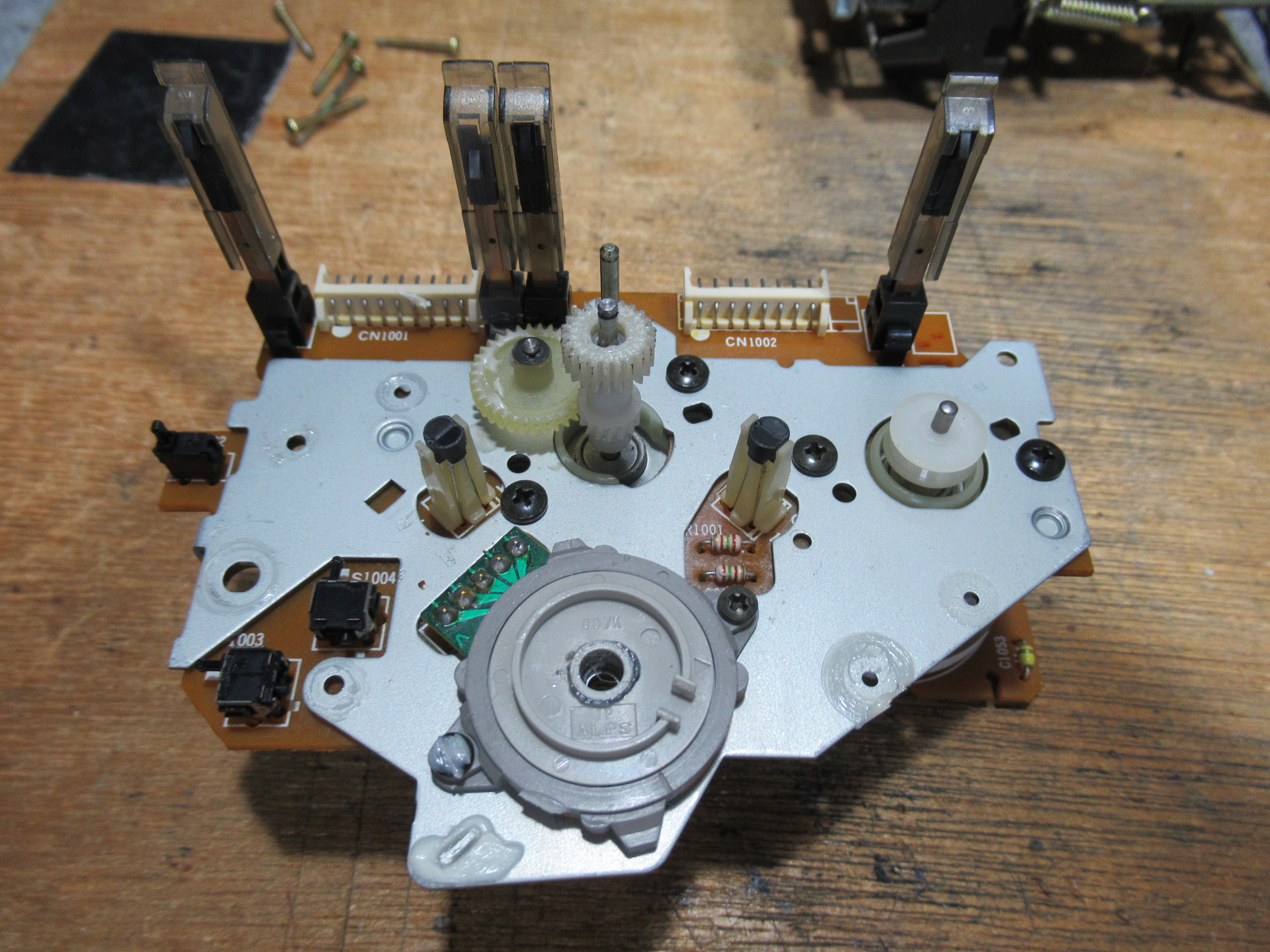

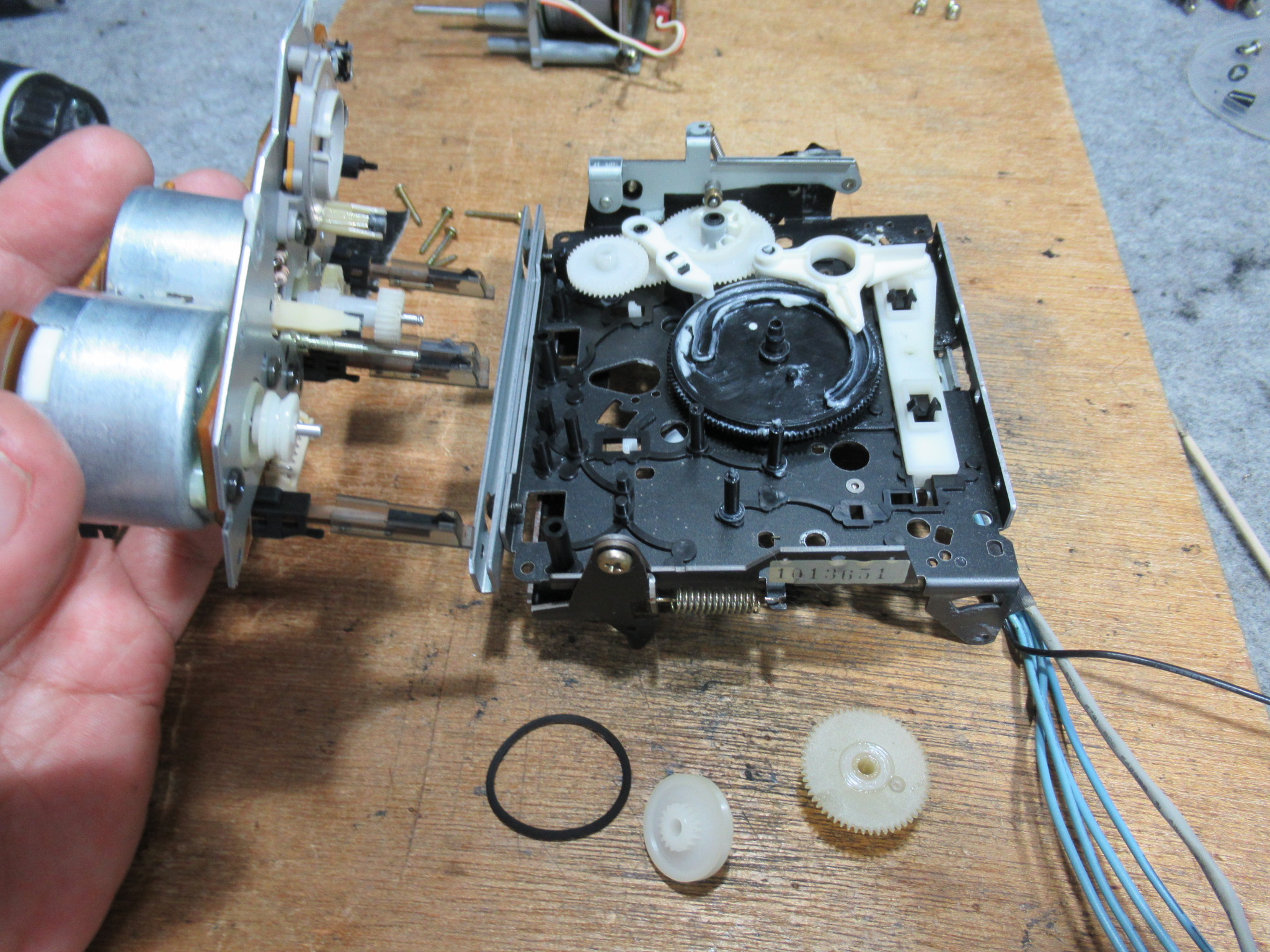

モーターユニットを取り外します。

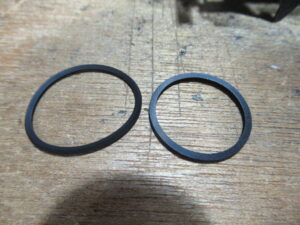

ベルトが伸びています。右が新品です。

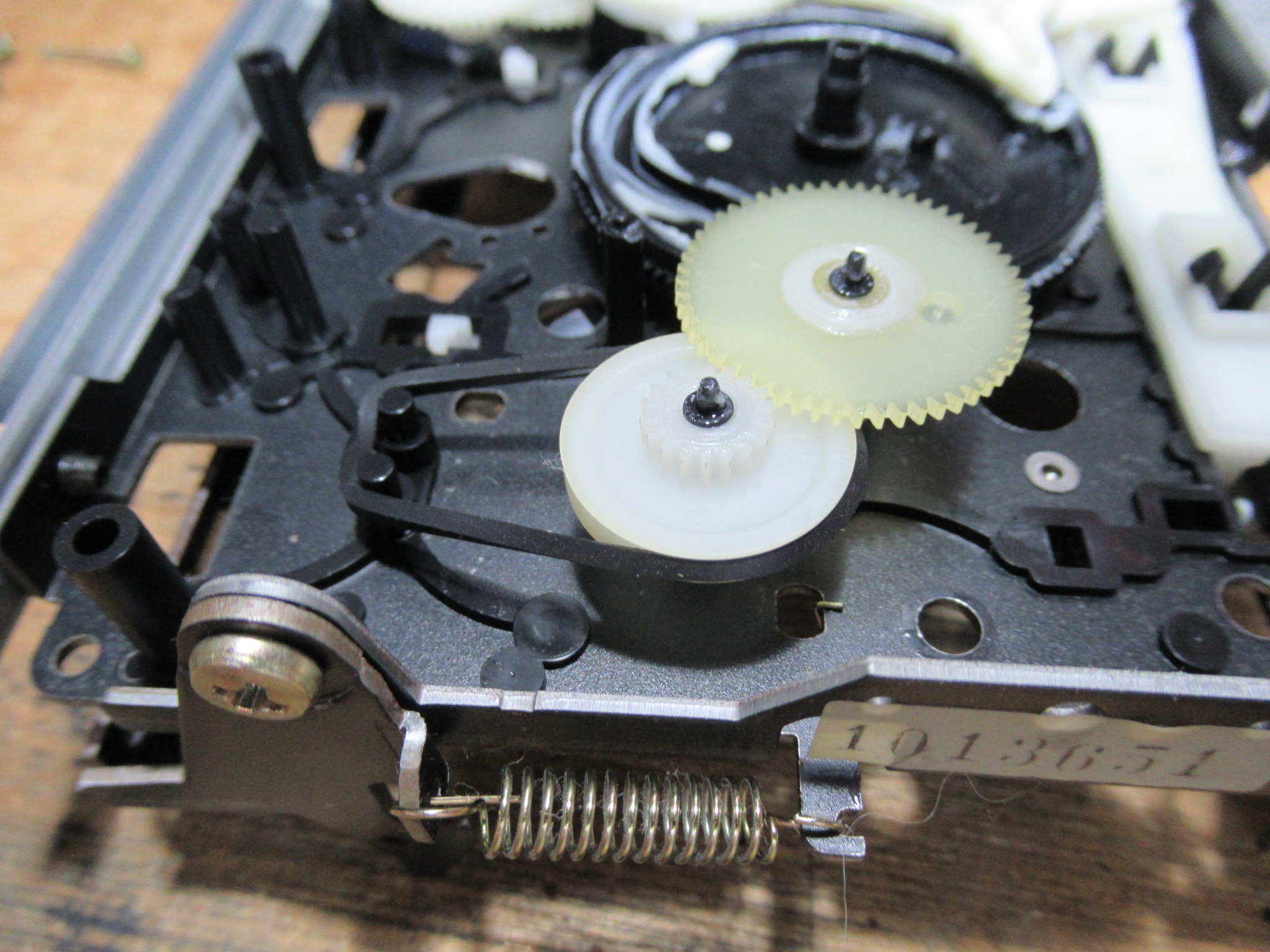

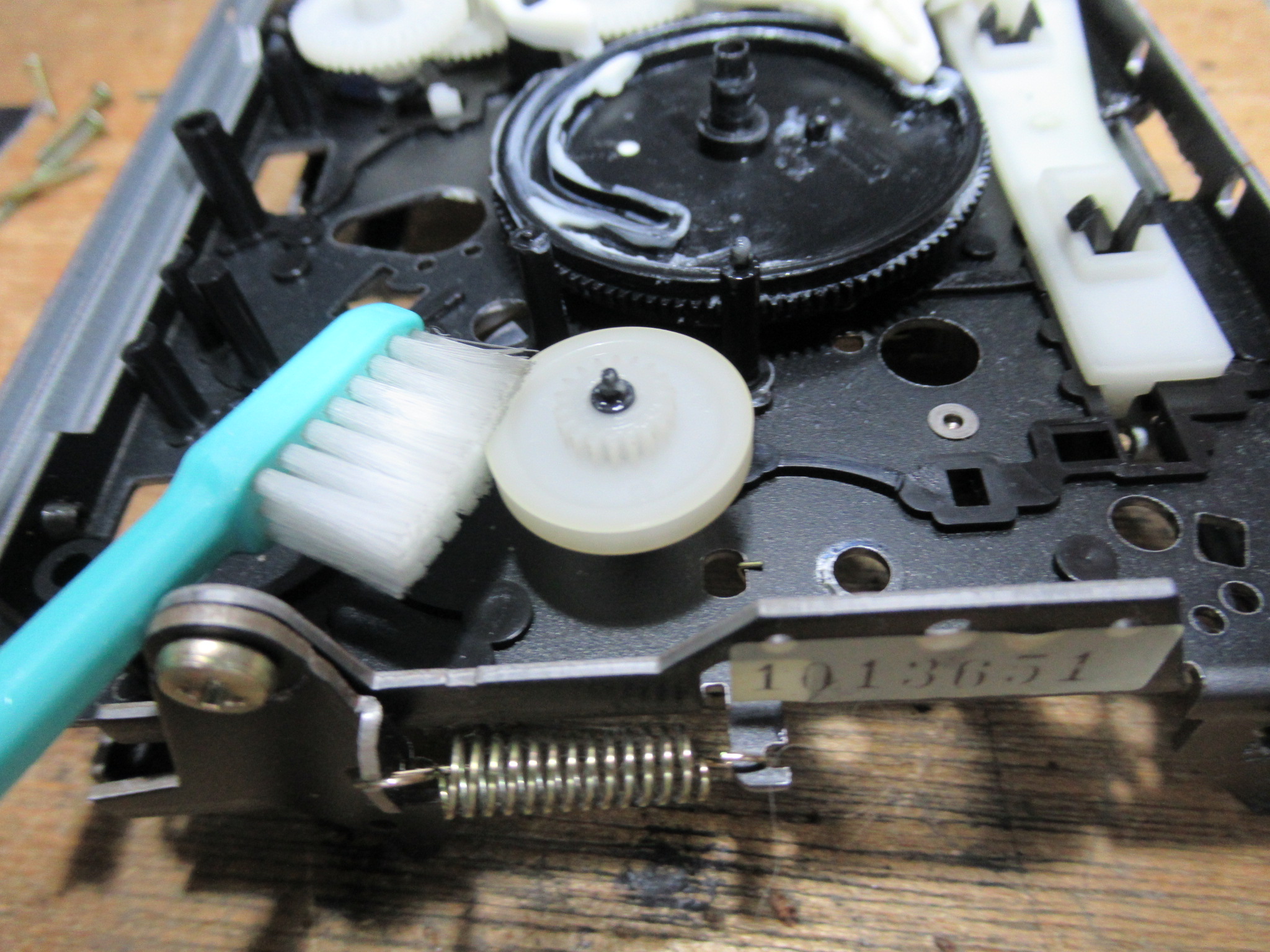

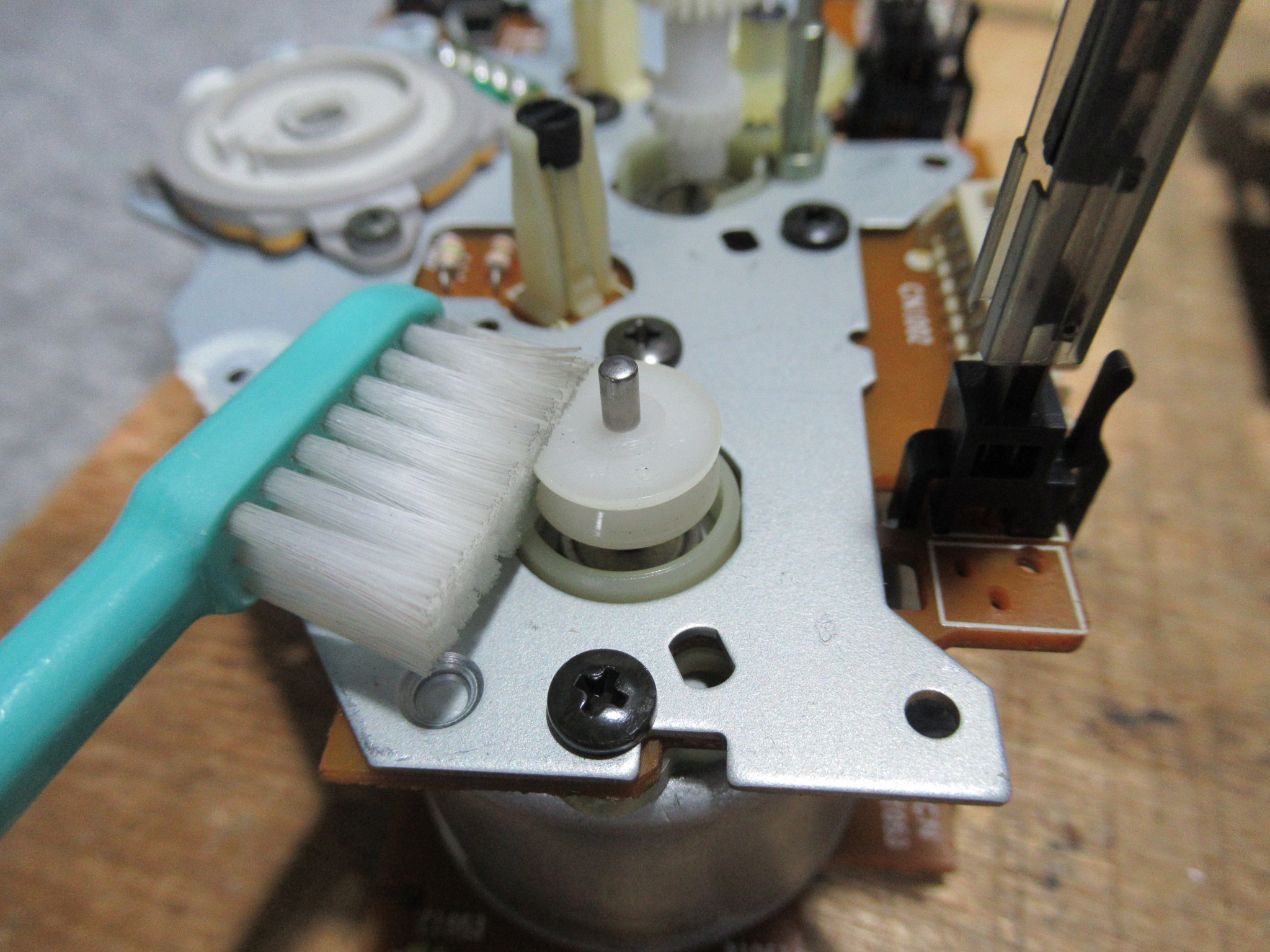

プーリーを清掃し、新しいベルトを仮掛けします。

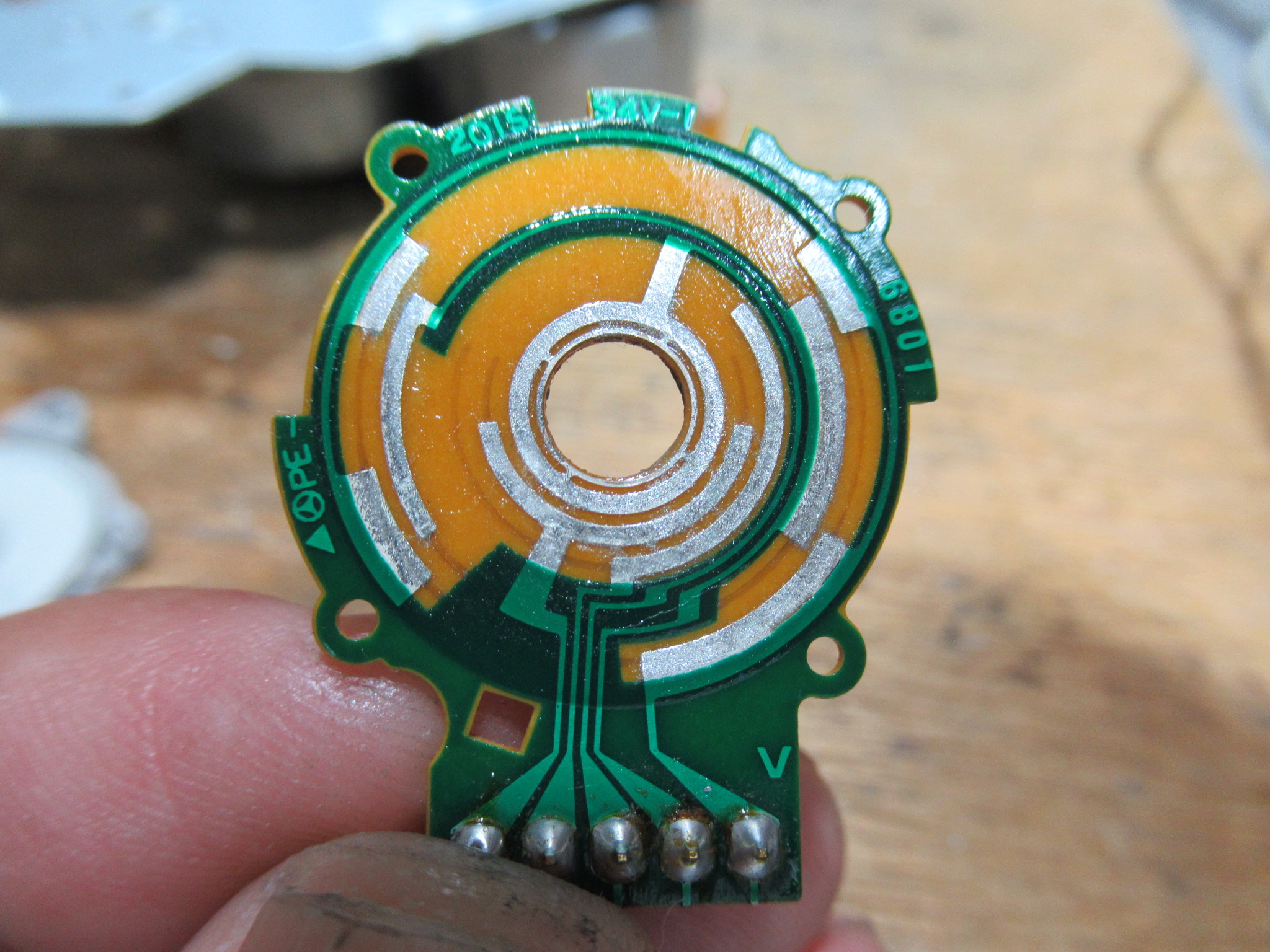

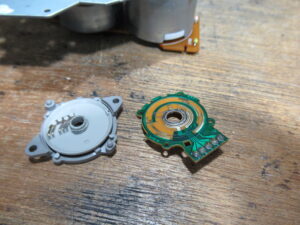

ロータリーエンコーダーを分解します。

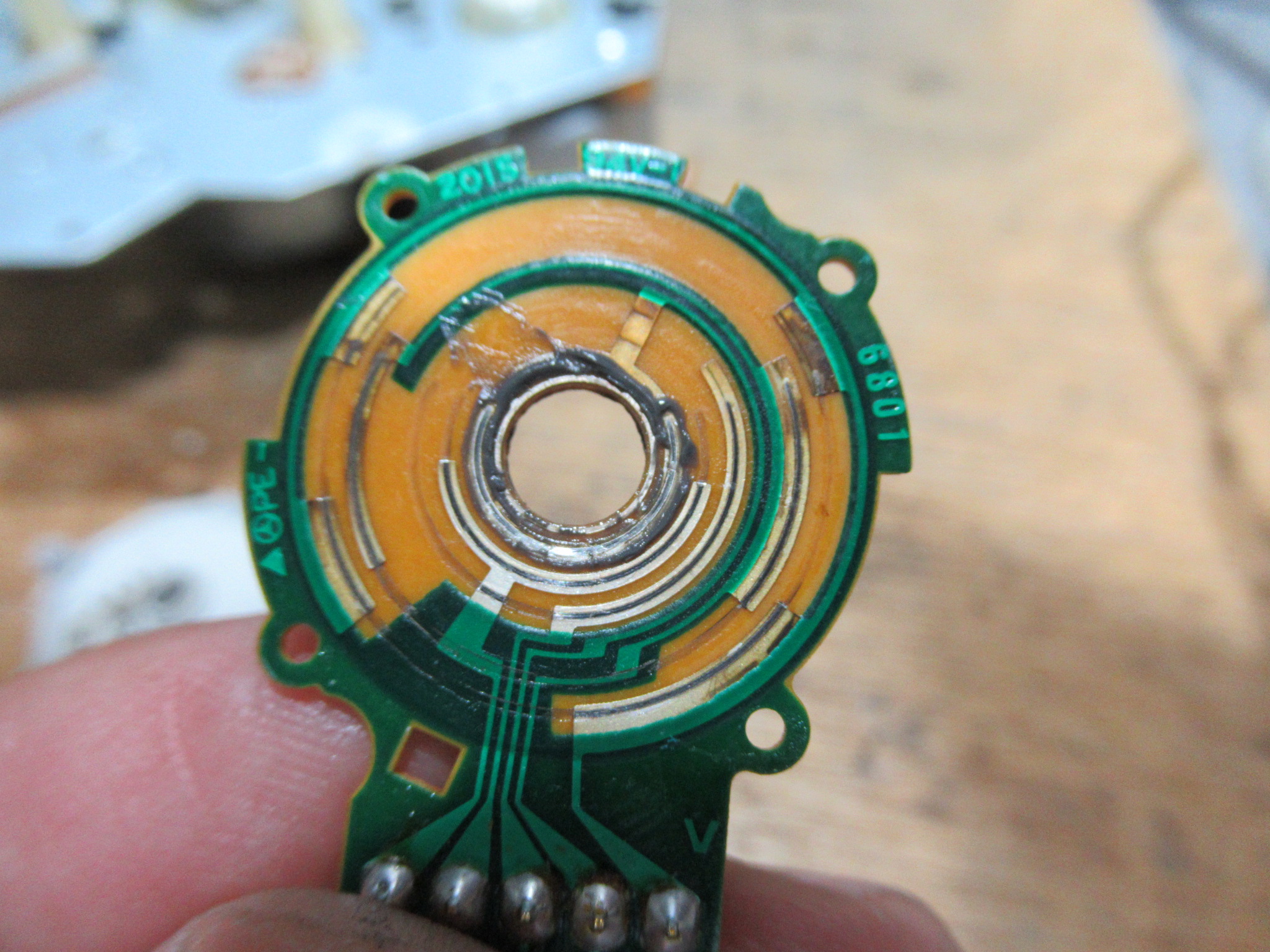

汚れた接点を研磨清掃し、スライド接点専用グリスを処置します。

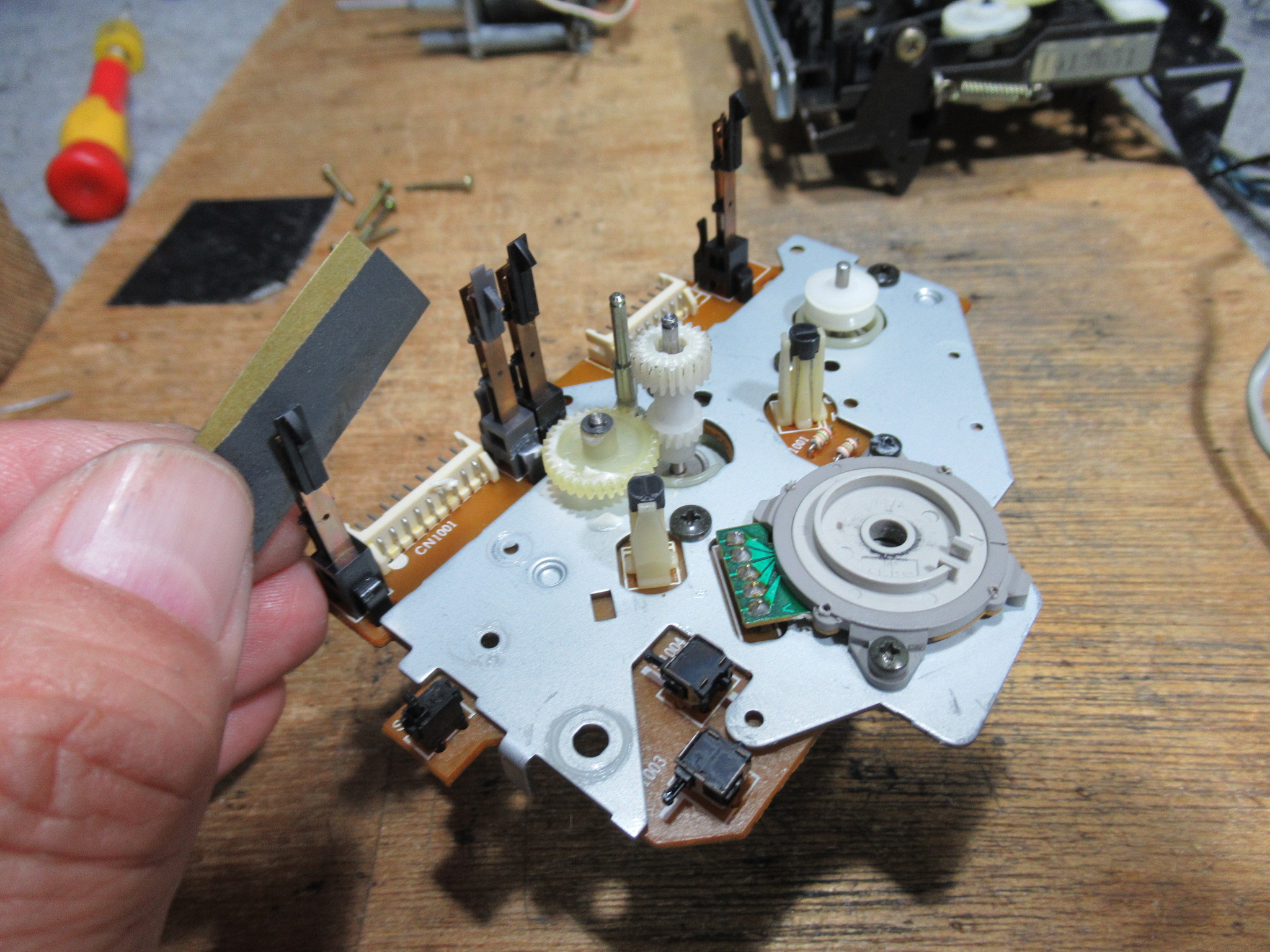

オートセレクタ用スイッチ接点を磨きます。
ここで一旦、動作確認を行います。

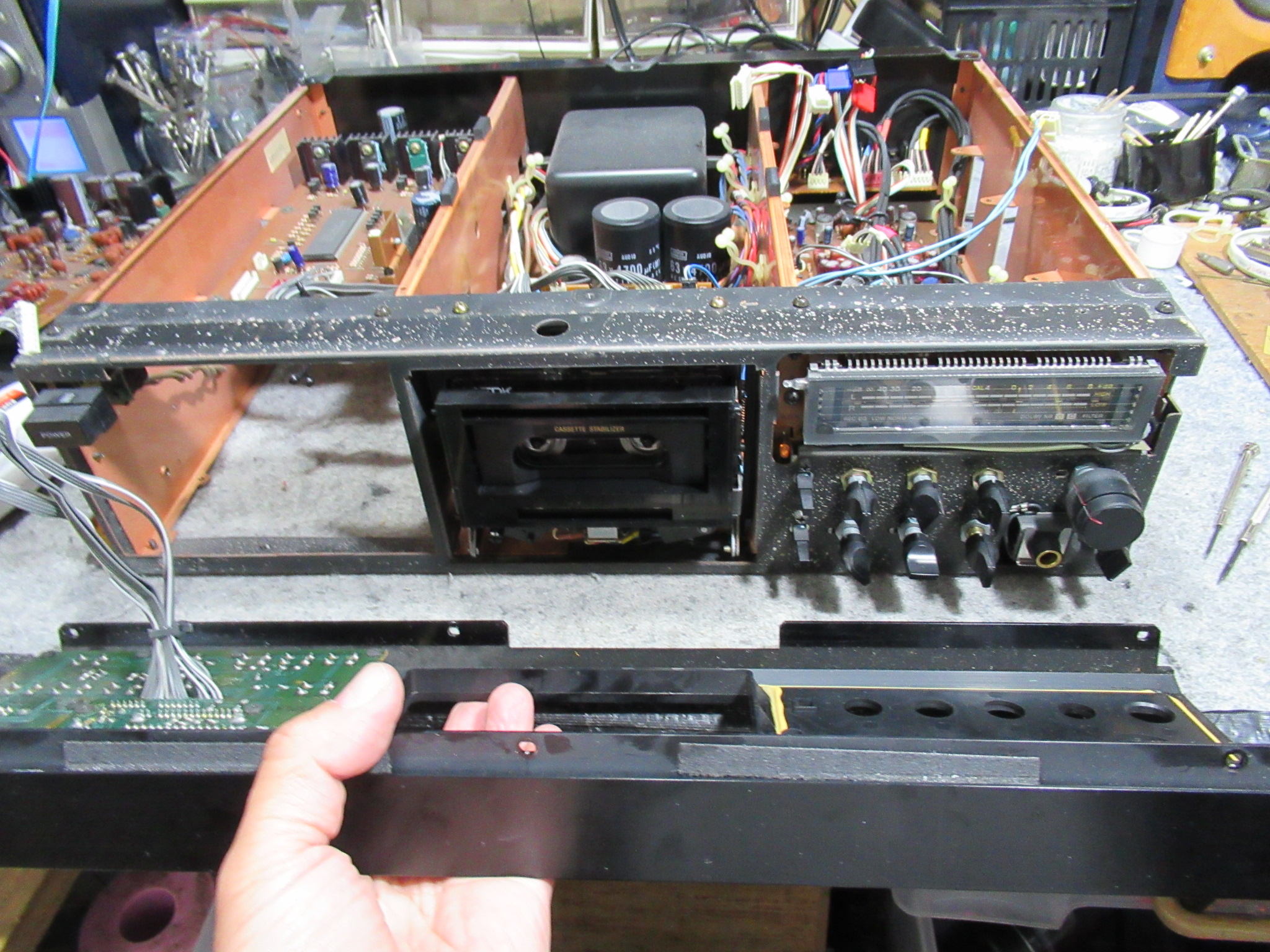

電解コンデンサーを交換します。フロントパネルを取り外します。

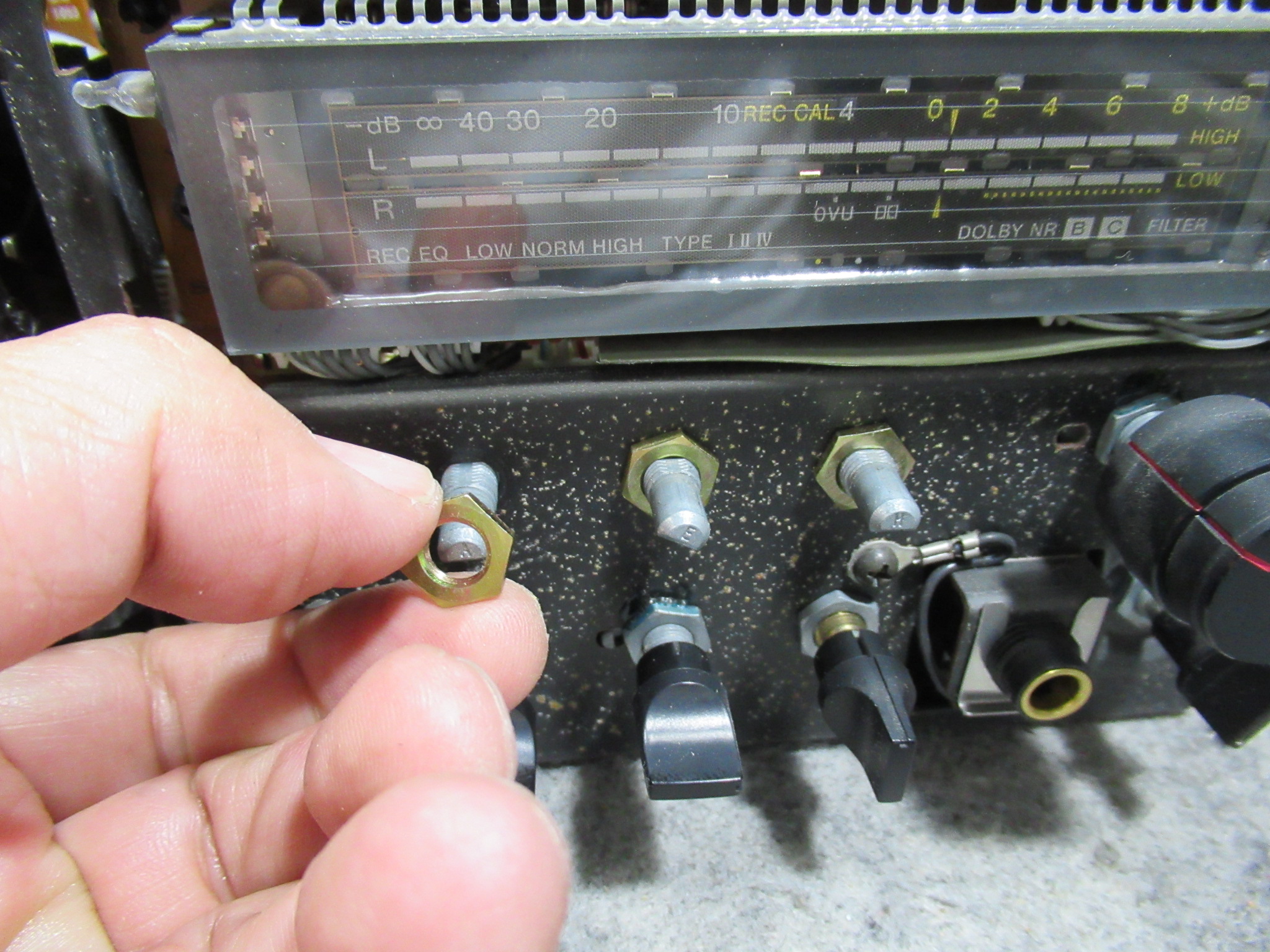

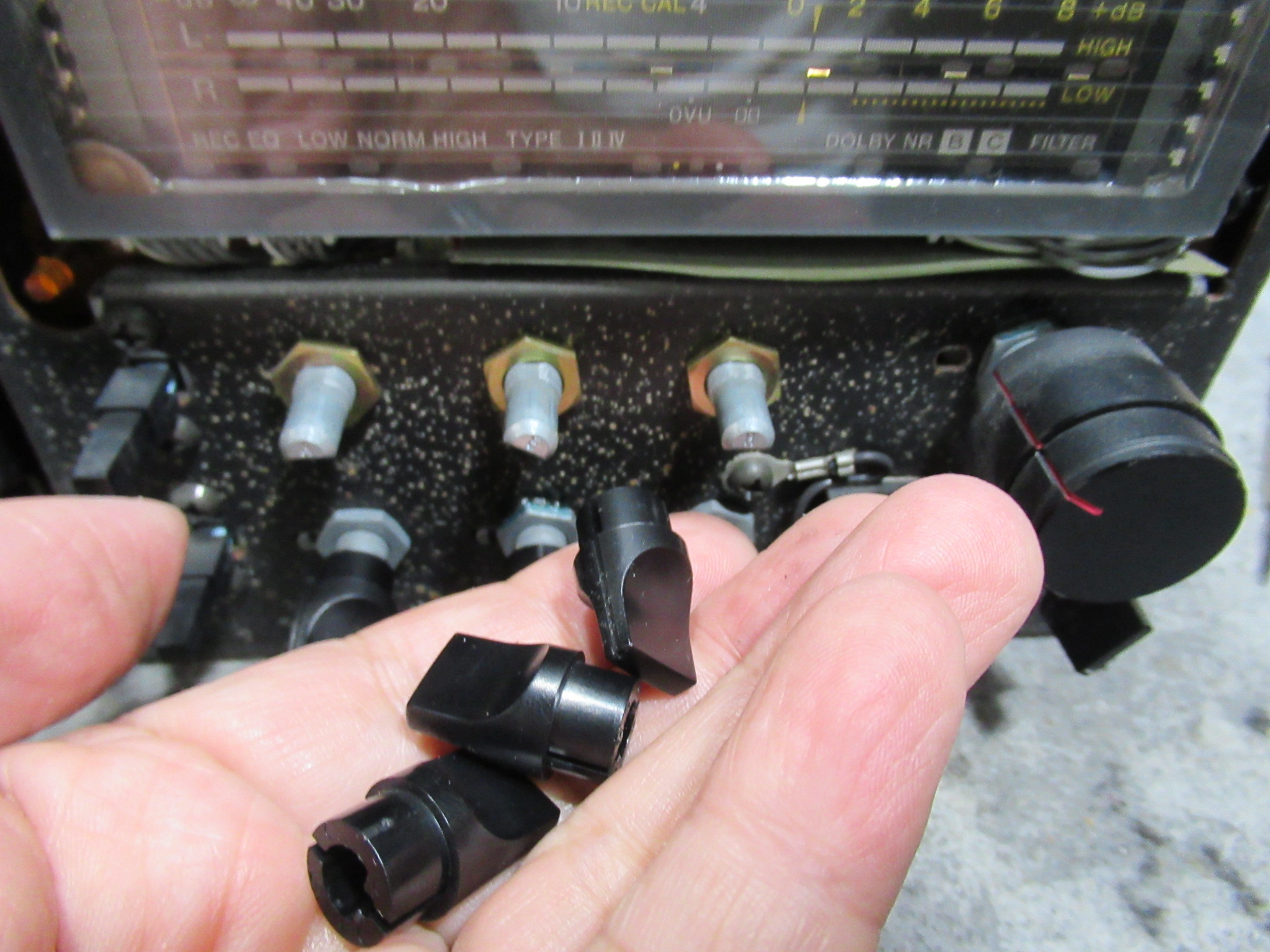

ツマミやナットを取り外してスイッチ基板を取り外します。

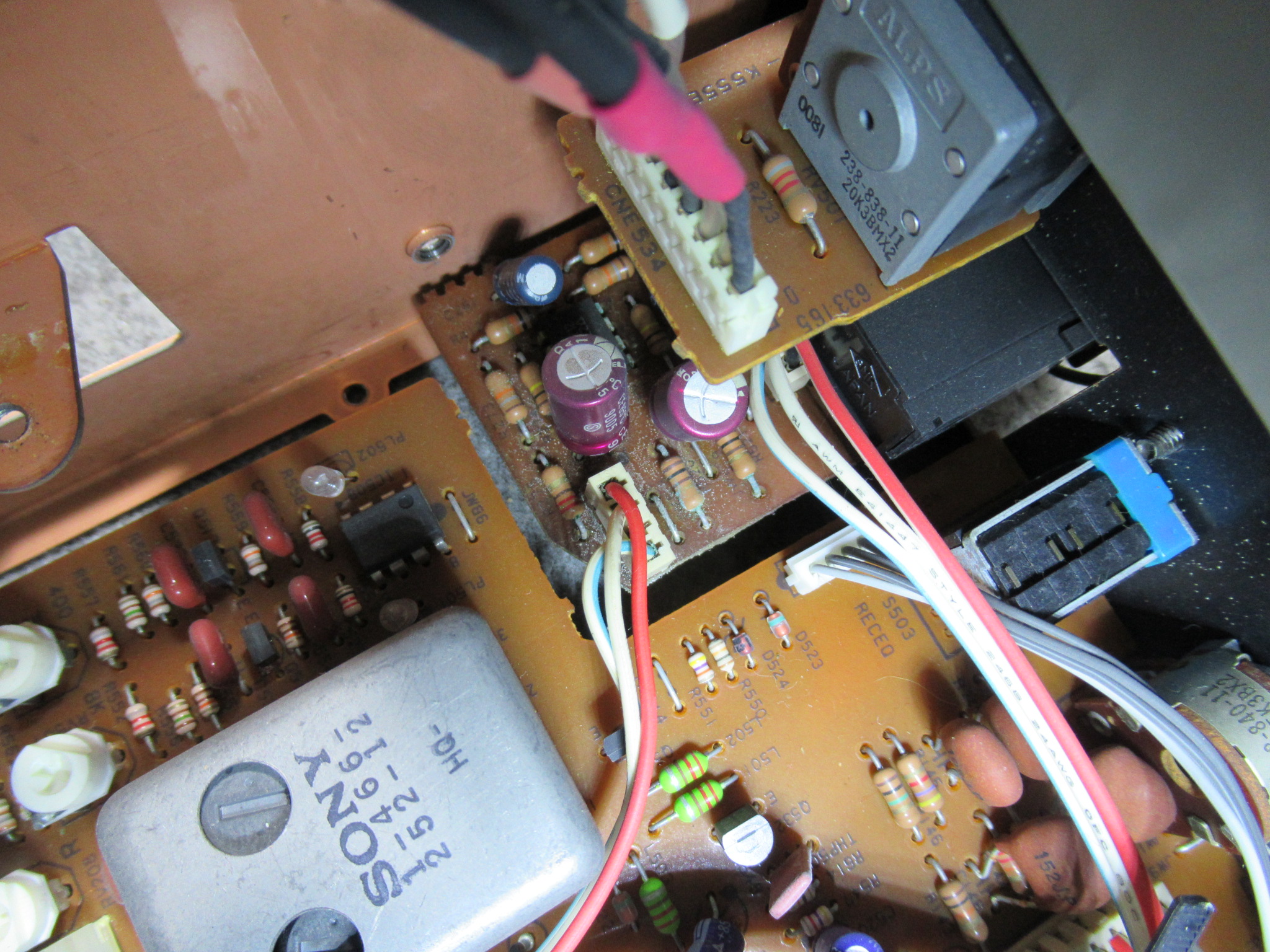

ヘッドホン基板の液漏れコンデンサーを交換します。

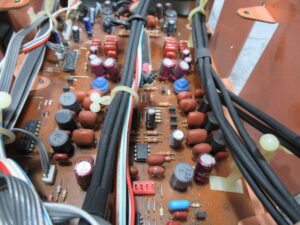

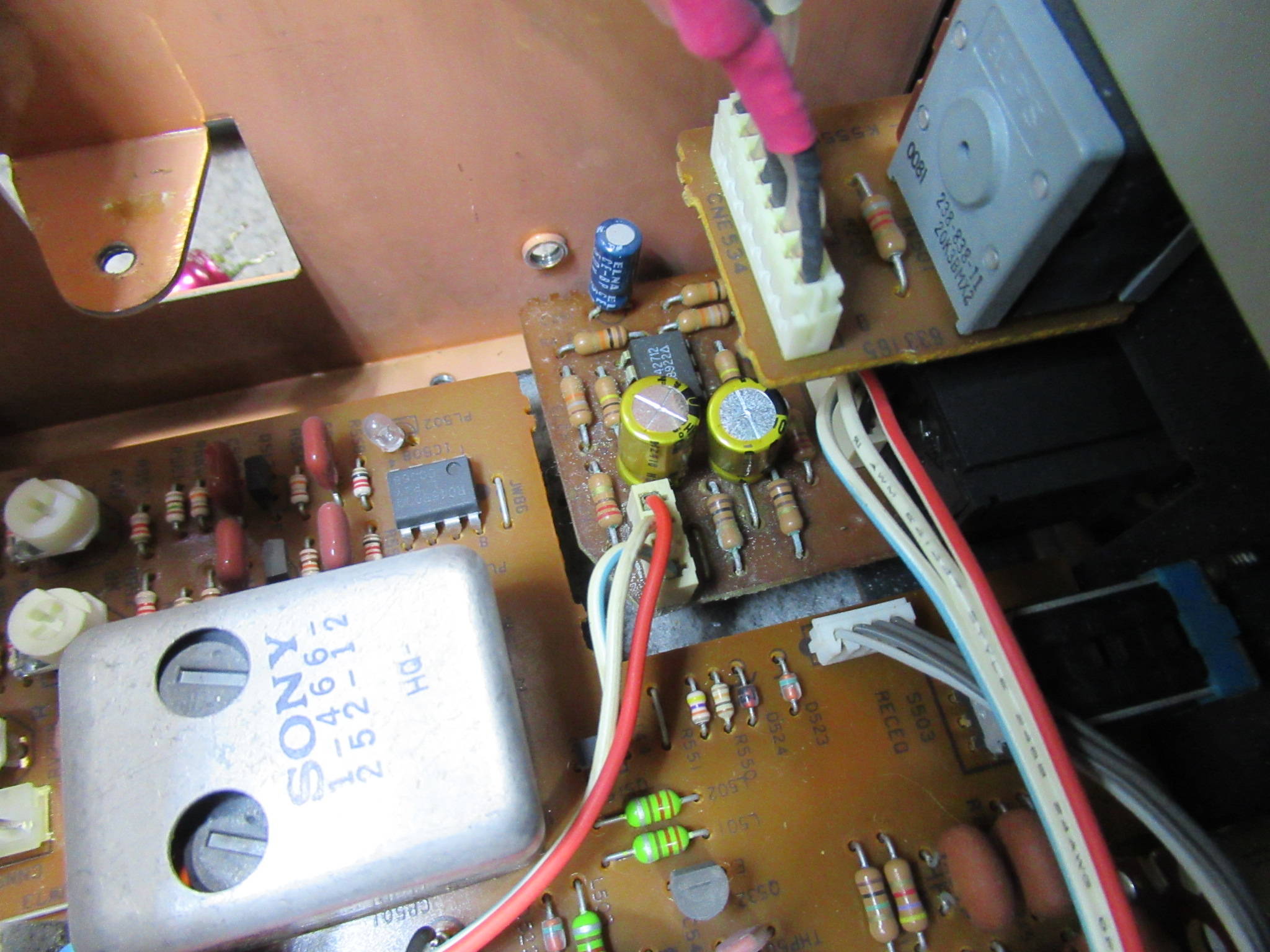

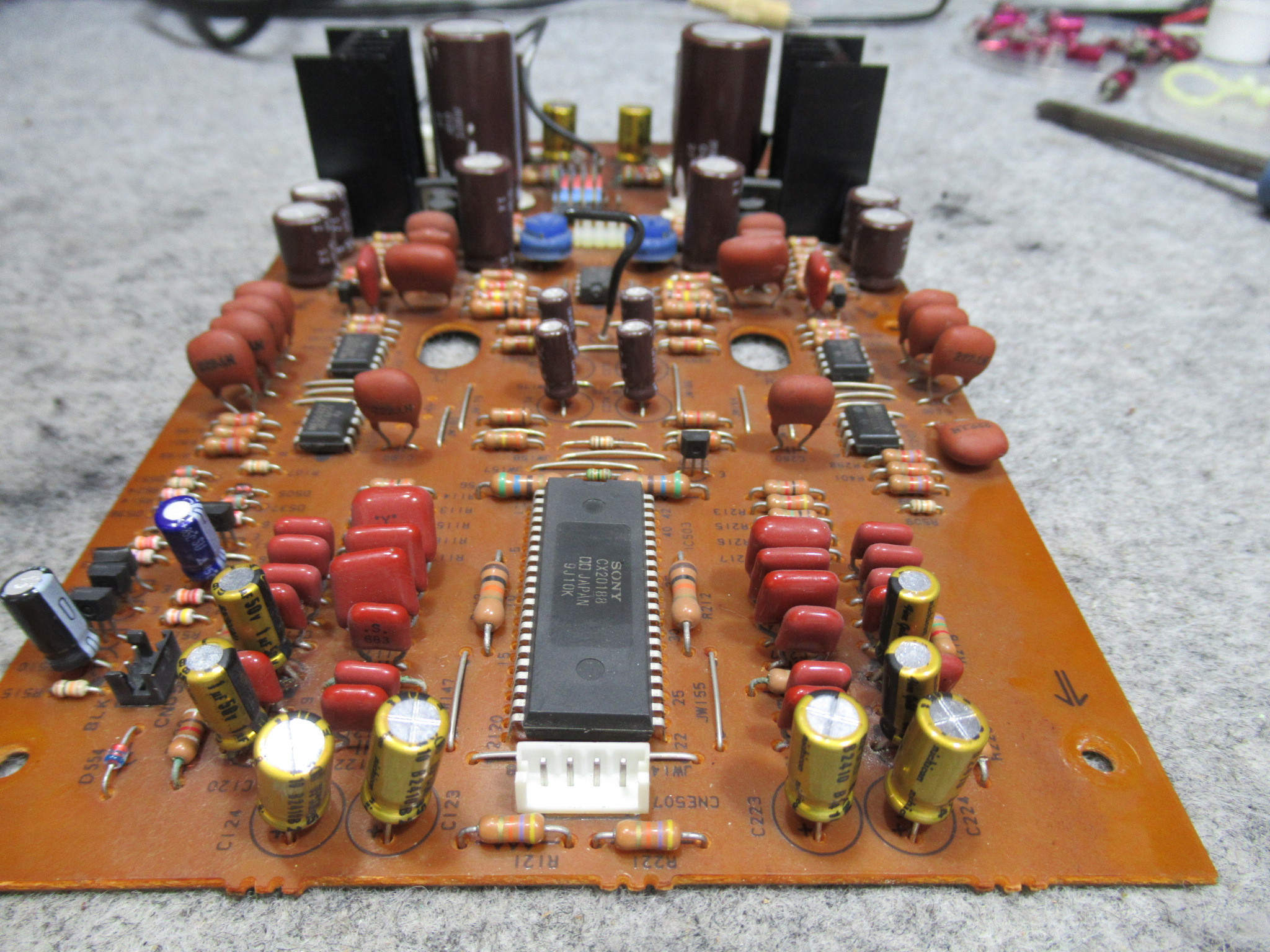

録音基板も同様です。

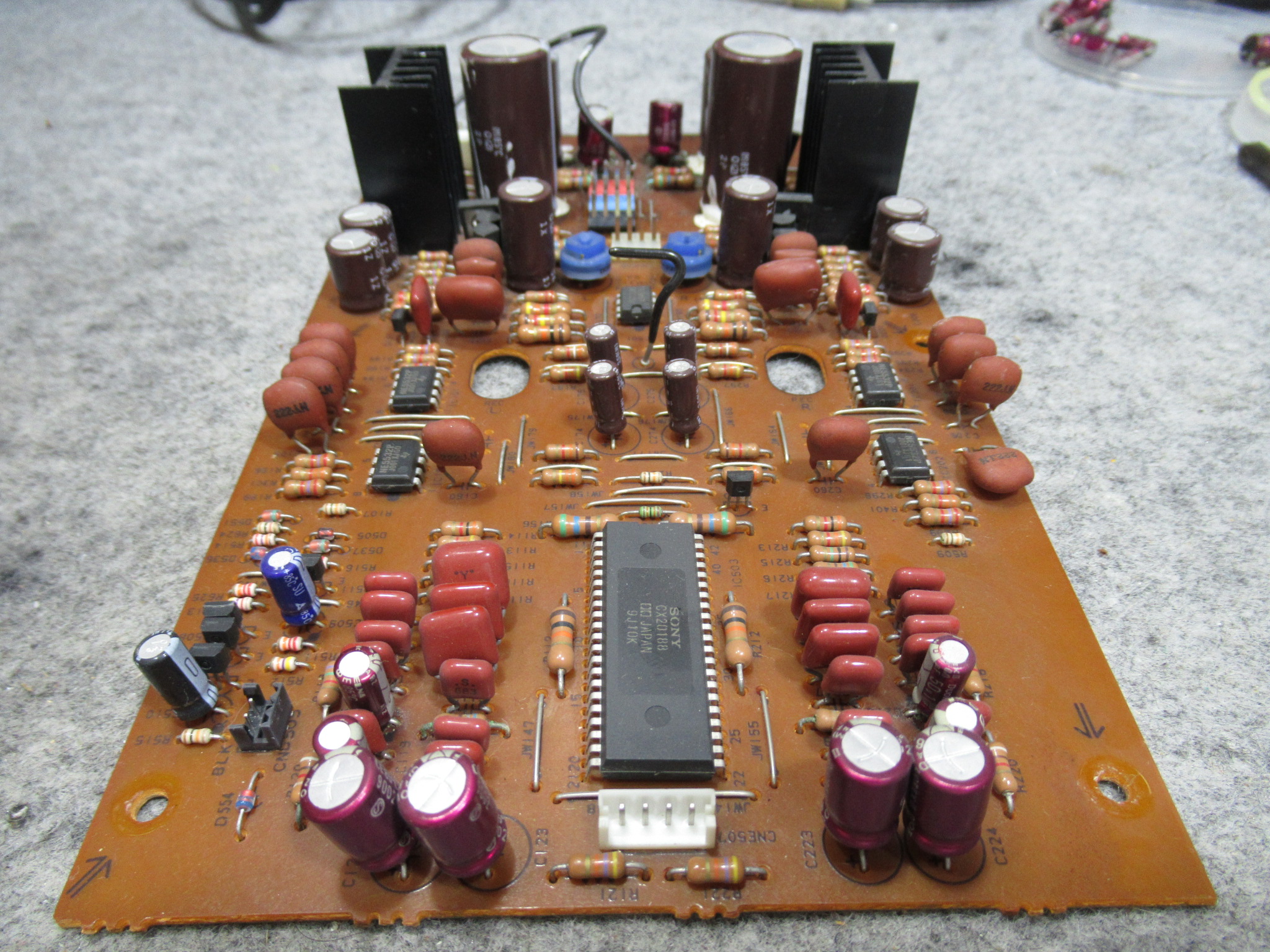

再生基板です。
動作確認を行います。

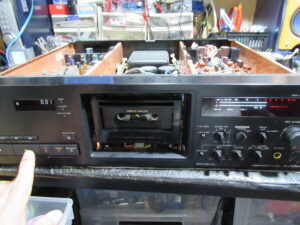

ミラーカセットを用いてテープの走行状態を目視点検します。

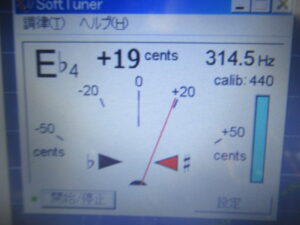

315Hzの信号が記録されたテープを再生し、速度が許容範囲内にあることを確認します。

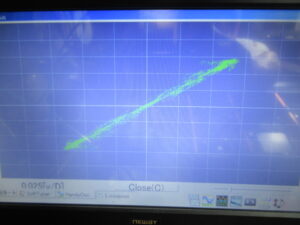

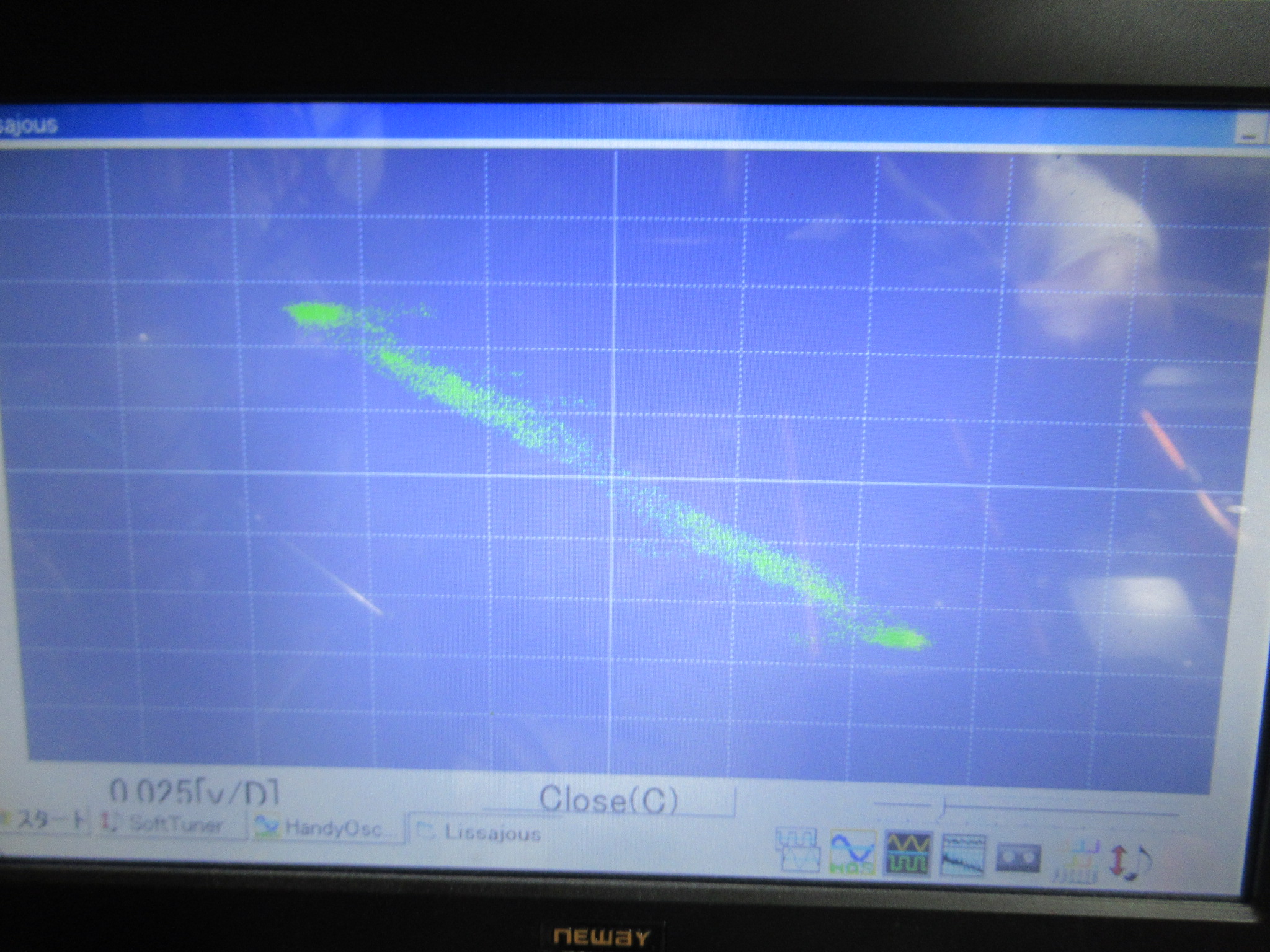

ヘッドアジマスの調整を行います。
バイアスキャリブレーション後に録再バランス調整を行います。
テープポジションの異なる数種類のテープで録再状況を確認し、修理完了です。
